СХЕМА ПРОСТОГО ТАЙМЕРА


   Вот и наступил выходной. Так как планов никаких не было решил собрать какую нибудь конструкцию. Порывшись на просторах интернета, ничего интересного для себя не нашел. Решил придумать свою. Недолго думая придумал простой таймер. Состоит он из 2 частей. Первая часть это времязадающая цепь, а вторая — транзисторный ключ с подключаемой к нему нагрузкой.

Схема таймера


   Схема работает следующим образом: при нажатии на кнопку через резистор R3 идет заряд конденсатора С1. Когда конденсатор заряжается, открывается транзистор VT1. Он усиливает транзистор VT2, через который потечет ток нагрузки. Но конденсатор С1 разряжается через резисторы R1 и R2. Чем меньше значение резистора R1 тем быстрее будет разряжаться конденсатор. Резистор R2 стоит для того, чтобы после заряда конденсатора, конденсатор не разряжался моментально. Тем самым мы увеличиваем срок жизни конденсатора.


   Схему решил собирать на одностороннем текстолите длинной 25мм и шириной 20 мм. Дорожки на плате рисовал перманентным маркером, а сверху закрасил краской. Травил в хлорном железе где-то сорок минут. Краску смывал растворителем, после залудил плату.

   Теперь приступим к пайке. Первым делом паяем транзисторы, так как у них короткие ноги, и поэтому паять сложнее. Потом паяем конденсатор. Затем все резисторы, за ними светодиод, после провода и клеемник. Если все правильно спаять, то схема заработает сразу.


   Транзисторы могут быть заменены на любые n-p-n структуры. Если подключать нагрузку, ток которой выше 50мА, то советую заменить транзистор кт315 на более мощный. Резистор R3 можно заменить на любой другой с сопротивлением 200-1000 Ом.


   Резистор R2 можно заменить на любой другой с сопротивлением 50-1000 Ом. Резистор R1 может быть заменен на постоянный, если не требуется регулировка времени. Резистор R5 может быть заменен на другой с сопротивлением, 7.5-12.5 кОм. Резисторы R6 и R7 лучше оставить без изменения. Конденсатор может быть заменен и на другую емкость. Но его напряжение снижать нельзя.


   Для наглядности работы таймера решил собрать простую пищалку. Плату травить не стал, собрал все на картонке. К этой схеме подключается динамик сопротивлением 50 Ом, который можно достать из телефонных трубок советских телефонов. К конденсатору можно в параллель поставить кнопку с таким же конденсатором, и при нажатии на кнопку звук из динамика будет звучать на несколько тонов ниже.


   Хотел бы напомнить, что параллельно диоду можно включить электромагнитное реле с током обмотки не более 50 мА (если стоит кт315). А теперь небольшое видео о работе прибора:

   С указанными по схеме номиналами время задержки не большое, но его легко можно увеличить установив ёмкость большего номинала. Схему собрал

bkmz268.

   Форум по таймерам

   Форум по обсуждению материала СХЕМА ПРОСТОГО ТАЙМЕРА



Схемы Таймеров — Паятель.

Ру — Все электронные схемы

КАТЕГОРИИ СХЕМ

СПРАВОЧНИК

ИНТЕРЕСНЫЕ СХЕМЫ


Схема электронных таймеров


В некоторых случаях требуется малогабаритное и экономичное устройство, которое может формировать выдержки времени в пределах от одной минуть до полутора часа с дискретностью установки в одну минуту. При этом установка временного интервала предельно проста и её можно оперативно изменять. Такое устройство по истечении установленного времени включает внешнее устройство при помощи электромагнитного реле, и оставляет контакты реле замкнутыми до тех пор пока не будет нажата кнопка сброса.
Подробнее…

Выключатель света по таймеру


Здесь приводится схема одного из возможных выключателей такого типа. Выключатель состоит из герконового датчика положения двери, таймера на время около 3 минут, высоковольтного ключа, и органов ручного управления. Таймер состоит из мультивибратора на элементах D1.1-D1.2, вырабатывающего импульсы частотой около 45 Гц, и популярного двоичного счетчика К561ИЕ16 (D2). Примем за исходное такое состояние счетчика, при котором на его самом старшем выходе логическая единица.
Подробнее…

Схема электронного таймера


Этот электронный таймер позволяет устанавливать время, через которое нужно включить нагрузку и время, в течение которого эта нагрузка должна работать. Отрабатывает установленную последовательность выдержек таймер однократно (для повтора нужно нажать кнопку S1, а циклического варианта не предусмотрено). Выдержку времени, через которое происходит включение нагрузки можно установить от 30 минут до 64 часов.
Подробнее…

Схема автомата фотоэкспозиции


При выполнении фотоэкспозиции, не важно, для изготовления фотографий, печатных плат или с какими-то другими целями, необходимо с достаточно большой точностью выдержать время экспозиции, то есть время, в течение которого включен светильник, использующийся для экспозиции. На рисунке в тексте показана схема цифрового таймера, устанавливающего время экспозиции от одной секунды до 2047 секунд. Задание времени производится 11-ю выключателями, согласно двоичному коду.
Подробнее…

САМЫЕ ПОПУЛЯРНЫЕ СХЕМЫ

ТЕГИ


Простой электронный таймер своими руками


До сих пор для отсчёта небольших промежутков времени некоторые люди используют песочные часы.
Наблюдать за движением песчинок в таких часах весьма увлекательно, но использовать их в качестве таймера не всегда удобно. Поэтому на их смену приходит электронный таймер, схема которого представлена ниже.

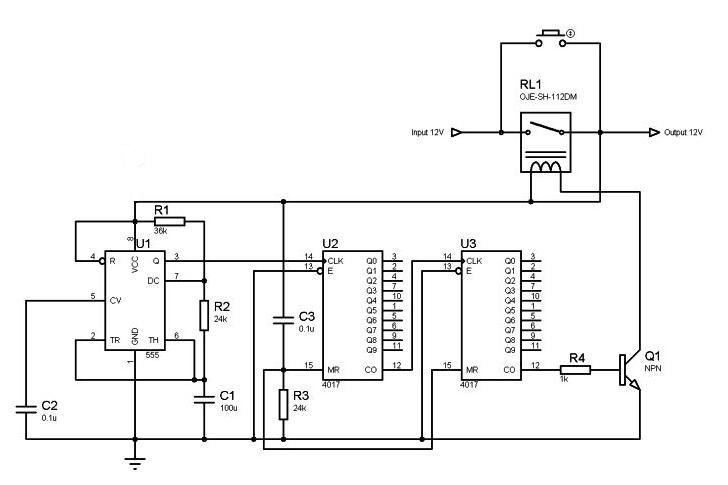

Схема таймера



В её основе лежит широко распространённая недорогая микросхема NE555. Алгоритм работы следующий — при кратковременном нажатии на кнопку S1 на выходе OUT появляется напряжение, равное напряжению питания схемы и загорается светодиод LED1. По истечению заданного промежутка времени светодиод погасает, напряжение на выходе становится равным нулю. Время работы таймера задаётся подстроечным резистором R1 и может изменяться в пределах от нуля до 3-4 минут. Если есть необходимость увеличить максимальное время задержки таймера, то можно поднять ёмкость конденсатора С1 до 100 мкФ, тогда оно будет составлять примерно 10 минут. В качестве транзистора Т1 можно применить любой биполярный транзистор средней или малой мощности структуры n-p-n, например, BC547, КТ315, BD139.
В качестве кнопки S1 используется любая кнопка на замыкание без фиксации. Питается схема напряжением 9 – 12 вольт, ток потребления без нагрузки не превышает 10 мА.

Изготовление таймера


Схема собирается на печатной плате размерами 35х65, файл для программы Sprint Layout к статье прилагается. Подстроечный резистор можно установить прямо на плату, а можно вывести на проводах и для регулировки времени работы использовать потенциометр. Для подключения проводов питания и нагрузки на плате предусмотрены места под винтовые клеммники. Плата выполняется методом ЛУТ, несколько фотографий процесса:



Скачать плату:
shema.zip [2.75 Kb] (cкачиваний: 511)
После впаивания всех деталей плату обязательно нужно отмыть от флюса, соседние дорожки прозвонить на замыкание. Собранный таймер в настройке не нуждается, остаётся лишь установить нужное время работы и нажать кнопку. К выходу OUT можно подключить реле, в этом случае таймер сможет управлять мощной нагрузкой.
При установке реле параллельно его обмотке следует поставить диод для защиты транзистора. Область применения такого таймера очень широка и ограничивается лишь фантазией пользователя. Удачной сборки!


СХЕМА ТАЙМЕРА С ПИТАНИЕМ ОТ СЕТИ 220В


   Этот простой самодельный таймер позволяет задержать на определенное время выключение осветительного или нагревательного прибора с сетевым питанием. Схема таймера проста и доступна для повторения даже начинающими радиолюбителями. В основе лежит компаратор напряжения на микросхеме DA1, нагруз­кой которой служит обмотка реле. Время выдержки зависит от емкости конденсатора СЗ и сопротивления резисторов R1 и R2. Источник питания —- бестрансформаторный с балластным конденсатором С1, напряжение питания поддерживается неизменным с помощью стабилитрона VD3.

   Работа таймера. В исходном состоянии таймер и подключенная к розетке Х2 нагрузка обесточены. При нажатии на кнопку SB1 напряжение сети 220 В через ее контакты SB 1 1 подается на таймер и нагрузку, а контакты SB 1 2 подключают конденсатор СЗ времязадающей цепи к источнику питания. Конденсатор мгновенно заряжается, напряжение на входе управления микросхемы (вывод 1) становится больше порогового (около 2.5 В), и она открывается. При этом срабатывает реле К1 и своими контактами К 1.1 блокирует контакты SB1 1 кнопки, после чего ее можно отпустить — нагрузка останется подключенной к сети. После размыкания контактов SB 1.2 конденсатор СЗ начинает разряжаться через резисторы R1, R2 и напряжение на нем постепенно понижается. В момент, когда оно становится меньше порогового, микросхема закрывается, реле отпускает и его контакты отключают нагрузку от сети. При полностью введенном в разрядную цепь резисторе R2 и указанной на схеме емкости конденсатора СЗ это про­изойдет примерно через 3 мин после отпускания кнопки. Сокращение времени выдержки достигается уменьшением сопротивления введенной части резистора R2 Максимальное время выдержки можно увеличить, заменив конденсатор СЗ другим, большей емкости.

   Детали таймера. Их монтируют на печатной плате из фольгированного стеклотекстолита. Реле — электромагнитное с напряжением и током срабатывания соответственно не более 12 В и 50 мА, с контактами, рассчитанными на коммутацию напряжения 220 В при токе, потребляемом нагрузкой.

   Плату таймера помещают в корпус из изоляционного материала, кнопку SB1, розетку и переменный резистор регулировки времени устанавливают на его стенках в удобных местах. На валике резистора закрепляют ручку управления с указателем. Налаживание таймера сводится к калибровке шкалы переменного резистора в единицах времени. Устройство было неоднократно успешно собрано и испытано.


Поделитесь полезными схемами

СХЕМА САМОДЕЛЬНОГО ЛАЗЕРА

   Берем две пальчиковые батарейки и через резистор в 5 ом подключаем к диоду. Минус напрямую подключаем к среднему выводу диода, плюс сначала левому , потом правому выводу (можно и наоборот) и смотрим, пока лазер слегка не засветится красным светом.



СХЕМА ПРОСТЫХ СВЕТОДИОДНЫХ ЧАСОВ
   Принципиальная электрическая ихема простых часов на светодиодах, собранных с применением микроконтроллера PIC16F628A. Могут показывать также температуру.

САМОДЕЛЬНЫЙ ВЫСОКОВОЛЬТНЫЙ ГЕНЕРАТОР

    Провел множество экспериментов и обнаружил много интересных вещей: Один провод заземлен на батарею, второй подключен к обычной лампочке. Внутри ионизируется аргон, которым она заполнена, создавая красивые эффекты. Также ее можно брать руками — ионизация еще сильнее.


ЭЛЕКТРОЗАЖИГАЛКА

    Простой высоковольтный преобразователь, на выходе которого образуется высокое напряжение в виде электрических разрядов. Напряжение этих разрядов может достигать нескольких десятков тысяч вольт, но сила тока слишком мала, поэтому никакой опасности из себя такая зажигалка не представляет.


Универсальный таймер » Страница 2 » Схемы электронных устройств

Этот таймер выполнен по аналогово-цифровой схеме, его можно использовать для задержки включения или выключения разного электрооборудования, а так же, для подачи звукового сигнала спустя некоторое заданное время. Таймер может отрабатывать любую выдержку в пределах от 2 секунд до 3 часов. Запускается кнопкой «Старт». В любой момент таймер можно принудительно установить на конечную позицию нажатием кнопки «Финиш». При помощи переключателя «Вкл./Выкл.) можно выбрать режим работы выхода таймера, -включение или выключение нагрузки. Выключателем «Звук» можно включить или выключить звуковой сигнализатор окончания временного интервала. Временной интервал устанавливается плавно при помощи переменного резистора, в двух диапазонах «2 е. ..2,48 мин.» и «90 с …3 часа», которые выбирают при помощи переключателя «мин./часы».
В схеме предусмотрена звуковая индикация завершения работы таймера, её можно отключить выключателем S4. Звуковой генератор сделан на двух оставшихся элементах микросхемы D2 Его частота зависит от цепи R8-C5, и при показанных на схеме номиналах, составляет около 1200 Гц Между выходом и входом элемента D2.4 включена пьезоэлектрическая «пищалка».

Такое включение позволяет практически увеличить размах импульсов, поступающих на «пищалку» в два раза (получается как мостовая схема включения УНЧ) и громкость звучания получается больше, чем при включении её между выходом элемента и одной из шин питания. Пока триггер находится в единичном состоянии и выходное реле включено на вывод 9 D2.3 поступает логическая единица и мультивибратор D2.3-D2.4 выключен.

По завершению работы таймера, на выходе D2.1 возникает логический ноль, который через S4 поступает на вывод 9 D2.3 и запускает мультивибратор. Если S4 разомкнуть, на вывод 9 D2. 3 поступит напряжение уровня логической единицы через R9, и мультивибратор выключится, звучание прекратится.

Большинство деталей собрано на печатной плате из фольгированного стеклотекстолита. На рисунке приводится схема платы. Микросхему CD4060 можно заменить аналогичными микросхемами других производителей (например, MPJ4060). В числе отечественных К561 или К1561 аналога CD4060 нет. К561ЛЕ5 можно заменить любым аналогом. Реле WJ118-1C можно заменить любым другим с аналогичными параметрами, но это потребует переделки платы.

При выборе сетевого адаптера нужно помнить, что у одних из них на центральном контакте выходного разъема минус, а у других — плюс.

Таймер




Таймер — может включать и выключать различную радиоэлектронную аппаратуру и другие бытовые устройства, или подавать звуковой сигнал через заданный промежуток времени.

Несмотря на сравнительную простоту, при условии применения задающего генератора с кварцевой стабилизацией частоты, предлагаемые схемы обладают достаточно высокой  стабильностью временных интервалов.





Таймер предназначен для отключения нагрузки от электросети через время, устанавливаемое в пределах от 1 до 99 минут. Благодаря использованию электромагнитного реле прибор может управлять отключением нагрузки большой мощности.

Включение таймера производится кнопкой «Пуск», не имеющей фиксации S3. Предварительно при помощи двух переключателей (десятки и единицы минут) устанавливаем нужное время, затем подключив нагрузку, нажимаем кнопку S3. При этом сетевое напряжение одновременно подается в нагрузку и на схему таймера, конденсатор зарядным током С3 обнуляет все счетчики, через диоды VD1 и VD2 (оба или один, в зависимости от положения переключателей) открываются ключ на VT2 и VT3, реле Р1 срабатывает и своими контактами подключает нагрузку.


Микросхема D1 К176ИЕ12 содержит генератор с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты СТ2 и СТ60. С выхода генератора импульсы поступают счетчик СТ2 , который вырабатывает импульсы с частотой следования 1 Гц. Эти импульсы с вывода 4 поступают на вход второго счетчика СТ60 (вывод 7), и на его выходе (вывод 10) получаются минутные импульсы, которые поступают на двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 задающих время выключения при помощи двух переключателей S1 (единицы минут) и S2 (десятки минут).

Импульсы частотой 1 Гц кроме того поступают на транзисторный ключ на VT1, в коллекторной цепи которого включен светодиод VD3 индицирующий импульсы с периодом в одну секунду во время работы таймера.

Для управления электромагнитным реле служит транзисторный ключ на VT2 и VT3, ключ включен по схеме с общим плюсом поэтому, тогда, когда на подвижных контактах S1 или S2 нулевой уровень, диоды VD1 и VD2 открыты и на базу VT2 поступает отрицательное напряжение, которое приводит к открыванию транзисторного ключа. В таком состоянии ключ будет находиться до тех пор, пока на выходах счетчиков не установится число, на которое установлены переключатели S1 и S2. В этот момент на обеих подвижных пластинах переключателей появится уровень логической «1», диоды VD1 и VD2 закроются, и отрицательное напряжение не будет поступать на базу VT2.

В результате ключ закроется, реле отключиться, выключит нагрузку, и сам таймер (его питание включено параллельно нагрузке).


ЗВУКОВОЙ ТАЙМЕР НА К176ИЕ12.

Этот таймер позволяет установкой двух переключателей выставить любую выдержку времени в пределах от 1 до 99 минут, с шагом в одну минуту. По окончании установленного временного интервала в течении минуты (если раньше не выключить) подается звуковой сигнал. Устройство не предназначено для управления электроприборами, его задача сообщить о том, что заданное время истекло.

Схема таймера также выполнена на ИМС К176ИЕ12 по типовой схеме включения. Его отличие в том, что после десятичных счетчиков D2 и D3 К176ИЕ8 включенных по схеме последовательного счета (D2 единиц, и D3 десятки минут)  включена схема совпадения на микросхеме D4 К176ЛА8.

При совпадении сигналов в случае достижения заданного переключателями S1 и S2 значения временного интервала на входах 4 и 5 элемента DD4.1 появятся высокие уровни, одновременно на входы 3 и 2 поступают импульсы частотой 2 и 1024 Гц. Поэтому на выходе DD4.1 появятся пачки импульсов частотой 2 Гц, заполненные импульсами частотой 1024 Гц осуществляя через инвертор D4.2 и звуковой ключ на VT2 с телефонным капсюлем подачу прерывистого звукового сигнала. Этот звуковой сигнал будет продолжаться, пока на выводе 10 DD1 не появится следующий импульс.

ЦИФРОВОЙ ТАЙМЕР.

Схема рассчитана на длительность от 1 до 99 минут, если вход CP микросхемы DD2 переключить с вывода 10 DD1 на вывод 4, диапазон отсчета времени таймером станет равным от 1 до 99 секунд.


Элементы схемы размещены на печатной плате, показанной на рисунке. Крайне малое потребление тока МОП микросхем позволяет для питания использовать батарею «Крона». Кварцевый резонатор Z1 гарантирует точность таймера.

При необходимости можно подстроить частоту генератора (32768 Гц) конденсатором С3, её контролируют на выводе 14 цифровым частотомером.


Вид печатной платы таймера



Еще одна принципиальная схема таймера показана на рисунке 1. Основа прибора также часовая микросхема D1 К176ИЕ12 и двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 включенных по схеме последовательного счета, отличие заключается в том, что здесь схема совпадения выполнена на диодах D2, D3, D4 и резисторе R6.

В данной схеме на диодах при подаче нулевого потенциала на любой из них (или на все сразу) через резистор R6 будет протекать ток, и на его сопротивлении возникнет падение напряжения. В результате на выходе схемы будет присутствовать единичный потенциал, только если подать единичный потенциал сразу на все три диода. Таким образом, приведенная схема реализует функцию «3И».

Пока на установленных выходах счетчиков присутствуют логические нули (или на одном из них) они через переключатели S1 или S2 поступает на один из диодов VD2 или VD4, при этом в точке соединения R6 и R7 устанавливается также ноль. Как только установленное время истекает, на оба диода поступает логическая единица, и они закрываются. В результате на базу VT2 поступает напряжение высокого уровня через R6-R7, разрешая подачу прерывистого тонального сигнала, получаемого при помощи диода VD3, на катод которого поступает частота 1024 Гц с вывода 11 D1. Установка таймера в нуль производится в момент включения питания при помощи конденсатора С5, зарядный ток которого устанавливает все счетчики в нулевое состояние.



В процессе настройки, возможно, придется подобрать соотношение резисторов R7 и R8 таким образом, чтобы динамик не звучал до наступления установленного времени.

В качестве динамика годится любой электродинамический или электромагнитный маломощный излучатель, например электромагнитный капсюль от телефонного аппарата, динамик от радиоприемника и т.д.

Микросхемы К176ИЕ8 можно заменить на К561ИЕ8. Транзисторы КТ315 — любые соответствующей мощности и структуры. Диоды КД521 любые маломощные импульсные или выпрямительные, лучше германиевые типа Д9. Светодиод любой видимого спектра.




Таймер на основе «Простое экономичное реле времени» (Радио №1, 1988), с измененным генератором импульсов на К176ИЕ5 и заменой симистора на электромагнитное реле, а также введением независимой регулировки длительности работы и паузы нагрузки. Принципиальная схема изоб­ражена на рисунке.

При включении пита­ния начинается отсчет паузы, длительность которой зависит от емкости конденсатора С2 и сопротивления резистора R3. После паузы открывается транзистор VT1 сра­батывает реле К1 и своими контактами К1.2 подключает нагрузку к сети 220V, а контактами К1.1 подключает параллельно R3 резистор R4.


Теперь время выдержки реле (работы на­грузки в сети) будет завесить от общего сопротив­ления R3 и R4. При указанных на схеме но­миналах С2, R3, R4 время работы равно примерно 5 мин, а длительность паузы — около 30 мин. Подбором этих элементов время работы и длительность пауз можно изменять в широчайших пределах — от ми­нуты до недели. Если время работы уст­ройства должно быть больше длительнос­ти паузы, нормально разомкнутый контакт реле К1.1 заменяют нормально замкнутым. В устройстве допустимо использовать любое реле с напряжением срабатывания не более 10V и контактами, рассчитанными на коммутацию тока нагрузки. Транзистор VT1 выбирают исходя из рабочего тока реле.

Блок питания — любой стабилизированный с выходным напряжением 12V, способный обеспечить потребляемый ток.



Таймер на микросхеме КР512ПС10.

Устройство, схема которого приведена на рисунке, реализовано на микросхеме КР512ПС10 в состав которой входят RC генератор импульсов, предварительный делитель частоты с коэффициентом деления 2048, программируемый делитель частоты и блок управления. Наличие этих узлов в составе микросхемы позволяет создать таймер с использованием минимального количества дополнительных элементов.


Длительность выдержки времени зависит от частоты задающего RC генератора и установленного коэффициента деления частоты. При заданных на схеме значениях R2 и С2 частота составляет около 1000 Гц (ползунок резистора R2 находится в среднем положении). Коэффициент деления задается путем подачи на выводы 1, 12 – 15 микросхемы сигналов, соответствующих логическому «0» или логической «1».



Возможные времена установки таймера приведены в таблице.

Вывод

Коэффициент

деления

Секунды

Минуты

Часы

1

30

10

30

1

3

10

30

1

3

10

30

1

60

0

0

0

0

1

1

1

1

1

1

1

1

12

60

0

0

0

0

0

0

0

0

1

1

1

1

13

3

0

1

0

0

0

1

0

0

0

1

0

0

14

10

0

0

1

0

0

0

1

0

0

0

1

0

15

30

0

0

0

1

0

0

0

1

0

0

0

1



Указанные на схеме подключения выводов 1, 12-15 обеспечивают длительность выдержки около 10 часов. Точность времени выдержки зависит от точности установки резистором R2 частоты задающего генератора. При соответствующей настройке частоты задающего генератора можно установить требуемое вам время. Настройка выполняется следующим образом. Выводы 1 и 12 микросхемы КР512ПС10 временно отключаются от цепи питания (+5V) и подключаются к общему проводу (0V), далее с помощью резистора R2 выставляется требуемое время. В этом случае время если требуемое время составляет 10 часов, то следует выставить 10 секунд. Контроль времени осуществляется по секундомеру.

После восстановления указанного на схеме подключения выводов 1 и 12 микросхемы время выдержки составит 10 часов. Цепочка R1C1 обеспечивает установку микросхемы в исходное состояние при включении питания. Выходной сигнал формируется на выводе 9. Поскольку выходной каскад этого выхода микросхемы выполнен по схеме “открытого коллектора”, то для нормальной работы между этим выводом и плюсом питания установлен резистор R3. При сигнале логического «0» на выводе 3 микросхемы, работа разрешается, а при логической «1» – блокируется. На выводе 10 формируется сигнал, противофазный сигналу на выводе 9. Если соединить выводы 3 и 10 микросхемы, то после окончания первого полупериода выходной частоты (в нашем случае это 10 часов) работа микросхемы блокируется. Транзистор VT1 обеспечивает усиление по току, необходимое для срабатывания реле К1 и работы светодиода VD3, индицирующего включенное состояние таймера. Стабилитрон VD2 и резистор R4 образуют параметрический стабилизатор, который формирует напряжение +5V для питания микросхемы.

Таймер можно использовать с любым источником питания, дающим напряжение 10…20V, реле необходимо подобрать на соответствующее напряжение.




Следующий таймер также построен на микросхеме КР512ПС10 (DD1), с выхода которой Q1 (вывод 9), прямоугольные импульсы, имеющие скважность 2 (меандр), поступают на вход счетчика DD2, при работе которого на выходах последовательно появляется напряжение высокого уровня (на остальных — низкого). На микросхеме DD3 К561ЛА7 выполнен звуковой сигнализатор, в котором элементы DD3.1, DD3.2 образуют тактовый генератор, управляющий генератором звуковой частоты на элементах DD3.3, DD3.4. К выходу сигнализатора подсоединен усилитель звуковой частоты на транзисторе VT1, нагрузкой которого является телефонный капсюль ДЭМШ-1А.

В момент включения короткий положительный импульс, сформированный цепочками на элементах R1;C1 и R4;C5, подается на входы сброса (SR и R) микросхем DD1 и DD2. На выходе 0 (вывод 3) DD2 появляется высокий уровень. Таймер начинает отсчет времени. На выходе (вывод 9) микросхемы DD1 появляются прямоугольные импульсы, частота следования которых зависит от номиналов R2, С2 и установленного коэффициента деления. Эти импульсы подаются на вход DD2. По мере поступления импульсов уровень логической «1» будет появляться на выходах DD2. Через заданное время, определяемое положением движка переменного резистора R2 и переключателя SA1, на входе DD3.1 появляется логическая единица, которая запускает звуковой сигнализатор, что свидетельствует об истечении выдержки времени.

Для коммутации цепей переменного тока используется электронное реле управляемое транзистором VT2, которое через заданный промежуток времени включает или выключает нагрузку (магнитофон, радиоприемник и т.п.).

Электронное реле подключается к переключателю SA1 (в точку А) вместо звукового сигнализатора.


Правильно собранный из исправных деталей, таймер начинает работать сразу. Необходимо только при помощи секундомера отградуировать шкалу переменного резистора R2 (при этом SA1 должен быть подключен к выводу 2 DD2).
Данный таймер обеспечивает выдержку времени от 30 с до 9 часов. Выдержка времени устанавливается резистором R2 и переключателем SA1. При желании диапазон выдержки времени можно изменить, соответственно изменив номиналы R2, С2 или коэффициент деления DD1. Для удобства пользования R2 необходимо снабдить шкалой. Точность установки времени можно повысить, заменив R2 набором постоянных резисторов и еще одним переключателем. В качестве С2 необходимо применить конденсаторы с малой утечкой (К10-17). Реле — РЭС22, МКУ48 или другое, рассчитанное на напряжение срабатывания 12V и предназначенное для коммутации цепей переменного тока.

Ночник с таймером.



Схема ночника с часовым таймером, который выключает ночник через 1 час после включения, показана на рисунке.

Его основа микросхема КР512ПС10, представляющая собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, максимальное значение которого составляет 235 929 600. То есть, при использовании стандартного часового резонатора на 32768 Гц, на выходе счетчика будут импульсы с периодом в 120 минут. А единица на выходе появляется уже через 60 минут. Таким образом, если задаться моментом появления на выходе единицы после обнуления, то получается временной интервал равный одному часу.

Вывод 3, это вывод STOP, при подаче на него логической единицы счетчик замирает. Вывод 2 — обнуление  подачей на него единицы счетчик сбрасывается. Выводы 1, 12, 15, 13, 14 служат для установки коэффициента деления.


Первоначально ночник включают как обычно, — сетевым выключателем S2. При этом лампа сразу же зажигается и начинается отсчет времени.

Если ночник уже был ранее включен и выключился, то снова включить его можно как нажатием кнопки S1, так и выключив и затем включив выключателем S2.

После любого из вышеперечисленных вариантов включения счетчик D1 оказывается обнуленным (конденсатором С1 или кнопкой S1). В этом состоянии на выходах счетчика (выводы 9 и 10) нули. Транзистор VT1 закрыт и не шунтирует затворную цепь полевого транзистора VT2. На затвор VT2 через резистор R6 поступает открывающее напряжение, которое ограничивается на допустимом уровне стабилитроном VD2. Поэтому транзистор VT2 открывается и включает лампу Н1, которая питается через выпрямительный мост VD3-VD6.

Такая схема управления полевым транзистором обусловлена тем, что паспортное значение напряжения питания КР512ПС10 равно 5V, а напряжение на затворе полевого транзистора IRF840, обеспечивающее его полное открывание, должно быть не менее 8V. Поэтому затвор VT2 и микросхема питаются от разных источников, а транзистор VT1 выполняет функции не только инвертора, но и согласователя уровней.

Через час после обнуления на выводах 9 и 10 D1 появляются логические единицы. Вывод 9 останавливает счетчик подачей логической единицы на вывод 11. А вывод 10 открывает транзистор VT1. Тот, открывшись, шунтирует затворную цепь полевого транзистора VT2 и напряжение на его затворе падает до нуля. Транзистор VT2 закрывается и лампа Н1 гаснет.

Микросхема питается напряжением 5V (4,7V) от параметрического стабилизатора на стабилитроне VD1 и резисторе R5.

Кнопка S1 без фиксации. Можно обойтись и без этой кнопки. В таком случае чтобы включить ночник после его автоматического выключения нужно будет выключить его сетевым выключателем S2 и включить снова. Кварцевый резонатор Q1 — стандартный часовой резонатор. Его можно заменить импортным часовым резонатором на 16384 Гц (от китайских кварцевых будильников), но тогда время включенного состояния ночника увеличится, соответственно, вдвое.



При отсутствии кварцевого резонатора, или при желании сделать плавно регулируемый интервал времени отключения ночника, можно построить тактовый генератор на RC-элементах, как показано на нижнем рисунке.


Детали:

Транзистор IRF840 можно заменить отечественным аналогом типа КП707Б, КП707В, КТ3102 —любым обычным маломощным транзистором структуры n-p-n, например, КТ315.

Стабилитрон КС147А можно заменить любым на 4,7 — 5,1V, а Д814Д на любой другой от 9 до 13V.

Выпрямительный мост на диодах 1N4007, любыми другими выпрямительными диодами с параметрами по прямому току и обратному напряжению не меньше данного.

Конденсатор С4 должен быть на напряжение не ниже 6V, а конденсатор С5 на напряжение не ниже 12V.

Данная схема допускает работу с лампами мощностью до 200W включительно (без радиатора для VT2).

Адаптер с таймером



На рисунке показана схема дополнения, при помощи которого можно плавно устанавливать время от 10 минут до 2 часов, через которое адаптер отключится от сети. Основа таймера микросхема CD4060B

В разрыв одного из проводников первичной обмотки трансформатора включен пусковой выключатель S1 и контакты реле К1. Если вы не собираетесь пользоваться таймером, включите S1 и пользуйтесь адаптером как обычно, схема таймера на него не окажет никакого влияния.

Чтобы  воспользоваться таймером, нужно включить адаптер в сеть как обычно, затем включить и выключить S1. После этого начнется отсчет времени, а затем адаптер выключится полностью, соответственно выключается и нагрузка.

В момент включения питания при помощи цепи C1-R7 происходит принудительный сброс счетчика ИМС D1. Ноль его старшего разряда поступает на базу транзистора VT1 и открывает его. В коллекторной цепи транзистора включено репе К1, оно замыкает контакты. Теперь если выключить S1 напряжение на первичную обмотку трансформатора будет поступать через контакты реле.

С момента включения начинается отсчет времени, устанавливаемого переменный резистором R5. Резистором R5 регулируется частота импульсов, генерируемый встроенным RC-мультивибратором микросхемы CD4060. По внутренним цепям микросхемы импульсы поступают на двоичный 14-разрядный счетчик. Спустя некоторое время, которое зависит от частоты импульсов (отсчитав 8192 импульса), на старшем выходе счетчика (вывод 3) появляется логическая единица. Транзистор VT1 закроется и реле К1 выключит свои контакты. Схема отключится от сети полностью



Микросхема CD4060 не имеет отечественного аналога, для ее замены можно использовать схему, показанную на рисунке.

В кружочках указаны эквивалентные выводы CD4060 (см. рисунок).

Микросхема DD1 — основа тактового генератора, DD2 — собственно счетчик. Следует только учесть, что при такой замене, возможно, потребуется корректировка номиналов деталей времязадающих цепей тактового генератора для сохранения прежней частоты. Входы неиспользуемого логического элемента микросхемы К561ЛА7 (выводы 12, 13) следует соединить с общим или плюсовым проводом питания.

Таймер для вентилятора.



Устройство предназначено для автоматического выключения вентилятора через установленный промежуток времени, который составляет от одной минуты до десятков часов.

Рис. 1. Принципиальная схема таймера для управления вентилятором


Для включения вентилятора Ml следует нажать кнопку SB1. Часть выпрямленного диодным мостом VD1 напряжения с резистора R3 подается на параметрический стабилизатор R4, VD3,C2 для питания схемы таймера, а напряжение с резисторов R2 и R3 через диод VD2 заряжает конденсатор С1. Перепад напряжения при включении благодаря наличию элементов СЗ, R5, С4, R6 образует на выводе 3 интегрального счетчика DD1 импульс, который устанавливает на выводе 5 низкий уровень. Благодаря этому отпираются транзисторы VT2 и VT3, что приводит к срабатыванию реле К1, которое своими контактами К1.1 включает тиристор VS1. В результате вентилятор начинает работать, а питание схемы при отпускании кнопки SB1 не прерывается.
Микросхема К176ИЕ5 содержит генератор прямоугольных импульсов, период повторения которых определяется элементами R7, R8, С5, и 15-разрядный двоичный делитель частоты этих импульсов с выходом на вывод 5. Поэтому через определенное время на выводе 5 микросхемы появится высокий уровень, которым запрется транзистор VT1, за ним VT2, выключиться реле, разомкнётся тиристор, вентилятор остановится и будет снято питание с таймера.
При указанных на схеме параметрах элементов R7, R8, С5 генератор выдает импульсы с периодом повторения 20 мс, и после деления частоты на 21* = 16384 задержка отключения вентилятора получается примерно равной 6 мин.
В качестве электромагнитного реле К1 можно использовать РЭС9, паспорт РС4.524.029Ю0, РС4.524.029Ю1, РС4.524.029-07 или РС4.524.029-09 (прежняя нумерация этих паспортов РС4.524.200, РС4.524.201, РС4.524.209, РС4.524.213).



Рис. 2. Печатная плата таймера для управления вентилятором

Таймер для кухни

Работа устройства основана на постепенном заряде конденсатора, подключенного к входу операционного усилителя до напряжения, при котором происходит переключение состояния выхода ОУ, в свою очередь, управляющего звуковым генератором. Одно из преимуществ устройства в том, что оно не имеет выключателя питания — достаточно всего лишь нажать на один из трех переключателей, чтобы произошло включение и запуск нужного интервала отсчета.

При этом загорается светодиод, показывающий, что таймер включен и идет выдержка времени. По окончании  заданного интервала раздается постоянный звуковой сигнал. Повторное нажатие на тот же самый переключатель, отключает устройство.


Основой устройства является счетверенный операционный усилитель LM324, причем три его элемента являются отдельными таймерами, а четвертый элемент — генератором. Нажав на один из переключателей, соответствующий желаемой выдержке времени, допустим, SA1 — 5 мин, питание начинает поступать на схему, а конденсатор С1, включенный параллельно контактам переключателя, перестает быть замкнутым и начинает медленно заряжаться через резистор R1. Таким образом, в момент включения потенциал на инвертирующем входе ОУ ниже, чем на неинвертирующем, следовательно, выход ОУ имеет потенциал питающего напряжения. Инвертирующий вход звукового генератора на элементе DA1.4 через диод VD1 оказывается под высоким потенциалом, что блокирует его работу — динамик молчит.

По прошествии времени, необходимого для зарядки конденсатора С1 через резистор R1, потенциал на инвертирующем входе ОУ превысит значение потенциала на неинвертирующем. При этом на выходе ОУ сформируется низкий потенциал — диод VD1 будет закрыт и заработает звуковой генератор. С вывода 14 элемента DA1.4 сигнал, сформированный генератором, через резистор R4 и диод VD1 поступает на базу транзистор VT1, к которому подключен звукоизлучатель, раздается звуковой сигнал. Для выключения устройства необходимо повторно нажать на переключатель SA1, что отключает схему от питания и одновременно разряжает конденсатор С1 - таймер снова готов к работе.

Время отсчета таймера определяется номиналами элементов С1-СЗ и R1-R3. При указанных значениях этих деталей, мы будем иметь следующие интервалы выдержки времени: SA1 — 5 мин, SA2 — 10 мин, SA3 — 20 мин. При желании можно изменить время выдержки каждого из таймеров, увеличивая или уменьшая номиналы соответствующих резисторов и конденсаторов.

Налаживание устройства сводится к подбору конденсатора С4, определяющего тональность, и резистора R5 - громкость звучания.

Детали:

Резисторы МЛТ — 0,125. Времязадающие конденсаторы С1-СЗ с возможно меньшим током утечки, остальные К73-17. Диоды VD1-VD4 — КД521А, транзистор VT1 можно заменить на КТ817А, Б. Светодиод HL1, можно заменить на мигающий UL-506S11FD-FB, что позволит получить эффект отсчета времени. Переключатели SA1-SA3 -любые малогабаритные. В качестве звукоизлучателя подойдет небольшой динамик с сопротивлением обмотки 8 Ом, можно использовать звукоизлучатель от китайских мягких игрушек.
Питание осуществляется от батареи 6V.
Изменение питающего напряжения в пределах 4,5… 12V почти не оказывает влияния на время выдержки таймера, при этом лишь уменьшается громкость звука.




Использованные источники:

01. «Радио-дизайн» №10 2002г.

02. «РАДИО», №12-1991; №11-2001; №06-2006.

03. Радио-Конструктор №4-1999г; №3 -2000; №9-2011

04. Радиоаматор №2, 2010г.

05. http://riostat.ru/

06. http://radio-hobby.org/

07. http://web-dir.info/

08. http://texnic.ru/

Простой таймер. Схема и описание работы

В быту довольно часто возникает потребность в электронном устройстве, способное оповещать акустическим сигналом  истечение заданного промежутка времени. Ниже приводится схема простого таймера, рассчитанного на три фиксированных промежутка времени.

Простой таймер — описание

Принцип работы таймера довольно прост. Специального выключателя для подачи питания нет, запуск таймера происходит по нажатию одной из трех кнопок (с фиксацией) временного интервала, при этом таймер сразу начинает обратный отсчет. Одновременно с нажатием кнопки начинает светиться светодиод соответствующий нажатой кнопки.

По истечению установленного периода времени таймер выдает акустический сигнал. Новое нажатие на ту же кнопку ведет к отключению таймера.

Вся схема бытового таймера построена на сдвоенном операционном усилителе LM358. На ОУ DA1.1 непосредственно организован сам таймер, на втором операционном усилителе DA1.2 реализован звуковой генератор.

При нажатии на одну из трех кнопок с требуемым периодом выдержки, питание поступает на LM358 через один из диодов VD1 …VD3, при этом емкость С1 начинает медленно заряжаться через одно из сопротивлений R2 …R4.

Поскольку потенциал на неинвертирующем входе 3 ОУ, поступающего от делителя напряжения на сопротивлениях R6, R7, больше, чем на его инверти­рующем входе 2, то на выходе 1 находится высокий уровень, который, по­ступая сквозь диод VD5 на вход 6 ОУ DA1.2. останавливает работу акустического генератора.

Как только емкость С1 зарядится до того уровня, когда напряжение на неин­вертирующем входе будет меньше чем на инвертирующем, на вы­ходе 1 напряжение практически упадет до нуля. В результате этого запустится акустический генератор. Если еще раз нажать на эту же кнопку, то через сопротивление R5 и диод VD4 конденсатор С1 мгновенно разрядится и таймер перейдет в исходное положение.

Временные промежутки задаются значениями элементов R2, R3, R4 и C1. Заменив звуковой генератор DA1.2 на звукоизлучатель со встроенным генератором, например HCM1206X, можно значительно упростить схему таймера.

Лабораторный блок питания 30 В / 10 А

Качественно собранная схема начинает работать сразу. Необходимую громкость звучания возможно выставить сопротивлением R12, а тональность С4. Конденсатор С1 (времязадающий) необходимо подобрать с минимальным током утечки, к примеру танталовый К53-18. Диоды VD4, VD5 произвольные кремниевые, а диоды VD1, VD3 с низким паде­нием напряжения. Желательно прозвонить диоды мультиметром.

Таймер круговой/силовой тренировки

Запасной пульт дистанционного управления 25 долларов США. (НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАКАЗАТЬ ПУЛЬТЫ ДУ НА ЗАМЕНУ ОНЛАЙН).

Очень громкий звуковой сигнал вариант. Заменяет звук «перезвона» на более громкий (108 дБ), зуммер промышленного звучания, используемый в табло. Для использования в помещения с повышенным уровнем шума. Бесплатно за более громкий гудок вместо звонка звук.

Удлинительный кабель постоянного тока.3 фута или 6 футов в длину $6/$8. Используйте, если ваша настенная розетка переменного тока находится дальше, чем четыре фута от СТТ-4П.

Для использования на полке или штативе, L-образный кронштейн для вертикальной фиксации CTT-4P на полке или столе, также имеет крепление 1/4-20, позволяющее использовать штатив для камеры. 35 долл. США Нажмите здесь для фотографий и деталей.

Трехсторонний подвесной кронштейн. Подвешивается к потолку и удерживает три CTT-4P, обращенные в трех направлениях. 200 долл. США   Включает указанную ниже систему Master/Sync. Нажмите здесь для фотографии кронштейна в использовании.

Новинка! Система Мастер/Синхронизация. Когда два или более устройства используются в 2-, 3- или 4-стороннем дисплее, это система позволяет одному устройству быть ведущим, а другим устройствам синхронизировать свои дисплеи, индикаторы и звуковые сигналы на главный блок. Система также приносит датчики дистанционного управления от всех блоков к главному, чтобы удаленный управление будет работать с любой стороны.$15/таймер при заказе с новым таймер. Включено бесплатно с трехсторонним подвесным кронштейном над. Система Мастер/Синхронизация также может быть дооснащена существующими единиц — свяжитесь с нами для получения подробной информации.

C пользовательские программы. Если вам нужен различная временная последовательность, например, обратный отсчет один раз и остановка или «чириканье» из звукового сигнала в середине тренировочного периода, чтобы тренирующиеся знали, что нужно измениться руки/руки/ноги, могут быть созданы пользовательские программы всех видов.Простые вариации могут можно сделать всего за 50 долларов. Свяжитесь со ScoreTronics с вашими требованиями.

Режим 0-99 минут, 0-9,9 минут режим, табата Протокол и автоматическое переключение на секунды можно добавить в самые ранние CTT-4P с недорогим обновлением чипа. Новый программный чип и инструкции: $10

Магазин Connect IQ | Бесплатные циферблаты и приложения

Эндрю Рэтклифф
18 января 2022 г. | Версия 3.0,4

Хороший, простой таймер для измерения повторяющихся приращений. Я использую его для растяжки; получаю вибрацию на моем запястье каждые 30 секунд и могу перейти к следующему растяжке.

Томас
1 января 2022 г. | Версия 3.0.4

Ограничение на 30, 60, 90 и т. д. секунд слишком высоко для меня. Я ищу простой таймер на 40-45 секунд для упражнений на растяжку.

Сепп🇩🇪
15 ноября 2021 г. | Версия 3.0,4

Именно то, что я искал. Простота в обращении и вся необходимая информация. На Фениксе 5

Боб Остин
19 ноября 2020 г. | Версия 2.0-upd2

Отличный таймер и готов к использованию.

Каллум
9 мая 2020 г. | Версия 2.0-upd2

После установки он автоматически перейдет на часы, похоже, он не работает??

Джейсон Хаятт
8 апреля 2020 г. | Версия 2.0-upd2

Спасибо за простой интервальный таймер

Райан
3 марта 2020 г. | Версия 2.0-upd2

Идеально

Дуг
27 ноября 2019 г. | Версия 2.0-upd2

Именно то, что я хотел. Имеет предустановленное время, где я буду использовать 30 секунд, и могу повторить его.

Марсио Оливейра
3 октября 2019 г. | Версия 2.0-upd2

Не могу больше ходить в спортзал без этого приложения. Идеально подходит для измерения периодов отдыха и концентрации на тренировках. Это помогает мне лучше использовать свое время в тренажерном зале.

Карлос Гарсия
10 сентября 2019 г. | Версия 2.0-upd2

Отличное приложение, именно то, что я искал.

ПОЛО
1 августа 2019 г. | Версия 2.0-upd2

Это приложение почти идеально.Я использую для каждого занятия в тренажерном зале. Если вы можете добавить счетчик серии, это будет потрясающе! Спасибо еще раз.

Масатомо Уэда
25 мая 2019 г. | Версия 2.0-upd2

Это простые и понятные приложения, которые мне нравятся, но в них отсутствуют две очень важные функции и одна второстепенная: — Важная особенность 1: он должен подсчитывать количество срабатываний счетчика: в зависимости от тренировки иногда бывает большое количество подходов (например,грамм. тяжелоатлетический прыжок в тренажерном зале, интервалы бега или езды на велосипеде и т. д.), которые повторяются. сделал 5 подходов. Прямо сейчас я должен использовать лист бумаги и записать наборы. — важная особенность 2: вибрация, когда таймер достигает 0, должна прекратиться через некоторое время: время отдыха на тренировке так же важно, как и рабочее время, и почти всегда вы берете что-то руками, и иногда для этого захвата требуется несколько секунды (т.грамм. подъем от пола тяжелых гантелей при жиме от груди, подготовка к становой тяге). Таймер в данный момент просто продолжает вибрировать, поэтому либо вы заранее прерываете таймер и мысленно отсчитываете оставшиеся секунды, либо просто выполняете сет с постоянно вибрирующими часами. — второстепенная особенность: вибрация, указывающая на то, что таймер запущен: я ношу часы на правой руке (еще потому, что на левой ношу браслет) и иногда при выполнении упражнений, когда запястье согнуто (напр.грамм. когда вы приседаете спереди), кнопка нажимается, а это означает, что я должен каждый раз устанавливать таймер. Иногда я думаю, что нажал кнопку нужное количество раз (один для выбора времени и один для его запуска), но потом я понимаю, что таймер не запущен. Учтите, что в определенные периоды поднятие тяжестей может быть относительно тяжелым, и вам нужно как можно больше умственной энергии, поэтому действия, кроме самого подъема, должны быть максимально легкими. Спасибо, достаточно! p.s. Я вижу, что последний раз приложение обновлялось в 2016 году, поэтому я не думаю, что оно никогда не будет обновлено.

Дэвид Табачник
8 мая 2019 г. | Версия 2.0-upd2

Хороший таймер. Было бы лучше, если бы у него была возможность гудеть или подавать какое-то предупреждение при запуске таймера.

Исмаэле
29 ноября 2018 г. | Версия 2.0-upd2

Отличное приложение. Чтобы улучшить приложение, включите звук в настройках приложения без вибрации или с вибрацией.

Майки
22 ноября 2018 г. | Версия 2.0-upd2

Пожалуйста, добавьте функцию для сохранения ваших пользовательских таймеров. Делает это немного проще и быстрее при длительном отдыхе или интервальных тренировках.

Аланна
28 сентября 2018 г. | Версия 2.0-upd2

Простота настройки. Пожалуйста, добавьте возможность вибрировать в конце временного интервала, а не просто световую вспышку.

Ирфан Али
11 июня 2018 г. | Версия 2.0-upd2

Поскольку мой Forerunner 735XT не имел таймера, в отличие от моего Vivoactive HR, это приложение обеспечивает эту функциональность в простом и удобном приложении. Настоящее приложение Ronseal «делает именно то, что написано на банке».

Бернхард
12 сентября 2017 г. | Версия 2.0-upd2

Я использовал это приложение на своем 735 — это лучшее приложение для таймера, которое я когда-либо встречал! К сожалению, он недоступен для моего нового 935 — пожалуйста, добавьте поддержку для этого устройства.

AMAMA83
26 июля 2017 г. | Версия 2.0-upd2

Я использую это приложение каждый день.. но я только что получил fenix 5.. и, к сожалению, оно не совместимо с этим приложением.. я надеюсь, что вы как можно скорее обновите его для Fenix ​​5.

Макс Ремель
10 июля 2017 г. | Версия 2.0-upd2

Я думаю, что приложение Stretch лучше. Дает больше вибрационной обратной связи и имеет настройку интервала. Тем не менее, это позволяет только один раз без изменения некоторых настроек. Это приложение «Таймеры» является шагом вперед в том, что вы получаете несколько раз, но если вам не нравится время по умолчанию (и одно настраиваемое поле), вам не повезло. В идеале хотелось бы больше настраиваемых полей. Я также думаю, что он мог бы использовать поле интервала, такое как приложение Stretch.

OlafForRun
14 июня 2017 г. | Версия 2.0-upd2

Отличный дизайн, все понятно и просто. Работает так, как должно работать. Обратный отсчет более 59 мин. было бы отличной функцией для следующего обновления.

Snicker1
8 июня 2017 г. | Версия 2.0-upd2

Помощь! Хотите сделать 1 минуту кардио….отдохните 30 минут, затем еще 1 минуту с отягощениями…отдых 30 повторений в течение 59 минут. Мне 65 лет, и мне нужна помощь, возможно ли это? Не могли бы вы дать указания, как мне настроить это на Vivoactive? Ваши отзывы хорошие, может кто ответит?

Kittkatt23
1 июня 2017 г. | Версия 2.0-upd2

Я ищу таймер на 12-16 часов или больше, это только до 59 минут. Не иди ко мне. Когда я попытался удалить приложение из своего vívoactive hr, я получил код ошибки. Не счастлив.

KreuzerT
5 мая 2017 г. | Версия 2.0-upd2

Molto semplice, ottima per fare delle pause tra gli esercizi. Спасибо за вашу работу

Иван
24 апреля 2017 г. | Версия 2.0-upd2

Было бы здорово, если бы он тоже мог считать вверх (а не только вниз). И никаких часов, так что максимум 59 минут. Недостаточно, например, для тренировки 1000 берпи.

Реле интервального таймера – Реле задержки времени

  • ЕРДИ
  • Серия ERD представляет собой комбинацию цифровой электроники и электромеханического реле.Реле DPDT или…Более

  • Вход
    Напряжение (В):
    120 В переменного тока, 230 В переменного тока

  • Выход
    Форма:
     DPDT

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • HRDI
  • Серия HRDI сочетает в себе электромеханический релейный выход со схемой синхронизации микроконтроллера.Это…Больше

  • Вход
    Напряжение (В):
    12 В постоянного тока, 120 В переменного тока

  • Выход
    Форма:
    Неизолированный SPDT

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • ИНТЕРВАЛЬНЫЕ ТАЙМЕРЫ HRIS
  • Серии HRPS и HRIS сочетают в себе электромеханический релейный выход с синхронизирующей схемой микроконтроллера…Более

  • Вход
    Напряжение (В):
     24 или 240 В переменного тока / 24 или 110 В постоянного тока

  • Выход
    Форма:
    SPDT

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • ХРПСД
  • Серии HRPS и HRIS сочетают в себе электромеханический релейный выход с синхронизирующей схемой микроконтроллера…Более

  • Вход
    Напряжение (В):
    12 или 48 В пост. тока

  • Выход
    Форма:
    SPDT

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • КРДИ
  • Серия KRDI представляет собой компактное реле с выдержкой времени размером всего 2 дюйма.(50,8 мм) кв. Его твердотельный…Еще

  • Вход
    Напряжение (В):
    12 В постоянного тока, 120 В переменного тока, 24 В переменного/постоянного тока, 24 В постоянного тока

  • Выход
    Форма:
    SPDT

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры KSD
  • Серия KSD2 предназначена для коммерческого и промышленного применения общего назначения, где требуется небольшой размер…Более

  • Вход
    Напряжение (В):
    120 В переменного тока, 24 В переменного тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 80°C (от -40° до 176°F)

  • Интервальные таймеры KSPSN
  • Серия KSPS представляет собой запрограммированный на заводе модуль, доступный для любой из 14 стандартных функций.KSPS…Больше

  • Вход
    Напряжение (В):
    12 или 120 В пост. тока

  • Диапазон задержки времени:  3 м, фиксированный

  • Размеры: 2 В x 2 Ш дюйма.(50,8 х 50,8 мм)

  • Интервальные таймеры КСПУА
  • Серия KSPU представляет собой запрограммированный на заводе модуль, доступный в любой из 14 стандартных функций.КСПУ…Подробнее

  • Вход
    Напряжение (В):
    24 или 240 В переменного тока

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Диапазон времени задержки:  1–1023 с

  • ТДИ
  • Серия TDI представляет собой интервальный таймер, сочетающий в себе точную цифровую схему с изолированным током 10 А…Более

  • Вход
    Напряжение (В):
    12 В постоянного тока, 120 В переменного тока

  • Выход
    Форма:
     DPDT

  • Температура хранения (F/C): от -30° до 85°C (от -22° до 185°F)

  • ТДИЛ
  • KSDB предназначен для коммерческих и промышленных приложений общего назначения, где требуется небольшая стоимость …Более

  • Вход
    Напряжение (В):
    120 В переменного тока, 24 В постоянного тока

  • Выход
    Форма:
     DPDT

  • Температура хранения (F/C): от -30° до 85°C (от -22° до 185°F)

  • ТДУИ
  • Серия TDUI сочетает в себе цифровую схему синхронизации с универсальным управлением напряжением.Напряжения 24 т…Подробнее

  • Вход
    Напряжение (В):
    100 или 240 В переменного тока, 12 или 24 В постоянного тока, 24 или 120 В переменного тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры THD
  • Серия THD2 сочетает в себе точную схему синхронизации с мощной полупроводниковой коммутацией.Он может…Более

  • Вход
    Напряжение (В):
    120 В переменного тока, 230 В переменного тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры TS
  • Серия TS2 рассчитана на 24, 120 или 230 В переменного тока, а серия TS6 рассчитана на 12 или 24 В постоянного тока.Чем больше

  • Вход
    Напряжение (В):
    12 В постоянного тока, 120 В переменного тока, 24 В переменного тока, 24 В постоянного тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры TSD2
  • Серия TSD2 предназначена для более требовательных коммерческих и промышленных приложений, где малый размер si…Более

  • Вход
    Напряжение (В):
    120 В переменного тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры TSD6
  • Серия TSD6 предлагает полностью полупроводниковые устройства с интервальной синхронизацией для приложений с напряжением 12 или 24 В постоянного тока.Эта серия …Больше

  • Вход
    Напряжение (В):
    12 В пост. тока, 24 В пост. тока

  • Выход
    Форма:
    НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40° до 185°F)

  • Интервальные таймеры TSD7
  • В серии TSD7 используются только две клеммы, соединенные последовательно с нагрузкой.Интервальный режим синхронизации …Больше

  • Вход
    Напряжение (В):
    120 В переменного тока, 230 В переменного тока, 120 В переменного тока

  • Выход
    Форма:
    НЕТ закрыто во время синхронизации, НЕТ — закрыто во время синхронизации

  • Температура хранения (F/C): от -40° до 85°C (от -40°F до 185°F), от -40° до 85°C (от -40° до 185°F)

Таймер и анализатор автоматического выключателя | CAT Standard Series

Автоматические выключатели проходят испытания на этапах производства, ввода в эксплуатацию или технического обслуживания.Самый простой тест требует измерения времени с помощью таймера автоматического выключателя. Их основная роль заключается в хронометрировании и измерении движения автоматических выключателей среднего и высокого напряжения. Устройства из серии CAT Standard имеют подходящее применение в:

  • Производство электроэнергии,
  • распределительная система,
  • часть системы передачи электроэнергии,
  • подрядчики испытывают,
  • и промышленных условиях.

Серия CAT Standard отвечает требованиям простого в использовании таймера автоматического выключателя и анализатора по привлекательной цене.Кроме того, они портативны и легки (весят всего до 7 кг). Наконец, пластиковый корпус небьющийся и имеет степень защиты IP67, когда крышка закрыта.

Серия CAT Standard включает пять моделей:

  • Три таймера автоматического выключателя — CAT03, CAT31 и CAT61
  • Два анализатора автоматических выключателей — CAT34 и CAT64

CAT03 — базовая модель, предназначенная только для измерения времени срабатывания главного контакта выключателя с одним разрывом на фазу.В отличие от CAT03, CAT31 имеет возможность инициирования работы выключателя, измерения тока катушки и измерения времени вспомогательного контакта. CAT61 отличается от CAT31 своей способностью измерять до двух разрывов на фазу.

CAT34 и CAT64 более продвинуты по сравнению с CAT31 и CAT61 соответственно, так как имеют дополнительные аналоговые каналы. Также они имеют возможность записи кривой хода.

Устройства серии CAT Standard с дополнительным источником питания от внутренней батареи можно использовать в течение восьми (8) часов для проверки автоматического выключателя.Эта опция позволяет пользователю легко проводить испытания на месте без необходимости подключения источника питания. Эта функция особенно полезна на подстанциях, где нет сетевого питания.

Пользователь может сохранить результаты теста на карту памяти USB или во внутреннюю память. Внутренняя память серии CAT Standard может хранить до 500 результатов испытаний (числовых и графических данных). Дополнительный термопринтер печатает результаты испытаний в виде таблиц и графиков на бумажных рулонах диаметром 80 мм (3,15 дюйма).Приборы серии CAT Standard совместимы с программным обеспечением DV-Win. Он обеспечивает полный контроль всех функций CAT с ПК, а также сбор и анализ результатов испытаний.

Функция Fitbit Charge 2, сжигающая жир

Это может звучать слишком хорошо, чтобы быть правдой, но интервальные тренировки — это действительно работающая схема быстрой подготовки.

Обзор исследований, опубликованный в The Journal of Obesity , показывает, что высокоинтенсивные интервальные упражнения (повторяющиеся все усилия с последующими низкоинтенсивными упражнениями или отдыхом) стимулируют значительно большую потерю жира, чем более длительные сеансы упражнений средней интенсивности, например бег трусцой или быстрая ходьба даже у людей с нормальным ИМТ.

В одном исследовании молодые женщины, которые выполняли 20-минутные высокоинтенсивные интервальные тренировки (8-секундный спринт с последующим 12-секундным легким велотренажером) три раза в неделю в течение 15 недель, потеряли почти на 6 фунтов больше жира, чем женщины, которые цикл в жиросжигающей зоне сердечного ритма в течение 40 минут.

Впечатляющие результаты — теперь их стало еще проще добиться. Fitbit Charge 2 поставляется со встроенным интервальным таймером, который упрощает настройку и выполнение интервальной тренировки. Больше не нужно смотреть на часы.Больше не нужно постоянно проверять свое запястье. Только вы, ваша тренировка и ваш триммер. Вот как начать.

Как настроить интервальный таймер Fitbit Charge 2

Чтобы создать (или установить) интервальную тренировку, вам нужно знать три вещи: продолжительность периода «работы», продолжительность периода «отдыха» и количество раундов, которые вы хотите выполнить.

Например, если вы хотите завершить 20-минутную тренировку, состоящую из 1-минутных интервалов, период работы будет 1 минута, период отдыха будет 1 минута, а общее количество раундов или раз вы хотите повторите эти интервалы, будет 10.

Вы можете запрограммировать свой Fitbit на отслеживание этих интервалов, настроив параметр «Интервальная тренировка» в приложении Fitbit или на панели инструментов Fitbit.com.

Если вы используете приложение Fitbit для iOS или Windows 10:

  1. На панели инструментов коснитесь значка «Учетная запись» в правом нижнем углу.
  2. Коснитесь горизонтальной плитки «Заряд 2».
  3. Прокрутите вниз и коснитесь «Ярлыки упражнений».
  4. Нажмите «Интервальная тренировка». Если «Интервальная тренировка» не указана в меню, вам нужно добавить ее в ярлыки упражнений.(Пошаговые инструкции см. в разделе Как настроить меню «Упражнения» на моем трекере?)
  5. Заполните настройки «Движение», «Отдых» и «Повтор», как описано выше.

Если вы используете приложение Fitbit для Android:

Инструкции такие же, как и выше, за исключением того, что вместо того, чтобы нажать значок «Учетная запись», чтобы начать, вы коснетесь своей плитки трекера.

Если вы используете панель управления Fitbit.com:

  1. Войдите в систему и щелкните значок шестеренки в правом верхнем углу.
  2. Нажмите «Настройки».
  3. В столбце слева выберите «Устройства», а затем «Зарядить 2», если у вас подключено более одного трекера.
  4. Прокрутите вниз до «Интервальная тренировка» и установите интервалы. Если «Интервальная тренировка» отсутствует в списке, вам нужно добавить ее в список ярлыков. Прокрутите вверх до «Ярлыки упражнений», установите флажок рядом с «Интервальная тренировка» и нажмите «Сохранить».

Как начать интервальную тренировку

Когда вы будете готовы начать настоящую тренировку, вам понадобится только трекер.

  1. Нажимайте кнопку на боковой панели Charge 2, пока не появится вариант упражнения.
  2. Коснитесь экрана, пока не появится надпись «Интервальная тренировка».
  3. Нажмите и удерживайте боковую кнопку, чтобы начать тренировку. Ваш трекер будет вибрировать и светиться, когда придет время «двигаться» или «отдыхать», в зависимости от того, на каком интервале вы находитесь.

В конце тренировки вы увидите два флажка финиша. Поздравляем! Вы только что получили огромный прирост здоровья за долю времени.

Эта информация предназначена только для образовательных целей и не предназначена для замены медицинского диагноза или лечения. Вы не должны использовать эту информацию для диагностики или лечения проблем со здоровьем или состояний. Всегда консультируйтесь с врачом перед тем, как изменить свою диету, привычки сна, принимать добавки или начинать новую программу фитнеса.

Даниэль Косецки

Старший редактор журнала по вопросам здоровья и фитнеса Даниэлла Косецки — отмеченная наградами журналистка, освещающая вопросы здоровья и фитнеса более 10 лет.Она пишет для журналов Glamour, More, Prevention и Bicycling, среди прочих, и является редактором The Bicycling Big Book of Training. Уроженка Нью-Йорка, Даниэль сейчас живет в районе залива, где совсем не скучает по зиме.

Схема электронного таймера

В настоящее время учащиеся должны ответить на ряд вопросов за заданное время 15 минут, 30 минут или час. Следовательно, описанная ниже схема электронного таймера может использоваться студентом в качестве часов во время подготовки к конкурсным экзаменам.



Это даст им аудиовизуальный звук через заданный интервал времени. В нашей схеме электронного таймера это 15 минут, следовательно, он будет подавать сигнал через каждые 15 минут. Таймер можно запрограммировать и на другие периоды. Путем калибровки переменного резистора каким-либо методом проб и ошибок вы можете варьировать период времени. Мы также предоставили переключатель сброса, чтобы вы могли сбросить его, когда вам потребуется запустить его снова.



Схема построена на CD4060 и еще нескольких компонентах.Микросхема CD4060 представляет собой 14-ступенчатый двоичный счетчик пульсаций, делитель и осциллятор. Его встроенный генератор является основной особенностью этой ИС, поэтому ее можно использовать во многих приложениях, таких как прошивальщик, тактовый генератор в схемах таймера.


Здесь IC1 работает как схема деления частоты. В этом каскаде внутреннего генератора используются резистор и конденсатор, которые можно подключить к контактам 11, 10 и 9. Конденсатор подключен к контакту 9, а контакты 11 и 10 соединены с резистором. Самое главное, контакт 10 подключен к переменному резистору, чтобы мы могли выбирать другой диапазон частот.Мы также используем фиксированный резистор, чтобы при регулировке значения на выводе 10 потенциометра не упали до нуля. При объяснении компонентов сигнализация может быть настроена на 15 минут на выходе. При подаче питания импульс на стыке R3 и C2 сбрасывает счетчик и начинается отсчет. И когда счетчик достигает бита 14 (Q13), контакт 3 становится высоким, так что включается зуммер, связанный с транзистором. Мы предусмотрели переключатель сброса S1 на контакте 12, который при кратковременном нажатии сбрасывает все счетчики, и колебание начинается снова.



Если вы хотите изменить период времени генератора, вы можете сделать это, просто изменив значение компонентов R1, R2 и VR1. Одна вещь, которую мы должны позаботиться о том, чтобы значение резистора, подключенного к контакту 10, включая переменный резистор, должно быть в 10 раз меньше. чем резистор, подключенный к контакту 11. Мы подключили к контакту 12 вход сброса на землю с помощью конденсатора и резистора, потому что при подаче питания он первоначально ведет себя как короткое замыкание и предотвращает получение ИС потенциала земли через резистор.И за несколько миллисекунд конденсатор заряжается и делает контакт потенциальным на уровне земли. Это гарантирует, что IC инициирует отсчет с нуля, так что мы получим регулярный период времени, что сделает результат более надежным.



Во время тестирования схемы можно подключить выход к Q10 и Q13, т.е. к контактам 15 и 12. Это дает меньшее деление и, соответственно, меньшее время цикла работы. Утомительно ждать, работает схема или нет, поэтому вы также можете попробовать, подключив разные значения R1, R2, VR1, и вы скоро получите результат.

Принципиальные схемы


Компоненты проекта



Рубрики: Electronic Projects
С тегами: cd 4060, электронный таймер, ic, таймер


определенные промежутки времени. Но с точки зрения электротехники таймеры также часто называют счетчиками. Таймер — это компонент, который широко используется в различных встроенных системах. Они используются для записи времени различных событий, происходящих во встроенных системах.Таймер представляет собой более простой двоичный счетчик, который настраивается в цепи или системе в соответствии с необходимостью подсчета импульсов в системе. Значение таймера автоматически устанавливается на ноль, как только оно достигает своего максимального значения. Как только достигается максимальное значение таймера, генерируется прерывание с флагом переполнения. Таймер можно использовать для измерения прошедшего времени или внешних событий, происходящих в течение определенного интервала времени. Они используются для поддержания работы встроенной системы в синхронизации с часами.Часы могут быть внешними часами или системными часами. Таймеры используются для различных приложений в цепях или встроенных системах, например, для определения скорости передачи данных, измерения времени задержки и многого другого. Методологии повторения циклов очень сложны, и они могут повторять циклы в системе для определенного диапазона циклов. Для повторения циклов идеально и систематически используются таймеры/счетчики. Таймер очень легко запрограммировать вместо различных методов программирования для итераций цикла.Таймер подсчитывает периферийные тактовые циклы или может подсчитывать тактовые циклы внешних часов. Тактовые импульсы также могут генерироваться с помощью таймеров, которые также называются скоростью последовательной связи.

Типы таймеров: Типы таймеров

Таймеры подразделяются на две основные категории:

Аналоговые таймеры – это таймеры, которые настраиваются с помощью ручек, а их выходные данные контролируются с помощью аналоговой шкалы. Функции синхронизации и шкала аналогового таймера легко настраиваются с помощью переключателей, установленных на передней панели таймера.

Цифровые таймеры настраиваются и управляются с помощью цифровых входов, а их выход также контролируется с помощью цифровых весов. Различные кнопки используются для настройки времени и уставок таймера. Выход отображается на ЖК-дисплее, установленном на таймере.

Режим работы 4 основных режима работы таймера

Существует 4 основных режима работы таймера:

  • Работа с задержкой включения.
  • Работа с задержкой выключения.
  • Мерцание.
  • Интервальная операция.

Работа с задержкой включения:

В этом режиме работы таймер подсчитывает выход системы после определенного интервала указанной задержки. Таймер называется таймером задержки включения, так как существует некоторая задержка перед включением входного сигнала. Режим работы таймера задержки включения используется с автоматическими машинами.

Работа с задержкой выключения:

В режиме задержки выключения таймер начинает свою работу, как только начинается вход, выход также запускается, но выход таймера останавливается по истечении установленного времени таймера. .Установленное время таймера рассчитывается после отключения входа. Основным примером таймера задержки выключения является световой индикатор ворот в автомобилях.

Применение таймеров Схемы таймеров по-разному применяются в разных системах

Схемы таймеров по-разному применяются в разных системах. Таймеры используются для различных целей в схеме. В схеме счетчика большую часть схемы составляет таймер. Скорость цепи можно изменить, изменив период времени таймера.Таймеры используются для генерации желаемых задержек, скорости передачи также генерируются с помощью таймеров. Таймеры также используются в качестве генераторов опорных сигналов. Различные опорные импульсы генерируются с помощью таймеров. Несколько схем триггеров запускаются разными таймерами. Последовательность событий легко регулируется с помощью таймеров. Таймер имеет различные приложения, которые широко используются в повседневных практических устройствах от простого бытового уровня до крупного промышленного уровня.

Добавить комментарий

Ваш адрес email не будет опубликован.
