Схема подключения проходного (лестничного) выключателя.

Что такое проходной или лестничный выключатель?

Основное отличие простого выключателя, в котором происходит обычное прерывание электрической цепи, от устройства названием проходной выключатель, является то, что в нём встроено три контакта и переключающий механизм между ними. Главным их преимуществом является возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Часто в народе их ещё называют перекидной выключатель. Или же проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишный проходной выключатель. Визуально обычный выключатель и проходной не различить, но можно. У проходного есть в наличии особенный знак на каждой из клавиш—в обычном его нету.

Область применения перекидных (дублирующих) выключателей:

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема

, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На територии частных домов или дач—для освещения дорожек.

Схемы подключения проходных (лестничных) выключателей:

Ниже расположены правильные схемы для подключений проходных выключателей для управления освещением из двух, трех и более мест.

а) управление из двух разных мест:
Для этой схемы управления необходомо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1

б) управление из трёх разных мест:
Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной.

Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис. 2

в) управление из четырёх и более точек:
Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3

Конечно же в схемах подключения проходных выключателей может разобраться не каждый, для этих целей нужно пригласить электрика, который и поможет Вам решить проблему.

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ объязательна.

Проходной выключатель — схема подключения

Проходной выключатель — схема подключения



            Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест.

Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Схема подключения и принцип работы проходного выключателя



            Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

            При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.





            В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).



1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.



2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.



3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.



Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.





— управление лампой из двух мест.



 Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1, а на другом конце проходной выключатель 2.

            В нормальном состоянии у нас лампа не горит (переключающий элемент В- 1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

            Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого лампа будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.



            Управлять источником света (лампой, люстрой) можно не только из двух, но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.





При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

            Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель Х.



На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-Х(1)-Х(2)-2.2-2.1 и лампа горит.



Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-Х(1)-Х(3)- 2.3-2.1.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Надеюсь, что мои советы, как подключить электрическую розетку с заземлением самостоятельно

, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Как самостоятельно установить проходные выключатели | Другое для умного дома | Блог

Иногда бывает удобно, чтобы один и тот же светильник включался/выключался в нескольких точках. Например, в двух концах длинного коридора или у кровати и у двери. В этом случае обычный выключатель не поможет, нужен проходной. Как устроен проходной выключатель и как его установить — в этой статье.

Как работает проходной выключатель

Принцип работы обычного выключатель понятен всякому, знакомому с физикой в объеме средней школы. Два вывода, в одном положении клавиши они замкнуты, в другом — разомкнуты. Включил — лампочка горит, выключил — погасла.

Впрочем, проходной выключатель устроен не намного сложнее — просто выходов у него не два, а три, и клавиша не разрывает цепь, а переключает ее на другой вывод. Поэтому проходной выключатель еще нередко называют переключателем. Опознать его довольно просто — у него не два, а три контакта, и обычно он обозначается значком

Два таких элемента позволяют собрать цепь, в которой включение лампочки зависит от положения обоих переключателей.

Для того чтобы включить или выключить лампочку, достаточно «щелкнуть» одним переключателем — любым.

Монтажная схема на два выключателя

Схема понятная, однако правила монтажа электропроводок накладывают свои требования. Как правило, питающий кабель подходит в монтажную коробку, из которой идут кабели ко всем электроустановочным изделиям. При монтаже удобнее пользоваться монтажной схемой, которая слегка отличается от электрической. Для монтажа схемы с двумя проходными выключателями вам понадобятся два трехжильных кабеля для подключения переключателей и один двужильный — для подключения светильника.

Единственный недостаток такой схемы — по положению клавиши выключателя непонятно, включен свет или нет.

Схема на три выключателя

Иногда возникает потребность сделать схему, в которой включение света зависит от трех выключателей — например, в случае с двумя выключателями у кровати (каждый — со своей стороны) и одним у двери. Одними проходными выключателем в такой ситуации уже не обойтись, кроме них потребуется еще и перекрестный. Перекрестный выключатель обозначается значком # и при переключении меняет местами фазовый и нулевой провода.

Схема на три точки с использованием двух проходных и одного перекрестного выключателей выглядит следующим образом:

Монтажная схема на три выключателя

Монтажная схема с использованием проходных и перекрестных выключателей выглядит посложнее, здесь вам потребуются два двужильных провода для подключения перекрестного выключателя, два трехжильных — для подключения двух проходных выключателей и один двухжильный — для подключения светильника.

Как самому сделать перекрестный выключатель

При реализации схемы на три выключателя нередко возникает проблема: перекрестный выключатель — редкий элемент и очень часто в выбранной линейке выключателей такого просто нет. Приходится либо нарушать дизайн помещения, ставя перекрестный выключатель другого дизайна, либо подбирать все остальные выключатели и розетки по дизайну найденного перекрестного выключателя. Дополнительное неудобство связано с тем, что линейки, в которых есть перекрестные выключатели, бюджетными не бывают, так что расходы порой вырастают на порядок. К счастью, из этой ситуации есть выход: во многих линейках есть двухклавишный проходной выключатель, который часто можно переделать в перекрестный.

Для этого вам понадобится клавиша от обычного одноклавишного выключателя той же линейки. Дело в том, что фиксирующие элементы на одинарной клавише обычно располагаются там же, где и на двойных клавишах.

Поэтому можно снять две клавиши с двойного проходного выключателя и установить вместо них одну обычную клавишу, которая будет теперь переключать оба переключателя одновременно. Остается только замкнуть «лишние» выходы переключателя, и перекрестный выключатель готов.

Импульсное реле — если точек больше трех

Что делать, если нужно больше трех выключателей? Или если вам не нравится, что клавиши проходных выключателей находятся все время в разных положениях? Можно воспользоваться кнопками и импульсным реле. Кнопка замыкает цепь на время, а импульсное реле при кратковременной подаче на него напряжения, включает или выключает светильник. В такой схеме может быть сколько угодно кнопок-точек включения.

Импульсное реле может иметь крепление для установки на DIN-рейку, тогда оно монтируется в щитке.

Но есть импульсные реле, которые можно оставить в монтажной коробке.

Способы подключения импульсных реле разные, перед подключением следует ознакомиться со схемой, обычно изображенной на самом реле. Как правило, на пару клемм реле подводится питание, с одной клеммы снимается фаза для подключения светильника, а на еще одну клемму приходят импульсы фазы с кнопок. Пример одного из вариантов подключения приведен на следующей схеме.

Для подключения всех элементов схемы вам потребуются двужильные кабели.

После того, как вы определитесь с нужной схемой, остается только разметить расположение её элементов на стенах комнаты и претворить её в жизнь. О том, какие инструменты вам для этого понадобятся и как с ними работать, вы можете прочитать в этой статье.

Проходной выключатель — рассказываю, как его применять | СамЭлектрик.ру

Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Схема переключателя, проходного в то числе.

Схема переключателя, проходного в то числе.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Ссылки на темы включения освещения будут в конце статьи

Схема подключения проходных выключателей

Принцип действия проходного выключателя-переключателя прост. Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

Классическая схема включения освещения из двух точек с проходными выключателями

Классическая схема включения освещения из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода – белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) – белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) – белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении – либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше – на несколько этажей – полностью устранила бы эту проблему – включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко. Они дорогие, продаются редко, подключение среднему электрику дается нелегко. Поэтому в подобных случаях используют импульсные реле, или обычные реле.

Все ссылки — в конце статьи.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель  как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик. ру.

Как из проходного выключателя сделать обычный выключатель?

Что делать, если есть проходные выключатели, а нужны обычные?

Ведь бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Схема подключения проходного переключателя для работы на две линии

Схема подключения проходного переключателя для работы на две линии

Конечно, это можно назвать расточительством или глупостью. Тем не менее, на практике такие случаи я встречал не раз.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот схема, показанная на фото выключателя:

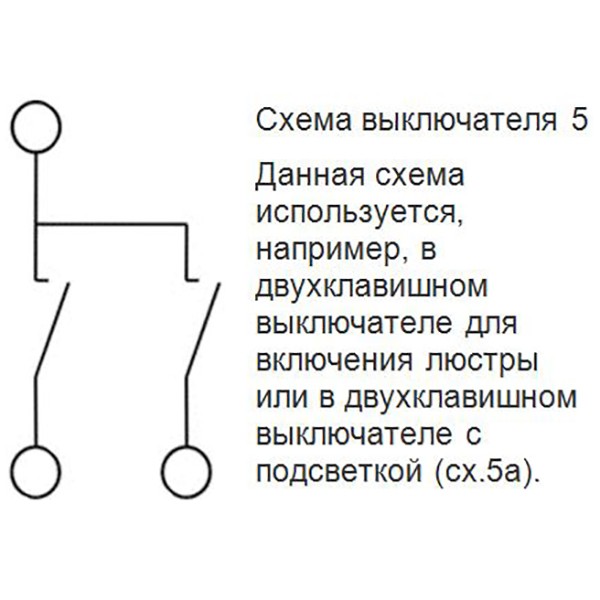

Включение проходного выключателя по схеме обычного выключателя

Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е.  два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

Снимаем клавиши и декоративную панель:

Разобранный проходной переключатель

Разобранный проходной переключатель

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя – сразу понятно, что куда подключать.

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя – сразу понятно, что куда подключать.

Вид сзади. Клеммы проходного выключателя

Вид сзади. Клеммы проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6.

Подключение проходного выключателя

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Почти установленный двойной проходной переключатель

Почти установленный двойной проходной переключатель

Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

проходной ВЫключатель на две комнаты

А это – скорее юмор…

Вариант установки “проходного” выключателя из разных комнат

Вариант установки “проходного” выключателя

Вариант установки “проходного” выключателя

#Проходной – это же ведь с возможностью выключения из разных мест, не так ли?

Источник статьи

Поделитесь в комментариях, часто ли приходится устанавливать проходные выключатели? Или это уже прошлый век?

Статьи в тему на канале СамЭлектрик. ру

Проходные и перекрёстные — на обычных выключателях и реле

Лестничный автомат, импульсное и бистабильное реле: ищем разницу

Диммер в качестве проходного выключателя: безумный опыт

Схема и подключение светодиодной ленты

Неожиданная причина поломок КЛЛ и светодиодных ламп

Чем отличается драйвер от адаптера для питания светодиодов?

Как отремонтировать светодиодную люстру с пультом

Люстра с пультом управления – устройство и установка

Как установить вторую люстру с двухклавишным выключателем?

Установка люстры на потолок на кронштейн.

Есть ли смысл ремонтировать контроллер люстры?

Светильники в натяжной потолок. Разбор ошибок монтажников

——————————————————————-

Статья заинтересовала? Лайк, подписка, комментарий!

СамЭлектрик. ру

СамЭлектрик.ру

Ещё больше статей на канале СамЭлектрик.ру

и на блоге СамЭлектрик.ру.

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Пожалуйста, будьте вежливы и уважайте мнение автора и читателей!

Внимание! Автор не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

#электрика #электромонтаж #подключение #освещение

Проходной выключатель, схема двух проходных выключателей

Автор: Евгений Чертушко Рубрика: Электрика своими руками Вы сейчас здесь: Главная » Электрика своими руками » Есть ли свет в конце тоннеля? Кому решать?

Есть ли свет в конце тоннеля? Кому решать?

Представьте себе длинный, темный коридор без окон. Вам нужно пройти его, желательно не споткнувшись, и не сломав себе ногу. Вы заходите, пытаетесь включить свет. Проверяете выключатель справа от двери, ну как обычно. Нет выключателя. Проверяете слева от двери, может электрики установили не туда. И слева нет выключателя. Все понятно. Значит выключатель находится на противоположной стороне этого длинного коридора. Справа от той двери, до которой вам еще предстоит добраться. Не очень перспектива, идти в темноте.

А ведь все могло бы быть иначе. Вот представьте себе такую картину. Вы заходите, хлопаете по выключателю, справа от двери – и он там есть! И свет загорается! Вы проходите по этому светлому уже коридору. А на противоположной стороне, справа от двери стоит такой же выключатель. Вы нажимаете на него – свет гаснет. Потому что вам то он уже не нужен.
Через некоторое время, в тот же коридор заходит еще один человек. Точно также включает свет, проходит по коридору, и точно так же как вы выключает его! И в обратную сторону  все точно так-же!
«It is a magic!» — сказал бы один мой товарищ, который не очень разбирается в электротехнике, но зато знает несколько английских слов. Так просто не бывает.

Но мы то с вами знаем, что никакой магии здесь нет. А дело все вот в чем. Просто в этом длинном, темном коридоре установлены не обычные выключатели, а проходные выключатели (потому что включил-прошел-выключил). Ну и схема освещения собрана немножко по другому. Если интересно, давайте разберемся что и как.
Начнем с отличий обычного выключателя и выключателя проходного.
Обычный выключатель имеет два контакта. На один подается фаза, с другого уходит к нагрузке. То есть это электрический ключ с двумя положениями.

Он либо разомкнут – соответственно цепь разомкнута – лампочка не горит.

Либо он замкнут – цепь на лампочку собрана – лампочка горит. И другого не дано.

Схема проводки с обычным выключателем выглядит так:

В проходном выключателе все не так. У проходного выключателя три контакта. На один, общий, фаза подается. С одного из двух других фаза уходит к нагрузке. То есть механизм выключателя перекидывает нагрузку с одного контакта на другой.

Так, или так:

То есть размыкания нет, есть перекидывание. Вот в этом весь секрет.

Схема двух проходных выключателей выглядит следующим образом:
При нажатии клавиши любого выключателя, цепь замкнется. При следующем нажатии, опять же любого из выключателей, цепь разомкнется.

Вот такое вот электротехническое волшебство. Согласитесь, стоит потратить чуть больше времени при монтаже освещения, что-бы потом всегда ходить по светлому коридору.  Или выключать свет в спальне не вставая с постели. Или включить свет на первом этаже, подняться по лестнице, и выключить его на втором. Ну и с подвалом точно так-же. Хотя, выключить свет находясь в подвале, это наверное перебор. Кстати цена проходного выключателя не так уж сильно отличается отличается от обычного.

Теперь вы знаете все. Ну или почти все. Потому что в следующих статьях будет еще много интересного.





С уважением «Elektrika56»

Лестница Схема подключения и работа

Лестничная проводка представляет собой обычное многоходовое или двухстороннее подключение освещения; один свет два выключателя проводка. Здесь одна лампа управляется двумя переключателями с двух разных положений. То есть для управления нагрузкой из отдельных положений, например, над или под лестницей, внутри или снаружи комнаты, или в качестве двустороннего выключателя кровати и т. д.

Схема проводки лестницы в системе Traveler или методе общей системы показана ниже,

A Лестничная проводка позволяет пользователю включать и выключать нагрузку с помощью двух выключателей, расположенных отдельно друг от друга.

Устройство лестничной электропроводки

 Первый полюс и второй полюс однополюсного переключателя S1 соединены с соответствующими первым и вторым полюсами однополюсного переключателя S2. То есть одинаковые полюса обоих двух переключателей соединены друг с другом.

Фаза питающей линии подключена к общему полюсу выключателя. А фазная линия к нагрузке берется от общего полюса следующего выключателя. В нем предусмотрено, что для замыкания цепи оба переключателя должны находиться в одном и том же положении, чтобы два общих полюса соприкасались для получения замкнутой цепи.Изменение состояния включения и выключения одного переключателя может определить, замкнута цепь или разомкнута. Таким образом, при лестничной проводке мы можем контролировать нагрузку с обеих позиций. Если для приведенного выше вывода системы путешественника составить таблицу истинности, она будет иметь результат, аналогичный вентилю XNOR. Это свет включается, когда оба переключателя находятся в одном и том же положении.

Аналогичным образом, если соединения между переключателями s1 и s2 поменялись местами, нагрузка будет включена, когда переключатели находятся в противоположных положениях

необходимые компоненты

Компонент спецификация Количество
Автоматический выключатель 250 В, 50 Гц, 5 А 1
Переключатель SPDT, 250В, 5А 2
Лампа 230 В 1

Трехсторонняя система проводки для побережья или Калифорнии

Coast 3-way или California 3-way проводка и Система проводки Carter — это еще один метод соединения, который можно использовать для лестничной проводки или многоходовой коммутации.

В проводке Coast 3-way или California 3-way первый полюс обоих переключателей имеет фазовую линию. Общий полюс и второй полюс первого переключателя соединены с соответствующими полюсами второго переключателя. Затем подключение фазы к нагрузке подключается со второго полюса. Таким образом, лампа L1 загорится, если один переключатель будет включен, а другой выключен. В том же положении переключателя лампа будет выключена. Трехсторонняя схема Coast или California 3-way показывает вывод таблицы истинности логического элемента XOR, т.е.е. выход будет высоким, когда оба переключателя находятся в противоположных состояниях.

Картерная проводка Система: Запрещенное многоходовое переключение Проводка

Carter представляет собой трехстороннюю проводку или метод многосторонней проводки, который использовался во времена старых установок K&T (ручка и трубка), что было запрещено NEC (Национальным электротехническим кодексом) с начала 90-х годов.

В проводке Carter к выключателю подключаются как фазная, так и нулевая линии. Один из двух переключателей SPDT подключается к фазной линии, а другой — к нейтральной линии.Нагрузка или лампа подключаются между общими полюсами двух переключателей SPDT.



Свет будет ВЫКЛЮЧЕН, когда оба переключателя находятся в одинаковом положении. То есть оба вывода лампы имеют либо фазу, либо нейтраль. Когда переключатели перевернуты в противоположном направлении, клеммы приобретают противоположную полярность, и включается свет.

В отличие от других многоходовых переключателей, двухгнездовые клеммы не имеют фиксированной фазы и нейтрали.Он переключается либо на фазу, либо на нейтраль в зависимости от положения переключателя.

Соединение проводов Carter аналогично компоновке H-моста, используемого в цепях постоянного тока, которые используются для чередования полярности на нагрузке.

Когда положение переключателя переключается на фазу на обоих переключателях, даже если лампочка не горит, розетка может быть заряжена на обеих ее клеммах. Таким образом, в этой системе электропроводки мы даже не можем заменить лампочку, просто выключив свет. Потому что мы не можем предсказать, обесточена розетка или нет.Во время технического обслуживания полная изоляция линии питания не может быть гарантирована отключением. Потому что мы не можем убедиться, что он находится в нейтральном положении на обоих полюсах. Таким образом, мы должны либо выключить главный выключатель, либо использовать тестер, чтобы убедиться, что клемма открыта.

Электрика: двухстороннее освещение

Двухстороннее освещение



Схема

Клеммы переключателя



Подсказка: если вы хотите, чтобы переключатель работал в противоположном направлении вверх, определите, какой тип переключателя у вас есть, и поменяйте местами две правые клеммы, указанные на приведенной выше схеме.

Схемы подключения


Двухстороннее переключение чаще всего встречается на лестницах и лестничных площадках, а также в длинных коридорах. Существует несколько различных способов создания двухходовой схемы переключения, они показаны ниже.

Обратите внимание, что некоторые из приведенных ниже схем были нарисованы со старыми цветами жил кабелей, а другие — с новыми цветами кабелей.
Как правило, для этих диаграмм КРАСНЫЙ = КОРИЧНЕВЫЙ ; ЖЕЛТЫЙ = ЧЕРНЫЙ; СИНИЙ = СЕРЫЙ; ЧЕРНЫЙ = СИНИЙ. Жилы должны иметь гильзы соответствующего цвета: коричневый/красный для токоведущих и черный/синий для нейтрального.

Вы можете обнаружить, что кабели между выключателями в вашем доме подключены с другой цветовой маркировкой. Это не имеет значения для работы, если цвет одного переключателя соответствует цвету другого (других),


Щелкните здесь для просмотра несогласованных цветов


Щелкните здесь для просмотра несогласованных цветов


Щелкните здесь для просмотра несогласованных цветов


Примечания,
Распределительные коробки должны находиться в доступном для осмотра месте.
Блок противооткатных плит должен быть заключен в арматуру или в подходящий кожух над потолком и не подвергаться воздействию тепла от лампы.
Если используется металлический выключатель освещения, подсоедините заземляющий провод к клемме заземления на выключателе освещения и подключите его к заднему щитку.

Способ экономии кабеля

Этот метод требует размещения дополнительной клеммной колодки внутри потолочной розетки, светильника или соединительной коробки;

Следующая схема похожа на схему подключения на верхней схеме, следует отметить, что обе лампы должны быть подключены к одной цепи, в противном случае произойдет то, что известно как общая нейтраль.

Метод кабелепровода

Этот метод больше всего подходит для работы с кабелепроводом, когда кабели представляют собой одножильные кабели, проложенные внутри кабелепровода или короба. Его также можно использовать с адаптацией в бытовых условиях с использованием стандартного кабеля Twin & Earth или одножильного кабеля с двойной изоляцией.

===== 2-позиционный диммер =====

Это 2-позиционный диммер, его можно использовать как в одну, так и в две стороны.

При двухстороннем использовании следует использовать все 3 клеммы

при замене аналогичного на аналогичное ~(со стрелкой) — это клемма C
L1 и L2 остаются без изменений

Также, поскольку этот переключатель металлический, его следует подключить заземляющий провод от клеммы на ПЛАСТИНЕ (справа на этом рисунке) к задней коробке выключателя, ВМЕСТЕ с заземляющим проводом, который уже должен быть там.

К каждому светильнику можно подключить только один диммерный выключатель этого типа, второй двухпозиционный переключатель должен быть обычным двухпозиционным переключателем освещения. Однако на рынке есть несколько типов диммерных выключателей, которые могут работать с ведомым диммерным выключателем.

Цепь освещения лестницы

| Форум сообщества Screwfix

Это может помочь,
Шаг 1: Первый шаг — подключить подвесной светильник. Первая длина кабеля будет от источника питания к самому свету.Обычно световая база или подвеска обеспечивают все клеммы, необходимые для подключения цепи освещения. Если это не так, предпочтительным способом подключения цепи являются вставные или полосовые соединители. Подсоедините линейный провод питания к запасной (L) клемме, а нейтральный провод подключите к клемме N вместе с нейтральным проводом ламп.

Не забудьте подключить заземляющие проводники к предусмотренной клемме заземления!

Помните; НЕ подключайте этот кабель к источнику питания! Это должно быть сделано только после того, как вся схема будет закончена и полностью проверена на соответствие BS 7671.

Шаг 2: Следующий отрезок кабеля Twin&Earth будет проходить от фонаря до первого двухпозиционного выключателя. Подсоедините линейный (коричневый) провод к клемме L вместе с кабелем питания. Линейный провод, а синий провод с коричневой оплеткой подключите к клемме SWL вместе с линейным проводом ламп. Не забудьте использовать коричневую изоляцию на синем проводе! Это необходимо, чтобы указать, что в противном случае нейтральный провод (синий) теперь используется в качестве коммутируемого линейного провода. После подключения световой кулон должен выглядеть так.

Не забудьте подключить заземляющие проводники к предусмотренной клемме заземления!

Шаг 3: Теперь пришло время подключить коммутационное устройство. Для подключения двустороннего переключателя используется кабель 3 Core&Earth. Этот кабель состоит из трех жил — коричневого, серого и черного, всех цветов линии и провода заземления.

Подсоедините линейный (коричневый) провод, идущий от светильника, вместе с черным проводом трехжильного кабеля и кабеля заземления к клемме L1 двухпозиционного переключателя.Подсоедините синий провод с коричневой оплеткой, идущий от фонаря, к клемме L2 вместе с серым проводом кабеля 3 Core&Earth. Наконец, подключите коричневый провод кабеля 3 Core&Earth к клемме C (общая). Вот как должна выглядеть проводка двустороннего переключателя:

Не забудьте подключить заземляющие проводники к предусмотренной клемме заземления!

Шаг 4. Теперь пришло время подключить второй двусторонний переключатель. Подсоедините черный провод, идущий от первого двухпозиционного переключателя, к клемме L1, подсоедините серый провод к клемме L2 и подсоедините коричневый провод к клемме C (общий).После подключения он должен выглядеть следующим образом:

Не забудьте подключить заземляющие проводники к предусмотренной клемме заземления!

После проверки и подключения к источнику питания цепь освещения будет работать.



Сделайте схему лестничной электропроводки 3 различными способами

В прошлый раз я публиковал о методе Лестничная электропроводка , и сегодняшний пост тоже об этом, но в моем последнем посте я поделился только одним методом лестничной электропроводки, а сегодня я собираюсь поделиться с вами схемой с 3-мя различными способами лестничной электропроводки. схема проводки.Это очень поможет вам, и после этого вы будете выполнять эту схему тремя разными способами.
Я всегда стараюсь объяснить полные схемы для студентов-электриков. В настоящее время люди становятся продвинутыми, и студенты-электрики пытаются найти учебники / схемы по электрике в Интернете, но все они не понимают каждую схему. Вот почему я разрабатываю свои диаграммы простыми и понятными.

Как выполнить лестничную проводку тремя разными способами?


На этой диаграмме я показал 3 различных метода схемы проводки лестницы. В этих 2 схемах выключателей света я использую двухпозиционные выключатели для управления лампочкой или держателем лампы в 2 разных местах.В связи с этим, если человек переключит нижний переключатель лестницы и когда он дотянется до верха, то если он переключит верхнюю двухпозиционную кнопку, то лампочка погаснет.
И если человек хочет спуститься сверху вниз, то, если он переключит верхний переключатель, тогда начнется поток электронов, и лампочка будет заряжена, и всякий раз, когда он переключает нижний двухпозиционный переключатель, поток электронов остановится из-за разомкнуть цепь и лампочка перестанет светиться.
Основная причина этой схемы заключается в том, что для экономии электроэнергии, когда нам не требовалось освещение лестницы или контрольная лампочка с обоих мест.Тем не менее, давайте снова объясним с диаграммой.

Пояснение к схеме лестничной проводки

Эта схема проводки на лестнице может быть выполнена 3 различными способами с двухпозиционными переключателями, как показано на приведенных выше схемах. Вы можете использовать один из этих способов проводки для управления лампочкой из 2 разных мест.

Важность этой схемы проводки лестницы состоит в том, чтобы сделать лестницу освещения дома, но на короткое время, которое нам нужно, и когда мы не используем лестницу, мы можем легко выключить лампочку.

В этой схеме, как я сказал выше, мы можем управлять или переключать лампочку как сверху, так и снизу. Впрочем, просто берите пример.

Например, мы хотим подняться снизу вверх по лестнице дома, а сейчас ночь и нам нужно было освещение на лестнице. Поэтому, когда мы переключаем нижний переключатель, лампочка будет под напряжением и загорится. Когда мы достигли верхнего уровня и хотим выключить лампу / лампочку, мы можем переключить лампочку с помощью верхнего переключателя.

Итак, если мы хотим перейти сверху вниз, то мы следуем тому же методу, мы переключим верхний переключатель, лампочка загорится, и когда мы дойдем до низа, мы сможем легко выключить лампочку, используя нижний 2 способ. выключатель.Короче говоря, мы можем включать и выключать свет в обоих местах.

Сообщение:

Это первый случай в Интернете, когда на веб-сайте представлены 3 различных метода схемы проводки лестницы или управления лампочкой из двух мест. INSHALLAH скоро мы сделаем более полезные и простые диаграммы, которые сможет понять каждый. Теперь, если у вас возникнут какие-либо проблемы или вопросы относительно этого поста, вы можете задать их мне в разделе комментариев ниже. Продолжайте посещать ………..

Двухсторонняя таблица истинности лестничных выключателей, логическое уравнение и схема, вычислительная техника

Лестничное освещение управляется двумя выключателями, один наверху лестницы, а другой внизу лестницы

    а. Составьте таблицу истинности для этой системы.
    б. Напишите логическое уравнение в форме СОП.
    в. Реализуйте схему, используя вентили И-ИЛИ.

    Ответ.

    Лестничное освещение управляется двумя переключателями S 1   и S 2 , один наверху лестницы, а другой внизу лестницы.На рис.(а) показана принципиальная схема системы.

    Рис. (а) Принципиальная схема
    а. Таблица истинности для системы проиллюстрирована в данной таблице истинности

    .

    С1

    С2

    л

    0

    0

    0

    0

    1

    1

    1

    0

    1

    1

    1

    0

    б.Логическое уравнение для данной системы имеет вид L = S 1 ‾ S 2 + S 1   S 2
    c. Реализация данного случая, схема с использованием вентилей И-ИЛИ показана на рис. (б)

    .

    Рис. (b) Логическая схема системы

    Схема двойного управления лестничным выключателем

    Схема двойной цепи управления лестничным выключателем (1)

    Как правило, двойной выключатель используется для управления освещением двух лестниц.Он имеет три контакта управления.

    Как показано на рис. 1 справа.

    Преимущества и недостатки трех контуров оцениваются следующим образом:

    (1) Слева выключатель установлен на вводе токоведущего провода. В выключателе даже при неправильной проводке не будет короткого замыкания и предохранителя. Кроме того, когда лампа выключена, лампочка находится в состоянии разомкнутой цепи. Патрон лампы отделен от пожарного провода, поэтому менять лампочку безопасно.При техническом обслуживании не легко получить удар электрическим током при случайном прикосновении к клемме выключателя. Таким образом, схема относительно безопасна в соответствии со спецификациями безопасности.

    (2) Хотя схема в китайской библиотеке также представляет собой провод под напряжением в выключателе, ее разводка более сложная. Легко сделать ошибки. Также используется много проводов, которые вообще не используются

    (3) В цепи, показанной справа, провод под напряжением и провод заземления находятся в выключателе, поэтому при подключении и обслуживании следует соблюдать осторожность, чтобы избежать короткого замыкания.Когда лампа выключена, лампа находится в состоянии короткого замыкания. Патрон лампы может все еще соприкасаться с проводом под напряжением. То есть в цепи есть потенциальная угроза безопасности, которая не соответствует стандартам безопасности и не может быть использована. Но некоторые подрядчики по отделке дома, чтобы сэкономить провод и человеко-часы, часто используют этот метод подключения, который не соответствует стандарту безопасности. Поскольку в нем используется меньше проводов (на один провод меньше, чем на рисунке слева), его проще установить.

    Итак, как решить «скрытую опасность» такого рода схемы подключения? Можно использовать следующие методы:

    1) Используйте байонетный патрон лампы и байонетную лампу.

    2) На патроне лампы должны быть установлены предупреждающие надписи: «При выключенной лампе не допускается касание внутреннего металлического корпуса».

    Схема двойной цепи управления лестничным выключателем (2)

    Схема подключения и принципиальная схема двойного переключателя с одним соединением:

    1.Схема подключения одинарного двойного переключателя

    2. Принципиальная схема двойного переключателя с одинарным соединением:

    3. Этапы подключения двойного выключателя с одинарным соединением:

    Два контакта двух переключателей SPDT соответственно соединены, то есть контакт 1 переключателя 1 соединен с контактом 1 переключателя 2, а контакт 2 переключателя 1 соединен с контактом 2 переключателя 2, а затем ножи двух переключателей используются как два конца всего переключателя и подключаются к двум концам лампы.Таким образом, когда ножи выключателей 1 и 2 подключены к контакту 1 или контакту 2 одновременно, цепь замыкается и свет горит. Если один из ножей двух выключателей повернут к контакту 1, а другой к контакту 2, цепь блокируется, и свет гаснет. Таким образом, оба переключателя могут управлять светом. Два выключателя можно разместить на верхнем и нижнем концах лестницы или на двух концах коридора, чтобы свет можно было включить перед входом в коридор, а свет можно было выключить на другом конце после прохождения через него. коридор, который может не только обеспечить освещение, но и избежать траты электроэнергии, когда люди ходят.


    просмотров сообщений:
    5

    Как устроена лестничная цепь? – JanetPanic.com

    Как устроена лестничная цепь?

    Лестничная проводка представляет собой обычное многостороннее переключение или двустороннее переключение света; один свет два выключателя проводка. Здесь одна лампа управляется двумя переключателями с двух разных положений.

    Что используется для лестничной проводки?

    Это новый двухсторонний метод коммутационного соединения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо трех проводов используются 2 провода.Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛЮЧЕНО, и лампочка светится.

    Что подразумевается под проводкой коридора?

    В схеме проводки коридора точка освещения управляется из двух разных мест с помощью двухпозиционных переключателей. В схеме проводки коридора человек может включить / выключить лампу, войдя или выйдя из коридора. Короче говоря, это двухсторонняя схема переключения для управления освещением из двух разных мест.

    Почему двухпозиционные выключатели полезны на лестнице?

    Преимущество двустороннего переключателя заключается в возможности управлять одним устройством из двух разных мест.Вы включаете выключатель, чтобы осветить лестницу, когда вы поднимаетесь. Как только вы достигли вершины лестницы, с помощью двухпозиционного переключателя вы можете просто щелкнуть переключатель, чтобы выключить свет на лестнице.

    Каковы основные меры предосторожности при лестничной проводке?

    При подключении обязательно отключите питание. Кроме того, при включенном питании держите крышку закрытой и не прикасайтесь к терминалу. Пожалуйста, подайте правильное напряжение на входную клемму. Если не подается правильное напряжение, обычные функции могут не работать, что может привести к повреждению или возгоранию продукта.

    Что такое проводка Godam?

    Проводка коридора

    или проводка годам — ​​это проводка, в которой мы можем попеременно контролировать количество света. В этом видео вы можете узнать о подключении и концепции ко… Moumen Ismailbrico électro.

    Какие бывают виды электромонтажа?

    Какие типы электроустановок вы можете выбрать?

    • Жилые установки.
    • Коммерческие установки.
    • Автомобильные установки.

    В чем разница между 1-позиционным и 2-позиционным переключателем?

    1 way — это выключатель, который означает, что есть только одно место, где вы можете включить или выключить свет. Это самый распространенный тип выключателя, который можно найти в большинстве домов. Большинство двухпозиционных переключателей также можно использовать в качестве однопозиционного переключателя включения/выключения. 2-ходовой означает, что есть другой переключатель, управляющий тем же светом.

    В чем разница между 2-позиционным и 3-позиционным переключателем?

    В обычном переключателе две клеммы либо соединены (как показано), либо разъединены.Когда они соединены, переключатель находится во включенном состоянии. В трехпозиционном переключателе верхняя клемма соединяется с одной или другой из двух нижних клемм.

    Какие инструменты используются для электропроводки?

    Плоскогубцы. Плоскогубцы, часто называемые кусачками или пассатижами, являются одним из основных продуктов в списке любого электроинструмента.

  1. Отвертки.
  2. Программное обеспечение для подрядчиков по электротехнике.
  3. Рулетка.
  4. Изолента.
  5. Кабельные стяжки.
  6. Электродрель.
  7. Уровень.
  8. Как подключить лестничную цепь?

    Лестничная электрическая схема и работа 1 Схема лестничной электропроводки. Первый полюс и второй полюс однополюсного переключателя S1 соединены с соответствующими первым и вторым полюсами однополюсного переключателя S2. 2 3-полосная система проводки Coast или 3-полосная проводка California. 3 Система проводки Carter: Запрещенная многоходовая коммутация.

    Как контролировать нагрузку с обеих позиций лестничной проводки?

    Изменение состояния включения и выключения одного переключателя может определить, замкнута цепь или разомкнута.Таким образом, при лестничной проводке мы можем контролировать нагрузку с обеих позиций. Если для приведенного выше вывода системы путешественника составить таблицу истинности, она будет иметь результат, аналогичный вентилю XNOR.

    Что такое двусторонний переключатель на лестнице?

    Это новый двухсторонний метод коммутационного соединения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо трех проводов используются 2 провода. Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛЮЧЕНО, и лампочка светится.

    Как выключить выключатель на лестнице?

    Предположим, вы хотите ВЫКЛЮЧИТЬ лампочку с помощью верхнего выключателя наверху лестницы ((верхняя часть лестницы)). Просто выключите выключатель, после чего цепь разорвется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы.

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
