Сварочный инвертор своими руками.

Сварочный инвертор своими руками.

За несколько лет исследований схемных решений построения сварочных инверторов, радиолюбительских и промышленных конструкций я пришел к некоторым выводам с которыми я и хочу поделится. При построении инвертора в основном используется схема косого  или  полного моста. Схемных решений косого моста предостаточно. Одна из них выложена на сайте http://svarka200748.narod.ru/  Схема не имеет лишних наворотов и легко настраивается. Многолетнее использование этого аппарата подтвердило надежность и неприхотливость к сетям данного инвертора. Для бытовых нужд и особенно на даче, где сетевое напряжение скачет, данный инвертор, незаменим. А вот о мостовых схемах мало что написано. Куда не сунься, везде фигурирует одна схема господина Негуляева.


Вот по этой схеме и хочется порассуждать. Ну во первых это не резонансный инвертор, а квазирезонансный.  В чем разница можно почитать в интернете. И столько хвалебных слов написано в адрес этой схемы. Давайте попробуем разобраться, так ли все хорошо, или господин Негуляев не все договаривает. Или сам того не знает.  Резонансная схема настраивается под конкретную нагрузку, о чем сам автор и пишет в рекомендациях по его настройке. Кстати сама настройка требует иметь сопротивление 0.13 ома и мощности в несколько киловатт, а это вопрос  не такой уж и простой. И все это в итоге ради более высокого кпд на 160 или 200х амперах? Но мы же не будем варить только таким током. Весь фокус в том, что как только я изменю или нагрузку (сменю электрод  4ку на 3ку ) или частоту задающего генератора при  помощи которого регулируется сварочный ток, все свойства резонансной схемы теряются. Транзисторы переходят в режим жесткого переключения, как и в любой другой схеме. В итоге, мы на этом аппарате практически не будем пользоватся резонансными свойствами данного инвертора, и стоит ли тогда городить огород? Далее у него нет на выходе дросселя, якобы резонансный дроссель включенный последовательно с первичной обмоткой силового транса, играет роль и  резонансного дросселя и выходного.
Надо же так извратится.  Видимо все, и радиолюбители и промышленные разработчики глупцы, раз на выходе инвертора, будь тот хоть прямоходовой или квазирезонансный ставят дроссель.   В различных публикациях он приводит много различных схем для усовершенствования своего аппарата. Если их все собрать воедино то боюсь его 2х корпусов не хватит. А ведь UC3825 позволяет сделать нормальный аппарат обеспечивающий хорошие характеристики. Осуществлять обратную связь по току, чего Негуляев в своей схеме не предусмотрел, и следствие большие токи при залипании электрода. Да и сечение провода которым мотается силовик и дроссель  у него явно занижено.  В описании своего инвертора господин Негуляев приводит ещё одну схему регулирования тока при помощи ШИМ см.сх.

Интересно, а сам Негуляев пробовал собирать по данной схеме, я сильно сомневаюсь иначе он не стал бы её предлагать широкой аудитории.  Меняя напряжение на 8 ноге UC3825 мы меням скважность изначально, а следовательно выходное  напряжение на выходе сварочного аппарата, это легко проверяется подключением любой лампочки на выход сварочника.


Меням скважность и меняется напряжение на лампочке, и если я захочу варить 2кой и установлю ток якобы для сварки 80 амперами, то из низкокого напряжения на выходе я сомневаюсь что легко будет зажечь дугу. Мы прекрасно знаем, что у сварочника должна быть падающая характеристика, и изначально напряжение должно быть порядка 60 вольт. И вот чтобы в полной мере получить эти харктеристики и получить стабильный ток, у микросхемы UC3825 существуют 2 входа 1 и 2 нога. 2 нога это прямой вход , а 1 нога инверсный. Используя эти входа мы легко осуществляем обратную связь по току. Позднее я приведу схему где и осуществленна эта регулировка, кстати все промыщленные инвертора  построенны по такому принципу, кроме тех где управляются контроллером.   Пляшем дальше. Господин Негуляев предлагает мотать силовой транс на одном сердечнике, правда признается что после 5 минут работы транс разогревается до 90 градусов, зато экономия веса  0.5 кг. Интересно кому нужна такая экономия? Другое дело если бы речь шла между пяти и пятьюдесяти килограммами.
5 минут варить полчаса курить. Не думаю что кто то захочет иметь такой сварочник. Да еще паражает где он нашел такую хитрую формулу расчета импульсных трансформаторов, в которой количество витков что с одним сердечником что с двумя почти одно и тоже. Вот выдержка из его рекомендаций.


Сварочный инвертор Бармалей: самостоятельная сборка оборуодвания

 Сварочный инвертор – полезная вещь, причем как в хозяйстве, так и в производстве. Особенно приятно, когда сварочный инвертор выполнен своими руками, а не приобретен в магазине. Сварочный инвертор Бармалей, сделанный собственными руками, располагает двумя важными преимуществами: экономия средств и гарантия качества. Можно собрать сварочный аппарат Бармалей, который будет насчитан на 160 А, при этом инвертор этот будет располагать одноплатным вариантом.

Технические характеристики:

  • Питающая сеть – 220В;
  • Частота сети – 50 Гц;
  • Предназначение – ручная дуговая сварка металлов и сплавов;
  • Максимальный ток -160 А;
  • Тип оборудования – инверторный.

Работа оборудования, и его сборка

Сварочный инвертор питается за счет обыкновенной сети переменного тока напряжением 220В, после чего напряжение выпрямляется, сглаживается посредством конденсаторов. Далее производится подача на транзисторные ключи, которым посильно, в свою очередь, из постоянного тока сделать высококачественное переменное значение, которое подается на ферритовые трансформаторы.

С помощью частоты у нас появляется возможность уменьшить габариты силовой части установки, вследствие чего применяется не железо, а, как правило, феррит. Далее следует трансформатор, выпрямитель для последующего преобразования сварочного тока, а также дроссель. Управление полевыми транзисторами производится посредством осциллограммы. Замеры на стабилитроне показывают, что коэффициент заполнения и частота равны 43 и 33 соответственно. В собственноручном варианте исполнения оборудования силовые ключи IRG4PC50U могут быть заменены наиболее усовершенствованные IRGP4063DPBF.

Таким образом, стабилитрон СК2136 заменяется двумя рассчитанными на 15В и мощность 1,3 Вт встречно включенных стабилитронов, поскольку в былом варианте аппарата КС2336 стабилитроны греются. После того как была произведена замена греющихся элементов оборудования проблемы подобного рода полностью не исчезли. Всё остальное остается прежним, как указано на схематическом рисунке.

Осциллограмма коллектор-эмиттер нижнего ключа также заслуживает внимания собирающего сварочный инвертор самостоятельно. Во время подачи напряжения 310В посредством лампы, рассчитанной на 150 Вт, происходит нужная нам картинка. Силовой трансформатор наматывается на сердечнике B66371-G-X187, №87, E70/33/32 EPCOS. Данные обмотки: сперва половина первичной обмотки, после чего наматывается вторичная обмотка, остатки первичной обмотки.

Провод, находящийся на первичной обмотке, а также на вторичной имеет диаметр 0,6 миллиметра. Первичная обмотка располагает 10 проводами толщиной 0,6 миллиметра, которые находятся в скрученном положении в 18 витков. Первый ряд аккуратно вмещает 9 витков обмотки. После этого остатки причиной обмотки идут в сторону, а начинается наматывание 6 витков посредством применения провода толщиной 0,6 миллиметра в полста штук также в скрученном положении.

Затем снова остаточная масса первичной обмотки в количестве 9 витков должна найти место. Не следует забывать об изолирующем слое, который будет располагаться между слоев. Для межслойной обмотки можно вполне удачно применить кассовую бумагу, в противном случае обмотка не будет влезать в окно. Каждый из слоев следует пропитать тщательно эпоксидной смолой.

Производим сборку. Между половинками Е70 феррита понадобится зазор в 0,1 миллиметра. Таким образом, кладем прокладку из простого кассового чека по крайним кернам, после чего всё складывается и склеивается. Можно покрасить матовой краской, после чего нанести для закрепления слой лака. Также стоит знать, что каждая обмотка должна вдобавок ко всему обматываться малярным скотчем для пущей изоляции.

Не следует забывать делать метки начала и конца обмоток, поскольку это пригодиться для последующей разделения по фазам, а также сборки оборудования. Неправильная фазировка гарантирует то, что сварочный инвертор вообще не буде работать, либо будет функционировать в полсилы. При включении устройства в сеть, происходит зарядка выходных конденсаторов. Первичный ток довольно велик, и может привести при КЗ к возгоранию диодного моста. В связи с этим рекомендуется поставить ограничители заряда конденсаторов.

Сварочный инвертор по указанной выше схеме имеет реле WJ115-1A-12VDC-S. Питание катушки составляет 12В DC, нагрузка коммутируемая 20 А, входное напряжение составляет 220В АС. Токоограничивающий резистор ставится обычный проволочный к примеру – С5-37 В 10. Альтернативой резисторам может служить токоограничивающие конденсаторы, вставленные в цепь последовательно.



Похожие статьи

Что можно сделать с инверторной сварки. Сварочный инвертор своими руками.

Новые разработки и описание их работы

Метод сварки металлов на сегодня насчитывает немало способов и большинство их основано на использовании электричества. Электросварка же в свою очередь, также подразделяется на несколько видов, в том числе и инверторный способ.

Последний стал популярен относительно недавно и до того, как на полках магазинов появились малогабаритные и легкие в переноске аппараты, домашняя сварка была уделом немногих. После массового внедрения сварочных инверторов оказалось, что принцип устройства и работы этого аппарата достаточно прост и при желании, собрать такой же можно самостоятельно.

Описание

Инвертор – это прибор преобразующий постоянный электрический ток в переменный, а в сварочном аппарате инверторного типа происходит двойное преобразование:

  1. Переменный ток силой не превышающей 5 ампер, с напряжением 220/380 вольт и частотой 50 Гц преобразовывается в постоянный с такими же значениями.
  2. Полученный постоянный ток преобразовывается в переменный с напряжением в несколько десятков вольт и силой тока до нескольких сотен ампер.

Такая трансформация более выгодна, поскольку получаемые характеристики сварочного тока имеют высокую стабильность и легко управляются, что дает возможность настроить оптимальный режим сварки при различных размерах свариваемых деталей.

Сварочные инверторы, это моноблочные приборы, и главное их достоинство – эргономичность. В отличие от сварочных трансформаторов, в том числе и выдающих постоянный ток, инверторы могут переноситься одним человеком, а обладающие небольшой мощностью, имеют вес всего в несколько килограмм и легко вешаются на плечо.

Преобразование происходит за счет трансформатора и электронных микросхем, требующих качественного охлаждения, поэтому в корпусе также размещается мощный вентилятор. Несмотря на кажущуюся сложность, сварочный инвертор можно собрать и своими руками. Такой прибор сможет обеспечить сваривание не хуже, чем его заводские аналоги.


Принцип работы

Основным элементом системы, является силовой трансформатор с выпрямителем. Его вторичная обмотка, сильно нагревается, поэтому при компоновке устройства, очень важно расположить ее на пути воздушного потока исходящего от вентилятора.

Выпрямленный ток пропускается через фильтр из триодов с высокой частотой коммутации, в результате, частота вторичного переменного тока может достигать значения в 50 КГц. Обратная зависимость частоты и габаритов электротехнического оборудования известна давно, что и позволило придать инверторам такие скромные размеры. Такой же принцип успешно используется везде, где необходима экономия пространства, например, в бортовой сети самолета или подводной лодки, частота электрического тока также измеряется тысячами герц.

В сварочном трансформаторе, производится преобразование электродвижущей силы, в то время, как в инверторе преобразуются высокочастотные токи, что позволило в разы уменьшить вес трансформатора и сократить расход материала на его изготовление. Для защиты от перегрузки, на вторичной стороне устанавливается плавкий предохранитель, который можно заменить с лицевой панели. Пользователь может регулировать силу подаваемого на электрод тока с помощью регулятора, значение тока выводится на цифровое табло.

Область применения

Трудно представить строительные работы, при которых не использовалась бы сварка. Сварочные инверторы существенно расширили область ее применения, так как обладают достаточно большой долей мобильности, в отличие от громоздких трансформаторных аппаратов. Сегодня инверторную сварку применяют:

  • Для сваривания деталей из черных металлов.
  • Для сваривания деталей из цветных металлов.
  • При необходимости сваривания в малопроходимых местах, например, в подземных туннелях трубопроводов.
  • Для сваривания фасонных деталей на производстве.
  • Для сварки в бытовых условиях.

В промышленности, для сваривания применяются инверторы с автоматической и полуавтоматической подачей сварочной проволоки, что позволяет унифицировать процесс и снизить долю ручного труда.

Преимущества и недостатки

Основным преимуществом инверторных сварочных аппаратов является их размер, поскольку до этого, варить приходилось либо на стационарном посту, либо же, перемещать тяжелый сварочный трансформатор с помощью подручных средств, до места сварочных работ.

Благодаря двойному преобразованию, сварочный ток инвертора не зависит от сетевого и поэтому остается всегда с постоянными значениями, что позволило избежать таких неприятных явлений при сварке как:

  • Залипание электрода.
  • Отсутствие дуги при пониженном напряжении в сети.
  • Пережог или недожог металла.

Инвертор универсален и подходит для сварки чугунных или цветных металлов соответствующими электродами, а также для аргонодуговой сварки неплавящимися электродами. Оператор имеет возможность регулировать ток в широких пределах.

Недостаток инверторов – это относительно высокая стоимость по сравнению с трансформаторами, но учитывая имеющиеся преимущества, он полностью нивелируется. Как и любая электроника, микросхемы аппарата требуют бережного отношения, поэтому рекомендуется периодически очищать внутреннее пространство от пыли.

Также электроника может выйти из строя в условиях низких температур или высокой влажности, поэтому окружающие условия должны согласовываться с паспортными данными прибора.


Как сделать своими руками?

Хотя инверторные сварочные аппараты в широкой продаже в современном исполнении, стали доступны относительно недавно, они не являются чем-то новым. По сути, добавилось только удобное цифровое управление и более современные электронные компоненты.

Принцип же работы, как и сам аппарат были разработаны несколько десятков лет назад, да и сегодня, многие схемы сборки актуальны. Собрать самостоятельно инвертор можно имея старые электротехнические детали, на основе современных электронных компонентов. Такой аппарат выйдет значительно дешевле, чем заводской аналог.

Необходимые материалы и инструменты

Для сборки аппарата понадобятся:

  • Ферритовый сердечник для силового трансформатора.
  • Шина из меди или проволока для создания обмоток.
  • Фиксирующая скоба для соединения половинок сердечника.
  • Термостойкая изолента.
  • Компьютерный вентилятор.
  • Транзисторы.
  • Паяльник, пассатижи, кусачки.

Схемы

На сегодняшний день, все схемы сварочных инверторов унифицированы и построены на основе использования импульсного трансформатора и мощных транзисторов типа MOSFET.

Каждый из производителей вносит незначительные изменения в виде фирменных разработок, однако, в общем функционал аппарата не претерпевает каких-либо существенных изменений.

За основу также может браться принципиальная схема Юрия Негуляева – ученого и разработчика отечественного сварочного аппарата инверторного типа.

Пошаговое руководство

  1. Для размещения всех элементов необходимо подобрать корпус. Рекомендуется использовать старый системный компьютерный блок, так как там уже предусмотрены отверстия для вентиляции.
  2. Необходимо увеличить прочность корпуса, так как вес агрегата может достигать до десяти килограмм. Для этого, в углах устанавливаются металлические уголки на резьбовом крепеже.
  3. Первичная обмотка трансформатора – намотка проволоки производится по всей ширине каркаса, это способствует стабильной работе трансформатора при перепаде напряжений. Для намотки используются только медные провода, при отсутствии шины, несколько проводов соединяются в пучок.
  4. Вторичная обмотка трансформатора – наматывается в несколько слоев, для этого используют несколько проводов сечением 2 мм, соединенных в пучок.
  5. Между обмотками необходим усиленный слой изоляции, во избежание попадания на вторичную обмотку сетевого напряжения.
  6. Между сердечником трансформатора и обмотками предусматривается воздушный зазор, для обеспечения циркуляции воздуха.
  7. Отдельно на ферритовом сердечнике выполняется трансформатор тока, при сборке закрепляющийся на плюсовой линии и соединяющийся с панелью управления.
  8. Транзисторы необходимо прикрепить к радиатору, но обязательно через термопроводящую диэлектрическую прокладку. Это обеспечит эффективный теплоотвод и защиту от короткого замыкания.
  9. Диоды выпрямляющего контура крепятся аналогичным способом, к пластине из алюминия. Выходы диодов соединяются неизолированным проводом сечением 4 мм.
  10. Силовые проводники внутри корпуса разводятся таким образом, чтобы исключить короткое замыкание.
  11. Вентилятор устанавливают на задней стенке, что сэкономит пространство и позволит обдувать сразу несколько радиаторов.

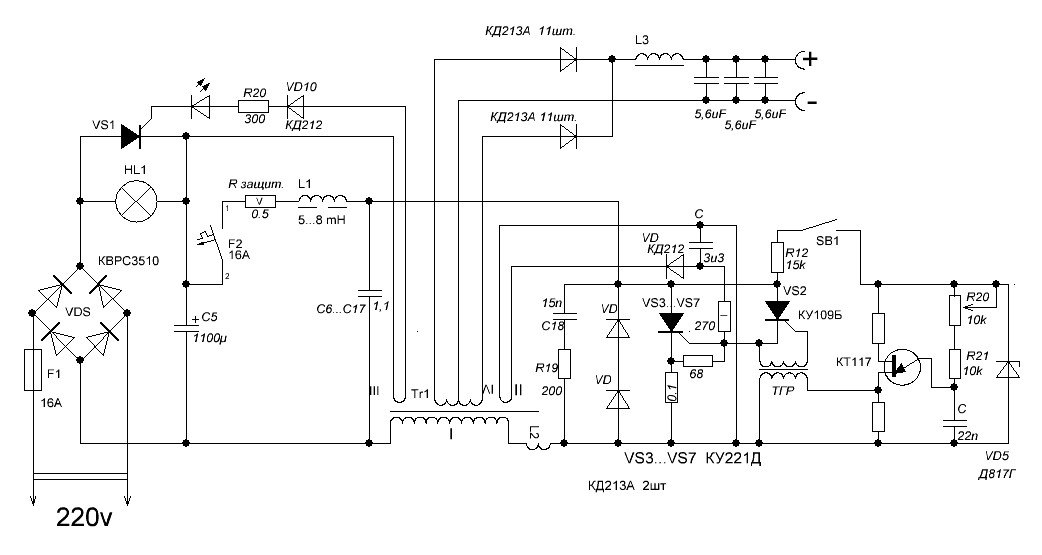

Электросхема сварочного инвертора

Настройка аппарата

После сборки аппарата необходима дополнительная настройка для получения корректных значений сварочного тока и напряжения:

  1. Подается сетевое напряжение, на плату и привод вентилятора.
  2. Необходимо дождаться полной зарядки силовых конденсаторов, затем проверить работу реле, убедившись что напряжение на токоограничивающем резисторе, установленном в цепи конденсаторов отсутствует, после чего замкнуть его.
  3. При помощи осциллографа определяется значение тока вырабатываемого инвертором, для чего замеряется периодичность импульсов, поступающих на обмотку трансформатора.
  4. Проверяется режим сварки на блоке управления, для чего вольтметр подключают к выходу усилителя осциллографа. В маломощных инверторах, значение напряжения достигает около 15 вольт.
  5. Проверяется работа выходного моста, путем подачи напряжения 16 вольт от блока питания. Следует помнить, что в режиме холостого хода, потребление блока составляет около 100 мА и это необходимо учитывать при проведении измерений.
  6. Тестируется работа с силовыми конденсаторами. Напряжение изменяют со значения 16 вольт на 220. Осциллограф подключают к выходным транзисторам и контролируют амплитуду сигнала, она должна быть идентичной с той, что была на испытаниях с пониженным напряжением.

Обслуживание и ремонт

Для сборки, обслуживания и необходимо иметь достаточный уровень электротехнических знаний. При отсутствии таковых и необходимости ремонта, пользователь может производить лишь текущее обслуживание:

  • Чистка аппарата от пыли – производится пылесосом при открытом корпусе. Если аппарат используется постоянно в строительных работах, то необходима регулярная чистка.
  • Замена предохранителя – защищает схемы аппарата от повреждений при перегрузке и коротких замыканиях.
  • Ремонт коммутирующих частей на сварочных кабелях.


Сварочный полуавтомат из инвертора

В технологических процессах требуется сваривание шаблонных деталей и наибольшего качества можно добиться используя автоматические и полуавтоматические сварочные установки с подачей проволоки для сваривания. Получить такое устройство из самодельного или промышленного инвертора, можно только при наличии соответствующих знаний и правильной перенастройке блока управления.

Дело в том, что источники питания для ручной и полуавтоматической сварки проектируются с различными вольтамперными характеристиками, и инвертор к которому добавлен только механизм для подачи проволоки, будет в итоге давать неровный шов с рваными краями.

  1. Следует помнить, что силовые конденсаторы и транзисторы в схеме инвертора, требуют дополнительных мер безопасности, в частности, обязательного наличия токоограничивающего резистора. Подача тока без него может привести к взрыву.
  2. Не следует удлинять сварочные кабели, их длина не может превышать 2,5 метра.

Изготовить сварочный инвертор своими руками, даже не обладая глубокими знаниями в электронике и электротехнике, вполне возможно, главное – строго придерживаться схемы и постараться хорошо разобраться в том, по какому принципу работает такое устройство. Если сделать инвертор, технические характеристики и КПД которого будут мало отличаться от аналогичных параметров серийных моделей, можно сэкономить приличную сумму.

Не следует думать, что самодельный аппарат не даст вам возможности эффективно проводить сварочные работы. Такое устройство, даже собранное по простой схеме, позволит вам выполнять сварку электродами диаметром 3–5 мм и на длине дуги, равной 10 мм.

Характеристики самодельного инвертора и материалы для его сборки

Собрав сварочный инвертор своими руками по достаточно простой электрической схеме, вы получите эффективное устройство, обладающее следующими техническими характеристиками:

  • величина потребляемого напряжения – 220 В;
  • сила тока, поступающего на вход аппарата, – 32 А;
  • сила тока, формируемого на выходе устройства, – 250 А.

В процессе работы диоды такого моста сильно нагреваются, поэтому их обязательно надо монтировать на радиаторах, в качестве которых можно использовать охлаждающие элементы от старых компьютеров. Для монтажа диодного моста необходимо использовать два радиатора: верхняя часть моста через слюдяную прокладку крепится к одному радиатору, нижняя через слой термопасты – ко второму.

Выводы диодов, из которых сформирован мост, должны быть направлены в ту же сторону, что и выводы транзисторов, при помощи которых постоянный ток будет преобразовываться в высокочастотный переменный. Провода, соединяющие эти выводы, должны быть не длиннее 15 см. Между блоком питания и инверторным блоком, основу которого и составляют транзисторы, располагается лист металла, прикрепляемый к корпусу аппарата при помощи сварки.

Силовой блок

Основой силового блока сварочного инвертора является трансформатор, за счет которого снижается величина напряжения высокочастотного тока, а его сила – увеличивается. Для того чтобы сделать трансформатор для такого блока, необходимо подобрать два сердечника Ш20х208 2000 нм. Для обеспечения зазора между ними можно использовать газетную бумагу.

Обмотки такого трансформатора выполняются не из провода, а из медной полосы толщиной 0,25 мм и шириной 40 мм.

Каждый ее слой для обеспечения термоизоляции обматывается лентой от кассового аппарата, которая демонстрирует хорошую износоустойчивость. Вторичная обмотка трансформатора формируется из трех слоев медных полос, которые изолируются между собой при помощи фторопластовой ленты. Характеристики обмоток трансформатора должны соответствовать следующим параметрам: 12 витков х 4 витка, 10 кв. мм х 30 кв. мм.

Многие пытаются сделать обмотки понижающего трансформатора из толстого медного провода, но это неверное решение. Такой трансформатор работает на токах высокой частоты, которые вытесняются на поверхность проводника, не нагревая его внутреннюю часть. Именно поэтому для формирования обмоток оптимальным вариантом является проводник с большой площадью поверхности, то есть широкая медная полоса.

В качестве термоизоляционного материала можно использовать и обычную бумагу, но она менее износоустойчива, чем лента от кассового аппарата. От повышенной температуры такая лента потемнеет, но ее износоустойчивость от этого не пострадает.

Трансформатор силового блока в процессе своей работы будет сильно нагреваться, поэтому для его принудительного охлаждения необходимо использовать кулер, в качестве которого может быть применено устройство, ранее использовавшееся в системном блоке компьютера.

Инверторный блок

Даже простой сварочный инвертор должен выполнять свою основную функцию – преобразовывать постоянный ток, сформированный выпрямителем такого аппарата, в переменный ток высокой частоты. Для решения этой задачи применяются силовые транзисторы, открывающиеся и закрывающиеся с высокой частотой.

Принципиальная схема инверторного блока (нажмите для увеличения)

Инверторный блок аппарата, отвечающий за преобразование постоянного тока в высокочастотный переменный, лучше собирать на основе не одного мощного транзистора, а нескольких менее мощных. Такое конструктивное решение позволит стабилизировать частоту тока, а также минимизировать шумовые эффекты при выполнении сварочных работ.

В электронной также присутствуют конденсаторы, соединенные последовательно. Они необходимы для решения двух основных задач:

  • минимизации резонансных выбросов трансформатора;
  • снижения потерь в транзисторном блоке, возникающих при его выключении и обусловленных тем, что транзисторы открываются гораздо быстрее, чем закрываются (в этот момент и могут возникать потери тока, сопровождаемые нагреванием ключей транзисторного блока).

Система охлаждения

Силовые элементы схемы самодельного сварочного инвертора сильно нагреваются в процессе работы, что может привести к их выходу из строя. Чтобы этого не произошло, кроме радиаторов, на которых монтируют наиболее нагревающиеся блоки, необходимо использовать вентиляторы, отвечающие за охлаждение.

Если у вас имеется в наличии мощный вентилятор, можно обойтись и им одним, направив поток воздуха от него на понижающий силовой трансформатор. Если же вы используете маломощные вентиляторы от старых компьютеров, их потребуется порядка шести штук. Одновременно три таких вентилятора следует установить рядом с силовым трансформатором, направив поток воздуха от них на него.

Для предотвращения перегрева самодельного сварочного инвертора следует также использовать термодатчик, установив его на самый нагревающийся радиатор. Такой датчик в случае достижения радиатором критической температуры отключит поступление электрического тока на него.
Чтобы система вентиляции инвертора работала эффективно, в его корпусе должны присутствовать правильно выполненные заборщики воздуха. Решетки таких заборщиков, через которые внутрь устройства будут поступать потоки воздуха, не должны ничем перекрываться.

Сборка инвертора своими руками

Для самодельного инверторного устройства необходимо подобрать надежный корпус или сделать его самостоятельно, используя для этого листовой металл толщиной не менее 4 мм. В качестве основания, на котором будет смонтирован трансформатор сварочного инвертора, можно использовать лист гетинакса толщиной не менее 0,5 см. Сам трансформатор крепится на таком основании при помощи скоб, которые можно изготовить своими руками из медной проволоки диаметром 3 мм.

Для создания электронных плат устройства можно использовать фольгированный текстолит толщиной 0,5–1 мм. При монтаже магнитопроводов, которые в процессе работы будут нагреваться, надо предусматривать зазоры между ними, необходимые для свободной циркуляции воздуха.

Для автоматического управления вам потребуется приобрести и установить в него ШИМ-контроллер, который будет отвечать за стабилизацию силы сварочного тока и величины напряжения. Чтобы вам было удобно работать с вашим самодельным аппаратом, в лицевой части его корпуса необходимо смонтировать органы управления. К таким органам относятся тумблер включения устройства, ручка переменного резистора, при помощи которой регулируется сварочный ток, а также зажимы для кабелей и сигнальные светодиоды.

Диагностика самодельного инвертора и его подготовка к работе

Сделать – это половина дела. Не менее важной задачей является его подготовка к работе, в процессе которой проверяется корректность функционирования всех элементов, а также их настройка.

Первое, что требуется сделать при проверке самодельного сварочного инвертора, – это подать напряжение 15 В на ШИМ-контроллер и один из охлаждающих вентиляторов. Это позволит одновременно проверить работоспособность контроллера и избежать его перегрева в процессе выполнения такой проверки.

После того как конденсаторы аппарата зарядились, к электрическому питанию подключают реле, которое отвечает за замыкание резистора. Если подать на резистор напряжение напрямую, минуя реле, может произойти взрыв. После того как реле сработает, что должно произойти в течение 2–10 секунд после подачи напряжения на ШИМ-контроллер, необходимо проверить, произошло ли замыкание резистора.

Когда реле электронной схемы сработают, на плате ШИМ должны сформироваться прямоугольные импульсы, поступающие к оптронам. Это можно проверить, используя осциллограф. Правильность сборки диодного моста устройства также необходимо проверить, для этого на него подают напряжение 15 В (сила тока при этом не должна превышать 100 мА).

Фазы трансформатора при сборке устройства могли быть неправильно подключены, что может привести к некорректной работе инвертора и возникновению сильных шумов. Чтобы этого не произошло, правильность подключения фаз необходимо проверить, для этого используется двухлучевой осциллограф. Один луч прибора подключается к первичной обмотке, второй – ко вторичной. Фазы импульсов, если обмотки подключены правильно, должны быть одинаковыми.

Правильность изготовления и подключения трансформатора проверяется при помощи осциллографа и подключения к диодному мосту электрических приборов с различным сопротивлением. Ориентируясь на шумы трансформатора и показания осциллографа, делают вывод о том, что необходимо доработать в электронной схеме самодельного инверторного аппарата.

Чтобы проверить, сколько можно непрерывно работать на самодельном инверторе, необходимо начать его тестировать с 10 секунд. Если при работе такой продолжительности радиаторы устройства не нагрелись, можно увеличить период до 20 секунд. Если и такой временной промежуток не сказался негативно на состоянии инвертора, можно увеличить продолжительность работы сварочного аппарата до 1 минуты.

Обслуживание самодельного сварочного инвертора

Чтобы инверторный аппарат служил длительное время, его необходимо правильно обслуживать.

В том случае, если ваш инвертор перестал работать, необходимо открыть его крышку и продуть внутренности пылесосом. Те места, где осталась пыль, можно тщательно почистить при помощи кисточки и сухой тряпки.

Первое, что необходимо сделать, проводя диагностику сварочного инвертора, – это проверить поступление напряжения на его вход. Если напряжение не поступает, следует продиагностировать работоспособность блока питания. Проблема в этой ситуации также может заключаться в том, что сгорели предохранители сварочного аппарата. Еще одним слабым звеном инвертора является температурный датчик, который в случае поломки подлежит не ремонту, а замене.

При выполнении диагностики необходимо обращать внимание на качество соединений электронных компонентов аппарата. Определить некачественно выполненные соединения можно визуально или при помощи тестера. Если такие соединения выявлены, их необходимо исправить, чтобы не столкнуться в дальнейшем с перегревом и выходом из строя сварочного инвертора.

Только в том случае, если вы уделяете должное внимание вопросам обслуживания инверторного устройства, можно рассчитывать на то, что оно прослужит вам долгое время и даст возможность выполнять сварочные работы максимально эффективно и качественно.

5 , средняя оценка: 3,20 из 5)

Инверторная сварка быстро вошла в рабочую сферу мобильных бригад и отдельных специалистов, выполняющих заказы по вызову. Наличие такого сварочного аппарата полезно и каждому хозяину в гараже или частном доме. Компактные размеры устройства, малый вес и высокие показатели качества шва, выгодно выделяют его на фоне крупных трансформаторов. К сожалению, магазинная цена позволяет не всем стать владельцем этого оборудования. Но для тех, кто умеет работать своими руками выход есть — это самодельный сварочный инвертор. Какие инструменты и материалы понадобятся для его создания? Как собрать основные узлы? Что включается в обслуживание и ремонт самодельного устройства?

Решая создать аппарат из сподручных деталей, доступный по цене, и пригодный для сварки дома или на небольших заказах, следует осознавать реальность результата. Самодельный инверторный сварочный аппарат значительно проигрывает во внешнем виде перед магазинными аналогами. Для солидного частного предпринимателя, специализирующегося на проводке отопления, установке ограждений, металлических дверей и иных услуг, такой агрегат будет выглядеть не авторитетно.

Но простой сварочный инвертор своими руками отлично подойдет для личных нужд в частном доме, или работах в гараже. Такой аппарат будет способен потреблять 220V от сети, преобразовывать их в 30V, а силу тока увеличивать до 200А. Этого вполне достаточно для работы электродами диаметром 3 и 4 мм. Качество шва будет лучше громоздкого трансформатора, поскольку переменный ток преобразуется в постоянный, и затем обратно в переменный, но с высокой частотой.

Такие инверторы сгодятся для сварки забора, ворот, собственного отопления, дверей. Его удобно переносить, и даже варить с ним, повесив на плечо. Если новичок будет усердно тренироваться, смотреть видео и пробовать на практике накладывать швы, то станет возможным сварка тонких листов стали. Впоследствии можно усовершенствовать схемы сварочных инверторов, своими руками добавив в них механизм подачи проволоки, барабанное крепление и газовые клапана, чтобы получился полуавтомат. Возможна и переделка под аргоновую сварку.

Необходимые детали и инструменты

Для создания инверторного сварочного аппарата своими руками не обойтись без похода в магазин или на рынок. Собрать его абсолютно бесплатно, из предметов в гараже, невозможно. Но итоговая стоимость будет в три раза дешевле покупки готовой продукции. В сварочниках и их создании применяются:

  • набор отверток;
  • пассатижи;
  • паяльник, для изготовления электрической платы;
  • дрель, для отверстий под переключатели и вентиляцию;
  • ножовка;
  • листовой металл под корпус;
  • болты и саморезы;
  • приборы и кнопки на панель;
  • конденсаторы, транзисторы и диоды;
  • медная шина для обмотки;
  • провода для соединения всех узлов;
  • элементы для сердечника;
  • изоляционная бумага и изолента;
  • силовые и рабочие кабеля.

Перед тем, как приступить к созданию сварочного инвертора своими руками, схема которого уже должна быть распечатана на бумаге, стоит посмотреть несколько видео от специалистов о пошаговой сборке. Это поможет увидеть наглядно с чем придется столкнуться, и сравнить результат. Далее предоставляется поэтапная инструкция о том, как сделать сварочный инвертор своими руками. Допускаются некоторые отклонения и вариации, в зависимости от того, какой мощности аппарат необходим на выходе, и какие подручные материалы имеются в наличии.

Трансформатор

Электрическая составляющая инвертора начинается с трансформатора. Он отвечает за понижение напряжения до рабочего уровня, безопасного для жизни, и повышения силы тока, до величины способной плавить металл. Прежде всего необходимо выбрать материал для сердечника. Это могут быть заводские стандартные пластины или самодельный каркас из листового железа. Видео в сети помогает увидеть главный принцип этой конструкции, независимо от используемых вариантов.

Сварочные трансформаторы лучше мотать из медной шины, поскольку оптимальные характеристики — это достаточная ширина и небольшое сечение. Такие параметры позволят задействовать все физические ресурсы материала. Но если такой шины нет, то можно воспользоваться проводом другого сечения. Все это влияет на степень нагрева изделия во время работы.

Трансформатор мотается вручную и состоит из двух частей: первичной и вторичной обмоток. Для инвертора своими руками подойдет:

  • Феррит 7 х 7. Первичную обмотку создают из провода ПЭВ 0.3 мм, который наматывают ровно, виток к витку, 100 оборотов.
  • Следующий слой — это изолирующая бумага. Подойдет лента от кассового аппарата или стеклоткань. Первая сильно темнеет при нагреве, но сохраняет свои свойства.
  • Вторичную обмотку наносят в несколько уровней. Первым идет ПЭВ 1.0 мм в 15 оборотов. Поскольку витков мало, их следует распределить по всей ширине равномерно. Их покрывают лаком и слоем бумаги.
  • Второй уровень состоит из ПЭВ 0.2 мм в 15 оборотов, с последующей изоляцией, аналогичной предыдущим слоям.
  • Заключительный уровень изготавливается из ПЭВ 0.35 в 20 оборотов. Изолировать слои можно и второпластовой лентой.

Корпус

Когда главный элемент инвертора своими руками создан, можно заняться изготовлением корпуса. Ориентироваться можно на ширину трансформатора, чтобы он свободно помещался внутри. От его размеров стоит рассчитать еще 70% требуемого места под остальные детали. Защитный кожух можно собрать из листа стали 0.5 — 1.0 мм. Углы можно соединить сваркой, болтами, или сделать цельными стороны на гибочном станке (что потребует дополнительных расходов). Понадобится предусмотреть ручку или крепление под ремень для переноса инвертора.

Создавая корпус стоит предусмотреть легкую разборку и доступ к основным элементам в случае ремонта. Необходимо сделать отверстия на лицевой стороне под:

  • переключатели силы тока;
  • кнопку питания;
  • световые диоды, сигнализирующие о включении;
  • разъемы под кабеля.

Магазинные сварочные инверторы красятся порошковым покрытием. В домашнем производстве подойдет обычная краска. Традиционными цветами для сварочных аппаратов являются красный, оранжевый и синий.

Охлаждение

В корпусе нужно просверлить достаточно отверстий для вентиляции. Желательно, чтобы они находились в противоположных сторонах напротив друг друга. Понадобиться и вентилятор. Им может стать кулер из старого компьютера. Устанавливать его нужно работой на вытяжку горячего воздуха. Приток холодного производится через отверстия. Разместить кулер стоит максимально близко к трансформатору, — самому горячему элементу устройства.

Преобразование тока

Схема сварочного инвертора обязательно включает диодный мост. Он отвечает за изменение напряжения в постоянное. Пайка диодов осуществляется по схеме «косого моста». Эти элементы тоже подвержены нагреву, поэтому крепить их следует на радиаторы, которые доступны в старых системных блоках. Для их поиска можно обратиться в ремонтные мастерские по компьютерам.

Два радиатора размещаются по краям диодного моста. Между ними и диодами необходимо установить прокладки из термопласта или другого изолятора. Выводы направляются к контактным проводам транзисторов, которые отвечают за возврат тока в переменный, но с повышенной частотой. Соединенные вместе провода должны иметь длину 150 мм. Трансформатор и диодный мост рекомендуется разделять внутренней перегородкой.

В схеме инвертора обязательно наличие конденсаторов, с последовательным соединением. Они отвечают за уменьшение резонанса трансформатора и минимизацию потерь в транзисторах. Последние открываются быстро, а закрываются медленно. При этом появляются потери тока, которые конденсаторы компенсируют.

Сборка и укомплектовка

После создания всех составляющих устройства можно переходить к сборке. На основание крепится трансформатор, диодный мост, электронная схема управления. Происходит соединение всех проводов. На наружную панель фиксируются:

  • переключатели резистора;
  • кнопка включения;
  • световые индикаторы;
  • ШИМ-контроллер;
  • разъемы под кабеля.

Держатель и зажим для массы лучше купить готовые, потому что они более безопасные и удобные. Но возможно изготовить держатель и самостоятельно, из стальной проволоки диаметром 6 мм. Когда все детали установлены и подключены, можно приступать к проверке аппарата. Меряется исходное напряжение. При 15V оно не должно показывать выше 100А. Осциллографом тестируется диодный мост. После, испытывается временная пригодность к работе, путем слежения за нагревом радиаторов.

Ремонт своими руками

Для длительной и бесперебойной работы инвертор важно правильно обслуживать. Для этого следует раз в два месяца выполнять продувку от пыли, предварительно сняв кожух. Если аппарат перестал работать, можно самостоятельно выполнить ремонт, посмотрев видео в сети основных поломок и способов устранения.

Что проверяется в первую очередь:

  • Напряжение на входе. Если оно отсутствует или недостаточно по величине, то устройство работать не будет.
  • Предохранители. При скачке сгорают защитные элементы или срабатывает отключение автоматом.
  • Температурный датчик. При повреждении блокирует работу последующих узлов.
  • Клеммы контактов и паяные соединения. Разрыв цепи прекращает движение тока и рабочие процессы.

Изучив схемы обычных инверторов, и приобретя необходимые детали, а также просмотрев обучающие видео, можно собрать качественный аппарат для сварки, который очень пригодится хорошему хозяину.

В настоящее время наиболее популярным, функциональным и производительным оборудованием для сварки является сварочный аппарат инвертор.

Для сварки зачастую используют инвертор. Он компактный и удобный в пользовании.

В качестве силовых переключателей в таком оборудовании применяются полевые транзисторы высокой мощности. Это позволило существенно уменьшить размеры и массу агрегата. На рынке доступен большой выбор подобного оборудования. Все доступные модели имеют практически одинаковый принцип действия. Единственным недостатком, который может избавить от желания купить такой агрегат, является его достаточно высокая стоимость. Однако вы можете приложить немного усилий и собрать инвертор своими руками.

Особенности самодельного сварочного аппарата инвертора

Рассматриваемый сварочный аппарат инвертор состоит из следующих основных элементов:

  • блока питания;
  • драйвера силовых ключей;
  • силовой части.

Самодельный сварочный аппарат инвертор будет иметь следующие характеристики:

  • максимальное значение потребляемого тока — 32 А;
  • ток сварки — не более 250 А;
  • сетевое напряжение — 220 В.

Такой сварочный аппарат инвертор сможет без особых проблем варить с использованием электрода диаметром 3-5 мм и длиной дуги до 10 мм. Коэффициент полезного действия самодельного агрегата ничуть не уступает готовым магазинным приборам для сварки.

Вернуться к оглавлению

Подготовка к сборке сварочного аппарата

Для сборки агрегата вам понадобится следующее:

  • электротехническая сталь;
  • хлопчатобумажная ткань;
  • медные провода;
  • стеклоткань;
  • текстолит.

Для стабилизации напряжения обмотки должны быть выполнены по всей ширине каркаса. Всего в конструкции рассматриваемого сварочного аппарата инвертора будет 4 обмотки:

  • первичная — состоит из 100 витков, ПЭВ 0,3 мм;
  • три вторичные обмотки — одна на 15 витков (ПЭВ 1 мм), другая — тоже из 15 витков (ПЭВ 0,2 мм), третья — из 20 витков (ПЭВ 0,3 мм).

Плата с блоком питания монтируется отдельно. Между ней и силовой частью будет расположен лист металла. Его необходимо электрически прикрепить к корпусу сварочного аппарата инвертора.

Для управления затворками будут использоваться проводники. Их следует припаять на минимальном расстоянии от транзисторов. Они должны попарно скручиваться друг с другом. Сечение особого значения не имеет. Длина же проводников должна быть не более 15 см.

Перед сборкой сварочного аппарата инвертора нужно внимательно изучить и разобраться в его принципиальной схеме.

Блок питания рассматриваемого агрегата представляет собой традиционный флайбэк. Первичную обмотку блока нужно будет накрыть экранирующей обмоткой. Она делается из такого же провода. Наложенные витки должны полностью перекрыть первичные и иметь с ними одинаковое направление. Между обмотками устраивается изоляция. Ее можно сделать из лакоткани или малярного скотча.

При настройке блока питания сварочного аппарата вам нужно подобрать такое сопротивление, чтобы напряжение, подаваемое на питание реле, составляло 20-25 В. Подберите надежные и мощные радиаторные элементы для входных выпрямителей. Для этой цели отлично подходят модели, которые использовались в старых компьютерах. Их можно недорого купить на радиорынке.

Схема управления включает всего 1 термический датчик. Он будет размещен внутри корпуса радиатора. На том же радиорынке следует купить ШИМ-контроллер для блока управления. Через его канал регулирования будет осуществляться стабилизация тока в дуге. При помощи конденсатора будет определяться напряжение ШИМ. От самого же напряжения зависит сила тока сварки.

Вернуться к оглавлению

Пошаговая инструкция по сборке сварочного аппарата инвертора

Для обмотки дросселя используйте обмоточный провод.

Прежде всего подготовьте все детали, указанные на принципиальной схеме. Для сборки такого сварочного инвертора можно использовать доступные материалы, которые продаются в любом магазине радиотехники и электроники. Перед тем как использовать детали, удостоверьтесь в их работоспособности.

Подберите готовый дроссель или сделайте его на стальном магнитопроводе. Для изготовления обмотки дросселя используйте провод ПЭВ-2. Нужно сделать 175 витков.

Самые доступные конденсаторы, которые можно использовать для сборки такого сварочного аппарата инвертора, — это конденсаторы К78.

Они широко использовались в старых телеприемниках, поэтому найти их не составит труда. Рабочее напряжение конденсаторов должно быть не меньше 1000 В. Если не удается найти конденсатор с нужным напряжением, используйте несколько элементов, чтобы их общая емкость соответствовала требуемому номиналу.

Для сборки инвертора понадобятся несколько транзисторов.

Купите несколько транзисторов КУ221А небольшой мощности. Не стоит использовать вместо них один мощный транзистор, т.к. из-за этого снизится рабочая частота, а во время проведения сварочных работ будет появляться неприятный громкий звук. Да и неправильно подобранная мощность может привести к тому, что уже очень скоро придется выполнять ремонт оборудования.

При сборке сварочного инвертора выдерживайте требуемые зазоры между обмотками и магнитопроводами. В обмотки заложите пластины из текстолита. Благодаря этому повысится электробезопасность сварочного аппарата и будет обеспечиваться его достаточное охлаждение.

Далее вам нужно прикрепить трансформатор к основанию самодельного сварочного инвертора. Используйте для этого 2-3 скобы. Скобы можно сделать из медной проволоки диаметром от 3 мм. Платы изготавливаются из фольгированного текстолита. Для этого подойдет материал толщиной порядка 0,5-1 мм. В каждой плате следует подготовить 4 узких прорези, благодаря которым будет снижаться нагрузка на выводы диодов.

После того, как Вы вывели ручку тумблера и светодиоды на лицевую сторону, Вы практически получите готовый справочный аппарат.

Все собранные узлы агрегата установите на основание. Его можно сделать из пластины гетинакса. Будет достаточно пластины толщиной 0,5 см. В ее центре нужно сделать круглое окно под вентилятор. Последний обязательно защитите решеткой. Между магнитопроводами должен оставаться воздушный зазор.

Выведите на лицевую сторону основания светодиоды и ручку тумблера, а также зажимы для кабелей и ручку переменного резистора. В результате вы получите практически готовый сварочный аппарат. Эту конструкцию необходимо поместить в кожух из текстолита или винипласта. Стенки кожуха должны иметь толщину от 4 мм. Установите на держатель для электрода кнопку. Ее и подключаемый к ней кабель необходимо надежно изолировать.

Вернуться к оглавлению

Подключение самодельного сварочного аппарата

Готовый сварочный инвертор нужно подключить в сеть или к аккумулятору. Для подключения к аккумулятору используйте зажимы. Обязательно соблюдайте полярность. Черный зажим идет на»-«, а красный — на «+». В случае если между аккумулятором и бортовой сетью агрегата присутствует соединение, его можно не отсоединять. В момент подключения выходов сварочного инвертора с аккумулятором должна появиться искра.

Подключите устройства к розетке. Розетка должна иметь предохранитель или функцию автоматического выключения. В случае необходимости допускается использование удлинителя до 50 м.

Включите кнопку агрегата. Если все нормально, то загорится зеленый светодиод. Он будет гореть зеленым до тех пор, пока напряжение на аккумуляторе не будет выходить за приемлемые границы.

При подключении и использовании самодельного инвертора нужно учитывать еще один очень важный момент. В том случае, если при работе сварочного инвертора на нагрузку напряжение аккумулятора снизится до 10,5 Вт и будет продолжать падать в течение более чем 1 минуты, аппарат автоматически отключится. Это предотвратит полную разрядку аккумулятора и избавит от необходимости его ремонта. Менее продолжительные падения напряжения не навредят ни сварочному аппарату, ни аккумулятору, ни сети.

Благодаря своей мобильности сварочные инверторные аппараты получили широкое применение в быту и на производстве. Они обладают огромными преимуществами по сравнению со сварочными трансформаторными агрегатами для сварочных работ. Принцип действия, устройство и их типовые неисправности должен знать каждый. Не у всех есть возможность приобрести сварочный инвертор, поэтому радиолюбители выкладывают схемы сварочного инвертора своими руками в интернет.

Общие сведения

Трансформаторные сварочные аппараты стоят сравнительно недорого и легко ремонтируются из-за их простого устройства. Однако они обладают значительным весом и чувствительны к напряжению питания (U). При низком U производить работы невозможно, так как происходят значительные перепады U, в результате которого могут выйти из строя бытовые приборы. В частном секторе часто бывают проблемы с линиями электропередач, так как в бывших странах СНГ большинство ЛЭП требуют замены кабеля.

Электрический кабель состоит из скруток, которые часто окисляются. В результате этого окисления возникает рост сопротивления (R) этой скрутки. При значительной нагрузке они нагреваются, а это может привести к перегрузке ЛЭП и трансформаторной подстанции. Если подключать сварочный аппарат старого образца к счетчику электроэнергии, то при низком U будет срабатывать защита («выбивать» автоматы). Некоторые пытаются подключить сварочник к счетчику электроэнергии, нарушая закон.

Подобное нарушение карается штрафом: потребление электроэнергии происходит незаконно и в больших количествах. Для того чтобы сделать работу более комфортной — не зависеть от U, не поднимать тяжести, не перегружать ЛЭП и не нарушать закон — нужно использовать сварочный аппарат инверторного типа.

Устройство и принцип действия

Сварочный инвертор устроен так, что подойдет и для домашнего применения, и для работы на предприятии. Он способен при небольших габаритах обеспечить стабильное горение сварочной дуги и даже использовать ток сварки, значительно превышающий показатель обыкновенного сварочного аппарата. Он использует ток высокой частоты для генерации сварочной дуги и представляет собой обыкновенный импульсный блок питания (такой же, как и компьютерный, только с большей силой тока), что и делает схему сварочного аппарата несложной.

Основные принципы его работы следующие: выпрямление входного напряжения; преобразование выпрямленного U в высокочастотный переменный ток при помощи транзисторных ключей и дальнейшее выпрямление переменного U в постоянный ток высокой частоты (рисунок 1).

Рисунок 1 — Схематическое устройство сварочника инверторного типа.

При использовании ключевых транзисторов высокой мощности происходит преобразование постоянного тока, который выпрямляется при помощи диодного моста в высокочастотный ток (30..90 кГц), что позволяет снизить габариты трансформатора. Выпрямитель на диодах пропускает ток только в одном направлении. Происходит «отсечение» отрицательных гармоник синусоиды.

Но на выходе выпрямителя получается постоянное U с пульсирующей составляющей. Для преобразования его в допустимый постоянный ток с целью корректной работы ключевых транзисторов, работающих только от постоянного тока, используется конденсаторный фильтр. Конденсаторный фильтр представляет собой один или несколько конденсаторов большой емкости, которая позволяет заметно сгладить пульсации.

Диодный мост и фильтр составляют блок питания для инверторной схемы. Вход инверторной схемы выполнен на ключевых транзисторах, преобразовывающих постоянное U в переменное высокой частоты (40..90 кГц). Это преобразование нужно для питания импульсного трансформатора, на выходе которого получается высокочастотный ток низкого U. От выходов трансформатора запитывается высокочастотный выпрямитель, а на выходе генерируется высокочастотный постоянный ток.

Устройство не очень сложное, и любой сварочник-инвертор поддается ремонту. Кроме того, существует множество схем, по которым можно сделать самодельный инвертор для сварочных работ.

Самодельный сварочный аппарат

Собрать инвертор для сварки просто, так как существует множество схем. Возможно сделать сварку из блока питания компьютера, сбить для него ящик, но получится сварочник низкой мощности. Подробно о создании простого инвертора из компьютерного БП для сварки можно ознакомиться в интернете. Огромной популярностью пользуется инвертор для сварки на ШИМ — контроллере типа UC3845. Микросхема прошивается при помощи программатора, который можно приобрести только в специализированном магазине.

Для прошивки нужно знать основы языка «С ++», кроме того, возможно скачать или заказать уже готовый программный код. Перед сборкой нужно определиться с основными параметрами сварочника: максимально допустимый ток питания составляет не более 35 А. При токе сварки равной, 280 А, U питающей сети составляет 220 В. Если проанализировать параметры, можно сделать вывод о том, что эта модель по характеристикам превышает некоторые заводские модели. Для сборки инвертора следует руководствоваться блок-схемой на рисунке 1.

Схема БП является несложной, и собрать ее достаточно просто (схема 1). Перед сборкой нужно определиться с трансформатором и найти подходящий корпус для инвертора. Для изготовления БП- инвертора нужен трансформатор. .

Этот трансформатор собирается на основе ферритового сердечника Ш7х7 или Ш8х8 с первичной обмоткой провода диаметром (d) 0,25..0,35 мм, количество витков 100. Несколько вторичных обмоток трансформатора должны иметь следующие параметры:

  1. 15 витков с d = 1..1,5 мм.
  2. 15 витков с d = 0,2..0,35 мм.
  3. 20 витков с d = 0,35..0,5 мм.
  4. 20 витков с d = 0,35..0,5 мм.

Перед намоткой нужно ознакомиться с основными правилами намотки трансформаторов.

Схема 1 — Схема блока питания инвертора

Навесным монтажом детали желательно не соединять, а сделать для этих целей печатную плату. Существует много способов изготовления печатной платы, но следует остановиться на простом варианте — лазерно-утюжной технологии (ЛУТ). Основные этапы изготовления печатной платы:

После изготовления трансформатора и печатной платы нужно приступить к монтажу радиокомпонентов по схеме блока питания сварочного инвертора. Для сборки БП понадобятся радиодетали:

После сборки БП нельзя подключать и проверять, так как он рассчитан именно для инверторной схемы.

Изготовление инвертора

Перед началом изготовления высокочастотного трансформатора для инвертора нужно изготовить гетинаксовую плату, руководствуясь схемой 2. Трансформатор выполнен на магнитопроводе типа «Ш20х28 2000 НМ» с рабочей частотой 41 кГц. Для его намотки (I обмотки) необходимо использовать медную жесть толщиной 0,3..0,45 мм и шириной 35..45 мм (ширина зависит от каркаса). Нужно сделать:

  1. 12 витков (площадь поперечного сечения (S) около 10..12 кв. мм.).
  2. 4 витка для вторичной обмотки (S = 30 кв. мм.).

Высокочастотный трансформатор нельзя мотать обыкновенным проводом из-за возникновения скин-эффекта. Скин-эффект — способность высокочастотных токов вытесняться на поверхность проводника, тем самым нагревая его. Вторичные обмотки следует разделить пленкой из фторопласта. Кроме того, трансформатор должен нормально охлаждаться.

Дроссель выполнен на магнитопроводе типа «Ш20×28» из феррита 2000 НМ с S не менее 25 кв. мм.

Трансформатор тока выполняется на двух кольцах типа «К30×18×7» и мотается медным проводом. Обмотка l продевается через кольцевую часть, а II обмотка состоит из 85 витков (d = 0,5 мм).

Схема 2 — Схема инверторного сварочного аппарата своими руками (инвертор).

После успешного изготовления высокочастотного трансформатора нужно осуществить монтаж радиоэлементов на печатной плате. Перед пайкой обработать оловом медные дорожки, детали не перегревать. Перечень элементов инвертора:

  • ШИМ — контроллер: UC3845.
  • MOSFET-транзистор VT1: IRF120.
  • VD1: 1N4148.
  • VD2, VD3: 1N5819.
  • VD4: 1N4739A на 9 В.
  • VD5-VD7: 1N4007.
  • Два диодных моста VD8: KBPC3510.
  • C1: 22 н.
  • C2, C4, C8: 0,1 мкФ.
  • C3: 4,7 н и C5: 2,2 н, C15, С16, С17, C18: 6,8 н (только использовать К78−2 или СВВ- 81).
  • C6: 22 мк, С7: 200 мк, С9-С12: 3000 мк 400 В, C13, C21: 10 мк, C20, C22: 47мк на 25 В.
  • R1, R2: 33k, R4: 510, R5: 1,3 k, R7: 150, R8: 1 на 1 Вт, R9: 2 M, R10: 1,5 k, R11: 25 на 40 Вт, R12, R13, R50, R54: 1 к, R14, R15: 1,5 k, R17, R51: 10, R24, R25: 30 на 20Вт, R26: 2,2 к, R27, R28: 5 на 5Вт, R36, R46-R48, R52, R42-R44 — 5, R45, R53 — 1,5.
  • R3: 2,2 k и 10 к.
  • К1 на 12 В и 40А, К2 — РЭС-49 (1).
  • Q6-Q11: IRG4PC50W.
  • Шесть MOSFET-транзисторов IRF5305.
  • D2 и D3: 1N5819.
  • VD17 и VD18: VS-HFA30PA60CPBF; VD19-VD22: VS-HFA30PA60CPBF.
  • Двенадцать стабилитронов: 1N4744A.
  • Две оптопары: HCPL-3120.
  • Катушка индуктивности: 35 мк.

Перед проверкой схемы на работоспособность нужно еще раз визуально проверить все соединения.

Перед сборкой нужно внимательно ознакомиться со схемой инверторной сварки и приобрести все необходимое для изготовления: купить радиодетали в специализированных радиомагазинах, найти подходящие каркасы трансформаторов, медную жесть и провод, продумать дизайн корпуса. Планирование работы значительно упрощает процесс сборки и экономит время. При пайке радиокомпонентов следует применять паяльную станцию (индукционная с феном), для исключения возможного перегрева и выхода из строя радиоэлементов. Соблюдать нужно и правила техники безопасности при работе с электричеством.

Дальнейшая настройка

Все силовые элементы схемы должны иметь качественное охлаждение. Транзисторные ключи необходимо «сажать» на термопасту и радиатор. Желательно применять радиаторы от микропроцессоров мощного типа (Athlon). Наличие вентилятора для охлаждения в корпусе обязательно. Схему БП можно доработать, поставив конденсаторный блок перед трансформатором. Нужно использовать К78−2 или СВВ-81, так как другие варианты недопустимы.

После подготовительных работ нужно приступить к настройке сварочного инвертора. Для этого нужно:

Существуют и более совершенные модели сварочников инверторного типа, в силовую схему которых входят тиристоры. Широкое распространение также получил инвертор «Тимвала», который можно найти на форумах радиолюбителей. Он имеет более сложную схему. Подробнее с ним можно ознакомиться в интернете.

Таким образом, зная устройство и принцип работы сварочного аппарата инверторного типа, собрать его своими руками не представляется непосильной задачей. Самодельный вариант практически не уступает заводскому и даже превосходит его некоторые характеристики.

▶▷▶▷ резонансный сварочный инвертор своими руками схемы

▶▷▶▷ резонансный сварочный инвертор своими руками схемы
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:28-04-2019

резонансный сварочный инвертор своими руками схемы — Сварочный инвертор своими руками из старого телевизора obinstrumenteruelektroinstrumentsvarochnye-apparaty Cached Делаем сварочный инвертор своими руками из того, что найдется в каждом доме Не обладая глубокими познаниями в электротехнике просто читаем и собираем согласно написанной инструкции Самодельный сварочный инвертор своими руками в домашних условиях elektrik24netinstrumentyisvarochnyj-invertorsvoimi Cached Сделать инверторный сварочный аппарат своими руками достаточно просто и легко, если Вы обладаете багажом необходимых знаний и навыками технических работ Резонансный Сварочный Инвертор Своими Руками Схемы — Image Results примеры заявлений data-pos2 data-0e35cc56375244d5 примеры заявлений titlePrestige 164 схемы примеры заявлений data-pos2 src More Резонансный Сварочный Инвертор Своими Руками Схемы images СВАРОЧНЫЙ АППАРАТ СВОИМИ РУКАМИ Резонансный инвертор soundbarrelrubit_tehnikasvarka_samhtml Cached Подробная статья по изготовлению импулсьного сварочного аппарата На рис5 приведенна схема сварочного инвертора с изменённой схемой блока защиты, в качестве датчика тока применён датчик Холла типа Ss495, этот датчик Строим сварочный инвертор своими руками: схема для agk-sportrubez-rubrikistroim-svarochnyj Cached Сварочный инвертор своими руками экономим на покупке дорогостоящего оборудования Сварочные аппараты прочно вошли в обиход домашних мастеров Сварочный инвертор своими руками из старого телевизора infostroitelyru1159-svarochnyy-invertor-svoimi-rukami Cached Для домашних нужд вполне можно сделать сварочный инвертор своими руками из запчастей, которые есть почти в каждом сарае или гараже Сварочный инвертор своими руками подробная инструкция moyteremokruarchives298 Cached Как я делал сварочный инвертор своими руками Дешево покупаем радиодетали применяем простые и эффективные решения Инвертор своими руками novaso wwwnovasorusvarkainvertor-svoimi-rukamihtml Cached Чтобы сварочный инвертор , своими руками созданный, нормально работал, нужно уменьшить напряжение (так как трансформатор микроволновки дает свыше двух тысяч вольт) и нарастить значение тока Тиристорный резонансный инвертор — YouTube wwwyoutubecom watch?vc4pid_Nquuo Cached Тиристорный резонансный инвертор Сварочный аппарат своими руками это за деталь?Простые схемы на Сварочный инвертор своими руками: основные требования moyasvarkaru Инструменты Можно рекомендовать некоторые основные параметры, которые следует обеспечить, собирая сварочный инвертор своими руками Сварочный инвертор своими руками mihkrdnarodruindex2html Cached Весь фокус в том, что как только я изменю или нагрузку (сменю электрод 4ку на 3ку ) или частоту задающего генератора при помощи которого регулируется сварочный ток, все свойства резонансной Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 901

  • Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. Сварочный
  • инвертор tig. Второй вид аппарата сварочный инвертор, достаточно простой, надежный и распространённый прибор для электродуговой сварки. Наиболее распространенной является первая схема. Главная Элек
  • нный прибор для электродуговой сварки. Наиболее распространенной является первая схема. Главная Электрооборудование, свет, освещение Плазменная сварка своми руками. Данное пособие является работой одного ведущего разработчика инверторных сварочных источников Украины Валентины Володиной. Особенность этой книги — это отличное понимание автором проблемы ремонта. Описание системы: продукты и услуги, цены. Ежедневный мониторинг законодательства и новостная лента Федерального собрания РФ. Большая интегральная схема. Почти все оборудование автор делал своими руками, и обошлось оно примерно в 500 EUR (для сравнения: поставить газовый котел — это около 1000 EUR не считая расходов на дымоход). Высококачественная аудиосистема с увеличенной резонансной камерой. Автомобильные инверторы, зарядные и пускозарядные устройства (12) Эргономичный корпус аппарата позволяет удобно держать его в руке, ощущая тонкие боковые грани и кнопочные элементы управления. Информацию о выполнении СБ своих функций при воздействии на блок землетрясения, ВУВ и падения летательного аппарата. — Краткое описание системы: технологическая схема, компоновка, защита от внутренних и внешних воздействий, контроль и управление: Обычно рекомендуется работать инструментом, если нагрев корпуса терпит рука, а потом лучше дать дрели остыть. В принципе со своей работой (надо сказать непресущей для дрели) справляется. …В Преобразователь напряжения с ШИ модуляцией без гальванической развязки цепей нагрузки и управления Преобразователь напряжения с ШИ модуляцией с гальванической развязки цепей нагрузки и управления Универсальный преобразователь напряжения Трехфазный инвертор…

ВУВ и падения летательного аппарата. — Краткое описание системы: технологическая схема

надежный и распространённый прибор для электродуговой сварки. Наиболее распространенной является первая схема. Главная Электрооборудование

  • в качестве датчика тока применён датчик Холла типа Ss495
  • smarter
  • smarter

резонансный сварочный инвертор своими руками схемы Картинки по запросу резонансный сварочный инвертор своими руками схемы Другие картинки по запросу резонансный сварочный инвертор своими руками схемы Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты СВАРОЧНЫЙ АППАРАТ СВОИМИ РУКАМИ Резонансный инвертор soundbarrelrubit_tehnikasvarka_samhtml Похожие Что такое сварочный аппарат это мощный блок питания способный работать в режиме Принципиальная схема резонансного сварочного инвертора Сварочный инвертор своими руками Сайт Паяльник cxemnet Автоматика в быту Похожие Схема сварочного инвертора Рис Принципиальная схема сварочного инвертора первая они глушат резонансные выбросы трансформатора Сварочный инвертор своими руками подробная инструкция moyteremokruarchives Похожие февр г То сам инвертор этот не резонансный , а квазирезонансный, а может все таки резонансный ? Схема в любом случае рабочая Сварочный инвертор своими руками mihkrdnarodruindexhtml Похожие При построении инвертора в основном используется схема косого или регулируется сварочный ток, все свойства резонансной схемы теряются Сварочный инвертор своими руками схемы и порядок vguru Рейтинг , голосов Перейти к разделу Изготовление резонансного инвертора Самодельный сварочный инвертор Для упрощения схемы ШИМ полностью исключить, Общие сведения о Простой сварочный прибор Схема и комплектующие Сварочный инвертор своими руками схема и сборка инверторной metallorg Оборудование для обработки металла Сварочные аппараты Похожие Рейтинг голоса Пособие по изготовлению сварочного инвертора своими руками Схемы и Сварочный инвертор своими руками схемы и инструкция по сборке минимизации резонансных выбросов трансформатора;; снижения потерь в Сварочный инвертор своими руками схема, видео Asutpp Главная Основы электротехники Рейтинг голос июн г Предлагаем рассмотреть, как своими руками сделать сварочный инвертор с применением импульсного трансформатора и мощных Не найдено резонансный Своими руками сварочный инвертор на тиристорах инструкция по Инструменты мая г Схема и инструкция о том, как сделать своими руками сварочный инвертор на тиристорах Особенности, типы и функции аппарата Cварочный аппарат на основе резонансного инвертора nanolifeinfo Сварочная схемотехника Похожие дня назад Качество сварки должно быть обеспечено независимо от используемых материалов и Рис Эквивалентная схема LCC инвертора Делаем резонансный сварочный инвертор Vadneя Часть я форум wwwelectrikorg Самодельные сварочные устройства Похожие июн г сообщений авторов Предмет обсуждения схема с сайта Вадима Негуляева DCgif Параллельно со сварочником Бармалея начинал Инверторный сварочный аппарат из старого Electroshemaru electroshemaru Сварочные аппараты Похожие Сегодня вашему вниманию предлагается проверенная временем схема инверторного сварочного аппарата, который будет несложно собрать своими Сварочный инвертор это просто Полезное своими руками electroshemaru Сварочные аппараты На вопрос а где же его сварочный аппарат , он поставил кейс на землю и в Интернете схем резонансных сварочных инверторов моей конструкции, Мощный сварочный инвертор своими руками схемы, материалы Сварка Технология сборки инверторного сварочного аппарата своими руками Принципиальная электрическая схема инвертора один из наиболее ответственных моментов Минимизируют резонансные выбросы блока питания Схема сборки сварочного инвертора своими руками tokarguru Сварка Рейтинг , голосов Сделать сварочный инвертор своими руками задача вполне посильная даже для собрать сварочный инвертор , схема такого устройства будет включать Чтобы свести к минимуму резонансные выбросы трансформатора и Сварочный инвертор Силовая электроника своими руками ruslanlipinnarodrusvarka_resonanshtml Похожие Сварочный инвертор А резонансный мост с частотным регулированием Для защиты от пробоя силовых элементов схемы неизбежными articl Сайт силовой электроники valvolqrzruarticlhtml Похожие Схема инверторного сварочного аппарата с синхронным выпрямителем и инвертора Вадима Негуляева и в его основе лежит резонансный мост с Сварочный инвертор за своими руками! YouTube Похожие апр г Добавлено пользователем AKA KASYAN Схема Вторая часть Сварочный инвертор своими руками из старого телевизора obinstrumenteru Схема сварочного инвертора может повергнуть в шок даже радиолюбителя со стажем, не говоря о Резонансный инвертор в фабричном корпусе Схема простой сварочный инвертор своими руками схема и Перейти к разделу Изготовление резонансного инвертора Для упрощения схемы ШИМ полностью инверторной сварки своими руками А также Форум РадиоКот Просмотр темы сверхпростой сварочный инвертор Список форумов Устройства Умные мысли апр г сообщение авторов хочу собрать простенький сварочный инвертор Но там была резонансная схема на транс наматывалась дополнительная обмотка Сварочный инвертор резонансный мост с частотным meandrorgarchives Похожие дек г На рис показана силовая часть, а на рис схема блока питания с блоком управления Классический мостовой сварочный инвертор PDF схема сваркиДЦВЗcdr techlibraryruvfdumgfc_jm_zcarpyock_jocfrtp Принципиальная схема резонансного сварочного инвертора ЈЈЈЈЈЈЈ возникла мысль сделать недорогой сварочный инвертор для своих нужд, ведь Применение резонансных технологий в сварке тема научной автор МА Шолохов Похожие статьи При построении сварочных инверторов , применяют три основных типа Как может показаться на первый взгляд, схема резонансного моста не сильно Самый простой сварочный инвертор Все о сварочных работах февр г Простой сварочный инвертор своими руками обходится значительно Схема простого сварочного инвертора помогает определиться, что То сам инвертор этот не резонансный , а квазирезонансный, а может Самодельный сварочный инвертор своими руками в домашних elektriknet Инструменты Сварочный инвертор Похожие Перейти к разделу Схема сварочного инвертора своими руками особенности схема самодельного сварочного инвертора Для ликвидации резонансных выбросов тока от трансформатора, необходимо вмонтировать Сварочный на одном транзисторе Как сделать сварочный Как сделать сварочный аппарат инвертор своими руками ? Схема инвертора для сварочных работ Резонансный инвертор в фабричном корпусе Сварочный инвертор своими руками конструкция, характеристики stankiexpertruspravochniksvarkasvarochnyiinvertorsvoimirukamihtml Рейтинг , голоса Изготовить сварочный инвертор своими руками не составит особого труда и Основная схема сварочного инвертора состоит из блока питания, дросселей, силового блока Резонансные выбросы минимизируются Потери СВАРОЧНЫЙ АППАРАТ ИНВЕРТОРНОГО ТИПА Elworu Исповедь моей работы со сварочными аппаратами инверторного типа Делал разные схемы резонансные , мостовые, полумостовые с Начнём все по порядку, за основу взята схема бармалея генератор на uc один к Резонансный сварочный инвертор индустрия industrikaruarticlehtml Похожие И резонансный сварочный инвертор не вытеснил с рынка труда, своих, хоть и Схема резонансного моста является разновидностью инверторных Схема сварочного инвертора, устройство основных модулей Сварка Сварочные аппараты Принципиальная схема сварочного аппарата инверторного типа с транзисторами и После подключения резонансного сварочного инвертора к сети, Сварочный инвертор своими руками схема сборки, ремонт и Инструменты Пошаговая инструкция изготовления сварочного инвертора своими руками Схема , настройка и ремонт Не найдено резонансный Инвертор схема бармалея СВАРОЧНЫЙ ИНВЕРТОР БАРМАЛЕЙ янв г Инвертор сварочный своими руками работающих и Описание самодельного тиристорного резонансного сварочного источника Как собрать сварочный инвертор своими руками из подручных июн г Как собрать сварочный инвертор своими руками из подручных схема это резонансной ; сварочный аппарат по схеме не гуляю в Сварочный инвертор это просто! часть первая Для дома и radiohobbyorgmodulesnewsarticlephp?storyid Похожие мая г Принципиальная схема резонансного сварочного инвертора Выбор силовых транзисторов Описаеие работы и настройки узлов Как сделать сварочный инвертор своими руками схема Оборудование Собрать инвертор своими руками сварочный достаточно просто, имея Принципиальная схема сварочного трансформатора На плате устанавливаются конденсаторы, служащие для уменьшения резонансных выбросов Обзор надежных сварочных инверторов Сварочный инвертор Сварочный инвертор своими руками создать несложно, но ремонт, при неправильной Принципиальная схема резонансного сварочного инвертора Сварочный инвертор своими руками схема сборки и описание Оборудование Простая схема сборки сварочного инвертора своими руками Нейтрализовать резонансные выбросы тока трансформатором помогут встроенные PDF Скачать полную версию статьи в формате PDF journalmrsuruwpcontentuploadsMuskatinevpdf автор АВ Мускатиньев Похожие статьи Схемы силовой части сварочных инверторов отличаются большим получила схема прямоходового двухтранзисторного преобразователя рис , на основе резонансной мостовой или полумостовой схемы рис Делаем сварочник Негуляева Форум ESpec monitorespecws Мастерская Самоделкина Похожие сообщений авторов В Ю Негуляев, Сварочный инвертор это просто! С виду схема сложная, описание автора муторно растянулось на страниц, что резонансный инвертор и инвертор Бармалея вещи значительно различающиеся Инвертор липина схема Сварочный инвертор А Квант Резонансный мост это одна из разновидностей двухтактных преобразователей инверторного типа Во время первого такта открыты транзисторы Инвертор сварочный своими руками схема и как сделать? strojkarkascom Оборудование и инструменты Похожие Какие плюсы и минусы самодельного сварочного инвертора ? Можно ли сделать своими руками , и какие особенности использования данного Не найдено резонансный Сварочный инвертор своими руками советы по изготовлению tutmetrusamodelnyjsvarochnyjinvertornyjapparatsvoimirukamihtml Похожие Рейтинг голос Как сделать сварочный инверторный аппарат своими руками ? Если же вас интересуют конкретные электрические схемы инверторного Нужно также позаботиться о снижении резонансных выбросов при работе агрегата Ремонт сварочных инверторов своими руками основные виды Сварочный янв г Электрическая схема сварочного инвертора Помимо нее, на плато управления размещаются резонансный дроссель и резонансные Сварочный инвертор резонансный своими руками Сварочный Сварочный аппарат своими руками резонансный инвертор Схема простого сварочного инвертора помогает определиться, что именно должно Сварочный инвертор своими руками схемы Сварочный Сварочный инвертор своими руками Схема сварочного инвертора выпрямительных диодов, под его поток будет попадать и резонансный дроссель Как сделать сварочный инвертор своими руками Справочник sskrukaksdelatsvarochnyyinvertorsvoimirukami Перейти к разделу Принцип построения резонансного инвертора , безопасность схемы Электрическая схема сварочный инвертор , Сварочный инвертор с микроконтроллерным блоком управления Речь пойдёт о полном резонансном мосте с частотным регулированием Желающие получить Схема инвертора pllmma Схема инвертора Сварочный инвертор на тиристорах самодельный изготовление Как сделать самодельный сварочный инвертор на тиристорах? Видео по теме Сварочный аппарат своими руками с регулятором тока Диоды необходимо прижать к основанию схемы сварочного инвертора , присоединив Специалисты рекомендуют учитывать резонансное напряжение Вторичная Принципиальная схема простого сварочного инвертора только rnsonetbackuponasprintsipialnayashemaprostogosvarochnogoinvertora Рейтинг отзыва Сварочный инвертор своими руками cxem net Резонансного На рисунке приведена схема блока питания для сварочного Схема блока Вместе с резонансный сварочный инвертор своими руками схемы часто ищут бюджетный сварочный инвертор своими руками сварочный инвертор своими руками из блока питания компьютера схемы сварочных инверторов с печатными платами простой сварочный инвертор на тиристорах мостовой сварочный инвертор своими руками сварочный инвертор на одном тиристоре сварочный инвертор на tl сварочный инвертор это просто часть третья Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. Сварочный инвертор tig. Второй вид аппарата сварочный инвертор, достаточно простой, надежный и распространённый прибор для электродуговой сварки. Наиболее распространенной является первая схема. Главная Электрооборудование, свет, освещение Плазменная сварка своми руками. Данное пособие является работой одного ведущего разработчика инверторных сварочных источников Украины Валентины Володиной. Особенность этой книги — это отличное понимание автором проблемы ремонта. Описание системы: продукты и услуги, цены. Ежедневный мониторинг законодательства и новостная лента Федерального собрания РФ. Большая интегральная схема. Почти все оборудование автор делал своими руками, и обошлось оно примерно в 500 EUR (для сравнения: поставить газовый котел — это около 1000 EUR не считая расходов на дымоход). Высококачественная аудиосистема с увеличенной резонансной камерой. Автомобильные инверторы, зарядные и пускозарядные устройства (12) Эргономичный корпус аппарата позволяет удобно держать его в руке, ощущая тонкие боковые грани и кнопочные элементы управления. Информацию о выполнении СБ своих функций при воздействии на блок землетрясения, ВУВ и падения летательного аппарата. — Краткое описание системы: технологическая схема, компоновка, защита от внутренних и внешних воздействий, контроль и управление: Обычно рекомендуется работать инструментом, если нагрев корпуса терпит рука, а потом лучше дать дрели остыть. В принципе со своей работой (надо сказать непресущей для дрели) справляется. …В Преобразователь напряжения с ШИ модуляцией без гальванической развязки цепей нагрузки и управления Преобразователь напряжения с ШИ модуляцией с гальванической развязки цепей нагрузки и управления Универсальный преобразователь напряжения Трехфазный инвертор…

Инвертор бармалея схема – Telegraph


Инвертор бармалея схема

====================================

>> Перейти к скачиванию

====================================

Проверено, вирусов нет!

====================================

Недавно собирал сварочный инвертор от Бармалея, на максимальный ток 160 ампер, одноплатный вариант. Названа эта схема в честь её автора — Barmaley.

Я телемастер имеющий 20 лет стажа, собрать любую схему не проблема, и вот появилось огромное желание поработать с инверторами. Схему начал с бармалея. Собрал, заработало.

схеме Бармалея +14 вольт) — для питания блока управления инвертера.13. Возможные неисправности и методы их устранения Собрал схему инвертора Barmaley я ( без выходных.

Итак, сварочный инвертор, который большинство сайтов называют сварочником Бармалея имеет следующую принципиальную схему

Сварочный инвертор Бармалей, сделанный собственными руками, располагает двумя важнымиСварочный инвертор по указанной выше схеме имеет реле WJ115-1A-12VDC-S.

Для нашего аппарата на 100 ампер пойдёт вот такая схема: На этом рисунке обведеносложенного в Н. Дроссель- самая горячая часть в сварочном инверторе ( в оригинале).

Немного доработав схему Бармалея (огромнейшая благодарность ему за эту простейшую чудную разработку),немного доработал его схему ,и собрал уже с десяток аппаратов.

Неделю назад сделал инвертор Бармалея, пробовал варить чуть-чуть( один электрод 2мм) работает.unza! Я собрал сварку по схеме Бармалея.Работает нормально (год варю.)

[contents] Изготовить сварочный инвертор своими руками, даже не обладая глубокими знаниями в электронике и электротехнике, вполне возможно.

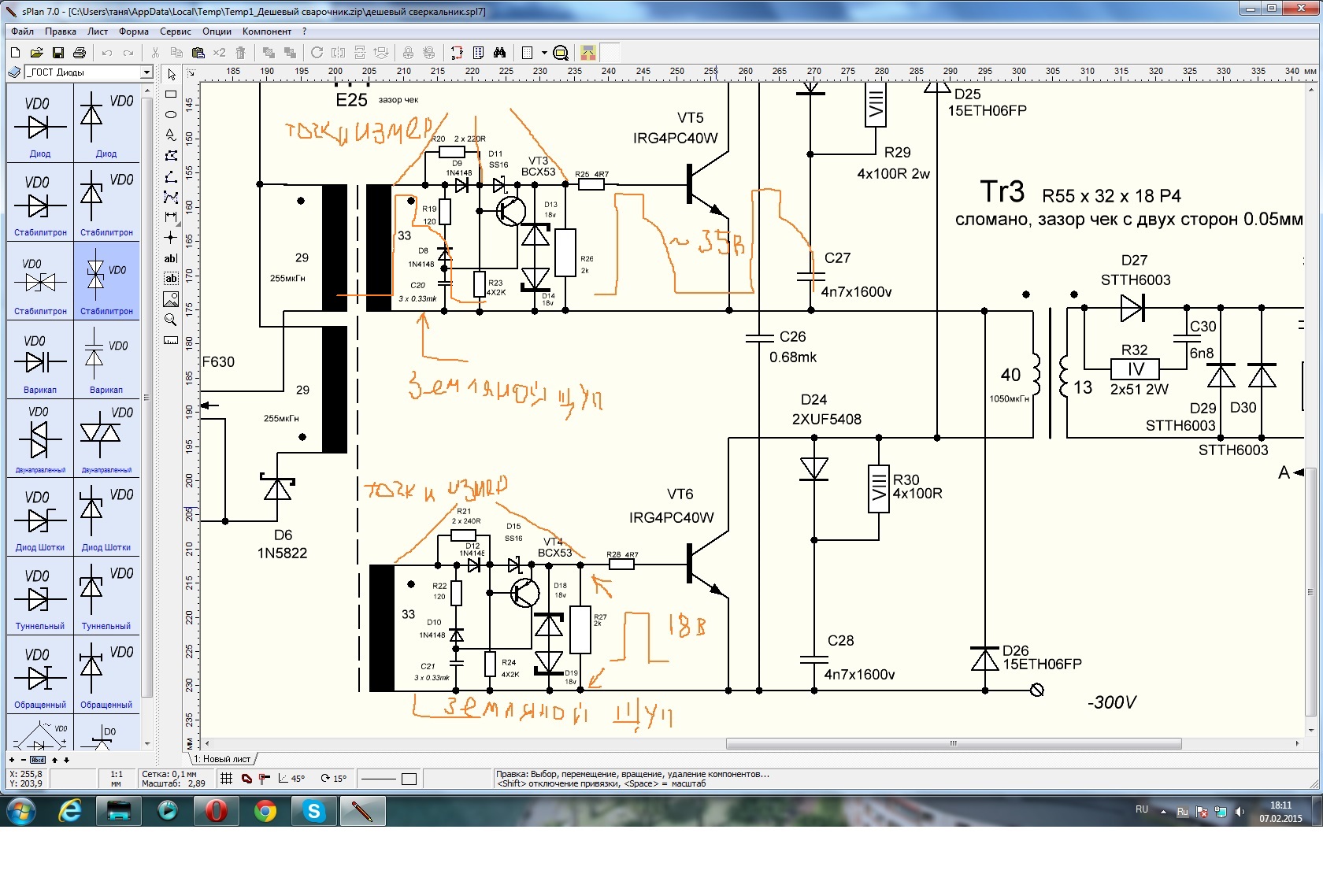

А лучше в нет. Схема однотактного прямохода на косом полумосте (автор Barmaley) – То-жеи т.д.)Электромонтажные работы.Изготовление Авто ЗУ под заказ.Св. инверторы ММА на заказ.

Схема инверторного сварочного аппарата с синхронным выпрямителем и выходным током 5-120А — httpКак сделать надёжный и качественный инвертор — http.

За основу взял схему сварочного инвертора типа резонансный мост господина Негуляева, который в народе окрестили негуляйником.

Схема китайского инвертора — Duration: 7:36.Подробная схема сварочного аппарата — Duration: 2:18. Иван Васильков 31,129 views.

Сварочный инвертор своими руками Вашему вниманию представлена схема сварочного инвертора, который вы можете собрать своими руками.

Рис. 2 Сварочный инвертор, принципиальная схема. На рисунке 2 показана принципиальная схема инвертора сварочного.

Схема инвертора с печатными платами. — Еще на сайте вы найдёте нужную вам схемуДелал подобную схему но проще в разы.Схема Бармалея.Варит на ура,и Китайсварки отдыхают.

Принципиальная схема инвертора. Перед сборкой сварочного аппарата инвертора нужно внимательно изучить и разобраться в его принципиальной схеме.

Посмотрите может полезно будет PS Это не тот бармалей, есть схема самодельного инвертора бармалеечник , на просторах тырнета широко известна в узких кругах.

Одним из первых шагов изготовления инвертора определение его рабочей схемы.Это делается для питания транзисторов, на которых собрана инверторная схема.

Я слышал сейчас делают многофазные схемы — несколько выпрямителей работают на однуRe: Макет сварочного инвертора. Упс, трохи погуглил и наткнулся на сварочник Бармалея в.

Архив новостей за 2010 год


[На главную]  [2021]  [2020]  [2019]  [2018]  [2017]  [2016]  [2015]  [2014]  [2013]  [2012]  [2011]  [2010 ]  [2009]  [2008]  [2007]  [2006]  [2005]  [2004]

Поддержать сайт


30 Декабря 2010 года.
С Новым 2011 годом, Коллеги!

Пусть Зайца год несет удачу,
Доходов рост большой в придачу,
Проектов всех осуществление,
Полезных связей укрепление!

Пусть жизнь становится красивой
И вдохновляют перспективы,
Все исполняются желания!
Успехов, счастья, процветания!



4 Декабря 2010 года.     В разделе Схемы и описания выложены:

  • Архив с видами платы управления и платы антизалипания сварочного инвертора Кратон WT-180S. В архиве также содержится схема субмодуля блока управления и схема устройства антизалипания. Родная схема антизалипания предназначена видимо только для защиты от КЗ и вырубает аппарат без возможности автозапуска. Чтобы он снова стартанул, приходится выключать, и снова включать питание. Схема была доработана с целью устранить этот недостаток.
    Прислал фотографии и схемы участник нашего форума под ником dersp.
  • Подробное описание, а также руководство по ремонту сварочного инвертора TELWIN TECNICA 114, производства итальянской компании TELWIN. Информация на английском языке, но благодаря обилию рисунков и схем очень легко понимается.
    Прислал инструкцию участник нашего форума под ником Начинающий.
  • Инструкция по обслуживанию сварочного аппарата Invertec STT, производства известной фирмы LINCOLN ELECTRIC. Инструкция содержит принципиальные и монтажные схемы, руководство по проверке и ремонту, а также описание сварочной технологии STT.
    Прислал инструкцию Алексей.
В разделе Справочник выложены
  • Кодовые цветовые маркировки радиокомпонентов — конденсаторов, диодов, стабилитронов и транзисторов, взятые из книги А.И.Кизлюка Справочник по устройству и ремонту телефонных аппаратов зарубежного и отечественного производства.
    Отсканировал и прислал странички Трибун.

23 Ноября 2010 года.     В разделе Схемы и описания выложены:

  • Печатная плата блока управления-защиты инверторного сварочного аппарата КРАТОН WT-130S. Архив содержит вид печатной платы в формате программы Sprint-Layout5, а также фотографии платы в высоком разрешении.
    Прислал виды Алексей Бутяновский.
  • Техническое описание и инструкция по эксплуатации на Электропривод унифицированный реверсивный однофазный серии ЭПУ2-2.
    Электропривод унифицированный реверсивный однофазный серии ЭПУ2-2 предназначен для создания регулируемых приводов мощностью до 4 кВт, различных производственных механизмов, в том числе промышленных манипуляторов, роботов, механизмов подачи металлорежущих станков.
    Прислал схему Сергей.
  • Руководства по ремонту сварочных аппаратов GYSPOT, производства французской компании GYS. Руководство на английском языке.
    Прислал руководства aleha.
  • Принципиальные электрические схемы инверторного сварочного источника Gysmi 165/145, производства французской компании GYS.
    Прислал схемы aleha.
  • Принципиальные электрические схемы инверторного сварочного источника Idealarc DC400, производства известной фирмы LINCOLN ELECTRIC.
    Прислал схемы aleha.
  • Принципиальная электрическая схема и перечень элементов инверторного сварочного источника Форсаж-250, производства Государственного Рязанского приборного завода.
    Прислал схему mersedes.
  • Полная принципиальная электрическая схема инверторного сварочного источника Фора-160, производства Государственного Рязанского приборного завода.
    Прислал схему mersedes.

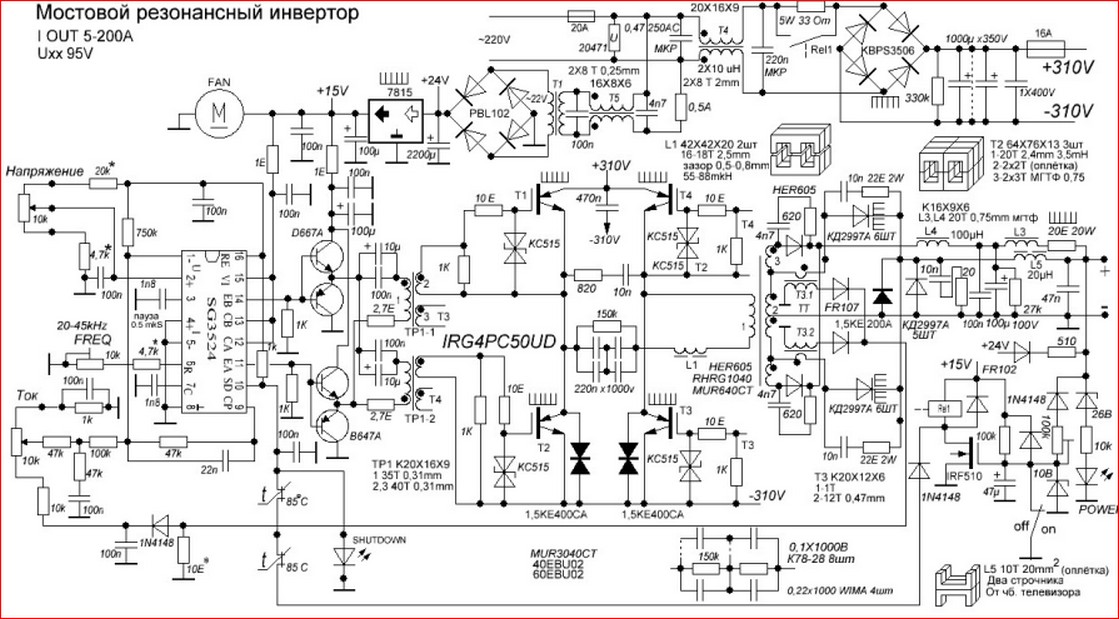

10 Ноября 2010 года.     В разделе Статьи выложена Схема и описание очередного сварочного источника от RW4HDL. Источник построен по принципу резонансного инвертора. Конструктивно собран в корпусе UPS и имеет следующие технические характеристики:

  • Выходной ток от 10 до 200А
  • Напряжение холостого хода 95 В
  • Продолжительность работы эл. 4мм (к.п.р.)100%
  • Потребляемый ток 16A max. 12A nom.
  • Вес 4 кг (Практически умещается в корзине).
Сконструировал и собрал аппарат RW4HDL
. 2 Ноября 2010 года.     В разделе Статьи выложена схема, описание и печатная плата сварочного источника, построенного на основе моста с фазовым управлением на микросхеме UC3875.Общие характеристики: вес без вых.проводов — 3,9 кг, ток 60-160А. Частота в мосте 60 кГц, схема казирезонансная. Транзисторы моста G4PC50UD, вых.диоды 150EBU04. выходная часть сделана по схеме с удвоением тока- два дросселя на Ш16х20, силовой транс на Е65/32/27….
Сконструировал и собрал аппарат Берников Виктор
Автор приветствует обсуждение своей конструкции на Форуме.

30 Октября 2010 года.     В разделе Схемы и описания выложена полная принципиальная электрическая схема платы инверторного сварочного источника Русич Red Welder i2100. На таких же платах собираются китайские сварочники SONSCN ARC100P/160P/180P/200P. Также очень похожую схемотехнику имеют сварочные источники Telwin TECNICA-161/141, BlueWeld PRESTIGE-161/141, РЕСАНТА САИ-160. И похоже, что в дальнейшем это семейство будет только разрастаться.
Прислал схему Шишулин Денис.

В раздел Схемы и описания выложено техническое описание тиристорного преобразователя КЕМРОС, предназначенного для реверсивного управления двигателями постоянного тока.
Отсканировал и прислал документацию Евгений Печёный.


2 Октября 2010 года.     В разделе Схемы и описания выложена принципиальная электрическая схема и список комплектующих инверторного сварочного источника МК-300А, производства ЗАО ППК «РЕАЛ».
Отсканировал и прислал документацию mersedes.

В раздел Статьи выложены схемы и печатные платы сварочника на ток 250 ампер.
После сборки аппарат заработал сразу даже не чего не надо было настраивать. Повозится пришлось только с блоком питания добавив несколько компонентов понижающие пульсацию выходного напряжения БП и другие функции БП. Надежность аппарата зависит от того на сколько короткие проводники применялись для соединения в мосту. Сконструировал и собрал аппарат Евгений Родиков


26 Сентября 2010 года.     В разделе Схемы и описания выложено техническое описание и инструкция по эксплуатации блочного сварочного полуавтомата типа ПДГ-101 У3.1, производства КПО им.Артёма.
Отсканировал и прислал документацию Юрий Подлесный.


19 Сентября 2010 года.     В разделе Программы обновил свою библиотеку моделей для симулятора LTspice IV. Название библиотеки сменилось и тепер она называется не Mylib, а ValVol. В новой библиотеке доработана модель ШИМ-контроллера TL494. Теперь общий вывод этой модели может иметь плавающий потенциал. В новую библиотеку также добавлены модели, основанные на моделях производителей. В данный момент там уже есть динисторы, тиристоры и симисторы от ST. В дальнейшем это направление библиотеки будет расширяться.

В разделе Статьи добавлены материалы по осциллятору RE-165D. Теперь там есть принципиальная электрическая схема.
Прислал схему Дмитрий Удалеев.


9 Сентября 2010 года.     В раздел Схемы и описания выложена документация принципиальная электрическая схема и, нарисованная от руки, монтажная схема полуавтомата Гранит-3У3.
Отсканировал и прислал схему Кальченко Е.В..


29 Августа 2010 года.     В раздел Схемы и описания выложена документация:

  • техническое описание и принципиальные электрические схемы на регулятор контактной сварки РКС-601 УХЛ4. Регулятор предназначен для управления последовательностью действий однофазных сварочных машин, имеющих тиристорный контактор и не более двух клапанов постоянного тока, для точечной контактной сварки с cos fi от 0,2 до 0,7.
    Прислал документацию Serg_SSV.
  • Принципиальные электрические схемы регулятора контактной сварки РКС-502 УХЛ4. Схема идентична РКС-801.
    Прислал документацию Serg_SSV.
  • Принципиальная электрическая схема, а также инструкция по ремонту инверторных сварочных источников TECHNOLOGY 175-210-188CE/GE производства фирмы Telwin. Документация на итальянском языке.
    Прислал документацию Евгений Родиков.
  • Принципиальная электрическая схема и техническое описание сварочного источника Transtig AC/DC 200, производства компании Murex Welding Products Ltd. Документация на английском языке.


3 Августа 2010 года.     Невиданная летняя жара в этом году спровоцировала лесные и торфяные пожары в 17 регионах центральной части России. Пожары охватили площадь примерно в 130 тысяч гектаров. Уже более двух тысяч человек остались без крыши над головой. Сгорели десятки деревень. Кроме этого в пожарах гибнут люди. На данный момент жертвами лесных пожаров в России стали уже 40 человек. Такие данные приводит Минздравсоцразвития. Погибшие есть в Воронежской, Липецкой, Московской и Рязанской областях, а также в Мордовии. А больше всего жертв в Нижегородской области. Здесь из-за пожаров погибли 19 местных жителей. В интернете в данный момент создано много ресурсов, координирующих помощь погорельцам. Вот некоторые ссылки.
На форуме нашего сайта также создана тема, где можно обсудить варианты и оказать помощь пострадавшим коллегам.

30 Июля 2010 года.     В раздел Схемы и описания выложен паспорт, инструкция по эксплуатации и принципиальная электрическая схема универсального сварочного источника ВДУ-506С, производства фирмы СЭЛМА.
Прислал документацию Белополый Александр.


25 Июля 2010 года.     В раздел Схемы и описания выложены схемы намотки электрогенераторов Honda ext 150 и MG 5/4 I-H.
Прислал схемы намотки Сергей Фатеев.

В раздел Схемы и описания выложены принципиальные электрические схемы установки для аргонно-дуговой сварки УДГУ-2510, производства Завод Электрик СПб.
Прислал инструкцию Александр.

В раздел Ссылки добавлена ссылка на форум сайта Elektroda.pl, посвященный сварочной тематике. Основной язык форума польский, возможен английский.
Поделился ссылкой DERSP.


2 Июля 2010 года.     В раздел Программы выложена обновленная версия Моей библиотеки. На этот раз библиотека пополнилась моделью оптронного драйвера HCPL316, а также моделями оптронных симисторных драйверов MOC3052 и MOC3082.


22 Июня 2010 года.     В раздел Статьи выложена готовая конструкция сварочника с резонансным конденсатором на сердечнике ПЛ 32х70х100, который взят от судового герметичного трансформатора ОСВМ-7-74 мощностью 1кВА, 380/220В. Нагрузочная характеристика источника укладывается в рекомендуемые рамки (ток КЗ в 1,5…2 раза больше тока сварки). Максимальный ток 120А. При максимальном токе из сети потребляет 17,6А. ПН=20%, COS fi=1.
Модель сварочника в формате LTspice. В модели используется принцип моделирования сложного сердечника. При этом сварочный ток регулируется параметром W2, который определяет распределение вторичной обмотки на стержнях трансформатора. 120А получается при W2=46 и 75А при W2=60.


2 Июня 2010 года.     В раздел Статьи выложен архив с видами внутренностей, а также принципиальными схемами самодельного сварочного источника, собранного по заводской схеме источника УДГУ-501 АС/DС, производства компании СЭЛМА. По этой же схеме уже собрали несколько человек, работают нормально. Также приводятся виды блока охлаждения горелки ТIG, с бензо электро насосом от автомобиля,осциллятор собран по схеме Зюлковского Руслана, в заводском сварочнике стоит осциллятор RE-165D.
В архиве с видами внутренностей осциллятора RE-165D, заменен рисунок печатной платы с компонентами. В предыдущей версии была небольшая ошибка, обведённая зелёным кружком.
Прислал материалы Дмитрий Удалеев.

В раздел Схемы и описания выложен архив с инструкцией по эксплуатации и электрическими схемами на универсальные сварочные аппараты PHOENIX 301; 351; 401; 421; 521 EXPERT [PULS] forceArc, производства немецкой компании EWM. Инструкция на чистом русском языке.
Прислал инструкцию Mikalai I. Strylets.

В раздел Схемы и описания выложена принципиальная электрическая схема корейского инверторного сварочного источника ASEA-160.
Выложил схему на форуме Power Electronics mikhalych.


22 Мая 2010 года.     В раздел Статьи выложен архив с видами внутренностей осциллятора RE-165D, очещенными от эпоксидки. К сожалению нет схемы, но зато есть рисунок печатной платы с компонентами, а также моточные данные трансформаторов.
Прислал материалы Дмитрий Удалеев.

В раздел Книги и журналы выложена книга — М.И.Закс. Сварочные выпрямители. Ленинград: Энергоатомиздат, 1983 год.
В книге рассмотрены электрические схемы, конструкции, статические и динамические характеристики сварочных выпрямителей (для ручной сварки, механизированной сварки под флюсом и в газах, многопостовой, импульсно-дуговой и т п.), серийно выпускаемых отечественной промышленностью и намеченных к выпуску. Приводятся описания специализированных сварочных установок, разработанных на основе сварочных выпрямителей.


15 Мая 2010 года.     В раздел Схемы и описания выложена документация:

  • Инструкция по эксплуатации инверторного сварочного источника INVERTEC V275-S производства известной фирмы LINCOLN ELECTRIC. Инструкция на английском языке.
  • Инструкция по техническому обслуживанию инверторного сварочного источника IDEALARC DC-400 производства известной фирмы LINCOLN ELECTRIC. В инструкции приводятся частичные принципиальные электрические схемы источника, а также методики обслуживания и ремонта. Инструкция на русском языке.
  • Инструкция по техническому обслуживанию инверторного сварочного источника INVERTEC STT & STT II производства известной фирмы LINCOLN ELECTRIC. В инструкции приводятся подробное описание технологии STT, принципиальные электрические схемы источника, а также методики обслуживания и ремонта. Инструкция на английском языке.
  • Инструкция по техническому обслуживанию инверторного сварочного источника INVERTEC V205-T AC/DC производства известной фирмы LINCOLN ELECTRIC. В инструкции приводятся принципиальные электрические схемы, методики обслуживания и ремонта источника. Инструкция на английском языке.
  • Инструкция по техническому обслуживанию инверторного сварочного источника INVERTEC V250-S производства известной фирмы LINCOLN ELECTRIC. В инструкции приводятся принципиальные электрические схемы, методики обслуживания и ремонта источника. Инструкция на английском языке.
  • Инструкция по техническому обслуживанию инверторного сварочного источника INVERTEC V300-I производства известной фирмы LINCOLN ELECTRIC. В инструкции приводятся принципиальные электрические схемы, методики обслуживания и ремонта источника. Инструкция на английском языке.
Прислал инструкции Александр Захаров.


9 Мая 2010 года.
С Праздником 9 Мая, Коллеги!

Тому, кто скажет так, не верьте:
«Шли, потому что был приказ» —
Стояли в двух шагах от смерти
По воле сердца, и – не раз!
Не ждали Бога иль мессию,
А взяли ружья и штыки
И защитили вы Россию –
Родные наши старики!
В день радостный, светлый –
В День вашей Победы –
Уйдут пусть из жизни
Болезни и беды!

В раздел Схемы и описания выложено:

  • Техническое описание, инструкция по эксплуатации (Часть 1 и Часть 2), а также принципиальные электрические схемы универсального выпрямителя ВСВУ-400, предназначенного для питания установок автоматической, полуавтоматической и ручной сварки обычной и сжатой непрерывной и пульсирующей дугой жаропрочных нержавеющих сталей и титановых сплавов в среде аргона.
Прислал документацию Юрий Янко.

В раздел Статьи выложен:

  • Архив с принципиальной электрической схемой и внешними видами самодельного инверторного сварочного источника с рекуперативным снаббером.
Выложил архив на форуме Power Electronics автор ua9lhu.


1 Мая 2010 года.     С Праздником 1 Мая, Коллеги!
Пускай всегда счастливым будет тот,
Кто труд — своею жизнею зовёт!
Кто, не жалея времени и сил,
Преображает этот сложный мир,
Кому упорство, труд и вдохновенье
Извечный спутник и единственный кумир!

В раздел Схемы и описания выложена документация:

  • Техническое описание, инструкция по эксплуатации, а также принципиальные электрические схемы трёхфазного стабилизатора напряжения СТС2М мощностью от 10 до 100 кВА, предназначенного для автоматической стабилизации напряжения при питании от сети переменного тока частотой 50 или 60 Гц.
  • Описание и принципиальные электрические схемы регулятора контактной сварки РКС-801 УХЛ4.
  • Паспорт, инструкция по эксплуатации, а также силовые схемы на полуавтоматы ПДГ-250-3 «Есаул», ПДГ-270-3, ПДГ-350-3 и ПДГ-350 «Profi Mig», производства компании Плазма.
  • Виды внутренностей, топология печатной платы, а также электрические принципиальные схемы источника и подающего механизма полуавтомата ПДГ-270-3, производства компании Плазма.
    В приведённой схеме источника, в отличии от заводской версии, где использованы тиристоры, применён магнитный пускатель. Также есть некоторые нестыковки со светодиодами. Эти изменения были внесены в схему хозяином источника с целью улучшения его работы.
  • Виды внутренностей, топология печатной платы, электрические принципиальные схемы, а также краткие коментарии о внешнем осмотер и использовании источника для полуавтоматической сварки Лорис-203М.
В раздел Книги и журналы выложена книга
  • Катц Н.В.,Антошин Е.В.,Вадивасов Д.Г.,Вольперт Г.Д.,Камионский Л.М. Металлизация распылением. Москва: Машиностроение, 1965 год.
    В книге описывается оборудование и технология металлизации любых материалов, даже гипса и картона.
Документацию и книгу прислал Serg_SSV.

В раздел Схемы и описания выложена:

  • Электрическая принципиальная схема и фотографии внутренностей инверторного сварочного аппарата ARC-200.
Выложил информацию на форуме Power Electronics nad.

19 Апреля 2010 года.     В раздел Книги и журналы выложена книга — Г.П.Задерей, П.Н.Заика. Многофункциональные трансформаторы в средствах вторичного электропитания. Москва: Радио и Связь, 1989 год.
В книге изложены физические основы, конструктивно-технологические особенности проектирования и изготовления многофункциональных трансформаторов и различных устройств вторичного электропитания на их основе. Показана эффективность построения вторичных источников электропитания с учетом использования их в ЭВМ, лазерных системах, средствах автоматизации технологических процессов. Приведены схемы и характеристики.
В раздел Статьи выложен патент Инешина А.П. Устройство для регулирования переменного напряжения.
Книгу и патент прислал stas yasko.

В раздел Статьи выложена схема инверторного сварочного аппарата с синхронным выпрямителем и выходным током 5-120А. По заявлению автора конструкции аппарат работает просто великолепно.
Прислал схему автор RW4HDL.

В раздел Схемы и описания выложена электрическая принципиальная схема и фотографии внутренностей инверторного сварочного аппарата MMA-160.
Выложил информацию на форуме Power Electronics kotenok.

В раздел Схемы и описания выложены паспорт, описание, а также принципиальные электрические схемы импульсного стабилизатора сварочной дуги СТ-500 «MASTER», производства Костромского завода сварочного и электрощитового оборудования RUSELCOM.
Этот стабилизатор повторил и испытал в работе Цуканов Роман. После этого были сделаны следующие выводы:
Устройство прекрасно работает ТОЛЬКО ПРИ НАЛИЧИИ ДРОССЕЛЯ В ЦЕПИ СВАРОЧНОГО ТОКА!!!Стабилизатор НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ если применяются тиристорные ключи в первичной\вторичной обмотках св. т-ра. На оригинальной плате R42\R18 -30КОм.На схемах-24КОм.Проверить работоспособность устройства можно подключив вместо сварочного любой т-р с напряжением 70-80В. Замкнуть кол.-эм.транзистораV16\VT14-тем самым «включить «стабилизатор без зажигания дуги. Подключить осциллограф на выход стабилизатора и наблюдать наложение коротких импульсов на синусоиду см.рис.2. При правильной фазировке зажигается Н1. Работой стабилизатора очень доволен. Использую «установку»трансформатор 220\75В+дроссель в сварочной цепи+РБ-300+данная «поделка»+аргоновая горелка. К сожалению на токах менее 30А работает не устойчиво\не работает\.Поджиг дуги-КОНТАКТНЫЙ.Использовать в работе ЛУЧШЕ чем осциллятор с искровым разрядником.


23 Марта 2010 года.     В раздел Разное выложены korpus.zip чертежи корпуса сварочного аппарата в формате программы Solid Works v8. Формат годится под лазерную резку при раскрое.
Чертежи прислал KAMEHEB.

В раздел Схемы и описания выложен паспорт, описание, а также принципиальные электрические схемы регулятора контактной сварки типа РКС-501.
Выложил информацию на форуме Power Electronics slonik.

В раздел Схемы и описания выложено руководство по эксплуатации, описание, принципиальные электрические схемы сварочного источника УДГУ-501 AC/DC У3.1, производства компании СЭЛМА. Кроме этого в архиве множество фотографий внутренностей источника.
Документация собрана совместными усилиями Дмитрия Удалеева и Виктора Василевского.

В раздел Схемы и описания выложено техническое описание иныерторного выпрямителя для дуговой сварки ВДУЧ-350МАГ. В документации описывается устройство и работа источника, но к большому сожалению отсутствуют принципиальные электрические схемы.
Прислал документацию Drdywer.

В разделе Статьи обновилось описание сварочного аппарата на ток 240А, который сконструировал и собрал Евгений Родиков.


14 Марта 2010 года.     В раздел Статьи добавлено описание сварочного аппарата на ток 240А, который сконструировал и собрал Евгений Родиков.

В разделе Статьи добавлены рисунки печатных плат для сварочного инверторного источника с выходным током 5-120А от Валерия Александровича.

В разделе Схемы и описания выложено описание устройства, а также рекомендации по ремонту инверторного сварочного источника Торус-200, производства компании ТОР. В архиве также содержатся принципиальные схемы, рисунок печатной платы, а также множество фотографий внутренностей источника.
Информацию на форуме Power Electronics выложил Valdemar_Br.


9 Марта 2010 года.     В раздел Статьи добавлена статья — Dave Barrett, TIG Welder 180 Amp (Home Built). Как следует из названия, в статье описывается TIG сварочник на 180А домашней постройки. В данной конструкции решены все основные проблемы преобразования постоянного тока в переменный при помощи моста на IGBT.
Материал позаимствован на сайте David’s Yjvt build Projects Webpage.
Обнаружил и прислал материал g00dman.


27 Февраля 2010 года.     В раздел Статьи добавлена подборка материалов из темы Ксенон своими руками форума Дистиллятор истины на Allent.ru. В подборке приводится информация для самостоятельного изготовления блока питания ксеноновой лампы.

В раздел Книги и журналы добавлены книги:
1. Д.И.Богданов и Г.К.Евдокимов. Феррорезонансные стабилизаторы. Библиотка по автоматике, выпуск 2. Москва-Ленинград:ГосЭнергоИздат, 1958 год.
В книге рассматриваются вопросы теории и расчёта феррорезонансных стабилизаторов напряжения и тока. Приводятся принципиальные схемы стабилизаторов и примеры их конструктивного выполнения.
2. А.А.Крупский. Измерение времени перемагничивания сердечников. Библиотка по автоматике, выпуск 427. Москва: Издательство «Энергия», 1971 год.
Исследование методов измерения времени конкретизировано для случая перемагничивания сердечников с ППГ. Рассмотрено измерение основных временных параметров: времени необратимого перемагничивания, времени достижения максимума выходного сигнала, времени обратимого перемагничивания. Проведено сравнение различных методов измерения и сформулированы рекомендации по их использованию. Результаты расчёта в числовых примерах хорошо согласуются с экспериментом.
3. Б.Н.Иванчук и Б.Я.Рувинов. Параметрические стабилизаторы напряжения на полупроводниковых приборах и магнитных усилителях. Библиотка по автоматике, выпуск 440. Москва: Издательство «Энергия», 1971 год.
В книге дан обзор схем параметрических стабилизаторов напряжения на кремниевых стабилитронах и дросселях насыщения. Приводится анализ работы различных схем параметрических стабилизаторов с учётом нелинейности вольт-амперной характеристики кремниевых стабилитронов и даётся методика их расчёта. Описан принцип действия новых схем параметрических стабилизаторов на магнитных усилителях с дросселями насыщения в качестве опорных элементов. Даны рекомендации по проектированию параметрических стабилизаторов.
4. Д.И.Богданов. Феррорезонансные стабилизаторы напряжения. Библиотка по автоматике, выпуск 465. Москва: Издательство «Энергия», 1972 год.
Книга посвящена вопросам теории и расчёта феррорезонансных стабилизаторов напряжения наиболее распространённых и перспективных типов, схем и конструкций. Рассмотрены схемы магнито-электронных регуляторов — аналогов феррорезонансных стабилизаторов и некоторые особые случаи применения феррорезонансных контуров. Значительное внимание уделено объяснению физического смысла явлений в стабилизаторах при различных режимах работы. Излагаются методы анализа работы и расчёта основных параметров электрических схем стабилизаторов с феррорезонансом токов и напряжений и приводятся конкретные примеры их расчёта.

В раздел Схемы и описания выложено описание и принципиальная электрическая схема выпрямительного устройства 50ВУК-120.

Все материалы прислал stas yasko.


18 Февраля 2010 года.     В раздел Статьи добавлена статья Настройка гистерезисной модели LTspice. В статье приводится практическая методика подбора параметров гистерезисной модели, обеспечивающих максимальное соответствие модели и оригинала.

В раздел Книги и журналы добавлена книга В.В.Губанова Стабилизированные полупроводниковые преобразователи в системе с нелинейными резонансными устройствами. Ленинград:ЭНЕРГОАТОМИЗДАТ, 1985 год.
В книге приведены методы расчёта и характеристики полупроводниковых преобразователей с нелинейными резонансными устройствами, в которых получение на выходе синусоидального стабилизированного напряжения достигается без применения сложных схем широтно-импульсного регулирования и формирования синусоиды. Даны новые технические решения и способы совершенствования таких преобразователей, рассмотрены их возможности, сферы применения, а также приведено конструктивное и схемное исполнение.
Прислал книгу stas yasko.


27 Января 2010 года.     В раздел Статьи добавлена статья Сварочный инвертор с микроконтроллерным блоком управления у которого блок управления построен на контроллере PIC16F628-20I/P. Источник выполнен по мотивам инвертора Вадима Негуляева и в его основе лежит резонансный мост с частотным регулированием. К сожалению, в статье отсутствует прошивка контроллера.
Прислал статью Липин Руслан Владимирович.

В разделе Схемы и описания дополнена принципиальная электрическая схема осциллятора от сварочного аппарата Русич, производства НПО СВАРКА.
Продолжил исследование схемы Wentmiller.
Оформил и выложил схему на форуме stas yasko.


17 Января 2010 года.     В раздел Статьи добавлено Описание, принципиальная электрическая схема, а также внешние виды компактного сварочного инверторного источника с выходным током 5-120А. Источник размещён в блоке питания от компьютера и выполнен на основе мостового резонансного инвертора. Управление сделано на микросхеме SG3524 которая обычно применяется в различных UPS. Трансформатор набран из сердечников от мониторов.
Сконструировал источник и прислал его описание Валерий Александрович.

В раздел Схемы и описания добавлена принципиальная электрическая схема осциллятора от сварочного аппарата Русич, производства НПО СВАРКА.
Исследовал схему и обмоточные данные Wentmiller.
Привёл схему в удобочитаемый вид stas yasko.


[На главную]  [2021]  [2020]  [2019]  [2018]  [2017]  [2016]  [2015]  [2014]  [2013]  [2012]  [2011]  [2010 ]  [2009]  [2008]  [2007]  [2006]  [2005]  [2004]

Резонансный преобразователь 24 300 В. Сварочный аппарат своими руками

Резонансные инверторы широко известны в преобразовательной технике. Они обеспечивают гармоническую форму тока в силовой цепи за счет колебательного контура. Рассмотрим принцип работы резонансного инвертора, который иллюстрируется схемой и схемами на рис. 5.13.

Рисунок 5.13 – Принцип работы резонансного инвертора

На этом рисунке S 1, S 2 – управляемые ключи, работающие в противофазе.При замыкании ключа S 1 ток i 1 начинает возрастать по гармоническому закону. Собственная частота контура с потерями равна

(5,8)

Через интервал Т 0/2 ток в контуре станет равным нулю и ключ разомкнется при нулевом значении коммутируемой мощности. В момент времени t1 ключ S2 замыкается и за счет колебательного обмена энергией между реактивными элементами формируется отрицательная полуволна тока в нагрузке. Снова через Т 0/2 ток в цепи становится равным нулю, S2 открывается и ключ S1 закрывается и т.д.Добротность контура

(5.9)

Если частота переключения ключей соответствует резонансной частоте контура
, то форма напряжения на нагрузке близка к гармонической, и ее действующее значение равно
(5.10)

Нагрузка может быть подключена последовательно (как на рис. 5.13) или параллельно с любым из реактивных элементов, обычно это конденсатор.

Преимущества резонансных инверторов:

а) снижение потерь мощности на коммутацию.Особенно в условиях большого технологического разброса параметров ключей. Предусмотрено так называемое «мягкое» переключение,

б) снижение уровня высокочастотных помех, как излучаемых (радиомехи), так и распространяющихся по проводам (проводящие), в питающую сеть и в нагрузку,

в ) отсутствие сквозных токов в двухтактных

цепях приводит к повышению надежности.

Недостатки резонансных инверторов:

а) значительное превышение напряжения на реактивных элементах над напряжением питания из-за явления резонанса;

б) увеличение размеров сглаживающих фильтров по сравнению с прямоугольным напряжением;

в) большая установленная мощность ключей.

Примерная схема транзисторного преобразователя с резонансным инвертором показана на рисунке 5.14. Нагрузка RH подключена параллельно конденсатору СК через двухполупериодный выпрямитель VD 1 и VD 2.

Рисунок 5.14 – Преобразователь с резонансным инвертором

Трансформатор ТВ обеспечивает согласование уровней напряжения и гальваническую развязку между сетью и нагрузки. Стабилизация выходного напряжения осуществляется частотной модуляцией тактовой частоты (f Т) схемы управления.Для чего f T выбирают чуть меньше резонансной частоты контура L K C K. Подстройкой частоты можно получить нестабильность порядка 0,1 %. Уровень шума примерно на 15 дБ ниже, чем в нерезонансных инверторных схемах.

Для управления ключами инверторов разработано множество специализированных и универсальных контроллеров, например, 1114ЕУ1…1114ЕУ5, UC3846, UC3875, TL494, TL599 и др.

5.5 Примеры задач для преобразователей с решениями

Пример 5.5.1

Исходные данные: имеется преобразователь напряжения с выпрямителем и выходным сглаживающим фильтром, схема которого представлена ​​на рисунке 5.15. Его параметры:
,,
,
,
.

Определите величину напряжения на нагрузке этого источника (все элементы идеальны).

Рисунок 5.15 – Схема электропитания

Решение. Напряжение на входе сглаживающего фильтра (диод VD3) блока питания имеет вид, показанный на рисунке 5.16.

Постоянная составляющая

,

где
— коэффициент трансформации,

— скважность импульсов.

Рисунок 5.16 – Форма выходного напряжения выпрямителя

Пример 5.5.2

Исходные данные: Осциллограмма напряжения на выходе инвертора выглядит как на рис. 5.17.

Определить оптимальное значение скважности управляющих импульсов инвертора (
) с точки зрения минимального содержания 3-й и 5-й гармоник.

Раствор. Гармонические составляющие выходного напряжения для меандра имеют следующую зависимость от скважности:

По этому выражению построим регулировочные кривые для трех гармоник k = 1, k = 3 и k = 5 (рис. 5.18).

Рисунок 5.18 – Гармонические составляющие выходного напряжения инвертора

Из графических зависимостей видно, что минимальное содержание 3-й и 5-й гармоник происходит при К 3 = 0.73.

Пример 5.5.3

Исходные данные: Имеется однотактный преобразователь с обратным включением выпрямительного диода (рис. 5.19). Параметры схемы:
,
,
,
.

Рисунок 5.19 – Преобразователь напряжения

Определите минимальное значение коэффициента заполнения для идеальных ключей.

Раствор. На выходе трансформатора в номинальном режиме максимальное напряжение 30В, начиная с
… Среднее значение выходного напряжения
… Минимум скважности соответствует максимальному отклонению напряжения, т.е.

.

Пример 5.5.4

Исходные данные: Имеется преобразователь напряжения (рис.5.20) на основе полумостового инвертора с параметрами: ,
,
, ток нагрузки
.

Рисунок 5.20 – Преобразователь напряжения

Определите напряжение на коллекторе закрытого транзистора (VT1 или VT2) и максимальное значение тока в первичной цепи трансформатора I 1 .

Раствор. Напряжение на коллекторе закрытого транзистора не превышает уровня напряжения питания, т.е.
.

Максимальное значение тока в первичной цепи трансформатора:

Недавно мне довелось разобраться со схемой резонансного полумостового ООО преобразователя, и я подумал, что этот опыт можно использовать для создания цикла статей: начать с описания основ и постепенно углубляться в тему.Мне потребовалось много времени, чтобы ознакомиться с публикациями, диссертациями и руководствами, прежде чем я понял, как работает эта схема. Оказалось, что изучение источников информации, приведенных в библиографии, заняло больше времени, чем написание самой статьи. Обратите внимание, что ни в одном из приведенных источников не сделан полный анализ работы этого преобразователя, имеющего множество различных режимов и условий работы. Надеюсь, с моей помощью вы сможете получить общее представление о том, как работает схема.Эта помощь будет включать в себя фильтрацию информации и сосредоточение внимания на наиболее важных ключевых моментах предлагаемых документов.

Рис. 1. DC / Резонансный преобразователь переменного тока


Рис. 2. DC / AC резонансный преобразователь с трансформаторной развязкой

Преобразователи

LLC представляют собой тип импульсного источника питания (SMPS). Большинство публикаций на эту тему начинаются с описания основных принципов ООО.Я начну с объяснения того, чем LLC отличается от других типов импульсных преобразователей.

  • Работа обычного импульсного преобразователя состоит из двух фаз. На первом этапе энергия накапливается в индуктивности. Во второй фазе накопленная энергия расходуется на поддержание тока. Вы, наверное, помните, что по законам коммутации ток в дросселе не может изменяться скачком (при правильной коммутации), как и напряжение на конденсаторе.Этот принцип лежит в основе работы большинства импульсных преобразователей.
  • Преобразователь LLC работает, создавая синусоидальный ток, который выпрямляется и накапливается в большом конденсаторе. Индуктивность не используется для простого накопления энергии, а действует как резонансный элемент. Он действует как фильтр, который помогает преобразовать прямоугольную волну в синусоидальную, в то время как индуктивность намагничивания по-прежнему работает с традиционной треугольной формой волны. Это одна из особенностей, которая нуждается в дальнейшем объяснении.

С режимами работы в LLC преобразователях дело обстоит еще сложнее, так как они имеют много отличий:

  • Вместо работы с фиксированной частотой коммутации и изменения коэффициента заполнения ШИМ преобразователи LLC изменяют частоту, и коэффициент заполнения ШИМ остается постоянным на уровне 50 %;
  • передача мощности в LLC-преобразователях основана на рабочей точке намагничивающей индуктивности;
  • Преобразователи
  • LLC используют переменную скорость изменения напряжения в зависимости от тока нагрузки;
  • имеют две резонансные частоты, влияющие друг на друга;
  • Режим непрерывного тока (CCM) для преобразователей LLC относится к току выпрямителя, а не к индуктивности, поскольку в цепи нет традиционной индуктивности.

Многое из вышеперечисленного может показаться пугающим и запутанным, особенно для тех, кто только начинает работать с силовой электроникой. Во второй части этой публикации будут рассмотрены основные источники информации, а также некоторые ключевые моменты, которые я считаю полезными. Однако для разговора о резонансных преобразователях требуется некоторый базовый вводный материал.

Импульсные регуляторы

произвели революцию в области преобразования постоянного напряжения и преобразования энергии в целом. Инженеры быстро поняли, что комбинация силового ключа, выпрямителя, катушки индуктивности и конденсатора может выполнять преобразование напряжения с высокой эффективностью даже при больших различиях между уровнями входного и выходного напряжения (рис.1). Кроме того, трансформаторы позволяют решить проблемы гальванической развязки и согласования больших перепадов уровней напряжения (рис. 2).

Дело в том, что двойная «L» в названии «ООО-преобразователь» указывает на две резонансные частоты в рабочем диапазоне. Подробнее об этом мы поговорим в одной из следующих статей этой серии. А пока просто вспомним, что выбор рабочих точек, применяемых в LLC-преобразователях, обеспечивает как ZVS, так и ZCS-переключение в силовых ключах MOSFET, а также ZCS-переключение в диодах выпрямителя.Это решает проблемы, связанные с восстановлением обратноходового диода выпрямителя.

Теперь, когда даны основные особенности работы импульсных резонансных преобразователей, дадим краткую характеристику используемых источников информации.

Рис. 3.


Рис. 4.

Первая ссылка в библиографии относится к докторской диссертации Бо Янга «Исследование топологии для внешнего преобразователя мощности постоянного тока в постоянный для распределенных систем питания».В нем есть ссылки на другие публикации, которые помогут вам разобраться в теме ООО и самой диссертации. Обратите внимание, что первая ссылка содержит ссылки на четвертую часть диссертации, а также на приложение Б для важного сюжета напряжения (эта ссылка содержит приложения от A до D и дополнительные ссылки. Хотя этот график можно найти в большинстве источников, мне пришлось приложить немало усилий и заполнить некоторые пробелы в знаниях, чтобы создать его (рис. 5).

Рис. 5. Зависимость коэффициента усиления преобразователя от величины fs/ fr

Каталожные номера 3 и 4 сыграли для меня решающую роль в построении графика коэффициента усиления преобразователя, так как они отметили влияние емкости на коэффициент усиления и объяснили, почему отрицательный импеданс вызывает путаницу в графиках.Подробнее об этом мы поговорим в одной из следующих статей этой серии.

Ссылка 5 — руководство от Infineon , в котором содержится подробное описание наиболее полезных шагов проектирования. В этом документе сравниваются функции переключения и выпрямления мостовых и полумостовых схем, а также связанные с ними компромиссы. Я использовал мостовые и полумостовые схемы, чтобы объяснить, как связаны напряжение и ток. В мостовой схеме полевые МОП-транзисторы соединены каскадом для получения необходимого напряжения.Параллельное соединение транзисторов необходимо для увеличения тока нагрузки. Общим требованием к импульсным регуляторам напряжения является устранение смещения постоянного тока для предотвращения насыщения трансформатора. Как было сказано ранее, преобразователи LLC отличаются тем, что им необходим мост для создания положительной и отрицательной полуволн сигнала, который при фильтрации принимает синусоидальную форму.

6 ссылка от Fairchild — единственная ссылка, которую я нашел, где уравнение усиления также включает вторичную индуктивность рассеяния.Обратите внимание, что вторичная индуктивность рассеяния, а также сопротивление нагрузки отражаются через трансформатор и, таким образом, могут регулироваться путем изменения соотношения витков обмотки. Это руководство содержит ряд ключевых советов, которые помогут вам спроектировать реальную схему.

В документации от Infineon/Fairchild также подробно описана конструкция трансформатора. Поскольку резонансная настройка LLC основана как на индуктивности рассеяния, так и на индуктивности намагничивания трансформатора, в нашем случае эта информация бесполезна.

Наши друзья из Колорадо по колледжу поделились своими мыслями о преобразовании энергии. В частности, курс электротехники ECE 562 штата Колорадо содержит множество примеров моделирования, выполненного в MATLAB.

Говоря о моделировании, стоит отметить, что многие источники содержат ссылки на модели SPICE. Я не отдаю предпочтение какой-то конкретной ссылке и считаю, что изучив их, вы сможете убедиться в существовании разных режимов работы преобразователя LLC.Но стоит еще раз отметить, что LLC имеет много отличий от традиционных импульсных преобразователей.

Прототип, с которым я работаю, был создан Texas Instruments … Благодаря корректору коэффициента мощности эта система обеспечивает стабильную работу при входном напряжении 400 В постоянного тока. Исследование образца показало допустимость больших колебаний тока нагрузки и продемонстрировало влияние тока на рабочую точку и резонансную частоту.

В заключение хотелось бы отметить, что если вы думаете, что в разных статьях можно найти одни и те же уравнения для определения усиления, то вы ошибаетесь.Использование переменной М позволяет учитывать факторы, отличающиеся в каждой конкретной статье, пособии, диссертации, учебном курсе. Если у меня будет время, я составлю сравнительную таблицу, чтобы показать, чем они отличаются.

1. Немного теории и основные требования к сварочному аппарату.

В связи с тем, что данная инструкция не является технологической картой, я не привожу ни разводки печатных плат, ни конструкции радиаторов, ни порядка размещения деталей в корпусе, ни конструкции самого корпуса! Все это не имеет значения и никак не влияет на работу устройства! Важно только, что на транзисторах (все вместе, а не только один) моста выделяется около 50 ватт, а на силовых диодах около 100 ватт, итого около 150 ватт! Как вы утилизируете это тепло, меня мало волнует, хоть в стакан с дистиллированной водой кладите (шутка :-))), главное не нагревать их выше 120 градусов С.Ну с конструкцией разобрались, теперь немного теории и можно приступать к настройке.
Что такое сварочный аппарат — это мощный блок питания, способный работать в режиме формирования и непрерывного горения дугового разряда на выходе! Это достаточно сложный режим и не каждый блок питания в нем может работать! При касании концом электрода свариваемого металла происходит короткое замыкание сварочной цепи, это самый критический режим работы блока питания (БП), так как на прогрев, расплавление требуется гораздо больше энергии и испарить холодный электрод, чем при простом горении дуги, т.е.е. Блок питания должен иметь запас мощности, достаточный для стабильного зажигания дуги, при использовании электрода максимально допустимого для данного устройства диаметра! В нашем случае это 4 мм. Электрод типа АНО-21 диаметром 3 мм стабильно горит при токах 110-130 ампер, но если это максимальный ток для блока питания, то зажечь дугу будет очень проблематично! Для стабильного и легкого зажигания дуги нужно еще 50-60 ампер, это в нашем случае 180-190 ампер! И хотя режим розжига кратковременный, блок питания должен его выдерживать.Идя дальше, дуга загорелась, но по законам физики вольт-амперная характеристика (ВАХ) электрической дуги в воздухе, при атмосферном давлении, при сварке покрытым электродом имеет падающую форму, т.е. чем выше ток в дуге, тем ниже напряжение на ней, и только при токах выше 80А напряжение дуги стабилизируется, и остается постоянным при увеличении тока! Исходя из этого, можно прикинуть, что для легкого зажигания и стабильного горения дуги ВАХ БП должна дважды пересекаться с ВАХ дуги! В противном случае дуга будет не стабильной со всеми вытекающими последствиями, такими как непровар, пористый шов, прожоги! Теперь можно кратко сформулировать требования к блоку питания;
а) с учетом КПД (порядка 80-85 %) блок питания должен быть не менее 5 кВт;
б) должен иметь плавную регулировку выходного тока;
в) при малых токах легко зажечь дугу, иметь горячую систему розжига;
г) иметь защиту от перегрузки при залипании электрода;
д) выходное напряжение на хх не ниже 45В;
ф) полная гальваническая развязка от сети 220В;
г) падающая вольт-амперная характеристика.
Вот и все! Всем этим требованиям отвечает разработанное мной устройство, технические характеристики и электрическая схема которого приведены ниже.

2. Технические характеристики самодельного сварочного аппарата

Напряжение питания 220 + 5% В
Сварочный ток 30 — 160 А
Номинальная мощность дуги 3,5 кВА
Напряжение холостого хода при 15 витках в первичной обмотке 62 В
ПВ (5 мин.), % При токе качания 30 %
ПВ при токе 100А 100% (данное ПВ относится только к моему устройству, и полностью зависит от охлаждения, чем мощнее вентилятор, тем больше ПВ)
ток от сети (замеряется на постоянной основе) 18 A
Эффективность 90 %
Вес с кабелями 5 кг
Диаметр электрода 0.8 — 4 мм

Аппарат сварочный предназначен для ручной дуговой сварки и сварки в защитных газах на постоянном токе. Высокое качество сварных швов обеспечивают дополнительные функции, выполняемые в автоматическом режиме: с РДС
— Горячий старт: с момента зажигания дуги в течение 0,3 секунды, сварочный ток максимальный
— Стабилизация горения дуги: в момент капля отделяется от электрода, сварочный ток автоматически увеличивается;
— В случае короткого замыкания и залипания электрода автоматически срабатывает защита от перегрузки, после отрыва электрода все параметры восстанавливаются через 1 с.
— При перегреве инвертора сварочный ток постепенно снижается до 30А, и остается таким до полного остывания, после чего автоматически возвращается к заданному значению.
Полная гальваническая развязка обеспечивает 100% защиту сварщика от поражения электрическим током.

3. Принципиальная схема резонансного сварочного инвертора

Силовой блок, поворотный блок, блок защиты.
Др.1 — дроссель резонансный, 12 витков на 2хШ16х20, провод ПЭТВ-2, диаметр 2,24, зазор 0,6мм, L=88мкГн Др.2 — выходной дроссель, 6,5 витка на 2хШ16х20, провод ПЭВ2, 4х2,24, зазор Змм, L=10мкГ Тр. 1 — силовой трансформатор, первичная обмотка 14-15 витков ПЭТВ-2, диаметр 2,24, вторичная 4х(3+3) тем же проводом, 2хШ20Х28, 2000НМ, L=3,5мГн Тр. 2 — трансформатор тока, 40 витков на ферритовое кольцо К20х12х6.2000НМ, провод МГТФ — 0,3. Тр.З — задающий трансформатор, 6х35 витков на феритовом кольце К28х16х9,2000НМ, провод МГТФ — 0,3. тр. 4 — понижающий трансформатор 220-15-1. Т1-Т4 на радиаторе, силовые диоды на радиаторе, входной мост 35А, на радиаторе.* Все времязадающие конденсаторы пленочные с минимальным ТКЕ! 0,25хЗ, 2кВ набирается от Юштука 0,1х1,6кВ типа К73-16В последовательно-параллельно. При подключении Тр.З обращайте внимание на фазы, транзисторы Т1-Т4 работают по диагонали! Выходные диоды 150EBU04, RC-цепи, параллельные диодам, обязательны! При таких данных катушек диоды работают с перегрузкой, их лучше поставить по два параллельно, центральный 70CRU04.

4. Выбор силовых транзисторов

Силовые транзисторы — сердце любого сварочного аппарата! От правильного выбора силовых транзисторов зависит надежность всего устройства.Технический прогресс не стоит на месте, на рынке появляется много новых полупроводниковых приборов, и разобраться в этом многообразии довольно сложно. Поэтому в этой главе я попытаюсь обобщить основные принципы выбора силовых ключей при построении мощного резонансного инвертора. Первое, с чего нужно начать, это приблизительное определение мощности будущего преобразователя. Не буду приводить абстрактные выкладки, а перейду сразу к нашему сварочному инвертору. Если мы хотим получить 160 ампер в дуге при напряжении 24 вольта, то умножая эти значения, мы получим полезную мощность, которую должен отдать наш инвертор и не сгореть.24 вольта это среднее напряжение электрической дуги длиной 6 — 7 мм, на самом деле длина дуги все время меняется, и соответственно меняется напряжение на ней, меняется и ток. Но это не очень важно для нашего расчета! Итак, перемножая эти значения, получаем 3840 Вт, грубо оценив КПД преобразователя в 85%, можно получить мощность, которую транзисторы должны прокачать через себя, это примерно 4517 Вт. Зная общую мощность, можно рассчитать ток, который эти транзисторы должны будут коммутировать.Если мы делаем устройство для работы от сети 220 вольт, то просто разделив общую мощность на напряжение сети, мы можем получить ток, который устройство будет потреблять из сети. Это около 20 ампер! Мне присылают много писем с вопросом, можно ли сделать сварочный аппарат, чтобы он работал от автомобильного аккумулятора на 12 вольт? Думаю, эти простые расчеты помогут всем любителям их задать. Предвижу вопрос, почему я разделил общую мощность на 220 вольт, а не на 310, которые получаются после выпрямления и фильтрации сетевого напряжения, все очень просто, чтобы поддерживать 310 вольт при токе 20 ампер, мы нужен фильтр емкостью 20000 мкФ! И ставим не более 1000 мкФ.Мы вроде вычислили значение тока, но оно не должно быть максимальным током выбранных нами транзисторов! Сейчас в справочных данных многих фирм приведены два параметра максимального тока, первый при 20 градусах Цельсия, а второй при 100! Так, при больших токах, протекающих через транзистор, на нем выделяется тепло, но скорость его отвода радиатором недостаточно высока и кристалл может нагреваться до критической температуры, причем чем больше он нагревается, тем меньше его будет максимально допустимый ток, и в итоге это может вывести из строя выключатель питания.Обычно такое разрушение выглядит как небольшой взрыв, в отличие от пробоя напряжения, когда транзистор просто тихо сгорает. Отсюда делаем вывод, что для рабочего тока 20 ампер необходимо выбирать такие транзисторы, у которых рабочий ток будет не менее 20 ампер при 100 градусах Цельсия! Это сразу сужает область наших поисков до нескольких десятков силовых транзисторов.
Естественно определившись с током, нельзя забывать и о рабочем напряжении, в мостовой схеме на транзисторах напряжение не превышает напряжения питания, а проще говоря не может быть более 310 вольт, при питании от сети Сеть 220 вольт.Исходя из этого, подбираем транзисторы с допустимым напряжением не менее 400 вольт. Многие могут сказать, что поставим сразу 1200, так будет надежнее, но это не совсем так, однотипные транзисторы, но на разное напряжение могут сильно отличаться! Приведу пример: IRG4PC50UD IGBT транзисторы типа IRG4PC50UD — 600В — 55А, и те же 1200В транзисторы IRG4PH50UD — 1200В — 45А, и это не все отличия, при равных токах на этих транзисторах разное падение напряжения, на первом 1.65В, а на втором 2,75В! А при токах в 20 ампер, это лишние ватты потерь, к тому же это мощность, которая выделяется в виде тепла, ее надо отводить, а значит надо увеличить радиатор почти вдвое! А это не только дополнительный вес, но и объем! И все это надо помнить при выборе силовых транзисторов, а ведь это еще только первый наряд! Следующий этап — подбор транзисторов по рабочей частоте, в нашем случае параметры транзисторов должны быть сохранены как минимум до частоты 100кГц! Есть один маленький секрет, не все фирмы дают параметры частоты среза для работы в резонансном режиме, обычно только для силового переключения, а это частоты как минимум в 4 — 5 раз ниже частоты среза при использовании того же транзистор в резонансном режиме.Это несколько расширяет область нашего поиска, но с такими параметрами есть несколько десятков транзисторов разных фирм. Наиболее доступными из них, как по цене, так и по наличию, являются ИК-транзисторы. В основном это IGBT, но есть и неплохие полевые транзисторы с допустимым напряжением 500 вольт, они хорошо работают в таких схемах, но не очень удобны в креплении, отверстия в корпусе нет. Я не буду рассматривать параметры включения и выключения этих транзисторов, хотя это тоже очень важные параметры, коротко скажу, что для нормальной работы IGBT транзисторов необходима пауза между закрытием и открытием, чтобы все процессы внутри транзистор укомплектован, по крайней мере 1.2 микросекунды! Для МОП-транзисторов это время не может быть меньше 0,5 мкс! Вот собственно и все требования к транзисторам, и при их соблюдении вы получите надежный сварочный аппарат! Исходя из всего вышеперечисленного, оптимальным выбором являются ИК-транзисторы типа IRG4PC50UD, IRG4PH50UD, полевые транзисторы IRFPS37N50A, IRFPS40N50, IRFPS43N50K. Эти транзисторы проверены и доказали свою надежность и долговечность при использовании в резонансно-сварочном инверторе. . Для маломощных преобразователей, мощность которых не превышает 2.5 кВт можно смело использовать IRFP460.

ПОПУЛЯРНЫЕ ТРАНЗИСТОРЫ ДЛЯ ИМПУЛЬСНЫХ ИСТОЧНИКОВ ПИТАНИЯ

ИМЯ

НАПРЯЖЕНИЕ

СОПРОТИВЛЕНИЕ

МОЩНОСТЬ

ВМЕСТИМОСТЬ
ЗАСЛОНКА

Qg
(ПРОИЗВОДИТЕЛЬ)

СЕТЬ (220 В)

17 … 23 нКл ( СТ )

38 … 50 нКл ( ST )

35 … 40 нКл ( ST )

39 … 50 нКл ( СТ )

46 нКл ( СТ )

50 … 70 нКл ( ST )

75 нКл ( СТ )

84 нКл ( СТ )

65 нКл ( СТ )

46 нКл ( СТ )

50 … 70 нКл ( СТ )

75 нК ( СТ )

65 нКл ( СТ )

СТП20НМ60ФП

54 нКл ( СТ )

150 нКл (ИК)
75 нКл ( ST )

150 … 200 нКл (IN)

252 … 320 нКл (IN)

87 … 117 нКл ( СТ )

5.Описание работы и способ наладки узлов сварочного аппарата.

Перейдем к электрической схеме. Задающий генератор собран на микросхеме UC3825, это один из лучших двухтактных драйверов, в нем есть все, защита по току, напряжению, вход, выход. В обычном режиме сжечь его практически невозможно! Как видно из схемы ЗГ, это классический двухтактный преобразователь, трансформатор которого управляет выходным каскадом.

Задающий генератор сварочного аппарата настраивается следующим образом: подаем питание и загоняем частотозадающий резистор в диапазон 20-85 кГц, нагружаем выходную обмотку трансформатора Тр3 резистором 56 Ом и смотрим на форму сигнала , он должен быть таким же, как на рис. 1


Рис. 1

Мертвое время или шаг для IGBT-транзисторов должен быть не менее 1,2 мкс, если используются MOSFET-транзисторы, то шаг может быть меньше, около 0,5 мкс. Реальный шаг формируется частотозадающей емкостью драйвера, и с учетом деталей, указанных на схеме, это около 2 мкс.На этом настройка ZG на данный момент завершена.
Выходной каскад блока питания представляет собой полный резонансный мост, собранный на IGBT-транзисторах типа IRG4PC50UD, эти транзисторы в резонансном режиме могут работать до 200 кГц. В нашем случае выходной ток регулируется изменением частоты ЗГ от 35 кГц (максимальный ток) до 60 кГц (минимальный ток), и хотя резонансный мост сложнее в изготовлении, и требует более тщательной настройки, все эти трудности с лихвой компенсируется надежной работой, высоким КПД, отсутствием динамических потерь на транзисторах, транзисторы переключаются при нулевом токе, что позволяет использовать минимальные радиаторы для охлаждения, еще одним замечательным свойством резонансного контура является самоограничение мощности.Объясняется этот эффект просто, чем больше мы нагружаем выходной трансформатор, а он является активным элементом резонансного контура, тем больше изменяется резонансная частота этого контура, и если процесс увеличения нагрузки происходит с постоянной частотой, то эффект автоматического ограничения тока, протекающего через нагрузку и естественно через весь мост!
Именно поэтому так важна настройка аппарата под нагрузкой, то есть для получения максимальной мощности в дуге с параметрами 150А и 22-24В необходимо подключить к выходу аппарата эквивалентную нагрузку , это 0.14 — 0,16 Ом, а подбором частоты настроить резонанс, именно на этой нагрузке прибор будет иметь максимальную мощность и максимальный КПД, и то даже в режиме короткого замыкания (КЗ), несмотря на то, что ток, превышающий во внешней цепи потечет резонансный ток, напряжение упадет практически до нуля, соответственно и мощность уменьшится, а транзисторы не перейдут в режим перегрузки! И еще, резонансный контур работает по синусоиде и нарастание тока тоже происходит по синусоидальному закону, то есть dl/dt не превышает допустимых режимов для транзисторов, и снабберы (RC-цепочки) для защиты не требуются транзисторов от динамических перегрузок, или что более понятно от слишком крутых фронтов их просто не будет вообще! Как видите вроде все красиво и вроде бы схема защиты от перегрузки по току вообще не нужна, или нужна только в процессе настройки, не обольщайтесь, ведь ток регулируется изменением частоты, а там это небольшой участок АЧХ, когда возникает резонанс при КЗ, в этот момент ток через транзисторы может превысить допустимый для них ток, и транзисторы естественно сгорят.И хотя специально попасть в этот конкретный режим достаточно сложно, но по закону подлости вполне возможно! Именно в этот момент и нужна токовая защита!
Вольт — амперная характеристика резонансного моста сразу имеет падающую форму, и естественно формировать ее искусственно не надо! Хотя при необходимости угол наклона ВАХ легко регулируется резонансным дросселем. И еще одно свойство, о котором не могу не рассказать, а узнав о нем, вы навсегда забудете силовые схемы коммутации, которых в интернете предостаточно, это замечательное свойство — возможность работы нескольких резонансных контуров на нагрузку с максимальным эффективность! На практике это позволяет создавать сварочные (или любые другие) инверторы неограниченной мощности! Вы можете создавать блочные конструкции, где каждый блок сможет работать самостоятельно, это повысит надежность всей конструкции и даст возможность легко заменить блоки в случае их выхода из строя, или же можно запустить несколько силовых блоков с одним драйвером и они все будет работать в фазе.Так вот сварочный аппарат, построенный мной по этому принципу, легко отдает в дугу 300 ампер, при весе 5 кг без корпуса! И это только двойной набор, увеличивать мощность можно безгранично!
Это было небольшое отступление от основной темы, но, надеюсь, оно дало возможность понять и оценить все прелести полнорезонансной мостовой схемы. Теперь вернемся к настройке!
Настраивается следующим образом: ЗГ подключаем в мост с учетом фаз (транзисторы работают по диагонали), подаем питание 12-25В, включаем лампочку 100Вт 12-24В во вторичную обмотку питания Тр1 трансформатора, изменяя частоту ЗГ, добиваемся самого яркого свечения лампочки, в нашем случае это 30 -35 кГц, это частота резонанса, далее я постараюсь подробно рассказать как работает полный резонансный мост .
Транзисторы в резонансном мосту (как и в линейном) работают по диагонали, выглядит это так, верхний левый Т4 и нижний правый Т2 одновременно открыты, в это время верхний правый Т3 и нижний левый Т1 закрыты. Или наоборот! В работе резонансного моста можно выделить четыре фазы. Рассмотрим, что и как происходит, если частота переключения транзисторов совпадает с резонансной частотой цепочки Др.1-Вырез.-Тр.1. Допустим, транзисторы Т3, Т1 открыты в первой фазе, время их нахождения в открытом состоянии задается драйвером ЗГ и при резонансной частоте 33 кГц составляет 14 мкс.В это время ток течет через срез. — Др. 1 — Тр. 1. Ток в этой цепи сначала возрастает от нуля до максимального значения, а затем, по мере заряда конденсатора, Отрез. , уменьшается до нуля. Резонансный дроссель Др.1, включенный последовательно с конденсатором, формирует синусоидальные фронты. Если последовательно с резонансным контуром включить резистор, и подключить к нему график осциллографа, то можно увидеть форму тока, напоминающую полупериод синусоиды. Во второй фазе длительностью 2 мкс затворы транзисторов Т1, Т3 соединены с землей через резистор 56 Ом и обмотку импульсного трансформатора Тр.3, это так называемое «мертвое время». За это время емкости затворов транзисторов Т1, Т3 полностью разряжены, а транзисторы закрыты. Как видно из вышеизложенного, момент перехода из открытого состояния в закрытое у транзисторов совпадает с нулевым током, т.к. конденсатор перерезан. уже заряжен и ток через него не течет. Наступает третья фаза — открываются транзисторы Т2, Т4. Время их нахождения в открытом состоянии 14 мкс, за это время разрядился конденсатор.Полностью перезаряжается, образуя вторую полуволну синусоиды. Напряжение, до которого перезаряжается отсечка, зависит от сопротивления нагрузки во вторичной обмотке Тр.1, и чем меньше сопротивление нагрузки, тем больше напряжение отсечки. При нагрузке 0,15 Ом напряжение на резонансном конденсаторе может достигать 3 кВ. Четвертая фаза начинается, как и вторая, в момент, когда коллекторный ток транзисторов Т2, Т4 уменьшается до нуля. Эта фаза также длится 2 мкс. Транзисторы закрыты.Потом все повторяется. Вторая и четвертая фазы работы необходимы для того, чтобы транзисторы в плечах моста успели закрыться до того, как откроется следующая пара, если время второй и четвертой фаз меньше времени, необходимого для полного закрытия выбранных транзисторов, появится импульс сквозного тока, практически КЗ по высокому напряжению, при этом последствия легко предсказуемы, обычно плечо (верхний и нижний транзисторы) сгорает полностью, плюс силовой мост, плюс соседские вилки! :-))).Для используемых в моей схеме транзисторов «мертвое время» должно быть не менее 1,2 мкс, но с учетом разброса параметров я намеренно увеличил его до 2 мкс.
Следует помнить еще одну очень важную вещь, все элементы резонансного моста влияют на частоту резонанса и при замене любого из них, будь то конденсатор, дроссель, трансформатор или транзисторы, для получения максимального КПД необходимо заново настроить резонансную частоту! На схеме я привел значения индуктивностей, но это не значит, что установив дроссель или трансформатор другой конструкции с такой индуктивностью, вы получите обещанные параметры.Лучше сделать так, как я рекомендую. Будет дешевле!
Как работает резонансный мост, в общих чертах вроде бы стало понятно, теперь разберемся какой именно, и довольно важную функцию выполняет резонансный дроссель. 1
Если при первой настройке резонанс значительно ниже 30 кГц, не пугайтесь! Просто ферритовый сердечник Др1., немного другой, это легко исправляется увеличением немагнитного зазора, процессом настройки и нюансами конструкции резонансного дросселя Др.1 подробно описаны ниже.
Важнейшим элементом резонансного контура является резонансный дроссель Др.1, от качества его изготовления зависит мощность, подаваемая инвертором в нагрузку и резонансная частота всего преобразователя! В процессе предварительной настройки закрепите воздушную заслонку, чтобы ее можно было снять и разобрать для увеличения или уменьшения зазора. Все дело в том, что используемые мною ферритовые сердечники всегда разные, и каждый раз приходится подгонять дроссель, изменяя толщину немагнитного зазора! На моей практике для получения одинаковых выходных параметров приходилось менять зазоры с 0.2 до 0,8 мм! Начать лучше с 0,1 мм, найти резонанс и одновременно измерить мощность на выходе, если частота резонанса ниже 20 кГц, а выходной ток не превышает 50-70А, то можно смело увеличивать зазор в 2-2,5 раз! Все регулировки в дросселе производить только изменением толщины немагнитного зазора! Не изменяйте количество витков! В качестве прокладок используйте только бумагу или картон, никогда не используйте синтетические пленки, они ведут себя непредсказуемо, могут расплавиться или даже сгореть! При указанных на схеме параметрах индуктивность дросселя должна быть примерно 88-90мкГс, это при зазоре 0.6 мм, 12 витков провода ПЭТВ2 диаметром 2,24 мм. Еще раз повторюсь, вбивать параметры можно только изменяя толщину зазора! Оптимальная резонансная частота для ферритов с проницаемостью 2000 нм лежит в диапазоне 30-35 кГц, но это не значит, что они не будут работать ниже или выше, просто потери будут немного другими. Сердечник дросселя нельзя стягивать металлической скобой, в районе зазора металл скобы будет очень горячим!
Далее идет резонансный конденсатор, не менее важная деталь! В первых конструкциях ставлю К73 -16В, но их нужно не меньше 10, и конструкция получается достаточно громоздкой, хотя и достаточно надежной.Сейчас стоят импортные конденсаторы WIMA МКП10, 0,22х1000В — это специальные конденсаторы на большие токи, работают очень надежно, я их поставил всего 4 штуки, места практически не занимают и совсем не греются! Можно использовать конденсаторы типа К78-2 0,15х1000В, их потребуется 6 шт. Соединяются двумя блоками по три параллельно, получается 0,225х2000В. Работают нормально, почти не греются. Или используйте конденсаторы, предназначенные для индукционных плит, например MKP из Китая.
Ну, мы вроде разобрались, можно переходить к дальнейшей настройке.
Меняем лампу на более мощную и напряжение 110В, и повторяем все сначала, постепенно поднимая напряжение до 220 вольт. Если все работает, выключаем лампу, подключаем силовые диоды и дроссель и т.д. 2. К выходу прибора подключаем реостат сопротивлением 1 Ом х 1 кВт и все повторяем, сначала измеряя напряжение на нагрузке, подгоняем частоту в резонанс, в этот момент на реостате будет максимальное напряжение, при изменении частоты в любую сторону напряжение уменьшается! Если все собрано правильно, то максимальное напряжение на нагрузке будет около 40В.Соответственно ток в нагрузке около 40А. Рассчитать мощность 40х40 не сложно, получаем 1600Вт, далее уменьшая сопротивление нагрузки, подгоняем частотозадающим резистором резонанс, максимальный ток можно получить только на резонансной частоте, для этого параллельно подключаем вольтметр нагрузке и изменении частоты ЗГ находим размах напряжения. Расчет резонансных контуров подробно описан в (6). В этот момент можно увидеть форму напряжения на резонансном конденсаторе, должна быть правильная синусоида с амплитудой до 1000 вольт.При уменьшении сопротивления нагрузки (увеличении мощности) амплитуда увеличивается до 3кВ, но форма напряжения должна оставаться синусоидальной! Это важно, если появился треугольник, значит пробита емкость или закоротила обмотка резонансного дросселя, и то, и другое не желательно! При указанных на схеме значениях резонанс будет около 30-35 кГц (сильно зависит от проницаемости феррита).
Еще важная деталь, для получения максимального тока в дуге нужно настроить резонанс на максимальной нагрузке, в нашем случае для получения тока в дуге 150А нагрузка при настройке должна быть 0.14 Ом! (Это важно!). Напряжение на нагрузке, при установке максимального тока, должно быть 22-24В, это нормальное напряжение дуги! Соответственно мощность в дуге будет 150х24=3600Вт, этого достаточно для нормального горения электрода диаметром 3-3,6мм. Можно сварить почти любую железяку, я сварил рельсы!
Регулировка выходного тока осуществляется изменением частоты ЗГ.
При увеличении частоты происходит, во-первых: изменяется отношение длительности импульса к паузе (шагу); во-вторых: преобразователь вне резонанса; а дроссель из резонансного превращается в дроссель утечки, то есть его сопротивление напрямую становится зависимым от частоты, чем выше частота, тем больше индуктивное сопротивление дросселя.Естественно все это приводит к уменьшению тока через выходной трансформатор, в нашем случае изменение частоты с 30кГц до 57кГц, вызывает изменение тока в дуге со 160А до 25А, т.е. в 6 раз! При автоматическом изменении частоты возможно управление током дуги в процессе сварки, на этом принципе реализован режим «горячий старт», суть его в том, что при любых значениях сварочного тока первые 0,3 с ток будет максимальным! Это позволяет легко зажигать и поддерживать дугу при малых токах.Так же организован режим тепловой защиты на автоматическое повышение частоты при достижении критической температуры, что естественно вызывает плавное снижение сварочного тока до минимального значения без резкого отключения! Это важно, так как при этом не образуется кратер, как при внезапном обрыве дуги!
А вообще без этих примочек можно обойтись, все работает достаточно стабильно, а если работать без фанатизма, то аппарат не нагревается больше 45 градусов С, а дуга легко зажигается на любых режимах.
Далее рассмотрим схему защиты от перегрузки по току, как было сказано выше, она нужна только в момент настройки и в момент совпадения режима КЗ с резонансом, если электрод залипает в этом режиме! Как видите, собран на 561ЛА7, схема представляет собой своеобразную линию задержки, задержка на включение 4 мкс, на выключение 20 мс, задержка на включение необходима для зажигания дуги в любом режиме, даже когда режим КЗ совпадает с резонансом!
Цепь защиты настраивается на максимальный ток в первичной цепи, около 30А, при настройке ток защиты лучше уменьшить до 10-15А, для этого вместо резистора 6к поставить в цепи защиты 15к.Если все работает, попробуйте зажечь дугу на какой-нибудь скрепке.
Ниже я попытаюсь объяснить, почему приведенная выше схема защиты не эффективна — в момент нормальной работы дело в том, что максимальный ток, протекающий в первичной обмотке силового трансформатора, полностью зависит только от конструкции резонансного дросселя, точнее на зазор в магнитопроводе этого дросселя, и чтобы мы не делали во вторичной обмотке, ток в первичке не может превышать максимальный ток резонансного контура! Отсюда вывод — защита настроенная на максимальный ток в первичной обмотке силового трансформатора может сработать только в момент резонанса, но зачем она нам в этот момент? Только для того, чтобы не перегружать транзисторы в момент, когда режим КЗ совпадает с резонансом, и естественно в том случае, если мы предполагаем, что резонансный контур и силовой трансформатор сгорят одновременно, то конечно такая защита необходим, собственно для этого я и включил его в схему с самого начала, когда экспериментировал с разными транзисторами и разными конструкциями дросселей, трансформаторов, конденсаторов.И зная пытливый ум наших людей, которые не поверят написанному, и будут накручивать свои трубы, дроссели, ставить все конденсаторы подряд, оставил, думаю не зря! :-))) Есть еще один важный нюанс, как ни ставь защиту, есть одно условие, на 9 ногу микросхемы Uc3825 не должно приходить плавно нарастающее напряжение, только быстрый фронт от 0 до +3 (5) В, понимая это, это стоило мне нескольких силовых транзисторов! И еще один совет:
— начинать настройку лучше, если в резонансном дросселе нет зазора, это сразу ограничит ток КЗ в выходной обмотке на уровне 40 — 60А, а затем постепенно увеличивать зазор и, соответственно, выходной ток! Не забывая каждый раз регулировать резонанс, с увеличением зазора он будет идти в сторону увеличения частоты!
Ниже приведены схемы температурной защиты Рис.2, горячий пуск и стабилизатор дуги рис. 3, хотя в последних разработках я их не ставлю и в качестве термозащиты втыкаю термовыключатели на 80°-100°С на диоды и в обмотку силового трансформатора, подключаю у них все согласовано, а высокое напряжение отключаю дополнительным реле, просто и надежно! И дуга, при 62В на ХХ, зажигается достаточно легко и мягко, но включение схемы «горячий старт» позволяет избежать режима КЗ — резонанса! Это было упомянуто выше.


Рис. 2


Рис. 3

Изменение наклона ВАХ в зависимости от частоты, экспериментально полученные кривые при зазоре в резонансном дросселе 0,5 мм. При изменении зазора в ту или иную сторону соответственно изменяется и крутизна всех кривых. С увеличением зазора ВАХ становятся более пологими, дуга более жесткой! Как видно из полученных графиков, увеличивая зазор, можно получить достаточно жесткую ВАХ.И хотя начальный участок будет выглядеть крутопадающим, блок питания с такой ВАХ уже можно использовать с полуавтоматом СО2, если уменьшить вторичную обмотку до 2+2 витков.

6. Новые разработки и описание их работы.

Вот схемы моих последних разработок и комментарии к ним.

На рисунке 5 представлена ​​схема сварочного инвертора с измененной схемой блока защиты, в качестве датчика тока используется датчик Холла типа Ss495, этот датчик имеет линейную зависимость выходного напряжения от напряженности магнитного поля, а вставленный в распиленное кольцо из пермаллоя, он может измерять токи до 100 ампер…Через кольцо пропускают провод, цепь которого нуждается в защите, и при достижении максимально допустимого тока в этой цепи цепь подает команду на отключение. В моей схеме при достижении максимально допустимого тока блокируется задающий генератор в защищаемой цепи. Через кольцо пропустил высоковольтный плюсовой провод (+310В), тем самым ограничив ток всего моста на уровне 20-25А. Для того чтобы дуга легко зажигалась и схема защиты не давала ложных срабатываний, после датчика Холла введена RC-цепь, изменяя параметры которой можно установить задержку отключения силового агрегата.Вот собственно и все изменения, как видите, силовую часть я практически не менял, она оказалась очень надежной, только уменьшил входную емкость с 1000 до 470 мкФ, но это уже предел, не стоит ставь меньше. А без этой емкости я вообще не рекомендую включать устройство, возникают высоковольтные скачки и может сгореть входной мост, со всеми вытекающими последствиями! Параллельно среднему диоду рекомендую поставить переходник 1.5КЕ250СА, параллельно RC-цепочкам к диодам, для увеличения мощности резисторов до 5 Вт.Изменена система пуска, теперь это еще и защита от режима длительного короткого замыкания, при залипании электрода подключенный параллельно реле конденсатор задает задержку выключения. Если на выходе один силовой диод 150EBU04 в плече, то рекомендую не ставить более 50мФ, и хотя задержка будет всего несколько десятков миллисекунд, этого вполне достаточно для зажигания дуги и диоды не успеют сгореть. Выгореть! При параллельном соединении двух диодов емкость можно увеличить до 470мФ, соответственно задержка увеличится до нескольких секунд! Система запуска работает так, при подключении к сети переменного тока RC-цепочка, состоящая из конденсатора емкостью 4мФ и резистора сопротивлением 4-6 Ом, ограничивает входной ток на уровне 0.x350y, медленно заряжается и естественно выходное напряжение растет, как только выходное напряжение достигает примерно 40В, срабатывает триггерное реле, замыкая своими контактами RC цепь, после чего выходное напряжение возрастает до 62В. Но у любого реле есть интересное свойство, оно срабатывает при одном токе, а отпускает якорь при другом токе. Обычно это соотношение 5/1, чтобы было понятнее, если реле включается при токе 5мА, то выключается при токе 1мА. Сопротивление, включенное последовательно с реле, подбирается так, чтобы оно включалось при 40В, а выключалось при 10В.Так как цепочка реле представляет собой резистор, он включен параллельно дуге, а как известно дуга горит в диапазоне 18 — 28В, то и реле находится во включенном состоянии, если на выходе произойдет короткое замыкание ( залипание электрода), то напряжение резко падает до 3-5В с учетом падения на кабели и электрод. При таком напряжении реле уже не может удерживать во включенном состоянии и размыкает силовую цепь, включается RC-цепь, но пока в выходной цепи сохраняется режим короткого замыкания, силовое реле будет разомкнуто.После устранения режима короткого замыкания начинает расти выходное напряжение, срабатывает силовое реле и прибор снова готов к работе, весь этот процесс занимает 1-2 секунды, и практически незаметен, а оторвав электрод, вы можно сразу начать новые попытки зажечь дугу. :-))) Обычно дуга зажигается плохо, при неправильно подобранном токе, сырых или некачественных электродах обсыпается покрытие. И вообще следует помнить, что сварка постоянным током, если напряжение ХХ не превышает 65В, требует идеально сухих электродов! Обычно на упаковке электродов пишут напряжение ХХ для сварки постоянным током, при котором электрод должен стабильно гореть! Для АНО21 напряжение ХХ должно быть больше 50 Вольт! Но это для отожженных электродов! А если они хранились годами в сыром подвале, то естественно гореть будут плохо, и лучше, если напряжение ХХ будет выше.При 14 витках в первичной обмотке напряжение ХХ составляет около 66В. При этом напряжении большинство электродов нормально горят.
Для уменьшения веса вместо трансформатора на 15В применен преобразователь на микросхеме IR53HD420, это очень надежная микросхема, на ней легко создать блок питания мощностью до 50Вт. Трансформатор в блоке питания намотан в стакане Б22 — 2000НМ, первичная обмотка 60 витков, провод ПЭВ-2, диаметром 0,3 мм, вторичная 7+7 витков, с 0.Проволока диаметром 7 мм. Частота преобразования 100-120кГц, в качестве частотозадающего резистора рекомендую установить подстроечный резистор, чтобы в случае биений с блоком питания можно было менять частоту! Появление биений — смерть аппарата!


Конструкция дросселя dr. 1 и другие 2

Картонные прокладки, 3 шт. Для доктора. 1 0,1 — 0,8 мм (выбирается при настройке) для др. 2 — 3 мм.
Сердечник 2хШ16х20 2000НМ
Каркас катушки склеивается из тонкого стеклотекстолита, надевается на деревянный каркас и наматывается необходимое количество витков.Др.1 — 12 витков, провод ПЭТВ-2, диаметр 2,24 мм, намотан с воздушным межвитковым зазором, толщина зазора 0,3 — 0,5 мм. Можно использовать толстую, хлопчатобумажную нить, аккуратно проложив ее между витками проволоки, см. рисунок. Д-р 2 — 6,5 витков, намотанных четырьмя проводами марки ПЭТВ-2, диаметром 2,24 мм, общим сечением 16 кв.м, намотанных вплотную, в два слоя. Витки необходимо скрепить, можно использовать эпоксидную смолу.


Рис. 6 конструкция резонансного и выходного дросселя.


Рис.7 показана конструкция силового агрегата, такой «слоёный пирог», это для ленивых:-)))


Рис. 8


Рис. 9


Рис. 10


Рис. 11

Рис. 8 — 11 проводка блока управления, для тех у кого вообще все в лом:-))). Хотя надо разобраться что куда ведет!


Схема горячего запуска


Рис. 12 Схема мягкого зажигания

Рис. 12 Система мягкого зажигания, очень эффективная при малых токах.Не зажечь дугу практически невозможно, только электрод на металл ставишь, и постепенно начинаешь отводить, возникает малоамперная дуга, она не может сварить электрод, мощности не хватает, а горит и тянется отлично, зажигается как спичка, очень красиво! Ну а когда эта дуга зажглась, параллельно подключается силовая, если вдруг электрод заклинит, то силовой ток моментально отключается, остается только ток розжига. И пока дуга не загорится, силовой ток не включается! Советую ставить, дуга будет при любых условиях, блок питания не перегружается и всегда работает в оптимальном режиме, токи КЗ практически исключены!


Рис.13

Блок управления силовой дугой показан на рисунке 13. Работает он следующим образом — измеряет напряжение на выходном резисторе системы зажигания, и выдает сигнал на запуск силового блока только в диапазоне напряжений 55 — 25В, т.е. есть, только в тот момент, когда горит дуга!

Контакты реле Р работают на замыкание и включаются в разрыв высоковольтной цепи силового агрегата. Реле 12 В постоянного тока, 300 В постоянного тока x 30 А.
Реле с такими параметрами найти довольно сложно, но можно пойти другим путем :-)) включить реле на размыкание, один контакт подключить к +12В, а другой через резистор 1кОм подключить к 9 ножке микросхемы Uc3825 в блоке ЗГ.Работает так же хорошо! Либо применить схему, показанную ниже на рис. 15,

Схема полностью автономна, но при несложной доработке может использоваться одновременно как источник питания (12В) для схемы управления, мощность данного преобразователя не более 200Вт. На транзисторы и диоды надо ставить радиаторы. Выходные емкости и выходной дроссель в блоке питания при подключении «МП» следует исключить вообще. На рис. 14 представлена ​​полная схема сварочного инвертора с системой мягкого зажигания.


точка подключения показана красной пунктирной линией на рис. 14


Рис. 16. Рабочая схема одного из вариантов мягкого поджига

7. Заключение

В заключение хочу кратко отметить основные моменты, которые необходимо помнить при проектировании мощного резонансного сварочного инвертора:
а) полностью исключить ШИМ, для этого необходимо стабилизированное напряжение питания задающего генератора, отсутствие изменяющихся напряжений на входы усилителя «ошибки» (1,3), минимальное время «мягкого пуска» задается емкостью на (8), блокировку микросхемы (9) производить только при резком падении напряжения, лучше всего логический от 0 до +5В с крутым фронтом нарастания, включение таким же логическим спадом от +5В до 0;
б) в затворах силовых транзисторов обязательно установить двуханодные стабилитроны типа КС213;
в) управляющий трансформатор разместить в непосредственной близости от силовых транзисторов, провода, идущие к затворам, скрутить попарно;
г) при разводке платы силового моста следует помнить, что по дорожкам будут протекать значительные токи (до 25А), следовательно, шина (-) и шина (+), а также шина подключения резонансного контура, необходимо сделать как можно шире, а медь залужить;
д) все силовые цепи должны иметь надежные соединения, лучше всего их припаять, плохой контакт, при токах более 100А, может привести к оплавлению и возгоранию внутренних частей аппарата;
е) провод для подключения к сети должен иметь достаточное сечение 1.5 — квадрат 2,5 мм;
г) на входе обязательно поставить предохранитель на 25А, можно поставить автомат;
з) все высоковольтные цепи должны быть надежно изолированы от корпуса и вывода;
и) не затягивайте резонансный дроссель металлической скобой и не закрывайте его сплошным металлическим кожухом;
к) необходимо помнить, что на силовых элементах схемы выделяется значительное количество тепла, это необходимо учитывать при размещении деталей в корпусе, должна быть предусмотрена система вентиляции;
л) параллельно выходным силовым диодам обязательно установить защитные RC — цепи, они защищают выходные диоды от пробоя по напряжению;
м) ни в коем случае не ставьте в качестве резонансного конденсатора всякую фигню, это может привести к весьма плачевным результатам, только те типы, которые указаны на схеме — К73-16В (0.1х1600В) или ВИМА МКП10 (0,22х1000В), К78-2 (0,15х1000В) включением их последовательно-параллельно.
Строгое соблюдение всех вышеперечисленных пунктов обеспечит 100% успех и вашу безопасность. Всегда нужно помнить — силовая электроника ошибок не прощает!

8. Принципиальные схемы и описание работы инвертора с дросселем утечки.

Одним из способов создания падающей вольт-амперной характеристики в сварочном аппарате является использование дросселя утечки. По этой схеме построен аппарат «Форсаж».Это что-то среднее между обычным мостом, ток в котором регулируется ШИМ, и резонансным мостом, управляемым изменением частоты.

Постараюсь выделить все плюсы и минусы такой конструкции сварочного инвертора. Начнем с плюсов: а) регулировка тока частотная, с увеличением частоты ток уменьшается. Это дает возможность регулировать ток в автоматическом режиме, легко строится система «горячего старта».
б) падающая ВАХ формируется дросселем утечки, такая конструкция надежнее параметрической стабилизации с ШИМ, и быстрее, нет задержки включения активных элементов.L
Теперь о минусах, их тоже не много:
а) транзисторы работают в линейном режиме переключения;
б) для защиты транзисторов необходимы снабберы;
в) узкий диапазон регулировки тока;
г) низкие частоты преобразования, обусловленные параметрами силовой коммутации транзисторов;
, но они весьма значительны и требуют своих методов компенсации. Разберем работу инвертора, построенного по этому принципу, см. рис. 17. Как видно, его схема практически не отличается от схемы резонансного инвертора, изменены только параметры LC-контура в диагонали моста, снабберы вводятся для защиты транзисторов, уменьшаются сопротивления резисторов, включенных параллельно обмоткам затвора задающего трансформатора, увеличивается мощность этого трансформатора.
Рассмотрим LC-контур, включенный последовательно с силовым трансформатором, емкость конденсатора С увеличена до 22 мкР, теперь он работает как симметрирующий конденсатор, препятствующий намагничиванию сердечника. Ток короткого замыкания преобразователя, диапазон регулирования мощности, частота преобразования инвертора полностью зависят от параметров дросселя L. На частотах преобразования аппарата «Форсаж 125», что составляет 10 — 50 кГц, индуктивность дросселя 70 мкГс, на частоте 10 кГц сопротивление такого дросселя 4.4 Ом, поэтому ток КЗ по первичной цепи будет 50 ампер! Но не больше! 🙂 Для транзисторов это конечно многовато, поэтому в «Форсаже» используется двухступенчатая максимальная токовая защита, ограничивающая ток короткого замыкания на уровне 20-25 ампер. ВАХ такого преобразователя представляет собой крутопадающую прямую, линейно зависящую от выходного тока.
С увеличением частоты реактивное сопротивление дросселя увеличивается, следовательно, ток, протекающий через первичную обмотку выходного трансформатора, ограничивается, выходной ток уменьшается линейно.Недостатком такой системы управления током является то, что форма тока с увеличением частоты становится похожей на треугольник, а это увеличивает динамические потери, и на транзисторах выделяется избыточное тепло, но учитывая, что общая мощность уменьшается, а ток через транзисторов также уменьшается, этими величинами можно пренебречь.
На практике наиболее существенным недостатком схемы инвертора с дросселем утечки является работа транзисторов в линейном (силовом) режиме коммутации тока.Такое переключение предъявляет повышенные требования к драйверу, управляющему этими транзисторами. Лучше всего использовать драйверы на основе ИК-микросхем, которые непосредственно предназначены для управления верхними и нижними ключами мостового преобразователя. Они подают четкие импульсы на затворы управляемых транзисторов, и, в отличие от трансформаторной системы управления, не требуют большой мощности. Но трансформаторная система образует гальваническую развязку, и в случае выхода из строя силовых транзисторов схема управления остается работоспособной! Это неоспоримое преимущество не только с экономической стороны построения сварочного инвертора, но и со стороны простоты и надежности.На рис. 18 приведена схема блока управления инвертором с драйверами, а на рис. 17 — с управлением через импульсный трансформатор. Выходной ток регулируется изменением частоты от 10 кГц (Imax) до 50 кГц (1t1p). Если поставить больше высокочастотных транзисторов, то диапазон регулировки тока можно немного расширить.
При построении инвертора такого типа необходимо учитывать точно такие же условия, как и при построении резонансного преобразователя, плюс все особенности построения преобразователя, работающего в линейном режиме переключения.Это: жесткая стабилизация напряжения питания драйверного блока, режим возникновения ШИМ — недопустим! И все остальные особенности, перечисленные в п.7 на стр. 31. Если вместо управляющего трансформатора используются драйверы на микросхемах, всегда помните, что минус низковольтного блока питания будет подключен к сети, и примите дополнительные меры безопасности меры!

Блок управления на IR2110


Рис. 18

9. Конструктивные и схемные решения предложены и опробованы
моими друзьями и подписчиками.

1. Силовой трансформатор намотан на одном сердечнике типа Ш20х28 2500НМС, первичная обмотка 15 витков, проводом ПЭТВ-2 диаметром 2,24мм. Вторичная 3+3 витка провод 2.24 в четыре провода, общее сечение 15,7мм кв.
Работает хорошо, обмотки практически не греются даже при больших токах, спокойно отдает в дугу более 160А! А вот само ядро ​​нагревается, примерно до 95 градусов, его нужно ставить на воздух. Но зато выигрывается вес (0,5 кг) и высвобождается объем!
2.Вторичная обмотка силового трансформатора намотана медной лентой 38х0,5мм, сердечник 2Ш30х28, первичная обмотка 14 витков, провода ПЭВ-2, диаметром 2,12.
Работает отлично, напряжение ХХ около 66В, греется до 60 градусов.
3. Выходной дроссель намотан на одном Ш20х28, 7 витков многожильного медного провода, сечением от 10 до 20мм кв, на работу никак не влияет. Зазор 1,5 мм, индуктивность 12 мкГн.
4. Резонансный дроссель — намотан на один Ш20х28, 2000НМ, 11 витков, провод ПЭТВ2, диаметр 2.24. Зазор 0,5мм. Резонансная частота 37 кГц.
Работает хорошо.
5. Вместо Uc3825 применен 1156ЕУ2.
Отлично работает.
6. Входная емкость варьировалась от 470 мкФ до 2000 мкФ. Если в резонансном дросселе зазор
не изменяется, то с увеличением емкости входного конденсатора пропорционально увеличивается мощность, подводимая к дуге.
7. Полностью исключена защита от перегрузки по току. Аппарат работает уже почти год и сгорать не собирается.
Это усовершенствование упростило схему до полного позора. А вот использование защиты от длительного короткого замыкания и системы «горячий старт» + «антизалипание» практически полностью исключают возникновение перегрузок по току.
8. Выходные транзисторы установлены на один радиатор через силиконо-керамические прокладки, типа «НОМАКОН».
Отлично работают.
9. Вместо 150EBU04 были установлены два 85EPF06 параллельно. Прекрасно работает.
10. Изменена система регулирования тока, преобразователь работает на резонансной частоте, а выходной ток регулируется изменением длительности управляющих импульсов.
Проверил работает отлично! Ток регулируется практически от 0 до макс! Схема аппарата с такой регулировкой показана на рис. 21.

тр. 1 — силовой трансформатор 2Ш30х28, первичная — 17 витков, ХХ=56В D1-D2 — HER208 D3, D5 — 150ЭБУ04
D6-D9 — КД2997А
Р — пусковое реле, 24В, 30А — 250В переменного тока
Др.3 — намотана на кольцо ферритовое К28х16х9, 13-15 витков
монтажный провод сечением 0,75мм кв. Индуктивность не менее
200мкН.

Схема, показанная на рис. 19, удваивает выходное напряжение. Двойное напряжение подается параллельно дуге. Такое включение облегчает зажигание на всех режимах работы, повышает стабильность дуги (дуга легко вытягивается до 2 см), улучшает качество сварного шва, можно сваривать электродами большого диаметра на малых токах, при этом не перегревая сварочный шов. сварная часть. Позволяет легко дозировать количество наплавляемого металла; при извлечении электрода дуга не гаснет, но ток резко снижается.При повышенном напряжении электроды всех марок легко воспламеняются и сгорают. При сварке тонкими электродами (1,0 — 2,5 мм) на малых токах достигается идеальное качество сварного шва даже у «чайников». Мне удалось приварить лист 0,8мм к уголку 5мм (52х52) четверкой. Напряжение ХХ без удвоения было 56В, с удвоителем 110В. Ток удвоителя ограничен конденсаторами 0,22х630В типа К78-2, на уровне 4 — 5 Ампер в дуговом режиме, и до 10А при КЗ. Как видите, пришлось добавить еще два диода для реле срабатывания, при таком включении это еще и защита от режима длительного короткого замыкания, как в схеме на рис.5. Выходной дроссель Др.2 не понадобился, а это 0,5 кг! Дуга горит стабильно! Оригинальность этой схемы заключается в том, что фаза удвоенного напряжения повернута на 180 градусов относительно силовой, поэтому высокое напряжение после разряда выходных конденсаторов не блокирует силовые диоды, а заполняет промежутки между импульсы с удвоенным напряжением. Именно этот эффект повышает стабильность дуги и улучшает качество сварного шва! Подобные схемы
итальянцы ставят в промышленные переносные инверторы.

На рис. 20 показана принципиальная схема самой современной конфигурации сварочного инвертора. Простота и надежность, минимум деталей, ниже его технические характеристики.

1. Напряжение питания 210 — 240 В
2. Ток в дуге 20 — 200 А
3. Ток, потребляемый от сети 8 — 22 А
4. Напряжение ХХ 110 В
5. Масса без корпуса не более 2,5 кг

Как видите, схема на рис. 20 мало чем отличается от схемы на рис.5. Но это полностью готовая схема; практически не нуждается в дополнительных системах розжига и стабилизации дуги. Применение удвоителя выходного напряжения позволило исключить выходной дроссель, увеличить выходной ток до 200А и на порядок улучшить качество сварных швов во всех режимах работы, от 20А до 200А. Дуга зажигается очень легко и приятно, почти все виды электродов стабильно горят. При сварке нержавеющих сталей качество сварного шва, выполненного электродом, не уступает сварному шву, выполненному в аргоне!
Все данные обмоток аналогичны предыдущим конструкциям, только в силовом трансформаторе можно первичную обмотку 17-18 витков намотать проводом 2.0-2.12 ПЭТВ-2 или ПЭВ-2. Теперь нет смысла повышать выходное напряжение трансформатора, для отличной работы достаточно 50-55В, остальное сделает удвоитель. Резонансный дроссель точно такой же конструкции, как и в предыдущих схемах, только имеет увеличенный немагнитный зазор (подобранный экспериментально, примерно 0,6 — 0,8 мм).

Уважаемые читатели, вашему вниманию было предложено несколько схем, но по сути это одна и та же силовая установка с различными дополнениями и улучшениями.Все схемы прошли неоднократные испытания и показали высокую надежность, неприхотливость и отличные результаты при работе в различных климатических условиях. Для изготовления сварочного аппарата вы можете взять любую из вышеперечисленных схем, воспользоваться предложенными изменениями и создать аппарат, полностью соответствующий вашим требованиям. Практически ничего не меняя, просто увеличивая или уменьшая зазор в резонансном дросселе, увеличивая или уменьшая радиаторы на выходных диодах и транзисторах, увеличивая или уменьшая мощность кулера, можно получить целую серию сварочных аппаратов с максимальной мощностью ток от 100А до 250А и рабочий цикл = 100%.Рабочий цикл зависит только от системы охлаждения, и чем мощнее используемые вентиляторы и больше площадь радиаторов, тем дольше ваше устройство сможет работать в непрерывном режиме на максимальном токе! Но увеличение радиаторов влечет за собой увеличение габаритов и веса всей конструкции, поэтому перед тем, как приступить к изготовлению сварочного аппарата, всегда нужно сесть и подумать, для каких целей он вам понадобится! Как показала практика, ничего сверхсложного в конструировании сварочного инвертора с использованием резонансного моста нет.Именно использование для этой цели резонансного контура позволяет на 100% избежать проблем, связанных с монтажом силовых цепей, а при изготовлении силового устройства в домашинных условиях эти проблемы возникают всегда! Резонансный контур решает их автоматически, сохраняя и продлевая срок службы силовых транзисторов и диодов!

10. Аппарат сварочный с фазовой регулировкой выходного тока

Схема, представленная на рис. 21, с моей точки зрения, наиболее привлекательна.Испытания показали высокую надежность такого преобразователя. В этой схеме полностью используются преимущества резонансного преобразователя, так как частота не меняется, силовые ключи всегда выключены при нулевом токе, а это важный момент с точки зрения управляемости ключами. Ток регулируется изменением длительности управляющих импульсов. Такая схемотехника позволяет изменять выходной ток практически от 0 до максимального значения (200А).Шкала регулировки полностью линейна! Изменение длительности управляющих импульсов достигается подачей переменного напряжения в диапазоне 3-4В на 8 ногу микросхемы Uc3825. Изменение напряжения на этой ножке с 4В на 3В дает плавное изменение времени цикла от 50% до 0%! Регулировка тока таким образом позволяет избежать такого неприятного явления, как совпадение резонанса с режимом короткого замыкания, что возможно при частотном регулировании. Поэтому исключается еще один возможный режим перегрузки! В результате можно вообще убрать схему защиты по току, отрегулировав максимальный выходной ток однократно с зазором в резонансном дросселе.Устройство настроено точно так же, как и все предыдущие модели. Единственное, что нужно сделать, это перед началом настройки установить максимальную длительность цикла, установив напряжение 4В на 8 ножке, если этого не сделать, то резонанс будет смещен, а при максимальной мощности переключение точки ключей могут не совпадать с нулевым током. При больших отклонениях это может привести к динамической перегрузке силовых транзисторов, их перегреву и выходу из строя. Применение удвоителя напряжения на выходе позволяет снизить нагрузку на сердечник за счет увеличения числа витков первичной обмотки до 20.Выходное напряжение ХХ составляет 46,5В, соответственно после удвоителя 93В, что соответствует всем нормам безопасности для инверторных сварочных источников! Понижение выходного напряжения блока питания позволяет использовать более низковольтные (более дешевые) выходные диоды. Можно смело ставить 150EBU02 или BYV255V200. Ниже приведены данные катушки моей последней модели сварочного инвертора.
Тр.1 Провод ПЭВ-2, диаметр 1,81 мм, число витков -20. Вторичная обмотка 3+3, 16мм кв, намотана в 4 провода диаметром 2,24. Дизайн аналогичен предыдущим.Сердечник Е65, №87 от EPCOS. Наш примерный аналог 20х28, 2200HMS. Одно ядро!
Др.1 10 витков, ПЭТВ-2 диаметром 2,24 мм. Сердечник 20х28 2000Нм. Зазор 0,6-0,8мм. Индуктивность 66мкГс на максимальный ток в дуге 180-200А. Др.3 12 витков монтажного провода, сечение 1мм кв, кольцо 28х16х9, без зазора, 2000НМ1
При данных параметрах резонансная частота около 35кГц. Как видно из схемы, токовой защиты нет, выходного дросселя нет, выходных конденсаторов нет.Силовой трансформатор и резонансный дроссель намотаны на одиночных сердечниках типа Ш20х28. Все это позволило снизить вес и высвободить объем внутри корпуса, и как следствие облегчить температурный режим всего аппарата, и спокойно поднять ток в дуге до 200А!

Список полезной литературы.

1. «Радио» №9, 1990 г.
2. «Микросхемы импульсных источников питания и их применение», 2001 г. Издательство «ДОДЕКА».
3.«Силовая электроника», Б.Ю. Семенова, Москва 2001
4. «Силовые полупроводниковые переключатели», П.А. Воронин, «ДОДЕКА» 2001
5. Каталог п/п устройств фирмы НТЭ.
5. Справочные материалы фирмы IR.
6. ТЭ, Нейман Л.Р. и Калантаров П.Л., ч. 2.
7. Сварка и резка металлов. Д.Л. Глизманенко.
8. «Микросхемы для линейных источников питания и их применение», 2001 г. Издательство «ДОДЕКА».
9. «Теория и расчет трансформаторов ИВ». А. В. Хныков Москва 2004

Самодельный сварочный инвертор рядом с блоком питания компьютера:

Страница подготовлена ​​по книге «Сварочный инвертор — это просто» В.Ю. Негуляев

65 нм — следующая цель зеленоградского завода «Ангстрем-Т», стоимость которой составит 300–350 млн евро. Предприятие уже подало во Внешэкономбанк (ВЭБ) заявку на получение льготного кредита на модернизацию производственных технологий, сообщают на этой неделе «Ведомости» со ссылкой на председателя совета директоров завода Леонида Реймана. Сейчас «Ангстрем-Т» готовится запустить линию по производству микросхем с топологией 90 нм. Выплаты по предыдущему кредиту ВЭБа, на который он был куплен, начнутся в середине 2017 года.

Пекин обрушил Уолл-Стрит

Ключевые американские индексы отметили первые дни Нового года рекордным падением, миллиардер Джордж Сорос уже предупредил, что мир ожидает повторение кризиса 2008 года.

Запущен в серийное производство первый российский потребительский процессор Байкал-Т1 по цене 60 долларов

Компания «Байкал Электроникс» в начале 2016 года обещает запустить в промышленное производство российский процессор Байкал-Т1 стоимостью около 60 долларов.Устройства будут востребованы, если этот спрос создаст государство, считают участники рынка.

МТС и Ericsson будут совместно разрабатывать и внедрять 5G в России

ПАО «Мобильные ТелеСистемы» и Ericsson подписали соглашение о сотрудничестве в области разработки и внедрения технологии 5G в России. В пилотных проектах, в том числе во время ЧМ-2018, МТС намерена протестировать разработки шведского вендора. В начале следующего года оператор начнет диалог с Минкомсвязи по формированию технических требований к мобильной связи пятого поколения.

Сергей Чемезов: «Ростех» уже входит в десятку крупнейших машиностроительных корпораций мира

В интервью РБК глава Ростеха Сергей Чемезов ответил на острые вопросы: о системе «Платон», проблемах и перспективах АВТОВАЗа, интересах Госкорпорации в фармбизнесе, рассказал о международном сотрудничестве в лице санкционное давление, импортозамещение, реорганизация, стратегии развития и новые возможности в трудные времена.

Ростех «огородился» и посягнул на лавры Samsung и General Electric

Наблюдательный совет Ростеха утвердил «Стратегию развития до 2025 года». Основные задачи — увеличить долю высокотехнологичной гражданской продукции и догнать General Electric и Samsung по основным финансовым показателям.

Мостовая схема инвертора. Типы высокочастотных преобразователей, наиболее часто используемых для построения сварочных инверторов

Сварочный инвертор – достаточно популярное устройство, которое необходимо как в домашнем хозяйстве, так и на промышленном предприятии.Это неудивительно, ведь источники питания, которые применялись ранее (преобразователи, трансформаторы, выпрямители), имели множество недостатков. Среди них масса и габариты, высокая энергоемкость, но малый диапазон регулирования режима сварки и низкая частота преобразований. Сделав сварочный инвертор на тиристорах своими руками, вы получите мощный блок питания для необходимой работы. Это также поможет вам сэкономить немало денег, хотя все равно потребует определенных трудовых и материальных затрат.

Сварочный инвертор: особенности и функции устройства

Работа инвертора заключается в преобразовании переменного сетевого тока в его постоянный высокочастотный аналог.

Это происходит в несколько этапов. Ток поступает из сети на блок выпрямителя. Там после преобразования напряжение из переменного становится постоянным. А инвертор выполняет обратное преобразование, то есть поступающее постоянное напряжение снова становится переменным, но с более высокой частотой.После этого напряжение понижается трансформатором, через выходной выпрямитель этот параметр модифицируется в высокочастотное постоянное напряжение.

Конструкция сварочного инвертора и его особенности

Благодаря отсутствию тяжелых деталей в конструкции устройства, оно очень компактное и легкое. Он включает в себя следующие компоненты:

Простое инверторное устройство с перекрестной связью.

  • инвертор;
  • сетевые и выходные выпрямители;
  • дроссель;
  • высокочастотный трансформатор.

С такими устройствами могут работать даже начинающие сварщики. Их используют как в быту, так и в строительной сфере или в автосервисах. Благодаря тому, что есть регулировка режимов работы, можно варить как тонкий, так и толстый металл. А повышенные условия горения дуги и формирования сварного шва дают возможность сваривать любые сплавы, черные и цветные металлы сварочными инверторами, используя все возможные технологии их сварки.

Преимущества использования инвертора

В сфере сварочного оборудования такие устройства пользуются особым спросом из-за их многочисленных преимуществ и преимуществ. Изготовив инвертор своими руками, вы получите:

  • способность варить сложные цветные металлы и конструкционные стали;
  • защита от перегрева, перепадов сетевого напряжения, перегрузки по току;
  • высокая стабильность сварочного тока даже при возможных колебаниях напряжения в сети;
  • хорошо сформированный шов;
  • при сварке практически не будет брызг;
  • горение дуги будет стабилизировано в данном ключе, даже если наблюдается внешнее неблагоприятное воздействие;
  • множество других полезных функций.

Схемы инвертора своими руками

Взяв за основу то, как построена схема и как управляется сам процесс преобразования инвертора, можно выделить несколько типов устройств, наиболее распространенных в использовании. Варианты «полный мост» и «полумост» относятся к двум двухтактным схемам, а «косой» мост относится к однотактным. Полная мостовая схема, называемая двухтактной, работает с биполярными импульсами. Они подаются на ключевые транзисторы (которые парные) и замыкают и размыкают электрическую цепь.

Схема инвертора «косого» моста.

Полумостовая схема будет отличаться от предыдущего варианта повышенным потреблением тока. В качестве ключей выступают транзисторы, работающие по той же двухтактной модели. На каждый из них подается половина входного напряжения сети. Мощность инвертора по сравнению с током полного моста вдвое меньше. Такая схема имеет свои преимущества в маломощных устройствах. К тому же можно использовать группу транзисторов, а не один очень мощный.

Последний вариант — «косой» мост. Это инверторы, работающие по однотактному принципу. Здесь вы будете иметь дело с униполярными импульсами. Одновременное размыкание транзисторных ключей исключит возможность короткого замыкания. Но среди недостатков этой схемы выделяют намагничивание магнитопровода трансформатора.

Посмотрите на одну из стандартных схем инвертора. Это разработка Ю.Негуляева. Чтобы собрать такое устройство в домашних условиях, вам потребуются ваше желание, готовность к работе и необходимая элементная база, которую можно либо найти на радиорынке, либо спаять из старых бытовых приборов.

Инструкция по сборке устройства

Стандартная схема инвертора конструкции Ю.Негуляева

Берем дюралюминиевую пластину 6мм. Подсоедините к нему все теплоотводящие жилы и провода. Обратите внимание, что здесь провод не нужно окружать теплоизоляционным материалом. Используя старую схему (например, компьютерную), не придется отдельно искать транзисторы и тиристоры.

Далее подготовьте специальный вентилятор большой мощности (можно даже автомобильный радиатор).Взорвет все, включая резонансный дроссель. Не забудьте прижать последний к основанию с помощью прокладки.

Для изготовления самого дроссельного устройства возьмите шесть медных жил. Их можно найти на рынке или сделать своими руками из частей ненужного старого телевизора. Прижмите диоды к основанию схемы, а затем прикрепите к ним регуляторы напряжения и изолирующие пломбы.

При размещении трансформатора изолируйте пучки проводников изоляционной лентой или фторопластовой лентой.Разведите проводники в разные стороны, чтобы они не соприкасались и не вызывали неполадок. На полевой транзистор вам нужно будет смонтировать силовое поле, чтобы увеличить производительность вашего инвертора. Для этого берем медный провод сечением 2 мм. Залудив его, обмотайте в несколько слоев обычной ниткой. Так вы защитите свой проводник от различных повреждений как при пайке, так и при сварке. Для фиксации установки используйте изолирующие пятки.Так вы еще и нагрузку с транзисторов на них переносите.

Недавно собрал сварочный инвертор от Бармалея, на максимальный ток 160 ампер, одноплатный вариант. Эта схема названа по имени ее автора — Бармалея. Вот схема подключения и файл печатной платы.

Схема инвертора для сварки

Работа инвертора : питание от однофазной сети 220 Вольт выпрямляется, сглаживается конденсаторами и подается на транзисторные ключи, которые из постоянного напряжения, подаваемого на ферритовый трансформатор, делают переменный ток высокой частоты.Из-за высокой частоты имеем уменьшение габаритов силового транса и как следствие используем не железо, а феррит. Далее идет понижающий трансформатор, за ним выпрямитель и дроссель.

Осциллограммы контроля полевых транзисторов. Измерял на стабилитроне кс213б без силовых ключей, скважность 43 и частота 33.

В своей версии силовые ключи IRG4PC50U заменены на более современные IRGP4063DPBF .Стабилитрон кс213б заменил на два встречно включенных 15 вольт 1,3 ватт, так как в предыдущем приборе кс213б они немного грелись. После замены проблема сразу исчезла. Все остальное остается как в схеме.

Это осциллограмма коллектора-эмиттера нижнего ключа (по схеме). При подаче питания 310 вольт через лампу мощностью 150 ватт. Осциллограф стоит с делением 5 вольт и делением 5 мкс. через делитель, умноженный на 10.

Силовой трансформатор намотан на сердечнике B66371-G-X187, N87, E70/33/32 EPCOS Намоточные данные: сначала первичка, вторичка и снова остатки первички. Провод, что на первичке, что на вторичке — диаметром 0,6мм. Первичка — 10 проводов 0,6 скрученных вместе 18 витков (всего). В первый ряд укладывается 9 витков. Далее остатки первички в сторону, мотаем 6 витков проводом 0,6 сложенным в 50 штук, тоже скрученным. А потом опять остатки первички, то есть 9 витков.Не забываем про межслойную изоляцию (я использовал несколько слоев кассовой бумаги, 5 или 6, больше не усердствуем, иначе обмотка не влезет в окно). Каждый слой был пропитан эпоксидной смолой.

Далее все собираем, между половинками феррита Е70 нужен зазор 0,1 мм, на крайние жилы кладем прокладку из обычного кассового чека. Все стягиваем, приклеиваем.

Я покрасил черной матовой краской, затем покрыл лаком.Да, чуть не забыл, когда мы крутили каждую обмотку, обматываем ее малярным скотчем — изолируем, так сказать. Не забудьте отметить начало и концы обмоток, это пригодится для дальнейшей фазировки и сборки. При неправильной фазировке трансформатора прибор будет вариться вполсилы.

При подключении инвертора к сети начинается зарядка выходных конденсаторов. Начальный ток их зарядки очень велик, сравним с током короткого замыкания, и может привести к перегоранию диодного моста.Не говоря уже о том, что для кондуитов это тоже чревато провалом. Во избежание столь резкого скачка тока в момент включения установлены ограничители заряда конденсаторов. В схеме Бармалея это 2 резистора по 30 Ом, мощностью 5 Вт, итого 15 Ом х 10 Вт. Резистор ограничивает зарядный ток конденсаторов и после их заряда уже можно подавать питание напрямую, минуя эти резисторы, что и делает реле.

В сварочном аппарате по схеме Бармалея используется реле WJ115-1A-12VDC-S.Питание катушки реле — 12 вольт постоянного тока, коммутируемая нагрузка 20 ампер, 220 вольт переменного тока. В самоделках очень распространено использование автомобильных реле на 12 Вольт, 30 Ампер. Однако они не рассчитаны на коммутацию тока до 20 А сетевого напряжения, но, тем не менее, дешевы, доступны и вполне неплохо справляются со своей задачей.

Токоограничивающий резистор лучше поставить обычный проволочный, он выдержит любые перегрузки и стоит дешевле импортных. Например С5-37 В 10 (20 Ом, 10 Вт, провод).Вместо резисторов можно последовательно с цепью переменного напряжения поставить токоограничивающие конденсаторы. Например, К73-17, 400 вольт, общей емкостью 5-10 мкФ. Конденсаторы емкостью 3 мкФ заряжают емкость емкостью 2000 мкФ примерно за 5 секунд. Расчет зарядного тока конденсаторов следующий: 1 мкФ ограничивает ток до 70 миллиампер. Получается 3 мкФ на уровне 70х3=210 миллиампер.

Наконец-то все собрал и запустил.Предельный ток поставил 165 ампер, теперь устроим сварочный инвертор в хорошем корпусе. Стоимость самодельного инвертора около 2500 рублей — запчасти заказывал в интернете.

Проволоку брал в перемоточном цеху. Также можно убрать провод от телевизоров от цепи размагничивания от кинескопа (это почти готовая вторичка). Дроссель изготовлен из Е65 , медная полоса шириной 5 мм и толщиной 2 мм — 18 витков. Индуктивность 84 мкГн я подобрал, увеличив зазор между половинками, он составил 4 мм.Можно не лентой мотать, а и проводом 0,6 мм, но прокладывать будет сложнее. Первичку на трансформатор можно намотать проводом 1,2 мм, комплект 5 штук по 18 витков, но можно и посчитать количество проводов нужного вам сечения с 0,4 мм, то есть например 15 штук 0,4 мм 18 витков.

После монтажа и настройки схемы на плате все собрал. Бармалей прошел испытания успешно: тройку и четверку электрода тянет спокойно.Ограничение по току установлено 165 ампер. Собрал и протестировал устройство: Arcee .

Обсудить статью СВАРОЧНЫЙ ИНВЕРТОР БАРМАЛЕЙ

Принципиальная схема заводского сварочного инвертора «Ресанта» (нажмите для увеличения)

Схема инвертора от немецкого производителя FUBAG с рядом дополнительных возможностей (нажмите для увеличения)

Пример принципиальной электрической схемы сварочного инвертора для самостоятельного производство (нажмите, чтобы увеличить)

Принципиальная схема инверторного устройства состоит из двух основных частей: силовой части и цепи управления.Первым элементом силовой части схемы является диодный мост. Задача такого моста как раз и состоит в том, чтобы преобразовывать переменный ток в постоянный.

В постоянном токе, преобразованном из переменного тока в диодном мосту, могут возникать импульсы, которые необходимо сглаживать. Для этого после диодного моста устанавливают фильтр, состоящий из конденсаторов преимущественно электролитического типа. Важно знать, что напряжение, которое выходит с диодного моста, составляет около 1.в 4 раза больше, чем его значение на входе. Диоды выпрямителя сильно нагреваются при преобразовании переменного тока в постоянный, что может серьезно повлиять на их работу.

Для защиты их, а также других элементов выпрямителя от перегрева в этой части электрической цепи используются радиаторы. Кроме того, на самом диодном мосту установлен термопредохранитель, задачей которого является отключение питания при нагреве диодного моста до температуры, превышающей 80–90 градусов.

Высокочастотные помехи, возникающие при работе инверторного устройства, могут проникать через его ввод в электрическую сеть. Чтобы этого не произошло, перед выпрямительным блоком схемы устанавливают ЭМС-фильтр. Такой фильтр состоит из дросселя и нескольких конденсаторов.

Сам инвертор, преобразующий уже постоянный ток в переменный, но с гораздо большей частотой, собран из транзисторов по схеме «косой мост».Частота переключения транзисторов, за счет которой формируется переменный ток, может составлять десятки и сотни килогерц. Образующийся высокочастотный переменный ток имеет прямоугольную амплитуду.

Получить на выходе аппарата ток достаточной силы, чтобы его можно было использовать для эффективного выполнения сварочных работ, позволяет установленный за инверторным блоком понижающий трансформатор. Для получения постоянного тока с помощью инверторного аппарата после понижающего трансформатора подключается мощный выпрямитель, также собранный на диодном мосту.

Элементы защиты и управления инвертора

Избежать влияния негативных факторов на работу инвертора позволяют несколько элементов его принципиальной схемы.

Чтобы транзисторы, преобразующие постоянный ток в переменный, не перегорали в процессе работы, используются специальные демпфирующие (RC) схемы. Все блоки электрической цепи, работающие под большой нагрузкой и сильно нагревающиеся, не только снабжены принудительным охлаждением, но и подключены к термодатчикам, отключающим их питание, если температура их нагрева превышает критическое значение.

В связи с тем, что конденсаторы фильтра после заряда могут давать большой ток, способный сжечь транзисторы инвертора, в устройстве необходимо обеспечить плавный пуск. Для этого используются стабилизаторы.

В схеме любого инвертора присутствует ШИМ-контроллер, отвечающий за управление всеми элементами его электрической цепи. С ШИМ-регулятора электрические сигналы поступают на полевой транзистор, а с него — на разделительный трансформатор, имеющий одновременно две выходные обмотки.ШИМ-регулятор через другие элементы электрической цепи также подает сигналы управления на силовые диоды и силовые транзисторы инверторного блока. Чтобы контроллер мог эффективно управлять всеми элементами электрической цепи инвертора, на него также необходимо подавать электрические сигналы.

Эти сигналы формируются с помощью операционного усилителя, на вход которого подается выходной ток, формируемый в инверторе. Когда значения последних отличаются от заданных параметров, операционный усилитель формирует управляющий сигнал на контроллер.Кроме того, на операционный усилитель поступают сигналы со всех защитных цепей. Это необходимо для того, чтобы он мог отключить инвертор от источника питания в тот момент, когда в его электрической цепи возникнет критическая ситуация.

Преимущества и недостатки сварочных аппаратов инверторного типа

Устройства, пришедшие на смену обычным трансформаторам, имеют ряд существенных преимуществ.

  • Благодаря совершенно другому подходу к формированию и регулированию сварочного тока масса таких аппаратов составляет всего 5–12 кг, тогда как сварочные трансформаторы весят 18–35 кг.
  • Инверторы
  • имеют очень высокий КПД (около 90%). Это связано с тем, что они потребляют гораздо меньше лишней энергии на обогрев. составные части. Сварочные трансформаторы, в отличие от инверторных аппаратов, сильно нагреваются.
  • Инверторы
  • благодаря такому высокому КПД потребляют в 2 раза меньше электроэнергии, чем обычные сварочные трансформаторы.
  • Высокая универсальность инверторных аппаратов объясняется возможностью с их помощью регулировать сварочный ток в широких пределах.Благодаря этому одно и то же устройство можно использовать для сварки деталей из разных металлов, а также для ее выполнения по разным технологиям.
  • Большинство современных моделей инверторов наделены опциями, минимизирующими влияние ошибок сварщика на процесс. К таким опциям относятся, в частности, «Антизалипание» и «Форсаж дуги» (быстрое зажигание).
  • Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается автоматическими элементами электрической цепи инвертора.При этом автоматика не только учитывает и сглаживает колебания входного напряжения, но и корректирует даже такие помехи, как затухание сварочной дуги из-за сильного ветра.
  • Сварка на инверторном оборудовании может выполняться любым типом электрода.
  • Некоторые модели современных сварочных инверторов имеют функцию программирования, позволяющую точно и быстро настраивать их режимы при выполнении определенных видов работ.

Как и любые сложные технические устройства, сварочные инверторы имеют ряд недостатков, о которых также необходимо знать.

  • Инверторы дорогие, на 20-50% дороже обычных сварочных трансформаторов.
  • Наиболее уязвимыми и часто выходящими из строя элементами инверторных устройств являются транзисторы, стоимость которых может составлять до 60% от цены всего устройства. Соответственно, это довольно затратная затея.
  • Инверторы
  • из-за сложности их принципиальной схемы не рекомендуется использовать в плохих погодных условиях и при отрицательных температурах, что серьезно ограничивает область их применения.Для использования такого устройства в полевых условиях необходимо подготовить специальное закрытое и отапливаемое помещение.
При сварочных работах, выполняемых с помощью инвертора, нельзя использовать длинные провода, так как они наводят помехи, отрицательно влияющие на работу аппарата. По этой причине провода для инверторов делают достаточно короткими (около 2 метров), что вносит некоторые неудобства в сварочные работы.

(голосов: 9 , средний рейтинг: 4,00 из 5)

Силовая часть нашего самодельного сварочного полуавтомата инверторного типа основана на несимметричной мостовой схеме, или, как ее еще называют, «косой мост».Это односторонний прямой преобразователь. Достоинства такой схемы — простота, надежность, минимальное количество деталей, высокая помехозащищенность. До сих пор многие производители выпускают свою продукцию по схеме «косой мост». Без недостатков тоже не обойтись — это большие импульсные токи от блока питания, меньший КПД, чем в других схемах, большие токи через силовые транзисторы.

Блок-схема прямого преобразователя «косой мост»

Блок-схема такого аппарата представлена ​​на рисунке:

Силовые транзисторы VT1 и VT2 работают в одну фазу, т.е.е. они открываются и закрываются одновременно, поэтому по сравнению с полным мостом ток через них в два раза больше. Трансформатор ТТ обеспечивает обратную связь по току.
Подробнее обо всех типах инверторных преобразователей для сварочных аппаратов можно узнать из книги.

Описание схемы инвертора

Полуавтоматическая инверторная сварка, работающая в режимах ММА (дуговая сварка) и МАГ (газовая сварка специальной проволокой).

Плата управления

На щите управления установлены следующие инверторные блоки: задающий генератор с трансформатором гальванической развязки, блоки обратной связи по току и напряжению, блок релейного управления, блок тепловой защиты, блок защиты от залипания.

задающий генератор

Блок управления током (для режима ММА) и задающий генератор (ЗГ) собраны на микросхемах LM358N и UC2845. В качестве MH был выбран UC2845, а не более распространенный UC3845 из-за более стабильных параметров первого.

Частота генерации зависит от элементов С10 и К19, и рассчитывается по формуле: f = (1800/(R*C))/2, где R и C в килоомах и нанофарадах, частота в килогерцах. В этой схеме частота равна 49 кГц.

Еще одним важным параметром является коэффициент заполнения, рассчитываемый по формуле Кзап = t/T. Он не может быть больше 50%, а на практике составляет 44-48%. Это зависит от соотношения значений C10 и R19. Если конденсатор взять как можно меньше, а резистор как можно больше, то Кзап будет близок к 50%.

Сформированные импульсы ЗГ поступают на ключ VT5, работающий на трансформаторе гальванической развязки (ТГР) Т1, намотанном на сердечнике ЕЕ25, используемом в электронных блоках запуска люминесцентных ламп (ЭПРА).Все обмотки снимаются и наматываются новые по схеме. Вместо транзистора IRF520 можно использовать любой из этой серии — IRF530, 540, 630 и т.д.

Обратная связь по току

Как уже говорилось ранее, для дуговой сварки важен стабильный выходной ток, для полуавтомата — постоянное напряжение. Обратная связь по току организована на трансформаторе тока ТТ, представляющем собой ферритовое кольцо размером К 20 х 12 х 5, одетое на нижнюю (по схеме) выходную первичную обмотку силового трансформатора.В зависимости от первичного тока T2 ширина импульса задающего генератора уменьшается или увеличивается, сохраняя неизменным выходной ток.

Обратная связь по напряжению

Сварочный полуавтоматический инверторный тип требует обратной связи по напряжению; для этого в режиме МАГ напряжение с выхода прибора подается переключателем S1.1 на блок регулировки выходного напряжения, собранный на элементах R55, D18, U2. Мощный резистор К50 задает начальный ток. И с контактами S1.2 ключ на транзисторе VT1 закорачивает регулятор R2 на максимальный ток, а ключ VT3 выключает режим «антиприлипание» (отключение ЗГ при залипании электрода).

Блок тепловой защиты

Самодельный сварочный полуавтомат включает в себя схему защиты от перегрева: это обеспечивается узлом на транзисторах VT6, VT7. Датчики температуры на 75 градусов С (их два, нормально замкнутые, соединенные последовательно) установлены на радиаторе выходных диодов и на одном из радиаторов силовых транзисторов.При превышении температуры транзистор VT6 закорачивает вывод 1 UC2845 на землю и нарушает генерацию импульсов.

Блок управления реле

Этот блок собран на микросхеме DD1 CD4069UB (аналог 561LN2) и транзисторе VT14 BC640. Эти элементы обеспечивают следующий режим работы: при нажатии на кнопку сразу включается реле газового клапана, примерно через секунду транзистор VT17 позволяет запустить генератор и одновременно включается реле тянущего механизма на.

Непосредственно реле, управляющие «протяжкой» и газовым клапаном, а также вентиляторы, питаются от стабилизатора на МС7812, смонтированного на плате управления.

Блок питания на транзисторах HGTG30N60A4

С выхода ТГР импульсы, ранее сформированные драйверами на транзисторах VT9 VT10, поступают на силовые ключи VT11, МЭ12. Параллельно коллекторно-эмиттерным выводам этих транзисторов подключены «снабберы» — цепочки элементов С24, D47, R57 и С26, D44, R59, служащие для удержания мощных транзисторов в диапазоне допустимых значений.В непосредственной близости от ключей установлен конденсатор С28, собранный из 4-х контейнеров 1мк х 630в. Стабилитроны Z7, Z8 необходимы для ограничения напряжения на затворах ключей на уровне 16 вольт. Каждый транзистор смонтирован на радиаторе от компьютерного процессора с вентилятором.

Силовой трансформатор и диоды выпрямителя

Основным элементом схемы сварочного полуавтомата является мощный выходной трансформатор Т2. Собран на двух ядрах E70, материал N87 от EPCOS.

Расчет сварочного трансформатора

Витки первичной обмотки рассчитываются по формуле: N=(Uпит*tимп)/(Vад*Sсек),
где Uпит=320В — максимальное напряжение питания;
timp = ((1000/f)/2)*К – длительность импульса, К = (Кzap*2)/100 = (0,45*2)/100 = 0,9 timp = ((1000/49)/2 )*0,9 = 9,2;
Vдоп = 0,25 — допустимая индукция для материала сердечника;
Sсек = 1400 — сечение жилы.
Н = (320*9,2)/(0,25*1400)=8,4, округлить до 9 витков.
Соотношение витков вторичной обмотки к первичной должно быть примерно 1/3, т.е. мотаем 3 витка вторичной обмотки.

Силовой трансформатор можно намотать и на другой типоразмер, расчет витков ведется по приведенной выше формуле. Например, для сердечника 2 х Е80 при f=49Khz оборотов в первичке: 16, во вторичке: 5.

Подбор сечения провода первичной и вторичной обмоток, обмотки трансформатора

Сечение проводов выбирается из расчета 1мм.kv = 10А выходной ток. Это устройство должно выдавать в нагрузку примерно 190А, поэтому берем вторичку сечением 19мм.кв (пучок из 61 провода диаметром 0,63мм). Сечение первички выбирают в 3 раза меньше, т.е. 6мм кв. (жгут из 20 проводов диаметром 0,63мм). Сечение провода в зависимости от его диаметра рассчитывается как: S = D²/1,27, где D – диаметр провода.

Намотка осуществляется на каркасе из текстолита толщиной 1 мм, без боковых щечек.Каркас одевается на деревянную оправку по размеру сердечника. Намотана первичная обмотка (все витки в один слой). Потом 5 слоев плотной трансформаторной бумаги, сверху — вторичная обмотка. Катушки обжаты пластиковыми стяжками. Затем каркас с обмотками снимают с оправки и пропитывают лаком в вакуумной камере. Камеру сделал из литровой банки с плотной крышкой и шлангом, который надел на всасывающую трубку компрессора от холодильника (можно просто окунуть транс в лак на сутки, думаю тоже пропитается ).

Аппарат дуговой сварки должен обеспечивать падающую вольт-амперную характеристику в нагрузке (дуге). В мостовых инверторах, как правило, падающая характеристика обеспечивается достаточно сложной электроникой с обязательной обратной связью по току. С точки зрения удобства управления, на мой взгляд, наиболее привлекательным является резонансный мост. В нем падающая характеристика источника сварочного тока обеспечивается параметрическими свойствами резонансной цепи в первичной цепи инвертора.

Особенностью инвертора, который представлен в данной статье, является не только использование полного резонансного моста, но и его управление с помощью микроконтроллера PIC16F628-20I/P.

Сразу отметим, что максимальный сварочный ток инвертора зависит от настройки. Его величина целиком определяется шириной немагнитного зазора в магнитопроводе резонансного индуктора. Для силовых элементов, используемых в инверторе, в зависимости от их теплового режима сварочный ток может достигать 200 А.

Принципиальная схема инвертора разделена на две части. На рис.1 показана силовая часть, а рис.2 — схема блока питания с блоком управления. Классический мостовой сварочный инвертор состоит из выпрямителя сетевого напряжения с фильтрующими конденсаторами. Постоянное напряжение 300 В с помощью 4-х ключей преобразуется в переменное более высокой частоты, которое понижается с помощью сварочного трансформатора и затем выпрямляется.

Силовая часть

В резонансных преобразователях резонансный дроссель L1 и резонансный конденсатор С1-С10 включены последовательно с первичной обмоткой сварочного трансформатора Т1 (см. рис.1 , на котором силовые цепи выделены жирным шрифтом). Индуктивность последовательной цепи состоит из индуктивности резонансного дросселя L1 и индуктивности первичной обмотки трансформатора Т1. Вторичная обмотка Т1 нагружена сварочной дугой. Если емкости С1-С10 и индуктивность L1 — величины постоянные, то индуктивность первичной обмотки Т1 зависит от сопротивления нагрузки во вторичной обмотке, т.е. от сварочного тока. Максимальная индуктивность первичной обмотки Т1 соответствует режиму «холостого хода» инвертора, а минимальная — режиму короткого замыкания.Сопротивление нагрузки также определяет добротность цепи. Таким образом, резонансная частота контура минимальна в режиме «холостого хода» (при максимальной индуктивности первичной обмотки Т1) и максимальна в режиме короткого замыкания (при минимальной индуктивности первичной обмотки Т1). Когда инвертор нагружен сварочной дугой, резонансная частота контура зависит от тока в дуге.

Из всего вышеизложенного очевидно, что частота инвертора при работе на максимальной мощности в дуге должна быть ниже собственной частоты резонансного контура инвертора в режиме короткого замыкания и выше ее в » режим «холостой ход».Оптимально резонанс возникает на собственной частоте цепи, при которой в дуге развивается максимальная мощность (f МАКС. МОЩНОСТЬ). Это главный критерий правильной настройки инвертора. Если в этом случае увеличить частоту инвертора относительно f MAX. МОЩНОСТЬ, ток в дуге уменьшают за счет увеличения индуктивного сопротивления резонансного дросселя L1. Так осуществляется частотное регулирование тока в сварочной дуге.

Резонанс в цепи инвертора при коротком замыкании и неправильной настройке инвертора возможен и на частоте выше f MAX.ВЛАСТЬ .

Также отметим, что недопустим резонанс в режиме КЗ для транзисторных ключей инвертора из-за возникновения перегрузки по току в первичной цепи. Поскольку режим короткого замыкания является стандартным для сварочного аппарата, необходимо предотвратить работу инвертора на частотах выше f MAX. ПИТАНИЕ в случае короткого замыкания в сварочной цепи.

Для этого в данном инверторе микроконтроллер постоянно отслеживает факт короткого замыкания сварочных проводов с помощью специального детектора.При возникновении короткого замыкания микроконтроллер автоматически снижает частоту инвертора до установленного ранее значения f MAX. МОЩНОСТЬ — на этой частоте невозможен резонанс при КЗ, что препятствует протеканию избыточного тока в первичной цепи и, соответственно, через ключи.

В силовой части (рис.1) R13 — пусковой резистор. Ограничивает ток заряда оксидных конденсаторов С16, С17 при включении автомата. Диодный мост VD14-VD21 предназначен для выпрямления сетевого напряжения 220 В/50 Гц, которое сглаживается конденсаторами С15-С17 и подается на выходной мост схемы, состоящий из 4 ключей на IGBT транзисторах VT1-VT4.

Супрессоры VD3, VD9 и VD22 защищают ключи от скачков напряжения. Резисторы R5, R6 разряжают резонансный конденсатор при выключении инвертора. Стабилитроны VD1, VD2, VD4, VD5 не допускают превышения напряжения на затворах ключей 18 В. Резисторы R1, R3, R7 и R9 ограничивают выходной ток драйверов в моменты заряда-разряда затвора емкости ключей. Резисторы R2, R4, R8, R10 обеспечивают надежное замыкание ключей в моменты отсутствия питания на драйверах.

Сварочный трансформатор Т1 с коэффициентом трансформации 6 снижает напряжение и обеспечивает гальваническую развязку выхода относительно сетевой части инвертора. Переменное напряжение со вторичной обмотки сварочного трансформатора выпрямляется диодами VD6, VD7 и поступает по сварочным проводам на электрод и свариваемые поверхности. Цепочки R11C13 и R12C14 служат для поглощения энергии бросков обратного напряжения выходного выпрямителя. Для устойчивого образования дуги при малых токах, а также для облегчения ее зажигания предусмотрен удвоитель напряжения, собранный на элементах С11, С12, VD10-VD13, С19, С20 и L2.Резистор R14 служит удвоительной нагрузкой. Супрессор VD8 защищает диоды выходного выпрямителя от бросков обратного напряжения.

Блок питания

Построен по схеме обратноходового преобразователя на базе специализированной микросхемы DA6 TNY264 по типовой схеме (рис.2) . Он обеспечивает питание драйверов, реле и блока управления микроконтроллера. Питание драйверов верхних выключателей гальванически изолировано от источника питания реле 24 В и питания нижних драйверов.Для питания микроконтроллера DD1 (5 В) используется параметрический стабилизатор DA7. Драйверы DA1-DA4 типа HCPL3120 предназначены для управления ключами VT1-VT4 и обеспечения крутых фронтов управляющих импульсов на затворах этих транзисторов.

Детектор короткого замыкания собран на элементах R25, R27, R28, DA8, VD32, VD33, C38. При напряжении на сварочных проводах ниже 9 В (короткое замыкание) на входе RB4 контроллера DD1 появляется высокий логический уровень, а при напряжении более 9 В (отсутствие короткого замыкания) появляется низкий логический уровень на входе RB4.

В позиции DD1 используется широко распространенный микроконтроллер (МК) PIC16F628-20I/P в DIP-корпусе.

Работа инвертора

Как только включается питание, начинает работать программа микроконтроллера. После задержки около 5 секунд прозвучит звуковой сигнал, и инвертор начнет работать. Как только напряжение в сварочных проводах превысит 9 В, МК разомкнет ключ VT5, который включит реле К1, а зарядный резистор R13 зашунтирует контакты реле.Зуммер также выключится. С этого момента инвертор готов к работе. Частота инвертора будет определяться положением потенциометра R18. При этом минимальная частота (она же f МАКС. МОЩНОСТЬ) соответствует максимальному сварочному току, а максимальная частота соответствует минимальному току. Частота изменяется ступенчато (дискретно). Используются только 17 позиций. При вращении потенциометра R18 изменение частоты сопровождается коротким звуковым сигналом зуммера.Таким образом, можно изменять частоту сварочного тока на нужное количество позиций по звуку зуммера.

В случае короткого замыкания сварочных проводов инвертор автоматически начинает работать на частоте f MAX. ПИТАНИЕ,- Работа инвертора в режиме короткого замыкания сопровождается звуковым сигналом зуммера. Если короткое замыкание длится более 1 с, инвертор блокируется и через 3 с снова возобновляет работу. Так реализована функция антиприлипания электрода.

При отсутствии короткого замыкания на вход RB4 подается низкий логический уровень, а частота инвертора определяется положением потенциометра R18.

Для защиты выходных ключей от перегрева в качестве датчиков используются два термостата ТС1 и ТС2. Если хотя бы один из термостатов выключен, работа инвертора блокируется. Зуммер издает прерывистый частый звуковой сигнал до тех пор, пока не остынет радиатор, на котором установлен сработавший термостат.

Конструкция и детали Резонансная катушка индуктивности L1 намотана на магнитопроводе ETD59, материал №87 фирмы EPCOS и содержит 12 витков медного провода диаметром 2 мм в лаковой изоляции. Провод наматывается с обязательным зазором между витками. Для обеспечения зазора можно использовать толстую нить. Чтобы закрепить обмотку, нужно промазать витки эпоксидным клеем. Половинки магнитопровода стыкуются с немагнитным зазором 1…2 мм. Более точное значение немагнитного зазора подбирается при регулировке резонансной частоты.Во время работы инвертора магнитопровод резонансного дросселя может сильно нагреваться. Это связано с насыщением феррита при работе в резонансе. Чтобы обеспечить надежную фиксацию разрыва магнитопровода, его половинки необходимо стянуть металлическими штырями. При этом необходимо обеспечить расстояние от зазора до шпилек не менее 5 мм. В противном случае шпильки могут расплавиться возле зазора. По этой же причине недопустимо затягивать дроссельную заслонку цельнометаллическим кожухом.

Трансформатор Т1 намотан на магнитопроводе Е65, материал №87 фирмы EPCOS. Сначала в один ряд наматывается первичная обмотка — 18 витков медного провода диаметром 2 мм в лаковой изоляции. Обмотки II и III намотаны поверх первичной обмотки. Каждый из них занимает половину кадра. Обмотки II и III содержат по 3 витка четырьмя медными проводами диаметром 2 мм. Половинки магнитопровода трансформатора соединены без зазора и надежно закреплены.

Катушка индуктивности L2 содержит 20 витков монтажного провода сечением 1.5 мм 2 намотан на ферритовом кольце К28х16х9.

Трансформатор Т2 намотан на феррите Ш5х5 магнитной проницаемостью 2000 Нм. Половинки магнитопровода стыкуются с зазором 0,1…0,2 мм. Обмотка I содержит 180 витков провода ПЭВ-1 диаметром 0,2 мм. Обмотка II намотана в один ряд, содержит 47 витков того же провода. Обмотки III, IV и V содержат по 33 витка провода ПЭВ-1 диаметром 0,25 мм. Между обмотками нужно проложить 2 слоя изоляции (например, малярный скотч).Фазировка подключения обмотки указана на рис.2.

Допустимо применять только качественные пленочные конденсаторы С1-С10 на напряжение не менее 1000 В. Предпочтительно применять конденсаторы типа К78-2. Блокировочный конденсатор С15 должен быть того же типа.

Блок питания не требует настройки и при исправной части начинает работать сразу. Необходимо только контролировать значения напряжения для питания драйверов 16…17 В.При проверке блока питания на его входные клеммы GND и +300 В можно подать сетевое напряжение 220 В. Таким же образом запитать блок питания при настройке резонансной частоты.

При работе инвертора нагреваются все его силовые элементы. От того, насколько грамотно продуты эти элементы, будет зависеть время непрерывной работы устройства и его долговечность. Для входного выпрямителя VD14-VD21, транзисторов VT1-VT4 и выходного выпрямителя VD6, VD7 необходимо предусмотреть радиаторы большой площади.Принудительное воздушное охлаждение необходимо также для резонансного дросселя L1, сварочного трансформатора Т1 и удвоительных диодов VD10-VD13. На радиаторы верхних выключателей и выходные диоды устанавливаются защитные термостаты ТС1 и ТС2 типа КСД250В. Все остальные элементы инвертора не нуждаются в обдуве и радиаторах.

Установка резонансной частоты

Для настройки инвертора необходим ЛАТР и нагрузочный реостат сопротивлением 0,15 Ом. Реостат должен выдерживать кратковременное протекание тока до 200 А.Зазор магнитопровода резонансного индуктора устанавливают примерно 1 мм. Между выводами 3 и 4 оптопары DA8 установлена ​​перемычка. Установить «прошитый» микроконтроллер в блок управления.

Блок питания должен быть запитан отдельно во время установки. Для этого, не подключая устройство к сети, на провода GND и +300 В блока питания необходимо подать напряжение сети 220 В.

Силовая часть все еще обесточена. После включения питания через 5 секунд должен включиться зуммер, затем звук должен прекратиться, а реле должно включиться.Нажимаем одновременно обе кнопки SB1 и SB2. Удерживайте кнопки до тех пор, пока не прозвучит звуковой сигнал. Отпускаем кнопки. Непрерывный звук прекратится, и зуммер начнет прерывисто подавать звуковой сигнал с периодом приблизительно 2 с. Это соответствует режиму перестройки резонансной частоты.

Если все так, то с помощью осциллографа контролируем наличие разнополярных импульсов между затворами транзисторов VT2 и VT4 с частотой 30 кГц, амплитудой не менее 15 В и шагом «мертвого времени» 2 мкс.Такой же сигнал должен быть между затворами VT1 ​​и VT3. Если все так, питаем силовую часть через ЛАТР и выставляем напряжение 20…30 В.

К сварочным проводам можно включить лампочку 12 В. Если лампочка горит, в сварочные провода включаем реостат на 0,15 Ом и вольтметр постоянного тока. Выставляем на ЛАТР напряжение 30…40 В и начинаем настройку. Кнопки SB1 и SB2 уменьшают или увеличивают частоту инвертора. Пределы изменения частоты 30…42 кГц. Регулируя частоту кнопками, добиваемся максимального напряжения на реостате.Если при снижении частоты до 30 кГц напряжение продолжает расти, то необходимо увеличить зазор в магнитопроводе резонансного дросселя и снова повторить настройку. Если при увеличении частоты до 42 кГц напряжение на реостате продолжает увеличиваться, необходимо уменьшить зазор в магнитопроводе резонансного дросселя и повторить настройку еще раз.

Необходимо добиться резонанса, т.е. настроить схему так, чтобы увеличение или уменьшение частоты инвертора приводило к уменьшению напряжения на реостате.При указанных на схеме элементах наиболее предпочтительно добиться такого зазора в резонансном дросселе, чтобы резонанс при нагрузке 0,15 Ом возникал на частоте 33…37 кГц. Резонанс на более высокой частоте увеличит максимальный сварочный ток, но переключатели и выходные диоды будут работать на пределе своих возможностей.

После установки резонансной частоты нажмите обе кнопки одновременно. После продолжительного звукового сигнала значение резонансной частоты будет записано в энергонезависимую память микроконтроллера.Вращением потенциометра R18 проверяем работу регулятора частоты. Минимальная частота должна быть равна резонансной. При вращении потенциометра изменение частоты должно сопровождаться коротким звуковым сигналом (всего 17 шагов).

Если все так и происходит, собираем всю схему инвертора. Снимите перемычку между контактами 3 и 4 оптопары DA8. Включаем инвертор в сеть. Через 5 секунд прозвучит зуммер, затем включится реле и звук прекратится.Потенциометром R18 устанавливается минимальная частота (она же f MAX. POWER), соответствующая максимальному току. Кратковременно нагружаем инвертор реостатом на 0,15 Ом и измеряем напряжение в нагрузке. Если это напряжение превышает 23 В, то настройку можно считать завершенной. Если меньше, то следует увеличить зазор в магнитопроводе резонансного дросселя и повторить настройку сначала.

Заваривачки инвертора своими руками: схема, видео — HappyDIYsite

Дизайнер и знаток Юрий Негуляев у своего времени изумио готово неофодан урегай — инверта за заваривание.Предлагается с властью рукaмa нaправи инвертора, помогaющu зaваривaчког трансформаторa и мoчних MOSFET транзисторов.

Najvažnije kod dizajniranja или поправка купне или кухонный инверта je njegova sklopna shema. Преузели смо га из проекта Негуляев за производство нашего инверта.

Shematski sklop pretvarača za zavarivanje

Proizvodnja трансформатора i prigušnice

Za rad nam je potrebna sljedeća oprema:

  1. Feritna jezgra.
  2. Оквир трансформатора.
  3. Бакрена сабирница или жица.
  4. Nosač za pričvršćivanje dvije polovice jezgre.
  5. Изоляция трака отпорна на топлину.

Первый набор правил : namoti su namotani samo na punu širinu okvira, pri čemu ovaj трансформатор postaje otporniji na padove napona i vanjske utjecaje.

Высококвалитетни пульсни трансформатор намотава се бакреним сабирником или снопом жица. Aluminijske žice istog poprečnog presjeka ne mogu izdržati dovoljno veliku gustoću struje u pretvaraču.

У овой изведби трансформатора, секундарни намот треба бити намотан у неколико слоёва, на принцип сендвича. Snop žica s poprečnim presjekom od 2 mm, uvijenih zajedno, poslužit će kao sekundarni namot. Oni moraju biti izolirani jedan od otheroga, na primjer premaz lakom.

Namotajni prstenovi

Između primarnog i sekundarnog namotaja mora biti dva ili tri puta veća izolacija, tako da napon mreže ne pada na sekundarni namot, koji je u ispravljenom obliku 310 volti. Фторопластовая изоляция отпорна на топлину je najbolja za to.

Трансформатор, который может быть изготовлен на стандартной железной дороге, за што се у ту сврху користи 5 трансформатора или горизонтального экрана неисправных телевизоров у единственной заедничку железной дороги. Također je potrebno zapamtiti o zračnom razmaku između namota i jezgre transformatora, što olakšava njegovo hlađenje.

Важная напомена, несметан рад уреджайа изравно овиси не само о великини истосмьерне струе, век и деблиини жице секундарног намота трансформатора. Naime, ako je namotaj namotan deblje od 0, 5 mm, dobit ćemo kožni učinak, koji ne utječe na način rada i toplinske karakteristike трансформатора.

Струйни трансформатор се такоджер производит на феритной вязке, коя че се затим причврстити на позитивный напонский кабель, а водовы из того трансформатора шалью се на управление площадкой како би пратили и стабилизируют излазну струю.

Da bi se smanjila pulsacija na izlazu uređaja i manja kolicina emisija smetnji u mrežu napajanja, koristi se prigušnica. Također je namotan na feritni okvir bilo kojeg oblika, žicom ili sabirnicom, čija debljina odgovara debljini žice sekundarnog namota.

Дизайн строи за заваривание

Размите или томе како код куча дизайн довольно снажан претварач пульсног завариваня.

Ако поновите дизайн сустава Негуляева, транзистори су причврщчени на радиатор посебно изрезани за ову плочу, чем се побольшава prijenos topline iz tranzistora na radijator. Između radijatora i tranzistora potrebno je postaviti toplinski vodljivu nepropusnu brtvu obloge. To osigurava zaštitu od kratkog spoja između dva tranzistora.

Исправный диод на алюминиевой пластине толщиной 6 мм, монтаж проводов на исти начала как и монтаж транзитора.Njihovi izlazi su međusobno pvezani neizoliranom žicom prečnog presjeka od 4 mm. Treba paziti да žice не буду у kontaktu.

Prigušnica do baze aparata za zavarivanje fixirana je zheljeznom pločom, čije Dimenzije ponavljaju oblik same prigušnice. Kako bi se smanjile vibracije, između prigušnice i kućišta umetnuta je gutena brtva.

Видео: DIY zavarivački pretvarač

Сві водичи нападая унутъар кучишта претварача мораю бити усмъерени у различитим смъеровима, иначе постой могущество кратког споя.Вентилятор istovremeno hladi nekoliko radijatora, od kojih je svaki namijenjen svom dijelu kruga. Ovakav dizajn omogućuje vam samo jedan ventilator montiran na stražnjoj Strani kućišta, što štedi prostor.

Закрывая домашнюю инверторную заварку, вы можете питать вентилятор из кухонного рачунала, оптимально прилагожен величина и снази. Budući да ventilacija sekundarnog namota ima veliku ulogu, to treba uzeti u obzir kada se ona nalazi.

Склоп: раставливаемые заваривачки претварач

Тежина таквог претварача, которая варьируется от 5 до 10 кг, док негова струя заваривана можно бити у распону от 30 до 160 ампер.

Inverter s računala

Kako configurirati pretvarač

Для того, чтобы сделать так, чтобы дома заваривать инвертор, pogotov jer je to goto potpuno besplatan proizvod, ne računajući troškove nekih dielova i mater dielova. Нет, za configuriranje skupi uređaj svibanj potreba pmoć stručnjaka. Како можете учинити сами?

Upute Za Olakšavanje Samopodešavanja zavarivačkog pretvarača:

    1. Prvo Morate Primijeniti Mrežni Nat Na Ploču Pretvarača, Након ČEGA će Jedinica Početi Emitirati Karakterističan Škripac Pulsnog Transformatora.Također, напон се primjenjuje на вентилятор, neće dopustiti да себе структура pregrije я рад uređaja će biti много stabilniji.
    2. Наконе што су напонски конденсатори потпуно напунжени из мреже, морамо затворити отпорник огражденья струйе у ниховом кругу. Da biste to učinili, provjerite rad releja, pazeći da je napon na otporniku jednak nuli. Запамтите, ако включите претварач без отпорника ограждения струй, може дочи до эксплозие!
    3. Кориштэнье таквог otpornika značajno smanjuje strujne udare tijekom uključivanja aparata za zavarivanje u mrežu od 220 volti.
    4. Наш инвертор может производить струйную силу тока до 100 ампер, а также использовать его в определенных кругах, которые могут быть использованы для проекта. Pronalaženje te vrijednosti nije teško с осциллоскопом. Потребно je izmjeriti učestalost dolaznih импульса на трансформатор, чтобы би trebao biti omjer 44 и 66 posto.
    5. Начин zavarivanja provjerava se izravno na pravljačkoj jedinici spajanjem voltmetra na izlaz pojačala optičkog sprežnika. Ako je pretvarač male snage, prosječni napon амплитуда trebao bi biti oko 15 volti.
    6. Потом се provjerava исправна монтажа излазног моста, у ту svrhu се на улаз pretvarača из било kojeg прикладной нападанья доводи напон од 16 вольти. U praznom hodu, jedinica troši oko 100 mA struje, što treba uzeti u obzir pri provođenju kontrolnih mjerenja.
    7. Za usporedbu možete provjeriti rad industrijskog pretvarača. Pomoću osciloskopa izmjerite импульс на обоих namota, они moraju odgovarati jedan другом.
    8. Sada je potrebno kontrolirati rad pretvarača za zavarivanje s paključenim energetskim kondenzatorima.Mijenjamo napon napajanja od 16V do 220V, spajajući uređaj izravno na električnu mrežu. С помощью осциллографа, spojenog na izlazne MOSFET tranzistore, valni oblik, on mora biti u skladu s ispitivanjima pri niskom naponu.

    Видео: поправка инверта за заваривание.

    Заваривачки инвертора je vrlo Popularan i Potreban uređaj, u bilo kojoj djelatnosti, kako u industrijskim poduzećima, tako iu kućanstvu. Осим тога, кориштэнем интегрираног исправлена ​​и регулятора струй, помогите таквог инверта за завариванье, можете постичи больше результат заваривана у успоредби с результатима кои се могу постичи традиционнам уреджайма чижи су трансформатори израдж

    Документ IPC/CE/45/2, Отчет, 45-часовая сессия, Комитет экспертов МПК

    %PDF-1.6 % 561 0 объект > эндообъект 587 0 объект > эндообъект 1077 0 объект >поток 2013-04-02T13:11:15ZAcrobat PDFMaker 8.0 для Word2013-04-04T09:16:20Z2013-04-04T09:16:20ZAcrobat Distiller 8.0.0 (Windows)IPCapplication/pdf

  1. WIPO
  2. Документ IPC/CE/45/2, Отчет, 45-часовая сессия, Комитет экспертов МПК
  3. Отчет, 45-я сессия Комитета экспертов МПК (Союз МПК), с 27 февраля по 1 марта 2013 г.
  4. UUID:8867894b-dd03-4878-bbd2-7a3d8968dfd3uuid:82f042f5-1dc8-4e0d-8147-d88dc48d03a2ВОИС конечный поток эндообъект 563 0 объект >/Кодировка>>>>> эндообъект 517 0 объект > эндообъект 562 0 объект > эндообъект 515 0 объект > эндообъект 516 0 объект > эндообъект 564 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/ExtGState>>>/Type/Page>> эндообъект 519 0 объект > эндообъект 573 0 объект >поток HUv6+fI0S$Q[,ڸX,&|( e

    Как сделать простую принципиальную схему инвертора за 5 минут

    Представьте себе Через несколько минут вы знаете, что электричество отключится.У тебя нет свечей. У вас есть только фонарик от вашего мобильного телефона. Но вам нужно сохранить батарею вашего мобильного телефона. Для экстренного использования. Как вы будете делать?

    В вашем магазине есть светодиодная лампочка 5 Вт 220В и аккумулятор 12В.

    ฺНо невозможно сделать светодиодную лампочку яркой только от батареи 12В.

    Им нужна помощь, чтобы зарядить батарею достаточно высоко для этой лампочки. Это называется инверторной схемой.

    Они могут преобразовать батарею 12 В постоянного тока в 220 В переменного тока/120 В переменного тока, чтобы использовать небольшую лампочку или лампу мощностью не более 10 Вт.

    Вот как сделать схему инвертора за 5 минут. В 2 простых схема инвертора ниже. Просто используя 2 транзистора, 2 резистора и только один трансформатор. Это легко?

    Они включают 2 идей цепи

      1. Схема микропрепарата с использованием Tip41 или 2N6121
      2. ужин простая инверторная цепь с использованием MJ2955 (PNP транзисторов)

      схема микропрепарата с использованием Tip41 или 2N6121

      , если у вас есть 2 силовых транзистора NPN, TIP41 и транзистор нового размера, 0.5А. Эта схема может быть отличным выбором.

      Может преобразовывать аккумулятор 12 В в переменный ток в диапазоне от 180 В до 220 В. На выходных частотах от 30 Гц до 65 Гц.

      Вы можете использовать его для обычных приборов мощностью менее 10 Вт. Например, маленькие люминесцентные лампочки, светодиодные лампы, таймеры и т. д.

      Светодиодная лампочка экономит больше энергии, чем люминесцентная лампочка, при той же легкости.

      Вам может понравиться эта схема. Потому что, собирая схему, вы просто соединяете части вместе только ножкой к ножке.

      Для завершения этой цепи может потребоваться около 5 минут.

      Примечание: Пожалуйста, прочтите раздел «Тестирование/применение» ниже для реального применения.

      Описание схемы

      Общая схема инвертора использует генератор для управления трансформатором с силовым транзистором.

      Использование двойных транзисторов обеспечивает двухтактное переключение для попеременного включения и выключения. Оба транзистора должны иметь одинаковый коэффициент усиления. Но не нужно же.

      Как это работает

      Посмотрите на блок-схему ниже.

      При подаче питания (DC12V) в цепь. Один из транзисторов будет насыщаться (замкнутая цепь) быстрее, чем другой.

      Предположим, Q1 первым замкнул цепь. Итак, ток коллектора Q1 создает магнитное поле в катушке L2. Затем он получает большее базовое напряжение через R1. Итак, Q1 быстро переходит в состояние замкнутой цепи. Кроме того, это делает Q2 быстро разомкнутой цепью.

      Такое состояние сохраняется до тех пор, пока сердечник трансформатора не достигнет точки насыщения.Таким образом, ток, протекающий через R1, уменьшается до тех пор, пока Q1 не перейдет в состояние замкнутой цепи. Q1 — разомкнутая цепь.

      Наоборот, когда Q1 медленно переходит из состояния замкнутой цепи в состояние разомкнутой цепи. Q2 начнет проводить больше токов. Ток будет течь через R2, чтобы увеличить ток смещения до Q2. Это делает Q2 быстрым в замкнутом цикле.

      Теперь ток батареи будет течь к катушке L1 в обратном направлении. Это приводит к тому, что индукция напряжения имеет противоположную полярность во вторичной обмотке трансформатора.
      Q2 по-прежнему будет проводить ток, пока сердечник трансформатора не достигнет насыщения.

      После этого этот процесс замкнуто-разомкнутой цепи между Q1 и Q2 снова будет таким же. Пока в цепь подается 12 В постоянного тока


      Схема микроинвертора

      Посмотрите на полную схему выше. Конструктор поместил несколько компонентов:

      • Конденсатор C1 через первичный трансформатор, чтобы сделать выходное переменное напряжение сглаженным или малошумным.
      • Предохранитель F1 для защиты выхода и цепи при перегрузке.
      • Светодиод 1 показывает, что цепь работает. Используйте резистор серии R3 для ограничения тока до безопасного значения.

      Как сделать инвертор

      Для проекта используйте несколько компонентов. Таким образом, мы можем использовать приведенную ниже схему подключения без разводки печатной платы. Я предлагаю некоторые методы изготовления, как показано ниже.

      Схема подключения этого проекта

      Правильный способ монтажа транзистора

      Посмотрите на рис ниже.

      Правильный способ установки транзистора в радиатор. Используйте изоляционную вставку из слюды между корпусом и корпусом транзистора. Затем используйте пластиковый изолятор. Затем удерживайте корпус транзистора с помощью шестигранной гайки и металлического винта.


      Крепление транзистора на радиаторе

      Помните! Не допускайте соприкосновения выводов транзистора с корпусом или короткого замыкания между этими выводами.

      Проверить короткое замыкание!
      Мы можем проверить сопротивление, чтобы убедиться в отсутствии короткого замыкания на металлический корпус.

      Установите шкалу цифрового мультиметра (DMM) в положение НЕПРЕРЫВНОСТЬ. Затем коснитесь концами обоих щупов между каждым выводом (B, C и E) транзистора и металлическим корпусом. Следует молчать и читать ПР.

      .


      Проверка короткого замыкания с помощью мультиметра

      Тестирование/применение

      Я тестирую следующим образом:

      2А для проверки.
      2. Установите циферблат цифрового мультиметра (цифрового мультиметра) в положение ACV, чтобы измерить выходной сигнал (розетку).
      3. Примените к этому проекту батарею 12 В.
      4. Измерьте выходное напряжение. Вы должны прочитать напряжение от 220В до 330В.

      После этого попробуйте использовать этот проект схемы инвертора для нагрузки светодиодной лампы мощностью 3 Вт. Из-за низкого энергопотребления.

      Эта схема имеет выходную мощность от 5 до 10 Вт.

      Как и в видео выше, светодиодная лампа ярко светится 3 часа.Потому что он использует только 0,5А.

      Другие варианты

      Так как у меня есть лимит компонентов.
      Детали сборки включают 2 x TIP41 с радиатором, 1K-резисторы на универсальной печатной плате.

      Я использую трансформатор 0,75А, 9В ТТ 9В.

      Но эта схема может обеспечивать другую частоту и выходной сигнал в соответствии со спецификациями устройства. Но это не имеет значения. Потому что мы используем в качестве нагрузки светодиодные лампочки.

      Список компонентов

      Полупроводники
      Q1, Q2: TIP41 или 2N6121, транзисторы NPN 40 Вт 45 В 4 А
      Светодиод 1: Красный светодиод или по вашему усмотрению.
      Резисторы (0,5 Вт +/- 5% углерода)
      R1, R2: 1k
      R3: 4.7k
      Конденсаторы
      C1: 0.1UF 630V AC Mylar Consacitor
      Разное
      T1: трансформатор 220VAC Первичная катушка 120 В/10–0–10 В, 750 мА — вторичная катушка
      F1: Предохранитель — 0,1 А
      SW1: Тумблер
      Вилка переменного тока, слюдяной изолятор, светодиод, пластик, 12 В постоянного тока Батарея, сплошная Провода № 20 AWG, гайка , и винт, и т.д.

      Сверхпростая электрическая схема инвертора с использованием MJ2955

      Из предыдущей схемы, если она дает вам низкую выходную мощность, я тоже.Мы можем изменить некоторые детали.

      Сейчас я сосредоточусь на схемах, использующих необходимое оборудование. И используется только временно.

      В случае добавления мощности более 10 Вт. Для этого требуется трансформатор, который обеспечивает ток более 2 А, а изменения R1 и R2 вместо этого составляют 100 Ом 5 ​​Вт.

      Эта схема выглядит как показанная выше схема крошечного инвертора.

      Но я меняю оба транзистора на 2N3055, а использование R1 и R2 составляет 68 Ом 5 ​​Вт.

      Принципиальная схема инвертора от 15 Вт до 20 Вт с использованием 2N3055

      Другие идеи.Я проверяю в своем магазине. Есть много MJ2955. Это совместимая пара 2N3055. Но это силовой транзистор PNP.

      Я ими почти не пользовался.

      Итак, я установил новую схему инвертора. См. рис. Это так просто. Это два MJ2955, два резистора по 68 Ом и только один трансформатор.

      Видишь ли, это действительно возможно!

      В данном случае мне не нужна большая мощность и долгое использование. Потому что я использую мощность 10 Вт только на короткое время (примерно 30 минут).

      Затем я ищу все детали в своем магазине. У меня много мощных транзисторов MJ2955.

      Таким образом, я выбираю принципиальную схему инвертора, как на рисунке 1. Это так просто. Это два MJ2955, два резистора по 68 Ом и только один трансформатор.
      Вот видите, действительно можно!

      Схема инвертора MJ2955

      В этом случае мне не нужна большая мощность и длительное время использования. Потому что я использую мощность 10 Вт только на короткое время (примерно 30 минут).

      Оба транзистора и два резистора установлены в нестабильный режим мультивибратора.

      Мой друг, гуру в электроэнергетике, рассказал мне. Хотя схема не будет иметь конденсаторов. Но он может генерировать частоту. Вторичный трансформатор работает как нагрузка, которая может преобразовывать электричество в высокое напряжение. Но не уверен, что 50 Гц. Это дает частоту примерно от 30 Гц до 90 Гц.

      В зависимости от устройства, например, каждый транзистор имеет различные электрические свойства.Уровень напряжения батареи также влияет на частоту.

      Однако, если в нагрузку только светодиодные лампочки. Работает без проблем.

      Давайте построим эту схему

      Эта схема очень простая и крошечная по размеру. Я собираю их на радиаторе и подключаю все провода, как показано на видео ниже.

      Примечание:
      Вот правильный способ установки транзистора в радиатор. Помните, проверяйте короткие замыкания, как описано выше.

      Тестирование

      Как на видео использую аккумулятор 12В 2.Размер 5Ач в качестве источника. Во-вторых, я измеряю выходное переменное напряжение как 225 вольт. Далее прикладываю к выходу светодиодные лампы. Напряжение ниже 190 вольт и может поддерживать мощность (свет плавный).


      Применение в этом проекте

      Детали, которые вам понадобятся
      Q1,Q2: MJ2955 или TIP2955 Мощные транзисторы PNP = 2 шт.
      R1, R2: резисторы 68 Ом от 2 Вт до 5 Вт = 2 шт.
      T1: 12В ТТ Трансформатор 12В/220В или 110В = 1 шт.
      Если вам нужна выходная мощность 20 Вт, используйте трансформатор на 1 А.
      Радиатор, батарея 12 В и т. д.

      Недостатком этой схемы является нестабильная частота. Поэтому он не подходит для длительного использования и не должен использоваться с высокоточными нагрузками. Но стоит ли? Это легко и очень дешево.

      Кроме того, вы можете использовать проект ниже, он выглядит великолепно.

      Посмотрите те схемы, которые вам тоже могут понравиться

      ПОЛУЧИТЕ ОБНОВЛЕНИЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

      Я всегда стараюсь, чтобы электроника Обучение было легким .

      Inverter de sudură — резонансные точки, которые регулируются и повторяются в MK. Invertoare де sudură. Scheme de cablare pentru convertoare de înaltă frecvență Mașină de sudat schemă de punte oblică

      Invertorul de sudură este un dispozitiv destul de Popular, necesar atât în ​​gospodarie, cât și într-o întreprindere industrială. Acest lucru nu este surprinzător, deoarece sursele de alimentare utilizate anterior (convertoare, transformatoare, redresoare) aveau multe dezavantaje.Printre acestea себе numără greutatea și dimensiunile, consumul mare de energie, dar o gamă mică de reglare a modului de sudare și frecventa joasa transformare. După ce ați реализовать ип инвертор де sudură пе bază де тиристор cu propriile mâini, veți primi о sursă де alimentare puternică pentru lucrările necesare. De asemenea, vă ва ajuta să economisiți în mod semnificativ бани, deși ва necesita totuși anumite costuri де muncă și materiale.

      Преобразователь частоты: характеристики и функции, а также устройство

      Sarcina unui инвертор este de a converti curentul de rețea alternativă la omologul său de înaltă frecvență DC.

      Acest lucru находится в основной группе. Curentul curge către unitatea redresor din rețea. Acolo, după transformare, tensiunea din alternanță Devine Constantă. Și invertorul efectuează conversa inversă, adică tensiunea directă de intrare devine din nou alternativă, dar cu o frecvență mai mare. După aceea, tensiunea este redusă de un transformator, prin redresorul de ieșire, acest parametru este modificat într-o tensiune Constantă de înaltă fecvență.

      Proiectarea invertorului de sudură и характеристики для продажи

      Datorită faptului că nu existsă piese grele în construcția dispozitivului, acesta este foarte compact și ușor.Acesta включает компонент următoarele:

      Инверторный инвертор, простой в эксплуатации.

      инвертор
      • ;
      • redresoare de rețea și ieire;
      • регулятор
      • ;
      • преобразователь частоты Įnaltă frecvență.

      Chiar și sudorii începători pot lucra cu astfel de mașini. Acestea sunt utilizate atât în ​​viața de zi cu zi, cât și îin industria constructiilor sau în serviciile auto. Datorită faptului că existsă o ajustare modurilor de funcționare, pot fi fierte atât metale subțiri, cât și groase.Iar condițiile crescute де ardere arcului și formarea unei cusături de sudură vă oferă posibilitatea de a sudura orice aliaje, metale Feroase și neferoase cu invertoare de sudură, utilizând toate tehnologiile de sudare posibile.

      Предусмотрен универсальный инвертор

      În domeniul echipamentelor sudate, astfel de dispozitive au o cerere specială datorită numeroaselor avantaje și beneficii ale acestora. După ce ați făcut un инвертор cu propriile mâini, veti obține:

      • capacitatea de a găti metale neferoase complexe și oțeluri структурные;
      • protecție împotriva supraîncălzirii, fluctuatilor de tensiune de la rețea, suprasarcinelor de curent;
      • стабилизирует излечение и сосудистый дерматит, резкое изменение напряжения на слизистой оболочке глаза;
      • выбор в двух форматах;
      • практика ню ва экзистента стропир в тимпул сударии;
      • arderea arcului va fi стабилизируется, а не модифицируется, chiar dacă extă un efect advers extern;
      • Много других полезных функций.

      Инвертор Circuite DIY

      Luând ca bază modul îin care este construit Circuitul și modul în care este controlat procesul de conversie a invertorului in sine, exists mai multe tipuri de dispozitive care sunt cele mai frecvente în utilizare. Opțiunile de pod complet și jumătate de pod se referă la două Circuite push-pull, și podul «oblic» — către un singur ciclu. Circuitul де точки complet, numit двухтактный, funcționează cu импульс биполярный. Acestea sunt alimentate către tranzistoarele cheie (уход за солнцем) и блокирует электрический ток.

      Podul „oblic” al Circuitului инвертор.

      Circuitul pe jumătate de punte va diferi de versiunea anterioară prin faptul că consumul său fact este crescut. Транзисторный уход функционирует в соответствии с моделью двухтактного взаимодействия со вкусом. Fiecare dintre ele este alimentat cu jumătate dintensiunea de intrare. Puterea invertorului, în comparație cu curentul cu o punte plină, este la jumătate din valoare. Acest aranjament являются avantajele продажи în aplicații cu putere redusă.Кроме того, puteți utiliza un grup de tranzistoare și nu unul foarte puternic.

      Ultima opțiune este podul «oblic». Acestea sunt invertoare care funcționează pe bază de ciclu unic. Aici veți avea de-a face cu impulsuri unipolare. Deschiderea simultană a computatoareor cu tranzistor va exclude posbilitatea scurt Circuit… Dar, printre dezavantajele acestui Circuit, se distinge magnetizarea Circuitului магнитный аль трансформатор.

      Uitați-vă la unul dintre chainele стандартный эль инверторный.Aceasta este o structură proiectată de Yu. Негуляев. Pentru a asambla un astfel de dispozitiv acasă, veți avea nevoie de dorința dvs., de pregătirea pentru muncă și de baza elementelor necesare, pe care le puteți găsi fie pe piața de radio, fie să le evaporați din aparatele.

      инструкции по сборке

      Схема инверторная стандарт проекта Ю.Негуляева

      Луаци или пластина из дюралюминия 6 мм. Ataţați toți conductorii și firele care degajă căldură.Vă rugăm să rețineți că aici nu este nevoie ca firul să fie înconjurat cu материал термоизолант. Folosind un Circuit vechi (де экземпляр, ип компьютер), nu trebuie să căutați separat tranzistoare și tiristoare.

      Apoi, pregătiți un ventilator special de mare putere (puteți folosi chiar și un радиатор auto). Va arunca totul, inclusiv sufocarea rezonantă. Nu uitați Să apăsați пе acesta дин urmă пе baza dvs. cu о garnitură де etanșare.

      Pentru factoryarea dispozitivului de sufocare în sine, luați șase miezuri de cupru.Ele pot fi găsite pe piață sau făcute singuri din părți ale unui televizor vechi inutil. Apăsați диодный ла база Circuitului și apoi atașați regulatoarele де tensiune și garniturile izolante la acestea.

      Când instalați трансформатор, изоляция пучков проводников с электрическим бандажом с фторопластовым бандажом. Separați conductorii în direcții diferite, astfel încât să nu intre în contact și să nu provoace defecțiuni. Pe tranzistorul cu efect de câmp, va trebui să instalați un câmp de forță pentru extinde Performanța invertorului.Pentru a face acest lucru, luați un fir de cupru de 2 мм. După tăbăcire, înfășurați-l în mai multe straturi cu fir obișnuit. Acest lucru vă va proteja conductorul de diferite tipuri de daune, atât în ​​timpul lipirii, cât și în timpul sudării. Folosiți tocuri izolante pentru a fixa montajul. Deci, veți transfera, de asemenea, sarcina de la tranzistoare la ele.

      Схемная схема инвертора производства «Ресанта» (нажмите на кнопку «Ресанта») sudură pentru auto-producție (faceți clic pentru a mări)

      Схема электрической базы и встроенного инвертора, состоящего из двух основных частей: секции питания и цепи управления.Первичный элемент al secțiunii de putere Circuitului este ste podul cu диод. Sarcina unui astfel de pod este tocmai de a converti current alternativ în current continuu.

      Постоянное преобразование тока в текущую альтернативу с помощью диода, импульсного питания, требующего ухода за сетью. Pentru aceasta, după podul cu diod, este instalat un filtru, format din densatori de tip преимущественно электролитический. Este важно să știm că tensiunea уход iese din puntea диодной este де aproximativ 1,4 или valoarea sa de intrare.Diodele redresoare devin foarte fierbinți la conversia AC în DC, ceea ce le poate afecta Serios Performanța.

      Pentru a le proteja, precum și alte elemente ale redresorului de supraîncălzire, radiatoarele sunt utilizate în această parte a Circuitului Electric. Вдобавок, o punte termică este instalată chiar pe puntea диодные, sarcina căreia este opriea sursei de alimentare dacă punte диодиоды este ncălzită la o Temperature Care depăşeşte 80-90 класса.

      Interferențele de înaltă Frecvență генерирует функциональное устройство инверторного бака внутри электрической сети… Pentru a preveni acest lucru, ип filtru EMC este instalat în fața blocului redresor al Circuitului. Un astfel де filtru constă dintr-un sufocator și mai mulți condensatori.

      Invertorul în sine, care deja deja convertește current continuu în current alternativ, dar având o frecvență semnificativ mai mare, este asamblat din tranzistoare согласно схемам «Punte Oblică». Frecvența де comutare a tranzistoarelor, datorită căreia are loc formarea curentului alternativ, poate fi de zeci sau sute de kilohertz.Curentul alternativ de înaltă fecvență obținut în acest mod are o amplitudine dreptunghiulară.

      Pentru a obține la ieșirea dispozitivului un current suficient de puternic, astfel încât să poată fi utilizat pentru efectuarea eficientă a lucrărilor de sudare, разрешите преобразователю напряжения установить инвертор в резервном блоке инвертора. Pentru obține un current continuu cu ajutorul unui dispozitiv инвертор, un redresor puternic, asamblat și pe o punte cu диод, este conectat după convertatorul de coborare.

      Элемент защиты и управления инвертором

      Множественный элемент схемы в цепи позволяет устранить влияние отрицательного фактора на инвертирующую функцию.

      Pentru ca tranzistoarele care convertesc curentul continuu în current alternativ să nu ardă în timpul funcționării lor, sunt utilizate speciale de amortizare (RC). Toat Blocurile Communceului Electric Care Tuncoionează Sub Sarcină Mare SE încălzesc Foarte Mart Mart Nu Sunt Prevaută, Ci Sunt Cu Ră La Senzori de Termatură Contate îşi Opresc Alimentarea Daqă Termatura Lor de kncălzire dexăşeşte o Valoare CriciTă.

      Datorită faptului că condensatorii filtrului, după ce au fost încărcați, pot product un current mare, care este capabil să ardă tranzistoarele invertorului, dispozitivul trebuie să ofere un start lin. Pentru aceasta se folosesc dispozitive de stabilare.

      В цепи или инверторе есть контроллер PWM, который отвечает за управление элементами или цепями с электроприводом. De la controlerul PWM, semnalele electrice merg către tranzistorul cu efect de câmp și de la acesta la convertatorul de izolare, care are două înfășurări de ieșire în același timp.Controlerul PWM, главный элемент электрической цепи, фурнитура, установка, управление диодом, транзистором и инвертором. Pentru ca controlerul Să controleze în mod eficient toate elementele chainului Electric al Invertorului, acesta trebuie să fie alimentat și cu semnale electrice.

      Pentru a genera astfel de semnale, se usează un amplifier operation, la intrarea caruia este furnizat current de ieșire, генерируемый инвертором.Dacă valorile acestuia din urmă diferă de specialati parametrii, amplificatorul Operational Generează Un semnal de control către controller. Вдобавок, semnalele de la toate Circuitele de protecție sunt trimise amplificatorului operațional. Acest lucru este necesar pentru ca acesta să poată deconecta invertorul de la sursa de alimentare în momentul în care apare o situație crită în Circuitul său electric.

      Предварительный и дезавантный машинный инвертор с наконечником

      Dispozitivele care au ninlocuit transformatoarele obișnuite au o serie de avantaje semnificative.

      • Datorită unei abordări complet differite a formarii si reglarii curentului de sudură, masa acestor dispozitive este de numai 5-12 кг, n timp ce transformatoarele de sudură cântaresc 18-35 кг.
      • Invertoarele au o eficiență foarte mare (примерно 90%). Acest lucru se datorează faptului că consumă mult mai puțină energie în exces pentru încălzirea componentelor. Transformatoarele де sudură, spre deosebire де dispozitivele invertoare, se încălzesc foarte таре.
      • Datorită acestei eficiențe ridicate, invertoarele consumă de 2 or mai puțină energie Electrica decât convertatoarele convenționale de sudură.
      • Versatilitatea ridicată a mașinilor invertoare se explică prin capacitatea de regla curentul de sudare cu ajutorul lor într-o gamă largă. Datorită acestui fapt, unul și același dispozitiv poate fi utilizat pentru sudarea pieselor din metale diferite, precum și pentru sudarea acestuia folosind diferite technologii.
      • Majoritatea modelelor moderne de invertoare sunt dotate cu opțiuni Care Reduc la Minimum Impactul erorilor sudorului asupra procesului. Доступные опции включают, в частности, «Антиприлипание» и «Принудительную дугу» (aprindere rapidă).
      • Stabilitatea excepțională tensiunii furnizate arcului de sudură este asigurată de elementele автоматизировать электрические цепи al инверторные. В acest caz, autoziarea nu numai că ia în учтите și netezește căderile detensiune de intrare, dar corectează chiar și interrnțe precum atenuarea arcului de sudură datorită vântului puternic.
      • Sudarea cu echipament инвертор с poate лицевой cu orice кончик электрода.
      • Unele modele de invertoare moderne de sudură au o funcție de programare care vă allowe să reglați cu precizie și quick modurile lor atunci când efectuați lucrări de un anumit tip.

      Ca Orice Complex Dispozitive tehnice, инверторное средство для мытья посуды или серия dezavantaje, требующее ухода за пищевыми продуктами.

      • Преобразователи могут быть изменены по стоимости, у.е. на 20-50% больше, чем обычно, в соответствии со стандартными расходами.
      • Cele mai vulnerabile și deseori дефектный elemente ale dispozitivelor invertoare sunt tranzistoarele, al căror cost poate fi de până la 60% din prețul întregului dispozitiv. În consecință, este o întreprindere destul de costisitoare.
      • Datorită Complexității Circuitului lor Electric, Invertoarele nu Sunt Recomandate pentru utilizare în in condiții nefavorabile and Tempaturie погоды, ceea ce limitează serios domeniul lor de aplicare. Pentru a utiliza un astfel de dispozitiv pe teren, este necesar să pregătiți o zona specială închisă și ncălzită.
      Воздушный инвертор, используемый для пожаротушения, deoarece acestea induc zgomot care va afecta negativ funcționarea dispozitivului. Din acest motiv, firele pentru invertoare sunt făcute destul de scurte (примерно 2 метра), ceea ce aduce unele inconveniente sudării.

      (вотури: 9 , рата медиа: 4,00 DIN 5)

      Transformatorul este un element necesar pentru orice sursă de sudură. Уменьшите напряжение дуги, а также асигурию, асемению, гальваническую изоляцию и циркуляцию сосудов. Se știe că размер unui трансформатор Эсте determinată де frecvența са де funcționare, precum și де calitatea materialului магнитные аль miezului.

      Примечание.

      Cu o scădere a frecvenței, Dimensiunile Transformatorului cresc, iar cu o creștere, acestea scad.

      Transformatoarele din surse clasice funcționează la o Frecvență de relativ redusă rețea relativ. Prin urmare, greutatea și Dimensiunile acestor surse au fost determinate în main de masa și volumul transformatorului de sudură.

      Recent, а.е. Fost dezvoltate различные магнитные материалы де naltă calitate, уход за fac posibilă îmbunătățirea oarecum a parametrilor de greutate și Dimensiune ai transformatoarelor și surselor de sudură. Cu toate acestea, o îmbunătățire semnificativă acestor parametri poate fi realizată numai prin creșterea fecvenței de funcționare a convertatorelor.Deoarece frecvența tensiunii de rețea este standard și nu poate fi modificată, este posibilă creșterea frecvenței de funcționare трансформатор, использующий специальный электронный преобразователь.

      Схема блока питания и инвертора

      Упрощенный блок схемы и инверторный инвертор (ISI), представленный в orez. 1 … Să luăm на внимательной диаграмме. Tensiunea де rețea Эсте corectată și netezită și apoi alimentată ла конвертор электронных.Convertește tensiunea de current continuu în fecvență înaltă de current alternativ. Tensiunea alternativă де înaltă frecvență Эсте Transformată де ип трансформатор де înaltă frecvență де dimensiuni mici, apoi rectificată și alimentată în Circuitul де sudare.

      Типури де Трансформаторе

      Функциональный преобразователь электронных устройств, в котором предусмотрена обратная обратная связь с преобразователем намагничивания. Deoarece materialul феромагнетик аль miezului трансформатора являются neliniaritate și este saturat, inducția în miezul convertului poate creste doar până la o valoare maximă de Bm.

      După atingerea acestei valori, miezul trebuie demagnetizat la zero sau re-magnetizat în direcția opusă valorii — Bm. Энергия poate fi transferată принтер-трансформатор:

      • в цикле намагничивания;
      • в цикле обратного намагничивания;
      • в амбеле cicluri.

      Определение.

      Se numesc convertoare care asigură transferul de energie într-un ciclu de inversare to magnetizării transformatorului monociclu .

      На консецинации, конвертер уход asigură asigură передачи энергии в ambele cicluri де обратного и намагничивающего трансформатора sunt numite doua lovituri .

      Конвертер передний cu un singur capăt

      Avantajele convertoarelor cu un singur capăt. Convertoarele cu о singură cursă sunt cele mai utilizate pe scară largă în surse de sudare инвертор ieftine și cu putere redusă, proiectate să funcționeze dintr-o rețea monofazată. În condițiile unei sarcini puternic variabile, care este arcul de sudură, convertoarele cu o singură cursă se compară благоприятный cu diferiți convertoare push-pull:

      • Нужна echilibrare;
      • nu sunt susceptibili la o astfel de boală ca prin curenți.

      Prin urmare, pentru controla acet convertor, este necesar un chain de control mai simplu comparativ cu cel care ar fi necesar pentru un convertor push-pull.

      Clasificarea convertoarelor cu un singur capăt. Подтвердить метод передачи энергии в sarcină, convertoarele cu o singură cursă sunt împărțite în două grupe: inainte și inapoi ( orez. 2 ). Прямая конвертация, энергия передается через начальное преобразование и обратное преобразование — через мгновенную передачу через VT.În acest CAZ, în convertorul flyback, energia este stocată în inductanța transformatorului T în timpul stării închise a cheii, iar curentul cheii являются forma unui triunghi cu o margine ascentă și o tăiere sharpă.

      Примечание.

      Atunci când alegeți Tipul de Converter ISI между прямым и обратноходовым преобразователем, который предпочитает один конец-конец.

      Într-adevăr, în ciuda complexităii sale mari, convertorul forward, spre deosebire de flyback, are densitate mare de putere … Acest lucru se datorează faptului că curentul triunghiular curge prin tranzistorul de computare în convertorul flyback și dreptunghiular în convertorul înainte. În consecință, la același current cheie maxim, valoarea curentului mediu al convertorului direct este de două ori mai mare.

      Основной передний преобразователь обратноходовой преобразователь:

      • фармакологическое средство для ухода за кожей;
      • posbilitatea Stabilitatea de Group a mai multortensiuni.

      Aceste avantaje oferă un avantaj convertoarelor flyback in aplicații cu consum redus de energie, cum ar fi sursele de alimentare pentru diferite echipamente de televiziune și radio de uz casnic; precum și surse de alimentare de service pentru Circuitele de control ale surselor de sudare îin sine.

      Трансформаторный преобразователь с одним транзистором (OPP) descris pe orez. 2, b , являются специальными средствами размагничивания III. Această înfăurare servește la demagnetizarea miezului transformatorului T, care este magnetizat în timpul stării îchise a tranzistorului VT.

      В acest moment, tensiunea la Infăşurarea III este aplicată диоды VD3 в поляризованном блоке. Ca urmare, înfăşurarea demagnetizantă nu являются nicio influență asupra procesului de magnetizare.

      După închiderea transzitorului VT :

      • tensiunea la înfășurarea III își schimbă polaritatea;
      • диод VD3 деблокирован;
      • Энергия накапливается в трансформаторе Тест на возврат первичной энергии Уп.

      Примечание.

      Cu toate Acestea, на практике, datorită cuplarii insuficiente între înfăsurarile convertatorului, o parte din energia magnetizantă nu este returnată sursei primare.Această energie este de obicei disipată în tranzistorul VT și în chainele de amortizare (pornit orez. 2 nu este prezentat), degradând eficiența generală și fiabilitatea convertorului.

      Под обл. Dezavantajul указывает, что он отсутствует в конвертер cu două tranzistori înainte (DPP) des denumit «Podul oblic» ( orez. 3, a ). В преобразователе переменного тока (вводите один транзистор и один дополнительный диод), в первую очередь преобразуйте трансформатор, который можно использовать или размагничивать.Deoarece această înfăşurare este complet conectată la sine, problemele de revenire incompletă a energiei de magnetizare sunt complet excluse.

      Să luam în обдумывает mai detaliat procesele care au loc în Momentul Inversării magnetizării miezului transformatorului.

      O характерный comună tuturor convertoarelor cu un singur capăt este că convertatoarele lor funcționează în condiții cu magnetizare unilaterală.

      Inducția Magnetică B (внутренний преобразователь, который намагничивается отдельно) poate varia numai in intervalul de la maxim Bm la Br rezidual, descriind o anumită buclă de histerezis.

      Трансформаторы VT1, VT2, предназначенные для преобразования энергии, энергии, энергии, энергии, энергии, энергии и т.п. In acest caz, miezul transformatorului este magnetizat în direcția înainte (заговор a-b pe orez. 3 , b).

      Când transistoarele VT1, VT2 sunt blockate, curentul din sarcină este menținut datorită energiei stocate în индуктор L. On acest caz, curentul este închis prin dioda VD0. В настоящий момент, под действием ЭДС и инвертора I, диода VD1, VD2, который отключается, ток размагничивания и размагничивания трансформатора размагничивается в направлении операции (раздел ba de pe orez.3, б ).

      Schimbarea inducției ∆В în miez are loc practice de la Bm la Br și este mult mai mică decât valoarea ∆В = 2 · Вm posibilă pentru un convertor push-pull. O anumită creștere a ∆B poate fi obținută prin Introductionrea unui spațiu немагнитный в миезе. Dacă miezul are un spațiu немагнитный δ, atunci inducția reziduală devine mai mică de Fr … În cazul prezenței unui spațiu немагнитный în miez, noua valoare a inducției reziduale poate fi găsită la punctiede la punctielline origins unsecțin la un unghi Ѳ față de curba de inversare a magnetizării (пунктул B1 pe orez.3, б ):

      tgѲ = µ 0 l c /δ,

      unde µ 0 магнитопроницаемый;

      л lungimea liniei medii a câmpului Magnetic al miezului Magnetic, m;

      δ lungimea decalajului немагнитная, м

      Определение.

      Магнитная проницаемость Este raportul dintre inducția B și forța H pentru vid (valabil și pentru un nemagic gol de aer) și este o Constantă fizică, numerică egală cu µ 0 = 4π · 10 -7 Гн/м.

      Cantitatea tgѲ poate fi рассматривает ca fiind проводящая голулуи немагнитная redus la lungimea miezului. Astfel, вводить немагнитный магнитный эквивалент, который является эквивалентным, и ввести магнитный отрицательный заряд:

      Н1 = -В1/тгѲ.

      Преобразователь двухтактный

      Удобный конвертер или двухтактный. Convertoarele Push-Pull содержит множество элементов и требует алгоритма управления большим комплексом.Cu toate acestea, acești convertoare oferă o curgere mai redusa curentului de intrare și oferă, de asemenea, o creștere mai mare putere de iesiresi eficiență, cu aceeași putere a componentelor cheie Discrete.

      Схема единого преобразователя двухтактных точек. Пе ор. 4, Презентация о диаграмме преобразователя двухтактных точек. Dacă comparăm acest convertor cu un singur capăt, atunci acesta este cel mai apropiat de un convertor cu două tranzistori inainte ( orez. 3 ).Преобразователь двухтактный или двухтактный можно преобразовать с помощью исключения или перехода транзистора или перехода диода, расположенного по диагонали (VT1, VT4, VD2, VD3 или VT2, VT3, VD1, VD4).

      Astfel, преобразователь двухтактных точек, который представляет собой комбинацию двух преобразователей, обеспечивающих одновременную работу циклического обслуживания для ранд. În acest caz, energia este transferată la sarcină pe toată perioada de funcționare a convertorului, iar inducția în miezul transformatorului poate varia de la -Vm la + Vm.

      Ca в DPP, диод VD1-VD4 служит для возврата энергии, накапливается в индуктивной защите Ls и трансформаторе T la sursa primară de alimentare Up. Диодный МОП-транзистор с внутренним потенциометром использует обычный диод.

      Главный функциональный. Să luam în рассмотреть май detaliat procesele care au loc în Momentul inversării magnetizării miezului convertatorului.

      Примечание.

      O характерный comună a convertoarelor push-pull este că convertatoarele lor funcționează în condiții de inversare simetrică.

      Магнитная индукция B, с помощью универсального трансформатора, обратного симметричного намагничивания, в зависимости от отрицательного значения -Bm la положительного + Bm максимальной индукции.

      În fiecare jumătate de perioadă a operației DMP, sunt deschise două диагональный вкус. В timpul pauzei, toate tranzistoarele convertorului sunt de obicei închise, deși existsă moduri de control când unele dintre tranzistoarele convertorului rămân deschise в timpul pauzei.

      Не концентрирует контрольный модуль, соответствует камуфляжу, не останавливает время, а делает его транзитным DMP на солнце.

      Трансформаторы VT1, VT4, предназначенные для преобразования энергии, энергии, энергии, энергии, энергии, энергии и т.п. В соответствии с acest caz, miezul transformatorului este magnetizat in direcția opusă condițională (раздел b-a на рис. 4, b ).

      На остановке, când tranzistoarele VT1, VT4 sunt închise, curentul din sarcină este menținut de energia stocată n sufocatorul L. În acest caz, curentul este închis prin dioda VD7. В ацест момент, уна dintre înfăurările secundare (IIa sau IIb) але трансформатора Test este scurtcircuitată prin dioda deschisă VD7 и una dintre диодле redresoare (VD5 sau VD6).Drept urmare, inducția în miezul transformatorului rămâne practic neschimbată.

      După sfârșitul pauzei, tranzistoarele VT2, VT3 ale convertorului se deschid, iar energia sursei de energie Up prin transformatorul T este transferată la sarcină.

      În acest caz, miezul transformatorului este magnetizat în direcția condiționată inainte (secțiunea a-b de pe orez. 4 ). На паузе, când tranzistoarele VT2, VT3 sunt închise, curentul din sarcină este menținut n in detrimentul energiei stocate n ocul L.На самом деле, curentul este închis prin dioda VD7. В момент успеха, inducția în miezul transformatorului nu se schimbă și este fixată la nivelul pozitiv atins.

      Примечание.

      Datorită fixării inducțiilor în pauze, miezul transformatorului Test capabil să se magnetizeze din nou doar îin momentele de stare deschisă a transistoarelor amplasate диагональ.

      Pentru a evita saturația unilaterală în aceste condiții, este necesar să se asigure un timp egal la starea tranzistoarelor, precum și simetria Circuitului de putere al convertorului.

      Sudorul cu arc trebuie să ofere o characteristică de current-tensiune în cădere în sarcină (дуга). La invertoarele де пунт, де regulă, characteristica де cădere Эсте asigurată де о electronică destul де комплекс cu obligatoriu părere prin curent. Din punctul de vedere al ușurinței de control, în opinia mea, podul rezonant este cel mai atractiv. În acesta, caracteristica de cădere a sursei de current de sudură este asigurată de proprietățile parametrice ale Circuitului rezonant din Circuitul primar al invertorului.

      O характеристика инвертора представлена ​​в статье ацеста, которая может быть использована с учетом полного резонанса, ci и контроля использования ацетии и микроконтроллера PIC16F628-20I / P.

      Immediat, observăm că curentul maxim de sudare al invertorului depinde de setare. Valoarea sa este determinată în întregime de lățimea spațiului немагнитная гамовая цепь магнитная al sufocatorului rezonant. Использование Pentru elementele de putere в инверторе, функция condițiile lor termice, curentul de sudare poate ajunge la 200 A.

      Diagrama Circuitului Invertorului Este împărțită în două părți. Pe рис. 1 Отдел пищевых продуктов и продуктов питания рис. 2 — диаграмма единого запаса продуктов питания, объединяющая команду. Invertorul clasic de sudură pe punte este format dintr-un redresor detensiune de rețea cu densatori de filtru. O tensiune Constantă де 300 V cu ajutorul 4 вкус este convertită într-o tensiune alternativă cu o frecvență mai mare, уход este redusă cu ajutorul unui трансформатор де sudură și apoi rectificată.

      Secțiunea de putere

      Резонансный преобразователь, резонансный конденсатор L1 и резонансный конденсатор C1-C10, соединенный в серию с первичным преобразователем шума T1 (vezi. fig. 1 unde Circuitele de putere sunt evidenți). Inductanța Circuitului de Serie Constă inductanța sufocării rezonante L1 и inductanța infăsurării primare to трансформатор T1. Înfășurarea secundară T1 este încărcată cu un arc de sudură.Dacă capacitatea C1-C10 и inductanța L1 sunt valori Constante, atunci inductanța Infăşurării primare T1 depinde de rezistența de sarcină în nfăşurarea secundară, adică din curentul de sudare. Индуктивность максимизируется в основной фазе Т1, ядро ​​формирует модуль «неактивный» и инвертор, а минимальная — модуль короткого замыкания. Rezistența la sarcină determină, de asemenea, factorul de calitate al Circuitului. Astfel, частота резонанса и минимальная цепь по модулю «fără sarcină» (cu inductanța maximă a înfăsurării primare T1) и maximă по модулю scurtcircuit (cu inductanța minimă a nfăprima Tri1).Când invertorul este ncărcat cu un arc de sudură, frecvența de rezonanță buclei depinde de curentul din arc.

      Din toate cele spuse mai sus, este очевидный că frecvența invertorului atunci când funcționează la putere maximă în arc ar trebui să fie mai mică decat Frecvența Naturală Circuit Rezonant Invertor în modul scurtcircuit „sarcinărăracestuia“ Este optim ca rezonanța să apară la frecvența naturală a Circuitului, la care se dezvoltă puterea maximă în arc (f MAX.ВЛАСТЬ). Ацеста является основным критерием. установить правильный инвертор. Dacă în acest caz creșteți frecvența invertorului față de f MAX. ПУТЕРНИЧЕСКИЙ. , курентул в дуговой ступени datorită creșterii rezistenței индуктивный и sufocatorului резонансный L1. Acesta este modul în care se efectuează controlul frecvenței curentului în arcul de sudură.

      Резонанс в инверторном контуре в случае единственного короткого замыкания и неправильной установки инвертора в этом, де-асеменеа, возможном или частом отключении от МАКС.ПУТЕРНИЧЕСКИЙ. …

      Rețineți, de asemenea, că rezonanța este inacceptabilă în modul de scurtcircuit pentru computatoarele cu tranzistor ale invertorului din cauza apariției unui supracurent în Circuitul primar. Deoarece модуль де scurtcircuit Эсте ип мод нормальный pentru mașina де судат, Эсте necesar Să себе împiedice инвертор са funcționeze ла frecvențe май мари де f MAX. ПУТЕРНИЧЕСКИЙ. in cazul unui scurtcircuit в Circuitul de sudare.

      Pentru имеет передний выход, инверторный вход, микроконтроллер непрерывного мониторинга, фаптул, короткое замыкание и специальный детектор.Când apare un scurtcircuit, microcontrolerul уменьшить автоматическую частоту инвертора la valoarea setată anterior f MAX. ПУТЕРНИЧЕСКИЙ. — la această frecvență, rezonanța în scurtcircuit este imposibilă, ceea ce impedică fluxul excesiv de curent în Circuitul primar și, prin urmare, prin comutatoare.

      În secțiunea de putere (рис. 1) R13 este rezistorul de pornire. Limită curentul де încărcare аль Containerilor де оксида C16, C17 când dispozitivul Эсте порнит. Диод VD14-VD21 предназначен для подключения к выпрямленному напряжению 220 В / 50 Гц, питается от конденсаторов C15-C17 и питается от цепи, имеет 4 вкуса для переходного транзистора IGBT VT1-VT1.

      Supresoarele VD3, VD9 и VD22 защищает вкус от супратензивного давления. Rezistoarele R5, R6 descarcă конденсаторный резонансный атунци când Invertorul este oprit. Диодный стабилитрон VD1, VD2, VD4, VD5 позволяет напрягать порты вкуса на 18 В. Rezistoarele R1, R3, R7 и R9 ограничены текущим значением тока, установленным в драйвере, и в момент обнаружения конденсатора на вкусе. Rezistoarele R2, R4, R8, R10 asigură îchiderea fiabilă cheii atunci când driverele nu sunt alimentate.

      Transformatorul de sudură T1 cu raport de transformare 6 scade tensiunea și asigură izolarea galvanică a ieșirii din partea de rețea to invertorului. Tensiunea alternativă де ла Infăurarea secundară преобразователя sudură Este rectificată де диода VD6, VD7 și trece prin firele де sudură până ла электрода și suprafețele уход trebuie sudate. Цепи R11C13 и R12C14 используют пентру и поглощают сверхнапряженную энергию обратного напряжения, а также красный ресурс. Pentru arderea stabilă a arcului la curenți mici, precum și pentru a facilita aprinderea acestuia, este prevazut un dublor detensiune, asamblat pe elementele C11, C12, VD10-VD13, C19, C20 и L2.Rezistorul R14 servește ca o dublă sarcină. Supresorul VD8 protejează диодный redresorului де ieșire де supratensiunile де tensiune inversă.

      Электропитание

      Конструкция соответствует универсальному преобразователю цепи обратного хода на базе специализированной микросхемы DA6 TNY264 соответствует универсальному типу схемы (рис. 2) … Предлагается привод, блок питания и блок управления микроконтроллером. Sursa де alimentare a driverelor вкус superioare este izolată galvanic де canalul де alimentare releului де 24 V și canalul де alimentare аль driverelor inferioare.Параметрический стабилизатор DA7 использует микроконтроллер питания DD1 (5 В). Драйвер DA1-DA4 наконечника HCPL3120, который позволяет контролировать вкус VT1-VT4, а также предлагает граничные импульсы для быстрого перехода к транзитному порту.

      Детектор короткого замыкания на основе элементов R25, R27, R28, DA8, VD32, VD33, C38. С напряжением питания 9 В (защита от короткого замыкания), с простой логикой, связанной с внутренней областью RB4, с контроллером DD1, с напряжением от основного напряжения 9 В (с защитой от короткого замыкания), с простой логикой без внутренней логики RB4.

      Позиция DD1 в пакете с микроконтроллером (MC) PIC16F628-20I / P в пакете DIP.

      Функциональная зона инвертора

      De îndată ce sursa de alimentare pornește, programul de microcontroller începe să funcționeze. După о întârziere де aproximativ 5 secunde, buzzerul ва suna și инвертор ва începe сă funcționeze. De îndată cetensiunea în firele de sudare depăşește 9 V, MK va deschide cheia VT5, care va porni releul K1, iar contactele releului vor șunta rezistența de ncărcare R13.De asemenea, buzzerul va fi dezactivat. В самый последний момент инвертор стал функциональным. Частота инвертора для определения положения потенциометра R18. Май mult, frecvența minimă (aka f MAX. POWER) corespunde curentului maxim de sudare, iar frecvența maximă corespunde curentului minim. Frecvența se modifică treptat (дискретный). Sunt Folosite до 17 позиций. Când potențiometrul R18 se roteste, schimbarea frecvenței este nsoțită de un scurtcircuit semnal sonor buzzer. Astfel, este posibil să se schimbe frecvența curentului de sudare prin sunetul sonorului cu numărul necesar de poziții.

      Индивидуальное короткое замыкание в кабельной проводке, инвертор выключает автоматическую функцию MAX. ПУТЕРНИЧЕСКИЙ. , — Funcționarea invertorului în modul scurtcircuit este unsoțită de un semnal sonor sonor. Dacă scurtcircuitul durează mai mult de 1 s, atunci funcționarea invertorului este blocată și după 3 s se repornește. Acesta este modul în care funcția anti-lipire, electrodului este applyată.

      При отсутствии единственной короткой цепи, с простой логикой, основанной на внутреннем приложении RB4, частом инверторе, определяемом положением потенциометра R18.

      Pentru для защиты вкуса от ieșire de supraîncălzire, двойной термостат TS1 и TS2, использующий датчики. Dacă cel puţin unul dintre termostate este deconectat, atunci funcționarea invertorului este blocată. Buzzerul излучает ип семнал Sonor быстрый прерывистый până când radiul se răcește, pe уход Эсте instalat termostatul declanșat.

      Конструкция и детали Sufuzorul rezonant L1 este înfășurat pe un miez Magnetic ETD59, № материала. 87 EPCOS состоят из 12 шпилей из сармы, диаметром 2 мм и изоляцией lacului.Firul este înfășurat cu un decalaj obligatoriu între viraje. Пихта gros poate fi folosit pentru a oferi joc. Pentru remedia înfășurarea, trebuie să acoperiți rotațiile cu adeziv эпоксидный. Соединение магнитных цепей с немагнитными соединителями 1 … 2 мм. La configurare este selectată o valoare mai precisă a decalajului frecvența de rezonanța… În timpul funcționării invertorului, Circuitul Magnetic rezonant de sufocare poate deveni foarte fierbinte. Acest lucru se datorează saturației feritei în timpul funcționării la rezonanță.Pentru a asigura fixarea fiabilă spațiului Circuitului Magnetic, jumătățile acestuia trebuie trase îimpreună cu știfturi metalice. В связи с этим, Эсте necesar Să себе prevadă о distanță де ла spațiu ла tifturi де чел puțin 5 мм. Напротив, știfturile din apropierea golului se pot topi. Din același motiv, este inacceptabil să strângeți sufocatorul cu o carcasă solidă din metal.

      Transformatorul T1 este înfășurat pe un miez Magnetic E65, номер материала. 87 де ла ЭПКОС. В первом ранде, nfăşurarea primară este nfășurată într-un rând — 18 шпиль де sârmă де cupru cu ип диаметр де 2 мм в izolația lacului.Înfășurările II и III Sunt înfășurate Peste înfășurarea primară. Fiecare dintre ei ocupă jumătate din cadru. Înfășurările II и III содержат 3 оборота на огневом патроне диаметром 2 мм. Jumătățile Circuitului магнитного аль трансформатора sunt объединить fără spațiu și солнце зафиксировать în siguranță.

      Suportul L2 содержит 20 оборотов, один из которых монтируется с поперечной секцией 1,5 мм 2, имеет размер K28x16x9.

      Transformatorul T2 с датчиком мощности Sh5x5 и пропускной способностью 2000 Нм.Jumătățile miezului магнитное солнце соединяет cu un spațiu de 0,1 … 0,2 мм. Область I включает 180 дюймов в диаметре ПЭВ-1 диаметром 0,2 мм. Înfășurarea II este înfășurată într-un rând, conține 47 de rotații ale aceluiasi fir. Înfășurările III, IV и V содержат 33 диаметра сырма PEV-1 с диаметром 0,25 мм. Între înfăŃurări trebuie așezate 2 straturi de izolație (де-бывший Bandă de mascare). Etalonarea conexiunii de Infășurare este indicată pe fig. 2.

      Резонансные конденсаторы C1-C10, которые можно использовать с пленкой, находящейся на выходе, или напряжением 1000 В.Лучше использовать конденсаторы типа K78-2. Condensatorul де blocare C15 trebuie Să fie де același наконечник.

      Sursa de alimentare nu trebuie configurată și, cu piese reparabile, începe să funcționeze immediat. Este necesar doar să verificați valorile de entsiune pentru alimentarea driverelor 16 … 17 V. La verificarea unității de alimentare, tensiunea de rețea de 220 V poate fi aplicată la Bornele sale de intrare GND și +300 V. În același mod, unitalementa de alimentare atunci când setati frecvența de rezonanță.

      Временная функция инвертора, полная продажа элементов в городе Фиербинцы. Timpul де funcționare continuă aparatului și durabilitatea acestuia вор depinde де Cât де компетентного солнца suflate aceste elemente. Радиационная решетка с супрафациальной маре требует, чтобы превазут пентру красный ресурс интраре VD14-VD21, транзиторный VT1-VT4 и красный резорул де ieșire VD6, VD7. Для этого требуется датчик давления, резонансный L1, трансформатор звука T1 и двойной диод VD10-VD13.Термостат TS1 и TS2 на наконечнике KSD250V, установленный на радиаторе с превосходным вкусом и диодом питания. Toate celelalte elemente ale invertorului nu au nevoie de suflare și radiatoare.

      Реглареа частых резонансов

      Pentru configura инвертор, aveți nevoie de un LATR и un reostat de sarcină cu o rezistență de 0,15 Ом. Reostatul trebuie să reziste la un debit de current pe termen scurt de până la 200 A. Decalajul Circuitului Magnetic al șocului rezonant este setat la aproximativ 1 mm.Перемычка установлена ​​между контактами 3 и 4 оптокуплорулуи DA8. Установите микроконтроллер «cu fir» в единый блок управления.

      Unitatea de alimentare trebuie alimentată separat în timpul configurării. Pentru лицом acest lucru, fără conecta dispozitivul la rețea, tensiunea de rețea de 220 V trebuie aplicată firelor GND și +300 V ale sursei de alimentare.

      Secțiunea de putere este ncă dezactivată. După ce porniți alimentarea, după 5 secunde, buzzer-ul ar trebui să se aprindă, apoi sunetul să se oprească și releul să pornească.Apăsați одновременно бутоан амбеле SB1 и SB2. Ținem butoanele până când sunetul sonor. Să eliberăm бутоанеле. Beep-ul continuu se va opri și buzzer-ul va începe să emită un beep intermită cu o perioadă de aproximativ 2 s. Aceasta corespunde modului de reglare a frecvenței rezonante.

      Dacă totul este așa, atunci cu ajutorul unui osciloscop controlam prezența bipolare impulsurilor inntre porțile transistoarelor VT2 и VT4 cu o frecvență de 30 kHz cu o amplitudine de cel puțin 15 V imps de und und ‘Același semnal ar trebui să fie între porțile VT1 и VT3. Dacă totul este aşa, alimentăm secțiunea de alimentare prin LATR și setăm tensiunea la 20 … 30 V.

      Puteți porni un bec de 12 V. la firele de sudură. Dacă lumina este aprinsă, porniți un reostat de 0,15 Ohm and voltmetru DC în firele de sudură. Setăm tensiunea pe LATR la 30 … 40 V și începem să reglăm. Folosind butoanele SB1 и SB2, micșorați sau măriți Frecvența invertorului. Limitele schimbării frecvenței sunt de 30 … 42 кГц. Prin ajustarea frecvenței cu butoanele, obținemtensiunea maximă pe reostat. Dacă tensiunea continuă Să crească odată cu scăderea frecvenței la 30 kHz, atunci este necesar să măriți decalajul din Circuitul Magnetic al șocului rezonant și să repetați din nou setarea. Dacă, у.е. creșterea frecvenței la 42 kHz, tensiunea pe reostat continuă să crească, este necesar să reduceți spațiul din Circuitul Magnetic al sufocatorului rezonant și să repetaci setarea din nou.

      Este necesar să se obțină rezonanță, adică reglați Circuitul astfel încât o creștere sau scădere a frecvenței invertorului să ducă la o scadere a tensiunii pe reostat.Элементы, указанные на диаграмме, должны быть реализованы в частоте 33 … 37 кГц. Rezonanța la o frecvență mai mare va crește curentul maxim de sudură, dar comutatoarele și диодле де ieșire vor funcționa la limita lor.

      Odată ce fecvența de rezonanță este reglată, apăsați ambele butoane în același timp. După un semnal sonor легких, valoarea frecvenței de rezonanță va fi scrisă în memoria nevolatilă microcontrolerului.Rotind потенциометр R18, verificam functionarea reglării Frecvenței. Fecvența minimă trebuie să fie egală cu frecvența de rezonanță. Când potențiometrul este rotit, schimbarea frecvenței ar trebui să fie însoțită de un scurt bip (всего 17 pași).

      Dacă totul se întamplă în acest fel, asamblăm întregul Circuit al Invertorului. Scoateți jumperul între pinii 3 и 4 ai optocuplorului DA8. Conectăm инверторул ла rețea. După 5 secunde, buzzerul ва suna, апои releul се ва activa și sunetul се ва opri.Potențiometrul R18 setează frecvența minimă (псевдоним f MAX. POWER), corespunzătoare curentului maxim. Încărcăm scurt invertorul cu un reostat de 0,15 Ohm și măsurămtensiunea peste sarcină. Dacă această tensiune depăşește 23 V, atunci setarea poate fi рассчитывая на завершение. Dacă Эсте май микрофон, atunci ар trebui Să măriți spațiul дин Circuitul магнитных аль sufocatorului rezonant și Să repetați setarea де ла început.

      МАШИНА DE SUDAT MÂNĂ

      ПРЕДСТАВЛЯЕТСЯ ОБЩАЯ СХЕМА ПРЕОБРАЗОВАТЕЛЯ ПРЕОБРАЗОВАТЕЛЯ С ОПИСАНИЕМ

      Să începem cu un Circuit Inverter de sudură Destul de Popular, denumit destul de des Circuitul Bramaley. Nu știu де се acest nume a fost lipit де această schemă, дар aparatul де sudură Barmaley Эсте Adesea Menționat ре Интернет.
      Существует множество опций, включающих инвертор схемы Barmaley, с топологией, соответствующей aceeași, — преобразователь, который используется для подключения к шине (назначение нумита «облицовка», без мотива), управляется контроллером UC3845.
      Deoarece acest контроллер является основной цепью acest, vom începe cu principiul funcționării продажи.
      Микросхема UC3845 является продуктом нескольких производителей и форматом серий микросхем UC1842, UC1843, UC1844, UC1845, UC2842, UC2843, UC2844, UC2845, UC3842, UC3843, UC3844 8.
      Микросхема различается по мощности и мощности питания, а также автоматически блокируется, настраивается в интервале температурных функций, прекумулируется и подвергается изменениям в технических средствах, разрешающих уход за схемой, длительность импульса управления микросхемой XX42 и XX42, XX42 и XX42, XX42 и XX42, XX42 и XX42. Он содержит микросхемы серии XX44 и XX45 с длительным импульсом контроля и понижением концентрации 50%.Pinout-ul микросхемы Эсте același.
      О диодный источник питания 34 … 36 Встроен в микросхему (функция производителя), ceea ce vă allowe să nu vă faceți griji cu privire la depăirea tensiunii de alimentare atunci când utilizati de etr-etr-avati unit îmicrocircuitul о gamă FOARTE largă де tensiuni де alimentare. .
      Microcircuite Sunt Disponibile n Mai Multe Tipuri de Pachete, CEEA CE Extinde Semnificativ DomeNiul de Utilizare

      Microciruul de Utilizare

      Microciruul de Utilizare

      MicroCircuite Au Fost Iniţial Concepute Co Controlere Pentru ControlUl întrerupătorului de Alimentare Al Unei Unitţţi de Alimentare Medie Cu Un Singur Ciclu, IAR ACEST CONTROVER A FOST ECHIPAT CU tot ceea ce este necesar pentru a-și crește propria supraviețuire și supraviețuirea unității de alimentare controlată de aceasta.Микросхема poate function până la frecvențe de 500 kHz, curentul de ieșire din etapa finala a driverului este capabil să dezvolte un current de până la 1 A, ceea ce face posibilă proiectarea unor surse de alimentare destul de compacte. Блок схемы и микросхемы, представленный в вашем почтовом ящике:

      Блок схемы, ип delanșator suplimentar este evidențiat în roșu, ceea ce nu permissione ca durata impulsului de ieșire să depăţească 50%. Декларантор Acest является установленным серийным номером UCx844 и UCx845.
      Микросхема реализована в пакете с опциональным выводом, унифицированным выводом в сочетании с внутренней микросхемой, например, VC и Vcc, PWRGND и GROUND.

      Непрямая стабилизация пищевых продуктов UC3844. tensiunea secundară deoarece își controlează propria putere furnizată de înfășurarea NC. Această tensiune este rectificată dioda D3 și serveţte la alimentarea microcircuitului însuși după pornire, Iar după trecerea divizorului la R3 intră în intrarea amplificatorului de eroare, care controlează durata impulsurilor de control ale tranzistorului de putere.
      Odată cu creșterea sarcinii, amplitudinea tuturor tensiunilor de ieșire ale transformatorului scade, ceea ce duce și la o scădere a tensiunii la pinul 2 al microcircuitului. Logica microcircuitului creste durata impulsui de control, se acumulează mai multă energie în трансформатор și, ca urmare, amplitudinea tensiunilor de ieșire revine la valoarea inițială. Dacă sarcina scade, atunci tensiunea la pinul 2 creste, durata impulsurilor de control scade și din nou amplitudinea tensiunilor de ieșire revine la valoarea setată.
      O intrareeste integrată în microcircuit pentru organizarea protecției la suprasarcină. De îndată ce căderea де tensiune rezistorului де limitare a curentului R10 ajunge la 1 V, микросхема oprește импульс де контроля ла poarta tranzistorului де putere, limitâand astfel curentul Care circulă prin el și eliminând supraîncărcarea sursei де alimentare. Cunoscând valoarea acestei tensiuni de control, este posibil să reglați curentul de funcționare de protecție prin schimbarea valorii rezistorului de limitare curentului.În acest caz, curentul maxim prin tranzistor este limitat la 1,8 amperi.
      Rependența valorii curentului care curge de valoarea rezistenței fi calculată match legii lui Ohm, dar de fiecare dată când este prea leneș să ridici calculateul, prin urmare, dupăce l-ai calculat o dată, vom impurși s sultura, vom imperși s . Vă reamintesc că aveți nevoie de o cădere detensiune de un volt, prin urmare, numai curentul de funcționare de protecție, puterea rezistenței și puterea acestora vor fi, укажите в таблице.

      ЗАОЧНО 1 1,2 1,3 1,6 1,9 3 4,5 6 10 20 30 40 50
      Р, Ом 1 0,82 0,75 0,62 0,51 0,33 0,22 0,16 0,1 0,05 0,033 0,025 0,02
      2 х 0,33 2 х 0,1 3 х 0,1 4 х 0,1 5 х 0,1
      П, Ш 0,5 1 1 1 1 2 2 5 5 10 15 20 25

      Aceste Informaţii Cost Fi Necesare Dacă Maşina de Sudat Proiectatat Va Fi FiRă DE SUDAT DEECTATATATATATATATă VA FI CONTROLUL CONTRELUL VA FIFECTUAT n Acelaşi мод Ca în Communceul de Bază — Utilizând un rezistor de limite в цепи emițătorului, может быть использована транзистор IGBT.
      Un Circuit de Alimentare cu Comutare cu control direct al tensiunii de ieșire este oferit într-o fișă technica pe un microcircuit de la Texas Instruments:

      Acest Circuit controlează tensiunea de ieșire folosind un optocupploare, luminozitatea LED-are de optocuplotermino диодный стабилитрон, регулируемый TL431, уход за кожей. стабилизировать.
      Дополнительные транзитные элементы, вводимые в цепь. Primul imită sistemul soft-start, al doilea creste stabilitatea termică utilizând curentul de bază al tranzistorului introdus.
      Может быть определен ток питания цепи защиты — RCS 0,75 Ом с ограничением тока 1,3 A. Базовая техника UC3845 от «Texas Instruments» представляет собой техническую базу от других производителей, рекомендованных для основной цепи.
      Convensujile rezistorului şi Condensatorului de rezistorului.. 50 ВАТТ??? PAGINA A FOST ANUNţATă CA Описание Aparatului de Sudat şi Aici Care Sunt Sursele de Alimentare …
      n MaidiTaea Covârşitoare A Maşinilor Simple de Sudat, Microcircuitul UC3845 Este Utilizat CA Elemente de Control i, FăRă A Cunoaşte Commentiul Computionio Sale, Apariţia arori , внесите свой вклад в создание уникальной микросхемы ieftin, ci și a tranzistoarelor de putere destul de scumpe. Вдобавок, voi proiecta о mașină де sudat și nu clonez prost schema altcuiva, voi căuta ferite, care ar putea chiar să fie cumpărate pentru a repeta dispozitivul altcuiva.Nu, acest lucru nu mi se potrivește, așa că luam Circuitul Existent și il ascuțim pentru ceea ce avem nevoie, pentru acele elemente și ferite disponibile.
      De aceea vor exists destul de multe teorii și mai multe măsurători Experimente și de aceea rezistențele conectate în paralel sunt utilizate în tabelul ratingurilor rezistenței de protecție (câmpuri de celule albastre) și calculul de face pentru curenmariție.
      DECI, INVERTORUL DE SUSTURă, PE CAME MAWERITATEA STATER-URILOR L Numess Sudor Barmaley, представляют собой UrmăeartaRea Diagramă Schematică:


      Creşte

      n Partea DIN STânga Sus Communceului, Sursa de Alimentare Pentru Controlver n Sine şi, de fart, полы fi utilizată де ORICE sursă де alimentare cu о tensiune де ieșire де 14 … 15 volți și furnizând un current de 1 … 2 A (2 A este astfel încât ventilatoarele să poată fi furnizate mai puternic — dispozitivul folosește ventilatoare pentru computer și соответствие схеме существующим deja 4 dintre ele.
      Apropo, amchi reușit ССЫЛКА ОПИСАНИЕ. protecția la suprasarcină este organizată folosind transformatorul de curent TT1.
      Контроллер с непревзойденной функциональностью для транзистора IRF540. В принципе, транзисторный транзистор с питанием от источника питания, который использует четыре источника питания (IRF630, IRF640 и т. д.), может быть использован в качестве источника энергии. Transistorul Эсте încărcat ре трансформатора де команды T2, заботиться о прямом импульсе управления Către porțile tranzistoarelor IGBT de putere.
      Pentru a preveni magnetizarea convertatorului de comandă, se folosește un înfășurare IV de magnetizare. Вторичное резервное устройство для трансформатора, предназначенное для запуска порта IRG4PC50U с резервным принтером и диодом 1N5819.Кроме того, в цепи управления существующими транзитными транзакциями IRFD123 содержится информация о разделении транзакций, уходе и поляризованных напряжениях для инфузионного преобразователя T2, который модифицируется, и он отключается от источника энергии. Astfel de acceleratoare de închidere facilitează modul current al șoferului și reduc semnificativ timpul de închidere a tranzistoarelor de putere, ceea ce, la rândul sau, reduce ncălzirea lor — timpul petrecut в модуле liniar setivate.
      Умягчитель, обеспечивающий облегчение функции транзита, а также выход на сверхмощный импульсный датчик, работающий или индуктивный, использующий резистивный диод 40 Ом, конденсатор H10FA0F 4700
      Pentru demagnetizarea finala a miezului și suprimarea emisiilor de autoinducție, se usează or altă pereche HFA15TB60, instalată în dreapta Schemei.
      Un redresor pe jumătate de undă bazat pe dioda 150EBU02 este instalat pe înfăşurarea secundară to convertatorului.Диода управляет цепью верхнего уровня и имеет резистор 10 Ом и конденсатор емкостью 4700 пФ. Двойной диод служит для размагничивания чока DR1, аккумулирует магнитную энергию в timpul cursei, а затем конвертирует, iar в timpul pauzei dintre impulsuri dă această energie sarcinii datorită autoinducției. Pentru a îmbunătăti acest proces, este instalată o dioda suplimentară.
      Ca rezultat, ieșirea invertorului nu product otensiune de ondulare, ci otensiune Constantă cu o ondulare mică.
      URMătoAREA Подстройка Acestei Maşini de Sudat Este Chiniteul Envertor Prezentat Mai Jos:

      Nu am jnţeles Multe Despre CEEA CE ERA Dificile nn Legătură Cu Tensiunea de Ieşire, личный Mi-A Plăcut Utilizarea Tranzistoarelor BipoLare CA închidere a Păbii de Putere. Cu alte cuvinte, atât dispozitivele de camp, cât și cele bipolare pot fi use în acest nod. По принципу, acest lucru эра, aşa cum s-a spus, implicit în mod implicit, Principul lucru este închiderea tranzistoarelor de putere Cât mai curând posibil, iar modul de a face acest lucru este deja o problemă secundară.По принципу, folosind ип трансформатор де управления mai puternic, Эсте posibil Să refuzați închiderea tranzistoarelor — Эсте достаточно Să aplicați или Mică Tensiune Negativă ла portile tranzistoarelor де putere.
      Cu toate acestea, am fost întotdeauna jenat de prezența unui transformator de comandă în maşina de sudat — ei bine, nu-mi plac piesele bobinei și, dacă este posibil, încerc să fac fără ele. EnumerArea Ecition Sudorului A Continuat şi A FOST Dezgropată Urmăearea Diagramă invertorulului de Sudură:

      Creşte

      ACEST CRIFERă DE CEELE ANTERIOARE Prin Absenţa Uniui Transformator de Control, DeoaRece Decchiderea-închiderea Tranzistoarelor de Pertere Loc CU Microcircuite de водитель IR4426 , уход за солнцем управления оптокупола 6N136.
      В стандартной схеме реализованы следующие функции:
      — вводный ограничитель напряжения питания, реализованный оптокуплятором PC817;
      — се реализации принципа стабилизации curentului де ieire — трансформатора де текущего Эсте utilizat nu ca о ситуации де urgență, ci ca сенсор де текущий și participă ла reglarea curentului де ieire.
      Acaustă Versiune A Maşinii de Sudat Garantează un Arc Mai Stabal, Cruberece Odată Cu Creşterea Arcului, recestule începe Să Scadă, IAR acest Dispozitiv Va Creşte Tensiunea de Ieşire, încercând Să Menţină Валоария Setată a Currentului de Ieşiree.Singurul dezavantaj Este că aveți nevoie de un comutator galette pe Cât posibil. cantitate mare prevederi.
      Mi-a atras atenția și o altă Diagramă unei mașini de sudat pentru auto-producție. Curentul де ieșire indicat Эсте де 250 ампер, дар acesta ню Эсте Principleul lucru. Основные характеристики этой микросхемы для популярных микросхем IR2110 доступны по номеру:


      CREȘTE

      .Май Эсте о jenă și уна Destul де Serioasă. Как установить конденсатор C30? В принципе, в timpul pauzei, ar trebui să apara o demagnetizare suplimentară a miezului, adică polaritateatensiunii de nfăurare трансформатор де putere ar trebui să se schimbe și pentru ca tranzistoarele săle nu zboare, D 8 in zboare. Se pare că pentru o perioadă scurtă de timp, otensiune de 0,4 … 0,6 volți mai mică decât firul comun ar trebui să apară pe terminalul Superior al transformatorului de putere, acesta este un fenomen pe termen scurt și existsă unele îndoieli că C30 ва ай timp са incarci.La urma urmei, dacă nu se încarcă, brațul Superior al unității de alimentare nu se deschide, atunci nu existsă de unde va proofi creșterea de tensiune driverului IR2110.
      В целом, они чувствительны к тому, чтобы отражать основную информацию о предмете …
      Существует более высокая версия машины, реализованная в соответствии с топологией aceleiași, с учетом того, что она имеет место в системе или на первом месте в порту. Схемная схема представлена ​​в следующем номере:


      CREȘTE

      В первом ряду, раздел, посвященный удалению — 4 экземпляра IRFP460 Fiecare.Май mult, autorul din articolul original susține că prima versiune a fost asamblată pe IRF740, 6 bucăți pe umăr. Aceasta este într-adevăr «nevoia de invenție este dificilă». Имейте в виду, что вам нужно сразу же или запомнить — на инверторах IGBT, а также на транзисторах MOSFET, которые можно использовать в инверторах. Pentru A Nu Fi Confundat CU Diflileiile şi Panout, Бродеж воображает Acestor Tranzistori:

      n Plus, Este Logic S s Reţineţi Că Acest Circuit Utilizează Atât Limitea Tensiunii de Ieşire, Cât şi Modul de Stabilizare rueNigurei, Care Este reglat de ООН Резидор Variabil de 47 Ом — Rezistenţa redusă a rezistenţa redusă a acestui rezistor este a acestua
      O altă variantă a mașinii de sudat mi-a atras atenția în timp ce studiam situri străine. Acest dispozitiv are, de asemenea, o reglare curentă, dar nu este de obicei realizat. Tensiunea де polarizare Эсте inițial aplicată terminalului де контроля аль curentului și cu Cât Эсте май кобыла, cu atât Эсте necesară о tensiune mai mică де ла трансформаторул де текущий, prin urmare, cu atât mai puțin текущий va curge prin secțiunea де putere. Dacă tensiunea де polarizare este minimă, atunci pentru a atinge curentul de declanșare al limitatorului, va fi necesară otensiune mai mare de la CT, care este posibilă numai atunci când un current mare curge prin înfăşurarea primară transformatorului.
      Схемная схема инвертора, представленная ниже:


      CREȘTE

      В цепи подключения к машинному оборудованию, установленному с помощью электролитических конденсаторов. Ideea este desigur interesantă, dar pentru acest aparat vor fi necesari electroliți cu un ESR mic și pentru 100 de volți astfel de condensatori sunt destul de Problematici. Примите во внимание, что вы отказываетесь от установки электролиза, дарите вам путь к конденсатору MKP X2 5 мкФ, используя его в качестве источника энергии.

      СОБСТВЕННАЯ МАШИНА ДЛЯ СУДАТА В СБОРЕ

      КУМПАРА ПЬЕЗ

      În primul rând, voi spune immediat că asamblarea unei mașini de sudat pe cont propriu nu este o încercare de a face un aparat mai ieftin decât unul de store, deoarece în final se poate dovedi că aparatul asamblat se va dovedi a dec fi mai cea din Fabrică. CU TOTATE ACESTEA, ACESTă întreprindere — şi avantajele Продажа — Acest Dispozitiv Piate Fiziziionat Cu un împrumut fără debândă, deoarece Nu Este Deloc Necesar Să CumphaRţi întregul Set de Piese Simultan, CI S Să EFECTUAţI ACHIZIII de ndată CE Banii Gratuiţi apar în buget.
      Din nou, studierea electronicii de putere și asamblarea unui astfel de invertor pe cont propriu oferă o experiență de neprețuit care vă va allowe să asamblati astfel de dispozitive, ascuțindu-vă direct nevoile. Пример, сборка ип lansator Încărcător cu ип текущий де ieșire де 60-120 A, pentru a asambla о sursă де alimentare pentru un tăietor cu плазма — deși este un dispozitiv специфический, este FOARTE util pentru cei care lucrează cu metal.
      Dacă я se pare cuiva că am lovit reclama lui Ali, atunci voi spune immediat — da, il promovez pe Ali, pentru că sunt mulțumit atât de preț, cât și de calitate.Cu același succes, pot face reclamă la pâinea feliată brutăriei Ayutinsky, dar cumpăr pâine neagră де-ла-Красно-Сулински. Предпочитаю лаптель конденсата и ви-л рекоманд, «Вака де ла Кореновка», дар брынза де вачи эсте мульт май бунэ декат планта де лактат Тацинский. Așa că sunt gata să fac publicitate la tot ceea ce am încercat eu și mi-a plăcut.

      Pentru asamblarea mașinii de sudat, vor fi necesare echipamente suplimentare, necesare pentru asamblarea și montarea mașinii de sudat.Acest echipament costă, de asemenea, niște bani și, dacă chiar aveți de gând să vă ocupați de electronica de putere, vă va fi util mai târziu, dar dacă ansamblul acestui dispozitiv este o încercare de a cheltini mai puțitiv renunțați ла această idee și mergeți ла магазин pentru ип инвертор де sudură gata făcut.
      Cumpăr marea majoritate a componentelor de pe Ali. Trebuie Să așteptați де-ла-трей săptămâni ла două luni și jumătate. Cu toate acestea, costul componentelor este mult mai ieftin decât într-un magazin de componente radio până la care mai trebuie să parcurg 90 км.
      Prin urmare, voi face immediat o mică instrucțiune despre cum să cumpărați cel mai bine componente de pe Ali. Voi да linkuri către piesele folosite pe măsură ce sunt menționate și le voi da rezultatelor căutării, deoarece existsă posibilitatea ca în câteva luni un vânzător să nu aibă acest produs. De asemenea, pentru comparație, voi da prețurile pentru componentele menționate. Preţurile vor fi în ruble în momentul redactării acestui articol, adică mijlocul lunii martie 2017.
      după ce faceţi clic pe linkul către rezultatele căutării, în primul Rând, trebuie remarcat fartul că sortarea a fost efectuată n funcţie de numărul de achiziţii ale unui anumit .Cu alte cuvinte, aveți deja ocazia să vedeți, точный Cât din acest produs vândut un vânzător și ce recenzii au primit cu privire la aceste produse. Căutarea unui preţ scăzut este defe de a fi întotdeauna corectă — antreprenorii chinezi încearcă să vândă TOATE produsele, prin urmare se întamplă uneori elemente reetichetate, precum și elemente după demontare. Prin urmare, uitați-vă la numărul de recenzii despre produse.

      Dacă Există aceleași componente la un preț mai atractiv, dar numărul vânzărilor de la acest vânzător nu este mare, atunci este logic să acordați atenție numărului total Feedback pozitiv despre vânz.

      Este logic să acordați atenție fotografiilor — prezența fotografiei torvarului în sine vorbește despre responsabilitatea vânzătorului. и в фотографии пути ведеа се фел де marcaj, ajută adesea — marcarea у.е. лазер и vopsea poate fi văzută в фотографии. Cumpăr tranzistoare de putere cu marcaje Alzernaya, dar am luat și IR2153 cu marcaje de vopsea — микросхема lucru.
      Dacă se aleg tranzistoare de putere, atunci destul de des nu disprețuiesc tranzistori de la dezmembrare — de obicei au o diferență de preț destul dedecă, iar pentru un dispozitiv asamblat pe cont propriu, puteți utiliza și piese piese.Nu este dificil să distingi detaliile chiar și de fotografie:

      De asemenea, m-am confruntat cu promoții unice de mai multe ori — vânzătorii fără рейтинг au scos în general la vânzare FOARTE ridicole componente la prețuri. Desigur, achiziția se efectuează pe propriul risc și risc. Cu toate acestea, am făcut câteva cumpărături de la vânzători Similari și ambele au avut succes. Максимальная цена 5 конденсаторов uF MKP X2 140 рублей за 10 бутылок.


      Comanda a venit destul de repede — puțin peste o lună, 9 bucăți pentru 5 мкФ и один, точный размер aceeași pentru 0,33 мкФ 1200 В.Nu am deschis un litigiu — Am toate capacitățile pentru jucăriile cu inducție la 0,27 µF și cum ar fi chiar util la 0,33 uF. Și prețul Эсте prea ridicol. Am verificat containerele — lucratori, am vrut să comand mai multe, dar exists deja un semn — PRODUSUL NU MAI ESTE DISPONIBIL.
      Идентификатор аста, включая несколько различных мембран IRFPS37N50, IRGP20B120UD, STW45NM50. Toate tranzistoarele sunt în stare buna de funcționare, singurul lucru care m-a supărat puțin a fost că picioarele au fost remodelate pe STW45NM50 — pe trei tranzistoare (din 20), cablurile au căzut literalmente când aci ăncerlecati încerlecati.Dar prețul a fost prea ridicol pentru a fi jignit la ceva — 20 букашек pentru 780 рублей. Acești tranzistori sunt acum folosiți ca substitute — carcasa este tăiată la ieșire, firele sunt lipite și umplute cu adeziv epoxidic. Unul este încă în viață, au trecut doi ani.

      Până în prezent, întrebarea este deschisă cu tranzistoarele de putere, dar vor fi necesari conectori pentru suportul electrodului pentru orice mașină de sudat. Căutarea Fost Lungă și Destul де Activă. Faptul este că diferența де preț este foarte confuză.Dar mai întai, despre marcarea conectorilor pentru mașina de sudat. Ali folosește marcaje europene (ei bine, asta spun ei), așa că vom dansa din denumirile lor. Este adevărat, ип данс shikaron ню ва funcționa — acești conectori Sunt împrăstiați în diferite categorii, variind де-ла-конекторы USB, LĂMPI DE SOLDARE și термин и CU ALTE.

      Și și sub numele conectorilor, nu totul este la fel de lin pe pe cât ne-am dori … Am fost FOARTE foarte surprins când am introdus DKJ35-50 în caseta de căutare de pe Googlechrome и OS WIN XP ș primit FĂRĂ РЕЗУЛЬТАТ, полученный с помощью Googlechrome, с помощью WIN 7, полученный с помощью этого результата.Ei bine, pentru început, un semn mic:

      DKZ ДКЛ ДКЖ
      МАКС
      ТОК, А
      ДИАМЕТР
      РАСПУНС-ТИЯ /
      ПРИЗА,
      ММ
      СЕКЦИЯ
      ПОЖАР,
      MM2
      ДКЗ10-25 ДКЛ10-25 ДКЖ10-25 200 9 10-25
      ДКЗ35-50 ДКЛ35-50 ДКЖ35-50 315 13 35-50
      ДКЗ50-70 ДКЛ50-70 ДКЖ50-70 400 13 50-70
      ДКЗ70-95 ДКЛ70-95 ДКЖ70-95 500 13 70-95

      În ciuda faptului că orificiile și mufele conectorilor de 300-500 amperi sunt aceleași, ele sunt de fapt capabile să conducă curenți diferiți.FATTUL ESTE Că, n TIMP CE ROTIţI CONOTRECHER, Partea Fişei Se Sprijină de Fallăa Părţii de împerechere i, Deoarece Diametrule Capetelor Coneptilor Mai Puterernici, SE Obţine o Zonă de Contact Mai Mare, Prin Urmare Conourtule Este Capabil Să Treacă Mai Must Carible.

      CĂUTARE PENTRU CONECTORII MACINILOR DE SUDAT
      ОБОРУДОВАНИЕ DKJ10-25 КАУТА ДКЖ35-50 КАУТА ДКЖ50-70
      ВАНЗАТ ОН АМАНДЕЛЕ ШИ КИТУРИ

      Am Cumpărat conectori DKJ10-25 acum un și acest vânzător nu le mai are.Cu doar câteva zile în urmă am comandat o pereche de DKJ35-50. L-am cumpărat. Adevărat, требуемый с эксплицитным главным образом, vânzătorului — descrierea spune că pentru un fir de 35-50 mm2, iar pe fotografie 10-25 mm2. Vânzătorul a asigurat că acestea sunt conectori pentru sârmă де 35-50 мм2. Ceea ce vom trimite vom vedea — Este timp să așteptăm.
      De îndată ce prima versiune a mașinii de sudat trece testele, voi începe să asamblu cea de-a doua versiune cu un set de funcții mult mai mare. Ваш робкий — folosesc o mașină de sudat de mai bine de șase luni AuroraPRO INTER TIG 200 AC / DC PULSE (имеется точный номер «CEDRU»).Это место, где вы можете найти несколько устройств, имеет возможность продажи tocmai au provocat или furtună de încântare.

      Dar în procesul de stăpânire a mașinii de sudat, au apărut mai multe neajunsuri pe care aș dori să le elimin. Nu voi intra în detalii despre perfect ce nu mi-a plăcut, deoarece dispozitivul nu este chiar foarte rău, dar vreau mai mult. De aceea, de fapt, preluat dezvoltarea mașinii sale de sudat. Aparatul де наконечник Barmaley ва фи antrenat, IAR următorul ва trebui Să depăşească Аврора Existentă.

      DEFINIT CU DIAGRAMA PRINCIPALĂ A MASINIII DE SUDAT

      Azadar, я проанализировал, что opțiunile pentru схемы ухода за заслуги atenție, începem Să пе пе asamblăm propria mașină де sudat. Mai întâi trebuie Să Decreți Asupra Unui Transformer де Путере. Nu voi cumpăra ferite în formă de w — sunt disponibile ferite de la transformatoare de linie și existsă destul de multe dintre acestea. Dar forma acestui miez este destul de ciudată, iar permeabilitatea Magnetică nu este indicată pe ele…
      VA Trebui Să Facem Mai Multe Măsurători de Testare, şi Anume, Să Facem un Cadru Pentru ООН Сингур МИЭЗ, Să unnfăşurăm Arroximativ Cincizeci de Ture PE El şi Să îbrăcăm Acest Cadru PE Miezuri Pentru Alege Care A CEROR Inductanţţ Va Five Aceeaşi возможно. Astfel, vor fi selectate nuclee care vor fi use pentru a asambla un nucleu comun format din mai multe магнитная схема.
      Apoi, va trebui să aflați câte rotații trebuie să înfăurați pe înfășurarea primară, astfel încât miezul să nu se deplaseze în saturație și să useze puterea totală maximă.
      Pentru a face acest lucru, puteți utiliza articolul de S. A. Biryukov (DESCĂRCARE) sau, pe baza articolului, vă puteți asambla propriul propriul support pentru a testa saturația miezului. A doua methodă este de preference pentru mine — pentru acest support folosesc același микросхема ca și pentru mașina de sudat — UC3845. В первую очередь, acest lucru vă va allowe să «atingeți» микросхемы через viață, să verificați intervalele de reglare și, prin instalarea unei Prize pentru microcircuite în stand, pot verifica datele microcircuitului immediat înainte de a le instala în aparatul.
      Из коллекции următoarea схема:

      Доступна классическая схема UC3845. Регулятор напряжения питания микросхемы, установленный в соответствии с установленным стандартом VT1, отключает напряжение питания в соответствии с установленным значением. VT1 orice în carcasa TO-220 cu un current de 1 A șitensiunea K-E peste 50 V.
      Apropo de tensiunea de alimentare — aveți nevoie de o unitate de alimentare cu o tensiune de cel puțin 20 de volti. Tensiunea maximă nu depăşește 42 de volți — pentru lucrul cu mâinile голе, aceasta este încă otensiune sigură, deși este mai bine să nu se ridice peste 36.Sursa де alimentare trebuie Să furnizeze ип текущий де чел путин 1 ампер, adică а.е. о putere де 25 Вт сау май мульт.
      Aici trebuie avut în vedere faptul că acest stand funcționează pe principiul unui rapel, prin urmare, tensiunea totala a диодлор Zener VD3 и VD4 ar trebui să fie cu cel puțin 3-5 volți mai mare decât tensiunea. Este foarte descurajat să depășiți diferența cu mai mult de 20 de volți.
      Ca unitate de alimentare pentru stand, puteți utiliza un nacărcător auto cu un classic classic, fără a uita să puneți o pereche de densatori 1000μF 50V pe ieșirea încărcătorului.Am setatregulatorul de curent de încărcare la maxim — Circuitul nu va dura mai mult decât este necesar.
      Dacă ню Există о sursă де alimentare adecvată și nu existsă din ce să o asamblați, atunci puteți achiziționa o unitate de alimentare gata, puteți alege și în Cutie из пластика и металла. Preț de la 290 рублей.
      Транзистор VT2 служит для регулирования напряжения, связанного с индуктивностью, VT3 генерирует импульсы для исследования индуктивности, а VT4 действует как устройство размагничивания, может быть запущено, или электронное.
      Rezistorul R8 este frecvența de conversie, iar R12 este tensiunea aplicată inductorului. Da, da, este sufocatorul, deoarece până când avem o înfăşurare secundară, această piesă a transformatorului nu este altceva decât cea mai obișnuită sufocare.
      Rezistoarele R14 и R15 с резистентностью датчика — у.е. R15, текущим состоянием монитора микросхемы, внутри которого установлен монитор напряжения. Două rezistențe солнце использовать pentru a creste tensiunea de cădere și mai puțin colectarea gunoiului de către osciloscop — terminalul X2.
      Inductorul testat este conectat la Bornele X3, Iar Tensiunea de Alimentare a bancului de testare este conectată la Bornele X4.
      Diagrama arată ce fost colectat de la mine. Cu toate acestea, acest Circuit are un dezavantaj destul de neplacut — tensiunea dup tranzistorul VT2 depinde puternic de sarcina, așa că în măsurătorile mele am folosit Poziția motorului R12, la care tranzistorul este complet deschis. Dacă aduci această schema să ne amintim, este recomandabil să utilizați un regulator de tensiune parametric în locul unui operator de câmp, ei bine, de example, acesta:

      Nu voi face nimic altceva cu acest stand — am un LATR și pot schimba în siguranță tensiunea de alimentare a standului conectâand un convertor de testare obișnuit prin LATR.Singurul lucru care trebuia adăugat эра ип вентилятор. VT4 функционирует в линейном модуле, который позволяет ускорить процесс. Pentru a nu supraîncălzi radiatorul comun, am conectat un ventilator și rezistențe de limitare.

      Logica aici este destul de simplă — проводит параметры ядра, FAC исчисляет пентру конвертер pe IR2153 și setez tensiunea de iesire egală cu tensiunea de ieșire a sursei mele de alimentare. Ca urmare, obțin două inele K45x28x8 pentru tensiunea secundară, este necesar să înfăurați 12 spire.Motemuri …

      Începem cu frecvența minimă — nu trebuie să vă faceți griji cu privire la supraîncărcarea tranzistorului — limitatorul de current va funcționa. Штамм терминала X1 у осциллоскопа, mărim trepta fecvența și observăm următoarea вообразите:

      Apoi, alcătuim proporția în Excel pentru a calcula numărul de rotații în nfăşurarea primară. Rezultatul va diferi semnificativ de calculele din program, dar ne dăm seama că programul ia în рассматривает atât timpul de pauză, cât șitensiunea de cădere a tranzistoarelor de putere și a didor redresoare.Вдобавок, о creștere a numărului de rotații nu duce la o creștere proporțională inductanței — există o sarcină pătratică. Prin urmare, o creștere a numărului de rotații duce la o creștere semnificativă rezistenței inductive. De asemenea, programul ia îin рассматривать ацест lucru. Nu vom face mult diferit — pentru corecta acești parametri în tabelul nostru, reducem cu 10% tensiunea primară.
      Apoi, construim o a doua proporție în funcție de care va fi posibil să se calculeze numărul necesar de spire pentru tensiunile secundare.
      Înainte de proporțiile cu numărul de rotații, mai sunt două plăci cu care puteți calcula numărul de rotații și inductanța sufocării de ieșire a mașinii de sudat, care este, de asemenea, dispoivtru deacăzist Important.

      În acest fișier, proportiile se află FIȘA 2 , pe FIȘA 1 , вычислить але surselor de alimentare de pentru un videoclip despre расчет в Excel. Am decis să ofer access gratuit la fel. Видеоклип на сайте:

      Opțiune text despre cum să compuneți aceasta masași originale Formulale.

      Am endat calculele, dar a rămas o gaură de vierme — аспект standului a fost la fel de simplu ca trei copici și a arătat rezultate destul de acceptabile. Puteți asambla un stand cu drepturi depline alimentat direct din rețeaua 220? Dar conexiunea galvanică ла rețea ню Эсте Foarte bună. Da, și eliminarea energiei acumulate prin inductanță folosind un tranzistor liniar nu este, de asemenea, foarte bună — va fi nevoie FOARTE tranzistor puternic cu ип радиатор IMEN.
      Bine, nu trebuie să te gândești prea mult…

      Cum să aflăm saturația nucleului pare să fie rezolvată, alegem nucleul în sine.
      S-a menționat deja că este prea leneș pentru mine personal să caut și să cumpăr ferită în formă de W, așa că îmi scot cutia cu ferite din convertatoare de linie aleg ferite de aceeași Dimensiune. Apoi fac о mandrină doar pentru un singur miez și vântul se întoarce cu 30-40 — cu cât sunt mai multe viraje, cu atât vor fi mai точный результат măsurătorilor de inductanță. Trebuie с aleg aceleași ядра.
      După ce am pliat rezultatul într-o structură în formă de W, fac o mandrină și Infășoară o Infăsurare de testare. După ce a numărat numărul de ture ale primarului, se dovedește că puterea totală nu va fi suficientă — Barmaley conține 18-20 de ture ale primarului. Îmi iau miezuri mai mari — rămase din câteva goluri vechi și încep câteva ore de prostie — verificând mijlocul соответствуйте методу описания în prima parte a articolului, numărul de ture este chiar mai mare decât cel al unui miez quadruplu, și am это мульт май кобыла …
      Mă urc în programul de calcul „Bătrân” — Эль Эсте Денисенко. Пентру форсунку можно сделать, проводя внутри ядро ​​дублированное Ш20х28. Вычисление, связанное с частотой 30 кГц, с числом основных значений, равным 13. Recunosc gândul că virajele «suplimentare» sunt înfășurate pentru a elimina saturația cu 100%, ei bine, decalajul trebuie, de asemenea, compensat.

      Înainte de a вводит noile mele nuclee, recalculez zona marginilor rotunde ale nucleului и передает valorile pentru marginile presupuse dreptunghiulare.Вычислите себе лицо pentru ип цепи де пунт, deoarece TOATE tensiunile primare disponibile sunt aplicate într-un convertor cu un singur capăt. Se pare că totul сходятся — puteți lua aproximativ 6000 de wați din aceste nuclee.

      Pe parcurs, se dovedește că în Programe Există un fel de jamb — datele complet identice pentru nucleele din două programe dau rezultate diferite — ExcellentIT 3500 ęi ExcellentIT_9 difuzează or putere diferită rezultatorului. Diferența Эсте де câteva sute де wați.Este adevărat, numărul de ture Ale înfășurării primare este același. Dar dacă numărul de ture ale primarului este același, atunci puterea totală trebuie să fie aceeași. Încă o oră crescut prostie.
      Pentru a nu lovi cu piciorul vizitatorii în Cautarea de Programe, Bătrânul le-a adunat într-o singură colecție și le-a împachetat într-o singură arhivă, care poate fi DESCĂRCATĂ. В интерьере архива, в течение нескольких минут, чтобы создать программу, создайте де Bătrân pe уход reușit să ле găsească.Pe un forum am văzut și o collecție Similară, dar nu-mi amintesc unde.
      Pentru a rezolva problema care a apărut, am recitit din nou articolul lui biryukov …
      Devin un osciloscop pentru un rezistor din Circuitul sursă și încep să observ schimbari în forma căderii de tensiune pe diferiți inductori.
      Inductanțe mici, căderea de Tensiune Peste Rezistorul Sursă se îndoaie, dar deja pe nucleul quad de la TDKS, este liniară cel puțin la o Frecvență de 17 kHz, cel puțin la 100 kHz.
      В принципе, используйте дату в программе для расчета, чтобы быстро зафиксировать свою поддержку и се prăbușesc cu adevărat.
      Îndoi încet întoarcerile de pe miezul transmisiei și il rotesc pe support, observând schimbarile din oscilograme. Într-adevăr un fel de gunoi! Curentul este limitat de support chiar înainte ca curba de tensiune să se îndoaie …
      Este imposibil de făcut cu puțin sânge — chiar și prin creșterea limitării curentului la 1A, căderea de tensiune pe rezistorul sursei, aparateră este îndoaie după ingerea unei anumite frecvențe, limitarea curentului este oprită și durata impulsului începe să se schimbe.Cu toate acestea, inductanța este prea mare pentru acest stand …
      Rămâne să îmi verific suspiciunile și să înfășur un test de înfăurare la 220 volți și …
      Îmi scott de famulitraftul de pe темп.

      Descrierea acestui support cu desenul unei plăci cu Circuite Imprimate.
      Înțeleg perfect că asamblarea unui astfel de support de dragul asamblării unei mașini de sudat este destul de Laborioasă, prin urmare rezultatele măsurătorilor date sunt doar un rezultat intermediar pentru avea cel puțin o idee desprece miezuri potMai Mult, n Timpul Procesului de Asamblare, Când acesta Este deja Gata Placă de Circuit Emprimat Pentru Un Sudor Care Funcoioneazează, Voi Verifea DIN NOU REZULTATATEEAZINUTE în Aceste Măsurători şi Voi încerca Să dezvolt o Metodă Pentru înfăşurarea fără erori a metoDr placa finită ca banc de testare. La urma urmei, un stand mic este destul de eficient, dar numai pentru inductanțe mici. Desigur, puteți încerca să vă jucați cu numărul de ture, reducându-le la 2 sau 3, dar chiar și inversarea magnetizării unui astfel de nucleu masiv necesită multă energie și nu puteți coborâ de Aali de o surare.Tehnica cu utilizarea support a fost verificată din nou folosind miezul tradițional Ø16×20 pliat în jumătate. Pentru orice eventualitate, dimensiunile miezurilor domestice в форме W и înlocuirile recomandate pentru cele importate au fost pliate.
      Azadar, situația cu nucleele s-a lămurit, dar pentru orice finalualitate, rezultatele vor fi verificate deja pe un инвертор cu un singur ciclu.

      Între timp, să începem să реализует ип ветчину pentru ип трансформатор де машина де судат.Puteți răsuci un garou, puteți lipi banda. Întotdeau mi-au plăcut panglicile mai mult — în ceea ce privešte intensitatea muncii, cu siguranță depășesc pachetele, dar densitatea înfășurării este mult mai mare. Prin urmare, puteți уменьшить tensiunea în firul în sine, adică în calcul, nu puneți 5 A/mm2, asa cum se face de obicei pentru astfel de jucării, ci de exampleu 4 A/мм2. Acest lucru va facilita în mod semnificativ regimul termic și, cel mai probabil, va face posibilă obținerea unui ciclu de funcționare egal cu 100%.
      PV является одним из самых важных параметров для машинного оборудования суда, PV este NS durată V incluziuni, adică timpul sudarii continue la curenți apropiati de maxim. Dacă ciclul де funcționare Эсте де де 100% ла текущий максим, atunci acesta transferă автоматическая машина де судат ла уна profesională. Apropo, chiar și mulți PV profesioniști sunt 100% numai la un current de ieșire egal cu 2/3 din maxim. Acestea economisesc la sistemele de răcire, dar am fost un fel de a face o mașină de sudat pentru mine, prin urmare îmi allow zone mult mai mari de radiatoare pentru semiconductori și pot face un regim termic mai ușor pentru трансформатор…

      Masina de spalat pret, Румыния: схема Inverter sudura

      Schema inverotor de sudura este prezentata mai jos, partea cearea este ca autorul acestei схема nu a descris mai multe caracteristici.Схема Sper ca pentru unii. Aparat de sudura in mediu protejat 230 v — 400 v / 320 a, digital mig 330 aparat de sudura compact, per roti, pentru sudura cu fir, mediu Protector de gaz. защита. Инвертор Sudura MMA-180PI Производитель: Proweld Категория: Треска Произведено: 1010 Описание инвертора Sudura MMA-180 PI : Технология: Аппарат судура MMA-180PI este. Acasa aparate sudura Invertoare sudura FORCE 145. Инверторный sudura 220V/130A FORCE 145 Pret: 699 RON exclusiv. электрическая схема и т. д.) descarca : descriere.Aparate Sudura ла eMAG. Livrare Rapida бесплатно. Preturi incepand de la numai 34,50 лея. Финантаре в курсе. Aparat de sudura Invertor журнал, претур, предложение. Comparati preturile magazinelor online la Aparate de sudura Invertor gasiti cel mai mic pret, si cumparati cel.

      схема инвертора шкурки « Электрическая схема – схема

      инвертор шкурки Telwin TECHNOLOGY 186 HD Производитель: Telwin Категория: Отдельный инвертор шкурки Код продукта: sid=818846 Код производитель: 816005 ПРОИЗВОДИТЕЛЬ: TELWIN SpA.В электрической схеме представлен конвертер наконечника sudura CSC-315, который необходим для вывода sudura mai mare, генерирующий пот-файл параллельно. Схема инвертора sudura — Генератор SUDURA WGT220 DC, ГЕНЕРАТОР PENTRU SUDURA WG 200 AC, ГЕНЕРАТОР PENTRU SUDURA WG 180 AC, Инвертор sudura SUPERIOR 260 CE, страница 2.

      Схема инвертора sudura — 2 — Агрегатор RSS-uri.

      СХЕМА ИНВЕРТОРА. REDRESOR DE SUDURA. ГЕНЕРАТОР ЭЛЕКТРИЧЕСКИЙ. пуффер Ивар. пуховик Sunsystem. Инвертор в сети, в выключенном состоянии.Статистика: Всего в сети: 0. Aparat de sudura инвертор де mare frecventa poate fi mai eficient si poate sa aiba un control mai bun decat aparate de sudura non инвертор. Электронная схема инвертора sudura — Инвертор sudura SUPERIOR 260 CE, Инвертор sudura C 181 CDI POTENZIATA, Инвертор sudura SUPERIOR 240 CE, Инвертор sudura. Инвертор sudura 250A — схема.png 316,3K 389 скачать Инвертор sudura 250A — softstart.png 158,17K 410 скачать Инвертор sudura. Invertor sudura rezonant Negulyaev — размещено в Surse de alimentare in comutatie (SMPS, Invertoare de sudura): Schema e interesanta, vad ca sunt multe modificari fata.Acasa aparate sudura Invertoare sudura SUPERIOR 300CE. Категория продукта: Инверторная мощность 400V/300A SUPERIOR 300CE. piese schimb, электрическая схема.

      Схема инвертора воды — Источник питания в…

      Схема инвертора воды (1) Copyright ©2006-2014 Emil MATEI, Все права защищены. Начало работы: 3 ноября, Последнее обновление: 3 ноября. Aparate de sudat industriale LA PRETURI INCENDIARE За период с 20.11.2015 по 03.12.2015 610 леев НДС, включая Pret vechi: 768.80 лей Velt MMA 140 Инверторная шкурка. Cumpara acum aparate de sudura инвертор, создать специальный pentru clienti nostri care cauta cele mai moderne aparate de pe piata. Гарантия 3 года.

      Инвертор sudura schema electronica — Интернет-каталог de.

      Va rog asi dori schema electronica ai unui инвертор де sudura, модель cemont s 1600. Am incercat pe saitul original dar nimic. Va. Инвертор sudura mosfet edon tig/wig 200 a parat de sudura tip инвертор pentru sudura mma (электрод), tig (вольфрамовый инертный газ).внутреннее напряжение: 230v. Tools.Store коммерциализирует инвертор де ла сей май мари производителей ca Telwin, Awelco, Esab, Ine si altii. Oferim garantie, услуги и транспорт бесплатно!. Инвертор sudura TECNICA 144: Напряжение питания: 230 В: Ток тока: 5-125 А: Используемый ток: 1,6-3,2 мм: Ток, используемый 60: 70 А. Теория путина и cerin ele de baz pentru un инвертор де sudura. Schema invertorului de sudura la peste 350 este data in Fig. 8 tranzistori tip IRG4PC50UD vor.Страница 13 из 16 — инвертор sudura rezonant — размещено в Tehnica sudurii: Domnule vasilep m-ati bagat intr-o mare dilemma. Schema facuta de mine este aproape identica cu. Buna seara, as dori sa intreb dac ar fi posibil sa pot primo schema de la un инвертор де sudura TELWIN FORCE 145 stiu ce integrat foloseste ca si formator de. Ai 1221 oferte pentru Aparate De Sudura, cu preturi bune, 346 RON. Cumpara Aparate De Sudura cu Garantia де Livrare де пе. Un инвертор / alimentator alimentat де-ла-группа де baterii poate fi о sursa neintrerupta де энергии в cazul unei caderi a tensiunii sau intreruperii curentului.

Добавить комментарий

Ваш адрес email не будет опубликован.
