Схема авр на три ввода: АВР на три ввода

Содержание

АВР на три ввода

На примере щита автоматического ввода резерва на три ввода с секционированием.
Работа устройства в разных режимах работы показана на рисунках с пояснением.

На рисунке слева — напряжение на трех вводах отсутствует, соответственно автоматические выключатели находятся в выключенном состоянии.
В автоматическом режиме, когда напряжение на вводах в норме, питание подается на ввода 1 и 2 от промышленной сети, соответственно нагрузка первого сетевого ввода запитывается от первого ввода через QF1, а нагрузка номер два от второго сетевого ввода через QF2, секционный выключатель QF4 находится в отключенном состоянии.

На рисунке слева — напряжение на первом сетевом вводе в норме, включены QF1 и секционный выключатель QF4, выключатель QF2, QF3 в выключенном состоянии.
На рисунке справа — напряжение на втором сетевом вводе в норме, включены QF2 и секционный выключатель QF4, выключатель QF1, QF3 в выключенном состоянии.

В автоматическом режиме, при отсутствии на обеих вводах нормального напряжения подается команда на запуск автономного источника питания ДГУ, выключатели QF1, QF2, QF3, QF4 выключены.


После запуска ДЭС и выхода на режим включаются QF3 и секционный выключатель QF4, выключатели QF1, QF2 в выключенном состоянии.
Для управления работой в большинстве случаев в таких схемах применяется контроллер, так как удобнее реализовать нужный алгоритм работы и скорректировать его при необходимости.

На фото представлен момент программирования контроллера автоматического ввода резерва и общий вид щита на 1250А.

Проверка щита автоматического ввода резерва на три ввода, схема с секционированием выполнена на 5-ти контакторах, управление в ручном или автоматическом режимах. На табло контроллера высвечиваются команды, состояние АВР и схема подключения к вводам и нагрузке в настоящий момент времени.

Вид панели индикатора контроллера щита автоматического ввода резерва.

Ниже экрана контроллера расположены клавиши, при помощи которых имеется возможность изменить параметры.

Схема АВР. АВР (автоматический ввод резерва) для генератора

В нормальном режиме электроснабжения энергия предоставляется энергокомпанией и подводится к месту ее использования. Когда основной ее источник перестает работать, мощность от второго сетевого ввода или используемого резервного генератора должна вручную или автоматически подаваться к нагрузкам, для чего служит схема АВР (автоматического ввода резерва). Ее основной задачей является перераспределение мощности от энергосистемы на резервный источник питания.

III-я категория надежности электроснабжения

Как известно, энергоснабжающие компании делят всех своих потребителей, т. е. тех лиц (юридических и физических), с которыми они заключают договоры на поставку электроэнергии, на три категории по степени надежности электроснабжения. Самая низкая надежность у 3-й категории. Такому клиенту энергетики предоставляют всего один трехфазный ввод напряжения 6 или 10 кВ (иногда и 400 В) или однофазный ввод 230 В от одной питающей подстанции, но и стоимость присоединения нагрузок к сети по этой категории минимальная – достаточно установить простую однотрансформаторную КТП и соединить ее с ближайшей ВЛ электропередачи.

Нужна ли для III-й категории схема АВР?

ПУЭ допускает возможность питания по такой схеме, если энергетики гарантируют восстановление питания после аварий за время не более суток. А если это не так? Тогда нужет резервный источник электропитания, в качестве которого обычно выступает бензоэлектрический агрегат или дизель-генератор. В прежние времена потребители вручную подключали свои нагрузки к ним и запускали их в работу. Но по мере развития автоматики этих изделий возникла возможность выполнения их пуска без участия человека.

А раз можно пускать дизель-генератор автоматически, то точно так же можно и подключить к нему нагрузки потребителя. Так и возникла современная концепция двухвводного АВР, электрическая схема которого, приведенная ниже, уже становится стандартом электроснабжения частного дома.

II-я категория: нужен ли ей АВР

Если потребитель заказывает два сетевых ввода электропитания, то он переходит уже в следующую категорию — вторую. В этом случае энергетики, как правило, требуют от клиентов оплатить строительство двухтрансформаторной подстанции. В простейшем варианте она содержит две секции шин (это просто алюминиевые или в лучшем случае медные полосы) высокого напряжения со своими вводными выключателями, к каждой из которых присоединяется только один из вводов высокого напряжения (6 или 10 кВ). Между секциями расположен так называемый секционный выключатель. Если он разомкнут, то каждый высоковольтный ввод может питать только один трансформатор (как правило, в работе находится только один из двух, второй находится в резерве – и это также типовое требование энергетиков). При пропадании напряжения на одном из вводов, электрик потребителя может вручную включить секционный выключатель и подать нагрузку на постоянно работающий трансформатор с другого высоковольтного ввода.

Такие потребители, вообще-то, не нуждаются в наличии АВР. Однако в последнее десятилетие энергетики зачастую предлагают им устанавливать их в типовых двухтрансформаторных подстанциях на стороне низкого напряжения. Такой щит АВР имеет два ввода от обмоток низкого напряжения разных трансформаторов (они оба должны находиться под напряжением, но нагружен в любой момент времени только один из них) и один выход на шины низкого напряжения, к которым подключены все нагрузки.

I-я категория – АВР обязателен

А вот если потребителя в принципе не устраивает временная задержка на ручное переключение вводов, то он вынужден в обязательном порядке применять АВР и переходить в следующую категорию надежности электроснабжения – первую. В простейшем варианте принципиальная схема АВР может содержать два ввода от тех же двух секций высоковольных шин подстанции и блок включения секционного выключателя (обычно вакуумного). Если напряжение пропадает на питающем вводе, то автоматика отключает его вводной выключатель и включает секционный. После этого на объединенные шины напряжение поступает уже со второго ввода. АВР на два ввода в этом случае может быть выполнен и на стороне низкого напряжения подстанции, как было описано выше.

Но из потребителей I-й категории ПУЭ выделяет так называемую особую группу, входящим в которую недостаточно двух сетевых вводов электропитания, а обязательно нужен еще и третий резервный ввод, выполняемый обычно от дизель-генератора. В этом случае необходим АВР на 3 ввода. Схема его выполняется на низком напряжении.

Как работает устройство АВР с генераторным вводом

В последнее время на рынке появилось много устройств автоматического резервирования, имеющих управляющий микропроцессорный контроллер. Большой популярностью в этом плане пользуется управлющие реле-контроллеры серии Easy производства фирмы Moeller. Анализируя сигналы датчиков напряжения, микроконтроллер обнаруживает сбой питания и инициирует процедуру запуска двигателя генератора (обычно синхронного). Как только он достигает номинального напряжения и частоты система управления переключает на питание от него нагрузки потребителя. С точки зрения электротехники схема подключения АВР для ответственных и мощных нагрузок представляет собой довольно сложную задачу, поскольку неизбежные временные задержки и другие технические сложности затрудняют мгновенное получение резервного питания.

Контроль частоты и напряжения

Одной из основных функций устройства АВР является обнаружение падения напряжения или полного исчезновения основного источника питания. Как правило, все фазы питающей сети контролируются на стороне посредством реле минимального напряжения (реле контроля фаз). Точка сбоя определяется по падению напряжения ниже минимально допустимого уровня на любой из фаз. Информация о напряжении и частоте передается в щит АВР, где определяется возможность продолжения питания нагрузок. Допустимый минимум напряжения и частоты должен быть обязательно преодолен перед переключением нагрузок на питание от резервного генератора, мощность которого должна его обеспечивать.

Основная временная задержка

Схема АВР обычно имеет возможность широкой регулировки времени задержки ее срабатывания. Это является необходимой функцией для возможности купирования неоправданных отключений от источников основного электропитания при кратковременных его нарушениях. Наиболее превалирующая временная задержка перекрывает любые кратковременные отключения, чтобы не вызывать ненужных запусков приводных двигателей генераторов и переключений на них нагрузок. Эта задержка находится в диапазоне от 0 до 6 секунд, причем одна секунда является наиболее распространённым вариантом. Она должна быть короткой, но достаточной для подключения к резервным источникам питания нагрузок потребителей. Многие компании сегодня покупают мощные источники бесперебойного питания на аккумуляторных батареях, обеспечивающие минимальное время задержки подключения.

Дополнительные временные задержки

После восстановления основного питания, некоторая временная задержка необходима, чтобы убедиться в достаточной стабильности нагрузки для ее отключения от резервного питания. Как правило, она составляет от нуля до тридцати минут. АВР для генератора должна автоматически обойти эту временную задержку в возвращении к основному источнику, если резервный сбоит, а основной снова работает нормально.

Третья наиболее общая временная задержка включает в себя период остывания двигателя. На его протяжении система управления дизель-генератора контролирует разгруженный двигатель вплоть до его останова.

В большинстве случаев обычно желательно переключать нагрузки на резервный генератор, как только достигнуты соответствующие уровни напряжения и частоты. Однако в некоторых ситуациях конечные потребители хотят последовательности переключений различных нагрузок на резервный генератор. Когда это требуется, выполняется несколько схем АВР для генератора, срабатывающих с индивидуальными временными задержками, так что нагрузки могут быть подключены к генератору в любом желаемом порядке.

Исполнительные аппараты схем ввода резерва

Конечным результатом работы рассматриваемого класса устройств является коммутация электрических цепей, их переключение с основного ввода на резервный. Как было отмечено выше, в электроподстанциях схема АВР может быть реализована как на стороне высшего, так и низшего напряжения. В первом случае ее исполнительными элементами служат штатные высоковольтные выключатели. Во втором случае, к которому относится и переключение нагрузок на генераторный ввод, коммутация осуществляется низковольтными устройствами.

Они могут либо быть в составе оборудования щита (панели) АВР, либо могут быть внешними по отношению к нему и являться частью общей схемы электроснабжения нагрузок. В первом случае возможно использование магнитных пускателей – оно применяется в устройствах резервирования для непромышленных потребителей при мощности их нагрузок до нескольких десятков кВт. При более высоких мощностях применяют АВР на контакторах. Схема принципиальная устройства в обоих случаях одинакова.

Внешними низковольтными устройствами схем ввода резерва являются силовые автоматические выключатели с электромагнитными приводами. Функция собственно АВР-устройства сводится в этом случае к формированию и выдаче на них соответствующих сигналов включения/отключения.

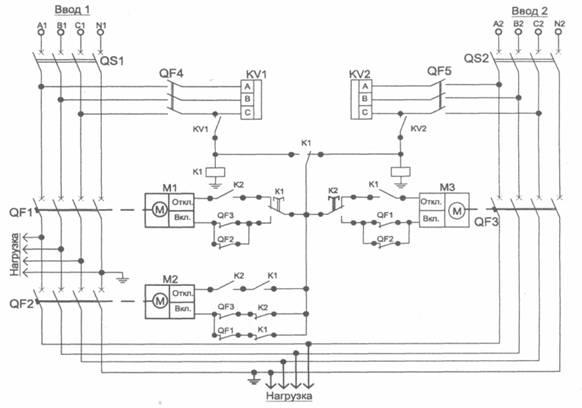

Типовой блок АВР на 3 ввода. Схема и алгоритм работы

Он предназначен для реализации непрерывного питания нагрузок напряжением 0,4 кВ от трех источников электропитания: двух трехфазных сетевых вводов и трехфазного ввода дизель-генератора. Исполнительными аппаратами являются штатные автоматические выключатели Q1, Q2 и Q3 каждого из вводов, защищающие нагрузки 1-й категории надежности электроснабжения.

Алгоритм работы блока выглядит следующим образом:

1. На основном вводе есть напряжение. Тогда Q1 включен, а Q2 и Q3 отключены.

2. На основном вводе напряжение отсутствует, а на резервном оно есть. Тогда Q2 включен, а Q1 и Q3 отключены.

3. На основном и резервном вводах нет напряжения. Тогда Q3 включен, а Q1 и Q2 отключены.

Схемы АВР на вводе

Автоматический ввод резерва в основном проектируется в вводной части электрощитового оборудования. Ведь основная задача АВР – обеспечить бесперебойную подачу электроэнергии потребителям. В соответствии с ПУЭ – конечных потребителей делят на три категории. Рассмотрим каждую из них.

1 – я категория.

К ней относятся те потребители, отключение которых повлечет за собой опасность жизни и здоровью людей, сильный материальный ущерб, нарушение или приход в негодность сложных технологических процессов города.

2-я категория.

К ней относятся потребители, отключение которых повлечет массовый брак или недо-выпуск продукции, соответственно простой рабочих, простой оборудования, ухудшение условий нормальной жизни человека.

3-я категория.

Это все остальные потребители, отключение которых не приведет ни к каким последствиям.

В зависимости от категорий потребителей различаются и схемы АВР. Они так же подстраиваются под потребности. Все здания и сооружения, а также объекты строительства, разделены на категории по степени надежности электропитания, прописанной в ПУЭ. В соответствии с ними проектные институты создают схемы АВР.

Схема где один ввод основной, второй резервный. В большинстве случаев её называют 2в1.

Эту схему можно отнести к 3-ей категории. В её принципе лежит питание потребителей от одной линии (основной ввод), вторая линия (резервный ввод) является резервной. Не всегда в такой схеме резервный ввод питается от сторонней линии. Здесь как раз питание обеспечивается от одного трансформатора и защищается потребитель от физической порчи линии.

Стоит обратить внимание, 90% таких АВР контролируют параметры исключительно основного ввода. Качество резервного ввода может страдать. По желанию заказчика в схему можно внести дополнительные устройства контроля резервной линии. Но не всегда это целесообразно.

Схема где два ввода основных + добавляется секционирование.

Это самое распространённое построение АВР. Разумеется отнести ее можно уже, как к 2-ой так и к первой категории. Принцип работы заключается в питании от двух независимых трансформаторов. При чем потребители разделены на две секции, каждая из которых питается отдельно от другой. Единственное что их объединяет это автомат или контактор. Который при пропадании тока в одной из линий подключается, соединяя две секции в одну и один трансформатор обеспечивает питание сразу двух секций.

Схема где два основных ввода + секционирование + генератор. (бензиновый или дизельный)

Самая защищенная схема АВР и конечно же 1-я категория. Здесь, как и в предыдущей схеме потребители питаются от двух отдельных трансформаторов, так же присутствует секционирование для подхвата упавшей линии. Но. Есть особенность. Наличие третьего ввода представленного генератором. Бензиновый или дизельный сегодня не об этом. Задачи у генератора может быть две в зависимости от алгоритма работы АВР.

Первая. Генератор может подхватывать упавшую линию. Это может быть реализовано в случае если один трансформатор не может вытянуть нагрузку двух секций.

Вторая. Когда падают обе линии и в этот момент подключается генератор, обеспечивая питание обоих секций. В таком случае и генератор по мощности должен быть подобран, так чтобы его мощность не использовалась по максимуму, а работал штатно. Иначе долго такой генератор не проживет.

В производственной компании «ПК ЭТЛТА» рады предложить услуги по проектированию и сборке таких устройств. Предложим свои варианты или соберем по Вашим проектам.







Автоматический ввод резерва (АВР) : Оборудование производства ТЭВ : Производство и сборка электрощитового оборудования : Компания TEV

Итак, в современном мире требования обеспечения надежности энерго- и электроснабжения высоки, как никогда ранее. И связано это не только с понятиями безопасности, непрерывности производств и техпроцессов, но с возросшими требованиями к комфортности среды. Реализация непрерывности электрообеспечения осуществляется за счет использования резервных источников. Подключение и переключение таких резервных источников электропитания как раз и осуществляется с помощью автоматов ввода резерва (АВР).

Сами схемы АВР достаточно давно и хорошо известны и приведены ниже.

Все потребители электрической энергии делятся на три категории:

1 категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.

2 категория — к этой группе относят потребителей электрической энергии, перерыв в питании которых может привести к массовому срыву выпуска продукции, простою рабочих, механизмов, промышленного транспорта.

3 категория — все остальные потребители электроэнергии.

Кроме того, в 1 категории выделена особая группа. В эту особую группу категории включены устройства, «бесперебойная работа которых необходима для безаварийной остановки производства с целью предотвращения угрозы жизни людей, взрывов и пожаров».

В связи с этим возникает необходимость в надежном электроснабжении и быстром восстановлении электропитания потребителей. АВР может подключить отдельный источник электроэнергии (генератор, аккумуляторную батарею) или включить выключатель, разделяющий сеть, при этом перерыв питания может составить, как и всего десятые доли секунды, так и несколько минут, в случае если такая задержка необходима для нормального функционирования нагрузок.

Наша компания – ООО «Трансфер Эквипмент Восток»

более двадцати лет занимается разработкой и производством решений для систем гарантированного электропитания разного уровня сложности, в том числе, и устройствами автоматического ввода резерва.

Наиболее эффективные и ответственные решения АВР разработаны нашими специалистами на базе оборудования компании Schneider Electric – лидера на мировом рынке электротехнического оборудования.

Линейка наших решений достаточно широка, поэтому мы готовы предложить устройства в любом ценовом диапазоне. У нас, в том числе, можно купит блок АВР на базе стандартного решения или заказать разработку и изготовление системы по индивидуальным требованиям. На всю продукцию предоставляются компонентная гарантия два года, или системная гарантия, при условии полного соблюдения правил эксплуатации.

Что такое АВР?

Это устройство, состоящее из комплекта электрических и электронных блоков, которые обеспечивают переключение питания с основного источника на резервный и обратно, по определённому алгоритму. Благодаря автоматическому вводу резерва обеспечивается бесперебойное электроснабжение силового оборудования, систем освещения и прочих потребителей.

Система АВР может выполнять сразу несколько важных функций:
• Автоматическое переключение питания между основным и резервным источниками;

• запуск автономных источников питания без участия оператора;
• контроль параметров сети.
• Передача данных о состоянии АВР, параметров сети и нагрузок по сети Ethernet, на удалённый пост наблюдения.
• Информирование персонала о фактических и возможных авариях системы электропитания.

Архитектура и схемы.

В зависимости от количества вводов питания, требуемого функционала и уровня надёжности (резервирования) существуют четыре основных архитектурных схем построения силовой части АВР:

• 2 в 1, с двумя зависимыми сетевыми вводами для одной секции потребителей. Блок АВР на 2 ввода переводит питание нагрузки в зависимости от наличия напряжения на них. При восстановлении нормального напряжения на основной линии устройство переключается с резервного источника автоматически;

• 2 в 1, с одним сетевым вводом и одним независимым источником питания: для сети и для независимого источника (например, для дизельного генератора, дизель-электростанции (ДЭС)). Принцип работы тот же, что и в предыдущей схеме, дополнительно присутствует возможность управления пуском генераторной установки;

• 3 в 1. В таких системах АВР на 3 ввода есть возможность совместить в одном решении сетевой АВР и АВР с поддержкой автономного источника питания. Нагрузка в этом случае переключается сначала между сетевыми вводами, затем, если напряжение на них отсутствует, автономный.

• 2 в 2, с двумя сетевыми вводами и двумя нагрузками. В нормальном режиме работы один источник обеспечивает питанием одну секцию потребителей. В аварийной ситуации осуществляется автоматический ввод резерва на один из источников посредством секционного коммутационного аппарата;

• 3 в 2, с двумя сетевыми вводами и одной нагрузкой. Такие АВР рассчитаны на два независимых сетевых источника питания и один автономный. В нормальном режиме питание каждой секции потребителей осуществляет свой отдельный источник. При аварии по первому вводу устройство переключает питание на один источник. Генератор (батарея) включается при перебоях напряжения на двух независимых сетевых вводах;

Выбор силовой коммутационной аппаратуры и блоков управления АВР гораздо шире и разнообразнее. Это могут быть простейшие схемы на контакторах или сложные решения на автоматических выключателях с моторным приводом, они могут быть реализованы на обычных реле с минимальным числом настроек или с применением специализированных контроллеров c возможностью гибких настроек параметров переключения и временных задержек.

Почему именно у нас?

Несмотря на «стандартность» архитектуры АВР, устройства, выполненные даже на идентичной элементной базе, но собранные по разным технологиям, работают по-разному.

ООО «Трансфер Эквипмент Восток» обладает всеми необходимыми ресурсами или, как сейчас принято говорить, всеми компетенциями для создания решения АВР, которое бы максимально соответствовало вашим задачам. Для этого в ООО «ТЭВ» есть: – собственное проектно-конструкторское бюро – собственный склад с широким выбором комплектующих – сертифицированное производство – испытательный участок – систему контроля качества продукции – штат квалифицированных инженеров, технологов и сборщиков.

Нами разработана, испытана и сертифицирована при помощи московского представительства Schneider Electric линейка АВР ТЭВ с микроконтроллерным управлением автоматических выключателей.
Особенности и преимущества АВР ТЭВ проявляются благодаря использованию автоматических выключателей (Compact и Masterpact) оборудованных расцепителями Micrologic 5 с коммуникационными мотор-редукторами, контроллера М221 и панели управления Magelis.

В итоге АВР ТЭВ выгодно отличают от изделий конкурентов:
1. Простота сборки, практически исключающая возможность ошибки при монтаже.
2. Простота и удобство диагностики (в том числе неисправности).
3. Удобство настройки параметров и временных задержек переключения АВР.
4. Визуально удобное отображение состояния автоматических выключателей и параметров питающей сети.
5. Наличие энергонезависимого журнала, отображающего историю переключения и предельные параметры нагрузок.
6. Возможность дистанционного контроля параметров и состояния АВР.
7. Возможность дистанционного управления АВР и изменения параметров переключения.
8. Возможность модернизации алгоритма переключения АВР по желанию заказчика, без выезда инженера на объект.
9. Отсутствие удорожания стоимости автоматики АВР (при условии необходимости применения в аналогичном решении выключателей с Micrologic 5).

Мы готовы произвести АВР с учетом всех ваших требований.

Подробнее о характеристиках и ценах на системы автоматического ввода резерва, в том числе для генератора, узнайте по телефону: +7(499) 530-50-30.
