Металлоискатель Пират своими руками — Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям.

Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555,  (автор — Василий Субботин)

Схема металлоискателя ПИРАТ

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.
Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

 Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор.

1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26.01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Файл платы в формате Sprint Layot c двумя резисторами от Артем Родионов — https://drive.google.com/file/d/1-hHJX6d5ugy8Fmh9lvls0a5rIG3s860x/view?usp=sharing

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки. Вполне подойдет катушка, намотанная на оправку диаметром

190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя.

Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке

. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

Видео работы самодельного металлоискателя ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:




Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

Металлоискатель Фортуна (Fortuna) своими руками — Мир искателей

Фортуна это селективный металлоискатель с широким диапазоном рабочих частот от 4,5 до 19,5 кГц, с индикацией VDI, 3 профилями и массой других функций присущих профессиональным металлодетекторам. Фортуна это более совершенная версия металлоискателя Соха 3, и является продолжением этого проекта.

Металлоискатель Фортуна, имеет средний уровень сложности для самостоятельного изготовления, и содержит 2 программируемых микроконтроллера. Здесь собранны все необходимые материалы для самостоятельного изготовления металлоискателя Фортуна. За что большое спасибо его автору (Сайт автора — http://alltech.at.ua) .

Функции и характеристики металлоискателя Фортуна:

  1. Питани – от 6 до 12 вольт.
  2. Рабочая частота – от 4,5 до 19,5 кГц, зависит от датчика.
  3. Отображение VDI – шкала и цифровая индикация.
  4. Балансировка грунта – ручная.
  5. Режимы ВСЕ металлы, или дискриминация.
  6. Регулировка чувствительности.
  7. 3 профиля для сохранения различных настроек.
  8. Регулировка звука.
  9. 5 Фильтров, для устранения помех (0 – фильтры отключены, 5 – максимальный фильтр).
  10. Возможность установки FM модуля и соответствующее меню настроек, для использования беспроводных наушников.
  11. Меню для настройки датчиков, а также индикация разбалансировки датчика.

Схема металлоискателя Фортуна:

Схема металлоискателя Фортуна в формате pdf — Схема металлодтектора Fortuna

Печатная плата металлоискателя Фортуна:

Файлы для изготовления печатной платы, металлоискателя Фортуна:

Также, для тех у кого нет возможности изготовить или приобрести двухстороннюю плату, есть односторонний вариант платы, для металлоискателя Фортуна:

Прошивки для металлоискателя Фортуна

Металлоискатель содержит два программируемых микроконтроллера, ниже прошивки для них в архиве — Прошивка для металлоискателя Фортуна

Подробное описание настройки и функций металлоискателя FORTUNA от его разработчиков — Описание металлоискателя Фортуна (VER_05).

Изготовление катушки для металлоискателя Фортуна

Металлоискатель Фортуна, может работать с катушками от металлоискателя Соха и от Фортуна М.

Вот описание и данные для изготовления катушки в вот такой корпус

Краткое описание — Изгтовление датчика пару слов

Видео работы и настройки металлоискателя Фортуна:




Заключение: Металлоискатель Фортуна, имеет хороший набор функций, и отработанную схему. Его даже изготавливают на продажу! Поэтому, если вы чувствуете в себе силы его собрать, то прибор вас не разочарует! Особое внимание при его изготовлении, следует уделить катушке, поэтому рекомендуем также изучить форум автора проекта.

Форум автора металлоискателя Фортуна — http://alltech.at.ua

Металлоискатель Шанс своими руками — Мир искателей

Представляю вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. Этот металлоискатель разработал Андрей Федоров, и выложил в открытый доступ его схему, прошивку для микроконтроллера, а также другие данные необходимые для сборки металлоискателя шанс своими руками.

По сравнению с другими металлоискателями с дискриминацией металлов, ШАНС имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный металлоискатель ШАНС с катушкой диаметром 25 см, будит иметь следующие поисковые характеристики: кольцо обручальное – 18 см, каску – 40-45 см. Максимальная глубина поиска 1 метр. Селекция и дискриминация металлов.

Схема металлоискатель ШАНС

А также схема кнопок управления металлоискателем

Схема данного металлоискателя, имеет средний уровень сложности. Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор. Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП. Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.

Сборка металлоискателя ШАНС своими руками.

Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex.  Рисунок печатной платы и описание сборки металлоискателя ШАНС  Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»

Собранная плата металлоискателя шанс

После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.
В конце статьи можно будит скачать архив со всеми версиями прошивок.

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.

После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Видео запуска  металлоискателя ШАНС:

Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью. Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:

Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу. Собранный металлоискатель вы можете видеть на верхней фотографии.

Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.

Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»

Все вопросы по металлоискателю Шанс можно задать в комментариях к этой статье.




Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance. htm

Все версии прошивок для металлоискателя ШАНС — Прошивки

Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex

Много отзывов о работе металлоискателя ШАНС можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246

Схема простого металлоискателя своими руками

Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:

Нам понадобятся


  • Микросхема NE555P.
  • Резистор 51 кОм.
  • Конденсатор 2,2 мкФ (2 штуки).
  • Конденсатор 10 мкФ.
  • Зуммер.
  • Батарейка типа «Крона» и коннектор для нее.
  • Медная проволока 0,2 мм.
  • Картон толщиной 1-2 мм.

Изготовление простого металлоискателя



Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.

Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.


К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.
Сама схема на этом готова.


Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.

Металлоискатель своими руками: схема, детали, как сделать…

Как собрать металлоискатель в домашних условиях

Металлопоиск дело крайне увлекательное, как хобби зародился в середине XX века. Спустя век, на смену простейшим металлоискателям пришли сложные многофункциональные модели, отчего стоимость приборов для поиска металлических целей нельзя назвать низкой.

Что же делать, если попробовать себя в кладоискательстве очень хочется, но тратить кругленькую сумму на покупку металлоискателя нет никакого желания. Выход есть — собрать металлоискатель своими руками. Что легко выполнимо, если вы обладаете базовыми знаниями в электротехнике и радиоконструировании.

Металлоискатель своими руками подробная инструкция

Тема сборки металлоискателя самостоятельно родилась и развивается не одно десятилетие. На простора интернета можно найти большое количество руководств, советов, видео и даже готовых схем металлоискателя. Эксперименты, пробы и ошибки, расходы на новые детали и элементы, а в итоге рабочие и не очень экземпляры.

Но можно пойти и другим путем — купить простой набор для сборки металлоискателя с уже готовой схемой металлодетектора и всеми необходимыми компонентами и подробной инструкцией в комплекте. Набор Пират — простейший металлоискатель своими руками без микросхем, готовая плата в комплекте.

Набор Пират «собери сам» — отличное решение по привлекательной цене.

Металлоискатель Пират набор для сборки

Итак, зачем заново открывать Америку, если уже есть готовое бюджетное решение.

Что будет в комплекте:

Плата металлоискателя 1 шт.
Динамик 1 шт.
Резистор переменный 10к 1 шт.
Резистор переменный 100к 1 шт.
Колодка (разъем) для батарейки типа Крона 9В 1 шт.
Проволока для изготовления катушки (диаметр 0,4мм, длина 18-20м)
Инструкция по сборке и эксплуатации 1 шт.
Коробка 1 шт.

Преимущества металлоискателей Пират

  • Одно из преимуществ набора Пират в том, что в инструкции по сборке подробно указаны такие параметры как количество витков проволоки для разных диаметров (11 размеров: от 120мм до 1,8м) для создания катушек разной величины и формы, в зависимости от задач поиска и предполагаемых целей. В среднем, глубина обнаружения на монеты до 15-20см, крупные предметы до 1,5м.
  • Дискриминации, как и любом другом детекторе, работающего по технологии PI, в металлоискателе Пират не будет, зато благодаря ей же прибор сможет выполнять стабильную работу на сложных грунтах, не теряя глубину обнаружения, стабильно обнаруживать цели из золота, серебра и любых других металлов.
  • Работает Пират в статическом режиме, т. е. нет необходимости проводить катушкой их стороны в сторону, как это происходит с индуктивными (VLF) моделями, с ним проще искать в ограниченном пространстве, лесу.

Где купить набор для сборки металлоискателя Пират

У нас осуществляется быстрая доставка по всей России Почтой России, ЕМС, ТК СДЭК (пункты выдачи есть практически в каждом городе), или ждем вас в наших магазинах в Москве или Краснодаре, есть вопросы звоните на номер 8 800 550 51 21 с 9 до 20 — все подскажем.
Просто нажмите на значок корзины в верхнем левом углу страницы или в карточке товара тут, заполните свои данные при оформите заказ, подготовим, упакуем и отправим.

Импульсный металлоискатель своими руками.Найдет 10 копеек на расстоянии 12см. | Электронные схемы

Импульсный металлоискатель схема

Импульсный металлоискатель схема

Импульсный металлоискатель.С его помощью можно найти 10 копеек на расстоянии по воздуху 12см.Потребляемый ток 35-40мА.В рабочем состоянии можно настроить чтобы не было щелчков,но чувтвительность будет ниже. Для высокой чувствительности,резистором R13 настраивают до одиночных щелчков в динамике,это и будет максимальная чувствительность.Когда в поле катушки появится металл,щелчки начнут усиливаться,сигнализируя о металле.

Детали импульсного металлоискателя

Детали импульсного металлоискателя

Генератор металлоискателя выполнен на таймере 555.На выводе таймера сигнал прямоугольной формы вниз,частота должна быть 120-150Гц.Длительность импульса 120-150мкС.

Осциллограмма импульсного металлоискателя таймер 555

Осциллограмма импульсного металлоискателя таймер 555

На транзисторе Т1 собран инвертирующий каскад,сигнал усиливается еще он нужен в качестве буфера между микросхемой и полевым транзистором.

Импульсный металлоискатель осциллограмма на транзисторе VT1

Импульсный металлоискатель осциллограмма на транзисторе VT1

На полевом транзисторе собран ключ.На стоке транзистора подключена нагрузка-поисковая катушка.Для эксперимента у меня используется катушка диаметром 11см и содержит 16 витков провода 0. 5мм.

Сигнал на поисковой катушке импульсного металлоискателя.

Сигнал на поисковой катушке импульсного металлоискателя.

При подключении осциллографа к катушке видны импульсы самоиндукции.Они возникают во время отключения генератора.Их амплитудное значение достигает 80-100В.

Импульс самоиндукции на катушке металлоискателя.

Импульс самоиндукции на катушке металлоискателя.

Так вот эти импульсы,во время работы генератора и в режиме «поиск» наводят в поисковом металле вихревые токи,либо токи Фуко.Эти токи препятствуют резкому уменьшению тока в катушке и затягивают по времени спад напряжения на выводах катушки.Это затягивание на экране осциллографа можно наблюдать,если близко,почти вплотную поднести пинцет к катушке.Импульс ЭДС начинает реагировать поднятием вверх линии с правой стороны на фото.

Как проверить катушку импульсного металлоискателя

Как проверить катушку импульсного металлоискателя

Проверить импульсы на поисковой катушке можно приближением светодиода подключенного к круглой катушке,содержащей примерно 80-100витков тонкого медного провода. Уже на расстоянии 15-20см светодиод начинает вспыхивать.Либо параллельно к катушке подключить неоновую лампу,с напряжением зажигания 40-45В.

Импульс самоиндукции импульсного металлоискателя

Импульс самоиндукции импульсного металлоискателя

Через резистор R8 сигнал поступает на диодный ограничитель импульса.Ограничитель служит для защиты входа усилителя микросхемы от высокого напряжения и ограничивает импульс до примерно 1В.На конденсаторе C3, ЭДС самоиндукции в виде тонкой линии устремляется вверх.

Осциллограмма импульсного металлоискателя,сигнал на выводе 13 усилителя

Осциллограмма импульсного металлоискателя,сигнал на выводе 13 усилителя

Через C3 сигнал(ЭДС) поступает на инвертирующий вход усилителя,где он усиливается и инвертируется,»переворачивается».На выходе усилителя,вывод 13 сигнал ЭДС самоиндукции теперь идет линией вниз.На фото он растянут.С полностью собранной схемой,осциллограмма на выводе 13 в спокойном положении идет как горизонтальная линия от импульса самоиндукции,при обнаружении металла линия начинает реагировать. Резистор R11 обратная связь по напряжению.

Реакция на металл импульсного металлоискателя.

Реакция на металл импульсного металлоискателя.

На второй половине микросхемы собран компаратор.С вывода 13 усиленный и инвертированный импульс,через интегрирующую цепочку R12 R13 C5 поступает на инвертирующий 5 вывод сравнения.На выводе 6,на резисторах R14 R15 C6 собрана цепочка,которая сдвигает напряжение относительно вывода 5.Когда нет металла,компаратор не переключается,появляется металл,сигнал меняет полярность,компаратор переключается и на выводе 9 появляется положительный сигнал,усиливающийся транзистором VT3.По увеличению времени импульса и обнаруживается металл.Короткий импульс-металла нет,длинный-есть.R16 для закрывания транзистора.

Сигнал на компараторе импульсного металлоискателя

Сигнал на компараторе импульсного металлоискателя

Сигнал на компараторе импульсного металлоискателя вывод5

Сигнал на компараторе импульсного металлоискателя вывод5

Сигнал на компараторе импульсного металлоискателя вывод 6

Сигнал на компараторе импульсного металлоискателя вывод 6

Своими руками — простой металлоискатель » Паятель.Ру


Принцип действия металлоискателя основан на сравнении двух частот, частоты стабильной, и частоты изменяемой под действием внешнего металлического предмета, при приближении изменяющего индуктивность контурной катушки второго генератора. В исходном состоянии частоты равны и нулевые биения между ними минимальны, при приближении металла индуктивность катушки одного генератора изменяется и соответственно изменяется его частота, в результате разность частот этих двух генераторов увеличивается и соответственно увеличивается разностная частота, а так-же тон воспроизводимого звукового сигнала.


При помощи металлоискателя, схема которого показана на рисунке можно обнаружить 20-ти рублевую монету на глубине до 100 мм, а крышку водопроводного люка или ведро на глубине до 1 метра.

Как работает металлоискатель

В основе прибора два LC генератора на логических элементах D1.1, D1.2 и D1.4, D1.5. Частота первого генератора является образцовой, её можно изменять (изменяя чувствительность в процессе поиска) в некоторых пределах подстройкой переменного конденсатора С1. При этом частота изменяется от 300 кГц до 600 кГц. Частота второго генератора в исходном состоянии около 460 кГц, и изменяется при изменении индуктивности внешней объемной катушки L2.

Импульсы обеих частот нормируются по уровню элементами D1.3 и D1.6 и поступают на диодный смеситель на диодах VD1 VD2. Разность этих частот выделяется на конденсаторе С13 и через регулятор громкости звучания R3 поступает на двухкаскадный УЗЧ на транзисторах VT1-VT3. Полученная разность частот воспроизводится динамической головкой В! и воспринимается на слух, как низкий тон, увеличивающийся по высоте при приближении к металлическому предмету.

Наличие достаточно мощного УЗЧ позволяет использовать прибор в условиях высокого уровня внешних шумов и не пользоваться наушниками.

Для намотки катушки образцового генератора используется ферритовое кольцо с внешним диаметром 10 мм, катушка содержит 60 витков провода ПЭВ 0,12, намотка равномерная по всему кольцу.

Поисковая катушка намотана в кольце из полихлорвиниловой трубки диаметром 12 мм. Из этой трубки согнуто кольцо диаметром 200мм. В полости этого кольца наматывается 60 витков провода ПЭВ 0,31 (намотка ведется не по кольцу, а внутри кольца — диаметр одного витка равен примерно 200 мм).

После намотки кольцо обернуто алюминиевой лентой (от старого бумажного конденсатора), эта лента соединяется с общим проводом, и затем кольцо обматывается несколькими слоями изоляционной ленты для придания механической прочности конструкции.

Питается прибор от батареи напряжением 9 В. Настройка сводится к подстройке частоты измерительного генератора. Для этого нужно установить ротор С1 в среднее положение и подобрать С6 таким образом, чтобы был звук из динамика. И при этом вращением ротора C6 около среднего положения можно было установить звук самого низкого тона.

Конструктивно прибор смонтирован на одной печатной плате, которая помещена в пластмассовую коробку. Для подключения поисковой катушки используется стандартный разъем для аудиоаппаратуры на пять штырьков.

В приборе использованы такие детали: микросхема К176 ЛЕ2 или К561 ЛЕ2. вместо германиевых транзисторов в УЗЧ можно использовать и кремниевые соответствующей структуры. Динамическая головка любого типа.

Если будет использоваться высокоомные головные телефоны — можно отказаться от УЗЧ, включив их параллельно С13. Переменный конденсатор КЛ180, но подходит любой от транзисторных приемников, если на максимальную емкость более 300 пф, L1 — должна содержать 50 витков.

Диаметр поисковой катушки не обязательно должен быть 200 мм, практически возможен любой, нужно учитывать, что с уменьшением диаметра увеличивается чувствительность к мелким предметам, но уменьшается глубина обнаружения крупных, и на оборот.

как сделать простой и эффективный металлоискатель своими руками. Схемы металлоискателя своими руками

Металлоискатели глубинного типа способны обнаруживать объекты в земле на большом расстоянии. Современные модификации в магазинах стоят достаточно дорого. Однако в этом случае можно попробовать сделать металлоискатель самостоятельно. Для этого в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

При сборке металлоискателя своими руками (схема представлена ​​ниже) необходимо помнить, что основными элементами прибора являются демпфер на микроконтроллере, конденсатор и ручка с держателем.Блок управления в устройствах состоит из набора резисторов. Некоторые модификации выполнены на приводных модуляторах, работающих на частоте 35 Гц. Сами стеллажи выполнены с узкими и широкими тарельчатыми пластинами.

Инструкция по сборке простой модели

Собрать металлоискатель своими руками достаточно просто. В первую очередь рекомендуется подготовить трубку и прикрепить к ней ручку. Для установки требуются резисторы с высокой проводимостью. Рабочая частота устройства зависит от многих факторов.Если рассматривать модификации на основе диодных конденсаторов, то они обладают высокой чувствительностью.

Рабочая частота таких металлоискателей около 30 Гц. Их максимальное расстояние обнаружения составляет 25 мм. Модификации способны работать от аккумуляторов литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что специалисты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

Модель серии «Пират»

Сделать металлоискатель Пират своими руками возможно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Вам нужно будет его подключить. Многие специалисты рекомендуют использовать сеточные конденсаторы емкостью 5 пФ. Их проводимость должна поддерживаться на уровне 45 микрон. Затем можно приступать к пайке блока управления. Подставка должна быть прочной и выдерживать вес тарелки. Тарелки больше 5.5 см не рекомендуются для моделей на 4 В. Системные индикаторы устанавливать не нужно. После закрепления агрегата остается только установить аккумуляторы.

Использование рефлекторных транзисторов

Сделать металлоискатель своими руками на рефлекторных транзисторах достаточно просто. В первую очередь специалисты рекомендуют установить микроконтроллер. Конденсаторы в данном случае подходят трехканального типа, а их проводимость не должна превышать 55 мк. При 5 В они имеют сопротивление около 35 Ом.Резисторы модификаций применяются в основном контактного типа. Они имеют отрицательную полярность и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке допускается использование Максимальной ширины плиты для такой модификации 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлоискатель своими руками возможно только на базе коллекторного контроллера. В данном случае используются конденсаторы на 30 мк.Если верить отзывам специалистов, то мощные резисторы лучше не использовать. В этом случае максимальная емкость ячейки должна быть 40 пФ. После установки контроллера стоит заняться блоком управления.

Эти металлодетекторы получили хорошие отзывы за надежную защиту от волновых помех. Для этого используются два фильтра диодного типа. Модификации с системами индикации среди самодельных модификаций встречаются очень редко. Также стоит отметить, что блоки питания должны работать при низком напряжении.Таким образом, батарея прослужит долго.

С помощью хроматических резисторов

Своими руками? Модель с хроматическими резисторами собирается довольно просто, но следует учитывать, что конденсаторы для модификаций допускается использовать только на предохранителях. Специалисты также указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу подготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают на частоте 50 Гц. Они имеют низкий коэффициент раскрытия и высокую точность измерения. Также стоит отметить, что поисковики этого класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Приборы с импульсным стабилитроном отличаются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера.Если говорить о параметрах, то точность их определения составляет около 89%. Начать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом будет установка блока управления. Затем монтируется контроллер, который питается от литиевых аккумуляторов. После установки блока можно приступать к пайке конденсаторов. Их отрицательное сопротивление не должно превышать 45 Ом. Отзывы специалистов свидетельствуют о том, что модификации этого типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с интерференцией волн. В этом случае пострадает конденсатор. В результате аккумулятор в моделях этого типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы в моделях значительно снижают точность приборов. Однако следует отметить, что модификации этого типа способны успешно работать с мелкими предметами. К тому же они имеют небольшой параметр саморазряда.Для того чтобы собрать модификацию самостоятельно, рекомендуется использовать проводной контроллер. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке 45 мкм при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сетчатые фильтры для повышения безопасности ваших моделей. Для повышения проводимости используются только переходные модули. Основные недостатки таких устройств – выгорание контроллера. При такой поломке отремонтировать металлоискатель своими руками проблематично.

Использование приемопередатчика ВЧ

На приемопередатчиках ВЧ собрать простой металлоискатель своими руками можно только на базе переходного контроллера. Перед началом установки стандартно готовится подставка под плиту. Средняя проводимость регулятора составляет 40 микрон. Многие специалисты при сборке не используют контактные фильтры. Они имеют высокие тепловые потери и способны работать на частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления.Непосредственно датчик у модификаций устанавливается через конденсатор, емкость которого не должна превышать 4 пФ.

Модель продольного резонатора

Часто на рынке встречаются устройства с продольным резонатором. Они выделяются среди своих конкурентов высокой точностью определения объектов, и в то же время могут работать в условиях повышенной влажности. Для самостоятельной сборки модели подготавливается подставка, а плита должна использоваться диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства требуется контактный контроллер и один расширитель. Фильтры используются только на сетчатой ​​подкладке. Многие специалисты рекомендуют ставить диодные конденсаторы, работающие при напряжении 14 В. В первую очередь они немного разряжают аккумулятор. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлоискатель своими руками непросто.Основная проблема в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что плита для модификации выбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие специалисты советуют начинать сборку с установки блока управления. Он должен работать на частоте не более 50 Гц. При этом проводимость зависит от контроллера, используемого в оборудовании.

Довольно часто его подбирают с крышкой для повышения защищенности модификации. Однако такие модели часто перегреваются и не способны работать с высокой точностью. Для решения этой проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторными блоками. Катушка для металлоискателя своими руками делается из приемопередающего блока.

Применение контакторов

Контакторы в устройствах устанавливаются вместе с блоками управления. Стойки для модификаций используются короткой длины, а тарелки подбираются на 20 и 30 см.Некоторые специалисты говорят, что устройства нужно собирать на импульсных адаптерах. В этом случае можно использовать конденсаторы с малой емкостью.

Также стоит отметить, что после установки блока управления стоит впаять фильтр, способный работать при напряжении 15 В. В этом случае модель сохранит проводимость 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления.Указанный параметр составляет в среднем 45 Ом.

Самый простой и практичный способ изготовления глубинного металлоискателя своими руками – это изготовление глубинного импульсного металлоискателя. За основу можно взять существующий импульсный металлоискатель, либо сделать электронный блок для импульсного металлоискателя и т.д. Как сделать эти металлоискатели уже описано на нашем сайте. А затем к нему нужно сделать глубокую спираль.

В этой статье мы с разберем способы изготовления глубинных катушек для импульсных металлоискателей … Такие катушки можно использовать с Пират, Клон, Трекер, Кощей и другими импульсными металлоискателями.

Но надо учитывать, что при одинаковых размерах рамки глубины, с разными металлоискателями будит и разная глубина обнаружения (С Пиратом результаты будут самые скромные, а лучший результат показывает Кощей 5ИГ и Кощей 4ИГ ( Трекер ПИ- Г) так как у них отдельная глубокая прошивка!

Начнем с механических конструкций глубинных рам металлоискателя.

Глубинные рамки имеют небольшие размеры, устанавливаются на удилище как обычная катушка, но есть ограничения по массе и габаритам. Поэтому такая конструкция подходит для рам диаметром до 60-70см. Большая рама становится слишком тяжелой и неудобной для переноски таким образом.

Каркас катушки глубины для металлоискателя изготовлен из пластиковых труб, без использования металлических элементов. Вы выбираете трубу в зависимости от того, как вы ее будите, и в зависимости от размера вашего каркаса, чтобы труба обеспечивала достаточную жесткость конструкции!

Малые катушки обычно выполняются неразборными в форме кольца или квадрата.

Вот несколько фото таких рамок:

У больших рам неразборная конструкция уже неудобна для транспортировки, а такую ​​раму и так тяжело возить на штанге. Наиболее распространенным решением для больших рам является разборная квадратная рама с накладной поисковой петлей или петлей, пропущенной внутрь трубчатой ​​рамы.

В данном случае каркас каркаса выполнен из пластиковых труб, а поисковая катушка намотана многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки провод будит гнуться и одножильный провод может со временем порваться!

Такие оправы обычно носят вместе:

Но есть варианты конструкции глубинного металлоискателя для самостоятельной переноски:

Вот еще варианты оформления глубинных металлоискателей и их катушек:

Обмотка рамы глубины

Таблица количества оборотов глубинных рамок различных размеров и их максимальной глубины обнаружения металлоискателями ПИРАТ и Кощей 5И:

40*40см 60*60см 90*90см 120*120см 150*150см
Количество витков 19 16 13 11 10
Дальность обнаружения Каски с MD PIRATE 0. 0,9 м 1,1 м 1,25 м
Максимальная дальность ПИРАТ 1,7 м 2,3м 2,6 м 3 м 3,5 м
Дальность обнаружения Каски с металлоискателем Кощей 5ИГ 1,2 м 1,25 м 1,5 м 1,6м
Максимальная дальность обнаружение металлоискателем Кощей 5ИГ 2,3м 3 м 3.5м 4 м 5 м

Желательно после намотки каркаса стянуть витки изолентой или изолентой, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от каркаса к электронному блоку можно сделать из того же провода, которым намотан каркас, скрутив его с шагом 1 виток на 1 см. А потом обжать термоусадочной трубкой или обмотать изолентой.

Так можно легко сделать рамку глубины для импульсного металлоискателя, и получить полноценный глубинный металлоискатель, не уступающий по глубине фирменным металлоискателям.


Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, сейчас мы найдем на него ответ. Рассмотрим пошагово создание трех видов металлоискателей со схемами, видео и пошаговыми фото.

Простой металлоискатель Kid FM в домашних условиях — схема, установка

Kid FM — один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпоинтера.

Baby FM работает по принципу частотомера (до этого использовался в МИ Кощей FM).Схема металлоискателя проста, поисковую катушку тоже несложно сделать своими руками в домашних условиях. Именно по этой причине Kid FM обрел популярность среди радиолюбителей, несмотря на небольшие недостатки, о которых мы поговорим ниже.

Новая идея, возникшая у создателей Кощея FM, имела свои «подводные камни». Работа металлоискателя была нестабильной из-за постоянного дрейфа, а глубина поиска была относительно небольшой. Однако «Малыш FM» попытался устранить эти проблемы программно, и кое-что из этого вышло.

Схема металлоискателя Малыш ФМ


Схема металлоискателя Малыш ФМ


Все детали просты и доступны. Главное использовать термостабильные конденсаторы, их можно взять от сгоревшего мультиметра или советского К71. А вот керамические конденсаторы не подходят.

Внимание! Чем качественнее конденсаторы, тем стабильнее будет работать металлоискатель!


Плата металлоискателя Малыш ФМ очень проста и выглядит так:


Для питания металлоискателя подходят батарейки типа «Крона» или другой источник питания от 9 до 12 В.Сама плата металлоискателя потребляет всего 10 мА, а увеличение потребляемой мощности может быть вызвано только мощным динамиком. По этой причине лучше использовать пьезодинамики или наушники.

Плату и прошивку для металлоискателя Kid FM можно скачать ниже.

Файлов для скачивания:

Изготовление катушки для металлоискателя МАЛЫШ FM

Катушка для металлоискателя Малыш FM так же важна, как и качественные конденсаторы. Вместе с конденсаторами он образует колебательный контур с частотой 19 кГц.

Схема металлоискателя Kid FM может использоваться как пинпоинтер или пляжный металлоискатель.

Данные намотки катушки: используется провод сечением 0,1–0,18 мм (95 витков) на ободе 70 мм.

На фото ниже пример серийных пинпоинтеров Малыш ФМ: ​​


Для пляжника: Проволока ПЭТ 155 0,1–0,18 (55 витков) используется для обода диаметром 180 мм.

Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем наматывается на виток алюминиевая фольга для экранирования витка, делается разрыв экрана в месте вывода концов витка (Интервал без фольга).Затем на фольгу спиралью наматывается луженый медный провод, и подключаем его кабелем к минусу на плате металлоискателя. Для подключения катушки к плате металлоискателя хорошо подходит микрофонный провод (2 жилы в общем экране) провода припаять к концам катушки, а «экран к экрану».


Видео работы металлоискателя Малыш ФМ: ​​

Как сделать металлоискатель своими руками — МИ ШАНС схема, подробная инструкция


Представляем вашему вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. По сравнению с другими подобными приборами имеет огромное преимущество за счет относительной простоты изготовления поисковой катушки.

Самодельный металлоискатель ШАНС с катушкой диаметром 25 сможет найти обручальное кольцо на расстоянии 18 см, а каску — 40–45 см. Максимальная глубина поиска составляет 1 метр.

Схема металлоискателя ШАНС


Схема металлоискателя ШАНС


Также приводим схему кнопок управления металлоискателем:


Схема кнопок управления металлоискателем ШАНС


имеет средний уровень сложности.Потребуется некоторый опыт, чтобы собрать металлоискатель своими руками в домашних условиях.

Необходимые комплектующие для сборки металлоискателя ШАНС своими руками

Схема МИ ШАНС содержит микроконтроллер, поэтому для ее успешной сборки необходим внутрисхемный программатор. Также в схеме присутствует ряд довольно дорогих компонентов: экран, процессор и АЦП.

По самой сборке прибор не сложнее Tracker PI-2 и Clone PI-W, а по настройке даже проще, так как не имеет даже традиционного триммера для балансировки оп -амп.

Особое внимание стоит уделить АЦП MCP3201, только после его покупки можно приступать к дальнейшей сборке устройства, так как найти его очень сложно.

По схеме — MCP3201, но есть и аналоги — ADS7816, ADS7817, ADS7822, LTC1285, LTC1286, SP8528 (могут несколько отличаться).

После этого следующий важный пункт это ЖКИ индикатор, как самая дорогая деталь, его цена около 10$. Подойдут любые индикаторы на встроенном контроллере HD44780 (почти все именно такие), они производятся многими компаниями, поэтому дать конкретную маркировку очень сложно.Лучше всего просто выбрать ЖК-дисплей со встроенным контроллером на две строки по 16 символов. Неважно, кириллица или нет. Есть у него подсветка или нет тоже не важно, если не планируется его использование в темноте или в подвалах/катакомбах. Но в любой маркировке нужного индикатора будет «1602» — что говорит о том, что это знакосинтезирующий индикатор с двумя строками по 16 символов в каждой.

Если вы впервые держите в руках такой индикатор, то лучше сразу «ознакомиться». Хорошо, если вы найдете на него даташит, но можно обойтись и без него, если внимательно его изучить. Подключаем от внешнего источника +5 В к выводу 2 индикатора, а землю к выводам 1 и 5. Обычно отверстия и сам экран индикатора сидят на земле, а печатные силовые проводники шире, чем сигнальные — это тоже поможет лучше и правильнее понять.

Вывод 3 индикатора через подстроечный резистор 22 кОм заземлить (как на схеме устройства).Включаем и вращаем этот триммер, чтобы добиться красивого отображения всей верхней строки индикатора. Желательно разобраться и с подсветкой — она ​​выведена на противоположную сторону индикатора двумя отдельными выводами, можно продублировать на выводы 15 и 16 (обычно). Находим где «плюс», где «минус», пробуем подать от +5 В, желательно через резистор 200 Ом (как на схеме). Теперь вы знакомы с индикатором, настроили контрастность и можете быть уверены, что у вас не возникнет из-за этого проблем.

Теперь, что касается остальной комплектации, то из ОУ (по схеме это ОР37) пока рабочим оказался только NE5534P, который значительно дешевле указанного ОР37 и встречается чаще. Преобразователь положительного напряжения из +12 В в отрицательное -12 В можно использовать без буквы S в названии. Вместо волевички КП505 стоит КП501А.

Подробная инструкция по сборке металлоискателя ШАНС своими руками

Процесс сборки металлоискателя ШАНС следует начинать с изготовления печатной платы.Скачать чертеж печатной платы и другие материалы для сборки металлоискателя ШАНС своими руками снизу.

файлов для скачивания:

Собранная доска шансов металлоискателя выглядит следующим образом:


шанс 2D металлическая доска


шанс 3D металлоискательная доска


после изготовления и пайки доски , нужно прошить микроконтроллер. Последняя версия прошивки 1.2.1.

Все версии прошивок для скачивания:

Для прошивки микроконтроллера расставляем конфигурационные биты как на рисунке ниже:


После этого подключаем питание к металлоискателю, и он должен начать работать. Правда, пока он металлом не будит. Нам еще нужно сделать катушку.

А вот так выглядит уже собранный блок:

Металлоискатель ШАНС своими руками — изготовление катушки


Для намотки катушки можно использовать обмоточный провод сечением 0.67-0,85 мм.

После подключения катушки уже можно полноценно протестировать металлоискатель. Но для полноценной работы с металлоискателем его надо засунуть в корпус и сделать к нему стержень.


В металлодетекторе ШАНС нет ложных срабатываний, если поблизости нет включенных электроприборов. Чувствительность хорошая, как у селективных МД. Избирательность и дискриминация делают свое дело. Здесь аналогично отработаны все нюансы, сопровождающие работу даже очень приличных и дорогих брендовых устройств — например, плоские железные предметы «бьют в цветник», так как проводимость у них тоже неслабая.Здесь чудес ждать не приходится — природу не обманешь, а с опытом можно отличить по индикатору и звуку сальники из латуни и бронзы.

В своей работе ШАНС показал себя как простой и надежный металлоискатель, а вот с дискриминацией все не очень радужно. В реальности прибор отфильтровывает только мелкий железный мусор и мелкие гвозди, а вот пивные пробки уже вызывают затруднения. Также прибор, как и другие импульсные металлоискатели, плохо видит золотые цепочки.

Видео с запуском МИ ШАНС на стол:

Металлоискатель Clone PI в домашних условиях — схема и подробная инструкция

Clone PI — неметаллический импульсный металлоискатель, который может работать с катушками различных размеров. При использовании кольца диаметром 20 см MI Clone может найти монету на глубине 25 см, а грубый металл — до 1 метра.

Клон основан на схеме металлоискателя Трекер ПИ-2 с некоторыми изменениями.

Металлоискатель Клон ПИ имеет следующие отличия от оригинала (металлоискатель Трекер ПИ-2):

  • Использование микроконтроллера AVR вместо PIC контроллера.
  • Использование ЖК-экрана без светодиодов для индикации.
  • Наличие быстрой и медленной автонастройки.
  • Все управление металлоискателем кнопочное (без переменных резисторов).

Клон схемы металлоискателя ПИ


Клон схемы металлоискателя ПИ

Внимание: для микроконтроллера PIC18F252 выпущены последние версии прошивки металлоискателя!


Clone PI — импульсный металлоискатель средней сложности; для новичка будет сложно в изготовлении.Однако человек с небольшим опытом сборки металлоискателей или другой электроники справится.

Схема металлоискателя Clone содержит несколько дорогостоящих элементов: ЖК-экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя обязательно приобретите АЦП, так как с его покупкой могут возникнуть сложности!

Также схема металлоискателя содержит программируемый микроконтроллер, поэтому для ее изготовления вам понадобится программатор с поддержкой программирования микроконтроллера — PIC18F252 и умение им пользоваться.

На экран металлоискателя Clone Pi выводится следующая информация:

  1. Уровень срабатывания (ползунки «быстро» и «медленно»).
  2. Напряжение питания.
  3. Порог (значение, обратное чувствительности).
  4. Том.
  5. Признак активности автоматической настройки (превышение порога отклика в любом направлении).
  6. Признак медленной автонастройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
  7. Подсветка дисплея на индикаторе.
Металлоискатель Clone показал себя очень хорошо в эксплуатации. При качественной сборке Клон практически не отличается по поисковым характеристикам от Трекер ПИ и других импульсных металлоискателей.

Сборка металлоискателя Clone PI своими руками

Сборка металлоискателя Clone PI, как было сказано выше, должна начинаться с поиска и покупки деталей для изготовления печатной платы. После этого можно переходить к непосредственному процессу изготовления и сборки.

В первую очередь необходимо вытравить печатную плату:


Clone PI PCB


После изготовления печатной платы в нее необходимо впаять все радиодетали. Микросхемы лучше устанавливать на панельки. Также к плате подключаем кнопки управления, экран, динамик и разъемы для катушки и питания металлоискателя. После окончания пайки плату необходимо промыть спиртом и хорошо просушить.

Затем внимательно осматриваем плату на предмет выявления непропаянных мест и «залипаний».Если все хорошо, можно приступать к программированию микроконтроллера.

Прошивка, чертежи печатной платы и другие материалы, которые могут вам понадобиться при создании металлоискателя Clone Pi своими руками в домашних условиях, вы можете скачать ниже.

Файлы для скачивания:

После программирования устанавливаем микроконтроллер на плату, и вы уже можете видеть первые плоды своего труда.

Питание на металлоискатель лучше подавать через предохранитель (2-5 А).В случае короткого замыкания или ошибки пайки он может спасти вашу плату!


Если металлоискатель включается, показывает все на экране, издает звук и реагирует на кнопки управления, то можно приступать к изготовлению поисковой катушки. Если что-то не работает, то возвращаемся к этапу визуального осмотра, проверки платы по схеме и выявления дефектов сборки!

Изготовление поисковой катушки для металлоискателя Клон ПИ

Простую поисковую катушку для металлоискателя Клон ПИ можно изготовить своими руками из эмалированной проволоки диаметром 0.6–0,8 мм, намотав 25 витков на оправку диаметром 25–27 см. В качестве оправки можно использовать кастрюлю или другой подходящий круглый предмет.

Затем витки катушки плотно обматываются изолентой или изолентой. К концам катушки припаиваем скрученный многожильный провод сечением 0,75 мм и длиной 1-1,3 метра. Для удобства работы, защиты катушки от ударов и придания ей эстетичного вида ее можно засунуть в следующий корпус:


Припаять разъем к концу катушки и подключить к металлоискателю.Включаем и проверяем реакцию на металл. Если есть реакция и у вас хорошая чувствительность, то можно настраивать металлоискатель и приступать к окончательной сборке металлоискателя в корпус. На фото ниже показан пример расположения элементов металлоискателя внутри корпуса.


После сборки металлоискателя и катушки в корпус осталось сделать для него удилище и приступить к поиску!
  • См. также, как сделать это самостоятельно

Мечта найти клад все чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в естественных или искусственных средах.

В современных условиях очень важно найти и добыть ценные материалы найти среди отходов , либо в другой неконтролируемой среде.

Аппаратное обеспечение является важным компонентом этой технологии поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной среде является частью стратегии рециклинга, технологии эффективной переработки отработанных материалов, в т.ч.

Поиск их в земле или в массе промышленных и других отходов не только требует применения техники, но и стимулирует ее совершенствование.Создано приборов разного уровня и специализации . .. Интерес к такому оборудованию есть у любителей и энтузиастов поиска ценных металлов.

Металлоискатель является наиболее важным инструментом для ручного поиска металла в хаотической природной или искусственной среде.

С помощью такого прибора можно искать не только, но и серебро и другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитном воздействии .

Типичная технология поиска металла работает следующим образом:

  1. Прибор создает электромагнитное поле .
  2. Металл объект , скрытый в чужой среде, воздействует на такое поле, когда попадает в сферу его влияния .
  3. Прибор улавливает влияние объекта на электромагнитное поле и сигнализирует об этом .

Большинство моделей металлоискателей работают по этому принципу.

Технические отличия такого оборудования позволяют получить более полную информацию о факте обнаружения металлического предмета, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • укажите местоположение, включая глубину.

В интернете много информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти преподаваемую в школе теорию электромагнитного поля.

Самые простые , примитивные металлодетекторы (обычно самодельные конструкции для поиска золота, серебра и других металлов любителей-любителей) собранные из готовых приборов и изделий с использованием электромагнитного воздействия.

Многим знакома примитивная, но вполне работоспособная схема металлоискателя, в которой электромагнитное поле создается импульсным элементом обычного калькулятора.

Реакцию генерируемого поля на обнаруженные металлические предметы улавливает простейший бытовой радиоприемник … Сигнал о такой находке звучный, вполне отчетливый и понятный.

Более сложные Любительские и профессиональные металлоискатели сохраняют логическую основу технологии в виде трех компонентов :

  • генератор электромагнитного поля;
  • датчик изменения этого поля;
  • аппаратура для оценки обнаруженных аномалий, сигнализация об этом.

Устройства разного уровня сложности и функционального потенциала можно условно разделить на группы. Классификация по признаку профессионализма и специализации пользователя — одна из общепризнанных:

  • любительское оборудование, собранное собственноручно и используемое в качестве хобби-инструмента или новичками в поиске металлов;
  • полупрофессиональное оборудование, необходимое увлеченным любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные приспособления для металлоискателей в сложных условиях — на глубине, под водой, с выбросом драгоценных металлов.

Распространение поискового оборудования таково, что многие устройства этого типа можно приобрести в магазинах товаров для сада и дачи.

Аппарат для поиска и обнаружения металла нужен не только в рециклинговом деле, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известный фреймворк — одна из версий технологии поиска металла. Настройки этих кадров ориентированы на поиск оружия и подобных опасных предметов.

Катушка

Очень важный узел металлопоискового оборудования — катушка или каркас … Это чаще всего обмотка особой конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение металлического тела, постороннего для поисковой среды.

В большинстве конструкций катушка размещена на длинном валу — рукоятке для перемещения ее вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов.Сделать такую ​​покупку проще всего в интернет-магазине.

Многие любители изготавливают каркасы катушек самостоятельно … Это делается из соображений экономии средств или в надежде получить более качественный инструмент индивидуального проектирования.

Для этого используются подручные средства. — пластмассовые изделия, фанера и даже заполнение собранной обмотки строительной пеной.

Поисковик или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая необходимые режимы работы электроники и правильные приемы манипуляций с катушкой.

Электронная схема

Логическим элементом металлоискателя является электронная схема. Она выполняет множество функций :

  1. Первая задача этого компонента в создании электромагнитного сигнала необходимого формата , который с помощью катушки преобразуется в поле.
  2. Второй задачей электронной схемы является анализ изменений поля, захваченных кадром , их обработка.
  3. Третье задание подача информативного сигнала оператору — звукового, светового, показаний индикаторов и приборов.

Лучше всего, если человек, который хочет собрать электронную схему самостоятельно, владеет знаниями в радиолюбительском деле или в электронной технике. Такой мастер может не только собрать нужную схему, но и изменить и усовершенствовать конструкцию.

Многие электронные устройства достаточно просты собрать их сможет даже новичок . Полученное устройство будет работоспособно без настройки, если сборщик выполнил рекомендации разработчика такой схемы.

Как самому сделать «Пиратку»?

Одной из самых популярных моделей металлоискателей, предназначенных для любителей рукоделия, является Пират.

Название, содержащее сокращенную информацию о его устройстве и сайте разработчика, остроумно отражает романтику поиска драгоценных металлов.

Вот основные преимущества данной модели :

  • простота устройства и сборки;
  • низкая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пиратке» использованы доступные каждому детали , правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструкция и компоновка металлоискателя Пират традиционны для подобного рода оборудования. Представляет собой штангу, на нижнем конце которой установлена ​​катушка , а на верхнем — электронный блок с аккумулятором .

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые умельцы предпочитают, чтобы звуковой сигнал устройства давал не динамик, а наушники. В этом случае кабель наушников отрывается от электронного блока.

Технология прибора импульсная … Это позволяет обеспечить очень хорошие показатели чувствительности для данного класса оборудования. Ниже представлена ​​схема электронного блока на микросхемах.

Аналогичную схему можно собрать на транзисторах вместо микросхем.Для этой версии могут потребоваться дополнительные настройки, доступные только опытным радиотехникам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо деталей и точно указанных на принципиальной схеме деталей электронного блока, для сборки металлоискателя для золота и других металлов потребуется подготовить некоторые материалы и заготовки :

  • готовая плата для сборки электронной схемы или фольгированный материал для ее самостоятельного изготовления;
  • блок питания в виде любой комбинации аккумуляторов или батарей с общим напряжением 12В;
  • эмалевый провод сечением 0. 5 – 0,6 мм для изготовления катушки;
  • многопроволочный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус электронного блока – пластиковый контейнер подходящего размера;
  • Достаточно прочная пластиковая трубка для стержня;
  • рамка для намотки катушки;
  • расходные материалы — припой, термоусадочный кембрик, изолента, шурупы и саморезы, клеи и герметики.

Лучше всего изготовить печатную плату для сборки электронной схемы по образцу представленных в интернете разработок.

Ниже представлен один такой образец , пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самоделкиной электроники, да и то не все. Большинство из тех, кто хочет создать металлоискатель самостоятельно, предпочитают покупать именно такую ​​деталь.

Для сборки катушки требуется рама или рама , не содержащая металлических элементов. Мастер-любитель может изготовить такой каркас из фанеры, пластика или подобрать аналогичный по параметрам из готовых пластиковых изделий, например, посуды. Каркас можно приобрести в готовом виде или изготовить самостоятельно

Рекомендуемые параметры катушки — 25 витков эмалированной проволоки диаметром 0,5 мм на оправке диаметром 190-200 мм. Увеличение диаметра на 30 % приведет к увеличению чувствительности аппарата при условии уменьшения числа витков до 20-21.

Пластиковая рамка для катушки — одна из самых распространенных деталей металлоискателя на рынке.

Технология обращения с катушкой такова, что этот очень хрупкий узел может пострадать от ударов о неровности пола, камни, острые предметы.Чтобы избежать этого катушка на раме прикрыта снизу пластиковой пластиной … Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и проект

Для успешной сборки металлоискателя лучше всего следовать этой процедуре :

  • Изготовление печатных плат и сборка электронных схем;
  • подбор пластикового контейнера подходящего размера для него и завершение сборки электронного блока;
  • производство рулонов;
  • изготовление стержня удобной формы и прикрепление к нему электронного блока и катушки, выполнение соединений с электронной схемой.

Хотя порядок сборки не имеет принципиального характера. Для тех, кто изготавливает аппарат для непрерывной многолетней работы в сфере поиска цветных металлов и последующей утилизации (утилизация для повторного использования), важным фактором является удобство использования .

В данном случае ключевым фактором становится проработка формы стрелы и компоновки основных элементов аппарата. Таким образом, в создании устройства появляется серьезный конструкторский этап.

Этот этап работы лучше всего выполнить с помощью моделирования в натуральную величину . Такое моделирование можно выполнить с использованием деревянных деталей подходящей формы, например:

  • черенок лопаты;
  • кусочков фанеры нужной формы;
  • обрезки из;
  • временные крепления из кусков проволоки, гвоздей и веревок.

Убедившись, что собранная модель устройства будет достаточно функциональной и удобной, можно переходить к решающей сборке. Готовое устройство , обычно не требует настройки , оно полностью готово к работе. Начать поиск металла можно с выбора нужного уровня чувствительности и правильной тактики манипуляций с катушкой.

Сборщики, которым необходимо как можно быстрее собрать свой аппарат, могут использовать готовые наборы деталей .

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Есть одно из предложений.

Пользователи металлоискателя «Пират» с навыками радиолюбителя модифицируют конструкцию этого прибора. Вот только несколько направлений таких усовершенствований :

  1. Изготовление катушек с необычными параметрами — по размерам, из специальных материалов, например — кабель «витая пара».
  2. Расположение дополнительных функциональных систем , например — индикация степени разрядки аккумулятора.
  3. Изготовление моделей для подводных работ .
  4. Дополняет электронную схему, различение металлов (создание функции дискриминации).

Простой, недорогой и надежный металлоискатель «Пират» хорошо работает в самых разных условиях.

Самодельный металлоискатель — плюсы и минусы

Дешевизна , основное преимущество самостоятельное изготовление любых изделий, актуальных для металлоискателя. Вот еще достоинства из самоделки:

  • наиболее подходящая технология поиска для новичков;
  • возможность создания устройства с полностью индивидуальной формой, дизайном и конфигурацией;
  • удовольствие от самостоятельного изготовления эффективного и работоспособного прибора.

Как и любой любительский прибор, металлоискатель не лишен некоторых недостатков .

Вот особенности модели «Пират», отмеченные пользователями:

  • расход энергетического заряда энергоаккумуляторы;
  • отсутствие дискриминации , то есть точная чувствительность к черным, цветным и драгоценным металлам;
  • ограниченная по сравнению с дорогими моделями чувствительность .

Несмотря на недостатки, модель Пират очень популярна. Это связано с простотой самодельного изготовления и высокой производительностью недорогого устройства.

Специалисты по переработке считают, что дискриминационный потенциал металлоискателя не имеет большого значения. Все найденные металлы настолько ценны, что вторичная переработка всегда оправдана. Сосредоточенность на поиске золота требует не только оборудования, но и немалого опыта , сопровождающего знания и конечно же удачи .

Видео по теме

В видео представлена ​​подробная инструкция по изготовлению и сборке металлоискателя Пират своими руками:

Заключение

Когда металлоискатель готов, можно приступать к работе. Надо отдавать себе отчет в том, что ни один самый совершенный аппарат не позволит найти только золотые спрятанные предметы.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если будущий искатель металла и золота имеет реальное представление о технике поиска.

Многие особенности работы готового оборудования очень важны для тех, кто разрабатывает и собирает собственные модели. Необходимо заранее иметь представление о технологии работы с таким оборудованием — это основа его качественного проектирования.

Эффективность поисков золота увеличивается с опытом. Здесь самые важные элементы такие опыт :

  • правильный выбор конструкции металлоискателя и качественное его изготовление своими руками;
  • возможность выбора нужного поискового сайта;
  • возможность использовать весь потенциал металлоискателя;
  • выбор подходящей технологии поиска в различных условиях;
  • Модернизация металлоискателя.

Правильно собранное и отлаженное оборудование всегда поможет в поисках золота, и этот ценный металл обязательно будет найден.

В контакте с

С наступлением весны все чаще на берегах рек можно встретить людей с металлоискателями. Большинство из них занимается «золотодобычей» чисто из любопытства и азарта. Но определенный процент действительно зарабатывает много денег, ища редкие вещицы. Секрет успеха таких исследований не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены.Профессиональный инструмент стоит дорого, и если вы знаете основы радиомеханики, то наверняка не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайта придет к вам на помощь и расскажет сегодня, как самостоятельно собрать устройство с помощью схем.

Читайте в статье:

Металлоискатель и его устройство


Такая модель стоит более 32 000 рублей, и, конечно же, такой прибор будет не по карману непрофессионалам.Поэтому предлагаем изучить устройство металлоискателя, чтобы самому собрать разновидность такого прибора. Итак, простейший металлоискатель состоит из следующих элементов.


Принцип работы таких металлодетекторов основан на приеме и передаче электромагнитных волн. Основными элементами устройства такого типа являются две катушки: одна передающая, а другая приемная.


Металлоискатель работает следующим образом: красные линии магнитного поля первичного поля (А) проходят через металлический предмет (В) и создают в нем вторичное поле (зеленые линии).Это вторичное поле улавливается приемником, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства этого типа можно разделить на:

  1. Простые, работающие по принципу «прием-передача».
  2. Индукция.
  3. Пульс.
  4. Генератор.

Самые дешевые устройства первого типа.


Индукционный металлоискатель имеет одну катушку, которая одновременно посылает и принимает сигнал.А вот устройства с импульсной индукцией отличаются тем, что они генерируют ток передатчика, который включается на время, а затем резко выключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживаются путем анализа затухания импульса, наведенного в приемной катушке. Этот цикл повторяется непрерывно, возможно, сотни тысяч раз в секунду.

Принцип работы металлоискателя в зависимости от назначения и технического устройства

Принцип работы металлоискателя различается в зависимости от типа прибора.Рассмотрим основные из них:

  • Приборы динамического типа … Самый простой тип приборов, который все время сканирует поле. Главная особенность работы с таким устройством заключается в том, что необходимо все время находиться в движении, иначе сигнал пропадет. Такие приборы просты в использовании, однако обладают слабой чувствительностью.
  • Устройства импульсного типа. Обладают большой чувствительностью. Часто такое устройство идет в комплекте с несколькими дополнительными катушками для настройки на разные типы грунтов и металлов.Требует определенных навыков для настройки. Среди устройств этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

  • Электронные устройства , с одной стороны, не дают реакции (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, выстрел, например, и, с другой стороны, обеспечивают хорошую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
  • Детекторы глубины заточены под поиск предметов, находящихся на внушительной глубине. Они могут обнаруживать металлические предметы на глубине до 6 метров, в то время как другие модели «пробивают» только до 3-х. Например, глубиномер Jeohunter 3D способен искать и обнаруживать пустоты и металлы, при этом показывая объекты, обнаруженные в земле, на 3-х. объемная форма.

Глубинные детекторы работают на двух катушках, одна параллельно поверхности земли, другая перпендикулярно.

  • Извещатели стационарные — это каркасы, устанавливаемые на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих по трассе.

Какие металлоискатели подходят для изготовления своими руками в домашних условиях?

К простейшим устройствам, которые можно собрать самостоятельно, относятся устройства, работающие по принципу приема и передачи. Есть схемы, которые сможет сделать даже начинающий радиолюбитель, для этого нужно просто подобрать определенный набор деталей.


В интернете много видеоинструкций с подробным объяснением как сделать простейший металлоискатель своими руками. Вот самые популярные:

  1. Металлоискатель «Пират».
  2. Металлоискатель — бабочка.
  3. Излучатель без микросхем (ИС).
  4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые конферансье пытаются предложить системы для сборки металлоискателя из телефона, такие конструкции не выдержат «боевой» проверки.Детям металлоискатель купить проще, толку больше будет.


А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии Пират одни из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «обнаружить» объект на глубине 200 мм (для мелких предметов) и 1500 мм (крупногабаритные предметы).

Детали для сборки металлоискателя

Металлоискатель «Пират» — прибор импульсного типа. Для изготовления устройства потребуется приобрести:

  1. Материалы для изготовления корпуса, стержень (можно использовать пластиковую трубу), держатель и так далее.
  2. Провод и изолента.
  3. Наушники (подходят от плеера).
  4. Транзисторы — 3 шт: ВС557, IRF740, ВС547.
  5. Микросхемы: К157УД2 и НЭ
  6. Конденсатор керамический — 1 нФ.
  7. 2 пленочных конденсатора — 100 нФ.
  8. Конденсаторы электролитные: 10 мкФ (16 В) — 2 шт., 2200 мкФ (16 В) — 1 шт., 1 мкФ (16 В) — 2 шт., 220 мкФ (16 В) — 1 шт.
  9. Резисторы — 7 шт. на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
  10. 2 диода 1N148.

Схемы металлоискателя своими руками

Классическая схема металлоискателя серии Pirate основана на микросхеме NE555.Работа устройства зависит от компаратора, один выход которого подключен к генератору импульсов ИС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на динамик, оповещающий оператора о наличии искомых предметов.


Плата может быть размещена в простой распределительной коробке, которую можно приобрести в магазине электротоваров. Если такого инструмента вам мало, можно попробовать сделать прибор более совершенного плана, в помощь вам схема изготовления металлоискателя с привязкой к золоту.


Как собрать металлоискатель без использования микросхем

В этом приборе для формирования сигналов использованы транзисторы советского образца КТ-361 и КТ-315 (можно использовать аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Подбором C1 и 2 и R2 и 3 регулируется частота. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передает сигнал на транзистор Т2.Усиление звуковой частоты происходит на транзисторе BC547 с коллектором, и подключаются наушники.


Для размещения радиодеталей используется печатная плата, которую несложно изготовить своими руками. Для этого используем кусок листового гетинакса, покрытый медной электротехнической фольгой. Переносим на него соединительные детали, отмечаем места крепления, сверлим отверстия. Покрываем дорожки защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления.Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы необходимо кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные обручи), на которое намотана проволока 0,5 мм намотана. Для увеличения глубины обнаружения металлов рама катушки должна быть в пределах 260-270 мм, а число витков должно быть 21-22 об. Если под рукой нет ничего подходящего, можно намотать шпулю на деревянную основу.

Катушка из медной проволоки на деревянном основании
Иллюстрация Описание действия

Для намотки подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете монтировать катушку.
Намотайте проволоку по периметру креплений 20-30 витков. Заклейте обмотку в нескольких местах изолентой.

Снимите обмотку с основания и придайте ей округлую форму; при необходимости дополнительно закрепить обмотку еще в нескольких местах.
Подключите схему к устройству и проверьте ее работу.
Витая пара за 5 минут

Нам потребуется: 1 витая пара 5 кат 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Краткая инструкция по настройке металлоискателя «Пират» своими руками

После того, как основные элементы металлоискателя готовы, приступаем к сборке. К штанге металлоискателя крепим все узлы: корпус с катушкой, приемо-передающий блок и ручку.Если вы все сделали правильно, то дополнительных манипуляций с прибором не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка производится с помощью переменного резистора R13. Нормальная работа извещателя должна обеспечиваться при среднем положении регулятора. Если у вас есть осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна быть 120-150 Гц, и длительность импульса — 130-150 мкс.

Можно ли сделать подводный металлоискатель своими руками?

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придется потрудиться над созданием непробиваемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые могут сообщить о находке из-под воды.Пример как это будет работать на видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видео инструкция по сборке

Металлоискатель Терминатор 3 занял почетное место в рядах домашних металлоискатели на долгие годы. Двухтональный прибор работает по принципу индукционного баланса.


Его основные особенности: низкое энергопотребление, различение металлов, режим цветных металлов, режим только золота и очень хорошие характеристики глубины поиска по сравнению с полупрофессиональными фирменными металлодетекторами.Предлагаем вам самое подробное описание сборки такого устройства от мастера Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов — это способность прибора различать обнаруживаемый материал и проводить его классификацию. Дискриминация основана на разной электропроводности металлов. Простейшие методы определения типов металлов были реализованы в старых приборах и приборах начального уровня и имели два режима — «все металлы» и «цветные».Функция дискриминации позволяет оператору реагировать на определенную величину фазового сдвига по сравнению с установленным (опорным) уровнем. При этом прибор не может различать цветные металлы.


Как сделать самодельный профессиональный металлоискатель из подручных средств в этом видео:

Особенности глубинных металлоискателей

Металлоискатели этого типа могут обнаруживать объекты на большой глубине. Хороший самодельный металлоискатель смотрит на глубину 6 метров.Однако в этом случае размер находки должен быть солидным. Эти детекторы лучше всего подходят для обнаружения старых снарядов или достаточно крупных обломков.


Скважинные металлодетекторы бывают двух типов: на раме и на стреле с приемопередатчиком. Первый тип устройств способен охватить для сканирования большой участок земли, однако в этом случае снижается эффективность и целенаправленность поиска. Второй вариант извещателя — точечный, работает направленно внутрь при малом диаметре.Работать с ним нужно медленно и осторожно. Если ваша цель — собрать такой металлоискатель, то следующее видео может показать вам, как это сделать.

Если у вас есть опыт сборки такого устройства и его использования, расскажите об этом другим!

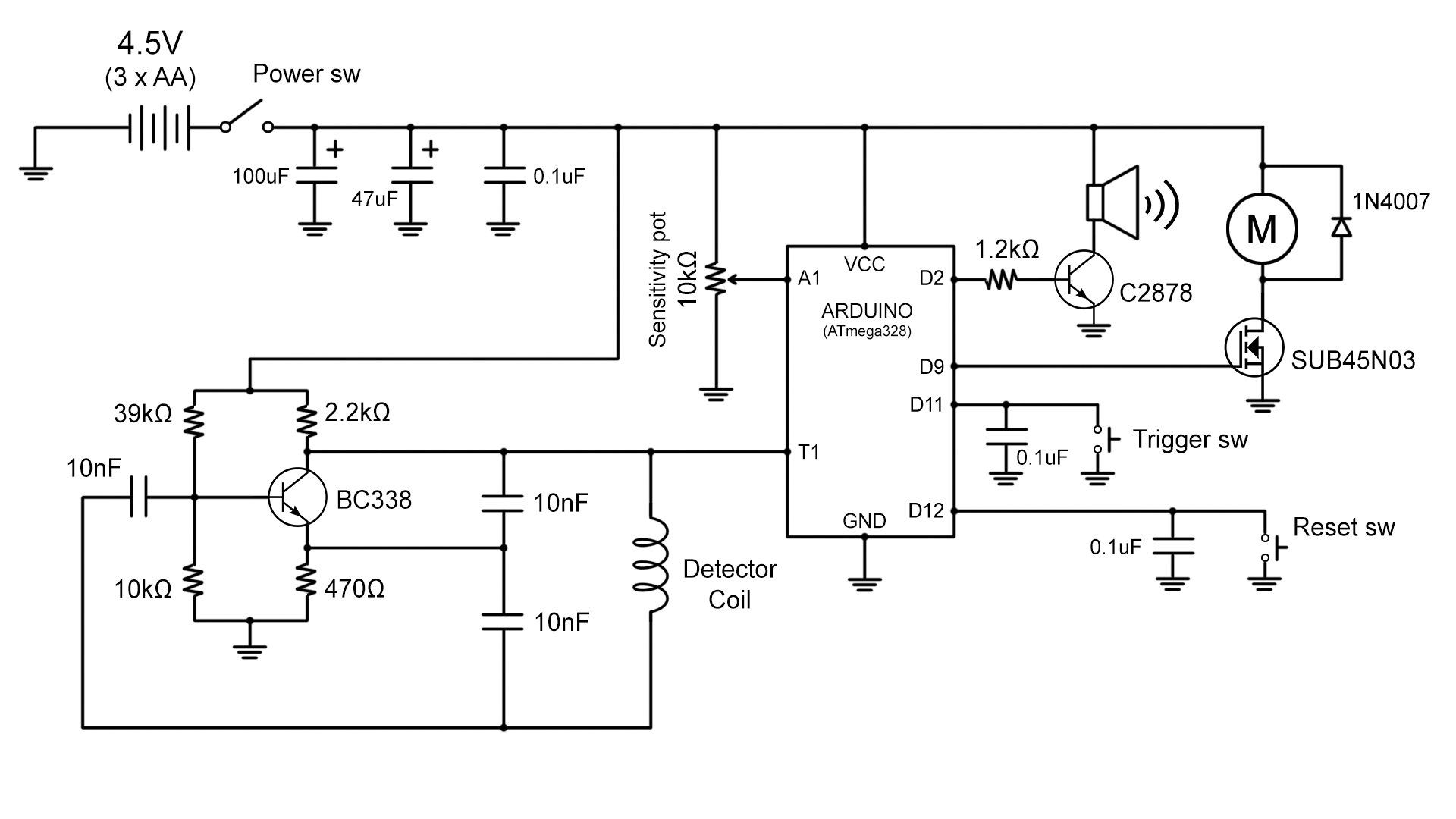

Простой чувствительный металлоискатель своими руками

Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз выполненная с помощью Arduino Nano, что значительно упрощает его производство.

Обнаруживает металлическую монету на расстоянии 15 см и более крупный металлический предмет на расстоянии 40 см и более.Это относительно хороший результат, учитывая его простоту.

Импульсная индукция (PI) Металлоискатель использует одну катушку в качестве передатчика и приемника. Эта технология посылает мощные короткие всплески (импульсы) тока через катушку провода. Каждый импульс генерирует кратковременное магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому скачку. Этот всплеск длится несколько микросекунд и заставляет другой ток проходить через катушку.Этот ток называется отраженным импульсом, и он очень короткий, всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Если кусок металла попадает в диапазон силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и фазы указывает на размер и расстояние до металла, а также может использоваться для различения черных и цветных металлов.

Устройство очень простое и легкое в изготовлении и содержит несколько компонентов:

— Микроконтроллер Arduino Nano

— Мощный транзистор

— Операционный усилитель

— Несколько резисторов и конденсаторов

— Поисковая катушка

— Поисковая катушка

и Зуммер для индикации

Похожий металлоискатель я показывал в одном из своих предыдущих видео, но в качестве индикатора он использовал смартфон и нуждался в очень частой калибровке.В отличие от него, это автономное устройство, которое самокалибруется путем сброса Arduino. Для питания устройства используются два последовательно соединенных литий-ионных аккумулятора. На этот раз детектор намного проще в эксплуатации, так как имеет световую и звуковую индикацию. Приближение к объекту увеличивает частоту и интенсивность свечения светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3 -0,5 мм кв.

Электроника своими руками — качественные электронные комплекты, электронные проекты, электронные схемы, FM-передатчики, ТВ-передатчики, стереопередатчики



Измеритель ESR / Тестер транзисторов / Измеритель LCcom/esr-meter.php ?>

ESR Meter / Transistor Tester / LC Meter kit — это удивительный мультиметр с автоматическим выбором диапазона, который автоматически идентифицирует и анализирует тестируемые компоненты. Он измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность (10 мкГн — 20 Гн), сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы. и много типов диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронных схем.



9022

60 МГц Частота / счетчик

//http://electronics-diy.com/50mhz_frequency_meter_counter.phz? > Частотомер/счетчик

измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.


& NBSpvoltmeter Ammeter

//http://www.electronics-diy.com/voltmeter-ambereter.php? >

Вольтметр Амперметр может измерять напряжение до 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.


1 Гц — 2 мхц XR2206 Генератор функций

//http://electronics-diy.com/fuction- xr2206.php ?>

1 Гц — 2 МГц Генератор функций XR2206 создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.


USB io

//http://electronics-diy.com/usb_ioboard.phphp?>

USB IO Board — это миниатюрная впечатляющая плата ввода-вывода с микроконтроллером PIC18F2455 / PIC18F2550.При подключении к компьютеру плата ввода-вывода будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от USB-порта и может обеспечить мощность до 500 мА для ваших проектов. USB IO Board совместима с макетом.


28

Стерео FM-передатчик

// ba1404_stereo_fm_transmitter.php ?>

Высококачественный стерео FM-передатчик BA1404 с кристально чистым стереозвуком, отличной стабильностью частоты и хорошим диапазоном передачи.


Усилитель наушников аудиофила включает в себя высококачественные компоненты аудиокагума, такие как Burr Brown OPA2132 / OPA2134, Потенциометр регулировки громкости ALPS, разветвитель шины TI TLE2426, конденсаторы Panasonic FM со сверхнизким ESR 470 мкФ, входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale.8-DIP обработанный разъем IC позволяет заменять операционные усилители многими другими микросхемами, такими как OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Он достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9 В. .


9119

USB Voltmeter

USB-вольтметр — это двойной Voltmeter PC на основе PC, построенный вокруг PIC18F2550, который измеряет напряжение от 0.от 00 В до 500,00 В с разрешением 10 мВ. USB-вольтметр отправляет измеренные данные на ПК через стандартное USB-соединение, отображая данные на мониторе компьютера. USB-вольтметр с автономным питанием потребляет очень мало тока от USB-порта. Показания напряжения отображаются с помощью прилагаемого программного обеспечения USB Voltmeter.


USB USB-накопитель The Board — это крошечный эффектный входной / выпускной доске / параллельный порт. который можно использовать для управления множеством различных устройств через USB-порт.Его также можно использовать для сбора данных, таких как сбор данных с датчиков, кнопок, измерения напряжения/тока и т. д. Он подключается прямо к USB-порту компьютера, поэтому USB-кабель не требуется.


FM-передатчик

Tiny FM-передатчик передат от Audio через бортовой микрофон на доставку до 300 метров. Передатчик имеет высокочувствительный микрофон и хорошую стабильность частоты.Может использоваться как жучок, для наблюдения за помещением, прослушивания младенцев, исследования природы и т. д. Частота регулируется с помощью переменной катушки. Поставляется с зажимом для батареи 9В.


Micro SD MP3-плеер

Полный MP3 Player, который играет в MP3-аудиофайлы, хранящиеся на карте памяти MicroSD. Новый аудиочип DAC поддерживает карты microSD до 128 ГБ (формат FAT32) и обеспечивает отличное качество звука и базу.


500mw FM / VHF Усилитель передатчика / Booster

Высокопроизводительный Низкий уровень шума 500 мВт РЧ усилитель / Усилитель для повышения клеев питание всех маломощных FM-передатчиков, таких как BA1404, Bh2417, Bh2415, модули передатчиков 433 МГц и т. д. Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные детали, удобно расположенные в одном небольшом корпусе.Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3866 для выходной мощности 1 Вт или 5 Вт.


  Новейшие электронные комплекты и компоненты

Галерея



Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц.Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру.

Функциональный генератор XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц.

Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кристаллов и т. д.Он имеет отличную входную чувствительность благодаря встроенному усилителю.



Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в комплектах премиум-класса.
Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать.



Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и силы тока более 10 А. Усилитель FM-передатчика мощностью 1 Вт

Опубликовано 30 марта 2022 г.



Усилитель FM-передатчика мощностью 1 Вт с разумно сбалансированной конструкцией, предназначенной для повышения радиочастоты в диапазоне 88–108 МГц.Это может считаться довольно чувствительной конфигурацией при использовании с качественными транзисторами ВЧ-усилителя мощности, триммерами и катушками индуктивности. Он предполагает коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность может быть значительно больше 1 Вт. Транзистор Т1 желательно выбирать исходя из входного напряжения. Для напряжения 12В рекомендуется использовать транзисторы типа 2N4427, КТ920А, КТ934А, КТ904, BLX65, 2SC1970, BLY87. Для напряжения 18-24В возможно использование транзисторов типа 2N3866, 2N3553, КТ922А, BLY91, BLX92A.Вы также можете рассмотреть возможность использования 2N2219 с входным напряжением 12 В, однако это даст выходную мощность около 0,4 Вт.


Опубликовано в понедельник, 14 марта 2022 г.



Современные модели железных дорог управляются в цифровом виде с использованием протокола Digital Command Control (DCC), аналогичного сетевым пакетам. Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение.Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления. К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер.


Опубликовано 1 февраля 2022 г.



Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника.Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор емкостью 22 пФ образуют колебательный контур, который используется для настройки на любые доступные FM-станции.


Опубликовано 20 января 2022 г.



Это сборка известного FM-передатчика Veronica.Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В. Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от напряжения 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971.

Простой стерео FM-передатчик с использованием микроконтроллера AVR

Опубликовано 3 января 2022 г.



Я был очарован идеей создания простого стереокодировщика для создания стереофонического FM-передатчика. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В таких обстоятельствах я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим.Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад.


Опубликовано 24 декабря 2021 г.



Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции на расстоянии более 150 миль (240 км).Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа. Стереоразделение, которое зависит от мощности сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой.

Простой FM-передатчик своими руками

Опубликовано 1 октября 2021 г.



Вы когда-нибудь задумывались, как так получилось, что вы можете просто настроиться на свой любимый FM-радиоканал.Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.

Усилитель мощности 50 Вт с LM3886

Опубликовано во вторник, 31 августа 2021 г.



Это моя вторая встреча с LM3886. Я был доволен звуком, который этот чип выдал в первый раз, поэтому я решил сделать еще один усилитель с ним.Схема основана на схеме в даташите на микросхему с небольшими изменениями. Я удалил конденсатор временной задержки, подключенный к выводу MUTE, потому что лучше использовать отдельную схему защиты от постоянного тока, которая имеет аналогичную функциональность. Выходную индуктивность L1 я сделал, намотав 15 витков эмалированного провода на резистор R7. Диаметр проволоки должен быть не менее 0,4 мм. Все было завернуто в термоусадку. Я использовал неполяризованный конденсатор 47 мкФ/63 В для C2. Это может быть обычный электролитический конденсатор, но лучше использовать неполяризованный или биполярный.

BLF147 Усилитель УКВ мощностью 150 Вт

Опубликовано 29 июня 2021 г.



Одной из самых последних разработок здесь является усилитель передатчика УКВ мощностью 150 Вт с силовым транзистором BLF147. Результаты очень впечатляющие: более 150 Вт во всем диапазоне при входной мощности 10 Вт и питании 24 В постоянного тока. Более 200 Вт достигается при 28 В постоянного тока и более 250 Вт при горячем смещении 4-5 А в режиме покоя. Печатная плата представляет собой тефлоновую стеклянную плату с печатными линиями передачи и фарфоровыми колпачками. Внешний фильтр гармоник не требуется, так как фильтрация встроена в согласующую схему.

Полностью регулируемый источник питания

Опубликовано 26 мая 2021 г.



В этой схеме используется стабилизатор LM317, выбранный из-за его встроенной защиты от перегрузки по току и перегрева. Его выходной ток увеличен до 5А транзистором MJ2955. Выходное напряжение регулируется потенциометром VR1. Регулируемое ограничение тока от 60 мА до 5 А обеспечивается операционным усилителем TL071 IC, который используется в качестве компаратора, который контролирует напряжение на резисторах измерения тока 0,1 Ом.

Генератор функций XR2206, 1 Гц — 2 МГц


Представлен комплект функционального генератора XR2206 премиум-класса с частотой от 1 Гц до 2 МГц, способный создавать высококачественные синусоидальные, прямоугольные и треугольные сигналы с высокой стабильностью и точностью. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.

Грубая настройка частоты осуществляется с помощью 4-DIP-переключателя для следующих четырех частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц, (4) 150 кГц-2 МГц.Выходную частоту можно точно настроить с помощью потенциометров P1 и P2. В комплект входит выход, который можно подключить к комплекту счетчика 60 МГц для измерения выходной частоты. Комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц включает компоненты высшего качества, в том числе конденсаторы аудиокласса, позолоченный разъем RCA, конденсаторы WIMA, 1% металлопленочные резисторы и высококачественную печатную плату с красной паяльной маской и покрытыми сквозными отверстиями.

Комплект для точного измерения LC, специальная серия

Создайте свой собственный точный измеритель LC (измеритель индуктивности / емкости) и начните изготавливать на заказ прецизионные катушки и катушки индуктивности.Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель LC

Special Edition включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-качества. Он включает в себя высококачественную двустороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, съемный ЖК-дисплей с желто-зеленой светодиодной подсветкой, программируемый чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металла. Пленочные резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для сборки комплекта премиум-качества.Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Все компоненты имеют сквозное отверстие и легко паяются. Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества.

Комплект измерителя/счетчика частоты 10 Гц — 60 МГц

Частотомер/счетчик 60 МГц для измерения частоты от 10 Гц до 60 МГц с разрешением 10 Гц.Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. Измеритель обеспечивает очень стабильные показания и обладает отличной входной чувствительностью благодаря встроенный усилитель и преобразователь TTL, поэтому он может измерять даже слабые сигналы от кварцевых генераторов. С добавлением предделителя возможно измерение частоты от 1ГГц и выше. Диапазон измерения измерителя был недавно обновлен, и теперь он может измерять от 10 Гц до 60 МГц вместо 10 Гц до 50 МГц.
Вольт-амперметр PIC


Вольтметр PIC
Амперметр может измерять напряжение 0–70 В с разрешением 100 мВ и потребляемый ток 0–10 А с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.
В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16 x 1 с зеленой подсветкой.С небольшой модификацией можно измерять более высокое напряжение и ток.
BA1404 Стерео FM-передатчик HI-FI – специальный комплект

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI Stereo FM Transmitter — Special Edition Kit — это захватывающий передатчик, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия. Комплект

Special Edition BA1404 HI-FI стереофонический FM-передатчик включает компоненты премиум-класса с золотыми конденсаторами аудиокласса, 1% металлопленочными резисторами и качественной печатной платой с красной паяльной маской и металлизированными сквозными отверстиями. Комплект основан на популярной микросхеме стереотранслятора BA1404, которая содержит все сложные схемы для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает непревзойденную стабильность поднесущей для стереосигнала.

Стерео FM-передатчик с ФАПЧ, 5 Вт

Стерео FM-передатчик
5 Вт с ФАПЧ обеспечивает работу без дрейфа синтезированной ФАПЧ с высококачественным чипом Bh2415. Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 мощностью 6 Вт в выходном каскаде. Цифровое управление на передней панели оснащено светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на аудиовходах и входах питания, а также имеет микрофонный и аудиовходы.После включения передатчик начинает вещание на ранее выбранной частоте. В целом, этот стерео FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука для вещания и может конкурировать с коммерческим вещанием.
500 мВт Усилитель/усилитель FM/УКВ передатчика

Это высокопроизводительный малошумящий усилитель/усилитель мощностью 500 мВт для всех маломощных FM-передатчиков, таких как модули передатчиков BA1404, Bh2417, Bh241M и т. д.Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности 1 Вт или 5 Вт.

ХАРАКТЕРИСТИКИ
— Выходная мощность: 500 мВт
— входная частота: 50–1300 МГц
— Напряжение питания: 9-12 В

Телефон FM-передатчик


Этот телефонный FM-передатчик подключается последовательно к вашей телефонной линии и передает телефонный разговор в FM-диапазоне, когда вы снимаете телефонную трубку.Передаваемый сигнал может быть настроен любым FM-приемником. Схема включает светодиодный индикатор «В эфире», а также переключатель, который можно использовать для выключения передатчика. Уникальной особенностью схемы является то, что для работы схемы не требуется батарея, поскольку питание берется от телефонной линии.
Специальная серия точного измерителя LC с зеленой подсветкой ЖК-дисплея


Создайте свой собственный LC-метр и начните изготавливать катушки и катушки индуктивности на заказ.Этот LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкость от 0,1 пФ до 900 нФ. Схема включает в себя автоматический переключатель диапазона и сброса, чтобы обеспечить максимальную точность показаний.
Это LC-метр специальной серии с модернизированными первоклассными компонентами. Он включает в себя модернизированные высокоточные конденсаторы, индуктор, 1% металлопленочные резисторы и позолоченные механически обработанные гнезда для ИС, штыревые контакты и разъемы для ЖК-дисплеев.Это издание предназначено для профессионалов, которым требуется беспрецедентная точность измерений.
Контроллер USB-реле


Это новый проект USB Relay Controller, который позволяет управлять от восьми до пятнадцати внешних устройств через USB-порт компьютера. Вы можете управлять различными приборами в своем доме, такими как освещение, вентиляторы, садовые разбрызгиватели, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, аквариумы и все, что только можно придумать, через компьютер.Программное обеспечение имеет интерфейс на основе iPhone, и с ним интересно работать.
Оставайтесь с нами, чтобы узнать подробности…
BA1404 Комплект стереофонического FM-передатчика HI-FI


Будьте в эфире со своей собственной радиостанцией! Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Схема основана на популярной микросхеме стереотранслятора BA1404, которая содержит всю сложную схему для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает стабильную поднесущую для стереосигнала. Схема генератора достаточно стабильна для надежного приема даже на FM-радиоприемниках с цифровой настройкой. Печатная плата включает в себя зеленый слой паяльной маски для облегчения пайки и защищает провода, которые не требуют пайки.
Комплект точного измерителя LC

Создайте свой собственный LC-метр и начните делать собственные катушки и катушки индуктивности.Этот измеритель LC позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает в себя функцию автоматического выбора диапазона и «обнуления», чтобы обеспечить максимально возможную точность показаний …

Двойной измеритель температуры DS18S20


Это чрезвычайно простой в сборке измеритель температуры PIC, который позволяет измерять температуру в двух разных местах одновременно.Измеритель может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту). Никогда еще такая полезная и мощная схема не могла быть построена с таким небольшим количеством компонентов и при этом предоставляла бесконечные возможности. Все это возможно благодаря использованию микроконтроллера PIC16F628 и ЖК-дисплея 2×16 символов, которые действуют как небольшой компьютер, который можно настраивать благодаря обновляемой шестнадцатеричной прошивке.

Представленный измеритель температуры PIC использует два очень интересных цифровых датчика температуры DS18S20 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS18S20 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

4-канальная система дистанционного управления с четырьмя реле


Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м и может найти множество применений для управления различными устройствами в доме.

4-кнопочный радиочастотный пульт дистанционного управления используется для независимого включения/выключения 4 различных устройств. Релейные выходы 10A могут переключать приборы, использующие сетевое напряжение 110 В / 220 В.

Дистанционное управление громкостью ВЧ-усилителя с регулировкой мощности, выбором источника входного сигнала и защитой динамика

Это очень простой, но уникальный дистанционный регулятор громкости ВЧ-усилителя, основанный на микроконтроллере PIC16F628, который предлагает функции, недоступные другим дистанционным регуляторам громкости. .

1) Беспроводной радиоуправление дальнего радиуса действия 433 МГц позволяет управлять усилителем даже сквозь стены
2) Позволяет контролировать громкость звука с помощью высококачественного моторизованного стереопотенциометра ALPS.
3) Позволяет включать/выключать аудиоусилитель
4) Автоматически включает динамики через 2 секунды после включения питания, чтобы устранить шум при включении.
5) Автоматически выключает динамики за 1/2 секунды до отключения питания, чтобы устранить шум при отключении питания.
6) Позволяет переключать вход между двумя источниками звука

Более подробная информация будет доступна в ближайшее время…

Измеритель температуры PIC с термостатом и ЖК-дисплеем с подсветкой

Это наш предстоящий проект, аналогичный двойному измерителю температуры PIC, но со встроенным термостатом. Помимо отображения настраиваемых показаний температуры в градусах Цельсия и / или Фаренгейта, он включит обогреватель, если температура упадет ниже указанной температуры, или его можно настроить на включение вентилятора или системы кондиционирования воздуха, если температура превысит указанную температуру, установленную UP. / ВНИЗ.Термостат может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту).


Представленный измеритель температуры PIC с термостатом использует очень интересный цифровой датчик температуры DS1820 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS1820 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

Оставайтесь с нами, чтобы узнать подробности об этом проекте.

Радиочастотный пульт дистанционного управления с четырьмя независимыми релейными выходами ВКЛ/ВЫКЛ

Это новый проект, в котором используется четырехкнопочный радиочастотный пульт дистанционного управления для независимого включения/выключения четырех различных устройств. Любой из четырех выходов можно настроить для независимой работы в мгновенном режиме или в режиме ВКЛ/ВЫКЛ. Выходы буферизуются транзисторами BC549 и могут напрямую управлять устройствами или подключаться к реле 5 В / 12 В для включения / выключения устройств, использующих более высокое напряжение 110 В / 220 В.Пульт дистанционного управления

обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными внутренними и внешними устройствами. Мы предоставим все компоненты для создания этого проекта. Оставайтесь с нами для получения дополнительной информации.

24-битный 192 кГц PCM1793 Аудио ЦАП

ЦАП

24-бит 192 кГц PCM1793 — идеальное решение для обновления аудиокомпонентов, таких как CD-плеер, DVD-плеер, проигрыватель Blue Ray, компьютер и спутниковый ресивер.Он легко подключается через коаксиальный S/PDIF или оптический кабель и имеет удобные аналоговые выходные разъемы. Плата PCM1793 Audio DAC оснащена передовым чипом Burr-Brown PCM1793 DAC, высококачественным операционным усилителем OPA2134 и новейшим цифровым линейным приемником DIR9001. Печатная плата изготовлена ​​из высококачественных компонентов, таких как конденсаторы Nichicon Audio, конденсаторы WIMA, позолоченные разъемы, позолоченные дорожки печатной платы и металлопленочные резисторы. ЦАП PCM1793 обеспечивает детализированные высоты и исключительно хорошую звуковую сцену.

Усилитель мощности A4


Как следует из потрясающе оригинального названия, A4 содержит 4 отдельных усилителя мощности. Это устройство предлагает большую гибкость — доступны следующие режимы работы: * Четырехканальная работа по 50 Вт на канал для объемного звучания или работы в нескольких комнатах. * Двухканальный двухканальный режим для двухпроводных громкоговорителей. * Двухканальный мостовой режим, предлагающий около 150 Вт на канал.
Стерео FM-передатчик с ФАПЧ, 8 Вт, с ЖК-дисплеем


Очень стабильный FM-передатчик на базе синтезатора TSA5511. Частота осуществляется тремя кнопками через микроконтроллер PIC16F84. Частота отображается на ЖК-дисплее 16×1.
LM3886 Усилитель мощности с самодельным шасси


Это простое шасси, состоящее всего из 4 алюминиевых панелей и 2 радиаторов.Разработан по размерам, позволяющим плотно упаковать его в комплект усилителя на микросхеме LM3886.
Верхняя и нижняя панели входят в выступы, прорезанные в радиаторах настольной пилой, а затем передняя и задняя панели просто прикручиваются к торцевым ребрам. Крепления задней панели крепятся с помощью гаек и болтов M3, а панели, соединяющиеся с радиаторами, крепятся болтами M4, ввинченными непосредственно в радиаторы, поэтому дополнительные кронштейны не требуются. Радиаторы имеют размеры 75 x 160 x 50 мм с толщиной основания 10 мм.
Усилитель HiFi MOSFET мощностью 100 Вт


Это высококачественный MOSFET-усилитель мощностью 100 Вт.Преимущество использования МОП-транзисторов в выходном каскаде заключается в том, что они имеют высокий входной импеданс на низких частотах и ​​способны работать с чрезвычайно высокими скоростями нарастания. Именно это свойство делает их довольно склонными к ВЧ-колебаниям при неправильной компенсации, но при тщательном проектировании они способны обеспечить впечатляющие характеристики.
Двухканальный вольтметр PIC 70 В

Это предварительный просмотр предстоящего проекта вольтметра PIC.Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя заряда батареи для автомобиля, радиоуправляемых автомобилей, радиоуправляемых вертолетов, для контроля напряжения в вашем компьютере или его можно использовать в качестве небольшого портативного вольтметра. Вольтметр PIC может измерять 0-70 вольт, что должно быть более чем достаточно для большинства электронных проектов, обеспечивая превосходную точность показаний и разрешение. Он имеет два входных канала для одновременного измерения двух источников напряжения. В этом проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем с подсветкой 2×16.В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Оставайтесь с нами для получения дополнительной информации.
Программатор AVR

Этот простой программатор AVR позволит вам безболезненно перенести шестнадцатеричную программу на большинство микроконтроллеров ATMEL AVR без ущерба для бюджета и времени. Он более надежен, чем большинство других доступных программаторов AVR, и его можно собрать за очень короткое время.

Весь программатор AVR собран из очень простых деталей и легко помещается в корпус последовательного разъема. Плата сокета была создана для микроконтроллера 28-DIP AVR Atmega8, но вы можете легко собрать плату сокета для любого другого микроконтроллера AVR. Этот программатор AVR совместим с популярным PonyProg, который даже показывает вам строку состояния прогресса программирования.

Bh2417 Стерео FM-передатчик с ФАПЧ

Это высококачественный стереофонический FM-передатчик с ФАПЧ со встроенным УКВ-усилителем и впечатляющим диапазоном передачи.Он основан на микросхеме Bh2417, которая обеспечивает высококачественную кристально чистую стереопередачу. Восемь доступных частот контролируются заземлением 3-х контактов разъема. Передатчик поставляется в собранном виде и готов к использованию.

Одночиповый USB MP3-плеер

Этот модуль MP3-плеера основан на новейшем инновационном чипе BU9432 от RHOM. Он оснащен USB 1.1/2.0 Контроллер, декодер MP3, системный контроллер для загрузки файлов MP3 с флэш-накопителя USB, жесткого диска USB, дисковода USB CD-ROM или USB DVD-ROM — все в одном чипе.

После подключения USB-накопителя BU9432 автоматически ищет файлы MP3 для воспроизведения. Звук управляется тактильными кнопками; Воспроизведение, стоп, предыдущая песня и следующая песня.

BU9432 может декодировать файлы VBR MP3, MP2, MP1, Layer 1, 2, 3 с частотой дискретизации: 8K — 48KHz и битрейтом: 8Kbps — 448Kbps. Он также может распознавать USB-накопители/жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ.Воспроизведение звука исключительно хорошее с соотношением сигнал/шум 93 дБ и динамическим диапазоном 88 дБ.

BA1404 — Проект стереофонического FM-передатчика HI-FI


Прототип высококачественного стереофонического FM-передатчика является результатом многочасовых испытаний и доработок. Цель была проста; протестировать многие существующие конструкции передатчиков BA1404, сравнить их характеристики, выявить слабые места и предложить новую конструкцию передатчика BA1404, которая улучшает качество звука, имеет очень хорошую стабильность частоты, увеличивает радиус действия передатчика и довольно проста в сборке.Мы рады сообщить, что эта цель и ожидания были достигнуты и даже превзойдены.
Передатчик может работать от одной батарейки 1,5 В и обеспечивать превосходный кристально чистый стереозвук. Он также может питаться от двух аккумуляторных батарей 1,5 В для обеспечения максимальной дальности действия.
Алюминиевые конденсаторы ELNA SILMIC II теперь доступны


Серия SILMIC II — это алюминиевые электролитические конденсаторы Elna высочайшего класса для аудиосистем, обладающие превосходными акустическими характеристиками.Используется совершенно новый тип электролитической разделительной бумаги, содержащей шелковые волокна. Чрезвычайная мягкость шелка может смягчить вибрационную энергию (генерируемую электродами, внешними вибрациями и электромагнитными полями). Благодаря новой конструкции из электролита и фольги скорость распространения сигнала увеличилась (сопротивление ESR уменьшилось) и стал возможен более мощный, но мягкий звук, чем раньше. Когда эти конденсаторы были подвергнуты акустической оценке, пики высоких частот и шероховатости средних частот были существенно уменьшены.Кроме того, в полученном высококачественном звуке были увеличены насыщенность и мощность низких частот.
Стереокодер Bh2415 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2415 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для передачи стерео.

Стереокодер Bh2417 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2417 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для передачи стерео.

TDA7000 FM-приемник/ТВ-тюнер/Авиационный приемник

Этот простой одночиповый FM-приемник/ТВ-тюнер позволит вам принимать частоты от 70 до 120 МГц. С помощью этого небольшого приемника можно принимать телевизионные станции, весь FM-диапазон 88–108 МГц, разговоры с самолетов и многие другие частные передачи. Это идеальный компаньон для любого FM-передатчика, особенно если FM-диапазон в вашем районе очень переполнен.Приемник TDA7000 предлагает очень хорошую чувствительность, поэтому он позволит вам улавливать даже более слабые сигналы, которые невозможно услышать на обычных FM-приемниках.

Изюминкой представленного FM-приемника TDA7000 является управляемый напряжением генератор, аналогичный ТВ-тюнерам, которые используются в телевизорах …

Микроконтроллерный вольтметр/амперметр с ЖК-дисплеем


Этот мультиметр был разработан для измерения выходного напряжения 0-30 В и тока с разрешением 10 мА в источнике питания, где шунтирующий резистор датчика тока подключен последовательно с нагрузкой на шине отрицательного напряжения.Требуется только одно напряжение питания, которое можно получить от основного блока питания. Дополнительная функция мультиметра заключается в том, что он может управлять (включать и выключать) электровентилятором, охлаждающим основной радиатор. Порог мощности, при котором включается вентилятор, можно настроить с помощью One Touch Button Setup.
PCM2706 Высококачественная звуковая карта USB / наушники USB


Это высококачественная внешняя USB-звуковая карта / USB-наушники, которую можно создать для ПК или Mac.Он основан на новейшей микросхеме PCM2706, которая функционирует как высококачественный кристально чистый 16-битный стерео ЦАП. Это одночиповый цифро-аналоговый преобразователь, который предлагает два цифровых/аналоговых выходных стереоканала, цифровой выход S/PDIF и требует очень мало внешних компонентов. PCM2706 включает в себя встроенный интерфейсный контроллер, совместимый с USB 1.0 и USB 2.0, и питается непосредственно от USB-подключения. PCM2706 — это USB-устройство plug-and-play, не требующее установки драйверов под Windows XP и Mac OSX.
Bh2417 Стерео FM-передатчик с ФАПЧ


Это новейший дизайн FM-передатчика Bh2417 от RHOM, который включает в себя множество функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться на том же уровне звука, стереокодером для стереопередачи, фильтром низких частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, схема PLL, которая обеспечивает стабильную частоту передача, что означает отсутствие дрейфа частоты, FM-генератор и выходной ВЧ-буфер.
Проект управления ЖК-дисплеем


Это наш предстоящий проект, в котором вы узнаете, как использовать параллельный порт вашего компьютера для отправки текстовых сообщений на двухстрочный 16-символьный ЖК-дисплей. Как только вы создадите интерфейс с ПК на ЖК-дисплей, для которого требуется только разъем параллельного порта, кабель и ЖК-дисплей, вы сможете дать волю своему воображению и создать множество интересных проектов, таких как автомобильный MP3-плеер, отображение даты и времени, информация о погоде и многое другое. .
Проект контроллера параллельного порта


Это очень простой и увлекательный проект, который позволит вам контролировать до восьми внешних устройств через параллельный порт вашего компьютера. Например, вы можете управлять различными приборами, такими как лампы, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, вентиляторы, садовые разбрызгиватели и всем остальным, о чем вы только можете подумать, через свой компьютер.

В будущих версиях вы сможете запрограммировать, в какое время конкретное устройство должно включаться или выключаться. Если у вас есть какие-либо предложения по дополнительным функциям, сообщите нам об этом.

ICL7107 — ЦИФРОВОЙ ВОЛЬТМЕТР СВЕТОДИОДНЫЙ

Этот цифровой вольтметр идеально подходит для измерения выходного напряжения источника постоянного тока. Он включает в себя 3,5-разрядный светодиодный дисплей с индикатором отрицательного напряжения.Он измеряет напряжение постоянного тока от 0,1 до 199,9 В с разрешением 0,1 В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 x 7 см. Схема должна питаться напряжением 5 В и потреблять всего около 25 мА.
ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ АМПЕРОМЕТР

Амперметр является прекрасным дополнением к любому лабораторному блоку питания, поскольку он позволяет измерять потребляемый ток и помогает определить, есть ли проблемы в схеме, которую вы строите. или тестирование.Этот амперметр способен измерять потребляемый ток от 1 мА до 10 А с выбранным разрешением 1 мА, 10 мА и 100 мА и потребляет всего около 25 мА тока.

Амперметр основан на одном чипе ICL7107 и 3,5-разрядном семисегментном светодиодном дисплее. Из-за относительно небольшого количества компонентов, используемых в схеме, ее можно разместить на небольшой печатной плате размером 3 см x 7 см.

Новый передатчик TX200 с дополнительным PLL и стереокодером

Это новейший и значительно улучшенный передатчик TX200 VFO/VCO FM.Самый универсальный передатчик на сегодняшний день, который можно превратить в высококачественный стереофонический FM-передатчик мощностью 200 мВт с ФАПЧ. Это идеальная схема для передачи вашей музыки по дому и двору. TX200 использует только две катушки; один в генераторе, а другой в УКВ-усилителе мощностью 200 мВт, поэтому любой может легко собрать его.

Варикапы (подстроечные диоды)

Новые замены труднодоступных варикапов.Эти диоды с переменной емкостью изменяют свою емкость при подаче на них напряжения. Они идеально подходят для настройки частоты FM-передатчиков на основе PLL, FM-передатчиков VCO, FM/VHF-приемников, ТВ-тюнеров и т. д.

MV2105 — 2-16pF варикап для замены варикапов BB105 и BB205.

MV2109 — варикап 2-36 пФ для замены варикапов BB109, BB209 и BB405.

МВ104 — ДВОЙНОЙ варикап 2-42пФ Замена варикапа КВ1310, ВВ104, ВВ204 и ВВ304.

Пожалуйста, обратитесь к странице FM-передатчика TX200, чтобы увидеть примеры того, как вы можете использовать варикапы в своих проектах http://electronics-diy.com/tx200.php

Высокоточный LC METER на микросхеме PIC16F84A


Найти «хороший» LC-метр (измеритель индуктивности/емкости), который точно измерял бы все типы катушек индуктивности и катушек, — непростая задача.Мы долго искали этот тип LC-метра. Мы рассматривали множество коммерческих версий LC-метров, но большинство из них были либо слишком дорогими, либо ограничены в диапазонах измерения.

Наконец, после изучения различных конструкций LC-метров на базе PIC16F84, многочисленных испытаний и доработок, мы пришли к уникальной конструкции. Измеритель LC очень компактен и довольно прост в сборке. Он основан на микросхемах PIC16F84A, LM311 и ЖК-модуле.

Основой измерителя является микросхема PIC16F84A, выполняющая вычисления LC, и микросхема LM311, выполняющая функции генератора частоты.LC Meter может измерять удивительно малые индуктивности; начиная с 10 нГн, весь диапазон мГн и мГн до 100 мГн. Он также измеряет емкости от 0,1 пФ до 900 нФ.

Перестраиваемые радиочастотные катушки


Вскоре у нас появятся следующие настраиваемые радиочастотные катушки, которые идеально подходят для точной настройки частоты вашего передатчика. Магнитный провод наполовину встроен в пластик, что обеспечивает превосходную стабильность частоты.Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется в отдельной металлической банке, которую можно снять. Перестраиваемые ВЧ-катушки бывают следующих диапазонов индуктивности:

2,5 витка 48–59 нГн (красный)
3,5 витка 65–79 нГн (оранжевый)
4,5 витка 90–109 нГн (желтый)
5.5 витков 109–132 нГн (зеленый)

BA1404 Микросхема стерео FM-передатчика в наличии

С сегодняшнего дня мы начинаем продажу популярной микросхемы BA1404 со встроенным стереокодером и FM-передатчиком в одном корпусе. У нас также есть кристаллы 38 кГц, поэтому, если вы ждали, чтобы построить свой собственный стерео FM-передатчик для передачи музыки по дому, возьмите схему из раздела «Схемы» и начните собирать ее сегодня.
Модуль PLL для вашего FM-передатчика

За небольшую часть стоимости комплекта передатчика PLL вы можете собрать этот небольшой модуль PLL, который позволит вам модернизировать ваш существующий FM-передатчик; полностью цифровая настройка и стабильная частота. Схема основана на синтезаторе частоты Philips SAA1057, микроконтроллере PIC16F84A от PICMicro и кристалле 4 МГц.

Модуль PLL работает на удивление хорошо, а подключение к FM-передатчику очень простое. На самом деле для этого требуется всего четыре компонента; два варикапа, резистор 100К и конденсатор 1-10пФ. Я опубликую руководство о том, как подключить этот модуль PLL к передатчику TX200, как только у меня будет больше времени.

Цифровой вольтметр с ЖК-дисплеем 3,5


Построить невыразительный 0.1 — цифровой вольтметр с ЖК-дисплеем 199,9 В, который можно легко настроить как амперметр и измеритель температуры. Этот модуль основан на популярной микросхеме ICL7106, которая может измерять собственное напряжение питания и обеспечивает очень низкое энергопотребление.
Высококачественный программатор PIC


Это самый привлекательный USB-программатор PIC, обладающий великолепными функциями в компактном корпусе. Он поставляется с 40-контактным разъемом ZIF (с нулевым усилием вставки), обновляемой прошивкой на чипе PIC16F628, ICSP (внутрисхемное последовательное программирование), простым в использовании программным обеспечением с графическим интерфейсом и может программировать широкий спектр микроконтроллеров PICMicro.
Управление шаговым двигателем через параллельный порт вашего компьютера

Создайте простой драйвер шагового двигателя, который позволит вам точно управлять униполярным шаговым двигателем через параллельный порт вашего компьютера.

Проект поставляется с программой, которая имеет простой в использовании графический интерфейс, позволяет вам управлять скоростью двигателя, направлением в режиме реального времени, а также позволяет вам использовать и изучать различные методы шага, такие как одиночный шаг, шаг с высоким крутящим моментом. и полушаговые режимы.

Контроллер шагового двигателя также отображает анимацию, помогающую визуализировать ток, протекающий через отдельные катушки. Это прекрасный инструмент для изучения работы шаговых двигателей.

Стереокодер HI-FI NJM2035

Этот стереокодер идеален для тех, кто ищет высококачественную передачу стереозвука по низкой цене. Этот стереокодер обеспечивает превосходный кристально чистый стереозвук и очень хорошее разделение каналов, которое может сравниться со многими более дорогими стереокодерами, доступными на рынке.Все это возможно благодаря чипу NJM2035 и кварцевому кристаллу 38 кГц, который управляет контрольным тоном 19 кГц. Вам никогда не придется калибровать или перенастраивать частоту схемы.

Electronics-DIY.com © 2002-2022. Все права защищены.


Беспроводная охранная сигнализация


Цепь сигнализации работает как автомобильная беспроводная охранная сигнализация.Да, это FM-радиоуправляемая противоугонная сигнализация. Эту сигнализацию можно использовать на любом транспортном средстве, имеющем источник питания постоянного тока 6-12В. Система сигнализации разделена на две части: блок передатчика и блок приемника. Передатчик работает в диапазоне VHF Band II, точно на частоте 88-108 МГц. Этот передатчик представляет собой миниатюрный FM-передатчик, который устанавливается в автомобилях ночью во время стоянки …


Малый АМ-передатчик


Итак, мне понадобился небольшой передатчик, который позволил бы мне передавать добрую старую музыку на мои радиоприемники, работающие только в диапазоне AM.Итак, в один из субботних дней я взялся за дело, спроектировал и построил очень грубый, ужасно неоптимизированный маленький передатчик. Это почти шутка, выраженная в электронике, полная плохого дизайна, поэтому, пожалуйста, не думайте, что это лучшее, что я могу сделать! Вы должны рассматривать это как быстрое и грязное 5-часовое усилие, потому что это все время, которое потребовалось передатчику, чтобы …


Генератор функций XR2206


Здесь представлен функциональный генератор XR2206 с возможностью выбора нескольких сигналов и дисплеем для считывания частоты.Диаграмма справа показывает внутреннюю работу XR2206 в виде блок-схемы. По сути, микросхема содержит ГУН (генератор с регулятором напряжения), формирователь волны и буфер. Схема генератора частоты xr2206 Частота ГУН задается конденсатором и резистором. Конденсатор задает диапазон частот, а переменный резистор может использоваться для изменения частоты …


 Интерком высокого качества


Домофон очень высокого качества, который также можно использовать для наблюдения за помещением.Эта схема состоит из двух одинаковых переговорных устройств. Каждое устройство содержит блок питания, микрофонный предусилитель, аудиоусилитель и релейную схему PTT (Push To Talk). Для соединения блоков между собой требуется всего 2 провода. Из-за низкого выходного импеданса микрофонного предусилителя нет необходимости в экранированном кабеле, можно использовать обычный 2-жильный акустический кабель или провод звонка.


HA1377 Мостовой усилитель BCL с цоколем 17 Вт (автомобильная аудиосистема)


Это схема автомобильного аудиоусилителя (мостовой усилитель BCL), в нем используется IC HA1377, напряжение питания 12–13 В.Динамик 4 Ом. Хорошая схема и простая в сборке.


Прямоугольный генератор частоты


Это очень простая схема, использующая микросхему таймера 555 для генерации прямоугольной волны частоты, которую можно регулировать с помощью потенциометра. При заданных значениях частоту можно регулировать от нескольких Гц до нескольких кГц.Чтобы получить очень низкие частоты, замените конденсатор емкостью 0,01 мкФ на конденсатор большей емкости.


 Дистанционное управление с помощью телефона


Вот схема дистанционного дистанционного управления, позволяющая включать и выключать приборы по телефонным линиям. С его помощью можно переключать приборы с любого расстояния, преодолевая ограниченный диапазон инфракрасного и радиоуправления.Описанную здесь схему можно использовать для переключения до девяти устройств (соответствующих цифрам от 1 до 9 на телефонной клавиатуре). Сигналы DTMF на телефонном аппарате используются в качестве управляющих сигналов.


Портативный ламповый усилитель для наушников


Этот небольшой ламповый усилитель легко собрать, он помещается в небольшую металлическую коробку Altoids и его можно носить с собой.Он может быть построен из нескольких общих частей, которые должны быть легко доступны. Усилитель работает со многими лампами, такими как 6DJ8, ECC88, 6922, 12AT7, 12AX7, DAF96, 1T4 и т. д. Он питается от источника питания 12 В, а энергопотребление может быть оптимизировано для небольших аккумуляторных батарей.


Стереодемодулятор LM1800


Стереодемодулятор ЧМ с фазовой автоподстройкой частоты.


FM-передатчик Veronica 1 Вт


FM-передатчик Veronica 1 Вт — простой в сборке передатчик. Veronica также известна стабильностью частоты, чистым FM-сигналом и отсутствием интегральной схемы. Генератор Veronica фактически сформирован из 2 генераторов, которые работают где-то около 50 МГц в противофазе, и 2 сигнала объединяются для формирования FM-радиосигнала 100 МГц.Такая схема стабильна и усиливается до 1 Вт транзистором 2n4427. Передатчик Veronica оснащен мини-микшером и так…


ЖК-дисплей 2 USB


LCD2USB — это проект с открытым исходным кодом/открытым оборудованием. Целью LCD2USB является подключение текстовых ЖК-дисплеев на базе HD44780 к различным ПК через USB.LCD2USB должен был быть дешевым и состоять из легкодоступных деталей. Таким образом, он основан на процессоре Atmel AVR Mega8 и не требует труднодоступных компонентов, таких как отдельные USB-контроллеры и тому подобное.


Самый простой FM-передатчик


Этот простой FM-передатчик принимает аудиовход через 1/4-дюймовый фоно-разъем и, сконструированный, как показано, без дополнительных подключений антенны, будет транслировать FM-радиосигнал на расстояние около 30 футов.Это стандартная модель простейших FM-передатчиков, включающая подстроечный конденсатор для регулировки частоты передачи. Он может питаться от батареи 9 В и использует медную катушку, выточенную вручную. Схема необычайно проста и почти так же легко может быть построена на перфорированной плате или на панели. …


Опубликуйте свою схему
Хотели бы вы, чтобы ваша схема была опубликована на сайте electronics-diy.ком?

Сделайте его доступным для всего мира прямо сейчас. Все кредиты будут вашими, и мы укажем ваше имя, адрес электронной почты и URL-адрес вашего веб-сайта, если он у вас есть.



Отправить проект

 Отзыв
Дайте нам знать, как мы можем лучше обслуживать вас или какие электронные проекты или наборы вы хотели бы видеть в Electronics-DIY.

Металлоискатель малыш фм2 своими руками схема. Схема более усовершенствованного металлоискателя «Малыш FM2» с металлоискателем. Изготовление катушки для металлоискателя kid fm

Представляю вашему вниманию схему более усовершенствованного металлоискателя Малыш ФМ-2. Металлоискатель малыш фм2 собрать своими руками не так уж и сложно, несмотря на его существенные изменения. Это, пожалуй, самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверняка слышали, а возможно и собирали такие металлоискатели, как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более усовершенствованного металлоискателя Малыш ФМ-2. В новой версии добавлены металлы светодиодной индикации, добавлена ​​функция уведомления о включении питания, усилен звук уведомления, устройство стало намного стабильнее в работе.

Схема устройства:


Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использование DIP-компонентов, что было бы удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD-компонентами.



Конденсаторы С5-22нФ и С1-100нФ должны быть пленочными


Регулятор напряжения AMS1117 -3,3 В


Так выглядит готовая плата металлоискателя «Малыш FM-2»


Вид с дорожек


После сборки платы приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0.3, и намотан на оправку 150 мм. Но я решил немного уменьшить диаметр до 10-11 см, чтобы металлоискатель лучше видел мелкие предметы, глубина обнаружения уменьшается, но увеличивается чувствительность. Провода 0,3 у меня не было, поэтому и намотал 0,4 на ободке 10 см, 130 витков.

Итак, после того, как катушка намотана, ее необходимо очень плотно затянуть скотчем.


Теперь необходимо экранировать катушку, чтобы металлоискатель не реагировал на помехи и не было ложных срабатываний.Берем пищевую фольгу и плотно оборачиваем катушку. Обратите внимание, что концы фольги не должны касаться друг друга!


Затем берем провод, зачищаем конец и приматываем к одному краю экрана катушки, после чего затягиваем и снова плотно обматываем изолентой.


Подключаем катушку к плате. Провод от экрана необходимо припаять к минусу платы.


Теперь осталось прошить микроконтроллер и все, можно пользоваться)

Если вы все сделаете правильно, то устройство должно работать без проблем при первом включении.Внимательно проверяйте номиналы деталей и не забывайте, что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными, НЕ керамическими!

При включении устройство должно издавать характерный звук, похожий на «пик-фут», что означает, что устройство включилось и работает исправно.

ВАЖНО!!! «Сопротивлений по схеме 8, а на фото 9» — 9-й резистор (100 Ом) я сам поставил дополнительно на второй светодиод, хотя можно и не ставить! Диод 1N4007 тоже можно не ставить, как это сделал я!

», добавлены новые детали, добавлена ​​световая индикация металлов, усилен звук в динамике (наушники не нужны), а само устройство стало стабильнее в работе.Но все эти доработки не помешают собирать его людям, далеким от электроники.

Прибор питается от простой кроны 9в, глубина обнаружения в принципе не больше диаметра поисковой катушки. Идеальный самодельный металлоискатель для пляжа или на смотровой площадке.

Для сборки нам понадобится:
1) Текстолит
2) Дрель
3) Лакированная медная проволока 0.3мм
4) Паяльник

Вот схема улучшенного Baby FM2

Я специально сделал плату для DIP компонентов, так проще монтировать


Сразу скажу что конденсаторы С2-22нФ и С6-100нФ обязательно пленочные


Все детали размещаем на нашей плате по схеме


Есть схемы в интернете.Но они все в SMD, в DIP я их не нашел, поэтому сделал свой. Файл с платой выложу ниже, но детали и перемычки на нем не подписаны, поэтому сборка будет идти по фото или делать свою плату или SMD.

Ну все припаяно на место


Стабилизатор напряжения AMS1117 -3.3v.


Советую брать светодиоды разных цветов, я взял красный для черного металла и синий для цветного.

Приступаем к намотке катушки. На схеме написано про катушку диаметром 15см. Но решил сделать меньше, так как чем меньше катушка, тем меньшие находки она видит, если катушка большая, то глубина обнаружения чуть больше. Но она плохо видит мелкие цели. Так как глубина обнаружения у этого металлоискателя не очень большая, решил сделать себе катушку 10-11 см. Для этого нужно намотать на оправку провод 10 см (у меня нет 0,3, намотал 0,4) 130 витков.


Катушку обматываем изолентой и экранируем, как в корпусе.


Вот фото всего устройства в сборе.


Далее прошиваем микроконтроллер и готово.

При включении устройство должно издавать звук (пик-фут), значит если есть Фут, то устройство включилось и начало работать. Если вообще не подцепил, то ошибка в плате или не работает кварц.

Если до пика дошло, а заветного Фьюта так и нет, то либо катушка не правильно намотана, либо не тот конденсатор С2 — 22нФ.Она у меня очень долго не заводилась, все пихалась да пихалась, а заветного Фута все не было. Выяснилось, что вместо пленочного конденсатора 22нФ я поставил простой керамический и не стал плотно стягивать катушку и не экранировал ее.

В принципе устройство не очень сложное в сборке, главное прошить микроконтроллер, для тех у кого нет программатора, обращайтесь, помогу с прошитыми микросхемами ([email protected]) или в комментарий.

Ниже выложил видео работы металлоискателя, а также файлы прошивки и платы в DIP.

ВИДЕО РАБОТА

«Блуждая по интернету» наткнулся на схему металлоискателя. (Ссылка на оригинал статьи — http://vrtp.ru/index.php?act=categories&CODE=article&article=2476)
А вот и еще одна, довольно интересная конструкция на микроконтроллере.
Схема детектора на удивление проста. Да и со стабильностью у нее все в порядке.


Работа над доской заняла около часа. Больше всего времени ушло на поиск нужных SMD компонентов на старых платах из дохлых винтов и прочей дохлой электроники. Ну и мне тоже пришлось напрячься, чтобы вспомнить, как работать с программатором Виллема.
В итоге плата была готова к работе через 4 часа.
Чехол для металлоискателя — как-то два года назад прислали два бесплатных образца (с прорезиненными боками) из какой-то конторы.
В общем получилось так:

Вот в сборе и с недоработанной катушкой:

Отдельно о катушке:

Намотал катушку на стеклянную банку из-под сметаны (раритет еще тот 🙂).Но это может быть и на пивной бутылке. В общем, у кого что. Диаметр обмотки 70 мм, количество витков 150.


После намотки закрепляю катушку ниткой. Плюс лак для волос. Сверху оборачиваю алюминиевой фольгой.


Далее укладываю луженую проволоку поверх фольги и снова закрепляю нитками. Готовую катушку приклеил к форме, вырезанной из прозрачного CD-диска (обычно они лежат с CD в самом низу и вверху).Осталось закрыть сверху такой же формой.

А вот и полностью готовая катушка с устройством.

А вот таблица чувствительности металлоискателя с этой катушкой:

Вещь Устойчиво
(см.)
Не
стабильный (см.)
1 копейка
СССР
4 5
3 копейки
СССР
6 7
1 цент
США
5 6
50 копеек
Россия
3.5 4
1 рубль
Россия
4 4,5
2 рубля
Россия
5,5 6
5 рублей
Россия
7 8
банка из
под пиво
12 13
латунь
пустой Г=6см В=5см
13 14

Представляю вашему вниманию схему более усовершенствованного металлоискателя Малыш ФМ-2.Металлоискатель малыш фм2 собрать своими руками не так уж и сложно, несмотря на его существенные изменения. Это, пожалуй, самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверняка слышали, а возможно и собирали такие металлоискатели, как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более усовершенствованного металлоискателя Малыш ФМ-2. В новой версии добавлена ​​светодиодная индикация металлов, добавлена ​​функция уведомления о включении питания, усилен звук уведомления, устройство стало намного стабильнее в работе.

Схема улучшенного металлоискателя Малыш ФМ-2

Технические характеристики и особенности:

  • Напряжение питания — 9 Вольт
  • Глубина обнаружения металлов около 15 см.
  • Выбор металлов — черный, цветной
  • Светодиодная индикация металлов — черный, цвет
  • Индикатор включения

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использование DIP-компонентов, что было бы удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD-компонентами.

Конденсаторы С5-22нФ и С1-100нФ должны быть пленочными

Регулятор напряжения AMS1117 -3,3 В

Так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид с дорожек

После сборки платы приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, намотана на оправку 150 мм.Но я решил немного уменьшить диаметр до 10-11 см, чтобы металлоискатель лучше видел мелкие предметы, глубина обнаружения уменьшается, но увеличивается чувствительность. Провода 0,3 у меня не было, поэтому и намотал 0,4 на ободке 10 см, 130 витков.

Итак, после того, как катушка намотана, ее необходимо очень плотно затянуть скотчем.

Теперь необходимо экранировать катушку, чтобы металлоискатель не реагировал на помехи и не было ложных срабатываний.Берем пищевую фольгу и плотно оборачиваем катушку. Обратите внимание, что концы фольги не должны касаться друг друга!

Затем берем провод, зачищаем конец и приматываем к одному краю экрана катушки, после чего затягиваем и снова плотно обматываем изолентой.

Подключаем катушку к плате. Провод от экрана необходимо припаять к минусу платы.

Теперь осталось прошить микроконтроллер и все, можно пользоваться)

Если вы все сделаете правильно, то устройство должно работать без проблем при первом включении.Внимательно проверяйте номиналы деталей и не забывайте, что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными, НЕ керамическими!

При включении устройство должно издавать характерный звук, похожий на «пик-фут», что означает, что устройство включилось и работает исправно.

ВАЖНО!!! «Сопротивлений по схеме 8, а на фото 9» — 9-й резистор (100 Ом) я сам поставил дополнительно на второй светодиод, хотя можно и не ставить! Диод 1N4007 тоже можно не ставить, как это сделал я!

Печатная плата, прошивка, а также список деталей, которые можно очень дешево купить на AliExpress с бесплатной доставкой, находится под видео!

Видео работы металлоискателя малыш ФМ-2 v2


Купить все товары на AliExpress за копейки
  • USB программатор PIC K150 ICSP
  • PIC12F629 —

Kid FM — это, пожалуй, самый простой металлоискатель из существующих на сегодняшний день.Схема kid FM — отличное решение для изготовления пинпоинтера.

Малыш ФМ работает по принципу частотомера, ранее этот принцип применялся в металлоискателе Кощей ФМ. простая схема металлоискателя и несложная в изготовлении поисковая катушка принесли металлоискателю популярность среди радиолюбителей, несмотря на его мелкие недостатки, описанные ниже.

Новая идея, возникшая у создателей «Кощей FM», имела свои «подводные камни». Низкая стабильность работы, из-за постоянного дрейфа детектора, а так же малой глубины поиска.Но в пацане пытались устранить эти проблемы программно, и что-то из этого вышло.

Схема металлоискателя (пинпоинтера) BABY FM

Все детали просты и доступны. Стоит только обратить внимание на конденсаторы, они должны быть термостойкими. Например, можно взять конденсаторы от сгоревшего мультиметра, или советские К71, керамические конденсаторы для этого не подходят. Чем качественнее конденсаторы, тем стабильнее будет работать металлоискатель!

Плата металлоискателя Kid FM очень проста и выглядит так:

В архиве можно скачать плату и прошивку для металлоискателя Малыш ФМ

Для питания металлоискателя вполне подойдут батарейки типа Крона, или другой источник питания от 9 до 12 вольт.Сама плата металлоискателя потребляет всего 10 мА, и только мощный динамик может вызвать увеличение энергопотребления. Поэтому в качестве динамика можно использовать пьезодинамики или наушники.

Изготовление катушки для металлоискателя МАЛЫШ FM

Катушка для металлоискателя Малыш ФМ так же важна, как и качественные конденсаторы. Вместе с конденсаторами он образует колебательный контур с частотой 19 кГц.

Схема металлоискателя Малыш ФМ может использоваться как пинпоинтер, так и пляжный металлоискатель.

Данные намотки катушки для пинпоинтера : на оправке диаметром 70мм, провод 0,1-0,18мм — 95 витков.

На фото ниже пример серийно выпускаемых пинпоинтеров Малыш ФМ: ​​

Для любителей пляжного отдыха : на оправке диаметром 180 мм, с ПЭТ проволокой 155 0,1 -0,18 — 55 витков.

Далее витки снимаются с оправки и плотно сматываются между собой ниткой, затем наматывается на виток алюминиевая фольга для экранирования витка, и в месте выхода витка делается разрыв экрана (Гэп без фольги).Затем на фольгу наматывается медная луженая проволока, и соединяется кабелем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя хорошо подойдет микрофонный провод (2 жилы в общем экране), припаиваем провода к концам катушки, и «экран к экрану».

Металлоискатель Малыш FM 2

В версии металлоискателя Малыш ФМ 2 устранены многие аппаратные проблемы, которые были у пользователей первого FM малыша. Улучшена схема питания, что позволяет дольше работать на Кроне.Был добавлен внешний кварцевый генератор, что позволило микроконтроллеру работать при более низком напряжении питания.

У второго малыша также снижено влияние перепадов температуры, что позволило увеличить чувствительность металлоискателя, а соответственно и глубину поиска.

Схема металлоискателя Малыш FM2

Перенеся некоторые элементы с микроконтроллера на плату, появилась возможность самостоятельно модернизировать металлоискатель.Ниже приведена модифицированная схема металлоискателя Малыш ФМ2:

Вид собранной платы металлоискателя BABY FM 2:

В архиве можно скачать схему, плату и прошивку для металлоискателя Малыш ФМ 2

Катушка для металлоискателя Малыш ФМ2 изготавливается так же, как и для первого малыша.

Видео тест пинпоинтера Малыш FM:

Вывод: схема металлоискателя BABY FM и FM2 отлично подходит для изготовления пинпоинтеров, как полноценный металлоискатель слабоват, но для новичка вполне подойдет.Большим преимуществом этого металлоискателя является его простота, поэтому его сможет собрать даже человек с минимальными знаниями в электронике, а заодно попрактиковаться в программировании микроконтроллеров.

Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz

Если у вас возникли трудности при сборке металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602

МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР ПЛАТА

Эта плата представляет собой металлоискатель.Схема очень проста, и в этом уроке я сделаю все возможное, чтобы объяснить вам, как она работает. Я использую реальные примеры и анимацию в видео ниже, чтобы вы все поняли. Печатная плата интересна тем, что на ней уже есть катушки на плате с медными дорожками, поэтому нам не нужны внешние катушки с медными проводами. Я поделюсь с вами схемой для этого проекта и файлами GERBER на случай, если вы захотите заказать эту же плату и начать с ней тестировать. Все ссылки ниже.Итак, ребята, что вы думаете? Будет ли эта печатная плата способна обнаруживать металл, и если да, то насколько она хороша? Итак, приступим.

Схема для этой печатной платы приведена ниже, и вы можете получить ее ниже, если хотите использовать те же значения. Также загрузите файлы GERBER для печатной платы из следующей главы, перейдите на PCBWAY.com, загрузите zip-файл на их веб-сайт и выберите такие настройки, как цвет, материалы, количество печатных плат и так далее. Закажите печатные платы и сделайте этот же проект, чтобы узнать что-то новое. Печатная плата состоит из двух частей. Все компоненты, которые я использовал, имеют сквозное отверстие. Две катушки уже находятся на печатной плате, поэтому вам не нужно их добавлять. Все, что вам нужно, это резисторы, конденсаторы и биполярные транзисторы. Очень просто!

×

Печатная плата состоит из двух частей.Катушки в верхней части и схема в нижней части печатной платы. Катушки намотаны с обеих сторон печатной платы, поэтому одна и та же катушка начинается с одной стороны и продолжается до другой стороны, всего около 50 витков. Вы не можете добавить медную область на печатную плату, потому что это повлияет на индуктивность катушек, поэтому оставьте только дорожки без меди вокруг них. Согласно моему тестеру, катушка имеет сопротивление около 12 Ом и индуктивность 80 мкГн. Получите файлы GERBER снизу и закажите собственную печатную плату.Перейдите на PCBWAY.com или любого другого производителя печатных плат, загрузите zip-файл с GERBER на их веб-сайт и выберите такие настройки, как цвет, материалы, количество печатных плат и т. д.

×

Вместе с печатной платой для этого проекта нам понадобится зуммер, который будет издавать звук при обнаружении металла. Нам нужно 3 транзистора BJT, два PNP и один NPN.Несколько конденсаторов, несколько резисторов и потенциометр. И нам нужен источник питания, который может быть простой батареей. Список компонентов очень короткий.

× Часть 4. Сборка печатной платы

Теперь давайте соберем плату и протестируем ее. Припаять компоненты не так сложно, так как все они сквозные. Так что просто следуйте значениям на схеме и припаивайте их один за другим.Будьте осторожны с транзисторами и не припаивайте их наоборот. У нас есть хороший шелковый слой на печатной плате, поэтому мы можем знать, где будет располагаться каждый компонент, а также полярность. Теперь все компоненты припаяны. Снимаю защиту от зуммера. Теперь нам нужно настроить точку осцилляции. Делаем это с помощью потенциометра. Как вы можете видеть на схеме, это было подключено к эмиттеру первого транзистора, поэтому, изменяя значение потенциометра, мы изменяем количество тока, проходящего через катушку, таким образом, мы регулируем амплитуду и тем самым, когда колебание начинается.Подайте на схему около 5В. Вы услышите звуковой сигнал. Вращайте потенциометр, пока звук не прекратится. Это то место, где у нас есть колебания, но амплитуда почти выключена. Теперь давайте проверим это.

×
Часть 5. Проверка металлодетектора

Я подношу его к металлу, и он пищит, значит, он работает.Даже через какой-то материал он может обнаружить металл, поэтому такие детекторы используют в аэропортах и ​​обнаруживают металлы в карманах людей. Теперь, как вы можете видеть, расстояние обнаружения не так уж и велико. Всего несколько см, так что эта схема не так уж и разумна. Проблема в катушке на плате. Поскольку на плате петли расположены рядом, катушка занимает много места. Катушка из проволоки может иметь такое же количество петель, но на меньшей площади. Так и с печатной платой, когда металл помещается в середину, рядом с металлом находится всего несколько витков.Создание этой схемы с внешними катушками, сделанными из медного провода, может увеличить чувствительность. Таким образом, вы можете использовать ту же схему, что и у нас, на печатной плате, но вы добавляете свои собственные катушки. Индуктивность катушки может влиять на скорость колебаний и так далее, имейте это в виду.

Часть 6 — Посмотреть полный видеоурок

Вместо зуммера вы также можете использовать светодиод, чтобы вместо звуковой сигнализации у вас была световая сигнализация.Итак, ребята, вы можете получить схему и файлы GHERBER из ЭТОГО ПОСТА, если хотите провести те же тесты. Если мои видео помогут вам, поддержите мою работу через PATREON или сделайте пожертвование через PayPal. Еще раз спасибо и увидимся позже, ребята.

Поддержите меня на PayPal   Поддержите меня на PATREON

Основы металлодетекторов

Сенсорный узел металлоискателя состоит из одной или нескольких катушек, обычно двух.Генератор выдает переменный ток, который проходит через передающую катушку, создавая флуктуирующее магнитное поле, проникающее в землю или другой слой, непрозрачный для видимого света.

Колебания магнитного поля индуцируют вихревые токи в любом проводящем материале, находящемся в пределах досягаемости. Эти вихревые токи, в свою очередь, создают другое магнитное поле, которое вызывает протекание тока в приемной катушке. Индуцированный ток может быть усилен и направлен на наушники или датчик, а оператор может интерпретировать показания дисплея, чтобы определить размер, глубину и природу материала.

Эта система может различать металлы. Каждый металл имеет разную фазовую характеристику при воздействии переменного тока. Однако некоторые металлы (например, оловянная фольга и золото) имеют сходные фазовые характеристики. Таким образом, неправильная настройка может увеличить риск пропуска ценной находки.

Дискриминатор, или, как его еще называют, дифференциатор, подавляет сигнал, генерируемый нежелательными металлами и минерализацией грунта. Его можно сделать более или менее агрессивным, регулируя ручку на панели управления.Сложность заключается в том, что при слишком высокой установке этой функции сигнал от золотой монеты или другого ценного предмета может быть отклонен. Аналогичным образом можно настроить общую чувствительность.

Оператор может настроить параметры и научиться интерпретировать выходные данные металлоискателя, намеренно закапывая серебро, медь, золото, алюминий, железо и другие предметы на измеренную глубину и наблюдая за реакцией прибора.

В одной простой схеме детектора индукционного баланса используется микросхема таймера 555 в качестве генератора для передающей катушки.Приемная катушка находится на входе предусилителя, который, в свою очередь, посылает сигнал на другой таймер 555, используемый для генерации звукового сигнала, когда две катушки не сбалансированы.

Первоначальная система индукционных уравновешивающих катушек состояла из двух одинаковых катушек, расположенных одна над другой. Альтернативы включают две катушки в форме буквы D, установленные спиной к спине, образуя круг. Еще одним усовершенствованием стали детекторы, которые могли нейтрализовать эффект минерализации грунта.

Другой тип металлоискателя использует импульсную индукцию.Генератор частоты биений и индукционные балансировочные машины используют равномерный сигнал переменного тока низкой частоты. Напротив, импульсная индукционная машина намагничивает землю относительно мощным мгновенным током через поисковую катушку. В отсутствие металла поле затухает с одинаковой скоростью. Измерение времени, необходимого для падения до нуля вольт, дает показание, указывающее на отсутствие металла. Если во время срабатывания машины присутствует металл, в металле будет индуцироваться небольшой вихревой ток, и время затухания измеряемого тока увеличится.Хотя эта разница во времени невелика, современная электроника может точно измерить ее и определить присутствие металла на разумных расстояниях. Импульсные машины также в основном невосприимчивы к воздействию минерализации.

Металлоискатели применяются для поиска ценных монет, потерянных предметов, археологических артефактов, пуль и других металлических предметов у раненых, спрятанного оружия и бомб в местах общего доступа, подземных месторождений полезных ископаемых, подземных труб и электрических кабелей, арматуры, заделанной в бетон и др. токопроводящие объекты интереса.

Часть восточного побережья Флориды состоит из песчаных пляжей, известных как Берег сокровищ. Это в нескольких милях к югу от Космического центра Кеннеди. В 1715 году одиннадцать испанских кораблей погибли во время сильного урагана у берегов Веро-Бич, Флорида. Они вылетели семью днями ранее из Гаваны, Куба, и направлялись в Испанию с огромным количеством серебряных и золотых монет. Некоторые из них, наряду с другими артефактами, постоянно выбрасываются на берег спустя 300 лет. Многие из них остаются под тонким слоем песка.

Во время отлива, особенно после сильного шторма, энтузиасты-металлоискатели пробираются вдоль пляжей Берега Сокровищ, пытаясь найти и вернуть испанские дублоны и другие ценные предметы. Нередко они находят золотую монету или кусок серебра, хотя часто тяжелая дневная работа не вознаграждается. Одной из проблем является наличие «бродячих» металлических предметов. Это железные и алюминиевые ненужные предметы, такие как вкладки от пивных банок, которые не представляют никакой ценности. Металлоискатели премиум-класса способны различать разные классы объектов, например, отбрасывая железо.

Как сделать металлоискатель дома | сделай сам — Поделитесь проектом

Модуль ATMEGA328P со встроенным LoRa и CAN-BUSВВЕДЕНИЕ В своем стремлении усовершенствовать свою систему телеметрии LoRa к настоящему времени я прошел через довольно много прототипов. Этот пост будет посвящен следующему дизайну узла. В связи с тем, что площадь, на которой я буду развертывать систему, довольно большая, но с примерно квадратными граничными линиями ограждения, я решил попробовать уменьшить количество узлов LoRa Radio, необходимых для покрытия всей области.Это открыло возможность использовать шину CAN-BUS для подключения узлов, работающих только с датчиками, к радиоузлу, чтобы они сообщали о состоянии при возникновении исключений, а также по запросам от радиоузла. Таким образом, устройство будет функционировать как шлюз LoRa-to-CAN-BUS с некоторой локальной автоматизацией для управления передачей данных на мастер-станцию. Эта концепция также может быть адаптирована для использования в других областях, таких как домашняя автоматизация или промышленная установка. В основе устройства я остановился на универсальном ATMEGA328P, который, если исключить текущую нехватку чипов и текущие высокие цены, является очень недорогим чипом с множеством хорошо протестированных библиотек и относительно низкой кривой обучения, в значительной степени из-за его очень широкого использования в экосистеме Arduino.Компонент LoRa обрабатывается модулем RA-02 или даже RA-01H от AI-Tinker (не спонсируется). Это устройство, как мы видели в предыдущих прототипах, требует использования преобразователей логических уровней из-за того, что оно принимает только логические уровни 3,3 В. Хотя я мог бы избавиться от них, если бы запитал ATMEGA328P от 3,3 В, это вызвало бы две проблемы, одна из которых по-прежнему будет заставлять использовать преобразователи уровней… Я решил запустить ATMEGA328P на частоте 16 МГц, что в основном заставляет мне использовать 5v для питания чипа.Вторая причина не так очевидна, если вы внимательно не прочитаете несколько таблиц данных… Компонент CAN-Bus обрабатывается автономным контроллером SPI-to-CAN MCP2515, а также приемопередатчиком CAN-шины TJA1050. интересно… MCP2515 может работать от 3,3 В, а TJA1050 работает только от 5 В. Таким образом, теоретически я мог бы использовать преобразователи логических уровней только между MCP2515 и TJA1050, в то время как остальная часть схемы работает на 3,3 В … Учитывая, что я бы предпочел использовать ATMEGA328P на частоте 16 МГц, а также тот факт, что мой LoRa Radio Схема модуля со схемой преобразователя логического уровня работает очень хорошо, я решил не менять ее и оставить шину CAN на 5 В на всем протяжении, так как мне все равно придется использовать регулятор 5 В на печатной плате только для эта цель.Соединения ввода-вывода для модулей LoRa и CAN BUS Оба встроенных компонента ( Lora и CAN ) являются устройствами SPI. Это означает, что они имеют общие линии SCK, MISO и MOSI (обеспечиваемые на ATMEGA328P выводами D13, D12 и D11 соответственно. Затем индивидуальное устройство SPI дополнительно выбирается для работы с помощью вывода CE, по одному уникальному выводу на устройство). который устанавливается микроконтроллером на низкий уровень, чтобы указать устройству, что оно должно обратить внимание на данные, передаваемые по шине SPI … И LoRa, и CAN также используют другие контакты, LoRa нуждается в контакте сброса, подключенном к D9 , вывод CS/CE на D10, а также вывод аппаратного прерывания, подключенный к D2.(Обратите внимание, что это для использования с библиотекой LoRa Sandeep Mistry. Для библиотеки Radiolib потребуется дополнительный контакт, обычно подключенный к DIO1 на модуле LoRa. Устройство не обеспечивает доступ к этим контактам в его текущем макете, поэтому вы можете использовать только это с библиотекой Sandeep Mistry, по крайней мере на данный момент …) Модуль CAN использует вывод CE / CS на D4 с выводом IRQ на D6, который, хотя и не является выводом аппаратного прерывания, имеет функциональность PCINT. Контакты D10, D9 и D2 не размыкаются для доступа пользователя.хотя я решил дать доступ к D4 и D6, а также к шине SPI, D11, D12, D13, чтобы разрешить взаимодействие с логическими анализаторами или добавить к шине другие устройства SPI… Это подводит нас к очень интересному моменту. … Действительно ли два устройства SPI хорошо работают вместе? и что я имею в виду под «хорошо играть вместе»? Чтобы ответить на этот вопрос, мы вынуждены сначала взглянуть на немного теории, а также понять фундаментальные различия между SPI и I2C… Разница между SPI и I2CБольшинство из нас будет хорошо знакомо с I2C, так как это очень распространенный протокол, используемый для подключения датчиков к микроконтроллеру.Он состоит всего из двух линий ввода-вывода, SDA для данных и SCL для часов. Каждое устройство на шине имеет собственный встроенный адрес, как и в случае расширителя ввода-вывода PCF8574, этот адрес можно выбрать между 0x20h и 0x27h. Все устройства совместно используют эти общие линии данных и будут реагировать только тогда, когда специально адресуется главным контроллером… Если вы случайно не поместите два устройства с одинаковым адресом на одну и ту же шину (если это вообще сработает), таким образом, чтобы неправильное устройство ответило на любой запрос данных…SPI, с другой стороны, работает по совершенно другому принципу, что делает его в несколько раз быстрее, чем I2c, при этом данные одновременно отправляются и принимаются активным устройством… SPI также известен как четырехпроводной протокол. Каждое устройство имеет как минимум 4 линии данных, а именно SCK (часы), MOSI (для данных, передаваемых ОТ ведущего устройства НА ведомое устройство), MISO (для данных, передаваемых НА ведущее устройство ОТ ведомого устройства) и CE или CS (чип). выберите ) pin.SCK, MISO и MOSI являются ОБЩИМИ для всех устройств, что означает, что они являются общими для всех из них.CE/CS — это уникальный контакт для КАЖДОГО устройства, а это означает, что если у вас есть четыре устройства SPI на шине, вам нужно будет иметь четыре отдельных контакта CE/CS! Устройство будет или, скорее, должно реагировать только на данные на SPI- BUS, ЕСЛИ мастер переводит соответствующий вывод CE/CS в НИЗКИЙ уровень. Теперь вам должно очень быстро стать ясно, что это может превратиться в очень, очень сложный беспорядок, очень быстро. Возьмем очень хороший пример. модуль дисплея SPI ST7789 имеет дешевую версию, обычно продается на Ali-express, а также в других интернет-магазинах.Этот конкретный модуль, я полагаю, чтобы упростить его использование, имеет вывод CE / CS, который по умолчанию внутренне опущен на землю … Так что насчет этого, спросите вы? Что в этом плохого, ведь это экономит вам пин-код ввода-вывода? На самом деле это очень неправильно, факт, который вы очень быстро обнаружите, если когда-либо пытались использовать один из этих дисплеев на шине SPI вместе с другими устройствами SPI… Ничего не будет работать, или будет работать только дисплей (если вы повезло) Но почему? Вытягивание CE/CS LOW сигнализирует микросхеме, что она должна реагировать на инструкции на общих линиях SCK, MISO и MOSI.если штифт находится внутри НИЗКОГО уровня, это заставляет этот чип всегда реагировать, даже когда он не должен. Таким образом, загрязняя всю SPI-BUS мусором … Ответ на вопрос После этого очень многословного объяснения, которое все еще является чрезвычайно простым, пришло время вернуться к нашему первоначальному вопросу: Sx127x ( RA-02 ) Модуль и MCP2515 Могут ли контроллер хорошо работать на одной шине? Ответ не однозначен, так как он сводится к тому, какие библиотеки вы используете… Помните, что библиотека должна сбрасывать вывод CE/CS устройства, с которым она хочет взаимодействовать.Некоторые библиотеки ошибочно полагают, что используются только они, и игнорируют тот простой факт, что они должны освобождать вывод CE/CS ПОСЛЕ КАЖДОЙ транзакции, чтобы освободить шину для других устройств, которые также могут ее использовать… Однако я могу сказать, что библиотека LoRa от Sandeep Mistry, а также библиотека mcp_can действительно хорошо сочетаются друг с другом. Эти две библиотеки не удерживают отдельные выводы CE/CS в НИЗКОМ состоянии и позволяют совместно использовать шину spi. Это не относится к описанному выше модулю ST7789, где аппаратное обеспечение фактически все время вытягивает штифт… Взглянем поближе на печатную плату Давайте поближе познакомимся с печатной платой. Модуль Ra-02 (LoRa) занимает большую часть левой стороны печатной платы, а ATMEGA328P — справа. RA-02 окружен преобразователями уровня с использованием N-канального мосфета BSS138 и резисторов 10 кОм (от Q1 до Q6, R1, R2, R3, R4, R5, R6, R8, R9, R10, R11, R12, R13). ) C1 и C2 — шунтирующие конденсаторы для модуля Ra-02. В левом нижнем углу у нас есть кнопка аппаратного сброса, для сброса ATMEGA328P, с желтой перемычкой (h2) рядом с ней.Эта перемычка управляет балластным резистором 120 Ом (R17) для шины CAN. Удаление перемычки удалит балласт. Непосредственно под ним находится разъем CAN, помеченный как U5, где CH обозначается как CAN-H, а CL — как порты CAN-L. U3 и U4 вместе с R18, R19, X2, C16, C17 составляют компоненты CAN на печатной плате. Развязка обеспечивается C6, C7, C8, а также C9 и C12 (также включает развязку ATMEGA328P). Заголовок программирования ICSP предоставляется выше U1 (ATMEGA328P) для использования с USPASP, AVRASP или Arduino в качестве интернет-провайдера и т.п.На плате не предусмотрен преобразователь USB в последовательный порт, возможна последовательная загрузка, загружаемая с помощью загрузчика Arduino для Arduino NANO (чтобы использовать все аналоговые входы). Контакты RxD, TxD и DTR выведены на противоположные стороны печатной платы, а также доступ к контактам 3,3 В, 5 В и GND. Предусмотрена розетка постоянного тока. он может принимать до 12 В постоянного тока, хотя я бы рекомендовал не превышать 7,2 В, чтобы не слишком нагружать регуляторы LDO на задней панели печатной платы (LDO1 и LDO2). на картинке выше я подключил преобразователь USB-to-Serial, а также CAN-BUS к устройству.Принципиальная схема Подробные принципиальные схемы представлены ниже: Лист 1 (вверху) относится к ATMEGA328p и поддерживающим его схемам, а также к источнику питания через регуляторы LDO. Лист 2 (внизу) относится к преобразователям логического уровня, RA-02. (Sx1278) Модуль LoRa, контроллер CAN-BUS и схема приемопередатчика. Программное и микропрограммное обеспечение Чтобы протестировать этот модуль, я использовал библиотеку mcp_can от Cory J Fowler для части CAN-Bus, а также Arduino-LoRa от Sandeep MistryКомбинированный пример, использующий LoRa и CAN одновременно, будет выпущен вместе со следующей частью проекта, а именно модулем CAN-Relay.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
