Обозначение элементов гидравлических и пневматических схем

Гидравлические и пневматические схемы помогают понять, как функционирует гидравлическое и пневматическое оборудование. Отдельные элементы схем гидравлики и пневматики имеют свои условные обозначения. Ниже приведены обозначения, которые встретятся вам на гидравлических схемах.

Насосы и компрессоры.

обозначение на гидравлических схемах.

Гидравлический насос постоянной производительности; с потоком в одну сторону.
Гидравлический насос постоянной производительности; с потоком в две стороны.
Компрессор.

Управление давлением.

Элементы управления давлением.

Обозначение различных видов клапанов, управляющих давлением в гидравлике, на гидравлических схемах. Обозначение гидравлических двигателей.

Косвенное управление.
Прямое управление.

Клапаны.

Обозначение клапанов на гидравлических схемах.

Клапан указан квадратом или рядом квадратов, когда каждый
квадрат указывает одно рабочее положение клапана.
Направляющие клапаны управления (напр. управление стрелой)
Линии подключены к квадрату нейтрального положения.
Маркировка отверстий в клапанах:
Р = давление от насоса
Т – в бак
А,В,С… — рабочие линии
Х,YZ… — давление управления
a,b.c… — соединения электрического управления

Один путь для потока.

Два пути для потока.
Один путь для потока, два соединения закрыты.
Два пути для потока, одно соединение закрыто.
В следующих примерах первая цифра указывает количество соединений. Вторая
цифра указывает количество рабочих положений.
3/2 управляющий клапан; управление посредством давления с обеих сторон.
4/3 управляющий клапан; рычажное управление, возврат
пружиной.
6/3 управляющий клапан
Запорный клапан (например шаровой кран).
апорные клапаны.
Клапан ограничения давления.
В клапане открывается расходный канал в бак или на воздух,
когда входное давление клапана превышает давление закрытия.
(Гидравлический налево, пневматический направо).
Редукционный клапан давления, без выпуска давления.
При изменении входного давления, выходное давление остается
прежним. Но входное давление путем редукции должно быть
выше выходящего давления

Гидравлические двигатели — обозначение на гидравлических схемах.

Редукционные и обратные клапаны, регуляторы потока — обозначение на гидравлических схемах.

>

Фильтры, резервуары, отделители воды и прочие элементы на гидравлических схемах.

Теория №4

Рисунок 33. — Схема гидропривода с

                        разомкнутой циркуляцией

Рисунок 34- Схема гидропривода с

замкнутой циркуляцией

Таблица 1 — Условные обозначения в гидравлических схемах

                                                1.3. ГИДРАВЛИЧЕСКИЕ  СХЕМЫ

В технической документации для объяснения принципа работы гидроприводов приводятся их схемы.

Под схемой понимают графи­ческое изображение совокупности элементов, входящих в состав

гидропривода и линий связи между ними, которые изображаются в виде условных графических

обозначений. Условные графические обозначения стандартизированы и обязательны для применения

при разработке как проектно-конструкторской, так и эксплуатаци­онной документации.

Каждый элемент, входящий в гидравлическую схему, имеет бук­венное и порядковое обозначения.

Буквенное обозначение представ­ляет собой сокращенное наименование элемента, составленное из его

начальных или характерных букв, например: К — клапан; Др — дроссель.

Основные правила чтения принципиальных гидравлических схем.

Все распределители изображаются в исходной позиции, к кото­рой подведены линии связи; для того

чтобы представить действие распределителя в другом положений, необходимо мысленно пере­двинуть

квадратик на место исходного положения, оставляя ли­нии связи в прежнем положении.

Положения распределителей обозначают цифрами или буквами, обычно начальными от слов,

обозначающих наименования положе­ний (В — верх, Н — низ, С — среднее).

Условные обозначения на гидравлических схемах.

Основные графические условные обозначения, применяемые при начертании схем гидроприводов,

приведены в таблице 1.

Схемы гидроприводов горных машин

По виду циркуляции рабочей жидкости гидророприводы делятся на гидроприводы с разомкнутой   и

замкнутой циркуляцией.

В гидроприводах с разомкнутой циркуляцией рабочая жидкость после прохождения через двигатель

сливается в гидробак, откуда по всасывающей линии засасывается насосом и подается в напорную

магистраль. Схема гидропривода с разомкнутой циркуляцией приведена на рисунке 33.

От насоса 1 жидкость поступает в гидроцилиндры 2, направление движения которых зависит от положения распре­делителя 3. Цилиндры удерживаются в заданном положении гидрозамками 4, обратные клапаны которых запирают полости цилиндров.

При превышении давления в системе срабатывает предохранительный клапан и рабочая жидкость сливается в гидробак.
Преимущества гидроприво­дов с разомкнутой циркуляцией — хорошие условия охлаждения рабочей жидкости и возможность работы нескольких гидродвига­телей от одного насоса.
Недостатки
— большие габариты и масса гидропривода из-за наличия гидробака, а также возможность по­падания загрязняющих частиц в рабочую жидкость через гидро­бак.
В гидроприводах с замкнутой циркуляцией жидкость после прохождения через гидродвигатель возвращается непосредственно в насос не сливаясь в гидробак.
Схема гидропривода с замкнутой циркуляцией приведена на рисунке 34.
Основные преимущества гидроприводов с замкнутой циркуля­цией — сравнительно небольшие габариты и хорошие условия за­щиты рабочей жидкости от попадания в нее загрязняющих частиц из внешней среды.
Существенный их недостаток — быстрый нагрев рабочей жидкости и необходимость применения индивидуального насоса для каждого гидродвигателя.

Стандарты изображения оборудования на технологических схемах Условные графические

Стандарты изображения оборудования на технологических схемах Условные графические обозначения для схем предназначаются для оказания помощи при выполнении курсовых и дипломных проектов.

Принципиальная схема установки пиролиза бензина

Насосы и компрессоры Общее обозначение насоса. Затушеванный треугольник стрелки на нагнетательной линии показывает, что агрегат перекачивает жидкость. Общее обозначение компрессора. Незатушеванный треугольник стрелки на нагнетательной линии показывает, что данный агрегат перекачивает газ. Специальное обозначение. Центробежный насос. Диаметр 10 мм.

Теплообменники Охладитель жидкости – теплообменник для охлаждения потока жидкости. Охладитель газа – холодильник теплообменного типа для паров или газов. Конденсатор – теплообменник для конденсации парового потока. Нагреватель жидкости – теплообменник для нагревания потока жидкости. Нагреватель газа – теплообменник для нагревания потока паров или газов. Испаритель – теплообменник для испарения жидкого продукта.

Фильтр для жидкости или воздуха Сепаратор Холодильник воздушного охлаждения

Колонны Ректификационная колонна, работающая под давлением выше атмосферного с колпачковыми тарелками Ректификационная колонна, работающая под вакуумом с жалюзийноклапанными тарелками

Обозначения ректификационных тарелок — колпачковые — струйные -клапанные — ситчатые — решетчатые, провального типа

Насадки Насадка насыпная, насыпной слой колец Рашига, фарфоровых шаров. Насадка регулярная, слой элементов насадки, уложенной в определенном порядке.

Реактор с неподвижным слоем катализатора, работающий под избыточным давлением. Адсорбер с 3 -мя слоями адсорбента, работающим под давлением выше атмосферного.

Теплообменные аппараты Теплообменник с плавающей головкой, работающий под избыточным давлением в корпусе и в трубном пространстве. Теплообменник с U-образными трубками. Имеющий избыточное давление в трубном пространстве и вакуум в межтрубном.

Вычерчивание узлов схемы Установка уровня практически в ребойлере невозможна при обозначении аппарата по функциональному признаку. В данном случае обозначение уровня легко вычерчивается, а функциональные признаки аппарата нисколько не затемняются.

Принципиальная схема установки электрообессоливания нефти

Принципиальная схема атмосферной перегонки нефти установки ЭЛОУ-АВТ-6 1 -отбензинивающая колонна; 2 -атмосферная колонна; 3 -отпарные колонны; 4 -атмосферная печь; I-нефть с ЭЛОУ; II-легкий бензин; III-тяжелый бензин; IV-фракция 180… 220°С; V-фракция 220… 280°С; VI-фракция 280… 350°С; VII-мазут; VIII-газ; IX-водяной пар.

Принципиальная схема блока вакуумной перегонки мазута установки ЭЛОУ-АВТ-6 1 -вакуумная колонна; 2 -вакуумная печь; 3 -пароэжекторный вакуумный насос; I-мазут из АТ; II-легкий вакуумный газойль; III-вакуумный газойль; IV-затемненная фракция; V-гудрон; VI-водяной пар; VII-газы разложения; VIII-конденсат (вода или нефтепродукт)

Принципиальная схема блока стабилизации и вторичной перегонки бензина установки ЭЛОУ-АВТ-6

Принципиальная технологическая схема каталитического риформинга со стационарным слоем катализатора

изображений и ресурсов —

Приносим извинения за неудобства, но страница, на которую вы пытались попасть, находится не по этому адресу. Вы можете использовать приведенные ниже ссылки, чтобы помочь вам найти то, что вы ищете.

Если вы уверены, что у вас правильный веб-адрес, но столкнулись с ошибкой, пожалуйста, связаться с Администрацией Сайта.

Спасибо.

Возможно, вы искали…

Вопросы-Ответы
семинары
связаться с нами
Научные исследования
Назначения
забота о команде
образовательные-события-для-медицинских работников
Что нужно знать об исследованиях
Исследование
Справочники по фаст-фуду и ресурсы для подсчета углеводов

Как работает дренажный насос


Дренажный насос не позволит воде попасть в ваш подвал. Здесь показано, как работает дренажный насос, со схемой деталей и информацией о погружных и стационарных дренажных насосах.

Дренажная насосная система состоит из четырех основных частей: системы сбора грунтовых вод, отстойника, насоса и сливного отверстия. Вот как они работают: Компоненты системы водоотливных насосов © Дон Вандерворт, HomeTips

Грунтовые воды собираются дренирующим камнем и дренажной плиткой, закопанной вдоль фундамента (и, в некоторых случаях, под полом). Дренажная плитка отводит воду в отстойник (или два отстойника в большом доме), который закопан в цокольный этаж.

Отстойник, также называемый «бассейном», «кувшином» или «отстойником», может быть изготовлен из глины, плитки, стали, бетона, стекловолокна или полиэтилена. Хотя они различаются по размеру, стандартные резервуары имеют диаметр около 18 дюймов и глубину от 2 до 3 футов.

Обычно отстойник располагается в самой нижней точке подвала. У большинства резервуаров есть отверстие с каждой стороны для входной дренажной плитки, и все они имеют прочную крышку. Когда грунтовые воды заполняют резервуар до заданного уровня, поплавок или другое переключающее устройство приводит в действие насос.(Хотя некоторые насосы используются гораздо реже, некоторые насосы управляются вручную.) Многие производители водоотливных насосов продают баки из полипропилена или стекловолокна, специально приспособленные к их насосам.

Стандартные водоотливные насосы электрические, работающие от бытовой электросети. Существует два основных типа: погружной и пьедестал. Погружной насос полностью скрыт внутри резервуара. Модель на пьедестале имеет колонну, выступающую сквозь крышку бака; двигатель установлен на колонне выше уровня пола.

Оба типа всасывают воду через ловушку с фильтром (его необходимо периодически очищать).Они откачивают воду через сливную трубу и/или шланг. Как только автоматический насос опорожняет резервуар до определенного уровня, его мотор выключается.

+

Найдите профессионалов погружных насосов рядом с вами



Если дренажный насос подключен к канализации, выпускная труба имеет обратный клапан и может иметь антисифонное устройство для предотвращения обратного потока. Или сливная труба может просто соединиться со шлангом, который отводит воду далеко от дома. Строительные нормы и правила в большинстве районов предписывают, куда должна сбрасываться вода.

Получите предварительно отобранного местного подрядчика по установке водоотливных насосов

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома книг и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Диаграмма, функция, камеры, расположение в теле

Источник изображения

© 2014 WebMD, LLC.Все права защищены.

Камеры сердца

Сердце представляет собой мышечный орган размером с кулак, расположенный позади и немного левее грудины. Сердце перекачивает кровь через сеть артерий и вен, называемую сердечно-сосудистой системой.

Сердце состоит из четырех камер:

  • Правое предсердие получает кровь из вен и перекачивает ее в правый желудочек.
  • Правый желудочек получает кровь из правого предсердия и перекачивает ее в легкие, где она насыщается кислородом.
  • Левое предсердие получает насыщенную кислородом кровь из легких и перекачивает ее в левый желудочек.
  • Левый желудочек (самая сильная камера) перекачивает богатую кислородом кровь к остальным частям тела. Энергичные сокращения левого желудочка создают наше кровяное давление.

Коронарные артерии проходят вдоль поверхности сердца и снабжают сердечную мышцу богатой кислородом кровью. Паутина нервной ткани также проходит через сердце, проводя сложные сигналы, управляющие сокращением и расслаблением.Сердце окружает мешок, называемый перикардом.

Заболевания сердца

  • Ишемическая болезнь сердца: с годами холестериновые бляшки могут сужать артерии, снабжающие кровью сердце. Суженные артерии подвержены более высокому риску полной закупорки внезапным тромбом (эта закупорка называется сердечным приступом).
  • Стабильная стенокардия: Сужение коронарных артерий вызывает предсказуемую боль в груди или дискомфорт при физической нагрузке. Блокировки не позволяют сердцу получать дополнительный кислород, необходимый для напряженной деятельности.Симптомы обычно улучшаются после отдыха.
  • Нестабильная стенокардия: боль или дискомфорт в груди, которые появляются впервые, усиливаются или возникают в состоянии покоя. Это экстренная ситуация, поскольку она может предшествовать сердечному приступу, серьезному нарушению сердечного ритма или остановке сердца.
  • Инфаркт миокарда (сердечный приступ): внезапная закупорка коронарной артерии. От кислородного голодания часть сердечной мышцы отмирает.
  • Аритмия (аритмия): Нарушение сердечного ритма вследствие изменения проводимости электрических импульсов через сердце.Некоторые аритмии доброкачественные, но другие опасны для жизни.
  • Застойная сердечная недостаточность: Сердце либо слишком слабое, либо слишком жесткое, чтобы эффективно перекачивать кровь по телу. Распространенными симптомами являются одышка и отек ног.
  • Кардиомиопатия: Заболевание сердечной мышцы, при котором сердце аномально увеличено, утолщено и/или уплотнено. В результате способность сердца перекачивать кровь ослабевает.
  • Миокардит: воспаление сердечной мышцы, чаще всего вызванное вирусной инфекцией.
  • Перикардит: воспаление оболочки сердца (перикарда). Распространенными причинами являются вирусные инфекции, почечная недостаточность и аутоиммунные заболевания.
  • Перикардиальный выпот: Жидкость между оболочкой сердца (перикардом) и самим сердцем. Часто это связано с перикардитом.
  • Мерцательная аритмия: Аномальные электрические импульсы в предсердиях вызывают нерегулярное сердцебиение. Мерцательная аритмия – одна из самых распространенных аритмий.
  • Легочная эмболия: обычно тромб проходит через сердце в легкие.
  • Болезни сердечных клапанов: есть четыре сердечных клапана, и каждый из них может вызвать проблемы. В тяжелых случаях заболевание клапана может вызвать застойную сердечную недостаточность.
  • Шум в сердце: необычный звук, слышимый при прослушивании сердца с помощью стетоскопа. Некоторые шумы в сердце доброкачественные; другие предполагают болезнь сердца.
  • Эндокардит: Воспаление внутренней оболочки или сердечных клапанов сердца. Обычно эндокардит возникает из-за серьезной инфекции сердечных клапанов.
  • Пролапс митрального клапана: митральный клапан немного смещается назад после того, как кровь прошла через клапан.
  • Внезапная сердечная смерть: Смерть, вызванная внезапной потерей функции сердца (остановка сердца).
  • Остановка сердца: внезапная потеря функции сердца.

Водные системы Бейкер — Схема колодца

Водные системы Бейкер — Схема колодца

Рекомендуемые товары

Дворовые гидранты

Адаптеры без приямка

Колпачки для скважин

Предохранители крутящего момента

Схема скважины

Жилой

Продукты для фильтрации

Изделия для скважин на воду

Аксессуары для водяных колодцев

Установка и электрические принадлежности

Разъединители насосов для сточных вод

  1. ОБРАТНЫЙ КЛАПАН
    (Раздел G) Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.
  2. ЛАТУННЫЙ АДАПТЕР
    (Раздел А) Соединяет адаптер без приямка и погружной насос с помощью предохранительного троса.
  3. ЗАЖИМЫ IDEAL
    (Раздел Q) Хомуты из нержавеющей стали для надежного соединения труб и вставных фитингов или гасителей крутящего момента.
  4. КОМПЛЕКТ ТЕРМОУСАДОЧНЫХ СОЕДИНЕНИЙ 3M™
    (Раздел С) Для водонепроницаемых сращиваний электрических кабелей в погружных насосных установках.
  5. ОГРАНИЧИТЕЛЬ МОМЕНТА
    (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и колодца от повреждения при пусковом крутящем моменте.
  6. БЕЗОПАСНАЯ ВЕРЕВКА
    (Раздел R) Линия безопасности от верха скважины до насоса.
  7. КАБЕЛЬНАЯ СТЯЖКА
    (Раздел R) Крепление кабеля к отводной трубе
  8. ЗАЩИТА КАБЕЛЯ
    (Раздел R) Патент США № 6 595 284. Защищает провода погружного кабеля от истирания стенками колодца. Доступны два стиля: самозажимной или защелкивающийся.
  9. БЕЗЯМИННЫЙ АДАПТЕР
    (Раздел М) Обеспечивает водонепроницаемое, гигиеничное, съемное соединение между насосом и домом.Устанавливается в кожухе ниже линии замерзания для предотвращения замерзания.
  10. ФИТИНГ ИЗ ЛАТУНИ
    (Раздел А) Обеспечивает соединение между полипропиленовой трубой и трубной резьбой бессточного адаптера.
  11. ВОДОНЕПРОНИЦАЕМАЯ КОЛОДЦА
    (Раздел L) Внутренняя прокладка сжимается до наружного диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.
  12. УПЛОТНЕНИЕ КОЛОДЦА
    (Раздел К) Используется в наземных установках для обеспечения герметичности внутри корпуса.
  13. ОБРАТНЫЙ КЛАПАН
    (Раздел G) В насосных установках обратный клапан, установленный рядом с входом в бак, удерживает воду в баке, когда насос не работает.
  14. ТРОЙНИК БАКА
    (Раздел О) Соединяет водопроводную линию от насоса к напорному баку и сервисную линию от бака к дому. Предусмотрены отводы для подключения реле давления, манометра, дренажного клапана, предохранительного клапана, снифтерного клапана и т. д.
  15. СЛИВНОЙ КЛАПАН
    (Раздел Н) Для легкого слива системы.
  16. ЛАТУННЫЙ НИППЕЛЬ
    (Раздел D) Наружная резьба позволяет прикрепить реле давления к тройнику резервуара.
  17. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
    (Раздел I) Защищает от повышения давления. Должен использоваться в любой системе, где насос может развивать давление, превышающее максимальное номинальное значение системы.
  18. МАНОМЕТР
    (Раздел R) Измеряет давление воды в гидробаке.
  19. РЕЛЕ ДАВЛЕНИЯ
    (Раздел С) Подает сигнал насосу на запуск, когда давление в системе водоснабжения падает до предварительно заданного низкого давления, и на остановку при достижении отметки высокого давления.
  20. ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ КВАДРАТНЫЙ D
    (Раздел С) Для электрического управления и распределения к насосу.
  21. Грозовой разрядник
    (Раздел С) Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, коммутацией нагрузок и помехами в сети.
  22. ШАРОВОЙ КЛАПАН
    (Раздел Н) Выполняет функцию запорной арматуры на линии подачи от бака к дому.
  23. ФИЛЬТР ДЛЯ ВОДЫ
    (Раздел Т) Точка входа, фильтр для всего дома, который удаляет частицы ржавчины, песок и т. д.от водопроводной воды.

Гемодиализ | НИДДК

В этом разделе:

Гемодиализ — это лечение, позволяющее отфильтровывать отходы и воду из вашей крови, как это делали ваши почки, когда они были здоровы. Гемодиализ помогает контролировать артериальное давление и сбалансировать важные минералы, такие как калий, натрий и кальций, в крови.

Гемодиализ может помочь вам чувствовать себя лучше и жить дольше, но это не лекарство от почечной недостаточности.

Что происходит во время гемодиализа?

Во время гемодиализа ваша кровь проходит через фильтр, называемый диализатором, за пределами вашего тела. Диализатор иногда называют «искусственной почкой».

В начале сеанса гемодиализа медсестра или техник по диализу вводит вам в руку две иглы. Вы можете предпочесть вставлять свои собственные иглы после того, как вас обучит ваша медицинская бригада. Если вас беспокоит введение игл, можно использовать обезболивающий крем или спрей. Каждая игла прикреплена к мягкой трубке, соединенной с диализным аппаратом.

Во время гемодиализа ваша кровь прокачивается через фильтр, называемый диализатором.

Аппарат для диализа прокачивает кровь через фильтр и возвращает кровь в ваше тело. Во время процесса диализный аппарат проверяет ваше кровяное давление и контролирует, как быстро

  • кровь проходит через фильтр
  • жидкость удаляется из вашего тела

Что происходит с моей кровью, пока она находится в фильтре?

Кровь поступает с одного конца фильтра и разбивается на множество очень тонких полых волокон.Когда ваша кровь проходит через полые волокна, диализирующий раствор проходит в противоположном направлении по внешней стороне волокон. Продукты жизнедеятельности из вашей крови попадают в диализирующий раствор. Отфильтрованная кровь остается в полых волокнах и возвращается в ваше тело.

В фильтре ваша кровь течет внутри полых волокон, которые отфильтровывают отходы, лишнюю соль и воду.

Ваш нефролог — врач, специализирующийся на проблемах с почками — назначит раствор для диализа в соответствии с вашими потребностями. Диализный раствор содержит воду и химические вещества, которые добавляются для безопасного удаления отходов, излишков соли и жидкости из крови.Ваш врач может отрегулировать баланс химических веществ в растворе, если

  • ваши анализы крови показывают, что в вашей крови слишком много или слишком мало определенных минералов, таких как калий или кальций
  • у вас есть проблемы, такие как низкое кровяное давление или мышечные спазмы во время диализа

Может ли диализатор делать то же, что когда-то делали мои почки?

Нет. Гемодиализ может заменить часть, но не всю функцию почек. Диализ поможет повысить уровень вашей энергии, а изменения в вашем рационе помогут вам чувствовать себя лучше.Ограничение количества воды и другой жидкости, которую вы пьете и принимаете с пищей, может помочь предотвратить накопление слишком большого количества жидкости в организме между процедурами. Лекарства также помогают поддерживать здоровье во время диализа.

Где можно пройти гемодиализ?

Вы можете пройти лечение в диализном центре или дома. В каждой локации есть свои плюсы и минусы.

Диализный центр

Большинство людей обращаются за лечением в диализный центр. В диализном центре медицинские работники установят диализный аппарат и помогут вам подключиться к нему.Команда медицинских работников будет готова помочь вам. Вы продолжите посещать своего врача. Другими членами команды могут быть медсестры, медицинские работники, диетолог и социальный работник.

Установите расписание
У вас будет фиксированное время для процедур, обычно три раза в неделю: понедельник, среда и пятница; или вторник, четверг и суббота. Каждый сеанс диализа длится около 4 часов. При выборе графика диализа подумайте о своей работе, уходе за детьми или других обязанностях по уходу.

Ночной режим
Некоторые диализные центры предлагают ночные процедуры. Эти процедуры проводятся в диализном центре 3 раза в неделю, пока вы спите, что занимает больше времени. Продление ночного диализа означает

  • ваши дни свободны.
  • у вас меньше изменений в диете.
  • ваша норма жидкости (сколько жидкости вы можете выпить) ближе к норме.
  • у вас может быть лучшее качество жизни, чем при стандартном графике гемодиализа.Более длительные сеансы лечения могут уменьшить ваши симптомы.

Как найти центр диализа?
Ваш врач, медсестра или социальный работник могут помочь вам найти удобный для вас диализный центр. По правилам Medicare вы имеете право выбрать диализный центр, в котором будете проходить лечение. Вы можете воспользоваться сервисом Dialysis Facility Compare, который оценивает все диализные центры по качеству. Ваш врач предоставит вашу медицинскую информацию выбранному вами диализному центру.

В большинстве крупных городов имеется более одного диализного центра на выбор. Вы можете посетить центры, чтобы узнать, какой из них лучше всего соответствует вашим потребностям. Например, вы можете спросить о правилах использования ноутбука и мобильного телефона в центре, а также о правилах приема посетителей. Вы можете захотеть, чтобы центр был рядом с вашим домом, чтобы сэкономить время на дорогу. Если вы живете в сельской местности, ближайший диализный центр может находиться далеко от вашего дома. Если вам будет трудно добраться до центра диализа, вы можете рассмотреть возможность домашнего диализа, такого как домашний гемодиализ или перитонеальный диализ.

Домашний гемодиализ

Домашний гемодиализ позволяет проводить более длительный или более частый диализ, который приближается к замене работы здоровых почек — обычно от трех до семи раз в неделю, а сеансы лечения длятся от 2 до 10 часов. Машины для домашнего использования достаточно малы, чтобы стоять на приставном столике.

Если вы решите проходить лечение дома, вы все равно будете посещать врача один раз в месяц.

Гибкий график
Вы можете выбрать график, который соответствует вашему образу жизни.Вы можете использовать

  • стандартный домашний гемодиализ — 3 раза в неделю или через день от 3 до 5 часов
  • короткий ежедневный гемодиализ —5–7 дней в неделю по 2–4 часа за раз
  • ночной домашний гемодиализ — от трех до шести раз в неделю во время сна

Ваш врач решит, сколько сеансов вам необходимо еженедельно для ежедневного или ночного гемодиализа на дому.

Больше диализа фильтрует вашу кровь более тщательно
По сравнению со стандартным графиком гемодиализа ежедневный или ночной домашний гемодиализ позволит вам

  • есть и пить как обычно
  • принимайте меньше лекарств от артериального давления

Здоровые почки работают 24 часа в сутки, 7 дней в неделю. Получение большего количества гемодиализа больше похоже на здоровые почки и снижает ваши шансы на проблемы, которые являются общими для стандартного графика гемодиализа, такого как

  • болезненные мышечные спазмы из-за слишком быстрого удаления слишком большого количества жидкости
  • высокое кровяное давление, которое может вызвать головную боль или, в редких случаях, инсульт
  • низкое кровяное давление, которое может привести к обмороку, тошноте или повышенному риску падения
  • высокий уровень фосфатов, который может ослабить кости и вызвать зуд кожи

Лучшее качество жизни
Стандартный гемодиализ может вызвать у вас чувство усталости или вымывания в течение нескольких часов после каждой процедуры.Люди, которые перешли со стандартного гемодиализа на более длительный или более частый гемодиализ, сообщают, что они чувствуют себя лучше, с большей энергией, меньшей тошнотой и лучшим сном. Они также могут сообщать о лучшем качестве жизни. 1

Обучение домашнему гемодиализу
В большинстве диализных центров требуется, чтобы у вас дома был обученный партнер во время процедур гемодиализа, поэтому вы должны попросить члена семьи или друга пройти обучение вместе с вами. Медсестра клиники, обучающаяся на дому, научит вас важным навыкам безопасности.

Во время обучения вы и ваш партнер по уходу научитесь

  • настроить машину
  • принять меры для предотвращения заражения
  • поместить иглу в сосудистый доступ
  • реагировать на любые сигналы тревоги от машины
  • проверьте свой вес, температуру, кровяное давление и пульс
  • запись сведений о лечении для клиники
  • очистить машину
  • безопасно выбрасывать использованные расходные материалы
  • отследить бывшие в употреблении расходные материалы и заказать новые

Обучение может длиться от 4,5 до 6 часов, 5 дней в неделю, в течение 3-8 недель. Если вы уже знаете, как вставлять иглы в доступ, обучение может занять меньше времени.

Медсестра, обучающаяся на дому, может приехать к вам домой, чтобы помочь с вашим первым домашним лечением.

Медсестра, обучающаяся на дому, позаботится о том, чтобы вы и ваш партнер чувствовали себя уверенно, и сможет приехать к вам домой, чтобы помочь с вашим первым лечением на дому. В дополнение к обучению и гемодиализному аппарату, который остается у вас дома, диализный центр также предоставляет круглосуточную поддержку, если у вас есть вопрос или проблема.Некоторые программы также отслеживают лечение через Интернет.

Сравнение диализного центра и домашнего гемодиализа

Используйте следующую таблицу, чтобы выбрать лечение в диализном центре или дома.

Сравнительная таблица диализного центра и домашнего гемодиализа
Диализный центр Дом
Расписание Три процедуры в неделю примерно по 4 часа. Понедельник среда пятница; или вторник, четверг, суббота. Гибкий. От трех до семи коротких или длинных процедур в неделю в удобное для вас время.
Наличие Доступно в большинстве сообществ; может потребоваться поездка в некоторые сельские районы. Становится более доступным по мере разработки меньшего оборудования.
Машины/принадлежности В клинике есть аппарат и расходные материалы. Машина и запасы на 2-4 недели находятся дома. Вам могут потребоваться небольшие изменения в вашем доме, чтобы подключить машину к электричеству и воде.
Обучение В клинике обучают методам лечения, диете, жидкостям, лекарствам, лабораторным анализам и т. д. Вы и ваш партнер должны пройти от 3 до 8 недель обучения гемодиализу на дому.
Питание и жидкости Строгие ограничения на потребление жидкости, фосфора, натрия и калия. Меньше ограничений на жидкости или диету, в зависимости от объема гемодиализа и лабораторных тестов.
Уровень свободы Меньше свободы в лечебные дни. Может чувствовать себя вымытым и усталым в течение нескольких часов после каждой процедуры. Больше свободы, потому что вы устанавливаете график лечения в соответствии с общей прописанной суммой. Работать и путешествовать намного проще.
Объем работы Сотрудники центра занимаются гемодиализом.Они могут научить вас выполнять некоторые задачи. Вы и ваш партнер должны настроить, запустить и очистить машину; проверить жизненные показатели; отслеживать лечение и отправлять формы; и заказать расходные материалы.
Оплата Medicare и большинство других планов медицинского страхования покрывают три сеанса гемодиализа в неделю. Medicare покрывает три сеанса гемодиализа в неделю и может покрывать больше по медицинским показаниям; другие планы медицинского страхования могут покрывать все процедуры гемодиализа.

Как мне подготовиться к гемодиализу?

Диализ — это сложное лечение, для понимания которого требуется время. Поскольку большинство людей не чувствуют себя плохо незадолго до начала диализа, вы, вероятно, все еще будете чувствовать себя хорошо, когда ваш врач впервые поговорит с вами о подготовке к диализу. Никто не хочет начинать вам диализ до того, как он вам понадобится, но подготовка к диализу требует времени.

Посмотрите это видео, чтобы узнать, почему ваш нефролог может направить вас к хирургу, пока вы чувствуете себя хорошо.

Позаботьтесь о кровеносных сосудах на руках

Перед началом диализа важно защитить вены на руке. Если у вас есть заболевание почек, напомните медицинскому персоналу, чтобы он брал кровь и вводил капельницы только в вены ниже запястья; например, попросите их использовать вену на тыльной стороне вашей руки. Если вена руки повреждена катетером для внутривенного вливания или повторными заборами крови, эту вену нельзя будет использовать для диализа.

Посмотрите это видео, в котором рассказывается, как ухаживать за кровеносными сосудами рук, если вам потребуется диализ.

Хирургия сосудистого доступа

Важным шагом перед началом лечения гемодиализом является небольшая операция по созданию сосудистого доступа. Ваш сосудистый доступ будет вашим спасательным кругом, через который вы подключитесь к диализатору. Диализ перемещает кровь через фильтр с высокой скоростью. Кровообращение очень сильное. Каждую минуту машина забирает и возвращает в ваше тело почти пинту крови. Доступом будет место на вашем теле, куда вы вставите иглы, чтобы ваша кровь вытекала и возвращалась в ваше тело с высокой скоростью во время диализа.

Существует три типа сосудистого доступа

  • артериовенозная (АВ) фистула
  • АВ трансплантат
  • катетер

Тесно сотрудничайте со своим нефрологом и сосудистым хирургом — хирургом, работающим с кровеносными сосудами, — чтобы убедиться, что доступ установлен вовремя. Заживление может занять несколько месяцев. Цель состоит в том, чтобы ваш доступ был готов к использованию, когда вы будете готовы к диализу.

Посмотрите видео, в котором врач объясняет сосудистый доступ.

Хирург соединяет артерию с веной, чтобы создать атриовентрикулярную фистулу.

АВ фистула
Лучшим типом долгосрочного доступа является АВ фистула. Хирург соединяет артерию с веной, обычно на руке, чтобы создать атриовентрикулярную фистулу. Артерия — это кровеносный сосуд, который несет кровь от сердца. Вена — это кровеносный сосуд, по которому кровь возвращается к сердцу. Когда хирург соединяет артерию с веной, вена становится шире и толще, что облегчает введение игл для диализа.АВ фистула также имеет большой диаметр, что позволяет вашей крови быстро оттекать и обратно в ваше тело. Цель состоит в том, чтобы обеспечить высокий кровоток, чтобы наибольшее количество крови могло пройти через диализатор.

АВ фистула представляет собой кровеносный сосуд, который хирург расширяет и укрепляет для работы с иглами, позволяющими крови оттекать к аппарату для диализа и возвращаться из него.

АВ фистула считается лучшим вариантом, потому что

  • обеспечивает максимальный кровоток для диализа
  • с меньшей вероятностью заразится или сгустится
  • служит дольше

Большинство людей могут вернуться домой после амбулаторной операции.Вы получите местную анестезию, чтобы обезболить область, где сосудистый хирург создает атриовентрикулярную фистулу. В зависимости от вашей ситуации, вы можете получить общую анестезию и не находиться в сознании во время процедуры.

Посмотрите видео о том, почему фистула является лучшим вариантом доступа.

АВ трансплантат
Если проблемы с венами препятствуют возникновению а/в фистулы, вместо этого вам может понадобиться а/в трансплантат. Для создания атриовентрикулярного протеза хирург использует искусственную трубку, чтобы соединить артерию с веной.Вы можете использовать атриовентрикулярный протез для диализа вскоре после операции. Тем не менее, у вас больше шансов иметь проблемы с инфекцией и тромбами. Повторяющиеся сгустки крови могут блокировать поток крови через трансплантат и затруднить или сделать невозможным проведение диализа.

В атриовентрикулярном протезе используется синтетическая трубка для соединения артерии и вены для проведения гемодиализа.

Катетер для временного доступа
Если ваше заболевание почек прогрессирует быстро или вам не был установлен сосудистый доступ до того, как вам понадобится диализ, вам может понадобиться венозный катетер — небольшая мягкая трубка, вставленная в вену на шее, грудь или ногу возле паха — как временный доступ.Нефролог или интервенционный радиолог — врач, который использует медицинское оборудование для визуализации для проведения операции — устанавливает венозный катетер, пока вы находитесь в больнице или в амбулаторной клинике. Вы получите местную анестезию и лекарство, чтобы успокоиться и расслабиться во время процедуры.

Посмотрите видео о проблемах с катетерами.

Какие изменения мне придется внести, когда я начну гемодиализ?

Вы должны изменить свою жизнь, чтобы сделать сеансы диализа частью своего распорядка дня. Если у вас диализ в центре, вам может потребоваться отдых после каждой процедуры. Приспособиться к последствиям почечной недостаточности и времени, которое вы проводите на диализе, может быть сложно. Возможно, вам придется внести изменения в свою работу или домашнюю жизнь, отказавшись от некоторых занятий и обязанностей. Принятие этих изменений может быть тяжелым испытанием для вас и вашей семьи. Консультант по психическому здоровью или социальный работник может ответить на ваши вопросы и помочь вам справиться с ситуацией.

Вам придется изменить то, что вы едите и пьете. Ваша медицинская бригада может скорректировать лекарства, которые вы принимаете.

Позаботьтесь о своем доступе

Ваш доступ — ваш спасательный круг. Вам нужно будет защитить свой доступ. Ежедневно мойте область вокруг доступа теплой водой с мылом. Проверьте область на наличие признаков инфекции, таких как повышение температуры или покраснение. Когда кровь течет через ваш доступ, и ваш доступ работает хорошо, вы можете почувствовать вибрацию в этой области. Сообщите в диализный центр, если вы не чувствуете вибрацию.

Внесите изменения в то, что вы едите и пьете

Если вы находитесь на гемодиализе, вам может потребоваться ограничение

  • натрий в пищевых продуктах и ​​напитках.
  • продукты с высоким содержанием фосфора.
  • количество выпитой жидкости, включая жидкость, содержащуюся в пищевых продуктах. Между сеансами гемодиализа в организме накапливается жидкость.

Вам также может понадобиться

  • добавьте белок в свой рацион, потому что гемодиализ удаляет белок
  • выбирайте продукты с нужным содержанием калия
  • принимать витамины для людей с почечной недостаточностью
  • найдите здоровые способы добавить калории в свой рацион, потому что у вас может быть плохой аппетит
Встретьтесь с диетологом, чтобы разработать план питания, который подходит именно вам.

Правильное питание может помочь вам чувствовать себя лучше, когда вы находитесь на гемодиализе. Поговорите с диетологом вашего диализного центра, чтобы найти план питания для гемодиализа, который подходит именно вам.

Как я узнаю, работает ли мой гемодиализ?

По самочувствию вы поймете, что лечение гемодиализом работает. Ваш уровень энергии может увеличиться, и у вас может быть лучший аппетит. Гемодиализ уменьшает накопление солей и жидкости, поэтому у вас также должно быть меньше одышки и отеков.

В этом видео показано, как большинство людей с почечной недостаточностью чувствуют себя лучше после начала диализа.

Чтобы получить максимальную отдачу от лечения гемодиализом, поддерживайте идеальный «сухой вес». Ваш идеальный сухой вес — это ваш вес, когда в вашем теле нет лишней жидкости. Если вы следите за содержанием натрия в своем рационе и гемодиализ работает, вы сможете достичь идеального сухого веса в конце каждой процедуры гемодиализа. Когда лечение гемодиализом работает, и вы поддерживаете свой идеальный сухой вес, ваше кровяное давление должно хорошо контролироваться.

Держите свой идеальный сухой вес.

Кроме того, анализы крови могут показать, насколько хорошо работает ваш гемодиализ. Раз в месяц, независимо от того, находитесь ли вы на гемодиализе дома или в диализном центре, ваш диализный центр будет проверять вашу кровь. Узнайте больше о дозе гемодиализа и ее адекватности.

Какие возможны проблемы от гемодиализа?

У вас могут быть проблемы с сосудистым доступом, что является наиболее распространенной причиной, по которой людям, находящимся на гемодиализе, необходимо обратиться в больницу.Любой тип сосудистого доступа может

  • заразиться
  • имеют плохой кровоток или закупорку тромбом или рубцом

Эти проблемы могут помешать лечению. Возможно, вам потребуется выполнить дополнительные процедуры для замены или ремонта вашего доступа, чтобы он работал правильно.

Внезапные изменения водного и химического баланса вашего тела во время лечения могут вызвать дополнительные проблемы, такие как

  • мышечные спазмы.
  • внезапное падение артериального давления, называемое гипотонией.Гипотония может вызвать у вас слабость, головокружение или тошноту.

Ваш врач может изменить раствор для диализа, чтобы избежать этих проблем. Более длительное и более частое лечение домашним гемодиализом с меньшей вероятностью вызовет мышечные спазмы или быстрые изменения артериального давления, чем стандартный диализ в центре.

Вы можете потерять кровь , если из вашего доступа выйдет игла или трубка из диализатора. Для предотвращения кровопотери аппараты для диализа оснащены детектором утечки крови, который подает сигнал тревоги.Если эта проблема возникает в клинике, медсестра или техник будут готовы действовать. Если вы используете домашний диализ, ваше обучение подготовит вас и вашего партнера к устранению проблемы.

Вам может понадобиться несколько месяцев, чтобы привыкнуть к гемодиализу. Всегда сообщайте о проблемах своему лечащему врачу, который часто может быстро и легко лечить побочные эффекты. Вы можете избежать многих побочных эффектов, следуя плану питания, который вы составите вместе с диетологом, ограничив потребление жидкости и принимая лекарства в соответствии с указаниями.

Что произойдет, если я был на диализе и решил прекратить его?

Если вы находились на диализе и хотите прекратить его, вы все равно получите поддерживающую терапию. Социальный работник по диализу может помочь вам разработать план ухода в конце жизни, прежде чем вы прекратите диализ.

Каталожные номера

[1] Hall YN, Larive B, Painter P, et al. Влияние гемодиализа шесть раз в неделю против трех раз в неделю на физическую работоспособность, здоровье и функционирование: рандомизированные исследования Сети частого гемодиализа (FHN).Клинический журнал Американского общества нефрологов. 2012;7(5):782–794.

Насос измельчителя Vaughan

ОБЗОР НАСОСА ИЗМЕЛЬЧИТЕЛЯ

Добро пожаловать в более чем 50 лет надежности

Насос-измельчитель Vaughan представляет собой центробежный насос с уникальной способностью измельчать все поступающие твердые частицы перед перекачкой. Это не только защищает насос от засорения, но и обеспечивает дополнительные преимущества для последующих компонентов, процессов и окружающей среды.

Все быстроизнашивающиеся детали изготовлены из литой стали и подвергнуты термообработке для обеспечения максимальной ударопрочности и износостойкости. В сочетании друг с другом эти запатентованные компоненты, предназначенные для работы в тяжелых условиях, создают превосходный насос для работы с тяжелыми твердыми частицами.

Эта же базовая концепция использовалась в конструкции вертикальных погруженных колодцев компании Vaughan почти полвека.

Измельчение осуществляется ножницами, когда передние кромки лопастей крыльчатки срезают противоположные кромки режущего бруса.

Все твердые частицы измельчаются, когда они попадают между режущим брусом и лопастями рабочего колеса. Более мелкие твердые частицы легко перекачиваются за счет центробежного действия крыльчатки.

  • Сухие всасывающие подъемники до 22 футов
  • Расход более 13 000 галлонов в минуту
  • Гидравлический КПД БОЛЕЕ 70%
  • Размеры нагнетания от 3 до 16 дюймов
  • Термообработанные и закаленные компоненты
  • Доступны конфигурации с прямым или ременным приводом
  • Опыт работы более 50 лет
  • Гарантия отсутствия засорения на всех насосах измельчителя

*NEW* Форма запроса насоса измельчителя
Брошюра насоса измельчителя 2014 г.



Гарантия

Более 30 000 насосов-измельчителей Vaughan в эксплуатации не только доказали свою ценность в решении проблем, но и зарекомендовали себя как надежная альтернатива традиционным насосам. На протяжении многих лет надежность продукции также позволяла компании Vaughan гарантировать ОТСУТСТВИЕ ЗАКРЫТИЯ всех насосов-измельчителей. Эта гарантия является вашей письменной гарантией отсутствия засоров при работе с твердыми частицами сверх стандартной гарантии на материалы и качество изготовления.

Ниже приведен пример гарантии, чтобы вы могли увидеть, насколько просто и прямо звучит гарантия Vaughan — никаких «броских фраз» или расплывчатых требований.

Положения и условия

Заказчик соглашается хранить и устанавливать насос в соответствии с рекомендациями Vaughan (см. руководство по эксплуатации и техническому обслуживанию).Ввод в эксплуатацию не должен превышать 6 месяцев после получения на рабочем месте. Все сопутствующие устройства должны быть установлены и полностью функционировать для защиты насоса.

Заказчик соглашается заполнить и вернуть лист сертификации запуска, содержащийся в руководстве по эксплуатации и техническому обслуживанию, а также уведомить Vaughan или местного представителя завода о любых возникших проблемах в течение 24 часов с момента их возникновения. Vaughan оставляет за собой право вносить любые корректирующие изменения в насос в течение гарантийного периода. Если вышеуказанные условия соблюдены, но отказ насоса все еще происходит, компания Vaughan обязана принять возврат насоса с предоплатой фрахта и возвратом покупной цены насоса.

Эта гарантия не заменяет стандартную годовую гарантию Vaughan на материалы и качество изготовления. Покупка насоса должна осуществляться в строгом соответствии с деталями коммерческого предложения, включая условия оплаты.

Vaughan не несет ответственности за последствия истирания и коррозии. Материалы конструкции уточняются заказчиком. Заказчик соглашается выполнять плановое техническое обслуживание и ремонт в соответствии с указаниями руководства по эксплуатации и техническому обслуживанию.

Vaughan не несет ответственности за определение требований к напору или расходу. Насос должен применяться в пределах границ эффективности кривых производительности насоса, если это не одобрено компанией Vaughan.



Приложения

Не ваш «одноразовый» насос измельчителя

Насос-измельчитель Vaughan справится со всем, от пищевой промышленности до иловых прудов.

  • Сломанные ямы
  • Карбонизированная кора
  • Конвейеры для стружки
  • Очиститель накипи
  • Сток угольной кучи
  • Отстойники конвейерной галереи
  • Дренажные колодцы
  • Летучая зола
  • Работа с сучками и корой
  • Чаны для замачивания бревен
  • Перекачка известкового шлама
  • Нижний поток для обезвоживания
  • Отстойники Woodyard
  • Кислая шахтная вода
  • Промывка угля и песка
  • Отстойники бетонных заводов
  • Иловые пруды с песком и гравием
  • Отстойники для мойки грузовиков
  • Продувка котла
  • Суспензии для хромирования
  • Коксовый бриз
  • Декантерный шлам коксовой смолы
  • Стекло и пластик
  • Железорудные окатыши
  • Металл, машинная стружка
  • Мельничные весы
  • Промывка маслом
  • Осадок излишков краски
  • Охлаждающая жидкость для валкового шлифовального станка (стружка)
  • Кровь
  • Морковь
  • Цыплята
  • Кукурузная шелуха
  • Уши, Волосы, Копыта, Рога
  • Жир
  • Перья
  • Рыба
  • Волокна
  • Кусочки шкуры
  • Картофель
  • Индейки
  • Помидоры
  • Уборка опасных отходов
  • Очистка лагуны
  • Вторичные растворители
  • Обезвоживание осадка
  • Очистка резервуара для хранения
  • Сепараторы API
  • Коксовые суспензии
  • Торты с моющими средствами
  • Латексные шкуры
  • Суспензия оксида свинца
  • Отработанное масло
  • Пластик
  • Пемза для рук
  • Шлам нефтеперерабатывающего завода
  • Ливневые стоки
  • Серная пена

НЕОБРАБОТАННЫЕ СТОЧНЫЕ ВОДЫ : Подъемные станции, объекты CSO, головные сооружения, тюрьмы, больницы, рестораны.

ПРОСЕТИВАНИЕ/СЕПТАЖ : Необработанные концентрированные твердые вещества, включая тряпки, пластик и волосы.

ЯМЫ ДЛЯ ОЧИСТИТЕЛЬНОЙ ШАРЫ : Первичная или вторичная пена без закупоривания или связывания воздуха.

SLUDGE TRANSFER : Устраняет «налипание» и засорение нижнего потока отстойника к сгустителям.

RAS / WAS : Постоянно кондиционирует возврат и сброс активного ила.

ПЕРЕДАЧА ЗАГУСТЕННОГО / ПЕРЕРАБОТАННОГО ШЛАМА : Справляется с высокой консистенцией ила.

СМЕШИВАНИЕ В РЕЗЕРВУАРЕ : Система Rotamix кондиционирует и смешивает по схеме двухзонного ротационного потока.

РЕЦИРКУЛЯЦИЯ ГАРПАРКИ : Устраняет засорение теплообменника при кондиционировании осадка.



Конфигурации насоса измельчителя

Множество различных вариантов для вашего проекта.
Свяжитесь с нами сегодня, чтобы помочь определить ваши конкретные потребности насоса
Сухой бокс

Горизонтальный сухой колодец

  • Доступны различные системы уплотнений.
  • Прямой или ременный привод.
  • Регулируемая выдвижная конструкция.

Сухая ячейка пьедестала

  • Используется в основном в сухих боксах, где площадь пола ограничена.
  • Доступны различные системы уплотнений.
  • Регулируемая выдвижная конструкция.

Влажная скважина

Вертикальный погружной колодец

  • Самый популярный дренажный насос Vaughan.
  • Надежное механическое уплотнение/масляная ванна.
  • Устраняет всасывающий трубопровод.
  • Предохраняет двигатель и проводку от ямы.

Погружной

Электрическая погружная серия S

  • Подходит для большинства систем направляющих.
  • Взрывозащищенный двигатель.
  • Доступен с рельсовой системой или переносной.

Электрические погружные насосы серии E

  • Популярны для канализационных подъемных станций.
  • Модернизация большинства систем направляющих.
  • Идеально подходит для глубоких отстойников.
  • Доступен с рельсовой системой или переносной.

Гидравлический погружной

  • Переносной насос для очистки танков.
  • Меньший вес, чем у других подводных аппаратов.
  • Идеально подходит для мобильного оборудования.

Самогрунтовка

Информация о продукте

  • Самовсасывающий до 25 футов
  • Конструкция картриджа для тяжелых условий эксплуатации обеспечивает надежность
  • 4″ — 10″ нагнетание
  • Доступен с прямым или ременным приводом

Специальные рециркуляторы

Вертикальный рециркулятор

  • Позволяет использовать погружные и погружные насосы для смешивания и откачки.
  • Идеально подходит для смешивания плавающих или осевших твердых частиц.

Погружной рециркулятор



Центробежный насос || Определение, типы, детали, работа и схема

Центробежный насос
  • Центробежный насос — один из наиболее распространенных типов насосов, используемых в современном мире.
  • Это было изобретено Дени Папеном в 17 веке французским изобретателем.
  • Это машина с радиальным потоком наружу. И он обычно используется для перемещения жидкостей по системе трубопроводов.

Изображение: Центробежный насос

  • Он действует как реверс реактивной турбины с внутренним радиальным потоком .
  • Преобразует механическую энергию двигателя в энергию движущейся жидкости.Тогда часть энергии переходит в кинетическую энергию движения жидкости, а часть в потенциальную энергию.
  • Представляет собой давление жидкости или подъем жидкости против силы тяжести на более высокий уровень.

Определение центробежного насоса

  • Центробежный насос представляет собой гидравлическую машину, которая преобразует механическую энергию в энергию давления посредством центробежной силы, действующей на жидкость.

Читайте также:

Жидкость, определение, свойства и т. д.

Котел Кокрана, определение и т. д.

Принцип работы
  • Он уступает стандарту ограниченного потока вершин . Это означает, что когда определенное количество массы жидкости вращается под действием внешнего крутящего момента , то напор может увеличиться на

ω² r² / 2 г

  • Это означает, что повышение напора вращающейся жидкости прямо пропорционально квадрату тангенциальной скорости вращающейся жидкости в любой точке.

Типы центробежных насосов
  • Типы центробежных насосов классифицируются по следующим критериям: –

1. Рабочая головка

2. Типы корпуса

3. Удельная скорость

4. Перекачиваемые жидкости

5. Расположение вала

6. Количество рабочих колес на вал

7. Номер входа в рабочее колесо

8.Относительное направление потока через рабочее колесо



1. Рабочая головка

  • Это напор, при котором вода подается к насосу.
  • По диапазону рабочего напора насосы можно разделить на три категории: —

и. Центробежный насос с низким подъемом

ii. Центробежный насос среднего подъема

III. Центробежный насос высокого подъема



я. Центробежные насосы с низким подъемом

  • Этот тип центробежных насосов рассчитан на работу при напоре до 15м.
  • Рабочее колесо окружено спиральным корпусом без направляющих лопаток.

ii. Центробежный насос среднего подъема

  • Используется для напора до 40 м и снабжен направляющими лопатками.

iii. Центробежный насос высокого подъема

  • Используется для подачи воды на высоту 40 м .
  • Эти типы центробежных насосов обычно представляют собой многоступенчатые насосы .

2. Типы корпуса

  • Корпус бывает двух типов, и насос назван в честь используемого корпуса.

и. Спиральный насос

ii. Турбинный насос или диффузионный насос



я. Спиральный насос

  • Улитка имеет спиралевидную форму и площадь поперечного сечения движущегося потока постепенно увеличивается по направлению к напорной трубе.

ii. Турбинный насос или диффузионный насос

  • В этом типе крыльчатка окружена направляющим колесом, состоящим из нескольких стационарных лопастей или диффузора с поперечным сечением , постепенно увеличивающимся к периферии.
  • Обычно такое расположение используется в многоступенчатых насосах.
  • Вода, выходящая из рабочего колеса , течет мимо направляющих лопаток, и по мере увеличения поперечного сечения потока скорость падает, а давление увеличивается.

3. Удельная скорость

  • определяется как как скорость геометрически подобного насоса, который будет подавать один кубический метр жидкости в секунду при напоре в один метр.
  • Обозначается Ns.
  • Удельная скорость насоса может быть указана как
  • .

                        Ns = (N √Q / H¾)

                        Q = Расход (м³)

                        H = напор (м)

4.Перекачиваемая жидкость

  • В зависимости от типа и вязкости перекачиваемой жидкости насос может быть с закрытым или открытым рабочим колесом.

5. Расположение вала

  • Вал может располагаться горизонтально или вертикально.
  • Как правило, центробежные насосы имеют горизонтальные валы.

6. Количество рабочих колес на вал

  • В соответствии с этим насосы можно классифицировать как: —

и. Одноступенчатый центробежный насос

ii. Многоступенчатый центробежный насос



я. Одноступенчатый центробежный насос

  • На валу установлено одно рабочее колесо.

ii. Многоступенчатый центробежный насос

  • Имеет два или более рабочих колеса на одном валу.

Функция многоступенчатого центробежного насоса

  • Для получения высокого напора.
  • Для слива большого количества жидкости.

Преимущества многоступенчатых насосов

  • Меньше потерь на трение.
  • Небольшая скользящая утечка.
  • Пониженные напряжения.
  • При правильном расположении крыльчаток можно устранить тягу.

Разница между одноступенчатым и многоступенчатым центробежным насосом

С.НО. Одноступенчатый Многоступенчатый
1. Больше потерь на трение. Меньшие потери на трение.
2. Увеличенное осевое усилие. Меньше осевого усилия.
3. Больше скользящей утечки. Меньше проскальзывания.
4. Больше стрессов. Меньше стресса.
5. Низкий напор. Высокая головка

7.Номер входа в рабочее колесо

  • В этом типе насоса предусмотрен однократный или двукратный ввод жидкости со стороны рабочего колеса с помощью всасывающего насоса.

8. Относительное направление потока через рабочее колесо

  • В соответствии с этим насос можно классифицировать как: —

и. Радиальный насос

ii. Насос смешанного потока

III. Осевой насос

я. Радиальный насос

  • В большинстве случаев все расходящиеся сифоны изготавливаются с рабочими колесами с расходящимся потоком.

ii. Смешанный насос

  • Является модификацией радиального типа и способна работать с большим количеством воды.
  • Поток через рабочее колесо представляет собой сочетание радиального и смешанного потоков.

iii. Осевой насос

  • Этот тип насоса называется просто центробежным насосом, потому что центробежная сила не используется для создания давления.

Детали центробежного насоса

Изображение: основных частей центробежного насоса

  • Основными частями центробежных насосов являются:

1. Рабочее колесо

2. Корпус

   а. Спиральный корпус

   б. Вихревой корпус

   с. Корпус с направляющими лопастями

3. Всасывающая труба

4. Напорная труба

1. Рабочее колесо

  • Это тип колеса с рядом загнутых назад лопаток.
  • Это основной блок насоса, который вращает жидкость за счет внешнего крутящего момента, создаваемого двигателем.
  • На рабочее колесо крепятся изогнутых лопаток. Форма лопасти или лопасти может быть следующих трех типов:

а. Задняя лопатка

б. Передняя лопатка

г. Радиальная лопатка

2. Корпус

  • Это воздухонепроницаемая камера, окружающая рабочее колесо насоса .
  • Это аналог корпуса реактивной турбины. На основе корпуса, формы. Они могут быть следующих трех типов:

а. Спиральный корпус

  • Он спирального типа , площадь поперечного сечения которого постепенно увеличивается, а также он окружает рабочее колесо.
  • Основные функции спирального корпуса:

и. Для сбора воды с крыльчатки и подачи ее в транспортировочную трубу с постоянной скоростью.

ii. Для повышения эффективности насоса за счет устранения потери напора из-за изменения скорости.

б. Вихревой корпус

  • В вихревом корпусе между корпусом и рабочим колесом предусмотрена круглая камера.

в. Корпус с направляющими лезвиями

  • Направляющие лопатки расположены вдоль периферийной части рабочего колеса, поэтому они называются направляющими лопатками.
  • Площадь направляющего аппарата увеличивается, что снижает скорость потока через направляющий аппарат и соответственно увеличивает давление воды.

3. Всасывающая труба

  • Труба, один конец которой соединяется с впускным отверстием насоса, а другой конец погружается в воду в отстойнике, называется Всасывающая труба.

4. Напорная труба

  • Трубка, один конец которой присоединен к выпускному отверстию насоса, называется напорной трубой .
  • Другой его конец подает воду на нужную высоту.

Типы головок центробежных насосов
  • Головка центробежного насоса может быть представлена ​​следующими способами: —

1. Всасывающая головка

2.Головка доставки

3. Статическая головка

4. Манометрическая головка

1. Всасывающая головка

  • Высота по вертикали центральной линии центробежных насосов над поверхностью воды в насосе, из которого должна подниматься вода.
  • Обозначается hs.

2. Напорная головка

  • Высота по вертикали между осевой линией насоса и поверхностью воды в резервуаре, в который подается вода.
  • Обозначается hd.

3. Статическая головка

  • Совокупность напора всасывания и напора подачи называется статическим напором .
  • Представляет собой Hs.

Вс = Вс + Вс

4. Манометрическая головка

  • определяет как напор, с которым должен работать центробежный насос.
  • Обозначается Хмано.

Потери в центробежном насосе
  • В центробежном насосе происходят различные потери: —

1.Гидравлические потери

2. Механические потери

3. Потери от утечки

1. Гидравлические потери

  • Несчастья, вызванные водой, — это несчастья, вызванные течением жидкости в сифоне.
  • Эти потери далее классифицируются на:

и. Потери циркулярного потока

ii. Потери жидкости на трение

III. Потери от ударов или вихревых потерь

я. Потери в круговом потоке

  • Из-за того, что между двумя соседними лопатками , расположено относительное высокое давление, вдоль передней кромки лопатки ( + ) образуется относительно высокое давление, а по ходу кромки лопатки образуется относительно низкое давление  ( – ).

ii. Потери жидкости на трение

  • Эта потеря зависит от площади контакта с потоком жидкости величины шероховатости поверхности.
  • Считается, что потери зависят от квадрата скорости.

iii. Потери от ударов или вихревых потерь

  • Эта потеря возникает из-за неправильного угла входа потока по отношению к углу лопасти.
  • В условиях конфигурации эта беда практически равна нулю и увеличивается при уменьшении или расширении потока от типичных качеств.
  • Ударная потеря происходит при двух условиях: —

а. Уменьшение нормального разряда.

б. Увеличение по сравнению с нормальным разрядом.

2. Механические потери

  • Механические потери — это потери из-за кругового трения между рабочим колесом и жидкостью, которая занимает свободное пространство между рабочим колесом и упаковкой.
  • Это также несчастья из-за механических эрозий в ходе, сдавливающих органы.

3. Потери от утечки

  • Потери на утечку в устройствах толкающего баланса, креплении органов и зазорах между режущей водой и уплотнениями упаковки и подшипников.

Проблемы при эксплуатации центробежного насоса
  • Операционные трудности заключаются в следующем: —
  • Насос не запускается.
  • Не работает на полную мощность и давление.
  • Насос перестает работать.
  • Насос имеет очень низкий КПД.

Кавитация в центробежном насосе
  • Кавитация начинает проявляться в расширяющихся сифонах, когда вес на всасывании падает ниже веса паров жидкости.
  • Сила кавитации увеличивается со снижением оценки NPSH.
  • В центробежном насосе самое низкое давление на входе в рабочее колесо, поэтому в области всасывания образуются пузырьки пара.



  • Эти воздушных карманов передаются вместе с текущей жидкостью в область с более высоким весом рядом с выходом из рабочего колеса, где эти пузырьки дыма разрушаются.
  • Из-за резкого выкрашивания воздушных карманов на металлической поверхности создается большой вес, который вызывает питтинговую активность на металлической поверхности и создает волнение и вибрации.
  • Таким образом, на металлической поверхности образуется полостей .

Определение кавитации
  • Это характеризуется как чудо образования дымовых воздушных карманов текущей жидкости в месте, где вес жидкости падает ниже ее давления дыма, и неожиданное крошение этих паров поднимается в районе с более высоким весом.



Коэффициент кавитации Thoma для центробежных насосов

σ = [(Hb) – (Hs – hLs)] / H

           = [ ( H атм – Hv ) – Hs – hLs ] / H

        Где,

H атм = атмосферный напор в м водяного столба или абсолютный напор на поверхности жидкости в насосе.

Hv = Напор пара в м водяного столба.

  и

Hs = Высота всасывания в м вод.

HLs = Потеря напора из-за решетки во всасывающей трубе.

и

H = Напор, развиваемый насосом.

Эффекты кавитации
  • металлические поверхности повреждены и на поверхностях образовались полости.
  • Из-за внезапного схлопывания пузырьков пара возникает сильный шум и вибрация.
  • Эффективность насоса снижается из-за кавитации.
  • Из-за точечной коррозии поверхность лопастей насоса становится шероховатой, а сила, с которой лопасти насоса действуют на воду, снижается.

Факторы, ответственные за кавитацию
  • Высокая скорость рабочего колеса.
  • Небольшая ширина всасывающей воронки и залива рабочего колеса.
  • Слишком высокая удельная скорость.
  • Требуется NPSH > Доступный NPSH.
  • Высокая температура протекающей жидкости.

Меры предосторожности
  • Давление протекающей жидкости в любой части насоса не должно допускать падения ниже давления ее пара.
  • Следует использовать стойкий к кавитации материал .

Заливка центробежного насоса

Изображение: Грунтовка

  • Это операция, при которой всасывающая труба, корпус насоса и часть напорной трубы полностью заполняются водой из внешнего источника перед запуском насоса.
  • Это очень важный шаг при запуске центробежного насоса. Дело в том, что центробежный насос не способен перекачивать воздух или пары.
  • При заливке центробежный насос полностью погружается в жидкость без воздушной ловушки внутри. Это особенно необходимо при первом запуске.

Необходимость грунтовки
  • Подготовка положительного перемещения сифонов требуется однозначно в час первого запуска.
  • В этой ситуации подготовка подразумевает заливку жидкости в упаковку и рассчитывают уменьшить свободный объем.
  • Он имеет тенденцию выбрасывать воздух из-за собственной деятельности по перекачиванию. Это вызывает Самовсасывание .
  • Заливка не требуется в поршневых насосах. Но центробежный насос не является самовсасывающим, поэтому заливка необходима.

Другими словами

  • Плотность воздуха низкая, поэтому напор, создаваемый насосом, также низкий, даже незначительный, и, следовательно, насос не всасывает воду.
  • Чтобы избежать этой проблемы, необходимо заполнить центробежный насос.

Метод грунтовки
  • Насосы можно заполнить любым из следующих способов: —

1. Вручную

2. Со струйным насосом

3. С разделителем

4. С вакуумным насосом

1. Вручную



  • В этой стратегии вода заливается в сифон через канал.
  • Когда готовится , через клапан выпуска воздуха выходит воздух.

2. Со струйным насосом

Изображение: Со струйным насосом

  • В этой технике вода, доступная при высоком напоре, позволяет проходить через носик.
  • Носик предназначен для того, чтобы на флайере вне носика вес был не совсем атм давление так что можно сосать воду из поддона.

3. С сепаратором

  • В этой стратегии воздухоотделитель расположен на транспортной стороне сифона, а дугообразный всасывающий патрубок расположен в заливе сифона .
  • Изогнутая часть всасывающей трубы всегда содержит некоторое количество жидкости.
  • флюид тяжелее воздуха, поэтому снова падает в сепаратор и воздух движется вверх.
  • Соответственно жидкость и воздух разделяются в сепараторе.

4. С вакуумным насосом

Изображение: С вакуумным насосом

  • В этой стратегии используется малогабаритный реагирующий сифон для подготовки радиального сифона.
  • Всасывающая линия ответного сифона соединяется с линией подачи основного излучающего сифона.

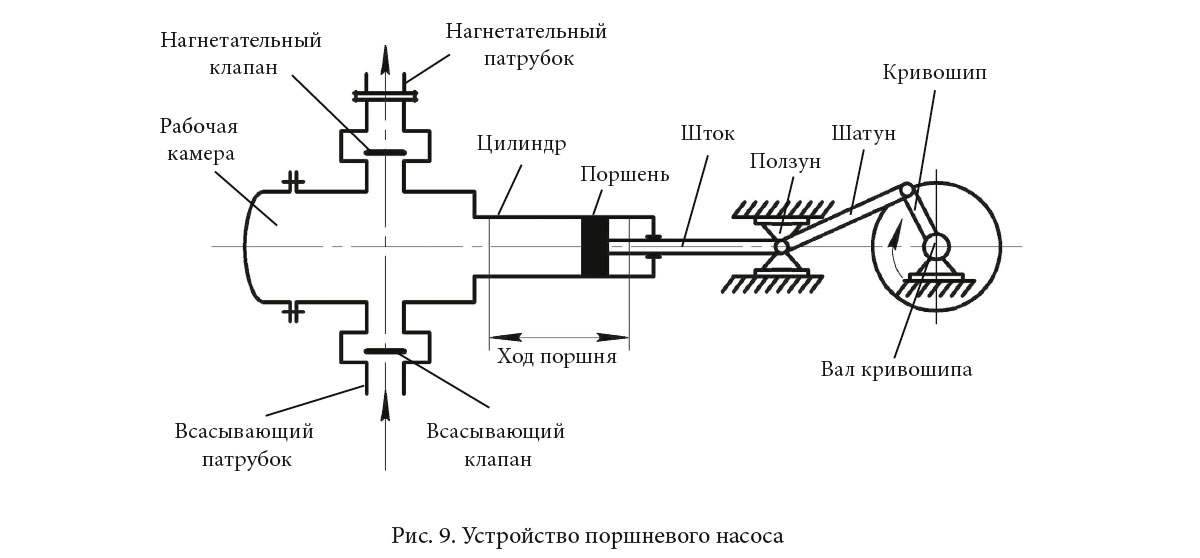

Разница между центробежным насосом и поршневым насосом
С.НЕТ. Центробежный насос Поршневой насос
1. Дает большой напор и меньший напор. Дает высокий напор и малый напор.
2. Нужна грунтовка. Это самовсасывающий .
3. Прост в конструкции. Сложная конструкция.
4. Стоимость обслуживания низкая. Стоимость обслуживания высока.
5. Маховик не используется. Маховик используется.
6. Стоимость установки высока. Высокая стоимость установки.
7. Эффективность высокая. Низкая эффективность.
8. Пусковой момент больше. Низкий пусковой момент.
9. Работа с очень вязкой жидкостью. Может работать с жидкостью с низкой вязкостью.
10. Ему не нужен воздушный сосуд. Использует судно Air .

Преимущества центробежного насоса
  • Расход радиального сифона меньше, так как в нем меньше деталей .
  • Установка и обслуживание проще и дешевле.
  • Может работать на высокой скорости.
  • Он вполне может быть напрямую соединен с электрическим двигателем или масляным двигателем.

Недостатки центробежного насоса
  • Произвести кавитацию.
  • Низкая мощность всасывания.
  • Коррозия.
  • Не может работать с вязкими жидкостями, такими как грязь и отходы.
  • Невозможно работать на высокой скорости.

Применение центробежного насоса
  • Почти 70 – 80 % Центробежные насосы используются в промышленности или в бытовых целях.
  • Также используется в пищевой, химической и нефтехимической промышленности.
  • В области ирригации и водоснабжения.
  • Горнодобывающая промышленность и т. д.

Заключение
  • Центробежные насосы в основном используются в коммерческих целях и имеют простую форму, поэтому в конечном итоге их рентабельность.
  • Там рабочий механизм простой.
  • У них меньше энергопотребление.
  • Может использоваться для перекачивания взвешенных или токсичных жидкостей .
  • Их нельзя использовать для летучих или вязких жидкостей.

Для лучшего понимания Посмотрите это видео

Внешняя ссылка



.

Добавить комментарий

Ваш адрес email не будет опубликован.
