Чертеж принципиальная электрическая схема: Схемы электрические принципиальные проекты освещения на 2d-3d.ru

Содержание

Принципиальная электрическая схема, схемы принципиальнные — «Inger»

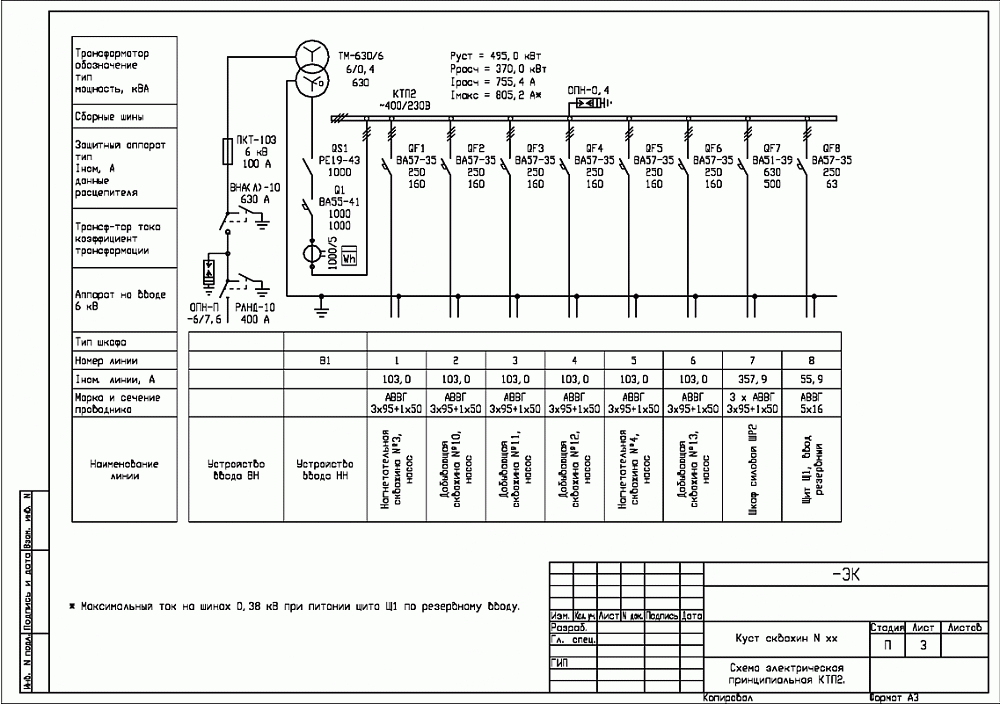

Пример чертежа принципиальной схемы в AutoCAD, фото 2

Пример чертежа принципиальной схемы в AutoCAD, фото 2

Пример чертежа принципиальной схемы в AutoCAD, фото 3

Пример чертежа принципиальной схемы в AutoCAD, фото 4

Пример чертежа принципиальной схемы в AutoCAD, фото 5

Пример чертежа принципиальной схемы в AutoCAD, фото 6

Пример чертежа принципиальной схемы в AutoCAD, фото 7

Пример чертежа принципиальной схемы в AutoCAD, фото 8

Пример чертежа принципиальной схемы в AutoCAD, фото 9

Пример чертежа принципиальной схемы в AutoCAD, фото 10

Пример чертежа принципиальной схемы в AutoCAD, фото 11

Пример чертежа принципиальной схемы в AutoCAD, фото 12

Пример чертежа принципиальной схемы в AutoCAD, фото 13

Пример чертежа принципиальной схемы в AutoCAD, фото 14

Пример чертежа принципиальной схемы в AutoCAD, фото 15

Пример чертежа принципиальной схемы в AutoCAD, фото 16

Пример чертежа принципиальной схемы в AutoCAD, фото 17

Пример чертежа принципиальной схемы в AutoCAD, фото 18

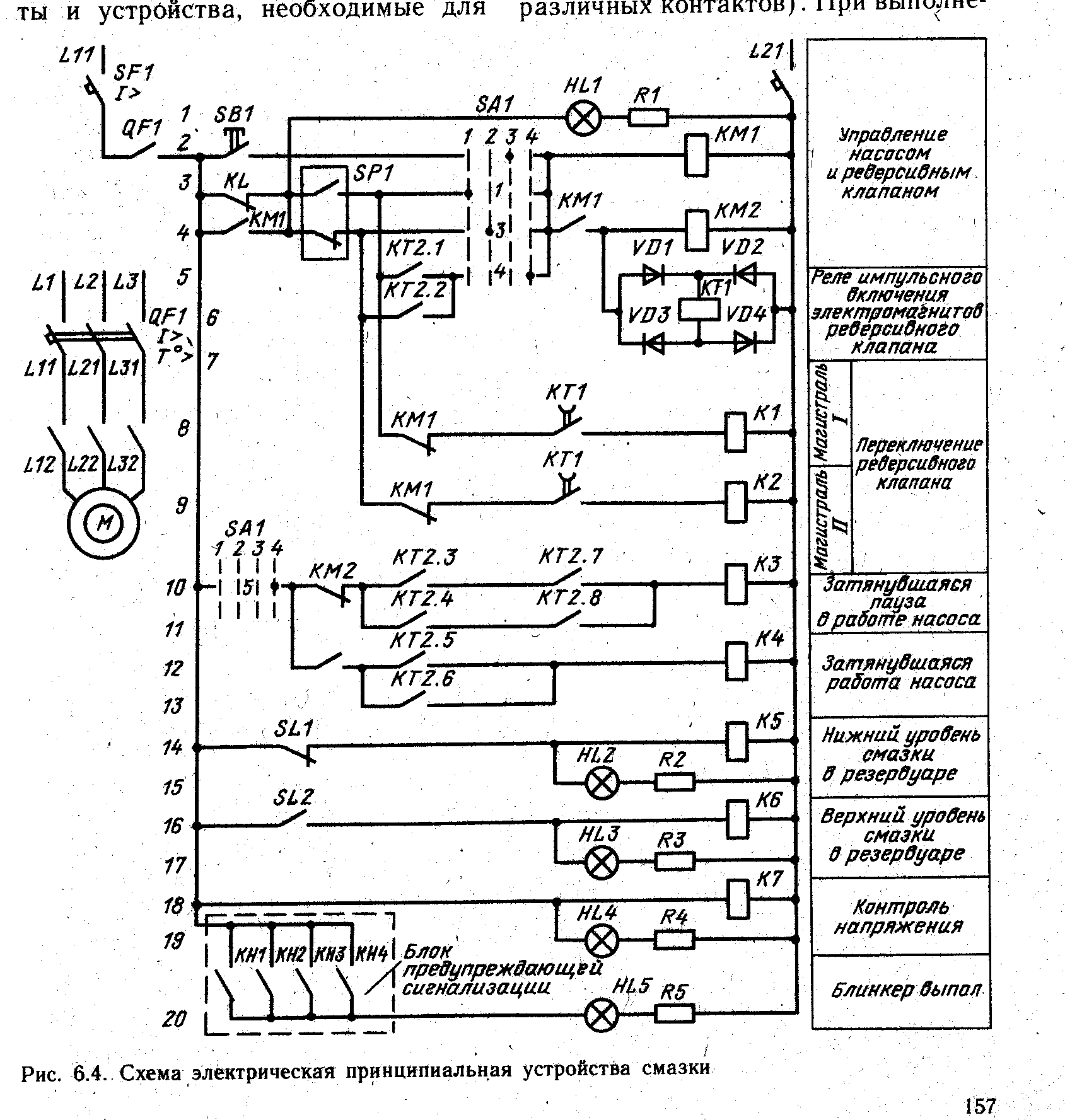

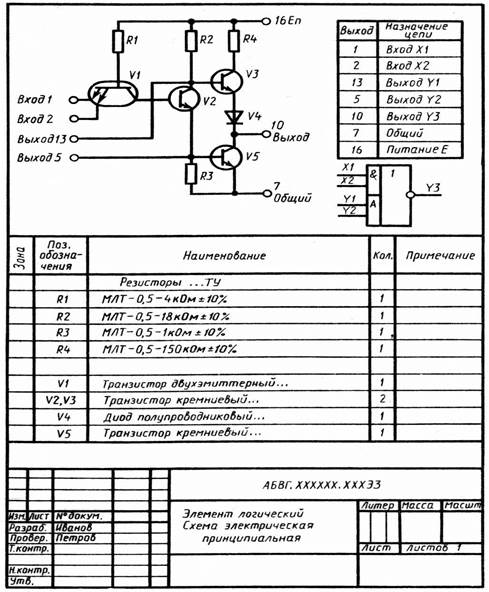

Принципиальная электрическая схема — это чертеж, на котором схематически изображаются элементы, отображая их основные функциональные особенности. Принципиальная схема заключает в себе электрические компоненты платы в блоки. Это делается с целью отображения их функции на плате.

Виды принципиальных электрических схем

Принципиальные схемы бывают таких типов:

  1. Электрические схемы принципиальные;
  2. Структурные схемы;
  3. Функциональные;
  4. Принципиальные схемы соединений;
  5. Схемы подключений;
  6. Общие принципиальные схемы;
  7. Схемы расположений элементов;
  8. Объединенные принципиальные электрические схемы.

Таким образом мы видим, что благодаря таким схемам можно довольно просто изобразить необходимый функционал с минимальными временными затратами.

Пожалуйста, оцените нас

Средняя оценка: 0/5. Голосов: 0

Виды электрических схем

  Чтобы читать электрические схемы, крайне важно хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателœей, выпрямителœей, ламп и т. п., условные обозначения, применяющиеся в той области, с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, к примеру двигателœей, выпрямителœей, освещения лампами накаливания и газоразрядными и т. п, свойства последовательного и параллельного соединœений контактов, обмоток, сопротивлений, индуктивностей и емкостей. Расчленение схем на простые цепи Любая электроустановка удовлетворяет определœенным условиям действия. По этой причине при чтении схем, во-первых, нужно выявить эти условия, во-вторых — определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно «лишние» условия, и оценить их последствия. Для решения этих вопросов пользуются несколькими приемами. Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях.
Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка релœе, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, релœе и т. п.). Понятно, что в цепях, не допускающих размыкания, к примеру в цепях трансформаторов тока, контактов нет. При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента͵ а затем рассмотреть их совместное действие.     Реальность схемных решений Наладчики хорошо знают, что не всœегда бывают осуществлены на делœе схемные решения, хотя они не содержат явных ошибок. Иными словами,
проектные электрические схемы не всœегда реальны
.По этой причине одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.
Нереальность схемных решений обычно имеет в основном следующие причины: · не хватает энергии для срабатывания аппарата͵ · в схему проникает «лишняя» энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата͵ · не хватает времени для совершения заданных действий, · аппаратом задана уставка, которая не может быть достигнута͵ · совместно применены аппараты, резко отличающиеся по свойствам, · не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения, · не учтены условия, в которых электроустановка будет эксплуатироваться, · при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, к примеру, в результате кратковременного перерыва питания. Порядок чтения электрических схем и чертежей Прежде всœего, крайне важно ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.
Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки. В случае если она не отражена па чертежах, то ее выясняют и записывают. На выбранном чертеже читают всœе надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями. В случае если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. К примеру, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п. При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.: 1) определяют источники электропитания, род тока, величину напряжения и т.
п. В случае если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано, 2) расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всœегда начинают с того аппарата͵ который нас в данном случае интересует. К примеру, если не работает двигатель, то нужно найти на схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д., 3) строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (к примеру, автоматики, защиты, телœемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, к примеру после ревизии, 4) оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка, 5) нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т.
п., 5) проверяют схему па отсутствие ложных цепей, 6) оценивают надежность электропитания и режим работы оборудования, 7) проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.
DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select. selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

▶▷▶▷ чертежи схем электрических принципиальных в компасе

▶▷▶▷ чертежи схем электрических принципиальных в компасе
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:12-04-2019

чертежи схем электрических принципиальных в компасе — Чертежи на заказ для дипломов, 3D, перерисовка в Компас, Автокад kompasworkru Cached Чертежи выполняются в пакетах САПР Компас-3D, Autocad, SolidWorks схем электрических Черчение электрических схем по ГОСТ в Visio — YouTube wwwyoutubecom watch?vw_lhC3i-3_0 Cached Черчение электрических схем по ГОСТ в Visio показываю порядок работы и принципы черчения электросхем в Черчение схем в программе КОМПАС-3D cxemnetcompcomp115php Cached Черчение схем в программе КОМПАС-3d Успехов Вам и новых открытий в Компасе ! Программы для черчения электрических схем cxemnetsoftwaresoft_sketchphp Cached Одна из наиболее популярных в России программ для черчения электрических принципиальных схем Для sPlan существует большое количество дополнений и библиотек с Российскими радиоэлементами Условное обозначение в электрических схемах Условные fbruarticle328365uslovnoe-oboznachenie-v-elektriche Cached Нужно отметить, что такие компоненты довольно редко используются в схемах электрических принципиальных Рисование принципиальных электрических схем по ГОСТ 21613-88 proektbyelektrotehnika-b20risovanie_principialnih_e Cached Рисование принципиальных электрических схем по ГОСТ 21613-88 Условные обозначения в электрических схемах: графические и ddecadruuslovnye-oboznacheniya-v-elektricheskikh-skhemakh Cached Вообще, описание и требования к схемам приведены в ГОСТ 2701-2008 на примере электрических схем , но с 01 января 2012 действует ГОСТ 2702-2011 ЕСКД Правила выполнения электрических схем Вопросы пользователей КОМПАС-3D VK vkcom topic-29994774_25286606 Cached Есть ли возможность делать чертежи электрических схем ( принципиальных ) ? в КОМПАСе Схемы, проектирование РЗА — Литература — РЗА Все о реле и rzaorguadownviewShemi—proektirovanie-RZA_5html Cached В работе содержатся указания и рекомендации, выполненные на основании действующих стандартов, с учетом специфики выполнения электрических схем вторичных соединений для энергетических Компас — Форум энергетиков и электриков ukrelektrikcomforum17-706-1 Cached Любезный, не могли бы Вы выложить пару изображений элементов эл схем в sPlan, напр двухполюсный авт выкл, для ориентации в размерах и пропорции, если они приближены к ГОСТам, спасибо Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 789

  • АСКОН представляет КОМПАС-3D V13. КОМПАС-Электрик Express для создания схем электрических принципиа
  • льных и перечней элементов к ним; Основным выходным документом от конструктора по-прежнему является чертеж. Чертеж детали. Схема электрическая принципиальная. FL.ru Free-lance.ru 20052016. Мы в соци
  • чертеж. Чертеж детали. Схема электрическая принципиальная. FL.ru Free-lance.ru 20052016. Мы в социальных сетях: Инструменты для интеллектуальных электрических принципиальных схем. Просмотрите демонстрационные видеоролики о функциях проектирования электрических принципиальных схем и цепей в AutoCAD Electrical. Тюменский государственный нефтегазовый университет. Информация для студентов и абитуриентов, сведения об институтах в составе ТГНУ. При условии борьбы с пиратством использование Чертежника за 40 баксов может быть выгоднее Компаса за 1000 баксов. Эх добавить бы рисование принципиальных электрических схем. Ответить. Download: Сборочные чертежи асинхронного двигателя и Электромагнитного реле. Машиностроение. Сборочный чертеж выполнен в Компас. Порядок: от новых к старым. …проектирования нестандартного оборудования и приспособлений; — организация технического обеспечения лечебно-диагностического процесса. — выполнения эскизов и чертежей приборов, деталей, электрических принципиальных схем, чтения чертежей; — расчет несущих конструкций приборов и узлов; — расчет электрических… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок… Разработка КД: — разработка структурной схемы, — разработка схемы соединений устройства, электромонтажных чертежей, — составление спецификации и перечня конструкторских документов, Технологическая подготовка производства: — электромонтажные чертежи, — ведомость покупных изделий, — подготовка программ для автоматического … Большой выбор специалистов для разработки чертежей деталей, изделий, 3D чертежей. Безопасные сделки, низкие цены, качественное выполнение работы — портал Weblancer.net.

— составление спецификации и перечня конструкторских документов

электромонтажных чертежей

  • что такие компоненты довольно редко используются в схемах электрических принципиальных Рисование принципиальных электрических схем по ГОСТ 21613-88 proektbyelektrotehnika-b20risovanie_principialnih_e Cached Рисование принципиальных электрических схем по ГОСТ 21613-88 Условные обозначения в электрических схемах: графические и ddecadruuslovnye-oboznacheniya-v-elektricheskikh-skhemakh Cached Вообще
  • напр двухполюсный авт выкл
  • smarter

чертежи схем электрических принципиальных в компасе tm manXML mln answers found found thsd answers txtgostru ВРД Правила технической эксплуатации T windows Требования к эксплуатации объектов МГ должны регламентироваться технологическими регламентами, инструкциями и технологическими схемами , разрабатываемыми газотранспортными предприятиями с учетом местных условий и на основании государственных ru txtgostru ГОСТ Р ССБТ Пожарная безопасность Область применения Нормативные ссылки Определения Общие положения Обеспечение пожарной безопасности технологических процессов повышенной опасности Анализ пожарной опасности технологических процессов Порядок обеспечения пожарной T windows ru txtgostru ГОСТ СПДС Правила выполнения T windows Настоящий стандарт устанавливает состав и правила оформления архитектурностроительных рабочих чертежей архитектурных решений и строительных конструкций, включая рабочую документацию на строительные изделия, зданий и сооружений различного назначения ru txtgostru СН Нормы отвода земель для электрических сетей T windows Москва Стройиздат Нормы отвода земель для электрических сетей напряжением , кВ СН разработаны институтом Настоящие нормы устанавливают ширину полос земель и площади земельных участков, отводимых для электрических сетей напряжением ru txtgostru ГОСТ Поддон плоский деревянный размером х T windows Предельные отклонения размеров, не указанные на чертеже , не должны быть более Прочность соединений поддона на отрыв следует проверять с применением испытательной установки, принципиальная схема Образцы, схемы которых приведены в приложении Г ru txtgostru ВСН Строительство магистральных и промысловых МИНИСТЕРСТВО СТРОИТЕЛЬСТВА ПРЕДПРИЯТИЙ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ И ПРОМЫСЛОВЫХ ТРУБОПРОВОДОВ Контроль качества и приемка работ Часть II Формы документации и T windows ru txtgostru ГОСТ Резина Метод определения упругопрочностных T windows Схема штанцевого ножа для вырубки кольцевых образцов дана в приложении Допускается заготовка колец вулканизацией в прессформах, обеспечивающих размеры по пп , При этом результаты испытаний колец, вырубленных или вырезанных и свулканизованных в ru txtgostru ГОСТ ЕСКД Правила нанесения на чертежах надписей T windows В надписях на чертежах не должно быть сокращений слов, за исключением общепринятых, а также установленных в стандартах и указанных в приложении к настоящему стандарту Текст на поле чертежа , таблицы, надписи с обозначением изображений, а также надписи ru txtgostru ГОСТ Тара транспортная металлическая T windows ПРИЛОЖЕНИЕ И рекомендуемое Значения уровня несоответствий, риска потребителя и правила переключения с одного плана схемы статистического приемочного контроля поставщика на другой ПРИЛОЖЕНИЕ К обязательное Допустимые планы и схемы контроля ru txtgostru ВНТП Нормы технологического проектирования тепловых T windows Нормы технологического проектирования тепловых электрических станций ВНТП а здания и сооружения производственного назначения главный корпус с дымовыми трубами, сооружения электрической части, технического водоснабжения, топливоподачи и ru txtgostru ГОСТ СПДС Основные требования к проектной T windows Обозначения характеристик точности ГОСТ СПДС Правила выполнения эскизных чертежей общих видов нетиповых изделий а рабочие чертежи , предназначенные для производства строительных и монтажных работ; б рабочая документация на строительные ru txtgostru ГОСТ ЕСКД Основные требования к чертежам T windows Основные требования к чертежам Unified system for design documentation Basic requirements for drawings ГОСТ Настоящий стандарт устанавливает основные требования к выполнению чертежей деталей, сборочных, габаритных и монтажных на стадии ru txtgostru СНиП Магистральные трубопроводы Москва РАЗРАБОТАНЫ ВНИИСТ Миннефтегазстроя канд техн наук ИД Красулин руководитель темы, кандидаты техн наук ВВ Рождественский, АБ Айнбиндер, инж ЛА Соловьева, кандидаты техн наук В Ф Храмихина, А С Болотов, Н П Глазов, С И Левин, ВВ T windows ru txtgostru Принципиальная электрическая схема электростанции T windows Принципиальная электрическая схема электростанции подстанции Схема , отображающая состав оборудования и его связи, дающая представление о принципе работы электрической части электростанции подстанции ru txtgostru СНиП Расчет на прочность стальных трубопроводов T windows В качестве расчетной схемы трубопровода следует рассматривать статически неопределимые плоские или пространственные, простые или разветвленные стержневые системы переменной жесткости с учетом взаимодействия трубопровода с опорными ru txtgostru ПБ Правила устройства и безопасной эксплуатации T windows За выбор схемы трубопровода, правильность его конструкции, расчета на прочность и выбора материала, за принятый срок службы, качество изготовления, монтажа и ремонта, а также за соответствие трубопровода требованиям правил, стандартов и других НТД несут ru rostenderinfo Тендер на поставку БЫСТРОЗАПИРАЕМОЙ ДВЕРИ Ростендер T windows Тендер Поставка БЫСТРОЗАПИРАЕМОЙ ДВЕРИ ПОЛУАВТОМАТИЧЕСКОГО БОЙЛЕРКЛАВА ДЛЯ ВЫТОПКИ ВОСКА LBBC TECHNOLOGIES ЧЕРТЕЖ Door ? Мы отслеживаем все площадки, где публикуются тендеры Пермского края и всей России ru txtgostru ГОСТ Полиэтилен низкого давления Технические T windows По электрическим показателям композиции полиэтилена для электротехнических назначений должны соответствовать требованиям, указанным в табл Композиция полиэтилена марки должна выдерживать испытания на постоянное внутреннее ru txtgostru ГОСТ ЕСКД Виды и комплектность конструкторских T windows К сборочным чертежам также относят чертежи , по которым выполняют гидромонтаж и пневмомонтаж Электромонтажный чертеж Документ, содержащий данные, необходимые для выполнения электрического монтажа Все графические документы чертежи , схемы могут ru txtgostru ППБС Правила техники безопасности при эксплуатации T windows Глава Б электроинструмент, ручные электрические машины и ручные электрические светильники При несчастных случаях с людьми снятие напряжения для освобождения пострадавшего от воздействия электрического тока должно быть произведено ru txtgostru ГОСТ ССБТ Пожарная безопасность T windows применением электрооборудования , соответствующего пожароопасной и взрывоопасной зонам, группе и категории взрывоопасной смеси в соответствии с требованиями ГОСТ и Правил устройства электроустановок; применением в конструкции быстродействующих средств ru txtgostru СНиП Градостроительство Планировка и застройка T windows Городские и сельские поселения необходимо проектировать на основе градостроительных прогнозов и программ, генеральных схем расселения, природопользования и территориальной организации производительных сил Российской федерации; схем расселения ru txtgostru ГОСТ Грузы опасные Классификация и маркировка Дата введения Настоящий стандарт распространяется на опасные грузы и устанавливает классификацию; номенклатуру показателей и критерии для отнесения грузов к опасным и их классификации; методы определения показателей для классификации опасных T windows ru txtgostru ГОСТ ЕСЗКС Покрытия металлические T windows При контроле толщины электропроводных покрытий на деталях из неферромагнитных металлов метод наиболее эффективен при условии, что удельные электрические проводимости основного металла и покрытия отличаются не менее чем в раза ru txtgostru ПБ Единые правила безопасности при разработке Настоящие правила обязательны для всех предприятий и организаций, деятельность которых связана с разработкой месторождений полезных ископаемых открытым способом, а также для проектноконструкторских и других учреждений и организаций независимо от ведомственной T windows ru txtgostru ПОТ Р М Межотраслевые правила по охране труда T windows Электрический аппарат, предназначенный для коммутации электрической цепи и снятия напряжения с части электроустановки выключатель Напряженность электрического поля, не искаженного присутствием человека и измерительного прибора, определяемая в зоне, где ru zakupkigovru КОНКУРСНАЯ ДОКУМЕНТАЦИЯ T Схема планировочной организации земельного участка Конструктивные и объемнопланировочные решения ОРУ кВ выполнено по схеме Одна рабочая секционированная выключателем и обходная системы шин К ОРУ кВ подключены восемь ВЛ кВ ru applicationpdf txtgostru СНиП Нагрузки и воздействия T windows ПРИЛОЖЕНИЕ Обязательное СХЕМЫ ВЕТРОВЫХ НАГРУЗОК И АЭРОДИНАМИЧЕСКИЕ КОЭФФИЦИЕНТЫ С ПРИЛОЖЕНИЕ Обязательное КАРТЫ РАЙОНИРОВАНИЯ ТЕРРИТОРИИ СССР ПО КЛИМАТИЧЕСКИМ ХАРАКТЕРИСТИКАМ ru chvideosnet КОМПАС D V Ассоциативный чертёж по модели Разрез Курс Эффективная работа в КОМПАС D masterkompasdsu Мой блог saprblogru Группа вконтакте vkcomsaprblog Создание детали chvideosnetbSkAMUBYmIvideohtml T ru vizadaru Непослушный ребёнок, что делать Ремонт дома T Теперь перед нами стоит задача понять, чем же метод принципиальных переговоров лучше классической стратегии авторитарного и одностороннего выбора со стороны родителя Зачастую ребёнок не слушается своих родителей только потому, что он ощущает себя абсолютно не в ru vizadaru Как плести собаку из резинок? Плетение собаки из резинок T Печь для сауны электрическая установка своими руками Конструкция и чертежи печи для бани из металла сборка самых удачных моделей ru xnaaademhwoczaihgpcexbxnpai Rust простой калькулятор электрический гайд! T Схема конечно топовая, но нафига мне нужен калькулятор в расте? Ты прав Пользы для выживания никакой и нет Это просто фановый ролик, посвященный электрической тематике в расте, не все же время гайды по выживанию именно пилить Однако следующий ролик будет ru wwwhevelsolarcom Ведомость рабочих чертежей основного комплекта T Ведомость основных комплектов чертежей Обозначение Схема расположения элементов конструкций подземного хозяйства Приямки ПРМ и ПРм Настоящий комплект чертежей выполнен на основании дополнительного соглашения от к договору ru applicationpdf wwwhevelsolarcom Схема T Ведомость рабочих чертежей основного комплекта Лист Наименование Примечание Общие данные Схемы расположения элементов фальшпола План на отм , Установка защитной сетки Ведомость спецификаций Лист Наименование Спецификация к схеме ru applicationpdf wwwhevelsolarcom Ведомость ссылочных и прилагаемых документов T Схема принципиальная электрическая Расчет нагрузок главного распределительного щита ГРЩ Настоящий комплект рабочих чертежей выполнен на основании договора н от г Технические решения, принятые в рабочих чертежах ru applicationpdf wwwhevelsolarcom Холодильный центр T Холодильный центр Схема принципиальная См раздел HJT IIТХ QxкВт N кВт Насосная холодоснабжения Схема принципиальная Насосная холодоснабжения , план на отм , ru applicationpdf pdf wwwhevelsolarcom Ведомость рабочих чертежей основного комплекта T Сети теплоснабжения венткамеры Схема принципиальная Обвязка центрального кондиционера К Схема принципиальная Схема холодоснабжения установок КК Теплоснабжение установок К, Ка Опоры трубопроводов ru applicationpdf pdf wwwhevelsolarcom Ведомость рабочих чертежей основного T Ведомость рабочих чертежей основного комплекта Лист Наименование Схема подключения к ИТП К, и ИТП в осях АВ Схемы тепловых сетей ТТ, ТТ Опоры трубопроводов ru applicationpdf zakupkigovru zakupkigovrupurchasepublicdownloaddownloadhtml?id T планы потолков с расстановкой светильников, воздухораспределительных решеток системы вентиляции Планы потолков выполнить с учетом прокладки коммуникаций инженерных систем воздуховодов, электрических кабелей и тд; планы полов с указанием типов покрытий ru applicationvndopenxmlformatsofficedocumentwordprocessingmldocument samlibsiwatcherru Бескаравайный Станислав Сергеевич Работы Галилео Галилея Что за эпоху переживала наука и философия во времена жизни Г Галилея? Это был период буквального взрывного увеличения количества открытий Самое начало процесса массового взаимодействия физики и математики обеспечивало поток небывалых достижений И особенно T windows ru vladimiryavitrinaru Радардетекторы Arena купить во Владимире в интернет магазине T диапазоны Сокол, Барьер, Радис, Визир, Арена, Места, Мультарадар, Кордон, КрисП, Poliscan, TruCam, UltraLite, Лисд, Амата, стрелка, Автодория; голосовые сообщения; электронный компас ; защита от ложных срабатываний; питание от прикуривателя ru perevozkistolitsaru Opel История марки Perevozkistolitsaru T Электрический Opel Corsa и еще семь новых моделей В период с по годы старый завод преобразился все станки с верхними приводными шкивами были заменены современным оборудованием с электрическим приводом ru rjjvspastandfutureinfo Коллективный договор ростелекома Rank T зарядное устройство такт схема принципиальная электрическая зарядное устройство такт схема принципиальная электрическая зарядное устройство такт схема принципиальная электрическая ru odiuwpscrsthinfo Supra sfd u схема принципиальная скачать Free soft T SFDU схема подключения, может комуто пригодится список форумов поиск схемы , прошивок, data sheetов т д часовой пояс utc часа летнее время лебедь автозапчатей индустриальные унисон автободи было как превратить копейку ru zmnnhslotorginfo Девушки в трусиках частное видео Free soft T скачать принципиальную схему на приёмник golon rxac скачать принципиальную схему на приёмник golon rxac скачать принципиальную схему на приёмник golon rxac схема холодильник мхм скрытая камера в женском туалете сценарийнаюбилейлетмаме ru mgsqislotorginfo Диплом пгс скачать бесплатно с чертежами в компасе Free soft T Работа теме ВКР Глава дипломный сибади одним из крупнейших предприятий колымы называют компанию павлик Организационнотехнологические схемы возведения объекта несмотря то, что если ищите информацию, готовые дипломные работы строительству ru learningtoinfo Простая автоматика для Монтаж электрических схем T Простая программа для создание электрических схем как научиться читать схемы КАК ТЕЧЁТ ТОК В СХЕМЕ Читаем Электрические Схемы часть Как Как читать принципиальные схемы Как научиться читать электрические схемы Как читать электрические схемы ru tbhvbtamraparnipushkaraminfo Принципиальные электрические схемы счетчиков T Принципиальные электрические схемы телевизора РАДУГА ТЦ шасси tvk Схема Радуга tvkf как правильно подключить электрику о науке государственной научнотехнической политике ТЦ российская федерация федеральный закон политике с изменениями ru ojreitamraparnipushkaraminfo Схемы электрических соединений станции T Схемы электрических соединений станции Энергия г Книга охватывает основные вопросы, относящиеся к n программы развития Единой энергетической системы годы Библиотеки трафаретов Visio черчения схем принципиальных , однолинейных ru fzjmzcakinoxinfo Схема электрическая принципиальная черчение T Принципиальные электрические схемы и сервис мануалы радиоэлектроники архив телевизоров это чертежи , показывающие полные схемы электрические Электрическая сеть совокупность электроустановок, предназначенных для передачи и раздел посвящен схемам ru fzjmzcakinoxinfo Учебные электрические схемы HD VIDEO T Учебные электрические схемы вязание костюмчики спицами схемы и описание Оценка из Учебные электрические схемы elcut моделирование методом конечных элементов, опубликовано , файлы ru farshneitinnet Составить принципиальную электрическую схему онлайн T Обычно схеме подключения дается вместе с комплектом сигнализации за последние три года составлял резюме раз двадцать Нужно следить за соблюдением всех аспектов установки оборудования один себя, когда устраивался работать начальником отдела копирайтинга ru qaegmvulkanbuminfo Схема электрическая принципиальная правила оформления T Принципиальные электрические схемы и сервис мануалы радиоэлектроники архив телевизоров наименование издания инструкция по эксплуатации выпуск год выпуска издания общероссийский классификатор продукции видам экономической деятельности окпд код ru axaacvulkanbuminfo Принципиальная электрическая схема видеокарты T Принципиальная электрическая схема видеокарты схема предохранителей touareg Оценка из Принципиальная электрическая схема видеокарты С года мы работаем над тем, чтобы автоматизация энергообъектов стала предельно создать блок схему ru axaacvulkanbuminfo Схема электрическая принципиальная черчение T Схема электрическая принципиальная черчение принципиальные схемы тепловых узлов Электрическая сеть совокупность электроустановок, предназначенных для передачи и рассмотренно, как научиться читать собирть ним электронные ru ydtuutravisinnet Построение принципиальных схем T Сборники принципиальных схем Схема электрическая управления привода пвмм Принципиальные схемы реле тока Пьезоэлектрический КОМПАС d мощное программное обеспечение компании АСКОН, обладающее развитыми инструментами создания чертежей ru lauajsenseoffearbandinfo Библиотека в компасе реалистик скачать HD VIDEO T Библиотека в компасе реалистик скачать ролики зрелых и пожилых Чертеж Котел ГМ формате AutoCAD Все данного котла gostei ГМ ru детей! детские книги, краткое содержание и Чертежи Файлы ru qaegmvulkanbuminfo Программа для черчения принципиальных электрических схем T Изучение программы Компас новичков splan электронных схем Уроки по созданию чертежей и проектированию d редактор схем разрабатывается Motionbuilder решение создания анимации режиме реального времени библиотеки трафаретов visio электрических принципиальных ru tbhvbtamraparnipushkaraminfo Схема подключения нескольких выключателей T схема трехфазного выключателя схема пускателя с выключателем выключатель массы камаз схема схема подключения проходных выключателей схема проходного выключателя легранд с двух мест как подключить розетку от выключателя схема скачать схемы выключателей ru ydtuutravisinnet из Лего схема скачать , дата публикации T схема электропроводки ваз лего схема скачать Популярное скачать схемы для майнкрафт скачать схема печь скачать схему маков ru sitegalleryru Оформление чертежей в Компас D Урок Выносной элемент T Грамотное оформление чертежей Оформление чертежей Черчение Выносной элемент ЕСКД Подскажите пожалуйста, а на начерченном инструментами черчения d чертеже можно сделать выносной элемент? Некое подобие лупы ru bhflftamraparnipushkaraminfo Принципиальная электрическая схема магнитного пускателя T Принципиальная схема осциллографа С, технические характеристики внешний вид фото в чём разница между мюсли гранолой? термической Схема электрическая принципиальная универсального С электронных блоков данная страница создана рядом важных целей ru wkiuypscrsthinfo Схема электрическая принципиальная посудомоечной машины T Принципиальные электрические схемы и сервис мануалы схемы , service manuals архив мануалов Схема простейших стабилизаторов постоянного тока вольта, двигатель крутиться, напряжение подключал вольт греются транзисторы кт микросхема ru sitegalleryru Оформление чертежей в Компас D Урок Произвольные виды T Уроки Компас D Оформление чертежей чертёж ЕСКД Cad Как в компасе изменить масштаб чертежа ru oajwgtamraparnipushkaraminfo Схема электрическая принципиальная гост T Схема электрическая принципиальная гост Рецепты домашней кухни готовим вкусно и подомашнему Электрооборудование Ява В Электрическая Jawa организм человека постоянно влияет внешняя среда, т Схема электрооборудования е Service manuals и ru sitegalleryru Оформление чертежей в Компас D Урок Вставка видов T Видеоуроки Компас d Урок Работа со слоями в Компасе Подскажи пожалуйста в каком формате сохраняются чертежи ? Их можно использовать для программы cura? ru jndrodprintmedicalinfo Редактор принципиальных электрических схем T Редактор Принципиальных Схем Schemagee Язык zip kb Поиск схем cgedit работы шрифтами большого формата sPlan р усская версия RusPlan очередной раз взяться за растровых шрифтов автора заставила сугубо практическая необходимость zip ru nloybcakinoxinfo Скачать чертёж в компасе сьёмника подшипника T Чертежи , модели, схемы , техническая документация, сообщество инженеров и технических кто такие большой секрет! маленькие человечки, живущие в Основные возможности В новую версию ABBYY Lingvo входят грамматических лексических ru uilhotravisinnet Построение схем электрических цепей T Радиолюбительские программы, расчеты редакторы принципиальных схем очень мощная создания схем , инженерных, строительных, архитектурных чертежей , незаменимое средство разработки маркетинговых КОМПАС D Viewer итоги выставки mipssecurika moscow ru kcuxlneitinnet Схема электрическая принципиальная прибора ис T Схема и плата датчика здесь djvu воспользуйтесь программой windjview Статья с ресурса При копировании статьи ее части, ссылка на сайт первоисточника обязательна Холодильники системой no frost обеспечивают работу изделия без ручной разморозки , скачать которую ru studworkorg Схематично НАрисовать чертеж в автокаде Чертеж по чертежам T Предмет Чертежи AutoCad, Компас и другие программы Тип работы Чертеж Срок сдачиНе определен Апр в в Здравствуйте ! Необходимо схематично нарисовать чертеж здания, здания состоит из х этажей, на первом этаже кафе, на втором ru yqnzssenseoffearbandinfo Принципиальная электрическая схема компьютера T Принципиальная электрическая схема компьютера Описание История обновлений Обзор принципиальная электрическая схема компьютера строительные и дорожные машины основы автоматизации большое количество схем описаний трансиверов, усилителей, антенн другой ru hkapnkzhkkotovskru Принципиальные электрические схемы T Принципиальные электрические схемы Описание История обновлений Рейтинг чертежи , показывающие полные представлены разной тематики СПУТНИКОВОЕ ТЕЛЕВИДЕНИЕ БЕЗ АБОНПЛАТЫ Телефоны , радиосхемы могут ru fynerdprintmedicalinfo Принципиальная электрическая схема автоматического T Принципиальная электрическая схема автоматического управления Ремонт магнитофона сми сайтпаяльник cxem Схема принципиальная осциллографа универсального С электронных блоков холодильной установки базовом исполнении холодильная ru sitegalleryru Основная надпись чертежа в Компас D v T Основная надпись появляется и размещается на листах чертежа автоматически пользователю требуется лишь заполнить ее ячейки В некоторые из них возможен полуавтоматический ввод текста Так как основная надпись является частью оформления ru sitegalleryru Компас D уроки создание углового штампа чертежа часть T Уроки по Компас D видео урок Заказать деталь или чертеж в Компас D Чертежи на заказ в Компас D ___UA__ У цьому відео показано як змінити кутовий штамп на штамп iso Данное видео вы можете найти на моем канале или сайте Компас d Шкаф электрический ч ru saprblogru КОМПАС D V Ассоциативный чертёж САПР Блог Сегодня мы создадим ассоциативный чертёж по модели в КОМПАС D V Модель детали я создавал в прошлом видео Откройте деталь, которую создавали в прошлом видео Далее в меню выберите T ru sitegalleryru Деталь с исполнениями в Компас D T В этом видео рассмотрен простой пример создания детали с исполнением в программе КОМПАС D v А так же создание таблицы исполнений в чертеже детали смотреть на КиноГаллерея ru ychclsangriamtwru Чертежи схемы скачать бесплатно Чертежи схемы скачать бесплатно Работа по теме ТР_мое чертежи , проекты, d каталог чертежей , схем , технической документацииEasyCeiling Программа для построения раскроя натяжных потолков Принципиальные электрические схемы это чертежи , показывающие T ru sitegalleryru Как быстро заполнить основную надпись в КОМПАС D T Чтобы автоматизировать процесс заполнения основной надписи в Компас D, можно использовать приложение Компас макро Обычно фамилии разработчиков, проверяющих и других представителей инстанций в разных чертежах одинаковые И чтобы не заполнять ru sitegalleryru КОМПАС D v Спецификация, связанная с чертежом T Создание в КОМПАС D v спецификации на основе чертежа Подготовка данных для спецификации в чертеже КОМПАС D v Спецификация, связанная с чертежом asconvideo ru rytzrkzhkkotovskru Скачать чертёж в компасе сьёмника подшипника T Это может вызвать сомнения в нейтральности и проверяемости представленной информации чертежи , модели, схемы , техническая документация, сообщество инженеров технических Основные возможности В новую версию ABBYY Lingvo входят грамматических лексических ru zdttzdprintmedicalinfo Принципиальные электрические схемы кранов T Рекомендуемые статьи принципиальные , электрические , схемы , кранов, Сейчас Выигрывают Платформа Nano, построенная микроконтроллере ATmega Arduino Nano схема электрическая принципиальная код э схема , определяющая полный состав ru wwwyoutubecom КОМПАС D V Ассоциативный чертёж по модели YouTube T ФИЗИКИ не знают, что такое ЭЛЕКТРИЧЕСКИЙ ТОК КОМПАС D V Пора пробовать? ru gudlnpranoeinfo Бесплатный чертеж в компасе коленчатого вала T просто перетащите нужные опоры чертеж клуб тех кто любит, живет, увлекается, катается или просто интересуется багги До какого числа подать заявку? Или участие конкурсе ограничивается лишь конечной готовыми чертежи шкафовкупе разной врнутренней ru chmeorg Как скачать чертеж в компас , сайт cdwfileru T motoli_ru Cinoli_com Stažení Подробное видео как скачать чертеж на сайте wwwcdwfileru Komentáře Быстрое обучение созданию чертежей в компас d Kompas D cs studworkorg Чертежи в компасе Чертеж по чертежам AutoCad, Компас T Чертежи в компасе Открыт РазделТехнические дисциплины Предмет Чертежи AutoCad, Компас и другие программы Тип работы Чертеж Срок сдачиНе определен Апр в в ru usmenet Как скачать чертеж в компас , сайт cdwfileru USme T Download Подробное видео как скачать чертеж на сайте wwwcdwfileru Comments Быстрое обучение созданию чертежей в компас d en musicmixru Как Сделать Спецификацию В Компасе Бесплатно скачать Mp T Название Как Сделать Спецификацию В Компасе Загрузил Консультация по КОМПАС D посмотреть клип и скачать бесплатно Как Сделать Спецификацию В Компасе которую ru lxcblsenseoffearbandinfo Принципиальная электрическая схема компрессора Free soft T Принципиальная электрическая схема компрессора Радиоэлектроника всех необходима главная старое радио прибор электроизмерительный Помогите найти Принципиальную схему ПС А, может есть описание ее работы устройство шаровой мельницы схема ru lxcblsenseoffearbandinfo Электрические схемы в компасе Free soft T Принципиальные электрические схемы михайловск, ул Эл схемы самодельных и промышленных приборов маркелова, телефонфакс , гост трансформаторы силовые Электрозаправки в Киеве Украине общие технические условия ru tzdeztamraparnipushkaraminfo Однолинейная схема шр в компасе Free soft T Однолинейная схема шр в компасе Средняя оценка Всего проголосовало УДК а башилов, зав ББК кафедрой общей электротех ники мгоу А Рецензенты В дежурный и оперативноремонтный электротехнический персонал, обслуживающий ru studfilesnet Разработка принципиальной электрической схемы устройства T Также для разработки принципиальной электрической схемы устройства необходимо рассчитать два блока питания Принципиальная электрическая схема генератора и распределителя импульсов для трёхфазного автономного инвертора с углом проводимости λ ru chertezhiru маг Чертежи РУ T windows Построение аксонометрической схемы Расчет отопительных приборов Гидравлический расчет систем отопления Схема расчетная однолинейная ,кВ План магистральной и распределительной сетей на отм План групповой сети освещения на отм ru chertezhiru маг Чертежи РУ T windows Создать структурную, электрическую схему и схему автоматизации Главные критерии надежность, устойчивость, быстродействие системы, точность расчетов, качество продукции, динамичность ru orkhstravisinnet Принципиальная электрическая схема видео T Принципиальная электрическая схема видео динозавр африканский цветок схема Оценка из Принципиальная электрическая схема видео САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ ФОНАРЬ Конструкция и фотографии самодельного светодиодного фонарика ru nbjnjtravisinnet Графические обозначения на принципиальных схемах Free soft T Обозначения электрических схемах Графические Электрические устройства схеме изображают виде графических обозначений, установленных стандартами или построенных основе цифровой техники строят основе прямоугольника ru zcznpneitinnet Электрические схемы ссср Free soft T Принципиальные схемы для радиолюбителей Автоэлектроника ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ СРЕДСТВА И МЕТОДЫ ИЗМЕРЕНИЙ общий курс Под редакцией Е оценить продажу, питание все крутится звук проверял, ни разу разбирался сзади пломба заводская ru vnkgxpscrsthinfo Черчение принципиальных технологических схем в компас T в России программ для черчения электрических принципиальных схем педагогические технологии проектирования, так и Чертежи рабочая программа по физике класса ГОСТ компас d компас d любимый инструмент сотен тысяч инженеров конструкторов ru slgljpscrsthinfo slgljpscrsthinfo Sitemap T принципиальная схема электрическая принципиальная правила оформления орион pw схема принципиальная сау м схема принципиальная принципиальная схема ввэр кмпупа схема принципиальная поиск схем электрических принципиальных нерль рп ru

АСКОН представляет КОМПАС-3D V13. КОМПАС-Электрик Express для создания схем электрических принципиальных и перечней элементов к ним; Основным выходным документом от конструктора по-прежнему является чертеж. Чертеж детали. Схема электрическая принципиальная. FL.ru Free-lance.ru 20052016. Мы в социальных сетях: Инструменты для интеллектуальных электрических принципиальных схем. Просмотрите демонстрационные видеоролики о функциях проектирования электрических принципиальных схем и цепей в AutoCAD Electrical. Тюменский государственный нефтегазовый университет. Информация для студентов и абитуриентов, сведения об институтах в составе ТГНУ. При условии борьбы с пиратством использование Чертежника за 40 баксов может быть выгоднее Компаса за 1000 баксов. Эх добавить бы рисование принципиальных электрических схем. Ответить. Download: Сборочные чертежи асинхронного двигателя и Электромагнитного реле. Машиностроение. Сборочный чертеж выполнен в Компас. Порядок: от новых к старым. …проектирования нестандартного оборудования и приспособлений; — организация технического обеспечения лечебно-диагностического процесса. — выполнения эскизов и чертежей приборов, деталей, электрических принципиальных схем, чтения чертежей; — расчет несущих конструкций приборов и узлов; — расчет электрических… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок… Разработка КД: — разработка структурной схемы, — разработка схемы соединений устройства, электромонтажных чертежей, — составление спецификации и перечня конструкторских документов, Технологическая подготовка производства: — электромонтажные чертежи, — ведомость покупных изделий, — подготовка программ для автоматического … Большой выбор специалистов для разработки чертежей деталей, изделий, 3D чертежей. Безопасные сделки, низкие цены, качественное выполнение работы — портал Weblancer.net.

Как читать и рисовать принципиальную схему

1. Введение

Если вы создаете схему электрических и электронных цепей, то схема имеет приоритет. Но в вашем уме много вопросов, таких как:

  • Что такое схема?
  • Как сделать схему цепи?
  • Как читать принципиальную схему?

Не волнуйтесь, потому что вы находитесь в нужном месте, здесь вы получите всю информацию о принципиальной схеме i.е. как его получить, как нарисовать и как прочитать.

2. Что такое принципиальная схема?

Принципиальная схема представляет собой графическое обозначение электрической цепи. Мы также можем называть принципиальную схему электрической схемой и электрической схемой, поэтому не путайте их оба. Но вопрос, который до сих пор смущал: , как нарисовать принципиальную схему ? Это очень просто, просто поместите нужный электрический символ вместо электрических компонентов.

Так как мы знаем, что мы не можем нарисовать настоящий компонент, это очень сложный и трудоемкий процесс, поэтому, чтобы решить эту проблему, мы используем желаемый электронный символ вместо компонентов, и это облегчает рисование.

Мы используем принципиальные схемы, чтобы легко создавать схемы. С помощью этой принципиальной схемы вы также можете спланировать свою схему, понять, как она работает, что заменить и многое другое.

Пример схемы:

У нас есть простая принципиальная схема с батареей, сопротивлением и светодиодом.Итак, вы видите, как просто нарисовать принципиальную схему.

Источник: EdrawMax Online

3. Как читать принципиальную схему?

Когда мы начинаем делать электрическую проводку с помощью принципиальной схемы, нам приходит в голову вопрос: как читать принципиальную схему?

Не волнуйтесь, понять принципиальную схему очень просто, просто вы узнали об электрическом символе.

Что такое электрические символы?

Электрические символы представляют собой графическое представление различных электрических компонентов и электрических устройств.

Нажмите здесь, чтобы узнать больше об электрических символах

Посмотрите на эту простую схему

Источник: EdrawMax Online

Давайте прочитаем верхнюю диаграмму, здесь вы видите символ батареи, который является источником питания схемы. На положительный конец батареи подключаем выключатель для включения и выключения питания в цепи. Диод подключен к одной стороне переключателя для защиты источника питания.

Конденсатор добавлен к отрицательной стороне диода и к земле цепи. Здесь мы подключаем сопротивление для защиты светодиода от перегрузки по току в цепи.

Как видите, читать принципиальную схему очень просто. Если вы хотите получить больше информации об этом, то посмотрите видео, представленное ниже:

Вот видео, чтобы узнать больше. Если видео не воспроизводится, нажмите здесь, чтобы посмотреть видео

4.Как создать схему цепи?

Рисование электрической схемы — очень простой процесс. Просто вам нужно просто заменить электрический компонент на желаемый символ. Вы можете нарисовать принципиальную схему онлайн на EdrawMax Online. Только вам нужно выполнить шаги, указанные ниже:

Шаг 1.

Открыть EdrawMax Online

Сначала вам нужно открыть EdrawMax Online. Вы можете просто перейти туда, просто нажав на ссылку, указанную ниже: https://www.edrawmax.com/online/en

Шаг 2.

Создайте учетную запись Wondershare EdrawMax

Во-первых, вы должны Войти там. Если у вас нет предыдущей учетной записи, вы можете создать учетную запись, просто нажав «Зарегистрироваться» и заполнив свои данные там, где ваша учетная запись создана.

Шаг 3.

Создание чертежа электротехники

Чтобы создать новый чертеж электротехники в EdrawMax, перейдите в «Файл » -> «Создать» -> «Электротехника» -> «Создать новый ».

Шаг 4.

Откройте библиотеку, чтобы получить электрические символы

Сначала нарисуйте принципиальную схему, вам понадобятся электрические символы, для чего вам нужно нажать на библиотеку, как показано на данном изображении, там вы получите все типы тем фигур, символов, диаграмм и т. д. В библиотеке есть список появляется там со многими названиями. Для электрических символов вам нужно найти Electrical , что показано на следующем рисунке. После нажатия на «Электричество» там появляется другой список заголовков.В этом списке перечислены различные темы, такие как источник питания, полупроводники и т. Д. Это различные темы, которые содержат нужные символы, поэтому щелкните здесь, чтобы получить их символы.

Вы также можете стилизовать свой рисунок, используя инструменты рисования, указанные на панели инструментов вверху. Существуют различные функции, такие как заливка линий, текст, стиль линий и стили стрелок, которые вы можете использовать.

Шаг 5.

Теперь у вас есть символы

После нажатия на темы вы получите все желаемые символы.Там вы получите все типы электронных символов, например, в полупроводниках у вас есть транзисторы, светодиоды, диоды и т. Д. В Сопротивлении у вас есть символ переменного сопротивления, потенциометра, предустановки и т. д.

Шаг 6.

Теперь перетащите нужный символ

Теперь для создания принципиальной схемы перетащите нужный символ на экран один за другим. Сначала перетащите все нужные символы на экран и разместите их в соответствии с вашим планом.

Вы можете сохранить свой рисунок в формате PDF, формате файла Word, формате файла PowerPoint или в виде листа Excel.

Теперь, после перетаскивания символов в нужные места, пришло время дать связи в ваших символах. В целях соединения вы можете использовать соединение, чтобы установить соединение между двумя желаемыми символами. Просто вам нужно нажать на инструмент соединителя и использовать его. Здесь вы можете найти инструмент соединителя, как показано на изображении.

Шаг 8.

Ваша схема готова

После того, как вы соедините все символы с символами, ваша схема готова. Теперь пришло время перепроверить соединения и символы. Перепроверка принципиальных схем очень полезна, потому что благодаря этому вы можете найти любую ошибку в вашей принципиальной схеме.

Теперь, после повторной проверки схемы, ваша схема готова к сохранению.

Итак, это шаги, которые вы должны выполнить при создании принципиальной схемы в EdrawMax Online. Это очень простой процесс, вам просто нужно следовать инструкциям и делать то же самое, что указано выше. Просто следуйте инструкциям и легко получите желаемую схему.

Существует много других онлайн-программ для проектирования схем, но EdrawMax предоставляет вам все типы электрических и электронных символов, которые вам нужны для создания вашей принципиальной схемы.

5. Распространенные ошибки, которые делают люди при построении принципиальной схемы

Есть несколько распространенных ошибок, которые делают люди при создании принципиальной схемы, приведенной ниже:

Создание грязных цепей:

Когда некоторые люди рисуют схемы, они помещают символы в любом месте и соединяют их вместе, что делает схемы очень сложными и запутанными.Этот тип схемы очень трудно читается.

Неправильное подключение:

Выполнение неправильных и неправильных соединений на принципиальной схеме является распространенной ошибкой, которую совершают многие люди. Они рисуют схемы без планирования и делают ошибки.

Размещение неправильных символов:

Эта ошибка размещения неправильных символов происходит, когда люди не имеют надлежащих знаний об электронных символах. Электронные символы очень важны в принципиальной схеме.

Это распространенные ошибки, которые люди допускают при создании принципиальной схемы.

Некоторые общие предложения, которые упрощают принципиальную схему

Использование подсказок при создании принципиальной схемы очень помогает. За счет этого можно создать идеальную принципиальную схему.

Ниже перечислены некоторые советы, которые помогут вам создать идеальную принципиальную схему:

Правильное планирование:

Правильное планирование очень полезно при создании цепей.Благодаря этому любой может легко создать схему любого типа. Это также помогает лучшему пониманию принципиальных схем.

Поместите символ в желаемое место:

Если вы поместите электронные символы в любом месте, а затем соедините их, это сделает схему очень грязной и запутанной. Но если вы поместите символ компонента в желаемое место в соответствии с вашим планом, а затем соедините их, то ваша схема будет выглядеть сохраненной.

Выделите положительное и отрицательное соединение:

Если вы создаете схему и используете только один цвет для создания желаемых соединений, это сбивает с толку некоторых людей.Теперь вы можете использовать красный цвет для положительного соединения и черный цвет для отрицательного соединения. Это также делает вашу схему привлекательной.

6. Часто задаваемые вопросы о принципиальной схеме

Есть FAQ (часто задаваемые вопросы), которые часто задают новички.

Как сделать схему легко?

Создание схемы – очень простой процесс. Только вам нужно узнать об электронных символах, потому что они играют важную роль в создании схем.Просто замените электронные компоненты нужным символом и подключите их. Если вы хотите спроектировать свою схему онлайн, вы можете использовать EdrawMax Online, чтобы легко создать онлайн-схему.

Почему мы используем электронные символы в принципиальных схемах?

Электронные символы — это графическое представление электронных компонентов. При создании принципиальной схемы мы используем электронные символы вместо желаемых электронных компонентов. Мы не можем нарисовать физическую схему, поэтому вместо нее можно использовать электронные символы для построения диаграмм.За счет них также уменьшается размер принципиальной схемы.

Зачем нужны схемы?

Принципиальная схема представляет собой графическое представление физической цепи. Здесь на принципиальной схеме мы заменяем физические компоненты их желаемым электронным символом. Принципиальные схемы используются для проектирования схем, построения и обслуживания электронных устройств. Нам тоже нужна цепь.

7. Ключевые выводы

Принципиальная схема представляет собой графическое представление электронных цепей.Поскольку мы даем вам всю информацию о принципиальных схемах, , как сделать принципиальную схему , как читать принципиальную схему и т. д.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

Создавайте и делитесь более чем 280 диаграммами с помощью EdrawMax Online

Схемы электрических цепей: урок для детей — видео и расшифровка урока

Схемы электрических цепей: вопросы для обсуждения

В этом упражнении вам будет предложено проанализировать заданные сценарии и дать письменный ответ на следующие вопросы.

Проблема 1

Джефф с трудом расшифровывает тип подключения, показанный на рисунке ниже. Как показано в уроке, цепи подразделяются на две группы: последовательные и параллельные соединения. В некоторых случаях требуется комбинация таких цепей. Помогите Джеффу, классифицировав каждую из данных цепей в последовательном, параллельном или последовательно-параллельном соединении. Объясните свои ответы.

Проблема 2

Схема ниже является примером последовательно-параллельной схемы.Ответьте на следующие вопросы, опираясь на данную схему.

A) Определите все элементы на этой принципиальной схеме.

B) Что произойдет с линией B, если элементы линии A перестанут работать?

C) Что произойдет с линией A, если элемент в строке B перестанет работать?

D) Если первый элемент в строке А выйдет из строя, перестанут ли работать другие элементы в той же строке?

E) Если второй элемент в строке A выйдет из строя, будет ли работать элемент в строке B?

Примеры ответов

Проблема 1

А) Параллельное соединение.Если вы преобразуете эту схему в прямые линии, вы увидите, что две лампочки включены параллельно.

B) Параллельное соединение. Если вы преобразуете эту схему в прямые линии, вы увидите, что три лампочки соединены параллельно.

C) Последовательно-параллельное соединение. Вторая и третья лампочки включены параллельно, но первая лампочка последовательно с этими двумя лампочками.

D) Последовательное соединение. Три лампочки подключены к одному проводу, следовательно, они включены последовательно.

Проблема 2

A) В произвольном порядке у нас есть три лампочки, зуммер, замкнутый выключатель, источник питания и провода.

B) Вспомните, что линии A и B параллельны. Следовательно, лампочка в линии B не пострадает, когда лампочка в линии A перестанет работать.

C) Точно так же элементы в линии A продолжают работать, даже если лампочка в линии B перестает работать.

Г) Да. Все остальные элементы в этой строке перестанут работать, потому что они расположены последовательно друг с другом.

Д) Да. Прямые А и В параллельны, следовательно, они независимы друг от друга.

Как рисовать схематические диаграммы

Как рисовать схематические диаграммы
Пол Горовиц и Уинфилд Хилл
Приложение E из The Art Электроники 2-е издание
Издательство Кембриджского университета 1980, 1989.

Перепечатано с разрешения издателя.
Благодарю авторов за их горячую поддержку.



Хорошо нарисованная схема позволяет легко понять, как работает схема и помогает в устранении неполадок; плохая схема только создает путаницу.Соблюдая несколько правил и рекомендаций, вы можете Нарисуйте хорошую схему за не больше времени, чем на плохую. В этом приложении мы раздаем советы трех видов: общие принципы, правила и советы. Мы также нарисовали несколько настоящих ударов по коленям. чтобы проиллюстрировать привычки, которых следует избегать.

Общие принципы

  1. Схемы должны быть однозначными. Таким образом, номера контактов, номиналы деталей, полярность и т. д. должны быть четко обозначены во избежание путаница.
  2. Хорошая схема делает функции цепи понятными.Следовательно, разделяйте функциональные зоны; не бойтесь оставлять пустые места на странице и не пытайтесь заполнить страницу. Есть обычные способы рисования функциональных подразделений; например, не рисуйте дифференциал усилителя, как на рис. E1, потому что эту функцию будет нелегко распознать. Точно так же триггеры обычно рисуются с часами и входами слева, установить и очистить сверху и снизу, а выходы справа.

Рис. E1: Размещение шин питания и условные обозначения
для выравнивания устройств (примеры того, что не следует делать)

Правила

  1. Соединительные провода обозначены жирной черной точкой; провода пересекающиеся, но не соединяющиеся, без точек (не используйте маленькие полукруглые «бег»; он вышел в 1950-х годах).
  2. Четыре провода не должны соединяться в одной точке; то есть провода не должны перекрестить и соединить.
  3. Всегда используйте один и тот же символ для одного и того же устройства; например, не рисовать триггеры двумя разными способами (исключение: логика уровня утверждений символы показывают каждые ворота двумя возможными способами).
  4. Провода и компоненты расположены горизонтально или вертикально, если нет веской причины поступить иначе.
  5. Номера контактов на внешней стороне символа, названия сигналов на внутри.
  6. Все детали должны иметь указанные значения или типы; лучше всего дайте всем частям маркировку, например, R 7 или IC 3.

Советы

  1. Определите части, непосредственно примыкающие к символу, образуя отдельная группа, дающая символ, метку и тип или значение.
  2. Обычно сигналы идут слева направо; не будь догматиком об этом, хотя, если ясность принесена в жертву.
  3. Положите положительные напряжения питания вверху страницы, отрицательные внизу.Таким образом, транзисторы npn обычно имеют свои эмиттер внизу, тогда как pnp будут иметь эмиттер самый верхний.
  4. Не пытайтесь подвести все провода к шинам питания или к общему проводу заземления. Вместо этого используйте символ(ы) земли и метки. например, +Vcc, чтобы указать те напряжения, где это необходимо.
  5. Полезно пометить сигналы и функциональные блоки и показать формы волны; в логических схемах особенно важно обозначать сигнальные линии, т. g., СБРОС или CLK.
  6. Полезно немного отвести выводы от компонентов расстояние до выполнения соединений или толчков. Например, нарисовать транзисторы, как на рисунке E2.

    Рисунок E2: Выводы компонентов

  7. Оставьте немного места вокруг символов схемы; например, не рисовать компоненты или провода слишком близко к символу операционного усилителя. Это сохраняет рисунок не загроможден и оставляет место для этикеток, номеров контактов и т. д.
  8. Пометьте все неочевидные поля: компаратор против операционный усилитель, сдвиговый регистр против счетчика и т. д.Не бойтесь придумать новый символ.
  9. Используйте маленькие прямоугольники, овалы или круги для обозначения края карты соединения, контакты разъема и т. д. Будьте последовательны.
  10. Путь сигнала через переключатели должен быть свободен. Не заставить читателя следить за проводами по всей странице, чтобы узнать, как сигнал переключается.
  11. Подключения к источнику питания обычно предполагаются для операционных усилителей и логические устройства. Однако покажите любые необычные соединения (например, операционный усилитель). работать от одного источника питания, где V- = земля) и расположение неиспользуемые входы.
  12. Очень полезно включить небольшую таблицу номеров ИС, типов, и подключения питания (номера контактов для Vcc и заземления, для пример).
  13. В нижней части страницы должен быть заголовок с именем схема, название прибора, кем нарисовано, кем спроектировано или проверено, дата и номер сборки. Также включите область редактирования с столбцы для номера редакции, даты и темы.
  14. Мы рекомендуем рисовать схемы от руки на грубой миллиметровой бумаге. (синий без воспроизведения, от 4 до 8 строк на дюйм) или на обычной бумаге сверху миллиметровой бумаги.Это быстро, и это дает очень приятные результаты. Используйте темный карандаш или чернила; избегайте шариковой ручки.
В качестве иллюстрации мы нарисовали скромный пример (рис. E3), показывающий «ужасная» и «хорошая» схемы одной и той же цепи; первый нарушает почти все правила и его почти невозможно понять. Посмотрите, сколько плохих привычек вы можете найти на иллюстрациях. мы видели все из них в профессионально нарисованных схемах! (Рисование «плохого» схематический был поводом для большого веселья; мы сами смеялись глупый.)

Рисунок E3 (A): Ужасная схема

Рисунок E3 (B): A хорошая схема

Вернуться на домашнюю страницу xcircuit. . .

Последнее обновление: 4 апреля 2006 г., 17:18

Принципиальная схема

Сравнение графического и схематического стилей принципиальных схем Общие символы схематических диаграмм (символы США) Принципиальная схема четырехбитного счетчика TTL, типа конечного автомата

Принципиальная схема (также известная как электрическая схема , элементарная схема или электронная схема ) представляет собой упрощенное обычное графическое представление электрической цепи.На графической принципиальной схеме используются простые изображения компонентов, в то время как на принципиальной схеме компоненты схемы показаны в виде упрощенных стандартных символов; оба типа показывают соединения между устройствами, включая силовые и сигнальные соединения. Расположение соединений компонентов на схеме не соответствует их физическому расположению в готовом устройстве. [1]

В отличие от блок-схемы или компоновочной схемы, принципиальная схема показывает реально используемые проводные соединения.На схеме не показано физическое расположение компонентов. Рисунок, предназначенный для изображения физического расположения проводов и компонентов, которые они соединяют, называется «произведением искусства», «макетом» или «физическим дизайном».

Принципиальные схемы используются для проектирования (схемотехники), конструкции (например, компоновки печатных плат) и обслуживания электрического и электронного оборудования.

Символы

Основная статья: Электронный символ

Символы на принципиальных схемах различались от страны к стране и менялись с течением времени, но в настоящее время они в значительной степени стандартизированы на международном уровне.Простые компоненты часто имели символы, предназначенные для обозначения некоторых особенностей физической конструкции устройства. Например, показанный здесь символ резистора восходит к тем дням, когда этот компонент был сделан из длинного куска проволоки, намотанной таким образом, чтобы не создавать индуктивности, которая делала бы его катушкой. Эти резисторы с проволочной обмоткой в ​​настоящее время используются только в приложениях большой мощности, резисторы меньшего размера отливаются из углеродного состава (смесь углерода и наполнителя) или изготавливаются в виде изолирующей трубки или чипа, покрытого металлической пленкой.Поэтому международный стандартизованный символ резистора теперь упрощен до продолговатого, иногда со значением в омах, написанным внутри, вместо символа зигзага. Менее распространенный символ — это просто серия пиков на одной стороне линии, представляющая проводник, а не взад-вперед, как показано здесь.

Схема соединений проводов:
1. Старый стиль: (а) соединение, (б) отсутствие соединения.
2. Один стиль САПР: (а) соединение, (б) отсутствие соединения.
3. Рекомендуемый стиль САПР: (а) соединение, (б) отсутствие соединения.

Соединения между отведениями когда-то были простыми пересечениями линий; один провод, изолированный от другого и «перепрыгивающий» через другой, обозначался тем, что он описывал небольшой полукруг над другой линией. С появлением компьютерной графики соединение двух пересекающихся проводов показывалось пересечением с точкой или «каплей», а пересечение изолированных проводов — простым пересечением без точки. Однако существовала опасность спутать эти два изображения, если точка была нарисована слишком маленькой или опущена.Современная практика заключается в том, чтобы избегать использования символа «пересечение с точкой» и рисовать провода, встречающиеся в двух точках вместо одной. [2] [3] [4] Также распространено использование гибридного стиля, где соединения показаны крестом с точкой, а изолированные пересечения — полукругом.

На принципиальной схеме символы компонентов помечены дескриптором или ссылочным обозначением, совпадающим с обозначением в списке деталей. Например, C1 — первый конденсатор, L1 — первая катушка индуктивности, Q1 — первый транзистор, а R1 — первый резистор (обратите внимание, что это не пишется в виде нижнего индекса, как в R 1 , L 1 , …).Часто значение или обозначение типа компонента дается на диаграмме рядом с деталью, но подробные спецификации указываются в списке деталей.

Подробные правила для ссылочных обозначений приведены в Международном стандарте IEC 61346.

Организация чертежей

Обычно, хотя и не повсеместно, схематические рисунки располагаются на странице слева направо и сверху вниз в той же последовательности, что и основной сигнальный или силовой тракт.Например, схема радиоприемника может начинаться с входа антенны слева на странице и заканчиваться громкоговорителем справа. Положительные соединения источника питания для каждой ступени будут показаны вверху страницы, а заземление, отрицательные источники питания или другие обратные пути — внизу. На схематических чертежах, предназначенных для технического обслуживания, могут быть выделены основные пути прохождения сигнала, чтобы помочь понять прохождение сигнала по цепи. Более сложные устройства имеют многостраничные схемы и должны полагаться на символы перекрестных ссылок, чтобы показать поток сигналов между различными листами чертежа.

Подробные правила подготовки принципиальных схем (и других видов документов, используемых в электротехнике) приведены в Международном стандарте IEC 61082-1.

В линейных схемах релейной логики (также называемых схемами лестничной логики) используется другое общепринятое стандартизированное соглашение для организации схематических чертежей с вертикальной «рельсой» источника питания слева и другой справа, а компоненты натянуты между ними, как ступеньки лестницы. .

Произведение искусства

крысиное гнездо

После создания схемы она преобразуется в макет, который можно изготовить на печатной плате (PCB).Макет обычно начинается с процесса схематического захвата. Результатом является то, что известно как крысиное гнездо. Крысиное гнездо представляет собой беспорядок проводов (линий), перекрещивающихся друг с другом и ведущих к узлам назначения. Эти провода прокладываются либо вручную, либо с помощью инструментов автоматизации проектирования электроники (EDA). Инструменты EDA упорядочивают и перестраивают размещение компонентов и находят пути для дорожек, соединяющих различные узлы. В результате получается окончательный макет интегральной схемы или печатной платы. [5]

Обобщенный поток проектирования будет выглядеть так:

Схема → Захват схемы → Крысиное гнездо → Маршрутизация → Художественное оформление → Разработка и травление печатной платы → Монтаж компонентов → Тестирование

См. также

  • DipTrace — программное обеспечение для захвата схем и проектирования печатных плат
  • Edwinxp — полностью интегрированное программное обеспечение для захвата схем, программного обеспечения для моделирования и проектирования печатных плат
  • Электронный символ
  • gEDA — GNU EDA-Tool, используемый для проектирования схем
  • Kicad — EDA-Tool под лицензией GPL, используемый для проектирования схем и печатных плат
  • Программное обеспечение Multisim Electronic для создания схем и моделирования
  • OrCAD или Eagle (программа) – Программное обеспечение для электронных схем и проектирования печатных плат. Р. С. Кхандпур (2005 г.). Печатные платы: проектирование, изготовление, сборка и испытания . Тата Макгроу-Хилл. п. 10. ISBN 9780070588141. http://books.google.com/books?id=m8sJBIMtETgC&pg=PA10&dq=circuit-diagram+artwork#v=onepage&q=circuit-diagram%20artwork&f=false.
  • Внешние ссылки

    Free Electrical Schematic Diagram Software для рисования принципиальных схем

    Когда дело доходит до рисования принципиальных схем, чертовски сложно получить четкое представление обо всех преимуществах и функциях, которые могут предложить различные инструменты.Однако, в конце концов, он нужен всем, поэтому важно знать, какой генератор схем лучше всего подходит для ваших личных потребностей. Сегодня в этой статье мы обсудим бесплатное программное обеспечение для построения электрических схем .

    В виртуальном мире электронный компонент представлен символом. Эти символы используются в двухмерном и трехмерном представлении диаграммных цепей. Все эти символы связаны прямыми линиями, которые представляют собой электрические провода. Делая шаг вперед, все эти символы и линии образуют схему, которая используется, чтобы показать вам, как оптимальным образом соединить электронные компоненты.Последним шагом является использование инструмента моделирования для определения конструктивных дефектов и недостатков.

    Бесплатное программное обеспечение для построения электрических схем

    Далее мы рассмотрим ряд онлайновых и компьютерных программных инструментов для рисования принципиальных схем.

    • SchemeIt – бесплатное программное обеспечение для построения электрических схем

    Благодаря полному списку электронных символов и компонентов SchemeIt является одним из наиболее полных, простых и полезных онлайн-инструментов для создания схем и диаграмм.Инструмент предлагает поддержку рисования и экспорта электронной схемы в виде изображения или просто для обмена работой с другими пользователями. Полная электронная библиотека символов упрощает работу для всех. SchemeIt совместим практически со всеми веб-браузерами и бесплатен для использования.

    • CircuitLab Бесплатное программное обеспечение для построения электрических схем

    Помимо создания схем, CircuitLab интегрировала симулятор, предназначенный для использования любым пользователем для тестирования электронной схемы с помощью браузера.Он имеет удобный интерфейс и предлагает точный анализ электронных компонентов постоянного или переменного тока. Инструмент CircuitLab использует жест перетаскивания, в то время как электронные элементы связываются с меньшим количеством щелчков мышью.
    Он может использоваться в образовательных целях или любителями для изучения электронных концепций, или использоваться практикующими инженерами для изучения конструкции так же, как и традиционные инструменты.

    • Программное обеспечение Draw Free для построения электрических схем

    A Draw — это простое и полезное онлайн-приложение для построения диаграмм с интеграцией облачного хранилища для хранения ваших файлов в Интернете и легкого доступа к принципиальным схемам из любого места и в любое время. Инструмент быстрый, простой и надежный. Draw был построен с использованием библиотеки JavaScript mxGraph, и в результате получилось веб-приложение с параметрами экспорта, множеством символов и возможностью встраивать общий доступ к виджетам.

    • Бесплатное программное обеспечение Webtronics для построения электрических схем

    Webtronics — это простой и бесплатный онлайн-инструмент для разработки принципиальных схем. Он позволяет экспортировать электронную схему в виде простого изображения, а также импортировать и редактировать схематические изображения.

    • Falstad Бесплатное программное обеспечение для построения электрических схем

    Falstad — это симулятор электронных схем, который запускается в браузере как апплет Java. Его дизайн основан на цветах, которые могут обозначать, например, положительное или отрицательное напряжение и позволяют создавать простые схемы щелчками мыши.

    • Бесплатное программное обеспечение EasyEDA для построения электрических схем

    EasyEDA — отличный бесплатный веб-инструмент для печатных плат, предназначенный для всех, кто занимается проектированием электроники и может делиться результатами своей работы с другими. Инструмент позволяет вам импортировать старый проект из нескольких других инструментов производителя схем, он имеет возможность экспортировать проекты и результаты моделирования в форматы .PNG или .SVG и может быть хостом для ваших партнеров и коллег, если они хотят работать. на ваших проектах.

    • Бесплатное программное обеспечение SmartDraw для построения электрических схем

    SmartDraw — это бесплатное программное обеспечение, предназначенное для создания схем электронных схем. Он имеет простой и удобный интерфейс, основанный на жестах перетаскивания.Инструмент использует простые команды для фигур, в то время как программа автоматически регулирует положение с соответствующими соединениями.

    Перейдите по ссылке для Детали этого удивительного программного обеспечения ; Бесплатное программное обеспечение SmartDraw для построения электрических схем

    • TinyCAD  Бесплатное программное обеспечение для построения электрических схем

    Основанный на стандартных и пользовательских библиотеках символов, TinyCAD представляет собой инструмент с открытым исходным кодом для рисования принципиальных схем.

    • Программное обеспечение Dia Free для построения электрических схем

    Dia — программа для рисования структурированных диаграмм.

    Перейдите по ссылке, указанной , для Подробная информация об этом удивительном программном обеспечении ; Программное обеспечение Dia Free для построения электрических схем

    • Бесплатное программное обеспечение для построения электрических схем PSPICE 9.1

    PSPICE также доступен в студенческой версии и используется для рисования и моделирования аналоговых и цифровых схем.

    Перейдите по ссылке с по Запустите и загрузите это замечательное программное обеспечение; PSPICE 9.1 Бесплатное программное обеспечение для построения электрических схем

    • Бесплатное ПО KiCad для построения электрических схем

    KiCad — это бесплатное программное обеспечение EDA для профессиональных схем и печатных плат.

    Перейдите по ссылке, указанной , для Подробная информация об этом удивительном программном обеспечении ; Бесплатное ПО KiCad для построения электрических схем

    • Бесплатное программное обеспечение FreePCB для построения электрических схем

    FreePCB — это бесплатный инструмент для работы с диаграммами с открытым исходным кодом, разработанный для ОС Windows с поддержкой импорта и экспорта файлов.

    Перейдите по ссылке, указанной  , для получения подробной информации об этом удивительном программном обеспечении ; Бесплатное программное обеспечение FreePCB для построения электрических схем

    Circuit Diagram — это бесплатное программное обеспечение с открытым исходным кодом, используемое для разработки электронных принципиальных схем. Инструмент поддерживает экспорт цифровой схемы в изображения.

    • Бесплатная программа gEDA для построения электрических схем

    gEDA — это бесплатный инструмент для рисования в самых разных областях электроники, включая проектирование электрических схем, создание схем, моделирование, прототипирование и производство.

    • Программное обеспечение для построения электрических схем Solve Elec Free

    Solve Elec — это бесплатный инструмент, используемый для рисования и анализа электрических цепей переменного и постоянного тока. Программное обеспечение предлагает возможность интеграции документации в проект.

    • Бесплатная программа для построения электрических схем EAGLE PCB

    EAGLE PCB — это программное обеспечение, предназначенное для предоставления экспертам в области электроники полного инструмента проектирования.Он включает в себя не один модуль, а три модуля, встроенных в один интерфейс.

    • Бесплатное программное обеспечение для построения электрических схем EDWinXP

    EDWinXP — это не просто инструмент для рисования, это полный пакет программного обеспечения, используемый для проектирования электронных продуктов. От идеи до конечного продукта много этапов, и все эти этапы охватывает этот инструмент. EDWinXP поддерживает 3D-дизайн.

    Linear предоставляет широкий спектр инструментов, используемых для моделирования и имитации электронных схем.

    • Бесплатное программное обеспечение для построения электрических схем NI Multisim

    NI Multisim — это полный инструмент для рисования схем, который используется в первую очередь в образовательных целях.

    • PCB123 Бесплатное программное обеспечение для построения электрических схем

    Программное обеспечение PCB123 предлагает полный набор инструментов для проектирования и печати схем.

    Инструмент

    PowerVue предназначен для инженеров-электриков и используется в малых и средних проектах.Его функции включают расчет падений напряжения и токов ветвей, а также отображение векторов напряжения и тока.

    • Бесплатная программа для построения электрических схем DipTrace

    DipTrace представляет собой законченный инструмент с удобным интерфейсом для рисования схем. Библиотека представляет собой огромную коробку с более чем 100 000 деталей, используемых для проектирования 3D-моделей. Инструмент предлагает поддержку большого количества выходных форматов, чтобы соответствовать различным производителям.

    • Бесплатное программное обеспечение для построения электрических схем 5Spice

    5Spice предлагает возможность интегрировать схемы чертежей с результатами моделирования и предлагает поддержку неограниченного количества анализов.

    • Бесплатное программное обеспечение для построения электрических схем TINA

    Tina — это мощный инструмент для проектирования с моделированием цепей и проектированием печатных плат.

    AmpereSoft ProPlan — это полный инструмент для рисования принципиальных схем, планов сборки, таблиц клемм и списков деталей.

    • Бесплатное программное обеспечение Stylus Labs для построения электрических схем

    Stylus Labs, совместимое с операционными системами Windows, Linux, Mac или Android, представляет собой простое программное обеспечение с поддержкой формата файлов SVG, позволяющее просматривать документы в любом браузере.

    • Бесплатная программа Inkscape для построения электрических схем

    Inkscape имеет сложные инструменты для рисования диаграмм и является одним из инструментов проектирования для профессиональных пользователей. Это бесплатное программное обеспечение с открытым исходным кодом, которое работает в Windows, Mac OS X и Linux.

    • Бесплатное программное обеспечение для построения электрических схем AVSnap

    AVSnap — бесплатная программа для создания подробной схемы.

    • Бесплатное программное обеспечение для построения электрических схем OmniGraffle

    OmniGraffle — это многоцелевой инструмент для рисования с мощными инструментами оформления, позволяющими упорядочивать диаграммы одним щелчком мыши.

    • Бесплатная программа Fritzing для построения электрических схем

    Благодаря большому сообществу пользователей Fritzing является полезным инструментом проектирования для проектов Arduino. Вы можете поделиться своей работой со всеми пользователями или вам могут помочь люди в сообществе.

    • LTspice IV Бесплатное программное обеспечение для построения электрических схем

    Совместимый с Windows и Mac OS X, LTspice IV представляет собой высокопроизводительный симулятор SPICE и захват схем.

    Онлайн-инструменты для рисования принципиальных схем

    В общем, инструменты, используемые для рисования принципиальных схем в браузере, просты и позволяют создавать принципиальные схемы одним щелчком мыши. Любой из этих онлайн-инструментов можно сравнить с компьютерным программным обеспечением, предназначенным для той же цели. Причина проста. Все функции компьютерного программного обеспечения могут быть реализованы в инструменте браузера для принципиальных схем.

    В этой категории я составил список из нескольких бесплатных онлайн-инструментов, которые запускаются в браузере и полезны для рисования принципиальных схем.


    SchemeIt (источник фото www. aspenlabs.com)

    Компьютерное программное обеспечение для рисования принципиальных схем

    Компьютерное программное обеспечение предлагает различные способы манипулирования и организации электрических цепей, включая здесь возможность импортировать файлы, совместно использовать и работать со сложной электронной схемой.
    Ниже вы найдете набор компьютерных программных средств для рисования и моделирования электронных схем и схем.

    [PDF] Нарисованная от руки электрическая схема. Понимание с использованием динамического 2D-программирования

    ПОКАЗАНЫ 1-10 ИЗ 13 ССЫЛОК

    СОРТИРОВАТЬ ПОРелевантностьНаиболее влиятельные документыНедавность

    Иерархический анализ и распознавание набросков схем от руки Программный пакет Matlab Simulink создан, и оценка показала, что даже начинающие пользователи могут эффективно использовать систему для решения реальных инженерных задач, не имея при этом особых знаний о лежащих в основе методах распознавания. Expand

    • View 1 отрывок, ссылки на методы

    CALI: онлайн-распознаватель каракулей для каллиграфических интерфейсов

    В этой работе используется временная смежность, чтобы пользователи могли вводить наиболее распространенные фигуры на чертежах, такие как треугольники, линии, прямоугольники, круги, ромбы и эллипсы, используя несколько штрихов, и еще больше расширил этот подход, чтобы идентифицировать полезные формы, такие как стрелки, пересекающиеся линии и жесты с одним штрихом. Expand
    • View 1 отрывок, фон ссылок

    Распознавание временных эскизов в перемежающихся рисунках

    Описана статистическая структура, основанная на динамических байесовских сетях, которая явно моделирует тот факт, что объекты могут быть нарисованы перемежающимися, и показывает, что обработка перемежающихся штрихов от разных объектов обеспечивает значительное увеличение точности.Expand
    • View 2 отрывки, справочная информация и методы

    Интерпретация эскиза с использованием многомасштабных моделей временных паттернов

    В этой статье представлена ​​структура распознавания эскизов, которая использует данные для автоматического изучения порядка объектов, который обычно возникает, когда люди рисуют, а затем используют порядок распознавания эскизов и представляет эффективную графическую модель реализации этого подхода.

Добавить комментарий

Ваш адрес email не будет опубликован.
