Точечная сварка для литиевых аккумуляторов своими руками: Ультрабюджетная точечная сварка литиевых аккумуляторов дома / Хабр

Содержание

Назначение точечной сварки для аккумуляторов

Аккумуляторные батареи на базе литий-ионных элементов очень широко распространены в компьютерной и бытовой технике. Часто требуется собрать блок питания, работоспособность которого зависит от качества контактов. В заводских блоках используется точечная контактная сварка, но аппараты для ее выполнения — слишком большая роскошь для бытового использования. Выручить может точечная сварка для аккумуляторов своими руками. Сделать ее несложно в домашней мастерской, пользуясь только обычными инструментами.



Как приварить контакт к аккумулятору

Для надежного соединения пластинчатого контакта с аккумулятором чаще всего используется конденсаторная сварка.



Слишком большой мощности не требуется, но особенности точечной сварки состоят в пропускании короткого импульса сварочного тока большой силы. Для аккумуляторов достаточно 400-800 А. Это достаточно сильный ток, который требует к себе уважительного отношения.

Импульс длится всего 35-100 миллисекунд, от регулировки зависит надежность сварки и целостность контакта. Если импульс будет длиться слишком долго, пластина попросту прогорит и прочность соединения будет минимальной. Сваривать конденсаторной сваркой собственного изготовления можно металл толщиной до 0,2 мм. Практика показывает, что для монтажа батарей этого вполне достаточно.

Точечная сварка аккумуляторов производится при помощи никелевых пластин стандартного размера, слишком большие и мощные аппараты здесь не нужны. У непосвященных непременно возникает вопрос — почему нельзя пластину попросту припаять обычным паяльником. Суть в том, что припаять то можно, но Li-ion элементы очень чувствительны к перегреву, особенно положительный полюс. Но даже и без пайки и сварки перегревать аккумуляторы нельзя — максимально допустимая рабочая температура не должна превышать +50 0С. а при точечной сварке прогреться успевают только точки касания пластины к корпусу, обеспечивая расплав металла, но без термического воздействия на внутренний объем элемента.

Существует два вида точечной сварки — ударная и трансформаторная. Первая действует по принципу прямого подключения сварочных контактов к конденсатору. Заряжается он от диодного выпрямителя. Действует схема достаточно эффективно и такой аппарат для быстрой точечной сварки батарей аккумуляторов популярен среди конструкторов-любителей, которые разработали ряд несложных, но рабочих схем. Второй вид предполагает использование специального вида трансформаторов, которые преобразуют обычный сетевой ток в специальный сварочный, силой до 1000 А и напряжением 2-3 В. Умельцы изготавливают такие аппараты из трансформаторов от микроволновой печи. Найти в интернете схемы таких устройств несложно.

Точечная сварка для аккумуляторов может быть сделана и из обычного автомобильного аккумулятора. Это самый простой аппарат точечной контактной сварки, в котором длительность импульса не регулируется, необходимо подбирать экспериментальным путем. Лучше всего это делать на использованных батарейках или выработавших свой ресурс литий-ионных или никель-кадмиевых элементах.

На новых тренироваться опасно — можно повредить батарею, если воздействие тока будет слишком длительным и успеет ее перегреть.

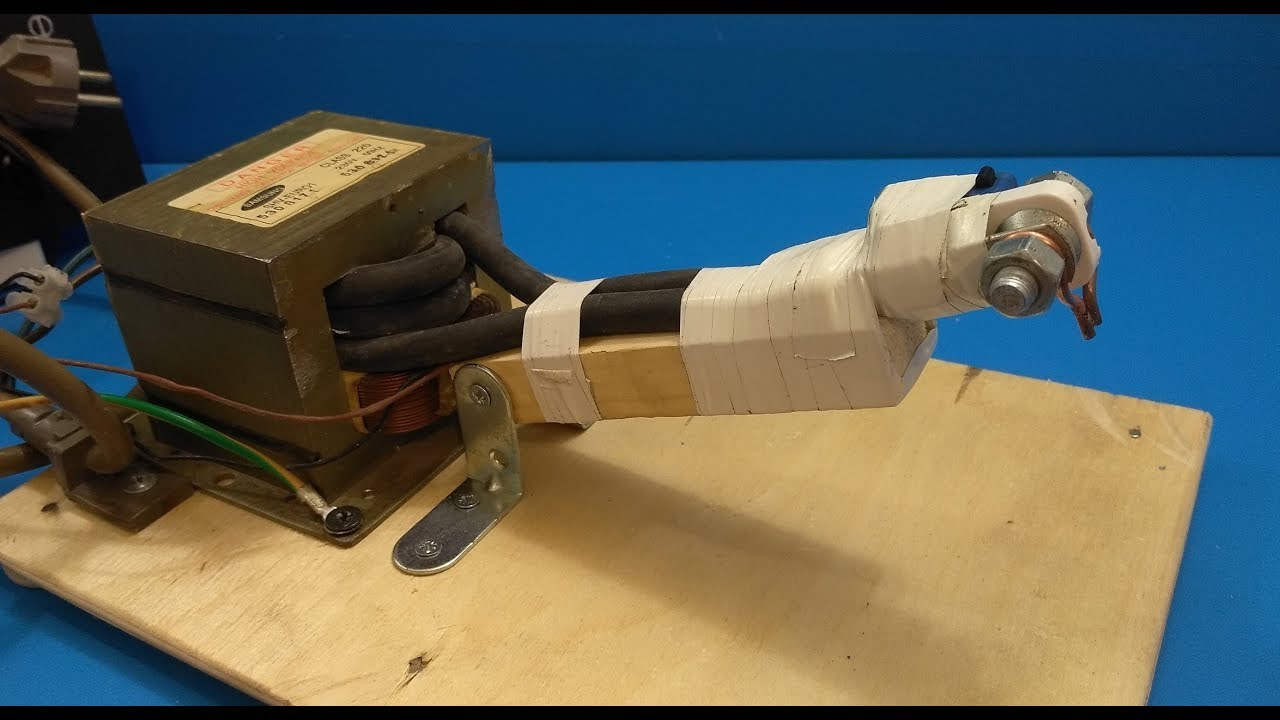

Как собрать трансформаторную сварку для аккумуляторов

Увидеть, как работает сварочный аппарат для аккумуляторов можно на видео:



Сложность его в микроконтроллере, собрать который под силу только людям, хорошо смыслящим в радиотехнике. Но дело в том, что аппарат для точечной сварки аккумуляторов чаще всего именно им и требуется. Поэтому особых трудностей как с перемоткой трансформатора, так и с подключением микроконтроллера быть не должно. Трансформатор от микроволновки мощностью 1-1,2 кВт подвергается переделке — удаляются магнитные шунты и вторичная обмотка. Затем наматывается другая, из провода сечением 35 мм2 в стандартной резиновой или самодельной многослойной изоляции. Диаметр такого провода равен 12 мм.

Необходимо всего витков 2-3. В режиме холостого хода напряжение на трансформаторе составляет 1,8-2 В, сила тока — не более 1,9 А. Управление может быть выполнено таким образом, как показано в ролике, или использовать микроконтроллер другого типа, который позволяет регулировать длительность импульса в пределах от 30 до 100-150 мс. Включается аппарат кнопкой или, что удобнее, педалью. Можно приспособить педаль от швейной машинки или зубоврачебного кресла. Не отличается особой сложностью и сварка конденсаторная.

Принципиальная схема ее проста и понятна, но способы реализации отличаются широтой подходов к выбору комплектующих, но результат примерно одинаковый — никелевые пластины привариваются прочно и надежно, причем без перегрева элементов. Самодельный аппарат для точечной сварки аккумуляторов может отличаться достаточно высокой степенью универсальности.

Схема конденсаторной сварки:



Электроды

Не менее важной частью аппарата точечной сварки являются электроды. Очень часто их роль исполняют жала обычных паяльников, которые затачиваются на правильный или эксцентричный конус. Если таких деталей нет, то используется обычный медный провод, диаметром 2-5 мм. При установке электродов важно, чтобы они были надежно припаяны к токоведущим проводам или закреплены в гильзе — неплотный контакт приводит к снижению силы тока и перегреву участков соединения. Диаметр провода не может быть ниже толщины электрода — сила тока очень большая и его потери на нагрев вне зоны работы электродов нежелателен.

Электроды прижимаются к пластине руками или при помощи специального прижимного устройства на рычажном кронштейне. Второй вариант более предпочтительный — можно выставить фиксированное расстояние между точками контакта (как правило — 5-6 мм) и иметь возможность точно отрегулировать длительность импульса. Прижимное устройство должно обладать возможностью изменения расстояния между электродами, чтобы можно было работать с деталями разного размера. Выбор вида сварки для аккумуляторов зависит от наличия деталей для ее сборки, частоты использования и квалификации мастера. Но следует учесть, что простота схемы и эффективность применения, которую можно увидеть на видеороликах, кажущаяся. Как и большинство сварочных аппаратов, эти установки требуют точности в расчетах и монтаже, экспериментальной проверки и настройки.

Если при первом опыте прочность соединения оставляет желать лучшего или металл прогорит — унывать не следует, это только локальная неудача. Опыт самодеятельных конструкторов говорит о том, что сделать точечную сварку своими руками для аккумуляторов или иных мелких соединений, которые трудно или невозможно собрать на винтовых метизах или пайкой, вполне возможно. Для этого потребуется только терпение и некоторые навыки и знания в электротехнике и электронике.

Ультрабюджетная точечная сварка литиевых аккумуляторов дома. Аппарат точечной сварки аккумуляторов Точечная сварка управление ардуино своими руками

Привет, мозгочины ! Представляю вашему вниманию аппарат для точечной сварки на базе микроконтроллера Arduino Nano.


Данный аппарат можно использовать для приваривания пластин или проводников, например, к контактам аккумулятора 18650. Для проекта нам понадобится источник питания напряжением 7-12 В (рекомендуется 12 В), а также автомобильный аккумулятор напряжением 12 В в качестве источника электропитания самого сварочного аппарата. Обычно стандартный аккумулятор имеет емкость 45 А/ч, что вполне достаточно для приваривания никелевых пластин толщиной 0,15 мм. Для приваривания более толстых никелевых пластин вам понадобится аккумулятор большей емкости или два соединенных параллельно.

Сварочный аппарат генерирует двойной импульс, где значение первого составляет 1/8 часть от второго по длительности.
Длительность второго импульса регулируется с помощью потенциометра и отображается на экране в миллисекундах, поэтому очень удобно регулировать продолжительность данного импульса. Диапазон его регулировки от 1 до 20 мс.

Посмотрите видео, где подробно показан процесс создания устройства.

Шаг 1: Изготовление печатной платы

Для изготовления печатной платы можно использовать Eagle файлы, которые доступны по следующей .

Самый простой способ – это заказать платы у производителей печатных плат. Например, на сайте pcbway.com. Здесь можно приобрести 10 плат по цене примерно 20 €.

Но если вы привыкли делать все самостоятельно, тогда для изготовления прототипа платы используйте прилагаемые схемы и файлы.

Шаг 2: Установка компонентов на платы и припаивание проводников

Процесс установки и припаивания компонентов достаточно стандартен и прост. Устанавливайте сначала небольшие компоненты, а затем более крупные.

Наконечники сварочного электрода сделаны из твердой медной проволоки сечением 10 квадратных миллиметров. Для кабелей используйте гибкие медные провода сечением 16 квадратных миллиметров.

Шаг 3: Ножной выключатель

Для управления сварочным аппаратом вам потребуется ножной выключатель, поскольку обе руки используются для удержания наконечников сварочного электрода на месте.

Для этой цели я взял деревянную коробку, в которую установил вышеуказанный выключатель.

Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса. Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения. Это устройство используется для автоматизации сварочных процессов, производства сварочного шва, с целью создания разнообразных конструкций из листового металла. Оно осуществляет управление электрической нагрузкой в соответствии с заданной программой. Программируется реле времени для контактной сварки в строгом соответствии с инструкцией. Этот процесс заключается в установке временных интервалов между определенными действиями, а также времени действия сварочного тока.

Принцип работы

Данное реле времени для точечной сварки сможет осуществлять включение и выключение устройства в заданном режиме с определенной периодичностью на постоянной основе. Если говорить попроще, то оно осуществляет смыкание и размыкание контактов. При помощи датчика поворота производится настройка промежутков времени в минутах и секундах по истечению, которого необходимо включить или отключить сварку.

Дисплей служит для отображения информации о текущем времени включения, периоде воздействия на метал сварочного аппарата, количестве минут и секунд до включения или выключения.

Виды таймеров для точечной сварки

На рынке можно найти таймеры с цифровым или аналоговым программированным. Используемые в них реле бывают разных типов, но самыми распространенными и недорогими являются электронные устройства. Их принцип работы основан на специальной программе, которая записана на микроконтроллере. С его помощью можно осуществлять регулировку времени задержки или включения.

В настоящее время можно приобрести реле времени:

  • с выдержкой на отключение;
  • с задержкой на включение;
  • настроенное на установленное время после подачи напряжения;
  • настроенное на установленное время после подачи импульса;
  • тактовый генератор.

Комплектующее для создания реле времени

Чтобы создать таймер реле времени для точечной сварки понадобятся такие детали:

  • плата Arduino Uno для осуществления программирования;
  • плата прототипирования или Sensor shield – обеспечивает облегчение соединения, установленных датчиков с платой;
  • провода по типу мама-мама;
  • дисплей, на котором могут отображаться минимум две строки с 16 символов в ряду;
  • реле, осуществляющее переключение нагрузки;
  • датчик угла поворота, оснащенный кнопкой;
  • блок питания для обеспечения снабжения устройства электрическим током (при проведении испытаний можно запитать его через USB кабель).

Особенности создания таймера реле времени для точечной сварки на плате arduino

Для его изготовления необходимо четко следовать схеме.

При этом часто применяемую плату arduino uno лучше будет заменить на arduino pro mini так как она имеет существенно меньший размер, стоит дешевле и при этом значительно легче осуществить припайку проводов.

После сбора всех составных частей таймера для контактной сварки на ардуино нужно припаять провода, которые соединяют плату с остальными элементами этого устройства. Все элементы необходимо очистить от налета и ржавчины. Это существенно повысит время эксплуатации таймера реле.

Нужно подобрать подходящий корпус и собрать все элементы в нем. Он обеспечит устройству приличный внешний вид, защиту от случайных ударов и механических воздействий.

На завершение необходимо осуществить монтаж включателя. Он понадобится, если хозяин сварки решит на продолжительное время оставить ее без присмотра, чтобы не допустить возгорания, повреждения имущества в случае возникновения чрезвычайных ситуаций. С его помощью покидая помещение, любой пользователь сможет без особых усилий отключить устройство.

«Обратите внимание!

Таймер для контактной сварки на 561 является более продвинутым устройством, так как создан на новом современном микроконтроллере. Он позволяет более точно отмерять время, устанавливать периодичность включения и выключения устройства. »

Таймер для контактной сварки на 555 не такой совершенный и имеет урезанный функционал. Но нередко используется для создания таких устройств, так как является более дешевым.

Чтобы лучше понять, как создать сварочный аппарат стоит связаться с сотрудниками компании. Кроме этого, предлагаем рассмотреть схему создания этого устройства. Она поможет понять принцип функционирования аппарата, что и куда необходимо припаять.

Заключение

Таймер для точечной сварки на ардуино является точным и качественным устройством, которое при должных эксплуатациях, прослужит долгие годы. Он является достаточно простым устройством, поэтому без труда может быть смонтирован на любой сварке. Кроме этого, таймер точечной сварки легок в уходе. Он работает даже в лютый мороз, на него практически никак не влияют негативные проявления природной среды.

Собрать устройство можно своими руками или обратится к профессионалам. Последний вариант более предпочтителен, так как гарантированно обеспечивает конечный результат. Компания проведет тестирование элементов устройства, выявит неполадки, устранит их, восстановив, таким образом, его работоспособность.

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables .

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.


Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

А вот результат работы:

Пришёл знакомый, принес два ЛАТР-а и поинтересовался, а можно ли из них сделать споттер? Обычно, услышав подобный вопрос, на ум приходит анекдот про то, как один сосед интересуется у другого, умеет ли тот играть на скрипке и в ответ слышит «Не знаю, не пробовал» — так вот и у меня возникает такой же ответ – не знаю, наверное «да», а что такое «споттер»?

В общем, пока закипал и заваривался чай, выслушал небольшую лекцию о том, что не надо заниматься тем, чем заниматься не надо, что надо быть ближе к народу и тогда ко мне потянутся люди, а также кратко погрузился в историю авторемонтных мастерских, проиллюстрированную смачными байками из жизни «костоправов» и «жестянщиков». После чего понял, что споттер – это такой небольшой «сварочник», работающий по принципу аппарата точечной сварки. Используется для «прихватывания» металлических шайб и других мелких крепёжных элементов к помятому корпусу автомобиля, с помощью которых затем выправляется деформированная жесть. Правда, там ещё «обратный молоток» нужен, но говорят, что это уже не моя забота – от меня требуется только электронная часть схемы.

Посмотрев в сети схемы споттеров, стало ясно, что нужен одновибратор, который будет «открывать» на короткое время симистор и подавать сетевое напряжение на силовой трансформатор. Вторичная обмотка трансформатора должна выдавать напряжение 5-7 В с током, достаточным для «прихватывания» шайб.

Для образования импульса управления симистором используются разные способы – от простого разряда конденсатора до применения микроконтроллеров с синхронизацией к фазам сетевого напряжения. Нас интересует та схема, что попроще – пусть будет «с конденсатором».

Поиски «в тумбочке» показали, что не считая пассивных элементов, есть подходящие симисторы и тиристоры, а также множество другой «мелочёвки» — транзисторы и реле на разные рабочие напряжения (рис. 1 ). Жалко, что оптронов нет, но можно попробовать собрать преобразователь импульса разряда конденсатора в короткий «прямоугольник», включающий реле, которое будет своим замыкающимся контактом открывать и закрывать симистор.

Так же во время поиска деталей нашлось несколько блоков питания с выходными постоянными напряжениями от 5 до 15 В – выбрали промышленный из «советских» времён под названием БП-А1 9В/0,2А (рис.2 ). При нагрузке в виде резистора 100 Ом блок питания выдаёт напряжение около 12 В (оказалось, что уже переделанный).

Выбираем из имеющегося электронного «мусора» симисторы ТС132-40-10, 12-тивольтовое реле, берём несколько транзисторов КТ315, резисторов, конденсаторов и начинаем макетировать и проверять схему (на рис.3 один из этапов настройки).

То, что в результате получилось, показано на рисунке 4 . Всё достаточно просто – при нажатии на кнопку S1 конденсатор С1 начинает заряжаться и на его правом выводе появляется положительное напряжение, равное напряжению питания. Это напряжение, пройдя через токоограничительный резистор R2, поступает на базу транзистора VT1, тот открывается и на обмотку реле К1 поступает напряжение и в результате контакты реле К1.1 замыкаются, открывая симистор Т1.

По мере заряда конденсатора С1, напряжение на его правом выводе плавно уменьшается и при достижении уровня меньше напряжения открывания транзистора, транзистор закроется, обмотка реле обесточится, разомкнувшийся контакт К1.1 перестанет подавать напряжение на управляющий электрод симистора и он по окончании текущей полуволны сетевого напряжения закроется. Диоды VD1 и VD2 стоят для ограничения возникающих импульсов при отпускании кнопки S1 и при обесточивании обмотки реле К1.

В принципе, всё так и работает, но при контроле времени открытого состояния симистора оказалось, что оно достаточно сильно «гуляет». Казалось бы, даже с учётом возможных изменений всех задержек включения-выключения в электронной и механической цепях оно должно быть не более 20 мс, но на самом деле получалось в разы больше и плюс к этому, то импульс длится на 20-40 мс дольше, а то и на все 100 мс.

После небольших экспериментов выяснилось, что это изменение ширины импульса в основном связано с изменением уровня напряжения питания схемы и с работой транзистора VT1. Первое «вылечилось» установкой навесным монтажом внутри блока питания простейшего параметрического стабилизатора, состоящего из резистора, стабилитрона и силового транзистора (рис.5 ). А каскад на транзисторе VT1 был заменён триггером Шмитта на 2-х транзисторах и установкой дополнительного эмиттерного повторителя. Схема приняла вид, показанный на рисунке 6 .

Принцип работы остался прежним, добавлена возможность дискретного изменения длительности импульса переключателями S3 и S4. Триггер Шмитта собран на VT1 и VT2 , его «порог» можно менять в небольших пределах изменением сопротивлений резисторов R11 или R12.

При макетировании и проверке работы электронной части споттера было снято несколько диаграмм, по которым можно оценить временные интервалы и возникающие задержки фронтов. В схеме в это время стоял времязадающий конденсатор ёмкостью 1 мкФ и резисторы R7 и R8 имели сопротивление 120 кОм и 180 кОм соответственно. На рисунке 7 сверху показано состояние на обмотке реле, внизу – напряжение на контактах при коммутации резистора, подключенного к +14,5 В (файл для просмотра программой находится в архивном приложении к тексту, напряжения снимались через резисторные делители со случайными коэффициентами деления, поэтому шкала «Volts» не соответствует действительности). Длительность всех импульсов питания реле составляла примерно 253…254 мс, время коммутации контактов – 267…268 мс. «Расширение» связано с увеличением времени отключения – это видно по рисункам 8 и 9 при сравнении разницы, возникающей при замыкании и размыкании контактов (5,3 мс против 20 мс).

Для проверки временной стабильности образования импульсов было проведено четыре последовательных включения с контролем напряжения в нагрузке (файл в том же приложении). На обобщённом рисунке 10 видно, что все импульсы в нагрузке достаточно близки по длительности – около 275…283 мс и зависят от того, на какое место полуволны сетевого напряжения пришёлся момент включения. Т.е. максимальная теоретическая нестабильность не превышает времени одной полуволны сетевого напряжения – 10 мс.

При установке R7 =1 кОм и R8 =10 кОм при С1=1 мкФ удалось получить длительность одного импульса менее одного полупериода сетевого напряжения. При 2 мкФ – от 1 до 2 периодов, при 8 мкФ – от 3 до 4 (файл в приложении).

В окончательный вариант споттера были установлены детали с номиналами, указанными на рисунке 6 . То, что получилось на вторичной обмотке силового трансформатора, показано на рисунке 11 . Длительность самого короткого импульса (первого на рисунке) около 50…60 мс, второго – 140…150 мс, третьего – 300…310 мс, четвёртого – 390…400 мс (при ёмкости времязадающего конденсатора в 4 мкФ, 8 мкФ, 12 мкФ и 16 мкФ).

После проверки электроники самое время заняться «железом».

В качестве силового трансформатора был использован 9-тиамперный ЛАТР (правый на рис. 12 ). Его обмотка выполнена проводом диаметром около 1,5 мм (рис.13 ) и магнитопровод имеет внутренний диаметр, достаточный для намотки 7-ми витков из 3-х параллельно сложенных алюминиевых шин общим сечением около 75-80 кв.мм.

Разборку ЛАТР-а проводим аккуратно, на всякий случай весь конструктив «фиксируем» на фото и «срисовываем» выводы (рис.14 ). Хорошо, что провод толстый – удобно считать витки.

После разборки внимательно осматриваем обмотку, очищаем её от пыли, мусора и остатков графита с помощью малярной кисти с жёстким ворсом и протираем мягкой тканью, слегка смоченной спиртом.

Подпаиваем к выводу «А» пятиамперный стеклянный предохранитель, подключаем тестер к «срединному» выводу катушки «Г» и подаём напряжение 230 В на предохранитель и вывод «безымянный». Тестер показывает напряжение около 110 В. Ничего не гудит и не греется — можно считать, что трансформатор нормальный.

Затем первичную обмотку обматываем фторопластовой лентой с таким нахлёстом, чтобы получалось не менее двух-трёх слоёв (рис.15 ). После этого мотаем пробную вторичную обмотку из нескольких витков гибким проводом в изоляции. Подав питание и замерив на этой обмотке напряжение, определяем нужное количество витков для получения 6…7 В. В нашем случае получилось так, что при подаче 230 В на выводы «Е» и «безымянный» 7 В на выходе получается при 7 витках. При подаче питания на «А» и «безымянный», получаем 6,3 В.

Для вторичной обмотки использовались алюминиевые шины «ну очень б/у» — они были сняты со старого сварочного трансформатора и местами совсем не имели изоляции. Для того, чтобы витки не замыкались между собой, шины пришлось обмотать лентой-серпянкой (рис.16 ). Обмотка велась так, чтобы получилось два-три слоя покрытия.

После намотки трансформатора и проверки работоспособности схемы на рабочем столе, все детали споттера были установлены в подходящий по размерам корпус (похоже, что тоже от какого-то ЛАТР-а – рис. 17 ).

Выводы вторичной обмотки трансформатора зажаты болтами и гайками М6-М8 и выведены на переднюю панель корпуса. К этим болтам с другой стороны передней панели крепятся силовые провода, идущие к корпусу автомобиля и «обратному молотку». Внешний вид на стадии домашней проверки показан на рисунке 18 . Вверху слева расположены индикатор сетевого напряжения La1 и сетевой выключатель S1, а справа – переключатель напряжения импульса S5. Он коммутирует подключение к сети или вывода «А», или вывода «Е» трансформатора.

Рис.18

Внизу находятся разъём для кнопки S2 и выводы вторичной обмотки. Переключатели длительности импульса установлены в самом низу корпуса, под откидной крышкой (рис.19 ).

Все остальные элементы схемы закреплены на днище корпуса и передней панели (рис.20 , рис.21 , рис.22 ). Выглядит не очень аккуратно, но здесь главной задачей было уменьшение длины проводников с целью уменьшения влияния электромагнитных импульсов на электронную часть схемы.

Печатная плата не разводилась – все транзисторы и их «обвязка» припаяны к макетной плате из стеклотекстолита, с фольгой, порезанной на квадратики (видна на рис.22 ).

Выключатель питания S1 — JS608A, допускающий коммутацию 10 А токов («парные» выводы запараллелены). Второго такого выключателя не нашлось и S5 поставили ТП1-2, его выводы тоже запараллелены (если пользоваться им при выключенном сетевом питании, то он может пропускать через себя достаточно большие токи). Переключатели длительности импульса S3 и S4 — ТП1-2.

Кнопка S2 – КМ1-1. Разъем для подключения проводов кнопки — COM (DB-9).

Индикатор La1 — ТН-0.2 в соответствующей установочной фурнитуре.

На рисунках 23 , 24 , 25 показаны фотографии, сделанные при проверке работоспособности споттера – мебельный уголок размерами 20х20х2 мм точечно приваривался к жестяной пластине толщиной 0,8 мм (крепёжная панель от компьютерного корпуса). Разные размеры «пятачков» на рис. 23 и рис.24 – это при разных «варочных» напряжениях (6 В и 7 В). Мебельный уголок в обоих случаях приваривается крепко.

На рис.26 показана обратная сторона пластины и видно, что она прогревается насквозь, краска подгорает и отлетает.

После того, как отдал споттер знакомому, он примерно через неделю позвонил, сказал, что обратный «молоток» сделал, подключил и проверил работу всего аппарата – всё нормально, всё работает. Оказалось, импульсы большой длительности в работе не нужны (т.е. элементы S4,С3,С4,R4 можно не ставить), но есть потребность подключения трансформатора к сети «напрямую». Насколько я понял, это для того, чтобы с помощью угольных электродов можно было прогревать поверхность помятого металла. Сделать подачу питания «напрямую» несложно – поставили переключатель, позволяющий замыкать «силовые» выводы симистора. Немного смущает недостаточно большое суммарное сечение жил во вторичной обмотке (по расчетам надо больше), но раз прошло уже больше двух недель, а хозяин аппарата предупреждён о «слабости обмотки» и не звонит, значит ничего страшного не произошло.

Во время экспериментов со схемой был проверен вариант симистора, собранного из двух тиристоров Т122-20-5-4 (их видно на рисунке 1 на заднем плане). Схема включения показана на рис.27 , диоды VD3 и VD4 — 1N4007.

Литература:

  1. Горошков Б.И., «Радиоэлектронные устройства», Москва, «Радио и связь», 1984.
  2. Массовая радиобиблиотека, Я.С. Кублановский, «Тиристорные устройства», М., «Радио и связь», 1987, вып.1104.

Андрей Гольцов, г. Искитим.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
К рисунку №6
VT1, VT2, VT3 Биполярный транзистор

КТ315Б

3 В блокнот
T1 Тиристор & Симистор

ТС132-40-12

1 В блокнот
VD1, VD2 Диод

КД521Б

2 В блокнот
R1 Резистор

1 кОм

1 0,5 Вт В блокнот
R2 Резистор

330 кОм

1 0,5 Вт В блокнот
R3, R4 Резистор

15 кОм

2 0,5 Вт В блокнот
R5 Резистор

300 Ом

1 2 Вт В блокнот
R6 Резистор

39 Ом

1 2 Вт В блокнот
R7 Резистор

12 кОм

1 0,5 Вт В блокнот
R8 Резистор

18 кОм

1 0,5 Вт

В жизни каждого «радиогубителя» возникает момент, когда нужно сварить между собой несколько литиевых аккумуляторов — либо при ремонте сдохшей от возраста АКБ ноутбука, либо при сборке питания для очередной поделки. Паять «литий» 60-ваттным паяльником неудобно и страшновато — чуть перегреешь — и у тебя в руках дымовая граната, которую бесполезно тушить водой.

Коллективный опыт предлагает два варианта — либо отправиться на помойку в поисках старой микроволновки, раскурочить её и достать трансформатор, либо изрядно потратиться .

Мне совершенно не хотелось ради нескольких сварок в год искать трансформатор, пилить его и перематывать. Хотелось найти ультрадешёвый и ультрапростой способ сваривать аккумуляторы электрическим током.

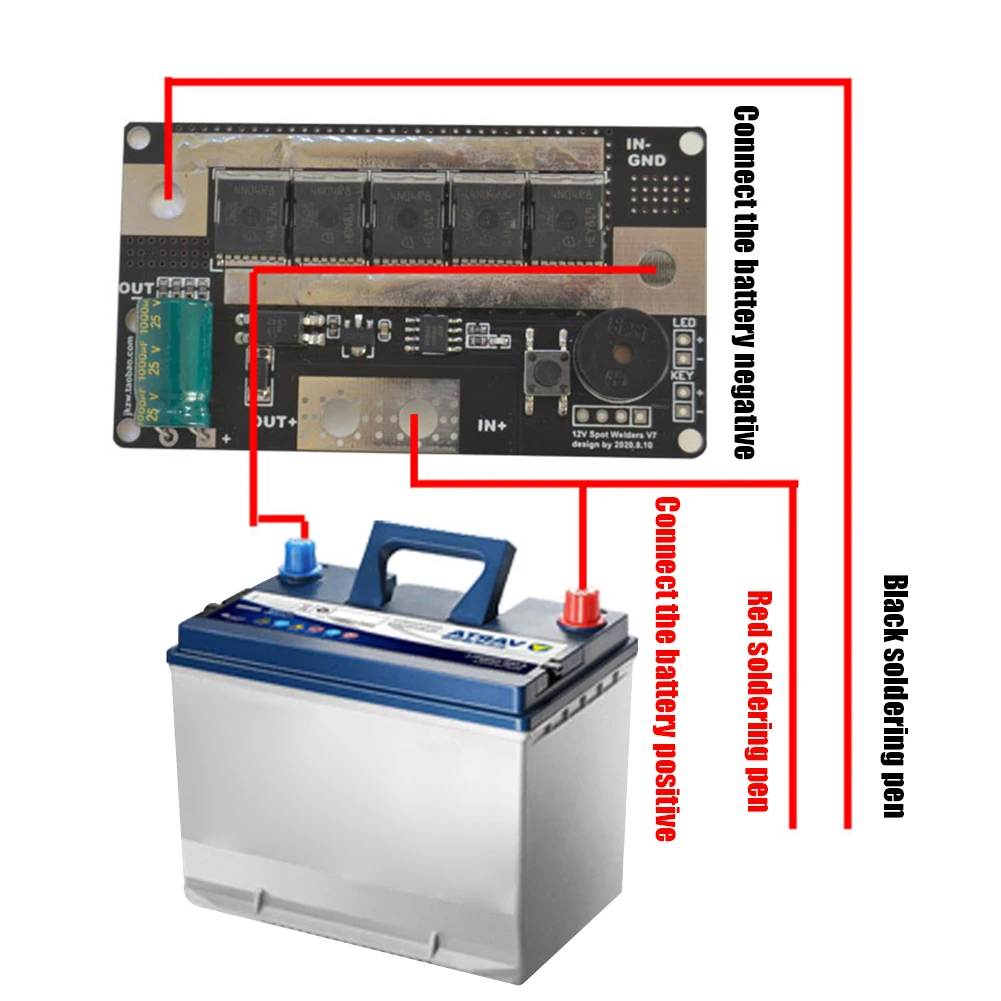

Мощный низковольтный источник постоянного тока, доступный каждому — это обычная б.у. АКБ от машины. Готов поспорить, что он у вас уже есть где-то в кладовке или найдётся у соседа.

Подсказываю — лучший способ обзавестись старой АКБ задаром — это

дождаться морозов. Подойдите к бедолаге, у которого не заводится машина — он скоро побежит за новым свежим аккумулятором в магазин, а старый отдаст вам просто так. На морозе старая свинцовая АКБ может и плохо работает, но после заряда дома в тепле выйдет на полную ёмкость.

Чтобы сваривать аккумуляторы током от батареи, нам нужно будет выдавать ток короткими импульсами в считанные миллисекунды — иначе получим не сварку, а выжигание дыр в металле. Самый дешёвый и доступный способ коммутировать ток 12-вольтовой батареи — электромеханическое реле (соленоидное).

Проблема в том, что обычные автомобильные реле на 12 вольт рассчитаны максимум на 100 ампер, а токи короткого замыкания при сварке в разы больше. Есть риск, что якорь реле просто приварится. И тогда на просторах Алиэкспресс я наткнулся на мотоциклетные реле стартера. Подумалось, что если эти реле выдерживают ток стартера, причём много тысяч раз, то и для моих целей сгодится. Окончательно убедило вот это видео, где автор испытывает аналогичное реле:

Контактная сварка с помощью одного суперконденсатора


Наверняка, при работе с аккумуляторами по их замене, вам требовалась контактная сварка. Так как литии-ионные батареи очень нежелательно паять обычным припоем, есть опасность перегрева. Покупать или мастерить дорогостоящее оборудование для двух-трех случаев точно не выгодно и затратно. А вот такой аппарат для контактной сварки доступен абсолютно каждому. Ведь он по сути состоит всего из одной детали, под названием — суперконденсатор.
Это почти такой же конденсатор, только высокой емкости. Обладающий всеми теми же плюсами, что и обычный конденсатор.

Понадобится




Изготовление простейшего аппарата для контактной сварки из суперконденсатора


Моток с проволокой разматываем и отрезаем два одинаковых отрезка длиной 5-7 см.

Выпрямляем их кусачкам или плоскогубцами, чтобы они были очень ровные. Теперь с одной стороны у каждого отрезка напильником зачищаем край, снимая лаковую изоляцию.

А с другой стороны делаем острие.

Лудим контакты ионистора.

Лудим оголенные и тупые конца отрезков медной проволоки.

Припаиваем отрезки к контактам суперконденсатора.

Аппарат для контактной сварки полностью готов!

Осталось лишь подогнуть вывода кусачками, чтобы было минимальное расстояние между острием 2-3 мм.

Заряжаем током 5 А.

Напряжение не должно превышать 2,7 В. Хотя, как видите на фото, у меня оно больше на одну десятую. Это конечно не критично, но лучше не рисковать.

Зарядка продлилась примерно минут 15.

Контактная сварка


Теперь разберемся как сваривать. Поскольку наш аппарат до невозможности простой, он не может регулировать длину импульсов. Вся задача тем самым ложится на вас. Поэтому выдержку придется делать интуитивно.
Вот пример, как припаять металлическую полоску к батарейке. Кладем полоску на батарейку. Теперь подносим контакты аппарата и тем самым быстро замыкаем его.

Выдерживаем где-то 0,5 секунды и быстро убираем, чтобы не пережечь соединение.

Все приварилось отлично.

С первого раза сварку лучше не производить — обязательно потренируйтесь.
Свариваем лезвие:


Все надежно и точно не отвалится. Главный упор делайте на тренировки, а дальше все пойдет как по маслу. Одной зарядки ионистора хватит на десяток таких сварок.

Смотрите видео


Восстановление li-ion аккумулятора: методы и меры безопасности


Каждый пользователь мобильных устройств хоть раз задумывался, как восстановить литий-ионный аккумулятор. Рано или поздно даже эти долговечные элементы питания теряют емкость или выходят из строя. Необходимость вернуть батарейку к жизни возникает при невозможности замены этой детали.

Li-Ion аккумуляторы не часто выходят из строя, но это возможно из-за неправильной эксплуатации изделия.

Особенности литий-ионных аккумуляторов

Перед тем как приступить к ремонту, нужно изучить особенности рассматриваемых батарей. Литий-ионный элемент выделяет энергию благодаря протекающим внутри химическим реакциям.

Ток подается на контакты, что позволяет нормально функционировать прибору-потребителю.

Аккумулятор имеет такие особенности:


Контроллер заряда-разряда литий-ионного аккумулятора.

  1. Наличие защитной платы. Микросхема контролирует уровень нагрева корпуса и течение процесса зарядки. При перегреве батареи контроллер прекращает поступление тока. Функционирование АКБ батареи автоматически приостанавливается при падении напряжения до 2,7 В.Такую плату внедряют в аккумуляторы из-за высокой вероятности взрыва.
  2. Длительный срок службы. Батарея выдерживает до 800 циклов зарядки, не утрачивая емкости.
  3. Чувствительность к критическому разряду. Если батарея долго хранится в полностью разряженном состоянии, восстановить ее будет сложно. Через 2-3 года элемент питания разряжается самопроизвольно. Даже если АКБ удастся реанимировать, дольше недели она не проработает.

Восстановление старой аккумуляторной батареи и правила использования новой

Аккумуляторный инструмент занимает важную позицию на рынке бытового и профессионального оборудования. Если раньше с помощью батарей можно было сделать не так уж много, а их стоимость позволяла комплектовать ими лишь инструмент высшего ценового сегмента, то сегодня развившиеся технологии породили недорогой, практичный и автономный инструмент, которые привязаны к розетке лишь косвенно.

Преимущества аккумуляторного инструмента очевидны: при сохранении тяговых характеристик, как у сетевых собратьев, они обладают несравненно лучшей мобильностью. Правда, именно элементы питания доставляют владельцам устройств больше всего хлопот. Всё дело в том, что для каждого типа аккумуляторов существуют свои правила эксплуатации, при соблюдении которых технике «живёт» максимальный срок. Однако даже при выходе из строя и потере ёмкости батарею можно попытаться реанимировать.

Почему контроллер блокирует работу литиевых батарей

Причинами блокировки литиевого аккумулятора являются такие факторы:

  1. Короткое замыкание. Возникает при превышении допустимого уровня заряда. Контроллер разрывает электрическую цепь. Восстанавливается она только после устранения замыкания. Для разблокирования батарею подключают к зарядному устройству.
  2. Глубокий разряд. Система защиты не позволяет дальше потреблять энергию аккумулятора. Спасти батарейку можно, начав зарядку телефона оригинальным ЗУ.
  3. Течение опасных процессов. При критическом разряде начинается бурное течение химических реакций. Внутри корпуса образуются литиевые кристаллы. Взаимодействуя с электродами, они вызывают взрыв. Опасная ситуация возникает при подаче напряжения. Поступление тока блокируется контроллером.


Контролер заряда у Li-Ion батарей защищает аккумулятор от КЗ и перезаряда.

Принцип действия

Первые устройства данной категории созданы в 70-х годах прошлого века. Но только через 20 лет были изготовлены первые литий-ионные батареи с приемлемыми для рядовых потребителей характеристиками. В наши дни продолжается совершенствование технологии с целью улучшения эксплуатационных параметров.


Функциональные компоненты, рабочие циклы

По причине высокой химической активности чистого лития разработчики приняли решение использовать менее опасные ионы. По стандартной схеме их встраивают в процессе зарядки в удерживающую область с положительным электрическим потенциалом, которая сформирована из графитовой кристаллической решетки. При подключении потребителя к съемной клемме из алюминия ток в цепи провоцирует перемещение ионов к отрицательному медному электроду. Внутри аккумуляторной батареи разряд перемещается с помощью проводящей жидкости. Ее перемешивание блокирует полупроницаемая перегородка, сделанная из пористого полимера.

К сведению. Кристаллизация электролита, созданного на основе воды, объясняет ухудшение технических характеристик при низкотемпературных условиях.

Советуем изучить Закон полного тока

Методы восстановления литий-ионных аккумуляторов

Лучшим вариантом является утилизация неисправного аккумулятора. Однако если купить новый нет возможности, разрешается попробовать наиболее безопасные способы восстановления емкости.

Избавляемся от газов

При неправильном использовании банки аккумулятора наполняются газом и вздуваются. Чтобы восстановить работоспособность АКБ, газообразные вещества нужно удалить. Для этого демонтируют верхний блок, под которым находится колпачок.

Эту деталь прокалывают, батарею придавливают прессом и дожидаются выхода газов. Образовавшееся отверстие заделывают эпоксидным составом. Контроллер устанавливают на место.

При использовании этого способа нужно помнить о таких опасных моментах:

  • механическое повреждение аккумулятора;
  • выход из строя электронных компонентов батареи;
  • возможность взрыва или воспламенения при соприкосновении катода и анода.

Используем холодильник

Считается, что оживить аккумулятор после глубокого разряда можно, поместив его в морозильник. Батарею кладут в полиэтиленовый пакет. Через полчаса АКБ вставляют в телефон, который подключают к зарядному устройству на минуту. После этого ждут нагревания корпуса батареи до комнатной температуры.

Способ заряд-разряд

Увеличить емкость батареи можно путем многократного разряда и заряда. Разряжают смартфон, пользуясь ресурсоемкой игрой или специальной программой.

Отремонтировать нерабочий элемент, который не заряжается, таким методом не получится.

Кратковременный возврат емкости

Ненадолго увеличить срок службы li-ion аккумулятора помогает использование блока питания, подающего напряжение 5-12 В. В схему включают резистор номиналом 330-1000 Ом. Контакты устройства соединяют с клеммами АКБ, соблюдая полярность. Для обнаружения плюса и минуса используют мультиметр. Параметры тока и напряжения должны соответствовать заявленным в инструкции.


Схема для кратковременного восстановления аккумулятора.

“Дикий” метод восстановления

Способ подразумевает удаление контроллера и замыкание клемм-токовыводов. Для этого используют любой металлический предмет. После этого контроллер устанавливают обратно. Перед началом процедуры рекомендуется удалить наклейку с корпуса батареи.

Как проверить емкость li-ion аккумуляторов самостоятельно?

Прежде чем заниматься реанимацией аккумулятора, необходимо узнать, какова на данный момент его емкость. Для профессионалов это элементарно — существует тестер аккумуляторов Кулон. Любителям же для проверки емкости аккумулятора можно воспользоваться следующим способом: подключить к тестируемому аккумулятору (заряженному) резистор соответствующего номинала, и путем записи величин тока, идущего через резистор, и напряжения на нем доводят аккумулятор до полного разряда. По данным, которые вы получите, строится график разряда, и определяется его реальная емкость. Конечно, точность такого способа определения не отличается идеальной точностью, поэтому вместо резистора часто используют источник стабильного тока с дополнительным источником напряжения в схеме.

Прибор для восстановления литиевых аккумуляторов

Контроллер переводит разряженные в ноль батареи в нерабочее состояние. В таком случае напряжение на клеммах составляет 2,5 В. При получении этого значения источник питания подлежит восстановлению. Сделать ремонт возможно с помощью специального прибора, например Turnigy Accucell 6. Устройство самостоятельно контролирует процесс восстановления.

Действие выполняется так:


Прибор для восстановления Li-Ion аккумуляторов.

  1. С помощью клавиши “Type” выбирают способ зарядки “Li-Po”. Режим предназначен для аккумуляторов, подающих напряжение 3,7 В.
  2. Короткими нажатиями кнопки “Старт” устанавливают напряжение заряда. Для Li-ion предназначен показатель 3,6 В.
  3. Выбирают значение “Auto”. Это позволяет начать зарядку полностью разряженной батареи.
  4. Устанавливают силу тока. Значение должно соответствовать 1/10 емкости батареи. Параметр изменяют, нажимая кнопки “+” и “-“.

При повышении заряда до 4,2 В устройство автоматически переходит в режим выравнивания напряжения. Завершение процедуры сопровождается появлением звукового сигнала и надписи “Full”.

Если не заряжается

Если зарядка не происходит (резистор холодный), возможно несколько причин:

  1. схема защиты неисправна или ушла в очень глубокую защиту;
  2. произошел внутренний обрыв.

Как восстановить литиевые АКБ или 18650 элементы в таком случае? Можно попытаться убрать внешнюю полимерную оболочку каждого аккумулятора и подсоединить созданную зарядку непосредственно к банке, «+» к «+», «-» к «-». Если заряд все равно не пойдет, аккумулятор восстановлению не подлежит. Если пойдет – дождитесь, пока напряжение превысит порог в 3,1–3,2 В и далее зарядите аккумулятор штатной зарядкой.

Если же наоборот резистор сильно греется, а напряжение на аккумуляторе нулевое, это говорит о наличии внутри КЗ. Нужно снять с аккумулятора внешнюю полимерную оболочку, отпаять защитную плату и попробовать зарядить непосредственно банку. Если удастся, это означает, что проблема в неисправности защитной платы, и ее нужно заменить.

Техника безопасности

При восстановлении литий-ионных аккумуляторов соблюдают такие правила:

  1. Состояние ремонтируемой батареи нужно постоянно контролировать. Самопроизвольное возгорание может стать причиной травмирования человека или уничтожения имущества.
  2. Рекомендуется регулярно замерять температуру аккумулятора. При сильном нагревании корпуса восстановление прекращают.
  3. Нельзя подавать мощные токи при зарядке. Максимальное значение – 50 мА. Подобный показатель вычисляют путем деления напряжения ЗУ на номинал резистора.

Ни один способ возвращения емкости не дает 100%-ной гарантии. Иногда аккумулятор выходит из строя. Это нужно учитывать, начиная ремонт.

Способ №5

Почти все профессиональные электрики посчитают приводимый ниже порядок действия святотатством, но многим пользователям старых аккумуляторов он помог.

Важное замечание: категорически не рекомендуется применять данную методику, если вы ещё не испробовали другие, менее рискованные способы.

Необходимые инструменты и материалы: бритвенное лезвие, тонкая отвёртка, клей «момент».

  1. Извлекаем батарею из телефона.
  2. Отклеиваем наклейку с техническими характеристиками.
  3. Максимально срезаем верхнюю пластиковую крышку, за которой скрывается управляющая электроника.
  4. Находим главные контакты.
  5. На мгновение замыкаем их любым металлическим предметом.
  6. Приклеиваем верхнюю крышку и даём ей подсохнуть.

Ещё раз напоминаем, что ни один из приведённых способов реанимации не гарантирует 100%-го результата, а вся ответственность целиком и полностью ложиться на ваши плечи. Но если аккумулятор отключился окончательно, а покупка нового откладывается на несколько дней, попробовать стоит. Но если вы редко берёте в руки паяльник и считаете себя гуманитарием, лучше обратиться за помощью к разбирающемуся в теме приятелю.

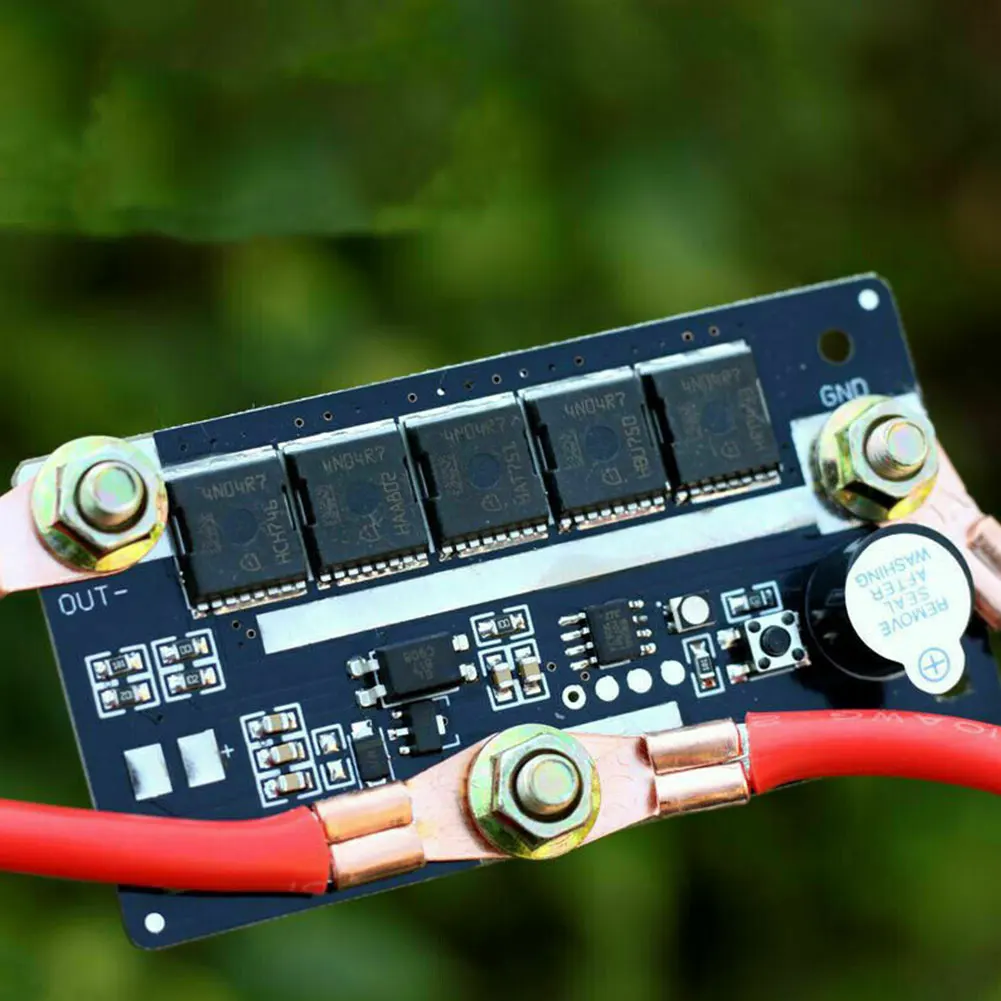

Ультрабюджетная точечная сварка литиевых аккумуляторов дома. Сварочный инвертор своими руками Особенности создания таймера реле времени для точечной сварки на плате arduino

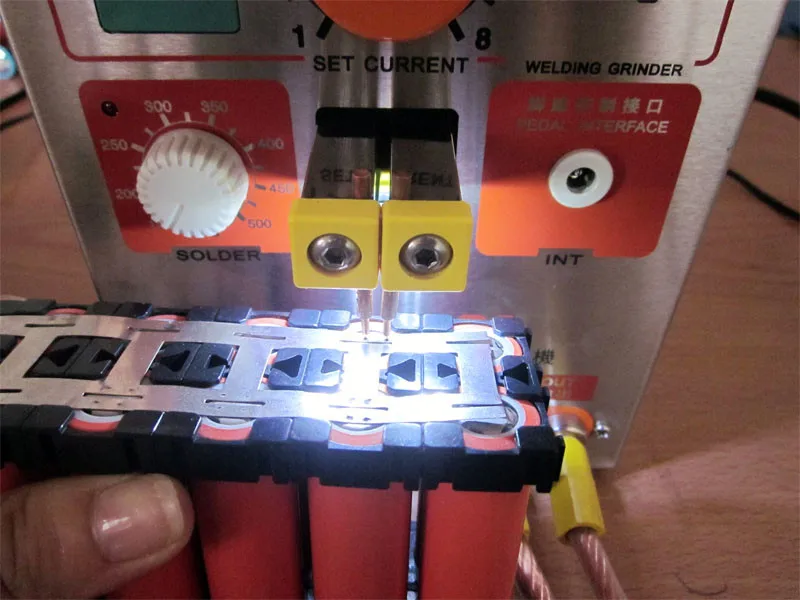

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables .

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.


Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

А вот результат работы:

Привет, мозгочины ! Представляю вашему вниманию аппарат для точечной сварки на базе микроконтроллера Arduino Nano.


Данный аппарат можно использовать для приваривания пластин или проводников, например, к контактам аккумулятора 18650. Для проекта нам понадобится источник питания напряжением 7-12 В (рекомендуется 12 В), а также автомобильный аккумулятор напряжением 12 В в качестве источника электропитания самого сварочного аппарата. Обычно стандартный аккумулятор имеет емкость 45 А/ч, что вполне достаточно для приваривания никелевых пластин толщиной 0,15 мм. Для приваривания более толстых никелевых пластин вам понадобится аккумулятор большей емкости или два соединенных параллельно.

Сварочный аппарат генерирует двойной импульс, где значение первого составляет 1/8 часть от второго по длительности.
Длительность второго импульса регулируется с помощью потенциометра и отображается на экране в миллисекундах, поэтому очень удобно регулировать продолжительность данного импульса. Диапазон его регулировки от 1 до 20 мс.

Посмотрите видео, где подробно показан процесс создания устройства.

Шаг 1: Изготовление печатной платы

Для изготовления печатной платы можно использовать Eagle файлы, которые доступны по следующей .

Самый простой способ – это заказать платы у производителей печатных плат. Например, на сайте pcbway.com. Здесь можно приобрести 10 плат по цене примерно 20 €.

Но если вы привыкли делать все самостоятельно, тогда для изготовления прототипа платы используйте прилагаемые схемы и файлы.

Шаг 2: Установка компонентов на платы и припаивание проводников

Процесс установки и припаивания компонентов достаточно стандартен и прост. Устанавливайте сначала небольшие компоненты, а затем более крупные.
Наконечники сварочного электрода сделаны из твердой медной проволоки сечением 10 квадратных миллиметров. Для кабелей используйте гибкие медные провода сечением 16 квадратных миллиметров.

Шаг 3: Ножной выключатель

Для управления сварочным аппаратом вам потребуется ножной выключатель, поскольку обе руки используются для удержания наконечников сварочного электрода на месте.

Для этой цели я взял деревянную коробку, в которую установил вышеуказанный выключатель.

Вашему вниманию представлена схема сварочного инвертора, который вы можете собрать своими руками. Максимальный потребляемый ток — 32 ампера, 220 вольт. Ток сварки — около 250 ампер, что позволяет без проблем варить электродом 5-кой, длина дуги 1 см, переходящим больше 1 см в низкотемпературную плазму. КПД источника на уровне магазинных, а может и лучше (имеется в виду инверторные).

На рисунке 1 приведена схема блока питания для сварочного.

Рис.1 Принципиальная схема блока питания

Трансформатор намотан на феррите Ш7х7 или 8х8
Первичка имеет 100 витков провода ПЭВ 0.3мм
Вторичка 2 имеет 15 витков провода ПЭВ 1мм
Вторичка 3 имеет 15 витков ПЭВ 0.2мм
Вторичка 4 и 5 по 20 витков провода ПЭВ 0.35мм
Все обмотки необходимо мотать во всю ширину каркаса, это дает ощутимо более стабильное напряжение.


Рис.2 Принципиальная схема сварочного инвертора

На рисунке 2 — схема сварочника. Частота — 41 кГц, но можно попробовать и 55 кГц. Трансформатор на 55кгц тогда 9 витков на 3 витка, для увеличения ПВ трансформатора.

Трансформатор на 41кгц — два комплекта Ш20х28 2000нм, зазор 0.05мм, газета прокладка, 12вит х 4вит, 10кв мм х 30 кв мм, медной лентой (жесть) в бумаге. Обмотки трансформатора сделаны из медной жести толщиной 0. 25 мм шириной 40мм обернутые для изоляции в бумагу от кассового аппарата. Вторичка делается из трех слоев жести (бутерброд) разделенных между собой фторопластовой лентой, для изоляции между собой, для лучшей проводимости высоко- частотных токов, контактные концы вторички на выходе трансформатора спаяны вместе.

Дроссель L2 намотан на сердечнике Ш20х28, феррит 2000нм, 5 витков, 25 кв.мм, зазор 0.15 — 0.5мм (два слоя бумаги от принтера). Токовый трансформатор – датчик тока два кольца К30х18х7 первичка продетый провод через кольцо, вторичка 85 витков провод толщиной 0.5мм.

Сборка сварочного

Намотка трансформатора

Намотку трансформатора нужно делать с помощью медной жести толщиной 0.3мм и шириной 40мм, ее нужно обернуть термобумагой от кассового аппарата толщиной 0.05мм, эта бумага прочная и не так рвется как обычная при намотке трансформатора.

Вы скажите, а почему не намотать обычным толстым проводом, а нельзя потому что этот трансформатор работает на высокочастотных токах и эти токи вытесняются на поверхность проводника и середину толстого провода не задействует, что приводит к нагреву, называется это явление Скин эффект!

И с ним надо бороться, просто надо делать проводник с большой поверхностью, вот тонкая медная жесть этим и обладает она имеет большую поверхность по которой идет ток, а вторичная обмотка должна состоять из бутерброда трех медных лент разделенных фторопластовой пленкой, она тоньше и обернуты все эти слои в термобумагу. Эта бумага обладает свойством темнеть при нагреве, нам это не надо и плохо, от этого не будет пускай так и останется главное, что не рвется.

Можно намотать обмотки проводом ПЭВ сечением 0.5…0.7мм состоящих из нескольких десятков жил, но это хуже, так как провода круглые и состыкуются между собой с воздушными зазорами, которые замедляют теплообмен и имеют меньшую общую площадь сечения проводов вместе взятых в сравнении с жестью на 30%, которая может влезть окна ферритового сердечника.

У трансформатора греется не феррит, а обмотка поэтому нужно следовать этим рекомендациям.

Трансформатор и вся конструкция должны обдуваться внутри корпуса вентилятором на 220 вольт 0.13 ампера или больше.

Конструкция

Для охлаждения всех мощных компонентов хорошо использовать радиаторы с вентиляторами от старых компьютеров Pentium 4 и Athlon 64. Мне эти радиаторы достались из компьютерного магазина делающего модернизацию, всего по 3…4$ за штуку.

Силовой косой мост нужно делать на двух таких радиаторах, верхняя часть моста на одном, нижняя часть на другом. Прикрутить на эти радиаторы диоды моста HFA30 и HFA25 через слюдяную прокладку. IRG4PC50W нужно прикручивать без слюды через теплопроводящую пасту КТП8.

Выводы диодов и транзисторов нужно прикрутить на встречу друг другу на обоих радиаторах, а между выводами и двумя радиаторами вставить плату, соединяющею цепи питания 300вольт с деталями моста.

На схеме не указано нужно на эту плату в питание 300V припаять 12…14 штук конденсаторов по 0.15мк 630 вольт. Это нужно, чтобы выбросы трансформатора уходили в цепь питания, ликвидируя резонансные выбросы тока силовых ключей от трансформатора.

Остальная часть моста соединяется между собой навесным монтажом проводниками не большой длины.

Ещё на схеме показаны снабберы, в них есть конденсаторы С15 С16 они должны быть марки К78-2 или СВВ-81. Всякий мусор туда ставить нельзя, так как снабберы выполняют важную роль:
первая — они глушат резонансные выбросы трансформатора
вторая — они значительно уменьшают потери IGBT при выключении так как IGBT открываются быстро, а вот закрываются гораздо медленнее и во время закрытия емкость С15 и С16 заряжается через диод VD32 VD31 дольше чем время закрытия IGBT, то есть этот снаббер перехватывает всю мощь на себя не давая выделяться теплу на ключе IGBT в три раза чем было бы без него.
Когда IGBT быстро открываются, то через резисторы R24 R25 снабберы плавно разряжаются и основная мощь выделяется на этих резисторах.

Настройка

Подать питание на ШИМ 15вольт и хотя бы на один вентилятор для разряда емкости С6 контролирующую время срабатывания реле.

Реле К1 нужно для замыкания резистора R11, после того, когда зарядятся конденсаторы С9…12 через резистор R11 который уменьшает всплеск тока при включении сварочного в сеть 220вольт.

Без резистора R11 на прямую, при включении получился бы большой БАХ во время зарядки емкости 3000мк 400V, для этого эта мера и нужна.

Проверить срабатывание реле замыкающие резистор R11 через 2…10 секунд после подачи питания на плату ШИМ.

Проверить плату ШИМ на присутствие прямоугольных импульсов идущих к оптронам HCPL3120 после срабатывания обоих реле К1 и К2.

Ширина импульсов должна быть шириной относительно нулевой паузе 44% нулевая 66%

Проверить драйвера на оптронах и усилителях ведущих прямоугольный сигнал амплитудой 15вольт убедится в том, что напряжение на IGBT затворах не превышает 16вольт.

Подать питание 15 Вольт на мост для проверки его работы на правильность изготовления моста.

Ток потребления при этом не должен превышать 100мА на холостом ходу.

Убедится в правильной фразировке обмоток силового трансформатора и трансформатора тока с помощью двух лучевого осциллографа.

Один луч осциллографа на первичке, второй на вторичке, чтобы фазы импульсов были одинаковые, разница только в напряжении обмоток.

Подать на мост питание от силовых конденсаторов С9…С12 через лампочку 220вольт 150..200ватт предварительно установив частоту ШИМ 55кГц подключить осциллограф на коллектор эмиттер нижнего IGBT транзистора посмотреть на форму сигнала, чтобы не было всплесков напряжения выше 330 вольт как обычно.

Начать понижать тактовую частоту ШИМ до появления на нижнем ключе IGBT маленького загиба говорящем о перенасыщении трансформатора, записать эту частоту на которой произошел загиб поделить ее на 2 и результат прибавить к частоте перенасыщения, например перенасыщение 30кГц делим на 2 = 15 и 30+15=45, 45 это и есть рабочая частота трансформатора и ШИМа.

Ток потребления моста должен быть около 150ма и лампочка должна еле светиться, если она светится очень ярко, это говорит о пробое обмоток трансформатора или не правильно собранном мосте.

Подключить к выходу сварочного провода длиной не мене 2 метров для создания добавочной индуктивности выхода.

Подать питание на мост уже через чайник 2200ватт, а на лампочку установить силу тока на ШИМ минимум R3 ближе к резистору R5, замкнуть выход сварочного проконтролировать напряжение на нижнем ключе моста, чтобы было не более 360вольт по осциллографу, при этом не должно быть ни какого шума от трансформатора. Если он есть — убедиться в правильной фазировке трансформатора -датчика тока пропустить провод в обратную сторону через кольцо.

Если шум остался, то нужно расположить плату ШИМ и драйвера на оптронах подальше от источников помех в основном силовой трансформатор и дроссель L2 и силовые проводники.

Еще при сборке моста драйвера нужно устанавливать рядом с радиаторами моста над IGBT транзисторами и не ближе к резисторам R24 R25 на 3 сантиметра. Соединения выхода драйвера и затвора IGBT должны быть короткие. Проводники идущие от ШИМ к оптронам не должны проходить рядом с источниками помех и должны быть как можно короче.

Все сигнальные провода от токового трансформатора и идущие к оптронам от ШИМ должны быть скрученные, чтобы понизить уровень помех и должны быть как можно короче.

Дальше начинаем повышать ток сварочного с помощью резистора R3 ближе к резистору R4 выход сварочного замкнут на ключе нижнего IGBT, ширина импульса чуть увеличивается, что свидетельствует о работе ШИМ. Ток больше — ширина больше, ток меньше — ширина меньше.

Ни какого шума быть не должно иначе выйдут из строя IGBT .

Добавлять ток и слушать, смотреть осциллограф на превышение напряжения нижнего ключа, чтобы не выше 500вольт, максимум 550 вольт в выбросе, но обычно 340 вольт.

Дойти до тока, где ширина резко становиться максимальной говорящим, что чайник не может дать максимальный ток.

Все, теперь на прямую без чайника идем от минимума до максимума, смотреть осциллограф и слушать, чтобы было тихо. Дойти до максимального тока, ширина должна увеличиться, выбросы в норме, не более 340вольт обычно.

Начинать варить, в начале 10 секунд. Проверяем радиаторы, потом 20 секунд, тоже холодные и 1 минуту трансформатор теплый, спалить 2 длинных электрода 4мм трансформатор горечеватый

Радиаторы диодов 150ebu02 заметно нагрелись после трех электродов, варить уже тяжело, человек устает, хотя варится классно, трансформатор горяченький, да и так уже не кто не варит. Вентилятор, через 2 минуты трансформатор доводит до теплого состояния и можно варить снова до опупения.

Ниже вы можете скачать печатные платы в формате LAY и др. файлы

Евгений Родиков (evgen100777 [собака] rambler.ru). По всем возникшим вопросам при сборке сварочника пишите на E-Mail.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Блок питания
Линейный регулятор

LM78L15

2 В блокнот
AC/DC преобразователь

TOP224Y

1 В блокнот
ИС источника опорного напряжения

TL431

1 В блокнот
Выпрямительный диод

BYV26C

1 В блокнот
Выпрямительный диод

HER307

2 В блокнот
Выпрямительный диод

1N4148

1 В блокнот
Диод Шоттки

MBR20100CT

1 В блокнот
Защитный диод

P6KE200A

1 В блокнот
Диодный мост

KBPC3510

1 В блокнот
Оптопара

PC817

1 В блокнот
C1, C2 10мкФ 450В 2 В блокнот
Электролитический конденсатор 100мкФ 100В 2 В блокнот
Электролитический конденсатор 470мкФ 400В 6 В блокнот
Электролитический конденсатор 50мкФ 25В 1 В блокнот
C4, C6, C8 Конденсатор 0. 1мкФ 3 В блокнот
C5 Конденсатор 1нФ 1000В 1 В блокнот
С7 Электролитический конденсатор 1000мкФ 25В 1 В блокнот
Конденсатор 510 пФ 2 В блокнот
C13, C14 Электролитический конденсатор 10 мкФ 2 В блокнот
VDS1 Диодный мост 600В 2А 1 В блокнот
NTC1 Терморезистор 10 Ом 1 В блокнот
R1 Резистор

47 кОм

1 В блокнот
R2 Резистор

510 Ом

1 В блокнот
R3 Резистор

200 Ом

1 В блокнот
R4 Резистор

10 кОм

1 В блокнот
Резистор

6. 2 Ом

1 В блокнот
Резистор

30Ом 5Вт

2 В блокнот
Сварочный инвертор
ШИМ контроллер

UC3845

1 В блокнот
VT1 MOSFET-транзистор

IRF120

1 В блокнот
VD1 Выпрямительный диод

1N4148

1 В блокнот
VD2, VD3 Диод Шоттки

1N5819

2 В блокнот
VD4 Стабилитрон

1N4739A

1 В блокнот
VD5-VD7 Выпрямительный диод

1N4007

3 Для понижения напряжения В блокнот
VD8 Диодный мост

KBPC3510

2 В блокнот
C1 Конденсатор 22 нФ 1 В блокнот
C2, C4, C8 Конденсатор 0. 1 мкФ 3 В блокнот
C3 Конденсатор 4.7 нФ 1 В блокнот
C5 Конденсатор 2.2 нФ 1 В блокнот
C6 Электролитический конденсатор 22 мкФ 1 В блокнот
C7 Электролитический конденсатор 200 мкФ 1 В блокнот
C9-C12 Электролитический конденсатор 3000мкФ 400В 4 В блокнот
R1, R2 Резистор

33 кОм

2 В блокнот
R4 Резистор

510 Ом

1 В блокнот
R5 Резистор

1. 3 кОм

1 В блокнот
R7 Резистор

150 Ом

1 В блокнот
R8 Резистор

1Ом 1Ватт

1 В блокнот
R9 Резистор

2 МОм

1 В блокнот
R10 Резистор

1.5 кОм

1 В блокнот
R11 Резистор

25Ом 40Ватт

1 В блокнот
R3 Подстроечный резистор 2. 2 кОм 1 В блокнот
Подстроечный резистор 10 кОм 1 В блокнот
K1 Реле 12В 40А 1 В блокнот
K2 Реле РЭС-49 1 В блокнот
Q6-Q11 IGBT-транзистор

IRG4PC50W

6

Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса. Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения. Это устройство используется для автоматизации сварочных процессов, производства сварочного шва, с целью создания разнообразных конструкций из листового металла. Оно осуществляет управление электрической нагрузкой в соответствии с заданной программой. Программируется реле времени для контактной сварки в строгом соответствии с инструкцией. Этот процесс заключается в установке временных интервалов между определенными действиями, а также времени действия сварочного тока.

Принцип работы

Данное реле времени для точечной сварки сможет осуществлять включение и выключение устройства в заданном режиме с определенной периодичностью на постоянной основе. Если говорить попроще, то оно осуществляет смыкание и размыкание контактов. При помощи датчика поворота производится настройка промежутков времени в минутах и секундах по истечению, которого необходимо включить или отключить сварку.

Дисплей служит для отображения информации о текущем времени включения, периоде воздействия на метал сварочного аппарата, количестве минут и секунд до включения или выключения.

Виды таймеров для точечной сварки

На рынке можно найти таймеры с цифровым или аналоговым программированным. Используемые в них реле бывают разных типов, но самыми распространенными и недорогими являются электронные устройства. Их принцип работы основан на специальной программе, которая записана на микроконтроллере. С его помощью можно осуществлять регулировку времени задержки или включения.

В настоящее время можно приобрести реле времени:

  • с выдержкой на отключение;
  • с задержкой на включение;
  • настроенное на установленное время после подачи напряжения;
  • настроенное на установленное время после подачи импульса;
  • тактовый генератор.

Комплектующее для создания реле времени

Чтобы создать таймер реле времени для точечной сварки понадобятся такие детали:

  • плата Arduino Uno для осуществления программирования;
  • плата прототипирования или Sensor shield – обеспечивает облегчение соединения, установленных датчиков с платой;
  • провода по типу мама-мама;
  • дисплей, на котором могут отображаться минимум две строки с 16 символов в ряду;
  • реле, осуществляющее переключение нагрузки;
  • датчик угла поворота, оснащенный кнопкой;
  • блок питания для обеспечения снабжения устройства электрическим током (при проведении испытаний можно запитать его через USB кабель).

Особенности создания таймера реле времени для точечной сварки на плате arduino

Для его изготовления необходимо четко следовать схеме.

При этом часто применяемую плату arduino uno лучше будет заменить на arduino pro mini так как она имеет существенно меньший размер, стоит дешевле и при этом значительно легче осуществить припайку проводов.

После сбора всех составных частей таймера для контактной сварки на ардуино нужно припаять провода, которые соединяют плату с остальными элементами этого устройства. Все элементы необходимо очистить от налета и ржавчины. Это существенно повысит время эксплуатации таймера реле.

Нужно подобрать подходящий корпус и собрать все элементы в нем. Он обеспечит устройству приличный внешний вид, защиту от случайных ударов и механических воздействий.

На завершение необходимо осуществить монтаж включателя. Он понадобится, если хозяин сварки решит на продолжительное время оставить ее без присмотра, чтобы не допустить возгорания, повреждения имущества в случае возникновения чрезвычайных ситуаций. С его помощью покидая помещение, любой пользователь сможет без особых усилий отключить устройство.

«Обратите внимание!

Таймер для контактной сварки на 561 является более продвинутым устройством, так как создан на новом современном микроконтроллере. Он позволяет более точно отмерять время, устанавливать периодичность включения и выключения устройства.»

Таймер для контактной сварки на 555 не такой совершенный и имеет урезанный функционал. Но нередко используется для создания таких устройств, так как является более дешевым.

Чтобы лучше понять, как создать сварочный аппарат стоит связаться с сотрудниками компании. Кроме этого, предлагаем рассмотреть схему создания этого устройства. Она поможет понять принцип функционирования аппарата, что и куда необходимо припаять.

Заключение

Таймер для точечной сварки на ардуино является точным и качественным устройством, которое при должных эксплуатациях, прослужит долгие годы. Он является достаточно простым устройством, поэтому без труда может быть смонтирован на любой сварке. Кроме этого, таймер точечной сварки легок в уходе. Он работает даже в лютый мороз, на него практически никак не влияют негативные проявления природной среды.

Собрать устройство можно своими руками или обратится к профессионалам. Последний вариант более предпочтителен, так как гарантированно обеспечивает конечный результат. Компания проведет тестирование элементов устройства, выявит неполадки, устранит их, восстановив, таким образом, его работоспособность.

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables .

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.


Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

А вот результат работы:

Сварочные аккумуляторы

В предыдущем посте об электрическом скейтборде я упомянул лучший способ подключения батарей. Стальные пружины и винт, которые я первоначально использовал, привели к падению напряжения из-за относительно высокого сопротивления стали. Лучшим решением является использование никелевых полосок и точечная сварка их с клеммами аккумулятора.

На фото новый сварной аккумулятор для скейтборда.

Точечная сварка

Аппарат для точечной сварки работает, выпуская импульс (или два) сильного тока через два провода.Выводы должны касаться свариваемого материала, допустим, никеля. Сильный ток нагревает никель выше точки плавления, и после охлаждения металлические поверхности свариваются вместе.

Большинство аппаратов для точечной сварки выдают два импульса тока. Первый — это короткий импульс, который размягчит никель и сожжет любые загрязнения. После этого провода гораздо лучше контактируют с никелем. Это делает второй, более длинный импульс более эффективным. Именно второй импульс вызывает сварку.

Никель
Чистый никель

— отличный материал для точечной сварки аккумуляторов. 1) Никель в 12 раз более проводящий, чем нержавеющая сталь. Он может выдерживать большие токовые нагрузки без значительных просадок напряжения. 2) Никель в 4 раза резистивнее (проводимость 25%) меди. Теперь медь, серебро, золото и алюминий являются лучшими проводниками, чем никель, но когда дело доходит до точечной сварки, нам нужен один металл для плавления. Если бы мы попытались приварить медные полосы точечной сваркой, медные выводы оказались бы приваренными к медным полосам.Нехорошо! Никель обладает достаточным сопротивлением, чтобы сначала поглотить ток и нагреться до точки плавления.

Для сборки батарей я купил большой рулон никелевой ленты размером 8 мм x 0,15 мм. При таких габаритах одна полоса может безопасно нести 5 Ампер. Но блок должен выдавать 20 ампер. Таким образом, во многих местах несколько полос никеля перекрываются и свариваются вместе. Комбинированных полос достаточно для нагрузки 20А.

Аппарат точечной сварки Arduino

Попробуйте купить аппарат для точечной сварки в Интернете.Вы найдете промышленные сварочные аппараты, которые используются на автомобилях. И вы найдете сварочные аппараты китайского производства с китайскими этикетками. Я был рад увидеть, что есть сварочный аппарат DYI, построенный с использованием Ardiuno. Это не только означает, что я могу загрузить исходный код и поиграть с ним, но и у этого сварочного аппарата есть ручные провода и педаль для запуска импульсов.

Я отправил несколько писем Марку из Malectrics и должен сказать, что он хороший парень. Очень полезно!

Я подключил сварочный аппарат Arduino к моей резервной батарее EarthX для OneX, и он работал потрясающе! Любить это.

Почему не припой?

Было бы заманчиво просто припаять медную проволоку между батареями. Если вы похожи на меня, у вас уже есть паяльник и много медной проволоки. Принимая во внимание, что точечные сварщики не так распространены и довольно дороги.

С литиевыми батареями тепло — враг. Всегда интересно смотреть видео на Youtube о тепловом разгоне литий-ионных аккумуляторов. Ячейки, достигающие температуры выше 265 ° F, подвержены тепловому разгону. Припой плавится при 370°F, а паяльники часто нагреваются до 600°F и выше.Литий-ионные батареи действительно поглощают тепло припоя и паяльника, а внутренние химические вещества почти наверняка достигают температуры 265°.

Аккумуляторы торговой марки 18650 сделаны качественно и вряд ли взорвутся при пайке. Но есть риск. И, конечно же, тепло повредит клетки. Они будут иметь меньшую мощность и более короткий срок службы.

Точечная сварка тоже бывает горячей. Но площадь нагрева так мала, а продолжительность так мала, что голова едва проникает в камеру. Вот видео, сравнивающее пайку и точечную сварку с помощью тепловизионной камеры.

Mini Spot Welder Сварочный аппарат DIY 18650 Литиевая батарея Никелевый пояс Точечная сварка Портативный бытовой волоконный сварочный аппарат Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (время обработки)
  • Мы отправляем ваш заказ
  • (Время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для того, чтобы ваш товар (ы) доставили с нашего склада к месту назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Адрес доставки: Корабль из

Этот склад не может доставлять товары к вам.

Способ(ы) доставки Время доставки Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Советы по сборке литий-ионных аккумуляторов_ Аккумулятор Greenway

Любители DIY используют старые ячейки ноутбука, чтобы сделать что-то полезное. Они производят такие вещи, как полноразмерные электромобили, гаражные электрические велосипеды, картинги и накопители солнечной энергии. Кроме того, за последние несколько лет наблюдается рост производства литий-ионных аккумуляторных батарей. Единственным ограничивающим фактором является наличие инструментов и рабочего пространства ячейки.

Если вы хотите построить дома больше полезных вещей, то вам нужно будет обустроить рабочее пространство. Функциональное рабочее пространство легко настроить, поэтому вам не нужно слишком беспокоиться. Однако вам понадобится как минимум письменный стол, достаточное освещение и некоторые инструменты для пайки. Во-первых, вам нужно создать офис в месте, где вы будете чувствовать себя более продуктивно. Например, вы можете установить его в гараже или в одной части вашей спальни или гостиной.

Некоторые люди строят литий-ионные батареи дома, чтобы сэкономить деньги. Это связано с тем, что продукция, произведенная традиционными поставщиками, стоит дорого. Но создание собственного пакета будет стоить вам меньше, и он будет служить вам в равной степени.Так как многие компании, такие как Samsung, LG и Sony, производят высококачественные аккумуляторы, вы можете быстро получить некоторые из них для интеграции в свои экологические проекты.

Что нужно для сборки литий-ионного аккумулятора

1. Печатная плата

Чтобы собрать литий-ионный аккумулятор, вам понадобится печатная плата. Он действует как мозг вашей стаи, потому что контролирует циркуляцию энергии. печатные платы легко паять; следовательно, вам не нужно быть экспертом или что-то в этом роде. Кроме того, он сконструирован таким образом, что припой не может попасть на другие детали.Основные преимущества печатной платы включают защиту от перезаряда, переразряда, перегрузки по току и короткого замыкания.

2. Литий-ионные элементы

Если печатная плата — это мозг, то ячейки — это сердце вашей установки. Кроме того, если у вас нет батареек, что вы все равно будете использовать? Вы можете использовать старые ноутбуки, телефоны или солнечные батареи для своего проекта. Использование новых ячеек будет дорогим, но вы можете пойти на это, если у вас нет другого выхода.

3.Держатели батарей

Аккумуляторные держатели очень эффективны, когда речь идет о строительных пакетах.Если вы купили аккумуляторы до этого, вы поймете, что они всегда завернуты в термоусадочную пленку. Это помогает им выглядеть легче и меньше. Помимо держателя батареи, вы сможете организованно расположить свои ячейки.

4. Коробка проекта

Если вы планируете собрать большую упаковку, вам понадобится проектная коробка. Это не то, что вам нужно покупать, так как вы можете использовать что угодно. Основная цель проектной коробки — удерживать провода и батареи.

5.Зарядное устройство

Представьте, что у вас есть перезаряжаемый аккумулятор без зарядного устройства. Это странно. Вы можете настроить свой рюкзак для использования с ноутбуками или мобильными зарядными устройствами, в зависимости от его емкости. Однако вы также можете создать собственное зарядное устройство с нуля.

6.Другие инструменты

Другие необходимые инструменты включают инструменты для пайки, провода, измерители напряжения, непрерывности и емкости. Некоторые из этих инструментов очень важны для безопасности и измерения напряжения и емкости.

Как собрать литий-ионный аккумулятор?

Чтобы собрать литий-ионный аккумулятор, вам необходимо выполнить следующий шаг.

Шаг 1; Соберите все детали и инструменты

Во-первых, вам нужно убедиться, что у вас есть все инструменты, которые мы упомянули. Не забудьте включить защитное оборудование, такое как электрические перчатки и защитные очки. Кроме того, вы можете получить литий-ионные элементы от старых дронов, камер, ноутбуков и медицинских устройств.18650 являются наиболее распространенными и лучшими для использования в этом случае.

Шаг 2; выберите подходящие аккумуляторные ленты

Чтобы соединить элементы, вам понадобятся несколько батарейных полосок. Вы можете использовать толстую проволоку, но лучше всего подойдут никелевые полоски.

Шаг 3; Пайка против точечной сварки

Существует два доступных варианта подключения ячеек 18650. Один пайка, а другой точечная сварка. Конечно, лучший выбор – точечная сварка, но она дороже.Пайка требует большого количества тепла, что может повредить производительность вашей ячейки. Наоборот, при точечной сварке вы можете соединить все свои ячейки, используя меньше тепла.

Шаг 4; Проверьте напряжение ячейки

Если вы используете старые элементы, то напряжение будет меняться, и это большая проблема. Например, когда вы соединяете ячейки параллельно, и кажется, что у одной из них низкая энергия, тогда мощность будет поступать на эту ячейку. Это может привести к повреждению батарей или даже вызвать пожар в некоторых случаях.Однако, если вы используете новые элементы, вам не нужно слишком беспокоиться, потому что напряжения близки, то есть 3,5 и 3,7.

Шаг 5; собрать свои клетки

После проверки напряжения следующим шагом будет установка и сборка литий-ионных аккумуляторов. Упакуйте свои элементы параллельно в зависимости от общего количества напряжения, которое вы хотите. Кроме того, не забудьте оставить места для естественного охлаждения. Наконец, вы можете приварить полоски и полосы точечной сваркой и заключить аккумулятор.

DC 12V 18650 Литиевая батарея Аппарат для точечной сварки Аксессуары Сварочная ручка DIY Полный набор аксессуаров, 12V сварочная ручка для хранения Точечная сварочная машина /32650 литиевые батареи.

Преимущества: портативный, стабильный, надежный и прочный. Низкая стоимость, у вас есть автомобильный стартерный аккумулятор или мощный аккумулятор, вы можете подключить его и использовать! Сэкономьте на производстве! Пользователям необходимо принести свою собственную батарею 12 В для питания, сварочный ток составляет около 90–130 А, и легко сварить обычный 0.Никелированный лист толщиной 1 мм ~ 0,12 мм. Пожалуйста, убедитесь, что ваш аккумулятор может иметь ток больше 90А, иначе вы не сможете сваривать! Напряжение питания: 12–15 В. Рабочий ток: 90–150 А (разрядка ниже 90 А не работает). Аккумулятор с большим током разряда напрямую влияет на эффект сварки. Рекомендуются следующие аккумуляторы: 20-45ah Свинцово-кислотные аккумуляторы с хорошей производительностью и малым внутренним сопротивлением (внутреннее сопротивление менее 10 мОм, ток разряда более 90A), такие как новый автомобильный стартерный аккумулятор! 3.5-5.5ah 3S модель литиевой аккумуляторной батареи около 45C Емкость 30-35ah Аккумуляторная батарея 18650 Требования к мощности: Точечная сварка сваривается по принципу быстрого локального нагрева и охлаждения высоким током, требуется достаточный источник тока, обычно 0,1-0,15 никелированный ток сварки листов, около 90-150А, поэтому рабочая мощность печатной платы должна быть больше или равна 150А. В качестве рабочей мощности можно использовать следующие аккумуляторные батареи: 12-вольтовый автомобильный пусковой источник питания, высокопроизводительный аккумуляторный блок 3S для модели самолета, высокопроизводительный трехрядный литиевый аккумуляторный блок, трехрядный аккумуляторный блок Hitachi 40900, свинцово-кислотный аккумулятор с хорошим производительность выше 12В 20А.Формула расчета: емкость X скорость разряда = грузоподъемность Возьмем для примера авиамодельный аккумулятор 4000 мА, скорость разряда 45C (4AX45C = 180A) Инструкция по применению Функциональные кнопки: 1, используется для переключения машины, 2 используется для переключения передач! Когда питание включено, по умолчанию используется первая передача. Нажмите кнопку в течение 2 секунд, чтобы отпустить. Передача увеличивается на одну передачу, звучит зуммер и мигает светодиод в соответствии с количеством передач. Например: 3-я передача, зуммер звучит три раза, светодиод мигает 3 раза, всего 5 передач.Интенсивность точечной сварки постепенно увеличивается от 1-й к 5-й передаче. 5-я передача самая сильная! После включения 5-й передачи снова нажмите и удерживайте кнопку. Он отключится. В выключенном состоянии нажмите и удерживайте кнопку, чтобы включить питание, и передача вернется к первой передаче.

Портативный мини-аппарат для точечной сварки DIY

Описание

DIY Портативный аппарат для точечной сварки 12 В Аксессуар Сварочная ручка Полный набор аксессуаров Аккумуляторная батарея для точечной сварки

Предисловие: Спасибо за внимание.Этот продукт представляет собой полуфабрикат печатной платы. Вы должны иметь определенные знания в области электротехники и практические навыки. Вам также необходимо подготовить некоторые необходимые инструменты, такие как плоскогубцы, отвертки, паяльники и т. д. /26650/32650 литиевые батареи. Преимущества: портативный, стабильный, надежный и прочный. Низкая стоимость, у вас есть автомобильный стартерный аккумулятор или мощный аккумулятор, вы можете подключить его и использовать! Сэкономьте на производстве!

Пользователям необходимо иметь собственную батарею 12 В для питания, сварочный ток составляет около 90–130 А, а общий 0 легко сваривается. Никелированный лист толщиной 1 мм ~ 0,12 мм. Пожалуйста, убедитесь, что ваш аккумулятор может иметь ток больше 90А, иначе вы не сможете сваривать!

Напряжение питания: 12–15 В

Рабочий ток: 90–150 А (разряд ниже 90 А не работает.)

Аккумулятор с большим током разряда напрямую влияет на сварочный эффект. Рекомендуются следующие аккумуляторы:

20-45ah Свинцово-кислотные аккумуляторы с хорошими характеристиками и малым внутренним сопротивлением (внутреннее сопротивление менее 10 мОм, ток разряда более 90 А), такие как новый автомобильный стартерный аккумулятор!

3.Литиевый аккумулятор для модели самолета 5-5,5 Ач 3S около 45C

Емкость 30-35 Ач 18650 Аккумуляторный блок

Требования к питанию:

Точечная сварка выполняется по принципу быстрого локального нагрева и охлаждения сильным током,

Необходимость достаточный ток, как правило, 0,1-0,15 никелированный лист сварочный ток

около 90-150А, поэтому рабочая мощность печатной платы должна быть больше или равна 150А.

В качестве рабочего источника питания можно использовать следующие аккумуляторные блоки:

12-вольтовый источник питания для запуска автомобиля, высокопроизводительный аккумулятор 3S для модели самолета, трехрядный высокопроизводительный литиевый аккумулятор,

40900 трехрядный аккумулятор пакет, свинцово-кислотный аккумулятор с хорошей производительностью выше 12 В 20 А.

Формула расчета: емкость X скорость разряда = емкость нагрузки автомат, 2 б/у для переключения передач!

При включении питания по умолчанию используется первая передача. Нажмите кнопку в течение 2 секунд, чтобы разблокировать

Передача повышается на одну передачу, звучит зуммер и мигает светодиод в соответствии с количеством передач.

Например: 3-я передача, зуммер звучит три раза, светодиод мигает 3 раза, всего 5 передач. Интенсивность точечной сварки постепенно усиливается от 1-й до 5-й передачи

5 самая сильная!

После включения 5-й передачи снова нажмите и удерживайте кнопку. Он отключится. В выключенном состоянии нажмите и удерживайте кнопку, чтобы включить питание, и шестерня вернется на первую передачу.

Описание продукта

Технические характеристики:



— Можно сваривать липо аккумуляторы 18650/26650/32650, он портативный, стабильный и надежный

— Напряжение системы: 12В-14.6В

— Рабочий ток: 90–150 А

— Рекомендуемая батарея:

1. Свинцово-кислотный аккумулятор емкостью 20-45 Ач с хорошими характеристиками и малым внутренним сопротивлением

2. 3,5-5,5 Ач 45C 3S литиевая аккумуляторная батарея

3. Аккумуляторная батарея 18650 емкостью 30–35 А·ч

— Эта схема с батареей 12 В станет аппаратом для точечной сварки с накоплением энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. В зависимости от конфигурации толщина может быть около 0.1 мм-0,15 мм



ПРИМЕЧАНИЕ:



Если батарея довольно хорошая и внутреннее сопротивление очень низкое, то может быть большая перегрузка по току.

Если вы не уверены в своей батарее, лучше удлинить провод примерно на 1 метр проводом 2,5² или 4², тогда это уменьшит риск ожога силовой трубки.



Комплектация:



1 шт. x главная печатная плата

1шт х Зуммер

2 шт. x входной провод








Подробнее Фото:



Дополнительная информация

При заказе у Alexnld.com, вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная авиапочта и Ускоренная доставка. Сроки доставки указаны ниже:

.
Авиапочта и зарегистрированная авиапочта Район Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal,и с помощью кредитной карты.

Оплата с помощью PayPal / кредитной карты —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или используйте кредитную карту Express.

2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут варьироваться от человека к человеку.

18650 Аппарат для точечной сварки с питанием от автомобильного аккумулятора

  • Дешевый – планируется использовать только один.
  • Надежность – мне нужно было сделать более 500 пар точечных сварных швов.
  • Легко и быстро сделать — в идеале из подручных материалов
  • Относительно безопасен – нет высокого напряжения около

В рамках моего проекта по созданию электрического горного велосипеда мне понадобилась большая литиевая батарея.Не найдя ничего в своем бюджете, я решил сделать аккумулятор 18650 по моим спецификациям.

Мне нужно было иметь возможность приварить никелевую полосу к клеммам ячейки 18650. Аппараты для точечной сварки 18650 широко доступны в сети и, вероятно, стоят вложений, если у вас есть на них спрос. Однако я планировал построить только один аккумуляторный блок, поэтому сделал свой собственный аппарат для точечной сварки.

Недолгий поиск чужих проектов выявил множество устройств на базе трансформатора для микроволновки.Мне это казалось сложным и немного опасным. У меня не было микроволновой печи, которой я был бы готов пожертвовать. У меня в машине был отличный источник сильного тока, который большую часть времени простоял без дела. Можно ли использовать для точечной сварки автомобильный аккумулятор с синхронизированной схемой включения?

Быстрый поиск на YouTube нашел канал darkkevind. В частности, в этом видео https://youtu.be/o1NFbchHeM8 он демонстрирует свой точечный сварщик. Его устройство представляет собой стандартный автомобильный аккумулятор, подключенный к соленоиду стартера мотоцикла.Соленоид запускается кнопкой, которая переключает питание на два сварочных электрода, сделанных из медных гвоздей. Его конструкция работала хорошо, но я чувствовал, что могу использовать ее, чтобы сделать систему более надежной.

В моей конструкции используется стартерный соленоид DELCO 130493 (деталь схемы) в качестве выключателя тока. Мне понравилось расположение клемм, которые можно было красиво соединить со «смещенным» клеммным зажимом аккумулятора. Кронштейн также позволил аккуратно установить корпус электроники.Все товары имеют очень низкую стоимость.

Выше: 8 мм Соленоидные клеммы Шпильки Зажимают в клеммы батареи
выше: соленоидную катушку между маленьким шпилем на правом и монтажном кронштейне

Соленоид контролируется таймером схема построена на сдвоенном моностабильном мультивибраторе CD14538BE, работающем в неохлаждаемом режиме. Несколько пассивов используются для подавления дребезга основного педального переключателя в качестве входа.Катушка соленоида управляется MOSFET FQP30N06L. Таймер регулируется от 10 до 110 мс с помощью потенциометра. Схема питается от отдельной батареи 9В, хотя она может питаться от автомобильного аккумулятора с соответствующей развязкой. Все это смонтировано в литом алюминиевом корпусе. Обратите внимание, что электромагнитная катушка подключается между винтовой клеммой «S» и монтажным кронштейном. Клемма «I» является размыкающим контактом соленоида, а не катушкой.

Вверху: ножной переключатель.
Работал на удивление хорошо, когда
был приклеен скотчем к полу…
Вверху: Схема таймера

Электроды изготовлены из медных гвоздей, припаянных к коротким отрезкам многожильного кабеля 8awg. Медные гвозди можно быстро затачивать с помощью напильника, поэтому их не нужно заменять. Несколько слоев термоусадки обеспечивают тепло- и электроизоляцию.

Вверху: Медные гвоздевые электроды, припаянные к многожильному кабелю 8 мм .Соленоиду требуется около 5 мс, чтобы закрыться, но диод на катушке поддерживает активное магнитное поле, обеспечивая точные импульсы при минимальной настройке таймера 10 мс.

Первые тесты были довольно увлекательными. Аккумулятору всего несколько месяцев, и внутреннее сопротивление очень низкое, что приводит к очень высоким импульсам тока, которые разрушили бы никелевые полоски, если бы импульс был более 20 мс или около того. Много летящего расплавленного металла…

Я экспериментировал с «токоограничивающим резистором» длиной 1.Присадочная проволока для сварки TIG диаметром 6 мм. Это позволило мне использовать более длительные сварочные импульсы с низким током. Я обнаружил, что в результате получился гораздо более прочный сварной шов, чем при более коротком импульсе более высокого тока.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
