Светодиодная лента своими руками установка: Как установить светодиодную ленту своими руками, видео

Содержание

инструкция. Как правильно выбрать светодиодную ленту и сделать ее монтаж?

Если вы задумали ремонт квартиры, одним из первых встанет вопрос выбора осветительной аппаратуры. Прекрасная альтернатива традиционным лампам и светильникам — светодиодная лента. При установке ленты со светодиодными лампами на потолок существенно изменится не только вид комнаты, открываются большие возможности в выборе дизайнерского решения. В статье мы ознакомим вас с тем, как выполнить монтаж светодиодной ленты своими руками, а также о преимуществах использования данной осветительной аппаратуры и особенностях выбора той или иной ленты.

Устройство ленты со светодиодами

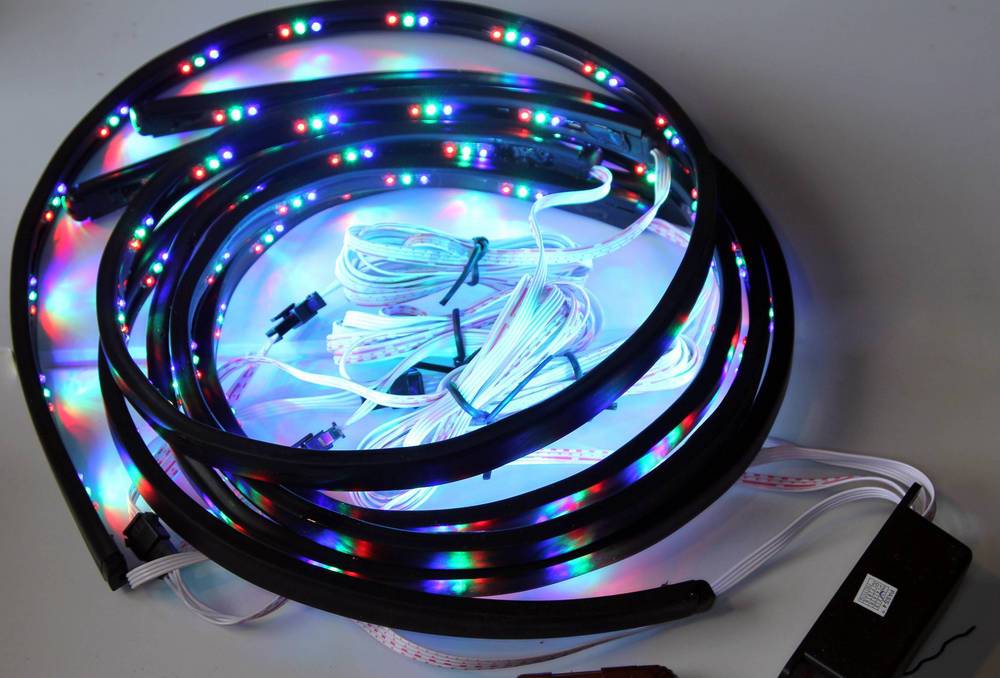

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях.

Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Важно! Светодиодные лампы обычно располагаются по поверхности токопроводящей нити на одинаковом расстоянии.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

  • Теплый белый.
  • Холодный белый.
  • Зеленый.
  • Синий.
  • Желтый.
  • Красный.
  • Многоцветный.

Стандартные размеры светодиодной ленты

  • Ширина 8-10 мм.
  • Толщина — 2-3 мм.
  • Длина ленты в катушке — по 1 или 5 м.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).

    Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру.

    Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость.

Достоинства светодиодной ленты

Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.

Основные достоинства дюралайта:

  1. Незначительное энергопотребление — благодаря небольшой мощности.
  2. Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
  3. Возможность укладки по любой траектории — за счет пластичности нити.
  4. Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
  5. Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
  6. Отсутствие мерцания.
  7. Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
  8. Отсутствие ультрафиолетового излучения.
  9. Возможность самостоятельно подобрать цветовую гамму.
  10. Пожаробезопасность.
  11. Экологичность.
  12. Качество свечения на протяжении всего срока эксплуатации остается неизменным.
  13. Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
  14. Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

  1. Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В. Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
  2. Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
  3. Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
  4. Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
  5. Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
  6. Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой. Это позволит избежать повреждения печатной платы.
  7. Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
  8. На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
  9. Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
  10. Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
  11. Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.

    Важно! При работе с током обязательно придерживайтесь техники безопасности.

  12. Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

    Важно! Во время проверки исправности, осветительная аппаратура должна поработать в активном режиме от 8 до 24 часов.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

  1. Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
  2. Оптимальная величина заглубления — 2-3 см.
  3. Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
  4. Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
  5. В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем. Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.

    Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

  1. Определите длину и тип ленты, подберите профиль.
  2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
  3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
  4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
  5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
  6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Важно! Рассмотрим вычисление мощности на примере:

У нас есть лента длиной 5 м и мощностью 9,4 Вт.

Для расчета мощности блока питания: 5 м * 9,4 Вт = 47. Не забываем о запасе: 47 * 1.25 = 58.75 Вт.

Как видно, нам нужен блок питания минимум 58.75 Вт. Можно округлить до 60 Вт. Такой найти не трудно в магазине радиодеталей.

Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

  1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
  2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

Важно! Пластиковый корпус подходит для монтажа осветительных конструкций в общественных зданиях, в подсветке витрин, торгового оборудования, а также мебели. Профили из пластика используют даже для подсветки ледяных горок, катков и скульптур.

По устройству профили бывают:

  1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки. Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
  2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
  3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема монтажа светодиодной ленты под натяжной потолок:

  1. Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц).
  2. Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования:
    • цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего. Для черного провода разъем обозначен 12 В или 24 В;
    • контроллер подключите к понижающему трансформатору — блоку питания.
      Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть.
  3. Подключите собранную схему в сеть и проверьте правильность сборки.
  4. Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку.

Важно! После монтажа осветительной ленты подключите ее еще раз в сеть и проверьте качество работы. Только после положительного результата теста можно собирать полотно самого натяжного потолка.

Советы при монтаже и подключении дюралайта

  1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
  2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
  3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
  4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
  5. Во время сборки исключите повреждения проводящих дорожек.
  6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Важно! Перед тем, как выполнять монтаж светодиодной ленты, не только запомните все эти правила, но и просмотрите видео-уроки. Особенно, если вы выполняете подобную работу впервые и не уверены в своих силах.

Монтаж светодиодной ленты — видео

Заключение

Надеемся, что следуя нашим советам и рекомендациям, монтаж светодиодной ленты на кухне или в любой другой комнате прошел успешно, и в вашей квартире вечером царит мягкий, красивый свет, а интерьер преобразился и стал более уютным.

пошаговая инструкция, необходимые материалы, фото

После начала ремонта в квартире люди часто сталкиваются с нехваткой освещения. Некоторым нравится декорирование натяжного потолка светодиодными лентами. Поэтому спрос на подобные источники света растет с каждым годом. Многие интересуются, возможна ли установка светодиодной ленты на потолок своими руками. Данная работа легче, чем кажется на первый взгляд. Чтобы ее удачно выполнить, необходимо знать некоторые нюансы по установке. Важно правильно подобрать необходимые инструменты. Что собой являет светодиодная лента, в чем ее плюсы и как выполнить установку своими руками? Все это мы рассмотрим в нашей сегодняшней статье.

Характеристика

Перед тем как начать установку светодиодной ленты на потолок, следует выяснить, что это такое. Нужно понимать, как ее правильно закрепить.

Светодиодная лента представляет собой планку, которая легко гнется. С одной стороны на ней закреплены компактные светодиоды и резисторы (иногда они имеют силиконовую защиту). Обратная сторона планки имеет клеящую ровную основу. Лента разделена на участки, каждый из которых обычно кратен пяти сантиметрам. На отрезке из пяти сантиметров установлено три светодиода. На ленте имеются особые метки, они указывают на места, где ее можно разрезать. Светодиоды при подключении представляют собой цепь. Она отличается последовательностью.

Варианты производства ленты

Она может производиться в защищенном варианте, когда лента закрыта от внешнего воздействия силиконом, а также с накладками из пластика. И также ее выпускают в открытом варианте.

Какие диоды берут для подсветки?

Чтобы сделать яркую подсветку, необходим специальный диод 3528. Подойдет также диод 5060. Его можно использовать как отдельный световой прибор, так как он обладает более мощным светом, чем остальные лампы.

Подготовительные работы

Перед началом работ необходимо составить точный план, на котором будет рисунок. В нем должно быть отражено местоположение светодиодной ленты. Следует просчитать, сколько потребуется светильников, а также установить метраж ленты. В дальнейшем это облегчит монтаж.

Если требуется цветная лента, то вместе с ней нужно покупать контроллер. При монтаже следует соблюдать технику безопасности. Перед тем как закрепить ленту строительным степлером, необходимо «посадить» ее на клеящий слой. Поверхность, на которую планируется установка ленты, нужно обработать антисептиком или любым спиртовым раствором.

Если в процессе работы придется гнуть ленту, то стоит учесть один момент. Нельзя, чтобы сгибы были больше двух сантиметров. В таком случае лента будет безвозвратно испорчена.

Как происходит установка?

Установка светодиодной ленты на потолок должна проходить в определенной последовательности. Важно учитывать такие нюансы, как площадь помещения и высота потолков.

Ленту лучше покупать длиной не больше пятнадцати метров. Иначе диоды, расположенные рядом с блоком питания, примут на себя максимальную нагрузку и быстро перегорят.

Алгоритм действий при установке ленты:

  1. Необходимо определиться со светодиодами, которые будут задействованы в искомой ленте. Если владелец помещения желает получить яркий свет, то ему лучше приобрести лампы 5060. Они будут немного дороже, чем стандартные диоды 3528.
  2. Важно выбрать, какая будет плотность ламп на ленте. Возможны варианты в 30, 60, 120 см. Эти цифры означают количество диодов, размещенных на одном метре ленты. Благодаря этим показателям можно сделать свет более приглушенным ли ярким. Просто нужно учитывать, что чем больше закреплено ламп на одном метре ленты, тем ярче будет освещение в комнате.
  3. Не стоит забывать о типе подсветки. Данный вопрос не менее важен, чем предыдущие. Лучше выбирать влагозащищенные виды, они дольше прослужат.
  4. Необходимо решить, будет ли лента цветной. Если человек желает видеть много цветов, то ему лучше приобрести контроллер.
  5. Измерения и расчеты. Установка подсветки потолка светодиодной лентой требует точных данных о периметре помещения, где нужно провести подсветку. Нужно узнать площадь выбранного помещения. Когда все необходимые данные получены, следует умножить мощность, которую потребляет один метр светодиодной ленты на площадь помещения. Полученные значения нужно записать. Они будут нужны при выборе контроллера, а также системы питания для светодиодной ленты.
  6. Потребуется определить, где будет проходить освещение. Монтаж под натяжной потолок будет отличаться от установки светодиодной ленты в парящий потолок. Следует заранее выбрать вариант установки и решить, будут ли создаваться специальные выступы из гипсокартона.
  7. При установке светодиодной ленты под натяжной потолок стоит учесть такой нюанс. Когда лента имеет один цвет, то стоит соединять плюс к минусу. Если она разноцветная, то придется искать участки, на которых обозначен выбранный цвет.

Важные нюансы при работе

При установке светодиодной ленты на натяжной потолок на каждый блок питания можно прикрепить только пятнадцать метров. Если длина увеличивается, то нужно приобретать дополнительный блок питания.

При подключении нужно заранее проверить полярность. Ошибки в данном деле могут привести к тому, что лента сгорит. Шнур следует подключать заблаговременно. На контактах для подключения стоят значки N и L.

Когда человек осуществляет установку светодиодных лент под потолок, нужно помнить, что порядок монтажа цветной и однотонной ленты отличается.

В чем отличия? Подключение цветной состоит из следующих этапов: блок питания соединяется с контроллером, после чего к ним присоединяется сама лента.

При установке светодиодной ленты на потолок важно сделать так, чтобы ее не было видно снизу. Для этого можно использовать карнизы. Некоторые делают выступы из гипсокартона. Необходимо выбрать оптимальное расстояние между лентой и краем из материала. Маленькое расстояние не позволит скрыть диоды из видимости. Большое расстояние приведет к тому, что лента будет отдавать основной свет потолочной нише. Сам потолок останется практически неосвещенным.

Для каких целей используют ленту?

Некоторые граждане хотят видеть у себя дома контурную подсветку, для этих целей отлично подойдет светодиодная лента.

Она также применяется, когда помещение необходимо разделить на зоны. Некоторые люди с помощью светодиодов подчеркивают оригинальный дизайн интерьера и яркие цвета стен, мебели.

В последнее время прослеживается модная тенденция делать спальню в светло-голубых тонах. Светодиодной лентой дизайнеры предлагают делать на потолке различные рисунки. Получается эффект звездного неба, который одинаково нравится взрослым и детям.

Многие дизайнеры советуют делать подсветку на кухне, выделять светом рабочую поверхность стола. Можно выделять цветом зону приема пищи, а также место для приготовления еды. С помощью мягкого света от ленты кухня приобретает неповторимый уют и атмосферу праздника. Точечное освещение очень нравится детям, так как создается ощущение сказки.

Для кухни профессионалы советуют выбирать желтое освещение. Оно должно быть теплым. Если дизайн столовой выполнен в современном стиле, с минимальным количеством деталей, то можно выбрать освещение в серебряном или синем цвете.

В гостиную лучше устанавливать цветную ленту вместе с контроллером. Гости будут приятно удивлены количеством оттенков освещения. Светодиодную ленту часто прикрепляют в ресторанах и кафе. Ею выделяют барные стойки. Помещение становится изящным и уникальным.

Преимущества ленты

К основным преимуществам светодиодной ленты относятся:

  1. Низкая цена, по сравнению с другими приборами освещения.
  2. Долгий срок эксплуатации.
  3. Низкое энергопотребление. Светодиоды не требуют много электричества для работы, как их аналоги, при этом освещают помещение качественно.
  4. Легко провести монтажные работы своими руками, руководствуясь пошаговой инструкцией.
  5. Большой выбор цветов. Можно установить в комнате освещение любого понравившегося оттенка. Изменить цвет поможет контроллер.
  6. Широкий ассортимент с различными диодами.
  7. Считается, что светодиодная лента является одним из самых простых видов освещения.
  8. Она многофункциональная. Помимо освещения, украшает интерьер.
  9. Компактная. Можно провести в труднодоступные места, где не получится поставить стандартные светильники.

Варианты подсветки

Установка светодиодной ленты на потолок позволяет выбрать мощность освещения, вид светильников, а также цвет. Можно установить подсветку в виде модулей. Выглядит она красиво. Всегда актуальны точечные светильники. Некоторые используют миниатюрные прожектора. В любом случае за счет такого освещения можно существенно украсить интерьер и сделать его уникальным.

Установка светодиодной ленты своими руками

Светодиодная лента является полоской, которая имеет определенную гибкость, а толщина ее составляет меньше сантиметра. К поверхности такой полоски прикреплены небольшие светодиоды. Продается такой товар в метрах и обычно одна полоска имеет длину от 1 до 5 метров. Стоит отметить, что при монтаже отрезать такую ленту можно только в специально обозначенных местах. Светодиодная конструкция имеет ряд преимуществ. Во-первых, она очень надежна, при правильном подключении долговечна, красиво смотрится в интерьере и проста в уходе. Неоспоримым преимуществом является и то, что монтаж светодиодной ленты можно легко осуществить своими руками. Помочь в этом может представленное ниже видео.

Установка

Обычно светодиодные конструкции монтируют сразу за плинтусом возле потолка. Для этого может использоваться пластиковое или алюминиевое приспособление, которое крепится к самому потолку или к натяжной конструкции, если она имеется. В любом случае процесс установки светодиодной ленты будет практически одинаковым. Итак, для начала необходимо произвести подключение ленты к контроллеру. Большинство полосок продается сразу с припаянными к ним проводами, но если таковые не имеются, плохо прикреплены или же имеют недостаточную длину, их нужно удлинить и припаять заново своими руками. После того как провода будут надежно прикреплены к светодиодной ленте, их можно присоединять к контроллеру (см. видео). При этом нужно четко соблюдать инструкцию.

Поверхность, на которую будет крепиться светодиодная лента, должна быть надлежащим образом подготовлена. Таким образом, ее нужно тщательно очистить от грязи и пыли, обезжирить и загрунтовать. Стоит отметить, что если поверхность, на которую планируется установка светодиодной ленты, является токопроводящей, на нее нужно наложить слой материала для изоляции. С ленты нужно снять защитную пленку и таким образом освободить клеящуюся полоску. Далее можно осуществить монтаж светодиодной конструкции на заранее спланированное место, как показано на видео.

После того как светодиодная лента будет полностью прикреплена к потолку нужно спрятать контроллер. Сделать это можно за тем же плинтусом или в заранее подготовленном своими руками месте. Лента при необходимости может быть укорочена, но, как уже упоминалось, осуществить это можно только в специально обозначенных местах. В конце установки контроллер необходимо подключить к блоку питания, который должен быть выбран заранее. Выбирать источник питания нужно в зависимости от характеристик выбранной светодиодной конструкции. Нужно учитывать ее напряжение, мощность и длину.

Подключение на видео

Светодиодную полоску при подключении нужно стараться сильно не изгибать, так как это может привести к полной или частичной неработоспособности конструкции. Также не нужно забывать о соблюдении правила полярности иначе это может привести к поломке светодиодов.

Установка светодиодной ленты на потолок своими руками

Что такое светодиодная лента?

Светодиодная лента (дюралайт) является гибкой печатной платой, в которую монтируются светодиоды на одинаковой дистанции друг от друга, а ещё резисторы. Последние выполняют роль сопротивления. Обычно лента имеет толщину 2-3 мм, а ширину – 8-10 мм. Во время расфасовки дюралайт нарезают кусками по 5 м и наматывают на катушку.



Когда планируется капитальный ремонт жилья, возникает вопрос, касающийся выбора осветительной аппаратуры. Хочется совершенствовать интерьер с помощью какого-то новшества, придать ему изюминки. Вместо традиционных светильников можно использовать светодиодную ленту. После установки этого изделия на потолке, общий вид помещения может полностью измениться.

Для каких потолков подходит дюралайт?

Обычно светодиодная лента монтируется перед установкой натяжного поливинилхлоридного потолка, хотя её можно установить и на фигурный потолок из гипсокартона. В производстве дюралайта применяются SMD либо DIP-технологии, но чаще используется первый вариант или отдаётся предпочтение поверхностному монтажу. Это дёшево и вполне приемлемо для таких светильников.

Что вам понадобится, чтобы подключить светодиодную ленту?

  1. В многоцветной светодиодной ленте есть контроллер, определяющий яркость свечения и управляющий цветом. Зачастую это регулируется пультом управления.
  2. Чтобы подключить схему, нужен блок питания, который действует как понижающий трансформатор. Поскольку нельзя такой прибор поставлять вместе с дюралайтом (так как у ленты есть свой индивидуальный размер при каждой установке), то важно правильно рассчитывать его мощность.
  3. Если рассчитать мощность трансформатора для ленты SMD 3528, длина которой составляет 5 м, а мощность – 9,6 Вт, то получится 48 Вт (5 метров умножаются на 9,6 Вт). Но этого может быть недостаточно. В таких случаях нужен запас, потому здесь применяется коэффициент 1,25. Соответственно, 1,25 х 48 = 60. Получается, что требуется блок питания на 60 Вт.
  4. Возможно, что для монтажа светодиодной ленты на потолок понадобится больше пяти метров изделия, потому его надо будет соединить. Для этого не обойтись без коннекторов. Разъёмы бывают плоскими и круглыми. Всё зависит от типа дюралайта и изготовителя. Кстати, чтобы купить качественную светодиодную ленту, можете посмотреть онлайн-каталог: http://vdm.ua/catalog/led-lenta.

В чём основные плюсы дюралайта?

Как и остальные электроосветительные приборы, у светодиодной ленты есть свои плюсы и минусы.

  1. Дюралайт запросто монтируется. У всех образцов обычно есть двухсторонний скотч на одной стороне гибкой платы, благодаря чему лента без особых усилий клеится к потолку. У светодиода небольшие энергозатраты (самые низкие по сравнению с остальными осветительными приборами), что влияет на стоимость энергопотребления при использовании дюралайта.
  2. Эксплуатационные ресурсы светодиода самые высокие, если сравнивать с другими осветительными приборами. В случае правильной эксплуатации прибор вообще не перегорит. Если ленту монтировать под ПВХ-потолок, то не будет опасности её перегревов при любой длине подсветки, поскольку поток света пропорционален по отношению к длине светодиода.
  3. У RGB-светодиодной ленты большой выбор цветов. А благодаря гибкости платы можно воплощать самые разные зигзаги.

Минусы светодиодной ленты

Чтобы получился одинаковый световой поток с простыми приборами освещения на светодиодную ленту придётся потратить даже больше денег, чем обычно. Потому данный прибор применяется как вспомогательное и декоративное освещение. А в качестве основного освещения пользуются традиционными источниками света.

Но всё равно дизайн интерьера благодаря светодиодной ленте получается неординарный.



Установка светодиодной ленты на фары авто / Своими руками / Блоги по электронике


Мы решили установить гибкую светодиодную ленту на фары автомобиля Subaru Impreza. Нашей целью было сделать имитацию оптики Audi без широкомасштабного и сложного вмешательства в конструкцию фар. Другими словами, мы не собирались вносить какие-либо изменения, которые бы нельзя было быстро и без особых трудностей устранить в случае необходимости. Ниже пошагово описано то, как мы этого достигли.


Мы взяли светодиодную ленту длиной 48 см и наложили ее по контуру фары сверху для того, чтобы увидеть в каких местах нам необходимо ее обрезать, чтобы ее длина соответствовала протяженности верхней границы фары.

При резке ленты необходимо помнить, что светодиоды на ней расположены в группах по три. На границах этих групп и следует делать разрезы, но при этом следите за питающими проводами – вы должны не разрезать их! Мы рекомендуем вам быть аккуратными и соблюдать осторожность при выполнении этой операции.

Также обратите внимание, что после разрезания ленты место разреза необходимо покрыть клеем из клеевого пистолета, чтобы предотвратить проникновение воды внутрь и, как следствие, повреждение внутренней проводки светодиодной ленты. Любые другие герметики, такие как силикон, также вполне могут быть использованы для этих нужд.


Теперь, когда у нас есть отрезок LED ленты нужной нам длины, необходимо использовать двусторонний скотч, подходящий в нашем случае как нельзя лучше, который будет удерживать светодиодную ленту на месте. В зависимости от особенностей устройства фар автомобиля, мы рекомендуем также использовать при установке фиксацию хомутами, как еще один способ закрепления ленты.
Еще раз проверьте соответствие длины ленты перед разметкой для резки каких-либо кусков.


Мы подогнали светодиоды по месту при закрытом капоте, чтобы быть уверенными, что усовершенствование выглядит максимально аккуратно и незаметно.

В нашем случае нами решено было заменить габаритные огни авто этими светодиодными «ресничками». Хотя и можно было сделать так, чтобы работали и те, и другие, мы решили отказаться от этого пути. Что касается питания светодиодов, все что нужно — это источник питания 12 В. Таким образом, питающие провода сращиваются с проводкой габаритов. Примечание: убедитесь, что вы дважды проверили полярность, иначе вам придется переделывать соединения!


Не забудьте проверить, что все соединения проводов надежно заизолированы изолентой, а сами провода аккуратно зафиксированы. Как вы сами смогли убедиться, в установке светодиодной ленты на фары автомобиля нет ничего сложного.

По материалам www.instructables.com

Что нужно знать при выборе светодиодной ленты и как её подключить

Как правильно установить светодиодную ленту на потолке? Этот вопрос может озадачить человека, незнакомого с электрикой. На деле все достаточно просто и хватит простейших правил, которые вы узнаете из нашей статьи!

Оглавление статьи:

Общие положения

Начать стоит с особенностей подключения диодной ленты:

  1. Подключение происходит только с блоком питания. Ленте нужно 12/24 (в зависимости от типа) вольта постоянного напряжения на вход.

2. Не вздумайте подключать ее напрямую к розетке! Хотя, есть светодиодные ленты, работающие от 220 вольт.

2. Охлаждение. Хоть светодиоды не разогреваются, как лампа накаливания, им необходимо охлаждение. Обычно хватает алюминиевого профиля.

3. Выбор ленты зависит от потребностей. Количество светодиодов на метр длины, их яркость, цвет, мерцание – это все нужно выбирать.

Как работает светодиодная лента? Просто: это полоса, на которой расположены небольшие светодиоды.

Подавая питание на вход, они включаются. Так работают самые примитивные ленточки, без адресной подстройки. Некоторые виды светодиодных лент производятся с разноцветными светодиодами (маркируются аббревиатурой RGB). Управляя контроллером, можно менять цвет и даже делать движущиеся полосы.

Ряд моделей позволяют подавать контролируемое напряжение с помощью программного кода или контроллера.

Правила монтажа светодиодной ленты

Установить светодиодную ленту можно 3 способами, учитывая специфику потолка. Их мы рассмотрим по отдельности.

Гипсокартон

Здесь все просто: создается дополнительная небольшая полочка, в которой происходит монтаж светодиодной ленты на потолке.

В принципе, этот метод возможен и с натяжными потолками, но понадобится дополнительный каркас, который будет бросаться в глаза.

Из алюминиевого профиля и гипсрока собирается такая конструкция. Наверное, это наиболее правильный метод установки, так как каркас отлично справляется с охлаждением.

Здесь важно учитывать полосу света. Перемещая ленту, можно сделать ее шире или уже. Особенно красиво это выглядит, если это RGB подсветка.

Продумывать подключение нужно еще тогда, когда происходит установка короба.

Натяжной потолок

Установка светодиодной ленты на натяжной потолок куда эффектнее, так как монтаж запленочный.

Под ПВХ растяжкой устанавливаются металлические планочки из алюминия. Так мы создаем опору для крепления светодиодки и радиатор охлаждения.

Поверх него уже растягивается полотно.  Свет получается матовым, немного приглушенным. Кроме стандартного прямоугольника можно делать рисунки геометрических фигур, спиралей.

Под плинтус

Это сработает с потолками любого типа, в том числе и крашенными, обойными. И это самый просто метод LED освещения для потолка.

Как установить ленту под плинтус? Просто! Для начала нужно установить на зачищенную поверхность стены от старого покрытия.



Лента приклеивается к стене на стыке с потолком. Кстати, ее можно приклеить и на потолок. Эффект изменится, так как свет будет проникать из нижних щелей.

Теперь поверх приклеиваем плинтус на любой быстросохнущий клей, типа «Дракон» или «Титан». Заранее нужно продумать место прокладки кабеля, чтобы он не просто торчал из под стены.

Схемы подключения светодиодной ленты

Как правильно подключить светодиодную ленту? Теперь мы переходим от теории к практике. Во всех случаях, из инструментов нам понадобится:

  1. Паяльник. Оптимальная мощность – 40 Ватт, но подойдет и другой.
  2. Припой. Нам понадобится ПОС 60.
  3. Флюс. Лучше всего – любой неагрессивный. Дешевый: канифоль, СКФ. Точно не подойдет кислота, паяльный жир и другие агрессивные флюсы, которые нужно смывать. Если будет замыкание и коррозия паяльных площадок, заменить их будет сложно.

Простейшая схема выглядит так:

Что мы на ней видим? На блок питания идет 220 вольт переменного напряжения, где инвертируется в 12 вольт постоянного.  Оттуда уже поступает в ленту.

Как подключить светодиодную ленту к блоку питания? Низковольтовая часть представляется 2 проводками: черным (минус) и красным (плюс). На обычной ленточке есть 2 контактные площадки с обозначениями + и -.  Просто подпаиваем их с нужной полярностью и готово.



Кстати, на ленточке есть участок для разрезания, помеченный нарисованными ножницами.

Более сложная схема включает дополнительный диммер.  Он позволяет регулировать силу светового потока. Это удобно, если комнате нужно придать романтичности или хочется дать глазам отдохнуть.

Для ТОПового ремонта понадобится RGB лента. Подключение светодиодной ленты можно назвать самым сложным, так как требует хороших навыков пайки и начального умения работать с проводами. Схема от базовой увеличивается на 4 провода. Выглядит она так.

Из розетки ток идет в блок питания, где инвертируется. Оттуда он поступает в контроллер. Из него выходит 4 провода: плюс, красный, зеленый и синий.

Как подсоединить светодиодную ленту RGB типа своими руками? Точно также – обычная спайка по меткам. На РГБ ленточке есть значки, которые не дадут потеряться.



Отдельно стоит сказать соединение 2 лент и более. Не рекомендуется соединять их последовательно, то есть друг за другом. Напряжение будет постепенно проседать, от чего на конце полосы свет будет куда слабее.

Правильное соединение: параллельное. То есть, от БП или контроллера провода идут во вторую полоску.

Выглядит это следующим образом: 1, 2.

Подключение светодиодной ленты 220 вольт

Включить ее еще проще. Она работает от сетевого напряжения и не требует подключения БП. Достаточно протянуть провод от щитка или розетки и подключить. Но у такого типа лент есть недостатки:

  1. Делить их можно только метровыми отрезками.
  2. Выше вероятность замыкания, как и пожароопасность.

3. Дешевые модели сильно мерцают, причем с частотой 100 герц. Это будет бить по глазам.

4. Китайские модели часто ломаются, а в СНГ чаще всего встречаются именно они.

3 способа исправить неприлипание клея для светодиодной ленты

Клей для светодиодных лент, не прилипающий

Один из самых простых способов украсить свой дом и добавить в него ярких красок — установить светодиодные ленты. На рынке представлен широкий выбор таких светильников, от недорогих до более дорогих.

Это, безусловно, забавный способ украсить вашу комнату или дом без особых усилий. Их установка, как правило, тоже довольно проста. Ну нормально.

Если у вас возникли проблемы с включением света или если он продолжает падать со стен, не волнуйтесь.Это не так редко, как вы думаете. В большинстве случаев это происходит из-за того, что бренд, производящий эти светильники, использует низкокачественный клей , , поэтому, когда вы пытаетесь их установить, лента не будет прилипать к стене.

Легко понять, как это может сильно раздражать. Необходимость постоянно переделывать эту задачу определенно уничтожит новизну. В какой-то момент вы, вероятно, просто сдадитесь и бросите их.

К счастью, для подобных ситуаций есть несколько простых способов.В этой статье мы покажем вам несколько дешевых и эффективных способов решения проблемы.

Клейкая лента для светодиодной ленты не приклеивается?… Исправить!…

1. Используйте монтажный канал

Если ваши светодиодные ленты не будут приклеиваться к вашим стенам, хорошей альтернативой будет монтажный канал. Он зафиксирует световую полосу на месте. Это также обеспечит очень чистый, изысканный и аккуратный вид. Монтажный канал полностью закрывает обе стороны светодиодной ленты, поэтому свет может излучаться только спереди.

Некоторые пользователи утверждают, что так выглядит намного лучше, чем просто голая светодиодная лента, приклеенная скотчем к стене. Он также выглядит стильно, независимо от того, включено у вас освещение или нет.

Приобрести монтажный канал не так уж и дорого, а установить его достаточно просто. Все, что вам нужно сделать, это открыть канал, разместить светодиодную ленту внутри и просто закрыть канал , когда вы закончите.

Не забудьте подключить световую ленту к источнику питания с обеих сторон.Как только вы это сделаете, вы можете немного организовать кабели, и все. Теперь свет настроен, и вы можете включить его и наслаждаться видом.

2. Используйте монтажные зажимы

Аналогично предыдущему варианту можно приобрести монтажные клипсы. Они могут выглядеть не так хорошо, но они дешевле монтажного канала. Итак, легко понять, почему некоторые люди предпочитают использовать их вместо канала. Они стоят не больше пары долларов, в зависимости от магазина, в котором вы их покупаете.

Их очень просто установить с помощью дрели или нескольких гвоздей, и после установки они становятся достаточно прочными. Из эстетических соображений мы рекомендуем вам использовать эти зажимы в местах, где вы можете видеть только излучаемый свет, а не саму световую полосу. Например, они отлично подходят для размещения на нижней стороне вашего дивана или стола.

3. Используйте двусторонний скотч

Даже если у вас нет проблем с тем, что клей для светодиодной ленты изначально не прилипает к стене, есть вероятность, что через некоторое время световые полосы отклеятся.

Поэтому вместе со светодиодной лентой стоит купить двусторонний скотч. Это, безусловно, усилит фиксацию оригинальной ленты, что значительно усложнит падение света.

Вы можете решить, какое покрытие вы хотите, и соответствующим образом обрезать ленту. После того, как вы обрежете его, просто приложите его к обратной стороне светодиодных лент и прикрепите их к стене.

Этот метод несколько проще, чем методы, упомянутые ранее. Это также выглядит довольно красиво, так как двухсторонний скотч практически невозможно увидеть, когда он наклеен на обратную сторону полосы.

Последнее слово

Если вы столкнулись с такой проблемой, вы также можете связаться со своим дистрибьютором и сообщить ему о дефекте клея в световых полосах. Таким образом, они могут прислать вам замену, и, если повезет, вы сможете их исправить.

Принимая во внимание все обстоятельства, мы по-прежнему предлагаем вам приобрести монтажные каналы, даже если с вашим клеем все в порядке. Ваше освещение будет выглядеть действительно хорошо, а каналы обеспечивают стабильность, которую не обеспечивает двусторонний скотч.

Если вы решите получить канал, возможно, будет разумно попросить друга помочь вам настроить его, так как сделать это самостоятельно может быть довольно сложно.

Читайте также:

Reddit — Погрузитесь во что угодно

Итак, в данный момент я смотрю на пару коробок, полных неудачных/незавершенных проектов светодиодных лент и контроллеров, которые я купил в магазинах и на ebay, и медленно изучаю тонкости спецификации diff. полосы (5050 против 3528), цветовая сигнализация, напряжение, ток, яркость светодиодов и расстояние между ними, потребность в рассеивании и любые другие вещи, которые иногда замечают или интересуются только тогда, когда все сделано, и вы сидите и тестируете / играете.

В надежде, что через несколько лет у вас не будет еще 10 коробок дешевого дерьма с ebay, что вы можете рассказать мне о своем опыте/путешествии в проекты LED DIY?

Для начала:

  • 5050 необходимы, если вы хотите белый свет на 255 255 255 вместо полностью горящих красных, зеленых и синих светодиодов, визуально разделенных (3528). Я не нашел самодельной ленты на фут/метр, которая имеет правильное разделение для достижения равномерной яркости, скажем, электролюминесцентного провода/неоновой вывески. Думаю, для этого мне понадобится какой-то диффузор? Или я предполагаю, что, возможно, придется искать будущие проекты помимо тех, что предлагаются на ebay, т.е.больше $?? 🙁 У меня большой успех с дешевым RGB-контроллером для Wi-Fi/смартфона/питона/разработчика с открытым исходным кодом за 5 долларов от ebay. Из коробки я был впечатлен сканированием QR-кода, чтобы полировать приложение для того, что я ожидал от дешевого китайского/Alibaba bin стандартные (и обычные глючные приложения, которые почти не работают, не на английском языке). hue, и это хороший проект, но мало что говорит о zigbee, и они в 5 раз дороже, чем Wi-Fi Yee Light, который работает сопоставимо (и имеет лучшее сообщество разработчиков, верите вы в это или нет).

  • Если у меня не закончатся IP-адреса или не начнутся помехи / перегрузки Wi-Fi и т. Д., В доме можно использовать Wi-Fi повсюду.

  • Я не уверен, что светодиодные ленты могут заменить «лампочку», когда речь идет об освещении хорошо освещенных мест. Они красивые, гибкие и лучше подходят для фонового/окружающего освещения. Для областей, где вы готовите/работаете/купаетесь, я бы все же выбрал семейство светодиодных ламп.

  • Я люблю экспериментировать с неопикселями и ардуино, и хотя они изумительны в своей способности управлять каждым пикселем отдельно (могут ли это делать потребительские системы 5050?), я когда-либо видел только обычные светодиодные системы\контроллеры с одним цветом\ оттенок\яркость для каждого светодиода в настройках полосы.Я не сталкивался с потребительским контроллером \ светодиодной системой, которая способна управлять индивидуальным светодиодом (и действительно не понимаю, как и почему это будет продаваться как общий продукт).

Строительство больших светодиодных установок — Learn.sparkfun.com

Избранное Любимый 20

Введение

При разработке макета нового торгового центра SparkFun Emporium мне представилась возможность спроектировать большую художественную светодиодную инсталляцию.Раньше я помогал строить светодиодные инсталляции, но у меня никогда не было возможности спроектировать их с нуля. Так родился CandyBar , 46-футовая светодиодная панель, состоящая из 8 метров адресуемых светодиодных лент (всего 480 светодиодов), управляемых через FadeCandy, подключенного к Raspberry Pi, на котором запущен сервер FadeCandy.

Описано в этом руководстве

Управление светодиодами — одна из самых фундаментальных задач во встраиваемой электронике, и часто это «привет, мир» для многих новичков, начинающих работать с новой платформой.Однако проекты на основе светодиодов быстро складываются и могут очень быстро усложняться. Это руководство предназначено для того, чтобы помочь вам спроектировать и построить собственную крупномасштабную светодиодную установку, а также поделиться некоторыми уроками, извлеченными из этой сборки.

Мы пройдем этап планирования, указав на соображения, которые необходимо учитывать при разработке. В этом разделе будет рассмотрено, как вы планируете управлять светодиодами, а также вопросы питания. Далее мы рассмотрим процесс сборки. В этом разделе рассказывается о поэтапной сборке больших проектов и о том, как при необходимости сделать вашу установку переносимой.Наконец, мы покажем процесс установки и обсудим следующие шаги, чтобы сделать вашу установку интерактивной.

Используемые материалы

Вот список всех деталей SparkFun, используемых в этом проекте.

Другие детали, используемые в этой сборке, включают:

Никогда не будет двух одинаковых установок. Этот список здесь только для справки и предложений. Ваше видение и бюджет могут различаться, в результате чего некоторые части будут добавлены или опущены.

Предлагаемая литература

Если вы решили использовать FadeCandy в своем проекте, определенно стоит начать с GitHub FadeCandy.Существует множество примеров, показывающих, как управлять им с помощью различных средств, от кода C++ и Python до обработки.

Многому научился у моего друга Дэна Хулио, который построил очень впечатляющую светодиодную установку Luminescence для молочного центра в Боулдере, штат Колорадо. В этой конструкции использовались его платы контроллера и драйвера, чтобы гарантировать надежность и долговечность установки. пока пространство, в котором он находится. Более подробную информацию об этих досках можно найти на его сайте.

Это руководство по светодиодным занавескам FadeCandy, написанное Филиппом Берджессом, также было очень полезным.Изучение того, как настроить сервер FadeCandy с несколькими устройствами FadeCandy или с нестандартным количеством светодиодов, требует изменения файла конфигурации сервера. Это руководство помогает прояснить, как настроить указанную конфигурацию, а также предлагает множество других полезных советов.

Если вам нужно освежить некоторые основные понятия, вот некоторые из них, относящиеся к этому руководству.

  • Закон Ома и электрическая мощность. Вместе эти учебные пособия научат вас, как рассчитать все необходимые требования к мощности, которые потребуются вашим светодиодам.
  • Основы работы со светодиодами. Узнайте о более тонких деталях, связанных со светоизлучающими диодами.
  • Как паять. В любой установке есть что паять.
  • Работа с проволокой. Если вы будете профессионалом в сращивании и пайке проводов, процесс сборки станет намного проще.
  • Начало работы с Raspberry Pi. Если вы никогда раньше не работали с Pi или аналогичным одноплатным компьютером, вы можете проверить это.

Этап планирования и проектирования

Этап планирования и проектирования, безусловно, самый важный.Хорошо спланированный проект обычно приводит к более легкому процессу сборки и реализации. Вот некоторые соображения, которые необходимо учитывать при планировании установки:

Адресные или неадресуемые светодиоды

Это должно быть одной из первых вещей, которые вы должны усвоить. Светодиодные ленты обычно бывают двух видов: адресные и неадресные. Адресные светодиодные ленты, такие как эта, обычно используются во многих художественных инсталляциях. Каждый отдельный светодиод на полосе может управляться независимо друг от друга с помощью небольшого микроконтроллера, подключенного к каждому светодиоду.Любая установка, которую вы видели, которая отображает изображения или шаблоны, скорее всего, использует адресные светодиоды. В проекте, описанном в этом руководстве, используются адресуемые светодиоды.

В отличие от них существуют неадресуемые светодиодные ленты. Эти полоски, как правило, дешевле, но они обеспечивают гораздо меньший контроль. Вся полоса может быть включена или выключена, индивидуальное управление светодиодами отсутствует, и вся полоса может быть только одного цвета за раз. Для установок, не требующих одновременного отображения множества разных цветов, это может быть лучшим вариантом.Вы также можете использовать несколько этих полос и управлять каждой полосой независимо, что по-прежнему даст вам много цветов в одной области.

Прежде чем приступить к сборке, рекомендуется протестировать каждую полосу по отдельности, чтобы избежать сложного устранения неполадок в будущем. Также стоит отметить, что эти полосы могут иметь разную плотность, например, количество светодиодов на полосу. Помните, используете ли вы ленты с 60 светодиодами на метр или с 64 светодиодами на метр. Это вступит в игру позже.

Управление светодиодами и аппаратные ограничения

Ограничение для микроконтроллеров на базе AVR: Если вы используете микроконтроллер на основе AVR только для больших светодиодных установок, существует ограничение на количество используемых светодиодов WS2812s. Это зависит от памяти микроконтроллера и размера программы. Для микроконтроллера на базе ATmega328P (например, RedBoard, запрограммированного с помощью Arduino, Arduino Uno, Arduino Pro Mini и т. д.) может быть до ~300-400 светодиодов.Ознакомьтесь с заметкой Katerborg об использовании WS2812 с различными Arduinos: Katerborg: Powering Lots of LEDs from Arduino
Если вы хотите по-настоящему сойти с ума, hackaday демонстрирует, как обеспечить питание 1000 NeoPixels с помощью ограниченной оперативной памяти Arduino.

Или вы можете попробовать адаптировать код примера к вашему любимому микроконтроллеру. Отладочные платы Teensy — отличный выбор при использовании большого количества светодиодов WS2812.

Тинси 3.6

Нет на складе DEV-14057

Teensy 3.6 больше, быстрее и способен выполнять более сложные проекты, особенно благодаря встроенному порту для карт памяти micro SD и обновлению…

15

тинси 3.5

Нет на складе DEV-14055

Тинси 3.5 больше, быстрее и способен выполнять больше проектов, особенно благодаря встроенному порту для карт памяти micro SD.

8

тинси ЛК

В наличии DEV-13305

Teensy LC — это 32-битная плата микроконтроллера, которая предоставляет вам несложную возможность начать работу с Teensy с…

17 Примечание: В зависимости от количества светодиодов WS2812, которые используются с Teensy, вам может потребоваться плата адаптера octows2811: PJRC: библиотека светодиодов OctoWS2811

Как вы хотите управлять всеми этими светодиодами? Одним из важнейших факторов при принятии решения является выяснение того, сколько светодиодов вы хотите, чтобы ваша окончательная установка содержала.Некоторые контроллеры светодиодов имеют ограничения на количество светодиодов, которыми они могут управлять. Например, FadeCandy может поддерживать до 512 светодиодов каждый. Если у вас более 512 светодиодов, вам нужно добавить второй FadeCandy или использовать другой драйвер. Больше драйверов означает дополнительную сложность, так как вам нужно будет отслеживать адреса каждого из них, а также расположение каждого светодиода.

Только один FadeCandy использовался для управления 480 светодиодами в CandyBar. Он находится на плате OctoController от danjuliodesigns.com и обменивается данными с платами драйверов по кабелям Ethernet различной длины. Кабели Ethernet обеспечивают питание и связь для каждой пары светодиодных лент через платы DualDriver, а также защиту от электростатических разрядов.

Мощность

Эту область часто упускают из виду. Несколько светодиодов потребляют очень мало энергии, но в сумме получается несколько сотен, и у вас получается один очень энергоемкий проект. Мало того, мощность должна быть распределена равномерно, чтобы некоторые светодиоды не выглядели ярче, чем другие, или немного отличались по цвету.

Для CandyBar использовалась та же схема питания, которую Дэн использовал в своем проекте Luminescence, масштабированная для моих целей: один блок питания 24 В/250 Вт, который затем подает 5 В на каждую последующую плату DualDriver с мощностью до 30 Вт на пару светодиодов. полосы (отрезки 2х1 метр).

Если вы хотите добавить больше светодиодов, вам нужно будет увеличить мощность. В итоге Дэн использовал пять таких источников питания, по одному на каждую из пяти конфет FadeCandies, управляющих 2300 светодиодами в скульптуре.

Изображение предоставлено danjuliodesigns.ком.

Вы не ограничены этими конкретными блоками питания. Если у вас есть сильноточные источники питания 5 В, вы можете питать полоски напрямую от них. Просто помните, сколько тока вы потребляете от любого источника питания, который вы используете.

Космос и условия окружающей среды

Как вы собираетесь заключить этот проект? Это будет в помещении или на улице? Нужно ли его изолировать от элементов? Ответы на эти вопросы могут сильно повлиять на то, как вы строите свой проект.Если светодиоды необходимо герметизировать, может возникнуть проблема с нагревом. Если вы работаете в помещении, вы можете сэкономить немного денег, не покупая тонны материалов, защищающих от непогоды, или продукты, которые уже защищены от непогоды.

К счастью для меня, место для CandyBar уже было выбрано, и идея разместить светодиоды на длинном выступе, покрытом декоративной лепниной, возникла еще до того, как меня привлекли к проекту. Иногда проще спроектировать на основе набора требований, чем иметь свободный диапазон для проектирования по своему усмотрению.

CandyBar состоит из частей, которые можно разобрать и снова собрать на выступе. План состоял в том, чтобы использовать полоски оргалита, разрезанные на 8-футовые сегменты. Оргалит достаточно прочен, чтобы разместить светодиодные ленты, но достаточно легок, чтобы не нагружать выступ.

У меня было 8 метров светодиодных лент, чтобы покрыть 46-футовый выступ. Добавление большего количества светодиодов означало большую мощность и еще один FadeCandy, но я хотел, чтобы это было как можно проще. У меня не было времени покупать разные полоски, в которых светодиоды расположены более широко друг от друга, поэтому я разрезал полоски на меньшие размеры, чтобы выровнять расстояние между секциями светодиодов.Каждая полоса в конечном итоге была разрезана на две части, что дало мне 16 полуметровых полос, а промежутки между ними стали менее заметными.

При проектировании помните, что на бумаге все может выглядеть хорошо, но во время сборки вам, возможно, придется импровизировать.

Строительство

Разумно не начинать строительство, пока у вас не будут все детали, которые, по вашему мнению, вам понадобятся. По мере сборки вам могут понадобиться детали, о которых вы не подумали на этапе проектирования.Или, как в моем случае, вы можете обнаружить, что вам не хватило определенного материала.

Собственно сборка и сборка — моя любимая часть. Очень приятно наблюдать, как твой проект воплощается в жизнь, шаг за шагом. В моем случае мне нужно было очень длинное пространство для работы. Все куски оргалита были размещены в один длинный ряд, как и в финальной части.

Каждый сегмент был отмечен, где будут крепиться светодиоды и куда будут входить платы драйверов.

Для крепления полосок к платам драйверов ненужные противоположные концы полоски были обрезаны и соединены через винтовые клеммы.

Как и планировалось, некоторые из этих разъемов оказались ближе к концам секций жесткой платы, что упростило подключение и отсоединение. Однако некоторые сегменты не совпадали с оргалитом. Эти отрезки полоски были прикреплены поляризованными соединителями.

После того, как все было промаркировано и светодиодные ленты были подготовлены, пришло время приклеить ленты и драйверы к жесткому диску с помощью двустороннего скотча. Ленточный кабель использовался для соединения частей светодиодов, которые не нужно было разбирать.

После того, как все было спаяно, пришло время протестировать все это. Сервер FadeCandy имеет удобную кнопку для включения и выключения всех светодиодов для быстрой проверки. После того, как все паяные соединения были протестированы, следующей задачей было выяснить схему светодиодов.

Настройка сервера FadeCandy

Если вы решили использовать FadeCandy, самое время настроить контрольную часть проекта и начать тестирование светодиодных лент. В этом руководстве предполагается, что вы уже настроили Pi и можете подключиться к нему по SSH или подключить к монитору, клавиатуре и мыши.

В папке примеров на GitHub FadeCandy вы найдете папку конфигурации, в которой находятся несколько различных файлов конфигурации для сервера. С помощью этого руководства был создан приведенный ниже файл для сопоставления макета CandyBar, что потребовало учета 60 светодиодов на полосу, которая у меня есть, по сравнению с 64 светодиодами на полосу, которые установлены по умолчанию в файле.

  {
    "слушай": [ноль, 7890],
    "многословный": правда,

    "цвет": {
        «гамма»: 2,5,
        "белая точка": [1.0, 1,0, 1,0]
    },

    "устройства": [
        {
            "тип": "fadecandy",
            "карта": [
                [0, 0, 0, 60],
                [0, 60, 64, 60],
                [0, 120, 128, 60],
                [0, 180, 192, 60],
                [0, 240, 256, 60],
                [0, 300, 320, 60],
                [0, 360, 384, 60],
                [ 0, 420, 448, 60 ]
            ]
        }
    ]
}


Еще одна проблема заключается в том, что сопоставление предполагает, что вы создаете массив светодиодных лент, например, дисплей, а CandyBar — это просто ряд светодиодов.Таким образом, каждая вторая полоса отображалась в обратном порядке, при этом первая полоса отображалась от 0 до 59, а следующая — от 119 до 60. Вы можете учесть это в программном обеспечении или в файле конфигурации сервера, если ваш проект также имеет линейный дизайн. Я закончил тем, что просто учитывал это в программном обеспечении. Эскиз Python ниже отлично подходит для быстрого теста.

  язык: питон
#!/usr/bin/env Python

# Зажгите каждый светодиод по очереди и повторите.

импорт opc, время

количество светодиодов = 480
клиент = opc.Client('fadecandy.local:7890')

пока верно:
    для i в диапазоне (59, 0, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        клиент.put_pixels (пиксели)
        время сна (0,01)
    для я в диапазоне (60, 119):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (179, 120, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для я в диапазоне (180, 239):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время.сон(0,01)
    для i в диапазоне (299, 240, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для я в диапазоне (300, 359):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (419, 360, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время.спать(0.01)
    для i в диапазоне (420, 479):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)


Установка

Когда все детали собраны, пришло время установить их на постоянное (или временное) место хранения. Небольшой совет: установка на большой высоте может вызвать затруднения при устранении неполадок.

Каждый драйвер подключается и тестируется после установки.

Внимание! Будьте осторожны, не подсоединяйте кабели Ethernet, когда система включена.

Каждый кабель идет обратно к плате контроллера.

Кабели питания

и очень длинный кабель mini-USB от FadeCandy проходят от платы контроллера через выступ, через настенный держатель кабеля и подключаются к Raspberry Pi и блоку питания.

Вот блок-схема, показывающая, как выглядят все соединения.

Нажмите, чтобы увеличить.

После того, как вы все установили, пришло время запустить его и насладиться согревающим светом вашего искусства.

Ресурсы и дальнейшее развитие

Я надеюсь, что это руководство дало вам некоторые идеи о том, как взяться за задачу создания большой установки. Существует множество способов сделать такую ​​инсталляцию интерактивной, а с FadeCandy возможности управления кажутся безграничными. Я думал об использовании акселерометров и/или датчиков силы для создания боевой игры со светодиодами, а-ля Dragon Ball.Я также намерен сделать светодиодный куб, похожий на те, что я делал в прошлом, который может управлять цветом или рисунком полосы.

Если вы хотите узнать больше о FadeCandy, перейдите по ссылкам ниже.

  • FadeCandy GitHub — в этом репозитории действительно много примеров и информации, если вы прочитаете все, что я прочитал.
  • Вымя. Вымя — это сервер управления освещением от Майка Бисселла, который управляет серверами Fade Candy со сложными, никогда не повторяющимися шаблонами.
  • Open Pixel Control (OPC) — протокол OPC, используемый для связи с FadeCandy во многих примерах.

Чтобы получить больше вдохновения от больших художественных работ, ознакомьтесь с этими уроками:

Панель RGB Jumbotron

В этом руководстве показано, как объединить веб-камеру, светодиодную панель RGB 32×32 и Teensy 3.1 для потоковой передачи видео с веб-камеры, пикселизации и отображения на светодиодной панели в прямом эфире.

Как установить освещение под шкафом на кухне с помощью светодиодных лент

Узнайте, как установить подсветку шкафа на кухне с помощью светодиодных лент и получить великолепный, высококачественный вид, о котором вы мечтали!

Мы усердно работали на кухне, устанавливая красивое освещение под шкафчиками! Найти правильную настройку освещения оказалось сложнее, чем мы ожидали, поэтому мы написали целую статью о важных вещах, которые следует учитывать при выборе расходных материалов .(Я рекомендую сначала прочитать это.)

Когда у нас, наконец, были все необходимые детали, пришло время установки! Поскольку Донни был основным установщиком освещения под шкафом, я позволю ему провести вас через весь процесс.

Безусловно, самая сложная часть установки освещения под шкафами на кухне с использованием светодиодных лент — это покупка расходных материалов. Фактическая установка довольно проста, но сложность в том, что большинство кухонных установок и планировок отличаются.Моя установка не будет идеально соответствовать вашей установке, но, надеюсь, это руководство поможет вам с уверенностью заняться этим проектом на собственной кухне.

7 шагов по установке кухонного освещения под шкафом с помощью светодиодных лент

Этот пост содержит партнерские ссылки. Для получения дополнительной информации см. мои раскрытия здесь.

Вы можете использовать следующие ссылки, чтобы перейти к каждому шагу руководства:

Расходные материалы

Мы закупили расходные материалы у компании Flex Fire LEDs.У меня было несколько вопросов о совместимости световых полос, соединителей и монтажных каналов, и они помогли мне найти правильный продукт с их функцией живого чата. Вот расходные материалы, которые мы в итоге использовали:

  • Светодиодная лента серии Accent (цветовая температура 3000K, входное напряжение 24 В, длина 16 футов) Размер 24 Вт в зависимости от длины нашей установки.Эта статья может помочь вам определить, сколько ватт необходимо для вашего конкретного проекта.)
  • Одноцветные соединители без пайки
    Примечание . Мы приобрели соединители C1 с неизолированным проводом для подключения световых полос к источнику питания. В нашей ситуации у нас было две розетки с двумя отдельными блоками питания, поэтому нам понадобилось два разъема с оголенным проводом. Лучше взять те, у которых 36 дюймов провода, потому что длина дает вам больше гибкости, и их всегда можно обрезать.
    Другие необходимые разъемы зависят от вашей ситуации.У нас есть деревянные секции, которые отделяют нижнюю часть наших шкафов друг от друга, поэтому мне нужно было перекрыть этот зазор проволокой. Предварительно изготовленные перемычки с проводом между ними имеют длину 6 дюймов, что немного больше, чем мне нужно. Вместо этого я сделал перемычки из разъемов C1 без провода и дополнительный провод из неиспользуемых разъемов и дополнительного провода.
    Иногда сложно представить, какие именно разъемы вам понадобятся. Я думал, что у меня есть хорошая идея, но как только проект начался, я внес некоторые коррективы.К счастью, коннекторы очень дешевы, поэтому имеет смысл запастись большим разнообразием, чем вам нужно.
  • Комплект монтажных каналов Gemini (монтажный канал и матовая крышка с комплектом аксессуаров;  Примечание . Эти монтажные каналы хорошо работают с выбранными нами светодиодными лентами и разъемами. Матовое покрытие не изменяет цветовую температуру ламп, но это придает им рассеянный вид.)
  • Дрель
  • Ножницы
  • Кусачки и инструмент для зачистки проводов
  • Пряжки для проводов Legrand
  • Двусторонние монтажные планки Scotch

Приступая к этому проекту, я знал, что у меня будет две «секции» светодиодного освещения.Верхний шкаф с правой стороны имеет розетку с выключателем, установленную по нашей просьбе строителями.

В угловом шкафу с левой стороны кухни также есть розетка, управляемая тем же выключателем у раковины.

Эбби создала этот макет, чтобы показать, где в наших кухонных шкафах расположены розетки.

Если в ваших шкафах еще нет розеток, вам, возможно, придется нанять электрика, чтобы установить их, прежде чем приступить к остальной части этого проекта.

В нашем доме духовка и микроволновка разделяют две секции шкафов. Я решил не пытаться заполнить этот пробел, а вместо этого сделал две отдельные линии светодиодных ламп. Необходимость во втором трансформаторе увеличивает стоимость, но она минимальна.

Для начала проекта я выгрузил все из двух шкафов с розетками.

Когда все было готово, я мог лучше представить, куда будет подключаться трансформатор, где будут проходить провода и какие отверстия мне нужно будет просверлить.

Шаг 2. Понимание того, как все светодиодные компоненты соединяются вместе

Должен признаться, что при заказе всех расходных материалов для этого проекта я все еще был немного озадачен тем, как все сочетается друг с другом.

Когда все предметы прибыли, я разложил их на прилавке, чтобы визуально понять, как они работают вместе.

Блок питания подключается к розетке. На конце шнура питания находится коаксиальный штекерный разъем. Он подключается к отдельному разъему с коаксиальным разъемом на одном конце и винтовой клеммой на другом конце.

К винтовым клеммам подключаются два оголенных провода, которые затем затягиваются для обеспечения надежного соединения.

Разъем имеет оголенные провода на одном конце, а затем разъем в виде зажима на другом конце, который прижимается к светодиодной ленте.

Взгляните на картинку ниже, чтобы лучше понять, как она сочетается друг с другом.

Вот и все, что нужно знать о соединении различных компонентов. Конечно, есть и другие разъемы для соединения нескольких частей светодиодных лент вместе или для перекрытия зазора, но их очень легко понять.

Шаг 3: Просверлите необходимые отверстия

Этот шаг будет разным для каждого человека. Я сделал все возможное, чтобы свести к минимуму количество отверстий, которые я просверливал в своих шкафах.

Мне удалось протянуть шнур питания к нижней полке через небольшие зазоры по бокам наших регулируемых по высоте полок. Нет необходимости в сверлении.

Однако мне пришлось просверлить отверстие в заднем углу нижней полки шкафа.

Я сделал отверстие достаточно большим, чтобы пропустить через него оголенный конец провода одного из моих разъемов.

У нас есть только одна секция шкафа справа от нашей плиты и микроволновой печи, но слева у нас есть несколько секций шкафа. Я решил просверлить отверстия в опорах шкафа, чтобы закрыть эти зазоры. Это позволило мне лучше спрятать провода разъема.

Шаг 4: Отрежьте монтажные швеллеры по длине

Алюминиевые монтажные шины имеют большую длину, но их можно обрезать до нужного размера.

Я решил оставить около дюйма свободного пространства по обе стороны от каналов в каждой секции шкафа.Это облегчило установку разъемов и проводов.

Я использовал старое полотно торцовочной пилы, чтобы обрезать каналы и матовые крышки до нужного размера. Другим вариантом будет использование ножовки по металлу. Любой из них будет работать нормально и не займет много времени или усилий.

При определении длины каждой части монтажного канала важно понимать точное расположение на нижней стороне шкафа.

Для рабочего освещения, я думаю, лучше располагать светильники ближе к передней части шкафов, а не смещать их к задней части и ближе к фартуку.

Сначала я сделал ошибку, просто прикрепив монтажные каналы и свет к самой передней части шкафа. Я столкнулся с проблемой, когда передняя кромка шкафа отбрасывала уродливую тень на передний край нашей столешницы. Сдвинув каналы всего на дюйм назад, губа больше не создавала тени.

Это то место, где мы разместили последние источники света после того, как собрали все необходимые части вместе.

Шаг 5: Отрежьте и соедините светодиодные полосы для установки подсветки под шкафом

Теперь, когда все предварительные работы выполнены, пора приступить к резке и соединению светодиодных лент.Каждая ситуация будет немного отличаться, но основные строительные блоки одинаковы.

Вот некоторые вещи, которые следует учитывать…

Светодиодные ленты можно разрезать (по обозначенным меткам) острыми ножницами. Важно резать прямо по маркировке, чтобы обеспечить хорошее соединение.

Не обрезайте светодиодные полосы, чтобы заполнить весь монтажный канал. На каждом конце требуется некоторое пространство для размещения соединительных зажимов внутри каналов.

Обратите внимание, как на изображении выше световая полоса и оба разъема помещаются внутри монтажного канала, а провода проходят через торцевые заглушки.Учитывайте это при резке светодиодных лент.

Соединители прикрепляются к световой полосе, вставляя полосу в соединитель и затем зажимая плоскогубцами до щелчка.

Светодиодные полосы имеют положительную (+) и отрицательную (-) маркировку на каждой стороне полосы. Убедитесь, что вы последовательны на протяжении всего проекта. Например, если у вас есть красный провод, подключенный к положительной стороне полосы, убедитесь, что вы придерживаетесь его для всех световых лент, подключенных к этому источнику питания.

В зависимости от того, с какой стороны проекта вы начинаете (справа налево или слева направо), может возникнуть ситуация, когда вы подсоедините черный провод к положительной стороне световой полосы. Это необходимо в некоторых случаях и совершенно нормально. Просто убедитесь, что вы продолжаете это для всех других участков световой ленты, подключенных к этому источнику питания.

После того, как все элементы на этой конкретной секции светильника собраны и закреплены, вставьте световую полосу и разъемы в монтажный канал.

Одна из наиболее сложных проблем с этой конкретной установкой заключается в том, что разъемы не войдут в монтажный канал, пока они не будут полностью зажаты на световой полосе.

После того, как разъемы и световая полоса окажутся внутри монтажного канала с установленными торцевыми крышками, снимите подложку с ламп и приклейте их к монтажному каналу.

Проверьте свою секцию освещения

После того, как вы соберете свою первую секцию освещения, я рекомендую протестировать ее.Для этого подключите оголенные провода к коаксиальному разъему, ослабив винт, вставив провода, а затем затянув их. Для обнажения оголенного провода может понадобиться инструмент для зачистки проводов.

Опять же, пожалуйста, помните, что ваши (+) и (-) провода должны соответствовать друг другу. В нашей ситуации у нас было два отдельных источника питания с двумя отдельными секциями светодиодного освещения. В одной секции красный провод был положительным. На другом участке черный провод был плюсовым по необходимости. Это нормально, пока вы последовательны.

Как только провода будут надежно закреплены, вставьте разъем в адаптер и включите переключатель. Первая секция огней должна быть освещена.

Убедившись, что все работает правильно, защелкните матовую крышку монтажного канала, чтобы придать ему более рассеянный вид.

Здесь я должен упомянуть, что при соединении нескольких секций полезно убедиться, что у вас достаточно провисания в проводах. Вы всегда можете обрезать провода, но разобрать секцию освещения только для того, чтобы добавить более длинный провод или разъем, очень сложно (хотя это вполне возможно).

Также обратите внимание, что я рекомендую отключать адаптер при работе с этими источниками света, но это освещение очень низкого напряжения (в нашем случае 24 вольта), что очень удобно с точки зрения безопасности.

Далее пришло время протянуть провод от одной секции освещения через предварительно просверленные отверстия к следующей секции. Опять же, все зависит от вашей конкретной ситуации.

Промыть и повторить для всех остальных секций. Все разъемы можно комбинировать друг с другом, и даже разъемы без оголенных проводов на обоих концах можно разобрать, чтобы обнажить оголенные провода.Дизайн этих разъемов делает этот проект очень адаптируемым и увлекательным.

Шаг 6. Прикрепите монтажные каналы светодиодной ленты к шкафам для установки подсветки под шкафом

В комплект алюминиевых профилей входят монтажные зажимы. Мне не понравилось входящее в комплект оборудование.

Предоставленные винты были слишком длинными для наших шкафов и торчали. Я купил более короткие шурупы того же размера, но они были дешевыми, и я постоянно срезал головки.

Кроме того, на нижней стороне монтажных зажимов есть странная вмятина, которая не позволяет алюминиевым каналам плотно прилегать к нижней части корпуса.

Я решил сделать что-то совершенно другое. Это намного проще, и я очень доволен результатами.

Я купил двухсторонние монтажные ленты Scotch Mount Extreme.

Я разрезал эти полоски на небольшие отрезки и приклеил их к обратной стороне монтажных каналов.

Когда пришло время, я смог легко прикрепить каждую секцию освещения (они очень легкие) к нижней части моих шкафов. Пока я очень доволен тем, насколько прочными и безопасными они себя чувствуют.

Шаг 7. Спрячьте шнуры внутри шкафов

В итоге мы получили много провисших проводов от разъемов и блока питания внутри наших шкафов. В Home Depot я нашел большое разнообразие укрытий для шнура производства Legrand.

Я купил длинную прямую секцию (которую можно обрезать по размеру), а также несколько угловых деталей.

Провода будут спрятаны, как только мы заполним шкафы, но эти каналы для проводов помогут закрепить все и убедиться, что мы не зацепились за провода.

Они также помогли закрепить проволоку на нижней стороне наших шкафов, где это было необходимо.

После того, как крышки были на месте, мы смогли снова заполнить шкафы и насладиться нашим новым освещением под шкафами!

Мне нравится, как новое освещение действительно подчеркивает фартук и придает кухне манящее теплое сияние! Теперь здесь стало немного красивее, и я ни капли не жалуюсь! 🙂

Вы установили на кухне подсветку шкафа? Я хотел бы услышать ваши лучшие советы и рекомендации в комментариях ниже!

И если вы думаете о завершении этого проекта у себя дома, обязательно закрепите это изображение, чтобы вы могли найти этот пост позже:

Вот другие проекты, которые мы реализовали на кухне с момента переезда в наш дом:

План кухни садового домика

Перво-наперво: установка оборудования

Красивые и доступные подвесные светильники кухонного островка

Как добавить нестандартную отделку кухонному островку

Как установить фартук из мраморной плитки метро

Отверстие в корпусе для мастеров своими руками

5 советов по созданию красиво организованной кладовой

Большое спасибо за внимание! Хорошего дня!

Как установить светодиодное освещение под автомобилем

Освещение днища автомобиля может сделать любой автомобиль крутым.Он придает вашему автомобилю футуристический вид, делая его похожим на кадр из научно-фантастического фильма. Светодиоды для днища автомобиля бывают самых разных цветов, и вы можете установить их самостоятельно. Хотя это может показаться сложным, общая концепция проста, и, приложив немного терпения и усилий, она станет долгожданным дополнением к вашему автомобилю.

Часть 1 из 1: Установка светодиодного освещения

Необходимые материалы

Шаг 1: Прикрепите светодиоды к автомобилю .Установите светодиодную ленту под автомобиль.

Найдите способ крепления, например, болты или кронштейны, и временно закрепите полосу с помощью светодиодной ленты. Используйте стяжки, чтобы надежно закрепить светодиодную ленту на автомобиле. Стяжки обычно должны располагаться примерно через каждый фут под автомобилем.

Шаг 2: Протяните провода в моторный отсек . Протяните провода под автомобилем и в моторный отсек.

Шаг 3: Подсоедините провода к модулю .Поместите модуль в моторный отсек и подключите к нему провода.

Шаг 4: Подключите провода модуля к источнику питания . Подсоедините провод питания модуля к положительной клемме аккумуляторной батареи с помощью крепежных деталей, входящих в комплект.

Шаг 5: Подсоедините провода модуля к земле . Подсоедините провода заземления к заземлению шасси.

Убедитесь, что точка контакта с землей чистая, без ржавчины и/или краски.

Шаг 6: Установите модульную коробку .Закрепите модульную коробку где-нибудь в моторном отсеке в прохладном, сухом и чистом месте.

Удлините антенну на модуле, чтобы он принимал сигнал даже при закрытой крышке.

Шаг 7: Установите переключатель . Если в вашем комплекте не используется беспроводной модуль, вам придется использовать переключатель для его управления.

Начните с просверливания отверстия и установки переключателя. Выберите легко доступное место.

Шаг 8: Протяните провода светодиодов в салон .Проложите светодиодную проводку из моторного отсека в салон автомобиля.

Для этого вам придется пройти через брандмауэр. Самый простой способ сделать это — найти втулку уже в брандмауэре и проколоть в ней отверстие для прокладки проводов.

Шаг 9: Подключите коммутатор к источнику питания . Это можно сделать с помощью предохранительного крана.

Шаг 10: Подсоедините проводку комплекта светодиодов к заземлению . Подсоедините проводку комплекта светодиодов к заземлению шасси. Убедитесь, что точка контакта с землей чистая и на ней нет ржавчины и/или краски.

Шаг 11: Протестируйте систему, чтобы убедиться, что она работает . Огни должны светиться и быть хорошо видны.

Ничто так не преображает автомобиль, как подсветка. Теперь ваша машина будет привлекать внимание везде, куда бы вы ни пошли, а когда люди будут спрашивать, где вы работали, вы можете сказать, что сделали это сами. Если ваша батарея начинает вести себя необычно или загорается индикатор, обратитесь к одному из профессионалов YourMechanic.

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Добавить светодиодную подсветку к вашему телевизору — не самая сложная задача, но, как и в любом другом случае, здесь могут быть некоторые непредвиденные аспекты.

Светодиодные ленты имеют очень липкий клей 3M. После того, как вы отклеите его и нанесете, оторваться будет очень сложно.

Убедитесь, что вы заранее расположили источники света и используйте любые размеры, которые могут помочь в правильном размещении.

Используйте Руководство по установке производителя

У каждой марки могут быть свои методы установки продуктов. Когда дело доходит до светодиодного освещения, это важно. Если у вас есть продукт, управляемый приложением, обязательно загрузите соответствующую версию.

Чистка всех поверхностей

Телевизоры запыляются. Убедитесь, что вы прикрепляете свои ленточные светильники к чистой поверхности, на которой нет пыли. В противном случае ваша лента может со временем сморщиться, когда клей поднимется.

Остерегайтесь неровных поверхностей

Если у вас есть излишки в рулоне световой ленты, обязательно приклейте ее к любым вогнутым или выступающим поверхностям на задней панели вашего ТВ-монитора.

Если вам не хватает дополнительной световой ленты, просто сделайте прямую линию под углом 90 градусов.Пока ваши фонари надежно прикреплены к сегменту, у вас не должно быть проблем с провисанием.

Используйте угловые соединители в углах

По возможности старайтесь избегать изгибов и складок ленточных светильников. Это может повредить ленту и помешать правильному функционированию фонаря.

Если вам нужно согнуть световую полосу, убедитесь, что вы даете ей достаточное провисание. В противном случае большинство брендов включают разъемы. Соединители находятся между двумя секциями разрезанной полосы света, где должен быть угол.

Разъемы USB

Добавить подсветку на заднюю панель телевизора проще всего с помощью ленточной подсветки с питанием от USB . У большинства телевизоров есть несколько портов, к которым вы можете подключиться. Тем не менее, вы можете использовать традиционные светодиодные ленты с проводным блоком питания, если это необходимо.

Govee RGB Светодиодные светильники RGB Руководство пользователя

  Govee RGB светодиодные светильники Руководство пользователя

модель : H613D 2 RGB светодиодные светильники

Инструкции по безопасности

Чтение и следующие инструкции по технике безопасности:

  • Продукт не является водостойким, будьте осторожны при установке и использовании.
  • Используйте изделие только с прилагаемым адаптером питания.
  • Будьте осторожны со статическим электричеством во время установки и использования. Держите изделие вдали от острых предметов или сильных агрессивных химикатов.
  • Изгибая ленточные светильники во время установки, избегайте складывания светодиодных компонентов, так как это может повлиять на срок службы изделия.
  • Удалите гвозди, металл или другие токопроводящие предметы с установочной поверхности, прежде чем прикреплять полосу света, так как это может вызвать короткое замыкание.
  • Не устанавливайте полосу света рядом с источниками тепла.
  • Не позволяйте детям самостоятельно устанавливать полосу света.
  • Избегайте установки ленты рядом с потенциально опасными источниками (например, свечами, предметами, наполненными жидкостью).
  • Перед включением разверните полосы света.
Введение

Благодарим за выбор светодиодных лент Govee RGB. Этот продукт оснащен 20-метровой RGB-подсветкой и поддерживает управление через приложение.

Что вы получаете

Светодиодные ленты, 2 шт.
Адаптер, 1 шт.
Руководство пользователя, 1 шт.
Сервисная карта, 1 шт. упаковочный лист.Включите полосу света и проверьте, горит ли она.

Шаги по установке

Сопряжение устройства с приложением Govee Home

Что вам нужно

  • Смартфон или планшет под управлением iOS 8.0 (или выше) или Android 4.3 (или выше).

Инструкции по сопряжению

  1. Загрузите приложение Govee Home из App Store (для устройств iOS) или Google Play (для устройств Android).
  2. Включите Bluetooth на вашем смартфоне.
  3. Откройте приложение, коснитесь значка «+» в правом верхнем углу и выполните поиск «H613D».
  4. Коснитесь значка устройства и следуйте инструкциям на экране для завершения сопряжения.
App Store или Google Play
Технические характеристики

Поиск и устранение неисправностей
  1. Клейкая лента недостаточно прочная.
    • Убедитесь, что поверхность установки чистая и сухая.
    • Плотно прижмите полоску после приклеивания.
  2. Не удается подключиться к Bluetooth.
    • Не пропускать соединение Bluetooth в приложении.
    • Убедитесь, что Bluetooth на вашем смартфоне включен.
    • Ваш смартфон может быть несовместим с приложением Govee Home. Попробуйте использовать другой смартфон, а затем снова подключитесь.
    • Выключите, а затем включите Bluetooth на смартфоне и полосах, затем повторите попытку.
    • При подключении убедитесь, что ваш смартфон находится в пределах 1 м/3,28 фута от световой полосы.
    • Устраните все препятствия между полосами света и смартфоном.
  3. Световые полосы не отображают весь выбранный цвет/Некоторые светодиодные бусинки не загораются.
    • Обратитесь в службу поддержки Govee для быстрой замены продукта.
  4. Не удается синхронизировать световые полосы с ритмом моей музыки.
    • Переместите блок управления ближе к источнику музыки.
    • Очистите микрофон на блоке управления и повторите попытку.
Служба поддержки клиентов

Гарантия : Ограниченная гарантия на 12 месяцев
Поддержка : Пожизненная техническая поддержка
Эл.govee.com

Заявление FCC

Это устройство соответствует части 15 правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий:

  1. Это устройство не должно создавать вредных помех и
  2. Это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Предупреждение : Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

ПРИМЕЧАНИЕ . Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование используется и может излучать радиочастотную энергию, и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке.Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

  1. Переориентировать или переместить приемная антенна.
  2. Увеличьте расстояние между оборудованием и приемником.
  3. Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
  4. Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.
Заявление FCC о воздействии излучения

Данное оборудование соответствует ограничениям FCC на воздействие излучения, установленным для неконтролируемой среды. Это оборудование должно быть установлено и эксплуатироваться на расстоянии не менее 20 см между радиатором и вашим телом.

Несменный источник света
Не предназначен для освещения. Используется только для создания атмосферы.

  1. Не подсоединяйте тросовый фонарь к источнику питания, пока он находится в упаковке или намотан на катушку;
  2. Не используйте тросовый фонарь, если он накрыт или утоплен в поверхность;
  3. Не открывать или вырезать веревочный свет

Ответственный сторонник: Ответственный сторонний: 2 Имя : Головные моменты (US) Trading Limited 2 Адрес : 13013 Western AVE Ste 5 Blue Islue Il 60406-2448
Email : [email protected]
Контактная информация : https://www.govee.com/support

Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc.

Добавить комментарий

Ваш адрес email не будет опубликован.
