Как сделать солнечную батарею собственными руками

Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.

Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.


Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!

Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:


  • основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене


  • покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.


  • солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.


  • дефектные элементы вполне могут быть использованы в заданных условиях.

На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:


  1. Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным

  2. Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.

  3. Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.   Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.

Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.
Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой.

После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.

Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.
По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.

Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

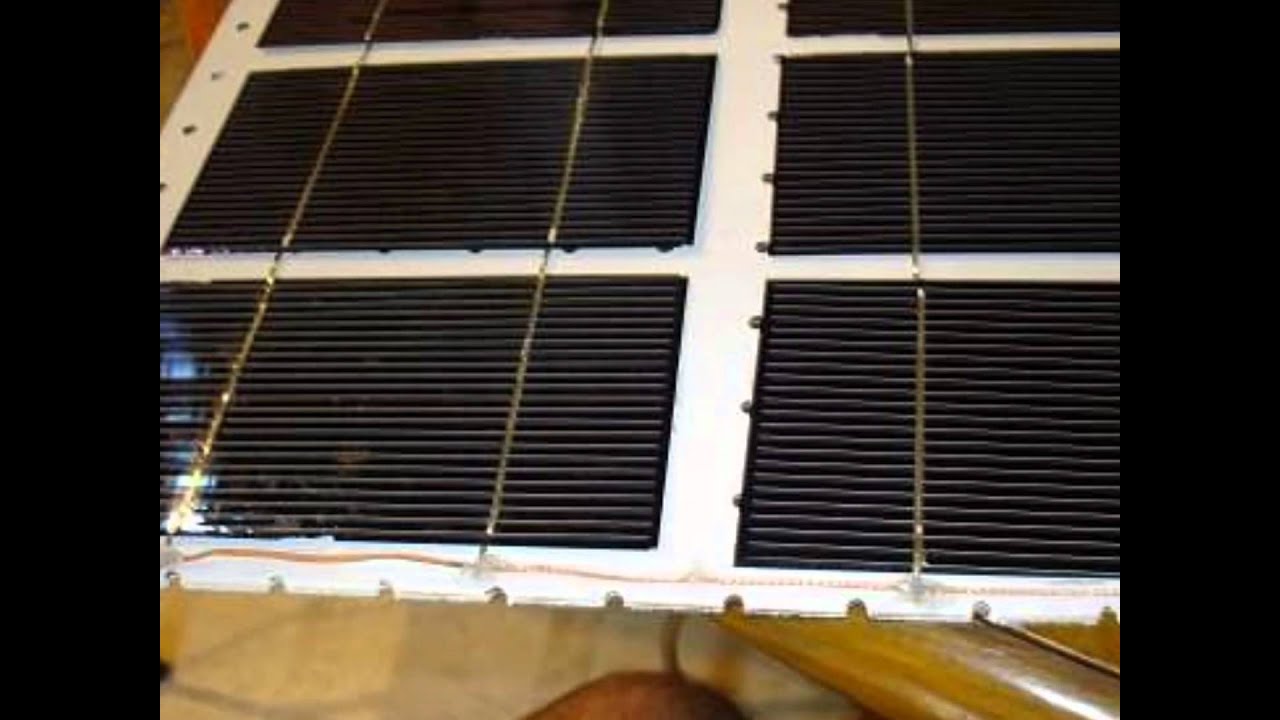

Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.
Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.

Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.

Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.
Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе. <

Небольшое количество герметика для создания барьера от влаги.

На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.

Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.

Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

Оригинал взят отсюда

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected] ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

Монтаж солнечных батарей своими руками

Солнечная электростанция средней мощности является лучшим решением для энергоснабжения загородного дома или дачи, с летней эксплуатацией, и в отсутствии сети. Если сравнить стоимость и расход топлива на бензиновый/дизельный генераторы с единовременными затратами на солнечные батареи, то период окупаемости солнечной электростанции не превысит двух дачных сезонов. К тому же генератор не очень экологичен и издаёт большие шумы, что никак не вяжется с загородным отдыхом.

Как произвести монтаж солнечных батарей своими руками?

В нашей практике чуть более половины новоиспеченных владельцев автономных электростанций решаются самостоятельно устанавливать оборудования. Большинство делают это из экономии, остальные испытывают неподдельный интерес к электротехнике. И действительно монтаж солнечных батарей

крайне прост, ведь большинство комплектов содержат простые схемы, а коммутирующие провода и перемычки можно заказать с учётом собственных пожеланий по длине.  Крепление солнечной панели происходит в отверстия в алюминиевом корпусе, поэтому основой рамы под солнечные панели может быть алюминиевый уголок или п-образный профили или даже временная деревянная конструкция.

Устанавливая солнечные батареи своими руками владелец будущей электростанции должен помнить:

  • при монтаже панелей на крышу дома, располагать их нужно как можно ближе к верхнему козырьку, что бы панели не задерживали сходящий снег;
  • ориентированы панели должны быть строго на юг, ну или в максимально южном направлении;
  • для максимальной выработки в летний период панели необходимо устанавливать под углом 50-60°. Горизонтальное расположение панелей снизит выработку в летний период. Вертикальное расположение – увеличит зимой, но опять таки снизит в летние месяцы.

Расчёт необходимого количества солнечных батарей

Расчёт солнечных батарей должен быть произведён на основании потребностей дома в суточной электроэнергии. Если данных о расходе электричества за прошлые периоды нет, то для точного расчета необходимо произвести детальную калькуляцию потребления каждого прибора.

Произвести расчёт суточного потребления и рассчитать необходимый солнечный массив поможет бесплатный сервис on-line калькулятор.

Для удобства пользователей сервис имеет подсказку внизу страницы. Еще проще – прислать запрос на расчёт нашим специалистам, через форму обратной связи, заполнив опросный лист на сайте.

Пример установки солнечных батарей, произведенной клиентом самостоятельно:

Посмотреть другие проекты..



Солнечная батарея для дачи – отзывы, своими руками

Солнечная батарея являет собой источник, который трансформирует радиацию от солнца в электрическую энергию. Она имеет вид ровной панели, которая состоит из специальных элементов, защищенных стеклом (см. фото). Солнечные батареи достаточно легкие, что позволяет, по отзывам, монтировать их как на земле, так и на крышах сооружений и даже на стенах. Используются они при этом не только для отопления загородного дома или дачи, но и для обеспечения освещения в помещении и на улице, питания имеющегося оснащения, зарядки приборов и других целей.

Сегодня можно встретить несколько видов солнечных батарей. Это тонкопленочные, монокристаллические и поликристаллические батареи. Если покупать качественную продукцию от официальных производителей, то такая солнечная батарея прослужит на даче очень долгое время и кроме того уже через несколько лет будет видна значительная экономия средств. Но стоит отметить, что стоят такие агрегаты довольно-таки не дешево. Отличным выходом из ситуации, когда сэкономить нужно, а лишних денег нет, может стать солнечная батарея, сделанная собственноручно.

Установка

Для собственноручного создания агрегата необходимо приобрести специальные монокристаллические элементы, которые будут производить энергию. Стоит отметить, что они достаточно нежные, поэтому обходиться с ними необходимо очень осторожно. Если устройства будут хоть немного повреждены, то это, по отзывам, приведет к снижению их продуктивности. Монокристаллические элементы могут продаваться с уже припаянными проводниками или без них. В последнем случае необходимо будет самостоятельно их присоединить.

Также необходимо отметить, что все элементы солнечной батареи генерируют одинаковое напряжение и чем больше они будут, тем больше электрической энергии для дачи получится извлечь.

В качестве основания для солнечной батареи можно эксплуатировать ящик из дерева с низкими стенками. Сделать его можно из фанеры и досок, а закрыть стеклом. После того как основание готово, его необходимо поделить на равные части с помощью перегородок, а также сделать несколько отверстий для нормализации давления внутри и снаружи (см. фото). Сам агрегат для дачи собирается на плоскости из ДВП. На сделанной под размеры ящика плоскости рисуется сетка, по которой и выкладываются монокристаллические элементы, которые присоединяются к ней, согласно отзывам, с помощью герметика. Когда конструкция готова, ее вставляют в ящик и надежно прикручивают. Примерно в центре агрегата для дачи делается отверстие, через которое пропускаются провода. Каждая панель должна быть оборудована блокирующим диодом, который будет препятствовать ее разрядке в пасмурную погоду.

Автомобиль на солнечных батареях своими руками. Установка, подключение солнечных батарей к аккумулятору.

Учитывая постоянное охлаждение потоком воздуха, в движении КПД солнечной батареи выше, чем в «статике». Угол установки в данном варианте выбирается из условий аэродинамики, а не по солнцестоянию.

Точки крепления солнечной батареи должны быть на крыше кабины или на фургоне. Крепить одновременно к салону и фургону нельзя.

«Кулибин» наш, так между собой мы прозвали Виктора Станиславовича, 23 лет от роду, получил 50 % скидку (за идею), установил в салоне кнопку в разрыв цепи регулятора заряда и улыбается.

Он уже подсчитал, что за три месяца «отбил» уплаченные им 50%. Генератор подключает кнопкой только в случае ночных рейсов.

Хотя необходимости принудительного отключения регулятора нет, т.к. при достижении заданного напряжения заряда от солнечной батареи, регулятор практически отключает обмотку возбуждения и соответственно снимает электромагнитное сопротивление кручению ротора (якоря) генератора.

Аккумулятор за три месяца работы, стал «горазды веселее» крутить по утрам. Припарковать свой «электромобиль» старается, ориентируя солнечную батарею на юг. В итоге за время стоянки АКБ получает дополнительный заряд.

Сезонное обслуживание аккумулятора в этом случае сводится только к проверке уровня электролита.

После размещения статьи в стартовом варианте, от «газелистов» и не только, стали приходить многочисленные вопросы:  «как контролировал заряд (поскольку бросать под солнцем без контроля, в данном случае, нельзя, т.к. угробится аккумулятор.), камушки из-под колёс» и т.д.

Всё достаточно просто.

На выходные дни или праздники, а/м паркуется на север солнечной батареей. Отражённые солнечные лучи доводят заряд только до начала газообразования, поддерживая аккумулятор в перманентно заряженном состоянии. В крайнем случае, солнечная батарея отключается вручную.

Контроллер заряда в мобильных солнечных системах электроснабжения нецелесообразен.*

В своих статьях я уже подчёркивал особо благоприятный, тренировочный режим работы аккумулятора от солнечной батареи.

Коротко Вы можете прочесть об этом на странице энергосбережение, или подробнее в специальных источниках по методам десульфатации аккумуляторных батарей.

Поскольку солнечная батарея на крыше автомобиля рискует «поймать камушек» из под колес впереди идущего автомобиля, мы обратились в «НАМИ» с просьбой рассчитать такую возможность. Вот эта невероятность:

Впереди идущий автомобиль должен быть оборудован  колесами не менее R22 и двигаться со скоростью 140 км/ч.  За ним на расстоянии 7 метров и не выше 1,7 метра находится солнечная батарея.

В этом случае есть шанс её повреждения.

Согласитесь, мало найдётся вменяемых водителей, способных осознанно двигаться за грузовиком на расстоянии 7 метров при скорости 140 км/ч.

У нас приобретают солнечные батареи для катеров, яхт, автодомов, караванов, кемпингов, торговых палаток на базе «Газель», устанавливают на  поднимаемые ставни.

В качестве спойлера впервые.

И уж коли электромобиль на солнечных батареях в чистом виде не наблюдается в обозримом будущем, постараемся сделать хотя бы маленький шаг на благо природе, человеку и экономии.

В любом случае, спасибо тебе Виктор Станиславович Ткаченко. Молодец. Справедливо гордишься тем, что ты «хохол».

С Уважением, Сергей Викторович.

* -точка росы, автомойка, вибрация, повышение вероятности на отказ, удорожание системы и т.д.



P.S.: Эта история 2008 года.

После принятия в 2010 году решения о движении с ближним светом фар, большинство отечественных автомобилей испытывают хронический недозаряд АКБ. Т.к. изготовители рассчитывали генераторы исходя из старых требований ПДД.

Особенно это сказывается при езде в городских условиях, с многочисленными пробками. Часть водителей увеличивает количество оборотов холостого хода, со всеми вытекающими последствиями.

А Виктор Станиславович улыбается. У него по утрам аккумулятор «бодренький».



Следующая статья…

Как сделать солнечный фонарик своими руками (часть 1) / Хабр

Солнечные фонарики можно смело разделить на несколько групп, это «авторские», сделанные из каких — то достаточно уникальных вещей и остроумные по задумке, мини — прожекторы, предназначенные для освещения по направлению, или подсветки сверху цветочных клумб и рядовые солдаты дачного освещения — классические фонарики на столбике предназначенные для освещения дорожек. Как и из чего их можно сделать я расскажу в данной статье. Также будет рассмотрено несколько вариантов исполнения электроники для тенистых участков сада, где подзарядка фонарика от солнца затруднена и яркостью освещения придётся немного поступиться.

Основой практически любого самодельного фонарика является его плафон из пластика или стекла выполненный из замысловатого флакона, стакана или рюмки, плафона купленного в магазине, или оставшегося от старой люстры, он может быть детской игрушкой, или того что от неё осталось. Кстати, от источника плафона мои фонарики и получают свои имена, например – «Каприз», «Мельница», «Нескафе», «Лукошко», «Граппа» и т.д… Как показала практика, наиболее удачными плафонами для классических фонариков на столбике являются обычные недорогие рюмки. Они легко чистятся, со временем не мутнеют и не становятся хрупкими в отличии от плафонов китайских фонариков. А подобрав качестве плафонов рюмки с красивым рифлением, можно получить оригинальные световые рисунки и неповторимый внешний вид. Например, фонарик сделанный из рюмки «Каприз» имеет световой рисунок с расходящимися лучиками света:



А вот так выглядит фонарик с плафоном из простой прозрачной рюмки:

А вообще включив фантазию, в качестве плафонов можно также применить совершенно неожиданные стеклянные или пластиковые предметы. Это может быть закончившаяся мельница от приправы:

Или маленькая баночка из-под нескафе:

Баночка от детского питания:

Или даже круглая бутылка из-под водки:

А это исторические фотографии одного из самых первых фонариков сделанного из бутылки из-под крымской граппы и уже давно разбившегося:



Для того чтобы показать основные моменты сборки, я изготовил небольшую партию из четырёх фонариков:

В качестве «мальчиков для битья» на фотографии слева фонарик из Глобуса, справа из Леруа.
В качестве плафонов использовались недорогие рифлёные рюмки, купленные в Глобусе:

В донышке рюмки сверлим отверстие диаметром 6 — 8 миллиметров сверлом по керамограниту, например таким:

Удобнее всего сверлить на сверлильном станке, выставив обороты в пределах 800 – 1000 и опустив рюмку в неглубокую ёмкость с водой для лучшего охлаждения. Но на крайний случай сгодится обычный шуруповёрт, собственно им я практически все свои плафоны для фонариков и сверлил. При сверлении обязательно придерживайте стеклянную деталь рукой одетой в матерчатую защитную перчатку, чтобы не порезаться, если от излишнего усилия, или внутреннего напряжения стекло лопнет. Но в тоже время будьте внимательны, чтобы перчатку не намотало на сверло.

Основание для солнечной батареи вырезается из листового ПВХ пластика толщиной 5 – 6 мм при помощи электролобзика, или как в моём случае на ЧПУ:

Этот пластик широко применяется в рекламе и его обрезками можно разжиться в рекламных конторах.
При помощи паяльного фена в центр вплавляется мебельная гайка М4:

К солнечной батарее припаиваются провода. Для того чтобы исключить возможность короткого замыкания солнечной панели мебельной гайкой, дорожки сразу за точками пайки перерезаются:

Солнечные батареи применяются четырёх элементные, с рабочим напряжением 2 вольта. Как показали расчёты, приведённые в статье «Солнечные фонарики – нам надо ярче», лучше применять солнечные батареи размерами 60х65 мм и более, а перед тем как клеить солнечную батарею к основанию её нужно проверить. По моему опыту в партии из десяти солнечных батарей как правило одна попадается в виде «третий сорт не брак», а на заре моих экспериментов с использованием энергии солнца в первом заказе из десяти солнечных панелей, работоспособными приехало только четыре. Положив панели в ряд и по очереди сфотографировав какое напряжение они выдают, я отослал фотографии продавцу и инцидент решился в мою пользу. Вывод – не гоняться за совсем дешевизной и пользоваться магазинами с несколькими годами работы и хорошей репутацией. Для проверки солнечных панелей потребуется светильник с лампой накаливания мощностью 75 ватт и мультиметр. Переключим мультиметр в предел измерений постоянного тока 10 А и подключим к нему солнечную батарею. У исправной батареи на расстоянии 2…50 сантиметров от лампы накаливания ток должен плавно меняться в пределах 0,01…. 0,4 ампера.

Основание панели и низ солнечной батареи обезжириваем спиртом, или растворителем, при этом не допускаем попадания растворителя на лицевую часть солнечной панели во избежание замутнения, затем клеим солнечную батарею к основанию водостойким клеем, например таким:


Излишки клея выдавленные при соединении солнечной панели и основания убираем при помощи ветоши, отверстия через которые выведены провода герметизируем при помощи того же самого клея, или герметика.

А теперь вкратце про светодиоды, точнее их цветовую температуру. Светодиоды с цветовой температурой около 3000К отличаются тёплым «ламповым» светом и ночью более приятны для глаз, но хуже освещают. Свечение светодиодов с температурой 6000К отдаёт в «синьку», но окружающее пространство они освещают лучше. Для примера, на переднем плане фонарик «Каприз» со светодиодами с цветовой температурой 3000К, а на заднем плане фонарик «Мельница» со светодиодами с цветовой температурой 6000К:

Из ПВХ трубки диаметром 4 – 5 миллиметров, отрезанной в длину по размеру плафона, делаем основание для светодиодов 5730. В качестве материала отлично подойдут трубки от воздушных шариков, которые раздают на всяких мероприятиях.
Светодиоды приклеиваем на основание примерно по центру плафона:

Подпаиваем провода и фиксируем их вместе с проводами от солнечной панели термоусадкой белого или нейтрального цвета и обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного:

Устанавливаем плафон, протягиваем провода и завязываем их в узел, он будет распределять нагрузку по всем точкам пайки предохраняя от обрыва, в случае не аккуратного обращения:

Собираем плафон при помощи пластиковых шайб диаметром 28 миллиметров с прорезью, проставки из отрезка любой пластиковой дюймовой трубы длиной около 10 мм, шпильки, шайбы и гайки М4:

И подпаиваем к проводам плату электроники:


Плату обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного.

Немного остановимся на рабочих токах фонариков на примере схемы на микросхеме QX5252 (схема 11 из статьи «Солнечные фонарики – нам надо ярче»):

Ссылка на архив со схемами и печатными платами (в формате P-CAD 2006 и . pdf)

Ввиду того что потребление схемы с указанными номиналами составляет 100 – 110 мА, фонарик основанный на данной схеме чтобы светить до рассвета в течении всего дачного сезона должен устанавливаться только на открытое пространство без затенения от построек и деревьев, но на практике это не всегда возможно. Поэтому несмотря на появление в магазинах одной далёкой страны солнечных панелей с размерами 50х80 мм и заявленным током в 300 мА, в ряде случаев возможно придётся умерить аппетиты и уменьшить потребление фонариков. Для того чтобы посмотреть на сколько при этом уменьшится яркость, в двух фонариках ток потребления был уменьшен путём увеличения номиналов токозадающих дросселей, в одном до 67 мА (L1 = 33 мкГн), в другом до 45 мА (L1 = 47 мкГн). Перед окончательной сборкой их яркость была измерена люксометром, результаты приведены в таблице (схемы 8, 10, 11 приведены в статье «Солнечные фонарики – нам надо ярче»):

Как видно из таблицы яркость фонариков с уменьшением тока потребления вполне ожидаемо снизилась. Но при этом в самом худшем случае яркость свечения самодельного фонарика превосходит самого лучшего китайца из Леруа практически на порядок. Исходя из этого имеет смысл разделить фонарики по потреблению от АКБ на несколько групп предназначенных к установке на открытом пространстве, в полутени и для тенистых мест, что позволит им светить до рассвета практически независимо от облачности днём раньше. На фотографии слева направо фонарики с током потребления 45 мА (L1 = 47 мкГн), 67 мА (L1 = 33 мкГн) и 109 мА (L1 = 22 мкГн):

Фотосессию фонариков на природе к сожалению провести не удалось, но в домашней обстановке различий по яркости практически не видно. Конечно в реальных условиях разница будет более заметна, но ради стабильной работы фонариков на тенистых участках, яркостью можно немного пожертвовать, выбор за вами.

В качестве стоек для фонариков можно использовать практически любые подходящие по диаметру обрезки полипропиленовых водопроводных труб диаметром 30 — 50 мм оставшихся после ремонтов у вас, или друзей:

Так же вполне сгодятся самые недорогие серые ПП трубы:

Длина стоек выбирается в зависимости от того насколько часто прокашиваются дорожки и газоны на участке, на который вы планируете установить солнечные фонарики. Если трава регулярно косится и её высота небольшая, то лучше выбрать длину стоек 20 – 30 сантиметров, а если трава косится от случая к случаю, то тогда лучше увеличить длину стоек до 35 – 40 сантиметров, иначе фонарики будут просто не видны. Диаметр трубы подбирается исходя из художественного замысла и размеров выбранного плафона фонарика.

Если плафон немного больше по диаметру чем труба, то можно использовать наплыв ПП трубы, срезав кольцо под уплотнитель, например как у фонарика «Нескафе»:

Аналогичное решение было использовано и в фонарике «Лукошко».

Электронику и АКБ в фонарике можно разместить непосредственно в плафоне, если его размеры позволяют, или в стойке. Про фонарики с электроникой в плафоне мы поговорим в следующий раз, для них стойка представляет собой просто крашеную трубу подходящего диаметра, а на примере серой ПП трубы диаметром 30 мм я покажу как изготавливается стойка для фонарика с отсеком под электронику. В уже отрезанной по длине заготовке на расстоянии 9 — 10 см от верха сверлим четыре отверстия диаметром 2 — 3 миллиметра для слива конденсата из будущего батарейного отсека:

Из пластика, или пенопласта изготавливаем донышко отсека электроники и вклеиваем на водостойкий клей, или герметик, подгоняя по высоте заподлицо к сливным отверстиям, чтобы электроника и АКБ внутри стойки не плавали в дождливую погоду в воде. Вообще боковые отверстия в стойке спорное решение с точки зрения эстетики, но до этого в нескольких фонариках я сделал сливные отверстия в донышке батарейного отсека и погасшие фонарики постоянно приходилось «перезапускать», по несколько раз втыкая и выдёргивая разъём АКБ, чтобы восстановить в нём контакт, периодически пропадающий из — за влаги идущей в отсек электроники от земли.

Трубы белого цвета неплохо смотрятся в качестве стоек, а вот трубы серого цвета лучше покрасить. Я в основном использую зелёный цвет, в траве он смотрится наиболее органично. С помощью растворителя, например 646, со стоек тщательно оттираются надписи и обезжиривается остальная поверхность. Стойки покрываются грунтовкой предназначенной к применению по пластикам, например такой:

Затем красятся в 2 слоя краской из баллончика, например такой:

Перед покупкой краски надо обязательно убедиться, что она подходит для пластиков.
Хотя материалом труб и является полипропилен, который очень плохо окрашивается, но как показала практика, трубы покрашенные данной краской если их не пинать ногами вполне держаться уже несколько сезонов, сохранив неплохой внешний вид:

Материалом колышков фонариков являются черенки для грабель и лопат диаметром 24, 28 и 30 мм. Для серых ПП труб диаметром 30 мм идеально подходят только колышки диаметром 28 мм. Под видом 30 мм могут продаваться 28 мм черенки, причём частенько по качеству они ни на что кроме колышков не годятся.

При помощи электролобзика колышки нарезаются длиной примерно 20 сантиметров и покрываются двумя слоями яхтного лака.
Будет также неплохо, если перед покраской обработать их антисептиком для дерева:

Если в качестве стойки используется труба внутренним диаметром больше 24 – 30 мм, то для чтобы колышек в ней болтался, можно изготовить проставки, например из листового ПВХ пластика подходящей толщины, прикрепив их при помощи степлера, или мелких обойных гвоздиков. Вот как это выглядит для 40 мм и 50 мм стоек:

В заключение поговорим во сколько же обходится один фонарик. Основные материалы и комплектующие в расчёте на изготовление десяти фонариков без учёта мелочёвки в виде лака, проводов и пластика приведены в таблице:

Резюмируя можно сказать, что солнечные фонарики для освещения садовых дорожек «не имеющие мировых аналогов» можно вполне собрать «на коленках» в течении нескольких долгих зимних вечеров своими руками. Их итоговая стоимость оказалась дороже чем у китайских солнечных фонариков продающихся в наших торговых сетях, но по яркости освещения они на порядок превосходят поделки из поднебесной. Данные нюансы сборки не являются постулатом, но являются ориентиром для вашего творчества.


Небольшой обзор солнечных фонариков
Солнечные фонарики — нам надо ярче

Сделай сам солнечную батарею и коллектор.


Технологии с помощью которых можно сделать
 солнечные батареи самому.

1. Солнечная батарея для загородного дома;

2. Солнечный  коллектор из ПВХ профиля;

3. Солнечная батарея Майкла Дэвиса;

4. Коллектор из ПВХ шланга;

5. Солнечный коллектор из сайдинга;

6. Солнечный коллектор из полиэтилена;

7. Самодельная солнечная батарея на 50 Вт;

8. Солнечный коллектор из поликарбоната;

9. Солнечный коллектор из стальных труб;

10. Солнечная батарея из боя элементов;

11. Солнечный коллектор из старого холодильника;

12. Солнечный коллектор из пивных банок;

13. Солнечная батарея из листа меди;

14. Солнечный коллектор из пивных банок -2;

15. Солнечная печь;

16. Солнечный коллектор из аллюминевых банок;

17. Солнечный коллектор из ПЭТ-бутылок;

18. Cолнечный водонагреватель из пенополистерола;

19. Солнечный коллектор из пластиковых бутылок;

20. Солнечная печь своими руками;

Подробная технология
» солнечный коллектор сделай сам», не уступающего заводским аналогам

ПОЛУЧИТЕ БЕСПЛАТНО >>

Ваш e-mail: *
Ваше имя: *

21. Горячая вода при помощи бака;

22. Солнечный коллектор из садового шланга;

23. Солнечный коллектор из полиэтиленовой плёнки;

24. Солнечная батарея из диодов;

25. Солнечный коллектор из журнала «Для умелых рук»;

26. Самодельный солнечный коллектор;

27. Солнечная батарея своими руками;

28. Солнечная батарея из элементов;

29. Солнечная батарея для аккумулятора;

30. Солнечная батарея из 36 пластин;

31. Солнечная батарея из 32 элементов;

32. Солнечная воскотопка своими руками;

33. Солнечный коллектор из металлопластиковой трубы



Комплекты солнечной энергии для кабины

Итак, у вас есть небольшой клочок земли в глуши, и вы всегда мечтали построить там хижину, чтобы тоже убежать от давления жизни. Но на самом деле это далеко в глуши, по извилистой гравийной дороге, без доступа к электросети и без доступа к городским удобствам. Но обязательно ли это означает, что у вас не может быть лучшего из обоих миров — ваша жизнь в городе, зарабатывающая на жизнь и вашим домиком для отдыха в лесу? Итак, как вы запитаете свет, ноутбук и другие электрические приборы? Решение состоит в том, чтобы приобрести себе систему солнечной энергии и превратить свой отпуск в кабину на солнечной энергии!

В этой статье мы забегаем вперед и предполагаем, что ваша каюта уже построена.Теперь он готов стать автономной солнечной кабиной. Вне сети просто означает, что ваша собственность не имеет доступа к основной электросети. Но с помощью возобновляемого источника энергии, такого как солнце, обеспечить электроэнергией вашу кабину легко. Есть несколько ключевых компонентов, которые вам понадобятся для выработки энергии для вашей кабины.

Но сначала предупреждение, а затем дружеский совет. Сначала плохие новости: вы, вероятно, не сможете запитать такие вещи, как полноразмерная бытовая плита / духовка; или система электрического отопления; или обычный холодильник, как у вас дома.А теперь хорошие новости и небольшой совет: пропан. Наиболее эффективные солнечные кабины также включают в себя баллон с пропаном, и мы советуем нашим клиентам и клиентам включать пропан в свой профиль внесетевой энергии. Пропан — относительно чистый источник топлива по сравнению с дизелем или бензином для питания генератора. Пропан можно использовать вместо электричества для питания плиты / духовки, а также холодильника. Для обогрева кабины можно использовать дровяную печь или пропан. Если у вас уже есть дровяная печь или камин, то отопление для вас не проблема.Но если вы этого не сделаете, пропан — отличный способ дополнить вашу солнечную энергетическую систему, чтобы сделать вашу каюту такой же уютной, как ваше любимое одеяло!

С учетом ваших потребностей, наши автономные солнечные комплекты разработаны специально для обеспечения солнечной энергией таких мест, как удаленные охотничьи, рыболовные или туристические домики, а также удаленные дома, пожарные вышки, станции рейнджеров и даже целые деревни домиков и крохотных домиков. Эти автономные солнечные домашние комплекты обеспечат вас электроэнергией в тех местах, где это невозможно, непрактично или непомерно дорого.Эти системы после установки требуют минимального обслуживания и могут быть намного более экономичными, чем затраты на доставку основной электросети в ваше удаленное место.

Посмотрите это видео Безодиса на Youtube.com, когда он берет нас на экскурсию по своей кабине на солнечных батареях:

Теперь, как вы заметили, Безодис использует вездесущие 15-ваттные солнечные модули Harbour Freight, которые вы видите повсюду в видеороликах Youtube и проектах DIY. И они хороши, если вам нужно дешево.Но если вы настаиваете на качестве, гарантированном продукте и душевном спокойствии, вам следует инвестировать только в самое лучшее и подумать о том, чтобы мы могли помочь вам определить, какой размер системы вам понадобится. Как только у нас будет размер вашей системы, мы разместим все, что вам нужно, прямо здесь, на MrSolar.com, и сможем отправить его к вам в любую точку Северной Америки. Все, что вам нужно, — это иметь электрика для установки системы. Если вы умеете обращаться с собой, то, возможно, вы сможете установить эти системы самостоятельно.Но, пожалуйста, если вы это сделаете, пожалуйста, знайте, что вы делаете, потому что вероятность поражения электрическим током реальна. Если вы делаете это самостоятельно, обратитесь к электрику.

Итак, на этом этапе вы, вероятно, задаетесь вопросом, какие части солнечной энергетической системы представляют собой разные части и как они работают? Солнечные энергетические системы для кабин включают в себя следующие компоненты системы балансировки (BOS):

Панели солнечных батарей: Комплект Harbour Freight включает аморфные панели с 90-дневной гарантией и стоит около 250 долларов.Аморфные панели наименее эффективны из обычных типов солнечных батарей. Вместо этого рассмотрите возможность использования одного из наших монокристаллических модулей SolarTech, который будет обеспечивать такое же количество энергии с большей эффективностью и с 25-летней гарантией. Стоимость нашей панели составляет 280 долларов США. По общему признанию, в комплект Harbour Freight входят некоторые приятные мелочи. Но вы получаете панели мощностью всего 45 Вт. У нас вы получите панель на 90 Вт за немного больше денег. А большую часть других вещей из этого набора вы можете приобрести в местном хозяйственном магазине или в Walmart.

Контроллер заряда: На видео показан контроллер заряда Sunforce на 30 ампер (на который предоставляется гарантия только 1 год). Вы можете купить его, но опять же, он дешевый, но все равно стоит около 129 долларов. Мы рекомендуем контроллер Morningstar PS-30 с 5-летней гарантией. Это качественный контроллер заряда всего за 127 долларов. И фары гарантированно заработают или заменим!

Преобразователь постоянного тока в переменный: Не уверен, какой бренд изображен на видео для преобразователя мощности, но мы знаем, что это 400 Вт.Это нормально, но ему будет сложно запустить что-то, что потребляет больше энергии, чем ноутбук. Или вы можете быть ограничены только одним загрузочным устройством за раз, вместо того, чтобы иметь, например, радио, лампочку и ноутбук, работающие одновременно. У нас есть только лучшие автономные, бытовые и коммерческие инверторы, и большинство из них слишком дороги для этого небольшого проекта. Однако мы можем порекомендовать инвертор Whistler Pro-1200 Вт мощностью 1200 Вт, предлагаемый нашим торговым партнером Amazon.com.Вы можете получить его всего за 65 долларов США на распродаже. Этот инвертор обеспечит вам до 1200 Вт непрерывной мощности или до 2400 Вт импульсной мощности. Это отличный маленький инвертор, который идеально подходит для такого рода проектов.

Батареи: В настоящее время батареи являются неотъемлемой частью автономной солнечной энергосистемы. Если вам нужны новые батареи, специально разработанные для систем такого типа, у нас есть все, что вам нужно. Или вы можете использовать одну или несколько батарей, которые у вас могут лежать, но лучшая батарея для этой системы — это батарея «глубокого разряда».

Кабели и проводка: Они понадобятся вам для последовательного подключения батарей, подключения солнечных панелей к контроллеру заряда и контроллера заряда к инвертору. В наших наборах для солнечных батарей есть необходимые кабели, но если вам нужны только кабели, заказывайте их отдельно прямо здесь, на MrSolar.com. Если вы не уверены, какие кабели / проводка вам нужны, позвоните нам по телефону 888.680.2427 в обычные рабочие часы, и мы будем рады помочь вам с этим.

Мы в MrSolar.com готовы помочь вам любым возможным способом, чтобы помочь вам обеспечить питание вашей кабины, расположения или конструкции солнечных комплектов с помощью наших автономных комплектов солнечной системы. Если вы уже знаете, что вам нужно, сделайте заказ. Если вам нужна помощь, обязательно используйте нашу страницу контактов, чтобы сообщить нам как можно больше о ваших требованиях и местоположении, и оставьте свою контактную информацию, и мы свяжемся с вами с информацией и / или оценкой. И, как всегда на сайте MrSolar.com, благодарим вас за то, что вы обратились к нам для удовлетворения ваших потребностей в солнечной энергетической системе.На MrSolar.com мы знаем солнечные батареи!

Перейти к нашим комплектам для кабины Солнечная энергия Комплекты для кабины »

Сколько солнечной энергии и аккумуляторов мне нужно для моего автофургона / каюты / коттеджа / крошечного дома?

Этот вопрос можно разбить на этапы, которые дают нам информацию, необходимую для принятия решения.

1. Сколько мощности мне нужно?

Жилые дома используют 900–5000 кВтч в месяц (30–166 кВтч в день). Чтобы вырабатывать столько энергии с помощью солнечной / ветровой энергии и хранить ее, вам потребуется много места и большой бюджет.Невозможно произвести такую ​​большую мощность с помощью портативных источников питания или в условиях ограниченного пространства. Вместо этого экономия энергии и реалистичные ожидания должны снизить ваши потребности в энергии, отдав предпочтение тому, какое оборудование и приборы необходимы.

То, что мы редко делаем, когда мы находимся в сети, но должны быть гораздо более осведомленными, когда мы вне сети, — это суммирование потребления энергии из всех источников.

Типичное оборудование и мощность, которые могут вам понадобиться: *

  • Светодиодные фонари 6 Вт каждый x количество часов, в течение которых вы будете включать свет (6 Вт x 6 ламп x 7 часов = 252 Вт-ч)
  • TV (отключайте, когда не используете, так как он будет откачивать энергию даже в выключенном состоянии) 150-200 Вт / час 4 часа просмотра — 800 Вт
  • Холодильник 12V 24-48A x 12V 576Wh
  • Холодильник переменного тока большего размера 800 Втч
  • Спутниковые ресиверы / прямое телевидение, обычно должны работать 24-7, 30-40 Вт в час 720 Вт
  • ТВ антенна.1A 4 Вт
  • Радио (3,3 А) 2 часа 40 Вт
  • Зарядка сотового телефона 10Вт
  • Портативный компьютер 75W
  • CPAP 30-60 Вт
  • Fantastic Fan (1,15 / 1,6 / 2A) 260-461 Вт в среднем (циклически включается и выключается по мере необходимости)
  • Вентилятор для вентиляции в ванной (1,25 А) 2 часа в день 30 Вт
  • RV 12V Водяной насос (2,8-6,1 A) 30 мин / день 35 Вт
  • Вентилятор камина (1,2А) 172,8 на 12 часов
  • Одеяло с подогревом 40-50Вт в час 7 часов 315Вт
  • Воздуходувка пропановой печи (4.6A) x 8 часов 441,6 Вт
  • Излучающий обогреватель 1300 Вт (обычно не вариант для автономного использования)
  • RV Roof Кондиционер с устройством плавного пуска (для помощи при перегрузке инвертора) — более новый тип 1PS 13500 BTU 150A 1800 Вт / час
  • Оконный блок переменного тока 500-1440Вт / час
  • Напольный вентилятор 100 Вт / час
  • RV Компактная стирально-отжимная сушилка (не сушильная машина) Стирка 300 Вт, сушка 150 Вт / час — 2-3 очень небольших загрузки в час.
  • Полноразмерная стиральная машина Energy Star мощностью 500 Вт
  • Полноразмерная сушилка 3300 Вт (это просто не вариант для обычного автономного использования)
  • Блендер 350 Вт — 30 Вт в течение 5 мин
  • Горячая плита — индукционная, 1800 Вт, 450 Вт в течение 15 мин.
  • Микроволновая печь, 1000 Вт, 166 Вт в течение 10 мин.
  • Instapot на 30 минут (готовка в скороварке час) 900W
  • Кофеварка
  • Keurig — 12 минут работы 36 Вт
  • Потеря мощности инвертора: 2 часа на выходе переменного тока, мин. 50 Вт **

* Примечание: приведенные выше цифры являются только средними оценками.Чтобы получить более точные цифры, посмотрите рейтинг ампер / Втч ваших устройств. По возможности используйте приборы постоянного тока, так как вы теряете мощность, когда используете инвертор. Некоторые предметы можно заменить приборами с ручным заводом (блендер, стиральная машина с сушкой).

** Некоторые, менее дорогие или старые инверторы очень неэффективны и могут удвоить энергопотребление устройств переменного тока. Проверьте спецификации.

Просмотрите этот список, оцените свои часы и сложите свои числа в порядке приоритета от того, что должно быть до того, что приятно иметь.Эта сумма даст вам, сколько энергии вам нужно иметь доступ каждый день, чтобы жить так, как вы хотите. Это ваш начальный номер. Вы можете обнаружить, что некоторые предметы невозможно использовать в автономном режиме с вашим бюджетом или ограниченным пространством. Продолжайте проводить расчеты, исключая из списка второстепенное, пока не достигнете баланса мощности, который вы можете себе позволить и у вас будет место для установки.

2. Какой аккумулятор мне нужен?

Возьмите общее количество ватт-часов из первого шага, например, 3000 Вт-ч.Это ваши однодневные требования к хранению, но это оставляет мало места для вариаций в использовании и поставке. Хранение в течение одного дня — это ваша минимальная мощность. Для автономного использования рекомендуется умножить этот минимум на три, чтобы получить необходимое хранилище на 3 дня Wh.

3000Втч
3000Втч x 3 = 9000Втч

Это дает вам необходимый диапазон Вт-ч хранения.

Батареи обычно покупаются в Ач. Все наши расчеты основаны на батареях 12 В.Вам нужно будет настроить математику, если батареи имеют другое напряжение (например, 4 В или 6 В)

Возьмите Wh и разделите на 12 В, чтобы получить полезную мощность накопителя в Ач, которая вам понадобится.

3000Втч / 12В = 250Ач
9000Втч / 12В = 750Ач

Рекомендации:

    • Место для хранения аккумуляторов
    • Возможность подзарядки от солнечных батарей и вероятность непогоды
    • Возможность подзарядки аккумуляторов от топливного генератора, при необходимости
    • Тип химического состава аккумулятора, свинцово-кислотный аккумулятор не может быть истощен более чем на 50%, но углеродная пена и диоксид кремния могут быть истощены до 100%.Вам понадобится меньше дней резервного питания, если вы сможете получить доступ к полной мощности батарейного блока, если это необходимо.
    • Возможность регулировать потребление (сокращать потребление энергии), если солнечные условия неудовлетворительны
    • Количество дней, в течение которых вам понадобится электроэнергия перед подзарядкой от берега (т. Е. Все время полностью отключено от сети, только в автономном режиме в течение дня или трех за раз (выходные и возвращение домой для подзарядки)

Решения:
Если вам требуется как минимум 250 Ач доступной мощности, это будет выглядеть так:

  • 500 Ач свинцово-кислотных аккумуляторов, можно использовать только 50%
  • 350-500Ач пеноуглеродных аккумуляторов
  • 350-500Ач диоксид кремниевых батарей
  • 350-500Ач литий-ионных аккумуляторов

Лучшее количество для хранения — не менее 500 Ач полезной мощности, чтобы избежать истощения свинцово-кислотного аккумулятора ниже порогового значения 50% и во избежание выхода из строя.

Это будет выглядеть так:

  • 1000 Ач свинцово-кислотных аккумуляторов
  • 700Ач пеноуглеродных аккумуляторов
  • 700Ач кремниевых батарей
  • 700Ач литий-ионных аккумуляторов

Если это число слишком велико, вернитесь к шагу 1 и уменьшите потребление энергии.

3. Сколько солнечных панелей мне нужно?

Панели солнечных батарей измеряются в ваттах. Это число представляет собой максимальную мощность, которую солнечная панель может производить в идеальных условиях.Это не реальная мощность, которую вы получаете от своих солнечных батарей. По этой причине при определении того, сколько солнечной энергии вам потребуется, мы всегда уменьшаем максимальную мощность на 25%, чтобы учесть более типичную мощность (умножаем необходимые ватты на 1,25).

Солнечные панели также собирают энергию только в светлое время суток. Большую часть дня, даже когда ясно, солнце находится под слишком крутым углом, чтобы генерировать большую мощность. Количество часов в день, в течение которых солнечные панели будут собирать значительную энергию, зависит от сезона и географии.К счастью, есть диаграммы, которые дадут вам оценку того, сколько солнечной инсоляции вы можете ожидать в вашем районе. диаграмма инсоляции для Канады

Например, Ванкувер, Британская Колумбия

  • Пик светового дня в летнее время 7,4 часа
  • Низкий дневной свет зимой (без снежного покрова, закрывающего панели) 2,3 часа
  • Средний световой день 4,9 часа

Чтобы зарядить 250 Ач хранилища, вам необходимо рассчитать свои Вт.

250 Ач x 12 В = 3000 Вт на входе при 12 В

Возьмите общее необходимое количество ватт / количество световых часов

3000 Вт / 4,9 часа света * 1,25 для потери эффективности = требуется 765 Вт.

Таким образом, чтобы генерировать достаточно солнечной энергии для ежедневной перезарядки 250 Ач накопителя, этому человеку потребуется ок. 765Вт солнечных панелей.

Рекомендации:

  • 3 каждой жилой панели, 60 ячеек, 245 Вт (для коттеджа или крошечного дома) 735 Вт
  • 7-8 Стеклянные панели мощностью 100 Вт (для каюты, большого жилого автофургона или крошечного дома) 700-800 Вт
  • 3 Складные панели мощностью 210 Вт для портативных источников питания (жилой дом или сезонная кабина, в которой солнечные панели не должны храниться в межсезонье) 630 Вт

В декабре и январе в Канаде дни короткие, а облачный покров может быть значительным, что затрудняет 100% -ную зависимость от солнечной энергии для пополнения аккумуляторов.Ожидайте, что вам может потребоваться долить заряд генератора или существенно ограничить потребление энергии.

Если вы используете свою кабину только летом, вам может потребоваться меньше солнечных панелей, потому что у вас будет больше часов дневного света или если вы захотите включить генератор в плохую погоду, чтобы дополнить солнечную энергию.

Использование только летом:
7,4 часа солнечного света

3000 Вт / 7,4 x 1,25 = требуется 506 Вт солнечной энергии

Рекомендации:

  • 2 245 Вт стеклянная 60-ячеечная жилая панель для хижины или крошечного дома 490 Вт
  • 5 стеклянных панелей мощностью 100 Вт (для каюты, большого жилого автофургона или крошечного дома) 500 Вт
  • 5 Гибкие панели мощностью 100 Вт (для жилых автофургонов, морских судов, крошечных домов, прицепов с изогнутой крышей) 500 Вт
  • Складные панели 2 x 210 Вт для портативных источников питания 420 Вт
  • Складные панели 3 x 150 Вт для портативных источников питания 450 Вт
Другой пример —
Маленький жилой домик, требующий мощности 1000 Вт
Необходимые батареи:

1000/12 = 83 Ач

    • 170Ач при 12В свинцово-кислотных аккумуляторов
    • 100 Ач угольной пены, диоксида кремния или литий-ионных аккумуляторов

** удвоить или утроить эти батареи на 2-3 дня без подзарядки.

Требуется солнечная энергия:
Среднее время светового дня 4,4 Квебек, Квебек
1000 Вт / 4,4 x 1,25 = 284 Вт

  • 3 панели по 100 Вт в стеклянных или гибких панелях
  • 2 Складные панели 150 Вт
  • 1 Складная панель 210 Вт * при интенсивной эксплуатации может потребоваться дополнительная зарядка от переменного тока или генератора.

Другое необходимое оборудование:
  • Контроллер заряда для управления зарядом от солнечных панелей до аккумулятора.Они измеряются в амперах, а размер контроллера основан на общем токе ваших панелей. Они бывают MPPT и PWM. MPPT более эффективен и обычно программируется для разных типов аккумуляторов для более эффективной зарядки. ШИМ подходит для небольших систем.
  • Инвертор
  • — преобразует постоянный ток от аккумуляторов в переменный ток для устройств переменного тока. Вам понадобится синусоидальный инвертор, если вы используете какую-либо электронику, кроме освещения. Размер инвертора основан на максимальном количестве ватт переменного тока, которое вам нужно за один раз.Инверторы бывают двух номиналов: длительная и пиковая / импульсная. Непрерывная мощность — это то, какая мощность необходима для непрерывной работы устройств. Пиковая мощность — это мощность, необходимая для запуска двигателей компрессора, например, в холодильнике или кондиционере. Это может быть значительное число и повлиять на то, какой инвертор будет работать для вас.
  • Кабели, соединители и монтажное оборудование — все оборудование необходимо соединить вместе, а панели, возможно, потребуется установить на временную или постоянную конструкцию.
  • Аппаратура контроля, автоматические выключатели, предохранители

Что делать, если я не могу сразу позволить себе все, что мне нужно?
Если вы не можете позволить себе купить все батареи и всю солнечную батарею, которая вам нужна, в идеале, начните с правильного количества батарей и солнечной батареи небольшого размера. Это может означать, что вам нужно больше запускать генератор, чтобы подзарядить батареи, или пойти куда-нибудь, чтобы подключить батареи, чтобы подзарядить их, но он более расширяемый.

Трудно добавить новые батареи после того, как вы начнете их использовать, так как блоки батарей должны быть сбалансированы… все того же размера и возраста для правильной зарядки. Легко добавить больше солнечных панелей, если вы обнаружите, что у вас недостаточно солнечной энергии. Просто убедитесь, что вы покупаете немного более мощный контроллер заряда, чем вам нужно для будущего расширения, или предположите, что вам может потребоваться заменить контроллер заряда, если вы покупаете больше солнечных батарей.

Рабочий лист по солнечной энергии и батареям должен помочь вам рассчитать, сколько батарей глубокого цикла и сколько солнечных панелей вам нужно для питания автономного крошечного дома, хижины или коттеджа или для подъезда к жилому дому, прицепу для палатки, автофургону или винтажу трейлер.

Как легко установить автономную солнечную энергию в хижину, сарай или сарай

Давайте посмотрим правде в глаза: установка автономной солнечной энергосистемы в небольшой хижине, сарае или сарае может быть непростой задачей для любого, кто не знаком с солнечной энергией.

Для начала стоит задача разобраться, как и куда крепить солнечные батареи. И затем, конечно, выяснение всего остального — от аккумуляторов до проводки, контроля заряда и многого другого.

Одно можно сказать наверняка: мы определенно квалифицировались как новички, когда дело дошло до установки солнечной энергии в нашей крошечной хижине на ферме. (См .: Проект крошечной автономной кабины)

За исключением нескольких небольших проектов солнечного освещения, мы никогда не занимались установкой «настоящей» солнечной энергии.

Установка автономной солнечной энергии в нашей крошечной хижине на ферме оказалась намного проще, чем ожидалось!

Под реальной мощностью мы понимаем достаточно энергии для внутреннего и наружного освещения, кофеварки, ноутбуков, телевизора и некоторых других небольших приборов, когда это необходимо.

Мы знали, что хотя наша система не должна быть огромной, она должна содержать основы:

  • Солнечные панели для зарядки
  • Аккумулятор или аккумуляторный блок для хранения
  • Контроллер заряда для управления зарядом аккумулятора
  • Электропроводка / электрическая панель / розетки

И мы также знали, что это должно быть достаточно просто для двоих » солнечные новички », чтобы выяснить.

Солнечные батареи установлены на металлической крыше нашего крохотного домика на ферме.

Как вы увидите ниже, на самом деле установка оказалась довольно простой. И это включает в себя простой и экономичный способ установки солнечных батарей на крышу.

Ответ на простой способ установки автономной солнечной энергии

Сборка и подключение всех различных компонентов солнечной системы может быть сложным процессом для новичка. Не говоря уже о том, что это может быть довольно дорого.Особенно, если по ходу дела вы совершаете какие-нибудь ошибки.

Для нас окончательным ответом было использование компонентной системы солнечных панелей и генераторов Kodiak / Apex от компании Inergy.

Панели и проводка легко устанавливаются и подключаются друг к другу. А вместо использования отдельного контроллера и аккумуляторной системы, одна небольшая батарея / генератор, размещенная в кабине, управляет хранением и распределением электроэнергии.

Наш солнечный генератор / аккумулятор установлен в салоне.

Что еще более важно, это избавило нас от необходимости устанавливать электрическую панель и розетки на таком небольшом пространстве. Для нас это была огромная экономия времени и денег.

Что еще лучше, аккумуляторный блок питания и розетка портативны. Это означает, что когда нам нужно, мы можем легко просто поднять его и взять в любом месте фермы, где нам может потребоваться мгновенное удаленное питание.

Вот краткий обзор того, как мы установили нашу систему, включая простой и недорогой способ установки солнечных батарей на любую крышу.

Установка солнечных батарей на крышу — без больших затрат!

Любое применение солнечной энергии начинается, конечно же, с солнечных батарей. Без них ничего нельзя будет зарядить или использовать.

Мы решили использовать (2) 150-ваттные солнечные панели для питания нашей системы. Двух панелей достаточно, чтобы полностью зарядить нашу систему аккумулятор / генератор примерно за 8 часов приличного солнечного света.

Мы использовали (2) солнечные панели мощностью 150 Вт для питания кабины.

Перед установкой наших панелей мы провели много исследований.И, честно говоря, чем больше мы проводили исследований, тем больше сбивались с толку.

Существует множество способов и продуктов для установки панелей. Вы можете использовать кронштейны, специальные зажимы или даже целые рельсовые системы для установки нескольких панелей.

Одно можно сказать наверняка, большинство из них невероятно дорогие!

Итак, мы решили установить наши панели, используя 2х4 и немного изобретательности. Хотя крыша металлическая, этот метод подойдет и для черепичной кровли.

Установка

Сначала мы установили алюминиевый L-образный канал на задней стороне двух панелей, чтобы соединить их вместе.У каждой панели был электрический разъем, который соединял их вместе.

Используя маленькие болты и шурупы, мы прикрепили его к панели, оставив другую часть буквы «L» в качестве планки.

Затем мы установили (4) 2 x 4 на крышу с помощью 3-х дюймовых длинных оцинкованных кровельных саморезов. Каждые 2 x 4 имели длину 36 дюймов, что немного короче панелей и L-образной планки.

В качестве дополнительной меры предосторожности мы использовали силиконовый герметик на тыльной стороне дерева, чтобы не допустить проникновения воды, когда винт входит в металлическую крышу и шпильки под ней.

Оттуда мы просто продвинули L-образную планку за край дерева.

Мы прикрутили 2 x 4 с помощью длинных металлических кровельных саморезов, а затем прикрепили к ним панели для облегчения установки.

Чтобы завершить установку панели, мы пропустили винты через алюминиевый канал в край 2х4. И вот так наши две солнечные панели были установлены на общую сумму около 5 долларов в древесине!

Электропитание в кабине

Оттуда остальная часть солнечной установки была легкой!

Поскольку блоки Inergy подключаются и используют, мы просто пропустили сверхмощный зарядный шнур от панелей в кабину.

Чтобы прикрепить панели к дереву, мы просто вкрутили шурупы сверху и снизу в концы панелей 2 x 4.

Осталось только подключить его к солнечному генератору / аккумуляторной батарее, и мы получили полную мощность!

Генератор имеет 6 стандартных розеток, 2 порта USB для зарядки и даже розетку на 30 ампер. И в салоне он работал прекрасно.

Мы используем его по ночам для питания внешнего освещения, и мы использовали его внутри для всего, от освещения до приготовления кофе.Это даже помогло с легкостью приготовить быстрорастворимый обед в каюте!

Вот вам и кабинка для жизни небольшая! Джим и Мэри

Как всегда, не стесняйтесь писать нам на [email protected] с комментариями, вопросами или просто поздороваться! Чтобы получать наши 3 статьи «Дом, сад», «Рецепты» и «Простая жизнь» каждую неделю, подпишитесь на нашу бесплатную рассылку, расположенную в середине этой статьи. Эта статья может содержать партнерские ссылки.

Off-Grid Solar Power Systems — Дачи, коттеджи, домики

Дополнительная информация о автономных солнечных энергосистемах кабины

6 шагов к проектированию автономной солнечной энергосистемы

Начинаете отключаться от сети? Это видео — отличное место для начала.Мы проведем вас через 6 основных шагов по проектированию вашей автономной солнечной системы — и определим инструменты, которые вам понадобятся для завершения проекта. Посмотрите видео, чтобы узнать:

  1. Определите, сколько энергии вам понадобится
  2. Определите размер и количество батарей, которые вам понадобятся
  3. Рассчитать количество солнечных панелей для вашей системы требуется
  4. Выберите контроллер заряда для вашей системы
  5. Выберите инвертор для преобразования постоянного тока в переменный
  6. Баланс компонентов системы (BoS) — жаргон солнечной энергетики для «всего остального, что вам понадобится»

Обзор автономной солнечной энергосистемы и ее подключение

В этом видео вы можете увидеть все компоненты, необходимые для автономной солнечной системы, и то, как все это соединено вместе.Это отличный обзор идеального типа солнечной системы для домашнего мастера. Смотрите и переходите на солнечную энергию с вашей собственной автономной солнечной электрической системой.

Использование калькулятора списка нагрузок altE

Не знаете, сколько энергии вам потребуется для создания автономной солнечной системы? Здесь может помочь наш калькулятор списка нагрузок. Калькулятор списка электрических нагрузок altE поможет вам подсчитать все ваши устройства, чтобы узнать, сколько ватт-часов в день ваша система должна будет покрыть.Посмотрите видео, затем перейдите на страницу калькулятора списка нагрузок, чтобы начать работу.

Использование автономного солнечного калькулятора altE

Это видео проведет вас через процесс использования автономного солнечного калькулятора altE. Наш автономный калькулятор поможет вам определить ваши потребности в хранении энергии и солнечное воздействие на месте, где будет расположена система. Обладая этой информацией, вы можете с уверенностью определить размер своей аккумуляторной батареи, построить солнечную батарею и выбрать контроллер заряда.

Солнечный кегератор

Узнайте, как создать кегератор на солнечной энергии (он же кризер). Мы покажем вам, как превратить стандартный морозильный ларь в кегератор для пива на 3 четверти кеги. Затем мы расскажем, как рассчитать, сколько солнечных батарей и батарей вам нужно для питания кегератора от солнечной энергии.

Дешевая система солнечных батарей для вашей хижины или небольшого дома — Видео GF — GardenFork

Дешевая система солнечных батарей для работы в большей части вашего небольшого дома или хижины.Это видео покажет вам простую солнечную установку, которую мы сделали для хижины друга в лесу.

Дешевая система солнечных батарей, как мы это сделали:

Эта небольшая обветренная панель питает фары и электронику в салоне.

Мы говорим о простой солнечной установке в подкасте GardenFork Radio, в этом посте я хочу показать вам, как я построил солнечную систему для кабины. Есть много вариантов, что купить, но если вы хотите, чтобы это было просто, вот предметы, которые мы использовали.

Панель солнечных батарей и контроллер

: https://amzn.to/2sPEi6c Инвертор
: https://amzn.to/2M5KSOI Батарея
: https://amzn.to/2kTHqKJ
Убить ваттметр: https: // amzn .to / 2sJLlgE
Светодиодные лампы на 12 В: https://amzn.to/2yf9TnR
Удлинительный кабель HD для наружного монтажа: https://amzn.to/2t1qtT7

Вы можете получить солнечную панель меньшего размера, чем та, к которой мы подключаемся, но она будет стоить примерно столько же денег, и хорошо иметь дополнительную емкость для темных дней.

Наша солнечная панель устанавливается на опору, сделанную своими руками, состоящую из водопроводной трубы и некоторых металлических деталей.Он направлен в сторону идеальной части неба для максимальной выработки энергии. Если он указывает в правильном направлении, вы также можете установить солнечную панель на крыше или навесе. К панели подключается сверхмощный наружный удлинитель.

Я прорезал в траве прорезь глубиной около 2 дюймов для удлинителя, идущего от солнечной панели к подвалу кабины. В подвале кабель-удлинитель от солнечной панели подключается к контроллеру заряда. Контроллер заряда подключен к аккумуляторам.

От того, сколько батарей вы купите, будет зависеть, сколько энергии у вас будет под рукой. Если вы не запускаете много вещей, вы можете получить только одну батарею. Это очень легко настроить и очень просто сделать.

Обычные автомобильные аккумуляторы здесь не подойдут. Вам нужны либо приобретенные на месте батареи с глубокой разрядкой, либо батареи для тележек для гольфа, либо герметичные солнечные батареи, приобретенные через Интернет. На изображении ниже показаны две батареи для гольф-мобилей на 6 В, обычно вы покупаете одну батарею на 12 В.

Вот кадр из видеоролика YouTube-канала Weekend Homestead о его солнечной установке, показывающий инвертор и аккумулятор. Инвертор преобразует 12 вольт в 110 вольт. (Полный видеоролик в конце этого поста) Обязательно прочтите инструкцию, которая идет в комплекте с устройством.

Инвертор и аккумулятор из видео YouTube Weekend Homestead.

Питание 110 В от генератора, розетка 12 В работает от солнечной энергии

Этой кабиной можно управлять просто потому, что мы используем 12-вольтовые светодиодные фонари, а холодильник работает на пропане.Для холодильника на солнечной энергии потребуется установка панели большего размера.

Теперь вы можете купить 12-вольтовые светодиодные лампы с так называемым цоколем Эдисона, это обычный серебряный винт в типе лампы. Это означает, что вы можете использовать любые обычные лампы и просто подключить 12-вольтные светодиодные лампы. Аккуратный!

Ноутбуки, радио, стереосистема — все работают от 12 вольт. Вы можете купить автомобильный адаптер на 12 В для зарядки многих ноутбуков. Или вы можете взять небольшой автомобильный инвертор и использовать обычный компьютерный кабель для зарядки ноутбука.

Переносной генератор управляет скважинным насосом и всеми необходимыми электроинструментами.

Готовя обед в лагере, мы иногда хотим использовать ручной блендер или миксер, для этого мы запускаем генератор, который подключается к нескольким электрическим розеткам в доме. Убедитесь, что генератор заземлен, хорошо?

Я хочу сказать, что вам не нужно усложнять этот процесс, и вы, вероятно, сможете сделать это сами, если будете следовать указаниям. Посмотрите видео Уилла о том, как он установил свою дешевую систему солнечных батарей.


Off-Grid Solar: стоимость, процесс и лучшие продукты

Время чтения: 8 минут

Люди все время говорят, что они хотят отключиться от сети.Помимо того, что вы просто хотите уйти от всего этого на время, отключение от сети имеет особое техническое значение в отношении вашего отношения к коммунальному предприятию и того, как вы получаете электроэнергию. Итак, что именно означает отключение от сети? Если вы собираетесь отключиться от сети, есть масса вариантов, которые следует учитывать, когда дело доходит до аккумуляторов, инверторов, панелей, систем крепления и контроллеров заряда солнечных батарей. Каждый продукт индивидуален, и вы можете настроить свой комплект бесчисленным количеством способов, поэтому так важно точно знать, что вы ищете и почему.Обычно автономная солнечная система состоит из следующих частей:

  1. Панели солнечных батарей
  2. Солнечные инверторы
  3. Проводка / кабели
  4. Монтажное оборудование
  5. Контроллер заряда
  6. Батареи
  7. Защитное оборудование (предохранительные разъединители, заземляющее оборудование, защита от перенапряжения )

Ключевые выводы о внесетевой солнечной энергии


  • WindyNation, Renogy и ECO-WORTHY производят высококачественные автономные системы солнечных панелей
  • Обязательно сравните размер любой потенциальной автономной системы , а также компоненты, с которыми они поставляются.
  • Автономная солнечная энергия неосуществима для большинства людей — начните сегодня на EnergySage Marketplace, сравнивая цены на солнечную энергию для вашего дома бесплатно

Off-grid, что означает объяснение: сетки»?

Термин «вне сети» относится к автономному проживанию без зависимости от электросети.Автономная жизнь часто идеальна для сельской местности, где отсутствует надежный доступ к электросети. Для автономных домов потребуются альтернативные источники энергии, такие как солнечная энергия.

Чтобы полностью объяснить сетку, сначала нам нужно поговорить о том, что такое утилиты и что они делают. Коммунальное предприятие предоставляет товар или услугу, которые жизненно важны для широкой публики. Коммунальные предприятия отвечают за подачу электроэнергии, воды или природного газа. Традиционно ожидается, что коммунальные предприятия будут достигать трех целей: производство или генерация, передача и распределение.Энергосистема выполняет задачи по передаче и распределению, и именно инфраструктура позволяет подавать электроэнергию из точки генерации в ваш дом. В случае отключения электроэнергии обычно прерывается электросеть. Когда люди рассматривают возможность перехода на солнечную энергию, они обычно заинтересованы в достижении максимальной независимости от сети, чтобы снизить свои затраты на электроэнергию и добиться контроля над своим собственным энергопотреблением.

Какую мощность я получаю от сети?

Электроэнергия от всех источников поступает по сети.То, как вы генерируете электроэнергию, зависит от сочетания источников энергии, которые ваша коммунальная компания решила использовать. В некоторых штатах есть Стандарты портфеля возобновляемых источников энергии (RPS) или стандарт возобновляемой энергии (RES). Это правила, которые предписывают, что некоторый процент электроэнергии, производимой в штате, должен поступать из возобновляемых источников, таких как ветер, солнце, биомасса и геотермальная энергия. Двадцать девять штатов плюс Вашингтон, округ Колумбия, имеют RPS, и еще 8 поставили перед собой цели в области возобновляемых источников энергии.

Когда что-то «отключено от сети», что это означает?

Когда здание отключено от сети, это означает, что оно не имеет связи или связи с коммунальным предприятием.Это означает, что вся энергия, которую вы используете, поступает из источника, который вы создаете сами. Например, если ваш дом питался исключительно от крошечной частной угольной электростанции или крошечного ядерного реактора, от которого получали электроэнергию только вы, вы были бы «отключены от сети». Это потому, что вы не будете получать электроэнергию из внешних источников. Вместо этого вы сами создаете все, что вам нужно.

Означает ли переход на солнечную батарею, что я отключен от сети?

Использование солнечной энергии означает, что вы производите электроэнергию, но, скорее всего, вы все еще будете в сети.Большинство жилых систем солнечной энергии в Соединенных Штатах подключены к сети. Это позволяет получать электроэнергию из сети, когда ваша система не производит электроэнергию, например, ночью. В большинстве штатов, когда у вас есть система солнечных батарей, вы используете энергию, которую вы производите в первую очередь, и потребляете от сети только тогда, когда вам нужно. Когда вы производите больше энергии, чем вам нужно, она подается в сеть, а затем коммунальное предприятие переходит в нужное место.

Когда этот тип политики используется для определения отношений между владельцем солнечной энергетической системы и коммунальным предприятием, это называется чистым измерением.В этом случае утилита действует как неограниченный источник резервного питания от батареи. По мере того, как все больше и больше людей переходят на солнечную энергию, люди переосмысливают не только то, как вы относитесь к своему коммунальному предприятию, но и то, что является его работой.

Автономные солнечные комплекты и сетевые солнечные комплекты

Во многих случаях комплекты солнечных панелей для продажи предназначены для установки как автономных систем. Основное различие между автономным солнечным комплектом и подключенной к сети системой заключается в том, что автономная система должна обеспечивать всю энергию для вашего дома или собственности, в то время как подключенная к сети система может полагаться на резервное питание от электросети. во времена, когда не хватает солнечной энергии для жизни.Чтобы полностью полагаться на автономную установку, вам необходимо установить батарею или набор батарей для хранения избыточной энергии, чтобы вы могли получать от них энергию, когда солнце садится.

Автономное автономное солнечное решение может быть надежным способом питания сарая или части вашего дома, но при автономной установке может быть сложно установить панели, обеспечить достаточную мощность и накопить достаточно для ночного времени.

Когда вы покупаете комплект солнечных батарей и устанавливаете его самостоятельно, у вас, скорее всего, не будет возможности резервного питания от сети.Если вы хотите иметь возможность питать свой дом ночью или в пасмурные дни, вам иногда потребуется установить солнечную батарею как часть вашей солнечной энергетической системы. Это добавляет дополнительные расходы и может сократить экономию, которую вы получаете, покупая солнечные панели для продажи самостоятельно.

Помимо ограничений, связанных с внесетевыми солнечными батареями, установка солнечной энергии является сложной задачей. Большинство установщиков солнечных батарей имеют многолетний опыт установки систем солнечной энергии. Солнечная энергия — выгодное вложение, но вначале она будет стоить тысячи долларов — не совсем идеальная ситуация для самостоятельной установки методом проб и ошибок.

Нужна еще одна причина для работы с установщиком солнечных батарей вместо покупки солнечных панелей в Интернете? Многие из лучших солнечных панелей, выставленных на продажу на рынке, нельзя купить напрямую. Чтобы купить их, вы должны быть установщиком солнечной энергии, имеющим отношения с дистрибьютором солнечного оборудования. Фактически, установщики солнечных батарей часто получают более выгодную цену на солнечные панели для продажи, потому что они покупают их оптом. Если вашим приоритетом является создание высокопроизводительной жилой системы для вашего дома, лучше всего работать с квалифицированным, предварительно проверенным установщиком солнечной энергии, таким как те, что представлены на EnergySage Solar Marketplace.

Могу ли я использовать батарею солнечных батарей для хранения избыточной солнечной энергии?

Технология аккумуляторов, позволяющая отключаться от сети, действительно существует. Солнечные батареи бытового масштаба, представленные сегодня на рынке, могут накапливать энергию, вырабатываемую в течение дня, для использования в ночное время в вашем доме. Это может быть особенно полезно в областях, где были достигнуты чистые ограничения на счетчики, или в областях, где коммунальные предприятия не проводят надлежащей политики компенсации домовладельцам, вырабатывающим избыточную солнечную электроэнергию.

Что такое аккумуляторная батарея?

Возможно, вы слышали разговоры об использовании «батарейных блоков солнечных панелей» в качестве средства использования огромных объемов накопительной емкости, чтобы стать полностью независимым от сети. Поскольку автономные проекты предполагают определение достаточного количества энергии для питания всего вашего дома, вы услышите терминологию банка батарей, используемую, когда подрядчик пытается оценить общую мощность для комбинированной системы батарей. Теоретически вы можете найти способы хранения большого количества возобновляемой энергии своими руками с помощью этих подключенных батарейных массивов.Однако на практике отключиться от сети сложнее, чем вы думаете, особенно если вы живете в районе со значительными колебаниями климата.

Должен ли я отключиться от сети с помощью солнечной батареи с накоплением?

Более сложное предложение — улавливать избыточное производство электроэнергии летом, когда выработка солнечной энергии наиболее высока, для использования зимой, когда оно минимально. Согласно данным EnergySage Marketplace, средний покупатель солнечной энергии компенсирует 92,5 процента потребляемой ими электроэнергии своей солнечной системой — значительная сумма, но недостаточная для отключения от сети.Предотвращение полной потери мощности в случае зимней метели или продолжительных пасмурных дней потребует большой емкости для хранения, очень большой системы солнечных панелей и значительных финансовых вложений для установки.

Хотя технически возможно отключиться от сети с помощью солнечных батарей, это редко бывает рентабельным. В некоторых местах, особенно в отдаленных районах, автономные солнечные батареи являются лучшим (или даже единственным) вариантом. Чаще покупатели солнечной энергии поддерживают связь со своей коммунальной компанией, даже когда они выбирают решения «солнечная энергия плюс накопители».

Объяснение автономной солнечной энергии: в чем стимул?

Люди хотят отключиться от сети по разным причинам. По мере того, как коммунальные предприятия и регулирующие органы пытаются выяснить, каковы будут их обязанности в будущем, когда больше энергии будет производиться из распределенных источников, мы видим, что все большее число коммунальных предприятий добавляют плату за подключение к солнечной установке в ежемесячные счета своих клиентов. Некоторые люди, использующие солнечную энергию, могут подумать о том, чтобы отключить свой дом или собственность от сети, чтобы избежать этих сборов, но оборудование, необходимое для отключения вашего дома от сети, может составлять до 25 процентов от общей окончательной стоимости вашей системы.Другие могут захотеть отключиться от сети, чтобы избежать возможных отключений или отключений, если стабильное электричество не является тем, чего вы можете ожидать от своей электросети. Еще один аргумент в пользу выхода из энергосистемы — поддержать свободный рынок, избегая монополии коммунального предприятия.

Безопасный выход из сети

Производство энергии, полностью независимое от сети, сопряжено со многими рисками для безопасности, которые необходимо учитывать, прежде чем вы примете решение об отключении от сети. Каждый раз, когда вы работаете с электрическими системами, возникают риски, такие как удары молнии, неисправное оборудование или поражение электрическим током.По этим причинам предохранительные разъединители , заземляющее оборудование и устройства защиты от перенапряжения должны быть на вашем радаре при покупке компонентов для любой автономной системы. Все эти компоненты предотвратят повреждение вас или проводки вашей системы. В случае сомнений поговорите с лицензированным электриком или установщиком солнечных батарей, чтобы узнать больше о требованиях безопасности при отключении от сети с помощью солнечных батарей.

Лучшие автономные солнечные системы в 2021 году

Отделение себя от сети может быть дорогостоящим и сложным процессом, поэтому мы предоставили некоторые описания продуктов, которые вам понадобятся для выработки собственной энергии из сети:

Стартовый комплект для солнечных батарей Renogy, 400 Вт, 12 В,

Автономная солнечная система Renogy имеет 25-летнюю гарантию производительности и 10-летнюю гарантию на материалы.Вы можете эффективно производить автономную солнечную энергию на своей лодке, жилом доме, кабине, сарае или прицепе, используя ведущие на рынке 21% монокристаллические панели. В комплект поставки входят контроллер заряда, комплект переходников, кронштейны и разъемы. Кроме того, контроллер заряда 30A PWM Wanderer Li имеет встроенную защиту от таких вещей, как перезарядка и перегрузка, чтобы назвать несколько, для более длительного срока службы.

Посмотреть этот продукт на Renogy.

Комплект WindyNation 400W

Этот автономный комплект легко устанавливается на небольшие сооружения, такие как жилые дома и лодки, что делает его хорошим вариантом для производства солнечной энергии на ходу.Удивительно, но учитывая его физические размеры, инвертор имеет мощность 1500 Вт, поэтому вы можете запускать несколько устройств одновременно. Эта система также может хорошо работать в крошечной кабине, потому что ее легко расширять, но рекомендуется обновить с ее помощью контроллер солнечного заряда, если вы решите это сделать. В этом комплекте также используются поликристаллические солнечные панели, которые по сравнению с их монокристаллическими аналогами не так эффективны.

Посмотреть этот продукт на Amazon.

Что нужно, чтобы отключиться от сети, когда вы перейдете на солнечную батарею?

Отключение от сети и постоянное электроснабжение может оказаться дорогостоящим.Чтобы отключиться от электросети и обеспечить собственное энергоснабжение с использованием солнечной энергии, вам необходимо приобрести специально разработанный автономный комплект для солнечных батарей, например Off-Grid Kit от Grape Solar GS-400 или 400-ваттный комплект Renogy. Вашей системе также понадобится компонент, который хранит дополнительную энергию, которую вы не используете при высокой производительности (например, когда выходит солнце), чтобы вы могли использовать его, когда ваша система не вырабатывает энергию (например, ночью). все еще может иметь доступ к электричеству. Чтобы иметь место для хранения энергии, вам нужно добавить в систему несколько батарей.В большинстве американских домов вам понадобится несколько батареек, чтобы сохранять необходимую энергию.

Если вы подумываете о отключении от сети с использованием солнечной энергии, EnergySage Marketplace может помочь вам начать работу.


Руководство по созданию дома на солнечной энергии

Дом на солнечных батареях — осуществимая мечта!

Новый дом от Maine Eco Homes, представленный выше, спроектирован так, чтобы иметь счет за электричество в размере 0 долларов в течение всего срока жизни дома, благодаря полностью электрическим приборам и солнечной энергии.

Современные технологии делают рентабельным и разумным строительство дома на 100% солнечной энергии, без счетов за коммунальные услуги и с минимальным выбросом углекислого газа.

Вы мечтали о свободе иметь дом на солнечной энергии? Устали оплачивать большие счета за нефть и газ? Хотите сэкономить деньги, оказывая положительное влияние на окружающую среду? Что ж, вы попали в нужное место!

В ReVision Energy мы помогли тысячам домовладельцев осуществить их мечту о жизни в доме на солнечной энергии, независимо от того, работаем ли мы напрямую с домовладельцем, с его строителем или архитектором.

Это руководство предназначено для тех, кто строит новый дом, хотя многие концепции применимы и к уже существующим домам.

Преимущество строительства нового дома в том, что вы можете сделать это с самого начала! В то время как в существующем доме вы должны делать все возможное с выбором, сделанным предыдущими домовладельцами, в новом доме вы можете сделать выбор дизайна, который сэкономит вам деньги, в то же время сделав ваш дом чище и экологичнее.

Прочтите, чтобы узнать, как осуществить свою солнечную мечту !!


1 — Солнечная энергия имеет смысл в Новой Англии

Хотя большинство людей знают, что использование солнечной энергии в вашем доме лучше для окружающей среды, чем использование сети, многие не знают, что солнечная энергия также является значительным экономическим преимуществом по следующим причинам:

  • Солнечные ресурсы Новой Англии богаты. Каждый год мы получаем такое же количество полезной солнечной энергии, что и Хьюстон, штат Техас, и в пределах 10% солнечных ресурсов Майами, Флорида. Наши яркие, прохладные весна и осень и продолжительное лето помогают компенсировать темные зимние дни.
  • Солнечные панели подешевели на 75% с 2004 года. Это снижение стоимости означает, что общая стоимость электроэнергии от солнечной энергии намного ниже, чем от сети, в течение всего срока службы вашего дома.

    Снижение стоимости солнечных панелей с течением времени.Предоставлено SEIA.

  • Солнечное электричество можно использовать для обогрева и охлаждения вашего дома. Хотя сэкономить деньги на счетах за электроэнергию — это здорово, солнечная энергия действительно становится ценным вложением, когда она используется для питания отопительного и охлаждающего оборудования, такого как современные тепловые насосы для холодного климата и водонагреватели с тепловыми насосами. Создавая плотный, хорошо изолированный дом , вы уменьшаете необходимость в строительстве дорогостоящей чудовищной системы отопления, высвобождая средства для оплаты теплового насоса и солнечной батареи (подробнее об этом чуть позже).
  • Солнечные панели невероятно надежны . Гарантия на солнечные панели составляет 25 лет, и ожидается, что они будут иметь срок службы более 40 лет. Солнечные панели 1970-х годов показали, что они все еще производят большую часть своей исходной выходной мощности, а современные панели спроектированы по гораздо более высоким стандартам. Система солнечных панелей без движущихся частей является одной из самых надежных и долговечных механических систем, в которые вы можете инвестировать.

Посмотрите наше короткое видео о больших возможностях солнечной энергии в Новой Англии:


2 — Сделай лучше

Есть много способов получить хорошо изолированную и плотную стеновую систему.Одним из популярных вариантов является каркас стены с двойными стойками, где у вас (обычно) структурная стена 2 × 4, а затем внутренняя стена 2 × 4, разделенная воздушным пространством, что дает вам много места для изоляции.
Другие варианты включают в себя изолированную каркасную стену 2 × 6 с жесткой пеной (для предотвращения тепловых мостов) или современные материалы, такие как структурные изолированные панели (SIP).

Самый важный совет, который мы даем, даже не касается солнечной энергии… он касается самого дома. Строй лучше!

Несмотря на то, что строительные нормы и правила ужесточились в отношении энергоэффективности, мы по-прежнему считаем, что дома, построенные по нормам, намного ниже минимальной изоляции / герметичности, которую хотел бы любой разумный человек.На самом деле строительство более плотного, лучше изолированного дома не стоит намного дороже, и усилия, направленные на это, приведут к огромной экономии в будущем, с точки зрения счетов за электроэнергию, которые вам не нужно платить, и выбросов углерода. вы будете держаться подальше от атмосферы.

В этом есть множество нюансов, но в целом мы фанаты строительства хотя бы по стандарту «Pretty Good House»:

  • Хорошо изолированный (R20 +) подвал или плита
  • R30-40 + стеновая система, такая как стены 2 × 6 с плотной целлюлозой для термостойкости и 2 дюйма жесткого пенопласта для устранения тепловых мостиков (еще лучше сделать систему стен с двойными стойками!)
  • R60 + утепление мансарды
  • Лучше, чем в среднем, герметизация воздуха (легче сказать, чем сделать, так как многие специалисты на стройплощадке должны обладать грамотностью в области герметизации воздуха, чтобы это было успешным.Например, выбор в процессе сборки имеет значение с точки зрения герметизации воздуха, и электрики / сантехники могут испортить действительно хорошую герметизацию воздуха!)
  • Высококачественные двойные или тройные стеклопакеты
  • Механическая вентиляция (без нее в новом тесном доме дышать будет тяжело!)

Для контекста, дом, построенный в соответствии с этим стандартом, может иметь надбавку на 26% по сравнению с домом, построенным практически без соблюдения правил, но будет потреблять примерно ½ меньше энергии. Стоит помнить: Кодовый дом — это буквально худший дом, который вам разрешено строить по закону в вашем регионе… Это далеко не лучший! (Спасибо Эмили Моттрам за эту линию)


3 — Постройте в правильном направлении

Крыша имеет значение !! Некоторые решения о том, как вы спроектируете и сориентируете свой дом, могут иметь большое влияние на солнечную энергию.

  • Всем известно, что солнце встает на востоке и заходит на западе … Но знаете ли вы, что оно движется вдоль южной линии горизонта при этом? Вот почему солнечные батареи (в Северном полушарии) ориентируются на юг. Солнце относительно высоко над горизонтом летом и относительно ниже зимой.

  • «Истинный» юг в Новой Англии равен 195 градусам по компасу (немного западнее от магнитного юга).
  • Идеальная солнечная батарея будет на скатной крыше (от 6/12 до 12/12), обращенной на +/- 15 градусов истинного юга.Тем не менее, солнечные панели будут производить до 90% своей номинальной мощности даже при более восточной и западной ориентации , поэтому, если расположение вашего будущего дома делает ориентацию на юг невозможной, это не означает, что солнечная энергия не будет отличным вложением. .
  • NO SHADE — Затененные деревья (или другие препятствия) оказывают серьезное негативное влияние на производство солнечной энергии.
  • Простая планировка крыши (минимум слуховых окон, вентиляционных отверстий, дымоходов и т. Д.) Намного лучше для солнечной энергии.По возможности поставьте вентиляционные отверстия и дымоходы с северной стороны крыши.
  • Если вы абсолютно не можете спроектировать свою крышу таким образом, чтобы она была совместима с солнечной батареей, вы можете установить солнечную батарею в другом месте! У нас есть наземные солнечные батареи, двухосные солнечные трекеры и варианты солнечного навеса.

4 — Электроэнергия вашего дома от солнечной энергии

Есть три основных способа перейти на солнечную энергию:

  • Вне сети: Настоящее жилище «вне сети» физически не подключено к электросети и обычно использует батареи для обеспечения мощности базовой нагрузки, подзаряжаемые солнечными панелями и / или генератором ископаемого топлива.Отсутствие электросети означает, что у вас есть значительные ограничения на то, сколько силовых нагрузок вы можете использовать (поскольку аккумуляторная технология по-прежнему относительно дорога и существуют жесткие ограничения на то, сколько энергии вы можете производить зимой!), И имеет смысл только в чрезвычайно экстремальных ситуациях. трудно подключиться к электросети, например, вы строите дом на горе или на острове.
  • Подключено к сети: 99% солнечных установок в США подключены к электросети, что означает, что они по-прежнему имеют физическое соединение с коммунальной сетью, но также могут производить свою собственную солнечную энергию.При таком расположении вы относитесь к коммунальному предприятию как к гигантской батарее — каждый раз, когда выходит солнце, ваш дом производит и потребляет собственное солнечное электричество, но любой избыток вы можете отправить в сеть. Ночью или в плохую погоду вы используете электричество как обычно. По закону коммунальные предприятия обязаны предоставлять вам кредиты за любую солнечную энергию, которую вы отправляете в сеть, в соответствии с соглашением, называемым «чистым счетчиком». Он варьируется, но в большинстве случаев вы получаете кредит 1: 1 или 1 единица экспортируемой солнечная энергия = 1 единица кредита на коммунальные услуги, который вы можете использовать позже.
  • Связано с сетью с резервным аккумулятором: Лучшее из обоих миров — это привязанный к сети солнечный массив (который позволяет вашей солнечной батарее производить столько энергии, сколько возможно без ограничений по размеру аккумулятора) с резервным аккумулятором (так что что если сеть выйдет из строя, у вас будет резервный источник энергии). ReVision предлагает современные решения для резервного питания от батарей, такие как Tesla Powerwall.

Калибровка

В этом руководстве мы предположим, что вы выбираете один из вариантов солнечной энергии, привязанных к сетке.

В подключенной к сети солнечной электрической системе, с резервным аккумулятором или без него, цель, как правило, состоит в достижении чистого нуля, что означает, что в конце года ваш дом будет производить столько электроэнергии, сколько потребляет. Это не всегда возможно (особенно если вы используете солнечное отопление и управляете электромобилем), но это достойная цель!

Смета электроэнергии «от вилки»

Прежде чем мы перейдем к отоплению и охлаждению, мы начнем с оценки «подключенных нагрузок» — количества энергии, которое вам нужно для вашей бытовой техники, электроники, скважинного насоса и т. Д.

Это сложно! Нет двух одинаковых семей, и две семьи, живущие в одном доме, могут иметь ОЧЕНЬ разные счета за электричество в зависимости от поведения жильцов. Как только вы начнете работать со специалистом по проектированию солнечных батарей ReVision, мы проведем более тщательный анализ и, в идеале, привлечем профессионального проектировщика энергии для создания более сложной модели.

Перейдите к «Дом на 100% солнечной энергии» (плюс калькулятор), чтобы получить приблизительную оценку солнечной энергии!
Некоторая терминология…

Что в ваттах?

  • Электроэнергия измеряется в киловаттах (1000 ватт) .Это представляет собой мгновенную мощность — так же, как мили в час измеряют скорость транспортного средства, но не его перемещение во времени.
  • Электроэнергия — , выставленная на счет в единицах, называемых киловатт-часами . Это количество полной энергии, выраженное в киловаттах и ​​времени. Это похоже на измерение того, сколько миль проехала машина, и усреднение миль в час за этот период времени.
  • Массивы солнечных панелей обычно продаются в киловаттах («паспортная табличка» панелей на полном солнце), но гораздо важнее понимать, сколько энергии они будут производить с течением времени — или их потенциал в киловатт-часах (кВтч).
  • Каждый 1 кВт солнечных панелей (примерно 3) = 1200 кВтч в год солнечной энергии на приличной солнечной площадке в нашем регионе.

5 — Отопление дома с помощью солнечной энергии

Внешний тепловой насос на металлической основе со звукоизоляцией

У вас сегодня в доме горит ревущий котел с чудовищным звуком? Боитесь идеи поместить такого монстра в свой новый дом, а также в бак, полный токсичного, опасного для климата топлива? Что ж, хорошие новости! Вашему дому будущего, работающему на солнечной энергии, не нужны ни нефть, ни газ!

Все это возможно благодаря современным тепловым насосам.Современные тепловые насосы для холодного климата работают, используя процесс охлаждения, аналогичный тому, как работает домашний холодильник. Тепло извлекается из наружного воздуха (до температуры около -15F) и переносится в ваш дом. Поскольку тепловой насос движется, а не выделяет тепло, он очень эффективен. Тепловой насос, работающий от солнечной энергии, может обогреть ваш дом по цене, эквивалентной примерно 1 доллару за галлон нефти!

Тепловые насосы позволяют согреть старые дома с сквозняками, но они намного эффективнее, если их использовать в тесном, хорошо изолированном доме, поэтому мы рекомендуем вам построить такой!

Если вы строите дом хорошего качества, то вы можете отапливать в основном тепловые насосы и установить небольшую резервную систему (например, дровяную печь, печь на гранулах или электрический плинтус), чтобы дополнить тепловые насосы в периоды экстремальных холодов.

Поскольку тепловые насосы работают от электричества, вы можете использовать солнечную энергию, которую вы накапливаете летом, в качестве источника топлива зимой!

Посмотрите наш короткий видеоролик о солнечном обогреве и охлаждении:

Определение размера

Нам нравится проектировать систему теплового насоса для всего дома! Вот некоторые из соображений, которые необходимо учитывать:

  • Какова приблизительная площадь (и объем) помещения? Сколько комнат? Какой макет?
  • Каков приблизительный уровень изоляции дома? Изолирован ли он над кодом?
  • Есть ли цокольный этаж, подвал или плита на уровне?

Когда у нас есть некоторые из этих спецификаций, мы можем начать просматривать формулы, вычисляя такие вещи, как:

  • Ожидаемые почасовые потребности в тепле в самые тяжелые зимы.
  • Ожидаемые потребности в тепле в течение всего зимнего сезона.
  • Тепловая мощность на внутренний тепловой насос.

И используйте эти комбинации факторов для разработки жизнеспособной системы!

Следующий шаг, когда у вас есть план полностью электрической системы отопления, — это выяснить, сколько солнечных панелей вам понадобится для ее питания.

Зайдите в наш дом на 100% солнечной энергии (плюс калькулятор), чтобы взвеситься!

кВтч и

БТЕ

киловатт-часов (кВт-ч) и британские тепловые единицы (BTU) — это единицы энергии, первая из которых обычно используется для электричества, а вторая — для отопления.1 кВт · ч = 3412 БТЕ.

Поскольку мы можем легко преобразовывать единицы измерения, мы можем рассчитать, сколько электроэнергии потребуется для производства тепла, достаточного для обеспечения комфорта в помещении.

  • Во-первых, тепловые насосы вырабатывают 2,5 единицы БТЕ на каждый 1 кВтч, который они потребляют (концепция, называемая «Коэффициент производительности», или COP).
  • Это означает, что 1 кВтч электроэнергии = 8 530 БТЕ тепловой энергии.
  • Каждые 1 киловатт солнечных панелей = ~ 1200 кВт · ч солнечной электроэнергии ежегодно.

Он будет варьироваться, но для дома с теплоизоляцией, указанным выше, требуется около 15 000 БТЕ на квадратный фут в год. Таким образом, для дома площадью 2 000 кв. Футов, соответствующего этому стандарту, требуется 30 000 000 БТЕ / 8 530 = 3 516 кВтч в год… Или примерно эквивалент 3 кВт солнечной энергии (9-дюймовые панели).


6 — Водяное отопление с помощью солнечной энергии

Водонагреватели с тепловым насосом — это наиболее эффективный способ получить горячую воду для вашего дома. Они используют те же технологии, что и мини-сплит-тепловые насосы, которые вы будете использовать для отопления и охлаждения помещений.Другие варианты включают в себя сильно изолированные электрические резервуары или электрические блоки по требованию, которые могут быть предпочтительнее, если в вашем доме будет ограниченное механическое пространство в помещении.

Как и в случае с обогревом помещений, процесс проектирования включает рассмотрение количества жителей дома и принятие некоторых предположений относительно использования, чтобы получить реалистичную проектную смету:

Водонагреватель с тепловым насосом: Электробак с высокой изоляцией: Электрический бак по запросу:
Pro — Наиболее эффективное решение для нагрева воды Pro — Долговечность, высокая надежность Pro — Бесконечная подача горячей воды
Pro — Диапазон размеров резервуаров для различных домашних хозяйств Pro — Более компактный, чем водонагреватель с тепловым насосом Con — быстрое мгновенное использование, поэтому не может быть обеспечено резервное копирование с помощью батарей, и может потребоваться модернизация электроснабжения
Con — шумнее других Con — Более дорого в долгосрочной эксплуатации Con — Невозможно подавать горячую воду более чем в одну точку одновременно
Con — Требуется подвал / механическое помещение с высотой Con — Заряжается медленно, поэтому важно правильно согласовать нагрузку с использованием Con — Более дорого в долгосрочной эксплуатации
Con — Заряжается медленно, поэтому важно правильно согласовать нагрузку с использованием

7 — Все о батареях

Tesla Powerwall — это вариант для бесперебойного резервного питания в случае отключения электроэнергии.

Дом на солнечной энергии с резервным аккумулятором

Это не является обязательным требованием, но все большее число домовладельцев интересуются аккумуляторными батареями в качестве дополнения к своей системе солнечных батарей. Подключенная к сети система солнечных панелей без батарей будет отключена при отключении электроэнергии. Аккумуляторная система работает как генератор — за исключением того, что без ископаемого топлива и без шума! Они включатся автоматически при отключении электроэнергии.

Сколько вам нужно аккумулятора?

Батарея обычно обеспечивает только «критические нагрузки» — скважинный насос, холодильник и / или морозильник, некоторое освещение и резервное тепло (поэтому неплохо иметь низкоэлектрический резервный блок, такой как печь на гранулах или дровяная печь в помещении. в основном полностью электрический дом — тепловые насосы быстро разряжают батарею)

Посмотрите наше короткое видео о резервном копировании от солнечных батарей:


8 — Движение на солнечных лучах с электромобилями

Вождение на солнышке — прекрасное дополнение к дому, работающему на солнечной энергии!

Независимо от того, есть ли у вас электромобиль или планируете добавить его в будущем, полезно понимать, что вождение при солнечном свете влияет на ваш выбор в отношении использования солнечной энергии.

В доме на солнечной энергии автомобиль подключается к дому, как и любой другой прибор. Избыточная выработка солнечной энергии в течение дня приносит вам кредиты, которые можно использовать для заправки вашего автомобиля даже ночью. Всего 9 солнечных панелей вырабатывают примерно столько электроэнергии, чтобы обеспечить 12 000 миль электрического движения каждый год при низких фиксированных затратах.

Посмотрите наше короткое видео о зарядке электромобилей на солнечных батареях:


9 — Дом на 100% солнечной энергии (плюс калькулятор)

А теперь самое интересное: сколько солнечных панелей вам нужно, чтобы осуществить свою 100% -ную солнечную мечту?

Используйте приведенный ниже инструмент, чтобы получить «приблизительное представление» о том, сколько солнечной энергии необходимо, чтобы осуществить вашу домашнюю мечту на 100% солнечной энергии.Конечно, это только начало — наша команда преданных своему делу, высококвалифицированных специалистов по проектированию солнечных батарей готова работать с вами и вашей командой по строительству домов, чтобы помочь вам спроектировать ваш идеальный дом на солнечных батареях !

Благодаря более чем 1000 успешных интеграций в новые строительные проекты, мы готовы поделиться своим опытом в области проектирования, чтобы помочь вам в реализации проекта вашей мечты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
