Ремонт стабилизаторов напряжения своими руками: Неисправности и ремонт стабилизатора напряжения

Содержание

характерные поломки, как восстановить реле своими руками

Стабилизаторы Ресанта — это универсальная надежная техника, которая используется в промышленности и в быту. В процессе эксплуатации, как и любое другое электрооборудование, выпрямители могут выходить из строя, требуя квалифицированного обслуживания. Ремонт стабилизаторов напряжения Ресанта должны выполнять профессионалы с использованием высококачественных запасных частей.

Принцип работы выпрямителей

Принцип работы устройств отличается в зависимости от их типа, мощности и ряда других характеристик. Конструкция выпрямителей Ресанта включает следующие элементы:

  • Электронный блок.
  • Трансформаторы автоматического типа.
  • Органы управления.
  • Вольтметр.

Принципиальная схема стабилизатора Ресанта 5000вт включает электронный блок, который отвечает за управление работой силовой части агрегата. В основной модуль от вольтметра поступают данные о мощности входного напряжения, после чего автоматика сверяет полученные цифры с установленными оптимальными значениями, внося соответствующие корректировки.

На выходе получается качественный электроток с выровненной амплитудой. Полностью исключены скачки напряжения, которые могут вывести из строя работающее оборудование и бытовые приборы.

Изменение показателей напряжения в выпрямителях Ресанта осуществляется за счёт отключения и подключения обмоток на трансформаторах. Автоматика посылает сигналы исполнительному реле, что позволяет оперативно вносить изменения в показатели напряжения.

В зависимости от типа трансформатора, метода их отключения и запуска принято выделять две разновидности стабилизаторов:

  • Релейные.
  • Электромеханические.

Наибольшей популярностью сегодня пользуются стабилизаторы электромеханического типа, в конструкции которых имеется сервопривод, отвечающий за отключение и запуск обмотки в устройстве. Привод включает маломощный двигатель, на котором располагается щётка контакта. К преимуществам стабилизаторов электромеханического типа относят их точность работы, а также широкий диапазон регулировки напряжения. Единственный недостаток — это сложность конструкции, что отрицательно сказывается на надежности техники.

В релейных стабилизаторах встроенная автоматика выполняет отключение и подключение витков коммутатора работы, до тех пор, пока не будет получено оптимальное напряжение на выходе. Для ускорения работы аппарата все витки трансформатора поделены на подгруппы, что позволяет улучшить амплитуду напряжения, упрощая при этом работу аппарата. Стабилизаторы этого типа отличаются надежностью, что объясняется простотой конструкции. К минусам можно отнести небольшую скорость выпрямления напряжения, поэтому с чувствительными приборами использовать их не рекомендуется.

Основные неисправности

Стабилизаторы напряжения от латвийской компании Ресанта зарекомендовали себя как достаточно надежные и высокотехнологичные. Однако и они могут ломаться. В силу особенностей конструкции релейных и электромеханических устройств бывают характерные поломки, которые требуют замены поврежденных элементов и восстановления работоспособности оборудования.

У электромеханических стабилизаторов может сломаться привод, на который в процессе эксплуатации устройства приходится повышенная нагрузка. В электросетях, где отмечаются частые скачки напряжения, электродвигатель может сломаться уже через год после начала использования оборудования.

В трансформаторных установках слабым местом является реле, которое может перегореть, что приводит к проблемам с контактом подвижной щётки. Ремонт будет заключаться в замене повреждённых обмоток и реле, а также восстановлении трансформатора.

Причины поломок

Основной причиной неисправности стабилизатора напряжения Ресанта 10000ВТ является неправильная эксплуатация оборудования. Достаточно часто отмечается перегрев выпрямителей при использовании техники в пыльном помещении. Внутри корпуса оседает грязь, что ухудшает охлаждение устройства, возникают проблемы с перенапряжением силовой части и исполнительных плат.

Также причиной поломки электрических выпрямителей может стать эксплуатация в условиях повышенной влажности.

Контакты и платы начинают окисляться, ухудшается соединение, что в конечном счете приводит к серьезным поломкам стабилизаторов — восстановить их можно заменой сервопривода или силовых элементов.

В инструкции по эксплуатации стабилизатора можно найти все рекомендации по использованию техники, что позволит предупредить появление характерных поломок и необходимость дорогостоящего и сложного ремонта оборудования.

В линейке Ресанта можно найти как простые и недорогие бытовые модели, которые предназначены для эксплуатации внутри помещений, так и специализированные промышленные установки, которые могут использоваться в условиях повышенной влажности и пыльных загрязненных цехах. Правильно подобрав стабилизатор, можно гарантировать беспроблемность работы и отсутствие поломок даже при повышенной нагрузке.

Ремонт оборудования

Отсутствие проблем при эксплуатации стабилизаторов напряжения будет зависеть и от качества их ремонта. Самостоятельно проводить такую работу или доверять ее сомительным мастерам не стоит. Экономить на ремонте не следует — это позволит гарантировать в дальнейшем отсутствие проблем со стабилизаторами Ресанта.

В мастерских для диагностики поломок и ремонта техники используется специальный прибор ЛАТР — лабораторный автотрансформатор регулируемого тока. К тестеру подключается вышедший из строя стабилизатор, на выпрямитель подают напряжение, что позволяет определить поломки оборудования.

Сервопривод аппарата

У сверхчувствительных электромеханических стабилизаторов чаще всего из строя выходит сервопривод, отвечающий за перемещение контактной щетки. Существует два вида решения этой проблемы:

  • Установка нового электродвигателя.
  • Ремонт повреждённых элементов.

Стоимость сервоприводов на стабилизаторы Ресанта чрезвычайно высока, поэтому к полной замене мотора прибегают лишь при серьезных повреждениях, когда отремонтировать его невозможно.

Ремонт стабилизатора напряжения своими руками выполняется по следующему алгоритму:

  • Вскрывается корпус стабилизатора, отключается двигатель с сервоприводом.
  • Мотор подключается к источнику питания с необходимой мощностью.
  • На выход двигателя подается электроток (5 Вт и не меньше 90 мА).

Работа сервопривода должна восстановится, после чего мотор устанавливают на место.

При наличии механических повреждений необходимо вскрыть вышедший из строя мотор и поменять сгоревшие элементы привода. Такие поломки часто отмечаются при перенапряжении сервопривода, когда стабилизаторы используются в электросети с нестабильными показателями напряжения.

Проблемы с двигателем могут появиться по причине выхода из строя электронной платы, по которой к мотору от биполярных транзисторов подаётся электричество. Вышедшие из строя транзисторы следует менять парой, так как используется двухполярная схема питания. В цепи также могут выгорать 10-омные резисторы, которые могут заменяться на аналогичные или имеющие мощность больше на 3−5 Вт. В последнем случае повышается надежность сервопривода и решаются проблемы в работе оборудования при пиковых нагрузках.

Повреждения реле

У транзисторных модификаций Ресанта часто ломается реле, что ограничивает функционал устройства или полностью выводит его из строя. Ремонт реле будет напрямую зависеть от характера поломки. В большинстве случаев требуется определить вышедшие из строя транзисторы и заменить их на новые.

Ремонт стабилизатора напряжения Ресанта своими руками выполняется следующим образом:

  • Снимают крышку реле, демонтируют подвижный контакт и освобождают фиксирующие пружины.
  • С помощью мелкой наждаки аккуратно зачищают верхний и нижний контакт.
  • Соединения и контакты аккуратно смазываются бензином.
  • Конструкция реле собирается в обратной последовательности.

Такой ремонт возможен в тех случаях, когда отмечается окисление контактов реле. Всю работу можно выполнить самостоятельно, без использования вольтметров и другого профессионального оборудования.

Другие неисправности

Характерным для релейных моделей Ресанта является выход из строя резонатора ХТА1. О его поломке свидетельствуют проблемы в работе реле и потухший дисплей. У резонатора бывает некорректная пайка, что приводит к затруднениям в работе стабилизатора.

Ремонт выполняется следующим образом:

  • Паяльником с тонким жалом выпаивают резонатор.
  • Наждачной бумагой зачищают выводы.
  • Смачивают их бензином и запаивают резонатор обратно.

При наличии на резонаторе выраженных признаков перегорания его требуется заменить. Использовать следует только подходящие резонаторы, что позволит гарантировать полное восстановление работоспособности техники.

Ремонт стабилизаторов Ресанта может выполняться как в домашних условиях, так и в специализированной мастерской. Но работу должен проводить человек, имеющий представление об устройстве и принципах функционирования техники. Зная характерные неисправности стабилизатора напряжения Ресанта 10000, можно с легкостью восстановить работоспособность выпрямителя, сократив расходы на ремонт оборудования.

Ремонт стабилизаторов напряжения Ресанта — особенности ремонта

Стабилизаторы напряжения «Ресанта» используются во многих домах для обеспечения стабильной работы и защиты «здоровья» электрических приборов. В результате домашняя техника работает в течение длительного времени и почти не подвергается ремонту.

Надо сказать, что самому стабилизатору напряжения тоже необходимо соблюдение условий эксплуатации и периодический уход. Иначе аппарат может выйти из строя и ему потребуется ремонт. Помимо этого, отслужив достаточно большой срок, прибор может поломаться просто по причине износа деталей.

Эта статья посвящена тонким местам стабилизаторов бренда «Ресанта». Рассмотрим, как ремонтируются вышедшие из строя детали, а также восстанавливается полная работоспособность прибора.

Степень сложности ремонта стабилизаторов напряжения

Все приборы стабилизации оснащены защитными функциями, с помощью которых контролируются технические показатели на соответствие заявленным данным и условиям эксплуатации. У каждой модели защитная система своя, но существуют общие понимания выхода за пределы допустимого, что не позволяет аппарату дальше работать.

Прежде всего, требуется:

  • проверка на наличие КЗ, входного и выходного напряжения, температурного режима компонентов;
  • изучение высвеченного на дисплее кода ошибки.

Наиболее трудно определить неисправность симисторных ключей прибора, так как их управление связано со знанием электроники. При ремонте не обойтись без принципиальной схемы, измерительных средств, в том числе осциллографа. По контрольным точкам снятых осциллограмм определяются повреждения в структурном модуле устройства. Затем предстоит проверка каждой радиодетали и узла на предмет дефекта.

В стабилизаторах релейного типа нередко причиной неполадок становится реле, предназначенное для переключения обмоток трансформатора. Частые переключения контактов реле приводят к их выгоранию, заклиниванию, или перегоранию самой катушки. Если пропадает напряжение либо выходит сообщение об ошибке – стоит проверить все реле.

Наиболее прост ремонт электромеханического стабилизатора, у которого работа и реакция на изменение параметров сети становятся очевидными сразу после снятия корпуса. Недаром простая конструкция и высокая точность стабилизации делают эти модели весьма распространенными.

Виды неисправностей стабилизаторов напряжения

Ремонт электромеханического типа

Распространенной проблемой таких приборов является перегрев. Поэтому раз в 2 месяца следует предавать устройство техническому обслуживанию. Важной частью ремонта считается именно чистка элементов.

Примером могут служить характерные поломки распространённого стабилизатора АСН-10000/1-ЭМ. Устройство состоит из трёх одинаковых частей — из трёх 1-фазных стабилизаторов, предназначенных для стабилизации только своей фазы. Сердцем аппарата является повышающий автотрансформатор. Он же вместе с контактором и вводным автоматом относится к силовой части.

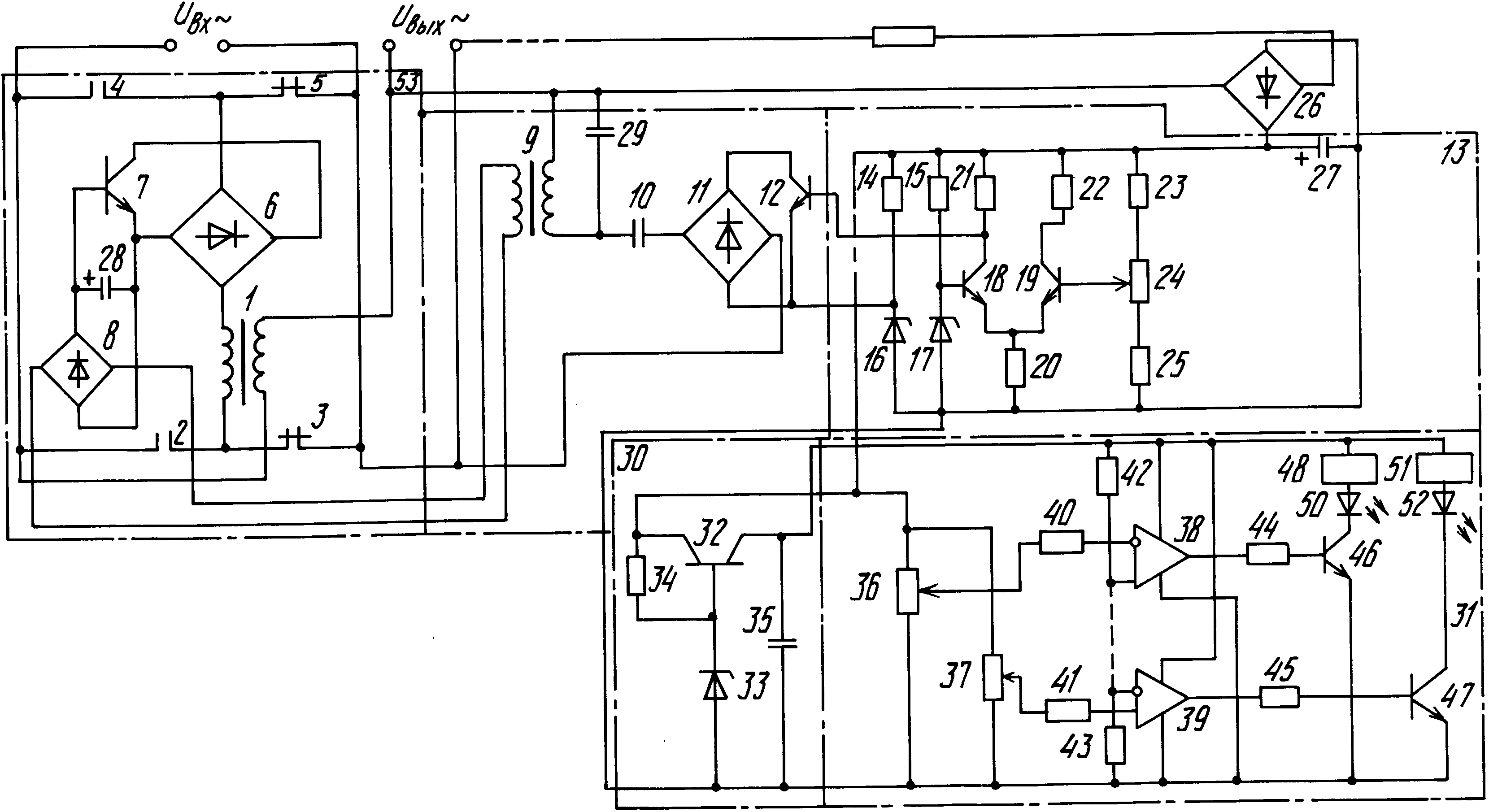

Принципиальная схема АСН-10000/1-ЭМ приведена на рисунке ниже.

В основе принципа действия электромеханических выравнивателей лежит плавное регу­лирование выходных параметров. Напряжение изменяется благодаря скольжению элек­трического контакта по обмотке автотрансфор­матора посредством электрического привода. На оси электродвигателя крепится ползунок, который перемещаясь, нормализует выходные параметры.

Заслуживает особого внимания следующая характерная неисправность, возникающая в процессе эксплуатации элект­ромеханических стабилизаторов и методы ее устранения – отсутствие стабилизации выходного напряжения.

Первый признак такой неполадки – может ощущаться запах тлеющих деталей. Реверсивный двигатель недаром зовут «ахиллесовой пятой» электромеханических приборов. Контроллером стабилизатора напряжения постоянно отслежива­ется значение выходных параметров. Ротор по­стоянно вращается и это постепенно изнашивает сам двигатель.

Одна неисправность может повлечь за собой другие, например, выход из строя целого каскада управления электродвигателем, собранного на паре транзисторов. Помимо этих элементов от перегрева плавятся резисторы, стоящие в их кол­лекторной цепи.

Конечно, изношенный электродвигатель лучше заменить, но бывает умелая попытка привести его в действие, венчается успехом. Это и есть самый про­стой способ реанимации двига­теля:

  • отключение двигателя от схемы;
  • подача на его выводы 5 В от мощного источника питания, к примеру, от компьютерного БП ATX.

При этом получается отжиг мелкого «мусора» на щётках двигателя. Нормальный ток электропотребления движка дол­жен не выходить за пределы 90–160 мА. Поскольку двигатель реверсивного типа, то напряжение необходимо подавать не менее двух раз со сменой полярности. После этих воздействий ра­ботоспособность агрегата временно восстана­вливается.

Другой вариант решения проблемы – небольшая замена схемы с сужением диапазона регулировки. Просто щетка будет ездить по-другому, в обход выгоревших участков дорожки трансформатора.

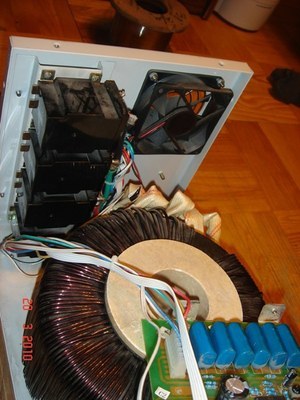

Ремонт релейных стабилизаторов

В качестве примеров рассмотрим ремонт:

Ресанта АСН-500/1-ц.

Наиболее частыми ошибками являются сообщения «L» и «H», что означает начальные буквы английских слов «низкий» и «высокий». То есть показатели выходят за пределы допустимых параметров. На прежних релейных стабилизаторах Ресанта со стрелочными индикаторами можно было видеть изменение выходного напряжения в пределах 204–235 В при переключении ступеней. На нынешней аппаратуре по записи видно 220 В, а по факту те же +- 6%, согласно паспортным данным.

Случается проблема реле медленно переключается, что влияет на защитное отключение компрессора кондиционера. Дело в том, что производителем используются дешёвые конденсаторы весьма низкого качества. Если заменить электролиты – проблема будет решена.

Главное, не стоит забывать о мощности. То, что написано на шильдике корпуса, справедливо для входного напряжения 200 В, в реальности для заниженного (170–180 В) мощность должна быть в 2 раза меньше.

Ресанта СПН-9000.

В основе принципа действия этого релейного стабилизатора лежит ступенчатое регулирование выходного напряжения. Стабилизация обеспечивается посредством микропроцессора. Коммутация отводов автотрансформатора выполняется пятью мощными реле, которые управляются транзисторными ключами. Стабильность выходного напряжения зависит от дискретности переключения (5–20 В).

Основная болезнь СПН-9000 – обгоревшие либо залипшие контакты в реле. Эти неполадки довольно часто возникают в процессе эксплуатации релейного стабилизатора. А также при несоответствии входного напряжения диапазону пороговых значений стабилизация не станет работать. Бывает, сразу при включении прибора выбивает предохранители, так срабатывает защита от КЗ.

По причине неисправности реле «летят» транзисторные ключи. Реле подлежат замене или реставрации. Для этого необходимо убрать крышки с реле, после снять подвижный контакт, освободить его от пружины и наждачной бумагой аккуратно очистить все контакты реле. В завершение очистить все контакты специальным бензином и собрать реле в обратном порядке. Затем впаять все транзисторы, и проверить на целостность переходов. Если понадобится, заменить транзисторы на новые.

Заключение

Если вам нужно подключить к стабильнику предположим электрическую печь (9 кВт), то лучшего прибора, чем стабилизатор напряжения Ресанта для этого не найти. А если при этом возникнут мелкие недочеты, то сервисные мастерские быстро и профессионально устранят их на основании гарантийных обязательств. Своевременно сделанный ремонт – залог долговечности и надёжности прибора и после гарантийного срока.

Поломки бывают различные, и иногда сложно понять, то ли просто не соблюдены условия эксплуатации по инструкции, то ли аппарат неисправен. Однако, неполадки могут существовать, и в итоге в самый неподходящий момент может возникнуть проблема. Правильно установить «диагноз» и эффективно устранить их всегда поможет ремонтная компания.

На видео: простой ремонт стабилизатора РЕСАНТА 15 квт 3 фазы.
