📽 Проектор своими руками: пошаговые инструкции

Многим с детства знакомо это изделие – проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

Диапроектор «СВЕТ», шестидесятые годы ХХ века
ФОТО: yandex.ru

Содержание статьи

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

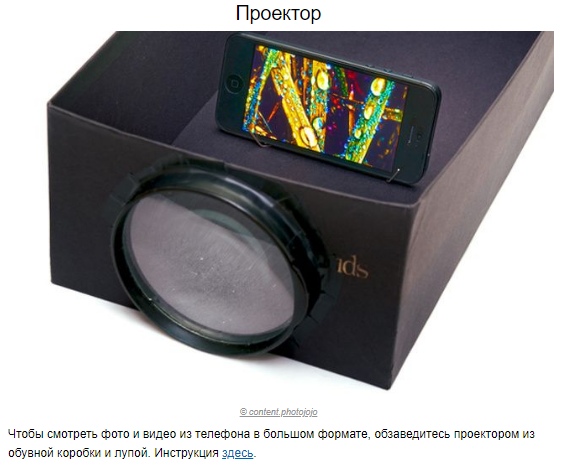

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

  1. Приложить лупу к торцу коробки и обрисовать её.
  2. Вырезать отверстие и закрепить в нём лупу.
Отверстие для лупы
ФОТО: youtube.comЛупа в торце коробки
ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона
ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран
ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета
ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора
ФОТО: Леонид Шальман

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора
ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе
ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проектор
ФОТО: youtube.comОбъектив и механизм смены слайдов
ФОТО: youtube.comКулер для охлаждения устройства
ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

ИллюстрацияОписание действия

ФОТО: youtube.com

Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду

ФОТО: youtube.com

Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Экран для проектора своими руками

Экраном для проектора может служить лист ватмана или белая натянутая ткань. Из-за того, что у самодельных устройств световой поток слабый, смотреть воспроизведение следует в абсолютно тёмной комнате, а проектор ставить недалеко от экрана.

Кронштейн для проектора своими руками

Проектор устанавливают по-разному. Можно перед каждым сеансом вытаскивать его из угла и располагать на столе. Но это хлопотно и неудобно. Поэтому стоит найти ему постоянное место, где он никому не будет мешать, не портить дизайн жилища и всегда находиться в боевой готовности. Такое место оказалось на потолке.

Потолочный кронштейн для проектора
ФОТО: youtube.com

Заключение

Всегда приятно пользоваться вещами, которые сделаны своими руками. И вдвойне приятней, если дело рук своих доставляет удовольствие другим людям. Вот проекторы и являются таким изделием. Смотреть зрелище в компании всегда веселей.

Предыдущая

МебельРаскладной стол своими руками: различное назначение и разнообразные конструкции

Следующая

DIY HomiusМоющие жидкости для крыши: свойства, виды и особенности применения

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как создать проектор для мобильных телефонов ▷ ➡️ Creative Stop ▷ ➡️

Как создать проектор для мобильного телефона

Вы организовали приятный вечер с друзьями и хотели бы воспользоваться возможностью, чтобы показать им несколько старых изображений, которые есть на вашем смартфоне. Вы думали, что можете сделать это с помощью телевизора, но потом немного огляделись Интернет, вы обнаружили, что можно построить небольшой Проектор своими руками Потратив совсем немного евро и, заинтригованный этим, даже чтобы произвести приятное впечатление на своих гостей, он подумал о поиске более подробных инструкций по реализации этого проекта.

Это так, правда? Так что не волнуйтесь, если хотите, я могу вам это объяснить. как создать проектор для мобильного телефона с повседневными материалами, которые, вероятно, у вас уже есть дома. Понятно, что рендеринг изображений не будет даже отдаленно сопоставим с тем, что может быть достигнуто с использованием настоящего проектора, но в качестве приятного эксперимента для развлечения друзей он, безусловно, может произвести хорошее впечатление.

Тогда давай, давай прекратим болтать и закатим рукава. Ниже представлена ​​вся информация, необходимая для создания проектора. Я убежден, что независимо от того, что вы получите, вы отлично проведете время. Так что я хочу пожелать вам хорошего чтения и удачи в кино!

  • Как собрать проектор для мобильного телефона
    • Нужно
    • Сделайте проектор
  • Для получения дополнительной информации

Как собрать проектор для мобильного телефона

Посмотрим. как собрать проектор для мобильного телефона Сначала я расскажу вам, что вам нужно сделать, чтобы добиться успеха в операции, а затем я расскажу вам шаги, которые вы должны выполнить, чтобы выполнить работу быстро и легко.

Нужно

Получить necesario Это первая операция, которую вам нужно сделать. Вот все, что вам нужно для сборки проектора для смартфона ручной работы.

  • 1 прямоугольная картонная коробка (обувь подходит более чем хорошо).
  • 1 carta твердый или толстый.
  • 1 увеличительное стекло (чтобы получить хороший результат, Я рекомендую объектив с увеличением не менее 10x)
  • 1 старая крышка (совместим со смартфоном, который вы собираетесь использовать для проецирования).
  • Фреза.
  • Ножницы с закругленными кончиками.
  • 1 пазл.
  • 1 маркер
    .

Где можно найти продукты, упомянутые в предыдущих строках? Как в магазинах вашего города (хозяйственные, сувенирные и т. Д.), Так и в интернет-магазинах, например Амазонка.

Сделайте проектор

Теперь, когда у вас есть все необходимое, вы можете, наконец, «испачкать руки» и сделать проектор. Следуйте приведенным ниже инструкциям, и вы увидите, что можете выполнить работу без особых трудностей.

Первое, что я предлагаю вам сделать, это увидел ручку увеличительного стекла

Это упростит переход к следующим шагам и сделает работу более чистой. Затем возьмите пазл, который вы приобрели, и, поместив линзу на плоскую поверхность, отрезать ручку быть очень осторожным, чтобы не пораниться.

Хотя описанная выше операция не является обязательной для правильной работы проектора (вы также можете поместить объектив в коробку ручкой вверх без ущерба для работы проектора), я предлагаю вам сделать это в любом случае — проектор выиграет эстетично и будет более функциональным, так как у вас не возникнет проблем с закрытием крышки составляющей его коробки.

Как только это будет сделано, поместите увеличительное стекло на одну из двух коротких сторон коробки и, используя

маркер, проследить периметр корпуса линзы. Позже, используя ножницы и / или резак… Обеспечивать… обрежьте периметр, который вы нарисовали стараясь быть максимально точным и, прежде всего, очень осторожным, чтобы не пораниться.

Таким образом, вы можете создать отверстие, которое позволит лупе проецировать видео, которое воспроизводится на экране смартфона.

Следующим шагом является зафиксировать линзу в диафрагме ранее созданный. Для этого поместите картонную коробку отверстием вниз, поместите в нее линзу и, используя

Горячий клей… исправьте это, стараясь быть максимально точным и быстрым.

На этом этапе попробуйте закрыть коробку крышкой. Скорее всего, это частично закроет увеличительное стекло. Затем удалите лишнюю часть … отслеживание периметра линзы и вырезание части коробки, которая закрывает обзор (в основном, вы должны проделать операцию, аналогичную той, что была проделана ранее для основания коробки).

Сейчас настало время создайте опору, которая будет поддерживать ваш смартфон. Для этого возьмите карты

у вас есть (если у вас его нет, вы можете склеить несколько кусков гофрокартона) и убедитесь, что это тот такой же длины, как и короткая сторона коробки Если нет, укажите срезать лишнее.

Позже, возьми другой кусок жесткой доски которая имеет ту же длину, что и ранее, и Наклейте это на (более или менее в центре базы): при этом первая карта будет действовать как база; второй как опора. Если высота картона, используемого в качестве опоры, должна превышать высоту коробки, в этом случае также отрежьте лишнюю часть.

Затем вы берете старая обложка у вас есть, примените некоторые из полоски двустороннего скотча и приклейте это к картонной части, которая будет использоваться как будка. Я советую вам выполнять эту операцию со смартфоном, размещенным внутри самой крышки, чтобы облегчить операцию.

Готово, увеличивает яркость экрана (Если вы не знаете, как это сделать, вы можете прочитать мое руководство по этому вопросу.) начинает играть видео и поместите смартфон в коробку (т.е. проектор).

Наконец, установите проектор в желаемое положение и несколько раз поднесите смартфон к вставленному в него объективам: это позволит вам найти правильный подход. Как только вы его найдете, оставьте там свой мобильный телефон, закрыть коробку крышкой и наслаждайтесь просмотром изображений!

Даже если по очевидным причинам качество изображения будет далеко не лучшим, вы можете попытаться улучшить видимость видео, проецируя его на белая стена или Чистый лист. Конечно, также убедитесь, что в комнате, в которой вы находитесь, темно (иначе вы ничего не увидите!).

Для получения дополнительной информации

Вам было трудно выполнить некоторые из шагов, описанных в руководстве, и думаете ли вы, что просмотр видеоурока как-то прояснит ваши идеи? Я понимаю … если картинка стоит тысячи слов, тем более видео!

В этом смысле вы можете искать видео-уроки Каналы YouTube, полезные для этой цели, возможно, используются в качестве поисковых запросов. «Как сделать проектор для мобильного телефона» o «Как создать проектор для мобильного телефона». Например, для этого руководства я взял за образец отличное видео, размещенное на канале TechBuilder — посмотрите его!

В любом случае вы можете отследить больше видео и получить представление о том, как сделать самодельный проектор для смартфонов.

виготовлення зі смартфона своїми руками в домашніх умовах

Проектор — важлива частина домашнього кінотеатру. На відміну від телевізора, він має компактні розміри і не займає багато місця. Це дозволяє брати його з собою на презентації, вечірки і багато куди ще. Але варто проектор необгрунтовано дорого, і далеко не кожна людина зможе його купити. Тому ідея виготовлення проектора своїми руками не позбавлена ​​сенсу і має право на життя.

Пристрій і принцип роботи

У світі існує кілька типів проекторів. З них виділяють два основних, які найбільш поширені. Це проектори на електронно-променевих трубках і з жидкокристаллической матрицею.

ЕПТ проектори мають багато недоліків, яких позбавлені ЖК проектори. Це велика вага, яскравість не більше 300 люмен проти 10 тис. У рідкокристалічних і погана якість зображення. Тому зараз їх можна зустріти хіба що в музеї. На зміну їм прийшли ЖК проектори. Ці проектори за принципом дії схожі на ті, в яких джерелом зображення була кінострічка. Зараз замість неї використовується матриця на рідких кристалах.

ЖК проектор стоїть з кількох основних елементів:

  • Плати управління;
  • Джерела світла у вигляді лампи або світлодіоди;
  • 2 лінз Френеля;
  • Рідкокристалічної матриці;
  • об`єктива.

Світло, виходячи з світлодіода, потрапляє на лінзу Френеля, яка розсіює його. Розсіяне світло рівномірно розподіляється по всій поверхні матриці і проходить її. Проходячи матрицю, світло приймає кольору того кадру, який був на матриці під час її проходу. Після матриці світло потрапляє на другу лінзу Френеля, яка повернена іншою стороною. Лінза збирає світло в пучок і відправляє його на об`єктив. Об`єктив фокусує світло таким чином, щоб картинка була чіткою і не мала розмиття по краях.

Виготовлення своїми руками

Хороший проектор обійдеться вам в чималу суму, тому варто подумати, як зробити його для телефону своїми руками.

Такий проектор легко збирається з підручних матеріалів. Ось список необхідного:

  • Пістолет з термоклеем;
  • Витягнута прямокутна коробка;
  • Збільшувальне скло;
  • Чорний маркер або фарба;
  • канцелярський ніж.

Якщо ви зібрали все необхідне, то можна починати робити проектор з смартфона своїми руками.

Пофарбуйте внутрішню частину коробки і кришки в чорний колір, щоб світло не відбивався від стінок і не заважав роботі пристрою. Зачекайте, поки фарба висохне і починайте вирізати отвір для лінзи.

Пам`ятайте, що збільшувальне скло — це ключовий елемент проектора. Від нього безпосередньо залежить якість картинки. Ні в якому разі не беріть дешеві скла з пластиковими лінзами. Ідеально підійдуть скляні лінзи з десятикратним луп. Якщо у вас вдома завалялося радянських збільшувальне скло — використовуйте його. Якщо не знаєте, яку коробку використовувати — беріть з-під взуття, вона має відповідні розміри. Прикладіть до торця коробки лупу і обведіть її маркером. Канцелярським ножем виріжте по контуру отвір і встановіть туди лупу.

Варіантів установки збільшувального скла всього два: ставити лупу цілком або дістати з неї лінзу і встановити тільки її. Вибирайте зручний для вас варіант і встановлюйте скло.

Увімкніть пістолет в мережу і дочекайтеся, поки клей в ньому розплавиться. При роботі з клейовим пістолетом будьте обережні. Клей в ньому розігрітий до 130 ° C і при попаданні на шкіру викликає глибокі опіки. Прикладіть лінзу до отвору і нанесіть трохи термоклею з різних сторін. Вирівняйте лінзу щодо корпусу і тримайте до тих пір, поки клей не застигне. Візьміть пістолет і закрийте клеєм залишилися щілини. Після застигання акуратно зріжте надлишки клею з лінзи.

Поставте в коробку свій телефон. Ставити потрібно боком, екраном до лінзи. Встановіть на телефоні максимальну яскравість і включіть якийсь відеоролик. Погасіть в кімнаті світло і направте коробку лінзою на стіну. На стіні з`явиться нечітке зображення. Наближаючи або віддаляючи телефон від лінзи, добийтеся появи на стіні чіткої картинки. Як бачите, зробити проектор в домашніх умовах дуже просто. Тепер ви можете запастися печеньки і насолоджуватися переглядом улюбленого фільму на великому екрані.

Як зробити проектор з високою роздільною здатністю

Якісний проектор своїми руками в домашніх умовах зможе зробити не кожен, так як потрібні певні навички. Якщо ви не зможете відокремити матрицю від светораспределяющей підкладки — не беріться за цю справу.

Вам знадобляться:

  • 2 лінзи Френеля;
  • Лінза з хорошого збільшувального скла;
  • Відрізок каналізаційної труби одного з лінзою діаметра;
  • 2 напрямних з підшипниками ковзання;
  • Довгий гвинт з гайкою;
  • Кріплення для гвинта і напрямних;
  • Світлодіод на 100 ват;
  • Процесорний радіатор з розсіюваною потужністю не менше 100 ват;
  • Комп`ютерні вентилятори на 120 і 80 мм;
  • Комп`ютерний блок живлення на 300 ват;
  • Підвищує DC-DC перетворювач на 150 ват;
  • Двожильний кабель загальним перетином 2 мм ²;
  • Дешевий китайський планшет або телефон з підтримкою OTG;
  • Тактова кнопка;
  • Клей B-7000;
  • Будь-яка термопаста;
  • Термоклей;
  • 4 силіконових або гумових ніжок;
  • Листовий пластик, що не пропускає світло;
  • Балончик чорної матової фарби;
  • 2 меблевих петлі;
  • Фанера;
  • Куточки для скріплення листів фанери;
  • Баранчик від вентиля, колесо від іграшкового автомобіля або щось інше, що підійде для ручки фокусування;
  • саморізи.

Розміри проектора безпосередньо залежать від обраної вами матриці, тому при читанні схем орієнтуйтеся по пропорціям. Якщо вони трохи не співпадуть — нічого страшного. Головне, щоб все працювало.

Розшифровка позначень:

  1. ЖК матриця.
  2. лінзи Френеля.
  3. Тримачі лінз Френеля.
  4. тримач матриці.
  5. кріплення напрямних.
  6. кріплення гвинта.
  7. напрямні.
  8. гвинт.
  9. Підшипники ковзання.
  10. гайка.
  11. каретка об`єктива.
  12. тримач лінзи.
  13. лінза.
  14. ручка фокусування.
  15. Материнська плата телефону.
  16. Шлейф матриці дисплея.
  17. повітрозабірники.
  18. петлі.
  19. 120 мм вентилятор.
  20. кордон кришки.
  21. світлодіод.
  22. радіатор.
  23. 80 мм вентилятор.
  24. отвір об`єктива.
  25. USB роз`єм телефону.
  26. Кабель живлення материнської плати.
  27. Блок живлення і перетворювач.
  28. Кабель живлення вентиляторів.
  29. Кришка вентильованого відсіку.
  30. Кабелі живлення світлодіода.
  31. гумові ніжки.
  32. Кнопка включення материнської плати.

Для початку відвідайте меблевий, будівельний і радіомагазині. Там ви знайдете все необхідне. Прийшовши додому, перевірте, чи всі ви купили. В іншому випадку ризикуєте опинитися в ситуації, коли половина проекту готова і тут виявляється, що не вистачає якоїсь деталі. І за законом підлості це трапиться в той час, коли магазини не працюють.

Виготовлення окремих частин

Визначтеся з розмірами і виріжте з фанери складові частини корпусу. Їх всього 7 штук:

  • Підстава;
  • верх;
  • Кришка вентильованого відсіку;
  • Лицьова і задня панелі;
  • 2 бічні стінки.

Пофарбуйте внутрішню сторону всіх деталей чорної матовою червоною. Припаяйте до гайки пластину з отворами, на яку буде кріпитися каретка. Встановіть одне кріплення направляючої на підставу і закріпіть його саморезами. Одягніть на направляючу підшипник і вставте її у встановлений кріплення. Потім на вільний кінець напрямної поставте друге кріплення і прикрутіть його до основи. Повторіть цю операцію з другої направляючої і гвинтом. Гвинт встановлюється строго по поздовжній осі підстави, а напрямні — на однаковій відстані від нього.

Виріжте з фанери каретку і за допомогою скоб і шурупів закріпіть її на напрямних. Не забудьте прикрутити гайку, без неї каретка не зможе рухатися. Підшипники і гайку закріплюйте по центру каретки, в іншому випадку її перекосить. Відріжте від каналізаційної труби приблизно 5 см. У відрізок вставте вийняту з лупи лінзу і закріпіть її термоклеем. Одержаний об`єктив приклейте термоклеем до каретки.

З фанери виріжте тримачі для лінз Френеля. Заздалегідь зробіть в них пропили для прокладки шлейфу матриці і силових проводів. Встановіть лінзи в центр власників і приклейте їх. Тримач для матриці вирізуйте з пластика, клеїти її на фанеру — так собі ідея. Виріз в тримачі повинен бути трохи менше самої матриці.

Отщёлкніте від телефону кришку, вийміть або вимкніть акумулятор і відкрутіть всі болти. Від`єднайте шлейф дисплея від материнки і зніміть її. Відкрутіть гвинтики, що тримають дисплей і витягніть його з корпусу телефону. Якщо дисплей приклеєний двостороннім скотчем, акуратно піддягайте його по периметру кредиткою до тих пір, поки він не відклеїться. Акуратно піддягаючи нігтями, відокремте светораспределяющую підкладку зі світлодіодами від матриці. Постарайтеся не пошкодити струмопровідні доріжки і шлейфу, що йдуть на матрицю.

Гострим канцелярським ножем або скальпелем відріжте відокремлену підкладку. Промажьте краю вирізу клеєм B-7000 і накрийте його матрицею. Покладіть на отриманий бутерброд книгу і почекайте, поки клей висохне. Щоб шлейф не злетів, приклейте його до держателю. Лінзи Френеля приклеюються до власників точно так же.

Припаяйте до светодиоду дроти і прикрутіть його до радіатора, попередньо змастивши термопастой. Радіатор з світлодіодом вставте в виріз на задній панелі закріпіть його куточками. Встановіть на нього 80 мм вентилятор і виведіть дроти в виріз. Виконайте в бічних стінках вентиляційні отвори і зберіть з фанери повітрозабірники. Встановіть з внутрішньої сторони стінки 120 мм вентилятор, а зовні поставте повітрозабірники.

Парканні отвори повинні дивитися назад, щоб світло, що виходить з них, не попадав на екран. Відпаяти від материнської плати штатну кнопку включення і на її місце припаяйте дроти. Також припаяйте дроти на клеми підключення акумулятора. За допомогою дрібних шурупів закріпіть плату на боковій стінці. Проріжте в лицьовій панелі всі необхідні отвори і починайте збирати проектор.

Збірка в єдине ціле

За допомогою куточків і саморезов зістикуйте підставу з передньої і задньої панеллю. Приєднайте до них бічні стінки. Встановіть на свої місця власники з матрицею і лінзами. Найближчу до светодиоду лінзу потрібно ставити від матриці з проміжком в два сантиметри. Це захистить її від небажаного нагрівання. Частину, що залишилася лінзу встановлюйте впритул.

Припаяйте тактову кнопку до проводів від материнської плати і вставте її в передню панель. Залийте кнопку зі внутрішньої сторони корпусу термоклеем, тим самим надійно зафіксувавши її. Підключіть лінію 12 вольт від блоку живлення до входу перетворювача і налаштуйте його на напругу світлодіода. До виходу перетворювача підключіть кабель живлення світлодіода. Підключіть дроти від вентиляторів до дванадцяти, а від материнської плати — до пятівольтового лінії. При підключенні всіх проводів слідкуйте за правильністю полярності. Якщо ви переплутаєте плюс з мінусом, у вас згорить материнська плата.

Перше включення та налаштування

Вставте в материнську плату шлейф від матриці і накрийте всю конструкцію кришкою. Помістіть проектор в темну кімнату, направте на стіну і увімкніть його. Встановіть на гвинт ручку фокусування. Її обертанням добийтеся появи на стіні чіткого зображення. Якщо у вас нічого не вийшло, акуратно порухайте власники з лінзами і матрицею вперед-назад. Після появи чіткого зображення ретельно зафіксуйте власники термоклеем. Прикріпіть до корпусу верх і зафіксуйте на ньому блок живлення з перетворювачем. Встановіть на своє місце петлі і повісьте на них кришку. Приклейте до основи гумові ніжки і поставте готовий проектор на приготоване для нього місце.

Як виявилося, зробити проектор своїми руками можна. Причому якісний, не поступається магазинним. І витрачені на його виготовлення матеріали обійдуться вам набагато дешевше нового проектора. Питання лише в наявності у вас вільного часу і навичок. Але рідко коли буває, щоб у людини зовсім не було вільного часу, а буде час — з`являться і навички.

Поділися в соц мережах:

Як зробити проектор своїми руками

Невеликий проектор можна зібрати з коробки і монітора в домашніх умовах. Звичайно, він не зрівняється із заводськими і «магазинними» моделями. Але чи зможе проектувати якісну картинку на великий екран. Для особистого використання це підійде. Щоб створити домашній кінотеатр, вам не потрібні особливі навички, знання або допомога професіонала. Хоча будуть потрібні деякі деталі, смартфон і вміння вирізати з картону. Прочитайте, як зробити проектор своїми руками, і зрозумієте, що це дуже просто.

Що потрібно?

Щоб зібрати повноцінне мультимедійне обладнання з нуля, потрібні електронні деталі для дисплея. Якщо не хочете паяти плати і збирати ЖК-екран, заздалегідь підготуйте смартфон, планшет або маленький бездротової монітор. Пристрій буде знаходитися всередині «корпусу» під час перегляду. І якщо зробите своїми руками проектор з телефону, яким часто користуєтеся, не зможете відповідати на дзвінки. Для цього доведеться переривати відтворення.

Крім дисплея, вам знадобиться:

  • Лупа. Переважно десятикратне збільшення. Це повинно бути якісне збільшувальне скло, а не дешева дрібничка. Від нього залежить якість зображення. Візьміть велику лупу. Найкращий варіант — лінза Френеля.

Лінза Френеля

  • Картонна коробка з кришкою. Щоб зібрати саморобний проектор з смартфона, можна використовувати і інший матеріал. Головне, щоб ви зуміли його розрізати. І щоб у нього не було дзеркальної поверхні. У коробку повинен вільно поміщатися телефон (планшет або монітор). Також враховуйте, що на її боці буде лупа. Прикиньте на око розміри, щоб все точно влізло. Корпус можна склеїти вручну з шматків картону.
  • Ножиці і / або ніж.
  • У саморобний проектор повинен вміститися держатель або підставка для смартфона. Щоб зафіксувати екран в одному положенні.
  • Олівець.
  • Циркуль.
  • Скотч і / або клей.

Ще можна зробити простеньку річ для перегляду слайдів. Для неї потрібні:

  • Ліхтарик або яскрава лампа.
  • Лупа. Не дуже опукла.
  • Кріплення або підставки, на яких все це можна розмістити.
  • З необов’язкових інструментів — тримач для діапозитивів.

діапроектор

діапроектор

Ось як зробити проектор своїми руками, якщо ви збираєтеся переглядати на ньому слайди:

  1. Поставте ліхтар або лампу поруч з екраном (підійде біла стіна або простирадло). Чи не підсуває його занадто близько. Відстань близько двох метрів — оптимальне.
  2. Між екраном і ліхтарем закріпіть лупу. Так, щоб через неї падало світло на стіну.
  3. Якщо ви помістіть слайд між лінзою і лампою, то побачите збільшену проекцію.
  4. Можете створити з цього єдину конструкцію. Прикріпіть один до одного збільшувальне скло, тримач для слайдів і ліхтар.
  5. Щоб змінювати розміри і чіткість зображення, рухайте свій саморобний діаскоп.

Він підходить тільки для статичних картинок. Це не проектор з смартфона, на якому можна дивитися кіно. Але якщо у вас збереглися старі діафільми, вони не пропадуть. Такий виріб підійде для ігор з дітьми. Ви покажете їм цікаві малюнки і заодно продемонструєте основні закони оптики.

Телефон

Картонний проектор для смартфона

Щоб зробити картонний проектор для смартфона, потрібен телефон з хорошим і яскравим дисплеєм.

  1. Зробіть отвір для лінзи. Прикладіть її до боку коробки і обведіть олівцем.
  2. Дірка повинна бути трохи менше збільшувального скла. За допомогою циркуля позначте її контури всередині вже намальованого кола.
  3. Виріжте отвір.
  4. Зробіть невелику дірочку для зарядного пристрою. При перегляді відео батарея смартфона може дуже швидко сісти. Краще підключити його до мережі.
  5. Щоб лупа збільшувала зображення з телефону, заздалегідь підберіть правильне положення.
  6. Прикладіть її до дірки в картоні.
  7. А в саму коробку поставте включений смартфон.
  8. Направте його екран в бік лінзи.
  9. Наведіть його взад-вперед. Зупиніться, коли отримаєте найкращу якість картинки.
  10. Відзначте місце, на якому буде стояти телефон.
  11. Приклейте лупу до отвору за допомогою скотча.
  12. Покладіть в коробку держатель або підставку для девайса, щоб він був зафіксований в одному положенні. Світло від дисплея повинен потрапляти прямо на лінзу.
  13. Поставте туди телефон.
  14. Проведіть до нього «зарядку».
  15. Закрийте кришку коробки.

Щоб зробити своїми руками проектор для смартфона, потрібно не так багато. Якщо в результаті, взагалі, немає ніякої картинки, значить, лупа не підходить. Щоб відкалібрувати зображення, рухайте телефон всередині коробки. Має сенс його налаштувати. Збільшити яскравість. Поміняти параметри автоматичного затемнення і відключення екрану.

ноутбук

Ось як з коробки зробити проектор для ноутбука або планшета:

Проектор для ноутбука

  1. Звичайна лупа не підійде. Потрібна лінза Френеля з рідкого пластику. Розмір — залежить від коробки. Оптимальне — 200 на 250 міліметрів.
  2. Між екраном і збільшувальним склом повинно бути відстань близько 50 сантиметрів. Доглянете відповідний «корпус».
  3. Виріжте в ньому отвір для монітора.
  4. На протилежному боці буде лінза. Прикладіть її до картону і обведіть.
  5. Діра для збільшувального скла повинна бути трохи менше, ніж намальований контур. Тому створіть другу обведення всередині першої.
  6. Тепер вирізуйте отвір.
  7. Прикріпіть до нього лінзу за допомогою скотча. З внутрішньої сторони коробки.
  8. Збільшувальне скло повинне бути повернене рифленою поверхнею до монітора.
  9. Тепер прикріпіть сам дисплей.
  10. Якщо це планшет, зафіксуйте його в «прямому» положенні. Притуліть його до вертикальної опори. Або прикріпіть до стопці книг.
  11. Якщо ноутбук, просто поставте його на стіл або на підлогу, і покладіть зверху заготовку для проектора.
  12. Лінза Френеля перевертає зображення.
  13. Перед тим як все остаточно закріпити, перевірте, проектується картинка на стіну.
  14. Виставте максимальну яскравість.
  15. Вимкніть сплячий режим на ноутбуці або потемніти на планшеті.

Тепер ви знаєте, як змайструвати своїми руками проектор з коробки і телефону. І зможете за кілька хвилин створити персональний кінозал. Головне — знайти підходящу лупу.

Розкажіть, ви коли-небудь збирали корисні речі з підручних засобів?

10 идей для старых телефонов своими руками

Опубликовано: 2018-12-14

DIY-проекты — это всегда весело, благодаря им вы не только получаете удовольствие, но и узнаете о своей творческой стороне. Проекты DIY обычно просты и легки в исполнении, но они действительно делают внешний вид вашего телефона возвышенным и великолепным. У вас дома есть старые бывшие в употреблении телефоны, на которых вы можете практиковаться в проектах DIY? Если у вас дома нет таких телефонов, мы не рекомендуем вам экспериментировать с этими проектами DIY на вашем последнем дорогом телефоне. Мы предлагаем вам купить бывшие в употреблении телефоны, чтобы сначала попрактиковаться в этих проектах DIY, а затем сделать это для вашей последней и дорогой модели.

Ниже приведены некоторые из самых забавных проектов DIY для ваших телефонов:

1. Сделайте прозрачную заднюю крышку более увлекательной:

У вас есть старая надоевшая прозрачная силиконовая задняя крышка для вашего телефона? Угадай, что! Вы можете обновить и поднять прозрачную заднюю крышку телефона. Для этого вам понадобится:

  • Прозрачная задняя крышка
  • Черная акриловая краска
  • Разноцветные лаки для ногтей
  • Губка
  • Кисть для рисования

Положите под нее старую газету, чтобы не испортить мебель. Возьмите прозрачную заднюю крышку и с помощью кисти нанесите два толстых слоя черной краски на прозрачную крышку и дайте ей высохнуть в течение ночи.

Однажды у вас будет черная задняя крышка вашего телефона. Следующее, что вам нужно сделать, это достать губки и лак для ногтей. С помощью лака для ногтей можно создать любой дизайн. А самый любимый дизайн — это создание фигур на обложке.

Для выполнения процедуры фигур вам также понадобится скотч. Наклейте скотч на заднюю крышку так, чтобы можно было видеть четко очерченные формы. Затем налейте разноцветный лак для ногтей на заднюю крышку. Залив лаки для ногтей, с помощью губок распределите их по покрытию. Когда он высохнет, снимите скотч и наслаждайтесь уникальной задней крышкой для своего телефона. Распространение краски с помощью губок дает грубую текстуру, которая выглядит красиво.

2. Перенесите свою фотографию на заднюю обложку:

Кто не хочет, чтобы на задней крышке телефона была его фотография? Теперь вы можете разместить свою фотографию на задней крышке вашего телефона. Вам понадобится только:

  • Лазерная печать вашего рисунка на простой бумаге
  • Белый клей
  • Воды
  • Губка
  • Прозрачная задняя крышка

Вам просто понадобятся эти 5 вещей, чтобы вы могли перенести изображение на прозрачную заднюю крышку вашего телефона.

Вырежьте изображение по размеру задней обложки, затем обильно нанесите белый клей на внутреннюю часть задней обложки. Если на заднюю крышку телефона нанесен толстый слой белого клея, вам просто нужно наклеить на него свою фотографию. Теперь наступает самое сложное: вам придется подождать день или два, чтобы он полностью высох. Оставьте крышку в сухом месте.

Через день-два, когда обложка полностью высохнет, с помощью губки намочите бумагу. Не делайте его слишком влажным и не оставляйте слишком сухим. Когда бумага на задней крышке полностью намокнет, начните тереть ее голыми руками. Не прикладывайте слишком сильное давление при растирании. Втирайте круговыми движениями, пока бумага полностью не снимется. Ваша фотография появится на задней обложке, как только бумага будет снята. Когда бумага полностью отделится, снова нанесите на нее тонкий слой белого клея и дайте ему высохнуть.

Когда он полностью высохнет, наслаждайтесь прозрачной задней крышкой вашего телефона с вашим изображением!

Примечание: не трите бумагу слишком сильно, иначе она сотрет и вашу фотографию, и не используйте ее без последнего слоя белого клея, так как тогда ваша картина будет испорчена.

3. Всем нужен стилус!

Вы понимаете важность стилуса, когда на улице холодно и вы в перчатках. Использование телефона в перчатках — невыполнимая задача. Чтобы помочь вам с этой проблемой, мы расскажем, как сделать дешевый стилус для вашего телефона. Это забавный проект DIY по созданию стилуса для вашего телефона. Процедура займет максимум полчаса!

Вам понадобятся:

  • Ручка или карандаш
  • Ватный бутон
  • Клей
  • Фольга бумага
  • Ножницы
  • Акриловые краски (по желанию)

Возьмите ручку и разберите ее. Выньте все из ручки, так как вам понадобится только пластиковый корпус. Возьмите ножницы и обрежьте одну хлопчатобумажную сторону ватной палочки. Затем приклейте ватную палочку к кончику ручки, убедитесь, что ватная палочка правильно закреплена на кончике пластикового корпуса ручки. Затем оберните ручку листом фольги, чтобы она стала проводящей, оставив ватный кончик. Как только вы закончите с этой процедурой. Вы можете покрасить пластиковый корпус в свой любимый цвет.

Когда вы собираетесь использовать стилус, нанесите каплю воды на ватный кончик и наслаждайтесь одновременным надеванием перчаток и сенсорным экраном телефона!

4. Камера слежения:

Да, вы можете превратить свой старый смартфон в камеру видеонаблюдения для вашего дома! Для этого вам просто нужен старый телефон с камерой и WIFI. В Google Play Store и Apple App Store доступны определенные приложения, которые могут превратить ваш старый телефон в камеру безопасности. Вам просто нужно скачать приложения и подписаться на них.

После того, как вы установили приложение на свой телефон, вам просто нужно поместить телефон в такое место, откуда вы можете видеть важные места в вашем доме. Каждый раз, когда вы планируете выходить на улицу, просто подключите старый телефон (камеру наблюдения) для зарядки, подключите WIFI и откройте приложение. Вы можете видеть внутреннюю часть своего дома вживую в любое время на своем текущем смартфоне через камеру безопасности (старый телефон).

5. Попрактикуйтесь в изготовлении задней обложки на своем старом телефоне:

Вы можете сделать заднюю крышку для телефона дома. Этот DIY-проект действительно прост и увлекателен, вам нужно потратить всего несколько минут, чтобы купить себе красивый чехол для своего старого телефона. Практикуйтесь в изготовлении чехла для своего старого телефона, и когда вы станете экспертом, вы легко сможете сделать чехол для своего нынешнего дорогого телефона.

Для этого проекта вам понадобятся:

  • Клей-пистолет
  • Пергамент
  • Скотч

Всего из этих трех вещей вы можете легко создать заднюю крышку для своего телефона.

Возьмите старый телефон и оберните его пергаментной бумагой с помощью скотча. Убедитесь, что пергаментная бумага не соскальзывает и плотно прилегает к телефону. Как следует нагрейте клеевой пистолет, как только он нагреется, вам нужно начать заливать горячий силиконовый клей из клеевого пистолета на пергаментную бумагу. Сначала вылейте его по бокам телефона. Оставив места для кнопки громкости, кнопки питания, порта зарядки и аудиоразъема (если он есть). Когда стороны будут готовы, вы можете попробовать сделать свой любимый узор на обратной стороне пергаментной бумаги.

Теперь, когда задняя крышка сделана с помощью силиконового клея, вам просто нужно подождать, пока силиконовый клей остынет, затем осторожно снять силиконовую крышку с пергаментной бумаги и развернуть телефон. Теперь вы можете наслаждаться новой задней крышкой для своего старого телефона, сделанной своими руками.

Практикуйтесь в изготовлении чехлов на старый телефон, и как только вы станете в этом экспертом; вы также можете сделать обложку для своего последнего и дорогого мобильного телефона.

6. Портативный проектор:

Да, вам не нужно много тратить на покупку проектора для вечера кино. Вы можете легко сделать его для себя из своих старых бывших в употреблении телефонов и некоторых других простых материалов. Для изготовления портативного проектора вам потребуются следующие материалы:

  • Коробка для обуви
  • Недорогое увеличительное стекло
  • Клей
  • Листы пенополиуретана
  • Резак для бумаги
  • Забавный упаковочный лист

Возьмите коробку из-под обуви и накройте ее любимым оберточным листом. Разве вы не хотите, чтобы внешний вид вашего портативного проекта выглядел красиво! Обувная коробка служит корпусом вашего проектора.

Вырежьте отверстие размером с лупу на одной стороне обувной коробки с помощью ножа для бумаги. Закрепите лупу в отверстии с помощью клея. Будьте осторожны с этим, так как вы не хотите, чтобы клей испачкал лупу.

После того, как вы закрепите увеличительное стекло сбоку обувной коробки, отрежьте пенопласт, чтобы сделать подставку для вашего бывшего в употреблении телефона. Затем прикрепите подставку из пенопласта вашего телефона внутри коробки для обуви к другой. Поместите телефон в коробку для обуви на подставку и закройте коробку.

Смотрите видео в телефоне через портативный проектор на белом экране!

Примечание. Держите яркость телефона на максимальном уровне, когда он находится в коробке из-под обуви, чтобы смотреть видео с хорошей яркостью.

7. Аэрофотосъемка:

Каждый хочет проявить творческий подход, когда фотографируется со своими друзьями. Мы можем предложить вам трюк, благодаря которому ваши друзья полюбят вас еще больше! Для этого трюка своими руками вам понадобятся:

  • Большой гелиевый шар
  • Нить
  • Старый смартфон с камерой
  • Умные часы или умный браслет
  • Лента для тяжелых условий эксплуатации
  • Друзья или твоя семья!

Возьмите большой гелиевый шар и аккуратно прикрепите телефон к гелиевому шару, чтобы он не упал. Подключите свой телефон к смарт-часам или смарт-браслету и найдите лучшее место для съемки с воздуха с друзьями и семьей. Привяжите нить к гелиевому шарику и пусть он полетит! Осторожно возьмитесь за нитку, чтобы шарик не улетел.

С помощью умных часов или умного браслета делайте снимки с семьей или друзьями, пока ваш телефон находится в воздухе с гелиевым шариком. Делайте много-много снимков! А затем принесите гелиевый шар и свой смартфон и посмотрите потрясающие снимки с воздуха, которые вы сделали с друзьями.

Теперь вам не нужно много тратить на дрон, чтобы делать снимки с воздуха с друзьями!

8. Специальный инструмент для чтения:

Кому нужны книги в эту эпоху! Хотя бумажные копии книг лучше всего, когда хочется читать. Книги станут вашим другом, когда он вам нужен. Но когда вы путешествуете, брать книги с собой — задача практически невыполнимая.

Вы можете легко загрузить свои любимые электронные книги на свои старые телефоны. И вы можете читать свою любимую книгу где угодно и когда угодно на своем старом мобильном телефоне. Теперь вам не нужно беспокоиться о том, чтобы брать с собой в путешествие кучу книг, поскольку у вас есть специальный инструмент для хранения всех ваших любимых книг.

9. Музыкальный проигрыватель:

Вы можете превратить свои бывшие в употреблении мобильные телефоны в специальные инструменты для воспроизведения музыки. Разряд батареи — тревожная вещь для каждого из нас. Если у вас есть старый смартфон, вы можете использовать его в качестве музыкального плеера и сэкономить аккумулятор вашего последнего дорогого смартфона.

Просто сохраните свои любимые песни на своем старом и бывшем в употреблении мобильном телефоне и танцуйте без остановки под свои любимые мелодии!

10. Видеорегистратор:

Вам не нужно много тратить на покупку видеорегистратора для автомобиля, если у вас есть старый смартфон. Вы можете просто использовать свое старое устройство в качестве видеорегистратора, установив его на приборной панели вашего автомобиля. Вы можете бесплатно загрузить определенные приложения на свой телефон и сделать его видеорегистратором.

Заключение

Вот некоторые из идей DIY для ваших старых телефонов. Вы можете легко попробовать их и превратить свои старые устройства во что-нибудь полезное. Если у вас нет с собой старого телефона, вы всегда можете купить бывшие в употреблении телефоны на AlphaSmartPhones.ru по низким ценам. Так чего же вы ждете? Изучите широкий спектр бывших в употреблении мобильных телефонов, доступных на нашем веб-сайте, и купите один для этих проектов DIY и откройте для себя свою творческую сторону!

мобильные устройства es — стоковое изображение

Как сделать объёмную голограмму с помощью смартфона

Британский ютубер и независимый обозреватель Mrwhosetheboss загрузил видео с инструкциями, как превратить любой старый смартфон в голографический 3D-проектор. Всё, что вам понадобится, это острый нож, линейка, ручка, бумага, коробка от диска и четыре отрезка скотча.

Проектор, который он делает, является бюджетной версией Holho — переносного генератора голограмм, созданного Cospe Sas и and Imagination Farm. Вот пошаговая инструкция того, как сделать такое устройство своими руками.

    • Разметьте на бумаге нужную форму.
    • Это ваш бумажный шаблон. Начертите равностороннюю трапецию с параллельными сторонами 1 и 6 см и высотой 3,5 см. «Вы всегда можете удвоить или утроить габариты фигуры, — говорит Mrwhosetheboss, — тогда вы получите более интересный эффект».
    • Найдите старую коробку от CD-диска и отломите боковинки.
    • С помощью шаблона отметьте аналогичную фигуру на коробке.
  • Осторожно вырежьте фигуру канцелярским ножом.

Чтобы сделать свой собственный мини-проектор, вам понадобится четыре таких стороны.
  • Соедините грани с помощью скотча.
    «Я сначала пробовал использовать клей, но фигура быстро распалась. Скотч работает лучше», — говорит Mrwhosetheboss.
  • Поставьте проектор себе на телефон, затем загрузите адаптированное для создания голограммы видео.
    Клипы, специально созданные для этого, можно найти на YouTube. Пример, которым делится Mrwhosetheboss в своём видео, показан в этом демо.
  • Выключите свет. Наслаждайтесь.


Материалы по теме:

Как сделать стол для работы стоя. И не платить $25

Волшебник управляет 24 дронами без каких-либо усилий

Алиса Мацанюк занялась созданием онлайн-платформы для мейкеров

Москва для мейкеров: куда пойти изобретателю?

Дешёвый 3D-проектор, не требующий очков

Видео по теме:

DIY проектор для смартфона | Фея TipToe

Поделиться с друзьями?

Этот пост содержит партнерские ссылки. Сделать этот проектор для смартфона своими руками — это очень весело делать подросткам и, возможно, даже подросткам под присмотром взрослых, поскольку вам действительно понадобится точный нож и пистолет для горячего клея.

Мы обнаружили, что он работает очень хорошо, если вы находитесь в полностью темной комнате. Мы пробовали использовать его на улице, но у нас есть угловой участок с уличным фонарем во дворе, и свет был слишком ярким, чтобы получить действительно хорошее изображение.Но если вы находитесь в очень темной комнате, у вас все получится.

Сделай сам проектор для смартфона

Припасы:
Направления:

Рекомендую найти большую круглую лупу. Самый большой, который я смог найти, был около 3 1/2 дюймов. Затем возьмите ножовку и отпилите ручку как можно ближе к закругленной части. Это должны делать только взрослые!

Затем с помощью лупы нарисуйте круг вокруг конца коробки из-под обуви.Затем вырежьте его точным ножом.

Теперь, если у вашей коробки есть крышка, которая опускается ниже того места, где вы вырезали отверстие, используйте вырез из коробки для обуви, чтобы измерить, какую часть крышки вам нужно отрезать.

Затем обильно нанесите горячий клей вокруг увеличительного стекла и поместите его в круг. Подержите там несколько секунд, пока он не затвердеет.

Затем измерьте ширину и высоту внутренней части обувной коробки и используйте эти размеры, чтобы сделать небольшую полку для вашего смартфона с черным пенопластом.Вырежьте один кусок, который станет основой, а другой — полкой, и склейте их горячим способом. Эта полка позволяет перемещать телефон вперед и назад в обувной коробке, чтобы сфокусировать экран.

Некоторые люди, которых я видел, используют двусторонний скотч, но мне нужно было что-то, что на самом деле не оставляет следов. Я использовал магнитную сторону двух магнитных замков для кошельков. В мой чехол для телефона встроены металлические пластины для использования с магнитным автомобильным креплением, поэтому мне просто нужно было, чтобы магнитная сторона магнитной застежки кошелька прикреплялась к чехлу для телефона (я добавил 2).В телефоне моего мужа нет металлических пластин, но у него есть маленькие металлические кружочки, которые идут вместе с магнитными автомобильными креплениями на внутренней стороне его чехла для телефона, и магниты кошелька отлично работают и с ними.

Прикрепите магнит кошелька к корпусу телефона в том месте, где находится металлическая пластина, так, чтобы выступы выступали наружу. Вы можете протолкнуть эти маленькие зубцы на кусок черной пенопластовой доски, и магнитная застежка кошелька войдет именно в то место, где вам нужно разместить их на пенопласте.Прикрепите к пенопласту именно в этих местах.

Использование проектора для смартфона «Сделай сам»

Теперь вы готовы попробовать. Включите в телефоне видео или фильм, а затем установите экран блокировки. Вам нужно будет перевернуть фильм, чтобы он правильно отражался на стене.

Положите телефон в коробку из-под обуви, найдите белый или светлый плоский фон в очень темной комнате или если на улице темно-черный цвет без света. Затем переместите телефон вперед или назад на полке из пенопласта, чтобы сфокусировать изображение.

Теперь посмотрим, как мы использовали этот проектор для смартфона своими руками в забавном сообщении в блоге о воссоздании одного из моих любимых детских воспоминаний.

Поделиться с друзьями?

Сделай сам проектор для смартфона

Все проблемы решены

Наконец-то! Мы наконец-то выяснили все нюансы работы нашего проектора! Нам удалось спроецировать изображение со смартфона на стену и просматривать видео и фото.Мы быстро поняли, что из-за того, что свет преломляется так же, как через линзу увеличительного стекла, нам нужно перевернуть изображение на телефоне, чтобы оно правильно проецировалось на стену. Изначально мы физически перевернули телефон так, чтобы он стоял вверх ногами, чтобы изображение было вертикальным. В противном случае отраженное изображение будет перевернуто. Однако следующая проблема, с которой мы столкнулись, была немного более загадочной. Изображение было вертикальным, но перевернутым. Мы знаем, что можем настроить на iPhone настройку, которая будет отражать исходное изображение, и поэтому во время проецирования мы будем видеть исходное изображение.В противном случае проектор будет проецировать зеркальное изображение, на котором любые надписи будут отображаться в обратном направлении. К сожалению, нам не удалось самостоятельно настроить параметры iPhone, чтобы должным образом решить и предотвратить незначительную проблему. Мы быстро с этим смирились и, тем не менее, остались довольны своими результатами. После различных тестовых попыток увидеть, на каком расстоянии (от коробки до стены) будет проецироваться самое четкое изображение, мы обнаружили, что держать коробку на расстоянии примерно метра лучше всего! В восторге от нашего финального проекта, мы решили сфотографировать изображение на стене.Вскоре мы столкнулись с нашей последней проблемой — хотя и не связанной с самим проектором, а скорее с документацией нашей работы. Мы поняли, что не можем правильно сфотографировать изображение на стене. Все те, которые мы пытались снять, оказались очень мрачными и непонятными. Затем мы попытались использовать вспышку, что оказалось очень плохой идеей, поскольку проекция вообще не появлялась. Наконец, мы решили обратиться к нашему надежному TA за помощью во время нашего урока. Нам сказали войти в ручную настройку нашей указанной камеры и изменить длину экспозиции (в основном, сколько времени камера занимает, чтобы сделать снимок).Заставив камеру использовать более длинную выдержку, она смогла пропустить больше света (и, к сожалению, произвести немного больше размытых фотографий) и, следовательно, лучше запечатлеть наше изображение на стене! Теперь, наконец, мы закончили. Все нюансы были устранены, и мы остались очень довольны нашим конечным продуктом.

Общие проблемы

В процессе производства мы сталкивались с различными проблемами. Следующие сообщения отражают то, как мы справились с этими проблемами и эффективно их решили.

Незначительные проблемы

Как и все великие изобретатели, при создании проектора для смартфона мы столкнулись с рядом препятствий. К счастью для нас, некоторые проблемы были незначительными, и они были своевременно решены. Первоначальной незначительной проблемой, с которой мы столкнулись, было проделать отверстие в коробке (чтобы поместить в нее увеличительное стекло). Чтобы создать отверстие, мы обрисовали внутреннюю петлю изоленты, чтобы нарисовать круг немного меньше, чем у лупы. Однако после того, как мы вырезали круг, мы заметили, что он слишком мал для увеличительного стекла — после нескольких попыток его сдавить.Чтобы решить эту незначительную проблему, мы использовали нож, чтобы немного обрезать стороны. Однако это уступило место другой проблеме, оставив несколько отверстий вокруг увеличительного стекла, через которые может проходить свет. Это было легко исправить, добавив клейкую ленту в промежутки, утолщив рамку вокруг увеличительного стекла и по существу закрепив трюм. Вторая небольшая проблема, с которой мы столкнулись в процессе, заключалась в попытке заставить увеличительное стекло оставаться на том же уровне, что и отверстие, которое мы создали. Мы решили эту проблему, установив небольшую подставку внутри коробки с оставшимся картоном для поддержки увеличительного стекла.Когда обе проблемы были решены, увеличительное стекло было окончательно закреплено на месте и готово к использованию.

Приступая к работе

Наша первая существенная проблема возникла при первоначальной попытке использования проектора. Мы поместили смартфон в проекционный бокс и по сути направили его в сторону стены. Сначала все, что мы могли видеть, было белым сиянием на стене. Глядя в проектор через увеличительное стекло, мы могли видеть четкое изображение на экране — слегка увеличенное с улучшенным ощущением.Мы не могли понять, почему изображение не проецируется. Итак, мы попытались изменить несколько вещей, начиная с окружающей среды. Мы переехали в меньшую темную комнату — почти черную как смоль — но изображение все равно не появлялось. Тогда мы и поняли, что это, вероятно, связано с самим проектором. Сначала мы рискнули с увеличительным стеклом, вывернули его наизнанку, перевернули, но, увы, результата не было. Наконец, мы подумали о переносе местоположения смартфона. Первоначально он находился посередине проектора, примерно в 11 см от увеличительного стекла.Мы начали с того, что переместили его ближе к увеличительному стеклу на 8 см, затем на 6 см, 4 см и, наконец, вплотную к нему. Конечно, теперь понимать, как это работает наука, было не самой разумной идеей. Однако после того, как эти эксперименты не увенчались успехом, мы начали убирать смартфон от лупы. Мы начали с того, что разместили его на расстоянии 13 см, затем 15 см, и, наконец, мы начали видеть предварительный результат проецирования изображения. В конце концов мы обнаружили, что проектор был наиболее эффективным, когда смартфон находился в задней части коробки, около 21 года.На расстоянии 5 см от увеличительного стекла.

{

Готово, работает, результат!

Важно отметить, что качество проецирования невозможно точно передать с помощью используемых нами камер. При личной встрече изображение становится ярче, заметнее и четче.

{

Тадааа! Теперь выберите файл на телефоне, положите телефон в обувную коробку, закройте коробку, выключите свет и смотрите!

{ { {

5.Приклейте лупу к отверстию обувной коробки. Избегайте лишних пространств по бокам, заклейте их большим количеством ленты!

{

4. Отломите ручку лупы.

Сделай сам проектор для смартфона — Жизнь Мать-Земля

Вы можете создать видеопроектор для своего телефона или планшета, используя не более чем коробку и увеличительную линзу.

Автор: Лиз Ли Хайнеке

Ноябрь 2016

В Открытая научная лаборатория для детей (Quarry Books, 2016), Лиз Ли Хайнеке предлагает 52 научных занятия, идеально подходящих для семейного отдыха.Безопасный, но увлекательный, с достаточной интригой как для малышей, так и для детей постарше, знания Хайнеке видны на каждой странице. Эта книга — идеальный способ экспериментировать с вашими детьми и быть уверенными, что им нравится процесс, а также результаты!

Материалы

• Мобильный телефон или электронный планшет
• Обувная коробка (для мобильного телефона) или большая картонная коробка (для планшета)
• Увеличительное стекло или увеличительный лист Режущий инструмент
• Лента
• Коробка или стол для установки проектора
• Плоский белый поверхность, для экрана

Советы и подсказки по безопасности

• Этот проект требует резки острыми инструментами и может быть лучше для детей старшего возраста.

• Самодельный проектор не будет воспроизводить изображения высокой четкости, потому что портативные устройства не излучают достаточно света, но это интересный способ для детей узнать немного науки и посмотреть видео.

Протокол

1. Полностью увеличьте яркость и громкость устройства.

2. Положите телефон или планшет на один конец коробки, выровняйте картон и отметьте место, где верх устройства соприкасается с коробкой.

3. Совместите верхнюю часть увеличительной линзы или листа с отметкой на коробке, обведите ее и вырежьте отверстие, немного меньшее, чем размер вашей лупы.Вырежьте отверстие таким образом, чтобы при размещении устройства на противоположной стороне коробки центр устройства совпадал примерно с центром лупы. Возможно, вам придется снять линзу с держателя увеличительного стекла, чтобы отцентрировать ее.

4. Закрепите линзу в прорезанном отверстии. Если вы используете увеличительное стекло, убедитесь, что рифленая сторона обращена внутрь, а гладкая — наружу.

5. Заблокируйте книжную ориентацию на телефоне, чтобы изображение нельзя было переворачивать, и откройте фотографию, чтобы сфокусироваться на ней.

6. Проверьте проектор в темноте на улице или в темной комнате. Переверните устройство вверх дном, поместив его в коробку на стороне, противоположной линзе.

7. Установите проектор на ящик или стол и сфокусируйте изображение на плоской белой поверхности, например, на воротах гаража, бумаге или листе. Вам придется поиграть с расстоянием между проектором и экраном, в зависимости от расстояния между устройством и объективом, а также от увеличения. Чтобы увеличить изображение, отодвиньте рамку от экрана и переместите устройство вперед внутри коробки, чтобы получить идеальную фокусировку.Не забудьте держать экран устройства под углом 90 градусов к нижней части коробки.

8. После установки фокуса запустите фильм, прикрепите устройство к задней части коробки, закройте крышку или накройте коробку полотенцем, чтобы заблокировать лишний свет, и наслаждайтесь просмотром!

Наука за весельем

Когда свет от вашего устройства проходит через линзу проектора, он замедляется и изгибается, образуя идентичное перевернутое изображение в точке фокусировки на другой стороне линзы.Это свойство светового коробления называется , преломление .

Хотя свет распространяется от своего источника по прямой линии, он меняет скорость и изгибается, когда проходит через новую среду, например линзу. Форма и толщина линзы определяют, как и где она перефокусирует световые волны. Линзы предназначены для преломления света для определенной фокусировки изображения. В очках, телескопах и микроскопах используются линзы, которые помогают нам лучше видеть.

Очень важно отрегулировать расстояние между устройством, объективом и проекционной поверхностью, чтобы получить точную точку фокусировки.Поскольку объектив переворачивает изображение, вы должны держать экран телефона вверх ногами, чтобы изображение на экране фильма было видно правой стороной вверх. Линзы в наших глазах тоже переворачивают изображения, но наш мозг корректирует разницу, поэтому мы даже не замечаем.

Творческое обогащение

1. Можете ли вы разработать проектор лучше? Как размер коробки влияет на изображение?

2. Что произойдет с изображением, если вы добавите в проектор второй объектив?

3. Можно ли сделать еще более крупное и четкое изображение с ноутбуком, который дает больше света?


Лиз Ли Хайнеке — молекулярный биолог, писатель, мать, она посвятила свою долю времени преподаванию естественных наук всем, от студентов-медсестер до своих троих детей.

Перепечатано с разрешения Outdoor Science Lab for Kids: 52 Семейные эксперименты для двора, сада, детской площадки и парков Лиз Ли Хайнеке, опубликовано Quarry Books, отпечаток Quarto Publishing Group, 2016. Фото Amber Фотография Прокаччини.

Как сделать проектор для смартфона своими руками

Если вам интересно, как сделать проектор для смартфона своими руками из вторсырья и канцелярских принадлежностей, обязательно прочтите это подробное руководство.Выполнив эти простые шаги, вы сможете создать проектор своими руками менее чем за полчаса.

Несмотря на то, что они сделаны вручную, такие проекторы позволяют смотреть видео на большом экране и часами играть в игры. Если вы настроены на что-то творческое, читайте дальше, чтобы узнать, как собрать такой проектор самостоятельно.

Сделайте проектор для смартфона своими руками за 30 минут

Если у вас ограниченный бюджет, лучше отложить покупку обычного проектора до тех пор, пока у вас не будет достаточно денег, чтобы купить качественное устройство.Помимо того, что они довольно дороги, такие модели занимают слишком много места и менее энергоэффективны, чем самодельные проекторы.

Вам также необходимо подключить их к источнику питания, что делает их менее портативными. В отличие от этого, проектор для смартфона своими руками не будет стоить вам ни цента, если у вас есть все необходимые офисные принадлежности и картонная коробка. Они также довольно портативны.

Вы можете собрать такой проектор вместе с ребенком и использовать его, чтобы показывать картинки своим друзьям.Обязательно используйте хорошее увеличительное стекло, чтобы смотреть фильмы в высоком качестве. Некоторые фотографы используют освещение для фотосъемки своими руками. Они проецируют изображения на модели для создания необычных световых эффектов. Вот мое пошаговое руководство о том, как собрать проектор своими руками.

Чтобы сделать проектор своими руками, нужно использовать несколько предметов повседневного обихода, которые можно найти практически в любом доме. Лучше найти все эти объекты, чтобы получить качественное изображение.

Вам нужно использовать картонную коробку, чтобы направить свет от вашего смартфона на увеличительное стекло, используемое в качестве линзы. Это позволит вам проецировать увеличенное изображение на экран или белую стену.

Для этого лучше взять обычную обувную коробку. Если его нет, подойдет любая прямоугольная коробка. Вам нужно выбрать коробку, которая немного шире вашего смартфона. Он не должен быть слишком широким, так как вам нужно направить свет на увеличительное стекло.

Если у вашего бокса белые внутренние стенки, свет экрана вашего смартфона будет отражаться от них, что может привести к плохому качеству изображения.Чтобы этого не произошло, нужно сделать эти стены черными. Таким образом, свет не будет рассеиваться и отражаться, что обеспечит лучшее качество изображения.

Возьмите черную бумагу и аккуратно приклейте ее к внутренним стенкам коробки. Для этого очень важно использовать матовую бумагу. Вам нужно нанести тонкий слой клея на кисть или кончики пальцев и распределить его по бумаге, чтобы убедиться, что он будет правильно приклеен к стенам. Если под рукой нет клея, можно прикрепить бумагу скотчем.

Для изготовления проектора для смартфона лучше использовать плотную бумагу. Помните, что вам нужно вырезать одну сторону, поэтому важно сделать конструкцию более прочной. Вместо черной бумаги можно использовать черную краску. Однако придется подождать, пока высохнут крашеные стены.

Если вы не знаете, как сделать проектор для смартфона своими руками, выполните следующие действия. Поставьте коробку на стол перед собой. Удерживая его вертикально, поместите сверху увеличительное стекло и нарисуйте его контур карандашом.Картонным ножом вырежьте отверстие для линзы.

Вырезанный круг должен быть немного меньше его контура, чтобы лупа не выпала.

Когда вы закрываете коробку крышкой, она может закрывать часть увеличительного стекла. Обязательно отрезайте все части, которые блокируют свет. Присмотритесь к вырезанному отверстию и используйте картонный нож, чтобы удалить части коробки, которые могут мешать.

Найдите подходящее место для увеличительного стекла за вырезанным отверстием и приклейте его, чтобы оно оставалось на месте.Если ручка увеличительного стекла мешает и не помещается в коробку, отрежьте ее. Для получения четкого и детального изображения необходимо использовать качественный объектив.

Чтобы ваш смартфон был надежно прикреплен к внутренним стенкам коробки, вы можете использовать устойчивый штатив iPhone. Однако, даже если у вас его нет, вы можете легко собрать штатив для iPhone своими руками из пенопласта или зажимов для бумаг. Используя штатив, вы можете поставить смартфон напротив увеличительного стекла и удерживать его на месте.

Для получения более приятных впечатлений важно правильно настроить параметры смартфона.

Выберите максимальную яркость : Благодаря высокой яркости вы получите более яркое изображение на выходе.

Заблокируйте экран смартфона : Если вы не хотите, чтобы изображение неожиданно поворачивалось, отключите параметр автоповорота в настройках экрана.

Отключить спящий режим : Зайдите в настройки времени спящего режима экрана и выберите «Никогда.«Таким образом, ваш телефон будет работать часами.

Отразить изображение : из-за преломления света проецируемое изображение будет перевернуто и перевернуто вверх ногами. Вы можете быстро решить эту проблему, используя приложение, изменяющее ориентацию выходного изображения.

Некоторые люди используют зеркало для решения проблемы инверсии, однако его установка может быть затруднена. Вам нужно поставить зеркало под углом 45 градусов и поставить напротив лупы.

Если вы выполнили эти шаги, ваш проектор должен быть почти готов.Как и в обычных устройствах, требует калибровки. Чтобы сфокусировать его, нужно поставить напротив экрана.

Поместите смартфон в конец коробки из-под обуви и начните перемещать его к вырезанному отверстию с линзой. Изображение на экране станет менее размытым. Перемещайте его, пока не найдете нужное место. Помните, что вы также можете разместить свой самодельный проектор для смартфона подальше от экрана, чтобы получить качественное изображение.

На этом этапе вам также необходимо проверить, есть ли какие-то части коробки, которые вы, возможно, захотите удалить.Кроме того, вы увидите, есть ли отверстия в коробке.

Если все работает правильно, вы можете сразу приступить к работе с проектором. Вы можете раскрасить коробку снаружи или приклеить к ней цветную бумагу. Когда он будет готов, выключите свет и начните смотреть фильмы.

Топ-3 идеи проекторов для смартфонов своими руками

Чтобы создать прочный проектор, попробуйте реализовать идеи, упомянутые ниже. Они помогут вам собрать портативный проектор для домашнего использования и путешествий.

1/2

  • 1/2

  • 2/2

Уровень сложности : Средний

Расчетное время : 1 час

Материалы :

  • Плотный картон
  • Черный рулон бумаги для рукоделия
  • Дюбели
  • Соломинка
  • Лупа
  • Лупа Клей
  • Зеркало
  • Двусторонний скотч

Чтобы сделать телефонный проектор, найдите большую толстую страницу для бумажных мехов.Вам нужно найти специальный шаблон, распечатать его, вырезать, сделать складки и с двух сторон покрасить их в черный цвет.

Это позволит вам улучшить фокусирующие способности вашего проектора, предотвращая утечки света.

В отличие от других проекторов, сделанных своими руками, у этого есть смартфон на верхней части коробки. Он должен указывать на зеркало. Это позволяет переворачивать проецируемое изображение.

1/2

  • 1/2

  • 2/2

Уровень сложности : Easy

Расчетное время : 30 минут

Материалы :

  • Обувной ящик
  • Лампочка
  • Прецизионный нож
  • Двусторонняя лента
  • 245 Изолирующая лента
  • 245 типа самодельного проектора нужно найти лампочку и обувную коробку.Для реализации этой идеи нужно очистить лампочку, не разбивая ее, и залить водой, чтобы превратить ее в самодельную линзу. Чтобы обновить свой DIY-проектор, вы можете добавить встроенный динамик.

1/2

  • 1/2

  • 2/2

Уровень сложности : Легко

Расчетное время : 30 минут

Материалы :

Если вы хотите научиться делать проектор без увеличительного стекла, попробуйте вместо этого использовать линзы Френеля.Они предназначены для увеличения мелкого текста. Если вы используете проектор в большой комнате, вы можете заметить, что текст на экране выглядит размытым.

Когда вы размещаете проектор далеко от стены, свет рассеивается, что приводит к снижению качества изображения. Чтобы этого избежать, вы можете использовать линзу Френеля вместо увеличительного стекла. Таким образом, вы можете увеличить изображение без потери качества. Однако вам нужно будет найти коробку большего размера, чтобы вместить такой объектив.

Как, сколько и сколько: DIY проектор для смартфона

Куда бы я ни повернулся, я слышу о снежных бурях, закрытии школ, арктических взрывах…и, к сожалению, перебои в подаче электроэнергии. Но если вы и ваша семья хотите посмотреть фильм, чтобы убить время, и вы не хотите толпиться вокруг своего смартфона, есть решение!

Все, что вам нужно, это телефон (я надеюсь, с ручным зарядным устройством, чтобы вы не тратили всю батарею!), Пустая обувная коробка, маркер, увеличительное стекло, скотч и ножницы, и вы можете сделать самодельный проектор для смартфона. Я нашел этот пост на TheMetaPicture, и мне пришлось его протестировать!

Сначала выньте всех кошек из коробки для обуви.Это будет самый трудный шаг, потому что они могут быть до смешного очаровательны. Сопротивляйтесь желанию сдаться.


Затем снимите ручку лупы и обведите контур маркером на короткой стороне коробки из-под обуви.
Возьмите ножницы (или нож x-acto, если он у вас есть) и вырежьте круг.
Затем возьмите увеличительное стекло и приклейте его к коробке. Я использовал изоленту, и она отлично сработала.
Теперь в исходном сообщении говорится, что нужно использовать скрепку и каким-то образом превратить ее в подставку для телефона.Я, должно быть, идиот, потому что в течение добрых 10 минут пытался понять, как, черт возьми, скрепка может быть подставкой, безрезультатно. Так что удачи в этом, если это то, что вы решите использовать.
И якобы это все, что вам нужно сделать! Но на самом деле я нашел еще несколько шагов, чтобы заставить эту работу работать. Прежде всего, установите яркость на вашем телефоне на высокий , когда он пойдет. Иначе вы ничего не увидите.

Теперь есть два способа правильно проецировать изображение.Если вы не выполните ни один из этих шагов, ваши изображения будут перевернутыми .

# 1 — Используя зеркало, держите телефон над зеркалом, которое будет проецировать через увеличительное стекло вертикальное изображение. Однако я считаю это слишком сложным и обременительным.


# 2 — Я рекомендую:
* Заблокируйте ориентацию телефона, чтобы она не менялась при повороте телефона на
* Переверните телефон вверх дном так, чтобы верх оказался внизу коробки, а нижний — вверх
* Проецируйте изображение в портретной ориентации (не в альбомной)
Обратите внимание: чем дальше вы отстаете от стены, тем больше изображение , но … тем тусклее будет. Фотография ниже была сделана с объективом на расстоянии 38 дюймов от стены и телефоном на расстоянии 47 1/2 дюймов от стены. Моя фотография оказалась размером 8х15 дюймов. Я мог бы сделать его больше, но тогда я не смог бы хорошо сделать это фото.
И я называю махинациями фотографию оригинального поста с Дэвидом Боуи — мой муж, профессиональный фотограф, говорит, что они, вероятно, сделали длинную выдержку, чтобы сделать снимок, поэтому не удивляйтесь, если у вас включен свет и вы не видите что на стене!

Однако могу сказать, что работает! Вам просто нужно немного терпения, чтобы определить правильное расстояние от стены и от объектива, но с небольшой настройкой вы сможете это сделать!

ОБЩАЯ СТОИМОСТЬ: Около 4 долларов США 90 109 долларов США 1 доллар США.99 для увеличительного стекла от Ace Hardware
1,99 доллара за изоленту от Staples
Ножницы, коробка для обуви, маркер и телефон под рукой

ОБЩЕЕ КОЛИЧЕСТВО ВРЕМЕНИ: Около 10 минут
Обратите внимание, что это не включает время, чтобы сделать подставка для скрепок … на которую ушло слишком много времени …

ЛЕГКО-ПРОСТОЙ МАСШТАБ (1 очень легкий — 5 очень сложный): 2 из 5
Единственная сложная вещь — это выяснить, какое расстояние должно быть от ящик к стене и какое расстояние между телефоном и лупой.Однако, как только вы это выясните, все будет готово!

DIY проектор для смартфона | Upcycle That

Этот проектор для смартфона своими руками — увлекательный и быстрый проект. Оказывается, превратить телефон в цифровой проектор несложно. Вам просто понадобится немного материалов и немного изобретательности. А еще лучше, что стоимость этого проекта составляет около 1 доллара. Читайте дальше, чтобы узнать, как сделать проектор для смартфона своими руками.

Необходимые материалы:

  • Смартфон
  • Увеличительное стекло (должно быть доступно в местном долларовом магазине)
  • Ящик для обуви
  • Скрепка
  • Нож X-acto
  • Черная изолента

Шаг 1 — Трассировка отверстия

Этот проект — прекрасный пример того, почему мы никогда не выбрасываем коробки из-под обуви.Они так хороши для множества разных вещей!

Чтобы сделать проектор для смартфона своими руками, возьмите коробку из-под обуви. Лучше всего подойдут обувные коробки с темной внутренней стороной, однако вы всегда можете добавить немного черной бумаги или краски, чтобы приспособить коробку более светлого цвета.

Обведите короткой стороной обувной коробки внешний край увеличительной линзы. Вы можете сначала отсоединить ручку от линзы увеличительного стекла.

Шаг 2 — Вырежьте отверстие

Используя нож x-acto, вырежьте только что начерченное отверстие.Старайтесь резать прямо по линии, чтобы не допустить попадания света в коробку.

Шаг 3 — прикрепите линзу к коробке

Теперь вы хотите прикрепить лупу к обувной коробке. Совместите линзу с вырезанным отверстием. Оберните черную изоленту по всему краю линзы. Убедитесь, что линза плотно прилегает и нет отверстий для прохождения света.

Шаг 4 — делаем подставку

Следующий шаг — превратить скрепку в подставку для проектора для смартфона.

Шаг 5. Переверните экран телефона

Вот интересный научный факт: когда свет проходит через линзу, изображение переворачивается. Поэтому для правильного отображения проецируемых изображений вам нужно перевернуть экран телефона.

На iPhone выберите «Настройки»> «Общие настройки»> «Универсальный доступ»> «Вспомогательное касание»> «Вкл.».

Это активирует сферу, которую вы можете использовать для поворота экрана в фото-приложениях.Чтобы активировать шар, просто коснитесь его. Это позволит вам повернуть экран.

Шаг 6 — найдите фокус

Найдите глухую стену для проецирования. Чтобы сфокусировать изображение, вам нужно будет найти оптимальное место для вашего телефона в коробке. Положите телефон на подставку посередине коробки. Двигайтесь вперед и назад, пока ваше изображение не станет хорошо сфокусированным.

Шаг 7 — оптимизируйте качество просмотра

Для наилучшего просмотра выключите весь свет в комнате и включите на телефоне полную яркость.Обязательно используйте режим слайд-шоу в своем фото-приложении, чтобы вы могли пользоваться громкой связью. Теперь сделайте шаг назад и наслаждайтесь своим новым проектором для смартфона своими руками!

Источник: Makezine

Связанные

Как сделать проектор для смартфона своими руками с обувной коробкой

Когда вы были маленькими, вы играли с кукольным домиком, который был совсем не тем, о чем вы мечтали? Так что, может быть, вы взяли картон и плотную бумагу и сделали дополнения. Может быть, вы нашли рождественские огни, завернули их в тюль, чтобы создать воздушный или подводный эффект для ваших русалок и водяных.Или, может быть, вы переделали старый ствол дерева и сделали достойным хоббита Средиземье домом.

Куда бы вы ни попадали в детстве, теперь, когда вы стали старше, возможно, пришло время вернуть себе это воображение.

И теперь, когда вы живете в мире, подключенном к Интернету, который позволяет вам не только видеть дикие творения других, но также предлагает пошаговые инструкции, как создавать видеоролики, а также нишевые магазины, предлагающие удивительные миниатюры, чтобы дополнить и дополнить ваши единственный в своем роде дом мечты, вы можете сделать почти ВСЕ!

Каким бы ни был ваш вкус, взгляните на эти 22 задумчивых и УДИВИТЕЛЬНЫХ кукольных домика! И пусть мир миниатюр снова поглотит вас.

1. Потертый шик Простой

Кто сказал, что все кукольные домики должны быть розовыми ?! Может быть, вы живете в квадратном современном стиле, но мечтаете о белых кружевах и розах где-нибудь на замшелой косе. В этом очаровательном коттедже от Cinderella Moments от Кэролайн Дюпюи вы можете встретить этот глоток свежего воздуха на подоконнике или боковом столике и поразмыслить над возможностями.

2. Дом на дереве другого типа

Начать с нуля — значит просто прогуляться по лесу.Пень может просто валяться и просить вторую жизнь в виде кукольного домика для мышей. Этот дом Мэдди Бриндли вместе с инструкциями можно найти в Mad’s Mouse House на WordPress с дополнительной информацией о мастере.

3. Подобрать правильную ноту

Хлам для одного человека — будущее сокровище для другого! Покоробленная или сломанная гитара снова может стать домом для фантастической игры. Взгляните на гитарный кукольный домик Fairy Meadow Miniatures. Чтобы увидеть фотографии незавершенной работы, посетите их веб-сайт.

4. Заземленный тип кукольного домика

Со ссылкой на Средиземье Дж. Р. Р. Толкина вы знали, что у меня будет один дом хоббита. И вот оно! Вам не обязательно лететь в Новую Зеландию, но на ее создание, как и у Мэдди Чемберс, может уйти год. Чтобы увидеть больше невероятных внутренних картинок, посетите Mads Hobbit Hole на wordpress.

5. Так хочется стать японцем. . .

Как и в случае с английской группой 80-х, The Vapors, вы можете захотеть стать японцем, но, конечно, не сможете.Возможно, вы не сможете переехать в Японию или даже купить суши там, где живете. Зато у вас может быть свой удивительный миниатюрный японский кукольный домик! Этот комплект продается японской компанией по производству кукольных домиков Billy.

6. Мечтает быть цыганом

Может быть, вы мечтаете бродить по европейской деревне в образе бродячего цыгана. С появлением принтеров для лазерной резки кукольные домики могут иметь любую форму и размер, например 8-дюймовый караван из Michelle’s Miniatures.

7. Может еще мод!

Ваш стиль может быть скорее ретро или просто радужным, если вы любите Love LOVE этот стильный тренажерный зал.Этот дом-калейдоскоп пока что можно найти только на Ebay или Craigslist, но какой это был бы особенный кукольный домик!

8. Мини-модерн в ваших руках

Этот мини-современный шедевр, противоположность кукольного домика Виктория, который был кумиром моей юности. Называемый на многих сайтах домом Беннета, вторичный рынок может быть единственным местом, где он существует!

8. Настоящее ретро

Если вы не против изучить земной шар и временную шкалу, вы можете найти это, Plattenbau-Hochhaus 1966 года.Поговорим о заклинателе! Но как ты посмел поиграть с этим!

9. Замковое поместье, забери меня!

Если вам нравится запечатлеть еще одно столетие, а не десятилетие, и вы всегда чувствовали, что подойдете для королевской обработки, то этот вырезанный лазером кукольный домик в замке — это то, что вам нужно. Я не мог найти комплект в продаже, но, возможно, можно было бы найти видео с пошаговой демонстрацией лазерной пилы. О звезде, наверное, можно мечтать и желать!

10. Только настоящие роялти

Может быть, вы могли бы стать миллиардером в наши дни и получить что-то похожее на точный кукольный домик королевы Марии, который был спроектирован сэром Эдвином Лютьенсом в 1924 году.На этом снимке показан день переезда дома в 1924 году. Если вы хотите увидеть замок лично, вам нужно спланировать поездку в Виндзорский замок. Думаю, оно того стоит.

11. Очень викторианский

Если вы хотите викторианский кукольный домик, ваш выбор бесчислен. Есть примеры всевозможных сочетаний цветов и гамм. Это классический вариант, изображенный на нескольких сайтах. Обязательно найдется комплект для начала, который заставит ваше викторианское сердце биться быстрее.

12.Очень преследуемые воспоминания

Если это было недостаточно страшно, то и этого не будет, потому что очаровательный дом из Амитивилля соблазняет своих жертв чувствовать, что они находятся в идеальном фермерском доме Новой Англии, прямо перед тем, как все пойдет ужасно, ужасно неправильно . Какая красота памятных вещей из фильмов или фан-арта.

13. Слышали ли вы о Робе Херде?

Скульптуры Роба Херда — кукольные домики, возвышенные до уровня искусства, бросающего вызов гравитации! Не знаю, есть ли в мире хоть один ребенок, которому посчастливилось сыграть в одном из этих шедевров, но если да, то им фантастически повезло.Я сказал, что бросает вызов гравитации ?!

14. Покупка бутика миниатюр

Если непрерывный шоппинг — это ваша мечта и фантазия, то, может быть, вы мечтаете о лондонском бутик-кукольном домике. Этот будет выставлен на выставке Kinsington Dollshow в Лондоне в мае 2015 года. Просто принесите торговый центр домой, не так ли?

15. Настолько просто, что ребенок может собрать ЛЮБОЙ СПОСОБ!

Когда я зашел на ее веб-сайт, я был немного взволнован. Потому что не только дома привлекательны, но и части можно продавать и связывать друг с другом.Это город Лилль. Чтобы узнать больше, посетите Lille Hussets House ..

16. Обувь в

Может быть, у вас так много кукол, что вы не знаете, что делать, поэтому вам может понадобиться эта обувь, или, скорее, домик для ботинок. В сети есть десятки стилей, и разве не было бы забавным испытанием превратить ботинок в домик для маленьких кукол.

17. Проживая сказочную жизнь

Не существовало причудливых самодельных кукольных домиков, которые также были бы круизными лайнерами, но я должен включить круизные лайнеры Barbie или Glamour Gal, потому что они иногда больше, чем дома мечты.Некоторые из них больше детских книжных шкафов. Хотя все из пластика, они потрясающие, а я скучаю по своему!

18. Вертеп художника из кукольных домиков

Я не думал об этом, но воссоздать мастерскую художника было бы здорово. Взгляните на Фриду! Детали включают принты ее собственных работ, а также миниатюрную Фриду в ее культовой позе.

19. Колдующий.

Этот Дом вуду от Лауры Денисон очень красив. Это не страшно, а просто очаровательно.Чтобы увидеть больше ее творений, вы можете проверить ее на G 45 Papers на Typepad. Многослойность и текстура цветов и узоров радуют глаз. Очаровательны маленькие лампы и люстры. Ждать! Это череп на полу… ?!

20. Поистине фантастическое творение!

Фрогмортон, кажется, специализируется на кукольных домиках из территории сказочных гномов. Кажется, это живой дом на дереве, выращенный самой матерью-природой для некоторых из ее лесной семьи. Если вам нужен более фантастический дизайн, загляните в Frogmorton.

21. Стань зеленым! кукольный домик

Для экологически сознательного воспитания следующего поколения земледельцев некоторые кукольные домики серьезно экологичны, в них используются ветряные мельницы и солнечные батареи. Этот зеленый кукольный домик Planstoy даже снабжен мусорными баками для всех видов материалов. Поговорим о воспитании следующего поколения любви к своей матери-Земле!

22. В старом доме в Париже, поросшем виноградной лозой…

Мне пришлось выбрать точку остановки, так что Старый дом в Париже — это то, что нужно.У меня есть один из этих домов и много кукол и мебели. Книга была любимой с детства. Фильмы j’adore! Мне нравится этот бойкий спрайт Мэдлин. Поэтому, когда я наткнулся на этот кукольный домик в магазине, я был ошеломлен. Они не продают их в Соединенных Штатах, поэтому я не видел и не слышал о них. А я взрослый человек и давно перестал смотреть приключения Мэдлин.

Но поскольку я начал читать книги своей дочери, я не мог удержаться от того, чтобы принести этот кукольный домик в свой дом с таким количеством друзей Мэдлин, сколько я смог найти на Ebay! Я думаю, что мне это может понравиться больше, чем моему ребенку, и я действительно волнуюсь, когда нахожу предмет здесь или там.Дверной звонок работает. Фонарь загорается. Я могу достать множество аксессуаров. И у меня даже есть мисс Клавель. И однажды я получу собаку Женевьеву! … .ДЛЯ МОИХ ВНУКОВ… .Конечно!

Изображение предоставлено: edgeeffectmedia.com через unsplash.com

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
