инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона. Как проверить лампочку накаливания

В этой статье я расскажу вам как сделать из смартфона тестер для прозвонки электрических цепей на наличие обрыва или короткого замыкания. Фактически, я сделаю приставку для сотового телефона (скорее даже переходник со щупами), с помощью которой можно производить измерения. Схема её невероятно проста и содержит в себе один резистор.

Такая поделка может вам пригодиться, если у вас сломался рабочий мультиметр. Или вам не охота брать его с собой. Лично я сделал такой переходник-приставку и бросил в бардачок автомобиля. Теперь, когда мне нужно прозвонить лампочку, предохранитель или ещё чего, то я достаю щупы и подключаю к телефону.

Какие возможности дает тестер из смартфона?

С помощью такого тестера можно:
  • — Прозвонить цепь на обрыв или короткое замыкание.
  • — Узнать приблизительное значение сопротивления (0-70 Ом).
  • — Смартфон издает звук, когда обнаружена целостность цепи.
Нам понадобиться: разъем от старой гарнитуры «джек» 3,5 мм, под ваш смартфон соответственно. Резистор на 2,2 кОм, но если нет можно взять другой, в промежутке 2 – 3 кОм, правда сопротивление будет мерить не так точно. И щупы самодельные или от сгоревшего тестера. Ну и соответственно телефон с системой ANDROID.

Схема переходника-приставки

Распиновка выводов разъема гарнитуры.


Мы будем подавать сигнал со щупов на микрофонный вход.


Все можно сделать навесным монтажом, припаяв резистор к штекеру, припаяв провода и залить все это дело горячим клеем. Либо сделать отдельный узел с раздвоением под щупы, одеть термоусадку и обдуть. В крайнем случае воспользоваться изолентой. 15 минут работы, не более…

Приложение для смартфона

После того, как переходник спаян, скачиваем приложение на (активная ссылка на приложение) и устанавливаем.
Запускаем приложение и подключаем переходник. Все должно работать. Если замкнуть щупы, то вы услышите звуковой сигнал, значит все нормально и можно пользоваться.
Изначально показываются нули:


А когда вы замкнете щупы между собой появиться вот такое слово и телефон пищит.

Предостережение при пользовании тестером

Этим тестером нельзя мерить цепи где есть напряжение! Так как ваш смартфон может выйти из строя. Так же учтите, что в некоторых схемах может присутствовать остаточное напряжение на конденсаторах устройства, что тоже будет опасно для смартфона.
Вещь порой очень нужная и в хозяйстве сгодиться.
Смартфоны давно уже вошли в нашу жизнь и находят все большее и большее применение.

Любителям сделать все своими руками предлагается простой тестер на основе микроамперметра М2027-М1, у которого диапазон измерения 0-300 мкА, внутреннее сопротивление 3000 Ом, класс точности 1,0.

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Выбор диапазонов измерения и вычисление номиналов резисторов

Определим для тестера диапазон измеряемых напряжений. Выберем три самых распространенных, покрывающих большинство потребностей радиолюбителя и домашнего электрика. Это диапазоны от 0 до 3 В, от 0 до 30 В и от 0 до 300 В.

Максимальный ток, проходящий через самодельный мультиметр равен 300 мкА. Поэтому задача сводится к подбору добавочного сопротивления, при котором стрелка отклонится на полную шкалу, а на последовательную цепочку Rд+ Rвн будет подано напряжение, соответствующее предельному значению диапазона.

То есть на диапазоне 3 В Rобщ=Rд+Rвн= U/I= 3/0,0003=10000 Ом,

где Rобщ – это общее сопротивление, Rд – добавочное сопротивление, а Rвн – внутреннее сопротивление тестера.

Rд=Rобщ-Rвн=10000-3000=7000 Ом или 7кОм.

На диапазоне 30 В общее сопротивление должно быть равно 30/0,0003=100000 Ом

Rд=100000-3000=97000 Ом или 97 кОм.

Для диапазон 300 В Rобщ=300/0,0003=1000000 Ом или 1 мОм.

Rд=1000000-3000=997000 Ом или 997 кОм.

Для измерения токов выберем диапазоны от 0 до 300 мА, от 0 до 30 мА и от 0 до 3 мА. В этом режиме шунтирующее сопротивление Rш подсоединяется к микроамперметру параллельно. Поэтому

Rобщ=Rш*Rвн/(Rш+Rвн).

А падение напряжения на шунте равно падению напряжения на катушке тестера и равно Uпр=Uш=0,0003*3000=0,9 В.

Отсюда в интервале 0…3 мА

Rобщ=U/I=0,9/0,003=300 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=300*3000/(3000-300)=333 Ом.

В диапазоне 0…30 мА Rобщ=U/I=0,9/0,030=30 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=30*3000/(3000-30)=30,3 Ом.

Отсюда в интервале 0…300 мА Rобщ=U/I=0,9/0,300=3 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=3*3000/(3000-3)=3,003 Ом.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом.

Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

I=U/R=1,5/(3000+2000)=0,0003 А.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

U=I*R=0,00029(3000+2000)=1,45 В.

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм.

Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора.

Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы.

Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.

Для регулировки добавочного резистора в 997 кОм для диапазона 300 В понадобятся генераторы постоянного тока или напряжения. Их можно использовать и как приставки к мультиметру при измерении сопротивлений.

Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.

Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного.

Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.

В этом небольшом обзоре рассмотрим возможность самостоятельного изготовления такого интересного и полезного в обиходе домашнем прибора, как простой тестер. Такой простой приборчик очень пригодится для оперативной проверки работоспособности радиодеталей и применения в быту.

Несмотря на то, что в магазинах можно купить тестер по достаточно низкой цене, самостоятельная сборка такого небольшого прибора станет отличной практикой для любого начинающего любителя радиотехники.

Собранный прибор очень удобен и вполне может использоваться даже мастерами своего дела. Фото самодельного тестера вы можете увидеть в обзоре ниже.


Принципиальная схема простого тестера

Такой прибор включает в себя минимальное количество элементов для сборки, которые есть в обиходе практически в любом доме или легко при необходимости могут быть куплены в любом магазине радиодеталей или даже в хозяйственном магазине.

По своей сути это единственный мультивибратор, который собран на транзисторной основе. С его помощью происходит генерация импульсов прямоугольного типа.

Контрольная цепь тока подключается к элементам мультивибратора на последовательной основе встречно и параллельно с использованием двух цветных светодиодов.

В итоге цепь, которая подлежит проверке с помощью устройства, тестируется током переменного типа, что обеспечивает высокую точность проверки.

Принципы работы тестера

С основного рабочего компонента, которым является мультивибратор, снимают переменный ток, который по своей амплитуде примерно равен тому, который подаётся источником питания. В качестве конденсирующего элемента подойдёт любой, выше 3.7 В, например на 16 или 25 В.

Естественно, что с разомкнутой цепью светодиоды не загораются. При замыкании цепи и прохождении тока по цепи загораются светодиоды. Всё просто.

Таким приборчиком можно очень быстро и качественно проверить любой элемент на работоспособность или цепь на разрыв в ней. Очень удобно для использования в домашних условиях, особенно не особо хорошо подготовленным человеком. Тестер транзисторов своими руками – что может быть проще?

Собирается такое устройство либо с применением простой печатной платы или же способом навесного монтирования. Также в область применения входит возможность определения “плюса” и “минуса”, когда вам не известно, где они у исследуемого элемента. Для использования в качестве батареи можно использовать 2-3 батарейки AAA для минимизации размера устройства.

Второй способ изготовления компактного тестера для использования в автомобиле. У такого прибора будет буквально 2 главные рабочие функции – возможность показания напряжения “на массе” и наличие в цепи 12 В. Причём, всё это будет доступно буквально при присоединении одного проводка к сети машины.

Что понадобится для создания такого функционального приспособления:

  • обычный медицинский шприц на 5 см3;
  • батареи LR-44 в количестве 4 штук;
  • два маленьких светодиодных элемента с резисторным компонентом;
  • маленький кусочек стальной проволочки;
  • проводок с зажимом на его конечной части.

Схемы самодельных тестеров автомобильного типа

  • Встречным способом параллельно спаиваем оба используемых светодиода;
  • Через применяемый резистор один из концов необходимо припаять крепко к стальной проволоке;
  • Прямо внутрь корпуса шприца устанавливаете одну за другой батарейки. Выбраны именно такие, поскольку они прекрасно помещаются в пятикубовый шприц;
  • Щуп пластиковой трубкой изолируется от шприца, проверяете работоспособность непосредственно в машине на практике;
  • Проверяем, засветятся ли светодиоды на элементе в 12В.

Итак, применение самими вами сделанного тестера более, чем обусловлено в быту. Поверьте, что такой небольшой прибор обязательно пригодится если не в ежедневном быту, то в те моменты, когда нужно что-то проверить в электросети домашней или в автомобиле.

Изготовление тестера своими руками способно серьёзно поднять самооценку любого человека, который не верит в то, что своими руками способен сделать что угодно – важно лишь желание.

Фото тестеров своими руками

Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое. Особенно такой тестер придется по душе начинающим радиолюбителям. Хотя, он настолько удобен, что и опытные радиолюбители пользуются им и по сей день.

Схема тестера

В тестере содержится минимальное количество элементов, которые обязательно найдутся в хозяйстве даже у начинающих радиолюбителей. Вся схема это по сути один мультивибратор, собранный на транзисторах. Он генерирует прямоугольные импульсы. Контролируемая цепь подключается к плечам мультивибратора последовательно с двумя светодиодами, встречно параллельно. В результате проверяемая цепь тестируется переменным током.

Принцип работы тестера для проверки радиокомпонентов

С рабочего мультивибратора снимается переменный ток, примерно равный по амплитуде источнику питания. Изначально светодиоды не горят, так как цепь разомкнута. Но если замкнуть щупы, то переменный ток побежит через светодиоды. В это время через светодиоды будет бежать переменный ток частотой примерно 300 Гц. В результате встречно-параллельного включения светодиоды будут вспыхивать попеременно, но из-за высокой частоты генерации этого не будет видно человеческому глазу, а будет видно, что просто одновременно светятся оба светодиода.
Что это дает? – Спросите вы. К примеру, если подключить к щупам диод, то будет светиться только один светодиод, так как переменный ток побежит только через один период. В результате сразу будет понятно, что подключенный диод исправен. Тоже самое наблюдается при проверке переходов транзистора.
Главное удобство этого тестера в том, что видно сразу работает переход диода или нет. Не нужно переворачивать элементы, под полярность тестера, как в обычном мультиметре. Это дает огромное преимущество при проверке большого количества радиоэлементов, да и вообще очень удобно.
Также можно проверять на пробой или обрыв другие элементы или цепи.


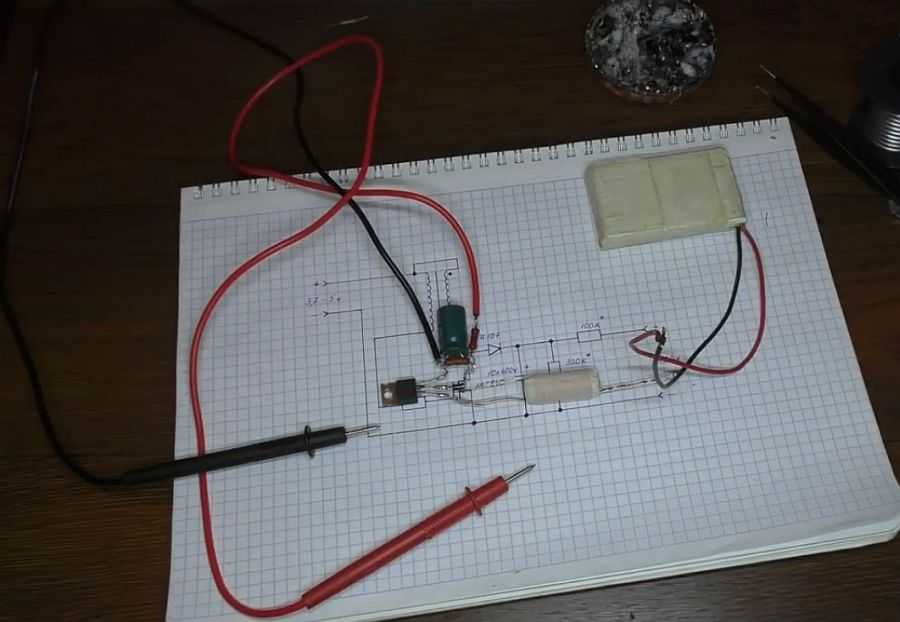

Собрать тестер можно на плате или навесным монтажом. Светодиоды лучше брать разного цвета, чтобы было видно четко визуально видно работу.


Также с помощью этого нехитрого прибора можно в два счета определить где катод и анод у неизвестного диода. Но для этого необходимо нанести маркировку расположения на светодиоды тестера.
В качестве питания я использовал литии ионный аккумулятор напряжением 3,7 В. Но вы может взять 2-3 «мизинчиковые» батарейки на 1,5 В включенные последовательно.
В общем, вещь очень нужная. Я рекомендую вам повторить это не хитрое устройство. И удобство в работе вам обеспечено, так ка в большинстве случаев требуется определить исправность радиоэлемента, а не его параметры.

Смотрите видео по работе с тестером для проверки радиоэлементов

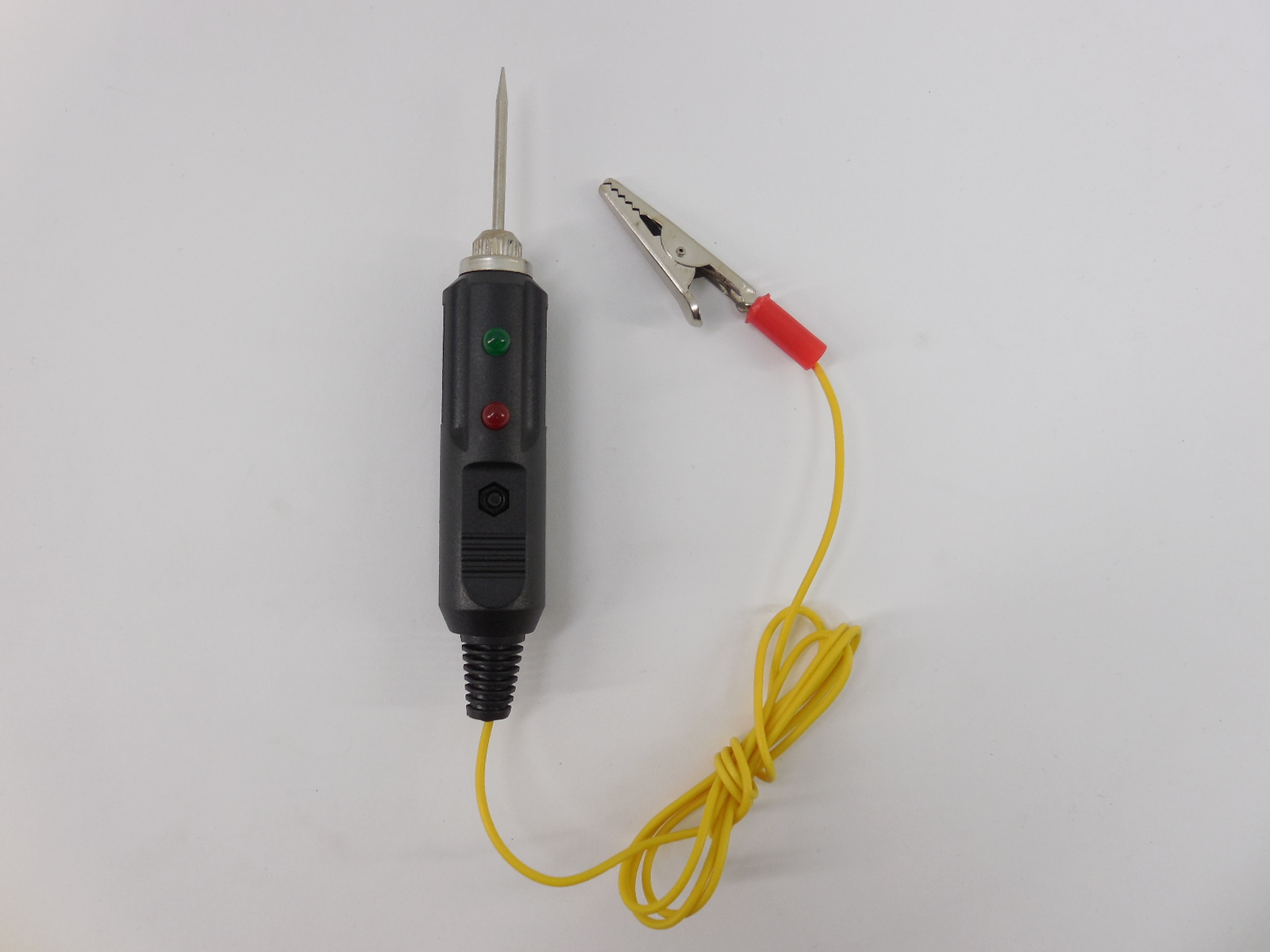

Несмотря на высокую надежность автоэлектрики современных автомобилей, все равно приходится сталкиваться с ее ремонтом. Чаще всего перестают работать световые приборы, фары, габаритные огни или указатели поворота. Причиной неисправности может быть, как сама лампочка, так и токоподводящие контакты или предохранитель. Возможно возникновение сразу всех трех неисправностей. Из-за плохого контакта в патроне или колодки лампочки она может перегореть. В момент перегорания в самой лампочке возникает дуга, укорачивающая нить накала, что приводит к резкому увеличению в цепи тока. При перегорании лампочки часто перегорает и предохранитель .

Разобраться в причине поломки без приборов не простая задача. Придется подставлять заведомо исправные детали. Неисправность можно определить с помощью стрелочного тестера или мультиметра , но не у каждого есть такой прибор и в автомобиле не очень удобно с ним работать, особенно в плохую погоду. Гораздо удобнее искать неисправность простейшим универсальным автомобильным тестером-пробником, сделанным своими руками.

Автомобильный тестер-пробник можно сделать из любой шариковой ручки, удалив из нее пишущий стрежень и разместив в ее корпусе всего один светодиод любого типа и токоограничивающий резистор. Соединяются детали между собой по ниже приведенной электрической принципиальной схеме. Как видите, проще схемы не бывает. Такой пробник может своими руками смастерить любой автолюбитель, не имеющий опыта изготовления электронных устройств.


Для надежного электрического контакта при касании щупом и возможности прокола изоляции проводов при поиске неисправностей, конец щупа выполнен виде стального острия. Чтобы сделать такой конец из пишущего стержня нужно извлечь пишущий узел и со стороны поступления пасты вставить в него тонкую швейную иголку. Иголка выдавит шарик, и острый ее конец выйдет из пишущего узла. Если ее вставить со значительным усилием, то она будет крепко зафиксирована. К самой иголке припаивается проводник, идущий к светодиоду.

Пишущий стержень надо брать с латунным пишущим узлом и большим шариком (ручки с такими стержнями оставляют широкую линию), иначе иголка может не достаточно войти в пишущий узел, и не будет выступать в достаточной мере, на 1,5-2 мм.

Проводник, для подключения автомобильного тестера к минусу аккумулятора или корпусу автомобиля можно припаять непосредственно к выводу резистора R1. Но для возможности смены проводника в случае его обрыва или если потребуется провод большей длины, я сделал присоединение его на резьбе.

Для этого достаточно отрезок трубки с внутренней резьбой вплавить, разогрев паяльником в подготовленное отверстие в корпус авторучки, предварительно припаяв к ней проводник необходимой длины.

Светодиод установлен на боковой стороне корпуса автомобильного тестера, но можно его установить на торце корпуса, а минусовой провод вывести сбоку.

Как пользоваться тестером

Приведу на примерах как можно выполнить проверку тестером исправность аккумулятора, предохранителя, лампочки накаливания и электромагнитного реле.

Как проверить аккумулятор

Для проверки наличия напряжения на выводах аккумулятора, нужно зажимом крокодил подсоединиться к отрицательному выводу аккумулятора, а концом щупа тестера прикоснуться к положительной клемме.

Как проверить предохранитель

Как проверить лампочку накаливания

Для проверки тестером лампочки накаливания , нужно одним выводом цоколя лампочки прикоснуться к положительному выводу аккумулятора, а ко второму выводу лампочки прикоснуться щупом тестера.


Если светодиод засветится, то лампочка исправна. Если в лампочке две нити накала, например лампочка для фар автомобиля, то нити накала проверяются по очереди.

Как проверить автомобильное реле

Автомобильное реле кроме обмотки электромагнита имеет еще и контакты, которые со временем выгорают и могут перестать коммутировать электрические цепи. С помощью тестера можно проверить как целостность обмотки, так и исправность контактов.


Стандартное автомобильное реле имеет ниже приведенную электрическую схему. Выводы 85 и 86 сделаны от обмотки реле. Вывод под номером 30 выполнен от подвижного контакта, 87а от нормально замкнутого контакта с подвижным контактом 30 и 87, это вывод от контакта, с которым соединяется подвижный контакт 30 при подаче на обмотку напряжения питания.

Для проверки обмотки реле, нужно одним из его выводов 85 или 86 прикоснуться к плюсовой клемме аккумулятора, а ко второму выводу прикоснуться щупом тестера. Если светодиод засветился, значит, обмотка целая. Исправность контактов проверяется касанием вывода подвижного контакта 30 к клемме аккумулятора, а щупа к выводу 87а. Таким же способом легко проверить любые выключатели и микропереключатели.

Как пользоваться тестером


при ремонте электропроводки автомобиля

На практике при поиске неисправности электрооборудования автомобиля нет необходимости извлекать предохранители и лампочки. Как известно, отрицательный вывод аккумулятора подключен к корпусу автомобиля и все электрооборудование в автомобиле одним выводом тоже подключено к корпусу. Таким образом, удалось в два раза уменьшить количество проводов электропроводки и повысить ее надежность. Исключение составляют только активаторы для замков дверей автомобиля, так как на них нужно подавать напряжение разной полярности в зависимости от необходимости отрыть или закрыть замок двери.

Например, если не светит лампочка одной из фар. Неисправность может быть в одном из элементов подачи напряжения на лампочку – включатель в салоне, реле, предохранитель или неисправность самой лампочки. Вероятнее всего перегорела сама лампочка, с нее и надо начинать проверку.

Для этого нужно зажимом крокодил тестера зацепиться за любую оголенную металлическую деталь кузова автомобиля или отрицательный вывод аккумулятора. Проверить качество контакта, прикоснувшись иглой щупа к плюсу аккумулятора. Светодиод должен светить. Включить неработающую фару и концом щупа по очереди коснуться всех контактов подключения лампочки. Если такой возможности нет, то можно иглой щупа проколоть по очереди каждый провод и если напряжения ни на одном нет (светодиод пробника не засветился) значит, лампочка цела, и нужно проверить предохранитель.

По схеме смотрите, где он установлен и проверяете его, даже не вынимая из колодки. Для этого достаточно коснуться сначала к одному его выводу, а затем к другому. Светодиод тестера должен засветиться каждый раз. Если светит только при прикосновении к одному из выводов, то предохранитель перегорел. Если к выводам предохранителя не подобраться, то нужно его вынуть и проверить, как описано в статье выше.

По такой методике проверяются любые провода электропроводки и контакты в автомобиле.

Как сделать простейший тестер для ремонта цифровой техники

Для диагностика неисправности цифровых телевизоров, приставок и тому подобной техники обычно не нужно высокоточных диагностических приборов. В большинстве случаев достаточно логического тестера для определения состояния уровня прозваниваемой цепи. Так как если выходят из строя мосфеты или процессоры они чаще всего переходят в короткозамкнутое состояние, и как реже всего — в обрыв, но не как в усредненное или плавающее состояние.

Сейчас вы увидите как сделать копеечный тестер, при помощи которого можно моментально определить уровень: низкий («минус» источника), высокий («плюс» источника), переменный, неопределенный или обрыв.

Понадобится

Изготовление простого тестера из одноразового шприца

Для удобства нахождения в руке был выбран большой шприц на 60 мл.

Припаиваем провод к игле и сверлим в корпусе отверстия под сам провод и 3 светодиода.

Припаиваем провода к контактам светодиодов и изолируем термоусадкой.

Смазываем их клеем и устанавливаем в корпус шприца.

Фиксируем провод от иголки нейлоновой стяжкой.

Собираем схему тестера:

Припаиваем резисторы по схеме.

Припаиваем провода к зажимам.

Изолируем все узлы термоусадкой.

Все скрутки засовываем в корпус шприца и заливаем горячим клеем.

Тестер готов к эксплуатации.

Работа с тестером

Подключаем зажими к питанию устройства, которое нужно диагностировать. Общее напряжение питания в схеме логики 5 В.

Включаем питание устройства. На тестере загорелся синий светодиод, указывающий на неопределенный уровень, так как щуп-игла никуда не подключена.

Производим тестирование устройства. Если прикоснуться щупом к массе — загорится красный светодиод.

Если к «+», загорится зеленый светодиод.

Если попасть щупом в переменное напряжение какого-нибудь генератора частоты, то будут гореть оба светодиода красный и зеленый.

Такой несложной прозвонкой можно быстро выявить пробитые и неисправные узлы.

Этот тестер существенно экономит время по сравнению с временем прозвонки обычным мультиметром.

Смотрите видео

Автомобильный тестер который сделает каждый


Очень здорово будет, если вы сделаете этот мини тестер и будете его возить всегда с собой в машине. Ведь с помощью него вы сможете: проверить работоспособность ламп и предохранителей не вынимая их из посадочных мест, узнать полярность и наличия напряжения в проводнике даже не снимая с него изоляции, проверить любую цепь на короткое замыкание и многое другое. Очень нужная вещь, которая может пригодится не только в машине, но и где угодно.

Понадобится


  • Два светодиода разного цвета.
  • Два резистора на 200 Ом и 1 кОм.
  • Плоская батарейка 3 В с колодкой.
  • Кусок провода.
  • Зажим «крокодил».
  • Мелкий пластиковый корпус.

Батарейка с колодкой:

Пластиковый корпус от старой телефонной гарнитуры:

Схема тестера



В схеме включены два светодиода встречно-паралельно между собой, с которыми последовательно включен элемент питания. В итоге при замыкании двух контактов горит зеленый светодиод, а при подключении питания из вне, горит красный светодиод. Ниже вы увидите, как это все может быть полезным.

Изготовление


Итак, элемент питания устанавливаем в колодку. Далее приклеиваем ее в корпус на горячий клей.

В окошко из-под кнопки вставляем два светодиода и согласно схемы запаиваем.


Добавляем резисторы.

Чтобы сделать щуп, возьмем иглу медицинского шприца с широким отверстие, чтобы в нее входила ножка от резистора.

Откусываем ножку от любого ненужного резистора и вставляем в обратную сторону иглы. Фиксируем все горячим клеем. Контакт резистора должен торчать.

Припаиваем щуп к тестеру.

Ко второму контакту батареи припаиваем небольшой провод и проверяем работу.

Заливаем все пустоты горячим клеем.

Закрываем заднюю крышку и можно пользоваться. К проводку прикручиваем зажим.

Как пользоваться?


Тестер уже готов к работе, чтобы что-то «прозвонить», вставьте объект между его щупом и зажимом. И если, скажем, предохранитель исправен — загорится зеленый светодиод.

Чтобы проверить наличие питания, подключите зажим к общему проводу и щупом проверяйте источник. Если там будет «+», то загорится красный.

А если минус, то зеленый.

Игла отлично прокалывает провода и их не нужно зачищать.

Чтобы возить тестер с собой, оденьте на иглу щупа защитный колпачок и возите с собой на здоровье, он не разрядится и всегда будет готов к работе.

Смотрите видео


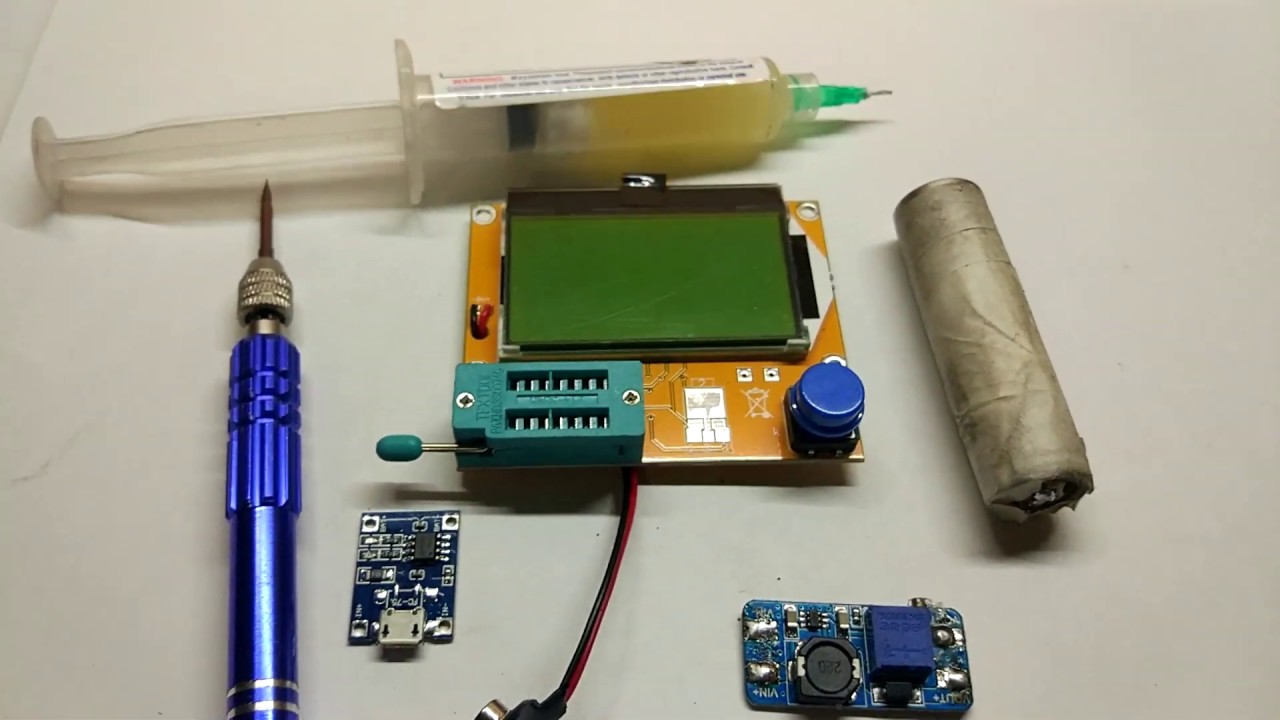

Самодельный мини тестер своими руками. Тестер из смартфона

Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое. Особенно такой тестер придется по душе начинающим радиолюбителям. Хотя, он настолько удобен, что и опытные радиолюбители пользуются им и по сей день.

Схема тестера

В тестере содержится минимальное количество элементов, которые обязательно найдутся в хозяйстве даже у начинающих радиолюбителей. Вся схема это по сути один мультивибратор, собранный на транзисторах. Он генерирует прямоугольные импульсы. Контролируемая цепь подключается к плечам мультивибратора последовательно с двумя светодиодами, встречно параллельно. В результате проверяемая цепь тестируется переменным током.

Принцип работы тестера для проверки радиокомпонентов

С рабочего мультивибратора снимается переменный ток, примерно равный по амплитуде источнику питания. Изначально светодиоды не горят, так как цепь разомкнута. Но если замкнуть щупы, то переменный ток побежит через светодиоды. В это время через светодиоды будет бежать переменный ток частотой примерно 300 Гц. В результате встречно-параллельного включения светодиоды будут вспыхивать попеременно, но из-за высокой частоты генерации этого не будет видно человеческому глазу, а будет видно, что просто одновременно светятся оба светодиода.
Что это дает? – Спросите вы. К примеру, если подключить к щупам диод, то будет светиться только один светодиод, так как переменный ток побежит только через один период. В результате сразу будет понятно, что подключенный диод исправен. Тоже самое наблюдается при проверке переходов транзистора.
Главное удобство этого тестера в том, что видно сразу работает переход диода или нет. Не нужно переворачивать элементы, под полярность тестера, как в обычном мультиметре. Это дает огромное преимущество при проверке большого количества радиоэлементов, да и вообще очень удобно.
Также можно проверять на пробой или обрыв другие элементы или цепи.

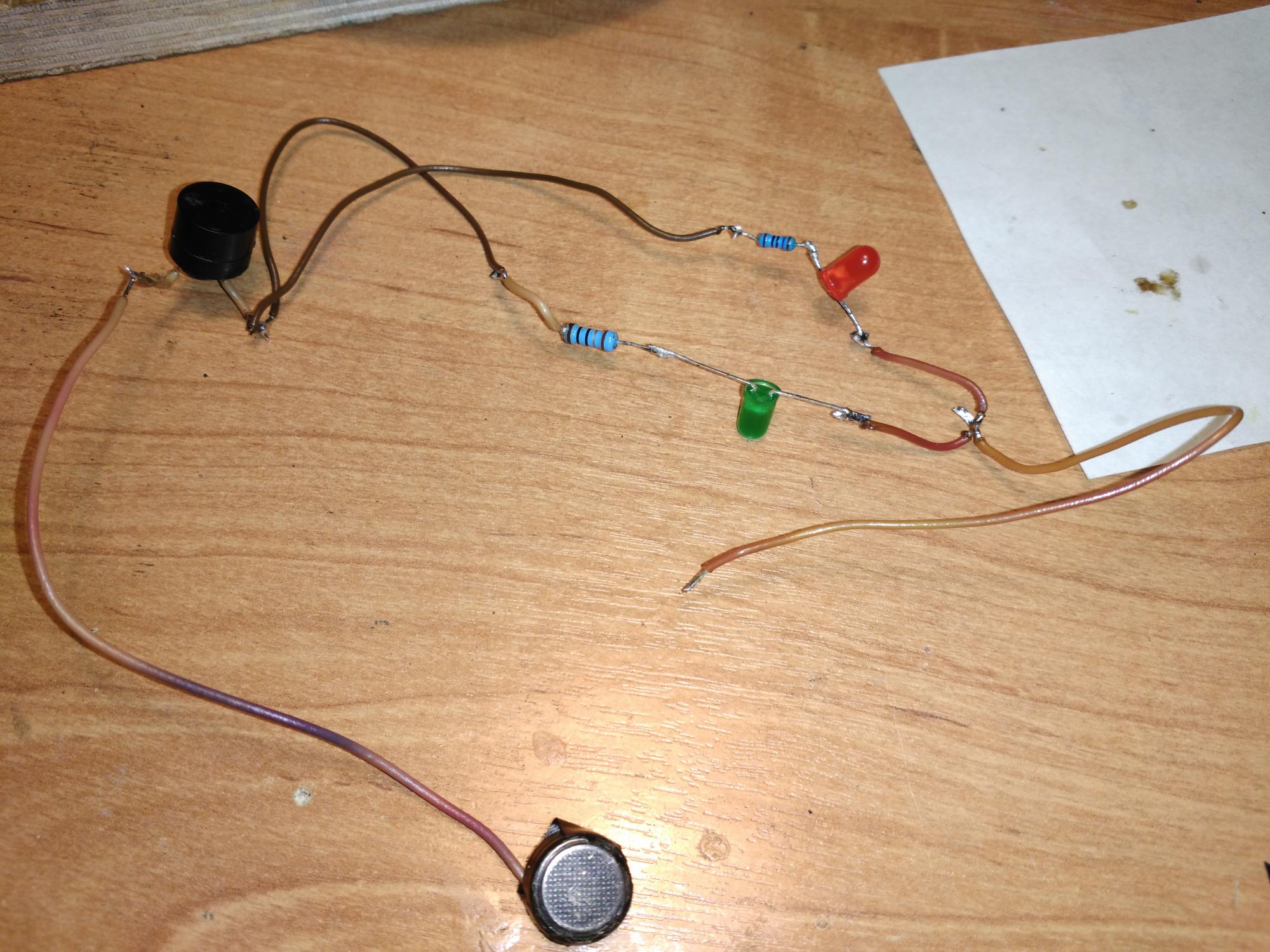

Собрать тестер можно на плате или навесным монтажом. Светодиоды лучше брать разного цвета, чтобы было видно четко визуально видно работу.


Также с помощью этого нехитрого прибора можно в два счета определить где катод и анод у неизвестного диода. Но для этого необходимо нанести маркировку расположения на светодиоды тестера.
В качестве питания я использовал литии ионный аккумулятор напряжением 3,7 В. Но вы может взять 2-3 «мизинчиковые» батарейки на 1,5 В включенные последовательно.
В общем, вещь очень нужная. Я рекомендую вам повторить это не хитрое устройство. И удобство в работе вам обеспечено, так ка в большинстве случаев требуется определить исправность радиоэлемента, а не его параметры.

Смотрите видео по работе с тестером для проверки радиоэлементов

Несмотря на высокую надежность автоэлектрики современных автомобилей, все равно приходится сталкиваться с ее ремонтом. Чаще всего перестают работать световые приборы, фары, габаритные огни или указатели поворота. Причиной неисправности может быть, как сама лампочка, так и токоподводящие контакты или предохранитель. Возможно возникновение сразу всех трех неисправностей. Из-за плохого контакта в патроне или колодки лампочки она может перегореть. В момент перегорания в самой лампочке возникает дуга, укорачивающая нить накала, что приводит к резкому увеличению в цепи тока. При перегорании лампочки часто перегорает и предохранитель .

Разобраться в причине поломки без приборов не простая задача. Придется подставлять заведомо исправные детали. Неисправность можно определить с помощью стрелочного тестера или мультиметра , но не у каждого есть такой прибор и в автомобиле не очень удобно с ним работать, особенно в плохую погоду. Гораздо удобнее искать неисправность простейшим универсальным автомобильным тестером-пробником, сделанным своими руками.

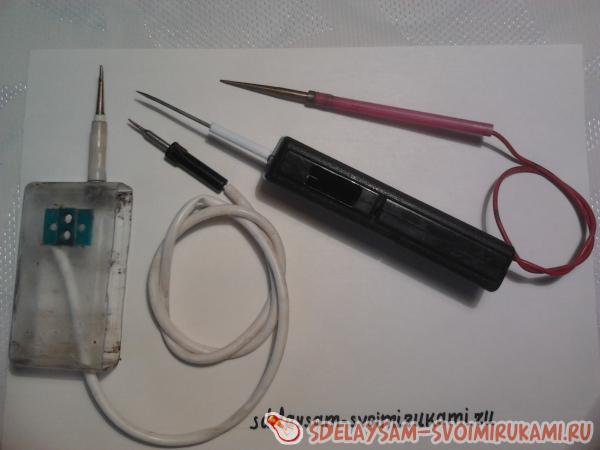

Автомобильный тестер-пробник можно сделать из любой шариковой ручки, удалив из нее пишущий стрежень и разместив в ее корпусе всего один светодиод любого типа и токоограничивающий резистор. Соединяются детали между собой по ниже приведенной электрической принципиальной схеме. Как видите, проще схемы не бывает. Такой пробник может своими руками смастерить любой автолюбитель, не имеющий опыта изготовления электронных устройств.


Для надежного электрического контакта при касании щупом и возможности прокола изоляции проводов при поиске неисправностей, конец щупа выполнен виде стального острия. Чтобы сделать такой конец из пишущего стержня нужно извлечь пишущий узел и со стороны поступления пасты вставить в него тонкую швейную иголку. Иголка выдавит шарик, и острый ее конец выйдет из пишущего узла. Если ее вставить со значительным усилием, то она будет крепко зафиксирована. К самой иголке припаивается проводник, идущий к светодиоду.

Пишущий стержень надо брать с латунным пишущим узлом и большим шариком (ручки с такими стержнями оставляют широкую линию), иначе иголка может не достаточно войти в пишущий узел, и не будет выступать в достаточной мере, на 1,5-2 мм.

Проводник, для подключения автомобильного тестера к минусу аккумулятора или корпусу автомобиля можно припаять непосредственно к выводу резистора R1. Но для возможности смены проводника в случае его обрыва или если потребуется провод большей длины, я сделал присоединение его на резьбе.

Для этого достаточно отрезок трубки с внутренней резьбой вплавить, разогрев паяльником в подготовленное отверстие в корпус авторучки, предварительно припаяв к ней проводник необходимой длины.

Светодиод установлен на боковой стороне корпуса автомобильного тестера, но можно его установить на торце корпуса, а минусовой провод вывести сбоку.

Как пользоваться тестером

Приведу на примерах как можно выполнить проверку тестером исправность аккумулятора, предохранителя, лампочки накаливания и электромагнитного реле.

Как проверить аккумулятор

Для проверки наличия напряжения на выводах аккумулятора, нужно зажимом крокодил подсоединиться к отрицательному выводу аккумулятора, а концом щупа тестера прикоснуться к положительной клемме.

Как проверить предохранитель

Как проверить лампочку накаливания

Для проверки тестером лампочки накаливания , нужно одним выводом цоколя лампочки прикоснуться к положительному выводу аккумулятора, а ко второму выводу лампочки прикоснуться щупом тестера.


Если светодиод засветится, то лампочка исправна. Если в лампочке две нити накала, например лампочка для фар автомобиля, то нити накала проверяются по очереди.

Как проверить автомобильное реле

Автомобильное реле кроме обмотки электромагнита имеет еще и контакты, которые со временем выгорают и могут перестать коммутировать электрические цепи. С помощью тестера можно проверить как целостность обмотки, так и исправность контактов.


Стандартное автомобильное реле имеет ниже приведенную электрическую схему. Выводы 85 и 86 сделаны от обмотки реле. Вывод под номером 30 выполнен от подвижного контакта, 87а от нормально замкнутого контакта с подвижным контактом 30 и 87, это вывод от контакта, с которым соединяется подвижный контакт 30 при подаче на обмотку напряжения питания.

Для проверки обмотки реле, нужно одним из его выводов 85 или 86 прикоснуться к плюсовой клемме аккумулятора, а ко второму выводу прикоснуться щупом тестера. Если светодиод засветился, значит, обмотка целая. Исправность контактов проверяется касанием вывода подвижного контакта 30 к клемме аккумулятора, а щупа к выводу 87а. Таким же способом легко проверить любые выключатели и микропереключатели.

Как пользоваться тестером


при ремонте электропроводки автомобиля

На практике при поиске неисправности электрооборудования автомобиля нет необходимости извлекать предохранители и лампочки. Как известно, отрицательный вывод аккумулятора подключен к корпусу автомобиля и все электрооборудование в автомобиле одним выводом тоже подключено к корпусу. Таким образом, удалось в два раза уменьшить количество проводов электропроводки и повысить ее надежность. Исключение составляют только активаторы для замков дверей автомобиля, так как на них нужно подавать напряжение разной полярности в зависимости от необходимости отрыть или закрыть замок двери.

Например, если не светит лампочка одной из фар. Неисправность может быть в одном из элементов подачи напряжения на лампочку – включатель в салоне, реле, предохранитель или неисправность самой лампочки. Вероятнее всего перегорела сама лампочка, с нее и надо начинать проверку.

Для этого нужно зажимом крокодил тестера зацепиться за любую оголенную металлическую деталь кузова автомобиля или отрицательный вывод аккумулятора. Проверить качество контакта, прикоснувшись иглой щупа к плюсу аккумулятора. Светодиод должен светить. Включить неработающую фару и концом щупа по очереди коснуться всех контактов подключения лампочки. Если такой возможности нет, то можно иглой щупа проколоть по очереди каждый провод и если напряжения ни на одном нет (светодиод пробника не засветился) значит, лампочка цела, и нужно проверить предохранитель.

По схеме смотрите, где он установлен и проверяете его, даже не вынимая из колодки. Для этого достаточно коснуться сначала к одному его выводу, а затем к другому. Светодиод тестера должен засветиться каждый раз. Если светит только при прикосновении к одному из выводов, то предохранитель перегорел. Если к выводам предохранителя не подобраться, то нужно его вынуть и проверить, как описано в статье выше.

По такой методике проверяются любые провода электропроводки и контакты в автомобиле.

В этой статье я расскажу вам как сделать из смартфона тестер для прозвонки электрических цепей на наличие обрыва или короткого замыкания. Фактически, я сделаю приставку для сотового телефона (скорее даже переходник со щупами), с помощью которой можно производить измерения. Схема её невероятно проста и содержит в себе один резистор.

Такая поделка может вам пригодиться, если у вас сломался рабочий мультиметр. Или вам не охота брать его с собой. Лично я сделал такой переходник-приставку и бросил в бардачок автомобиля. Теперь, когда мне нужно прозвонить лампочку, предохранитель или ещё чего, то я достаю щупы и подключаю к телефону.

Какие возможности дает тестер из смартфона?

С помощью такого тестера можно:
  • — Прозвонить цепь на обрыв или короткое замыкание.
  • — Узнать приблизительное значение сопротивления (0-70 Ом).
  • — Смартфон издает звук, когда обнаружена целостность цепи.
Нам понадобиться: разъем от старой гарнитуры «джек» 3,5 мм, под ваш смартфон соответственно. Резистор на 2,2 кОм, но если нет можно взять другой, в промежутке 2 – 3 кОм, правда сопротивление будет мерить не так точно. И щупы самодельные или от сгоревшего тестера. Ну и соответственно телефон с системой ANDROID.

Схема переходника-приставки

Распиновка выводов разъема гарнитуры.


Мы будем подавать сигнал со щупов на микрофонный вход.


Все можно сделать навесным монтажом, припаяв резистор к штекеру, припаяв провода и залить все это дело горячим клеем. Либо сделать отдельный узел с раздвоением под щупы, одеть термоусадку и обдуть. В крайнем случае воспользоваться изолентой. 15 минут работы, не более…

Приложение для смартфона

После того, как переходник спаян, скачиваем приложение на (активная ссылка на приложение) и устанавливаем.
Запускаем приложение и подключаем переходник. Все должно работать. Если замкнуть щупы, то вы услышите звуковой сигнал, значит все нормально и можно пользоваться.
Изначально показываются нули:


А когда вы замкнете щупы между собой появиться вот такое слово и телефон пищит.

Предостережение при пользовании тестером

Этим тестером нельзя мерить цепи где есть напряжение! Так как ваш смартфон может выйти из строя. Так же учтите, что в некоторых схемах может присутствовать остаточное напряжение на конденсаторах устройства, что тоже будет опасно для смартфона.
Вещь порой очень нужная и в хозяйстве сгодиться.
Смартфоны давно уже вошли в нашу жизнь и находят все большее и большее применение.

В этом небольшом обзоре рассмотрим возможность самостоятельного изготовления такого интересного и полезного в обиходе домашнем прибора, как простой тестер. Такой простой приборчик очень пригодится для оперативной проверки работоспособности радиодеталей и применения в быту.

Несмотря на то, что в магазинах можно купить тестер по достаточно низкой цене, самостоятельная сборка такого небольшого прибора станет отличной практикой для любого начинающего любителя радиотехники.

Собранный прибор очень удобен и вполне может использоваться даже мастерами своего дела. Фото самодельного тестера вы можете увидеть в обзоре ниже.


Принципиальная схема простого тестера

Такой прибор включает в себя минимальное количество элементов для сборки, которые есть в обиходе практически в любом доме или легко при необходимости могут быть куплены в любом магазине радиодеталей или даже в хозяйственном магазине.

По своей сути это единственный мультивибратор, который собран на транзисторной основе. С его помощью происходит генерация импульсов прямоугольного типа.

Контрольная цепь тока подключается к элементам мультивибратора на последовательной основе встречно и параллельно с использованием двух цветных светодиодов.

В итоге цепь, которая подлежит проверке с помощью устройства, тестируется током переменного типа, что обеспечивает высокую точность проверки.

Принципы работы тестера

С основного рабочего компонента, которым является мультивибратор, снимают переменный ток, который по своей амплитуде примерно равен тому, который подаётся источником питания. В качестве конденсирующего элемента подойдёт любой, выше 3.7 В, например на 16 или 25 В.

Естественно, что с разомкнутой цепью светодиоды не загораются. При замыкании цепи и прохождении тока по цепи загораются светодиоды. Всё просто.

Таким приборчиком можно очень быстро и качественно проверить любой элемент на работоспособность или цепь на разрыв в ней. Очень удобно для использования в домашних условиях, особенно не особо хорошо подготовленным человеком. Тестер транзисторов своими руками – что может быть проще?

Собирается такое устройство либо с применением простой печатной платы или же способом навесного монтирования. Также в область применения входит возможность определения “плюса” и “минуса”, когда вам не известно, где они у исследуемого элемента. Для использования в качестве батареи можно использовать 2-3 батарейки AAA для минимизации размера устройства.

Второй способ изготовления компактного тестера для использования в автомобиле. У такого прибора будет буквально 2 главные рабочие функции – возможность показания напряжения “на массе” и наличие в цепи 12 В. Причём, всё это будет доступно буквально при присоединении одного проводка к сети машины.

Что понадобится для создания такого функционального приспособления:

  • обычный медицинский шприц на 5 см3;
  • батареи LR-44 в количестве 4 штук;
  • два маленьких светодиодных элемента с резисторным компонентом;
  • маленький кусочек стальной проволочки;
  • проводок с зажимом на его конечной части.

Схемы самодельных тестеров автомобильного типа

  • Встречным способом параллельно спаиваем оба используемых светодиода;
  • Через применяемый резистор один из концов необходимо припаять крепко к стальной проволоке;
  • Прямо внутрь корпуса шприца устанавливаете одну за другой батарейки. Выбраны именно такие, поскольку они прекрасно помещаются в пятикубовый шприц;
  • Щуп пластиковой трубкой изолируется от шприца, проверяете работоспособность непосредственно в машине на практике;
  • Проверяем, засветятся ли светодиоды на элементе в 12В.

Итак, применение самими вами сделанного тестера более, чем обусловлено в быту. Поверьте, что такой небольшой прибор обязательно пригодится если не в ежедневном быту, то в те моменты, когда нужно что-то проверить в электросети домашней или в автомобиле.

Изготовление тестера своими руками способно серьёзно поднять самооценку любого человека, который не верит в то, что своими руками способен сделать что угодно – важно лишь желание.

Фото тестеров своими руками

назначение устройства, области применения и способы изготовления своими руками.

Незаменимый компонент автомобиля – аккумуляторная батарея (АКБ): она питает бортовую электросеть, когда двигатель не работает, и нужна для его запуска. Ресурс её ограничен, со временем происходит снижение ёмкости. Нагрузочная вилка для аккумулятора позволяет диагностировать состояние батареи. Назначение устройства – определить исправность источника питания и примерно оценить остаточный ресурс. Исходя из области применения, существует несколько способов изготовления простого тестера своими руками.

Конструкция нагрузочной вилки

Устройство тестера обусловлено его назначением: для диагностики батареи необходимо создать электрическую цепь, по которой будет протекать ток большой силы. В общем случае нагрузочная вилка состоит из двух силовых контактов, нагрузочного сопротивления, вольтметра. Компоненты, а особенно резистор, помещают в корпус для защиты пользователя от ожога. Нагревается в тестере сопротивление, когда через него протекает ток. Подключение к порталам батареи осуществляют через силовые контакты, которые закреплены на корпусе либо на медном проводе большого сечения.

В вилке устанавливают один или два резистора номиналом 0,1 Ом. В первом случае прибор используют при диагностике аккумулятора ёмкостью до 100 А∙ч, во втором – до 240 А∙ч. Показания снимают на стрелочном или цифровом вольтметре. Механические приборы более надёжны, но считывать данные с них сложнее. Электронные вольтметры компактны, значение напряжения они выводят на небольшой экран.

Работа тестера

Принцип работы нагрузочной вилки основан на протекании через неё тока большого номинала. При подключении тестера происходит имитация запуска двигателя, когда стартер соединён с АКБ. Если ёмкость батареи достигла минимального значения, полностью заряженный источник питания не сможет выделить необходимое количество энергии. В этом случае вольтметр покажет критическое падение напряжения.

Работать вилка может в 2 режимах. В первую очередь проверяют напряжение на порталах батареи без подключенной нагрузки. На вольтметре должно высветиться значение 12,6-12,7 В, что свидетельствует о полном заряде. Если напряжение меньше 12,5 В, дальнейшее тестирование не проводят. Во втором режиме тестер подсоединяют с нагрузкой. На исправной батарее напряжение не должно опускаться ниже 9 В.

Типы вилок

Существует несколько видов тестеров, контролирующих состояние источников тока. Основное разделение – по типу батареи. Выделяют вилки для кислотных и щелочных аккумуляторов. Последние имеют меньший номинал тестирования. Кроме того, в конструкции тестеров для щелочных батарей может быть предусмотрена возможность ступенчатого регулирования нагрузки для высокой точности диагностики.

Внимание!

Не следует пользоваться одной вилкой для проверки разных типов АКБ. У щелочных и кислотных разное номинальное напряжение и тестер будет показывать неточные значения.

Кроме того, есть тестеры для диагностики отдельных «банок» аккумулятора. Они востребованы при ремонте источников питания путём замены вышедших из строя пластин на заведомо исправные. Для тестирования батарей большой ёмкости применяют вилки с дополнительной нагрузкой. Её подключают выключателем, расположенным на корпусе прибора.

Сфера применения

Тестер предназначен для проверки аккумулятора. Это актуально для элементов питания, которые находятся в эксплуатации более двух лет. Метод определения заряда под нагрузкой даёт более точные показания по сравнению с обычным замером напряжения. Простые измерения мультиметром не отобразят полные данные о состоянии АКБ, когда прибор показывает, что батарея полностью заряжена, но она неспособна провернуть стартер для запуска двигателя.

Если владелец автомобиля планирует не обслуживать батарею, а просто утилизировать её, когда она исчерпает ресурс, тестер ему может не понадобиться. Но, когда есть необходимость периодической проверки работоспособности, без нагрузочной вилки не обойтись. Кроме того, она понадобится автоэлектрикам, которые занимаются диагностикой и ремонтом электрооборудования автомобилей.

Изготовление нагрузочной вилки

Цена фабричных тестеров сопоставима со стоимостью новой аккумуляторной батареи, что делает покупку прибора для разового применения необоснованной. Однако сделать простое диагностическое оборудование можно самостоятельно из доступных комплектующих. При сборке прибора важно точно подобрать сопротивление нагрузки, чтобы получить корректные показания.

Необходимые материалы

Основной компонент тестера – резистор. Через него будет проходить ток большой величины, что нагреет его до высоких температур. Для самодельного изготовления нагрузки можно взять отрезок сопротивления для сварочных аппаратов. Внешне оно выглядит как спиральная пружина, выполненная из металлической полосы толщиной 2 и шириной 10 мм.

Для сборки прибора понадобится отрезок не больше 20 см. Более точно определить длину можно мультиметром, измеряя сопротивление на разных участках проводника. Когда параметр приблизится к значению 0,1 Ом, это будет означать, что щупы находятся на нужном расстоянии друг от друга. К обозначенной длине необходимо прибавить 2 см для формирования зажимов.

Величину напряжения показывает вольтметр. Его можно заменить мультиметром, но в этом случае вилка не станет полноценным тестером. Вольтметр можно использовать стрелочный или цифровой. Предел измерения напряжения должен быть не меньше 16 В. Слишком завышенный номинал также нежелателен: с увеличением шкалы растёт погрешность измерения.

Внимание!

Правильно оценить степень заряженности батареи поможет таблица соответствия плотности электролита, напряжения до подключения нагрузки и во время испытания.

Коммутацию выполняют через токоведущие наконечники. Это может быть силовой зажим типа «крокодил» или металлические заизолированные пластины. Удобно использовать прибор с гибким выводом. С одной стороны к проводу сечением 10-12 мм2 крепят зажим соответствующего размера, другой конец закрепляют на сопротивлении. На свободном краю резистора размещают жёстко зафиксированный токоведущий наконечник. Кроме основных компонентов понадобятся:

  1. Металлический корпус. Его можно взять от фабричного электроприбора подходящего размера или сделать самостоятельно из тонколистового металла.
  2. Рукоятка. Её делают из любого материала, но лучше использовать негорючие.
  3. Тонкие провода с зажимами для подключения вольтметра.
  4. Крепёж.

Сборка вилки

Изготовление тестера подразумевает объединение его составляющих в единое целое:

  1. К резистору крепят токоведущий наконечник, кабель. Место контакта должно быть плотным и зачищенным от следов коррозии. Большой ток и температура могут ослабить контакт, что повлияет на точность прибора и его долговечность.
  2. В корпусе подготавливают отверстия для монтажа вольтметра, крепления ручки и резистора с наконечником. Места, отведённого под сопротивления, должно хватать для беспрепятственного отвода тепла.
  3. Вольтметр соединяют тонким проводом с резистором в месте крепления кабеля и с небольшим зажимом, предназначенным для коммутации с АКБ.
  4. Устанавливают все компоненты в корпус, проверяют, что провода не касаются друг друга и резистора.
  5. Ко второму концу кабеля крепят силовой зажим.
  6. Тестируют прибор. Если обнаружатся слабые контакты (металл в этих местах будет сильно нагреваться), их обжимают или усиливают.

Диагностика

Самодельная вилка, как и фабричная, позволяет проверить аккумулятор в двух режимах: под нагрузкой и без неё. В первом случае тестирование проводят для измерения напряжения на порталах батареи после её простоя. Полученное значение будет характеризовать уровень заряда источника питания. Проверить батарею нагрузкой необходимо для определения её ёмкости. Величина напряжения во время теста покажет работоспособность АКБ. Для получения корректных показаний вилки её и аккумулятор необходимо правильно подготовить к работе.

Внимание!

Тест под нагрузкой не выполняют дольше 6-10 секунд. Продолжительное воздействие приводит к перегреву резистора, может навредить аккумулятору и вывести из строя нагрузочную вилку.

Подготовка батареи к диагностике

Перед тем как приступить к тестированию, АКБ необходимо полностью зарядить. Для этого необходимо ездить на автомобиле не менее 30 минут, чтобы генератор восполнил заряд. Можно оставить батарею на 12 часов заряжаться от сети с помощью соответствующего оборудования. Подготовленный источник питания оставляют в покое минимум на 10 часов без подключения нагрузки. Если АКБ стоит на автомобиле, с неё снимают обе клеммы. Перед тестированием проверяют плотность и уровень электролита, при необходимости доводят его до нормы, доливая дистиллированную воду.

Проверка без нагрузки

Первый этап тестирования – диагностика без приложения нагрузки. Проверку выполняют при температуре батареи 20-25 °C. Если аккумулятор находился на морозе, ему дают прогреться при комнатной температуре. Порядок тестирования:

  1. Силовой зажим на гибком проводе крепят к плюсовому выводу АКБ.
  2. Вывод с вольтметра закрепляют на минусовом портале.
  3. Считывают показания прибора, сверяют их со сводной таблицей и оценивают состояние батареи.
  4. Неудовлетворительные данные свидетельствуют о неисправности. В этом случае аккумулятор полностью «садят», затем заряжают малым током и тестируют снова.

С нагрузкой

После успешного первого испытания аккумулятор проверяют под нагрузкой. Последовательность тестирования:

  1. Коммутацию вилки не меняют или подключают прибор согласно схеме испытания без нагрузки.
  2. Токоведущим наконечником касаются минусового вывода батареи.
  3. Через 5 секунд фиксируют показания вольтметра, сравнивают их с табличными значениями.
  4. Дают аккумулятору 10 минут на восстановление, повторяют тест.
  5. Падение напряжения на клеммах ниже 9 В свидетельствует о критическом состоянии АКБ.

Нагрузочной вилкой легко пользоваться, она имеет простую конструкцию. Её можно изготовить самостоятельно, чтобы она всегда была под рукой автовладельца для оперативной диагностики состояния аккумуляторной батареи.

Многоканальный тестер сервоприводов с индикатором своими руками / Хабр

Здравствуйте!

Как и анонсировал в предыдущей статье про линейку, я завершил работу над проектом многоканального тестера сервоприводов и готов поделиться всеми материалами с сообществом. Его вполне можно изготовить в домашних условиях, но я заказал партию плат и сейчас мой тестер выглядит вот так:


Для чего это нужно

В хоббийной электронике широко применяются системы с управлением при помощи PWM-сигнала. Это последовательность импульсов с частотой 50Гц. Информация в них кодируется в виде длительности импульсов, которые могут меняться от 0,8 до 2,3мс. Крайние значения этого диапазона могут незначительно отличаться у разных производителей.

Сервоприводы для строительства авиамоделей, гексаподов, манипуляторов и т.д., используют именно такой сигнал. Как правило они имеют три провода — питание, общий и сигнал. Также в авиамоделировании, автомоделировании, коптеростроении регуляторы хода коллекторных и бесколлекторных моторов используют такой же управляющий сигнал, который определяет скорость и направление вращения двигателей.

Источником такого сигнала может служить пульт управления, запрограммированный контроллер или что-то подобное. Но очень часто на этапе строительства бывает удобно применить тестер сервоприводов, который генерирует такой же сигнал в ручном режиме. Это позволяет заранее проверить работоспособность механики, измерить крайние положения и т.д.

Особенности и характеристики нашего прибора

Большинство тестеров, которые сейчас можно купить либо очень просты, либо дорого стоят. Я хотел сделать как можно дешевле, но при этом дать ему максимально широкий функционал. Вот что у меня получилось:


  1. Шесть независимых каналов управления. Именно независимых! Обычно в готовых можно подключить одновременно несколько двигателей, но сигнал на них один и тот же. На моем приборе можно даже запустить один в автоматическом режиме, а остальными управлять по очереди в ручном и т.д.
  2. Формирование сигнала и индикация в микросекундах. В большинстве тестеров индикация отображается не понятно в чем, либо отсутствует вовсе
  3. Минимальный шаг изменения длительности — 1мкс. То есть диапазон 0,8-2,3мс разбит на 1500 шагов
  4. Возможность подключения к ПК. Можно использовать его, например, в паре с Raspberry Pi. Сам сигнал будет формироваться при этом существенно точнее, чем средствами самого одноплатного компьютера
  5. Открытость. В конце статьи вы сможете найти все файлы, необходимые для самостоятельного изготовления тестера

А вот его характеристики:


  1. Напряжение питания — 5В
  2. Потребляемый ток (без сервоприводов), не более — 100мА
  3. Длительность формируемых импульсов — 0,8-2,3мс
  4. Точность установки длительности — 1мкс
  5. Частота следования импульсов — 50Гц
  6. Скорость соединения с ПК — 9600, 8 bits, 1 stop bit

Схема тестера сервоприводов

Работая над схемой я старался максимально удешевить ее и сделать простой в повторении. В качестве управляющего контроллера использован народный контроллер Atmega8A-AU.

Трехразрядный семисегментный дисплэй подключается через сдвиговый регистр и логические транзисторы. Шесть светодиодов служат для отображения текущего режима и подключены они методом так называемого чарлиплексирования для экономии выводов МК.
Для управления использован обычный инкрементальный энкодер и две кнопки. Энкодер управляет установленным углом, а кнопки переключают режим управления и текущий канал. Везде стоят конденсаторы от дребезга контактов, так что все это работает очень даже четко.

Разъемы тестера предназначены для подключения самих сервоприводов, программирования, подключения к ПК и питания. Я принял решение не устанавливать на плату стабилизатор питания. То есть для ее использования не получится использовать напряжение аккумуляторов напрямую. Необходимо найти источник или стабилизатор на 5В с током, соответствующим току, потребляемому подключаемыми двигателями.
При проверке связки бесколлекторного двигателя с регулятором оборотов (ESC) сам двигатель питается от аккумулятора. Если у ESC есть встроенный регулятор оборотов, то можно питать тестер прямо от него.

Печатная плата подготовлена в формате Sprint Layout. Это двухсторонняя плата, но я рисовал ее так, чтобы можно было изготовить ее в домашних условиях ЛУТом или фоторезистом, а в переходные отверстия легко можно запаять перемычки с одной стороны платы на другую.

Лицевая сторона платы:

… и обратная:

Я изготавливал эту плату в ручную и все это мной проверено и работает:

Также я провел небольшую кампанию среди подписчиков сообществ Товары из Китая радиолюбителю и нашего местного хакспэйса MakeItLab и нашел людей, которые поддержали выпуск небольшой партии устройств. Пользуясь случаем, хочу выразить им свою благодарность. Вот так выглядит устройство в заводском исполнении:


Список компонентов

Вот полный список со ссылками:


  1. Микроконтроллер Atmega8A-AU в корпусе TQFP44
  2. Трехразрядный семисегментный дисплей с общим катодом BC56-12GWA. Если вы обратили внимание, на плате предусмотрено место для установки другого, существенно более дешевого дисплея с aliexpress
  3. Сдвиговый регистр SN74HC595DR в корпусе SOIC16
  4. Логический транзистор BCR108E6327 в корпусе SOT23 — 3шт
  5. Светодиоды KP-2012SGC, либо любые другие в корпусе 0805 — 6шт
  6. Инкрементальный энкодер EC12E24204A9
  7. Танталовый конденсатор T491C226K016AT (22мкФ-16В, типоразмер C)
  8. Конденсатор 0,1мк в корпусе 0805 — 7шт
  9. Резистор 1кОм в корпусе 0805
  10. Резисторная сборка 1кОм в корпусе 0603×4
  11. Резисторная сборка 300 Ом в корпусе 0603×4 — 3шт
  12. Кнопка без фиксации типа DTSM20-4.3N — 2шт
  13. Клеммная колодка с шагом выводов 5,08 с двумя контактами
  14. Гребенка контактов PLS-40 (всего потребуется 26 штырьков)
  15. Джампер

Корпус

Еще я нарисовал и распечатал на 3D-принтере небольщую оправку и ручку на энкодер. Файлы для скачивания чуть позже.


Прошивка

Файлы прошивки будут в конце статьи. Прошить контроллер можно при помощи любого ISP-программатора через стандартный 6ти-пиновый разъем. На плате шесть из восьми контактов слева от энкодера предназначены в первую очередь именно для этого.

Фьюз-биты необходимо установить так, как показано на рисунке:

Работа тестера

Проще, конечно, один раз увидитеть:

Для запуска тестера в ручном режиме управления необходимо, чтобы перемычка «PC/Manual» при включении питания была установлена.

При запуске в ручном режиме на дисплее высветиться приветствие «HI» и тестер перейдет в режим ожидания выбора пользователем начальной длительности сигнала. Грубо говоря, от края или от середины диапазона. При нажатии на левую кнопку управление будет происходить от нуля, при нажатии на правую — от середины. После нажатия на одну из кнопок начнется генерирование сигнала, активным станет первый канал и он перейдет в режим «1».

В рабочем режиме кнопка MODE переключает режимы управления, меняя шаг приращения. Отображение текущего режима происходит при помощи шести светодиодов. Возможны четыре ручных режима (шаг 0,1; 1; 10 и от 0 до 150, то есть между краями диапазонов) и два автоматических (старт/стоп). Длительное нажатие на кнопку MODE переводит канал в режим автоматического управления и двигатель начинает плавно качаться из стороны в сторону. Короткое нажатие кнопки MODE в автоматическом режиме останавливает или возобновляет движения. Длинное нажатие на кнопку MODE возвращает канал в режим управления энкодером.

Кнопка CHANNEL производит переключение между активными каналами. Отображение текущего активного канала происходит на дисплее в двоичном коде при помощи разрядных точек. Длинное нажатие на эту кнопку переводит тестер в режим формирования одинаковых импульсов на всех каналах.

Обратите внимание, что на индикаторе отображаются цифры от 0 до 150. Это примерно соответствует углу сервопривода и может быть пересчитано в длительность импульса. Для пересчета достаточно умножить показания на десять и прибавить 800. Например, если на индикаторе десять, значит длительность импульсов 900мкс.

Подключение к компьютеру

Если вы используете Raspberry Pi, то вы можете просто подключить Rx, Tx и GND в левой нижней части платы. Если у вас нет TTL-совместимого COM-порта в вашем компьютере, то вы можете использовать USB-COM-переходник, которые стоят очень дешево. Также вы можете взять напряжение 5В USB-порта, но помните, что его максимальный ток 500мА! Скорость подключения — 9600.

Для того, чтобы тестер загрузился в режиме управления от ПК необходимо включить его без перемычки. При этом на индикаторе отобразятся буквы «PC» и тестер перейдет в режим ожидания команд от ПК. До прихода первого полного пакета на всех каналах сигнал будет отсутствовать.

Значения длительности импульсов необходимо отправлять в микросекундах от 0 до 1500. То есть на каждый канал расходуется два байта.

Пакет данных должен состоять из 16ти байт: сначала два байта 0xFF для обозначения начала пакета, затем 12 байт длительностей импульсов для каждого канал и в конце два байта check-суммы. Check-сумма необходима для проверки корректности пакета и должна быть равна сумме всех длительностей.

1ый байт — 255 (0xFF)
2ой байт — 255 (0xFF)
3ий байт — старший байт первого канала
4ый байт — младший байт первого канала
5ий байт — старший байт второго канала
6ый байт — младший байт второго канала
7ий байт — старший байт третьего канала
8ый байт — младший байт третьего канала
9ий байт — старший байт четвертого канала
10ый байт — младший байт четвертого канала
11ий байт — старший байт пятого канала
12ый байт — младший байт пятого канала
13ий байт — старший байт шестого канала
14ый байт — младший байт шестого канала
15ый байт — старший байт check-суммы
16ый байт — младший байт check-суммы

Примеры корректных пакетов (в десятичной системе):
255 255 0 0 0 0 0 0 0 0 0 0 0 0 0 0 (все двигатели в начальное положение)
255 255 2 238 0 0 0 0 0 0 0 0 0 0 0 240 (первый двигатель в среднее положение)
255 255 2 238 2 238 2 238 2 238 2 238 2 238 17 148 (все двигатели в среднее положение)

Файлы для скачивания


Печатная плата
Прошивка
Модель для печати корпуса

И, уж извините, ссылка на

основную статью на моем сайте

.

Как сделать самодельный тестер. Самодельный автомобильный тестер-пробник. Принципы работы тестера

В этой статье я расскажу вам как сделать из смартфона тестер для прозвонки электрических цепей на наличие обрыва или короткого замыкания. Фактически, я сделаю приставку для сотового телефона (скорее даже переходник со щупами), с помощью которой можно производить измерения. Схема её невероятно проста и содержит в себе один резистор.

Такая поделка может вам пригодиться, если у вас сломался рабочий мультиметр. Или вам не охота брать его с собой. Лично я сделал такой переходник-приставку и бросил в бардачок автомобиля. Теперь, когда мне нужно прозвонить лампочку, предохранитель или ещё чего, то я достаю щупы и подключаю к телефону.

Какие возможности дает тестер из смартфона?

С помощью такого тестера можно:
  • — Прозвонить цепь на обрыв или короткое замыкание.
  • — Узнать приблизительное значение сопротивления (0-70 Ом).
  • — Смартфон издает звук, когда обнаружена целостность цепи.
Нам понадобиться: разъем от старой гарнитуры «джек» 3,5 мм, под ваш смартфон соответственно. Резистор на 2,2 кОм, но если нет можно взять другой, в промежутке 2 – 3 кОм, правда сопротивление будет мерить не так точно. И щупы самодельные или от сгоревшего тестера. Ну и соответственно телефон с системой ANDROID.

Схема переходника-приставки

Распиновка выводов разъема гарнитуры.


Мы будем подавать сигнал со щупов на микрофонный вход.


Все можно сделать навесным монтажом, припаяв резистор к штекеру, припаяв провода и залить все это дело горячим клеем. Либо сделать отдельный узел с раздвоением под щупы, одеть термоусадку и обдуть. В крайнем случае воспользоваться изолентой. 15 минут работы, не более…

Приложение для смартфона

После того, как переходник спаян, скачиваем приложение на (активная ссылка на приложение) и устанавливаем.
Запускаем приложение и подключаем переходник. Все должно работать. Если замкнуть щупы, то вы услышите звуковой сигнал, значит все нормально и можно пользоваться.
Изначально показываются нули:


А когда вы замкнете щупы между собой появиться вот такое слово и телефон пищит.

Предостережение при пользовании тестером

Этим тестером нельзя мерить цепи где есть напряжение! Так как ваш смартфон может выйти из строя. Так же учтите, что в некоторых схемах может присутствовать остаточное напряжение на конденсаторах устройства, что тоже будет опасно для смартфона.
Вещь порой очень нужная и в хозяйстве сгодиться.
Смартфоны давно уже вошли в нашу жизнь и находят все большее и большее применение.

Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое. Особенно такой тестер придется по душе начинающим радиолюбителям. Хотя, он настолько удобен, что и опытные радиолюбители пользуются им и по сей день.

Схема тестера

В тестере содержится минимальное количество элементов, которые обязательно найдутся в хозяйстве даже у начинающих радиолюбителей. Вся схема это по сути один мультивибратор, собранный на транзисторах. Он генерирует прямоугольные импульсы. Контролируемая цепь подключается к плечам мультивибратора последовательно с двумя светодиодами, встречно параллельно. В результате проверяемая цепь тестируется переменным током.

Принцип работы тестера для проверки радиокомпонентов

С рабочего мультивибратора снимается переменный ток, примерно равный по амплитуде источнику питания. Изначально светодиоды не горят, так как цепь разомкнута. Но если замкнуть щупы, то переменный ток побежит через светодиоды. В это время через светодиоды будет бежать переменный ток частотой примерно 300 Гц. В результате встречно-параллельного включения светодиоды будут вспыхивать попеременно, но из-за высокой частоты генерации этого не будет видно человеческому глазу, а будет видно, что просто одновременно светятся оба светодиода.
Что это дает? – Спросите вы. К примеру, если подключить к щупам диод, то будет светиться только один светодиод, так как переменный ток побежит только через один период. В результате сразу будет понятно, что подключенный диод исправен. Тоже самое наблюдается при проверке переходов транзистора.
Главное удобство этого тестера в том, что видно сразу работает переход диода или нет. Не нужно переворачивать элементы, под полярность тестера, как в обычном мультиметре. Это дает огромное преимущество при проверке большого количества радиоэлементов, да и вообще очень удобно.
Также можно проверять на пробой или обрыв другие элементы или цепи.


Собрать тестер можно на плате или навесным монтажом. Светодиоды лучше брать разного цвета, чтобы было видно четко визуально видно работу.


Также с помощью этого нехитрого прибора можно в два счета определить где катод и анод у неизвестного диода. Но для этого необходимо нанести маркировку расположения на светодиоды тестера.
В качестве питания я использовал литии ионный аккумулятор напряжением 3,7 В. Но вы может взять 2-3 «мизинчиковые» батарейки на 1,5 В включенные последовательно.
В общем, вещь очень нужная. Я рекомендую вам повторить это не хитрое устройство. И удобство в работе вам обеспечено, так ка в большинстве случаев требуется определить исправность радиоэлемента, а не его параметры.

Смотрите видео по работе с тестером для проверки радиоэлементов

Любителям сделать все своими руками предлагается простой тестер на основе микроамперметра М2027-М1, у которого диапазон измерения 0-300 мкА, внутреннее сопротивление 3000 Ом, класс точности 1,0.

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Выбор диапазонов измерения и вычисление номиналов резисторов

Определим для тестера диапазон измеряемых напряжений. Выберем три самых распространенных, покрывающих большинство потребностей радиолюбителя и домашнего электрика. Это диапазоны от 0 до 3 В, от 0 до 30 В и от 0 до 300 В.

Максимальный ток, проходящий через самодельный мультиметр равен 300 мкА. Поэтому задача сводится к подбору добавочного сопротивления, при котором стрелка отклонится на полную шкалу, а на последовательную цепочку Rд+ Rвн будет подано напряжение, соответствующее предельному значению диапазона.

То есть на диапазоне 3 В Rобщ=Rд+Rвн= U/I= 3/0,0003=10000 Ом,

где Rобщ – это общее сопротивление, Rд – добавочное сопротивление, а Rвн – внутреннее сопротивление тестера.

Rд=Rобщ-Rвн=10000-3000=7000 Ом или 7кОм.

На диапазоне 30 В общее сопротивление должно быть равно 30/0,0003=100000 Ом

Rд=100000-3000=97000 Ом или 97 кОм.

Для диапазон 300 В Rобщ=300/0,0003=1000000 Ом или 1 мОм.

Rд=1000000-3000=997000 Ом или 997 кОм.

Для измерения токов выберем диапазоны от 0 до 300 мА, от 0 до 30 мА и от 0 до 3 мА. В этом режиме шунтирующее сопротивление Rш подсоединяется к микроамперметру параллельно. Поэтому

Rобщ=Rш*Rвн/(Rш+Rвн).

А падение напряжения на шунте равно падению напряжения на катушке тестера и равно Uпр=Uш=0,0003*3000=0,9 В.

Отсюда в интервале 0…3 мА

Rобщ=U/I=0,9/0,003=300 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=300*3000/(3000-300)=333 Ом.

В диапазоне 0…30 мА Rобщ=U/I=0,9/0,030=30 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=30*3000/(3000-30)=30,3 Ом.

Отсюда в интервале 0…300 мА Rобщ=U/I=0,9/0,300=3 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=3*3000/(3000-3)=3,003 Ом.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

I=U/R=1,5/(3000+2000)=0,0003 А.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

U=I*R=0,00029(3000+2000)=1,45 В.

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм.

Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора.

Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы.

Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.

Для регулировки добавочного резистора в 997 кОм для диапазона 300 В понадобятся генераторы постоянного тока или напряжения. Их можно использовать и как приставки к мультиметру при измерении сопротивлений.

Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.

Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного.

Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.

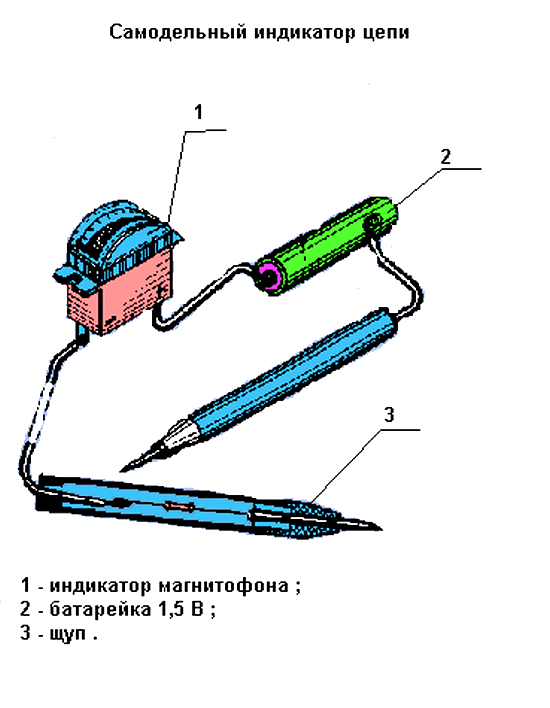

Смастерив себе мини-тестер, вот уже несколько лет пользуюсь им при ремонте бытовой электро- и радиотехники. Собранный по классической схеме, прибор позволяет с достаточной для практики точностью измерять напряжения до 300 В в цепях постоянного и переменного тока, проверять резисторы, диоды, транзисторы и конденсаторы.

Для изготовления такого мини-тестера требуется небольшое количество радиодеталей, причем ни одна иэ них к разряду дорогих и остродефицитных не относится. Они всегда, что называется, под рукой, их можно легко найти в запасе у любого радиолюбителя. А в качестве несущей конструкции, монтажной платы и корпуса прибора используется… сама измерительная головка М42100 (или аналогичного типа), рассчитанная на измерение постоянного напряжения 3 или 30 В.

Миниатюрные гнезда устанавливаются на корпусе головки. Здесь же «посадочные места» под винт МЗ (на нем крепится щуп «Общ.»), переменный резистор R2 «Уст.О» и фонарь ФРМ-1, выступающий в роли футляра для источника электропитания типа СЦ32, СЦ21 и т.п. При желании в прибор можно добавить индикатор фазы (на схеме показан пунктиром) — внутри головки места вполне хватает.

Шкала «-30 В» базовая, берется готовой. По ней осуществляется привязка делений в диапазоне с верхним пределом «-300 В». А для измерения переменных напряжений (из-за нелинейности начального участка), как и для измерения сопротивлений, желательно иметь дополнительные шкалы. Они градуируются по методикам, которые достаточно подробно излагаются в популярной литературе.

Стекло в тестере желательно заменить пластинкой из оргстекла — не разобьется при ударах и падениях прибора.

В.РЕЗКОВ, г. В и т е б с к, Беларусь


Как сделать схему тестера непрерывности

Введение

Электрическое и электронное оборудование, используемое в различных приложениях, подвержено неисправностям и дефектам. В большинстве случаев эти дефекты незначительны и поверхностны и представляют собой обрывы проводов, например обрыв питающей линии. Поскольку большая часть этого оборудования включает в себя кучу проводов, поиск неисправностей может стать довольно сложным и трудным для диагностики. Однако, как обычно, у электронных технологий есть решение всех проблем.Небольшая и недорогая схема тестера непрерывности может быть использована для обнаружения таких дефектов и может избавить вас от ненужных проблем, связанных с демонтажем всего оборудования. В этой статье мы изучим несколько схем и узнаем, как сделать тестер непрерывности, но сначала давайте начнем с основ: что именно представляет собой тестер непрерывности?

Что такое тестер непрерывности?

Тестер непрерывности представляет собой простое устройство, состоящее из двух измерительных щупов и светового (светодиодного) или звукового индикатора.Он используется для обнаружения наличия непрерывности или обрыва между двумя концами проводника, который подключен к его испытательным щупам. Например, если два щупа тестера коснуться двух концов жгута проводов, его индикатор может активироваться, чтобы подтвердить, что непрерывность провода не нарушена и все в порядке, или, если индикатор показывает никаких действий, это будет означать, что есть разрыв в непрерывности провода и требует внимания. Его также можно использовать для поиска неисправностей в сложных электронных печатных платах, автомобильной электрике и т. д.. Поскольку он сам работает при очень низком напряжении и создает очень высокое сопротивление между своими выводами, риск повреждения сложных компонентов печатной платы исключен. Всегда важно выключать питание тестируемой цепи, иначе тестер может активироваться из-за питания цепи и подать ложный сигнал тревоги.

Сделайте эти простые схемы для тестера непрерывности

Использование только одного светодиода : Один светодиод и резистор можно использовать для создания очень простого тестера непрерывности.Здесь, при наличии непрерывности между двумя датчиками, цепь светодиода замыкается и загорается, указывая на то, что тестируемая цепь в порядке, и наоборот.

Использование транзисторов : Очень простое, но полезное испытательное оборудование можно собрать, используя пару транзисторов и несколько пассивных компонентов. Схема в основном представляет собой генератор с зуммером, подключенным к его выходу. Он будет воспроизводить определенный звуковой тон в зависимости от сопротивления тестируемой цепи, подключенной к его тестовым щупам.Немного попрактиковавшись, вы сможете судить о состоянии тестируемой цепи, услышав частоту выходного тона, и сможете отличить короткое замыкание, непрерывность и некоторое нежелательное сопротивление в линии. Звуковой сигнал также означает, что вам не нужно снова и снова переводить взгляд с тестируемой цепи на тестер непрерывности.

Эти схемы почти не требуют компонентов и поэтому могут быть легко собраны на небольшой квадратной печатной плате в кратчайшие сроки.

С помощью приведенных выше иллюстраций схемы вы, должно быть, легко поняли, как сделать тестер непрерывности, сделайте его для себя и убедитесь, насколько точно он служит цели.

Проверка целостности группы проводов и кабелей

Рядом показан еще один простой тестер непрерывности, который, вероятно, лучше двух предыдущих. Схема может быть особенно полезна для тестирования длинных кабелей, состоящих из более чем одного жильного провода или имеющих группу проводов.

Схема снова очень проста, пара транзисторов NPN сконфигурирована как схема эмиттерного повторителя Дарлингтона для достижения высокой чувствительности.В качестве индикатора на коллекторе транзистора используется светодиод, который загорается при обнаружении непрерывности между концами тестируемого проводника.

Схема может быть построена на небольшой печатной плате общего назначения и помещена в соответствующий корпус вместе с ячейкой на 3 В для питания схемы. Выходные провода также должны быть соответствующим образом заделаны.

Проверка непрерывности группы проводов может быть выполнена по отдельности с использованием приведенной выше схемы следующим образом: зеленый и коричневый.

Каждый провод можно проверить на непрерывность отдельно, например, начиная с синего провода, проверку можно проводить, удерживая один из его зачищенных концов пальцем и касаясь другим концом провода базовой клеммы цепи ( положительная клемма, удерживаемая другой рукой.)

Если провод в порядке, светодиод мгновенно загорится, указывая на непрерывность. Отсутствие реакции светодиода будет указывать на возможное нарушение непрерывности провода.

Аналогичным образом можно проверить и другие нити.

Читательский вклад

Вышеупомянутая схема была изменена с дополнительными преимуществами, и прототип был построен одним из увлеченных читателей и любителей Bright Hub, г-ном Бобби. На изображениях ниже показано, как это делается.

Ссылки

  • Собственный опыт и знания авторов

Создание тестов | IntelliJ IDEA

Самый простой способ создать новый тестовый класс в IntelliJ IDEA — использовать специальное действие намерения, которое можно вызвать из исходного кода.В этом случае среда IDE создает новый тестовый класс и генерирует тестовый код для этого класса, пакета или функции.

Добавить новый тест

  1. В рабочем коде в редакторе поместите курсор на класс, для которого вы хотите создать тест, нажмите Alt+Enter и выберите Создать тест.

  2. В диалоговом окне «Создать тест» выберите библиотеку, которую хотите использовать.

    Если у вас еще нет необходимой библиотеки, вам будет предложено ее загрузить.Для этого нажмите Исправить.

    Если вы используете Maven, IDE добавит недостающие зависимости в ваш pom.xml. Для проектов Gradle добавьте необходимые зависимости вручную.

  3. Настройте имя тестового класса и его местоположение, а также выберите методы, которые вы хотите протестировать. Нажмите «ОК».

    В результате IntelliJ IDEA создает новый тестовый класс с указанным именем и сгенерированными тестовыми методами в корневом каталоге Test Sources.

Создать тестовые диалоговые элементы управления

1

пункта

описание

Библиотека тестирования

Выберите структуру тестирования, которые вы собираетесь использовать.

Исправить

Эта кнопка доступна, если отсутствует библиотека для выбранной среды тестирования. Щелкните ее, чтобы загрузить и установить необходимую библиотеку.

Если вы используете Maven, IDE добавит недостающие зависимости в ваш pom.xml. Для проектов Gradle добавьте необходимые зависимости вручную.

Имя класса

Введите имя тестового класса или примите имя по умолчанию.Вы можете изменить название тестовых классов в настройках.

Суперкласс

Для JUnit3 суперкласс junit.framework.TestCase предлагается автоматически. Для других поддерживаемых платформ это поле остается пустым.

Целевой пакет

Укажите имя пакета, в котором будет храниться сгенерированный тестовый класс.

Генерировать

setUp()/@Before

tearDown()/@After

Показать унаследованные методы

Выберите этот параметр, чтобы отобразить все методы, включая унаследованные.

Создание методов тестирования для

Выберите методы, для которых вы хотите создать методы тестирования.

Настройка шаблона именования для тестовых классов

По умолчанию IntelliJ IDEA добавляет суффикс Test к именам классов при создании тестовых классов.Например, если вы создаете тестовый класс для HelloWorld , его имя по умолчанию будет HelloWorldTest . Вы можете изменить шаблон именования в настройках.

  1. В Settings/Preferences Ctrl+Alt+S перейдите к и откройте вкладку Code Generation.

  2. В разделе «Именование» вкладки найдите поля «Тест» и введите суффикс или префикс (или оба), которые вы хотите использовать для созданных тестовых классов, в соответствующие поля.

Навигация между тестовым кодом и исходным кодом

В IntelliJ IDEA вы можете переключаться между тестовыми классами и исходным кодом.

Если для этого класса имеется только один тест, среда IDE сразу же направит вас к нему. В противном случае вам будет предложено выбрать нужный тест из всплывающего окна или создать новый тест.

Последнее изменение: 19 марта 2022 г.

Как создать простой тестер непрерывности

Все электрические розетки время от времени выходят из строя. Когда в электрическом устройстве возникает неисправность, такие дефекты часто возникают из-за обрыва одного из проводов устройства. Без схемы тестера непрерывности, которая поможет вам устранить неполадки в цепи устройства и найти место обрыва провода, найти неисправность станет еще труднее.

Хорошей новостью является то, что сделать схему тестера непрерывности своими руками очень просто, используя всего несколько деталей. Здесь мы объясним принцип работы схемы тестера непрерывности, перечислим все материалы, которые вам понадобятся для ее изготовления, и объясним шаги по созданию собственной схемы. Давайте погрузимся в это!

Что такое тестер непрерывности?

 Тестер непрерывности цепи — это важный инструмент в электронике, который помогает проверять целостность цепи и обнаруживать в ней неисправности.Некоторые компоненты включают в себя батарею в корпусе с тестовым щупом, подключенным к одному концу корпуса батареи, и измерительный провод с зажимом, прикрепленным к противоположному концу. Он во многом похож на бесконтактный тестер напряжения.

Схема простого тестера непрерывности цепи, как правило, состоит из шнура с двумя металлическими испытательными щупами или испытательного щупа и зажима типа «крокодил», между которыми он генерирует безвредное тестовое или вспомогательное напряжение (обычно от 1,5 до 4,5 вольт) с помощью встроенного в аккумуляторе.

(рабочий стол для тестирования печатных плат)

Цепь тестера целостности цепи: принцип работы

Принцип работы относительно прост. Для проверки непрерывности нам потребуются два измерительных щупа измерительного устройства (цифровой мультиметр с батарейным питанием или простой тестер непрерывности), каждый из которых прикреплен к точкам измерения, таким как выходная щель или внешняя сторона провода. Целью этих электрических тестеров является измерение напряжения в цепях переменного и постоянного тока.

Внутренняя батарея измерительного прибора генерирует безвредное вспомогательное напряжение или точно измеряет напряжение в низковольтном диапазоне. Оптические и звуковые сигнализаторы измерительного прибора показывают положительные результаты при протекании тока между точками измерения. Если сигнализаторы не реагируют, у вас неидеальная схема.

Измерители сопротивления служат для проверки целостности цепи. Как правило, они имеют функцию тестера непрерывности, в которой они издают звуковой сигнал, если сопротивление падает ниже определенного значения.

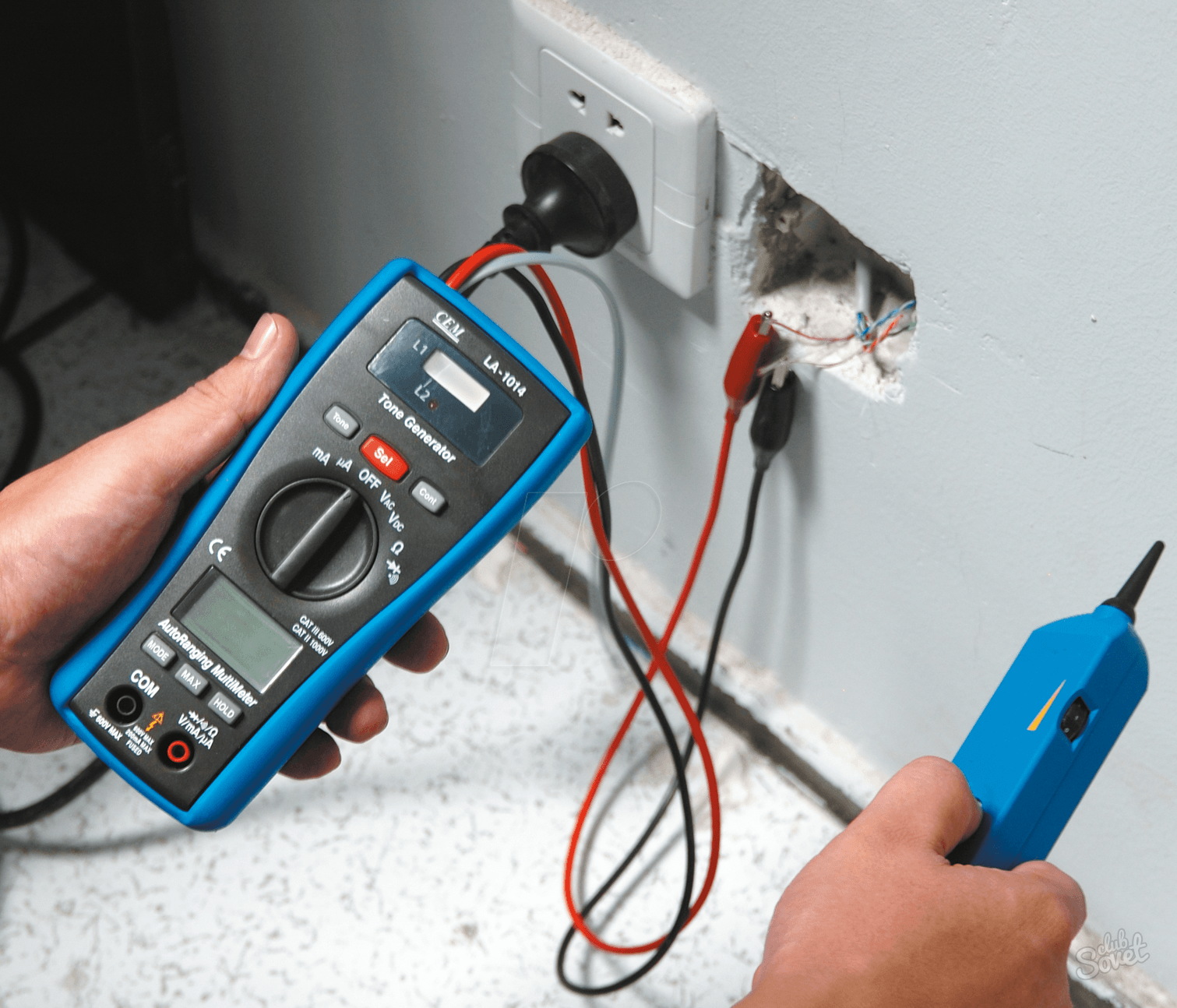

 (Технический персонал использует мультиметр для тестирования)

Интерпретация электрической схемы

(простой тестер непрерывности)

Как собрать схему тестера непрерывности?

Основные материалы, которые вам понадобятся для сборки тестера, — это звуковой индикатор непрерывности, светодиодная лампа, транзисторный усилитель и две розетки. Эта недорогая схема очень эффективна при обнаружении дефектов в цепях.Распределительная коробка, которая остается на стене, заключает в себе основные компоненты.

(Простая схема)

Детали, необходимые для сборки цепи тестера целостности цепи.

Здесь мы обсудим, как собрать тестер непрерывности с использованием светодиодной лампы. Ниже приведены детали, которые нам нужны для тестера непрерывности светодиодов, и шаги по созданию этого тестера.

Необходимые детали

(зажим типа «крокодил»)

(электронные компоненты печатной платы)

Этапы создания схемы тестера непрерывности светодиода

Схема тестера светодиодов кажется самым простым методом создания схемы тестера.Давайте пройдемся по шагам.

  • Нам нужно от 3В до 5В для питания схемы.
  • Подсоедините провод типа «крокодил» к линии положительного напряжения блока питания.
  • Затем пропустите часть на макетной плате и поместите туда еще один провод типа «крокодил».
  • Соедините последовательно светодиод и резистор 470 Ом.

ПРИМЕЧАНИЕ: Резистор 470 Ом предназначен для уменьшения тока, поступающего на светодиод, и для предотвращения перегорания светодиода.

Как проверить непрерывность
  • Убедитесь, что тестируемая цепь отключена.
  • Переключите селектор на Ω.
  • Подсоедините щупы и измерительный провод к базовой клемме.
  • Чтобы проверить кабелепровод, соединения и срок службы батареи, коснитесь датчиков/щупов вместе. В зависимости от производителя счетчик должен показывать I или OL, а также подавать звуковой сигнал.
  • Если вы проводите последний тест, выключите глюкометр и храните его в безопасном месте.

(проверка непрерывности)

Возможные проблемы при построении цепи.
Срабатывание автоматического выключателя

В чувствительных цепях в качестве меры предосторожности используется отключение цепи. Когда в цепи большая нагрузка, автоматически отключается простой автоматический выключатель.

Чтобы избежать этой проблемы, выполните следующие действия:

  • Подключайте только необходимые электроприборы.
  • Избегайте перегрузки одной цепи.

Вместо этого распределите свои потребности в электроэнергии по различным цепям.Если конкретное устройство периодически покидает выключатель, скорее всего, оно неисправно и нуждается в проверке.

Неэффективный блок питания

Убедитесь, что ваш блок питания обеспечивает достаточную мощность в нужных местах без перенапряжения. Если источник питания не соответствует требованиям, это приведет к падению напряжения, сбросу микроконтроллеров или неправильному поведению других компонентов.

 Тестер целостности цепи — это устройство, работающее от батареи.Таким образом, важно постоянно поддерживать здоровое время автономной работы, чтобы получить наиболее точный результат. При тестировании в условиях холостого хода обычно кажется, что батареи имеют надлежащее напряжение, но падения напряжения достаточно, чтобы вызвать неисправность цепи при подключении к цепи. Следовательно, вы должны измерять напряжение батареи как при полной нагрузке, так и при холостом ходе.

(электронная плата)

Приложение для проверки целостности цепи

Тестер целостности определяет целостность выключателей.Например, хороший предохранитель должен иметь непрерывность. Он также соединяет электропитание и проводники, соединения и другие компоненты. Крайне важно всегда отключать цепь во время тестирования, так как это может привести к ложному срабатыванию сигнализации.

Одним из актуальных применений является проверка целостности многих проводов по самой низкой цене. Он состоит в том, чтобы найти два конца, принадлежащие одному из этих проводов. Она вызывает сопротивление между «правильными» концами и только между «правильными» концами.

(платы и инженерное оборудование)

Заключение

Мы используем электрическое и электронное оборудование в различных приложениях, которые подвержены ошибкам и дефектам.В большинстве случаев эти дефекты незначительны и поверхностны и проявляются в виде обрывов проводов, например обрыва линии электропередач.

 Поскольку большая часть этого оборудования включает в себя множество проводов, поиск и устранение неисправностей становится довольно громоздким и трудным для диагностики. Таким образом, тестер является одним из основных устройств, которым должен владеть каждый электротехнический персонал. Вы всегда можете связаться с нами, если у вас есть какие-либо вопросы.

Создание экзаменов — Eberly Center

Как разработать честные, но сложные экзамены, которые точно оценивают уровень знаний учащихся? Вот некоторые общие рекомендации.Кроме того, существует множество ресурсов в печатном виде и в Интернете, которые предлагают стратегии для разработки конкретных видов экзаменов, таких как множественный выбор.

Выберите подходящие типы предметов для ваших целей.

Должны ли вы задавать вопросы для эссе на экзаменах? Проблемные наборы? Вопросы с несколькими вариантами ответов? Это зависит от целей вашего обучения. Например, если вы хотите, чтобы учащиеся сформулировали или обосновали экономический аргумент, то вопросы с несколькими вариантами ответов — плохой выбор, поскольку они не требуют от учащихся формулировки чего-либо.Однако вопросы с несколькими вариантами ответов (если они правильно составлены) могут эффективно оценить способность учащихся распознавать логичный экономический аргумент или отличать его от нелогичного. Если ваша цель состоит в том, чтобы учащиеся сопоставляли технические термины с их определениями, вопросы для эссе могут быть не таким эффективным средством оценки, как простое задание на сопоставление. Не существует единого лучшего типа экзаменационных вопросов: важно, чтобы вопросы отражали ваши цели обучения.

Подчеркните, как экзамен согласуется с целями курса.

Укажите, какие цели курса решает экзамен (например, «Этот экзамен оценивает вашу способность правильно использовать социологическую терминологию и применять принципы, которые мы изучили в курсе на сегодняшний день»). Это помогает учащимся увидеть, как согласуются компоненты курса, убеждает их в их способности хорошо работать (при условии, что они выполнили необходимую работу) и активирует соответствующий опыт и знания, полученные ранее в курсе.

Пишите четкие, четкие и недвусмысленные инструкции.

Убедитесь, что учащиеся точно знают, что вы от них хотите. Говорите о своих ожиданиях более четко, чем вы считаете нужным. В противном случае учащиеся могут сделать предположения, которые создадут для них проблемы. Например, они могут предположить (возможно, на основании опыта другого курса), что экзамен в классе — это открытая книга, или что они могут сотрудничать с одноклассниками на домашнем экзамене, чего вы можете не допустить. Предпочтительно, вы должны сформулировать эти ожидания студентам до того, как они сдадут экзамен, а также в инструкциях к экзамену.Вы также можете объяснить в своих инструкциях, насколько полно вы хотите, чтобы учащиеся отвечали на вопросы (например, указать, хотите ли вы, чтобы ответы были записаны в виде абзацев или маркеров, или хотите ли вы, чтобы учащиеся показывали все этапы решения проблемы).

Напишите инструкции для предварительного просмотра экзамена.

Навыки студентов при сдаче тестов могут быть не очень эффективными, что приводит к тому, что они плохо используют свое время во время экзамена. Инструкции могут подготовить учащихся к тому, что им предстоит задать, путем предварительного просмотра формата экзамена, включая тип вопроса и количество баллов (например,г., будет 10 вопросов с несколькими вариантами ответов, каждый из которых оценивается в два балла, и два вопроса-эссе, каждый из которых оценивается в 15 баллов). Это помогает студентам более эффективно использовать свое время во время экзамена.

Word вопросы ясно и просто.

Избегайте сложных и запутанных конструкций предложений, двойных отрицаний и идиоматического языка, которые могут быть трудны для понимания учащимися, особенно иностранными студентами. Кроме того, в вопросах с множественным выбором избегайте использования абсолютов, таких как «никогда» или «всегда», которые могут привести к путанице.

Попросите коллегу или помощника прочитать ваш экзамен.

Иногда инструкции или вопросы, которые кажутся вам совершенно ясными, не так ясны, как вы думаете. Таким образом, может быть хорошей идеей попросить коллегу или ассистента прочитать (или даже сдать) ваш экзамен, чтобы убедиться, что все ясно и недвусмысленно.

Подумайте, сколько времени потребуется студентам, чтобы сдать экзамен.

Когда учащиеся находятся в цейтноте, они могут совершать ошибки, которые не имеют никакого отношения к объему их обучения.Таким образом, если ваша цель не состоит в том, чтобы оценить, как учащиеся работают в условиях дефицита времени, важно разработать экзамены, которые можно сдать в отведенное время. Один из способов определить, сколько времени у студентов займет выполнение экзамена, — это сдать его самостоятельно и позволить студентам утроить время, затрачиваемое вами, или уменьшить продолжительность или сложность экзамена.

Учитывайте количество баллов за разные типы вопросов.

Количество баллов, которое вы присваиваете различным вопросам, должно соответствовать их сложности, а также продолжительности времени, которое они могут занять, и важности навыков, которые они оценивают.Если вы являетесь экспертом в данной области, не всегда легко определить, насколько сложным будет вопрос для учащихся, поэтому спросите себя: сколько вспомогательных навыков задействовано? Отвечали ли учащиеся на подобные вопросы раньше или это будет для них новым? Существуют ли распространенные ловушки или заблуждения, в которые могут попасть учащиеся, отвечая на этот вопрос? Излишне говорить, что трудным и сложным типам вопросов следует присваивать более высокие баллы, чем более простым типам вопросов. Точно так же вопросы, оценивающие базовые знания и навыки, должны получать более высокие баллы, чем вопросы, оценивающие менее важные знания.

Заранее продумайте, как вы будете оценивать работу учащихся.

При присвоении баллов полезно заранее подумать о том, как вы будете оценивать ответы учащихся. Будете ли вы давать частичный зачет, если учащийся правильно ответит на некоторые элементы ответа? Если это так, вы можете разбить желаемый ответ на компоненты и решить, сколько баллов вы дадите учащемуся за правильный ответ на каждый из них. Если вы продумаете это заранее, вам будет значительно легче присвоить частичный балл, когда вы будете выставлять фактическую оценку.Например, если вопрос с кратким ответом включает четыре отдельных компонента, присвоение балла, кратного четырем, упрощает оценку.

Создание объективных тестовых вопросов

Создание объективных тестовых вопросов, таких как вопросы с несколькими вариантами ответов, может быть трудным, но следует помнить несколько общих правил, дополняющих стратегии, описанные в предыдущем разделе.

  • Напишите объективные тестовые вопросы так, чтобы был один и только один лучший ответ.
  • Формулируйте вопросы четко и просто, избегая двойного отрицания, идиоматического языка и абсолютов, таких как «никогда» или «всегда».
  • Проверяйте только одну идею в каждом элементе.
  • Убедитесь, что неправильные ответы (отвлекающие факторы) правдоподобны.
  • Включите типичные ошибки учащихся в качестве отвлекающих факторов.
  • Убедитесь, что положение правильного ответа (например, A, B, C, D) случайным образом меняется от задания к заданию.
  • Включите от трех до пяти вариантов для каждого элемента.
  • Убедитесь, что длина элементов ответа примерно одинакова для каждого вопроса.
  • Сократите длину элементов ответа.
  • Убедитесь, что нет грамматических подсказок к правильному ответу (например, использование «а» или «ан» может подтолкнуть испытуемого к ответу, начинающемуся с гласной или согласной).
  • Отформатируйте экзамен так, чтобы варианты ответов были с отступом и в виде столбца.
  • В вопросах с множественным выбором используйте положительную формулировку в основе, избегая таких слов, как «не» и «кроме». Если это неизбежно, выделите отрицательные слова (например, «Что из следующего НЕ является примером…?»).
  • Избегайте перекрывающихся альтернатив.
  • Не используйте в ответах «Все вышеперечисленное» и «Ничего из вышеперечисленного». (В случае «Все вышеперечисленное» учащимся нужно только знать, что два варианта являются правильными, чтобы ответить на вопрос. И наоборот, учащимся нужно исключить только один ответ, чтобы исключить «Все вышеперечисленное» в качестве ответа. Точно так же, когда «Ничего из вышеперечисленного» используется в качестве правильного ответа, он проверяет способность учащихся обнаруживать неправильные ответы, но не то, знают ли они правильный ответ.)

СВЯЖИТЕСЬ С НАМИ, чтобы лично поговорить с коллегой из Eberly!

Создание тестов | Справка Blackboard


Новая тестовая страница

Введите описательный заголовок, чтобы учащиеся могли легко найти тест среди содержания вашего курса. На странице «Материалы курса» название отображается как ссылка, которую учащиеся выбирают для просмотра материалов. Если вы не добавите заголовок, «Новый тест» и дата появятся в списке содержимого. Если вы не добавите содержимое, тест не будет отображаться на странице Материалы курса.

Добавить вопросы и многое другое. Нажмите знак плюс, чтобы открыть меню и сделать выбор. Вы можете выбрать тип вопроса, добавить пул вопросов или повторно использовать вопросы и контент из существующих оценок. Вы также можете добавить файлы и текст, например, инструкции для теста. Вы также можете добавлять файлы из облачных хранилищ, таких как OneDrive ® и Google Drive™. Вы не можете включить параллельную оценку теста с вопросами.

Подробнее о добавлении вопросов

Подробнее о добавлении пулов вопросов

Подробнее о повторном использовании вопросов и содержания оценивания

Добавить дополнительный контент.Добавив вопрос в тест, вы можете выбрать, должны ли учащиеся добавлять дополнительный контент, например текст, вспомогательные файлы или вложения. По умолчанию эта функция включена для вашего теста. Отключите эту функцию, если вы не хотите, чтобы учащиеся добавляли дополнительный контент.

Показать или скрыть тест. Учащиеся не увидят тест, пока вы не решите его показать. Вы можете создать весь свой контент заранее и выбрать то, что вы хотите, чтобы учащиеся видели, исходя из вашего расписания.Вы также можете установить условия доступности на основе даты, времени и успеваемости по другим элементам в журнале оценок курса. На странице «Материалы курса» учащиеся могут видеть, когда вы настроили отображение теста.

Применить настройки теста. Выберите значок «Настройки», чтобы открыть панель, на которой вы предоставляете сведения и информацию о тесте.

Укажите срок выполнения. Сроки выполнения отображаются в календаре и в ленте активности. Просроченные отправки отображаются с пометкой «Поздно» в журнале оценок курса. Предложите учащимся просмотреть, что должно произойти сейчас и что предстоит сделать, чтобы они могли задать вопросы как можно скорее.

Посмотреть жилье. Вы можете настроить условия для учащихся и освободить их от определенных требований курса, таких как сроки сдачи экзаменов и ограничения по времени. Чтобы выбрать жилье, перейдите в реестр и войдите в меню студента. Количество сделанных вами приспособлений отображается на тестовой странице в разделе «Настройки теста».

Подробнее о размещении

Добавить ограничение по времени. Ограничение по времени может удерживать студентов в курсе и сосредоточиться на тесте, потому что у каждого человека есть ограниченное количество времени для отправки.Попытки теста сохраняются и отправляются автоматически, когда время истекло. Вы также можете разрешить учащимся работать сверх установленного времени. В настоящее время вы не можете добавить ограничение по времени для групповых тестов.

Разрешить беседы в классе. Если вы разрешите беседы в классе, учащиеся смогут обсуждать тест с вами и со своими одноклассниками, пока тест доступен. Студенты могут участвовать в беседе до, во время и после теста. По мере развития разговора он появляется только при соответствующем тесте.

Подробнее о разговорах

Собирать материалы в автономном режиме. Вы можете оценить работу учащихся, которая не требует от учащихся загрузки отправки. Например, вы можете добавлять оценки в свой журнал успеваемости за устные презентации, проекты научных выставок, актерские выступления и художественные работы, представленные лично.

Подробнее о сборе материалов в автономном режиме

Рандомизировать вопросы и ответы. Вы можете расположить вопросы и ответы на них случайным образом, чтобы поддержать практические занятия и помочь учащимся избежать мошенничества в учебе.Вы можете использовать одну или обе настройки, чтобы тесты отображались по-разному для каждого учащегося. Вы не можете рандомизировать вопросы в тесте с текстовыми блоками или вложениями.

Вы можете рандомизировать ответы только для вопросов на соответствие и множественный выбор. Если вы хотите рандомизировать ответы на вопросы «Верно/Неверно», используйте тип вопроса «Множественный выбор» с вариантами ответов «Верно» и «Неверно».

Вопросы появляются по порядку для вас, но случайным образом для учащихся. Во избежание путаницы не добавляйте номера для ссылок на другие вопросы теста.

Подробнее о рандомизации вопросов и ответов

Изменить категорию оценки. Вы можете изменить категорию оценок теста, чтобы она стала частью одной из настраиваемых категорий журнала оценок, которые вы настроили в своем курсе. Вы можете создавать новые категории, чтобы настроить группировку курсовой работы в вашем курсе. Вы можете использовать категории по умолчанию и пользовательские категории при настройке общей оценки.

Определить количество попыток. Вы можете разрешить учащимся отправлять более одной попытки теста.Когда вы разрешаете несколько попыток, вы также можете выбрать способ расчета итоговой оценки. В настоящее время вы не можете разрешить несколько попыток прохождения группового теста.

Выберите схему оценивания. В меню Оценить с помощью выберите существующую схему оценивания, например Баллы. Оценка теста состоит из суммы баллов всех вопросов. Вы можете изменить схему оценивания в любое время, и изменения будут видны учащимся и в вашем журнале оценок.

Если вы создаете тест, состоящий только из текстовых блоков, вы можете вручную установить максимальный балл.

Включить анонимное оценивание. Когда вы создаете тест без вопросов, вы можете включить анонимное оценивание, чтобы имена учащихся были скрыты во время оценивания. Вы можете добавлять текст и файлы только к тестам с анонимной оценкой.

Подробнее об анонимном оценивании

Показать результаты оценки. Установите флажок Показать правильные ответы, чтобы учащиеся могли видеть правильные ответы на автоматически оцениваемые вопросы после отправки.

Подробнее об отображении правильных ответов

Включить автоматическую обратную связь.Оставляйте отзыв учащимся, который автоматически публикуется в соответствии с вашими настройками.

Подробнее об автоматической обратной связи

Добавьте код доступа. Вы можете выдать код доступа, чтобы контролировать, когда учащиеся и группы проходят тест. В это время коды доступа генерируются системой случайным образом. Вы не можете настроить коды доступа.

Подробнее о кодах доступа

Включить параллельную оценку. Вы можете включить параллельное оценивание и назначить оценщиков при создании теста без вопросов.Вы также можете включить параллельное оценивание даже после того, как учащиеся отправят материалы. Система случайным образом назначает выбранных вами оценщиков, поэтому у каждого учащегося есть два оценщика для прохождения теста. Оценочная нагрузка распределяется равномерно между оценщиками. Оценщики могут открывать отправленные материалы только для назначенных им учащихся. Преподаватели или ответственные за согласование определяют окончательные оценки учащихся.

Подробнее о параллельной планировке

Добавить рубрику. Критерии оценки могут помочь вам оценить работы учащихся на основе определенных вами ключевых критериев.В настройках теста вы можете создать новый критерий оценки или связать критерий оценки, который вы уже создали в своем курсе. В настоящее время вы можете добавить рубрику к тесту только без вопросов.

Добавить цели и стандарты. Вы можете согласовать тест с одной или несколькими целями. Вы и ваше учебное заведение можете использовать цели для измерения успеваемости учащихся по программам и учебным планам. Вы также можете согласовать отдельные вопросы теста с целями.

Проведите групповой тест. Вы можете создать тест для групп учащихся.По умолчанию вы назначаете оценку каждой группе в целом, но вы можете изменить индивидуальную оценку члена группы.

Групповые тесты настраиваются так же, как и групповые задания.

Включить SafeAssign. Вы можете использовать SafeAssign для проверки материалов учащихся на наличие потенциального плагиата. Вы можете включить отчет об оригинальности SafeAssign в любое время, даже после того, как учащиеся приступили к отправке материалов, но отправленные материалы проверяются только при включенном SafeAssign.

Добавьте необязательное описание.Описание отображается вместе с заголовком теста на странице «Материалы курса». Вы можете попросить учащихся загрузить файлы в конце тестов. Например, вы можете попросить их предоставить цитаты для вопросов эссе, включить лабораторную работу или подготовить контент перед тестом.

Как писать тестовые примеры для программного обеспечения: примеры и руководство

Время чтения: 10 минут

Написание тестовых случаев может показаться не такой уж важной частью разработки. Но для того, чтобы тестировщик программного обеспечения мог наилучшим образом выполнять свою работу, ему нужен кристально четкий набор шагов, которым нужно следовать, и четкое определение того, что тестируется.

Все, от NASA и GE до корпораций корпоративного уровня, могут извлечь выгоду из команд, работающих с максимальной отдачей. Написание отличных тестовых случаев — это еще один способ повысить эффективность и результативность команды, и Parasoft стремится дать командам возможность делать именно это.

В этом блоге мы рассматриваем следующие темы, связанные с написанием тестового примера:

  1. Что такое тестовый пример?
  2. Тестовый сценарий и тестовый пример
  3. Различные типы тестовых наборов
  4. Как писать тестовые примеры программного обеспечения
  5. Стандартный формат тестового примера
  6. Передовой опыт написания тестовых случаев
  7. Набор тестов по сравнению с другимиплан испытаний
  8. Инструменты для написания тестовых случаев
Узнайте, как можно создавать полезные и повторно используемые тестовые сценарии, чтобы упростить функциональное тестирование API с помощью автоматизации тестирования, улучшенной с помощью ИИ.
Запросить демонстрацию

Что такое тестовый пример в программном обеспечении?

Тестовый пример — это именно то, на что он похож: тестовый сценарий, измеряющий функциональность в рамках набора действий или условий для проверки ожидаемого результата. Они применимы к любому программному приложению, могут использовать ручное или автоматизированное тестирование, а также могут использовать инструменты управления тестовыми наборами.

Когда дело доходит до написания тестовых примеров, важно помнить, что они предназначены для проверки базовой переменной или задачи, например, применяется ли код скидки к нужному продукту на веб-странице электронной коммерции. Это дает тестировщику программного обеспечения больше гибкости в тестировании кода и функций.

Оптимизация модульного и регрессионного тестирования для встроенных систем

Тестовый сценарий и тестовый пример

Следует также пояснить разницу между тестовыми сценариями и тестовыми сценариями.Тестовый скрипт — это короткая программа, предназначенная для проверки определенных функций. Тестовый пример — это документ с шагами, которые должны быть выполнены в соответствии с планом заранее.

Рассматривайте тестовые случаи как тщательно спланированную поездку, а тестовые сценарии больше похожи на быструю поездку в продуктовый магазин.

Различные типы тестовых случаев

Тестовые примеры могут измерять множество различных аспектов кода. Участвующие шаги также могут быть предназначены для получения результата Fail, а не положительного ожидаемого результата, например, когда пользователь вводит неправильный пароль на экране входа в систему.

Вот некоторые распространенные примеры тестов:

Тестовые примеры могут быть применены к любому количеству функций, имеющихся в любом заданном программном обеспечении. Некоторые из самых популярных включают в себя:

Пример популярного теста

Тестовые случаи пригодятся в различных сценариях программного обеспечения. Для всего, от банковского дела до личного программного обеспечения, требуется тестовое приложение. Например, если цель состоит в том, чтобы иметь зашифрованные конфиденциальные данные, программное обеспечение должно иметь функции, которые работают должным образом.

Но функциональное тестирование — это лишь один из аспектов написания тестового сценария. Тестирование программного обеспечения должно серьезно проверять каждый аспект кода, от производительности до совместимости и безопасности. Вот почему программное обеспечение для персонального шифрования необходимо так тщательно тестировать, особенно когда речь идет о таких вещах, как веб-API.

Как писать тестовые примеры программного обеспечения

Написание тестовых случаев зависит от того, что измеряет или тестирует тестовый набор. Это также ситуация, когда совместное использование тестовых ресурсов между командами разработчиков и тестировщиков может ускорить тестирование программного обеспечения.Но все начинается со знания того, как написать тестовый пример эффективно и результативно.

Тестовые случаи имеют несколько неотъемлемых частей, которые всегда должны присутствовать в полях. Однако каждый тестовый пример можно разбить на 8 основных шагов.

Шаг 1: Идентификатор тестового набора

Все тестовые наборы должны иметь уникальные идентификаторы для их представления. В большинстве случаев следование соглашению для этого идентификатора именования помогает с организацией, ясностью и пониманием.

Шаг 2: Описание теста

В этом описании должно быть указано, какой блок, функция или функция тестируются или что проверяется.

Шаг 3: Предположения и предварительные условия

Это влечет за собой выполнение любых условий перед выполнением тестового примера. Одним из примеров может быть требование действительной учетной записи Outlook для входа в систему.

Шаг 4: Тестовые данные

Это относится к переменным и их значениям в тестовом примере. В примере входа по электронной почте это будет имя пользователя и пароль для учетной записи.

Шаг 5: шагов для выполнения

Это должны быть легко повторяемые шаги с точки зрения конечного пользователя.Например, тестовый пример для входа на сервер электронной почты может включать следующие шаги:

.
  1. Открыть веб-страницу почтового сервера.
  2. Введите имя пользователя.
  3. Введите пароль.
  4. Нажмите кнопку «Войти» или «Войти».

Шаг 6: Ожидаемый результат

Указывает результат, ожидаемый после выполнения шага тестового примера. После ввода правильной информации для входа ожидаемым результатом будет успешный вход в систему.

Шаг 7: Фактический результат и постусловия

По сравнению с ожидаемым результатом мы можем определить состояние тестового примера.В случае входа по электронной почте пользователь либо успешно вошел в систему, либо нет. Постусловие — это то, что происходит в результате выполнения шага, например перенаправления в почтовый ящик электронной почты.

Шаг 8: Пройдено/Не пройдено

Определение состояния «годен/не годен» зависит от того, как ожидаемый результат и фактический результат сравниваются друг с другом.

Один и тот же результат = Пройдено
Разные результаты = Не пройдено

Ускорение тестирования программного обеспечения за счет совместного использования тестовых ресурсов между командами разработчиков и тестировщиков

Стандартный формат модульного теста

Каждая часть хорошо написанного модульного теста будет определять несколько основных аспектов, включая:

  1. Функции, выполняемые тестом
  2. Данные, использованные в тесте
  3. Ожидаемый результат выполнения теста
  4. Обеспечение выполнения теста изолированно от других частей кодовой базы

Важно знать, что стандартный формат хорошо написанных тестов состоит из следующих частей:

  • Значимое название метода тестирования
  • Контролируемые данные или имитации для тестирования
  • Тестируемый метод или модуль (часть кода, которую мы тестируем)
  • Применение утверждения
  • Изолированное выполнение модульного теста

Есть ли шаблон тестового примера?

Как уже упоминалось, существует стандартный формат тестового примера.Однако шаблон тестового примера, скорее всего, будет варьироваться от компании к компании и даже от команды к команде. Вместо этого шаблон тестового примера представляет собой документ со списком тестовых сценариев и последующих тестовых случаев.

Пример теста качества

Хотя тестовые наборы различаются в зависимости от типа тестирования и общей области тестирования, создание качественного тестового сценария сводится к нескольким надежным элементам, указанным выше. Помните: имя метода тестирования должно включать тестируемый метод или модуль и ожидаемый результат.

Следует также отметить, что каждое устройство должно тестироваться отдельно. В данном случае «изоляция» означает максимальное сосредоточение тестов на выполнении только той части приложения, для которой мы тестируем.

Этот пример взят из тестового примера, связанного с банковским делом:

С этим именем метода мы знаем, что это модульный тест:

  • Тестирование метода isOverDrawn().
  • Баланс, используемый для контролируемых данных, был 500.
  • Ожидаемый результат верен.

Значимое имя метода позволяет любому, кто просматривает результаты, понять, что тестировал модульный тест. Более того, он сигнализирует о данных, которые необходимо проверить, об ожидаемом результате и о том, что было проверено.

Если тест не пройден, знание ожидаемого результата имеет решающее значение для облегчения устранения неполадок и обеспечения отсутствия регрессий.

Данные теста

Используемых данных должно быть достаточно для выполнения теста.Что касается модульного тестирования, мы хотим максимально упростить тестирование самого основного модуля нашего приложения. Данные могут быть такими же простыми, как создание строки или объектной переменной, для которой вы можете управлять данными. Или для теста можно использовать фиктивную структуру, если зависимость недоступна или вам нужно, чтобы эта зависимость находилась в определенном состоянии.

Имея ровно столько, чтобы проверить эту часть, если достаточно. Вам НЕ нужно настраивать каждую часть приложения для запуска теста.

Все это влияет на поведение модульного теста, поскольку именно эти данные используются для выполнения модульного теста.Таким образом, эта часть модульного тестирования занимает больше всего времени, поскольку требует некоторого понимания кода, который вы тестируете, чтобы знать, какие данные использовать для тестирования.

Не усложняйте задачу, используя только те части, которые необходимы для тестируемого кода. Макеты очень полезны на этом этапе, поскольку они позволяют вам контролировать поведение методов этих объектов при взаимодействии с вашим тестом.

Например, учитывая следующие данные:

Мы избегали «настоящего класса клиентов», используя макет для «класса клиентов» для тестирования изоляции.Мы не хотим вводить или настраивать другой объект для этого теста, поскольку это добавляет еще один уровень удобства обслуживания для этого объекта и не влияет на результат тестируемого метода.

Следующая переменная, которую нужно создать, — это «начальный баланс» — что-то известное благодаря знанию кода. В следующей строке показан объект Account, который создается вместе с макетом и начальным балансом для подготовки метода, который мы тестируем, с данными, которые мы только что использовали.

Таким образом, в этом примере объект учетной записи настроен с фиктивным клиентом, поскольку нам не нужны данные объекта клиента, и мы передали начальный баланс, который мы можем контролировать для нашего теста.

Следующая строка определяет ввод, поскольку тестируемый метод требует использования числа. Мы определили «баланс», который будет использоваться в методе, который мы тестируем. Затем метод выполняется, а результат метода сохраняется в нашей переменной для последующего использования.

Применение утверждения

После успешного завершения теста (т. к. он выполняется от начала до конца без исключений или ошибок), настало время применить утверждение к модульному тесту. Без утверждения модульный тест не имеет смысла, поскольку вы ничего не применяете, чтобы убедиться, что он работает должным образом.

Сбор информации о том, какие строки были выполнены, показывает, что именно было выполнено, но не дает достаточно подробностей, чтобы определить следующее:

  • Если код работает должным образом.
  • Если код соответствует требованиям по качеству.
  • Если возвращены ожидаемые данные.

Утверждение может быть таким базовым, как:

Пока модульный тест содержит одно утверждение, проверяющее результат тестируемого метода, это значимый модульный тест.

Применяя стандартный формат модульного теста, команда может легко поддерживать, читать и/или обновлять тесты с большей легкостью, чтобы легко увидеть, где можно применить больше тестов к остальной части приложения.

Каковы передовые методы написания контрольных примеров качества?

Как писать эффективные тесты и тестовые примеры можно оптимизировать с течением времени. Некоторые передовые методы включают в себя использование сильных заголовков, сильных описаний и сохранение краткости и ясности языка.

Но вы также захотите включить предварительные условия, предположения и ожидаемые результаты. Вся эта информация актуальна для тестировщика программного обеспечения, особенно при определении того, должен ли тестовый пример быть «пройден» или «не пройден».

Памятка для создания хорошо работающих тестовых случаев выглядит следующим образом:

  • Делайте вещи простыми и прозрачными.
  • Сделать тестовые примеры многоразовыми.
  • Сохраняйте идентификаторы тестовых наборов уникальными.
  • Экспертная оценка важна.
  • Тестовые наборы должны учитывать конечного пользователя или определенные требования.
  • Укажите ожидаемые результаты и допущения.

Простой, уникальный, конкретный, открытый для обратной связи и ориентированный на повторное использование: вот способ отличного тестового примера. Чтобы получить более наглядное представление о том, как написать качественный тест-кейс, посетите вебинар Parasoft на эту тему.

Набор тестов и план тестирования

Другой аспект тестового примера включает наборы тестов и планы тестирования.Они различаются по ключевым параметрам, и оба они жизненно важны для точной разработки тестового примера.

Станьте более умным тестировщиком программного обеспечения с помощью этих 5 восхитительных комбинаций технологий

Что такое набор тестов?

Набор тестов вступает в игру для тестовых случаев, поскольку он относится к исходному коду, набору зависимостей или набору тестов, которые должны выполняться над кодом. Наборы тестов позволяют классифицировать тестовые наборы таким образом, чтобы они соответствовали любым потребностям анализа или планирования.

Это означает, что основные функции программного обеспечения могут иметь свой собственный набор тестов, в то время как другой набор тестов предназначен для определенного типа тестирования, такого как дым или безопасность.Думайте о наборах тестов как о книжной полке, на которой можно упорядочить тестовые случаи.

Что такое план тестирования?

Напротив, план тестирования больше похож на зонтик, который стоит над всеми наборами тестов. Если тестовые наборы — это книги, а наборы тестов — это книжные полки, то планы тестирования — это комната, в которой находится книжная полка.

Как правило, планы тестирования составляются с точки зрения ручных тестов, автоматических тестов и общего формата проведения тестирования. Они будут тестировать программное обеспечение с нуля, используя наборы тестов и тестовые примеры, прежде чем вносить изменения или добавлять новые функции.

Лучшие инструменты для написания тестовых случаев

Parasoft обычно разрабатывает свои инструменты и наборы с учетом теории «Джорджа Джетсона». То есть мы хотим, чтобы наши клиенты могли «нажать на кнопку» и обо всем позаботились. Хотя это не совсем реалистично, инструменты, ориентированные на автоматизацию, лучше всего использовать, когда дело доходит до написания тестовых случаев.

Они могут помочь не только с автоматизацией, но и с самого начала разработки.В конце концов, слишком легко увязнуть в мелких деталях или функциях. Можно забыть, что программное обеспечение должно сначала функционировать. Вот тут и приходит на помощь инструмент модульного тестирования Java, такой как Parasoft Jtest.

Упростите тестирование API и повысьте качество программного обеспечения. Посмотрите на автоматизацию тестирования, улучшенную с помощью AI и ML, в действии!
Запросить демонстрацию

Этот инструмент позволяет как новичкам, так и экспертам быстрее улучшать свои навыки модульного тестирования, а также опыт модульного тестирования.После создания основы он выполняет модульные тесты, а затем помогает пользователю убедиться, что тесты имеют смысл. Когда вы понимаете, что нужно искать в тесте, написание тестового примера становится менее пугающим.

Создайте тестер качества воды, который вы можете услышать

Можно ли получить удар током в ванной? Конечно, но только потому, что вода не чистая. Многие люди не понимают, что абсолютно чистая вода не проводит электричество.Это связано с тем, что атомы водорода и кислорода не имеют свободных электронов. В типичном бытовом водоснабжении именно примеси, такие как соли натрия, кальция и магния, позволяют электронам течь.

Этот интересный факт означает, что чистоту воды можно оценить, измерив ее электрическое сопротивление. Чем выше сопротивление, тем чище должна быть вода (хотя этот тест не выявит загрязнения такими веществами, как органические соединения).

Простая схема в этом проекте позволяет анализировать пробы воды без использования мультиметра.

ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ

Основная концепция заключается в использовании небольшого объема воды в делителе напряжения. Затем вы можете сравнить выход делителя с опорным напряжением и усилить разницу. Когда выход передается на микросхему таймера, вы услышите звук, который меняется в зависимости от чистоты воды.

Концепция делителя напряжения показана выше. Когда входное напряжение, обозначенное Vin, подается на два последовательно соединенных резистора, можно рассчитать выходное напряжение Vout в точке между резисторами.Если оба резистора имеют одинаковое значение, Vout составляет половину Vin. Если R1 в два раза превышает значение R2, Vout составляет одну треть от Vin. И так далее. (Если вы добавите к выходу значительную нагрузку, Vout уменьшится.)

Если вы используете образец воды вместо R1, Vout будет зависеть от чистоты образца. Затем вы можете сравнить его с постоянным эталонным напряжением, показанным как Vref, созданным вторым делителем напряжения.

ОУ

Поскольку разница между Vout и Vref может быть небольшой, ее необходимо усилить.Это легко сделать с помощью операционного усилителя, широко известного как операционный усилитель, такого как почтенный LM741. Символ операционного усилителя показан ниже, хотя, когда вы видите его на схемах, вы обнаружите, что люди часто не удосуживаются показать источник питания.

Символы плюс и минус внутри треугольника обозначают «неинвертирующий» и «инвертирующий» входы соответственно. Выход операционного усилителя увеличивается, когда увеличивается неинвертирующий вход, или уменьшается, когда увеличивается инвертирующий вход.

На изображении выше показан операционный усилитель в схеме, использующей образец воды и опорное напряжение в качестве входных данных. Я заменил один из резисторов потенциометром, чтобы можно было управлять мощностью усиления с отрицательной обратной связью на инвертирующий вход. (Существует много других способов подключения операционного усилителя, которые вы легко можете найти в Интернете.) Функции выводов микросхемы LM741 показаны ниже.

Я подключил выход LM741 к таймеру 555, используя контакт 5 таймера для управления его слышимой частотой.На приведенной ниже схеме вся схема представлена ​​так, как если бы вы разводили ее на макетной плате.

Вы можете найти больше информации о микросхемах таймера в моей книге Make: Electronics.

ИСПЫТАТЕЛЬНЫЕ ЖИДКОСТИ

Коммерческие резистивные устройства для тестирования воды используют платиновые контакты, но это было немного выше моего бюджета, поэтому я потратил пару пенни. Постарайтесь найти как можно более новые и яркие.

Чтобы установить монеты, вы можете использовать кусок пластика или фанеры толщиной около 1″ × 3″ и ¼ дюйма.Просверлите пару отверстий диаметром ¼ дюйма на расстоянии примерно ¾ дюйма друг от друга и сделайте надрезы поперек них, как показано ниже.


Вставьте зажимы типа «крокодил» в отверстия, чтобы захватить монеты, и втяните монеты в пропилы, чтобы удерживать их на фиксированном расстоянии друг от друга. Сборка показана ниже. Другие концы патч-кордов будут захватывать перемычки, которые подключаются к вашей цепи.

Пенни в сборе можно положить на любую маленькую чашку, почти до краев наполненную жидкостью.Я использовал несколько маленьких пластиковых контейнеров, как показано ниже.

Подготовьте несколько образцов, состоящих из дистиллированной воды, водопроводной воды из крана и родниковой воды в бутылках (которая часто содержит минералы). Вы также можете попробовать растворить поваренную соль в воде. Маркируйте образцы, чтобы не перепутать их.

После того, как вы заметите результат с использованием одной жидкости, выньте монетки, протрите их салфеткой и попробуйте следующую жидкость. Когда звук, который вы слышите, более высокий, это означает, что сопротивление выше, а вода чище.

Вы также можете поэкспериментировать с другими жидкостями. Я попробовал жидкость для полоскания рта, молоко и спортивные напитки (в которые добавлено много минералов).

Два фактора могут затруднить получение стабильных результатов. Во-первых, углекислый газ в атмосфере быстро растворяется в воде, образуя угольную кислоту. Это диссоциирует с образованием ионов, которые снижают сопротивление вашего образца. Итак, держите контейнер с дистиллированной водой закрытым, и когда вы наливаете немного в чашку, проверяйте ее как можно быстрее.

Во-вторых, когда вы пропускаете постоянный ток между электродами, погруженными в жидкость, положительные ионы собираются вокруг отрицательного электрода, а отрицательные ионы собираются вокруг положительного электрода. Это подавляет электрический ток, так что кажется, что сопротивление увеличивается, и вы услышите, как звук вашей схемы постепенно нарастает по высоте. Вы можете свести к минимуму этот эффект, взбалтывая жидкость. Коммерческое оборудование решает эту проблему, используя переменный ток вместо постоянного тока, при этом жидкость проходит мимо электродов с постоянным потоком.

Даже если вы не можете ожидать точных результатов, вы сможете показать, что водопроводная вода проводит электричество лучше, чем дистиллированная вода. А если кто-то в этом сомневается — просто попросите послушать разницу.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
