Самодельная щетка для электродвигателя. Как сделать графитовую щетку своими руками из куска графита.

Многие электроинструменты, электроприборы, электрооборудование использует коллекторный электродвигатель, у которого внутри имеются графитовые щётки. Эти щетки контактируют с ротором (вращающейся частью электрического двигателя), передавая ему электроэнергию на обмотки. Поскольку графитовым щеткам постоянно в процессе работы приходится тереться о контактное колесо ротора, естественно, что со временем эти щётки постепенно стираются. Приходит момент когда электродвигатель перестаёт работать (либо начинает работать в ненормальном для себя режиме). Пришла пора менять графитовые щётки.

Видео по этой теме:

Наиболее простым способом решить проблемы с изношенными щетками будет просто заменить новыми, запасными. Если же нет в наличии запасных, и не представляется возможность приобрести новые, то графитовые щётки можно изготовить и самому.

Не так уж это и сложно. Для этого нам понадобится кусок графита, из которого мы будем делать нашу щётку нужного размера и формы. Где можно раздобыть графит?

Как известно троллейбусы используют достаточно большие куски графита, которые стоят на концах их рогов, что контактируют с проводами наверху. Именно эти графитовые щетки скользят по проводам во время езды троллейбуса. Насколько мне известно из приходится менять достаточно часто (могут даже несколько раз за смену). Изношенные, сколотые, поврежденные щетки графита выбрасывают прямо на дорогу при замене в пути. Если походить по дороге на кольцевой остановке (там где происходит разворот маршрута) возле бордюра можно найти такие щётки из графита. Либо просто можно подойти к водителю троллейбуса и попросить щётку (их ещё называют графитовые угли).

Итак, кусок графита мы раздобыли. Теперь приступим к изготовлению графитовой щётки на электродвигатель своими руками. Самодельная щётка из графита обрабатывается очень просто. Берём наш графитовый уголь, сначала вырезаем нужную форму и размеры обычной пилкой по металлу. Далее напильником с крупной насечкой придаем более ровный и аккуратный вид. Сразу предупреждаю, что во время работы с графитом лучше надевать перчатки, которых не жалко испачкать. У меня от незнания были все руки черные (хотя они отмываются).

Теперь о том как сделать графитовую щетку для электрического двигателя полноценного вида, то есть с отходящими проводом, на которое нужно подавать питание. На одном конце нашем графитовом кусочке вокруг делаем небольшой пропил. На него мы намотаем оголенный конец провода. Чтобы придать более аккуратный вид подсоединенным проводу к куску гранита я сделал небольшое отверстие миллиметровым сверлом, которое проходило через круговой распил и выходило в край куска. В это отверстие я продел конец провода и вывел его, так сказать, наружу. Чтобы наглядно увидеть процесс изготовления самодельной графитовой щётки для электродвигателя смотрите видео ниже.

P.S. Если делать все не спеша, аккуратно, правильно, то в итоге можно получить графитовую щетку достаточно хорошего качества. Которая будет ненамного отличаться от покупной. Причём по времени этот изготовление займет всего пару часов. Ну, а по деньгам эта щётка из графита выйдет бесплатной. Разве что только время потратите, и всё!

Как выбрать графитовые, меднографитовые и угольные щетки для электродвигателя, генератора, преобразователя и других электрических машин.

Графитовые, меднографитовые и угольные электроконтактные щетки, (по тексту далее «щетки») применяются во множестве электрических машин, там, где необходимо обеспечить подвижный электрический контакт. В процессе работы щетки изнашиваются, уменьшаясь по длине, и рано или поздно наступает момент, когда износившиеся щетки необходимо поменять на новые. Для правильного подбора и замены износившихся щеток необходимо знать следующие параметры:

В интернет магазине https://aktivenergo.ru щетки графитовые и меднографитовые можно выбрать по размерам и параметрам и купить с быстрой доставкой по России.

  1. Размеры щетки.

Например 10х12,5х32 , первые две цифры – это размер окна в которое вставляется щетка, последняя цифра – это длина щетки, она будет изнашиваться в процессе работы.

Существует два основных типа щетки, это: одинарные и разрезные.

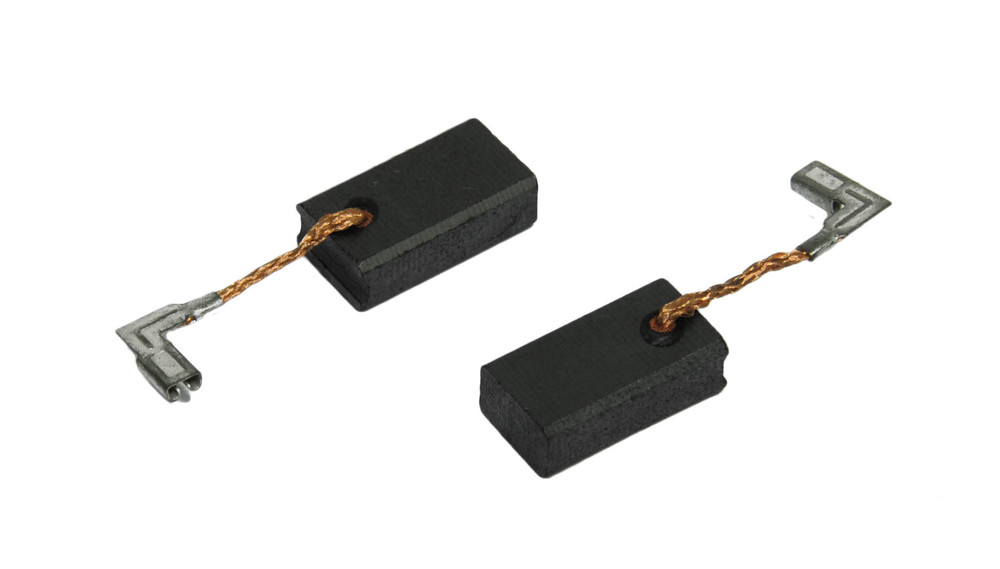

Одинарная щетка это цельный брусок с выводоми ли без них, выглядит примерно так:

Большинство электроконтактных щеток для генераторов являются одинарными.

Разрезная щетка это два бруска объединенных общим проводом, выглядит примерно так:

Разрезные щетки – это две щетки объеденённые одним токоведущим проводом. Например размер пишется 2/16х32х40 К1-8 (тип конструкции), тот же размер может быть записан как 32х32х40 К1-8Р (буква Р в конструкции означает что щетка разрезная.)

Крупные электрографитовые щетки делают разрезными для лучшего электрического соединения и оптимального износа при работе.

  1. Марка материала щетки.

Это то из чего состоит щетка. Условно все щетки подразделяются на две категории: это Графитовые и Меднографитовые.

Графитовые щетки состоят из графита различной плотности и с различными добавками и связующими которые придают материалу необходимые характеристики.

Меднографитовые щетки помимо вышеперечисленного имеют еще в своем составе цветные и драгоценные металлы такие как медь, свинец, олово, серебро, что делает их более твердыми, износостойкими и позволяет пропускать бОльшие токи, но при этом уменьшает линейную скорость эксплуатации щетки (линейная скорость – это скорость с которой щетка трется о поверхность токосъемного устройства). Отдельно отметим, что покупать что данные металлы можно купить отдельно, например, свинец в чушке.

При замене отработавших щеток лучше всего поставить щетки той-же марки, однако в подавляющем большинстве случаев допускается замена на другие марки с не сильно отличающимися характеристиками. Марка материала щетки как правило указывается либо условным обозначением на теле щетки, или на клеммах провода, или пишется полная марка на теле щетки. Если маркировка указана условным номером, то для расшифровки марки можно воспользоваться таблицей условных и полных обозначений щеток.

В одной статье сложно раскрыть всю информацию по маркировке товара, например, существует несколько технологий маркировки – каплеструйная, теплоструйная, лазерная и термотрансферная.

Расшифровка условных обозначений марок материала щеток

Условное обозначе-ниеПолное обозначе-ниеУсловное обозначе-ниеПолное обозначе-ниеПолное обозначе-ниеПолное обозначе-ние
9МГС556611ОМ83М3
12ЭГ2А59ЭГ4Э84ЭГ84
14ЭГ461ЭГ6185ЭГ85
17МГ62ЭГ6286М6
18ЭГ863ЭГ6387ЭГ51А
19МГ465ЭГ1788611М
20Г2066ЭГ13П89МГС9А
21МГСО67ЭГ1391МГ64
32Г2268ЭГ2АФ92МГСО1
34Г2171ЭГ7193М20
41ЭГ1472МГС209420
43Г374ЭГ7495МГ4С
44Г474КЭГ74К9696-0
50ЭГ5075ЭГ7597М1А
51ЭГ5177МГСОА103Г33
52МГС2179ЭГ74АФ106ЭГ86
53МГС5181М1108ЭГ84-1
82МГ2

Самые распространенные марки щеток на сегодня:

  • Электрографитовые ЭГ-14, ЭГ-4, ЭГ-8, ЭГ2А, ЭГ71, ЭГ-74, ЭГ8, Г3
  • Меднографитовые М1, МГСО, МГ4, МГ2, МГ, 611ОМ, МГС7

В случае если оригинальная марка неизвестна, то можно подобрать щетки по эксплуатационным характеристикам которые приведены в следующей таблице:

МаркаТверд. Удельное электрич. сопр., мк Ом*мКоэффи-циент трения, не болееПлотн. тока, А/см2, не болееНоми-нальное давление на щетку, кПаЛинейная скорость, м/с, не болееПреимуществен-ная область применения
ЭГ4 2 – 6 6 – 16 0,25 12 20 60Электрические машины постоянного тока с резко выраженной неравномерностью нагрузки; гребные двигатели; электропривод вентиляторов, машины универсального назначения; Контактные кольца цепей возбуждения турбогенераторов мощностью менее 200 МВт и одноякорных преобразователей; Электрические машины постоянного тока небольшой мощности для контактных колец синхронных и асинхронных двигателей с фазным ротором
ЭГ14 8 – 30 20 – 38 0,25 12 40 45Электропривод различного назначения, в т.ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые енераторы; Крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец
ЭГ141 10 – 30 20 – 60 0,3 17 30 50Тяговые и вспомогательные электрические машины ж/д и городского транспорта, а также электрические машины общего промышленного применения
ЭГ2А 8 – 21 11 – 27 0,23 12 25 50Вспомогательные электрические машины подвижного состава ж/д, тепловозов, промышленного транспорта; генераторы и двигатели с резко выраженной неравномерной нагрузкой
ЭГ50 11 – 31 19 – 39 13 15 60Электродвигатель постоянного тока МЭ 272, для вентиляторов системы охлаждения двигателей транспорта
ЭГ2АФ1 6 – 22 10 – 32 0,23 15 20 90Контактные кольца турбогенераторов и синхронных компенсаторов
ЭГ61А ЭГ61 УМК 20 – 65 36 – 72 0,15 17 40 60Электрические двигатели напряжением до 500В для подвижного ж/д состава, современных магистральных электровозов
ЭГ-71 УМК 6 -14 19 – 35 0,30 12 25 45Машины постоянного тока напряжением до 500 В. с тяжёлыми условиями коммутации/td>
ЭГ74 15 – 55 35 – 75 0,22 20 40 50Электрические машины постоянного тока с наиболее тяжелыми условиями коммутации и резко выраженной неравномерностью прикладываемых нагрузок; мощные тяговые двигатели некоторых типов современных локомотивов
ЭГ75 35 – 65 0,17 15 40 50Электрические тяговые двигатели и высоковольтные вспомогательные машины современных магистральных электровозов; тяговые электрические машины с тяжелыми условиями коммутации и повышенными температурами нагрева
ЭГ841 ЭГ84 УМК 40 – 80 0,16 17 40 55Тяговые и вспомогательные двигатели городского транспорта; тяговые двигатели мощных самосвалов с электроприводом
МГ-4 10 – 22 1,3 не более 0,20 24 25 30Контактные кольца одноякорных преобразователей, асинхронных двигателей и синхронных генераторов; машины постоянного тока напряжением до 40 В
611ОМ 6 – 12 8 – 28 0,30 15 30 90Электрические машины с контактными кольцами; электрические машины низковольтные коллекторные с облегченными условиями коммутации

Если у вас стояли щетки иностранного производства, то для того чтобы вам помогли подобрать наиболее подходящие, необходимо обратиться к сотрудникам нашей компании.

Техническая информация о электрощетках для электродвигателей

Полный перечень нашей продукции смотрите в — таблице №1 и таблице №2
Электрощетки для электродвигателей представляют собой специальные электропроводящие детали для токосъемного устройства, которые осуществляют скользящий контакт между неподвижными и вращающимися частями электродвигателя и служат для подвода или отвода тока к коллектору или токосъемным кольцам электродвигателя( см. фото).

Порядок выполнения работ по изготовления угольных из других щеток

Угольные электрощетки можно приобрести практически в любом магазине электроинструментов. Но бывают случаи, когда поблизости магазина нет, а работать надо. Выход есть: надо изготовить щетки самостоятельно из щеток от других электроинструментов. Важным моментом является подбор электрощетки, схожей по своим характеристикам. Неправильно подобранный угольный стержень приведет к сильному искрению или к выработке якоря.


Вариант самодельных угольных щеток к перфоратору Makita 2470

Процесс изготовления угольных щеток к перфоратору Makita

Работа начинается с подготовительного этапа. Надо правильно подобрать сечение заготовки угольного стержня. Вот габариты заводских угольных щеток CB-419A в мм (6×9×12). Подбираемые угольные стержни должны быть в сечении большего или такого же размера, как и применяемые в перфораторах Макита.

Если вы подобрали заготовки большего сечения, их опиливают надфилями или при помощи наждачной бумаги. Но можно использовать достаточно простое приспособление. В электродрель зажимается специальное приспособление называемое «грибок». Это приспособление есть практически у любого мастера. Его используют в процессе шлифовки поверхностей.Приспособление представляет собой круг с липучкой, на которую крепится шлифовальный диск нужного диаметра.


Дрель с насадкой

Включив дрель, отрегулируйте частоту вращения патрона. Предпочтительнее начинать шлифовку на небольших оборотах. Это позволит вам правильно контролировать процесс шлифовки.

Токоведущие провода

Электрjщётки для электродвигателей изготавливаются с токоведущим проводом. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части электрощётки до центра отверстия в наконечнике или до конца провода без наконечника.

Соединение токоведущего провода с материалом электрощётки (заделка) может осуществляться методами конопатки (К), развальцовки (Р), пайки (П) и запрессовки (З).

Длина провода устанавливается ГОСТом-12232-89, необходимое сечение провода выбирается в зависимости от токовой нагрузки соотношение этих величин приведено в таблице №1.

Номинальное сечение провода, мм2Допустимая токовая нагрузка, А
0,163,90
0,306,00
0,509,00
0,7512,00
1,0015,00
1,5019,00
2,5026,00
4,0038,00
6,0050,00
10,0075,00

Конструкция щетки.

Конструкция щетки обозначает расположение токоведущих выводов на теле щетки, их количество а также наличие или отсутствие различных прорезей для крепления щетки.

Типовые конструкции электроконтактных щеток приведены в таблице.

Общий вид щеткиТип щеткиКраткая характеристика и назначение щетки.
К1Щетка прямоугольная неармированная. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-1Щетка прямоугольная c одним проводом на верхней поверхности по оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-2Щетка прямоугольная c одним проводом на верхней поверхности , смещенным от оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-3Щетка прямоугольная c двумя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-4Щетка прямоугольная c одним проводом на меньшей боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-5Щетка прямоугольная c одним проводом на большей боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-6Щетка прямоугольная c двумя проводами на боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-7*Щетка прямоугольная c двумя проводами на верхней поверхности, смещенными от оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К1-8*Щетка прямоугольная c четырьмя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К2Щетка со скошенной контактной поверхностью. Применяется в реактивных щеткодержателях
К2-1Щетка cо скошенной контактной поверхностью и одним проводом на верхней поверхности щетки по оси щетки. Применяется в реактивных щеткодержателях
К2-2Щетка cо скошенной контактной поверхностью и одним проводом на верхней поверхности щетки, смещенным от оси щетки оси щетки. Применяется в реактивных щеткодержателях
К2-3Щетка cо скошенной контактной поверхностью и двумя проводами на верхней поверхности щетки, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях
К2-7*Щетка cо скошенной контактной поверхностью и двумя проводами на верхней поверхности ,смещенными от оси щетки. Применяется в реактивных щеткодержателях
К2-8*Щетка cо скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях
К3-3Щетка cо скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности. Применяется в реактивных щеткодержателях
К3-5Щетка cо скошенными контактной и верхней поверхностями проводом на боковой грани. Применяется в реактивных щеткодержателях
К3-8*Щетка cо скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности. Применяется в реактивных щеткодержателях
К4-2Щетка прямоугольная со скосом на верхней поверхности с одним проводом на скосе. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К5-2Щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности. Применяется в реактивных щеткодержателях
К6-3Щетка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах. Применяется в радиальных щеткодержателях с пружинами различного исполнения
К6-8*Щетка прямоугольная со скосами на верхней поверхности и четырьмя проводами на скосах. Применяется в радиальных щеткодержателях
К8Щетка прямоугольная с пазом на верхней поверхности. Применяется в радиальных щеткодержателях
К8-2Щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К8-3Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К8-4Щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К8-5Щетка прямоугольная с пазом на верхней поверхности и проводом на большей боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К8-8*Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К10-4Щетка cо скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани. Применяется в реактивных щеткодержателях
К11Щетка cо скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани. Применяется в радиальных щеткодержателях
К11-3Щетка cо скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях
К11-4Щетка cо скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани. Применяется в реактивных щеткодержателях
К11-8Щетка cо скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности. Применяется в реактивных щеткодержателях
К12-3Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой Применяется в радиальных щеткодержателях
К12-8*Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой Применяется в радиальных щеткодержателях
К13-2Щетка прямоугольная с пазом на верхней поверхности со скосом и одним проводом на скосе. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К14Щетка прямоугольная с головкой на верхней поверхности. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной
К14-1Щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной
К14-5Щетка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной
К15-6Щетка с контактной и верхней поверхностями, со скошенным пазом и двумя проводами в боковой грани. Применяется в реактивных щеткодержателях
К16-2Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях
К17-2Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом в боковом скосе. Применяется в реактивных щеткодержателях
К17-3Щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и двумя проводами в боковых скосах. Применяется в реактивных щеткодержателях
К18-2Щетка со скошенной контактной поверхностью, двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях
К19-2Щетка со скошенной контактной поверхностью, тремя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях
К20-3Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладной и двумя проводами, смещенными относительно оси щетки. Применяется в реактивных щеткодержателях
К20-8Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладной и четырьмя проводами. Применяется в реактивных щеткодержателях
К21-2Щетка сложной конструкции с одним проводом. Применяется в радиальных щеткодержателях
К21-3Щетка сложной конструкции с двумя проводами. Применяется в радиальных щеткодержателях
К22-6Щетка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной
К23-1Щетка трапецеидальная с одним проводом. Применяется в радиальных щеткодержателях
К23-8Щетка трапецеидальная с четырьмя проводами. Применяется в радиальных щеткодержателях
К24-2Щетка со скосами на контактной и верхней поверхностях, скошенным пазом и одним проводом на скосе. Применяется в реактивных щеткодержателях
К27-3Щетка трапецеидальная с двумя проводами. Применяется в радиальных щеткодержателях
К27-8Щетка трапецеидальная с четырьмя проводами. Применяется в радиальных щеткодержателях
К28-3Щетка со сложной контактной поверхностью и двумя проводами симметричными относительно оси щетки. Применяется в радиальных щеткодержателях

Наконечники

Для крепления токоведущего провода к болту щёткодержателя на конце провода прикрепляется наконечник.

Основные типы применяемых наконечников представлены в таблице 2:

Примеры полного обозначения наконечников:

8ПГ2-10 — пластинчатый закрытый наконечник с диаметром отверстия 8 мм, под двапровода с сечением 10 мм2;

5ФГ1-1,5 — флажковый закрытый наконечник с диаметром отверстия 5 мм, под один проводс сечением 1,5 мм2.

Как зачистить пазы коллектора перфоратора

А вот зачистку пазов между ламелями надо проводить, поскольку миканит, материал прокладок между ламелями, тверже медных ламелей и меньше изнашивается. Со временем миканитовые прокладки изнашиваются меньше, и их высота превышает высоту медных ламелей.

Для выравнивания высот пазы между ламелями фрезеруются, или, говоря простым языком, продороживаются.

Фрезерование своими руками лучше всего выполнять кусочком пилы по металлу, заточенной по ширине пазов коллектора.


Фрезеровка пазов вручную

Параллельно краю паза прикладывается металлическая линейка, пила прижимается к ее краю и протягивается со слабым нажимом. Паз фрезеруется до высоты медной ламели.

Фрезеровка пазов заканчивается удалением остаток материала при помощи волосяной щетки и снятием фасок при помощи шабера, сделанного из надфиля. Шлифовку лучше сделать войлоком.

Любую фрезеровку следует заканчивать шлифованием и продувкой воздуха.

На величину выработки коллектора влияет и состояние подшипников. Изношенность подшипников приводит к увеличению биения коллектора, что в свою очередь приводит к ускорению износа угольных щеток. Для устранения биения коллектора подозрительные подшипники рекомендуется заменить новыми.

Электрощетки графитовые (угольные щетки, щетки ЭГ)

МаркаТвердостьУдельное электрическое сопротивление, мкОм · мКоэффициент трения, не болееПлотность тока, А/см2, не болееДавление на щетку, кПаЛинейная скорость, м/с, не более
1234567
Щетки графитовые

ЭГ4 БДХ-4

2 — 66 — 160,25122060
Щетки графитовые

ЭГ14 БДХ-14

8 — 3020 — 380,25124045
Щетки графитовые

ЭГ141

10 — 3020 — 600,3173050
Щетки графитовые

ЭГ2А

8 — 2111 — 270,23122550
Щетки графитовые

ЭГ50

11 — 3119 — 39131560
Щетки графитовые

ЭГ2АФ1

6 — 2210 — 320,23152090
Щетки графитовые

ЭГ61А ЭГ61 УМК

20 — 6536 — 720,15174060
Щетки графитовые

ЭГ-71 УМК

6 -1419 — 350,30122545
Щетки графитовые

ЭГ74

15 — 5535 — 750,22204050
Щетки графитовые

ЭГ75

35 — 650,17154050
Щетки графитовые

ЭГ841 ЭГ84 УМК

40 — 800,16174055

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет.

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.


Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Коллекторный узел электродвигателя необходим, чтобы передать электроэнергию на обмотки якоря. Так как якорь производит вращательное движение во время работы, передача осуществляется через специальный контакт. Для организации подвижного контакта во всех бытовых и промышленных двигателях не используют пластины из металла. Это обусловлено высокими оборотами, при которых трение металла об металл производило бы дополнительный нагрев рабочей поверхности и быструю выработку коллектора. Поэтому в качестве контакта был выбран графит либо уголь. Получил он название – электрическая щетка.

Электрощетки меднографитовые

МаркаТвердостьУдельное электрическое сопротивление, (мкОм · м)Коэффициент трения. не болееПлотность тока. (А/см2 ) не болееНоминальное давление на щетку. (кПа)Линейная скорость. ( м / с) не более
Электрощетки

МГ-4

10 — 221,3 не более0,20242530
Электрощетки

611ОМ

6 — 128 — 280,30153090
Электрощетки

МГС-5

6 — 202 — 150,22454016
Электрощетки

МГС-7

10 — 331,5 — 200,3306055
Электрощетки

МГСО

5 — 200,3 не более0,25302530
Электрощетки

МГС22Н

0,5 не более0,251650
Электрощетки

МГС-20

6 — 250,4 не более0,25120 при кратковременной нагрузке2515
Электрощетки

МГ-4С

0,4 — 0,30,2
Электрощетки

М-1

8 — 242 — 80,25252033

Инструкция по замене

В домашних условиях данная операция осуществляется по схеме: сначала нужно очистить коллектор от пыли. С этой целью опытные пользователи рекомендуют бензин. Как только от грязи не останется и следа, нужно постараться притереть новый элемент к коллектору. С неровностями поможет справиться наждачка.

Даже если степень износа разная, менять нужно все элементы. Их средний срок годности определяется часами работы оборудования. Так, если инструментом пользуются раз в месяц, 90 часов – минимальный показатель, который вполне реально увеличить до 125 часов. При частом применении инвентаря в разных погодных условиях, 85 часов – потолок.

Электрощетки угольно-графитовые

МаркаТвердостьУдельное электрическое сопротивление, (мкОм · м)Коэффициент трения. не болееПлотность тока. (А/см2 ) не болееНоминальное давление на щетку. (кПа)Линейная скорость. ( м / с) не более
Электрощетки

Г3

7 — 198 — 200,3122560

Оставьте заявку на просчет стоимости электрощеток для электродвигателей

и получите расчет уже сегодня

+7 факс (4722) 21-57-72

[email protected]

Понятие о щёточном механизме

Так как загрязнение болгарки неизбежно, об устройстве этой детали необходимо знать побольше. При разных неисправностях наибольший процент выявляется именно в этом узле. Кроме того, даже в исправном инструменте невынужденный износ щёток неизбежен, хотя и происходит это очень редко.

Выбор электрощеток

Этот элемент представляет собой шестигранную геометрическую фигуру с одинаковыми параллельными гранями. Для обеспечения электрического контакта в него запрессован медный поводок.
Размеры и формы щётки бывают различными, как и материал для их изготовления. Первоначальное устройство было простым: медная проволока и токопроводящая кисточка. Но в связи с большим износом эту конструкцию пришлось модернизировать.

Современные токосъёмные элементы производят при помощи сжимания углеродистых материалов с повышением температуры и давления.

Если при работе болгаркой, как, впрочем, и дрелью, инструмент функционирует рывками, с характерным запахом гари, то первопричина кроется в износе этой небольшой детали. Пренебрегать их заменой не рекомендуется, так как это неизбежно приведёт к выходу приспособления из строя. В этом случае работу нужно прекратить, выяснить причину, почему горят щётки на электродвигателе, и приступить к ремонту.

Разновидности устройств для съёма тока

Недооценка важности исправного состояния этой детали приводит к серьёзным последствиям. Своевременные мероприятия по их предотвращению продлят срок службы инструмента.

Для начала нужно разобраться в разновидностях токоприёмников:

До того как приобрести сменный комплект щёток, нужно узнать их тип и размеры в техническом паспорте инструмента.

Причины износа токосъёмных элементов

Болгарка, как и большинство электроинструментов, изначально создавались для работы от источника питания постоянного тока. Затем, включив обмотки ротора и статора последовательно, появилась возможность запитаться от переменного тока без ограничения числа оборотов, как это происходит с бесколлекторными двигателями. Поэтому к узлу с токоприёмным механизмом предъявляются повышенные требования. И если горят щётки на болгарке, причина может заключаться в следующем:
Не каждая из этих причин заставляет щётки быстро стираться, но исключать ни одну из них нельзя.

Способы замены

После того как установлено, почему горят щётки на болгарке и устранена причина этой неисправности, можно приступать к их замене. Вариантов самого процесса имеется два:

Почему тысячи заказчиков уже выбрали нас

Опыт надежность гарантии

  • На рынке с 2002 года
  • Более 1000 заказчиков уже выбрали нас
  • Собственное производство и обширные связи с поставщиками
  • Значительный запас складской продукции
  • Дилерские скидки

Подбор цены производство

  • Все виды щеток для электродвигателей можно купить у нас
  • Подбор щеток по марке электродвигателя и щеткодержателя
  • Производство согласно ГОСТ
  • Полное соответствие техническим параметрам
  • Гибкая система скидок
  • Подбор отечественных и импортных аналогов

Процесс работа результат

  • Закрепление персонального менеджера за каждым заказчиком
  • Технические специалисты имеют ученые степени
  • Отгрузка любым видом транспорта в любую точку страны
  • Надежная упаковка изделий

Мы занимаемся электрощетками для электродвигателей уже 12 лет

Комплексные поставки электрооборудования от ТПК «Электромашина» — это эффективная связь Клиента и Производителя. Наша компания стремится предоставить максимально удобные условия сотрудничества и стабильное качество продукции. Наше тесное партнерство с крупнейшими компаниями России и СНГ позволяет заметно снижать себестоимость продукции известных и зарекомендованных временем производителей, а так же гарантировать оптимальные условия поставок по соотношению цена-качество. Все это делает наши цены наиболее выгодными для потребителя.

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Не следует забывать и о типе провода, а также его сечении. Если подобрать точное совпадение по марке не удастся – не отчаивайтесь. Следует взять аналог с тем же уровнем твердости и допустимым режимом работы. А вот по сечению имеются определенные нюансы – толщина проводника должна быть равной оригиналу и соотноситься по степени гибкости.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления. Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно. Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Маркировка щеток для электродвигателей и основные виды электрощеток


В строительстве электроинструмент является незаменимым помощником. Используется он при сверлении отверстий, вбивании гвоздей и др. Все электроинструменты оборудованы специальными щётками, назначение которых заключается в передачи электрического тока. Снимая напряжение со статора, щётки подают его на коллектор ротора/якоря, что требуется для создания вращения. Таким образом, щётки применяются в качестве токоподвода и при этом обладают необходимыми свойствами для выдерживания механических нагрузок в ходе вращения якоря.

Изготавливаются, как правило, из угля или графита. В основной материал могут быть добавлены различные примеси, для соответствия продукции определённым стандартам. Например, есть угольные щетки, выполненные из материалов, снижающих искрообразование во время работы. Но, в основном, главная цель изготовителей – увеличение срока эксплуатации. Для большей продолжительности работы щёток, не следует давать слишком высокие нагрузки на электроинструмент. К разновидностям деталей относятся:

  • Угольные щетки;
  • Омедненные;
  • Угольно-графитные;
  • Медно-угольные;
  • Графитные;
  • Медно-графитные.


Графитовые щетки
Широкий выбор щёток для электроинструмента не гарантирует их высокое качество. Неспециалисту трудно выявить подделку из-за множества различных нюансов. Поэтому такие детали лучше приобретать у авторизированных дилеров и менять их в соответствующих сервисных центрах. Это будет гарантией качественной установки с проверкой общего состояния инструмента и его щёточного узла.


Угольные щетки

Щетки электродвигателя

Контакт скользящего типа, предназначенный для подведения и отведения электричества на коллекторах либо кольцевых контактах всех типов электрических машин (электродвигатели и генераторы), получил название электрощетки.

Щетки электродвигателя выпускают как с проводниками из металла, так и без них. Закрепление провода в щетке выполняют методом развальцовки, впрессовки либо при помощи пайки. Тоководы щеточные бывают таких марок:

  • МПЩ – специальный тип провода многожильный, изготовленный из проволоки медной;
  • ПЩ – гибкий тип провода медного проволочного плетения;
  • ПЩС – провод универсальный с повышенным показателем гибкости.

На подводящем проводе предусмотрены контактные наконечники. С помощью них провод закрепляется болтом щеточного держателя. Наконечники бывают вилочного, флажкового, двойного и пластинчатого типа.

Принцип работ и конструктивные особенности

Устройство это достаточно специфичное, обладающее в силу схожести с машинами постоянного тока, похожими характеристиками и присущими им достоинствами.

Отличие от двигателей постоянного тока состоит в материале корпуса статора, изготовленном из листов электротехнической стали, благодаря чему удается добиться снижения потерь на вихревые токи.

Чтобы двигатель мог работать от обычной сети, т.е. 220 в, обмотки возбуждения соединяются последовательно.

Эти двигатели, называемые универсальными благодаря тому, что работают они от переменного и постоянного тока, бывают одно- и трехфазными.

Видео: Универсальный коллекторный двигатель

Виды щеток

Существует несколько классов щеток, удовлетворяющих разным коммутационным условиям:

  • Графитовые щетки. Изготовлены они на основе графита с добавлением наполнителя в виде сажи и других веществ. Предназначены щетки для коммутации легкой степени в генераторах и двигателях. Выпускаются марок ЭГ61А и Г20.
  • Угольно-графитового типа. Щетки малой прочности для небольших механических нагрузок. Марки Г21, Г22.
  • Электрографитного типа. Щетки повышенной механической прочности, насыщенные углеродом. Выполняют коммутацию средней степени сложности. Выдерживают большие токовые нагрузки. Бывают марок ЭГ2А, ЭГ74, ЭГ14, ЭГ4, ЭГ841.
  • Металло-графитового типа (меднографитовые щетки для электродвигателей). Основным компонентом щетки является медный, оловянный и графитовый порошок. К ним идут разные наполнители. Щетки обладают высокой прочностью, не пропускают газовую и жидкую среду. Применимы в высокой и средней сложности условиях коммутации. Обеспечивают функционирование генераторов низкого напряжения. Марки имеют МГ, МГС, МГС 5, МГС 20, МГС 51, МГСОА, МГСО, МГСО1М, М1А, М1.

Описанные щеточные контакты применимы в промышленности, для бытового оборудования выпускают щетки марок Г33МИ, Г33, Г30, Г31.

Управление двигателем

На практике применяют различные способы регулирования работы двигателя. Это может быть электронная схема, где регулирующим элементом выступает симистор, который на мотор «пропускает» заданное напряжение. Работает он как мгновенно срабатывающий ключ, открываясь, когда на его затвор поступает управляющий импульс.

В основе принципа действия, реализованного в схемах с симистором, лежит двухполупериодное фазовое регулирование, где к импульсам, которые поступают на электрод, привязано напряжение, подаваемое на двигатель. При этом, частота, с которой вращается якорь, прямо пропорциональна напряжению, подаваемому на обмотки.

Упрощенно этот принцип можно описать такими пунктами:

  • на затвор симистора подается сигнал от электронной схемы;
  • затвор открывается, ток течет по обмоткам статора, вызывая вращение якоря мотора М;
  • мгновенные величины частоты вращения преобразуются тахогенератором в электрические сигналы, формируя с импульсами управления обратную связь;
  • как следствие, вращение ротора при любых нагрузках, остается равномерным;
  • с помощью реле R и R1 осуществляется реверс мотора.

Другая схема – тиристорана фазоимпульсная.

Выбор щеточного контакта

Самое важное при подборе щеток электродвигателя — знать параметры выработанных щеток. Кроме геометрических размеров, новая щетка должна совпадать по марке графита, типу и сечению провода. Необязательно брать ту же марку, как у оригинала, но твердость щетки электродвигателя и режимы работы должны совпадать. Толщина провода не должна быть меньше оригинала, а гибкость соответствовать. Основные ошибки при подборе щеточного контакта:

  • Установка более жесткого графитового контакта туда, где использовались более мягкие. Результатом может стать быстрый износ коллектора.
  • Установка «универсальных» щеток повсеместно. Это может нарушить режим работы устройства.
  • Ориентировка при покупке щетки на маркировку графита сбоку старой щетки электродвигателя. Маркировка графита – это не маркировка параметров контакта!

Преимущества машин и недостатки

К достоинствам относят:

  • небольшие размеры;
  • универсальность, т.е. работу на напряжении постоянном и переменном;
  • большой пусковой момент;
  • независимость от сетевой частоты;
  • быстроту;
  • мягкую регулировку оборотом в широком диапазоне при варьировании напряжением питания.

Недостатки связаны и использованием щеточно-коллекторного перехода, влекущего:

  • уменьшение срока службы механизма;
  • возникновение между щетками и коллектором искры;
  • высокий уровень шума;
  • большое число коллекторных элементов.

Почему щетки искрят

Искрение щеток, скользящих по коллектору, закономерно, ведь в момент перехода от одной ламели к другой происходит дуговой микроразряд. При правильном функционировании двигателя, исправности и соответствии всех элементов оно едва уловимо глазом. Но если сильно искрит щетка электродвигателя, причина говорит о неполадках в работе. Игнорирование этого процесса чревато выходом из строя якоря.

Причины, из-за которых искрят щетки, следующие:

  • Образование нагара либо загрязнений на коллекторе. Возможно при продолжительной работе двигателя без технического обслуживания на контактах коллектора образовалась тонкая пленка из нагара. Она имеет повышенное сопротивление, что приводит к искрообразованию. Устранить неполадку можно, обработав коллектор наждачной бумагой нулевой зернистости (в направлении, куда вращаются щетки).
  • Замыкание соседних контактов коллектора пылью от графита или мелким медным порошком. В этом случае в цепях возрастают токи, что приводит к сильному искрообразованию. Перемычки следует аккуратно устранить острым предметом.
  • Неправильный подбор параметров щеток. В результате несоответствия сопротивления контактов также будут искры на коллекторе. Нужно заменить графитовые щетки, основываясь на технической документации двигателя.
  • Выработка щеток.
  • Межвитковое замыкание в обмотках якоря. Проверить якорь и заменить в случае неисправности.

Профилактика коллекторных устройств

Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:

  • Не допускать долговременной работы приспособления на низких оборотах при существенной нагрузке, а тем более закусывания режущей части. При заклинивании электродвигателя достаточно короткого времени блокировки, чтобы он сгорел.
  • Если же устройство заклинило, его нужно аккуратно высвободить и дать поработать на холостых оборотах две минуты. За это время за счёт естественного охлаждения нагретые части немного остынут.
  • Соблюдать сроки добавления или замены смазочных материалов.
  • При появлении вибрации или шумов необходимо произвести профилактический осмотр с разборкой корпуса и очисткой от грязи как коллектора, так и всего пространства внутри.

Читать также: Станина токарного станка по дереву своими руками

Если вовремя заменить недорогие детали, то можно избежать затрат на серьёзный ремонт.

Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

Но сначала опишем причины данного явления.

Третий способ.

Стеклянная бумага кладется на коллектор (абразивной стороной вверх) и несколько раз протягивается вперед и назад. Одновременно осуществляется не слишком сильный нажим на щетки. Процесс прекращается после того, как щетки начнут равномерно прилегать к коллектору. Ширина полоски бумаги должна быть больше ширины щетки.

Применение карборундового или наждачного полотна для выполнения притирки недопустимо, поскольку попадание абразивных частиц между пластинами коллектора может спровоцировать замыкание.

Замена щёток

Для правильной работы инструмента важна точная настройка щёточного узла, включающего прижимное устройство, контактную группу и направляющий профиль. Для электроинструментов невысокого класса иногда используют бесконтактные щёткодержатели. При неправильной регулировке прижима щётки, коллектор, а также щёточный узел могут перегреться, приводя к неисправности якоря.

Изготовленные заводом-производителем, данные детали часто характеризуются небольшим сроком службы. В этой связи многие профессиональные инструменты оборудованы клапаном доступа. Эта технология позволяет менять детали без особого труда. Однако подходят такие графитовые щётки только моделям, которым они были предназначены. В случае экстренного ремонта, некоторые мастера извлекают данные детали из рабочего устройства и переставляют его на нерабочее, подгоняя размеры с помощью напильника. Этот способ для широкого использования не подходит и вряд ли даст хороший результат при эксплуатации изделия. Главный признак того, что ресурс данных деталей подходит к концу – яркое свечение через корпус. Механизм шлифмашины охлаждается, пропуская сквозь себя воздух вместе с частицами абразива, что постепенно разрушает материал щёток.

Для замены потребуется выполнить следующие действия:

  1. Открутив крышку отсека, извлеките всё, что осталось от данных деталей. Якорь и остальные части электроинструмента, скорее всего, разбирать не потребуется. Закрепляются угольные щетки в подпружиненных щёткодержателях или в латунных стаканах. Чтобы пружины в ходе ремонта не упёрлись в стенки коллектора, предусмотрены специальные штырьки для парковки.
  2. Снимите щётки вместе с держателем. Процесс деформации может отражаться неравномерно: выработка зависит от положения деталей по отношению к струе воздушно-абразивной смеси.
  3. С помощью штангенциркуля замерьте извлечённые детали и сравните их размер с новыми запчастями. При необходимости, более крупные щётки можно доработать наждачкой (зернистость 150), а также плоским надфилем.
  4. Сравните положение вывода контактных проводов. Если запчасти не подходят, может потребоваться дополнительное вырезание канавки для проводков.
  5. Установите запасную деталь и присоедините провода к соответствующим клеммам. При необходимости можно использовать старые провода, припаяв их к новым изделиям.

После установки проверьте работу инструмента: новые детали не должны искрить, и рабочий звук должен быть ровным, без резких перепадов.

Замена щеток в электродвигателе требуется достаточно часто, поскольку их износ – одна из наиболее часто встречающихся неисправностей. При замене щеток для обеспечения правильной работы агрегата необходимо выполнить их притирку. Как притереть щетки электродвигателя и осуществить эту процедуру грамотно?

Причины износа

Чаще всего причинами износа щёток для электродвигателей пылесоса являются:

  1. Неправильный угол наклона щёток для мотора пылесоса.
  2. Плохой контакт между элементами техники.
  3. Загрязнение.

Мнение эксперта

Николай Петрович

Подстраничник для эксперта

При правильном положении щётки для электродвигателей пылесоса должны находиться на одной линии, проходящей через ось вращения коллектора.

Необходимо следить за чистотой поверхности коллектора в точке контакта со щётками.

Электрическая схема

Для практических работ удобно пользоваться двумя видами ее представления:

Упрощенное отображение

Способ позволяет очень просто представить подключение всех обмоток двигателя к схеме электрической сети.


Выключатель разрывает оба потенциала фазы и нуля или один из них. Через щетки с коллектором создается цепь тока по обмоткам ротора.

Принципиальная схема

В зависимости от конструктивных особенностей обмотки статора и ротора могут иметь дополнительные отводы для питания различных устройств управления и автоматики коллекторного двигателя или обходиться без них.


Термозащита исключает перегревание изоляции обмоток двигателя. Она снимает напряжение питания при срабатывании датчика, останавливая вращение ротора и исполнительного механизма.

Об электропроводящем клее и самодельных щетках

Вопрос А. Данилова, город Волгоград

Кто поделится рецептом клея, проводящего электрический ток? Не все материалы можно соединить пайкой. Например, как припаять проводок к угольному электроду (щетке) электродвигателя дрели, пылесоса, стиральной машины? Я пробовал химичить с различными растворителями, металлическими порошками. Но, увы! Клей получается, а тока не проводит. А как было бы здорово иметь такой клей.

Уважаемый господин Данилов, с удовольствием делюсь с Вами информацией, необходимой Вам и, возможно, другим читателям. Пусть это будет еще одним дополнением в Вашу энциклопедию домашнего мастерства, о секретах которого Вы так интересно рассказываете на страницах альманаха. К сожалению, не смогу ответить на первую часть вопроса о «ледяной» уксусной кислоте. Химик-профессионал на мой вопрос ответил так: «Удалить воду из раствора кислоты можно, но стоит ли затрачивать столько химикатов и средств, если дешевле стоит концентрированная кислота?»

На вопрос о составе электропроводящего клея, предлагаю два варианта ответа: научный и практический. Сначала о том, что «думает» по этому поводу наука. Электропроводящий клей можно приготовить по следующим двум рецептам:

Рецепт №1 электропроводящего клея (г):

графит (порошок тонкого помола) — 50

серебро (порошок) — 300

сополимер винилхлорид-винилацетата — 300

ацетон (чистый) — 320

Все компоненты тщательно перемешивают в фарфоровой посуде. Готовый клей — сиропообразная жидкость серо-черного цвета.

Рецепт № 2 электропроводящего клея (г):

серебро (порошок) — 600

графит (порошок тонкого помола) — 60

нитроцеллюлоза — 40

ацетон (или этилацетат) — 300

канифоль натуральная – 26

Серебро и графит тщательно перемешивают, после чего к смеси добавляют остальные компоненты.

Клей, приготовленный по первому рецепту, более подходит для соединения проводников с металлическими деталями, второй — для соединения неметаллических проводников кристаллической структуры (пьезоэлементы).

Рецепты подобраны из рецептурного справочника электротехника (Шкержик Я. «Рецептурный справочник для электротехника». Перевод с чешского. -М.: Энергоатомиздат, 1989 г.).

На практике серебра в порошковом виде мне обнаружить не удалось. Поэтому была проведена попытка замены этого компонента на какой-либо более доступный. Пигменты для красок под серебро и под бронзу, которые имеются в продаже, хорошей электропроводностью похвастаться не смогли. Скорее они повели себя как изоляторы. По некоторым источникам пудра бронзы (алюминия), предназначенная для красок, подвергается обработке воскоподобными веществами (для улучшения «плавучести» в лаках). Наверное, как-нибудь эти вещества и удастся с частиц удалить, но я не пробовал. Заменитель серебра все-таки я нашел. Им оказались опилки деталей из высокочастотных цепей радиоаппаратуры 60…70-х годов выпуска (разъемы, контактные пружины). Конечно, детали эти не серебряные, но металл этот в компании с другими в них присутствует. Электропроводность клея с заменителем серебра будет меньше, чем у «серебряного», но это имеет значение только для слаботочных цепей электрического тока. Опытов я не проводил, но думаю, что электропроводность клея зависит еще от размеров частиц проводящих наполнителей (серебро, графит), а также от степени сжатия деталей при их соединении.

Что касается «химических» компонентов этих клеев, с ними не будет трудностей, так как они широко распространены в быту и при желании замену чистому полимеру можно обнаружить. Прочитать об этом можно в альманахе в статьях Е. Игнатова «Разберемся с пластмассами» (№ 5 1997), «Бомба замедленного действия» (№ 3 1998) и немного в статье А. Данилова «Кое-что об органическом стекле» (№ 3 2000).

Приспособление для разделки отверстия в графитовой щетке: а — когда вставляют приспособление в отверстие щетки, проволочки убирают в трубку; б — приспособление в рабочем положении (нижние концы проволочек выпущены из трубки; 1 — графитовая щетка; 2 — трубка; 3 — жгут из стальной проволоки; 4 — маховичок; 5 – втулка

Все, сказанное выше, вообще-то предназначено для любителей лабораторной строгости. В реальной жизни все проще. Я не стал отыскивать приведенные в рецептах химикаты, а использовал для опытов обычные клеи, оказавшиеся под рукой. В результате смесь из одной части (по объему) молотого графита, пяти частей клея «Момент» (произведен в России по германской технологии «Henkel») и пяти частей самых мелких опилок медно-серебряно-цинкового сплава дала положительные результаты, то есть полученный состав и склеивал, и проводил ток. Опилки добывались путем обработки мелким надфилем кусочка сплава из деталей высокочастотных разъемов (была мысль использовать для этого серебряно-цинковый припой, но под рукой его не оказалось).

О приготовлении клея. Вначале перемешивали опилки с графитом, а клей «Момент» добавляют к этим компонентам непосредственно перед употреблением. Смесь размешивалась и наносилась на подготовленные детали, которые через 5…10 минут сжимали в течение 2…3 минут. Приведенное соотношение объемных частей компонентов электропроводного клея не является строго обязательным, особенно в отношении клея «Момент».

В своем вопросе А. Данилов интересуется также изготовлением щеток для электродвигателей с применением подобного электропроводящего клея. Для тех читателей, которые собираются делать щетки по технологии, предложенной А. Дельновым в статье «Щетки для пылесоса» (Сделай сам № 2 1998), хочу предложить несколько идей.

Основная технологическая операция при изготовлении щетки — крепление токоведущего проводника в графите. Для этого необходимо просверлить отверстие в щетке, которому потом следует придать каплеобразную форму. Если предстоит сделать всего две щетки, то выполнить отверстие каплеобразной формы проще всего проволочным крючком или изогнутой иглой. При изготовлении большого числа щеток лучше применить небольшое приспособление рис. 1). Если нет миниатюрной дрели или бормашины, сверлить прямое отверстие в графите рекомендую вручную тонкой трубкой, на которой закреплен небольшой маховичок. В качестве трубок подойдет толстая медицинская игла от шприца или просто металлический стержень от шариковой авторучки. Отверстие под каплю разделывают при помощи тех же трубок, а также тонких стальных проволочек. Для этого в трубку вставляют жгут из трех или более стальных проволочек. Один конец жгута жестко крепят во втулке, а концы проволочек на другом конце жгута (они должны выступать из трубки на 1,5…2,0 мм) придется немного отогнуть. Необходимо предусмотреть, чтобы жгут из проволочек можно было вращать в трубке. Перед установкой приспособления в просверленное отверстие щетки жгут за втулку немного вытягивают из трубки, в результате отогнутые концы проволочек заходят (прячутся) в трубку (рис. а). Далее, слегка надавив на втулку, добиваются того, что отогнутые концы проволочек выпускаются из трубки, выходя за ее габариты. Теперь при вращении» втулки, концы проволочек будут внутри расширять отверстие рис. б).

И еще одна облегчающая жизнь идея. Дело в том, что качественно заполнить оловом «каплеобразное» отверстие с установленным в нем проводом не так-то просто. Не хочет олово туда попадать и заполнять весь объем, а в результате крепление получается ненадежным, что часто приводит к обрыву токоведущего проводника. Так вот, чтобы заполнить оловом отверстие в щетке полностью, щетку в металлическом зажиме (струбцинка или даже металлическая прищепка) устанавливают вертикально на электроплитку (или подошву перевернутого утюга) и подогревают. Отверстие щетки с помощью паяльника заполняют оловом, а затем вставляют облуженный провод. После этого аккуратно снимают щетку с подогревателя и дают остыть. Все остальные операции со щетками легко выполняются по методике, предложенной в статье «Щетки для пылесоса».

Основной вопрос, на который я ответил, правда, был не о щетке, но, как говорится, к слову пришлось.

Щетки для электроинструмента своими руками, пошаговая инструкция | неПутевый самоделкин)

Здравствуйте в этой заметке я делюсь своим опытом изготовления графитных щеток для электроинструмента. Проблема знакомая всем кто много работает электроинструментом. Болгарка за искрила, сразу бросаешь работу и с тревогой открываешь корпус. С облегчением убедившись что накрылись только щетки бежишь в магазин и покупаешь. Но случается так что магазина по близости нет, или подходящих по размеру щеток там нет. Это не беда при наличии пары рук растущих из правильно места и куска графита.

Мои старые щетки, во время заметил неладное еще чуть чуть и протерлись до проводов загубив коллектор.

Мои старые щетки, во время заметил неладное еще чуть чуть и протерлись до проводов загубив коллектор.

Важно чтоб графит был не слишком твердым но и не мягким. Короче сравните свой графит с графитом изношенных щеток, по царапайте по строению, твердости должны быть похожи. Иногда попадается графит с медью он не подходит, быстро разрушит коллектор. По закону физики твердое разрушает мягкое, пусть разрушаются щетки а не коллектор.

Я применяю графит в пластинах, еще советского производства. Идеально подходит, если увидите такой берите, обязательно пригодится.

Я применяю графит в пластинах, еще советского производства. Идеально подходит, если увидите такой берите, обязательно пригодится.

Думаю подробно рассказывать как изготовить щетки не стоит все видно из фото. Нечего сложного нет, графит легко пилится ножовкой по металлу. Выпиливается с небольшим припуском а потом подгоняется до нужного размера напильником. При подгонке щетка должна свободна ходить в гнезде, не заедать. И ни в коем случае не болтаться!

Сверлом на 1.5 мм сделаны отверстия, в них будут пропущены провода.

Сверлом на 1.5 мм сделаны отверстия, в них будут пропущены провода.

Готовые щетки, кончики имеют небольшое закругление , повторяющее износ коллектора.

Готовые щетки, кончики имеют небольшое закругление , повторяющее износ коллектора.

Коллектор старичок переживший несколько пар щеток, имеет немалый износ по нормальному его бы проточить, но такой возможности у меня нет.

Коллектор старичок переживший несколько пар щеток, имеет немалый износ по нормальному его бы проточить, но такой возможности у меня нет.

Всё в сборе осталось закрутить винты и собрать крышки.

Всё в сборе осталось закрутить винты и собрать крышки.

Читайте еще мои статьи
Береза почему столяры ненавидят её
Как намертво сколачивать доски
Почему известковая штукатурка исчезла из обычного строительства и стала уделом элитного жилья
Защита дерева от гниения: руководство к действию, правда и враньё.
Как скупому не заплатить дважды: покупка дешёвого электроинструмента
Ручной бур своими руками
Печь для сжигания мусора.

Если вам понравилась статья ставьте лайк и поделитесь ею в соц сетях. А также подписывайтесь на мой канал будет еще много интересного!

А если вы с чем то не согласны пишете в комментариях с радостью приму деловую критику.

Как притереть щетки электродвигателя — ООО «СЗЭМО Электродвигатель»

Содержание

  1. Процесс притирки щеток электродвигателя
  2. Первый способ
  3. Второй способ
  4. Третий способ
  5. Когда требуется притирка щеток электродвигателя
  6. Признаки плохой притирки щеток

Замена щеток в электродвигателе требуется достаточно часто, поскольку их износ – одна из наиболее часто встречающихся неисправностей. При замене щеток для обеспечения правильной работы агрегата необходимо выполнить их притирку. Как притереть щетки электродвигателя и осуществить эту процедуру грамотно?

Процесс притирки щеток электродвигателя

Есть несколько способов притирки щеток. Выбирать, который из них использовать, следует исходя из типа двигателя и ваших предпочтений.

Первый способ

Прежде всего, требуется грубая подгонка щеток по коллектору – ее проводят с помощью напильника и крупнозернистой бумаги. Затем:

  • Щетки устанавливаются на место, и под них подкладывается специальная шлифовальная стеклянная бумага (№ 00). Ее рабочая поверхность должна быть обращена к щеткам. Отрезок бумаги отмеряется таким образом, чтобы по длине он был равен приблизительно 1.5 длине окружности коллектора.
  • Якорь поворачивается вручную до того момента, когда бумага станет соприкасаться со всей поверхностью щеток и шлифовать ее.
  • Механизм очищается от угольной пыли и продувается сильной струей сжатого воздуха.
  • Двигатель включается с нагрузкой 25-30 % от номинальной для более тщательной пришлифовки щеток.

Так как наличие в двигателе пыли и продуктов износа щеток может привести к замыканию на массу кронштейна щеткодержателя, после выполнения притирки необходимо продуть сжатым воздухом генератор.

Второй способ

Ваши действия должны выглядеть следующим образом:

  • На коллектор наматывается и тщательно закрепляется полоска стеклянной шкурки.
  • Крышка со вставленными в щеткодержатели щетками вращается вокруг неподвижного якоря вручную в том же направлении, в каком сам якорь вращается в собранном генераторе.
Третий способ

Стеклянная бумага кладется на коллектор (абразивной стороной вверх) и несколько раз протягивается вперед и назад. Одновременно осуществляется не слишком сильный нажим на щетки. Процесс прекращается после того, как щетки начнут равномерно прилегать к коллектору. Ширина полоски бумаги должна быть больше ширины щетки.

Применение карборундового или наждачного полотна для выполнения притирки недопустимо, поскольку попадание абразивных частиц между пластинами коллектора может спровоцировать замыкание.

Когда требуется притирка щеток электродвигателя

Эту процедуру нужно проводить при:

  • Установке новых щеток взамен износившихся.
  • Их неравномерном износе по длине.
  • Неправильном скосе рабочей поверхности щеток при допустимой высоте.

Во избежание короткого замыкания и поломки двигателя следует регулярно проверять состояние щеткодержателей и щеток. Упругость пружин щеткодержателей проверяется с помощью рычажного или пружинного динамометра. Если показатель упругости меньше, чем указано в ТУ, щетки будут вибрировать, а коллектор быстрее изнашиваться.

Показатели правильного подбора и грамотной установки щеток – это:

  • Соответствие щеток марке двигателя.
  • Их свободное вращение на оси щеткодержателя.
  • Полное прилегание поверхности деталей к коллектору.

Признаки плохой притирки щеток

Плохую притирку щеток можно определить по следующим признакам:

  • искрение;
  • сильный шум;
  • нарушение коммутации механизма;
  • вибрация.

Правильная притирка щеток обеспечивает равномерность распределения тока по рабочей поверхности, что приводит к улучшению рабочих показателей электродвигателя.

Освоив процесс притирки щеток, вы сможете самостоятельно устранять мелкие неполадки в агрегате и проводить его профилактику, не прибегая к помощи специалистов.


Как поменять щётки на перфораторе — Блог Stroyremontiruy

Если вы вчера ещё думали, что один раз купив перфоратор или ударную дрель ими можно пользоваться нескольким поколениям без профилактики, а сегодня инструмент не работает, то всё нормально, это должно было случиться. Любая техника требует обслуживания, иначе разочарование придёт в момент менее всего для этого подходящий. Одна из причин нерабочего состояния инструмента – это износ его графитовых щёток и сегодня мы расскажем, как поменять щётки на перфораторе, и коротко объясним, что это и зачем они нужны.

Предназначение и расположение щёток

Контактные щётки на перфораторе (ударной дрели) необходимы для подачи электрического сигнала на якорь коллектора. Две графитовые щётки позволяют переключать направление оборотов с помощью тумблера над курком, однако они имеют нездоровую привычку истираться и требуют своевременной замены. Щётки снабжены контактным хвостиком и пружиной для прижатия к коллектору. Причиной быстрого истирания щёток может стать:

  1. — Высокая жёсткость пружины,
  2. — Низкое качество коллектора, жёсткие рёбра которого стирают графит.

Если вы пользуетесь перфоратором время от времени, то достаточно менять щётки раз в год, только не надо дожидаться момента, когда инструмент не включится, ведь стоят графитовые контакты копейки, а их замена требует пару минут. Некоторые даже своими руками вырезают щётки из кусочка графита, но в наш век всемогущества магазинов это нонсенс.

На фото щётки имеют номера 1 и 2, расположены они в специальных пеналах справа и слева от коллектора.

Замена щёток

Для начала снимите верхнюю крышку с инструмента и извлеките старые щётки. Обязательно (!) выключите перфоратор из сети! Небольшой отверткой подцепите контактный пенал, извлеките его вручную и достаньте остаток старой щётки. Вставьте в пенал новый элемент, прижмите его до края пенала и опустите держатель на исходное место. Обратите внимание, что на конце контактного провода есть кругляш и он должен попасть на контакт сети, иначе ток не поступит в коллектор и перфоратор не включится. Повторите процедуру со второй щёткой и замена завершена.

Так как крышка инструмента снята, то можно сделать ещё одно хорошее дело – смазать приводной вал перфоратора (3). Для этого подойдёт солидол или специальная смазка, входящая в заводской комплект инструмента, машинное масло не годится из-за низкой вязкости!

Теперь можно смело приступать к работе, не переживая что техника заглохнет в момент замешивания шпаклёвочной смеси или при подготовке отверстий для крепления карниза.

ИНСТРУМЕНТОВ, КОТОРЫЕ Я ИСПОЛЬЗУЮ для рисования графитовым карандашом ~ советы и приемы




Кисти … Никогда не смахивайте крошки от ластика или пыль с рисунка рукой. Держите под рукой одну-две кисти для таких работ, чтобы рисунок не впитывал жир с вашей кожи. И не сдувайте пыль, так как вы рискуете оставить на поверхности следы влаги. Я держу большую 1-дюймовую кисть для общей очистки поверхности для рисования, а кисть с красной ручкой живет у меня за ухом — она ​​легко доступна для удаления пыли от ластика, когда мне это нужно.

Карандаши …

Почти с того дня, как я начал серьезно рисовать, более 20 лет назад, я воздерживался от использования обычных карандашей в кедровом корпусе. У них есть свое место, и многие художники не используют ничего другого, а я использую только один (6B) — и то нечасто. Почему? Что ж, нет ничего хуже, чем использование инструмента, который постоянно меняет свой размер и вес, и я не вижу никаких преимуществ в рисовании с помощью инструмента, который нужно постоянно изучать. С другой стороны, механические карандаши, которые я использую, не обладают ни одним из этих недостатков, а множеством преимуществ.
Эти механические карандаши (известные мне как карандаши Clutch, но также известные как карандаши для рисования или держатели для грифелей) всегда остаются известной константой. Ни длина, ни вес не меняются. Баланс остается верным, обеспечивая очень точный контроль. Для заточки требуется только прилагаемый грифель, а не внешний кожух, что позволяет легко получить острые иглы при необходимости. Единственное, что вы не можете сделать с карандашом-клатчем, как с карандашом в деревянной оболочке, — это заправить его за ухо. Большинство марок клатч-карандашей даже имеют встроенную точилку, которая, хотя и редко используется, может спасти жизнь во время походов для рисования на открытом воздухе.Нажатие на верхнюю крышку размыкает муфту вокруг провода у основания, позволяя удлинить или отрегулировать его длину в соответствии с текущим применением.

Зеленый карандаш наверху — от Faber Castell, но большинство моих — от Staedtler. Сверху вниз эти три категории имеют степени F, HB и 2B. Откуда я знаю? Потому что каждая пачка проводов включает в себя цветную заглушку, подходящую для держателя. Вы увидите, что F имеет зеленую крышку, HB имеет свою оригинальную хромированную крышку, а фиолетовый установлен на 2B.Если вы покупаете в первый раз, я предлагаю вам приобрести всего три — 2B, HB и 2H — они обеспечат почти все эффекты, которые могут вам понадобиться.

Карандаши Progresso Карандаши Progresso — это твердые графитовые карандаши и очень универсальные инструменты. Однако, хотя я использую и 2B, и 6B, я редко использую их, кроме как для набросков на открытом воздухе и для легкого смывания тона над надрезанной областью (см. Инструмент «Надрез»). Карандаши в деревянном корпусе Обычно эти карандаши в корпусе из кедра обладают легкостью, которая может помочь в тонких техниках растушевки, но страдает рядом недостатков.Они сокращают время использования, что приводит к постоянно меняющимся балансам и весу; может быть достигнуто множество точек, но очень тонкие точки, как правило, требуют использования наждачной доски или другой шероховатой поверхности для достижения этого — сцепные карандаши по умолчанию имеют острие иглы. При падении или сгибании графит имеет тенденцию к внутреннему разрушению — карандаши сцепления поддерживают провод изнутри, практически не ломаясь при нормальном использовании. Графитовые выводы … Провода Staedtler диаметром 2 мм доступны в тубах по 2 и упаковках по 12 шт.В комплект из 12 штук (показано выше) входит заглушка для карандаша с цветовой кодировкой, зависящая от сорта. Провода полностью поддерживаются внутри карандаша внутренней латунной трубкой.

Доступен широкий спектр марок, из которых наиболее полезными, от самых мягких до самых твердых, являются 6B, 4B, 2B, HB, F, H, 2H, 4H и 6H. Самым мягким, что я использую, является 6B, хотя я использую его нечасто — из-за крупнозернистости отдельные зерна графита, как правило, видны, что может отвлекать от реальности, которой я пытаюсь достичь.При нормальном использовании моя самая мягкая оценка — 2B, а самая жесткая — 4H. Большая часть моего рисунка достигается всего с тремя степенями 2B, F и 2H.

Отступ стилусом … Используется для нанесения линии на бумагу перед началом рисования. Он дает чистую белую линию с параллельными сторонами и (по мере практики) идеальную точку сужения. Использование включает усы кошачьей брови, как показано здесь. Инструмент самодельный, состоит из штопальной или сшивающей иглы (круглой, не заостренной, кончик) с отколотым ушком и вставленной в запасной клатч-карандаш.После того, как линии имеют отступ, я использую карандаш 2B Progresso, чтобы слегка растушевать область, чтобы выявить их положение во время дальнейшей работы. Пни и тортильоны … Используется для смешивания графита. Пни, как правило, двусторонние, крупнее и крупнее, чем у более тонких тортильонов с одним концом. У обоих есть свое индивидуальное применение, хотя я предпочитаю использовать только лепешки — для грубой работы я оборачиваю кухонную бумагу вокруг пальца и использую ее. Никогда. Смешивайте графит незащищенным пальцем.Натуральное масло в вашей коже заставит графит прилипать к бумаге неровными участками. Однажды мне потребовалось два дня, чтобы постоянно тонировать и растушевывать такую ​​область, прежде чем она стала незаметной …

Доступен широкий диапазон классов, из которых самые полезные, от самых мягких до самых твердых, — это 6B, 4B, 2B, HB, F, H, 2H, 4H и 6H. Самым мягким, что я использую, является 6B, хотя я использую его нечасто — из-за крупнозернистости отдельные зерна графита, как правило, видны, что может отвлекать от реальности, которой я пытаюсь достичь.При нормальном использовании моя самая мягкая оценка — 2B, а самая жесткая — 4H. Большая часть моего рисунка достигается всего с тремя степенями 2B, F и 2H.

Color Shaper используется почти так же, как лепешка, особенно полезен для растушевки в узких углах. В отличие от лепешки, он не впитывает графит, что ограничивает его использование небольшими площадями — это не инструмент для массового смешивания. Я использую софт Forsline & Starr # 2 Taper-point. Также доступен более широкий плоский наконечник, и оба стиля могут быть приобретены как мягкие или твердые.Точилки … Если вы рисуете сцепными карандашами, точилка Staedtler (показанная справа) является обязательной. Предназначен для заточки грифелей внутри этих карандашей, при необходимости он может производить острые иглы. Сверху находится очиститель свинца (волокнистая вставка, в которую вставляется заостренный наконечник карандаша, чтобы очистить его от рыхлого графитового порошка), и по обе стороны от него есть два небольших отверстия — проденьте провод в любое, чтобы получить заданную длину — один дает острый наконечник, другой — стандартный тупой наконечник.Вы также можете сэкономить отработанный графит и использовать его с кистью для мягкого тонирования — хотя я лично не использую этот метод, предпочитая больший контроль, обеспечиваемый постепенным построением линий графита для смешивания. Показанная выше обычная точилка используется не только для заточки карандашей в деревянном корпусе, но и для получения очень удобных точек на ластиках (см. Ниже). Ластики …
Существует множество обычных ластиков, но я использую только те, которые показаны здесь. Главное требование — мягкий ластик, который аккуратно удаляет графит и не втирает его глубже в поверхность бумаги.По этой причине я больше не использую чернила и ластики для пишущих машинок. Помимо ластика для блоков (показан справа и который я использую только для очистки полей вокруг рисунка по завершении), я чаще всего использую ластики Staedtler. Из двух версий, показанных выше, я использую верхнюю — хотя сейчас она недоступна, стержни 528-55 для модели 528-50 ниже подойдут к старому (и более удобному и точному) держателю. Сердечник ластика можно формировать до очень тонкой точки с помощью обычной точилки для карандашей.
Blu-Tack
в качестве ластика … Blu-Tack от Bostik позволил моему рисунку развиваться, как никакой другой продукт. Его величайшая сила заключается в его беспрецедентной способности удалять уже нанесенный графит и «рисовать» в нем светлые или белые формы. Простое прикосновение поднимает графит прямо с бумаги, и с практикой целые области могут постепенно исчезнуть. В предварительно нанесенном графите он оставляет четкое впечатление с острыми краями и легко преобразуемыми формами, поэтому он является исключительным при наложении листвы на заднем плане, волосков в областях глубокой тени и в любом месте, где предложение предпочтительнее резкого фокуса.Для внесения дополнений на поздних стадиях это непревзойденно — определенная серия штрихов Blu-Tack может вернуть 6B почти к белому перед завершением с помощью обычного мягкого художественного ластика. Прочтите мое руководство «Стирание шпатлевкой для стен» для получения дополнительной информации.
По многочисленным просьбам Mike Sibley Fine Art теперь поставляет
Blu-Tack по всему миру.

Щелкните ниже, чтобы увидеть цены, информацию о доставке и форму заказа.

Альтернатив не принимаю. Blu-Tack не является широко доступным за пределами Великобритании, и я получил много отчетов о подобных продуктах, таких как Hold-Tu и Tack’N’Stick.Я неизменно считаю, что Blu-Tack лучше, потому что он обладает липкостью, не свойственной другим продуктам, которые, как правило, так же полезны, как и обычный разминаемый ластик.



«Blu-Tack лучше, чем я думал… Я до сих пор удивляюсь тому, как это легкое прикосновение улавливает графит. Это здорово !!!!»

Тоби Левин, США


«Я только что получил Blu-Tack … и это действительно фантастика! Я работаю над рисунком, и как только я попробовал использовать Blu-Tack, какая разница! У меня есть около 5 других марок липких вещей и Так ничего не работает! И вы правы, что он аккуратно приподнимает графит, не портя исходные карандашные отметки.Я люблю это!»

Шерри Шмигель, США

Учимся рисовать графитным карандашом

Когда вы учитесь рисовать графитовым карандашом, важно знать основы. Ниже Ли Хаммонд делится своим экспертным взглядом на основы, взятые из ее книги All New Big Book of Drawing Ли Хаммонда.

Работа с графитовым карандашом

Графит всегда был моей средой для искусства. Когда я начала изучать основы рисования, это была моя первая любовь.Поскольку я самоучка, это было самым легким в освоении средством. Кроме того, это самый портативный и чистый носитель, поэтому он был удобен, когда я воспитывала детей.

В 80-х я разработал «Технику смешанного карандаша Ли Хаммонда» и начал обучать ей небольшие группы. Как и я, студенты обнаружили, что графит — это самая легкая среда для контроля. К 90-м я был увлечен — и писал об этом книги. Эта техника изменила способ рисования.

Моя книга научит вас рисовать графитом.Даже если у вас есть предыдущий опыт, проекты дадут вам дополнительные навыки и понимание. Я надеюсь, что иллюстрации вдохновят вас и докажут, что графитовый карандаш — это не просто инструмент, который можно использовать для предварительного наброска, но и сам по себе средство изобразительного искусства.

Swan, автор Lee Hammond, графит на гладком бристоле

Инструменты из графита

Вы не можете создавать качественные произведения искусства из неподходящих художественных материалов. Моя техника смешанного карандаша требует правильных инструментов для создания образа.Не экономьте на этом, иначе пострадает ваше искусство.

Я видел, как многие из моих учеников обвиняли себя в своей бездарности, когда их учебные материалы мешали им хорошо выполнять свою работу. Следующие инструменты помогут вам стать лучшим художником.

Карандаши

Механические карандаши отлично подходят для тонких линий и деталей, и вам никогда не придется их затачивать. Я предпочитаю механический карандаш, но грифель — самая важная часть. 2B — это мягкий грифель, обеспечивающий плавное смешивание.Вы также можете использовать 4B или 6B с аналогичными результатами.

Гладкий бристольский картон или бумага (двуслойная или более плотная)

Мне нравится очень гладкая бумага (пластинчатая отделка), которая выдерживает сильное истирание, царапины и стирание.

Смешивание лепешек и пней

Оба используются для растушевки графитового карандаша. Тортильоны — это листы бумаги, скрученные по спирали, которые подходят для небольших участков. Пни спрессованы в бумагу и сформированы в виде карандаша.Они заострены с обоих концов и хорошо подходят для растушевки больших площадей.

Ластик замес

Эти ластики напоминают пластилин для лепки и необходимы для рисования смешанным карандашом. Они мягко снимают блики, не повреждая поверхность бумаги.

Ластик для палочек

Эти ластики напоминают механические карандаши с щелчком для их перемещения. Ластики в них сделаны из винила и аккуратно стирают карандашные следы.Маленькая точка винилового ластика может удалить четкие линии и детали на вашем рисунке. Они бывают разных размеров от больших кончиков до микро.

Рабочий спрей-фиксатор

Это спрей, используемый для герметизации вашей работы и предотвращения ее размазывания, когда вы закончите. Работоспособность означает, что вы можете опрыскать область и продолжить рисовать поверх нее. Однако я не рекомендую его для техник, о которых рассказываю в своей книге. Это изменит гладкость бумаги и прервет растушевку.

Доска для рисования

Важно, чтобы ваша работа была направлена ​​к вам во время рисования. Это предотвращает искажение, возникающее при плоской работе. Закрепите бумагу и эталонную фотографию зажимом.

Линейка
Линейки

помогут вам измерить и построить график на чертежах.

Ацетатные обложки для отчетов

Используйте эти обложки для наложения графиков поверх справочных фотографий.Они помогут вам точно сопоставить ваши рисунки.

Справочные фотографии

Это ценные источники практического материала. Соберите изображения из журналов и распределите их по файлам для быстрого ознакомления.

Предупреждение: не копируйте точное изображение; просто используйте изображения для практики. Многие фотографы владеют авторскими правами на свои работы, и любое копирование без их явного разрешения является незаконным. Вы можете полностью избежать этой проблемы, используя свои собственные справочные фотографии.

Смесь графита

Еще в 80-е, когда я только начал обучать своей технике смешанного карандаша Ли Хаммонда, рисование графитом имело более свободный, более импрессионистический подход. Плавное смешение наблюдалось редко. За прошедшие годы этот плавный и реалистичный подход был воспринят тысячами людей и стал одним из самых популярных стилей рисования.

Чтобы создать такой вид, растушуйте графит, пока он не станет гладким. Это не так просто, как кажется, но с практикой вы сможете овладеть этой техникой.

Следующие примеры показывают, как должно и как не должно выглядеть ваше смешивание. Гладкость вашей смеси будет зависеть от того, насколько гладко вы нанесете карандаш.

Важно в самом начале располагать карандашные линии медленно и равномерно. Если ваши карандашные линии нанесены быстрым нанесением, похожим на каракули, никакое смешивание не сделает их гладкими.

Не пиши

Никакое смешивание не сможет сделать это приложение с набросками гладким.

Плавные линии от темного к светлому

Вот как должны выглядеть ваши карандашные линии перед тем, как вы начнете смешивать. Отдельные линии едва заметны. Работайте от темноты к свету, поднимаясь и опускаясь, вперед и назад одновременно, чтобы помочь заломам заполниться по ходу движения.

Используйте легкое прикосновение для смешивания

Нанесите лепешку таким же движением вверх-вниз, назад-вперед, как вы наносили графитовый карандаш. Не нажимайте сильно при растушевке — это только сделает бумагу шероховатой и она будет выглядеть рваной.Чем легче вы прикоснетесь, тем более гладкой будет смесь.

Профессиональный наконечник : При смешивании всегда держите культю или лепешку под небольшим углом, чтобы получить наилучшие результаты и получить гладкую поверхность.

5 элементов штриховки

Чтобы рисовать реалистично, вы должны сначала понять, как освещение влияет на форму. Для реалистичного изображения формы объекта необходимы пять элементов затенения.

Без прочной основы из этих элементов все, что вы рисуете, будет выглядеть плоским.Ваш объект будет выглядеть трехмерным только при правильном размещении эффектов света и тени. Каждый из пяти элементов затенения можно увидеть на сфере ниже.

1.Cast Shadow

Это тень, которую рисуемый объект отбрасывает на окружающую поверхность. Часто это самая темная часть вашего рисунка, потому что здесь полностью блокируется свет. Его нужно рисовать как можно ближе к черному. Когда он выйдет из объекта, он станет светлее.Это номер 1 на шкале ценностей.

2. Край тени

Это также называется поворотной тенью. Не край объекта, а скорее тень на объекте показывает, что это закругленная поверхность. Это темно-серый тон, соответствующий № 2 на шкале значений. Вы найдете эту тень там, где объект выступает, а поверхность отступает на другую сторону.

3. Полутона

Это истинный цвет вашего объекта, не подверженный влиянию света.Он не имеет тени и занимает 3-е место по шкале ценностей.

4. Отраженный свет

Посмотрите на сферу сверху, и вы увидите тонкую полосу света по краю теневой стороны. Это свет, отражающийся от поверхности и идущий сзади. Это элемент, который чаще всего не включается в рисунок. Тем не менее, без разделения края тени и отбрасывания тени ваш объект будет выглядеть плоским.

Обязательно изучите свой эталон на предмет отраженного света — он всегда виден на краях, краях или кромке объекта.Хотя он светлее теней, он все же виден на более темной стороне объекта. Никогда не оставляйте его слишком белым, иначе он не будет выглядеть реалистично. Он светло-серого цвета и соответствует № 4 на шкале значений.

5. Полный свет

Это та часть объекта, которая получает больше всего света. Это номер 5 на шкале ценностей, где тона плавно переходят в белый цвет бумаги.

Позвольте Ли показать вам, как превратить фото-ссылку в великолепный рисунок графитным карандашом в этой бесплатной демонстрации видео!

Соответствующие значения

Важно соответствовать ценностям вашего предмета.Я всегда говорю своим ученикам анализировать и воспроизводить тона. Однако бывают случаи, когда бывает сложно оценить значения на эталонной фотографии и определить, близки ли вы.

Чтобы сравнить свои тона, используйте этот небольшой трюк: возьмите два небольших листка белой бумаги и проделайте в каждом дырочку. Поместите один поверх контрольной фотографии.

Поместите другой на ту же область вашего рисунка. Посмотрите на оба отверстия и посмотрите, совпадают ли тона. Выделив тона внутри этих отверстий, вы затем можете сравнить их с белым и увидеть, насколько они темные на самом деле.

В этом примере вы можете увидеть, насколько темнее должен быть рисунок птицы. Изучите птицу повнимательнее — вы увидите все пять элементов штриховки.

Вот несколько полезных советов по смешиванию, растушевке и достижению ровных тонов:

  • Контраст . Не бойтесь темнеть в тени. Контраст очень важен для создания реалистичного образа.
  • Применение тона . Всегда наносите карандашные линии в соответствии с контурами вашего объекта.Растушуйте, используя длинные вертикальные мазки, делая ваше прикосновение более светлым, когда вы попадаете на свет (как шкала значений). Вы не можете управлять переходом на свет с помощью перекрестного смешивания.
  • Кромки . Каждый раз, когда вам нужно использовать линию для описания формы чего-либо, вы должны избавиться от внешнего вида контуров. Темнота нарисованной линии принадлежит той или иной поверхности. Растушуйте темноту на поверхности, которой она принадлежит, и создайте вид края, а не контура.
  • Неровные тона .Подправьте неровные тона с помощью ластика. Сформируйте ластик в виде точки и аккуратно «вытяните» неровности. Используйте очень легкое прикосновение. Это называется «рисованием в обратном направлении». Таким образом вы также можете сделать края более четкими.

Фоны и кромки

Графит — это основа. Серые тона, которые он производит, дают вам возможность полностью изучить и понять важность ценности и пяти элементов затенения, которые мы затронули ранее.

Один из способов использования значения для достижения лучшего ощущения глубины в рисунках — это добавить тон фону.Обратите внимание на то, как темный фон влияет на внешний вид фигур. Если бы эти формы были установлены на белом фоне, их края выглядели бы иначе.

Когда дело доходит до рисования фигур, есть два разных типа кромок: твердые и мягкие. Жесткие края встречаются там, где две поверхности сходятся или перекрываются. Они вполне определенны, поскольку их тона создают впечатление края, резко останавливаясь. Мягкие края могут быть обнаружены в областях, когда объект мягко изгибается. У них постепенная смена тона.

Фон имеет значение

Когда сфера помещается на тонированный фон, ее края выглядят иначе, чем у предыдущей сферы с белым фоном. Когда рисуете, всегда спрашивайте себя, смешиваете ли вы свет с темным или темный над светом.

Жесткие и мягкие края

У этого конуса есть два разных типа кромок: твердые и мягкие. Мягкий край можно найти в кривой тени на скругленной поверхности конуса.Жесткие края создаются там, где конус перекрывает фон и касается стола.

Продолжайте учиться

Теперь, когда вы освоили основы графитового карандаша, начинайте практиковаться! Новая большая книга рисования Ли Хаммонда — это кульминация 40-летнего обучения художника, включающая более 80 пошаговых проектов и советов по рисованию графитным и цветным карандашами. Вперед, артисты!

Как сохранить чистоту графитовых рисунков — при рисовании

Я рисую графитом более сорока лет, и до сих пор это одна из моих любимых сред для работы.За последние сорок лет я узнал много советов о том, как содержать графитовые рисунки в чистоте.

Мне нравится, как вы можете создавать фотореалистичные карандашные рисунки с мягкими изменениями значений.

В отличие от искусства с цветными рисунками, рисунки в оттенках серого и черно-белые фотографии напоминают мне об особом времени в прошлом.

Однако, несмотря на все положительные стороны графита, существует одна большая проблема, с которой сталкиваются многие художники, а именно, как поддерживать чистоту рисунков в процессе рисования.

За последние сорок лет я выучил много советов, и научиться содержать свои рисунки в чистоте было ценным уроком.

В этом посте я расскажу, как защитить свои рисунки от смазывания во время рисования.

Советы, которыми я собираюсь поделиться с вами, также будут работать с углем и пастелью.

Отказ от ответственности: это сообщение может содержать партнерские ссылки. Если вы совершите покупку, щелкнув партнерскую ссылку, Nevue Fine Art Marketing может получать партнерскую комиссию без каких-либо дополнительных затрат для вас. Партнерские отношения включают, помимо прочего, Bluehost, Tailwind, Skimlinks, SareASale и StudioPress.Чтобы узнать больше, посетите Политику раскрытия партнерской ссылки

Как сохранить графитовые рисунки в чистоте

Ниже приведены несколько полезных советов, которые я усвоил за эти годы и которые помогли мне поддерживать поверхность рисунка в чистоте, чтобы я не испортил рисунок во время рисования. процесс.

Некоторые из них очевидны, но иногда, просто услышав об этом, можно предотвратить катастрофу.

Поддерживайте чистоту и порядок в области рисования

Выделите несколько минут, чтобы очистить стол для рисования, прежде чем приступить к рисованию.

Ваш последний проект мог оставить на столе немного графитовой пыли, которая попадет на вашу чертежную поверхность и руки.

Будет невозможно содержать ваши графитовые рисунки в чистоте, если они испортятся до того, как вы начнете рисовать первую линию.

Просто убедитесь, что стол сухой, прежде чем класть на него бумагу для рисования.

Я не могу сказать вам, сколько раз мне приходилось начинать проект заново из-за того, что моя доска Strathmore Bristol намокала и деформировалась.

Еще один совет — держите еду и напитки подальше от стола для рисования.

Если вы меня знаете, вы знаете, что я люблю кофе. Вы всегда будете видеть меня с чашкой кофе в руках или рядом.

Вы можете увидеть, к чему это идет.

Я испортил еще несколько рисунков, капая или капая на свои рисунки кофе.

Единственный способ, которым я научился этого не допустить, — это поставить кофе в другом конце комнаты.

Это заставляет меня встать, чтобы выпить кофе, а не пролить его на свою работу. Дополнительным преимуществом является то, что время от времени вставать становится здоровым.

Со временем у вас появятся различные привычки, которые помогут вам содержать область рисования в чистоте.

Следите за чистотой графитовых рисунков, спланировав перед тем, как рисовать

Некоторые художники рисуют от левой стороны листа к правой, чтобы руки не испачкали свои рисунки.

Если художник левша, он будет работать справа налево.

Я не умею так рисовать.

Я подхожу к каждому рисунку по-своему.

Я определяю самые темные значения и работаю оттуда.

Я также переворачиваю бумагу, чтобы было легче рисовать разные линии.

У каждого своя техника рисования, и это делает нашу работу уникальной.

Лучший способ предотвратить смазывание бумаги — это заранее спланировать ее.

Решите, что и когда вы будете делать, чтобы предотвратить возможные ошибки.

Это подводит меня к следующему совету.

Не кладите руку на рисунок

Есть две причины, по которым вам никогда не следует прикасаться к поверхности для рисования.

Первая причина заключается в том, что масло на вашей руке загрязняет область рисования, что делает невозможным рисование плавных изменений значений.

Неважно, сколько раз вы мыли руки перед тем, как рисовать; у вас все еще будут масла на руке, которые будут переноситься на бумагу.

Вторая причина в том, что если ваша рука коснется графита, часть графита попадет на ваши руки. В следующий раз, когда вы коснетесь своей поверхности для рисования, графит с вашей руки будет перенесен на поверхность для рисования.

Чтобы этого не произошло, всегда держите лист бумаги между рукой и поверхностью для рисования.

Ничего дорого покупать не нужно. Я использую дешевую бумагу для принтера.

Обязательно поднимайте защитную бумагу, а не толкайте ее, когда собираетесь работать в другом месте.

При нажатии на бумагу графит растягивается, как при смешивании пня.

Еще один совет — всегда начинать день с чистого листа защитной бумаги.

Покупка расходных материалов для рисования в Интернете

Покупка принадлежностей для рисования не только дешевле и удобнее, но и со временем защитит ваши вложения.

Как я уже упоминал ранее, масло и грязь на руках могут повредить бумагу для рисования.

В местных магазинах для рукоделия люди часто касаются бумаги для рисования, чтобы почувствовать текстуру перед покупкой. Вы не сможете визуально увидеть масла, нанесенные на бумагу, пока не начнете рисовать мягкие значения.

Графит будет темнее на окрашенной области, что сделает невозможным отображение мягких изменений значений.

Покупка доски Strathmore Bristol через Интернет предотвратит это.

Два моих любимых онлайн-магазина произведений искусства — это Blick и Arteza Art Supplies.

Инструменты наложения

В зависимости от ваших стилей рисования будет определяться, будете ли вы использовать инструменты наложения или нет.

Если вы любите смешивать рисунки, никогда не растушуйте их пальцами.

Как я уже говорил ранее, масло и лосьон на руках разрушают поверхность для рисования.

Я использую различные инструменты для смешивания, и я скоро сделаю видео, объясняющее различные инструменты, которые я использую, но до тех пор ниже приведен список того, что я использую чаще всего.

Хранение ваших чертежей

Рисование реалистичных чертежей занимает много часов. На некоторые из моих заказных рисунков у меня ушло более 30 часов.

Убедитесь, что вы храните незаконченные чертежи в надежном месте, когда вы не работаете над своим проектом.

Я помню, как будто это было вчера, я потратил 25 часов на рисунок и всегда держал свои незавершенные проекты на своем чертежном столе. Я сделал это, чтобы взглянуть на рисунок свежим взглядом и узнать, есть ли что-то, что мне нужно изменить во время следующего сеанса рисования.

Однажды я зашла в свою домашнюю студию и обнаружила, что моя кошка сидит на рисунке. Я надеялся, что поверхность для рисования не была повреждена, но, к сожалению, на щеке человека, которого я рисовал, была царапина.Рисунок был испорчен.

Моя кошка не виновата. Кошки будут сидеть или лежать, где захотят, и я знал это. Хранение незавершенных проектов стало еще одним уроком, извлеченным за эти годы.

Для получения дополнительной информации о хранении произведений искусства посетите сайт «Лучший способ хранения произведений искусства для художников и коллекционеров».

Рабочий фиксатор

После того, как моя кошка нашла новое место для сна, я решил поискать работоспособные фиксаторы.

Рабочий фиксатор — это спрей, который вы наносите на поверхность для рисования.Фиксатор предотвращает растекание графита, что защитит ваш проект между сеансами рисования.

Если вы решите использовать фиксатор между сеансами рисования, убедитесь, что вы приобрели рабочий фиксатор, если собираетесь продолжить работу над проектом.

Рабочий фиксатор — это фиксатор, который позволяет добавлять графит на поверхность для рисования, но предотвращает ее размазывание.

Рабочие фиксаторы позволят вам продолжить работу над рисунком, но затруднят стирание и растушевку графита с растушевкой после распыления фиксатора на поверхность рисунка.

Прочтите инструкции и предупреждения перед использованием фиксатора. Фиксирующие средства потенциально опасны при неправильном использовании.

Рабочие фиксаторы:

Как предотвратить смазывание карандашных рисунков

Обычная проблема, с которой сталкиваются многие художники при рисовании карандашами, — это то, насколько легко графит размывается.

Я уже упоминал ранее:

  • Не кладите руку на поверхность для рисования
  • Наилучший способ хранения рисунков
  • Рабочие фиксаторы

Приведенные выше советы предотвратят смазывание во время рисования, но как можно вы избегаете размазывания графита после завершения рисования карандашом?

Есть три способа защиты всех моих готовых карандашных рисунков.

Первый шаг — нанести на рисунок последний фиксатор.

Окончательный фиксатор отличается от рабочего фиксатора.

Вы не сможете продолжить рисование по рисунку после того, как нанесете на него последний фиксатор. Финальный фиксатор предназначен для защиты поверхности рисунка и предотвращения растекания рисунка.

Окончательные фиксаторы:

Транспортировка Карандашные рисунки

Обрамляйте свои рисунки для дополнительной защиты во время транспортировки.

Стоимость доставки вашего карандашного рисунка будет выше, если вы обрамите рисунок перед отправкой, но покупатель будет чувствовать себя в безопасности при покупке у вас, потому что он знает, что вы проявляете особую осторожность, защищая свои вложения.

Я опрыскиваю рисунок финальным фиксатором перед матированием и рамкой карандашного рисунка.

Фиксатор защитит рисунок, если покупатель решит поменять раму.

Художественные портфели

Приобретение рамок для каждого готового карандашного рисунка может стать очень дорогим.

У меня всегда под рукой есть две рамки, но я не матирую и не обрамляю рисунок, пока он не продается.

В стоимость моих рисунков включена стоимость рамы.

Я опрыскиваю рисунок последним фиксатором, а затем храню его в портфолио для искусства, пока он не будет продан.

Хранение готового рисунка в художественном портфолио исключает первоначальные затраты,

Художественные портфели:

Заключение:

Я надеюсь, что эти советы помогут вам сохранить ваши рисунки в чистоте.

Вы тратите много времени на свои работы.

Если вы научитесь содержать графитовые рисунки в чистоте на этапе рисования, это снизит стресс в вашей жизни.

Теперь вы можете быть уверены, что ваши рисунки будут в безопасности, теперь, когда вы знаете, как содержать графитовые рисунки в чистоте.

Принадлежности для рисования, которые я использую для своих рисунков

Бумага для рисования

Смешивание

Набор карандашей для штриховки

Value Finder

Ластики

Extras

Учебники по продажам

Ниже приведены некоторые из самых известных курсов по арт-маркетингу, которые будут способствовать развитию вашего арт-бизнеса в Интернете:

Самый популярный — Как зарабатывать на жизнь Продавая то, что вы делаете, Меган Ауман

Самый популярный — Build Успешный творческий блог Эйприл Боулз-Олин

Как построить бизнес, изучая свое ремесло, Меган Ауман

Pinterest Маркетинг для производителей и дизайнеров Меган Ауман

Вам понравилась эта статья? Не забудьте подписаться на мою бесплатную еженедельную рассылку новостей.

Вы также можете присоединиться ко мне по телефону:

Узнайте, как начать, развивать и монетизировать свой бизнес в сфере искусства в Интернете.

Электронные книги по искусству

Рабочие тетради по искусству

Видеокурсы по арт-маркетингу

Специалисты по бизнес-планированию в области искусства

Ресурсы по художественному маркетингу

Как защитить карандашные рисунки от смазывания

Этот пост может содержать партнерские ссылки

Нет ничего хуже, чем потрудиться над карандашным рисунком, только чтобы обнаружить, что он размазан в альбоме или висит на стене.К счастью, есть несколько простых способов защитить карандашные рисунки от смазывания.

Чтобы защитить карандашные рисунки от смазывания, опрыскайте их фиксатором. Это создаст барьер между графитом и всем, что может с ним контактировать. Если ваши рисунки находятся в альбоме для рисования, вы также можете положить вощеную бумагу, рамки или защитные пленки между страницами.

Все художники грозят небу кулаками из-за того, что в какой-то момент появилось пятно.

Это всего лишь часть игры.

К счастью, есть несколько простых способов защитить карандашные рисунки от смазывания, и все они очень дешевы и просты в применении. Да, эти техники относятся к категории «небольших хитростей, которые изменят вашу жизнь». Ну, в любом случае, твоя художественная жизнь.

Давайте начнем и остановим это смазывание.

1. Используйте фиксатор для защиты рисунков

Фиксирующие средства

делают именно это — они помогают «закрепить» графит на бумаге.Фиксирующие средства используются во многих видах искусства, чтобы помочь сохранить его и защитить от ультрафиолетовых лучей, пожелтения, выцветания и да… размазывания.

Когда вы закончите рисовать карандашом, будь то простой рисунок в альбоме или грандиозный шедевр, важный спрей — фиксирующее средство, чтобы карандаш не размазывался.

Важное примечание: НЕ используйте лак для волос в качестве закрепителя для вашего искусства.

Лак для волос ЯВЛЯЕТСЯ фиксатором, но неспроста его называют лаком для волос.Это сделано для того, чтобы поправить ваши волосы, а не для вашего искусства. Некоторые лаки для волос содержат те же ингредиенты, что и художественные фиксаторы, но это не одно и то же. Чтобы ваши рисунки сохранялись как можно дольше, приобретите фиксатор для художественного оформления. Если вы в затруднительном положении, я бы сказал, что лучше вообще не использовать фиксатор, чем использовать лак для волос.

Выбирая фиксатор, ориентируйтесь на качество. Вас больше расстроит низкосортный фиксатор, портящий ваше искусство, чем потратить несколько лишних долларов на высококачественный продукт.Krylon — отличный бренд, который производит фиксаторы для карандашных рисунков. На самом деле это тоже довольно дешево. Прочтите отзывы, поговорите с сотрудниками местного художественного магазина, спросите своих друзей-художников, что они используют.

Krylon Workable Fixatif — отличный выбор! Найдите его здесь, на Amazon.

Проведите исследование, а затем поэкспериментируйте с тем, который вы выберете (источник). Начните со страницы тестера, чтобы вы могли разобраться со всеми нюансами ее применения. Вы же не хотите, чтобы первое, на что вы нанесли фиксатор, стало грандиозным шедевром.

Узнайте больше о приключениях с искусством!

Во время распыления убедитесь, что у вас есть легкие прикосновения. Продолжайте двигаться и не зацикливайтесь ни на одной детали. Вам нужно нанести несколько легких слоев спрея, чтобы у вас не возникло соблазна нанести толстый слой спрея с первого прохода.

Это может быть очевидно, но не используйте фиксатор в помещении. Если вы это сделаете, у вас будет весело пахнущий день. Вам также нужно, чтобы ваши рисунки немного проветривались и высыхали после распыления, поэтому выйдите на улицу и наслаждайтесь солнечным светом, пока распыляете.

В этом видео есть несколько отличных советов и техник по нанесению фиксатора.

2. Поместите вощеную бумагу между страницами

Вощеная бумага полезна вне кулинарии и выпечки! Эта скользкая бумага поможет вам защитить карандашные рисунки. Возьмите рулон вощеной бумаги или пачку предварительно нарезанных листов вощеной бумаги.

Обрежьте их до нужного размера и вставьте между страницами альбома для рисования. Если у вас есть отдельные рисунки, положите сверху кусок вощеной бумаги, чтобы защитить его от внешнего мира.

Чтобы закрепить вощеную бумагу, используйте сверху тонкую полоску малярной ленты или малярную ленту. Используйте ТОЛЬКО малярный скотч или малярный скотч. Любой другой скотч может порвать ваш рисунок, когда вы попытаетесь его снять. Разрыв, очевидно, намного хуже, чем пятно, поэтому убедитесь, что вы не саботируете себя выбранной лентой.

Совет от профессионала: заранее обрежьте кусок вощеной бумаги еще до того, как начнете рисовать карандашом. Положите его под руку и держите там во время работы.Это поможет сохранить рабочее пространство без пятен и предотвратит попадание графита на руку для рисования.

Если у вас нет вощеной бумаги, можно также использовать пергаментную бумагу или пищевую пленку. В основном мы ищем скользкий материал с антипригарным покрытием. Эти волшебные инструменты для выпечки могут творить чудеса и в наших ящиках для художественных инструментов. Только не забудьте спрятать их от любых пекарей в доме!

Это рисунок, который я хранила в своем альбоме, но НЕ ЗАЩИЩЕНА должным образом.Вы видите, что он немного размазался 🙁

3. Обрамление карандашными рисунками

Если мы ищем барьер, то это барьер высшего качества. Нет ничего более экстремального, чем поставить стакан между карандашным рисунком и остальным миром. Хотя это не сработает для альбомов, это отличный выбор для любого из ваших особых рисунков карандашом.

Не стесняйтесь оформлять свое искусство в обрамлении. Вы много работали над этим, и это прекрасно. Покажи, если уже!

У моих родителей много моих рисунков в рамке, когда я был ребенком, потому что, знаете ли, родители так поступают.

Все мы идем в Росс и покупаем предметы искусства со скидкой, которые массово производились на складе, когда у нас есть оригинальные произведения прямо на наших собственных полках.

Или, если вы похожи на меня, вы отдаете все свое искусство своим родителям, и их дом превращается в какую-то странную святыню. Серьезно, люди могли пройти через дом моих родителей и посмотреть, как мое искусство прогрессировало (или нет) с годами.

При поиске оправы убедитесь, что вы выбрали высококачественную оправу с подходящим стеклом, защищающим от ультрафиолета.Это не только защитит ваш рисунок от размазывания, но и от выцветания на солнце. Беспроигрышный вариант!

Как и фиксаторы, вы получаете то, за что платите. Если вы много работали над произведением искусства, вы можете потратить несколько лишних долларов, чтобы убедиться, что оно прослужит долго.

Узнайте больше о приключениях с искусством!

4. Используйте средства защиты страниц

Мы говорим о тех средствах защиты страниц, которые вы использовали в школе для организации заданий в своей папке. Что мне нравится в этом методе, так это то, что он не только защищает ваши карандашные рисунки, но и дает вам отличный способ организовать вашу работу.Поместите каждое произведение искусства в отдельный протектор страницы, а затем храните его в любом удобном для вас порядке — в хронологическом, тематическом, стилистическом порядке, в зависимости от того, что вам нравится.

Я один из тех, кому нравится иметь папки с аккуратно сложенными документами. В средствах защиты страниц есть что-то такое, благодаря чему все кажется таким аккуратным, чистым и более организованным, чем было бы в противном случае. Такой взгляд на собственное прекрасное искусство — мечта для тех, кто любит организованность и хрустящую чистоту.С практической точки зрения, это также отличный способ вести портфолио, но кто заботится о практичности.

Если вас не интересует систематизация всего в подшивке, есть несколько СУПЕР аккуратных жестких защитных пленок. Это означает, что их нельзя согнуть, что, наряду с размазыванием, является еще одним врагом искусства. Эти рукава изготовлены из жесткого ПВХ, поэтому ваши рисунки останутся ровными и без пятен. Возьмите несколько пачек рисунков и начните складывать карандашные рисунки, не беспокоясь, что они будут смазывать друг друга.

Очевидная проблема этого метода заключается в том, что вы ограничены художественными работами размером 8,5 × 11 или меньше. Это определенно одна из моих любимых техник для рисования карандашом меньшего размера.

Узнайте больше о приключениях с искусством!

Не выбирайте только один способ защитить свое искусство

Некоторые из этих стратегий будут лучше других, в зависимости от того, над чем вы работаете. Если у вас есть шедевр турнира Большого шлема, почините его и создайте рамку. Если у вас есть альбом для рисования, используйте вощеную бумагу.Если у вас есть отдельные листы размером с бумагу для принтера, используйте защитные пленки. Наличие в вашем распоряжении ряда различных защитных техник означает, что независимо от того, какой тип карандашного рисунка вы создаете, вы знаете, что у вас в заднем кармане есть стратегия для продления срока его службы.

15 Основные инструменты для рисования

Определенная бумага лучше всего работает с определенными носителями, поэтому стоит сопоставить чертежный инструмент с опорой. Есть три различных бумажных поверхности.

Шероховатая, как следует из названия, представляет собой бумагу с ямками и сильно текстурированной поверхностью. Лучше всего он подходит для более смелых, выразительных работ с использованием угля, мелков, пастельных карандашей и мягкого графита.

Бумага с очень гладкой поверхностью известна как «горячее прессование» из-за того, что при сушке лист целлюлозы пропускается через горячие стальные валки. Эта бумага лучше всего подходит для работы с пером и тушью, стирки рисунков и тонкой работы карандашом и менее удовлетворительна при использовании с мягко пигментированными инструментами для рисования, такими как уголь и мел.Это связано с тем, что пигментная пыль должна прилипать к текстурированной поверхности.

Бумага со средней текстурой поверхности известна как «холодное прессование» или «НЕ» (то есть не горячее прессование). Бумага из этой группы хорошо сочетается с большинством материалов для рисования и, возможно, является наиболее широко используемым типом бумаги.

Высококачественная бумага, обычно имеющая маркировку «не содержащая кислоты», нейтрализована, чтобы противодействовать кислотности, и не станет коричневой или хрупкой. Картриджная (стандартная чертежная) бумага — это тип бумаги, наиболее часто используемый для рисования.Он может быть белым, кремовым или цветным и доступен в различных весах, размерах и качествах. Бумага для акварели бывает разной плотности и подходит для всех видов рисунков.

Пастельная бумага бывает разных оттенков и имеет «зуб» или зерно, предназначенное для улавливания и удержания мельчайших цветных частиц. Одна сторона бумаги обычно текстурирована, это та сторона, на которой рисуют большинство людей, но вы можете использовать и другую сторону, если хотите. Пастельная бумага бывает двух плотностей; более толстая бумага требует более сильного трения и доработки, чем более легкая бумага.

Бумагу можно приобрести в виде отдельных листов или в виде альбомов для рисования и блокнотов. Отдельные листы позволяют опробовать несколько различных типов бумаги, их можно разрезать или оторвать до нужного размера. Однако при рисовании зданий на месте использование альбомов для рисования будет бесценным. Они сделаны из бумаги разной поверхности, цвета и плотности, бывают разных размеров и переплетов как в портретном, так и в альбомном форматах. Карманные книги можно носить с собой куда угодно, но они могут оказаться ограничивающими при работе с более крупными предметами.Большие альбомы для рисования утомительно держать, но они предлагают адаптируемое пространство с возможностью проводить несколько исследований на одной странице.

Выбор и использование карандашей для рисования

Графит для рисования Карандаши бывают разных классов, от 9B до 9H, которые описывают тон линии, которую будет производить каждый карандаш. H означает жесткий, а B — черный. Чем тверже карандаш, тем меньше графита на поверхности, что делает нанесение более легким. Карандаши класса B, напротив, мягче и оставляют намного больше графита на поверхности.Значит, метки более черные. Для обоих типов, чем выше число, тем они тверже или чернее. Существуют также карандаши HB, которые попадают в середину шкалы и используются для письма, как и карандаши для рисования, и карандаши F.

Набор графитовых карандашей Faber Castell и Creatacolor

У многих пользователей может быть тенденция слишком сильно нажимать на карандаш, чтобы увеличить интенсивность, из-за чего бумага страдает. Поэтому важно использовать правильный карандаш для достижения желаемого эффекта.Для глубокого темного затенения используйте градацию от 3B и выше. Для очень светлого следа — например, когда вы предлагаете контур для акварели — используйте градуировку вокруг отметки 2H. Используйте разные степени на рисунке, чтобы сделать разметку для достижения глубины и интереса.

Также важно использовать подходящую поверхность. Карандаши можно использовать на гладкой бумаге и картоне Bristol, а также на текстурированной бумаге, такой как бумага для акварели и бумага Ingres, но следует отметить, что разные сорта будут давать разные эффекты на разных поверхностях.Сначала поэкспериментируйте, чтобы увидеть, какая комбинация оценок и работ даст наилучшие результаты, которых вы хотите достичь.

Методы

Деталь дворца Хэмптон-Корт, автор Питер Тейлор Уорд

Карандаши являются наиболее универсальным средством для рисования из-за разнообразия наносимых меток. Отметки могут быть тонкими и деликатными или жирными и яркими. Несколько жирных мазков могут уловить движение, в то время как тональная заливка может определить форму. Отличительной чертой карандаша является то, что в одном рисунке можно сочетать линию и тон.

При рисовании линии ее вид зависит от нескольких факторов. Это сорт используемого графита, его резкость, приложенное давление, скорость, с которой была проведена линия, и текстура бумаги. Нет никаких правил, регулирующих это — все зависит от вашего стиля рисования, предмета или атмосферы, которую вы стремитесь создать.

тонов можно получить разными способами. Классическая техника восходит к временам Silverpoint и предполагает рисование близко расположенных линий, которые становятся все светлее и тусклее по мере того, как они выходят из затененных областей в более светлые.Другие методы, используемые для выражения тона, включают штриховку — два слоя пересекающихся линий — точек и размазывание графита пальцами, культями или резиной. Интересных оттенков можно также получить, протерев карандашом бумагу, уложенную на текстурированную поверхность.

Для детальных рисунков ластики исправят любые ошибки. Однако при рисовании на детали могут появиться грубые линии и случайные отметки, поэтому не следует чрезмерно использовать резину. Однако некоторые художники создают очень интересные изделия, просто используя резину.Заложив основу из тональных областей, аккуратно вынимая карандаш, форму выделяется, позволяя изображению проступить из темноты.

Таблица оценок, показывающая разницу между классами карандаша от 9H до 9B

Определяющим фактором для карандашей является отношение связующего к графиту, причем более черные сорта имеют больше графита, а более твердые сорта — больше связующего. В приведенной выше таблице показаны характеристики каждой марки графитового карандаша.Карандаши, используемые для диаграммы, относятся к серии Cretacolor Cleos.

Верхняя линия показывает смежные линии, нанесенные с переменным давлением от некоторого давления до очень небольшого давления, демонстрируя тона, которые может достичь одна ступень.

Следующая строка показывает штриховку. Стоит отметить, что каждый карандаш, который использовался для создания диаграммы, был заточен до одной и той же точки, и что очевидная разница в толщине линии связана с количеством переносимого материала. Распространенная ошибка — думать, что классы связаны с толщиной грифеля, но это не так.

Третья строка показывает штриховку, которая затем была растушевана пальцем вниз. Более мягкие и черные сорта переносят больше графита на поверхность, поэтому остается больше материала, который можно размазать. В твердом карандаше меньше «активного» ингредиента, графита и больше связующего. Как видно на диаграмме, чем тверже карандаш с большим номером, тем меньше материала переносится на поверхность. Благодаря этому более жесткие карандаши отлично подходят для рисования композиции акварели, поскольку в них меньше графита, с которым можно смешивать и мутить акварель, нанесенную поверх него.Но если вам нужна более темная линия, не выбирайте очень твердый карандаш и старайтесь сильно надавливать, так как это только повредит поверхность. Вместо этого выберите более мягкий / черный карандаш с меньшим номером.

Более черная сторона диапазона марок имеет большее отношение графита к связующему по мере увеличения числа. Это делает Bs обычным выбором для рисования простым карандашом. Опять же, если требуется более черный оттенок, выберите большее число и не пытайтесь применить оценку с меньшим номером с большим давлением, которое может только повредить бумагу.

Карандашный рисунок с использованием карандашей Faber Castell HB, 2B и 6B на экстра-белой акварельной бумаге Fabriano Extra White.

Как сделать кисть для карандаша Procreate

Хорошая кисть для рисования просто необходима для рисования в Procreate. Узнайте, как сделать кисть для карандашей Procreate, имитирующую ваш любимый карандаш.

Дополнительные уроки по созданию кистей Procreate.

Возможно, вас заинтересует обзор создания кистей для Procreate.

Этот пост содержит партнерские ссылки.Приобретая товар по партнерской ссылке, я получаю небольшую комиссию без каких-либо дополнительных затрат для вас. Как партнер Amazon я зарабатываю на соответствующих покупках.

Procreate поставляется с множеством карандашей для набросков, но я считаю, что их всех не хватает. Ни одна из стандартных кистей не ощущалась как настоящий карандаш, поэтому я ненавидел использовать их для рисования.

Затем я сделал свою собственную кисть для карандашей, и моя жизнь изменилась. Ну, мне показалось, что это так. Кисть для карандашей для Procreate — одна из самых полезных кистей для приложения.

Я всегда начинаю свою работу с наброска карандашной кистью. Затем уменьшаю непрозрачность и перерисовываю на новом слое.

Хорошая кисть для карандашей значительно упростила этот процесс. Я даже чувствую, что мое искусство стало лучше!

Атрибуты карандаша

Создавая кисть для карандашей, вам нужно подумать, какие аспекты карандаша вы хотите воспроизвести.

Smooth Vs Jagged Edge — Вам нравится гладкий карандаш или небрежный карандаш?

Transparent VS Opaque — Вам нравится, чтобы ваш карандаш был светлым и прозрачным или темным и непрозрачным?

Размер — Какой толщины вы хотите, чтобы грифель карандаша был?

Shading — Вы хотите, чтобы у вас была возможность наклонять карандаш Apple и растушевывать кистью?

Смешивание — Вы хотите иметь возможность смешивать карандашные рисунки?

Оптимизация против схематичного качества — Вам нужны чистые линии отрывочных, беспорядочных линий.Streamline делает линии более четкими, но вы не можете рисовать так быстро. Установка более низкого значения обтекаемости приводит к появлению беспорядочных линий, которые можно быстро рисовать.

Как сделать кисть-карандаш Procreate

  1. Начните с квадратного холста.
  2. Начните с формы. Форма карандаша — продолговатая капля. Он может быть пятнистым или твердым, в зависимости от того, как вы хотите, чтобы кисть работала.
  3. Скопируйте холст и вставьте его в источник формы.
  4. Переверните его двумя касаниями.
  5. Для зазубренной кисти при желании увеличьте разброс и поворот.
  6. Уменьшите настройку интервала.
  7. Чтобы получить гладкую кисть, увеличьте настройку обтекаемости. Для схематичной кисти оставьте все как есть.
  8. В настройке Apple Pencil уменьшите непрозрачность до нуля для сплошной кисти. (По умолчанию для этого параметра установлено значение max, что придает кисти прозрачный вид в начале мазка.
  9. Измените настройки наклона, если вы хотите, чтобы кисть затемняла при наклоне.Уменьшите угол примерно до 7º. Слегка увеличьте непрозрачность, градацию и размер.
  10. Если вы хотите, чтобы ваша кисть размазывалась, перейдите на панель свойств и увеличьте значение параметра.
  11. Размер кисти также можно изменить в настройках свойств. Для карандашей я люблю уменьшать максимальный размер.
  12. На панели «Об этой кисти» вы можете присвоить ей имя.

Кисть для карандашей Variations

  • Измените источник зерна для более текстурированной кисти-карандаша.Добавление источника зерна позволит вам поиграть с настройками рендеринга, чтобы изменить непрозрачность, что позволит просвечивать зернистость.
  • Добавьте конусность кисти в настройках конуса.
  • Создайте кисть, меняющую цвет, отрегулировав настройки в динамике цвета. Регулировка цветового давления приведет к получению крутой кисти, меняющей цвет при использовании ярких цветов. Идеально подходит для создания радужных кистей!

Хотите просто купить кисти?

Новые кисти добавляются постоянно!

Если вы предпочитаете просто купить набор кистей Procreate со всеми опциями, я просто перечислил свой новый набор карандашей Procreate.

Этот новый набор содержит 10 кистей и 2 ластика, так что зацените!

Кисть для карандашей Free Procreate

Эти загрузки предназначены только для личного использования. Пожалуйста, не распространяйте и не продавайте.

Обратите внимание: эта загрузка не будет работать, если вы попытаетесь получить к ней доступ, когда войдете в свою учетную запись электронной почты учебного заведения . Попробуйте вместо этого использовать личный адрес электронной почты .

Нажмите здесь, чтобы скачать бесплатную кисть для карандашей .

Вот как установить кисти в Procreate.

Другие руководства по работе с кистями Procreate

Пин на потом!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
