Схема и чертежи 4g антенны. Установка антенн для модема своими руками

Сейчас в радиолюбительской практике очень распространены антенны для усиления 3G, 4G, Wi-Fi сигнала типа «Биквадрат».

Такая антенна имеет направленное действие, что может быть не всегда достоинством, но и даже недостатком. Пример такой: вам нужно усилить сигнал вашего роутера, чтобы можно было ловить его в любой части вашего дома. Если вы будете использовать направленную антенну, то сигнал, скорей всего, будет хорошо доступен только в поле действия этой антенны. Наверняка это будет только одна комната, куда она будет направлена. Такую антенну хорошо использовать только для дальней связи, при условии, если вы знаете куда её направить.
Для усиления своего WI-FI сигнала во всех направлениях подойдет антенна, которую покажу вам я. Она по своим характеристикам направленности близка к штыревой антенне, за исключением большей чувствительности.
По строению это фактически тот же биквадрат, только дважды направленный в противоположные стороны.

Плюс ко всему эта антенна в разы проще классического биквадрата, так как не имеет ни стойки, ни рефлектора.

Как рассчитать антенну?

Только пожалуйста не пугайтесь, математика пятый класс. Нам нужно рассчитать только одно плечо, так как антенна квадратная. Но для начала нужно узнать под какую частоту мы будем делать антенну. Лично я в примере буду делать под WI-FI. Известно, что частота WI-FI равна примерно 2,4 ГГц или 2400 МГц (так же есть ещё более современный Wi-Fi – 5500 МГц). Если будете делать под 3G – 2100 МГц, а 4G (YOTA)- 2600 МГц.
Берем скорость распространения радиоволн (300,000 км/с) и делим на нужную частоту (2400 МГц) в килогерцах.
300.000/2.400.000 = 0,125 м

Это мы получили длину волны. Теперь поделим на четыре и получим длину плеча квадрата.
0.125/4 примерно получиться 0,0315 м. Переведем в миллиметры для удобства и получим 31,5 мм.

Изготовление простой антенны для Wi-Fi своими руками

Брем толстую проволоку толщиной 2-3 мм. И шаблон, вырезанный из кусочка алюминия. Можно конечно обойтись без него, но с ним попроще.


Гнем две петли из одной проволоки и две из другой. Разрыв должен быть между квадратами.


Затем, малярным скотчем временно фиксирую квадраты крест-накрест, чтобы было проще спаивать. И запаиваю середину сверху, чтобы конструкция приобрела жесткость.


Теперь нужно взять толстый кусок кабеля с разъемом (можно взять от той же штыревой антенны).


Вставить внутрь антенны и припаять. Средний провод к верху, а нижние плечи квадратов — к общему.


Антенна готова. Для завершения можно залить паянное соединение горячим клеем и покрасить.

Испытания антенны

Сравним силу сигнала со штыревой антенной, которая шла изначально с роутером.


Штыревая антенна:


Теперь в сравнении. Первая штыревая, а затем наш всенаправленный биквадрат.


Видно, что наша антенна принимает и усиливает сигнал на 30% лучше. Вот вам и результат работы.
Хороший уровень сигнала — это залог высокой скорости интернета, а значит залог стабильной работы. 30 процентов это очень высокий показатель, учитывая то что кардинально ничего менять не пришлось.
Делайте свою простую антенну для 3G, 4G или Wi-Fi и больше не мучайтесь с нестабильным и слабым сигналом.

Эта конструкция получила свое название по фамилии инженера открывателя Харченко. Конструктивно антенна состоит из двух квадратов соединенных в одной из их вершин разъединенными сторонами. Питание осуществляется в точках соединения квадратов, при этом входное сопротивление антенны близко к 50 Ом. Эта антенна обладает огромной широкополосностью, по сравнению с составляющими ее элементами — квадратами. На сегодняшний день имеется огромное колличество вариантов антенны Харченко, в которых вместо квадратов, для составления ее полотна, применяют окружности, треугольники и т.п. Раньше антенну Харченко применяли для работы в ТВ и в УКВ диапазонах, а сегодня ее в основном изготавливают для усиления сигналов WI-FI, 3G и 4G.

Эта самодельная конструкция без проблем покроет весь диапазон частот современного цифрового телевидения в интервале от 470 и до 900 МГц. При этом параметры у нее просто потрясающие, а с согласованием справится даже начинающий радиолюбитель.

Самодельная конструкция состоит из двух квадратов. Оба стоят на углах и одним углом соединяются. В случае горизонтальной поляризации восьмерка стоит стоймя, а при вертикальной – лежит на боку.

Сторона квадрата определяется по формуле, как длина волны (λ ), деленная на четыре.

Кабель питания подводим к точкам сближения сторон квадратов.

«Восьмерку» изготавливаем из медной монолитной проволоки сечением 4 мм 2 . С помощью плоскогубцев проволоку сгибаем как показано на рисунке ниже. Концы спаиваем вместе.

Border=»0″>

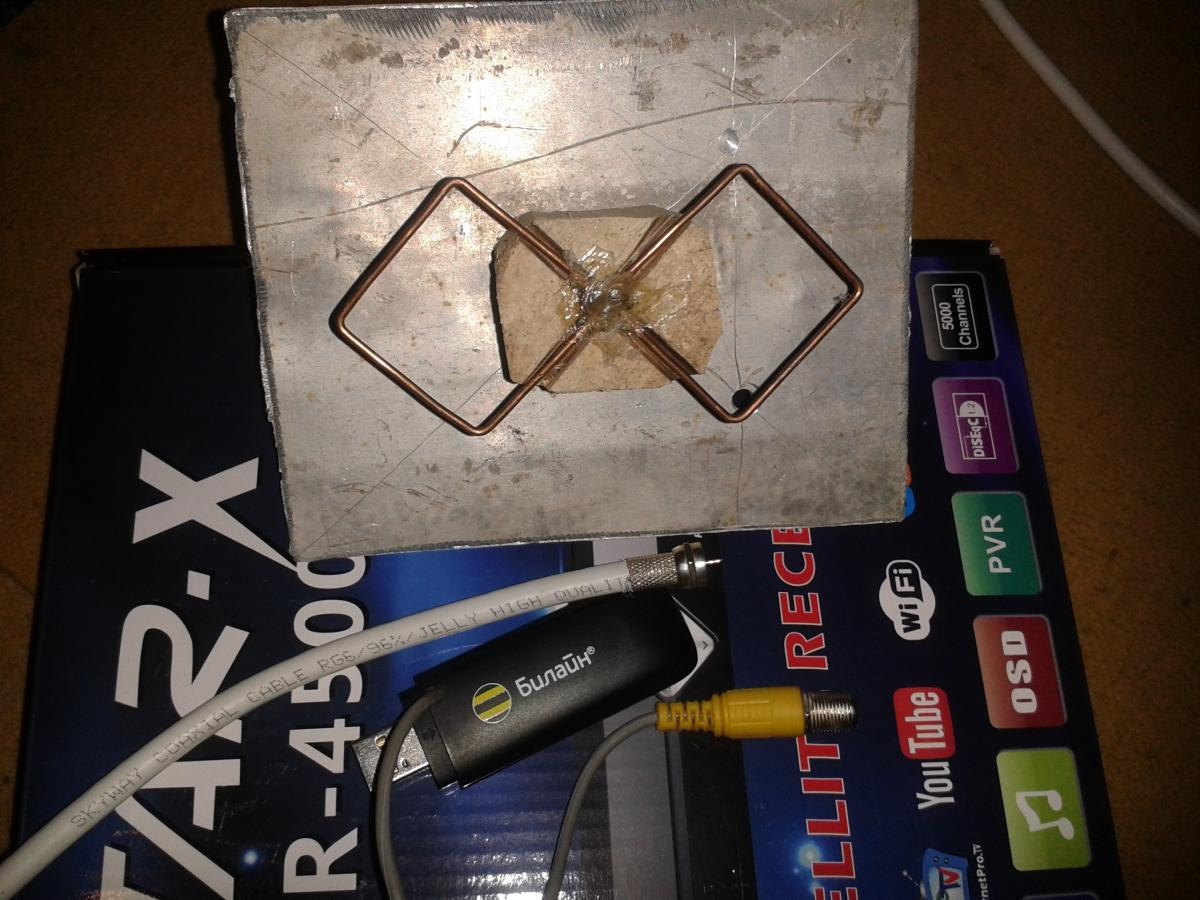

Затем нам потребуется алюминиевая пластина толщиной 2 мм и размерами 140 х 140 мм. Она будет работать в роли рефлектора. В центре пластины требуется просверлить отверстие под кабель.

Далее необходимо закрепить антенну по центру рефлектора на расстоянии 3,6 сантиметра, при этом рефлектор с антенной не должны контачить.


Просверлив в алюминиевой пластине отверстия под хомуты, одеваю конструкцию на кронштейн от спутниковой тарелки. Затем припаиваю кабель, предварительно пропуская его через отверстие в рефлекторе.


Т.к волновое сопротивление антенны 50 Ом, поэтому был использован кабель под это значение. Кроме того проводник в таком кабеле оказался полностью из меди и его очень легко припаять к конструкции.

После того как антенна собрана, на другом конце кабеля, который будет подключен к модему, необходимо собрать устройство согласования для 4G модема. Для этого нам потребуется немного медной фольги из которая применяется при . Последовательность сборки смотри на фотографиях ниже:


Если имеется разъём для внешней антенны, то кабель можно подключить к нему, через переходник. Настройка 4G антенны осуществляется экспериментальным путем, ее можно поворачивать по оси кронштейна, пока не получим четкий сигнал. О качестве сигнала судим по количеству «палочек» в интерфейсе подключения программы.

Скоростной интернет в современном мире является неотъемлемой частью жизнедеятельности человека. Известно, что подключение к Всемирной паутине на компьютере происходит посредством модема, который подразделяется на стационарный и беспроводной. Если это кабельное оборудование, здесь всё довольно просто и скорость высокая. Если используется переносной модем (2G, 3G или 4G), то не всегда получается получить качественное высокоскоростное соединение. И здесь на помощь может прийти банальная антенна.

Инструкция по изготовлению антенны для 4G модема самостоятельно.

Не стоит сразу подрываться и покупать промышленно изготовленный усилитель . Он довольно дорогой и подходит не к каждому модему, так как требует встроенный разъём или дополнительный адаптер, который сопоставим по стоимости с самим 3G или 4G-роутером. И тут, естественно, возникнет вопрос, как сделать антенну для модема своими руками, не имея при этом определённых навыков.


Перед тем как разобрать способы самостоятельного изготовления усилителя следует знать причины плохого интернет-соединения, от которых во многом зависит и качество связи.

  1. Обычный перегруз сети.
  2. Большое расстояние от модема до станции провайдера.
  3. Нахождение 4G-устройства в определённой части дома.
  4. Преграды между роутером и раздаточной станцией.

Как можно увеличить сигнал роутера

Если вы приобрели 4G-модем, к примеру, Мегафон, на смену старому маршрутизатору, а заявленная скорость осталась прежней, то проблема, скорей всего, заключается в слабом сигнале этой местности . В этом случае можно изготовить компактную антенну своими руками.

Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера , будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

Баночная антенна

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

  • Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
  • Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
  • После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
  • В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

  • Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
  • В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
  • Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
  • Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО. Между антенной и рефлектором должно быть расстояние не менее 3 см.

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной. А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.

Сегодня многие люди жалуются на слабое интернет-соединение и низкую скорость загрузки. В связи с этим, провайдеры разработали новое соединение — 4G. Оно превосходит 3G и LTE интернет. Чтобы подключится к 4G, необходимо усилить или создать новую антенну.

4G антенна позволит не только увеличить скорость соединения, но и улучшить качество его приема. Интернет нового поколения позволяет без лагов играть в онлайн игры. С новым соединением у вас повысится fps и понизится пинг. Это позволит даже на одинаковой скорости получить более качественное интернет-соединение.

Сегодня люди стараются подключиться к новому высокоскоростному интернету, но не у всех получается получить качественное соединение. С чем это связанно? В этом, как не странно, виноват не оператор, а техника. В маленьких городах или селах нет качественного соединения. В этом случае поможет только 4G антенна, которую вы можете сделать самостоятельно. К этому мы еще вернемся. Давайте рассмотрим, что выступает помехой для интернет-соединения.

Как правило, это обычная перегрузка сети, но в тоже время, могут быть и другие причины:

  • Большое расстояние от станции до вашего модема. Это и не дает возможности получить качественное соединение в селах или маленьких городах.
  • Расположение модема. Во внимание берется все от высоты, на которой он расположен, до материала, используемого в строительстве дома.
  • Месторасположение модема. В этом случае преградой может выступить леса, высотки или линии электропередач.

Что с этим можно сделать? Как решить проблему? Как мы уже выяснили, 4G антенна позволит исправить недостатки передачи сигналов. Она усилит интернет-соединение и позволит получить высокую скорость даже в самой заброшенной деревушке.

Самодельные антенны

Антенна для единственный способ улучшить интернет-соединение. Многих людей беспокоит вопрос: можно ли изготовить необходимую конструкцию самостоятельно?

Конечно, если у вас есть необходимые знания по работе с радиотехникой, то можете заняться изготовлением. 4G антенна — это отличный способ повысить уровень по работе с техникой, научится подбирать нужные элементы и узнать что-то новое. Вы должны понимать, что антенна для 4G модема может сгореть, есть ее неправильно изготовить. Чтобы не потерять своих денег, необходимо пользоваться всеми рекомендациями по изготовлению.

Если вы проживаете в маленьком городе или поселке, то можно использовать усилитель для 4G модема. Сейчас можно найти множество различных схем по сборке такой конструкции. Конечно, если у вас нет необходимых знаний, и вы не сможете справиться с самостоятельным изготовлением, то лучший вариант — фирменная антенна 4G МТС или Мегафон.

Усилитель для 4G модема

Чтобы изготовить усилитель для 4G модема, необходимо взять банку от горошка или кофе. На дне нужно сделать одно небольшое отверстие. Оно понадобится для втулки, которую изготавливается из жести.

После этого втулку нужно будет припаять. Сначала можно прорезать отверстие на корпусе в форме буквы «Н». Оно должно быть размеру сечения модема.
В изготовленную конструкцию необходимо вставить модем (центр банки к верху модема). После этого нужно направить усилитель в сторону, где стоит вышка оператора. Осталось только подключить интернет к компьютеру через USB-удлинитель.

Если вы хотите получить высокую скорость интернет-соединения, то необходимо использовать кабель, который используют для подключения антенны с модемом, как можно меньшей длины. Это доказано экспериментально.

Также модем следует установить возле потолка, чтобы ничего не мешало принимать сигнал. Если вы воспользуетесь этими рекомендациями, то сможете поднять скорость интернета.

Виды

4G антенна своими руками может быть изготовлена разной формы. Существуют отражательные или собирательные формы. Как правило, собирающая форма закрепляются к модему, а отражающие нужно присоединять только к выходу 4G. Рефлекторы или отражатели бывают разной формы, главное — правильное подключение.

Применение

К сожалению, такие конструкции можно применять только для комнатного использования. Они, как и заводские усилители, не способны противостоять влаге или перепаду температур. Поэтому их и используют только дома.

К сожалению, простой рефлектор не способен качественно улучшить сигнал. 4G примерно в 10 раз мощнее, чем наша самоделка. Но это не значит, что рефлектор не способен улучшить качество интернет-соединения.

Антенна своими руками

Чтобы усилить сигнал к 4G модему, можно сделать антенну из спутниковой тарелки. Этот способ достаточно эффективный, так как тарелку можно настроить на любую станцию, и она хорошо принимает сигнал. Как изготовить эту конструкцию? Тут ничего сложного нет, нам необходимо взять модем и спутниковую тарелку. 4G антенна своими руками будет достаточно примитивной. В фокус тарелки нужно установить модем и настроить на необходимую станцию. Так мы получим довольно хороший приемщик. С этим проблем не должно возникнуть. Другой вопрос — это настройка.

Настройка

Способ настройки напоминает то, как устанавливают спутниковую тарелку на спутник для телевиденья. В интернетом немного по-другому. Направить тарелку необходимо ниже. Даже, возможно, придется направить вниз. Это связано с кривизной отражения. Чтобы максимально качественно настроить спутниковую тарелку, нужно вращать его и с помощью специальной программы следить, как меняется интернет-соеднинение. После того, как вы убедитесь, что получили максимальное значение, антенну необходимо зафиксировать.

Внешняя антенна 4G закреплена, теперь можем перейти к следующему этапу. Сейчас стоит поэкспериментировать с фокусом. Для разных моделей модемов необходимо по-разному настраивать конвертеродержатель. Для этого нужно менять положение фокуса и смотреть за качеством приема сигнала.

Для того, чтобы правильно настроить фокус, необходимо знать, что антенна модема находится на противоположной стороне от USB. Конечно, так устроено не на всех моделях, поэтому стоит его разобрать, чтобы понять, где находится приемник.

Если вы не добились условия прямой видимости, то следует поднять конструкцию. Также увеличить качество сигнала может помочь увеличение диаметра зеркала. 4G направленная антенна способна ловить сигнал на большом расстоянии. Как связан диаметр с качеством приема? В среднем тарелка с диаметром 1 м обеспечивает довольно неплохое интернет-соединение на расстоянии 30 км от станции. Чтобы подключить модем к компьютеру, необходимо купить USB шнур. Какой он должен быть? Конечно, следует использовать качественный шнур, небольшого сечения с экранированием и феритом на концах. Также можно приобрести несколько таких шнуров и соединить, качество от этого не теряется.

Следует помнить, что не получится использовать спутниковую тарелку для телевидения и усиления своего интернет-соединения. Конечно, можно прикрепить модем к спутниковой тарелке, чтобы немного усилить сигнал. Но следует помнить, что если тарелка настроена на ТВ, не нужно ее отворачивать от спутника. Качественный сигнал может получится в том случае, если настроена на условие прямой видимости.

Защита

Чтобы защитить модем от осадков, можно изготовить защитную конструкцию. Для этого можно использовать обычную бутылку или пакет. Конечно, лучше создать качественный защитный корпус из материалов, которые смогут выдержать перепады температур и влагу.

Вывод

На этом все. Если вы проживаете в небольшом городке или в деревне, то можете воспользоваться советами и Конечно, людям, которые проживают в мегаполисах, это не понадобится. Качество и скорость интернет-соединения зависит от дальности модема от станции, высоты модема и преград, которые могут попасться на пути. Конечно, если вы правильно сделаете и подключите усилитель, то независимо от различных преград, сможете получить высокоскоростной интернет.

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

  • Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
  • Коаксиальный кабель сопротивлением 50 или 75 Ом;
  • Кусок фольги или DVD-диск в качестве рефлектора;
  • Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
  • Пластиковая крышка от бутылки для разделения антенны от рефлектора.


Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Дальше следует припаять антенну к кабелю и подключить её к модему. Пайка проходит следующим образом: к середине антенны с одной стороны припаять центральную жилу, с другой — экран. Затем придвинуть крышку к антенне, можно дополнительно укрепить и изолировать конструкцию клеем или герметиком.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

  • Медная проволока или провод;
  • Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, в которую можно продеть кабель;
  • Разъём для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему Bi-Loop антенны для 3g модема — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
  • Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
  • Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
  • Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
  • Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку -со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
  • Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
  • Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
  • Запаять трубку и оплётку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
  • Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
  • Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.
