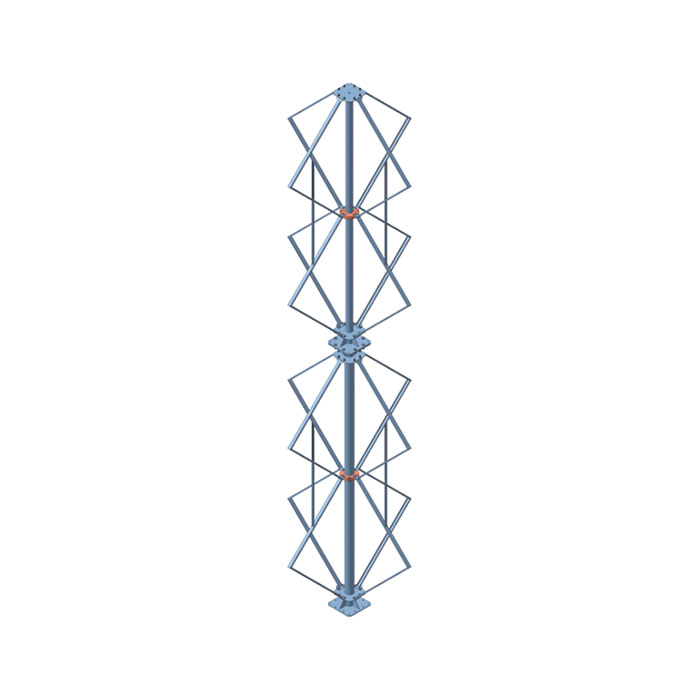

Зигзагообразные антенны.

По материалам книги Ю.Г.Синдеева Телевизионные антенны.

Зигзагообразные антенны являются широкополосными. В пределах диапазона частот, на который рассчитана антенна, она обладает сравнительно постоянными параметрами. Одно из достоинств антенны — простота изготовления в домашних условиях из подручных материалов. Впервые зигзагообразная антенна была описана в радиолюбительской литературе К. П. Харченко в 1961 году, а ее разновидности многократно публиковались в последующие годы. Полотно зигзагообразной антенны состоит из восьми замкнутых одинаковых проводников, которые образуют две ромбовидные ячейки (рис.1.), соединенные параллельно.


Рис. 1. Схематическое изображение зигзагообразной антенны.

Она хорошо согласуется с 75-омным коаксиальным кабелем без использования согласующих и симметрирующих устройств в диапазоне частот примерно с двукратным перекрытием.

Для улучшения направленных свойств антенны ее располагают возле экрана рефлектора, причем полотно можно крепить к экрану не только с помощью диэлектрических, но и металлических стоек, соединяя их с рамками антенны в точках нулевого потенциала.
Зигзагообразная антенна имеет одну пару точек питания (а-б), к которым непосредственно подключается фидер. Антенна имеет линейную поляризацию. Ориентация вектора напряженности электрического поля Е на рисунке показана стрелками.Кабель прокладывается через точку нулевого потенциала П и подвум проводникам полотна антенны подводится к точкам ее питания (рис.2.).



Рис. 2. Подключение кабеля к зигзагообразной антенне.

Здесь оплетку кабеля соединяют с одной из точек питания антенны (той, где проложен кабель), а центральный проводник — с другой. Принципиально оплетку кабеля в точке П тоже нужно замкнуть накоротко на полотно антенны, однако, как показала практика, делать это не обязательно. Достаточно подвязать кабель к полотну антенны в точке П, не нарушая его полихлорвиниловой оболочки.
Зигзагообразная антенна удобна тем, что простота ее позволяет допускать значительные отклонения (неизбежные при изготовлении) в ту или иную сторону от расчетных размеров ее элементов практически без нарушения электрических параметров.

Антенна устанавливается так, чтобы направление на телецентр было перпендикулярно плоскости полотна.
Кривая, показанная на рис.3., характеризует зависимость КБВ от отношения l/h в 75-омном кабеле для зигзагообразной антенны, изображенной на рис.2., а кривая 2 — зависимость КНД от l/h .


Рис. 3. Зависимость КБВ и КНД от l/h для зигзагообразной антенны.

С помощью этих графиков можно построить зигзагообразную антенну, имеющую максимальный КНД на заданной частоте.

Полотно антенны изготавливается обычно из металлических полосок. Ее входное сопротивление в диапазоне частот в значительной степени зависит от поперечных размеров проводников, из которых выполнено полотно. Чем толще (шире) проводники, тем лучше согласование антенны с кабелем. Вообще же для полотна зигзагообразной антенны пригодны проводники самого различного профиля — трубки, пластины, уголки и т. п.
Для улучшения направленных свойств антенны, состоящей из зигзагообразного полотна, применяют плоский экран-рефлектор. Чаще всего он представляет собой ряд проводников, расположенных в одной плоскости параллельно вектору напряженности электрического поля
Е.
Длина проводников зависит от максимальной длины волны рабочего диапазона h max и размеров активного полотна антенны, которое не должно выступать за пределы экрана. В плоскости вектора Е рефлектор обязательно должен быть несколько больше половины h max. Чем толще проводники, из которых делают рефлектор, и чем ближе они расположены друг к другу, тем меньшая часть энергии, падающей на него, просачивается в заднее полупространство.
Зигзагообразная антенна с рефлектором имеет одностороннюю диаграмму направленности в виде вытянутых эллипсов как в горизонтальной, так и в вертикальной плоскостях, причем задний лепесток практически отсутствует.

По конструктивным соображениям экран не следует делать очень плотным. Достаточно, чтобы расстояния между проводниками диаметром 3… 5 мм не превышали 0, 05… 0, 1 hmin — минимальной длины волны рабочего диапазона. Проводники, образующие экран, можно соединить между собой в любом месте и даже приваривать или припаивать к металлической раме. Во избежание помех не следует допускать, чтобы проводники (полотна антенны или рефлектора) от ветра терлись или касались друг друга.


Рис. 4. Зигзагообразная антенна.

Один из возможных вариантов антенны с рефлектором показан на рис.4.Ее активное полотно состоит из плоских проводников, а рефлектор — из трубок. В местах соединения элементов антенны должен быть надежный электрический контакт.

На величину КБВ в тракте с волновым сопротивлением 75 Ом в значительной мере влияют как ширина планки d пл активного полотна антенны, так и расстояние S, на которое оно удалено от экрана. Максимум КБВ будет при l/h max= 0, 29 и почти не зависит от ширины планки. Для оптимального согласования с кабелем в широком диапазоне частот полотно зигзагообразной антенны следует располагать на расстоянии S > =0,18 hmax. от экрана. С увеличением расстояния S КНД антенны снижается и сужается диапазон частот, в пределах которого направленные свойства антенны не претерпевают заметных изменений.
Таким образом, с точки зрения улучшения КНД антенны расстояние S желательно уменьшать, а с точки зрения согласования — увеличивать.
Для крепления полотна антенны к плоскому рефлектору используют стойки. В точках П-П стойки могут быть как металлическими, так и диэлектрическими.Как говорилось ранее, эти антенны являются широкополосными и антенна, рассчитанная на 5-й канал, будет принимать сигналы 1-5-го каналов (в двукратной полосе частот), а антенна 12-го канала будет принимать сигналы 6-12-го каналов.
Основой для расчета размеров зигзагообразных антенн являются графики на рис.
3. Как видно из рисунка, наилучшее согласование имеет место при l/hmax = 0, 29. Выбрав в качестве h среднюю длину волны выбранного диапазона (как уже упоминалось, антенна хорошо работает в двукратном диапазоне частот), можно определить l. В дециметровом диапазоне ширину антенны полотна обычно берут около 20 мм. Расстояние S от полотна до рефлектора выбирают равным 0, 2 h. Расстояние а-б берется равным 15 мм.





Зигзагообразные телевизионные антенны

Категория: Теле-, радиоантенны


Зигзагообразные телевизионные антенны

Многих недостатков, присущих антеннам типа «волновой канал» лишены зигзагообразные антенны, которые в первую очередь широкополосны и могут работать в широком диапазоне частот. В пределах диапазона частот, на которые рассчитана зигзагообразная антенна, она обладает сравнительно постоянными параметрами, удовлетворительно согласуется с фидером, а ее коэффициент усиления изменяется в небольшой степени. Еще одно из достоинств этих антенн – возможность легкого изготовления в домашних условиях, т. к. зигзагообразные антенны могут быть выполнены из подручных материалов. Впервые зигзагообразная антенна описана К. П. Харченко в радиолюбительской литературе в 1961 году.

Одна из простейших зигзагообразных антенн показана на рис. 1. В качестве мачты 1 используется деревянный брусок сечением 60×60 мм, к которому крепятся под прямым углом две деревянные рейки Я того же сечения, что и брусок мачты 1. Рейки необходимо врезать в мачту. Заподлицо, а затем прочно скрепить винтами или шурупами. В нижней и верхней частях мачты к ней крепятся гвоздями или шурупами две планки 3 из листовой меди, латуни или луженой стали размерами 20×300×1,0 мм.

Рис. 1. Проволочная зигзагообразная антенна

Рис. 2. Кольцевая зигзагообразная антенна

Проволоку можно закрепить к поверхности деревянного обруча скобами. Кольцо или обруч крепят на деревянной мачте. В центре кольца к мачте на изоляционном основании устанавливают две полукруглые металлические пластины, выполненные из листовой меди, латуни или луженой жести радиусом 50 мм.

Каждую пластину соединяют с кольцом пятью лучами, расположенными под одинаковыми углами (36°). Затем лучи соединяют между собой пятью перемычками, расположенными также на одинаковом расстоянии одна от другой.

Проволочное кольцо, лучи и перемычки можно изготовить из антенного каната или медного провода диаметром 1,5-3,0 мм. Все соединения нужно тщательно пропаять. Прокладка и подключение кабеля снижения, которое производится также без ССУ, показаны на том же рис. 2.

Кольцевая зигзагообразная антенна указанных размеров способна принимать сигналы всех 12 каналов метрового диапазона волн. Антенна удовлетворительного согласования с 75 Омным коаксиальным кабелем. Коэффициент усиления антенны плавно нарастает при увеличении номера примерно от 0,5 дБ на первом канале до 11,5 дБ на двенадцатом.

Рассмотренные конструкции зигзагообразны антенн имеют два одинаковых лепестка диаграмм: направленности в горизонтальной плоскости, максимумы которых направлены перпендикулярно плоскости полотна антенны. Таким образом, эти антенны принимают сигнал как спереди, так и сзади, подобно одиночному полуволновому вибратору, что создает опасность приема помех с заднего направления. Значительно улучшить работу зигзагообразной антенны можно за счет ее усложнени добавлением рефлектора. Рефлектор об разовая горизонтальными металлическими трубка ми, прикрепленными к мачте, а полотно антенны отодвинуто от плоскости рефлектора на расстояние А. Диаметр трубок рефлектора можно выбирать произвольно, а “их длина Р для антенны 1-5-го каналов должна составлять 3100 мм, а для антенны 6-12-го каналов – 890 мм. Расстояние между полотном антенны и плоскостью рефлектора А для 1-5-го каналов равно 600 мм, для 6-12-го каналов -340 мм. Расстояние между трубками рефлектора Б для антенны 1-5-го каналов должно быть 290 мм, для антенны 6-12-го каналов – 193 мм. Таким образом, рефлектор содержит 14 металлических трубок. Кабель снижения прокладывают по мачте и по левой части полотна до точки питания. Здесь кабель разделывают и оплетку припаивают к левой части, а центральную жилу к правой части.

Диаграмма направленности этой антенны имеет только один главный передний лепесток, а задний практически отсутствует.

Согласование антенны 1-5-го каналов с фидером получается удовлетворительным, а антенны 12-го каналов значительно лучше.

Рис. 3. Зигзагообразная антенна с рефлектором

Для улучшения согласования антенны с фидером ее размеры целесообразно выбирать конкретно для того частотного сигнала, сигналы которого буду приниматься антенной.

Простота конструкции и хорошие качественные показатели зигзагообразной антенны привели к тому, что в последнее время появилось много ее модификаций, отличающихся хорошим согласованием с 75 Омным коаксиальным кабелем снижения в широком диапазоне частот. Некоторые из них друг от друга отличаются незначительно, поэтому рассмотрим только наиболее совершенные модификации, обладающие лучшими качественными показателями.

Двойная треугольная антенна – одна из разно-идностей неполной зигзагообразной антенны. Ее полотно состоит из двух треугольных рамок расположенных в одной плоскости и соединенных между собой. Антенну можно сделать из трубок, металлических полос или нескольких рядов параллельно расположенных проводов диаметром 5-2 мм, натянутых на деревянном каркасе. Чем меньше поляр канала, тем больше должно быть рядов провода. Во всех углах перегибов провода соединяются между собой и пропаиваются.

Рис. 4. Двойная треугольная антенна

Коаксиальный кабель вводится в точке нулевого потенциала и прокладывается или внутри одной из трубок полотна, или по мачте с противоположной стороны. Экран кабеля припаивается к одной трубке, а жила кабеля – к противоположной трубке. Полотно антенны может крепится непосредственно к металлической или деревянной мачте в точке нулевого потенциала 0-01;
Направленное свойство антенны значительно улучшается, если ее снабдить рефлектором, изготовленным из металлических стержней или трубок.

Если полотно антенны изготавливается из металлических полос, то ширина полосы должна быть (0,08-0,09). Такая антенна обеспечивает прием программ телевидения в диапазонах волн 1-5-го, или 6-12-го, или 21-39-го каналов, т. е. она является широкополосной и может использоваться для ближнего приема телевидения.

С целью исключения заднего лепестка применяют антенны с рефлектором, который располагается от полотна антенны на расстоянии 0,7 и должен иметь размеры на 5-10% больше размеров этого полотна.

Рис. 5. Диаграмма направленности двойной треугольной антенны без рефлектора в горизонтальной плоскости

В диапазонах частот 1-5-го каналов дополнительные проводники существенного влияния не оказывают, а следовательно, направленные свойства антенны и ее согласование с фидером практически такие же, как и у двойной треугольной антенны в диапазонах частот 6-12-го каналов проводники. Участвуют в работе антенны как самостоятельные ибраторы, т. е. прием сигналов осуществляется ими средней частью полотна антенны.

Дециметровом же диапазоне прием осуществится на дополнительные вибраторы В2 и среднюю асть антенны между ними.

Рис. 6. Двойная комбинированная треугольная антенна



Теле-, радиоантенны — Зигзагообразные телевизионные антенны

Z- антенна дециметровых волн.

Z — АНТЕННА ДЕЦИМЕТРОВЫХ ВОЛН

В статье Антенна дециметровых волн доказывается бесплодность попыток увеличить коэффициент усиления антенной решетки без учета согласования ее элементов с фидером. Ниже рассматривается практическая конструкция z — образной антенны с учетом теоретической части вышеупомянутой статьи.

Трудности, связанные с согласованием элементов антенны с фидером, преодолевают либо применением специальных согласующих устройств, либо выбором специальных типов антенн. Например, в дециметровом и особенно в сантиметровом диапазонах волн применяют, как правило, так называемые апертурные антенны, т. е. рупорные или параболические. Особенность таких антенн заключена в том, что они имеют простой, “небольших” размеров облучатель, и “большой”, сравнительно сложный рефлектор. “Большой” рефлектор и обусловливает направленные свойства антенны, определяет ее КНД.

Выполнить в любительских условиях антенны апертурного типа на диапазон ДЦВ не представляется возможным, так как они громоздки и сложны. Но некоторое подобие апертурной антенны сконструировать можно, положив в основу облучатель в виде известной зигзагообразной антенны (з-антенны). Полотно такой антенны состоит из восьми замкнутых одинаковых проводников, которые образуют две ромбовидные ячейки (рис. 1).

Рис.1 Полотно z — антенны.

Для формирования диаграммы направленности антенны, в частности, необходимо, чтобы излучатели были сфазированы и разнесены относительно друг друга, 3-антенна имеет одну пару точек питания (а—б), к которой непосредственно подключают фидер. Благодаря такой конструкции антенны ее проводники возбуждаются так (частный случай направления токов на проводниках антенны на рис. 1 показан стрелками), что образуется своеобразная синфазная решетка из четырех вибраторов. В точках П—П проводники полотна антенны замкнуты между собой и здесь всегда имеется пучность тока. Антенна имеет линейную поляризацию. Ориентация вектора электрического поля Е на рис. 1 показана стрелками.

Диаграммы направленности з-антенны удовлетворяют диапазону частот с перекрытием fмакс / fмин 2…~2,5. Ее КНД мало зависит от изменения угла a , так как с увеличением его уменьшение направленности антенны в плоскости Н компенсируется увеличением направленности в плоскости Е, и наоборот.

Характеристика направленности з-антенны симметрична относительно плоскости, в которой расположены проводники ее полотна.

В связи с тем, что в точках П—П нет разрыва проводников полотна антенны, то здесь имеются точки нулевого потенциала (нули напряжения и максимумы тока) независимо от длины волны. Это обстоятельство позволяет обойтись без специального симметрирующего устройства при питании коаксиальным кабелем. Кабель прокладывают через точку нулевого потенциала П и по двум проводникам полотна антенны подводят к точкам ее питания (рис. 2). Здесь оплетку кабеля соединяют с одной из точек питания антенны, а центральный проводник — с другой. Принципиально оплетку кабеля в точке П тоже нужно замкнуть накоротко на полотно антенны, однако, как показала практика, делать это не обязательно. Достаточно кабель подвязать к проводам полотна антенны в точке П, не нарушая его полихлораиниловой оболочки.

Рис.2 Точки питания z-антенны.

Зигзагообразная антенна широкополосна и удобна тем, что ее конструкция сравнительно проста. Это ее свойство позволяет допускать значительные отклонения (неизбежные при изготовлении) в ту или иную сторону от расчетных размеров ее элементов практически без нарушения электрических параметров.

Кривая 1, показанная на рис. 3, характеризует зависимость КБВ от отношения l/l в 75-омном фидере для з-антенны, приведенной на рис. 2, а кривая 2 — аналогичную зависимость для значений ее КНД. С увеличением отношения l/l КНД з-антенны вначале растет, а достигнув некоторого максимума — уменьшается. Начальный рост КНД объясняется увеличением (в длинах волн) размеров полотна з-антенны, а спад — расфазировкой ее элементов после прохождения оптимального соотношения l/l .

Рис. 3 График зависимостей для z-антенны и фидера

Пользуясь графиками рис. 3, можно построить з-антенну, имеющую максимально возможный КНД для данного типа полотна антенны. Ее входное сопротивление в диапазоне частот в значительной степени зависит от поперечных размеров проводников, из которых выполнено полотно. Чем толще (шире) проводники, тем лучше согласование антенны с фидером. Вообще же для полотна з-антенны пригодны проводники самого различного профиля — трубки, пластины, уголки и т. п.

Рабочий диапазон з-антенны можно расширить в сторону более низких частот без увеличения размера l путем образования дополнительной распределенной емкости проводников ее полотна, а общие размеры, выраженные в длинах максимальной волны рабочего диапазона, уменьшить. Достигается это перемыканием части проводников з-антенны, например, дополнительными проводниками (рис. 4), которые и создают дополнительную распределенную емкость.

Рис. 4. Способ образования дополнительной распределенной емкости проводников полотна антенны.

Диаграммы направленности такой антенны в плоскости Е аналогичны диаграммам симметричного вибратора. В плоскости Н диаграммы направленности с увеличением частоты претерпевают значительные изменения. Так, в начале рабочего диапазона частот они лишь слегка сжаты под углами, близкими к 90°, а в конце рабочего диапазона поле практически отсутствует в секторе углов ±40…140°.

Для увеличения направленности антенны, состоящей из зигзагообразного полотна, применяют плоский экран-рефлектор, который часть высокочастотной энергии, падающей на экран, отражает в сторону полотна антенны. В плоскости полотна фаза высокочастотного поля, отраженного рефлектором, должна быть близка к фазе поля, создаваемого самим полотном. В этом случае происходит требуемое сложение полей и экран-рефлектор примерно удваивает первоначальный коэффициент усиления антенны. Фаза отраженного поля зависит от формы и размеров экрана, а также от расстояния S между ним и полотном антенны.

Как правило, размеры экрана значительные и фаза отраженного поля зависит, главным образом, от расстояния S. На практике редко выполняют рефлектор в виде единого металлического листа. Чаще он представляет собой ряд проводников, расположенных в одной плоскости параллельно вектору поля Е.

Длина проводников зависит от максимальной длины волны l макс рабочего диапазона и размеров активного полотна антенны, которое не должно выступать за пределы экрана. В плоскости Е рефлектор обязательно должен быть несколько больше половины l макс. Чем толще проводники, из которых делают рефлектор, и ближе они расположены друг к другу, тем меньшая часть энергии, падающей на него, просачивается в заднее полупространство.

По конструктивным соображениям экран не следует делать очень плотным. Достаточно, чтобы расстояния между проводниками диаметром 3…5 мм не превышали 0,05…0,1l мин — минимальной волны рабочего диапазона. Проводники, образующие экран, можно соединить между собой в любом месте и даже приваривать или припаивать к металлической раме. Если они расположены в плоскости самого рефлектора или за ним, то их влиянием на работу рефлектора можно пренебречь.

Во избежание дополнительных помех не следует допускать, чтобы проводники (полотна антенны или рефлектора) от ветра терлись либо касались друг друга.

Рис.5 Конструкция z-антенны с рефлектором

Один из возможных вариантов антенны с рефлектором показан на рис. 5. Ее активное полотно состоит из плоских проводников — планок, а рефлектор — из трубок. Но она может быть полностью металлической. В местах соединений элементов антенны должен быть надежный электрический контакт.

На значение КБВ в тракте с волновым сопротивлением 75 Ом в значительной мере влияют как ширина планки dпл (или радиус провода) активного полотна антенны, так и расстояние S, на которое оно удалено от экрана. Максимум КБВ будет при l/l макс и почти не зависит от ширины планки. Для оптимального согласования с фидером в широком диапазоне частот полотно з-антенны следует располагать от экрана на расстоянии S >= 0,18l макс 4. С увеличением расстояния S КНД антенны снижается и сужается диапазон частот, в пределах которого направленные свойства з-антенны не претерпевают заметных изменений. Таким образом, с точки зрения улучшения КНД антенны расстояние S желательно уменьшать, а с точки зрения согласования — увеличивать.

Для крепления полотна антенны к плоскому рефлектору используют стойки. В точках П—П (рис. 4 и 7) стойки могут быть как металлическими, так и диэлектрическими, а в точках У—У— обязательно диэлектрическими.

В ряде практических случаев приема сигналов по 21—39 каналам телевидения имеющегося коэффициента усиления (КУ) з-антенны о плоским экраном может оказаться недостаточным. Увеличить КУ, как уже говорилось, можно построением антенной решетки, например, из двух или четырех з-антенн с плоским экраном. Есть, однако, другой путь увеличения КУ — усложнение формы рефлектора з-антенны. Приводим пример, каким должен быть рефлектор з-антенны, чтобы ее КУ соответствовал значению КУ антенной синфазной решетки, построенной из четырех з-антенн. Этот путь наиболее простой и доступный в любительской практике, чем построение антенной решетки.

На рисунках антенны размеры всех ее элементов указаны применительно к приему телепрограмм по 21—39 каналам.

Активное полотно антенны, показанной на рис. 4, выполнено из плоских металлических пластин толщиной 1…2 мм, наложенных друг на друга “внахлест” и скрепленных винтами с гайками, В точках соприкосновения пластин должен быть надежный электрический контакт. Конструктивно активное полотно антенны имеет осевую симметрию, что позволяет прочно закрепить его на плоском экране. Для этого используют стойки-опоры, располагая их в вершинах П—П и У—У квадрата, образуемого пластинами полотна антенны. Точки П—П имеют “нулевой” потенциал по отношению к “земле”, поэтому стойки в этих точках могут быть из любого материала, в том числе металлическими. Точки У—У имеют некоторый потенциал по отношению к “земле”, поэтому стойки в этих точках должны быть только из диэлектрика (например, из оргстекла). Кабель (фидер) к точкам а—б питания прокладывают по металлической опоре к одной (нижней) точке П и далее по сторонам полотна антенны (см. рис. 4). Особое внимание следует обратить на ориентацию вектора Е, характеризующего поляризационные свойства антенны. Направление вектора Е совпадает с направлением, соединяющим «точки а—б питания антенны. Зазор между точками а—б должен быть около 15 мм без зазубрин и прочих следов небрежной обработки пластин.

Основой плоского экрана-рефлектора служит металлическая -крестовина, на которой, как на каркасе, размещают активное полотно антенны и проводники экрана. За крестовину антенну в сборе надежно прикрепляют к мачте с таким расчетом, чтобы поднятая она была выше местных мешающих предметов (рис. 6).

Рис. 6 Правильная ориентировка на телецентр.

При изготовлении рефлектора типа “усеченный рупор” все стороны плоского рефлектора удлиняют створками и загибают их так, чтобы образовать фигуру по типу “полуразвалившейся” коробки, у которой дно — плоский экран, а стенки — створки. На рис. 7 такой объемный рефлектор показан в трех проекциях со всеми размерами. Сделать его можно из металлических трубок, пластин, проката различного профиля. В точках пересечения металлические стержни должны быть сварены или спаяны. На том же рис. 7 показано и место размещения активного полотна антенны с точками П—П, У—У. Полотно удалено от плоского рефлектора — доныщка усеченного рупора — на 128 мм. Стрелка символизирует ориентацию вектора Е. Почти все проекции стержней рефлектора на фронтальную плоскость параллельны вектору Е. Исключением являются лишь часть силовых стержней, образующих каркас рефлектора. Если рефлектор выполнен из трубок, диаметр трубок силовых стержней может быть 12…14 мм, а остальных — 4…5 мм.

Рис. 7 Конструкция з-антенны с объемным рефлектором.

КНД антенны с рефлектором типа “усеченный рупор” при заданных размерах соизмерим с КНД объемного ромба (1) и изменяется до диапазону частот в пределах 40. ..65. Это означает, что на верхних частотах рабочего диапазона антенны половина угла раскрыва ее диаграммы направленности составляет около 17°.

Форма диаграммы направленности антенны, показанной на рис. 7, примерно одинакова для обеих плоскостей поляризации. При установке антенны на местности ее ориентируют на телецентр. Конструкция антенны осесимметрична по отношению к направлению на телецентр что может, стать источником поляризационной ошибки при ее установке на мачту. Здесь надо учитывать, какую поляризацию имеют сигналы, приходящие от телецентра. При их горизонтальной поляризации точки питания а—б антенны должны быть расположены в горизонтальной плоскости, а при вертикальной поляризации — в вертикальной плоскости.

Литература
1. Харченко К., Канаев К. Объемная ромбическая антенна — Радио, 1979, № 11, с. 35—36.

К. Харченко, ВРЛ 94.

Широкополосная направленная зигзагообразная квазишунтовая антенна

Изобретение относится к антенной технике и предназначено для использования в качестве приемопередающих антенн, преимущественно в широкой версии индивидуальных приемных телевизионных антенн для дециметрового диапазона длин радиоволн.

Тенденции последних лет развития беспроводных радиосистем, при использовании дециметрового диапазона длин радиоволн, раскрывают широкое развертывание связных и широковещательных станций, офисных и бытовых беспроводных сетей и всеохватывающий интенсивный переход на цифровое эфирное телевидение. Особенности работы и специфика использования радиочастотного ресурса устройствами этих систем зачастую требуют применения разных типов антенн, среди которых направленные занимают особое место. В этом участке радиочастот практически отпали ограничения в размерах антенн в соотношении к длинам волн, что позволяет синтезировать для расширения и реализации самых разнообразных характеристик антенные устройства комбинированных конструкций с внедрением интерпретацией классических элементов аналогов различных типов из других диапазонов.

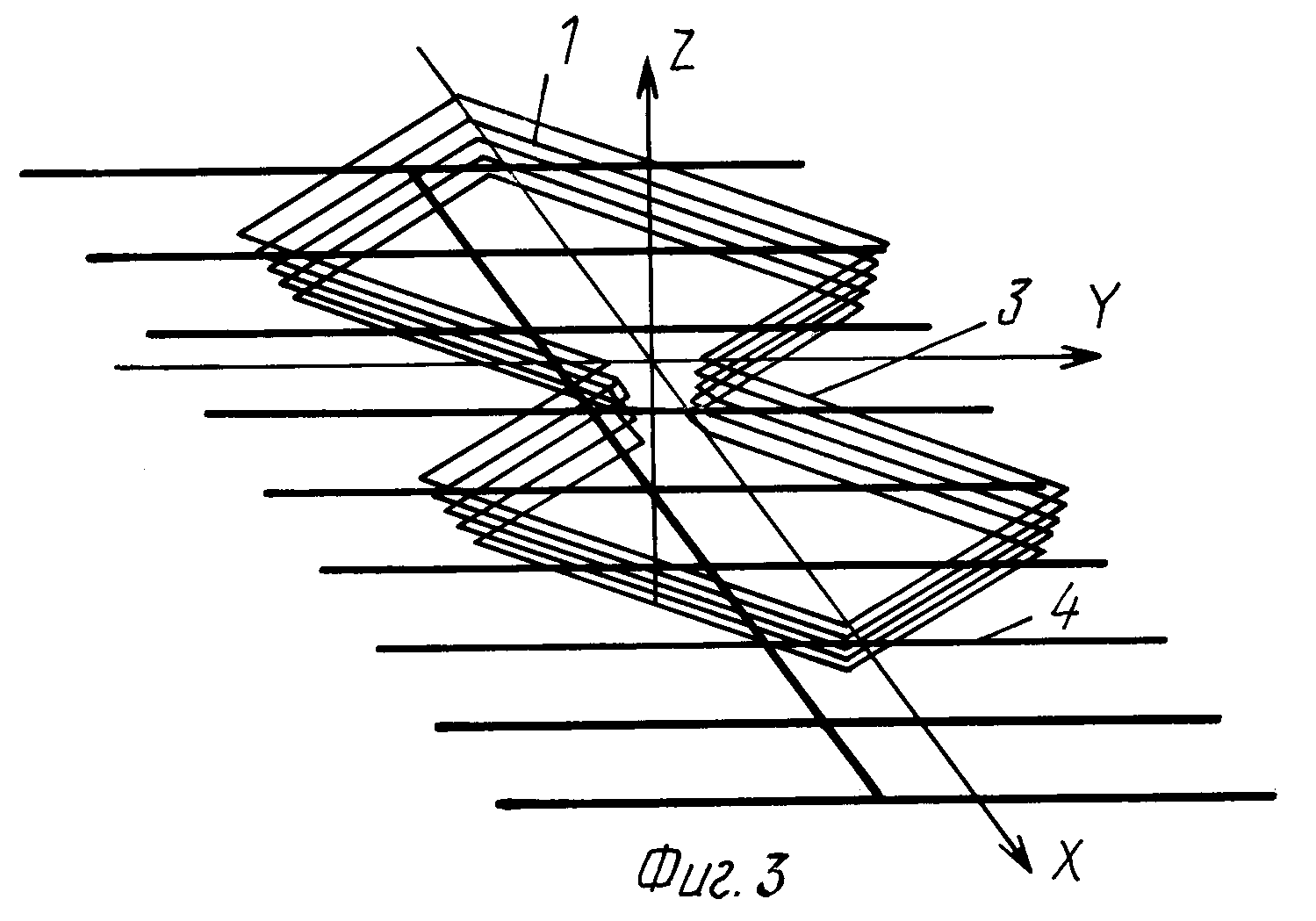

Известна широкополосная зигзагообразная антенна с рефлектором (Пат. РФ №2122762, опубл. 27.11.1998 г.), содержащая активный вибратор-излучатель в виде двух идентичных металлических замкнутых ромбических рамок, расположенных симметрично относительно точек питания в центре антенны, и плоский рефлектор. Для снижения коэффициента стоячей волны в кабеле при работе антенны в широком диапазоне частот с коэффициентом перекрытия не менее 1,5-2 рефлектор отстоит от активного вибратора-излучателя на расстоянии (0,2-0,25)λмин. Каждая ромбическая рамка имеет форму боковой поверхности в виде правильной усеченной пирамиды, боковые грани которой являются трапециями, с длиной нижнего основания, соизмеримой с (0,25-0,33)λмакс.

Недостатками известного изобретения являются недостаточно широкий диапазон рабочих частот и относительная сложность изготовления и эксплуатации активного объемного вибратора-излучателя.

Известна ромбическая антенна с двойным рефлектором (Пат. РФ №2334318, опубл. 20.09.2008 г.), содержащая провода, расположенные вдоль сторон ромба и образующие длинную линию, с одной стороны нагруженную на активное сопротивление, равное ее волновому сопротивлению, с другой стороны подключенную к линии питания. Под некоторым углом к плоскости ромба для увеличения направленности антенны на небольшом расстоянии от ромба установлен первый плоский проводящий экран (рефлектор). Второй рефлектор идентичен первому и установлен симметрично ему относительно плоскости ромба. При этом линия пересечения плоскостей рефлекторов перпендикулярна продольной диагонали ромба.

Недостатками известного изобретения являются относительная сложность изготовления и эксплуатации ромбической структуры с изоляцией от рефлекторов и значительное боковое излучение антенны с двойным рефлектором.

В качестве прототипа заявляемого технического решения широкополосной направленной зигзагообразной квазишунтовой антенны принята проволочная антенна (Пат. РФ 2189093, опубл. 10.09.2002 г., фиг. 1). Для увеличения КНД и расширения диапазона рабочих частот известная антенна выполнена в виде двух витков провода в форме квадратов со сторонами 0,5λср., расположенными в одной плоскости вдоль общей диагонали в виде двух ветвей. Ветви разомкнуты по всей длине антенны с узлом питания двухпроводной линии в точках соприкосновения квадратов с незамкнутыми сторонами в центре антенны.

Недостатками прототипа являются недостаточно значительный диапазон рабочих частот с сохранением коэффициента стоячих волн менее 2 и относительная сложность изготовления конструкции при изоляции проводников ветвей между собой и места установки антенны.

Технический результат, на достижение которого направлено заявляемое изобретение, состоит в упрощении конструкции и сборки устройства при установке, улучшении согласования антенны с питающим фидером при сохранении направленности антенны в заданном рабочем диапазоне.

Указанный результат достигается тем, что широкополосная направленная зигзагообразная квазишунтовая антенна содержит активное полотно в виде двух витков проводников в форме квадратов, расположенных вдоль общей диагонали по обе стороны в виде двух ветвей, разомкнутых по всей длине. Узел питания находится в точках соприкосновения квадратов с незамкнутыми сторонами в центре антенны. Полотно симметрично перегнуто по линии, перпендикулярной к плоскости, проходящей через общую диагональ, и расположено перед рефлектором с уклонами образованных плоскостей ветвей к центру, образованных за счет изменения расстояния между плоскостями ветвей и рефлектором. Расстояние незамкнутых сторон квадратов в центре антенны от рефлектора соизмеримо с 0,2λмин. рабочей длины волны, а расстояние незамкнутых сторон внешних углов квадратов от рефлектора соизмеримо с 0,2λмакс. рабочей длины волны. Витки квадратов со сторонами, соизмеримыми с 0,5λср. рабочей длины волны, выполнены в виде многожильных проволочных проводников. Жилы проводников сторон квадратов активного полотна, расположенные в плоскости ветвей своих квадратов, сведены и замкнуты между собой в разомкнутых точках соприкосновения незамкнутых сторон. Жилы проводников веерно разведены на расстояние, соизмеримое с 0,1λмакс. рабочей длины волны в углах, удаленных от общей диагонали, и замкнуты между собой перемычками. Средние части проводников сторон квадратов замкнуты между собой перемычками и соединены проводниками с рефлектором. Эти проводники соединены между собой в точках продольной оси симметрии рефлектора, при перпендикулярном расположении каждого к продольной оси с образованием своеобразных шунтов, соединенных своими средними точками с рефлектором.

Проводники ветвей активного полотна могут быть выполнены монолитными плоскими, из листового материала путем штамповки или пропиливания, а также объемными принтерным 3D изготовлением в границах и форме, подобной фигурам, образованным многожильными проволочными проводниками. При этом ветви могут быть выполнены как цельными, так и в исполнении идентичными половинами, при возможности соединения в месте коммутации к узлу питания.

При конкретной реализации заявляемого технического решения является предпочтительным использование соединительных проводников-шунтов ветвей активного полотна в качестве заземляющего крепежа ветвей к рефлектору. Это обеспечивает простоту изготовления и жесткость конструкции антенны, ее повышенную эксплуатационную надежность. Для обеспечения молниезащитных свойств и отвода статического электричества коррозирующие элементы антенны покрываются краской, в которую добавлена бронзовая пудра в соотношении не менее 1:10.

Новизна в части устройства усматривается в том, что разомкнутые по всей длине зигзагообразные, за счет сторон квадратов, витки проводников активного полотна от середин проводников сторон соединены проводниками в точках продольной оси симметрии рефлектора между собой, образуя шунтирующие цепи.

Новизна в части устройства усматривается в том, что своеобразные квазишунты обеспечивают искусственные нулевые точки и позволяют осуществить механическое крепление в них конструкции полотна к рефлектору без изоляторов.

Новизна в части устройства усматривается в том, что кроме шунтирования соединительные проводники квазишунтов с длинами, соизмеримыми с 0,25λмин. и 0,25λмакс., под углом сходящиеся к нулевой точке и перпендикулярно к оси симметрии рефлектора участвуют в работе антенны как вибраторы с поляризацией, соответствующей поляризации зигзагообразного активного полотна.

Новизна в части устройства усматривается в том, что полотно симметрично перегнуто и расположено перед рефлектором с уклонами образованных плоскостей ветвей к центру, образованными за счет изменения расстояния между плоскостями ветвей и рефлектором, обеспечивая логарифмическую зависимость изменения расстояния для создания оптимальных рабочих зон, активное полотно — рефлектор при изменении рабочих частот.

Новизна в части устройства усматривается в том, что полотно, симметрично перегнутое по линии, перпендикулярной к плоскости, проходящей через общую диагональ, с уклонами образованных плоскостей ветвей к центру, за счет работы в режиме классической укороченной ромбической антенны в высокочастотной части рабочего диапазона длин радиоволн, обеспечивает сведение диаграмм направленностей продольно расположенных квадратов, дополнительно повышая направленность.

Промышленная применимость предлагаемого технического решения усматривается в сравнительной простоте изготовления, высоких электрических характеристиках, возможности использования в мелкосерийном производстве и на промышленной основе при высоком конкурентоспособном уровне. В сравнении с широко известными, практически используемыми аналогами телевизионных антенн типа «польской сетки», заявляемая широкополосная направленная зигзагообразная квазишунтовая антенна во всем дециметровом диапазоне эфирного телевидения может применяться без антенных усилителей.

Предлагаемая широкополосная зигзагообразная квазишунтовая антенна поясняется чертежами, представленными на фиг. 1-4.

На фиг. 1 представлен эскиз общего вида заявляемой широкополосной направленной зигзагообразной квазишунтовой антенны; на фиг. 2 — диаграммы направленности в горизонтальной и вертикальной плоскостях; на фиг. 3 — график изменения коэффициента стоячей волны в рабочем диапазоне; на фиг. 4 — графики изменения коэффициента усиления и коэффициента защитного действия в рабочем диапазоне.

Заявляемая широкополосная направленная зигзагообразная квазишунтовая антенна содержит активное полотно 1 в виде двух витков 2 проводников 3 в форме квадратов 4, расположенных вдоль общей диагонали 5 по обе стороны в виде двух ветвей 6. Ветви 6 разомкнуты по всей длине, с узлом питания 7 в точках соприкосновения квадратов 4 с незамкнутыми сторонами в центре антенны. Полотно 1 симметрично перегнуто по линии 8, перпендикулярной к плоскости, проходящей через общую диагональ 5, и расположено перед рефлектором 9. Уклон образованных плоскостей ветвей 6 к центру образован за счет расстояния 10 незамкнутых сторон квадратов 4 в центре антенны от рефлектора 9, соизмеримого с 0,2λмин. рабочей длины волны и расстояния 11 незамкнутых сторон внешних углов 12 квадратов 4 от рефлектора 9, соизмеримого с 0,2λмакс..рабочей длины волны. Витки 2 сторон квадратов 4, соизмеримые с 0,5λср. рабочей длины волны в виде проволочных проводников 3, выполнены многожильными. Жилы проводников 3 сторон квадратов 4, расположенные в плоскости ветвей 6, сведены и замкнуты между собой, в разомкнутых точках соприкосновения незамкнутых сторон квадратов 4. Жилы проводников 3 сторон квадратов 4, расположенные в плоскости ветвей 6, веерно разведены на расстояние, соизмеримое с 0,1λмакс. рабочей длины волны в углах 13, удаленных от общей диагонали, и замкнуты перемычками 14 между собой. Средние части проводников 3 сторон квадратов 4 замкнуты перемычками 15 между собой и проводниками-шунтами 16 и 17 соединены в точках продольной оси симметрии 18 рефлектора 9 между собой и с рефлектором 9 при перпендикулярном расположении каждого проводника к ней.

Широкополосная направленная зигзагообразная квазишунтовая антенна работает следующим образом.

В низкочастотной части рабочего диапазона длин радиоволн проводники 3 сторон квадратов 4 соизмеримы с 0,25λмакс. , вершины разомкнутых внешних углов 12 дублируются замкнутым углом проводников-шунтов 17, увеличенных по длине, с повышением наклона плоскости ветвей 6, а замкнутые уменьшенные размещением ближе к центру проводники 16, шунтируя, увеличивают входное сопротивление антенны. В низкочастотной части рабочего диапазона длин радиоволн антенна работает подобно работе классической биквадратной рамочной антенне Харченко с повышенным входным сопротивлением. В высокочастотной части рабочего диапазона длин радиоволн проводники ветвей 6 по протяженности превышают λмин., веерное разведение многожильных проводников в углах 13, удаленных от общей диагонали и замкнутых перемычками 14 между собой при сведении и замыкании между собой в разомкнутых точках соприкосновения незамкнутых сторон квадратов 4, выравнивают погонные характеристики длинных линий. В ветвях 6, нагруженных заземленными, увеличенными размещением дальше от центра шунтами из проводников 17, нейтрализуется отражение волн. В высокочастотной части рабочего диапазона длин радиоволн антенна работает подобно работе классической укороченной ромбической антенне со сведением диаграмм направленностей продольно расположенных квадратов за счет образования угла между ними. В среднечастотной части рабочего диапазона длин радиоволн с проводниками 3 сторон квадратов 4, соизмеримыми с 0,5λср., антенна работает в промежуточном, от раскрытых, режиме с увеличенной апертурой. Своеобразные шунты из проводников 16 и 17, с одной стороны, обеспечивают искусственные нулевые точки и заземление на рефлектор 9 активного полотна антенны, а с другой, с суммарной длиной пар, соизмеримой с 0,5λср., при V-образной конфигурации и перпендикулярном расположении к оси симметрии 18 рефлектора 9 и к общей диагонали 5, участвуют в работе антенны с поляризацией, соответствующей поляризации активного полотна. Кроме того, полотно симметрично перегнуто по линии 8 и расположено перед рефлектором 9, с уклонами образованных плоскостей ветвей 6 к узлу питания 7 в центре. Это обеспечивается за счет изменения расстояния 10-11 между плоскостями ветвей 6 и рефлектором 9, создавая логарифмическую зависимость изменения расстояния вдоль активного полотна антенны, для создания оптимальных рабочих зон: активное полотно — рефлектор при изменении рабочих частот, а также для обеспечения сведения диаграмм направленностей продольно расположенных квадратов. Все это в комплексе позволяет увеличить широкополосность антенны с коэффициентом перекрытия более 2, стабильность в частотном диапазоне коэффициента стоячих волн, практически менее 2, и диапазонную однонаправленность с малым боковым излучением при упрощении безизоляторной конструкции антенного устройства по заявленному техническому решению.

Работа широкополосной направленной зигзагообразной квазишунтовой антенны промоделирована в программе MMANA с явным подтверждением изложенных доводов полученными результатами, показанными на фиг. 2-4.

Предлагаемая антенна позволяет увеличить широкополосность частотного диапазона, обеспечить стабильность коэффициента стоячих волн в диапазоне рабочих длин волн, диапазонную однонаправленность и защиту от молний при упрощенной конструкции.





BiQuad (Биквадратная, зигзагообразная антенна Харченко)

BiQuad (Биквадратная или зигзагообразная антенна или антенна Харченко)

Вообще если начинать с самого начала, то биквадрат является подвидом рамочных антенн, которые в свою очередь относятся к зигзагообразным. Первым антенну Харченко предложил Харченко К. П. В 1961 году для ловли телепередач. Однако точно известно, что на частоте 14 МГц, поставим биквадрат в поле, один энтузиаст сумел связаться с Америкой. И это неплохо. Мы полагаем, что все дело в рефракции и дифракции. КВ диапазон, и ниже, используются как раз за то, что волны преломляются и огибают препятствия, за счет чего удается наладить общение на достаточно большом расстоянии.

Но мы тут собрались не истории радиолюбителей слушать, а совсем по другому поводу. Хотелось бы передать огромный пламенный привет товарищу с ником «Finger3raxxx» и его оху@#ной антенне из компакт диска J и WI-FI со спутника !


Итак, у нас есть WI-FI модем/роутер, 3G/4G/LTE/WIMAX и ламповый телевизор Рубин. И нужно нам что бы все это безобразие «ловило» голос америки. И Мы долго и упорно штудируем интернеты и прочие древние источники знаний и зла в поисках ответов, и находим… пост Finger3raxxx про компакт диск и рыдаем горькими слезами. Или нет?!

Все это я начал не из-за ненависти к отдельному персонажу данного сайта а из-за крайней необходимости улучшить качество WI-FI сигнала в кратчайшие сроки (за час) в домашних условиях.

1.У меня был WI-FI адаптер TP-LINK TL-WN727N ( его я и улучшил)

2.Роутер TP-Link TL-WR1043ND (за двумя бетонными стенами )

3.Кусок медной проволоки

4.Компакт диск J

5.Паяльник

6.Две руки

Для начала нам понадобится ссылка на сайт где мы сможем быстро и понятно рассчитать размеры нашей будущей антенны. Честно говоря, я не радиолюбитель и не вникал во все тонкости расчетов, и думаю большинство людей желающих просто улучшить качество сигнала не станут заморачиваться. На самом деле все довольно просто. Размеры и углы антенны рассчитываются в зависимости от частоты волны, которую мы хотим ловить. Так к примеру WI-FI работает на частотах 2.4 и 5 ГГЦ (на этих же частотах работают очень многие бытовые приборы, часто именно они являются причиной некачественной работы домашнего WI-FI) , а вот у LTE будут совсем другие диапазоны… но это не означает что нельзя построить соответствующую антенну.

Вот как было до апгрейда:


Адаптер разобран. Антенна залитая в текстолит очищена напильником.
Просверленное отверстие для крепежа(не понадобилось).


Проволока 2мм. квадрат 30мм до сгиба. углы 90°. припаял антенну к адаптеру.


Адаптер закрепил поксиполом. им же закрепил антенну с обеих сторон.


Результат очевиден!


Ну вот и все, до новых встреч !

R.S. А если её за окошко направить 🙂 интернет становиться бесплатным.
