В каких случаях используется «зануление», а в каких «заземление»?

Заземление и зануление – обеспечения безопасности людей, работающих с электроустановками и сетями, пользующихся бытовыми или промышленными приборами, работающими от электричества. Любая авария таких устройств, связанная с нарушением изоляции, грозит попаданием опасного напряжения на оголенные токопроводящие части корпуса.
Эффективная защита возможна при четком понимании физического смысла и сути «земли» и «ноля», правильном использовании их на практике.

Термины, определения


Чтобы исключить разную трактовку понятий «ноль» и «земля», нужно обратиться к установленным нормам и принятым стандартам. Проектирование, монтаж и эксплуатация отражены в основном руководящем документе энергетика – Правилах Устройства Электроустановок (ПУЭ). Глава 1.7 первого раздела содержит полные сведения о заземлителях, заземляющих защитных проводниках, системах и схемах. Раздел 3 описывает схемы защиты и автоматики.
Седьмой раздел указывает как оборудуются сети, в том числе в общественных и жилых помещениях.

Заземлитель – искусственно сделанный из проводящих элементов контур, находящийся в непосредственном контакте с землей.

Нейтраль – точка соединения вместе одного из концов всех фазных обмоток источника напряжения переменного тока (трехфазного генератора или понижающего трансформатора подстанции). В идеальных условиях сбалансированной нагрузки, токи каждой фазы равны, взаимно компенсируют сами себя. Поэтому такая точка не имеет потенциала и называется нулем.


Защита заключается в создании физического соединения токопроводящих частей корпуса оборудования, которые при повреждении изоляции могут оказаться под опасным напряжением, с различными точками сети:
  • Зануление – соединение провода с нейтралью. При аварии фаза замыкается на ноль, вызывая срабатывание защитного автомата или предохранителя. В нулевом проводнике под нагрузкой протекает ток, равный фазному. Изоляция такого провода синяя.
  • Защитное заземление – подключение на контур заземлителя, уводящее опасное напряжение с корпуса на землю. В заземляющем проводе ток протекает только при аварии. Он окрашен в желто-зеленую полоску.


Оба подключения обеспечивают защиту. Но реализуют ее разными способами, в зависимости от места подключения.

Способы подачи электроэнергии


Электроустановки до 1000 вольт разделены на системы, в которых нейтраль источника энергии бывает:
  • глухозаземленная, когда нулевой провод сознательно подсоединен к заземлителю;
  • изолированная от земли.

Непромышленный потребитель обычно запитан по двухпроводной схеме используя два проводника – фазный и нулевой. По такой схеме питались все потребители электроэнергии раньше, а сейчас она допустима только для новых строений, которым электричество подается по воздушной линии.
Современные требования ПУЭ диктуют условия подачи электричества, используя:
  • 3 провода – фаза (L), ноль (N), защитный (PE) от заземлителя для однофазной сети;
  • 5 проводов – три фазы (L1-L3), N, PE для трехфазного питания.

Примером может послужить подключение жилого многоквартирного дома к трансформаторной подстанции. Оно выполнено кабелем с пятью жилами. Внутри здания три фазы через групповые распределительные устройства раздаются тремя проводами однофазным потребителям, равномерно распределяя нагрузку. Это легко выполнить на новом строительстве, но в существующих домах проводка уже есть. Всю ее переделать немедленно под новые требования, с постройкой заземлителей, невозможно.

Используемые способы организации защиты


Продается и эксплуатируется много бытовых приборов с трехпроводными шнурами и розетками, заземление корпусов которых обязательно. Особенности построения используемых стандартных систем питания помогут решить эту проблему, если невозможно построить отдельный контур заземления у потребителя.
В многоэтажные здания старой постройки электроэнергия подается по схеме TN-C-S, когда на трансформаторе нейтраль глухо заземлена, двумя проводами. Подается на щиток или шкаф проводником PEN, распределяясь дальше по группам и потребителям вместе с фазой L.
Если нужно включить, например, водяной электрический бойлер, нужно обязательно обеспечить защиту. При пробое изоляции нагревателя возникнет утечка на корпус, внутри которого вода. Водопроводная сеть окажется под напряжением. Чтобы предотвратить это, требуется заменить розетку на трехконтактную, соответствующую вилке. От нее вывести в подъезд дома на распределительный щиток дополнительный защитный провод желто-зеленой раскраски. Он под болт соединяется с корпусом щитка, а в квартире подключается на земляной контакт розетки.
Категорически запрещается объединять нулевой и корпусной контакты непосредственно в розетке.

Смотрите видео


Зануление — принцип действия и область применения


Помимо заземления, обеспечивающего защиту от короткого замыкания, имеется также процедура зануления, которая кардинально отличается. Это специализированное соединение электрических частей открытого типа, имеющих отношение к силовым установкам, рабочим состоянием для которых является отсутствие напряжения, с глухозаземленной нейтралью генерирующих или преобразующих устройств, что особенно характерно для трехфазного тока. Также возможно сопряжение с глухим заземлением на выходе из источника с одной фазой или такой же точкой в сетях с постоянным током. Единственной целью данного действия является обеспечение высшей степени безопасности рабочего персонала на потенциально опасных объектах.

Зануление, сооружаемое с целью защиты, часто является единственной мерой защиты на электрических установках мощность до 1 киловольта, но только при условии наличия в них глухозаземленной нейтрали.

Основной принцип работы

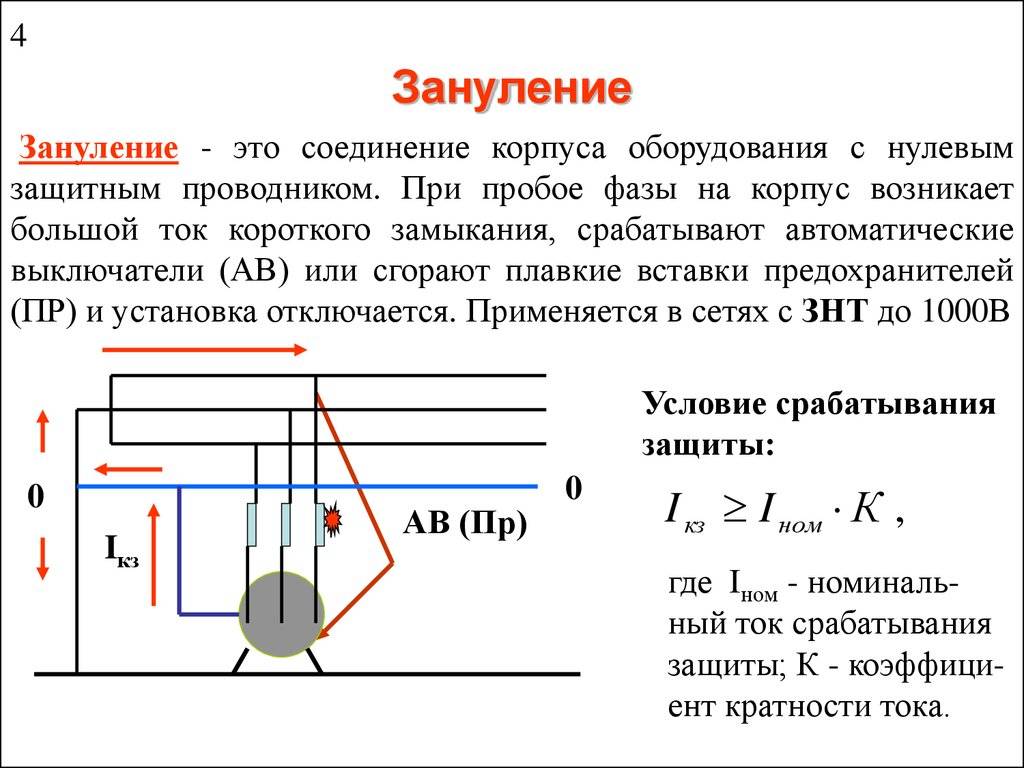

Зануление заключается в том, что при наличие фазового перехода между корпусом (пробивается фаза), то происходит КЗ. В этом случае сила тока имеет огромные значения, что вызывает срабатывание защитных вспомогательных приборов.

Неисправный прибор при этом быстро обесточивается. Если ПУЭ сработает без зануления, то тогда сети будет нанесён очень сильный ущерб. Просто автоматика не успеет выключить всё быстро. А так происходит выигрыш, иногда до 1 секунды. Этого достаточно, чтобы КЗ не сожгло всю проводку на объекте и в оборудовании.

Процедура может быть проведена только на базе специализированных проводников, где жила имеет точное расчётное сопротивление. В однофазной сети нужно использовать трехжильные провода, чтобы добиться успеха. Также можно с этой целью использовать третий провод.

Чтобы вовремя отключить петлю типа «фаза-ноль» и снизить её сопротивление, нужно предварительно проектировать данную систему, иначе зануление потеряет свою эффективность.

Быстрое обесточивание линий электроснабжения не является единственной мерой. Нейтраль имеет глухое заземление, поэтому при касании корпуса человек может почувствовать только неприятное пощипывание. Это строго необходимая мера для всего промышленного оборудования. Зануление сильно отличается от заземления, эти два процесса нельзя сравнивать. Данная мера очень эффективна, известны случаи, когда люди выживали при касании неисправного оборудования, работающего от 10000 вольт.


Главные ошибки в организации

Некоторые люди, далекие от сферы электрификации, думают, что заземление нужно выносить на отдельный провод, который не сопряжен с нулевым проводником электрической сети, но это неверно. Они просто пренебрегают сопротивлением бесконечного длинного проводника, которые идёт от раздающей электрической установки потребителя к ближайшей КТП. Это неверно, ведь если сопротивление заземления будет ниже, чем у нулевой жилы, то тогда весь ток при КЗ пойдёт на корпус, а это приведёт к известным печальным последствиям. Опасный потенциал будет искать наиболее кратчайший и простейший путь для распространения. Поток электронов пойдёт туда, где сопротивление будет значительно меньше.

Чем большее время будет обеспечено для срабатывания ПУЭ, тем лучше будет работать вся система. Некоторые владельцы собственного бизнеса даже раскошеливаются на проводники, состоящие из смеси серебра и меди, чтобы снизить сопротивление на порядок, а также гарантировать 100% срабатывание.

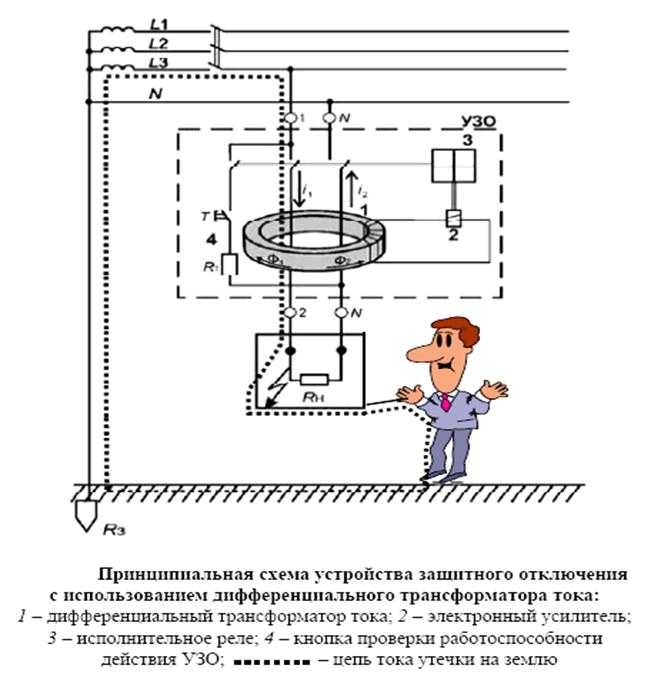

Сейчас многие владельцы производственных линий разбалованы современными УЗО. Они полностью списывают на эти устройства всю ответственность, что делать запрещено. Серьезность отношения к процедуре зануления была очень велика в советское время. Тогда вообще запрещалось делать без этой меры подключение любого промышленного оборудования по системе ТТ. Именно этим и поясняется столь малое количество несчастных случаев на производстве, связанных с электричеством. Когда всё возложено на УЗО, то это также хорошо работает, но шанс получить удар током всегда есть. Лучше делать двойную защиту.

Где купить товары для зануления

Все необходимые приспособления вы можете приобрести прямо сейчас в нашем интернет-магазине «ПрофЭлектро».

Мы являемся признанными экспертами в сфере создания систем электрификации бытового и промышленного назначения. Поэтому наш ассортимент состоит далеко не только из розеток, выключателей и проводов. У нас также имеется множество сопряженного оборудования, инструментов и вспомогательных аксессуаров, необходимых профессиональным электрикам для ежедневной работы. Всё тщательно проверяется нашими специалистами на предмет соответствия заявленным характеристикам и наличие фабричного брака перед отправкой. Доставка возможна в любую точку России.

Что такое зануление — назначение, принцип работы, схема

Для защиты от поражения электрическим током используются два вида проводников — заземление и зануление. В сетях с глухозаземлённой нейтралью это похожие понятия, так как оба провода на подстанции соединяются с нулевой точкой вторичной обмотки и контуром заземления. Однако между землёй и нейтралью есть отличия в способе монтажа и области применения. Поэтому при прокладке и подключении электросетей важно чётко понимать, что такое зануление.

Для чего нужно зануление

Согласно ПУЭ п.1.7.31 занулением является искусственно выполненное соединение электроприбора с нейтралью питающего трансформатора. В электросетях 380/220 В имеются два типа зануления — рабочее и защитное. Как правило, если речь идёт о занулении, имеется в виду именно защитная функция этих проводников

Если назначение зануления, которое используется в качестве нейтрали в трёхфазной сети, заключается именно в разделении линии 380 В на три однофазных линии 220 В и для других целей в квартирной электропроводке использовать её запрещено ПУЭ п.1.7.132 , то защитное зануление, как видно из его названия, предназначено для защиты людей от поражения электрическим током.

Этот провод присоединяется к металлическим элементам корпуса электроприбора и при повреждении изоляции между этими деталями и другими частями электросхемы возникает короткое замыкание. Принцип работы защитного зануления заключается в отключении аппарата от сети автоматическим выключателем или предохранителями при появлении тока утечки большой величины через повреждённую изоляцию.

Принцип действия защитного зануления

Защитное зануление используется для предотвращения электротравм при прикосновении к корпусу оборудования с повреждённой изоляцией. Принцип действия защитного зануления заключается в возникновении сверхтока при коротком замыкании внутри электроприбора.

Ток, протекающий при этом по нулевому проводу, должен обеспечить время срабатывания автоматического выключателя не более 0,4 с.

Вторым фактором, повышающим электробезопасность, является снижение потенциала на корпусе электроприбора до величины напряжения нейтрали, однако это увеличивает защищённость людей не во всех ситуациях.

В городе с небольшими расстояниями до подстанции зануление понижает напряжение до 2-3 В, но в сельской местности при большой протяжённости линии электропередач, малом сечении проводов и неравномерном распределении нагрузки потенциал на занулённом корпусе может достигать 50-70 Вольт.

В этом случае прикосновение к исправному аппарату будет болезненным и даже опасным, поэтому использование зануления в однофазных сетях запрещено.

Требования в нормативных документах

Одним из основных документов, регламентирующих требования к защитному занулению, является ГОСТ 12.1.030-8. Согласно этому ГОСТу, данное средство защиты должно соответствовать следующим параметрам:

  • при нарушении изоляции должна соблюдаться селективность защиты и происходить отключение ближайшего к месту повреждения защитного устройства;
  • в цепи защитного зануления должны отсутствовать автоматические выключатели и разъединители, кроме устройств, обеспечивающих одновременное отключение всех проводов сети;
  • сопротивление контура заземления, к которому подключен нейтральный провод, в сети 380/220 В должно быть не более 4 Ом;
  • время отключения в аварийной ситуации не более 0,4 с.

Эти требования аналогичны тем, которые предъявляются к защитному заземлению и обеспечивают достаточно надёжную защиту от поражения электрическим током.

Область применения зануления

Большинство трёхфазных электроустановок подключены к сети при помощи четырёхжильного провода, в котором имеются три фазных проводника и нейтраль. В сетях 0,4 кВ нулевой проводник одним концом присоединяется к заземлённой средней точке вторичной обмотки питающего трансформатора и при подключении второго конца провода к корпусу электроустановки получается защитное зануление.

Отключение сети с защитной нейтралью происходит только в случае короткого замыкания между занулённым корпусом и фазными проводниками, дифференциальная защита в таких сетях работать не будет, так как дифреле подключается ДО места аварии и появляющийся ток утечки проходит через УЗО и не влияет на его работу. Это может привести к нагреву и возгоранию повреждённой изоляции.

В связи с тем, что нейтральный проводник обеспечивает менее надёжную защиту, чем специально проложенное заземление, область применения зануления ограничена трёхфазными электроприборами в сетях 380/220 В и 660/380 В. В основном это промышленные предприятия и электроустановки.

Если защитное зануление выполнено отдельным проводом или является отводом от совмещённого проводника PEN, выполненным с подключением к контуру заземления, то этот провод в ПУЭ и других нормативных документах может называться заземляющим проводником РЕ.

Информация! В некоторых ситуациях вместо подключения к нейтрали трансформатора используется соединение корпуса с контуром заземления. Такая защита не может называться занулением.

Схема зануления электрооборудования

Существует несколько схем зануления, выбор которых зависит от системы электроснабжения данного жилого дома или микрорайона. Такие объекты питаются от понижающих трансформаторов с глухозаземлённой нейтралью и системы заземления в этих сетях являются одновременно системами зануления.

Система TN-C

Самая старая система, в которой электроснабжение осуществляется по четырёхпроводной схеме с заземлением нейтрали только на трансформаторной подстанции.

В этой системе защитное зануление подключается к подходящему нулевому проводу напрямую или через четырёхполюсный автомат. При этом нейтральный проводник выполняет сразу две функции — рабочего зануления N и защитную РЕ, поэтому на электросхемах он обозначается PEN.

Важно! Согласно ПУЭ использовать такую защиту в однофазных сетях запрещено.

Система TN-S

Современная система заземления, выполнена по пятипроводной схеме, в которой нейтральный провод N и заземляющий РЕ разделены на всём протяжении от подстанции до потребителя.

В этой схеме нейтраль используется для преобразования трёхфазного напряжения в три однофазных, а так же для выравнивания напряжения между разными фазами. Защита осуществляется только защитным заземлением РЕ.

Согласно ПУЭ п.1.7.145 этот провод не должен проходить через автоматы, разъединители или другую коммутационную или защитную аппаратуру, в том числе предохранители.

Система TN-C-S

Современная система заземления TN-S, обеспечивающая максимальную защиту, является одновременно самой дорогостоящей и требует полной замены всех линий электропередач и кабельных сетей напряжением 0,4кВ.

Поэтому для повышения электробезопасности без замены подходящих проводов была разработана компромиссная схема электроснабжения TN-C-S. В этой системе к вводному щитку в здание подходит совмещённый проводник PEN, где он повторно заземляется и разделяется на два провода — нейтраль N и заземление РЕ.

Важно! Разделение проводов производится до автомата или рубильника, после чего их соединение запрещено ПУЭ п. 1.7.131.

Заземление и зануление в чем разница

В электросетях используются два типа защитных проводников — заземление и зануление. В чем разница между ними не всегда могут разобраться даже опытные электромонтёры. Фактически, оба этих провода соединены с нейтралью питающего трансформатора, поэтому они могут считаться занулением.

В этом случае заземлением будет подключение корпуса оборудования к специально изготовленному контуру или естественным заземлителям без присоединения к обмоткам трансформатора.

Однако такое заземление используется только при невозможности обеспечить надёжную защиту по схеме TN-C-S и поэтому при описании электропроводки и систем электроснабжения часть проводников называют заземляющими или защитным занулением, а часть нейтралью или рабочим занулением.

В отличие от рабочей нейтрали заземляющим проводом называют только такой нулевой проводник, который не только соединён с нулевой точкой трансформатора и подключён к контуру заземления, но при этом не используется для подвода электроэнергии. На электросхемах этот провод обозначается РЕ (от английских слов Protective Earth — защитное заземление).

В системах заземления TN-C и TN-C-S провод, соединённый с заземлением на подстанции и является совмещённым нулевым и заземляющим. На электросхемах он обозначается PEN (от английской фразы Protective Earth and Neutra — защитное заземление и нейтраль).

На практике именно этот проводник называют нейтралью. Он может так же обозначаться N — нейтраль, но такое название должно относиться только к рабочей нейтрали в схемах TN-S и к участку после разделения провода PEN в системе заземления TN-C-S.

Можно ли делать зануление в квартире

Зная, что такое зануление, можно дать однозначный ответ на вопрос, можно ли его использовать для защиты в квартире.

Одним из видов «опасного зануления» является неправильное подключение розетки. Согласно которому в самой розетке ставится перемычка от нулевой клеммы на клемму заземления. Это является ГРУБЕЙШЕЙ ОШИБКОЙ. Сделав такое подключение, «специалисты» думают, что обезопасили людей от поражения током заземлив таким образом электротехнику.

На самом деле такая безопасность во много раз увеличивает шансы получить удар током, возможно даже со смертельным исходом.

Еще одна ошибка зануления — неправильное разделение PEN проводника. В чем заключается ошибка? Выполняется такое разделение PEN на PE и N как правило в квартирном или этажном щите.

В этом случае в щите устанавливается дополнительная заземляющая шина PE от нее отходят желто-зеленые жилы для заземления электроприборов. Заземляющая шина подключена перемычкой с нулевой шиной N, на которую подключается PEN проводник с питающей линии.

Если на корпусе электроприбора появится опасное напряжение благодаря перемычке между шинами N и PE возникнет короткое замыкание и автомат отключится. Но если возникнет обрыв нуля все последствия как в примере выше, возникнет опасный потенциал на всех заземленных/зануленных таким образом приборах. При этом ни одна защита не отработает.

Ошибки здесь две:

  1. 1) разделение PEN проводника выполняется после вводного автомата (должно производиться до).
  2. 2) отсутствие повторного заземления.

Почему нельзя делать зануление в квартире и доме

Согласно нормам ПУЭ это делать запрещено по нескольким причинам:

  1. Нулевой проводник, подходящий к домашней электропроводке, является совмещённым нулевым защитным и нулевым рабочим проводом PEN, или рабочей нейтралью. Применение этого проводника в качестве защитного запрещено ПУЭ п.1.7.132.
  2. В однофазной электропроводке устанавливается вводной двухполюсный автомат, отключающий одновременно фазный и нулевой провода. Согласно ПУЭ п.1.7.145 защитный проводник в однофазных сетях нельзя подключать через коммутационную аппаратуру.

Эти правила включены в ПУЭ в связи с тем, что при обрыве рабочей нейтрали присоединённые к ней корпуса электроприборов окажутся под напряжением через включённые в розетку электроприборы и светильники.

Как правильно заземлить квартирную проводку

Единственный способ заземлить домашние электроприборы — это проложить дополнительный провод к вводу в здание и подключить его ДО коммутационной аппаратуры с одновременным заземлением (повторным) места соединения, превратив систему электроснабжения TN-C в TN-C-S.

Однако чаще всего нейтраль вводного кабеля уже присоединена к естественным заземлителям, таким, как арматура фундамента и другие металлоконструкции, находящиеся в земле.

Вывод

Для защиты от поражения электрическим током все металлические части электроприборов необходимо заземлять. Зная, что такое зануление, становится понятно, что использовать для этой цели допускается только защитное зануление.

Подключение оборудования к рабочей нейтрали может привести к трагическим последствиям и запрещено ПУЭ и другими нормативными документами.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Защитное зануление — принцип действия, область применения: tvin270584 — LiveJournal

Заземлением называют специальное соединение корпуса электроустановки с устройством заземления. Существует два вида заземления электроустановок: зануление и защитное заземление, предназначенные для защиты человека от удара током, если он задел корпус электроустановки или иные ее части, оказавшиеся под напряжением при нарушении изоляции. В этой статье мастер сантехник подробно расскажет, что такое зануление, для чего оно нужно и как работает.

Принцип действия

Работа защитного зануления и защитного заземления отличаются тем, что при занулении, если на корпусе оборудования появляется опасный потенциал, то может случиться короткое замыкание. Под действием тока короткого замыкания в несколько раз большего по значению, чем номинальный ток сети, срабатывает предохранитель или другой защитный аппарат.
При защитном заземлении поражающее действие электрического тока нейтрализуется снижением величины напряжения прикосновения (и напряжения шага) до безопасного значения. Поврежденный бытовой электроприбор или электрооборудование, не имеющие защитных зануления или заземления, могут долгое время находиться под напряжением и стать опасными для человека в момент касания или при приближении к оборудованию на опасное расстояние.

Как сказано выше, при попадании фазы на корпус прибора, который выполнен из металла и соединен с нулевым защитным проводником, происходит короткое замыкание. Величина тока короткого замыкания больше в несколько раз величины номинального тока. Под его воздействием срабатывают аппараты защиты. Вследствие этого отключаются электрические линии, подключенные через защитный аппарат.
Площадь сечения проводников следует выбирать исходя из требований соответствующих глав ПУЭ ( Правила устройства электроустановок ). Для защитных проводников ПУЭ (п. 1.7.5) определяет зависимость их сечения от сечения фазных проводников. Так для площадей сечений проводников фазы, меньших 16 мм2, размер площади сечения защитного проводника равен площади сечения защитного проводника. Если площадь сечения фазного проводника находится в диапазоне от 16 до 35 мм2, то площадь сечения защитного проводника равна 16 мм2 и если площадь сечения фазного проводника больше 35 мм2, то площадь защитного проводника выбирается в 2 раза меньше. Также площадь сечения можно рассчитать самостоятельно на основании этого же пункта ПУЭ. Главное условие выбора — обеспечить быстродействие, которое рассчитывается по формуле:
S≥ I*√t/k
В этой формуле отражена прямая зависимость значения площади поперечного сечения защитного проводника (S) от значения тока короткого замыкания, при котором обеспечивается быстродействие защитных аппаратов в соответствии с табл. 1.7.1 ПУЭ и 1.7.2 ПУЭ или за время не более 5 с в соответствии с 1.7.79 ПУЭ и значения времени срабатывания защитного аппарата (t). Обратная зависимость от значения коэффициента, который определяется материалом защитного проводника, его изоляции, начальной и конечной температурами проводника. Значение k для защитных проводников в различных условиях даны в табл.1.7.6-1.7.9 ПУЭ.

Схема защитного зануления
Назначение такого устройства обеспечить быстрое отключение неисправного электрооборудования от электропитания, тем самым нейтрализовать поражающее действие электрического тока при касании человеком неисправного прибора.

Схема работы системы зануления в случае пробоя изоляции
Область применения
Защитное зануление применяется в трехфазных сетях переменного тока и однофазных сетях переменного и постоянного тока, уровень напряжения которых до 1000 В.
Если электрическая сеть трехфазная переменного тока и уровень напряжения составляет 660/380В, 380/220В или 220/127В, то заземляется нулевой проводник — сеть типа TN.
Если сеть однофазная переменного тока, то защитное зануление применяется при условии, что заземлен вывод сети.
Если сеть однофазная постоянного тока, то защитное заземление используется, если заземлена средняя точка источника электрической энергии.
Защитное зануление может выполняться как с помощью РЕ проводников, так и с помощью совмещенного РЕN проводника. Применение того или иного вида защитного зануления зависит от того, какая система заземления используется в электроустановке и какой величины площадь сечения питающих кабелей.
Согласно п 1.7.131 ПУЭ, может объединяться функционал нулевого защитного и нулевого рабочего проводников при условии, что они используются в многофазных цепях в системе TN и проложены стационарно. При этом должны соблюдаться требования по обеспечению площади поперечного сечения жил проводников, изготовленных из разных материалов. Жилы медных кабелей должны иметь площадь поперечного сечения не менее 10 мм2, жилы алюминиевых кабелей — не менее 16 мм2.
П.1.7.132 ПУЭ запрещает в цепях однофазного и постоянного тока совмещать функционал нулевого защитного и нулевого рабочего проводников. Для защитного зануления используется отдельный третий проводник — исключением является ответвление от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.
Назначение
Защитное зануление применяется в качестве защиты от поражения электрическим током при эксплуатации электрооборудования различного назначения — бытового, производственного.

На рисунке выше нулевой защитный проводник системы TN-S обозначен PE. Показана токопроводящая цепь, соединяющая открытые токопроводящие поверхности и глухозаземленную нейтральную точку на источнике питания в трехфазной сети. Данная схема отражает назначение защитного нулевого проводника при заземлении нулевого защитного проводника в системе TN-S, когда применяется отдельный защитный проводник.
Если зануление применяется в системе TN-C, то схема будет выглядеть следующим образом:

В этом случае нулевой рабочий и нулевой защитный проводники объединены в одном PEN-проводнике.
А в этой трехфазной сети нулевой защитный проводник РЕ отделен от PEN проводника на вводе в электроустановку:

В системе постоянного тока заземляется средняя точка источника — рисунок ниже:

Применение защитного зануления в сети постоянного тока TN-C: 1 — заземлитель нейтрали (средней точки) в сети постоянного тока; 2 — открытые токопроводящие элементы сети; 3 — источник питания постоянного тока
Во всех рассмотренных случаях защитный нулевой проводник выполняет защитную функцию, а в случае совмещения с рабочим проводником N в системе TN-C и функцию рабочего нулевого проводника.
Видео
В сюжете — что такое зануление и для чего оно нужно

Вот мы и рассмотрели устройство, принцип действия и назначение защитного зануления. Надеемся, теперь вам понятно как работает данная система и для чего она нужна.
В продолжение темы посмотрите также наш обзор Как сделать заземление в ванной комнате

Источник

https://santekhnik-moskva. blogspot.com/2020/03/Zashchitnoye-zanuleniye.html

Защитное зануление

Занулением является преднамеренное электрическое соединение всех металлических частей корпуса электроустановки, которые при неблагоприятных обстоятельствах могут оказаться под напряжением, с глухозаземленной нейтральной точкой в трехфазных сетях и с глухозаземленным вводом источника питания в однофазных сетях. При выполненном занулении открытых металлических частей электрооборудования замыкание фазы на корпус электроустановки сразу превращается в короткое замыкание, что влечет за собой срабатывание автоматов защиты. Следовательно, основной задачей зануления является своевременное отключение аварийного участка электроустановки.

При занулении корпуса электроустановки происходит понижение напряжения металлических частей оказавшихся под напряжением от действия электростатического или электромагнитного влияния других потребителей и т.п. что понижает вероятность поражения человека током.Если установить на линии УЗО оно сработает из-за появления тока утечки в цепи защитного зануления.

Следовательно, при занулении электроустановки происходит отключение всей электроустановки в случае короткого замыкания на корпус и понижение напряжения занулённых металлических частей оказавшихся под напряжением.

Проводник, которым производится соединение открытых токопроводящих частей оборудования с глухозаземленной нейтралью, является нулевым защитным проводником и его нельзя путать с нулевым рабочим проводником.

Различаются несколько систем зануления ТN-C, ТN-C-S и ТN-S.

Система зануления ТN-C.

В данной системе нулевой N и нулевой защитный РЕ совмещены по всей длине и обозначен буквами PEN.

Данная система зануления применяется, например, для асинхронных электродвигателей, а применение ее в однофазных сетях запрещено.

Система зануления ТN-C-S.

Данная система предназначена для применения в однофазных электроустановках и состоит из PEN проводника соединенного одной стороной с нейтралью питающего трансформатора, а на другой стороне, например в электрощите (где трехфазная линия разделяется на однофазные потребители) происходит разделение на N и PE проводники, идущие к однофазным потребителям.

Система зануления ТN-S.

Более совершенная и безопасная система, в которой нулевой и защитный проводники разделены по всей длине. Данная система исключает ее выход из строя в случае аварии или ошибки при монтаже электропроводки.

Материалы, близкие по теме:

Особенности заземления и зануления | Полезные статьи

Чем отличаются заземление и зануление? Защитное заземление и зануление имеют одинаковое назначение — защитить от поражения электрическим током человека, прикасающегося к корпусу элекроустановки, который из-за нарушения изоляции оказался под напряжением. Заземление и зануление сегодня распространены практически в одинаковой степени.

Особенности заземления

Рисунок 1. Схема заземления розетки Защитное заземление — это соединение электроустановки с заземляющим контуром для обеспечения электробезопасности. Чем ниже будет сопротивление заземляющего контура, тем надежнее защита. Распространены схемы заземления TN-C-S и TN-S, которые широко используются в жилых домах. Для того чтобы выполнить заземление, нужно купить розетки, оборудованные заземляющим контактом. В этом кроется отличие заземления от зануления, поскольку при занулении можно обойтись обычными розетками с двумя контактами.

Еще одно отличие заземления от зануления кроется в самой схеме, поскольку чтобы выполнить заземление, необходимо от заземляющего контура протянуть провод к электрощиту, от которого уже расходятся заземляющие провода к розеткам.



Особенности зануления

Рисунок 2. Схема зануления розетки Зануление — это электрическое соединение частей электроустановки, не находящихся под напряжением с заземленным нулем. Благодаря применению данной схемы замыкание фазы на корпус трансформируется в короткое замыкание фазы и нулевого провода. В этом случае возникает гораздо больший ток, чем при применении защитного заземления. Основное назначение зануления — это быстрое отключение поврежденного оборудования. Именно с этой целью применяется зануление вместо заземления.

Заземление и зануление электроустановок применяются в различных случаях. При этом заземление широко распространено в бытовом электрическом хозяйстве, а зануление — в промышленном.

В целом заземление и зануление электроустановок является необходимой процедурой, помогающей повысить безопасность их эксплуатации. Хоть заземление и зануление на первый взгляд преследуют одни и те же цели, на самом деле их назначение немного различается. Заземление ориентировано на защиту пользователя электроприбора от удара тока через корпус, тогда как зануление — мера, больше направленная на защиту самих электроприборов посредством их отключения при повреждении.

Стоит отметить, что комбинировать заземление и зануление нельзя — применяется или одна, или другая схема.



Заземление и зануление — это не одно и то же. Простое объяснение | PoweredHouse

Понятия заземление и зануление наверняка многим знакомы. Однако не все четко понимают, что и как работает. Постараемся наглядно и понятно разобраться с заземлением и занулением.

Для начала ознакомимся с определением из ПУЭ. Пункт 1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ — это преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

То есть простыми словами зануление электроустановки (для примера стиральной машины) — это соединение ее корпуса (проводящей части) с нейтралью (нулевой точкой) трансформатора для того, чтобы в случае контакта при повреждении фазы с корпусом в цепи образовался ток короткого замыкания или дифференциальный ток для защитного автоматического отключения поврежденного участка (стиральной машины). Автоматическое отключение питания производится с использованием автоматических выключателей, УЗО или дифференциальных автоматов.

Теперь перейдем к заземлению и рассмотрим пункт 1.7.78. При выполнении автоматического отключения питания в электроустановках напряжением до 1 килоВольта все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или TT.

То есть, когда речь идет о системах TN-C, TN-S, TN-C-S, то для электробезопасности здесь в основном применяется зануление. А вот когда у вас система TT, то здесь зануления нет и для электробезопасности используется защитное заземление.

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземляющее устройство — это совокупность заземлителя и заземляющих проводников.

Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

Разберемся, как работает защитное заземление при появлении фазы (выносе потенциала) на корпусе заземленной электроустановки. Здесь уже связь с нейтралью осуществляется через ваше заземление TT, землю (как проводник) и заземление нейтрали трансформатора. В данном случае, в отличие от зануления в системе TN, за счет появления в цепи значительного сопротивления токи короткого замыкания могут быть недостаточными для отработки автоматических выключателей. Поэтому в системе TT для защиты при косвенном прикосновении должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.

Подведем итог. И заземление и зануление организуют связь с нулевой точкой трансформатора:

  • В первом случае эта связь происходит через проводимость земли с большим сопротивлением.
  • Во втором случае — через PEN проводник со значительно меньшим сопротивлением.

Читайте также:

TN-C-S и повторное заземление. Почему об этом все молчат!

TN-C-S и для чего нужно повторное заземление PEN проводника

Система заземления TN-C — основы и досадные заблуждения

Обнуление: основные истины — Soldier Systems Daily

ПРИНУЛЕНИЕ НЕ ЯВЛЯЕТСЯ ТРЕНИРОВКОЙ

Пристрелка вашего оружия просто калибрует ваш прицел так, чтобы полет пули пересекался с линией вашего прицеливания на определенном расстоянии. Пристрелка не имеет ничего общего с «Тренируйся, пока сражаешься». Пристрелка — это всего лишь предбоевая проверка; это техническое обслуживание… «PMCS», если хотите. Точно так же, как сход-развал для вашей тактической машины.

«Пристрелка — это не учения и не боевые навыки.Пристрелка — это процедура технического обслуживания, которая выполняется для ввода оружия в эксплуатацию в зависимости от навыков, возможностей солдата, тактического сценария, устройства прицеливания и боеприпасов».

[Ссылка: TC 3-22.9, Приложение E Введение]

У ВАС НЕТ 25-МЕТРОВОГО НУЛЯ

У вас на 300м ноль, проведенный на 25м. Чтобы пуля попала туда, куда целится Солдат на 300 м, пуля дважды пересечет линию прицеливания Солдата: один раз на 30 м и еще раз на 300 м.В армии нет 30-метровых тиров для боевой стрельбы, но есть 25-метровые тиры. Итак, в чем заключается работа? На 25 м пуля все еще находится ниже линии прицеливания (LOS), поэтому мы корректируем точку попадания пули (POI) так, чтобы она попала на 1,5 МОА ниже точки прицеливания (POA). Это называется «баллистическим смещением».

То же самое относится и к морским пехотинцам. В Корпусе морской пехоты нет 36-ярдового нуля. У морских пехотинцев есть ноль на 300 ярдов, а «Pre-Zero» проводится на 36 ярдах.

ПРИЦЕЛЫ ПРИВОДЯТСЯ НА ОРУЖИЕ, А НЕ НА СТРЕЛЯЮЩЕГО ИЗ ВИНТОВКИ

Либо прицел совмещен с траекторией пули, либо нет.Человек, нажимающий на спусковой крючок, не может волшебным образом изменить внешнюю баллистику пули. Мы демонстрируем эту реальность на наших курсах для инструкторов, предлагая кадрам использовать чужую винтовку с заведомо хорошим нулем, чтобы постоянно поражать цели на 300 м.

[Ссылка: «Влияние типа прицела, нулевой методологии и расстояния до цели на показатели эффективности стрельбы при контроле скорости боеприпасов и индивидуального опыта», параграф 9(3), отчет исследовательской лаборатории армии США ARL-TR-8594, декабрь 2018 г. ]

НОЛЬ БЕЗ БОЕВОГО СНАРЯЖЕНИЯ

ТК 3-20.40 убирает боевое снаряжение как условие пристрелки, признавая, что то, что носит Солдат, не имеет ничего общего с полетом пули и может мешать прочному, удобному и беспрепятственному стрелковому положению, необходимому для калибровки прицела оружия.

[См. TC 3-20.40, таблица E-14 «Условия» и таблица E-48 «Условия»]

«Распространенное заблуждение состоит в том, что ношение боевого снаряжения приводит к изменению нуля. Добавление боевой экипировки на тело солдата не приводит к перемещению прицела или сетки. Прямая линия между центром апертуры целика и оконечностью стойки мушки либо пересекается с траекторией в нужной точке, либо нет. Солдаты должны осознавать свои собственные действия, в том числе склонность стрелять в определенном направлении, с разных позиций, в боевом снаряжении или без него. Смещение точки попадания в одном положении для стрельбы может не соответствовать смещению точки попадания из другой позиции для стрельбы». [Ссылка: ТК 3-22.9, пункт E-14 Примечание.]

СНЯТИЕ ПРИЦЕЛОВ НЕ ПОТЕРЯЕТ НОЛЬ

«Удаление и переустановка CCO или RCO не приведет к потере нуля прицела. Однако солдаты должны записывать серийный номер прицела и прорезь, в которую он был установлен, чтобы сохранить ноль». [См. TC3-22.9, параграф 3-26].

Мы демонстрируем эту возможность на наших курсах для инструкторов по меткой стрельбе, многократно меняя CCO и RCO на M4A1 и последовательно поражая цели на 300 м.

ETA: Люк Райт делает важное замечание в своем комментарии к этому сообщению. При возможности всегда подтверждайте свой ноль после переустановки прицела. Рельсы/крепления могут со временем выйти из строя, и соблюдение процедур установки прицела становится критическим. В зависимости от точности, необходимой для расстояний и размеров целей, «приемлемая» возможность возврата к нулю становится немного шаткой.

При обнулении происходит следующая прогрессия с оговоркой*.

МЕХАНИЧЕСКИЙ НОЛЬ

Ручки горизонтального и вертикального прицела центрированы в пределах их диапазонов регулировки, чтобы обеспечить разумную вероятность попадания в нулевую цель A8 25 м.

В соответствии с военной спецификацией M4A1 (MIL-C-71186), механическая пристрелка позволит получить патроны только где-то в поле размером 22 x 16 дюймов вокруг точки прицеливания на расстоянии 100 м. На 25 м это зона поражения размером 6 x 4 дюйма. Это явно не действительный ноль, НО он направит Солдата на 25-метровую нулевую цель A8.

10M ЛАЗЕРНАЯ ПОДСВЕТКА

Параметр горизонтального и вертикального положения прицела, учитывающий траекторию пули на 10 м, которая приблизительно равна нулю на 300 м, чтобы повысить вероятность попадания вблизи точки прицеливания по нулевой мишени A8 на 25 м.

Лазерное освещение ствола не является эффективным нулем. Для CCO 10-метровый прожектор дает Солдату около 50% вероятности попадания на 200 м. Для лазеров ночного наведения подсветка ствола дает Солдату только 50% вероятность попадания на 150 м. Это тоже явно не валидный ноль, НО получит Солдат на А8 25м нулевая цель:

«Назначение бор-фонаря — попадание «пуль на бумагу» при пристрелке боевой стрельбы. Пристрелка ствола — это не то же самое, что пристрелка оружия».

[Данные и цитата из «Уроков обучения работе с прицелами и устройствами в оружейной подсистеме Land Warrior», Армейский научно-исследовательский институт, ноябрь 1999 г.]

*ПРЕДОСТЕРЕЖЕНИЕ – МЕХАНИЧЕСКАЯ НУЛЕВАЯ И 10-М ЛАЗЕРНАЯ ПОДСВЕТКА КАНАЛА:

Если оружие не было перестволено или не был выпущен новый прицел, механическую ноль и лазерную подсветку канала ствола следует обходить.Нет никаких причин, по которым установка прицела могла бы измениться с тех пор, как она в последний раз была обнулена на истинном расстоянии во время вашего последнего события дальности.

Поскольку ни механический ноль, ни лазерная подсветка канала ствола точно не наносят ноль оружия, повторное выполнение этих шагов просто отменит ранее подтвержденный ноль оружия.

«25M НОЛЬ»

Во-первых, у вас нет 25м нуля. У вас есть 300 м ноль. На самом деле армия не проводит «25-метровую группу и ноль».Армия проводит «Таблицу 4 – Базовую». «Пристрелка» на 25 м — это установка горизонтального и вертикального прицела, которая приближается к траектории пристрелки на 300 м, чтобы максимизировать шансы попасть в точку прицеливания на 300-метровой цели. Иногда его называют «почти-0», так как это не совсем пристрелянное оружие, а просто «почти», и армия использует диапазон 25 м, чтобы приблизиться к первому пересечению («ближней» стороне) пули с линией стрелка. зрения.

Солдаты не должны полагаться на 25-метровый «ноль». Небольшие ошибки на 25 м создают большие ошибки на 300 м.Например, ошибка прицеливания в ½ дюйма на расстоянии 25 м вызовет прибл. Ошибка 6 дюймов на 300 м, что более чем на полпути к промаху (ширина силуэта E-типа составляет 19,5 дюймов).

ПОДТВЕРЖДЕНИЕ НУЛЯ НА ИСТИННОМ РАССТОЯНИИ

Небольшие неточные настройки прицела, незаметные на 25 м, в полной мере проявляются на дальних дистанциях. Подтверждение нуля на 300 м выявит эти неточные настройки прицела и позволит стрелку получить правильный и точный ноль.

Несмотря на то, что для установки прицела на 300 м используется дальность 25 м, прицелы оружия по-прежнему не считаются обнуленными.Подтверждение на истинном расстоянии должно иметь место.

Подтверждение может быть выполнено любым из следующих способов, расположенных в порядке предпочтения от наиболее предпочтительного к наименее предпочтительному.

Location of Misses and Hits (LOMAH) имеет акустические датчики и цифровые графики точных попаданий пуль, что дает солдатам точную обратную связь для применения истинного нуля. Это быстро и просто. К сожалению, армия не оборудует LOMAH на каждом огневом рубеже или полигоне. Во всяком случае, еще нет.

Известная дальность (KD) с «корректировщиками», вставленными в каждое отверстие от пули на бумажной мишени, чтобы солдаты могли настраивать прицел, чтобы попадать именно туда, куда они целятся.Однако большинство армейских учебных установок не имеют диапазона KD, так что это не универсальный вариант. Однако, когда он доступен, он предпочтительнее следующего варианта.

Automated Range Facility (ARF)/Modified Range Facility (MRF) с мишенями, установленными в режим «удар-боб», реагируют, когда пуля попадает в любое место на 300-метровом силуэте E-типа (19,5” x 40”). Этот метод НЕ позволяет стрелку применять точную настройку прицела, так как не обеспечивается точная обратная связь. Удар в любую точку цели будет зарегистрирован как попадание.Вы попали в цель в плечо? Может бедро? Никто не знает. Однако это удовлетворяет требованиям армии по подтверждению истинного нулевого расстояния.

Вывод: механическая пристрелка и лазерная подсветка канала ствола помогают стрелять по бумаге на 25 м, что помогает достаточно хорошо стрелять по цели на 300 м, что, наконец, позволяет стрелку получить настоящий ноль.

Это первый из серии постов о процессе обнуления. Недавний пост выявил удивительное количество дезинформации и мифологии об обнулении в армии, поэтому мы решаем эту проблему блок за блоком.Мы разберем концепции и приложения для всего процесса в будущих постах.

Автор SSG Ян Ташима, помощник координатора штата CAARNG по меткой стрельбе

Эта запись была размещена в субботу, 22 января 2022 г., в 10:57 и подано в разделе «Гостевой пост», «Профессия оружия», «Обучение». Вы можете следить за любыми ответами на эту запись через ленту RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Обнуление | Поле битвы вики | Фэндом

Эта статья в настоящее время находится в разработке .Он может содержать мало или неточную информацию.

Обнуление относится к калибровке прицела так, чтобы перекрестие совпадало с ожидаемой точкой попадания пули оружия на определенном расстоянии. При наведении на цель, находящуюся на таком же расстоянии, необходима регулировка нуля по перекрестию.

До Battlefield 4 почти все оружие имело прицельную сетку на одной линии с осью канала ствола оружия, из-за чего выстрелы всегда падали ниже точки прицеливания, за исключением отдельных выстрелов, затронутых увеличением разброса над прицельной сеткой.Это стало проблемой в Battlefield 3 , так как игровой движок Frostbite теперь позволял сражаться с дальними врагами, и некоторые очень дальние выстрелы начинались с цели ниже нижней части поля зрения.

Поле битвы 4[]

Battlefield 4 позволяет вручную обнулять определенное оружие , что позволяет стрелку более надежно поражать цели на расстоянии и сохранять обзор в центре цели. Набор предопределенных диапазонов выбирается нажатием Циклической скорострельности. [1]

Это функция всех снайперских винтовок и DMR, а также боевых пикапов M82A3 и AMR-2. Эта функция находится вместо селектора огня и поэтому недоступна ни на одном оружии с селектором огня. Он не является эксклюзивным для набора Recon и подходит для DMR любого класса.

Эта функция не ограничивается мощными прицелами и работает для любого прицела, включая механические прицелы, резервные прицелы, рефлекторные прицелы и прицелы ACOG.

Когда прицел используется в сочетании с дальномером, при прицеливании отображается расстояние от разведчика и куда указывает снайпер, что упрощает пристрелку, вместо того, чтобы угадывать дистанцию.Если дальномер недоступен, расстояние можно определить, посмотрев на цели на карте, поскольку это говорит пользователю, насколько далеко они находятся от цели, то же самое относится и к членам отряда.

В таблице ниже показаны предустановленные настройки обнуления после каждого нажатия кнопки циклической скорострельности:

Прессы Cycle Fire Rate Расстояние пристрелки (м)
0 100
1 200
2 300
3 400
4 500
5 1000

Прицельные приспособления некоторых видов оружия, таких как РПГ-7В2, постоянно обнуляются до определенного диапазона.

После весеннего обновления больше невозможно пристрелять снайперскую винтовку до 0 м, так как пристрелка предварительно установлена ​​на 100 м.

Battlefield Хардлайн[]

Обнуление возвращается в Battlefield Hardline , где он работает точно так же, как и в Battlefield 4 .

Поле битвы 1[]

Обнуление в Battlefield 1 работает так же, как и в предыдущих играх Battlefield . Он присутствует на всех винтовках класса Scout, кроме M1903 Experimental, а также на вариантах некоторых винтовок Carbine, прицел которых фиксирован на 100 м.Однако, в отличие от предыдущих итераций, оружие можно пристрелять только до 75, 150 и 300 метров.

Как и в предыдущих играх, бинокль или траншейный перископ можно использовать в сочетании с пристрелкой, чтобы обеспечить более точную стрельбу на дальних дистанциях.

Поле битвы V[]

Battlefield V понижает переменную пристрелку до специализации для винтовок с продольно-скользящим затвором. Многие виды оружия обнулены до 60 метров по умолчанию.

Каталожные номера[]

Блог о международном экономическом праве и политике: обнуление

Как упоминалось ранее, комиссия по главе 19 НАФТА недавно обнаружила, что обнуление нарушает правила U.С. закон. Вот краткое изложение мнения большинства и немного о инакомыслии.

Вопрос, рассмотренный большинством экспертов, был следующим: «Поддерживается ли заявление об обнулении Коммерции существенными доказательствами и/или не соответствует ли оно закону».

Иностранная компания, запросившая пересмотр решения DOC, привела следующие аргументы:

Mexinox утверждает, что применение обнуления Commerce (далее также именуемое «DOC») не соответствует американскому законодательству.Его позиция основана на двух утверждениях. Первоначально он утверждает, что никакое положение законодательства США не предписывает Министерству торговли США применять обнуление при расчете демпинговой маржи. Кроме того, Mexinox утверждает, что если бы закон толковался так, что возник вопрос об обнулении, то доктрина «Очаровательная Бетси» требует толкования соответствующего закона, согласующегося с международными обязательствами, там, где это возможно.

Затем панель объяснила свою задачу следующим образом:

При рассмотрении интерпретации статута Министерством торговли США эта Комиссия помнит о своих обязанностях в соответствии с НАФТА.Статья 1904(2) обязывает эту Группу «определить, соответствовало ли такое решение антидемпинговым или компенсационным законам импортирующей Стороны». Таким образом, этой Группе поручено определить, является ли интерпретация DOC 19 U.S.C. § 1677(35) допускается американским законодательством об антидемпинговых пошлинах.

В своем анализе комиссия начала с изучения обнуления по отношению к законодательству США. Сначала объяснил:

Методология обнуления не предусмотрена законом, не включена в него и не упоминается в нем. Скорее, DOC применил предполагаемую методологию обнуления, основанную на его конструкции статута. В соответствии с этой конструкцией Министерство торговли определяет демпинговую маржу для продажи продукта в Соединенные Штаты, получая процентные цены сделки для всей поставки. Затем он определяет ежемесячную средневзвешенную или нормальную стоимость продукта. Затем DOC агрегирует демпинговую маржу для продаж ниже нормальной стоимости, игнорируя ссылку на продажи с положительной стоимостью.

Затем он сказал:

вопрос заключается в том, была ли взвешенная демпинговая маржа, предусмотренная в 19 U.SC § 1677 (35) достигнуто. Простое прочтение устава указывает, что все продажи должны быть включены в анализ. Несмотря на это якобы четкое указание, Министерство торговли США интерпретировало это положение таким образом, чтобы игнорировать или обнулять определенные продажи, которые не являются демпинговыми. При этом он игнорирует свое обязательство по определению общей совокупной стоимости рассматриваемых товаров. Обоснование толкования слова «превышает» Министерством торговли США для исключения недемпинговых продаж лучше всего понимается в контексте закона в целом.

Далее:

Простое прочтение закона требует, чтобы все продажи анализировались в анализе демпинга, поскольку демпинг относится к агрегированному понятию. Предписывая Министерству торговли США анализировать совокупные суммы и сравнивать средние продажи, закон не поддерживает методологию, которая позволяет Министерству торговли США выбирать одни продажи вместо других при расчете демпинговой маржи. Формулировка устава требует, чтобы DOC использовал методологию, которая анализирует все продажи. Проще говоря, исключение продаж с положительной стоимостью не может поддерживаться определением агрегированных сумм.

В двух словах, большинство экспертов придерживалось мнения, что закон требует, чтобы все продажи учитывались, и, таким образом, обнуление не разрешено.

Панель тогда вжилась в роли Шеврона и Очаровательной Бетси. В связи с этим сказано:

Несколько решений ВТО постановили, что использование обнуления несовместимо с обязательствами США по Соглашению ВТО.Хотя эти решения не являются обязательными для американских судов, они служат авторитетными толкованиями, доступными для разъяснения обязательств участников по Соглашению. Как таковые, они служат полезными инструментами для толкования внутренних законодательных актов, которые не противоречат международным обязательствам.

Далее было отмечено:

DOC выдвинул другие аргументы, которые напрямую относятся к юрисдикции этой Комиссии для решения вопроса. Эти аргументы основаны на неприменимости канона статутного строительства « Очаровательная Бетси» .Таким образом, эта Группа должна в предварительном порядке рассмотреть утверждения Министерства торговли США о том, что Chevron узурпирует доктрину Очаровательной Бетси, что Закон о соглашениях Уругвайского раунда не позволяет полагаться на отчеты Апелляционного органа ВТО и что Федеральный округ обсуждал вопрос об обнулении способ, который связывает эту панель от предварительного заключения к DOC.

В ответ на эти аргументы DOC большинство экспертов высказали следующие замечания:

«Шеврон и Очаровательная Бетси не исключают друг друга» (стр.11-15) (Устоявшаяся судебная практика интерпретирует Chevron и Charming Betsy взаимодополняющим образом. Эта судебная практика не только требует, чтобы интерпретация DOC была допустимой в соответствии со стандартом уважения, сформулированным в Chevron, но также требует, чтобы интерпретация была устойчивой в соответствии с Charming Betsy. Бетси канон статутного строительства.»)

«Законодательство США не препятствует применению Charming Betsy» (стр. 16-19)

«Timken и Corus не исключают вынесения предварительного решения» (стр.20-24) В этом пункте указано:

Вопрос об актуальности международных решений в отношении американского судебного надзора не нов. На самом деле, это, кажется, лежит в основе двух конкурирующих линий дел в Суде международной торговли и в Федеральном округе. В одном ряду дел Суд по международной торговле признал применимость судебной практики ВТО к судебному пересмотру.

Также развивалась конкурирующая линия дел в Суде международной торговли и Федеральном округе.Эти дела, по-видимому, свидетельствуют о том, что эти суды стали меньше полагаться на доводы международных трибуналов в процессе судебного пересмотра.

Эта Комиссия может следовать любой из конкурирующих линий власти. Рассмотрев эти дела, Группа пришла к выводу, что более широкий вопрос о том, применима ли международная судебная практика к американскому судебному надзору, в настоящее время не решен Федеральным округом. Таким образом, поскольку этой группе не запрещено обращаться к международной судебной практике за руководством, эта группа рассмотрит решения ВТО и рассмотрит любые доводы, которые она может счесть убедительными.

На основании вышеизложенного он пришел к выводу:

Рассмотрев формулировку статута, применив Chevron и Charming Betsy взаимодополняющим образом, установив, что статьи 123 и 129 неприменимы в данных обстоятельствах, и установив, что судебная практика не препятствует заключению под стражу, эта Комиссия возвращает этот вопрос на рассмотрение DOC для пересчета демпинговой маржи Mexinox без обнуления.

Несогласие немного сложнее обобщить, так как большая его часть представляет собой ответы на мнение большинства экспертов.Так что я не думаю, что смогу пройти через это таким же образом. Одна часть, которую я счел заслуживающей упоминания, была ссылкой на решение Верховного суда Medellin :

В соответствии с аргументацией Медельина, которая имеет обязательную силу для этой Группы, поскольку по определению Антидемпинговое соглашение и другие соглашения Уругвайского раунда не имеют исполнительной силы, отчеты об урегулировании споров в соответствии с DSU, толкующие договоры, не имеют внутренней юридической силы. и не являются международными обязательствами, подпадающими под действие канона «Очаровательная Бетси».Хотя в таких отчетах действительно излагаются международные обязательства Соединенных Штатов в отношении конкретного дела, рассматриваемого Коллегией или Апелляционным органом ВТО, эти отчеты не только не имеют обязательной силы для судов США, но и в соответствии с внутренним законодательством могут быть не более чем руководства по толкованию для поддержки решений агентства, которому в соответствии с «исполнительными» законами поручено применять и толковать эти законы.

Вот и все. Теперь одно замечание от меня. Всякий раз, когда У.Суды S. (и комиссии по главе 19 НАФТА, применяющие законодательство США) обращаются по адресу Очаровательная Бетси в контексте закона ВТО , . Вопрос, о котором я хочу услышать, заключается в следующем. Эти суды обычно признают, что соглашения ВТО, включая Соглашение AD, являются «международными обязательствами» Соединенных Штатов. Напротив, эти суды часто считают, что решения комиссий и Апелляционного органа не создают таких обязательств. Но DSU является соглашением ВТО и, таким образом, представляет собой «международное обязательство» при таком подходе, а DSU предусматривает отчеты комиссии и апелляционного органа для «разъяснения» (то есть толкования) соглашений ВТО.В результате, не должны ли «разъяснения» групп и Апелляционного органа представлять собой «международные обязательства» в силу того, что DSU прямо отводит им эту интерпретирующую роль? Разве это не «международное обязательство» принимать разъяснения, предлагаемые комиссиями и Апелляционным органом?

Возможно, комиссия имела в виду это, когда говорила это:

Несколько решений ВТО постановили, что использование обнуления несовместимо с обязательствами США по Соглашению ВТО. Хотя эти решения не являются обязательными для американских судов, они служат авторитетными толкованиями, доступными для разъяснения обязательств участников по Соглашению. Как таковые, они служат полезными инструментами для толкования внутренних законодательных актов, которые не противоречат международным обязательствам.

(стр. 11) Сноска после второго предложения этой цитаты ссылается на статью 3.2 DSU, которая содержит ссылку на DSU, «разъясняющую существующие положения этих соглашений в соответствии с обычными правилами толкования международного публичного права. .»  Имеет ли комиссия в виду здесь, что разъяснения комиссии ВТО/Апелляционного органа представляют собой «международные обязательства»?  Я думаю, что, возможно, так оно и было, но я не совсем уверен.

Я понимаю, почему это деликатный вопрос. Внутренние суды, обращающиеся к международному праву, в наши дни довольно противоречивы. Таким образом, неудивительно, что суды США склонны считать, что разъяснения коллегии ВТО и Апелляционного органа не являются «международными обязательствами». Я просто не уверен, как судебные решения, которые делают это, обходят пункт о статье 3 DSU.2.

Позвольте мне добавить здесь оговорку, которая заключается в том, что признание разъяснений коллегии и Апелляционного органа «международными обязательствами» может не обязательно иметь такое большое значение с точки зрения толкования законодательства США. Все зависит от того, как применяется Очаровательная Бетси , и мне кажется, что под Очаровательная Бетси есть место, чтобы избежать большого влияния международных обязательств (любого рода). Вот соответствующая цитата из Очаровательная Бетси : «Акт Конгресса никогда не должен толковаться как нарушающий международное право, если остается любая другая возможная интерпретация, и, следовательно, никогда не может быть истолкован как нарушение нейтральных прав или влияние на нейтральную торговлю в большей степени, чем гарантируется международным правом, как оно понимается в этой стране.»  (В другой формулировке используется следующая формулировка: «[в] этом случае закон Соединенных Штатов следует толковать как не противоречащий международному праву или международному соглашению с США»)   Существует несколько способов, с помощью которых США суд мог избежать нежелательного воздействия со стороны Очаровательная Бетси .   Например, он мог сказать, что, исходя из формулировок устава, избежать конфликта с международным правом было просто невозможно, поэтому он не мог не принять конструкцию что нарушает международное обязательство.В результате, даже если отчеты комиссии ВТО и апелляционного органа считаются «международными обязательствами», их влияние на внутреннее законодательство США посредством Charming Betsy может быть не таким уж значительным.

США заключают сделки с ЕС и Японией по практике «обнуления» о значительных изменениях в расчетах маржи для антидемпинговой пошлины

Обновление международной торговли и таможни

Обзор

На прошлой неделе Соединенные Штаты заключили отдельные соглашения с Европейским союзом и Японией, чтобы урегулировать их успешные юридические претензии Всемирной торговой организации (ВТО) к США.С. антидемпинговая пошлина (АД) практика, известная как «обнуление». Обнуление — это методология, которую Министерство торговли США (торговли) часто применяет в своих расчетах маржи AD для сравнения цены в США предположительно демпингового импорта с «нормальной стоимостью» (или соответствующей ценой в стране-экспортере) этого импорта. . В уведомлении Федерального реестра от 14 февраля 2012 г. Министерство торговли объявило об изменениях в своих правилах, которые в значительной степени исключают использование обнуления в административных проверках AD, проверках новых грузоотправителей, пятилетних проверках «закрытия» и ускоренных проверках (вместе — проверках).Эти изменения могут снизить маржу AD для респондентов во многих ожидающих и будущих проверках, но не повлияют на уже завершенные проверки. В ответ на аналогичные более ранние вызовы ВТО Соединенные Штаты уже исключили применение Коммерсом методологии обнуления в первоначальных расследованиях AD.

На практике методология обнуления будет применяться следующим образом: когда нормальная стоимость выше, чем цена в США, разница рассматривается как демпинговая сумма для этой продажи или этого сравнения; когда У. S. выше, сумма демпинга устанавливается равной нулю, а не расчетному отрицательному значению. Затем все суммы демпинга складываются и делятся на совокупную сумму экспортных продаж, чтобы получить общую демпинговую маржу компании. Методология обнуления исключает «отрицательную демпинговую маржу» из расчетов демпинга, что приводит к более высокой демпинговой марже. Устранение обнуления означает, что отрицательная демпинговая маржа «компенсирует» положительную демпинговую маржу.

В своих измененных правилах Commerce намекнула, что могут быть случаи, когда она может использовать методологию обнуления, если она «определит, что применение другого метода сравнения является более подходящим.Использование обнуления в случаях «адресного демпинга», например, еще не было признано нарушением правил ВТО. получить преимущества, скрывая свое демпинговое поведение за счет других недемпинговых продаж.В будущем петиционеры от отечественной промышленности могут подтолкнуть Коммерцию к проведению более целенаправленных демпинговых дел, чтобы она могла продолжать использовать практику обнуления, которая благоприятствует отечественным отраслям, стремящимся к более высокой демпинговой марже на конкурирующий импорт. .

Лица, участвующие, находящиеся в процессе или планирующие разбирательство по делу о банкротстве, могут обратиться за юридической консультацией в отношении этих изменений и того, как они могут повлиять на их компании.

Обнуление | The Economist

Гонка в компьютерных технологиях — это гонка на выживание. Меньшие компоненты могут делать больше в меньшем пространстве — и это относится как к процессорам, которые обрабатывают данные, так и к памяти, которая их хранит. Тем не менее стремление разрабатывать все более мелкие компоненты предполагает, что в какой-то момент все станет настолько крошечным, что в игру начнут вступать эффекты квантовой механики.

Часто это расценивается как что-то плохое. Это может, например, позволить электронам просачиваться туда, где они нежелательны, посредством процесса, называемого квантовым туннелированием. Квантовые эффекты, однако, также могут быть полезными, как демонстрирует группа исследователей, написавшая на этой неделе Nature Nanotechnology . Андрей Соколов из Университета Небраски и Бернар Дудин из Страсбургского университета показали, как отдельный «бит» данных — единица или ноль двоичного кода, используемого компьютерами, — может храниться на одном атоме.

Одним из хорошо зарекомендовавших себя способов хранения данных является магнитосопротивление, свойство, открытое в 1856 году Уильямом Томсоном, впоследствии лордом Кельвином. Томсон обнаружил, что электрическое сопротивление некоторых материалов изменяется при воздействии на них магнитного поля. Этот эффект можно использовать для повторного чтения того, что было записано. Просто намагнитьте пятно или, что более полезно, несколько пятен, и состояние пятен может быть определено путем измерения изменений, которые они вызывают в электрическом сопротивлении крошечного датчика, расположенного поблизости.

За последние 30 лет было обнаружено несколько новых форм магнитосопротивления. Эти открытия породили область исследований, известную как спинтроника, потому что магнитные свойства материала зависят от квантово-механического свойства электронов, называемого спином. Самая последняя из этих новых форм, предсказанная теоретиками в 2005 году, получила название «баллистическое анизотропное магнитосопротивление».

Физики думали, что баллистическое анизотропное магнитосопротивление проявит себя, когда намагниченная металлическая проволока диаметром в несколько атомов будет помещена во второе магнитное поле.Атомы проволоки будут намагничены в направлении поля. Это направление может быть использовано для кодирования бита данных. Любой электрон, проходящий по такому проводу, должен иметь возможность двигаться баллистически (то есть не замедляться из-за столкновения с какими-либо атомами в проводе, подобно тому, как пуля движется по стволу ружья). Что особенно важно для хранения данных, этот свободный поток означает, что спины рассматриваемых электронов смогут выровняться со спинами хранящих данные атомов, давая четкий сигнал.

Группе под руководством доктора Соколова и доктора Дудина это удалось. Исследователи использовали стандартные методы литографии, чтобы сделать узкую петлю из кобальтовой проволоки, которую они поместили на кремниевый чип. Чтобы создать память, они сужали провод в форме песочных часов в одной точке по всей его длине. Талия песочных часов была всего лишь атом или около того в поперечнике и действовала как узкая проволока. Когда электроны проходили через перетяжку, сигнал от атомов действительно регистрировался.

Конечно, до устройства, которое можно купить в магазине, далеко.Но доктор Соколов и доктор Дуден доказали это. Если их открытие может быть коммерциализировано, это может дать существующим формам компактной памяти серьезную конкуренцию за их деньги — и вместо того, чтобы быть проклятием миниатюризации, квантовая физика может оказаться замаскированным благословением.

Эта статья появилась в разделе «Наука и технологии» печатного издания под заголовком «Обнуление».

Поправки на дисбаланс, применяемые при обнулении чистого возбуждения мод… и решение последующих проблем с вибрацией, вызванных дисбалансом вала с начала промышленной революции в середине 1800-х годов.

Современные машины все еще используют методы балансировки, основанные на методологии коэффициента влияния или модальной балансировки, которые были введены в 1930-х и 1950-х годах соответственно. Исследование, представленное в этой диссертации, исследует фундаментальные недостатки современных методов балансировки дифферента и исследует новые методы гибкого крепления, чтобы обеспечить компонент боковой податливости. Кроме того, устанавливается новая методология балансировки, в которой используются изгибающие моменты, вызванные балансировкой балансировки, для уменьшения прогиба вала за счет применения компенсирующих балансировочных втулок.Эта методология направлена ​​​​на создание моделирования encastre путем точного сопоставления указанных балансирующих моментов с фиксирующими моментами эквивалентного вала, установленного encastre. Таким образом, он значительно отличается от традиционных методов, направленных на уравновешивание точек остаточного эксцентриситета путем применения коррекции балансировки дифферента, обычно в заранее заданных точках вдоль вала. Потенциальные преимущества этой методологии первоначально определяются путем анализа высокоскоростного, свободно опертого, гладкого гибкого вала с равномерным эксцентриситетом, который показывает, что возможно почти полное устранение первой поперечной критической скорости (LCS), тем самым обеспечивая безопасную работу с большим уменьшенная маржа LCS.Дальнейшее изучение концентрированных остаточных дисбалансов позволяет получить несколько новых сведений о поведении концепции балансировочной втулки: 1) серию сосредоточенных дисбалансов можно рассматривать просто как эквивалентный уровень однородного эксцентриситета, а компенсация балансировочной втулки в равной степени применима к общей несбалансированной распределение, состоящее из любого количества II сосредоточенных дисбалансов, 2) компенсация зависит от суммы приложенных моментов балансировочной втулки и поэтому может быть достигнута с помощью одной балансировочной втулки (таким образом имитируя единый энкастровый вал), 3) компенсация 2-й критической скорости, и в меньшей степени выше заказов возможно за счет использования двух балансировочных втулок, расположенных на концах вала, 4) концепция облегчает ввод в эксплуатацию балансира на месте, который требует средства регулировки только на одном конце вала, тем самым сокращая время ввода в эксплуатацию, 5) Коэффициент реакции, RR (просто поддерживаемый/инкастр) не зависит от остаточного эксцентриситета, так что подразумеваемые выгоды, вытекающие из соотношения (возможное снижение эквивалентного уровня эксцентриситета), являются дополнительными к любым процедурам балансировки, предпринятым до имитации эксцентриситета. Анализ показывает, что возможны эквивалентные сокращения порядка 1/25. Экспериментальные измерения на масштабной модели типичной приводной муфты, используемой на промышленной газовой турбине, асимметрично нагруженной с сосредоточенной точкой дисбаланса, подтверждают этот анализ и подтверждают рабочий механизм компенсации балансировочной втулки, а также его потенциал для значительного уменьшения прогибов вала. реактивные нагрузки.

Опять дежавю

http://journals.cambridge.org Скачано: 11 апр 2013 IP адрес: 192.167.90.129

Во-первых, как мы уже отмечали выше, время играет в пользу ответчика в ВТО

DSU. Узкий подход США к выполнению неоднократного (в конечном итоге

принятого) осуждения методологии обнуления со стороны DS ВТО лежит в основе этого дела

и отражает укоренившееся и (среди членов) практически универсальное мнение

о том, что постановления DS ВТО предназначены для будущего.

и что средства правовой защиты не имеют обратной или обратной силы.

46

Хотя предположение о том, что средства правовой защиты могут иметь ретроспективный эффект, вызывает большие споры в ВТО,

47

не менее чем в пяти случаях Отчеты Группы ГАТТ

в области антидемпинговых и компенсационных мер пошлины обратной силы были

введены.

48

Мы согласны с оценкой Мавроидиса об извращенном сдерживании

слабым средством правовой защиты в отношении незаконно введенных антидемпинговых пошлин:

что является стимулом для члена ВТО соблюдать антидемпинговые правила что, в худшем случае, она рискует оказаться вынужденной через четыре года

прекратить введение пошлин, которые изначально были введены незаконно?

49

Как отмечают Prusa и Vermulst:

перспективный характер средств правовой защиты ВТО ограничивает их эффективность, как обильно показывает сага об обнулении США

.

50

Безусловно, можно задать вопрос о том, затрагивает ли каждое дело, касающееся антидемпинговых

пошлин, основанных на методологии обнуления, вопрос ретроспективности.

Можно возразить, что в отношении некоторых административных расследований, которые не завершены

, например, когда обязанность или ответственность были

46 Правовая система ВТО:

Между молотом и наковальней», 11:4 Европейский журнал международного права, 763–813; Piet Eeckhout

(2009), «Средства правовой защиты и соблюдение требований», в Daniel Bethlehem, Donald McRae, Rodney Neufeld и Isabelle

Van Damme (eds.), Оксфордский справочник по праву международной торговли, Оксфорд, Великобритания: Oxford University

Press, стр. 437–459.

47 Хорошим примером является реакция на отчет Группы в Австралии – Субсидии, предоставляемые производителям

и экспортерам автомобильной кожи – Обращение США к статье 21.5 DSU, WT/

DS126/RW и Corr. 1, принято 11 февраля 2000 г., DSR 2000:III, 1189. См. обсуждение в DSB принятия

отчета группы экспертов, WT/DSB/M/75.

48 Первым делом была Новая Зеландия против Финляндии (дело «Трансформеры»).

Добавить комментарий

Ваш адрес email не будет опубликован.
