Закон полного тока: Закон полного тока или теорема о циркуляции

Содержание

Закон полного тока.

Электроника Закон полного тока.

просмотров — 295

Циркуляцией вектора , по заданному замкнутому контуру принято называть интеграл

, (4.6.1)

где = Вcosa — составляющая вектора в направлении касательной к контуру, — вектор элементарной длины контура (в направлении обхода контура), a — угол между векторами и .Наиболее просто вычислить данный интеграл для магнитного поля, прямого проводника с током. Пусть прямой проводник перпендикулярен плоскости чертежа, ток направлен к нам (рис.20.14). Замкнутый контур представим в виде окружности радиуса r.



Рис.20.14

Вектор в каждой точке этого контура одинаков по модулю и направлен по касательной к окружности (). Циркуляция вектора равна:

. (4.6.2)

В случае если контур тока не охватывает, то циркуляция вектора равна нулю. Можно показать, что формула (4.6.2) справедлива и для тока, текущего по проводнику произвольной формы.

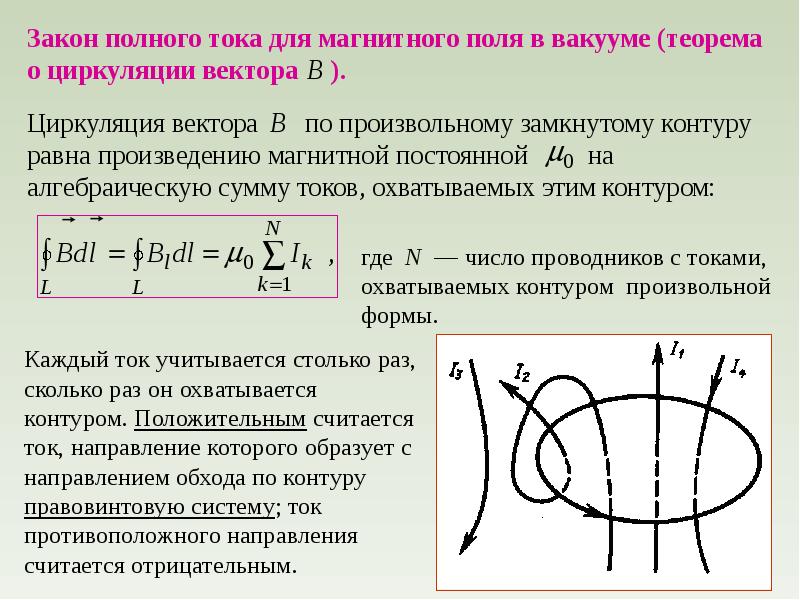

Сформулируем закон полного тока для магнитного поля в вакууме: циркуляция вектора по произвольному замкнутому контуру равна произведению магнитной постоянной m0 на алгебраическую сумму токов, охватываемых этим контуром.

(4.6.3)

где n – общее число проводников с током, охватываемых контуром произвольной формы. В случае если ток охватывает контур несколько раз, то он должен учитываться столько же раз. Необходимо соблюдать правило знаков: положительным считается ток, направление которого связано с направлением обхода контура известным правилом правого винт

I1 I2 I3 I4




Рис.20.15

На рис (20.15) изображен контур, охватывающий несколько токов. Направление обхода — против часовой стрелки. Алгебраическая сумма токов:

.


Читайте также


  • — Закон полного тока (циркуляция вектора магнитной индукции).

    Лекция 9 Функции сознания Структура и функции сознания В самом общем смысле структура сознания включа­ет три основных элемента. 1. Знания- это основной структурный компонент созна­ния. Благодаря ему осознаются объекты внешнего ми­ра, отношения, оценки, цели и… [читать подробенее]


  • — Закон полного тока

    Основные уравнения Максвелла и их физический смысл Вопросы для самопроверки 1. Что изучает теория электромагнитного поля? 2. Назовите свойства и особенности электромагнитного поля. 3. Какие величины характеризуют электромагнитное поле? 4. Как можно графически… [читать подробенее]


  • — Закон полного тока.

    Циркуляция вектора магнитной индукции по произвольному замкнутому контуру. Магнитное поле соленоида. (вывод). Циркуляцией вектора В по заданному замкнутому контуру называется интеграл где dl — вектор элементарной длины контура, направленной вдоль обхода контура,.

    .. [читать подробенее]


  • — Ток смещения. Закон полного тока. Второе уравнение Максвелла

    Ток смещения, введенный Максвеллом, необходим для установления количесвенных соотношений между переменным электрическим полем и вызванным им магнитным полем. По Максвеллу, в цепи переменного тока, содержащей конденсатор, переменное электрическое поле в конденсаторе в… [читать подробенее]


  • — Закон полного тока. Теорема о циркуляции.

    —— * * * Вычислим циркуляцию произвольного вектора с по замкнутому контуру в виде прямоугольника с бесконечно малыми сторонами и y+dx y Будем считать, что величина dx и dy настолько малы, что значение вектора с на каждой стороне контура во всех точках… [читать подробенее]


  • — Закон полного тока.

    Циркуляцией вектора , по заданному замкнутому контуру называется интеграл , (4.6.1) где = Вcosa — составляющая вектора в направлении касательной к контуру, — вектор элементарной длины контура (в направлении обхода контура), a — угол между векторами и . Наиболее просто вычислить… [читать подробенее]

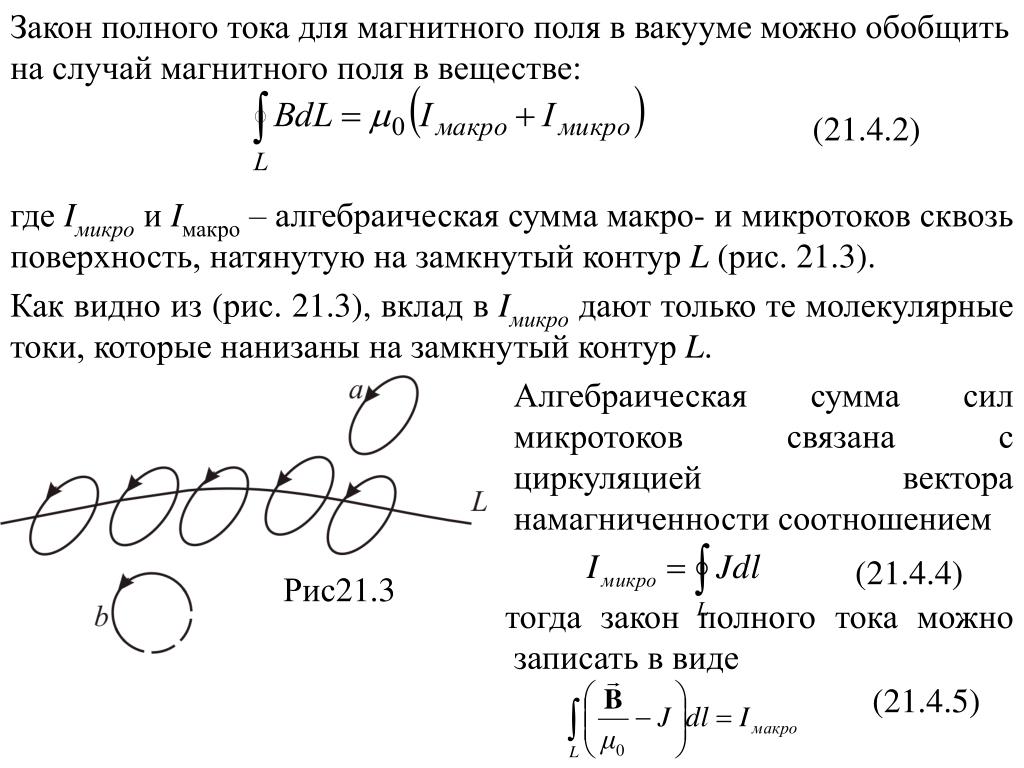

  • — Закон полного тока для магнитного поля в веществе.

    Сформулируем этот закон: циркуляция вектора по произвольному замкнутому контуру равна произведению магнитной постоянной m0 на алгебраическую сумму макротоков (токов проводимости) и микротоков (молекулярных токов), охватываемых этим контуром. , (4.9.21) где I -… [читать подробенее]


  • — Закон полного тока

    Циркуляция вектора магнитной индукции. Циркуляцией по отрезку прямой однородного поля называется скалярное произведение: , (5) где — угол между векторами и . Циркуляцией вектора по замкнутой кривой называется интеграл . Для проводника с током в вакууме магнитное… [читать подробенее]


  • — Закон полного тока.

    Циркуляцией вектора , по заданному замкнутому контуру называется интеграл , (4.6.1) где = Вcosa — составляющая вектора в направлении касательной к контуру, — вектор элементарной длины контура (в направлении обхода контура), a — угол между векторами и . Наиболее просто вычислить… [читать подробенее]


  • — Закон полного тока

    Циркуляция вектора магнитной индукции. Циркуляцией по отрезку прямой однородного поля называется скалярное произведение: , (5) где — угол между векторами и . Циркуляцией вектора по замкнутой кривой называется интеграл . Для проводника с током в вакууме магнитное… [читать подробенее]


  • Закон электромагнитной индукции. Закон полного тока

    Закон электромагнитной индукции

    Процессы, происходящие в магнитном материале, характеризуются магнитными величинами: магнитной индукцией В или магнитным потоком Ф и напряженностью магнитного поля Н. Процессы в электрических цепях, в том числе и в цепях, содержа щих магнитный сердечник, характеризуются электрическими величинами: током i, напряжением U и электродвижущей силой e. Между указанными магнитными и электрическими величинами существует связь, которая устанавливается на основе закона электромагнитной индукции (закона Фарадея) и закона полного тока.

    При анализе процессов в электрических цепях с магнитными сердечниками существенную роль играет также закон непрерывности магнитного потока.

    Рассмотрим кольцевой сердечник, изображенный на рис.1. Если под действием тока i, протекающего по его обмотке, в магнитном материале установится некоторая индукция В, то магнитный поток, проходящий через площадь поперечного сечения S сердечника,

    ·

    Рис. 1

    Ф=ВS.                                                         (1)

    Согласно закону электромагнитной индукции при всяком изменении магнитного потока Ф сердечника в его обмотке индуктируется ЭДС е, величина которой прямо пропорциональна скорости изменения потокосцепления Y, т. е. скорости изменения магнитного потока и числу витков обмотки w

                                            (2)

    Если замкнуть концы обмотки w, то в ней под действием индуктируемой ЭДС потечет ток i в таком направлении, при котором его магнитное поле будет противодействовать изменению магнитного потока Ф.

    Это правило, открытое Ленцем, объясняет знак минус в формуле (1).

    ·Задача 1.1.

    А. Определить, как изменяется ЭДС, наводимая в обмотке сердечника,  при условии изменения магнитного потока в сердечнике по трапецеидальному закону (рис. 2.,а).

    ·

    Рис. 2.

    Решение. На участке поток изменяется с постоянной скоростью до значения Фmax. При этом

    На участке ВС поток не изменяется и

    На участке CD поток убывает с постоянной скоростью.

    Изменение ЭДС показано на рис. 2.,6.

    Б. Определить, как изменится ЭДС при изменении магнитного потока по трапецеидальному закону до того же значения, что и в предыдущем случае, но с вдвое меньшей скоростью (рис. 2., в).

    На участке ВС е = 0.

    Таким образом, амплитуда ЭДС, индуцируемой в обмотке w, уменьшается вдвое, а длительность импульса ЭДС вдвое повышается, так как для достижения заданного максимального значения Фmax требуется в два раза больше времени, чем в предыдущем случае. На рис. 2, д показано изменение потока от 0 до Фmax по произвольному закону, а на рис. 2, е изображена кривая ЭДС, которая индуктируется при этом в обмотке. Площадь, образуемая кривой ЭДС с осью времени, в этом случае равна площади отрицательного импульса напряжения (

    OMNt1 на рис. 2., б)

    Из рис. 2, а — г, показывающих изменение магнитного потока в сердечнике и соответствующие изменения наводимой ЭДС в обмотке, очевидно, что площадь, образуемая импульсом ЭДС с осью времени, зависит не от скорости изменения магнитного потока, а только от начального и конечного значений магнитного потока. Эта площадь (на рис. 2, б, г, е заштрихована) не зависит также и от закона изменения магнитного потока.

    Если обозначить эту площадь через Set, то связь, которая существует между этой площадью и конечным изменением магнитного потока DФ (на рис. 2 DФ = Фmax — 0), для всех магнитных сердечников и магнитных материалов при любом законе изменения магнитного потока определяется формулой

                                                                                                            (3)

    Площадь Set часто называют вольт-секундной площадью. Кроме того, величину вольт-секундной площади можно определить как

                                                                                     (4)

              В этом случае формула (3) может быть записана в виде

              или                                            (5)

    Таким образом, зная величину наведенной ЭДС (вольт-секундную площадь) и число витков обмотки, однозначно можно определить величину изменения потока в сердечнике.

    Немаловажное значение имеет случай, когда магнитный поток в сердечнике изменяется по синусоидальному закону (рис.3, а):

                                            (6)

    где w- угловая частота; Фm и Вm — соответственно амплитудные значения магнитного потока и магнитной индукции.

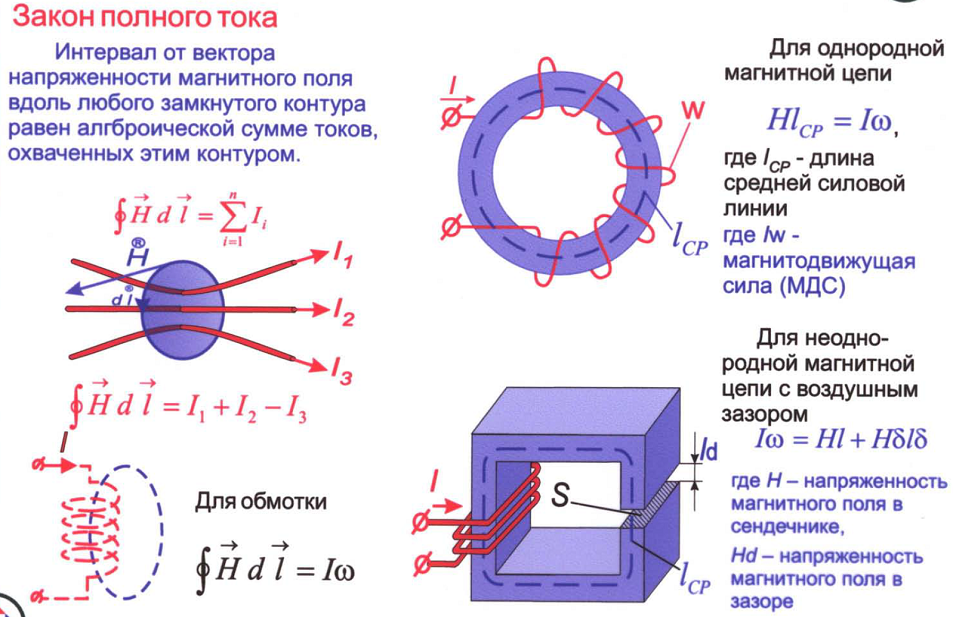

    Закон полного тока

     С помощью закона полного тока определяется зависимость напряженности магнитного поля от величины силы токов, которые данное поле возбуждают. Этот закон выводится на основании большого числа опытов.

    Закон полного тока гласит, что интеграл от напряженности магнитного поля по некоторому замкнутому контуру равен алгебраической сумме токов, входящих в этот контур: при этом положительными считаются токи, магнитное поле которых совпадает с направлением обхода контура. Интеграл в законе полного тока называется циркуляцией вектора напряженности. F — намагничивающая сила тока.

    Для определения направления магнитного поля тока также используют мнемоническое правило буравчика: если направление тока совпадает с поступательным движением буравчика, то его вращательное движение совпадает с направлением магнитного поля данного тока. Магнитное поле нескольких токов, имеющих различное направление, определяется с учетом, что положительными являются токи, магнитные поля которые имеют то же направление, что и выбранное положительное направление.

    Сильные магнитные поля возбуждаются при помощи катушки из изолированной проволоки. Учитывая, что намагничивающая сила каждого из витков приравнивается к его силе тока, то для всей катушки намагничивающая сила определится формулой: F = In, где n — количество витков в катушке.

    По закону полного тока напряженность магнитного поля рассматривается как намагничивающая сила, которая приходится на единицу длины магнитной линии. В случае, если физические условия рядом с рассматриваемой магнитной линией меняются, напряженность магнитного поля будет определяться с помощью деления намагничивающей силы на длину магнитной линии.

    Если рассматривается прямой ток, магнитные линии направлены по окружности, которая охватывает провод. В произвольной точке этого магнитного поля, которая находится на некотором расстоянии х от провода, длина окружности магнитной линии определяется формулой 2?x.
