Как заменить вводной кабель и кто должен оплачивать работу? | samelectrik.ru

Вводной кабель — основа всей энергосистемы вашего жилья. Именно от него зависит возможность подключения новых приборов, а также безопасность работы уже существующих. В старом фонде часто возникает необходимость замены вводного кабеля. Рассмотрим, как это сделать, а также узнаем, кто должен оплачивать эти работы.

Зачем менять вводной кабель? Причин может быть несколько:

  • Срок эксплуатации кабеля истек, и он уже не отвечает требованиям безопасности, а также новой потребности в мощности. Количество электроприборов, на которые рассчитывалась проводка в 70-80-е годы, серьезно отличается от того, что мы видим в квартирах сейчас. Если раньше речь в основном шла о подключении утюга и телевизора, то теперь возникает необходимость использования оборудования с достаточно мощными нагревателями — посудомоечных и стиральных машин, бойлеров и так далее.
  • Сам кабель в порядке, но его сечение не рассчитано на новую нагрузку, о которой идет речь выше. В таком случае требуется замена вводного кабеля на более «толстый».
  • Необходимость сделать в квартире свой распределительный щит. В старых домах его часто попросту нет, а на вводе в квартиру порой стоит единственный автомат, к тому же безнадежно устаревший. Свой распредщит позволит создать в схеме электроснабжения несколько групп, поставить УЗО или дифавтоматы, которые сделают проживание в квартире гораздо более безопасным, в том числе для детей.

Начать замену вводного кабеля нужно с согласования этой процедуры с энергосбытом, так как вам придется отключать опломбированный счетчик. Не исключено, что вам предложат воспользоваться услугами квалифицированного электрика, а не делать работы самостоятельно. Оцените свои силы здраво: возможно, и правда стоит пригласить специалиста.

Самый простой вариант замены кабеля — пробурить в стене от подъезда в квартиру отверстие и затащить через него новый кабель, защитив его, например, пластиковой трубой.

Более сложная схема предполагает штробление стен в подъезде и квартире или же поиск уже существующей штробы со старым кабелем. В такой ситуации потребуется восстановление стен.

Помните, что старый кабель, если вы решаете оставить его в стенах, необходимо заизолировать на концах.

В частном доме заменить вводной кабель сложнее. Обычно для подвода электричества здесь используется самонесущий изолированный провод с алюминиевыми жилами марки СИП. Кабель имеет горючую и очень токсичную оболочку, прокладывать его «по дереву», а тем более заводить в сам дом запрещено. На вводе в дом следует устроить переход с СИП на медный кабель, такой переход выполняется при помощи специальных прокалывающих зажимов. Ввод в здание через деревянную стену обустраивается в металлической втулке, в качестве которой используется толстостенная труба (основание — глава 2.1. ПУЭ, п. 2.1.58 и п. 3.18 СНиП 3.05.06-85).

Кстати, замена вводного кабеля, в частном доме или квартире, выполняется за счет владельца жилья. Исключение составляет плановая замена ввода или модернизация сети электроснабжения.

Электрокабель для осуществления ввода в квартиру. Правильный расчет

Необходимо знать, что электропроводник, по которому производится ввод электричества в дом – один из самых ответственных промежутков проводки и к его организации стоит подходить максимально точно. В-первую очередь, речь идет о том, что на кабель ложится общая нагрузка, рассчитанная на все электроприборы в доме, с запасом. Соответственно, необходимо верно подобрать провод, исходя из предварительного подсчета количества элекроприборов, их мощности. Основное внимание необходимо уделить выбору правильного сечения.

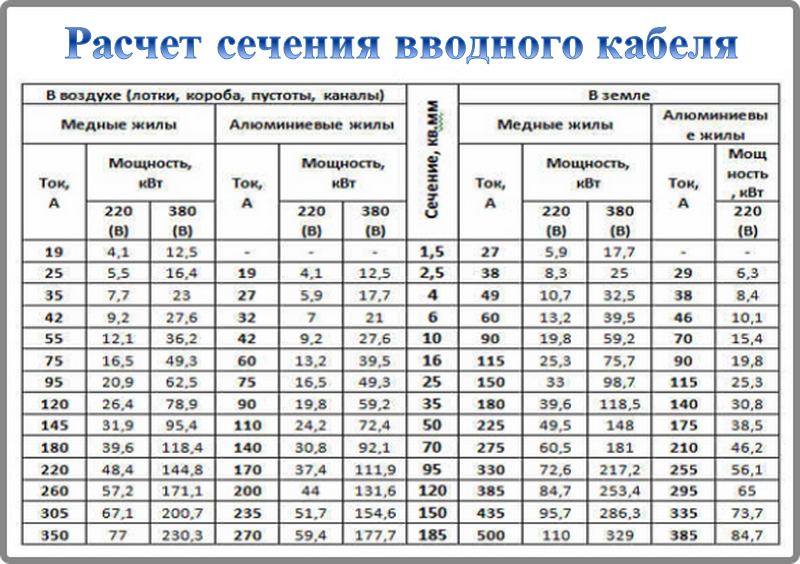

Соотношение диаметра и мощности

Максимальная величина электротока, которую может провести провод через электропроводящие жилы без нагрева, напрямую зависит от его сечения. То есть, чем больше по толщине проводник, тем большую мощность электричества он может проводить. При нагрузке, выше нежели максимально допустимая величина, проводниковое изделие будет нагреваться, а это чревато неприятными последствиями в виде нагрева изоляционного слоя, перегорания, возгорания и т.

п.
То есть, диаметр кабеля для ввода в квартиру должен соответствовать количеству киловатт в максимально допустимых значениях, необходимых для обеспечения квартиры электроэнергией. Большее сечение позволяет включать одновременно максимальное количество приборов, работающих от сети.
Вводной кабель всегда подбирают максимально точно, с расчетом на будущее увеличение количества пользователей, полной безопасности здоровья людей и сохранности имущества.

Как рассчитать

Накопленный опыт позволяет поэтапно и точно подобрать диаметр вводного провода.
На первом этапе, еще в процессе проектирования или строительства, специалист составляет перечень электроприборов, которые в будущем будут использоваться в помещении. Конечно, в данном случае учитываются факторы дальнейшего увеличения количества техники, то есть, планирование на будущее.

В таблице приведен список электроприборов и инструмента с указанием их средней мощности. Таким образом, гораздо проще подсчитать нужное значение.


Далее все выбранные позиции суммируются для получения конечного результата. Дополнительно прибавляется количество кВт, которые потребуются на осветительные приборы. Данная величина зависит от площади квартиры или дома, а также от яркости освещения, что можно выяснить из дизайн-проекта.

В результате, общая сумма – это мощность, необходимая нам при условии, что все приборы и освещение в жилом помещении включены одновременно. Согласитесь, такая ситуация встречается крайне редко и как показывает опыт, в один и тот же момент подключаются к сети максимум 75 % техники. Полученный результат множим на коэффициент в 0,75 и получаем основу для расчета сечения проводника.
Электрокабель может изготавливаться с алюминиевыми или медными токоведущими жилами. Конечно, медь считается более надежным материалом и применяется намного чаще.
Ничего изобретать не нужно, так как есть специальные соотношения в виде формул, где соотносится мощность (максимально допустимый ток) и диаметр сечения медного проводника.
Для стандартных диаметров уже есть готовые размеры мощности и тока с учетом переменного или постоянного напряжения, приведенные в таблице.


Пример расчета:
Допустим, что общая мощность всех приборов и источников света для квартиры составила 16 кВт. При применении коэффициента 0,75, точное число соответствует величине в 12 кВт. Значит, нам нужен кабель с показателем мощности не менее 12 кВт. Выбор очевиден – подойдет кабель сечением 10 мм, с максимальным током в 75 А и мощностью в 15,4 кВт при наличии напряжение 220 Вольт. Небольшой перебор по сечению дает необходимый запас на будущее и позволит увеличить срок эксплуатации.

Не стоит слишком превышать максимально необходимую мощность, чтобы не переплачивать лишних денег, а также не превысить мощность внутренней проводки в целях безопасности.

Дополнительные меры

Вводной провод требует установки качественного автомата. Таким образом, при повышении тока сверх допустимых нагрузок, устройство будет отключать электроснабжение. Автомат подбирается с чуть меньшим номиналом, нежели для входного провода. Это позволит дополнительно обезопасить потребителей.
Чтобы учесть все тонкости подбора и расчета мощности проводника на вводе в квартиру, лучше доверить выполнение работы профессиональным электрикам.

Автор: МЕГА КАБЕЛЬ

Выход кабеля из земли на стену


Защита кабелей от механического повреждения — Охрана труда и промышленная безопасность — Энергетика — Каталог статей

Бронированные и небронированные кабели внутри помещений и снаружи в местах, где возможны механические повреждения (передвижение автотранспорта, грузов и механизмов, доступность для неквалифицированного персонала), должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле. ( СНиП 3.05.06-85 «Электротехнические устройства» п. 3.63. )

ПУЭ п. 2.3.15 кабели (в т.ч. бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц) д.

б. защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле

ПУЭ

2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или площадки обслуживания.

Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.

В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.

ГОСТ Р 50571.5.52-2011 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки

522.6 Удары (AG)
522.6.1 Следует выбирать и монтировать электропроводку так, чтобы свести к минимуму повреждения от механических внешних воздействующих факторов, таких как удары, проникновение инородных тел или сжатие во время монтажа, эксплуатации или обслуживания.

522.6.2 В стационарных установках, где могут произойти воздействия ударов средней жесткости (AG2) или высокой жесткости (AG3), защита должна быть обеспечена:

— механическими характеристиками электропроводки; или
— выбором ее месторасположения; или
— путем дополнительной местной или общей механической защиты; или
— комбинацией вышеназванных методов.
Примечания
1. Например, области под полом в зонах работы автопогрузчиков.
2. Дополнительная механическая защита может быть достигнута при использовании соответствующей кабельной арматуры (коробов, труб).

522.6.3 Кабель, установленный под полом или над потолком, должен быть смонтирован таким образом, чтобы исключить повреждения от контакта с полом или потолком и/или элементами для их фиксации.

522.6.4 Уровень защиты электрооборудования должен сохраняться после присоединения кабелей и проводников.

522.8 Другие механические воздействия (AJ)
522.8.1 Электропроводка должна быть выбрана и смонтирована таким образом, чтобы предотвращалось повреждение оболочки и изоляции кабелей или изолированных проводников, а также их присоединений в процессе монтажа и эксплуатации.
Использование силиконовых смазок для затяжки и монтажа кабелей и проводов в трубах, размещения в кабельных и специальных кабельных коробах, кабельных лотках и кабельных лестницах не допускается.

522.8.2 При скрытой электропроводке в строительных конструкциях трубы или специальные кабельные короба должны быть полностью смонтированы для каждой цепи до затяжки в них изолированных проводов или кабелей.

522.8.3 Радиус изгибов проводов и кабелей должен быть таким, чтобы не наносить им повреждений при затяжке.

522.8.4 При прокладке проводов и кабелей на поддерживающих конструкциях с опорой расстояние между опорами должно быть таким, чтобы исключить повреждение проводов и кабелей от собственного веса.
Примечание — Электродинамические силы, возникающие при коротких замыканиях, следует учитывать для одножильных кабелей с площадью поперечного сечения более 50 мм .

522.8.5 Для мест, где электропроводка подвергается постоянному (например, растягивающему усилию на вертикальных участках трассы от собственного веса), следует выбирать соответствующий тип кабеля или проводника необходимого сечения и метод монтажа, с тем чтобы исключить повреждение проводников и кабелей от их собственного веса.

522.8.6 В электропроводке, в которой предусматривается затягивание и вытягивание проводов или кабелей, должны быть применены соответствующие средства доступа для выполнения такой операции.

522.8.7 Электропроводка в полах должна быть соответственно защищена с целью исключения ее повреждений при нормальной эксплуатации пола.

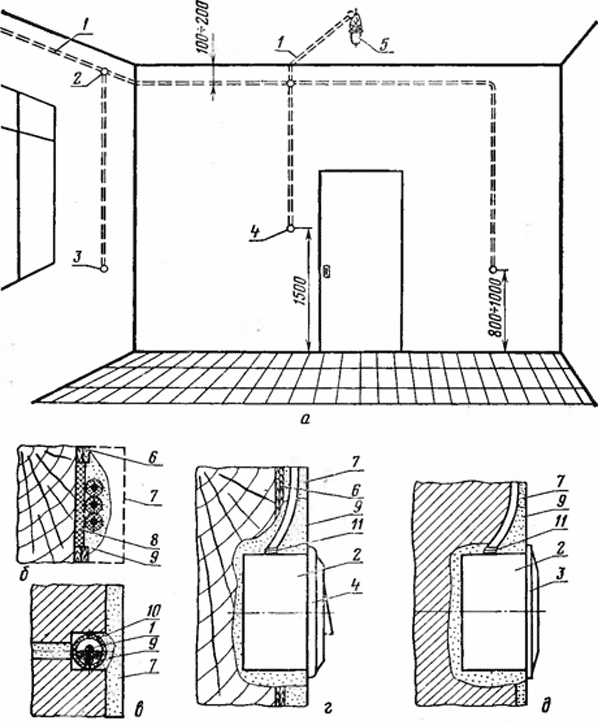

Электропроводки, жестко закрепляемые и заделываемые в стены, должны располагаться горизонтально, вертикально или параллельно кромкам стен помещения.

522.8.8 Электропроводки, проложенные в строительных конструкциях без крепления, допускается располагать по кратчайшему пути. Электропроводки в потолках допускается располагать по кратчайшему пути.

522.8.9 Электропроводки должны быть смонтированы так, чтобы избегать приложения механических усилий к проводникам и соединениям.

522.8.10 Кабели, трубы или специальные короба, проложенные в земле, должны быть обеспечены защитой от механического повреждения или быть проложенным под землей на глубине, которая минимизирует риск такого повреждения. Проложенные под землей кабели должны быть отмечены кабельными покрытиями или подходящей сигнальной лентой. Проложенные под землей трубы и специальные короба должны быть соответственно идентифицированы.
Примечания
1. Требования к проложенным под землей трубам приведены в МЭК 61386-24.
2. Механическая защита может быть обеспечена при использовании труб, проложенных в земле согласно МЭК 61386-24, или при использовании бронированных кабелей или другими соответствующими методами, такими как укрытие плитами.

522.8.11 Кабельные полки и их внешние оболочки не должны иметь острых кромок, могущих повредить кабели или изолированные проводники.

522.8.12 Кабели и проводники не должны быть повреждены средствами фиксации.

522.8.13 Кабели, шины и другие электрические проводники, которые проходят через температурные швы, должны быть выбраны и установлены таким образом, чтобы их перемещение не вызывало повреждений электрооборудования, например использование гибкого проводного соединения.

522.8.14 Если электропроводка проходит через перегородку, она должна быть защищена от механических повреждений, например металлической оболочкой или применением бронированных кабелей, или при помощи трубы, или уплотнительного кольца.
Примечание — Не допускается прохождение электропроводки через элемент строительной конструкции, который предназначен для того, чтобы воспринимать нагрузку, если целостность воспринимающего нагрузку элемента нельзя гарантировать после воздействия нагрузки.

www.xn--80affsqimkl5h.xn--p1ai

Подземный ввод электропитания в деревянный дом

Вместо вступления

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

  • Рытье траншеи от опоры до дома и её оборудование;
  • Проход (отверстие) фундамента внутрь дома;
  • Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
  • Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее  1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

  • Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми  трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

  • Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
  • Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

  • На дне траншеи не должно быть кореньев, строительного мусора.
  • На дне траншеи делается песчаная подушка.
  • Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

  • Через фундамент;
  • Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3. 05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

Выводы
  • Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
  • Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
  • Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
  • Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Видео статьи: Укладка кабеля в траншее, лента защино-сигнальная
