В розетках какой ток постоянный или переменный: В розетке постоянный ток или переменный

Содержание

Что такое переменный ток (AC) и постоянный ток (DC) и их применение

Оба типа переменного и постоянного тока описывают два типа протекания тока в цепи. В постоянном токе электрический заряд или ток течет в одном направлении. В переменном токе электрический заряд периодически меняет направление. Напряжение в цепях переменного тока также иногда меняется на противоположное, потому что ток меняет направление. Большая часть цифровой электроники которые вы создаете с помощью DC. Тем не менее, некоторые концепции переменного тока легко понять. Большинство домов подключены к сети переменного тока, поэтому, если вы хотите подключить свой проект мелодии Тардис к розетке, вам потребуется преобразовать переменный ток в постоянный . У переменного тока также есть некоторые полезные свойства, такие как возможность преобразовывать уровни напряжения с помощью одного компонента, например, трансформатора, поэтому изначально мы должны выбрать средства переменного тока для передачи электричества на большие расстояния.



Что такое переменный ток (AC)

Переменный ток означает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током. AC используется для питания домов, зданий, офисов и т. Д.


Генерация переменного тока

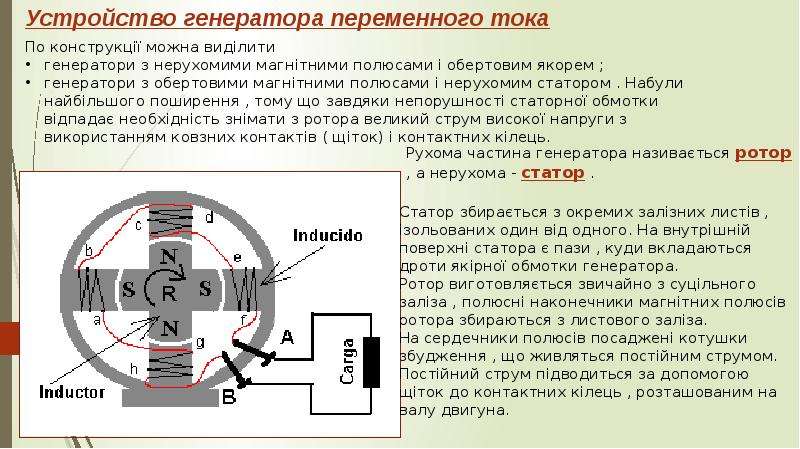

Переменный ток может быть произведен с помощью устройства, называемого генератором переменного тока. Это устройство особого типа электрический генератор предназначен для выработки переменного тока.



Генерация переменного тока

Проволочная петля вращается внутри магнитного поля, которое индуцирует ток вдоль провода. Вращение провода происходит от различных ресурсов, таких как паровая турбина, ветряная турбина, проточная вода и так далее. Поскольку провод периодически поворачивается и меняет магнитную полярность, напряжение и ток на проводе чередуются. Вот небольшая анимация, демонстрирующая этот принцип:


Чтобы генерировать переменный ток в наборе водяных труб, мы подключаем механические характеристики поршня, который перемещает воду в трубах вперед и назад (наш «переменный» ток).

Формы волны

Переменный ток может иметь разные формы волны, если ток и напряжение чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения, в течение длительного времени мы можем увидеть несколько различных форм сигналов. Синусоидальная волна — наиболее распространенный тип переменного тока. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.


Синусоидальная волна

Другие формы переменного тока включают прямоугольную волну и треугольную волну. Прямоугольные волны часто используются в цифровой и переключающей электронике, а также используются для тестирования их работы.

Квадратная волна

Треугольные волны полезны для тестирования линейной электроники, такой как усилители.

Треугольная волна

Описание синусоидальной волны

Нам часто нужно описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоиду. Синусоидальная волна состоит из трех частей: частоты, амплитуды и фазы.

Рассматривая только напряжение, мы можем описать математическое уравнение синусоидальной волны:

V (t) = Vp sin (2πft + Ø)

V (t) — это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени.

VP — амплитуда. Это описывает максимальное напряжение, которое наша синусоида может достигать в любом направлении, означает, что наше напряжение может быть + VP вольт, -VP вольт.

Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

2π — это константа, которая преобразует частоту из циклов или герц в угловую частоту (радиан в секунду).

f указывает частоту синусоидальной волны. Это указывается в герцах или единицах в секунду.

t — наша зависимая переменная: время (измеряется в секундах). Со временем меняется и форма нашего сигнала.

φ описывает фазу синусоидальной волны. Фаза — это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360 и измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °. Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение

V (t) = 170 sin (2π60t)

Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую ​​как Desmos.

Приложения

Розетки для дома и офиса почти всегда используются в сети переменного тока. Это связано с тем, что создание и транспортировка переменного тока на большие расстояния относительно просты. При высоких напряжениях, например, более 110 кВ, при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовать из высокого напряжения с помощью трансформаторов.

AC также способен приводящие в действие электродвигатели . Двигатели и генераторы — это одно и то же устройство, но двигатели преобразуют электроэнергия в механическую энергию. Это полезно для многих крупных бытовых приборов, таких как холодильники, посудомоечные машины и т. Д., Которые работают от переменного тока.

Что такое постоянный ток (DC)

Постоянный ток означает однонаправленный поток электрического заряда. Он производится из таких источников, как батареи, источники питания, солнечные элементы, термопары или динамо-машины. Постоянный ток может течь в проводнике, таком как провод, но также может течь через изоляторы, полупроводники или вакуум, как в электронных или ионных пучках.

Генерация постоянного тока

DC может быть создан несколькими способами

  • Генератор переменного тока, оснащенный устройством, называемым «коммутатор», может производить постоянный ток.
  • Преобразование переменного тока в постоянный с помощью устройства, называемого «выпрямителем».
  • Батареи обеспечивают постоянный ток, который образуется в результате химической реакции внутри батареи.

Используя нашу аналогию с водой снова, DC подобен резервуару с водой со шлангом на конце.

Генерация постоянного тока

Бак может выталкивать воду только в одну сторону: из шланга. Как и в случае с нашей батареей постоянного тока, когда резервуар пуст, вода больше не течет по трубам.

Описание DC

Постоянный ток определяется как «однонаправленный» поток тока, и ток течет только в одном направлении. Напряжение и ток могут изменяться в течение длительного времени, поэтому направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, батарея обеспечивает 1,5 В, что можно описать математическим уравнением как:

V (t) = 1,5 В

Если мы построим график с течением времени, мы увидим постоянное напряжение

Участок ДЦ

Приведенный выше график означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. На самом деле батарея будет медленно разряжаться, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

Приложения

Все проекты электроники и запчасти для продажи на SparkFun работают на DC. Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

  • Сотовые телефоны
  • Фонари
  • D&D Dice Gauntlet на основе LilyPad
  • Телевизоры с плоским экраном (переменный ток переходит в телевизор, который преобразуется в постоянный ток)
  • Гибридные и электромобили

Таким образом, это все о том, что такое переменный ток, постоянный ток и их применения. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые сомнения относительно этой концепции или каких-либо электрические и электронные проекты , пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже. Вот вам вопрос, в чем разница между переменным током и постоянным током ?

Фото:

Сравнить постоянный и переменный ток. Преобразователь постоянного тока в переменный.

Какой ток в бытовых розетках

Говоря о постоянном токе (см. раздел «Про ток»), мы выяснили, что он протекает в одном направлении — от плюса источника к минусу(так было принято, хотя на самом деле наоборот). Однако в большинстве случаев приходится иметь дело с током переменным. При переменном токе электроны движутся не в одном направлении, а попеременно то в одном, то в другом, меняя свое направление. Поэтому, когда осветительная лампа включена, электроны в ее накаленной нити(да и в проводах тоже)движутся то в одну, то в другую сторону. Это движение условно показано на рис.1 и рис.2. Попробуйте пробежаться то в одну, то в другую сторону. Нетрудно догадаться, что при таком движении, прежде чем изменить направление движения, нужно сначала его замедлить, потом застыть на месте, а уж потом ринуться в другую сторону. Какая взаимосвязь с током? Перед тем как изменить движение, электроны должны притормозить(всё это мы рассматриваем в замедленном времени). Значит ток уменьшится, а лампа должна уменьшить яркость.

А уж когда они остановятся перед изменением движения — и вовсе должна погаснуть. Но мы этого не видим. Почему? Потому что накаленная нить имеет тепловую инертность и за долю секунды не может остыть. Поэтому мигания мы не видим. Однако, каждый из нас слышал жужжание работающего трансформатора, что и связано с попеременным направлением движения тока.

А теперь стоит задуматься. Означает ли это, что за долю секунды электроны от электростанции доходят до дома, а за следующую долю секунды — обратно? Ранее, в разделе«Про ток» мы выяснили, что электрическое поле в проводниках распространяется со скоростью 300000км/с., а сами электроны движутся в проводниках со скоростью примерно 0,1мм/с. Но за 1/100 часть секунды (именно столько длится один полупериод, в течение которого электроны движутся в одну сторону) электроны только успевают переместиться в одном направлении, как электрическое поле начнет действовать в противоположном направлении. Вот почему электроны отклоняются то в одну, то в другую сторону и не покидают, так сказать, предела наших жилищ.

То есть, у вас в доме(квартире) есть свои «домашние» электроны. Если мы могли бы замедлить время и включили бы в розетку вольтметр параллельно нагрузке, т.е. лампе (рис.3) или амперметр последовательно через нагрузку (рис.4), то увидели бы как стрелка прибора плавно изменяет свое показание от нуля до максимального значения при замере напряжения (рис.3) или тока (рис.4). На рисунке рядом это продемонстрировано. В действительности мы, конечно, этого не увидим. Причина в инертности стрелки, из-за которой она не может произвести сотню за секунду. Кстати, к рис.3 и рис.4 приведен пояснительный рис.5, где уж точно без особых усилий можно увидеть, как подключаются вольтметр и амперметр при измерении напряжения и тока в электрической цепи. Где вольтметр, а где амперметр, я думаю, можно без труда догадаться. На схемах они обозначаются как V и А соответственно.

Итак, первое, что необходимо знать — это то, что изменения тока и напряжения в электрической цепи происходят по так называемому синусоидальному закону.

Второе — любое синусоидальное колебание (ток или напряжение) характеризуются следующими важными величинами:

Период Т — время совершения одного полного колебания. Половина этого времени называется полупериодом. Очевидно, что в один полупериод ток течет(ну или как мы оговаривали — электроны движутся) в одном направлении, которое условно можем принять за положительное, а в другой полупериод он течет в другом направлении, которое можем принять за отрицательное. На графиках положительный полупериод будет представлен верхней полуволной над осью Х, а отрицательный — нижней. Говоря про нашу сеть, можно указать, что период переменного тока Т = 1/50сек — 0,02сек.

Частота f — это число колебаний в секунду. Теперь давайте подсчитаем. Если одно колебание у нас происходит за время периода Т, которое равно 0,02сек, то тогда за одну секунду у нас произойдет 50 колебаний (1/0,02=50). А одно колебание представляет собой движение электронов сначала в одну сторону, потом в другую(два полупериода). Т.е. за 1сек электроны будут двигаться поочередно то в одну то в другую сторону 50раз. Вот вам и наша частота тока в сети, которая равна 50Гц (Герц).

Амплитуда — наибольшая величина тока(Imах) или напряжения (Umах=310В) за время периода Т. Очевидно, что за один период синусоидальный ток и напряжение достигают два раза своей максимальной величины.

Мгновенное значение — мы уже знаем, что переменный ток непрерывно изменяет свое направление и величину. Величина напряжения в данный момент называется мгновенным значением напряжения. Это же относится и к величине тока.

В качестве иллюстрации на рис.6 указаны несколько мгновенных значений (200В, 300В, 310В, — 150В, — 310В, — 100В) величины напряжения в электрической цепи в течение одного периода. Видно, что в начальный момент напряжение равно равно нулю, после чего постепенно нарастает до 100В, 200В и т.д. Достигнув максимального значения 310В, напряжение начинает постепенно уменьшаться до нуля, после чего изменяет свое направление и снова возрастает, достигая величины минус 310В (- 310В) и т.

д. Если кто-то с трудом может себе представить, что такое смена направления, может представить себе, что плюс и минус в розетке меняются местами — т.е. если мы условно примем ноль(землю) за минус, а фазу за плюс. И происходит это 50 раз в секунду. Ну, вот где-то примерно так…

Действующее значение

Итак, зададимся вопросом — а какому постоянному напряжению равно по своему действию наше переменное напряжение в сети, показанное на рис.6? Теория и практика показывают, что оно равняется постоянному напряжению величиной 220В — рис.7. Взять это на веру не так уж и сложно, поскольку несложно увидеть, что рассматриваемое в течение одного периода напряжение имеет значение 310В только в два момента, а в остальное время оно меньше. Так как наше синусоидальное напряжение изменяется непрерывно, то целесообразно было ввести такое понятие как —

действующее напряжение . Ведь именно по какому-либо конкретному значению напряжения(или тока), а не его меняющемуся значению мы можем «прикинуть» его силу.
Так вот, под действующим значением переменного тока (ну или напряжения) мы понимаем такой постоянный ток, который за то же самое время совершает ту же работу (или выделяет такое же количество тепла), что и данный переменный ток.

Поэтому, наша обыкновенная лампочка (или, например, обогревательный прибор) будет одинаково работать как при переменном напряжении, изменяющегося от нуля до 310В, так и при постоянном напряжении 220В. А 12-вольтовая лампочка будет одинаково светить как от источника переменного напряжения величиной 12В(изменяющегося от нуля до 16,8В), так и от любой батарейки или аккумулятора(а они являются, как известно, источниками постоянного напряжения).

Итак, запомните!!!
Электрический ток(напряжение), который периодически изменяет свое направление и величину, называется переменным током. Любой переменный ток характеризуется в основном своей частотой, амплитудой и действующим значением;
Приборы, предназначенные для измерения переменного тока, показывают его действующее значение;
Напряжение измеряют вольтметром(или комбинированным прибором — авометром), ток — амперметром(или комбинированным прибором — авометром). Также ток можно измерять так называемыми токовыми клещами . Служат они для бесконтактного измерения тока — рабочая часть прибора образует кольцо вокруг измеряемого провода и по величине электромагнитного поля, действующего на рабочую часть прибора, выводится информация на его небольшой дисплей о величине протекающего тока. Авометр — это комбинированный прибор(его в простонародье еще называют просто тестером), который полностью в своем техпаспорте называется ампервольтомметром и служит для измерения и тока, и напряжения, и сопротивлений. А цифровые модели могут измерять и частоту напряжения(тока), и емкости конденсаторов и другие вещи — это уж как задумает разработчик;
Зная значение (действующее) переменного напряжения, всегда можно узнать его максимальное значение (не забудьте — оно меняется по синусоидальному закону). А связь здесь такая —
Umax = 1,4U
, где U — действующее значение, а Umax- максимальное значение (амплитуда).

В электричестве есть два рода тока – постоянный и переменный. Устройства также требуют для питания один или другой вид тока. От этого зависит возможность их работы, а иногда и целостность после подключения к неправильному питанию. Чем отличается переменный ток от постоянного мы расскажем в этой статье, дав краткий ответ наиболее простыми словами.

Определение

Электрическим током называется направленное движение заряженных частиц. Так звучит определение из учебника по физике. Простыми словами можно перевести так, что у его составляющих всегда есть какое-то направление. Собственно, это направление и является определяющем в сегодняшнем разговоре.

Переменный ток (Alternative Current – AC) отличается от постоянного (Direct Current – DC) тем, что у последнего электроны (носители заряда) всегда движутся в одном направлении. Соответственно отличием переменного тока является то, что направление движения и его сила зависят от времени. Например, в розетке направление и величина напряжения, соответственно и сила тока, изменяется по синусоидальному закону с частотой в 50 Гц (50 раз за секунду изменяется полярность между проводами).

Для так сказать чайников в электрике изобразим это на графике, где по вертикальной оси изображена полярность и напряжение, а по горизонтальной время:

Красной линией изображено постоянное напряжение, оно остаётся неизменным с течением времени, разве что изменяется при коммутации мощной нагрузки или КЗ. Зелеными волнами показан синусоидальный ток. Вы можете видеть, что он протекает то в одну, то в другую сторону, в отличие от постоянного тока, где электроны всегда протекают от минуса к плюсу, а направлением движения электрического тока выбран путь от плюса к минусу.

Если сказать по-простому, то разницей в этих двух примерах является то, что у постоянки всегда плюс и минус находятся на одних и тех же проводах. Если говорить о переменном, то в электроснабжении используют понятия фазы и нуля. Если рассматривать по аналогии с постоянкой, то фаза и ноль являются плюсом и минусом, только полярность меняется 50 раз в секунду (в США и ряде других стран 60 раз в секунду, а в самолётах более 400 раз).

Происхождение

Разница между AC и DC заключается в их происхождении. Постоянный ток можно получить из гальванических элементов, например, батареек и аккумуляторов.

Также его можно получить с помощью динамомашины – это устаревшее название генератора постоянного тока. Кстати с их помощью генерировалась энергия для первых электросетей. Мы об этом говорили в статье об , в заметках о войне идей между Теслой и Эдисоном. Позже так называли небольшие генераторы для питания велосипедных фар.

Переменный ток добывают также с помощью генераторов, в наше время в основном трёхфазных.

Также и то и другое напряжение можно получить с помощью полупроводниковых преобразователей и выпрямителей. Так вы можете выпрямить переменный ток или получить его же, преобразовав постоянный.

Формулы для расчета постоянного тока

Разницей между переменкой и постоянкой являются и формулы для расчетов процессов, происходящих в цепи. Так сопротивление рассчитываются по для участка цепи или для полной цепи:

E=I/(R+r)

Мощность также просто рассчитываются:

Формулы для расчета переменного тока

В расчётах цепей переменного тока разница в формулах обусловлена отличием процессов, протекающих в емкостях и индуктивностях. Тогда формула закона Ома будет для активного сопротивления.

Сегодня, если вы посмотрите вокруг, практически все, что вы видите, питается от электричества в той или иной форме.
Переменный ток и постоянный ток являются двумя основными формами зарядов, питающих наш электрический и электронный мир.

Что такое AC? Переменный ток может быть определен, как поток электрического заряда, который изменяет свое направление через регулярные промежутки времени.

Период / регулярные интервалы, при котором AC меняет свое направление, является его частотой (Гц). Морские транспортные средства, космические аппараты, и военная техника иногда используют AC с частотой 400 Гц. Тем не менее, в течение большей части времени, в том числе внутреннего использования, частота переменного тока устанавливается на 50 или 60 Гц.

Что такое DC? (Условное обозначение на электроприборах) Постоянный ток является током (поток электрического заряда или электронов), который течет только в одном направлении. Впоследствии, нет частоты связанной с DC. DC или постоянный ток имеет нулевую частоту.
Источники переменного и постоянного тока:

АС: Электростанции и генераторы переменного тока производят переменный ток.

DC: Солнечные батареи, топливные элементы, и термопары являются основными источниками для производства DC. Но основным источником постоянного тока является преобразование переменного тока.

Применение переменного и постоянного тока:

АС используется для питания холодильников, домашних каминов, вентиляторов, электродвигателей, кондиционеров, телевизоров, кухонных комбайнов, стиральных машин, и практически всего промышленного оборудования.

DC в основном используется для питания электроники и другой цифровой техники. Смартфоны, планшеты, электромобили и т.д.. LED и LCD телевизоры также работают на DC, который преобразовывается от обычной сети переменного тока.

Почему AC используется для передачи электроэнергии. Это дешевле и проще в производстве. AC при высоком напряжении может транспортироваться на сотни километров без особых потерь мощности. Электростанции и трансформаторы уменьшают величину напряжения до (110 или 230 В) для передачи его в наши дома.

Что является более опасным? AC или DC?
Считается, что DC является менее опасным, чем AC, но нет окончательного доказательства. Существует заблуждение, что контакт с высоким напряжением переменного тока является более опасным, чем с низким напряжением постоянного тока. На самом деле, это не о напряжении, речь идет о сумме тока, проходящего через тело человека. Постоянный и переменный ток может привести к летальному исходу. Не вставляйте пальцы или предметы внутрь розеток или гаджетов и высокой мощности оборудования.

Очень давно, учеными был изобретен электрический ток. Первым изобретением был постоянный. Но в последующем, проводя в своей лаборатории опыты, Никола Тесла изобрел переменный ток. Между ними было и есть много различий, согласно которым один из них используется в слаботочной аппаратуре, а другой имеет возможность преодолевать различные расстояния с небольшими потерями. Но многое зависит от величин токов.

Ток переменный и постоянный: разница и особенности

Отличие переменного тока от постоянного, можно понять исходя из определений. Для того чтобы лучше разобраться в принципе работы и особенностях, необходимо знать следующие факторы.

Основные отличия:

  • Движение заряженных частиц;
  • Способ производства.

Переменным, называют такой ток, в котором заряженные частицы, способны изменять направление движения и величину в определенное время. К главным параметрам переменного тока относят его напряжение и частоту.

В настоящее время, общественные электрические сети и различные объекты, используют переменный ток, с определенным напряжением и частотой. Данные параметры определяются оборудованием и устройствами.

Обратите внимание! В бытовых электросетях, используется ток величиной 220 Вольт и тактовой частотой 50 Гц.

Направление движения и частота заряженных частиц в постоянном токе неизменны. Данный ток для питания используют различные бытовые устройства, такие как телевизоры и компьютеры.

В связи с тем, что переменный ток, проще и экономичнее по способу производства и передачи на различные расстояния, он стал основой электрификации объектов. Производят переменный ток на различных электростанциях, с которых посредством проводников, то поступает к потребителю.

Постоянный ток, получают при преобразовании переменного тока или путем химических реакций (например, щелочная батарейка). Для преобразования, используют трансформаторы тока.

Какой уровень напряжения является допустимым для человека: особенности

Для того чтобы знать, какие значения электрического тока являются допустимыми для человека, составлены соответствующие таблицы, в которых указаны величины переменного и постоянного тока и время.

Параметры воздействия электрического тока:

  • Сила;
  • Частота;
  • Время;
  • Относительная влажность.

Допустимое напряжение прикосновения и ток, которые протекают через человеческое тело в различных режимах электроустановок, не превышают следующих значений.

Переменный ток 50 Гц, должен быть не более 2,0 Вольт и силой тока 0,3 мА. Ток с частотой 400 Гц напряжением 3,0 Вольт и сила тока 0,4 мА. Постоянный ток напряжением 8 и силой тока 1 мА. Безопасное воздействие тока с такими показателями, до 10 минут.


Обратите внимание! Если электромонтажные работы производятся при повышенных температурах и высокой относительной влажности, данные значения уменьшаются в три раза.

В электроустановках с напряжением до 100 Вольт, которые глухо заземлены, или изолирована нейтраль, безопасные токи прикосновения следующие.

Переменный ток 50 Гц с разбросом напряжения от 550 до 20 Вольт и силой тока от 650 до 6 мА, переменный ток 400Гц с напряжением от 650 до 36 Вольт, и постоянный ток от 650 до 40 Вольт, не должен воздействовать на тело человека в пределах от 0,01 до 1 секунды.

Опасный переменный ток для человека

Считается, что для жизни человека, переменный электрический ток наиболее опасен. Но это при условии, если не вдаваться в подробности. Многое зависит от различных величин и факторов.

Факторы, влияющие на опасное воздействие:

  • Продолжительность контакта;
  • Путь прохождения электрического тока;
  • Сила тока и напряжение;
  • Какое сопротивление тела.

Согласно правилам ПУЭ, самый опасный ток для человека, это переменный с частотой, которая варьируется в пределах от 50 до 500 Гц.

Стоит отметить, что при условии, сила тока не превышает 9 мА, то любой, может сам освободиться от токоведущей части электроустановки.

Если данное значение превышено, то для того чтобы освободиться от воздействия электрического тока, человеку нужно стронная помощь. Связано это с тем, что ток переменный, намного сильнее способен возбуждать нервные окончания, и вызывать непроизвольные судороги мышц.

Например, при касании токоведущей части устройства внутренней частью ладони, мышечная судорога будет сильнее сжимать кулак, с течением времени.

Почему еще переменный ток опаснее? При одинаковых значениях силы тока, переменный в несколько раз сильнее воздействует на организм.


Так как, переменный ток воздействует на нервные окончания и мышцы, то стоит понимать, что этим, том влияет и на работу сердечной мышцы. Из чего следует, что при контакте с переменным током, возрастает риск летального исхода.

Важным показателем, является сопротивление тела человека. Но при ударе переменным током с высокими частотами, сопротивление тела значительно снижается.

Какой величины опасен для человека постоянный ток

Опасным для человека, может быть и постоянный ток. Конечно переменный, в десятки раз опаснее. Но если рассматривать токи в различных величинах, то постоянный может быть намного опаснее переменного.

Воздействие постоянного тока на человека разделяют:

  • 1 порог;
  • 2 порог;
  • 3 порог.

При воздействии постоянного тока перового порога (ток ощутимый), начинают немного дрожать руки, и появляется легкое покалывание.

Второй порог (ток не отпускающий), в пределах от 5 до 7 мА, является наименьшим значением, при котором человек, не может освободиться от проводника самостоятельно.

Данный ток считается не опасным, так как сопротивление тела человека выше, чем его значения.

Третий порог (фибрилляционный), при значениях от 100 мА и выше, ток сильно воздействует на организм и на внутренние органы. При этом ток при данных значениях, способен вызвать хаотичное сокращение сердечной мышцы и привести к его остановке.

На силу воздействия, влияют и другие факторы. Например сухая кожа человека, обладает сопротивлением от 10 до 100 кОм. Но если касание произошло мокрой поверхностью кожи, то сопротивление значительно снижается.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

какой ток, dc что означает в электричестве

АС ток означает переменный электрический ток. Название связано с особенностью его протекания в электроцепи. Ему присуще изменение направления движения, величины – все характеристики противоположные напряжению постоянного значения (AD).

Направление движения переменного тока к розеткеИсточник imgsmail.ru

Что такое АС

Перевод аббревиатуры АС с английского обозначает Alternative Current (переменный ток). Соответственно DC, что читается как Direct Current, обозначает постоянное, текущее в одном направлении, напряжение. Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении.

Полезно! Электроток не меняющий в течение времени свою величину и направление называется постоянным.

Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот.

Синусоида постоянного и переменного токаИсточник yandex.net
Освещение участка загородного дома: виды, экономные варианты, требования и схемы

В отдельных случаях, например, музыкальные усилители, применяют различные формы волн. Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные (звуки или изображения). В отдельных случаях передача может осуществляться за счёт модуляции. Такой ток преимущественно чередуется с высокочастотными, что и отличает их от обычной передачи электроэнергии.

Отличие переменного от постоянного

Прежде всего постоянное напряжение должно генерироваться на подстанциях с относительно низким напряжением для предоставления потребителю (220В). Однако, при одновременном подключении нескольких приборов, суммарное значение возрастает. В этой ситуации, для передачи напряжения на большие расстояния, необходимо использовать толстый и дорогостоящий кабель. Только так можно получить возможность транспортировки тока на большие расстояния с минимальными потерями мощности.

Сравнительные характеристики переменного и постоянного токаИсточник electricvdome.ru

В примере с переменным, генерируемое электричество способно преодолевать большое расстояние с наименьшими потерями. С 1980 г. появилась возможность выпрямления трёхфазного электрического тока и его обратное преобразование.

Основным отличием AC напряжения от DC тока заключается в том, что последний показывает сравнительную стабильность. Под этим подразумевается, что он не изменяет частоту направления движения.

Полезно! Наиболее распространённой частотой в мире признаётся 50 Гц.

Из-за того, что движение постоянного тока течёт равномернее, направление протекания электронов осуществляется строго в одном направлении. Причем источник в данной ситуации имеет, как положительный, так и отрицательный полюс. Таким образом, постоянный ток преимущественно используют в высоковольтных линиях (для транспортировки на значительные расстояния). После преобразования в переменный, он передаётся в наши розетки.

Трансформатор, преобразующий постоянный в переменный токИсточник livejournal.com
Как спрятать провода на стене красиво: практичные и стильные идеи маскировки

Интересно! Перед тем как напряжение достигло пункта назначения (потребителя), оно попадает в трансформатор. Здесь оно преобразуется из высокого в более низкое, с соответствующим пониженным значением частности, приемлемое в использовании для бытовых нужд, и передаётся в квартиру, дом.

Чем опасен АС ток для человека

Как уже упоминалось, особенность АС напряжения заключается в равномерном протекании частиц от одного полюса к другому. В сравнении с DC током он считается менее опасным так как в большинстве случаев оказывает на человеческий организм спазматическое воздействие. Спазм проходит сразу после снятия напряжения, что снижает вероятность критических результатов.

Основные доводы опасности тока для организмаИсточник poyar-adm.ru

Однако отсутствие опасности для организма наблюдается только в случае малого значения постоянного тока. Чем больше его значение, тем возрастает вероятность критических последствий. Например, при контакте с напряжением, превышающем 500 В, ток может оказаться опаснее чем переменный. Однако в быту такие значения отсутствуют и используются в трансформаторах или подстанциях, доступ куда открыт только специально обученным людям.

Важно! Основное отличие воздействия высоковольтного тока на человека заключается в сильном отбрасывающем эффекте (в сравнении с переменным).

Что опаснее для человека

Для человеческого организма большую опасность представляет переменный АС. Под его воздействием происходит резкая фибрилляция сердечных желудочков. Но это не означает, что постоянный ток может считаться безопасным. Люди, попавшие под такое напряжение, получают тяжёлые травмы в результате отброса и механического удара.

Как определить напряжение домашней розеткиИсточник 220.guru
Эклектика в интерьере: как создать стильную и уютную комнату

Заключение

Резюмировать содержимое статьи можно так: переменный ток (АС) – это ток, который используется в домашних розетках. Постоянный (DC) – в высоковольтных линиях электропередач, приходящих на трансформаторные будки, где он и преобразовывается в привычные 220В переменного.

Бытовая электроэнергия – элементы, аккумуляторы, переменный ток, постоянный ток, 3-х контактная вилка, автоматический выключатель, предохранитель.

(пост. ток) – постоянный ток

  Элементы и батареи обеспечивают электрический ток, который всегда течет по цепи в одном и том же направлении, это называется постоянным током (постоянным током).

(переменный ток) – переменный ток

В Великобритании электрическая сеть подается при напряжении около 230 вольт и подается как (переменный) или переменный ток.Это означает, что ток течет в одном направлении, а затем в другом по цепи. Ток постоянно меняет направление (переменный), поэтому его называют (переменным) переменным током. В Великобритании частота сетевого электричества составляет 50 Гц , это означает 50 циклов в секунду.

Трехконтактный штекер.

Трехконтактная вилка содержит;

  • Синий нейтральный провод, на котором держится около 0 вольт.
  • Зелено-желтый провод заземления.
  • Коричневый провод под напряжением, который поочередно переключается между +230 вольт и -230 вольт.
  • Предохранитель (левая сторона на схеме).
  • Кабельный зажим в нижней части вилки для надежного удержания проводов.

Предохранители

Наиболее распространенные размеры предохранителей: 3А, 5А и 13А (электрическая плита может иметь предохранитель на 30А). Если величина тока, протекающего через предохранитель, превышает номинал предохранителя, провод внутри предохранителя нагревается и плавится, что отключает провод под напряжением от прибора. Предохранители дешевы, но работают медленнее, чем автоматические выключатели.

Провода заземления

Приборы в металлических корпусах заземляются заземляющим проводом. Некоторым приборам не требуется заземляющий провод, поскольку они имеют двойную изоляцию. Если возникает неисправность и заземляющий провод соединяется с металлическим корпусом прибора, ток начинает течь по заземляющему проводу. Дополнительный ток, проходящий через провод под напряжением, заставляет плавкую проволоку в предохранителе нагреваться и плавиться. Это отключит провод под напряжением и сделает прибор безопасным.

  Автоматический выключатель

Автоматические выключатели

работают намного быстрее, чем предохранители, но они намного дороже.

Есть два типа;

  • Автоматы защитного отключения (RCCB) , которые работают, обнаруживая разницу в токе между проводами под напряжением и нейтралью.
  • Автоматические выключатели защиты от утечки на землю (ELCB) , которые обнаруживают, когда ток протекает через заземляющий провод.

Осциллографы

Нас интересуют два элемента управления осциллографа:

  • Y-усиление в вольт/дел, 1 в/дел.
  • База времени во времени/делении, напр. 0,002 с/дел.

Вход подключен к земле ( ноль вольт ) и временная развертка отключена , осциллограмма представляет собой точку в середине экрана.

3 вольта от батареи постоянного тока ( коэффициент усиления Y установлен на 1 В/дел, временная развертка выключена ), осциллограмма представляет собой точку, которая перемещается на 3 квадрата (деления) вверх.

Вход подключен к земле ( ноль вольт ) и временная развертка включена , кривая отображается в виде горизонтальной линии в середине экрана.

3 вольта от батареи постоянного тока (усиление Y установлено на 1 В/дел, временная развертка включена), кривая отображается в виде горизонтальной линии на 3 квадрата выше середины.

3 вольта от источника питания переменного тока  ( коэффициент усиления Y установлен на 1 В/дел, временная развертка выключена ), кривая отображается в виде вертикальной линии длиной 6 квадратов.

3 вольта от источника питания переменного тока  ( коэффициент усиления Y установлен на 1 В/дел, временная развертка на 0,002 с/дел ), появляется синусоидальная кривая.

Пиковое напряжение (амплитуда) составляет 3 В.

Период времени (T) равен                       8 квадратов x 0,002 = 0,016 с.

Мы можем вычислить частоту (f) в герцах (Гц), используя приведенное ниже уравнение;



f = 1 разделить на 0,016 = 62,5 Гц

Разъемы питания

— Positronic The Science of Certainty

В электронике важна мощность. Разъемы питания служат важным связующим звеном между устройством и его источником питания.В бытовой электронике разъемы питания — это то, что вы подключаете к настенной розетке. Для целей данного обсуждения это не тот тип разъемов питания, который нас интересует. Наше внимание будет уделено разъемам питания для использования в небытовом оборудовании.

Разъемы питания Определены

Разъемы питания — это устройства, пропускающие через себя электрический ток с исключительной целью подачи питания на устройство (не поток данных, например, или что-то более сложное).Хотя его можно использовать со многими различными типами электроники, клиенты должны найти конкретный тип разъема, который лучше всего соответствует геометрии их электроники и электрическим потребностям.

Разъемы питания

могут работать как с переменным током (AC), так и с постоянным током (DC). Вилки и розетки переменного тока позволяют подключать устройства к основному источнику питания здания. Эти типы вилок и розеток различаются по напряжению, номинальному току, размеру и конструкции в зависимости от национальных стандартов страны, в которой вы находитесь.Разъемы постоянного тока имеют более стандартные типы, которые не являются взаимозаменяемыми, что предотвращает случайную попытку пользователей подключить несовместимую вилку и розетку. Их можно найти в электронных устройствах, автомобильных аксессуарах и аккумуляторных батареях, а также во многих других продуктах. Хотя это и не объективное измерение, разъем «высокой мощности» — это разъем, обычно способный выдерживать ток более 30 ампер.

ИСПОЛЬЗОВАНИЕ

Несмотря на то, что разъемы питания бывают разных форм и размеров, с различными возможностями, опциями и аксессуарами, назначение разъема питания всегда сводится к одному важному моменту: питанию.Эти соединители используются в основном для передачи энергии, и с этой задачей они справляются превосходно.

ПРОДУКТЫ

Positronic предлагает различные серии разъемов, чтобы вы могли найти разъемы питания, которые вам нужны. Все силовые разъемы Positronic отличаются низким контактным сопротивлением, экологически безопасной функцией, позволяющей экономить энергию за счет уменьшения количества энергии, преобразуемой в тепло во время работы.

Если вы ищете разъем, идеально подходящий для вашего приложения, создайте его самостоятельно с помощью нашей серии Scorpion.Отрегулируйте каждую деталь, чтобы сделать именно тот соединитель, который вам нужен. Разъем Scorpion можно настроить как разъем питания, сигнальный разъем или и то, и другое, и он предлагает почти безграничные комбинации. Идеально подходящие для достижения идеального сочетания размера, веса и мощности (SWaP), эти разъемы настолько универсальны, что вы сможете создать идеальный разъем питания для своих нужд.

Если вам нужен разъем питания для приложений, требующих идеального соединения вслепую (узнайте больше о разъеме для соединения вслепую), обратите внимание на серии Goldfish, Infinity, Great Golden и Scorpion.Эти разъемы идеально подходят для этой задачи и включают в себя опции для входных, сигнальных и выходных разъемов переменного/постоянного тока в одном корпусе. Некоторые разъемы питания имеют утопленные гнездовые контакты, что делает их «безопасными при прикосновении».

Или, если вы работаете в электронной промышленности и вам нужен интерфейс сверхвысокой мощности, рассмотрите семейства разъемов питания Infinity, Great Golden или Sumo. Разработанные для решения проблем проектирования систем, вызванных увеличением энергопотребления, эти серии предлагают пользователю множество вариантов, функций и размеров.

Наконец, давайте рассмотрим соединительную систему AutoShunt (серия PLZ), инновационную альтернативу закорачивающим блокам трансформаторов тока (ТТ). Несмотря на то, что этот разъем питания разработан с определенной целью, он также может использоваться в любых приложениях, требующих замыкания цепей. Он имеет обработанные контакты, доступные в широком диапазоне размеров проводов, и имеет номинальный ток 15 ампер на контакт. Это быстро, просто и снижает эксплуатационные расходы.

Питание 240 В переменного тока для мощных электроинструментов

Если вы собираетесь купить плазменный резак на 240 В или сварочный аппарат MIG или TIG, вы, вероятно, столкнетесь с очень распространенной проблемой. Вилка не подходит к вашей розетке. Вы можете решить эту проблему с помощью простого адаптера, но ваш первый шаг должен заключаться в том, чтобы узнать достаточно о питании 240 В, чтобы быть в безопасности. Как только вы хорошо усвоите информацию, представленную здесь, вы можете следовать моему самодельному проекту адаптера питания на 240 В.

Никакой плазменной резки, пока я не разберусь с этим! Фотографии и схемы Тима Дигана Читайте статьи из журнала прямо здесь на Make: . У вас еще нет подписки? Получите один сегодня.

Предупреждение: Эта информация даже не касается того, что знает лицензированный электрик.Электричество беспощадно, а у инспекторов разрешений редко бывает что-то большее. Всегда обращайтесь за профессиональной помощью при установке постоянных цепей, электропроводки или розеток в вашем доме или магазине.

Переменный ток  (AC) был решением Николы Теслы для передачи электроэнергии на большие расстояния. Вместо фиксированной полярности, как в постоянном токе (DC), полярность колеблется между положительной и отрицательной синусоидальной волной. В Соединенных Штатах это колебание совершается 60 раз в секунду (60 Гц).Напряжение — это амплитуда волны. Как и мощность постоянного тока, для работы переменного тока требуется разность потенциалов. Для вилок 120 В с двумя проводами разница между горячим проводом (подключенным к источнику электропитания) и нейтральным проводом (подключенным к источнику электропитания и к земле). Для цепей 240 В разность потенциалов возникает между двумя горячими проводами, сдвинутыми по фазе на 180° (см. рис. 1). Поскольку мы измеряем только по двум проводам, и 120 В, и 240 В обозначаются как однофазная мощность .(Редко можно найти трехфазное питание переменного тока в жилых помещениях).

Рис. 1. Осциллограммы переменного тока 120 В и 240 В.

Нейтраль и земля связаны, но выполняют разные роли. Нейтральный провод является обратным путем для цепей 120В. Он подключен к земле (заземлен) в нескольких точках на пути от генератора к розетке (см. рис. 2). Колебательный ток в горячих ответвлениях создает магнитные поля, вызывающие нежелательные токи в нейтральном проводе. Подключение нейтрали к земле стабилизирует сигнал.Многие электрические розетки также являются «розетками с заземлением», то есть имеют заземляющий провод. При нормальной работе заземляющий провод никогда не пропускает ток. Если горячий провод замыкает на землю (или на заземленный корпус), путь провода заземления имеет меньшее сопротивление, и через автоматический выключатель протекает больший ток, чем он рассчитан, что приводит к его срабатыванию и отключению питания. Заземляющий провод «привязан» к нейтральному проводу в коробке, чтобы обеспечить надежное соединение с землей.

Рис. 2. Общие компоненты распределения питания переменного тока

Существует много путаницы в отношении значений напряжения.Вы увидите ссылки на приборы на 220 В, 230 В, 240 В, а разъемы NEMA (Национальная ассоциация производителей электрооборудования) даже рассчитаны на 250 В. Несмотря на все эти разные цифры, все в значительной степени ссылаются на одно и то же: стандарт США на 240 В. (На самом деле в США есть пять стандартных напряжений для разных целей — 120 В, 208 В, 240 В, 277 В и 480 В — но мы будем придерживаться 240 В.)

Бытовые розетки 240 В обычно имеют три или четыре разъема, к которым подключаются два горячих провода 120 В и либо провод заземления, либо нейтральный провод, либо и то, и другое (см. рис. 3).Нейтральный провод позволяет устройству использовать только один из горячих проводов для устройств на 120 В, таких как часы или вентилятор. Пока в вашей розетке есть провода, необходимые для вашей вилки, подключить адаптер несложно. Первое, что нужно сделать, это определить тип розетки и понять, что она предоставляет.

Рис. 3. В розетках на 240 В используются комбинации одних и тех же проводов

. NEMA определяет не менее 20 типов 3- или 4-проводных разъемов на 240 В. Они обозначают их номером группы и номинальной силой тока.Разъемы с замком начинаются с «L», вилки заканчиваются на «P», а розетки заканчиваются на «R». (См. рис. 4)

Рис. 4. Стандарт именования разъемов NEMA

. Наиболее распространенными из них являются разъемы типа 6 (2-полюсные, 3-проводные заземляющие разъемы, имеющие два провода под напряжением и заземление) или разъемы типа 14 (3-контактные, 4-проводные разъемы, иметь два горячих провода, нейтраль и землю). Для большинства комбинаций типа и номинальной силы тока существуют версии с прямым лезвием и с фиксацией (см. рис. 5).

Рис. 5. Распространенные розетки NEMA 240 В

. Чтобы перейти от одного типа к другому, нам нужно ответить на два вопроса: «Какова сила тока?» и «Нужно ли мне нейтральное соединение?» Начнем с ампеража.

Никогда не подключайте оборудование к цепи, рассчитанной на меньшее потребление тока устройства. Восхитительное слово для этого — амбиция. Имейте в виду, что это означает мощность проводки, а также прерывателя. Если вы пытаетесь протянуть 45 А через цепь с проводом, рассчитанным на 30 А, провод становится нагревательным элементом. Всегда используйте провод с номиналом, равным или выше номинала автоматического выключателя. Прерыватель должен сработать, если вы попытаетесь потреблять больше тока, чем он рассчитан, но вы не хотите, чтобы ваше оборудование отключалось таким образом.(И я ненавижу доверять выключателям, чтобы не дать мне сгореть, так зачем их толкать?)

Как правило, безопаснее подключать устройство к цепи, которая потребляет меньший ток, чем мощность цепи. Единственный риск заключается в том, что оборудование может потреблять больше тока, чем рассчитано, прежде чем что-то сработает. Если вы создаете адаптер для преобразования розетки, рассчитанной на 50 А, в розетку, рассчитанную на 30 А, вам следует установить в адаптер прерыватель на 30 А, чтобы защитить ваше оборудование.

Рисунок 6: Преобразователь типа 14 в тип 6

Второй вопрос касается нейтрального провода.Поскольку у него есть все четыре провода, тип 14 можно преобразовать в тип 6 с такой же или меньшей силой тока (см. рис. 6). Тип 6 не может быть преобразован в тип 14, потому что у него нет нулевого провода, необходимого для типа 14 (см. рис. 7). Тип 14 может быть преобразован в две цепи 120 В, по одной от каждой из горячих ветвей, объединенных с нейтралью (см. Рисунок 8). Тип 6 не может преобразоваться в 120 В, потому что у него нет нейтрали, к которой можно привязать одну из горячих ножек.

Рис. 7. Тип 6 нельзя преобразовать в тип 14. Рис. 8. Тип 14 можно преобразовать в две цепи 120 В.Если у вас есть опыт работы с проводкой переменного тока, вы можете построить многие из них самостоятельно. В порыве разочарования я сделал себе адаптер, позволяющий использовать мою розетку 14-50R 50A RV с 6-50P, L6-30P, 14-50P, а затем я добавил две цепи 15A 120V (используя предварительно смонтированные розетки) (см. рис. 9). Возможно, вам не нужно что-то подобное, но знайте, что пока у вас есть услуга, вы можете настроить и запустить свое новое оборудование!

Рис. 9. Мой изготовленный на заказ адаптер

переменного и постоянного тока: в чем разница?

Почти все электричество, с которым вы сталкиваетесь, состоит из одного из двух типов токов.Переменный ток (AC) и постоянный ток (DC) имеют свои преимущества и недостатки. AC и DC имеют захватывающую и легендарную историю. И у AC, и у DC были свои сторонники, и они были втянуты в борьбу за превосходство и широкое общественное использование.

Что такое переменный ток?

AC означает переменный ток, переменный ток, в отличие от постоянного, может течь в обоих направлениях. Переменный ток также позволяет увеличивать или уменьшать напряжение с помощью трансформаторов.Это делает переменный ток идеальной формой электричества для эффективной передачи по линиям электропередач при высоком напряжении. Переменный ток также полезен для этой цели, поскольку он уменьшает количество энергии, теряемой на тепло и повышенное сопротивление.

Поскольку трансформаторы можно использовать только в системах переменного тока, все дома в Австралии работают от переменного тока. Переменный ток в большинстве домов и офисов имеет колебательное напряжение в форме синусоиды. Это означает, что трансформаторы могут использоваться для подачи правильного напряжения на каждый электрический прибор или розетку в доме.

Что такое постоянный ток?

DC Current или Direct Current обеспечивает непрерывный устойчивый электрический ток, всегда текущий в одном и том же направлении. Постоянный ток всегда течет по проводам от положительного к отрицательному выводу и постоянно в одном и том же направлении. Наиболее часто используемым примером постоянного тока является любой ток, протекающий от батареи. Следовательно, батареи имеют символы положительного и отрицательного заряда, обозначающие направление электрического потока.

Война токов:

Конкуренция между этими двумя системами передачи восходит к концу 1880-х годов, когда между двумя крупными противоборствующими энергетическими компаниями шла борьба за широкое внедрение собственных запатентованных энергетических систем. Эта борьба за господство на рынке ведет к пропаганде и кампаниям по дезинформации.

Томас Эдисон владел значительным количеством патентов на свои изобретения, но все его патенты относились к системам постоянного тока. Эдисон стремился продемонстрировать опасность переменного тока.Эдисон выразил мнение, что системы переменного тока обеспечивают электричество слишком высокого напряжения и слишком опасно для широкого коммерческого использования.

Чтобы попытаться сдержать распространение систем переменного тока на территориях, охваченных постоянным током, он провел ряд тревожных публичных демонстраций, демонстрирующих опасность переменного тока. На одном из таких показов Эдисон убил слона электрическим током в парке развлечений Кони-Айленд, чтобы показать, насколько опасным может быть переменный ток. В конце концов, системы переменного тока преобладали из-за более низкой стоимости и более высокой эффективности передачи энергии на огромные расстояния.

Современный день Как переменный, так и постоянный ток используются для разных целей

В настоящее время в разных приборах используются разные формы тока, а в некоторых устройствах одновременно используются оба типа тока. Однако все электричество, поступающее в дом, поступает в виде переменного тока. Переменный ток легче настроить на более низкое напряжение. Переменный ток позволяет всем розеткам и приборам получать правильный тип тока и правильное напряжение для их потребностей.

Во многих современных технологиях используется комбинация переменного и постоянного тока. Например, ноутбуки обычно работают от постоянного тока, но для зарядки аккумулятора им необходимо преобразовать сетевой переменный ток в постоянный. Переменный ток преобразуется из вилки в постоянный через маленькую коробочку в середине кабеля, поэтому его можно безопасно использовать на печатных платах внутри ноутбука, а также для зарядки аккумулятора ноутбука. Вот почему при использовании адаптера питания, ведущего к вашему ноутбуку, выделяется тепло.

Современные электрики должны иметь глубокие знания в области переменного и постоянного тока и настройки выпрямителей для преобразования переменного тока в постоянный.Они также должны обладать достаточным опытом, чтобы гарантировать, что все розетки в здании получат правильное напряжение, а электрическая система будет работать бесперебойно и безопасно. Это делает электрика невероятно образованной и квалифицированной профессией, особенно на уровне, необходимом для ремонта дома.

Традиционные лампы накаливания работают напрямую от сети переменного тока. Светодиодные лампы обычно выпрямляют мощность переменного тока, преобразуя ее в постоянный ток для работы. Источник питания должен быть настроен правильно, чтобы выпрямители работали должным образом, иначе в вашем доме может возникнуть риск отключения света или даже пожара.Вот почему, если вы планируете установить светодиодные светильники в своем доме, вам всегда следует обращаться к полностью обученному мастеру-электрику.

Еще одна причина, по которой вам всегда следует обращаться к опытному электрику, — обеспечение качества источника питания постоянного тока, который получает светодиодный светильник .

Добавить комментарий

Ваш адрес email не будет опубликован.
