Заземление здания | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Заземление зданий должно осуществляться в соответствии нормам ПУЭ, а именно главы 1.7. Также важными регулирующими документами являются ПТЭЭП и технический циркуляр «О заземляющих электродах и проводниках».

Лучше всего монтировать контур заземление зданий из специальных заводских комплектующих с хорошими антикоррозийными свойствами. Но если речь идет о сравнительно небольшом частном доме, контур заземление зданий можно сделать и самостоятельно, например по самой распространенной схеме «треугольник».

Рисунок 1. Контур заземления типа «треугольник»

В целом заземлители всегда монтируются в ряд или образуют определенную геометрическую фигуру — в зависимости от характеристик используемой для монтажа площади.

В каждом отдельном случае должен выполняться расчет заземления зданий, который помогает определить, какого сечения должен быть заземляющий проводник и каким именно будет контур заземления. Например, когда осуществляется заземление зданий и сооружений с минимальным количеством электрооборудования, требуемое сопротивление заземления может быть достигнуто и за счет единичного модульного глубинного заземлителя, благодаря чему объемы работ (в том числе и земляных) существенно уменьшаются. Ну а заземление зданий, характеризующихся большим энергопотреблением, должно выполняться через контур, в котором три и больше заземлителей.

Схема заземления здания в большинстве случаев сложностью не отличается. Она предполагает наличие забитого в землю контура заземления, от которого протянут проводник (например, провод ПВ или ПуГВ) к вводно-учетному (для частных особняков) или этажному (для квартирных и прочих многоэтажек) электрощиту и заводится на заземляющую шину. А уже от нее осуществляется заземление квартир или отдельных электроприборов. В целом схема заземления здания получается довольно простой, эффективной и удобной в реализации.

Рисунок 2. Упрощенная схема заземления и молниезащиты

Стоит отметить, что заземление зданий и сооружений часто сопряжено с проблемой невозможности размещения контура заземления на прилегающей территории. В таком случае контур можно забивать прямо в подвале заземляемого здания.

Нужно знать, что заземление зданий является важным для обеспечения их электробезопасности мероприятием, поэтому, не обладая должными знаниями и навыками, выполнять данную работу самостоятельно строго не рекомендуется.

Заземление в частном доме из гладкой арматуры и полосы стальной.



Стальная  гладкая арматура ,уголок и полоса

вполне подходящий материал для изготовления основного контура заземления.

Практика показывает, что для изготовления контура заземления в частном доме вполне подходит схема линейного заземления и схема треугольного заземления с использованием трех вертикальных заземляющих электродов.

 Схема линейного заземления используют как правило при недостатке места (территории) для размещения треугольного контура заземления вблизи частного дома, но не далее 10 метров от объекта.

Электрические характеристики у обоих схем практически идентичные, и зависят во многой степени от свойств грунта Вашего землевладения.

Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди . Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из рифленной  арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.

Рекомендуется применять арматуру гладкую не окрашенную с поперечным сечением не мене 1. 5кв см.,тоесть арматура А1(гладкая) диаметром 16 мм вполне подходит для заземления  электромонтажной системы частного домовладения.

Возьмите длину заземляющих электродов 3 метра, расстояние между ними 2,5 — 3 метра, не ошибетесь.

Из данной арматуры можно будет изготовить и вертикальные электроды с подводкой к дому, к выходу к дому (закрепить к фундаменту).К концу арматуры привариваете болт D 8 -10 мм., в дом к распредщитку заводите медный кабель, обжатый медными наконечниками.

Сопротивления изготовленного контура заземления для частного дома должно составлять от 10 Ом и ниже.

Пошаговая инструкция монтажа заземления своими руками

  1. Подземная часть заземлителя должна находиться от фундамента капитальных построек на расстоянии более одного метра.
  2. Вертикальный заземлитель необходимо вкопать в почву на глубину ниже уровня промерзания грунта или же уровня просыхания грунта (для южных широт), то есть на глубину, где поддерживается постоянный уровень влажности.

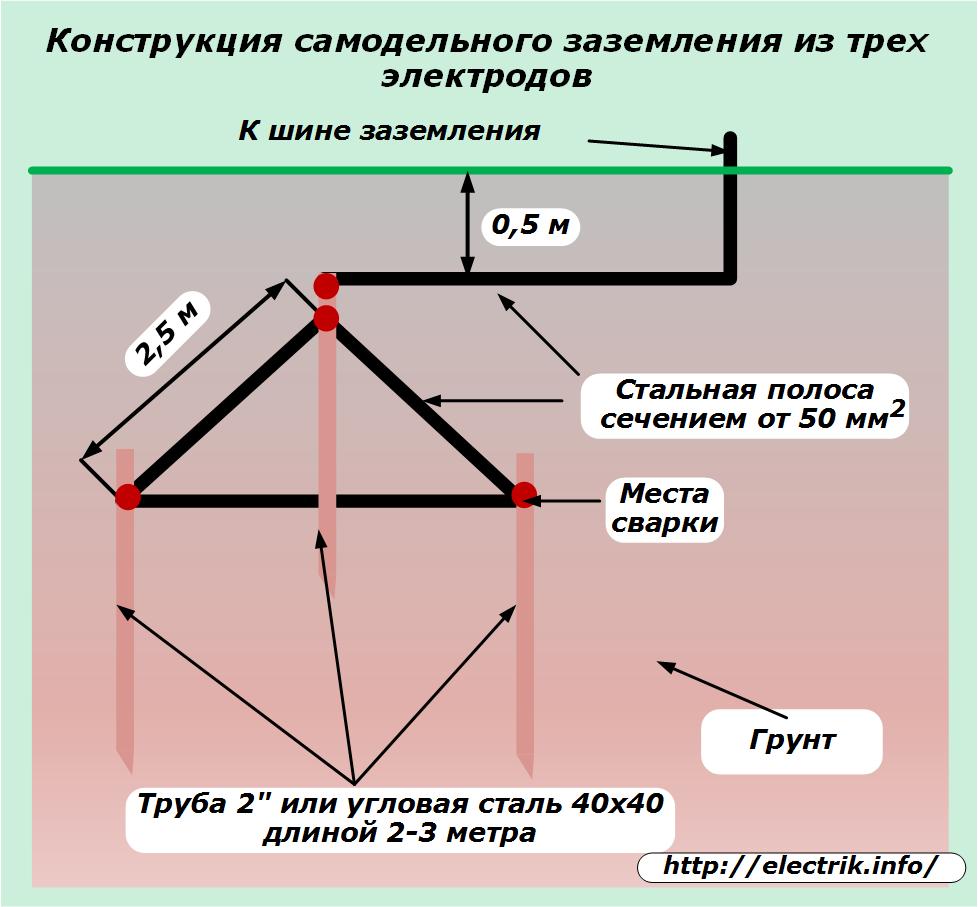

  3. Для закапывания заземлителя необходимо вырыть траншею (треугольную) и удобные ямы (0.5 — 0.7 м) в местах расположения вершин треугольника для его укладки, обваривания.
  4. Теперь вбиваем металлические  стержни арматуры или стальные уголки ,в землю по вершинам выкопанного треугольника. Эта работа значительно упроститься, если нижнюю часть уголка или арматуры предварительно заострить. Над поверхностью оставляем края длинной 25 — 30 см.
  5. После того, как все 3 элктрода  будут вбиты, они соединяются между собой, образуя треугольник, или же готовый треугольник приваривается вершинами к забитым уголкам.
  6. Все сварные места следует обработать грунтовкой для возникновения антикоррозийного слоя.
  7. От треугольника прокапывают траншею к месту заведения шины в дом. В нее прокладывают горизонтальный заземлитель.
  8. Перед электрощитом на конец шины (проволоки круглого сечения или полосы) приваривается болт М5 или М8 для удобного крепления провода заземления и соединения его с щитком.
  9. Все траншеи засыпаются землей.

Дальнейшее подключение контура заземления к электропроводке дома необходимо выполнять по четко разработанной схеме и по определенной системе подключения.

Заземление частного дома выполняет две важнейшие функции:

  • защита человека от поражения электрическим током;
  • защита бытовых приборов нового поколения (с микропроцессорным управлением) от аварийных режимов в электросети.

Возникновение аварийных режимов, отчасти, может быть спровоцировано наличием в быту современной мощной техники, повышающей нагрузку электросетей, качество которых не удовлетворяет современным условиям эксплуатации.

Особенно важна функция заземления в дачных поселках и деревнях, где проблемы электроснабжения наиболее выражены. Реальный риск использования мощной бытовой техники присутствует в помещениях с повышенной влажностью. Отопительные электроприборы можно использовать только при наличии полноценного заземляющего контура.







5 правил безопасного заземления своими руками

Заземление — это электрическое соединение предмета из проводящего материала с землей. Заземление состоит из заземлителя, – то есть проводящей части, либо совокупности соединенных между собой проводящих частей, которые находятся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, – и заземляющего проводника, который соединяет заземляемое устройство с заземлителем. Заземлитель может быть представлен как простым металлическим стержнем (стальным или медным), так и сложным комплексом элементов специальной формы.

Качество заземления определяется значением электрического сопротивления цепи заземления, которое можно снизить, если увеличить площадь контакта или проводимость среды, используя множество стержней, повышая содержание солей в земле и т.д.

Для самостоятельного заземления дома вам понадобится трехжильная проводка в большом количестве, металлические стержни, сварочный аппарат.

Работы по устройству заземления делятся на три категории: установка собственно заземляющего устройства; работы по монтажу проводки с жилой заземления; монтаж фурнитуры, учитывая наличие заземления.

Порядок работы по проведению заземления можно заключить в 5 основных пунктов:


  • Выкапываем три ямы глубиной 50 см по форме заземления (равносторонний треугольник), соединяем их траншеями. Перед вбиванием электроды заостряем при помощи болгарки.
  • При помощи кувалды забиваем заземляющие электроды. Если грунт твердый, под ударами кувалды концы электродов могут сильно деформироваться, тогда нужно срезать болгаркой деформированные участки и продолжить работу.
  • Соединяем между собой электроды. Для этого используем проводник из стали сечением более 50 мм2. Можно также использовать стальную полосу толщиной 4мм и шириной 40мм. Стальные детали соединять лучше всего сваркой, а не болтами, поскольку последние окисляются и контакт теряется.
  • Проводим стальную полосу до предполагаемого места ввода в дом. Выводим ее над поверхностью земли.
  • Привариваем к полосе болт М8 или болт М10. Впоследствии мы будем накручивать на нем провод, ведущий к щиту, затем засыпаем ямы.


Стоит отметить, что для заземляющих электродов чаще всего используется сталь. Это делается в целях экономии, хотя медь или сталь в медной оболочке для этого подходит гораздо больше.

Важнейшим критерием выбора заземляющего электрода является площадь поперечного сечения. Если используем угловой или прямоугольный профиль, площадь не должна быть менее 150 кв.мм. При использовании трубы из стали минимальная толщина стенок должна быть 3,5 мм, диаметр – 32 мм.

Длина заземляющих электродов должна не менее двух метров. На заземлителях должны отсутствовать какие-либо покрытия, которые бы ухудшали электрический контакт (краски и пр.)


Электролаборатория, заземление

В этой статье вы узнаете, как правильно выполнить заземляющее устройство (ЗУ) для подключения к электросетям и защиты жилого дома или другого объекта.

Заземление выполняется однотипно для всех электрических сетей Оренбургского района.

Заземляющее устройство состоит из вертикальных заземлителей, горизонтальных заземлителей, проводника для связи ЗУ с заземляемым элементом или ГЗШ (главная заземляющая шина). Например, для стройплощадок, в качестве вертикальных заземлителей используют уголок 50*5мм или стальной круг (прут) диаметром не менее 16мм; в качестве горизонтальных заземлителей рационально использовать стальную полосу от 25*4мм до 50*5мм; для связи с заземляемым элементом или ГЗШ используют проводник ПВ-1 10мм2 жёлто-зелёной окраски. В качестве главной заземляющей шины на стройплощадках используют заземляющую колодку внутри щита учёта или болт на корпусе самого щита. ГЗШ допускается применять из стали и меди. Данный пример актуален для стройплощадок жилых домов, для объектов, на которые выполняется проект, материал закупают согласно проекта.

ВАЖНО: все соединения ниже уровня земли выполняются только сваркой! Болты допускаются только на воздухе.

Заземляющий контур рекомендуется забивать треугольником, так как при обрыве одного из горизонтальных заземлителей все три вертикальных электрода остаются в работе. Если по каким-то причинам треугольник выполнить невозможно, то контур можно забить в линию, соблюдая размеры.

Расстояние между вертикальными заземлителями не должно быть меньше их глубины. Глубина вертикальных заземлителей должна составлять 3 метра. Соответственно расстояние между ними должно быть 3 метра. Если забивается треугольник, то он должен быть равносторонний с длиной стороны 3 метра. если забиваетя контур в линию, длина всей линии должна быть не менее 6 метров. На практике, зачастую глубину вертикальных заземлителей уменьшают до 2 метров, в этом случае рекомендуем увеличивать количество вертикальных заземлителей.

Какой контур выбрать, из уголков или из прутков?

Для заземления щита учёта стройплощадки, как правило, достаточно заземляющего устройства с тремя вертикальными электродами из круглой стали диаметром не менее 16мм (не арматура) и полосы 25*4мм.

Для защиты уже построенного жилого дома рекомендуем использовать контур заземления выполненный из уголков и полосы 50мм.

Разница между ЗУ из уголков и прутков в площади соприкосновения с землёй, чем больше площадь соприкосновения тем меньше сопротивление контура, чем меньше сопротивление контура тем он лучше. Чем больше сечение вертикальных и горизонтальных заземлителей тем контур долговечней. Металл в земле подвержен коррозии, поэтому не вечен. Также необходимо делать качественные и достаточно длинные сварные швы, желательно покрасить их защитной краской.

Чтобы иметь представление о площади соприкосновения с грунтом уголка и прутка, проведём рассчёт. В качестве образца возьмём контур заземления из уголков, выполненный с соблюдением всех требований, три уголка 50*5мм по 3 метра. Площадь соприкосновения одного уголка с грунтом составит ((50+5+5+45)+(45+45+5))*3000=600000мм2. Торцы не учтены. Если нарисовать уголок на листочке, станет понятен данный расчёт. Для трёх уголков площадь соприкосновения составит 1800000мм2. Для одного прутка диаметром 16мм площадь соприкосновения составит 2*3.14*8*3000=150720мм2. Торцы не учтены. Вывод: для полноценной замены одного уголка 50*5 потребуется четыре прутка диаметром 16мм. Для полноценной замены контура из трёх уголков потребуется 12 прутков диаметром 16мм. Этот расчёт проведён для понимания разницы между различными контурами и не отменяет выполнение контуров для стройплощадок из трёх прутков диаметром 16мм.

Контур из уголков дороже и труднее в изготовлении. Уголки трудно забиваются в грунт, по сравнению с прутками. Не рекомендуем использовать уголки размером менее 50мм — они гнутся при забивании в грунт.

Если контур заземления для стройплощадки разместить недалеко от фундамента будущего дома, то этот же контур можно будет использовать для жилого дома.

Перед выполнением монтажа контура заземления необходимо наметить его место расположения и прокопать траншею на штык лопаты, чтобы готовый контур оказался полностью под землёй и никому не мешал.

Если в качестве вертикальных электродов выбраны стальные прутки, то последовательность монтажа следующая: выкапываем траншею на штык лопаты треугольником или в линию; спиливаем наискось болгаркой концы прутков для заострения; забиваем прутки кувалдой на расстоянии 2-3 метра друг от друга; конец каждого прутка (10-20см) загибаем вдоль земли, для увеличения длины сварного шва; располагаем полосу заземления плашмя; привариваем полосу к пруткам.

Провод от ЩУ до заземления ПВ-1 жёлто-зелёной окраски, сечением 10мм2, нужной вам длины, крепится к полосе заземления, загибается кольцом, и крепится болтовым соединением (полоса заземления поднимается из земли, на небольшую и удобную высоту, наваривается болт, на болт две гайки и две шайбы). Этот контакт должен быть всегда доступен для осмотра и ремонта. Второй конец поводка крепится на заземляющую шинку или болт корпуса щита учёта. Если использовать многопроволочный проводник ПВ-3, его придётся опресовывать наконечниками.

Для полноценной защиты жилого дома не забывайте про молниезащиту. Нашей электролаборатории известны случаи возгорания жилых домов от ударов молний, в том числе шаровых.
