Трехфазное реверсивное реле: Трехфазные реверсивные реле

Содержание

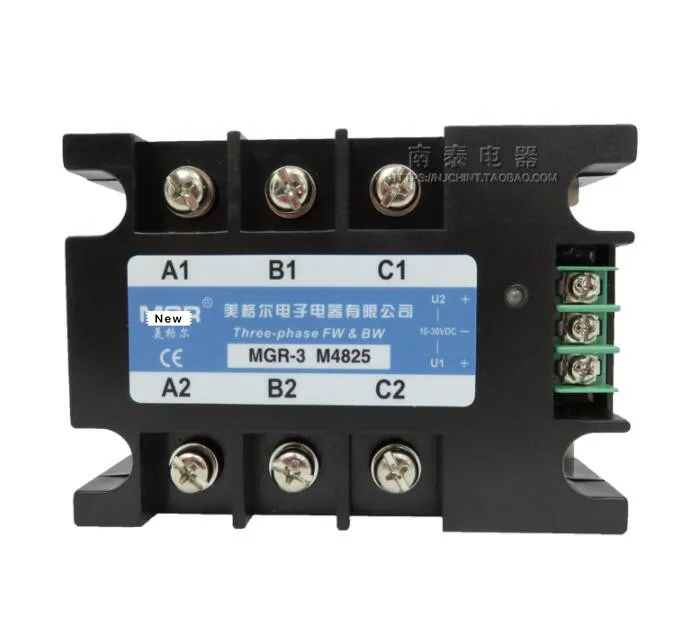

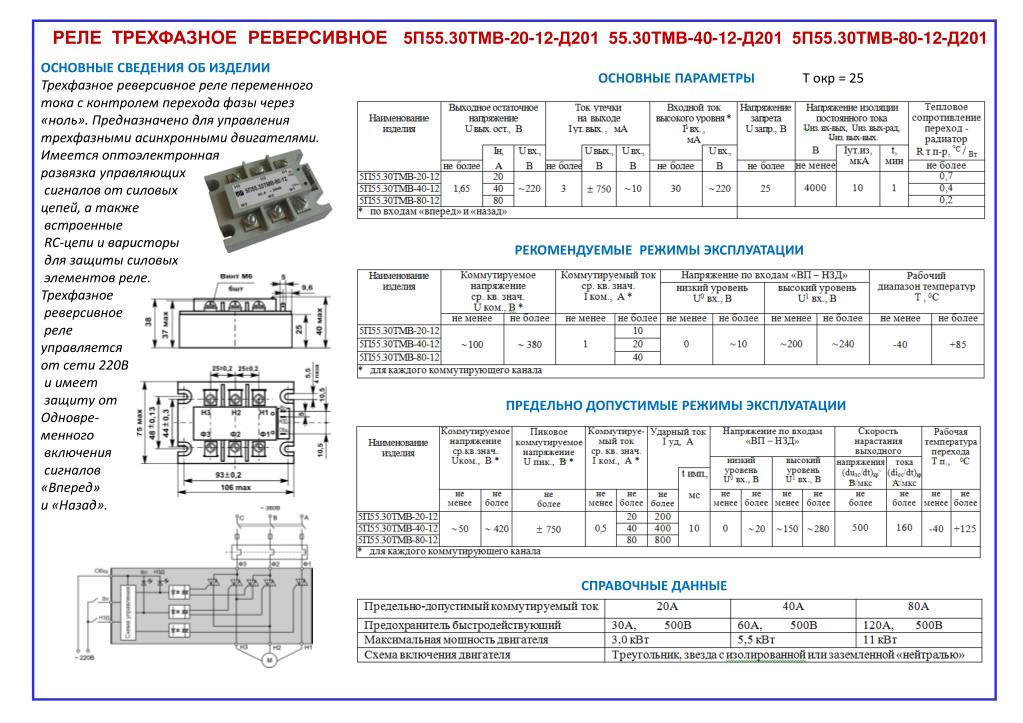

Трехфазные реверсивные реле GTR (для реверса трехфазных асинхронных электродвигателей)

Особенности реле

  • Длительный срок службы
  • Управляющее напряжение 10-30V DC
  • Коммутация по 3-м фазам
  • Отсутствие дребезга контактов и искрения при переключениях
  • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
  • Встроенная RC-цепь и защита от одновременного включения
  • Светодиодная индикация направления вращения

Расшифровка номенклатуры

  1. GDH– Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – трехфазные реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38
    – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока
      )

Варианты исполнений

Выходное напряжениеУправляющее напряжениеНоминальный коммутируемый ток
10A25A40A
480V AC «перекл. в 0″10-30V DCGTR1048ZDGTR2548ZDGTR4048ZD

Технические характеристики и условия эксплуатации

Модификация твердотельного релеGTRxxxxxZD
Коммутируемое напряжение48-480V AC 47-63Гц
Максимальное пиковое напряжение1000V AC
Максимальный пиковый ток10А:100А, 25А:250А, 40А:400А в течении 10мс
Падение напряжения в цепи нагрузки≤1,6V AC
Ток утечки (выключенное состояние)≤10mА
Время переключения½ цикла
Управляющее напряжение10-30V DC
Напряжение включения>10V DC
Напряжение выключения< 9V DC
Потребляемый ток в цепи управления≤30mA
Светодиодная индикацияЗеленый -прямое вращение
Красный – обратное вращение
Напряжение пробоя2500V AC в теч. 1 минуты
Сопротивление изоляции500МОм при 500V DC
Температура окружающей среды-30…+75°C
Относительная влажность≤80% (без образования конденсата)
Габаритные размеры105х74х33мм
Способ монтажаВинтами на монтажную поверхность
Масса≤450г

Примечание:

  • Реле подбирается с учетом пускового тока двигателя
  • Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор).
  • Не переключайте реверс до полной остановки двигателя!

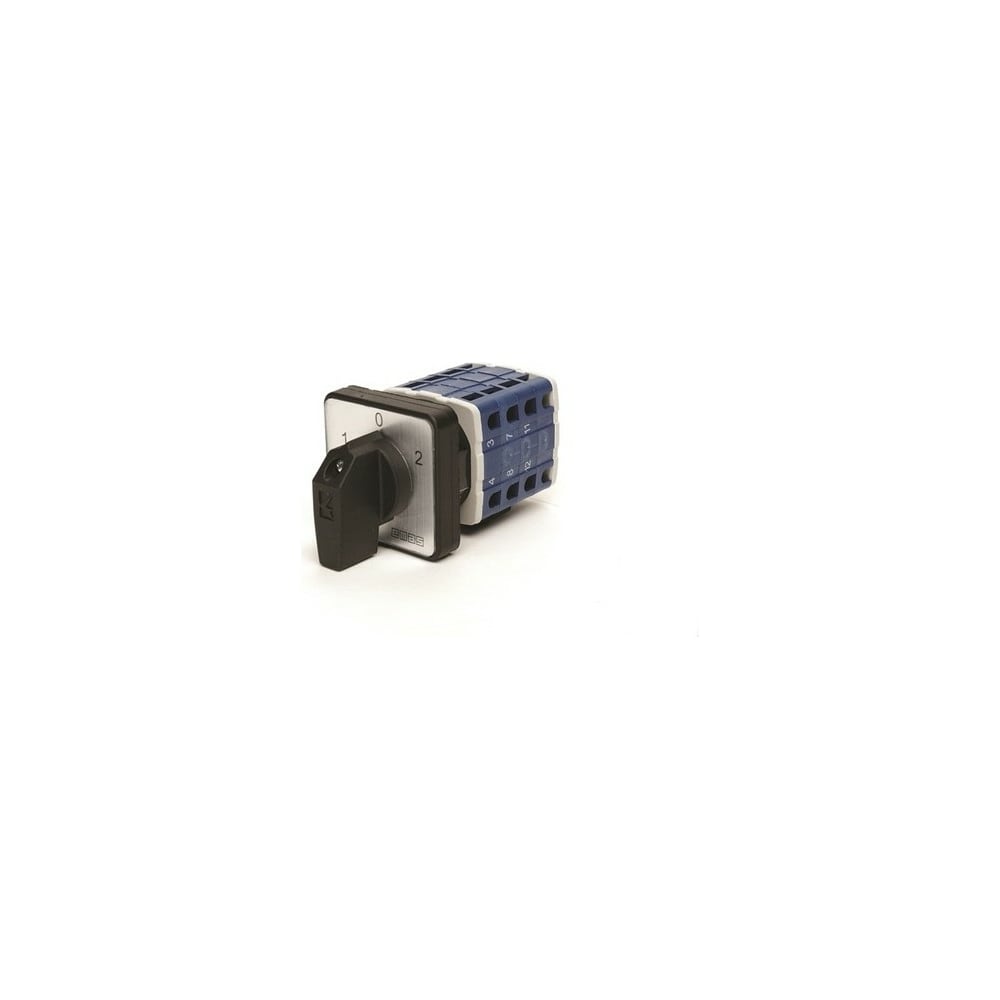

  • Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)

Схемы подключения


Внешний вид и габаритные размеры

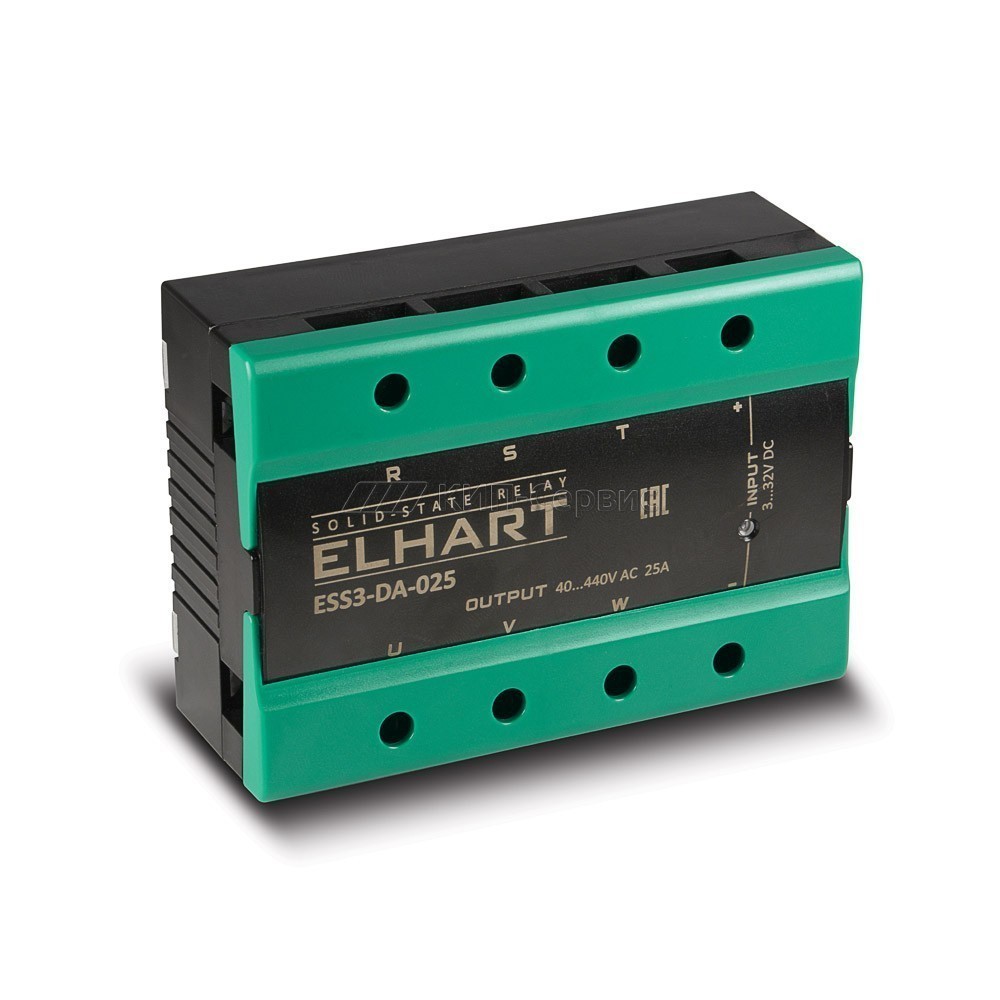

ESS3-DA-040 Трехфазное твердотельное реле


Низкий уровень электромагнитных помех
Не требует технического обслуживания
Отсутствие искр и шума контактов при коммутации
Продолжительный ресурс
эксплуатации
Высокая
скорость
срабатывания

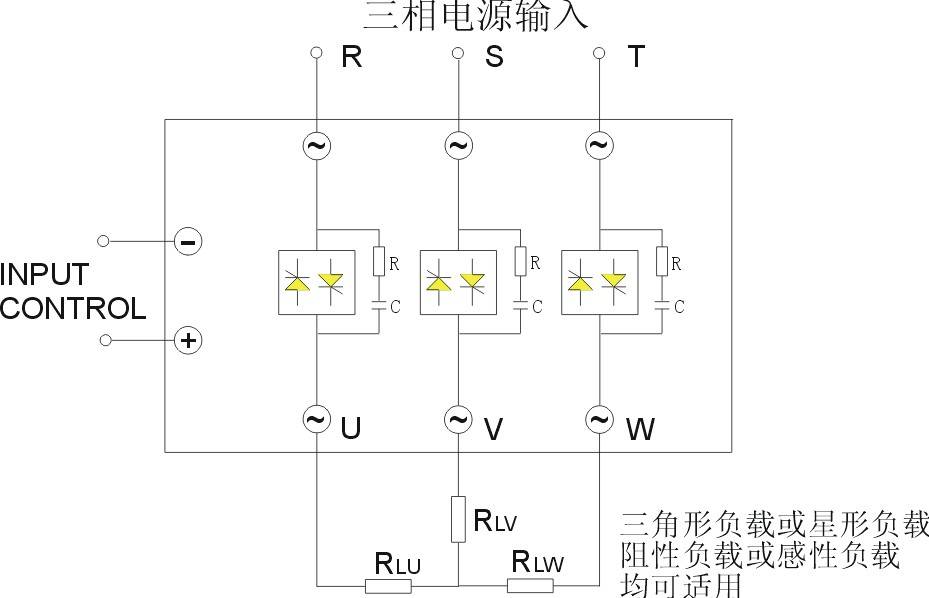

Трехфазные твердотельные реле предназначены для коммутации трехфазной нагрузки с переменным напряжением и управляются сигналом постоянного тока =3…32 В.

ТТР управляет одновременно всеми 3-мя фазами. Кроме того, к твердотельному реле допустимо подключать три независимые однофазные нагрузки.

Трехфазное твердотельное реле на токи 100 и 120 А имеют основание из сплава меди для эффективного отведения избыточного тепла. Коммутация происходит при переходе кривой напряжения через точку нуля, в следствии этого — низкие электромагнитные помехи.

Выдерживает скачок коммутируемого напряжения до ~1000 В.

Перед подбором и эксплуатациией ТТР, пожалуйста, внимательно прочитайте правила подключения твердотельного реле и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.


Технические характеристики трехфазных твердотельных реле

Параметр Значение
Количество коммутируемых фаз 3
Управляющий сигнал =3…32 В
Ток цепи управления 5…28 мА
Коммутируемое напряжение ~40…440 В
Коммутируемые токи 10, 25, 40, 60, 80, 100, 120 А
Напряжение включения =3 В
Напряжение выключения =1 В
Максимальное пиковое напряжение ~1000 В
Падение напряжения в коммутируемой цепи < ~1,6 В
Время переключения ≤ 10 мc
Ток утечки в коммутируемой цепи ≤ 10 мА
Электрическая прочность изоляции ≥ ~2500 В
Сопротивление изоляции 500 МОм (при напряжении =500 В)
Температура окружающей среды -30…80 °C
Способ коммутации при переходе напряжения через ноль
Индикация наличия управляющего сигнала светодиод
Габаритные размеры, ШхВхГ 106х75х38 мм

Характеристики ESS3-DA-010 ESS3-DA-025 ESS3-DA-040 ESS3-DA-060 ESS3-DA-080 ESS3-DA-100 ESS3-DA-120
Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 3 × 1,17 3 × 1,13 3 × 1,12 3 × 1,06 3 × 1,02 3 × 1,11 3 × 1,09
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50 50 50 50 50 100 100
Характеристика подходящих плавких предохранителей, А²·с 85 450 840 1800 3200 5000 7200
Максимально допустимая перегрузка по току в течении 10 мс, A 120 300 410 780 1000 1600 1800
Сопротивление входной цепи ТТР, кΩ > 0,8 > 0,8 > 0,8 > 0,8 > 0,8 > 0,8 > 0,8

Сервис объявлений OLX: сайт объявлений в Украине

105 585 грн.

Договорная

Арциз

Сегодня 05:14

Хмельницкий Сегодня 05:14

Днепр, Шевченковский Сегодня 05:13

Донецк, Ворошиловский Сегодня 05:12

Донецк, Киевский Сегодня 05:11

Алчевск Сегодня 05:11

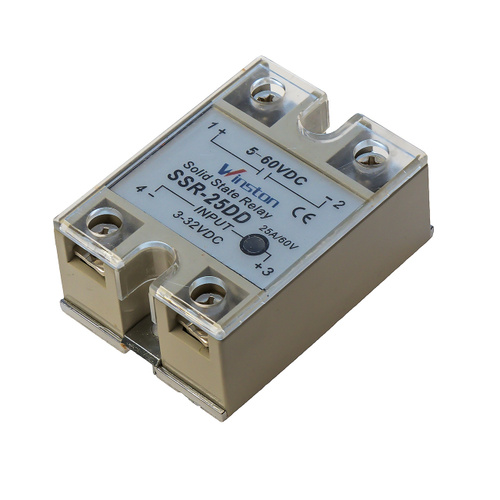

Твердотельное реле: схема, принцип работы, подключение

Чтобы обеспечить бесконтактную коммуникацию различных устройств без использования электромагнитов применяют твердотельное реле. Об особенностях, принципе действия и схеме подключения данного устройства поговорим далее.

Оглавление:

  1. Твердотельное реле — принцип работы
  2. Преимущества и сфера использования твердотельного реле
  3. Разновидности твердотельных реле
  4. Выбор и покупка твердотельного реле
  5. Особенности подключения твердотельного реле

Твердотельное реле — принцип работы

Твердотельное реле — это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

  • входа,
  • оптической развязки,
  • триггерной цепи,
  • цепи переключателя,
  • цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

Твердотельное реле схема состоит из:

  • системы контроля,
  • устройства твердотельного реле,
  • двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Преимущества и сфера использования твердотельного реле

Твердотельное реле часто заменяет обычные контактеры из-за большого количества преимуществ перед ними. Рассмотрим основные достоинства твердотельного реле:

1. Небольшое потребление энергии — из-за отсутствия электромагнитного разнесения, электромагнитное реле потребляет много электроэнергии, так как в твердотельном реле используется полупроводник, количество электроэнергии для его работы меньше на 90%.

2. Твердотельное реле малогабаритное устройство, это качество позволяет его легко транспортировать и устанавливать.

3. Данное устройство характеризуется высоким уровнем быстродействия и не требует ожидания для запуска.

4. Низкая шумопроизводительность — еще одно преимущество твердотельного реле перед контактерами.

5. Такие приборы отличаются более длительным сроком эксплуатации и не требуют дополнительного технического обслуживания.

6. Имеют большую сферу использования и подходят для разных приборов.

7. Твердотельное реле позволяет включать цепь не допуская помех электромагнитного характера.

8. Высокий уровень быстродействия позволяет избежать дребезга контактов во время работы устройства.

9. Твердотельное реле позволяет осуществить более миллиарда срабатываний.

10. Наличие надежной изоляции между цепями входа и коммутации повышает производительность прибора.

11. Реле отличается наличием компактной герметичной конструкции и стойкой вибрацией перед ударами.

Сфера использования твердотельного реле достаточно широкая. Их используют в том случае, если возникает необходимость в коммутации индуктивной нагрузки. Рассмотрим основные области применения данного устройства:

  • система, в которой производится регулировка температуры при помощи тэна;
  • чтобы поддержать постоянную температуру в технологическом процессе;
  • для коммутирования цепи управления;
  • при выполнении замены пускателей бесконтактного реверсного типа;
  • управление электрическими двигателями;
  • контроль нагрева, трансформаторов и других технических приборов;
  • регулирование уровня освещения.

Разновидности твердотельных реле

Есть несколько разновидностей твердотельного реле, которые отличаются особенностями контролирующего и коммутируемого напряжения:

1. Твердотельные реле постоянного тока — используется при действии постоянного электричества в диапазоне от 3 до 32-х Вт. Характеризуется высокими удельными характеристиками, светодиодной индикацией, высокой надежностью. Большинство моделей имеют широкий диапазон рабочих температур от -30 до +70 градусов.

2. Твердотельные реле переменного тока отличается низким уровнем электромагнитных помех, отсутствием шума во время работы, низким потреблением электроэнергии и высокой скоростью работы. Рабочий интервал составляет 90-250 Вт.

3. Твердотельные реле с ручным управление, позволяют настраивать тип работы.

В соотношении с типом нагрузки выделяют:

  • однофазное твердотельное реле,
  • трехфазное твердотельное реле.

Однофазное реле позволяет коммутировать электричество в диапазоне 10-120 А, или в диапазоне 100-500 А. Фазовое управление осуществляется при помощи аналогового сигнала и переменного резистора. Трехфазные реле применяют для коммутации тока сразу на трех фазах одновременно. Они имеют рабочий интервал от 10 до 120 А. Среди трехфазных реле выделяют устройства реверсивного типа, которые отличаются маркировкой и бесконтактной коммукацией. Их функция состоит в надежной коммутации каждой цепи отдельно. Специальные устройства способны надежно защищать реле от ложных включений.

Они используются во время запуска и работы асинхронного двигателя, который производит их реверс. При выборе данного устройства необходимо соблюдать большой запас мощности тока, который безопасно и эффективно эксплуатирует устройство.

Чтобы избежать возникновения перенапряжений при использовании реле, следует обязательно приобрести варистор или предохранитель быстрого действия.

Трехфазные реле отличаются более длительным сроком эксплуатации, чем однофазные. Коммукация происходит в следствие перехода тока через ноль и светодиодную индикацию.

В соотношении с методом коммукации выделяют:

  • устройства, выполняющие нагрузки емкостного типа, редуктивного типа, слабой индукции;
  • реле со случайным или мгновенным включением, используются в том случае, когда требуется мгновенное срабатывание;
  • реле с наличием фазового управления, позволяют производить настройку нагревательных элементов, ламп накаливания.

В соотношении с конструкцией твердотельные реле бывают:

  • монтируемые на Д И Н рейки,
  • универсальные, устанавливаемые на планки переходного типа.

Выбор и покупка твердотельного реле

Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Твердотельное реле цена определяется такими характеристиками:

  • тип устройства,
  • наличие крепежных элементов,
  • материал, из которого изготовлен корпус,
  • мгновенное или постепенное включение,
  • наличие дополнительных функций,
  • производитель,
  • мощность,
  • потребление электроэнергии,
  • габариты прибора.

Во время покупки твердотельного реле, следует учесть один очень важный момент. Данные устройства должны работать с запасом мощности, который превышает мощность устройства в несколько раз. Если не придерживаться этого правила, при небольшом повышении мощности, прибор мгновенно выйдет из строя.

Рекомендуется использование специальных предохранителей, которые помогут избежать поломки реле.

Есть несколько разновидностей предохранителей:

  • g R — используются во широком диапазоне мощностей, отличаются быстрым действием;
  • g S — используются во всем диапазоне тока, защищаю элементы полупроводников от повышенных нагрузок электросети;
  • a R — защищают элементы полупроводникового типа от возникновения коротких замыканий.

Такие устройства имеют достаточно высокую стоимость, которая приравнивается к стоимости самого реле, но они обеспечивают высокоэффективную защиту устройства от поломки.

Существуют другие предохранители, которые относятся к классу В, С и D. Они отличаются меньшим спектром защиты и более дешевой стоимостью.

Во время эксплуатации твердотельного реле, следует учесть, что данный прибор очень быстро нагревается. Если корпус устройства очень сильно нагрелся, то оно не способно коммутировать ток в обычном режиме, количество тока очень сильно снижается. Если температура нагрева достигнет 65 градусов, то прибор сгорит.

Поэтому во время использования реле обязательно требуется установка охлаждающего радиатора. И запас тока должен быть в три, четыре раза выше. Если производится регулировка двигателей асинхронного типа, то запас тока увеличивается в восемь-десять раз.

Особенности подключения твердотельного реле

Рекомендации по самостоятельному подключению твердотельного реле:

1. Соединения не требуют использования пайки, а осуществляются винтовым способом.

2. Чтобы избежать повреждения прибора нельзя допускать попадания в него пыли или элементов металлического происхождения.

3. Не разрешается прилагать недопустимые внешние воздействия на корпус устройства.

4. Не размещайте твердотельное реле рядом с легко воспламеняющимися предметами, а также не прикасайтесь к прибору, в то время когда он работает, чтобы избежать получения ожогов.

5. Перед включением реле следует убедиться в правильной коммутации соединений.

6. В случае нагрева корпусы выше 60 градусов, рекомендуется установка реле на радиатор охлаждения.

7. Чтобы избежать повреждения прибора нельзя допускать возникновения короткого замыкания на выходе.



Продукция ERI — Твердотельный реверс трехфазного двигателя

Авторские права

ЭРИ © Политика конфиденциальности Более


Работает на Genitek Solutions
контакты

Корпоративный офис —
С. Б. № 124, № 64, Палас-роуд,
Васант Нагар, Бангалор — 560052.
Телефон:
+91 80 2235 4189/4190
Факс:
+91 80 2235 7760
Электронная почта:
продажи@эри.co.in, [email protected]

производственная единица —
P.B.No. 2254, 93/A, Промышленный пригород,
2-й этап, Йешвантпур, Бангалор — 560022.
Телефон:
+91 80 2337 1434/5929
Факс:
+91 80 2347 0048
Электронная почта:
продажи@эри. монета

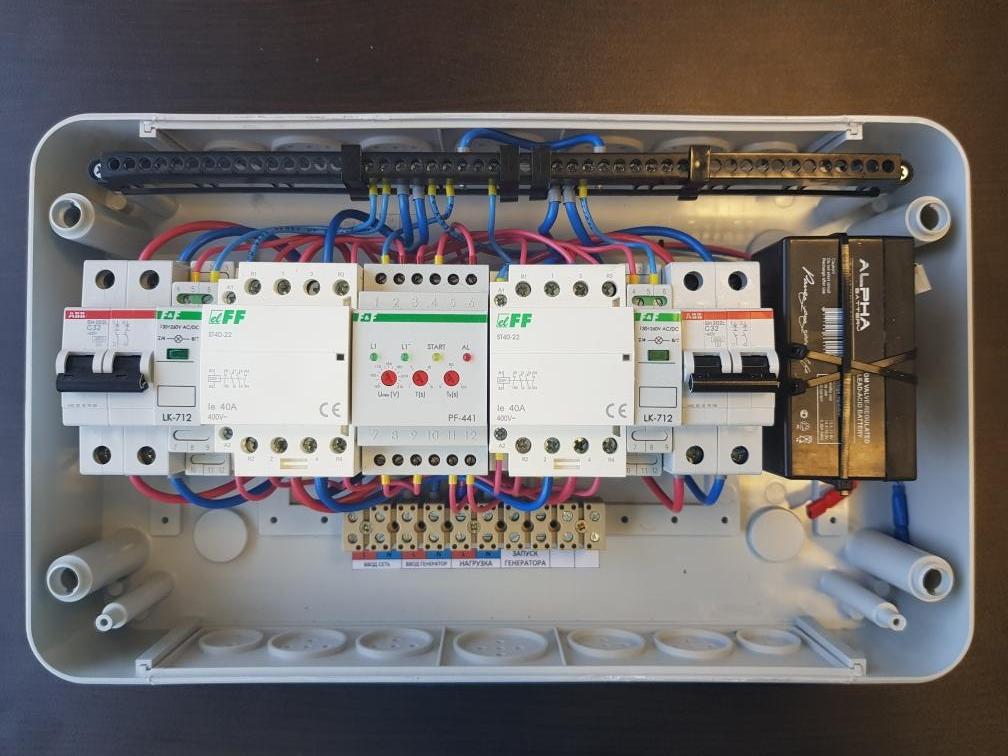

Многофункциональное реле контроля, фаза/напряжение, 3 фазы, 208–480 В переменного тока

Реле контроля фазы и напряжения с ЖК-дисплеем используется для контроля обрыва фазы, чередования фаз, асимметрии напряжения, повышенного и пониженного напряжения в 3-фазной сети электропитания 208-480 В переменного тока 50/60 Гц. Реле контроля широко применяется в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, системы кондиционирования воздуха, воздуходувки, подъемники, подъемные краны, холодильные установки, горные экскаваторы и конвейеры и т. д.

Особенности

  • Компактный размер для монтажа на DIN-рейку
  • Микропроцессорная технология обеспечивает высокоточную и воспроизводимую защиту
  • ЖК-дисплей и клавиатура обеспечивают точную цифровую настройку
  • Регулируемое максимальное и минимальное напряжение, пороговое значение асимметрии фаз
  • Независимая регулируемая задержка для перенапряжения, пониженного напряжения, асимметрии напряжения, обрыва фазы и чередования фаз
  • Настраиваемый метод сброса: автоматический сброс или сброс вручную
  • Задержка запуска (задержка включения)
  • Пробная поездка с кнопкой проверки
  • Реле контроля с 1 перекидным и 1 размыкающим контактами
  • С таймером и счетчиком работы и ошибок

Спецификация

Модель АТО-ДЖВР800-2
Цепь измерения 3-фазный переменный ток: L1, L2, L3
Функции мониторинга Чередование фаз (обратное), потеря фазы (отказ)
Перенапряжение, пониженное напряжение, асимметрия напряжения (асимметрия)
Таймер и счетчик
Номинальное напряжение 208–480 В переменного тока, 50/60 Гц
Диапазон настройки перенапряжения 200-600 В
Диапазон настройки минимального напряжения 150-500 В
Гистерезис напряжения 1-20 В
Время задержки для повышенного и пониженного напряжения 0. 1-30с
Коэффициент асимметрии напряжения 1-50%
Гистерезис дисбаланса напряжения 1-10%
Время задержки при асимметрии напряжения 0,1-30 с
Время задержки при обрыве фазы 0,1-30 с
Время задержки для последовательности фаз 0,1-30 с
Время задержки включения 0-999 с
Режим сброса Ручной/автоматический
Время задержки для сброса 0.1-999с
Вход таймера и счетчика Перем./пост. ток 80–450 В
Индикатор ЖК-дисплей, показывающий напряжение, неисправность и рабочее состояние
Выходные контакты 1 перекидной + 1 размыкающий
Емкость контактов 6 А, 250 В перем. тока (резистивная нагрузка)
Степень защиты ИП 20
Условия работы Рабочая температура -25℃~65℃
Влажность ≤85% относительной влажности, без конденсации
Механическая износостойкость 1 000 000 циклов
Диэлектрическая прочность > 2 кВ переменного тока 1 мин
Крепление DIN-рейка 35 мм
Сертификация СЕ
Вес 130 г
Размеры (В*Ш*Г) 80*43*54мм

Схема подключения

Положение контактов реле контроля показано в состоянии «Питание включено» (исправно)

Размеры (единица измерения: мм)

Советы: Функция реле контроля обрыва фазы и чередования фаз

Как правило, указывается порядок подключения двигателя. Если последовательность фаз нарушена по какой-либо причине, двигатель не будет работать должным образом или даже выйдет из строя. Реле контроля чередования фаз предназначено для предотвращения таких аварий. Защита последовательности фаз может использовать реле контроля последовательности фаз. Когда последовательность фаз в цепи не соответствует указанной последовательности фаз, реле последовательности фаз активирует действие и отключит питание цепи управления для достижения цели отключения питания двигателя и защиты двигателя.

Реле защиты от обрыва фазы

или устройство защиты от обрыва фазы двигателя обычно используется в трехфазных цепях двигателя.Если одна линейная цепь отсутствует, крутящий момент двигателя уменьшится, а скорость вращения ротора уменьшится, что приведет к увеличению тока двух других цепей и сгоранию обмотки двигателя. Принцип действия реле контроля обрыва фазы заключается в контроле трехфазной мощности различными способами: в случае обрыва цепи реле автоматически отключает питание, чтобы избежать возгорания обмотки. В настоящее время методы защиты от обрыва фазы заключаются в управлении включением и выключением цепи путем контроля напряжения каждого канала или контроля тока каждого канала.

В приведенном ниже видео компания ATO будет использовать многофункциональное реле контроля ATO-MR-JVR8002 для контроля потери трех фаз и обратной последовательности фаз при работе трехфазного асинхронного двигателя.

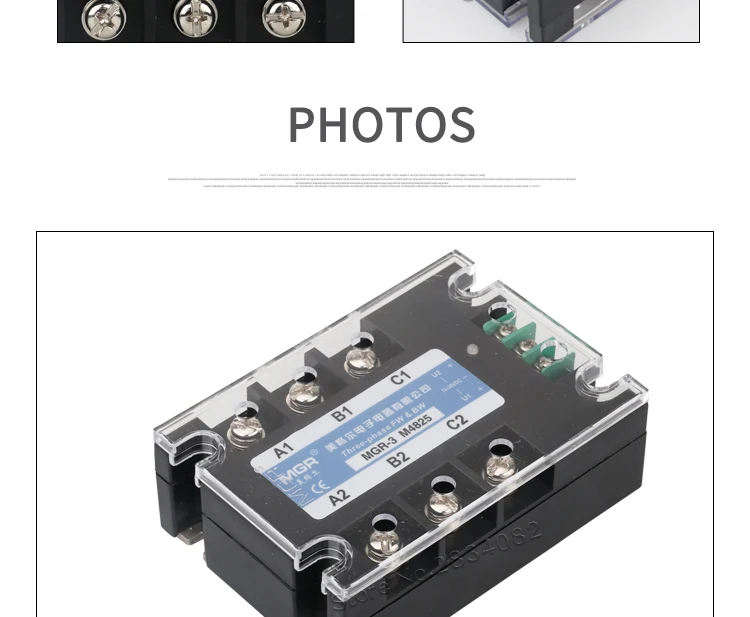

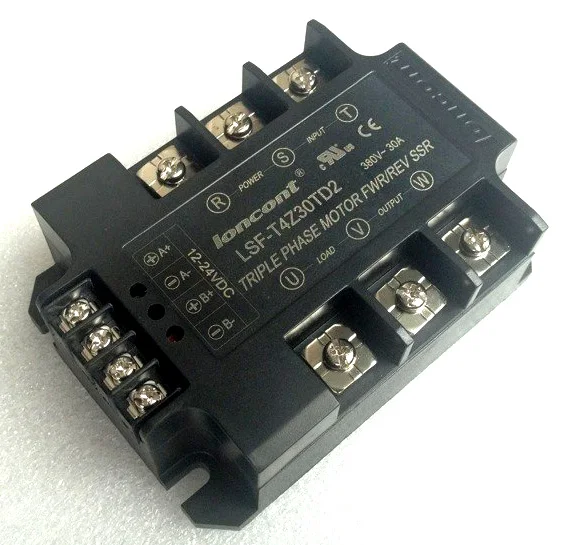

Реверсивный двигатель 10–30 В пост. тока, 3-я фаза, светодиодная индикация Твердотельное реле

Особенности:

● Долгий срок службы

● Управляющее напряжение 10–30 В пост. тока

● Включение 3-й фазы

● Отсутствует дребезг контактов и искрение при переключении

● Высокое сопротивление изоляции между цепью управления и переключателем

● Встроенная защита RC-цепи и одновременное переключение

● Светодиодная индикация направления вращения


Описание моделей:
НКДХ. …..40……48…….ZD3
1           2        3          4

1.

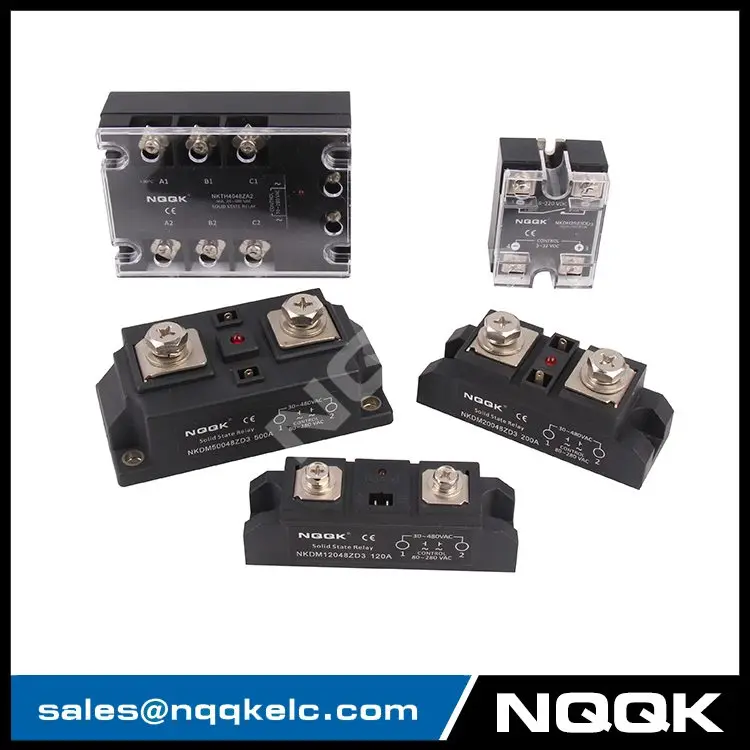

НКДХ – однофазное твердотельное реле (10 – 120А)

НКДМ – твердотельное реле промышленного класса (100 – 500А)

НКТХ – реле трехфазное твердотельное (10 – 120А)

НТР – реле реверса двигателя твердотельное (10 – 40А)

2.
40 – ток нагрузки 40А (10 – 500А)

3.
48 – напряжение нагрузки 24-480В переменного тока, 38 – 24-380В переменного тока, 23 – 5-220В постоянного тока

4.
ZD3 – тип управляющего сигнала (режим переключения)

ВА – переменный резистор 220-560кОм/2Вт (управление фазой)

LA – аналоговый сигнал 4-20мА (управление фазой)

VD – аналоговый сигнал 0-10В постоянного тока (управление фазой)

ZD – управляющее напряжение 10-30В постоянного тока (переключение при переходе через ноль)

ZD3 – управляющее напряжение 3-32В постоянного тока (переключение при переходе через ноль)

ZA2 – управляющее напряжение 70-280В переменного тока (переключение при переходе через ноль)

DD3 – управляющее напряжение 3-32В постоянного тока (переключение постоянного напряжения)


Типы:
Лода напряжение Сигнал управления Номинальный ток
10А 25А 40А 60А 80А
480 В переменного тока 10–30 В пост. тока НКТР1048ЗД НКТР2548ЗД НКТР4048ЗД НКТР6048ЗД НКТР8048ЗД


Технические характеристики:
Модель НКТРхххххЗД
Напряжение нагрузки 48–480 В переменного тока, 47–63 Гц
Пиковое напряжение 1000 В переменного тока
Пиковый ток 10 А: 100 А, 25 А: 250 А, 40 А: 400 А в течение 10 мс
Падение напряжения ≤1.6 В переменного тока
Ток утечки (в выключенном состоянии) ≤10 мА
Время переключения 1/2 цикла
Управляющее напряжение 10–30 В пост. тока
Напряжение включения >10 В пост. тока
Напряжение отключения <8,5 В пост. тока
Потребляемый ток в цепи управления ≤30 мА
Светодиодная индикация состояния зеленый — вращение вперед                          красный — вращение назад
Диэлектрическая прочность 2500 В переменного тока (1 мин)
Сопротивление изоляции 500 МОм при 500 В пост. тока
Рабочая температура -30°С ~ +75°С
Относительная влажность ≤80% (без конденсации)
Размеры 105*74*33мм
Способ монтажа Винты на
Вес ≤300 г


Габаритные размеры и схема подключения:

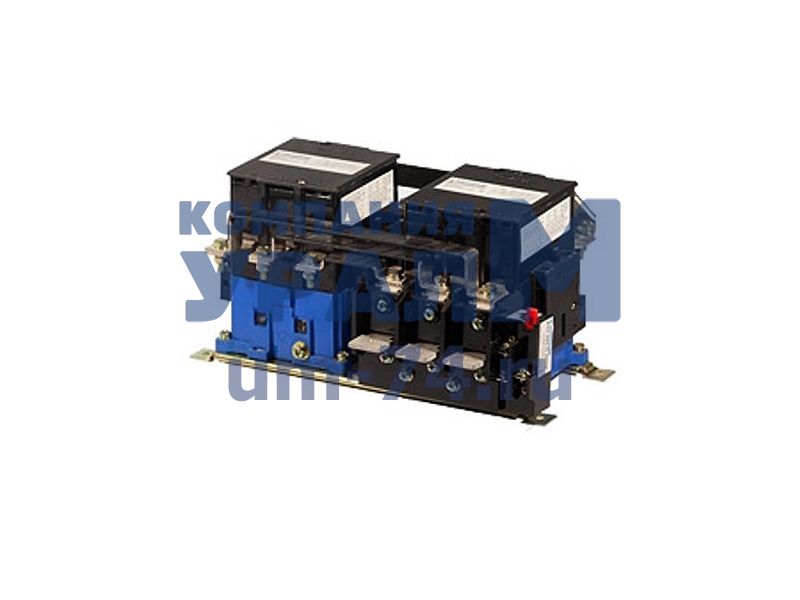

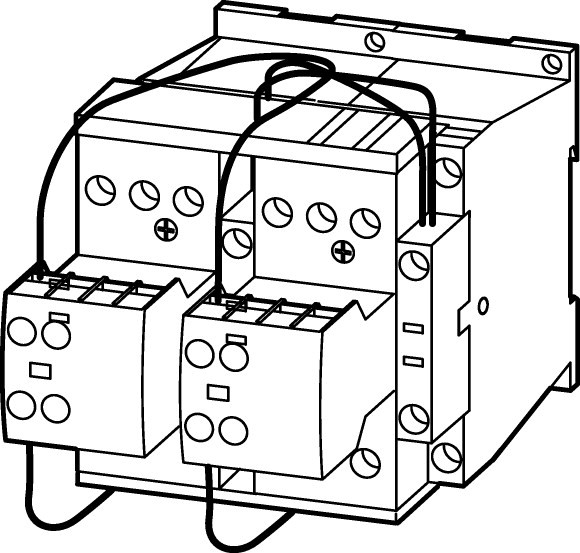

Схема управления двигателем вперед-назад

для трехфазного двигателя

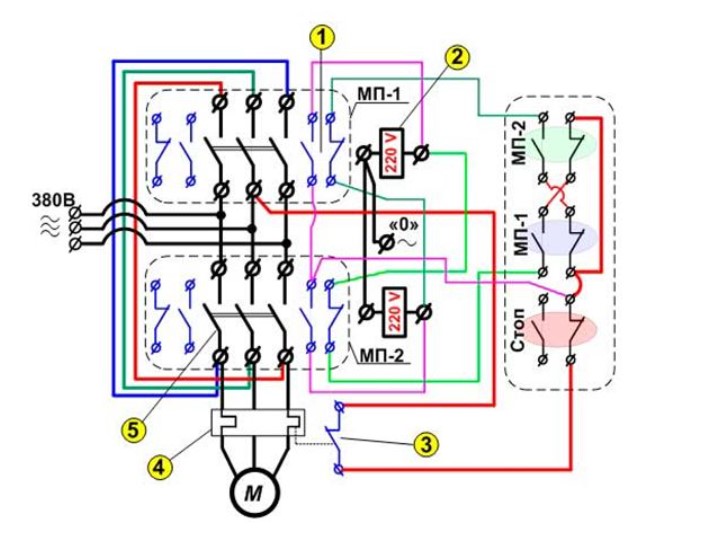

Схема управления двигателем вперед-назад . Этот пост посвящен схеме управления и подключения 3-фазного пускателя двигателя вперед-назад. В этом посте вы закончите изучение схемы запуска трехфазного двигателя вперед и назад. На схеме подключения 3-фазного пускателя вперед-назад. Я показал 3-полюсный автоматический выключатель MCCB, 2 магнитных контактора, нормально разомкнутый, нормально замкнутый кнопочный переключатель, тепловое реле перегрузки, 3-фазное 4-проводное питание системы, 3-фазный двигатель с подключением, индикатор отключения и т. д.Короче говоря, это полное руководство по проводке и установке стартера вперед-назад.

Схема управления двигателем вперед-назад для трехфазного двигателя

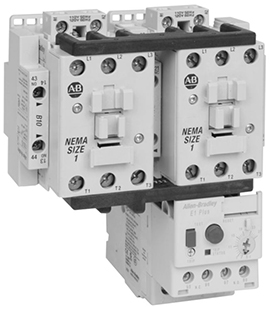

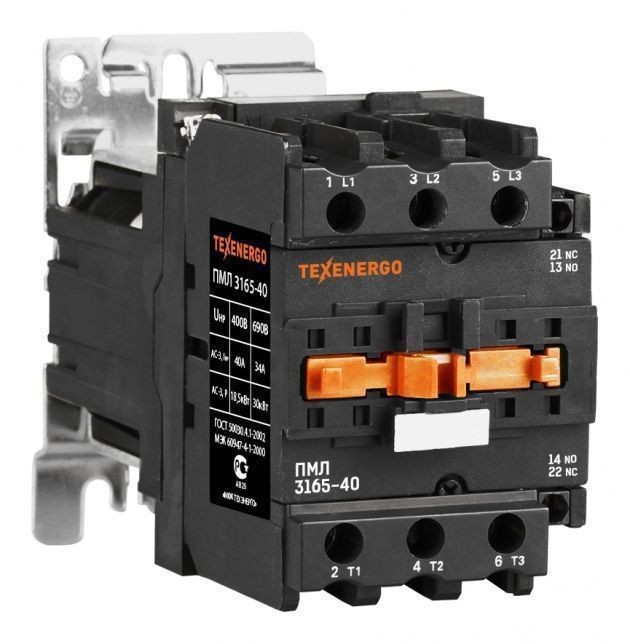

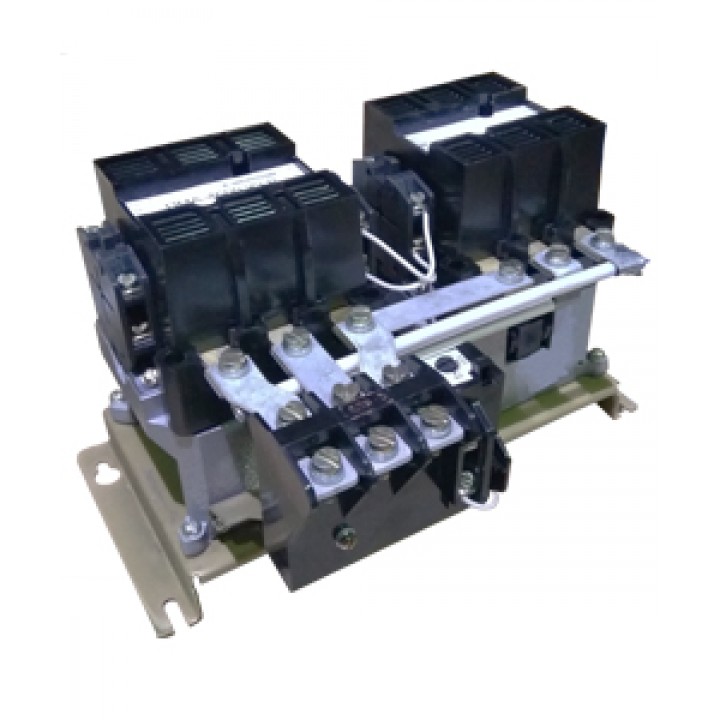

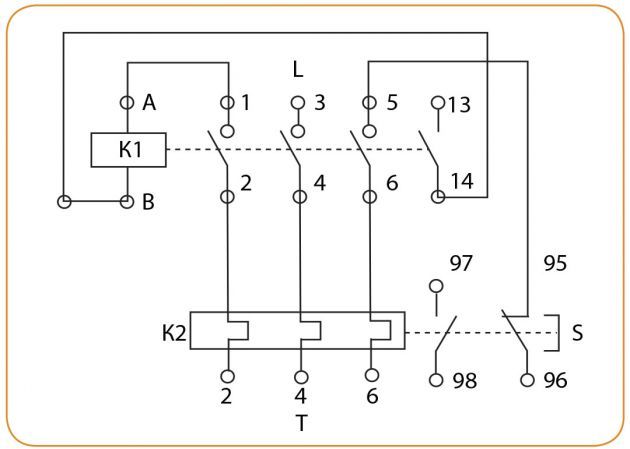

Для трехфазного двигателя схема управления прямым обратным ходом. Мы используем 2 «магнитных контактора» в качестве переключателя прямого и обратного хода. Здесь я показал схему прямого обратного подключения. На схеме я подключаю входящий трехфазный источник питания L1, L2, L3 к автоматическому выключателю MCCB (автоматический выключатель в литом корпусе). А от выключателя MCCB я подключаю питание к обоим «магнитным контакторам».

Здесь L1 подключается к первой клемме обоих контакторов. Провод L2 подключен ко второй клемме обоих «контакторов». И провод L3 подключен к 3-й клемме обоих «контакторов».

Но выходное соединение другое. Где L1 подключен к клемме T1 и подключен к клемме T3 во 2-м магнитном контакторе. Оба контактора L2 подключены к одним и тем же клеммам (T2). L3 подключается к клемме T3 в первом контакторе и во 2-м контакторе в клемме T1.

После этого трехфазное питание поступает на тепловое реле перегрузки, а от теплового реле перегрузки подается на соединительную пластину трехфазного двигателя и подается на трехфазный двигатель. Здесь я показал схему управления двигателем вперед-назад для трехфазного двигателя.

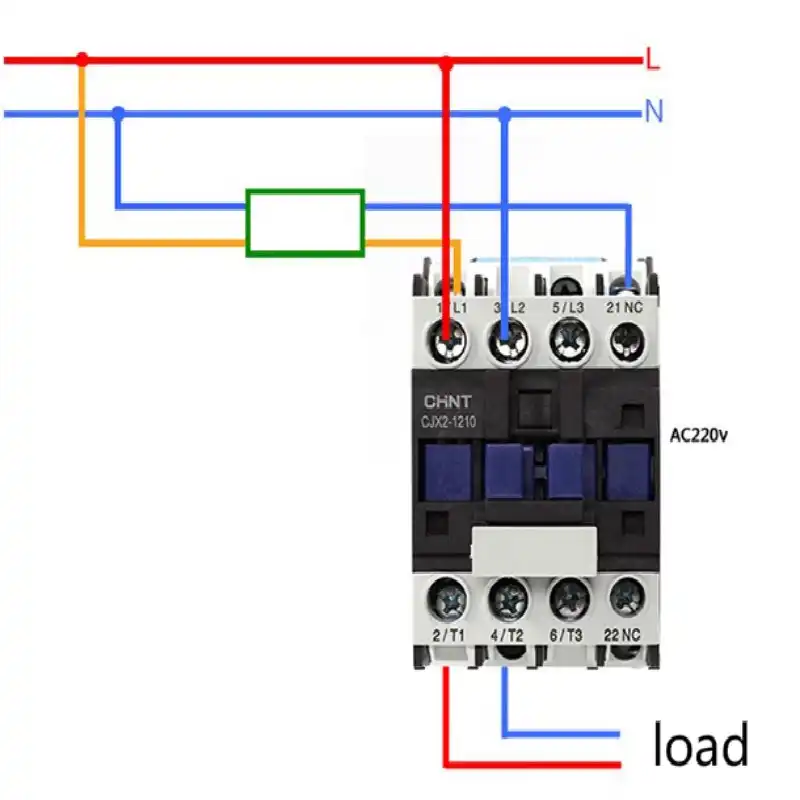

Теперь перейдем к управляющей проводке. Здесь я показал, что оба контактора на 220 В переменного тока. Это означает, что для контакторов также требуется нейтральный провод. На приведенной выше схеме подключения 3-фазного двигателя вперед-назад .
Нулевой провод сначала идет к размыкающим контактам теплового реле перегрузки и к световому индикатору. От 2-го теплового реле перегрузки Нормально замкнутые контакты питание поступает на контакты/клеммы катушек обоих контакторов. И подключите к обоим магнитным контакторам клеммы A1-A1.

После этого провод L1 идет к замыкающим контактам теплового реле перегрузки, а от 2-го контакта замыкающих контактов теплового реле провод идет к световому индикатору. Поэтому, если двигатель отключится, загорится световой индикатор.

Для нормально замкнутого (красный/стоп) кнопочного выключателя питание поступает от L3 в проводе красного цвета. И от переключателя NC провод идет к обоим переключателям NO (кнопка прямого и обратного хода). А отсюда провод тока удержания идет к обоим магнитным контакторам НЕТ вспомогательных контактов (точек соединения).

От кнопочного выключателя вперед питание (ток прикосновения) поступает на 2-й контактор, вспомогательные контакты НЗ, а от вспомогательных контактов провод идет на клемму вспомогательных контактов первого магнитного контактора НО и клемму катушки A2, как показано на рисунке выше. схема управления обратным двигателем.

Такое же проводное соединение выполняется с кнопочным выключателем заднего хода. Ток прикосновения или пусковой ток идет от кнопки реверса и соединяется с первым контактором Нормально замкнутый вспомогательный контакт/клемма, а от вспомогательных контактов провод идет ко 2-му контактору Нормально разомкнутые вспомогательные контакты/клемма и катушка контактора Клемма A2, как показано на выше схема.

В приведенном выше соединении, если один контактор включен, другой контактор не будет включен одновременно.

Читайте также:
Как подключить анимацию DOL Stater
Схемы подключения и установка 3-полюсного MCCB
Подключение цифрового амперметра с трансформатором тока — катушка CT

Сообщение:
Я надеюсь, что приведенная выше схема управления двигателем прямого хода/3-фазного двигателя схема подключения стартера прямого хода поможет вам понять эту связь. Теперь, если у вас есть какие-либо вопросы и предложения, вы можете использовать поле для комментариев ниже. Надеюсь, вы поделитесь этим постом в социальных сетях.

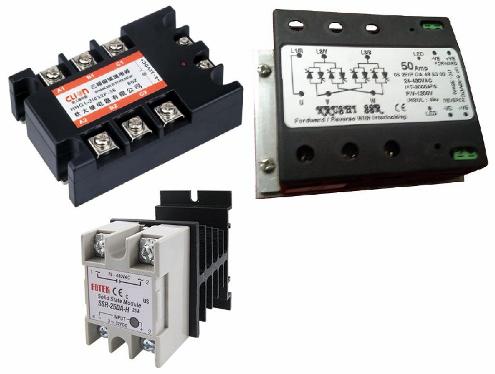

KS21/D-48P50-YL2 Твердотельные реле (SSR) Модуль реверсирования трехфазного двигателя (id:8881716). Купить Китай Твердотельные реле, трехфазный двигатель, модуль реверса двигателя

Модуль реверсирования двигателя KS21 представляет собой специальное полупроводниковое реле, которое используется только для реверсивного управления и управления торможением трехфазным двигателем. Он объединяет логическую схему блокировки и схему задержки включения, чтобы избежать разрушения между фазами. короткое замыкание, вызванное неправильной работой входа управления.Пока время переключения соответствует спецификации, оно может защитить систему электропитания, двигатель и сам модуль. Между тем, модуль объединяет RC-демпфер и варисторную схему защиты для повышения его надежности.
Модуль предлагает выходное напряжение (48 ~ 530) В переменного тока с выходным током 25 А и 50 А. Он включает двухцветный светодиод для удобной индикации рабочего состояния. Модули, широко используемые для промышленного применения, включают управление трехфазным двигателем и управление электрическим приводом, типичное применение включает управление блендером, управление паровым клапаном, управление потоком, управление ветровой дверью и так далее.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:
1. В техническом паспорте изделия указано неповторяющееся пиковое значение импульсного тока. Поэтому, чтобы предотвратить повреждение модуля от короткого замыкания в некоторых случайных обстоятельствах, пользователь должен последовательно подключить три полупроводниковых предохранителя к стороне питания модуля (например, продукт серии KS Xi’an Kaiert). При этом значение I2t полупроводникового предохранителя должно быть меньше номинального значения модуля.
2. Модуль переключает силу электричества в соответствии со слабым электричеством, при использовании мы должны сначала включить трехфазное питание, а затем сигнал управления постоянного тока.Если последовательность включения будет противоположной, это может привести к высокому ударному напряжению на выходных клеммах модуля, что приведет к повреждению изделия.
3. При использовании модуля минимальное время переключения, предлагаемое пользователем, должно быть больше 30 мс.
4. Пожалуйста, уделите больше внимания фактическому току нагрузки и температуре окружающей среды при выборе модуля. Когда модуль используется для работы с полной нагрузкой, нам лучше установить соответствующий радиатор или принять другие эффективные меры по охлаждению. При высокой температуре окружающей среды см. кривую макс.Ток нагрузки в зависимости от температуры окружающей среды для снижения номинальных характеристик.
5. Надлежащим образом затяните винтовые клеммы модуля. Если винты ослаблены, модуль может быть поврежден теплом, выделяемым при соединении. Кроме того, чрезмерное усилие затяжки винтов может привести к повреждению внутренних компонентов модуля. Рекомендуемый момент затяжки винтов следующий: диапазон момента затяжки выходного винта составляет (0,98~1,37) Н·м, диапазон крутящего момента затяжки входного винта составляет (0,3~0,5) Н·м.
6. Рекомендуется использовать соответствующий радиатор Jinxinrong.Если пользователю необходимо использовать самодельный радиатор, необходимо убедиться, что температура основания модуля не превышает 85 ℃.
7. Поскольку внутренние электронные компоненты модуля собраны в единое целое путем заполнения эпоксидной смолой, чрезмерный крутящий момент при монтаже базовой платы может повредить внутренние компоненты. Поэтому мы рекомендуем использовать крутящий момент (0,98 ~ 1,37) Н·м для фиксации модуля.
8. Пожалуйста, не используйте модуль за пределами описаний в техническом описании. Если необходимо использовать его за пределами описаний, обратитесь в Jinxinrong для получения дополнительной технической поддержки.


Подключение 3-фазного реле двигателя. Асимметрия напряжения 3. Семейство реле защиты двигателя MachineAlert со специальными функциями предлагает дополнительные функции защиты, которые легко добавляются в цепи управления двигателем. Переменный фазовый угол от 0° до 360°, независимый в каждом выходном канале. нфпхампден. Хотя в этой схеме используются два контактора, очень важно, чтобы они могли работать. Поставщик: Littelfuse, Inc.Для подключения двигателя к пускателю со звездой-треугольником важно, чтобы мы полностью понимали основы ВОЛШЕБНОГО ТРЕУГОЛЬНИКА ЗВЕЗДА-ТРЕУГОЛЬНИК. Рассчитаем контактор и номинальную перегрузку для прямого пускателя следующего двигателя:. На первом и втором рисунках показано подключение однофазного двигателя, а на третьем показано подключение трехфазного двигателя. Сбой питания. В 60 Гц. 99; Релейная плата 24 В Твердотельное реле MRC-25D61C24 Промежуточное реле Ультратонкий релейный модуль $23. • Контактор стартера поврежден/заржавлен и оставляет разомкнутую фазу.6 из 5 звезд. A6861 Автомобильный 3-фазный изолятор MOSFET Драйвер 6 Allegro MicroSystems 955 Perimeter Road Manchester, NH 03103-3353 U. Обмотка статора питается от трехфазного источника питания, а обмотка ротора получает свое напряжение и мощность от обмотки статора за счет электромагнитной индукции. двигатель работает Реле обнаруживает переполюсовку фаз или нарушение последовательности фаз (вращение). Это реле предназначено для совместимости с большинством систем «звезда» или «треугольник». Пунктирная линия (— — —) указывает на проводку после преобразования.Трехфазные реле контроля. Фазы R, Y и B понижаются трансформаторами X1, X2 и X3 для обеспечения вторичного выхода 12 В при 300 мА. Реле защиты двигателя для высоковольтного асинхронного двигателя. Защитите двигатели и другое оборудование, обнаруживая перенапряжение, пониженное напряжение, чередование фаз и обрыв фазы для трехфазных источников питания. В этом конкретном случае я показываю низковольтную цепь управления и трехфазный двигатель с более высоким напряжением: L1 L2 M1 M1 Пуск Стоп Двигатель M1 К 3 Для защиты двигателей от отказа из-за обрыва фазы доступны реле контроля напряжения остановить двигатель или предотвратить его запуск при однофазном включении.Трехфазная электроэнергия (сокращенно 3φ) — это распространенный тип переменного тока, используемый для производства, передачи и распределения электроэнергии. Соединения мотор-вывод. 90 $ 66 . Также известны как силовые реле. Первоначально мы исследовали идею трехфазных энергосистем путем соединения трех источников напряжения вместе в так называемой конфигурации «Y» (или «звезда»). Реле контроля фаз серии D65 обеспечивают защиту от преждевременного отказа оборудования, вызванного перебоями напряжения в трехфазных системах.Пришлось вчера (вс) ехать по звонку, по поводу автосервиса загорелся мотор компрессора. Рисунок 3-1. Стандартные трехфазные двигатели используют шесть отдельных катушек, по две на каждую фазу. Чертеж, созданный Дифференциальной защитой асинхронных двигателей, обеспечивает очень чувствительную защиту от внутренних замыканий фаза-фаза и внутренних замыканий фаза-земля. (1) Элементы перегрузки Элементы максимального тока Элементы времени (2) Элементы разомкнутой фазы (3) Элементы обратной фазы Реле среднего тока. Эти пускатели с ручным управлением более компактны, чем пускатели двигателей с электрическим приводом; используйте их, когда несколько цепей двигателя размещены на одной панели. текущий коэффициент мощности. Для приложений сигнализации обрыва фазы: Используйте клеммы 1 и 2. В системах «звезда» подключение к нейтрали не требуется. 2 с макс. Первичная или вторичная обмотки могут быть соединены по схеме «звезда» (Y) или «треугольник» (D). Опубликовано springercontrols 22 января 2018 г. Re: Трехфазный стартер не включается. Как подключить контактор и многим людям неудобно самостоятельно устранять неисправности и ремонтировать трехфазное питание, потому что они не знакомы с тем, как они работают.Наиболее распространены четыре соединения. С этим двигателем используются реле двух типов: • реле тока или • реле потенциала. Проверка Реле контроля фазного напряжения, используемое для контроля обрыва фазы, чередования фаз, асимметрии напряжения, контроля повышенного и пониженного напряжения с 3-фазным питанием, питаемым от сети 208-480 В переменного тока 50/60 Гц, также с функцией таймера и счетчика, 0. Управление – электропроводка 3-фазных двигателей Диаграмма. контакты. v. Через некоторое время двигатель подключен к треугольнику. Сработали «контакторы» (реле).Пускатель прямого пуска или пускатель прямого действия — самый простой способ запуска трехфазного двигателя малой мощности. Реле контроля фаз обеспечивают защиту от преждевременного отказа оборудования, вызванного неисправностями в 3-фазной системе. 79 4. Советы и рекомендации по преодолению распространенных препятствий 370 Реле, защита двигателя, контроль, напряжение, 3 фазы, 480 В переменного тока, 2-полюсный двухпозиционный выход, пониженное и повышенное напряжение TRMS, потеря фазы, дисбаланс фаз, реверс фаз, время Задержка Также известна как: 612598965687, 813S-V3-480V Daftar harga реле стартера terbaru ноябрь 2021.5 л.с., 230 В PF16-R 12173 Базовое трехфазное реле защиты двигателя Fanox C45, 15–30 л.с., 115 В переменного тока, вспомогательное напряжение C45 11242 Abb TA25DU8. Самый нижний контакт является «вспомогательным» контактом, номинальный ток которого намного ниже, чем у силовых контактов большого двигателя, но он приводится в действие тем же якорем, что и силовые контакты. C S R. Проверка целостности обмотки двигателя переменного тока. Я избавился от этого трехфазного двигателя и пускателя/управления двигателем и остановился на однофазном двигателе и заводском промежуточном валу. Проверьте наличие ослабленных соединений с линией, предохранителями и блоком управления.Схема подключения контактора трехфазного двигателя. Руководство для начинающих по схемам электрических соединений. Поскольку одна из фаз теперь отключена, ток через другую… Семейство реле защиты электродвигателя MachineAlert со специальными функциями предлагает дополнительные защитные функции, которые легко добавляются в цепи управления электродвигателем. Обнаружение обрыва фазы может быть сложной задачей. Чтобы предотвратить это, важно подключить стартер так, чтобы ток был сбалансирован между контактами реле перегрузки. игрушки. Трехфазная электрическая мощность была… Трехфазный асинхронный двигатель имеет статор и ротор.Схема трехфазного пускателя с защитой от перегрузки. Схема подключения включает в себя множество подробных иллюстраций, на которых представлено подключение разнородных элементов. Затем подключите реле перегрузки с mc. Схема подключения трехфазного контактора пуск стоп. Соблюдайте полярность при подключении входной и выходной мощности. Наконец, выходы логических элементов НЕ интегрируются надлежащим образом с входами микросхемы IRS2330. Когда двигатель почти полностью заряжен Три однофазных трансформатора соединены звездой, первичная часть которых подключена к 3-фазному источнику питания.Прямой онлайн-пускатель состоит из двух кнопок, зеленой кнопки трехфазного пускателя двигателя со схемой подключения защиты от перегрузки. В дополнение к этому предусмотрена возможность обрыва цепи преобразователя 4-20 мА. Siemens 14CUC32AA Мощный пускатель электродвигателя, твердотельная перегрузка, автоматический/ручной сброс, открытый тип, корпус стандартной ширины, 3 фазы, 3 полюса, размер 0 NEMA, диапазон 3–12 А, размер корпуса A1, 110–120/220–240 при напряжении катушки 60 Гц, черный. 1) Проверьте подключение двигателя. Кнопка мгновенного действия, которую пользователь нажимает вручную, может подключить конденсатор на время, достаточное для запуска двигателя холостого хода. Думая о потребностях электричества для крошечного дома. ’. Трехфазные двигатели с открытым переходом звезда-треугольник. Схема подключения фазного двигателя 3-долл. перегрузка пускателя напрямую в режиме онлайн одиночный за счет выбора размера частей, поддерживаемых переключателем для магнитного теплового реле звезда-треугольник. Сдержанно-дифференциальная процедура испытания времени 330 6. 00 перевозкы груза. Рисунок 3-2. Это… www. 3-полюсные контакторы и реле перегрузки для пуска двигателя и включения питания. Ниже вы найдете реле защиты двигателя, соответствующее вашим потребностям.Очень распространенной формой схемы защелки является простая схема реле «старт-стоп», используемая для управления двигателем, посредством чего пара кнопочных переключателей с мгновенным контактом управляет работой электродвигателя. Описание: SymCom Model 777-HVR-P2 представляет собой полностью программируемое электронное реле перегрузки. Следовательно, в трехфазном асинхронном двигателе нет необходимости в нейтрали. При выборе конечной точки среднего провода в качестве точки вставки у меня обычно не возникает проблем с подключением двух других цепочек. Вспомогательный контакт непосредственно к 3-фазному питанию.Схема подключения пускателя электродвигателя Трехфазное реле неисправности контроллера Электрическая схема Электрическая схема Электрическая схема Электрическая проводка Основная электрическая проводка. Кроме того, ток заблокированного ротора никогда не бывает ниже 5. 3-фазный двигатель A1 A2 95 Сброс L1 L2 L3 Общее управление Раздельное управление 1/ 3/ 5/ T1 T2 T3 T1 T2 T3 96 97 98 3 2 мкС ” Устройства дистанционного управления 2 -Wire Control 3-Wire Control Start Stop 3 2 1 1 3 Не для использования с реле OL с автоматическим сбросом. Эта электронная книга даже содержит идеи для дополнительных расходных материалов, которые вы, возможно, захотите использовать для завершения своих заданий.732, а не 3. Трехфазный сигнал Подключите трехфазное питание к клеммам 3, 4 и 5 на розетке. Схема подключения трехфазного пускателя в формате pdf. Первый шаг — выяснить напряжение ваших фаз. Реверсивные выходы (до 6 выходов тока и 6 выходов напряжения). Выбор и комбинация рабочих функций от перегрузки по току, открытой фазы и обратной фазы. Минус двигателя — релейный переключатель 2 COM вход. Контролируя трехфазное питание, ASIC/микропроцессор может обрабатывать текущие данные и активировать механизм отключения в условиях перегрузки, размыкая нормально замкнутый контакт и отключая цепь катушки пускателя двигателя.все еще существуют, была создана система безопасности под названием «Design. by Electrical4U». Поэтому двигатель будет вращаться в обратном направлении. мощностью 1–3 л. приложение.Мы использовали реле давления Square D, артикул 9013 FHG12MIX. Контроллер двигателя — это устройство или группа устройств, которые могут заранее заданным образом координировать работу электродвигателя. Контроль последовательности фаз Изменение последовательности фаз во время работы или неправильная последовательность фаз, применяемая при запуске, приведет к тому, что трехфазный двигатель будет работать с обратным вращением. Трехфазное реле стартера. Реле контроля фаз серии PMRR обеспечивают защиту от переполюсовки в компактном недорогом исполнении.Вторая схема, которая формирует основную конфигурацию драйвера для предлагаемой схемы драйвера трехфазного бесщеточного двигателя постоянного тока, также может иметь токоизмерительную ступень в нижней части … Используйте релейную логику для управления освещением с помощью реле в стандартных приложениях, а также в трехходовых схемах. переключение приложения. 8-контактная розетка, необходимая для этих реле, может быть установлена ​​на панели или на DIN-рейке 35 мм. Учитывая все обстоятельства, я сомневаюсь, что вам нужен двигатель мощностью 3 л.с. или 3 фазы. 5 л.с., 400 В CBS-7/P 12324P-400 Трехфазное реле защиты насосов Fanox PF16-R, 1.Мне нужно установить его на 220. Похоже, что соединение (общее/нормально разомкнутое) отсутствует/ослаблено/потеряно от реле, которое подает доступную мощность на собственную удерживающую катушку, когда нажимается кнопка пуска/остановки, и впоследствии теряется, когда центрифуга теряет мощность. Для двигателей с более высокой мощностью (> 250 л.с.) мы предпочитаем высокое напряжение, поскольку оно снижает рабочий ток и размер двигателя. Отталкивающий электродвигатель по определению представляет собой однофазный двигатель, обмотка статора которого подключена к источнику питания, а обмотка ротора подключена к коммутатору.На самом деле мы собрали несколько изображений, в идеале это изображение подходит вам и поможет вам найти решение, которое вы ищете. O. » Главная » О нас » Новости » Подключение однофазного двигателя через трехфазный контактор. Трехфазный двигатель необходимо подключить к трехфазному трехфазному асинхронному двигателю звезда-треугольник с помощью способа подключения двигателей в три соединения стартер стартер объяснил схему подключения управления переменного тока.Три пассивных элемента соединены друг с другом, входное питание подается через два соединения элемента.Эта энергия теряется неиспользованной; также двигатель подвергается более высоким термическим нагрузкам. Подробнее о статере звезда-треугольник, пожалуйста, прочитайте мой последний […] 2-фазный и 3-фазный размер от 00 до 5 44 3-фазный размер 6 45 3-фазный размер 7 46. Трехфазный двигатель должен быть подключен в соответствии со схемой на лицевой панели. Трехфазное соединение звездой (Y). Трехфазный двигатель звезда-треугольник. 05. Все, что вам нужно, это тележка весом 50 фунтов на платформе из нержавеющей стали с приличными роликами на шарикоподшипниках. Трехфазный трансформатор может быть построен путем подходящего соединения трех однофазных трансформаторов или одного трехфазного трансформатора.Схема подключения двигателя вентилятора переменного тока, кроме того, схема подключения трехфазного двигателя звезда-треугольник, помимо схемы подключения электродвигателя постоянного тока, еще схема 813 Tube lifier, кроме того, ротор и статор трехфазного асинхронного двигателя. Схема подключения трехфазного пускателя. 3-фазное реле защиты двигателя/насоса КОД ЗАКАЗА MP 830 Проводка и подключение st = задержка пуска 3 с rt = время срабатывания 3 с st = задержка пуска 3 с rt = время срабатывания 1 с i S1 S2 Сброс ТТ Ui i ЗАЗЕМЛЕНИЕ TSR 12 RVDis Uo 11 14 Hi Lo N 3-ФАЗНЫЙ ДВИГАТЕЛЬ W 4 6 A2 1 3 2 5 13 A1 Контактор 14 Внешнее управление Сброс ЗЕМЛИ Ui T i SR 12 R VDis На приведенной выше схеме подключения трехфазного пускателя. Трехполюсные контакторы АББ предлагают исчерпывающий выбор изделий для простых и экстремальных применений, а также изделий для специальных целей. Однофазный случай, когда какая-либо одна фаза из трех фаз выходит из строя. Существует два основных типа защитных реле для трехфазных систем: реле тока и реле напряжения. Детали изображения схемы подключения. Последствия обрыва фазы: • Двигатель работает на пониженной скорости. Подключение однофазного двигателя через трехфазный контактор. Концепция трехфазного электричества позволяет вам просто поменять местами две трехфазные линии на двигатель.Я купил шлифовальный станок, не подключенный, и парень подумал, что он подключен к 440. 3. Доступен широкий выбор экономичных трехфазных реле контроля со специализированными функциями. Преимущества теплового реле перегрузки. К проводке подключения двигателя по схеме «звезда» Одно реле для управления и двигатель. 5) Если крутящий момент двигателя, развиваемый пускателем двигателя DOL, меньше нагрузки, то двигатель должен быть заменен двигателем, который может развивать высокий пусковой момент. Он защищает двигатель от перегрева. Пускатель трехфазного асинхронного двигателя: принципиальная схема.Давайте посмотрим на соединения обмотки двигателя в пускателе звезда-треугольник. 225 долларов. Отличия однофазного двигателя от трехфазного. Подключите 3 отдельные линии управления к номеру. В Соединенных Штатах для низковольтных двигателей ниже 600 В вы можете рассчитывать либо на 230 В, либо на 460 В. W2 CJ2 UI VI WI W2 CJ2 UI VI WI A корова НАПРЯЖЕНИЕ Y ВЫСОКОЕ НАПРЯЖЕНИЕ z T4 Til T12 10 Til T4 T5 ALI L2 T12 TI-BLU T2-WHT T3. Теперь на приведенных ниже диаграммах трехфазный двигатель будет вращаться в двух направлениях, а именно вперед и назад. Контактор соединяет 2 полюса вместе без общей цепи между ними, в то время как реле имеет общий контакт, который подключается к нейтральному положению.Контактор представляет собой большое реле, обычно используемое для переключения тока на электродвигатель или другую мощную нагрузку. Из проблем и недостатков, что. Большинство жилых домов питаются от однофазной сети, но промышленные объекты и электрические … Описание подключения. Когда реле выключено, ОБЩИЙ — это шестипроводные трехфазные электродвигатели с двойным напряжением. У меня есть 220 в моем магазине с фазовым преобразователем, делающим ногу 220, которая управляет другим 3-фазным оборудованием. B = общий автоматический выключательMain = Main SupplyY = StarΔ = DeltaC1, C2, C3 = контакты (схема питания)O/L = реле перегрузки NO = нормально разомкнутыйNC = нормально замкнутый K1 = контактор (катушка контактора) K1/NO = контактор … Поставщик: Литтельфьюз, Инк.A … 36 Цепи управления передним/задним ходом. Испытание на гармоническое сдерживание 364 9. Переменная частота от 40 до 420 Гц. Соединение по схеме «звезда-треугольник» используется для уменьшения сложности проводов, необходимых для подключения трехфазной системы. Реле контроля фаз могут обнаруживать неисправности в 3-фазной системе; переменные реле уравновешивают использование нагрузки; реле отказа уплотнения насоса контролируют уплотнения вала погружного насоса. 5 кВт (10 л.с.), трехфазный асинхронный двигатель с короткозамкнутым ротором, 415 вольт, 50 Гц, 1450 об/мин, эффективность … Управление двигателем BLDC с использованием PLL с IC 4046: Может кто-нибудь, пожалуйста, скажите мне, почему этот трехфазный инвертор не дает правильный выход а может подскажете как исправить? Эффективное управление 3-фазным двигателем BLDC с BEMF с использованием Arduino (Atmega328pb) 36-вольтовое преобразование 3-фазного зарядного устройства в однофазное: 1-фазный электродвигатель 230 В с 2 конденсаторами. Здесь оба контактора подключены параллельно, но фазы «R» и «B» поменялись местами для второго контактора. 4. 35 долларов. Батарея 9 В отрицательная — Релейный переключатель 1 НЗ и Релейный переключатель 2 НЗ. Подключение 3-фазного пускателя двигателя. Еще одним преимуществом использования трехфазного метода управления является то, что та же топология приводного оборудования может использоваться для управления трехфазным асинхронным двигателем. Ширина изделия 5 мм. Соединения трансформатора тока 316 4. Регулируемое время задержки от 1 до 30 с, компактное реле с 1 перекидным + 1 размыкающим контактом, ЖК-дисплей в режиме реального времени для отображения напряжения, неисправности и рабочего состояния, монтаж на DIN-рейку.Он предназначен для контроля и защиты любого 3-фазного двигателя 340–480 В переменного тока, потребляющего 2–800 ампер при полной нагрузке (при токе свыше 90 ампер требуются внешние трансформаторы тока). com ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ A6861 представляет собой N-канальный драйвер мощных полевых МОП-транзисторов, способный управлять полевыми МОП-транзисторами, подключенными как трехфазное твердотельное реле, в приложениях с фазовой развязкой. 20.02.2017 21:51. Трехфазные мониторы СПИСОК НЕИСПРАВНОСТЕЙ И РЕШЕНИЕ 3-ФАЗНОГО АИНХРОНИЧЕСКОГО ДВИГАТЕЛЯ Проблемы: Аналогичные Причины: Что делать: 1) Двигатели не запускаются/не разгоняются 1) Неправильное подключение двигателя.Трехфазное реле контроля напряжения JVR800-2 Защитные функции nbalance (пониженное напряжение, перенапряжение, асимметрия напряжения) Потеря фазы (отказ) Последовательность чередования (реверс) Схема подключения U-6 14 11 12 21 L1 L2 L3 ПРЕДОХРАНИТЕЛЬ JVR800-2 Размеры (мм) 35 80 54 43 ОБЩАЯ БЕЗОПАСНОСТЬ НА КЛЕММАХ РЕЛЕ ПРИСУТСТВУЮТ ПОТЕНЦИАЛЬНО ОПАСНЫЕ НАПРЯЖЕНИЯ. Совершенство — враг достаточно хорошего. кВт Трехфазный двигатель. Напряжение питания составляет либо 240 В переменного тока (В переменного тока), либо 480 В переменного тока. Они хотят, чтобы я разобрался с этим.5–5. Опубликовано 15 ноября 2021 г.; Опубликовано в начале; На приведенной ниже схеме подключения стартера я показал автоматический выключатель в литом корпусе, магнитный контактор, нормально разомкнутую кнопку, нормально замкнутый кнопочный переключатель, тепловое реле перегрузки, индикатор отключения двигателя и трехфазный двигатель. Схема подключения трехфазного двигателя вперед-назад. нет При наличии трехфазного напряжения и нормальных условиях отображается N. Но… Пускатель ЗВЕЗДА-ТРЕУГОЛЬНИК без таймера для 3-фазного асинхронного двигателя. — В соединительной коробке находится этикетка, которая (в переводе с немецкого) гласит: «Внимание: при соединении звездой точка звезды обмоток двигателя находится за соединительной коробкой.Эти инструкции относятся к трехфазному двигателю двойного напряжения, наиболее распространенному типу. Это всегда было примерно в 7 раз больше полной нагрузки, а сегодняшние двигатели с малым скольжением имеют более высокий КПД и могут приблизиться к соотношению полной нагрузки и заблокированного ротора 10:1. 358 8. Вероятно, маломощный двигатель постоянного тока с регулируемой скоростью и подходящим передаточным числом будет работать нормально. Напряжения двух обмоток 133 В добавляются для работы на 266 В. Реле защиты двигателя предназначено для защиты двигателей от перегрузок, заклинивания, обрыва фазы или асимметрии, перегрева, тяжелых пусков или чрезмерных рабочих циклов. 99; 0. Однофазное состояние: когда перегорает один из предохранителей питания трехфазного двигателя или выходит из строя клеммное соединение, может произойти однофазное соединение на двигателе. Книга схем подключения a1 15 b1 b2 16 18 b3 a2 b1 b3 15 напряжение питания 16 18 l m h 2 уровня b2 l1 f u 1 460 v f u 2. Со схемой обмотки. 3-полюсный реверсивный контактор. Подключение двигателя по схеме «звезда» Трехфазное электропитание является наиболее распространенным методом, используемым в электрических сетях по всему миру, поскольку он передает больше энергии и находит широкое применение в промышленном секторе.3-фазный пускатель контактора двигателя/реле перегрузки. Один K8AK контролирует 3-фазный источник питания с 3 или 4 проводами. Реле контроля можно использовать для контроля 3-фазного источника питания с 3 или 4 проводами, просто изменив настройки DIP-переключателя. Для защиты двигателей от отказа из-за обрыва фазы имеются реле контроля напряжения, которые останавливают двигатель или предотвращают его запуск при однофазном соединении. Однофазный двигатель с конденсатором Схема подключения вперед и назад Принципиальная схема Электрическая схема Схема электрической цепи.Это видео 3 фазы, 1 л.с., 1400 об/мин. Перемотка двигателя + подключение, однофазные и трехфазные электрические схемы (1-фазный и 3-фазный, для состояния звезда-треугольник подключение двигателя должно иметь 6 кабелей от панели управления и 6 клемм на асинхронном двигателе (U1). ,U2,V1,V2,W1,W3) Для подключения двигателя по схеме «звезда-треугольник» должно быть 6 кабелей от панели управления и 6 клемм на асинхронном двигателе (U1,U2,V1,V2,W1,W3). Идеальные применения • Защищает от однофазного включения во время запуска и во время работы двигателей • Обнаруживает неправильную последовательность фаз, чтобы предотвратить запуск двигателя Allen Bradley 3-фазный 208-вольтовый Nema Размер 0 Пускатель двигателя 509-AAH-A2E-3-4R-6P.При взгляде на коробку вы должны увидеть шесть проводов, по три с каждой стороны. Единая станция со стартером. Две конфигурации подключения, звезда и треугольник, указывают методы подключения трехфазных двигателей. SUPCO производит универсальное реле напряжения с регулируемым напряжением, которое хорошо работает. Входное питание инвертора является однофазным 240 В, и оно преобразуется в 3-фазный выход для вашего двигателя. Следующая диаграмма показана для 3-проводного управления соединением треугольником-звездой. Затем подключите проводку кнопочной кнопки, реле O/L и катушку MC, которую мы можем назвать «малой проводкой» или … 23 Соединения проводов двигателя.Ваша существующая проводка может работать с трехфазным подключением, и нет необходимости тратить деньги на переделку проводов. Входная мощность должна быть постоянного напряжения, а выходная мощность должна быть переменного напряжения. Схема подключения контактора для трехфазного двигателя с реле перегрузки В промышленной системе мы используем в основном трехфазную электроэнергию для электрических асинхронных двигателей. Трехфазный двигатель должен быть подключен в соответствии со схемой на лицевой панели. КНОПОЧНЫЕ СТАНЦИИ. И если вы хотите узнать это на диаграмме типов изображений. Он позволяет ввести номинальную мощность двигателя, силу тока при полной нагрузке, КПД и коэффициент мощности, что позволяет точно сравнить этот продукт и удалить его из инструмента сравнения. Omicron CMC 356 — это комплект для тестирования 3-фазного реле вторичного впрыска, он имеет 3-фазное выходное напряжение, 2 шт. Для многоскоростных вентиляторов оранжевый означает средне-низкую скорость: Фиолетовый: клемма S на компрессоре к HERM или H на конденсаторе «Работа» или «Пуск/Работа». Вы можете выбирать между проверенными винтовыми соединениями с двухкамерными клеточными соединительными клеммами и вставными клеммами технологии Easy Connect, не требующими использования инструментов.Наиболее часто используется трехфазная 4-проводная система, состоящая из трех фазных проводников и одного нейтрального проводника. Обычно стартер используется для плавного пуска двигателя. Соединение треугольником представляет собой компоновку трех одинаковых или разных пассивных компонентов. 1 с макс. Двигатель используется для неправильного применения. Механизм в основном представляет собой уравновешивающую пружину на расцепляющем стержне, которая воспринимает силу, действующую на нее в равной степени со стороны всех трех биметаллических полос. Эти пускатели электродвигателей доступны в широком диапазоне уровней силы тока и напряжения.Схема подключения 3-фазного двигателя звезда-треугольник схема подключения реле защиты от тепловой перегрузки заземления и регулировка сброса CSM_K2CM_DS_E_6_3 1 Реле защиты двигателя Твердотельное реле K2CM Обеспечивает выбор трех рабочих функций (перегрузка по току, обрыв фазы и противофаза) Защита 3-фазной индукции двигатели и их нагрузки от повреждений. 4-полюсное реле управления с 4 Н. Трехфазные реле контроля или защитные реле защищают двигатели и оборудование от дорогостоящих повреждений из-за сбоев напряжения в трехфазных системах.ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УПРАВЛЕНИЯ ПУСК-СТОП. ) Перед ВКЛЮЧЕНИЕМ РЕВЕРСА двигатель должен быть ОСТАНОВЛЕН, если только контактор не допускает реверсирование на лету. Больше информации. Установите и откалибруйте мультиметр по напряжению и найдите шесть проводов трехфазного двигателя. Полное сопротивление двигателя в состоянии покоя относительно низкое, и при соединении по схеме «звезда» во время пуска фазное напряжение статора в 1/корень3 превышает линейное напряжение. От 100 до 240 В переменного тока: 3. Клемма 1 2 на устройстве дистанционного управления и клемма 96 Stop 1 на реле перегрузки.3 фазы Трехполюсные (трехфазные) электромагнитные пускатели двигателей (рис. 1) обычно используются для управления трехфазными асинхронными двигателями переменного тока со встроенной мощностью. На моторе написано 220/440. I. 777 АККУПАУЭР. Работа пускателя DOL: 1) Когда нажата кнопка пуска на пускателе двигателя прямого действия, на катушку контактора подается питание, и она фиксирует полюс контактора из-за электромагнитного воздействия. Обратитесь к таблице ниже для получения дополнительной информации об уровне … Из проблем и недостатков, которые. 3-х фазное обслуживание 600А 120/208. Но, пожалуйста, учитывайте, что номинальный ток вашего инвертора (ампер) такой же или выше, чем FLA двигателя. Более 90% двигателей, используемых в промышленности, являются асинхронными двигателями, потому что они дешевы, надежны и просты в обслуживании. СНИМИТЕ ТРЕХФАЗНОЕ НАПРЯЖЕНИЕ и переключите любые два из трех подключений к реле, чтобы обеспечить правильную последовательность фаз (чередование). Потеряли фазу и двигатель однофазный и дымил. Трехфазное питание — это система электроснабжения, в которой используются три провода. Большинство 9-выводных Как и в случае с трехфазным асинхронным двигателем переменного тока с двойным напряжением, сконфигурированным треугольником, когда трехфазный асинхронный двигатель с двойным напряжением, сконфигурированным по схеме «звезда», работает при более высоком номинальном напряжении 460 В, две соответствующие обмотки на данной фазе должны быть подключены последовательно.(когда напряжение быстро изменяется от 100 % до 0 % номинального напряжения) Вход термистора PTC 0. Для трехфазных двигателей тип соединения — звезда (Y) или треугольник. Проверка целостности обмотки двигателя переменного тока С помощью мультиметра проверьте целостность двигателя. обмотка от фазы к фазе (U к V, V к W, W к U). Для использования с оборудованием, которое циклически включается и выключается, эти реле соответствуют UL 508 для кондиционирования воздуха и отопления. РЕЗЮМЕ Трехфазные твердотельные реле (ТТР) стали доступны вскоре после появления однофазных ТТР в 1970 году.На приведенной ниже схеме подключения стартера я показал автоматический выключатель в литом корпусе, магнитный контактор, нормально разомкнутую кнопку, нормально замкнутый кнопочный переключатель, тепловое реле перегрузки, индикатор отключения двигателя и трехфазный двигатель. 283 доллара. 3-фазная панель защиты насоса Fanox с устройством плавного пуска CBS-7/P, 7. Один из двух трехфазных двигателей с подключением по схеме звезда/треугольник (Y-Δ) назад и вперед с таймером питания и схемой управления Как мы уже поделились запуском метод трехфазного двигателя с помощью пускателя звезда-треугольник со схемой таймера (цепи питания и управления). В настоящее время двигатель имеет два набора из 3 проводов, питающих его. Этот тип трехполюсного пускателя двигателя обычно описывается как трехфазный пускатель двигателя с прямым или полным напряжением, потому что полное линейное напряжение подается на соответствующие выводы двигателя, когда пускатель двигателя … трехфазный пускатель двигателя связь. Вот некоторые из них: Небаланс фаз. Это приводит к снижению крутящего момента. 1. ) Реле защиты двигателя имеют следующие встроенные функции для обеспечения функций (1) и (2) выше. Примечание. Трехфазное, трехпроводное или четырехпроводное подключение, а также входной диапазон переключаются с помощью DIP-переключателя.Контакторы обычно изготавливаются и используются в трехфазных приложениях, тогда как реле чаще используется в однофазных приложениях. Эмпирическое правило выбора размера инвертора: FLA x 2 = номинальный ток частотно-регулируемого привода. Подключите отдельные линии управления к обмоткам двигателя без общих обмоток и проводке для трехфазных двигателей. 15 января 2021 г., Дэвид Петерсон. а также установление соединений между обмотками.Каждый релейный переключатель имеет три входа. Реле». 6. Реле контроля фаз защищают от однофазности независимо друг от друга. Для защиты двигателя от различных условий неисправности предусмотрены различные защиты. Эти три фазы сдвинуты по фазе на 120 электрических градусов друг от друга, создавая последовательность фаз или чередование фаз. из: 360 o ÷ 3 = 120 o, как показано. Во-первых, нам нужно различать тип установки и ток, который через нее протекает.Некоторая путаница в том, как моя новая машина подключена.Это … Трехфазное напряжение и чередование фаз Реле обрыва фаз К8ДТ-ПМ Защищают электродвигатели и другое оборудование от нестабильного напряжения в системе электроснабжения. Вторичные концы 6 В соединены параллельно, что дает чистое выходное напряжение 0 В, когда присутствуют все фазы, и почти 6 В, когда какая-либо из фаз выходит из строя. CARLO GAVAZZI RZ3A60D55 3-фазное твердотельное реле, максимальное переключение 55 А переменного тока, управляющее напряжение 4-32 В постоянного тока, переключение 42-660 В переменного тока, блокирующее напряжение 1600 Впик, крышка IP10, диагностический светодиод, 12. Трехфазный пускатель с защитой от перегрузки. 5 ВА макс. Прежде всего подключите автоматический выключатель CB, но не включайте его. Основное входящее трехфазное питание подключается к MCCB. Соединение звезда-треугольник является одним из способов пуска трехфазного асинхронного двигателя переменного тока. Прямой пуск от сети в зависимости от типа двигателя и/или напряжения сети показан на электрических схемах. или на самом двигателе. Трехфазные источники питания продвигают эту идею еще на один шаг вперед, объединяя вместе три напряжения переменного тока одинаковой частоты и амплитуды, при этом каждое напряжение переменного тока называется «фазой».Это направляет ток от l2 и направляет его через 3-ю фазу на контактор и перегрузку l3 t3. •Открывается один из предохранителей трехфазной цепи. Подсоедините пусковой конденсатор к 3-й ножке двигателя холостого хода на длину, достаточную для его запуска, затем удалите его из цепи. Убедитесь, что напряжение, которое вы будете подавать на двигатель, соответствует. Однофазное питание обычно зарезервировано для более низких требований к мощности, однако в некоторых случаях целесообразно питание небольшого двигателя однофазной входной мощностью.Подключение трехфазного двигателя звезда/треугольник (Y-Δ) назад/вперед с – Таймер питания и схема управления. Соединение L1 L2 L3 8430MPS 8430MPD Трехфазная схема управления двигателем STOP 8430MPS 8430MPD FFFF OL Подключение двигателя L1 L2 L3 8430MPS Магнитный пускатель двигателя для управления электродвигателем 5HP 18amp 3- фаза 208–240 В переменного тока с регулируемым реле перегрузки 12–18 AMPS 3. Чередование фаз следует проверять с помощью детектора чередования фаз модели 188 Time Mark.Однофазность — наиболее распространенная проблема, встречающаяся в трехфазном асинхронном двигателе. Оскар Монтеро, менеджер по исследованиям и разработкам, и Дуг Шерман, менеджер FSAE, Crydom, Inc. Он подключается либо напрямую к линиям электродвигателя, либо опосредованно через трансформаторы тока. Скорее всего, он сможет предоставить вам дополнительные инструменты, такие как две конфигурации проводки, звезда и треугольник, указывающие на методы проводки для трехфазных двигателей. Если питание трехфазной системой не сбалансировано из-за неравномерного распределения нагрузки, двигатель будет преобразовывать часть энергии в реактивную мощность.Если пропало одно из питающих напряжений, это означает, что вы где-то разомкнули проводник и нет питания/тока… Все трехфазные реле контроля серии ABB CM обнаруживают обрыв фазы, как только напряжение одной из фаз падает ниже 60 % от его номинальной стоимости. Каждая фаза к фазе должна иметь непрерывность, если обмотка в порядке. 23 Соединения «двигатель-вывод». R (HHG1-3/032F-38 10-120A SSR-DA) Примечания: 1. 24 февраля 2012 г. Реакции: дронай. Он включает в себя рекомендации и схемы для различных способов подключения, а также другие продукты, такие как освещение, окна и т. д.Идеальные приложения • Защищает от однофазного включения во время пуска и во время работы в двигателях • Обнаруживает неправильную последовательность фаз, чтобы предотвратить запуск двигателя То есть размер кабеля зависит от того, сколько кВт разрешенной нагрузки / подключенной нагрузки / максимальной спрос. Метод сброса Ручной сброс/автоматический сброс РЕЛЕ ПЕРЕГРУЗКИ 1CT MM ДВИГАТЕЛЬ 3CT НА 120 В ОТДЕЛЬНОЕ УПРАВЛЕНИЕ * OT — это размыкающий переключатель Маркировка 3-фазной линии L1, L2 … 3/4 л.с.Перегорели предохранители. Это тип многофазной системы, в которой используются три провода (или четыре, включая дополнительный нейтральный обратный провод), и это наиболее распространенный метод, используемый электрическими сетями во всем мире для передачи энергии. Подсоедините проводку управления нагрузкой к соответствующим клеммам на розетке: Для приложений управления двигателем: используйте клеммы 1 и 8. Схема подключения в соответствии со старым цветовым кодом. Двигатель будет подавать такое же количество энергии, но с другой силой тока нагрузки. Все реле контроля фаз D65 совместимы с большинством систем «звезда» или «треугольник».05 с Обрыв фазы на входе трехфазного напряжения 0. Главная » О нас » Новости » Подключение однофазного двигателя через трехфазный контактор. Я не уверен, с чем это связано, у меня не было возможности измерить выход, у меня была только отвертка для измерения напряжения, чтобы проверить, есть ли напряжение на выходе реле. Мы используем 3-фазную систему 240 вольт и подключаемся к воздушному компрессору. Через 3 месяца сгорел мотор. Или начальные концы трех фаз или катушек соединяются с конечными концами катушки.В этом курсе мы узнаем о трехфазных двигателях с короткозамкнутым ротором и различных способах их подключения. Я показал 3-полюсный автоматический выключатель MCCB 2 магнитных контактора, нормально разомкнутые, нормально замкнутые, кнопочный переключатель, тепловое реле перегрузки, 3-фазное, 4-проводное питание, 3-фазный двигатель с индикатором отключения подключения и т. д. 1 с ± 0. Переключите однофазное питание на две ноги трехфазного двигателя. Двигатель наружного вентилятора к разъему C или COM или RC на конденсаторе «Работа» или «Пуск/Работа». У меня есть швейцарский 3-фазный двигатель 1/2 л.с. 50 Гц 1960-х годов, на паспортной табличке которого указано 380/220 В.Рисунок 1: Варианты пуска двигателя F1 = предохранитель (защита от короткого замыкания и линии) Q1 = коммутация (контакторы) F2 = защита двигателя (защита от тепловой перегрузки, реле перегрузки) M1 = трехфазный асинхронный двигатель a Двигатель прямого пуска Начало. Электродвигатели могут питаться от источников постоянного тока постоянного тока, таких как батареи или выпрямители. Схема подключения 3-фазного двигателя звезда-треугольник заземление Схема подключения реле тепловой перегрузки и регулировка сброса e²1и биметаллические реле O1, O2 и O3, и двигатель начинает работать.Подходит для двигателей мощностью от 3 до 5 л.с. Он очень эффективен и несет сбалансированную силовую нагрузку. Он раскрывает элементы схемы в упрощенном виде, а также силовые и сигнальные связи между устройствами. Трехфазный двигатель с двойным напряжением Основные сведения Трехфазные двигатели с двойным напряжением поставляются в трех основных конфигурациях: подключение по схеме «треугольник», подключение 9 выводов по схеме «звезда» (Y), подключение 9 выводов по схеме «звезда», 12 выводов Все три Типы могут быть подключены к сети переменного тока 240 или 480 В. Подробности внутри. Размер, 45 мм Высота x 110 мм Ширина x 80 мм Диаметр.Реле контактора компрессора T2 к разъему C или COM или RC на конденсаторе «Работа» или «Пуск/Работа». это сработает, но я не смогу настроить HZ в соответствии с двигателем. управление трехфазными асинхронными двигателями для всего представленного здесь диапазона вариантов пуска. DOL STARTER Проводка управления и питания с использованием предохранителя, контактора, реле перегрузки, двигателя. Три однофазных трансформатора используются для раздельного понижения трехфазного питания. Соединение COM (общий) реле — это движущаяся часть реле.Диапазоны питания от 100 до 690 В переменного тока, охваченные тремя многовольтными реле. Чтобы получить максимальную отдачу, вам нужен контроль. Простая и простая схема подключения, чтобы вы могли легко изучить видео. На самом деле это проблема только для биметаллических реле OL в стиле IEC, которые имеют функцию, называемую «дифференциальным смещением», которая используется для изменения точки срабатывания в случае обрыва фазы. на работающем трехфазном двигателе. В приличном магазине HVAC он должен быть на полке. 1 Реакции горизонтального двигателя Для горизонтального двигателя с четырьмя прижимными болтами реакции, необходимые для схемы подключения для 230/460 В переменного тока, 9-проводного, реверсивного, 3 3-фазного двигателя A1 A2 95 Сброс L1 L2 L3 Общее управление Раздельное управление 1/ 3/ 5/ T1 T2 T3 T1 T2 T3 96 97 98 3 2 ìC ” Устройства дистанционного управления 2-проводное управление 3-проводное управление Пуск Стоп 3 2 1 1 3 Не используется с реле OL с автоматическим сбросом. Когда двигатель почти полностью заряжен, 3-фазное реле стартера двигателя. Мотор не набирает обороты. В случае обычного трехфазного подключения нам потребуется больше проводов, поэтому мы используем этот тип подключения. Ассортимент схемы подключения контактора трехфазного двигателя. Мы узнаем о контакторах, тепловых перегрузках, реле, защите цепей, световых индикаторах, кнопках, реле времени задержки выключения, соединении … и D-контактах, обеспечивающих соединение треугольником. Трехфазные двигатели используют катушки провода для создания магнитных полей и вращения.Подключайте отдельные линии управления к однофазным электродвигателям без конденсаторов. ВСЕГДА ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКУЮ СХЕМУ, ПРИВЕДЕННУЮ НА ТАБЛИЧКЕ ДВИГАТЕЛЯ. Одно реле будет работать в любой трехфазной системе от 208В до 480В. Поко перегорел предохранитель на линии связи через шоссе. Трехфазное реле контроля с конфигурацией NFC Компания CARLO GAVAZZI рада представить наше новое трехфазное реле контроля серии DPD с конфигурацией NFC. Может использоваться в 1- или 3-фазных двигателях. При соединении звездой напряжение на каждой фазе обмотки статора составляет 1/√3 полного линейного напряжения.Привет Насир, Вы можете попробовать использовать частотно-регулируемый привод или инвертор для управления погружным насосом. Трехфазный выходной ток 3 х 50 А или 3 х 150 В. Он обесточивает стартер и останавливает двигатель при избыточном токе. Наиболее распространенной причиной дисбаланса трехфазных двигателей является потеря фазы из-за перегоревшего предохранителя, автоматического выключателя, разъема или поврежденного проводника. Запуск трехфазного двигателя. 2/ 4/ 6/ M 1 OL 3-фазный двигатель A1 A2 Удалите провод «C», если он входит в комплект поставки. Трехфазные твердотельные реле и их применение в цепях трехфазных двигателей Пол Бахман, научный сотрудник, Dr.Первоначально двигатель подключается к началу соединения. co • – Схема подключения 3-фазного двигателя 9-проводная схема подключения 3-фазного двигателя Схема подключения 3-фазного двигателя 9-проводная схема подключения 3-фазного двигателя 240/480 В… 3. Однако двигатель не защищен от обрыва фазы между реле и двигателем. Напряжение. Трехфазный асинхронный двигатель представляет собой сбалансированную трехфазную нагрузку. Это важно. ORG T4-YEL T5-BLK T6-GRY T7-PNK T8-RED T9-BRK RED TIO-CURRY TII-GRN T12-VLT z T4 Til T12 (в этом случае необходимо выбрать реле защиты двигателя, подходящее для нагрузка, а не двигатель.Схема 3-фазного двигателя – Данные схемы подключения – Схема подключения 3-фазного двигателя. Если трехфазный двигатель должен вращаться только в одном направлении, и при первоначальной подаче питания обнаруживается, что он вращается в направлении, противоположном желаемому, все, что необходимо, — это поменять местами любые два из трех проводов линии, питающей двигатель. Реле контроля фаз. 75KW 220V Однофазный и 380V 3-фазный вход 3-фазный выход Мини-инвертор переменной частоты… $162. Трехфазное выходное напряжение 3 x 300 В или 3 x 8 А. Если какая-либо конкретная фаза не проходит тест на непрерывность, ваш двигатель, вероятно, сгорел. 23. Где К1 и К1М — реле перегрузки. Выход трансформатора выпрямляется двухполупериодным выпрямителем и фильтруется конденсатором. Все соединения идут к действительным проводам, а не к линиям. Основы управления двигателем. То, как провода соединены между собой, определяет напряжение, подаваемое на двигатель. V. Базовая программа ПЛК для управления трехфазным двигателем переменного тока — для начинающих (на фото: ПЛК Simatic S7-1500; кредит: SIEMENS) На следующей линейной схеме показано, как нормально разомкнутая и нормально замкнутая кнопки могут быть подключены к управлению трехфазный двигатель переменного тока.Реклама Видео дня Подготовка Шаг 1 Отключите питание цепи, которая будет подключена к двигателю. Может быть заземленным или нейтральным. На приведенной ниже схеме подключения реле перегрузки показана схема подключения питания и управления реле перегрузки в конфигурации DOL для 2,4 T. Реле контроля EMD можно использовать для контроля перенапряжения, пониженного напряжения, асимметрия, коэффициент мощности, активная мощность, температура обмотки двигателя и уровень заполнения. Запуск и остановка 3-фазного двигателя с помощью более чем одной схемы электропитания и управления. Когда вы нажимаете кнопку запуска и кнопку остановки. 5, РЕЛЕ ПЕРЕГРУЗКИ ABB TA25DU8. Один комплект проводов двигателя выводится со стороны сети (U1, V1, W1) … Ответ (1 из 7): Перестановка двух клемм питания вызывает изменение последовательности фаз. Схема реле таймера и контактора R — Схема подключения 3-фазного двигателя Реле контактора | Блок предохранителей. Управление 3-фазным двигателем с помощью более чем двух кнопок – Power & Control Мой модуль переключает 3-фазное питание с помощью твердотельного реле (Eurotherm RS3DA 30A).2) Низкое напряжение питания (менее 415 Вольт в любой из 3-х фаз). По истечении времени контакты замыкаются — и остаются замкнутыми до тех пор, пока с катушки не будет снято напряжение. Штифт на 3-х фазной проводке. Балансный ток во всех трех фазах двигателя приводит к отсутствию тока в нейтрали. 9 унций Четвертым вариантом может быть поворотный фазовращатель. R, Y, B = красный, желтый, синий (3 фазы) C. Схема подключения также предлагает полезные рекомендации для назначений, которые могут потребовать некоторого дополнительного оборудования. Реле тока обнаруживает и контролирует синусоидальные переменные токи в диапазоне частот от 45 до 65 Гц.Руководство по подключению контактора для трехфазного двигателя с автоматическим выключателем. Соединения двигателя Большинство двигателей имеют клеммную коробку, прикрепленную болтами к основному корпусу или составляющую его часть. и Внедрение 3-х фазного индуктивного двигателя безопасности. Статор несет трехфазную обмотку, называемую обмоткой статора, а ротор несет короткозамкнутую обмотку, называемую обмоткой ротора. 2. Ниже приведены различные типы соединений для однофазных и трехфазных двигателей. Схема подключения 3-фазного двигателя переменного тока. 5 Очень распространенной формой схемы защелки является простая схема реле «пуск-стоп», используемая для управления двигателем, при которой пара кнопочных переключателей с мгновенным контактом управляет работой электродвигателя. 25 октября 2020 г. Внутри Внутри (2) Выход C: Релейный выход T: Транзисторный выход 14 11 12 14 11 K8DT-Ph2 CN (1) (2) L1 14 L2 11 12 L3 (1) Входные напряжения 3 фазы, 3 Источник питания Вт Линейное напряжение: от 200 до 480 В перем. тока L1 L3 L2 Трехфазное питание Мощность двигателя Наиболее распространенное использование 3-проводного управления — управление пуском/остановом. 3-фазный двигатель 1/ 3/ 5/ L1 L2 L3 Раздельное управление с CPT A1 A2 2 CPT M 3 98 L1 X2 X1 L2 97 OL. Свет будет включаться только с 17:00 до 22:00. Если твердотельное реле с нагрузкой выше 10 ампер, его необходимо установить на радиатор.NO (нормально разомкнутый), COM (общий) и NC (нормально замкнутый) В этом проекте оба провода от двигателя подключаются к обоим COM (средний). Реле перегрузки CMT, биметаллические, предназначены для защиты цепей переменного тока двигатели от перегрузок, обрыва фазы, длительного времени пуска и длительного пуска двигателя.Automationdirect на протяжении 3-фазной схемы подключения двигателя Контакторное реле от администратора Через тысячи фотографий в сети, посвященных 3-фазной схеме подключения двигателя, контакторное реле, мы все выбрали самое лучшее библиотеки с идеальным разрешением только для всех вас, и теперь эти фотографии на самом деле среди библиотек изображений … Схема 3-фазного двигателя Схема двигателя 220 В и 440 В Данные по металлообработке Схема подключения пускателя звезда-треугольник Схема пускателя 3-фазного двигателя звезда-треугольник с подключением 3 Схема фазного двигателя Схема электрической цепи Схемы подключения треугольником для электродвигателей Электрическая схема электрического двигателя Схема подключения электродвигателя Однофазный 4 … Accordin g на диаграмме, которую он разместил, у него есть однофазный двигатель, использующий трехфазный контактор. После замены предохранителя предложили владельцу установить 3-х фазную защиту. Потеря фазы не может быть обнаружена на стороне нагрузки, поскольку это обнаружение основано на напряжении. Проконсультируйтесь с производителем для правильного применения двигателя. реле защиты по напряжению. •Плохо настроены защиты. / 1 Н. Его еще называют сетчатым соединением. Я полагаю, что в настоящее время он настроен на 3-фазное напряжение 380 В, но хотел бы это подтвердить. ; Большие электродвигатели могут быть защищены от перегрузки по току с помощью нагревателей и контактов защиты от перегрузки.1 Трехфазный двигатель (звезда-треугольник (Y/∆)): код двигателя E. 6 концов трех обмоток этого трехфазного двигателя выведены в клеммную коробку… Реле перегрузки. Схема подключения трехфазного двигателя в формате pdf. Вы только тащите 50-фунтовую тележку туда и обратно по рельсам. Он имеет три независимых трехфазных двигателя мощностью 1 л.с. с перемоткой. Электронная почта Roel Palmaers Outlook. 1400 об/мин 24 слота Обмотка электродвигателя. Красный провод от 3 фазы подключен только к двигателю. В связи с этим… Определенное время задается таймером или любой другой схемой контроллера.На изображении ниже показан пример трехпроводного управления, используемого для включения контактора для запуска трехфазного двигателя. Блокировка: схема включения только одного контактора за раз называется блокировкой трехфазного S. В этой статье мы увидим схему подключения и подключения пускателя DOL, включая реле тепловой перегрузки, схемы индикации. Эти реле на 10 А со светодиодным индикатором (индикаторами) совместимы с системами «звезда» или «треугольник» и доступны с различными входами напряжения. com электрический совет 3-фазный двигатель переменного тока Теория 4 Для подключения к более низкому напряжению (240 В) создаются два равных и параллельных пути путем соединения 4, 5 и 6 вместе и подключения линий источника напряжения к 1 и 7, 2 и 8 , 3 и 9.Схема питания, управления и подключения пускателя звезда-треугольник. контакты 4-полюсное реле управления с 3 Н. Во-первых, все размеры двигателей доступны с обмотками 690 В (звезда) / 400 В (треугольник). Подключение трехфазного двигателя по схеме ЗВЕЗДА/ТРЕУГОЛЬНИК без таймера – схемы питания и управления. Линия 1 Линия 2 Реле наземного управления — текущая внешняя тепловая защита. Положительный аккумулятор 9 В — Релейный переключатель 1 НО и Релейный переключатель 2 НО. Это может быть достигнуто с помощью пары контакторов или специального набора взаимосвязанных контакторов, который уместно назвать «реверсивным контактором».Релейный стартер Harga Bendik r25, mt 25. Схема управления трехфазным двигателем pdf. 6 из 5 звезд 6 $ 66. Соединения трехфазного трансформатора. Компрессор — заземление агрегата. Ввв. Кроме того, все три имеют шесть внутренних катушек, хотя их внутренние соединения различаются. Пример: размеры контактора и реле перегрузки для пускателя с прямым пуском. Трехфазный двигатель должен быть подключен к трехфазному. В трехфазном двигателе соединение треугольником и звездой представляет собой способ соединения катушек. Двигатель должен иметь шесть выводов обмотки, выведенных наружу, для установки либо одного комплекта трехфазного трансформатора тока, либо двух комплектов трехфазного трансформатора тока в зависимости от конструкции.Функции реле обрыва фазы. C. Если применить 50 В, три фазы, он будет работать нормально. Я размещаю трехфазный двигатель на существующей трехпроводной шине. В этом примере катушка пускателя двигателя (M) соединена последовательно с обычным проводом пускателя двигателя | Библиотека. Отсоедините СИНИЙ провод от клеммы 6 реле 1, обрежьте, зачистите и подсоедините к проводу возбуждения L3. 3-фазный токовый выход, переменный выход постоянного тока 24–220 В, двоичные входы и двоичные выходы. * Напряжение источника питания соответствует номинальному входному напряжению.. Три верхних контакта переключают соответствующие фазы входящего трехфазного питания переменного тока, обычно не менее 480 В для двигателей мощностью 1 л.с. или выше. Он соединяет … Для схемы и процедуры управления трехфазным двигателем следуйте приведенным ниже советам. Наше руководство по логике реле помогает продемонстрировать наилучшие способы подключения релейных контроллеров NCD в реальных приложениях управления. Диаграмма dd6 диаграмма dd7 m 1 ln e диаграмма dd8 ln Чтобы получить однофазный ток из суммы трех фаз, вы должны разделить на квадратный корень из трех, 1.Если подключение осуществляется в бытовом или коммерческом режиме, а нагрузка составляет 5 кВт, тогда будет использоваться однофазный 2-жильный кабель с ПВХ-покрытием, а если подключение осуществляется в режиме 3-фазного двигателя или в промышленном режиме, то будет использоваться 3- или 4-жильный 3-фазный кабель с ПВХ-покрытием. использовал. • Обнаружение обрыва фазы во время работы двигателя. КЛЕММНАЯ КОРОБКА ДВИГАТЕЛЬ ДВУХФАЗНАЯ ГЛАВНАЯ Реле и контактор Если используется базовая схема, то номинал контактов (для индуктивных нагрузок) Rmain должен соответствовать фазе отказа или отключения трехфазного двигателя.На приведенной ниже схеме подключения стартера показан автоматический выключатель в литом корпусе, магнитный контактор, нормально разомкнутая кнопка, нормально замкнутый кнопочный переключатель, реле тепловой перегрузки, индикатор отключения двигателя и трехфазный двигатель. Привет и добрый день всем. Daftar Harga Relay Starter Motor terbaru ноябрь 2021 г. Узнайте, как спроектировать и подключить 7 основных цепей управления трехфазным двигателем. Все группы и сообщения 3-фазное или 3-фазное+нейтральное реле контроля напряжения сети для проверки последовательности фаз, обрыва фазы, асимметрии, допусков, повышенного и пониженного напряжения (отдельно настраиваемые уставки) со встроенной функцией задержки времени.5 Схема подключения трехфазного дома в формате pdf. Фазное напряжение при соединении звездой снижается до 58 %, а общий потребляемый ток составляет 58 % от нормального тока. В этой трехфазной проводке освещение, малая бытовая нагрузка и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические обогреватели, подключается между двумя фазами… Трехфазный асинхронный двигатель представляет собой сбалансированную трехфазную нагрузку. аллегромикро. Реле обрыва фазы имеет различные функции защиты. Для схемы и процедуры управления трехфазным двигателем следуйте приведенным ниже советам. Что это за двигатель, который, по-твоему, тебе нужен? Мотор работает и тут же глохнет. Как подключить контактор и Функция теплового реле перегрузки, используемого в цепях пускателя двигателя, состоит в том, чтобы предотвратить чрезмерный ток двигателя, который вреден для изоляции двигателя. 321 5. Черный и синий провода трехфазного срабатывания подсоединяются к реле давления, а затем к двигателю.Если последовательно соединенные нагреватели слишком сильно нагреваются из-за чрезмерного тока, нормально замкнутый контакт перегрузки размыкается, обесточивая контактор… Этот курс является учебным курсом для кнопочного управления трехфазным двигателем. Процедура проверки реле защиты двигателя с помощью комплекта для проверки реле Omicron CMC 356. . 332 7. КРАСНЫЙ Либо обрыв фазы, либо состояние дисбаланса напряжения Убедитесь, что все три фазы присутствуют. 2) Поддерживайте надлежащее напряжение питания с помощью автотрансформатора или переключателя ответвлений трансформатора.В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать на 230 В или 460 В. Электронные контакторы 3RF34, 3-фазные 8/16 Электронные реверсивные контакторы 3RF34, 3-фазные 8/17 3RF29 Функциональные модули Назначение модулей 8/18 Преобразователи 8/23 Контроль нагрузки 8/24 Контроль тока нагрева 8/25 Мощность контроллеры 8/26 Регуляторы мощности 8/27 Технические данные Твердотельные реле Твердотельные реле 3RF21, однофазные, 22. Проще говоря, ток меняется в течение разного времени.Хотя в этой схеме используются два контактора, очень важно, чтобы они могли работать с реле управления двигателем. Минусы всех датчиков Холла можно считать заземленными. Преимущества использования стартеров двигателя звезда-треугольник: Когда трехфазный двигатель теряет одну из фаз напряжения питания, это называется однофазным. Управление линейным напряжением — пускатель трехфазного двигателя с двойным контактором, управляющий реверсивным трехфазным двигателем (версия 08 августа 2006 г.) (Примечание: L1 становится T3, а L3 становится T1, когда срабатывает реле реверса.В системах «звезда» подключение к нейтрали не требуется. Начните наматывать основную обмотку. Далее осмотрите внутреннюю часть двигателя и провода, на которые подается трехфазный ток. www. Номинальное входное напряжение 3-фазное, от 200 до 480 В перем. тока (3-проводное) Время срабатывания Чередование фаз на трехфазном входе напряжения 0. Это 3-фазное реле контроля напряжения и частоты обеспечивает максимальную гибкость при очень компактных размерах, поскольку оно предлагает широкий спектр функций всего за 22. Мой нынешний Burke Number 4 поставлялся с однофазным мотор-редуктором «Master», который выглядит так же, как и трехфазный двигатель на моей оригинальной мельнице Burke.Схема подключения не требует пояснений, на ней показано реле перегрузки, которое размещено в пускателе прямого пуска и подключено к клеммам двигателя. УРАВНЕНИЕ СОЕДИНЕНИЯ ЗВЕЗДА-ТРЕУГОЛЬНИК A) СОЕДИНЕНИЕ ЗВЕЗДОЙ:- Фазное напряжение Vs = 3 фазное напряжение = V1 x 1/√3 фазный ток IS1 = фазное напряжение Vs • Неправильно затянуты соединительные клеммы. Щетки и коллекторы короткозамкнуты и расположены так, что магнитная ось обмотки ротора наклонена к магнитной оси обмотки статора. Он подключен к двигателю таким образом, что ток двигателя полностью проходит через него.A. Схема подключения трехфазного дома pdf. Я вижу, что часть GSM работает и включает твердотельное реле, но насос не запускается. Эта конфигурация источников напряжения характеризуется общей точкой подключения, соединяющей одну сторону каждого источника. •Повреждены контакты реле. Автор: Райан Дата публикации: 25 октября 2021 г. Комментарии: Оставьте комментарий к схеме подключения трехфазного двигателя переменного тока. При обрыве фазы трехфазный двигатель может регенерировать более 92 % напряжения питания в разомкнутой фазе. В этом конкретном случае я показываю низковольтную схему управления… Лампы, которые представляют три фазы обмоток двигателя, напрямую подключены к источнику питания 230 вольт через два реле, одно в конфигурации звезды, а другое в конфигурации треугольника.Это можно сделать в. Ответ (1 из 50): Я экспериментировал именно с этим сценарием, чтобы точно сказать, что произойдет, если одна фаза выйдет из строя. Как цифровое реле защиты двигателя с микроконтроллером, EMPR обладает высокой надежностью за счет реализации обработки данных в реальном времени и высокой точности, а также может безопасно защищать двигатель с помощью различных функций, таких как обрыв фазы, реверс фазы, несбалансированность, опрокидывание, блокировка, замыкание на землю и т. д. защита от короткого замыкания в зависимости от модели. Проверьте реле перегрузки, статор и кнопки.Выход MCCB подключается к контактору. Реле управления двигателем выполняют специальные защитные функции для двигателей или их компонентов, чтобы обеспечить правильную и более эффективную работу. Контакторная технология AF коренным образом меняет то, как мы используем контакторы, и позволяет использовать их во всех частях мира и во всех сетях… Полная трехфазная система, поставляемая в виде 2 блоков (PTE-300-V/PTE-50-CET). Третьим вариантом будет подача однофазного напряжения 240 В от панели к частотно-регулируемому приводу мощностью 5 кВт, преобразование питания в 3-фазное 240 В, 50 Гц, а затем с помощью трансформатора изменить питание на 380 В, 3 фазы, 50 Гц.5% может привести к увеличению температуры двигателя на 25% или более. По истечении этого времени обмотки соединяются треугольником. Реверсивное подключение трехфазного асинхронного двигателя к сети трехфазного переменного тока через магнитный контактор Л1, Л2, Л3 — клеммы для подключения к сети трехфазного переменного тока, QF1 — автоматический выключатель, КМ1, КМ2 — магнитные контакторы, КК1 — тепловое реле, М — трехфазный асинхронный двигатель переменного тока, SB1 — кнопка останова, SB2 — кнопка пуска «вперед», SB3 — «назад». Контролируя трехфазное питание, ASIC/микропроцессор может обрабатывать текущие данные и активировать механизм в условиях перегрузки, размыкающий нормально замкнутый контакт и размыкающий цепь катушки пускателя двигателя.В нем используются три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутая кнопка пуска, нормально замкнутая кнопка останова, таймер задержки включения 0–20 секунд и блок питания с предохранителем. Схема двигателя RSIR с токовым реле. Руководство включает в себя многое. Первый шаг — выяснить напряжение ваших фаз. 2. 15 апреля 2018 г. — Схема подключения 3-фазного электродвигателя Pdf Бесплатный образец детали. Контактор находится сверху, а реле перегрузки прикреплено непосредственно к нему снизу.Контактор и реле. / 2 N. Схема подключения контактора освещения с фотоэлементом Схема подключения контактора. 00. Заголовок продукта: 2 реле контроля SPDT: Диапазон: 323–550 В: Тип реле РЕЛЕ 2 22 В пост. тока, катушка REC, реле 3 22 В пост. тока, катушка 58 IDR BLU ORN ORN 1/3 ПОЛЕВОЕ ПРЕОБРАЗОВАНИЕ ЧЕРНЫЙ/БЕЛЫЙ КРАСНЫЙ/БЕЛЫЙ SEENOTE#4 ДЛЯ 3-ФАЗНОЙ ПРОВОДКИ Обозначает провод, который необходимо перемещать для 3-фазного преобразования. контакт на реле монитора фаз (обычно контакты 1-8 на вилке … 3-фазная схема подключения двигателя. Контакторное реле — спасибо, что посетили мой веб-сайт, этот пост в блоге обязательно будет посвящен 3-фазной схеме подключения двигателя. Контакторное реле.Он должен быть установлен на вентилятор охлаждения или. Пускатель звезда-треугольник запускает двигатель за счет уменьшения начального тока. Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная). Для подключения по схеме звезда-треугольник подключение двигателя должно иметь 6 кабелей от панели управления и 6 клемм на асинхронном двигателе (U1,U2,V1,V2,W1,W3). Одно реле для управления и двигателя.При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим.Трехфазное подключение стартера двигателя.Внутренняя конструкция и соединение этих катушек внутри двигателя определяется при его изготовлении. но 2 шт. DC 12V Универсальный жгут проводов лампы h5 Жгут проводов Реле Жгут проводов HID Реле Жгут проводов… $20. Когда вы нажимаете кнопку пуска, а кнопка останова не нажата, реле 24 В постоянного тока срабатывает и втягивает контактор R1, который подает трехфазное питание на двигатель. S. Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. Датчик температуры LM35 измеряет температуру двигателя.В этом сценарии микроконтроллер должен быть перепрограммирован для вывода синусоидальных напряжений со сдвигом фаз друг к другу на 120 градусов, что приводит в действие трехфазный асинхронный двигатель. Следовательно, асинхронный двигатель потребляет сбалансированный ток, если напряжение питания и импеданс двигателя сбалансированы. Ручная защита двигателя / стартер, 3 фазы. Старое управление скоростью двигателя на основе симистора, если мы избегаем секции управления ШИМ и силовой цепи, используемой только для включения и выключения трехфазного асинхронного двигателя низкого напряжения (от 100 до 150 вольт) часто с помощью датчика включения, в 100 или более напряжения, двигатель слишком горячий после некоторого времени работы.Схема двигателя RSIR со встроенным реле PTC. контакты 4-полюсное реле управления с 2 N. 7. Обратитесь к таблице ниже для получения дополнительной информации об уровне защиты, обеспечиваемом каждым продуктом, затем щелкните одну из серий, чтобы просмотреть подробные сведения о конкретном типе продукта. Контакты Form C данного устройства рассчитаны на пилотный режим при 470 ВА @. Большинство устройств доступны с двумя разными терминалами. 90 Руководство по подключению контактора для трехфазного двигателя с автоматическим выключателем реле перегрузки без переключателей. Дисбаланс других подключенных нагрузок также может повлиять на двигатель.S. Трехфазные двигатели часто запускаются звездой, так как она потребляет меньший ток и с меньшей вероятностью перегорает предохранители, повреждаются контакты и нарушается система питания из-за перепадов напряжения. Подключение реле трехфазного двигателя

SymCom 80 Реле обратной фазы/171-528 В/быстроразъемные клеммы 3-фазный монитор напряжения #MSR80

Ограниченная гарантия SymCom

Условия продажи

Действуют с 1 января 2009 г. Общие замечания. Условия продажи применяются ко всем продажам и поставкам, осуществляемым SymCom.Любые положения или условия со стороны покупателя, противоречащие этим, не являются обязательными для SymCom, даже если они составляют основу заказа. Цены могут быть изменены без предварительного уведомления. Минимальный заказ составляет сто пятьдесят долларов (150 долларов США) без учета стоимости доставки. Условия: Нетто 30 дней с даты отгрузки с одобренным кредитом. Новые клиенты, запрашивающие коммерческий кредит, должны заранее подать заявку на кредит и получить одобрение до размещения заказа в производстве. Плата за обработку: комиссия за обработку в размере 5 долларов США взимается с каждого заказа.Доставка: График доставки покупателя будет соблюден в меру возможностей SymCom. SymCom оставляет за собой право производить частичные поставки любого заказа. SymCom не несет ответственности за ошибки при доставке от имени перевозчика. Фрахт: все продажи осуществляются на условиях FOB, SymCom, Inc., Рапид-Сити, Южная Дакота. Отгрузки будут осуществляться способом транспортировки, выбранным Покупателем, когда это возможно. Гарантия: SymCom гарантирует отсутствие в своих стандартных продуктах дефектов материалов или изготовления в течение пяти (5) лет с даты изготовления.На все сторонние продукты распространяется гарантия производителя, и SymCom рассматривает их как сквозную гарантию. Гарантия на все товары, изготовленные по индивидуальному заказу и под частными торговыми марками, составляет восемнадцать (18) месяцев, если иное не указано в письменной форме. Ответственность SymCom ограничена по своему усмотрению заменой, ремонтом или возмещением покупной цены любых устройств, возвращенных в течение гарантийного срока и оказавшихся дефектными. Настоящая гарантия представляет собой исключительную ответственность SymCom и заменяет любую другую явную, подразумеваемую или предусмотренную законом, письменную или устную гарантию, включая, помимо прочего, любые подразумеваемые гарантии товарного состояния или пригодности для определенной цели, и заменяет собой любые заявления, сделанные любым лицом, которое противоречат или расширяют условия, изложенные в этом документе.Ни одно лицо не уполномочено каким-либо образом изменять данную гарантию. Пределы ответственности: НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, НЕЗАВИСИМО ОТ ПРИЧИНЫ, КОМПАНИЯ SYMCOM НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА (1) ШТРАФЫ ИЛИ ПРИЧИНЫ ШТРАФОВ ЛЮБОГО ОПИСАНИЯ ИЛИ (2) ЗА СЕРТИФИКАЦИЮ, НЕ ПРЕДУСМОТРЕННУЮ В ДАННОМ СПЕЦИАЛЬНОМ ОБРАЗЕ, И/ИЛИ ВОЗМЕЩЕНИЕ ПОКУПАТЕЛЕМ ДРУГИМ ЛИЦАМ РАСХОДОВ, УЩЕРБА ИЛИ РАСХОДЫ, ВОЗНИКАЮЩИЕ ИЗ ИЛИ СВЯЗАННЫЕ С ПРОДУКТАМИ ИЛИ УСЛУГАМИ ЛЮБОГО ЗАКАЗА ИЛИ (3) ЛЮБЫЕ УЩЕРБЫ, ОБЩИЕ, ОСОБЫЕ ИЛИ ПО НЕБРЕЖНОСТИ, И ЯВНО ИСКЛЮЧАЮТ УБЫТКИ, СВЯЗАННЫЕ С УПУЩЕННОЙ ПРИБЫЛЬЮ, ИСПОЛЬЗОВАНИЕМ ПРОДУКТОВ, ЛЮБЫМИ СЛУЧАЙНЫМИ ИЛИ КОСВЕННЫЕ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ УВЕДОМЛЕНО О ВОЗМОЖНОСТИ ТАКИХ УЩЕРБОВ.ОБЯЗАТЕЛЬСТВО КОМПАНИИ SYMCOM ПО РЕМОНТУ, ЗАМЕНЕ ИЛИ НАЧИСЛЕНИЮ ЦЕНЫ ПОКУПКИ ЯВЛЯЕТСЯ ПРЕДЕЛОМ ЕЕ ОТВЕТСТВЕННОСТИ ПО НАСТОЯЩЕЙ ГАРАНТИИ. Возвраты: все возвраты должны быть разрешены SymCom и должны иметь номер разрешения на возврат материалов (RMA). Выдача номера RMA не означает, что товар неисправен или находится на гарантии продавца. Несанкционированные возвраты будут отклонены. Разрешенные возвраты должны быть отправлены с предоплатой фрахта и подлежат проверке и/или тестированию перед утилизацией. Продукт, созданный в соответствии со спецификациями Покупателя, не может быть возвращен в кредит или обменен ни при каких обстоятельствах.Чтобы ознакомиться с полными условиями RMA SymCom, посетите наш веб-сайт. Отмена заказных или непредпочтительных продуктов: Покупатель может отменить заказ, направив письменное уведомление в отдел обслуживания клиентов SymCom и уплатив сборы за отмену, которые включают все расходы, как прямые, так и косвенные, понесенные и/или совершенные. SymCom соглашается перенаправлять выполненную работу и незавершенную работу с отмененного заказа на другие заказы, когда это возможно.

Добавить комментарий

Ваш адрес email не будет опубликован.
