Трансформатор устройство: определение, классификация и принцип работы

Содержание

Устройство и работа трансформатора — презентация онлайн

1. «Устройство и работа Трансформатора»

«УСТРОЙСТВО
И РАБОТА
ТРАНСФОРМАТОР
А»

2. Что такое трансформатор?

ЧТО ТАКОЕ ТРАНСФОРМАТОР?
• Трансформатор — это очень простое устройство, которое
позволяет как повышать, так и понижать напряжение, и
преобразовывать переменный ток.
• Впервые трансформаторы были использованы в 1878 г.
русским ученым П. Н. Яблочковым для питания
изобретенных им «электрических свечей»

3. Устройство

УСТРОЙСТВО

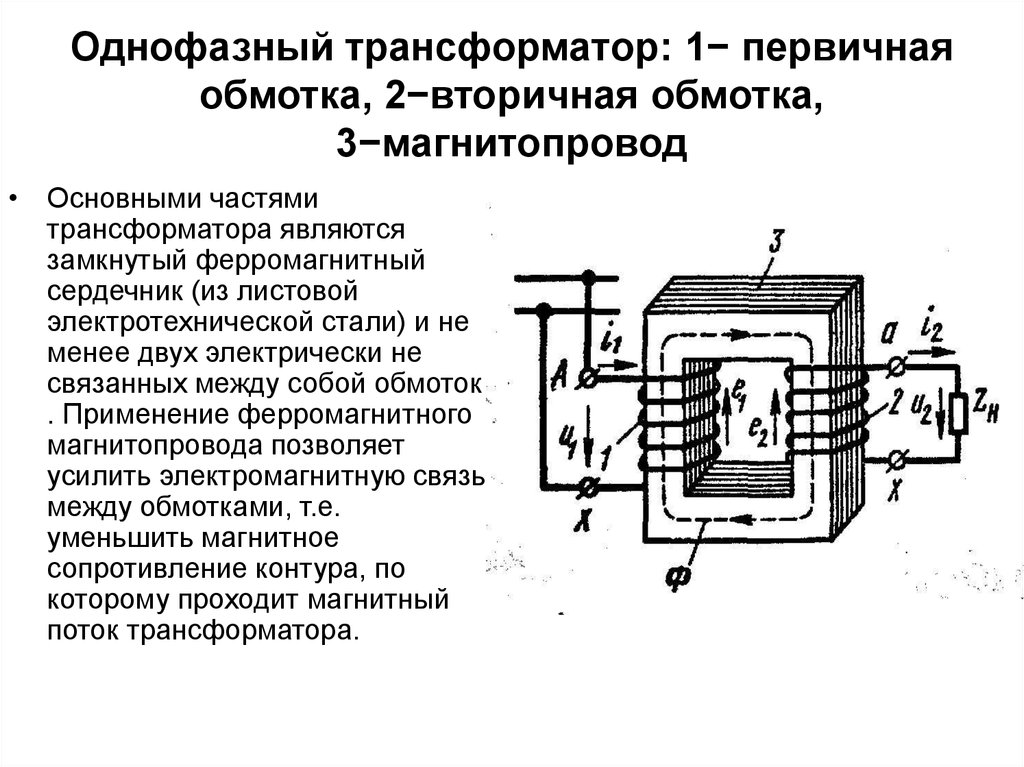

• Трансформатор состоит из замкнутого железного сердечника, на
который надеты две (иногда и более) катушки с проволочными
обмотками. Одна из обмоток, называемая первичной,
подключается к источнику переменного напряжения. Вторая
обмотка, к которой присоединяют «нагрузку», т. е. приборы и
устройства, потребляющие электроэнергию, называется
вторичной. Схема устройства трансформатора с двумя обмотками
приведена на рисунке.

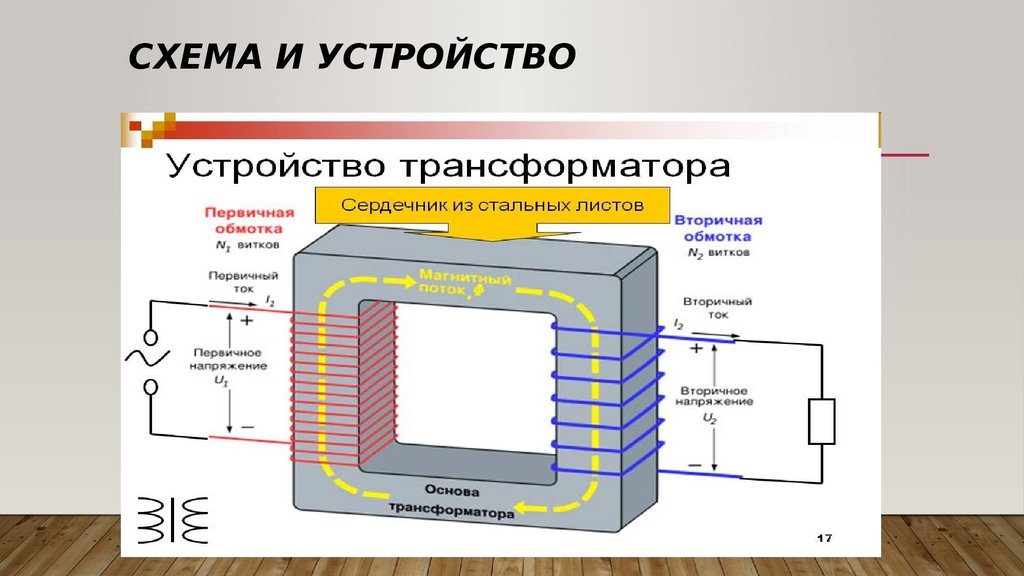

4. Схема И устройствО

СХЕМА И УСТРОЙСТВО

5. Принцип действия

ПРИНЦИП ДЕЙСТВИЯ
• Действие трансформатора основано на явлении электромагнитной
индукции. При прохождении переменного тока по первичной обмотке
в железном сердечнике появляется переменный магнитный поток,
который возбуждает электродвижущую силу индукции в каждой
обмотке. Это означает, что, повышая с помощью трансформатора
напряжение в несколько раз, мы во столько же раз уменьшаем силу
тока, и наоборот.

6. Виды трансформаторов

ВИДЫ ТРАНСФОРМАТОРОВ

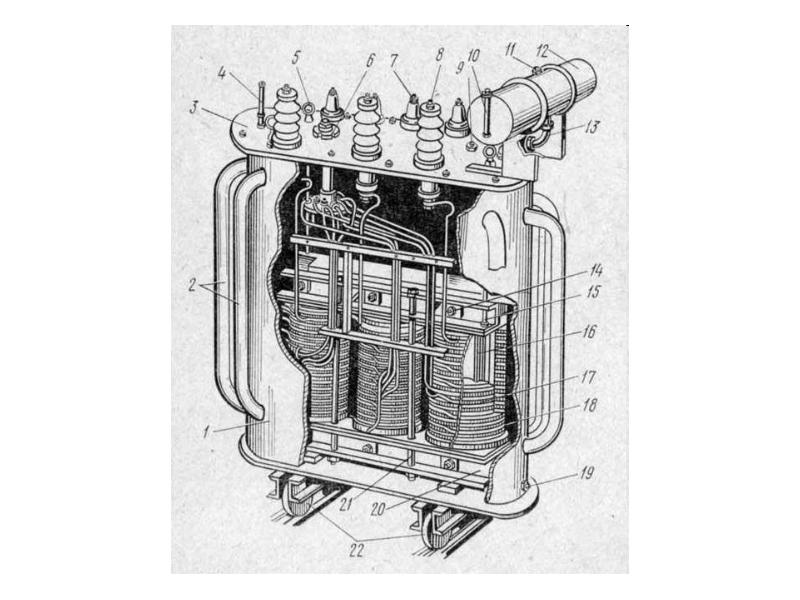

• Силовой трансформатор
— трансформатор,
предназначенный для преобразования электрической
энергии в электрических сетях и в установках,
предназначенных для приёма и использования
электрической энергии.
• Автотрансформатор — вариант
трансформатора, в котором первичная и
вторичная обмотки соединены напрямую, и
имеют за счёт этого не только
электромагнитную связь, но и электрическую.
Обмотка автотрансформатора имеет
несколько выводов (как минимум 3),
подключаясь к которым, можно получать
разные напряжения. Недостатком является
отсутствие электрической изоляции
(гальванической развязки) между первичной
и вторичной цепью. Преимущество
автотрансформатора — более высокий КПД,
меньший расход стали для сердечника, меди
• Трансформатор тока — трансформатор, питающийся
от источника тока. Типичное применение — для
снижения первичного тока до величины,
используемой в цепях измерения, защиты,
управления и сигнализации. Номинальное значение
тока вторичной обмотки 1А , 5А. Первичная обмотка
трансформатора тока включается в цепь с
измеряемым переменным током, а во вторичную
включаются измерительные приборы. Ток,
протекающий по вторичной обмотке трансформатора
тока, равен току первичной обмотки, деленному на
коэффициент трансформации.

Трансформатор напряжения — трансформатор,
питающийся от источника напряжения.
Типичное
применение — преобразование высокого напряжения
в низкое в цепях. Применение трансформатора
напряжения позволяет изолировать логические
цепи защиты и цепи измерения от цепи высокого
напряжения.
• Импульсный трансформатор — это трансформатор,
предназначенный для преобразования импульсных
сигналов с длительностью импульса до десятков
микросекунд с минимальным искажением формы
импульса. Основное применение — передача
прямоугольного электрического импульса. Он служит
для трансформации кратковременных
видеоимпульсов напряжения, обычно периодически
повторяющихся с высокой скважностью.
• Разделительный трансформатор — это
трансформатор, первичная обмотка которого
электрически не связана со вторичными
обмотками.
Силовые
разделительные
трансформаторы
предназначены
для
повышения безопасности электросетей, при
случайных одновременных прикасаний к земле
и токоведущим частям или нетоковедущим
частям,
которые
могут
оказаться
под
напряжением в случае повреждения изоляции.
Сигнальные разделительные трансформаторы
обеспечивают
гальваническую
развязку
электрических цепей.

Трансформатор, преобразователь — устройство, принцип действия

Трансформатор (Electric Transformer) – устройство, предназначенное для преобразования одного напряжения в другое. Состоит из нескольких изолированных друг от друга (кроме автотрансформаторов) обмоток (первичная, вторичная & etc), общего сердечника (магнитопровод), изготавливаемого из ферро-магнитного материала или прессованной электротехнической стали (в сборе называется остовом трансформатора), для уменьшения потерь от вихревых токов.

Обмотки трансформатора состоят из изолированного эмалевым лаком или пропитанного бумагой квадратного (для более плотной обмотки), медного проводника.

Магнитопровод может быть броневым, либо стержневым. Броневой тип защищает обмотки и окружает их со всех сторон. На стержневой магнитопровод катушки одеваются сами и ничем не защищены.

Часть магнитопровода, которая находится внутри катушки, называется — стержень, а та часть, которая служит для

соединения сердечников и замыкания магнитного поля называется – ярмо.



Принцип действия обычного трансформатора:

На первичную обмотку подаётся переменный ток, воздействуя посредством магнитной индукции на вторичную обмотку, тем самым образуя в ней переменный ток той же частоты, что и в первичной обмотке. Напряжение на выходе трансформатора будет зависеть от количества витков каждой из обмоток, но не может превышать мощность на входе.

КПД

трансформатора, при правильном расчёте можно приблизить практически к 100%.

Существует такой вид трансформаторов как : «Автотрансформаторы» (Auto Transformers).

Их обмотки соединены напрямую и они имеют несколько выходов с различным напряжением на них, за счёт различного количества витков после которого они были выведены. Плюсом таких трансформаторов в сравнении с несколькими отдельными являются меньший вес, габариты, цена. Применяются в местах, где не требуется значительное преобразование энергии (

не больше чем в 4 раза), есть качественное заземление и напряжение выше 100 кВ.

Основной причиной выхода трансформатора из строя является пробой обмотки. Происходит это по причине перегрева, либо резкого скачка напряжения. Трансформатор с пробоем, для дальнейшего использования не подлежит. Потому, производители делают трансформаторы с большим запасом прочности, ведь замена трансформатора довольно трудоёмкий процесс.

ТРАНСФОРМАТОР — это… Что такое ТРАНСФОРМАТОР?

ТРАНСФОРМАТОР
ТРАНСФОРМАТОР, устройство для преобразования переменного тока и НАПРЯЖЕНИЯ с сохранением частоты. Состоит из двух или более проволочных обмоток, намотанных на сердечник и индуктивно связанных. Входной ток подается на одну из обмоток (первичную), выходной снимается с другой обмотки (вторичной). Если пренебречь потерями на сердечнике, отношение входного и выходного напряжений равно отношению числа витков проволоки на первой обмотке к числу витков второй.
см. также ЭЛЕКТРИЧЕСКИЙ ТОК.

Научно-технический энциклопедический словарь.

Синонимы:

Смотреть что такое «ТРАНСФОРМАТОР» в других словарях:

  • трансформатор — Статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем …   Справочник технического переводчика

  • ТРАНСФОРМАТОР — (от латинского transformo преобразую) электрический, устройство для преобразования переменного напряжения по величине. Состоит из одной первичной обмотки и одной или нескольких вторичных и ферромагнитного сердечника (магнитопровода). Основные… …   Современная энциклопедия

  • ТРАНСФОРМАТОР — прибор для превращения переменных токов малой силы и большого напряжения в токи большой силы и малого напряжения, или обратно. Полный словарь иностранных слов, вошедших в употребление в русском языке. Попов М., 1907. трансформатор I. (лат.… …   Словарь иностранных слов русского языка

  • трансформатор — преобразователь; актер, фокусник Словарь русских синонимов. трансформатор сущ., кол во синонимов: 7 • автотрансформатор (2) • …   Словарь синонимов

  • ТРАНСФОРМАТОР — (автотрансформатор) аппарат, понижающий или повышающий напряжение переменного тока. Трансформатором, понижающим напряжение до безопасной величины, пользуются для питания электрических звонков переменного тока (обычно трансформатор составляет… …   Краткая энциклопедия домашнего хозяйства

  • Трансформатор — (от латинского transformo преобразую) электрический, устройство для преобразования переменного напряжения по величине. Состоит из одной первичной обмотки и одной или нескольких вторичных и ферромагнитного сердечника (магнитопровода). Основные… …   Иллюстрированный энциклопедический словарь

  • ТРАНСФОРМАТОР — (от лат. transformo преобразую) устройство для преобразования каких либо существенных свойств энергии (напр., электрический трансформатор, гидротрансформатор) или объектов (напр., фототрансформатор) …   Большой Энциклопедический словарь

  • трансформатор — а, м. transformateur <лат. tranformaro < trans через, сквозь + formo придаю вид, образовываю. 1. Преобразователь чего л. из одного вида, состояния в другой вид, другое состояние. < Кристаллические фосфоры> превращают один вид света в… …   Исторический словарь галлицизмов русского языка

  • ТРАНСФОРМАТОР — ТРАНСФОРМАТОР, трансформатора, муж. (от лат. transformo придаю другой вид). 1. Преобразователь, переделыватель (книжн. редк.). 2. Аппарат для преобразования переменного тока одного напряжения в переменный ток другого напряжения (физ., тех.). 3.… …   Толковый словарь Ушакова

  • ТРАНСФОРМАТОР 1 — ТРАНСФОРМАТОР 1, а, м. Устройство для преобразования видов, форм или свойств энергии. Электрический т. (электромагнитный аппарат, меняющий напряжение тока). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

устройство, принцип работы, виды и классификация с примерами

Содержание:

Трансформатор:

Генераторы переменного тока создают в расчете на определенные, сравнительно небольшие, значения напряжения и мощности. Для практического использования электрической энергии в различных устройствах и приборах необходимо уметь обеспечить самые различные значения напряжений. Для этого используются трансформаторы (от латинского слова transformo — преобразую). Трансформатор был изобретен в 1878 г. русским ученым Павлом Николаевичем Яблочковым.

Что такое трансформатор

Трансформатор (рис. 205, а) — это электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток той же частоты, но другого напряжения. Трансформатор, который увеличивает напряжение, называют повышающим, а трансформатор, который его уменьшает, — понижающим. Схематическое изображение и условное обозначение трансформатора показаны на рисунке 205, б, в.

В простейшем случае трансформатор состоит из двух обмоток, надетых на общий сердечник, одна из которых с числом витков

Заметим, что обмотки трансформатора могут быть расположены различным образом на общем сердечнике (рис. 206).

Принцип действия трансформатора основан на явлении электромагнитной индукции. Магнитный поток, создаваемый переменным током в первичной обмотке, благодаря наличию сердечника практически без потерь пронизывает витки вторичной обмотки, возбуждая в ней ЭДС индукции. Таким образом, трансформатор может работать только на переменном токе.

Первичную обмотку трансформатора, как любую катушку индуктивности, можно рассматривать как последовательно соединенные катушку индуктивности L и активное сопротивление R. Тогда действующие значения поданного на первичную обмотку напряжения и напряжений на сопротивлении и индуктивности связаны соотношением

Изменение магнитного потока через первичную обмотку вследствие прохождения по ней переменного тока приводит к возникновению ЭДС самоиндукции, при этом на первичной обмотке

Отметим, что это соотношение справедливо для мгновенных значений при а значит, и для амплитудных.

Чем больше индуктивное сопротивление первичной обмотки по сравнению с ее активным сопротивлением, тем меньше отличается напряжение от напряжения, подаваемого на первичную обмотку.

Пусть первичная обмотка трансформатора подключена к источнику тока с переменной ЭДС с действующим значением напряжения Если весь магнитный поток, создаваемый переменным током в первичной обмотке, пронизывает вторичную обмотку без рассеяния, то в каждом витке вторичной обмотки будет индуцироваться точно такая же ЭДС индукции, как и ЭДС самоиндукции в каждом витке первичной обмотки. Следовательно, отношение ЭДС в первичной и вторичной обмотках равно отношению числа витков в них соответственно:

где е — значение ЭДС для одного витка.

Режимом холостого хода трансформатора

Режимом холостого хода трансформатора называется режим с разомкнутой вторичной обмоткой. В этом случае напряжение на вторичной обмотке равно индуцируемой в ней ЭДС:

Следовательно,

Таким образом, при разомкнутой вторичной обмотке напряжение на ней пропорционально напряжению на первичной обмотке. В зависимости от числа витков напряжение может быть как больше (трансформатор повышающий), так и меньше (трансформатор понижающий) напряжения

Определение типа трансформатора

Тип трансформатора определяется коэффициентом трансформации, который равен отношению числа витков первичной обмотки к числу витков вторичной:


В режиме холостого хода отношение действующих значений напряжений на концах первичной и вторичной обмоток трансформатора равно коэффициенту трансформации:


Как видим из формулы, при k > 1 трансформатор будет понижающим, а при k

Включение во вторичную цепь нагрузки приводит к появлению в ней тока. Магнитный поток, создаваемый током во вторичной обмотке, согласно правилу Ленца стремится уменьшить магнитный поток через витки первичной обмотки. Ослабление магнитного потока в сердечнике уменьшает ЭДС индукции в первичной обмотке. Это приводит к тому, что сила тока в ней будет расти до тех пор, пока магнитный поток в сердечнике не достигнет прежней величины. Следовательно, в стационарном режиме работы один и тот же магнитный поток пронизывает обе обмотки.
С учетом того, что , находим

Коэффициентом полезного действия трансформатора называется отношение мощности на нагрузке к мощности, потребляемой первичной обмоткой трансформатора

Так как КПД трансформаторов близок к 100 %, то Кроме того, если нагрузка трансформатора является активной, то Откуда следует, что Во сколько раз при помощи трансформатора увеличивается напряжение, во столько же раз уменьшается сила тока.

Следует отметить, что у трансформатора r режиме холостого хода для мгновенных и амплитудных значений выполняется соотношение

Знак «минус» означает, что напряжения на обмотках находятся в противофазе. Сила тока в первичной обмотке мала вследствие большого индуктивного сопротивления этой обмотки.

Рабочий ход (режим) трансформатора

Рабочим ходом (режимом) трансформатора называется режим, при котором в цепь его вторичной обмотки включена нагрузка с отличным от нуля сопротивлением. В этом случае действующие значения ЭДС, напряжений и токов в первичной и вторичной цепях согласно закону Ома для полной цепи связаны соотношениями:

Режим короткого замыкания

Режимом короткого замыкания называется режим, при котором вторичная обмотка трансформатора замкнута без нагрузки. Данный режим опасен для трансформатора, поскольку в этом случае ток во вторичной обмотке максимален и происходит электрическая и тепловая перегрузка системы.

При работе реального трансформатора всегда имеются энергетические потери, связанные с различными физическими процессами. В первую очередь они обусловлены вихревыми токами (токами Фуко), возникающими в сердечнике при изменении пронизывающего его магнитного потока. Они нагревают сердечник, что приводит к большим потерям энергии и разогреву трансформатора. Для предотвращения перегрева на мощных трансформаторах используется масляное охлаждение.

Для уменьшения тепловых потерь сердечники трансформаторов (магнитопроводы) изготовляют не из сплошного куска металла, а из тонких пластин специальной трансформаторной стали, разделенных тончайшими слоями диэлектрика (пластины покрывают лаком).

Перечислим процессы, приводящие к потерям энергии в трансформаторе: нагревание обмоток трансформатора при прохождении электрического тока; работа по перемагничиванию сердечника;
рассеяние магнитного потока.

Современные трансформаторы имеют очень высокие КПД (до 95—99%), что позволяет им работать практически без потерь.

Устройство трансформатора – разновидности конструкции, применение. Почему гудит трансформатор

Природа характерного звука, издаваемого трансформатором при работе, объясняется в школьном курсе физики (явление именуется магнитострикцией). Но влияние этого физического процесса на устройства, работающие в бытовых приборах ничтожно мало, поэтому причины гудения в большинстве случаев указывают на нештатную работу. Попробуем разобраться, почему гудит трансформатор в люстре, блоке питания или в усилителе, и как устранить это явление. Начнем с азов.

Для объяснения этого явления кратко напомним о принципе работы электромагнитных приборов, преобразовывающих переменное напряжение, то есть трансформаторов. Его упрощенное изображение показано на рисунке 1.

Рисунок 1. Устройство трансформатора

Представленное на рисунке устройство состоит из первичной обмотки «А», вторичной -«В» и проходящего через них сердечника — «С», выполненного из тонких наборных железных пластин или другого материала с ферримагнитными свойствами.

Прохождение переменного напряжения через обмотку «А», приводит к образованию переменного магнитного поля «D» в сердечнике, способствующего появлению электрического тока в катушке «В». При этом частота тока остается неизменной, а величина напряжения зависит от соотношения количества витков между катушками.

Теперь напомним, что представляет собой магнитострикция. Это физический эффект приводящий к изменению линейных размеров и объема тела, через которое проходит магнитный поток. Наибольшим изменениям подвергаются сильномагнитные материалы, именно из них, в большинстве случаев, изготавливают сердечники трансформаторов. На рисунке 2 показана периодичность растяжения-сжатия сердечника на протяжении одного цикла изменения магнитного потока.


Рисунок 2. Изменение линейных размеров сердечника на протяжении одного цикла

Под воздействием линейных колебаний в прилегающем воздухе создаются звуковые волны соответствующей частоты. То есть, если в течение одного цикла сердечник растягивается-сжимается дважды, то при стандартной частоте сети переменного тока 50 Гц будут формироваться звуковые волны частотой 100 Гц. Это и есть характерный гул, который производит трансформатор при работе.

Учитывая вышесказанное можно объяснить, почему импульсный трансформатор неслышно при работе. Частота производимых звуковых колебаний этого устройства находится за границей восприятия человеческого уха.

Уровень шума напрямую зависит от следующих факторов:

Учитывая перечисленные факторы, можно констатировать, что для устройств, работающих в бытовых приборах, повышенный уровень шума, скорее, исключение, чем правило. Это указывает на нештатную работу трансформатора, следовательно, необходимо найти и устранить неисправность.

Сильно шумит силовой трансформатор, возможные причины

Если устройство свистит или гудит, хотя ранее работало нормально, то это может свидетельствовать о разошедшихся пластинах сердечника. В данном случае потребуется идеальный подгон железа, чтобы исключить зазоры, помимо этого обеспечить хорошую стяжку. Если трансформатор броневого типа, то сделать это можно при помощи обычного водопроводного хомута, затянув его по периметру сердечника, как показано на рисунке 3.


Рисунок 3. Стягивание сердечника при помощи червячного хомута

Когда устройство не только шумит, а и значительно нагревается, то такие признаки характерны при большой нагрузке по току. Причина может крыться как в самом трансформаторе (межвитковое замыкание), так и в проблемах цепи, питающегося от него устройства (например, утечка в электролитических конденсаторах).

Необходимо сразу предупредить, что произвести диагностику на предмет межвиткового замыкания, используя только мультиметр, довольно затруднительно. Но, при поверхностном осмотре обнаружить дефект, вполне возможно. КЗ между витками вызывает местный нагрев. Следствием этого может быть почернение, подтеки, подпалины, вздутие заливки, характерный запах сгоревшей изоляции и т.д.


Если визуальный осмотр не дал результатов, а в наличии из измерительных приборов только мультиметр, то проверить работоспособность устройства можно двумя способами:

  1. Измерить сопротивление первичной и вторичной обмотки, переведя прибор в режим мегомметра. После чего сравнить полученные значения с указанными в справочнике (если определен тип устройства). Расхождение в показателях более 50% свидетельствуют о межвитковом замыкании.

В тех случаях, когда установить штатное сопротивление обмотки не представляется возможным, вычислить его можно по сечению, типу провода и количеству витков. Как правило, эти параметры указаны на трансформаторе.

Также можно провести диагностику, имея в наличии аналогичное, заведомо рабочее устройство. В этом случае достаточно измерить сопротивление обмоток и сравнить их, расхождение не должно превышать 20%.

  1. Понижающий трансформатор иногда тестируют, включением в сеть, после чего проверяют напряжение на кабеле (подключенным к вторичной обмотке). Если после включения слышится треск или появляется дым, устройство необходимо сразу обесточить, такие признаки характерны при неисправности первичной обмотки.

Проводя измерения, следует проявлять осторожность, чтобы избежать контакта с токоведущими частями. Показания прибора должны соответствовать ожидаемым. Если напряжение на вторичной обмотке меньше необходимого на 20%, то это свидетельствует о межвитковом замыкании.

Появление гула после перемотки

Если трансформатор перематывается в домашних условиях, то есть большая вероятность того, что при работе он будет издавать характерный шум. Это может быть связано со следующими причинами:

  • неправильно собран или не подогнан магнитопровод. Наиболее часто такая проблема возникает после разборки-сборки Ш-образного сердечника. Как правильно собрать такой магнитопровод чтобы устранить проблему, расскажем чуть ниже;
  • не закреплена катушка на сердечнике или неплотно намотаны обмотки. Исправить ситуацию можно плотно зафиксировав катушку, перемотав обмотку или пропитав ее парафином (парафиновая ванна). Последний вариант хорошо помогает в том случае, когда гудит тороидальный трансформатор;
  • неверно произведен расчет обмоток. Как правило, в этом случае нагруженный трансформатор не только гудит, но и ощутимо нагревается. Для исправления проблемы потребуется проверка расчетов и перемотка с учетом исправленных ошибок.

Как правильно собрать Ш-образный сердечник, чтобы минимизировать шум трансформатора

Магнитопровод такого устройства состоит из двух типов пластин, они показаны на рисунке 5. Это Ш-образная пластина «А» и торцевая – «В».


Рисунок 5. Пластины Ш-образного сердечника

Чтобы снизить потери на вихревые токи каждая из пластин изолируется с одной стороны. Для этой цели их покрывают лаком или производят отжиг до появления окисла. Для уменьшения магнитного зазора и, как следствие, потери на магнитный поток рассеяния, после перемотки пластины следует устанавливать поочередно с каждой стороны. Как это делать продемонстрировано на рисунке 6.


Рисунок 6. Поочередная установка пластин

Собрав примерно половину сердечника, следует установить две Ш-пластины с одной стороны (без торцевых пластин) не задвигая их до конца. Далее продолжаем сборку, пока магнитопровод не будет набран на 2/3. В оставшейся части устанавливаем только Ш-пластины. В итоге останется около двух десятков торцевых вставок и несколько Ш-образных, которые уже не пролазят в каркас.

Оставшиеся вставки устанавливаем между двух выдвинутых на середине (см. рисунок 7) и осторожно забиваем их деревянной киянкой, стараясь не погнуть.


На завершающем этапе сборки вставляем торцевые пластины.

При работе трансформатора появляется характерный звук гудения. Это нормальное явление, объясняющееся появлением магнитострикции. Физическое явление оказывает минимальное воздействие на бытовые приборы. Если гудит трансформатор подобного типа, возможно, система функционирует неправильно. В этом потребуется разобраться. Если характерный звук определяется в блоке питания, в усилителе или подобных приборах, необходимо найти причину и устранить ее. Что делать в этом случае, будет рассмотрено далее.

Понятие магнитострикции

Чтобы разобраться, почему сильно гудит усилитель, блоки питания различных бытовых приборов или иные трансформаторы, следует рассмотреть азы работы этой техники. Трансформатором называется агрегат, который призван преобразовывать электрический ток в соответствии с требованиями потребителя. Прибор состоит в самом простом виде из таких частей:

  1. Сердечник (магнитопривод).
  2. Первичный контур.
  3. Вторичный контур.

Магнитопривод состоит из железных пластин, характеризующихся ферромагнитными свойствами. В процессе прохождения по первичной обмотке электрического тока появляется магнитное поле. Оно способствует возникновению во вторичном контуре энергии. Частота тока остается неизменной. В зависимости от количества витков катушек напряжение в сети может увеличиваться или уменьшаться.


Магнитострикцией же называется эффект, который приводит к изменению размера тела, через которое проходит поток заряженных частиц. На подобные изменения реагируют материалы с сильными магнитными характеристиками. Из них изготавливают сердечник.

Изменения размеров влияют на появление колебаний воздуха возле магнитопривода. Возникают звуковые волны. Они имеют определенную частоту. Возникает гудение. В импульсных устройствах такого звука не слышно. Их колебания формируются с частотой, которую не воспринимает ухо человека.

Уровень шума

Гудящий звук появляется при определенных условиях работы агрегата. Он зависит от некоторых параметров оборудования. В течение одного цикла работы магнитопривод растягивается и сжимается два раза. Если частота сети соответствует стандартному значению для переменного тока (50 Гц), появится звуковая волна. Ее частота составит 100 Гц. Человек при этом услышит звук гудения. Он отличается своей интенсивностью.


Сила, с которой гудят трансформаторы, зависит от нескольких особенностей оборудования. К таким факторам относятся:

  • Уровень нагрузки.
  • Габариты составных частей системы.
  • Физические характеристики, структура сердечника.

Для усилителя, блока питания и прочих небольших бытовых приборов появление шума при работе не является нормой. Если такое устройство начинает гудеть, необходимо найти причину неисправности и устранить ее.

Силовой трансформатор

Среди всех разновидностей трансформаторов одним из самых востребованных является силовой тип. Если такой агрегат гудел раньше тихо, но потом шум усилился, это может свидетельствовать о нарушениях структуры сердечника. Его пластины со временем могут разойтись. Потребуется устранить зазоры, создать хорошую стяжку. Проще всего такой ремонт производится для прибора броневого типа. Для этого применяется обычный сантехнический хомут, который затягивается по периметру магнитопривода.


Возможно, трансформатор не только стал сильно шуметь, но и нагреваться. Это говорит о повышенной токовой нагрузке. Причиной такому явлению может стать межвитковое замыкание, неисправности в цепи потребителя.

Диагностика

Чтобы отремонтировать оборудование, потребуется произвести его диагностику. Сначала исключается возможность межвиткового замыкания. Мультиметром такую неисправность определить затруднительно. В этом случае потребуется произвести поверхностный осмотр. Если визуально определяются подтеки, почернение, сгоревшая изоляция, можно сказать, что причина гудения установлена.

Если поверхностный осмотр не выявил отклонений, потребуется произвести более глубокую диагностику. При наличии только мультиметра можно воспользоваться одним из двух возможных подходов:

  1. Тестер переводится в положение мегомметра. Определив тип устройства, следует сравнить результаты замера с номинальным значением (представлено в соответствующем справочнике). Если отклонение составляет более 50%, в трансформаторе появилось межвитковое замыкание.
  2. Измеряют аналогичный рабочий прибор. При этом исследуется сопротивление обмоток. Если их расхождение составляет 20%, причина заключается в замыкании между витками.

Если диагностика проводится для понижающего трансформатора, можно включить его в сеть и проверить напряжение на кабеле вторичной обмотки. Если появится дым, потрескивание, систему сразу же обесточивают. Неисправна первичная обмотка.

Перемотка

Если пользователь силового прибора сделал перемотку самостоятельно, существует большая вероятность появления гула. Причин тому может быть несколько:

  • Магнитопровод собран или подогнан неправильно. Часто неприятность возникает при перемотке Ш-подобного сердечника.
  • Катушка не закреплена хорошо.
  • Обмотка намотана неплотно. Пропитать ее можно парафином.
  • Расчет витков произведен неправильно. В этом случае определяется не только шум, но и нагрев. Расчет потребуется произвести снова, устранить допущенные ошибки.

Интересное видео: Перемотка трансформатора своими руками

Перемотка Ш-подобного сердечника

Гул после перемотки определяется именно в Ш-подобном типе магнитопровода. В процессе проведения операции необходимо максимально уменьшить потери вихревых токов. С одной стороны каждая пластина изолируется лаком. После проведения перемотки каждую деталь поочередно устанавливают на сердечник.

Когда половина работы будет проделана, необходимо вставить две пластины с одной стороны сердечника. Их не нужно задвигать до конца. Далее продолжается сборка. Когда магнитопровод будет собран приблизительно на 2/3, в оставшиеся части необходимо поставить еще Ш-подобные пластины. Оставшиеся элементы нужно установить между двух выдвинутых в центре частей. Их осторожно забивают киянкой. Пластины не должны гнуться. В завершении сборки потребуется вставить торцевые элементы конструкции.

Видео: Что делать, если сильно гудит трансформатор?

Рассмотрев причины и особенности устранения чрезмерного гула, каждый пользователь трансформаторного прибора сможет решить эту проблему самостоятельно.

Трансформаторами в электротехнике называют такие электротехнические устройства, в которых электрическая энергия переменного тока от одной неподвижной катушки из проводника передается другой неподвижной же катушке из проводника, не связанной с первой электрически.

Звеном, передающим энергию от одной катушки другой, является магнитный поток, сцепляющийся с обеими катушками и непрерывно меняющийся по величине и по направлению.

Принцип действия и устройство однофазного трансформатора

На рис. 1а изображен простейший трансформатор, состоящий из двух катушек I и II, расположенных коаксиально одна над другой. К катушке I подводится переменный ток от генератора переменного тока Г. Эта катушка называется первичной катушкой или первичной обмоткой. С катушкою II, называемой вторичной катушкой или вторичной обмоткой, соединяется цепь приемниками электрической энергии.

Принцип действия трансформатора

Действие трансформатора заключается в следующем. При прохождении тока в первичной катушке ею создается магнитное поле, силовые линии которого пронизывают не только создавшую их катушку, но частично и вторичную катушку. Примерная картина распределения силовых линий, создаваемых первичною катушкою, изображена на рисунке.

Как видно из рисунка, все силовые линии замыкаются вокруг проводников катушки, но часть их на рис. 1б силовые линии 1, 2, 3, 4 замыкаются также вокруг проводников катушки. Таким образом катушка I является магнитно связанной с катушкою II при посредстве магнитных силовых линий.

Степень магнитной связи катушек I и II, при коаксиальном расположении их, зависит от расстояния между ними: чем дальше катушки друг от друга, тем меньше магнитная связь между ними, ибо тем меньше силовых линий катушки I сцепляется с катушкою II.

Так как через катушку I проходит, как мы предполагаем, переменный ток, т. е. ток, меняющийся во времени по какому-то закону, например по закону синуса, то и магнитное поле, им создаваемое, также будет меняться во времени по тому же закону.

Например, когда ток в катушке I проходит через наибольшее значение, то и магнитный поток, им создаваемый, также проходит через наибольшее значение; когда ток в катушке I проходит через нуль, меняя свое направление, то и магнитный поток проходит через нуль, также меняя свое направление.

В результате изменения тока в катушке I обе катушки I и II пронизываются магнитным потоком, непрерывно меняющим свою величину и свое направление. Согласно основному закону электромагнитной индукции при всяком изменении пронизывающего катушку магнитного потока в катушке индуктируется переменная электродвижущая сила. В нашем случае в катушке I индуктируется электродвижущая сила самоиндукции, а в катушке II индуктируется электродвижущая сила взаимоиндукции.

Если концы катушки II соединить с цепью приемников электрической энергии (см. рис. 1а), то в этой цепи появится ток; следовательно приемники получат электрическую энергию. В то же время к катушке I от генератора направится энергия, почти равная энергии, отдаваемой в цепь катушкой II. Таким образом электрическая энергия от одной катушки будет передаваться в цепь второй катушки, совершенно не связанной с первой катушкой гальванически (металлически). Средством передачи энергии в этом случае является только переменный магнитный поток.

Изображенный на рис. 1а трансформатор весьма несовершенен, ибо между первичной катушкой I и вторичной катушкой II магнитная связь невелика.

Магнитная связь двух обмоток, вообще говоря, оценивается отношением магнитного потока, сцепляющегося с обеими обмотками, к потоку, создаваемому одной катушкой.

Из рис. 1б видно, что только часть силовых линий катушки I замыкается вокруг катушки II. Другая часть силовых линий (на рис. 1б — линии 6, 7, 8) замыкается только вокруг катушки I. Эти силовые линии в передаче электрической энергии от первой катушки ко второй совершенно не участвуют, они образуют так называемое поле рассеяния.

Для того чтобы увеличить магнитную связь между первичной и вторичной обмотками и одновременно уменьшить магнитное сопротивление для прохождения магнитного потока, обмотки технических трансформаторов располагают на совершенно замкнутых железных сердечниках.


Первым примером выполнения трансформаторов может служить схематически изображенный на рис. 2 однофазный трансформатор так называемого стержневого типа. У него первичные и вторичные катушки c1 и с2 расположены на железных стержнях а — а, соединенных с торцов железными же накладками b — b, называемыми ярмами. Таким образом два стержня а, а и два ярма b, b образуют замкнутое железное кольцо, в котором и проходит магнитный поток, сцепляющийся с первичной и вторичной обмотками. Это железное кольцо называется сердечником трансформатора.


Вторым примером выполнения трансформаторов может служить схематически изображенный на рис. 3 однофазный трансформатор так называемого броневого типа. У этого трансформатора первичные и вторичные обмотки с, состоящие каждая из ряда плоских катушек, расположены на сердечнике образуемом двумя стержнями двух железных колец а и б. Кольца а и б, окружая обмотки, покрывают их почти целиком как бы бронею, поэтому описываемый трансформатор и называется броневым. Магнитный поток, проходящий внутри обмоток с, разбивается на две равные части, замыкающиеся каждое в своем железном кольце.

Применением железных замкнутых магнитных цепей у трансформаторов добиваются значительного снижения потока рассеяния. У таких трансформаторов потоки, сцепляющиеся с первичною и вторичною обмотками, почти равны друг другу. Предполагая, что первичная и вторичная обмотки пронизываются одним и тем же магнитным потоком, мы можем на основании общего закола индукции для мгновенных значений электродвижущих сил обмоток написать выражения:


Выражениях w1 и w2 — числа витков первичной и вторичной обмоток, a dФt — величина изменения пронизывающего катушки магнитного потока за элемент времени dt, следовательно есть скорость изменения магнитного потока. Из последних выражений можно получить следующее отношение: e1/e2 = w1/w2

т. е. индиктируемые в первичной, и вторичной катушках I и II мгновенные электродвижущие силы относятся друг к другу так же, как числа витков катушек. Последнее заключение справедливо не только по отношению к мгновенным значениям электродвижущих сил, но и к их наибольшим и действующим значениям.

Электродвижущая сила, индуктируемая в первичной, катушке, будучи электродвижущей силой самоиндукции, почти целиком уравновешивает приложенное к той же катушке напряжение. Если через E1 и U1 обозначить действующие значения электродвижущей силы первичной катушки и приложенного к ней напряжения, то можно написать: Е1 = U1

Электродвижущая сила, индуктируемая во вторичной катушке, равна в рассматриваемом случае напряжению на концах этой катушки.

Если, аналогично предыдущему, через E2 и U2 обозначить действующие значения электродвижущей силы вторичной катушки и напряжения на ее концах, то можно написать: Е2 = U2

Следовательно, приложив к одной катушке трансформатора некоторое напряжение, можно на концах другой катушки получить любое напряжение, стоит только взять подходящее отношение между числами витков этих катушек. В этом и заключается основное свойство трансформатора.

Отношение числа витковпервичной обмотки к числу витков вторичной обмотки называется коэффициентом трансформации трансформатора. Коэффициент трансформации мы будем обозначать kт.

Следовательно можно написать: Е1/Е2 = U1/U2 = w1/w2 = kт

Трансформатор, у которого коэффициент трансформации меньше единицы, называется повышающим трансформатором, ибо у него напряжение вторичной обмотки, или так называемое вторичное напряжение, больше напряжения первичной обмотки, или так называемого первичного напряжения. Трансформатор, у которого коэффициент трансформации больше единицы, называется понижающим трансформатором, ибо у него вторичное напряжение меньше первичного.


Работа однофазного трансформатора под нагрузкою

При холостой работе трансформатора магнитный поток создается током первичной обмотки или, вернее, магнитодвижущей силой первичной обмотки. Так как магнитная цепь трансформатора выполняется из железа и потому имеет небольшое магнитное сопротивление, а число витков первичной обмотки берется обычно большим, то ток холостой работы трансформатора невелик, он составляет 5-10% нормального.

Если замкнуть вторичную обмотку на какое-либо сопротивление, то с появлением тока во вторичной обмотке появится и магнитодвижущая сила этой обмотки.

Согласно закону Ленца магнитодвижущая сила вторичной обмотки действует против магнитодвижущей силы первичной обмотки

Казалось бы, что магнитный поток в этом случае должен уменьшаться, но если к первичной обмотке подведено постоянное по величине напряжение, то уменьшения магнитного потока почти не произойдет.

В самом деле, электродвижущая сила, индуктируемая в первичной обмотке, при нагрузке трансформатора почти равна приложенному напряжению. Эта электродвижущая сила пропорциональна магнитному потоку. Следовательно, если первичное напряжение постоянно по величине, то и электродвижущая сила при нагрузке должна остаться почти той же, какой она была при холостой работе трансформатора. Это обстоятельство имеет следствием почти полное постоянство магнитного потока при любой нагрузке.

Работа однофазного трансформатора под нагрузкоюИтак, при постоянном по величине первичном напряжении магнитный поток трансформатора почти не меняется с изменением нагрузки и может быть принят равным магнитному потоку при холостой работе.

Магнитный поток трансформатора может сохранить свою величину при нагрузке лишь потому, что с появлением тока во вторичной обмотке увеличивается и ток в первичной обмотке и при том настолько, что разность магнитодвижущих сил или ампервитков первичной и вторичной обмоток остается почти равной магнитодвижущей силе или ампервиткам при холостой работе. Таким образом появление во вторичной обмотке размагничивающей магнитодвижущей силы или ампервитков сопровождается автоматическим увеличением магнитодвижущей силы первичной обмотки.

Так как для создания магнитного потока трансформатора требуется, как было указано выше, небольшая магнитодвижущая сила, то можно сказать, что увеличение вторичной магнитодвижущей силы сопровождается почти таким же по величине увеличением первичной магнитодвижущей силы.

Следовательно, можно написать: I2w2 = I1w1

Из этого равенства получается вторая основная характеристика трансформатора, а именно, отношение: I1/I2 = w2/w1 = 1/kт, где kт — коэффициент трансформации.

Таким образом, отношение токов первичной и вторичной обмоток трансформатора равно единице, деленной на его коэффициент трансформации.

Итак, основные характеристики трансформатора заключаются в отношениях Е1/Е2 = w1/w2 = kт и I1/I2 = w2/w1 = 1/kт

Если перемножить левые части отношений между собой и правые части между собой, то получим I1E1/I2E2 = 1 и I1E1 = I2E2

Последнее равенство дает третью характеристику трансформатора, которую можно выразить словами так: отдаваемая вторичной обмоткой трансформатора мощность в вольт-амперах, почти равна мощности, подводимой к первичной обмотке также в вольт-амперах.

Если пренебречь потерями энергии в меди обмоток и в железе сердечника трансформатора, то можно сказать, что вся мощность, подводимая к первичной обмотке трансформатора от источника энергии, передается вторичной обмотке его, причем передатчиком служит магнитный поток.

Трансформатор, устройство, которое передает электрическую энергию от одной части схемы к другой за счет магнитной индукции и, как правило, с изменением величины напряжения. Трансформаторы работают только с переменным электрическим током (AC).

Трансформаторы имеют важное значение в распределении электроэнергии. Они повышают напряжение, вырабатываемое на электростанциях до высоких значений с целью эффективной передачи электроэнергии. Другие трансформаторы понижают это напряжение в местах потребления.

Многие бытовые приборы оборудованы трансформаторами, для того чтобы по мере необходимости повысить или понизить напряжение поступающее из домашней электросети. Например, для работы телевизора и аудиоусилителя необходимо повышение напряжения, а для работы дверного звонка или термостата низкое напряжение.

Как работает трансформатор

Как правило, простой трансформатора состоит из двух катушек намотанных изолированным проводом. В большинстве трансформаторов, провода намотаны на стержень из железа, называемый сердечником.

Одна из обмоток, ее еще называют первичной обмоткой, подключается к источнику переменного тока, что в свою очередь приводит к появлению постоянно переменного магнитного поля вокруг обмотки. Это переменное магнитное поле, в свою очередь, создает переменный ток в другой обмотке (вторичной обмотке).

Величина, определяемая как отношение числа витков в первичной обмотке к числу витков во вторичной обмотке, определяет масштаб понижения или повышения напряжения во вторичной обмотки. Данную величину еще называют коэффициентом трансформации.

Например, если у трансформатора имеется 3 витка первичной обмотке и 6 витков во вторичной обмотки, то напряжение во вторичной обмотке будет в 2 раз больше, чем в первичной. Такой трансформатор называется повышающий трансформатор.


И на оборот, если есть 6 витков в первичной обмотке и 3 виток во вторичной, то напряжение снимаемое с вторичной обмотки будет в 2 раз ниже чем в первичной обмотке. Этот вид трансформатора носит название понижающий трансформатор.


Так же следует иметь ввиду, что соотношение тока в обеих катушках находится в обратной зависимости к соотношению их напряжений. Таким образом, электрическая мощность (напряжение умноженное на силу тока) является одинаковой в обеих катушек.

Импеданс (сопротивление потоку переменного тока) первичной катушки зависит от импеданса вторичной цепи и коэффициента трансформации. При правильном соотношении витков трансформатора можно добиться практически одинакового сопротивления обоих контуров.

Согласованные сопротивления имеют важное значение в стерео системах и других электронных систем, потому это позволяет передавать максимальное значение энергии от одного блока схемы другому.

Содержание:

Трансформатор относится к категории статических электромагнитных устройств, способных преобразовывать переменный ток с одним значением напряжения в переменный ток с другим напряжением, сохраняя при этом одну и ту же частоту. Эти приборы успешно используются в электрических сетях для передачи и распределения энергии, а также являются неотъемлемой частью многих электроустановок. В связи с этим, особенно актуальным становится вопрос, как работает трансформатор, в зависимости от количества обмоток, фаз, способов охлаждения и других конструктивных особенностей, от которых напрямую зависит применение данных устройств.

Действие понижающего трансформатора

Существуют различные типы понижающих трансформаторов. Они могут быть одно-, двух- или , что позволяет использовать их в различных областях энергетики. Конструкция этих устройств включает в себя две обмотки и шихтованный сердечник, для изготовления которого используется электротехническая сталь. Отличительной особенностью понижающего трансформатора является различное число витков в первичной и вторичной обмотке. Для того, чтобы правильно использовать устройство, нужно хорошо представлять себе, как работает понижающий трансформатор.

Напряжение, подаваемое на вход трансформатора, вызывает появление в обмотке электродвижущей силы, которая, в свою очередь приводит к возникновению магнитного поля. В результате пересечения этим полем витков второй катушки, в ней появляется собственная электродвижущая сила самоиндукции. Под ее воздействием во второй катушке появляется напряжение, отличающееся от первичного на разницу количества витков в обеих обмотках.

Для определения точных параметров, необходимо выполнить расчеты понижающего трансформатора. Следует учитывать, что возникновение электродвижущей силы самоиндукции возможно лишь под действием переменного напряжения. Поэтому все бытовые электрические сети работают только на .

В современных условиях все чаще возникает необходимость в преобразовании высокого напряжения в низкое. Это связано с тем, что электростанции вырабатывают ток высокого напряжения, обеспечивающий потребности какого-то участка. Поэтому на каждом таком участке начальное напряжение преобразуется до значения, допустимого к применению в бытовых условиях. Кроме того, понижающие трансформатора довольно часто используются в бытовых условиях, чтобы адаптировать низковольтные устройства к сетевому току 220В. Они являются конструктивными элементами различных блоков питания, адаптеров, стабилизаторов и других аналогичных устройств.


Приобретая понижающий трансформатор, следует обратить внимание на такие параметры, как мощность и количество витков в обеих обмотках. Необходимо учитывать важный показатель — коэффициент трансформации напряжения. Этот параметр зависит от соотношения количества витков в первичной и вторичной обмотках трансформатора. Таким образом, определяется соотношение напряжений на обеих обмотках.

В понижающем трансформаторе число витков первичной обмотки превышает количество витков во вторичной обмотке, выдающей пониженное выходное напряжение. В некоторых устройствах имеется несколько выводов, означающих наличие сразу нескольких групп соединений. Формирование нужной схемы в них осуществляется в зависимости от величины входного и выходного тока. Такие трансформаторы являются универсальными и многофункциональными, пользующиеся широкой популярностью у потребителей.

Принцип работы трансформатора напряжения

Основная функция трансформаторов напряжения заключается в преобразовании энергии источника в нужное значение напряжение. Данные устройства могут работать лишь при переменном напряжении с неизменной частотой.


В соответствии с коэффициентом трансформации существует три типа трансформаторов напряжения:

  • Понижающий. В этих устройствах напряжение на выходе меньше, чем входное. Используется в блоках питания, стабилизаторах и т.д.
  • Повышающий. Здесь ток на выходе больше, чем на входе. Применяется, в основном, в усилительных устройствах.
  • Согласующий. Работа этих приборов происходит без изменений параметров напряжения, все действия ограничиваются лишь гальванической развязкой. Используется в схемах звуковых усилителей.

Для того чтобы правильно использовать ту или иную конструкцию, необходимо точно знать, как работает трансформатор тока. Известно, что основой работы этих устройств является . Для снижения потерь в процессе трансформации и максимальной передачи энергии в трансформаторах используются магнитопроводы. В конструкции имеется одна первичная катушка, в то время как вторичных катушек бывает несколько, в зависимости от назначения каждого прибора.


После возникновения в первичной обмотке переменного тока, в магнитопроводе появляется магнитный поток, возбуждающий напряжение во вторичной обмотке. Основным параметром считается коэффициент трансформации, равный отношению напряжения в первичной обмотке, к напряжению во вторичной обмотке. Таким же образом соотносится число витков, имеющихся в первой и второй катушках.

С помощью этого коэффициента выполняется расчет параметров для конкретного трансформатора. Например, если в первичной обмотке имеется 2000 витков, а во вторичной — 100, коэффициент трансформации будет равен 20. Следовательно, при входном сетевом напряжении 240 В, выходное напряжение составит 12 В. Таким же способом определяется необходимое количество витков при заданных значениях входного и выходного напряжения.

Одним из типов таких устройств, широко применяемых на практике, являются измерительные трансформаторы напряжения. Они используются в оборудовании, потребляющем большие токи и высокие рабочие напряжения с целью проведения контрольных измерений. С помощью этих устройств, измеряемые величины снижаются до уровня, позволяющего выполнить необходимые замеры.

Устройство и назначение трансформатора | RuAut

Трансформатор – электромагнитный преобразователь (статический), имеющий две и более статические обмотки, преобразующие значения переменного тока: частота, напряжение, число фаз и ток. Трансформаторы также используются для того, чтобы преобразовать синусоидальный переменный ток в несинусоидальный.

В современных электрических установках трансформаторы являются наиболее распространенными устройствами. В системе передачи электричества к потребителю от электростанции при помощи линий электропередач основу составляют трансформаторы большой мощности, работающие с напряжением в сотни киловольт. Этими трансформаторами повышается значение напряжения переменного тока до таких показателей, которые необходимы для передачи электричества на дальние расстояния с минимальными потерями.

В местах, где электрическая энергия распределяется между потребителями, используют понижающие трансформаторы. Понижение напряжение происходит до значений приемлемых для потребителей.

Кроме этого, трансформаторы являются составными частями электроприводов и прочих бытовых приборов, в которых трансформаторами преобразовывается напряжение питающей сети до необходимых для электрических приборов значений.

Далее рассмотрим силовые маломощные трансформаторы, используемые в устройствах автоматизации, сигнализации и связи, различных бытовых приборах, измерительной технике при работе с напряжением до 1000 Вольт, и специализированные трансформаторные устройства – ферромагнетики, пик-трансформаторы, удвоители и утроители частот, феррорезонансные стабилизаторы напряжения, импульсные трансформаторы.

В электрических установках в основном применяются силовые трансформаторы, которые преобразуют напряжение переменного тока при постоянной частоте. Силовые трансформаторы широко применяются в энергосистемах во время передачи электричества от электростанции к конечному потребителю, а также в различных приборах и электроустановках для того, чтобы получить напряжение определенной величины.

Силовые трансформаторы малой мощности (несколько киловольт-ампер), широко применяемые в блоках питания средств автоматизации и различных приборов, вычислительной техники и средств связи. Их можно распределить по следующим признакам:

  • Число фаз преобразуемого напряжения – одно – и многофазные (как правило трехфазные),
  • Число обмоток, определяемых одной фазой преобразуемого напряжения – двух- и многообмоточные,
  • Способ охлаждения – сухой (воздушное охлаждение), масляный (происходит погружение в специальный бак, который заполняется трансформаторным маслом).

Основные составляющие части трансформатора – магнитопровод и обмотки. В состав магнитопровода входят стержень и ярм. На стержне располагается обмотка, а ярм собирает магнитопровод в замкнутую систему. Магнитопроводы изготавливаются из электротехнической тонколистовой стали.

По способу изготовления трансформаторные магнитопроводы делятся на ленточные и пластинчатые. Магнитопроводы трансформаторов с одной фазой подразделяются на – тороидальные, броневые и стержневые.

Помимо магнитопровода и обмоток в трансформаторах низкого напряжения имеются так же – клеммная колодка, кожух, крепеж. Металлический кожух соединяется с магнитопроводом и заземляется. Это делается для выполнения требований по электробезопасности. Трансформаторы высокого напряжения изготавливаются с масляным охлаждением – магнитопровод помещается в металлический бак и заливается трансформаторным маслом, охлаждающим магнитопровод трансформатора и его обмотки, увеличивающим прочность изоляции обмоток.

Что такое электрические трансформаторы? | Triad Magnetics

Трансформаторы представляют собой электрические устройства, способные изменять уровень напряжения переменного тока (AC) в цепи. Они работают только с цепями переменного тока, но не с цепями постоянного тока (DC). Основными компонентами трансформатора являются две отдельные катушки провода, намотанные на один сердечник. Катушка, подключенная к входному источнику или источнику напряжения, является первичной катушкой, катушка, подключенная к выходному или выходному напряжению, является вторичной катушкой, а сердечник представляет собой электромагнитное устройство, которое препятствует (ограничивает) или усиливает (увеличивает) поток напряжения в соответствии с выходными требованиями. .

Более глубокое изучение того, как работают трансформаторы, их различных типов и их общих применений, помогает лучше понять важнейшую функцию, которую они выполняют, обеспечивая полезную мощность для работы компьютеров, бытовой техники, осветительных приборов и широкого спектра других устройств. электрические и электронные устройства.


Как работают трансформаторы и их различные типы

Трансформаторы не вырабатывают электроэнергию. Вместо этого они передают его из одной цепи переменного тока в другую.Этот процесс передачи начинается, когда электрический ток поступает в трансформатор. Ток поступает через соединение с первичной катушкой (также называемой обмоткой, поскольку она наматывается на часть сердечника). Эта обмотка вокруг сердечника преобразует электрическую энергию в магнитное поле, которое затем проходит через сердечник и в обмотки вторичной катушки. Вторичная катушка превращает электромагнитный поток обратно в электрическую энергию при необходимом требуемом выходном напряжении.

Как указано выше, базовый трансформатор состоит из четырех основных компонентов:

  • Входные соединения: Входное соединение, также называемое первичной стороной, находится там, где питание поступает в трансформатор.
  • Выходные соединения: Выходное соединение — или вторичная сторона — трансформатора передает преобразованную мощность (увеличенную или уменьшенную) за пределы трансформатора в нагрузку.
  • Обмотки трансформатора: В большинстве случаев первичная и вторичная обмотки представляют собой не отдельные катушки, а несколько катушек, соединенных с их основным входным или выходным источником для уменьшения потока (мера напряженности электрического поля через заданную поверхность). Величина увеличения или уменьшения напряжения зависит от соотношения витков первичной и вторичной обмоток или количества витков каждой катушки вокруг сердечника.Например, трансформатор с соотношением витков 3:1 будет преобразовывать 3 вольта в 1 вольт в понижающем трансформаторе, а передаточное отношение 3:5 будет преобразовывать 3 вольта в 5 вольт в повышающем трансформаторе.
  • Сердечники трансформатора: Сердечник трансформатора усиливает магнитную связь между первичной и вторичной цепями. Он обеспечивает контролируемый путь магнитного потока через трансформатор от первичной обмотки к вторичной обмотке. Сердечники — это не сплошной стержень из стали. Вместо этого они состоят из множества тонких ламинированных стальных листов.Эта конструкция помогает ограничить или исключить накопление тепла внутри трансформатора. В трансформаторах используются два типа сердечников — с сердечником и с оболочкой, которые отличаются друг от друга размещением первичной и вторичной катушек. Обмотки наматываются вокруг сердечника в варианте с сердечником, а в варианте с оболочковым типом сердечник окружает обмотки.

Доступно множество различных типов трансформаторов, и Triad Magnetics предлагает широкий ассортимент этих стандартных продуктов для широкого спектра применений.Различные категории трансформаторов включают:

Силовые трансформаторы

Силовые трансформаторы повышают или понижают линейное напряжение и, если это необходимо для работы интегральных схем или других специализированных схем, могут способствовать преобразованию напряжения переменного тока в напряжение постоянного тока. Работа этих трансформаторов происходит на одной из трех частот, измеряемых в герцах (Гц) или числе циклов в секунду. Хотя некоторые переключающие силовые трансформаторы работают на частотах 2.5 мегагерц и выше стандартные линейные силовые трансформаторы работают на частотах 50 Гц, 60 Гц и 400 Гц.

Поскольку частота остается постоянной от источника до выхода в силовом трансформаторе, герц является важным измерением, которое влияет на размер сердечника и количество тепла, выделяемого трансформатором. Это измерение, наряду с первичным напряжением, вторичным среднеквадратичным напряжением и током, монтажными характеристиками и, иногда, напряжением пробоя между первичной и вторичной обмотками, необходимо учитывать при проектировании или покупке силового трансформатора.

Изолирующие трансформаторы и автотрансформаторы

Изолирующие трансформаторы и автотрансформаторы представляют собой два противоположных типа силовых трансформаторов.

Изолирующие трансформаторы состоят из первичной и вторичной обмоток, которые не соединены, так как они намотаны независимо друг от друга. Такая конструкция позволяет этим устройствам изолировать участки цепи, предотвращая поражение электрическим током.

С другой стороны, автотрансформаторы используют часть первичной обмотки как часть вторичной обмотки, что создает прямое соединение между двумя линиями с помощью медного провода.Эти устройства используют меньше меди в катушках, что делает их менее дорогими и более компактными. Их основное применение — в приборах американского производства, предназначенных для зарубежных рынков, где напряжение сети составляет 230 В, а устройство должно работать при напряжении 115 В.

Аудиотрансформаторы

Аудиотрансформатор выполняет другую функцию, чем силовой или изолирующий трансформатор. Аудиопреобразователи преобразуют электрические сигналы, несущие звук. Катушки в аудиотрансформаторах имеют различные уровни импеданса (сопротивление электрической цепи, измеряемое в омах) на частотах от 20 Гц до 100 000 Гц.Различные уровни импеданса в аудиокомпонентах возникают из-за изменений материала сердечника или коэффициента трансформации трансформатора и влияют на качество звука.

Импульсные трансформаторы

Этот тип трансформатора обрабатывает импульсы электрического тока очень высокой частоты без искажения сигнала. Разработка импульсного трансформатора для одновременного увеличения или уменьшения импульса зависит от соотношения витков катушек. Этот тип трансформатора способен передавать импульс переменного тока от одной цепи к другой, одновременно блокируя сигналы постоянного тока.


Применение и использование трансформаторов

Силовые трансформаторы и изолированные трансформаторы присутствуют на различных этапах распределения электроэнергии, от электростанции до розеток внутри дома или офиса. Повышающие трансформаторы преобразуют мощность электростанции в более высокое напряжение для улучшения передачи, в то время как понижающие трансформаторы на подстанциях и трансформаторных барабанах снижают напряжение для общего пользования. Хотя это их наиболее распространенный вариант использования, существует множество других электрических и электронных применений трансформаторов, в том числе:

  • Настенные трансформаторы (т.д., зарядка электронных устройств)
  • Электростанции и возобновляемые источники энергии
  • Средства автоматизации и управления промышленной обработкой
  • Системы освещения
  • Мелкая бытовая техника (например, компьютеры, телевизоры, тостеры, микроволновые печи)
  • Крупная бытовая техника (например, стиральные машины, сушилки, копировальные аппараты)
  • Аудиоусилители и динамики
  • Медицинские устройства (включая оборудование для МРТ и компьютерной томографии, кислородные насосы и капельные контроллеры)

Наиболее оптимальный тип трансформатора зависит от технических характеристик конкретного применения.Некоторые из спецификаций, которые следует учитывать, включают:

  • входное напряжение (т. е. первичное напряжение),
  • выходное напряжение (т.е. вторичное напряжение),
  • выходной ток,
  • уровень мощности
  • и
  • Размер трансформера
  • (от рисового зерна до большого полуприцепа).

Свяжитесь с Triad Magnetics сегодня, чтобы узнать о ваших потребностях в трансформаторах

Трансформаторы

различных типов и форм позволяют безопасно использовать широкий спектр электрических и электронных устройств.Это простое устройство с относительно простой функцией, но они являются важным элементом в обеспечении электроэнергией дома и на рабочем месте.

Компания Triad Magnetics поставляет различные трансформаторы для широкого спектра применений. Свяжитесь с нами, чтобы узнать больше о широком ассортименте трансформаторов, которые у нас есть, или запросите ценовое предложение на трансформатор, который лучше всего соответствует вашим потребностям, у одного из членов нашей команды экспертов.

Как это работает Jameco Electronics

Меган Танг

Трансформаторы представляют собой электрические устройства, состоящие из двух или более витков провода, которые используются для передачи электрической энергии с помощью магнитного поля.Трансформаторы — это очень простые статические электромагнитные пассивные электрические устройства, которые работают по принципу закона индукции Фарадея, преобразуя электрическую энергию из одного значения в другое. Две электрические цепи связаны через взаимную индукцию, которая представляет собой процесс, при котором катушка провода магнитно индуцирует напряжение в другую катушку, расположенную в непосредственной близости. Электрическая энергия более эффективно передается от одной катушки к другой, когда катушки наматываются на сердечник. Уровни напряжения и тока либо увеличиваются, либо уменьшаются без изменения частоты.Более высокие напряжения и токи передачи переменного тока могут быть снижены до гораздо более низкого, более безопасного и пригодного для использования уровня напряжения, где их можно использовать для питания электрооборудования в домах и на рабочих местах.


Трансформатор напряжения
Однофазный трансформатор напряжения состоит из двух электрических катушек, первичной и вторичной обмотки. Первичная обмотка потребляет энергию, а вторичная обмотка отдает энергию. Две катушки связаны не электрически, а магнитно.Если вторая катушка имеет то же число витков, что и первая катушка, электрический ток во второй катушке будет практически такой же величины, как и в первой катушке. Понижающий трансформатор — это когда первая катушка (первичная обмотка) имеет больше витков, чем вторая катушка (вторичная обмотка), поэтому вторичное напряжение меньше первичного напряжения. Повышающий трансформатор — это когда первая катушка имеет меньше витков, чем вторая катушка, в результате чего вторичное напряжение выше, чем первичное напряжение.
Трансформатор с железным сердечником
Как упоминалось ранее, катушки намотаны на сердечник. Ядро может быть изготовлено из нескольких различных материалов. Во-первых, это трансформатор с железным сердечником, в котором в качестве материала сердечника используются пластины из мягкого железа. Железо обладает отличными магнитными свойствами, что приводит к высокому потокосцеплению трансформатора с железным сердечником, поэтому эффективность также высока. В трансформаторе с ферритовым сердечником используется ферритовый сердечник, который обладает высокой магнитной проницаемостью и обеспечивает очень низкие потери в высокочастотных приложениях.Часто трансформаторы с ферритовым сердечником используются в импульсных источниках питания или в приложениях, связанных с ВЧ. В трансформаторе с тороидальным сердечником используется тороидальный материал сердечника (в форме кольца или пончика), такой как железный сердечник или ферритовый сердечник. Кольцевая форма делает индуктивность рассеяния очень низкой. В трансформаторе с воздушным сердечником потокосцепление полностью осуществляется с использованием воздуха; однако они имеют низкую взаимную индуктивность по сравнению с трансформатором с физическим сердечником.

Вам также может быть интересно прочитать: Что такое переменный ток


Меган Танг проходит летнюю стажировку в Jameco Electronics , учится в Калифорнийском университете в Санта-Барбаре (UCSB). Ее интересы включают фотографию, музыку, бизнес и инженерное дело.

Фото: Учебники по электронике

Что такое трансформатор и как он работает?

Трансформатор тока представляет собой устройство, которое «преобразовывает» или «понижает» входной ток на «первичной обмотке» в переменный ток равной пропорции на его «вторичной обмотке» или на выходе. Таким образом, трансформаторы тока могут преобразовывать потенциально опасный ток в более управляемый и простой в работе.Поскольку выходной ток пропорционален входному, он идеально подходит для мониторинга мощности, управления устройствами и т. д., поскольку мы можем узнать, каков фактический ток на первичном проводнике, измерив соответствующий ток на вторичном выходе.

Трансформаторы тока True являются пассивными устройствами, что означает, что они не требуют внешнего питания. Скорее, они используют электромагнитные принципы для работы. Более конкретно, они обычно содержат многослойный сердечник из магнитного материала с малыми потерями.Далее на ламинированный сердечник наматывается проволока. Количество обмоток, или «витков», обратно пропорционально требуемому току вторичной обмотки, что выражается в следующем уравнении:

(Вторичный ток) = (Первичный ток) * (Число витков первичного проводника / Число витков вторичного проводника) . Мы сокращаем это как Is = Ip * (Np/Ns)

В большинстве случаев с трансформаторами тока для контроля мощности количество витков первичного проводника = 1, то есть проводник просто проходит через центральное отверстие трансформатора, поэтому в этой ситуации мы получаем:

Is = Ip * (1 / Ns) или Is = Ip / Ns .

Самый распространенный «настоящий» трансформатор тока, используемый для контроля и управления питанием, имеет выходной ток переменного тока 5 А, но также существуют и токи переменного тока 1 А. Сказав это, многие датчики тока, используемые сегодня, используют большое количество обмоток, что приводит к очень низкому выходному току. Многие отрасли предпочитают этот тип продукции, потому что с ним легче работать. Вместо этого они часто добавляют «нагрузочный» резистор во вторичную обмотку для создания напряжения. Напряжение определяется следующим уравнением:

Напряжение = Ток * Сопротивление, сокращенно В = I * R

Используя эту формулу, давайте придумаем гипотетический датчик тока.Допустим, мы хотим произвести 333 мВ, когда 1000 ампер «ощущаются» на первичном проводнике, который в нашем сценарии будет шиной, проходящей через центр. Если датчик тока имеет 7500 витков, мы ожидаем 1000/7500 ампер или 133 мА тока, если не существует нагрузочного резистора. Но в нашем случае нам нужно 333 мВ на выходе, поэтому мы можем разделить 333 мВ / 133 мА (или 0,333 В / 0,133 А), и мы обнаружим, что необходимый нагрузочный резистор должен быть 2,5 Ом. После такой нагрузки мы можем игнорировать выходную силу тока (в конце концов, она довольно мала) и рассматривать это устройство как «выходное напряжение».Поскольку выходной ток представляет собой переменный ток (AC), выходное напряжение также является переменным, сокращенно Vac.

Трансформаторы тока с выходом 1 А или 5 А нельзя оставлять разомкнутыми или эксплуатировать без нагрузки, когда ток течет по первичному проводнику. Вместо этого следует закоротить вторичные клеммы, чтобы избежать риска поражения электрическим током. Именно для этой цели существует устройство, называемое закорачивающим блоком. При установке трансформатора тока на 1 А или 5 А необходимо сначала закоротить вторичные клеммы (обычно с помощью упомянутой закорачивающей колодки), а после того, как вторичные клеммы подключены к своей нагрузке, короткое замыкание (закорачивающая колодка) удаляется.

Датчики тока

с выходным сигналом 333 мВ не подвержены этому риску, поскольку выходной ток чрезвычайно низок.

Датчики тока, которые изменяют тип выхода, называются датчиками тока. Гипотетический датчик тока, описанный ранее, точнее всего было бы назвать преобразователем тока, однако его часто называют просто трансформатором тока, поскольку он работает на основе тех же основных принципов, что и трансформатор тока.

Transformer HD с Wi-Fi

Transformer HD — портативная электронная лупа со встроенным Wi-Fi

Transformer HD — единственный продукт на рынке для слабовидящих, совместимый со ВСЕМИ доступными операционными системами: Windows, Mac, iOS, Android и Chrome!

Transformer HD — это высокопроизводительная портативная видеолупа (CCTV), оснащенная камерой Full HD 1080p «3-в-1», возможностью подключения к Wi-Fi и дополнительным полностраничным преобразованием текста в речь (OCR).Transformer HD имеет встроенные интерфейсы Wi-Fi, HDMI и USB 3.0 для подключения к ноутбуку, настольному компьютеру, планшету или монитору. Transformer HD, совместимый с популярными программами увеличения, представляет собой портативное и мощное решение для слабовидящих для школы, работы или дома.

Примечание. Chrome доступен только для преобразователей без оптического распознавания символов, поскольку Chromebook не поддерживает функции оптического распознавания символов

.





  • Камера 3-в-1 Full HD 1080p с автофокусом для самостоятельного просмотра, чтения или просмотра вдаль
  • Доступны 4 положения рабочего стола: слева, справа, вперед и вертикально
  • Увеличение до 30-кратного на 24-дюймовом ЖК-дисплее
  • 32 режима просмотра для оптимизации контраста и яркости
  • Подключается через HDMI, USB 3.0 или Wi-Fi
  • Работа в полноэкранном режиме или режиме разделения экрана
  • Съемные ножки для основания на присоске (опция
  • )
  • Запись и сохранение видео для последующего воспроизведения
  • Встроенное светодиодное освещение
  • Минимум 3 часа работы съемной батареи с внутренним зарядным устройством (запасная батарея и внешнее зарядное устройство также входят в комплект)
  • Кейс для переноски в комплекте
  • 2 года гарантии
  • Дополнительная 13-мегапиксельная камера для точного полностраничного преобразования текста в речь (OCR)
  • Регулируемые режимы увеличения и просмотра цвета в OCR
  • Предварительный просмотр чтения позволяет прочитать всю страницу или использовать курсор, чтобы выбрать, с чего начать чтение
  • Распознавание нескольких языков
  • Мужские и женские премиальные голоса
  • Сохраняйте и вызывайте документы, изображения и экспортируйте файлы на свой компьютер



Размеры продукта

  • Открыт в конфигурации чтения
    • Длина: 15.4 дюйма (39,1 см)
    • Ширина: 16,0 дюймов (40,6 см)
    • Высота: 13,5 дюймов (34,3 см)
  • Полностью закрытая конфигурация
    • Длина: 13,5 дюймов (34,3 см)
    • Ширина: 4,8 дюйма (12,2 см)
    • Высота: 4,9 дюйма (12,4 см)

Камера

  • Камера видеонаблюдения и камера OCR (на включенных устройствах)

Вес продукта:

Диапазон увеличения

  • На 24-дюймовом ЖК-дисплее (1.7х-30,6х)

Блок питания

  • Источник питания 100–240 В~, 50–60 Гц, 9 В постоянного тока, 2,6 А

Срок службы батареи

  • Более 2 часов непрерывной работы.

Классификация оборудования (IEC 601-1):

  • Тип защиты: Класс 1
  • Степень защиты: Тип B
  • Режим работы: непрерывный
  • Диапазон рабочих температур: 0-40°C / 32-104°F
  • Диапазон температур хранения/транспортировки: 0-60°C / 32-140°F

Гарантия: 2 года

*Технические характеристики продукта могут быть изменены без предварительного уведомления.

Брошюра о продукте Transformer HD Брошюра о продукте Transformer HD
Скачать
– итальянский Скачать
Transformer HD Руководство пользователя Скачать

Все руководства пользователя для продуктов

Загрузка программного и микропрограммного обеспечения

Произошла ошибка при настройке файла cookie пользователя

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера на прием файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Что нужно знать об электрических трансформаторах

Электрические трансформаторы представляют собой электрические машины, которые передают электричество из одной цепи в другую с колеблющимся уровнем напряжения и без изменения частоты.Они используются для увеличения или уменьшения переменного напряжения в электроэнергетических приложениях. Но знаете ли вы, как выглядит трансформер? Вполне возможно, что вы видели его раньше, даже не зная, что это такое. Они бывают всех возможных форм и размеров. Электрические трансформаторы — это электрические машины, которые передают электричество из одной цепи в другую с колеблющимся уровнем напряжения и без изменения частоты. Они используются для увеличения или уменьшения переменного напряжения в электроэнергетических приложениях.Но знаете ли вы, как выглядит трансформер? Вполне возможно, что вы видели его раньше, даже не зная, что это такое. Они бывают всех возможных форм и размеров.

Трансформатор представляет собой простое статическое электромагнитное устройство, работающее по принципу электромагнитной индукции в форме взаимной индукции. Взаимная индукция — это процесс, при котором катушка провода магнитно индуцирует напряжение в другой катушке, расположенной рядом с ней. Трансформаторы используются для повышения и понижения уровней напряжения и тока их источника питания.Они используются как для промышленных, так и для жилых помещений. Они в основном используются для распределения электроэнергии на большие расстояния.

Как работают трансформаторы?

Вы когда-нибудь задумывались о том, как работают трансформаторы? Хотя вы можете знать принцип, по которому он работает, не менее важно знать, как он работает. Трансформатор оснащен двумя обмотками, а именно первичной обмоткой и вторичной обмоткой. Первичная обмотка подключена к источнику и потребляет энергию, а вторичная обмотка отдает энергию.Эти две обмотки имеют ламинированный магнитный сердечник.

Теперь, исходя из величины связанного потока между двумя обмотками, можно наблюдать изменения потокосцепления с различной скоростью. Подача переменного напряжения на первичные обмотки приводит к тому, что в сердечнике трансформатора возникает переменный поток.

Это приводит к соединению обеих обмоток, и во вторичной обмотке индуцируется ЭДС. Во вторичной обмотке ЭДС вызывает появление тока нагрузки, если к ней подключена электрическая нагрузка.Это процесс, посредством которого электрический трансформатор передает мощность переменного тока из одной цепи в другую, преобразуя значение электрической энергии.

Какие существуют типы электрических трансформаторов?

Электрические трансформаторы бывают разных категорий в зависимости от их конечного использования, назначения, конструкции и т. д.

В зависимости от типа конструкции вы можете получить трансформатор с сердечником и трансформатор с оболочкой. В зависимости от типа питания у вас может быть либо однофазный трансформатор, либо трехфазный трансформатор.

В зависимости от назначения вы можете приобрести повышающий трансформатор или понижающий трансформатор. В зависимости от использования существуют силовой трансформатор, распределительный трансформатор, измерительный трансформатор, трансформатор тока, трансформатор напряжения.

На основе охлаждения вы можете иметь маслонаполненные трансформаторы с самоохлаждением, маслонаполненные трансформаторы с водяным охлаждением и трансформаторы с воздушным охлаждением (воздушный дутье) ​​

Что делает электрический трансформатор?

Как было сказано ранее, вы можете использовать электронный трансформатор для понижения или повышения уровня напряжения в цепи переменного тока.Это также увеличивает или уменьшает значение конденсатора или катушки индуктивности в цепи переменного тока. Трансформатор используется, когда нужно изолировать две цепи и предотвратить прохождение постоянного тока из одной цепи в другую.

Электрический трансформатор повышает уровень напряжения на электростанции перед передачей и распределением электроэнергии. Некоторыми приборами, в которых используются электрические трансформаторы, являются насосы, ветряные мельницы, электростанции и т. д.

Заключение

Помимо обеспечения электроэнергией ваших бытовых приборов, электрические трансформаторы оказывают огромное влияние на нашу повседневную жизнь. Выбирая правильный трансформатор для ваших приборов, вы можете увеличить их эффективность и срок службы. Electric Power Inc. — организация, которая производит как стандартные, так и индивидуальные сухие электрические трансформаторы в Канаде. Если вы хотите узнать больше об организации и ее продуктах, не стесняйтесь посетить веб-сайт.

ЭЛЕКТРОТЕХНИЧЕСКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Домашняя страница

Как переносить устройства между библиотеками Transformer?

Вам по электронной почте отправлен файл библиотеки (Transformer.lib), содержащий новое устройство, которого в настоящее время нет в файле библиотеки (PTW.lib) на вашем компьютере. Новое устройство представляет собой трансформатор сухого типа производства GE. Он был создан в разделе библиотеки Transformer.

Шаг 1. Скопируйте этот файл в каталог (C:)\PTW32\Lib на жестком диске.

Шаг 2 — Запуск PTW

Шаг 3. Откройте существующий файл PTW.lib, выбрав раскрывающееся меню «Документ». Выберите пункт меню Библиотека.

Шаг 4. В диалоговом окне «Выбор типа документа» выберите «Библиотека PTW» и нажмите кнопку «ОК».

Шаг 5. В следующем окне выберите файл PTW.LIB и нажмите кнопку «Открыть».

Шаг 6. Новое устройство существует в категории «Трансформатор» библиотеки. Выберите категорию Transformer в библиотеке.

Шаг 7 — Откройте трансформатор.lib, содержащий новый преобразователь, выбрав раскрывающееся меню Document. Выберите пункт меню «Библиотека».

Шаг 8. В диалоговом окне «Выбор типа документа» выберите «Библиотека PTW» и нажмите кнопку «ОК».

Шаг 9. В следующем окне выберите файл Transformer.lib и нажмите кнопку «Открыть».

Шаг 10. Расположите окна каскадом, выбрав раскрывающееся меню «Окно».Выберите пункт Каскадное меню.

Шаг 11. Новое устройство существует в категории «Трансформатор» библиотеки. Выберите категорию Transformer в библиотеке.

Шаг 12. Выберите новое устройство, щелкнув его один раз, чтобы оно было выделено.

Шаг 13. Выберите раскрывающееся меню «Устройство». Нажмите на пункт меню Копировать.

Шаг 14. Используйте существующий PTW.lib снова в фокус и щелкните категорию библиотеки Transformer.

Шаг 15. Снова выберите раскрывающееся меню «Устройство». Нажмите на пункт меню Вставить.

Новые устройства теперь находятся в вашей существующей библиотеке. Первоначально она будет добавлена ​​в конец списка, но будет отсортирована по алфавиту при следующем открытии библиотеки или до тех пор, пока вы не переключитесь между разными категориями библиотек.

Примечания: Если устройства-трансформеры, которые вы вставляете в целевую библиотеку, уже существуют, появится следующее диалоговое окно.

Добавить комментарий

Ваш адрес email не будет опубликован.
