5. ЭЛЕКТРОДУГОВАЯ СВАРКА

5.4. СВАРОЧНЫЙ ПОСТ

Сварочным постом называют специально оборудованное рабочее место для сварки. Сварочный пост состоит из сварочного аппарата – источника питания дуги электрическим током – пусковой аппаратуры, комплекта сварочных проводов, электрододержателя и самого рабочего места, на котором работает сварщик. При постоянном расположении сварочный пост называют стационарным, при переменном – передвижным.

Передвижные сварочные посты применяют при строительстве различных зданий и сооружений непосредственно на строительной площадке.

Основным оборудованием сварочного поста являются источники питания. Наиболее распространены источники питания переменного тока – сварочные трансформаторы. Обычно применяют трансформаторы типа ТД и ТДМ. Для ответственных и сложных сварочных работ посты укомплектовываются источниками постоянного тока – преобразователями ПД-502, или ПСО, а также однопостовыми выпрямителями ВД-401, ВД-501 и др.

В условиях цеха или на крупных металлоёмких объектах может быть использован многопостовый источник питания – преобразователь ПСМ-1001, выпрямитель ВДМ-1001 и др. В этом случае пост оборудуют балластным реостатом РБ-300 или РБ-500, подсоединяемым к сварочной шине (или проводу), идущей от многопостового источника.

Основным рабочим инструментом электросварщика является электрододержатель, служащий для удержания электрода, подвода к нему сварочного тока и манипулирования электродом в процессе сварки. На рис. 5.9 изображена схема поста для сварки переменным током.


Рис. 5.9. Сварочный пост для ручной дуговой сварки:

1 – трансформатор; 2 – провода; 3 – рабочий стол;

4 – электрододержатель; 5 – свариваемая деталь

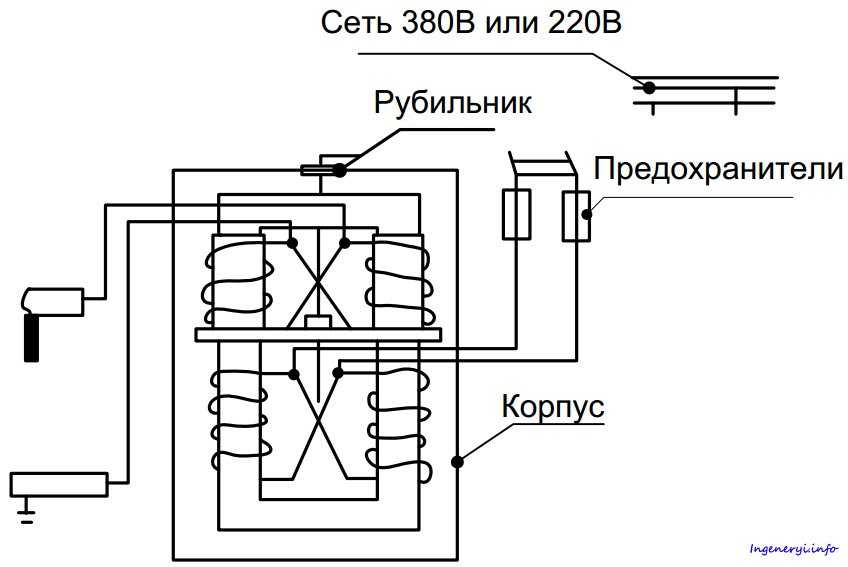

Переменный ток от сети по проводам подводится к сварочному трансформатору 1, который понижает напряжение подводимого от сети переменного тока с 220 или 380 В до 69…65 В, требуемого для возбуждения дуги при сварке.


ТРАНСФОРМАТОР СВАРОЧНЫЙ типа ТС-200 УХЛ2

Общие сведения

Трансформатор сварочный типа ТС-200 УХЛ2 предназначен для ручной дуговой сварки плавящимися электродами диаметром 3 и 4 мм.

ТС-200 УХЛ2:
Т — трансформатор;
С — сварочный;
200 — максимальный сварочный ток, А;
УХЛ2 — климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Трансформатор предназначен для работы под навесом или в помещении, где имеется свободный доступ наружного воздуха, при следующих условиях:
&nbsp&nbspТемпература окружающего воздуха от минус 60 до 40°С.
&nbsp&nbspОтносительная влажность воздуха (среднегодовое значение) 80% при температуре 15°С.
&nbsp&nbspТрансформатор устанавливается в рабочем положении на горизонтальной плоскости и устойчив к воздействию вибрационных нагрузок в диапазоне частот от 0,5 до 0,35 Гц с ускорением 0,5 g. Резкие толчки и удары не допускаются.

&nbsp&nbspПо способу защиты от внешних воздействий трансформатор соответствует степени защиты IР20 по ГОСТ 24687-81, по способу защиты от поражения электрическим током классу защиты 01 по ГОСТ 12.2.007. 0-75, по пожаробезопасности требованиям ГОСТ 27483-87 для обслуживаемого оборудования.
&nbsp&nbspЭксплуатация трансформатора осуществляется в соответствии с «Правилами технической эксплуатации электроустановок потребителями»(в части требований для установок до 1000 В) и «Правилами пожарной безопасности при проведении сварочных работ на объектах народного хозяйства».

Технические характеристики

Номинальное напряжение питающей сети частотой 50 Гц, В — 220 Потребляемая мощность, кВ·А, не более — 12,0
&nbsp&nbspХарактеристики ступеней регулирования сварочного тока при номинальном напряжении питания приведены в таблице.
&nbsp&nbsp

Табл.


&nbsp&nbspТрансформатор способен устойчиво работать при следующих изменениях напряжения питающей сети:
&nbsp&nbspповышении напряжения до 240 В, при этом продолжительность нагрузки снижается до 20%;
&nbsp&nbspпонижении напряжения до 180 В, при этом продолжительность нагрузки может быть увеличено в 1,5 раза.

&nbsp&nbspГарантийный срок эксплуатации трансформатора — 12 мес со дня продажи. Трансформатор выполнен на шихтованном магнитопроводе стержневого типа, изготовленном из пластин электротехнической стали, с двумя катушками. Магнитопровод стянут четырьмя ярмовыми уголками. К ним крепятся ножки для установления трансформатора, электроизоляционная панель с контактными зажимами для сварочных проводов и защитный кожух.
&nbsp&nbspЗащитный кожух состоит из трех частей: обечайки с приваренным болтом заземления и ручкой для перемещения трансформатора; съемной защитной панели с отверстием, обозначенным надписью «220 V», через которое пропускают сетевой шнур для присоединения его к сетевой обмотке; защитной панели с квадратным отверствием, открывающим доступ к зажимам сварочной обмотки. Общий вид и габаритные размеры трансформатора представлены на рис. 1, схема электрическая принципиальная — на рис. 2.

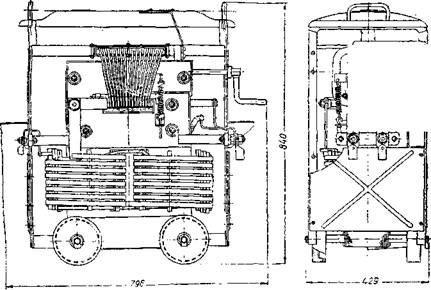

Рис. 1.


&nbsp&nbspОбщий вид и габаритные размеры трансформатора сварочного ТС-200 УХЛ2. Масса 27 кг

Рис. 2.


&nbsp&nbspСхема электрическая принципиальная трансформатора сварочного ТС-200 УХЛ2
&nbsp&nbspТрансформатор имеет первичную обмотку, подключаемую к сети (I), и вторичную (сварочную) с отводами для ступенчатого регулирования сварочного тока (II).
&nbsp&nbspСварочные провода подключаются к зажимам вторичной обмотки в соответствии с таблицей.
&nbsp&nbspДля питания от сети применяется кабель с гибкими медными жилами сечением не менее 4 мм2, для сварочных проводов — кабель с гибкими жилами сечением не менее 25 мм2.
&nbsp&nbspКоммутационный аппарат, от электрощита которого питается трансформатор, рассчитан на пропускание первичного рабочего тока не менее 40 А и осуществляет электрическую защиту трансформатора от аварийных сверхтоков. Этим же аппаратом производится включение трансформатора в работу и его отключение. Охлаждение трансформатора естественное воздушное. Драгоценные металлы в трансформаторе не применяются.
В комплект поставки входят: трансформатор сварочный ТС-200 УХЛ2 и паспорт.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Сварочные трансформаторы Российского производства

Страница 1 из 4

Cварочные трансформаторы предназначены для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током. Также сварочные трансформаторы предназначены для ручной дуговой сварки покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей. Положительные особенности сварочных трансформаторов — простота конструкции, а следовательно, и ее надежность, легкость в обслуживании и низкая цена. Отрицательным по отношению к сварочным выпрямителям является значительный вес и большие габариты. Самый существенный недостаток сварочного трансформатора состоит в том, что сварка производится переменным током, а это негативно сказывается на качестве сварного шва.

Каталог продукции Российского производства: сварочные трансформаторы различных российских производителей (модельный ряд «ТДМ, ТДФЖ, ТП3, НТС, БСН». Описание и технические характеристики.

Описание:
  • Трансформатор сварочный серии БТР, предназначен для бытового применения при небольшем объеме сварочных работ, подключается к бытовым сетям с напряжением 220В и частотой 50Гц.

  • Технические характеристики:
  • Габаритные размеры, мм: 198х294х398
  • Напряжение, В: 220
  • Мощность, кВт: 13
  • Напряжение холостого хода, В: 70
  • Сварочный ток max, А: 200
  • Сварочный ток min, А: 70
  • Масса, кг: 23
  • Описание:
  • Трансформатор сварочный ТДМ-200 предназначен для ручной дуговой сварки покрытыми электродами с рутиловым и основным типом покрытия диаметром 2-4 мм на переменном токе малоуглеродистых и низколегированных сталей. Регулировка сварочного тока обеспечивается перемещением магнитного шунта горизонтального исполнения. Контроль за сварочным током производится по шкале, расположенной на левой боковине трансформатора. Включение производится переключателем ступеней, расположенном на лицевой панели. Удобен при перемещении в монтажных условиях.
    Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

  • Технические характеристики:
  • Напряжение питающей сети, В: 220
  • Cварочный ток, А: 180(20%)/100(60%)
  • Пределы регулирования сварочного тока, А: 60-190
  • Рабочее напряжение, В: 27
  • Напряжение холостого хода, В: 58
  • Потребляемая мощность, кВА: 11
  • Диаметр электродов: 2-4
  • Габаритные размеры, мм: 440x210x300
  • Масса, кг: 30
  • Описание:
  • Трансформатор соответствует требованиям ТУ СТ ТОО 123 081945-001-2007. Предназначен для работы в помещениях и на открытом воздухе под навесом в районах с умеренным климатом, с соблюдением следующих условий:
    — интервал температур от -40 °С до +40 °С;
    — относительная влажность воздуха не более 80% при температуре +15 °C;
    — высота над уровнем моря не более 1000 м.
    Не допускается использование трансформатора в среде насыщенной пылью, во взрывоопасной среде, а также в среде содержащей едкие пары, газы или металлическую пыль. Трансформатор предназначен для подключения только к промышленным сетям.

  • Технические характеристики:
  • Номинальное напряжение сети, В: 220
  • Номинальный сварочный ток, А: 200
  • Пределы регулирования, А: 60 — 200
  • Номинальный режим работы (ПН) при цикле сварки 5 мин., %: 40
  • Напряжение Uх.х., В: 60
  • Потребляемая мощность, кВт, не более: 7
  • Габаритные размеры L x B x H, мм: 345 x 310 x 470
  • асса, кг: 38
  • Описание:
  • Трансформатор сварочный серии ТДМЭ-165 220/380 В предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей, электродами типа: АНО-4, АНО-6, АНО-21, МР-3 и др.
    Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

  • Технические характеристики:
  • Вес, кг: 20
  • Управление: Ступенчатое
  • Напряжение сети, В: 220/380
  • Номинальный сварочный ток, А: 160
  • Пределы регулирования тока, А: 40-160
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-161 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

  • Технические характеристики:
  • Вес, кг: 24
  • Габариты, мм: 280х280х400
  • Управление: Плавное
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 50
  • Потребляемая мощность, кВА: 8,8
  • Номинальный сварочный ток, А: 160
  • Пределы регулирования тока, А: 50-160
  • Режим работы (ПВ), %: 20
  • Описание:
  • Сварочный трансформатор ТДМ-181 предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Регулировка сварочного тока обеспечивается ручным перемещением магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования значительно уменьшает время на смену режима сварки.
    Трансформатор имеет следующие технические решения:
    -Плавная регулировка сварочного тока в одном диапазоне
    -Отказ от подвижных обмоток
    -Легкое зажигание и устойчивое горение дуги
    -Медные обмотки трансформатора
    -Изоляция Du Pont
    -Естественное охлаждение.

  • Технические характеристики:
  • Вес, кг: 40
  • Габариты, мм: 415×265х485
  • Управление: Плавное
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 70
  • Номинальный сварочный ток, А: 180
  • Пределы регулирования тока, А: 25-180
  • Режим работы (ПВ), %: 20
  • Описание:
  • Трансформатор сварочный серии ТДМ-200 предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей, электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.
    Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

  • Технические характеристики:
  • Вес, кг: 20
  • Габариты, мм: 185x395x265
  • Управление: Плавное
  • Напряжение сети, В: 220/380
  • Напряжение холостого хода, В: 60
  • Номинальный сварочный ток, А: 200
  • Потребляемая мощность, кВа: 7,8
  • Пределы регулирования тока, А: 60-200
  • Режим работы (ПВ), %: 10
  • Описание:
  • Передвижной сварочный трансформатор ТДМ-200СУ предназначен для сварки переменным током малоуглеродистых низколегированных сталей покрытыми металлическими электродами диаметром 2-4мм.

  • Технические характеристики:
  • Вес, кг: 47
  • Габариты, мм: 440х360х465
  • Управление: Шунтовое
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 70
  • Номинальный сварочный ток, А: 200
  • Пределы регулирования тока, А: 50-220
  • Режим работы (ПВ), %: 40
  • Описание:
  • Трансформатор сварочный ТДМ-205 (220В, AL) предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.
    Трансформатор может использоваться как для бытовых, так и для производственных целей, главным образом при изготовлении, монтаже и ремонте оборудования, строительных конструкций, исходя из возможностей трансформатора.

  • Технические характеристики:
  • Вес, кг: 44
  • Габариты, мм: 410х420х440
  • Управление: Плавное
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 80
  • Номинальный сварочный ток, А: 200
  • Потребляемая мощность, кВа: 7,0
  • Пределы регулирования тока, А: 40-200
  • Режим работы (ПВ), %: 40
  • Описание:
  • Трансформатор сварочный ТДМ-250 CU предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.
    Трансформатор может использоваться как для бытовых, так и для производственных целей, главным образом при изготовлении, монтаже и ремонте оборудования, строительных конструкций, исходя из возможностей трансформатора.

  • Технические характеристики:
  • Вес, кг: 52
  • Габариты, мм: 420х320х440
  • Управление: Плавное
  • Напряжение сети, В: 220/380
  • Напряжение холостого хода, В: 80
  • Номинальный сварочный ток, А: 250
  • Потребляемая мощность, кВа: 9,0
  • Пределы регулирования тока, А: 40-250
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-250С «Мастер» предназначен для дуговой сварки стальных конструкций различного назначения толщиной от 0,5 до 8 мм плавящимся электродом.

  • Технические характеристики:
  • Вес, кг: 61
  • Габариты, мм: 430х440х450
  • Управление: Ступенчатое
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 60
  • Номинальный сварочный ток, А: 250
  • Потребляемая мощность, кВа: 7,8
  • Пределы регулирования тока, А: 50-250
  • Режим работы (ПВ), %: 60
  • Описание:
  • Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

  • Технические характеристики:
  • Вес, кг: 24
  • Габариты, мм: 310х570х420
  • Управление: Плавное
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 50
  • Номинальный сварочный ток, А: 250
  • Потребляемая мощность, кВа: 15,4
  • Пределы регулирования тока, А: 50-250
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

  • Технические характеристики:
  • Вес, кг: 51
  • Габариты, мм: 310х570х420
  • Управление: Плавное
  • Напряжение сети, В: 220/380
  • Напряжение холостого хода, В: 50
  • Номинальный сварочный ток, А: 250
  • Потребляемая мощность, кВа: 15
  • Пределы регулирования тока, А: 50-250
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

  • Технические характеристики:
  • Вес, кг: 40
  • Габариты, мм: 310х570х420
  • Управление: Плавное
  • Напряжение сети, В: 380 (2 ф)
  • Напряжение холостого хода, В: 50
  • Номинальный сварочный ток, А: 250
  • Потребляемая мощность, кВа: 15,4
  • Пределы регулирования тока, А: 50-250
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-259 (220 В) предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Трансформатор имеет простую и надежную конструкцию на основе оригинального технического решения – клинового магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования резко уменьшает время необходимое на смену режима сварки.

    Трансформатор имеет следующие технические решения:
    -Плавная регулировка сварочного тока в одном диапазоне
    -Отказ от подвижных обмоток
    -Легкое зажигание и устойчивое горение дуги
    -Медные обмотки трансформатора
    -Изоляция по ГОСТ
    -Принудительное охлаждение.


  • Технические характеристики:
  • Вес, кг: 55
  • Габариты, мм: 610х320х455
  • Управление: Плавное
  • Напряжение сети, В: 220
  • Напряжение холостого хода, В: 70
  • Номинальный сварочный ток, А: 250
  • Пределы регулирования тока, А: 40-250
  • Режим работы (ПВ), %: 40
  • Описание:
  • Сварочный трансформатор ТДМ-259 (220/380 В) предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Трансформатор имеет простую и надежную конструкцию на основе оригинального технического решения – клинового магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования резко уменьшает время необходимое на смену режима сварки.

    Трансформатор имеет следующие технические решения:
    -Плавная регулировка сварочного тока в одном диапазоне
    -Отказ от подвижных обмоток
    -Легкое зажигание и устойчивое горение дуги
    -Медные обмотки трансформатора
    -Изоляция по ГОСТ
    -Принудительное охлаждение.


  • Технические характеристики:
  • Вес, кг: 55
  • Габариты, мм: 610х320х455
  • Управление: Плавное
  • Напряжение сети, В: 220/380
  • Напряжение холостого хода, В: 70
  • Номинальный сварочный ток, А: 250
  • Пределы регулирования тока, А: 40-250
  • Режим работы (ПВ), %: 40

  • Устройство сварочною трансформатора — Энциклопедия по машиностроению XXL

    Объясните устройство сварочного трансформатора, выпрямителя, генератора.[c.64]

    Машины для конденсаторной сварки состоят из батареи конденсаторов, выпрямительных устройств, сварочного трансформатора (при трансформаторной сварке), включателя сварочного тока, вспомогательных устройств и сварочного стола. В зависимости от типа свариваемого соединения выпускают точечные, шовные и стыковые конденсаторные машины, которые могут быть универсальными (автоматические и полуавтоматические) и специализированными.  [c.114]

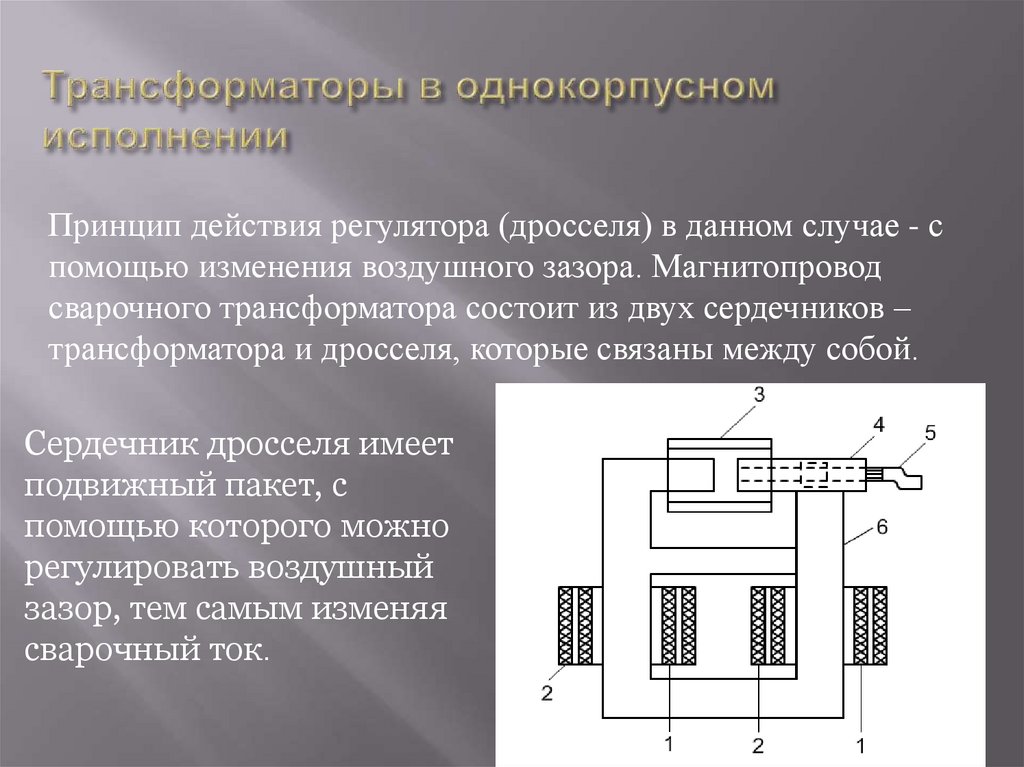

    По своему устройству сварочные трансформаторы бывают с отдельной катушкой, т. е. регулятором (дросселем), и транс-  [c.318]

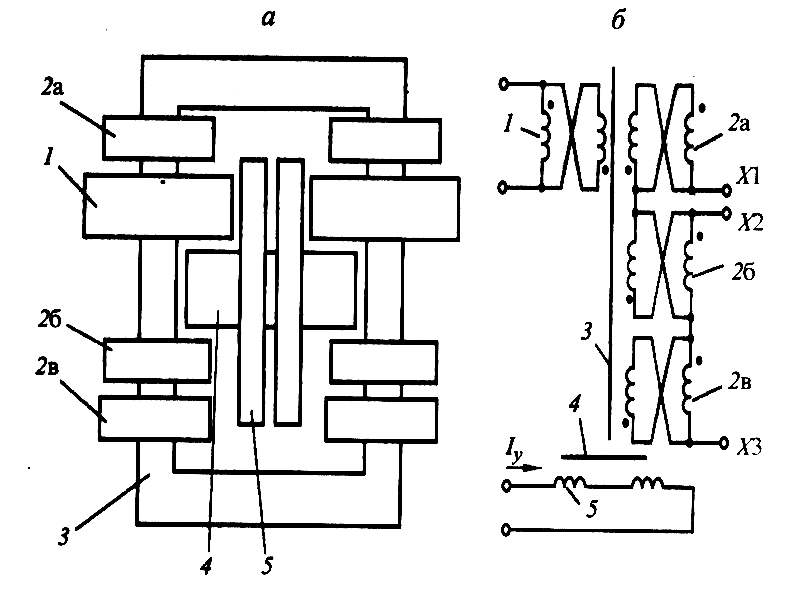

    Рпс. 44. Устройство сварочного трансформатора СТЭ а — трансформатор, б — регулятор  [c.75]

    Конденсаторные машины, как правило, состоят из батареи конденсаторов, выпрямительных устройств, сварочного трансформатора (при трансформаторной конденсаторной сварке), включателя сварочного тока, вспомогательных устройств и сварочного стола.[c.329]

    В комплект автомата входят сварочный трактор, шкаф распределительного устройства, сварочный трансформатор ТСД-1000-4, набор запасных частей и специального инструмента.  [c.155]

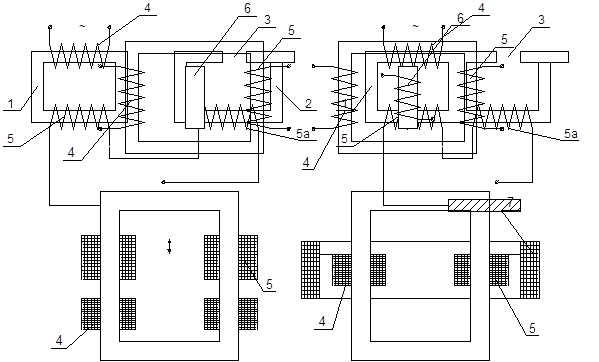

    По своему устройству сварочные трансформаторы разделяются на следующие группы  [c.75]

    УСТРОЙСТВО СВАРОЧНОГО ТРАНСФОРМАТОРА  [c.23]

    Устройство сварочного трансформатора  [c.10]

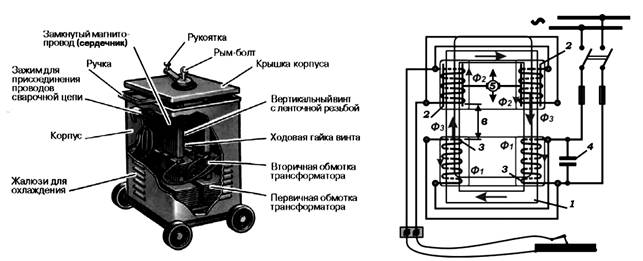

    Понятие об устройстве сварочного трансформатора и регулятора (дросселя)  [c.18]

    Стыковая сварка — разновидность контактной сварки, при которой заготовки свариваются по всей поверхности соприкосновения. Свариваемые заготовки закрепляют в зажимах стыковой машины (рис. 5.26). Зажим 3 установлен на подвижной плите 4, перемещающейся в направляющих, зажим 2 укреплен на неподвижной плите 1. Сварочный трансформатор соединен с плитами гибкими шинами и питается от сети через включающее устройство. Плиты перемещаются, и заготовки сжимаются под действием усилия Р, развиваемого механизмом осадки.  [c.212]

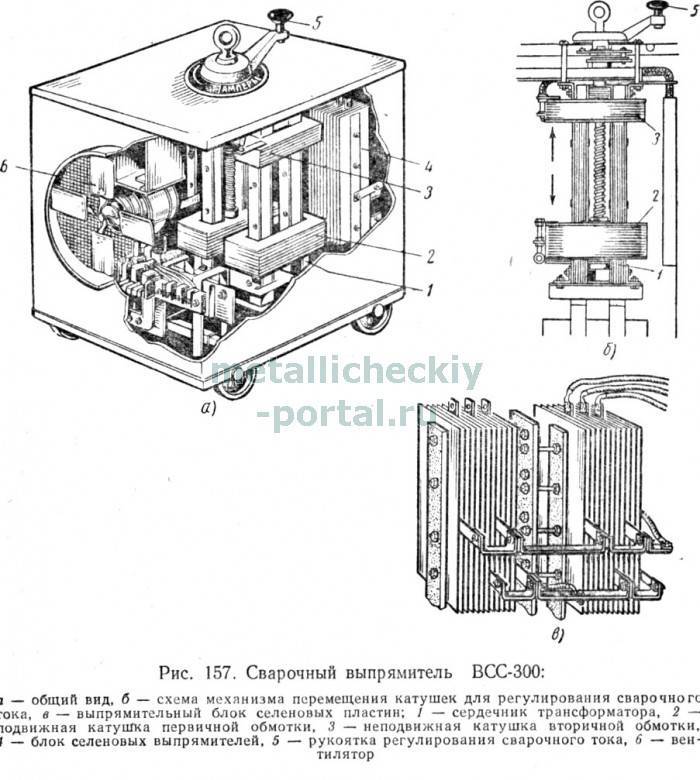

    Сварочные выпрямители. Это источники постоянного сварочного тока, состоящие из сварочного трансформатора с регулирующим устройством и блока полупроводниковых выпрямителей (рис. 31). Иногда в комплект сварочного выпрямителя входит еще дроссель, включаемый в цепь постоянного тока. Дроссель служит для получения падающей внешней характеристики. Действие сварочных выпрямителей основано на том, что полупроводниковые элементы проводят ток только в одном направлении. Наибольшее применение в сварочных выпрямителях получили селеновые и кремниевые полупроводники. Сварочные выпрямители выполняют в подавляющем большинстве случаев по трехфазной схеме, преимущества которой заключаются в большом числе пульсаций напряжения и более равномерной загрузке трехфазной сети.  [c.61]

    При стыковой сварке свариваемые заготовки 1 закрепляют в зажимах стыковой машины. Один из зажимов 2 — подвижный, другой — неподвижный. Питание электрическим током производят от сварочного трансформатора 3, вторичная обмотка которого соединена с плитами гибкими шинами, а первичная питается от сети переменного тока через включающее устройство. При помощи, механизма осадки подвижная плита перемещается, свариваемые детали сжимаются под усилием Р.  [c.107]


    Контактную сварку выполняют на специальных машинах, электрическая часть которых состоит из сварочного трансформатора, прерывателя сварочного тока, регулятора (или переключателя) тока первичной цепи трансформатора и токоподводящих устройств, а механическая часть — из механизмов и узлов, создающих необходимое давление для сжатия свариваемых деталей. В зависимости от типа выполняемого соединения контактные машины подразделяют на стыковые, точечные и шовные.  [c.112]

    Вентильный эффект обычно ухудшает стабильность процесса, формирование шва, чистоту поверхности, прочностные свойства соединения. Кроме того, постоянная составляющая вредно сказывается на работе сварочных трансформаторов и уменьшает катодное распыление на алюминиевом изделии. Для уменьшения постоянной составляющей включают конденсаторы, аккумуляторы или другие устройства, компенсирующие вентильный эффект.  [c.92]

    Весь комплект оборудования состоит из простого игнитронного прерывателя, сварочного трансформатора и устройства для крепления и вращения свариваемых изделий. Практически может быть использован любой сварочный трансформатор с сечением сердечника не менее 100 см . Вторичная обмотка трансформатора состоит из шины сечением 6—10 см .  [c.149]

    Модулирование тока может также осуществляться путём включения обмотки вращающегося ротора преобразователя последовательно с первичной обмоткой сварочного трансформатора. Продолжительность импульсов тока и пауз регулируется изменением числа оборотов ротора и специальным коммутирующим ток устройством. Разрыв цепи происходит всегда при нулевом значении тока. Частота импульсов тока может регулироваться в пределах от 100 до 1500.  [c.292]

    Стыковая сварка производится сопротивлением или оплавлением. В обоих случаях свариваемые детали / и 2 (фиг. 4, а) зажимаются в медных электродах (губках) 3 н 4 правого и левого зажимов. Правый зажим устанавливается на подвижной плите (суппорте) 5, перемещающейся силой Р в направляющих станины 6, а левый — на неподвижной плите 7. Сварочный трансформатор 8 соединяется с плитами при помощи гибких шин и питается от сети через включающее устройство 9.  [c.189]

    При применении сварочных автоматов, не имеющих устройств, предотвращающих вредное влияние колебаний напряжения в сети, не допускается выполнять автоматическую сварку, если колебание напряжения на зажимах первичной обмотки сварочного трансформатора или выпрямителя превышает 6 % номинального напряжения сети. При ручной сварке переменным током указанная величина не должна превышать 8%.  [c.571]

    К монтажным и сварочным устройствам относятся передвижные электростанции, электросварочные агрегаты, сварочные трансформаторы, гидравлические прессы, машины для очистки труб от ржавчины.[c.138]

    Установка для центробежной заливки втулок состоит из устройства для вращения втулки и небольшой электроплавильной печи. Основными узлами установки являются приводной механизм, желоб для подачи жидкого металла во втулку, винт для перемещения желоба, кожух со смотровым окном для защиты рабочих от попадания жидких брызг. На шпинделе приводного механизма смонтирован самоцентрирующийся патрон с кулачками для закрепления втулки. Питание в электродуговой печи подается от сварочного трансформатора с регулятором. При сливе металла печь поворачивается вокруг двух пустотелых цапф, сквозь которые проходят электроды, закрепленные в специальных держателях, охлаждаемых водой. Техническая характеристика электропечи вместимость 10 кг диаметр электродов 40 мм сила тока 540 А напряжение 56 В мощность 30 кВт время плавления бронзы 20—30 мин длина заливаемой втулки 50— 180 мм производительность установки 3—5 втулок в час.  [c.207]


    То же через присадочную проволоку, проходящую сквозь специальное скользящее устройство в трансформаторе 1 — магнитострикционный преобразователь 2 — обмотка возбуждения колебаний и подмагничивания 3 — трансформатор 4 — изделие 5 — присадочная проволока 6 — подающие ролики 7 — плавящаяся проволока 8, 11 — водоохлаждаемые направляющие 9 — сварной шов 10 — сварочная ванна  [c. 328]

    Низкочастотные шовные машины отличаются наличием крупногабаритного сварочного трансформатора, который расположен внутри корпуса. Низкочастотная шовная машина типа МШН-8501 (рис. 1.16) предназначена для полуавтоматической поперечной сварки освинцованных топливных баков по отбортовкам из сталей обычных марок, баков из алюминиевых сплавов, низкоуглеродистых сталей без покрытия. На корпусе 6 машины установлены пневмоприводы 2 с верхним электродным устройством /, пневмогидравлический преобразователь 5, соединенный с гидроприводом 4 прижатия шарошек 3 привода вращения роликов, а также устройства для зачистки и профилирования роликов. Шарошки 3 связаны с электроприводом вращения роликов карданными валами 7. Скользящий токоподвод конструктивно выполнен аналогично показанному на рис. 1.14. Для выверки положения нижнего ролика по высоте по мере его изнашивания служит устройство, позволяющее нижнему кронштейну перемещаться по вертикали при вращении маховика.  [c.180]

    НИИ сварочных роликов. Машина комплектуется шкафом управления ШУ-342 и четырьмя ножными педальными кнопками. На корпусе машины установлен диафрагменный пневмопривод 5 усилия сжатия с верхним электродным устройством 4, нижний кронштейн 1 с нижним электродным устройством 2, выносной пульт 3 управления, элементы системы охлаждения пневмо-, электрооборудования. Внутри корпуса помещен сварочный трансформатор с блоком диодов, привод вращения сварочного ролика с электромагнитной муфтой и редуктором.  [c.181]

    Все стыковые машины состоят из следующих основных узлов станины, подвижного И неподвижного зажимных устройств, механизмов подачи и осадки, сварочного трансформатора с вторичным контуром, устройств для коммутации сварочного тока и аппаратуры управления. В зависимости от назначения машин станины имеют горизонтальные, вертикальные или наклонные столы, на которых размещены неподвижные зажимы и плиты с подвижными зажимами, перемещающиеся по направляющим с трением скольжения или качения. В ряде случаев подвижный зажим устанавливается на рычаге, ось которого закреплена на станине. В данном случае подвижный зажим перемещается по дуге окружности. В оборудовании, предназначенном для сварки в полевых условиях, станина отсутствует, и оба зажима перемещаются друг относительно друга.  [c.191]

    К оборудованию для конденсаторной сварки предъявляют требования стабильности электрических характеристик и точной дозировки тока, а также стабильности сил сжатия. Конденсаторные машины обычно состоят из батареи конденсаторов, выпрямительных устройств, сварочного трансформатора (при трансформаторной конденсаторной сварке), переключателя тока, разных вспомогательных устройств истанка, на котором выполняют определенную механическую работу.  [c.348]

    Схема такого генератора с электромагиитныл коммутирующим устройством показана на рис. 75, б. Конденсаторы 67 и С2 заряжаются от источника постоянного тока. Обмотка управления ОУ мощного поляризованного реле РИ питается неносредствеиио от сварочного трансформатора СТ. В цепи обмотки ОУ включены индуктивность L1 и сонротивление R4, позволяющие регулиро-  [c. 139]

    Проволоки для продольных стержней / поступают с катушек 7 с помоп ью правильцо-подающего устройства 6 в направляющие кронштейны 5, расположенные в пазах неподвижной плангиайбы 4. Кронштейны 5 могут перемещаться вдоль пазов в радиальном направлении с помощью ходовых винтов 10. Вокруг планшайбы на специальной кольцевой направляющей перемещается машина 9 для контактной сварки, имеюпия сварочный трансформатор 3, роликовые электроды 2, в бухту 8 с проволокой для скрепляющей спирали. Один из роликовых электродов 2 имеет желоб, корректирующий положение очередного витка спирали, а второй контактирует только с продольным стержнем арматуры. Уста)ювка имеет универсальный характер все три движения— подача продольных  [c.238]

    Фиг. 3. Электрокинематическая схема стыковой машины с гидравлическим подающе-осадочным устройством Г—подвижная плита 2 — неподвижная плита 3 — сварочный трансформатор 4 — выключатель 6 — включающий ток рычажок 6—вспомогательное реле 7—главный контактор 3—вспо. могательный трансформатор , Я — гидравлический цилиндр 40 — золотник Л — насос.

    Фиг. 4. Электрокинематическая схема стыковой машины с пружинным подаюше-осалочным устройством I — подвижная плита 2 — неподвижная плита 3 — сварочный трансформатор
    Фиг. 5. Электрокинематическая схема стыковой машины с моторно кулачковым подающе-осадочным устройством 2 — подвижная плита 2 — неподвижная плита 3 —сварочный трансформатор 4 — кулачок подающе-осадочного устройства, 5 — кулачок включения тока 6 — пружины возвратного хода плиты.
    Фиг. 6. Электрокинематическая схема стыковой машины с моторно-винтовым подающе-осадочным устройством 1 — подвижная колонка 2 — неподвижная колонка а — сварочный трансформатор 4 — реле для автоматического реверсирования мотора 5 —мотор б—переключатель моюра на большую скорость для осуществления осадки 7 — выключатель сварочного трансформатора 6 — осадочное устройство.
    Малый зазор между контактами, сокращая время разбега якоря, способствует быстрому включению сварочного трансформатора. Отбрасывание контактов на далёкое расстояние друг от друга обеспечивает быстрое исчезновение вольтовой дуги и выключение тока. Этому способствует наличие сильного искрогасящего устройства.  [c.293]

    Из немагнитного чугуна отливают крышки, кожухи и втулки масляных выключателей обоймы силовых трансформаторов, концевые коробки, колпачки и полу-фланцы трансформаторов тока фланцы, трубы и другие детали бронированных распределительных устройств торцовые шайбы роторов и статоров, внутренние маховики обмотки и шинодержатели электрических машин крышки, кожухи, салазки сварочных трансформаторов некоторые детали подъемных электромагнитов корпусы, крышки, подшипники и другие детали магнитных сепараторов различные детали электрических аппаратов, машин, приборов и др.  [c.232]

    На АТИ применяют универсальное оборудование, изготавливаемое машиностроением (металлорежущие и деревообрабатывающие станки, прессы, кран-балки, сварочные трансформаторы и др. ), а также специализированное, выпускающееся предприятиями Минавтотранса РСФСР и других ведомств (моечные машины, подъемники, диагностические приборы, смазочно-заправочные устройства и др.). Кроме того, п1ироко используют нестандартизироьапное оборудование, изготавливаемое собственными силами (стеллажи, верстаки, тележки и др.).  [c.132]

    Разделительные трансформаторы. Питание электродвигателей, установленных на конструкциях электролизера (механизмы подъема анодов, анодных рам и штор), осуществляется через разделительные трансформаторы, у которых вторичная обмотка не заземлена. Это позволяет исключить попадание постоянного тока в сеть переменного тока, что могло бы привести к тяжелым авариям в питающих трансформаторах. Поэтому такие разделительные трансформаторы устанавливаются в две ступени трансформаторы первой ступени — на электроподстанции, обеспечивающие потребителей в корпусе напряжением 380/220 В, а трансформаторы второй ступени — непосредственно в корпусе и к ним подключаются 4—8 электролизеров. При необходимости проведения ремонтных работ на электролизерах сварочные трансформаторы и другой электрифицированный инструмент подключается через эти же разделительные трансформаторы. В системах АСУТП смонтированы устройства, позволяющие фиксировать ухудшение электроизоляции между обмоткой двигателя и сетью постоянного тока [9]. На всех КПП или системах АСУТП смонтированы вольтметры, подключенные одним полюсом к крайним ваннам серии, а вторым — к земле, что позволяет контролировать фактическое распределение потенциалов вдоль се-  [c.420]

    Согласно схеме контактной электрозакалки, предложенной Н. В. Геве-лингом, ток из сети идет через обычный сварочный трансформатор мощностью 25—200 кет и при напряжении 2—6 в подводится к двум медным роликам шириной 10 мм. Электрический ток от одного ролика к другому проходит по поверхности закаливаемой детали и нагревает ее. Вслед за роликами перемещается устройство для охлаждения нагретой поверхности струйками воды. Плотность тока 400—700 а на 1 мм ширины ролика давление нажатия 10 кГ на мм ширины скорость качения 5—8 Mj eK, глубина закалки 2—3 мм.[c.270]

    Сварочные трансформаторы являются однофазными понижающими трансформаторами, преобразующими высокое напряжение электрической сети (220 или 380 В) в низкое напряжение сварочной цепи — напряжение холостого хода. Сварочные трансформаторы состоят из магнитопровода (сердечника), первичной и вторичной обмоток, устройства создания падающей внешней характеристики и регулирования тока.  [c.381]

    Прослеживается расширение требований к источникам питания. Следует отметить перспективность инверторных источников питания (тиристорных и транзисторных на сверхзвуковых частотах) в установках и станках для дуговой, контактной, электроннолучевой и других видов сварки. Традиционные сварочные источники питания еще не исчерпали своих возможностей, особенно это касается сварочных трансформаторов с устройствами стабилизации горения дуги, источников с индуктивностью и емкостью в сварочной цепи, малогабаритных источников питания с yJ yчшeнными энергетическими показателями, а также многопостовых систем питания постоянного и переменного тока.[c.116]

    Машины типов МТВ-4801 и МТВ-4802 выполнены в традиционных конструкторских решениях, свойственных машинам точечной контактной сварки переменного тока. Радиальная точечная машина постоянного тока типа МТВР-4801 имеет следующие конструктивные особенности (рис. 1.8). На корпусе / в подшипниках установлена качающаяся балка/с закрепленным на ней верхним токопод-водом, состоящим из хобота 5, электрододер-жателя 6 с электродом и токоведущих шин 8. В задней части балка 7 соединена со штоком привода усилия сжатия, состоящего из диа-фрагменного пневмоцилиндра и направляющего устройства. Нижняя крышка привода усилия сжатия жестко связана с корпусом электродвигательного привода дополнительного хода верхнего сварочного электрода, обеспечивающего вертикальные поступательные перемещения пневмопривода усилия сжатия с балкой 7. Нижняя электродная часть 2 выполнена традиционно. Внутри корпуса расположены сварочный трансформатор, выпрямительный блок вентилей, тиристорный контактор и другие элементы электрооборудования.[c.176]



    Из чего сделан сварочный трансформатор?

    Из чего состоит сварочный трансформатор?

    Первичная обмотка представляет собой 100-витковую катушку, подключенную к сети 110 В.Вторичная обмотка представляет собой 9-витковую катушку из стали 9 x 9 мм .

    Что такое сварочный трансформатор?

    Трансформатор, размещенный в сварочном аппарате, используется для преобразования входного высокого напряжения или первичной мощности от штепсельной вилки , и это обычно от 208 до 600 вольт, с низким переменным током (AC) от 15 до 55 ампер. … Величина выходной силы тока определяет размер трансформатора.

    Почему трансформатор используется при сварке?

    Для получения требуемого тока и напряжения требуется сварочный трансформатор, который преобразует высокое напряжение и малый ток в низкое напряжение и большой ток, т.е.е. понижающий трансформатор .

    Как проверить сварочный трансформатор?

    Подсоедините омметр к проводам линии, которые вы отсоединили от блока управления. Вы должны прочитать ноль омов или «непрерывность» через первичную обмотку трансформатора. Затем подключите омметр между любым выводом линии и вторичной обмоткой трансформатора. Вы должны читать бесконечные омы или «нет непрерывности».

    Связанные вопросы

    Связанные

    Что такое сварочное напряжение?

    Сварочное напряжение в первую очередь определяет длину дуги , которая представляет собой расстояние между расплавленной сварочной ванной и присадочным металлом проволоки в точке плавления в дуге. По мере увеличения напряжения валик сварного шва становится более плоским и имеет увеличивающееся отношение ширины к глубине. 30 июня 2015 г.

    Связанные

    Как выбрать сварочный трансформатор?

    Основная идея сварочного трансформатора

    Сварочный трансформатор представляет собой понижающий трансформатор, который имеет тонкую первичную обмотку с большим количеством витков , а его вторичная обмотка имеет большую площадь поперечного сечения и меньшее количество витков, что обеспечивает меньшее напряжение и очень высокую ток во вторичке. 25 октября 2015 г.

    Связанные

    Что лучше для сварки: переменный или постоянный ток?

    Сварка электродом на постоянном токе имеет преимущества по сравнению со сваркой на переменном токе при сварке стали, в том числе более ровную и стабильную дугу, более легкий запуск, меньшее количество отключений дуги, меньшее количество брызг и более легкую сварку в вертикальном положении вверх и над головой. Положительная полярность постоянного тока обеспечивает высокий уровень проникновения в сталь.

    Связанные

    Что такое повышающий трансформатор?

    Трансформатор, повышающий напряжение от первичной обмотки к вторичной (больше витков вторичной обмотки, чем витков первичной обмотки), называется повышающим трансформатором. … В качестве понижающего устройства этот трансформатор преобразует низковольтную слаботочную мощность в низковольтную сильноточную.

    Связанные

    Какой тип трансформатора используется в сварочных аппаратах?

    Понижающий трансформатор меньше, чем ток первичной обмотки, а ток вторичной обмотки больше, чем ток первичной обмотки. В принципе мощность первичного и вторичного одинакова. Этот больший вторичный ток очень полезен в процессе сварки. Именно поэтому для сварки используется понижающий трансформатор.

    Связанные

    Какова мощность сварочного трансформатора?

    Сварочный источник питания трансформаторного типа преобразует электроэнергию умеренного напряжения и силы тока из сети общего пользования (обычно 230 или 115 В переменного тока) в источник питания с высоким током и низким напряжением, обычно от 17 до 45 вольт (разомкнутая цепь) и 55 В. до 590 ампер .

    Связанные

    Плавится ли металл при сварке?

    В отличие от пайки твердым припоем и пайки, при которых основной металл не плавится, сварка представляет собой высокотемпературный процесс, при котором основной материал плавится . Обычно с добавлением наполнителя. … Давление также может быть использовано для создания сварного шва, как вместе с нагревом, так и отдельно.

    Связанные

    Какой сварочный аппарат лучше инверторный или трансформаторный?

    Поскольку инверторы более эффективны, они могут производить более стабильную дугу. По этой причине инверторные сварочные аппараты выигрывают как за эффективность, так и за стабильность. Трансформаторы по своей природе имеют более высокие рабочие циклы, поэтому теоретически они могут выполнять более тяжелую работу, чем инверторная машина. 27 мая 2015 г.

    Связанные

    Как понижает трансформатор?

    Для понижающего трансформатора вторая катушка имеет меньше витков, чем первая, что позволяет снизить напряжение в выходящем электрическом потоке . … Вторичная катушка подключается к нагрузке или отводу вторичного напряжения, распределяя электроэнергию от трансформатора. 1 сентября 2020 г.

    Связанные

    Как работает сварка?

    Сварка работает путем соединения двух материалов вместе без отдельного связующего материала . В отличие от пайки твердым припоем и пайки, в которых используется связующее вещество с более низкой температурой плавления, сварка соединяет две заготовки непосредственно друг с другом.

    Связанные

    Что означает сварочный трансформатор?

    Связанные

    Могу ли я использовать трансформатор с моим дуговым сварочным аппаратом?

    • Для таких машин, как сварочные аппараты, требуются «понижающие» трансформаторы, поскольку они требуют преобразования более высокого напряжения, поступающего в систему, в более низкое напряжение. Именно по этой причине те, кто пытается сделать в домашних условиях свои рудиментарные аппараты для дуговой сварки, будут тянуть трансформаторы от микроволновок для своих сварщиков.

    Связанные

    Что такое трансформаторный сварочный аппарат?

    Сварочный трансформатор

    по цене 3253 рупий за штуку | Сварочные трансформаторы

    Сварочный трансформатор, используемый в качестве источника питания для ручной металлической дуги легких, средних и тяжелых строительных и ремонтных работ общего назначения. Эти машины используются в качестве источника питания для газовой вольфрамовой дуговой сварки (TIG) алюминия, магния и их сплавов. Бесступенчатая, плавная и переменная регулировка тока за счет конструкции шунта с подвижным сердечником. Регулировка сварочного тока возможна даже во время сварки, что позволяет точно регулировать ток. Более высокое значение OCV, особенно в этих моделях, позволяет выполнять сварку с низким содержанием водорода для применения на переменном токе. Более высокое значение ocv позволяет использовать более длинные кабели и провода и обеспечивает легкое зажигание дуги. Низкие потери благодаря штамповке из высококачественного кремния и используемому проводнику электролитического качества.Легкий вес и компактный дизайн в этих моделях. Идеально подходит для использования в автомобильных гаражах, легкой промышленности и небольших производствах. Регулировка сварочного тока осуществляется ступенчато.

    1) id52-200cl Компактная модель с трансформатором на 200 А, классический вид

    Ю,

    м. S & Casting легко сваривается кабелем длиной от 10 до 12 метров

    две разные шпильки каждая 3 + 3 = 6 вариантов

    [сварочная мощность 3 часа]



    2) id52-250cl Компактная модель с трансформатором 250 А, классический вид

    5

    25

    2 полумедная, сверхмощная, гладкая сварка, выполненная в с.С,
    м. S & Casting, легкая сварка с кабелем длиной от 10 до 12 метров

    две разные шпильки каждая 3 + 3 = 6 вариантов

    [сварочная мощность 5 часов]

    3) id53-250k однофазный и двухфазный

    компактный трансформатор 250 ампер модель на шпильке, классический вид

    для тяжелых условий эксплуатации, гладкая сварка

    m. S , легкая сварка с кабелем длиной от 10 до 12 метров

    [сварочная мощность 5 часов]

    4) id53-250ss два выхода тока [двойной держатель] с зажимом btc без болта

    [два человека могут работать вместе]
    Трансформатор 250 А, однофазный, компактная модель,
    для тяжелых условий эксплуатации [один человек может работать непрерывно от 5 до 6 часов с 3. Сварочный стержень 15 мм

    5) id 33-200 200 А дуговая сварка трансформаторного типа [высокое качество]

    6) id 33-250 250 А дуговая сварка трансформаторного типа [высокое качество]

    7) id e-200a 200 А трансформатор тип дуговой сварки [эко-качество]

    8) id e-250a 250 ампер трансформаторного типа дуговой сварки

    9) id-200at 200 ампер трансформаторного типа redio модель импортного сварочного аппарата

    со всеми стандартными аксессуарами [3. 5-метровый сварочный кабель + 3,5-метровый заземляющий кабель + 1 стекло + 1 щетка + 1 держатель сварочного электрода]

    промышленный сварочный аппарат

    держатель btc без болта,

    с проволокой с волокнистым покрытием,

    можно использовать от 4 до 5 часов, с 3.15 сварочный пруток

    11) id — si — 555 300 ампер, для тяжелых условий эксплуатации, для промышленного использования, с держателем btc без болта,

    с проволокой с волокнистым покрытием,

    можно использовать от 7 до 8 часов, с 3. 15 сваркой стержень

    Электросварщики: инвертор или трансформатор

    Электросварщики используются уже более века. Как и любая технология, сегодняшние сварочные аппараты значительно более совершенны, чем аппараты предыдущих десятилетий, но есть что сказать и о надежности старой школы.

    Большинство специалистов по сварке отдают предпочтение инверторным или трансформаторным сварочным аппаратам, но ваш выбор всегда должен сводиться к тому, какой из них лучше подходит для поставленной задачи. Вот плюсы и минусы обоих типов сварочных аппаратов.

    Инверторные сварочные аппараты — это легкие, универсальные и эффективные сварочные аппараты. Независимо от того, нужна ли вам сварка электродом, сварка MIG или TIG, один аппарат можно откалибровать для различных стилей сварки. Они также могут сваривать различные металлы, включая нержавеющую сталь и углеродистую сталь.

    Доступны размеры от 100A до 270A и сварочные аппараты TIG от 130A до 160A при 240В.

    Что такое трансформаторы? Сварочные аппараты-трансформеры

    — более традиционный вариант сварки. Эти мощные машины, являющиеся рабочими лошадками отрасли, требуют подключения к электросети и в основном используются для сварки электродами в промышленных условиях.

    Доступны размеры от 250 А до 600 А при 415 В.

    Что вы свариваете?

    Если вам нужен универсальный сварочный аппарат, который может переключаться между методами сварки электродом, MIG и TIG и сваривать различные типы основных металлов, вам подойдет инверторный сварочный аппарат.Новейшие машины дают отличное качество отделки.

    Если вам нужно сваривать только мягкую сталь, и вы довольны использованием электродуговой сварки или других методов дуговой сварки, вам подойдет трансформаторный сварочный аппарат.

    Где вы свариваете?

    Инверторные сварочные аппараты лучше всего работают в контролируемых помещениях. Это может быть где угодно, от домашней мастерской до строительной площадки или нефтехимической площадки.

    Сварочные аппараты с трансформатором

    могут работать как на открытом воздухе, так и в помещении, даже в пыльных, грязных или ветреных условиях.

    Обычно их можно увидеть на строительных и промышленных объектах.

    Вам нужен переносной сварочный аппарат?

    Еще одним преимуществом инверторов является то, что они меньше и легче, часто примерно вдвое меньше трансформаторы. Это упрощает их перемещение по сайту и между сайтами, когда это необходимо. Это могло быть решающим фактором, если вам нужен мобильный сварочный аппарат.

    Насколько опытны ваши сварщики?

    Инверторные сварочные аппараты легче освоить новичкам, чем трансформаторы.Их рекомендуется настройки подходят для многих сварочных работ и могут быть скорректированы и персонализированы по мере роста навыков сварщика. более опытный.

    С другой стороны, рабочие, которые уже знакомы со сварщиками трансформаторов, могут предпочесть придерживаться что они знают. Эти сварочные аппараты имеют меньше элементов управления для настройки и больше полагаются на инстинкт и опыт.

    Какой у вас бюджет?

    Стоимость инверторных и трансформаторных сварочных аппаратов зависит от их размера и сложности. Хотя обычно дешевле купить или нанять трансформаторный сварочный аппарат заранее, инверторные сварочные аппараты более эффективны и могут сэкономить вам деньги на электроэнергию и сварочные газы, чем дольше они используются.

    Наймите электросварщика сегодня

    Coates Hire предлагает широкий выбор портативных электросварочных аппаратов в аренду для мастерских, ферм, строительных площадок и промышленного использования.

    Какой бы тип сварочного аппарата вам ни понадобился, свяжитесь с местным отделением компании Coates Hire.

    Schweißtransformator: Aufbau, Funktion & Anwendungen

    Описание сварочного трансформатора

    Сварочный трансформатор (также называемый источниками питания для сварки) необходим для обеспечения высокой потребляемой мощности сварочного аппарата.Сварочный трансформатор в основном подает переменный ток, выпрямитель необходим дополнительно, так как сварочный трансформатор работает на постоянном токе. Как правило, для сварки требуется ток 100 ампер. Современное сварочное оборудование оснащено инвертором и поэтому больше не требует обычного сварочного трансформатора.

    Назначение сварочного трансформатора

    В сварочном трансформаторе переменный ток сети с высоким напряжением и малой силой тока преобразуется в переменный ток с низким напряжением и большой силой тока для использования трансформатора для сварки.Ток регулируется отводом первичной обмотки трансформатора. В качестве сварочного оборудования используется сварочный трансформатор в виде силового трансформатора. Между первичной и вторичной обмотками трансформатора установлено подвижное ярмо, позволяющее осуществлять бесступенчатое регулирование (регулируемый сварочный ток). Выходной ток трансформатора подобен источнику постоянного тока, который поддерживает заданный сварочный ток почти постоянным при изменении нагрузки. Вольтовая характеристика сварочного трансформатора несколько понижается, так что в случае короткого замыкания протекает ток чуть больше установленного. Напряжение холостого хода составляет 50 В, поэтому для пользователя отсутствует риск опасного поражения электрическим током. Малые сварочные трансформаторы со сварочным током от 50 до 125 А мощности уже весят более 30 кг.

    Конструктивная мощность трансформатора выражается в ВА или кВА (ВА — термин для обозначения вольтампер и обозначает единицу измерения полной электрической мощности, кВА — киловольтампер).
    За исключением серебра, медь имеет наилучшую проводимость с γ = 56. С другой стороны, алюминий имеет только γ = 36.Таким образом, за ним следует алюминий с разрывом около 35 процентов. Таким образом, медь является лучшим металлом, а алюминий «лишь» вторым лучшим из технически и экономически пригодных проводниковых материалов для электрической энергии. Все другие металлы нельзя рассматривать как проводники электричества, а сплавы обычно имеют значительно более низкую проводимость, чем чистые металлы. Серебро или золото вообще исключаются из-за их высокой цены.

    Конструкция сварочного трансформатора

    Трансформатор состоит в основном из двух или более катушек и общего железного сердечника. Обмотки трансформатора обычно изготавливаются из изолированного медного провода и наматываются на железный сердечник.

    Входное напряжение подается на первичную обмотку трансформатора. Вот почему катушку на первичной стороне часто называют первичной катушкой. Входное напряжение подается на первичную обмотку. Переменное напряжение на первичной обмотке создает переменное магнитное поле за счет индуктивности. Магнитный поток проходит через вторичную катушку с помощью железного сердечника.Таким образом, выходное напряжение можно снимать со вторичной обмотки трансформатора. Катушка на вторичной стороне, соответствующая первичной обмотке, называется вторичной обмоткой. Соотношение обмотки первичной и вторичной катушек определяет, будет ли выходное напряжение меньше или больше входного напряжения. Если количество витков вторичной катушки больше, чем у первичной катушки, выходное напряжение больше, чем входное напряжение. Однако если число витков вторичной обмотки меньше, то выходное напряжение меньше входного. Если обе катушки имеют одинаковое количество витков с намотанным на них проводом, то выходное напряжение равно входному напряжению.

    Помимо катушек важным компонентом трансформатора является железный сердечник. Железный сердечник часто изготавливают из железного порошка, феррита или сплавов кремнистой стали. Катушки намотаны проволокой на железный сердечник для создания магнитной связи между ними. Многие трансформаторы также подвержены охлаждению. Трансформаторы охлаждаются в масляной ванне. В дополнение к охлаждению масло также действует как изолятор и изолирует лучше, чем воздух.Дополнительные системы охлаждения могут быть установлены для очень высоких номинальных мощностей и линейных напряжений.

    Области применения сварочного трансформатора

    Сварочный трансформатор используется в сварочном аппарате для удовлетворения потребности в высокой мощности во время сварки. Помимо сварочных трансформаторов, для достижения того же результата при сварке можно использовать аналогичные устройства. Это сварочные выпрямители, сварочные преобразователи или сварочные инверторы. Все эти электронные устройства являются способами питания сварочного аппарата.

    Изготовитель — Инверторные и трансформаторные машины

    Технический директор Forney Industries Джейсон Махью, представленный в журнале The Fabricator’s Practical Welding Today, прочитайте отрывок ниже:



    Если вы хотите начать гражданскую войну в области сварки, просто спросите у группы специалистов по сварке, что лучше инверторный или трансформаторный аппарат. Короткий ответ на этот вопрос: «Это зависит». Однако длинный ответ — это оживленные дебаты о плюсах, минусах и конкретных областях применения машин.

    Первые трансформаторы были разработаны, когда электричество стало обычным явлением в конце 1800-х годов. Вскоре после этого, в начале 1900-х годов, было обнаружено, что трансформаторы можно использовать в процессе дуговой сварки, который в то время находился в зачаточном состоянии. Потребовалось несколько лет, чтобы проработать различные электрические конструкции, чтобы иметь возможность управлять дугой, что также привело к необходимости создания покрытых (или покрытых) электродов для дуговой сварки, процесс, который обычно называют дуговой сваркой в ​​среде защитного металла ( SMAW) или сварка электродами.

    Во время Первой мировой войны сварка подверглась значительным исследованиям и разработкам из-за того, что она широко использовалась при строительстве стальных кораблей и танков. Учтите, что перед сваркой сталь соединяли заклепками, ковкой, газовой сваркой. В течение 1920-х и 1930-х годов дуговая сварка и источники питания для трансформаторной сварки стали обычным явлением, а по мере роста электросети росла и дуговая сварка. К концу Второй мировой войны в США наблюдался бум сварки и производства. С 1930-х по 1980-е годы почти все производимые аппараты для дуговой сварки были трансформаторными, что дало инженерам и производителям более 50 лет на совершенствование конструкции и создание невероятно надежных аппаратов для дуговой сварки.

    1980-е годы открыли новую эру технологий, сосредоточенную на электронике, что совпало с растущей популярностью персональных компьютеров. По мере роста индустрии электроники и программного обеспечения инженеры вскоре поняли, что инверторы с программным управлением можно использовать для сварки, открыв новый мир возможностей. Как и в случае с большинством новых технологий, в 1990-х годах источники сварочного тока на основе инверторов испытали свои трудности. Многие ранние машины страдали от проблем с надежностью и были в центре горячих споров относительно пользовательских интерфейсов, элементов управления, рассеивания тепла и проблем с влажностью.Эти вопросы по-прежнему лежат в основе дебатов о внедрении инверторов. Но к началу 2000-х эти агрегаты стали популярными из-за своей универсальности и способности контролировать дугу.

    Там, где резина встречается с дорогой

    Итак, чем же отличаются друг от друга трансформаторы и инверторы? Конечно, в настоящее время инверторы считаются отраслевым стандартом, но некоторые сварщики по-прежнему предпочитают трансформаторы. Давайте сравним.

    Надежность.  Это горячо спорный вопрос для тех, кто участвует в дебатах между трансформатором и инвертором.В течение почти столетия трансформаторные машины подвергались обширным исследованиям и разработкам для создания надежных и прочных машин. Для сравнения, инверторные машины прожили лишь небольшую часть этого времени — примерно 30 лет, плюс-минус. Можно привести аргумент, что трансформаторные машины более надежны, чем лучшие инверторные машины, но стоит отметить, что за последние годы разрыв между ними значительно сократился. Прошли те времена 1990-х годов, когда отказы инверторов были кошмаром.

    Универсальность.  Было время, когда трансформаторная технология сочеталась с инверторной технологией, чтобы создать то, что считалось совершенным сварочным аппаратом. Однако эта технология была слишком сложной и дорогой. Вскоре инженерам стало очевидно, что достижения в области программного обеспечения и электроники открывают новые возможности в мире сварки. Если у вас есть сомнения по этому поводу, вспомните свой первый компьютер или мобильный телефон и сравните его с тем, что у вас есть сегодня. Такой же переход произошел в эволюции сварочных аппаратов.Теперь вы можете купить инверторные сварочные аппараты, на которых вы можете настроить практически любую электрическую переменную, которую только можно вообразить, с помощью программного обеспечения, чтобы создать непревзойденную универсальность. Инверторные машины также намного легче и портативнее, чем трансформаторные. Преимущество принадлежит инверторам в плане универсальности.

    Качество дуги. При обсуждении сварочных аппаратов мы не можем игнорировать характеристики дуги и производимые сварные швы. Если вы относитесь к тому типу сварщиков, которые целыми днями сваривают только мягкую сталь, каждый день, вам не нужно смотреть дальше трансформаторного аппарата.Однако мы живем в мире сварки, который требует безупречной сварки в любом положении и на любом материале. В этом требовательном мире инверторы действительно блестят.

    Поскольку инверторы можно запрограммировать практически на все, мы теперь видим усовершенствованную импульсную дуговую сварку металлическим электродом (GMAW), а также высококвалифицированную дуговую сварку вольфрамовым электродом (GTAW). Перед нами открывается мир с программным обеспечением и передовой электроникой, которые действительно изменили возможности сварочного аппарата. Иногда даже такой посредственный сварщик, как я, выглядит неплохо.Я высоко оцениваю инверторные машины за качество сварки и инновации, но мне по-прежнему нравится, чтобы они были простыми для стали.

    Стоимость.  Последняя переменная, которую обычно обсуждают, — это цена. В прошлом инверторные машины были невероятно дорогими. Высокая цена была обусловлена ​​стоимостью компонентов, затратами на специализированное производство и инженерными затратами. Эти затраты сильно изменились за последние 15 лет, когда инверторы вошли в мир крупносерийного производства электроники. Инверторы становятся менее дорогими, чем машины на основе трансформаторов, хотя они значительно сложнее.

    При рассмотрении стоимости машины обязательно учитывайте следующее:

    • Первоначальная стоимость покупки.  В настоящее время первоначальные затраты на эти два устройства, вероятно, примерно равны.
    • Мощность (потребление электроэнергии).  В целом инверторы потребляют меньше электроэнергии, чем трансформаторы.
    • Затраты на техническое обслуживание. После окончания гарантийного срока обслуживание инвертора обходится дороже, чем трансформатора.
    • Стоимость простоя.  Этот вопрос подлежит обсуждению, потому что эти затраты действительно зависят от того, как используется машина. Некоторые приложения и условия эксплуатации более проблематичны для инверторных машин и способствуют поломкам машин или необходимости ремонта. Например, строжка инвертором, хотя и возможна, обычно не рекомендуется и создает значительную нагрузку на определенные компоненты инвертора, что может привести к поломке. Грязная, пыльная и влажная среда также может привести к выходу из строя платы инвертора.Хотя определенные производственные и конструктивные изменения помогают инверторам работать в неоптимальных условиях, они по-прежнему не так надежны, как трансформаторные машины для определенных приложений.
    • Затраты на качество сварки.  В настоящее время ведутся споры о том, реальны ли некоторые улучшения качества и производительности, приписываемые инверторным машинам. Например, многие утверждают, что пульсация повышает производительность, но другие утверждают, что пульсация может привести к отсутствию слияния. В споре есть правда для обеих сторон.Некоторые утверждают, что импульсный GMAW может заменить GTAW, и, возможно, это верно для некоторых приложений, но высококвалифицированный сварщик TIG по-прежнему является золотым стандартом для высококачественных сварных швов. Во многих случаях программное обеспечение и количество переменных, которые можно изменить с помощью инверторных машин, опережают общие знания о сварке и способы наилучшего внедрения технологических усовершенствований.

    Все это сводится к тому, какие трансформаторные или инверторные машины больше подходят для конкретного применения.Следующая диаграмма представляет собой обобщенное мнение, основанное на опыте и большом количестве дискуссий.

    Инверторные сварочные аппараты сильно изменились за последние 15 лет. Они продолжают улучшаться как по производительности, так и по стоимости, но это не означает, что нам нужно рыть могилу для трансформаторных сварочных аппаратов, поскольку они по-прежнему занимают важное место в нашей отрасли. В конце концов, все сводится к личному взвешенному решению, основанному на многих факторах. В конце концов, выбор за вами.

    (PDF) Проектирование и конструкция трансформатора аппарата для электродуговой сварки

    Международный журнал тенденций научных исследований и разработок (IJTSRD) ISSN: 2456

    @ IJTSRD | Доступно на сайте @

    производителей этой продукции (прутки железные, металлические прутки

    и трубы) их производителями достигается как

    часть

    технический прогресс. С

    Строительство машин для электродуговой сварки сложность

    использования железных стержней, стержней и труб в

    строительных работах будет устранена.

    Электросварочный аппарат можно использовать для неразъемного соединения металлических деталей

    . При этом

    наносят на металлические детали, расплавляя и сплавляя их с

    , образуя прочную связь. Электросварка

    из-за своей прочности применяется для соединения балок при строительстве

    зданий, мостов и других сооружений,

    и для соединения труб в трубопроводах, силовых п

    строительных площадках.Кроме того, его можно использовать в домашних

    сварочных работах и ​​тысячах других

    производственных операций. Кроме того, электрический сварочный аппарат

    может использоваться в судостроении, автомобилестроении

    и ремонтных работах.

    Сварка, при которой электрическая дуга производится для получения тепла с целью соединения двух поверхностей

    , называется электродуговой сваркой

    . Станок

    можно использовать для неразъемного соединения металлических деталей.

    В этом процессе к металлическому пирогу

    прикладывается тепло, расплавляя и сплавляя их, образуя прочную связь.

    Электросварка в силу своей прочности применяется для соединения

    балок при строительстве зданий, мостов и других сооружений

    , а также для соединения труб трубопроводов, электростанций

    на строительных площадках. Кроме того,

    бытовая техника и тысячи других производственных

    видов деятельности. Кроме того, электросварочный аппарат

    может использоваться в судостроении, автомобилестроении

    в производстве и ремонте

    (1994),

    Основной принцип электросварочного аппарата

    Электропитание подается на электрод и работу.Между заготовкой и электродом

    сохраняется подходящий зазор

    . По цепи пропускают большой ток.

    Дуга возникает вокруг зоны сварки. Электрическая энергия

    преобразуется в тепловую энергию,

    pr

    с получением температуры от 3000 до 4000 C. Это тепло

    плавит свариваемые кромки и образуется расплавленная ванна

    . После затвердевания сварной шов получается

    (Евбогбай и Енох 2002).

    Международный журнал тенденций научных исследований и разработок (IJTSRD) ISSN: 2456

    | Объем – 2 | Выпуск – 6 | Sep-

    производители этих изделий (прутки железные, прутки металлические

    и трубы) их производителями достигается как

    технический прогресс. С

    Конструкция машин для электродуговой сварки,

    сложность использования железных стержней, стержней и труб в

    Электросварочный аппарат можно использовать в

    применительно к металлическим деталям, плавя и сплавляя их в

    форму постоянная связь.Электросварка

    из-за своей прочности применяется для соединения балок при строительстве зданий, мостов и других сооружений

    ,

    и для соединения труб в трубопроводах, силовых п

    лантов на

    строительных площадках. Кроме того, его можно использовать в домашних

    сварочных работах и ​​тысячах других

    производственных операций. Кроме того, электрический сварочный аппарат

    может использоваться в судостроении, автомобилестроении

    и ремонтных работах.

    Сварка, при которой производится электрическая дуга

    отдают тепло с целью соединения двух поверхностей

    Машина может использоваться для неразъемного соединения металлических деталей.

    В этом процессе к металлическому пирогу

    ces,

    прикладывается тепло, расплавляя и сплавляя их, образуя прочную связь.

    Из-за своей прочности электросварка используется для соединения

    балок при строительстве зданий, мостов и других

    сооружений, а также для соединения труб в трубопроводах, электростанциях

    бытовой технике и тысячах других производственных

    видов деятельности.Кроме того, электросварочный аппарат

    может использоваться в судостроении, автомобилестроении

    (Lincoln, E

    Основной принцип электросварочного аппарата

    Электропитание подается на электрод и на работу.

    Между работа и электрод

    . Через цепь проходит сильный ток

    Дуга возникает вокруг зоны сварки. .Это тепло

    расплавляет свариваемые кромки, и образуется

    расплавленная ванна. При затвердевании получается сварное соединение

    Рис. 1:

    Комплект сварочного трансформатора:

    Основным компонентом аппарата для электродуговой сварки

    является трансформатор.

    следующие основные компоненты однофазный трансформатор

    (с переключением вторичной обмотки). Трансформатор ступенчатый

    , понижающий трансформатор

    с различными ответвлениями на H, M

    и L; сварочные вольфрамовые кабели.

    Трансформатор обычный фазный

    , имеющий кожухопластовый

    сердечник и изолированные обмотки из медных цв. В

    дополнительно обмотки снабжены двойной изоляцией

    с использованием лака, что

    предотвращает короткое замыкание в обмотках.

    и др., 2000).

    С помощью углового железа и ламинированного сердечника потери в сердечнике

    , потери в железе в машине снижены до минимума

    . Они также помогают уменьшить гудение машины

    . Следовательно,

    эффективность машины значительно

    улучшена.

    Используется для понижения напряжения питания. Состоит из

    первичных и вторичных цепей. На вход подается

    на первичные обмотки. За счет электромагнитной индукции

    ток протекает через вторичную катушку (

    2003)

    . Выход трансформатора можно контролировать как

    по требованию.

    Комбинация первичных и/или

    вторичных отводов на

    , обычно используемая для обеспечения макрорегулировки

    сварочного тока

    , а также регулировки

    вторичного напряжения

    возраста. Номинальные характеристики трансформатора для машин переменного тока

    выражены в кВА (киловольт

    для определенного рабочего цикла. основной компонент электродуговой сварки

    следующие основные компоненты однофазный трансформатор

    (с переключением вторичных отводов).Трансформатор представляет собой понижающий трансформатор

    с различными ответвлениями на H, M

    Трансформатор представляет собой обычный

    -охлаждаемый однофазный трансформатор

    с кожухопластовым сердечником

    и изолированными обмотками из медных цв. В

    дополнительно обмотки имеют двойную изоляцию

    с использованием лака

    , что помогает

    замыкать обмотки.

    (Charles et

    С помощью углового железа и ламинированного сердечника потери в сердечнике

    , потери в железе в машине снижены до минимума

    .Они также помогают уменьшить гудение в

    Эффективность машины значительно

    Используется для понижения напряжения питания. Состоит из

    первичных и вторичных цепей. На вход подается

    на первичные обмотки. За счет электромагнитной индукции

    ток протекает через вторичную катушку (

    Бхарат,

    . Выходом трансформатора можно управлять как

    Комбинация первичной обмотки и/или

    — это

    , обычно используемая для обеспечения макронастройки

    сварочный ток, а также регулировка

    возраста.Номинальные характеристики трансформатора для машин переменного тока

    выражены в кВА (киловольт

    -ампер)

    International Journal of Scientific & Technology Research

    ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616)  —

    International Journal of Scientific & Technology Research — это международный журнал с открытым доступом, посвященный различным областям науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их применению.

    Приветствуются статьи, сообщающие об оригинальных исследованиях или расширенных версиях уже опубликованных статей для конференций/журналов. Статьи для публикации отбираются на основе рецензирования, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

    IJSTR обеспечивает широкую политику индексации, чтобы сделать опубликованные статьи заметными для научного сообщества.

    IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации как онлайновый «ЗЕЛЕНЫЙ журнал».



    Приглашаем вас представить высококачественные статьи для рецензирования и возможной публикации во всех областях техники, науки и техники.Все авторы должны согласовать содержание рукописи и ее представление для публикации в этом журнале, прежде чем она будет передана нам. Рукописи должны быть представлены через онлайн-подачу


    IJSTR приветствует ученых, которые заинтересованы в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качество материалов.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование знаниям и продвижению как теории, так и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

    .

    IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в области техники, науки и технологий.Все рукописи предварительно рецензируются редакционной комиссией.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2022 © Все права защищены.
