Тиристоры запираемые: ТИРИСТОРЫ ЗАПИРАЕМЫЕ АСИММЕТРИЧНЫЕ

Содержание

ТИРИСТОРЫ ЗАПИРАЕМЫЕ АСИММЕТРИЧНЫЕ

Общие сведения

Тиристоры запираемые асимметричные выпускаются на токи от 100 до 200 А и напряжением от 500 до 1200 В. Тиристоры запираемые асимметричные предназначены для применения в устройствах с высокочастотной коммутацией низковольтных и высоковольтных цепей постоянного и переменного тока, а также в качестве переключающих элементов в преобразовательных устройствах.

Структура условного обозначения

ТЗА142-Х-Х-ХХ:
ТЗА — тиристор запираемый асимметричный;
1 — порядковый номер модификации конструкции;
4 — условное обозначение размера шестигранника «под ключ»;
2 — условное обозначение конструктивного исполнения корпуса;
Х — повторяющийся импульсный запираемый ток, А;
Х — класс по повторяющемуся импульсному напряжению в закрытом
состоянии;
Х — группа по критической скорости нарастания напряжения в
закрытом состоянии;
Х — климатическое исполнение и категория размещения.

Условия эксплуатации

Тиристоры допускают эксплуатацию при температуре окружающей среды от минус 50 (минус 60 для исполнения УХЛ) до 125°С, атмосферном давлении от 86 до 106 кПа и относительной влажности 80% при температуре 20°С. Климатическое исполнение и категория размещения У2, УХЛ2.1 по ГОСТ 15150-69. Запираемые асимметричные тиристоры предназначены для эксплуатации во взрывобезопасных и химически неактивных средах в условиях, исключающих воздействие различных излучений (нейтронного, электронного, g-излучения и т. п.) в атмосфере типа I и II по ГОСТ 15150-69. Запираемые асимметричные тиристоры допускают воздействие вибрационных нагрузок в диапазоне частот от 1 до 100 Гц с ускорением 5 g и одиночных ударов длительностью 50 мс с ускорением 4 g, многократных ударов длительностью 2-15 мс с ускорением 15 g. Группа М27 условий эксплуатации по ГОСТ 17516.1-90. Рекомендуемый охладитель типа О241 в соответствии с требованиями ТУ16-729.377-83. Запираемые асимметричные тиристоры по своим параметрам и характеристикам соответствуют ТУ16-88 ИЖКМ.

432332.001 ТУ. ТУ 16-88 ИЖКМ.432332.001 ТУ

Технические характеристики

Предельно допустимые параметры запираемых асимметричных тиристоров приведены в табл. 1, параметры (характеристики) — в табл. 2. Конструкция и габаритно-присоединительные размеры запираемых асимметричных тиристоров представлены на рисунке.

Табл. 1

Табл. 2

Рис. 1.

Конструкция, габаритные и присоединительные размеры тиристоров, запираемых асимметричных: А — вывод анода; К — вывод катода; G — вывод управляющего электрода; m1 — точка измерения температуры корпуса. Тиристоры запираемые асимметричные поставляются без охладителей, но по согласованию с предприятием-изготовителем могут поставляться с охладителями и комплектом крепежных деталей. каждой партии приборов, транспортируемых в один адрес, прикладывается паспорт и инструкция по эксплуатации.

Центр комплектации «СпецТехноРесурс»

Все права защищены.

Запираемые тиристоры

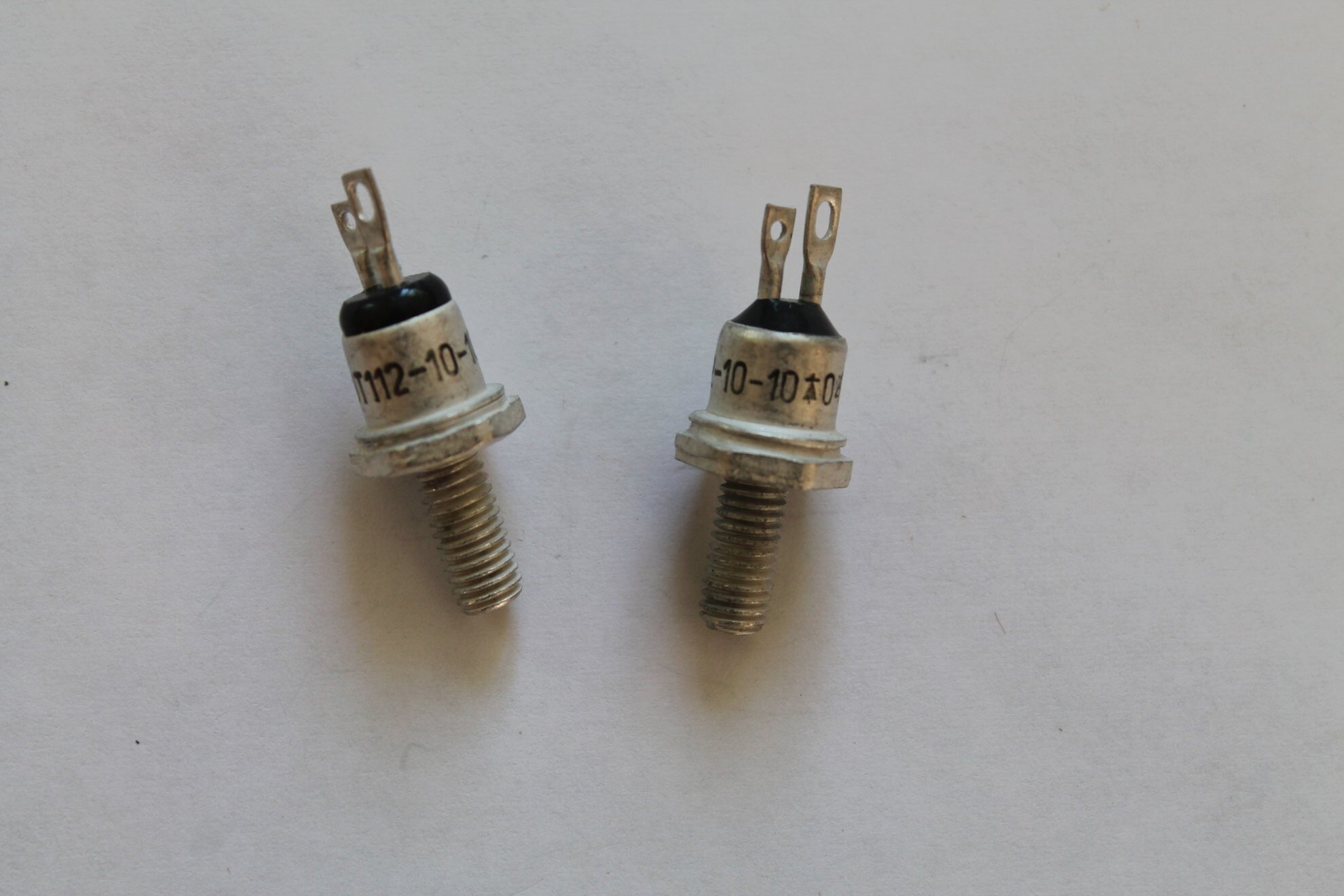

Силовые запираемые тиристоры штыревой конструкции

Особенности:

  • Герметичные металлостеклянные корпуса штыревого исполнения
  • Оптимальное соотношение между статическими и динамическими потерями

Применение:

  • Переключающие элементы в преобразовательных устройствах
  • Мощные электроприводы
  • Электротранспорт



Тип

 UDRM (Urrm)

V

Irrm
(Idrm)

mA

I tqrm
(Tc,oC)

A

Itsm,
10ms

kA

U tm/Itm

V/A

Igt

mA

di/dt

A/μS

T jmax

oC

R thic

oC/W

Вес

кг.

Рис.

Т3132-40

400-1200

5

40(85)

0.10

 3.90/12.5

75

160

125

0.75

0.024

Т3132-50

400-1200

5

50(85)

0.125

 3.90/16

75

160

125

0.65

0.024

Т3142-63

400-1200

8

63(85)

0. 20

 3.80/20

75

160

125

0.55

0.051

Т3142-80

400-1200

8

80(85)

0.28

 3.30/25

100

160

125

0.45

0.051

Современные силовые запираемые тиристоры. Что такое тиристор

Тиристор. Устройство, назначение.

Тиристором называется управляемый трехэлектродный полупроводниковый прибор с тремя p–n -переходами, обладающий двумя устойчивыми состояниями электрического равновесия: закрытым и открытым.

Тиристор совмещает в себе функции выпрямителя, выключателя и усилителя. Часто он используется как регулятор, главным образом, когда схема питается переменным напряжением. Нижеследующие пункты раскрывают три основных свойства тиристора:

1 тиристор, как и диод, проводит ток в одном направлении, проявляя себя как выпрямитель;

2 тиристор переводится из выключенного состояния во включенное при подаче сигнала на управляющий электрод и, следовательно, как выключатель имеет два устойчивых состояния.

3 управляющий ток, необходимый для перевода тиристора из «закрытого» состояния в «открытое», значительно меньше (несколько миллиампер) при рабочем токе в несколько ампер и даже в несколько десятков ампер. Следовательно, тиристор обладает свойствами усилителя тока;

Устройство и основные виды тиристоров

Рис. 1. Схемы тиристора: a) Основная четырёхслойная p-n-p-n -структура b) Диодный тиристор с) Триодный тиристор.

Основная схема тиристорной структуры показана на рис. 1. Она представляет собой четырёхслойный полупроводник структуры p-n-p-n , содержащий три последовательно соединённых p-n -перехода J1, J2, J3. Контакт к внешнему

p -слою называется анодом, к внешнему n -слою — катодом. В общем случае p-n-p-n -прибор может иметь до двух управляющих электродов (баз), присоединённых к внутренним слоям. Подачей сигнала на управляющий электрод производится управление тиристором (изменение его состояния). Прибор без управляющих электродов называется диодным тиристором или динистором . Такие приборы управляются напряжением, приложенным между основными электродами. Прибор с одним управляющим электродом называют триодным тиристором или тринистором (иногда просто тиристором, хотя это не совсем правильно). В зависимости от того, к какому слою полупроводника подключён управляющий электрод, тринисторы бывают управляемыми по аноду и по катоду. Наиболее распространены последние.

Описанные выше приборы бывают двух разновидностей: пропускающие ток в одном направлении (от анода к катоду) и пропускающие ток в обоих направлениях. В последнем случае соответствующие приборы называются симметричными (так как ихВАХ симметрична) и обычно имеют пятислойную структуру полупроводника. Симметричный тринистор называется такжесимистором или триаком (от англ. triac). Следует заметить, что вместо симметричных динисторов , часто применяются их интегральные аналоги, обладающие лучшими параметрами.

Тиристоры, имеющие управляющий электрод, делятся на запираемые и незапираемые. Незапираемые тиристоры, как следует из названия, не могут быть переведены в закрытое состояние с помощью сигнала, подаваемого на управляющий электрод. Такие тиристоры закрываются, когда протекающий через них ток становится меньше тока удержания. На практике это обычно происходит в конце полуволны сетевого напряжения.

Вольтамперная характеристика тиристора

Рис. 2. Вольтамперная характеристика тиристора

Типичная ВАХ тиристора, проводящего в одном направлении (с управляющими электродами или без них), приведена на рис 2. Она имеет несколько участков:

· Между точками 0 и (Vвo,IL) находится участок, соответствующий высокому сопротивлению прибора — прямое запирание (нижняя ветвь).

· В точке Vво происходит включение тиристора (точка переключения динистора во включённое состояние).

· Между точками (Vво, IL) и (Vн,Iн) находится участок с отрицательным дифференциальным сопротивлением-неустойчивая область переключения во включённое состояние. При подаче разности потенциалов между анодом и катодом тиристора прямой полярности больше Vно происходит отпирание тиристора (динисторный эффект).

· Участок от точки с координатами (Vн,Iн) и выше соответствует открытому состоянию (прямой проводимости)

· На графике показаны ВАХ с разными токами управления (токами на управляющем электроде тиристора) IG (IG=0; IG>0; IG>>0), причём чем больше ток IG, тем при меньшем напряжении Vbo происходит переключение тиристора в проводящее состояние

· Пунктиром обозначен т. н. «ток включения спрямления» (IG>>0), при котором тиристор переходит в проводящее состояние при минимальном напряжении анод-катод. Для того, чтобы перевести тиристор обратно в непроводящее состояние необходимо снизить ток в цепи анод-катод ниже тока включения спрямления.

· Участок между 0 и Vbr описывает режим обратного запирания прибора.

Вольтамперная характеристика симметричных тиристоров отличается от приведённой на рис. 2 тем, что кривая в третьей четверти графика повторяет участки 0-3 симметрично относительно начала координат.

По типу нелинейности ВАХ тиристор относят к S-приборам.

Тиристор — электронный компонент, изготовленный на основе полупроводниковых материалов, может состоять из трёх или более p-n-переходов и имеет два устойчивых состояния: закрытое (низкая проводимость), открытое (высокая проводимость).

Это сухая формулировка, которая для тех, кто только начинает осваивать электротехник у, абсолютно ни о чём не говорит. Давайте разберём принцип работы этого электронного компонента для обычных людей, так сказать, для чайников, и где его можно применить. По сути, это электронный аналог выключателей, которыми вы каждый день пользуетес

Есть много типов этих элементов, обладающие различными характеристиками и имеющие различные области применения. Рассмотрим обычный однооперационный тиристор.

Способ обозначения на схемах показан на рисунке 1.

Электронный элемент имеет следующие выводы:

  • анод положительный вывод;
  • катод отрицательный вывод;
  • управляющий электрод G.

Принцип действия тиристора

Основное применение этого типа элементов это создание на их основе силовых тиристорных ключей для коммутации больших токов и их регулирования. Включение выполняется сигналом, переданным на управляющий электрод. При этом элемент является не полностью управляемым, и для его закрытия необходимо применение дополнительных мер, которые обеспечат падение величины напряжения до нуля.

Если говорить, как работает тиристор простым языком, то он, по аналогии с диодом, может проводить ток только в одном направлении, поэтому при его подключении нужно соблюдать правильную полярность . При подаче напряжения к аноду и катоду этот элемент будет оставаться закрытым до момента, когда на управляющий электрод будет подан соответствующий электрический сигнал. Теперь, независимо от наличия или отсутствия управляющего сигнала, он не изменит своего состояния и останется открытым.

Условия закрытия тиристора:

  1. Снять сигнал с управляющего электрода;
  2. Снизить до нуля напряжение на катоде и аноде.

Для сетей переменного тока выполнение этих условий не вызывает особых трудностей. Синусоидальное напряжение, изменяясь от одного амплитудного значения до другого, снижается до нулевой величины, и если в этот момент управляющего сигнала нет, то тиристор закроется.

В случае использования тиристоров в схемах постоянного тока для принудительной коммутации (закрытия тиристора) используют ряд способов, наиболее распространённым является использование конденсатора, который был предварительно заряжен. Цепь с конденсатором подключается к схеме управления тиристором. При подключении конденсатора в цепь произойдёт разряд на тиристор, ток разряда конденсатора будет направлен встречно прямому току тиристора, что приведёт к уменьшению тока в цепи до нулевого значения и тиристор закроется.

Можно подумать, что применение тиристоров неоправданно, не проще ли использовать обычный ключ? Огромным плюсом тиристора является то, что он позволяет коммутировать огромные токи в цепи анода-катода при помощи ничтожно малого управляющего сигнала, поданного в цепь управления. При этом не возникает искрения, что немаловажно для надёжности и безопасности всей схемы.

Схема включения

Схема управления может выглядеть по-разному, но в простейшем случае схема включения тиристорного ключа имеет вид, показанный на рисунке 2.

К аноду присоединена лампочка L, а к ней выключателем К2 подключается плюсовая клемма источника питания G. B. Катод соединяется с минусом питания.

После подачи питания выключателем К2 к аноду и катоду будет приложено напряжение батареи, но тиристор остаётся закрытым, лампочка не светится. Для того чтобы включить лампу, необходимо нажать на кнопку К1, сигнал через сопротивление R будет подан на управляющий электрод, тиристорный ключ изменит своё состояние на открытое, и лампочка загорится. Сопротивление ограничивает ток, подаваемый на управляющий электрод. Повторное нажатие на кнопку К1 никакого влияния на состояние схемы не оказывает.

Для закрытия электронного ключа нужно отключить схему от источника питания выключателем К2. Этот тип электронных компонентов закроется, и в случае снижения напряжения питания на аноде до определённой величины, которая зависит от его характеристик. Вот так можно описать, как работает тиристор для чайников.

Характеристики

К основным характеристикам можно отнести следующие:

Рассматриваемые элементы, кроме электронных ключей, часто применяются в регуляторах мощности, которые позволяют изменять подводимую к нагрузке мощность за счёт изменения среднего и действующего значений переменного тока. Величина тока регулируется изменением момента подачи на тиристор открывающего сигнала (за счёт варьирования угла открывания). Углом открытия (регулирования) называется время от начала полупериода до момента открытия тиристора.

Типы данных электронных компонентов

Существует немало различных типов тиристоров, но наиболее распространены, помимо тех что мы рассмотрели выше, следующие:

  • динистор элемент, коммутация которого происходит при достижении определённого значения величины напряжения, приложенного между анодом и катодом;
  • симистор;
  • оптотиристор, коммутация которого осуществляется световым сигналом.

Симисторы

Хотелось бы более подробно остановиться на симисторах. Как говорилось ранее, тиристоры могут проводить ток только в одном направлении, поэтому при установке их в цепи переменного тока, такая схема регулирует один полупериод сетевого напряжения. Для регулирования обоих полупериодов необходимо установить встречно-параллельно ещё один тиристор либо применить специальные схемы с использованием мощных диодов или диодных мостов. Все это усложняет схему, делает её громоздкой и ненадёжной.

Вот для таких случаев и был изобретён симистор. Поговорим о нем и о принципе работы для чайников. Главное отличие симисторов от рассмотренных выше элементов заключается в способности пропускать ток в обоих направлениях. По сути, это два тиристора с общим управлением, подключённые встречно-параллельно (рисунок. 3 А).

Условное графическое обозначение этого электронного компонента показано на Рис. 3 В. Следует заметить, что называть силовые выводы анодом и катодом будет не корректно, так как ток может проводиться в любом направлении, поэтому их обозначают Т1 и Т2. Управляющий электрод обозначается G. Для того чтобы открыть симистор, необходимо подать управляющий сигнал на соответствующий вывод. Условия для перехода симистора из одного состояния в другое и обратно в сетях переменного тока не отличаются от способов управления, рассмотренных выше.

Применяется этот тип электронных компонентов в производственной сфере, бытовых устройствах и электроинструментах для плавного регулирования тока. Это управление электродвигателями, нагревательными элементами, зарядными устройствами.

В завершение хотелось бы сказать, что и тиристоры и симисторы, коммутируя значительные токи, обладают весьма скромными размерами, при этом на их корпусе выделяется значительная тепловая мощность. Проще говоря, они сильно греются, поэтому для защиты элементов от перегрева и теплового пробоя используют теплоотвод, который в простейшем случае представляет собой алюминиевый радиатор.

8 января 2013 в 19:23
  • Электроника для начинающих

Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.

На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно .

Классификация

В зависимости от количества выводов можно вывести классификацию тиристоров. По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.

Принцип работы



Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме.

В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.


К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.
При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.

Общие параметры тиристоров

1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние.
2. Прямое напряжение — это прямое падение напряжения при максимальном токе анода.
3. Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии.
4. Максимально допустимый прямой ток — это максимальный ток в открытом состоянии.
5. Обратный ток — ток при максимальной обратном напряжении.
6. Максимальный ток управления электрода
7. Время задержки включения/выключения
8. Максимально допустимая рассеиваемая мощность

Заключение

Таким образом, в тиристоре существует положительная обратная связь по току — увеличение тока через один эмиттерный переход приводит к увеличению тока через другой эмиттерный переход.
Тиристор — не полностью управляющий ключ. То есть перейдя в открытое состояние, он остается в нем даже если прекращать подавать сигнал на управляющий переход, если подается ток выше некоторой величины, то есть ток удержания.

Данный прибор можно рассматривать и применять в качестве электронного выключателя или ключа, которые управляются с помощью нагрузки слабыми сигналами, а также могут переключаться из одного режима в другой. Общее количество современных тиристоров разделяется по способу управления и по степени проводимости, одно направление или два (такие приборы также называют симисторами).

Тиристоры также характеризуются нелинейной вольтамперной особенностью с наличием участка отрицательного дифференциального сопротивления. Эта особенность делает подобные приборы схожими с транзисторными ключами, но имеются между ними и различия. Так в переход из одного состояния в другое в цельной электрической цепи происходит путем лавинообразного скачка, а также методом внешнего воздействия на сам прибор. Последнее осуществляется двумя вариантами – токовым напряжением или воздействием света фототиристора.

Применение и типы тиристоров

Сфера применения данных приборов довольно разнообразна – это электронные ключи, современные системы CDI, механически управляемые выпрямители, диммеры или регуляторы мощности, а также инверторные преобразователи.

Как уже говорилось выше, подобные приборы разделяются на диодные и триодные. Первый тип также называют динисторами с двумя выводами, он разделяется на приборы, не имеющие возможность осуществлять проводимость в обратном направлении, на тип с проводимостью в обратном направлении и на симметричные приборы. Второй включает в себя триодные тиристоры с проводимостью в обратном направлении, приборы с отсутствием проводимости в обратном направлении, симметричные тиристоры, ассиметричные приборы и запираемые тиристоры.

Между ними, кроме количества выводов, нет существенных и принципиальных различий. Но, если в динисторе открытие происходит после достижения между анодом и катодом напряжения, зависящего от типа устройства, то в тиристоре имеющееся напряжение может быть в разы снижено или вовсе снято с помощью подачи токового импульса.

Существуют различия между триодными тиристорами и запираемыми приборами. Так у первого типа переключение в режим закрытого состояния происходит после снижения тока или после изменения полярности, а у запираемых устройств переход в открытое осуществляется путем воздействия тока на управляющий электрод.

♦ Как мы уже выяснили – тиристор, это полупроводниковый прибор, обладающий свойствами электрического вентиля. Тиристор с двумя выводами (А — анод, К — катод) , это динистор. Тиристор с тремя выводами (А – анод, К – катод, Уэ – управляющий электрод) , это тринистор, или в обиходе его называют просто тиристор.

♦ С помощью управляющего электрода (при определенных условиях) можно изменять электрическое состояние тиристора, то есть переводить его из состояния «выключено» в состояние «включено».
Тиристор открывается в случае, если приложенное напряжение между анодом и катодом превысит величину U = Uпр , то есть величину напряжения пробоя тиристора;
Тиристор можно открыть и при напряжении меньше, чем Uпр между анодом и катодом (U , если подать импульс напряжения положительной полярности между управляющим электродом и катодом.

♦ В открытом состоянии тиристор может находиться сколько угодно долго, пока на него подано питающее напряжение.
Тиристор можно закрыть:

  • — если уменьшить напряжение между анодом и катодом до U = 0 ;
  • — если снизить анодный ток тиристора до величины, меньше тока удержания Iуд .
  • — подачей запирающего напряжения на управляющий электрод, (только для запираемых тиристоров).

Тиристор может также находиться в закрытом состоянии сколько угодно долго, до прихода запускающего импульса.
Тиристоры и динисторы работают как в цепях постоянного, так и в цепях переменного тока.

Работа динистора и тиристора в цепях постоянного тока.

Рассмотрим несколько практических примеров.
Первый пример применения динистора, это релаксационный генератор звуковых сигналов .

В качестве динистора используем КН102А-Б.

♦ Работает генератор следующим образом.
При нажатии кнопки Кн , через резисторы R1 и R2 постепенно заряжается конденсатор С (+ батареи – замкнутые контакты кнопки Кн – резисторы – конденсатор С – минус батареи).
Параллельно конденсатору подключена цепочка из телефонного капсюля и динистора. Через телефонный капсюль и динистор ток не протекает, так как динистор еще «заперт».
♦ При достижении на конденсаторе напряжения, при котором пробивается динистор, через катушку телефонного капсюля проходит импульс тока разряда конденсатора (С – катушка телефона – динистор — С). Слышен щелчок из телефона, конденсатор разрядился. Далее снова идет заряд конденсатора С и процесс повторяется.
Частота повторения щелчков зависит от емкости конденсатора и величины сопротивления резисторов R1 и R2 .
♦ При указанных на схеме номиналах напряжения, резисторов и конденсатора, частоту звукового сигнала с помощью резистора R2 можно менять в пределах 500 – 5000 герц. Телефонный капсюль необходимо использовать с низкоомной катушкой 50 – 100 Ом , не более, например телефонный капсюль ТК-67-Н .
Телефонный капсюль необходимо включать с соблюдением полярности, иначе не будет работать. На капсюле есть обозначение +(плюс) и – (минус).

♦ У этой схемы (рис 1) есть один недостаток. Из-за большого разброса параметров динистора КН102 (разное напряжение пробоя), в некоторых случаях, нужно будет увеличить напряжение источника питания до 35 – 45 вольт , что не всегда возможно и удобно.

Устройство управления, собранное на тиристоре, для включения – выключения нагрузки с помощью одной кнопки показано на рис 2.


Устройство работает следующим образом.
♦ В исходном состоянии тиристор закрыт и лампочка не горит.
Нажмем на кнопку Кн в течении 1 – 2 секунды . Контакты кнопки размыкаются, цепь катода тиристора разрывается.

В этот момент конденсатор С заряжается от источника питания через резистор R1 . Напряжение на конденсаторе достигает величины U источника питания.
Отпускаем кнопку Кн .
В этот момент конденсатор разряжается по цепи: резистор R2 – управляющий электрод тиристора – катод — замкнутые контакты кнопки Кн – конденсатор.
В цепи управляющего электрода потечет ток, тиристор «откроется» .
Загорается лампочк а по цепи: плюс батареи – нагрузка в виде лампочки – тиристор — замкнутые контакты кнопки – минус батареи.
В таком состоянии схема будет находиться сколько угодно долго .
В этом состоянии конденсатор разряжен: резистор R2, переход управляющий электрод – катод тиристора, контакты кнопки Кн.
♦ Для выключения лампочки необходимо кратковременно нажать на кнопку Кн . При этом основная цепь питания лампочки обрывается. Тиристор «закрывается» . Когда контакты кнопки замкнутся, тиристор останется в закрытом состоянии, так как на управляющем электроде тиристора Uynp = 0 (конденсатор разряжен).

Мною опробованы и надежно работали в этой схеме различные тиристоры: КУ101, Т122, КУ201, КУ202, КУ208 .

♦ Как уже упоминалось, динистор и тиристор имеют свой транзисторный аналог .

Схема аналога тиристора состоит из двух транзисторов и изображена на рис 3 .
Транзистор Тр 1 имеет p-n-p проводимость, транзистор Тр 2 имеет n-p-n проводимость. Транзисторы могут быть как германиевые, так и кремниевые.

Аналог тиристора имеет два управляющих входа.
Первый вход: А – Уэ1 (эмиттер — база транзистора Тр1).
Второй вход: К – Уэ2 (эмиттер – база транзистора Тр2).

Аналог имеет: А – анод, К — катод, Уэ1 – первый управляющий электрод, Уэ2 – второй управляющий электрод.

Если управляющие электроды не использовать, то это будет динистор, с электродами А — анод и К — катод .

♦ Пару транзисторов, для аналога тиристора, надо подбирать одинаковой мощности с током и напряжением выше, чем необходимо для работы устройства. Параметры аналога тиристора (напряжение пробоя Unp, ток удержания Iyд) , будут зависеть от свойств применяемых транзисторов.

♦ Для более устойчивой работы аналога в схему добавляют резисторы R1 и R2 . А с помощью резистора R3 можно регулировать напряжение пробоя Uпр и ток удержания Iyд аналога динистора – тиристора. Схема такого аналога изображена на рис 4 .

Если в схеме генератора звуковых частот (рис 1) , вместо динистора КН102 включить аналог динистора, получится устройство с другими свойствами (рис 5) .

Напряжение питания такой схемы составит от 5 до 15 вольт . Изменяя величины резисторов R3 и R5 можно изменять тональность звука и рабочее напряжение генератора.

Переменным резистором R3 подбирается напряжение пробоя аналога под используемое напряжение питания.

Потом можно заменить его на постоянный резистор.

Транзисторы Тр1 и Тр2: КТ502 и КТ503; КТ814 и КТ815 или любые другие.

♦ Интересна схема стабилизатора напряжения с защитой от короткого замыкания в нагрузке (рис 6) .

Если ток в нагрузке превысит 1 ампер , сработает защита.

Стабилизатор состоит из:

  • — управляющего элемента– стабилитрона КС510 , который определяет напряжение выхода;
  • — исполнительного элемента–транзисторов КТ817А, КТ808А , исполняющих роль регулятора напряжения;
  • — в качестве датчика перегрузки используется резистор R4 ;
  • — исполнительным механизмом защиты используется аналог динистора, на транзисторах КТ502 и КТ503 .

♦ На входе стабилизатора в качестве фильтра стоит конденсатор С1 . Резистором R1 задается ток стабилизации стабилитрона КС510 , величиной 5 – 10 мА. Напряжение на стабилитроне должно быть 10 вольт .
Резистор R5 задает начальный режим стабилизации выходного напряжения.

Резистор R4 = 1,0 Ом , включен последовательно в цепь нагрузки.Чем больше ток нагрузки, тем больше на нем выделяется напряжение, пропорциональное току.

В исходном состоянии, когда нагрузка на выходе стабилизатора мала или отключена, аналог тиристора закрыт. Приложенного к нему напряжения 10 вольт (от стабилитрона) не хватает для пробоя. В этот момент падение напряжения на резисторе R4 почти равно нулю.
Если постепенно увеличивать ток нагрузки, будет увеличиваться падение напряжения на резисторе R4 . При определенном напряжении на R4, аналог тиристора пробивается и установится напряжение, между точкой Тчк1 и общим проводом, равное 1,5 — 2,0 вольта .
Это есть напряжение перехода анод — катод открытого аналога тиристора.

Одновременно загорается светодиод Д1 , сигнализируя об аварийной ситуации. Напряжение на выходе стабилизатора, в этот момент, будет равно 1,5 — 2,0 вольта .
Чтобы восстановить нормальную работу стабилизатора, необходимо выключить нагрузку и нажать на кнопку Кн , сбросив блокировку защиты.
На выходе стабилизатора вновь будет напряжение 9 вольт , а светодиод погаснет.
Настройкой резистора R3 , можно подобрать ток срабатывания защиты от 1 ампера и более . Транзисторы Т1 и Т2 можно ставить на один радиатор без изоляции. Сам же радиатор изолировать от корпуса.

Тиристоры

Добавлено 12 ноября 2016 в 19:20

Сохранить или поделиться

Тиристоры – это широкий ряд биполярных полупроводниковых приборов, имеющих четыре (или более) перемежающихся N-P-N-P слоя. Тиристоры включают в себя: управляемые кремниевые выпрямители (SCR), симисторы (TRIAC), запираемые тиристоры (GTO), кремниевые управляемые коммутаторы (SCS), динисторы (диодные тиристоры, «диоды для переменного тока», DIAC), однопереходные транзисторы (UJT), программируемые однопереходные транзисторы (PUT). В данном разделе рассматривается только управляемые кремниевые выпрямители (SCR), хотя упоминаются и запираемые тиристоры (GTO).

Шокли предложил четырехслойный диодный тиристор в 1950 году. Но он был реализован спустя годы компанией General Electric. В настоящее время управляемые кремниевые выпрямители (SCR) способны работать с мощностями уровнями от ватт до мегаватт. Самые маленькие приборы в корпусах, как у маломощных транзисторов, коммутируют токи в сотни миллиампер при переменных напряжениях около 100 В. Самые большие приборы, в корпусах диаметром 172 мм, коммутируют токи 5600 ампер при переменном напряжении 10 000 вольт. Самые мощные управляемые кремневые выпрямители (SCR) могут состоять из полупроводниковой пластины диаметром в сотни миллиметров.

Управляемый кремниевый выпрямитель (SCR): (a) профиль легирования, (b) эквивалентная схема на биполярных транзисторах

Управляемый кремниевый выпрямитель – это четырехслойный диод с управляющим электродом (показан на рисунке (a) выше). Если он включен, то он проводит ток, как диод, только в одном направлении. Если он не запущен, то он не проводит ток совсем.

Принцип его работы объясняется, исходя из эквивалента из соединенных транзисторов, показанного на рисунке выше (b). Положительный сигнал запуска прикладывается между управляющим выводом и катодом. Это приводит к тому, что эквивалентный NPN транзистор начинает проводить ток. Коллектор проводящего NPN транзистора подтягивается вниз, перемещая базу PNP транзистора к своему напряжению, что приводит к тому, что и PNP транзистор начинает проводить ток. Коллектор проводящего PNP транзистора подтягивается вверх, перемещая базу NPN транзистора в своем направлении. Эта положительная связь (регенерация) усиливает уже и без того проводящее состояние NPN транзистора. Более того, NPN транзистор будет теперь проводить ток даже при отсутствии сигнала на управляющем электроде. После того, как управляемый кремниевый выпрямитель (SCR) начал проводить ток, он продолжит это делать до тех пор, пока на аноде присутствует положительное напряжение. Для батареи постоянного тока, показанной на рисунке, это навсегда. Однако SCR тиристоры чаще всего используются с источниками переменного тока или импульсными источниками. Проводимость прекращается с окончанием положительной полуволны синусоиды на аноде. Кроме того, практические схемы на SCR тиристорах полагаются на этап периода переменного тока, идущий к нулю, к отсечке или переключению управляемого кремниевого выпрямителя (SCR).

Рисунок ниже (a) показывает профиль легирования управляемого кремниевого выпрямителя (SCR тиристора). Обратите внимание, что катод, который соответствует эмиттеру NPN транзистора на эквивалентной транзисторной схеме, сильно легирован, что показывает N+. Анод также сильно легирован (P+). Он соответствует эмиттеру PNP транзистора на эквивалентной транзисторной модели. Два средних слоя, соотвествующих областям базы и коллектора, легированы менее сильно: N и P. Профиль мощного SCR тиристора может быть разбросан по всей полупроводниковой пластине значительного диаметра.

Тиристоры: (a) поперечное сечение, условные обзначения (b) управляемого кремниевого выпрямителя (SCR) и запираемого тиристора (GTO)

Условные графические обозначения SCR и GTO тиристоров показаны на рисунке выше (b и c). Базовое обозначение диода показывает, что проводимость от катода к аноду является однонаправленной, как и у диода. Добавление управляющего электрода указывает на управление проводимостью диода. Запираемый тиристор (GTO) имеет двунаправленные стрелки на управляющем выводе, показывая, что проводимость может быть отключена отрицательным импульсом, а также включена положительным импульсом.

В дополнение к вездесущим кремниевым SCR тиристора были произведены экспериментальные устройства из карбида кремния. Карбид кремния (SiC) работает при более высоких температурах и проводит тепло лучше, чем любой метал. Это должно дать возможность создавать устройства с меньшими физическими размерами и способные работать с более высокими мощностями.

Подведем итоги

  • Управляемые кремниевые выпрямители (SCR тиристоры) являются наиболее распространенным членом в тиристорном семействе четырехслойных диодов.
  • Положительный импульс, приложенный к управляющему выводу SCR тиристора, приводит его к состоянию проводимости. Проводимость продолжается, даже если импульс на управляющем электроде пропадет. Проводимость прекращается, только когда напряжение между анодом и катодом падает до нуля.
  • SCR тиристоры чаще всего используются с источниками переменного тока (или импульсными источниками) из-за своей непрерывной проводимости.
  • Запираемый тиристор (GTO) пожет быть выключен подачей отрицательного импульса на управляющий электрод.
  • SCR тиристоры могут коммутировать мегаватты мощности, до 5600 А и 10 000 В.

Оригинал статьи:

Теги

ОбучениеТиристорЭлектроника

Сохранить или поделиться

Запираемые тиристоры

ТИРИСТОРЫ ЗАПИРАЕМЫЕ

Основные особенности:

1. Герметичные металлокерамические корпуса соотвествуют зарубежным аналогам и международным стандартам

2. Оптимальное соотношение между статическими и динамическими потерями

3. Миниатюрная топология катода и оптимальное регулирование времени жизни для быстрого включения и выключения



Тип V DRM V RRM I DRM I RRM I TQRM (T C ,°C) I TSM 10ms V TM (di T /dt) crit (dv D /dt) crit V GT I G(ON) I GQM V RGM T Jmax R th(j-c) t gq (typ) F w
  V mA A kA V/A A/mks V/mks V A A V °C °C/W mks kN kg
ТЗ243-630 2000 70 630(85) 3,5 3,2 250 500 1,5 3 230   125 0,053 12,5;16 10-11 0,230
ТЗ243-800 2000 70 800(85) 4 3 250 500 1,5 3 270 16 125 0,053 16;20 10-11 0,230
ТЗ253-1000 2400 100 1000(85) 6 3,5 250 500 1,5 5 300 16 125 0,025 16;20 16-18 0,650
ТЗ253-1250 2400 100 1250(85) 7 3,3 250 500 1,5 5 350 16 125 0,025 20;25 16-18 0,650
ТЗ373-2000 5000 100 200(85) 14 4,5 250 500 1,5 8 650   125 0,018 32 28-30

Тиристоры импортные справочник. Современные силовые запираемые тиристоры

Справочник по импортным тиристорам

Тиристор – специальный полупроводниковый переключающий прибор, который пропускает ток только в одном направлении. Его еще часто сравнивают с диодом управления и называют управляемым полупроводниковым вентилем. Тиристор состоит из трех вводов, одним из которых является управляющий электрод – используется для резкого перевода тиристора в состояния включения. Тиристор выполняет несколько функций – выпрямителя, усилителя и выключателя. Так его часто используют в виде регулятора, тем более, когда схема должна питаться переменным напряжением.

Основные свойства тиристора:
— тиристор проводит ток только в одном направлении, как и диод, а так же проявляет себя как выпрямитель;
— тиристор переводят из выключенного состояния во включенное, при помощи подачи сигнала на специальный управляющий электрод и поэтому он как выключатель имеет два фиксированных состояния. Но есть некоторое условие, чтоб провести тиристор в обратное включенное или выключенное состояние, необходимо выполнить специальные функции;
— для того чтобы управлять тиристором необходим совершенно маленький ток всего несколько миллиампер. Следовательно, можно сделать вывод, что тиристор обладает свойствами усиливать ток;
— тиристор может служить регулятором мощности, ведь в последовательную цепь с тиристором можно использовать среднюю нагрузку, а на выходе она станет больше.

Типы тиристоров. Все тиристоры между собой отличаются несколькими характеристиками. Сюда можно отнести быстродействие, процесс управления, направление токов и другие. Отметим несколько отдельных типов:
— тиристор-диод, который похож на тиристор со встречн0паралельным диодом при включенном состоянии;
— диодный тиристор – переходит в проводящее состояние при повышении напряжения до определенного уровня;
— тиристор запираемый;
— тиристор симметричный или симистор – параллелен двум включенным тиристорам;
— тиристор инверторный быстродействующий;
— тиристор с полевым управлением по управляющему электроду – работает на основе специальной комбинации МОП-транзистора вместе с тиристором;
— опто-тиристор, которым можно управлять с помощью сетевого потока.

В разновидности тиристоров встречают более редкие случаи, когда использование идет не по назначению в качестве вспомогательных приборов.

Название : Справочник — Мощные полупроводниковые приборы — Тиристоры.

Содержит данные по электрическим параметрам, габаритным размерам, предельным эксплуатационным характеристикам, сведения по основному функциональному назначению отечественных тиристоров. Приводятся динамические, импульсные, частотные, температурные зависимости параметров, а также описываются особенности применения тиристоров в радиоэлектронной аппаратуре.
Для инженерно-технических работников, занимающихся разработкой, эксплуатацией и ремонтом радиоэлектронной аппаратуры.

Содержание

Предисловие. 7
ЧАСТЬ ПЕРВАЯ. ОБЩИЕ СВЕДЕНИЯ О ТИРИСТОРАХ
Раздел первый. Классификация тиристоров. 8
1.1. Классификация и системы условных обозначений. 8
1.2. Условные графические обозначения. 15
1.3. Термины и буквенные обозначения электрических параметров тиристоров в соответствии с различными стандартами. 16
1.4. Основные стандарты по мощным полупроводниковым приборам (тиристорам). 26
Раздел второй. Особенности использования тиристоров. 27
2.1. Общие положения. 27
2.2. Предельные режимы по току в открытом состоянии тиристора. 28
2.3. Групповое соединение тиристоров. 30
2.4. Обеспечение надежности работы тиристоров. 33
ЧАСТЬ ВТОРАЯ. СПРАВОЧНЫЕ ДАННЫЕ ТИРИСТОРОВ
Раздел третий. Тиристоры импульсные. 37
Раздел четвертый. Тиристоры запираемые. 68
Раздел пятый. Тиристоры силовые неунифицированные. 76
5.1. Низкочастотные. 76
5.2. Высокочастотные. 208
5.3. Быстродействующие. 243
5.4. Лавинные. 280
5.5. Симметричные. 297
5.6. Оптронные. 326
Раздел шестой. Тиристоры силовые унифицированные. 336
6.1. Низкочастотные. 336
6.2. Быстродействующие. 434
6.3. Лавинные. 522
6.4. Симметричные. 527
6.5. Оптронные. 546
6.6. Тиристоры бескорпусные. 551
6.7. Фототиристоры бескорпусные. 554
Раздел седьмой. Силовые полупроводниковые модули. 557
Раздел восьмой. Охладители воздушных систем охлаждения для унифицированных силовых тиристоров.

Классификация и системы условных обозначений .
Классификация современных тиристоров по их принципам действия, назначению, основным электрическим параметрам, конструктивно технологическим признакам, роду исходного полупроводникового материала находит отражение в системе условных обозначений их видов, типов и типономиналов.

По мере возникновения новых видов и классификационных групп приборов развивалась и совершенствовалась система их условных обозначений, которая с 1968 года трижды претерпевала изменения.

В настоящее время в эксплуатации находится большое число тиристоров, имеющих различные обозначения и маркировки. Поэтому дли эквивалентной замены вышедших из строя устаревших или ранее разработанных приборов представляется целесообразным проследить процесс изменения системы обозначений и маркировки с начала их выпуска.

Необходимо отметить, что с самого начала разработок и производства тиристоров сложились две системы их условных обозначений, которые с определенными изменениями действуют и в настоящее время. Одна система распространяется на силовые тиристоры на средний ток 10 А и более, предназначенные (в основном) для применения в цепях постоянного и переменного тока преобразователей электроэнергии различного назначения, другая — на импульсные тиристоры, средний ток которых не превышает 20 А.

Бесплатно скачать электронную книгу в удобном формате, смотреть и читать:
Скачать книгу Справочник — Мощные полупроводниковые приборы — Тиристоры — Замятин В.Я., Кондратьев Б.В., Петухов В.М. — fileskachat.com, быстрое и бесплатное скачивание.

Скачать djvu
Ниже можно купить эту книгу по лучшей цене со скидкой с доставкой по всей России.

Для радиолюбителей, скачать справочник радиодеталей по транзисторам, микросхемам, SMD компонентам отечественного и импортного производства.

Справочник «микросхемы современных телевизоров». В этом справочном пособии собраны данные о наиболее распространенных интегральных микросхемах, которые применяются в современной телевизионной технике. В книге представлена справочная информация о более чем 100 микросхемах таких известных фирм-производителей, как SAMSUNG, SANYO, SONY, SIEMENS, MATSUSHITA, PHILIPS, SGS-THOMSON и других.

Формат книги DjView. Размер архива – 3,29Mb. СКАЧАТЬ

Справочник «микросхемы для современных мониторов». Данная книга является справочным пособием по микросхемам для современных LCD и CRT мониторов. В ней приведена исчерпывающая информация о 150 микросхемах ведущих производителей полупроводниковых компонентов для мониторов.

Формат книги DjView. Размер архива – 5,77Mb. СКАЧАТЬ

Справочник «отечественные транзисторы для бытовой, промышленной и специальной аппаратуры». В этом справочнике представлена полная информация о номенклатуре, изготовителях, параметрах, корпусах и аналогах 5000 наименований транзисторов!

Формат книги DjView. Размер архива – 16,4Mb СКАЧАТЬ

Сборник их 3х справочников по импортным микросхемам, транзисторам, диодам, тиристорам и SMD компонентам. Книга 1 из 3х . В этом справочнике представлена информация по радиоэлектронным компонентам зарубежных производителей с буквенным индексом от A до R . Приводятся характеристики, цоколевка, аналоги и производители компонентов.

Размер файла – 198Mb. Формат книги DjView. Скачать с Deposit Files

Справочник по импортным микросхемам, тиристорам, диодам, транзисторам и SMD компонентам. Книга 2 из 3х . В этом справочнике представлена информация по радиоэлектронным компонентам зарубежных производителей с буквенным индексом от R до Z .

Размер файла – 319Mb. Формат книги DjView. Скачать с Deposit Files

Справочник по импортным микросхемам, тиристорам, диодам, транзисторам и SMD компонентам. Книга 3 из 3х . В этом справочнике представлена информация по радиоэлектронным компонентам зарубежных производителей с цифровым индексом от 0 до 9 .

Размер файла – 184Mb. Формат книги DjView. Скачать с Deposit Files

Справочник по активным SMD компонентам. Приводятся SMD коды для 33 тысяч транзисторов, тиристоров, микросхем и диодов, типовые схемы включения SMD микросхем, маркировка, характеристики, замена.

Размер архива — 16Mb. Формат книги DjView. СКАЧАТЬ

Справочник «транзисторы и их зарубежные аналоги» том 1. В первом томе справочника приводятся электрические и эксплуатационные характеристики полупроводниковых приборов – полевых и биполярных транзисторов малой мощности. Даются классификация и система обозначений, основные стандарты для описанных в справочнике приборов. Для конкретных типов приборов приводятся сведения об основном назначении, габаритных и присоединительных размерах, маркировке, предельных эксплуатационных режимах и условиях работы. В приложении даются зарубежные аналоги транзисторов, помещенных в справочнике.

Формат книги DjView. Размер архива – 6,19Mb СКАЧАТЬ

Справочник «транзисторы и их зарубежные аналоги» том 2. Во втором томе справочника приводится информация по низкочастотным биполярным транзисторам средней и большой мощности с указанием их зарубежных аналогов.

Формат книги DjView. Размер архива – 5,62Mb. СКАЧАТЬ

Справочник «транзисторы и их зарубежные аналоги» том 3. В третьем томе приводится справочная информация по полевым и высокочастотным биполярным транзисторам средней и большой мощности с указанием их зарубежных аналогов.

Формат книги DjView. Размер архива – 6,28Mb . СКАЧАТЬ

Справочник «маркировка радиодеталей» том 1. В книге приведены данные по буквенной, цветовой и кодовой маркировке компонентов, по кодовой маркировке зарубежных полупроводниковых приборов для поверхностного монтажа (SMD). Приведены рекомендации по использованию и проверке исправности электронных компонентов.

Формат книги DjView. Размер архива – 8Mb СКАЧАТЬ

Справочник «маркировка радиодеталей» том 2. В этой книге читатель найдет много полезной информации по маркировке микросхем, некоторых типов полупроводниковых приборов, установочных и коммутационных изделий и много другой полезной информации.

Формат книги DjView. Размер архива – 3,95Mb СКАЧАТЬ

Справочник «маркировка радиодеталей». В книге описана система маркировки отечественных и зарубежных: резисторов, конденсаторов, индуктивностей, кварцевых резонаторов, пьезоэлектрических и ПАВ-фильтров, полупроводниковых приборов, SMD-компонентов, микросхем. Описаны особенности тестирования электронных компонентов.

Формат книги DjView. Размер архива – 3,60Mb СКАЧАТЬ

Справочник по микросхемам для импортных телевизоров. В книге на Русском языке приводятся структурные схемы и назначение выводов более трехсот микросхем, применяемых в европейских и восточно-азиатских цветных телевизорах. Описание каждого прибора сопровождается функциональными диаграммами и характеристиками.

Формат книги DjWiev. Размер архива – 16Mb СКАЧАТЬ

Справочник по микросхемам для аудио и радиоаппаратуры: генераторы, ключи и переключатели, УНЧ, малошумящие и предварительные усилители, операционные усилители, регуляторы громкости и тембра, схемы управления индикаторами. В книге представлены основные особенности, цоколевки, структурные схемы и типовые схемы применения свыше 300 типов микросхем для аудиотехники.

Тиристоры и их зарубежные аналоги. Справочник. Черепанов В. П., Хрулев А. К. 2002г.

Во втором томе справочного издания приводятся данные по элект рическим параметрам габаритным размерам, предельным эксплуата ционным характеристикам сведения по основному функциональному назначению отечественных силовых тиристоров Приводятся динами-ческие импульсные частотные температурные зависимости парамет ров а также описываются особенности применения тиристоров в ра диоэлектронной аппаратуре

Для инженерно-технических рабогникои занимающихся разработ кой эксплуатацией и ремонтом радиоэлектронной аппаратуры

Год выпуска: 2002
Черепанов В. П., Хрулев А. К.
Жанр: Справочник
Издательство: М ИП РадиоСофт
Формат: DjVu
Размер: 4,8 МБ
Качество: Отсканированные страницы
Количество страниц: 512

Программа для чтения книги:


СОДЕРЖАНИЕ

Предисловие 10

ЧАСТЬ ПЕРВАЯ ОБЩИЕ СВЕДЕНИЯ О ТИРИСТОРАХ


Раздел первый. Классификация тиристоров
4.6.Классификация и системы условных обозначений 11
4.7.Условные графические обозначения 20
4.8.Термины, определения и условные обозначения электрических параметров тиристоров 21
1.4- Стандарты по полупроводниковым приборам-тиристорам 33

Раздел второй. Особенности применения тиристоров в радиоэлектронной аппаратуре


4.9.Общие положения 35
4.10.Основные особенности тиристоров 40
4.11.Рекомендации по выбору и применению тиристоров 40

ЧАСТЬ ВТОРАЯ СПРАВОЧНЫЕ ДАННЫЕ ТИРИСТОРОВ

Раздег третий. Силовые тиристоры
3.1. Тиристоры быстродействующие


ТБ151-50, ТБ151-63 » S3
2ТБ151-50, 2ТБ161-80, 2ТБ261 80 67
ТБ161 80, ТБ161-100 70
ТБ2-160, ТБЗ-200 86
ТБ171 160, ТБ171 200 102
2ТБ171-160, 2ТБ171-200 117
ТБ200,Т6250 120
ТБ133-200, ТБ133-250 130
2ТБ133-200,2ТБ133-250 146
2ТБ143-320, 2ТБ143-400 149
2ТБ253-630, 2ТБ253-80О 152
2ТБ271-250 155
ТБ320,ТБ400 170
ТБ143-320ДБ143-400 186
2ТБ233-400 201
ТБ153-630, ТБ153-800 214
ТБ253-800.ТБ253-1000 229
2ТБ153-1000 232

3.2. Тиристоры симметричные


ТС2-10, ТС2-16, ТС2-25 245
-С112-10ЛС112-16 255
2ТС112-10, 2ТС122-25 258
ТС 122-20, ТС 122-25
ТС2-40,ТС2-50,ТС2-63,ТС2-ВО 2G3
ТС 132-40, ТС132-50 274
2ТС132-50, 2ТС142-80 276
ТС 142-63, ТС 142-80 279
ТС80.ТС125, ТС 160 282
ТС161-ЮО, ТС161 125, ТС161 160 294
2ТС161-160. 2ТС161-200 301
ТС 171 -200, ТС171-250 304
2ТС171-250, 2ТС171-320 310

4.12.Тиристоры лавинные


ТЛ2-160,ТЛ2-200 313
2ТЛ171-200, 2ТЛ171-250 324
ТЛ4-250 327
ТЛ171-250, ТЛ171-320 336
2ТЛ271-250 343

4.13.Тиристоры оптронные


Т02-Ю 350
ТО2-10,ТО2-40 353
ТО125-10 363
ТСО-Ю 366
Т0125 12,5 368
Т0132-25, ТО132-40 370
2Т0132-25, 2ТО132-40 373
ТО142-50. Т0142-63, ТО142-80 375
2Т0142-50, 2Т0142-63. 2Т0142-80 378

3.5. Тиристоры комбинированно-выключаемые, тиристоры-диоды


Т6К171-125.1
МТ02-25 4$4
МТОТО40 456
МТОТ063 458
МТОТО80 460
МТОТОЮО, МТОТ0125 463
МТОТО160 465

4.14.Модули диодно-оптотиристорные


МДТО2-10 468
МДТ02-16 470
МДТ02-25 472
МДТО40 475
МДТ063 477
МДТО80 479
МДТО100,МДТО125, МДТО160 481

4.15.Модули оптотиристорно-диодные


МТОД40 484
МТОД63 486
МТОД80 488

Раздел пятый. Охладители воздушных систем охлаждения для силовых тиристоров


ОШ 491
0221 492
0131 493
0231 494
0141 495
0151 496
0241 497
Зарубежные аналоги отечественных тиристоров 499
Указатель типов тиристоров 503
Перечень типов диодов, вошедших в 1 2 тт. издания 505

Формат: DJVU
Размер: 1.7 Mb
ISBN: 5-85554-156-8
Качество: нормальное
Язык: русский

Справочник построен в виде таблицы, в которой приведены типономиналы отечественных диодов и тиристоров в соответствии с действующим рубрикатором на полупроводниковые приборы и их зарубежные аналоги с указанием различных фирм-изготовителей США, Японии и Западной Европы. Для удобства работы книга разделена на две части. В первой части приведены зарубежные аналоги отечественных диодов и тиристоров, которые выстроены в алфавитно-цифровой последовательности. Во второй части приводятся отечественные аналоги зарубежных диодов и тиристоров, которые, в свою очередь, также выстроены в алфавитно-цифровой последовательности. Издание рассчитано на специалистов, занимающихся разработкой, эксплуатацией и ремонтом радиоэлектронной аппаратуры, а также на широкий круг радиолюбителей.

СОДЕРЖАНИЕ :
Зарубежные аналоги отечественных выпрямительных, импульсных, туннельных,
ВЧ и СВЧ диодов, стабилитронов, ограничителей напряжения………. 3
Отечественные аналоги зарубежных выпрямительных, импульсных, туннельных,
ВЧ и СВЧ диодов, стабилитронов, ограничителей напряжения………. 71
Зарубежные аналоги отечественных тиристоров……………………….. 177
Отечественные аналоги зарубежных тиристоров……………………….. 191

Скачать Аналоги отечественных и зарубежных диодов и тиристоров

АНАЛОГИ ОТЕЧЕСТВЕННЫХ И ЗАРУБЕЖНЫХ ДИОДОВ И ТИРИСТОРОВ

КУ102А Тиристори дифузійні, структури p-n-p-n, тріодні, замкнені, цена 16.34 грн





Тиристоры кремниевые КУ102А, диффузионные, структуры p-n-p-n, триодные, запираемые.
Предназначены для применения в качестве переключающих элементов малой мощности.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.
Масса тиристора не более 1,2 г.
Технические условия: аА0.336.157 ТУ.

Основные технические параметры тиристора КУ102А :
• Максимальное постоянное обратное напряжение: 5 В;
• Максимальное постоянное напряжение в закрытом состоянии: 50 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 5 А;
• Повторяющийся импульсный ток в открытом состоянии: 0,05 А;
• Напряжение в открытом состоянии: не более 2,5 В;
• Неотпирающее постоянное напряжение управления: не менее 0,2 В;
• Постоянный ток в закрытом состоянии: не менее 0,15 мА;
• Запирающий импульсный ток управления: 20 мА;
• Постоянное отпирающее напряжение управления: 12 В;
• Скорость нарастания напряжения в закрытом состоянии: 200 В/мкс;
• Время включения: 5 мкс;
• Время выключения: 20 мкс
• Рабочий интервал температуры окружающей среды: -60… +125 °С

Технические характеристики тиристоров


КУ102А, КУ102Б, КУ102В, КУ102Г:
Наименование
тиристора
Максимально допустимые значения параметров при Тп=max   Значения параметров при Тп=25°С TП MAX
IОС.СР IОС.П UЗС   UОБР   PОС. СР (duзс/dt)крит. UОС IУ.ОТ.И UУ.ОТ.И tВКЛ tВЫКЛ IЗС   IОБР
А А В В Вт В/мкс В мА В мкс мкс мА мА °С
КУ102А 0,05 50 5 200 2,5 20 7 5 20 0,1 110
КУ102Б 0,05 100 5 200 2,5 20 7 5 20 0,1 110
КУ102В 0,05 150 5 200 2,5 20 7 5 20 0,1 110
КУ102Г 0,05 200 5 200 2,5 20 7 5 20 0,1 110


Условные обозначения электрических параметров тиристоров:
• IОС. СР. — Средний ток в открытом состоянии.
• IОС. П. — Повторяющийся импульсный ток в открытом состоянии.
• UЗС. — Постоянное напряжение в закрытом состоянии.
• UЗС. П. — Повторяющееся импульсное напряжение в закрытом состоянии.
• UОБР. — Постоянное обратное напряжение.
• UОБР. П. — Повторяющееся импульсное обратное напряжение.
• PОС. СР. — Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) крит. — Критическая скорость нарастания напряжения в закрытом состоянии.
• UОС. — Постоянное напряжение в открытом состоянии.
• UОС. И. — Импульсное напряжение в открытом состоянии.
• IУ. ОТ. — Отпирающий постоянный ток управления.
• IУ. ОТ. И. — Отпирающий импульсный ток управления.
• UУ. ОТ. — Отпирающее постоянное напряжение управления.
• UУ. ОТ. И. — Отпирающее импульсное напряжение управления.
• tВКЛ — Время включения тиристора.
• tВЫКЛ — Время выключения тиристора.
• IЗС. — Постоянный ток в закрытом состоянии.
• IЗС. П. — Повторяющийся импульсный ток в закрытом состоянии.
• IОБР. — Постоянный обратный ток.
• IОБР. П. — Повторяющийся импульсный обратный ток.
• TП. MAX — Максимальная температура перехода тиристора.



Экспресс-тесты тиристорных регуляторов



By Wayne Lemons

Тиристоры стали популярными в качестве средств управления как для потребителей, так и для промышленных предприятий. электронный механизм. Тиристор — это твердотельный эквивалент газонаполненного тиратронная трубка. Он даже работает так же. Небольшое стробирующее напряжение поворачивает на тиристоре, и он продолжает проводить до тех пор, пока анодный ток не упадет ниже определенного значения.

Среди тиристорных устройств в цепях управления наиболее известны кремниевые выпрямитель (SCR) и TRIAC.Последний действует как (и изображен на диаграмме а) два тиристора, подключенных параллельно, но обращенных в противоположных направлениях.


Рисунок 1 — SCR можно сравнить с реле блокировки тока, которое остается горит после активации, затем размыкается при коротком замыкании удерживающей катушки вне.

Внутри цепи SCR

Внутри SCR состоит из четырех чередующихся слоев кремния; два N-образный и два П-образных. SCR действует как обычный кремниевый диод, за исключением того, что он не будет проводить до тех пор, пока не будет установлено небольшое напряжение включения. применяется к его элементу ворот.

Положительное напряжение триггера (затвора) позволяет диоду проводить в своем прямое направление. Он продолжает проводить, даже когда напряжение на затворе устранен. Это действие можно сравнить с дверью с защелкой; защелка, после того, как отпущен, больше не контролирует открытие и закрытие двери пока дверь не защелкнется. Чтобы отключить тиристор, направьте ток через его необходимо уменьшить до низкого значения или до нуля. В то время диод SCR снова становится разомкнутой цепью, и только ворота имеют контроль.

Действие

SCR можно в некоторой степени сравнить с реле блокировки по току. Рис. 1. Замыкающий переключатель PB1 подает питание на реле через катушку L1. Когда контакты реле замкнуты, ток течет как через нагрузку, так и через катушка L2. Магнетизм от L2 держит реле под напряжением, независимо от того, PB1 остается закрытым или открытым. Чтобы выключить реле, можно уменьшить ток нагрузки. на низкое значение, или можно на мгновение нажать PB2, чтобы замкнуть L2.

На рисунке 2 показан тиристор в цепи постоянного тока.В этом приложении его функция похоже на то, что изображено на Рисунке 1. Ток затвора настолько мал, что может управляйте даже сильноточным переключателем SCR через небольшую слаботочную проводку.

При первой подаче постоянного напряжения SCR выглядит как разомкнутая цепь. между анодом и катодом. Эффект такой же, как у открытого переключателя. Предполагая его прямое напряжение переключения (VBpp) и пиковое обратное напряжение (PRV) номиналы достаточно высоки, SCR остается разомкнутой.

Однако на клемму затвора подается небольшой ток (из-за закрытого PB1) включает SCR. Сопротивление между анодом и катодом становится очень низким. Другими словами, SCR реагирует почти так же, как и обычный кремний. диод. Поскольку переход катод-анод смещен в прямом направлении за счет мощности постоянного тока источник, ток течет через тиристор к нагрузке. Как только это произойдет, ток нагрузки «удерживает» SCR в проводимость. Любое изменение напряжения или тока затвора теперь не имеет никакого эффекта.

Чтобы остановить поток, ток через тиристор нужно как-то уменьшить до точка, в которой не хватает анодного тока для удержания тиристора. А временное короткое замыкание анода на катод, например, с помощью кнопки, приведет к разблокировать SCR. Он снова становится открытым переключателем.

Транзисторный регенеративный переключатель

Функция фиксации SCR является результатом внутреннего структурирования Слои кремния N и P. В некоторых промышленных системах управления транзисторы подключены как защелки или рекуперативные переключатели.Внутренняя работа таких схемы напоминают переключатели SCR.

На рисунке 3 показан один простой регенеративный переключатель. Q1 — транзистор NPN; Q2, PNP. Этот каскад может контролировать значительную мощность при наличии подходящего сильноточного транзистор выбран для Q2. Q1 должен быть достаточно большим, чтобы рассеивать ток, потребляемый R3 и R4.

Сначала считайте, что ворота открыты. Ток не течет, несмотря на положительное напряжение применяется к Vcc.Это потому, что смещение для Q1 исходит от коллектора. от Q2 до R2. Напротив, в цепи коллектора возникает смещение для Q2. Q1. Ни один из транзисторов не проводит, и ни один из них не имеет смещения.

Однако положительное напряжение, приложенное к выводу затвора, даже на мгновение, инициирует прохождение тока в Q1. Ток эмиттер-коллектор в Q1 протекает через эмиттерно-базовый переход Q2. Это смещение запускает ток в Q2. Когда Q2 смещен, ток начинает течь через нагрузку.Положительный напряжение на коллекторе Q2 подается через R2 на базу Q1. Q1 ведет еще больше. Таким образом, почти мгновенно и Q1, и Q2 насыщаются, и полное напряжение Vcc достигает нагрузки.

Затвор больше не имеет управления, потому что положительное смещение через R2 удерживает оба транзистора в насыщении. Этап защелкивается. Чтобы разблокировать каскад, как и в случае с тиристором, ток через цепи смещения должен быть уменьшен. до точки, где напряжение на нагрузке (на коллекторе Q2) равно недостаточно, чтобы поддерживать Q1 смещенным (через R2).

Как только Q1 перестает проводить, смещение для Q2 исчезает и останавливает проводимость. там тоже. Сцена открывается. Действие разблокировки может быть выполнено удалив или резко уменьшив Vcc, или заставив любой транзистор к нулевому смещению — например, с помощью кнопки мгновенного действия между базой и эмиттер.

В отличие от SCR, этот регенеративный переключатель также может быть отключен отрицательный импульс затвора, достаточный для кратковременного отключения Q1.Этот негативный импульс, однако, должен иметь значительно большую амплитуду, чем положительный импульс на затворе, необходимый для запирания.

Еще одна интересная особенность этого переключателя заключается в том, что он может быть включен кратковременным коротким замыканием на Q1 или Q2 (коллектор-эмиттер). Также, из-за своего усиления сцена срабатывает легко, даже при простом прикосновении у выхода на посадку. Для предотвращения беспорядочного запуска необходимо, чтобы сопротивление затвора. быть как можно ниже.Некоторые разработчики шунтируют резистор (RS) между ворота и общие; и, если ожидается только управление постоянным током, разработчик может добавить конденсатор к общему от базы Q1.


Рисунок 2 SCR в цепи постоянного тока не проводит до тех пор, пока напряжение на затворе не изменится. он включен, несмотря на прямое смещение катод-анод.


Рисунок 3 Транзисторный регенеративный переключатель имеет много общего с SCR.

Номиналы резисторов

типичны для напряжения постоянного тока от 6 В до 12 В.

Как SCR обрабатывает переменный ток

Падение постоянного напряжения на проводящем тиристоре обычно меньше 1В. Но SCR ведет себя как диод с переменным током, даже когда он полностью включен. Он работает только на прямых полупериодах, как и обычный кремний. диод (рисунок 4). Если контролируемое устройство или нагрузка работает удовлетворительно от импульсного постоянного тока, регулируемое управление (скорость двигателя, яркость лампы) может быть выполненное, а также двухпозиционное действие.

Рассмотрим, например, регулирование скорости двигателя постоянного тока. Когда применяется переменный ток к SCR, он автоматически отключается 60 раз в секунду из-за обратная полярность. Если импульс затвора также получен из переменного тока линии, SCR может срабатывать только во время части каждого цикл. Это снижает эффективную мощность, подаваемую на нагрузку. в В случае двигателя ограничение средней мощности снижает скорость. Если лампа это нагрузка, при понижении мощности лампа затемняется.

На рисунке 5A показан простой метод защиты управления воротами от сети переменного тока. линия электропередачи. При малых значениях R вентиль полностью включает SCR и SCR работает как простой выпрямитель (форма волны 1). По мере увеличения R затвор получает меньше тока, поэтому SCR не включается вначале цикла, но позже. Следовательно, SCR проводит ток только во время часть полупериода (осциллограмма 2). Менее половины применяемых мощность переменного тока достигает нагрузки.


Рисунок 4 — SCR, который постоянно включен, производит тот же выходной сигнал. осциллограмма от переменного тока в виде обычного кремниевого диода.


Рисунок 5 — (A) SCR, управляемый переменным током, управляет мощностью нагрузки. Форма волны 1 — полупериод, 2 — меньше полупериода, 3 — четверть цикла применяемого Текущий. Эта схема ограничена диапазоном регулирования от 1/2 до 1/4. (90 °) цикла. В B добавление конденсатора позволяет контролировать все полупериод (180 град).

При дальнейшем увеличении R возникает точка, в которой ворота включаются только на самом пике (точка 90 °) каждого цикла переменного тока, и только оставшиеся четверть цикла достигает нагрузки (осциллограмма 3). Повышение сопротивления после этого момента SCR остается выключенным. Если ворота не получат достаточный ток для включения на пике, он просто остается выключенным во время нисходящий наклон синусоидальной волны. Таким образом, ток вообще не идет к нагрузка.

В некоторых схемах может быть полезно или даже желательно регулирование под углом 90 °.

Но для большинства операций лучше работает управление на 180 °. К счастью, Достаточно хорошее управление на 180 ° может быть получено с помощью довольно простой схемы.

На рисунке 5B показан добавленный единственный конденсатор. По сути, конденсатор требуется определенное время для зарядки через R. Ток затвора задерживается на постоянная времени R и C.

Срабатывание происходит позже в полупериоде, так как при определенном при установке R конденсатор затвора не будет заряжен в достаточной степени, чтобы запускайте вентиль до тех пор, пока не появится нисходящий наклон синуса волна достигла анода тринистора (кривая 4).Таким образом, SCR может включаться только в течение крошечной части цикла.

Это обеспечивает плавное управление от полного полупериода до практически ноль. Отсюда термин Контроль на 180 ° .

Диод в цепи стробирования предотвращает попадание отрицательных импульсов ворота. Достаточно высокий отрицательный импульс может вызвать обрыв структура затвор-катод, приводящая к повреждению или неустойчивой работе. В некоторых Вместо управления SCR используется DIAC (обсуждается позже).

Иногда нагрузка помещается на катод SCR, а не на анод, как на рисунке 6. Это обеспечивает некоторую обратную связь для управления скоростью двигателя. Поскольку вращающийся двигатель развивает определенную противо-ЭДС, скорость двигателя двигатель создает на катоде SCR пропорциональное смещение, которое необходимо преодолеть. напряжением триггера затвора. Это изменяет точку цикла переменного тока на который срабатывает SCR. Если мотор тормозит, то противоэдс меньше и SCR срабатывает раньше.Обратное происходит, если двигатель разгоняется. Таким образом, создаваемое двигателем смещение имеет тенденцию поддерживать стабильную скорость при изменении механические нагрузки на вал двигателя.

Резистор R1 и конденсатор C2 могут быть найдены в цепях SCR или TRIAC, управляющих индуктивная нагрузка. Их цель — интегрировать любое напряжение отдачи. от индуктивности и предотвратить беспорядочное срабатывание SCR. SCR может также случайным образом запускаются переходными процессами, особенно если сопротивление затвора высокий, или если шипы помех могут достигать ворот.DIAC или неоновые лампы часто помещают в цепи затворов, чтобы предотвратить сигналы напряжение ниже, чем у триггерного импульса от достижения затвора.

Многие мощные тиристоры имеют внутренний омический тракт между затвор и катод, конструкция, которую иногда называют закороченным эмиттером. В низкий импеданс, достигнутый таким образом, сводит к минимуму любую тенденцию к самовоспроизведению в цепи большой мощности.


Рисунок 6 — В некоторых регуляторах скорости двигатель может быть подключен к катодная цепь тринистора.R1 и C1 предотвращают автоматическое срабатывание SCR из-за отдачи от индуктивной нагрузки.

Рисунок 7 Используйте диод, чтобы определить полярность напряжения, поступающего с выводов. вашего омметра.

Испытания SCR

Омметр может помочь вам найти наиболее дефектные тиристоры как внутри, так и вне схема. Распространенные проблемы — короткое замыкание между анодом и катодом, обрыв и т. Д. часто — сбой срабатывания или отказ удерживать один раз срабатывание. Когда Для тестирования SCR используйте диапазон Rx1 вашего VOM.

Следует помнить о смещении вывода омметра. Красный ведет омметра подключите к положительному напряжению внутри прибора, или к отрицательному? На Рисунке 7 показано, как проверить ваш глюкометр. Если основной или красный зонд вызывает проводимость при подключении к аноду, омметр считается, что он имеет прямую полярность. Если черный или общий провод на анод диода вызывает проводимость, как на рисунке 7B, омметр обратный полярность.

Вам также необходимо знать, является ли ваш омметр одним из самых чувствительные, которые используют только 1,5 В. для шкалы омметра Rx1. Это не хватает «мощности» омметра для проверки некоторых тиристоров.

Небольшой тиристор малой мощности обычно демонстрирует характеристики диода между вентиль и катод. То есть омметр измеряет высокое сопротивление в в одном направлении и низкий, когда провода омметра перепутаны. Тем не мение, это не относится ко многим большим SCR.Почти все они видны между затвор и катод имеют внутреннее сопротивление, достаточно низкое, чтобы погасить любое сопротивление. метр, кроме самого сопротивления — обычно менее 15 Ом.

Никакой нормальный SCR не должен приводить к показаниям между анодом и катодом меньше бесконечности. по шкале Rx1. Полярность омметра не должна влиять на анодно-катодное считывание.

То есть SCR должен читать открыто, если он не заблокирован.

Вот как проверить SCR на стробирование (запуск) и его способность держать.Подключите положительный провод омметра к анодной клемме SCR, а отрицательный вывод к катоду, как показано на рисунке 8. На мгновение закрепите перемычка между анодом и затвором SCR. Омметр (Rx1) должен затем укажите прямую проводимость. После начала прямая проводимость должна продолжить, даже после того, как перемычка будет отключена. Чтобы остановить проводимость, отсоедините один провод омметра от вывода SCR. Повторите тест.

На рисунке 8 показана процедура для прямой и обратной поляризации. омметры.Если SCR срабатывает, но не удерживается при открытии ворот, не делайте вывод, что SCR неисправен. Счетчик тока май недостаточно, чтобы удерживать SCR в проводящем состоянии. Для некоторых больших SCR может потребоваться более 50 мА удерживающего тока, хотя большинство из них выдерживает 25 мА или менее. Малым тиристорам требуется ток всего 1 мА или даже меньше.


Рисунок 8 — Проверка тиристора с помощью омметра любой полярности. Подсказка: Всегда затвор SCR от анодного напряжения.


Рисунок 9 — Любой источник питания от 6 В до 28 В может использоваться в качестве испытательного напряжения. для тиристоров большей мощности, при условии, что лампа имеет тот же номинал и потребляет около 100мА.

Простая схема на Рисунке 9 иллюстрирует испытания на исправность / непроходность более крупных Для тиристоров, требующих большего тока удержания, чем для стандартных омметров. Любой удобный постоянный ток выше 6В подойдет, если у вас есть подходящая лампа. В лампа должна загореться на полную яркость при токе 100 мА или около того.Резистор не нужен в цепи затвора, поскольку анодное напряжение падает до менее 1 В, когда SCR срабатывает. Хороший тиристор должен сработать при кратковременном контакте с переключателем защелки. Кнопка разблокировки на мгновение замыкает SCR, сбрасывая ток удержания. до нуля, что отключает SCR. Последовательность испытаний следует повторить. Пару раз.

Нечасто SCR тестирует нормально при низком напряжении постоянного тока, но работает нестабильно. при штатном напряжении цепи.

Это может даже вызвать перегорание предохранителей или автоматических выключателей.

Это может быть связано с превышением напряжения прямого переключения (VBOO), либо из-за неисправности SCR, либо из-за неправильной замены был выбран. При некотором критическом прямом напряжении любой SCR срабатывает автоматически, даже при нулевом напряжении затвора. Любой импульс или переходный процесс, который на мгновение превышение этого напряжения может привести к срабатыванию тринистора.

SCR можно проверить на прямое напряжение отключения с помощью метода на Рисунке 10 (или аналогичном).Для испытательного напряжения до 400 В или около того, резистор серии 10 кОм (5 Вт) ограничивает ток, достаточный для короткого цикла тестирование. Медленно увеличивайте напряжение источника постоянного тока, наблюдая за вольтметр. Когда будет достигнуто фактическое значение VBOO, SCR должен сработать и вольтметр показания должны упасть почти до нуля.

Кроме того, вы можете определить пиковое обратное напряжение (PRV) SCR с помощью поменять местами выводы SCR и повторить предыдущую последовательность.

Если питание отключено и путь между анодом и катодом открыт (возможно, сняв предохранитель или отключив один конец нагрузки), омметр и испытания низковольтных ламп становятся действительными во многих цепях SCR.Для большего безопасности, тем не менее, отключите любые два вывода SCR перед проведением испытаний. сделано или после тестирования в цепи не дает окончательных результатов. Испытания на отрыв желательно производить с отключенными всеми тремя выводами SCR. (другими словами, вне цепи).

TRIAC В основном, TRIAC состоит из двух SCR, подключенных параллельно, но с крючком. в противоположной полярности. На рисунке 11 показан эквивалент схемы и Символ ТРИАК. Фактически, если цепи затвора были должным образом изолированы с помощью резисторы или диоды, два SCR могут быть подключены для переключения переменного тока то же, что и TRIAC.

TRIAC имеет три контакта, как и SCR. Но, в отличие от SCR, TRIAC не выводит наружу катодный вывод. Вместо этого TRIAC раскрывает два анодных вывода и вывод затвора. Аноды обозначены как Анод. 1 и 2 или Главный терминал (MT) 1 или 2.

Поначалу может показаться, что с помощью омметра TRIAC тестирует то же самое, что и SCR. Вы обнаружите низкое сопротивление (но отсутствие действия диода) между анодом 1 и ворота. Вы должны измерить высокое сопротивление между анодом 2 и затвором, и высокое сопротивление между двумя анодами.

Но есть существенная эксплуатационная разница. ТРИАК, потому что предназначен для двухполупериодной коммутации переменного тока, может быть запущен (стробирован) положительным или отрицательным импульсом. SCR может быть запущен только положительным напряжением.

На Рисунке 12 показано, как проверить симметричный резистор с помощью омметра. Обратите внимание, что независимо от полярности измерительного вывода, триггер для затвора должен быть снят с анода 2 или главный вывод 2. Это доказывает, что TRIAC-вентиль может срабатывать. с любой полярностью напряжения.


Рисунок 10 — Проверка напряжения отключения тиристора. Для проверки обратного переключения, подключите положительный провод питания к катоду SCR и отрицательный провод к аноду.


Рисунок 11 — TRIAC работает как два тиристора, подключенных параллельно-противоположно.

Как и в случае с SCR, более крупные TRIAC могут не «держаться» при тестировании с омметр. Схема на рисунке 9 может быть изменена для проверки этих симисторов. Просто добавьте реверсивный переключатель, как на рисунке 13.Опять же, любой разумный постоянный ток напряжение (6 В и более) можно использовать с соответствующей лампой.

TRIAC, как и SCR, иногда выходят из строя из-за сдвига в размыкании. характеристика напряжения (или из-за неправильной замены). Такой отказы не будут обнаружены при низковольтных испытаниях. Испытания на разрыв Рисунок 10 работает как для TRIAC, так и для SCR. Но с TRIAC тесты следует проводить в обоих направлениях; обменять полярности между МТ1 и МТ2, просто чтобы убедиться, что устройство срабатывает в обоих направлениях.

TRIAC используются в многочисленных схемах управления нагревателями, лампами, двигателями, и даже мощные трехфазные моторы. Они подходят для любых других нагрузка, требующая включения / выключения или переменного управления мощностью с удаленной точки. На рисунке 14 показана простая схема управления двигателем с использованием TRIAC. Различный потенциометр регулировки скорости включает переключатель TRIAC для всех или некоторых часть цикла таким же образом, как описано для SCR. Но где SCR управляет только полупериодом, TRIAC управляет обоими полупериодами, обеспечивает управление на 360 ° от нуля до полной мощности.

DIAC в схеме затвора на Рисунке 14 представляет собой тиристор, который не имеет собственных ворот. Он предназначен для разрушения и проведения приложение либо положительного, либо отрицательного напряжения определенного указанного амплитуда. Доступны коммерческие DIAC с номинальными характеристиками отключения от от 7 до 30 В. Как только происходит переключение, напряжение должно немного упасть. количество до того, как ток перестанет течь.

Это можно сравнить с неоновой лампой, которая обычно горит при напряжении 60 В, но затем остается включенным, пока подаваемое напряжение не упадет примерно до 50 В.

Иногда в цепи затвора вставляют неоновые лампы, а не DIAC. TRIACs. В любом случае улучшается равномерность срабатывания.

A DIAC можно проверить с помощью постоянного напряжения и ограничительного резистора, как в Рисунок 10. Затем измените напряжение на противоположное, чтобы увидеть, что размыкание происходит примерно при одинаковое напряжение для обеих полярностей. Или можно подать переменное напряжение. и точка переключения, отслеживаемая на осциллографе, как показано на Рисунке 15. Независимо от того, проверен ли он постоянным или переменным током, точка переключения как положительная, так и отрицательные направления должны находиться в пределах 5% друг от друга.


Рисунок 12 — После тестирования TRIAC с помощью процедуры, описанной выше, выполните обратное омметр и снова выполните те же тесты, чтобы проверить работу в обеих полярностях. Необходимо использовать шкалу омметра Rx1, чтобы обеспечить достаточное удерживающий ток.


Рисунок 13 — Для проверки как TRIAC, так и SCR добавьте переключатель DPDT. Контрольная работа все триаки в обеих позициях.


Рисунок 14 — Практическое управление скоростью двигателя типа TRIAC должно иметь дроссель и конденсаторы для подавления радиопомех.


Рисунок 15 — Тестирование DIAC с переменным током и осциллографом может не выявить дисбалансы, если не используется соединение осциллографа постоянного тока.

Короткое замыкание DIAC можно обнаружить с помощью омметра. Но для подозреваемого откройте DIAC, необходим более высокий тест постоянного или переменного тока. В редких случаях преждевременное переключение DIAC происходит либо в положительном, либо в отрицательном направлении. Иногда это может иметь незначительное влияние на работу схемы или совсем не влиять на нее. В других цепей, это может вызвать пограничные проблемы, которые трудно диагностировать.DIAC попадает под подозрение, когда подаваемая мощность неравномерно меняется на настройки низкого энергопотребления, или если калибровка шкалы контроллера изменилась, или когда есть какие-либо доказательства срабатывания нелинейного управления.

QUADRAC

В некоторых конструкциях контроллеров вы можете найти устройство под названием QUADRAC. Это TRIAC со встроенным вентилем DIAC. Для тестирования QUADRAC требуется достаточное напряжение затвора для преодоления внутреннего барьера DIAC от От 7 до 28 В или около того.В остальном тестирование сравнимо с тестированием TRIAC.

Советы по тестированию В целом, периодическая утечка или отключение вызывают лишь небольшой процент отказов в SCR, DIAC или TRIAC. Этот удачно, потому что он делает простые процедуры поиска и устранения неисправностей эффективными и обычно надежный.

Если эти устройства прямого управления проверяют нормально, то проблема в вероятно, в транзисторных каскадах или каскадах ИС, которые управляют схемой стробирования. Вина также может присутствовать в нагрузке или в цепи питания.Иногда дефект не сложнее грязного потенциометра или реостата который вводит разрывы, создает переходные процессы и вызывает неустойчивые срабатывание; новый горшок — лекарство.

Измененные значения резистора могут уменьшить точку срабатывания или импульс. до некоторой предельной стоимости.

Обычно амплитуды запускающих импульсов на вентили SCR или TRIAC более чем достаточны. Это обеспечивает надежное срабатывание и снижает запаздывание времени переключения.Когда происходит предельная или нестабильная работа, проверка амплитуды стробирующего импульса является одним из первых тестов, которые необходимо выполнить.

РЧ помехи

Одним из побочных эффектов твердотельной коммутации является создание радиочастотного радиация. ВЧ-дроссель, часто с тороидальной обмоткой, и байпасный конденсатор. помогите свести к минимуму это вмешательство. Обычно они подключаются как в Рис. 14. Также помогают экранирование и заземление корпуса.

См. Также: Отчеты из испытательной лаборатории

Микропроцессор математика


% PDF-1.3 % 90 0 объект > эндобдж xref 90 58 0000000016 00000 н. 0000001525 00000 н. 0000001667 00000 н. 0000001806 00000 н. 0000002333 00000 п. 0000002549 00000 н. 0000002629 00000 н. 0000002718 00000 н. 0000002883 00000 н. 0000002996 00000 н. 0000003050 00000 н. 0000003134 00000 п. 0000003223 00000 н. 0000003278 00000 н. 0000003378 00000 н. 0000003433 00000 н. 0000003535 00000 н. 0000003590 00000 н. 0000003645 00000 н. 0000003785 00000 н. 0000003840 00000 н. 0000003981 00000 н. 0000004036 00000 н. 0000004147 00000 н. 0000004202 00000 н. 0000004343 00000 п. 0000004397 00000 н. 0000004477 00000 н. 0000004532 00000 н. 0000004660 00000 н. 0000004715 00000 н. 0000004797 00000 н. 0000004852 00000 н. 0000004907 00000 н. 0000004962 00000 н. 0000005092 00000 н. 0000005199 00000 п. 0000006620 00000 н. 0000006732 00000 н. 0000006754 00000 н. 0000007525 00000 н. 0000007547 00000 н. 0000008271 00000 п. 0000008293 00000 п. 0000008985 00000 н. 0000009007 00000 н. 0000009092 00000 н. 0000009850 00000 н. 0000009872 00000 н. 0000010608 00000 п. 0000010630 00000 п. 0000011341 00000 п. 0000011363 00000 п. 0000012093 00000 п. 0000012115 00000 п. 0000012194 00000 п. 0000001868 00000 н. 0000002311 00000 п. трейлер ] >> startxref 0 %% EOF 91 0 объект > эндобдж 92 0 объект B- | [Bd) / U (Ud_RYRLɔ $% 4K $) / P -12 >> эндобдж 93 0 объект > эндобдж 146 0 объект > ручей | 6CG $ ȩ [o ؜ v40OHn’̚ i0uVDΨc0e, t = yB /> w B «6W.St.5W’0 \ bn1IK`UL) T3% ڨ h- \ sZx?> Z02 ׌ oe {= {ĵqEr $ z ~ M1a 馨 3ml) Q [9 / ~ конечный поток эндобдж 147 0 объект 349 эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект jSIzP _ ‘: PA / eXAWIĒE ج g) / Назад 98 0 R / Родитель 95 0 R / А 99 0 Р / Первые 100 0 руб. / Последний 101 0 руб. / Счетчик -4 >> эндобдж 98 0 объект ~ 9г9пФ4У) / След. 97 0 R / Назад 108 0 R / Родитель 95 0 R / А 109 0 Р >> эндобдж 99 0 объект > эндобдж 100 0 объект в) / A 107 0 R / Родитель 97 0 R / След. 105 0 R >> эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект ) / A 104 0 R / След. 101 0 R / Назад 105 0 R / Родитель 97 0 R >> эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект ) / След.) / A 113 0 R / Родитель 108 0 R >> эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект m5) / А 117 0 R / Родитель 110 0 R >> эндобдж 117 0 объект > эндобдж 118 0 объект :.Ҭ! Wb2B;) / След. 114 0 R / Назад 96 0 R / Родитель 95 0 R / A 122 0 R >> эндобдж 119 0 объект > эндобдж 120 0 объект tl

Угол зажигания — обзор

18.3.2 Полностью управляемый трехфазный трехпроводной контроллер напряжения переменного тока

Нагрузка, подключенная звездой с изолированной нейтралью: Анализ работы двухполупериодного контроллера с изолированной нейтралью, как показано на рис. 18.11c, как уже упоминалось, довольно сложно по сравнению с однофазным контроллером, особенно для RL или нагрузки двигателя.В качестве простого примера здесь рассматривается работа этого контроллера с простой R-нагрузкой, подключенной звездой. Шесть тиристоров включаются в последовательности 1-2-3-4-5-6 с интервалами 60 °, и стробирующие сигналы поддерживаются во всем возможном угле проводимости.

Осциллограммы выходного фазного напряжения для α = 30 °, 75 ° и 120 ° для сбалансированной трехфазной R-нагрузки показаны на рис. 18.12. В любом интервале могут быть включены либо три тиристора, либо два тиристора, либо ни один тиристор, а мгновенные выходные напряжения на нагрузке представляют собой либо линейное напряжение (три тиристора включены), либо половину напряжения между фазой и нейтралью. линейное напряжение (два тиристора включены) или ноль (тиристоры не включены).

РИСУНОК 18.12. Формы выходного напряжения для трехфазного регулятора переменного напряжения с подключенной звездой R-нагрузкой: (a) ван для α = 30 °; б — фургон при α = 75 °; и (c) van = 120 °.

В зависимости от угла открытия α, могут быть три режима работы :

Режим I (также известный как режим 2/3): 0 ≤ α ≤ 60 °; Есть периоды, когда три SCR проводят, по одному в каждой фазе для любого направления, и периоды, когда только два SCR проводят.

Например, при α = 30 ° на рис. 18.12a предположим, что при ωt = 0 тиристоры T 5 и T 6 проводят, а ток через R-нагрузку в a-фазе равен нулю. превращая v в = 0. При ωt = 30 ° T 1 принимает стробирующий импульс и начинает проводить; T 5 и T 6 остаются включенными, а v an = v AN . Ток в T 5 достигает нуля при 60 °, выключая T 5 . Если T 1 и T 6 остаются включенными, v и = ½v B .При 90 ° включается T 2 , три тиристора T 1 , T 2 и T 6 затем проводят, а v и = v AN . При 120 ° T 6 отключается, оставляя включенными T 1 и T 2 , поэтому v и = ½v AC . Таким образом, с прогрессом стрельбы по очереди до α = 60 °, количество проводящих тиристоров в конкретный момент меняется от двух до трех.

Режим II (также известный как Режим 2/2): 60 ° ≤ α ≤ 90 °; Два SCR, по одному на каждой фазе, всегда проводят.

Для α = 75 °, как показано на рис. 18.12b, непосредственно перед α = 75 °, SCR T 5 и T 6 были проводящими, а v и = 0. При 75 ° T 1 включен, T 6 продолжает проводить, а T 5 выключается, поскольку v CN отрицательный. v и = ½v B . Когда T 2 включен на 135 °, T 6 отключается и van = ½v C . Следующий SCR, который нужно включить, — это T 3 , который выключает T 1 и v an = 0.Один тиристор всегда выключен, когда другой включен в этом диапазоне α, а выходное напряжение равно половине линейного напряжения или нулю.

Режим III (также известный как Режим 0/2): 90 ° <α <150 °; Когда ни один или два SCR не проводят.

Для α = 120 °, рис. 18.12c, раньше тиристоры не были включены и v an = 0. При α = 120 ° SCR T 1 выдает стробирующий сигнал, в то время как T 6 имеет стробирующий сигнал уже применен.Поскольку v AB положительный, T 1 и T 6 смещены в прямом направлении, и они начинают проводить, и v an = ½v B . Оба T 1 и T 6 отключаются, когда v AB становится отрицательным. Когда сигнал стробирования подается на T 2 , он включается, и T 1 включается снова.

При α> 150 ° нет периода, когда два тиристора являются проводящими, а выходное напряжение равно нулю при α = 150 °. Таким образом, диапазон регулировки угла открытия составляет 0 ≤ α ≤ 150 °.

Для , подключенной звездой, R-нагрузки , принимая мгновенные фазные напряжения как

(18,17) vAN2VssinωtvBN = 2Vssin (ωt − 120 °) vCN = 2Vssin (ωt − 240 °)

выражения для среднеквадратичной выходной фазы напряжение V o может быть получено для трех режимов как:

(18,18) 0≤α≤60 ° Vo = Vs [1−3α2πsin2α] 12

(18,19) 60 ° ≤α≤90 ° Vo = Vs [ 12−3α4πsin2α + sin (2α + 60 °)] 12

(18.20) 90 ° ≤α≤150 ° Vo = Vs [54−3α2π + 34πsin (2α + 60 °)] 12

Для , соединенных звездой pure L-нагрузка , эффективное управление начинается при α> 90 °, и выражения для двух диапазонов α следующие:

(18.21) 90 ° ≤α≤120 ° Vo = Vs [52−3απ + 32πsin2α] 12

(18,22) 120 ° ≤α≤150 ° Vo = Vs [52−3απ + 32πsin (2α + 60 °)] 12

Управляющие характеристики для этих двух предельных случаев (ϕ = 0 для R-нагрузки и ϕ = 90 ° для L-нагрузки) показаны на рис. 18.13. Здесь также, как и в однофазном случае, мертвой зоны можно избежать, управляя напряжением относительно угла управления или угла задержки (γ) от точки перехода тока через ноль вместо угла зажигания α.

РИСУНОК 18.13. Огибающая характеристик управления трехфазным двухполупериодным регулятором переменного напряжения.

RL Нагрузка: Анализ трехфазного регулятора напряжения с подключенной звездой нагрузкой RL с изолированной нейтралью довольно сложен, поскольку тиристоры не перестают проводить при нулевом напряжении, а угол затухания β должен быть известно, решив трансцендентное уравнение для этого случая. В этом случае режим II исчезает [1], а переключение режима работы с режима I на режим III зависит от так называемого критического угла αcrit [2, 3], который может быть вычислен путем численного решения соответствующих трансцендентных уравнений .Компьютерное моделирование либо с помощью программы PSPICE [4, 5], либо подхода с использованием переменных переключения в сочетании с итерационной процедурой [6] является практическим средством получения формы выходного напряжения в этом случае. На рисунке 18.14 показаны типичные результаты моделирования с использованием более позднего подхода [6] для трехфазного контроллера напряжения, питаемого RL-нагрузкой для α = 60 °, 90 ° и 105 °, которые согласуются с соответствующими практическими осциллограммами, приведенными в [7].

РИСУНОК 18.14. Типичные результаты моделирования для нагрузки RL с питанием от контроллера трехфазного переменного напряжения (R = 1 Ом, L = 3.2 мГн) для α = 60 °, 90 ° и 105 °.

Соединение треугольником R-нагрузка: Конфигурация показана на рис. 18.11b. Напряжение на R-нагрузке является соответствующим линейным напряжением, когда включен один SCR в этой фазе. На рисунке 18.15 показаны линейные и фазные токи для α = 130 ° и 90 ° с R-нагрузкой. Угол срабатывания α измеряется от точки пересечения линейного напряжения через ноль, и тиристоры включаются в той последовательности, в которой они пронумерованы. Как и в однофазном случае, диапазон угла открытия составляет 0 ≤ α ≤ 180 °.Линейные токи могут быть получены из фазных токов как

РИСУНОК 18.15. Осциллограммы трехфазного регулятора переменного напряжения с подключенной треугольником R-нагрузкой: (а) α = 120 ° и (б) α = 90 °.

(18,23) ia = iab − icaib = ibc − iabic = ica − ibc

Линейные токи зависят от угла зажигания и могут быть прерывистыми, как показано. Из-за соединения треугольником тройные гармонические токи протекают по замкнутому треугольнику и не появляются в линии. Действующее значение линейного тока варьируется в диапазоне

(18.24) 2IΔ≤IL, rms≤3IΔ.rms

, поскольку угол проводимости изменяется от очень малого (большой α) до 180 ° (α = 0).

Коммутатор гибридный с тиристорами | Download Scientific Diagram

Context 1

… переключающие элементы обладают рядом преимуществ по сравнению с механическими или электромеханическими переключателями, такими как e. г. практически незначительное время задержки при включении и выключении, переключение без износа или предотвращение дугового разряда. Однако большинство электронных компонентов обладают высокой блокирующей способностью только для одной полярности направления напряжения, что является серьезным недостатком при использовании в сетях переменного тока.В приложениях переменного тока для управления токами в обоих направлениях необходимо антипоследовательное соединение электронных переключателей или устройств, таких как тиристоры или симисторы, что увеличивает недостаток проводящих потерь по сравнению с механическими контактами. В результате в сетях переменного тока электронные элементы использовались только в нишевых приложениях. Для сетей постоянного тока отключение электрического тока с помощью механического контакта приведет к возникновению дуги и, как следствие, к увеличению усилий для (электромеханических) переключателей. В режиме отказа e.г. короткое замыкание нагрузки, ток в линии будет расти, ограниченный индуктивностью линии. Таким образом, время задержки для переключения в диапазоне мкс вместо диапазона миллисекунд позволяет отключать линию при гораздо более низких уровнях тока, снижая нагрузку на затронутые компоненты. Как следствие, электронные переключатели становятся более привлекательными по сравнению с чисто (электромеханическими) решениями. В зависимости от граничных условий данного приложения лучше всего подходят MOSFET или IGBT, поскольку оба предлагают немедленное управление через затвор и высокую надежность.Для сетей постоянного тока 380 В абсолютное минимальное напряжение блокировки электронных переключателей должно быть 600 В, чтобы обеспечить некоторую устойчивость к переходным напряжениям. В зависимости от скачков напряжения во время выключения переключателя могут быть полезны даже более высокие напряжения. Сегодня конкурирующие полевые МОП-транзисторы используют подход суперперехода, который был впервые представлен более десяти лет назад [5] и усовершенствован таким образом, чтобы удельное сопротивление площади могло быть дополнительно уменьшено более чем в 3 раза [6]. МОП-транзисторы обладают омической характеристикой с сопротивлением в открытом состоянии, которое можно линейно уменьшить за счет увеличения площади используемого кремниевого кристалла или параллельного подключения устройств.Однако удельное сопротивление в открытом состоянии полевых МОП-транзисторов масштабируется с требуемым напряжением блокировки BV на BV 2,5 [7], что делает более высокие напряжения блокировки очень неудобными: площадь полупроводникового материала и, как следствие, увеличивается стоимость устройства. Преимущество IGBT заключается в более простом масштабировании напряжения блокировки без такого большого ущерба в виде увеличения потерь в открытом состоянии. Как показано на рисунке 3, IGBT показывает напряжение излома, которое для кремния составляет около 0,7 В. Увеличение площади микросхемы IGBT приведет к меньшему снижению потерь в открытом состоянии в электронном переключателе.Как следствие, полевые МОП-транзисторы — лучший выбор для приложений, требующих наименьших потерь, например когда может быть обеспечено только недостаточное охлаждение. IGBT — лучший выбор, когда требуются более высокие запирающие напряжения в диапазоне> 1 кВ или когда байпас для тока, например в гибридных коммутаторах могут быть предусмотрены. Хотя полупроводниковые переключатели имеют много преимуществ, таких как частота срабатывания и быстрое гашение тока, к их недостаткам относятся потеря мощности, отсутствие функции изоляции и проблемы ЭМС [8, 9].Гибридные переключатели (рис. 4) используются, чтобы хотя бы частично уменьшить упомянутые недостатки. В этих концепциях электронный компонент работает в основном во время функции переключения. Подача тока в положении ON обеспечивается механическим переключателем. Этот вид гибридного переключателя используется для отключения электроэнергии в интеллектуальных сетях напряжением до 380 В постоянного тока. Его применение разработано для электрооборудования и нагрузок с потребляемой мощностью до 70 кВт. Внутри сетей постоянного тока гибридные переключатели будут установлены в распределительных шкафах и использоваться как выключатели.Преимущество гибридных переключателей заключается в увеличении потока нагрузки рабочего цикла по сравнению с чисто механическими контактными системами. Принцип работы (рис. 5) основан на трех механических контактных системах (S 1, S 2 и S 3), последовательно соединенных с электронным переключающим элементом параллельно одному из этих механических переключателей (S 1). Электронный переключающий элемент обесточен при стандартном использовании (S 1 прилагается) и будет подвергаться нагрузке только номинальным напряжением в течение короткого времени во время переключения и в разомкнутом состоянии.Механические контакты (S 1, S 2 и S 3) размыкаются для отключения контактной системы. Возникшая дуга вызывает напряжение дуги, которое снабжает энергией электронный переключающий элемент. Электронный переключающий элемент становится проводящим и принимает ток от S 1. Дуга в S 1 гаснет. После коммутации тока на электронный переключающий элемент последний переходит в состояние блокировки и отключает ток. S 2 и S 3 обеспечивают физическую изоляцию. Чтобы замкнуть контакт, замыкаются переключатели S 1, S 2 и S 3.Электронный переключающий элемент не влияет на этот процесс переключения [9]. Во время токов короткого замыкания, превышающих номинальный ток в 1,25 раза (номинальный ток I), электронное устройство остается в заблокированном состоянии, и операция коммутации не запускается. В этом случае три механических контакта последовательно размыкают электрическую цепь до 5 кА. Принципиальная схема электронного переключающего элемента изображена на рисунке 6. Затвор IGBT активируется резистором R при размыкании контактной системы.Стабилитрон Z 1 защищает IGBT от чрезмерно высоких напряжений затвора. Элемент синхронизации приводит в действие схему каскода. Полный ток проходит через электронный переключающий элемент. Чтобы заблокировать переключающее устройство, логический элемент отключает полевой МОП-транзистор. Потенциал эмиттера IGBT увеличивается за счет падения напряжения на MOSFET, поскольку потенциал затвора на IGBT остается постоянным при напряжении стабилитрона Z 1. Заряд затвора разряжается через стабилитрон Z 1 из-за пониженного напряжения затвор-эмиттер IGBT.Блок IGBT и MOSFET. Текущий поток почти равен нулю, и исходное состояние восстанавливается [6]. Функционирование описанного выше принципа доказано [10], [11]. Настоящие исследования разделения тока между механическими и электронными устройствами будут организованы с использованием схемы измерения, показанной на рисунке 7. Для этого используется демонстратор, который снабжен приборными шунтами и точками измерения напряжения. Инструментальные шунты сконфигурированы таким образом, что это не влияет на процесс разделения тока во время работы электронного устройства.Испытания проводятся на испытательном стенде на короткое замыкание с напряжением 400 В и токами от 30 до 160 А. Постоянные времени варьируются до L / R = 1 мс (индуктивный …

Законы Туркменистана | Официальные нормативные документы Библиотека — ГОСТ 24173-80

Правила устройства электроустановок. 7-е издание. Все разделы и экспонаты

Язык: английский

Фундаментные болты.Конструкция и габариты

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Металлоконструкции

Язык: английский

Лист горячекатаный.Диапазон

Язык: английский

Государственная система обеспечения единства измерений. Проверка испытательного оборудования. Общие принципы

Язык: английский

Руководство по выбору мер предосторожности для маркировки по ГОСТ 31340-2013

Язык: английский

Заготовка валов роторов и колец турбогенераторов

Язык: английский

Стальные строительные конструкции.Общие технические условия

Язык: английский

Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила взрывной безопасности взрывоопасных и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств»

Язык: английский

Конструкции ограждений светопрозрачных зданий и сооружений.Правила оформления

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Болт с шестигранной головкой. Классы продукции A и B

Язык: английский

Винты с шестигранной головкой.Классы продукции A и B

Язык: английский

Управление рисками. Анализ рисков технологических систем

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к провалам напряжения, кратковременным прерываниям и колебаниям напряжения. Требования и методы испытаний

Язык: английский

Основные нормы взаимозаменяемости.Эвольвентные шлицевые соединения с углом профиля 30 °. Размеры, допуски и измеряемые размеры

Язык: английский

Электромагнитная совместимость технических средств. Невосприимчивость к импульсным помехам наносекундной длительности. Требования и методы испытаний

Язык: английский

Неразрушающий контроль.Сварные соединения. Ультразвуковые методы

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к излучаемым, радиочастотным и электромагнитным полям. Требования и методы испытаний

Язык: английский

UPGA301A | Microsemi

Обзор

UPGA301Ae3 разработан для применений с сильноточной коммутацией с узкими импульсами, где критичны размер и способность выдерживать ток.Эти устройства могут срабатывать при использовании логических драйверов с низким энергопотреблением от (+0,8 В при 200 мкА). Планарные кристаллы SCR с эпоксидной смолой, пассивированные оксидом, с металлургическими связями с обеих сторон для достижения высокой надежности. Внутреннее соединение проводов позволяет выдерживать сильноточные всплески для приложений с узкими импульсами.
Характеристики

• Пакет с низким термическим сопротивлением для работы с более высокими токами
• Возможность переключения на высоких скоростях
• Эффективный тепловой тракт со встроенным фиксирующим нижним металлическим язычком
• Полностью металлическое дно исключает захват флюса
• Совместимость с оборудованием для автоматической установки
• Низкий профиль — максимальная высота 1 мм
• Соответствует RoHS

Приложения / преимущества

• Ссылка Microsemi MicroNote 601 и 602
• Наносекундный переключатель SCR для надежных генераторов сильноточных импульсов, модуляторов и гашения фотовспышки
• Возможность логического привода (0.8 В, 200 мкА)
• Идеально для применения в лазерных дальномерах и камерах
• Идеально для приложений предотвращения столкновений в автомобилях
• Небольшая площадь основания 8,45 мм2 (см. Сведения о монтажной площадке)

Параметрический поиск

  • «Предыдущая
  • {{n + 1}}
  • Следующий »
  • Показано 2550100 на страницу
Детали Состояние детали упаковка Тип Перевозчик пакетов {{attribute.имя | noComma}} ({{attribute.type}})

В этой категории нет параметрических данных! попробуйте другие категории

Заказ

Тиристор SCR 125V 100A, 3-контактный (2 + вкладка) Power Mite T / R

Тиристор SCR, 100 В, 100 А, 3 контакта (2 + вкладка) Power Mite T / R

Законы Узбекистана | Официальная нормативная библиотека — ГОСТ 19138.7-74

Правила устройства электроустановок. 7-е издание. Все разделы и экспонаты

Язык: английский

Фундаментные болты. Конструкция и габариты

Язык: английский

Сосуды и аппараты стальные сварные.Общие технические условия

Язык: английский

Металлоконструкции

Язык: английский

Лист горячекатаный. Диапазон

Язык: английский

Государственная система обеспечения единства измерений.Проверка испытательного оборудования. Общие принципы

Язык: английский

Руководство по выбору мер предосторожности для маркировки по ГОСТ 31340-2013

Язык: английский

Заготовка валов роторов и колец турбогенераторов

Язык: английский

Стальные строительные конструкции.Общие технические условия

Язык: английский

Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила взрывной безопасности взрывоопасных и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств»

Язык: английский

Конструкции ограждений светопрозрачных зданий и сооружений.Правила оформления

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Болт с шестигранной головкой. Классы продукции A и B

Язык: английский

Винты с шестигранной головкой.Классы продукции A и B

Язык: английский

Управление рисками. Анализ рисков технологических систем

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к провалам напряжения, кратковременным прерываниям и колебаниям напряжения. Требования и методы испытаний

Язык: английский

Основные нормы взаимозаменяемости.Эвольвентные шлицевые соединения с углом профиля 30 °. Размеры, допуски и измеряемые размеры

Язык: английский

Электромагнитная совместимость технических средств. Невосприимчивость к импульсным помехам наносекундной длительности. Требования и методы испытаний

Язык: английский

Неразрушающий контроль.Сварные соединения. Ультразвуковые методы

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к излучаемым, радиочастотным и электромагнитным полям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2022 © Все права защищены.
