Стабилизатор постоянного тока: СТАБИЛИЗАТОРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ — Энциклопедия по машиностроению XXL

Содержание

СТАБИЛИЗАТОРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ — Энциклопедия по машиностроению XXL

СТАБИЛИЗАТОРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ  [c.58]

Блок состоит из понижающих трансформаторов, схем выпрямления с фильтрами, стабилизатора постоянного напряжения последовательного типа непрерывного регулирования, схем защит, сигнализации и контроля.  [c.86]


Источники электропитания. По функциональному назначению источники питания можно разделить на следующие группы нестабилизированные источники питания постоянного тока, выпрямители стабилизированные источники питания постоянного тока, стабилизированные выпрямители, стабилизаторы напряжения постоянного тока, стабилизаторы тока преобразователи постоянного напряжения в переменное нестабилизированное, преобразователи постоянного напряжения в переменное стабилизированное.  [c.257]

Помимо параметров, характеризующих качество стабилизации, стабилизаторы постоянного тока (или напряжения) оцениваются по основному энергетическому показателю — коэффициенту полезного действия.

[c.258]

Приставка состоит из стабилизатора переменного напряжения, двух стабилизированных источников постоянного напряжения (10 и 500 В) и трехэлектродной ячейки. Измерительное напряжение через коммутирующее устройство подается на ячейку, в которой помещается измеряемый образец. Ток, протекающий через образец, измеряется электрометром ЭМ-1 или ИТН-7. В приставке предусмотрены три типоразмера электродов с диаметром измерительных электродов 10, 25 и 50 мм. Электроды выполнены из эластичной токопроводящей резины.  [c.367]

Газовый стабилизатор поддерживает постоянным напряжение на экранной сетке этой лампы, благодаря чему ее ток незначительно изменяется при изменении напряжения на ее аноде. Выходной ток усилителя, равный разности токов ламп Л и Лу, изменяется за счет изменения тока лампы Л . При равенстве токов этих ламп напряжение на выходе усилителя равно нулю.  [c.144]

Блок стабилизатора-генератора (фиг. 36) осуществляет питание индуктивных датчиков стабилизированным переменным напряжением частотой 1600 гц и усилительных схем стабилизированным постоянным напряжением.[c.58]

Питание прибора от сети переменного тока осуществляется с помощью выпрямителя, дающего на выходе постоянное напряжение 18 в, и стабилизатора напряжения, питаемого от выпрямителя и дающего на выходе стабильное напряжение 12 в.  [c.477]

Для поддержания постоянства питающего напряжения копировальный прибор снабжается стабилизатором напряжения. Постоянное напряжение может также поддерживаться с помощью авто- трансформатора и вольтметра или реостата и вольтметра. На качество цветопередачи большое влияние оказывает точность отсчета выдержки. Поэтому при цветной фотопечати в комплекте с копировальным прибором следует пользоваться экспозиционными часами или электронным реле времени,  

[c.253]


Питание всех цепей постоянного тока производится от выпрямителя с газоразрядным стабилизатором напряжения. Заряд измеряемой емкости производится постоянным напряжением 350 450 в. Переключение на заряд и разряд осуществляет поляризованное реле РП. Для облегчения работы контактов реле в цепи заряда имеется огранич . вающее сопротивление. При работе ва частоте 50 гц одна из обмоток реле включается через добавочное сопротивление Rз на сеть и якорь реле начинает колебать-  [c.335]

Необходимость в преобразователе вызвана тем, что для измерения напряжения на растянутой шкале в пределах от 9 до 14 в опорное напряжение, равное нижнему пределу шкалы 9 в, должно оставаться постоянным при падении напряжения аккумулятора ниже этого предела, а для этого необходимо к стабилизатору подводить напряжение, превышающее напряжение аккумулятора.  

[c.59]

На рис. 2.1, а показан стабилизатор напряжения постоянного тока. Можно также применить стабилизатор переменного напряжения, ко-  [c.36]

Стабилизатор будет нормально работать, когда фаза управления рабочим током /р дросселя (см. п. 4.1) будет такая, как показано на рис. 4.4, б (кривая 3), т. е. увеличению тока управления /у будет соответствовать уменьшение тока /р.

Тогда будет реализован стабилизатор с управлением с выхода. Такое управление достигается с помош,ыо обмотки смещения рис. 4.5, аи б, которая в стабилизаторах называется эталонной и питается от вспомогательного источника стабильного постоянного напряжения Уэт (рис. 9.4, а).  [c.319]

На рис. 9.4, б приведена схема трехфазного стабилизатора напряжения с дросселем насыщения ДН. Здесь В1 — главный выпрямитель В2 — выпрямитель, создающий постоянное напряжение для питания обмоток управления ДН и обратной связи магнитного усилителя ВЗ — выпрямитель для питания эталонной обмотки. Вспомогательный стабилизатор одновременно питает выпрямители В2 и ВЗ. МУ — магнитный  

[c.319]

Управляющим элементом регулятора Р является операционный усилитель DA1, источником питания которого является стабилизатор напряжения СГ, поддерживающий постоянным напряжение между  [c.65]

Стабилитрон — прибор, включаемый в параметрических стабилизаторах напряжения параллельно нагрузке и поддерживающий на последней напряжение постоянным за счет постоянства напряжения на приборе при изменении тока в пределах его рабочего диапазона стабилитрон подсоединяют к источнику тока через добавочное сопротивление, роль которого в отдельных случаях может играть внутреннее сопротивление источника, если оно достаточно велико при изменении  

[c. 153]

В качестве источника питания в приборе использован компенса-ционно-параметрический стабилизатор по рассмотренной схеме. При этом магнитный преобразователь (Тр1, Т5, Тб) питает измеритель перемещений и переключает транзисторы Т10-Т15 магнитных усилителей. Одновременно мультивибратор обеспечивает и питание широтно-импульсного модулятора импульсного стабилизатора, к выходу которого он подключен. В качестве сравнивающего устройства использован усилитель постоянного тока (Т8, T9) с температурной компенсацией [1]. Источником опорного напряжения служит стабилитрон Ст.  

[c.343]

Основные узлы дифрактометра и их технические характеристики. Генераторное устройство, размещенное в оперативном столе, собрано по с.хеме удвоения и обеспечивает постоянное выпрямленное напряжение до 50 кВ при токе до 30 мА, либо до 25 кВ при токе до 60 мА с максимальной пульсацией 4%. Напряжение на входе аппарата стабилизировано электронным стабилизатором с точностью до 0,25% по эффективному значению. Стабилизация анодного тока 0,5%, результирующая стабилизация рентгеновского излучения 1%. Используемые рентгеновские трубки БСВ-8, БСВ-9 могут устанавливаться в двух различных положениях для изменения эффективного сечения проекции фокуса.  

[c.9]

Фотоумножитель необходимо выбирать с малыми флуктуа-ционными шумами и питать хорошо стабилизированным с помощью электронного стабилизатора постоянным напряжением. Сигнал от фотоумножителя необходимо подавать на усилитель. При этом усилитель должен быть таким, чтобы его выходное сопротивление, с которого снимается напряжение на потенциометр, не превышало 100 ом. Это обстоятельство необходимо строго соблюдать, так как при больших выходных сопротивлениях усилителя увеличивается инерционность самописца. В настоящее время имеется ряд схем усилителей, специально разработанных для сочленения с само-  [c.412]


Усилитель снабжен электронным стабилизатором постоянного напряжения. Стабилизированное анодное напря-  [c. 122]

Питание постоянным током и заряд аккумуляторных батарей После пуска фазорасщепителя головных вагонов на первичной обмотке разделительного трансформатора ТрР (обеспечивает гальваническую развязку) появляется напряжение 220 В 50 Ш. Предохранитель ПрЮ защищает первичную обмотку ТрР от короткого замыкания или перегрузки по току. Вторичная обмотка состоит из трех секций 71Д-71А, 71Б-71Д, 71Т-71Б, соединенных последовательно. После появления напряжения на вторичной обмотке ТрР блок стабилизатора постоянного напряжения включает контактор трансформатора КТ Диоды ВК1-ВК4, подключенные к вторичной обмотке ТрР, образуют несимметричный двухполупериодный выпрямитель. Стабилизация выходного напряжения выпрямителя обеспечивается тиристором Тг2, который через главный контакт контактора КТ 71 Г-71 В подключает плюс выпрямителя к выводу ТрР 71 Г. Цепи управления тиристоров подключены к блоку стабилизации.  

[c.43]

Стабилизаторы постоянного напряжения непрерывного действия получили наибольшее pa пpo тpaнeнlie в источниках вторичного электропитания стационарной и бортовой аппаратуры. Невысокий КПД этих схем ком пенсируется простотой надежностью, высоким коэффициентом стабилизации и сглаживания пульсацкй.  

[c.58]

Для стабилизации выходного напряжения преобразователя амплитудным методом используют стабилизаторы постоянного напряжения параметрического и компенсационного типов импульсного либо непрерывного действия, переключающие транзисторы преобразователя в режиме неполностью открывающегося ключа, регул нруе але вольтодобавочные устройства.  [c.126]

Для преобразователей мощностью менее 100 Вт рационально использовать схемы стабилизации способом широтно-импульсной модуляции с помощью модуляторов длительности. Эти схемы прн мощности 12…20 Вт строят по схемам с независимым возбуждением. При напряжении первичного источника до 30 В целесообразно использовать двухтактные схемы задающего генератора и усилителя мощности, при более высоких напряжениях — мостовые схемы. В стабилизированных преобразователях, мощность которых равна единицам ватт, а величина КПД не имеет большого значения, предпочтительнее применение схем амплитудного метода стабилизации с помопц ю стабилизаторов постоянного напряжения илн переключающих транзисторов преобразователя в режиме неполностью открывающегося ключа.[c.128]

Коммутируемый переключателем датчик ФЭ перемагничи-вается до насыщения переменным магнитным полем, создаваемым синусоидальным током // высо ой частоты(50 кГц), протекающим по обмотке возбуждения и поступающим от генератора возбуждения 12. Полосовым фильтром 3 из выходного напряжения ФЭ М2 выделяется напряжение второй гармоиики 2/, пропорциональное измеряемому магнитному полю. После усиления усилителем 4 напряжение u f суммируется с опорным напряжением первой гармоники Uf, поступающим от генератора возбуждения 12. Из суммарного напряжения + ihf с помощью симметричного усилителя-ограничителя 5 формируются напряжения прямоугольной формы и , разность длительности полуволн которых t — t» пропорциональна измеряемому магнитному полю. Формирователем импульсов 6 осуществляется преобразование напряжения прямоугольной формы и в импульсы напряжения н. п, разность длительности полупериодов которых At = магнитному полю. Импульсы и. п детектируются ключевым фазочувствительным детектором 7, на который от генератора возбуждения 12 поступает прямоугольное опорное напряжение п. о- При изменении направления измеряемого магнитного поля на противоположное меняется полярность выпрямленного напряжения фд на выходе детектора 7. Для сглаживания пульсаций /о используется фильтр нижних частот 8. Пропорциональный измеряемому магнитному полю постоянный ток /пр поступает на переключатель пределов измерения 9 и измерительный прибор 10, шкала которого отградуирована в единицах напряженности магнитного поля. Током /о. с осуществляется глубокая отрицательная обратная связь, позволяющая значительно снизить действующее на ФЭ измеряемое магнитное поле. Значение постоянного тока /к (компенсационного) регулируется устройствами блока компенсации МПЗ 11. Питание прибора осуществляется от блока стабилизаторов 13, преобразующих ток сети в постоянное напряжение и = 20 В -f 10%.  [c.148]

Световой поток осветителя собирается линзой (рис. 6.3,б) и падает на образец под углом 45°. Отраженные от измеряемой поверхности лучи падают через диафрагму на селеновый фотоэлемент с помощью систем линз. Фотоэлемент помещается в боковой тубус для замера блеска (зеркальной составляющей отраженного потока) и в средний тубус —для замера рассеянного света. Постоянное напряжение, подаваемое на осветитель, поддерживается трансформатором с ферромагнитным стабилизатором, вмонтированным в футляр прибора. Это устройство обеспечивает воспроиз-  [c.193]

В квантовом магнитометре приращения магнитного потока, пронизывающего сверхпроводящий контур, осуществлялись ступеньками строго определенного значения — квантами потока. В рассматриваемом сэндвиче» четкими ступеньками — квантами потенциала — изменяется постоянное напряжение на переходе при плавном изменении амплитуды тока. Но даже при некотором дрейфе амплитуды тока можно заставить переход работать только на одной ступеньке вольт-амперной характеристики. Для этого достаточно облучать переход внешним электромагнитным полем на частоте, близкой к собственной частоте перехода. Джозефсоновское излучение как бы гипнотизируется излучением внешнего генератора, становится стабильным, а переход при этом выполняет функцию самого совершенного стабилизатора напряжения (разности потенциалов).[c.43]


ВЫПРЯМИТЕЛЬ (электрический)— устройство для преобразования переменного тока в постоянный. Основные части В. силовой трансформатор, электрический вентиль, сглаживающий фильтр, стабилизатор напряжения. Силовой трансформатор служит для получения перемеи-ных напряжений необходимой величины. Электрический вентиль обеспочииает прохождение тока только в одном направлении. Сглаживающий фильтр уменьшает пульсацию выпрямленного тока. Стабилизатор поддерживает постоянное напряжение на выходе В. Различают механические, кенотронные, полупроводниковые, ртутные, газотронные В. В сварочном производстве используются главным образом полупроводниковые В. селеновые и кремниевые.  [c.27]

Более высокую степень С. т. к 10 — 10 ) обеспечивают стабилизаторы с отрицат. обратной ссявью (рис. 3), Пад(Ч1ие напряжения на соиротивленни И, пропорциональное /, подается па вход усилителя постоянного напряжения, выход к-рого соединяется с сеткой стабилизирующей лампы Л. Ири увеличении I напряженно на сетке Л уменьшается так, что 1 практически не изменяется при изменении и Дд. Усилитель  [c.63]

Блок опорного напряженя предназначен для питания схемы сравнения в зарядном устройстве стабилизированным постоянным напряжением. Блок состоит из двух компенсационных стабилизаторов по 100 В каждый, соединенных последовательно, и обеспечивает стабилизацию» выходного напряжения 200 В с точностью не хуже 1 %.  [c.84]

Одновременно размыкаются контакты 7, 8 реле РЗ в цеп я питания 1ермореле. Включаются контакты 2, 5 5, 6 реле Р2, через которые постоянное напряжение 60 В после выпрямления и сглаживания фильтром подается и а стабилизатор напряжения. Только после этого включается преобразователь Напряжения, который н обеспечивает выходные напряжения блока.  [c.183]

В учебном пособии рассмотрены источники первичного и вторичного электропитания, выпрямители, сглаживающие фильтры, полупроводниковые инверторы, преобразователи постоянного напряжения, регуляторы напряжения, стабилизаторы, источники питания электроакустической и кинотехнической аппаратуры, специализированные микросхемы. Согласно действующим государственным стандартам приводятся соответствующие термины и определения, а также классификация основных электропитающих устройств  [c.7]

Электродвигатель постоянного тока типа ПБСТ-22 питается от сети 220 В через стабилизатор напряжения (9) и выпрямительный, мост. Число оборотов двигателя регулируется ЛАТРом (10). Количество циклов отсчитывается счетчиком циклов (11). Образец после разрушения под действием груза (6) падает на микровыключатель (12) и отключает электродвигатель.  [c.63]

Электролизер-калибратор предназначен для генерирования водорода (путем электролиза анализируемой воды), используемого для градуировки водородомера по приращению концентрации водорода (номограмма расход пробы — ток электролизера -концентрация водорода прилагается к инструкции по эксплуатации водородомера АВ-201). Электролизер питается от блока питания -стабилизатора напряжения постоянного тока. Ток, проходящий через электролизер, измеряется узкопрофильным микроамперметром М-1730А.[c.26]

Для обеспечения питания усилителей У1 У6 стабильными напряжениями 15 В в преобразователе предусмотрен стабилизатор напряжения, на вход которого поступают нестаби-лизированные напряжения постоянного тока 24 В.  [c.439]


Стабилизатор напряжения постоянного тока

Отдельно от общего ряда занимает место стабилизатор напряжения постоянного тока. В его роли может выступать аккумулятор, но его беда в больших

габаритах и избыточном весе, хотя во многих случаях они выступают основным источником стабильного напряжения постоянного тока. Это происходит в маломощных устройствах подобно часам, где миниатюрные источники вполне справляются со снабжением электроэнергии постоянного тока определенного схемой напряжения.

Когда речь идет о стабилизаторах напряжения постоянного тока, то имеется в виду обеспечение энергией электронных и радиоэлектронных устройств. Они весьма чувствительны даже к незначительным прыжкам величины напряжения и требуют к себе повышенного внимания. Требования к устройствам, стабилизирующим напряжение постоянного тока особые.

Существует три основных типа стабилизаторов постоянного тока.

  • Последовательный тип.
    Наиболее простой, работающий по классической схеме, где сетевое напряжение через трансформатор понижается до необходимой величины. Выпрямитель и сглаживающий фильтр преобразуют его в постоянный ток и передают на регулирующую электронную схему, которая производит формирование стабильных параметров напряжения на выходе. Недостаток – низкий КПД и увеличенные габариты.
  • Магнитные стабилизаторы.
    Рабочим элементом является ферромагнитный резонатор дополненный управляющим устройством. Магнитные стабилизаторы отличаются высокой точностью и используются встроенными в схемах радиоустройств. Габариты их требуют достаточно много места и не могут быть применены в миниатюрных блоках питания электронных устройств. Стабилизаторы имеют высокий КПД, но недостатком их является зависимость от входной частоты сети.
  • Импульсные стабилизаторы.
    Используется высокочастотная импульсная модуляция для подачи напряжения на импульсный трансформатор. Входное напряжение предварительно выпрямляется, а затем сглаживается емкостным фильтром. В ключевом режиме работает коммутирующий транзистор. Потери мощности минимальны, поэтому КПД достигает 80-90%. Работа устройства на высоких частотах позволяет существенно уменьшить габариты. Современный стабилизатор напряжения постоянного тока работает в диапазоне частот от 20 до 250 кГц. Компактность конструкции стабилизатора постоянного тока определила приоритет применения его в, привычных для, нас блоках питания и зарядных устройств электронных бытовых приборов включая персональные компьютеры и цифровые телефоны.
Каждый тип стабилизаторов находит применение в зависимости от требуемых условий потребителя постоянного тока.

Читайте также


Стабилизаторы тока и напряжения — презентация онлайн

1.

Лекция 6 Стабилизаторы тока и напряжения
За время работы выпрямителя его напряжение
может изменится из-за нестабильности
питающей сети, изменения тока нагрузки и
ряда других причин. Вместе с тем ряд
электронных установок требуют для своего
питания стабильного напряжения. Для
получения такого напряжения используют
стабилизаторы.
Причины
нестабильности
питающего
напряжения: колебания напряжения питающей
сети, изменение нагрузки на выходе,
изменение температуры окружающей среды,
частоты питающего напряжения и т.д.
Качество работы стабилизатора характеризуется
коэффициентами стабилизации, которые показывают
во сколько раз относительное изменение выходного
тока или напряжения меньше относительного
изменения входного тока или напряжения.
Коэффициент стабилизации по напряжению:
K стU
Коэффициент
U в х
U в х.ном
U в ых
U в ых.ном
стабилизации по току:
K стI
I в х
I в х. ном
I в ых
I в ых.ном
где U вх U вх. max U вх. min
U вых U вых.max U вых. min
I вых I вых.max I вых. min
В зависимости от рода стабилизированного
напряжения или тока стабилизаторы подразделяют на
стабилизаторы переменного напряжения или тока
и стабилизаторы постоянного напряжения или
тока.
В зависимости от метода стабилизации они
подразделяются
на
параметрические
и
компенсационные.

5. ПАРАМЕТРИЧЕСКИЕ СТАБИЛИЗАТОРЫ Принцип действия основан на использовании элементов с нелинейной ВАХ.

U
Uвх.max
U1
ΔUвх.
1
Uвх.min
U2=Uвых
Uвых.max ΔUвых.
Uвх
2
Rн Uвых.min
U2
Uвых
Рисунок — Структурная схема
параметрического стабилизатора,
где 1 – линейный элемент, 2 –
нелинейный элемент
U1
I
Область стабилизации
Рисунок – ВАХ параметрического стабилизатора

6. Пояснения

При изменении входного сигнала на ΔUвх.
большая часть этого изменения напряжения
приходится на долю линейного элемента 1, а
на нелинейном элементе 2, и следовательно на
нагрузке,
напряжение
изменяется
незначительно (ΔUвых), так как в области
стабилизации крутизна ВАХ нелинейного
элемента меньше крутизны ВАХ линейного
элемента
В
параметрических
стабилизаторах
постоянного напряжения в качестве линейных
элементов используются резисторы, а в
качестве нелинейных – полупроводниковые
стабилитроны.
Стабилитрон представляет собой
I
Uпр U
Uст
Iст.min
Iст.max
ВАХ стабилитрона
плоскостный диод, изготовленный по
особой технологии. В отличии от
диодов кремниевые стабилитроны
работают на обратной ветви ВАХ в
области электрического пробоя. При
электрическом пробое стабилитрон
сохраняет работоспособность, если ток
не превысит Iст.max. При значительном
изменении тока (от Iст.min до Iст. max) на
стабилитроне постоянное напряжение

8. Компенсационные стабилизаторы постоянного напряжения


Компенсационные стабилизаторы обладают
более высоким коэффициентом стабилизации
по сравнению с параметрическими
РЭ

Uвх
У
ИОН
+
Рисунок – Структурная схема компенсационного
стабилизатора
РЭ – регулирующий
элемент;
У – усилитель;
ИОН – источник
опорного напряжения
UКЭ1
-ЕK

VT1
RK
R1

VT2
UВХ
UБ1
UБЭ2
UОП
VD
UБ2
R2
+
Рисунок – Принципиальная схема
компенсационного стабилизатора
Транзистор VT1 – регулирующий элемент.
Усилитель постоянного тока выполнен на
транзисторе VT2.
Источником опорного напряжения является
стабилитрон VD, включенный в цепь эмиттера
VT2.
R1, R2 – делитель входного напряжения.
Силовая цепь стабилизатора включает источник
питания, транзистор VT1 и нагрузку RН, и
представляет собой усилительный каскад на
транзисторе VT1 с ОК; UБ1- входное
напряжение.
Предположим, что под действием уменьшения
напряжения UВХ напряжение UН стало меньше
номинального.
Снижение
напряжения

вызывает
уменьшение напряжения на базе UБ2 и
напряжения UБЭ2 транзистора VT2, а
следовательно, его токов IБ2 и IК2.
Уменьшение тока IК2 приводит к меньшему
падению напряжения на резисторе RК и
увеличению
напряжения
UБ1 и
UБЭ1
транзистора
VT1. Вследствие чего UКЭ1
уменьшается повышая тем самым до прежней
величины UН .

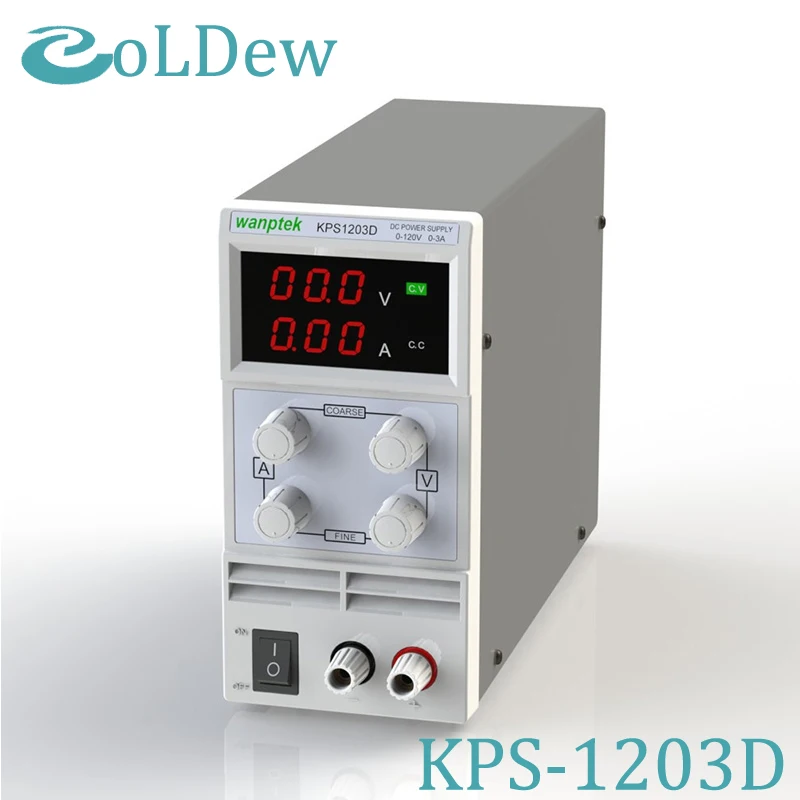

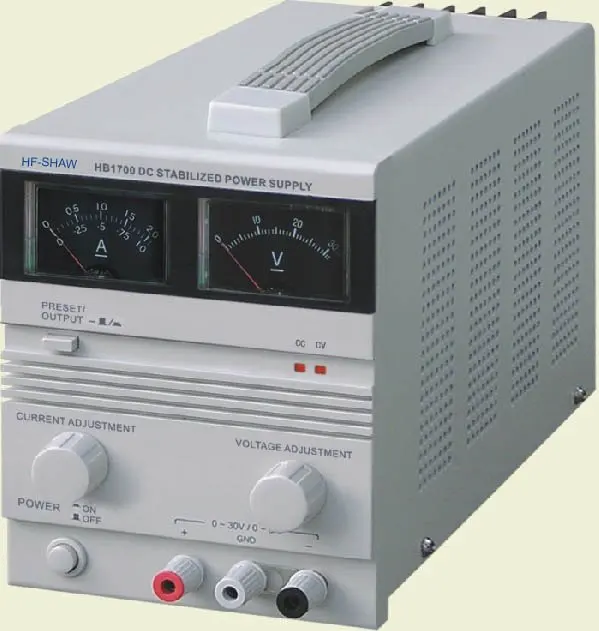

Hybrid Мощный стабилизатор напряжения постоянного тока для различных применений

Получите доступ к множеству разновидностей мощных, надежных и эффективных стабилизаторов напряжения постоянного тока на Alibaba.com для всех типов жилых и коммерческих помещений. Эти стабилизаторы напряжения постоянного тока оснащены новейшими технологиями и имеют различную мощность, чтобы с легкостью служить вашим целям. Вы можете выбрать одну из существующих моделей стабилизатора напряжения постоянного тока на сайте или выбрать полностью индивидуальные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильную работу без каких-либо поломок.

Стабилизатор напряжения постоянного тока Коллекции , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, перегрузки. защита от перенапряжения и так далее. Эти стабилизаторы напряжения постоянного тока доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В/230 В/240 В для преобразователей и 100 В/110 В/120 В/220 В/230 В/240 В для линейки инверторов.Эти стабилизаторы напряжения постоянного тока также оснащены функциями защиты от обратной полярности на входе.

Alibaba.com может помочь вам выбрать из различных стабилизаторов напряжения постоянного тока с различными моделями, размерами, мощностями, потребляемой мощностью и многим другим. Эти интеллектуальные стабилизаторы напряжения постоянного тока эффективно экономят счета за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать эти стабилизаторы напряжения постоянного тока в своих домах, гостиницах, офисах или любых других коммерческих объектах, где потребность в электроэнергии является дорогостоящей и решающей.

Просмотрите разнообразные модели стабилизаторов напряжения постоянного тока на Alibaba.com и купите лучшие из этих продуктов. Все эти продукты сертифицированы CE, ISO, RoHS и имеют гарантийные сроки. Заказы OEM доступны для оптовых закупок с индивидуальными вариантами упаковки.

QW-MS305D Регулируемый источник питания постоянного тока, 30 В, 5 А (стандарт США)

QW-MS305D Регулируемый источник питания постоянного тока, 30 В, 5 А (стандарт США)

Введение:
Приходите к нашему QW-MS305D 30V 5A Регулируемый источник питания со стабилизатором постоянного тока (стандарт США), который поможет вам в настройке источника питания. Изготовленный из высококачественных материалов, этот блок питания отличается высокой прочностью, что делает его долговечным в использовании. Для профессионального проектирования этот блок питания хорошо работает по стабильности и надежности. Разработанный с потенциометрами 4pcs, он обеспечивает высокую точность и стабильность в регулировке. Кроме того, благодаря небольшому размеру он также прост в установке и использовании. Это стоит иметь!

Особенности:
1. Портативный размер, практичность и удобство в эксплуатации
2. Автоматическое переключение между стабилизацией напряжения и стабилизацией тока
3.Он имеет довольно низкое напряжение пульсаций
4. Светодиодный экран отображает выходное напряжение и ток
5. Выбираемая защита от перегрузки по току, широко применяемая в ежедневных полях
6. Регулируемая конструкция может удовлетворить ваши различные требования
7. С 4 потенциометрами, соответственно для выхода напряжение и выходной ток
8. Высокая точность и стабильность

Технические характеристики:

Источник питания постоянного тока

1. Модель: QW-MS305D
2. Выходной ток: 0–30 В, 0–5 А
3. Размеры: (10,15 x 4.96 x 6,18)» / (25,8 x 12,6 x 15,7) см (Д x Ш x В)
4. Вес: 65,05 унций / 1844 г
5. Дисплей: 3 светодиодных дисплея
6. Регулировка: Да
7. Штекер: США Стандарт

Условия эксплуатации
1. Входное напряжение: 110 В ± 10%, 47~63 Гц
2. Условия работы: -10℃~40℃
3. Условия хранения: -20~~80℃25,8
4. Рабочие условия Влажность: <80%
5. Относительная влажность при хранении: <80%.8

Выходные технические параметры
1. Мощность Эффект: CV≤0,05% 1 мВ, CC≤0,05% 10 мА
2.Влияние нагрузки: CV≤0,1% 5 мВ, CC≤0,1% 10 мА
3. Пульсации и шумы: CV≤10 мВ (среднеквадратичное значение), CC≤20 мА (среднеквадратичное значение)

В комплект поставки входят:
1 источник питания постоянного тока
1 линия электропередачи
2 тестовых линии
1 руководство пользователя


QW-MS305D Регулируемый источник питания со стабилизатором постоянного тока, 30 В, 5 А (стандарт США) Генераторы

  • Состояние: Новый
  • Размеры: 6,18 дюйма (В) x 4,96 дюйма (Ш) x 10,15 дюйма (Д)
  • Вес: 1844,0 г

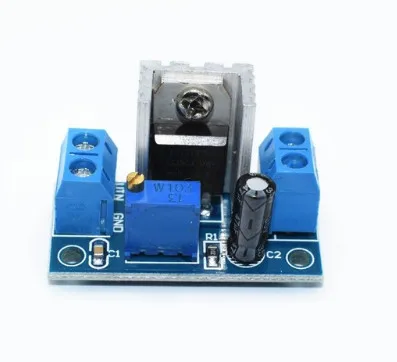

Плата понижающего преобразователя питания понижающего модуля постоянного тока Неизолированный стабилизатор

1. Описание:

Понижающий модуль питания постоянного тока с постоянным напряжением и постоянным током.

Его можно использовать в качестве обычного понижающего модуля питания, зарядного устройства и драйвера постоянного тока для светодиодов.

2.Особенности:

1>. Высокое входное напряжение;

2>. Стабильное выходное напряжение;

3>. Поддержка защиты от перегрева;

4>.Поддержка защиты от перенапряжения;

5>. Поддержка защиты от короткого замыкания;

6>. Низкое энергопотребление;

7>. Поддержка постоянного напряжения постоянного тока;

8>. Поддержка функции зарядки;

9>. С теплоотводом и хорошим рассеиванием тепла.

3.Параметры:

1>. Название продукта: 12V 3A DC понижающий модуль питания

2>.Рабочее напряжение: 16–120 В постоянного тока (вход должен быть как минимум на 4,0 В выше, чем выход)

3>. Выходное напряжение: 12 В постоянного тока

4>. Выходной ток: 3A

5>. Выходная мощность: 36 Вт

6>. Эффективность преобразования: около 96% (чем меньше дифференциальное напряжение, тем выше эффективность)

7>. Рабочая частота: 140 кГц

8>. Устройство плавного пуска: Да (сбой при высокой мощности нагрузки)

9>.Защита от перегрева: Да

10>. Защита от перенапряжения: Да

11>. Защита от короткого замыкания: Да

12>. Диапазон рабочих температур: -40 ℃ ~ 85 ℃

13>. ​​Диапазон рабочей влажности: 0%-95% относительной влажности

14>. Размер: 42*30*20 мм

4. Использование шагов:

1>. Подключите правильное входное напряжение к входной клемме.

2>.Включите питание.

3>. Проверьте выходное напряжение с помощью вольтметра и амперметра.

4>. Подключите нагрузку.

5.Примечание:

1>. Это понижающий модуль питания, поэтому входное напряжение должно быть не менее 4,0 В выше, чем выходное.

2>. Вход и выход неизолированы, безопасны и надежны.

6. Применение:

1>.обычный блок питания;

2>. Зарядное устройство;

3>. Мощность привода светодиодов;

4>. Преобразование мощности.

Отзыв выдающегося партнера ICStation изобретатель KR

(язык в видео английский)

30+
Количество 5+ 10+ 30+
Цена $ 2.85 2,75 $ 2,60 $
В настоящее время нет отзывов о товаре.

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке. Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая совершать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. е. с использованием вашего обычного банковского счета).



Мы прошли проверку PayPal

2) Вест Юнион


Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, успокойся. Вы можете использовать способ оплаты West Union.

Чтобы получить информацию о получателе, свяжитесь с нами по адресу [email protected]ком.

3) Банковский перевод/банковский перевод/T/T

Способы оплаты банковским переводом / банковским переводом / T / T принимаются для заказов, общая стоимость которых составляет до 500 долларов США . Банк взимает около 60 долларов США за комиссию за перевод, если мы осуществляем платеж этими способами.

Чтобы узнать о другом способе оплаты, свяжитесь с нами по адресу [email protected] для получения более подробной информации.

1.(с бесплатным номером отслеживания и платой за страхование доставки)

(2) Время доставки
Время доставки в большинство стран составляет 7-20 рабочих дней; Пожалуйста, просмотрите таблицу ниже, чтобы узнать точное время доставки в ваше местоположение.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней в: Францию, Италию, Испанию, Южную Африку
20-45 рабочих дней в: Бразилию, большинство стран Южной Америки

2.DHL/FedEx Express

(1) Плата за доставку: Бесплатно для заказа, соответствующего следующим требованиям
Общая стоимость заказа >= 200 долларов США или Общий вес заказа >= 2,2 кг

При заказе соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS/DHL/UPS Express в нижеуказанную страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Плату за доставку в другие страны уточняйте по адресу [email protected]

(2) Время доставки и время доставки

Срок доставки: 1-3 дня

Срок доставки: 5-10 рабочих дней (около 1-2 недель) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем, обратите внимание на время прибытия посылки.

Примечание:

1) Адреса APO и абонентских ящиков

Настоятельно рекомендуем указывать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары на адреса APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя необходим агентству экспресс-доставки для доставки посылки. Пожалуйста, сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием максимального указанного времени.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть задержана на 3–7 дней: китайский Новый год; Национальный день Китая и т. д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
4) Отслеживайте заказ с помощью номера отслеживания по ссылкам ниже:

быстрых советов по диагностике и стабилизации нестабильного переключения | Статья

ИЗДЕЛИЕ

Амир Ранджбар

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц

Мы ценим вашу конфиденциальность


Введение

Нестабильный источник питания может вызвать серьезные системные проблемы, такие как слышимый шум от пассивных компонентов, неожиданное дрожание частоты переключения, резкие колебания выходного напряжения во время переходных процессов под нагрузкой и сбои в полупроводниковых переключателях.Хотя существуют различные причины нестабильности, ненастроенная компенсационная сеть является причиной большинства проблем нестабильности в импульсных источниках питания. В этой статье приводятся рекомендации о том, как определить, является ли источник нестабильности ненастроенной компенсационной сетью, и предлагаются краткие советы по повышению стабильности нестабильных источников питания.

Переходная характеристика: показатель стабильности источника питания

Переходные характеристики импульсного источника питания характеризуются двумя основными критериями: полосой пропускания (BW) и запасом по фазе (PM).Более высокая полоса пропускания приводит к более быстрой переходной характеристике. С другой стороны, более высокий PM означает лучшую стабильность. Чтобы получить приемлемую переходную характеристику, требуется высокая полоса пропускания и высокое значение PM. Однако существует компромисс между BW и PM. Методы, увеличивающие BW, обычно уменьшают PM, и наоборот.

На рис. 1 показана типичная переходная характеристика источника питания с высокой полосой пропускания и низким значением PM. Когда происходит переход нагрузки, выходное напряжение проходит через несколько колебаний, прежде чем установится на отрегулированном напряжении.Количество колебаний выходного напряжения во время переключения нагрузки является хорошим показателем стабильности источника питания. Количество колебаний напрямую связано с ПМ и, следовательно, стабильностью источника питания.

Рисунок 1: Типичная переходная характеристика источника питания

Компенсационные сети в импульсных регуляторах

Обычно для импульсных регуляторов широко используются два типа компенсационных цепей: тип II и тип III. В компенсационных сетях типа II используется набор нулевых полюсов для достижения желаемых BW и PM.Для дальнейшего улучшения переходной характеристики регулятора используется компенсационная сеть типа III. Компенсационные сети типа III добавляют дополнительный набор нулевых полюсов, что помогает достичь более высокой полосы пропускания и/или более высокой PM. На рис. 2 показана схема компенсационной сети типа III.

Рисунок 2: Компенсационная сеть типа III

Цель этой статьи — показать, как можно использовать простые методы для стабилизации нестабильного источника питания. Обратите внимание, что предлагаемые методы будут эффективны только в том случае, если источником нестабильности является ненастроенная компенсационная сеть.

Два типа импульсных стабилизаторов, описанные ниже, предназначены для реализации компенсационной сети. Этими двумя типами являются: импульсные регуляторы с внешней компенсационной сетью и импульсные регуляторы с внутренней компенсационной сетью. На рис. 3 показаны примеры типичных схем применения для этих двух типов источников питания.

а) Внутренняя компенсационная сеть

b) Внешняя компенсационная сеть

Рисунок 3: Два типа компенсационных цепей в источниках питания

Доступные ручки для стабилизации нестабильного источника питания

Как обсуждалось ранее, нестабильность импульсного стабилизатора можно проверить, посмотрев на его переходную реакцию на изменение нагрузки.

На рис. 1 показан пример нестабильного источника питания, в котором наблюдалось несколько колебаний выходного напряжения при переключении нагрузки. На рис. 4 показана диаграмма Боде для блока питания . Рис. 1 . В этом примере BW составляет 65 кГц, а PM — всего 16°. Для источника питания с приемлемыми переходными характеристиками рекомендуется, чтобы полоса пропускания не превышала 10 % от частоты коммутации, а PM >60°. Частота коммутации источника питания, показанного на рис. 1, составляла 400 кГц.Это ограничивает допустимую полосу пропускания до

.

Обратите внимание, что в приложениях, чувствительных к шуму, полоса пропускания должна быть дополнительно ограничена менее чем 5% от частоты коммутации.

Рисунок 4: Диаграмма Боде для источника питания на рисунке 1

Рисунок 4 показывает, что кривая амплитуды (синяя) достигает 0 дБ, когда фазовая кривая (красная) уже нисходящая. Для правильного PM и хорошей стабильности точка 0 дБ на кривой амплитуды должна быть до того, как фазовая кривая начнет снижаться.

Методы, представленные ниже, позволят читателям быстро исправить нестабильные импульсные источники питания, а также предложат методы, позволяющие увидеть, может ли уменьшение полосы пропускания улучшить стабильность. Если стабильность улучшается при значительном снижении BW, это подтверждает, что источником нестабильности была ненастроенная компенсационная сеть.

Обратите внимание, что уменьшение полосы пропускания делает две вещи для повышения стабильности. Во-первых, это делает цикл управления медленнее. Более медленный контур управления предотвращает или ограничивает резкие скачки и/или колебания на выходе.Во-вторых, уменьшение BW может увеличить PM, что, в свою очередь, улучшит стабильность.

Регуляторы с внешними компенсационными сетями

В источниках питания с внешними компенсационными цепями компенсационная цепь размещается на выводе COMP. В этом сценарии быстрый способ увидеть, вызваны ли колебания на выходе ненастроенной компенсационной цепью, — это поместить большой конденсатор на вывод COMP. Большой конденсатор на выводе COMP вводит низкочастотный полюс в контур управления, что значительно ограничивает полосу пропускания.Чем больше этот конденсатор, тем ниже полоса пропускания. На рис. 5 показан эффект добавления большого конденсатора на вывод COMP. Типичный диапазон емкости конденсатора на выводе COMP составляет от 100 нФ до 1 мкФ.

Рисунок 5: Эффект добавления большого конденсатора к выводу COMP

Регулирующие органы с внутренней компенсационной сетью

Для регуляторов с внутренней компенсационной сетью вывод COMP недоступен. Следовательно, необходимо использовать внешние ручки для уменьшения полосы пропускания и повышения стабильности.Наиболее эффективным методом ограничения полосы пропускания импульсного стабилизатора с внутренней компенсационной цепью является использование резистора, включенного последовательно с контактом обратной связи (называемого резистором серии FB).

На рис. 6 показано влияние добавления резистора серии FB. Этот резистор сдвигает амплитудную кривую вниз, оказывая незначительное влияние на фазовую кривую. Следовательно, он эффективно ограничивает полосу пропускания и повышает стабильность источника питания. Чем больше резистор серии FB, тем больше уменьшение BW.Типичные резисторы серии FB должны находиться в диапазоне от 5 кОм до 100 кОм.

Проверка предлагаемых методов устранения неполадок нестабильного источника питания

Эта статья будет использовать две части в этом примере. MPM3530 — это понижающий модуль питания 55 В/3 А с внешней компенсационной сетью от Monolithic Power Systems (MPS). На рис. 8(a) показана типичная схема применения MPM3530. На рис. 8(b) показан MPQ4420, синхронный понижающий стабилизатор 36 В/2 А от MPS с внутренней компенсационной цепью.

a) Типовая схема применения MPM3530

b) Типовая схема применения MPQ4420

Рисунок 8: Пример типичной схемы применения

Чтобы продемонстрировать эффективность добавления большого конденсатора на вывод COMP, рассмотрим MPM3530. В этом примере компоненты компенсационной сети выбираются таким образом, что регулятор становится нестабильным. Это делается путем увеличения сопротивления R3 в (рис. 8(a) ) с 2,53 кОм до 16 кОм. На рис. 9 показана переходная характеристика MPM3530 и ее диаграмма Боде.Большое количество колебаний на выходе свидетельствует о низкой стабильности. Небольшой PM всего 2° на графике Боде подтверждает низкую стабильность.

Рисунок 9: Переходная характеристика MPM3530 и график Боде с ненастроенной компенсационной сетью

На рис. 10 показано, что происходит с переходной характеристикой после добавления конденсатора емкостью 1 мкФ к выводу COMP. Высокие колебания на выходе затухают, что означает улучшение стабильности. График Боде показывает, что BW значительно уменьшилась, как и ожидалось.Уменьшение BW приводит к значительному увеличению PM, что затем улучшает стабильность.

Однако улучшение стабильности достигается за счет более медленного отклика; время установления выходного напряжения значительно увеличилось с 300 мкс до 2 мс. Также обратите внимание, что из-за более медленной реакции на изменение нагрузки максимальный выброс напряжения увеличен до 700 мВ по сравнению с 15 мВ у . Рисунок 9 .

Рис. 10. Влияние большого конденсатора на вывод COMP

MPM3530 на повышение стабильности.

Как показано на рис. 8(b) , контакт COMP недоступен в регуляторах с внутренними компенсационными цепями, таких как MPQ4420.На рис. 11 показана переходная характеристика MPQ4420 без какого-либо резистора серии FB (например, сопротивление R3 установлено на 0 Ом на рис. 8(а)). Высокие колебания выходного напряжения при переключении нагрузки демонстрируют низкую стабильность. Глядя на график Боде, BW составляет 72 кГц, а PM — всего 11 °. Поскольку частота переключения MPQ4420 по умолчанию составляет 410 кГц, полоса пропускания должна быть ограничена ниже 41 кГц.

Рисунок 11: Переходная характеристика MPQ4420 и график Боде без резистора серии FB

На рис. 12 показано, как изменение сопротивления R3 с 0 Ом до 51 кОм значительно снижает колебания во время переходной характеристики.Как и ожидалось, введение резистора серии FB сместило кривую амплитуды вниз, что означает более низкую полосу пропускания и более высокую PM. В этом сценарии новая полоса пропускания составляет 21 кГц, а PM улучшился с 11° до 43,5°.

Рисунок 12: Переходная характеристика MPQ4420 и график Боде с резистором серии FB

Дальнейшее улучшение переходной характеристики источника питания

Несмотря на более высокую стабильность и меньшее количество колебаний на выходе, показанное на рис.Дальнейшее уменьшение BW не даст дополнительного ускорения PM и еще больше замедлит время отклика. Как было сказано ранее, более низкая полоса пропускания также увеличивает величину занижения напряжения.

Можно использовать дополнительную ручку для улучшения PM, не замедляя работу регулятора за счет снижения BW. Это решение представляет собой конденсатор с прямой связью (CFF).

Поскольку это внутренняя компенсационная сеть типа II, она не обеспечивает повышения фазы. Если требуется усиление фазы, добавьте CFF в цепь обратной связи (см. рис. 13).CFF добавляет еще один ноль в компенсационную сеть, что может повысить PM без снижения BW. На самом деле, если конденсатор выбран правильно, можно улучшить PM, а также увеличить полосу пропускания для достижения более быстрой переходной характеристики.

Рисунок 13: Схема MPQ4420 с конденсатором прямой связи

На рис. 14 показаны переходная характеристика и диаграмма Боде для MPQ4420 с резистором серии FB 19 кОм и CFF 220 пФ. Как показано здесь, полоса пропускания увеличилась до 40 кГц, что составляет ровно 10% от частоты коммутации, а PM достигла 78°, что соответствует целевому PM >60°.

Рис. 14. Переходные характеристики MPQ4420 с резистором серии FB и CFF

На рис. 14 видно, что на выходном напряжении имеется только один провал, что подтверждает хорошую стабильность устройства. Время отклика также было уменьшено примерно до 60 мкс, а падение напряжения было уменьшено до 8 мВ.

Заключение

В этой статье рассмотрено несколько быстрых советов по диагностике и устранению проблем нестабильности в импульсных источниках питания. Были предложены отдельные методы стабилизации регуляторов с внешней компенсационной сетью по сравнению с регуляторами с внешней компенсацией.регуляторы с внешней компенсационной сетью. Эффективность предложенных методов была проверена путем их применения к MPM3530 и MPQ4420 от MPS, и в этой статье показано, как конденсатор с прямой связью может дополнительно улучшить переходную характеристику импульсного регулятора.

_______________________

Вам было интересно? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц!

Получить техническую поддержку

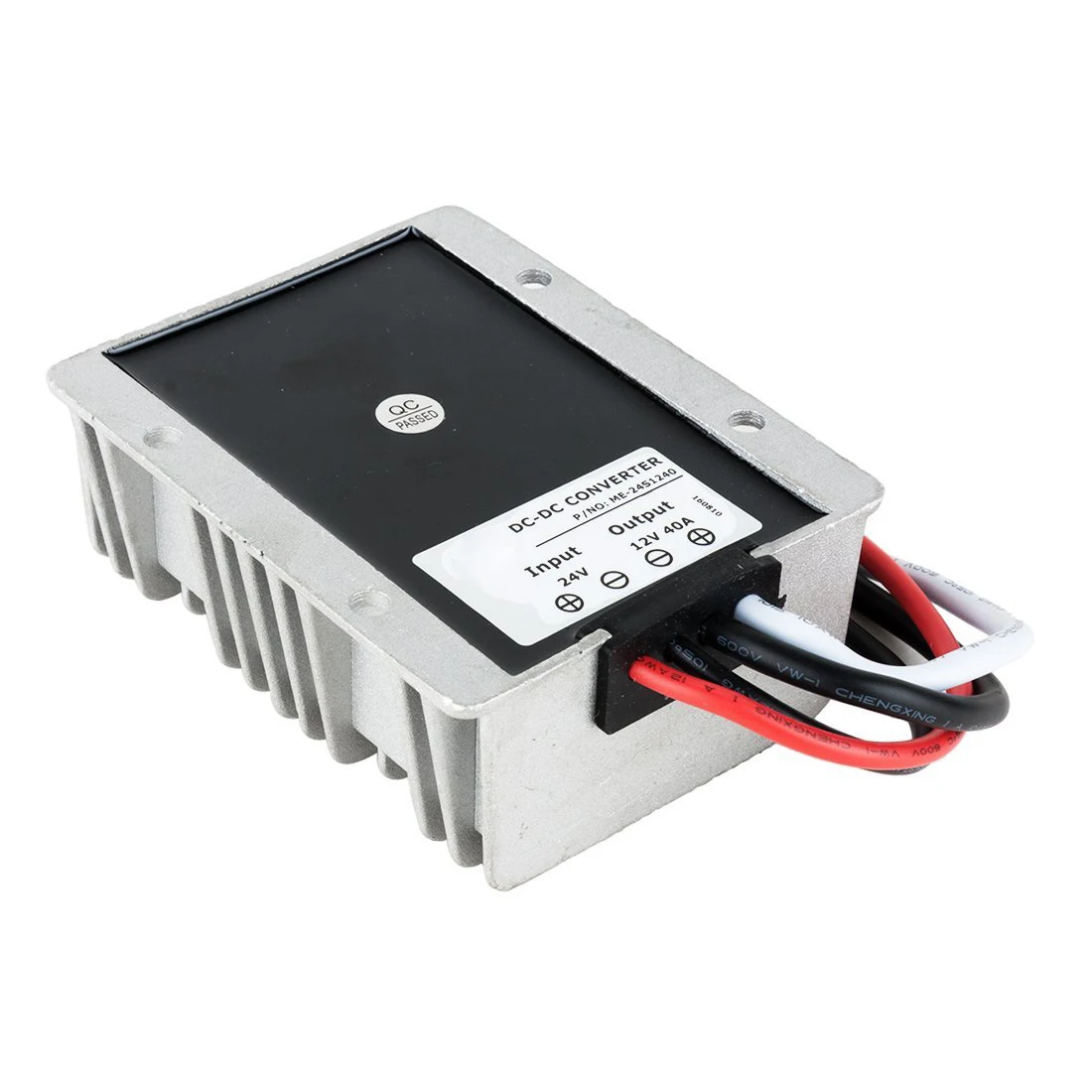

Стабилизатор постоянного тока широкого диапазона

Простой и экономичный стабилизатор постоянного тока, сочетающий в себе Buck и . Расширьте возможности одного устройства, в отличие от других продуктов в рынок, который является только Buck или Boost.Этот инновационный продукт является способный обеспечить стабильный выход 12 В постоянного тока (до нагрузки 1,5 А), чтобы исправить эту нестабильную или нестандартную проблему входного напряжения, присущую большая часть электронного и электрического оборудования.

Стабилизатор постоянного тока широкого диапазона Device4U не является зарядным устройством. это спроектирован как неотъемлемая часть устройства любого существующего источника питания система с резервным аккумулятором. Приложения, которые широко способны рычагами воздействия на этот инновационный продукт являются камеры видеонаблюдения и доступ к дверям. Контроллеры для увеличения времени работы в режиме резервного питания от батареи.

Вот несколько примеров применения стабилизатора постоянного тока широкого диапазона:

  1. Например, если мы используем обычный источник питания 12 В постоянного тока с резервным аккумулятором. для двери EmLock и в случае сбоя питания батарея может держать замок закрытым только в течение ограниченного времени, прежде чем его напряжение падение ниже 12В. Благодаря интеграции стабилизатора постоянного тока широкого диапазона в блок питания Блок питания, даже если напряжение батареи падает ниже 12 В пост. Стабилизатор Range DC автоматически увеличивает мощность до требуемой рабочее напряжение для удержания замка в запертом состоянии в течение длительного периода времени, пока батарея действительно разряжена.
  2. Другая ситуация, в которой широкополосный стабилизатор постоянного тока выгодно, когда входное напряжение для оборудования становится слишком низким, как 9В вместо 12В из-за длинных кабелей. Используя широкий диапазон Стабилизатор постоянного тока позволяет регулировать напряжение до 12 В постоянного тока в течение оптимальная производительность.
  3. Другое хорошее применение — это когда вам нужно добавить оборудование 12 В постоянного тока к ваша существующая система 24 В постоянного тока. Стабилизатор постоянного тока широкого диапазона в этом Экземпляр действует как понижающий преобразователь для понижения напряжения 24 В и обеспечения вспомогательное 12В для дополнительного оборудования.

Характеристики :

  • Технология Buck Boost в одном устройстве
  • Поддерживает широкий диапазон входного напряжения (ниже или выше), чем выходное напряжение 12 В постоянного тока.
  • Встроенная защита: короткое замыкание/перегрузка/перенапряжение
  • Встроенная схема ограничения постоянного тока
  • Защита от обратной полярности на входе и выходе
  • Оснащен визуальным светодиодом для индикации питания
  • Испытание на сжигание при 100% полной нагрузке
  • Охлаждение свободной конвекцией в корпусе

Jual Modul LM2577 Step Up Down Стабилизатор напряжения постоянного тока Stabil Tegangan Volt DC di Lapak Johnson Aritonang

Berhubung kebijakan Bukalapak bahwa JNE YES harus dikirim 1×24 jam, maka dengan terpaksa pilihan JNE YES kami hilangkan dari opsi pengiriman.Карена ада kalanya ками tidak bisa langsung mengisi nomor resi baik karena koneksi интернет, listrik PLN padam, dll dll, padahal paket sudah terkirim ди JNE дан tidak bisa ditarik kembali, maka kami sebagai penjual otomatis kehilangan perlindungan. Харап маклум.
Jika ingin menggunakan JNE YES dan Gojek sebagai opsi, silahkan belanja di toko***** sebelah yang adalah lapak saya juga. Спасибо.
————

Berfungsi sebagai Step Up atau Step Down atau sekaligus keduanya, tegangan output stabil.

Вход antara 3 вольта hingga 35 вольт boleh naik turun nggak karuan…
Выход bisa kita set antara 1,25 вольт hingga 30 вольт menggunakan obeng kecil, pasti stabil…

Misal, untuk nge-charge aki 12 volt , Выходное напряжение 13,8 вольт — 14,4 вольт.
Atau untuk nge-charge handphone, power bank, kita set di 5 volt hingga 5,5 volt.

Модуль судах сая набор 13,85 вольт. Boleh Agan set lagi sesuai kebutuhan…
Ampere baik Входное напряжение максимальное на выходе = 2 ампера. Jika lebih modul akan cepat rusak.

Banyak produk sejenis, tapi pada umumnya bekerja mulai dari tegangan input 3,5 volt atau bahkan tegangan input harus = 5 вольт. Контроллер заряда Untuk digunakan sebagai, jelas input yang harus besar tersebut sangat merugikan.

Modul ini, dengan input minimum hanya 3 volt, sangat menguntungkan saat cuaca mendung di pagi hari atau sore hari. Солнечная панель akan tetap bekerja nge-charge aki.

================

Pernah membeli солнечный контроллер заряда? Ada baiknya kita ukur berapa voltase keluaran контроллер кратко.Saat pukul 9 pagi, 10 pagi, dst hingga matahari terbenam. Jika output-nya stabil di 13,8v hingga 14,4v maka controller tracebut laak disebut sebagai солнечный контроллер заряда. Намун, джика бергерак ​​дари 0 (нол) кемудиан наик ке 3в, 4в, 7в, 13в, дст… мака берхати-хатилах. Alat tersebut hanya berfungsi sebagai proteksi saja, tepatnya защита от перезарядки и защита от разрядки.

Tetap saja memang alat tersebut bermanfaat, namun kerugian daya yang tidak tersimpan oleh tidak stabilnya voltase output, patut kita perhitungkan.Di sinilah alat ini, модуль LM2577 шаг вверх и вниз, memiliki makna yang sangat berarti. Dengan выходное напряжение Ян стабильный, Kita tidak lagi membuang Daya secara sia-sia дари солнечной панели.

Мари максималкан дайа дари матахари! Semoga bermanfaat…

Ван И встретился с начальником штаба армии Пакистана Камаром Джаведом Баджвой. Посольство Китайской Народной Республики в Соединенных Штатах Америки

23 марта 2022 года по местному времени состоялась встреча государственного советника и министра иностранных дел Ван И. с начальником штаба армии Пакистана Камаром Джаведом Баджвой в Равалпинди.Состоялся дружеский и углубленный обмен мнениями по китайско-пакистанским отношениям, международным и региональным вопросам.

Баджва тепло приветствовала повторный визит Ван И в Пакистан и его участие в 48-й сессии Совета министров иностранных дел Организации исламского сотрудничества, а также высоко оценила стратегическое сотрудничество между двумя странами на высоком уровне. Он высоко оценил и выразил поддержку внешней политике Китая, отметив, что Китай проводит взвешенную и взвешенную внешнюю политику и активно посвящает себя делу мира и развития во всем мире.Это в полной мере демонстрирует роль Китая как ответственной крупной страны в международных горячих точках.

Ван И поздравил Пакистан с успешным проведением мероприятий, посвященных Дню Пакистана, заявив, что Китай ценит позитивные усилия и важный вклад, вносимый пакистанскими военными на протяжении многих лет в укрепление и укрепление всепогодного стратегического партнерства сотрудничества между Китаем и Пакистаном, обеспечение безопасное и плавное развитие китайско-пакистанского экономического коридора и обеспечение безопасности китайских учреждений и персонала в Пакистане.Ван И сказал, что пакистанские военные сыграли роль стабилизатора и балласта в построении более тесного китайско-пакистанского сообщества с общим будущим в новую эпоху.

Баджва сказал, что проблема Украины очень важна, но международное сообщество не должно игнорировать афганскую проблему. Пакистан высоко оценивает и поддерживает проведение Китаем третьей встречи министров иностранных дел соседних с Афганистаном стран по афганскому вопросу и считает, что международное сообщество должно уделять больше внимания благополучию народа и вопросам безопасности Афганистана и больше инвестировать в них.

Ван И сказал, что афганский вопрос следует решать не путем оказания давления или введения санкций, а путем использования мудрости Востока для развития диалога и общения. И Китай, и Пакистан призывают правящие власти Афганистана активно строить открытую и инклюзивную политическую архитектуру, проводить умеренную и взвешенную внутреннюю и внешнюю политику и решительно бороться с терроризмом во всех его формах. Отметив, что Афганистан обладает благоприятными географическими преимуществами, обеспеченностью ресурсами и потенциалом развития, он сказал, что международное сообщество должно поддержать Афганистан в поиске правильного пути развития его экономики, повышения благосостояния людей, реализации уверенности в себе и самосовершенствовании.

Добавить комментарий

Ваш адрес email не будет опубликован.
