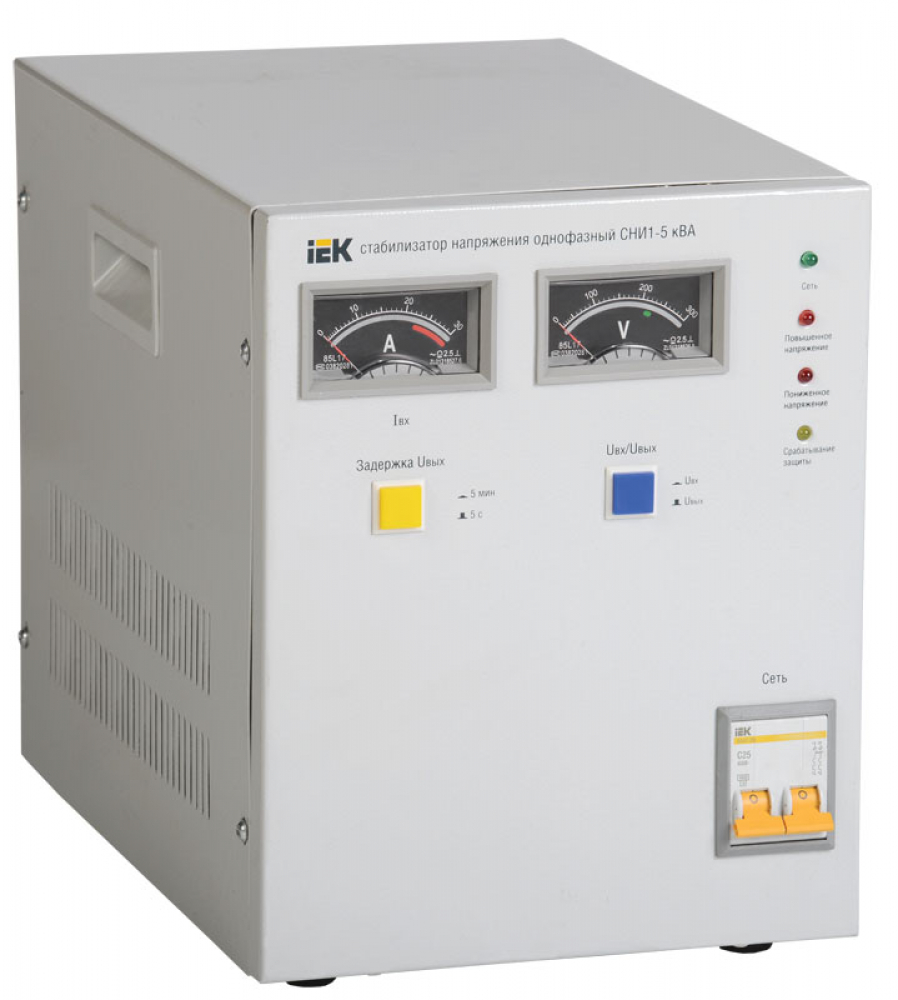

Сервоприводный стабилизатор напряжения – описание, принцип работы, достоинства и недостатки

Сервоприводный стабилизатор напряжения – описание, принцип работы, достоинства и недостатки

В статье «Из чего состоит и как работает электронный стабилизатор напряжения» мы рассмотрели устройство, оснащение и принцип работы электронных стабилизаторов напряжения. В этой статье рассмотрим устройство и принцип работы сервоприводных стабилизаторов. Еще одним рабочим названием сервоприводных стабилизаторов встречается:  электромеханический стабилизатор напряжения.

Электронные и сервоприводные стабилизаторы существенно отличаются друг от друга. Если, например, релейный и симисторный стабилизатор различаются только по одному из элементов (симистор или реле) – все равно относятся к электронному типу стабилизации, то сервоприводный это стабилизатор совершенно другого класса.  Основными элементами сервоприводного стабилизатора напряжения являются: трансформатор,  контроллер управления и электродвигатель с токосъемным элементом. В недорогих стабилизаторах используются графитовые стержни в качестве токосъемного элемента (такие как в электроинструменте), а в промышленных сервоприводных стабилизаторах используются графитовые колесики.  В промышленных стабилизаторах опционально могут входить специальные платы для удаленного мониторинга по Интернет.

Как работает сервоприводный стабилизатор напряжения. Контроллер управления анализирует состояние напряжения на входе стабилизатора и на его выходе. При изменении напряжения на входе, контроллер управляет двигателем для перемещения токосъемного механизма  по обмотке трансформатора на необходимое расстояние для изменения выходного напряжения с заданным значением.  Стоит отдельно отметить главное отличие работы сервоприводного стабилизатора от принципа работы электронного, — непрерывность стабилизации. В электронных стабилизаторах при переключении со ступени на ступень происходит разрыв синусоиды на время до 20мс. Для большинства техники это проходит бесследно, но для промышленного, медицинского и телекоммуникационного оборудования это может быть критичным. Кроме того, вследствие непрерывности стабилизации, в стабилизаторах этого типа нет эффекта «мерцания» лампочек.

Преимущества и недостатки сервоприводных стабилизаторов.

Благодаря непрерывности стабилизации обеспечивается плавная стабилизация, отсутствуют переходные токи и нет искажений от работы полупроводниковой техники (синусоида не искажается и остается « чистой »). Чистая синусоида очень важна для электродвигателей и приборов с трансформаторами и дросселями. Из-за искаженной синусоиды могут давать сбои некоторые типы электроники, а электродвигатели подвержены перегреву.  Сервоприводные стабилизаторы легко выдерживают пусковые токи и перегрузки до 200% от своей номинальной мощности. В электронных стабилизаторах напряжения сдерживающим фактором являются пропускаемый ток симистора (пиковая нагрузка как правило составляет не более 120% от своей мощности и длительность такой перегрузки не более 1-3 сек). Также неоспоримым преимуществом сервоприводных стабилизаторов является их мощность, что для промышленного применения является главным. Сервоприводный стабилизатор 100 кВт или 200 кВт по мощности еще конкурируют с электронными стабилизаторами, а вот начиная с мощности 300 кВт является единственным стабилизатором напряжения. Мощности сервоприводных стабилизаторов напряжения достигают 2000 кВт.

Главным недостатком сервоприводного стабилизатора является его «медлительность». Поясним: скорость передвижения токосъемного элемента по обмотке трансформатора  электродвигателем существенно меньше скорости переключения между обмотками автотрансформатора в электронном стабилизаторе.  В стабилизаторах напряжения европейского производства скорость реакции на изменение входного напряжения составляет 40-200В/сек, что является достаточно хорошим показателем, однако не на столько быстрым как в электронных. Еще одним недостатком является сам механизм стабилизации —  он подвержен изнашиванию и требует проведения периодического ТО (борьба с пылью и смазка трущихся элементов). При правильной эксплуатации и регулярном проведении ТО срок службы таких стабилизаторов превышает 15 лет.

Какой же стабилизатор напряжения лучше: сервоприводный или электронный? Какой стабилизатор выбрать?

Основными критериями выбора между электронными и сервоприводным являются следующие:

— характер электропотребителей и их чувствительность к искажениям в синусоиде. Если преобладают чувствительные приборы и для них не предусмотрены ИБП с двойным преобразованием – рекомендуем купить сервоприводный стабилизатор напряжения.

— импульсные и очень частые «скачки» напряжения с большой амплитудой. Для решения такой проблемы больше подходит электронный стабилизатор напряжения. Сервоприводный стабилизатор напряжения лучше справится с дневными перепадами(днем завышенное напряжение, вечером заниженное и  изменяющееся) и сезонными перепадами напряжения (лето-зима).



Автор статьи Борисов Сергей, компания НТС-ГРУПП. Ноябрь 2019 год. Для публикации на сайте Электрокапризам-НЕТ! При копировании статьи или ее частей ссылка на первоисточник обязательна.

Какой стабилизатор напряжения лучше релейный или электромеханический

Принцип действия стабилизатора напряжения, это тот фактор, на который стоит сразу обращать внимание. Так как каждый из них показывает, свои отличительные преимущества и недостатки.

Среди покупателей, наибольшей популярностью пользуются регуляторы однофазные релейного и электромеханического типа. И одна из главных причин большого покупательского спроса, это их относительно недорогая цена, которая значительно выше устройств, с принципом действия (тиристорный).

Но какой стабилизатор напряжения лучше релейный или электромеханический давайте разбираться.

Ступенчатый стабилизатор (релейный) обладает большой скоростью регулировки, что позволяет им вытягивать напряжение, даже при достаточно низких просадках, со 100В. Однако, такой параметр, как точность стабилизации, у них находится в пределах от 6 до 10%. Также большинство моделей имеют незначительные габариты, вес, и специальные крепежи на корпусе для монтажа на стенах. Поэтому, при использовании

релейных однофазных стабилизаторов, трудности с выбором места установки редко возникают. При этом, эксплуатация их может проводиться, как в отапливаемых, так и в неотапливаемых помещениях. Температурный диапазон для работы этих приборов, в основном составляет -30-+40°С. И именно по этой причине, релейные стабилизаторы напряжения 220В считаются идеальным вариантом для дачи и другого загородного жилья.

Стабилизаторы электромеханического принципа действия, осуществляют плавную регулировку напряжения без прерывания фаз, искажения синусоиды. Выравнивают выходное напряжение с высокой точностью, в пределах 3%. И в зависимости от типа механизма, роликового или щеточный узел, его надежность и цена различается. В первом случае они более надежные и дорогие, во втором все наоборот.

Так как щетки постепенно изнашиваются и пригорают, из-за высоких перегрузок, резких перепадов напряжения в сети. Стабилизаторы электромеханические напольного исполнения, область применения: отапливаемые дома, магазины, производство, офисы, медицинское электрооборудование.

Учитывая преимущества этих нормализаторов, можно сделать вывод следующий:

Для дачи, загородного дома и плохо отапливаемых производственных объектов, лучше ставить стабилизатор релейный. К примеру: Энергия АСН-8000 и Энергия Voltron 10000 (НР).

Для жилых домов, и подключения техники высокой чувствительности, надежнее будет установить электромеханический стабилизатор. Например: Энергия Hybrid 10000 (U)

Какой стабилизатор напряжения лучше релейный или электромеханический — Москва, СПБ, Россия

Читайте также:

Нужен ли стабилизатор напряжения для жк телевизора

Как выбрать стабилизатор напряжения для дома

Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-3000/1-ЭМ 63/1/5

Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-3000/1-ЭМ

обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения.

Особенности модели:

  • Высокая точность выходного напряжения;
  • Низкий уровень шума и небольшие габариты;
  • Автоматическое отключение питания в условиях превышения значения напряжения и включение при соответствующем напряжении в условиях рабочего диапазона;
  • Наличие фильтров входных и выходных частотных помех;
  • Работает при кратковременных перегрузках; Естественная защита от перегрева.

Принцип работы

На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек.

Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
  • Широкий диапазон входных напряжений 140-260 В.
  • Высокая точность стабилизации – 2 %.
  • Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-30000/1-ЭМ имеет мощность 30 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 15 кВт.

Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды.
Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка — индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа — индикатор активен постоянно при включенном устройстве.
  3. Защита — индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки — изменяется пропорционально току нагрузки.
  5. Гиря — часть индикатора нагрузки — индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев — индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка — индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение — индикатор активен при выходном напряжении
  10. Строка состояния — представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение — индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение — отображает входное напряжение.
  13. Выходное напряжение — отображает выходное напряжение.

Стабилизатор напряжения трехфазный Ресанта АСН-9000/3-ЭМ

Стабилизатор напряжения трехфазный Ресанта АСН-9000/3-ЭМ.

Устройство, принцип работы, индикация, установка и подключение трехфазных стабилизаторов напряжения Ресанта.
Трехфазный стабилизатор состоит их трех однофазных, объединенный в один корпус.
Принцип действия — электромеханический. Токосъемная щетка имеет большую площадь контакта с обмотками транформатора. По трем ампермертам и вольтметру можно контролировать нагрузку и напряжение на выходе.
Рекомендуется для питания
НЕ рекомендуется для питания
Насосы, холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Компьютеры, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для питания этих приборов используйте стабилизаторы с погрешностью 1,5-2% и высокой скоростью реакции.

Технические характеристики трехфазных стабилизаторов напряжения Ресанта.

Допустимая мощность нагрузки по каждой фазе не должна превышать 3000 VA
параметр значение
Рабочий диапазон линейного входного напряжения 240-430 В
Номинальный диапазон фазног входного напряжения 140-260В
Время реакции при изменении входного напряжения на 10% 0. 5 сек.
Выходное фазное напряжение, при котором срабатывает защитное отключение нагрузки 265 В
Режим работы непрерывный
Условия эксплуатации по температуре +5-+40 С
Условия эксплуатации по влажности не более 80%
Транспортировка стабилизатора напряжения должна осуществлятся СТРОГО в вертикальном положении.
Управление,контроль и монтаж стабилизатора напряжения трехфазного Ресанта.
Индикация

На передней панели стабилизатора три амперметра. позволяющие контролировать в режиме реального времени фазный ток по каждой фазе. Три светодиодных индикатора показывают состояние входного напряжения :

  1. повышенное
  2. нормальное
  3. пониженное

Управление На боковой стенке стабилизатора расположен блок автоматических выключателей.

Подключение

Подключение трехфазного стабилизатора производится с помощью клеммной колодки, расположенной внизу устройства.

Техническое обслуживание Для надежной и долговечной работы электромеханического стабилизатора напряжения необходимо один раз в год произвести замену (чистку) токосъемного узла. Производится в официальном сервис-центре РЕСАНТА.

Адрес: Москва, Внутренний пр-д. д 8.

Краткие рекомендации к выбору стабилизатора по мощности.

Для покупки стабилизатора напряжения оптимальной мощности необходимо замерить входное напряжение Вашей электросети. (найти его МИНИМАЛЬНОЕ значение в течении суток).Это значение можно получить с помощью тестера напряжения или токосъемных клещей. Далее по графику, приведенному ниже определяем коэфициент понижения номинальной мощности стабилизации.

Пример: входное напряжение достигает 170 В. коэфициент — 0.7

Вы не ошибетесь, выбрав стабилизатор с «запасом» по мощности на случай появления у Вас новых электроприборов и обеспечения «щедящего» режима работы стабилизатора. Который ответит Вам своей надежной и долгой службой!

Подробнее о правильном выборе стабилизатора напряжения можно прочитать в статьях

Разбираем особенности стабилизатора марки Ресанта

Некорректная работа электросети может привести к поломке бытовой техники и других приборов. Чтобы избежать столь неприятных моментов используют специальные приборы, одним из которых является стабилизатор напряжения Ресанта. Почему именно эта модель? Потому, что она по праву считается эталоном соответствия цены и качества.

Производитель Ресанта – с чего все начиналось

Компания, получившая мировую известность, была основана в Риге в далекие 1930-годы. В то время широкой известностью пользовались сварочные аппараты, компрессоры, ИБП, стабилизаторы, выпускаемые под брендом Ресанта. Но развиться в крупного производителя в те годы у компании не получилось. И только в конце 1990-годов производственные мощности были восстановлены при участии немецкой компании Huter.

Так появилось совместное предприятие S.I.A., которое сегодня имеет производственные площадки не только в России и странах СНГ, но и за рубежом, в частности в Китае.

И вот уже в течение 20-ти лет стабилизаторы Ресанта – это надежные и стабильно работающие электротехнические приборы, известные во многих странах мира, имеющие только положительные отзывы. Компания активно развивается, внедряет инновационные разработки, использует прогрессивные технологии для производства своей продукции. Кроме того, наличие большого числа сервисных центров делают ремонт приборов достаточно простым.

В ее каталоге представлен широкий ассортимент моделей:

  • Стабилизаторов напряжения;
  • Сварочных аппаратов;
  • Бесперебойников;
  • Тестеров;
  • Теплового оборудования.

Все приборы отличаются высоким качеством, функциональностью и бюджетными ценами, что более всего привлекает покупателей. Наличие у оборудования микропроцессорного управления, защиты от подключения к сети другой фазности делают его удобным и простым в эксплуатации.

Модельный ряд продукции

Поскольку под этим брендом выпускаются различные электроприборы, то рассмотреть их все в одной статье невозможно. Поэтому остановимся только на линейке стабилизаторов напряжения марки Ресанта для бытовой и офисной техники. Они представлены следующими модификациями:

  1. Виды стабилизаторов

    Электронные однофазные с цифровым дисплеем;

  2. Электромеханические;
  3. Цифровые настенные;
  4. Пониженного напряжения;
  5. Бытовые;
  6. Трехфазные.

Однофазные приборы представлены моделями с маркировкой АСН 500 /1-Ц. Цифра 500 – обозначает номинальное напряжение устройства, для рассматриваемого изделия этот параметр равен 0,5 кВт. Однако в этой линейке представлено более 10 образцов, отличающихся по габаритным размерам и номинальному напряжению.

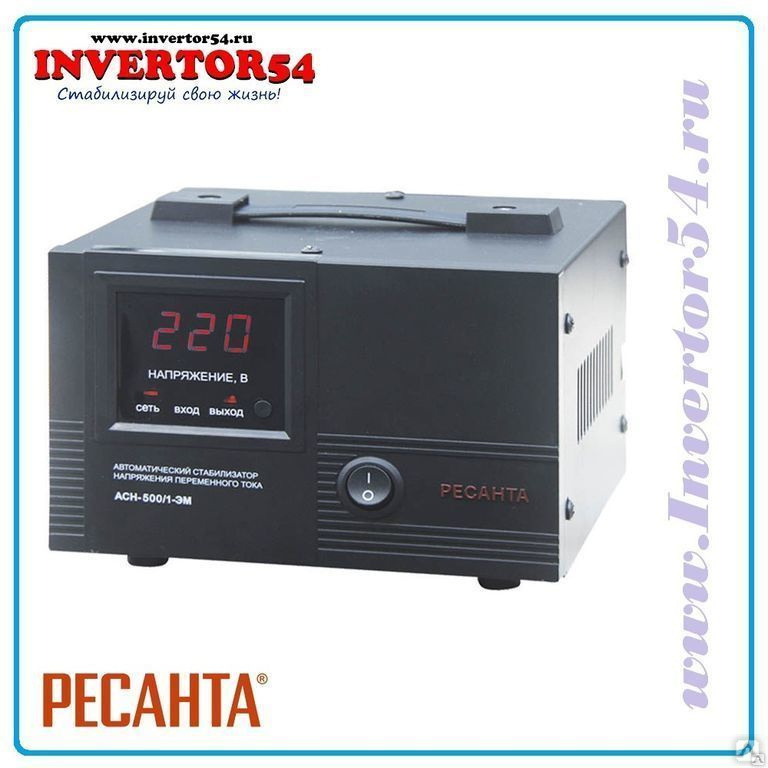

Стабилизаторы напряжения Ресанта электромеханического типа имеют аналогичную маркировку, только в конце стоят буквы ЭМ, например, АСН 1000/1-ЭМ. Они также выпускаются в различных модификациях, отличающихся техническими характеристиками.

Смотрим видео о модели АСН 1000/1-Ц:

Линейка настенных стабилизаторов – это приборы с современным дизайном. Причем различаются модели не только параметрами, но и формой корпуса. Он может быть прямоугольным или с закругленными углами.

Бытовые однофазные изделия – это самые миниатюрные приборы из модельного ряда стабилизаторов Ресанты.

Серия С2000

Они представлены 4-мя модификациями, маркируются:

  • С500;
  • С1000;
  • С1500;
  • С2000.

Их главное отличие – это номинальная мощность.

Трехфазные стабилизаторы напряжения Ресанта 5000 имеют более крупные габариты. Компания выпускает их в двух видах:

  1. Электронном;
  2. Электромеханическом.

Причем каждый из них представлен линейкой приборов, с разными параметрами.

Конструкция приборов

Устройство электромеханического прибора достаточно простое. В нее входят два трансформатора: авто-, вольтодобавочный, его вторичная обмотка подключена к разрыву фазы сети.

Работа электронного стабилизатора напряжения основана на использовании ключей. Этот прибор отличается наличием микропроцессора и цифрового индикатора, на котором отражаются входные и выходные параметры.

Если сравнивать возможности этих двух видов стабилизаторов Ресанта, то электромеханические отличаются высокой точностью выходных параметров, низким уровнем шума, хорошей перегрузочной способностью. Они оснащены усовершенствованным электроприводом.

Электронные или дискретные стабилизаторы Ресанта отличает возможность быстрой смены напряжения на выходе, а также широкий диапазон этого параметра до 10 кВт и более. Оборудование этого типа имеет увеличенный ресурс работы, высокую надежность, отсутствие помех в сети в процессе эксплуатации, современный дизайн.

Принцип работы

Работа этого устройства основывается на переключении обмоток автотрансформатора приводя к повышению или понижению выходного напряжения. И если в первых моделях этот процесс приходилось выполнять вручную, регулярно проверяя при этом показания вольтметра, то в современных приборах за это отвечает автоматика.

Для управления обмотками могут использоваться:

  • Реле;
  • Полупроводниковые приборы (тиристоры).

Устройства такого типа позволяют стабилизировать входное напряжение в широком диапазоне, при этом оно не искажается, а сам агрегат работает практически бесшумно. Основной функцией современного оборудования этого класса является замер значений на входе и выходе, проведение анализа обстановки с включением соответствующего симистора. Однако сегодня стабилизаторы не только регулируют напряжение, но и выполняют ряд других функций.

Особенности приборов марки Ресанта

Модельный ряд стабилизаторов этого производителя не рекомендуется использовать для подключения:

  1. Компьютеров;
  2. ЖК телевизоров;
  3. Медтехники;
  4. Точной электроники.

Это объясняется тем, что при скачке в сети в приборе срабатывает защита и оно отключается. При этом выходное напряжение пропадает на несколько секунд, что может отрицательно сказаться на работе подключенной к прибору техники.

Смотрим видео о различных моделях и их особенности:

Однако для всех других устройств стабилизаторы напряжения Ресанта рекомендованы к применению. Некоторые модели даже способны работать при отрицательных температурах, но для этого прибор переводится в режим Байпас. При этом нагревается как само устройство, так и помещение, где он находится. Как только температура повысится до нормального уровня стабилизатор автоматически переключится в штатный режим работы.

Несмотря на довольно существенный недостаток, а именно невысокую точность стабилизации прибор имеет ряд достоинств. К ним относятся:

  • Высокая степень надежности;
  • Быстродействие;
  • Практически бесшумная работа;
  • Безопасность скачков в сети для подключенной через устройство бытовой техники.

Поэтому применение стабилизаторов Ресанта возможно не только в загородных домах, но и на небольшом производстве, чтобы обеспечить потребителей стабильным напряжением в одно- или трехфазной сети. С их использованием могут подключаться насосы и отопительные котлы, электроинструмент и автоматические линии, требующие питания в 380/400 В.

Отзывы покупателей

Широкий модельный ряд продукции компании не позволяет в одной статье использовать в качестве примеров все, что пишут пользователи. Но если собрать воедино все отзывы, то можно сказать, что приобретение таких приборов полностью оправдывает себя. Отличают от аналогичной продукции стабилизаторы напряжения Ресанта и отличные технические характеристики.

Если вы планировали подключить к прибору допустим электропечь, мощность которой 9 кВт, то он справится со своими функциями отлично. И если вдруг возникнут какие-либо мелкие недочеты, то они быстро и на профессиональном уровне будут устранены сотрудниками сервисных центров.

Даже при длительной работе оборудования погрешность выходного напряжения составляет не более 2%, а точность входного – остается на высоком уровне. Кроме того, покупатели отмечают стильный дизайн Ресанта стабилизаторов напряжения, о чем говорят отзывы, а также надежность их корпусов, выполненных из металла.

Рекомендации специалистов по эксплуатации приборов

Чтобы добиться максимального эффекта от применения стабилизирующего оборудования предварительно рассчитывают мощность всех устройств, которые будут подключены к нему. Это позволит выбрать необходимый стабилизатор напряжения Ресанта 5000 вт, например. Однако к полученному значению рекомендуется добавить 20%, как резерв.

Кроме этого выбирать оборудование следует с учетом особенностей сети питания. Это могут быть одно или трехфазные изделия.

Важна и модель стабилизатора Ресанта. Если требуется высокая точность стабилизации, то под эти критерии лучше всего подходит электромеханическое оборудование. Для сети с постоянными скачками напряжения нужен релейный прибор. При правильно сделанном выборе и эксплуатации ремонт стабилизатора напряжения Ресанта вам долго не потребуется.

Как работает стабилизатор напряжения сервопривода? Принцип работы сервостабилизатора

Основные принципы работы стабилизатора напряжения сервопривода

Прежде чем приступить к рассмотрению принципа работы, важно понять, что выходное напряжение также поступает от вторичной обмотки понижающего повышающего трансформатора. Это означает, что от трансформатора Buck Boost техника получает стабильное напряжение после коррекции.

Когда сервостабилизатор получает входной ток с колеблющимся напряжением, микропроцессоры в электронной схеме запускают драйвер серводвигателя. Это, в свою очередь, активирует серводвигатель, который перемещается по обмоткам автотрансформатора. Поскольку вал серводвигателя подключен к первичной обмотке повышающего понижающего трансформатора, движение автоматически регулируется и почти мгновенно увеличивает или уменьшает значение напряжения до заданного предела. Эта регулировка входного напряжения до правильного выходного напряжения является целью серводвигателя и назначением сервостабилизатора.

Это регулируемое напряжение передается через вторичную обмотку повышающего понижающего трансформатора, а затем подается на используемые устройства или механизмы.

При трехфазном питании автоматический регулятор напряжения серводвигателя соединен с 3 автотрансформаторами, и выполняется процесс коррекции напряжения. Сервостабилизатор напряжения — единственный стабилизатор, который можно использовать с однофазными и трехфазными соединениями.

Это связано с различными преимуществами сервостабилизаторов по сравнению с традиционными стабилизаторами релейного типа. Некоторые из них включают в себя высокую скорость коррекции, точность до +/- 1% допустимого значения колебаний напряжения, стабильный выходной сигнал, способность выдерживать пусковой ток и долговечность.Периодическое техническое обслуживание поддерживает работу стабилизатора напряжения сервопривода в течение очень долгого времени и является хорошей инвестицией в долгосрочной перспективе.

Сервостабилизаторы напряжения Purevolt

Будучи брендом, известным своими сервостабилизаторами как в Индии, так и за рубежом, сервостабилизаторы Purevolt пользуются большим спросом благодаря своей доступности и долговечности. Отрасли промышленности полагаются на продукты Purevolt из-за их универсальности и рентабельности, которые они обеспечивают, и поэтому они соответствуют рекомендациям многих уважаемых клиентов со всего мира.

Благодаря нашей приверженности совершенствованию экономичного и жизнеспособного электрического решения и предотвращению опасностей, связанных с электричеством, сервостабилизаторы Purevolt на сегодняшний день являются наиболее заслуживающим доверия брендом на рынке. Чтобы заявить о такой приверженности, мы полагаемся на наши годы исследований и разработок и часы напряженной работы, которые ушли на совершенствование нашей продукции. Мы предлагаем нашим дилерам и дистрибьюторам лучшие цены на стабилизаторы напряжения сервопривода.

Мы приглашаем вас узнать о нас больше, а также призываем предоставить нам возможность предложить очень экономичное решение ваших проблем.Свяжитесь с нами сегодня и оставьте свой запрос у нас. Мы будем рады вернуться с доступным и надежным продуктом в качестве решения для вашего бизнеса.

Что такое динамический регулятор напряжения и как он работает?

Качество электроэнергии и динамический регулятор напряжения

Качество электроэнергии – это термин, важность которого растет день ото дня. Растущий спрос на электрическую энергию, изменение характеристик нагрузки и проникновение в электроэнергетическую сеть возобновляемых источников энергии, таких как солнечные и ветряные электростанции, выявили важность концепции качества электроэнергии. Качество электроэнергии можно определить как набор электрических параметров и ограничений, которые позволяют потребителям или оборудованию, подключенному к электрической сети, работать в соответствии с требованиями без существенной потери производительности и срока службы. Проблемы с качеством электроэнергии можно определить как проблемы с электроэнергией, вызванные изменениями напряжения, тока и частоты, которые вызывают отказ или неисправность нагрузок или оборудования конечного пользователя, подключенного к электрической сети.

Наиболее распространенными проблемами качества электроэнергии, возникающими в электрических сетях, являются провалы напряжения, скачки напряжения, перенапряжение, пониженное напряжение и асимметрия напряжения.Эти события, связанные с качеством электроэнергии, приводят к отключению нагрузок, отказу оборудования и прерыванию производственного процесса, что приводит к серьезным экономическим потерям. Динамический регулятор напряжения (DVR) обеспечивает наиболее эффективное решение этих проблем с качеством напряжения. DVR — это система компенсации качества электроэнергии на основе силовой электроники, которая последовательно подключается к сети. DVR обеспечивает эффективную защиту, предотвращая появление событий качества напряжения, происходящих в сети, на стороне нагрузки благодаря своей высокоэффективной способности компенсации напряжения.

Основной принцип работы

Основной целью DVR является обеспечение качества напряжения на стороне нагрузки путем обнаружения и компенсации нарушений качества электроэнергии, происходящих в напряжении сети менее чем за период полупериода. Блок-схема, показывающая основной принцип работы DVR, представлена ​​на рисунке 1. DVR в основном состоит из системы управления и силовой цепи. Система управления DVR непрерывно контролирует напряжение сети, обнаруживает события качества электроэнергии, происходящие при напряжении менее полупериода, с помощью методов контроля и обнаружения и генерирует управляющие сигналы, необходимые для компенсации. Силовая цепь видеорегистратора генерирует компенсационное напряжение и последовательно подает его в сеть, чтобы предотвратить проблемы с качеством напряжения на стороне нагрузки. Таким образом, он обеспечивает защиту нагрузок от проблем с качеством напряжения, возникающих в сети.

Рисунок 1 – Принцип работы цифрового видеорегистратора последовательные силовые каскады инвертора, соединенные встречно-параллельно через батарею конденсаторов постоянного тока.


Рисунок 2 – Однолинейная принципиальная схема силового каскада цифрового видеорегистратора

Активный выпрямитель представляет собой выпрямитель на базе IGBT, управляемый ШИМ-сигналами. Он имеет гораздо более низкие гармонические искажения тока (THD: <3%), чем обычные диодные/тиристорные выпрямители. Основной функцией активного выпрямителя является обеспечение постоянного напряжения постоянного тока, необходимого для компенсации, в соответствии с коммутационными сигналами от системы управления. Силовой каскад активного выпрямителя состоит из инвертора, конденсаторной батареи звена постоянного тока и выходного фильтра.В соответствии с сигналами переключения, посылаемыми системой управления инвертором, он управляет потоком необходимой активной мощности из сети для обеспечения требуемого фиксированного напряжения в звене постоянного тока. Выходной фильтр используется для фильтрации коммутационных гармоник, генерируемых инвертором активного выпрямителя.

Силовой каскад серийного инвертора состоит из инвертора, выходного фильтра, группы защитных тиристоров и инжекторного трансформатора. Инвертор вырабатывает напряжение, необходимое для компенсации, в соответствии с сигналами переключения, генерируемыми системой управления.Выходной фильтр используется для фильтрации коммутационных гармоник, генерируемых последовательным инвертором, как и в фильтре активного выпрямителя. Защитная тиристорная группа состоит из тиристоров, включенных встречно-параллельно друг другу для каждой фазы. Защитная тиристорная группа срабатывает в случае неисправности сети или видеорегистратора, обеспечивая отключение силового каскада последовательного инвертора и защиту системы. Инжекционный трансформатор, с другой стороны, гарантирует, что компенсационное напряжение, создаваемое инвертором, подается последовательно в сеть и изолируется между сетью и цифровым видеорегистратором.

Батарея конденсаторов звена постоянного тока используется для накопления энергии, необходимой цифровому видеорегистратору для удовлетворения ожидаемых требований компенсации в течение периода, пока активный контроллер выпрямителя не среагирует в момент компенсации.

Принцип и устройство регулятора SCIENTEK ELECTRICAL

03 сентября 2020 г.

Электромеханические регуляторы могут использоваться для регулирования напряжения в распределительных сетях переменного тока.Эти регуляторы обычно работают путем выбора соответствующих ответвлений на трансформаторе с несколькими ответвлениями. Если выходное напряжение слишком низкое, переключатель отводов переключит соединение для создания более высокого напряжения. Если выходное напряжение слишком высокое, переключатель отводов переключит соединение, чтобы получить более низкое напряжение.

Регулятор снабжен подковообразным магнитом реле, который состоит из двух одинаковых обмоток, обе из которых пересекают якорь возбуждения. Тот, что слева, подключен постоянно (Трехфазный регулятор напряжения: функция и принцип работы), а другой справа замыкает цепь только при замыкании основных контактов.

Контроллер обеспечивает мертвую зону, в которой контроллер не будет работать, тем самым предотвращая постоянный поиск контроллером (постоянную регулировку напряжения) для достижения желаемого целевого напряжения.

Электромеханический регулятор напряжения

: Принцип и устройство регулятора

Регулятор этого типа может автоматически приводиться в действие механизмом сервоуправления для предварительного перемещения положения подвижной катушки для повышения или понижения напряжения. Используйте тормозной механизм или шестерню с высоким передаточным отношением, чтобы удерживать вращающуюся катушку на месте против сильной электромагнитной силы, действующей на подвижную катушку.

Если конструкция механического регулятора чувствительна к небольшим колебаниям напряжения, движение сердечника соленоида можно использовать для перемещения селекторного переключателя по ряду резисторов или обмоток трансформатора для постепенного увеличения или уменьшения выходного напряжения или Поверните положение регулятора переменного тока с подвижной катушкой.

Общая конструкция очень похожа на конструкцию стандартных обмоток генератора переменного тока. Основное отличие состоит в том, что ротор в устройстве не вращается, а продолжает вращаться. Следовательно, магнитные поля ротора и статора могут взаимодействовать, увеличивая или уменьшая линейное напряжение.

Стабилизаторы напряжения | Видют Бодха

Электропитание в большинстве мест в Индии нестабильно, напряжение часто колеблется в обоих направлениях (вверх и вниз) во многих местах. Эти колебания напряжения могут повредить приборы, заставив их выйти из строя задолго до их нормального срока службы. Когда напряжение падает, электрический ток в приборе увеличивается, что может привести к возгоранию прибора. Таким образом, стабилизаторы напряжения нашли место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, сколько энергии они потребляют и как выбрать один для вашей установки.

Принцип стабилизатора напряжения:

Стабилизатор напряжения — это электрический прибор, используемый для подачи тока постоянного напряжения на электрические устройства, такие как кондиционеры и компьютеры, и защищает их от повреждений из-за колебаний напряжения.Он работает по принципу трансформатора, где входной ток подключается к первичным обмоткам, а выходной ток поступает от вторичных обмоток. Когда происходит падение входного напряжения, он активирует электромагнитные реле, которые добавляют большее количество витков во вторичную обмотку, тем самым обеспечивая более высокое напряжение, которое компенсирует потерю выходного напряжения. При увеличении входного напряжения происходит обратное, и, таким образом, напряжение на выходе практически не меняется.

Что такое стабилизаторы напряжения и как они работают?

Как следует из названия, стабилизаторы напряжения стабилизируют напряжение, а это значит, что если напряжение питания колеблется или меняется, приводит его в нужный диапазон. Это достигается за счет использования электромагнитных регуляторов, в которых используются переключатели ответвлений с  автотрансформатора . Если выходное напряжение выходит за пределы допустимого диапазона, механизм переключает кран, чтобы заменить трансформатор, чтобы переместить напряжение в допустимый диапазон. Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.

Как выбрать стабилизатор нужного размера?

Размер стабилизатора очень похож на размер ИБП или инвертора (резервное питание).Самое главное — знать нагрузку, подключенную к стабилизатору. Сначала вы должны записать мощность (или ватты) для всех приборов, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактические ВА (или Вольт-ампер) из ватт, вам придется провести некоторые измерения, но для грубого приближения вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться.

Итак, например. если сумма ватт, подключенных к вашему стабилизатору, равна 1000, то вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

Различаются ли однофазные и трехфазные стабилизаторы напряжения?

Да. А вот трехфазный стабилизатор напряжения требуется только в том случае, если нужна стабилизация напряжения для трехфазного двигателя или для стабилизации напряжения для полноценной трехфазной установки.

Все бытовые приборы могут работать от однофазного стабилизатора напряжения, а трехфазный стабилизатор напряжения может не потребоваться для бытового использования, если только не пытаются стабилизировать напряжение всего дома при трехфазном подключении.

Стабилизатор на весь дом ставить не рекомендуется, т.к. стабилизаторы напряжения тоже потребляют электроэнергию, а значит использование на весь дом приведет к потреблению электроэнергии на все 24 часа. Вместо этого, если он используется для отдельного прибора, его можно отключить при выключении прибора.

Сколько электроэнергии потребляют стабилизаторы напряжения?

Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора. Обычно они имеют КПД 95-98%. А значит, они потребляют около 2-5% от максимальной нагрузки. Таким образом, если у вас есть стабилизатор на 1 кВА (или 1000 ВА), он будет потреблять около 50 Вт (при пиковой нагрузке). Это означает, что если стабилизатор мощностью 1 кВА оставить включенным на 10 часов, он будет потреблять около 0,5 единицы электроэнергии. Таким образом, если оставить его включенным на 24 часа, это может привести к большому потреблению электроэнергии.

Имеют ли современные холодильники/кондиционеры встроенную стабилизацию напряжения?

Современные бытовые приборы (в основном холодильники и кондиционеры) имеют больший диапазон рабочих напряжений, т.е. если раньше холодильники хорошо работали только в диапазоне 200-240В, то теперь они имеют более широкий диапазон 170-290В. Но они не идут со встроенными стабилизаторами напряжения. Использование стабилизатора напряжения с такими приборами может не понадобиться, если только напряжение в вашем регионе не поднимается или не падает намного выше или ниже предела, при котором устройство может работать.

Заключение

Всегда выбирайте стабилизатор напряжения подходящего размера, а также старайтесь приобретать его для отдельных приборов, а не для всего подключения к электросети. Если оставить их включенными на более длительный срок, это может привести к увеличению счетов за электроэнергию.

Существует много существенных различий между статическим стабилизатором напряжения нового поколения (SVS) и традиционным сервостабилизатором. В этом посте мы подробно обсудим каждую разницу. Эти различия заключаются в конструкции, работе, надежности и характеристиках как сервостабилизатора напряжения, так и статического стабилизатора напряжения.Давайте посмотрим на различия один за другим:

Статический стабилизатор напряжения и стабилизатор сервопривода

1) Скорость коррекции напряжения:

Не содержит движущихся частей. Статический стабилизатор напряжения имеет чисто электронную схему для корректировки напряжения. Следовательно, статический стабилизатор имеет исключительно высокую скорость коррекции напряжения, чем сервостабилизатор напряжения. Скорость коррекции напряжения на СВС может быть в пределах от 360 до 500 В/сек. С другой стороны, сервостабилизатор имеет движущийся серводвигатель, с помощью которого достигается коррекция напряжения. Сервостабилизатор является электромеханическим устройством, поэтому его скорость коррекции напряжения ниже, чем у статического стабилизатора напряжения.

2) Время коррекции:

Из-за высокой скорости коррекции напряжения статический стабилизатор напряжения имеет малое время коррекции от 20 до 30 миллисекунд по сравнению со временем коррекции сервостабилизатора от 50 миллисекунд до 5 секунд.

3) Техническое обслуживание:

Поскольку сервостабилизатор имеет движущийся серводвигатель, следовательно, он имеет регулярный износ и требует обслуживания.Из-за статического характера статического регулятора напряжения он не требует обслуживания.

4) Надежность:

В стабилизаторе напряжения сервопривода коррекция напряжения достигается увеличением или уменьшением числа обмоток в автотрансформаторе с помощью вала серводвигателя. Это увеличивает или уменьшает напряжение на первичной обмотке понижающего повышающего трансформатора, в свою очередь, на вторичной обмотке понижающего повышающего трансформатора и, следовательно, корректирует выходное напряжение. Следовательно, надежность серворегулятора напряжения в основном зависит от надежности серводвигателя.Точно так же надежность статического стабилизатора напряжения зависит от надежности силового каскада IGBT. В целом силовой каскад статического IGBT более надежен, чем электромеханический серводвигатель, поэтому SVS более надежны, чем серворегулятор.

5) Функция автоматического обхода:

В статическом стабилизаторе напряжения обеспечить автобайпас очень просто. А благодаря быстрой электронной структуре SVS может автоматически переключаться на байпас и без перерыва выходного напряжения (нулевое время перехода) даже в случае неисправности.В сервостабилизаторе напряжения сложно обеспечить механизм автоматического байпаса, и даже при этом он становится очень дорогостоящим предложением, а переход на байпас может произойти с перерывом в выходном напряжении (требуется время перехода).

6) Защита от перегрузки по току из-за короткого замыкания:

В статическом стабилизаторе напряжения плата управления DSP непрерывно измеряет входное напряжение, выходное напряжение, ток IGBT и ток нагрузки, что является частью принципа работы. В случае короткого замыкания на выходе статического стабилизатора напряжения ток нагрузки экспоненциально возрастает, что автоматически определяется контроллером DSP и мгновенно отключает выход и переключает силовой каскад IGBT для устранения ошибки перегрузки по току.Следовательно, ошибка перегрузки по току устраняется в SVS очень быстро и без добавления дополнительного оборудования. В случае сервостабилизатора напряжения защита от перегрузки по току может быть достигнута с помощью дополнительного оборудования (MCCB, CB и т. д.), а устранение неисправности не происходит мгновенно.

Другие различия между стабилизатором напряжения статического типа и сервостабилизатором напряжения:

Технические характеристики Стабилизатор напряжения Стабилизатор напряжения сервопривода
Фильтр ЭМИ/РМИ В стандартной комплектации без дополнительных затрат Дополнительно за дополнительную плату.
Размер Очень компактный Компактный
Вес Очень малый вес Большой вес
Окно входного напряжения Шире, как 170-290 В переменного тока менее широкий 185-260 В переменного тока
Стабильность напряжения 1% 2%
Принцип работы Метод ШИМ, на основе IGBT Серводвигатель управляется.
Звук Бесшумная работа Высокий звук с возрастом.
Форма выходного сигнала Искажение Не искажение Искажение
Отключение при перегрузке стандарт опционально

Нравится:

Нравится Загрузка…

Однофазный стабилизатор напряжения 230 В переменного тока 3 кВА с серводвигателем

Однофазный автоматический стабилизатор напряжения 3 кВА с выходом на 230 В переменного тока, электромеханического типа с питанием от серводвигателя. Стабилизация достигается за счет постоянного сравнения входного напряжения с номинальным выходным напряжением и регулировки рабочей точки переменного трансформатора с помощью серводвигателя для достижения номинального выходного напряжения.Имеет цифровые индикаторы входного и выходного напряжения, а также индикаторы состояния оборудования.

Стабилизаторы напряжения широко используются для питания оборудования, чувствительного к перепадам напряжения, или для решения проблем в установках с большими перепадами напряжения от проблем в линии суминстро.

Преимуществом данного типа электромеханических стабилизаторов является то, что он выдерживает умеренные точечные перегрузки без повреждения оборудования, однако для защиты от длительных перегрузок необходимо установить на выходе автоматический выключатель МСВ.Также следует отметить, что данный тип стабилизатора не искажает выходную синусоиду.

Диапазон входного напряжения составляет от 140 до 260 В переменного тока, обеспечивая постоянное выходное напряжение 230 В переменного тока ±3%.

Панель управления стабилизатором напряжения оснащена выключателем питания, цифровыми измерителями входного и выходного напряжения и светодиодными индикаторами состояния.

Индикация на светодиодах индикации состояния:

  • Нормальная работа: зеленый
  • Задержка: желтый
  • Неисправное/перегруженное оборудование: красный

Основное применение этих компьютеров:

  • Sensitive computer Телекоммуникационные системы
  • Системы безопасности и наблюдения
  • Системы освещения
  • Электронное оборудование в целом
  • Стабилизация электропередач

Главные особенности:

    9 Производитель / поставщик: Sevein

    9 Ссылка: EMS3000
  • Мощность: 3 кВА (3000 ВА)
  • Диапазон напряжения стабилизации на входе: 140-260В переменного тока.
  • Частота: 50/60 Гц.
  • Подключение: Входная клеммная колодка
  • Стабилизированное выходное напряжение: Одна фаза 230 В перем. тока.
  • Максимальный выходной ток: 13 А.
  • Входной выключатель/предохранитель: 20 А.
  • Защитный цикл: 6 сек. / 180 сек. по выбору
  • Подключение: Выходная клеммная колодка
  • Коэффициент мощности: 0,6-1
  • Выходная частота: равна входному напряжению
  • Процент регулирования: ±3% (при условии, что напряжение находится в пределах диапазона диммирования)
  • Тип регулирование: Серводвигатель
  • Тип трансформатора: Высокоэффективный тороидальный автотрансформатор
  • Измерительные приборы: Вольтметр с цифровым входом и выходом.
  • Светодиод индикации состояния.
  • Защита:
    • Максимальная рабочая температура: Автоматическое отключение при 120oC
    • Короткое замыкание: Автоматическое отключение
    • Перегрузка: Автоматическое отключение
    • Превышение максимального и минимального пределов напряжения: Автоматическое отключение
  • Размеры (ширина/ширина) дно/высота): 210x340x280 мм
  • Вес: 12 кг.

Примечание: Оборудование имеет защиту от интенсивности на входе. В обязательном порядке необходимо установить автоматический выключатель MCB также на выходе, чтобы гарантировать, что мы никогда не превысим мощность оборудования, требующего потребления.

проектирование и изготовление автоматического стабилизатора напряжения

ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ 500ВА



РЕЗЮМЕ

Этот проект называется проектирование и строительство автоматического стабилизатора напряжения переменного тока мощностью 500 ВА. Он предназначен для удовлетворения требований безопасности, стабильности и точности переменного напряжения в промышленности и дома. Стабилизаторы напряжения полезны в таких устройствах, как блоки питания компьютеров, генераторы переменного тока и генераторные установки центральных электростанций, регуляторы напряжения контролируют выходную мощность установки. В системе распределения электроэнергии регуляторы напряжения могут быть установлены на подстанции или вдоль распределительных линий, чтобы все потребители получали стабильное напряжение независимо от того, сколько энергии потребляется из линии. Автоматический стабилизатор напряжения переменного тока предназначен для автоматического поддержания постоянного уровня напряжения переменного тока. Стабилизатор напряжения переменного тока может быть простой конструкцией с прямой связью или может включать контуры управления с отрицательной обратной связью. В нем используется электромеханический механизм и другие электронные компоненты.В зависимости от конструкции он может использоваться для регулирования одного или нескольких напряжений переменного тока.
Этот проект предназначен для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 240 В при частоте 50 Гц. Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства. В этом проекте автоматический стабилизатор переменного напряжения был разработан для управления и стабилизации входного переменного напряжения 160-250 В для получения выходного напряжения 240 В при частоте 50 Гц.

СОДЕРЖАНИЕ
ТИТУЛЬНАЯ СТРАНИЦА

СТРАНИЦА УТВЕРЖДЕНИЯ
ПОСВЯЩЕНИЕ
БЛАГОДАРНОСТЬ
РЕЗЮМЕ
СОДЕРЖАНИЕ

ГЛАВА ПЕРВАЯ
    1. ВВЕДЕНИЕ
    2. ПРЕДПОСЫЛКИ ПРОЕКТА
    3. ЦЕЛЬ/ЗАДАЧА ПРОЕКТА
    4. ЗНАЧЕНИЕ ПРОЕКТА
    5. ПРИМЕНЕНИЕ ПРОЕКТА
    6. ОГРАНИЧЕНИЕ ПРОЕКТА
    7. ОБЪЕМ ПРОЕКТА
    8. ПРОЕКТНАЯ ОРГАНИЗАЦИЯ

ГЛАВА ВТОРАЯ

ОБЗОР ЛИТЕРАТУРЫ
2.0     ОБЗОР ЛИТЕРАТУРЫ
2.1     ИСТОРИЧЕСКАЯ СПРАВКА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ
2.2     ОБЗОР СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
2.3      ТРАНСФОРМАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ
2.4       ОБЗОР АВТОТРАНСФОРМАТОРА 905

ГЛАВА ТРЕТЬЯ

3.0      МЕТОДИКА СТРОИТЕЛЬСТВА
3.1      БЛОК-СХЕМА СИСТЕМЫ

3.2     СХЕМА ЦЕПИ
3.3     ОПИСАНИЕ ЦЕПИ
3.4 Системная эксплуатация
3.5 Список компонентов
3.6 Секция контроллера напряжения на напряжении
3.7 Принцип повышения бакбуста
3.8 Схема импульс-привода и трансформатор
3.9 Описание основных компонентов, используемых

ГЛАВА ЧЕТВЕРТАЯ
АНАЛИЗ РЕЗУЛЬТАТОВ

4.1 ПРОЦЕДУРА КОНСТРУКЦИИ И ИСПЫТАНИЙ
4.2     КОРПУС И УПАКОВКА
4.3     СБОРКА СЕКЦИЙ
4.4     ПРОВЕРКА РАБОТЫ СИСТЕМЫ
4.5     СТОИМОСТЬ ПРОИЗВОДСТВА

ГЛАВА ПЯТАЯ
    1. ВЫВОДЫ
    2. РЕКОМЕНДАЦИЯ

5.3     ССЫЛКИ



ГЛАВА ПЕРВАЯ

1.0 ВВЕДЕНИЕ
Сегодня в Нигерии и некоторых других частях мира электроснабжение потребителей (в домах и на предприятиях) не поддерживается на установленном напряжении, скажем, 240 вольт.Но гаджеты электроники и некоторые другие машины с механическим приводом, которые мы используем в наших домах, офисах и на производстве, требуют питания с постоянным или почти постоянным напряжением для их эффективности и во избежание повреждения от напряжения.
Стабилизатор напряжения представляет собой электронную схему управления или устройство, которое способно обеспечивать постоянное или почти постоянное выходное напряжение даже при изменении нагрузки или входном напряжении до 90 вольт, может достигать 240 вольт с помощью стабилизатора на выходном каскаде без любое колебание напряжения.

1.1 ПРЕДПОСЫЛКИ ПРОЕКТА

Существует множество основных различных типов стабилизаторов, некоторые из которых представляют собой электронно-механические переключатели ответвлений, полупроводниковые переключатели ответвлений и т. д. Стабилизатор напряжения возник не по обычной конструкции и не просто, а как средство решения электрической «кризисной» ситуации. . Такая кризисная ситуация редко возникает в развитых странах мира, таких как Великобритания, Америка, Германия.

Их система производства, передачи и распределения электроэнергии такова, что исключает колебания подаваемого напряжения.Теперь, по определению, данному К. Г. Джексоном и Р. Фейнбергом, стабилизатор напряжения — это штучное устройство, включенное в цепь для поддержания постоянного выходного напряжения от плохо генерируемого источника питания. Стабилизатор напряжения, как и любое другое оборудование, представляет собой комбинацию многих электрических и, как и любое другое оборудование, представляет собой комбинацию многих электрических, электронных и схемных компонентов с целью заставить сборку выполнять определенную желаемую задачу или функцию.
Поэтому стабилизатор напряжения состоит из двух основных базовых блоков

  1. Блок трансформатора
  2. Цепь управления

    1.2 ЦЕЛЬ ПРОЕКТА

Целью данной работы является создание устройства, функция которого заключается в поддержании постоянного напряжения и согласовании линии электропередачи с нагрузкой оборудования в самых разных условиях, даже когда входное напряжение сети, частота или нагрузка системы сильно различаются. АРН должен состоять из полностью медного, многоотводного, тройного экранированного изолирующего трансформатора и содержать независимо управляемые инверсно-параллельные электронные переключатели для каждого из 7 отводов на фазу для обеспечения жесткого регулирования напряжения.Фазный ток должен контролироваться для определения нулевого тока, чтобы инициировать любое требуемое переключение ответвлений. Линейные устройства должны использоваться для синхронизации линии, чтобы предотвратить ошибки фазового сдвига, обычно связанные с простым обнаружением пересечения нулевого тока ТТ. Система рассчитана на 500 ВА.

1.3 ЗНАЧИМОСТЬ ПРОЕКТА

Автоматический регулятор напряжения — это регулятор напряжения, предназначенный для механического поддержания постоянного уровня напряжения. Это очень устройство для поддержания постоянного уровня напряжения.Он также может использовать электромеханические компоненты. Его можно использовать в основном для регулирования одного или нескольких постоянного или переменного тока в зависимости от конструкции. Поэтому функции этого оборудования очень широки и могут использоваться в основном для различных целей. Электронные регуляторы напряжения могут использоваться в основном для различных целей. Он имеет различные функции, например, его можно использовать в основном для стабилизации напряжения постоянного тока, которое может использоваться процессором и его основными частями. В генераторных установках центральных электростанций и автомобильных генераторах регуляторы напряжения контролируют выходную мощность установки.В этой распределительной системе он может быть установлен вдоль распределительных линий, чтобы все клиенты распознавали устойчивое напряжение, саморегулирующееся в зависимости от того, сколько энергии потребляется из линии. Есть много функций работы переменного тока в зависимости от конструкции. Это очень хороший вариант для поддержания постоянного уровня напряжения. Автоматический регулятор напряжения — это превосходное изобретение науки, представляющее собой электрическое устройство, предназначенное для выдачи постоянного напряжения на заданном уровне. Очень полезно поддерживать предпочтительное напряжение для генераторов в определенных пределах.Основная его работа зависит от законов электромеханической физики. Он состоит из множества энергичных и невосприимчивых электрических частей, таких как термостаты, адаптеры и диоды. Помимо этого, в Индии есть много надежных автомобильных поставщиков, которые производят много видов оборудования, такого как генератор, регулятор и другие основные детали. Они хорошо известны различными видами функций и различными спецификациями. Они не только производят продукцию более высокого качества, но и обеспечивают некоторые дополнительные преимущества с частями этого оборудования.Генератор автоматического регулятора напряжения является наиболее важной частью для работы отличного усилителя. Его типов много, но они отличаются высокой функциональностью и лучшей производительностью. Они хорошо оснащены самодействующими элементами управления и функциями запуска, что делает их очень простыми и полезными в обращении. Они имеют разные размеры, формы и цвета. Существуют также автоматические регуляторы, которые настолько малы, что их легко разместить на небольшой печатной плате. Они очень просты и портативны в обращении.Иногда они могут покрывать больший объем небольшого дома. Таким образом, существует большое разнообразие автоматических регуляторов напряжения, каждый из которых имеет свои характеристики.

1.4                                       ОБЪЕМ ПРОЕКТА
Проектирование и изготовление автоматического регулятора напряжения – это проект, который мы строим. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает.Мы также делаем это, потому что хотим узнать об этом больше.
Как мы упоминали ранее, это устройство представляет собой защитное устройство, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения. Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.
Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.

1.5                                     ОГРАНИЧЕНИЕ ПРОЕКТА

Конструкция системы должна быть способна работать в диапазоне входных частот от -15 % до +10 % от номинального значения без отключения защитных устройств или отказа компонентов в АРН. Когда питание генератора или сети восстанавливается, АРН автоматически перезапускается. При включении или перезапуске выходной сигнал АРН не должен превышать указанные пределы регулирования выходного сигнала.
Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), АРН отключается электронным способом.Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), АРН должен автоматически перезапуститься, чтобы обеспечить кондиционированное питание нагрузки. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АРН отключается электронным способом и требует ручного перезапуска.
АРН должен быть способен непрерывно работать при 100 % номинальной нагрузки, 200 % номинальной нагрузки в течение 10 секунд, 500 % номинальной нагрузки в течение 1 секунды и 1000 % номинальной нагрузки в течение 1 цикла.Эффективность работы должна быть не менее 96% при полной нагрузке.
Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экранированием и номиналом К-13 для обработки гармонических токов.
Время отклика: АРН должен реагировать на любое изменение сетевого напряжения в 1/2 цикла при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы. Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.
Рабочая частота: АРН должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.
Номинальная мощность: это устройство должно быть рассчитано на кВА.
Требования к доступу: АРН должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.
Измерение: Предусмотрен входной измеритель для отображения сетевого напряжения.
Вентиляция: Изолирующий трансформатор АРН должен быть спроектирован для конвекционного охлаждения.Если для твердотельных электронных коммутационных устройств требуется охлаждение вентилятором.

1.6                                    ПРИМЕНЕНИЕ СТАБИЛИЗАТОРОВ
Колебания электроэнергии являются одной из основных проблем, влияющих на их производство. Из-за высокого спроса на электроэнергию для поддержания их работы это приводит к низкому выходному напряжению, которое может повредить оборудование. Поэтому этим компаниям нужны специализированные устройства, которые помогут им защитить свое оборудование от преждевременного износа.Регуляторы напряжения представляют собой электромеханические компоненты, которые контролируют обычные выходы напряжения. Во время пикового потребления электроэнергии внезапный поток энергии может повредить электрические или электронные машины. С другой стороны, при низком выходном напряжении машина может не работать. Стабилизатор напряжения сервопривода обеспечивает безопасную выходную мощность для защиты разнообразного оборудования, включая ультрасовременные музыкальные системы, ЖК-дисплеи медицинского оборудования, домашние кинотеатры, промышленные машины и многое другое. Они разработаны со специальными функциями для защиты оборудования, включая защиту от скачков шума в линии, технологию первичной коммутации, автоматический сброс и защиту от перегрузки.Для сохранения жизни машин эти устройства рекомендуются для любой операции. Они гарантируют, что машины все время работают хорошо, особенно в часы пик. В основном это оборудование используется для контроля колебаний входного напряжения и в то же время для поддержания выходного напряжения с точностью +/-0,5%. Они также помогают снизить MDI и снизить энергопотребление. В Индии существует множество производителей стабилизаторов напряжения сервопривода, которые предлагают широкий ассортимент стабилизаторов. Они служат ряду приложений во многих отраслях промышленности e.г., информационные технологии, обработка данных, химическая и текстильная промышленность, кондиционирование воздуха, медицина и многое другое. Во время перебоев в электроснабжении генераторы играют очень важную роль в непрерывном снабжении электроэнергией. Это оборудование дает жителям, рабочим и предприятиям уверенность в том, что они могут продолжать выполнять свою работу без перерывов. Эти системы аварийного питания гарантируют, что будут нормальные цепи, и они могут продолжать выполнять любые важные задачи, которые они выполняют. Для предприятий перебои в подаче электроэнергии могут привести к потере продаж и прибыли.С гарантией того, что все будет работать хорошо даже без электричества, резервное электроснабжение обеспечивает полную производительность каждого оборудования в любое время. Поскольку стабилизаторы необходимы для обслуживания каждого электрического или электронного устройства, стабилизатор для генератора гарантирует, что они будут работать с полной производительностью даже в течение длительного времени. Генераторы — это большие инвестиции для любого дома или бизнеса. Поэтому их тоже нужно защищать от скачков напряжения. Регуляторы напряжения генератора специально разработаны для управления выходным напряжением.Обычно выходное напряжение должно находиться в диапазоне от 120 до 240 вольт. Таким образом, эти стабилизаторы генератора обеспечивают оптимальную работу оборудования даже в случае колебаний или перебоев в подаче электроэнергии.

1.7                      ОРГАНИЗАЦИЯ ПРОЕКТНОЙ РАБОТЫ
Различные этапы разработки этого проекта были должным образом сведены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проект организован последовательно следующим образом:
Первая глава этой работы посвящена введению в автоматический стабилизатор напряжения.В этой главе обсуждались предыстория, значение, объективное ограничение и проблема автоматического стабилизатора напряжения.
Вторая глава посвящена обзору литературы по автоматическим стабилизаторам напряжения. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.
Пятая глава посвящена выводам, рекомендациям и ссылкам.

СВЯЗАННЫЕ ТЕМЫ

1]. РАЗРАБОТКА И ИЗГОТОВЛЕНИЕ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ НА МИКРОКОНТРОЛЛЕРЕ

2]. КОНСТРУКЦИЯ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

3]. КОНСТРУКЦИЯ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ 500ВА

4]. ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ НА 3 КВА

5]. ПРОЕКТИРОВАНИЕ, КОНСТРУКЦИЯ И АНАЛИЗ СИСТЕМЫ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ 2 КВА С СЕМИ СЕГМЕНТНЫМ ДИСПЛЕЕМ

6]. ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ ТВЕРДОТЕЛЬНОГО АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ


Этот материал представляет собой полный и тщательно проработанный проектный материал исключительно для академических целей, который был одобрен различными преподавателями из различных высших учебных заведений. Мы делаем реферат и первую главу видимыми для всех.

Все темы проекта на этом сайте состоят из 5 (пяти) полных глав. Каждый материал проекта включает в себя: Аннотация + Введение + и т. д. + Обзор литературы + методология + и т. д. + Заключение + Рекомендация + Ссылки/Библиография.

К » СКАЧАТЬ » полный материал по данной теме выше нажмите «ЗДЕСЬ»

Для просмотра других связанных тем нажмите ЗДЕСЬ

Кому » SUMMIT » новая тема(ы) ИЛИ вы не видели свою тему на нашем сайте, но хотите подтвердить доступность вашей темы нажмите ЗДЕСЬ

Вы хотите, чтобы мы исследовали для вашей новой темы? если да, нажмите » ЗДЕСЬ »

Для получения дополнительной информации позвоните нам по телефону: +2348146561114 (MTN) или +2347015391124 (AIRTEL)


ЕСЛИ ВЫ ДОВОЛЬНЫ НАШИМИ УСЛУГАМИ, ПОЖАЛУЙСТА, НЕ ЗАБУДЬТЕ ПРИГЛАСИТЬ СВОИХ ДРУЗЕЙ И СОПУТНИКОВ НА НАШУ СТРАНИЦУ.

Электромеханические регуляторы

Электромеханические регуляторы

Электромеханические регуляторы

В старых электромеханических регуляторах напряжение регулировка легко выполняется путем намотки чувствительного провода, чтобы сделать электромагнит. Магнитное поле, создаваемое напряжением, притягивает движущуюся железное ядро ​​сдерживается натяжением пружины или гравитационным притяжением. Как увеличивается напряжение, увеличивается и напряженность магнитного поля, притягивая ядро к полю и размыкание механического силового выключателя.Как напряжение уменьшается, натяжение пружины или вес сердечника заставляет сердечник втяните, замкнув переключатель, позволяя энергии течь еще раз. Если механическая конструкция регулятора чувствительна к небольшим колебаниям напряжения, движение сердечника соленоида можно использовать для перемещения селекторного переключателя через диапазон сопротивлений или обмоток трансформатора для постепенного увеличения выходного сигнала напряжение вверх или вниз, или изменить положение регулятора переменного тока с подвижной катушкой.Ранние автомобильные генераторы и генераторы переменного тока имели механическое напряжение. регулятор с использованием одного, двух или трех реле и различных резисторов для стабилизации выход генератора чуть более 6 или 12 В, независимо от число оборотов двигателя или переменная нагрузка на электрическую систему автомобиля. По сути, реле использовало широтно-импульсную модуляцию для регулирования выход генератора, контролирующий ток возбуждения, достигающий генератор (или генератор переменного тока) и, таким образом, контролируя выходное напряжение произведено.Регуляторы, используемые для генераторов (но не генераторов), также отключить генератор, когда он не производил электричество, тем самым предотвращение обратного разряда аккумулятора через остановившийся генератор. Выпрямительные диоды в генераторе переменного тока автоматически выполняют эту функцию, поэтому что специальное реле не требуется; это заметно упростило конструкция регулятора. В более современных конструкциях теперь используется твердотельная технология (транзисторы). выполнять ту же функцию, что и реле в электромеханических регуляторы.

Основные регуляторы
Электромеханические регуляторы также использовались для регулирования напряжения на Линии распределения электроэнергии переменного тока. Эти регуляторы обычно работают, выбирая соответствующий ответвитель на трансформаторе с несколькими ответвлениями. Если выход напряжение слишком низкое, устройство РПН переключает соединения для получения более высокого напряжения. Напряжение. Если выходное напряжение слишком высокое, переключатель ответвлений переключается соединения для получения более низкого напряжения. Элементы управления обеспечивают мертвую зону при этом контроллер не будет действовать, не позволяя контроллеру постоянно охотясь (постоянно регулируя напряжение), чтобы достичь желаемого целевое напряжение.

Принципиальная схема и электрическая схема преобразователя напряжения переменного тока с вращающейся катушкой регулятор. Это более старый тип регулятора, использовавшийся в 1920-х годах. принцип катушки возбуждения с фиксированным положением и второй катушки возбуждения, может вращаться вокруг оси параллельно неподвижной катушке. Когда подвижный катушка расположена перпендикулярно неподвижной катушке, магнитные силы воздействуя на подвижную катушку, уравновешивают друг друга, и выходное напряжение равно без изменений.Вращение катушки в ту или иную сторону от центральное положение увеличит или уменьшит напряжение во вторичном подвижном катушка. Этот тип регулятора может быть автоматизирован с помощью механизма сервоуправления. для продвижения положения подвижной катушки, чтобы обеспечить увеличение напряжения или снижаться. Тормозной механизм или редуктор с высоким передаточным числом используются для удержания вращающаяся катушка на месте против мощных электромагнитных сил, действующих на подвижная катушка. Общая конструкция очень похожа на дизайн стандартных обмоток динамо-машины переменного тока, с основным отличием в том, что ротор не вращается в этом устройстве, а удерживается от вращения, поэтому поля ротора и статора могут воздействовать друг на друга, увеличивая или снизить напряжение в сети.

Добавить комментарий

Ваш адрес email не будет опубликован.
