Сшитый полиэтилен кабель технические характеристики: Кабель АПвП — технические характеристики, описание, расшифровка

Содержание

Кабель ПвБШв: технические характеристики и особенности применения

Кабели силовые на номинальное напряжение 0,66 кВ, 1,0 кВ для одиночной прокладки марок АПвВГ, ПвВГ, АПвВГЭ, ПвВГЭ, АПвБШв, ПвБШв, АПвВГ-П, ПвВГ-П, АПвБШп, ПвБШп изготавливаются по ТУ 16-705.499-2010.

Область применения кабеля ПвБШв

Завод «Энергокабель» выпускает кабели марки ПвБШв напряжением 0,66 кВ и 1,0 кВ по ТУ 16-705.499-2010 с изоляцией из сшитого полиэтилена с герметичным наружным защитным шлангом из поливинилхлоридного пластиката.

Указанные кабели предназначены для передачи и распределения электрической энергии с частотой 50Гц в стационарных установках и могут эксплуатироваться при температуре окружающей среды от +50°С до -50°С. Они прокладываются в земле и на открытом воздухе, в кабельных каналах, эстакадах без ограничения разности уровней прокладки по трассе, в том числе и вертикально, при наличии опасности механических повреждений.

Кабели не распространяют горение при одиночной прокладке.

Кабели марок ПвБШв с числом жил 1 предназначены для эксплуатации только в сетях постоянного напряжения.

Изготавливаемые заводом силовые кабели с изоляцией из сшитого полиэтилена значительно повышают надежность кабельных линий при эксплуатации по сравнению с кабелями, изготовленными с изоляцией из поливинилхлоридного пластиката.

Так, анализ интенсивности отказов кабельных линий с изоляцией из сшитого полиэтилена в странах, где давно применяют такие кабели (США, ФРГ и другие), показал, что число отказов этих кабелей в 5 и более раз ниже, чем у кабелей с изоляцией из поливинилхлоридного пластиката (ПВХ). Это объясняется тем, что изоляция из поливинилхлоридного пластиката при повышении температуры эксплуатации (нагрев изоляции при передаче электрической энергии) размягчается, ухудшает свои механические свойства, деформируется и прогорает. При этом даже кратковременный случайный нагрев изоляции выше температуры плавления приводит к выходу кабеля из строя.

Кроме этого, изоляция из сшитого полиэтилена отличается высокой теплостойкостью по сравнению с изоляцией из поливинилхлоридного пластиката, имеет хорошие изоляционные и низкотемпературные свойства, низкое влагопоглощение и низкую плотность, что позволяет изготавливать кабели более легкими по сравнению с изоляцией из поливинилхлорида.

Достижение высоких требований изоляции из сшитого полиэтилена обеспечивается на заводе применением для изоляции высококачественной композиции сшиваемого полиэтилена известной фирмы «Borealis» Дания.

На заводе каждая жила готового кабеля на номинальное напряжение 660В в течении 10 минут испытывается повышенным напряжением 3 кВ, а жилы кабелей на номинальное напряжение 1 кВ испытываются напряжением 3,5 кВ, что обеспечивает надежность кабеля в эксплуатации.

Кабели изготавливаются в климатическом исполнении УХЛ и Т (тропическом). Завод выпускает кабели длинами согласно заявки потребителя.

Описание конструкции кабеля ПвБШв

Токопроводящая жила Медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. Изоляция Изготавливается из сшитого полиэтилена, обозначается в марке кабеля Пв (маркировка жилы цветовая). Скрутка Изолированные жилы 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей скручены в сердечник. Заполнение или поясная изоляция Наложена с заполнением наружных промежутков между изолированными жилами. Изготавливается из ПВХ пластиката. Броня Наложена спирально из двух стальных оцинкованных лент.

Наружная оболочка или защитный шлангИзготавливается из шлангового ПВХ пластиката.

Правила и условия безопасной эксплуатации кабеля ПвБШв

Кабели предназначены для одиночной прокладки.

Класс пожарной опасности по ГОСТ 315650 – 01.8.2.5.4.

Максимальное напряжение сети U макс, при котором допускается эксплуатация кабеля, равно 1,2 U ном.

Допустимая температура нагрева жил кабеля с изоляцией:

Температура нагрева Из сшитого полиэтилена, °С Из поливинилхлоридного пластиката, °С
Длительно допустимая 90 70
В режиме перегрузки 130 90
Предельная при коротком замыкании 250 160

Срок хранения кабелей на барабанах в обшитом виде на открытых площадках не более 2-х лет, в закрытых помещениях – не более 10 лет.

Когда кабели марок ПвБШв прокладываются в галереях, каналах, лотках, эстакадах наружных электроустановок не отдельными одиночными линиями, а группами кабелей, то по показателям пожарной опасности они не должны распространять горение при пожаре. В этом случае эти кабели изготавливаются в исполнении – нг(В), и марка кабеля обозначается ПвБШвнг(В).

В скобках (В) указывается соответствующий показатель пожарной опасности (категория В). Категория В, а не более высокая категория А по показателю пожарной опасности, у данных кабелей вызвана тем, что изоляция из сшитого полиэтилена горючая и это снижает категорию кабеля.

Если же группа кабелей с изоляцией из сшитого полиэтилена прокладывается в помещениях внутренних электроустановок, в жилых и общественных зданиях, то в случае возникновения пожара в этих зданиях и попадания кабеля в зону горения, они должны выделять меньше дыма и вредных газов, чтобы дать возможность находящимся в здании людям покинуть помещение.

Такие кабели выпускает завод «Энергокабель» в исполнении ПвБШвнг(А)-LS по ТУ 16.К121-018-2011.

Если кабели с изоляцией из сшитого полиэтилена эксплуатируются при групповой прокладке и должны обеспечивать электропитанием электрооборудования систем безопасности в многоэтажных зданиях, образовательных учреждений, домов инвалидов, престарелых, больниц, общежитий, спальных корпусов, санаториев, домов отдыха, кемпингов, мотелей, зрелищных клубных и спортивных сооружений, зданий по организации обслуживания населения, метрополитена, операционных и родильных отделений больниц, то следует применять огнестойкие кабели марок ПвБШвнг(А)-FRLS.

Кабели этих марок продолжают выполнять свои функции в течении 180 или 240 минут, даже находясь в зоне пламени.

Огнестойкость указанных кабелей обеспечивается конструкцией изделия. В этих кабелях токоведущая жила имеет термический барьер, который состоит из двух слюдосодержащих лент, наложенных непосредственно на медную жилу. Оболочка этих кабелей изготавливается из пластиката пониженной пожарной опасности с низким дымо- и газовыделением.

В случае попадания кабеля в зону пламени наложенные на жилу слюдосодержащие ленты спекаются и создают изоляционный термический барьер, который позволяет кабелю передавать электроэнергию в течение 180 и ли 240 минут. В огнестойких кабелях эта важная особенность кабеля отмечается в марке ПвБШвнг(А)-FRLS FE180.

Огнестойкость в течении 240 минут обеспечивается в кабелях за счет усиленного термического барьера.

Функционирование указанных кабелей в пламени пожара позволяет обеспечить работу насосов пожаротушения, специальных лифтов, вентиляции, звуковой сигнализации и освещения указателей путем эвакуации людей.

Огнестойкие силовые кабели с медными жилами и изоляцией из сшитого полиэтилена выпускаются на заводе «Энергокабель» марок ПвБШвнг(А)-FRLS FE180 и ПвБШвнг(А)-FRLS FE240 по ТУ 16К.121-022-2011.

Справочная информация | Подольсккабель

Изолированные жилы кабелей должны иметь отличительную расцветку.

Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать указанному в ниже расположенной таблице:

Число жил в кабеле, шт Цвет изоляции жилы
Порядковый номер жилы
1 2 3 4 5

2

Серый*

Синий

3

Серый*

Коричневый

Черный

Серый*

Синий

Зеленый-желтый

4

Серый*

Коричневый

Черный

Синий

Серый*

Коричневый

Черный

Зеленый-желтый*

5

Серый*

Коричневый

Черный

Синий

Зеленый-желтый

*— или натуральный, ** — по согласованию с заказчиком.

По согласованию с заказчиком допускается другое сочетание цветов основных жил. Изоляция одножильных кабелей может быть любого цвета из указанных в таблице по согласованию с заказчиком. Изоляция нулевой жилы (N) синего цвета. Изоляция жилы заземления (РЕ) двухцветная (зелено-желтая), при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой — остальную часть. Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. Жила заземления и нулевая жила не имеют маркировки цифрами.

Многожильные кабели имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую (N) или заземления (РЕ) в соответствии с ниже расположенной таблице:

Число жил в кабеле, шт. Номинальное сечение жилы, мм2

Основная

25

35

50

Нулевая или заземления

16

16

25

Конструктивное исполнение токопроводящих жил:

ОК — однопроволочные круглые,

МК — многопроволочные круглые.

В соответствии с решением Межгосударственного совета по стандартизации, метрологии и сертификации стран СНГ и Таможенного союза, приказом Росстандарта №1414 от 29.11.2012 года вводится в действие с 01.01.2014 года ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия».

Этот стандарт подготовлен на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия», который в связи с этим отменён с 01.01.2014 года.

ГОСТ 31996-2012 не является постановочным документом, так как этот стандарт — вида «общих технических условий».

Для выпуска силовых кабелей с учётом требования ГОСТ 31996-2012 разработаны и внесены изменения в действующие технические условия:

  • ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ»;
  • ТУ 16.К71-310-2001 «Кабели, не распространяющие горение, с низким дымо- и газовыделением»;
  • ТУ 16. К71-337-2004 «Кабели огнестойкие, не распространяющие горение, с низким дымо- и газовыделением»;
  • ТУ 16 К13-022-95 «Кабели силовые с поливинилхлоридной изоляцией с проволочной броней в поливинилхлоридном шланге, в том числе огнестойкие»;
  • ТУ 16.К13-030-2003 «Кабели силовые и контрольные, не распространяющие горение»;
  • ТУ 16.К71-304-2001 «Кабели силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов»;
  • ТУ 16.К71-339-2004 «Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов»;
  • ТУ 16.К71-341-2004 «Кабели силовые с изоляцией из сшитого полиэтилена, не распространяющие горение и огнестойкие»;
  • ТУ 16.К13-039-2012 «Кабели силовые с пластмассовой изоляцией бронированные огнестойкие с пределом огнестойкости 180 и 260 минут, не распространяющие горение, с низким дымо- и газовыделением, не содержащие галогенов на напряжение 0,66 и 1,0 кВ».

Кабель АПвБШвнг(В) | Кабельный завод Элкаб

Маркоразмеры
Характеристики
Конструкция и применение
Сертификаты

Марки кабеля 0,66 кВ

АВБШвнг(А)

2

10,0

АВБШвнг(А)

2

16,0

АВБШвнг(А)

2

25,0

АВБШвнг(А)

2

35,0

АВБШвнг(А)

2

50,0

АВБШвнг(А)

3

10,0

АВБШвнг(А)

3

16,0

АВБШвнг(А)

3

25,0

АВБШвнг(А)

3

35,0

АВБШвнг(А)

3

50,0

АВБШвнг(А)

4

10,0

АВБШвнг(А)

4

16,0

АВБШвнг(А)

4

25,0

АВБШвнг(А)

4

35,0

АВБШвнг(А)

4

50,0

АВБШвнг(А)

5

10,0

АВБШвнг(А)

5

16,0

АВБШвнг(А)

5

25,0

АВБШвнг(А)

5

35,0

АВБШвнг(А)

5

50,0

Марки кабеля 1,0 кВ

АВБШвнг(А)

1

16,0

АВБШвнг(А)

1

25,0

АВБШвнг(А)

1

35,0

АВБШвнг(А)

1

50,0

АВБШвнг(А)

1

70,0

АВБШвнг(А)

1

95,0

АВБШвнг(А)

1

120,0

АВБШвнг(А)

1

150,0

АВБШвнг(А)

1

185,0

АВБШвнг(А)

1

240,0

АВБШвнг(А)

2

10,0

АВБШвнг(А)

2

16,0

АВБШвнг(А)

2

25,0

АВБШвнг(А)

2

35,0

АВБШвнг(А)

2

50,0

АВБШвнг(А)

2

70,0

АВБШвнг(А)

2

95,0

АВБШвнг(А)

2

120,0

АВБШвнг(А)

2

150,0

АВБШвнг(А)

2

185,0

АВБШвнг(А)

2

240,0

АВБШвнг(А)

3

10,0

АВБШвнг(А)

3

16,0

АВБШвнг(А)

3

25,0

АВБШвнг(А)

3

35,0

АВБШвнг(А)

3

50,0

АВБШвнг(А)

3

70,0

АВБШвнг(А)

3

95,0

АВБШвнг(А)

3

120,0

АВБШвнг(А)

3

150,0

АВБШвнг(А)

3

185,0

АВБШвнг(А)

3

240,0

АВБШвнг(А)

4

10,0

АВБШвнг(А)

4

16,0

АВБШвнг(А)

4

25,0

АВБШвнг(А)

4

35,0

АВБШвнг(А)

4

50,0

АВБШвнг(А)

4

70,0

АВБШвнг(А)

4

95,0

АВБШвнг(А)

4

120,0

АВБШвнг(А)

4

150,0

АВБШвнг(А)

4

185,0

АВБШвнг(А)

4

240,0

АВБШвнг(А)

5

10,0

АВБШвнг(А)

5

16,0

АВБШвнг(А)

5

25,0

АВБШвнг(А)

5

35,0

АВБШвнг(А)

5

50,0

АВБШвнг(А)

5

70,0

АВБШвнг(А)

5

95,0

АВБШвнг(А)

5

120,0

АВБШвнг(А)

5

150,0

АВБШвнг(А)

5

185,0

АВБШвнг(А)

5

240,0

Технические характеристики

Вид климатического исполнения по ГОСТ 15150 УХЛ, категории размещения 1 и 5
Диапазон температур эксплуатации от −50 0С до +50 0С
Относительная влажность воздуха при температуре до +35 0С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже
−15 0С
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ 3 кВ
на напряжение 1 кВ 3,5 кВ
Минимальный радиус изгиба при прокладке и монтаже:
одножильных кабелей 10 наружных диаметров кабеля
многожильных кабелей 7,5 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более 90 0С
Допустимые усилия при тяжении кабелей по трассе прокладки, не более 30 Н/мм2
Гарантийный срок эксплуатации 5 лет с даты ввода кабеля в эксплуатацию
Срок службы 30 лет

Характеристика пожарной безопасности

Кабели не распространяют горение при групповой прокладке и соответствуют классу пожарной опасности по ГОСТ 31565-2012 П2. 8.2.5.4.

Конструкция

1. Токопроводящая жила — алюминиевая однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-2012.
2. Изоляция — из сшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено- желтой) расцветки.
3. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двух-, трех-, четырех- и пятижильные кабели имеют жилы одинакового сечения; четырехжильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления (PE) или нулевую(N)).
4. Внутренняя оболочка — из поливинилхлоридного пластиката пониженной горючести.
5. Броня — из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты.
6. Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести.

Применение

Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц.
Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах.
Кабели предназначены для прокладки в кабельных сооружениях наружных (открытых) электроустановок, а именно в кабельных эстакадах и галереях.

Прокладка кабеля сшитого полиэтилена: инструкция

При прокладывании мощной электрической линии у людей, не имеющих специальных познаний в электротехнике, возникает множество вопросов. Во время прокладки мощной электрической сети в частном доме очень часто рекомендуют использовать кабеля из сшитого полиэтилена. В данной статье будут освещены технические характеристики такого вида провода, его особенности и преимущества при работе, а также последовательность действии при монтаже.

Особенности

Одна из особенностей использования кабеля с изоляцией из сшитого полиэтилена – это передача и распределение электрической энергии в стационарных установка в высоким номинальным напряжением. В среднем провода имеют номинальное напряжение 10-35 кВ. Также допустимо изготовление трехжильных проводов для заземления.
Данный тип силового провода получил рекомендации к монтажу на производстве, на электростанциях, заводах, где одновременно подключается большое количество мощного электрического оборудования. Срок их службы от 10 до 50 лет, в зависимости от конструкции и внешней оплетки.

Технические характеристики

В первую очередь, перед тем как приобрести кабель для прокладки электрической линии с изоляцией из сшитого полиэтилена, необходимо осведомиться о его технических характеристиках. Если вы решили сделать работу самостоятельно, то нужно знать, приспособлен ли конкретный тип провода для определенных условий. Так силовой кабель с изоляцией из сшитого полиэтилена способен выдерживать высокую температуру. При температуре в 90 градусов провод способен работать длительное время, подавая стабильное напряжение в сеть. Стойкость при повышении температуры в районе 110-130 градусов в случае аварии на линии, а максимальная температура, которую может выдержать жила в сшитом полиэтилене при коротком замыкании – 250 градусов.

Конструкция кабеля имеет большое количество элементов. Основная многопроволочная уплотненная жила с круглым сечением (1-3 штуки), экструдированная оболочка из сшитого полиэтилена, а также экструдированные полупроводящие слои. Затем следует слой из электропроводящей бумаги или влагоустойчивой блокирующей ленты, экранированный слой из медной сетки. Поверх экрана размещается разделительный слой из водоотталкивающей ленты, полимерная лента из алюминия и внешняя оболочка из устойчивого ПВХ пластиката.

Такие характеристики гарантируют его защищенность от воздействия влаги, достаточно прочен, чтобы выдержать случайные механические повреждения внутренних жил. А внешняя оболочка выполнена из огнеупорного ПВХ, повышая устойчивость к высоким температурам и к открытому огню. При прокладывании электрической проводки можно выбрать одножильный или трехжильный кабель с изоляцией из сшитого полиэтилена. Данный тип проводов производится с сечением от 35 до 3000 мм2. Разделяются по группам в связи с допустимым напряжением в сети, для каждой группы характерен свой диапазон сечения.

  • от 6 кВ до 35 кВ – площадь сечения 35-1600 мм2, толщина 3,4-8,5 мм в диаметре;
  • от 45 кВ до 150 кВ – площадь сечения провода 70-2000 мм2, диаметр 8-23 мм;
  • от 220кВ до 330 кВ – площадь среза составляет от 400 до 2000 мм2, диаметр 20-28 мм.

Также могут производиться сверхмощные высоковольтные кабеля, которые могут выдерживать до 550 кВ. Внешний защитный слой может быть выполнен не только из устойчивого пластика, но и из стального или алюминиевого корпуса. Такую конструкцию можно прокладывать практически в любых условиях. Обычно для линии средней нагрузки используют конструкцию для напряжения в 10 кВ.

Видео “Монтаж муфты для медного кабеля”

Преимущества

Обычно монтаж кабеля с оплеткой из сшитого полиэтилена используется на производстве, промышленных зданиях.  К преимуществам стоит отнести возможность соединения линии при помощи концевой муфты или соединительных муфт. Технология изготовления изоляции и внешнего корпуса позволяет выдерживать высокие температуры (более 110 градусов), агрессивную химическую среду, не пропускают воду и не воспламеняются при контакте с открытым огнем.

Хорошее совмещение гибкости и прочности конструкции, что делает кабель удобным при монтаже силовой линии. Также особенности конструкции предусматривают небольшой вес, это позволяет снизить нагрузку на опоры во время прокладки сети.

Технология монтажа

Отличий от прокладки других типов проводки практически нет. Но во время работы часто возникают вопросы, связанные с монтажом муфт на кабеле с изоляцией из сшитого полиэтилена. Существует концевые и соединительные муфты. Для каждого типа муфт прилагаются инструкции по их монтажу. Такие инструкции не очень подробные, и поэтому часто возникают вопросы по установке.  При желании можно получить рекомендации от специалистов, сделав работу самостоятельно. Рассмотрим пример с напряжением в 10 кВ.

Для начала нужно распрямить один метр шнура с конца. От конца отступить 80 см и сделать круговой надрез на внешней оболочке. Если надрез делается ножом, то нужно быть осторожным. После этого производится удаление оболочки, для облегчения работы ее можно нагреть горелкой. Затем на оголенном участке нужно сделать подмотку герметичной лентой. Электропроводную бумагу нужно срезать так, чтобы не повредить экранированную обмотку. При соединении с муфтой кабеля на 10 кВ нужно обрезать основную жилу на 330 мм от места срезанной оболочки.

На медный сердечник нужно надеть упорную шайбу, продвинуть до среза изоляции и срезать лишнюю часть экрана с жилы. Поверхность поливинилхлоридной оболочки должна быть гладкой и ровной. Переход или соединение делается при помощи муфты. Она заводится на жилу до упора, между экранированной оплеткой. Муфта усаживается по направлению проволочного экрана. Далее срезается лишняя изоляция, напильником стачиваются острые заусеницы и кромки среза.

Герметичной лентой (В-1) нужно сделать обмотку наконечника с перекрытием на 10 мм. При помощи горелки можно сделать нагревание муфты, чтобы она легче надевалась на шнур. Затем нужно надвинуть кольцевую муфту так, чтобы ее верхняя часть совпадала с цилиндрической частью наконечника. Прежде чем подвергнуть конструкцию механическому воздействию, нужно дождаться остывания муфты.

При наружном монтаже кольцевой муфты после усадки трекингостойкой трубки необходимо также закрепить 2 термоусадочные изоляционные шайбы («юбки»). Очень важно не проводить соединение кабеля из СПЭ одного завода с муфтами другого производителя. Так как конструкция провода из СПЭ на 10 кВ (или любого другого) и процесс установки муфты достаточно сложный, то лучше чтобы соединение производил специалист.

Видео “Муфта для кабелей из сшитого полиэтилена”

Что делать, чтобы соединить провода качественно и надежно? В этом случае есть оптимальное решение, которое легко поддаться к освоению умельцу. Чтобы понять технологию, достаточно посмотреть наглядный видео-урок.

Кабели и провода, кабельно проводниковая продукция

Кабели силовые для стационарной прокладки на напряжение до 3 кВ

Кабели силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов

ПвПГнг(А)-HF

ТУ 16.К71-304-2001

Описание

Область применения

Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частоты 50 Гц, в том числе для эксплуатации в системах АС вне гермозоны. Для эксплуатации в электрических сетях
переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Кабель предназначен для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.

Класс пожарной опасности по
ГОСТ 31565-2012:
П1б.8.1.2.1.

Технические характеристики

Вид климатического исполнения В, категорий размещения 1-5 по ГОСТ 15150.
Диапазон температур эксплуатации: от -50 °С до 50 °С.
Относительная влажность воздуха при температуре 35 °С: до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре: не ниже -15 °С.
Минимальный радиус изгиба кабелей при прокладке:
одножильные: не менее 10 наружных диаметров;
многожильные: не менее 7,5 наружных диаметров.
Кабель не распространяет горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40 %.
Допустимая температура нагрева жил кабелей в режиме перегрузки с изоляцией из сшитого полиэтилена: не более 130 °С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании: с изоляцией из сшитого полиэтилена: не более 400 °С.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабелей при соблюдении потребителем условий транспортировки, хранения: не менее 30 лет.
Гарантийный срок службы: 5 лет.
Срок хранения:
на открытых площадках: не более 2 лет;
под навесом: не более 5 лет;
в закрытых помещениях: не более 10 лет.

Конструкция

1. Токопроводящая жила – медная, одно- или многопроволочная, соответствует классу 1 или 2 по ГОСТ 22483.

2. Изоляция — из сшитого полиэтилена.

3. Скрутка – изолированные жилы скручены в сердечник. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил синего цвета. Изоляция жил заземления имеет двухцветную (зелено-желтую) расцветку.

4. Внутренняя оболочка – из полимерной композиции, не содержащей галогенов.

5. Обмотка – для кабеля марки ПвПГнг(А)-HF с токопроводящими жилами сечением от 50 мм2 и выше из слюдосодержащей ленты или одной стеклоленты.

6. Наружная оболочка – из полимерной композиции, не содержащей галогенов.

Число и номинальное сечение токопроводящих жил, мм2

Расчетный наружный диаметр кабеля, мм Расчетная масса 1 км кабеля, кг
3х2. 5ок 13,6 300
4х2.5ок(N) 14,5 346
5х2.5ок(N, РЕ) 15,4 410
1х4ок 10,3 171
2х4ок(N) 14,1 327
3х4ок(N, РЕ) 14,6 370
4х4ок(РЕ) 15,6 432
3х4ок 14,6 370
4х4ок(N) 15,6 432
5х4ок(N, РЕ) 16,7 499
1х6ок 10,8 198
2х6ок(N) 15,1 394
3х6ок(N, РЕ) 15,7 454
4х6ок(РЕ) 16,8 536
3х6ок 15,7 454
4х6ок(N) 16,8 536
5х6ок(N, РЕ) 18 627
1х10ок 11,7 251
2х10ок(N) 16,7 523
3х10ок(N, РЕ) 17,5 618
4х10ок(РЕ) 18,8 743
3х10ок 17,5 618
1х1. 5ок 9,5 131
2х1.5ок(N) 12,4 229
3х1.5ок(N, РЕ) 12,8 250
4х1.5ок(РЕ) 13,5 285
3х1.5ок 12,8 250
4х1.5ок(N) 13,5 285
5х1.5ок(N, РЕ) 14,4 333
1х2.5ок 9,9 148
2х2.5ок(N) 13,1 270
3х2.5ок(N, РЕ) 13,6 300
4х2.5ок(РЕ) 14,3 346
4х10ок(N) 18,8 743
5х10ок(N, РЕ) 20,2 875
4х25мк(РЕ) 2 1570
4х25мк(N) 2 1570
5х25мк(N, РЕ) 2 1880
1х35мк 1,8 556
3х35мк(N, РЕ) 2 1630
2х35мк(N) 2 1321
3х35мк 2 1630
4х35мк(РЕ) 2 2014
4х35мк(N) 2 2014
5х35мк(N, РЕ) 2 2422
1х16мк 13,3 342
2х16мк(N) 19,9 763
3х16мк(N, РЕ) 20,9 910
4х16мк(РЕ) 22,7 1105
3х16мк 20,9 910
4х16мк(N) 22,7 1105
5х16мк(N, РЕ) 25 1336
1х25мк 14,4 449
3х25мк(N, РЕ) 23,4 1258
2х25мк(N) 22,2 1030
3х25мк 2,4 1258
1х50мк 17,3 712
3х50мк(N, РЕ) 29,3 2119
2х50мк(N) 27,8 1706
3х50мк 29,3 2119
4х50мк(РЕ) 31,9 2628
4х50мк(N) 31,9 2628
5х50мк(N, РЕ) 35,7 3251
1х70мк 19 944
2х70мк(N) 31,2 2289
1х95мк 20,9 1218
2х95мк(N) 35,8 3074
1х120мк 22,6 1476
2х120мк(N) 39,2 3756
1х150мк 25,2 1829
2х150мк(N) 44 4704
1х185мк 27,2 2227
2х185мк(N) 48,4 5799
1х240мк 29,9 2802
2х240мк(N) 53,8 7330
1х300мк 32,2 3379
4х50мc(РЕ) 33,5 2652
4х50мc(N) 33,5 2652
3х50мc+1х25мк(РЕ) 32,3 2358
3х50мc+1х25мк(N) 32,3 2358
3х50мc(N, РЕ) 29,4 2036
3х50мc 29,4 2036
5х50мc(N, РЕ) 36,9 3254
4х70мc(РЕ) 37,3 3545
4х70мc(N) 37,3 3545
3х70мc+1х35мк(РЕ) 36,3 3192
3х70мc+1х35мк(N) 36,3 3192
3х70мc(N, РЕ) 33,3 2767
3х70мc 33,3 2767
5х70мc(N, РЕ) 40,8 4342
4х95мc(РЕ) 41 4603
4х95мc(N) 41 4603
3х95мc+1х50мк(РЕ) 39,9 4132
3х95мc+1х50мк(N) 39,9 4132
3х95мc(N, РЕ) 36,7 3593
3х95мc 36,7 3593
5х95мc(N, РЕ) 45,6 5787
4х120мc(РЕ) 45,2 5784
4х120мc(N) 45,2 5784
3х120мc(N, РЕ) 40,1 4410
3х120мc 40,1 4410
3х120мc+1х70мк(РЕ) 43,4 5147
3х120мc+1х70мк(N) 43,4 5147
5х120мc(N, РЕ) 49,2 7110
4х150мc(РЕ) 48,6 6993
4х150мc(N) 48,6 6993
3х150мc+1х70мк(РЕ) 47,4 6191
3х150мc+1х70мк(N) 47,4 6191
3х150мc(N, РЕ) 44 5416
3х150мc 44 5416
5х150мc(N, РЕ) 53 8730
4х185мc(РЕ) 52,6 8482
4х185мc(N) 52,6 8482
3х185мc+1х95мк(РЕ) 51,4 7578
3х185мc+1х95мк(N) 51,4 7578
3х185мc(N, РЕ) 48,5 6608
3х185мc 48,5 6608
5х185мc(N, РЕ) 58,4 10689
4х240мc(РЕ) 58,8 10950
4х240мc(N) 58,8 10950
3х240мc+1х120мк(РЕ) 57,4 9728
3х240мc+1х120мк(N) 57,4 9728
3х240мc(N, РЕ) 53,2 8354
3х240мc 53,2 8354
5х240мc(N, РЕ) 64,5 13312
4х300мc(РЕ) 63,3 13541
4х300мc(N) 63,3 13541
4х400мc(РЕ) 70,7 17557
4х400мc(N) 70,7 17557
1х400мк 36,1 4311
1х500мк 39,6 5441
1х630мк 44,3 6887

[PDF] РАСПИСАНИЕ \\\’ A \\\’ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОДНОЖИЛЬНОГО, НЕАРМИИРОВАННОГО КАБЕЛЯ ПИТАНИЯ L.

T.XLPE ДЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ В МАХАРАШТЕ

1 РАСПИСАНИЕ ‘A’ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОДНОЖИЛЬНОГО, НЕБРОНИРОВАННОГО СИЛОВОГО КАБЕЛЯ L.T.XLPE ДЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ В МАЧ…

ПРИЛОЖЕНИЕ «A» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОДНОЖИЛЬНОГО, НЕАРМИИРОВАННОГО КАБЕЛЯ СИЛЫ L.T.XLPE ДЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ В МАХАРАШТРЕ (СПЕЦИФИКАЦИЯ №.MM/I/1 X C-UA-LTXLPE/2006)

MAHARASHTRA STATE ELECTRICITY LISTRIBUTION CO.ООО МУМБАЙ

(РАЗДЕЛ 2006:21.09.2006)

MAHARASHTRA STATE ELECTRICITY DISTRIBUTION CO. LTD. ПРИЛОЖЕНИЕ ‘A’ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОДНОЖИЛЬНОГО, НЕАРМОИРОВАННОГО СИЛОВОГО КАБЕЛЯ LT XLPE (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ № MM/I/ 1 X C-UA-LTXLPE/2006) ИНДЕКС SR.NO 1. 2. 3. 4. 5. 6. 7 . 8. 90

пункта 1.0 2.0 3.0 4.0 5.0 6.0 7.0 3.0 4.0 5.0 6.0 7.0 8.0

Области применения Услуги Услуги Общие Технические требования к тестированию и тестированию Установки Упаковка и маркировка Обеспечение качества Учетные расписание Грасс — C Annqueure — I

Page 3 3 4 4-5 5-6 6 7 7 8 9

ТАБЛИЦА ‘A’ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОДНОЖИЛЬНЫХ, НЕАРМИРОВАННЫХ СИЛОВЫХ КАБЕЛЕЙ LT XLPE

(НОМЕР СПЕЦИФИКАЦИИ. MM/I/ 1 XC – UA — LTXLPE/2006) 1.

ОБЛАСТЬ ПРИМЕНЕНИЯ: Спецификация охватывает проектирование, производство, заводские испытания, упаковку и доставку 1100-вольтовых алюминиевых проводников, одножильных с изоляцией из сшитого полиэтилена, небронированных силовых кабелей автомобильным транспортом. /железной дорогой до назначенных складских центров в штате Махараштра..

2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ: Оборудование, поставляемое в соответствии с этой спецификацией, должно быть пригодным для удовлетворительной непрерывной работы в следующих тропических условиях.

2.1

Максимальная температура окружающей среды (DEG C)

50

50

2.2

Максимальная температура в тени (DEG C)

45

2,3

Минимальная температура в воздухе (DEG C) в Shate

3,5

2.4

относительная влажность

Относительная влажность

10-15

2.5

2.5

Максимальное годовое количество осадков

(мм)

1450

2,6

Максимальное давление ветра

(кг / мм2)

150

2. 70003

Максимальная высота выше среднего уровня моря (метров)

1000

2.8

2.8

IsoceraUnic уровень (дни / год)

50

(%)

(%)

2.9

Сейсмический уровень (горизонтальное ускорение)

0,3 г .

2.10

Температура земли (DEG. C)

30

211 30

2.11

Тепловое сопротивление почвы (DEG. C CM / Watt)

150

2.12

Глубина прокладки для 1,1 кВ (см)

75

2.13

Кабели, проложенные по отдельности для двухжильных/многожильных кабелей и 3 шт. одножильных кабелей в Trefoil Touching

2.14

Умеренно жаркий и влажный тропический климат, способствующий развитию ржавчины и грибков.

3.

СТАНДАРТЫ: Если в данной спецификации не указано иное, номинальные характеристики, а также характеристики и испытания силовых кабелей LT XLPE должны соответствовать последним версиям, доступным на момент размещения заказа, всех соответствующих стандартов, как перечислены в Приложении-I, но не ограничиваются ими.

4.

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:

4.1

НЕАРМИИРОВАННЫЕ КАБЕЛИ 1100 В Марка L.T. кабель с многопроволочной алюминиевой жилой класса h3/h5, изоляцией из сшитого полиэтилена с экструдированной внешней оболочкой из ПВХ. Оболочка должна быть типа СТ-2 по IS: 5831-1984, а кабель должен соответствовать IS: 7098 (Часть 1) – 1988 (с последними изменениями) и иметь маркировку ISI. Наружная оболочка должна накладываться на изоляцию.

4.2

ИЗОЛЯЦИЯ, ВНЕШНЯЯ ОБОЛОЧКА: Изоляция и наружная оболочка должны наноситься путем отдельной экструзии.Цвет внешней оболочки должен быть черным. Качество изоляции должно быть хорошим, а изоляция не должна ухудшаться под воздействием климатических условий.

4.3

ПОСЛЕДОВАТЕЛЬНАЯ МАРКИРОВКА ДЛИНЫ НА КАБЕЛЕ Несмываемая Последовательная маркировка длины должна быть нанесена тиснением на внешней оболочке кабеля на каждый метр длины.

4.4

МОЩНОСТЬ НЕПРЕРЫВНОГО ПЕРЕМЕННОГО ТОКА: Непрерывный переменный ток текущая мощность должна соответствовать таблице, приведенной ниже. Непрерывный А.C. текущая емкость в амперах.

Размеры проводников в кв.мм.

70 кв.мм 95 кв.мм 120 кв.мм 150 кв.мм 185 кв.мм 240 кв.мм 300 кв.мм 400 кв.мм

4,5

При укладке в грунт 30 град.С. 165 200 225 255 285 325 370 425

При проложенном воздухе 40 град.С. 175 224 240 305 315 385 410 470

в

ТОК КОРОТКОГО ЗАМЫКАНИЯ Ток короткого замыкания кабеля LT XLPE должен соответствовать таблице, приведенной ниже. Продолжительность короткого замыкания в с T 1 1 1 1 1 1 1 1

5.

ИСПЫТАНИЯ:

5.1

ТИПОВЫЕ ИСПЫТАНИЯ:

Площадь Ал. проводник

Ток короткого замыкания в кА

А 70 кв.мм 95 кв.мм 120 кв.мм 150 кв.мм 185 кв.мм. 240 кв.мм. 300 кв.мм. 400 кв.мм.

I=0,094 x A/кв.кв. (т) 6,58 8,93 11,28 14,10 17,39 22,56 28,20 37,60

Все типовые испытания по ГОСТ 7098 (часть 1) — 1988 (с последними изменениями) должны проводиться на кабеле образцы, отобранные покупателем.

Типовые испытания должны проводиться с первой партии поставки на образце заказанного кабеля любого размера.В случае отсутствия оборудования для проведения типовых испытаний на заводе поставщика, такие типовые испытания должны быть проведены поставщиком в независимой признанной лаборатории за счет поставщика. Образец для типовых испытаний будет взят представителем покупателя, и он будет присутствовать при проведении типовых испытаний. Однако поставщик может потребовать освобождения от проведения типовых испытаний, как указано выше, при условии, что такие типовые испытания уже были проведены для M.S.E.D.C.L. (предыдущий M.S.E.B.) в прошлом в течение пяти лет, и их сертификаты испытаний, представленные нашему C.E.(расстояние) . Главный инженер (Dist) может по своему усмотрению отказаться от проведения типовых испытаний, если сертификаты испытаний являются приемлемыми. В случае других признанных правительством лабораторий / испытательного центра действительный утвержденный правительственный сертификат должен быть приложен вместе с испытанием. 5.2 РЕГЛАМЕНТНЫЕ ИСПЫТАНИЯ

: Все регламентные испытания в соответствии с МС: 7098 (часть 1) — 1988 г. с последними изменениями должны проводиться на каждой поставляемой длине кабеля. Результат должен быть указан в отчете об испытаниях. В заявке должна быть указана информация о возможностях, имеющихся в наличии у производителя в связи с этим.

5.3

ПРИЕМОЧНЫЕ ИСПЫТАНИЯ: Все приемочные испытания в соответствии с IS-7098 (часть I) 1988 г. с последними изменениями, включая факультативное испытание в соответствии с пунктом 15.4 и испытание на воспламеняемость в соответствии с пунктом 16.3, должны проводиться на образце. взяты из партии поставки.

5.4

Следующие дополнительные приемочные испытания должны быть проведены на поливинилхлоридных пластикатах, используемых для наружной оболочки, в соответствии с IS: 5831 — 1984 (с последними изменениями) 1.Испытание на горячую деформацию.

5.4.1 ИСПЫТАТЕЛЬНЫЕ УСТРОЙСТВА И ДЕТАЛИ ОБОРУДОВАНИЯ: Поставщик / участник тендера должен четко указать, какие испытательные средства имеются на заводах производителя и подходят ли они для проведения типовых, плановых и приемочных испытаний, указанных в МС: 7098 (Часть 1) — 1988 (с изменениями) на кабель, включая испытание по п.5.4 спецификации. Помещения должны быть предоставлены участником тендера представителю покупателя для наблюдения за испытаниями на заводе производителя. Если какие-либо испытания не могут быть проведены на заводе производителя, причина должна быть четко указана в тендере.

6

УПАКОВКА И МАРКИРОВКА:

6.1 а) До 120 кв. мм. Размер: Кабели должны поставляться непрерывной стандартной длиной 500 метров с допуском плюс минус 5% (пять процентов), намотанными на невозвратные деревянные барабаны хорошего качества или на невозвратные стальные барабаны без каких-либо дополнительных затрат для покупателя.б) свыше 120 кв.мм. размер: Кабели должны поставляться непрерывной стандартной длиной 250 метров с допуском плюс минус 5% (пять процентов), намотанными на невозвратные деревянные барабаны хорошего качества или на невозвратные стальные барабаны без каких-либо дополнительных затрат для покупателя. 6.2

6.3

Нестандартная длина: 5% (пять процентов) от заказанного количества соответствующего размера допустимы для нестандартной длины, длина которой не должна быть менее 100 метров. Следующие данные должны быть четко выбиты на оболочке кабеля с интервалами, не превышающими одного метра по всей длине кабеля.Кабели с некачественным и неразборчивым тиснением подлежат забраковке. а) Название производителя. б) Класс напряжения. в) Год изготовления. г) M.S.E.D.C.L. e) Последовательная длина. f) Сечение кабеля g) Маркировка ISI

6.4

Упаковка и маркировка должны соответствовать п. 18 IS 7098 (часть I)/1988 с последними изменениями.

6.5

Поставщик должен предоставить статистические данные о кабелях всех размеров, а именно: 1) Вес одного метра готового изделия кабеля различных размеров и номиналов.2) Масса одного метра неизолированной жилы, используемой для кабелей различных размеров и номиналов

7.

ПЛАН ОБЕСПЕЧЕНИЯ КАЧЕСТВА: Должен быть представлен подробный перечень выкупленных позиций, попавших в производство кабелей с указанием наименований фирм у кого эти товары закупаются. Участник торгов должен обязательно приложить план обеспечения качества вместе с предложением, которому он следует в отношении выкупленных товаров, товаров, произведенных им, и сырья в процессе, а также окончательной проверки, упаковки и маркировки.Компания может по своему усмотрению заказать проверку этих планов на заводе-изготовителе в качестве предварительной квалификации для технического принятия заявки. Если во время проверки будет установлено, что фирма не соответствует представленному фирмой плану обеспечения качества, предложение подлежит отклонению.

8.

ГРАФИК:

8.1

Участник тендера должен заполнить следующий график, который является частью предложения. Приложение «C»

8.2

— Опыт участника тендера.

Участник тендера должен представить список заказов на оборудование аналогичного типа, выполненных или находящихся в процессе выполнения в течение последних трех лет, с полной информацией в таблице опыта Участника тендера (Приложение «C»), чтобы покупатель мог оценить тендер.

РАСПИСАНИЕ — C РАСПИСАНИЕ ОПЫТА УЧАСТНИКА ЗАЯВЛЕНИЙ О ЗАКАЗЕ Участник должен представить здесь список аналогичных заказов, выполненных/находящихся в процессе выполнения им, на которые покупатель может ссылаться, если он считает такую ​​ссылку необходимой.————————————————— ————————————————— ——Ср. Имя клиента Значение Период поставки Имя и адрес № и описание заказа и ввода в эксплуатацию, на кого можно ссылаться ————————— ————————————————— —————————— 1 2 3 4 5 ————— ————————————————— ———————————————————

НАЗВАНИЕ ФИРМЫ НАИМЕНОВАНИЕ И ПОДПИСЬ ОБОЗНАЧЕНИЕ УЧАСТНИКА ЗАЯВКИ ДАТА

ПРИЛОЖЕНИЕ-I СПИСОК СТАНДАРТОВ (Все последние изменения) SR.НЕТ. 1. 2.

НОМЕР СТАНДАРТА : 7098 (часть 1) 1988 г.: 5831-1984

3.

3.

IS: 8130-1984

4.

IS: 3975-1988

5.

IS: 10462 (Часть I) 1983

ЗАГОЛОВОК Спецификация для кабелей с изоляцией из сшитого полиэтилена и оболочкой из ПВХ для рабочего напряжения до 1100 В включительно. Технические условия на изоляцию и оболочку из ПВХ электрических кабелей. Спецификация на жилы для изолированных электрических кабелей и гибких шнуров. Спецификация на проволоку из мягкой стали, гнутую проволоку и ленты для армирования кабелей.Метод фиктивного расчета для определения размеров защитного покрытия кабелей.

Проволока и кабели из сшитого полиэтилена — проволока из сшитого полиэтилена

Что такое сшитый полиэтилен?

Также известный как сшитый полиэтилен, сшитый полиэтилен является очень хорошей изоляцией с точки зрения электрических свойств. XLPE имеет очень высокое сопротивление изоляции, стабильную диэлектрическую проницаемость на всех частотах и ​​низкую диэлектрическую проницаемость.

Особенности и преимущества провода и кабеля из сшитого полиэтилена:

С точки зрения гибкости полиэтилен может быть от жесткого до очень жесткого, в зависимости от молекулярной массы и плотности (низкая плотность является наиболее гибкой). Черные и специально разработанные цветные версии обладают отличной атмосферостойкостью.

  • Влагостойкий
  • Впечатляющие электрические и физические свойства
  • Кабели из сшитого полиэтилена
  • способны пропускать большие токи благодаря отличной термостойкости
  • .
  • Простота установки и обслуживания благодаря легкому весу кабелей
Общие области применения сшитого полиэтилена:

Благодаря способности сшитого полиэтилена хорошо работать в средах с высоким напряжением и превосходной влагостойкости, вы обычно найдете сшитый полиэтилен в таких приложениях, как:

  • Трубопровод / Сантехника
  • Изоляция для электрических кабелей
  • Горнодобывающая промышленность
  1. Луженая медь.Сшитый полиэтилен (XLPE). Номинальная стенка 0,015 дюйма. 105ºC. 300 В.

    Посмотреть детали
  2. Луженая медь.Изоляция из сшитого полиэтилена. Неинтегрально с ПВХ-оболочкой.

    Посмотреть детали
  3. Стандартная стена.Голая медь. Сшитый полиэтилен (XLPE). 125ºС. 60В.

    Посмотреть детали
  4. Голая медь.Сшитый полиолефин (XLPO). от -40ºC до 125ºC. 60В.

    Посмотреть детали
  5. Тяжелая стена.Голая медь. Сшитый полиэтилен (XLPE). 125ºС. 60В.

    Посмотреть детали
  6. Сверхтонкие стенки.Голая медь. Сшитый полиэтилен (XLPE). 125ºС. 60В.

    Посмотреть детали
  7. Многопроволочная луженая медь с луженым покрытием (ТОС) или многопроволочная неизолированная медь с луженым покрытием (TPC) — облученный сшитый полиэтилен

    Посмотреть детали
  8. Луженая медь.Облученный сшитый полиэтилен (XLPE). 125ºС. 300В.

    Посмотреть детали
  9. Луженый медный проводник.Сшитый полиэтилен (XLPE). 150ºС. 600В.

    Посмотреть детали
  10. Луженый медный проводник.Сшитый полиэтилен (XLPE). 90°С. 600В.

    Посмотреть детали
  11. Луженый медный проводник.Сшитый полиэтилен (XLPE). 125ºС. 600В.

    Посмотреть детали
  12. Луженая медь.Сшитый полиэтилен (XLPE). Номинальная стенка 0,045 дюйма. 125ºC. 600 В.

    Посмотреть детали
  13. Луженая медь.Сшитый полиэтилен (XLPE). Номинальная стенка 0,060 дюйма. 125ºC. 600 В.

    Посмотреть детали
  14. Луженый медный проводник.Сшитый полиэтилен (XLPE). 125ºС. 600В.

    Посмотреть детали
  15. Луженый медный проводник.Сшитый полиэтилен (XLPE). 150°С. 600В.

    Посмотреть детали
  16. Луженый медный проводник.Сшитый полиэтилен (XLPE). 90°С. 600В.

    Посмотреть детали
  17. Неизолированный медный проводник.Сшитый полиэтилен (XLPE). 90ºС. 600В.

    Посмотреть детали
Технические характеристики кабелей с изоляцией из сшитого полиэтилена

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ КАБЕЛЕЙ С Изоляцией из сшитого полиэтилена ДЛЯ РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 1100 В ВКЛЮЧИТЕЛЬНО 1.ОБЛАСТЬ ПРИМЕНЕНИЯ: Спецификация охватывает требования изолированных кабелей из сшитого полиэтилена для рабочего напряжения до 1100 В включительно, подходящих для низкого напряжения. Сторона распределительных трансформаторовдлятрансформеров и для любых других НН. использовать в 3-фазной (заземленной) системе. 2. РАСПОЛОЖЕНИЕ: 2.1 Кабель должен быть проложен/проложен непосредственно в земле в любом месте Западной Бенгалии и заделан для наружного подключения.2.2 Кабели могут быть проложены в крытых кабельных траншеях на кабельных эстакадах/лестницах/воздухах на определенный участок длины. 3. СТАНДАРТЫ: Кабели должны в целом соответствовать последнему выпуску следующих стандартов, включая все дополнения, изменения и модификации. 3.1 IS 7098 (Часть I: 1988 г.) Спецификация для кабелей с изоляцией из сшитого полиэтилена и с изоляцией в ПВХ оболочке для рабочих напряжений до 1100 В включительно.3.2 IS : 8130: 1984 Спецификация для проводников для изолированного кабеля. 4. ФОРМА КАБЕЛЕЙ: Все кабели должны иметь круглую/секторную форму с нейтральным проводником в соответствии с применимым стандартом безопасности: 5. ПРОВОДНИКИ: 5.1 Должен использоваться алюминиевый проводник, соответствующий стандарту IS:8130:1984. 5.2 Проводники должны быть скручены. 6. ИСПЫТАНИЯ И СЕРТИФИКАТЫ ИСПЫТАНИЙ: 6.1 Все типовые и плановые испытания должны проводиться на заводе-изготовителе в соответствии с IS:7098(Part-I):1988 или последней поправкой к нему.6.2 Испытания, указанные в разделе «Приемочные испытания» в соответствующем стандарте IS, должны проводиться как «Приемочные испытания». IS:10810 во время приемки. a) Физические испытания изоляции изоляции и оболочки. i) Прочность на растяжение и удлинение при разрыве. ii) Испытание на старение. iii) Испытание на усадку. iv) Тест на горячую штамповку. б) Испытание на огнестойкость.6.3 Все испытания должны проводитьсяв присутствии представителя Покупателя, если покупатель этого желает. Изготовитель должен уведомить о заводских испытаниях не менее чем за 30 (тридцать) дней. 6.4 Все испытания, проведенные на заводе, должны быть представлены в шести (6) экземплярах для утверждения покупателем. 6.5 Кабели должны быть отправлены с завода только после получения письменного утверждения Покупателем протоколов заводских испытаний. 7. ИДЕНТИФИКАЦИЯ ПРОИЗВОДИТЕЛЯ: Название производителя или торговая марка должны быть идентифицированы по всей длине кабеля либо путем тиснения на оболочке, либо с помощью ленты со следующими данными.Технические характеристики — Кабель с изоляцией из сшитого полиэтилена, 1100 В. 1

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ.КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПРОСП УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ДЛЯ КОМПАНИИ ИЛИ ЛЮБОГО ИЗ СОВМЕСТНОГО ГЛОБАЛЬНОГО КООРДИНАТОРА МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, КОТОРЫЙ ПРИМЕНЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.



questo Sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI PAESI «).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLIES E ALTRI ELTRI ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ В РЕГИСТРАЦИЯХ, ПРИМЕНЯЕМЫХ ЗАКОНОМ О БУМАГАХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta Di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. ») Che Abbia Repito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante «) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auTrità COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L’“ OFFERTA PUBBLICA CONSENTITA ”) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DI UN PROSPETTO PER OFFERTIA PROSPETTIVA DVISTAMENTI FINANZI.

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta Di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘»Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboy RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO RILEVANTE, UNITAMENTI ASURADIMENTE ASURADIMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.



Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или которые являются резидентами государства, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

15кВ Одноядерный 3-жильный XLPE-изоляционный бронированный силовой кабель Спецификация

Профессиональный OEM-производитель

Десять ведущих производителей кабелей в Китае

Ведущий производитель кабелей ESP, крупнейший производитель резиновых кабелей в Китае.

С сертификатами UL,TUV,KEMA,CE,BV,PSB,SABA

С ОТЧЕТОМ О ТИПОВЫХ ИСПЫТАНИЯХ TUV

С сертификатами системы ISO9001, ISO18001, OHSAS18001



15 кВ одножильный 3-жильный силовой кабель с изоляцией из сшитого полиэтилена, спецификация

1.Объект

Этот документ определяет конструктивные и производственные характеристики кабелей типа 12/20 кВ, производимых Jinyuan Cables.

2. Конструкция
Кабели этого типа разработаны, изготовлены и испытаны в соответствии со стандартом IEC 60502-2.

3. Области применения
Кабели для стационарной прокладки. Подходит для транспортировки и распределения электроэнергии в сетях среднего напряжения
. Эти кабели подходят для внутренней, наружной и подземной прокладки.



4. Характеристики

Номинальное напряжение: 12/20 (24) кВ
Минимальная рабочая температура: -15 °C
Максимальная температура проводника: 90 °C
Максимальная температура короткого замыкания: 250 °C (максимум 5 с)
Минимальный радиус изгиба: 15 x кабель Ø


5. Общая конструкция кабеля

5.1 Токопроводящая жила
Электролитически отожженная алюминиевая жила, класс 2 согласно EN 60228 / IEC 60228.
Опционально , гигроскопические ленты могут применяться для достижения продольной водонепроницаемости
на проводнике

5.2 Внутренний полупроводниковый экран
Сшитый полупроводниковый экран, нанесенный поверх проводника в процессе тройной экструзии.

5.3 Изоляция
Изоляция из сшитого полиэтилена, сшитый полиэтилен согласно IEC 60502-2; натуральный цвет.

5.4 Внешний полупроводниковый экран
Сшитый полупроводниковый экран, нанесенный на изоляцию в процессе тройной экструзии.
Разборный. Опционально, по желанию заказчика, может поставляться неразборным (приклеенным к изоляции).

5.5 Металлический экран
Металлический экран, изготовленный из медных проволок и связующей медной ленты, нанесенной поверх внешнего полупроводникового слоя
. С минимальным поперечным сечением 16 мм2.

5.6 Внутренняя оболочка
90ºC ПВХ

5,7
Стальная оцинкованная проволока

5.7 Внешняя оболочка
Наружная оболочка из полиолефина или ПВХ в соответствии с IEC 60502-2, черного или красного цвета.

6 Технический паспорт

Сечение Экран Проводник Изоляция Внешний Вес
мм2 мм2 мм мм мм кг/км
1×50 16 8 20,2 27,9 770
1×70 16 10.1 22,3 30,4 905
1×95 16 11,3 23,5 31,5 1000
1×120 16 12,7 24,9 33,6 1140
1×150 16 14,2 26,4 35,1 1260
1×185 16 16 28.2 36,9 1405
1×240 16 18 30,2 39,4 1635
1×300 16 21 33,2 42,4 1865
1×400 16 23,4 36,4 45,6 2225
1×500 16 27 40.4 49,2 2585
1×630 16 31,5 44,5 53,7 3130
1×800 16 34 47 57,2 3775
1×1000 16 39 51,7 60,5 4450



Мы являемся одним из ведущих производителей кабелей и проводов в Китае.Наша продукция соответствует стандартам GB, IEC DIN ASTM, JIS, NF, AS/NZS CSA ГОСТ и так далее. В то же время мы получили сертификат ISO9001, ISO14001, OHSAS18001, UL, CE, KEMA, TUV, Bureau Veritas, Lloyd, IEC, GL, SA, NK, KR

.

Создан в 1993 году, Групп Хэнань Цзиньюань и Cables Group Co., Ltd охватывает площадь более 220 000 квадратных метров, , владение более чем 420 комплектуру. Оборудование для производства и более 250 комплектов тестирующего оборудования или аппарата .Наша годовая производственная мощность составляет 3 миллиарда юаней . Сейчас в нашей компании более 800 работодателей , среди которых более 150 техников. Благодаря непрерывным усилиям всех работодателей Henan Jinyuan Wires and Cables Group Co., Ltd добилась значительного развития и стала современным предприятием и одним из комплексных крупных предприятий в отечественной проводной и кабельной промышленности. Наша продукция широко используется в области электроэнергетики, угля, металлургии, нефтехимической промышленности, железных дорог, национальной обороны, строительства, авиации и других ключевых национальных проектов.Наши продукты имеют большое влияние и хорошую репутацию как на внутреннем, так и на мировом рынке, например, США, Голландия, Италия, Россия, Великобритания, Австралия, Новая Зеландия, Эфиопия, Гана, Алжир, Конго, Ближний Восток. и так далее.

1,22 года опыта производства и 13 лет опыта экспорта.

2. Сертификация продукции: UL, CE, BV, TUV, KEMA, PSB, SABS, ABS, NK, LR, KR, GL и т. д.

3. Обслуживание OEM доступно на основании официального и юридического разрешения.

4. Строгая система контроля качества.

5. Быстрая доставка и обратная связь  Более короткие сроки, чем у наших конкурентов.

6.Отличное качество по разумной цене.

7. Сильная техническая поддержка (технические данные, чертежи и т. д.)

8. Профессиональная служба совместной работы для вас активно.

9. Наличие на складе, бесплатный образец доступен.




В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип паблика.Логотип Resource.Org представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с законом , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.html

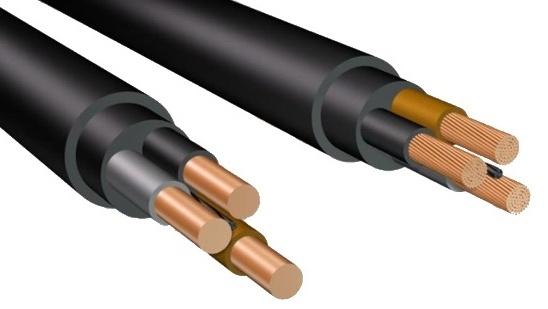

Артикул № 06-XLPO-3, Силовой кабель FR-XLPE Изолированные жилы, оболочка XLPO, 600 В по американской группе проводов

Области применения
Огнестойкий контрольный/силовой кабель для прокладки на открытом воздухе, в кабелепроводах и под землей, для использования во влажных или сухих местах. Номинальная температура 90 ºC во влажном или сухом состоянии. Разрешено для использования в открытых участках в соответствии с NEC для 3 или более проводников. Одобрено для прямого захоронения, класс I, разд. 2 промышленных опасных места на NEC. Устойчив к солнечному свету и атмосферным воздействиям.Выдерживает испытание на холодный изгиб при -40 ºC.

Конструкция
8 AWG через отожженные многожильные медные проводники сечением 750 тыс. см в соответствии с ASTM B33. Скрутка класса B по ASTM B8. Огнестойкая изоляция FR-XLPE, оболочка XLPO, цветовая маркировка по методу 1 ICEA; Таблица Д-1. Размеры 8 AWG и больше имеют цветовую маркировку в соответствии с Методом 4 ICEA; Отдельные жилы окрашены в черный цвет, а поверхность номера жилы напечатана контрастной краской

Стандарты

  • Перечислен UL как тип TC в соответствии со стандартом 1277 для кабелей в лотках.
  • Кабели внесены в список UL для прямого захоронения.
  • Отдельные проводники проходят испытание на пламя UL 1581 VW-1.
  • Отдельные проводники UL44 указаны как тип XHHW-2.
  • Общая куртка сертифицирована UL как устойчивая к солнечному свету.
  • Кабели с заземляющим проводом внесены в список UL для открытой проводки.
  • Кабели
  • прошли испытание на пламя ленточной горелки IEEE-383.
  • Кабели
  • прошли испытание на пламя кабельного лотка IEEE1202/CSA FT4 (70 000 БТЕ/ч).
  • Кабели
  • соответствуют требованиям ICEA S-73-532, NEMA WC70 для кабелей управления.
  • Кабели
  • соответствуют требованиям ICEA T-29-520 и CSA FT-4
  • .
Примечания
  • Кабели могут поставляться с изолированным заземлением и маркировкой «Открытая проводка».
  • Стандартное цветовое кодирование
  • — это Метод 1 для приложений NEC согласно Приложению E, Таблице E-2 ICEA S-73-532 (TECH I006). Этот метод цветового кодирования исключает белый и зеленый из цветовой последовательности. Белый или зеленый проводник может поставляться по запросу.
  • Также доступна цветовая маркировка ICEA, метод 1, таблица E-1; размеры мощности, метод ICEA 4.
Опции
  • Медь без покрытия или луженая
  • Гибкие многопроволочные провода
  • Цветовые коды E1 или E2
  • Изоляция из этиленпропиленового каучука
  • Оболочки из ПВХ, CPE, CSPE
  • Общий экран из медной ленты
  • Общий экран из медной оплетки
  • Общий продольный гофрированный медный экран
  • Общий экран из майларовой ленты с заземляющим проводом
  • Конструкция на 1000 В
Проконсультируйтесь с AWG о различных альтернативных конструкциях для конкретных приложений.

Добавить комментарий

Ваш адрес email не будет опубликован.
