Сопротивление заземления какое должно быть: Нормы сопротивления защитных заземляющих устройств

Содержание

Какое сопротивление контура заземления?

Единой величины сопротивления контура заземления нет. Все значения существуют в привязке к различному электрооборудованию и регламентируются правилами устройства электроустановок (ПУЭ), а эксплуатационные величины правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Берём трансформаторную подстанцию с напряжением до 1 киловольта. Согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 при проведении замеров сопротивления в непосредственной близости к подстанции, сопротивление контура заземления должно соответствовать 15 ом для напряжения в 660 вольт, 30ом для 380 вольт и 60 Ом для 220 вольт, при измерении с учетом естественных заземлителей.

ПТЭЭП, Приложение № 3, таблица 36 нам говорит вот что: (трёхфазная/однофазн­ая сеть)сопротивление контура заземления — 15 ом для напряжений 660-380 вольт, 30 ом для напряжений 380-220 вольт и 60 Ом для напряжений 220-127 вольт., а если измерения проводятся с учётом присоединённых повторных заземлений, то значения будут совсем иными, величины должны составлять не более 2, 4 и 8 Ом при соответствующих напряжениях.

(660вольт, 380 вольт, 220 вольт)

При напряжением больше 1Кв контур заземления для трансформаторной подстанции и распредпунктов согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 будет иметь величины: при замерах сопротивления в электроустановках с глухозаземленными или эффективно заземленными нейтралями электрическое сопротивление должно быть не более чем 0,5 Ом.

Далее смотрим ПТЭЭП, Прил. № 3, таб-ца 36 сообщает нам: при замерах в электроустановках напряжением от 110 кВ и выше, в электрических сетях с эффективно заземлённой нейтралью, электрическое сопротивление заземляющего контура не должно превышать 0,5 Ом. В электроустановках от 3 до 35 кВ в сетях с изолированной нейтралью не более 10 Ом.

Норма сопротивления контура заземления для воздушной линии электропередачи напряжением выше 1 кВ составит согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 2 : Для заземляющих устройств опор высоковольтных линий при величине удельного сопротивления грунта, ρ, Ом·м: 100/100-500/500-1000/1000-5000 – 10ом, 15ом, 20ом и 30 Ом соответственно.

Если взять ПТЭЭП, приложение № 31, таблица 35, п. 4, то мы узнаем: А. Для воздушной линии электропередачи на напряжениях свыше 1Кв

Б: Для опор, имеющих грозозащитный трос или иные приспособления для грозозащиты, металлические или ж/бетонные опоры ВЛ 35 кВ, а так же опоры ВЛ 3 на 20 кВ в населённых пунктах, заземлители оборудования для опора 110 киловольт и выше: 10ом, 15ом, 20ом и 30 Ом при величине удельного сопротивления грунта, соответственно составит: 100, 100-500, 500-1000, 1000-5000 Ом·м. Б. Для воздушных ЛЭП на напряжение сети до 1Кв: опоры ВЛ с наличием грозозащиты составит 30 Ом, Опоры ЛЭП с повторным заземлителем нулевого провода – 15ом для напряжения 660-380 вольт, 30ом для 380-220 вольт и 60 Ом соответственно для напряжений питающей сети 220-127 вольт (для трёхфазной/однофазно­

й сети) соответственно

Методика измерения сопротивления заземляющих устройств — Методики испытаний / Документы — Электротехническая лаборатория, г.Ханты-Мансийск

Цель проведения измерений.

Измерения сопротивления заземлителей и заземляющих устройств проводят с целью проверки соответствия этих устройств требованиям ПУЭ, условиям безопасности людей и защиты электрооборудования в случае повреждения изоляции электроустановок.

2. Меры безопасности.

2.1 Организационные мероприятия.

Работы по измерениям характеристик заземляющих устройств должны выполнятся в соответствии с действующими Правилами техники безопасности при эксплуатации электроустановок. Работы по измерениям электрических характеристик заземляющих устройств должны выполнятся по нарядам или распоряжениям.

2.2 Технические мероприятия.

При измерениях на действующих РУ с использованием вынесенных токовых и потенциальных электродов должны приниматься меры по защите от воздействия полного напряжения на заземлителе при стекании с него тока однофазного КЗ на землю. Персонал, производящий измерения, должен работать в диэлектрических ботах, диэлектрических перчатках, пользоваться инструментом с изолированными ручками.

При сборке измерительных схем следует сначала присоединять провод к вспомогательному электроду (токовому, потенциальному) и лишь затем к соответствующему измерительному прибору.

3.
Подготовка к измерениям.

4.

Измерение сопротивления заземляющих устройств должно производиться зимой или летом, когда сопротивление земли (грунта) принимает наибольшее значение. При испытаниях вновь смонтированных установок результаты измерения сопротивления должны быть скорректированы повышающим коэффициентом, учитывающим высыхание или промерзание грунта.

При небольшом количестве оборудования в испытуемой электроустановке сопротивление заземляющего устройства проверяется непосредственно на корпус заземленного оборудования. При большом количестве оборудования и разветвленной заземляющей сети измерение производится раздельно: сопротивление заземлителя и сопротивление заземляющих проводников, т.

е. металлической связи корпусов электрооборудования с контуром заземления. Для этого на некотором расстоянии от него располагается вспомогательный заземлитель, подключаемый вместе с испытываемым заземлителем к прибору EurotestXE 2,5 кВ MI 3102H с встроенным источником питания. Для измерения падения напряжения на испытываемом заземлителе при прохождении через него тока в зоне нулевого потенциала располагается зонд. Точность измерения сопротивления заземлителей зависит от взаимного расположения испытываемого и вспомогательных заземлителей и от расстояния между ними.

За размер Д следует принимать:

· для заземляющих сеток и для заземлителей, состоящих из контура из вертикальных электродов — длину большей диагонали;

· для заземлителей, состоящих из вертикальных электродов, расположенных в ряд и объединенных горизонтальной полосой — длину полосы;

· для заземлителей в виде одиночной горизонтальной полосы — длину полосы.

Если заземлители представляют собой железобетонные фундаменты зданий или стальные полосы, проложенные для выравнивания потенциалов, то в качестве Дследует принимать наибольший размер здания в плане.

Рисунок 1: Подключение стандартных измерительных проводов (20 м)

Направление разноса электродов нужно выбирать таким образом, чтобы электроды не оказались ближе 10 м от подземных металлических конструкций ( кабелей с металлическим оболочками, трубопроводов, заземлителей опор ВЛ и др.)

В некоторых случаях при наличии большого количества подземных коммуникаций может потребоваться несколько измерений при различных направлениях лучей и различных расстояниях между зондами. Из нескольких измерений в качестве действительного значения принимают наихудший результат.

Электроды следует забивать в плотный естественный (не насыпной) грунт на глубину не менее 0,5м. В грунтах с большим удельным сопротивлением места, где нужно забить вспомогательные заземлители, уплотняют либо увлажняют водой, раствором соли или кислоты. В качестве вспомогательных заземлителей могут быть использованы отрезки металлических труб, рельсов и другие металлические предметы, находящиеся в земле и не связанные с испытываемым заземлителем.

4.
Нормируемые величины.

Сопротивление заземлителя не должно превышать нормируемого значения в любое время года.

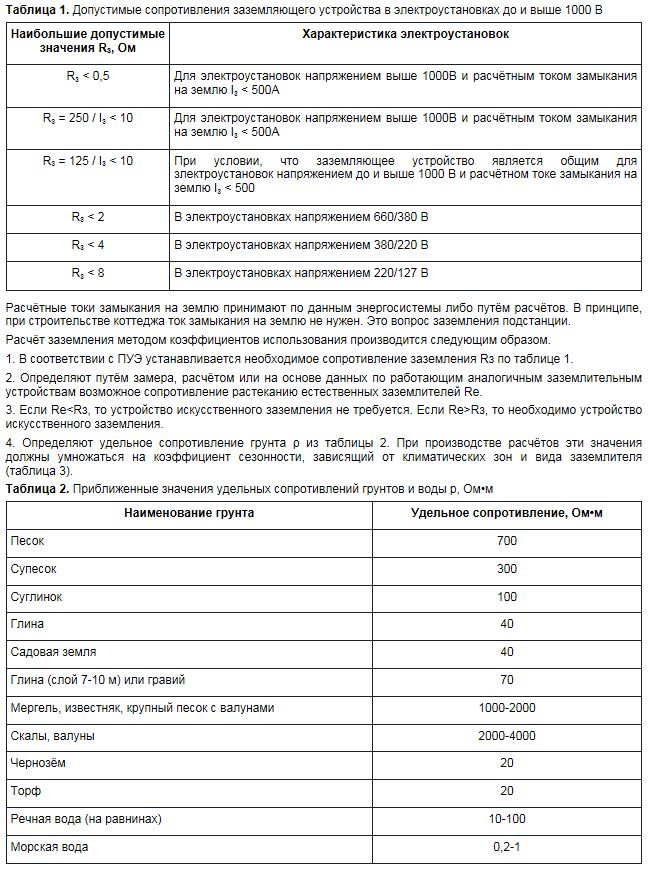

Максимально допустимые значения сопротивления заземляющих устройств указаны в ПУЭ 7 таблица 1.8.38 и ПТЭЭП приложении 3.

5.
Применяемые приборы.

Измерение сопротивления заземлителей производится специальным прибором типа EurotestXE 2,5 кВ MI 3102H, используя 3-х проводный метод измерения.

Во время работы применяют инструмент, с помощью которого электроды забиваются в грунт на глубину не менее 0.

5 м, а также обеспечивается надежное присоединение проводников от прибора к электродам.

Подключение прибора к корпусу электроустановки производится при помощи щупа в качестве которого используется квадратный напильник (для создания металлического контакта) с глухоприсоединенным медным проводом сечением 2.5 мм2 сопротивление которого при длине в единицы метров позволяет использовать 3-х зажимную схему измерения.

6.
Методика проведения измерений.

6.1. При выполнении измерения сопротивления заземления следуйте следующим инструкциям:

Потенциальный зонд (S) размещается между заземлителем (E) и вспомогательным токовым зондом (H) на контрольном участке

Расстояние от заземлителя (E) до вспомогательного токового зонда (H) должно составлять, по крайней мере, пятикратную величину глубины заземляющего электрода или длины полосового электрода.

При измерении сопротивления заземления комплексной системы заземления данное расстояние зависит от длины большей диагонали между отдельными заземлителями. Для получения дополнительной информации относительно измерения сопротивления заземления обратитесь к учебнику Metrel «Guide for testing andverificationoflowvoltageinstallations».

6.2. Порядок проведения измерения сопротивления заземления

Шаг 1 С помощью переключателя функций выберите функцию Заземление.

Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2 Установите следующий параметр измерения:

Максимально допустимое сопротивление заземления.

Шаг 3 Для измерения сопротивления заземления подключите прибор к испытываемому объекту. При необходимости воспользуйтесь меню помощи. Измерительные провода подключите следующим образом:

L/L1 черный измерительный провод присоединяется к вспомогательному токовому зонду (H).

N/L2 синий измерительный провод присоединяется к заземлителю (E).

PE/L3 зеленый измерительный провод присоединяется к

потенциальному зонду (S).

Шаг 4 Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка результата в виде «Соответствует / не соответствует» (если применяется).

Отображаемые результаты:

R… … … … сопротивление заземления,

RC … … …сопротивление вспомогательного токового зонда,

RP … … …сопротивление потенциального зонда.

Сохраните отображенные результаты с целью дальнейшего документирования.Примечания:

При наличии между измерительными выводами напряжения, превышающего 30 В, измерение сопротивления заземления не будет выполнено.

Если между измерительными выводами H и E или S присутствует напряжение шума выше, чем приблизительно 5 В, на дисплее появится предупреждающий символ ” (шум), сигнализирующий о том, что результат может быть некорректным!

7.
Беопасные приемы работы.

К работе с прибором EurotestXE 2,5 кВ MI 3102H допускаются лицаэлектротехнического (наладочного и др.) персонал, имеющие практически опыт работы с приборами, знающие настоящую методику, обеспеченные спецодеждой, инструментом, индивидуальными средствами защиты.

Измерения производятся звеном из 2 специалистов с квалификационной группой не ниже III. Работа оформляется распоряжением (заданием).

Металлические стержни не должны иметь заусениц. Кувалда должна быть плотно насажена на рукоять и не иметь люфта.

При подаче напряжения от постороннего источника должны быть оформлены технические и организационные мероприятия по безопасности в месте подключения и на рабочем месте. Кабель, понижающий трансформатор должны иметь двойную изоляцию или устанавливаться на изолирующих опорах. Приборы в схемах измерений по методу раздела 2.1 должны быть установлены на изолированном основании.

Запрещается выполнять работы в дождь и при повышенной влажности.

На результаты измерения составляется протокол установленной формы.

Лица, допустившие нарушения ПТБ или ПТЭЭП, а также исказившие
достоверность и точность измерений, несут ответственность в соответствии с законодательством и Положением о передвижной электролаборатории.

8.Оформление результатов измерений.

Результаты измерений сопротивлений заземлителей заносятся в протокол. В графе “замечания” указываются выявленные дефекты.

Приложение 1

ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ДО 1 кВ

С ГЛУХОЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ

Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов или трансформаторов или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений нулевого провода ВЛ до 1 кВ при количестве отходящих линий не менее двух. При этом сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более: 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении r земли более 100 Ом×м допускается увеличивать указанные выше нормы в 0,01r
раз, но не более десятикратного.

ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ДО 1 кВ

С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

Сопротивление заземляющего устройства R, используемого для заземления электрооборудования, должно удовлетворять неравенству R ≤50÷Id но не более 4 Ом,

где Id ток замыкания фазы на землю, включающий в себя все токи нулевой последовательности.

Как правило не требуется принимать значение сопротивления заземляющего устройства менее 4 Ом. Допускается применение сопротивления заземляющего устройства до 10 Ом если соблюдено приведенное выше условие, а мощность генераторов или трансформаторов не превышает 100 kVA.

ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

Сопротивление заземляющего устройства R, используемого для заземления электрооборудования, должно удовлетворять неравенству R ≤250÷ но не более 10 Ом, где
расчетный ток замыкания фазы на землю, в качестве которого принимается:

· в сетях без компенсации емкостных токов — ток замыкания фазы на землю;

для территории г. Москвы — Ic = 250 А.

ток Ic можно определить по формулам:

для сетей с воздушными линиями

,

где Icвл — емкостной ток в воздушной линии, А;

U
— линейное напряжение сети, кВ;

lвл — длина электрически связанных воздушных линий сети, км;

,

где Icкл — емкостной ток в кабельной линии, А;

lкл — длина электрически связанных воздушных линий сети, км

· в сетях с компенсации емкостных токов:

для заземляющих устройств к которым присоединены компенсирующие аппараты — ток равный 125% номинального тока наиболее мощного из этих аппаратов

замыкания фазы на землю;

для заземляющих устройств к которым не присоединены компенсирующие аппараты — ток замыкания фазы на землю в сети при отключении наиболее мощного из компенсирующих аппаратов;

При использовании заземляющего устройства одновременно для электроустановок до 1000 В системы TN и выше 1000 В системы IT, сопротивление заземляющего устройства принимается равным R ≤125÷ при этом должны быть выполнены условия для системы TN или если к нему присоединяются броня и оболочки более одного кабеля общей протяженностью более 1 км, то для системы IT.

РАЗРАБОТАЛ:

Начальник электролаборатории

Сопротивление электрическое заземление — Справочник химика 21

    Предельно допустимое сопротивление заземляющего устройства, предназначенного исключительно для отвода статического электричества должно быть не больше 100 Ом. Неметаллическое оборудование считается электрически заземленным, если сопротивление любой его точки относительно контура заземления не превышает 100 МОм. Если объект защищают также от электрических разрядов, возникающих от вторичных проявлений молнии, то сопротивление общего заземлителя должно быть не больше 10 Ом, как это принято для сооружений первой категории по молниезащитным мероприятиям. [c.172]
    В замкнутой электрической цепи алгебраическая сумма всех ЭДС равна алгебраической сумме всех падений напряжений на отдельных участках цепи. В нашем случае ф+— ф (Ус, тогда при 6 с>ф» » —ф можно полагать наличие ЭДС, подключенной к источнику и . Учитывая, что искомая ЭДС может быть только на границе раздела анодное заземление—грунт и сооружение—грунт, составим эквивалентную электрическую схему (рис. 19). В этой схеме сопротивления Яч, Яз и / 4 являются внешними для источника Ос и внутренними для источника Е . Сопротивления / 1 и У 4 значительно больше сопротивлений / 2 и У з и являются переходными сопротивлениями анодного заземления и сооружения соответственно. В практике защиты подземных протяженных сооружений, как правило, ф и Ф,( отрицательны, поэтому направление источника Е зависит от их абсолютных значений. При ф ( = фл 1 ЭДС источника Е отсутствует. При ф ) > > ф источник оказывается включенным встречно источнику и , а при ф/, I [c.41]

    Таким образом, нетрудно убедиться, что зоны растекания и нулевые зоны также существенно будут зависеть от приводимых в этом разделе свойств грунта. Поскольку энергия, зависимая от промышленной частоты, определяется ионными процессами, найти влияние воды на комплексное сопротивление практически невозможно. Однако представление грунта в виде эквивалентной схемы дает возможность подходить к рассмотрению переходного сопротивления анодного заземления и защищаемого сооружения из чисто электрических законов распределения падений напряжения между электродами и распределения их потенциалов. [c.127]

    Защитное заземление — преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Защита заземлением состоит в снижении напряжения на металлических час-> тях оборудования, которые могут оказаться под напряжением в результате электрического замыкания на корпус, до малой (безопасной) величины. Это достигается выбором достаточного сопротивления защитного заземления чем оно меньше, тем ниже сила Тока, проходящего через тело человека, прикоснувшегося к металлическим частям оборудования. [c.44]

    Электрическое сопротивление заземляющего провода между передвижной машиной и местом его присоединения к общей заземляющей сети или местному заземлителю не должно превышать 1 Ом. Общее переходное сопротивление заземляющего устройства не должно превышать 2 Ом. Результаты осмотра и измерений заземления заносят в Журнал осмотра и измерения заземления . Для подземных выработок, находящихся в усло ях вечной мерзлоты, а также пройденных в породах с высоким удельным сопротивлением, величина общего переходного сопротивления сети заземления устанавливается специальной конструкцией. 1 Каждая кабельная муфта для силовых бронированных кабелей должна иметь местное заземление и соединяться с общей-сетью заземления шахты. Для сети стационарного освещения допускается местное заземление не всех муфт, а через каждые 100 м кабельной сети. Аппаратура и кабельные муфты телефонной связи на участках телефонной сети, выполненные кабелями без брони, могут иметь только местное заземление без присоединения к общей сети заземления. г Запрещается последовательное включение в заземляющий проводник нескольких заземляемых частей установки. Заземление электроустановок постоянного тока, находящихся вблизи рельсов, достигается надежным подсоединением заземляемой конструкции к рельсам, используемым в качестве обратного провода при откатке контактными электровозами.[c.187]


    Источниками блуждающих постоянных токов обычно являются пути электропоездов, заземления линий постоянного тока, установки для электросварки, системы катодной защиты и установки для нанесения гальванических покрытий. Источники блуждающих переменных токов — это обычно заземления линий переменного тока или токи, индуцированные в трубопроводах проложенными рядом электрическими кабелями. Пример возникновения блуждающего постоянного тока от трамвайной линии, где стальные рельсы используются для возвращения тока к генераторной станции, показан на рис. 11.1. Вследствие плохого контакта рельсов на стыках и недостаточной изоляции их от земли часть тока выходит в почву и находит пути с низким сопротивлением, например подземные газо- и водопроводы. В точке А труба попадает под воздействие катодной защиты и не подвергается коррозии, а в точке В, напротив, сильно корродирует, так как по отношению к рельсам является анодом. Если в точке В труба защищена неметаллическим покрытием, это усугубляет коррозионные разрушения, так как в этом случае все блуждающие токи выходят через дефекты в покрытии трубы, что вызывает увеличение плот-, ности тока на ограниченных участках поверхности и ускоряет разрушение трубы. [c.210]

    Электрическое сопротивление заземляющего провода между передвижной машиной и местом его присоединения к общей заземляющей сети или местному заземлителю не должно превышать 1 Ом. Общее переходное сопротивление заземляющего устройства не должно превышать 2 Ом. Результаты осмотра и измерений заземления заносят в Журнал осмотра и измерения заземления . Для подземных выработок, находящихся в условиях многолетней мерзлоты, а также пройденных в породах с высоким удельным сопротивлением, общее переходное сопротивление сети заземления устанавливается в соответствии с местными условиями. [c.170]

    Для поддержания молниезащитного устройства в исправном состоянии необходимо его осматривать ежегодно перед началом грозового сезона и устранять выявленные неисправности. Ежегодный осмотр позволяет не только обнаружить нарущения механической прочности элементов молниезащитного устройства, но и проверить надежность электрических соединений между токоведущими частями устройства. Ежегодно в летний период измеряют сопротивление всех заземлений. Если величина сопротивления превышает более чем на 20% требуемое значение, то принимают меры для снижения сопротивления заземления до требуемой величины. [c.150]

    Все металлические и электропроводные неметаллические части технологического оборудования должны быть заземлены независимо от того, применяются ли другие меры защиты от статического электричества. Аппараты, трубопроводы и вентиляционные короба на всем протяжении должны представлять собой непрерывную электрическую цепь, присоединенную к контуру заземления не менее чем в двух точках. Неметаллическое оборудование считается электрически заземленным, если сопротивление любой точки его внутренней и внешней поверхности относительно контура заземления не превышает 10 МОм.[c.209]

    На фланцевых и болтовых соединениях, перемычках или подкладках против вибрации труб должны применяться надежные непрерывно действующие-устройства для электрического заземления (максимальное сопротивление 1 ом, должно проверяться ежегодно). Все части резервуаров, вентилей и труб, в которых может скапливаться и замерзать вода, должны иметь паровой или электрический подогрев с соответствующей наружной защитой тепловой изоляцией. Вся система также должна быть защищена против любого возможного перегрева от местного источника тепла. [c.475]

    Защитное заземление состоит в надежном электрическом. соединении корпусов электрооборудования станции с землей. Соединяют компрессорную станцию с землей при помощи зазем-лителей и заземляющих проводников. Заземлитель представляет собой металлические проводники (трубы, уголки, стержни), которые забивают в землю в определенных количестве и порядке, чем обеспечивается контакт с землей и достигается минимальное сопротивление электрическому току.[c.49]

    Кроме описанных выше работ, при эксплуатации катодной защиты ведется журнал электрических параметров станции и работы источника тока периодически проверяется сопротивление анодного заземления производится мелкий текущий ремонт регистрируются коррозионные разрушения и производится периодическое вскрытие защищаемых трубопроводов для определения эффективности действия защиты и состояния изоляционного покрытия. [c.233]

    Измеритель заземлений МС-08 применяют при измерениях сопротивления растеканию тока анодных и защитных заземлений, а также различных сооружений, контактирующих с землей, и сопротивлений электрических цепей СКЗ при отключенном напряжении. МС-08 используют также при измерениях удельного электрического сопротивления грунта и для прозвонки цепей СКЗ. В измерителе МС-08 (рис. 50) используется метод амперметра — вольтметра, объединенных в магнитоэлектрическом логометре — приборе, на подвижной оси которого имеются две рамки, расположенные под углом одна к другой. В обмотке первой рамки (токовой) протекает ток, пропорциональный току в измеряемом сопротивлении, а в обмотке второй рамки (потенциальной) — ток, пропорциональный разности потенциалов или напряжению на измеряемом сопротивлении. Стрелка прибора закреплена на оси логометра. Вращающий момент тока потенциальной рамки Л2, Лз стремится повернуть рамку по часовой стрелке, а вращающий момент токовой рамки Л1 с добавочными резисторами и противоположную сторону. Угол поворота стрелки прибора зависит от сопротивления измеряемой электрической цепи. [c.127]


    При приемо-сдаточных испытаниях проверка на прочность и плотность испытания электрической прочности и сопротивления изоляции измерение сопротивления цепи заземления взвешивание агрегата проверка комплектности проверка влагосодержания. [c.196]

    Заземление трубопроводов и аппаратов. Заземление надо осуществлять в соответствии с указаниями РТМ 26—04—8—67, разработанными на основании Правил защиты от статического электричества в производствах химической промышленности [89], согласно которым каждая система аппаратов и трубопроводов должна быть заземлена не менее чем в двух местах. Аппараты, в которых можно ожидать наибольших потенциалов статического электричества, следует выделять и заземлять независимо от заземления всей электрической цепи. Сопротивление заземляющего устройства должно быть менее 100 ом. [c.159]

    Этим прибором также можно измерять сопротивление цепи катодной (протекторной) установки, сопротивление растеканию заземлений, протекторов и удельное электрическое сопротивление грунта. [c.149]

    При эксплуатационной проверке сравнивают показания ртутных термометров в моменты включения и выключения реле. Чувствительная часть термометра должна находиться в одинаковых условиях с термобаллоном реле. Постоянно контролируют надежность заземления, сопротивление электрической изоляции, силу тока. [c.175]

    Все шкафы контролируемых пунктов, аппаратуры пунктов управления, кожухи механизмов и приборов, все вторичные обмотки измерительных трансформаторов тока и напряжения должны иметь постоянное заземление. В сложных схемах релейной защиты для группы электрически соединенных вторичных трансформаторов тока, независимо от их числа, допускается осуществление заземления только в одной точке. Сопротивление защитного заземления должно быть не более 10 Ом. [c.347]

    Рассмотрим принципиальную электрическую схему катодной защиты (рис. 31). Как следует из этой схемы, для наиболее простого случая катодной защиты общее сопротивление цепи мож ю представить как ряд последовательно соединенных отдельных сопротивлений Н1 и Я5 — сопротивления соединительных проводов Я2 — сопротивление растеканию тока с анодного заземления Н1 кг [c.126]

    Особо тщательно следует контролировать исправность заземления ацетиленопроводов и систематически (не реже одного раза в год) проверять его электрическое сопротивление. [c.118]

    На одном заводе рабочий решил заменить перегоревшую электрическую лампу, встал на заземленный корпус мотора, случайно задел голой влажной рукой внутреннюю часть патрона, и так как его тело и заземленный корпус мотора имели малое сопротивление, то через тело прошел ток значительной силы. Поэтому запрещается ввертывать и вывертывать электролампы и сменять предохранители под напряжением в крайнем случае это делает электромонтер в диэлектрических перчатках и защитных очках. [c.226]

    Если аппарат выполнен из диэлектрического материала, то покрытие внешних стенок проводящими материалами и заземление не устраняют возможности возникновения искровых разрядов на внутренней диэлектрической поверхности. Защита от поверхностных разрядов внутри оборудования и от разрядов при пробое диэлектрической стенки аппаратов и коммуникаций выполняется так же, как и защита от разрядов с диэлектрических поверхностей. Эффективным средством защиты диэлектрических поверхностей от статического электричества является покрытие их электропроводящими эмалями, удельное электрическое сопротивление которых составляет 1 —10 Мом-м. [c.173]

    В тех случаях, когда заземление не обеспечивает защиту оборудования от статического электричества, уменьшают объемное или поверхностное электрическое сопротивление перерабатываемых материалов.[c.113]

    Для снижения скорости истечения жидкостей с удельным объемным электрическим сопротивлением выше 10 МОм м в емкости (резервуары) и для релаксации (утечки) зарядов используют релаксационные емкости, представляющие собой горизонтальный участок трубопровода увеличенного диаметра, находящийся у входа в приемную емкость. Релаксационный эффект повышают, вводя в релаксационные емкости заземленные игольчатые электроды, стальные струны и др. [c.114]

    Организует контроль за состоянием и электрическим сопротивлением заземления оборудования, трубопроводов, а также проведение работ по защите подземных сооружений и коммуникаций от блуждающих токов. [c.44]

    КОВ или заземленных стальных труб электропроводки, при этом между ними должно быть обеспечено надежное электрическое сопротивление. Заземляющие провод- [c.47]

    Анодное заземление служит для создания электрической цепи в системе катодной защиты характеризуется сопротивлением, стабильностью его в течение всего срока службы, сроком службы, стоимостью сооружения и надежностью эксплуатации. Сопротивление анодного заземления зависит от удельного сопротивления грунта, геометрических размеров отдельных электродов и выбранных расстояний между ними. Н бодее важный фактор, определяющий срок непрерывной работы зм МЛЩИ ,, — х0Я1Ш эпёктрБлитическому разрушению. Поэтому при сооружении анод- [c.135]

    Следует отметить, что регулирование удельной проводимости топлива при помощи противоэлектризационной присадки обеспечивает полную безопасность только в тех случаях, когда накопление зарядов статического электричества определяется низкой проводимостью топлива. В тех случаях, когда большое сопротивление продукта обусловлено не природой углеводорода, например при закачке углеводородов в изолированные резервуары, опасность сохраняется, поскольку искра может проскочить между резервуаром и землей. Поэтому во всех случаях обязательным требованием является необходимость электрического заземления емкостей. Следует также помнить, что противоэлектризационные присадки не обеспечивают защиты от образования статических зарядов под де11-ствием других процессов, помимо движения продукта, например под действием паровой струи.[c.286]

    Блуждающие токи, возникающие при повреждении изоляции проводников, а также при работе электрифицированных железных дорог, могут попасть на территорию взрывоопасного объекта. Их действие в качестве импульсов воспламенения проявляется в опасном искрении в местах нарушения контакта проводников (стыки рельс, фланцы и др.). Защита от этой опасности обеспечивается созданием единой электрической сети малого сопротивления и заземлением этой цепи кроме того, рельсы неэлектрифици-рованных железнодорожных подъездных путей к сливо-наливоч-ным устройствам электрически отделяются от электрифицированных путей. [c.263]

    Одним из импульсов воспламенения горючих веществ, могущих вызвать взрывы оборудования и пожары, является молния — мощный электрический разряд атмосферного электричества. Наибольшему воздействию молнии подвергается высокое оборудование, имеющее малое электрическое сопротивление. Система защиты от молнии состоит из молниепрнемников, токоот-вода и заземлителя. Заземлители системы молниезащиты совмещают с защитным заземлением электрооборудования. [c.576]

    Если корпус (нетоковедущая часть) заземлен, то ток замыкается на землю по двум параллельным ветвям — через за-землитель и через тело человека соответственно сопротивлениям системы заземления и электрической цепи человека. Напряжение прикосновения при этом будет зависеть от расстояния человека до заземлителя. Непосредственно над заземлителем оно равно нулю. По мере удаления от заземлителя напряжение прикосновения возрастает до максимального значения, равного напряжению относительно земли. [c.204]

    Вследствие весьма низкой электропроводности нефтяных топлив накопление в них зарядов статического электричества очень опасно. По этой причине неоднократно происходили взрывы и пожарьц Заряды значительной силы возникают при перекачках и тому подобных операциях. Единственной защитой в этих случаях должно быть увеличение проводимости топлива, чтобы электрические заряды переходили на заземленные металлические части резервуаров или аппаратуры. Если электрическое сопротивление топлива удается снизить с 10 2Х.ю до 10 °—10 Ом-см, то практически можно полностью избежать накопления электрических зарядов. [c.92]

    Щит электроуправления с автоматическим выключателем АП50-ЗМТ или АЕ-2036 и магнитным пускателем располагают вблизи холодильного агрегата на стене на высоте 1,5—1,6 м от пола. Зазор между панелью щита и стеной не должен быть менее 30—40 мм. Заземлению подлежат холодильный агрегат, щит электроуправления, воздухоохладители, соленоидные вентили, реле температуры, трубы и бронешланги, в которых проложена электропроводка. После окончания электромонтажных работ и подключения автоматических приборов проверяют сопротивление электрической изоляции, которое должно быть не менее 500 кОм. Сопротивление контура заземления не должно превышать 4 Ом. [c.282]

    Заземления подвергаются систематической проверке специальными приборами замеряют сопротивление прохождёнию электрического тока, проверяют места соединений, потому что разрывы в этих местах могут вызвать искрение и свести на нет защитное действие заземления. Тщательно следят за заземлением железнодорожных, и особенно автомобильных цистерн нередки случаи, когда шофер только для вида делает заземление й при этом в месте соединения не получается нужного контакта понятно, что такое заземление не достигает цели и может привести к взрыву и пожару. [c.47]

    Электрический ток, стекая с заземлителя в землю, распространяется по довольно большому ее объему. Пространство вокруг заземлителя, где наблюдается протекание тока замыкания на землю, называется полем растекания. Размер этого поля зависит от напряжения и сопротивления почвы и может быть довольно велик, причем потенциал в поле убывает по мере удаления от заземлителя. Если человек будет стоять на поверхности поля растекания, то может случиться, что между точками касания его ног окажется разность потенциалов и через человека пройдет ток, достаточный, чтобы поразить его электрическим ударом. Такое напряжением называетоя шаговым напряжением. Понятно, что размер шагового напряжения с. удалением от места заземления уменьшается, и наоборот. [c.225]

    При катодной защите отрицательный полюс источника постоянного тока подключают к трубопроводу, а положительный — к искусственно созданному аноду-заземлению, Прн включении источника тока электрическая цепь замкнется через почвенный электролит и на оголенных участках трубопровода в местах повреждения изоляции начнется процесс катодной поляризации (рис, 27). В простейшем случае получают трехэлектрод-иую систему. На рис. 28, а изображена коррозионная диаграмма такой системы при полной поляризации, когда омическим сопротивлением в связи с высокой электропроводностью почвенного электролита можно пренебречь. [c.113]

    Для заземления стремятся найти вблизи трассы защищаемого сооружения площадку с наименьщим удельным электрическим сопротивлением (не выще 10 Ом м), но поскольку почву с таким сопротивлением не всегда удается найти, часто его снижают искусственно. Наиболее распространенный способ искусственного снижения сопротивления — подсоливание, которое, кроме того, понижает температуру замерзания окружающей влаги. Обычные способы подсоливания заключаются в следующем. [c.133]


Какое должно быть сопротивление заземляющего устройства многоквартирного жилого дома? | ЭлектроАС

Дата: 10 декабря, 2011 | Рубрика: Вопросы и Ответы, Электроизмерения
Метки: Сопротивление заземляющего устройства, Электроизмерения

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Алексей
Какое должно быть сопротивление заземляющего устройства многоквартирного жилого дома (система TN-C-S)? Читал гл.1.7 ПУЭ – не понятно (4 или 30 Ом)?

Ответ:
На основании ПУЭ-7, п. 1.7.61., максимальное значение сопротивления заземляющего устройства электроустановки многоквартирного дома не нормируется, если электроснабжение электроустановки осуществляется кабельной линией. При электроснабжении многоквартирного дома от воздушной линии электропередач, максимальное значение сопротивления заземляющего устройства должно быть не более 10 Ом.

ПУЭ-7
1.7.61
При применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах.
Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.
Внутри больших и многоэтажных зданий аналогичную функцию выполняет уравнивание потенциалов посредством присоединения нулевого защитного проводника к главной заземляющей шине.
Повторное заземление электроустановок напряжением до 1 кВ, получающих питание по воздушным линиям, должно выполняться в соответствии с 1.7.102-1.7.103.

1.7.103
Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.
При удельном сопротивлении земли ρ >100 Ом⋅м допускается увеличивать указанные нормы в 0,01ρ раз, но не более десятикратного.

Прочая и полезная информация

Прочая и полезная информация

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

Что такое удельное сопротивление почвы и как оно влияет на заземление?

Надлежащее заземление является важным вопросом при проектировании и установке систем электропитания и молниезащиты. Цель любой системы заземления состоит в том, чтобы обеспечить путь с низким импедансом для проникновения токов короткого замыкания и индуцированных молнией в землю, обеспечивая максимальную безопасность от неисправностей электрической системы и молнии.

Правильно установленная система заземления не только помогает защитить здания и оборудование от повреждений, вызванных непреднамеренными токами короткого замыкания или грозовыми перенапряжениями, но, что более важно, защищает людей.

Заземление — очень сложная тема. Правильная установка систем заземления требует знания национальных и международных стандартов, материалов и составов заземляющих проводников, а также заземляющих соединений и выводов. Однако проектировщики и монтажники систем заземления не должны упускать из виду еще один немаловажный фактор — грунтовые условия.

Ниже мы рассмотрим, что такое удельное сопротивление грунта, как оно определяется и как различные сопротивления грунта влияют на системы заземления.

Что такое удельное сопротивление почвы?

Проще говоря, удельное сопротивление почвы показывает, насколько почва сопротивляется потоку электричества . В большинстве приложений предпочтительнее или даже требуется низкое сопротивление заземления, поэтому чаще всего предпочтительнее низкое сопротивление . В ряде приложений само сопротивление заземления не так критично, как схема заземления (например, сетка, сетка и т. д.). Однако, несмотря на это, высокое удельное сопротивление грунта по-прежнему представляет собой проблему для этих конструкций и может усугубить недостатки или недостатки конструкции.

Желательно, чтобы измерение удельного сопротивления грунта проводилось до проектирования системы заземления. Распространенным методом для достижения этого является 4-точечный тест Веннера, который включает четыре зонда, расположенных на равном расстоянии друг от друга, для определения профиля удельного сопротивления грунта на разных глубинах. Понимание того, как удельное сопротивление почвы изменяется с глубиной, важно для проектировщика, поскольку оно может определить, требуется ли конструкция заземлителя с глубоким или мелким заземлителем.

Помимо типа почвы, другими факторами, которые могут влиять на удельное сопротивление почвы, являются температура и уровень влажности. Из-за этого изменение сезона или погодных условий может повлиять на удельное сопротивление грунта и, следовательно, на производительность системы заземления. Например, почва с низким удельным сопротивлением в теплое влажное время года может иметь более высокое удельное сопротивление в холодное (экстремальное замерзание) или засушливое время года.

Поскольку измерение удельного сопротивления грунта не всегда возможно, помните о факторах, влияющих на удельное сопротивление грунта:

  • Тип почвы. Каменистый грунт или гравий имеют особенно высокое удельное сопротивление.
  • Уровень влажности. Сухая земля, как песок в пустыне, обладает высоким сопротивлением.
  • Температура. Холодная или промерзшая земля будет иметь большее сопротивление, чем теплая земля.
  • Содержание минералов. Магматические породы, например, обладают более высоким сопротивлением, чем рудные минералы.
  • Загрязняющие вещества . Это могут быть металлы, соли или другие вещества, такие как масло.

В приведенной ниже таблице показаны некоторые диапазоны сопротивления для типичных типов почвы:

*Типичное удельное сопротивление для различных типов грунта

Почему удельное сопротивление грунта имеет значение для заземления

Когда токи текут от заземляющего электрода в окружающую почву, их часто описывают как протекающие через серию концентрических оболочек увеличивающегося диаметра.Каждая последующая оболочка имеет большую площадь для протекания тока и, следовательно, меньшее сопротивление. В какой-то точке, удаленной от заземляющего проводника, рассеяние тока становится достаточно большим, а плотность тока достаточно малой, чтобы сопротивлением можно было пренебречь.

Если почва имеет высокое удельное сопротивление, а заземляющий электрод расположен недостаточно, чтобы компенсировать это, рассеяние электрического тока, протекающего через систему, приведет к более высокому напряжению в системе заземления. Это имеет значение в некоторых приложениях, таких как более высокие потенциалы прикосновения или шага, или, в более крайних случаях, отказ надежной работы устройств перегрузки по току или перенапряжению.

Самое экономичное решение для заземления грунтов с высоким удельным сопротивлением

Чтобы завершить безопасное рассеяние тока молнии в землю, должно присутствовать заземление с высокой проводимостью. Проводящие улучшающие материалы являются одними из наиболее экономичных способов преодоления высокого удельного сопротивления грунта. Эти материалы идеально подходят для использования в районах с почвами с высоким удельным сопротивлением, включая каменистую почву, горные вершины и песчаные почвы. Эти продукты можно назвать «заземляющими» или «заземляющими» улучшающими материалами.

Низкое сопротивление грунта также может быть достигнуто с помощью других методов, таких как:

  • Электроды с более глубоким погружением
  • Несколько стержней, соединенных вместе
  • Противовесная система
  • Стержни
  • Химические стержни

В зависимости от применения проводящий материал для улучшения грунта часто предпочтительнее вышеупомянутых вариантов. Благодаря токопроводящим свойствам материала может потребоваться меньше заземляющих электродов для достижения целевого сопротивления заземления, что позволяет сэкономить время и деньги на всей установке.

Как работает материал улучшения?

Усиливающий материал устанавливается вокруг заземляющего электрода в вертикальной или горизонтальной ориентации в качестве пути с высокой проводимостью для рассеивания тока на землю.

Эти материалы доступны в различных составах. Бентонитовая глина, например, представляет собой природное соединение, иногда используемое, в то время как коммерчески доступные формы включают порошки, гранулы и гели. Однако армирующие материалы чаще всего изготавливаются на основе цемента, которые требуют смешивания и схватывания.

При рассмотрении альтернатив оценивайте в соответствии с:

  • Проводимость
  • Простота и время установки
  • Долговечность и надежность (т.е. не растворяется, не разлагается и не выщелачивается)
  • Коррозионная стойкость с заземляющим электродом

Подробнее о решениях для заземления

Ознакомьтесь с передовыми методами заземления и соединения от лидеров в области электрозащиты объектов. Руководство ERICO по решениям для заземления и соединения содержит подробную информацию о ключевых стандартах, методах и методах, которые помогут защитить различные типы объектов от электрических событий.

Сопротивление заземляющего стержня относительно земли

— блог Ground Zero Electrostatics

В: Каким должно быть требуемое сопротивление заземляющего стержня относительно земли? это менее 2 Ом или менее 25 Ом?

A: Я собираюсь ознакомиться с моим документом «Заземление для защиты предметов, чувствительных к электростатическому разряду» (ANSI/ESD S6.1-2005), стандартом Ассоциации ESD. Я предполагаю, что ваш запрос должен обеспечить соединение и заземление для предотвращения электростатического разряда в EPA (зона, защищенная от электростатического разряда).

От главного вспомогательного оборудования или сети переменного тока у вас есть горячий или черный проводник (допустим, однофазный переменный ток 120 В) от панели автоматического выключателя, затем у вас есть нейтральный или белый провод, идущий от нейтральной шины, затем вы иметь провод заземления оборудования или зеленый проводник. Черный или горячий провод идет от автоматического выключателя и идет к розетке переменного тока. Белый или нейтральный провод идет от нулевой шины, которая соединена с заземляющим электродом и идет к розетке переменного тока.Зеленая жила или заземляющая жила оборудования идет от заземляющей шины и присоединяется к металлическому шасси или кабелепроводу. Затем заземляющая шина подключается к нейтральной шине. К этому заземляющему соединению подключается общая точка заземления или шина, а также различные другие технические элементы электростатического разряда (заземляющие проводники или провода браслетов, рабочих поверхностей, полов или напольных ковриков, инструментов, приспособлений, ящиков для хранения, тележек, стульев). , одежда и др.).

Полное сопротивление проводника заземления оборудования или заземления розетки относительно заземления общей точки или технического элемента ESD не должно превышать 1 Ом (Ом).Я не вижу упоминания о 2 Ом (Ом) в этом документе, хотя отмечается, что целевые значения сопротивления заземления варьируются от отрасли к отрасли. Телекоммуникационная отрасль часто использовала сопротивление 5 Ом или меньше в качестве значения для заземления и соединения. Целью значений сопротивления заземления является достижение минимально возможного значения сопротивления заземления. В Национальном электротехническом кодексе заземление определяется как: «проводящее соединение, преднамеренное или случайное, между электрической цепью или оборудованием и землей или с каким-либо проводящим телом, которое служит вместо земли.  Целью заземления, помимо защиты людей и оборудования, является обеспечение безопасного пути для рассеивания токов короткого замыкания, ударов молнии, статических разрядов, сигналов электромагнитных и радиопомех и помех.

Ссылка на 25 Ом относится к объектам с заземлением оборудования переменного тока и вспомогательным заземлением (отдельный дополнительный заземляющий провод для использования, отличного от общего заземления оборудования) согласно ANSI/ESD S6.1-2005 6.3.2. Вспомогательное заземление должно быть соединено с заземлением оборудования переменного тока, когда это возможно. Оборудование переменного тока и технические элементы ESD могут иметь разные потенциалы. Вспомогательное заземление необходимо соединить с заземлением оборудования, чтобы гарантировать отсутствие разности электрических потенциалов между двумя системами.

MSHA — Технические отчеты — БЕЗОПАСНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗЕМЛИ

Вручено Обществу горного дела, металлургии
Симпозиум по разведке и разведке (SME)

Феникс, штат Аризона

27 февраля 1992 г.

Роберт Л.Кашио

Министерство труда США
Управление безопасности и гигиены труда в шахтах
Питтсбургский центр технологий безопасности и здоровья
ПО Box 18233, Cochrans Mill Road
Питтсбург, Пенсильвания 15236
412/892-6954

РЕЗЮМЕ

Горнодобывающая промышленность использует большое количество электроэнергии. Их оборудование подвержено экстремальным условия окружающей среды и механические удары. Значительное количество электротравм связано с результат неправильного заземления электрооборудования.

Федеральные правила требуют, чтобы сопротивление защитного заземления измерялось один раз в год или позже. модификации для металлургической/неметаллической горнодобывающей промышленности. Правила угольной шахты требуют подключения к заземляющая среда с низким сопротивлением. Измерение сопротивления заземления может быть принято в качестве доказательства соблюдение этих правил.Большинство коммерчески доступных приборов, используемых для измерения Сопротивление заземляющего слоя требует отключения заземляющего проводника и системы питания. отключен из соображений безопасности. Метод «падения потенциала» требует наличия вспомогательных заземляющих стержней и около двух часов для завершения теста. Хотя изначально предполагалось, что новый инструмент немедленно измерьте сопротивление заземляющего слоя, не изолируя заземляющий слой, полевые испытания показано, что этот метод не является точным.

В некоторых случаях требуется непрерывное измерение сопротивления заземления. Монитор был разработана и в настоящее время проходит оценку на нескольких шахтах. Об этих установках и пойдет речь.

ВВЕДЕНИЕ

Заземлители обеспечивают безопасное заземление шахтного электрооборудования. Чем ниже сопротивление грунтовая грядка, тем лучшую защиту она обеспечивает. В то время как грунтовые грядки могут иметь низкое сопротивление при первой установки, коррозия заземляющих стержней, обрывы соединительных проводов и изменения уровня грунтовых вод могут все они увеличивают сопротивление защитного заземления.Поэтому важно, чтобы сопротивление заземляющее ложе измерять не только при первой установке, но и периодически, чтобы убедиться, что оно остается малоценным.

Надежная система заземления оборудования, соединяющая все металлические каркасы электрооборудования вместе должны поддерживаться на безопасном опорном потенциале. Так как земля заземления считается на нуле потенциал, электрическое соединение с землей является логичным выбором. Заземляющий электрод следует обеспечить соединение с землей с наименьшим полным сопротивлением и поддерживать это опорное значение на низком уровне. стоимость.Цель состоит в том, чтобы в случае замыкания на землю через провод протекал достаточный ток. путь заземления, позволяющий защитному оборудованию работать и изолировать цепь.

Однако в реальном мире наземная система имеет сопротивление. Все грунтовые грядки, даже самые большие, имеют некоторое измеримое количество сопротивления. «Сопротивление заземления» определяется как сопротивление земли к прохождению электрического тока. По сравнению с металлическими проводниками грунт не является хороший проводник электричества.Обычно подходят сопротивления в диапазоне от двух до пяти Ом. для подстанций промышленных предприятий, зданий и крупных коммерческих установок.

Национальный электротехнический кодекс требует, чтобы «искусственные» электроды имели сопротивление относительно земли не ниже нуля. с сопротивлением более 25 Ом и с сопротивлением менее 25 Ом, два или более электрода должны использоваться параллельно. Между ними не должно быть меньше шести футов.

«Значение 25 Ом, указанное в Национальном электротехническом кодексе, относится к максимальному сопротивлению для один электрод.Нет никакого намека на то, что 25 Ом сами по себе являются удовлетворительным уровнем для заземления. система».[2]

Стандарт Института инженеров по электротехнике и электронике 142, Рекомендуемая практика для Заземление промышленных и коммерческих энергосистем гласит: «Самое сложное заземление система, которую можно спроектировать, может оказаться неадекватной, если только подключение системы к заземление адекватное и имеет низкое сопротивление. Отсюда следует, что заземление является одним из наиболее важные части всей системы заземления.Это также самая сложная часть для проектирования и получить… Для небольших подстанций и промышленных предприятий в целом сопротивление менее 5 Ом должны быть получены, если это практически возможно».[2]

Однако с практической точки зрения нельзя полагаться на то, что заземляющий электрод, каким бы низким ни было его сопротивление, устранит замыкание на землю. Если оборудование эффективно заземлено, как указано в Национальном электротехническом кодексе под номером 250-51, должен быть обеспечен путь с низким импедансом (не через заземляющий электрод), чтобы облегчить работу устройств перегрузки по току в цепи.В то время как минимальное практическое сопротивление заземляющего электрода желательно и лучше ограничивает потенциал рам оборудования над землей, более важно обеспечить путь с низким импедансом для быстрого устранения неисправности для обеспечения безопасности. Для получения наименьшего практического импеданса цепь заземления оборудования должна быть подключена к заземляющему проводнику внутри сервисного оборудования.

Для максимальной безопасности следует использовать одну систему заземляющих электродов со всем, что подключено к эта система заземления.Если в систему входит несколько заземляющих электродов, они должны быть соединены вместе образуют общий заземляющий электрод.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ГРУНТА

Одна тема, которую необходимо подчеркнуть, заключается в том, что сопротивление заземляющего слоя, как показано на рисунке 1, не может быть точно измерен, если он не изолирован от других параллельных цепей заземления. Следовательно показания счетчика на испытательном приборе не будут точно отображать сопротивление заземляющего слоя.Так же «эффективное заземляющее ложе» будет включать в себя шахту, мельницу и опорную линию, а также подстанцию ​​для пройти тестирование. Вспомогательные токовые и потенциальные электроды должны быть на расстоянии многих миль, чтобы создать точное измерение на таком большом грунте.

Поскольку на сопротивление заземляющего электрода влияют многие переменные факторы, нецелесообразно ожидать, точное или воспроизводимое измерение в разные сезоны. Такие факторы, как влажность, почва температура и растворенные соли могут значительно меняться от лета к зиме.Когда влага содержание сухой почвы увеличивается на 15%, удельное сопротивление может уменьшиться в 50 000 раз.[3] Когда вода в почве замерзнет, ​​удельное сопротивление земли увеличится, так как лед не является хорошим проводником. Тип и размер зерна каждой почвы также влияет на значение сопротивления.

Благодаря исследованиям, проведенным Горным бюро Министерства внутренних дел США[5], наиболее надежный и точный метод определения сопротивления заземляющего электрода был определен как метод «падения потенциала».

Рис. 1. Подстанция с заземлением подстанции и тремя параллельными путями заземления

Этот метод включает пропускание тока через измеряемый электрод и измерение напряжения. между испытуемым заземляющим электродом и испытательным потенциальным электродом. Электрод испытательного тока забивают в землю, чтобы обеспечить прохождение тока через проверяемый электрод. Потенциалы измеряется относительно испытуемого заземляющего электрода, потенциал которого предполагается равным нулю.

Затем строится график зависимости сопротивления, измеренного прибором, от потенциала. расстояния между электродами (X). Потенциальный электрод перемещают примерно по прямой линии от тестируемого электрода за достаточное количество шагов, чтобы построить гладкую кривую. Значение в омах, при котором это построено кривая кажется выровненной, принимается за значение сопротивления тестируемого заземляющего слоя. Этот значение обычно составляет около 62% расстояния от тестируемого электрода до датчика тока.

Токоизмерительный щуп должен находиться достаточно далеко от тестируемого электрода, чтобы он не попал в «сферу». воздействия» заземляющего электрода. Обычно достаточно расстояния, равного пятикратной длине стержня.

Существуют специальные приборы, предназначенные для упрощения и упрощения измерений сопротивления заземления. простой. Большинство этих приборов регулируют потенциометр до тех пор, пока в цепи не исчезнет ток. потенциальный электрод в равновесии и сопротивление потенциального электрода и соединительной проводки не влияет на значение измерения.

График, полученный при построении зависимости сопротивления от расстояния, должен представлять собой S-образную кривую с относительно плоская часть в центре. Сопротивление заземляющего слоя — это значение, при котором плоская часть кривой будет пересекаться со значениями сопротивления.

Хотя приборы, специально предназначенные для измерения сопротивления заземляющего слоя, не четко заявить, что питание должно быть отключено, Администрация шахтной безопасности и здравоохранения рекомендует эту практику из-за потенциальной опасности.

ОЦЕНКА КОНКРЕТНЫХ ИНСТРУМЕНТОВ

Корпорация AEMC 1 разработала прибор, который, как они утверждают, можно использовать без изоляции. заземления или отключения питания. Тестер сопротивления заземления с клещами модели 3700 зажимает заземляющий провод и отображает значение сопротивления. Сопротивление контура 5 Ом равно используется для проверки калибровки инструментов перед каждым использованием.

Этот прибор работает по следующему принципу. Ток подается на специальный трансформатор через усилитель мощности от генератора постоянного напряжения 4,5 кГц. Этот ток обнаруживается детектором КТ. Только частота сигнала 4,5 кГц усиливается и используется для отображения. Усилитель фильтра есть подается в суд для отключения тока заземления на коммерческих частотах и ​​высокочастотных помех. Напряжение обнаруживаются катушками, намотанными вокруг инжекционного трансформатора тока, а затем усиливаются и выпрямляются для сравнения компаратор уровня.

Если зажим закрыт неправильно, на ЖК-дисплее мигает младшая значащая цифра. Производитель меры предосторожности, чтобы не использовать прибор на проводниках под напряжением или заземляющих проводниках с более чем 2 Ампер переменного тока, протекающего в проводнике.

На рис. 2 показан пример того, как предлагается использовать модель 3700. Высокое сопротивление указывает:

    (a) стержень плохого заземления
    (b) открытый заземляющий проводник
    (c) связки с высоким сопротивлением

Инструкция по эксплуатации модели 3700 требует, чтобы измерение проводилось на проводе с только один обратный путь к нейтрали.Это может быть проблемой, особенно при наличии нескольких параллельных пути к нейтральной системе.

Рис. 2. Место измерения для измерителя сопротивления заземления

Чтобы определить, получает ли прибор точные показания, несколько установки прошли оценку. В каждом случае метод «падения потенциала» сравнивался с показаниями полученных с использованием модели 3700. Поскольку полученные показания значительно отличались, AEMC представителя инструментальной компании попросили объяснить эти различия.

В письме корпорации AEMC в MSHA поясняется, что показания, полученные с помощью модели 3700 на самом деле являются последовательными измерениями сопротивления тестируемого заземляющего слоя и общего комбинированный импеданс системы.

В случае двух глубоко забитых заземляющих стержней, как показано на рисунке 3, попытка использовать модель 3700 было бы сорвано ограниченным количеством стержней и сталкивающимися сферами влияния земли проводники.

Рис. 3. Защитное заземление шахты

Таким образом, кажется, что приложения для этого прибора ограничены большими многократными заземлениями. системы, которые отделены от заземления системы большим коэффициентом. Корпорация АЭМС приходит к выводу, что «тестирование на падение потенциала для конфигураций майнинга — единственный способ достичь точные результаты испытаний». [12]

Таким образом, делается вывод, что это устройство не будет давать точных результатов, чтобы соответствовать требование Управления по безопасности и охране здоровья горнодобывающих предприятий о поддержании заземляющего слоя с низким сопротивлением.( См. письмо )

Еще одним новым прибором, который был разработан, является непрерывный монитор грунтового слоя. Модель GBM-100, разработанный компанией American Mine Research, был разработан для обеспечения непрерывного цифрового считывание сопротивления заземляющего слоя. В этом устройстве используется метод падения потенциала для непрерывного следить за сопротивлением заземляющего слоя относительно земли.

В соответствии с этим методом в землю по прямой линии вбиваются два вспомогательных электрода. от поля земли, которое должно быть измерено, как показано на рисунке 4.Вспомогательный токовый электрод помещается достаточно далеко, чтобы быть уверенным, что он не находится в сфере влияния наземных полей. Обычно это в 5-10 раз больше максимального расстояния по площади поля. Источник постоянного тока используется для обеспечения тока между заземляющим полем и вспомогательным токовым электродом. С помощью метода измерения падения потенциала определяется значение сопротивления и пробник потенциала. постоянно установлен на расстоянии, которое соответствует этому значению сопротивления.

Рис. 4. Работа непрерывного монитора заземляющего слоя

При правильной установке монитор заземления будет точно отображать сопротивление заземления. системы на землю.

Уровень срабатывания можно запрограммировать в блоке, чтобы предупредить оператора о том, что заземлитель вышел из строя. толерантность. Аналоговый выход сопротивления поля земли также доступен, чтобы позволить оператору график сопротивления за заданный период времени.

Непрерывный мониторинг сайта, который имеет несколько различных оснований, объединенных в одной точке. может создать проблемы для этой установки. Если несколько оснований не могут быть разделены, основание монитор кровати не будет точно отображать сопротивление тестируемого заземляющего слоя.

Блокирующий индуктор можно добавить, как показано на рис. 5, если заземление подключено к защитному заземлению. грунтовая кровать. Катушка индуктивности насыщается при напряжении выше 30 вольт и действует как короткозамыкатель. обеспечить путь к земле в случае тока короткого замыкания.При нормальной работе с индуктором установлен, ток от GBM Model 100 будет циркулировать только от вспомогательного зонда к безопасная заземляющая кровать. Это использование блокирующего индуктора должно быть установлено после консультации с инженером. отдела Американской горно-исследовательской компании. Это устройство было успешно установлено в нескольких горнодобывающие установки.

Рис. 5. Расположение монитора заземления и блокирующего индуктора ВЫВОДЫ

Поскольку применение в горнодобывающей промышленности накладного измерителя сопротивления грунтового основания AEMC модели 3700 быть очень ограниченным, заключают изготовитель и Управление по безопасности и гигиене труда в шахтах. что устройство не будет полезно для соблюдения требования поддержания низкого заземление сопротивления.

Было показано, что непрерывный монитор грунтового слоя эффективен в нескольких горнодобывающих приложениях. когда целесообразно тщательно следить за возможными изменениями защитного заземления. ( См. письмо )

ССЫЛКИ

[1] Институт инженеров по электротехнике и электронике. Руководство IEEE по безопасности на подстанции переменного тока Заземление , Стандарт ANSI/IEEE 80-1986, Нью-Йорк, 1986.

[2] там же.IEEE Рекомендуемая практика заземления промышленных и коммерческих источников питания Системы , IEEE № 142-1982, Нью-Йорк.

[3] Tagg, G.F., Earth Resistances , Pitman Publishing Corporation, New York, 1964.

[4] Кинг, Р.Л., Х.В. Хилл-младший, Р.Р. Бафана и У.Л. Кули. Руководство по сборке Заземляющие станины с приводным стержнем , Горное управление IC 8767, 1978 г.

[5] Митчел, Дж.Б., Х.В. Хилл-младший и У.Л. Cooley, Грунты из композитного материала для тяжелых условий эксплуатации Области . Материалы 5-й конференции WVU по электротехнологии угольных шахт, 1980 г., Горное бюро ОФР 82-81.

[6] Хелфрич, Уильям Дж., MSHA Требования к электрическому заземлению металлических и неметаллических элементов . IEEE Техническая конференция по цементной промышленности, май 1981 г., Ланкастер, Пенсильвания.

[7] Персонал горнодобывающего управления, Проектирование и оценка заземляющих устройств , Информационный циркуляр 9049, Семинар Бюро по передаче горных технологий, 1985 год.

[8] Институт инженеров по электротехнике и электронике. Руководство IEEE по измерению удельного сопротивления земли, Полное сопротивление земли и потенциалы поверхности земли наземной системы , IEEE Std. 81-1983, Нью-Йорк, 1983 год.

[9] Конференция Национальной ассоциации электрических испытаний, 1987 г. , . Проверка сопротивления заземления в . Горнодобывающая промышленность , Роберт Л. Касио и Уильям Дж. Хелфрич.

[10] Инструкции, модель 3700, корпорация AEMC.

[11] Инструкция по эксплуатации, модель GBM-100, American Mine Research Company.

[12] Письмо Джерри Кольеру, Администрации по охране труда и технике безопасности на шахтах, от Дэна Уисвелла, менеджера, Корпорация AEMC, 10 августа 1991 г.

Сноска :
1. Использование названия производителя предназначено только для целей идентификации и не подразумевает
. одобрено Управлением по безопасности и охране здоровья горных предприятий.

Как измерить сопротивление заземления?

I Введение

Методы измерения сопротивления заземления обычно следующие: метод двух линий, метод трех линий, метод четырех линий, метод с одним зажимом и метод с двумя зажимами. Каждый из них имеет свои особенности. В реальном тесте мы должны выбрать правильный метод тестирования, чтобы результаты теста были точными.



В этой статье в основном будут представлены несколько методов тестирования сопротивления заземления , включая принцип тестирования, как использовать тестер сопротивления заземления и так далее.

В этом видео рассказывается о функции сопротивления заземления и объясняется важность заземления, факторов окружающей среды и испытаний.

Каталог

II Что такое сопротивление заземления

Сопротивление заземления — это сопротивление, возникающее при протекании тока от заземляющего устройства к земле, а затем через землю к другому заземляющему телу или рассеиванию на расстоянии. Значение сопротивления заземления отражает хорошую степень контакта между электрическим устройством и землей и масштаб сетки заземления.



Сопротивление заземления является важным параметром, используемым для измерения того, является ли состояние заземления хорошим или нет. Это сопротивление, при котором ток течет от заземляющего устройства к земле, а затем течет к другому телу земли или к дальнему концу. И это включает в себя сопротивление заземляющего провода и самого заземляющего тела, контактное сопротивление между заземляющим телом и сопротивлением земли, а также сопротивление земли между двумя заземляющими телами или сопротивление земли заземляющего тела на бесконечном расстоянии. .Величина сопротивления заземления напрямую отражает хорошую степень контакта электрического устройства с «землей», а также отражает масштаб заземляющей сетки.



Концепция сопротивления заземления подходит только для небольшой сетки заземления. Однако с увеличением площади заземляющей сети и уменьшением удельного сопротивления почвы влияние индуктивной составляющей импеданса земли становится все больше и больше, и крупномасштабная заземляющая сеть должна быть спроектирована с сопротивление заземления.



Рис.1. Измерение сопротивления заземления

III Метод вольтметра-амперметра

(1) Область применения: подходит для измерения заземляющих устройств менее 0,5 Ом.



(2) При использовании одного заземляющего электрода измеренные значения одиночного заземляющего электрода, текущего заземляющего электрода и заземляющего электрода по напряжению должны располагаться по прямой линии 20–40 м.



(3) Если заземляющее устройство представляет собой заземляющую сеть, измеренная заземляющая сеть G, текущий заземляющий электрод C и заземляющий электрод P по напряжению также должны располагаться по прямой линии.Расстояние между текущим заземлителем C и краем измеренной заземляющей сетки G должно быть D GC  = (4-5) D, а расстояние между измеренной заземляющей сеткой G и напряжением заземлителя P должно быть D ГП  = 90,5–0,618)



(4) D — максимальная длина измеряемой диагонали наземной сетки G. Заземляющий электрод P по напряжению помещается в области фактического нулевого потенциала поля тока в земле. Для нахождения фактических областей нулевого потенциала поля тока в земле заземлитель напряжения Р можно трижды перемещать в направлении подключения ГТ. Расстояние каждого хода составляет около 5% от DGC. Измерьте напряжение между PG.



(5) Если погрешность между тремя показаниями вольтметра не превышает 5%. Среднее положение можно использовать как положение электрода напряжения для измерения.



(6) Соотношение показаний вольтметра и показаний амперметра составляет сопротивление заземления заземляющей сети G, подлежащее измерению.



Рис.2.Измерение низкого сопротивления

IV Использование тестера сопротивления заземления

4.1 Знакомство с тестером сопротивления заземления

Тестер сопротивления заземления также обычно выдает источник питания переменного тока с напряжением холостого хода 6 В и источник переменного тока при постоянном токе 10 А или 25 А добавляется между двумя измеряемыми точками. Тестер может измерять падение напряжения между двумя точками и в соответствии с законом Ома напрямую показывает сопротивление между двумя измеряемыми точками.



4.2 Как пользоваться измерителем сопротивления заземления

(1) Подготовка к использованию измерителя сопротивления заземления

1) Прочесть инструкции к измерителю сопротивления заземления и понять структуру, характеристики и способ применения прибора.

2) Инструмент и все принадлежности тестера, необходимые для подготовки и измерения, должны быть очищены, а тестер и заземляющий щуп должны быть протерты начисто, особенно заземляющий щуп, а грязь и пятна ржавчины на поверхности тестера должны быть очищены. .

3) Отсоединить заземляющую шину от точки присоединения заземляющего корпуса или точки присоединения заземляющей магистрали таким образом, чтобы заземляющий корпус отделился от любого соединения и стал самостоятельным телом.



(2) Этапы измерения для использования тестера сопротивления заземления

1) Два заземляющих зонда вставляются в землю на расстоянии 20 м и 40 м соответственно вдоль направления излучения заземляющего тела, а глубина погружения составляет 400 мм, как показано на следующем рисунке.



  • Тестер сопротивления заземления размещается рядом с заземляющим корпусом и выполняется электромонтаж. Способ подключения следующий:



Рис.3. а) Фактическая работа теста сопротивления заземления

                  b) Эквивалентный принцип испытания сопротивления заземления

① Самый короткий специальный провод используется для подключения заземляющего корпуса к клемме заземляющего измерительного прибора «Е1» (измеритель трехконтактной кнопки) или к закороченной общей клемме «С2» (четырехконтактная метр с ручкой).

② Для подключения измерительного щупа (токового щупа) от заземляющего корпуса 40 м к измерительной ручке «C1» измерительного прибора с помощью самого длинного выделенного провода.

③ Подключить измерительный щуп (потенциальный щуп) от заземляющего корпуса 20.м к клемме «P1» измерительного прибора специальным проводом, центрированным на оставшейся длине

Рис.4. Метод проводки

3) После того, как измерительный прибор размещен горизонтально, убедитесь, что стрелка гальванометра указывает на центральную линию, в противном случае отрегулируйте «регулятор нулевого положения», чтобы указатель измерительного прибора был направлен на центральную линию.



4) Установить «шкалу увеличения» (или ручку грубой настройки) на максимум и медленно повернуть шток генератора (стрелка начнет смещаться), одновременно вращая «измерительную шкалу» (или ручку точной настройки) в стрелка гальванометра на средней линии.



5) Когда стрелка гальванометра находится близко к балансу (указатель находится близко к центральной линии), кривошипы поворачиваются так, чтобы скорость достигала 120 об/мин или более,  и «измерительная шкала» настраивается так, чтобы она указывала на указатель на центральную линию.



6) Если показание измерительного циферблата слишком маленькое (менее 1), точное считывание затруднено, что указывает на то, что множитель шкалы слишком велик. В это время «шкала увеличения» должна быть установлена ​​на небольшое кратное значение, а «шкала измерения» должна быть перенастроена так, чтобы указатель указывал на центральную линию и считывал точное значение.



7) Рассчитываются результаты измерений, т. е. R = масштаб увеличения x количество показаний шкалы.



4.3 Меры предосторожности при использовании тестера сопротивления заземления

(1) При измерении сопротивления заземления с помощью тестера сопротивления заземления в руководстве по эксплуатации требуется использовать метод 20–40-метровой вехи. Тестер сопротивления заземления оснащен специальными проводами длиной 20 и 40 м.



(2) Чтобы исключить влияние взаимного сопротивления, расстояние между заземлителем по напряжению P и заземлителем по току C должно быть не менее 20 м.Если текущий заземляющий электрод C расположен вдали от заземляющего электрода P по напряжению, текущий заземляющий электрод C не может быть расположен.



(3) Токовый заземляющий электрод C и заземляющий электрод P по напряжению могут быть расположены перпендикулярно тестируемой заземляющей сетке G, или токовый заземляющий электрод C и заземляющий электрод по напряжению P, и заземляющая сетка G должны быть испытаны. в форме треугольника, каждая сторона которого имеет длину 20 метров.



(4) Если окружающая земляная сетка G покрыта асфальтовым или бетонным покрытием, на покрытие можно положить две плоские стальные пластины (250 мм × 250 мм) и полить водой между ними.Тестовый зажим зажимается на стальной пластине. Тканевый материал, который может удерживать воду, также может быть размещен на поверхности дороги, а тканевый материал с водой окружает вспомогательный заземляющий электрод.



(5) Также можно насыпать песок и спустить воду на дорожное покрытие, а вспомогательный заземляющий электрод помещается в песчаную лужу.



Рис.5. Тестер сопротивления заземления

Двухлинейный метод В

(1) Условия

Должно быть хорошо заземленное заземление, такое как PEN.Результат измерения представляет собой сумму сопротивлений измеренного и известного заземления. Если известно, что заземление намного меньше сопротивления измеренного заземления, результат измерения можно использовать как результат измерения заземления.



(2) Применение

Участки с плотной застройкой или бетонными полами нельзя использовать для забивных свай.



(3) Электропроводка

E + ES подключается к измеряемой массе, H + S подключается к известной массе.



VI Трехлинейный метод

(1) Условия

Должно быть два заземляющих стержня: вспомогательный заземляющий и электрод обнаружения. Расстояние между каждым заземляющим электродом не менее 20 метров.

(2) Принцип

Ток добавляется между вспомогательной землей и измеряемой землей для измерения падения напряжения между измеряемой землей и электродом обнаружения. В результаты измерений входит сопротивление самого кабеля.

(3) Применение

Заземление, заземление на строительных площадках и заземление громоотвода ЧПЗ.

(4) Электропроводка

S подключается к электроду обнаружения, H подключается к вспомогательному заземлению, а E и ES подключаются к измеряемому заземлению.



VII Четырехпроводной метод

Четырехпроводной метод в основном аналогичен трехпроводному. Он заменяет трехлинейный метод при измерении низкого сопротивления заземления и устраняет влияние сопротивления измерительного кабеля на результат измерения.E и ES должны быть подключены непосредственно к земле, чтобы измеряться отдельно. Этот метод является наиболее точным из всех методов измерения сопротивления заземления .

Рис.6. Измерение сопротивления заземления

VIII Измерение одним клещом

(1) Условия

Измерьте сопротивление заземления каждой точки заземления в многоточечном заземлении. Не отсоединяйте заземление во избежание опасности.

(2) Применение

Многоточечное заземление.Не отключайтесь. Измерьте сопротивление каждой точки заземления.

(3) Электропроводка

Используйте токоизмерительные клещи для контроля тока в измеренной точке заземления.

Рис.7. Испытание клещами сопротивления заземления на опорах башни

IX Метод двойных клещей

(1) Условия

Многоточечное заземление без измерения дополнительных заземляющих стержней, измерение одиночного заземления.

(2) Электропроводка

Используйте токоизмерительные клещи, указанные производителем, для подключения к соответствующей розетке и зажмите два зажима на заземляющем проводе.Расстояние между двумя зажимами должно быть больше 0,25 метра.



X Один вопрос по заземлению / контрольному опросу по заземлению

10.1 Вопрос

В какой из следующих систем определение неисправности является утомительным:

  1. Заземление сопротивлением
  2. Жесткое заземление
  3. Реактивное заземление
  4. Отключение заземления

10.2 Ответ

D





XI Часто задаваемые вопросы

1. Что такое сопротивление грунта?

Сопротивление, оказываемое заземляющим электродом потоку тока в землю, известно как сопротивление заземления или сопротивление заземления. … Сопротивление между пластиной заземления и землей измеряется методом падения потенциала.



2. Каково сопротивление Земли?

Профиль сопротивления заземления варьируется от 10 до 20 Ом. Идентификация грунта, а также запрограммированные интенсивные полевые измерения удельного сопротивления грунта и системы заземления на выбранных участках доказывают, что значения удельного сопротивления грунта зависят от типа грунта.



3. Каково сопротивление заземляющего стержня?

25 Ом

Почти все электрики и инспекторы по электротехнике знакомы с требованиями Национального электротехнического кодекса в гл. 250-54, который требует, чтобы сопротивление заземления единичного электрода (например, заземляющего стержня) составляло 25 Ом или меньше.



4. Как использовать клещи для измерения сопротивления заземления?

Закрепите тестер заземления вокруг провода, идущего к заземляющему электроду, соединенному с ЗЕЛЕНЫМ проводом.Запишите чтение. Снимите тестер заземления с провода и снова закрепите калибровочный контур. Повторно проверьте показания 5,0, чтобы подтвердить показания заземляющего стержня.



5. Что такое испытание сопротивления заземления?

Для имитации однофазного замыкания в одну из ваших линий электропередачи подается испытательный ток с использованием источника переменного тока с переменной частотой и заземлением удаленного конца линии.



6. Как проверить сопротивление заземления с помощью мультиметра?

В простом, но несколько ненадежном методе используется длинный провод и цифровой мультиметр.Подключите один конец провода к известному хорошему контакту заземления (возможно, рядом с местом, где установлен блок предохранителей). Измерьте сопротивление от другого конца провода до заземляющего разъема розетки/устройства, которое необходимо проверить.



7. Сколько Ом является хорошим заземлением?

5,0 Ом

В идеале сопротивление заземления должно быть равно нулю. Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5.0 Ом или меньше.



8. Можно ли проверить заземляющий стержень мультиметром?

С помощью мультиметра можно измерить сопротивление почвы между заземляющим электродом и какой-либо контрольной точкой, например системой водопровода, но ток короткого замыкания может столкнуться с более высоким сопротивлением.



9. Какой самый простой метод измерения сопротивления заземления?

Метод мертвого заземления является самым простым способом получения показаний сопротивления заземления, но он не так точен, как трехточечный метод, и его следует использовать только в крайнем случае. Он наиболее эффективен для быстрой проверки соединений и проводников между точками соединения. .



10. В чем разница между соединением и заземлением?

За счет соединения объектов, не проводящих ток, которые являются частью электроустановки (например, металлических кабелепроводов и кожухов), к системе заземления гарантируется, что они не могут оказаться под напряжением.




Вам также может понравиться:

Основная информация о варисторе

Как измерить сопротивление и как определить сопротивление?

Что такое чип постоянного резистора?

Что такое токоограничивающий резистор и его функция?



Альтернативные модели

Часть Сравнить Производители Категория Описание
ПроизводительНомер детали:ICL3221EIAZ Сравните: Текущая часть Производитель: Intersil Категория: Интерфейсные ИС Описание: БЕЗ ВЫВОДА RS232 3V 1D/1R 15kV AUTODOWN 16SSOP IND HT SUSA CODE:85423

ПроизводительНомер детали:ICL3221EIAZ Сравните: ICL3221EIAZ ПРОТИВ ICL3221EIAZ Производитель: Intersil Категория: Интерфейсные ИС Описание: БЕЗ ВЫВОДА RS232 3V 1D/1R 15kV AUTODOWN 16SSOP IND HT SUSA CODE:85423

ПроизводительНомер детали:ICL3221ECAZ-T Сравните: ICL3221EIAZ VS ICL3221ECAZ-T Производитель: Intersil Категория: Интерфейсные ИС Описание: INTERSIL ICL3221ECAZ-T EIA/TIA 232 и V. ИС драйвера 28/V.24, 1 драйвер, 250 кбит/с, защита от электростатического разряда, от 3 до 5,5 В, SSOP-16
№ производителя: ICL3221ECAZ Сравните: ICL3221EIAZ ПРОТИВ ICL3221ECAZ Производитель: Intersil Категория: Интерфейсные ИС Описание: Intersil ICL3221ECAZ, линейный трансивер, RS-232, 3.3 В, 5 В, 16 контактов ССОП

На какие показания следует обращать внимание при проведении наземных испытаний?

При проверке сопротивления системы заземления (стержня, сетки и т. д.) целью является низкое сопротивление.Ожидается, что заземляющий электрод сможет отводить большие токи короткого замыкания на землю, безопасно отводя их вокруг электрической системы, оборудования и людей. Поэтому требование достаточно простое: чем ниже, тем лучше.

Национальный электротехнический кодекс®

Однако единственным преобладающим стандартом является стандарт National Electrical Code® (NEC®), который составляет 25 Ом. Этот код определяет «эффективно заземленный» как преднамеренно подключенный к земле через заземляющее соединение или соединения с достаточно низким импедансом и с достаточной допустимой нагрузкой по току, чтобы предотвратить нарастание напряжения, которое может привести к неоправданной опасности для подключенного оборудования или людей.

Это довольно щадящий стандарт, основанный как на практичности, так и на производительности. Нельзя ожидать, что жилой дом будет построен на вершине сетки в четверть акра, как подстанция. Если один стержень не соответствует 25 Ом, Кодекс требует, чтобы второй стержень был запараллелен. Два вместе даже не требуются для соответствия 25 Ом; что-то лучше, чем ничего, и благодаря этому объект имеет базовую защиту от огня и поражения электрическим током.

Различные тестеры

Существует множество различных типов тестеров заземления, из которых можно выбирать в зависимости от области применения или других факторов.Модель с четырьмя клеммами необходима для проверки электропроводности самой почвы, тогда как модель с тремя клеммами используется для испытаний при установке или техническом обслуживании. Может быть полезно иметь дополнительные цифры на дисплее для повышения точности и разрешения для обоих типов измерений. Четвертая клемма может пригодиться, если необходимо устранить небольшое сопротивление выводов, чтобы выполнить измерения особенно низкого сопротивления.

Код не о производительности

Коммерческие объекты также должны быть заземлены для уменьшения шума и блуждающих токов, которые, хотя и не опасны с точки зрения пожара и поражения электрическим током, могут нанести ущерб работе чувствительного высокотехнологичного оборудования. Исходя из этого критерия, основное эмпирическое правило для коммерческого и промышленного заземления составляет 5 Ом. Даже 10 Ом могут быть допустимыми, если требования к производительности не считаются слишком высокими. Но в правильном направлении даже 5 Ом может быть немного больше для оптимальной работы в самых чувствительных ситуациях.

Таким образом, заземление компьютерных залов, центральных телефонных станций, коммунальных подстанций и т.п. часто должно иметь сопротивление 2 Ом или даже менее 1 Ом. Некоторые отрасли установили свои собственные стандарты, в то время как отдельные компании могли поступать так же.Однако высшим авторитетом является инженер-электрик, нарисовавший планы.

Если у вас остались какие-либо вопросы, мы будем рады обсудить их или просмотреть нашу техническую библиотеку для получения дополнительной информации.

Электротехника


В статье « Введение в систему заземления » я объяснил следующие моменты:
  1. Введение
  2. Определение сопротивления заземления
  3. Удельное сопротивление грунта

Сегодня я объясню, как рассчитать сопротивление заземления.

2.2 Расчет сопротивления заземления




Следующая формула (источник: IEEE Std.142:1991) позволяет рассчитать сопротивление относительно земли.




Где:

R = сопротивление в Ом
ρ = удельное сопротивление в Ом·см
d = расстояния в см



S = расстояние между заземляющими стержнями

Коэффициент пространства для нескольких заземляющих стержней будет следующим:



2.2.1 Расчет сопротивления заземления для подстанций

В идеале система заземления должна иметь как можно более близкое к нулю сопротивление. Для большинства передающих и других крупных подстанций сопротивление заземления должно быть около 1 Ом или меньше. На небольших распределительных подстанциях обычно допустимый диапазон составляет от 1 до 5 Ом, в зависимости от местных условий. Оценка общего сопротивления удаленному заземлению является одним из первых шагов в определении размера и базовой схемы системы заземления.

Минимальное значение сопротивления заземления подстанции в однородном грунте можно определить по формуле круглой металлической пластины на нулевой глубине после определения удельного сопротивления грунта.

Используйте следующую формулу для оценки минимального сопротивления, которое можно ожидать при проектировании системы заземления:


Где:

Rg = сопротивление заземления в Ом.



ρ  = среднее удельное сопротивление земли в Ом/м.

A = площадь, занимаемая наземной сеткой, в квадратных метрах.

Π = 3,14

Пример №1:



Чему равно сопротивление сети системы, если ρ  = 250 Ом/м и A = 3500 м2?

Решение:

Расчет по приведенной выше формуле дает следующие результаты:

Таким образом, Rg = 1,87 Ом

Далее верхний предел удельного сопротивления подстанции можно получить, добавив второй член к приведенной выше формуле. .Второй член признает тот факт, что сопротивление любой реальной системы заземления, состоящей из нескольких проводников, выше, чем у сплошной металлической пластины. Эта разница будет уменьшаться с увеличением длины подземных проводников, приближаясь к 0 для бесконечного L, когда достигается состояние сплошной пластины. (IEEE-80)

Для оценки верхнего предела используйте формулу:


Где:

Rg = сопротивление заземления в Ом.



ρ = среднее удельное сопротивление земли в Ом/м.Это измерение должно быть расположено на отпечатках, или можно использовать 1000 Ом/м.

A = площадь, занимаемая наземной сеткой, в квадратных метрах.

L = общая длина проводов под землей в метрах.

Π = 3,14


Используйте приведенную выше формулу для приблизить сопротивление заземления системы, а не заменить фактические наземные замеры.

Общая длина заглубления представляет собой комбинацию горизонтальных и вертикальных проводников в сетке, а также заземляющих стержней.L можно рассчитать как:


Где:



LC = общая длина провода сетки (м)

LR = общая длина заземляющих стержней (м)

Лучшее приближение было определено с учетом глубины сетки


Где

h : глубина сетки (м)

Это уравнение показывает, что чем больше площадь и общая длина используемого заземляющего проводника, тем меньше сопротивление заземляющей сетки.

3- Проверка установки проводника заземляющей сети

Проверка системы сети начинается с осмотра плана компоновки станции с указанием всего основного оборудования и конструкций.

Площадь системы заземления является наиболее важным геометрическим фактором при определении сопротивления сети. Большие заземленные площади приводят к меньшему сопротивлению сети и, следовательно, к более низкому напряжению GPR и сетки.

Расчет наземной сети основан на трех основных параметрах:


  1. Максимальный предполагаемый ток замыкания на землю, проходящий между системой заземления и телом земли,
  2. Продолжительность течения этого тока (исходя из продолжительности 1 секунды),
  3. Удельное сопротивление грунта и характер грунта на площадке.

Невозможно использовать кратковременный номинальный ток выключателей, или три секунды, для первых двух из вышеперечисленных параметров. Даже в районах с низким удельным сопротивлением грунта трудно, если вообще возможно, разработать электрод, подходящий для такого долг. Поэтому необходимо определить максимальный ток и его продолжительность потока (1 секунда, заданная конструкцией), которую электрод должен безопасно передавать в тело Земли или из него.

3.1 Рекомендации и требования к проектированию


  • Непрерывная петля проводника окружает периметр, чтобы охватить как можно большую площадь. Эта практика помогает избежать высокой концентрации тока и, следовательно, больших градиентов как в области сетки, так и вблизи выступающих концов кабеля. Увеличение площади также снижает сопротивление заземляющей сетки.
  • Внутри контура проводники прокладываются параллельными линиями и, где это целесообразно, вдоль конструкций или рядов оборудования для обеспечения коротких заземляющих соединений.
  • Типичная сетевая система для подстанции может включать 70 или 120 квадратных миллиметров (мм2), неизолированные медные проводники № 4/0 или 2/0 AWG, заглубленные на 18 дюймов (0,5 м) ниже уровня земли, минимум, с интервалом от 10 до 20 футов (от 3 до 6 м) друг от друга, в виде сетки. В перекрестных соединениях надежно соедините проводники с помощью термитной сварки, пайки или одобренных компрессионных соединителей. Заземляющие стержни должны быть размещены в углах сетки и не менее чем в 6 футах друг от друга.
  • Сетевая система обычно распространяется на все распределительное устройство подстанции и часто за пределы линии ограждения.Некоторые правила требуют, чтобы заземляющий проводник был закопан примерно на 3 фута (1 м) снаружи и параллельно забору. Используйте несколько заземляющих проводов или проводники большего размера там, где могут возникать высокие концентрации тока, например, при соединении нейтрали с землей генераторов, конденсаторных батарей или трансформаторов.
  • Соотношение сторон сетки обычно составляет от 1:1 до 1:3, если точный анализ не требует более экстремальных значений. Частые перекрестные соединения оказывают относительно небольшое влияние на снижение сопротивления сети, но полезны для защиты нескольких путей в условиях тока короткого замыкания.
  • Провод сечением 35 мм2 (2 AWG) или больше должен быть скрученным.
  • Некоторые нормы требуют, чтобы луженые провода использовались там, где удельное сопротивление грунта меньше 70 Ом/м.
  • Следует избегать острых изгибов всех заземляющих проводников. (Это относится к наземным соединениям.)

В следующей статье я объясню Измерение сопротивления заземления . Пожалуйста, продолжайте следить.







Сопротивление заземления

Ом – почему это важно и как измерить.

Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они найдут непреднамеренные пути, которые могут включать людей.

Важность заземления или заземления

Зачем необходимо заземление/заземление:

Плохое заземление/заземление не только способствует ненужному простою, но и отсутствие хорошего заземления также опасно и увеличивает риск отказа оборудования. Без эффективной системы заземления мы можем подвергнуться риску поражения электрическим током, не говоря уже об ошибках приборов, проблемах с гармоническими искажениями, проблемах с коэффициентом мощности и множестве возможных непостоянных дилемм.

Что такое электрическое заземление или заземление:

NEC, Национальный электротехнический кодекс, статья 100, определяет заземление как «проводящее соединение, преднамеренное или случайное, между электрической цепью или оборудованием и землей или с каким-либо проводящим телом, которое служит вместо земли».

Типы электрического заземления:
  • Заземление
  • Заземление оборудования.

Заземление — это преднамеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.Заземление оборудования обеспечивает заземление корпуса работающего оборудования.
Эти две системы заземления должны быть разделены, за исключением соединения между двумя системами. Это предотвращает разность потенциалов напряжения из-за возможного перекрытия от ударов молнии.

Стандарты электрического заземления

NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше. В соответствии с нормами NEC (1987, 250-83-3) минимальная длина заземляющего электрода должна составлять 2 звена.5 метров (8,0 футов) до контакта с почвой.

Методы испытаний сопротивления заземления

Доступны четыре типа методов проверки заземления:

  1. Удельное сопротивление грунта (с использованием вех)
  2. Падение потенциала (с использованием вех)
  3. Выборочное (с использованием 1 зажима и вех)
  4. Безэлектродный (с использованием только 2 зажимов)

Измерение падения потенциала для измерения сопротивления земли :

Метод испытания на падение потенциала используется для измерения способности системы заземления или отдельного электрода рассеивать энергию с площадки.

Добавить комментарий

Ваш адрес email не будет опубликован.
