SMD-Code_v3.1 Идентификация компонентов — Софт — Радиоэлектронику в помощь — Файлы

Программа помогает определять, что это за прибор, в зависимости от того, какая у него smd маркировка на корпусе, показывает краткие характеристики, поиск datasheet на различных сайтах, просмотр в оффлайн режиме сохраненных datasheet.

1. Поле ввода кода, который нанесен на SMD-компоненте
2. Поле ввода названия прибора
3. Блок кнопок для поиска нужного даташита на прибор – т.е. мы нашли по коду/названию прибор, он высветился в выборке базы данных (5), затем жмем на кнопку datasheetcatalog. net, alldatasheet.com, datasheet4u.com и запускается браузер с параметрами поиска даташита на тот прибор на котором стоит выделение в выбоке (5).
4. Если вы нашли даташит на прибор и сохранили его с тем же названием, что и во втором столбце выборки (5) в папке PDF справочника – то этот datashhet откроется в Adobe Acrobat Reader.
5. Выборка из базы компонентов – в ней показаны основные сведения о компоненте (код, наименование, фирма-изготовитель, тип корпуса, и краткое описание его функционального назначения)

6. Здесь показывается чертеж корпуса для компонента
7. Здесь показывается назначение выводов (цоколевка) компонента

Работа с программой заключается в следующем:
— можно ввести код компонента (РеГиСтр ввода соблюдать – вводить также как и на компоненте) в поле поиска «SMD-CODE» (1) и нажать на кнопку поиска (или Enter)
— можно ввести название компонента в поле поиска «Тип прибора» (2) инажать на кнопку поиска (или Enter)
— можно используя полосу прокрутку в выборке (3) найти необходимый компонент и щелкнуть мышкой на подходящей строке

В папке программы находятся следующие элементы:

4300, 14000, tkb-4u. com, Kazus.ru — это папки с базами, их можно называть как хочешь и ложить в них свою инфу. Внутри них находятся:

* 1. Папка Base – в ней лежат картинки с рисунками цоколевок
* 2. Папка Packages – в ней лежат картинки корпусов
* 3. SMD.csv – это файл базы данных по компонентам

Папка PDF – в ней лежат даташиты на компоненты, она общая для всех баз

Config.ini – файл конфигурации программы

Пополнение базы даташитов – как только вы нашли даташит при помощи (3) сохраните его в папке PDF точно с таким же именем, что и название компонента во второй строке базы, и тогда при работе со справочником достаточной нажать на кнопку «Просмотр Datasheet» и этот даташит откроется в Acrobat Reader.

Файл SMD.csv открываем в MS Excell 2000/XP/2003 и можно добавлять новые компоненты в базу, только важен один момент – все параметры можно разделять только через “ ; ”, обычные запятые не надо использовать!!!
Все картинки (корпуса и цоколевки) должны иметь формат *. GIF. Удобно использовать при рисовании Corel Photo-Paint 12

Описание файла Config.ini
[General]
SmdBase=Base.csv ————определяет название файла с базой данных
CokolImage=Base ————-определяет папку с изображениями цоколевок
CorpusImage=Packages ——определяет папку с изображениями корпусов
DefaultBase=tkb-4u.com —-база которая открывается по умолчанию при старте программы
DefaultSearch=4
[Bases]
Base1=14000——————это сами базы
Base2=4300 ——————их может быть любое количество
Base3=tkb-4u.com ———-BaseX=название папки с базами — где Х-порядковый номер базы
Base4=Kazus.ru
[Search]
datasheetcatalog.net=http://search.datasheetcatalog.net/key/%Find%
alldatasheet.com=http://www.alldatasheet.com/view.jsp?Searchword=%Find%
datasheet4u.com=http://www.datasheet4u.com/share_search.php?sWord=%Find%
ic-on-line.cn=http://www.ic-on-line.cn/iol_/datasheet_list/%Find%.htm
chipfind.ru=http://doc. chipfind.ru/search.htm?t=part&s=%Find%&m=0
data-sheet.net=http://www.data-sheet.net/%Find%+ebook+pdf.htm

Если хотите добавить свой поисковик, то наберите в нем поиск компонента и посмотрите как будет выглядеть URL-запрос на поиск, и замените в этом URL название прибора на %Find% (Например: datasheetcatalog.net=http://search.datasheetcatalog.net/key/BC847 заменяем на datasheetcatalog.net=http://search.datasheetcatalog.net/key/%Find%)


Скачать (1.83 Mb)

Скачать (1.83mB)

There is no requested mail form.

Сообщить о битой ссылке

Тип файла: v3.1

Версия операционной системы: Windows XP, Windows 2003, Windows Vista

Тип лицензии: Бесплатно

Похожие материалы:

Поделись с друзьями в социальных сетях

Реклама

Книга «Коды маркировки полупроводниковых SMD-компонентов» из жанра Разное

Коды маркировки полупроводниковых SMD-компонентов

Автор: Родин Александр Жанр: Разное Издательство: Солон-пресс Год: 2006 Количество страниц: 256 Формат:  PDF (12. 80 МБ)
Дата загрузки: 25 июня 20082010-03-28 Скачать с нашего сайта
Скачать в два клика
Поделись
с друзьями!


Аннотация


В справочнике приводится расшифровка буквенно-цифровой маркировки активных SMD-компонентов: транзисторов, диодов и стабилизаторов напряжения. В отличие от подобных изданий, впервые коды маркировки компонентов упорядочены в алфавитно-цифровом порядке, что значительно облегчает поиск и расшифровку типов элементов. Справочник предназначен для специалистов в области радиоэлектроники, работников сервисных и ремонтных служб, широкого круга радиолюбителей.



Комментарии


Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикаци.

Смд резисторы калькулятор: Онлайн калькулятор SMD-резисторов — specable.ru

Калькулятор резисторов,цветовая маркировка резисторов,калькулятор smd резисторов

Маркировка резисторов

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.


Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от

01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48.

Впишите код стандарта EIA-96, либо 3 цифры E24, либо 4 цифры E48

Сопротивление:


Таблица EIA-96

КодЧислоКодЧисло КодЧислоЧислоЧисло
01100251784931673562
02102261825032474576
03105271875133275590
04107281915234076604
05110291965334877619
06113302005435778634
07115312055536579649
08118322105637480665
09121332155738381 681
10124342215839282698
11127352265940283715
12130362326041284732
13133372376142285750
14137382436243286768
15140392496344287787
16143402556445388806
17147412616546489825
18150422676647590845
19154 432746748791866
20158442806849992887
21162452876951193909
22165462947052394931
23169473017153695953
24174483097254996976
КодМножитель
Z0. 001
Y or R0.01
X or S0.1
A1
B or H10
C100
D1000
E10000
F100000

Цветовая маркировка резисторов,калькулятор резистора,калькулятор smd резисторов,калькулятор резистора по цветовым полоскам.

Онлайн расчёт сопротивления SMD-резистора по цифровой маркировке

Онлайн-калькулятор для расчёта сопротивления резистора по цифровой маркировке работает в двух режимах:
1. Перевода из цифровой кодовой маркировки в значение сопротивления резистора.
2. Перевод значения сопротивления резистора в цифровую кодовую маркировку.




В связи с малыми размерами все типоразмеры SMD-резисторов, кроме резисторов типоразмера 0402 маркируются при помощи цифро-буквенной маркировки.
Правила маркировки SMD-резисторов зависят от допуска и типоразмера.
Резисторы всех типоразмеров с допуском 10%, 5% и 2% маркируются 3-мя цифрами, две первые из них обозначают мантиссу, а третья — показатель степени по основанию 10. Результирующее значение сопротивления получается в Омах.
Пример 3-х цифровой маркировки резистора: 473 имеет сопротивление 47*103 Ом = 47 Ком.
При маркировке малых сопротивлений для обозначения десятичной точки к значащим цифрам добавляется буква R. Например резистор с маркировкой 47R имеет сопротивление 47 Ом.
Четырьмя цифрами маркируются 1% SMD-резисторы типоразмеров от 0805 и выше. Первые 3 цифры обозначают мантиссу, а четвёртая — показатель степени по основанию 10.
Пример 4-цифровой маркировки: 5102 имеет номинал 510*102 Ом = 51Ком.
Резисторы типоразмера 0603 с допуском 1% маркируются с использованием таблицы EIA-96 (приведена ниже) двумя цифрами и одной буквой. Цифры обозначают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10. Например, маркировка 12D означает, что резистор имеет номинал 130×10 3 Ом = 130 КОм. Обсудить калькулятор сопротивления SMD-резисторов на Форуме

на Ваш сайт.

Маркировка smd резисторов онлайн — РадиоСхема

Калькулятор маркировки smd резисторов онлайн

Этот простой калькулятор поможет вам определить параметр любого SMD резистора. Чтобы начать работу, введите 3 или 4-значный код и нажмите кнопку «Рассчет».

<<< Калькуляторы онлайн
<<< Все Калькуляторы
 Большой ассортимент SMD резисторов
 Измерительные цифровые тестеры

Большинство чип-резисторы маркируются с 3-значным или 4-значным кодом-числовой эквивалент привычной цветовой код для выводных компонентов. Недавно появилась новая система кодирования (в EIA-96) которая ориентируется на точности SMD компонентов.

3-значный код

Стандартные SMD резисторы маркируются с простым 3-значным кодом. Первые две цифры указывают на числовое значение, а третий будет множитель (сколько нулей добавить). Сопротивлений менее 10 ом, не имеют множителя, буква ‘R’ используется, чтобы указать положение десятичной точки.

3-значные примеры кода:

220 = 22 × 100 (1) = 22Ω (не 220Ω!)
471 = 47 × 101 (10) = 470Ω
102 = 10 × 102 (100) = 1000Ω или 1кОм
3R3 = 3.3 Ω

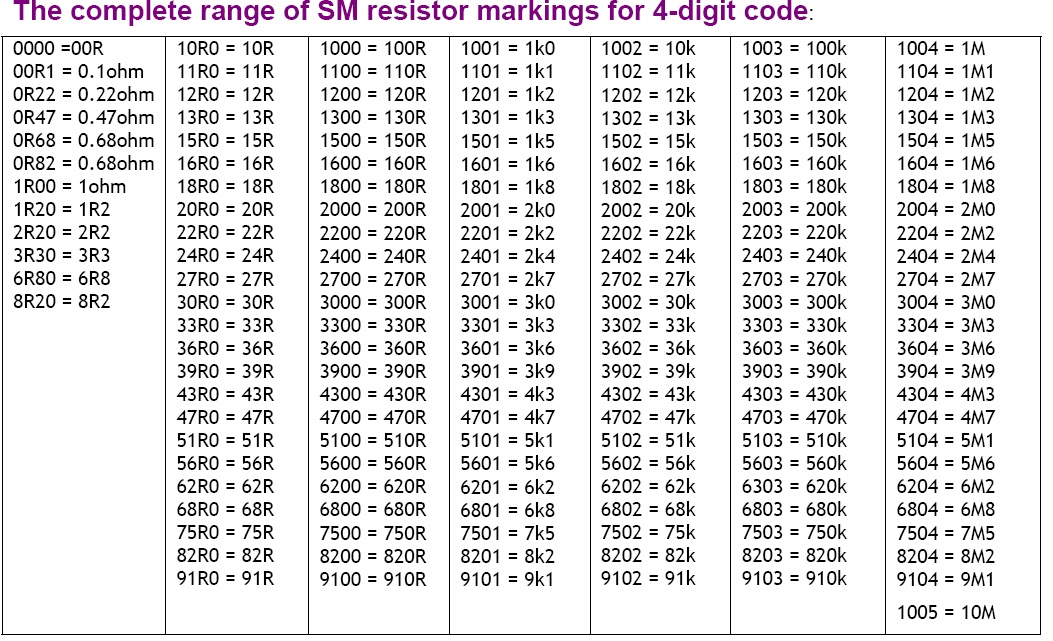

4-значный код

Этот 4-значный код используется для маркировки  точности резисторов поверхностного монтажа. Это похоже на предыдущую систему, единственное отличие-это количество значащих цифр: первые три цифры скажут нам значение цифр, а в четвертой будет множитель. Сопротивление менее 100 Ом маркируются при помощи буквы «R», что указывает позицию десятичной точки.

4-значные примеры кода:

4700 = 470 × 100 (1) = 470Ω (не 4700Ω!)
2001 = 200 × 101 (10) = 2000Ω или 2кОм
1002 = 100 × 102 (100) = 10000Ω или 10кОм
15R0 = 15.0 Ω

Маркировка SMD-резисторов: онлайн калькулятор

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

2R3 = 2,3 Ом

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

Номиналы резисторов. Таблица, онлайн калькулятор

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…


Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…


Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

  • Е6 — допуск 20%,
  • E12 — допуск 10%
  • E24 — допуск 5% (и 2%)
  • Е48 — допуск 2%
  • E96 — допуск 1%
  • E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Код SMD резистора

»Руководство по резистору

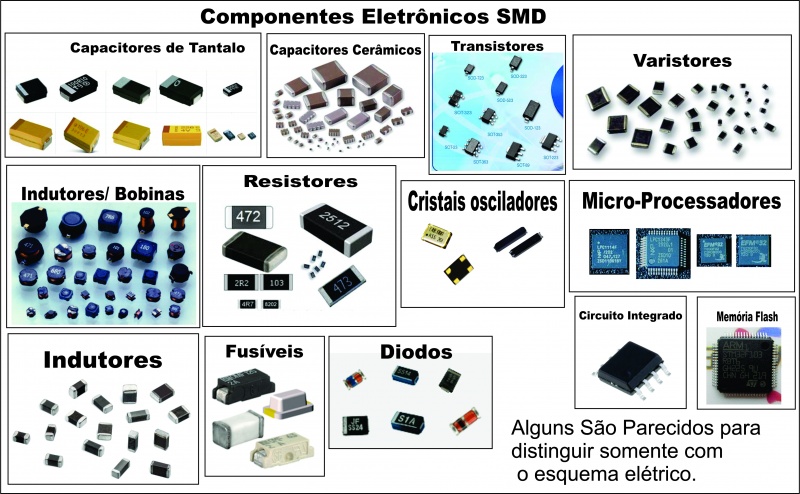

Что такое резисторы SMD?

SMD резисторы на плате с карты памяти USB

SMD означает устройство для поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми.

SMD меньше своих традиционных аналогов.Часто они имеют квадратную, прямоугольную или овальную форму с очень низким профилем. Вместо проводных выводов, проходящих через печатную плату, SMD имеют небольшие выводы или контакты, которые припаяны к контактным площадкам на поверхности платы. Это устраняет необходимость в отверстиях в доске и позволяет более полно использовать обе стороны доски.

Производство печатных плат с использованием SMT аналогично производству компонентов с выводами. На плату помещаются небольшие прокладки из серебряной, золотой пластины или олова для крепления компонентов.Паяльная паста, смесь флюса и небольших шариков припоя, затем наносится на монтажные площадки с помощью машины, подобной компьютерному принтеру. После того, как печатная плата подготовлена, на нее помещаются SMD с помощью машины, называемой устройством для захвата и размещения. Компоненты подаются в машину в длинных трубках, на рулонах ленты или в лотках. Эти машины могут прикреплять тысячи компонентов в час; один производитель рекламирует скорость до 60 000 центов в час. Затем плату пропускают через печь для пайки оплавлением. В этой печи плата медленно нагревается до температуры, при которой припой плавится.После охлаждения плату очищают от остатков припоя и случайных частиц припоя. Визуальный осмотр позволяет проверить отсутствие или смещение деталей, а также чистоту платы.

Калькулятор SMD резистора

Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Просто введите код, написанный на резисторе, и значение отобразится под ним.

Калькулятор может использоваться для 3- и 4-значных кодов, значений EIA и кодов с использованием «R» или «m».Хотя мы сделали все возможное, чтобы проверить функцию калькулятора для всех различных кодов, мы не можем гарантировать, что он вычисляет правильное значение для всех резисторов. Иногда производители могут использовать собственные коды. Чтобы быть уверенным в значении, лучше всего измерить сопротивление мультиметром.

Комплекты резисторов SMD

Термин «корпус» относится к размеру, форме и / или конфигурации выводов электронного компонента. Например, микросхема IC, имеющая выводы в два ряда на противоположных сторонах микросхемы, называется микросхемой Dual Inline Package (DIP).В резисторах SMD обозначения на корпусе резисторов указывают длину и ширину резистора. Пакеты SMD могут быть указаны как в дюймах, так и в миллиметрах. Поэтому важно проверить документацию производителя. В приведенной ниже таблице наиболее распространенные упаковки представлены в британских единицах измерения с метрическим эквивалентом. Кроме того, даны приблизительные значения типичных номинальных мощностей.

Код SMD резистора

Из-за небольшого размера резисторов SMD часто нет места для печати на них традиционного кода цветовой полосы.Поэтому были разработаны новые коды SMD резисторов. Наиболее часто встречающиеся коды — это трех- и четырехзначная система, а также система Альянса электронной промышленности (EIA) под названием EIA-96.

Трех- и четырехзначная система

В этой системе первые две или три цифры обозначают числовое значение сопротивления резистора, а последняя цифра дает множитель. Число последней цифры указывает степень десяти, на которую следует умножить данное значение резистора. Вот несколько примеров значений в этой системе:

  • 450 = 45 Ом x 10 0 составляет 45 Ом
  • 273 = 27 Ом x 10 3 составляет 27 000 Ом (27 кОм)
  • 7992 = 799 Ом x 10 2 составляет 79 900 Ом (79,9 кОм)
  • 1733 = 173 Ом x 10 3 составляет 173 000 Ом (173 кОм)

Буква «R» используется для обозначения положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 будет 0,5 Ом, а 0R01 будет 0,01 Ом.

Система EIA-96

Прецизионные резисторы в сочетании с уменьшающимися размерами резисторов создали потребность в новой, более компактной маркировке для резисторов SMD.Поэтому была создана система маркировки EIA-96. Он основан на серии E96, поэтому предназначен для резисторов с допуском 1%.

В этой системе маркировка состоит из трех цифр: 2 цифры для обозначения номинала резистора и 1 буква для множителя. Два первых числа представляют собой код, который указывает значение сопротивления с помощью трех значащих цифр. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом.Коэффициент умножения дает окончательное значение резистора, например:

  • 01A = 100 Ом ± 1%
  • 38C = 24300 Ом ± 1%
  • 92Z = 0,887 Ом ± 1%

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, потому что буква R используется в обеих системах. Для резисторов с допуском, отличным от 1%, существуют другие буквенные таблицы.

Как и коды упаковки, эти коды значений сопротивления являются обычными, но производитель может использовать их вариации или даже что-то совершенно другое.Поэтому всегда важно проверять систему маркировки производителя.

,

Как найти значение резистора SMD

Коды резистора SMD
Как рассчитать или найти значение резистора SMD?
Резистор SMD: технология поверхностного монтажа

Резистор SMD означает «устройство для поверхностного монтажа» (взято из SMT = технология поверхностного монтажа) резистор. Эти крошечные чипы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.что-то), а затем должен быть умножен на первые две (2) значащие цифры или число, или третье будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу

  • Буква «R» используется для десятичной точки «.» т.е. 1,1 Ом = 1R1 Ом
  • Сопротивления ниже 10 Ом (Ом) не имеют множителя
  • Примеры 3-значных кодов резисторов SMD

    250 = 25 x 10 0 = 25 x 1 = 25 Ом (Это только 25 Ом, а не 250 Ом)

    100 = 10 x 10 0 = 10x 1 = 10 Ом

    721 = 72 x 10 1 = 72 x 10 = 720 Ом

    102 = 10 × 10 2 = 10 x 100 = 1000 Ом или 1 кОм
    915 = 91 x 10 5 = 91 x 100000 = 9 100 000 Ом = 9.1 МОм

    4R7 = 4,7 Ом

    R12 = 0,12 Ом

    Чтение 4-значных кодов резисторов SMD (для резисторов SMD)

    Нет ничего нового, но это тот же метод для считывания значений резисторов SMD. Единственная разница в том, что со значащими числами. Я скопировал вышеупомянутый метод (3-значные коды), а затем пропустил сюда, чтобы вы могли видеть, что изменен только первый, а остальные три правила остались прежними.

    • Первые две (3) цифры или числа будут означать значащие цифры или числа
    • Четвертая цифра будет множителем (в степени десяти i.что-то), а затем должны быть умножены на первые две (3) значащие цифры или число, иначе четвертая будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.
    • Буква «R» — это используется для десятичной точки «.» т.е. 11,5 Ом = 11R5 Ом (4-значные резисторы SMD (серия E96)
    • Сопротивления ниже 10 Ом (Ом) не имеют множителя
    Примеры 4-значных кодов резисторов SMD

    2500 = 250 x 10 0 = 250 x 1 = 250 Ом (это только 250 Ом, а не 2500 Ом)

    1000 = 100 x 10 0 = 100x 1 = 100 Ом

    7201 = 720 x 10 1 = 720 x 10 = 7200 Ом или 7.2 кОм

    1001 = 100 × 10 1 = 100 x 10 = 1000 Ом или 1 кОм

    1004 = 100 × 10 4 = 100 x 10000 = 1000 000 Ом или 1 МОм

    R102 = 0,102 Ом (4- разрядные резисторы SMD (серия E96)

    0R10 = 0,1 x 10 0 = 0,1 x 1 = 0,1 Ом (4-значные резисторы SMD (серия E24)

    25R5 = 25,5 Ом (4-значные резисторы SMD (серия E96)) )

    Считывание кодов резисторов SMD EIA-96 (для резисторов SMD)

    Метод маркировки кодов резисторов EIA-96 SMD — новый метод, который появился на 1% всех резисторов SMD.что-то), а затем должен быть умножен на первые две (2) значащие цифры.

  • Должны следовать кодам в таблицах (1) и (2).
  • Ниже приведена таблица (1), в которой показаны значения множителей для различных букв, используемых в системе кодирования EIA-96 для кодов резисторов SMD.

    Таблица (1)

    Буквы

    Множители

    67 Z 001

    R или Y

    0,01

    S или X

    0,1

    67

    9015 9015

    B или H

    10

    C

    100

    D

    4

    9014

    1000

    10000

    F

    100000

    Кроме того, посмотрите примеры чтения кодов резисторов SMD EIA-96, чтобы узнать о важности использования таблицы (2)

    Стол (2)…

    Стол (2)

    324 51

    05

    634 115 900 9 0141

    698

    9017 243

    143

    901 41

    40

    69 70

    Код 900 10

    Значение

    Код

    Значение

    Код

    Значение

    16

    01

    100

    25

    178

    49

    49

    49

    562

    02

    102

    26

    182

    182

    74

    576

    03

    105

    27

    332

    75

    590

    04

    107

    16 16

    52

    340

    76

    604

    05

    196

    53

    348

    77

    619

    30146

    06

    06

    200

    54

    357

    78

    634

    31

    205

    55

    365

    79

    08

    9 0016 118

    32

    210

    56

    374

    965000 80

    80

    09

    121

    33

    215

    57

    0

    4383

    43

    43

    681

    10

    124

    34

    221

    9014

    82

    11

    127

    35

    226

    16 16

    83

    715

    12

    130

    36

    36

    36

    412

    84

    732

    13

    133

    0

    133

    61 9 0010

    422

    85

    750

    14

    137

    137

    62

    432

    86

    768

    4

    4 9014 39

    249

    63

    442

    87

    787

    787

    787

    255

    64

    453

    88

    806

    806

    147

    41

    261

    65

    464

    16

    18

    150

    42

    267

    66

    77

    77

    845

    901 46

    19

    154

    43

    274

    67

    67

    866

    20

    158

    44

    280

    280

    280

    92

    887

    21

    162

    45

    45

    511

    93

    909

    22

    165

    46

    46

    523

    94

    931

    23

    9014

    301

    71

    536

    95

    953

    16

    48

    309

    72

    549

    96

    976

    900D Резистор EIA 9000

    01F = 10M

    01E = 1 МОм

    01C = 10 кОм

    01B = 1 кОм

    01A = 100 Ом

    .Цветовой код резистора

    и программное обеспечение калькулятора SMD

    Resistor Color Coder — это бесплатное настольное приложение, которое скачали сотни тысяч энтузиастов электроники. 🙂

    4- или 5-полосный цветной кодер резистора с выводами

    Этот калькулятор быстро определяет номиналы 4- или 5-полосного резистора и допуски. Его можно использовать для кодирования значений сопротивления в цветовые коды или для декодирования цветовых кодов резисторов в значения сопротивления.

    Декодер маркировки устройств поверхностного монтажа (SMD)

    Этот SMD Markings Evaluator расшифровывает 3 типа маркировки:

    • Стандартные 3- или 4-значные маркировки , которые могут включать «R» для обозначения десятичной точки.
      Примеры: 330 3R3 4703
    • EIA-96 1% маркировок с номером в диапазоне от 01 до 96, за которым следует буква
      Примеры: 22A 68C 02F
    • Маркировка 2, 5 и 10% с буквой, за которой следуют цифры в диапазоне от 01 до 60
      Примеры: A22 C58 F59

    Значения стандартного сопротивления для серии E

    Стандартные значения резисторов указаны для серий E-12, E-24,
    E-48, E-96 и E-192.

    Скачать

    Присылайте, пожалуйста, свои идеи, которые очень важны для нашего успеха…

    Теги: Программа калькулятора
    ,

    Полная онлайн-база данных кодов маркировки SMD #Электроника #SMD #EE « Adafruit Industries – производители, хакеры, художники, дизайнеры и инженеры!

    Из-за небольшого размера большинства SMD-компонентов производители не могут указывать полный номер детали на корпусе. Вместо этого они используют код маркировки, обычно состоящий из комбинации 2 или 3 букв или цифр. При ремонте неизвестной электронной платы становится очень сложно определить точный тип данного компонента.

    Полная база данных кодов маркировки SMD позволяет быстро найти номер детали компонента SMD, когда у вас есть только код маркировки.

    Посмотреть базу данных на сайте https://smd.yooneed.one/

    Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим. Создавайте проекты с Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику, используя класс CS Discoveries по программированию.org, перейдите в CircuitPython, чтобы вместе изучать Python и аппаратное обеспечение, TinyGO или даже используйте Arduino IDE. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-близость, температура, свет, движение и звук. Целый огромный мир электроники и кодирования ждет вас, и он умещается на вашей ладони.

    Присоединяйтесь к более чем 32 000 создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord

    Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.

    Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!

    Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, закулисных событиях и многом другом https://www.instagram.com/adafruit/

    CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

    Получайте единственный свободный от спама ежедневный информационный бюллетень о носимых устройствах, ведении «производственного бизнеса», электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

    Комментариев пока нет.

    Извините, форма комментариев в настоящее время закрыта.

    другое: smd_resistor_codes [онлайн-документация myCNC]

    EIA96 Система кодов резисторов SMD

    Схема кода резистора EIA SMD

    Код Множитель
    З 0.001
    Y или R 0,01
    X или S 0,1
    А 1
    B или H 10
    С 100
    Д 1 000
    Е 10 000
    Ф 100 000

    Множители схемы кодов резисторов EIA SMD

    576042 0 5 413940 6 430040 6 439040 0 463 920 663 920 401040 6 810420 493920 693 920 413042 7 432040 7 453040 7 48040 7 83790 7

    0 0 825042 0 840042 0

    0 0 466042 0 837920 0

    2 0 409042 0 931042 0 431042 0

    2 0 476042
    Код Sig Фиг. Код Sig Фиг. Код Sig Фиг. Код Sig3 Фиг. 9004
    01 100 25 178 49 316 73 0 63 042 0
    02 102 26 182 50 324 74
    03 105 27 187 51 332 75 0
    04 107 28 191 52 340 76 0 6
    05 110 29 196 53 348 77
    06 113 30 200 54 357 78
    07 115 31 205 55 365 79
    08 118 32 210 56 374 80
    09 121 33 215 57 383 81
    10 124 34 221 58 392 82
    11 127 35 226 59 402 83
    12 130 36 232 60 412 84
    13 133 37 237 61 422 85
    14 137 38 243 62 432 86
    15 140 39 249 63 442 87
    16 143 40 255 64 453 88
    17 147 41 261 65 464 89
    18 150 42 267 66 475 90
    19 154 43 274 67 487 91
    20 158 44 280 68 499 92
    21 162 45 287 69 511 93
    22 165 46 294 70 523 94
    23 169 47 301 71 536 95 2 0 453042 0
    24 174 48 309 72 549 96

    Taruta SMD Компоненты маркировки кодов 2014

  • 3 — P

    INS

    DDDDDAAAAATTTTTABOOKABOOKAAAAATTTTTABOOKABOOKABOOKBOKBOKBOOKABOOKABOOKBOKBOKEBOKABOOKABOOKBOKEMD-CODESSMD-CODESSMD-CODESSMD-CODESSMD-CODESSACTION SMD SMD SEMICONDUCOR COMPORTMARKMARK CODELS

    301.000 SMD-коды для активных полупроводниковых компонентов: диоды, транзисторы, тиристоры, интегральные схемы Назначение выводов корпуса

    Вывод Тип маркировки Схематическая диаграмма

    Дополнительная информация SMD Чертежи корпуса Производители

    2014 EDITION

  • Eugeniu Turuta ActiActiActiActiActivvvvveeeeeКомпоненты SMDКомпоненты SMDКомпоненты SMDКомпоненты SMDКомпоненты SMDmarmarmarМаркировкакодыкодыкодыкодыкодыкодыкодыкодыкнига данных

    ВВЕДЕНИЕ

    1.2-контактный корпус SMD полупроводниковые компоненты

    2. SOD-80 (MELF) корпус SMD полупроводниковые компоненты

    3. 3-контактный корпус SMD полупроводниковые компоненты

    4. SOT-223 корпус SMD полупроводниковые компоненты

    5. SOT-89 корпус SMD полупроводниковые компоненты

    6. 4-контактный корпус SMD полупроводниковые компоненты

    7. 5-контактный корпус SMD полупроводниковые компоненты

    8. SOT-89-5 корпус SMD полупроводниковые компоненты

    9. 6-контактный корпус SMD полупроводниковые компоненты компоненты

    10.Полупроводниковые компоненты SMD корпусов BGA, DFN и QFN

    11. Полупроводниковые компоненты SMD корпусов D-PAK и I-PAK

    12. Назначение выводов корпуса

    13. Распиновка (таблица)

    14. Атрибут маркировки SMD-кода

    15. Стиль маркировки SMD-кода

    16. Образец принципиальной схематической диаграммы

    17. Indittional SMD Info

    18. Производители логотипы и URL

    Toronto, 2014 Edition

    Chisinau, 2014 Edition

  • Введение

    В начале восьмидесятых годов началась тенденция к замене традиционной техники сквозного монтажа технологией поверхностного монтажа

    (SMT) с использованием устройств поверхностного монтажа (SMD).SMT, хотя в принципе предназначенный для автоматического производства

    , только расширяется все больше и больше, даже в мир хобби. Эта тенденция сохранится, поскольку многие новые компоненты

    доступны только в версиях для поверхностного монтажа.

    Техника SMT открывает преимущества и новые области применения за счет миниатюризации компонентов и повышения надежности. К сожалению, отраслевой стандарт допускает, что большинство компонентов SMD

    не имеют четкого описания. Ввиду крошечного размера компонентов они маркируются

    одно-, двух- и более символьным или графическим кодом SMD.При этом необходимо учитывать, что значение имеют также цвет и (или) размещение буквенно-цифровых или графических символов. Поэтому уверенная идентификация компонентов

    невозможна без соответствующей технической документации. Кроме того, полярность и распиновка различных компонентов

    не могут быть идентифицированы без техпаспорта.

    Идентификация номера типа производителя устройства SMD по коду упаковки может оказаться сложной задачей.

    К сожалению, код каждого устройства не обязательно уникален.

    Разные производители могут размещать разные устройства в одном корпусе с одним и тем же SMD-кодом.

    Например, с SMD-кодом 6H в корпусе SOT-23 может быть либо npn-транзистор BC818 (CDIL), либо емкостной диод

    FMMV2104 (Zetex), либо n-канальный jFET-транзистор MMBF5486 (Motorola) либо pnp-цифровой транзистор MUN2131

    (Motorola), либо pnp-цифровой транзистор UN2117 (Panasonic), либо КМОП-схема-детектор напряжения со сбросом

    на выходе R3131N36EA (Ricoh).Даже один и тот же производитель может использовать один и тот же код для разных устройств.

    Для идентификации конкретного SMD-устройства необходимо указать производителя, тип упаковки и отметить код SMD

    , напечатанный на устройстве. BB0009

    Идентификация производителя возможна только в том случае, если на корпусе нанесены логотипы производителя , но это

    не всегда бывает. Кроме того, иногда можно определить производителя по косвенным меткам. Многие последние устройства ON Semiconductor

    имеют маленькую букву надстрочного индекса после кода устройства, например SAC (эта меньшая буква

    представляет собой просто код месяца изготовления).Устройства Infineon обычно имеют строчную букву «s» (ATs, LO). Устройства NXP

    (Philips) обычно имеют строчную букву «p» (AHp, Z1p, pB0) или «-» (DQ-, -ZS) для устройств, произведенных в Гонконге,

    «t» (tT9, Y7t ) для устройств производства Малайзии, W (WT9, Y7W) для устройств производства Китая. В разделе 19 представлены

    логотипы производителей SMD устройств.

    Тип упаковки — еще одна проблема для идентификации SMD-устройств. Различные производители могут обозначать

    одинаковые случаи, относящиеся к различным стандартам (или относящиеся к внутренней системе).Кроме того, различные корпуса

    могут иметь одинаковый вид (форму) и отличаться только размерами. Этого различия размеров так мало,

    , что можно измерить только специальными измерительными приборами.

    Соответствие наименования и типа корпусов разных производителей решается нанесением в графе

    Корпус эквивалентного наименования типа для эквивалентных корпусов.

    Помимо SMD-кода, в верхнем регистре может быть проставлена ​​буквенно-цифровая информация (как правило, другим шрифтом или

    размером символов, а также может быть в другом расположении).Взаимосвязь SMD-кода и информации заполнения определена как стиль и показана в столбце Стиль

    . микросхемы интегральные и т.п. размещены в отдельных таблицах по номерам выводов и (или) типу корпусов

    и перечислены в алфавитно-цифровом порядке по SMD-кодам.

    Столбец 1 (SMD-код)

    Столбец 2 (A) Дополнительные атрибуты SMD-кодов, такие как подстрочная полоса, верхняя полоса, обратный символ и другие (раздел 14).

    Столбец 2 (Тип) Обозначения типов соответствуют обозначениям в соответствующей документации производителя.

    Столбец 3 (Функция) Краткое определение полупроводникового компонента. Используемые сокращения: BM-IC Интегральная схема управления батареямиBR Мостовой выпрямительC-диод Емкостной диод (варактор, варикап)CMOS-Log CMOS логическая интегральная схемаComp-IC Интегральная схема компаратора напряженияDC/DC -IC Интегральная схема преобразователя напряжения постоянного/постоянного токаESDP-диод Диод для защиты от электростатического разрядаESD-Prot Защита от электростатического разряда тирис-

    tor-FET Полевой транзистор

    HEMT Транзисторы с высокой подвижностью электроновH-IC Интегральная схема датчика ХоллаIGBT Биполярный транзистор с изолированным затвором

    IGBT+Di Биполярный транзистор с изолированным затвором и антипараллельным диодом -МОП-транзистор металл-оксид-полупроводник r FET-MESFET METal-Semiconductor FETn-транзистор с n-канальным переходомn/p- транзисторы с n-каналом и p-каналом areaOp-IC Интегральная схема операционного усилителяp- транзистор с p-канальным переходомPHEMT Псевдоморфные транзисторы с высокой подвижностью электронов

    транзисторыPIN-диод PIN-диодSA -Z-диод Поглощение перенапряжений СтабилитронSi-диод Кремниевый диодSi-Варистор Кремниевый резистор, зависящий от напряженияSi-npn Кремниевый npn-транзисторSi-n/p Кремниевые npn- и pnp-транзисторы areaSi-npn-Darl Кремниевый npn-транзистор ДарлингтонаSi-npn-Digi Кремниевый npn-цифровой транзисторSi-

  • nal диодSi-pnp кремниевый pnp транзисторSi-pnp-Darl кремниевый pnp транзистор ДарлингтонаSi-pnp-Digi кремниевый pnp цифровой транзисторSi-npn-Digi+Di кремниевый pnp цифровой транзистор с

    внутренний диодSiC-диод Карбид-кремниевый диодSiGe-npn кремниевый/гераманиевый npn-транзисторSi-Stab кремниевый стабисторSVR-IC Встроенный импульсный регулятор напряжения

    схемаTdet -IC Интегральная схема термодетектораThy-SCR Тиристорный выпрямительThy-SPD Устройство защиты от тиристорных перенапряженийСимисторный триод для переменного токаTVS Подавитель переходного напряженияVdet-IC Интегральная схема детектора напряженияVref-IC Интегральная схема эталонного напряженияZ-диод Стабилитрон

    Колонка 4 (краткое описание) Краткие данные или описание функции каждого типа.Используемые сокращения: прил. Отрегулируйте, регулируемую частоту звука AF. Автоматическая регулировка усиления AGC. Автоматическая регулировка уровня ALC. Амплитудная модуляция AM (диапазон AM). Внутренний разряд CLBTL Bridge Tied LoadsBuff BufferCATV Широкополосный кабельный усилитель+CE Active HIGH Chip Enable-CE Active LOW Chip EnableCell CellularCL Внутренний разрядный резистор CLContr ControlledConv ConverterCordl CordlessDet DetectorDG Dual GateDiff DifferentialDr, Drv DriverEN EnableExt. Внешняя частотная модуляция FM (диапазон FM) GaAs Арсенид галлия GP Приложения общего назначения HF High Frequency Hi-sp High SpeedHSST High Speed ​​​​Soft-StartHV High VoltageI2C I2C интерфейс управленияI2S Интерфейс I2SICP Защита от пускового токаInstrum.InstrumentalLatch-Pr. Защита-защелкаLDO Низкое падение напряженияLED Светоизлучающий диодLLS Сдвиг логического уровняLN Низкий уровень шумаLogL Логический уровень (Uth > 0,8…2V)Lo-sat Низкое напряжение насыщения коллектор-эмиттерLSST Низкоскоростной плавный пуск Миксер MR Ручной сбросOCL Ограничитель выходного токаODO Open Выход стокаOCO Выход с открытым коллекторомOVIn Вход остального перенапряжения (отрицательный)

    OVP Защита от перенапряженияOsc OscillatorOut ВыходOVOV Зафиксированная функция перенапряженияPA Усилитель мощностиPAD Пикоамперный диодPCA Амплитудно-импульсная модуляция токаPDR Внутренний подтягивающий резисторPFM Частотно-импульсная модуляцияPow PowerPPO Push-Pull OutputPSM Pulse-skip модуляцияPUR Внутренний подтягивающий резисторШИМ Широтно-импульсная модуляцияПрям.ВыпрямительРег. Регулируемое разрешение ResistorReset-Pr. Защита от сбросаРадиочастотные приложенияRt Время задержки сбросаSBD Диод с барьером ШотткиSBR Диод с барьером Шоттки Выпрямительный диодSPI Интерфейс SPISt-dwn Шаг внизSt-вверх Шаг вверхПодавление. СупрессорSw. КоммутацияTMBSR Trench MOS Barrier Выпрямитель ШотткиT-MOS Trench-FET MOSFETTrd Time Reset DelayTun TunerU-Speed ​​Ultra-speedUHF RF application (>250 MHz)ULN Ultra Low-NoiseUV Latched UperVoltage functionUVLO Выход блокировки пониженного напряженияVar VariableVCO Генератор, управляемый напряжениемVDet Volatge DetectorVdi Входное обнаружение напряженияVdo Output определение напряженияVHF RF приложения (100…250MHz)VFM Частотно-вольтажная модуляцияVid Выходные каскады видеоV-MOS Вертикальный металлооксидный полупроводникVR Регулятор напряженияШирокополосный широкополосный WD Watch-Dog Timer

    Колонка 5 (корпус) Обозначение корпуса производителя.

    Колонка 6 (Контакты) Связанное назначение контактов корпуса и распиновка (разделы 12, 13).

    Колонка 7 (Sch) Пример схемы подключения для некоторых микросхем. Все чертежи размещены в разделе 16.

    Графа 8 (Ст) Стиль (прописное размещение SMD-кода и рисунка дополнительной информации).Все стили размещены в разделе 15.

    Колонка 9 (Mnf) Названия производителей сокращены для экономии места. Полное название, логотипы и URL-адрес каждого производителя перечислены в алфавитном порядке в разделе 19.

  • С 2008 года TURUTA ELECTRONICS WORLD является ведущим мировым издателем справочников в электронном формате

    для полупроводниковой информации, такой как транзисторы, диоды, тиристоры, интегральные схемы. . В настоящее время любой инженер-электронщик

    может разумно и рационально работать с нашими продуктами, такими как справочники

    и онлайн-база данных.Любой, кто упускает важную информацию в решающий момент, выбрасывает

    дорогостоящее рабочее время. Мы поможем сэкономить ваше время, нервы, силы и деньги. Доверьтесь компании

    , которая на рынке более 6 лет.

    Turturturturutututututa Electra ElecturturturtuTutututuuta Electra Electra Electra Electra Electra Electrics Onize Onize Onize WwwwworldorldorldorldorldsEmonductorldorldorldorldorldsedorldorldorldorldorldorlds. Информация об услугах, Datasheates, Technolofies infore

    Интернет-коды SMD и проведенные компоненты Маркировка базы данных

    Ежемесячная обновленная онлайн-база данных для разных SMD и

    свинцовые, пассивные и активные электронные компоненты, такие как предохранители, диоды, тиристоры, транзисторы и интегральные схемы.

    Особенности:- Поиск по коду маркировки;- Поиск по коду маркировки с выбором класса корпуса (пин-кода);- Исчерпывающая информация о найденном электронном компоненте;- Прямая ссылка на загрузку паспорта электронного компонента;- Прямая ссылка на веб-страницу производителя. .

    Руководство по обслуживанию Руководство по обслуживанию факса, принтера, копировального аппарата, мобильного и беспроводного телефона, усилителей, автомагнитол,

    кассетных дек, проигрывателей/рекордеров Blu-ray/DVD/CD, компактных стереосистем, эквалайзеров, ресиверов, видеокамер, катушек рекордеры, тюнеры и другое звуковое оборудование, видеокамеры, мониторы, телевизоры (в том числе ЖК-дисплеи, плазменные плазменные телевизоры, проекционные телевизоры) и комбинированные устройства TV/Blu-ray/DVD/CD/VCR.В нашей растущей коллекции более 80 000 документов!

    Навигация по страницам руководства по обслуживанию и поиск доступны для всех посетителей TEW. Бесплатная загрузка руководства по обслуживанию доступна только для зарегистрированных членов TEW.

    Более 250 000 спецификаций — интегральные схемы аудиоприложений, такие как предусилители, регуляторы громкости и тембра, аудиопроцессор, аудиоусилители мощности; интегральные схемы управления питанием, интегральные схемы промышленного применения, доступные в вашей коллекции.

    Справочники в электронном формате

    TURUTA ELECTRONICS WORLD является ведущим мировым издателем справочников в электронном формате для информации о полупроводниках, таких как транзисторы, диоды, тиристоры, интегральные схемы.

    Справочник SMD-кодов, издание 2014 г. Новое издание 2014 г. Справочник SMD-кодов в электронном формате от известного автора Eugeniu

    Turuta представляет SMD-коды для активных полупроводниковых компонентов. Эта книга включает 235 000 SMD-кодов для различных полупроводников, таких как диоды, тиристоры, транзисторы и интегральные схемы.

    Интегральные схемы STK и STR, издание 2014 г. Сборник данных о распространенных и очень популярных гибридных интегральных схемах STK (Sanyo) и STR (Sanken)

    . Более 2000 схем от STK0025 до STR-Z4579. Схема подключения, применение, краткое описание, таблица характеристик со всеми общими параметрами

    , замены, габаритные чертежи корпуса доступны для всех интегральных схем.

    Усилители мощности звука — интегральные схемы, издание 2014 г. В новом справочнике данных 2014 г. в электронном формате от известного автора Евгения Турута

    представлены стандартная и модифицированная принципиальная схема, краткое описание, электрические характеристики, распиновка и условные чертежи корпуса интегральной схемы. цепи — усилители мощности звуковой частоты.

    Эта книга включает около 7000 самых популярных интегральных схем — мощных (конечных) усилителей звука и на сегодняшний день является самым полным справочником в мире.

    Посетитель TEW может скачать пробную (демонстрационную) версию всех справочников. Покупка справочников TEW очень проста и может быть произведена непосредственно с веб-страницы через платежную систему

    PayPal. Если у вас нет доступа к платежной системе PayPal, напишите на [email protected]

    Новая редакционная политика TEW позволяет предлагать уже существующим клиентам (любым покупателям справочников старых изданий TEW и подписчикам) специальные (скидочные) цены на сборники новостей.

    DataSteet Collection

  • 2 — P

    2 — P

    INS

    Раздел 1

    2-контактный чехол SMD Полупроводниковые компоненты

    0

    1

    2

    3

    4

    5

    4

    6

    7

    8

    B

    C

    D

    C

    E

    D

    C

    E

    F

    E

    G

    H

    I

    H

    I

    J

    K

    L

    K

    M

    N

    O

    P

    P

    Q

    R

    T

    S

    T

    U

    V

    W

    W

    x

    Y

    Z

  • Z

  • 7

    SMDCode Тип Функция Краткое описание Case Pin ул Мнф

    .0 — BZX584C5V6-VG Стабилитрон 5.2..6.0В, Izt=5мА, Zzt=40, 200мВт SOD-523 7d 1a Vs

    .1 — BZX584C5V1-VG Стабилитрон 4.8..5.4В, Izt=5мА, Zzt= 60, 200 мВт SOD-523 7d 1a Vs

    .1 bn BZX584C16-VG Стабилитрон 15,3..17,1 В, Izt=5 мА, Zzt=40, 200 мВт SOD-523 7d 1a Vs

    .1 bo BZ6VX58V4C Zener диод 5,8..6,6В, Izt=5мА, Zzt=10, 200мВт СОД-523 7d 1a Vs

    .1 бп BZX584C22-VG Стабилитрон 20,8..23,3В, Izt=5мА, Zzt=55, 200мВт SOD-523 7d …

  • Калькулятор кодов резисторов SMD — Robolab Technologies Pvt.Ltd.

    By Robolab Technologies Дополнительная информация, материалы для самостоятельного обучения

    Ссылка: http://www.hobby-hour.com/electronics/smdcalculator/smd-resistor-calc.php



    Этот простой калькулятор поможет вам определить номинал любого SMD резистора. Чтобы начать, введите 3- или 4-значный код и нажмите кнопку «Рассчитать» или Enter.

    Примечание: Программа была тщательно протестирована, но все еще может иметь несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр, чтобы перепроверить критически важные компоненты.См. также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов.



    Как рассчитать номинал SMD-резистора

    Большинство чип-резисторов маркируются трехзначным или четырехзначным кодом — числовым эквивалентом привычного цветового кода для сквозных компонентов. Недавно для прецизионных SMD появилась новая система кодирования (EIA-96).



    Трехзначный код

    Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом .Первые два числа будут обозначать значащие цифры, а третье будет множителем, указывающим степень десяти, на которую нужно умножить две значащие цифры (или сколько нулей добавить). Сопротивления менее 10 Ом не имеют множителя, вместо него используется буква «R» для обозначения положения десятичной точки.

    Примеры трехзначных кодов:

    220 = 22 × 10 0 (1) = 22 Ом (не 220 Ом!) 2 (100) = 1000 Ом или 1 кОм
    3R3 = 3.3 Ом

    еще примеры резисторов для поверхностного монтажа с 3 цифрами…



    4-значный код

    4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, разница только в количестве значащих цифр: первые три числа сообщат нам значащие цифры, а четвертое будет множителем, указывающим степень десяти, на которую нужно умножить три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом маркируются с помощью буквы «R», указывающей положение десятичной точки.

    4-значный код примеров:

    4700 = 470 × 10 0 (1) = 470Ω (не 4700Ω!)
    2001 = 200 × 10 1 (10) = 2000Ω или 2kω
    1002 = 100 × 10 2 (100) = 10000 Ом или 10 кОм
    15R0 = 15,0 Ом

    еще 4-значные примеры резисторов для поверхностного монтажа… 1% SMD резисторы. Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащие цифры номинала резистора (см. справочную таблицу ниже), а третья маркировка (буква) указывает множитель.

    90 979
    код Умножитель
    Z 0,001
    Y или R 0,01
    Х или S 0,1
    1
    B или H 10
    С 100
    D 1000
    Е 10000
    F 100000

    EIA-96 примеров кода:
    01Y = 100 × 0.01 = 1Ω
    68x = 499 × 0.1 = 49,9 Ом
    76x = 604 × 0.1 = 60,4Ω
    01a = 100 × 1 = 100Ω
    29b = 196 × 10 = 1,96 км
    01c = 100 × 100 = 10 кОм

    Больше EIA -96 Примеры SMD…
    Примечания:

    • Резистор SMD с маркировкой 0, 00, 000 или 0000 является перемычкой (звено с нулевым сопротивлением).
    • Чип-резистор, помеченный стандартным 3-значным кодом, и короткая черта под маркировкой обозначает прецизионный (1% или менее) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для 5%-ных резисторов).Например: 1 2 2 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры — не путайте это с кодом, используемым для токоизмерительных резисторов с низким значением.
    • SMD со значениями порядка миллиом, предназначенные для измерения тока, часто маркируются с помощью буквы M или m, указывающей положение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм.
    • Токоизмерительные SMD также могут быть помечены длинной полосой сверху (1 м5 = 1,5 м).5 мОм, R001 = 1 мОм и т. д.) или длинная полоса под кодом ( 101 = 0,101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда начальную букву «R» необходимо опустить из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм).



    Номинальная мощность

    Чтобы узнать приблизительную номинальную мощность резистора SMD, измерьте его длину и ширину. Несколько наиболее часто используемых размеров корпуса с соответствующими типичными значениями мощности представлены в таблице ниже.Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с техническим описанием компонента для получения точного значения.

    9003
    Пакет
    Размер Размер в дюймах (L × W) Размер в мм (л × W) Рейтинг мощности
    0201 0,024 «× 0,012» 0,6 мм × 0,3 мм 1/20W
    0402
    0402 0,04 «× 0,02» 1,02 « 1,0 мм × 0,5 мм 1/16 Вт
    0603 0603 0,063″ × 0.031 « 1.6 мм × 0,8 мм 1 / 16W
    0805 0,08″ × 0,05 « 2,0 мм × 1,25 мм 1/10 Вт
    1206 0,126″ × 0,063 » 3.2 мм × 1,6 мм 1 / 8W
    1210 1210 0.126 «× 0.10» 3,2 мм × 2.5 мм 1 / 4w
    1812 0,18 «× 0.12» 4,5 мм x 3,2 мм 1/3W
    2010 0.20 «× 0.10» 5.0 мм × 2.5 мм 1 / 2W 1 / 2W
    2512 0,25 «× 0.12» 6,35 мм × 3.2 мм 1w

    Толерантность

    стандартный 3-х и 4-х значный код не дает нам возможности определить допуск резистора SMD. Однако в большинстве случаев вы обнаружите, что резистор для поверхностного монтажа, помеченный 3-значным кодом, имеет допуск 5 %, а резистор, маркированный 4-значным кодом или новым кодом EIA-96, имеет допуск 1 %. или менее.Из этого правила есть много исключений, поэтому всегда сверяйтесь с техническими данными производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

    С легкостью поделитесь этим сообщением на следующих платформах:

    Как мне найти код SMD? – Rampfesthudson.com

    Как узнать свой код SMD?

    Вы можете использовать сочетание клавиш CTRL + F для поиска определенного кода SMD, потому что будет сложно просмотреть 3400 кодов с номерами типов, характеристиками или эквивалентами и информацией о выводах.

    Что такое код SMD?

    SMD означает устройство поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с поверхностным монтажом или технологией поверхностного монтажа. Производство печатных плат с использованием поверхностного монтажа аналогично изготовлению компонентов с выводами. Для крепления компонентов на плате размещаются небольшие площадки из серебряной или золотой пластины или оловянно-свинцового сплава.

    Как определить SMD-диод?

    Контакт SMD-диода для регулирования напряжения также разделен на положительные и отрицательные полюса, как и SMD-диод общего назначения, который обычно можно идентифицировать по маркировке на упаковке, такой как символ диода, длина провода, цвет колеса, цветные пятна.

    Что такое SMD-транзистор?

    Транзистор для поверхностного монтажа (SMD) — это тип транзистора, который припаивается непосредственно к поверхности компонентной платы компьютера.

    Что такое SMD-пакет?

    Устройство для поверхностного монтажа или SMD — это электронное устройство, компоненты которого монтируются или размещаются непосредственно на поверхности печатной платы. Технология поверхностного монтажа, или SMT, — это название метода, используемого для производства SMD.

    Как считывать компоненты SMD?

    Типы компонентов SMD Его первая и вторая цифры являются значащими цифрами, а третья цифра указывает число, кратное 10, например, «103» означает «10 кОм», «472» — «4700 Ом».Буква «R» означает десятичную точку, например, «R15» означает «0,15 Ом».

    Как считывать маркировку резисторов SMD?

    Резисторы SMD стандартного допуска

    маркируются простым трехзначным кодом. Первые два числа будут обозначать значащие цифры, а третье будет множителем, указывающим степень десяти, на которую нужно умножить две значащие цифры (или сколько нулей добавить).

    Как узнать, сколько стоит мой конденсатор SMD?

    Как проверить конденсатор SMD?

    1. Шаг 1. Снимите конденсатор с платы (невозможно проверить компонент, не сняв его с платы)
    2. Шаг 2 — Настройте мультиметр на мегаомный диапазон.
    3. Шаг 3. Теперь обратите внимание на значение компонента
    4. .

    Какая сторона светодиода SMD положительная?

    анод
    Положительная сторона называется анодом, а отрицательная — катодом. Символ диодной цепи с маркировкой анода и катода.

    Что означает SMD в электронике?

    Что такое диод SMD?

    Диод для поверхностного монтажа — это тип, излучающий свет, который монтируется и припаивается к печатной плате.В этом отношении он сильно отличается от стандартных светодиодов, которые опираются на проволочные выводы, удерживающие их на месте.

    https://www.youtube.com/watch?v=h3QcRjpyHX0

    4 агентства выбрали 8 исследовательских проектов для продления срока службы трехмерных тканевых чипов до 6 месяцев Управление по лекарственным средствам (FDA) объявляет о присуждении 8 контрактов в рамках межведомственного сотрудничества, которое продлит жизнеспособность тканей и физиологическую функцию как минимум до 6 месяцев с использованием автоматизированных инженерных возможностей для онлайн-считывания в режиме реального времени в сложных человеческих моделях

    in vitro , таких как тканевые чипы или микрофизиологические системы.

    Научные цели заключаются в том, чтобы лучше понять 1) модели заболеваний, 2) разработку лекарств, 3) дизайн клинических испытаний, 4) воздействие химических веществ и окружающей среды и меры противодействия, а также 5) физиологические изменения, вызванные условиями космического полета. Углубленная характеристика является важным следующим шагом в развитии этих технологий, особенно при рассмотрении острого и хронического воздействия.

    Эта работа, спонсируемая Программой космической биологии НАСА, отражает сотрудничество между Управлением научной миссии НАСА, Программой исследований человека НАСА, Национальным центром развития трансляционных наук Национального института здравоохранения (NCATS), Национальным институтом аллергии и инфекционных заболеваний Национального института здоровья (NIAID), Национальный институт рака NIH (NCI), BARDA и FDA.Агентства выбрали проекты, которые будут адаптировать существующие 3D-ткани и микрофизиологические системы (MPS), также известные как «тканевые чипы» или «органы-на-чипах», для 1) увеличения жизнеспособности тканей и надежного функционирования в течение как минимум 6 месяцев, и 2) полностью протестировать и подтвердить эти модели для острых и хронических стрессоров.

    Выбранные исследования направлены на финансирование разработки и проверки тканевых чипов, которые могут успешно функционировать в течение 6 месяцев или дольше в автоматическом режиме, для использования для моделирования острых и/или хронических воздействий (например,г., к лекарствам и другим соединениям, радиации, опасностям окружающей среды, инфекциям, воздействию микрогравитации и т. д.).

    Эти расследования проведут восемь следователей из восьми учреждений в шести штатах. После полной реализации в 2022–2025 финансовых годах будет выделено около 16 миллионов долларов.

    Элизабет Блабер, Политехнический институт Ренсселера Понимание оси мозг-печень-кишка во время космического полета и старения

    Джоэл Бланшар, Медицинская школа ICAHN на горе Синай, Идентификация биомаркеров и патологических механизмов с помощью продольного анализа неврологических и цереброваскулярных реакций на нейротоксический стресс с использованием многоклеточной интегрированной модели человеческого мозга

    Гохао Дай, Северо-восточный университет, Биоинженер Трехмерная нейроваскулярная микрофизиологическая система длительного действия для моделирования нейродегенерации, опосредованной хроническим воспалением

    Abhishek Jain, Texas A&M, Модель сосудистого чипа iPSC пациента для оценки стрессоров атеросклероза и мРНК-терапии

    Christopher Porada, Университет Уэйк Форест , Долгоживущие одно- и многоорганные эквиваленты тканей (OTE) для моделирования реакции тканей человека на различные стрессоры

    Гордана Вуняк-Новакович, Колумбийский университет, МОРФ: восстановление нескольких органов после гипоксии

    Джозеф Ву, Стэнфордский университет, Оценка долгосрочных последствий радиационного воздействия на искусственные ткани сердца и сосудов

    Catherine Yeung, University of Washington, Расширенное культивирование MPS почек и органоидов для моделирования острого и хронического воздействия наркотиков и токсинов окружающей среды



    Связанные статьи:

    «Отказ от персонализированной медицины»

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
