Электрические шкафы и щиты .

Электрические распределительные шкафы и щиты — электрощитовое оборудование, предназначенное для приема и распределения электроэнергии. Шкафы и щиты представляют собой металлические каркасы с креплениями для монтажа модульного оборудования.

Где используется: для разводки электрического кабеля при строительстве многоквартирных домов и административных зданий.





Функции электрических шкафов и щитов: учет и распределение электричества.



К электрическим шкафам и щитам относят:

  • Главные распределительные щиты
  • Щиты силовые
  • Вводно-распределительные устройства (ВРУ)
  • Шкафы электрические
  • Щиты распределительные
  • Шкафы управления и автоматики





Виды электротехнических щитков и шкафов

По материалу изготовления:

  • пластиковые
  • металлические



По типу монтажа:



Металлический щит предназначен для приема и распределения электрической энергии и защиты от перегрузок. В качестве материала используется листовая сталь. Конструктивно представляет собой металлический ящик со специальным антикоррозийным покрытием (порошковое напыление краски). Поэтому можно устанавливать металлический щит в условиях любой влажности.

У сварного корпуса металлического электрощита все швы и кромки обработаны и не имеют режущих краев. Металлические щиты разделяют на навесные и встраиваемые. Все необходимое оборудование удобно размещается внутри электрощита. Крепление происходит с помощью DIN-рейки.

Пластиковый электрический щит предназначен для скрытой установки счетчиков и распределительных систем – чтобы защитить аппаратуру от воздействия внешней среды и несанкционированного доступа. В щит устанавливают автоматические выключатели, устройства защитного отключения, электросчетчики. Таким образом, щит выполняет функцию распределения электроэнергии с основной сети на групповые подсети.

Щиты могут быть как компактными боксами, так и навесными шкафами. Как правило, для жилых помещений выбирают небольшие боксы, разработанные под 6-24 групп автоматов. Такие пластиковые щиты выглядят эстетично и ими удобно пользоваться. Закрываются дверцей и могут запираться на замок. Дверца может быть прозрачной или сплошной.

Пластик для таких щитов не поддерживает горение, не портится со временем (не подвержен коррозии), надежно изолируют оборудование. Пластиковые щиты намного легче металлических, их монтаж производить проще и быстрее.



Как выбрать силовой шкаф или щит?

От выбора зависит удобство и надежность работы вашего электротехнического оборудования.

Подойдите к выбору ответственно и заранее определите:

  • габаритные размеры
  • количество оборудования
  • место установки



После этого мы подберем оптимальный вариант именно для вашего проекта – по размеру, типу, производителю, цене.





Мы продаем  силовые  шкафы и сопутствующее оборудование уже более 13 лет.

ANS Group – официальный дистрибьютор производителей электрических шкафов: Rittal, Hyperline, ZPAS, Legrand, ДКС, IEK, Провенто

У нас есть распределительный шкаф именно для Вас!

Звоните по телефону +7 (495) 225-83-39 или пишите на почту [email protected]



 Разместить заказ

Рекомендуем:

Rittalнемецкий производитель с мировым именем

.

AE Шкаф, нерж.сталь с МП 300x300x210mm

AE Шкаф, нерж.сталь с МП 500x500x210mm

AE Шкаф, нерж.сталь с МП 380x600x210mm



Hyperline — крупнейший производитель продукции для создания структурированных кабельных систем (СКС).

Шкафы и щиты электрические



ZPas — это производитель современных энергетических и телеинформационных систем.

Электрические шкафы



Legrandмировой специалист по информационным и электрическим сетям.

Шкафы Atlantic-E

Шкафы и щиты Atlantic нерж.сталь

Шкафы и щиты Atlantic

Шкафы и щиты Marina

Шкафы напольные металлические Altis



ДКС — крупнейший производитель кабеленесущих систем и низковольтного оборудования в России и Европе.

RAMbase — пласт. модульн. щитки

RAMblock — металлич. оболочки

RAMbox — пластиковые корпуса IP67 из поликарбоната




IEK  российская компания, основным профилем которой является производство электротехнического и IT оборудования.



Шкафы, боксы и принадлежности к ним



Провенто — отечественная компания-производитель распределительных шкафов и шкафов автоматизации из тонколистного металла.

Корпусы для систем распределения и автоматизации



 Разместить заказ



Другая продукция:





Другая продукция:

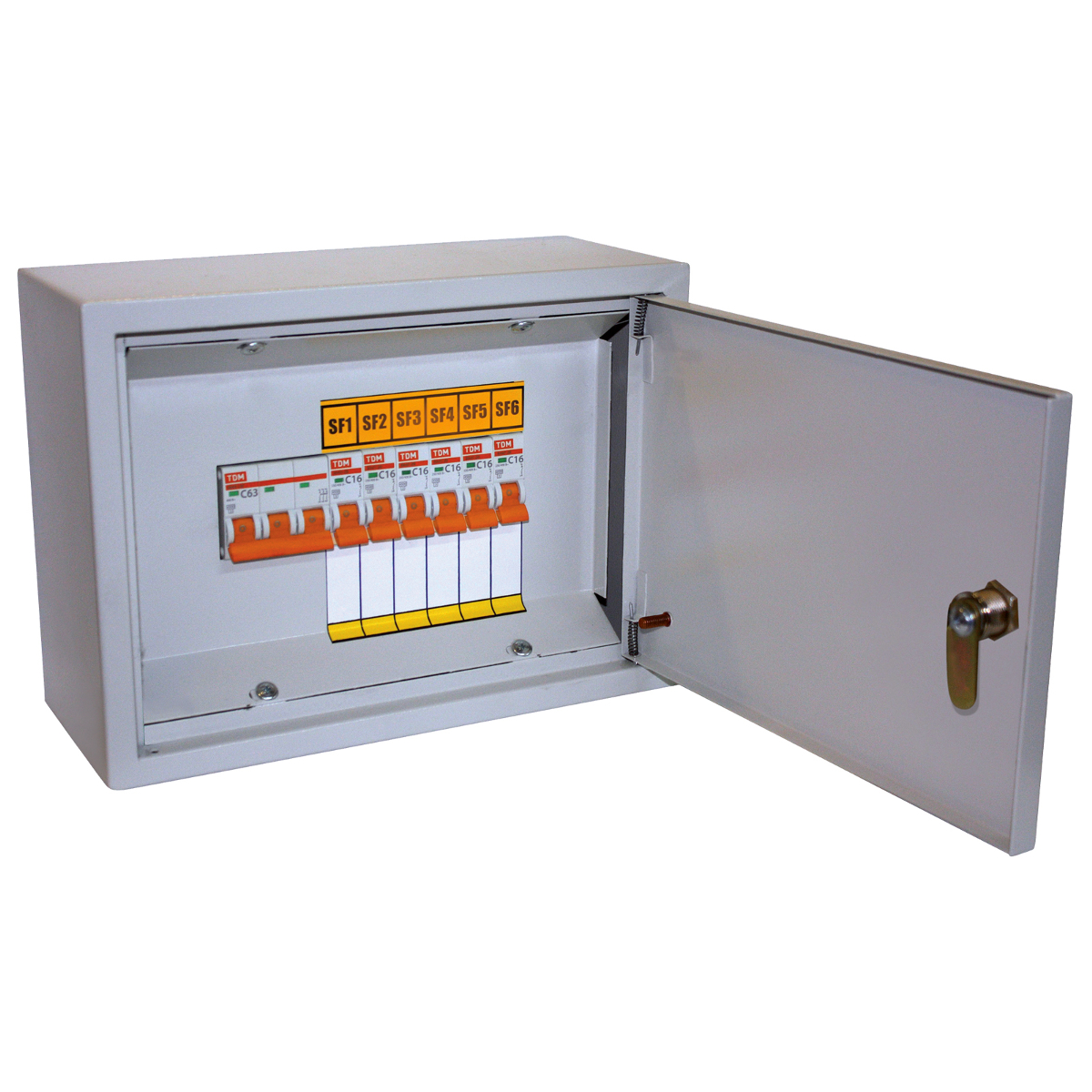

Щиты распределительные ЩР, ШР, ШРС

Назначение распределительных щитов:

Предназначены для приема и перераспределения электрической энергии между потребителями. Шкафы рассчитаны на токи номинальные до 400А и напряжение номинальное до 380В трехфазного переменного тока частотой 50Гц , защитой отходящих линий предохранителями ПНП2-60(до 63А),ПН2-100(до 100А), ПН2-250(до 250А), ПН2-400(до 400А).ввод и вывод кабелей предусмотрены снизу и сверху шкафа.

Технические характеристики ЩР, ШР, ШРС:

Выдерживаемый ударный ток:

  • при токе ном.шкафа 250А-не менее 10кА;
  • при токе ном.шкафа 400А-не менее 25кА.

Областью применения шкафов ШР и ШРС являются силовые и осветительные установки производственных ,жилых, административных, общественных сооружений и других объектах.
Распределительные щиты предназначаются для защиты электроустановок переменного тока с напряжением до 600В и частотой 50Гц при перегрузках и коротких замыканиях.

С его помощью у вас и в дальнейшем также появится возможность обеспечить оперативное включение или отключение электрических потребителей. Щиты распределительные могут активно применяться для промышленных предприятий.

Основные задачи щитов ЩР:

  • прием и распределение энергии напряжением 380/220 В и частотой 50Гц;
  • предотвращение возгорания изоляции проводов из за нагрева линий под действием токов утечки на землю;
  • защита людей от поражения электрическим током при случайном косании открытых токоведущих частей;
  • защита от перегрузок и токов КЗ.

Состав:

Конструктивные особенности заключаются в том, что щиты могут производиться в напольном или навесном варианте. Выбор определенного варианта будет зависеть от особенностей помещения, в котором в дальнейшем будет происходить установка. Изготовление щитов на сегодняшний день происходит в металлическом или пластиковом варианте. В комплектацию электрического щита также может входить:

  1. Автоматические выключатели.
  2. Контакторы.
  3. Выключатели нагрузки.
  4. Дифференциальные автоматы.
  5. УЗО

ЩР 1 УХЛ4

Элементы на схеме:

Обозначение Наименование
QF1 Авт. выключатель (3х ф) до 63 А
QF2-QF7 Авт. выключатель (1 ф) до 25 А
A1, A2 УЗО (1 ф) до 40 А

Для того чтоб купить ШР, ЩР, ШРС необходимо указать:

  1. Тип установки
  2. Материал шкафа и IP
  3. Данные о всей технической нагрузке потребителей
  4. На комплектующих какой фирмы произвести сборку

Производство ШР,ЩР,ШРС:

Фирма ООО СТРОЙЭНЕРГО производит распределительные щиты : изготовление щитов, шкафов по индивидуальному заказу, индивидуальная сборка щита, индивидуальный щит электрический, щит под заказ. На нащем производстве мы можем индивидуально собрать абсолютно любой распределительный щит. Срок производства щита ШРС займет от 1 до 3-х дней. Так как наше производстве работает 24ч , сборка оборудования займет на 50% времени меньше чем в среднем на рынке электрощитового оборудования.

Цена распределительных щитов ШР,ЩР,ЩРС.

Ниже хочу привести вам пример расчета и цены распределительных щитов. Данная сборка сделана на среднем ценовом сегменте оборудования нашем отечественном КЭАЗ (Курский электроаппаратный завод).

Ед. изм. Кол-во Цена с НДС
ЩР-1 шт. 1 31 259,62
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK) шт. 1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640) шт. 1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545) шт. 3
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543) шт. 1
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507) шт. 18
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11 шт. 2
Комплект монтажных частей шт. 1
ЩР-2 шт. 1 22 010,23
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK) шт. 1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640) шт. 1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545) шт. 1
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543) шт. 2
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507) шт. 11
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11 шт. 2
Комплект монтажных частей шт. 1
ЩР-3 шт. 1 21 500,00
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK) шт. 1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640) шт. 1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545) шт. 3
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543) шт. 2
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507) шт. 11
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11 шт. 2
Комплект монтажных частей шт. 1

НАШИ РАБОТЫ:

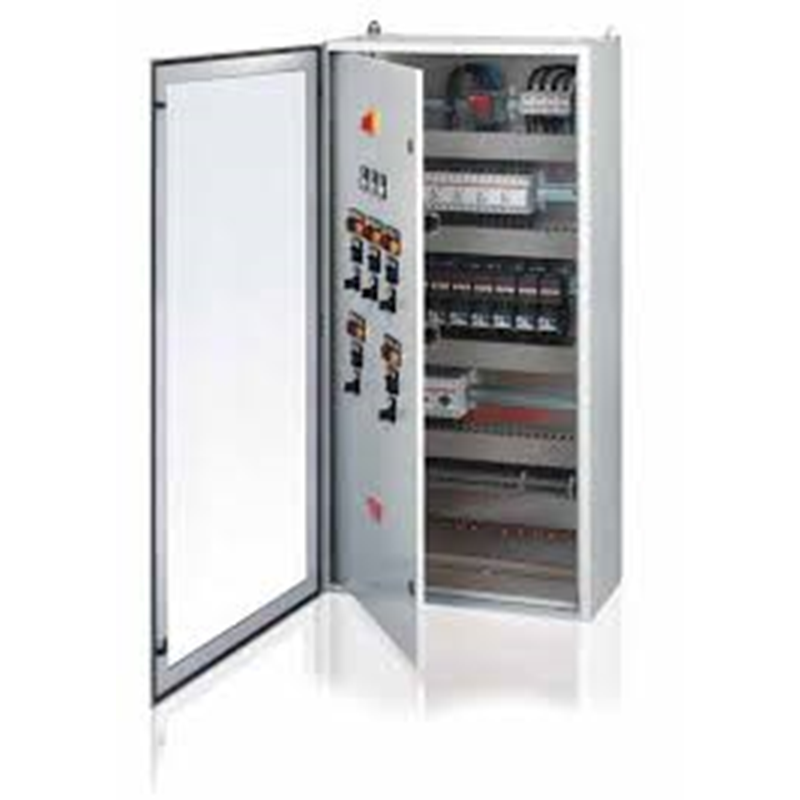

Шкафы распределительные силовые электрические: напольные, с автоматами

ШРС — силовые распределительные шкафы — это сварная металлическая конструкция, с смонтированной внутри аппаратурой, необходимой для приема от источника и дальнейшего распределения потребителям электрической энергии трехфазных сетях с глухо заземлённой нейтралью и частотой переменного тока 50 Гц.

Особенности конструкции и назначение

Металлический шкаф ШРС имеет повышенную прочность и хорошо защищен от несанкционированного доступа к электротехническому оборудованию. Одностворчатая металлическая дверь распределительного силового шкафа запирается на замок.

Шкафы распределительные необходимы для:

  • приема и распределения электрической энергии;
  • защиты человека от поражения электрическим током;
  • защиты оборудования от токов КЗ и перегрузки;
  • предотвращения возгорания изоляции электрического провода при чрезмерных токах утечки.

Где используются распределительные шкафы ШРС

ШРС используются в осветительных и силовых установках жилых, производственных и административных зданий. Установка силовых распределительных шкафов в не сейсмоактивных зонах при максимальной высоте над уровнем моря не более 2000 метров.

Эксплуатация силовых распределительных шкафов ШРС возможна при отсутствии токопроводящей пыли способной привести к возгораниям и взрывам. Также не допускается наличие в воздухе химически агрессивных испарений, которые могут оказать разрушающее воздействие на изоляцию электрических проводов.

Производство распределительных шкафов ШРС в Екатеринбурге

ПО «Промсвязь» занимается выпуском низковольтных комплектных устройств, а также оборудования для технологической и диспетчерской связи. В ассортимент входят:

  • устройства АВР – для ввода в работу резервного оборудования и недопущения перерывов в электрснабжении потребителей, относимых к 1 и 2 категориям;
  • вводно-распределительные устройства серии ВРУ 85;
  • ГРЩ – главные распределительные щиты – для комплектации электр-механических вводно-распределительных устройств 380/220В;
  • распределительные пункты серии ПР− для распределения переменного тока, защиты линий от перегрузок и неверного смыкания;
  • этажные распределительные устройства – для эксплуатации в общественных зданиях.

Более подробно с ассортиментом и характеристиками выпускаемого нашей компанией оборудования вы можете ознакомиться на сайте. В случае возникновения дополнительных вопросов можно связаться с нашими менеджерами, которые проведут подробную консультацию и помогут с выбором необходимого оборудования.

Низковольтные шкафы и щиты Legrand на официальном сайте Legrand

Группа Legrand предлагает широкий спектр оболочек для НКУ на токи до 6300 А, а также шкафы и щиты с высоким уровнем пылевлагозащиты для промышленных предприятий и прочих особых условий эксплуатации.


Распределительные шкафы серии XL³

Широкий выбор распределительных щитков и шкафов до 6300 А.
Серия адаптирована для самых сложных проектов, благодаря совершенству конструкции и широкому ассортименту комплектующих. Стильный внешний вид сочетается с высокой защищенностью от пыли и влаги (до IP 55).

В нашем ассортименте представлены:

  • сборные шкафы XL3 4000 IP 30 — IK 07 и аксессуары, шкафы
  • щиты и кабельные секции XL3 800 IP 43 — IK 08, шкафы
  • щиты и кабельные секции XL3 800 IP 55 — IK 08
  • шкафы и кабельные секции XL3 400 IP 43 — IK 08
  • шкафы, щиты и кабельные секции XL3 400 IP 55 — IK 08
  • металлические и пластиковые шкафы XL3 160 IP 43 — IK 08/07
  • встраиваемые шкафы XL3 160 IP 40 — IK 08
  • накладные щиты XL3 125 IP 40 — IK 09
  • дополнительное оборудование

Распределительные шкафы заводской сборки серии XL³ S

Серия шкафов XL³ S до 4000А специально разработана для упрощения процесса сборки распределительных щитов и идеально подходит для использования в жилых, коммерческих и административных зданиях.

Благодаря простоте применения и большой гибкости это предложение особенно подходит для компаний, специализирующихся на сборке щитов и шкафов. Размеры и емкости шкафов подобраны так, чтобы упростить выбор и оптимизировать затраты. Благодаря большому количеству аксессуаров предусмотрен монтаж широкого спектра оборудования Legrand: DMX³, DPX³, DRX, DPX-IS, SPX, SPX-D, промышленные контакторы, модульные устройства.

Ассортимент модульных шкафов цельной конструкции серии XL3 S 160:

  • Навесное и встраиваемое исполнение
  • Ширина в модулях: 24 и 36 модулей
  • Количество рядов: от 2 до 8 рядов
  • Ёмкость (количество модулей): от 48 до 288 модулей
  • Реверсивные металлические или стеклянные двери (заказываются отдельно)
  • Максимальный ток: 160 A
  • IP30 (без двери) / IP40 (с дверью)
  • Цвет: белый RAL 9003
Ассортимент моноблочных напольных шкафов серии XL3 S 630:
  • 1 Кат. № = основание + крыша + конструктивные стойки + монтажные стойки + суппорты для лицевых панелей + задняя панель
  • Высота (мм): от 750 мм до 2250 мм
  • Ширина в модулях: 16, 24 и 36 модулей
  • Глубина (мм): 250 мм (300 мм с дверью)
  • Внешняя или внутренняя кабельная секция
  • Реверсивные металлические или стеклянные двери (заказываются отдельно)
  • Боковые панели (заказываются отдельно)
  • Максимальный ток: 630 A
  • IP30 (без двери) / IP40 (с дверью) / IP43 (с дополнительным комплектом)
  • Цвет: корпус — серый антрацит RAL 7016, двери и пластроны – белый RAL 9003
Ассортимент шкафов в сборе серии XL3 S 4000:
  • 1 Кат.№ = основание + крыша + конструктивные стойки + уголки для цоколя
  • Высота (мм): 1800 мм и 2000 мм
  • Ширина в модулях: 16, 24 и 36 модулей
  • Глубина (мм): 400, 600, 800 мм
  • Внешняя или внутренняя кабельная секция
  • Реверсивные металлические или стеклянные двери (заказываются отдельно)
  • Задние и боковые панели (заказываются отдельно)
  • Максимальный ток: 4000 A
  • IP30 (без двери) / IP40 (с дверью) / IP43 (с дополнительным комплектом)
  • Цвет: корпус — серый антрацит RAL 7016, двери и пластроны – белый RAL 9003

Металлические моноблочные и сборные шкафы серии Altis IP55-IK10

Металлические моноблочные шкафы Altis IP 55 — IK 10, сборные металлические шкафы Altis IP 55 — IK 10, силовые распределительные и 19″ шкафы Altis, моноблочные IP 66 и сборные IP 66 шкафы Altis inox — IK 10

  • Широкая линейка типоразмеров и вариантов исполнения: от 1200х600х400 до 2000х1200х800, стеклянные и сплошные двери, шкафы двухстороннего обслуживания. Эстетичный внешний вид.
  • Богатый выбор   монтажных   аксессуаров  позволят создать любую конфигурацию для размещения необходимого оборудования внутри шкафа.
  • Самая высокая   нагрузочная способность и жёсткость оболочки и внутренних монтажных элементов, предлагаемая в данный момент на рынке (более 1000 кг/м3)
  • Размещение силового оборудования или автоматики на объектах повышенной сложности с требуемой степенью защиты IP55 и сложными условиями эксплуатации (воздействие химических веществ, динамические и механические нагрузки).

Металлические щиты серий Atlantic

Стальные щиты с полиэстеровым покрытием цвета RAL 7035 соответствуют условиям общественных зданий и большинства предприятий, на которых отсутствуют особо агрессивные вещества, вызывающие их преждевременную коррозию.

  • корпус: сталь, покрытая текстурированным полиэстером;
  • цвет: RAL 7035;
  • степень защиты: IP 66, соответствует IEC 60529;
  • IK 10, соответствует EN 50102;
  • дверца: реверсивная сплошная стальная или остекленная;
  • габариты: высота — от 300 до 1400 мм, ширина — от 200 до1200 мм, глубина — от 150 до 400 мм;
  • щитки имеют аккуратные скругленные края.

Щиты из нержавеющей стали Atlantic Inox (304L, 316L)

Шкафы из нержавеющей стали 304L и 316L соответствуют более жестким условиям эксплуатации, таким как наличие в атмосфере хлористого натрия или условиям морских побережий.

Металлические щиты серии Atlantic-E

Коррозионностойкие и прочные шкафы российского производства

  • поставка в готовом для монтажа виде (в комплекте с монтажной платой, готовые отверстия для ввода кабелей)
  • возможность различных конфигураций благодаря широкому ассортименту дополнительных аксессуаров
  • полная совместимость с монтажным оборудованием Legrand: кабельные каналы Lina/Transcab, клеммы Viking 3, устройства управления и сигнализации Osmoz, маркировка Cab3, Memocab, хомуты Colson, Colring

Пластиковые щиты для модульного оборудования

Встраиваемые распределительные щиты Nedbox
Готовые к использованию распределительные щитки скрытого монтажа отличаются лаконичностью дизайна, высоким качеством изготовления, простотой монтажа и удобством в эксплуатации.
  • В нашем ассортименте представлены накладные и встраиваемые щиты Nedbox IP 40 — IK 07
  • встраиваемые щиты Practibox IP 40 — IK 07
  • накладные мини-щиты Mini S IP 30
  • щиты пыле- и влагозащищенные Plexo3 IP 65 — IK 09

Щиты и шкафы из полиэстера армированного стекловолокном серии Marina IP66-IK10

Щиты Marina из полиэстера — IP66 — IK10

Шкафы прекрасно приспособлены к cредам, вызывающим повышенную коррозию металлов, так как полностью не подвержены коррозии. Температура эксплуатации: от -40°С до -80°С.

  • Смола горячей полимеризации
  • Самозатухание до 960С в соответствии с МЭК EN 60068-2-11
  • Высокая стойкость к ультрафиолетовому излучению
  • Высокая устойчивость к коррозии и солевому туману
  • Хорошая стойкость к царапанию
  • Хорошая устойчивость к бензину, маслам и смазкам

Промышленные коробки

Промышленные металлические
коробки Atlantic IP66 — IK10 и коробки из нержавеющей стали:
  • Могут устанавливаться в вертикальном и горизонтальном положении двумя способами: непосредственное крепление к стене; крепление к стене кронштейнами их нержавеющей стали
  • Антикоррозийное покрытие
  • Невыпадающие винты
  • Дополнительно укомплектовываются монтажными пластинами (отдельный аксессуар)
Промышленные пластиковые коробки IP55/66:
  • Не содержат галогенов
  • С гладкими стенками
  • Самозатухание до 750С
Коробки Plexo IP55 – IK07:
  • Самозатухание до 650С
  • Кабельные вводы с мембранными уплотнителями

Вентиляция, кондиционирование и климат-контроль в шкафах

Диапазон рабочей температуры любого современного оборудования ограничен. Для надёжной и продолжительной работы автоматики и электроники необходимо обеспечить постоянную круглогодичную температуру независимую от режима выделения тепла оборудованием внутри шкафа или от внешних климатических условий.
Компания Legrand имеет полный ассортимент оборудования, обеспечивающего поддержание необходимого микроклимата в шкафах Altis, Atlantic, Marina: всё, начиная от вентиляторов с фильтрующими элементами до кондиционеров высокой мощности и автоматических импульсных обогревателей.

Уплотнители кабельных вводов

Уплотнители предназначены для ввода кабелей в оболочки электротехнических изделий, расположенные в помещениях офисно-административного и промышленного назначения и обеспечивают высокий уровень пылевлагозащиты. В ассортименте представлены пластиковые и металлические уплотнители с уровнем защиты от IP55 до IP68.


Системы распределения

  1. Клеммные колодки от 63 до 100 А
  2. Модульные распределительные блоки от 40 до 250 А
  3. Силовые блоки от 125 до 400 А
  4. Оптимизированное распределение VX3/HX3 до 125А
  5. Оптимизированное распределение HX3 втычного типа до 125 А
  6. Гребенчатые шины HX3

Система распределения с повышенной безопасностью HX³/VX³ IS

Вследствие постоянно возрастающих требований к бесперебойности электроснабжения, критически важной становится возможность выполнять работы в щите, находящемся под напряжением.
Системы распределения электроэнергии Legrand с повышенной безопасностью являются инновационным решением по обеспечению бесперебойности электроснабжения за счет применения щитов с выдвижными блоками.

Система состоит из пластиковых шасси с алюминиевыми шинами и специальных оснований для установки силовых и модульных автоматических выключателей.

Преимущества систем распределения электроэнергии повышенной безопасности (IS) от Legrand:

  • Экономия времени
  • Простота и экономичность

Кабельные каналы Lina25 и Transcab

Перфорированные кабельные каналы для прокладывания кабелей в промышленных шкафах и шкафах XL
3.

Возможны различные варианты крепления каналов: на двери, на рейке-шасси, на траверсах, на перфорированных и сплошных пластинах.

Электрические щитки серии Practibox S

Идеальная гармония междупрактичностью и стилем
Серия Practibox S обладает широчайшим ассортиментом типоразмеров от 4 до 72 модулей и максимально продуманной системой монтажа. В серии представлены встраиваемые и навесные щитки, выполненные в едином современном дизайне с белой или дымчатой дверью.

Подробнее

ЩС (Щит силовой)

Монтаж и сборка силовых распределительныж щитов

Назначение

Силовые щиты предназначены для приема электроэнергии и распределению ее потребителям. Само название говорит само за себя, силовой. Распределительные щиты могут быть различных размеров, иметь разное количество автоматов. Они могут рассчитываться на напряжение 220 или 380 вольт и на токи до 1000 ампер.

Исполнение

  • Щит силовой X

    Щит/Силовой настенный/

    Монтаж и сборка силовых распределительныж щитов в СПб и Лен области

Силовые щиты различаются по способу монтажа, наружные или встраиваемые. По исполнению, настенные м напольные. Напольные обычно применяются на промышленных предприятиях, где расположено мощное оборудование и системы защиты и автоматики имеют значительные размеры и вес.

Настенные применяются в торговых предприятиях, бизнес центрах и других местах где нет большого количества силовых потребителей, а требования по удобству и дизайну имеют первостепенное значение. Людям необходим легкий доступ и практичность оборудования. Настенные силовые щиты располагаются в доступных местах для быстрого отключения и включения электроэнергии.

Внутренние или встраиваемые силовые щиты используются в небольших зданиях, коттеджах, квартирах, там, где имеются стесненные условия, нет мощных потребителей и повышенные требования к комфорту и дизайну.

Применение

  • Щит силовой X

    Щит/Силовой напольный/

    Монтаж и сборка силовых щитов в СПб и Лен области

Силовые щиты используются для распределения электроэнергии по различным потребителям. Обычно это розеточные группы, различное промышленное оборудование, станки, моторы, обогреватели. В домах и квартирах стиральные, посудомоечные машины, электроплиты, кондиционеры, духовые шкафы. Все эти электроприборы получают питание через силовые распределительные щиты, в которых установлены системы защиты и автоматики.

Компания Ск «Элит-Сервис» выполняет сборку и монтаж различных электрических щитов по техническому заданию или готовому проекту. Наши специалисты помогут сделать необходимые расчеты для безаварийной работы автоматики.

Щиты распределительные ЩР, ШР, ШРС, ЩРС

Что такое распределительный щит типа ЩР?

Под понятием щитом ЩР мы подразумеваем распределительное устройство служащее для приема и передачи электрической энергии, которые так же выполняет функции защиты от короткого замыкания и токов утечки. В основном щиты распределительные типа ЩР имеют не большой габарит и выполняют функцию распределительного щита отвечающего за какой то сектор жилого или торгового помещения.

Данные щиты могут так же по другому называться:

  1. ЩР -щиты распределительные
  2. ШР -шкафы распределительные
  3. ЩРС- щиты распределительные силовые
  4. ЩС – щиты силовые
  5. ШРС – шкафы распределительные силовые



Из чего состоят щиты распределительные типа ЩР, ШР, ЩРС, ЩC?

Данные изделия разделяются на два типа по способу установки: навесные и внутренние (для установки в стену). Вы так же можете выбрать материал оболочки шкафа: пластик или металл. Пластик выглядит более эстетично и подойдет для каких то торговых или жилых помещений, металл чаще берут для складских зон или промпредприятий. Внутри щит может комплектоваться различными рубильниками, выключателями нагрузки, счетчиками, автоматическими выключателями, устройствами защиты от токов утечки, контакторами и т.д. Все щиты мы собираем под заказ, поэтому его модификация всегда обсуждается с клиентом.



По каким параметрам выбрать щит распределительный?

Существует несколько основных параметров для данных щитов:

  1. Габарит щита должен удовлетворять посадочным размерам (размеру помещения)
  2. Способ установки: встроенный в стену или навесной
  3. Материал корпуса: металл или пластик
  4. Степень зашиты корпуса: ip21, ip54, ip65, ip66.
  5. Распределительная аппаратура внутри щита (как по проекту или подбираем для вас отталкиваясь от ваших задач и пожеланий).



Цена щита ЩР и срок сборки.

Цена данного изделия зависит от многих факторов. Основными факторами являются: количество распределительной аппаратуры внутри шкафа и ее ценовой сегмент. Надо понимать что шкаф собранный на комплектующих АВВ будет в разы дороже щита ИЭК. Но щит АВВ будет просто безупречного качества, а ИЭК будет бюджетным щитом, выполняющим свои функции.

Электрический распределительный щит — ООО «Электротехпром-ЗЭТО»

Щит силовой распределительный используется для приема и разветвления электрического тока в жилых и производственных помещениях.

Электрический щит состоит  из следующих элементов:

  • Корпус. Защищает  устройство от влаги, пыли, случайного проникновения и контакта человека с проводами во время разряда;
  • Внутренние элементы счетчиков, автоматов, стабилизаторов, разрядниками, прочими.

Все элементы соединяются между собой проводами. Для удобства и безопасности  обслуживания, оболочки проводов бывают разных цветов: фаза обозначена темными цветами — коричневым или черным, заземление — жёлтым, зеленым, а ноль – синим.



Виды:

  • Главный. Этот вид электрического щита предназначен для проведения, разветвления электрической энергии в отдельно строящемся здании или квартире. Отличается от остальных тем, что имеет один заземляющий провод, а также оснащен счетчиком.  Устройство защищено от скачков напряжения.
  • Групповой щит. Предназначен для  распределения электроэнергии по веткам, к которым подключены электрические приборы. Потребление учитывается с помощью автоматов. Тем же автоматом можно отключать определенную группу приборов.
  • Квартирный контролирует проведение, распределение электропроводов внутри отдельно взятой квартиры. Аналогично групповому контролируется автоматическим выключателем.
  • Этажный располагается на этаже здания, распределяет электроэнергию по нескольким квартирам на этаже. Тоже контролируется автоматом.
    Также распределительные щиты подразделяют зависимо от их расположения. Они могут быть встраиваемыми в стену, навесными или напольными.
  • Основное преимущество встраиваемого варианта – его компактность. Монтируется он в стену дома. Используются они в производственных, офисных помещениях или частных домах. Минус таких: трудоемкость установки. Корпус этого вида изготовлен из самозатухающего пластика, не пропускающего электрический ток. При возгорании он не создаст пылающее пламя.
  • Навесной — используется при открытом монтаже электропроводки, он более громоздкий, но очень просто монтируется. Достаточно лишь прикрутить его к стене. Такой вид может применяться в любых помещениях. Корпус устройства выполняется из пластика или металла. По бокам распределительного щита используются специальные заглушки для предотвращения поражения человека током во время прикосновения к устройству.
  • Напольные  – самые громоздкие по своему внешнему виду, просто устанавливаются на пол.

Любой вид оснащен открывающейся дверцей для простого доступа при обслуживании устройства, крепления элементов.



Общие требования
  • повышенная пожаробезопасность устройства, причем горению не должны подвергаться все элементы электрического щита;
  • устойчивость к механическим воздействиям. Именно поэтому установленные в местах общего пользования выполнены из металла;
  • устойчивость к высоким перепадам напряжения;
  • длительный безаварийный срок эксплуатации;
  • каждый из них должен предусматривать места с целью монтажа дополнительных элементов: автоматов, контроллеров, других учетных устройств;
  • размер должен соответствовать количеству устанавливаемых элементов и комплектующих, которые укрепляются на специальных держателях.



Как выбрать щиток для квартиры
  • Должен иметь некоторый запас мощности, чтобы при необходимости можно было использовать дополнительные мощности. Обычно специалист рассчитывает показатель емкости, складывая количество подключаемых модулей. При установке щита лучше разделить комнаты, отвести некоторые важные приборы, чтобы создать некоторый резерв.
  • Различают по способу проведения электрических проводов в жилое помещение: наружные используются при проведении электропроводов с улицы, встраиваемые с целью скрытого проведения электрических проводов и прикладные – для открытой проводки.
  • Чтобы присоединить счетчик, потребуется электрический щит со специально встроенным модулем.
  • Для квартиры лучше выбрать распределительный  щит  из пластика, такой щиток не будет подвергаться коррозионному разрушению из-за попадания влаги. Его крышка более эстетична и может быть оформлена соответственно стилевому решению помещения.

Очень часто жильцы квартир самостоятельно производят перенос общего распределительного щитка, устанавливают различные устройства, что делать  категорически нельзя.

Основная опасность возникает при нарушении изоляционного покрытия электрических проводов. Происходит короткое замыкание, которое может привести к возникновению возгорания. При прикосновении человека к проводу с нарушенной изоляцией может привести к поражению электрическим током..



Видео: Как делают распределительный щит

Панели | Распределение электроэнергии | Итон

Перейти к Взрывозащищенные распределительные щиты AGP17 ATEX и IEC Ex

Взрывозащищенные распределительные щиты AGP17 ATEX и IEC Ex

Перейти к Панели силовых модулей серии Bussmann

Панели силовых модулей серии Bussmann

Перейти к Координационной панели Quik-Spec серии Bussmann (QSCP)

Координационная панель Quik-Spec серии Bussmann (QSCP)

Перейти к CEAG EJB и EJW IEC Ex d Взрывозащищенные щиты

Взрывозащищенные панели CEAG EJB и EJW IEC Ex d

Перейти к CEAG GHG 619 IEC Ex-e IIC Взрывозащищенные панели

CEAG GHG 619 IEC Ex-e IIC Взрывозащищенные панели

Перейти к CEAG GHG64 Ex d IIB Взрывозащищенные алюминиевые панели

CEAG GHG64 Ex d IIB Взрывозащищенные алюминиевые панели

Перейти к CEAG GHG66 Ex d IIC Взрывозащищенные алюминиевые панели

CEAG GHG66 Ex d IIC Взрывозащищенные алюминиевые панели

Перейти к щитам автоматических выключателей D2PB для взрывоопасных зон

D2PB Панели автоматических выключателей для опасных зон

Перейти к щитам управления лифтом

Щиты управления лифтом

Перейти к центрам нагрузки взрывозащищенных выключателей GUSC

Центры нагрузки взрывозащищенного выключателя GUSC

Перейти к Щиты освещения и приборов Pow-R-Line 1a

Щиты освещения и электроприборов Pow-R-Line 1a

Перейти к Распределительные щиты Pow-R-Line 3e

Распределительные щиты Pow-R-Line 3e

Перейти к Pow-R-Line 3FQS Плавкие щиты для освещения и электроприборов

Pow-R-Line 3FQS Плавкие щиты для освещения и электроприборов

Перейти к Распределительные щиты с предохранителями Pow-R-Line 4F

Распределительные щиты Pow-R-Line 4F с предохранителями

Перейти к Pow-R-Line Xpert 1RX и 2RX для модернизации освещения и панелей приборов

Pow-R-Line Xpert 1RX и 2RX для модернизации осветительных и приборных панелей

Перейти к щитам освещения и приборов Pow-R-Line Xpert 1X

Щиты освещения и приборов Pow-R-Line Xpert 1X

Перейти к Pow-R-Line Xpert 1X, 2X и 3e для мониторинга распределительных цепей, освещения и панелей приборов

Pow-R-Line Xpert 1X, 2X и 3e для контроля распределительных цепей, освещения и щитов приборов

Перейти к Pow-R-Line Xpert 1X-LX и 2X-LX для освещения колонн и панелей приборов

Pow-R-Line Xpert 1X-LX и 2X-LX колонны освещения и панели приборов

Перейти к щитам освещения и приборов Pow-R-Line Xpert 2X

Щиты освещения и приборов Pow-R-Line Xpert 2X

Перейти к распределительным щитам Pow-R-Line Xpert 3X

Распределительные щиты Pow-R-Line Xpert 3X

Перейти к распределительным щитам Pow-R-Line Xpert 4X

Распределительные щиты Pow-R-Line Xpert 4X

Перейти к Распределительные щиты многоточечного учета Pow-R-Line Xpert 4X

Многоточечные распределительные щиты Pow-R-Line Xpert 4X

Перейти к несобранным панелям Pow-R-Xpress

Несобранные щиты Pow-R-Xpress

Перейти к Щиты PowerPlus D2D для взрывоопасных зон

Щиты PowerPlus D2D для взрывоопасных зон

Перейти к щитовым панелям PowerPlus D2L для освещения взрывоопасных зон и электрообогрева

Панели PowerPlus D2L для освещения взрывоопасных зон и электрообогрева

Перейти к взрывозащищенным панелям освещения и обогрева PowerPlus EPL

PowerPlus EPL Взрывозащищенные щиты освещения и обогрева

Перейти к взрывозащищенным силовым панелям PowerPlus EXD

Взрывозащищенные силовые панели PowerPlus EXD

Перейти к щитовым панелям SynergEX EZFlex для освещения взрывоопасных зон и электрообогрева

Инкапсулированные щиты SynergEX EZFlex для освещения взрывоопасных зон и электрообогрева

Перейти к Промышленные щиты XLPB

Промышленные панели XLPB

Оптовые главные распределительные щиты для Pro Power Distribution

О продуктах и ​​поставщиках:


Alibaba.com предлагает широкий ассортимент PDU по оптовым ценам, отвечающих вашим требованиям к силовой нагрузке. Во-первых, это распределительный выключатель. Главные распределительные щиты идеально подходят для защиты электрических компонентов от повреждений при сбоях или коротких замыканиях в системе. Как только автоматический выключатель обнаруживает неисправность, он автоматически отключает электропитание до того, как произойдет повреждение. Alibaba.com предлагает различные автоматические выключатели в зависимости от их надежности, развития и увеличения способности устранения неисправности.Они включают масляные, воздушные, вакуумные, магнитные и т. д., поэтому выбирайте соответственно. Во-вторых, это стоечный распределительный блок. Главный распределительный щит предназначен для подачи питания в центре обработки данных на все ИТ-оборудование от доступного источника питания. Это также полезно для мониторинга, контроля и управления энергопотреблением различных устройств в центре обработки данных. Оборудование может работать с высокой плотностью энергии и не подвергается воздействию высоких температур; поэтому стоимость охлаждения снижается. Он имеет четыре основные категории, в которых rPDU может быть измеряемым, коммутируемым, контролируемым или базовым в зависимости от их компетенции.

Китайские оптовики также имеют эффективные распределительные панели генераторов как для жилых, так и для промышленных объектов. Главные распределительные щиты бывают различных типов в зависимости от возможностей распределения электроэнергии, где вы можете использовать их для наружных и внутренних целей в зависимости от типа, который вы покупаете. Кроме того, если вам нужно силовое оборудование для сценического освещения, на Alibaba.com есть широкий выбор по сниженным ценам. Главные распределительные щиты идеально подходят для распределения света на концертах, театральных постановках и концертных площадках, таких как студии.Alibaba.com также имеет систему распределения низкого напряжения, которая передает питание на счетчик клиента от распределительного трансформатора. Электричество от главных распределительных щитов не нуждается в уменьшении, так как имеет идеальное напряжение для электроприборов.

Оборудуйте или расширьте свой бизнес с помощью оптовых распределительных щитов от Alibaba.com.

Все о распределительных щитах — использование, типы и советы по безопасности

Представьте себе типичное бабье лето.Температура растет. Вы включаете кондиционер на несколько часов в своей спальне, а затем быстро принимаете душ в смежной ванной комнате под горячей водой.

Внезапно отключили электричество. Это отключение электричества?

Нет. Вероятно, это сработал автоматический выключатель.

Учитывая, что два мощных прибора работали, предположительно, в одной и той же цепи, это электромеханическое устройство отключало электропитание, чтобы защитить цепь от перегрузки по току.Он защитил ваши провода от перегрева и «сработал», т.е. выключатель прерывателя защелкнулся в положение «Выкл.».

А где находится этот автоматический выключатель?

Вместе с другими автоматическими выключателями, в том скрытом металлическом ящике, встроенном в стену возле входа в вашу квартиру. Если вы живете в бунгало, металлический ящик будет находиться в отдалении, под лестницей, в гараже, кладовой или подвале.

В этом ящике находится распределительный щит.

1. Использование распределительных щитов

я. Распределение электроэнергии: Отсюда вы можете распределять и контролировать электроснабжение различных частей вашего дома. Он организует электрическое распределение в вспомогательные или миниатюрные цепи.

ii. Электрическая безопасность:   Автоматический выключатель или предохранитель защитят каждую миниатюрную цепь. Предохранители сейчас не используются из-за отсутствия возможности их повторного использования. Эти автоматические выключатели будут рассмотрены ниже.

2. Типы распределительных щитов

В зависимости от использования, расположения и силы тока сегодня существует несколько типов распределительных щитов. Они используются в соответствии с электрическими нормами штата или округа.

я. Панель главного выключателя: Этот тип используется либо для одного коммерческого, либо для жилого помещения. Они находятся ниже по течению от кабеля счетчика. Они содержат главный автоматический выключатель, который может отключить все источники питания к устройству.Они также указывают номинальную силу тока, то есть весь электрический ток, который цепь может безопасно выдержать.

ii. Панель с главными проушинами: Этот тип используется, когда выше по потоку находится панель главного выключателя. У них есть отдельный разъединитель, который может помочь отключить его во время пожаров и других бедствий.

iii. Вспомогательная панель: Как и панели с главными наконечниками, они получают питание от панели главного выключателя и разделяют его на более мелкие цепи для специализированных приборов и секций дома.Однако они не имеют отдельных разъединителей.

iv. Автоматические переключатели: Это вариант субпанели, которая используется последовательно с резервными генераторами для переключения с основного источника питания. Они особенно полезны в штормовых регионах, когда часты отключения электроэнергии.

См. также: Знай свой автоматический выключатель — работа, кривые срабатывания и замена

3. Компоненты распределительных щитов

В распределительном щите находятся несколько электромеханических устройств:

я.Главный автоматический выключатель: Это основное электромеханическое устройство, отключающее питание кабеля счетчика.

ii. Миниатюрные автоматические выключатели (MCB): Миниатюрный автоматический выключатель управляет питанием различных миниатюрных цепей главной цепи. Они отключаются, если обнаруживают перегрузку по току, то есть ток, превышающий номинальный ток цепи. Они могут быть однополюсными, двухполюсными, трехполюсными и четырехполюсными в зависимости от емкости каждой цепи и требуемой потребляемой энергии подключенных приборов.

iii. Автоматический выключатель защитного отключения (RCCB): Проще говоря, RCCB — это спасательные устройства, обязательные в электрических нормах и правилах многих штатов. Они могут определить, происходит ли утечка тока в тело человека или в воду (например, замыкание на землю), а затем автоматически отключиться. Они представляют собой высокочувствительные автоматические выключатели, используемые последовательно с автоматическими выключателями, и могут обнаруживать любой незначительный дисбаланс между фазными проводами.

iv. Автоматический выключатель в литом корпусе (MCCB): Эти устройства выполняют те же функции, что и автоматические выключатели, за исключением гораздо более высокого номинального тока.Это означает, что он более универсален и может прерывать большие диапазоны тока, что позволяет использовать его как в жилых, так и в промышленных приложениях.

v. Разъединители: Это электромеханические устройства с ручным управлением для отключения части цепи для обслуживания. Они часто используются последовательно с автоматическими выключателями на случай отказа одного из них. Электрики используют это, чтобы отключить ток в цепи, чтобы они могли восстановить цепь, не получая удара током.

VI.Шины: Шины представляют собой медные или алюминиевые токопроводящие полосы, по которым проходит большой ток от линии входящего счетчика к различным автоматическим выключателям в распределительном щите.

vii. Выключатели: Они присутствуют на всех автоматических выключателях и автоматически отключаются в случае любого обнаружения перегрузки по току или короткого замыкания.

VI. Идентификационные этикетки: Эти наклейки помогают называть различные миниатюрные схемы в зависимости от комнат, которыми они управляют, чтобы конечные пользователи могли понять, какой переключатель им нужно щелкнуть, чтобы выключить или включить определенную часть дома/квартиры.

4. Советы по безопасности при использовании распределительных щитов

я. Покрытие: Распределительный щит всегда должен быть закрыт, если он не используется вручную. Это необходимо для предотвращения коррозии проводов и арматуры от влаги, сырости, пыли и т. д. Незанятые отверстия распределительных щитов должны быть закрыты заглушками.

ii. Расположение: Не устанавливайте распределительный щит в местах, где возможен контакт с водой.Некоторые подвалы дисквалифицированы из-за этого. Многие электротехнические правила считают, что их нельзя размещать на неудобной высоте 2200 мм над полом. Предпочтительно устанавливать его в труднодоступном месте, недоступном для детей и не нарушающем эстетику интерьера. Кроме того, эти доски не следует устанавливать вблизи стационарных кухонных приборов из-за опасности возгорания.

iii. Предупреждающая индикация: Поместите предупреждающую табличку на двери скрытого металлического ящика, в котором находится распределительный щит.Это предотвратит неосторожное прикосновение людей к опасным компонентам.

iv. Опасные симптомы: Если вы обнаружите запах гари на распределительном щите, это может привести к серьезному пожару в вашем доме. Отключите питание и обратитесь к профессиональному электрику. Кроме того, если автоматические выключатели продолжают срабатывать, несмотря на то, что вы выключили приборы, это может указывать на то, что ваша схема или плата повреждены и неисправны. Вам нужно будет заменить его.

Если вы хотите понять и приобрести эти удобства для электрика для своей собственности и зданий, вы всегда можете связаться с Precision Electricals для получения доступных вариантов.У нас есть значительный опыт поставок их на индийский рынок B2B для электрических компонентов, и мы с нетерпением ждем возможности помочь вам в вашем предприятии.

Различные типы электрических распределительных щитов

Когда дело доходит до электричества и электрических компонентов, важную роль играет электрический распределительный щит. Они имеют решающее значение для передачи достаточного уровня электричества по цепи для бесперебойной работы каждого электроприбора.Электрические распределительные щиты в основном используются в жилых, а также в офисных зданиях для поддержания постоянного потока энергии.

Что такое электрические распределительные щиты?

Большие офисные и жилые здания в значительной степени зависят от электрических распределительных щитов для распределения электричества между их обитателями. В большинстве жилых зданий распределительный щит служит основным источником подачи электроэнергии.

Это распределительный кабель в электрических распределительных щитах, от которого ответвляются питающие кабели к вторичным цепям через автоматические выключатели, соединяющие различные электроприборы.Поскольку электрический распределительный щит распределяет мощность по вторичным цепям, он отвечает за поддержание надлежащего регулирования мощности во всех цепях. Кроме того, они также помогают защитить электроприборы от скачков и скачков напряжения и являются лучшим стабилизатором для дома.

Типы электрических распределительных щитов

Электрические распределительные щиты можно разделить на несколько типов в зависимости от их конструкции, назначения и других факторов.Некоторые типы указаны ниже:

Панели главного выключателя

являются одними из самых популярных и часто используются в качестве стабилизатора для домов. Эти электрические распределительные щиты эффективно защищают вторичные электрические цепи, а также способны отслеживать силу тока, протекающую по цепям. Они помогают определить, когда увеличивать или уменьшать поток электроэнергии в зависимости от требований подключенного устройства. Распределительный щит главного выключателя защищен подключением к силовым выключателям, что также может предотвратить перегрев цепи.

В основной клеммной панели электрические линии проложены через наконечники, и к ним подключен автоматический выключатель. Это играет жизненно важную роль при отключении счетчика в аварийных ситуациях, поскольку панель с главными наконечниками специально разработана и используется для определения того, проходит ли через нее восходящий ток основной линии электропередачи. В случаях неестественно высокой мощности через электрические линии в клеммной панели срабатывает автоматический выключатель, и измеритель мощности немедленно минимизирует ток.

Субпанели

часто используются из-за безопасности, которую обеспечивают эти электрические распределительные щиты. Субпанели имеют меньший размер и удобны в обращении. Субпанель обычно подключается к основной линии электроснабжения дома, а затем может использоваться для передачи электроэнергии в разные части дома, чтобы все подключенные приборы могли эффективно работать.

Как и панели главного выключателя, блоки предохранителей также легко используются в жилых и офисных зданиях из-за их доступности.Он служит потребительским устройством для управления и распределения всей электроэнергии, получаемой от основной линии электропередачи, во вторичные цепи. Блок предохранителей можно по существу разделить на секции, такие как главный выключатель, штекерные и гнездовые розетки, устройства защитного отключения и автоматические выключатели. Блок предохранителей обычно устанавливается в стратегическом месте в здании, откуда он может легко выполнять свою функцию и к нему можно получить доступ во время кризиса.

Электрические распределительные щиты от Schneider Electric

Для защиты ваших приборов во время скачков напряжения или скачков напряжения во время грозы Schneider Electric предлагает несколько высококачественных автоматических выключателей, которые можно подключить к вашему распределительному щиту для регулирования электрического потока.

Эти автоматические выключатели являются стандартными средствами защиты от перегрузок и КЗ. Они также доступны по цене и чрезвычайно совместимы с широким спектром устройств, таких как лампы, обогреватели и многое другое. Они имеют самое короткое время отклика и могут эффективно защитить ваши электроприборы от перегорания. Эти автоматические выключатели доступны в вариантах 6A, 10A, 16A и 63A для использования по дому. Эти MCB служат лучшими стабилизаторами для LED-телевизоров и других бытовых устройств.

Заключительные слова

Если вы ищете качественные электрические распределительные щиты и все их компоненты по доступным ценам, вам стоит посетить магазин Schneider Electric.Это универсальное место для всех ваших электрических требований и решений. В магазине Schneider Electric представлен широкий выбор электрических компонентов и изделий, включая электрические распределительные щиты, автоматические выключатели, ВДТ и многое другое. Schneider Electric поставляет продукцию по всему миру и зарекомендовала себя как один из самых надежных электрических брендов в Индии. Защитите свои бытовые электроприборы с помощью интернет-магазина Schneider Electric.

Подробнее: Все, что вам нужно знать о распределительных щитах

Распределение электроэнергии в промышленности — все, что вам нужно знать

Распределение электроэнергии в промышленности — все, что вам нужно знать

Сегодня мы хотим познакомить вас с промышленной средой, дав представление о том, как электроэнергия распределяется по отраслям .В промышленности электрические панели играют важную роль в распределении электроэнергии, в которой находится различное оборудование, такое как шины, автоматические выключатели, счетчики и т. д.

Эти панели распределяются по различным секторам промышленности для подачи питания на отдельные установленные системы и соединяются через кабельные каналы. Давайте кратко рассмотрим это понятие.

Структура распределения электроэнергии в промышленности

В промышленной электроэнергетической системе электроэнергия подается либо от частных предприятий, либо от коммунальных предприятий, либо от обоих.Подаваемое напряжение находится в диапазоне 11 кВ, 33 кВ, 66 кВ или 132 кВ. Эти высокие напряжения понижаются до низкого напряжения с помощью понижающих трансформаторов.

Напряжения в диапазоне 440 вольт или ниже называются системами низкого напряжения. Это ступенчатое напряжение далее подается на различные панели и оборудование через распределительное устройство, состоящее из электрических выключателей, автоматических выключателей, предохранителей, защитного оборудования, щитов учета и т. д.

На рисунке ниже показана схема распределения питания .Эта модельная схема в основном используется для крупных и средних предприятий. В некоторых случаях панели sub-LT не обнаруживаются; вместо этого питание подается непосредственно от панелей LT к SDB в зависимости от размера области распределения, где основное внимание уделяется количеству блоков (или секций), которые должны быть снабжены. На приведенном выше рисунке элементы этой модели распределения питания включают LT панель, панель sub-LT, SDB (дополнительный распределительный щит), PDB (распределительный щит питания) и LDB (распределительный щит освещения).

Питание от различных трансформаторов подается на панели LT, которые действуют как основная система коммутации для всей схемы распределения электроэнергии и несут общую нагрузку. Мы кратко обсудим элементы внутри панелей LT далее в этой статье. Выходные фидеры панели LT подключены к панелям sub-LT, которые размещаются для группы нагрузок на данной секции для удовлетворения потребности.

Ввод панели Sub-LT применяется в SDB, которые размещаются для подачи питания на нагрузки, состоящие из группы механизмов, таких как электрические печи, подъемники и т. д.(которые подключены к различным PDB).

PDB действует как фактическое подключение нагрузки к источнику питания, где отдельные механизмы подключены непосредственно к источнику питания. И часть мощности от PDB подается на LDB, где он подает питание на осветительное оборудование, такое как уличные фонари (см. Простой проект уличного освещения здесь), освещение в рабочей зоне, штекерные щиты и т. д.

Все панели распределительной системы заземлены с надлежащим заземлением для защиты оборудования и обслуживающего персонала.

Панель низкого напряжения (LT) Панель LT и панель коэффициента мощности с переключателем

Распределительное устройство на каждой стороне распределения размещается в металлических конструкциях, называемых панелями LT (низкого напряжения). Эти низкотемпературные панели отвечают за распределение мощности между различными вспомогательными низкотемпературными панелями, получая ее от трансформатора. Они рассчитаны на 430 В, 3 фазы, 50 Гц, трех- или четырехпроводную систему.

Это отдельно стоящее напольное устройство полностью закрытого и расширяемого типа.В его конструкции предусмотрены все условия для безопасности эксплуатации, а также для обслуживающего персонала.

Внутреннее соединение панели LT показано на рисунке ниже.

Воздушный автоматический выключатель (ACB)

Замыкает или размыкает цепь либо вручную, либо с помощью дистанционного управления в нормальных рабочих условиях и автоматически размыкает цепь в условиях неисправности. Они могут быть 3/4-полюсного типа с номиналом, определяемым током нагрузки (или отключающей способностью), и могут быть выдвижными или фиксированными.

ACB (Воздушный автоматический выключатель) состоят из необходимых шин для соединения клемм с нейтральными перемычками болтового типа. Они снабжены микропроцессорными системами для включения систем защиты, таких как перегрузка, замыкание на землю и короткие замыкания. ACB также дает необходимые требования к индикации и измерению с использованием трансформаторов тока, ламп, амперметров, вольтметров и т. д.

Шина и соединения Шины

изготовлены из меди с высокой проводимостью (в некоторых случаях для снижения стоимости используются алюминиевые шины).Панель LT состоит из системы основных горизонтальных шин и вспомогательных вертикальных шин в шинных аллеях, на которых панель может располагаться с фронтальным доступом для подключения кабелей.

Отходящие кабели подключаются к шинам как жесткое, так и гибкое соединение в зависимости от производителя панели. Все шины должным образом изолированы/защищены утвержденным способом.

Шины

собирают питание от клемм трансформатора и подают его к различным элементам панели, таким как автоматические выключатели, распределительное устройство конденсаторной батареи и другие подключенные нагрузки.Шины могут проходить либо сверху, либо снизу, либо с обеих сторон панели, но в основном шины верхней стороны питают трансформатор, а шины нижней стороны получают питание от дизель-генераторной установки.

Шинный коплер

Соединяет одну шину с другой шиной другого источника (но номинал должен быть одинаковым) без создания дуги или прерывания в системе питания. В случае обслуживания других автоматических выключателей на той же панели этот шинный соединитель перенаправляет источник питания на другой.Это также расположение распределительного устройства с автоматическим выключателем и снабжено средством блокировки.

Блок конденсаторов

Это отдельная панель, состоящая из сборных шин, автоматических выключателей, настраиваемых реакторов, конденсаторных блоков, контакторов, измерительного оборудования и кабелей. Ее также называют панелью автоматической коррекции коэффициента мощности (APFC). Эта панель соединена с панелью LT с автоматическими выключателями и другими распределительными устройствами через кабели.

Конденсаторы и реакторы внутреннего типа с воздушным охлаждением.Батареи конденсаторов подключаются параллельно источнику питания для улучшения коэффициента мощности системы. Конденсаторы включаются автоматически (через программируемые устройства) или вручную (переключателями) в зависимости от величины реактивной мощности, подлежащей компенсации.

Измерение и индикация

Вольтметры, амперметры и измерители коэффициента мощности на панели LT показывают различные параметры и защищены автоматическими выключателями. На всех панелях LT индикаторные лампы (в основном светодиодные) предусмотрены для каждой фазы для индикации рабочего состояния или неисправности.Кнопки пуска и останова также расположены на измерительной панели для подачи команд ввода, таких как включение питания и аварийный останов.

Панели Sub-LT

Эти панели аналогичны панелям LT, однако мощность этих панелей несколько меньше, чем панелей LT, а также они размещаются в определенной секции производства (такой как сборочный участок или участок диспетчеризации), а не рядом с трансформатором, как в случае ЛТ панель. Они действуют как сеть для различных SDB, потому что эти панели распределяют мощность на SDB, получая ее от панелей LT.

Внутренняя схема такая же, как и у панели LT, например, шины, соединения конденсаторных батарей, автоматические выключатели, измерительные панели (в большинстве случаев шинные соединители могут не включаться). дизель-генератор) камеру шинопровода настроить таким образом, чтобы часть нагрузок (SDB) можно было переключать на питание от ДГ при меньшем количестве мощности, отдаваемой от инженерных сетей. Однако в большинстве случаев камера DG не может быть включена в суб-LT панели, вместо этого она размещается в самой LT-панели.Панели Sub LT также включают конденсаторные батареи или блок APFC для улучшения коэффициента мощности.

Распределительные щиты

Они доступны в стандартном и индивидуальном исполнении от различных производителей. SDB состоят из сборных шин (медных или алюминиевых), которые получают электропитание либо от вспомогательных панелей LT, либо от основных панелей LT, а затем распределяют его на различные тяжелые механизмы (такие как печи, чиллеры, водяные насосы, печи и т. д.) и PDB. (распределительные щиты).

Он получает питание (т. е. ввод) через ACB или MCCB и распределяет через отходящие MCCB или SDFU (переключатели-разъединители-предохранители). SDFU состоит из последовательно соединенных выключателей с плавкими вставками (предохранители HRC с высокой отключающей способностью) с механической конструкцией для ручного управления. Эти коммутационные блоки используются для переключения нагрузки, изоляции и защиты от короткого замыкания.

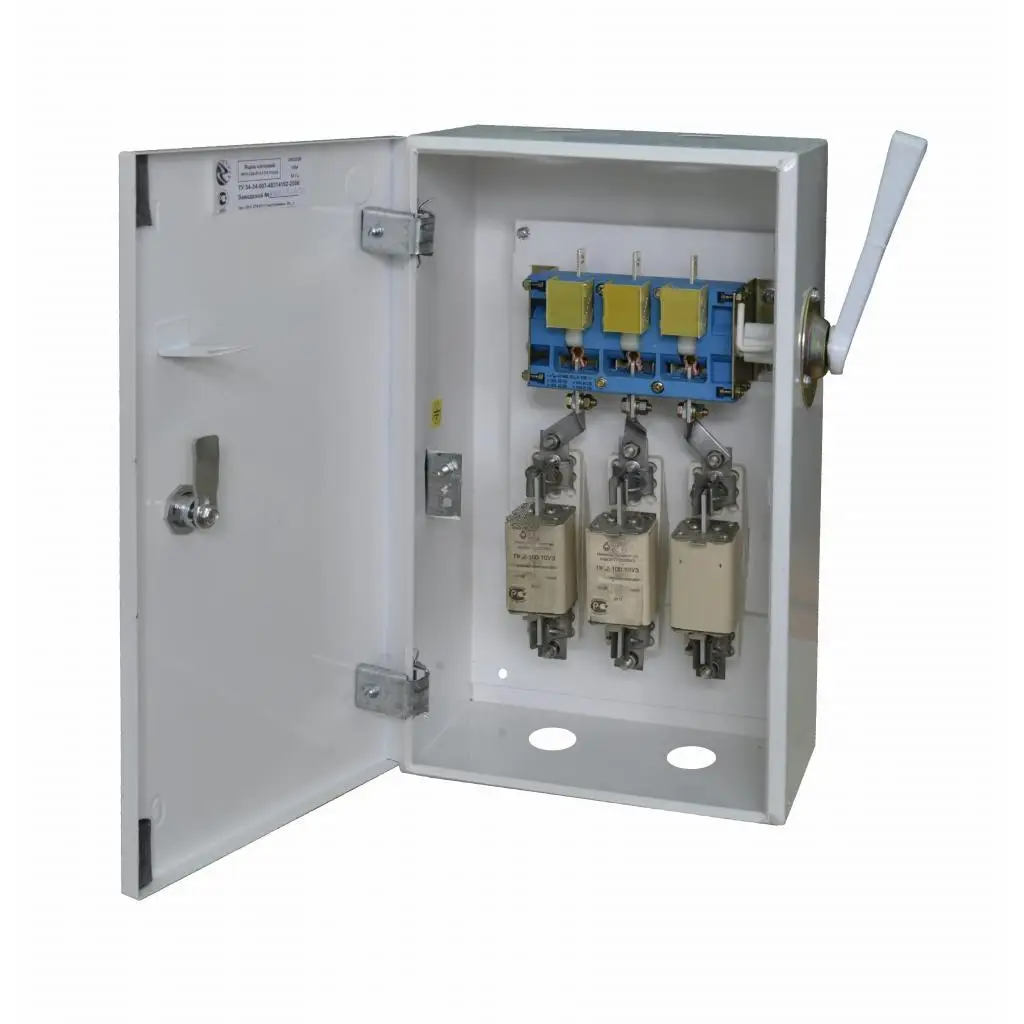

Выключатель-разъединитель-предохранитель (SDFU)

Некоторые SDB также состоят из конденсаторных батарей, особенно те, которые (SDB) предназначены для питания тяжелых индуктивных нагрузок с целью улучшения коэффициента мощности.В SDB используются шины для подключения всех SDFU и других устройств внутри него через отсек для шин, а также для исходящих соединений через кабели большой емкости в кабельном отсеке.

Каждый отсек коммутации нагрузки снабжен постоянными идентификационными табличками, сигнальными лампами и измерительным оборудованием (при необходимости). На рисунке ниже показана принципиальная схема SDB .

Принципиальная схема SDB.

Платы распределения питания (PDB)

Предназначены для распределения мощности на различные машины и оборудование, даже в большом здании мы можем наблюдать такую ​​схему распределения мощности через ПД.PDB построены с системами защиты от короткого замыкания, а также от перегрузки. Они оснащены различными защитными реле, которые могут отключать различные автоматические выключатели (большой мощности) от различных типов неисправностей. PDB представляют собой металлические корпуса, состоящие из различных автоматических выключателей, установленных на металлическом приспособлении, которое соединяет различное силовое оборудование, такое как двигатели, а также распределяет мощность на различные LDB.

PDB получает питание от различных SDB и, соответственно, питает смежные с ним нагрузки.Таким образом, они размещаются рядом с соответствующим приложением, таким как переключение конвейера, подъемное и подъемное оборудование, блоки управления насосами и т. д.

Они могут быть настенными или напольными, в зависимости от требований заказчика, а также от мощности, на которую они рассчитаны. В дополнение к вводу SDB, некоторые PDB снабжаются ИБП (источник бесперебойного питания) в качестве вспомогательного источника питания для обеспечения непрерывности работы оборудования при отключении электроэнергии.

Распределительные щиты освещения (LDB)

Это конечные распределительные щиты (в электропроводке и установке), которые расположены в зонах коммутации небольших электрических нагрузок, включая освещение, кондиционеры, коммутацию небольших двигателей, распределительные щиты для подключения переносных устройств, таких как воздуходувки и т. д.Мы также можем наблюдать эти LDB в наших домах и офисах, поскольку они используются в операциях с низкой коммутацией.

Щелкните здесь для просмотра схемы подключения распределительного щита освещения

LDB

состоят из различных MCB, где каждый MCB действует как выключатель для отдельных нагрузок (в некоторых случаях два или более светильника могут быть подключены к одному MCB). Эти автоматические выключатели защищают нагрузки от перегрузки, а также от короткого замыкания. Эти автоматические выключатели монтируются или закрепляются на металлических стойках. Эти платы получают питание от PDB, а затем подают питание на осветительные нагрузки.В основном это щиты настенного типа. Читайте также: Различные методы электропроводки

IPD — Силовые распределительные щиты

Распределительные щиты являются важным компонентом системы электроснабжения, которая разделяет и распределяет электроэнергию по отдельным цепям для различных нагрузок. Электрический распределительный щит обычно представляет собой панель или корпус, в котором находятся предохранители, автоматические выключатели и блоки защиты от утечки на землю, используемые для распределения электроэнергии по многочисленным отдельным цепям или точкам потребления.Большинство распределительных щитов питания универсальны по своей природе. Их можно приобрести в виде пустых корпусов, готовых к использованию стандартных блоков с проводным подключением или чего-либо, настроенного в соответствии с требованиями заказчика к системе электропитания. Лучшая часть электрического распределительного щита заключается в том, что вы можете использовать его для отдельных частей вашего здания, если каждый щит управляется выключателем-разъединителем.

Ассортимент качественных распределительных щитов и распределительных щитов

В ассортименте распределительных щитов IPD есть предложения, подходящие для широкого спектра применений, от коммерческих установок до промышленных установок, работающих в тяжелых условиях.Ассортимент распределительных щитов Evolution компании IPD был протестирован на соответствие самым жестким конструктивным требованиям в соответствии со стандартом AS/NZS 61439. Чтобы гарантировать, что мы можем предоставить вам конструкции электрических распределительных щитов и распределительных щитов, соответствующие вашим конкретным требованиям проекта, все продукты проходят тщательные испытания на соответствие придерживаться:

  • коррозионная стойкость
  • термостойкость
  • Тест накаливания
  • механическое воздействие (IK08)
  • степень защиты (IP43, IP65 и IP66)
  • воздушный зазор и пути утечки
  • эффективная непрерывность
  • диэлектрические свойства
  • пределы повышения температуры
  • устойчивость к короткому замыканию

IPD предлагает решения для основных распределительных щитов, подходящие для использования внутри и вне помещений и в суровых условиях окружающей среды в рамках наших распределительных щитов Evolution, разработанных для линейки защитных устройств ABB System pro M S200.Они доступны в компактном и стандартном исполнении в соответствии с соответствующими стандартами защиты от проникновения загрязнений. Мы также предлагаем пустые корпуса, измерительные панели, кабельные отводные коробки, групповые измерительные панели, распределительные щиты серии T и устройства компенсации давления ABB для удовлетворения ваших различных потребностей. Пожалуйста, не стесняйтесь обращаться к нам за индивидуальными решениями.

Ознакомьтесь с нашим ассортиментом распределительных щитов и устройств ниже. Мы поставляем качественные электротехнические изделия по всей Австралии, от Сиднея, Новый Южный Уэльс, до Перта, штат Вашингтон, и далее.Если вы хотите получить дополнительную информацию о наших распределительных щитах и ​​распределительных щитах, свяжитесь с нами по телефону 1300 556 601 сегодня.

Лучший производитель распределительных щитов 2021 | (PES) — Premier Power

Большинство распределительных щитов универсальны по своей природе. Они могут быть куплены как незаполненные уголки, готовые к использованию проводные стандартные устройства или что-то необычное, зависящее от электрических требований клиента. Лучшая часть об электрической дисперсионной плате.

Вы можете иметь его для независимых частей вашей конструкции, поскольку каждая плата ограничена выключателем нагрузки. Например, на территории бассейна может быть альтернативный совет по распределению, в то время как офис системы водоснабжения на вашей ферме может работать на другом совете по распространению.

Конструктивные и технические аспекты электрического распределительного щита различаются в зависимости от страны и электрических требований. Типичный электрический распределительный щит включает в себя следующие компоненты: сборную шину, плавкие вставки, переключатели, байпасное оборудование и детектор дифференциального тока (RSD).В современном мире безопасность имеет первостепенное значение при работе с проводами и кабелями в домашних условиях. Распределительные щиты должны обеспечивать следующее:

Предохранитель не должен допускать перегрузки по току в цепи.

В нем должно быть достаточно места для других проводов, приспособлений и кабелей, кроме того, он должен быть прост в установке, если он не находится близко к брызгам воды.
Он не должен подвергаться коррозии и должен храниться вдали от огня, особенно в помещениях, где готовится пища.Следуйте проверенным способам, чтобы убедиться, что ваша проводка и кабели имеют наилучшее качество.

Как правильно установить электрический распределительный щит:

Электрический распределительный щит (или панельный щит) — это компонент системы электроснабжения, который разделяет подачу электроэнергии на вспомогательные цепи, обеспечивая при этом защитный предохранитель или автоматический выключатель для каждой цепи в общем корпусе. Обычно главный выключатель, а в последних версиях плат — одно или несколько устройств защитного отключения или устройств защитного отключения с защитой от перегрузки по току.

Электропроводка распределительного щита иногда называется блоком предохранителей панели выключателя, платой предохранителей, панелью автоматического выключателя, потребительским блоком или CU, панелью. Ответвленные распределительные щиты используются для дальнейшего распределения питания по различным подцепям. Они также снабжены предохранителями в начале подсхемы.

Шаги по установке электрического распределительного щита

• Сначала необходимо установить питающую трубу.

• Установите разъем в панель

• Если вы используете металлическую трубу, наденьте пластиковую втулку на резьбу соединителя.

• Выровняйте панель и вставьте винты в отверстия в задней части панели

• Используя ленту, протяните электрические провода подачи через трубу подачи.

• Оставьте достаточно провода, чтобы добраться до противоположной стороны панели.

• Согните два черных провода, чтобы их можно было легко установить на главный выключатель.

• Избыток оголенного провода создает угрозу безопасности, поскольку провода могут соприкасаться с другими проводами и вызывать короткое замыкание.

• Подсоедините нейтральный провод к нулевой шине.Нейтральная шина расположена по обе стороны от выключателей. Представляет собой серебристую планку с множеством мелких винтов и точек соединения

.

• Подсоедините все зеленые и неизолированные медные провода к шине заземления.

• Если вы согнете провода заранее, у вас будет красивая, аккуратная установка проводов, которая выглядит однородной.

• Затем подключите линии к автоматическим выключателям ответвлений.

• Подсоедините провод соответствующего сечения к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли опрятный вид после завершения монтажа.

Некоторые особенности, которые следует учитывать при установке Distribution Broad:

Главный выключатель в металлическом корпусе установлен на материнской плате. Материнская плата должна быть установлена ​​как можно ближе к сервисной плате, а также к началу питания.

Высота главного распределительного щита должна быть такой, чтобы облегчить его работу для отключения подачи в здание потребителем.

Нормальная высота от уровня земли должна быть 1.5 метров. Используется выдержанный тик или другая прочная древесина с твердой тыльной стороной, пропитанная лаком утвержденного качества.

Добавить комментарий

Ваш адрес email не будет опубликован.
