принцип работы, особенности установки и схемы

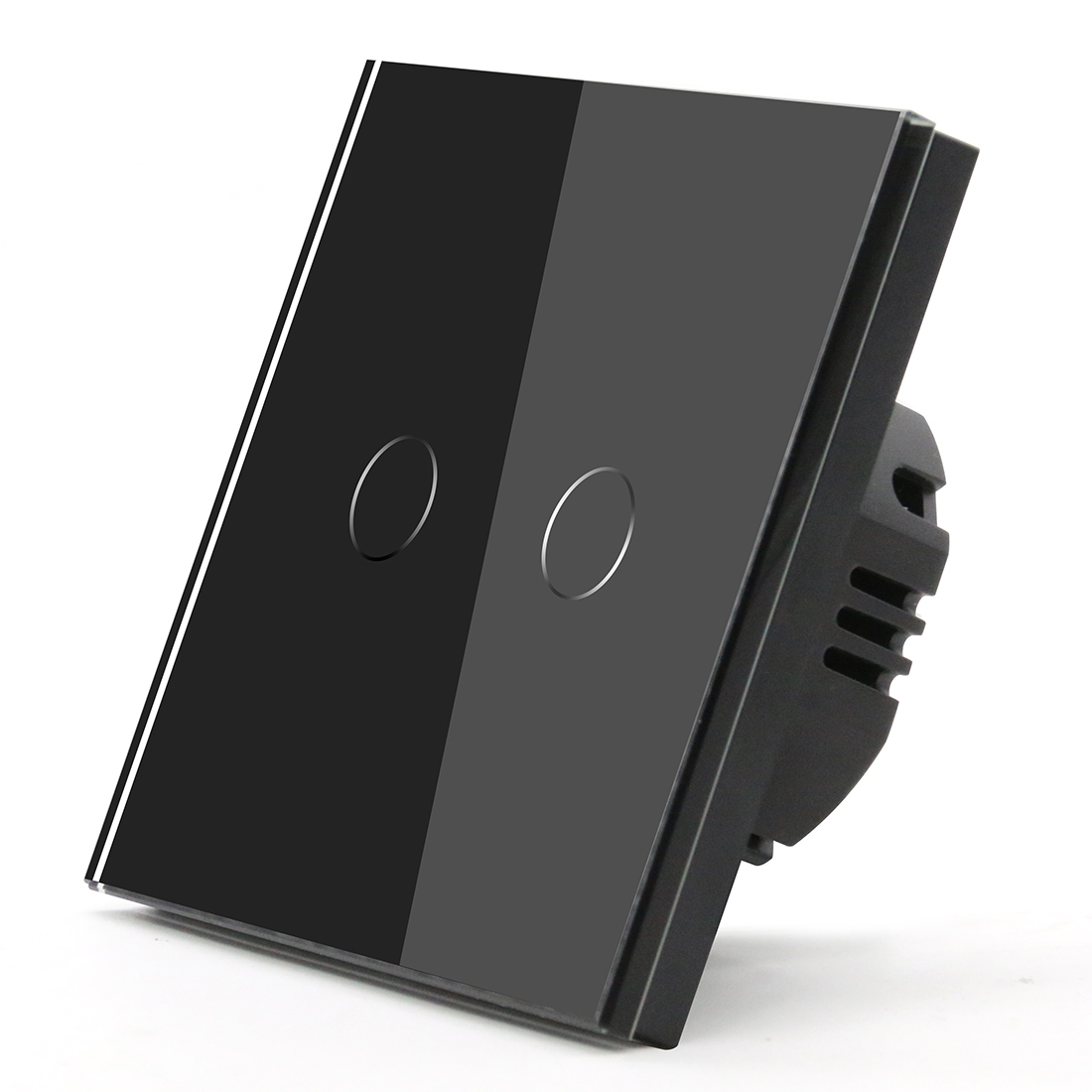

Внешне сенсорный выключатель света похож на кристаллическую панель с разметкой. Бытовые модели, используемые в сетях 220 вольт, могут отличаться по цвету, форме, фактуре поверхности. В последнее время сенсорные выключатели все чаще применяют для:

  • Подключения бра
  • Управления элементами подсветки многоуровневых потолков
  • Регулировки основного освещения в квартире

Такой прибор можно купить или сделать своими руками.

Устройства разных типов могут реагировать на:

  • Прикосновение пальца к рабочей поверхности
  • Приближение руки к сенсору
  • Другие изменения условий в комнате (температура, движение, звук, время)

Разновидности

Сенсорный выключатель может быть оснащен дополнительными функциями, его конструкция бывает основана на разных принципах действия. Стоит обозначить 4 популярные модификации:

  1. С пультом ДУ. Удобно использовать для управления бра, светодиодной лентой и т.
    д.
  2. Емкостной. Реагирует на легкое прикосновение. Такое устройство можно сделать своими руками, об этом немного ниже.
  3. С таймером. Помогает экономить на электричестве, отключая свет, когда в квартире никого нет.
  4. Бесконтактный. Реагирует на определенные особенности обстановки: звук, изменения уровня освещенности, перепад температур, движение.

Каждую из разновидностей можно оборудовать диммером. С его помощью регулируется яркость освещения в комнате.

Устройство сенсорного выключателя

Вне зависимости от принципа работы, сенсорные выключатели имеют одинаковое строение: все они состоят из четырех основных частей.

  1. Лицевая поверхность. Иногда за ней устанавливают элемент подсветки.
  2. Датчик. От его типа зависит принцип действия выключателя.
  3. Коммутационная схема, преобразующая получаемый сенсором сигнал в электрический.
  4. Корпус. Он может быть накладной (устанавливается снаружи), или с внутренним монтажом (встраивается в стену).

Модели с плавной регулировкой интенсивности освещения

Если требуется устройство, позволяющее изменять уровень яркости постепенно, стоит обратить внимание на сенсорные выключатели с диммерами.

Некоторые такие приспособления могут регулироваться с помощью пульта ДУ. Не вставая с кресла можно настраивать яркость бра или светодиодной подсветки.
Сенсорный выключатель с этим устройством продлевает срок эксплуатации ламп накаливания, устраняя эффект резкой подачи напряжения.
Схемы подключения некоторых приборов требуют обязательного наличия блока питания или диммера. Такое устройство выключателя как нельзя лучше подходит для управления контуром светодиодной ленты.

Модели для монтажа светодиодной подсветки

Сенсорные выключатели для светодиодных лент, профилей также называют «диммерами». Они применяются и с другими устройствами, рассчитанными на питание от 12 В.


Диммеры позволяют не только включать или выключать отрезок светодиодной ленты, но и настраивать яркость.
Электронные устройства чаще всего бывают с сенсорным управлением. Их иногда включают в схемы устройства интерьерного LED-освещения для:

  • Обустройства подъездов, лестничных пролетов
  • Подчеркивания стиля дизайна квартиры
  • Оборудования системы «Умный дом»

Многие из них не рассчитаны на 220 вольт, поэтому для бра и люстр нужно подключить отдельные устройства.

Емкостной датчик

Емкостные выключатели света являются более чувствительными. Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру.

В основе датчика лежит простой конденсатор. Два электрода на поверхности выключателя являются его обкладками. Когда к ним приближается физический объект, емкость конденсатора меняется. Это становится сигналом для включения света.
Каждой модели свойственны индивидуальные особенности. Чувствительность некоторых из них можно настроить в процессе установки.

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места.

Например:

  • Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
  • Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты.
Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты.
Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Как сделать сенсорный датчик

Имея опыт работы с паяльником, и раздобыв некоторые детали, можно создать своими руками простой сенсорный выключатель, рассчитанный на работу в сети 220 вольт. Самая простая схема выглядит так:

Конденсатор C3 использовать не обязательно.

Итак, для создания сенсорного выключателя своими руками понадобятся такие детали:

  • Сопротивление на 30 Ом
  • Транзисторы КТ315 (два)
  • Электролитический конденсатор (100 мкф, 16 В)
  • Простой конденсатор (0,22мкф)
  • Полупроводник Д226
  • Мощная батарейка или блок питания (выходное напряжение 9 В)

Все это нужно спаять согласно схеме. В подходящем по размеру корпусе (можно использовать старый накладной выключатель) делается отверстие на лицевой части. В него выводится провод. Для работы сенсорного выключателя света схему нужно подключить к блоку питания, а проводок присоединить к металлической пластинке, которая будет закреплена на передней плоскости самодельного устройства.

Скорее всего, создание накладного сенсорного выключателя своими руками обойдется дешевле, чем покупка настоящего. Получившийся прибор вполне можно использовать для подключения подсветки в доме.

Емкостной выключатель своими руками

Емкостной выключатель света, сделанный своими руками, вполне может быть использован для устройства подсветки из светодиодной ленты или управления лампами люстры. Он также может быть накладной или встроенный в стену. Схема является не настолько простой, как предыдущая.

Датчик WA1 реагирует на приближение ладони. Емкость вносится в колебательный контур на транзисторе VT 1 и меняет его частоту.

Сопротивления R6 и R7 нужны для стабильной работы устройства при скачках напряжения от 4 до 10 вольт.

Есть ли в ваших коллекциях сенсорные выключатели?

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул.

Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.

, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

итальянские сенсорные выключатели. Умный дом Z-Wave













Дизайнерские беспроводные сенсорные выключатели Vitrum – новое слово в управлении освещением и шторами.

Непревзойденная элегантность итальянского дизайна сенсорных выключателей Vitrum, придающая изделиями неповторимый, притягивающий взгляд облик приятно поразит Вас.

Четкие линии, идеальная форма, строгий минималистический стиль и приятная подсветка – здесь нет ничего лишнего.

Сенсорные выключатели Vitrum выполняются в широчайшей цветовой гамме, и могут быть созданы ограниченной коллекцией с Вашим индивидуальным дизайном.

Дизайн сенсорных выключтателей Vitrum разработан известным итальянским архитектором Marco Piva, производит продукцию компания Think Simple Spa (Италия).

Сенсорные выключатели управляются простым прикосновением.



Существует возможность удаленного управления устройствами Vitrum с помощью специального пульта или с помощью мобильных устройств iPad/iPhone.

Помимо этого, любой сенсорный выключатель или диммер может дистанционно, без проводов, управлять другими выключателями или диммерами, что позволяет создавать различные световые сценарии.

В основе беспроводной технологии лежит прогрессивный  протокол Z-Wave, который в настоящее время все более широко используется как производителями домашней электроники и бытовой техники, так и в  системах домашней автоматизации, известных как Умный дом.

Технология использует маломощные и миниатюрные радиочастотные модули, которые встраиваются в бытовую электронику и различные устройства систем освещения, климатических систем и развлекательных систем.

Z-Wave — это беспроводная радио технология, разработанная специально для дистанционного управления. В отличие от Wi-Fi  и других, предназначенных в основном для больших потоков информации, Z-Wave работает в диапазоне частот до 1 ГГц и оптимизирована для передачи простых управляющих команд (например, включить/выключить, изменить громкость, яркость и т.д.), что оптимально подходит для сенсорных выключателей.

Выбор такого диапазона частот для Z-Wave обусловлен малым количеством потенциальных источников помех, что гарантирует качественную работу сенсорных выключателей и мгновенную реакцию приборов.

Дополнительными преимуществами Z-Wave являются малое потребление энергии, низкая стоимость производства и встраивания Z-Wave в различные бытовые устройства.

В мире насчитывается более 200 производителей, предлагающих товары с Z-Wave чипами или модулями. Отличительной особенностью Z-Wave является то, что все эти продукты совместимы между собой.

В основе решения Z-Wave лежит ячеистая сетевая  технология mesh, в которой каждый узел или устройство может принимать и передавать управляющие сигналы другим устройствам сети, используя промежуточные соседние узлы. Mesh это самоорганизующаяся сеть с маршрутизацией, зависимой от внешних факторов — например, при возникновении преграды между двумя ближайшими узлами сети, сигнал пойдет через другие узлы сети, находящиеся в радиусе действия.

Зона покрытия сети расширяется простым добавлением новых устройств, которые будут работать в качестве повторителей сигнала. Таким образом, каждый сенсорный выключатель или диммер Vitrum будет являться одновременно усилителем и ретранслятором сигнала.

Благодаря этому, при минимальной излучаемой мощности одного сенсорного выключателя, можно покрыть сетью большие площади квартир, домов и даже зданий. Благодаря минимальной излучаемой мощности, стандарт Z-Wave является абсолютно безопасным для здоровья и при этом с легкостью распространяется через стены Вашего дома или квартиры.

Все устройства объединяются в единую сеть, что позволяет использовать различные сценарии, а также получить доступ к управлению возможностями системы с мобильных устройств iPhone/iPad.

Линейка продукции Vitrum включает в себя одно, двух, трех и четырехканальные сенсорные выключатели и диммеры, а также панели управления различными приводами: жалюзи, рольставнями, шторами, и другими устройствами. Каждый продукт Vitrum абсолютно самодостаточен и может работать независимо от всех остальных.

Но стоит нажатием двух кнопок на пульте управления объединить несколько таких устройств в сеть – и мы получаем систему, благодаря которой мы можем использовать различные световые сценарии, для создания атмосферы максимального комфорта и хорошего настроения в Вашем доме.

С помощью сенсорных выключателей Vitrum, Вы можете создавать не только световые сценарии, но и сложные сценарии, когда с помощью одного касания одновременно включатся различные группы света, причем некоторые из них будут отрегулированы на определенную яркость, а шторы закроются. Управление и настройка системы очень проста, поэтому Вы можете создавать и запоминать новые сценарии в любое время.

Дополнительной возможностью является сенсорный выключатель Выключить все – с помощью которого, Вы централизованно отключаете все источники освещения в доме.

В основе идеи Vitrum лежат:

  • Революционная технология
  • Простота использования
  • Стильный дизайн
  • Функциональность



Используя продукцию Vitrum можно значительно упростить электропроект в доме, сократить количество прокладываемых кабелей, и превратить ежедневную процедуру включения и выключения света в еще один источник удовольствия. Кроме того, применение сенсорных выключателей и диммеров Vitrum позволяет снизить энергопотребление и продлить срок службы ламп.

Где посмотреть сенсорные выключатели Vitrum?

 В шоу-руме нашей компании вы можете посмотреть всю линейку сенсорных выключателей Vitrum. Многие элементы подключены к системе «Умный дом» для того, чтобы вы смогли оценить все достоинства этих высокотехнологичных элементов. У нас вы можете купить их, заказать проект и настройку радиосистемы.

Управляющие устройства

Vitrum

Сенсорный выключатель Vitrum— предназначен для включения и выключения освещения.

Имеет два состояния, которые циклически меняют друг друга при касании сенсора: включен и выключен. Также выключатель Vitrum имеет возможность работать в режиме «кнопки» и управлять другими устройствами Vitrum : выключателями, диммерами и DIN-реечными модулями Vitrum.

Сенсорные выключатели Vitrum, европейский стандарт, Z-WAVE:

Сенсорные выключатели Vitrum, британский стандарт, Z-WAVE:

Сенсорный диммер (светорегулятор) Vitrum — предназначен для плавного регулирования силы света, что позволяет управлять яркостью освещения. Может работать как с резистивной, так и с емкостной нагрузкой. Диммеры Vitrum могут работать в двух режимах:

1.Эко-режим – применяется для экономии электроэнергии и продления срока службы ламп. При первом кратковременном касании нагрузка включается на 65% мощности, вторым касанием включатся 100% мощности. При длительном касании – происходит плавное увеличение яркости. Эко-режим установлен по-умолчанию.

2.Обычный режим – кратковременное касание – включить или выключить, длительное касание – диммирование. В этом режиме запоминается заданный уровень яркости перед выключением. При повторном включении устанавливается последний заданный уровень освещенности.

Диммер Vitrum может также управлять другими периферийными устройствами: выключателями, диммерами и DIN-реечными модулями Vitrum.

Сенсорные диммеры Vitrum, британский стандарт, Z-WAVE:

Сенсорные диммеры Vitrum, европейский стандарт, Z-WAVE:

Сателлит Vitrum – устройство, предназначенное только для управления другими периферийными устройствами: выключателями, диммерами, DIN-реечными модулями Vitrum. За счет простоты механизма его стоимость значительно ниже чем у полноценных выключателей и диммеров.

Сателлиты, британский стандарт, Z-WAVE:

Сателлиты, европейский стандарт, Z-WAVE

Устройство управления шторами/жалюзи Vitrum — предназначено для управления приводами автоматических жалюзи или штор. Можно использовать также с DIN-реечным модулем.

Сенсорная панель управления шторами, британский стандарт:

Сенсорная панель управления шторами, европейский стандарт:




Din-реечные модули Vitrum — незаменимы в тех случаях, когда необходимо управлять нагрузкой дистанционно.

Также они позволяют увеличить мощность нагрузки. Так, например, DIN-реечный диммер позволяет управлять нагрузкой мощностью до 1,2 кВт, в то время как обычный диммер имеет ограничение по мощности до 150 Вт.



Дистанционное управление Vitrum

Все устройства Vitrum соединяются друг с другом по беспроводной сети. Благодаря этому мы можем управлять любым из них удаленно с iPad/iPhone, пульта управления или другого выключателя Vitrum не используя дополнительных проводов и создавая абсолютно любою логику управления освещением в Вашем доме. Процедура настройки нужной логики работы устройств настолько проста, что в дальнейшем, в случае необходимости, вы сможете её менять самостоятельно.

Пульт дистанционного управления – ядро системы. Являясь первичным контроллером домена для беспроводной сети, он позволяет объединять несколько устройств. Также, при помощи пульта осуществляются все необходимые операции с беспроводными устройствами и программирование логики их работы. С пульта осуществляется как непосредственное управление устройствами или группами устройств: включение, выключение, диммирование, управление шторами или жалюзи, – так и создание и добавление устройств в сеть, программирование устройств – объединение периферийных устройств друг с другом, а также создание и управление сценариями.

Устройство управления сценариями – с помощью этого устройства Вы сможете управлять сложными сценариями. Так, к примеру, зайдя в гостиную, одним прикосновением вы сможете воплотить в жизнь любимый сценарий освещения как в гостиной, так и во всем Вашем доме.

Устройство управления сценариями, британский стандарт:

Устройство управления сценариями, европейский стандарт:

Сенсорный выключатель MASTER OFF — позволит вам выключить свет во всем доме без использования пульта дистанционного управления. Теперь, просто выходя из вашего дома, вы нажимаете кнопку на сенсорном выключателе MASTER OFF и все источники света выключаются или переходят в заранее запрограммированный режим освещения.

Сенсорный выключатель MASTER OFF, британский стандарт:

Сенсорный выключатель MASTER OFF, европейский стандарт:

Компания BE SMART является официальным дилером и поставщиком продукции Vitrum в Санкт-Петербурге. Если Вы желаете приобрести данную продукцию, или получить необходимую информацию о продукции, свяжитесь с нами любым удобным для Вас способом.

Приглашаем Вас в наш шоу-рум, чтобы подробнее озанакомиться с образцами линейки Vitrum.

Наши контакты.



Небольшое видео о продукции Vitrum



И еще один ролик, описывающий трудный и тернистый путь дизайнерсокй мыслы по воплощению форм умных выключателей Vitrum

Elektro — Какие бывают сенсорные выключатели?

07 августа 2017

Какие бывают сенсорные выключатели?

Сенсорные выключатели появились сравнительно недавно, однако уже успели завоевать заслуженную популярность. Это не просто стильный элемент в дизайна интерьера, но и способ повысить комфорт проживания и управления функциями в доме.

Внешний вид обычного сенсорного выключателя представляет собой пластину из закаленного стекла с разметкой и светодиодной подсветкой. Дизайнерские модели сенсорных выключателей могут иметь практически любой внешний вид, цвет и форму.

Могут быть установлены в классической электропроводке и в системе Умного дома. А также – быть беспроводными, когда кабели под Умный дом уже не проложишь, а объединить систему хочется.

Кроме управления светом и шторами выключатели могут отслеживать температуру, благодаря встроенным датчикам.

А с помощью  специального приложения для iPhone и iPad можно также осуществлять дистанционное управление системой.

Выключатели совместимы с любыми типами светильников.

Фирмы-производители сенсорных выключателей:


Berker Touch Sensor
Концепция серии — легкость объединенная со стилем.
До восьми функций скрывается за элегантной, плотно прилегающей к стене стеклянной панелью, на которую можно по желанию нанести любые надписи и символы. Встроенный интерфейс управления позволяет считывать множество данных и управлять различными функциями.

Стеклянный сенсор покрыт специальной защитой, на выключателе не будут оставаться отпечатки пальцев. 3 вида стекла (полярная белизна, стекло алюминиевого цвета, чёрное стекло, а также возможно индивидуальное исполнение с Berker Мануфактура. Сдвоенная монтажная коробка итальянского стандарта.



Siemens Touch Sensors Glass

Выполнен из высококачественного стекла и хрома. 2-, 4- или 8 кнопочные выключатели управляют светом, шторами, климатом. Разноцветный светодиодный индикатор состояния вокруг сенсорных кнопок также может быть использован в качестве световой ориентации. Встроенный датчик приближения, включает подсветку или делает её ярче. Конфигурации кнопок и функций расширяют возможности сцен на один выключатель. Белое или чёрное стекло, немецкий стандарт подразетников.



Vimar Eikon Tactil

Сенсорные выключатели с датчиком приближения, изготовлены из стекла на хромированной основе, отражает всю эстетику современного стиля. Vimar Eikon Tactil предназначены в первую очередь для работы в составе системы Умный дом, однако также могут использоваться и как самостоятельные устройства управления светом. Итальянский или немецкий стандарт устройств, серия представлена в четырёх вариантах цвета стекла; чёрное, белое, серый жемчуг и аква. Настраиваемая RGB подсветка в KNX и By-me, красно-желтая для классической электрики.



Vitrum


С точки зрения функций и подключения, сенсорные выключатели Vitrum выпускаются в трех вариантах:

— для классической электрики,
— для беспроводной системы Z-Wave (Умный дом),
— для проводной системы KNX (Умный дом).

Каждым устройством Vitrum можно управлять с пульта или с помощью iPad или iPhone.

В коллекции Vitrum представлены различные функциональные устройства: выключатели, переключатели, диммеры, термостат, а также, управляющие устройства для протоколов Z-Wave и KNX. Имеют характерный узнаваемый дизайн и представлены в трёх коллекциях: стекло, камень и мрамор. Выключатели выполнены в виде прямоугольника или квадрата, сенсорные клавиши обозначены кругом, на стеклянных панелях круг подсвечивается, на панелях из камня или мрамора круг выгравирован на поверхности. Коллекция из стекла представлена в базовых цветах (чёрное стекло, белое, серебро), возможно изготовление из палитры RAL, стекла выпускаются гладкими и матовыми.

Basalte

Высокотехнологичные выключатели Basalte основаны на инновационной сенсорной технологии, которая позволяет сделать всю поверхность выключателя чувствительной к прикосновению, даже торцевые стороны. Выключатели управляют светом, его интенсивность, световыми сценами и шторами всего лишь легким прикосновением к его поверхности. Более длительное прикосновение активирует уникальные дополнительные функции управления.


Все сенсорные выключатели совместимы с системами управления KNX, Amx, Crestron, что дает возможность максимально расширить функциональные возможности оборудования.

устройство, принцип работы, виды, как подключить

Механические системы управления электроосвещением постепенно вытесняют новые электронно-технические устройства, срабатывающие при легком прикосновении к ним. Чувствительные элементы – сенсоры, стали не столько модным и стильным решением, сколько технической необходимостью, которая многократно повышает эффективность и безопасность эксплуатации выключателей.

Устройство и принцип работы сенсорного выключателя

Электронный механизм предназначен, как и его предшественник – клавишный выключатель, для включения и выключения освещения. На внешний вид – это панель из кристаллического стекла с нанесенной разметкой. Дизайн изделия может быть разным и зависит от фирмы-производителя, типа конструкции. Но технологическая начинка у всех моделей одинакова и представляет собой полупроводниковую схему.

В состав коммутационного электронного устройства входят три основных элемента:
• блок управления;
• диодный преобразователь;
• коммутатор.

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей. После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки. Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Заметка! Сила тока чувствительного элемента составляет всего лишь несколько миллиампер, что недостаточно даже для проведения импульса к полупроводнику. Поэтому устанавливают усилители, которые и формируют более мощный сигнал. Их питание осуществляется от общей электросети или батареек. В первом случае схема подключения сенсорного выключателя света от 220 В усложняется. Здесь требуется установка выпрямителей переменного тока, преобразующих его в постоянный. С этой задачей справляется диод Зенера, который пропускает напряжение только в одной фазе. Импульсные блоки питания встречаются редко.

Положительные и отрицательные стороны полупроводниковых выключателей

Основные плюсы конструкции:
• снижение вероятности короткого замыкания;
• повышение срока эксплуатации;
• удобство в пользовании;
• сглаживание пиковых нагрузок в момент замыкания или размыкания цепи.

Важно! Устройство позволяет работать не только с выключателями иллюминации, но и с электросхемами (по типу «умный дом») приборов отопления, открытия дверей, поднятия или опускания роллетов.

К недостаткам полупроводниковых электронных схем относится их высокая чувствительность к колебаниям сетевого напряжения. Тогда как их устаревший механический аналог совершенно к этому равнодушен. Иногда, в зимнее время, в некоторых районах страны возможна нестабильная работа распределительных электросетей. Поэтому для подстраховки нужно подключать все электронные приборы через стабилизатор напряжения.

Коммутационный элемент светильников с сенсорным выключателем света может быть представлен электромагнитным реле или симистором. Первый вариант является устаревшим, поскольку использует механические контакты. Они склоны к подгоранию при пиковых нагрузках или при работе с люминесцентными светильниками, которые развивают приличную реактивную мощность. Она приводит к появлению разности фаз между значениями тока и напряжения в домашней сети. Фазовый сдвиг вызывает проскок электроискры между проводниками с постепенным их разрушением.

Внедрение симисторов устранило эту проблему. Но при использовании дешевых газоразрядных устройств и сенсорных выключателей от ненадежных производителей не исключается появление отказов в форме:
• самопроизвольного включения;
• неполного затухания светильников;
• вероятного пробоя электротоком при касании лампы в выключенном положении.

Важно! При покупке таких устройств нужно обращать внимание на наличие сертификатов качества.

Виды электронных устройств иллюминации

Эра развития сенсорных конструкций началась с емкостных приборов, управление которыми осуществлялось легким прикосновением руки. В результате изменялся электрический потенциал датчика с последующим формированием управляющего импульса на исполнительный механизм.
Со временем, кроме емкостных, появились и другие формы сенсоров, реагирующих на свет, звук, инфракрасное излучение, движение. Датчики могут программироваться и на любой временной промежуток. Данные устройства относятся к классу беспроводных сенсорных выключателей света.

Интересный момент состоит в том, что все они, независимо от вида приемника, называются сенсорными, т.е. реагирующими на прикосновение руки. По числу коммутируемых устройств выключатели делятся на:
• одинарные;
• двойные;
• тройные.
В зависимости от питающего напряжения выключатели бывают двух видов – сенсорные выключатели света на 220 В и 12 В.

Область применения сенсоров

Самым распространенным прибором в быту стал сенсорный настенный выключатель света. Их устанавливают вместо привычных клавишных изделий, они обладают высокой степенью надежности при эксплуатации в нормальных условиях. Отсутствие механических трущихся контактов делает их долговечными. Кроме настенных устройств, спросом у покупателей пользуются сенсорные выключатели света для настольной лампы, мебели, зеркал. Такая система освещения удобна для регулировки подсветки в интерьере ванной и туалетной комнат, в гардеробных, спальнях.

Не считая функции выключателя, электронные коммутаторы способны выполнять роль диммера, таймера. Они поддерживают опции сенсорного дистанционного выключателя света, wifi, светодиодной подсветки. Датчики плавной регулировки напряжения и движения совместимы с лампами накаливания и галогенными светильниками. Поэтому при проектировании освещения нужно иметь в виду этот фактор.

Проходной сенсорный выключатель света монтируют в коридорах, на лестничных площадках, входе в подъезды многоэтажных домов. Они автоматически срабатывают при прохождении человеком лестничного марша, подсвечивая ступеньки. Отключаются приборы после покидания зоны, чувствительной для датчика.

Как подключить сенсорный выключатель света?

Подключение изделия начинается с выбора места монтажа. Но в основном прибор ставят на том же месте, где находился старый клавишный выключатель. Главное требование – это удобство и электробезопасность, которые должны с особой тщательностью обеспечиваться во влажных помещениях – ванных комнатах, на кухне, в туалете. Для современных систем с гальванической развязкой датчика от домашней сети влажность уже не помеха. Но лучше подстраховаться, соблюдая меры безопасности.

Для сенсорного выключателя света с пультом дистанционного управления место установки вообще не имеет значения. В этом случае следует учитывать такой момент – инфракрасный управляющий сигнал должен быть на прямой видимости с датчиком приемника коммутатора. Его закрытие любым предметом приведет к неустойчивой работе системы «включение – выключение».

Установка сенсорного выключателя света

Сам процесс монтажа не является сложной задачей. Устройства снабжены передней панелью. Перед тем, как установить сенсорный выключатель света, её нужно снять. Деталь управления с коммутатором фиксируется в обычном подрозетнике, скрытом в капитальной или гипсокартонной стене. Провода подсоединяются к соответствующим клеммам и плотно зажимаются для надежного контакта, чтобы не допустить их нагрева. Заканчивается монтаж надеванием электрохромной панели.

Заметка! При установке конструкции недопустимо увеличивать мощность потребителей больше, чем предписано в инструкции выключателя. Это же касается и напряжения питания. Если устройство рассчитано на коммутирование от 12 В, то подключение сенсорного выключателя света к домашней сети в 220 В может привести к возгоранию. Также и наоборот – сетевой прибор не будет работать от постоянного источника тока.

Основные производители сенсорных регуляторов комнатной иллюминации

При покупке современных электронных выключателей нужно проверять корректность их работы с разными осветительными приборами. Если коммутационный блок справляется со светодиодами и люминесцентными конструкциями, то лампы накаливания и галогенные будут свободно им управляться.

Фирма Suntruth Electrical из Китая выпускает устройства, которые предназначены для замены и установки их на место устаревших контактных выключателей. Они удобны для женщин на кухне в виде дополнительного освещения. Удобство заключается в том, что управление блоком осуществляется движением пальца руки, которая может быть влажной или запачканной в процессе приготовления еды.

На фото сенсорных выключателей большинства компаний, таких как Berker, Jung, Livolo, Steinel, видно, что они отказались от производства емкостных приборов. Переориентация произошла на отдельно стоящие коммутаторы с инфракрасными датчиками, работающими на тепловом излучении с длиной волны до 9 нм.

Выключатели модели Delta reflex фирмы Siemens относятся к универсальным конструкциям, которые можно монтировать на стене, потолке и даже на улице. Высокочувствительный пироэлемент, поделенный на сегменты, воспринимает фотоны посредством оптической линзы. Как только движущийся человек попадает в область действия лучей, срабатывает пиродетектор, который формирует электрический сигнал. Он усиливается, и коммутатор включает светильник.

Популярные немецкие электрокомпании Steinel и Osram выпускают детекторы для замены старых систем и самостоятельные изделия. Принцип работы датчика имеет оригинальную конструкцию на основе сканирования предметов излучением в оптическом диапазоне. При вхождении в зону действия объекта включается свет и наоборот.

На примере изделия компании Livolo можно рассмотреть маркировку сенсорных приборов серии VL C701R. VL – название фирмы. Латинские буквы с первым цифрами С6 или С7 обозначают модель. Двузначное число – 01, 02, 03, указывает на количество осветительных групп. Радиоуправляемая модель значится под буквой R; диммер – D; проходной выключатель – S; таймер – Т.

Купить сенсорный выключатель света можно в специализированных магазинах.

Отзывы о сенсорных выключателях света

Иванов Григорий из Брянска: «Качественная вещь и по разумной цене. Работа с низкой нагрузкой адекватная. Недостатки – нет распорных лапок для крепления в подрозетнике».

Станислав Викторович из Новороссийска: «Стекло крепкое. Изделие срабатывает быстро, без сильного надавливания. Минусы отсутствуют».

Влад из Екатеринбурга: «Товар из Китая. Светится в темноте. Хорошо и удобно включать. Все домашние в восторге от дизайна и работы».

Степан из Белоруссии: «В квартире установлено несколько типов сенсоров – одно-, двух- и трехклавишные. Принцип работы, как на смартфоне. Зона чувствительности немного ограничена. Товар из Китая сделан качественно. Дизайн превосходный».

Посмотрите видео «Сенсорные выключатели»



        Поделиться:

Тактильные переключатели (легкие сенсорные переключатели)

ЯпонскийАнглийскийАнглийский (Азиатско-Тихоокеанский регион)Китайский (упрощенный)


Основная информация

Что такое тактильные переключатели (легкие сенсорные переключатели)

Тактильные переключатели (легкие сенсорные переключатели) — это переключатель минутного электрического тока, который находится во включенном состоянии во время нажатия и используется в качестве переключателя для ввода оперативного сигнала в различных электронных устройствах.
Panasonic предлагает широкий выбор тактильных переключателей (легких сенсорных переключателей) как ведущая компания в отрасли.

Типичные области применения

Автомобильная промышленность:
Переключатели управления автомобильными аудиосистемами, автомобильными кондиционерами и т. д.
Рулевые переключатели
Системы бесключевого доступа (автомобильные)

ИКТ:
Переключатели управления портативным электронным оборудованием (мобильные телефоны, цифровые фотокамеры, видеокамеры, портативные аудиоплееры и т. д.).
Переключатели управления для компьютерной мыши
Функция камеры (цифровые фотоаппараты, видеокамеры, мобильные телефоны и т. д.).)
Вход на переключатели для телефонов, электронных музыкальных инструментов и т. д.

Дополнительная информация

Стандарты и правила

Рекомендуемая информация

Panasonic имеет широкий выбор для удовлетворения различных потребностей клиентов.



Вернуться к началу


Как работают сенсорные переключатели?

Если вы сталкивались с сенсорными переключателями, вам может быть интересно, как они работают. Почти все электронные устройства содержат один или несколько переключателей. Выключатели — это основа, которая позволяет электрическим устройствам функционировать по назначению.Они состоят из проводящего пути, который может открываться или закрываться. Сенсорные переключатели также имеют токопроводящую дорожку, но они имеют уникальную сенсорную конструкцию, которая отличает их от других переключателей.

Знакомство с сенсорными переключателями

Сенсорный переключатель — это тип электрического переключателя, для работы которого, как следует из названия, требуется физический контакт или «прикосновение». Вы часто найдете сенсорные выключатели на отдельно стоящих лампах и светильниках, а также на компьютерах. Многие устройства с сенсорным экраном также содержат сенсорные переключатели, встроенные в их интерфейс дисплея.

Нажатие сенсорного выключателя приводит к его срабатыванию путем размыкания или замыкания цепи. Когда вы нажимаете пальцем на сенсорный переключатель, он отвечает, размыкая или замыкая цепь.

Как работают сенсорные переключатели

Все сенсорные выключатели работают, размыкая или замыкая цепь в ответ на команду касания. При этом механизм, используемый сенсорным переключателем, зависит от типа сенсорного переключателя. Существует три основных типа сенсорных переключателей: емкостные, резистивные и пьезоэлектрические, каждый из которых использует свой механизм.

Емкостные сенсорные переключатели

работают путем измерения емкости — точно так же, как их емкостные аналоги с сенсорным экраном. Они излучают однородное электростатическое поле через верхний слой. Прикосновение к этому слою голым пальцем или любым другим токопроводящим предметом привлечет часть его электростатического заряда к вашему телу, что приведет к уменьшению емкости. Затем емкостный сенсорный переключатель будет реагировать, размыкая или замыкая цепь.

Резистивные сенсорные переключатели работают, создавая «сопротивление» между двумя электродами.Они содержат верхний электрод и нижний электрод, которые разделены. Прикосновение к кнопке сдвинет два электрода вместе и, таким образом, замкнет цепь.

С другой стороны, пьезопереключатели

основаны на свойствах пьезокерамики для размыкания и замыкания цепи. Они не так распространены, как емкостные или резистивные сенсорные переключатели, но они предлагают жизнеспособное коммутационное решение для бесчисленных коммерческих и потребительских коммутационных приложений.

В заключение

Сенсорные переключатели

работают по-разному, в зависимости от соответствующей технологии.Существуют емкостные, резистивные и пьезосенсорные переключатели. Все три типа технологий реагируют на сенсорные команды, размыкая или замыкая цепь. При этом емкостные, резистивные и пьезосенсорные переключатели используют разные базовые механизмы для выполнения этой операции.

Емкостной сенсорный переключатель

— подразделение электроники Noritake Co., Inc.

Заинтересованы?

— Тип запроса? —Общий запросЗапросить предложениеЗапросить демонстрацию в реальном времениПоговорить с инженером по продажам

Где вы живете? — Страна —США — АлабамаСША — АляскаСША — АризонаСША — АрканзасСША — КалифорнияСША — КолорадоСША — КоннектикутСША — ДелавэрСША — Округ КолумбияСША — ФлоридаСША — ДжорджияСША — ГавайиСША — АйдахоСША — ИллинойсСША — ИндианаСША — АйоваСША — КанзасСША — КентуккиСША — ЛуизианаСША — МэнСША — МэрилендСША — МассачусетсСША — МичиганСША — МиннесотаСША — МиссисипиСША — МиссуриСША — МонтанаСША — НебраскаСША — НевадаСША — Нью-ХэмпширСША — Нью-ДжерсиСША — Нью-МексикоСША — Нью-ЙоркСША — Северная КаролинаСША — Северная ДакотаСША — ОгайоСША — ОклахомаСША — ОрегонСША — ПенсильванияСША — Род-АйлендСША — Южная КаролинаСША — Юг ДакотаСША — ТеннессиСША — ТехасСША — ЮтаСША — ВермонтСША — ВирджинияСША — ВашингтонСША — Западная ВирджинияСША — ВисконсинСША — ВайомингСША — Американское СамоаСША — ГуамСША — Северные Марианские островаСША — Пуэрто-РикоСША — Малые отдаленные острова СШАСША — Виргинские островаСША — Вооруженные силы АмерикиСША — Вооруженные силы Тихоокеанского региона США — Вооруженные Силы ДругиеАфганистанÅland Islan dsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиОстров Херд и Макдональдс IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСен-БартелемиОстров Святой Елены, Вознесения и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-Мар олова (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАС.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Следующий

плюсов и минусов резистивных сенсорных переключателей

Резистивные сенсорные переключатели недороги. Они имеют более простой дизайн, чем сенсорные переключатели других типов. Емкостные сенсорные переключатели, например, имеют сложную конструкцию, которая проецирует электрический заряд на кнопку. Прикосновение к кнопке перенесет часть этого электрического заряда на ваш палец, что емкостной переключатель обнаружит как команду.В резистивных сенсорных переключателях отсутствует электрический заряд. Скорее, они имеют простую конструкцию, состоящую из двух слоев электродов.

Pro: поддерживает все касания

Резистивные сенсорные переключатели

также поддерживают все типы касаний. Чего нельзя сказать о емкостных сенсорных переключателях. Емкостные сенсорные переключатели поддерживают только касания проводящим предметом. Вы можете использовать голый палец, чтобы управлять ими. Тело человека обладает проводящими свойствами.Пока вы не надели перчатки, вы можете управлять емкостным сенсорным переключателем пальцем. Однако резистивные сенсорные переключатели поддерживают все типы касаний. Вы можете управлять ими голым пальцем, пальцем в перчатке, стилусом или любым другим предметом, независимо от того, является ли объект электропроводным или резистивным.

С другой стороны, резистивные сенсорные переключатели требуют большего усилия, чем сенсорные переключатели других типов. Без адекватной силы они не зарегистрируют ваши команды.Резистивные сенсорные переключатели требуют усилия из-за использования слоев. Они состоят из двух слоев, разделенных воздухом. На слоях, конечно же, есть электроды. Если вы не нажмете кнопку с достаточной силой, слои резистивного сенсорного переключателя не соприкоснутся друг с другом. В свою очередь, резистивный сенсорный переключатель не будет регистрировать вашу команду.

Также стоит отметить, что резистивные сенсорные переключатели, как правило, имеют более короткий срок службы. Это связано с тем, что они содержат движущиеся части.Резистивный по-прежнему относится к технологии сенсорных переключателей, но, в отличие от других технологий сенсорных переключателей, он содержит движущиеся части. Например, два слоя электродов будут двигаться в ответ на ваши команды. Поскольку эти слои постоянно перемещаются, они могут изнашиваться.

Каковы преимущества использования емкостных сенсорных переключателей?​

Что такое емкостные переключатели?

Емкостный переключатель представляет собой тип электрического переключателя с сенсорным управлением, который работает путем измерения изменения емкости.Он работает так же, как обычный емкостный смартфон: когда вы касаетесь поверхности, небольшой электрический заряд передается от вашего тела к переключателю, что впоследствии вызывает изменение емкости. Коммутатор обнаруживает это изменение и отвечает соответствующей командой.

При прикосновении к емкостному переключателю этот электрический заряд нарушает собственный электрический заряд переключателя; таким образом, вызывая изменение емкости. Благодаря этому изменению коммутатор может определить, когда и где произошло прикосновение.

Конструкция емкостного переключателя:

Емкостной переключатель состоит из трех основных слоев: графического покрытия, схемы и подложки:

  • Наложение состоит из графического изображения и может также включать окна, тиснение, покрытия, клеи и выборочное текстурирование.
  • Переключатель цепи может быть либо гибкой печатной схемой, либо печатной платой.
  • Подложка является последней частью емкостного переключателя и может содержать или не содержать клей, который должен приклеиваться к конкретной подложке.Наиболее распространенными материалами, используемыми для накладок, являются пластик, акрил и стекло из-за их долговечности и универсальности.

Емкостные сенсорные переключатели широко используются в аэрокосмической, военной технике, медицинских приборах, интеллектуальном управлении, коммерческом оборудовании, продуктах безопасности и т. д. Емкостные сенсорные интерфейсы также широко используются в области бытовой электроники, бытовой техники, систем безопасности автомобилей, Светодиодное приложение, приложение для украшения освещения ламп, применение солнечных фотоэлектрических систем, звук, планшеты для мобильных устройств и т. Д.

Основной Характеристики емкостных переключателей:

  1. Красивый и эстетичный внешний вид; сильная графическая четкость; прямолинейный дизайн.
  2. Герметичная конструкция, обеспечивающая максимальную производительность и износостойкость; анти-выцветание и недеформация; длительный срок службы.
  3. Водонепроницаемость и защита от помех.
  4. Без металлического контакта; простая структура; бюджетный.
  5. Удобство управления; отличная чувствительность.
  6. Он может реализовать интеллектуализацию и работать более удобно.
  7. Его надежность может заменить различные панели, такие как металлические клавиатуры, мембранные клавиатуры и т. д. к их механическому аналогу. Кроме того, емкостные переключатели могут работать в самых суровых условиях, в том числе на открытом воздухе.Если проникновение грязи, пыли или влаги вызывает беспокойство, емкостный, вероятно, лучший вариант для электрического выключателя.

    Главное, что нужно помнить об емкостных переключателях, это то, что для их работы требуется прямой контакт с проводящим объектом. Вот почему использование стилуса обычно не работает (если только это не емкостный стилус). Емкостные сенсорные переключатели могут обнаруживать прикосновение пальца через изоляционный материал толщиной более 20 мм, такой как закаленное стекло или пластиковая пленка.Это гарантирует, что чувствительность, стабильность, надежность продукта не изменятся в зависимости от условий окружающей среды и длительного использования, а также обладает водонепроницаемостью и защитой от помех.

    Емкостные сенсорные переключатели не требуют непосредственного прикосновения пользователя к металлу, что устраняет потенциальную угрозу безопасности. Часть сенсорной цепи размещена на обратной стороне оболочки из изоляционного материала, что позволяет легко сделать клавиатуру изолированной от окружающей среды. Он не имеет механических компонентов, не изнашивается, имеет длительный срок службы и может снизить последующие затраты на техническое обслуживание.

    Переключатели сенсорной панели, низковольтные панели переключателей света, детали освещения

    С уверенностью приобретайте сменные блоки переключателей сенсорной панели, реле и детали для низковольтных систем освещения в новых или старых домах. Найдите выключатели, реле и настенные панели Touch Plate для низковольтного освещения серии 5000, Ultra, Classic и Genesis. Доступны переключатели различных стилей для обновления вашей старинной проводной системы дистанционного управления 1940-х, 1950-х, 1960-х, 1970-х и 1980-х годов.Вы также найдете руководства по подключению проводов, сравнения фотографий для определения правильных станций управления и часто задаваемые вопросы, чтобы ваша система освещения Touch-Plate работала как новая.

    Обязательно ознакомьтесь с нашими советами по устранению неполадок сенсорной панели , которые помогут вам снова заставить вашу систему работать как новую.

    Перед покупкой новых деталей проверьте марку реле. Переключатели Touch Plate часто устанавливаются в других системах (таких как Remcon или Pyramid), в которых сняты с производства низковольтные переключатели.

    В этом случае — если ваши реле другой марки (не Touch Plate) — запасные части для вашей системы будут другими.

    Если у вас есть реле Remcon, см. Обновление вашей системы Remcon с помощью Touch Plate (примечание: вы замените сломанные реле Remcon новыми реле Remcon, а не Touch Plate).

    Если у вас есть реле марки Pyramid, см. Запасные части для систем Pyramid.


    Стандартные белые устройства абсолютно белого цвета, которые по сравнению с белыми накладками и низковольтными устройствами являются самыми белыми электрическими компонентами.

    Посмотрите наши сравнительные изображения ниже, если вы планируете смешивать и сочетать различные серии низковольтных устройств Touch Plate.

    Вы увидите, что Ultra и Mystique подходят друг другу. В то время как более темные белые серии 5000, линии Classic и Genesis имеют одинаковую отделку.


    Линии

    Touch Plate Ultra и Mystique больше всего соответствуют ярко-белым электрическим устройствам, хотя все же не такие яркие.

    Эти две линии — лучший выбор для яркой белой краски для стен или обшивки.


    Три оставшиеся серии от Touch Plate — 5000 Series, Classic и Genesis — имеют более тусклую, не совсем белую отделку, и их часто ошибочно принимают за миндаль, поскольку они не такие яркие, как другие.

    Вы можете смешивать эти 3 серии с уверенностью, что они будут соответствовать друг другу.


    Вы можете видеть, что, хотя белая отделка Genesis, Classic и 5000 Series не такая яркая, как у других линий, она все же светлее, чем отделка миндаля и слоновой кости, предлагаемая Touch Plate.


    Здесь мы сравниваем белый, миндальный и цвет слоновой кости со стандартной манильской папкой. Миндаль чуть светлее папка, а слоновая кость темнее.


    Старые версии переключателей Touch Plate Classic имели кнопки с красной подсветкой. Этот винтажный стиль больше не доступен.

    Переключатели серии

    New Classic оснащены небольшими зелеными светодиодами рядом с переключателями.

    Купить переключатели новой классической серии.

    Хотите добавить в свою систему светодиодную сигнальную лампу? Вам понадобятся дополнительные провода в стене, чтобы подать питание на светодиоды, и вам нужно будет обновить панель.


    Руководство по обновлению низковольтной системы с сенсорными переключателями

    Ознакомьтесь с нашим руководством ниже, чтобы найти подходящие запасные части для вашей системы Touch-Plate или для обновленных систем Remcon, GE, Bryant. Обратите внимание, что при обновлении вашей низковольтной системы с помощью Touch Plate вы установите 2 сменные кнопки Touch Plate (кнопка включения и выключения) для каждого из ваших старых переключателей GE, Bryant или Remcon. ваши рабочие реле на месте.Любые реле GE или Bryant должны быть заменены реле GE, а сломанные реле Remcon должны быть заменены реле новой марки Remcon.

    Плата переключателя с 1 сломанным переключателем:

    Нет возможности купить снятые с производства переключатели производства GE, Remcon и Bryant, но вы можете заменить переключатель и накладку сенсорной пластиной.

    Чтобы заменить отдельные сломанные и снятые с производства переключатели Bryant, GE или Rencom, вы можете купить устройство серии Touch Plate 5000 с 2 кнопками (доступно в белом, миндалевидном цвете или цвете слоновой кости), белую сенсорную панель Ultra с 2 кнопками или элегантный современный белый мистик. с 2 кнопками.Одна кнопка будет служить для включения, а другая — для выключения.


    Плата переключателей с 2 ​​переключателями:


    Плата переключателей с 3 старыми переключателями:


    Пластины Remcon с 4 переключателями:

    Если вам нужно заменить 4 переключателя Remcon, вы можете приобрести 8-кнопочный пульт управления освещением Mystique (без светодиодов).

    Светодиодные переключатели Touch Plate

    не загораются при использовании в системе Remcon, даже если ваши переключатели Remcon загораются.


    Пластины Remcon с 9 переключателями:

    Для замены 9-кнопочной панели управления освещением Remcon MCS-9 вам понадобится 18-кнопочная классическая сенсорная панель.

    Важно помнить, что у вас будет в два раза больше кнопок Touch Plate, чем у переключателей Remcon.


    ВАЖНАЯ ИНФОРМАЦИЯ: Всегда консультируйтесь с лицензированным электриком, прежде чем самостоятельно выполнять какие-либо работы с электропроводкой.


    Практическое руководство для емкостных сенсорных переключателей [Видео]

    В этом сообщении блога вы можете просмотреть два видеоролика, в которых подробно рассказывается о функциональных возможностях образца продукта с интерфейсом человек-машина (ЧМИ) и обзор того, как емкостная сенсорная мембрана переключатели работают.Транскрипция обоих видео также представлена ​​ниже. Обратите внимание, что транскрипции были отредактированы для лучшей удобочитаемости.

    Образец емкостного сенсорного экрана

    Образец емкостного сенсорного HMI


    Сегодня я хотел бы показать вам некоторые из наших образцов емкостных сенсоров. Когда мы выезжаем на природу, работая с клиентами, наиболее распространенными вопросами являются: как работают эти образцы? Какова чувствительность? Как светодиоды освещают и поддерживают операции подсветки?

    Когда мы путешествуем с отделом продаж, у нас есть обесточенные образцы.Они отлично подходят для демонстрации и рассказа, но чего им не хватает, так это возможности активировать переключатель, включать и выключать светодиоды, подсвечивать дисплей и многие другие вопросы, которые задают клиенты, на которые мы просто не можем ответить без полного тестирования. настраивать.

    Итак, мы разработали маркетинговый образец емкостного сенсорного экрана. Это корпус из поликарбоната со специальной жесткой печатной платой и тремя отдельными микроконтроллерами. Каждый из микроконтроллеров управляет независимой системой емкостных сенсорных переключателей.

    Теперь каждый из этих переключателей предназначен для подачи звукового сигнала при каждом регистре клавиш и включения светодиодов в зависимости от операции пользователя.

    Разбивка образца продукта HMI


    Целью этого продукта является информирование наших клиентов о том, как работают емкостные сенсорные переключатели и, что наиболее важно, о связи между касанием пальцем поверхности и реестром переключателей.

    Мы разработали этот продукт с помощью трех отдельных и дискретных систем переключателей, первая из которых представляла собой поворотный переключатель, вторая — линейный ползунковый переключатель, а третья демонстрировала возможности клавиатурного типа.Каждый из этих переключателей питается от нашего USB-кабеля.

    Мы взяли четыре проводника, заглушили два контакта, поэтому мы используем плюс и минус USB-кабеля для питания системы. Один кабель питает все три коммутатора. Каждый из этих переключателей использует свой собственный микроконтроллер со встроенной прошивкой, которая помогает опрашивать емкостной сенсорный переключатель и создает некоторую команду переключения в зависимости от того, как нажимается ваш палец.

    За задней панелью у вас есть три отдельных микроконтроллера, которые постоянно опрашивают емкостный датчик касания.Когда они регистрируют ваш палец, соприкасаясь с поверхностью, в зависимости от продолжительности этого прикосновения и размера области, на которую нажимает ваш палец, он регистрирует команду.

    На клавиатуре при нажатии переключателя на дисплее отображается определенное число. С помощью линейного ползунка загорается определенное количество светодиодов в зависимости от положения вашего пальца.

Добавить комментарий

Ваш адрес email не будет опубликован.
