Диаметр кабеля AWG

В сфере кабельной промышленности и электромонтажных работ часто применяется такое понятие как сечение, обозначающее площадь среза токоведущей жилы. Вполне привычное явление обозначать сечение в квадратных миллиметрах. Но иногда можно встретить кабель, сечение которого указано в такой единице измерения как калибр AWG. Попробуем разобраться, что это за единица измерения, и как сопоставить сечение кабеля в стандарте AWG с привычным значением в миллиметрах квадратных.

Чтобы обозначить диаметр кабеля в кабельной промышленности многих стран используется несколько обозначений. Американский стандарт маркировки размеров проводов AWG применяется в США с 1857 г.

История возникновения системы AWG.

Согласно данному стандарту, меньшее числовое значение обозначает более толстое сечение кабеля и наоборот. Такая своего рода обратная маркировка принята исторически. Дело в том, что проволока производится методом волочения и ее калибр соответствует числу последовательных протяжек заготовки сквозь уменьшающиеся с каждым разом отверстия в волоке, пока не будет получен требуемый диаметр готового изделия.

К примеру, чтобы получить провод 0,51 мм в диаметре, заготовку AWG 0, диаметр которой более 8 мм, следует последовательно протянуть 24 раза.

В системе AWG обозначают не только сечение проводов, но также размеры трубок, прутков и стержней.

Особенности американской калибровки.

Калибр проводов AWG изначально разрабатывался с целью стандартизизации размеров и обозначения сплошных кабелей в математической прогрессии. Он основан на 2-х рекомендованных диаметрах: 36 AWG (0.005 дюйма) и 4/0 AWG (0.46 дюйма).

Абсолютно все размеры в данном калибре взаимно связаны математической прогрессией таким образом, что каждый из них можно получить из любого другого стандартного размера AWG.

Характерные закономерности:

• увеличение на 1 размер снижает площадь сечения провода на 20,7%;
• 3 соседних размера отличаются в 2 раза по сечению;
• 6 соседних размеров отличаются диаметром в 2 раза.

Маркировка AWG для разных типов проводов.

• WG одножильный

Сплошные проводники с 1 жилой большого размера называют “прутками”. Их размер, как правило, определяется размером AWG либо диаметром.

Стандартные диаметры метрических 1-жильных проводов примерно соответствуют AWG диаметрам, однако эти прогрессии несколько отличаются.

• AWG многожильный

Калибр AWG применяется также для обозначения многожильного провода. В таком случае он определяется общей площадью сечения всех проводов. Свободное пространство между ними не входит в общую площадь сечения. Для круглых сечений «пустое» пространство может занимать порядка 10 %, поэтому многожильный кабель необходимо выбирать на 5 % толще, чем одножильный с аналогичным сечением.

Многожильный кабель обозначаются 3-я показателями:

• общий калибр целиком;
• количество проводов;
• калибр одного провода.

Пример маркировки: 40 AWG 7/48 – многожильный провод 40 AWG, состоящий из 7-и жил размера 48 AWG.

Характерные закономерности:

• плетение из 7-и проводников уменьшает размер AWG на 8, к примеру: 30 AWG – 7/38;
• сплетение 19-и проводников уменьшает размер AWG на 12, к примеру: 26 AWG – 19/38;
• сплетение 37-и проводников уменьшает размер AWG на 16, к примеру: 10 AWG – 37/26.

Многожильный провод может изменяться по своей конструкции в зависимости от своих свойств и сферы использования. Эквивалент многожильного AWG должен обладать аналогичным сечением, быть больше либо соответствовать 98 % площади сплошного номинального размера. Следовательно, он будет иметь подобный вес и электрическое сопротивление.

Размеры, которые больше 4/0 обозначают буквами MCM.

Метрическая маркировка многожильного провода относится к его сечению в виде: 1 кв.мм – 19/0.25 мм; 5 кв.мм – 37/0.40 мм.

Метрические кабели определяются своим сечением. Для многих моделей характерна корреляция с AWG, но отличия могут быть в свойствах и конфигурациях конечного кабеля (9 кв. мм – аналог 8 AWG, 107 кв.мм – аналог 4/0 AWG). Множество сплетенных метрических проводников близко к размеру AWG.

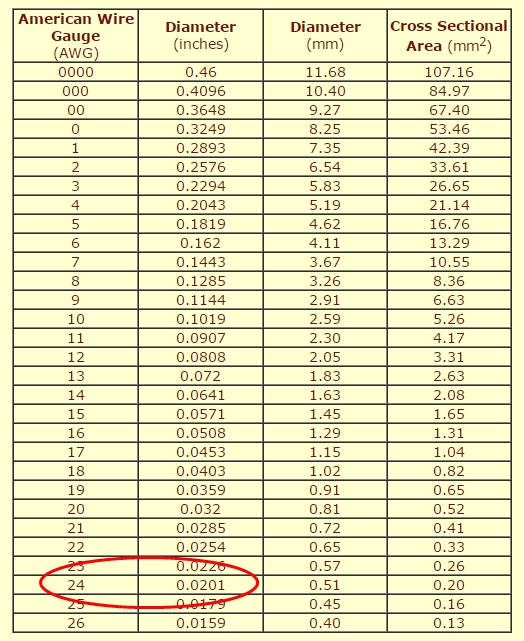

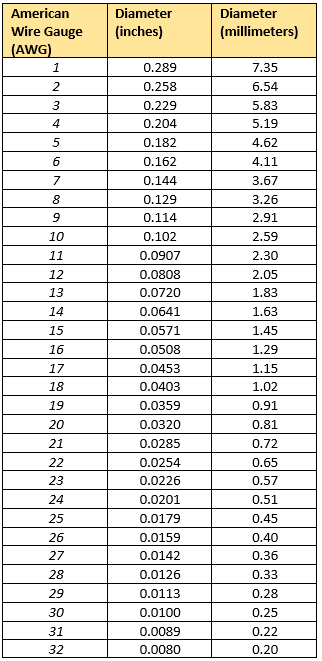

AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
4/0 = 0000	107	11.7	0.000161
3/0 = 000	85	10.4	0.000203
2/0 = 00	67.4	9.26	0.000256
1/0 = 0	53.5	8.25	0.000323
1	42.4	7.35	0.000407
2	33.6	6.54	0.000513
3	26.7	5.83	0.000647
4	21. 1	5.19	0.000815
5	16.8	4.62	0.00103
6	13.3	4.11	0.0013
7	10.5	3.66	0.00163
8	8.36	3.26	0.00206
9	6.63	2.91	0.0026
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
10	5.26	2.59	0.00328
11	4.17	2.3	0.00413
12	3.31	2.05	0.00521
13	2. 62	1.83	0.00657
14	2.08	1.63	0.00829
15	1.65	1.45	0.0104
16	1.31	1.29	0.0132
17	1.04	1.15	0.0166
18	0.823	1.02	0.021
19	0.653	0.912	0.0264
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
20	0.518	0.812	0.0333
21	0.41	0.723	0.042
22	0. 326	0.644	0.053
23	0.258	0.573	0.0668
24	0.205	0.511	0.0842
25	0.162	0.455	0.106
26	0.129	0.405	0.134
27	0.102	0.361	0.169
28	0.081	0.321	0.213
29	0.0642	0.286	0.268
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
30	0.0509	0.255	0.339
31	0. 0404	0.227	0.427
32	0.032	0.202	0.538
33	0.0254	0.18	0.679
34	0.0201	0.16	0.856
35	0.016	0.143	1.08
36	0.0127	0.127	1.36
37	0.01	0.113	1.72
38	0.00797	0.101	2.16
39	0.00632	0.0897	2.73
40	0.00501	0.0799	3.44

Значение AWG — Delta

Фирма не работает дата: 2022-04-16 2022-04-18 Группа продуктов Язык: БългарскиČeskýDanskDeutschEestiΕλληνικάEnglishEspañolFrançaisItalianoLatviešu Lietuvių MagyarNederlandsPolskiPortuguêsPусскийRomânăSlovenskiSlovenskýSuomiSvenska Валюта: 1 AUD — 3. 0547 PLN1 CAD — 3.2518 PLN1 CHF — 4.4116 PLN1 CZK — 0.1840 PLN1 DKK — 0.6045 PLN1 EUR — 4.4965 PLN1 GBP — 5.3709 PLN100 HUF — 1.1788 PLN1 NOK — 0.4727 PLN1 PLN — 1.0000 PLN1 SEK — 0.4348 PLN1 USD — 4.1649 PLN Меню Рекомендованная статья Логин и пароль по умолчанию администратора систем видеонаблюдения Бюллетень E-mail

TopТехнический словарьЗначение AWG AWG (American Wire Gauge) – американская унифицированная система измерений, упорядочивающая размер диаметра или площадь поперечного сечения проводов.   Значение AWG выражается целыми числами (например, 1, 2 или 5), которые соответствуют конкретным размерам (приведены в мм или дюймах и в мм2 или kcmil). В этой системе с увеличением нумерации уменьшается физический размер провода. Например: 1 AWG = 42.40 мм2, a 28 AWG = 0.32 мм2.   Рис. 1. Приблизительные пропорции (в соответствующем масштабе) нескольких размеров проводов в системе AWG   Система измерения AWG была создана в первой половине ХIX века. Окончательная форма была надана ей в 1957г. Джозефом Роджерсом Брауном для нужд фабрики Brown & Sharpe производящей измерительные инструменты. Из нее он взял второе название, под которым он известен, то-есть Brown and Sharpe wire gauge (B&S). Причиной «обратного» порядка в AWG является ход процесса образования проволоки при заданном диаметре в процессе формирования этой системы. Первоначально номер AWG соответствовал количеству перетаскивания проводов через штампы. Начиная от вальцовки с площадью поперечного сечения 106 kcmil, нужно было сделать 20 просадок через волоки с более меньшим размером отверстия, чтобы конечным продуктом был провод с поперечным сечением 1,02 kcmil (20 AWG). Размеры ниже первого (0 [1/0], 00 [2/0], 000 [3/0] и 0000 [4/0]) присоединили к этой системе позже, а провода соответствующего размера были сформированы из проволоки, брикета или из сплошных литых прутков размером более 106 kcmil площади поперечного сечения.   Рис. 2. Изменение размера AWG на 1 после прохождения провода через каждую из матриц: (а) первичный стержень, от (b) до (d) стержни последующих размеров AWG. Напримерo: (a) = 6 AWG → (e) = 10 AWG   В измерительной система AWG было включено 44 размера: от 0000 [4/0], где диаметр провода наибольший до 40 — наименьший диаметр. При увеличении нумерации площадь поперечного сечения уменьшается в каждом случае примерно на 20.5% (диаметр, около 10.25%). Это связано с тем, что штампы, используемые на заводе Brown & Sharpe позволили уменьшить диаметр провода каждый раз именно на 10.25%. Из приведенного выше факта вытекают следующие зависимости: – площадь поперечного сечения увеличивается вдвое, когда номер AWG уменьшается на 3 позиции, например, 2 провода 12 AWG имеют ту же площадь поперечного сечения, что и 9 AWG; – диаметр провода увеличивается вдвое с уменьшением числа AWG на 6, напрмер, 9AWG имеет в два раза больше диаметр, чем 15 AWG; – трехкратное увеличение диаметра с падением числа AWG на 10; – пятикратное увеличение диаметра с падением числа AWG на 14; – десятикратное увеличение диаметра с падением числа AWG на 20. В дополнение от физических свойств материалов, из которых сделаны провода, также есть некоторая зависимость. Алюминий имеет линейную проводимость 61% проводимости меди. Алюминиевые провода имеют такое же сопротивление как и провода из меди, если выберем медный провод с числом AWG меньшим на 2 размеры.   Точный диаметр провода (в мм) с данным AWG можно рассчитат по следующим формулам:   и   или в дюймах:   и   где: d – диаметр, n – номер AWG.   Список размеров и основных физических свойств включен в таблицы номер 1.   Таблица 1. American Wire Gauge (AWG) – комбинация размеров сопротивления и максимальной грузоподъемности (для постоянного тока) и максимальной частоты, при которой скин-эффект не возникает ( для переменного тока). Все параметры указаны для медных проводов при 25°C   AWG Диаметр Площадь поперечного сечения Сопротивление Максимальная грузоподъемность, как: Максимальная частота для глубины проникновения = 100% поверхности mm дюйм mm² kcmil Ω/km Ω/kft заземление [A] источник питания [A] 0000 [4/0] 11.684 0.4600 107 212 0.1608 0. 04901 380 302 125 Hz 000 [3/0] 10.404 0.4096 85 168 0.2028 0.06180 328 239 160 Hz 00 [2/0] 9.266 0.3648 67.4 133 0.2557 0.07793 283 190 200 Hz 0 [1/0] 8.252 0.3249 53.5 106 0.3224 0.09827 245 150 250 Hz 1 7.348 0.2893 42.4 83.7 0.4066 0.1239 211 119 325 Hz 2 6.544 0.2576 33.6 66.4 0.5127 0.1563 181 94 410 Hz 3 5.827 0.2294 26.7 52.6 0.6465 0.1970 158 75 500 Hz 4 5. 189 0.2043 21.2 41.7 0.8152 0.2485 135 60 650 Hz 5 4.621 0.1819 16.8 33.1 1.028 0.3133 118 47 810 Hz 6 4.115 0.1620 13.3 26.3 1.296 0.3951 101 37 1100 Hz 7 3.665 0.1443 10.5 20.8 1.634 0.4982 89 30 1300 Hz 8 3.264 0.1285 8.37 16.5 2.061 0.6282 73 24 1650 Hz 9 2.906 0.1144 6.63 13.1 2.599 0.7921 64 19 2050 Hz 10 2.588 0.1019 5.26 10.4 3.277 0.9989 55 15 2600 Hz 11 2. 305 0.0907 4.17 8.23 4.132 1.260 47 12 3200 Hz 12 2.053 0.0808 3.31 6.53 5.211 1.588 41 9.3 4150 Hz 13 1.828 0.0720 2.62 5.18 6.571 2.003 35 7.4 5300 Hz 14 1.628 0.0641 2.08 4.11 8.286 2.525 32 5.9 6700 Hz 15 1.450 0.0571 1.65 3.26 10.45 3.184 28 4.7 8250 Hz 16 1.291 0.0508 1.31 2.58 13.17 4.016 22 3.7 11 kHz 17 1.150 0.0453 1.04 2.05 16.61 5.064 19 2. 9 13 kHz 18 1.024 0.0403 0.823 1.62 20.95 6.385 16 2.3 17 kHz 19 0.912 0.0359 0.653 1.29 26.42 8.051 14 1.8 21 kHz 20 0.812 0.0320 0.518 1.02 33.31 10.15 11 1.5 27 kHz 21 0.723 0.0285 0.410 0.810 42.00 12.80 9 1.2 33 kHz 22 0.643 0.0253 0.326 0.642 52.96 16.14 7 0.92 42 kHz 23 0.573 0.0226 0.258 0.509 66.79 20.36 4.7 0.73 53 kHz 24 0.511 0.0201 0.205 0. 404 84.22 25.67 3.5 0.58 68 kHz 25 0.455 0.0179 0.162 0.320 106.2 32.37 2.7 0.46 85 kHz 26 0.405 0.0159 0.129 0.254 133.9 40.81 2.2 0.36 107 kHz 27 0.361 0.0142 0.102 0.202 168.9 51.47 1.7 0.29 130 kHz 28 0.321 0.0126 0.0810 0.160 212.9 64.9 1.4 0.23 170 kHz 29 0.286 0.0113 0.0642 0.127 268.5 81.84 1.2 0.18 210 kHz 30 0.255 0.0100 0.0509 0.101 338.6 103.2 0.86 0.14 270 kHz 31 0. 227 0.00893 0.0404 0.0797 426.9 130.1 0.70 0.11 340 kHz 32 0.202 0.00795 0.0320 0.0632 538.3 164.1 0.53 0.09 430 kHz 33 0.180 0.00708 0.0254 0.0501 678.8 206.9 0.43 0.07 540 kHz 34 0.160 0.00630 0.0201 0.0398 856.0 260.9 0.33 0.06 690 kHz 35 0.143 0.00561 0.0160 0.0315 1079 329.0 0.27 0.04 870 kHz 36 0.127 0.00500 0.0127 0.0250 1361 414.8 0.21 0.04 1100 kHz 37 0.113 0.00445 0.0100 0. 0198 1716 523.1 0.17 0.03 1350 kHz 38 0.101 0.00397 0.00797 0.0157 2164 659.6 0.13 0.02 1750 kHz 39 0.0897 0.00353 0.00632 0.0125 2729 831.8 0.11 0.02 2250 kHz 40 0.0799 0.00314 0.00501 0.00989 3441 1049 0.09 0.01 2900 kHz Диаметры проволоки и кабели с одинаковыми AWG различны. Это связано с тем, что диаметр/площадь сечения номер AWG провода. Сечение/диаметр линии состоит из отдельных жил и пустых пространств между ними. Эти «дыры» зависят от того, как жили упакованы по круговому плану. Номер AWG кабеля определяет не целую площадь поперечного сечения, а сумму площадей поперечного сечения отдельных жил, ближайших этому числу. В таблице номер 2 zприведены параметры провода, состоящего из одного провода и кабелей в виде линий. Сравнивались структура, внешний диаметр и площадь поперечного сечения, (целого, а не суммы компонентов- измеренного без изоляции) и сопротивления провода (выраженное в Ω/km).   Табл. 2. Сравнение основных параметров проводов в виде провода и жил (n- количество жил, составляющих провод)   AWG Проволочная конструкция Диаметр Площадь поперечного сечения Сопротивление n/AWG n x mm mm mm² Ω/km 0000 [4/0] Единственная жила 11.684 107 0.16 259/21 259 x 0.724 13. 259 106.63 0.16 427/23 427 x 0.574 13.259 110.49 0.15 000 [3/0] Единственная жила 10.405 85.0 0.20 259/22 259 x 0.643 11.786 84.40 0.20 427/24 427 x 0.511 11.786 87.57 0.19 00 [2/0] Единственная жила 9.266 67.4 0.25 133/20 133 x 0.813 10.516 69.04 0.25 259/23 259 x 0.574 10.516 67.02 0.25 0 [1/0] Единственная жила 8.251 53.5 0.32 133/21 133 x 0.724 9.347 54.75 0.31 259/24 259 x 0.511 9. 347 53.12 0.32 1 Единственная жила 7.348 42.4 0.40 133/22 133 x 0.643 8.331 43.19 0.40 259/25 259 x 0.045 8.331 42.11 0.41 817/30 817 x 0.254 8.331 41.40 0.42 2109/36 2109 x 0.160 8.331 42.40 0.41 2 Единственная жила 6.544 33.60 0.51 133/23 133 x 0.574 7.417 34.42 0.50 259/26 259 x 0.404 7.417 33.20 0.52 665/30 665 x 0.256 7.417 33.70 0.52 2646/36 2646 x 0.127 7.417 33.52 0.52 4 Единственная жила 5. 189 21.20 0.82 133/225 133 x 0.455 5.898 21.63 0.80 259/27 259 x 0.363 5.898 26.80 0.66 1666/36 1666 x 0.127 5.898 21.10 0.82 6 Единственная жила 4.115 13.30 1.29 133/27 133 x 0.363 4.674 13.76 1.50 259/30 259 x 0.254 4.674 13.12 1.30 1050/36 1050 x 0.127 4.674 13.32 1.30 8 Единственная жила 3.264 8.37 2.06 49/25 49 x 0.455 3.734 7.96 2.20 133/29 133 x 0.287 3.734 8.60 2.00 655/36 655 x 0. 127 3.734 8.30 2.00 10 Единственная жила 2.588 5.26 3.27 37/26 37 x 0.404 2.921 4.74 3.60 49/27 49 x 0.363 2.946 5.07 3.60 105/30 105 x 0.254 2.946 5.32 3.20 12 Единственная жила 2.053 3.21 5.21 7/20 7 x 0.813 2.438 3.63 4.80 19/25 19 x 0.455 2.369 3.09 5.60 65/30 65 x 0.254 2.413 3.29 5.70 165/34 165 x 0.160 2.413 3.32 5.20 14 Единственная жила 1.628 2.08 8.28 7/22 7 x 0. 643 1.854 2.238 7.60 19/27 19 x 0.361 1.854 1.945 8.90 41/30 41 x 0.254 1.854 2.078 8.30 105/34 105 x 0.160 1.854 2.111 8.20 16 Единственная жила 1.291 1.310 13.2 7/24 7 x 0.511 1.524 1.440 12.0 19/29 19 x 0.287 1.473 1.229 14.0 26/30 26 x 0.254 1.499 1.317 13.1 65/34 65 x 0.160 1.499 1.310 13.2 105/36 105 x 0.127 1.499 1.330 13.1 18 Единственная жила 1.024 0.823 21.0 7/26 7 x 0. 404 1.219 0.897 19.2 16/30 16 x 0.254 1.194 0.811 21.3 19/30 19 x 0.254 1.245 0.963 17.9 41/34 41 x 0.160 1.194 0.824 20.9 65/36 65 x 0.127 1.194 0.823 21.0 20 Единственная жила 0.812 0.518 33.3 7/28 7 x 0.320 0.865 0.562 33.8 10/30 10 x 0.254 0.889 0.507 33.9 19/32 19 x 0.203 0.940 0.615 28.3 26/34 26 x 0.160 0.914 0.523 33.0 41/36 41 x 0.127 0.914 0.520 32.9 22 Единственная жила 0. 644 0.326 53.0 7/30 7 x 0.254 0.762 0.355 48.4 19/34 19 x 0.160 0.787 0.382 45.1 26/36 26 x 0.127 0.762 0.330 52.3 24 Единственная жила 0.511 0.205 84.2 7/32 7 x 0.203 0.610 0.227 76.4 10/34 10 x 0.160 0.582 0.201 85.6 19/36 19 x 0.127 0.610 0.241 69.2 41/40 41 x 0.078 0.582 0.196 84.0 26 Единственная жила 0.405 0.129 133.9 7/34 7 x 0.160 0.483 0.141 122.0 19/38 19 x 0.102 0.508 0.155 113.0 10/36 10 x 0.127 0.533 0.127 137.0 28 Единственная жила 0.321 0.081 212.9 7/36 7 x 0.127 0.381 0.087 213.0 19/40 19 x 0.078 0.406 0.091 186.0 30 Единственная жила 0.255 0.050 338.6 7/38 7 x 0.102 0.305 0.057 339.0 19/42 19 x 0.064 0.305 0.061 286.7 32 Единственная жила 0.202 0.032 538.3 7/40 7 x 0.078 0.203 0.034 538.0 19/44 19 x 0.050 0.229 0.037 448.0 34 Единственная жила 0.160 0.020 856.0 7/42 7 x 0.064 0.192 0.022 777.0 36 Единственная жила 0.127 0.013 1362.0 7/44 7 x 0.050 0.152 0.014 1271.0 Таблица содержит список следующих номеров AWG от 4/0 [0000] до 2 и далее, даже элементы до 36 включительно. Провода с номером AWG более 36 не производятся в виде кабелей из-за слишком малого диаметра жил, которые были бы сделаны для такого кабеля.   AWG был создан и первоначально использовался в Соединенных Штатах. Однако в настоящее время он приобрел значение в глобальном масштабе, вытеснив другие системы и стандарты. Исторически сложилось так, что конкуренцией для него была британская система Birmingham Wire Gauge (BWG). После незначительных модификаций, в конце XIX века, BWG был изменен в Standard Wire Gauge (SWG), который стал обязательным стандартом в Соединенном Королевстве. SWG также известен как Imperial Wire Gauge или British Standard Gauge. Хотя измерительные приборы для SWG выглядят почти такими же как для AWG, отдельные номера из этих измерительных систем различаются по размерам.   Рис. 3. Сравнение измерительных приборов для системы AWG (слева) со стандартом SWG (cправа). Размер 14 AWG ≈ 16 SWG   Как видно на рис.3, размер 14 в AWG почти равен размеру 16 в SWG. Однако основное различие между AWG и SWG зависит от материала из которого должен быть изготовлен измеряемый провод. Американская система была создана для измерения проводов и шнуров из металлав и цветных (немагнитных) сплавов — главным образом из меди, но также, например, из алюминия или серебра. Британский стандарт был создан с целью стандартизации размеров железных проволок. Кроме того, дополнительно система AWG определяет 44 базовых размера, стандарт SWG предусматривает этих размеров 57. В настоящее время стандарт проволочный калибр потерял свою значимость и был заменен стандартом BS 6722:1986.   В странах, использующих имперскую систему измерений AWG, она широко используется в производстве всех видов проводов. В тех случаях, когда используется метрическая система, в настоящее время используется как стандарт BS 6722:1986, так и система AWG- это зависит от предполагаемого использования кабеля.   Рис. 4. Примеры кабелей, описанных в системе AWG и стандарте BS 6722:1986: (a) HDMI, (b) USB, (c) провода 5В и 12В от источника питания до стационарного компьютера, (d )электрический кабель с разъемами IEC-C5   В Технической спецификации стандартов для интерфейсов передачи данных или мощности, даны строгие рекомендации по производству соединительных проводов. Учитывая, что большинство новых технологий разрабатываются в США ( или в тесном сотрудничестве с местными компаниями), провода, используемые в электронике, обычно производятся в соответствии с системой AWG. В компьютерных сетях используются провода UTP и FTP,диаметр одного провода которых не может превышать 22 AWG и менее 24 AWG. В случае коротких секций допускается использование патчкордов размером 26 AWG. В случае интерфейса HDMI – HDMI Working Group (создатель стандарта) рекомендует, чтобы провода Standard HDMI Cable были выполнены из жил размером 28 AWG, a High Speed HDMI Cable с 24 AWG. Такие рекомендации не предоставляются для Premium High Speed HDMI Cable. Однако на практике размер AWG зависит от длины кабеля: – в диапазоне до 3 м рекомендуется использовать 30–28 AWG, – между 3 м, а 10 м – 28–26 AWG, – более 10 м- провода с номером 26AWG или ниже.   Кроме того, при подключении устройств, которые передают большие объемы данных ( напр. BluRay 3D czy karty graficzne o dużej wydajności) или высокопроизводительных видеокарт, с приемниками, работающими с разрешением 4 К или выше,, рекомендуется использовать самые короткие кабели с самым низким номером AWG.   В случае cтандарта USB производятся два типы кабелей: – используются для передачи данных между периферийными устройствами ( фотоаппараты, массовое хранение с автономным источником питания и т.д.) и, например, с компьютером — провода этого типа имеют все жилы одного размера, обычно 28 AWG; – питающие подключенные устройства- они имеют двойное обозначение AWG ( как на рис. 4b) — — отдельно для жил D- i D+ (28 AWG) и отдельно для мощности и GND — обычно 24 AWG.   В соответствии со стандартной спецификацией источник питания с порта USB должен иметь значение напряжения равное 5В с допуском ±5% (0.25 V). Устройства, работающие от USB-порта ( клавиатуры, портативные диски, веб-камеры и т.д.), должны нормально работать при падении напряжения от 0.55 В до 4.45 В (в случае стандарта USB 2,0) или от 0,6 до 4,4В (для USB 3,0).   Следующие таблицы (табл. 3a–3d) указывают на сколько падает напряжение 5В в зависимости от диаметра используемых проводов и длины проводов. Ниже приведены комбинированные токи самых популярных зарядных устройств USB для мобильных/портативных устройств: табл.3а — более старые типы телефонов, табл.3b, табл.3c и табл.3d — смартфоны, планшеты и т.д.   Табл. 3a. Электропитание – 500 mA   AWG 15 cm 50 cm 1 m 2 m 3 m 5 m 20 0.064 0.076 0.093 0.126 0.159 0.226 22 0.067 0.086 0.112 0.165 0.218 0.324 24 0.072 0.102 0.144 0.228 0.312 0.481 26 0.080 0.126 0.193 0.327 0.461 0.729 28 0.091 0.166 0.272 0.485 0.698 1.124 Табл. 3b. Электропитание – 1000 mA   AWG 15 cm 50 cm 1 m 2 m 3 m 5 m 20 0.129 0.153 0.186 0.253 0.319 0.453 22 0.125 0.172 0.225 0.331 0.437 0.649 24 0.145 0.204 0.288 0.456 0.625 0.962 26 0.160 0.253 0.387 0.655 0.923 1.459 28 0.183 0.332 0.545 0.971 1.397 2.249 Табл. 3c. Электропитание – 2000 mA   AWG 15 cm 50 cm 1 m 2 m 3 m 5 m 20 0.259 0.306 0.373 0.506 0.639 0.906 22 0.271 0.345 0.451 0.663 0.875 1.299 24 0.290 0.408 0.576 0.913 1.250 1.924 26 0.320 0.507 0.775 1.311 1.846 2.918 28 0.367 0.665 1.091 1.943 2.794 4.498 Табл. 3d. Электропитание – 2400 mA   AWG 15 cm 50 cm 1 m 2 m 3 m 5 m 20 0.311 0.367 0.447 0.607 0.767 1.087 22 0.326 0.415 0.542 0.796 1.050 1.559 24 0.348 0.490 0.692 1.096 1.500 2.309 26 0.384 0.609 0.930 1.573 2.216 3.501 28 0.412 0.798 1.309 2.331 3.353 5.397 Цвета означают падение напряжения:  Зеленый — падение напряжения питания до 4,75 В Желтый — в диапазоне от 4,75 до 4,45 В Желто-красный — в диапазоне 4.45 В do 4.4 В Красный — ниже 4.4 В Вышеприведенный список был рассчитан на основе Закона Ома, учитывая сопротивление медных проводов и разъемов USB (при 30 mΩ). В зеленых цветах есть такие комбинации размеров AWG и длины кабелей, которые позволяют получить стандарт напряжения, соответствующий спецификации на выходе шнура питания. Желтым цветом (желто-красный для USB 3,0) были выделены комбинации размеров и длины кабелей AWG, позволяющие заряжать, например, смартфон. Напряжение падает ниже предела, разрешенного стандартом USB для зарядки зарядных устройств (для зарядного устройства), но попадает под пределы, требуемые для зарядных устройств (например, планшета). Красным цветом обозначены те провода которые нельзя использовать для зарядки USB — устройств с заданным зарядным устройством.   Однако следует помнить, что провода с более высоким номером AWG, изготовленные из более качественных материалов (из неосложненной, незагрязненной меди) и с лучшими соединениями, будут генерировать меньшие потери, чем те, у которых более толстые жилы, но сделаны, например, с примесью алюминия.   Электрические провода в Европе, которые использовались в течениие длительного времени, производятся в соответствии с метрическим стандартом BS 6722:1986. Например, в строительной отрасли наиболее часто используются кабели с поперечным сечением 1,5 мм2 и 2.5 мм2 с допустимыми (по строительным нормам) нагрузками 10 А и 16 А. В странах, использующих систему AWG, в стенках размещены кабели размером (2.08 мм2) и 12 AWG (3.31 мм2) с максимальными нагрузками 15 А и 20 А.

Нетто: 0.00  EUR Брутто: 0.00  EUR Вес: 0.00  kg Гарантия сегодняшней доставки, если закажешь вовремя: Особенно рекомендуем ОСНОВАНИЕ БАЛЛАСТНОЙ МАЧТЫ MB-3/PLUS Нетто: 195.80 EUR ОПТОВОЛОКОННЫЙ СВАРОЧНЫЙ АППАРАТ AI-9 Нетто: 1403.98 EUR КАБЕЛЬ YTDY-6X0.5/ZEL Нетто: 0.32 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА DS-2CE16D8T-IT3F(2.8MM) — 1080p Hikvision Нетто: 81.17 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА DS-2CE10DFT-F(3.6MM) ColorVu — 1080p Hikvision Нетто: 80.73 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА DS-2CE16D8T-ITF(2.8mm) — 1080p Hikvision Нетто: 67.39 EUR КАБЕЛЬ YTDY-6X0.5/ZEL Нетто: 0.32 EUR БЛОК ПИТАНИЯ 12V/2A/5.5*P100 Нетто: 497.94 EUR СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО ПИТАНИЯ LZ-10/POL/R Нетто: 8.67 EUR

Допустимый ток

Максимально допустимый ток медных монтажных проводов.

Площадь сечения		AWG	Максимальный ток, A
мм²	дюйм²
0.05	0.0000775	30	0.7
0.07	0.0001085	29	1
0.1	0.000155	27	1.3
0.2	0.00031	24	2.5
0.325	0.0005	22	3.8
0.41	0.000636	21	4.1
0.52	0.000806	20	5.2
0.823	0.001276	18	8.2
1	0.00155	17	10
1.65	0.002558	15	15.5
2	0.0031	14	17
2.62	0.004061	13	21
4.17	0.006464	11	26
6.63	0.01028	9	33
10.54	0.01634	7	54

Питающие сети с переменным напряжением.(медь)

Сечение токопроводящей жилы, мм²	220В (одна фаза)		380В (три фазы)
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8.3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	85	18.7	75	49.5
25	115	25.3	90	59.4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	260	57.2	220	145.2
120	300	66	260	171.6

Для кабеля с алюминиевыми жилами.

Сечение токопроводящей жилы, мм²	220В (одна фаза)		380В (три фазы)
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2.5	20	4.4	19	12.5
4	28	6.1	23	15.1
6	36	7.9	30	19.8
10	50	11	39	25.7
16	60	13.2	55	36.3
25	85	18.7	70	46.2
35	100	22	85	56.1
50	135	29.7	110	72.6
70	165	36.3	140	92.4
95	200	44	170	112.2
120	230	50.6	200	132

Расчетные факторы для реализации коммерческого PoE на многожильных соединительных кабелях 28 AWG и 26 AWG

Производитель: IEEE GlobalSpec

Технология Power over Ethernet (PoE) упрощает инфраструктуру зданий предприятий и центров обработки данных, позволяя подавать питание по сетевым кабелям, обеспечивая передачу данных и подачу питания по одному кабелю.

Однако за удобство PoE приходится платить. При проектировании структурированных телекоммуникационных кабельных систем для PoE инженеры должны учитывать дополнительный фактор, который не имеет значения при прокладке простых сетевых кабелей.При подаче питания по любому кабелю небольшая часть мощности рассеивается в виде тепла из-за сопротивления проводников постоянному току. Это тепло вызывает повышение температуры кабеля, что может сократить срок службы кабеля, ухудшить качество передачи данных и даже создать риск возгорания. Рассеивание тепла увеличивается с уменьшением диаметра проводника, а повышение температуры усиливается в сценариях установки, в которых несколько кабелей связываются вместе. Следовательно, проектировщики должны учитывать эти факторы при проектировании кабельных систем PoE, чтобы правильно справляться с повышением температуры и поддерживать температуру кабелей ниже их максимальной рабочей температуры.

Более тонкие многожильные кабели Ethernet калибра 28 AWG и 26 AWG обеспечивают гибкость, более простую укладку кабелей и улучшенный поток воздуха вокруг серверных стоек по сравнению с более толстыми сетевыми кабелями. Однако они также рассеивают больше энергии в виде тепла, что требует особого внимания к конфигурации установки (например, размерам пучков) для поддержания желаемых уровней производительности и безопасных условий эксплуатации.

Типы PoE

PoE восходит к 2003 году, когда IEEE утвердил стандарт 802.3af. Запатентованные методы подачи питания по сетевым кабелям существовали до 802 года.3af, но новый стандарт определяет систематический способ подачи питания от оборудования источника питания (PSE) по кабелю Ethernet к питаемому устройству (PD). Стандарт 802.3af допускал подачу питания по двум из четырех пар проводников в кабеле Ethernet с максимальной выходной мощностью 15,4 Вт от PSE, гарантируя, что на PD подается не менее 12,95 Вт. Этот уровень PoE известен как Тип 1.

Потребность в электроэнергии росла по мере того, как популярность PoE росла благодаря его удобству, а также по мере развертывания более разнообразных устройств с растущими возможностями.В 2009 году IEEE ратифицировал стандарт 802.3at, который определяет тип 2 PoE и увеличивает мощность, подаваемую по двум парам под напряжением, до максимальных 30 Вт от PSE, а минимальную мощность, подаваемую на PD, составляет 25,5 Вт.

Последний стандарт PoE, IEEE 802.3bt, определяет два дополнительных типа PoE, тип 3 и тип 4, каждый из которых использует полные четыре пары кабеля для подачи питания вместе с данными. PoE типа 3 обеспечивает максимальную выходную мощность PSE 60 Вт и минимальную мощность, подаваемую на PD 51 Вт.PoE типа 4 обеспечивает мощность до 99,9 Вт для PSE и PD мощностью 71 Вт. Примечание. Тип 4 соответствует пределу 100 Вт на порт, установленному ограниченным источником питания и требованиями к безопасному сверхнизкому напряжению (SELV), определенным в ISO/IEC. 60950.

Стандарт	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Общая терминология	PoE	PoE+	PoE++/4PPoE
Тип PoE	1	2	3	4
Дата ратификации стандарта	2003	2009	сентябрь 2018 г.
Максимальное количество пар под напряжением	2	2	4	4
Максимальный постоянный ток на пару	350 мА	600 мА	600 мА	960 мА
Максимальная мощность Обеспечивается оборудованием Power Sourcing (PSE)	15.4 Вт	30 Вт	60 Вт	99,9 Вт
Требуемый минимум Мощность питаемого устройства (PD)	12,95 Вт	25,5 Вт	51 Вт	71 Вт
Максимальная скорость передачи данных	1000БАСЭ-Т	1000БАСЭ-Т	10GBASE-T

Рис. 1: Максимально допустимая мощность для каждого из четырех типов PoE, указанных в IEEE 802.3 стандарта. Источник данных: Quabbin Wire and Cable Co.

Многожильные и одножильные проводники

Рис. 2. Поперечное сечение кабеля PoE с изображением внешней оболочки и внутренней конструкции, включая изоляцию, экранирование и расположение пар проводников. Источник: Quabbin Wire and Cable Co.

Как правило, кабели Ethernet состоят из восьми проводников, объединенных в четыре пары, при этом каждый проводник в паре накручен вокруг своего партнера по спирали.Каждый проводник покрыт изоляционным материалом, таким как полиэтилен или фторированный этиленпропилен (FEP), для защиты металлического провода от воздействия окружающей среды и обеспечения электрических характеристик. Четыре пары опционально обернуты в экран, такой как алюминиевая полиэфирная фольга, чтобы свести к минимуму электромагнитные помехи (EMI) и перекрестные помехи. Затем собранные пары покрывают защитной внешней оболочкой (например, из поливинилхлорида) для защиты от окружающей среды.

Кабели Ethernet

поставляются с двумя различными конфигурациями жил: скрученными и одножильными.Проводники в многожильных кабелях Ethernet состоят из нескольких скрученных вместе проводов меньшего размера. Сплошные кабели Ethernet, с другой стороны, имеют один провод для каждого проводника. Каждая из различных категорий кабелей Ethernet, определенных стандартами ANSI/TIA-568 и ISO/IEC 11801, включая категории 5e, 6 и 6a, доступна как в многожильных, так и в одножильных конфигурациях.

Размер калибра

описывает толщину каждого проводника и обычно измеряется в американском калибре проволоки (AWG). Количество жил на проводник указывается дополнительными цифрами после размера сечения проводника.Например, 28 AWG 7/36 означает, что каждый проводник 28 AWG в кабеле состоит из семи проводов толщиной 36 AWG.

Многожильные кабели имеют ряд преимуществ по сравнению с цельными кабелями. Они обладают более низким сопротивлением постоянному току, что приводит к меньшему выделению тепла для данного тока, проходящего через них. Их скрученная многопроволочная конструкция также устойчива к поломкам при повторяющихся изгибах. Долговечная гибкость многожильных кабелей делает их подходящими для таких приложений, как коммутационные кабели, где установка может потребовать резких изгибов или частого перемещения.

Одножильные кабели более подвержены повреждению из-за изгиба. Они лучше подходят для стационарной установки в таких приложениях, как прокладка горизонтальных и магистральных кабелей между входными зонами, аппаратными и телекоммуникационными шкафами.

Рекомендации по проектированию многожильного соединительного кабеля PoE 28 AWG и 26 AWG

Рис. 3. Сравнение соединительных кабелей DataMax 26 AWG и 28 AWG. Патч-кабель DataMax Mini 6a F/UTP 28 AWG на 23 % меньше по размеру, на 38 % меньше по площади поперечного сечения и на 33 % легче стандартного кабеля 26 AWG.Источник: Quabbin Wire and Cable Co.

При выборе сечения кабеля Ethernet инженеры должны учитывать ряд проектных соображений. Многожильные соединительные кабели 28 AWG и 26 AWG имеют ряд преимуществ по сравнению с более толстыми кабелями. При меньшем диаметре они меньше весят и занимают меньше места. Это особенно полезно в тесных местах рядом с коммутационными панелями, где на небольшом пространстве сходятся десятки кабелей. Меньшие по размеру и легкие соединительные кабели упрощают управление кабелями и позволяют большему потоку воздуха достигать сетевого оборудования.

Вносимые потери

С другой стороны, тонкие кабели Ethernet 28 AWG и 26 AWG имеют более высокие вносимые потери, чем кабели более толстого сечения. Вносимые потери в многожильных кабелях также выше, чем в одножильных. Вносимые потери, или затухание, представляют собой отношение мощности принятого сигнала в конце кабеля к мощности сигнала, подаваемого в начале кабеля, измеряемое в децибелах (дБ). Он представляет собой количество мощности сигнала, потерянной по длине кабеля.

Вносимые потери увеличиваются с увеличением длины кабеля, частоты сигнала и температуры кабеля.В результате важно проектировать кабельные системы с соответствующими запасами по вносимым потерям в зависимости от размера кабеля, окружающих условий эксплуатации и характеристик сигнала. Это включает снижение номинальных характеристик или сокращение длины каналов, чтобы обеспечить достаточное отношение сигнал/шум и избежать потери пакетов данных. Например, общая длина канала, включающего патч-корд 28 AWG, должна быть укорочена, чтобы компенсировать высокие вносимые потери от тонких многожильных проводников.

Сопротивление постоянному току

Патч-кабели

28 AWG и 26 AWG также имеют более высокое сопротивление постоянному току по сравнению с более толстыми кабелями.В результате они выделяют больше тепла на единицу тока, протекающего через них, что приводит к более высокой температуре кабеля при той же токовой нагрузке. Следствием этого высокого резистивного нагрева является то, что тонкие кабели безопасно пропускают меньший ток, чем толстые кабели. Если температура кабеля превысит номинальные значения изоляции и оболочки кабеля, кабель может расплавиться или загореться.

Экранирование

Экранирование может помочь снизить термические риски. Кабели со встроенным экраном из фольги, намотанным на жилы, рассеивают тепло более эффективно, чем неэкранированные кабели.Металлическая фольга отводит тепло от внутренней части кабеля к его внешней поверхности, где излучение и конвекция отводят тепло от кабеля. Таким образом, для экранированных кабелей снижается повышение температуры, что позволяет им безопасно проводить большие токи.

Компания Quabbin Wire and Cable Co. предлагает патч-корды 28 AWG и 26 AWG с запатентованной конструкцией, которая обеспечивает максимальную эффективность экрана и улучшает рассеивание тепла. В конструкции не используются шлицы и полиэфирная лента внутри кабеля, которые обычно разделяют пары проводников для уменьшения перекрестных помех.Вместо этого той же цели служит специальное расположение щита. Отсутствие шлица облегчает сборку патч-корда, поскольку нет необходимости тщательно вырезать его при изготовлении. Кабель также легкий и эффективно рассеивает тепло.

Стандарты PoE и инструкции по установке

Рис. 4. Кабель DataMax Relaxed Patch Plenum Cat 6a F/UTP 26 AWG. Источник: Quabbin Wire and Cable Co.

Инженеры, разрабатывающие кабельные системы с многожильными соединительными кабелями 28 AWG и 26 AWG, могут руководствоваться требованиями и рекомендациями ряда стандартов, руководств, сертификатов и кодексов.

Стандарт ANSI/TIA-568.2-D Ассоциации телекоммуникационной отрасли (TIA) определяет механические требования и требования к передаче для телекоммуникационных кабелей и компонентов со сбалансированной витой парой. В целом, стандарт требует для шнурового кабеля калибра от 22 AWG до 28 AWG. К ним относится ограничение максимальной длины шнуров 28 AWG в канале до 15 м; снижение максимальной длины канала для компенсации высоких вносимых потерь шнура 28 AWG в соответствии с Приложением G к стандарту; и следуя рекомендациям, перечисленным в Бюллетене технических систем TIA-TSB-184-A-1.

TIA-TSB-184-A-1 содержит консервативные рекомендации для шнуровых кабелей 28 AWG с указанием повышения температуры для кабельных жгутов различных размеров и различных уровней тока. Он также рекомендует максимально допустимое количество кабелей в жгуте, чтобы ограничить повышение температуры до 15 ° C при температуре окружающей среды как 20 ° C, так и 45 ° C. TIA-TSB-184-A-1 является дополнением к TIA-TSB. -184-A, в котором приведены аналогичные рекомендации для многожильных кабелей 26 AWG, а также для более толстых кабелей.

Национальный электротехнический кодекс 2017 г. (NEC) 725.144 не распространяется на соединительный кабель.

Стандарты для универсальных кабелей устанавливают ограничения на размер жгута, длину и повышение температуры на основе кабеля с минимальными требованиями. Quabbin выполняет тесты и предлагает вспомогательные данные по каждому кабелю нашей категории для поддержки рекомендаций PoE, которые превышают ограничения стандартов.

CMR по сравнению с CMP

NEC 2017 также устанавливает требования к характеристикам кабелей в зависимости от пространства внутри здания, в котором проложены кабели, чтобы ограничить распространение огня и дыма в случае пожара.Кабели с вертикальным номиналом (т. е. CMR) предназначены для прокладки в стояках (т. е. в вертикальных шахтах) между этажами здания, по которым проложены электропроводка, кабелепроводы и трубы для передачи электроэнергии и коммунальных услуг через здание. Кабели CMR должны препятствовать распространению огня с этажа на этаж. Кабели для камерных помещений (т. е. CMP) предназначены для прокладки в вентиляционных пространствах зданий, которые являются зонами циркуляции воздуха для отопления и кондиционирования воздуха. Кабели CMP имеют строгие требования к распространению пламени, а также малодымные.

Возможность тестирования PoE Quabbin

Рис. 5: Испытательное приспособление, используемое для определения превышения температуры для кабельных жгутов различных размеров, кабельных конструкций и уровней тока. Источник: Quabbin Wire and Cable Co

Определение надлежащих конфигураций кабеля и установки для многожильных патч-кабелей 28 AWG и 26 AWG для приложений PoE может быть сложным и длительным процессом. Quabbin Wire and Cable Co. упрощает дело, предоставляя клиентам конкретные рекомендации относительно их уникального применения.Это стало возможным благодаря способности Quabbin оценивать повышение температуры для большинства размеров пучков и уровней тока.

Испытательная установка

Quabbin состоит из приспособления, удерживающего пучок кабелей, по которым от источника питания подается постоянный постоянный ток. Температура окружающей среды фиксируется на уровне 20°C. Термопары, подключенные к регистратору данных, размещаются внутри прорезей в центральном кабеле и крайнем кабеле, а также на приспособлении. Повышение температуры в центре пучка регистрируют в течение каждого испытания.Каждое испытание проводят до тех пор, пока температура не стабилизируется, что определяется как изменение температуры не более чем на 0,3°С за 15 минут. Следующий тест не начинается до тех пор, пока пучок не вернется к температуре окружающей среды. Средняя продолжительность теста составляет 1 час 30 минут. Тесты проводятся для различных размеров пучков, конструкций кабелей и уровней постоянного тока.

На основе данных, полученных в результате этих испытаний, Quabbin выводит линии тренда для повышения температуры в зависимости от количества кабелей в жгуте при различных уровнях тока.Из этих уравнений линии тренда можно рассчитать максимальный размер пучка для желаемого максимального повышения температуры. Это достигается путем выбора уравнения линии тренда для требуемого уровня тока, ввода желаемого повышения температуры в качестве значения y и решения для значения x. Значение x — это количество кабелей в жгуте, которое повысит температуру жгута на величину, указанную при заданном уровне тока.

Рис. 6. Данные испытаний на превышение температуры в кабеле Quabbin DataMax Patch Plenum Mini 6a 2043 для различных размеров кабельных жгутов и уровней тока, с нанесенными линиями тренда для каждого уровня тока.Источник: Quabbin Wire and Cable Co.

На основе этих расчетов Quabbin может указать максимальный размер пучка, чтобы гарантировать, что повышение температуры не превысит номинальную температуру кабеля, а также максимальный размер пучка, чтобы ограничить повышение температуры ниже желаемого максимального значения.

Текущий	PN 2222 UTP 28 AWG Класс 75 C	PN 2240 F/UTP 28 AWG Класс 75 C	PN 2043 F/UTP 28 AWG Класс 105 C	PN 2049 F/UTP 26 AWG Класс 105 C
600 мА	264 Кабели	404 Кабели	564 Кабели	1191 Кабели
1А	90 кабелей	130 кабелей	217 Кабели	406 Кабели
1.2А	62 кабеля	90 кабелей	146 Кабели	271 Кабели
2А	21 кабель	26 кабелей	44 кабеля	90 кабелей

Рис. 7. Максимальные размеры пучков для ограничения повышения температуры ниже номинальной температуры кабеля для четырех соединительных кабелей Quabbin. Цифры рассчитаны на основе эмпирических данных испытаний на повышение температуры. Источник данных: Quabbin Wire and Cable Co.

Текущий	PN 2222 UTP 28 AWG Класс 75 C	PN 2240 F/UTP 28 AWG Класс 75 C	PN 2043 F/UTP 28 AWG Класс 105 C	PN 2049 F/UTP 26 AWG Класс 105 C
600 мА	71 Кабели	106 Кабели	96 кабелей	204 Кабели
1А	22 кабеля	31 Кабели	32 кабеля	64 кабеля
1.2А	15 кабелей	20 кабелей	20 кабелей	41 Кабели
2А	2 кабеля	2 кабеля	4 кабеля	9 кабелей

Рис. 8. Максимальные размеры пучков для ограничения повышения температуры до 15° C для четырех соединительных кабелей Quabbin. Цифры рассчитаны на основе эмпирических данных испытаний на повышение температуры. Источник данных: Quabbin Wire and Cable Co.

Компания Quabbin также провела испытания характеристик кабелей при изменении температуры в нескольких своих конструкциях.Наконечники размещаются внутри жгутов кабеля, а термопара используется для контроля температуры в кабеле рядом со сборкой. Ручные тестеры используются для измерения характеристик кабеля при различных температурах, и эти данные сравниваются с характеристиками кабеля при комнатной температуре. Это измерение было выполнено для неэкранированного кабеля Mini-6 и экранированного кабеля Mini-6A. Результаты этого измерения показаны ниже:

Тестирование, проведенное Quabbin, показало явное преимущество в производительности при использовании экранированного кабеля по сравнению с неэкранированным кабелем, особенно когда речь идет о вносимых потерях.Вносимые потери в экранированном кабеле Mini-6A снижаются примерно на 10 %, тогда как вносимые потери в неэкранированном кабеле Mini-6 ухудшаются более чем на 30 %. Экранирование обеспечивает некоторую защиту от материалов оболочки с высокими потерями, используемых в этих конструкциях.

Заключение

Многожильные патч-кабели

28 AWG и 26 AWG предлагают ряд преимуществ по сравнению с более тяжелыми и толстыми кабелями для реализации PoE. Тонкие соединительные кабели более гибкие, легкие и занимают меньше места. Однако при использовании тонких соединительных кабелей для приложений PoE следует учитывать важные особенности конструкции.В частности, более высокое сопротивление постоянному току приводит к большему рассеиванию тепла и более резкому повышению температуры в тонких кабелях, что требует тщательного рассмотрения безопасных уровней силы тока и размеров пучков, которые не превышают номинальные температуры кабеля. Несколько стандартов и руководств предлагают руководство по этим факторам.

Quabbin Wire and Cable Co. позволяет легко определить правильную конфигурацию кабеля для конкретных приложений на основе эмпирических данных испытаний на повышение температуры. Свяжитесь с Quabbin сегодня, чтобы узнать больше об оптимальном коммерческом кабеле передачи данных DataMax для вашего приложения.

%PDF-1.7 % 141 0 объект > эндообъект внешняя ссылка 141 87 0000000016 00000 н 0000002744 00000 н 0000002888 00000 н 0000002924 00000 н 0000004580 00000 н 0000004623 00000 н 0000004762 00000 н 0000004901 00000 н 0000005038 00000 н 0000005174 00000 н 0000005313 00000 н 0000005570 00000 н 0000006216 00000 н 0000006743 00000 н 0000006857 00000 н 0000006894 00000 н 0000006942 00000 н 0000007582 00000 н 0000007837 00000 н 0000008391 00000 н 0000008503 00000 н 0000013258 00000 н 0000016356 00000 н 0000019666 00000 н 0000022635 00000 н 0000025497 00000 н 0000028454 00000 н 0000028592 00000 н 0000029002 00000 н 0000029411 00000 н 0000029820 00000 н 0000030077 00000 н 0000030104 00000 н 0000033226 00000 н 0000033519 00000 н 0000033987 00000 н 0000056819 00000 н 0000058352 00000 н 0000058635 00000 н 0000063353 00000 н 0000066003 00000 н 0000066556 00000 н 0000066626 00000 н 0000066723 00000 н 0000077995 00000 н 0000078266 00000 н 0000078553 00000 н 0000096445 00000 н 0000112951 00000 н 0000126667 00000 н 0000126737 00000 н 0000126830 00000 н 0000136740 00000 н 0000137009 00000 н 0000137248 00000 н 0000148612 00000 н 0000148867 00000 н 0000154740 00000 н 0000177486 00000 н 0000177839 00000 н 0000177976 00000 н 0000178284 00000 н 0000178704 00000 н 0000178731 00000 н 0000178844 00000 н 0000178914 00000 н 0000179008 00000 н 0000188865 00000 н 0000189134 00000 н 0000189350 00000 н 0000189377 00000 н 0000189723 00000 н 0000189793 00000 н 0000189890 00000 н 0000203498 00000 н 0000203769 00000 н 0000204192 00000 н 0000204219 00000 н 0000204752 00000 н 0000240508 00000 н 0000240547 00000 н 0000242815 00000 н 0000282079 00000 н 0000282152 00000 н 0000282228 00000 н 0000282301 00000 н 0000002036 00000 н трейлер ]/предыдущая 685935>> startxref 0 %%EOF 227 0 объект >поток hb«a`ha`g` Ā

Раздел 26 00 00: Электрооборудование | Финансы и управление

Информация по проектированию системы: Все проекты должны основываться на техническом обслуживании и должны быть разработаны с учетом технического обслуживания и ремонта, рабочих отметок, рабочего зазора, стоимости замены, стандартов OSHA, государственных и местных норм и всех требований производителей к установке.Все проектирование, проектирование и монтаж должны выполняться лицензированными и связанными подрядчиками, дизайнерами или инженерами.

Гарантия на все электроустановки начинается с даты их существенного завершения. Генеральный подрядчик несет ответственность за гарантию как на работу, так и на материалы. Если нет генерального подрядчика, подрядчик-электрик несет ответственность за работу и материалы. Подрядчик по электротехнике несет ответственность за соблюдение правил с начала проекта до окончания гарантийного срока.Подрядчик по электротехнике обязуется исправить все нарушения правил за свой счет без судебного разбирательства. Принятие проекта представителем OSU не освобождает проектировщиков или инженеров от требования соответствия проекта всем применимым нормам. Дизайнеры и инженеры несут ответственность за конструкцию до окончания гарантийного срока.

1. ТРЕБОВАНИЯ
   1. Руководство по оборудованию и установке
      1. При первоначальном планировании проконсультируйтесь с электроцехом OSU FS относительно выбора основного рабочего напряжения, его местоположения и доступной мощности.
      2. Подрядчик(и), проектировщики и инженер(ы) несут ответственность за рассмотрение всех замечаний по рассмотрению проекта в соответствии с требованиями уполномоченных представителей OSU, чтобы обеспечить постоянную надежность системы распределения электроэнергии Университета.
   2. Безопасность
      1. Важно, чтобы конструкция соответствовала требованиям всех соответствующих норм, стандартов и руководств, включая, помимо прочего, следующие нормы и правила: государственные и местные, UL, NEC, NESC, NFPA, NEMA, NECA, ASHRAE, ISESNA, IEEE, ANSI, ADA, IBC и OSHA.Немаловажно и то, что все оборудование, приборы и установки, поставляемые и устанавливаемые на всех объектах Университета, соответствуют высоким требованиям безопасности и СНиП ОГУ. Также должно быть известно, что оборудование, устройства и установки, не соответствующие этим требованиям, не будут приняты.
   3. Исследование короткого замыкания, исследование вспышки дуги и исследование защиты от перегрузки по току: для всех трансформаторов новых зданий или новых зданий с электрическими сетями, где выполняются электрические работы, должно быть предоставлено исследование короткого замыкания, исследование вспышки дуги и исследование защиты от перегрузки по току (координация).
      1. Отправной точкой каждого исследования будет одно устройство защиты от перегрузки по току «вверх по течению» от начальной точки объема работ проекта и заканчивающееся в самой дальней точке «вниз по течению», на которую влияют изменения «вверх по течению».
      2. Каждое исследование должно включать элементарную схему анализируемой цепи.
      3. Исследование короткого замыкания должно отражать доступные токи короткого замыкания в критических точках распределительной системы. В исследовании должна быть указана степень неисправности анализируемого оборудования и обозначена маркировкой «пройдено»/«не пройдено».Там, где имеющиеся токи превышают номинальное значение короткого замыкания оборудования, оборудование должно быть изменено на компонент с более высоким стойкостью к короткому замыканию.
      4. Исследование вспышки дуги должно проводиться в соответствии со стандартами безопасности NEC, NFPA и OSHA. Доступные токи короткого замыкания должны быть показаны на элементарной схеме в критических точках распределительной системы. Уровень СИЗ должен быть обеспечен на всех распределительных щитах, панелях, разъединителях, пускателях и аналогичных электрических компонентах с маркировкой вспышки дуги.Цель OSU состоит в том, чтобы иметь, а проектировщик/инженер должен спроектировать систему, в которой для обслуживания любого электрооборудования требуется не более СИЗ класса 1, за исключением того, что в основных электрических помещениях допустимы СИЗ класса 2.
      5. Категории средств индивидуальной защиты, как описано в NFPA 70E:
         1. (Просмотреть категории средств индивидуальной защиты, как описано в таблице NFPA 70# в конце этого раздела)
      6. Координационное исследование должно быть предоставлено, чтобы гарантировать, что селективная координация как перегрузки по току, так и короткого замыкания обеспечивает упорядоченное отключение и сводит к минимуму количество отключений.
      7. Эти исследования должны быть частью проектных услуг.
   4. Запрещается устанавливать оборудование, принадлежащее другим подразделениям Университета, в механических или электрических помещениях Объекта, если на это нет письменного разрешения директора ФС ОГУ.
   5. ЗАПРЕЩЕННЫЕ МАТЕРИАЛЫ И СПОСОБЫ СТРОИТЕЛЬСТВА :
      1. Сверхгибкий кабелепровод без маркировки или кабелепровод, не внесенный в список UL.
      2. Пластиковый кабелепровод для внутреннего электроснабжения, за исключением того, что кабелепровод из ПВХ может использоваться для силовых цепей под бетонным полом подвала в агрессивных средах, а также для заземляющих проводов в любом месте или с разрешения электроцеха OSU FS.Переход с ПВХ на сталь должен быть выполнен ниже уровня пола.
      3. Не допускается использование алюминиевой проводки/шины.
         1. Использование шин с алюминиевым покрытием и трансформаторов с алюминиевой обмоткой запрещено.
      4. Использование несовместимых материалов: алюминиевые фитинги и коробки не должны использоваться со стальными трубами. Все материалы в системе каналов должны быть совместимы.
      5. Использование проволочных стяжек для поддержки трубопровода.
      6. Использование деревянных планок и шурупов для крепления осветительных приборов.
      7. Прямой заглубленный электрический кабель.
      8. Электрические каналы пересекаются над газопроводом.
      9. Воздуховоды в пределах десяти (10) футов от подземного паропровода в любом направлении. При необходимости пересечения паропровода приемлемая изоляция перехода должна быть согласована с электроцехом ОСУ ПЦ.
      10. Соединители проводов с жесткой изоляцией, содержащие бакелит, запрещены.
      11. Регулируемое освещение, если не получено письменное разрешение от электроцеха OSU FS.См. «Управление освещением» в этом разделе.
      12. Бронированный или металлический кабель BX. (AC, MC или BX)
      13. Кабель в неметаллической оболочке.
      14. Кабель с плоской жилой типа FCC, под ковром и т. д.
      15. Литые соединители, фитинги и муфты из порошкового металла.
      16. Обнаружение оборудования, требующего доступа или вентиляции на расстоянии менее четырех (4) футов от стены, забора или другого экранирующего материала, включая, помимо прочего, электрооборудование, которое допускает или требует охлаждения; доступ для обслуживания или очистки, подключения; и главные распределительные панели и оборудование.
      17. Выключатели, выключатели или предохранители с нижней подачей.
      18. Переключатели, в которых лезвия поворачиваются сверху.
      19. Выключатели, выключатели и т. д., для которых требуется усилие более 75 фунтов на рукоятку управления.
      20. Контроллеры полива в общих контурах. Дополнительные указания по ирригации см. в Строительном стандарте OSU 32 80 00.
      21. Использование кабельного лотка с проводами среднего напряжения.
      22. Использование автобусных маршрутов, кроме разрешенных в «автобусных маршрутах» этого раздела.
      23. Использование шинопровода для панельных стояков без средств разъединения. Для каждой панели требуется индивидуальное отключение.
      24. Сверление или врезание резьбы в существующие шины в щитах, распределительных щитах и ​​центрах управления двигателями. На все запасные места/ковши двигателя будут установлены стяжки.
      25. Troffers: Использование излучающих потолочных панелей.
      26. Лампы, не указанные в утвержденной испытательной лаборатории.
      27. Лампы (световые двигатели, балласты, драйверы) предоставлены только одним (1) производителем.
      28. Светильники, для которых требуются фирменные лампы.
      29. Инверторные балласты. (См. аварийные/резервные системы)
      30. Вход в электрический шкаф из места, отличного от места общего пользования, такого как коридор, наружная дверь или механическое помещение.
      31. Электрические панели, расположенные в офисах, классных комнатах, помещениях «только для сопровождения» или ванных комнатах.
      32. Использование втулки без контргайки.
      33. Использование кабельного лотка связи для поддержки силовых и осветительных цепей/каналов.
      34. Более двух (2) офисов на одном канале. При необходимости допускается использование нескольких цепей для одного офиса.
      35. Электромонтажные устройства на 15 А, если этого не требует NEC или специальное оборудование.
      36. Использование серого провода в системах 208Y/120 вольт. Использование белого провода в системах 480Y/277 вольт.
      37. Крышки металлических кабелепроводов, поддерживаемые корпусом с резьбой, для использования вне помещений в коррозионно-активных средах.
      38. Проникающие, вставные или WACL-сращивания или соединения.
      39. Без одобрения UL подключение к существующим распределительным устройствам, распределительным щитам, щитам управления и центрам управления двигателями для обеспечения питания новых фидеров или оборудования запрещено на всех объектах Университета.
      40. Встраиваемые светильники, требующие доступа к балласту через отверстие размером 10 дюймов или менее.
      41. Совместное использование цепей двигателя с силовыми розетками.
      42. Установка осветительных приборов в классе, атриуме, на лестничной площадке или в высоком пролёте, требующая возведения строительных лесов для обслуживания и ремонта; или установки без предоставления надлежащих средств для обслуживания и ремонта указанных огней.Проект должен иметь одобрение электроцеха OSU FS для всего высокого освещения выше 12 футов от пола.
      43. Панельные корпуса и распределительные коробки размером более 4 11/16 со штампованными выбивными отверстиями.
      44. Соединители обжимные, кроме стыковых.
      45. Гибкий кабелепровод любого типа, используемый во внутренних перегородках или стенах вместо EMT, IMC или жесткого стального кабелепровода.
      46. Поверхностные неметаллические дорожки качения.
      47. Инверторные балласты.
          1. Самосветящиеся знаки выхода, содержащие радиоактивные материалы, если только это не одобрено Управлением по охране окружающей среды и безопасности (EH&S).
      48. Светильники, которые требуют использования фирменных ламп и балластов и не позволяют использовать лампы или балласты других производителей.

2. ЭЛЕКТРИЧЕСКИЕ МАТЕРИАЛЫ И МЕТОДЫ
   1. Все материалы должны быть перечислены утвержденной испытательной лабораторией.

3. ПРОВОД, КАБЕЛЬ И ШИНОПРОВОД
   1. Материал:
      1. Должны использоваться медные проводники с проводимостью 98 процентов.
   2. Второстепенные проводники:
      1. Цветовое кодирование
         1. Цветовая кодировка для 480/277В и 208Y/120В должна быть следующей:
         2. (см. цветовую кодировку вторичных проводников для 480/227 В и 208Y/120 В в конце этого раздела)
         3. Обозначьте нейтраль на выводе в панелях с номером цепи.
      2. Твердый и многожильный провод:
         1. № 14 AWG и меньше могут быть сплошными.
         2. Нет.12 и больше должны быть скручены.
      3. Минимальный размер ответвлений освещения и силовых цепей: № 12 AWG.
         1. Используйте многожильный провод № 14 AWG для проводки управления и вспомогательных системных цепей.
      4. Шнуры для переносного оборудования, устанавливаемые на месте, должны быть типа ST или SO, а шнуры, устанавливаемые на месте для обычного оборудования, должны быть типа SRDT или SPT-3.
      5. Электропроводка через балластные каналы люминесцентных светильников должна быть с изоляцией 600 В, 90°С.Светильник должен быть одобрен для сквозной проводки.
      6. Изоляция общего назначения: NEC, 600-вольтовый тип THHN/THWN или XHHW.
      7. Соединения проводов № 10 и меньше должны выполняться с помощью нарезных гаек с пластиковой или нейлоновой изоляцией. Обжимные соединители, кроме стыковых соединителей, запрещены. Соединения проводов № 8 и более должны выполняться с предварительно изолированными механическими наконечниками.
      8. Любой кабель, в том числе сигнальный, коммуникационный и низковольтный, протянутый в кабелепроводе на уровне земли или ниже, должен быть рассчитан на использование во влажных местах.

4. ЭЛЕКТРОМОНТАЖНЫЕ УСТРОЙСТВА
   1. Дизайн
      1. Все поставляемые электромонтажные устройства должны быть рассчитаны на 20А. Новые строительные устройства будут цвета слоновой кости, белого или коричневого цвета с пластинами из нержавеющей стали для использования в стандартных прерывателях и прерывателях замыкания на землю. Изолированные заземляющие устройства должны быть оранжевого цвета с накладками из нержавеющей стали. Устройства аварийного/резервного питания будут красными и иметь красные накладки. Для существующего здания дизайн должен соответствовать существующей цветовой схеме, которая преобладает во всем здании.
      2. Размещение емкостей в аудиториях Университета должно быть согласовано с отделом СМИ Университета для определения местоположения и минимума новых технологий для обучения.
         1. В классных комнатах стандартного размера (49 учащихся или меньше) предусмотрите одну (1) двойную дуплексную розетку в передней части класса по центру под классной доской или маркерной доской. Обеспечьте две (2) дополнительные розетки в передней части комнаты, расположенные посередине между углами и двойными дуплексными розетками.Задняя часть комнат должна быть снабжена одной (1) одинарной дуплексной розеткой в ​​центре стены. Остальные стены должны быть снабжены двумя (2) дуплексными розетками на каждой стене, расположенными на равном расстоянии друг от друга.
         2. В классах с 50 и более учащимися предусмотрите две (2) дуплексные розетки на передней стене по центру между углами и одну (1) двойную дуплексную розетку в центре стены. Обеспечьте две (2) дуплексные розетки, равномерно распределенные по всем остальным стенам.
         3. Коридоры должны быть оборудованы дуплексными розетками 35 футов.в центре и не более 10 футов с каждого конца коридора. Эти розетки должны иметь отдельные цепи от комнатных цепей. В холлах и коридорах соседние розетки должны быть на чередующихся цепях.
         4. Лекционные залы должны быть оборудованы одной (1) двойной дуплексной розеткой, расположенной по центру передней стены, и двумя (2) дополнительными двойными дуплексными розетками, расположенными на равном расстоянии между центральной двойной дуплексной системой и углами. Предусмотрите дополнительные емкости для уборки. Эти емкости должны быть не более 25 футов.по центру. Если в лекционном зале имеется лабораторная скамья, предусмотрите одну (1) сдвоенную скамью на каждые 8 ​​футов скамьи.
         5. Компьютерные классы должны быть оборудованы не менее чем двумя (2) розетками общего назначения, расположенными на равном расстоянии друг от друга на стене, в дополнение ко всем розеткам для компьютеров.
         6. Техническое помещение должно быть оборудовано не менее чем четырьмя (4) дуплексными розетками (по одной на стену) и дополнительными дуплексными розетками, если стены 25 футов или длиннее. По крайней мере, одна (1) розетка должна питаться от аварийной панели и обозначаться как таковая, и по крайней мере одна (1) розетка на 30 ампер должна быть доступна для портативного воздушного компрессора.
         7. Питание проектора и электронных табло должно быть защищено от перенапряжения.
      3. Переключатели:
         1. Выключатели, предусмотренные для всех применений, должны быть класса спецификации 20А. Цветовая гамма должна соответствовать розеткам.
         2. Выключатели, расположенные у люков в крыше или за пределами помещений, которые они обслуживают, должны быть снабжены сигнальными лампами.
      4. Накладки:
         1. Как правило, накладки для стандартных устройств скрытого монтажа должны быть изготовлены из нержавеющей стали для внутреннего использования в новых зданиях.Если работы выполняются в существующих зданиях, накладки должны соответствовать большинству существующих устройств. В жилых зданиях покрытия должны быть из небьющегося нейлона.
         2. Накладки для наружного использования должны быть такого типа, который позволяет сохранять рейтинг NEMA 3R во время использования. Там, где внешнее устройство может быть подвержено вандализму, предусмотрите закрывающие панели запирающего типа.
         3. Накладки должны быть идентифицированы по источнику (номер панели и цепи).

5. Вешалки и опоры
   1. Требования
      1. Материалы для ремней и вешалок: сверхпрочный ковкий чугун или сталь.Для установки в местах выше уровня земли, подверженных проникновению влаги, используйте коррозионностойкую сталь. Перфорированные лямки недопустимы.
      2. Независимые системы поддержки: требуются для всех установок.
         1. Поверхностные выпускные коробки, к которым крепятся приспособления, и натяжные коробки должны крепиться к конструкции независимо от опор системы трубопроводов.
         2. Трубопроводы над подвесным потолком не должны поддерживаться подвесной системой потолка.
      3. Согласование с Генеральным строительным отделом: Проектировщик/Инженер должен включить следующие (или аналогичные) положения в спецификации подвесных накладных потолков:
         1. Флуоресцентные осветительные приборы, устанавливаемые на поверхности, должны поддерживаться вышеописанной конструкцией независимо от какой-либо потолочной системы с помощью стержней с резьбой 3/8 дюйма.
         2. Заподлицо или встраиваемые светильники в потолках подвесного типа должны быть установлены таким образом, чтобы длинная часть светильника опиралась на основной опорный элемент потолочной системы.Предусмотрите не менее двух (2) страховочных тросов или страховочных цепей из оцинкованной стали, прикрепленных от корпуса светильника к конструкции независимо от потолочной системы. Проволока или цепь должны выдерживать испытание на падение с высоты 3 фута и 50 фунтов. Кроме того, должны строго соблюдаться требования NEC к поддержке светильников. Зажимы сетки, поставляемые производителем, должны использоваться и устанавливаться в соответствии с инструкциями производителя.
         3. Подвесные потолки в новом строительстве должны иметь зазор не менее 10 дюймов ниже самой нижней конструкции здания, воздуховода и оборудования.

6. RACEWAYS
   1. Требования
      1. Внутренний кабелепровод и фитинги: Минимальный размер кабелепровода для силовых цепей должен составлять 3/4 дюйма для хоум-ранов. Минимальный размер кабелепровода для проводки управления должен составлять ½ дюйма.
      2. Внешний кабелепровод и фитинги: жесткий оцинкованный кабелепровод с резьбой, маркированный UL, должен быть указан там, где он подвергается физическому повреждению.
         1. Резьбовые муфты должны использоваться с жестким кабелепроводом и IMC.
         2. IMC можно использовать вместо жесткого оцинкованного, если это разрешено нормами.
      3. Стальные электрические металлические трубки (EMT) Кабелепроводы с маркировкой UL могут использоваться во внутренних перегородках, над потолками и на поверхности, за исключением коррозионно-активных и опасных зон, где требуется использование жестких оцинкованных кабелепроводов с ПВХ-покрытием.
         1. Изолирующие втулки и изолированные горловины должны использоваться при установке ЕМТ.
         2. Компрессионные фитинги должны использоваться на открытом воздухе.Резьбовые фитинги разрешается использовать только внутри помещений.
      4. Жесткий оцинкованный стальной трубопровод с пластиковой оболочкой должен использоваться в агрессивной среде.
      5. Гибкий кабелепровод, используемый для подпитки двигателя, должен быть непроницаемым для жидкостей гибким кабелепроводом с минимальным размером ½ дюйма. Гибкий кабелепровод, используемый для соединения осветительных приборов, должен быть стальным, минимальный размер ½ дюйма, если только он не является частью промышленного светильника в сборе. Максимальная длина должна быть 6’-0”. Гибкий кабелепровод любого типа не должен использоваться во внутренних перегородках или стенах в качестве замены EMT, IMC или жесткого стального кабелепровода.Во всех гибких трубопроводах должен быть протянут заземляющий провод. Все гибкие кабелепроводы должны поддерживаться в соответствии с NEC. Расстояние между опорами согласно NEC.
         1. Влагонепроницаемый гибкий металлический кабелепровод должен использоваться в гибких кабелепроводах, находящихся на открытом воздухе или во влажных местах.
         2. Влагонепроницаемый гибкий металлический трубопровод должен использоваться в компьютерных залах с фальшполом.
      6. Жесткий трубопровод из оцинкованной стали должен использоваться на открытом воздухе, над землей, во влажных местах.
      7. Трубопровод, проложенный через стену здания, должен иметь внутреннее и внешнее уплотнение. Укажите печать ссылки или ее эквивалент.
      8. Отводы, используемые для кабеля среднего напряжения, должны быть изготовлены из жесткой стали с большим радиусом.
      9. Заземление: компенсационные швы, пересекающие здание, должны иметь возможность расширения с непрерывностью заземления.

7. АВТОБУСНЫЕ ДОРОГИ
   1. Требования
      1. Проектировщик/Инженер может использовать фидерные шинопроводы вместо кабелепровода и провода, если это одобрено электроцехом OSU FS.
      2. Вставная шина должна использоваться в магазинах, где плотность загрузки обеспечивает экономическое преимущество по сравнению с панелями, и не должна занимать более одного (1) места. Втычная шина должна быть медной. Шинопровод должен использоваться для обслуживания одной (1) комнаты или полезной площади. Запрещено прохождение автобусным маршрутом огнестойкой стены.
      3. Внутренний шинопровод (если он используется) должен быть водонепроницаемым в соответствии с действующими стандартами ANSI/IEEE.
      4. Если использование шинопровода одобрено специальным разрешением для проекта, Подрядчик должен предоставить 10 процентов запасного шинопровода и 10 процентов от общего числа используемых запасных выключателей.В том числе при установке шинопровода в цехах или в специально утвержденных условиях.

8. ПОВЕРХНОСТНЫЕ ДОРОЖКИ
   1. Требования
      1. Поверхностный кабельный канал не должен использоваться в новом строительстве, за исключением случаев, разрешенных электроцехом OSU FS.
      2. Поверхностный металлический кабельный канал с соответствующими муфтами, коробками и фитингами должен быть установлен на поверхности конструкции для установки электрических проводников и, если это одобрено, может использоваться в следующих местах:
         1. В сухих местах.
         2. В опасных (классифицированных) зонах Класса I, Раздела 2 и в соответствии с Национальным электротехническим кодексом (NEC).
      3. Поверхностные неметаллические дорожки качения использовать нельзя.
      4. Фитинги и коробки:
         1. Гоночная дорожка должна иметь стандартное грунтовочное покрытие производителя, подходящее для покраски в полевых условиях.
         2. Приемлемый производитель поверхностных дорожек качения должен включать:
            1. Wiremold Co. Wiremold от Legrand US
         3. Доступ ко всем распределительным коробкам, тяговым коробкам и корпусам трубопроводов над подвесными потолками должен осуществляться с помощью стремянки или лифта без демонтажа потолка.

9. ПОДЗЕМНЫЕ ПРОЕЗДЫ
   1. Требования
      1. Все подземные кабели любой классификации должны быть проложены в кабельных каналах. Все кабелепроводы для среднего/высокого напряжения должны иметь размер 6 дюймов, а все остальные для уличного освещения и других применений должны иметь размер в соответствии с прогнозируемым ростом электрической нагрузки поблизости. Подземные кабельные каналы для систем среднего/высокого напряжения должны быть залиты бетоном.Обеспечьте желтую маркерную ленту на 18 дюймов выше кабелепроводов, обозначающую «опасные подземные кабелепроводы».

10. ВТОРИЧНОЕ/НИЗКОНАПРЯЖЕННОЕ ЭЛЕКТРИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ
    1. Требования
       1. Магнитные помехи и их ослабление
          1. Магнитные помехи могут создавать серьезные проблемы при проектировании и эксплуатации электрического и электронного оборудования, приборов, систем управления, оборудования для обработки данных и сетей связи.Это оборудование часто указывает на аберрации, источники которых трудно распознать, но которые возникают из-за магнитных помех. В целом такие помехи классифицируются как внутренние и внешние.
             1. Внутренние помехи, создаваемые работой компонентов внутри самой системы, обычно можно устранить или свести на нет, экранируя отдельные компоненты и подтверждая создаваемую ими магнитную силу.
             2. Внешние помехи часто вызываются рядом расположенным или соседним оборудованием, таким как трансформаторы, шинопроводы среднего напряжения или коммутационное оборудование, которые генерируют магнитные «всплески», воздействующие на оборудование, которое физически не подключено к источнику помех.
          2. Специальные защитные и превентивные материалы: В дополнение к разработке базовой конструкции защиты для предотвращения проникновения магнитных помех, когда настоящий стандарт требует разработки и определения планов или стратегий смягчения ЭМП, которые предотвратят и решат проблемы с магнитными помехами, ожидание этого стандарта заключается в снижении электромагнитного поля ниже одного (1) мГс даже в самых сложных полевых условиях.
          3. Специальный материал, экранирующий ЭМП: существует два способа экранирования ЭМП, которые можно использовать для эффективного предотвращения магнитных помех или устранения существующих проблем.
             1. В полях низкой интенсивности используйте лист CO-NETIC AA perfection из-за его высокой начальной проницаемости и соответствующих высоких характеристик затухания. В полях с высокой интенсивностью используйте лист NETIC S3-6 из-за его высоких характеристик магнитного насыщения. Отожженный лист CO-NETIC AA Perfection доступен в стандартной толщине от 0,014 до 0,062 дюйма, в виде плоского листа размером до 30 дюймов на 59 дюймов или полного листа толщиной 0,015 дюйма и 36 дюймов на 120 дюймов.
             2. Установка: Для настенных или напольных покрытий проектировщик/инженер должен указать, что листы должны быть состыкованы встык, все швы должны быть заподлицо и затянуты.
             3. Крепления: Листы NETIC/CO-NETIC AA должны крепиться к стенам с помощью немагнитных крепежных элементов, чтобы они проникали сквозь экранирующие листы. Отверстия в листах из сплава NETIC/CONETIC AA для крепежных деталей должны быть просверлены стандартными сверлами по металлу (сверлами из кобальтовой стали). Применение специального крепления (кирпичная кладка, бетон и т. д.) должно соответствовать процедурам крепления, рекомендованным изготовителем экрана ЭМП, и требованиям стандарта проектирования зданий EMU.
             4. Швы: Все швы между листами должны быть покрыты фольгой CO-NETIC AA, 0.Толщина 01 дюйм, ширина 4 дюйма, с заводской подложкой PST. Наклейте фольгу по центру швов листа и плотно прижмите.
             5. Отделка: Металл CO-NETIC AA имеет естественную блестящую серебристую отделку и не ржавеет. Гипсокартон (сухая стена) или другие разрешенные материалы должны быть уложены поверх листов CO-NETIC AA после закрытия швов. Никакие магнитные застежки не должны проникать в листы CO-NETIC AA.
             6. Установка: Все трансформаторы среднего напряжения и распределительные устройства, включая центры управления электродвигателями, расположенные рядом с офисами или под ними, компьютерные входы/помещения или места, где будет использоваться чувствительное электронное оборудование (SEE), должны быть экранированы ферромагнитным материалом.
             7. Используйте листовой металл из черной стали толщиной не менее 10 на стороне (сторонах) стен, где расположены указанные офисы или помещения, чтобы предотвратить движущиеся заряды, создающие проникновение электрического магнитного поля (ЭМП), которое, в свою очередь, разрушает или искажает чувствительное электронное оборудование.
             8. Для обеспечения эффективного экранирования экран из листового металла 10 калибра должен располагаться внахлест не менее чем на 4 дюйма в каждом стыке.
          4. Если возникнут какие-либо вопросы, дизайнеры/инженеры должны связаться с Управлением охраны труда и техники безопасности Университета для получения подробной информации.
       2. Трансформаторы (до 600 вольт)
          1. Распределительные трансформаторы общего назначения должны быть однофазными и трехфазными сухими, которые обычно используются с первичными обмотками, подключенными к вторичным распределительным цепям. Они должны быть рассчитаны на напряжение 120, 208, 240, 480 и 600 В мощностью от 500 ВА до 5000 кВА и частотой 60 Гц.
          2. Трансформаторы должны быть рассчитаны на непрерывную работу при номинальной мощности кВА в течение 24 часов в сутки, 365 дней в году с номинальным сроком службы и повышенной перегрузочной способностью в соответствии с последним стандартом ANSI-C57.Повышение температуры этих энергоэффективных трансформаторов должно составлять 80°C, и они должны быть изолированы системой изоляции 220°C, признанной UL. Трансформаторы должны иметь рейтинг К-фактора в соответствии с рекомендациями действующих стандартов ANSI/IEEE, где это необходимо (например, компьютерный центр, лаборатория и т. д.). Он должен иметь 30-процентную перегрузочную способность. Из-за роста числа компьютерных лабораторий во всех зданиях и использования беспроводных компьютеров на территории университетского городка все трансформаторы общего назначения при ремонте и новом строительстве должны иметь класс К.
          3. Трансформаторы должны быть рассчитаны на низкие потери мощности в катушках.
          4. Катушка и сердечник в сборе:
             1. Сердечники трансформаторов должны быть изготовлены из высококачественной, нестареющей, текстурированной кремнистой стали с высокой магнитной проницаемостью, низким гистерезисом и потерями на вихревые токи.
             2. Катушки трансформатора должны быть намотаны из электротехнической меди и иметь сплошную намотку. Нейтральный проводник должен быть рассчитан на 200-процентный нормальный фазный ток, когда это необходимо.
             3. Корпус должен быть вентилируемым, из толстолистовой стали, загрунтованным и покрытым эмалью серого цвета. Сердечник и катушка в сборе трансформаторов должны быть пропитаны негигроскопичным термореактивным лаком и отверждены, чтобы свести к минимуму точки перегрева и изолировать влагу. Сердечник трансформатора должен быть заземлен на корпус.
             4. Уровни звука трансформатора должны быть рассчитаны в соответствии с рекомендуемыми уровнями ANSI/NEMA.
          5. Обеспечьте минимальное рабочее пространство в четыре (4) фута вокруг трансформаторов, работающих при номинальном напряжении 600 вольт или меньше, чтобы обеспечить готовность и безопасную регулировку, ремонт и техническое обслуживание.
          6. Трансформаторы мощностью более 25 кВА не должны устанавливаться на стенах или рядом с ними, прилегающих к офису, компьютерному залу или лаборатории, если стена не экранирована магнитным полем.
          7. В местах установки трансформаторов должны быть обеспечены надлежащая вентиляция и охлаждение, чтобы температура в помещении не превышала 75 градусов по Фаренгейту.
          8. Трансформаторы, монтируемые на стене или потолке, должны иметь постоянный доступ к нижней части пола.
          9. Трансформаторы должны быть размещены на хозяйственной подушке толщиной не менее 4 дюймов.

11. ПОДХОД ДЛЯ ОБСЛУЖИВАНИЯ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА НИЗКОГО НАПРЯЖЕНИЯ
    1. Требования
       1. Защитные устройства: главные выключатели и фидерные выключатели или выключатели должны быть оснащены защитой от замыкания на землю в соответствии с требованиями применимых норм. В критически важных приложениях обеспечьте скоординированную защиту от замыканий на землю на фидерных выключателях. Предоставьте информацию о настройках и согласовании с руководствами по обслуживанию.
          1. Все автоматические выключатели с полупроводниковыми расцепителями должны соответствовать следующим стандартам:
             1. ANSI/IEEE – способность выдерживать скачки напряжения (SWC).
             2. ANSI/IEEE – Устойчивость релейных систем к излучаемым электромагнитным помехам от приемопередатчиков.
          2. Максимальное рабочее усилие, необходимое для размыкания или замыкания выключателя или выключателя, не должно превышать 75 фунтов на рукоятке управления.
          3. Вакуумные выключатели или вакуумные выключатели могут применяться с разрешения электроцеха ОСУ ФС.
             1. Все выключатели должны быть с верхним или горизонтальным подводом к выключателям.
          4. Световые индикаторы должны быть светодиодными или трансформаторного типа с использованием ламп низкого напряжения.
          5. Должен быть размещен на хозяйственной подушке толщиной не менее 4 дюймов.

12. УЧЕТ (См. Подраздел 33 09 00, Контрольно-измерительные приборы для коммунальных служб)
    1. Требования к функциональности
       1. Система учета: Для каждого здания, трансформатора или службы требуется счетчик с системным дисплеем.
          1. Утвержденным и приемлемым счетчиком и производителем для объектов OSU является двунаправленный счетчик мощности и энергии Veris E51C2 или эквивалентный счетчик коммерческого класса со связью Modbus RTU.
          2. Каждый отдельный указанный счетчик кВт/ч должен иметь либо связь Modbus RTU, либо импульсную способность.
          3. Если полная настройка счетчика не может быть выполнена с передней панели, все необходимое программное обеспечение, кабели и ключи должны быть предоставлены в электроцех OSU FS.
          4. Высота должна быть пять футов (5 футов-0 дюймов) от чистого пола или четыре с половиной фута (4 фута-6 дюймов) от площадки переключателя до центра счетчика.
          5. Обеспечьте три (3) или четыре (4) трансформатора тока и монитор цепи, которые показывают истинное среднеквадратичное значение тока для фазы и нейтрали.
          6. Монитор должен предоставить следующую информацию:
             1. Напряжение: фаза-нейтраль и фаза-фаза ABC.
             2. Амперы: текущие показания и максимальное потребление за 15 минут ABCN
             3. Максимальная потребность в киловаттах на основе 15-минутных интервалов.
             4. Коэффициент мощности, килоВАр, килоВАр, час кВА.
       2. 6-контактный испытательный переключатель GE PK-2 для панельного монтажа, установленный заподлицо на распределительном устройстве для переносных контрольных измерений обслуживающим персоналом OSU FS. Укажите, что три (3) левых полюса должны быть на заводе подключены к вторичным обмоткам фазного трансформатора тока; подключите правый полюс № 6 к фазе к нулевому источнику потенциала. Полюсы трансформаторов тока должны иметь замыкающие вспомогательные контакты.
          1. Если счетчик, используемый для считывания KWHR, не имеет серийного номера счетчика на передней панели дисплея, то под счетчиком должна быть установлена ​​выгравированная заводская табличка с выгравированным на ней серийным номером счетчика.
          2. Избегайте схем измерения, которые способны измерять только частичные нагрузки, подключенные к системе распределения или контролируемому электрическому оборудованию. Укажите, что трансформаторы тока и счетчик должны быть установлены для измерения электрической нагрузки от распределительной системы, включая пожарные насосы. Пожарные насосы должны подключаться перед основным устройством защиты от перегрузки по току.

13. СЕРВИСНОЕ ОТКЛЮЧЕНИЕ
    1. Требования
       1. Плавкие предохранители могут использоваться в системах первичного напряжения и управления двигателем.
          1. Предохранители по классификации UL должны использоваться в соответствии с требованиями по временной задержке и ограничению тока приложения.
          2. Предохранители для фидеров и ответвлений до 600 ампер должны быть UL класса RK1 или RK5 с 200 000 AIC.
          3. Предохранители для вторичной сети и фидеров более 600 ампер должны быть UL класса L с 200 000 AIC.
          4. Запасные предохранители: Укажите, что комплект запасных предохранителей должен храниться на существующих металлических полках, металлических монтажных платах или в шкафу в помещении электрораспределительного устройства, а рядом должен быть установлен машинописный и оформленный перечень материалов.Рядом с трансформаторами не должны храниться или храниться горючие материалы. Если нет существующего хранилища или требуется дополнительное место для хранения, Подрядчик должен предоставить шкаф, аналогичный Bussman SFC.
             1. Комплект запасных предохранителей должен включать не менее трех (3) или 10 процентов от общего количества (в зависимости от того, какое число больше) установленных запасных предохранителей каждого класса, ампера и номинального напряжения, включая первичные предохранители и предохранители цепей управления в распределительных устройствах и любом оборудовании.

14. СИСТЕМА ЗАЗЕМЛЕНИЯ
    1. Требования
       1. Чертежи и спецификации: На чертежах должны быть показаны системы заземления, размеры защитных кабелепроводов и их относительное расположение.Спецификации и чертежи должны включать подробные требования к системе заземления. Ссылка только на Национальный электротехнический кодекс без его уточнения оказалась недостаточной. Указание требований только ссылкой на код запрещено. Требуется, чтобы проектировщик/инженер указал все применимые требования, а не ссылался только на Национальные электротехнические нормы и правила. Это включает в себя указание размеров и требований ко всем проводникам заземляющих электродов, используемых для соединения с заземлением, заземления электродов в бетоне, трубе холодной воды и между нейтралью и заземлением оборудования.Он также включает определение размеров всех заземляющих проводов оборудования, проложенных вместе с фазными проводами. Все чувствительное электронное оборудование (компьютерные залы и т. д.) должно иметь одноточечную систему заземления, начинающуюся с площадки служебного входа.
       2. Трансформаторные площадки:
          1. Трансформаторы для обслуживания зданий: вторичные нейтрали должны быть заземлены отдельно от земли нейтрали в основной сети, если только они не соединены в блочной конструкции подстанции.
          2. Трансформаторы низкого напряжения: вторичные нейтрали должны быть заземлены в низковольтном сервисном оборудовании, как того требует NEC для обслуживания.
       3. Заземление оборудования: Провод заземления оборудования должен быть установлен внутри кабелепровода ответвленной цепи и заземлен на корпус щитового щита на неизолированную шину заземления. Нейтральная шина панели не должна использоваться для заземления оборудования.
          1. Заземление оборудования и идентифицированная нейтраль не должны быть электрически соединены между собой со стороны здания сервисного заземления.
       4. Удобные розетки: Укажите, что проводное заземление должно быть обеспечено для обеспечения непрерывности пути заземления от полюса заземления устройства.Обеспечьте розетки прерывателя замыкания на землю во влажных условиях и там, где это требуется NEC и другими соответствующими нормами.

15. РАСПРЕДЕЛЕНИЕ
    1. Требования
       1. Проект: По возможности и при наличии блочных подстанций вторичный главный выключатель должен быть частью распределительного устройства или распределительного щита здания. Ни в коем случае распределительное устройство, распределительный щит или панель управления не должны быть непосредственно присоединены к трансформатору. Минимальная 12-дюймовая переходная секция со сплошным барьером требуется для уменьшения передачи тепла трансформатора в секцию низкого напряжения.Уменьшение теплопередачи может быть достигнуто за счет вторичного горла или вентилируемого переходного участка.
          1. Когда двухсторонние подстанции снабжены секционными размыкателями, этот размыкатель должен быть сблокирован ключом с основными вторичными средствами разъединения, требующими наличия запасного ключа для параллельных секций.
       2. Оборудование: Распределительные устройства или распределительные щиты в металлическом корпусе должны применяться в зданиях или на объектах ОРУ напряжением 600В и ниже для ввода служебного питания, распределения освещения, а также в качестве вторичных секций блочных подстанций.Устройства отключения основного питания, 1200 ампер и выше, должны быть установлены отдельно и иметь четкую маркировку. Фидерные устройства в ГРЩ или ОРУ должны монтироваться индивидуально. Фидерные устройства в распределительных щитах должны монтироваться группами. При необходимости должны быть указаны следующие компоненты:
          1. Сервисные протекторы
          2. Автоматические выключатели в литом корпусе
          3. Выключатели с плавкими предохранителями
          4. Пускатели двигателей
          5. Автоматический выключатель питания переменного тока низкого напряжения (обычно ограничивается основным или вспомогательным положением)
          6. Реле давления на болтах
          7. Устройства переключения или переключатели
          8. Контрольно-измерительные приборы, измерения и реле
             1. Тип автоматических выключателей в литом корпусе: Эти устройства доступны в следующих основных типах:
                1. Термомагнитный датчик
                2. Только магнитный
                3. С предохранителем
                4. Ограничение тока
                5. Высокая отключающая способность
             2. Требуется, чтобы все автоматические выключатели, оснащенные полупроводниковым расцепителем, соответствовали защитным устройствам низковольтных распределительных устройств этого раздела.
                1. Воздушные выключатели должны быть выкатного типа, устанавливаться в отдельных отсеках.
                2. Отключающие характеристики воздушных автоматических выключателей и выключателей в литом корпусе не должны применяться в «каскаде».
             3. Рабочее усилие на рукоятке на всем оборудовании должно быть не более 75 фунтов.
                1. Положения для дополнительных цепей:
                   1. Размер распределительного устройства или распределительного щита: выберите размер, обеспечивающий достаточное свободное пространство, в комплекте с шиной и шинными стяжками.Должна быть предусмотрена как минимум одна (1) запасная секция с полной шиной. На этапе проектирования предусмотреть следующие запасные переключатели:
                      1. Четыре (4), 100 А/3 полюса
                      2. Четыре (4) 200 А/3 полюса
                2. Дополнительная секция: Обеспечьте пространство в расположении шин (шинные стяжки) для добавления будущих секций распределительного устройства или распределительного щита. К распределительным устройствам и щитам управления должен быть обеспечен доступ с минимальным рабочим зазором 4 фута со всех сторон, требующих доступа.
             4. Контрольно-измерительные приборы должны соответствовать разделу «Измерение» настоящего Раздела.
             5. Обслуживание пожарных насосов: Пожарные насосы должны обслуживаться и защищаться в соответствии с требованиями NFPA № 20.
             6. Используйте распределительный щит вместо панельного щита для аварийных систем с целью будущего роста и расширения. Распределительный щит должен быть оборудован системами учета в соответствии с требованиями раздела «Учет» настоящего стандарта.
             7. При добавлении выключателей, автоматических выключателей, шинных вилок или пускателей двигателей к существующему оборудованию Проектировщик/Инженер должен включить в проектную документацию следующее:
                1. Данные паспортной таблички производителя, включая информацию о производителе и каталожную информацию о существующем оборудовании.
                2. Если оборудование больше не производится (например, Continental, Arrow Hart, Crouse Hinds и т. д.), дизайнер/инженер свяжется с компанией, специализирующейся на устаревшем оборудовании, и получит информацию о торгах.
                3. Дизайнер/инженер проведет анализ затрат на замену устаревшего оборудования современными технологиями.

16. СЕТИ ОБЩЕГО НАЗНАЧЕНИЯ СИЛОВЫЕ И ОСВЕЩЕНИЯ
    1. Требования
       1. Проектирование системы: спроектируйте фидеры с учетом падения напряжения не более чем на 2 процента между входными клеммами обслуживания и клеммами ответвленных автоматических выключателей с возможностью увеличения нагрузки на 30 процентов по сравнению с первоначальным проектом, если университет не назначит больший рост на первоначальной конференции по планированию.
       2. Фидеры: Номиналы фидеров не должны составлять такой большой процент от основной, чтобы нельзя было достичь координации времени, тока и отключающих мощностей.
       3. Электропроводка: Укажите, что все фидеры должны быть установлены в жестком оцинкованном кабелепроводе или электрических металлических трубах. (ЕМТ)

17. ФИДЕРНЫЕ ЦЕПИ
    1. Требования
       1. Проектирование системы: спроектируйте фидеры с учетом падения напряжения не более чем на 2 процента между входными клеммами обслуживания и клеммами ответвленных автоматических выключателей с возможностью увеличения нагрузки на 30 процентов по сравнению с первоначальным проектом, если университет не назначит больший рост на первоначальной конференции по планированию.Питатели должны быть рассчитаны на панель, а не на расчетную нагрузку.
       2. Фидеры: Номиналы фидеров не должны составлять такой большой процент от основной, чтобы нельзя было достичь координации времени, тока и отключающих мощностей.
       3. Электропроводка: Укажите, что все фидеры должны быть установлены в жестком оцинкованном кабелепроводе или электрических металлических трубах. (ЕМТ)

18. СЕТИ ОБЩЕГО НАЗНАЧЕНИЯ СИЛОВЫЕ И ОСВЕЩЕНИЯ
    1. Требования
       1. Распределительные панели должны обслуживать только жилой этаж или уровень и иметь три (3) или более заглушки EMT диаметром ¾ дюйма, заканчивающиеся доступной распределительной коробкой соответствующего размера.
       2. Рассчитывайте параллельные цепи на падение напряжения не более 3 % между автоматическими выключателями ответвления и нагрузкой. Как минимум, увеличьте количество проводников как минимум на один размер, если домашние участки ответвленной цепи на 120 В превышают 75 футов.
       3. Цепи освещения не должны нагружаться более чем на 60 процентов от номинала выключателя панели.
       4. Панели распределительных цепей: Панели для освещения, розеток, небольших двигателей и оборудования должны представлять собой автоматические выключатели в литом корпусе с термомагнитным расцепителем и номиналами переменного и постоянного тока.Предусмотрите запасные цепи.
          1. Выключатели должны быть 20-амперными, 1-полюсными, монтироваться в панель с болтовым или втычным соединением.
             1. Номинал срабатывания выключателей для розеток освещения и общего пользования должен составлять 20 ампер. Предоставьте в электроцех OSU FS другие размеры, необходимые для особых нагрузок.
          2. Прерыватели вспомогательной линии: Панели не должны иметь прерывателей дополнительной подачи. Если несколько панелей питаются от длинного фидера, используйте дополнительные наконечники или отдельную соединительную коробку с полноразмерным отводом от сети панели.Предусмотрите отдельные разъединители для изоляции.
          3. Щиты на 120/208 вольт должны быть рассчитаны на 50-процентное заполнение и не более 70-процентное заполнение по завершении проекта. Если эти условия не могут быть соблюдены, необходимо установить дополнительную панель управления. Все панельные панели должны иметь как минимум четыре (4) ¾-дюймовых запасных кабелепровода, заканчивающихся в доступном пространстве.
          4. При установке новых панелей освещения ответвлений на объекте необходимо учитывать следующее:
             1. Все новые панели должны иметь минимум 42 полюса.Дизайнеры/инженеры должны предоставить каждой новой панели не менее 30 процентов запасных однополюсных автоматических выключателей на 20 А. Во всех дополнительных запасных местах должен быть установлен выключатель. Дизайнеры/инженеры должны спроектировать дополнительную панель, если эти минимальные требования не могут быть соблюдены, и должны быть включены копьеотбойники.
             2. Новые панели должны выдерживать минимум 200 ампер для 208Y/120 вольт, 3 фазы, 4 провода и минимум 100 ампер для 480Y/277 вольт, 3 фазы, 4 провода. Не устанавливайте 240/120 вольт, 3 фазы, 4-проводные системы с ответвлениями треугольником.Там, где требуется 240 вольт, необходимо использовать повышающие/понижающие трансформаторы.
             3. Любое новое или существующее здание с 3-фазным обслуживанием должно иметь только 3-фазные панели.
          5. Силовые панели должны быть оборудованы автоматическими выключателями в литом корпусе с адекватной отключающей способностью в соответствии с NEC.
          6. Противопожарные заслонки должны иметь индивидуальную защиту от перегрузки по току и отключение. Предохранитель должен быть рассчитан на 125 % для двигателей без импедансной защиты и на 200 % для двигателей с импедансной защитой.Комбинация средств перегрузки по току и отключения должна быть расположена в пределах шести (6) футов от электродвигателя противопожарной/дымовой заслонки. Комбинация перегрузки по току/разъединителя должна состоять из небольшого предохранителя #LSSY, одного (1) предохранителя на основе Эдисона и одного (1) однополюсного тумблера. Доступ ко всей токовой защите противопожарных/дымовых клапанов должен быть обеспечен без демонтажа механического оборудования или потолка.

19. ДВИГАТЕЛИ И УПРАВЛЕНИЕ ДВИГАТЕЛЯМИ
    1. Требования
       1. Сопутствующая работа: Пускатели чиллеров кондиционеров и контроллеры пожарных насосов должны быть указаны с оборудованием в разделах 21 и 23.Проводка от распределительного устройства или распределительного щита к этому оборудованию должна быть указана в Разделе 26.
       2. Требования NEMA и NEC:
          1. Двигатели и оборудование управления двигателями должны соответствовать номинальному напряжению NEMA. Двигатель, рассчитанный на 230 вольт, нельзя использовать в системе 208 вольт. Дизайнер/инженер должен указать двигатель на 208 В.
          2. Устройства защиты ответвленных цепей двигателя должны соответствовать всем требованиям действующего NEC.
       3. Центры управления двигателем: класс I, тип B с клеммной колодкой.
          1. Размещение: Центры не должны располагаться там, где температура окружающей среды может привести к снижению номинальных характеристик устройств перегрузки.
          2. Схемы перегрузочных нагревателей должны быть снабжены, смонтированы внутри дверей шкафов или в отдельной рамке и установлены снаружи оборудования.
       4. Пускатели пониженного напряжения: размеры двигателей должны быть такими, чтобы, если пусковой ток превышает 40 процентов от номинального значения трансформатора здания, двигатели должны быть оснащены частотно-регулируемым приводом, пускателями пониженного напряжения с автотрансформатором с замкнутым переходом, типа звезда-треугольник, полупроводниковый плавный пуск или пускатели с линейным изменением тока.
       5. Операционная защита:
          1. Сертификация производителя двигателя о том, что двигатель соответствует требованиям NEMA по напряжению.
          2. Реле перегрузки: Блок управления многофазным двигателем должен быть оснащен тремя (3) реле перегрузки. Пускатели пониженного напряжения должны обеспечивать защиту от перегрузки во время пускового этапа.
          3. Обеспечьте 20 процентов запасных стартеров каждого используемого размера и предоставьте 25 процентов запасных мест для дополнительных стартеров. Обеспечьте место на полу для одной (1) дополнительной секции и запасного кабелепровода соответствующего размера от MSG до ближайшей зоны.

20. ПРИМЕНЕНИЕ СТАРТЕРА ДВИГАТЕЛЯ
    1. Требования
       1. Пускатели для 600 В и ниже: конструкция должна соответствовать ANSI/NEMA ICS2-1983 (26). Это требование для номиналов магнитного контроллера 115–575 В. Пускатели двигателей переменного тока и контакторы могут использоваться для управления цепью двигателя. Этот стандарт требует, чтобы пускатели применялись с осторожностью в цепях и в сочетании с устройствами защиты от короткого замыкания, такими как автоматические выключатели, плавкие разъединители, которые будут ограничивать доступный ток короткого замыкания и пропускать уровень энергии, который пускатель может безопасно выдержать.Этот рейтинг устойчивости должен соответствовать требованиям ANSI/UL 508/1983 (29) и ANSI/NEMA ICS1-1983 (25), (26), которые распространяются на элементы управления, системы и устройства.
          1. Пускатели не должны использоваться без соседнего линейного выключателя. Если используется или устанавливается разъединитель без предохранителя, он должен располагаться как можно ближе к каждому двигателю. Этот стандарт запрещает установку дистанционного выключателя с замком, распределительного устройства, распределительного щита или блока в центре управления.
          2. Каждый пускатель будет идентифицировать управляемое устройство и его местонахождение, а каждый двигатель должен идентифицировать свое управление.

21. АВАРИЙНЫЕ/РЕЗЕРВНЫЕ СИСТЕМЫ ПИТАНИЯ
    1. Требования
       1. Все новые здания и капитальные ремонтные работы, в которых должны быть установлены лаборатории, исследовательское оборудование или вытяжные шкафы, должны включать резервный генератор и систему мониторинга.
       2. Альтернативные источники питания: в тех случаях, когда прерывание подачи электроэнергии в здание может привести к опасности для жизни, серьезным потерям исследований, имущества или оборудования, необходимо предусмотреть резервный источник питания, который будет использоваться в случае отказа. нормального питания.Подробная информация о планах, применимых к проекту, должна быть объяснена и включена в предварительную заявку на разработку проекта и на совещания. Если врезка в существующую цепь или фидер в настоящее время нецелесообразна, необходимо предусмотреть возможность врезки в будущем.
       3. Оборудование автоматического ввода резерва: необходимо указать надежное оборудование и переключатель ввода резерва. Если предусмотрены как аварийные, так и резервные системы электропитания, для каждой системы должны быть предусмотрены отдельные переключатели. Обратитесь к текущему NEC для описания системы.
       4. Аварийные/резервные системы: Требуется предусмотреть проектирование аварийной системы/резервного источника питания, поставляемого:
          1. Генератор двигателя
          2. Отдельный аварийный источник
       5. Аварийные генераторы должны работать на природном газе или дизельных двигателях в зависимости от наличия природного газа и размера агрегата.
       6. Корпуса генераторов должны иметь минимальный зазор в (4) фута, если иное не указано изготовителем для потока воздуха, а все двери и панели должны открываться на девяносто (90) градусов.
       7. Электрическое освещение и силовое оборудование, питаемое от аварийного/резервного генератора, должны быть обозначены красным цветом. Как в общественных, так и в закрытых помещениях оборудование должно иметь отличительный предупреждающий знак и указывать расположение обоих источников питания.
       8. Щит аварийного/резервного щита должен быть предусмотрен для:
          1. Выходные фонари
          2. Минимальное освещение коридора и лестницы и мощность телефона
          3. Пожарная сигнализация, оборудование для обеспечения безопасности зданий и системы противопожарной защиты; это не устраняет необходимость в батареях.Батареи должны быть испытаны, чтобы показать доступность ампер-часов. Изготовитель должен предоставить Университету документацию, свидетельствующую о соответствии отремонтированных характеристик.
          4. Лифты и лифтовые помещения
          5. Аварийное освещение должно быть частью аварийного освещения, которое должно включать в себя освещение всех необходимых средств аварийного освещения, освещенных указателей выхода, освещения лестничных клеток и всех мест, где аварийное освещение должно обеспечивать, по крайней мере, минимальную освещенность, требуемую кодом, чтобы обеспечить легкий и безопасный выход из соответствующей зоны. .Инверторные балласты запрещены.
          6. Освещение машинного зала электроснабжения и механического помещения
          7. Освещение пространства корпуса генератора
          8. Оборудование системы здания, которое используется для обогрева здания (для предотвращения замерзания зимой), включая тепловые насосы, насосы для отвода конденсата, воздушные компрессоры управления и другое оборудование, которое может быть назначено Службой эксплуатации OSU.
          9. Центры управления двигателем (MCC), которые управляют вытяжными шкафами, отстойными насосами, конденсатными насосами, воздушными компрессорами управления зданием и соответствующим оборудованием.
          10. Системы автоматизации зданий
          11. Вытяжка для животных
       9. Электропроводка для аварийных систем должна быть в отдельных кабелепроводах. Укажите, что все соединительные коробки и крышки аварийной системы должны быть окрашены в желтый цвет.
              а. Выключатели цепей аварийного освещения не должны быть доступны для населения.
       10. На всех новых генераторах должны быть установлены кулачковые замки блока нагрузки.

22. ЭЛЕКТРООБЕСПЕЧЕНИЕ ЛИФТОВ
    1. Требования
       1. Электропроводка и коммутация: Электропроводка должна быть расширена до мощных выключателей с запираемыми предохранителями, расположенных в машинном отделении лифта.
       2. Аварийный контур: Аварийный контур к машинному отделению лифта должен быть предусмотрен для освещения кабины лифта, вентилятора и машинного отделения.
       3. Установка в приямке: См. Раздел 14. Свет, выключатель света и автоматическая розетка GFCI должны быть предусмотрены в приямке каждого лифта, каждый на отдельной цепи.
       4. Пассажирские лифты, обслуживающие технические помещения, должны быть подключены к аварийному генератору.

23. ОСВЕЩЕНИЕ
    1. основные требования
       1. При проектировании освещения должно использоваться соответствующее сочетание естественного, зонального и рабочего освещения с безопасным освещением, если это необходимо для выполнения соответствующих рекомендаций Общества инженеров-светотехников (или аналогичных).Следует предпринять усилия для сведения к минимуму потребления электроэнергии на освещение, стремясь снизить уровень фут-свечи. Освещение должно соответствовать требованиям только рабочей зоны. Освещение общей зоны должно быть выбрано с меньшей интенсивностью, чтобы обеспечить доступ и некритическую видимость.
       2. Все освещение будет снабжено средствами отключения в соответствии с действующими NEC.
       3. Электроцех OSU FS требует сменных цен как для балластов, так и для ламп, которые должны быть предоставлены на этапе проектирования проекта и вместе с электронными заявками.Проектирование проектов освещения для ламп, которые в настоящее время находятся на складе OSU. За перечнем ламп в наличии обращайтесь в Электроцех ОСУ ФС. Использование самосветящихся указателей выхода, содержащих радиоактивные материалы, запрещено, если только это не одобрено Управлением по охране окружающей среды и безопасности (EH&S).

24. СИСТЕМЫ ОСВЕЩЕНИЯ
    1. Системы управления диммированием должны быть проверены и одобрены Электроцехом ОСУ ФС.
    2. Электронные пускорегулирующие аппараты с пониженным уровнем гармоник, соединенные параллельно для работы одной (1) или двух (2) ламп типа Т-8, должны использоваться везде, где установлены люминесцентные лампы, за исключением случаев, когда необходимы специальные пускорегулирующие аппараты.
    3. Лампы должны иметь низкое содержание ртути, равное или лучше, чем у Philips Lighting «ALTO».
    4. Гарантия
       1. Гарантия на ламповую систему: Четыре (4) футовые лампы T8 и балласты имеют гарантию до трех (3) лет (3 года для ламп со сроком службы 24 000 часов) с даты существенного завершения проекта. Лампы должны иметь индекс CRI 85, иметь гарантию 24 000 часов и световой поток 2 850 люмен.
       2. Гарантия на лампу: См. кривую износа флуоресцентных ламп для нормального износа лампы.Неисправные лампы или лампы, выходящие из строя чаще, чем обычно, должны быть заменены после заводской проверки, определяющей причину отказа или дефекта.
    5. Международные стандарты цвета: Цветовые координаты должны соответствовать предлагаемым стандартам цвета IEC/ANSI независимо от страны производителя. Стандарт кампуса — 41K.
    6. Конструкция катода: Лампа должна содержать катоды, предназначенные для работы с балластными системами США (мгновенный быстрый, программируемый запуск) независимо от страны изготовления.
    7. Стандарты ANSI: Лампы должны соответствовать применимым стандартам ANSI.
    8. См. в конце этого раздела информацию о парковочном освещении и исторических светильниках.
    9. Строящиеся участки должны иметь временное освещение для ночного времени.
    10. Все внутренние осветительные приборы должны быть доступны по стремянке высотой 8 футов или менее, размещенной в соответствии со стандартами OSHA или одним из следующих:
        1. Постоянно установленное средство доступа.
        2. Специальные средства доступа к зданию (поставляемые проектом) (платформенный подъемник, изготовленные на заказ строительные леса и т. д.), хранящиеся в легкодоступном месте на площадке и на месте по завершении проекта.
    11. Все наружные светильники должны быть доступны с помощью средств, в настоящее время принадлежащих OSU, без ущерба для зданий или насаждений. В соответствии с Кодексом землеустройства города Корваллис, наружное освещение должно быть установлено и работать, чтобы предотвратить «освещение» ночного неба.
    12. Светильники с лампами, кроме тех, которые перечислены в инвентаре магазинов OSU FS, не должны использоваться, если письменный запрос об отказе от этого требования не был одобрен руководителем проекта OSU и электроцехом OSU FS.
        1. Для уникальных ламп и балластов десять (10) каждого типа или 10 процентов каждой лампы и балласта, драйвера и светового двигателя, в зависимости от того, что больше, должны быть добавлены к инвентарным запасам OSU FS Stores проектом. Инвентарь будет добавлен к моменту ввода проекта в эксплуатацию.
        2. Светильники, которые требуют использования фирменных ламп и балластов и не позволяют использовать лампы или балласты других производителей, не допускаются.
    13. Все встраиваемые светильники в виде банок должны быть на 120 вольт и иметь лампы с собственным балластом. Десять (10) ламп каждого типа или десять процентов каждой лампы, в зависимости от того, что больше, включая любое и все светодиодное освещение, должны быть добавлены к инвентарным запасам OSU FS Stores проектом. Вся информация о повторном заказе должна быть предоставлена ​​в магазины OSU FS.
    14. В люминесцентных системах освещения T-8 должны использоваться высокоэффективные балласты и лампы, отвечающие спецификациям Energy Trust of Oregon для высокопроизводительных систем освещения T-8.
    15. Список всех типов ламп и типов балластов/драйверов должен быть предоставлен инженером проекта по завершении проекта.
25. ЭЛЕКТРОННЫЙ БАЛЛАСТ
    1. Требования к производительности
       1. Коэффициент балласта: коэффициенты балласта при номинальном напряжении должны быть следующими:
          1. Стандартные балласты — 0.балластный коэффициент 90.
          2. ПЛЮС балласты — 1,2 балласта на 2 лампы.
          3. Мерцание: Балласт должен работать с лампами на частоте выше 20 кГц, и лампы не должны иметь заметного мерцания.
          4. Коэффициент мощности: Балласт должен иметь входной коэффициент мощности выше 97 процентов при использовании с первичной лампой.
          5. Гармонические искажения: Балласт должен иметь полное гармоническое искажение (THD) 20 процентов или менее при использовании с первичной лампой.
          6. Пик-фактор тока: Пик-фактор тока лампы должен быть равен 1.7 или меньше.
          7. Коэффициент эффективности балласта (BEF): Относительный световой поток на потребляемый ватт должен быть равен или выше, чем у сертифицированного CBM электромагнитного балласта для того же применения.
          8. Срок службы лампы: Балласт должен обеспечивать условия запуска лампы и параметры, соответствующие рекомендациям производителя лампы, и должен обеспечивать полный номинальный срок службы лампы при нормальных условиях.
          9. Схема: Балластная цепь должна включать лампы параллельно, так что если одна (1) лампа выходит из строя, другие продолжают гореть.
          10. Метод запуска: Балласт должен соответствовать использованию лампы для максимальной эффективности.
          11. Начальная температура: электронный балласт должен обеспечивать минимальную начальную температуру лампы 0°F в зависимости от модели балласта и условий установки.
          12. Выход балласта: Выход балласта должен быть защищен от выпрямления лампы или короткого замыкания выходных проводов.
          13. Температура корпуса: максимальная номинальная температура корпуса балласта должна составлять 70°C.
          14. Внутренняя защита: Балласт должен иметь внутреннюю защиту для предотвращения катастрофического отказа.
          15. ЭПРА должны быть универсальными на входе 120В/277В.
       2. Если драйверы не могут быть легко доступны, они должны быть расположены удаленно, и каждое местоположение должно быть указано для каждого прибора.
26. СПЕЦИФИКАЦИИ ПРОДУКТА
    1. Нормативные требования
       1. Список UL, CSA и CBM: электронный балласт должен быть внесен в список Underwriters Laboratories (UL), класс P, тип 1.Сертифицированы CSA и CBM (где применимо).
       2. EMI / RFI: Балласт должен соответствовать стандарту FCC для EMI / RFI (FCC 47CFR, часть 18, не для потребителей), что обеспечивает его пригодность как для коммерческих, так и для промышленных установок.
       3. Стандарты эффективности: Балласт должен соответствовать всем применимым государственным и федеральным стандартам эффективности.
       4. Защита от переходных процессов и гармонических искажений: Балласт должен соответствовать применимым стандартам ANSI и IEEE для защиты от гармонических искажений и линейного напряжения от переходных процессов.
       5. Уровень шума: Балласт должен иметь уровень звукового шума класса A.
    2. Другой
       1. Гарантия:
          1. Производитель должен предоставить письменную гарантию на дефекты материала или изготовления, включая замену, в течение пяти (5) лет с даты основного завершения и включать номинальную надбавку за замену.
          2. Если на лампу и балласт распространяется гарантия на комбинированную лампу/балласт, на покрываемые балласты распространяется пятилетняя (5) гарантия с даты установки плюс дополнительный год, если лампы заменены лампами того же типа и вида. во время замены лампы и включают номинальную надбавку за замену.На закрытые лампы распространяется гарантия 2,5 года (3 года на лампы со сроком службы 24 000 часов) с даты существенного завершения установки. Лампы должны иметь индекс CRI 85, гарантию на 24 000 часов и спецификацию 3000 люмен.
          3. Светодиодные светильники имеют десятилетнюю (10) летнюю гарантию на драйвер и световые модули. Десять (10) каждого типа драйвера и светового модуля или десять процентов каждого драйвера и светового модуля, в зависимости от того, что больше, должны быть добавлены к инвентарным запасам OSU FS Stores проектом.Вся информация о повторном заказе должна быть предоставлена ​​в магазины OSU FS.

27. УРОВНИ ОСВЕЩЕНИЯ ОБЩИЕ СВЕДЕНИЯ
    1. Все новые осветительные установки в Университете должны соответствовать последним версиям стандартов ANSI/ASHRAE/IES. Уровни освещения должны быть рассчитаны на самом высоком уровне в соответствии с выбранным эталонным материалом для проектируемого пространства или зоны. Уровни наружного освещения должны соответствовать наивысшему принятому стандарту освещения для рассматриваемого помещения.Упомянутые уровни освещенности понимаются как поддерживаемый уровень освещенности. Уровни освещенности измеряются на высоте 30 дюймов от пола или на фактической рабочей поверхности и представляют собой средний уровень для области или рабочего места.
    2. Специальные осветительные приборы, такие как рекреационное освещение, должны соответствовать последнему стандарту Общества инженеров по светотехнике (IES).
    3. Студенческие учебные зоны и классы: Обеспечьте уровень освещенности от 40 до 60 фут-свечей на рабочем месте.Рабочие места, оборудованные видеотерминалами (VDT) или компьютерами, должны быть освещены силой от 30 до 50 фут-свечей, как это рекомендовано последним изданием стандартов Национального института охраны труда и здоровья (NIOSH).
       1. Коммутация в аудиториях должна предусматривать включение светильников в передней и сидячей зонах отдельно для облегчения использования диапроекторов и т.п.
       2. Светильники на рабочих местах с видеотерминалами или компьютерами должны располагаться перпендикулярно устройству, чтобы свести к минимуму блики и трудности просмотра.
    4. Рабочие места сотрудников и преподавателей: Обеспечьте уровень освещенности от 40 до 50 фут-свечей на рабочем месте.
    5. Рабочее место, где выполняются важные или тонкие работы, например, в лабораториях или чертежных комнатах: Обеспечьте уровень освещенности от 50 до 70 фут-свечей.
    6. Коридоры, лестничные клетки, вестибюли, залы ожидания, складские помещения и зоны обслуживания: Обеспечьте уровень освещенности от 10 до 20 фут-свечей.
    7. Туалеты, раздевалки и душевые: Обеспечьте уровень освещенности от 20 до 30 фут-свечей.
    8. Освещение лекционного зала и аудитории: Обеспечьте уровень освещенности от 40 до 60 фут-свечей на всех сидячих местах. Для сцены в лекционном зале обеспечьте уровень освещенности от 40 до 60 фут-свечей. Освещение зрительного зала должно соответствовать последнему стандарту IES или превосходить его. Обеспечьте раздельную коммутацию для сцены и зоны отдыха.
    9. Внутренняя часть парковки: Обеспечьте уровень освещенности от 1 до 3 фут-свечей на полосах движения, от 1 до 3 фут-свечей на парковочных площадках и от 1 до 3 фут-свечей на въезде/выезде.Все значения являются средними поддерживаемыми горизонтальными фут-свечами. Равномерность должна быть 10:1 по всей площади. HPS нельзя использовать в конструкции парковки.
    10. Внешняя охрана, периметр здания, парковка и внешние проходы: Обеспечьте уровень освещенности от 1 до 3 фут-свечей.
    11. Уровни наружного освещения должны быть разработаны в соответствии с действующими стандартами IES для данного района или следующим образом:
        1. Основные проходы и проблемные зоны: в среднем 1 фут-свеча и минимум 0,5 фут-свечи.
        2. Второстепенные проходы и другие зоны: минимум 0,5 фут-свечи и 0,10 фут-свечи.
        3. Основные улицы: 2 фут-свечи в среднем и 0,25 фут-свечи минимум.
        4. Автостоянки: в среднем 1 фут-свеча и минимум 0,25 фут-свечи.
    12. Временное освещение площадки во время строительства: должно быть обеспечено достаточное освещение, чтобы полиция кампуса могла наблюдать за всей территорией. Обеспечьте уровень освещенности от 1 до 3 фут-свечей. Подрядчик несет ответственность за обеспечение временного освещения за пределами территории проекта, если проект прерывает нормальное освещение территории.
    13. Механические помещения: Обеспечьте уровень освещенности от 50 до 60 фут-свечей. Светильники для механических помещений должны представлять собой промышленные люминесцентные светильники типа «башня» с проволочными ограждениями. Розетки должны быть защищены корпусом и не должны выставляться наружу. Обеспечьте эвакуационное освещение.

28. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
    1. Требования
       1. Рекомендуемые светильники: Обычно предпочтительны люминесцентные светильники с 4-футовыми лампами T8. В встраиваемых светильниках следует использовать компактные люминесцентные лампы.Балласты должны быть легко доступны. Лампы накаливания можно использовать только с письменного разрешения Электроцеха ОСУ ФС. Любой отдел, запрашивающий одобрение ламп накаливания, должен быть готов взять на себя финансовую ответственность за техническое обслуживание ламп накаливания. Если лампы накаливания используются как часть системы оборудования или сигнализации, предусмотрите шесть (6) запасных ламп каждой мощности.
          1. Натриевые лампы высокого давления (HPS) не должны использоваться внутри помещений. Для складских площадей и высоких потолков более 20 футов можно использовать светоотражающие люминесцентные светильники Т-5 или Т-8 с высокой светоотдачей.
          2. Металлогалогенные лампы должны использоваться только в тех местах, где есть гарантия, что они будут выключаться не реже одного раза в неделю; это снижает вероятность взрыва в конце срока службы. Их использование должно быть ограничено областями, в которых ожидается покрытие сетевым телевидением, требуется точная цветопередача или спортивные залы.
          3. Флуоресцентные светильники: Все светильники должны поддерживаться независимо от вышеуказанной конструкции. Светильники должны быть полностью металлическими с навесным экраном, где это необходимо для архитектурного эффекта.Должны использоваться светильники на 277 вольт, за исключением встраиваемых светильников, где это напряжение имеется. Светильники должны соответствовать требованиям последней версии стандартов ANSI/ASHRAE/IESNA или превосходить их.
          4. Светильники с кварцевыми лампами использовать нельзя.
          5. Выбранные светодиодные светильники должны иметь 10-летнюю гарантию и стандартные сменные световые модули и драйверы.
          6. Балласты: высокочастотные электронные, специально разработанные для использования с лампами T8/T5, с мгновенным запуском или программируемым запуском, если применимо, для работы нескольких ламп в параллельной конфигурации.Балласты должны соответствовать минимальным стандартам производительности, установленным Ассоциацией сертифицированных производителей балластов. Дополнительные требования должны включать максимальное общее гармоническое искажение 20 процентов, уровень шума «A», соответствие применимым стандартам актива ETL, FCC, NEC, IEEE, внесение в список UL и предоставление гарантии на замену в течение пяти (5) лет. Для каждого светильника должны быть предусмотрены отдельные балласты. Для приложений, где один (1) балласт используется для освещения нескольких светильников, должно быть указано местоположение другого светильника.Выбор балласта должен основываться на его предполагаемом использовании; запрограммированный старт против быстрого старта.
          7. Балласты для компактных люминесцентных ламп должны быть электронными и иметь следующие характеристики:
             1. Балласты должны быть с высоким коэффициентом мощности.
             2. Коэффициент балласта должен быть 0,95 или выше.
             3. Балласты для нескольких ламп должны быть подключены параллельно.
             4. Минимальная начальная температура должна быть 0 градусов по Фаренгейту.
             5. Балласт должен иметь защиту от отключения режима отказа в конце срока службы лампы.
       2. Линзы не должны указываться в качестве альтернативы жалюзи. Если для работы требуются линзы, работа должна быть разработана для этих устройств.
       3. Люминесцентные лампы: 4-футовые, 32-ваттные и 2-футовые, 17-ваттные, T8, лампы с мгновенным запуском/запрограммированным запуском с цветовой температурой 4100K и минимальным индексом цветопередачи 85.
       4. Укажите использование указателей выхода, использующих источник света на светодиодах (LED) с ожидаемым сроком службы более десяти (10) лет.
       5. Лампы накаливания: при одобрении электроцехом OSU FS укажите 130-вольтовую лампу с матовым покрытием внутри для тяжелых условий эксплуатации.
       6. Безопасность освещения: Лестничные клетки в зданиях должны иметь достаточное количество светильников, чтобы потеря одной (1) лампы или балласта не оставляла помещение темным. Монтаж светильников не должен превышать восьми (8) футов и должен быть доступен с плоской площадки. Светильники должны иметь линзы; запрещается использовать голые лампы. Лестничная клетка и все цепи аварийного освещения должны питаться от электрощитов от генератора (при его наличии).)
       7. Предоставьте следующие запасные части в указанном количестве для всех светильников по каждому элементу и требуемому размеру: Запасные части должны быть в процентах или минимуме, в зависимости от того, что больше. Запасные части должны быть добавлены в складской запас OSU FS Stores. Вся информация о повторном заказе ламп, балластов, модулей освещения и драйверов должна предоставляться в магазины OSU FS.
          1. Балласты/драйверы: 5 процентов или минимум три (3) каждого типа.
          2. Патроны для ламп: 10 процентов или минимум десять (10) каждого типа.
          3. Фиксирующие линзы и вспомогательное оборудование: 10 процентов или минимум десять (10) каждого типа.
          4. Специальные лампы или световые модули (не находящиеся на складах ОСУ ФС «Магазины»): 10 процентов или не менее десяти (10) каждого типа.
       8. Все обзоры заявок на светильники и балласты, световые двигатели/модули и драйверы должны включать следующее:
          1. Каталожные листы и стоимость замены.
          2. Перечень запасных частей с указанием количества, которое необходимо предоставить.

29. НАРУЖНОЕ ОСВЕЩЕНИЕ
    1. Требования
       1. Освещение всего участка, включая проезды, пешеходные дорожки, парковочные места и периметр здания, должно быть включено в договорную документацию.
       2. Светильники: Светильники с разрядом высокой интенсивности (натриевые лампы высокого давления), устанавливаемые на здании или на подходящих стандартах, требуются для всех видов наружного освещения. Эти светильники должны автоматически управляться фотоэлементами и/или автоматизированной системой управления зданием, а также иметь доступный байпас.
          1. На всех светильниках наружного освещения должна быть предусмотрена светорегулировка. Крепление должно быть защищено от насекомых. Должны использоваться антивандальные приспособления, если они установлены на высоте 10 футов или менее от земли.
          2. Светильник для парковки.
             1. Архитектурное освещение ALR 182 или KIM CCS, диаметр 21 дюйм, балласт с несколькими ответвлениями, 150 Вт HPS, 20 футов или эквивалентная светодиодная головка, круглая коническая стальная опора, светло-серого цвета.
             2. Серия Fixture Park Circle.Бибер Лайтинг Корпорейшн. PC-2-J1-MT-L-S-H-GY-крепление на бугеле.
             3. Крепление: ПК> Размер: диаметр – 23”.
             4. Источник света: HPS = J1, 150 Вт. Напряжение: многоотводной трансформатор.
             5. Оптика: Тип 5.
             6. Способ крепления: 2” Шиподержатель. Цвет: серый.
             7. Опции: Вставной крепежный кронштейн.
          3. Исторический светильник
             1. Требования к потолочному освещению
             см. в Кодексе землеустройства города Корваллис.
             2. Вискозиметр серии A
             3. Чугунное основание, 12-футовый конус, рифленый стальной столб (14 футов-2 дюйма плюс или минус 1 дюйм до оси лампы) (см. схему 26 00 00A в конце этого раздела)
             4. Многоступенчатый балласт
             5. Базовая лампа HPS Mogul мощностью 100 Вт с акриловым шаром, состоящим из двух частей.
             6. Призматический стеклянный рефрактор 4685 Тип III с коротким отсекающим отражателем, полосой, навершием и отражателем/жалюзи направленного света. (См. схему 26 00 00B в конце этого раздела)
             7. Доступен через компанию Valley Iron and Steel Co. (VISCO) 29579 Awbrey Lane, Eugene, Oregon 97402-9639, телефон (541) 688-7741.
             8. Должен быть окрашен в «OSU Black»: Sherwin Williams «Tricorn Black» SW 6258; 50-процентный блеск. Все чугунные и стальные детали фонарных столбов должны быть окрашены на заводе в цвет «OSU Black».Перед нанесением грунтовки все поверхности должны быть подвергнуты пескоструйной обработке и очищены от окалины, ржавчины, грязи или жира. Грунтовка должна быть устойчивой к лаку, модифицированной фенолом алкидной, аналогичной «Barrier III Rust Inhibitive Primer», производимому Rodda Paint (Юджин, Орегон). Грунтовка должна быть нанесена с получением «толщины сухой пленки» 1 ½ — 2 мил. Финишный верхний слой должен представлять собой двухкомпонентное полиуретановое покрытие, которое можно наносить минимум через 1 (один) час после грунтовки. Финишный верхний слой должен быть аналогичен «Polycoat II» производства Rodda Paint (Юджин, Орегон).Необходимо нанести два финишных верхних слоя, каждый из которых обеспечивает «толщину сухой пленки» 1 ½ — 2 мил, а минимальное время высыхания составляет двенадцать (12) часов.
             9. Планировка должна быть прямой, примыкающей к тротуарам и пешеходным дорожкам.
             10. Должна быть бетонная манжета радиусом 24 дюйма (см. схемы).
             11. Обеспечьте дополнительный канал для будущей мощности на каждом приспособлении. Вытяните трубопровод за пределы основания и прилегающего бетона, чтобы к нему можно было легко получить доступ в будущем.Расположение и глубина заглушек должны быть указаны на стадии строительства и до электроцеха ПС ОСУ.
             12. Баннеры должны быть установлены на двойных кронштейнах к Историческому Светильнику. Поддерживайте минимальный вертикальный зазор 7’-0” для пешеходов от тротуара до нижнего рычага. См. схемы. Обратите внимание, что полюса сужаются при заказе рычагов. (См. схему 26 00 00C в конце этого раздела)
          4. Расположение приспособления
             1. Светильники должны быть расположены таким образом, чтобы исключить темные пустоты и чрезмерную слепимость в окнах.При размещении светильников необходимо учитывать доступность для обслуживания. Все приспособления должны быть доступны с помощью средств, которые в настоящее время принадлежат объектам OSU без ущерба для ландшафта или насаждений. Следует также учитывать попадание света на соседние объекты (существующие или планируемые), такие как теплицы, которые чувствительны к свету. При необходимости используйте направленное или экранированное освещение для предотвращения проникновения света и соблюдения требований Кодекса землеустройства города Корваллис.
             2. Расположение приспособлений должно быть спроектировано совместно с Ландшафтным архитектором, чтобы предотвратить блокирование приспособления растительностью в будущем.

30. ОСВЕЩЕНИЕ
    1. Требования
       1. Автоматизированное управление освещением, сводящее к минимуму использование электрического освещения, требуется во всех помещениях. Автоматическое управление освещением не должно использоваться там, где может быть поставлена ​​под угрозу безопасность, например, на лестничных клетках, в лабораториях, кухнях, технических помещениях, туалетах.
          1. Исключения могут быть представлены на рассмотрение в электроцех ОСУ ФС.
          2. Во всех системах будет установлена ​​функция ручного обхода.
       2. Множественное переключение: использование многократного переключения должно оцениваться для каждого помещения и условия. Там, где это возможно, коммутация должна обеспечивать эффективное использование естественного освещения из окон; разрешить уменьшение освещенности при частичной занятости; и разрешить уменьшенное освещение для работы по хранению.
       3. Датчики присутствия не должны использоваться в качестве единственного средства переключения. Ручные выключатели будут обеспечены во всех зонах с датчиками присутствия. Датчики присутствия не должны использоваться в механических помещениях или других местах, где безопасность может быть поставлена ​​под угрозу.При установке установите все датчики на максимальную чувствительность и максимальное время задержки. Используйте ручное включение/автоматическое выключение там, где это применимо.
       4. Дистанционное переключение с помощью центрального пульта управления следует оценивать для нового строительства и крупных проектов реконструкции.
       5. Управление диммированием: доступ к органам управления диммированием должен быть легко доступен в любое время без сопровождения других сотрудников отдела.
          1. Там, где требуется диммирование, оно должно использоваться для управления освещением лампами накаливания и может использоваться для Hi-Lume и утвержденных твердотельных люминесцентных светильников с балластом диммирования для низких уровней освещенности.Панель/панели управления, необходимые для системы диммирования, должны иметь маркировку UL. Каждый диммирующий модуль должен быть протестирован UL и протестирован специально для типа нагрузки, которой он управляет. Каждый модуль диммера должен иметь средства легкого отключения питания для каждого отдельного модуля.
          2. Диммирующие панели должны охлаждаться без использования охлаждающих вентиляторов без исключения и должны работать как таковые при температуре окружающей среды от 0 до 40 градусов по Цельсию. Требуются удовлетворительные результаты независимых лабораторных испытаний, чтобы при +40 градусах по Цельсию и при полной нагрузке не превышались максимальные температуры как фильтрующих дросселей, так и тиристоров/симисторов.
          3. Для диммера должно быть одно реле положительного отключения воздушного зазора, встроенное в диммер или установленное в другом месте на той же панели. Настоящий стандарт настоятельно рекомендует использовать другие передовые технологические подходы, дающие такой же или лучший рабочий результат.
          4. Все элементы управления должны иметь возможность возврата к своему предыдущему состоянию после любого продолжительного отключения питания (память об отключении питания) без использования любого типа перезаряжаемой батареи или батареи непрерывного заряда.
          5. Все системы должны быть представлены на утверждение в электроцех ОСУ ФС.
             1. Особые требования к системам диммирования люминесцентных ламп: Перед определением систем диммирования люминесцентных ламп Проектировщик/Инженер должен рассмотреть следующее:
                1. Для люминесцентных ламп при использовании диммирующих балластов требуется 100 часов «приработки».
                2. Стоимость замены балласта и ламп при необходимости на 200-300 процентов больше, чем замена стандартных систем.
             2. Этот стандарт требует от проектировщика/инженера проверки применения диммирующих устройств и представления рекомендаций в электроцех OSU FS перед их включением в спецификации.
       6. Внутреннее освещение пандуса должно быть организовано таким образом, чтобы в дневное время можно было освещать темные внутренние помещения, не освещая при этом те участки, которые получают достаточно естественного света. Требуется автоматическое управление освещением рампы с помощью фотоэлемента.
       7. 1. Все наружное и охранное освещение должно включаться в сумерках и выключаться, питаться от одного (1) места в здании и управляться с фотоконтроля с возможностью ручного отключения. Фотоэлемент должен быть легко доступен. Управление по часам может использоваться для наружного или охранного освещения с письменного разрешения электроцеха ОСУ ФС.
          2. Все органы управления освещением должны быть расположены таким образом, чтобы иметь круглосуточный доступ без сопровождения персонала отдела.

31. ОКОННЫЕ ОПЕРАТОРЫ
    1. Требования
       1. Использование оконных приводов должно иметь письменное согласие электроцеха ОСУ ФС.
       2. Оконники должны быть моделью, хранящейся в магазинах OSU FS.
       3. По крайней мере, 10 или 10% резервных запасов, предоставляемых проектом.

---

Категории средств индивидуальной защиты, как описано в NFPA 70E

---

Цветовое кодирование для 480/277 В и 208Y/120 В

---

 Схема 26 00 00A

---

Схема 26 00 00 В

---

Схема 26 00 00 С





Что ГЛАВНОЕ в AWG (American Wire Gauge)?

Стив Наполи | Старший менеджер по работе со стратегическими клиентами

«Почему калибр в стойках моей сети имеет значение? Я имею в виду, я использую стандартный кабель Cat6, и он работает для меня!»

American Wire Gauge (AWG) — это индекс, который обратно пропорционально и логарифмически сообщает нам толщину токопроводящих проводов.Может показаться, что AWG не важно иметь в виду, но давайте представим гипотетическое подключение 48 портов с помощью Cat6:

. Стандарты кабелей

Cat6 обычно используют проводник 23-AWG. Это = 0,0226 дюйма в диаметре на провод. И что? По площади это = 0,2582 мм². Умножьте это на 48 кабелей. Это быстро складывается в здоровый набор положительных качеств.

Чем меньше калибр, тем больше проводник, но зависимость логарифмическая, а не линейная. Например, одножильный провод 40-AWG имеет круглую площадь 9 мил, как указано Национальным бюро стандартов, равной 9.61, провод 30-AWG имеет круглую площадь 100,5 мил, провод 20-AWG имеет площадь 1020, а провод 10-AWG — 10380.

---

*Это то, что обычно встречается в отрасли, однако между производителями существуют различия
** Максимальная длина установленного кабеля составляет 90 м, а патч-кордов

— 10 м.

---

К чему мне это?

Стандартный 23-AWG Cat6 занимает площадь 0,2582 мм², а 28-AWG Mini Cat6 значительно меньше — всего 0,0810 мм².
