«Справочник» — информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам

, светодиодам и т. д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление Допуск Примеры обозначения
Множитель Код Допуск,
%
Код Полное
обозначение
Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
10 3 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 кОМ±1% 12К4F
10 6 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(И) 100 кОм±5 М10J
10 9 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
10 12 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Таблица 2

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4
4
10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Цветовая

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно.

Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы «PHILIPS»

Таблица 3

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25
Фиолетовый 7 7 7 10 7 ±0,1
Серый 8 8 8 10 8
Белый 9 9 9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Маркировка резисторов прецинзионных высокостабильных фирмы «PANASONIC»

Рис. 8
Кодовая маркировка резисторов фирмы «PANASONIC»

Маркировка резисторов фирмы «PHILIPS»

Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Рис. 9
Маркировка резисторов фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы «BOURNS»

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Дата публикации: 25.06.2003

Мнения читателей
  • Александр / 04.03.2019 — 11:16
    Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
  • Игорь / 30.09.2018 — 13:02
    Резистор 20R0 это как?
  • Сергей / 17.11.2017 — 13:38
    На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
  • Николай / 13.03.2016 — 12:34
    Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
  • Михаил / 20.02.2016 — 23:45
    попытка №2 красный,красный,серебристый,золотой,черный.
  • Михаил / 20.02.2016 — 23:41
    пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
  • сергей / 21.01.2016 — 11:01
    чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
  • Андрей / 18.11.2015 — 19:47
    Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо!
  • Геннадий / 27.10.2015 — 09:26
    !!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
  • Фидан / 01.06.2015 — 19:24
    Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
  • Дмитрий / 24.04.2015 — 18:41
    А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
  • ИЛЬНУР / 23.04.2015 — 16:43
    КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм
  • Нестеренко Татьяна / 20.02.2015 — 18:26
    нужно сопротивление 100ом как выглядит
  • Николай / 18.07.2014 — 15:08
    подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный??
  • Эдуард / 18.07.2014 — 05:07
    у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
  • Иван / 31.03.2014 — 19:19
    На серовато-голубовато-беловатом резисторе пять полос симметрично краёв — коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три — номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
  • виктор / 05.03.2014 — 12:06
    подскажите номинал резистора 750 е

Маркировка резистора — это нанесение на поверхность такого элемента всех его данных. Всем привычно видеть характеристики техники, электроники и ее элементов, написанных «на обороте» изделия в достаточно понятном виде. Но резисторы могут быть настолько малы, что написать и потом прочесть на нем параметры номинального сопротивления, его точность и надежность физически невозможно.

Резистор характеризуется сопротивляемостью току и необходим для его уменьшения. Не зря название его произошло от латинского resisto, что означает сопротивляюсь. Резистор должен выполнять функции согласно закону Ома, в котором учитываются лишь ток, проходящий через него, пропорциональный напряжению на элементе. Но такого идеального резистора не существует. В реальности значение тока так же будет зависеть от неизбежно имеющихся емкости и индуктивности, и приводящих к искажению вольт-амперной зависимости.

Определение маркировки резисторов.

Для того, чтобы не путаться в обозначениях, маркировка резистора выполняется согласно ГОСТ 2.728-74. Этим документом нормируется и схемное обозначение постоянного сопротивления, который имеет вид:

Обозначение по ГОСТ 2.728-74 Описание
Постоянный резистор без указания номинальной мощности рассеивания.
Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
Постоянный резистор номинальной мощностью рассеивания 1 Вт
Постоянный резистор номинальной мощностью рассеивания 2 Вт
Постоянный резистор номинальной мощностью рассеивания 5 Вт
Постоянный резистор номинальной мощностью рассеивания 10 Вт

Параллельное, последовательное и смешанное соединение резисторов.

Последовательное соединение резисторов.

В случае последовательно соединенных нескольких маркированных резисторов , общее сопротивление определяется суммированием их величин. Общий вид для расчёта:

U=U1+U2+U3+…+Un

При последовательно соединенных резисторах образуется неразветвленная цепь, в которой имеется единое значение тока, который назовем током ветви:

I=I1=I2=I3=…=In

Параллельное соединение резисторов.

Если резистивные элементы соединены параллельно , то для определения суммарного сопротивления необходимо сложить обратно-пропорциональные параметры сопротивлений в каждой ветви:

R=1/R1+1/R2+1/R3+…+1/Rn

Общий ток определяется согласно закону Кирхгофа, и равен сумме токов во всех имеющихся ветвях:

I=I1+I2+I3+…+In

Напряжение между двумя потенциалами одинаково для всех ветвей и будет являться общим:

U=U1=U2=U3=…=Un

Смешанное соединение резисторов.

Подсчет общих параметров сложных схем выполняется за несколько действий. Начинать нужно с выделения и расчёта идущих друг за другом участков, постепенно упрощать схему и вычислять сопротивления в соседних ветвях. В случае со схемой, представленной на изображении, первым этапом будет нахождение параметров в цепи R1 и R2 по формулам для последовательного соединения, а вторым — параллельно соединенных R1,2 и R3.

Цветовая маркировка резисторов.

Маркировка резисторов по цвету стала лучшим выходом для маркирования резисторов малых размеров. Резисторы могут быть в диаметре всего 1 мм, а в длину — 2 или 3. Найти подходящий можно только с увеличительным стеклом, и все равно есть риск ошибиться с расположением запятой в номинале. Маркировка резисторов малой величины, и не только, выполняется с помощью разноцветных полос, которые у большинства производителей совпадают по значению. Еще один вариант — буквенное обозначение наряду с цифирным в номинале сопротивления. При этом вместо лишних нулей пишут буквы K, что значит килоОм, М — мегаОм, R — Ом. Маркировка резистора 10K5 значит, что перед вами элемент с сопротивлением 10,5 кОм.

Предпочтительная маркировка резисторов малых размеров — это маркировка цветом, появившаяся на западе. С этим связано отсутствие разницы между синим и голубым цветами в маркировке, так как на английском они пишутся одинаково.

На резисторе может быть нанесено минимум три полосы, что означает допуск в 20%. Если полосы всего 4, это соответствует погрешности 10 или 5%, а сверхточные элементы имеют 6 полосок.

Две первые цветные полосы всегда расшифровывают как начальные две цифры номинала. В случае наличия до 4х полос, третья имеет значение десятичного множителя для цифр номинала — то есть, определит количество нулей в числе, а четвертая — реальную погрешность.

Маркировка резистора пятью цветами предполагает, что третья полосочка будет иметь значение третьего знака в числе номинала, четвертая — число нулей, а 5 — точность.

Шестая полоса всегда несет информацию о температурном коэффициенте. Ширина этой полоски может быть шире остальных в 1,5 раза, что говорит о количестве отказов на тысячу часов работы в процентах.

Кодировка цветами включает всего 12 цветов, начиная с серебристого, золотистого, черного и коричневого, затем шесть цветов радуги, где синий и голубой не разделяются, и серый и белый. Так что при желании можно легко запомнить этот порядок.

Цветовая кодировка резисторов.

Цветовая кодировка резисторов расшифровывается довольно просто, посмотрим на примере маркировку резистора из четырех полос. Первая и вторая — коричневая и черная. Из них получается число 10. Третья полоса имеет красный цвет, что соответствует двум нулям или множителю 100, который позволяет получить окончательное число номинала — 1000 Ом или 1 кОм. Последняя серебистая полоска означает погрешность в 10%.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

Изредка бывает так, что не понятно, откуда начинать расшифровку, ведь резистор одинаков с обеих сторон, а отступы от края могут быть симметричными. При этом важно, чтобы первые полосы давали табличное значение номинального сопротивления.

Таблица маркировки резисторов.

Обычные резистивные элементы почти независимы от показаний температуры.

Резистивный элемент — это элемент, безвозвратно забирающий электроэнергию от источников и преобразующий эту энергию в другие ее виды (тепловую, излучения, механическую, химическую и др.).

Эта несущественная зависимость носит линейный характер, так как есть возможность не брать в учет коэффициенты 2 и 4 порядка. Если принять во внимание температурный коэффициент, обычный резистор можно превратить в термометр. Рассматривая полупроводниковые резисторы, можно заметить влияние на них температуры в большей степени. Эта зависимость представлена экспоненциальной функцией, которая в определенных температурных диапазонах может быть линейной и использоваться в практических целях.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

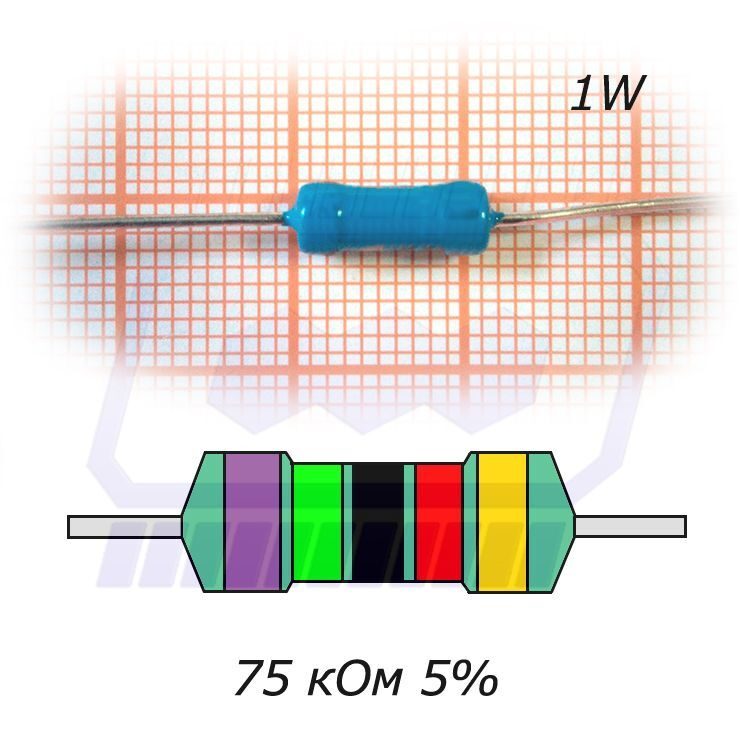

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

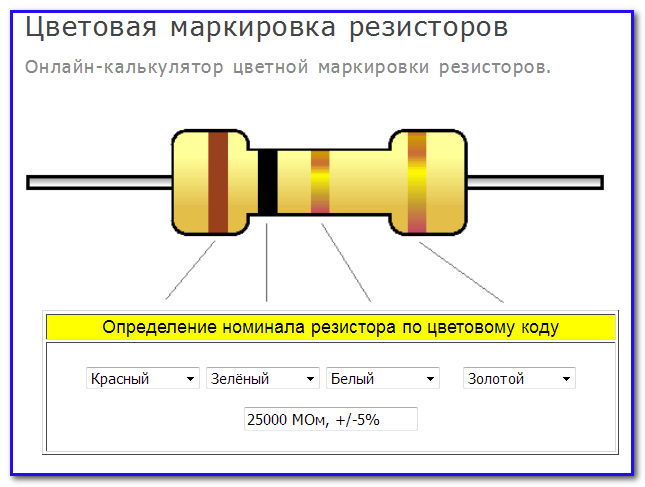

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

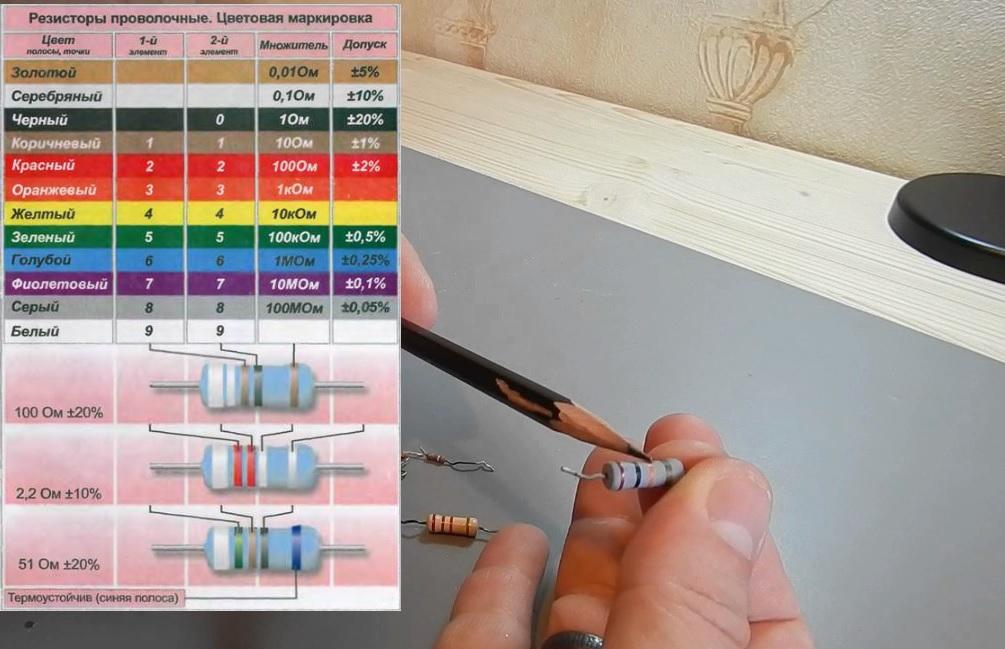

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Выбран неправильный номинал для этого резистора.
Скорее всего Вам подойдет в -Номинал .

Допуск резистора
MIN/MAX: / Ω

Одним из главных критериев при разработке радиоэлектронных компонентов, является не только их технические возможности, но также и визуальные параметры размеров, которые они будут занимать в конкретном приборе. Понятно дело, чем меньше будет компонент, тем более миниатюрнее в итоге получится изделие и тем больше возможностей в него можно занести.

Резисторы не остались в стороне в этой гонке по минимизации. До определенного момента, их площадь позволяла размещать маркировку прямо на корпусе элемента. В итоге разработчик знал примерные технические параметры, на которые рассчитан элемент и мог подобрать его в соответствии со спецификацией.

Однако сегодняшние технологии позволяют делать компоненты меньших размеров, нежели ранее. Это привело к тому, что нанести на корпус какую-либо информацию стало невозможно, для нее просто не осталось места. В итоге были разработаны специальные правила цветовой маркировки резисторов, про которые мы сегодня и поговорим. Выше имеется сам онлайн калькулятор для расчета 3, 4, 5 и 6 полос. Касательно его работы мы также поясним.

Как работать в калькуляторе цветовой маркировки

Инструмент выполнен наиболее просто и позволяет узнать величину значения сопротивления для любого числа колец на резисторе. При работе Вы можете:


Таким образом мы постарались сделать максимально рабочий инструмент, который бы мог приспосабливаться к любым требованиям расшифровки кольцевой маркировки.

Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице

Одним из преимуществ цветовой маркировки, является тот факт, что она позволяет идентифицировать резисторы любых размеров и номиналов. По сути своей, подобная система представляет собой окрашивание того или иного элемента необходимым набором цветных колец, нанесенных с учетом определенных требований. 2 или 00) последнее кольцо 1%. В итоге имеем резистор – 10000 Ом +\- 1%

Как считать 6 полос

Встретить такие элемента довольно редкая удача. Однако считаются они нисколько не сложнее чем остальные. Только нужно при учете использовать в самом конце значение ТКС – температурного коэффициента сопротивления. Он показывает то значение сопротивления, которое изменится в элементе после увеличения или уменьшения температуры на 1 градус Цельсия. Может быть как отрицательным, так и положительным значением. В таблице его определить несложно.

Пример уже без цвета: 1 0 0 00 +\- 1% ТКС+\- 500

Надеемся, что данный калькулятор окажется Вам полезным. При работе желательно пользоваться ПК, т.к на мобильных работа инструмента может быть визуально затруднена из-за того, что мы постарались включить в него все имеющиеся и требуемые значения. Если у Вас будут вопросы, то смело задавайте их в комментариях

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Цветовая расцветка резисторов. Маркировка резисторов по цвету

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Резисторы – самые распространенные элементы в электронной технике, основными параметрами которых являются:

  • номинальное сопротивление;
  • номинальная мощность рассеяния: максимальное количество ватт, выделяемые резистором в виде тепла при работе;
  • допустимое отклонение сопротивления от номинального, выраженное в процентах;
  • температурный коэффициент: изменение сопротивления элемента при изменении температуры на 1°С в процентах.

Новые технологии изготовления приводят к уменьшению размеров электронных компонентов. И если раньше обозначения резисторов были буквенно-цифровыми, то теперь для удобства чтения стали применять маркировку цветными полосами.

Схема цветовой маркировки резисторов

Цветовая маркировка резисторов состоит из трех – шести полос, по мощности же их различают по другим признакам. Первой полосой считается та, что находится ближе к краю. Если размеры детали не позволяют четко выразить этот сдвиг, то первая полоса делается в два раза шире остальных.

Количество полос зависит от допустимой погрешности. Чем допуск меньше – тем больше цифр требуется для записи характеристик компонента. Цветная маркировка резисторов бывает двух видов.

  • Обозначение 3-4 полосками. При этом первые две полоски — мантисса, третья – множитель, четвертая – допуск погрешности в процентах.
  • Обозначение 5-6 полосками. Три первые полоски – мантисса, четвертая – множитель, пятая – допуск, шестая – температурный коэффициент сопротивления.

Каждому из цветов, принятому для обозначения присваивается либо мантисса, либо множитель, любо характеристическое значение. Их можно определить по таблице маркировки резисторов.

Цвет полосы Сопротивление, Ом Допуск, % ТКС, ppm/°С
1 цифра 2 цифра 3 цифра Множитель
Серебристый ±10
Золотистый ±5
Черный 0 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Иногда возникают трудности с определением начала маркировки миниатюрных резисторов. На этот случай разработчики предусмотрели маленькую хитрость: код не может начинаться с серебристой, золотистой и черной полоски. Но у большинства элементов одна из них всегда имеется в конце.

Если определить начало не получается совсем, можно измерить сопротивление элемента мультиметром и оценить его порядок. Затем составить два варианта расшифровки кода с обоих концов и сравнить их с измеренным значением. Подойдет только один вариант.

При расшифровке маркировки резисторов полезно знать, что значащие цифры могут принимать строго определенные значения. В соответствии с ГОСТ 2825-67 они выбираются из стандартных последовательностей – рядов: Е6, Е12, Е24, Е48, Е96, Е192. Чем выше номер ряда, тем меньше допуск погрешности. Последние три ряда используются для элементов, использующихся в точных приборах и устройствах. Далее приводится таблица для наиболее часто встречающихся номиналов сопротивлений.

Таблица рядов сопротивлений
Е6 1,0 1,5 2,2
Е12 1,0 1,2 1,5 1,8 2,2 2,7
Е24 1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,2 2,4 2,7 3,0
Е6 3,3 4,7 6,8
Е12 3,3 3,9 4,7 5,6 6,8 8,2
Е24 3,3 3,6 3,9 4,3 4,7 5,1 5,6 6,2 6,8 7,5 8,2 9,1

Мощности рассеяния определяются либо по размерам, либо по типу, указанному на корпусе. На принципиальных схемах мощности 0,125 Вт соответствует две косых черты внутри элемента, 0,25 Вт – одна косая черта, 0,5 Вт – горизонтальная. Остальные значения указываются римскими цифрами.

SMD

Обозначение элементов для поверхностного монтажа (SMD) состоит из трех – четырех цифр. Первые две цифры трехзначного кода или три – четырехзначного обозначают мантиссу, последняя цифра – множитель (количество нулей). В результате получается значение сопротивления в Омах.

Иногда в маркировку добавляются буквы:

R или E –ставится на месте десятичной точки;

К – обозначает приставку «кило»;

М – обозначает приставку «мега».

Следующая таблица содержит несколько примеров для расшифровки.

Пример обозначения Расшифровка
101 10∙10 1 = 100 Ом
473 47∙10 3 = 47 000 Ом
225 22∙10 5 = 2 200 000 Ом
27R 27,0 Ом
3К3 3,3 кОм = 3300 Ом
М27 0,27 МОм – 270 000 Ом

Для определения мощности нужно измерить геометрические размеры элемента. В зависимости от них корпусу присвоен типоразмер, ему соответствует мощность, указанная в таблице.

Типоразмер Мощность, Вт Длина Ширина высота
0201 0,05 0,6 0,3 0,23
0402 0,062 1,0 0,5 0,35
0603 0,1 1,6 0,8 0,45
0805 0,125 2,0 1,2 0,4
1206 0,25 3,2 1,6 0,5
2010 0,75 5,0 2,5 0,55
2512 1,0 6,35 3,2 0,55

Примечания

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R =(10 A + B )10 C ,

3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R =(10 A + B )10 C ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R =(100 A +10 B + C )10 D ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор


Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Калькулятор цветового кода резистора

| calcpark.com

Калькулятор

Простой в использовании Калькулятор цветового кода резистора , который упрощает определение значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов. У нас также есть таблицы цветовых кодов резисторов с объяснением.

Калькулятор цветового кода резистора



Пример расчета цветового кода резистора

4 полосы: E24, допуск 5 %

, красный оранжевый, золотой 1
4 90 Полоса: E48, допуск 2%
коричневый, черный, коричневый, золотой коричневый, коричневый, зеленый, золотой
коричневый коричневый, оранжевый, коричневый, золотой
коричневый, зеленый, фиолетовый, золотой коричневый, синий, белый, золотой
коричневый, серый, серебряный, золотой красный, черный, серый, золотой

1

красный, красный, серебристый, золотой красный, желтый, оранжевый, золотой
красный, фиолетовый, серый, золотой оранжевый, черный, синий, золотой
оранжевый, оранжевый, зеленый, золотой оранжевый, синий, синий, золотой
оранжевый, белый, черный, золотой желтый, оранжевый, желтый, золотой
желтый, фиолетовый, коричневый, золотой зеленый, коричневый, оранжевый, золотой
зеленый, синий, фиолетовый, золотой синий, красный, оранжевый, золотой
синий, серый, синий, золотой фиолетовый, зеленый, серый, золотой
серый, красный, желтый, золотой белый, коричневый, серебряный, золотой
9001 9
коричневый, черный, черный, фиолетовый, красный коричневый, черный, зеленый, красный, красный
коричневый, коричневый, черный, серый, красный коричневый, коричневый, зеленый, зеленый, красный
коричневый, красный, коричневый, синий, красный коричневый, красный, фиолетовый, желтый, красный
коричневый, оранжевый, оранжевый, белый, красный коричневый, желтый, черный, оранжевый, красный
коричневый, желтый, фиолетовый, оранжевый, красный коричневый, зеленый, желтый, фиолетовый, красный
коричневый, синий, красный, черный, красный коричневый, синий, белый, оранжевый, красный
коричневый, фиолетовый, серый, фиолетовый, красный коричневый, серый, фиолетовый, серебристый, красный
коричневый, белый, зеленый, красный, красный красный, черный, зеленый, белый, красный
красный, коричневый, зеленый, серебристый, красный красный, красный, синий, белый, красный
красный, оранжевый, фиолетовый, желтый, красный красный, желтый, белый, золотой, красный
красный, синий, коричневый, золотой, красный красный, фиолетовый, желтый, желтый, красный
красный, серый, фиолетовый, белый, красный оранжевый, черный, коричневый, черный, красный
оранжевый, коричневый, синий, оранжевый, красный оранжевый, оранжевый, красный, оранжевый, красный
оранжевый, желтый, серый, черный, красный оранжевый, синий, зеленый, серый, красный
оранжевый, серый, оранжевый, серебристый, красный желтый, черный, красный, фиолетовый, красный
желтый, красный, красный, серебристый, красный желтый, желтый, красный, коричневый, красный
желтый, синий, желтый, красный, красный желтый, серый, фиолетовый, бл черный, красный
зеленый, коричневый, коричневый, фиолетовый, красный зеленый, оранжевый, синий, красный, красный
зеленый, синий, красный, оранжевый, красный зеленый, белый, черный, зеленый, красный
синий, коричневый, белый, красный, красный синий, желтый, белый, серый, красный
синий, серый, коричневый, коричневый, красный фиолетовый, коричневый, зеленый, зеленый, красный
фиолетовый, зеленый, черный, желтый, красный фиолетовый, серый, фиолетовый, красный, красный
серый, красный, зеленый, серый, красный серый, синий, синий, синий, красный
белый, черный, белый, черный, красный белый, зеленый, оранжевый, синий, красный

6 полос: E96, допуск 1%

коричневый, черный, черный, синий, красный, синий коричневый, черный, красный, коричневый, красный, оранжевый
коричневый, черный, зеленый, коричневый, красный, желтый коричневый, черный, фиолетовый, фиолетовый, красный, коричневый
коричневый, коричневый, черный, фиолетовый, красный, синий коричневый, коричневый, оранжевый, серый, красный, фиолетовый
коричневый, коричневый, зеленый, фиолетовый, красный, желтый коричневый, коричневый, серый, синий, красный, оранжевый
коричневый, красный, коричневый, серебристый, красный, красный коричневый, красный, желтый, желтый, красный, оранжевый
коричневый, красный, фиолетовый, фиолетовый, красный коричневый, оранжевый, оранжевый, фиолетовый, красный, желтый коричневый, оранжевый, фиолетовый, красный, красный, желтый
коричневый, желтый , черный, серебристый, красный, синий коричневый, желтый, оранжевый, фиолетовый, красный, оранжевый
коричневый, желтый, фиолетовый, белый, красный, желтый коричневый, зеленый, черный, фиолетовый, красный, красный
коричневый, зеленый, желтый, коричневый, красный, коричневый коричневый, зеленый, серый, черный, красный, красный
коричневый, синий, красный, фиолетовый, красный, коричневый коричневый, синий, зеленый, белый, красный, фиолетовый
коричневый, синий, белый, черный, красный, оранжевый коричневый, фиолетовый, желтый, оранжевый, красный, коричневый
коричневый, фиолетовый, серый, золотой, красный, красный коричневый, серый, красный, серебряный, красный, синий
коричневый, серый, фиолетовый, желтый, красный, красный коричневый, белый, коричневый , золотой, красный, красный
коричневый, белый, синий, серебристый, красный, коричневый красный, черный, черный, серый, красный, красный
красный, черный, зеленый, золотой, красный, синий красный, коричневый, черный, золотой, красный, синий
красный, коричневый, зеленый, коричневый, красный, коричневый красный, красный, коричневый, серый, красный, коричневый
красный, красный, синий, фиолетовый, красный, фиолетовый красный, оранжевый, красный, черный, красный, фиолетовый
красный, оранжевый, фиолетовый, серый, красный, желтый красный, желтый, оранжевый, оранжевый, красный, фиолетовый 900 21
красный, желтый, белый, оранжевый, красный, коричневый красный, зеленый, зеленый, зеленый, красный, фиолетовый
красный, синий, коричневый, желтый, красный, коричневый красный, синий, фиолетовый
красный, серый, фиолетовый, красный, красный, красный красный, серый, черный, черный, красный, оранжевый
красный, белый, желтый, красный, красный, фиолетовый
оранжевый, черный, коричневый, черный, красный, фиолетовый оранжевый, черный, белый, зеленый, красный, желтый
оранжевый, коричневый, синий, белый, красный, желтый оранжевый, красный, желтый, черный, красный, фиолетовый
оранжевый, оранжевый, красный, желтый, красный, фиолетовый оранжевый, желтый, черный, золотой, красный, желтый
оранжевый, желтый, серый, фиолетовый, красный, синий оранжевый, зеленый, фиолетовый, коричневый, красный, синий
оранжевый, синий, зеленый, фиолетовый, красный, оранжевый e оранжевый, фиолетовый, желтый, фиолетовый, красный, коричневый
оранжевый, серый, оранжевый, зеленый, красный, красный оранжевый, белый, красный, серый, красный, коричневый
желтый, черный, красный, коричневый, красный, синий желтый, коричневый, красный, красный, красный, оранжевый
желтый, красный, красный, фиолетовый, красный, желтый желтый, оранжевый, красный, серый, красный, синий
желтый, желтый, красный, красный, красный, фиолетовый желтый, зеленый, оранжевый, коричневый, красный, желтый
желтый, синий, желтый, коричневый, красный, желтый желтый, фиолетовый, зеленый, белый , красный, желтый
желтый, серый, фиолетовый, фиолетовый, красный, красный желтый, белый, белый, золотой, красный, красный
зеленый, коричневый, коричневый, золотой, красный, фиолетовый зеленый , красный, оранжевый, фиолетовый, красный, оранжевый
зеленый, оранжевый, синий, желтый, красный, желтый зеленый, желтый, белый, желтый, красный, кричать ow
зеленый, синий, красный, фиолетовый, красный, оранжевый зеленый, фиолетовый, синий, синий, красный, оранжевый
зеленый, белый, черный, черный, красный, красный синий, черный, желтый, желтый, красный, красный
синий, коричневый, белый, оранжевый, красный, коричневый синий, оранжевый, желтый, серебристый, красный, фиолетовый
синий, желтый, белый, фиолетовый, красный, желтый синий, синий, зеленый, серебристый, красный, фиолетовый
синий, серый, коричневый, белый, красный, коричневый синий, белый, серый, синий, красный, коричневый
фиолетовый, коричневый, зеленый , зеленый, красный, коричневый фиолетовый, оранжевый, красный, черный, красный, оранжевый
фиолетовый, зеленый, черный, белый, красный, оранжевый фиолетовый, синий, серый, золотой, красный, фиолетовый
фиолетовый, серый, фиолетовый, желтый, красный, синий серый, черный, синий, зеленый, красный, коричневый
серый, красный, зеленый, желтый, красный г, фиолетовый серый, желтый, зеленый, фиолетовый, красный, желтый
серый, синий, синий, красный, красный, желтый серый, серый, фиолетовый, черный, красный, оранжевый
белый, черный, белый, серебристый, красный, синий белый, оранжевый, коричневый, белый, красный, коричневый
белый, зеленый, оранжевый, желтый, красный, фиолетовый белый, фиолетовый, синий, серый, красный, красный
вопросы и ответы

Как использовать калькулятор цветового кода резистора?

Калькулятор цветового кода резистора может считывать 4-, 5- и 6-полосные резисторы . Сначала выберите правильное количество полос , затем установите цвета полос , нажав на виртуальные полосы резисторов. Калькулятор цветового кода резистора сразу показывает номиналы резисторов.

Если вы хотите узнать больше о цветовых кодах резисторов, стандартах резисторов серии e и т. д., вы можете найти подробную информацию ниже. Вы также можете загрузить наше руководство по чтению цветового кода резистора.

Начните считывание 4-полосного резистора слева направо, первые две цветные полосы представляют значащие цифры, третья полоса представляет десятичный множитель, а четвертая полоса представляет допуск.Точное значение каждого цветового кода для 4-полосных резисторов указано в таблице ниже.

4-band резистор цветной код COLD CHART

5 COLOR код 9002 9002 2 9002 9002 9002 9 1000020 7 9002 9002
полоса 2 Band 2 полоса 4
Цвет цифр 1 Digit 2 Толерантность
черный 0
9002
1 10 ± 1%
RED
2 100 ± 2% ± 2%
3 3 3
9002
9002 4 4 10 000
Green 5 5 100 000 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 10 000 000 ± 0,1%
серый 8 8 ± 0,05%
Белый 9 9
Золото 0,1 ± 5%
Серебро 0.01 ± 10%
NOTE 9002 ± 20%

Допустим, у нас есть 4-полосный резистор со следующими цветовыми кодами: коричневый, черный, коричневый, черный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = черная = 0 цифр
  • 3. полоса = коричневая = множитель x10
  • 4. полоса = +/- 1% допуск

Итак, это резистор 10×10=100 Ом с допуском 1%.Попробуйте это, используя наш калькулятор цветового кода резистора , или вы можете проверить его с помощью таблицы цветового кода 4-полосного резистора ниже .

Если вы хотите расшифровать 5-полосный резистор, начните читать его слева направо. Первые три цветные полосы представляют собой значащие цифры, четвертая полоса представляет собой десятичный множитель, а пятая полоса представляет допуск. Точное значение каждого цветового кода для 5-полосных резисторов указано в таблице ниже.

5-Band резистор цветной код COLDE CHART

5 COLOR CODE 9002 0 9002 9002 9002 9002 9002 9002 9
полоса 2 полоса 4 полоса 4 полоса 4
6 7
Color Digit 1 Digit 2 Digit 3 Digit 3 Умновидение Допуск
0 0 1
Brown 1 1 1 10 ± 1%
RED 2 2 2
Оранжевый 3 9002 3 3 1000
Yellow 4 4 4 10,000
Зеленый 5 5 00 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 7 10 000 000 ± 0,1%
Серый 8 8 8 ± 0,05% ± 0,05%
9 9
Gold 0.1 ± 5%
20 0,01 %
± 20%

Допустим у нас есть 5-полосный резистор со следующими цветовыми кодами: коричневый, зеленый, черный, оранжевый, красный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = зеленая = 5 цифр
  • 3.полоса = черная = цифра 0
  • 4. полоса = оранжевая = x1000 (1k) множитель
  • 5. полоса = красная = +/- 2% допуск

Итак, это 150×1000=150 000 Ом (или 150 кОм) резистор с допуском 2%. Попробуйте это, используя наш калькулятор цветового кода резистора , или вы можете проверить его с помощью приведенной ниже таблицы цветового кода резистора с 5 диапазонами.

Чтение 6-полосного резистора очень просто. Начиная слева направо, первые три цветные полосы представляют собой значащие цифры, четвертая полоса представляет собой десятичный множитель, пятая полоса представляет собой допуск, а шестая полоса представляет собой температурный коэффициент.Точное значение каждого цветового кода для 6-полосных резисторов указано в таблице ниже.

6-полосный резистор цветной код Chart Chart

5 Color Code 9002 9002 9002 9002 1 000 000 9002 9001
полоса 2 полоса 4 полоса 4 полоса 5 полоса 5
6
Color Digit 1 ЦИФРА 2 ЦИФРА 3 УМНОЖЕНИЕ ДОПУСК. ТЕМП КОЭФ.
черный 0 0 0 1 250 PPM / K
BROWN 1 1 1 10 ± 1% 100 PPM / K
RED 2 2 100 100 ± 2% 50 PPM / K
Orange
3 3 3 1000 15 PPM / K
4 4 4 4 4 25 PPM / K
Green 5 5 5 100 000 ± 0.5% 20 PPM / K
Blue 6 6 ± 0.25% ± 0,25% 10 PPM / K
Violet 7 7 7 10 000 000 ± 0,1% 5 PPM / K
8 8 ± 0,05% 1 PPM / K
белый 9 9 9
Золото   1 ± 5%
Серебро 0,01 ± 10%
Отсутствует ± 20%

Таким образом, если у вас есть следующий цветовой код: коричневый, желтый, черный, оранжевый, коричневый и синий, это означает:

  • 1. полоса = коричневый = 1 цифра
  • 2. полоса = желтый = 4 цифры
  • 3.полоса = черная = цифра 0
  • 4. полоса = оранжевая = множитель x1000 (1k)
  • 5. полоса = коричневая = +/- 1% допуск
  • 6. полоса = синяя = температурный коэффициент 10 ppm

Итак, это представляет собой резистор 140 × 1000 = 140 000 Ом (или 140 кОм) с допуском 1% и значением температурного коэффициента 10 частей на миллион. Попробуйте это, используя наш калькулятор цветового кода резистора , или вы можете проверить его с помощью приведенной ниже таблицы цветового кода резистора с 6 диапазонами.

Что означают резисторы серии Е?

Резистор серии E — это стандартные номиналы резисторов, предназначенные для упрощения инвентаризации .Это означает, что, хотя теоретически возможно производить резисторы любого номинала, доступны резисторы только определенных номиналов. Резистор серии E состоит из серий E3, E6, E12, E24, E48, E96 и E192 , где число после буквы «E» обозначает количество значений «шагов» в каждой серии. E-серия предпочтительных чисел была выбрана таким образом, чтобы при изготовлении резистора он попадал в диапазон примерно равноотстоящих значений в омах по логарифмической шкале.

Каждый резистор серии E подразделяет каждую декаду величины на шаги по 3, 6, 12, 24, 48, 96, 192 значения.Подразделения от E3 до E96 гарантируют, что максимальная ошибка будет разделена в следующем порядке: 40 %, 20 %, 10 %, 5 %, 2 %, 1 %. Наконец, серия E192 содержит резисторы с допусками 0,5%, 0,25% и 0,1%.

В результате этого в реальной жизни многие комбинации Калькулятора цветового кода резистора невозможны из-за этой стандартизации номиналов резисторов .

Вот стандартные значения резисторов серии E:

Значения резисторов E3 (допуск 40 %)
Значения резисторов E6 (допуск 20 %)
  • 1.0, 1.5, 2.2, 3.3, 4.7, 6,8
значения E12 (допуск 10%)
  • 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2
Значения E24 (допуск 5 %)
  • 1,0, 1,1, 1,2, 1,3, 1,5, 1,6, 1,8, 2,0, 2,2, 2,4, 2,7, 3,0, 3,3, 3,6, 3,9, 4,3, 4,7, 5,1, 5,6, 6,2, 6,8, 7,5, 8.2, 9.1
E48 Значения (2% допуск)
  • 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 6.9, 6.1,62, 6.10 7.15, 7.50, 7.87, 8.25, 8.66, 9.09, 9.53
9.53
E96 (1% допуск)
  • 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1.54, 1.58, 1.62, 1.65, 1.69, 1.74, 1.78, 1.82, 1.87, 1.91, 1.96, 2.00, 2.05, 2.10, 2.15, 2.21, 2.26, 2.32, 2.37, 2,43, 2,49, 2,55, 2,61, 2.67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,09, 3,16, 3,24, 3,32, 3,40, 3,48, 3,57, 3,65, 3,74, 3,83, 3,92, 4,02, 4,12, 4,5, 4,7, 4,4, 4,4, 4,32 4.87, 4.99, 5.11, 5.23, 5.96, 5.11, 5.23, 5.36, 5.49, 5.62, 5.36, 5.90, 6.04, 6.19, 6.34, 6.49, 6,65, 6.81, 6.98, 7.15, 7.32, 7.50, 7,68, 7,87, 8.06, 8,25, 8,45, 8,66, 8.87, 9.09, 9.31, 9.53, 9.76
  • 9.53, 9.76
E192 Значения (0,5% и более низкая допуск)
  • 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1,23, 1,24, 1,26, 1,27, 1,29, 1,30, 1,32, 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1,47, 1,49, 1,50, 1,5, 1,6, 1,6, 1,54, 1,54 1.64, 1.65, 1.67, 1.69, 1.72, 1.74, 1.76, 1.78, 1.80, 1.82, 1.84, 1.87, 1.89, 1.91, 1.93, 1.96, 1.98, 2.00, 2.03, 2.05, 2.08, 2.10, 2.13, 2.15, 2.18, 2.21, 2.23, 2.26, 2.29, 2.32, 2.34, 2.37, 2.40, 2.43, 2.46, 2.49, 2.52, 2.55, 2.58, 2.61, 2.64, 2.67, 2.71, 2.74, 2.77, 2.80, 2.84, 2.87, 2.91, 2.94, 2,98, 3,01, 3,05, 3,09, 3,12, 3,16, 3,20, 3,24, 3,28, 3.32, 3,36, 3,40, 3,44, 3,48, 3,52, 3,57, 3,61, 3,65, 3,70, 3,74, 3,79, 3,83, 3,88, 3,92, 3,97, 4,02, 4,07, 4,12, 4,7, 4,3, 4,24, 4,24 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.93, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5,83, 5,90, 5,97, 6.04, 6.12, 6.19, 6.26, 6.34, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6.90, 6.98, 7.06, 7.15, 7.23, 7.32, 7,41, 7.50, 7.59, 7,68, 7,77, 7,87, 7,96, 8,06, 8.16, 8.25, 8.35, 8.45, 8.56, 8.66, 8.76, 8.87, 8.98, 9.09, 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9.88

Калькулятор цветового кода 4-полосного резистора: красный, черный, золотой, золотой

Калькулятор

Простой в использовании Калькулятор цветового кода резистора , который упрощает определение значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов. У нас также есть таблицы цветовых кодов резисторов с объяснением.

Калькулятор цветового кода резистора



Аналогичный расчет цветового кода резистора

4 полосы: красный, черный, X, золотой

красный, черный, черный, золотой красный, черный, коричневый, золотой
красный, черный, красный, красный, черный, черный, золотой золото красный, черный, оранжевый, золотой
красный, черный, желтый, золотой красный, черный, зеленый, золотой
красный, черный, синий, золотой красный, черный, фиолетовый, золотой
красный, черный, серый, золотой красный, черный, белый, золотой
красный, черный, золотой, золотой красный, черный, серебряный, золотой
вопросы и ответы

Как использовать калькулятор цветового кода резистора?

Калькулятор цветового кода резистора может считывать 4-, 5- и 6-полосные резисторы . Сначала выберите правильное количество полос , затем установите цвета полос , нажав на виртуальные полосы резисторов. Калькулятор цветового кода резистора сразу показывает номиналы резисторов.

Если вы хотите узнать больше о цветовых кодах резисторов, стандартах резисторов серии e и т. д., вы можете найти подробную информацию ниже. Вы также можете загрузить наше руководство по чтению цветового кода резистора.

Начните считывание 4-полосного резистора слева направо, первые две цветные полосы представляют значащие цифры, третья полоса представляет десятичный множитель, а четвертая полоса представляет допуск.Точное значение каждого цветового кода для 4-полосных резисторов указано в таблице ниже.

4-band резистор цветной код COLD CHART

5 COLOR код 9002 9002 2 9002 9002 9002 9 1000020 7 9002 9002
полоса 2 Band 2 полоса 4
Цвет цифр 1 Digit 2 Толерантность
черный 0
9002
1 10 ± 1%
RED
2 100 ± 2% ± 2%
3 3 3
9002
9002 4 4 10 000
Green 5 5 100 000 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 10 000 000 ± 0,1%
серый 8 8 ± 0,05%
Белый 9 9
Золото 0,1 ± 5%
Серебро 0.01 ± 10%
NOTE 9002 ± 20%

Допустим, у нас есть 4-полосный резистор со следующими цветовыми кодами: коричневый, черный, коричневый, черный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = черная = 0 цифр
  • 3. полоса = коричневая = множитель x10
  • 4. полоса = +/- 1% допуск

Итак, это резистор 10×10=100 Ом с допуском 1%.Попробуйте это с помощью нашего калькулятора цветового кода резистора или вы можете проверить его с помощью таблицы цветового кода 4-полосного резистора ниже .

Что означают резисторы серии E?

Резистор серии E — это стандартные номиналы резисторов, предназначенные для упрощения инвентаризации . Это означает, что, хотя теоретически возможно производить резисторы любого номинала, доступны резисторы только определенных номиналов. Резистор серии E состоит из серий E3, E6, E12, E24, E48, E96 и E192 , где число после буквы «E» обозначает количество значений «шагов» в каждой серии.E-серия предпочтительных чисел была выбрана таким образом, чтобы при изготовлении резистора он попадал в диапазон примерно равноотстоящих значений в омах по логарифмической шкале.

Каждый резистор серии E подразделяет каждую декаду величины на шаги по 3, 6, 12, 24, 48, 96, 192 значения. Подразделения от E3 до E96 гарантируют, что максимальная ошибка будет разделена в следующем порядке: 40 %, 20 %, 10 %, 5 %, 2 %, 1 %. Наконец, серия E192 содержит резисторы с допусками 0,5%, 0,25% и 0,1%.

В результате этого в реальной жизни многие комбинации Калькулятора цветового кода резистора невозможны из-за этой стандартизации номиналов резисторов .

Вот стандартные значения резисторов серии E:

Значения резисторов E3 (допуск 40 %)
Значения резисторов E6 (допуск 20 %)
  • 1,0, 1,5, 2,2, 3,3, 4,7, 6,8
  • 9 2 значения (допуск 10 %)
    • 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2
    значения E24 (допуск 5 %)
    , 1,4 1,2 1,2 1,2 1,2 , 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1
E48 Значения (2% толерантности)
  • 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5,62, 5,90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8,66, 9.09, 9.53
  • 909, 9.53
E96 Значения (1% допуск)
  • 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1,40, 1,43, 1,47, 1,50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,7, 4,3,2, 2,21, 2,21 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.94, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.11, 5,23, 5.36, 5.49, 5,62, 5,76, 5,90, 6.04, 6.19, 6.34, 6.49, 6,65, 6.81, 6.98, 7.15, 7.32, 7.50, 7,68, 7.87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53, 9,76
Значения E192 (0.5% и низшая толерантность)
  • 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1.23, 1.24, 1.26, 1.27 , 1.29, 1.30, 1.32, 1.33, 1.35, 1.37, 1.38, 1.45, 1.42, 1.43, 1.45, 1.47, 1.49, 1.50, 1.52, 1.54, 1.56, 1.58, 1.60, 1.62, 1.64, 1.65, 1.67, 1.69, 1.72 , 1.74, 1.76, 1.78, 1.80, 1.82, 1.84, 1.87, 1.89, 1.91, 1.93, 1.96, 1.98, 2.00, 2.03, 2.05, 2.08, 2.10, 2.13, 2.15, 2.18, 2.21, 2.23, 2.26, 2.29, 2.32 , 2,34, 2,37, 2,40, 2,43, 2,46, 2.49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,2, 3,8, 3,20, 3,16, 3,16 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.95, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5,83, 5,90, 5,97, 6,04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6,90, 6,98, 7,06, 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 7,7, 9, 9, 8,6, 8,66, 8,66 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9.88

Калькулятор цветового кода 4-полосного резистора: коричневый, синий, золотой, золотой

Калькулятор

Простой в использовании Калькулятор цветового кода резистора , который упрощает определение значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов. У нас также есть таблицы цветовых кодов резисторов с объяснением.

Калькулятор цветового кода резистора



Аналогичный расчет цветового кода резистора

4 полосы: коричневый, синий, X, золотой

коричневый, синий, черный, золотой коричневый, синий, коричневый, золотой
коричневый, синий, красный, синий золото коричневый, синий, оранжевый, золотой
коричневый, синий, желтый, золотой коричневый, синий, зеленый, золотой
коричневый, синий, синий, золотой коричневый, синий, фиолетовый, золотой
коричневый, синий, серый, золотой коричневый, синий, белый, золотой
коричневый, синий, золотой, золотой коричневый, синий, серебряный, золотой
вопросы и ответы

Как использовать калькулятор цветового кода резистора?

Калькулятор цветового кода резистора может считывать 4-, 5- и 6-полосные резисторы . Сначала выберите правильное количество полос , затем установите цвета полос , нажав на виртуальные полосы резисторов. Калькулятор цветового кода резистора сразу показывает номиналы резисторов.

Если вы хотите узнать больше о цветовых кодах резисторов, стандартах резисторов серии e и т. д., вы можете найти подробную информацию ниже. Вы также можете загрузить наше руководство по чтению цветового кода резистора.

Начните считывание 4-полосного резистора слева направо, первые две цветные полосы представляют значащие цифры, третья полоса представляет десятичный множитель, а четвертая полоса представляет допуск.Точное значение каждого цветового кода для 4-полосных резисторов указано в таблице ниже.

4-band резистор цветной код COLD CHART

5 COLOR код 9002 9002 2 9002 9002 9002 9 1000020 7 9002 9002
полоса 2 Band 2 полоса 4
Цвет цифр 1 Digit 2 Толерантность
черный 0
9002
1 10 ± 1%
RED
2 100 ± 2% ± 2%
3 3 3
9002
9002 4 4 10 000
Green 5 5 100 000 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 10 000 000 ± 0,1%
серый 8 8 ± 0,05%
Белый 9 9
Золото 0,1 ± 5%
Серебро 0.01 ± 10%
NOTE 9002 ± 20%

Допустим, у нас есть 4-полосный резистор со следующими цветовыми кодами: коричневый, черный, коричневый, черный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = черная = 0 цифр
  • 3. полоса = коричневая = множитель x10
  • 4. полоса = +/- 1% допуск

Итак, это резистор 10×10=100 Ом с допуском 1%.Попробуйте это с помощью нашего калькулятора цветового кода резистора или вы можете проверить его с помощью таблицы цветового кода 4-полосного резистора ниже .

Что означают резисторы серии E?

Резистор серии E — это стандартные номиналы резисторов, предназначенные для упрощения инвентаризации . Это означает, что, хотя теоретически возможно производить резисторы любого номинала, доступны резисторы только определенных номиналов. Резистор серии E состоит из серий E3, E6, E12, E24, E48, E96 и E192 , где число после буквы «E» обозначает количество значений «шагов» в каждой серии.E-серия предпочтительных чисел была выбрана таким образом, чтобы при изготовлении резистора он попадал в диапазон примерно равноотстоящих значений в омах по логарифмической шкале.

Каждый резистор серии E подразделяет каждую декаду величины на шаги по 3, 6, 12, 24, 48, 96, 192 значения. Подразделения от E3 до E96 гарантируют, что максимальная ошибка будет разделена в следующем порядке: 40 %, 20 %, 10 %, 5 %, 2 %, 1 %. Наконец, серия E192 содержит резисторы с допусками 0,5%, 0,25% и 0,1%.

В результате этого в реальной жизни многие комбинации Калькулятора цветового кода резистора невозможны из-за этой стандартизации номиналов резисторов .

Вот стандартные значения резисторов серии E:

Значения резисторов E3 (допуск 40 %)
Значения резисторов E6 (допуск 20 %)
  • 1,0, 1,5, 2,2, 3,3, 4,7, 6,8
  • 9 2 значения (допуск 10 %)
    • 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2
    значения E24 (допуск 5 %)
    , 1,4 1,2 1,2 1,2 1,2 , 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1
E48 Значения (2% толерантности)
  • 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5,62, 5,90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8,66, 9.09, 9.53
  • 909, 9.53
E96 Значения (1% допуск)
  • 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1,40, 1,43, 1,47, 1,50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,7, 4,3,2, 2,21, 2,21 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.94, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.11, 5,23, 5.36, 5.49, 5,62, 5,76, 5,90, 6.04, 6.19, 6.34, 6.49, 6,65, 6.81, 6.98, 7.15, 7.32, 7.50, 7,68, 7.87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53, 9,76
Значения E192 (0.5% и низшая толерантность)
  • 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1.23, 1.24, 1.26, 1.27 , 1.29, 1.30, 1.32, 1.33, 1.35, 1.37, 1.38, 1.45, 1.42, 1.43, 1.45, 1.47, 1.49, 1.50, 1.52, 1.54, 1.56, 1.58, 1.60, 1.62, 1.64, 1.65, 1.67, 1.69, 1.72 , 1.74, 1.76, 1.78, 1.80, 1.82, 1.84, 1.87, 1.89, 1.91, 1.93, 1.96, 1.98, 2.00, 2.03, 2.05, 2.08, 2.10, 2.13, 2.15, 2.18, 2.21, 2.23, 2.26, 2.29, 2.32 , 2,34, 2,37, 2,40, 2,43, 2,46, 2.49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,2, 3,8, 3,20, 3,16, 3,16 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.95, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5,83, 5,90, 5,97, 6,04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6,90, 6,98, 7,06, 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 7,7, 9, 9, 8,6, 8,66, 8,66 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9.88

Калькулятор цветового кода 4-полосного резистора: коричневый, оранжевый, фиолетовый, золотой

Калькулятор

Простой в использовании Калькулятор цветового кода резистора , который упрощает определение значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов. У нас также есть таблицы цветовых кодов резисторов с объяснением.

Калькулятор цветового кода резистора



Аналогичный расчет цветового кода резистора

4 полосы: коричневый, оранжевый, X, золотой

коричневый, оранжевый, черный, золотой коричневый, оранжевый, коричневый, золотой
коричневый, оранжевый, красный, коричневый, оранжевый, красный, золотой золото коричневый, оранжевый, оранжевый, золотой
коричневый, оранжевый, желтый, золотой коричневый, оранжевый, зеленый, золотой
коричневый, оранжевый, синий, золотой коричневый, оранжевый, фиолетовый, золотой
коричневый, оранжевый, серый, золотой коричневый, оранжевый, белый, золотой
коричневый, оранжевый, золотой, золотой коричневый, оранжевый, серебряный, золотой
вопросы и ответы

Как использовать калькулятор цветового кода резистора?

Калькулятор цветового кода резистора может считывать 4-, 5- и 6-полосные резисторы . Сначала выберите правильное количество полос , затем установите цвета полос , нажав на виртуальные полосы резисторов. Калькулятор цветового кода резистора сразу показывает номиналы резисторов.

Если вы хотите узнать больше о цветовых кодах резисторов, стандартах резисторов серии e и т. д., вы можете найти подробную информацию ниже. Вы также можете загрузить наше руководство по чтению цветового кода резистора.

Начните считывание 4-полосного резистора слева направо, первые две цветные полосы представляют значащие цифры, третья полоса представляет десятичный множитель, а четвертая полоса представляет допуск.Точное значение каждого цветового кода для 4-полосных резисторов указано в таблице ниже.

4-band резистор цветной код COLD CHART

5 COLOR код 9002 9002 2 9002 9002 9002 9 1000020 7 9002 9002
полоса 2 Band 2 полоса 4
Цвет цифр 1 Digit 2 Толерантность
черный 0
9002
1 10 ± 1%
RED
2 100 ± 2% ± 2%
3 3 3
9002
9002 4 4 10 000
Green 5 5 100 000 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 10 000 000 ± 0,1%
серый 8 8 ± 0,05%
Белый 9 9
Золото 0,1 ± 5%
Серебро 0.01 ± 10%
NOTE 9002 ± 20%

Допустим, у нас есть 4-полосный резистор со следующими цветовыми кодами: коричневый, черный, коричневый, черный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = черная = 0 цифр
  • 3. полоса = коричневая = множитель x10
  • 4. полоса = +/- 1% допуск

Итак, это резистор 10×10=100 Ом с допуском 1%.Попробуйте это, используя наш калькулятор цветового кода резистора , или вы можете проверить его с помощью таблицы цветового кода 4-полосного резистора ниже .

Что означают резисторы серии E?

Резистор серии E — это стандартные номиналы резисторов, предназначенные для упрощения инвентаризации . Это означает, что, хотя теоретически возможно производить резисторы любого номинала, доступны резисторы только определенных номиналов. Резистор серии E состоит из серий E3, E6, E12, E24, E48, E96 и E192 , где число после буквы «E» обозначает количество значений «шагов» в каждой серии.E-серия предпочтительных чисел была выбрана таким образом, чтобы при изготовлении резистора он попадал в диапазон примерно равноотстоящих значений в омах по логарифмической шкале.

Каждый резистор серии E подразделяет каждую декаду величины на шаги по 3, 6, 12, 24, 48, 96, 192 значения. Подразделения от E3 до E96 гарантируют, что максимальная ошибка будет разделена в следующем порядке: 40 %, 20 %, 10 %, 5 %, 2 %, 1 %. Наконец, серия E192 содержит резисторы с допусками 0,5%, 0,25% и 0,1%.

В результате этого в реальной жизни многие комбинации Калькулятора цветового кода резистора невозможны из-за этой стандартизации номиналов резисторов .

Вот стандартные значения резисторов серии E:

Значения резисторов E3 (допуск 40 %)
Значения резисторов E6 (допуск 20 %)
  • 1,0, 1,5, 2,2, 3,3, 4,7, 6,8
  • 9 2 значения (допуск 10 %)
    • 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2
    значения E24 (допуск 5 %)
    , 1,4 1,2 1,2 1,2 1,2 , 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1
E48 Значения (2% толерантности)
  • 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5,62, 5,90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8,66, 9.09, 9.53
  • 909, 9.53
E96 Значения (1% допуск)
  • 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1,40, 1,43, 1,47, 1,50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,7, 4,3,2, 2,21, 2,21 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.94, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.11, 5,23, 5.36, 5.49, 5,62, 5,76, 5,90, 6.04, 6.19, 6.34, 6.49, 6,65, 6.81, 6.98, 7.15, 7.32, 7.50, 7,68, 7.87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53, 9,76
Значения E192 (0.5% и низшая толерантность)
  • 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1.23, 1.24, 1.26, 1.27 , 1.29, 1.30, 1.32, 1.33, 1.35, 1.37, 1.38, 1.45, 1.42, 1.43, 1.45, 1.47, 1.49, 1.50, 1.52, 1.54, 1.56, 1.58, 1.60, 1.62, 1.64, 1.65, 1.67, 1.69, 1.72 , 1.74, 1.76, 1.78, 1.80, 1.82, 1.84, 1.87, 1.89, 1.91, 1.93, 1.96, 1.98, 2.00, 2.03, 2.05, 2.08, 2.10, 2.13, 2.15, 2.18, 2.21, 2.23, 2.26, 2.29, 2.32 , 2,34, 2,37, 2,40, 2,43, 2,46, 2.49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,2, 3,8, 3,20, 3,16, 3,16 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.95, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5,83, 5,90, 5,97, 6,04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6,90, 6,98, 7,06, 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 7,7, 9, 9, 8,6, 8,66, 8,66 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9.88

Калькулятор цветового кода 4-полосного резистора: коричневый, коричневый, коричневый, золотой

Калькулятор

Простой в использовании Калькулятор цветового кода резистора , который упрощает определение значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов. У нас также есть таблицы цветовых кодов резисторов с объяснением.

Калькулятор цветового кода резистора



Аналогичный расчет цветового кода резистора

4 полосы: коричневый, коричневый, X, золотой

коричневый, коричневый, черный, золотой коричневый, коричневый, коричневый, золотой
коричневый, коричневый, красный, золото коричневый, коричневый, оранжевый, золотой
коричневый, коричневый, желтый, золотой коричневый, коричневый, зеленый, золотой
коричневый, коричневый, синий, золотой коричневый, коричневый, фиолетовый, золотой
коричневый, коричневый, серый, золотой коричневый, коричневый, белый, золотой
коричневый, коричневый, золотой, золотой коричневый, коричневый, серебряный, золотой
вопросы и ответы

Как использовать калькулятор цветового кода резистора?

Калькулятор цветового кода резистора может считывать 4-, 5- и 6-полосные резисторы . Сначала выберите правильное количество полос , затем установите цвета полос , нажав на виртуальные полосы резисторов. Калькулятор цветового кода резистора сразу показывает номиналы резисторов.

Если вы хотите узнать больше о цветовых кодах резисторов, стандартах резисторов серии e и т. д., вы можете найти подробную информацию ниже. Вы также можете загрузить наше руководство по чтению цветового кода резистора.

Начните считывание 4-полосного резистора слева направо, первые две цветные полосы представляют значащие цифры, третья полоса представляет десятичный множитель, а четвертая полоса представляет допуск.Точное значение каждого цветового кода для 4-полосных резисторов указано в таблице ниже.

4-band резистор цветной код COLD CHART

5 COLOR код 9002 9002 2 9002 9002 9002 9 1000020 7 9002 9002
полоса 2 Band 2 полоса 4
Цвет цифр 1 Digit 2 Толерантность
черный 0
9002
1 10 ± 1%
RED
2 100 ± 2% ± 2%
3 3 3
9002
9002 4 4 10 000
Green 5 5 100 000 ± 0.5%
Blue 6 6 6 ± 0,25%
Violet
7 10 000 000 ± 0,1%
серый 8 8 ± 0,05%
Белый 9 9
Золото 0,1 ± 5%
Серебро 0.01 ± 10%
NOTE 9002 ± 20%

Допустим, у нас есть 4-полосный резистор со следующими цветовыми кодами: коричневый, черный, коричневый, черный. Это можно расшифровать следующим образом:

  • 1. полоса = коричневая = 1 цифра
  • 2. полоса = черная = 0 цифр
  • 3. полоса = коричневая = множитель x10
  • 4. полоса = +/- 1% допуск

Итак, это резистор 10×10=100 Ом с допуском 1%.Попробуйте это, используя наш калькулятор цветового кода резистора , или вы можете проверить его с помощью таблицы цветового кода 4-полосного резистора ниже .

Что означают резисторы серии E?

Резистор серии E — это стандартные номиналы резисторов, предназначенные для упрощения инвентаризации . Это означает, что, хотя теоретически возможно производить резисторы любого номинала, доступны резисторы только определенных номиналов. Резистор серии E состоит из серий E3, E6, E12, E24, E48, E96 и E192 , где число после буквы «E» обозначает количество значений «шагов» в каждой серии.E-серия предпочтительных чисел была выбрана таким образом, чтобы при изготовлении резистора он попадал в диапазон примерно равноотстоящих значений в омах по логарифмической шкале.

Каждый резистор серии E подразделяет каждую декаду величины на шаги по 3, 6, 12, 24, 48, 96, 192 значения. Подразделения от E3 до E96 гарантируют, что максимальная ошибка будет разделена в следующем порядке: 40 %, 20 %, 10 %, 5 %, 2 %, 1 %. Наконец, серия E192 содержит резисторы с допусками 0,5%, 0,25% и 0,1%.

В результате этого в реальной жизни многие комбинации Калькулятора цветового кода резистора невозможны из-за этой стандартизации номиналов резисторов .

Вот стандартные значения резисторов серии E:

Значения резисторов E3 (допуск 40 %)
Значения резисторов E6 (допуск 20 %)
  • 1,0, 1,5, 2,2, 3,3, 4,7, 6,8
  • 9 2 значения (допуск 10 %)
    • 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2
    значения E24 (допуск 5 %)
    , 1,4 1,2 1,2 1,2 1,2 , 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1
E48 Значения (2% толерантности)
  • 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5,62, 5,90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8,66, 9.09, 9.53
  • 909, 9.53
E96 Значения (1% допуск)
  • 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1,40, 1,43, 1,47, 1,50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,7, 4,3,2, 2,21, 2,21 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.94, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.11, 5,23, 5.36, 5.49, 5,62, 5,76, 5,90, 6.04, 6.19, 6.34, 6.49, 6,65, 6.81, 6.98, 7.15, 7.32, 7.50, 7,68, 7.87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53, 9,76
Значения E192 (0.5% и низшая толерантность)
  • 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1.23, 1.24, 1.26, 1.27 , 1.29, 1.30, 1.32, 1.33, 1.35, 1.37, 1.38, 1.45, 1.42, 1.43, 1.45, 1.47, 1.49, 1.50, 1.52, 1.54, 1.56, 1.58, 1.60, 1.62, 1.64, 1.65, 1.67, 1.69, 1.72 , 1.74, 1.76, 1.78, 1.80, 1.82, 1.84, 1.87, 1.89, 1.91, 1.93, 1.96, 1.98, 2.00, 2.03, 2.05, 2.08, 2.10, 2.13, 2.15, 2.18, 2.21, 2.23, 2.26, 2.29, 2.32 , 2,34, 2,37, 2,40, 2,43, 2,46, 2.49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,2, 3,8, 3,20, 3,16, 3,16 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.95, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5,83, 5,90, 5,97, 6,04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6,90, 6,98, 7,06, 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 7,7, 9, 9, 8,6, 8,66, 8,66 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9.88

Обучение цветовому коду резистора | Форум электроники (схемы, проекты и микроконтроллеры)

также полезно знать (или, по крайней мере, быть знакомым) стандартные значения декады для 5% резисторов. Значения резисторов с допуском 5% всегда будут кратны одному из следующих значений:
1,0 1.1 1,2 1,3 1,5 1,6 1,8
2,0 2,2 2,4 2,7
3,0 3,3 3,6 3,9
4,3 4,7
5,1 5,6
6,2 6,8
7,5
8.2
9.1
эту диаграмму довольно легко запомнить, поскольку в ней всего 24 пары цифр.
поэтому значение представляет собой 2 цифры для числа, одну цифру для множителя и 4-ю полосу для допуска (золото для 5%, серебро для 10% и иногда красная полоса для 2%). таким образом, красно-желто-коричнево-золотой будет соответствовать резистору с числовым кодом 241-5% и номиналу 240 Ом.
это верно независимо от того, имеет ли он цветовую или числовую кодировку. цветовой код резистора с допуском 1% использует 4 цвета для значения. 3 цифры для номера, 1 цифра для множителя и пятая коричневая полоса для допуска (1 для 1%). так как диаграмма 1% состоит из 96 троек цифр, ее нелегко запомнить, и лучше всего сохранить диаграмму.
1,00 1,02 1,05 1,07 1,10 1,13 1,15 1,18 1,21 1,24 1,27

1,30 1,33 1,37 1,40 1,43 1,47 1,50 1,54 1,58

1,62 1.65 1.69 1.74 1.78 1.82 1.87 1.91 1.96

2.00 2.05 2.10 2,15 2.21 2.26 2.32 2.37 2.43

2.49 2.43

2.49 2.55 2.61 2.67 2,74 2.80 2.87 2.94

3.01 3.09 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92

4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99

5.11 5.23 5.36 5.49 5.62 5.76 5.36 5.49 5.62 5.76 5.90

6.04 6.19 6.34 6.49 6.65 6.81 6.98

7.15 7.32 7.50 7.68 7.87

8.06 8.25 8.45 8,66 8,87

9,09 9,31 9,53 9,76

также имейте в виду, что множитель сдвигается за десятичный знак, поэтому множитель для конкретной декады будет на единицу меньше, чем для 5% резистора. например, резистор 5% номиналом 75 кОм будет иметь цветовой код vio-grn-orn для числового кода 753 (75 с тремя нулями). резистор 1% того же номинала будет иметь цветовой код vio-grn-blk-red для числового кода 7502 (750 с двумя нулями).

числовые коды стали более популярными у многих производителей, поскольку процессы лазерного травления облегчают маркировку компонентов, но многие производители по-прежнему используют цветовое кодирование.Однажды я построил прототип для инженера и, изучив его детали, фактически сэкономил его компании много денег на создании прототипа, потому что он указал резисторы 1% для таких обыденных вещей, как 5-вольтовые логические подтяжки, поэтому у него были резисторы 475 Ом, где 470 Ом 5% будет достаточно. поэтому мы построили прототип и протестировали его, и он работал правильно. через неделю инженер вернул его. он вносил некоторые изменения в схему и спросил, почему мы заменили резисторы 1% на резисторы 5%, и я объяснил, что резисторы 5% работают правильно.он сказал, что это здорово, но он не мог прочитать резисторы с цветовой кодировкой …. он был дальтоником, а резисторы 1% были закодированы числовым кодом. как только устройство стало серийной моделью, 5% деталей были в порядке, но ему нужен был прототип с резисторами с цифровым кодом 1%….

ECE lab1 — Лаборатория резисторов и цветового кода — ECE 2113 — Электрические устройства

Университет Темпл

College of Engineering

Отдел машиностроения

Отчет о Лаборатории

ECE 21113

Эксперимент № 1: Резисторы и цветной код

Nelson Chan

Alan Henry

17 сентября 2018

I.Введение

Многие электрические схемы содержат несколько вариантов резисторных цепей. Резисторы играют жизненно важную роль в распределении и ограничении электрического тока в цепи. Учимся определять и измерять значения этих компонентов для эффективного проектирования и устранения неполадок электрических и электронные схемы жизненно важны при построении схемы. Каждый резистор имеет от трех до пяти цветных полос. на них, которые представляют разные значения. Чтение и расшифровка этих полос позволяет вам определить номинал и точность резистора.На рисунке 1 на графике показаны три и четыре полосы. цветовая маркировка резисторов. Резисторы с допуском 5% используют трехполосный код в верхней части таблицы. диаграмма. Рис. 1.

В этой системе обозначений цвета, нанесенные на корпус резисторов, соответствуют некоторым предустановленные числовые значения. В целом темные цвета, такие как черный и коричневый, соответствуют самым низким числа, 0 и 1 соответственно, а светлые цвета указывают на более высокие числовые значения. Первые два или три полосы определяют значащие цифры на основе точности резистора.Высокая точность резисторы используют три полосы, в то время как резисторы стандартной точности используют две полосы. Следующая группа это множитель значащих цифр. Последняя полоса — допуск. Допуск в процентах который определяет ожидаемый диапазон значений сопротивления на основе отмеченного значения. Следующее уравнение показывает, как вычислить диапазон ожидаемых значений сопротивления для известного отмеченное значение:

Rmax=R( 1 +[Допуск])

Rmin=R( 1 −[Допуск])

Уравнение 1.

Уравнение

Используя приведенные выше уравнения Rmax∧Rmin, максимальное и минимальное сопротивление для каждого резистор определился. Сопротивления записаны в таблице 2.

Таблица 2: Максимальное и минимальное сопротивления

Цифровой мультиметр использовался для считывания фактического уровня сопротивления каждого резистора и процентная разница была определена, чтобы увидеть, находятся ли показания в пределах допусков. Измеренный значения и процентные различия записаны в таблице 2 на примере резистора 22 Ом.

Таблица 2: Измеренные значения по сравнению с маркированными значениями

Таблица показывает, что все фактические значения для резисторов находятся в допустимых пределах.

Для упражнения 1 значения сопротивления и допуски для цветов полос в следующей таблице были определяется с помощью диаграммы на рисунке 1.

Упражнение 1 Таблица: Значения сопротивления и допуски

Для проверки и измерения сопротивления резистора провода, подключенные к цифровому мультиметру, подключен к каждому концу резистора.

Добавить комментарий

Ваш адрес email не будет опубликован.
