Какое реле напряжения выбрать? Как выбрать реле для квартиры

Время прочтения: 5 мин

Дата публикации: 26-03-2021

Напряжение в электросети редко бывает стабильным, а иногда и вовсе выходит за все допустимые рамки. Учитывая, что качество электропитания является важной составляющей для долгой службы бытовой техники и электроники, следует позаботиться об установке защиты.

Существуют разные устройства защиты, которые находят свое применение как в промышленности, так и в быту. Для рядового пользователя одним из решающих критериев является цена, так как устанавливать дорогое оборудование для защиты обычной бытовой техники — не самая разумная идея. Поэтому высокой популярностью у жителей Украины пользуются реле напряжения.

В данном обзоре мы рассмотрим, какое реле напряжение выбрать для надежной защиты всего дома или отдельной техники.

Рассмотрим основные разновидности реле, доступных на рынке на данный момент, и их возможности.

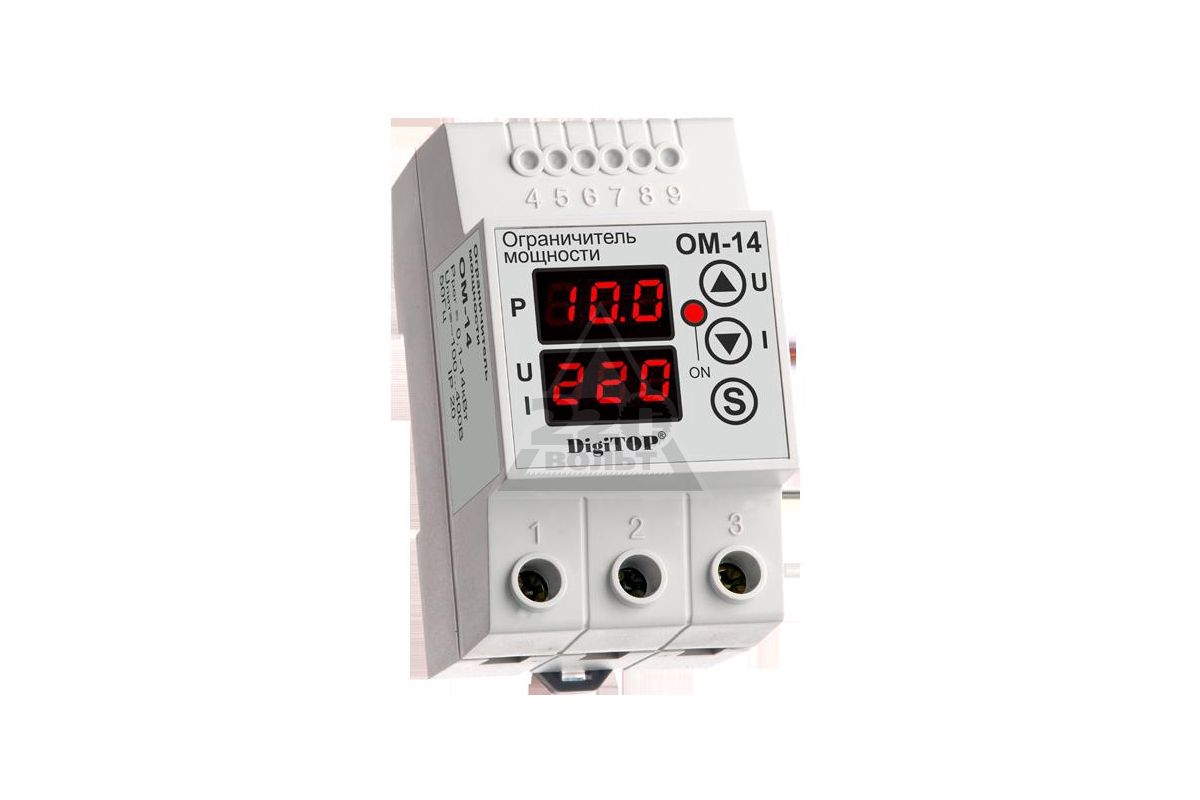

Что такое реле напряжения

Данный прибор предназначен для защиты электрооборудования от перепадов напряжения и недопустимого значения тока. Тем не менее, в отличие от других видов защиты (стабилизаторы напряжения, ИБП), никакого влияния на электрический сигнал реле напряжения не оказывает. Функция данного прибора — это контроль параметров сетевого напряжения.

По своей сути реле напряжения является примерно тем же, чем является обычный автомат — отсекателем. Разница заключается в способе контроля параметров сети и в функциональных возможностях. Реле напряжения обесточивает нагрузку, обнаружив скачок тока или напряжения.

Основным силовым элементом прибора является электромагнитное реле. Именно через него осуществляется питание потребителя при нормальных параметрах электрической сети. В случае серьезных отклонений микроконтроллер размыкает реле, обесточивая потребителя в защитных целях.

Главным достоинством реле напряжения по отношению к другим способам защиты сети является простейшая схема, а вместе с ней и низкая цена в соотношении с мощности. Реле может стоить в десять раз меньше, чем электронный стабилизатор напряжения той же мощности.

Подбираем реле напряжения для квартиры

Чаще всего пользователи интересуются, как выбрать реле напряжения для квартиры. В этом нет ничего сложного, если ознакомиться с основными параметрами данного прибора и с тем, что на данный момент предлагает рынок. Кратко разберемся в этом вопросе.

Для квартиры, понятное дело, требуется однофазное реле напряжения. С этим вряд ли у кого-то возникнут проблемы. А вот дальше стоит задуматься над способом подключения. Тут всего две разновидности реле: с клеммным подключением и с подключением в розетку.

Очевидно, что в розетку подключаются только маломощные реле напряжения, предназначенные для работы одного или нескольких потребителей. Максимальный ток таких реле обычно не превышает 16А, что является допустимым показателем для одной розетки. По понятным причинам более мощные реле для розеток не выпускаются. Реле напряжения с клеммным подключением предназначены для установки на монтажную DIN-рейку в электрощите и защищают весь дом или квартиру. При мощности в 8 кВт и выше цена таких приборов лишь немного выше, чем цена аналогов для подключения в розетку, т.к основное отличие заключается только в электромагнитном реле

Далее было бы неплохо определиться с функциональностью. Самые простые реле напряжения, например Новатек-Электро VC-115 имеют на корпусе лишь механические регуляторы для выставления пределов срабатывания защиты и таймера задержки восстановления питания. Такой прибор не даст Вам широкие настраиваемые возможности, зато делает максимально простой и интуитивной регулировку самых основных параметров. Другими параметрами, скорее всего, большинство вовсе не пользуется, предпочитая предустановленные заводские настройки. Если же Вы четко знаете требуемый режим работы, обратите внимание на более функциональные модели. Реле напряжения Adecs, к примеру, предлагают очень широкие настраиваемые возможности и удобную индикацию благодаря двум дисплеям. Реле Adecs, помимо основных параметров, позволяет установить предпочитаемый максимальный ток, допустимое напряжение (нарушение границ приведет к отключению лишь с задержкой), предельное напряжение (мгновенное срабатывание) и другие параметры.

Если Вы ожидаете от реле напряжения максимально комфортного мониторинга и интуитивно понятных настроек, обратите внимание на модели, поддерживающие Wi-fi. Так Вы сможете контролировать работу реле через приложение откуда угодно, если у смартфона есть доступ к интернету.

Кому стоит установить реле напряжения

Основная проблема выбора заключается в том, стоит ли устанавливать реле напряжения, или обратить внимание на стабилизатор. Тут все зависит от стабильности электросети. Если Вас часто беспокоят перепады напряжения, рекомендуется установить стабилизатор, так как в случае с реле регулярно будет срабатывать защитное отключение. Особенно если Вы установили реле для всей квартиры. Постоянные отключения, пусть и защитные, не будут сильно радовать. Лучше установить стабилизатор для квартиры, который обеспечит стабильные 220В и будет отключаться лишь в случае нештатных ситуаций, когда колебания в сети имеют слишком высокую амплитуду.

Реле напряжения является идеальным выбором для стабильных сетей, чтобы защитить технику от нештатных ситуаций. Нештатные ситуации могут случиться где угодно и когда угодно. Даже если в Вашей сети постоянные колебания не наблюдаются, нельзя исключать возникновение аварийной ситуации на ЛЭП или подстанции, что может привести к резким и опасным скачкам. Вряд ли устройство для защиты всей квартиры стоимостью в несколько сотен грн сильно ударит по бюджету, зато в случае резкого скачка напряжения оно сэкономит много тысяч, вовремя обесточив потребителя.

Как выбрать реле напряжения для дома

Реле напряжения – это отличная инвестиция в сохранение дорогостоящей техники от скачков напряжения и аварийных ситуаций в сети. Вложив в среднем от 500 до 1000 грн. в защитное оборудование, не придется тратить в десятки раз больше на ремонт дорогостоящей техники или покупку новой. При этом к выбору реле напряжения нужно подходить грамотно, чтобы параметры устройства соответствовали подключаемой через него нагрузке.





Варианты применения


Если целью приобретения защитного устройства является защита одного конкретного электробытового прибора, то выбирая реле в розетку ошибиться невозможно. Такое реле стандартизировано на 16 А, что соответствует современному стандарту максимального тока бытовой однофазной розетки. Через розеточное реле можно подключить нагрузку до 4 кВт.
При этом холодильник, для которого чаще и приобретают реле напряжения, при работе компрессора потребляет до 0,3 кВт.

Для подключения всей квартиры необходимо рассчитать максимальную суммарную нагрузку для всей эксплуатируемой техники и желательно добавить 30% запаса. Например, для кухни при минимальном наборе:
  • холодильник – до 300 Вт;
  • микроволновка – до 2000 Вт;
  • чайник – до 2000 Вт;
  • мультиварка – до 1000 Вт.
Если на кухне установлена электроплита/духовка, ее не учитываем, так как обычно такая мощная техника подключается отдельным кабелем.



Максимальная суммарная нагрузка составит 5300 Вт, с запасом получится 6890 Вт. Рассчитаем ток, так как в характеристиках реле указан максимальный ток нагрузки. Для этого полученную мощность делим на напряжение: 6890/220=31,3 (А).
Теперь выбираем модель реле с максимально приближенным, но не меньшим показателем пропускной способности. В результате оптимально подойдут – реле Зубр D32 или D32T. У этих устройств максимальный ток нагрузки 32 А. Буква «Т» в маркировке свидетельствует о наличии термозащиты, которая не будет лишней в доме или квартире со старой проводкой.



При желании защитить всю электросеть квартиры или дома можно выбрать реле с максимально допустимым током 63 А. В переводе на мощность это 13,9 кВт нагрузки, которую можно через него подключить. При этом все равно необходимо произвести расчет, а добавленный запас сгладит приблизительность расчета и позволит варьировать с новой техникой.



Если же расчет превысит 63 А, что вполне вероятно для большого частного дома, можно обеспечить защиту каждой ветки отдельно. Для этого необходимо произвести расчет всех веток по отдельности и подключить их через отдельные соответствующие реле.


Для чего нужен расчет


При неправильном выборе возможны 2 сценария развития событий. Если номинал реле будет ниже чем ток нагрузки, то при ее превышении устройство будет «выбивать», то есть отключаться в аварийном режиме. Если установить реле намного мощнее чем нужно, то на работу это не повлияет, однако покупатель в этом случае переплатит, так как чем выше пропускной ток устройства, тем дороже оно стоит.



Для того чтобы точно не ошибиться при покупке реле напряжения, проконсультируйтесь у нашего менеджера онлайн или по телефону. Консультации в магазине Лето бесплатные.

Реле контроля напряжения — ЗАЩИТА оборудования

Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта. Ватт-отец был инженером-конструктором паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту — это 500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила — это способность тянуть телегу с 227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.

Для чего нужно реле напряжения

Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого напряжения.

Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при восстановлении нормального напряжения. Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика электроэнергии.

Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня поломка в электрике — это «обгорание» ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет «скакать» от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная причина обгорания — старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками и сотнями в год, а в масштабах г. Киева — тысячами.

Таким образом, реле напряжение эффективно для аварийных ситуаций. Во всех прочих случаях желательно использовать стабилизатор напряжения. Например, если «обычное» напряжение в Вашей сети составляет 170В-190В, то современный холодильник проработает максимум год-полтора. Реле напряжения в данном случае никак не поможет, оно либо будет без конца срабатывать либо просто отключит питание, и Вы останетесь фактически без холодильника. Подробнее см. статью «Стабилизаторы напряжения».


Виды реле напряжения

Реле напряжения — для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть «развитой мир», выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских производителей наиболее известные торговые марки — это «DigiTOP» (г. Донецк), «Зубр» (г.Донецк), «Укрреле» (г. Днепропетровск), «Новатек» (г. Одесса)

В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью установки в электрошкафу). Ниже Вы можете увидеть фотографии реле напряжения для различного вида.

Однофазное или трехфазное реле напряжения: принципиальное различие

Как нам уже известно, реле напряжения предназначено для защиты оборудования. Если Ваше оборудование однофазное — то и реле напряжения должно быть однофазным. Трехфазное реле напряжения (правильное техническое название — реле контроля и чередования фаз) служит для защиты исключительно 3-фазных двигателей. Таким образом, если в Ваш дом/квартиру заходит три фазы, то для защиты Вашего однофазного оборудования Вам потребуется три однофазных реле.

На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать однофазных потребителей от скачков напряжения. Да — это правда. Но правда и в том, что при пропадании одной из фаз 3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние — это гибель для 3-фазного двигателя. Кроме того, настройки 3-фазного реле напряжения обязательно предусматривают сработку даже на небольшой перекос фаз, что также опасно для двигателя. Так, если напряжение на одной фазе будет, например, 230В, а на второй 200В — то реле отключит питание всего дома. Но ведь и 200В и 230В — это абсолютно безопасное питание для любого однофазного бытового прибора! Так что установка промышленного 3-фазного реле напряжения для жилых помещений — нецелесообразно.


Как правильно выбрать реле напряжения

Основная ошибка при выборе однофазного реле — неправильно подобранная мощность. Как известно, все 3-фазные реле выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями, которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до 100А. Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока, которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают на данный факт и рекомендуют корректировать номинальный ток на 20-30%.

Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А — то достаточно взять реле на 50-60А и т.д.

На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда «чегой-то не заводится» или «ой сломалось», то ТОВ «Энергохіт» (ТМ — DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному току — как положено по правилам, а как понятней рядовому потребителю — т.е. по току отсечки.

И последнее. Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле. Автоматический выключатель устанавливается перед реле.

И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии. Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно, молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей, устанавливаются высоковольтные разрядники. См. статью «Защита в электрике».

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 20. 06.13

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

  • Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
  • Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
  • Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
  • Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

  • Определиться однофазное ил трехфазное реле вы хотите;
  • Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
  • Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
  • Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
  • Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т. е. силовые контакты реле порядка 100 ампер, что следует учесть;
  • Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
  • Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
  • Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
  • Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
  • Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
  • Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

Опубликовано: 2020-07-16 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Стабилизатор или реле напряжения: что выбрать?



Сегодня к нам в офис обратился клиент, который хотел защитить свой дом, а точнее, технику от нестабильного напряжения в сети. Главным вопросом, которым он задался, был: купить стабилизатор или реле и на что обратить внимание при выборе? Наши специалисты помогли ему определиться. И я решил поделиться этой полезной информацией с теми, кто все еще сомневается.


Достоинства и недостатки в работе стабилизаторов



Стабилизаторы обеспечивают защиту техники путем нормализации питающего напряжения.

Достоинства приборов:

1. Предоставляют стабильное напряжение 220В посредством сглаживания прыжков и несущественных колебаний.
2. Защищают технику от поломок путем обесточивания при сверхнизких (160В) или излишне высоких (280В) скачках.
3. Обеспечивают работоспособность техники, а также позволяют защитить особенно чувствительные к колебаниям электроприборы (аудио- и видеоаппаратура).
4. Позволяют продлить работоспособность электрических лампочек (они не прекращают мигать).




Слабыми сторонами стабилизаторов являются:


1. Громоздкие размеры. Безусловно, габариты прибора прямо зависят от мощности подключаемой нагрузки. Но, чтобы установить стабилизатор, придется найти лишнее место. При работе прибор нагревается, поэтому ему также требуется дополнительное пространство для охлаждения.
2. Стоимость. Даже исключительная ценность данного вида устройства не всегда способна переубедить покупателей. И вместо того, чтобы приобрести стабилизатор, человек отдает предпочтение реле.
3. Чувствительность к влаге и пыли. При установке особое внимание нужно уделить защищенности месторасположения прибора от вредных для него факторов.
4. Восприимчивость к электрическим помехам. В случае их наличия, стабилизатор может начать работать странно. Например, беспричинно выключиться, обесточив весь дом.

Достоинства и недостатки в работе реле





Реле контроля («барьер») напряжения обеспечивает защиту техники от поломки путем ее обесточивания при скачках.

Достоинства реле:

1. Компактные размеры — устройства устанавливаются на DIN-рейку или подключаются в розетку.
2. Доступная цена. Даже приобретение нескольких моделей обойдется дешевле, чем стоимость одного стабилизатора.
3. Автоматичность. Устройства обеспечивают автоматическую защиту от перепадов напряжения, способны быстро и качественно на них реагировать.


Основными недостатками реле являются:

1. Не сможет избавить от колебаний напряжения
2. Нужно устанавливать несколько приборов для обеспечения максимальной защиты.


Суммируя все вышесказанное, можно определить, что панацеи от нестабильности сети нет. Одни устройства способны нормализировать напряжение, другие — пресекают возможность поломки техники при чрезмерных скачках. Лучшей защитой для электрических устройств Вашего дома будет совместное использование стабилизатора и реле. Тогда техника будет в наибольшей безопасности и прослужит Вам долгие годы.

Как выбрать реле напряжения

Прибором, который применяется для защиты различного рода оборудования от скачков напряжения в сети является реле напряжения. Это устройство в случае аварийных ситуаций способно отключить питание на время, а после нормализации питающего напряжения восстановить подключение. (При этом данное реле не выравнивает напряжения в сети, данной способностью обладают стабилизаторы напряжения).

Выбирать реле напряжения следует исходя из того, для какого оборудования оно предназначается. В случае, когда защита нужна однофазному оборудованию, то соответственно и реле должно быть однофазным. Реле трехфазное, также известное как реле контроля фаз и чередования их, будет необходимым для предохранения от аварийных ситуаций трехфазных двигателей.

Основным параметром данных устройство есть их быстродействие. К примеру, реле контроля напряжения предлагаемые в нашем интернет-магазине (производство «F&F» Польша) имеет нижний порог срабатывания — 2 c, верхний — не больше 0,1 с.

Выбор реле напряжения

Одним из важных моментов, в процессе подбора реле напряжения есть определение нужной мощности прибора. Рекомендуется покупать реле контроля напряжения как минимум с 20% запасом мощности. Так как сила тока, на которую реле рассчитано, означает именно ту силу тока, которую оно в состоянии пропустить, однако никак не разомкнуть. Таким образом, если на вашем автоматическом выключателе указан ампераж 32А или 40А, то лучше будет купить реле напряжение 40А или 53А соответственно.

Не забывайте, такое устройство как данный прибор не имеет защиты от больших значений тока. Следовательно, устройство нуждается в защите от высоких показателей токов, что можно решить при помощи АВ (автоматического выключателя). Такой автомат, как уже говорилось выше, нужен номиналом минимум на 20% ниже, нежели номинал реле. И устанавливается выключатель непосредственно перед реле.

Кроме того, нужно помнить, что реле напряжение не может защитить ваши устройства от высокого напряжения, которое может образоваться из-за разряда молнии. В этом случае, помогает установка таких приборов как молниеотводы.

КАК ВЫБРАТЬ РЕЛЕ НАПРЯЖЕНИЯ?.

Статьи компании «Компания «ЭЛЕКТРОСНАБ»»

Реле напряжения – это отличная инвестиция в сохранение дорогостоящей техники от скачков напряжения и аварийных ситуаций в сети. Вложив в среднем от 7000 до 14000 тг в защитное оборудование, не придется тратить в десятки раз больше на ремонт дорогостоящей техники или покупку новой. При этом к выбору реле напряжения нужно подходить грамотно, чтобы параметры устройства соответствовали подключаемой через него нагрузке.

Варианты применения

Если целью приобретения защитного устройства является защита одного конкретного электробытового прибора, то выбирая реле в розетку ошибиться невозможно. Такое реле стандартизировано на 16 А, что соответствует современному стандарту максимального тока бытовой однофазной розетки. Через розеточное реле можно подключить нагрузку до 4 кВт. При этом холодильник, для которого чаще и приобретают реле напряжения, при работе компрессора потребляет до 0,3 кВт.

Для подключения всей квартиры необходимо рассчитать максимальную суммарную нагрузку для всей эксплуатируемой техники и желательно добавить 30% запаса.

Например, для кухни при минимальном наборе:

холодильник – до 300 Вт;

микроволновка – до 2000 Вт;

чайник – до 2000 Вт;

мультиварка – до 1000 Вт.

Если на кухне установлена электроплита/духовка, ее не учитываем, так как обычно такая мощная техника подключается отдельным кабелем.

Максимальная суммарная нагрузка составит 5300 Вт, с запасом получится 6890 Вт. Рассчитаем ток, так как в характеристиках реле указан максимальный ток нагрузки. Для этого полученную мощность делим на напряжение: 6890/220=31,3 (А). Теперь выбираем модель реле с максимально приближенным, но не меньшим показателем пропускной способности. В результате оптимально подойдут – реле Зубр D32 или D32T. У этих устройств максимальный ток нагрузки 32 А. Буква «Т» в маркировке свидетельствует о наличии термозащиты, которая не будет лишней в доме или квартире со старой проводкой.

При желании защитить всю электросеть квартиры или дома можно выбрать реле с максимально допустимым током 63 А. В переводе на мощность это 13,9 кВт нагрузки, которую можно через него подключить. При этом все равно необходимо произвести расчет, а добавленный запас сгладит приблизительность расчета и позволит варьировать с новой техникой.

Если же расчет превысит 63 А, что вполне вероятно для большого частного дома, можно обеспечить защиту каждой ветки отдельно. Для этого необходимо произвести расчет всех веток по отдельности и подключить их через отдельные соответствующие реле.

Для чего нужен расчет

При неправильном выборе возможны 2 сценария развития событий. Если номинал реле будет ниже чем ток нагрузки, то при ее превышении устройство будет «выбивать», то есть отключаться в аварийном режиме. Если установить реле намного мощнее чем нужно, то на работу это не повлияет, однако покупатель в этом случае переплатит, так как чем выше пропускной ток устройства, тем дороже оно стоит.

Для того чтобы точно не ошибиться при покупке реле напряжения, проконсультируйтесь у нашего менеджера по телефону

Выбор подходящего реле силы тока

Номинальные характеристики и ограничения реле
Реле часто имеют два номинала: переменного и постоянного тока. Эти характеристики показывают, сколько мощности можно переключить через реле. Это не обязательно говорит каковы пределы реле. Например, реле на 5 А, рассчитанное на 125 В переменного тока, также может переключать 2,5 А при 250 В переменного тока. Точно так же реле на 5 ампер рассчитанный на 24 В постоянного тока, может переключать 2,5 А при 48 В постоянного тока или даже 10 А при 12 В постоянного тока.
Вольт x Ампер = Ватты — никогда не превышайте ватт!
Самый простой способ определить предел реле — это умножить номинальное напряжение на номинальный ток. Это даст вам общую мощность, которую может выдержать реле. выключатель. Каждое реле будет иметь два номинала: переменного и постоянного тока. Вы должны определить мощность переменного тока и мощность постоянного тока и никогда не превышать эти значения.
Пример расчетов
Вольт переменного тока x Амперы переменного тока = Переменный ток Ватт Вольт постоянного тока x Амперы постоянного тока = Ватты постоянного тока
Пример: реле на 5 А рассчитано на 250 В переменного тока. 5 x 250 = 1250 Вт переменного тока Пример: реле на 5 А рассчитано на 24 В постоянного тока.
5 x 24 = 120 Вт постоянного тока
Если вы переключаете устройства переменного тока, убедитесь, что мощность переменного тока переключаемого устройства НЕ превышает 1250 при использовании реле 5A. Если вы переключаете постоянный ток Устройства, убедитесь, что мощность постоянного тока коммутируемого устройства НЕ Превышение 120 при использовании реле 5А.
Резистивные и индуктивные нагрузки
Реле часто рассчитаны на переключение резистивных нагрузок. Индуктивные нагрузки могут сильно воздействовать на контакты реле.Резистивная нагрузка — это устройство, которое остается бесшумным при включении, например, лампа накаливания. Индуктивная нагрузка обычно приводит к резкому запуску требование напряжения или силы тока, такое как двигатель или трансформатор.
Загрузки при запуске и во время работы
Для индуктивных нагрузок обычно требуется в 2-3 раза больше рабочего напряжения или силы тока при первой подаче питания на устройство. Например, мотор при 5 А, 125 В переменного тока часто требует 10-15 ампер только для того, чтобы привести вал двигателя в движение.Находясь в движении, двигатель может потреблять не более 5 ампер. При управлении этими типами нагрузок выбирайте реле, которое превышает начальные требования двигателя. В таком случае, Для максимального срока службы реле следует использовать реле на 20–30 ампер.
Конденсаторы подавления индукции
Контролирующий для индуктивных нагрузок необходимо использовать конденсаторы для подавления индукции. Этот конденсатор предназначен для поглощения высоких напряжений. генерируются индуктивными нагрузками, блокируя их от контактов реле.Без этого конденсатора срок службы реле будет значительно уменьшенный. Индукция может быть настолько сильной, что электрически мешает микропроцессору плата, возможно, требует, чтобы плата была выключена и снова выключена.

Relay Pros, LLC
800-960-4287
[email protected]
Реле Профи, ООО
780 2-я Улица
Osceola, MO 64776
www. relaypros.com
facebook.com/RelayPros

Общее применение | Электронные компоненты OMRON

Параметры электрического реле

Номинальные параметры реле включают номиналы катушек и номинальные токи контактов.

1. Спецификация катушки

При фактическом использовании не превышайте номинал катушки; это может привести не только к потере производительности, но и к сгоранию катушки из-за перенапряжения и т. д. Обязательно внимательно выберите спецификацию катушки переменного тока, проверив соответствующий источник питания каждого реле (номинальное напряжение, номинальная частота).

Некоторые типы реле не могут работать при определенном номинальном напряжении и номинальной частоте.

Использование в таких условиях может вызвать ненормальный нагрев и неисправность.

В следующей таблице показаны характеристики катушки переменного тока.

Пример: 100 В переменного тока
Названия рейтингов * Применимый источник питания
(номинальное напряжение, номинальная частота)
Этикетки товаров Описание в каталоге
Рейтинг 1 AC 100 В 60 Гц 100VAC 60 Гц AC 100 В 60 Гц
Рейтинг 2 100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц 100VAC AC 100 В
Рейтинг 3 100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц
110 В переменного тока 60 Гц
100/110 В переменного тока, 60 Гц 100 В переменного тока,
50 Гц или 100 / (110) В переменного тока
AC 100 / (110) В
Рейтинг 4 100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц
110 В переменного тока 50 Гц, 110 В переменного тока 60 Гц
100/110 В переменного тока AC 100/110 В

* Примечание: , что указанные здесь рейтинговые названия официально не определены Японскими промышленными стандартами (JIS) или подобными.

2. Контактная информация

Номинальные параметры контактов являются стандартными значениями для гарантированной работы реле и обычно указывают номинальный ток контактов реле.
Номинальные параметры зависят от применяемого напряжения и типов электрических нагрузок. Другими словами, номинал включает в себя спецификацию максимального напряжения, приложенного к контактам реле, и максимального тока, который может быть пропущен для управления электрической нагрузкой.

Номиналы контактов обычно указываются в соответствии с резистивными нагрузками.
Убедитесь, что вы выбрали правильный тип реле, применимый к управляемой вами электрической нагрузке и отвечающий вашим требованиям к долговечности.

Электрическое реле пускового тока

Пусковой ток — это большой ток, который протекает мгновенно при первом включении питания и подается в электрическую цепь для управления нагрузкой, превышая значение тока в установившемся режиме.
Это происходит с электрическими нагрузками, такими как электродвигатели и лампы накаливания.

1. Пусковой ток

Резистивная нагрузка

Сразу после включения питания ток остается на постоянном уровне.

Ламповая нагрузка

Пусковой ток, примерно в 10 раз превышающий ток в установившемся состоянии, протекает сразу после включения питания, а затем возвращается к своему постоянному уровню.

2. Пусковой ток и номинальные значения

Рейтинг TV — это один из представительных рейтингов, утвержденных правилами UL и CSA для оценки способности выдерживать пусковой ток.Рейтинг показывает уровень способности реле переключать нагрузку, включая пусковой ток.

Например, реле для блоков питания телевизоров должны получить рейтинг ТВ.
T Испытание на переключение (испытание на долговечность) этих реле проводится с использованием вольфрамовой лампы в качестве нагрузки и должно выдержать в общей сложности 25000 раз испытание на долговечность.

Рейтинг ТВ Пусковой ток Устойчивый ток Пример видов продукции
ТВ-3 51 А 3 А G2R-1A
G2RL-1A-E-ASI
ТВ-5 78 А 5 А G5RL-1A (-E) -LN
ТВ-8 117 А 8 А G4W-1112P-US-TV8
G5RL-U1A-E
G5RL-K1A-E
G5RL-1A-E-TV8
ТВ-10 141 А 10 А G7L
ТВ-15 191 А 15 А G4A

Цепи постоянного тока

Дуга — это электрическая искра, возникающая между контактами, когда реле замыкает электрическую цепь.
По мере увеличения амплитуды напряжения и тока возникает дуга. Когда переключатель замыкается медленно, для образования дуги требуется больше времени. Это может привести к быстрому износу контактов.

Коммутационные цепи постоянного тока

В переменном токе (AC), который постоянно меняет направление потока, дуга гаснет каждый раз при возникновении перенапряжения.
С другой стороны, косвенный ток (постоянный ток) течет только в одном направлении, что позволяет формировать дугу дольше, что приводит к более быстрому износу контактов и снижению долговечности.

Кроме того, возникает переходное явление контакта, которое может вызвать неровности в точках контакта, что может вызвать неисправности, которые невозможно разделить, потому что они защемлены.

Контакты, соединенные последовательно, увеличивают контактный зазор на равную длину, что позволяет эффективно контролировать дугу.

Минимальная нагрузка электрических реле

Реле может столкнуться с проблемой увеличения контактного сопротивления при переключении приложений с минимальной нагрузкой.При повышении контактного сопротивления контакты обычно восстанавливаются при последующей операции. Контактное сопротивление также может увеличиваться из-за образования пленки.

Определение того, предсказывает ли измеренное значение контактного сопротивления отказ реле, должно зависеть от того, вызывает ли оно проблему в цепи или нет.
По этой причине в качестве стандартной интенсивности отказов контактного сопротивления реле указаны только значения по умолчанию. Интенсивность отказов ( * ) выражается как уровень P (эталонное значение) как один индикатор для минимальных применимых нагрузок.

* Примечания: Частота отказов

Процент отказов в единицу времени (или количество операций) во время непрерывного переключения реле при индивидуально заданных типах испытаний и нагрузках.

Скорость может меняться в зависимости от частоты переключения, условий окружающей среды и ожидаемого уровня надежности.
Следовательно, пользователи должны протестировать реле в реальных условиях эксплуатации, чтобы убедиться в его применимости.

В этом каталоге частота отказов указывается как уровень P (справочное значение).Это выражает уровень отказа на уровне надежности 60% (λ 60) (JIS C5003).

Использование реле с минимальной нагрузкой

При выборе подходящего реле для переключения приложения с минимальной нагрузкой обязательно учитывайте тип нагрузки, которую вы переключаете, а также требуемый материал контактов и расположение контактов.

Надежность контакта при управлении минутными нагрузками во многом зависит от материала контакта и расположения контактов.
Например, сдвоенные контактные точки более надежны, чем одиночные контактные точки для приложений с минимальной нагрузкой просто по той причине, что резервирование при параллельной работе сдвоенного контакта обеспечивает большую надежность, чем то, что обеспечивает одинарный контакт.

Долговечность и срок службы электрического реле

Долговечность (срок службы) реле — это количество раз, которое реле может переключаться до тех пор, пока оно не перестанет соответствовать указанным значениям с точки зрения рабочих характеристик и рабочих характеристик. Реле
делится на две категории: механическая прочность (срок службы реле) и электрическая прочность (срок службы реле).

Механическая износостойкость (срок службы реле)
Здесь показано, сколько циклов реле может проработать при указанной частоте коммутации без нагрузки на контакты.
Электрическая износостойкость (срок службы реле)
Здесь показано, сколько циклов может проработать реле при указанной частоте коммутации с номинальной нагрузкой, приложенной к контактам.

Коммутационная способность

Пользователи должны проверить максимальную коммутационную способность каждого реле, используя графики, чтобы найти реле, подходящее для их приложений.
Кривая максимальной коммутационной способности и долговечности может использоваться в качестве руководства при выборе реле.
Обратите внимание, что полученные здесь значения являются ориентировочными; реле необходимо протестировать в условиях реальной нагрузки.
Ниже показано, как читать графики максимальной коммутационной способности и кривой долговечности.

Например, если контактное напряжение (V1) уже определено, максимальный контактный ток (I1) может быть получен из точки пересечения на характеристической кривой.
И наоборот, если максимальный контактный ток I1 уже определен, может быть получено контактное напряжение (V1).
Затем полученный I1 используется для получения количества рабочих циклов из кривой долговечности.

Пример на этих графиках:
Если контактное напряжение 40 В,
Контактный ток переключения до 2 А …… * 1
Количество рабочих циклов при максимальном контактном токе 2 А составляет прибл.340 000 раз …… * 2

Максимальная коммутационная способность

Кривая прочности

Срок службы реле сильно зависит от типа нагрузки, условий переключения и условий окружающей среды; Работа реле должна быть проверена и оценена в реальных условиях.

Анализ отказов электрических реле

Пользователи могут столкнуться с определенными проблемами, связанными с реле при эксплуатации своего оборудования.
В таких случаях причину необходимо определить с помощью метода FTA (анализ дефектных трещин).
В следующей таблице перечислены конкретные виды отказов и возможные причины.

Проблемы, видимые снаружи реле

События отказа Контрольный список Возможные причины
Реле не работает 1. Напряжение не может быть правильно подано на релейный вход
  • Перегорел предохранитель или сработал автоматический выключатель
  • Неправильная проводка, возможна утечка
  • Ослабленные клеммные винтовые соединения
2.Спецификация реле может быть неправильно выбрана для используемого с ним входного напряжения.
  • К реле было приложено переменное напряжение 200 В с номинальным напряжением 100 В переменного тока.
3. Возможны падения входного напряжения.
  • Недостаточная мощность блока питания
  • Длинная проводка
4. Реле может быть повреждено.
  • Обрыв катушки реле
  • Повреждение в результате падения или механического удара
5.Выходная цепь может работать неправильно.
  • Проверить источник питания на выходной стороне
  • Сбой нагрузки
  • Неправильная проводка
  • Ошибка подключения
6. Контакты реле могут работать неправильно.
  • Плохое соосность контактов
  • Изношенные контакты (до конца срока службы реле)
  • Механическая неисправность
Нет признаков восстановления реле 1.Напряжение на реле может вообще не подаваться.
  • Утечка тока из цепи защиты (поглотитель перенапряжения)
  • Напряжение, подаваемое через байпасную цепь
  • Использование полупроводниковой цепи управления, сохраняющей остаточное напряжение
2. Ненормальное состояние реле
  • Контактная сварка
  • Износ изоляции
  • Механическая неисправность
  • Индуцированное напряжение (большая длина проводки)
Ошибка работы реле.

Световой индикатор не работает должным образом.

1. Напряжение на входной клемме реле могло превысить номинальное напряжение.
  • Индуцированное напряжение (большая длина проводки)
  • Цепь байпаса от индуктивного напряжения (реле с фиксацией не удерживает. )
2. Реле могло подвергнуться чрезмерной вибрации или ударам.
  • Плохие условия эксплуатации
Перегорание 1.Возможное выгорание катушки
  • Катушка реле не подходит для применения
  • Напряжение превысило номинальный диапазон
  • Неправильная работа электромагнита с характеристиками переменного тока (недостаточное соединение якоря)
2. Возможное выгорание контактов
  • Ток, превышающий номинальный ток контакта
  • Пусковой ток, превышающий допустимую
  • Ток короткого замыкания
  • Плохое соединение с внешними компонентами (аномальное тепловыделение из-за нарушения соединения, например, с розетками)

Проблемы, видимые изнутри реле

События отказа Контрольный список Возможные причины
Контактная сварка 1. Возможно, был большой ток.
  • Бросок тока напр. от ламповой нагрузки
  • Ток короткого замыкания нагрузки
2. Контактный компонент может вызывать ненормальную вибрацию.
  • Подвержены внешним силам (например, ударам / вибрации)
  • Реле переменного тока гудит
  • Дребезжащий шум в контактах при падении напряжения, вызывающем сбои в работе (напряжение может упасть сразу после запуска двигателя).
3. Возможно, реле превысило свою коммутационную способность контактов (слишком высокая частота коммутации).
4. Возможно, срок службы реле подошел к концу.
Обрыв контакта 1. На контактных поверхностях могут быть посторонние предметы.
  • Силикон, уголь или другие посторонние вещества
2.Возможна коррозия контактных поверхностей.
  • Контактное сульфирование от SO2 и h3S
3. Выход из строя контактов может быть вызван механическими повреждениями.
  • Смещение клеммы, смещение контакта или след контакта
4. Возможен износ контактов.
  • Окончание срока службы реле
Жужжание 1.Приложенное напряжение не может быть приложено.
  • Катушка реле не подходит для применения
  • Колебания рабочего напряжения с коэффициентом пульсаций
  • Входное напряжение медленно растет
2. Тип реле может быть неправильно выбран для приложения.
  • Характеристики постоянного тока, используемые для линий переменного тока
3. Электромагнит может работать неправильно.
  • Посторонний предмет застрял между подвижным якорем и железным сердечником
Чрезмерный износ контактов реле 1. Тип реле может быть неправильно выбран для приложения.
  • Номинальные значения напряжения, тока и пускового тока не соответствуют приложению
2. При переключении нагрузки необходимо принять во внимание меры против перенапряжения (например, элемент поглощения перенапряжения).
  • Пусковой ток двигателя, соленоида, ламповой нагрузки

Щелкните здесь, чтобы просмотреть линейку продуктов реле

Измерение напряжения срабатывания и отпускания реле

Одной из распространенных электрических характеристик, определяемых реле, является напряжение срабатывания и отпускания. Эти значения определены следующим образом:

  • Напряжение срабатывания (также определяется как напряжение притягивания или напряжение срабатывания): Когда напряжение обесточенного реле увеличивается, это значение, при котором или ниже которого все контакты должны функционировать.
  • Падение напряжения (также определяется как отпускание, или напряжение должно отпускаться): по мере того, как напряжение на реле, находящемся под напряжением, уменьшается, это значение, при котором или выше все контакты должны вернуться в свое обесточенное положение.

Эти значения важны для инженеров, когда определенные конструкции должны работать в определенном диапазоне напряжений. Например, представьте, что реле на 12 В используется для включения двигателя. Двигатель будет работать, пока контакты замкнуты.Однако, если по какой-либо причине входное напряжение реле снижается до определенного уровня, контакты размыкаются и двигатель выключается. Следовательно, важно учитывать значения напряжения срабатывания и отпускания при разработке любого типа проекта, который может вызвать колебания входного напряжения реле (например, вход батареи).

Значения напряжения срабатывания и отпускания легко измерить. Блок питания и цифровой мультиметр — единственные необходимые два компонента.

Чтобы измерить напряжение срабатывания и отпускания, выполните следующие действия:

  1. Установите цифровой мультиметр в режим непрерывности
  2. Подключите выводы к общему и нормально разомкнутому контактам клеммы
  3. Начинаем постепенно увеличивать «питание катушки»
  4. Когда цифровой мультиметр издает звуковой сигнал, это означает, что контакты включены и обнаружен ток
  5. Показание напряжения на «источнике питания катушки» называется «Напряжение срабатывания »
  6. Продолжайте увеличивать «питание катушки» до номинального напряжения катушки реле
  7. Медленно уменьшайте выход «питание катушки»
  8. Когда цифровой мультиметр выключается (или перестает пищать), это означает, что контакты отключились.
  9. Показание на «источнике питания катушки» — это напряжение отключения

Информация о выборе высоковольтного реле и контактора GIGAVAC

В самых общих чертах реле — это дистанционно управляемый переключатель, предназначенный для отключения напряжения, а контактор — это дистанционно управляемый переключатель, предназначенный для переключения мощности.В повседневных применениях между реле и контактором нет четко определенной разницы. Реле и контакторы GIGAVAC имеют разные конструктивные характеристики, но оба имеют то преимущество, что они герметичны, обеспечивая безопасную и предсказуемую среду переключения.

Ниже приведены некоторые основные вопросы, которые помогут выбрать подходящее реле или контактор GIGAVAC:

1- Какое у вас напряжение в цепи или что вам нужно изолировать?

2- Должно ли реле переключаться под нагрузкой, открываться или закрываться при протекании тока?

  • Если да и напряжение в вашей цепи ниже 1500 В, то контакторы GIGAVAC, вероятно, лучший выбор.
  • Если да и напряжение в вашей цепи превышает 1500 В, тогда вам подойдут реле высокого напряжения GIGAVAC.
  • Если не переключаться под нагрузкой, то практически любой продукт GIGAVAC может удовлетворить потребности вашего приложения с учетом других требований.Некоторые из них описаны ниже.

После определения требований к напряжению и коммутации появляется ряд других факторов, на которые следует обратить внимание на страницах сводных и подробных спецификаций.




Какое напряжение катушки требуется?

GIGAVAC предлагает стандартные номиналы катушек от 5 до 240 В переменного тока, в зависимости от продукта. Могут быть выполнены самые специальные требования к змеевику.



Существуют ли какие-либо механические размеры или требования к монтажу, монтажу на печатной плате, монтажу на панели и т. Д.?

GIGAVAC предлагает широкий выбор вариантов упаковки и монтажа.Для вашего приложения могут быть предусмотрены специальные требования к упаковке.


Есть ли какие-либо факторы окружающей среды, такие как экстремальные температуры, удары, вибрация и т. Д.?

В каждом подробном техническом описании продукции GIGAVAC указаны экологические характеристики. В большинстве случаев продукты можно модифицировать для соответствия специальным требованиям, например, к более высоким температурам окружающей среды.


Это лишь некоторые из наиболее распространенных переменных приложения. Мы приветствуем телефонный звонок или электронную почту, чтобы подробно обсудить ваше приложение с нашими экспертами, чтобы определить, какой продукт GIGAVAC наилучшим образом соответствует нашим потребностям.

Реле максимального и минимального напряжения REU 523 — Сервисное обслуживание и поддержка устаревших продуктов (продукты защиты и управления для распределения электроэнергии)

Базовая защита шин и фидеров на подстанциях и в промышленных системах распределения электроэнергии


Не активен с 2011 г.

Реле максимального и минимального напряжения REU 523 — это вторичное реле, которое подключается к трансформаторам напряжения защищаемого объекта.Устройство непрерывно измеряет основную волну фазных напряжений объекта. При обнаружении неисправности реле активирует и отключает автоматический выключатель, подает сигналы тревоги, записывает данные о неисправности и т. Д. В соответствии с приложением и сконфигурированными функциями реле.

Блок максимального напряжения включает в себя низкую ступень U> и высокую ступень U >>, а также низкую ступень U <и высокую ступень U <<. В качестве альтернативы можно настроить ступень минимального напряжения с высокой уставкой для оценки напряжения прямой последовательности фаз.Кроме того, ступень минимального напряжения с высокой уставкой может быть сконфигурирована для оценки только одного, а не трех межфазных напряжений.

Функции защиты независимы друг от друга и имеют свои собственные группы уставок и записи данных. Функции измерения повышенного и пониженного напряжения используют обычное измерение трансформатора напряжения.
Матрица выходных контактов позволяет направлять сигналы пуска или отключения от ступеней защиты на требуемый выходной контакт.

Объем

  • Реле защиты от повышенного и пониженного напряжения

Преимущества продукта

  • Многофункциональное реле защиты

Характеристики продукта

  • Одно- или трехфазное использование
  • Включает в себя блок повышенного и пониженного напряжения, блок пониженного и повышенного напряжения, а также блок защиты от отказа автоматического выключателя.
  • Регистратор аварийных процессов
  • Энергонезависимая память
  • HMI с буквенно-цифровым ЖК-дисплеем и кнопками для маневрирования
  • Непрерывный самоконтроль

Типы общего реле и как выбрать реле?

Теплые подсказки: эта статья содержит около 3000 слов, а время чтения составляет около 15 минут.

Введение

Эта статья в основном знакомит с наиболее часто используемыми реле.Во-первых, он вводит роль реле. Во-вторых, он знакомит с используемыми типами обычных реле и типами обычных реле . Наконец, объясняется, как выбирать реле. Давайте посмотрим на эту статью.

Различные типы реле

Каталог


Ⅰ Реле R из R elay

Реле представляет собой электронное устройство управления , которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называется выходным циклом).Обычно используется в цепи автоматического управления. Фактически он использует небольшой ток для управления большим «автоматическим переключателем» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Рис. 1. Общая графика и символы реле

Электромагнитные реле обычно состоят из сердечника, катушки, якоря, контактной пружины и т.п. Пока к обоим концам катушки приложено определенное напряжение, в катушке течет определенный ток, тем самым вызывая электромагнитный эффект, и якорь будет поглощать тянущее усилие возвратной пружины к железному сердечнику под действием притяжение электромагнитной силы, приводящее в движение якорь.Подвижный контакт находится в контакте с неподвижным контактом (нормально разомкнутый контакт).

Когда катушка обесточивается, электромагнитная сила всасывания также исчезает, и якорь возвращается в исходное положение за счет силы реакции пружины, так что подвижный контакт и исходный статический контакт (нормально замкнутый контакт) освобождаются. Он всасывается и высвобождается, тем самым достигая цели включения и выключения в цепи. Для «нормально разомкнутых, нормально замкнутых» контактов реле его можно выделить следующим образом: статический контакт, который находится в разомкнутом состоянии, когда катушка реле не находится под напряжением, называемый «нормально разомкнутым контактом»; статический контакт, находящийся во включенном состоянии. Это «нормально замкнутый контакт».

Ⅱ Типы реле

2.1 Классификация реле Стандарт

Основываясь на различных методах классификации, обычно используемые реле имеют следующие типы : .

(1) По принципу действия: электромагнитного типа, индукционного типа, электрического типа, реле транзисторного типа.

(2) Согласно измеренным параметрам: тип тока, тип напряжения, тип мощности, тип импеданса и другие силовые реле, а также тип температуры, тип давления и другие неэлектрические сатиновые приборы.

(3) По функции: промежуточное реле, реле времени и реле сигнала.

2.2 Релейная защита

Релейная защита Устройство реализует защиту электросети в соответствии с изменением физической величины параметров соответствующей части электросети во время нормальной работы и отказа.

(1) Релейная защита с изменяющимся током реакции имеет быстрое отключение по току, максимальную токовую защиту с выдержкой времени, максимальную токовую защиту с обратнозависимой выдержкой времени и защиту по току нулевой последовательности.

(2) Релейная защита при изменении напряжения реакции имеет защиту от низкого напряжения (или перенапряжения).

(3) Ток реакции и фазовый угол тока и напряжения изменяются, а также имеется максимальная токовая защита направления.

(4) Изменение значения напряжения реакции и силы тока. То есть расстояние между точкой короткого замыкания и импедансом (или расстоянием) защитной установки защищено расстоянием.

(5) В случае разницы между входным и выходным токами срабатывает дифференциальная защита трансформатора.

Модели реле

3.1 C Схема B oard R elays

(1) Модель: 4078 (JRC * 19F)

(2) Модель: 40982

(3) Модель: 4100F (JRC * 21F) 2

(4) Модель: 4123 (T73) 3

(5) Модель: JQX * 14FC3

(6) Модель: JQX * 115FA4

(7) Модель: JQX * 115FB4

(8) Модель: JQX * 145F (JQX * 14FL) 5

(9) Модель: JQX * 146F (JQX * 14FF) 5

(10) Модель: JZC * 22F6

(11) Модель: JZC * 32F6

(12) Модель: JZC * 33F7

(13) Модель: JZC * 35F (TV * 5) 7

(14) Модель: T90 * 4115 (JQX * 15F) 8

(15) Модель: T91 * 4138 (JQX * 16F) 8

3.2 реле общего назначения

(1) Модель: AS * 2P * U9

(2) Модель: AS * 3P * U9

(3) Модель: G2R * 1 * S10

(4) Модель: G2R * 2 * S10

(5) Модель: HH52P1

(6) Модель: HH53P11

(7) Модель: HH54P1

(8) Модель: JQX * 10F * 2Z (JTX * 2C) 1

(9) Модель: JQX * 10F * 3Z (JTX * 3C) 13

(10) Модель: JQX * 13F * 2Z13

(11) Модель: JQX * 13FS * 1Z14

(12) Модель: JQX * 53F * 2Z14

(13) Модель: JQX * 53F * 3Z15

(14) Модель: LY115

(15) Модель: LY216

(16) Модель: LY3 (HH63P) 16

(17) Модель: LY4 (HH64P) 17

(18) Модель: MK * 2P17

(19) Модель: MK * 3P18

(20) Модель: MY218

(21) Модель: MY319

(22) Модель: MY419

(23) Модель: PT52 * S20

(24) Модель: PT54 * S20

(25) Модель: TYPE55.0221

(26) Модель: TYPE55.0421

(27) Модель: TYPE56.0222

(28) Модель: TYPE56.0422

(29) Модель: ТИП57.0223

(30) Модель: ТИП57.0423

(31) Модель: ТИП58.0224

(32) Модель: TYPE60.224

(33) Модель: TYPE60.325

(34) Модель: TYPE70.225

(35) Модель: ТИП70.326

Ⅳ Как выбрать реле?

4.1 Выберите ed по U sage E Окружающая среда

Условия окружающей среды Используемые в основном относятся к температуре (максимум и минимум), влажности (обычно называемой максимумом) относительная влажность при 40 градусах Цельсия), низкое давление воздуха (за исключением высоты ниже 1000 метров), вибрация и удары.Кроме того, существуют требования к способам упаковки, способам монтажа, внешним размерам и изоляции. Из-за различных материалов и конструкций механические условия окружающей среды реле различаются. Если оно используется в механических условиях окружающей среды, указанных в стандарте на продукцию, реле может быть повреждено, и его можно выбрать в соответствии с механическими условиями окружающей среды всей машины или более высокого уровня.

Лучше не использовать реле с переменным током около устройств, чувствительных к электромагнитным или радиочастотным помехам.Для реле постоянного тока используйте продукт со схемой подавления переходных процессов катушки. Если твердотельные устройства или схемы обеспечивают возбуждение и чувствительны к выбросам, также выбираются изделия со схемами подавления переходных процессов.

4.2 Выбор входного сигнала

Согласно входному сигналу — это электричество, температура, время, световой сигнал, чтобы определить выбор электромагнитного, температуры, времени, фотоэлектрического реле, это не проблема.

Здесь конкретно описывается выбор реле напряжения и тока .Если вся машина подает постоянный ток на катушку реле, следует выбрать реле тока. Для постоянного значения напряжения выбирается реле напряжения.

4.3 Выберите ed по I nput P arameters

Входная величина , тесно связанная с пользователем, — это рабочее напряжение (или ток) катушки, и втягивающее напряжение (или ток) — это параметр, который производитель реле контролирует чувствительностью реле и оценивает и оценивает.

Для пользователя это просто значение параметра рабочего предела . Фактором безопасности управления является рабочее напряжение (ток) / втягивающее напряжение (ток). Если реле используется ниже значения втягивания, это ненадежно и небезопасно. Если температура окружающего воздуха повышается или находится в условиях вибрации или ударов, реле будет выполнено. Работа ненадежная.

При проектировании всей машины напряжение холостого хода не может использоваться в качестве основы рабочего напряжения реле.Вместо этого катушка должна быть подключена в качестве нагрузки для расчета фактического напряжения, особенно когда внутреннее сопротивление источника питания велико.

Когда триод используется в качестве переключающего элемента для управления включением / выключением катушки, триод должен находиться в состоянии включения-выключения. Для реле, работающих ниже 6 В постоянного тока, также следует вычесть падение напряжения насыщения триода.

Конечно, чем выше рабочее значение , тем лучше.Если номинальное рабочее значение будет слишком высоким, увеличится ударный износ якоря, увеличится количество отскоков контактов и сократится электрический срок службы. Как правило, рабочее значение в 1,5 раза превышает значение всасывания. Ошибка обычно составляет ± 10%.

4.4 Выбор по нагрузке

Многолетняя практика в стране и за рубежом доказала, что около 70% неисправностей происходит на контактах, что важно для правильного выбора и использования контактов реле.

Форма комбинации контактов и количество групп контактов должны определяться в соответствии с реальной ситуацией в управляемом контуре.Наиболее часто используемые комбинации контактов показаны в таблице 6. Группа подвижных контактов в группе подвижных контактов и группа переключающих контактов имеют более низкую степень возврата нагрузки и большую величину компенсации после разрушения контакта, а также допустимую нагрузку и надежность контакта. ниже, чем у динамического размыкающего контакта. Набор размыкающих контактов в группе и группе переключающих контактов высокий, и всю цепь можно отрегулировать, соответствующим образом регулируя положение контакта, и подвижный контакт используется в максимально возможной степени.

Важно определить параметры на основе нагрузочной способности и характеристик нагрузки (сопротивление, индуктивная, емкостная, ламповая нагрузка и нагрузка двигателя). Считается, что нагрузка переключения контактов мала и надежна, чем нагрузка переключения. Вообще говоря, переключающая нагрузка реле рассчитана на номинальное напряжение, а ток превышает 100 мА, что предпочтительно составляет менее 75% от номинального тока. Если ток меньше 100 мА, нагар на контакте увеличится и надежность снизится.Следовательно, 100 мА называется испытательным током, который является содержанием оценки профессиональных стандартов производителя реле и уровня процесса. Поскольку обычное реле не имеет возможности переключения на низком уровне, реле используется для переключения нагрузки 50 мВ и 50 мкА или меньше. Пользователь должен указать, что производитель реле должен помочь в выборе, если это необходимо.

Ⅴ Часто задаваемые вопросы о типах реле

1.Сколько существует типов реле?

Три основных типа реле: электромеханические, твердотельные и герконовые.

2. Как классифицируются реле?

По величине срабатывания электрические реле классифицируются на реле тока, напряжения, мощности, реактивного сопротивления, импеданса, частоты, и, в зависимости от направления изменения, на которое они реагируют, как минимальное (или недо) и максимальное (избыточное). реле.

3.Какие бывают реле?

Существуют различные типы реле, например:
Электромагнитные реле
Блокирующие реле
Электронные реле
Неблокируемые реле
Герконовые реле
Высоковольтные реле
Малые сигнальные реле
Реле с выдержкой времени

4. Что такое реле и его типы?

Реле представляют собой переключатели с электрическим управлением. Они используются для управления цепью отдельным сигналом малой мощности или для управления несколькими цепями одним сигналом…. Три основных типа реле: электромеханические, твердотельные и герконовые. Это реле защиты от перегрузки реагирует на перегрев.

5. Как в основном классифицируются реле?

По размерам реле подразделяются на микроминиатюрные, сверхминиатюрные и миниатюрные. Также по конструкции эти реле делятся на герметичные, герметичные и реле открытого типа. Кроме того, в зависимости от рабочего диапазона нагрузки, реле бывают микро-, малой, средней и высокой мощности.

6. Реле какого типа используется в трансформаторе?

Реле Бухгольца

применяются в маслонаполненных силовых и распределительных трансформаторах, по крайней мере, с 1940-х годов. Реле подключается к масляному трубопроводу между верхним баком расширителя и основным масляным баком трансформатора.

7. Сколько существует видов эстафет?

Есть два разных типа эстафет в легкой атлетике или легкой атлетике.Это 4 х 100 м и 4 х 400 м. Типы эстафетных гонок.

8. Реле постоянного или переменного тока?

Катушка реле постоянного тока имеет сопротивление, ограничивающее постоянный ток. Катушка переменного тока зависит от своего импеданса для управления током. Реле переменного тока останется замкнутым из-за механической инерции и небольшого механического гистерезиса, а также того факта, что чередующийся северный и южный полюсы притягивают якорь реле.

9. Каков принцип реле?

Реле работает по принципу электромагнитной индукции.Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле. На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку.

10. Где используется реле?

Реле

используются там, где необходимо управлять цепью с помощью независимого маломощного сигнала или когда несколько цепей должны управляться одним сигналом.

Вам также может понравиться

Роль реле и принцип его работы

Учебное пособие по базовым знаниям релейной электроники с видео

Альтернативные модели

Часть Сравнить Производителей Категория Описание
Производитель.Номер детали: XC2V1000-4BG575I Сравнить: XC2V1000-5BG575I VS XC2V1000-4BG575I Производитель: Xilinx Категория: ПЛИС Описание: FPGA Virtex-II Family 1M Gates 11520 Cells 650MHz 0.15um Technology 1,5 В 575 контактов BGA
Производитель № детали: XC2V1000-5FG456I Сравнить: Текущая часть Производитель: Xilinx Категория: ПЛИС Описание: FPGA Virtex-II Family 1M Gates 11520 Cells 750MHz 0.15um Technology 1.5V 456Pin FBGA
Производитель № детали: XC2V1000-5FGG456C Сравнить: XC2V1000-5FG456I VS XC2V1000-5FGG456C Производитель: Xilinx Категория: ПЛИС Описание: FPGA Virtex-II Family 1M Gates 11520 Cells 750MHz 0.15um Technology 1.5V 456Pin FBGA
Номер детали производителя: XC2V1000-4FG456I Сравнить: XC2V1000-5FG456I VS XC2V1000-4FG456I Производитель: Xilinx Категория: ПЛИС Описание: FPGA Virtex-II Family 1M Gates 11520 Cells 650MHz 0.15um Technology 1.5V 456Pin FBGA

Реле защиты и управления — Littelfuse

Обзор реле защиты и управления

Промышленное подразделение Littelfuse поставляет жизненно важные продукты для удовлетворения потребностей клиентов в защите, безопасном управлении и распределении электроэнергии в промышленных приложениях.

Ассортимент продукции «Реле защиты и управления» включает в себя комплексные реле защиты линейных двигателей и насосов, реле дугового разряда, реле замыкания на землю, защиту фидера, контроллеры насосов, реле с выдержкой времени, мигалки и вышки освещения, а также многое другое для сведения к минимуму опасности электробезопасности. ограничить повреждение оборудования, повысить производительность и защитить персонал от травм из-за электрических неисправностей.

Профессионалы в строительстве, производстве, горнодобывающей промышленности, нефтегазовой, солнечной и многих других отраслях полагаются на Littelfuse как на надежную и долговечную защиту своих конструкций и критически важных приложений.

Защита от замыканий на землю

Замыкания на землю, также называемые замыканиями на землю, представляют собой подавляющее большинство электрических неисправностей, возникающих на большинстве промышленных объектов. Замыкания на землю вызываются непреднамеренным контактом между фазным проводом под напряжением и землей или корпусом оборудования. Обратный путь тока короткого замыкания проходит через систему заземления и любой персонал или оборудование, которые становятся частью этой системы.Замыкания на землю часто являются результатом пробоя изоляции, но также могут быть вызваны другими формами повреждения кабеля или ошибкой человека. Важно отметить, что влажная, влажная и пыльная среда требует особого внимания при проектировании и обслуживании. Поскольку вода является проводящей, она приводит к деградации изоляции и увеличивает вероятность возникновения электрических опасностей. Фактически, исследования показали, что замыкания на землю составляют более 95% зарегистрированных сбоев в электрической цепи, таких как вспышки дуги.

Реле защиты от замыканий на землю, реле защиты от замыканий на землю предназначены для обнаружения замыкания фазы на землю в электрической системе и срабатывания, когда электрический ток превышает установленное время отключения. Благодаря быстрому обнаружению замыкания на землю и инициированию соответствующего реагирования реле замыкания на землю повышают электробезопасность рабочих и сводят к минимуму повреждение оборудования из-за электрических неисправностей, не влияя на время безотказной работы критических операций. Замыкания на землю являются наиболее распространенным типом неисправностей в электрической системе, и большинство электрических норм, таких как Национальный электротехнический кодекс (NEC®), требуют защиты от замыканий на землю для промышленных систем.Реле защиты от замыканий на землю Littelfuse уникально подходят для использования в системах со значительным содержанием гармоник с микропроцессорной технологией фильтрации DFT.

Доступны выбираемые алгоритмы фильтрации DFT и обнаружения пиков, обеспечивающие отличную фильтрацию как для приложений с фиксированной, так и для переменной частоты, обеспечивая чувствительную защиту от замыканий на землю без ложных срабатываний. Обладая способностью обнаруживать электрические проблемы на ранних стадиях, реле замыкания на землю могут значительно уменьшить повреждения и ускорить процесс ремонта.Чувствительные реле замыкания на землю с расширенными возможностями фильтрации обнаруживают нарушение изоляции, вызванное влагой, вибрацией, химическими веществами и пылью. Реле замыкания на землю обычно используются на промышленных и производственных объектах в генераторах, трансформаторах, распределительных устройствах, центрах управления двигателями (MCC), щитах управления, частотно-регулируемых приводах двигателей, сварочных аппаратах и ​​нагревательных кабелях. Реле защиты от замыканий на землю Littelfuse могут монтироваться на поверхность, на DIN-рейку или на панель с помощью имеющихся адаптеров. При замене других реле защиты от замыканий на землю во многих случаях можно использовать существующие трансформаторы тока (ТТ), что значительно упрощает установку.Переходные пластины также доступны для многих модификаций, что сводит к минимуму объем работ, необходимых для завершения модернизации.

См. Модели, доступные здесь.

Сопротивление заземления

Заземление с сопротивлением

решает проблемы, обычно связанные как с незаземленными системами, так и с глухозаземленными системами. Резистивное заземление защищает систему от переходных перенапряжений, вызванных дуговым замыканием на землю, и обеспечивает метод определения места замыкания на землю.Название происходит от добавления резистора между нейтралью системы и землей, также называемого резистором заземления нейтрали или NGR. Спецификации резистора определяются пользователем для достижения желаемого тока замыкания на землю, который должен быть больше, чем ток емкостной зарядки системы. Для систем 2,4 кВ и выше можно использовать системы заземления с низким сопротивлением. Обычно в таких системах ток замыкания на землю составляет 25 А или выше и сбрасывается в течение 10 с.

Заземление через сопротивление исключает чрезмерное повреждение при замыкании на землю и опасность возникновения дугового разряда в одной фазе, связанные с глухозаземленными системами, за счет снижения тока замыкания на землю до 5 А.Согласно стандарту IEEE 141-1993 опасность возникновения дугового разряда устраняется, если ток замыкания на землю снижается до 5 А или менее.

Правильно подобранные системы резистивного заземления решают две проблемы незаземленных систем — переходные перенапряжения и затруднения при обнаружении замыканий на землю. Системы резистивного заземления исключают переходные перенапряжения, опасность однофазной дуги и дают возможность определять место замыкания на землю. Эти возможности сокращают незапланированные отключения из-за электрических неисправностей и повреждения оборудования.Семейство систем резистивного заземления NGR включает в себя все необходимые компоненты для преобразования или проектирования системы с резистивным заземлением. На фидерах могут быть установлены дополнительные реле защиты от замыканий на землю для обеспечения выборочной координации, а также возможности обнаружения замыканий на землю.

Посмотреть модели, доступные здесь

Мониторинг

Дополнительные мониторы — это однофункциональные устройства, которые отслеживают только одно ненормальное состояние и либо сигнализируют, либо предоставляют средства для отключения электроэнергии.Также может использоваться визуальная индикация. Монитор предназначен для эффективного решения конкретной проблемы. Мониторы работают вместе с существующими средствами защиты, такими как предохранители, автоматические выключатели или реле защиты, для повышения безопасности и производительности электрической системы путем мониторинга ее компонентов. Мониторы Littelfuse NGR предназначены для специальных функций, таких как контроль изоляции, целостность заземления и контроль резисторов.

Мониторы заземления используются для обнаружения проблем в заземляющих проводах оборудования.Мобильное оборудование обычно имеет дополнительный электрический провод, иногда называемый пилотным проводом, проложенный с фазным и заземляющим проводниками. Монитор проверки заземления использует этот контрольный провод для передачи сигнала оборудованию на уникальное оконечное устройство. Затем сигнал возвращается по проводу заземления оборудования на монитор. Монитор постоянно контролирует этот контур на предмет обрывов или коротких замыканий, указывая на возникновение проблемы.

Мониторинг изоляции устраняет наиболее частую причину отказа электрической системы — пробой изоляции.Мониторы изоляции могут быть установлены в любой точке системы для обнаружения проблем с изоляцией. Монитор подключен к одной фазе и подает сигнал постоянного тока для непрерывного измерения сопротивления изоляции системы. Монитор обычно устанавливается на обесточенных фидерах или двигателях и включается выключателем фидера или пускателем двигателя. Когда автоматический выключатель разомкнут, на монитор подается питание, и он начинает контролировать обесточенные кабели и обмотки двигателя. В незаземленных системах монитор будет постоянно контролировать сопротивление изоляции относительно земли независимо от того, находится ли система под напряжением или нет.

Контроль резистора предназначен для обнаружения неисправности в цепи нейтрали к земле, которая может привести к поражению электрическим током. Некоторые примеры неисправностей — это украденные провода, неплотные соединения, коррозия и сломанные элементы резистора. Монитор резистора постоянно отслеживает путь от нейтрали системы к земле на предмет наличия проблем. При возникновении проблемы монитор NGR выдает сигнал тревоги.

Посмотреть модели, доступные здесь

Защита двигателя

Реле защиты двигателя

предотвращают дорогостоящие повреждения двигателей, вызванные перегрузкой и перегревом, перегрузкой по току, заклиниванием и пониженным током, повреждениями обмоток с высоким сопротивлением, дисбалансом тока и напряжения, обрывом фаз, реверсом фаз, нагревом от неэлектрических источников, тяжелыми пусками, двигателем бег трусцой или чрезмерные рабочие циклы.Такие функции, как встроенная защита, измерение, регистрация данных и удаленная связь, продлевают срок службы двигателя и повышают эффективность процесса. Защита от перегрузки требуется различными электрическими кодексами, такими как Национальный электротехнический кодекс (NEC®), чтобы снизить вероятность поражения электрическим током и возгорания, вызванного проблемами с двигателем или нагрузкой. Реле защиты двигателя Littelfuse имеют функцию снижения перегрузки по току, которая может снизить опасность вспышки дуги во время технического обслуживания вблизи оборудования, находящегося под напряжением, что позволяет создать более безопасную электрическую систему.

Littelfuse предлагает широкий ассортимент продукции для удовлетворения требований любого уровня защиты двигателя. Какой уровень защиты подходит вам?

Хорошо: базовый уровень защиты обеспечивается контролем напряжения, подаваемого на двигатель. Без защиты неисправные состояния могут привести к перегреву обмоток двигателя и сгоранию изоляции двигателя, что приведет к преждевременному выходу двигателя из строя. Модели Littelfuse MotorSaver 460 и 201A-AU защищают от повышенного / пониженного напряжения, потери фазы, обратной фазы, несимметричного напряжения и быстрой смены циклов.

Лучше: В дополнение ко всей защите напряжения / фазы на хорошем уровне, вы можете захотеть контролировать сторону нагрузки, регистрировать события и просматривать условия на дисплее в режиме реального времени — идеально для поиска и устранения неисправностей. Модель 455 Littelfuse MotorSaver добавляет второй набор входов напряжения для контроля напряжения на стороне нагрузки контактора двигателя для обнаружения неисправности контактов, сохраняет историю и последние 20 неисправностей, а с Informer-MS обеспечивает беспроводной просмотр кодов неисправностей и реальных -временные напряжения на фазу, несимметрия напряжения и т. д.

Best: Эти усовершенствованные реле перегрузки сочетают в себе все функции защиты по напряжению / фазе от хороших и лучших продуктов в реле перегрузки со встроенным дисплеем и дополнительной связью. Модель 777 Littelfuse MotorSaver обеспечивает защиту от недогрузки, чтобы двигатели не работали без нагрузки, простое программирование и отображение значений напряжения, тока и кодов неисправностей в реальном времени.

Превосходно : Что лучше, чем лучшее? Littelfuse предлагает еще более совершенные реле защиты двигателей, которые обеспечивают надежную защиту дорогих двигателей в критических областях применения, таких как горнодобывающая промышленность и нефтегазовая промышленность.Модели Littelfuse MPS и MPU-32 обеспечивают защиту, измерения и возможности регистрации данных для трехфазных низковольтных асинхронных двигателей средней мощности.

Хотите узнать больше о наших реле защиты двигателя? Руководства по устранению неисправностей, видео, контрольный список, примеры из практики и многое другое можно найти на Littelfuse.com/MotorProtection.

Защита питателя

Реле защиты фидера

защищают фидерные цепи от сверхтоков, замыканий на землю (замыкания на землю), потери фазы или других неблагоприятных условий в критических приложениях и процессах.Реле защиты фидера предоставляют важные данные для профилактического и профилактического обслуживания, продлевая срок службы оборудования, повышая безопасность и максимизируя эффективность. Реле защиты фидера Littelfuse имеют функцию снижения перегрузки по току, которая может снизить опасность вспышки дуги во время технического обслуживания вблизи оборудования, находящегося под напряжением, что позволяет создать гораздо более безопасную систему.

Реле защиты фидера

предназначены для обнаружения неисправностей в системе распределения электроэнергии, продления срока службы оборудования и повышения безопасности персонала, работающего с таким оборудованием.Они обеспечивают высокую степень гибкости и могут координироваться с другими устройствами защиты в системе. Реле защиты фидеров используются в обрабатывающих, производственных, нефтяных, химических, горнодобывающих, лесных, водохозяйственных и канализационных предприятиях. Современные реле защиты фидера — отличный выбор для модернизации устаревших электромеханических реле.

Посмотреть модели, доступные здесь

Защита от дугового разряда

Дуга и вспышки дуги — это неконтролируемые интенсивные светящиеся разряды электрической энергии, которые возникают, когда электрический ток протекает через то, что обычно является изолирующей средой.Наиболее частой причиной дуговых пробоев является нарушение изоляции. Эти сбои могут быть вызваны дефектом или старением изоляционного материала, плохим или неправильным обслуживанием, пылью, влагой, паразиты и человеческая ошибка (прикосновение щупа к неправильной поверхности или соскальзывание инструмента и прикосновение к токоведущим проводам). Вспышки дуги опасны и потенциально фатальны для персонал. Согласно OSHA, промышленные вспышки дуги вызывают около 80% несчастных случаев и смертельных случаев, связанных с электричеством, среди квалифицированных электриков.Даже если избежать травм персонала, вспышка дуги может разрушить оборудование, что приведет к дорогостоящей замене и простоям.

Дуговые разряды и вспышки дуги — это неконтролируемые интенсивные световые разряды электрической энергии … приводящие к дорогостоящей замене и простоям. Реле дуги-вспышки Littelfuse помогают повысить безопасность и сократить время простоя оборудования в случае вспышки дуги. Наши реле используют надежное обнаружение света для обнаружения надвигающейся вспышки дуги и отправки сигнала отключения на выключатель менее чем за 1 мс, чтобы отключить питание до того, как произойдет повреждение.Их простая установка по принципу «включай и работай» делает их идеальным и экономичным решением для снижения энергопотребления оборудования (HRC).

См. Модели, доступные здесь [ссылка на страницу вспышки дуги], или дополнительные технические ресурсы, включая видеоролики, технические документы, ответы на часто задаваемые вопросы, технические характеристики, калькулятор снижения энергии дуги и многое другое, перейдите на Littelfuse.com/ArcFlash

Мигалки и управление освещением башни

Флешеры Littelfuse SSAC включают в себя твердотельные и релейные выходы управления с фиксированной и регулируемой частотой вспышек.Они используются для управления индуктивными нагрузками, лампами накаливания или резистивными нагрузками в различных приложениях. Сигнальные маячки и мониторы Littelfuse SSAC доказали свою надежность на протяжении многих лет использования на вышках связи, дымовых трубах, градирнях, высотных зданиях, мостах и ​​опорах инженерных сетей. Мониторы ламп обеспечивают удаленный мониторинг ламп в этих градирнях и осветительных приборах. Для получения дополнительной информации и данных о продукте щелкните здесь.


Защита насоса

Насосы часто подвергаются опасным условиям и ситуациям, которые могут привести к серьезным повреждениям насоса.Продукты Littelfuse PumpSaver® защитят и отключат помпу в таких ситуациях. Продукты PumpSaver® предлагают широкий спектр средств управления как для однофазных, так и для трехфазных приложений. Среди этих вариантов управления — искробезопасные реле и реле переменного тока, контроллеры насосов, регуляторы уровня жидкости и детекторы утечек через уплотнения, а также мониторы мощности, которые являются отличным выбором для защиты вашего насоса.

Мониторы расширенной мощности

Многие насосные установки требуют расширенного контроля и управления мощностью.Усовершенствованные мониторы мощности Littelfuse PumpSaver обеспечивают все функции защиты и функции, включенные в усовершенствованное реле перегрузки, и специально разработаны для работы с двигателями малой мощности и / или низкоскоростными двигателями. Это семейство улучшенных мониторов мощности обеспечивает оптимальную защиту для любого типа двигателя или насоса. См. Модели, доступные здесь [ссылка на страницу защиты насоса]

Искробезопасные реле

Применение электронного управления во взрывоопасных средах может быть затруднено.К счастью, искробезопасные реле и контроллеры насосов Littelfuse специально разработаны для взаимодействия между опасными и безопасными зонами. Мы предлагаем несколько моделей искробезопасных реле и контроллеров, предлагающих различные конфигурации выходных реле для различных систем. См. Модели, доступные здесь [ссылка на страницу искробезопасности].

Переменные реле

Переменные реле предназначены для балансировки времени работы между двумя независимыми нагрузками, что типично для многих насосных и компрессорных приложений.За счет балансировки времени работы резервное оборудование в равной степени используется для обеспечения большей надежности системы. См. Модели, доступные здесь [ссылка на страницу чередующихся реле].

Реле контроллера насоса

Применение с несколькими насосами часто требует сбалансированного времени работы и резервирования. Littelfuse SymCom предлагает контроллеры насосов (как искробезопасные, так и неискробезопасные), которые предназначены для работы с несколькими насосами. См. Модели, доступные здесь [ссылка на страницу контроллера насоса].

Устройства контроля уровня жидкости и датчики утечки через уплотнения

Реле контроля уровня жидкости Littelfuse используются для управления перекачкой токопроводящей жидкости с помощью поплавков или датчиков проводимости. Их можно использовать для перекачки или откачки. Наши реле утечки уплотнения и реле утечки / температуры обеспечивают защиту от утечек уплотнения и перегрева путем мониторинга датчиков внутри насосов и обеспечения раннего предупреждения или отключения насосов. См. Модели, доступные здесь [ссылка на страницу контроля уровня жидкости].

Хотите узнать больше о наших реле защиты насосов? На сайте Littelfuse.com/PumpProtection можно найти различные ресурсы, включая наш каталог насосов пресной воды, тематические исследования, заметки по применению и многое другое.

Дополнительный мониторинг

Дополнительные мониторы — это однофункциональные устройства, которые отслеживают только одно ненормальное состояние и либо сигнализируют, либо предоставляют средства для отключения электроэнергии.Также может использоваться визуальная индикация. Монитор предназначен для эффективного решения конкретной проблемы. Мониторы работают вместе с существующими средствами защиты, такими как предохранители, автоматические выключатели или реле защиты, для повышения безопасности и производительности электрической системы путем мониторинга ее компонентов. Мониторы Littelfuse POWR-GARD предназначены для специальных функций, таких как контроль изоляции, целостность заземления и контроль резисторов.

Мониторы заземления используются для обнаружения проблем в заземляющих проводах оборудования.Мобильное оборудование обычно имеет дополнительный электрический провод, иногда называемый пилотным проводом, проложенный с фазным и заземляющим проводниками. Монитор проверки заземления использует этот контрольный провод для передачи сигнала оборудованию на уникальное оконечное устройство. Затем сигнал возвращается по проводу заземления оборудования на монитор. Монитор постоянно контролирует этот контур на предмет обрывов или коротких замыканий, указывая на возникновение проблемы.

Мониторинг изоляции устраняет наиболее частую причину отказа электрической системы — пробой изоляции.Мониторы изоляции могут быть установлены в любой точке системы для обнаружения проблем с изоляцией. Монитор подключен к одной фазе и подает сигнал постоянного тока для непрерывного измерения сопротивления изоляции системы. Монитор обычно устанавливается на обесточенных фидерах или двигателях и включается выключателем фидера или пускателем двигателя. Когда автоматический выключатель разомкнут, на монитор подается питание, и он начинает контролировать обесточенные кабели и обмотки двигателя. В незаземленных системах монитор будет постоянно контролировать сопротивление изоляции относительно земли независимо от того, находится ли система под напряжением или нет.

Контроль резистора предназначен для обнаружения неисправности в цепи нейтрали к земле, которая может привести к поражению электрическим током. Некоторые примеры неисправностей — это украденные провода, неплотные соединения, коррозия и сломанные элементы резистора. Монитор резистора постоянно отслеживает путь от нейтрали системы к земле на предмет наличия проблем. При возникновении проблемы монитор NGR выдает сигнал тревоги.

Линия дополнительных мониторов Littelfuse POWR-GARD включает монитор целостности заземления PGM-8134, монитор заземления нейтрали PGM-8325 и монитор изоляции PGR-8600.Littelfuse POWR-GARD также предлагает множество необходимых и дополнительных принадлежностей, таких как трансформаторы тока серии PGC, чувствительные резисторы серии PGE и узлы удаленной индикации серии PGB, оконечные устройства и адаптеры.

Реле с выдержкой времени

В 2014 году компания

Littelfuse приобрела компанию SSAC, лидера в производстве таймеров, известную своими надежными конструкциями, обеспечивающими длительный срок службы при низких затратах на техническое обслуживание.SSAC является лидером отрасли с момента своего создания более 40 лет назад. Эти надежные конструкции позволяют SSAC предоставлять на продукты впечатляющую 10-летнюю гарантию.

Многофункциональный

Универсальные многофункциональные реле задержки времени Littelfuse SSAC дают вам возможность выбирать между функциями и диапазонами времени задержки, чтобы гарантировать, что вы получите идеальный таймер, соответствующий вашим потребностям. Просто выберите желаемую функцию и временной диапазон на лицевой панели вашего устройства.
См. Доступные модели здесь.

Твердотельный и релейный выход

Электромеханические реле времени с релейным выходом Littelfuse SSAC доступны с рядом различных функций, в том числе с задержкой включения, задержкой включения, однократным, интервальным и повторным циклом. Все наши реле с выдержкой времени на релейных выходах обеспечивают изоляцию между входом и выходом, а также отсутствие падения напряжения на выходном контакте.

Преимущество полупроводниковых реле задержки времени Littelfuse SSAC заключается в том, что они не имеют движущихся частей, образующих дугу, и изнашиваются со временем, что дает им срок службы до 100 раз по сравнению с таймером с релейным выходом.Кроме того, все наши твердотельные реле с выдержкой времени полностью герметизированы для защиты от ударов, вибрации, влажности и т. Д.

Посмотреть модели, доступные по функциям:

Задержка при изготовлении

Задержка при перерыве

Задержка включения / Задержка включения

Задержка включения / интервал

HVAC

Интервал

Процент

Переработка

Retrig, одиночный выстрел

Одиночный выстрел

Переменный

Счетчики

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
