Схема устройств на фотодиоде » Паятель.Ру


Фотодиоды применяются в различных устройствах автоматики, в системах дистанционного управления. Возьмем, например, фотодиод ФД320 (такие фотодиоды можно купить в магазинах, торгующих деталями для телевизоров). Как и любой диод его можно проверить при помощи мультиметра, — можно определить его анод и катод. Но, заметьте, как будут меняться показания мультиметра, если перемещать фотодиод, подключенный к мультиметру из света в тень и обратно, или посветить на его линзу (или светочувствительную поверхность) лампой.


В большинстве схем, в том числе, и в схемах дистанционного управления фотодиоды включают в обратном направлении, — катодом к плюсу, а анодом к минусу. Это называется фоторезисторным включением. В темноте обратное сопротивление фотодиода очень велико, а при освещении оно уменьшается Это можно использовать для управления чем-то в зависимости от силы света.

На рисунке 1 показана схема очень простого фотореле. Фотодиод VD1 вместе с переменным резистором R1 образует делитель напряжения.

Причем, сопротивление фотодиода уменьшается пропорционально силе света. Значит, напряжение на базе транзистора VT1 будет расти, если на фотодиод посветить, например, карманным фонариком.

В определенный момент транзистор VT1 откроется, а за ним откроется и VT2. А это приведет к подаче тока на обмотку реле К1, — контакты реле переключатся. Если источник света выключить (или накрыть чем-то фотодиод), напряжение на базе VT1 упадет, и транзисторы закроются, а реле выключится.

Резистор R1 переменный, чтобы с его помощью можно было регулировать чувствительность фотореле например, так чтобы фотореле не реагировало на обычный комнатный свет, но уверенного переключалось, если на фотодиод посветить фонариком или лазерной указкой.

Таким фотореле можно пользоваться и как простой системой дистанционного управления, а карманный фонарик или лазерная указка будут играть роль пульта управления

Рис.2
В схеме очень немного деталей. На рисунке 2 схематически показан внешний вид и расположение выводов фотодиода ФД320, транзисторов КТ3102, КТ814, и электромагнитного реле типа WJ118-1C.

Фотодиод ФД320 с пластмассовой линзой — корпусом. Вместо него можно использовать другой фотодиод, например, ФД263 или ФД320 без линзы. В любом случае, перед монтажом желательно проверить, где анод, а где катод фотодиода при помощи мультиметра (как проверяют обычные диоды), а так же убедиться в его реакции на свет.

Реле то же может быть другим, но желательно чтобы его обмотка имела сопротивление не ниже 200 Оm и была рассчитана напряжение 10-15V. На рисунке 2 реле показано, как бы, повернутым выводами к вам, так же изображен и транзистор КТ3102Е, а фотодиод повернут к вам линзой.

Собрав схему (рис. 1) поверните ручку переменного резистора R1 так, чтобы было максимальное сопротивление (вниз, по схеме) Расположите схемку так. чтобы на фотодиод не попадал прямой свет из окна или от настольной лампы Собирая схему не перепутайте полярность подключения фотодиода. Подключите питание (не перепутайте полярность). Реле не должно щелкнуть. Если щелкнуло, поверните ручку R1 так. чтобы реле выключилось

А теперь, вооружившись карманным фонариком или лазерной указкой, переходите к экспериментам. При освещении линзы фотодиода (или светочувствительной поверхности) реле должно включаться.

Рис.3
На рисунке 3 показана схема дистанционного выключателя, которым можно управлять с помощью карманного фонарика или лазерной указки. Здесь два фотодиода.

Чтобы включить реле нужно посветить на VD2, а чтобы выключить — на VD1. Чувствительность включающего и выключающего фотодиодов можно настроить подстроенными резисторами R2 и R1.

На микросхеме D1 (К561ЛА7) сделан RS-триггер, от состояния которого зависит включено реле или выключено. Если посветить на VD2, его сопротивление уменьшится, а напряжение на входах D1.2 увеличится до уровня логической единицы. На выходе D1.2 появится ноль, и триггер на элементах D1.3-D1.4 переключится в такое состояние, когда на выходе D1.4 логическая единица. Эта единица откроет ключ на VT1, а он подаст ток на обмотку реле. После выключения света триггер останется в таком положении, и реле будет включено.

Чтобы выключить реле нужно посветить на VD1.

Это изменит состояние триггера и на выходе D1 3 будет ноль. Ключ на VT1 закроется, а реле выключится. В таком состоянии схема останется и после выключения источника света.

Таким образом, — нужно включить реле, светите на VD2, нужно выключить, — на VD1. Практически все детали расположены на печатной плате из фольгированного стеклотекстолита дорожки только с одной стороны.

Расстояние между фотодиодами около 5 см, этого достаточно для управления с помощью небольшого карманного фонарика или лазерной указки.

Настройка

Налаживание, если все детали исправны и нет ошибок в монтаже, сводится только к установке чувствительности фотодиодов подстроечными резисторами R1 и R2.

Работая с выключателем нужно его располагать так, чтобы на линзы или рабочие поверхности фотодиодов не попадал прямой свет из окна или от настольной лампы.

При управлении фонариком дальность будет около 2-3 метров, а если пользоваться лазерной указкой, ночью, и настроить фотодиоды на максимальную чувствительность, можно получить дальность в 20-30 метров. Днем такую дальность получить невозможно, — влияет солнечный свет и приходится устанавливать чувствительность ниже.

Реле и фотодиоды, — такие же, как в схеме на рисунке 1. Микросхему К561ЛА7 можно заменить на К1561ЛА7, К176ЛА7. Расположение выводов КТ815 такое же. как у КТ814.

Два фотореле — RadioRadar

Схема прибора, установленного С. КОСИНСКИМ из пос. Орша Тверской обл. в подъезде жилого дома и включающего в нем освещение с наступлением темноты, а на рассвете выключающего его, показана на рис. 1.



Рис. 1



При освещении фоторезистора R4 его сопротивление снижается, падение напряжения на нем уменьшается, транзистор VT1 закрывается, реле К1 и лампа EL1 выключаются, при затенении фоторезистора все происходит в обратном порядке и лампа включается. Конденсатор С1 — К73-17. Его можно заменить пленочным конденсатором зарубежного производства на напряжение не менее 630 В постоянного или 275 В переменного тока Вместо зарубежного транзистора SS9013H подойдет отечественный КТ680А. Фоторезистор установлен импортный, тип определить не удалось. Но его сопротивление, равное 30 кОм в темноте, при дневном свете уменьшается до 6 кОм.
Реле использовано импортное SRD-24VDC-SL-A фирмы SONGLE. Его обмотка имеет сопротивление 1600 Ом. Измеренный мультиметром М-830В ток срабатывания равен 8,76 мА, ток отпускания — 2,58 мА. Контакты реле рассчитаны на коммутацию нагрузки мощностью до 1200 ВА (при напряжении 250 В переменного тока) Более сложный вариант фотореле предлагает В. КОНОВАЛОВ из г Иркутска. Он разработал его для управления дежурным освещением прилегающей к коттеджу или даче территории, позволяющим лишь ориентироваться на ней в ночное время. Суммарная мощность светильников такого освещения обычно невелика и не превышает десятой доли мощности основного освещения.

Рис. 2


Схема фотореле, позволяющего управлять лампами суммарной мощностью до 600 Вт при напряжении 220 В, изображена на рис. 2. Потребляемая этим прибором мощность не превышает 5 Вт. Фотодиод VD1 устанавливают там, где на него не будет попадать свет от фар автотранспорта и из окон дома. Его освещенность должна зависеть только от интенсивности естественного     и     основного     искусственного освещения территории. Длина проводов, идущих к фотодиоду, должна быть минимальной. Во избежание помех их нельзя прокладывать в одном жгуте с проводами электросети или вблизи этих проводов ОУ DA1 работает как компаратор, сравнивающий зависящее от освещенности фотодиода напряжение, поступающее с делителя, образованного этим фотодиодом и резистором R1, с образцовым напряжением, поступающим с движка подстроечного резистора R3. Резистор R6 создает положительную обратную связь, не только ускоряющую срабатывание компаратора, но и обеспечивающую гистерезис его характеристики переключения В результате фотореле выключает дежурное освещение при большей освещенности фотодиода, чем включает его. Этим устраняется хаотическое многократное включение и выключение ламп при освещенности, близкой к пороговой. К инвертирующему входу ОУ для подавления помех подключен конденсатор С1.
О срабатывании фотореле — установке высокого уровня напряжения на выходе ОУ — сигнализирует включение светодиода HL1. Одновременно начинает протекать ток через включенный в эмиттерную цепь транзистора VT1 излучающий диод оптрона U1. Фотосимистор оптрона открывается и открывает мощный си-мистор VS1, который и замыкает цепь питания подключенных к розетке XS1 ламп дежурного освещения.

Рис. 3


Напряжение питания на ОУ DA1 поступает через интегральный стабилизатор DA2. Его напряжение стабилизации повышено приблизительно на 0,7 В относительно номинальных 9 В путем включения диода VD3 в прямом направлении в общий провод микросхемы стабилизатора. Трансформатор Т1 — любой понижающий мощностью не менее 5 ВА с напряжением вторичной обмотки около 12 В, например ТС20-7 Чертеж печатной платы фотореле представлен на рис. 3. Она и трансформатор Т1 закреплены в корпусе одного из светильников дежурного освещения, а фотодиод VD1 закреплен на внешней стороне корпуса с учетом приведенных выше рекомендаций.
Вместо фотодиода ФД256 можно применить ФД252, ФД263, ФД230 и другие с интегральной чувствительностью не хуже 0,6 мкА/лк. Вместо микросхемы К140УД708 подойдут ее аналоги в других корпусах (например, К140УД7) или К140УД608. Подбирать замену симисто-ру ТС 106-6 нужно среди аналогичных приборов с допустимым напряжением не менее 600 В и выдерживающих суммарный ток всех ламп дежурного освещения. Симистор необходимо снабдить теплоотводом размерами 20x40x50 мм Подстроечным резистором R3 добиваются низкого уровня напряжения на выходе ОУ DA1 при освещении фотодиода VD1 лампой 20…40 Вт с расстояния 2…3 м. При перекрытии света рукой фотореле должно срабатывать что фиксируют по свечению светодиода HL1.


Электротехника: Фотореле своими руками.


В статье фотодатчик своими руками описывалось создание датчика реагирующего на свет и приводились примеры схем управления маломощным электродвигателем и светодиодом. Более полезным было бы управление какой либо мощной нагрузкой например: лампой накаливания, мощным электродвигателем и т. д. Простая схема фотореле для мощной нагрузки приведена на рисунке 1:

Рисунок 1 — Фотореле срабатывающее при уменьшении освещённости

без регулировки чувствительности

В этой схеме используется электромагнитное контактное реле. Самым простым дешёвым и доступным способом управления мощной нагрузкой является использование электромагнитного контактного реле:

Реле показанное на фотографии выше извлечено из сломанного импортного холодильника, это реле может коммутировать (подключать и отключать в данном случае) нагрузку потребляющую ток не более 16А. 16А вполне достаточно для многих бытовых электроприборов. На корпусе этого реле написано что для катушки постоянного тока необходимо 12 В но на практике для срабатывания данного реле было достаточно 9В с блока питания для модема с выпрямителем:

Если 9В окажется недостаточно то можно запитать схему от 12В. Если заменить резистор R1 переменным или подстроечным то можно будет регулировать чувствительность к свету.



Обратный ток данного фотодиода усиливается транзистором VT1:

Данный транзистор образует делитель напряжения вместе с резистором R1:

Как было упомянуто выше данный резистор можно заменить переменным или подстроечным для того чтобы можно было регулировать чувствительность схемы.

Непосредственное управление катушкой реле осуществляет транзистор VT2:


КТ973 хорошо подходит для данной цели. Реле подключается к коллектору данного транзистора.

Для того чтобы транзистор VT2 не перегорел при резком его закрытии параллельно катушке реле ставится обратный диод:

Данный диод можно заменить каким либо другим подходящим диодом.

Резистор R2 не обязателен но его можно поставить для ограничения тока или уменьшения его потребления.

Для силовой части схемы нужны разъёмы и провода:

Реле может подключать нагрузку к сети 220В. Не стоит забывать о том что напряжение сети опасно и при работе с ним необходимо соблюдать меры предосторожности для того чтобы не получить поражение электрическим током.

После подготовки всех необходимых деталей можно приступать к сборке реле.

Обратный диод лучше подпаять сразу к реле.
К собранному реле можно подключать нагрузку с источником питания (не обязательно сеть 220В). Используя данное фотореле в паре с источником инфракрасного излучения можно сделать датчик присутствия:
Если направить инфракрасный свет на фотодиод фотореле то при перекрытии этого света реле будет срабатывать и замыкать источник питания на нагрузку, таким образом можно вызвать некоторое действие при пересечении кем либо (или чем либо) инфракрасного луча. Для того чтобы включение нагрузки происходило при увеличении освещения можно использовать реле с нормально замкнутыми контактами. Для того чтобы включать (или выключать) несколько нагрузок можно использовать реле с несколькими контактами. Также для того чтобы включение нагрузки происходило при увеличении освещения можно использовать схему на рисунке 3:

Рисунок 2 — Схема включающая нагрузку при увеличении освещения

РадиоКот :: Фотореле на TL431

РадиоКот >Схемы >Аналоговые схемы >Игрушки >

Фотореле на TL431

Поздравляю РадиоКота с днём Рождения! Творческих Вам успехов!

ФОТОРЕЛЕ на TL431

Разработать данное устройство меня подтолкнуло необходимость экономии электроэнергии в подъезде моего дома.

Как известно, все мы платим за одн, т.е за подъездное освещение и часто наблюдаешь как на всех пяти этажах горят лампы освещения, когда на лестничных клетках и так светло от естественного дневного освещения через окна на этажах, и мало кому приходит в голову выключить выключатель на первом этаже. Вот такое отношение меня и побудило создать фотореле, которое реагируя на естественное освещение через окно первого этажа, включало или выключало свет в подъезде и тем самым экономило бы электроэнергию в светлое время суток.

см. схему электрическую:

Фотореле состоит из фотоприёмника ифк фотодиод ФД256, порогового элемента на программируемом стабилитроне TL431 и усилительного каскада на транзисторе VT1 SS9013H, нагрузкой которого, является электромагнитное реле 833H-1c-c.

При увеличении освещённости сопротивление фотодиода уменьшается , что приводит к увеличению тока в цепи управляющего электрода стабилитрона и увеличению напряжения на нём, выше порогового значения 2. 5 В. Напряжение на катоде снижается до уровня, при котором запирается транзистор VT1 и отключается реле К1, отключая своими контактами нагрузку. Индикаторный светодиод VD4 гаснет.

По мере уменьшения освещённости увеличивается сопротивление фотодиода, напряжение на управляющем электроде становится меньше порогового значения 2.5В , напряжение на катоде при этом возрастает практически до напряжения питания, выходной транзистор открывается, срабатывает реле и включается цепь нагрузки. Индикаторный LED светится. R4=560 Ом……1К (уст.560 Ом)

Резистор R1 служит для подстройки момента срабатывания на определённую освещённость( установлен на 300 Ом ), Конденсатор С2 вносит небольшую задержку на переключение при быстрой смене освещённости, а также выполняет роль фильтра. Диоды VD3, VD5 кремневые, обеспечивают запирание транзистора при снижении напряжения на катоде TL431.(возможно применение стабилитрона на 3,3В)

В релейном каскаде применён транзистор SS9013H с параметрами: hfe1= 144. …202. Vceo= 20V.

Ic= 500mA. Pc= 625mW.

Резистор R3 = 10К обеспечивает необходимый ток базы для срабатывания реле( может подбираться ,

для обеспечения насыщения транзистора в зависимости от тока срабатывания реле и величины hfe1)

В этом устройстве применено реле типа 833Н-1с-c 12V 30mA 400 Om 7A 250 VAC.

Особенность выходного каскада -он работает в линейном режиме в точке переключения (при медленном изменении освещённости реле срабатывает как только ток коллектора превышает ток срабатывания реле и отпускает при снижении тока коллектора ниже тока отпускания реле, т. е. Гистерезис обеспечивается самим реле и за счёт большого усиления TL431)

О конструкции:

устройство собрано на печатной плате размером 60 Х 60мм фотодиод соединяется с платой витой парой для исключения наводок. Фотодиод или устройство в целом крепится на раме окна на кронштейне (внутри подъезда) «объективом» к стеклу (окно при этом должно быть чистым)

Источник питания 12В постоянного тока может быть без трансформаторным или собранным по классической схеме.

В данном устройстве применён фотодиод с линзой на торце от автостопа старого магнитофона.

Вид печатной платы: размер 60Х60мм

Ток от источника питания при включённом реле составляет 45мА при отключённом 13мА

Данное фотореле можно модернизировать, дорабатывать и использовать для других целей, например в промышленной автоматике, охранной сигнализации итд. При испытании на оконной раме при изменении освещённости в течении дня, реле показала надёжную работоспособность.





Вечером в 20:48 происходит включение освещения, в это время в подъезде уже достаточно темно, выключение в 8:00. Включение или выключение реле происходит в зависимости от естественной освещённости в конкретный момент времени и зависит от погодных условий. В качестве корпуса можно использовать подходящую распаячную коробку. Подключать в схему электропроводки нужно последовательно с выключателем, тогда реле будет контролировать включение выключателя. Видео о работе устройства см. ссылку. https://youtu.be/MY9Vrc_qa34 (или ввести название статьи в поисковой строке ютуб).

Файлы:
Печатная плата

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

Разные схемы фотореле

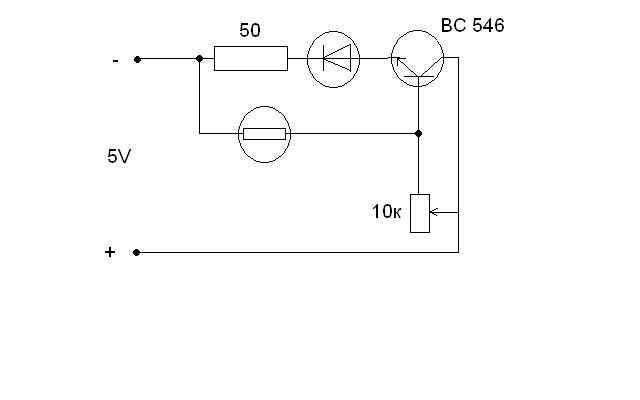

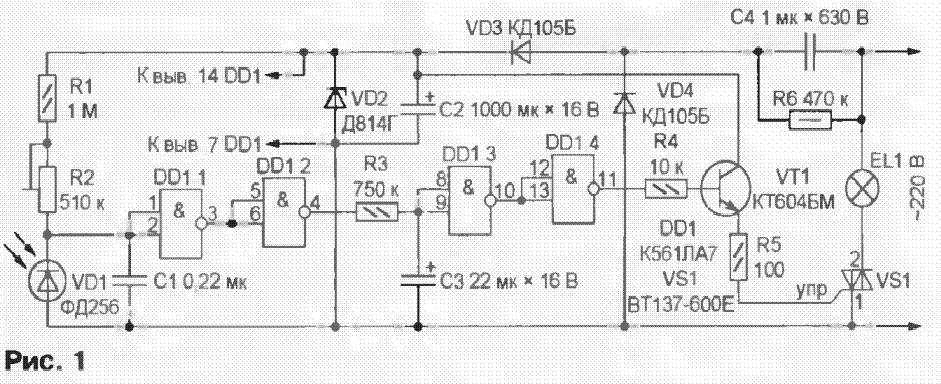

Задачей фотореле является управление освещением, зачастую, это схема с фоточувствительным элементом, которая управляет включением освещения в темное время суток. Радиолюбителями  разработано множество различных схем фотореле, представим вашему вниманию простые и надежные схемы на различных фоточувствительных элементах: фоторезисторах, фотодиодах, фототранзисторах.

Первая схема фотореле на фотодиоде и вполне подойдет для начинающих, так как проста в изготовлении и не содержит редких элементов. В качестве нагрузки после ключа использован светодиод, разумеется вместо него можно применять и другую логическую схему или реле. В данной схеме фотодиод включен через стабилизатор тока, схема в таком включении дает существенную разницу при освещении и затемнении светочувствительного элемента и поэтому не требует дополнительного усилителя. При резком изменении освещения напряжениние на фотодиоде меняется от 0 до уровня напряжения питания схемы. Эту схему вы можете без труда собрать и отрегулировать за пару часов на макетной плате. Фотодиод можно использовать почти любой марки.

Детали:

 В данной схеме был применен ФД 256, но схема работает и с фототранзисторами. VD1 и VD2 можно ставить любые кремниевые диоды. Транзисторы также можно любые маломощные. Как я уже говорил первый транзистор работает как стабилизатор тока и чем больше будет R2, тем больше чувствительность схемы, но не перестарайтесь с настройкой. Каскад на втором транзисторе — эмиттерный повторитель , третий транзистор — обычный ключ.

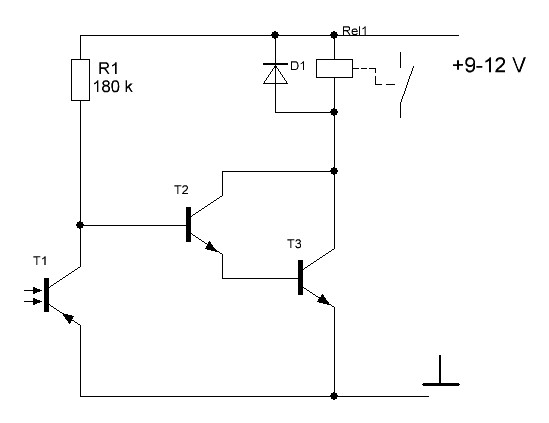

Предлагаем Еще одну несложную схему с минимальным количеством деталей, и высокой чувствительностью. Такая чувствительность достигается за счет включения транзисторов VT1 и VT2 как составного. В таком включении общий коэффициент усиления будет равен произведению коэффициентов составляющих транзисторов. Также за счет этого включения достигается высокое входное сопротивление, что позволяет использовать фоторезистор и другие высокоомные источники сигнала.

Принцип работы:

Схема работает очень просто- с увеличением освещенности сопротивление фоторезистора уменьшается до нескольких килоом (в темноте — несколько мегаом) это приводит к открыванию транзистора VT1. Коллекторный ток VT1 откроет транзистор VT2, который в свою очередь включит реле и оно своими контактами включит нагрузку.Чтобы в момент включения реле не возникала самоиндукция и маломощный сигнал фоторезистора преобразовался в достаточный для включения обмотки сигнал включен VD1.

Детали:

Для регулировки чувствительности этой схемы, которая иногда может быть избыточной можно поставить в схему переменный резистор, который показан на схеме пунктиром. Питание схемы зависит от рабочего напряжения реле и может быть в пределах 5-15в.При питании 6 вольт можно исплользовать РЭС 9, при 12 вольтах РЭС 15,РЭС 49. Ток обмотки при использовании указанных транзисторов не должен превышать 50 мА. если поставить вместо VT2, более мощный типа КТ 815, выходной то может быть большим и возможно использование более мощных реле. следует учитывать что при повышении питания увеличивается чувствительность фотореле.

Еще одна схема собрана на операционном усилителе и также не содержит большого количества деталей.ОУ в данной схеме включен как компаратор (сравнивающее устройство), а фотодиод включен в фотодиодном режиме, питание на него подано так, что он смещен в обратном направлении.

Из за такого включения при снижении освещенности возрастает сопротивление светодиода, и это приводит к к тому, что уменьшается падение напряжения на резисторе R1, и соответственно падает на инвертирующем входе компаратора. На неинвертирующем входе напряжение устанавливается с помощью R2, и является пороговым, то есть задает порог срабатывания. При уменьшении напряжения на инвертирующем входе ниже порогового на выходе компаратора появится уровень напряжения который откроет Т1 и включит реле.

Детали:

Транзистор можно использовать любой маломощный NPN типа КТ 315, 3102. ОУ в качестве компаратора типа К140УД6 — УД7, или подобные. Для питания схемы следует использовать выпрямитель с напряжением 9-12 вольт, реле выбирать с соответствующим напряжением срабатывания обмотки.

Настройка:

Наладка устройства заключается в установке порогового напряжения, его следует настроить таким образом, чтобы уже при наступлении сумерек происходило включение. Для настройки порога срабатывания можно использовать регулируемую лампу накаливания в затемненной комнате.Чтобы избавиться от возможного дребезга реле при срабатывании нужно параллельно катушке присоединить конденсатор на несколько сотен микрофарад.

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

  • в фоторезисторах под воздействием света изменяется показатель сопротивления;
  • фототранзисторы при попадании лучей регулируют электрический сигнал;
  • в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
  • фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
  • в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.


Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

  • классу защиты;
  • рабочему напряжению;
  • мощности;
  • температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.


Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.


Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

  • располагается на открытом, незатененном месте;
  • находится вне зоны искусственного освещения от источников света, окон домов;
  • монтируется в доступном месте для удобного обслуживания;
  • устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.


Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Устройство твердотельного реле | Полезные статьи

В настоящей статье будет рассмотрено, как устроено твердотельное реле. Принцип действия твердотельного реле (далее – ТТР) аналогичен электромеханическому промежуточному реле – при подаче управляющего сигнала происходит коммутация силовой цепи, при этом посредством ТТР можно работать с нагрузками довольно больших значений. Кроме того твердотельное реле может применяться для регулировки мощности. Управление в таком случае организовывается посредством подачи на него сигналов токовой петли 4-20 мА, постоянного напряжения 0-10 В, переменного резистора 470-560 кОм.

Конструкция твердотельного реле включает в себя цепь управления и коммутирующее устройство. В роли ключа (т.е., органа коммутации) могут выступать:

— тиристоры или симисторы: для коммутации переменного тока;
— транзисторы: для коммутации постоянного тока.

Устройство твердотельного реле подразумевает гальваническую развязку силовых цепей и цепей управления. Реализуется это посредством оптопары (оптрона) – устройства, состоящего из двух функциональных единиц, объединенных в один корпус (иногда раздельные) и служащих для передачи сигнала посредством света. В качестве излучателя в оптронах применяют светодиод, неоновую лампу или лампу накаливания, а в качестве приёмника – фотодиод, биполярный фототранзистор, и т.д. В некоторых моделяхтвердотельного реледля передачи сигнала применяются альтернативные элементы – оптотиристоры и фототиристоры.

Твердотельные реле переменного тока бывают трёхфазными и однофазными. Трёхфазные могут иметь возможность смены последовательности отходящих фаз – тем самым можно реализовать изменения вращения подключаемого электродвигателя с прямого на обратное (реверс). По конструкции корпуса различают модели для установки на монтажную панель либо на din-рейку – в подавляющем большинстве подΩ-тип. Вариант реле на монтажную панель может быть опционально укомплектован адаптером для установки на din-рейку.

ТТР при работе довольно сильно нагревается. Конструкция твердотельного реле, рассчитанного на большие токи, зачастую не включает в себя средства, позволяющие работать при номинальных нагрузках без установки дополнительных радиаторов. Предписания о необходимости установки радиатора указываются в паспорте к устройству и/или, иногда, на самом устройстве в виде наклейки с памяткой по монтажу и эксплуатации. Радиатор устанавливается на реле с использованием термопасты или термопроводящего клея. Также можно применять охлаждающий вентилятор.

Для работы с индуктивными нагрузками ТТР опционально может оснащаться варистором. Если в комплекте он отсутствует, указания о необходимости его применения в зависимости от величины коэффициента мощности cosȹ также указываются в паспорте.

Защиту от коротких замыканий рекомендуется организовывать посредством  быстродействующих предохранителей классов aR, gR, gS. Конструкции некоторых устройств комплектуются этими деталями с завода.
