Регулятор температуры для паяльника от паяльной станции — Паяльники и паяльные станции — Инструменты

Воспользовавшись тем, что на местном радиорынке начали продавать паяльники для китайских паяльных станций, я себе приобрел такой инструмент, решив сделать для него регулятор самостоятельно. Долгое время я паял обычным паяльником, питающимся от обычной сети 220В. Придумывал к нему регулятор температуры и пытался встроить в него термопару. Схема регулятора не представляет большой сложности для самостоятельного изготовления в домашних условиях.

Основой данной схемы служит AVR микроконтроллер ATmega-8A. Обвязкой является блок измерения температуры жала, собранный на широко распространенном операционном усилителе LM358, 2 кнопки и 3-х разрядный блок семи-сегментных светодиодных индикаторов.

Недостатки обычного паяльника:

  • Высокое напряжение сети может частично «пробивать» на корпус паяльника, и если он не заземлен, то можно «убить» деталь, которую паяешь.
  • Громоздкость самого паяльника, его вес и эргономика (неудобно держать в руке).
  • Жала обычных паяльников по-моему очень неудобные, и не долговечные.
  • Нельзя контролировать температуру, т. к. в обычных паяльниках термопары обычно не ставят.

Принцип работы устройства заключается в измерении температуры жала и дискретном регулировании напряжения на нагревательном элементе, т.е. паяльник либо включен, либо выключен. Установка заданной температуры осуществляется кнопками «UP» и «DOWN». Дисплей имеет два режима отображения: «режим установки температуры» и «режим индикации температуры». Переключение между режимами осуществляется нажатием одновременно на обе кнопки «UP» и «DOWN».

При проверке паяльника, было обнаружено что 24В — это критическое напряжение для данной модели. При подаче такого напряжения, паяльник за пол минуты становится красным и светится в темноте 🙂 Так как напряжение 24 вольта — это выше допустимого предела для данного паяльника, то выход на рабочий режим происходит за считанные секунды.

Например моя модель выходит на температуру 300 градусов уже через 10 секунд после включения, но инерция теплопроводности заставляет ждать полного прогрева жала (меньше 1 минуты).



Плата была сделана по ЛУТ- технологии, собственно в ней ничего сложного нет, поэтому можно было бы собрать и на макетной плате. Резистор R2 служит для ограничения потребляемого тока, и служит гасящим, при напряжении 24В на входе он не слабо греется. Стабилизатор напряжения DA1 лучше повесить на небольшой радиатор, т.к. он тоже нагревается. Ключевой транзистор VT1 при всем этом остается холодным. Для тока менее 2А, которые потребляет паяльник при максимальной мощности, такого мощного полевого транзистора хватило с запасом. Что касается блока питания, то он должен выдерживать нагрузку по току около 2А, я использовал импульсный источник питания на 24 вольта, 3А максимального тока.

Собственно вся конструкция регулятора уместилась в свободном пространстве корпуса моего импульсного источника питания, мне пришлось лишь проделать несколько отверстий для индикатора, выключателя и кнопок управления.

Т.к. устройство работает с весьма неслабыми токами то и рассеиваемого тепла здесь тоже предостаточно, именно поэтому советую либо сделать небольшой куллер для конструкции, либо обязательно должна быть перфорация в корпусе самого девайса для отвода тепла.

Есть еще вторая версия прошивки этого девайса, исходники с флаговым автоматом и ПИД регулятором. Что-то пока не получилось у меня коэффициенты ПИД правильные подобрать, поэтому температуру шатает в стороны. На всякий случай выкладываю…

3-я версия паяльной станции — на данный момент это просто П-регулятор (ПИД еще не написал) но с довольно неплохими характеристиками. Температуру устройство набирает очень быстро (примерно за пол минуты на 400 градусов), и затем стабильно ее держит в пределах +/- 4 градусов. На данный момент это самая удачная прошивка, хоть она и без наворотов типа флагового автомата и ПИД. Исходные коды так же доступны для свободного скачивания и переделки «под свои нужды».

АРХИВ: Скачать

Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

РадиоКот >Схемы >Питание >Преобразователи и UPS >

Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

2008

Многие из нас проводят много времени в руках с паяльником. Не секрет, что хорошая пайка компонентов является залогом успешной работы электронного устройства. Качество пайки определяется по характерному блеску. Сероватая и неровная пайка является потенциальной причиной плохой работы схемы. Другая важная задача заключается в том, чтобы произвести пайку не перегревая компонентов.
Хорошее качество пайки обеспечивают цифровые паяльные станции, которые контролируют температуру жала. Но они достаточно дороги и трудоемки в сборке. Цифровые паяльные станции не всегда можно взять с собой для работы в полевых условиях.
В радиолюбительской практике для регулировки температуры обычных паяльников используются как промышленные, так и самодельные регуляторы мощности, которые иначе называют диммерами. Как правило, такие диммеры используются для плавной регулировки яркости ламп накаливания, и, следовательно, нет необходимости в дополнительной индикации уровня мощности, т.

к. о настройке судят по яркости свечения. Но как оценить на каком уровне мощности работает паяльник? Кто-то оценивает достаточность мощности по положению крутилки диммера, а я же решила собрать регулятор с цифровой индикацией и кнопочным управлением.

Регулятор собран на pic16f628a. Тактирование микроконтроллера осуществляется встроенным генератором на частоте 4 МГц, т.е. кварцевый резонатор не нужен. На плате предусмотрены посадочные места под кварцевый резонатор, что позволяет применять устаревшие контроллеры (например, pic16f84a) и иные без внутреннего тактирования. В своем варианте регулятора я установила семисегментный индикатор с общим катодом. На плате предусмотрена установка индикатора с общим анодом, путем перепайки соответствующей перемычки. В исходниках программы закомментированы заготовки под контроллер pic16f84a и индикатор с общим анодом.

Регулятор собран на двух платах: силовая и цифровая. На силовой плате расположен фильтр (для снижения уровня помех создаваемым регулятором) и схема бестрансформаторного питания.
На цифровой плате расположен микроконтроллер и семисегментный индикатор.

Платы регулятора мощности с цифровой индикацией закреплены с помощью винтов в корпусе обычной мыльницы. Дизайн регулятора зависит от Вашей фантазии и способностей.

Красной кнопкой увеличиваем уровень мощности и температуру нагрева паяльника, синей – снижаем. Программа для микроконтроллера написана на Ассемблере. Задержки, определяющие уровень мощности, подобраны экспериментально. Их можно легко изменить в программе и подобрать для себя необходимые уровни. Всего 10 уровней. Символ «0» на индикаторе означает, что симистор закрыт. Символ «9» означает, что симистор постоянно открыт и устройство работает на полную мощность.

Для проверки работоспособности регулятора мощности можно подключить лампу накаливания (на фото лампа на 40Вт).

Узлы схемы не являются чем-то необычным. Расчеты компонентов силовой части сделаны в соответствии с рекомендациями документов из открытых источников:
1. Электромагнитная совместимость импульсных источников питания
2. Transformerless Power Supply. Application Notes 91008b

Соблюдайте осторожность и помните про электробезопасность при работе с сетью переменного тока 220В. Правильно изготовленный регулятор из исправных деталей не требует настройки и сразу начинает работать. Для обеспечения электромагнитной совместимости следует лишь правильно подключить его к сети (фазу и нейтраль подключить так, как это показано на схеме).
На перспективу программа для микроконтроллера может быть расширена дополнительными функциями. Например, таймер на выключение – для случаев простоя паяльника без дела, в целях защиты от выгорания жала. Также можно предложить разогрев паяльника определенное время на максимальном уровне и затем переход на меньший уровень для поддержания температуры. Если эти функции найдут Вашу поддержку, то следующая версия прошивки будет дополнена этими функциями.

Файлы:
Схема
Плата
Исходники и прошивка

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?

Простая схема регулятора мощности для паяльника

Стремясь повысить качество пайки и предохранить жало паяльника от преждевременного разрушения из-за перегрева, радиолюбители нередко используют различные устройства, позволяющие регулировать среднее значение напряжения на обмотке нагревательного элемента паяльника.



При этом изменяется мощность, выделяемая нагревательным элементом, а значит, и температура жала паяльника. Часто применяемые для этой цели контактные духпозиционные переключатели, которые монтируют, как правило, в подставке для паяльника, неудобны в пользовании. Во-первых, после того, как паяльник снят с такой подставки, требуется некоторое время для его «догревания» перед пайкой, а во-вторых, снятый с подставки он вскоре перегревается.

Для регулирования мощности паяльника лучше всего подходят тиристорные регуляторы мощности. Многие радиолюбители уже применяют такие тиристорные регуляторы мощности — как самодельные, так и выпускаемые промышленностью для осветительных приборов. Однако они не всегда обеспечивают плавную и стабильную регулировку мощности.

Дело в том, что у тиристоров (тринисторов) средней мощности, чаще всего используемых в регуляторах, велико значение удерживающего тока (минимального анодного тока, при котором тиристор может удерживаться в открытом состоянии). Для тиристоров серии КУ202 по техническим условиям этот ток может достигать 300 мА при температуре окружающей среды — 60° С. При реальных условиях эксплуатации он, конечно, меньше, но все же остается соизмеримым с током, протекающим через нагреватель паяльника (180 мА при мощности 40 Вт и напряжении 220 В).

Иными словами, с этими тиристорами надежное регулирование при малой мощности нагрузки либо вообще невозможно, либо происходит лишь в узкой центральной области полупериода, где ток нагрузки хотя бы немного превышает удерживающий ток тринистора (тиристора). К тому же ток удержания — параметр, зависящий от многих факторов, в том числе и от температуры тиристора, поэтому работа такого регулятора не может быть температурно стабильной. Отсюда следует, что при маломощной нагрузке для регулятора необходимо выбирать тиристоры с малым током удержания.

Ниже описана конструкция тиристорного регулятора мощности, рассчитанного на работу с нагрузкой, имеющей номинальную мощность от нескольких ватт до 100 Вт. Регулятор выполнен в виде сетевой штепсельной вилки и позволяет регулировать мощность в пределах примерно от 50 до 97 % от номинальной. В регуляторе применен тринистор КУ10ЗВ, у которого удерживающий ток не превышает десятых долей миллиампера.

Принципиальная схема тиристорного регулятора мощности для регулировки температуры жала паяльника.

Отрицательные полуволны сетевого напряжения беспрепятственно проходят через диод VD1, обеспечивая около половины мощности паяльника. Тиристор VS1, включенный встречно-параллельно диоду VD1, регулирует мощность в течение положительных полупериодов. Принцип управления тринистором — фазоимпульсный. На управляющий электрод тринистора поступают импульсы, вырабатываемые генератором, состоящим из аналога одно-переходного транзистора (VT1. VT2) и времязадающей цепи R5R6C1.

Время от начала положительного полупериода сетевого напряжения до момента срабатывания генератора и открывания тринистора определяется положением движка переменного резистора R5. Для повышения помехоустойчивости и улучшения температурной стабильности тринистора его управляющий переход зашунтирован резистором R1.

Цепь R2R3R4VT3 формирует из сетевого напряжения трапецеидальные импульсы длительностью 10 мс и напряжением примерно 7 В, которыми питается генератор. В качестве стабилизирующего элемента применен эмиттерный переход транзистора VT3, включенный в обратном направлении. Такой «стабилитрон» работает при значительно меньшем токе стабилизации (десятки микроампер против 5. .. 10 мА у КС168А). Это позволило, во первых, сэкономить место на печатной плате и, во вторых, уменьшить мощность, рассеиваемую цепью резисторов R2—R4.

Если предполагается работа с припоями, имеющими температуру плавления менее 180°С, то входную часть регулятора следует собирать по схеме на рис. слева, а либо б. Регулятор, собранный по схеме рис. а, имеет пределы регулирования примерно от 0 до 95 % номинальной мощности нагрузки, а по схеме рис. б — при разомкнутых контактах выключателя SA1 примерно от 0 до 50 % (при замыкании контактов SA1 входная часть становится такой же, как на рис. выше.

В регуляторе применены резистор R5 — СП-0,4, остальные резисторы — МЛТ; конденсатор С1 — КМ-5; транзисторы подойдут с любыми буквенными индексами.

Регулятор собран в карболитовой коробке (с крышкой на резьбе) диаметром 45 и высотой 20 мм, использован футляр от фотопринадлежностей. Внешний вид регулятора показан на рис. в начале статьи. Можно использовать любую другую подходящую коробку, но обязательно из хорошего изоляционного материала. Ручка регулятора не должна быть металлической.

Все детали собраны на печатной плате диаметром 36 мм из фольгированного стеклотекстолита толщиной 1 мм. К фольге платы припаяны две гайки М2,5, в которые при сборке ввинчивают штыри вилки через отверстия в корпусе, при этом плата оказывается фиксированной в футляре.



ВНИМАНИЕ!

Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая, налаживая и эксплуатируя ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками (см., например, статью — Общие правила электробезопасности).





Справочные материалы:
Симисторы и тиристоры TAG — основные характеристики, цоколевка
Расшифровка буквенной маркировки интегральных, SMD предохранителей







Регулятор температуры для низковольтного паяльника

Для монтажа КМОП микросхем приходится пользоваться низковольтным паяльником, имеющим заземление. При этом для получения нужной температуры будет гораздо удобнее его питать через регулятор мощности. Схема регулятора приведена на рисунке 1.


Рисунок 1 — Схема регулятора температуры

Электрическая схема позволяет регулировать температуру жала паяльника в широких пределах. При этом, в отличие от других регуляторов аналогичного назначения, в данной схеме в качестве коммутатора тока, поступающего в нагреватель, используется мощный полевой N-канальный транзистор. Он в открытом состоянии имеет меньшее внутреннее сопротивление исток-сток по сравнению с обычными биполярными транзисторами или тиристорами. Это снижает потери, идущие на нагрев электронного ключа, и позволяет его использовать в данном устройстве без теплоотвода. Работает схема следующим образом. На интегральном таймере DA1 собран ждущий мультивибратор, у которого ширина выходных импульсов определяется номиналами элементов R4-R5-C3. Транзистор VT1 открывается, когда у него на затворе действует положительное напряжение.

Чтобы схема не создавала сильных помех, работа одновибратора синхронизирована с частотой сети. Для этого на вход DA1/2 подается через делитель R2-R3 пульсирующее напряжение. Порог срабатывания микросхемы устанавливается подстройкой R3. На выходе DA1/3 при этом появятся импульсы с периодом 10 мс и длительностью (1и), зависящей от положения регулятора R4.

Схема не критична к типам используемых деталей, а номиналы резисторов и конденсаторов могут иметь ближайшие значения из ряда Е24. Микросхема КР1006ВИ1 заменяется полным импортным аналогом NE555 или LM555. Диоды VD1 …VD4 должны быть рассчитаны на ток не менее 3 А. Транзистор BUZ11 можно заменить более дешевыми IRF540 или КП540.

По материалом книги «Полезные схемы» И.П. Шелестов

Регулятор температуры сетевого паяльника — RadioRadar

Предлагаемое устройство позволяет регулировать температуру жала паяльника не только от минимальной до номинальной, но и устанавливать её больше номинальной, подавая на паяльник немного повышенное напряжение.

Обычно температуру жала сетевого паяльника регулируют изменением питающего напряжения. В таких случаях широко применяют фазоимпульсные регуляторы на тринисторах. Для этих же целей можно с успехом применить регуляторы, описание которых приведено в статье автора «Регуляторы яркости КЛЛ, и не только. ..» («Радио», 2017, №4, с. 40-44). Но регулировка возможна только от максимума в сторону уменьшения. Это удобно, если требуется перевести паяльник в «дежурный» режим с последующим быстрым возвратом к рабочей температуре. Но в некоторых случаях мощности паяльника оказывается недостаточно, и требуется на короткое время включить его в форсированном режиме с повышенной температурой. Для предлагаемого вниманию читателей регулятора это не проблема. С его помощью можно изменять напряжение питания сетевого паяльника от требуемого значения (хоть от нескольких вольт) до 290 В. С такой же лёгкостью этим устройством можно регулировать яркость свечения КЛЛ и ламп накаливания, а также температуру маломощных (до 60 Вт) нагревательных приборов.

Схема регулятора показана на рис. 1. Она практически аналогична регулятору, схема которого представлена на рис. 12 в упомянутой выше статье. Основное отличие заключается в том, что на выходе установлен конденсатор, который заряжается до амплитудного значения импульсов напряжения, поступающих на выход. Именно это напряжение с максимальным значением 300…320 В подаётся на нагрузку.

Рис. 1. Схема регулятора



Сетевое напряжение через токоограничивающий резистор R1 (выполняющий ещё и функцию предохранителя) и выключатель SA1 поступает на помехоподавляющий фильтр C1L1L2C2 и далее на мостовой выпрямитель на диодах VD1-VD4. Диод VD5, резисторы R2, R3, R8, конденсатор С3 и светодиод HL1 образуют цепь питания микросхемы DA1 и затвора транзистора VT1. Светодиод сигнализирует о работе регулятора. Пульсирующее напряжение поступает на управляющий вход (вывод 1) микросхемы DA1 с резистивного делителя R4-R7. Выходное напряжение регулируют резистором R6.

В качестве порогового устройства применена микросхема параллельного стабилизатора напряжения серии TL431 (DA1), передаточная характеристика которой сравнительно крутая. При напряжении на управляющем входе не более 2,5 В ток через неё не превышает 0,3…0,4 мА. Он резко возрастёт, если напряжение превысит указанное значение. Поэтому в самом начале каждого полупериода сетевого напряжения ток через микросхему мал, и на затвор полевого транзистора через резистор R8 поступает открывающее напряжение с конденсатора С3. Напряжение на затворе ограничивает стабилитрон VD6. Поскольку транзистор открыт, конденсатор С4 будет заряжаться в те моменты, когда напряжение на нём меньше сетевого. Когда напряжение сети превысит пороговое значение, установленное резистором R6, напряжение на микросхеме DA1 уменьшится примерно до 2 В, в результате чего полевой транзистор закроется и зарядка конденсатора прекратится. При уменьшении сетевого напряжения до порогового значения транзистор вновь откроется и конденсатор подзарядится. Таким образом, конденсатор С4 заряжается до напряжения, значение которого фиксировано, а это значит, что напряжение питания паяльника (или другой нагрузки) оказывается стабилизированным.

Диод VD7 устраняет влияние конденсатора С4 на работу регулятора. Если нагрузка не подключена, резисторы R9 и R10 обеспечивают разрядку конденсатора С4 после выключения регулятора. Поскольку через резистор R8 постоянно протекает ток, значение которого ограничено резисторами R2 и R3, напряжение на конденсаторе С3 не превышает 35 В.

Большинство элементов устройства размещены на односторонней печатной плате из стеклотекстолита толщиной 1,5…2 мм, чертёж которой показан на рис. 2. Применены постоянные резисторы МЛТ, С2-23, Р1-4 и импортные, переменный — серии PC-16S с пластмассовыми корпусом и осью, что обеспечит электробезопасность. Оксидные конденсаторы — импортные, остальные — плёночные, дроссели — серии RLB1314 или аналогичные индуктивностью 47…150 мкГн. Светодиод — любого цвета свечения повышенной яркости с диаметром корпуса 3…5 мм. Стабилитрон — любой маломощный на напряжение стабилизации 12…14 В, замена транзистора IRF840 — IRFBC40. Выключатель питания движковый — KBB70-2P2W, он установлен на одной из стенок корпуса, а на противоположной размещены гнёзда XS1 и XS2.

Рис. 2. Чертёж печатной платы устройства



Смонтированная плата показана на рис. 3. Ось резистора выведена на стенку корпуса (его габаритные размеры без выступающих частей — 50x55x80 мм) с сетевой вилкой и снабжена ручкой с указателем и шкалой (рис. 4). На эту же сторону выведен светодиод. Для этого на плате и в корпусе сделаны отверстия соответствующего диаметра. Плата закреплена в корпусе с помощью крепёжной гайки переменного резистора. Полевой транзистор снабжён ребристым теплоотводом.

Рис. 3. Смонтированная плата



Рис. 4. Внешний вид прибора



Может возникнуть резонный вопрос. Почему при мощности паяльника не более 50…60 Вт (средний ток — не более 0,25…0,3 А) потребовался теплоотвод для транзистора? Всё дело в том, что в регуляторе энергия запасается в конденсаторе С4 в течение не всего полупериода сетевого напряжения, а только его части. Это означает, что амплитуда тока зарядки превышает среднее значение в несколько раз, поэтому на полевом транзисторе и рассеивается существенно большая мощность. Это же относится и к дросселям помехоподавляющего фильтра. Они должны быть рассчитаны на ток, приблизительно в два-три раза больше среднего тока нагрузки.

Налаживание сводится к установке интервала регулировки выходного напряжения подборкой резисторов R4, R5 и R7. Чтобы обеспечить более плавную регулировку напряжения, её интервал следует уменьшить. Например, сделать его от 180 до 290 В. Следует ещё раз отметить положительное свойство регулятора — стабилизация выходного напряжения в случае, если оно меньше амплитуды сетевого.

Автор: И. Нечаев, г. Москва

Паяльник с регулятором температуры

К паяльному оборудованию предъявляется всё больше требований, тем более, когда речь идее об элементах SMD. Они критичны к высоким температурам и ко многим современным монтажным технологиям. На нынешней стадии рекомендуется применение паяльной станции. При этом приобретённый мной паяльник с набором жал и терморегулятором полностью отвечает необходимым требованиям.

Эти требования сугубо практичны. Паяльник должен современно выглядеть, иметь невысокую цену и быть сугубо функциональным. В данном случае мы имеем дело с конкретным набором характеристик паяльника:
1. Мощность – 60 Вт;
2. Напряжение — 220В;
Паяльник поставляется в блистерной упаковке.
В комплекте идёт переходник под наши розетки.

Длина паяльника 20 см., шнур — 120 см.

Паяльник состоит из керамического обогревателя и сменного необгораемого жала. Эта оснастка может меняться, исходя из вида работ. Одно жало идёт в комплекте, другие приобретаются отдельно.

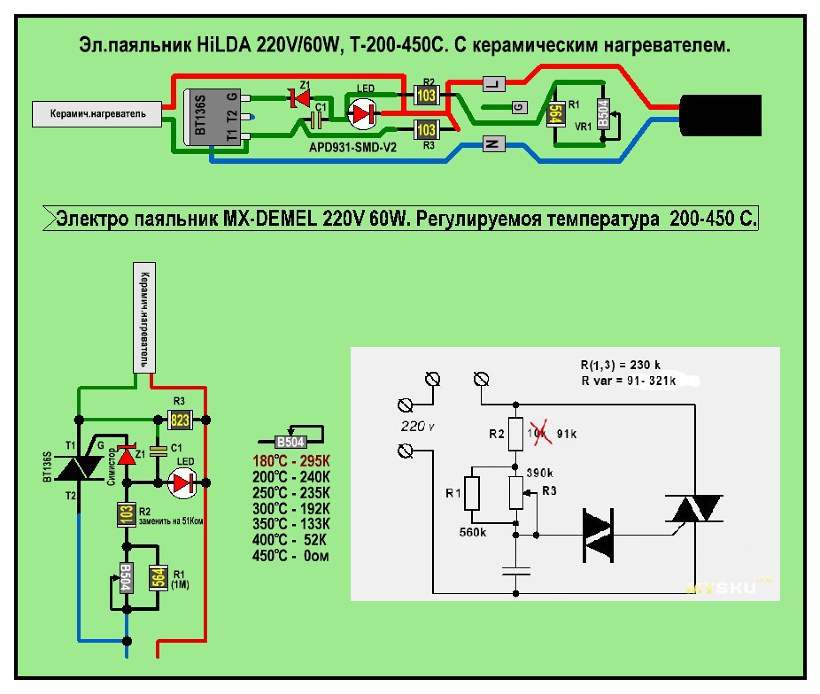

Настройка температуры происходит с помощью резистора, установленного на ручке. Пределы температурных значений определяются с помощью регулятора. Его крайние значения – от 200 до 450 градусов С.

Что находится внутри?

Мы видим нагреватель. Он изготовлен из нихрома и помещён в керамическую трубу.

Далее извлекаем плату.

Аккуратная пайка.


Удобство использования
Этот паяльник удобен в использовании, фиксируется в руке хорошо благодаря вставке из резины. Имеется набор всевозможных паяльных жал. Это позволяет использовать данное устройство даже при пайке микросхем и других мини-компонентов.

Вывод:

Достоинства:
1. Низкая стоимость:
2. Наличие нагревателя из керамики;
3. Возможность смены жал, в том числе их использование с других устройств;
4. Встроенное управление температурными параметрами.
К недостаткам можно отнести:
Жёсткий шнур, снабжённый вилкой по американскому стандарту.

Качество соответствует цене. Современный нагреватель с удобным зажимом, адекватная стоимость, терморегулятор… Конечно, профессионалам нужно нечто большее, но новичкам для освоения микроэлектроники этот паяльник подойдёт.

Паяльник куплен за свои кровные:

Плавный регулятор температуры для паяльника на тиристоре КУ202Н | РадиоДом

Купить мужские и женские унты с доставкой по России

При долгой работе паяльника его жало перегревается, портится конец жала, а качество пайки таким паяльником ухудшается, может вызвать перегрев и даже выход из строя радиоэлементов. Можно применить схему последовательного подключения в один из проводов паяльника полупроводникового диода, который будет подключаться при установке паяльника на подставку. Когда в один из проводов паяльника включен диод, пропускающий только одну полуволну сетевого напряжения. Напряжение на паяльнике уменьшается вдвое и перегрев не происходит. Подставку необходимо снабдить контактным переключателем, коммутируемым от веса паяльника.



При снятии паяльника с подставки диод отключается, а паяльник включается на полное питающее напряжение. Для паяльников мощностью до 60 Вт можно использовать любой выпрямительный диод с обратным напряжением более 400 вольт и током от 1 ампера, например, Д226Б, 4007 и другие. Можно применить аналогичные по параметрам импортные диоды средней мощности.

Пример плавной регулировки температуры паяльника приведена на картинке ниже:




Напряжение для данной схемы можно регулировать в диапазоне 110…220 вольт. Тиристор КУ201 может быть заменен на КУ202 с буквой Л, М или лучше на Н. Диод VD1 на напряжение от 400 в. Эту схему регулятора температуры паяльника можно применять и при более низких напряжениях питания (36, 42…вольта). При низких напряжениях необходимо переменный резистор R1 номиналом 68 кОм заменить на 10 кОм, а резистор R2 номиналом 10 кОм заменить на 2 кОм, диод VD1 применить с током на 1 ампер, или выше, если используется паяльник мощностью 40 ватт и выше. Конденсатор C1 — электролитический 33 мкФ х 350 вольт.
Обе схемы очень простые в сборке, пригодится для малоопытных радиолюбителей во избежание частых перегревов радиокомпонентов и их выходу из строя.


Наборы регуляторов температуры цифровой паяльной станции

DANIU для ручки HAKKO T12

Описание продукта

Описание:

Наборы регуляторов температуры цифровой паяльной станции

для ручки HAKKO T12

Характеристика:

Электроагрегат своими руками.

Качественно и практично.

Улучшите свои базовые электрические способности и дух DIY.
Внутри нет источника питания.

В пакет включено:

Набор для самостоятельного ремонта 1 шт. (Ручка , 112-k, вставной блок, 616, панель управления )

1 x авиационный штекер с тремя сердечниками, 1,2 м PUL-DJ, переключатель)

ПРИМЕЧАНИЕ: элемент был обновлен ~ ОБНОВЛЕНИЕ ВЕРСИИ показано ниже:

Подробные изображения:

Более подробные фотографии:










Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и службу ускоренной доставки, следующие сроки доставки:

Зарегистрированная авиапочта и авиапочта Площадь Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal , и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

Зачем мне паяльник с регулируемой температурой? : AskElectronics

Нет, контроль температуры офигенный.

Если ваш утюг слишком горячий, наконечник тускнеет, однако, если он недостаточно горячий, он не может передать достаточно тепла к стыку для быстрого завершения пайки.

Если вы потратите слишком много времени на соединение, как печатная плата, так и припаиваемый компонент могут быть повреждены.

Я знаю, что это нелогично, что недостаточно горячий утюг вызывает проблемы, связанные с нагревом, но это правда.

Кроме того, если вы выполняете более крупные стыки, вам понадобится утюг с большой мощностью для поддержания теплового потока. Такая нерегулируемая мощность может легко сделать наконечник слишком горячим и вызвать потускнение.

Если жало потускнело, припой к нему не прилипнет. Если припой не прилипнет к наконечнику, тогда термическое сопротивление между наконечником и соединением резко возрастет, и вы в конечном итоге обожжете свой материал, потому что припой не будет быстро плавиться.

И наоборот, если вы выполняете мелкие стыки, вам не нужно столько энергии, но вам все равно нужно, чтобы утюг имел нужную температуру.

Итак, нам нужен утюг, который быстро достигает заданной температуры, затем остается там . Нам также нужен утюг, который при наличии более крупного стыка автоматически увеличивает мощность, чтобы обеспечить необходимое тепло для стыка.

Это означает контроль температуры.

Я пользовался утюгом с регулируемой температурой и карандашом, и разница в результате действительно дневная и дневная. Я бы не пожелал использовать карандашный утюг для тех, кто серьезно относится к пайке схем.

Это абсолютно стоит доплатить за утюг с контролируемой температурой, если у вас есть хоть малейший интерес к возможности паять качественный стык каждый раз с первого раза.

У меня всегда установлен на 350 ° C.

Да, припой плавится при 190-230 ° C в зависимости от того, какой сорт вы используете, но вам нужно, чтобы он был правильно расплавлен и прикреплен к стыку в кратчайшие сроки (предпочтительно 1 секунду или меньше), что требует существенно более высокая температура.

OSS T12-D + 72W Цифровая паяльная станция с регулятором температуры

ЖК-экран Классы

Состояние Описание ЖК-экран Стекло Гибкий кабель Рамка Внешний вид Целостность
Aftermarket Базовый Китай ЖК-дисплей JK Вторичный рынок Вторичный рынок Вторичный рынок Новый
Вторичный рынок Стандартный Гибкий кабель заменен Оригинал Вторичный рынок Оригинал Вторичный рынок Новый
Выбрано послепродажное обслуживание Стекло заменено Оригинальное Послепродажное обслуживание Исходное Вторичное обслуживание Новое
Оригинальное вытягивание Извлечение из бывших в употреблении устройств Оригинал Оригинал Ori ginal Оригинал Новый Аналог
Оригинал Производитель оригинального оборудования Оригинал Оригинал Оригинал Оригинал Новый

В магазине Union Repair мы оцениваем наш экран iPhone на 5 разные виды качества на основе разного материала сборки. Ниже приведены подробные сведения о каждом состоянии.

After Market Basic

Это широко распространенная замена оригинальных запчастей, на которую распространяются серьезные претензии, что обеспечивает правильный баланс между ценой и качеством. У него устойчивая цепочка поставок в Китае, а все компоненты экрана копируют качество. Как правило, ЖК-экраны производятся несколькими производителями, из которых четыре наиболее популярных на китайском рынке — это JK, AUO, LongTeng и ShenChao. Сравнивая яркость и резкость ЖК-дисплея, мы обнаружили, что JK — лучшее качество среди них, а второе — AUO.Несомненно, все остальные компоненты на экране скопированы.

After Market Standard

Это лучше, чем After Market Basic, потому что он поставляется с оригинальными ламинированными шлейфами и ЖК-панелью. Другие компоненты, такие как сенсорная панель, рамка (горячее прессование), подсветка, поляризационная линза и OCA, копируются с разных фабрик.

Выбрано после выхода на рынок

Основные компоненты (например, ЖК-дисплей и гибкие диски) — это 100% оригинал, взятый из бывшего в употреблении iPhone, в то время как рамка и сенсорная панель являются копиями.Сенсорная панель и рамка поставляются вместе с клеем холодного отжима и собираются вместе с ЖК-дисплеем на квалифицированном стороннем заводе, который сохраняет его превосходное качество.

Original Pulls

Без сомнения, он снят с бывшего в употреблении iPhone, все его детали на 100% оригинальные и отлично работают, как оригинальный новый экран, в нем есть все, что есть у оригинального нового экрана. Единственная претензия к этому качеству заключается в том, что на некоторых дисплеях есть 1 или 2 царапины, но они по-прежнему приветствуются нашими критически важными клиентами, которым требуется хорошее качество.

Оригинал Новый

Это 100% оригинал, произведенный на официальных заводах Apple, таких как Toshiba, Sharp и LG. Такой экран мы получаем от дилера первого уровня. Сенсорная панель экрана имеет олеофобное покрытие, предотвращающее появление отпечатков пальцев при использовании iPhone. А начиная с iPhone 7g подсветка от разных авторизованных заводов идет с другим кодом. Подсветка от Sharp имеет код, начинающийся с DKH / CON, от Toshiba начинается с C11 / F7C / FZQ, от LG начинается с DTP / C3F.

«Контроллер температуры паяльника для бедняков»

«Контроллер температуры паяльника для бедняков»

Это описывает терморегулятор паяльника бедняги. А точнее терморегулятор для DIY’er. Обратите внимание, что это работа для 120 В, если хочешь доделать, конечно, а то на 220В должно быть комплектно. Это было украдено с форумов Laser Pointer, но на самом деле из югославского журнала Erwo. Это воссоздание схемы и компоновки этого контроллера и попытка преобразовать его для использования на 120 В.

У меня есть паяльная станция Ungar 4624 с уже регулируемой температурой, но также есть неуправляемый утюг Craftsman 45W. Этот утюг нагревается HOT , может быть TOO горячий. Я не хочу избавляться от него, потому что у меня есть дополнительный нагревательный элемент для него, поэтому я решил найти способ контролировать тепло.

Из-за того, что нагревательный элемент имеет положительный температурный коэффициент, как и большинство металлов, чем больше он нагревается, тем более резистивным он становится — что хорошо, так как он до некоторой степени саморегулирует температуру и не убегает, как полупроводники.По мере нагревания сопротивление увеличивается — ток течет меньше — выделяется меньше тепла — охлаждается … сопротивление падает — ток течет больше и т. Д. Отлично, если вы хотите запустить его при одной фиксированной температуре, но не очень для пайки термочувствительных компонентов!

Обратите внимание, что вам следует использовать утюг, который становится «слишком горячим», потому что это может регулироваться только вниз. Это ограничит нагрев «слишком горячего» утюга. В идеале вы хотите использовать утюг не менее 30-40 Вт. НЕ используйте это для паяльника — поскольку в нем есть полупроводники, использование с индуктивной нагрузкой может иметь неожиданные последствия.Кроме того, паяльные пистолеты с немного опыта, вам не нужен терморегулятор.


Обратите внимание, что снимок экрана может быть не последней версией исходного кода xpcb. Я все еще вношу в него окончательные правки, чтобы повысить безопасность и технологичность.

Файлы

исходная схема в формате gEDA gschem и формате pdf. На данный момент это только UNIX, но схема такая же, как на другом сайте, за исключением аннотации на английском языке.
Символ SCR, который используется, но отсутствует в библиотеках gschem. Макет печатной схемы
в формате редактора макетов xPCB GNU PCB.Есть бинарник винды!

Принцип работы и схемотехника

Эта схема пытается сравнить сопротивление нагревательного элемента по сравнению с фиксированное значение, создаваемое делителем напряжения, состоящим из R1 и R2 (Не обращайте внимания на D1 — он достаточно мал, мы не будем о нем беспокоиться. Он используется, чтобы убедиться, что операционный усилитель выполняет сравнение только с частью волны, когда нагреватель всегда включен и не получает отрицательного напряжения). Также обратите внимание … не странно, напряжение на R3 зависит от напряжения в сети? Что ж, не бойтесь, его сравнивают с «эталонным» напряжением, которое также зависит от сетевого напряжения! Так что это не будет иметь такого большого эффекта, как если бы мы сравнивали против источника постоянного напряжения.(Если вы пристально смотрите на это … Выскочит мистер Уитстон!)

Теперь у меня нет хорошего способа измерить температуру и сопротивление поэтому я ищу в Интернете и нахожу таблицу:

Свойства нихрома (скопировано из Wiretron):

° F 68 200 400 600 800
° C 20 93 204 315 427
NiCrA% увеличение 0 0. 8 2,0 3,3 4,8
NiCrC% увеличение 0 1,7 3,5 5,2 6,9

Как видно, коэффициент сопротивления, связанный с температурой, очень мал. Я измерил холодное сопротивление моего 45 Вт, 120 В переменного / постоянного тока, и оказалось около 305 Ом. при комнатной температуре, так что это будет наш базовый уровень. Он и R3 образуют делитель напряжения, и в холодном состоянии напряжение будет Vmain * R3 / (R3 + 305).Предполагая, что в нагревателе используется нихром-A, используя приведенную выше таблицу, при температуре 600 ° F, напряжение будет Vmain * R3 / (R3 + 305 * 3.3). Используя Резистор 15 Ом для R3 (кажется наиболее подходящим для утюга 45 Вт), 120 * 15 / (15 + 305) = 5,625 В vs 120 * 15 / (15+ (305 + 3,3%)) = 5,453 В. Это разница менее 200 мВ для разницы более 500 градусов! Потенциометры уменьшат это еще больше. Поскольку прирост LM339 очень высокий, несколько милливольт будут иметь значение — опять же мы должны быть осторожны — напряжение смещения будет играть большую роль в это. Глядя на технический паспорт National Semiconductor на их LM339, мы можем см. напряжение смещения ± 3 мВ. К счастью, мы имеем дело с сотни милливольт, так что это будет неплохо (плюс это бедняк — это достаточно близко :). Однако, возможно, лучший операционный усилитель может производить больше точный контроль … Увы, потребуются некоторые модификации схемы, чтобы использовать операционные усилители вместо драйвера компаратора, такого как LM339.

«Ссылка» для R1 и R2 будет Vmain * 10K / (10K + 330K) или около 3.53V. Сравнивая это с напряжением, которое мы получили от другого делителя, определим включать обогреватель на вторую половину цикла или нет. Резистор 47 кОм и конденсатор 1 мкФ фильтруют его нижних частот и удерживает напряжение через вторую фазу сигнала переменного тока. Нагреватель питается от половины сигнала переменного тока из-за D2, поэтому он всегда будет генерировать по крайней мере половину мощности утюга без контроль. Цепь включит вторую половину цикла переменного тока через D4 и SCR, если сопротивление слишком низкое — то есть, если слишком холодно. LM339 отключит выход, позволяя резистору 100 кОм питать ток в транзистор, включая его. Тогда транзистор подтягивает затвор к катоду тринистора, включая его и запирая. для той фазы, когда температура слишком низкая. Неоновая сигнальная лампа горит, когда вторая половина волны включена — используйте как духовку — когда свет гаснет, температура достигла нужной. По окончании фазы SCR выключится, и измерение начнется снова.

С другой стороны, если элемент слишком горячий, сопротивление будет выше, и компаратор будет иметь более низкое напряжение.Это заставит выход компаратора подтянуть вывод вниз. Это приведет к тому, что ток не будет течь в базу Q1, отключив его. выключенный. Тогда R11 будет удерживать затвор SCR с тем же потенциалом, что и анод, сохраняя это из проводки.

Поскольку эта схема изначально была рассчитана на 220 В переменного тока, работа на 120 В, что типично для США и Японии, потребует модификации. Хотя я считаю, что большинство компонентов можно использовать как есть, это все еще анализируется. Примечательные исключения: R3 необходимо значительно уменьшить.Потому что мы переходим с 220 В на 120 В, нам нужно разделить на четыре , чтобы соотношения были правильными — поэтому в данном примере резистор должен быть около 30 Ом, чтобы соотношения правильные. Это потому, что мощность пропорциональна квадрат напряжения, и чтобы напряжения в делителе оставались неизменными. коэффициент в качестве эталонного делителя при сохранении той же потребляемой мощности, нам нужно уменьшить сопротивление не на два, а на четыре (на самом деле (220/120) 2 , но достаточно близко).Обратите внимание, что многие резисторы нуждаются в этой коррекции, но схема может по-прежнему работать должным образом со значениями 220 В и рассеиваться меньшая мощность, так как при питании от сети 120 В не так сильно падает напряжение.

Теперь, когда R3 модифицирован, нам все еще нужно смещать дерево переменного резистора. что, я думаю, довольно плохо, но на самом деле нет никакого способа обойтись это из-за допусков паяльника. Нам нужно откалибровать сопротивление провода сопротивления в железо, которое различается от железа к железу, и поэтому нужны потенциометры.

R7 и R8 также необходимо модифицировать для использования 120 В, вероятно, вместе с переменные резисторы. На данный момент я думаю, что R7 и R8 нужно уменьшить вдвое. но никогда не ниже четырехкратного R3 или около того, иначе вы рассеиваете в резисторе или в кастрюле много тепла. Сам горшок тоже, возможно, придется разделить пополам, но вы можете просто в любом случае используйте 500 Ом. Делитель R1 и R2 по-прежнему будет правильно делиться при 120 В, поэтому он может не нуждаются во внимании. Есть надежда, что оставшееся напряжение Делитель 33: 1 (при 120В примерно 3.53V) находится в пределах диапазона Усилитель LM339. И опорная, и сенсорная ноги должны быть справедливыми. в противном случае усилитель не будет работать. R11, вероятно, также понадобится должно быть изменено примерно на 22 кОм, но должно быть только ¼W насколько я могу судить. R6 также может потребоваться уменьшить, вероятно, примерно до 20 кОм. (хотя кажется, что при 220 В он рассеивает более 1 Вт …)

Я изменил схему, чтобы использовать TO92 2N3904 / PN2222 / 2N4401, потому что эти распространены в США, где я живу, вместо BC548 в Европе.Просто переверните плоская сторона для использования BC548. Большинство SCR TO-220 должны иметь одинаковую распиновку так что оставили как есть. Перебирая числа, можно использовать TO-92, но будьте осторожны и используйте по крайней мере 400V TO-202 SCR.

Сборка контроллера и ОПАСНОСТЬ

Теперь это отказ от ответственности: Я НЕ НЕСУСЬ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, ПРИЧИНЕННЫЕ ВАМИ ДЛЯ СЕБЯ ИЛИ ВАШЕЙ ПРИНАДЛЕЖНОСТИ ОТ ПОСТРОЕНИЯ / ИСПОЛЬЗОВАНИЯ ЭТОЙ ЦЕПИ !!!

Это очень опасный проект, поскольку он напрямую связан с 120 В.Основная причина, по которой мне не нравятся перфокарты, подчеркивается в следующем: поскольку мы имеем дело со смертоносными 120 В, мы не можем играть в игры с ослабленные провода. Итак, это гравированная доска. Пожалуйста, используйте более прочное стекловолокно 1/16 «FR4, чтобы построить это. Также имейте в виду, что эта схема является ЖИВОЙ. Вы можете соберите это в ЗАЗЕМЛЕННЫЙ металлический корпус с 3-контактной вилкой, иначе потребуется должны быть специально построены для обеспечения безопасности. Я не знаю, что нужно сделать, чтобы этот UL был внесен в список, но потенциометры ОЧЕНЬ опасны, так как НЕ изолированы от сетевого напряжения.Скорее всего, вам понадобится пластиковый вал, пластиковые потенциометры, чтобы пользователь мог минимум две формы изоляции от резистивного элемента. Вам определенно понадобится огромная ручка с одним дополнительным изоляционным слоем. вместе со специальными потенциометрами, а цепь должна быть в пластиковом корпусе. коробка как второй слой утеплителя — должна быть двойная изоляция. А еще лучше это должен работать от изолирующего трансформатора, такого как это от MCM / Tenma. Люди всегда должны работать с электроникой, подключенной к живому настенное питание через изолирующий трансформатор.

Обратите внимание, что этот макет не совсем такой, как оригинал. Помимо того, что у меня есть аннотация компонентов (вместе с тот факт, что мой может быть немного меньше), Я немного изменил его, чтобы удалить две перемычки, которые плохо видны в исходные фотографии и не имеют следов, которые проходят между компонентами, которые иметь зазор между выводами менее 0,1 дюйма (вывод IC) — это должно быть легко подготовлен путем изготовления переноса тонера. Также ссылка через IC больше не нужен, нашел другой способ добраться до эмиттера транзистора без обмана через IC, и WATCH OUT, конденсатор емкостью 470 мкФ вставляется ПРОТИВОПОЛОЖНОЕ направление как оригинал !!! НЕ вставляйте конденсатор задом наперед, чтобы он не взорвался, если вы используете данный макет с оригинальным собранным изображением !!!

Поскольку я перерисовал это, чтобы изготовить печатную плату, схема доступна.Захват схемы находится в схематическом формате gEDA и Печатная плата нарисована в xPCB (бесплатное программное обеспечение с открытым исходным кодом). Поскольку исходные файлы доступны, вы можете создавать файлы Gerber, если так хотелось и получить сторонний дом для изготовления доски.

Обратите внимание, что теория работы этого очень похожа на большинство терморегулируемые паяльные станции без термопар, за исключением того, что у них есть «встроенные» изолирующие трансформаторы — они имеют тенденцию работать при 24 В переменного тока при нескольких ампер — для снижения риска поражения электрическим током, так как вся электрическая схема изолирована от сети.Потому что отопление элемент такой же, как и чувствительный элемент, сам наконечник может не попадать в желаемая температура перед выключением ТЭНа, так что это еще один недостаток этой схемы. Обратите внимание, что большинство «настоящих» встроенных датчиков / обогревателей Элементные паяльники также имеют разную конструкцию — наконечник и «тепловая масса». самого утюга сведен к минимуму, чтобы наконечник оставался максимально близким к тому же температура в качестве нагревательной спирали и, следовательно, датчика, насколько это возможно. Наконечник как правило, хорошо попадает в нагревательный элемент.Этого не будет с «дешевые» утюги и, следовательно, вы увидите большие отклонения в терморегулировании. В лучший тип, конечно, с дискретным датчиком, встроенным в наконечник и «T12» Hakko — один из таких.

Вы найдете два основных вида дешевых неуправляемых утюгов: у одного есть этот толстый заостренный короткий кусок металлической проволоки с наружной резьбой и вставляет менее чем на полдюйма в отверстие утюга, с набором винт, чтобы затянуть. ИЗБЕГАЙТЕ ЭТОГО ТИПА для контроля температуры, это ужасный железо для начала.У этого типа абсолютно ужасное выравнивание температуры. и наконечник может иметь дельту на много десятков градусов от нагревательного элемента. Другой дешевый тип имеет «толстый» охватывающий конец на сменном наконечнике. Утюг имеет наружный конец с резьбой, который входит в наконечник без установочного винта. Этот тип лучше подходит для выравнивания температуры и, следовательно, более идеален для этот дешевый контроллер, хотя и не самый лучший — по крайней мере, у него больше теплового масса.

Есть причина, по которой это называется припоем «бедняков». регулятор температуры!!!


Обновлено 22 октября 2015 г. — объявление о паяльниках
Обновлено 7 января 2018 г. — опечатки и исправления
Бессенсорный контроллер температуры паяльника

— Поделиться проектом

SaviourInspiration Бесчисленные рассказы и фильмы, такие как «Повелитель мух», «Робинзон Крузо», «Титаник», «Изгнание», «Шесть дней, семь ночей» и т. Д.где главный герой застревает на острове, хотя это звучит очень авантюрно, но, тем не менее, опасная вероятность того, что это произойдет в реальной жизни с людьми, все еще остается. Идея Спасителя заключалась в том, чтобы создать хак, который позволит людям путешествовать в отдаленные места, не беспокоясь о том, что они заблудятся или застрянут там. Что он делает: Спасатель — это очень мощный инструмент для чрезвычайных ситуаций, который очень эффективен во времена реальных трудностей. Спаситель может передавать радиосигналы, такие как популярный сигнал SOS или любую другую аварийную сигнализацию.Если кто-то застрял в пустынном месте, например, на острове или в какой-то горе, где мобильный телефон становится бесполезным из-за отсутствия покрытия сети, радио все еще там, что может быть очень эффективным способом связи в этом сценарии, и тем не менее, они используются повсюду. Спаситель использует сигнализацию азбуки Морзе через радиопередатчик, также со светодиодом. Он также имеет OLED-дисплей, который может переводить любое предложение в свой код Морзе и отображать этот код на OLED-экране, одновременно передавая код по воздуху, а также мигая через светодиод.Он также имеет зуммер, который подает сигнал, как будет звучать Код. Теперь он также содержит GPS, который может получить ваши прямые координаты. Поскольку спутники GPS вращаются по всему миру, они могут подключаться и определять ваше текущее местоположение. Таким образом, не только Спаситель может отправлять сигнал SOS по радио, но Спаситель отправляет данные о местоположении, то есть широту и долготу места происхождения сигнала, используя GPS. Это облегчит поисковой группе поиск пропавшего человека, что ускорит процесс спасательной операции.Этот прием — не только очень важный инструмент, который пригодится людям, уезжающим в отпуск или путешествуя по работе, но его также можно использовать в качестве образовательного инструмента для изучения азбуки Морзе, поскольку в ней есть переводчик азбуки Морзе. Построенный itSaviour состоит из четырех основных частей: одна — это переводчик кода Морзе, индикатор, передатчик и GPS. Во-первых, мы создали графический интерфейс с меню для выбора режима, будь то код Морзе или GPS. Это делается с помощью потенциометра для прокрутки и кнопки для выбора.Переводчик кода Морзе построен путем синтаксического анализа строкового предложения по символу и создания его эквивалента Морзе. В соответствии с поддерживаемыми символами программа переводит его в строку Морзе. Чтобы создать предложение, мы повторно использовали ту же кнопку и потенциометр. Потенциометр прокручивает символы, а кнопка увеличивает курсор. Затем был построен индикатор с использованием небольшого зуммера и светодиода, который также можно использовать для сигнализации, и он по-прежнему считается эффективным способом.Зуммер воспроизводит код Морзе со скоростью 10 по Фарнсворту синхронно с миганием светодиода. После этого был построен простой однотранзисторный FM-передатчик с катушкой, конденсатором и транзистором. Его задача — передавать азбуку Морзе через открытый эфир. И последнее, но не менее важное, спаситель жизни — GPS. Как следует из названия, эта часть содержит GPS, через который данные NMEA принимаются в виде пакетов. Они анализируются, получают координаты и, наконец, передаются через передатчик. Теперь все эти интерфейсы отображаются на OLED-дисплее, и все они контролируются Arduino.Сложности, с которыми мы столкнулись Создание интерфейса было немного сложным. Остановка ненормального потока или увеличения количества нажатий кнопок с помощью флагов. Готовимся с GPS. Поскольку GPS лучше всего работает на открытом воздухе. Напечатать переведенный код Морзе на OLED-экране тоже было непросто. Достижения, которыми мы гордимся У нас было немного времени, так как многое нужно было сделать, но мы решили работать над одним аспектом за раз и закончить это первое. Мы действительно гордимся тем, что преодолели все трудности, такие как создание интерфейса, создание FM-передатчика.Отображение кода Морзе и прослушивание зуммера в соответствии с гудком было очень гордым моментом. Таким образом, мы очень счастливы воплотить в жизнь простую идею проекта, и это тоже за очень короткое время. Savior — это хакер, которым мы очень гордимся созданием этого инструмента, потому что он действительно может помочь людям в чрезвычайных ситуациях. То, что мы узнали, мы узнали с помощью простых компонентов, таких как потенциометр и кнопка, мы можем создать такой хороший графический интерфейс. Мы узнали, как управлять OLED-дисплеями.Узнал про коды Морзе, скорость. Немного узнал о GPS и протоколе NMEA. Что будет дальше с Saviour? Мы думаем о добавлении цифрового компаса и альтиметра, с помощью которых его можно было бы использовать в качестве очень мощного и абсолютного аварийного устройства, а также необходимого для нормального человека предмета. Chattopadhyay ([email protected]) за совместную работу над этим проектом.

Выбор паяльника: температура, мощность и жало

Существует множество паяльников, и выбор подходящего паяльника зависит в первую очередь от того, как вы его используете, а также от типа проектов, которые вы собираетесь выполнять.При поиске паяльника следует учитывать три наиболее важных фактора: температура, мощность и жало паяльника (примечание: у большинства паяльников есть сменные жала, что позволяет вам переключиться на другое жало, подходящее для вашего текущего проекта).

Температура

Большинство паяльников имеют три основных температурных исполнения: 1) без контроля температуры, которые обычно наименее дорогие и подходят для пайки в домашних условиях, подключаются и готовы к работе после того, как нагреются; 2) терморегулирующие паяльники позволяют быть уверенными в том, что паяльное жало поддерживает нужную температуру, но они дороже обычных паяльников; и 3) паяльные станции, которые состоят из настольного блока управления и паяльника, специально разработанного для этого устройства, и которые являются наиболее дорогим типом паяльника, обычно предлагают цифровые считыватели температуры, регулируемую температуру паяльника и ряд других Особенности.

Если вы профессионал или планируете много паять, сначала подумайте о паяльной станции.

Большинство современных паяльников — электрические, но электрические паяльники имеют ограниченный радиус действия из-за того, что шнур обеспечивает питание. Если ваш проект находится далеко от розетки, вам понадобится удлинитель или, в качестве альтернативы, вы можете выбрать аккумуляторный паяльник, который можно использовать где угодно. Аккумуляторные паяльники отлично подходят для точных работ.

Мощность

Также необходимо учитывать мощность.Типичный паяльник имеет мощность от пятнадцати до двадцати пяти ватт. Паяльники с более высокой мощностью имеют большую мощность, что делает их более подходящими для тяжелых проектов, чем их аналоги с низкой мощностью. Более высокая мощность не означает, что утюг обеспечивает больше тепла; скорее, паяльники с высокой мощностью имеют больше резервной мощности, что позволяет им нагреваться в течение более длительных периодов времени.

(Вы можете узнать больше о выборе подходящего паяльного жала в одном из наших предыдущих блогов «Выбор паяльного жала.”)

Когда вы покупаете новый паяльник, помните об этих рекомендациях, чтобы получить максимальную отдачу от затраченных средств — помните: температуру, мощность и жало паяльника.

Ник Якубовски

Термостатируемая паяльная станция

Zero Parts

Есть несколько очень дешевых рукояток паяльника, доступных в качестве запасных частей. Обычно они работают с наконечниками типа 900M, нагревательный элемент имеет мощность 50 Вт при 24 В, а датчик температуры представляет собой термопару 40 мкВ / * C, встроенную в нагревательный элемент.У меня были ручки типа Гордак.

В этих дешевых паяльниках используются жала Hakko серии 900M, но, несмотря на схожий нагревательный элемент и аналогичные паяльные жала, датчик температуры Hakko отличается от его клонов. Hakko использует RTD, в то время как остальные производители используют термопары типа K.

Полная стоимость ручки не Hakko с одним наконечником в комплекте и бесплатной доставкой составляет около 3-4 долларов США, а упаковка из 10 паяльников — около 2-3 долларов США с бесплатной доставкой.

Для проверки этих паяльников использовались регулируемый источник питания (Rigol DP832) и осциллограф (Rigol DS1054Z). И источник, и осциллограф имеют LXI, что означает, что ими можно дистанционно управлять с ПК с помощью команд SCPI, отправляемых по локальной сети (аббревиатуры см. В конце раздела «Сокращения»).


Пробник осциллографа подключается к паяльникам термопара. Источник питания подключается к нагревательному элементу паяльник.

На ПК запускается сценарий Python, который отправляет команды осциллографу и источнику питания для реализации контура ПИД-регулирования температуры.

Температуру можно изменять с шагом в пять градусов Цельсия, нажимая клавиши со стрелками вверх / вниз. Исходный код Python доступен по адресу https://github.com/RoGeorge/SCPI_solder_station.

ПК считывает напряжение термопары с осциллографа, вычисляет температуру термопары и отправляет команды для регулировки напряжения источника питания, питающего нагревательный элемент.Температура поддерживается достаточно стабильной, чтобы составить первое впечатление о мощности нагрева таких паяльников.

Это решение было реализовано в основном в целях тестирования, чтобы увидеть, насколько хорошо работают различные паяльники и жала. Его можно использовать и для настоящей пайки, но не рекомендуется.

Если что-то пойдет не так, эта установка может стать причиной пожара.
На всякий случай не оставляйте его без присмотра.

— Эта настройка работает?
— Да.

— Нужен ли для этих паяльных ручек контур ПИД-регулирования?
— Нет. Для жала 900М датчик слишком слабо соединен с жало. Датчик находится внутри нагревательного элемента, поэтому поддержание постоянной температуры нагревательного элемента не означает, что жало паяльника также будет оставаться при постоянной температуре.

— Можно ли правильно откалибровать температуру наконечника?
— Нет. Температура ручки может легко отличаться в пределах 10-20 * C от комнатной, но нет компенсации холодного спая для термопары внутри ручки.Предполагая, что вы измеряете комнатную температуру, а датчик идеально соединен с наконечником, температурное смещение все еще может варьироваться в диапазоне 20 * C от заданной температуры, в зависимости от колебаний температуры ручки.

— Можно ли использовать эти ручки для эпизодической пайки или пайки хобби?
— Да.

— Можно ли использовать эти ручки для тяжелых работ или точной пайки?
— Нет. Паяльное жало достигает рабочей температуры только через 10-20 секунд после стабилизации температуры сенсора, что делает практически бесполезным любое регулирование температуры.Кажется, что пайка 900M основана в основном на тепле, аккумулированном в металле жала, но датчик температуры находится в нагревательном элементе, поэтому во время пайки жало не может поддерживать точную температуру.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
