Самодельный «правильный» USB-удлинитель — Законченные проекты

Всем доброго времени суток!

В зимнее время (да и не только в зимнее) вечерами приятно после трудового дня посмотреть какой-то фильм на телевизоре.

Процесс как правило такой — в интернете ищется фильм, скачивается на ПК а потом перебрасывается на медиаплеер (конкретнее — внешний диск).

Но тут есть небольшая проблема. Если сбрасывать по сетевому проводу, то больше 100 Мегабит в секунду с него не выжать (не более 12 Мб/c). С учетом веса качественных выпускаемых фильмов этот процесс длится от 15 до 30 минут. Решение данной проблемы было найдено перебрасывать через USB-порт, который имеет пропускную способность около до 480 Мбит/с (более чем в 4 раза быстрее).

Но вылезла следующая проблема. Сам диск (его бокс) имеет отдельное внешнее питание (сетевой адаптер), мобильности нет. Компьютер относительно диска находится в 4-х метрах. На пока это решалось комбинацией нескольких USB-удлинителей, но это было жутко не удобно и опасно (разрыв контакта в процессе передачи данных).

Посмотрев Ютуб и погуглив интернет, нашел кучу «самоделкиных», которые резали простой USB-удлинитель и в разрыв впаивали первый попавшийся провод, мотая всё это дело синей изолентой. О каком-то научном подходе и соответствие волновых сопротивлений речи конечно нет. Решил делать всё «по уму».

Распиновка USB-кабеля следующая:

При проектировании USB-удлинителя были выделены следующие требования:

1. Недопустимость падения напряжения питания — самая важная проблема, чаще всего именно по этой причине самодельные USB-провода отказываются работать. Необходимо подобрать достаточно сечение.

2. Обеспечение гибкости кабеля — использовать только многожильный кабель.

3. Соответствие волновых сопротивлений кабелей — никакие скрутки не допустимы, только пайка проводов одинаковой длины.

4. Защита от внешних ЭМП — решается банальным экранированием.



Для решения данной задачи выбрал провод SFTP — 4-х парный витой с многожильными проводами («жила-пучок») в двойном экране (фольга + экран-оплетка).

Провода свиты, имеется степень связи (помехи воздействую одинакового на каждый провод пары).

Категория 5, сечение отдельного провода около 0,5 мм2. Для сечения 0,5 мм2 удельное сопротивление составляет 0,034 Ом/м. Сопротивление 10 метров (канал «+» и «-«) — 0,34 Ом. Ток по USB 2.0 не превышает 500 мА. Максимальное падение напряжения для каждого провода — U=I*R=0.5*0.34=0.17 В. Но это для каждого провода. А их можно использовать не один. В случае 3-х проводов это значение будет около 0,06 В (около 1%), что допустимо.

Процесс создание провода следующий:

Что нам потребуется:

1. Штекер USBA-FA

2. Штекер USBA-SP

3. Кабель SFTP

4. Паяльник (а лучше — паяльная станция), расходники (канифоль, олово, термоусадка), инструмент (в т.

ч. прямые руки).



Смета:

1. Провод — 180 р.

2. Штерера — 20 р.

3. Термоусадка — 20 р.

4. Работа — беслатно (полученный опыт — бесценен).

Итого — 220 р.

Смотрим стоимость в магазине — http://www.dns-shop….b-am-af-5m.html Разумно, можно паять.



1. Компоненты (на фотографии для примера приведен кусок кабеля)

2. Оголяем кабель, удаляем экран, разбираем по парам. Одну пару распускаем и пускаем её провода на соседние — это будет питание.

4. Чтобы не путались сажаем в термоусадку.

5. Припаиваем к USBA-FA, запоминаем порядок проводов.

6. Сажаем в несколько слоев термоусадки (у мена порядка 7) для придания жесткости соединению.

Ремарка: когда будете закрывать «крышку» штекера — подсуньте кусок термоусадки или др. изоляционного провода, иначе возможен КЗ на корпус (у меня по этой причине первый кабель не заработал).

7. Проводим аналогичную операцию со вторым концом кабеля.

8. Также сажаем в термоусадку, но не усаживаем до момента припаивания к второму разъему. Паять необходимо с соблюдением порядка проводов (если разъемы положить как головы у орла на российском гербе, то можно соединять по-порядку (по линиям)).

После пайки «надвигаем» термоусадку и только потом греем. Это обезопасит наше имущество в случае случайного обрыва провода и его касания корпуса.

9. Также засаживаем в несколько слоёв термоусадки.

10. Готовый результат.

Всё отлично работает. Дешевле и надежнее чем в магазине, вид может чутка не эстетичен (а зачем она, если всё работает?).

По времени затрачено минут 20.

Изменено пользователем Kompozit

Схема подключения проводов на юсб кабель. Распиновка USB штекера

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.

0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

  1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
  2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
  3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
  4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

  1. +5 вольт
  2. -Data
  3. +Data
  4. Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:


  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

Распиновка разъема mini-USB — тип А:

Прислал:

Виктор Панков прислал интересную ссылку на статью, в которой подробно описаны особенности распиновки USB разъёмов для корректной зарядки различных гаджетов, ведь, не секрет, что часто гаджеты отказываются заряжаться от простого USB порта накопителя или компьютера, либо ведут себя не так, как хотелось бы.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM-USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data- , и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5.

Если нет желания возиться с паяльником, можно купить кабель USB-OTG — у него в штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда ещё потребуется переходник USB AM-AM, то есть, «папа»-«папа».

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже.

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

Удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения

Узнайте, способно ли это ЗУ дать ток не менее 500 мА

Внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB .

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed ) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3. 0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост ), к типу B – пассивное, подключаемое оборудование (принтер, сканер ). Все гнезда и штекеры шин второго поколения и версии 3. 0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2. 0:

  • +5V (красный VBUS ), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый ) Data-;
  • D+ (зеленый ) Data+;
  • GND (черный ), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male ) и F (female ). Коннектор М (папа ) называют штекером, его вставляют, разъем F (мама ) называется гнездо, в него вставляют.

Распиновка USB 3.

0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A – штекер;
  • B – гнездо;
  • 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 – заземление GND;
  • 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по . D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 – 0,81 м;
  • 26 – 1,31 м;
  • 24 – 2,08 м;
  • 22 – 3,33 м;
  • 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.


Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах ПК.

На текущий момент данный тип подключения периферии к ПК является стандартом. Вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в распиновке стандартных типов соединений.

  • Читайте также обзор и его преобразователей

Классификация USB разъёмов

Коннекторы принято классифицировать по типам, их всего два:

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.


B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.


Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Распиновка USB 2.0 разъёма

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней. Ниже представлен рисунок распайки штекера и гнезда разъема типа А:


Обозначения:
  • А — гнездо.
  • В — штекер.
  • 1 — питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 — масса.
На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.Теперь рассмотрим распайку классического гнезда В.


Обозначения:
  • А — штекер, подключаемый к гнезду на периферийных устройствах.
  • В — гнездо на периферийном устройстве.
  • 1 — контакт питания (+5 В).
  • 2 и 3 — сигнальные контакты.
  • 4 — контакт провода «масса».
Цвета контактов соответствуют принятой раскраске проводов в шнуре.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Обозначения:
  • А — штекер.
  • В — гнездо.
  • 1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 — масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.
Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше, в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

  • Возможно, вам также будет интересно, как Seagate
Теперь рассмотрим распайку контактов для USB 3.0 типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:
  • А и В — штекер и гнездо, соответственно.
  • Цифровые подписи к контактам соответствуют описанию предыдущего рисунка.
  • Цвет максимально приближен к цветовой маркировке проводов в шнуре.

Распиновка микро USB разъёма

Для начала приведем распайку для данной спецификации:


Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро USB 3.0

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказались от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро USB.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения. Назначение других контактов следующее:

  • 6 и 7 — передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 — масса для высокоскоростных информационных каналов.
  • 9 и 10 — прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB разъёма

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро USB, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

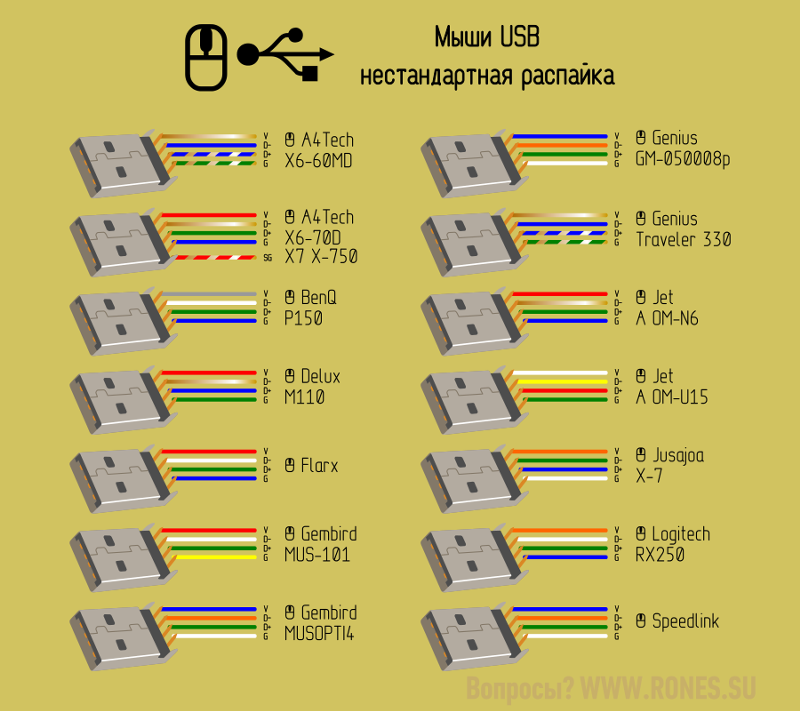

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т. д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядного для мобильного телефона.

Видео о ремонте USB-кабелей, распайки штекеров USB mini и USB micro:

Разъем типа USB широко применяется в качестве интерфейсного соединителя приборов бытового назначения, а также активно проникает в профессиональную сферу. Обеспечивает информационный обмен между различными современными электронными устройствами, а также дистанционное питание маломощных оконечных приборов.

Интерфейсные кабели с разъемами USB широко представлены в продаже. В практике возникает потребность в самодельном соединительном шнуре этой разновидности, которым заменяется вышедший из строя или просто утерянный покупной кабель, обеспечивается нужная длина или возникает потребность в переходнике между USB-портами разной разновидности.

Особенности USB-разъемов

Всего стандартизировано три основных версии USB-интерфейсов, Каждая новая из них обеспечивала увеличение скорости информационного объема и наращивание функциональных возможностей. Одновременно с учетом расширения областей применения менялся форм-фактор вилок.

Возможность подключения кабеля к устройству автоматически означает совместимость соединяемых устройств друг с другом.

Вилки USB-шнуров имеют полный, мини и микро форм-фактор. В центральное устройство всегда включается вилка типа А, для обслуживания периферийного устройства предназначена вилка типа В. Кроме того, вилки делятся на тип М (от англ. male – штекер) и F (от англ. female – гнездо).

Распайка usb кабеля по цветам

Распиновка USB-разъема отличается тем, что в кабелях интерфейса версии 2 используется четыре провода (варианты mini и micro — 5 проводов), тогда как в версии 3 количество проводов увеличено до девяти.

Распайка USB-разъема облегчается тем, что проводам стандартного кабеля присвоены определенные цвета, приведенные в таблице ниже.

Номер провода USB2 USB3
1 красный (плюс питания) красный (плюс питания)
2 белый (данные) белый (данные)
3 зеленый (данные) зеленый (данные)
4 черный (ноль питания или общий)
5 синий (USB3 – передача)
6 желтый (USB3 – передача)
7 земля
8 фиолетовый (USB3 –прием)
9 оранжевый (USB3 –прием)

Пятый провод в разъемах mini и micro типа B не задействуется, а в разъемах типа А замкнут на провод GND.

Дренажному проводу экрана (при наличии) отдельный номер не присваивается.

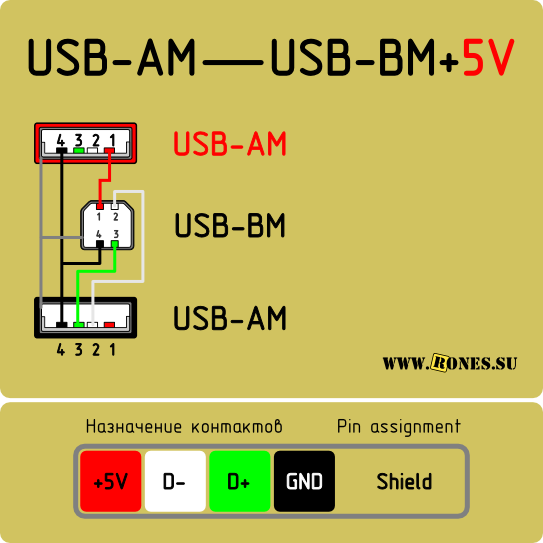

Сводка распределения проводов USB-интерфейсов версии 2 по контактам вилок различных типов приведена на рисунке ниже.

распайка usb кабеля по цветам

Распиновка usb 3.0

Для USB версии 3 раскладка проводов по контактам приведена на рисунке ниже.

распайка USB 3.0 кабеля по цветам

При изготовлении кабеля отдельные провода и экраны припаиваются к соответствующим контактам вилок.

описание технологии и размещение контактов

С момента создания первой спецификации USB, технологии удалось значительно перевернуть мир подключаемой периферии и упростить обращение пользователя с персональным компьютером. Успех USB объяснить очень просто — разнообразие кабелей сменилось одним общим разъёмом для разных видов устройств без потери качества сигнала и скорости передачи данных. Сейчас USB – основной способ подключения смартфонов, принтеров, внешних носителей информации и многих других устройств к ПК или между собой. Сейчас мы разберёмся в распиновке, типах и форм-факторах USB.

Читайте в статье

Виды разъёмов

Судя по всему, производители старались максимально запутать пользователей целой гаммой различных форм-факторов и их модификаций. Более того, алгоритмы, по которым работают интерфейсы, постоянно улучшаются, меняются и дополняются. Стоит подробнее разобраться со всем этим. Существуют понятия форм-фактора и версии спецификации. Форм-фактор — это форма разъёма, то есть то, как он выглядит внешне. Их принято обозначать типами «A», «B», «C». Первые два имеют свои micro и mini-версии.

Типа «А» знаком каждому — это стандартный USB-порт любого компьютера
ФОТО: images-na.ssl-images-amazon.com

Регламент гласит, что тип «А» предназначен для подключения к контроллеру или концентратору, то есть к ПК, а тип «B» – для периферии. Любой современный ноутбук или стационарный ПК обязательно имеет на борту хотя бы один разъём USB обычного типа «A». А, например, принтеры, оснащаются разъёмом типа «B». Из уменьшенных версий разъёмов наиболее прижились версии micro и mini типа «B».

Обычный тип «B» мало распространён, а вот его micro-брат встречается практически в каждом телефоне
ФОТО: countrysale.ru

Они чаще всего используются в смартфонах и на внешних жёстких дисках. «B» mini встречается всё реже, а вот micro до сих пор актуален. Его можно встретить даже на самых последних версиях мобильных телефонов. Но и его вскоре может вытеснить более перспективный тип «C». В общем, обычный USB типа «А» — это стандартный прямоугольный разъём с 4-мя контактами на ноутбуке или ПК, обычный тип «B» – более «квадратный» разъём, встречающийся у принтеров. Micro-USB типа «B» – это маленький 5-ти контактный штекер, служащий для зарядки и передачи данных на мобильных телефонах.

Тип «C» на сегодняшний день является самым современным и перспективным видом USB
ФОТО: vladtime.ru

Спецификация USB типа «C» была впервые опубликована в августе 2014 года. Несмотря на это, устройства начали поставляться с этим разъёмом относительно недавно. Стандарт наконец-то стал симметричным, то есть вставлять штекер в разъём можно любой стороной. Более того, он может работать в альтернативных режимах — DisplayPort, HDMI и Thunderbolt с подключением соответствующих переходников.

Спецификации путают пользователей не меньше. Число, указанное после аббревиатуры USB – и есть обозначение версии спецификации. По сути, спецификация — это свод алгоритмов, правил и инструкций для разработчиков, которые должны использовать их при производстве устройств и кабелей. Актуальная на сегодняшний день версия — 3.2. С выходом очередной спецификации добавлялись новые возможности, и увеличивалась скорость передачи данных. Например, самая первая — 1.0 имела скорость до 1,5 Мбит/с, а 3.2 поколения 2×2 – до 20 Гбит/с. На глаз тип спецификации можно определить по цвету разъёма. Синий — 3.0 и выше, чёрный — 2.0, серый или белый — 1.0. Также у разъёма типа «А» 3.0 и выше 9 контактов, тогда как у 2.0 и ниже — 4. Особой связи между типом разъёма и спецификацией нет, но есть небольшие особенности. Например, обычный тип «А» и «B» может использовать все виды спецификаций — от 1.0 до 3.2. Вот только среди разъёмов типа «А» ревизии 3.0 и выше отсутствуют версии micro и mini.

Цвета проводов USB-кабеля

Распиновку кабелей стоит рассматривать в разрезе спецификаций. Так как форм-фактор особого значения не имеет, а небольшие изменения отражаются в самой спецификации, то мы рассмотрим версии 2.0 и 3.0.

Цвета в USB 2.0

Обычные типы «A» и «B» имеют 4 контакта. Традиционно, для передачи данных используются два из них, обозначаемые обычно «D+» и «D-». Внутри имеют зелёный, белый или золотой цвет. Для подачи питания используется красный или оранжевый провод. «Земля» обычно синяя или чёрная.

Цвета проводов в USB 2.0
ФОТО: mastervintik.ru

Цвета в версиях micro или mini чаще всего не меняются. Но в них присутствует пятый контакт, который определяет, в качестве чего подключено устройство — хост или периферия. Физически провод отсутствует, есть лишь контакт, который, в зависимости от типа «А» или «B», либо подключен к «земле», либо нет.

Цвета в USB 3.0

USB 3.0 описывает три типа USB – «A», «B» и «C». Первые два имеют 9 контактов и одинаковую цветовую схему. 4 контакта, пришедших из USB 2.0, имеют ту же раскраску: питание — красный, данные — белый и зелёный, «земля» — чёрный. Также здесь есть ещё одна «земля»,

не имеющая расцветки, использующая просто металлический провод. Высокоскоростную передачу данных осуществляют 4 провода — два на приём, два на передачу. Обычно они раскрашены в жёлтый, синий, фиолетовый и оранжевый цвет. В версиях «B» micro есть дополнительный контакт, который, по аналогии с 2.0, обозначает подключение типа хост-периферия.

Распиновка USB 3.1 тип «C»
ФОТО: droidov.com

USB 3.1 для типа «C» регламентирует 24 контакта по 12 с каждой стороны, чем, собственно, и достигается зеркальность интерфейса. В центре разъёма два контакта 6 и 7 приходят из USB 2.0 – это передача и приём данных, они обозначаются белым и зелёным. Существуют для совместимости со старыми версиями устройств. Контакт №5 конфигурационный. Он нужен для определения состояния подключения (отключения), также он вычисляет необходимые для работы устройства ток и напряжение. Восьмой контакт — дополнительный канал, используется в редких случаях для передачи некоторого типа данных, например, звука. Контакты 4 и 9 — линии питания, обозначаются так же, как и в 2.0 — красным цветом. Контакты 2, 3, 10 и 11 — это и есть USB 3.1. Это каналы передачи данных на высокой скорости. Цвета жёстко стандартом не заданы, поэтому могут быть любыми. По краям, на контактах 1, 12 расположилась «земля».

USB на материнских платах

Если немного углубиться в электронику, то непосредственно к ПК USB-устройства подключаются через USB-контроллер, который может входить в состав системной логики компьютера или быть в виде отдельного чипа, работающего с памятью напрямую, в обход центрального процессора. На материнской плате разъём представляет собой набор штекеров для вывода на фронтальную или тыльную панель компьютера. Провода заканчиваются либо отдельными фишками-коннекторами, либо блоком, рассчитанным на один или два внешних разъёма. USB 2.0 на плате имеет 9 штырьков, а 3.0 и выше — 19. Для подключения могут быть задействованы не все. Если обратить внимание, то штырьки разделены на две линии — 5 и 4 в каждой для USB 2. 0. Пятый контакт, находящийся напротив пустого места — своеобразный ключ. Он не имеет назначения, но от него можно ориентироваться, зная обозначение остальных контактов. Они, кстати идут парами. То есть, сразу после «пустого» контакта идёт пара «земли», затем данные «D+» и данные «D-», в конце — питание.

Так выглядит разъём и коннектор USB 3.0 на плате
ФОТО: computerbase.de

В USB 3.0 логика размещения контактов немного изменилась, хотя они тоже идут парами. Но запоминать их смысла нет, так как кабель от материнской платы к внешним выводам USB обычно имеет фиксированный размер, поэтому воткнуть его неправильно не получится.

Унификация стандартов и разъёмов подключения различных устройств должна привести к единственному результату — вся периферия и внешнее оборудование будет подключаться через один и тот же интерфейс и кабель. Благодаря этому, в будущем исчезнет подобная градация, плодящая дома массу несовместимых кабелей и зарядных устройств. Это ведь правда будет и удобней, и экономичней.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Распиновка разъема VGA USB DVI RS232 HDMI FireWire DisplayPort

Таблицы контактов разъемов для конфигураций VGA, MAC, SUN, DVI, HDMI, DisplayPort, компонентного видео, S-Video, USB, EVC, FireWire, PS/2 и RS232.

ВИДЕО VGA

(ВЕКТ-хх, ВЕКТ-хх-ММ)

Сопрягаемая поверхность 15HD с наружной резьбой

PIN#

СИГНАЛ

PIN-код #

СИГНАЛ

1 КРАСНЫЙ 9 ДДК+5
2 ЗЕЛЕНЫЙ 10 ЗЕМЛЯ
3 СИНИЙ 11 ID0
4 ID2 12 ID1
5 ТЕСТ ЗАЗЕМЛЕНИЯ 13 ГС
6 ЗЕМЛЯ 14 против
7 ЗЕМЛЯ 15 ID3
8 ЗЕМЛЯ

MAC ВИДЕО

Сопрягаемая поверхность 15D с наружной резьбой

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЗЕМЛЯ 9 СИНИЙ
2 КРАСНЫЙ 10 ID3
3 CSYNC 11 ЗЕМЛЯ
4 ID1 12 против
5 ЗЕЛЕНЫЙ 13 ЗЕМЛЯ
6 ЗЕМЛЯ 14 ЗЕМЛЯ
7 ID2 15 ГС
8 НЗ

ДВИ

Сопрягаемая поверхность гнезда DVI

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 Т. ДАННЫЕ МДС 2- 16 ОБНАРУЖЕНИЕ ГОРЯЧЕЙ ПОДКЛЮЧЕНИЯ
2 ДАННЫЕ T.M.D.S 2+ 17 ДАННЫЕ T.M.D.S 0-
3 ЩИТ ДАННЫХ T.M.D.S 2/4 18 ДАННЫЕ T.M.D.S 0+
4 ДАННЫЕ T.M.D.S. 4- 19 ДАННЫЕ T.M.D.S 0/5 ЩИТ
5 Т.ДАННЫЕ МДС 4+ 20 ДАННЫЕ T.M.D.S 5-
6 ЧАСЫ DDC 21 ДАННЫЕ T.M.D.S 5+
7 ДДК ДАННЫЕ 22 ЩИТ ЧАСОВ T.M.D.S
8 АНАЛОГОВАЯ ВЕРТ. СИНХРОНИЗАЦИЯ 23 ЧАСЫ T.M.D.S+
9 Т.ДАННЫЕ МДС 1- 24 ЧАСЫ T. M.D.S-
10 ДАННЫЕ T.M.D.S 1+
11 ДАННЫЕ T.M.D.S 1/3 ЩИТ С1 АНАЛОГОВЫЙ КРАСНЫЙ
12 ДАННЫЕ T.M.D.S 3- С2 АНАЛОГОВЫЙ ЗЕЛЕНЫЙ
13 ДАННЫЕ T.M.D.S 3+ С3 АНАЛОГОВЫЙ СИНИЙ
14 ПИТАНИЕ +5 В С4 АНАЛОГОВАЯ СИНХРОНИЗАЦИЯ
15 ЗЕМЛЯ С5 АНАЛОГОВОЕ ЗАЗЕМЛЕНИЕ

DisplayPort

Сопрягаемая поверхность DisplayPort со стороны источника

PIN# СИГНАЛ PIN# СИГНАЛ
1 Переулок 0 + 11 Земля
2 Земля 12 Переулок 3 —
3 Переулок 0 — 13 Подключен к земле
4 Переулок 1 + 14 Подключен к земле
5 Земля 15 Вспомогательный канал +
6 Переулок 1 — 16 Земля
7 Переулок 2 + 17 Вспомогательный канал —
8 Земля 18 Обнаружение горячей замены
9 Переулок 2 — 19 Возврат за мощность
10 Переулок 3 + 20 Питание для разъема

HDMI

Сопрягаемая поверхность штекера HDMI Type-A

PIN# СИГНАЛ PIN# СИГНАЛ
1 TMDS Data2+ 11 Экран часов TMDS
2 Экран TMDS Data2 12 Часы TMDS —
3 Данные TMDS2- 13 ЦИК (не используется)
4 Данные TMDS1+ 14 Зарезервировано (Н. C. на устройстве)
5 Экран TMDS Data1 15 СКЛ
6 Данные TMDS1- 16 ПДД
7 Данные TMDS0+ 17 DDC/CEC Заземление
8 Экран TMDS Data0 18 Питание +5 В
9 Данные TMDS0- 19 Обнаружение горячей замены
10 Часы TMDS+

ЭВК

Сопрягаемая поверхность EVC с внутренней резьбой

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 АУДИОВЫХОД, СПРАВА 19 1394 ВГ
2 АУДИОВЫХОД, ЛЕВЫЙ 20 1394 ПО
3 ВОЗВРАТ АУДИОВЫХОДА 21 АУДИОВХОД, ЛЕВЫЙ
4 ВОЗВРАТ СИНХРОНИЗАЦИИ 22 АУДИОВХОД, СПРАВА
5 ГОРИЗОНТАЛЬНАЯ СИНХРОНИЗАЦИЯ (TTL) 23 ВОЗВРАТ АУДИОВХОДА
6 ВЕРТИКАЛЬНАЯ СИНХРОНИЗАЦИЯ (TTL) 24 СТЕРЕОСИНХРОНИЗАЦИЯ TTL
7 ЗАРЕЗЕРВИРОВАН 25 ДАННЫЕ ДДК (ПДД)
8 ЗАРЕЗЕРВИРОВАН 26 ДАННЫЕ ДДК (ПДД)
9 1394 ПАРА А, ДАННЫЕ- 27 ЧАСЫ DDC (SCL)
10 1394 ПАРА А, ДАННЫЕ+ 28 +5 В постоянного тока
11 ИЗМЕНЕНИЕ СИЛА + 29 1394 ПАРА B, ЧАСЫ +
12 ИЗМЕНЕНИЕ СИЛА — 30 1394 ПАРА B, ЧАСЫ-
13 ВИДЕОВХОД, Y ИЛИ КОМПОЗИТНЫЙ В С1 КРАСНОЕ ВИДЕО
14 ВИДЕОВХОД, ВОЗВРАТ С2 ЗЕЛЕНОЕ ВИДЕО
15 ВИДЕОВХОД, C IN С3 ПИКСЕЛЬНЫЕ ЧАСЫ
16 USB-ДАННЫЕ + С4 СИНИЙ ВИДЕО
17 USB-ДАННЫЕ- С5 ЗАЗЕМЛЕНИЕ ВИДЕО/ПИКСЕЛЯ
18 USB/1394 ЭКРАН ОБЩЕГО РЕЖИМА

USB ТИП A и B

Соединительная поверхность разъема USB тип A, гнездо

Сопрягаемая поверхность разъема USB тип B, гнездовой

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 +5 3 + Данные
2 -Данные 4 ЗЕМЛЯ

USB 3. 0 Тип А

Ответная поверхность USB 3.0 тип A, розетка

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ВБУС 6 StdA_SSRX+
2 -Данные 7 GND_DRAIN
3 + Данные 8 StdA_SSTX-
4 ЗЕМЛЯ 9 СтдА_SSTX+
5 StdA_SSRX-

USB 3. 0 Микро-Б

Ответная поверхность USB 3.0 тип A, розетка

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ВБУС 6 MicB_SSTX-
2 -Данные 7 Микрофон-SSTX+
3 + Данные 8 GND_DRAIN
4 ID 9 MicB_SSRX-
5 ЗЕМЛЯ 10 MicB_SSRX+

IEEE 1394b

Сопрягаемая поверхность 9-контактного разъема FireWire

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ТПБ- 6 ЗЕМЛЯ
2 ТПБ+ 7 Н/З
3 ТПА- 8 МОЩНОСТЬ
4 ТПА+ 9 B ЩИТ
5 А ЩИТ

КЛАВИАТУРА ИЛИ МЫШЬ MAC

Сопрягаемая поверхность 4-контактного гнезда miniDIN

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ДАННЫЕ 3 +5
2 PWRN 4 ЗЕМЛЯ

КЛАВИАТУРА И МЫШЬ SUN

Сопрягаемая поверхность 8-контактного гнезда miniDIN

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЗЕМЛЯ 5 KYBD RCV
2 ЗЕМЛЯ 6 КИБД СМТ
3 +5 7 PWRN
4 МЫШЬ 8 +5

ИНТЕРФЕЙС RS232 DB25

Сопрягаемая поверхность штекера RS232 DB25

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 Н/Д 14 Н/Д
2 ТСД 15 Н/Д
3 РСД 16 Н/Д
4 РТС 17 Н/Д
5 КТС 18 Н/Д
6 ДСР 19 Н/Д
7 ЗЕМЛЯ 20 ДТР
8 DCD 21 Н/Д
9 Н/Д 22 РИ
10 Н/Д 23 Н/Д
11 Н/Д 24 Н/Д
12 Н/Д 25 Н/Д
13 Н/Д

ИНТЕРФЕЙС RJ45

Сопрягаемая поверхность гнезда RJ45

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 РТС 5 ЗЕМЛЯ
2 ДТС 6 РСД
3 ТСД 7 ДСР
4 ЗЕМЛЯ 8 КТС

ВИДЕО VGA

(VEXT-FLT-xx, VEXT-FLT-xx-MM)

(VEXT-THN-xx, VEXT-THN-xx-MM)

Сопрягаемая поверхность 15HD с наружной резьбой

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 КРАСНЫЙ 9 ДДК+5
2 ЗЕЛЕНЫЙ 10 ЗЕМЛЯ
3 СИНИЙ 11 ID0
4 ID2 12 ID1
5 ТЕСТ ЗАЗЕМЛЕНИЯ 13 ГС
6 ЗЕМЛЯ 14 против
7 ЗЕМЛЯ 15 ID3
8 ЗЕМЛЯ

САН ВИДЕО

Сопрягаемая поверхность внутренней резьбы 13W3

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЗЕМЛЯ 8 ID1
2 ВСИНХ 9 ID0
3 ID2 10 ЗЕМЛЯ
4 ЗЕМЛЯ А1 КРАСНЫЙ
5 CSYNC А2 ЗЕЛЕНЫЙ
6 ГСИНХР А3 СИНИЙ
7 ЗЕМЛЯ

Мини-DVI

Сопрягаемая поверхность гнезда Mini-DVI

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 Дата2_P 17 +5 В
2 Дата2_N 18 DCC_DAT
3 Дата1_P 19 запасной
4 Дата1_N 20 СИНИЙ
5 Дата0_P 21 не установлен
6 Дата0_N 22 ЗЕЛЕНЫЙ
7 CLK_P 23 не установлен
8 CLK_N 24 КРАСНЫЙ
9 ДГНД 25 Обнаружить
10 ДГНД 26 DCC_CLK
11 ДГНД 27 запасной
12 ДГНД 28 ДГНД
13 ДГНД 29 ГСИНХР
14 ДГНД 30 ДГНД
15 ДГНД 31 ВСИНХ
16 ДГНД 32 ДГНД

Mini-DisplayPort

Сопрягаемая поверхность разъема Mini-DisplayPort со стороны источника

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЗЕМЛЯ 11 ML_Lane 1 (нет)
2 Обнаружение горячей замены 12 ML_Lane 3 (н)
3 ML_Lane 0 (п) 13 ЗЕМЛЯ
4 КОНФИГ1 14 ЗЕМЛЯ
5 ML_Lane 0 (нет) 15 ML_Lane 2 (p)
6 КОНФИГ2 16 ВСПОМОГАТЕЛЬНЫЙ_КАНАЛ (p)
7 ЗЕМЛЯ 17 ML_Lane 2 (н)
8 ЗЕМЛЯ 18 ДОПОЛНИТЕЛЬНЫЙ_КАНАЛ (нет)
9 ML_Lane 1 (п) 19 ЗЕМЛЯ
10 ML_Lane 3 (p) 20 DP_PWR

Компонентное видео (Y Pb Pr)

Розетка RCA

Зеленый Синий Красный

Д

Pb (Б-Я)

Пр (Р-Я)

Наконечник=Y Наконечник=Pb Совет=Pr
Экран=Земля Экран=Земля Экран=Земля

Цифровое аудио

Розетка RCA — оранжевый

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 РТС 5 ЗЕМЛЯ
2 ДТС 6 РСД
3 ТСД 7 ДСР
4 ЗЕМЛЯ 8 КТС

S-видео

Сопрягаемая поверхность 4-контактного штекера miniDIN

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЗЕМЛЯ 3 ЯРКОСТЬ
2 ЗЕМЛЯ 4 КРОМИНАНС

ПОРТ ДЛЯ ЦИФРОВОЙ ПЛОСКОЙ ПАНЕЛИ (DFP)

Сопрягаемая поверхность гнезда MDR20

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ТХ1+ 11 ТХ2+
2 ТХ1- 12 ТХ2-
3 ШЛД1 13 ШЛД2
4 ШЛДК 14 ШЛД0
5 ТКС+ 15 ТХ0+
6 ТХС- 16 ТХ0-
7 ЗЕМЛЯ 17 НЗ
8 +5В 18 HPD
9 НЗ 19 DDC_DAT
10 НЗ 20 ДДК_CLK

Мини-USB ТИПА B

Сопрягаемая поверхность 5-контактного мини-USB типа B, розетка

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 +5 4 НЗ
2 -ДАННЫЕ 5 ЗЕМЛЯ
3 +ДАННЫЕ


Сопрягаемая поверхность 4-контактного мини-USB типа B, гнездо

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 +5 3 +ДАННЫЕ
2 -ДАННЫЕ 4 ЗЕМЛЯ

USB 3. 0 Тип В

Сопрягаемая поверхность разъема USB 3.0 тип B, гнездовой

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ВБУС 6 СтдА_SSTX+
2 -Данные 7 GND_DRAIN
3 + Данные 8 StdA_SSRX-
4 ЗЕМЛЯ 9 StdA_SSRX+
5 StdA_SSTX-

IEEE 1394a

Сопрягаемая поверхность 6-контактного разъема FireWire

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 МОЩНОСТЬ 4 ТПБ+
2 ЗЕМЛЯ 5 ТПА-
3 ТПБ- 6 ТПА+


Сопрягаемая поверхность 4-контактного разъема FireWire

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ТПБ- 3 ТПА-
2 ТПБ+ 4 ТПА+

КЛАВИАТУРА ИЛИ МЫШЬ PS/2

Сопрягаемая поверхность 6-контактного гнезда miniDIN



PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ДАННЫЕ 4 +5
2 НЗ 5 ЧАСЫ
3 ЗЕМЛЯ 6 НЗ

ПК/АТ КЛАВИАТУРА

Сопрягаемая поверхность 5-контактного разъема DIN

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 ЧАСЫ 4 ЗЕМЛЯ
2 ДАННЫЕ 5 +5
3 НЗ

ИНТЕРФЕЙС RS232 DB9

Сопрягаемая поверхность штекера RS232 DB9

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 DCD 6 ДСР
2 РСД 7 РТС
3 ТСД 8 КТС
4 ДТР 9 Н/Д
5 ЗЕМЛЯ

Centronics 36-контактный

Сопрягаемая поверхность Centronics, 36-контактная розетка

PIN#

СИГНАЛ

PIN#

СИГНАЛ

1 /СТРОБ 19 ЗАЗЕМЛЕНИЕ (/СТРОБ)
2 Д0 20 Земля (D0)
3 Д1 21 Земля (D1)
4 Д2 22 Земля (D2)
5 Д3 23 Земля (D3)
6 Д4 24 Земля (D4)
7 Д5 25 Земля (D5)
8 Д6 26 Земля (D6)
9 Д7 27 Земля (D7)
10 /АКК 28 ЗАЗЕМЛЕНИЕ (/ACK)
11 ЗАНЯТО 29 ЗАЗЕМЛЕНИЕ (ЗАНЯТО)
12 POUT 30 СБРОС ЗАЗЕМЛЕНИЯ
13 СЕЛ 31 /СБРОС
14 /АВТОПОДАЧА 32 /ОШИБКА
15 НЗ 33 0 В
16 0 В 34 НЗ
17 ШАССИ ЗАЗЕМЛЕНИЕ 35 +5 В
18 НАГРУЗКА +5 В 36 /SLCT IN

О компании Video Products Inc:
Компания Video Products Inc (VPI), базирующаяся в Авроре, штат Огайо (США), занимается поставкой высококачественных продуктов для подключения интеграторам, дистрибьюторам, ИТ-специалистам и технически подкованным домашним пользователям. Линейка продуктов VPI включает в себя широкий спектр тестеров мониторов, кабелей, адаптеров, коммутаторов и разветвителей. Все продукты проходят тщательные испытания и имеют годовую гарантию на все детали и работу, а также 30-дневную гарантию качества. Для получения дополнительной информации посетите www.vpi.us.

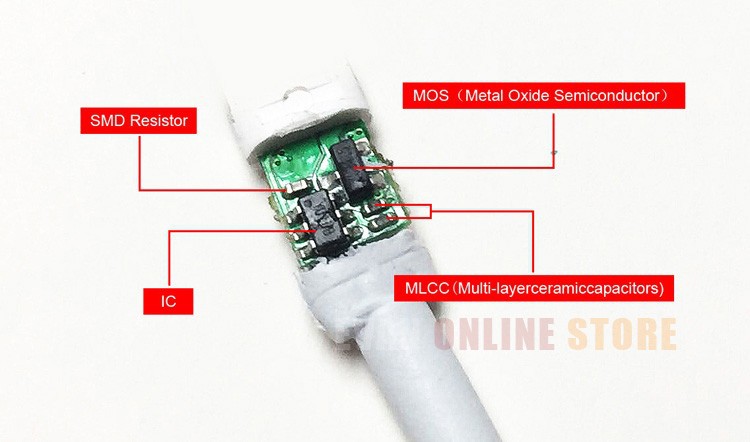

Разъем USB 2.0 Pinout A Male Right Angle to A Female для кабеля OTG

Особенности:
  • Кабель USB2.0, тип A, штекер, прямой угол, тип A, гнездо, прямой
  • Кабель для быстрой зарядки и линия передачи данных
  • Линия передачи данных устройства Android/iphone с быстрой зарядкой 3 А
  • Длина кабеля 1 м (можно настроить), сердечник из чистой меди, оболочка из ПВХ, внешний диаметр 3.5 мм, литье под давлением, поддержка тока 3 А
  • Высокое качество с возвратом 100% денег в течение 30 дней;
  • Оригинальная фабрика OEM, такое же качество по гораздо лучшей цене.

Основное применение кабелей-переходников USB/HDMI/VGA:

  • Покрытие разъема: Позолоченный, никелированный
  • Жила провода: чистая медь
  • Проводник: голая медь, луженая медь или дополнительно
  • Над формой: ПВХ 80 Па, UL94V-0 Черный
  • Преформа: ПЭ низкой плотности
  • Цвет оболочки: СИНИЙ, ЧЕРНЫЙ, БЕЛЫЙ или опционально

Электрические характеристики

  • Покрытие разъема: Позолоченный, никелированный
  • Жила провода: чистая медь
  • Проводник: голая медь, луженая медь или дополнительно
  • Над формой: ПВХ 80 Па, UL94V-0 Черный
  • Преформа: ПЭ низкой плотности
  • Цвет оболочки: СИНИЙ, ЧЕРНЫЙ, БЕЛЫЙ или опционально

Механические характеристики

  • Усилие вытягивания: 10 Н мин.
  • Усилие вставки: макс. 35 Н
  • Контактное сопротивление: 0.01 Ом Макс.
  • Сопротивление изоляции: не менее 10 МОм/300 В
  • Hi-Pot: 300 В пост. тока, 10 мс
  • Совместимость: USB 2.0 и USB3.0

Характеристики окружающей среды

  • Диапазон температур: от -25°C до +85°C

Откуда ваша продукция? Они сертифицированы?

Elecbee имеет долгосрочные соглашения о сотрудничестве со многими заводами OEM в Китае, чтобы снизить стоимость промежуточного канала и помочь вам сэкономить деньги.Все наши продукты производятся строго в соответствии с относительными мировыми стандартами, чтобы обеспечить хорошую совместимость и отличное качество продуктов.



Какие формы оплаты вы принимаете?

Наш основной способ оплаты включает Paypal, кредитную карту, банковский перевод и так далее. Вы можете выбрать кого угодно



Когда вы организуете отправку?

После подтверждения получения вашего платежа мы организуем отправку как можно скорее и загрузим номер курьера на веб-сайт для вашего удобства отслеживания.

При нормальных обстоятельствах товар будет отправлен в течение 48 часов. Если посылка не может быть отправлена ​​своевременно из-за особых обстоятельств, мы свяжемся с вами заранее и сообщим конкретные причины.



Как обменять или вернуть?

1. Вы можете подать заявку на возврат в течение 30 дней после получения товара. Пожалуйста, убедитесь, что внешняя упаковка не повреждена, а продукты находятся в первоначальном состоянии. Мы организуем возврат средств согласно соответствующим положениям после получения посылки.

2. Процесс возврата: вы подаете заявку на возврат — утверждаете возврат — вы организуете возврат — получаете товары и проводите проверку — мы организуем возврат;

3. Мы берем на себя транспортные расходы за возвраты, вызванные нами, например, проблемы с качеством; Что касается возвратов, вызванных клиентом, клиент должен нести ответственность за стоимость доставки;

Распиновка Micro USB — Androidncomp.com

Вам нужно заменить разъем или штекер micro USB и вы хотите узнать какая распиновка разъема micro USB? В этой статье вы найдете схему распиновки, которая поможет вам подключить необходимые провода в правильном порядке.

Распиновка разъема Micro USB

Разъем micro USB имеет пять контактов: Два используются для зарядки, два для передачи данных, последний контакт используется только для определенных задач, например OTG.

Зарядка

Для передачи мощности достаточно соединить линию 1 и линию 5. Линия 1 отвечает за передачу мощности, цвет провода красный. Линия 5 заземлена черным проводом. Кабель с этим соединением позволит вам только заряжать ваше мобильное устройство, что нормально при использовании беспроводного зарядного устройства, настенного зарядного устройства или UMB.

Передача данных

В дополнение к линиям 1 и 5 для передачи данных необходимо подключить линии 2 и 3. Провод линии 2 белый, а провод линии 3 зеленый. Соединение четырех линий позволит заряжать мобильное устройство, а также передавать данные, например. при подключении к компьютеру.

USB OTG

USB означает On-The-Go. Функция OTG предназначена для подключения к телефону внешних устройств: клавиатуры, принтера, джойстика, мыши и т. д.Для подключения аксессуаров к смартфону по OTG необходимо использовать все 5 линий. Порядок подключения не меняется, кроме линии 4, которая соединяется с линией 5 – заземление.

Что означают розовые и белые провода?

Розовый и белый провода часто отвечают за передачу данных. Обычно используется сочетание белого и зеленого. А разница в цветах обычно из-за отсутствия провода подходящего цвета, либо провод другого цвета дешевле стандартного цвета.

Сколько контактов у USB 2.0?

USB 2.0 Обычно имеет 4 контакта. 2 контакта используются для передачи данных и 2 контакта для питания. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт используется редко, т.е. для передачи видео или для восстановления устройства и прошивки.

В чем разница между 2-проводным и 4-проводным?

Чем больше проводов, тем больше возможностей у такого кабеля. Например, больше фаз питания или 2 фазы питания и заземление. В кабеле USB 2 провода обеспечивают только питание.С четырьмя проводами такой кабель позволяет передавать данные и питать подключенное устройство.

Почему у micro USB 5 контактов?

Разъем USB имеет пять контактов. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.

Часто задаваемые вопросы

Какой контакт USB является питанием?

Силовой контакт представляет собой контакт с подсоединенным красным проводом.

Сколько контактов у USB 3.

0?

Всего в USB-A 9 контактов, из которых 4 стандартных контакта и 5 дополнительных контактов.

Что такое D+ и D в USB?

D+ и D- используются для передачи данных.

Есть ли питание на нейтральном проводе?

Нет, это не так. Такой провод используется для короткого замыкания цепи. Однако к нему нельзя прикасаться незащищенными руками во избежание поражения электрическим током.

Какого цвета нулевой провод?

Такой провод обычно имеет синюю изоляцию.

Как подключить 4-проводное освещение?

Необходимо подключить каждый провод светильника к соответствующему разъему согласно цветовой маркировке.

Как перепаять разъем USB?

Вам нужно перепаять провода или обжать их в правильном порядке.

Как подключить USB только для питания?

В кабеле достаточно использовать 2 линии – плюс и минус, красный и черный провод.

Как соединить два маленьких электрических провода?

Наилучший вариант — обжать или спаять вместе. Витой кабель ненадежен, к тому же недолговечен.

Провод какого цвета идет к L и N?

Линия «L», обычно коричневая или красная.Линия «N» — ноль, синий или черный провод.

Красный провод идет на белый или черный?

Красный провод обычно соединен с черным проводом.

Можно ли сочетать черный и красный провода?

В одном кабеле всегда есть черный и красный провода. Оба провода подключены к разным разъемам. Соединение проводов друг с другом не допускается, так как это приведет к короткому замыканию.

Какие провода положительные и отрицательные на micro USB?

Красный провод положительный, а черный провод отрицательный.

Заключение

В этой статье подробно описана распиновка разъема micro USB. Представленные схемы помогут вам соединить провода в правильном порядке, что позволит пересобрать или собрать новый кабель, или сделать качественный переходник OTG.

Есть вопросы? Оставляйте свои сообщения в комментариях под статьей.

Страница не найдена — FTDI





    CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и острова Мак-ДональдГондурасГонконгВенгрияИсландияВ diaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiNorth KoreaSouth KoreaKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacauFYROMMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Китса и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovak RepublicSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузии &ампер; Южные Сандвичевы островаИспанияШри-ЛанкаSt.ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenDemocratic Республика КонгоЗамбияЗимбабвеЧерногорияСербияАландские островаБонэйр, Синт-Эстатиус и СабаКюрасаоПалестинская территория, оккупированнаяЮжный СуданSt.Бартелеми Св. Мартин (французская часть) Канарские острова Остров Вознесения (Британия) Косово, Республика Остров Мэн Тристан да Кунья Гернси Джерси

    Больше не показывать это всплывающее окно.

    Эти данные вы предоставили для наших маркетинговых коммуникаций с последними новостями, предложениями, рекламными акциями, событиями и для других целей, описанных в нашей политике конфиденциальности.

    Распиновка кабеля FTDI, приложения и способы его использования (Windows + Linux)

    В этом руководстве вы научитесь подключать кабель USB к RS232 FTDI.Этот кабель используется для передачи и приема данных между компьютером и внешними устройствами, такими как микроконтроллеры, Arduino, модули разработки (Bluetooth, GPS, GSM и т. д.). Что наиболее важно, кабель FTDI используется для подключения устройств на основе стандарта RS232 к персональным компьютерам и ноутбукам.

    Кабель FTDI Введение

    Кабели-преобразователи USB в RS232 обеспечивают простой метод связи между последовательными устройствами с RS232 и современными устройствами с поддержкой USB. Кабель FTDI поставляется с внутренней электронной схемой, в которой используется чип FTDI FT232R.Этот чип FTDI преобразует данные USB в последовательные и наоборот. Другими словами, этот кабель обеспечивает эффективное и дешевое решение для подключения последовательного интерфейса TTL к USB.

    Чтобы использовать этот кабель FTDI, нам нужен драйвер устройства, который можно бесплатно загрузить с веб-сайта FTDI. После установки драйверов устройств адаптер US232R отображается как виртуальный COM-порт в настройках диспетчера устройств.

    Типы

    Этот преобразователь USB в последовательный доступен в виде маркеров двух типов.Один тип представляет собой просто модуль преобразователя, к которому подключен USB-кабель, как показано на рисунке ниже. Если вы используете этот модуль, вам придется подключить внешний USB-кабель к этому устройству для подключения к компьютеру.

    Другим типом преобразователя является кабель FTDI, который содержит схему преобразователя USB в последовательный порт внутри разъема, как показано на рисунке ниже.

    Наиболее важным моментом здесь является то, что оба типа используют один и тот же чип FT232R. Кроме того, установка драйвера и процедура работы одинаковы для обоих.Таким образом, вы можете использовать любой из этих доступных модулей.

    Схема контактов кабеля FTDI USB-Serial

    На следующем рисунке показана схема контактов преобразователя FTDI USB-RS232. Он состоит из 6 пинов. Но в основном четыре контакта используются для подключения устройств на основе UART к компьютеру через этот кабель FTDI. Из этих четырех контактов два являются контактами питания, такими как Vcc и GND. Два других контакта — это контакты Rx и Tx.

    Другая сторона кабеля FTDI — это просто разъем USB типа A.Вы можете просто подключить его к компьютеру или ноутбуку.

    Конфигурация контактов

    Теперь давайте сначала рассмотрим детали контактов последовательного устройства. Ниже приведены детали и функциональные возможности всех контактов.

    • Задний (GND): Подключите к контакту заземления устройства, к которому вы хотите подключиться с компьютером
    • Коричневый (CTS): Разрешить отправку = Это управляющий вход, который используется для сброса запроса на отправку данных. .
    • Красный (Vcc): подключите его к Vcc
    • Оранжевый (TxD): передача асинхронных данных = это выходной контакт, который используется для асинхронной передачи выходных данных
    • желтый (RxD): прием асинхронных данных = это входной контакт и используется для асинхронного получения входных данных.
    • Зеленый (RTS): это управляющий выходной контакт, который используется для отправки запроса на отправку данных.

    Информация о контактах разъема USB

    Внутри USB F 1001 разъем USB серии «A» используется для подключения к хосту USB или компьютеру. Это устройство USB 2.0.

    Ниже приведено подробное описание этих контактов.

    Питание: это контакт питания, используемый для подачи питания от вышестоящего USB-концентратора или хоста.

    • D-: это двунаправленный контакт, который используется в качестве сигнала данных для USB.Он имеет отрицательную полярность.
    • D+: это двунаправленный контакт, который используется в качестве сигнала данных для USB. Он имеет положительную полярность.
    • Заземление. Это контакт питания, обеспечивающий заземление сигнала питания от USB-концентратора или хоста.
    • Экран: это лист снаружи разъема, который используется для предотвращения электромагнитных помех от других устройств и предотвращения манипулирования данными. Это связано с корпусом хост-компьютера.

    Нам не нужно беспокоиться об этих контактах USB.Вышеуказанная информация предоставляется только для вашей информации.

    Как использовать преобразователь FTDI USB в последовательный порт?

    В этом разделе мы видим демонстрацию использования кабеля FTDI для передачи данных между модулем Bluetooth HC-05 и компьютером с помощью этого преобразователя USB в последовательный порт. Сначала выполните соединения с модулем Bluetooth HC-05 и кабелем FTDI в соответствии с этой принципиальной схемой.

    На этой схеме подключения мы соединяем контакт Tx HC-05 с контактом RxD кабеля FTDI и контакт Rx HC-05 с контактом TxD кабеля FTDI.Также соедините контакт GND FTDI с контактом GND HC-05.

    Установка драйвера FTDI

    Теперь подключите USB-кабель к ноутбуку или компьютеру. Следующим шагом будет установка драйверов для чипа FTDI. В последних операционных системах, таких как Windows 10 или Linux Ubuntu, драйверы устройств будут установлены автоматически при подключении USB к компьютеру.

    Но если драйверы не устанавливаются автоматически, их можно скачать по этой ссылке:

    В системах на базе Linux драйверы будут установлены автоматически.После установки драйверов нам понадобится настольное приложение для отправки и получения данных с устройства, которое мы будем подключать к компьютеру. Вы можете использовать любое последовательное терминальное устройство, такое как Putty и последовательный терминал. В этом уроке мы будем использовать Putty.

    Загрузите Putty по этой ссылке и установите в своей системе Windows.

    После загрузки и установки Putty подключите кабель FTDI к компьютеру. Откройте диспетчер устройств и найдите в списке портов имя вывода COM.Запишите это имя порта, оно понадобится нам позже для подключения Putty с USB к устройству последовательного преобразователя.

    Теперь введите «Putty» в строке поиска Windows и запустите его от имени администратора.

    После того, как появится окно конфигурации, выберите COM-порт и установите скорость передачи данных на 9600 и номер COM-порта, который вы отметили на предыдущих шагах. Теперь нажмите на кнопку «Подключиться».

    Появится окно консоли черного цвета. Это означает, что мы успешно установили соединение с устройством FTDI.

    Теперь введите «AT» на консоли, модуль Bluetooth HC-05 ответит «ОК». Это показывает, что мы можем общаться с Bluetooth-модулем HC-05 с помощью кабеля USB-Serial FTDI.

    Точно так же мы можем использовать преобразователь USB в последовательный порт для подключения устройств на основе RS232 к компьютеру.

    Как использовать кабель FTDI в Linux?

    В Linux Ubuntu при подключении кабеля FTDI к компьютеру драйверы FTDI будут установлены автоматически. Если вы установили Arduino, драйверы FTDI будут установлены автоматически вместе с Arduino IDE в вашей системе.Потому что Arduino IDE поставляется с комплектом драйверов FTDI.

    Следующим шагом является определение местоположения порта подключенного кабеля FTDI. Чтобы найти номер порта, введите следующую команду в терминале Linux:

     dmesg | grep FTDI

    Как и в Windows, в Linux доступно множество вариантов последовательного терминала, таких как Putty, minicom и т. д. Поскольку в этом руководстве мы используем Putty, вы можете установить его, выполнив эти команды в терминале Linux.

    Он покажет вам все устройства FTDI, подключенные к вашему компьютеру.Но в настоящее время мы используем только один кабель FTDI. Следовательно, он будет отображать свое имя и расположение порта следующим образом (/dev/ttyUSB0). Запишите расположение этого порта.

     обновление sudo apt-get
    sudo apt-get install -y putty

    Теперь введите эту команду в терминале Linux, чтобы запустить Putty.

     sudo Putty

    Особенности микросхемы FT232R

    Ключевая особенность микросхемы FT232R, которая поставляется с кабелем преобразователя US232R в RS232.

    Встроенная EEPROM

    В устройствах FTDI USB UART предыдущего поколения внешняя EEPROM используется, если устройство должно использовать строку описания продукта, идентификатор производителя USB и идентификатор продукта, отличные от значений по умолчанию.Но в новых конструкциях этот внешний чип EEPROM встроен в этот кабель, что позволяет кабелю изменять строку описания продукта в соответствии с требованиями. Эта EEPROM программируется без каких-либо дополнительных требований к напряжению.

    Предварительно запрограммированная EEPROM

    FT232R поставляется с предварительно запрограммированной EEPROM с уникальным серийным номером, чтобы исключить необходимость программирования EEPROM каждого отдельного устройства.

    Нижний рабочий ток и ток в режиме ожидания

    Ток в режиме ожидания составляет около 70 микроампер, а рабочий ток — до 15 мА.

    Низкое потребление полосы пропускания USB

    Этот кабель был разработан для использования минимально возможной полосы пропускания HOST или контроллера-концентратора.

    Инверсия сигнала на выводе UART

    Настройка во внутренней EEPROM может использоваться для инвертирования сигнала считывания для каждого вывода UART. Таким образом, активный высокий уровень TXD можно изменить на активный низкий сигнал TXD#.

    Тайм-аут программируемого буфера приема

    Этот тайм-аут используется для сброса оставшихся данных из буфера приема. Этот тайм-аут программируется от 1 мс до 255 мс с шагом 1 мс, а время по умолчанию составляет 16 мс.

    Скорость передачи

    Поддерживаются все стандартные и нестандартные скорости передачи от 300 до 3 Мбод.

    FTDI FT2323R

    Этот блок отвечает за преобразование данных формата USB в последовательный формат. Чтобы обеспечить последовательную функциональность виртуального COM-порта, FT232R требует установки драйвера устройства операционной системы.

    Переключатель уровня RS232

    Для устройств RS232 требуются сигналы уровней напряжения. Таким образом, этот блок используется для преобразования сигналов FT232R в уровни напряжения.

    Применение кабеля USB-Serial FTDI

    • Преобразователь USB-последовательный порт RS232
    • Передача данных с низкой пропускной способностью и аудиоданных USB между компьютером и внешними устройствами
    • Низкая связь между ПК и USB
    • Используется для настройки модулей с ПК, таких как Bluetooth, GPS, SIM900 GSM, ESP8266, ESP32 и считыватели RFID, с помощью AT-команд
    • USB-считыватель штрих-кодов
    • использует кабель FTDI:

      %PDF-1.6 % 1208 0 объект > эндообъект внешняя ссылка 1208 103 0000000016 00000 н 0000003262 00000 н 0000003520 00000 н 0000003549 00000 н 0000003601 00000 н 0000003657 00000 н 0000003708 00000 н 0000003749 00000 н 0000003977 00000 н 0000004084 00000 н 0000004191 00000 н 0000004298 00000 н 0000004405 00000 н 0000004512 00000 н 0000004619 00000 н 0000004703 00000 н 0000004784 00000 н 0000004866 00000 н 0000004948 00000 н 0000005030 00000 н 0000005112 00000 н 0000005194 00000 н 0000005276 00000 н 0000005358 00000 н 0000005440 00000 н 0000005522 00000 н 0000005604 00000 н 0000005686 00000 н 0000005768 00000 н 0000005850 00000 н 0000005931 00000 н 0000006012 00000 н 0000006248 00000 н 0000006385 00000 н 0000007025 00000 н 0000007634 00000 н 0000007686 00000 н 0000007738 00000 н 0000008036 00000 н 0000008140 00000 н 0000008398 00000 н 0000008650 00000 н 0000011475 00000 н 0000012042 00000 н 0000012306 00000 н 0000012776 00000 н 0000013054 00000 н 0000018261 00000 н 0000018348 00000 н 0000022404 00000 н 0000022654 00000 н 0000022870 00000 н 0000051404 00000 н 0000072263 00000 н 0000072678 00000 н 00000

      00000 н 0000127231 00000 н 0000128085 00000 н 0000157716 00000 н 0000157776 00000 н 0000157939 00000 н 0000158094 00000 н 0000158219 00000 н 0000158346 00000 н 0000158529 00000 н 0000158648 00000 н 0000158767 00000 н 0000158892 00000 н 0000159045 00000 н 0000159180 00000 н 0000159331 00000 н 0000159504 00000 н 0000159675 00000 н 0000159824 00000 н 0000159995 00000 н 0000160168 00000 н 0000160297 00000 н 0000160424 00000 н 0000160537 00000 н 0000160636 00000 н 0000160751 00000 н 0000160876 00000 н 0000161001 00000 н 0000161156 00000 н 0000161325 00000 н 0000161496 00000 н 0000161651 00000 н 0000161834 00000 н 0000161987 00000 н 0000162100 00000 н 0000162227 00000 н 0000162416 00000 н 0000162557 00000 н 0000162666 00000 н 0000162821 00000 н 0000162950 00000 н 0000163121 00000 н 0000163262 00000 н 0000163435 00000 н 0000163572 00000 н 0000163701 00000 н 0000003080 00000 н 0000002409 00000 н трейлер ]/Предыдущая 473594/XRefStm 3080>> startxref 0 %%EOF 1310 0 объект >поток hb«`b`Vd`c«)[email protected]

      Распиновка GPIB-USB-HS — Руководство по устройству управления прибором GPIB

      Таблица 1. Описание сигналов

      Сигнал Терминал Описание
      DIO1 1 Бит ввода/вывода данных.
      ДИО2 2 Бит ввода/вывода данных.
      ДИО3 3 Бит ввода/вывода данных.
      DIO4 4 Бит ввода/вывода данных.
      ВЗ 5 Конец-или-идентификация.
      ДАВ 6 Данные действительны.
      НРФД 7 Не готов к данным.
      НДАК 8 Данные не приняты.
      МФК 9 Интерфейс очищен.
      SRQ 10 Запрос на обслуживание.
      АТН 11 Внимание.
      ЩИТ 12 Щит.
      ДИО5 13 Бит ввода/вывода данных.
      ДИО6 14 Бит ввода/вывода данных.
      ДИО7 15 Бит ввода/вывода данных.
      ДИО8 16 Бит ввода/вывода данных.
      РЕН 17 Удаленное включение.
      Земля 18 Земля — провод, скрученный с помощью DAV.
      Земля 19 Земля — провод, скрученный с помощью NRFD.
      Земля 20 Земля — провод, скрученный с помощью NDAC.
      Земля 21 Земля — провод, скрученный с помощью IFC.
      Земля 22 Земля — провод перекручен с помощью SRQ.
      Земля 23 Земля — провод, скрученный с помощью ATN.
      СИГНАЛЬНОЕ ЗАЗЕМЛЕНИЕ 24 Логическое заземление.

      Таблица 2. Состояние индикатора /состояние устройства

      Светодиод Цвет светодиода Состояние устройства
      ГОТОВ Зеленый Устройство GPIB подключается к полноскоростному порту USB (USB 1.1).
      Янтарный Устройство GPIB подключено к порту USB Hi-Speed ​​(USB 2.0).
      АКТИВНЫЙ Янтарный На шине GPIB есть активность.

      Добавить комментарий

      Ваш адрес email не будет опубликован.

      2022 © Все права защищены.
