ПРИЕМНИК без БАТАРЕЕК (питание от энергии несущей) | Дмитрий Компанец

Схема детекторного приемника с питанием от радиоволн

Схема детекторного приемника с питанием от радиоволн

Использовать в качестве источника питания энергию несущей частоты принимаемой радиостанции не нова. Это уже стало традицией искать альтернативные источники питания для маломощных устройств типа радиоприемников или плееров для наушников.

Суть процесса получения питания для подобных схем сводится к одному — Энергия радиостанции улавливаемая антенной радиоприемника, удваивается по напряжению и заряжает небольшие конденсаторы которые и питают мостовую схему усилителя.

Вариант схемы питания с мостовым выпрямителем

Вариант схемы питания с мостовым выпрямителем

Налаживание приемников с питанием свободной энергией имеет ряд особенностей. В отличие от обычного, этот приемник не работает, пока не настроен на мощную радиостанцию, поскольку нет напряжения питания. Но и после настройки должно пройти какое-то время, пока не зарядятся накопительные конденсаторы .
Время заряда прямо пропорционально их емкости, поэтому при первых экспериментах она не должна быть большой.

Давайте рассмотрим схему такого приемника чуть более подробно

Итак, положительные полуволны высокочастотного сигнала детектируются диодом VD1 , сглаживаются конденсатором С2 и фильтруются низкочастотным дросселем L2 с накопительным конденсатором С8, создавая положительное напряжение питания. Аналогичным образом элементы VD2, СЗ, L3 и С9 создают отрицательное напряжение питания (два дросселя и трансформатор нас по-прежнему не смущают).

Составные эмиттерные повторители на транзисторах VT1, VT2 и ѴТЗ, ѴТ4 возбуждаются в противофазе от разных детекторов, создавая противофазный сигнал ЗЧ на выводах первичной обмотки согласующего трансформатора Т1.
При наличии высокоомного динамика или наушника , без трансформатора можно обойтись. В качестве излучателя звука подойдет и пьезоилучатель зашунтированный высокоомным резистором.

Подобные приемники и усилители не имеют большой мощности из за низкого уровня питания, поэтому про басы и раскачивание мощных колонок можно забыть =)

Детекторный приемник с двухтактным усилителем

Детекторный приемник с двухтактным усилителем

Собирая такие схемы у себя на кухне , я убедился в том, что усилители на одном транзисторе по классической схеме близкой к А звучат куда более качественнее и громче, хотя по всем канонам экономичности они должны проигрывать приемникам с двухтактными усилителями.

Остается посожалеть о том, что мощные ДВ и СВ радиостанции у нас на Дальнем Востоке ушли в небытие, а сигналов от диапазона современных радиостанций недостаточно для раскачивания звука по таким простым схемкам.

Компанец Д.А.

Радиосхемы. — Радиоприемник на операционном усилителе

материалы в категории

Радиоприемник на операционном усилителе К140УД1

В радиолюбительской литературе приводилось немало описаний различных приемников прямого усиления, отличающихся

простотой принципиальной схемы, с одной стороны, и вполне удовлетворительными техническими характеристиками — с другой. Использование в высокочастотной части приемника операционного усилителя позволяет уменьшить ее габариты и за счет этого несколько усложнить схему питания. Как правило, в приемниках подобного типа в качестве источника питания используется батарея «Крона».


Однако эти батареи имеют малую емкость. В то же время широкое распространение получили аккумуляторные батареи 7Д-0, 1.
Применение аккумуляторной батареи снимает проблему частой замены источника питания, но вынуждает использовать зарядное устройство, выполненное обычно в виде отдельного прибора. С учетом изложенного был сконструирован, изготовлен и испытан малогабаритный радиоприемник прямого усиления, рассчитанный на прием мощных радиостанций в диапазоне средних волн, показавший хорошие результаты. Особенностью этого приемника является использование в качестве усилителя высокой частоты и детектора одной микросхемы — операционного усилителя К140УД1А, (или аналога)а также размещение в одном корпусе с приемником зарядного устройства для аккумуляторной батареи типа 7Д-0, 1.

Подключение зарядного устройства к электросети осуществляется без изъятия аккумуляторной батареи из корпуса с помощью встроенной сетевой вилки.


Схема радиоприемника показана на рис. 1.
Прием радиосигналов ведется с помощью магнитной антенны в виде ферритового стержня с размещенными на нем двумя обмотками — контурной катушки L1 и катушки связи L2.
Приемник работает на фиксированной частоте принимаемого сигнала, которая определяется индуктивностью контура и суммарной емкостью конденсаторов постоянной емкости С1 и С2 и подстроечного конденсатора C3.
Конденсаторы С1 и С2 выбраны с противоположными по знаку температурными коэффициентами емкости ТКЕ, что повышает устойчивость приема. Конкретные значения их емкостей определяются путем подбора при настройке приемника на желаемую радиостанцию. Подстроенный конденсатор СЗ служит для компенсации небольшой расстройки контура под воздействием различных факторов, например из-за старения сердечника магнитной антенны.

Высокочастотный сигнал, выделенный контуром L2C1C2C3 посредством катушки связи L1, через ограничительный резистор R1 подается на вход операционного усилителя между инвертирующим и неинвертирующим его входами.
Детектирование радиосигнала происходит за счет нелинейности вольтамперных характеристик транзисторов, входящих в состав микросхемы. Низкочастотная составляющая продетектированного сигнала выделяется на нагрузочном резисторе R2, который выполняет функции регулятора громкости, а высокочастотная составляющая замыкается на общий провод конденсатором С6.
Конденсаторы С5 и С4 предотвращают самовозбуждение операционного усилителя на высоких частотах. При однополярном питании оптимальный режим микросхемы достигается соединением вывода 4 с инвертирующим входом. При этом потенциал выхода операционного усилителя равен половине напряжения источника питания.

С регулятора громкости через разделительный конденсатор С7 сигнал подается на вход бестрансформаторного усилителя звуковой частоты, который собран на трех транзисторах. Транзистор VT1 работает в каскаде предварительного усилителя и включен по схеме с общим эмиттером. Его нагрузкой в цепи коллектора является резистор R4, с которого усиленный сигнал поступает на вход выходного каскада. Выходной каскад усилителя звуковой частоты собран по двухтактной бестрансформаторной схеме с использованием транзисторов разной проводимости VT2 и VT3.

Для предотвращения появления искажений типа «ступенька» между базами выходных транзисторов создается небольшое смещение за счет включения диодов VD1 и VD2 в прямом направлении.

Нагрузкой выходного каскада является динамическая головка ВА1 типа 0,25ГД-19, подключенная через разделительный конденсатор С9.

Для улучшения работы усилителя и стабилизации его режима в его схему введена отрицательная обратная связь по напряжению через резистор R5 с выхода усилителя на базу входного транзистора. Конденсатор С8 предотвращает самовозбуждение усилителя на высоких звуковых частотах.

Зарядное устройство представляет собой двух-полупериодный выпрямитель, собранный по мостовой схеме на диодах VD3—VD6 с питанием непосредственно от сети переменного тока напряжением 220 В. Напряжение на выпрямитель подается через ограничитель, тока, состоящий из конденсатора С12 и резистора R6. Резистор R7 обеспечивает разрядку конденсатора С12 при отключении зарядного устройства от сети. Рабочее напряжение конденсатора С12 должно быть не менее 400 В.

Аккумуляторная батарея подключена к зарядному устройству постоянно. Конденсаторы G10 и СП служат для уменьшения выходного сопротивления источника питания на звуковых и радиочастотах. Выключатель питания приемника Q1 объединен с регулятором громкости.

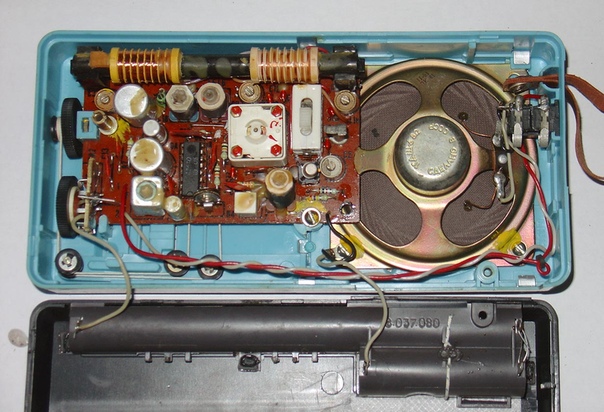

Приемник собран из широко-распространенных радиодеталей, которые смонтированы на общей плате.
Для магнитной антенны используется ферритовый стержень диаметром 8 мм и длиной 110 мм из феррита марки М400НН. Контурная катушка L2 содержит 70 витков литцендрата марки ЛЭШО 7X0,07, катушка связи L1 — 5 витков провода ПЭВ диаметром 0,12 мм. Обе катушки намотаны виток к витку на манжетках, склеенных из тонкой бумаги клеем БФ. Катушки должны с небольшим усилием перемещаться вдоль ферритового стержня. Постоянные резисторы — типа МЛТ, конденсаторы С1 и С2 — типа КТ: один серого, а другой голубого цвета, либо один синего, а другой голубого цвета с красной точкой. Электролитические конденсаторы — типа К50-35, С12 типа БМТ-2, остальные конденсаторы типа КМ.

Приемник не сложен в налаживании. Если он собран из исправных деталей и без ошибок, то начинает работать сразу после подачи питания.
Если после включения из динамика раздается громкий свист, необходимо поменять местами выводы катушки связи и подобрать оптимальное расстояние между ней и контурной катушкой.

Передвигая обе катушки по стержню, добиваются максимальной громкости и фиксируют катушки каплей расплавленного воска или парафина. Установка катушек производится в положении регулятора громкости, соответствующем максимуму.

Наиболее сложной операцией является настройка входного контура на выбранную радиостанцию. Для этого подстроечный конденсатор СЗ устанавливают в среднее положение, отключают конденсаторы С1 и С2, а вместо них подключают конденсатор переменной емкости. Вращая его ротор, настраивают приемник на радиостанцию и по углу поворота ротора приблизительно оценивают емкость. Деля ее пополам, определяют емкости конденсаторов С1 и С2. После их установки окончательную настройку производят подстроенным конденсатором СЗ.

 Обсудить на форуме

Каталог радиолюбительских схем. ГРОМКОГОВОРЯЩИЙ ПРИЕМНИК С МОСТОВЫМ УСИЛИТЕЛЕМ И ПИТАНИЕМ «СВОБОДНОЙ ЭНЕРГИЕЙ».

Каталог радиолюбительских схем. ГРОМКОГОВОРЯЩИЙ ПРИЕМНИК С МОСТОВЫМ УСИЛИТЕЛЕМ И ПИТАНИЕМ «СВОБОДНОЙ ЭНЕРГИЕЙ».

ГРОМКОГОВОРЯЩИЙ ПРИЕМНИК С МОСТОВЫМ УСИЛИТЕЛЕМ И ПИТАНИЕМ «СВОБОДНОЙ ЭНЕРГИЕЙ»

В. ПОЛЯКОВ, г. Москва

Приемники без источников питания заинтересовали радиолюбителей. В ряде публикаций, в том числе и на страницах «Радио», автор показал, какие возможности открываются в этой мало исследованной области. В данной статье читателям предлагается еще ряд усовершенствований приемника с питанием энергией электромагнитного поля.

Во время экспериментов с различными приемниками и усилителями к ним с питанием «свободной энергией» выяснилось, что удобнее подсоединять усилитель к приемнику только двумя проводниками, по которым подается и сигнал 34, и питание. Это позволило бы. во-первых, использовать приемник как детекторный без всяких переключений, просто присоединив к его выходу головные телефоны, и, во-вторых, отнести усилитель с громкоговорителем от приемника на некоторое расстояние, связав их двухпроводной линией, хоть обычным телефонным проводом.

В общих чертах приемник повторяет вариант, описанный в журнале «Радио», 2000, № 7, с. 22-23, но имеет несколько интересных отличительных особенностей.

Схема приемника, начиная с детекторного моста, полностью симметрична (рис.1), детектор соединяется со входом усилителя двухпроводной линией (точки А и В) и такой же линией выход соединяется с выходным трансформатором и громкоговорителем (точки С и D). Разумеется линий может и не быть, если и приемник и усилитель с громкоговорителем собраны в одной конструкции.

Колебательный контур приемника образован емкостью антенны WA1 и индуктивностью катушки L1 Такое решение обеспечивает выделение максимальной мощности сигнала в контуре. Грозопереключатель SA1 (он же выключатель приемника) и неоновая лампочка HL1 служат для защиты приемника при грозах. Статического электричество на антенне не накапливается, поскольку она постоянно соединена с заземлением через контурную катушку L1.

В приемнике установлен очень хорошо зарекомендовавший себя, особенно при работе на индуктивную нагрузку, мостовой детектор на диодах VD1 — VD4. Конденсатор связи детектора с антенным контуром С1 согласует их сопротивления. Однажды подобранный по максимуму напряжения питания на усилителе, он в дальнейшем может быть заменен постоянным. Оптимальное значение его емкости порядка 47 пФ для диапазона ДВ.

Симметричное относительно заземления выходное напряжение детектора поступает по проводам А и В на усилитель. Здесь оно разделяется на переменную и постоянную составляющие. Первая через разделительные конденсаторы СЗ и С4 подается на базы транзисторов мостового усилителя, а вторая через низкочастотные дроссели L2 и L3 заряжает накопительный конденсатор большой емкости С6 и служит напряжением питания. Общего провода у приемника нет, балансировка плеч усилителя происходит автоматически, поскольку базы комплементарных транзисторов каждого плеча соединены вместе.

Но транзисторы в усилителях, собранных по такой схеме, не имеют начального смещения, работают даже не в классе В, а скорее в классе С и поэтому создают искажения типа «ступенька», как показано на рис. 2, а.

График показывает зависимость выходного тока одного плеча усилителя (например, VT1.VT2) от входного напряжения. Видно, как искажается выходной ток при синусоидальном входном напряжении. Эти искажения особенно велики у кремниевых транзисторов, имеющих порог открывания около 0,5 В. У германиевых транзисторов порог значительно ниже, около 0,15 В, поэтому они и используются в предлагаемом усилителе.

Искажения типа «ступенька», относящиеся к моментам перехода сигнала через нуль, очень заметны и неприятны на слух. Для их устранения на каждый транзистор комплементарной пары обычно подают небольшое начальное смещение Uш, как показано на рис.2, б. Искажения пропадают но появляется некоторый начальный ток Io, несколько ухудшающий экономичность усилителя.

Тот же самый эффект можно получить и иным способом, если на сигнал ЗЧ наложить другой, высокочастотный, как показано на рис. 2, в. Именно так делают в магнитофонах при записи с высокочастотным подмагничиванием ведь кривая намагничивания ленты очень напоминает характеристику комплементарной пары транзисторов без смещения. Регулируя амплитуду «высокочастотного смещения», можно установить и желаемый начальный ток (ток покоя), не слишком большой, чтобы не ухудшалась экономичность, но достаточный для устранения искажений.

Нам не надо «далеко ходить за ВЧ смещением, так как у нас ухе есть ВЧ пульсации продетектированного напряжения. В мостовом детекторе они имеют удвоенную частоту несущей сигнала. Просто надо подобрать емкость сглаживающего конденсатора С2 (рис. 1) до получения желаемого тока покоя. Делать это лучше в паузах передачи, поскольку при наличии сигнала 34 ток усилителя возрастает На выходе усилителя пульсации уже не нужны, они сглаживаются конденсатором С5.

Этот приемник сначала был собран в корпусе громкоговорителя от проигрывателя «Аккорд» со звуковой головкой 4ГД-35, настроен на радиостанцию «Маяк» (198 кГц) и работал как радиоточка. В дальнейшем использовался более мощный громкоговоритель с большей отдачей. Он был собран в корпусе старого телевизора, содержал две такие же звуковые головки, соединенные последовательно, и две «пищалки», также соединенные последовательно и подключенные через конденсатор емкостью 1,5 мкФ. Сопротивление громкоговорителя постоянному току — 8 Ом. Усилитель с его тремя довольно большими трансформатором и дросселями размещался внутри громкоговорителя, а приемник — на подоконнике, вот тут-то и понадобилась соединительная линия.

В приемнике катушка L1 намотана проводом ЛЭШО 7×0.07 в один слой на бумажной пропарафинированной гильзе, содержит около 200 витков и подстраивается ферритовым стержнем 1000НН диаметром 8 и длиной 160 мм. Можно применить и любой другой литцендрат. смотанный со старых контурных катушек, а при его отсутствии — провод ПЭЛШО 0.15. .0,25. а в крайнем случае — провод ПЭЛ. Не исключено применение готовых магнитных антенн от транзисторных приемников с катушкой диапазона ДВ. Конденсатор С1 — типа КПК-2.

В детекторе из широко распространенных, наилучшие результаты дали диоды Д18, хорошо работают ГД507, чуть хуже Д311, вообще же годятся любые высокочастотные германиевые.

Трансформатор Т1 взят от старого трансляционного громкоговорителя. Он намотан на Ш-образном магнитопроводе сечением 1,5 см первичная обмотка содержит 2700 витков ПЭЛ 0,12, вторичная — 90 витков ПЭЛ 0,5. Годятся трансформаторы ТВЗ и ТВК от старых ламповых телевизоров. Первичные обмотки аналогичных трансформаторов использованы и как низкочастотные дроссели L2, L3. Их данные некритичны, необходима лишь индуктивность не менее 6…7 Гн. иначе ухудшится воспроизведение самых нижних звуковых частот. Транзисторы — любого типа низкочастотные германиевые, соответствующей проводимости. Если есть возможность, то полезно подобрать их по одинаковому статическому коэффициенту передачи тока.

Приемник можно наладить за несколько минут. Отсоединив усилитель и подключив высокоомные телефоны к точкам А и В, проверяют работу детекторной секции приемника, определяют наличие мощных радиостанций, если необходимо, подбирают число витков контурной катушки L1. Настройку производят простейшим способом — передвижением ферритового стержня в катушке. Затем, подключив усилитель к приемнику и высокоомный вольтметр постоянного тока параллельно конденсатору С6, настраивают приемник на частоту мощной радиостанции и подбирают емкость конденсатора связи С1 по максимуму показаний. Имейте в виду, что напряжение питания нарастает довольно медленно (несколько секунд) из-за большой емкости накопительного конденсатора. Подключив параллельно С2 другой конденсатор емкостью несколько тысяч пикофарад и выждав несколько секунд, замечают показания вольтметра. Затем подбирают такую емкость С2 чтобы напряжение упало на 20…30 % из-за возросшего тока покоя транзисторов. В авторском варианте эти значения были 5,5 и 4 В Больше в приемнике регулировать нечего.

Городская квартира на восточной окраине Москвы, где испытывался приемник, имела наружную антенну с общей длиной провода ПЭЛ 0,7 около 30 м, причем максимальная ее высота над крышей дома не превышала 7 м. «Заземлением» служили трубы центрального отопления.

Тем не менее с такой антенной был получен «громкий прием» пяти радиостанций. Под «громким приемом» понимается громкость, достаточная для нормального прослушивания передач в условиях небольшой жилой комнаты и при отсутствии сильного постороннего шума. Значения продетектированных напряжений, токов и мощностей, извлеченных приемником из эфира, для упомянутых радиостанций приведены в таблице. Напряжение измерялось на конденсаторе С6 а ток — в разрыве любого из проводов А и В, непосредственно при работе приемника.

Частота,

Напряжение,

Ток.

Мощность,

кГц

В

мА

мВт

198

4,2

0,3

1,25

261

3,3

0,25

0,9

549

2,5

0,17

0,42

873

3

0,2

0,6

918

1,2

0,1

0,12

Надо заметить, что детектор довольно значительно нагружался усилителем, поскольку была подобрана емкость конденсатора С2, обеспечивающая, по субъективной оценке, наилучшее качество звука — это соответствует довольно значительному начальному тогу транзисторов.

Распространенное мнение, что качественный прием на длинных и средних волнах невозможен, особенно в вечернее время, полностью опровергается работой этого приемника. В описанном приемнике при низкой чувствительности и наружной антенне помехи практически не прослушиваются. Его звучание нельзя даже сравнить со звучанием обычных портативных приемников.

Радио №12, 2001 г., с.12.
