Радиальный двигатель принцип работы


Радиальные двигатели | Двигатель прогресса

March 23, 2010

Раз уж наш блог начал рассказывать про различные типы двигателей, мы не могли не пройти мимо необычных типов ДВС и невероятных машинах, которые на них ездят. Обычный, поршневой двигатель внутреннего сгорания известен всем – коленчатый вал, его двигают от 1 до 16 (редко до 32) поршней, которые перемещаются в цилиндрах вверх-вниз. В цилиндры подается смесь воздуха и топлива (бензина, керосина, ДТ, водорода и проч.). Происходит быстрое сгорание, с большим коэффициэнтом расширения – поршень двигается вниз и толкает коленчатый вал.

Двигатели такого типа бывают рядными (L-образными) или не рядными, когда цилиндры стоят под углом друг к другу (V и W- образные). Последний тип – двухэтажный и применяется редко.

Какие же еще есть ДВС? Об одном из них мы хотели бы рассказать в этой статье.

Радиальные двигатели.

Краткая история радиальных двигателей.

Первый радиальный двигатель был создан в 1901 году Чарльзом Мэнли. Он был 5-ти цилиндровым и с водным охлаждением. От был сделан из одной из ротационных машина Стивена Бэлзера, для самолета Аэродрома Лэнгли. Мощность перового радиального двигателя составила 52 л.с. (39 кВт) при 950 об/мин.

В 1903-1904 гг Иаковах Эллехэммере  посторил первый в мире 3-х цилиндровый радиальный двигатель с воздушным охлаждением. Позже, в 1907 году он он постотоил более мощный 5-ти цилиндровый двигатель, а в 1908 – 1909 годах он разарабатывал уже 6-ти цилиндровый двухрядный радиальный двигатель. В последствии радиальные или звездообразные двигатели получили широкое применение в авиации из-за своей надежности, малых габаритов и возмощности эффективного применения воздушного охлаждения.

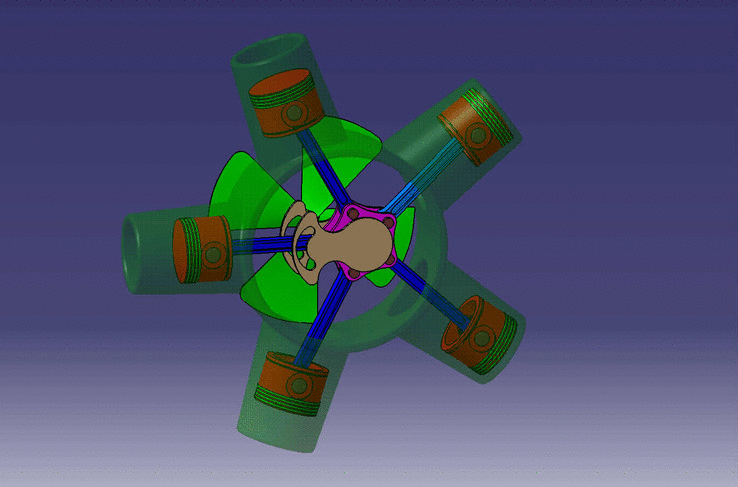

Принцип действия.

В отличие от рядных двигателей, цилиндры радиального двигателя расположены в виде звезды, радиально расходясь во все стороны от центра. Таким образом каждый цилиндр отделен от остальных и доступен для ремонта и обслуживания.

Также такая конструкция хорошо пригодна для воздушного охлаждения, поэтому подавляющее большинство таких двигателей выпускается именно с воздушным охлаждением. Минимальное количество цилиндров для образования радиального двигателя – три, если взять два, то это уже либо V-образный, либо оппозитник, двигатель, в котором цилиндры расположены напротив друг друга, на одной линии. Внутри радиального двигателя, по центру находится коленчатый вал с одним коленом и противовесом. К нему крепится ведущий шатун, к которому уже непосредтсвенно крепяться все остальные, ведомые шатуны. Это принципиальное отличие кривошипно-шатунного механизма обусловлено самой конструкцией дигателя – длинный коленвал было бы просто некуда девать.

Звездообразные двигатели бывают двух и четырехтактными, последние обычно имеют нечетное количество цилиндров, позволяющее пускать искру через один цилиндр. В доказательство наших слов приводим видео демонстрационной модели 7-ми цилиндрового двигателя. Обратите внимание на искры зажигания. Двухтактные радиальные двигатели ставились на многие легкие самолеты и их заводили резким поворотом винта. Кждый цилиндр обычно имеет два клапана, которые приводятся в движение через спицы, которые в свою очередь толкает распределительный диск, связаный с коленчатым валом. Анимация в autodesk inventor – здесь все очень хорошо видно

Единственным недостатком радиального двигателя является возможность протекания маста в цилиндры, что приводит к гидроудару и разрыву нижних цилиндров при попытке завода двигателя. Но в современных двигателях эти шансы минимизированы. Выхлопная система таких двигателей также радиальна, но, как правило, трубы разводятся на две стороны. Варианты, когда цилиндров четное количество, тогда нередко каждый из цилиндров имеет свою выхлопную трубу.

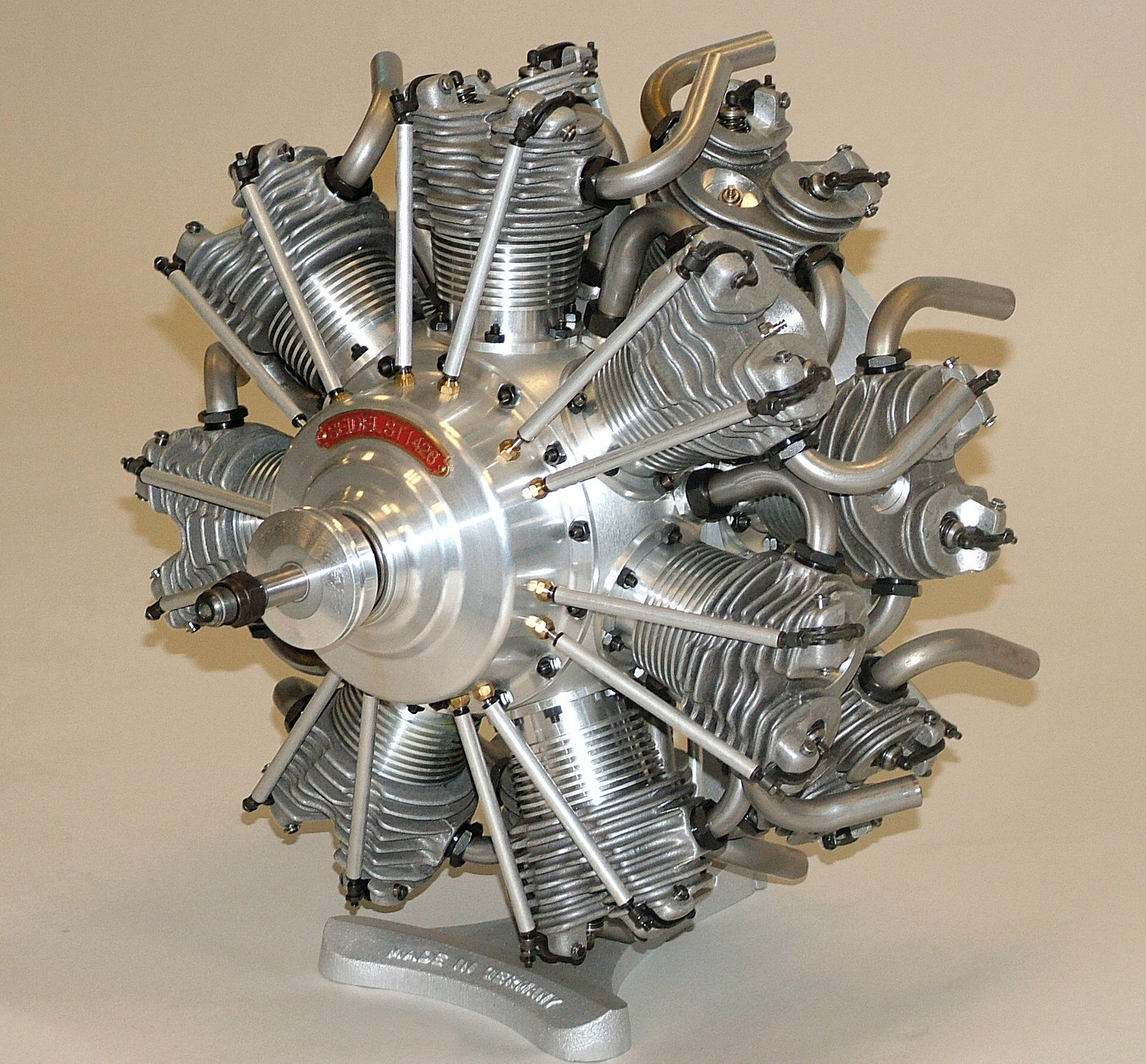

Изготовление звездообразных двигателей

До сих пор радиальные двигатели ставят на самолеты и даже на вертолеты. Все таки возможность обходится без жидкостного охлаждения подкупает, да и технология отработанная годами не позволяет отказаться от этого типа ДВС в авиастроении. Также такие двигатели ставят на легкие лодки и на небольшие катера, перемещающиеся с помошью воздушного винта. В таком случае моторный отсек ограничивают сеткой.

Одним из производителей радиальных двигателей сегодня является Австралийская компания Rotec Engeneering.  Вот видео изготовления 150-сильного мотора R3600

Альтернативное применение

Но наш блог любит рассказывать о невероятных применениях всего, что можно. Вот и сейчас мы е обойдет стороной эту возможность и покажем несколько интересных фотографий и видео, найденных нами на просторах интернета. Например некотрые умельцв ставят радиальные двигатели на мотоциклы.

7 цилиндров 110 л/с Rotec Engeneering R2800

Общий вид

Такой же Rotec Engeneering R2800 только установленный впрофиль

И видео с этим мотоциклом:

R2800 собственной персоной. Кликабельно

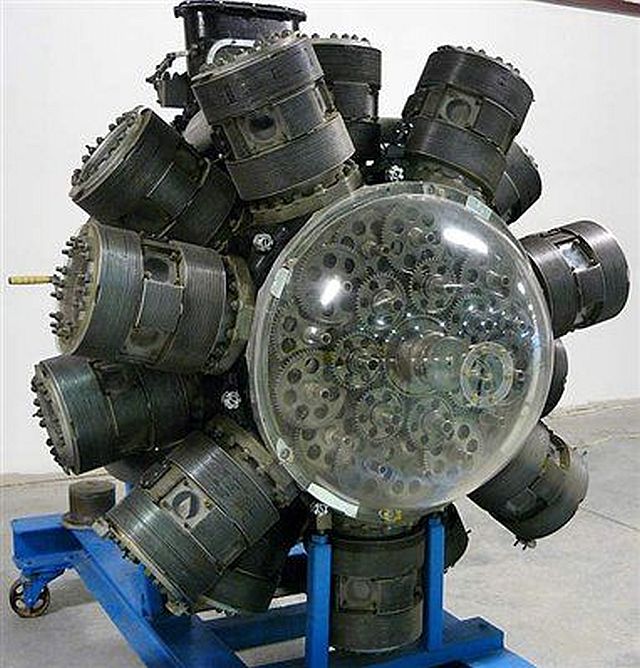

И хорошо еще если на обычное место. Существуют например и вот такие варианты. “Двигатель в колесе”

Правда непонятно как к этому двигателя подается бензин. Те, кто не увлекается мотоциклами берут зарубежные аналоги запорожцев и делают с ними следующее:

В общем применений радиальных двигателей великое множество. Это отличные, плавные, мощные, простые в устройстве, ремонте и эксплуатации двигатели, которые прослужат еще очень долго.

Авиационный поршневой двигатель. Устройство и принцип работы.

Оппозитный авиационный поршневой двигатель. Как уже говорилось ранее, поршневые двигатели в авиации переживают свое очередное возрождение. Помимо звездообразных двигателей нашли свое применение в авиастроении и оппозитные двигателя. Их часто устанавливают на легкие спортивные самолеты небольших размеров, так как их мощности вполне достаточно для полета на высоких скоростях. В современной авиации существует несколько типов оппозитных двигателей, а именно: 1) Двигатель по типу боксер (Subaru). В нем поршни противоположных цилиндров двигаются равноудаленно друг к другу. Это означает что в определенный момент один цилиндр будет располагаться в верхней мертвой точке, а противоположный – в нижней мертвой точке.

2) Двигатель с устройством OPOC. Еще до недавнего времени эти двигателя имели очень низкий спрос. Но сейчас ситуация несколько поменялась. Двигатель OPOC имеет весьма сложную систему. В нем один коленчатый вал приводят в движение два поршня, которые располагаются в противоположных цилиндрах.

3) Оппозитный двигатель по типу советского 5ТДФ. В нем поршни двигаются навстречу друг к другу и работают попарно в одном цилиндре. Когда оба поршня достигают верхней мертвой точки, в расстояние между ними впрыскивается топливо. Благодаря такой конструкции этот двигатель может работать на различных видах топлива, начиная от керосина и заканчивая бензином. Мощность оппозитных двигателей увеличивают установкой на него турбонаддува, би-турбо или твин-турбо. Также её можно повысить при применении в производстве Н-образных шатунов или кованных поршней.

Плюсы и минусы оппозитного поршневого двигателя. К недостаткам оппозитного двигателя относят прежде всего высокий расход топлива и моторного масла.

Особенно это касается второго. В этом двигателе необходимо регулярно производить замену масла иначе он быстро приходит в непригодность. Показатели расхода топлива и масла по сравнению с другими поршневыми авиационными двигателями самые большие и могут превышать в процентном соотношении более чем на 50%.Главным плюсом оппозитных двигателей является компактность, что позволяет устанавливать их на самолеты малых размеров. При таких габаритах мощности этих двигателей вполне достаточно даже для спортивных самолетов.

Современные поршневые авиационные двигатели. Современный авиационный поршневой двигатель претерпел значительные изменения по сравнению со своими первенцами. Сегодня это весьма сложные устройства, которые оснащают большим количеством дополнительных механизмов, агрегатов, обслуживающих систем и приборов. Благодаря им удалось снизить общий вес двигателя и увеличить его мощность, что позволило их использовать в легкой и спортивной авиации. Сегодня их главным показателем стало соотношение удельной мощности к весу самого агрегата и в среднем оно дотягивает до отметки в 0,5 кг/л.

с.

Наверх

Поршневой авиационный двигатель.

Сегодня начинаем серию статей о конкретных типах авиационных двигателей. Первый движок, который удостоится нашего внимания – это поршневой авиационный двигатель. Он имеет полное право быть первым, потому что он – ровесник современной авиации. Один из первых самолетов, поднявшихся в воздух был Флайер-1 братьев Райт (я думаю вы читали об этом здесь :-)). И на нем стоял поршневой двигатель авторской разработки, работавший на бензине.

Долгое время этот тип движка оставался единственным, и только в 40-е годы 20-го века началось внедрение двигателя совсем иного принципа действия. Это был турбореактивный двигатель. Из-за чего это произошло читайте тут. Однако поршневой движок, хоть и утратил свои позиции, но со сцены не сошел, и теперь в связи с достаточно интенсивным развитием так называемой малой авиации (или же авиации общего назначения) он просто получил второе рождение. Что же из себя представляет авиационный поршневой двигатель?

Работа двигателя внутреннего сгорания (тот же рядный поршневой двигатель).

Как всегда :-)… В принципиальном плане ничего сложного (ТРД значительно сложнее :-)). По сути дела – это обычный двигатель внутреннего сгорания (ДВС), такой же, как на наших с вами автомобилях. Кто забыл, что такое ДВС, в двух словах напомню. Это, попросту говоря, полый цилиндр, в который вставлен цилиндр сплошной, меньший по высоте (это и есть поршень). В пространство над поршнем в нужный момент подается смесь из топлива (обычно это бензин) и воздуха. Эта смесь воспламеняется от искры (от специальной электрической свечи) и сгорает. Добавлю, что воспламенение может происходить и без искры, в результате сжатия. Так работает всем известный дизельный двигатель. В результате сгорания получаются газы высокого давления и температуры, которые давят на поршень и заставляют его двигаться. Вот это самое движение и есть суть всего вопроса. Далее оно передается через специальные механизмы в нужное нам место. Если это автомобиль, значит на его колеса, а если это самолет, то на его воздушный винт.

Таких цилиндров может быть несколько, точнее даже много :-). От 4-х до 24-х. Такое количество цилиндров обеспечивает достаточную мощность и устойчивость работы двигателя.

Еще одна схема работы одного ряда цилиндров.

Конечно авиационный поршневой двигатель только принципиально похож на обычный ДВС. На самом деле здесь обязательно присутствует авиационная специфика. Двигатель самолета выполнен из более совершенных и качественных материалов, более надежен. При той же массе, он значительно мощнее автомобильного. Обычно может работать в перевернутом положении, ведь для самолета (особенно истребителя или спортивного) пилотаж – обычное дело, а автомобилю это, естественно, не нужно.

Двигатель М-17, поршневой, рядный, V-образный. Устанавливался на самолеты ТБ-3 (конец30-хгодов 20 в.)

Двигатель М-17 на крыле ТБ-3.

Поршневые двигатели могут различаться как по количеству цилиндров, так и по их расположению. Бывают рядные двигатели (цилиндры в ряд) и радиальные (звездообразные). Рядные двигатели могут быть однорядные, двухрядные, V-образные и т.д. В звездообразных цилиндры расположены по окружности (в виде звезды) и бывает их обычно от пяти до девяти (в ряду). Эти двигатели, кстати, тоже могут быть многорядными, когда цилиндры блоками стоят друг за другом. Рядные двигатели обычно имеют жидкостное охлаждение (как в автомашине :-), они и по виду больше похожи на автомобильные), а радиальные – воздушное. Они обдуваются набегающим потоком воздуха и цилиндры, как правило, имеют ребра для лучшего теплосъема.

Двигатель АШ-82, радиальный, двухрядный. Устанавливался на самолеты ЛА-5, ПЕ-2.

Самолет ЛА-5 с двигателем АШ-82.

Авиационные поршневые двигатели часто имеют такую особенность, как высотность. То есть с увеличением высоты, когда плотность и давление воздуха падают, они могут работать без потери мощности. Подвод топливно-воздушной смеси может осуществляться двумя способами. Здесь полная аналогия с автомашиной. Либо смесь готовится в специальном агрегате, называемом карбюратором и потом подается в цилиндры (карбюраторные двигатели), либо топливо непосредственно впрыскивается в каждый цилиндр в соответствии с количеством поступающего туда же воздуха. На автомобилях такого типа двигатели часто обзывают «инжекторными».

Современный поршневой радиальный двигатель ROTEC R2800.

Более мощный R3600 (большее количество цилиндров).

В отличие от обычного автомобильного ДВС, для самолетного поршневого движка не нужны громоздкие (ну и, естественно, тяжелые :-)) передаточные механизмы от поршней к колесам. Все эти оси, мосты, шестерни. Для самолета ведь вес очень важен. Здесь движение от поршня сразу через шатун передается на главный коленчатый вал, а на нем уже стоит вторая важная часть самолета с поршневым двигателем – воздушный винт. Винт – это, так сказать, самостоятельная (и очень важная) единица. В нашем случае он является «движителем» самолета, и от его корректной работы зависит качество полета. Винт – это не часть двигателя, но работают они в тесном сотрудничестве :-). Винт всегда подбирается или проектируется и рассчитывается под конкретный двигатель, либо же они создаются одновременно, так сказать комплектом :-).

Радиальный двигатель М-14П. Устанавливается на спортивные СУ-26, ЯК-55.

СУ-26 с двигателем М-14П.

Принцип работы винта – это достаточно серьезный ( и не менее интересный :-)) вопрос, поэтому я решил выделить его в отдельную статью, а сейчас пока вернемся к «железу».

Я уже говорил, что сейчас поршневой авиационный двигатель опять «набирает обороты». Правда состав авиации использующей эти двигатели теперь другой. Соответственно изменился и состав применяемых двигателей. Тяжелые и громоздкие рядные движки практически отошли в прошлое. Современный поршневой двигатель (чаще всего) – радиальный с количеством цилиндров 7-9, с хорошей топливной автоматикой с электронным управлением. Один из типичных представителей этого класса, например, двигатель ROTEC 2800 для легких самолетов, создан и производится в Австралии (между прочим выходцами из России :-)). Однако о рядных двигателях тоже не забывают. Таков, например, ROTAX-912. Так же хорошо известен двигатель отечественного производства М-14П, который устанавливается на спортивные самолеты ЯК-55 и СУ-26.

Двигатель Rotax-912, рядный. Устанавливается на легкие спортивные самолеты Sports-Star Max

Спортивный самолет Sport-Star Max c двигателем Rotax-912.

Существует практика применения дизельных двигателей ( как разновидность поршневых) в авиации, еще со времен войны. Однако широко этот двигатель пока не применяется из-за существующих проблем в разработке, в частности в области надежности. Но работы все равно ведутся, особенно в свете грядущего дефицита нефтепродуктов.

Поршневой авиационный двигатель вообще еще рано списывать со счетов :-). Ведь, как известно, новое – это хорошо забытое старое… Время покажет…

No related posts.

Звездообразный авиационный двигатель АШ-62

Поршневой двигатель воздушного охлаждения М-62 разработан в ОКБ А.Д.Швецова в 1933 году. За основу был взят американский двигатель Wright «Cyclone» R-1820 F3. В конструкции применён ряд оригинальных решений: двухдемпферный коленчатый вал, элестичная шестерня газораспределения, боковое уплотнение главного шатуна, фланкирование зуба неподвижной шестерни редуктора (на АШ-62ИР). Серийное производство организовано в 1937 году на заводе № 19 в Перми, позже — на Воронежском механическом заводе. М-62 (АШ-62) представляет собой поршневой, 9-цилиндровый, однорядный, звездообразный двигатель. Охлаждение воздушное. Карбюратор типа АКМ-62ИРА оснащён автоматической регулировкой высотного газа. Запуск двигателя осуществляется от электростартера РИМ-У-24ИР или вручную путём раскрутки маховика стартера. Вал двигателя вращается по часовой стрелке, если смотреть со стороны задней крышки картера. В качестве топлива используется авиационный бензин марки Б-70 (Б-91). Топливо подаётся топливным насосом типа БНК-12БК. Зажигание осуществляется от магнето типа БСМ-9. Для смазки применяется моторное масло марок МК-22, МС-20. Двигатель АШ-62ИР снабжён планетарным редуктором со степенью редукции 11:16. Двигатель АШ-62ИР стал самой массовой модификацией М-62: всего было построено более 3500 моторов. Начиная с 1942 года, АШ-62ИР стал единственной модификацией М-62, находящейся к тому времени в производстве. Двигатель имел 12 серий и достиг ресурса в 600 часов. Модификация АШ-62ИР выпускалась по лицензии в Китае (HS5) — не менее 2600 экз. и в Польше (ASz-62) — 25106 экз. До сих пор эксплуатируется на самолёте Ан-2. Мотор серийно производился в СССР и России более 50 лет. Модификации двигателя: • М-62 (АШ-62) — базовый. Применялся на самолётах И-153, И-16 (типы 18 и 27), И-207, КОР-2 (Бе-4), Р-10 (ХАИ-5), ХАИ-52. • АШ-62ИР — редукторный. Разработан в 1938 году. Применялся на Ан-2, Ли-2, ГСТ, ПС-35, БШ-1. • АШ-62М — доработанный. Применялся на Ан-2М. • М-62Р — высотный. Отличался 2 турбокомпрессорами ТК-19. • HS-5 — китайский вариант АШ-62ИР. Выпускается на авиаремонтном заводе в Сучжоу. Изготовлено не менее 2600 двигателей. • ASz-62 — польский вариант, выпущено 25106 двигателей. Технические характеристики: • Длина, мм: 1328 • Диаметр, мм: 1380 • Количество цилиндров: 9 • Рабочий объем цилиндров, л: 29,87 • Степень сжатия: 6,4 • Сухой вес, кг: 560 • Мощность на взлетном режиме, л.с.: 1000 • Мощность у земли, л. с.: 820 • Мощность на высоте 1500 м, л.с.: 840 • Удельный расход топлива, г/(л.с. час), -эксплуатационный: 260-290 -земной номинальный: 280-300 -высотный номинальный: 280-300 -взлетной мощности: не менее 300 Частота вращения, об/мин: 2200 • Расход масла: 4% от расхода топлива • Турбонаддув: крыльчатый нагнетатель Плюсы и минусы радиального поршневого двигателя. К единственному недостатку таких двигателей относят возможность попадания масла в нижние цилиндры двигателя при стоянке самолета. Это может привести к мгновенному гидроудару и соответственно к поломке всего кривошипно-шатунного механизма. Чтобы избежать подобного срача, перед запуском двигателя, постоянно необходимо проверять нижние цилиндры на отсутствие в них масла. Из плюсов радиального двигателя стоит отметить его сравнительно небольшие размеры, простоту в эксплуатации и приличную мощность (часто устанавливают на спортивные самолеты). Общий вид с внутренней стороны Общий вид с внутренней стороны Вид сбоку. Сверху Карбюратор типа АКМ-62ИРА Еще один ракурс. Бензонасос снят, вместо него черная заглушка Карбюратор типа АКМ-62ИРА
Антипробуксовочная система (TCS) — это опция, которая часто встречается на автомобилях с антиблокировочной системой (ABS). Контроль тяги — это, по сути, «дополнительная» функция ABS, которая улучшает сцепление, когда автомобиль ускоряется на мокрой и… Керамическое покрытие представляет собой жидкий полимер, который наносится вручную на внешнюю поверхность автомобиля. Покрытие химически связывается с заводской краской автомобиля, создавая защитный слой. Керамическ… Двигатель 1968 куб.см имеет диаметр цилиндров и рабочий ход 81,0 х 95,5 мм, а степень сжатия — 16,2: 1. Выходная мощность составляет 150 л.с. при 3500 об/мин и 236 Нм крутящего момента между 1750 и 3000 об/мин. Осно… Дизельный двигатель 2.0L EA288 развивает мощность 150 л.с. (112 кВт) — это на 10 л.с. больше по сравнению с предшественником. Техническими целями разработки нового дизельного двигателя EA288 на базе MDB были сокращение выбросов CO2; комфорт; и уменьш. ..
Мощность, которую развивает двигатель, в значительной степени зависит от того, сколько воздуха он может втянуть. Чем больше рабочий объем двигателя, тем больше воздуха и тем больше топлива может сгореть. Теоретически, увеличение оборотов вдвое удваив… Меня недавно попросили взглянуть на двигатель грузовика Скания. Как обычно, получение всей информации является ключом к любой диагностике и, самое главное, пониманию того, как работает система. Этот конкретный движок был совместно разработан Scania и… Поставщики дизельных топливных форсунок ведут технологическую дуэль, чтобы завоевать нишу, поскольку каждый год ужесточаются требования по выбросам. … Предполагается, что в объектив угодил мул Туссана следующего поколения. На рынок новый кроссовер должен выйти после 2020 года….

Поршневой авиационный двигатель | АВИАЦИЯ, ПОНЯТНАЯ ВСЕМ.

Работа радиального поршневого двигателя.

Привет, друзья!

Сегодня начинаем серию статей о конкретных типах авиационных двигателей. Первый движок, который удостоится нашего внимания – это поршневой авиационный двигатель. Он имеет полное право быть первым, потому что он – ровесник современной авиации. Один из первых самолетов, поднявшихся в воздух был Флайер-1 братьев Райт (я думаю вы читали об этом здесь :-)). И на нем стоял поршневой двигатель авторской разработки, работавший на бензине.

Долгое время этот тип движка оставался единственным, и только в 40-е годы 20-го века началось внедрение двигателя совсем иного принципа действия. Это был турбореактивный двигатель. Из-за чего это произошло читайте тут. Однако поршневой движок, хоть и утратил свои позиции, но со сцены не сошел, и теперь в связи с достаточно интенсивным развитием так называемой малой авиации (или же авиации общего назначения) он просто получил второе рождение. Что же из себя представляет авиационный поршневой двигатель?

Работа двигателя внутреннего сгорания (тот же рядный поршневой двигатель).

Как всегда :-)… В принципиальном плане ничего сложного (ТРД значительно сложнее :-)). По сути дела – это обычный двигатель внутреннего сгорания (ДВС), такой же, как на наших с вами автомобилях. Кто забыл, что такое ДВС, в двух словах напомню. Это, попросту говоря, полый цилиндр, в который вставлен цилиндр сплошной, меньший по высоте (это и есть поршень). В пространство над поршнем в нужный момент подается смесь из топлива (обычно это бензин) и воздуха. Эта смесь воспламеняется от искры (от специальной электрической свечи) и сгорает. Добавлю, что воспламенение может происходить и без искры, в результате сжатия. Так работает всем известный дизельный двигатель. В результате сгорания получаются газы высокого давления и температуры, которые давят на поршень и заставляют его двигаться. Вот это самое движение и есть суть всего вопроса. Далее оно передается через специальные механизмы в нужное нам место. Если это автомобиль, значит на его колеса, а если это самолет, то на его воздушный винт. Таких цилиндров может быть несколько, точнее даже много :-). От 4-х до 24-х. Такое количество цилиндров обеспечивает достаточную мощность и устойчивость работы двигателя.

Еще одна схема работы одного ряда цилиндров.

Конечно авиационный поршневой двигатель только принципиально похож на обычный ДВС. На самом деле здесь обязательно присутствует авиационная специфика. Двигатель самолета выполнен из более совершенных и качественных материалов, более надежен. При той же массе, он значительно мощнее автомобильного. Обычно может работать в перевернутом положении, ведь для самолета (особенно истребителя или спортивного) пилотаж – обычное дело, а автомобилю это, естественно, не нужно.

Двигатель М-17, поршневой, рядный, V-образный. Устанавливался на самолеты ТБ-3 (конец30-хгодов 20 в.)

Двигатель М-17 на крыле ТБ-3.

Поршневые двигатели могут различаться как по количеству цилиндров, так и по их расположению. Бывают рядные двигатели (цилиндры в ряд) и радиальные (звездообразные). Рядные двигатели могут быть однорядные, двухрядные, V-образные и т.д. В звездообразных цилиндры расположены по окружности (в виде звезды) и бывает их обычно от пяти до девяти (в ряду). Эти двигатели, кстати, тоже могут быть многорядными, когда цилиндры блоками стоят друг за другом. Рядные двигатели обычно имеют жидкостное охлаждение (как в автомашине :-), они и по виду больше похожи на автомобильные), а радиальные – воздушное. Они обдуваются набегающим потоком воздуха и цилиндры, как правило, имеют ребра для лучшего теплосъема.

Двигатель АШ-82, радиальный, двухрядный. Устанавливался на самолеты ЛА-5, ПЕ-2.

Самолет ЛА-5 с двигателем АШ-82.

Авиационные поршневые двигатели часто имеют такую особенность, как высотность. То есть с увеличением высоты, когда плотность и давление воздуха падают, они могут работать без потери мощности. Подвод топливно-воздушной смеси может осуществляться двумя способами. Здесь полная аналогия с автомашиной. Либо смесь готовится в специальном агрегате, называемом карбюратором и потом подается в цилиндры (карбюраторные двигатели), либо топливо непосредственно впрыскивается в каждый цилиндр в соответствии с количеством поступающего туда же воздуха. На автомобилях такого типа двигатели часто обзывают «инжекторными».

Современный поршневой радиальный двигатель ROTEC R2800.

Более мощный R3600 (большее количество цилиндров).

В отличие от обычного автомобильного ДВС, для самолетного поршневого движка не нужны громоздкие (ну и, естественно, тяжелые :-)) передаточные механизмы от поршней к колесам. Все эти оси, мосты, шестерни. Для самолета ведь вес очень важен. Здесь движение от поршня сразу через шатун передается на главный коленчатый вал, а на нем уже стоит вторая важная часть самолета с поршневым двигателем – воздушный винт. Винт – это, так сказать, самостоятельная (и очень важная) единица. В нашем случае он является «движителем» самолета, и от его корректной работы зависит качество полета. Винт – это не часть двигателя, но работают они в тесном сотрудничестве :-). Винт всегда подбирается или проектируется и рассчитывается под конкретный двигатель, либо же они создаются одновременно, так сказать комплектом :-).

Радиальный двигатель М-14П. Устанавливается на спортивные СУ-26, ЯК-55.

СУ-26 с двигателем М-14П.

Принцип работы винта – это достаточно серьезный ( и не менее интересный :-)) вопрос, поэтому я решил выделить его в отдельную статью, а сейчас пока вернемся к «железу».

Я уже говорил, что сейчас поршневой авиационный двигатель опять «набирает обороты». Правда состав авиации использующей эти двигатели теперь другой. Соответственно изменился и состав применяемых двигателей. Тяжелые и громоздкие рядные движки практически отошли в прошлое. Современный поршневой двигатель (чаще всего) – радиальный с количеством цилиндров 7-9, с хорошей топливной автоматикой с электронным управлением. Один из типичных представителей этого класса, например, двигатель ROTEC 2800 для легких самолетов, создан и производится в Австралии (между прочим выходцами из России :-)). Однако о рядных двигателях тоже не забывают. Таков, например, ROTAX-912. Так же хорошо известен двигатель отечественного производства М-14П, который устанавливается на спортивные самолеты ЯК-55 и СУ-26.

Двигатель Rotax-912, рядный. Устанавливается на легкие спортивные самолеты Sports-Star Max

Спортивный самолет Sport-Star Max c двигателем Rotax-912.

Существует практика применения дизельных двигателей ( как разновидность поршневых) в авиации, еще со времен войны. Однако широко этот двигатель пока не применяется из-за существующих проблем в разработке, в частности в области надежности. Но работы все равно ведутся, особенно в свете грядущего дефицита нефтепродуктов.

Поршневой авиационный двигатель вообще еще рано списывать со счетов :-). Ведь, как известно, новое – это хорошо забытое старое… Время покажет…

Ротативный двигатель. — Российская авиация

Такие двигатели отличались плавностью и равномерностью хода. Зажигание производилось последовательно в каждом цилиндре через один по кругу.
Второй особенностью было хорошее охлаждение. Металлургическая промышленность в те времена была не настолько развита, как сейчас и качество сплавов (в плане термостойкости) было не слишком высоким. Поэтому требовалось хорошее охлаждение.

Скорости полета самолетов были не высокие, поэтому простое охлаждение набегающим потоком стационарного движка было недостаточным. А ротативный двигатель здесь находился в более выгодном положении, потому что сам вращался с достаточной для эффективного охлаждения скоростью и цилиндры хорошо обдувались воздухом. При этом они могли быть как гладкими, так и оребренными. Охлаждение было достаточно эффективным даже при работе двигателя на земле.

Расцвет ротативных двигателей пришелся на первую мировую войну. В то время авиация уже достаточно серьезно участвовала в боевых действиях и воздушные бои не были редкостью. Самолеты и двигатели для них производились всеми крупными участниками войны.

Из двигателестроительных одной из самых известных была французская фирма «Societe des Moteurs Gnome», в свое время занимавшаяся производством двигателей внутреннего сгорания для промышленного производства. В 1900 году она купила лицензию на производство маленького одноцилиндрового стационарного двигателя (мощность 4 л.с.) «Gnome» у немецой фирмы Motorenfabrik Oberursel. Это движок продавался во Франции под французским наименованием «Gnome» и при этом настолько успешно, что наименование это было использовано в названии фирмы — «Societe des Moteurs Gnome».

В Российской Империи двигатель «Gnome» послужил прототипом для двигателей Теодора-Фердинанда (Григорьевича) Калепа. Т.Г.Калеп в начале 1911 года сначала решил приступить к производству на своем заводе двигателей «Gnome», но попытка договориться с фирмой «Societe des Moteurs Gnome» окончилась неудачей, т.к. эта французская фирма поставила условие отдавать ей 2/3 чистого дохода.

Тогда Калеп решил спроектировать на своем заводе новый двигатель. Проект двигателя Калеп разрабатывал совместно с молодым инженером Шухгальтером. Конструкторам удалось значительно усовершенствовать конструкцию двигателя «Gnome» и создать двигатель, более надежный чем «Gnome». Прежде всего был изменен способ крепления цилиндров на картере. У двигателя «Gnome» картер состоял из нескольких частей, соединенных болтами — это весьма увеличивало массу двигателя. Калеп сделал картер всего из двух частей, причем плоскость разъема не совпадала с плоскостью, в которой лежали геометрические оси цилиндров, а была отнесена несколько в сторону. Это существенно упрощало сборку двигателя, т.к. можно было крепить цилиндры, защемляя их между двумя частями картера, причем цилиндры вставлялись в отверстия большей части картера.
Калеп усовершенствовал двигатель «Gnome», увеличив его прочность и в тоже время снизив на 7 кг его массу и уменьшив на 85 шт. число деталей. При этом размеры двигателя Калепа не превышали размеров двигателя «Gnome». 22 ноября 1911 г. Т.Г.Калеп подал заявку за № 50497 на получение патента на авиационный двигатель «внутреннего горения с радиально укрепленными на кривошипной камере вращающимися цилиндрами», которая была удовлетворена и автор получил патент на этот двигатель за № 25057.

Двигатели «Калеп» устанавливались на самолёты «Хиони», «Стеглау» и др. Впоследствии Т.Калеп создал ещё более мощные двигатели мощностью 80 л.с. и 100 л.с., которые устанавливались на лицензионные «Ньюпоры» и другие отечественные истребители и разведчики.
Увы, хоть слава и досталась Ф.Г.Калепу, моторы для российского Воздушного флота делались во Франции — нелегко было небольшому заводу соревноваться в рекламе с солидной иностранной фирмой.

В 1913 году, будучи больным, Теодор Калеп поехал на испытания своего мотора, проводимые в Риге военным ведомством. Мотор сочли хорошим, а 47-летний Калеп через несколько дней умер. Можно сказать, сгорел на работе…

Двигатель «Калеп-60».

Двигатель «Калеп-80» в музее ВВС Монино.

В дальнейшем на базе «Gnome» был разработан ротативный двигатель «Gnome Omega», имевший немалое количество модификаций и устанавливавшийся на самые различные самолеты. Известны так же другие массово производившиеся двигатели этой фирмы. Например, «Gnome 7 Lambda» – семицилиндровый, мощностью 80 л.с. и его продолжение «Gnome 14 Lambda-Lambda» (160 л.с.), двухрядный ротативный двигатель с 14-ю цилиндрами.

Ротативный двигатель «Gnome 7 Omega».

Двигатель «Gnome 7 Omega» на самолете.

Широко известен двигатель «Gnome Monosoupape» (один клапан), начавший выпускаться в 1913 году и считавшийся одним из лучших двигателей в начальный период войны. Этот «лучший двигатель» имел всего один клапан, использовавшийся и для выхлопа и для забора воздуха. Для поступления топлива в цилиндр из картера, в юбке цилиндра был сделан ряд специальных отверстий. Двигатель был безкарбюраторный и из-за упрощенной системы управления был легче и потреблял, к тому же меньше масла.

Двигатель «Gnome Monosoupape» Type N.

Управления у него не было практически никакого. Был только топливный кран, подававший бензин через специальную форсунку (или распылитель) в полый неподвижный вал и далее в картер. Этим краном можно было пытаться обогащать или обеднять топливо-воздушную смесь в очень узком диапазоне, от чего было мало толку.

Подвод топлива в цилиндр двигателя «Gnome Monosoupape». Crank Case — картер, Ports — подводящие отверстия.

Пытались использовать с целью управления изменение фаз газораспределения, но быстро от этого отказались, потому что начали гореть клапана. В итоге движок постоянно работал на максимальных оборотах (как, впрочем и все ротативные двигатели) и управлялся только отключением зажигания (об этом чуть ниже).

Другой известной французской фирмой, производившей ротативный двигатели была фирма «Societe des Moteurs Le Rhone», начавшая свою работу с 1910 года. Одними из самых известных ее двигателей были «Le Rhone 9C» (мощность 80 л.с.) и «Le Rhone 9J» (110 л.с.). Характерной их особенностью было наличие специальных трубопроводов от картера к цилиндрам для подвода топливо-воздушной смеси (немного похоже на входные коллектора современных ДВС).

Двигатель «Le Rhone 9C».

«Le Rhone» и «Gnome» первоначально соперничали, но потом объединились и с 1915 года уже работали совместно под названием «Societe des Moteurs Gnome et Rhone». Двигатель 9J был, в общем-то, уже их совместным продуктом.

Ротативный двигатель «Le Rhone 9J».

Открытый картер двигателя «Le Rhone 9J».

Интересно, что вышеупомянутая германская фирма «Motorenfabrik Oberursel» в 1913 году закупила лицензии на производство теперь уже французских ротативных двигателей «Gnome» (хотя и была родоначальницей этого брэнда, можно сказать) и чуть позже двигателей «Le Rhone». Их она выпускала под своими наименованиями: «Gnome», как «U-серия» и «Le Rhone», как «UR-серия» ( от немецкого слова Umlaufmotor, обозначающего ротативный двигатель).

Например, двигатель «Oberursel U.0» был аналогом французского «Gnome 7 Lambda» и устанавливался первоначально на самолет Fokker E.I., а двигатель «Oberursel U. III» — это копия двухрядного «Gnome 14 Lambda-Lambda».

Германский двухрядный «Oberursel U.III», копия «Gnome 14 Lambda-Lambda».

Вообще фирма «Motorenfabrik Oberursel» всю войну в довольно большом количестве производила двигатели-клоны французских моделей, которые потом ставились на самолеты, являвшиеся противниками французов и их союзников в воздушных боях. Вот такие фокусы жизни…

Истребитель Fokker E.I с двигателем «Oberursel U.0».

Среди других известных двигателестроительных фирм значится также французская фирма «Societe Clerget-Blin et Cie» (интересное для русского уха слово Blin в названии означает фамилию одного из учредителей, промышленника Эжена Блина) со своим известным движком «Clerget 9B».

Двигатель «Clerget 9B».

Двигатель «Clerget 9B» на истребителе Sopwith 1½ «Strutter».

Истребитель Sopwith 1½ «Strutter» с двигателем «Clerget 9B».

Многие двигатели производились в Великобритании по лицензиям. На этих же заводах выпускали английские двигатели разработки «Walter Owen Bentley» (того самого Бентли) «Bentley BR.1» (заменившие «Clerget 9B» на истребителях Sopwith «Camel») и «Bentley BR.2» для истребителей Sopwith 7F.1 «Snipe».

На двигателях «Bentley» в конструкции поршней впервые были применены алюминиевые сплавы. До этого на всех движках цилиндры были чугунные.

Ротативный двигатель «Bentley BR.1».

Ротативный двигатель «Bentley BR.2».

Истребитель Sopwith 7F.1″Snipe» с двигателем «Bentley BR.2».

Теперь вспомним о других особенностях ротативного двигателя, которые, так сказать, плюсов ему не прибавляют (чаще всего как раз наоборот).

Немного об управлении. Современный (стационарный, конечно) поршневой двигатель, неважно рядный он или звездообразный, управляется относительно легко. Карбюратор (либо инжектор) формирует нужный состав топливо-воздушной смеси и с помощью дроссельной заслонки пилот может регулироват подачу ее в цилиндры и, тем самым, менять обороты двигателя. Для этого по сути дела существует ручка (или педаль, как хотите) газа.

У ротативного двигателя все не так просто. Несмотря на разницу конструкций, большинство ротативных двигателей имели на цилиндрах управляемые впускные клапана, через которые и поступала топливо-воздушная смесь. Но вращение цилиндров не позволяло применять обычный карбюратор, который бы поддерживал оптимальное соотношение воздух-топливо за дроссельной заслонкой. Состав смеси, поступающей в цилиндры нужно было корректировать для достижения оптимального соотношения и устойчивой работы двигателя.

Для этого обычно существовал дополнительный воздушный клапан («bloctube») . Пилот устанавливал рычаг газа в нужное положение (чаще всего полностью открывая дроссель) и потом рычагом регулировки подачи воздуха добивался устойчивой работы двигателя на максимальных оборотах, производя так называемую тонкую регулировку. На таких оборотах обычно и проходил полет.

Из-за большой инерционности двигателя (масса цилиндров все же немаленькая), такая регулировка часто делалась «методом тыка», то есть определить нужную величину регулировки можно было только на практике, и эта практика была необходима для уверенного управления. Все зависело от конструкции двигателя и опыта пилота.

Весь полет проходил на максимальной частоте вращения движка и если ее по какой-либо причине надо было снизить, например для посадки, то действия по управлению должны были быть обратного направления. То есть пилоту нужно было прикрыть дроссель и потом опять регулировать подачу воздуха в двигатель.

Но такое «управление» было, как вы понимаете, достаточно громоздким и требующим времени, которое в полете не всегда есть, особенно на посадке. Поэтому гораздо чаще применялся метод отключения зажигания. Чаще всего это делалось через специальное устройство, позволяющее отключать зажигание полностью или в отдельных цилиндрах. То есть цилиндры без зажигания переставали работать и двигатель в целом терял мощность, что и нужно было пилоту.

Этот метод управления широко применялся на практике, но тянул за собой и кучу проблем. Топливо, вместе, кстати, с маслом, несмотря на отключение зажигания, продолжало поступать в двигатель и, не сгорев, благополучно его покидало и затем скапливалось под капотом. Так как движок очень горячий, то опасность серьезного пожара налицо. Тогдашние «легкие этажерки» горели очень легко и быстро.

Пример защитных капотов на (защита от масла двигатель «Gnome 7 Lambda») Sopwith «Tabloid».

Поэтому капоты для двигателей имели внизу вырез примерно на одну треть периметра или на худой конец серьезные дренажные отводы, чтобы вся эта гадость могла быть удалена набегающим потоком. Чаще всего, конечно, она размазывалась по фюзеляжу.

Кроме того свечи в неработающих цилиндрах могли оказаться залитыми и замасленными и повторный запуск поэтому был не гарантирован.

К 1918 году французская двигателестроительная фирма «Societe Clerget-Blin et Cie» (ротативные двигатели «Clerget 9B»), исходя из очевидной опасности использования способа снижения мощности путем отключения зажигания, в руководстве по эксплуатации своих двигателей рекомендовала следующий метод управления.

При необходимости снижения мощности двигателя пилот перекрывает подачу топлива закрытием дросселя (ручкой газа). При этом зажигание не отключается и свечи продолжают «искрить» (предохраняя себя от замасливания). Винт вращается в результате эффекта авторотации и при необходимости запуска топливный клапан просто открывается в то же положение, что и до закрытия. Двигатель запускается…

Однако, по отзывам пилотов, которые в наши дни летают на восстановленных или точных копиях самолетов того времени, все-таки самый удобный режим снижения мощности — это отключение зажигания, несмотря на всю «грязь», которую при этом извергают ротативные двигатели.

Самолеты с такими движками вообще особой чистотой не отличались. Про топливо в отключенных цилиндрах я уже сказал, но ведь было еще и масло. Дело в том, что из-за вращающегося блока цилиндров, возможность откачки топлива из картера была весьма проблематична, поэтому организовать полноценную систему смазки было нельзя.

Схема топливо- и маслопитания ротативного двигателя «Gnome 7 Omega».

Но без смазки никакой механизм работать не будет, поэтому она, конечно, существовала, но в о-о-очень упрощенном виде. Масло подавалось прямо в цилиндры, в топливо-воздушную смесь. На большинстве двигателей для этого существовал небольшой насос, подававший масло через полый (неподвижный, как уже известно) вал по специальным каналам.

В качестве смазывающего масла использовалось касторовое, самое лучшее по тем временам масло (природное растительное) для этих целей. Оно, кроме того не смешивалось с топливом, что улучшало условия смазки. Да и сгорало в цилиндрах оно только частично.

Пример замасливания (темные пятна) двигателя «Gnome 7 Omega» полусгоревшим касторовым маслом.

А удалялось оно оттуда после выполнения своих функций вместе с отработанным газами через выпускной клапан. И расход его при этом был очень даже немаленький. Средний движок, мощностью около 100 л.с. (75 кВт, 5-7 цилиндров) за час работы расходовал более двух галлонов (английских) масла. То есть около 10 литров вылетало «на ветер».

Ну что тут скажешь… Бедные механики. Масло, сгоревшее и несовсем, топливная смесь, оставшаяся после дросселирования движка, сажа… все это оседало на самолете и все это нужно было отмывать. Причем масло это отмывалось очень плохо. Из-за этого на старых снимках самолеты частенько «щеголяют» грязными пятнами на крыле и фюзеляже.

Но и летчики — люди мужественные. Ведь из движка выходила касторка. А это, как известно, очень хорошее слабительное (в аптеках раньше продавалась, не знаю, как сейчас). Конечно, двигатель был закрыт капотом и снизу, как я уже говорил, был вырез для удаления всей грязи. Но ведь кабина открытая и воздушный поток — штука не всегда управляемая. Если чистая касторка попадала на лицо и потом внутрь… Последствия предугадать… наверное было не сложно…

Следующая особенность ротативных двигателей, которую я бы тоже не назвал положительной была связана с управляемостью аэропланов, на которых стояли такие движки. Немалая масса вращающегося блока представляла собой по сути дела большой гироскоп, поэтому гироскопический эффект был неизбежен.

Пока самолет летел прямолинейно, его влияние не было сильно заметно, но стоило начать совершать какие-либо полетные эволюции, как сразу проявлялась гироскопическая прецессия. Из-за этого и вкупе с большим крутящим моментом массивного блока цилиндров при выбранном правом вращении винта самолет очень неохотно поворачивал влево и при этом задирал нос, но зато быстро делал правые развороты с большой тенденцией к опусканию носа. Такой эффект с одной стороны очень мешал (особенно молодым и неопытным пилотам), а с другой был полезен при проведении воздушных боев, в так называемых «собачьих свалках» (dogfights). Это, конечно, для опытных летчиков, которые могли с толком использовать эту особенность.

Очень характерен в этом плане был известный самолет Sopwith F.1 «Camel» Королевских ВВС, считавшийся лучшим истребителем Первой Мировой. На нем стоял ротативный двигатель «Clerget 9B» (как примечание добавлю, что в последствии также ставился и английский «Bentley BR.1» (150 л.с.)). Мощный (130 л.с.), но достаточно капризный двигатель, чувствительный к составу топлива и к маслу. Мог запросто отказать на взлете. Но именно благодаря ему и особенностям компоновки фюзеляжа (рассредоточению полезного оборудования) «Camel» был очень маневренен.

Истребитель Sopwith F.1 «Camel» с двигателем «Clerget 9B».

Маневренность эта, правда, доходила до крайности. В управлении истребитель был необычайно строг и вообще имел кое-какие неприятные особенности. Например, большое желание войти в штопор на малой скорости. Он абсолютно не подходил для обучения молодых пилотов. По некоторой статистике за время войны в боевых действиях на этом аэроплане погибло 415 пилотов, а в летных происшествиях — 385. Цифры красноречивые…

Однако опытные пилоты, хорошо его освоившие, могли извлечь большую пользу из его особенностей и делали это. Интересно, что из-за нежелания истребителя «Camel» быстро разворачиваться влево, многие пилоты предпочитали делать это, так сказать, «через правое плечо». Поворот вправо на 270° получался значительно быстрее, чем влево на 90°.

Основным и достойным противником для Sopwith F.1 «Camel» был немецкий триплан Fokker Dr.I с двигателем «Oberursel UR.II» (полный аналог французского «Le Rhone 9J»). На таком воевал Барон Манфред Альбрехт фон Рихтгофен (Manfred Albrecht Freiherr von Richthofen), знаменитый «Красный барон».

Триплан Fokker Dr.I.

Германский двигатель «Oberursel-UR-2» (копия «Le Rhone 9J»).

За время войны ротативные двигатели достигли своего полного расцвета. При имеющихся запросах армии, несмотря на свои недостатки они очень хорошо подходили для решения, так сказать, триединой задачи «мощность — вес — надежность». Особенно, что касается легких истребителей. Ведь именно на них в подавляющем большинстве такие движки стояли.

Более крупные и тяжелые самолеты продолжали летать, используя традиционные рядные движки.

Однако авиация развивалась бурными темпами. Требовалась все большая мощность двигателей. Для стационарных рядных это достигалось путем увеличения максимального количества оборотов. Возможности совершенствования в этом направлении были. Улучшались системы зажигания и газораспределения, принципы образования топливовоздушной смеси. Применялись все более совершенные материалы.

Это позволило к концу Первой Мировой войны поднять максимальную величину оборотов стационарного двигателя с 1200 до 2000 об/мин.

Однако, для ротационного двигателя этот было невозможно. Организовать правильное смесеобразование было нельзя. Все приходилось делать «на глазок», поэтому расход топлива (как и масла) был, мягко говоря, немаленьким (в том числе, кстати, из-за постоянной работы на больших оборотах).

Какие-либо внешние регулировочные работы на двигателе, пока он находится в запущенном состоянии само собой были невозможны.

Повысить частоту вращения тоже не получалось, потому что сопротивление воздуха быстро вращающемуся блоку цилиндров было достаточно большим. Более того, при увеличении скорости вращения, сопротивление росло еще быстрее. Ведь, как известно, скоростной напор пропорционален квадрату скорости. То есть если скорость просто растет, то сопротивление растет в квадрате (примерно).

При попытках на некоторых моделях двигателей начала войны поднять обороты с 1200 об/мин до 1400 об/мин сопротивление поднималось на 38%. То есть получалось, что возросшая мощность двигателя больше тратилась на преодоление сопротивления, чем на создание полезной тяги воздушного винта.

Немецкой фирмой Siemens AG была сделана попытка обойти эту проблему с другой стороны. Был выполнен 11-цилиндровый двигатель так называемой биротативной схемы (наименование Siemens-Halske Sh.III). В нем блок цилиндров вращался в одну сторону с частотой 900 об/мин., а вал (ранее неподвижный) в другую с той же частотой. Суммарная относительная частота составила 1800 об/мин. Это позволило достичь мощности в 170 л.с.

Биротативный двигатель «Siemens-Halske Sh.III».

Истребитель «Siemens-Schuckert D.IV».

Истребитель «Siemens-Schuckert D.IV» в берлинском авиамузее.

Этот двигатель имел меньшее сопротивление воздуху при вращении и меньший крутящий момент, мешающий управлению. Устанавливался на истребителе «Siemens-Schuckert D.IV» , который по мнению многих специалистов стал одним из лучших маневренных истребителей времен войны. Однако производиться начал поздно и сделан был в небольшом количестве экземпляров. Существующее положение Siemens-Halske Sh.III не поправил и не смог опять поднять ротативные двигатели на должную высоту.

Здесь следует упомянуть о работах русского инженера Анатолия Георгиевича Уфимцева. А.Г.Уфимцев работы по биротативным авиационным двигателям начал ещё в 1909 году. Им был спроектирован четырехцилиндровый биротативный двигатель с воспламенением смеси при высокой степени сжатия в цилиндрах, диаметр которых составлял 90 мм, ход поршня — 120 мм. На это изобретение А.Г.Уфимцев получил патент. Специального станка для замера мощности биротативного двигателя у конструктора не было. По его расчетам мощность двигателя массой 40 кг могла достигать 35-40 л.с. Для запуска двигателя предполагалось использовать сжатый воздух от баллона на борту самолета. В Главном инженерном управлении дали отрицательное заключение на этот проект, считая невозможным запуск двигателя сжатым воздухом (в дальнейшем практика развития авиации подтвердила целесообразность воздушного запуска).

Тем не менее А.Г.Уфимцев не оставил намерения осуществить свою идею. Четырехцилиндровый двигатель с самовоспламенением не удовлетворял автора и в новом проекте была применена электрическая система зажигания топливовоздушной смеси при меньшей степени сжатия.
Получив небольшой кредит от частных лиц, заложив дом и используя все наличные средства, изобретатель построил шестицилиндровый биротативный двигатель. При этом диаметр цилиндра равнялся 80 мм, ход поршня — 110 мм, частота вращения — 1000 об/мин. Масса двигателя — 50 кг, расчетная мощность — 40 л.с. Этот двигатель А.Г.Уфимцев установил на самолете собственной конструкции «Сфероплан-2», который был построен в 1910 году. Во время испытаний самолет не взлетел из-за передней центровки.

Аппарат А.Г.Уфимцева «Сфероплан-II». 1910 г.

В 1912 году А.Г.Уфимцев спроектировал новый шестицилиндровый двухтактный биротативный двигатель с улучшенной продувкой цилиндров. Были устранены недостатки предыдущих двигателей, существенно изменены параметры и конструкция основных узлов, расчетная мощность — в пределах 65-70 л. с. при массе 58 кг. Двигатель был построен на Брянском паровозостроительном заводе и получил наименование АДУ-4. Его испытание, доводка не были завершены, завод отказался от производства этого двигателя. В настоящее время двигатель АДУ-4 экспонируется в музее ВВС.

А.Г.Уфимцев у своего первого биротативного двигателя.

Двигатель АДУ-4 в музее ВВС Монино.

Недостатков у всех видов ротативных двигателей, как видите, хватало. Ко всему прочему могу еще добавить, что движки эти были достаточно дороги. Ведь из-за большой быстро вращающейся массы все детали двигателя должны были быть хорошо отбалансированы и четко подогнаны. Плюс сами материалы были недешевы. Это приводило к тому, что, например, двигатель Monosoupape по ценам 1916 года стоил порядка 4000$ (что в переводе на курс года 2000-го составляет примерно 65000$). Это при том, что в движке-то, вобщем-то, по нынешним понятиям, ничего особенного-то нет.

Ко всему прочему моторесурс всех таких двигателей был невысок (вплоть до 10-ти часов между ремонтами) и менять их приходилось часто, несмотря на высокую стоимость.

Все эти недостатки копились и в конце концов чаша оказалась переполнена. Ротативный двигатель широко использовался и совершенствовался (по мере возможности) вплоть до конца войны. Самолеты с такими движками некоторое время использовались во время гражданской войны в России и иностранной интервенции. Но в целом их популярность быстро пошла на спад.

Совершенствование науки и производства привели к тому, что на сцену уверенно вышел последователь ротативного двигателя — радиальный или звездообразный двигатель с воздушным охлаждением, который не сходит с нее и по сей день, работая, между прочим, в содружестве с рядным поршневым авиационным двигателем с жидкостным охлаждением.

Ротативный двигатель, оставив яркий след в истории авиации, занимает теперь почетное место в музеях и на исторических выставках.

В заключении ролик — запуск восстановленного двигателя «Gnome» 1918 года выпуска:

полный обзор, устройство и характеристики

Долгое время, с конца XIX века и до середины XX, поршневой авиационный двигатель оставался единственным мотором, который обеспечивал полеты самолетов. И только в сороковых годах прошлого века он уступил свое место двигателям с иными принципами работы — турбореактивным. Но, несмотря на то, что поршневые моторы и утратили свои позиции, они не исчезли со сцены.

Современные области применения поршневых моторов

В настоящее время авиационные поршневые двигатели применяют в основном на спортивных самолетах, а также на малых летательных аппаратах, изготовленных по персональным заказам. Одной из главных причин того, что моторы этого типа используются крайне мало, является то, что соотношение единицы мощности к единице массы поршневого двигателя существенно меньше по сравнению с газотурбинными. Поршневые по скоростным показателям не выдерживают никакой конкуренции с иными моторами, применяемыми в авиастроении. Более того, КПД их не превышает 30 %.

Виды поршневых авиамоторов

Поршневые авиационные двигатели имеют различия в основном по порядку расположения цилиндров по отношению к коленвалу. Вследствие этого имеется достаточно большое количество разнообразных видов поршневых моторов. Наиболее широкое применение получили следующие:

  • двигатели, у которых V-образное расположение цилиндров;
  • поршневой радиальный двигатель, где цилиндры расположены звездообразно;
  • оппозитный двигатель, у него цилиндры располагаются рядно.

Двигатели с V-образным расположением цилиндров

Они являются самыми известными и применяемыми типами двигателей внутреннего сгорания в авиастроении и не только. Их название связано с характерным расположением цилиндров по отношению к коленвалу. При этом они имеют различный уровень наклона по отношению друг другу. Он может составлять от 10 до 120 градусов. Такие моторы работают по тем же принципам, как и иные двигатели внутреннего сгорания.

К достоинствам двигателей с V-образным расположением цилиндров относится относительная их компактность при сохранении мощностных показателей, а также возможность получать приличный крутящий момент. Конструкция позволяет достигать значительных ускорений вала вследствие того, что инерция, создаваемая при работе, значительно выше, чем у иных типов двигателей внутреннего сгорания. По сравнению с другими типами, эти отличаются наименьшей высотой и длиной.

Моторы этого вида имеют высокую жесткость коленвала. Это обеспечивает большую конструктивную прочность, что увеличивает сроки службы всего двигателя. Рабочие частоты таких моторов отличаются большими диапазонами. Это позволяет быстро набирать обороты, а также устойчиво работать на предельных режимах.

К недостаткам поршневых авиационных двигателей с V-образным мотором относят сложность их конструкции. Вследствие этого они стоят значительно дороже других типов. Более того, они отличаются достаточно большой шириной двигателя. Также V-образные моторы характеризуются высоким уровнем вибрации, сложностями при балансировке. Это приводит к тому, что приходится специально утяжелять различные их части.

Радиальный авиационный поршневой двигатель

В настоящее время радиальные поршневые моторы опять стали востребованы в авиации. Они активно применяются в спортивных моделях самолетов, либо в изготовленных по персональным заказам. Все они малых размеров. Устройство авиационного поршневого двигателя радиального вида, в отличие от иных моторов, заключается в том, что его цилиндры расположены вокруг коленвала через равные углы, как радиальные лучи (звездочки). Это и дало ему название — звездообразный. Такие моторы оборудуются выхлопной системой, которая расходится радиальными лучами. Более того, двигатель этого типа может иметь несколько звезд — отсеков. Это возможно вследствие того, что коленвал увеличивают в длину. Как правило, радиальные двигатели изготавливают с нечетным количеством цилиндров. Это позволяет подавать искру в цилиндр через один. Но делают и радиальные моторы с четным числом цилиндров, однако их количество должно быть больше двух.

Самым большим недостатком двигателей радиального типа является возможность проникновения масла к нижним цилиндрам мотора, когда самолет находится на стоянке. Эта проблема достаточно часто приводит к возникновению мгновенного гидроудара, что влечет поломку всего кривошипно-шатунного механизма. Для недопущения таких проблем перед пуском мотора требуется постоянная проверка состояния нижних цилиндров на предмет отсутствия проникновения к ним масла.

К достоинствам двигателей радиального типа относят их малые габариты, простоту эксплуатации и приличную мощность. Обычно их устанавливают на самолеты спортивных моделей.

Оппозитный авиационный поршневой двигатель

В настоящее время оппозитные авиационные моторы начинают переживать свое второе рождение. Вследствие того, что они обладают небольшими размерами и сравнительно малым весом, их ставят на легкие спортивные самолеты. Они способны развивать достаточную мощность и обеспечивают очень высокие скорости.

Оппозитные двигатели имеют несколько типов конструкций:

1. Мотор, изготовленный по методу «боксер» (Subaru). В таких двигателях поршни цилиндров, расположенных против друг друга, двигаются равноудалено. Это приводит к тому, что в каждом цикле один находится в верхней мертвой точке, а противоположный — в нижней.

2. Двигатели, снабженные устройством ОРОС (Opposed Piston Opposed Cylinder). В таких моторах цилиндры по отношению к коленвалу, расположены горизонтально. В каждом из них находится по два поршня, которые при работе двигаются навстречу. Дальний поршень связан с коленвалом специальным шатуном.

3. Двигатель, сделанный на основании принципа, примененного в советском моторе 5ТДФ. В таком изделии поршни передвигаются навстречу друг другу, работая попарно в каждом отдельном цилиндре. При достижении обоих поршней верхней мертвой точки между ними впрыскивается топливо. Двигатели такой разновидности могут функционировать на горючем различных видов, от керосина до бензина. Для увеличения мощности оппозитных моторов их снабжают турбонаддувом.

Главное достоинство в двигателях оппозитного типа — это компактность, малые габариты. Их можно применять на самолетах очень маленьких размеров. Мощность их достаточно высока. В настоящее время они находят все большее распространение в спортивных летательных аппаратах.

В качестве основного недостатка отмечается высокий расход топлива и особенно моторного масла. По отношению к двигателям других типов оппозитные моторы расходуют горюче-смазочные материалы в два раза больше. Они требуют постоянной замены масла.

Современные авиадвигатели

Современные поршневые авиационные двигатели – это очень сложные системы. Они оснащены современными узлами и агрегатами. Их работу обеспечивают и контролируют современные системы и приборы. Вследствие применения передовых технологий весовая характеристика двигателя существенно снижена. Мощности их возросли, что способствует широкому применению в легкомоторной — спортивный авиации.

Авиационные масла

Масло в поршневых авиационных двигателях работает в достаточно сложных условиях. Это высокие температуры в зонах поршневых колец, на внутренних частях поршней, на клапанах и иных узлах. Поэтому для качественного обеспечения работы мотора в условиях значительных температур, давления, нагрузок, в них используют высоковязкие масла, которые подвергают специальной очистке. Они должны обладать высокой смазочной способностью, оставаться нейтральными к металлам и иным конструктивным материалам двигателя. Авиационные масла для поршневых моторов должны быть стойкими к окислению при воздействии высоких температур, не терять своих свойств при хранении.

Отечественные поршневые авиационные моторы

История производства поршневых моторов в России начинается с 1910 года. Массовый выпуск начался в годы Первой мировой войны. В Советском Союзе советские поршневые авиационные двигатели собственной конструкции стали создавать с 1922 года. С ростом промышленного производства, в том числе авиационного, страна стала массово выпускать поршневые моторы 4-х производителей. Это были двигатели В. Климова, А. Швецова, завода № 29, А. Микулина.

После войны начинается процесс модернизации авиации СССР. Проектируются и создаются авиадвигатели для новых самолетов. Активно развивается реактивное самолетостроение. В 1947 году вся военная авиация, работающая на высоких скоростях, переходит на реактивную тягу. Поршневые авиадвигатели применяются только на учебных, спортивных, пассажирских и военно-транспортных самолетах.

Самый большой поршневой авиадвигатель

Самый мощный поршневой авиационный двигатель был создан в США В 1943 году. Он назывался Lycoming XR-7755. Это был мотор с тридцатью шестью цилиндрами. Его рабочий объем составляла 127 литров. Он был способен развить мощность в 5000 лошадиных сил. Предназначался для самолета Convair B-36. Однако в серию не пошел. Был создан в двух экземплярах, в качестве прототипов.

Авиационный поршневой двигатель. Устройство и принцип работы. Звездообразный двигатель

Долгое время, с конца XIX века и до середины XX, поршневой авиационный двигатель оставался единственным мотором, который обеспечивал полеты самолетов. И только в сороковых годах прошлого века он уступил свое место двигателям с иными принципами работы — турбореактивным. Но, несмотря на то, что поршневые моторы и утратили свои позиции, они не исчезли со сцены.

Современные области применения поршневых моторов

В настоящее время авиационные поршневые двигатели применяют в основном на спортивных самолетах, а также на малых летательных аппаратах, изготовленных по персональным заказам. Одной из главных причин того, что моторы этого типа используются крайне мало, является то, что соотношение единицы мощности к единице массы поршневого двигателя существенно меньше по сравнению с газотурбинными. Поршневые по скоростным показателям не выдерживают никакой конкуренции с иными моторами, применяемыми в авиастроении. Более того, КПД их не превышает 30 %.

Виды поршневых авиамоторов

Поршневые авиационные двигатели имеют различия в основном по порядку расположения цилиндров по отношению к коленвалу. Вследствие этого имеется достаточно большое количество разнообразных видов поршневых моторов. Наиболее широкое применение получили следующие:

  • двигатели, у которых V-образное расположение цилиндров;
  • поршневой радиальный двигатель, где цилиндры расположены звездообразно;
  • оппозитный двигатель, у него цилиндры располагаются рядно.

Двигатели с V-образным расположением цилиндров

Они являются самыми известными и применяемыми типами в авиастроении и не только. Их название связано с характерным расположением цилиндров по отношению к коленвалу. При этом они имеют различный уровень наклона по отношению друг другу. Он может составлять от 10 до 120 градусов. Такие моторы работают по тем же принципам, как и иные двигатели внутреннего сгорания.

К достоинствам двигателей с V-образным расположением цилиндров относится относительная их компактность при сохранении мощностных показателей, а также возможность получать приличный крутящий момент. Конструкция позволяет достигать значительных ускорений вала вследствие того, что инерция, создаваемая при работе, значительно выше, чем у иных типов двигателей внутреннего сгорания. По сравнению с другими типами, эти отличаются наименьшей высотой и длиной.

Моторы этого вида имеют высокую жесткость коленвала. Это обеспечивает большую конструктивную прочность, что увеличивает сроки службы всего двигателя. Рабочие частоты таких моторов отличаются большими диапазонами. Это позволяет быстро набирать обороты, а также устойчиво работать на предельных режимах.

К недостаткам поршневых авиационных двигателей с V-образным мотором относят сложность их конструкции. Вследствие этого они стоят значительно дороже других типов. Более того, они отличаются достаточно большой шириной двигателя. Также V-образные моторы характеризуются высоким уровнем вибрации, сложностями при балансировке. Это приводит к тому, что приходится специально утяжелять различные их части.

Радиальный авиационный поршневой двигатель

В настоящее время радиальные опять стали востребованы в авиации. Они активно применяются в спортивных моделях самолетов, либо в изготовленных по персональным заказам. Все они малых размеров. Устройство авиационного поршневого двигателя радиального вида, в отличие от иных моторов, заключается в том, что его цилиндры расположены вокруг коленвала через равные углы, как радиальные лучи (звездочки). Это и дало ему название — звездообразный. Такие моторы оборудуются выхлопной системой, которая расходится радиальными лучами. Более того, двигатель этого типа может иметь несколько звезд — отсеков. Это возможно вследствие того, что коленвал увеличивают в длину. Как правило, радиальные двигатели изготавливают с нечетным количеством цилиндров. Это позволяет подавать искру в цилиндр через один. Но делают и радиальные моторы с четным числом цилиндров, однако их количество должно быть больше двух.

Самым большим недостатком двигателей радиального типа является возможность проникновения масла к нижним цилиндрам мотора, когда самолет находится на стоянке. Эта проблема достаточно часто приводит к возникновению мгновенного гидроудара, что влечет поломку всего кривошипно-шатунного механизма. Для недопущения таких проблем перед пуском мотора требуется постоянная проверка состояния нижних цилиндров на предмет отсутствия проникновения к ним масла.

К достоинствам двигателей радиального типа относят их малые габариты, простоту эксплуатации и приличную мощность. Обычно их устанавливают на моделей.

В настоящее время оппозитные авиационные моторы начинают переживать свое второе рождение. Вследствие того, что они обладают небольшими размерами и сравнительно малым весом, их ставят на легкие спортивные самолеты. Они способны развивать достаточную мощность и обеспечивают очень высокие скорости.

Оппозитные двигатели имеют несколько типов конструкций:

1. Мотор, изготовленный по методу «боксер» (Subaru). В таких двигателях поршни цилиндров, расположенных против друг друга, двигаются равноудалено. Это приводит к тому, что в каждом цикле один находится в верхней мертвой точке, а противоположный — в нижней.

2. Двигатели, снабженные устройством ОРОС (Opposed Piston Opposed Cylinder). В таких моторах цилиндры по отношению к коленвалу, расположены горизонтально. В каждом из них находится по два поршня, которые при работе двигаются навстречу. Дальний поршень связан с коленвалом специальным шатуном.

3. Двигатель, сделанный на основании принципа, примененного в советском В таком изделии поршни передвигаются навстречу друг другу, работая попарно в каждом отдельном цилиндре. При достижении обоих поршней верхней мертвой точки между ними впрыскивается топливо. Двигатели такой разновидности могут функционировать на горючем различных видов, от керосина до бензина. Для увеличения мощности оппозитных моторов их снабжают турбонаддувом.

Главное достоинство в двигателях оппозитного типа — это компактность, малые габариты. Их можно применять на самолетах очень маленьких размеров. Мощность их достаточно высока. В настоящее время они находят все большее распространение в спортивных летательных аппаратах.

В качестве основного недостатка отмечается высокий расход топлива и особенно моторного масла. По отношению к двигателям других типов оппозитные моторы расходуют горюче-смазочные материалы в два раза больше. Они требуют постоянной замены масла.

Современные авиадвигатели

Современные поршневые авиационные двигатели — это очень сложные системы. Они оснащены современными узлами и агрегатами. Их работу обеспечивают и контролируют современные системы и приборы. Вследствие применения передовых технологий весовая характеристика двигателя существенно снижена. Мощности их возросли, что способствует широкому применению в легкомоторной — спортивный авиации.

Авиационные масла

Масло в поршневых авиационных двигателях работает в достаточно сложных условиях. Это высокие температуры в зонах поршневых колец, на внутренних частях поршней, на клапанах и иных узлах. Поэтому для качественного обеспечения работы мотора в условиях значительных температур, давления, нагрузок, в них используют высоковязкие масла, которые подвергают специальной очистке. Они должны обладать высокой смазочной способностью, оставаться нейтральными к металлам и иным конструктивным материалам двигателя. Авиационные масла для поршневых моторов должны быть стойкими к окислению при воздействии высоких температур, не терять своих свойств при хранении.

Отечественные поршневые авиационные моторы

История производства поршневых моторов в России начинается с 1910 года. Массовый выпуск начался в годы Первой мировой войны. В Советском Союзе советские поршневые авиационные двигатели собственной конструкции стали создавать с 1922 года. С ростом промышленного производства, в том числе авиационного, страна стала массово выпускать поршневые моторы 4-х производителей. Это были двигатели В. Климова, А. Швецова, завода № 29, А. Микулина.

После войны начинается процесс модернизации авиации СССР. Проектируются и создаются авиадвигатели для новых самолетов. Активно развивается реактивное самолетостроение. В 1947 году вся военная авиация, работающая на высоких скоростях, переходит на реактивную тягу. Поршневые авиадвигатели применяются только на учебных, спортивных, пассажирских и военно-транспортных самолетах.

Самый большой поршневой авиадвигатель

Самый мощный поршневой авиационный двигатель был создан в США В 1943 году. Он назывался Lycoming XR-7755. Это был мотор с тридцатью шестью цилиндрами. Его рабочий объем составляла 127 литров. Он был способен развить мощность в 5000 лошадиных сил. Предназначался для самолета Convair B-36. Однако в серию не пошел. Был создан в двух экземплярах, в качестве прототипов.

Работа радиального поршневого двигателя.

Привет, друзья!

Сегодня начинаем серию статей о конкретных типах авиационных двигателей. Первый движок, который удостоится нашего внимания – это . Он имеет полное право быть первым, потому что он – ровесник современной авиации. Один из первых самолетов, поднявшихся в воздух был Флайер-1 братьев Райт (я думаю вы читали об этом здесь ). И на нем стоял поршневой двигатель авторской разработки, работавший на бензине.

Долгое время этот тип движка оставался единственным, и только в 40-е годы 20-го века началось внедрение двигателя совсем иного принципа действия. Это был турбореактивный двигатель. Из-за чего это произошло читайте тут. Однако поршневой движок, хоть и утратил свои позиции, но со сцены не сошел, и теперь в связи с достаточно интенсивным развитием так называемоймалой авиации (или же авиации общего назначения) он просто получил второе рождение. Что же из себя представляет авиационный поршневой двигатель ?

Работа двигателя внутреннего сгорания (тот же рядный поршневой двигатель).

Как всегда … В принципиальном плане ничего сложного (ТРД значительно сложнее ). По сути дела – это обычный двигатель внутреннего сгорания (ДВС), такой же, как на наших с вами автомобилях. Кто забыл, что такое ДВС, в двух словах напомню. Это, попросту говоря, полый цилиндр, в который вставлен цилиндр сплошной, меньший по высоте (это и есть поршень). В пространство над поршнем в нужный момент подается смесь из топлива (обычно это бензин) и воздуха. Эта смесь воспламеняется от искры (от специальной электрической свечи) и сгорает. Добавлю, что воспламенение может происходить и без искры, в результате сжатия. Так работает всем известный дизельный двигатель. В результате сгорания получаются газы высокого давления и температуры, которые давят на поршень и заставляют его двигаться. Вот это самое движение и есть суть всего вопроса. Далее оно передается через специальные механизмы в нужное нам место. Если это автомобиль, значит на его колеса, а если это самолет, то на его воздушный винт. Таких цилиндров может быть несколько, точнее даже много . От 4-х до 24-х. Такое количество цилиндров обеспечивает достаточную мощность и устойчивость работы двигателя.

Еще одна схема работы одного ряда цилиндров.

Конечно авиационный поршневой двигатель только принципиально похож на обычный ДВС. На самом деле здесь обязательно присутствует авиационная специфика. Двигатель самолета выполнен из более совершенных и качественных материалов, более надежен. При той же массе, он значительно мощнее автомобильного. Обычно может работать в перевернутом положении, ведь для самолета (особенно истребителя или спортивного) пилотаж – обычное дело, а автомобилю это, естественно, не нужно.

Двигатель М-17, поршневой, рядный, V-образный. Устанавливался на самолеты ТБ-3 (конец30-хгодов 20 в.)

Двигатель М-17 на крыле ТБ-3.

Поршневые двигатели могут различаться как по количеству цилиндров, так и по их расположению. Бывают рядные двигатели (цилиндры в ряд) и радиальные(звездообразные). Рядные двигатели могут быть однорядные, двухрядные, V-образные и т.д. В звездообразных цилиндры расположены по окружности (в виде звезды) и бывает их обычно от пяти до девяти (в ряду). Эти двигатели, кстати, тоже могут быть многорядными, когда цилиндры блоками стоят друг за другом. Рядные двигатели обычно имеют жидкостное охлаждение (как в автомашине , они и по виду больше похожи на автомобильные), а радиальные – воздушное. Они обдуваются набегающим потоком воздуха и цилиндры, как правило, имеют ребра для лучшего теплосъема.

Двигатель АШ-82, радиальный, двухрядный. Устанавливался на самолеты ЛА-5, ПЕ-2.


Самолет ЛА-5 с двигателем АШ-82.

Авиационные поршневые двигатели часто имеют такую особенность, как высотность. То есть с увеличением высоты, когда плотность и давление воздуха падают, они могут работать без потери мощности. Подвод топливно-воздушной смеси может осуществляться двумя способами. Здесь полная аналогия с автомашиной. Либо смесь готовится в специальном агрегате, называемом карбюратором и потом подается в цилиндры (карбюраторные двигатели), либо топливо непосредственно впрыскивается в каждый цилиндр в соответствии с количеством поступающего туда же воздуха. На автомобилях такого типа двигатели часто обзывают «инжекторными».

Современный поршневой радиальный двигатель ROTEC R2800.

Более мощный R3600 (большее количество цилиндров).

В отличие от обычного автомобильного ДВС, для самолетного поршневого движка не нужны громоздкие (ну и, естественно, тяжелые ) передаточные механизмы от поршней к колесам. Все эти оси, мосты, шестерни. Для самолета ведь вес очень важен. Здесь движение от поршня сразу через шатун передается на главный коленчатый вал, а на нем уже стоит вторая важная часть самолета с поршневым двигателем – воздушный винт. Винт – это, так сказать, самостоятельная (и очень важная) единица. В нашем случае он является «движителем» самолета, и от его корректной работы зависит качество полета. Винт – это не часть двигателя, но работают они в тесном сотрудничестве . Винт всегда подбирается или проектируется и рассчитывается под конкретный двигатель, либо же они создаются одновременно, так сказать комплектом .

Радиальный двигатель М-14П. Устанавливается на спортивные СУ-26, ЯК-55.

СУ-26 с двигателем М-14П.

Принцип работы винта – это достаточно серьезный (и не менее интересный ) вопрос, поэтому я решил выделить его в отдельную статью, а сейчас пока вернемся к «железу».

Я уже говорил, что сейчас поршневой авиационный двигатель опять «набирает обороты». Правда состав авиации использующей эти двигатели теперь другой. Соответственно изменился и состав применяемых двигателей. Тяжелые и громоздкие рядные движки практически отошли в прошлое. Современный поршневой двигатель (чаще всего) – радиальный с количеством цилиндров 7-9, с хорошей топливной автоматикой с электронным управлением. Один из типичных представителей этого класса, например, двигатель ROTEC 2800 для легких самолетов, создан и производится в Австралии (между прочим выходцами из России ). Однако о рядных двигателях тоже не забывают. Таков, например, ROTAX-912. Так же хорошо известен двигатель отечественного производства М-14П, который устанавливается на спортивные самолетыЯК-55 и СУ-26.

Двигатель Rotax-912, рядный. Устанавливается на легкие спортивные самолеты Sports-Star Max

Спортивный самолет Sport-Star Max c двигателем Rotax-912.

Существует практика применения дизельных двигателей (как разновидность поршневых) в авиации, еще со времен войны. Однако широко этот двигатель пока не применяется из-за существующих проблем в разработке, в частности в области надежности. Но работы все равно ведутся, особенно в свете грядущего дефицита нефтепродуктов.

Поршневой авиационный двигатель вообще еще рано списывать со счетов . Ведь, как известно, новое – это хорошо забытое старое… Время покажет…

Главное отличие звёздообразного двигателя от поршневых двигателей других типов заключается в конструкции кривошипно-шатунного механизма . Один шатун является главным (он похож на шатун обычного двигателя с рядным расположением цилиндров), остальные являются прицепными и крепятся к главному шатуну по его периферии (такой же принцип применяется в V-образных двигателях). Недостатком конструкции звездообразного двигателя является возможность протекания масла в нижние цилиндры во время стоянки, в связи с чем требуется перед запуском двигателя убедиться в отсутствии масла в нижних цилиндрах. Запуск двигателя при наличии масла в нижних цилиндрах приводит к гидроудару и поломке кривошипно-шатунного механизма.

В зависимости от размеров и мощности двигателя, звездообразные двигатели могут за счёт удлинения коленчатого вала образовывать несколько звёзд-отсеков.

Четырёхтактные звездообразные моторы обычно имеют нечётное число цилиндров в отсеке — это позволяет давать искру в цилиндрах «через один». Возможна работа и с чётным количеством цилиндров (чаще всего — при расположении цилиндров в несколько рядов), но для обеспечения плавного хода их число не может быть степенью числа 2.

Напишите отзыв о статье «Звездообразный двигатель»

Примечания

Ссылки

  • // //autokadabra.ru — DIY , 1 мая 2012
Возвратно-поступательные

Количество тактов

Расположение
цилиндров

Типы поршней

Способ
воспламенения

Роторные
Комбинированные
Основные типы

Бескомпрессорные

Модификации
и гибридные системы
Химические
Ядерные
Электрические
Другие

По виду рабочего тела

По конструктивным особенностям

Отрывок, характеризующий Звездообразный двигатель

– То то сила! – говорил один. – И крышку и потолок так в щепки и разбило.
– Как свинья и землю то взрыло, – сказал другой. – Вот так важно, вот так подбодрил! – смеясь, сказал он. – Спасибо, отскочил, а то бы она тебя смазала.
Народ обратился к этим людям. Они приостановились и рассказывали, как подле самих их ядра попали в дом. Между тем другие снаряды, то с быстрым, мрачным свистом – ядра, то с приятным посвистыванием – гранаты, не переставали перелетать через головы народа; но ни один снаряд не падал близко, все переносило. Алпатыч садился в кибиточку. Хозяин стоял в воротах.
– Чего не видала! – крикнул он на кухарку, которая, с засученными рукавами, в красной юбке, раскачиваясь голыми локтями, подошла к углу послушать то, что рассказывали.
– Вот чуда то, – приговаривала она, но, услыхав голос хозяина, она вернулась, обдергивая подоткнутую юбку.
Опять, но очень близко этот раз, засвистело что то, как сверху вниз летящая птичка, блеснул огонь посередине улицы, выстрелило что то и застлало дымом улицу.
– Злодей, что ж ты это делаешь? – прокричал хозяин, подбегая к кухарке.
В то же мгновение с разных сторон жалобно завыли женщины, испуганно заплакал ребенок и молча столпился народ с бледными лицами около кухарки. Из этой толпы слышнее всех слышались стоны и приговоры кухарки:
– Ой о ох, голубчики мои! Голубчики мои белые! Не дайте умереть! Голубчики мои белые!..
Через пять минут никого не оставалось на улице. Кухарку с бедром, разбитым гранатным осколком, снесли в кухню. Алпатыч, его кучер, Ферапонтова жена с детьми, дворник сидели в подвале, прислушиваясь. Гул орудий, свист снарядов и жалостный стон кухарки, преобладавший над всеми звуками, не умолкали ни на мгновение. Хозяйка то укачивала и уговаривала ребенка, то жалостным шепотом спрашивала у всех входивших в подвал, где был ее хозяин, оставшийся на улице. Вошедший в подвал лавочник сказал ей, что хозяин пошел с народом в собор, где поднимали смоленскую чудотворную икону.
К сумеркам канонада стала стихать. Алпатыч вышел из подвала и остановился в дверях. Прежде ясное вечера нее небо все было застлано дымом. И сквозь этот дым странно светил молодой, высоко стоящий серп месяца. После замолкшего прежнего страшного гула орудий над городом казалась тишина, прерываемая только как бы распространенным по всему городу шелестом шагов, стонов, дальних криков и треска пожаров. Стоны кухарки теперь затихли. С двух сторон поднимались и расходились черные клубы дыма от пожаров. На улице не рядами, а как муравьи из разоренной кочки, в разных мундирах и в разных направлениях, проходили и пробегали солдаты. В глазах Алпатыча несколько из них забежали на двор Ферапонтова. Алпатыч вышел к воротам. Какой то полк, теснясь и спеша, запрудил улицу, идя назад.

Работа радиального поршневого двигателя.

Привет, друзья!

Сегодня начинаем серию статей о конкретных типах авиационных двигателей. Первый движок, который удостоится нашего внимания – это . Он имеет полное право быть первым, потому что он – ровесник современной авиации. Один из первых самолетов, поднявшихся в воздух был Флайер-1 братьев Райт (я думаю вы читали об этом :-)). И на нем стоял поршневой двигатель авторской разработки, работавший на бензине.

Долгое время этот тип движка оставался единственным, и только в 40-е годы 20-го века началось внедрение двигателя совсем иного принципа действия. Это был турбореактивный двигатель . Из-за чего это произошло читайте . Однако поршневой движок, хоть и утратил свои позиции, но со сцены не сошел, и теперь в связи с достаточно интенсивным развитием так называемой малой авиации (или же авиации общего назначения) он просто получил второе рождение. Что же из себя представляет авиационный поршневой двигатель ?

Работа двигателя внутреннего сгорания (тот же рядный поршневой двигатель).

Как всегда:-)… В принципиальном плане ничего сложного (ТРД значительно сложнее:-)). По сути дела – это обычный двигатель внутреннего сгорания (ДВС ), такой же, как на наших с вами автомобилях. Кто забыл, что такое ДВС, в двух словах напомню. Это, попросту говоря, полый цилиндр, в который вставлен цилиндр сплошной, меньший по высоте (это и есть поршень). В пространство над поршнем в нужный момент подается смесь из топлива (обычно это бензин) и воздуха. Эта смесь воспламеняется от искры (от специальной электрической свечи) и сгорает. Добавлю, что воспламенение может происходить и без искры, в результате сжатия. Так работает всем известный дизельный двигатель . В результате сгорания получаются газы высокого давления и температуры, которые давят на поршень и заставляют его двигаться. Вот это самое движение и есть суть всего вопроса. Далее оно передается через специальные механизмы в нужное нам место. Если это автомобиль, значит на его колеса, а если это самолет, то на его воздушный винт. Таких цилиндров может быть несколько, точнее даже много:-). От 4-х до 24-х. Такое количество цилиндров обеспечивает достаточную мощность и устойчивость работы двигателя.

Еще одна схема работы одного ряда цилиндров.

Конечно авиационный поршневой двигатель только принципиально похож на обычный ДВС. На самом деле здесь обязательно присутствует авиационная специфика. выполнен из более совершенных и качественных материалов, более надежен. При той же массе, он значительно мощнее автомобильного. Обычно может работать в перевернутом положении, ведь для самолета (особенно истребителя или спортивного) пилотаж – обычное дело, а автомобилю это, естественно, не нужно.

Двигатель М-17, поршневой, рядный, V-образный. Устанавливался на самолеты ТБ-3 (конец30-хгодов 20 в.)

Двигатель М-17 на крыле ТБ-3.

Поршневые двигатели могут различаться как по количеству цилиндров, так и по их расположению. Бывают рядные двигатели (цилиндры в ряд) и радиальные (звездообразные ). Рядные двигатели могут быть однорядные, двухрядные, V-образные и т.д. В звездообразных цилиндры расположены по окружности (в виде звезды) и бывает их обычно от пяти до девяти (в ряду). Эти двигатели, кстати, тоже могут быть многорядными, когда цилиндры блоками стоят друг за другом. Рядные двигатели обычно имеют жидкостное охлаждение (как в автомашине:-), они и по виду больше похожи на автомобильные), а радиальные – воздушное. Они обдуваются набегающим потоком воздуха и цилиндры, как правило, имеют ребра для лучшего теплосъема.

Двигатель АШ-82, радиальный, двухрядный. Устанавливался на самолеты ЛА-5, ПЕ-2.


Самолет ЛА-5 с двигателем АШ-82.

Авиационные поршневые двигатели часто имеют такую особенность, как высотность. То есть с увеличением высоты, когда плотность и давление воздуха падают, они могут работать без потери мощности. Подвод топливно-воздушной смеси может осуществляться двумя способами. Здесь полная аналогия с автомашиной. Либо смесь готовится в специальном агрегате, называемом карбюратором и потом подается в цилиндры (карбюраторные двигатели), либо топливо непосредственно впрыскивается в каждый цилиндр в соответствии с количеством поступающего туда же воздуха. На автомобилях такого типа двигатели часто обзывают «инжекторными».

Современный поршневой радиальный двигатель ROTEC R2800.

Более мощный R3600 (большее количество цилиндров).

В отличие от обычного автомобильного ДВС, для самолетного поршневого движка не нужны громоздкие (ну и, естественно, тяжелые:-)) передаточные механизмы от поршней к колесам. Все эти оси, мосты, шестерни. Для самолета ведь вес очень важен. Здесь движение от поршня сразу через шатун передается на главный коленчатый вал, а на нем уже стоит вторая важная часть самолета с поршневым двигателем – воздушный винт . Винт – это, так сказать, самостоятельная (и очень важная) единица. В нашем случае он является «движителем» самолета, и от его корректной работы зависит качество полета. Винт – это не часть двигателя, но работают они в тесном сотрудничестве:-). Винт всегда подбирается или проектируется и рассчитывается под конкретный двигатель, либо же они создаются одновременно, так сказать комплектом:-).

Радиальный двигатель М-14П. Устанавливается на спортивные СУ-26, ЯК-55.

СУ-26 с двигателем М-14П.

Принцип работы винта – это достаточно серьезный (и не менее интересный:-)) вопрос, поэтому я решил выделить его в , а сейчас пока вернемся к «железу».

Я уже говорил, что сейчас поршневой авиационный двигатель опять «набирает обороты». Правда состав авиации использующей эти двигатели теперь другой. Соответственно изменился и состав применяемых двигателей. Тяжелые и громоздкие рядные движки практически отошли в прошлое. Современный поршневой двигатель (чаще всего) – радиальный с количеством цилиндров 7-9, с хорошей топливной автоматикой с электронным управлением. Один из типичных представителей этого класса, например, двигатель ROTEC 2800 для легких самолетов, создан и производится в Австралии (между прочим выходцами из России:-)). Однако о рядных двигателях тоже не забывают. Таков, например, ROTAX-912. Так же хорошо известен двигатель отечественного производства М-14П, который устанавливается на ЯК-55 и СУ-26.

Двигатель Rotax-912, рядный. Устанавливается на легкие спортивные самолеты Sports-Star Max

Спортивный самолет Sport-Star Max c двигателем Rotax-912.

Существует практика применения дизельных двигателей (как разновидность поршневых) в авиации, еще со времен войны. Однако широко этот двигатель пока не применяется из-за существующих проблем в разработке, в частности в области надежности. Но работы все равно ведутся, особенно в свете грядущего дефицита нефтепродуктов.

Вообще еще рано списывать со счетов:-). Ведь, как известно, новое – это хорошо забытое старое… Время покажет…

Известно, наверное, всем, кто имеет отношение к двигателям. На заре развития воздухоплавания их одними из первых стали устанавливаться на самолеты всех мыслимых схем. Таким вот был таким двигатель М11 (Рис.1) — первенец отечественного моторостроения.

Да и сегодня вся «кукурузная авиация» до сих пор летает на двигателях построенных по схеме — звезда. Классический пример: девятицилиндровый двигатель «М14-В26» (рис.2), он устанавливается на вертолетах серии КА.26 , и питается только низкооктановым бензином. Среди наиболее известных звездообразных двигателей необходимо особо отметить отечественный двигатель АШ-82 конструкции А.Д. Швецова (Рис.3), зарекомендовавший себя, как один из лучших авиадвигателей Великой Отечественной войны,… к сожалению, опыт постройки таких моторов уже полностью утрачен. А вместе с тем и полностью забыто, что еще в конце тридцатых годов прошлого века на этих, и им подобным двигателях, одними из первых в мире был осуществлен непосредственный впрыск легкого топлива в камеру сгорания.

Это та тема, которую сегодня средства массовой информации при активной поддержке моторостроительных фирм пытаются представить как новейшее достижение человеческой мысли начала ХХІ века… изобретено и внедрено у нас почти 80 лет назад! Из того, что сказано, уже можно сделать кое какие выводы: на самом деле только сегодня автомоторостроительная промышленность западных стран достигла уровня авиационной промышленности, существовавшей в нашей стране более полувека назад. Неплохо бы вспомнить, и где находится сегодня наш Автопром — он слепо следует в кильватере далеко не лучших производителей автомобилей. А ведь еще в 1962 году в ЦНИТА (Институт топливной аппаратуры) была разработана документация и изготовлены опытные образцы топливных насосов высокого давления для бензиновых двигателей, развивающих давление до 400 атмосфер. Все испытания впрысковых систем проводились на базе автомашины «Волга» М21. Как говорится, внедряй, не хочу…. По этим чертежам сорокалетней давности! уже в наши времена для наших «английских друзей» в ЦНИТА были изготовлены опытные партии насосов, наверное, для развития науки, только уже не отечественной. Сегодня же в системах топливоподачи всех затмила фирма «Bosch», почти все, даже лодочные двухтактные моторы оборудуются ее системами впрыска топлива. А мы до сих пор пользуемся в основном карбюраторами, доля же выпуска последних составляет в мире не более 7% от всего числа выпускаемых автомобилей. В эти проценты попадают только самые отсталые в техническом плане страны, такие как Россия, Румыния….

Другой пример. Старшее поколение должно помнить автомобиль ГАЗ 52 с форкамерным двигателем. На этом двигателе для своего времени были получены прекрасные результаты по снижению расхода топлива доходящего до 15 %, повышенный моторесурс цилиндропоршневой группы, и как в продолжение темы выпуск Газ 31 (Волга) с форкамерным двигателем. В серию двигатель пошел настолько обезображенный в угоду производственникам, что в наши дни о нем уже никто не вспоминает…, а кто и вспоминает, то только недобрыми словами.

На этом экскурс в историю мы закончим, так как сильно отклонились от первоначально заданной темы.

Любой звездообразный тип мотора при сопоставимых с рядным двигателем мощностях в полтора, а то и в два раза легче — и все это из-за особенностей его кинематической схемы. В двигателе при большом числе цилиндров (от трех до девяти) присутствует всего одна шатунная шейка.

Но, как и любой двигатель, он имеет свои ограничения, Звездообразные двигатели очень сложно эксплуатировать в наземном варианте, а в привычной комплектации их практически невозможно использовать на автомобилях. Надо учесть, что горизонтальное расположение коленчатого вала просто гипнотизирует конструкторов практически всех моторостроительных фирм. Этому способствует и незыблемость традиций, где продольно установленный двигатель, за которым стоят сцепление, коробка, кардан, дифференциал, колеса, считается непревзойденной классикой. Для переднеприводных машин в отличие от описанной только классической компоновки автомобиля все тоже самое, только двигатель располагается поперек автомобиля. Да и распространение на автомобилях переднеприводные схемы получили сравнительно недавно, в основном из-за стремления получить максимальный объем салона, как в микролитражных автомобилях, так и в автомобилях среднего класса. Хотя справедливости ради надо сказать, что первая самодвижущая паровая повозка Кюньо как раз и была переднеприводной. Раз уж начали перечислять компоновочные схемы автомобилей, то надо упомянуть и о заднемоторных автомобилях, их довольно многочисленное семейство появилось в тридцатые — сороковые годы 20 века из-за потребности в недорогих автомобилях — для семей с малым достатком. Эта схема обеспечивала самую благоприятную компоновку микроавтомобиля при минимальной его длине и весе, например по такой схеме собирался «Фольцваген — Жук», и наш «Запорожец». Сегодня этот класс автомобилей возрождается вновь, но уже с более высоким уровнем комфорта и конечно ценой. Казалось бы, больше и добавить нечего, да и какое отношение имеют звездообразные двигатели к автомобилям?

В наше время в условиях жесточайшей конкуренции автомобильных фирм в их нелегкой борьбе за покупателя основные предпочтения отдаются росту количества кнопок в салоне, скоро машину, на которой Вы ездите, можно будет, например, попросить почесать Вам спину, или приготовить салат из крабовых палочек. Открывая же капот автомобиля, редко увидишь под ним совершенно новый двигатель, обычная картина — какой нибуть модернизированный силовой агрегат, базовая версия которого была запущена на конвейер еще в пятидесятые годы прошлого века. Главный показатель — топливная экономичность автомобилей, достигается, прежде всего, за счет «всеобщей дизелизации» автопарка, снижения веса самого автомобиля путем широкого использования в нем пластмасс. Ну и оптимизация рабочего процесса двигателя с помощью всевозможных электронных следящих и управляющих систем. Сегодня уже почти все, даже дизельные версии двигателей управляются от бортового компьютера автомобиля. При выходе из строя, какого нибуть индуктивного датчика такой автомобиль без надлежащего сервиса становится со временем просто обузой для своего патрона. Для России с ее огромными просторами и бездорожьем, прежде всего, нужен автомобиль с минимальным количеством электроники. Механика, эта та область, в которой у нас разбирается каждый второй гражданин, вот с учетом такого «менталитета» и хотелось бы, что бы по дорогам нашей страны бегали автомобили, не уступающие лучшим зарубежным «аналогам», но с нашим национальным уклоном. Проектов отвечающих «нашим» требованиям достаточно много. Вот только один пример:

«Звездообразный дизельный двигатель с вертикальной осью вращения в моноблоке с коробкой передач и дифференциалом — основа трансмиссии легкового переднеприводного автомобиля, … например автомобиля Ока». (Рис.4). Такой, или ему подобный двигатель-трансмиссию мог бы спокойно освоить флагман отечественного дизелестроения — Санкт-Петербургский завод «Звезда». Ему это вполне по силам. Трехлучевая звезда прекрасно вписывается в объем моторного отсека. И для этого не надо перепрофилироваться, или искать, чем загрузить невостребованные мощности завода. Надо просто захотеть.

Да и надеяться все равно больше не на кого, уже фактически не существует головных институтов таких как, например ЦНИДИ (Центральный научно-исследовательский дизельный институт), который как раз и был призван для того, что бы своевременно решать подобные задачи. Сегодня во всем институте по пальцам пересчитать оставшихся специалистов, «старая школа» вся ушла, а нового поколения, увы, нет…и так по всей России. Конечно, подобные истории плохо увязываются с научными темами, но это тоже реалии нашего времени. Поступательное движение вперед возможно только тогда, когда известно на чем «замешена экономика», на которую приходится опираться. Остается только надеться, что здравый смысл, и в нашем вопросе, все равно победит и наступит то завтра, когда придет новое поколение специалистов, которое не будет сомневаться, в каком направлении развивать двигателестроение, в нем обязательно найдется место и звездообразным двигателям с вертикально установленным коленчатым валом.

Тем более, что при такой компоновке общий вес трансмиссии автомобиля снижается в 1.5-2.0 раза. Объединение в одном моноблоке двигателя, коробки передач и дифференциала, да еще с общей системой принудительной смазки (Рис 5) сделает эту схему четвертым типом трансмиссии от рождества…. автомобиля, но первой по своим потенциальным возможностям. Да и как иначе, вся трансмиссия может собираться по принципу матрешки, двигатель к коробке и дифференциалу можно крепить даже карабинами! Отличный доступ ко всем системам и агрегатам. Заглядывая под капот автомобиля с такой компоновкой можно также смело заглянуть и под двигатель,… слегка его приподняв! Ведь никого же не удивляет, что уже полвека все лодочные моторы строятся по схеме с вертикальным коленчатым валом, пора начинать осваивать и автомобили. Плоский как блин мотор отлично уместится под капотом автомобиля, оставляя много места для фантазии разработчикам передней подвески автомобилей.

На Рис.6 представлена одна из возможных компоновочных схем моторного отсека на базе звездообразного двигателя с несколько необычной комплектацией силового механизма и его вспомогательных систем. Для этой компоновки проработан принципиально новый тип газораспределения — посредством шторкового механизма, как разновидности гильзового газораспределения системы «Рикардо», сама же схема была «вымучена» автором на основе длительного анализа существующего положения вещей в этой области, и заслуживает отдельного разговора на эту тему.

В этом силовом механизме, в отличие от традиционной звезды количество шатунов превышает вдвое количество цилиндров. Необычность конструктивного решения продиктована соображениями обеспечения симметричности рабочего процесса по цилиндрам двигателя. Все существующие звездообразные моторы строятся по схеме с одним главным шатуном, на него навешиваются и все остальные шатуны, отсюда и их название — прицепные шатуны. Последнее обстоятельство накладывает определенные трудности по обеспечению рабочего процесса, как по его неравномерности вращения, так и уравновешиванию двигателя. Разработанную кинематическую схему можно отнести к классу двигателей только с прицепными шатунами, они обеспечивают центральной втулке плоскопараллельное вращение идеально подходящее для этого класса двигателей, нельзя скидывать со счетов и полную взаимозаменяемость деталей цилиндропоршневой группы. Сама же схема «звезда» позволяет при определенных условиях построить двигатель с переменной степенью сжатия, а изменения в силовой схеме двигателя будут при этом весьма и весьма незначительными.

Сегодня уже предпринимаются, в том числе и на западе первые робкие попытки построить двигатель с вертикально стоящим коленчатым валом на базе пока классических двигателей. Очень неплохие результаты можно получить по компоновке моторного отсека с оппозитными цилиндрами. Наконец, вертикально установленные бесшатунные двигатели отлично компонуются в моторном отсеке, как в оппозитном исполнении, так и построенные по схеме «крест».

Интересную разработку на эту тему предлагает и руководитель Минской творческой лаборатории — Владимир Голубев. В одном из его проектов, плоский двигатель — «шайба», предолагается устанавливать на автомобили аналогично, с вертикальным коленчатым валом. Далее как и обычно следует сцепление, планетарная коробка передач и главная передача. В своей разработке Автор опирался на опыт фирмы «Guiberson», строившей для американской армии с 1942 года легкие танки с трехсотсильными звездообразными двигателями воздушного охлаждения.

Хотя, если еще немного глубже заглянуть в историю, то можно вспомнить, что звездообразные двигатели прилаживали до этого еще и на автомобили, и порой вполне успешно. Так еще в 1935 году был построен гоночный автомобиль «Trossi-monako», где впервые в мире под руководством президента компании Карло Феличе Тросси (Karlo Felice Trossi) в переднем свесе автомобиля установили 16-цилиндровый звездообразный двигатель. Однако поставили его почему-то как и всегда горизонтально.

Нам же, рядовым пользователям дорог и интернета, простым автолюбителям остается только надеяться на то, чтобы пробить брешь в сознании « наших» автопроизводитетелей, которые надеемся, когда нибуть начнут выпускать современные, в том числе и «звездные» автомобили, не пытаясь при этом догнать запад.

Оригинальные автомобильные двигатели

За почти 200-летнюю историю существования двигателя внутреннего сгорания (ДВС) технологии его строения менялись не раз. Одни нововведения уходили в серию, другие так и оставались на бумаге. Сегодня рассмотрим самые необычные из когда-либо созданных ДВС.

1. Двигатель Хессельмана

В наше время, когда речь заходит о гибридном двигателе, воображение выдает симбиоз бензинового ДВС и электродвигателя. Но в 1925 году шведским инженером Йонасом Хессельманом был предложен гибрид бензинового и дизельного двигателей.

Бензин был необходим для запуска, а затем двигатель переключался на другое топливо, коим мог быть керосин, мазут, солярка, масло и т.д. Поскольку основную часть времени он работал на более дешевом топливе, его использование становилось выгодным, при этом мощность оставалась на уровне бензиновых моторов. Если сравнивать двигатель Хессельмана с дизельными аналогами, то и здесь у него было преимущество — гибрид был меньше по весу и размерам.

Однако развитие технологий в металлургии вскоре позволило дизельным двигателям ликвидировать отставание от гибрида по этим критериям. А низкая степень сжатия, не позволявшая достичь высокой температуры в камере сгорания и приводившая к неполному сгоранию тяжелого топлива, влекла за собой быстрый износ двигателя и его нежизнеспособность по сравнению с конкурентами. Итог — менее 10 лет существования технологии, бывшей некогда инновационной, но не выдержавшей конкурентной борьбы.

2. Х-образный двигатель

Х-образный двигатель — это, по сути, два V-образных движка, расположенных горизонтально-оппозитно по отношению друг к другу и приводящих в движение общий коленчатый вал.

Принцип работы X-образного двигателя (автор Michael Frey)

Большинство X-образных двигателей ввиду своих размеров и сложности технологии использовались в основном в первой половине 1940-х годов на военных самолетах. В повседневной жизни они проигрывали более компактным радиальным моторам, поэтому так и не получили распространения.

3. Двигатель Найта

В начале прошлого века американец Чарльз Найт предложил новую систему газораспределения в двигателе: вместо стандартных клапанов за этот процесс должна была отвечать концентрическая пара подвижных гильз, вложенных в рабочий цилиндр.

Главным преимуществом бесклапанного двигателя по сравнению с большинством тогдашних моторов был крайне низкий уровень шума. Среди покупателей технология сначала не получила большой популярности, зато заинтересовала крупных производителей. Позже что-то подобное появлялось на автомобилях марок Daimler, Willys, Mercedes, Peugeot, Voisin, Panhard-Levassor и других. По сравнению с клапанными ДВС двигатели Найта позволяли развивать большую мощность и при этом были более долговечными. Казалось бы, создан «почти вечный двигатель»! Но пока клапанные моторы развивались и совершенствовались, двигатели Найта от своих недостатков избавиться не смогли. Проблемы с обеспечением герметичности цилиндров, с приработкой внутренней гильзы и поршневых колец, проблемы с подводом смазки ко всем частям и очень высокий расход масла — эти слабые места вынудили двигатели Найта покинуть массовый рынок и больше на него не вернуться.

4. Радиальный двигатель

Радиальный двигатель был создан авиационными инженерами и в этой же области получил распространение. В отличие от рядных двигателей цилиндры радиального расположены в виде звезды, расходясь во все стороны от центра. Таким образом, каждый цилиндр отделен от остальных и доступен для ремонта и обслуживания. Такая конструкция хорошо пригодна для воздушного охлаждения, поэтому подавляющее большинство таких двигателей выпускается именно с воздушным охлаждением.

Недостатком конструкции звездообразного двигателя является возможность протекания масла в нижние цилиндры во время стоянки, в связи с чем требуется перед запуском двигателя убедиться в отсутствии масла в нижних цилиндрах. Запуск двигателя при наличии масла в нижних цилиндрах приводит к гидроудару и поломке кривошипно-шатунного механизма.

Принцип работы радиального двигателя (wikipedia.org)

5. Н-образный двигатель

Н-образный двигатель представляет собой два двигателя с оппозитным расположением цилиндров. Оба имеют собственные коленчатые валы, которые связаны в конце друг с другом. Так, с длиной блока в четыре цилиндра получался 16-цилиндровый агрегат. К недостаткам H-образных двигателей можно отнести более низкую литровую мощность, большую массу, низкий крутящий момент, более высокое расположение центра тяжести, чем у двигателей с одним коленвалом. Как и радиальные двигатели, Н-образные получили наибольшее распространение  в авиации.

Принцип работы Н-образного двигателя (wikipedia.org)

6. Двигатель Adams-Farwell

Главная особенность этого двигателя заключается в том, что крутится не коленвал, а блок цилиндров. Не понятно? Как говорится, лучше один раз увидеть…

7. Двигатель Gobron-Brillie

Двигатель французского автопроизводителя Gobron-Brillie также был изобретен в самом начале прошлого века, когда инженерная мысль не была ничем ограничена. Поршни двигателя располагались противоположно друг другу. Первая пара отвечала за коленвал, вторая — за шатуны, соединенные с коленвалом под углом 180°.

Компания производила широкий спектр двигателей, от двухцилиндровых 2,3-литровых до шестицилиндровых объемом 11,4 литра. Был еще огромный 13,5-литровый четырехцилиндровый гоночный двигатель, благодаря которому в 1904 году впервые была преодолена отметка скорости 100 миль в час.

Роман САВИНИЧ
Фото из открытых источников и alternathistory.com
ABW.BY

Ротативный двигатель. Чумазый вояка…

Сегодня поговорим о двигателе, эра расцвета которого пришлась на тот период времени, когда авиация еще не вышла из состояния «летающих этажерок», но когда эти самые этажерки уже чувствовали себя в воздухе достаточно уверенно.

Истребитель Sopwith Camel F.1 с двигателем Clerget 9B.

Основные принципы самолето- и двигателестроения быстро принимали устойчивые очертания. Появлялось все больше моделей двигателей для аэропланов, а вместе с ними как новые победы, так и новые проблемы в двигателестроении. Конструкторы и инженеры стремились (как это, вобщем-то, происходит и сейчас 🙂 ) максимально облегчить двигатели и при этом сохранить или даже увеличить их тяговую эффективность.

На этой волне и появился ротативный двигатель для тогдашних аэропланов. Почему именно для аэропланов? Да потому что сам по себе этот тип двигателя был разработан даже значительно раньше первого полета братьев Райт.

Однако обо всем по порядку. Что из себя представляет ротативный двигатель…. На английском rotary engine (что, кстати, на мой взгляд странно, потому что этим же словом обозначается роторный двигатель (двигатель Ванкеля)). Это двигатель внутреннего сгорания, в котором цилиндры с поршнями ( их нечетное количество) расположены радиально в виде звезды, обычно четырехтактный.

Рабочее топливо — бензин, воспламенение происходит от свечей зажигания.

По внешнему виду он очень похож на появившийся практически одновременно с ним и хорошо нам сегодня известный радиальный (звездообразный) поршневой двигатель. Но это только в неработающем состоянии. При запуске ротативный двигатель на неосведомленного о нем человека производит сильное впечатление.

Работа ротативного двигателя.

Происходит это потому, что уж очень необычно, на первый взгляд, выглядит его работа. Ведь вместе с винтом вращается и весь блок цилиндров, то есть, по сути дела весь двигатель. А вал, на котором происходит это вращение закреплен неподвижно. Однако в механическом плане ничего необычного тут нет. Просто дело привычки 🙂 .

Топливо-воздушная смесь из-за вращения цилиндров не может быть подведена к ним обычным порядком, поэтому попадает туда из картера, куда подводится через полый неподвижный вал от карбюратора (или устройства его заменяющего).

Впервые в истории патент на ротативный двигатель получил французский изобретатель Félix Millet в 1888 году. Тогда этот двигатель поставили на мотоцикл и показали его на всемирной парижской выставке в 1889 году.

Ротативный двигатель Félix Millet на мотоцикле.

Позже двигатели Félix Millet ставились на автомобили, один из которых принял участие в первой в мире автомобильной гонке Paris–Bordeaux–Paris в 1895 году, а с 1900 года эти двигатели ставили на автомобили французской фирмы Darracq.

В дальнейшем инженеры-изобретатели стали обращать внимание на ротативный двигатель уже с точки зрения применения его в авиации.

Первым в этом плане был бывший ньюйоркский часовщик Stephen Balzer, создавший свой ротативный двигатель в 1890 году и ставший автором (совместно с инженером Charles M. Manly) первого в истории двигателя, разработанного конкретно для аэроплана, известного под названием Manly-Balzer engine.

Практически одновременно с ним работал американский инженер Adams Farwell, строивший автомобили с ротативными двигателями с 1901 года.

Открытый картер двигателя Le Rhône 9J.

По некоторым сведениям принципы конструкции его двигателей были взяты за основу производителями знаменитых впоследствии двигателей «Гном».

Что же так привлекало инженеров в ротативном двигателе? Что в нем такого полезного для авиации?

Есть две основные особенности, которые и являются его главными положительными качествами. Первая — это самый малый (по тому времени) вес по сравнению с двигателями той же мощности. Дело в том, что частоты вращения тогдашних двигателей были невысокие и для получения необходимой мощности (в среднем тогда порядка 100 л.с. (75 кВт)) циклы воспламенения топливовоздушной смеси давали о себе знать весьма ощутимыми толчками.

Чтобы этого избежать двигатели снабжались массивными маховиками, что, естественно, влекло за собой утяжеление конструкции. Но для ротативного двигателя маховик был не нужен, потому, что вращался сам двигатель, имеющий достаточную массу для стабилизации хода.

Такие двигатели отличались плавностью и равномерностью хода. Зажигание производилось последовательно в каждом цилиндре через один по кругу.

Второй особенностью было хорошее охлаждение. Металлургическая промышленность в те времена была не настолько развита, как сейчас и качество сплавов (в плане термостойкости) было не слишком высоким. Поэтому требовалось хорошее охлаждение.

Скорости полета самолетов были не высокие, поэтому простое охлаждение набегающим потоком стационарного движка было недостаточным. А ротативный двигатель здесь находился в более выгодном положении, потому что сам вращался с достаточной для эффективного охлаждения скоростью и цилиндры хорошо обдувались воздухом. При этом они могли быть как гладкими, так и оребренными. Охлаждение было достаточно эффективным даже при работе двигателя на земле.

Теперь отвлечемся на пару полезных роликов о работе ротативного двигателя. Первый – это моделирование его работы на компьютере. Во втором показана работа “внутренностей” двигателя Le Rhône.

Расцвет ротативных двигателей пришелся на первую мировую войну. В то время авиация уже достаточно серьезно участвовала в боевых действиях и воздушные бои не были редкостью. Самолеты и двигатели для них производились всеми крупными участниками войны.

Из двигателестроительных одной из самых известных была французская фирма Société des Moteurs Gnome, в свое время занимавшаяся производством двигателей внутреннего сгорания для промышленного производства. В 1900 году она купила лицензию на производство маленького одноцилиндрового стационарного двигателя (мощность 4 л.с.) Gnom у немецой фирмы Motorenfabrik Oberursel. Это движок продавался во Франции под французским наименованием Gnome и при этом настолько успешно, что наименование это было использовано в названии фирмы.

Ротативный двигатель Gnome 7 Omega.

В дальнейшем на базе Гнома был разработан ротативный двигатель Gnome Omega, имевший немалое количество модификаций и устанавливавшийся на самые различные самолеты. Известны так же другие массово производившиеся двигатели этой фирмы. Например, Gnome 7 Lambda – семицилиндровый, мощностью 80 л.с. и его продолжение Gnome 14 Lambda-Lambda (160 л.с.), двухрядный ротативный двигатель с 14-ю цилиндрами.

Двигатель Gnome Monosoupape.

Широко известен двигатель Gnome Monosoupape (один клапан), начавший выпускаться в 1913 году и считавшийся одним из лучших двигателей в начальный период войны. Этот «лучший двигатель» 🙂 имел всего один клапан, использовавшийся и для выхлопа и для забора воздуха. Для поступления топлива в цилиндр из картера, в юбке цилиндра был сделан ряд специальных отверстий. Двигатель был бескарбюраторный и из-за упрощенной системы управления был легче и потреблял, к тому же меньше масла.

Подвод топлива в цилиндр Gnome Monosoupape. Crank Case — картер, Ports — подводящие отверстия.

Управления у него не было практически никакого. Был только топливный кран, подававший бензин через специальную форсунку (или распылитель) в полый неподвижный вал и далее в картер. Этим краном можно было пытаться обогащать или обеднять топливо-воздушную смесь в очень узком диапазоне, от чего было мало толку.

Пытались использовать с целью управления изменение фаз газораспределения, но быстро от этого отказались, потому что начали гореть клапана. В итоге движок постоянно работал на максимальных оборотах (как, впрочем и все ротативные двигатели 🙂 ) и управлялся только отключением зажигания (об этом чуть ниже 🙂 ).

Другой известной французской фирмой, производившей ротативный двигатели была фирма Société des Moteurs Le Rhône, начавшая свою работу с 1910 года. Одними из самых известных ее двигателей были Le Rhône 9C (мощность 80 л.с.) и Le Rhône 9J (110 л.с.). Характерной их особенностью было наличие специальных трубопроводов от картера к цилиндрам для подвода топливо-воздушной смеси (немного похоже на входные коллектора современных ДВС).

Двигатель Le Rhone 9C.

Ротативный двигатель Le Rhone 9J.

Le Rhône и Gnome первоначально соперничали, но потом объединились и с 1915 года уже работали совместно под названием Société des Moteurs Gnome et Rhône. Двигатель 9J был, вобщем-то, уже их совместным продуктом.

Интересно, что вышеупомянутая германская фирма Motorenfabrik Oberursel в 1913 году закупила лицензии на производство теперь уже французских ротативных двигателей Gnome (хотя и была родоначальницей этого брэнда, можно сказать 🙂 ) и чуть позже двигателей Le Rhône. Их она выпускала под своими наименованиями: Gnome, как U-серия и Le Rhône, как UR-серия ( от немецкого слова Umlaufmotor, обозначающего ротативный двигатель).

Например, двигатель Oberursel U.0 был аналогом французского Gnome 7 Lambda и устанавливался первоначально на самолет Fokker E.I., а двигатель Oberursel U.III – это копия двухрядного Gnome 14 Lambda-Lambda.

Истребитель Fokker E.I с двигателем Oberursel U.0 .

Германский двухрядный Oberursel U.III, копия Gnome 14 Lambda-Lambda.

Вообще фирма Motorenfabrik Oberursel всю войну в довольно большом количестве производила двигатели-клоны французских моделей, которые потом ставились на самолеты, являвшиеся противниками французов и их союзников в воздушных боях. Вот такие фокусы жизни 🙂 …

Среди других известных двигателестроительных фирм значится также французская фирма Société Clerget-Blin et Cie ( интересное для русского уха слово Blin в названии означает фамилию одного из учредителей, промышленника Эжена Блина 🙂 ) со своим известным движком Clerget 9B.

Двигатель Clerget 9B.

Двигатель Clerget 9B на истребителе Sopwith 1½ Strutter.

Истребитель Sopwith 1 1/2 Strutter с двигателем Clerget 9B.

Многие двигатели производились в Великобритании по лицензиям. На этих же заводах выпускали английские двигатели разработки Walter Owen Bentley (того самого Бентли) Bentley BR.1 (заменившие Clerget 9B на истребителях Sopwith Camel) и Bentley BR.2 для истребителей Sopwith 7F.1 Snipe.

На двигателях Bentley в конструкции поршней впервые были применены алюминиевые сплавы. До этого на всех движках цилиндры были чугунные.

Ротативный двигатель Bentley BR1.

Ротативный двигатель Bentley BR2.

Истребитель Sopwith 7F.1 Snipe с двигателем Bentley BR.2

Теперь вспомним о других особенностях ротативного двигателя, которые, так сказать, плюсов ему не прибавляют 🙂 (чаще всего как раз наоборот).

Немного об управлении. Современный (стационарный, конечно 🙂 ) поршневой двигатель, неважно рядный он или звездообразный, управляется относительно легко. Карбюратор (либо инжектор) формирует нужный состав топливо-воздушной смеси и с помощью дроссельной заслонки пилот может регулировать подачу ее в цилиндры и, тем самым, менять обороты двигателя. Для этого по сути дела существует ручка (или педаль, как хотите 🙂 ) газа.

У ротативного двигателя все не так просто 🙂 . Несмотря на разницу конструкций, большинство ротативных двигателей имели на цилиндрах управляемые впускные клапана, через которые и поступала топливо-воздушная смесь. Но вращение цилиндров не позволяло применять обычный карбюратор, который бы поддерживал оптимальное соотношение воздух-топливо за дроссельной заслонкой. Состав смеси, поступающей в цилиндры нужно было корректировать для достижения оптимального соотношения и устойчивой работы двигателя.

Для этого обычно существовал дополнительный воздушный клапан (“bloctube”) . Пилот устанавливал рычаг газа в нужное положение (чаще всего полностью открывая дроссель) и потом рычагом регулировки подачи воздуха добивался устойчивой работы двигателя на максимальных оборотах, производя так называемую тонкую регулировку. На таких оборотах обычно и проходил полет.

Из-за большой инерционности двигателя (масса цилиндров все же немаленькая 🙂 ), такая регулировка часто делалась «методом тыка», то есть определить нужную величину регулировки можно было только на практике, и эта практика была необходима для уверенного управления. Все зависело от конструкции двигателя и опыта пилота.

Весь полет проходил на максимальной частоте вращения движка и если ее по какой-либо причине надо было снизить, например для посадки, то действия по управлению должны были быть обратного направления. То есть пилоту нужно было прикрыть дроссель и потом опять регулировать подачу воздуха в двигатель.

Но такое «управление» было, как вы понимаете, достаточно громоздким и требующим времени, которое в полете не всегда есть, особенно на посадке. Поэтому гораздо чаще применялся метод отключения зажигания. Чаще всего это делалось через специальное устройство, позволяющее отключать зажигание полностью или в отдельных цилиндрах. То есть цилиндры без зажигания переставали работать и двигатель в целом терял мощность, что и нужно было пилоту.

Этот метод управления широко применялся на практике, но тянул за собой и кучу проблем. Топливо, вместе, кстати, с маслом, несмотря на отключение зажигания, продолжало поступать в двигатель и, несгорев, благополучно его покидало и затем скапливалось под капотом. Так как движок очень горячий, то опасность серьезного пожара налицо. Тогдашние «легкие этажерки» горели очень легко и быстро 🙂 .

Пример защитных капотов на двигателе (защита от масла двигатель Gnome 7 Lambda ) на самолете Sopwith Tabloid.

Поэтому капоты для двигателей имели внизу вырез примерно на одну треть периметра или на худой конец серьезные дренажные отводы, чтобы вся эта гадость могла быть удалена набегающим потоком. Чаще всего, конечно, она размазывалась по фюзеляжу.

Кроме того свечи в неработающих цилиндрах могли оказаться залитыми и замасленными и повторный запуск поэтому был не гарантирован.

К 1918 году французская двигателестроительная фирма Société Clerget-Blin et Cie (ротативные двигатели Clerget 9B), исходя из очевидной опасности использования способа снижения мощности путем отключения зажигания, в руководстве по эксплуатации своих двигателей рекомендовала следующий метод управления.

При необходимости снижения мощности двигателя пилот перекрывает подачу топлива закрытием дросселя (ручкой газа). При этом зажигание не отключается, и свечи продолжают «искрить» (предохраняя себя от замасливания). Винт вращается в результате эффекта авторотации, и при необходимости запуска топливный клапан просто открывается в то же положение, что и до закрытия. Двигатель запускается…

Однако, по отзывам пилотов, которые в наши дни летают на восстановленных или точных копиях самолетов того времени, все-таки самый удобный режим снижения мощности – это отключение зажигания, несмотря на всю «грязь», которую при этом извергают ротативные двигатели 🙂 .

Самолеты с такими движками вообще особой чистотой не отличались. Про топливо в отключенных цилиндрах я уже сказал, но ведь было еще и масло. Дело в том, что из-за вращающегося блока цилиндров, возможность откачки топлива из картера была весьма проблематична, поэтому организовать полноценную систему смазки было нельзя.

Схема топливо- и маслопитания ротативного двигателя Gnome 7 Omega.

Но без смазки никакой механизм работать не будет, поэтому она, конечно, существовала, но в о-о-очень упрощенном виде. Масло подавалось прямо в цилиндры, в топливо-воздушную смесь.На большинстве двигателей для этого существовал небольшой насос, подававший масло через полый (неподвижный, как уже известно 🙂 ) вал по специальным каналам.

В качестве смазывающего масла использовалось касторовое, самое лучшее по тем временам масло ( природное растительное) для этих целей. Оно, кроме того не смешивалось с топливом, что улучшало условия смазки. Да и сгорало в цилиндрах оно только частично.

Пример замасливания (темные пятна) двигателя Gnome 7 Omega полусгоревшим касторовым маслом.

А удалялось оно оттуда после выполнения своих функций вместе с отработанным газами через выпускной клапан. И расход его при этом был очень даже немаленький. Средний движок, мощностью около 100 л.с. (≈75 кВт, 5-7 цилиндров) за час работы расходовал более двух галлонов (английских) масла. То есть около 10 литров вылетало «на ветер».

Ну что тут скажешь… Бедные механики 🙂 . Масло, сгоревшее и не совсем, топливная смесь, оставшаяся после дросселирования движка, сажа… все это оседало на самолете, и все это нужно было отмывать. Причем масло это отмывалось очень плохо. Из-за этого на старых снимках самолеты частенько «щеголяют» грязными пятнами на крыле и фюзеляже.

Но и летчики – люди мужественные 🙂 . Ведь из движка выходила касторка. А это, как известно, очень хорошее слабительное (в аптеках раньше продавалась, не знаю, как сейчас). Конечно, двигатель был закрыт капотом, и снизу, как я уже говорил, был вырез для удаления всей грязи. Но ведь кабина открытая и воздушный поток – штука не всегда управляемая. Если чистая касторка попадала на лицо и потом внутрь… Последствия предугадать…. наверное было не сложно 🙂 …

Следующая особенность ротативных двигателей, которую я бы тоже не назвал положительной была связана с управляемостью аэропланов, на которых стояли такие движки. Немалая масса вращающегося блока представляла собой по сути дела большой гироскоп, поэтому гироскопический эффект был неизбежен 🙂 .

Пока самолет летел прямолинейно, его влияние не было сильно заметно, но стоило начать совершать какие-либо полетные эволюции, как сразу проявлялась гироскопическая прецессия. Из-за этого и вкупе с большим крутящим моментом массивного блока цилиндров при выбранном правом вращении винта самолет очень неохотно поворачивал влево и при этом задирал нос, но зато быстро делал правые развороты с большой тенденцией к опусканию носа.

Такой эффект с одной стороны очень мешал (особенно молодым и неопытным пилотам), а с другой был полезен при проведении воздушных боев , в так называемых «собачьих свалках» (dogfights). Это, конечно, для опытных летчиков, которые могли с толком использовать эту особенность.

Очень характерен в этом плане был известный самолет Sopwith Camel F.1 Королевских ВВС, считавшийся лучшим истребителем Первой Мировой. На нем стоял ротативный двигатель Clerget 9B ( как примечание добавлю, что в последствии также ставился и английский Bentley BR.1(150 л.с.)). Мощный (130 л.с.), но достаточно капризный двигатель, чувствительный к составу топлива и к маслу. Мог запросто отказать на взлете. Но именно благодаря ему и особенностям компоновки фюзеляжа (рассредоточению полезного оборудования) Camel был очень маневренен.

Истребитель Sopwith Camel F.1 с двигателем Clerget 9B .

Истребитель Sopwith Camel F.1 (реплика).

Маневренность эта, правда, доходила до крайности. В управлении истребитель был необычайно строг и вообще имел кое-какие неприятные особенности. Например, большое желание войти в штопор на малой скорости 🙂 . Он абсолютно не подходил для обучения молодых пилотов. По некоторой статистике за время войны в боевых действиях на этом аэроплане погибло 415 пилотов, а в летных происшествиях – 385. Цифры красноречивые…

Однако опытные пилоты, хорошо его освоившие, могли извлечь большую пользу из его особенностей и делали это. Интересно, что из-за нежелания Camel-а быстро разворачиваться влево, многие пилоты предпочитали делать это, так сказать, «через правое плечо» 🙂 . Поворот вправо на 270º получался значительно быстрее, чем влево на 90º .

Основным и достойным противником для Sopwith Camel F.1 был немецкий триплан Fokker Dr.I с двигателем Oberursel UR.II (полный аналог французского Le Rhône 9J). На таком воевал Барон Ма́нфред А́льбрехт фон Рихтго́фен (Manfred Albrecht Freiherr von Richthofen), знаменитый «Красный барон».

Триплан Fokker Dr.I

Германский двигатель Oberursel-UR-2. Копия Le Rhône 9J.

Истребитель-триплан Fokker Dr.I (современная реплика, правда двигатель у нее не ротативный).

Fokker DR1, современная реплика с настоящим ротативным двигателем.

Триплан Fokker Dr.I незадолго до гибели «Красного Барона».

За время войны ротативные двигатели достигли своего полного расцвета. При имеющихся запросах армии, несмотря на свои недостатки они очень хорошо подходили для решения, так сказать, триединой задачи «мощность – вес – надежность». Особенно, что касается легких истребителей. Ведь именно на них в подавляющем большинстве такие движки стояли.

Более крупные и тяжелые самолеты продолжали летать, используя традиционные рядные движки.

Однако авиация развивалась бурными темпами. Требовалась все большая мощность двигателей. Для стационарных рядных это достигалось путем увеличения максимального количества оборотов. Возможности совершенствования в этом направлении были. Улучшались системы зажигания и газораспределения, принципы образования топливовоздушной смеси. Применялись все более совершенные материалы.

Это позволило к концу Первой Мировой войны поднять максимальную величину оборотов стационарного двигателя с 1200 до 2000 об/мин.

Однако, для ротационного двигателя этот было невозможно. Организовать правильное смесеобразование было нельзя. Все приходилось делать «на глазок», поэтому расход топлива (как и масла) был, мягко говоря, немаленьким 🙂 (в том числе, кстати, из-за постоянной работы на больших оборотах).

Какие-либо внешние регулировочные работы на двигателе, пока он находится в запущенном состоянии само собой были невозможны.

Повысить частоту вращения тоже не получалось, потому что сопротивление воздуха быстро вращающемуся блоку цилиндров было достаточно большим. Более того, при увеличении скорости вращения, сопротивление росло еще быстрее. Ведь, как известно, скоростной напор пропорционален квадрату скорости ( ρV2/2, где ρ – плотность воздуха, V – скорость потока). То есть если скорость просто растет, то сопротивление растет в квадрате (примерно 🙂 ).

При попытках на некоторых моделях двигателей начала войны поднять обороты с 1200 об/мин до 1400 об/мин сопротивление поднималось на 38%. То есть получалось, что возросшая мощность двигателя больше тратилась на преодоление сопротивления, чем на создание полезной тяги воздушного винта.

Немецкой фирмой Siemens AG была сделана попытка обойти эту проблему с другой стороны. Был выполнен 11-цилиндровый двигатель так называемой биротативной схемы (наименование Siemens-Halske Sh.III ). В нем блок цилиндров вращался в одну сторону с частотой 900 об/мин., а вал (ранее неподвижный) в другую с той же частотой. Суммарная относительная частота составила 1800 об/мин. Это позволило достичь мощности в 170 л.с.

Биротативный двигатель Siemens-Halske Sh.III .

Истребитель Siemens-Schuckert D.IV .

Истребитель Siemens-Schuckert D.IV в берлинском музее.

Этот двигатель имел меньшее сопротивление воздуху при вращении и меньший крутящий момент, мешающий управлению. Устанавливался на истребителе Siemens-Schuckert D.IV , который по мнению многих специалистов стал одним из лучших маневренных истребителей времен войны. Однако производиться начал поздно и сделан был в небольшом количестве экземпляров.

Существующее положение Siemens-Halske Sh.III не поправил и не смог опять поднять ротативные двигатели на должную высоту.

Недостатков у них, как видите, хватало. Ко всему прочему могу еще добавить, что движки эти были достаточно дороги. Ведь из-за большой быстро вращающейся массы все детали двигателя должны были быть хорошо отбалансированы и четко подогнаны. Плюс сами материалы были недешевы. Это приводило к тому, что, например, двигатель Monosoupape по ценам 1916 года стоил порядка 4000$ (что в переводе на курс года 2000-го составляет примерно 65000$). Это при том, что в движке-то, вобщем-то, по нынешним понятиям 🙂 , ничего особенного-то нет.

Ко всему прочему моторесурс всех таких двигателей был невысок (вплоть до 10-ти часов между ремонтами) и менять их приходилось часто, несмотря на высокую стоимость.

Все эти недостатки копились и в конце концов чаша оказалась переполнена. Ротативный двигатель широко использовался и совершенствовался (по мере возможности) вплоть до конца войны. Самолеты с такими движками некоторое время использовались во время гражданской войны в России и иностранной интервенции. Но в целом их популярность быстро пошла на спад.

Совершенствование науки и производства привели к тому, что на сцену уверенно вышел последователь ротативного двигателя – радиальный или звездообразный двигатель с воздушным охлаждением, который не сходит с нее и по сей день, работая, между прочим, в содружестве с рядным поршневым авиационным двигателем с жидкостным охлаждением.

Ротативный двигатель, оставив яркий след в истории авиации, занимает теперь почетное место в музеях и на исторических выставках.

На этом заканчиваю 🙂 . В заключение как всегда кое-какое интересное видео. Первый ролик – запуск восстановленного двигателя Гном 1918 года выпуска. Далее три ролика о работе двигателя и полетах восстановленного Sopwith Camel F.1, а также Fokker Dr.I (на заднем плане 🙂 ). Интересного вам просмотра и до встречи…

P.S. Один из моих читателей (Александр) совершенно справедливо указал мне на то, что в ролике, где вместе с Сопвичем летает современная реплика германского триплана, движок у этого триплана не ротативный. Абсолютно верно. Я, увлекшись Сопвичем, не обратил на это внимание 🙂 . Прошу прощения у читателей и помещаю ролик (и фото), где в полете современная реплика Фоккера с настоящим ротативным движком. Самолет здесь классно показан 🙂 …

Как работают радиальные двигатели? – MechStuff

Радиальные двигатели широко использовались во время Второй мировой войны.
Повышение эффективности и мощности было насущной потребностью того времени. Имея много преимуществ перед роторными двигателями, использовавшимися в Первой мировой войне, радиальные двигатели отлично зарекомендовали себя для самолетов.

Радиальные двигатели: —

Радиальные двигатели Двигатели внутреннего сгорания такие же, как расположение поршень-цилиндр, за исключением одного изменения — поршень в цилиндрах расходится (колеблется/возвратно-поступательно) наружу от центрального картера (как ободья шина). Радиальные двигатели также называются «Звездообразные двигатели» , поскольку они напоминают форму звезды, если смотреть спереди. Радиальная конфигурация очень часто использовалась для авиационных двигателей до появления газотурбинных двигателей.

История :-

Компания C.M. Manly сконструировала 5-цилиндровый радиальный двигатель с водяным охлаждением в 1901 году – преобразование роторного двигателя для аэродромного самолета. Машина оказалась неудачной, но двигатель Мэнли-Бальцера (позже в 1903 г.) указал путь к высокомощным и маловесным авиационным двигателям.

Детали:-

Поршень – Поршень используется для передачи силы расширения газов на механическое вращение коленчатого вала через шатун. Поршень может сделать это, потому что он плотно закреплен внутри цилиндра с помощью поршневых колец, чтобы минимизировать зазор между цилиндром и поршнем!
Коленчатый вал – Коленчатый вал – это деталь, способная преобразовывать возвратно-поступательное движение во вращательное.
Шатун – Шатун передает движение от поршня к коленчатому валу, который действует как плечо рычага.
Впускной и выпускной клапаны – Позволяет подавать свежий воздух с топливом и выводить отработавшую топливно-воздушную смесь из цилиндра.
Шарнирный шатун в сборе – Узел соединяет все шатуны поршней в единую деталь, так как цилиндры компланарны (обсуждается позже).
Свеча зажигания – Свеча зажигания подает электрический ток в камеру сгорания, который воспламеняет топливно-воздушную смесь, что приводит к резкому расширению газа.

Работа радиальных двигателей: —

Анимация радиального двигателя, состоящего из 5 цилиндров. Радиальные двигатели

работают так же, как и любые другие четырехтактные двигатели. Они оба имеют схожие детали, но их конструкция и дизайн различны. Каждый цилиндр имеет такт впуска, сжатия, рабочий и выпускной такт.
Если вы рассматриваете приведенный выше двигатель, состоящий из 5 цилиндров, с нумерацией верхней части как 1 и движущейся по часовой стрелке, то порядок работы будет 1-3-5-2-4 и снова 1!
Ничего сложного для понимания, порядок воспламенения и открытие/закрытие клапанов отрегулированы таким образом, что текущий рабочий ход напрямую помогает сжать следующий цилиндр для воспламенения, делая движение более равномерным.

Почему нечетное количество цилиндров?

Для более плавной работы двигателя необходимо обеспечить постоянную мощность. Для производства постоянной мощности используется нечетное количество цилиндров, так что может быть достигнут любой другой порядок работы поршня.
Если бы использовалось четное количество цилиндров, равновременный цикл зажигания был бы невозможен. [Источник]

Как впускной и выпускной клапаны открываются и закрываются в это конкретное время хода?
В отличие от двигателей, используемых в автомобилях и мотоциклах, оси цилиндров лежат в одной плоскости , поэтому типичный распределительный вал не может использоваться для управления впускными и выпускными клапанами, а один и тот же коленчатый вал не может использоваться для подачи мощности.
Вместо этого поршни соединены с коленчатым валом с помощью узла главного шарнирно-сочлененного стержня .   Я знаю, что это довольно сложно представить, особенно то, о чем мы никогда не слышали, поэтому я включил анимацию 🙂 !

Шток в сборе, который управляет синхронизацией впускных и выпускных клапанов.

В радиальных двигателях обычно используются тарельчатые клапаны, расположенные над цилиндрами . Эти клапаны приводятся в движение толкателями, которые управляются кулачковой пластиной, которая вращается в направлении, противоположном направлению вращения коленчатого вала.
Кулачок медленно вращается с помощью зубчатого механизма.

Преимущества:-

  • Более плавная работа:- Радиальные двигатели отлично вырабатывают постоянную мощность (вклад каждого поршня), как обсуждалось ранее. Эта консистенция помогает двигателю работать более плавно.
  • Надежнее и проще в обслуживании:- Все благодаря простой конструкции, которая делает его менее уязвимым к повреждениям, а также значительно облегчает обслуживающему персоналу во время рутинных проверок.
  • Стоимость: — Детали радиальных двигателей, затраты на ремонт и техническое обслуживание невелики. Более дешевый вариант приветствуется с завязанными глазами в дорогой сфере деятельности.

Недостатки :-

  • Сопротивление :- Так как во время полета цилиндры явно подвергаются воздействию воздушного потока, сопротивление значительно возрастает.
  • Видимость :- Пилот может испытывать проблемы с видимостью из-за огромных одиночных двигателей, расположенных в носовой части самолета.
  • Установка :- Обеспечить адекватное охлаждение воздуха при скрытой установке двигателя сложнее.

Газовые турбины ИЛИ широко известные как реактивные двигатели завоевали рынок, поскольку они были гораздо более мощными, эффективными и легкими, чем радиальные двигатели.
Чтобы узнать больше о газовых турбинах/реактивных двигателях, прочитайте одну из моих предыдущих статей, в которой я подробно рассказал о работе реактивных двигателей !
Я также написал статью о типах реактивных двигателей (в ней куча анимаций… вам стоит попробовать 😉) Радиальный двигатель

Внедрение радиального двигателя

Радиальный двигатель: введение, работа и преимущества: — Радиальный двигатель — это тип конфигурации поршневого двигателя с внутренним сгоранием, в котором цилиндры движутся наружу от центрального картера, например, спицы колеса.Если смотреть спереди, он очень похож на сверкающую звезду, поэтому на некоторых языках его называют «звездным двигателем».

Эти двигатели доминируют в небе уже более 50 лет, потому что они обладают способностью охлаждаться самостоятельно благодаря воздействию воздуха, а также чистой мощности, которую они производят.
Первый радиальный двигатель был построен в 1901 году К. М. Мэнли, который производил 52 л.с. при 950 об/мин. В то время как радиальному двигателю понадобилось около 10 лет, чтобы считать его пригодным для полетов.Для обеспечения надежности радиального двигателя при дальних полетах над водой были модифицированы алюминиевые цилиндры со стальными гильзами.

Как работает радиальный двигатель?

Оси цилиндров радиальных двигателей компланарны, что означает, что шатуны не могут быть прикреплены непосредственно к коленчатому валу, пока не используются шатуны. Поршни соединены с коленчатым валом с помощью главного узла или шарнирного стержня. Самый верхний поршень представляет собой анимацию, состоящую из главного штока, непосредственно прикрепленного к коленчатому валу.Оставшиеся поршни прикреплены к своим шатунам по кольцу вокруг края основного шатуна. Другие ряды радиального цилиндра могут быть добавлены с целью увеличения мощности двигателя без изменения его диаметра.

Радиальные четырехтактные цилиндры имеют нечетное число цилиндров в ряду, чтобы обеспечить постоянство каждого поршня для поддержания порядка зажигания, что необходимо для обеспечения плавной работы двигателя. Например, порядок воспламенения в системе с пятью цилиндрами будет таким: 1, 3, 5, 2, 4, а затем снова вернуться к цилиндру 1.Эта особенность всегда оставляет зазор не менее одного поршня между соответствующими поршнями, в основном вблизи такта его сгорания, и поршнем при сжатии.

Работа радиального двигателя

Активный ход помогает в сжатии следующего цилиндра для воспламенения, которое развивает равномерное движение. В случае, если количество используемых цилиндров было четным, равновременный цикл зажигания не был бы успешным. Прототипы радиальных дизельных двигателей Zoche имеют четное количество цилиндров, то есть четыре или восемь, но это не проблема, поскольку они в основном двухтактные двигатели с двойным числом рабочих тактов, как у четырехтактного двигателя. на один оборот коленчатого вала.

В большинстве четырехтактных двигателей коленчатый вал вращается дважды, чтобы завершить четыре хода каждого поршня. Этот процесс включает впуск, сжатие, сгорание и выпуск. Кольцо распределительного вала медленно вращается в направлении, противоположном коленчатому валу. Кулачки размещены в два ряда, один из них используется как впускной клапан, а другой как выпускной клапан. Причина, по которой предпочтение отдается радиальному двигателю, заключается в том, что в нем используется меньше кулачков по сравнению с другими типами двигателей.Например, внутри двигателя на анимированной иллюстрации четыре кулачка обслуживают остальные 10 клапанов, которые установлены на пяти цилиндрах, поскольку для типичного рядного двигателя с таким же количеством цилиндров и клапанов потребуется 10 клапанов.

Преимущества радиального двигателя

В сегодняшнем сценарии большинство крупных самолетов используют турбовинтовые и реактивные двигательные установки. Наоборот, оказалось, что радиальные двигатели гораздо лучше подходят для небольших самолетов.Понимание его преимуществ может помочь вам узнать, почему довольно старые радиальные двигатели все еще предпочтительнее для самолетов. Радиальные двигатели были запущены около 10-15 лет назад и были самым популярным вариантом, который был известен до появления на рынке газотурбинных двигателей. В основном они были найдены на всех без исключения, начиная от самолетов для уборки урожая и заканчивая бомбардировщиками, которые до сих пор продолжают использоваться.

Прочитайте о некоторых преимуществах, которые предлагают радиальные двигатели, и это единственные причины, по которым вы можете рассмотреть их для своего самолета.

1. Простота обслуживания

Радиальный двигатель сконструирован таким образом, что рабочие могут очень легко его обслуживать, а доступ к рутинным работам по техническому обслуживанию двигателя очень легкий. На простом языке можно сказать, что поддерживать его работоспособность с максимальной производительностью очень просто.

2. Прочнее

Двигатели сконструированы таким образом, что их очень сложно повредить, что придает им довольно прочный и жесткий корпус.

3. Плавная работа

В большинстве случаев радиальный двигатель имеет плавную работу по сравнению с другими двигателями, такими как рядные двигатели, которые охлаждаются с помощью жидкости. Важнее всего плавная работа двигателя, которая обычно встречается в радиальном двигателе и поэтому предпочтительнее по сравнению с другими.

4. Надежность

Учитывая вышеизложенное, радиальный двигатель является более надежным по сравнению с любым другим двигателем.Это происходит из-за очень короткого коленчатого вала, довольно простой конструкции и т. д. Лучшее в этих двигателях то, что они вызывают очень меньшие вибрации, что означает, что их можно защитить от износа во время использования и, таким образом, увеличить срок службы двигателя. техника.

5. Универсальность Радиальные двигатели

оказались довольно универсальными, поскольку их можно легко установить на различные самолеты, которые относятся к наиболее широко используемым и универсальным вариантам, доступным на современном рынке.

6. Общая стоимость

Суммируя все пункты, получаем затраты на эти радиальные двигатели, которые также оказываются гораздо менее дорогими, включая цену покупки, стоимость ремонта, стоимость обслуживания, эксплуатационные расходы и т. д.

Источник изображения: — etc.usf.edu, astramodel

Поршневой двигатель | SKYbrary Aviation Safety

Поршневой двигатель

Описание

Авиационный поршневой двигатель, также обычно называемый поршневым двигателем, представляет собой двигатель внутреннего сгорания, в котором используется один или несколько возвратно-поступательных поршней для преобразования давления во вращательное движение. движение.Поршневой двигатель самолета работает по тому же принципу, что и двигатели большинства автомобилей. Однако в двигатели, предназначенные для использования в авиации, были внесены модификации, такие как двойная система зажигания для повышения резервирования и безопасности, а также воздушное охлаждение для снижения веса. Турбокомпрессоры и, реже, нагнетатели могут быть добавлены к поршневым двигателям для повышения производительности. Авиационные поршневые двигатели чаще всего заправляются AVGAS, но дизельные двигатели становятся все более распространенными, особенно в легких самолетах.

Типы двигателей

Конструкция двигателя сильно изменилась за столетие, прошедшее с момента первого полета с двигателем. Большинство двигателей, устанавливаемых на самолеты текущего поколения, имеют горизонтально-оппозитную конфигурацию. Однако есть примеры практически всех следующих типов двигателей, которые все еще используются в серийных, экспериментальных и старинных самолетах.

Рядные двигатели

Самые ранние авиационные двигатели были рядными или «прямыми» и имели цилиндры, расположенные в ряд, подобно многим автомобильным двигателям.Основное преимущество этого типа двигателя заключается в том, что он узкий и позволяет самолету иметь узкую переднюю часть фюзеляжа. Однако воздушный поток вокруг этого типа двигателя недостаточен для воздушного охлаждения, поэтому требуется жидкостное охлаждение, что снижает отношение мощности к весу.

Роторные двигатели

Роторно-поршневые двигатели были разработаны во время Первой мировой войны для военных самолетов. В этой конструкции весь двигатель вращается вместе с винтом, создавая дополнительный поток воздуха для охлаждения.

Двигатели V-образного типа

Двигатель V-образного типа в основном эквивалентен двум рядным двигателям, соединенным в V-образной конфигурации общим коленчатым валом.Самый известный пример двигателя V-образного типа — это Rolls Royce Merlin с наддувом, который использовался как для Supermarine Spitfire, так и для Avro Lancaster.

Радиальные двигатели

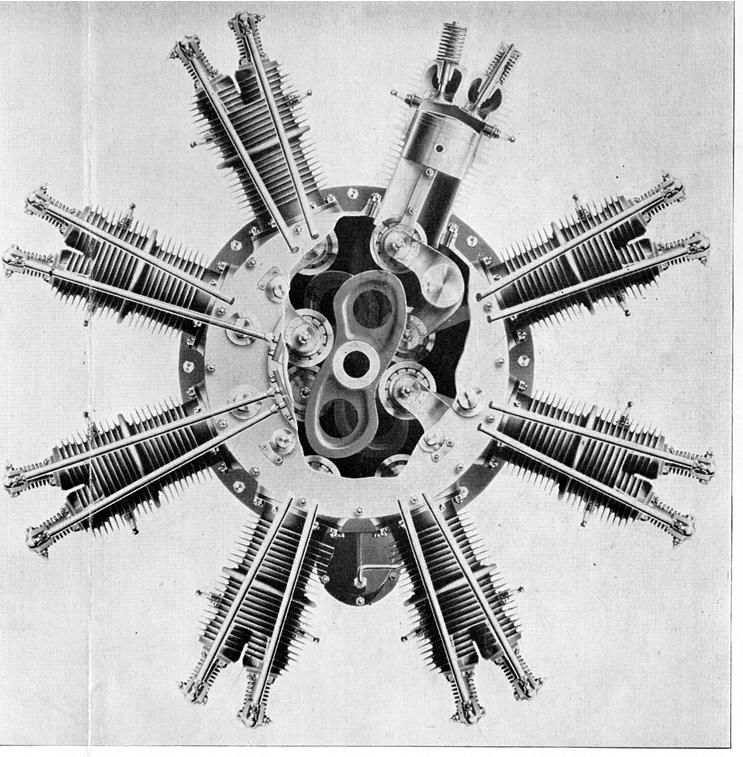

Радиально-поршневой двигатель состоит из одного или нескольких рядов нечетных цилиндров, расположенных по окружности вокруг центрального коленчатого вала. Из-за небольшого размера картера этот тип двигателя имел лучшее отношение мощности к весу, чем большинство других конструкций того времени. Расположение цилиндров обеспечивало хороший поток охлаждающего воздуха и плавную работу.

Горизонтально-оппозитные двигатели

Горизонтально-оппозитные двигатели часто называют оппозитными или плоскими двигателями. У них есть два ряда цилиндров, расположенных в шахматном порядке на противоположных сторонах центрального картера. Конструкция проста, надежна и проста в обслуживании.

Статьи по теме

Как работает радиально-поршневой двигатель?

Наш радиально-поршневой двигатель SMA используется во всем мире для приведения в действие тяжелого и мощного оборудования. Это ваш шанс узнать больше о том, как работает радиально-поршневой двигатель.

Когда был разработан радиально-поршневой двигатель SMA?
Радиально-поршневой двигатель SMA был разработан в 1980-х годах для обеспечения мощности тяжелых условий эксплуатации. Конструкция включает в себя вал из закаленной стали, поддерживаемый коническими роликоподшипниками как часть системы гидростатического привода. Поэтому масло выполняет работу по питанию двигателя.

Как работает радиально-поршневой двигатель?
Работа двигателя осуществляется за счет пяти поршней, расположенных радиально в блоке цилиндров, установленном на карданном валу, имеющем смещение от центра вращения.Гидравлическая жидкость под давлением от насоса подается к каждому поршню через жидкостные каналы в коленчатом валу. Давление на поршни прямым гидравлическим давлением жидкости в сочетании со смещенным приводным валом создает вращательное движение. Это вращательное движение создает механическую энергию, которая приводит в движение приложение.

1. В двигатель закачано масло. Красный цвет представляет масло под давлением, подаваемое в двигатель, а синий — выходящее отработанное масло.
2. Внутри двигателя виден участок вала, смещенный относительно центра вращения.Это ключевая конструктивная особенность, позволяющая двигателю работать.
3. Красная жидкость представляет собой заряженное масло, которое заставляет поршни вращаться. Синяя жидкость представляет собой отработанное масло, выходящее из двигателя.

Где используется радиально-поршневой двигатель SMA?
Двигатель SMA используется для питания тяжелонагруженного оборудования с высокой мощностью. Типичные области применения включают траншеекопатели, используемые для рытья каналов глубиной 10 футов для прокладки электрических кабелей и труб для дренажа, а также выравниватели рельефа, которые используются для быстрого разрушения дорожных покрытий, подготовки площадки для строительных машин или завершения горных работ.

Двигатель SMA идеально подходит для этих применений, поскольку он может выдерживать высокие механические и гидравлические ударные нагрузки, обеспечивая длительный срок службы и постоянное использование высокой мощности. Скорость и номинальная мощность также значительно выше, чем у других двигателей, доступных на рынке.

Какой размерный ряд?
Размеры двигателей SMA варьируются от 100 см3 (вес 30 кг) до 16 400 см3 (вес 2500 кг). Кубический сантиметр двигателя (cc) – это единица измерения рабочего объема двигателя, что означает объем масла, который требуется для того, чтобы двигатель провернулся один раз.

Свяжитесь с нами, если вы хотите узнать больше о нашем радиально-поршневом двигателе SMA.

Этот парень построил деревянный радиальный двигатель и объяснил, как он работает

В начале 20-го века изобретение радиальных двигателей появилось в результате преобразования роторного двигателя К. М. Мэнли. Вслед за этим, несколько лет спустя, Джейкоб Эллехаммер изготовил первый в мире радиальный двигатель с воздушным охлаждением. Перед Первой мировой войной радиальные двигатели конкурировали с роторными двигателями и рядными двигателями с водяным охлаждением.

Одно из лучших визуальных объяснений работы радиального двигателя можно увидеть в эффектном видео Яна Джиммерсона выше, которое знакомит нас с интересной математикой и отличным объяснением полномасштабного деревянного прототипа двигателя, который занял бы месяцев на создание.

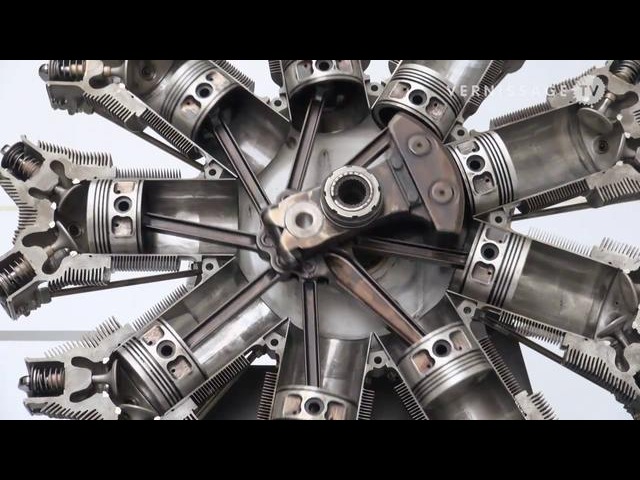

Если вы когда-нибудь задумывались, как все эти шатуны крепятся к кривошипу, в этом видео показана сборка радиальных двигателей со снятием каждой отдельной детали двигателя. Для всех любителей радиальных двигателей вам может понадобиться попкорн и удобное кресло.

Мощность радиального двигателя создается за счет сгорания всех отдельных цилиндров. Каждый отдельный цилиндр прямо или косвенно соединен с центральным коленчатым валом. Один цилиндр служит главным штоком, который напрямую соединяется с коленчатым валом, тогда как штоки всех других цилиндров соединяются с точками поворота вокруг главного штока.

Каждый радиальный двигатель имеет нечетное количество цилиндров, и порядок работы цилиндров чередуется, т. е. цилиндры 1, 3, 5, 2, 4.Каждый оборот коленчатого вала будет воздействовать на каждый цилиндр, причем каждый цилиндр имеет такт впуска, сжатия, рабочий и выпускной такт. Когда цилиндры воспламеняются, шатуны вращаются вокруг коленчатого вала и заставляют его вращаться. Противовес вращается в противоположном направлении, чтобы предотвратить вибрацию.

СМОТРИТЕ ТАКЖЕ: РАЗНИЦА МЕЖДУ БЕНЗИНОВЫМИ И ДИЗЕЛЬНЫМИ ДВИГАТЕЛЯМИ

Конкуренция между роторными, радиальными двигателями и двигателями с водяным охлаждением продолжалась до конца Первой мировой войны, когда некоторые конструкции двигателей достигли пределов своих возможностей и были заменены другими.

Ресурс радиальных двигателей, разработанных в 1920-х годах, оказался решающим фактором их пригодности для использования в военных целях и был принят в качестве стандарта ВМС США. Способность летать на самолетах с радиальными двигателями воздушного охлаждения в течение беспрецедентных 300 часов продемонстрировала превосходство радиальных двигателей над другими моделями. Во время Второй мировой войны огромное количество самолетов было оснащено 14-цилиндровыми и 18-цилиндровыми звездообразными двигателями. Некоторые танки, столкнувшиеся с проблемами приведения их в действие, также использовали радиальные двигатели.

Радиальный двигатель работает так же, как и любой другой двигатель внутреннего сгорания. Преимущества заключаются в том, что радиальные двигатели весят меньше, чем двигатели с жидкостным охлаждением, менее уязвимы к повреждениям и работают более плавно. Минусы — отсутствие обдува и охлаждения, повышенное сопротивление, и их размер больше, чем у других обычных двигателей, что также ухудшит видимость, например, для пилотов.

Источник: nwflightdesign/Flickr

Математика, стоящая за всем этим, от причины нечетного числа цилиндров до порядка запуска и работы кулачка, можно увидеть в захватывающем видео Яна Джиммерсона о полномасштабном деревянный прототип двигателя.Возможно, вы захотите купить попкорн.

(PDF) Процесс формирования смеси в радиальном двигателе

80

Re

EF

Fe

ER

RE

NC

CE

ES

S

[1] Aquino CF: Переходные характеристики управления A/F 5-литрового двигателя

с центральным впрыском топлива. SAE Technical Paper No. 810494,

1981.

[2] Behnia M., Милтон Б.Е.: Основы формирования топливной пленки и движения в системах впуска двигателей с системой внутреннего сгорания. Преобразование энергии и управление

, № 42/15-17, 2001 г., стр. 1751–1768.

[3] Беннингер Н., Плапп Г.: Требования и характеристики систем управления двигателем

в переходных условиях. SAE Technical

Paper No. 910083, 1991, стр. 118-127.

[4] Bercküller M., Tail N. P., Greenhalgh D. A.: Влияние локальной концентрации топлива

на циклическую изменчивость двигателя с расслоенным зарядом на обедненной смеси

.SAE Technical Paper No. 970826, 1997.

[5] Brehob D., Newman C.: Моделирование Монте-Карло цикла за циклом

Изменчивость. Технический документ SAE № 922165, 1992 г.

[6] Браун С., Ладомматос Н.: Численное исследование испарения топлива

и транспортировки во впускном коллекторе двигателя с искровым зажиганием

с впрыском через порт. Труды Института инженеров-механиков

, Vol. 205, 1991, стр. 161-175.

[7] Кэрриер Дж., Рой Р., Пауэлл Дж.: Оценка температуры смеси перед сгоранием в цилиндре

с использованием акустических резонансов. Advanced

Automotive Technologies — Американское общество инженеров-механиков

Engineers, Vol. 40, 1991, стр. 127-138.

[8] Chauvin J., Moulin P., Corde G., Petit N., Rouchon P.: Нелинейный

наблюдатель соотношения воздух-топливо в отдельных цилиндрах в режиме реального времени на испытательном стенде дизельного двигателя

. IFAC, 2005.

[9] Czarnigowski J., Wendeker M., Jakliński P., Pietrykowski K.,

Nazarewicz A., Gęca M., Zyska T.: Проверка неравномерности процесса сгорания

в радиальном авиационном двигателе. Технический документ SAE

№ 2007-01-2074, 2007 г.

[10] Davis GW, Ego A., Baumbach S., Jordan C., Bong E.: Определение

различий соотношения воздух/топливо между цилиндры в

серийный двигатель с использованием датчиков кислорода в отработавших газах. SAE

Технический документ №.1999-01-1170, 1999.

[11] Drallmeier J.A.: Измерения паров углеводорода в пульсирующих топливных

распылителях. заявл. Оптика, № 33/33, 1994, с. 7781–7788.

[12] Дерст Ф., Фукуи К., Перейра Дж. К. Ф.: Гидравлическая динамика вызвала

вариаций от цикла к циклу потоков при расширении трубы с поршневым приводом.

Эксперименты с жидкостями, Том. 13, выпуск 1, 1992, стр. 1-10.

[13] Филипек П., Каминский Т., Митрашевска И., Новацкий Г., Вендекер

М., Wojciechowski A.: Rozwój układu pomiaru jonizacji w komorze

Типы двигателей

Двигатели — это машины, которые преобразуют источник энергии в физическую работу. Если вам нужно что-то для передвижения, двигатель — это то, что вам нужно. Но не все двигатели сделаны одинаково, и разные типы двигателей определенно не работают одинаково.

Кредиты изображения Little Visuals / Pixabay.

Вероятно, самый интуитивный способ различить их — это тип энергии, которую каждый двигатель использует для питания.

  • Тепловые двигатели
    • Двигатели внутреннего сгорания (двигатели внутреннего сгорания)
    • Двигатели внешнего сгорания (двигатели ЕС)
    • Реактивные двигатели
  • Электрические двигатели
  • Физические двигатели

Тепловые двигатели

В самом широком смысле этим двигателям требуется источник тепла для преобразования в движение. В зависимости от того, как они генерируют указанное тепло, они могут быть двигателями внутреннего сгорания (которые сжигают вещества) или двигателями без сгорания.Они функционируют либо за счет прямого сгорания топлива, либо за счет преобразования жидкости для создания работы. Таким образом, большинство тепловых двигателей также частично совпадают с системами химического привода. Это могут быть двигатели с воздушным дыханием (которые берут окислитель, такой как кислород, из атмосферы) или двигатели без дыхания (с окислителями, химически связанными с топливом).

Двигатели внутреннего сгорания

Двигатели внутреннего сгорания (двигатели внутреннего сгорания) сегодня довольно распространены.Они приводят в действие автомобили, газонокосилки, вертолеты и так далее. Самый большой двигатель внутреннего сгорания может генерировать 109 000 л.с. для корабля, который перевозит 20 000 контейнеров. Двигатели внутреннего сгорания получают энергию от топлива, сжигаемого в специальной области системы, называемой камерой сгорания. В процессе горения образуются продукты реакции (выхлопы) с гораздо большим общим объемом, чем общий объем реагентов вместе взятых (горючее и окислитель). Это расширение является настоящим хлебом с маслом для двигателей внутреннего сгорания — это то, что на самом деле обеспечивает движение.Тепло является лишь побочным продуктом сгорания и представляет собой потраченную впустую часть запаса энергии топлива, поскольку на самом деле оно не обеспечивает никакой физической работы.

Рядный 4-цилиндровый двигатель внутреннего сгорания.
Изображение предоставлено НАСА / Исследовательским центром Гленна. Двигатели

IC различаются по количеству «тактов» или циклов, которые каждый поршень совершает для полного оборота коленчатого вала. Наиболее распространены сегодня четырехтактные двигатели, которые разбивают реакцию сгорания на четыре стадии:

  1. Впуск или впрыск топливно-воздушной смеси (карбюрата) в камеру сгорания.
  2. Сжатие смеси.
  3. Зажигание от свечи или компрессии — топливо идет стрела .
  4. Выброс выхлопных газов.
Этот радиальный паровозик выглядит самым прикольным человечком, которого я когда-либо видел.
Изображение предоставлено Дуком / Викимедиа.

На каждом шаге поршень 4-тактного двигателя попеременно толкается вниз или назад. Зажигание — это единственный этап, на котором в двигателе генерируется работа, поэтому на всех остальных этапах каждый поршень использует энергию из внешних источников (другие поршни, электрический стартер, ручной запуск или инерция коленчатого вала).Вот почему вы должны тянуть за аккорд газонокосилки, и почему вашему автомобилю нужна исправная батарея, чтобы начать движение.

Другими критериями дифференциации двигателей внутреннего сгорания являются тип используемого топлива, количество цилиндров, общий рабочий объем (внутренний объем цилиндров), расположение цилиндров (рядные, радиальные, V-образные двигатели и т. д.), а также мощность и мощность. выход к весу.

Двигатели внешнего сгорания

Двигатели внешнего сгорания  (двигатели ЕС)   содержат топливо и продукты выхлопа раздельно — они сжигают топливо в одной камере и нагревают рабочее тело внутри двигателя через теплообменник или стенку двигателя.Этот великий папа промышленной революции, паровой двигатель, попадает в эту категорию.

В некоторых отношениях двигатели ЕС работают так же, как и их аналоги с ДВС — им обоим требуется тепло, которое получается при сжигании материала. Однако есть и несколько отличий.

В двигателях

EC используются жидкости, которые подвергаются термическому расширению-сжатию или фазовому сдвигу, но химический состав которых остается неизменным. Используемая жидкость может быть газообразной (как в двигателе Стирлинга), жидкой (двигатель с органическим циклом Ренкина) или претерпевать изменение фазы (как в паровом двигателе) — для двигателей внутреннего сгорания жидкость почти всегда является жидким топливом. и смесь воздуха, которая сгорает (меняет свой химический состав).Наконец, двигатели могут либо выпускать жидкость после использования, как это делают двигатели внутреннего сгорания (двигатели с открытым циклом), либо постоянно использовать одну и ту же жидкость (двигатели с замкнутым циклом).

Работа паровой машины Стефенсона

Удивительно, но первые паровые двигатели, используемые в промышленности, работали за счет создания вакуума, а не давления. Названные «атмосферными двигателями», это были громоздкие машины, крайне неэкономичные по топливу. Со временем паровые двигатели приобрели форму и характеристики, которые мы ожидаем увидеть от двигателей сегодня, и стали более эффективными — поршневые паровые двигатели с возвратно-поступательным движением представили поршневую систему (которая до сих пор используется в двигателях внутреннего сгорания) или составные системы двигателей, которые повторно использовали жидкость. в цилиндрах при снижении давления для создания дополнительной «крутости».

Сегодня паровые двигатели вышли из широкого применения: они тяжелые, громоздкие, имеют гораздо меньшую топливную экономичность и удельную мощность, чем двигатели внутреннего сгорания, и не могут изменять мощность так быстро. Но если вас не беспокоит их вес, размер и вам нужна постоянная работа, они великолепны. Таким образом, ЭК в настоящее время с большим успехом используется в качестве паротурбинных двигателей для военно-морских операций и электростанций.

Применения в области ядерной энергетики отличаются тем, что называются негорючими или внешними тепловыми двигателями , поскольку они работают на тех же принципах, что и двигатели ЕС, но не получают свою энергию от сгорания.

Реактивные двигатели

Реактивные двигатели , в просторечии известные как  реактивные двигатели , создают тягу, выбрасывая реактивную массу. Основным принципом реактивного двигателя является третий закон Ньютона: если вы дунете чем-то с достаточной силой через заднюю часть двигателя, это толкнет переднюю часть вперед. И реактивные двигатели действительно хороши для этого.

Безумно хорош в этом.
Изображение предоставлено thund3rbolt / Imgur.

То, что мы обычно называем «реактивным» двигателем, те, что установлены на пассажирском самолете «Боинг», строго говоря, являются воздушно-реактивными двигателями и относятся к классу двигателей с турбинным двигателем. Прямоточные воздушно-реактивные двигатели, которые обычно считаются более простыми и надежными, поскольку они содержат меньше (или вообще не содержат) движущихся частей, также являются воздушно-реактивными двигателями, но относятся к классу двигателей с прямоточным двигателем. Разница между ними заключается в том, что прямоточные воздушно-реактивные двигатели полагаются на чистую скорость для подачи воздуха в двигатель, тогда как турбореактивные двигатели используют турбины для всасывания и сжатия воздуха в камеру сгорания.Кроме того, они функционируют в основном одинаково.

В турбореактивных двигателях воздух всасывается в камеру двигателя и сжимается вращающейся турбиной. ПВРД рисуют и сжимают его очень быстро. Внутри двигателя он смешивается с мощным топливом и воспламеняется. Когда вы концентрируете воздух (и, следовательно, кислород), смешиваете его с большим количеством топлива и взрываете (таким образом образуется выхлоп и термически расширяется весь газ), вы получаете реакционный продукт, который имеет огромный объем по сравнению с всасываемым воздухом. Единственное место, через которое может пройти вся эта масса газов, — это задняя часть двигателя, что она и делает с чрезвычайной силой.По пути туда он приводит в действие турбину, всасывая больше воздуха и поддерживая реакцию. И, чтобы добавить оскорбления к травме, в задней части двигателя есть реактивное сопло.

Привет, я — движущая насадка. Я буду вашим проводником.

Эта часть оборудования заставляет весь газ проходить через еще меньшее пространство, чем оно было изначально, тем самым еще больше ускоряя его в «струю» материи. Выхлоп выходит из двигателя с невероятной скоростью, в три раза превышающей скорость звука, толкая самолет вперед.

Нереактивные реактивные двигатели, или ракетные двигатели , функционируют так же, как реактивные двигатели без передней части, потому что им не нужен внешний материал для поддержания горения. Мы можем использовать их в космосе, потому что у них есть весь необходимый им окислитель, упакованный в топливо. Это один из немногих типов двигателей, которые постоянно используют твердое топливо.

Тепловые двигатели могут быть смехотворно большими или восхитительно маленькими. Но что, если у вас есть только розетка, и вам нужно подключить питание? В таком случае вам нужно:

Электродвигатели

Ах да, чистая банда.Есть три типа классических электрических двигателей: магнитные, пьезоэлектрические и электростатические.

И, конечно же, диск Duracell.

Магнитный, как и батарея, является наиболее часто используемым из трех. Он основан на взаимодействии между магнитным полем и электрическим потоком для создания работы. Он работает по тому же принципу, что и динамо-машина для выработки электроэнергии, но в обратном порядке. На самом деле, вы можете генерировать немного электроэнергии, если вручную прокрутите электромагнитный двигатель.

Для создания магнитного двигателя вам понадобятся магниты и намотанный проводник. Когда на обмотку подается электрический ток, он индуцирует магнитное поле, которое взаимодействует с магнитом, создавая вращение. Важно разделить эти два элемента, поэтому электрические двигатели состоят из двух основных компонентов: статора, который является внешней частью двигателя и остается неподвижным, и ротора, который вращается внутри него. Их разделяет воздушный зазор. Обычно магниты встроены в статор, а проводник намотан на ротор, но они взаимозаменяемы.Магнитные двигатели также оснащены коммутатором для смещения электрического потока и модуляции индуцированного магнитного поля при вращении ротора для поддержания вращения.

Пьезоэлектрические приводы — это типы двигателей, которые используют свойство некоторых материалов генерировать ультразвуковые колебания при воздействии на них электрического тока для создания работы. Электростатические двигатели используют одноименные заряды, чтобы отталкивать друг друга и генерировать вращение в роторе. Поскольку в первом используются дорогие материалы, а для работы второго требуется сравнительно высокое напряжение, они не так распространены, как магнитные приводы.

Классические электрические двигатели обладают одним из самых высоких показателей энергоэффективности среди всех двигателей, преобразуя до 90% энергии в работу.

Ионные приводы

Ионные приводы представляют собой нечто среднее между реактивным двигателем и электростатическим. Этот класс приводов ускоряет ионы (плазму), используя электрический заряд для создания движения. Они не работают, если вокруг корабля уже есть ионы, поэтому они бесполезны вне космического вакуума.

Холл Трастер.
Изображение предоставлено NASA / JPL-Caltech.

Они также имеют очень ограниченную выходную мощность. Однако, поскольку в качестве топлива они используют только электричество и отдельные частицы газа, их тщательно изучают для использования в космических кораблях. Deep Space 1 и Dawn успешно использовали ионные двигатели. Тем не менее, эта технология лучше всего подходит для небольших аппаратов и спутников, поскольку электронный след, оставляемый этими приводами, отрицательно влияет на их общую производительность.

Приводы EM/Cannae

Приводы EM/Cannae используют электромагнитное излучение, содержащееся в микроволновом резонаторе, для создания доверия.Это, наверное, самый необычный среди всех типов двигателей. Его даже называют «невозможным» драйвом, поскольку он нереакционный драйв — это означает, что он не производит никакого разряда для создания тяги, по-видимому, в обход третьего закона.

«Вместо топлива он использует микроволны, отражающиеся от тщательно настроенного набора отражателей для достижения небольшой силы и, следовательно, достижения тяги без топлива», — сообщил Андрей о приводе.

Было много споров о том, работает ли этот тип двигателя на самом деле или нет, но тесты НАСА подтвердили его работоспособность.Он даже получит обновление в будущем. Поскольку он использует только электрическую энергию для создания тяги, хотя и в небольших количествах, он кажется наиболее подходящим двигателем для исследования космоса.

Но это в будущем. Давайте посмотрим, как все начиналось. Давайте посмотрим на:

Физические двигатели

Работа этих двигателей зависит от накопленной механической энергии. Заводные двигатели , пневматические и гидравлические двигатели — все это физические приводы.

Модель Le Plongeour с огромными воздушными резервуарами.
Изображение предоставлено Национальным морским музеем.

Они не очень эффективны. Они также обычно не могут использовать большие запасы энергии. Например, заводные двигатели накапливают упругую энергию в пружинах, и их необходимо заводить каждый день. Пневматические и гидравлические типы двигателей должны таскать с собой здоровенные трубки со сжатой жидкостью, которых, как правило, хватает ненадолго. Например, Plongeur , первая в мире подводная лодка с механическим двигателем, построенная во Франции между 1860 и 1863 годами, несла поршневой воздушный двигатель, питаемый 23 баками при 12.5 бар. Они занимали огромное пространство (153 кубических м / 5 403 кубических фута), и их было достаточно только для того, чтобы привести корабль в движение на 5 морских миль (9 км / 5,6 миль) со скоростью 4 узла.

Тем не менее, физические диски, вероятно, были первыми, кто когда-либо использовался. Катапульты, требушеты или тараны полагаются на этот тип двигателей. То же самое относится и к кранам, приводимым в движение людьми или животными, — все они использовались задолго до появления любых других видов двигателей.



Это далеко не полный список всех двигателей, созданных человеком.Не говоря уже о том, что биология тоже создала приводы — и они одни из самых эффективных, которые мы когда-либо видели. Но если вы читаете все это, я почти уверен, что к этому моменту у вас заканчивается топливо. Так что отдохните, расслабьтесь, и в следующий раз, когда вы столкнетесь с двигателем, намочите руки и нос, исследуя его — мы рассказали вам основы.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
