Принцип работы реле


Принцип работы реле — соединение/разъединение контактов посредством электропривода. Ток протекающий через обмотку катушки реле создаёт магнитное поле, которое притягивает якорь к сердечнику катушки. Этот якорь механически соединён с подвижным (общим) контактом, который отсоединяется от одного контакта (нормально замкнутого) и соединяется с другим (нормально разомкнутым). Ток в катушке реле может течь, а может не течь. Этим определяется два состояния реле. Если тока нет, то замкнуты общий и нормально замкнутый контакты, а общий и нормально разомкнутый — разомкнуты. Если ток течёт, то замкнуты общий и нормально разомкнутый и разомкнуты общий и нормально замкнутый. Схему обесточенного реле можно видеть на рисунке.

Реле позволяет одной схеме коммутировать другую, которая абсолютно отделена от первой. Например, низковольтная схема на батарейке может коммутировать напряжение промышленной сети 220 В. И нет никакой электрической связи в реле между этими двумя схемами.

Только магнитная и механическая. Это и есть описание принципа работы реле.

Катушка реле пропускает через себя относительно большой ток. К примеру для 12-вольтового реле это может быть около 30 мА. Но может быть ток и 100 мА для реле, предназначенных для работы от низковольтного напряжения. Но при работе реле от микросхемы, последняя может не потянуть необходимое напряжение или ток. Для этого между микросхемой и катушкой реле ставят транзистор, который просто является усилительным элементом. Он усиливает маломощный выход микросхемы до уровня, необходимого для срабатывания реле. Но

принцип работы реле при этом не нарушается — коммутация в одной схеме посредством другой без какой бы-то ни было электрической связи между ними.

Реле различаются по системе контактов, которыми они управляют. По сути, реле это электрический переключатель. Подробнее об этом можно узнать в статье Типы переключателей: SPDT, DPDT, SPST и DPST


Как работает реле напряжения? Понятное объяснение! | Кабель.

РФ: всё об электрике

Реле напряжения служит для предотвращения возникновения аварийных режимов, связанных с выходом уровня напряжения за переделы допустимых значений. Организация контроля этого параметра востребована повсеместно – реле напряжения применяют для защиты бытовых приборов, промышленных установок и агрегатов, для контроля значений величины напряжения распределительных, районных и магистральных сетей, в схемах контроля состояния изоляции – что особо актуально для цепей постоянного тока.

По принципу работы такие устройства делятся на два типа: электромагнитные и электронные. Как работает реле напряжения каждого из этих двух видов будет рассмотрено в настоящей статье.

Работа реле напряжения электромагнитного типа

Принцип работы реле напряжения электромеханического типа будет рассмотрен на примере реле, изображённых на рис. 1 и 2. Эти модели относятся к серии РН-50, активно применяемой в схемах РЗиА. Как нетрудно догадаться, работа реле напряжения электромеханического типа основана на электромагнитном принципе действия.

Конструкция включает в себя шихтованный П-образный сердечник «4», набираемый стальными пластинами, и поворотный якорь «13». Обмотки «5» размещается на обоих полюсах сердечника «4». В случаях применения реле в цепях гармонически изменяющегося тока (в серии РН-50 – это модификации РН-53, РН-53/60Д), подключение обмоток к контролируемой сети выполняется через выпрямительный диодный мост «14» и добавочный резистор «15». На платформу «6» устанавливается сердечник «4». В платформе «6» выполняется два отверстия под цапфы, дающие возможность подвижной системе реле поворачиваться.

В зависимости от конкретной модели, реле рассматриваемой серии реагируют на выход контролируемого параметра либо только за верхние, либо только за нижние заданные пределы – в серии РН-50 это модели РН-51/М и РН-54 соответственно (реле максимального и реле минимального напряжения).

При достижении указанной границы в катушках устройства появляется поле, создающее электромагнитный момент, величина которого достаточна и позволяет якорю «13» начать движение, что и приводит к изменению состояния перекидных контактов аппарата. Настройка уставки осуществляется ослаблением или усилением натяжения обструкционной пружины «10», демпфирующей поворотное усилие якоря. Реле могут иметь более одного диапазона уставок. В зависимости от конструкции, изменение диапазона реализуется посредством добавочных резисторов или путём изменения типа соединения обмоток с последовательного на параллельное и наоборот.

Работа реле напряжения электронного типа

Рассматриваемые в предыдущем разделе реле способны коммутировать нагрузки, величиной не более 2 А. Они используются в контрольных цепях и в цепях управления.

Для коммутации токов бо́льших значений такие устройства могут использоваться совместно с промежуточными электромагнитными реле. Электронные же реле способны работать с нагрузками гораздо более высоких значений – величина тока может достигать 75 А. Этого вполне достаточно, чтобы, не прибегая к дополнительным устройствам, удовлетворять требованиям любого потребителя из категории населения, а также обеспечить защиту весомой части промышленных нагрузок.

Но в отличие от электромагнитных реле напряжения, симбиотирующих с промежуточными реле на факультативной основе, конструкция электронного реле включает в себя и орган контроля, и орган коммутации уже в обязательном порядке (носит характер мутуализма). В платах контроля используются различные чипы, интегральные схемы, микропроцессоры. Широко применяются TSM1012IDT, ATmega328P-AU, LTC4236CUFD-1PBF, UAA2016PG, ATtiny26L-8PU, IRIS4009, LM2576HVT-5.0/NOPB производства таких фирм, как Motorola, Atmel, National Semiconductor, STMicroelectronics, Texas Instruments, Fairchild Semiconductor, IRF.

За коммутацию нагрузки в электронных реле напряжения отвечают твердотельные промежуточные реле, обеспечивающие возможность работы с токами достаточно больших величин и при этом обладающие высокой скоростью срабатывания. Такой тип реле, в отличие от электромеханического собрата, имеет одновременно две уставки – верхнюю и нижнюю допустимую границу – тем самым одновременно обеспечивая защиту потребителя как в случае превышения напряжением величины верхнего предела, так и в случае падения ниже минимальной границы.

Также полезной функцией многих электронных реле является наличие алгоритмов работы по кривым ITIC (Information Technology Industry Council). Дело в том, что некоторые виды потребителей, особенно это касается электроники и компьютерной техники, нетерпимы не только к повышенному или пониженному напряжению, но и к скорости его изменения. Кривые ITIC содержат в себе информацию о пределах терпимости электрооборудования в зависимости от соотношения значений величины напряжения и времени его изменения. Эти зависимости стандартизированы международным Институтом инженеров электротехники и электроники в регламенте ANSI/IEEE 446, последняя редакция которого относится к 2000-му году. Реле, в котором заложен алгоритм по ITIC, сработает даже если напряжение не дошло до заданной вручную уставки, но при этом скорость изменения критически высока.

Рис. 4. Реле напряжения для автомобиля на ШИМ-стабилизаторе LM2576-ADJ

Рис. 4. Реле напряжения для автомобиля на ШИМ-стабилизаторе LM2576-ADJ

Схема на рис. 4 служит для управления стартером автомобиля в зависимости от величины напряжения и реализуется на основании импульсного понижающего регулятора LM2576-ADJ, который останавливает стартер при превышении напряжением заданного значения и пускает повторно при снижении до допустимого уровня путём воздействия на полевой транзистор VT1 и ротор. Интегральная схема TC4420 служит для сокращения времени переключения VT1, а защита реализовывается на сопротивлении R3, конденсаторе С1 и диодах Зенера VD1 и VD2. Vref регулируется сопротивлениями R1 и R2. Напряжение контрольной цепи регулируется диодом D2, а катушка L1 разряжает стартер через диоды D4 и D5 после отключения нагрузки.

Приобрести реле напряжения вы можете на нашем сайте.

Также рекомендуем статью о том, можно ли подключать розетки шлейфом.

Понравилась публикация? Ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Принцип работы реле температуры DUAL-SNAP

Принцип работы реле температуры DUAL-SNAP®

     1. Основной элемент конструкции данного реле дисковая пружина DUAL-SNAP®.

  • Это выпуклая дисковая пружина DUAL-SNAP®с отверстием посередине.
  • Она выгибается под давлением и принимает исходное положение после падения давления.

     2. Подожмите дисковую пружину DUAL-SNAP регулируемой проволочной пружиной.

    3. Добавьте мягкую диафрагму, регулировочную систему, микропереключатель и температурный зонд, частично заполненный легко испаряющейся жидкостью, которая переходит из жидкого состояния в газообразное при нагревании.

     Уникальное использование дисковой пружины DUAL-SNAP® позволяет устранить общие для всех реле проблемы. Проволочная пружина может быть сжата или растянута и плотно закреплена при любой нагрузке. Это позволяет производить точную регулировку на предельно широком диапазоне измеряемых температур. Мягкая диафрагма не является чувствительным элементом. Она просто служит уплотнением для отсечки измеряемой среды и передает давление на дисковую пружину, которая срабатывает немедленно каждый раз, когда давление в системе достигает предварительно установленной величины.

     4. Заполните систему компонентами, которые подходят для работы с соответствующими температурами и окружающей средой, и получите реле температуры CCS™ Dual-Snap® c широким диапазоном регулирования точки срабатывания, обладающее следующими достоинствами:

  • Исключительное быстродействие. Заданные значения параметров очень стабильны, они не изменяются при ударах, вибрации, изменениях температуры и других параметров окружающей среды.
  • Реле температуры, работающие на эффекте давления насыщенных паров, имеют более высокую чувствительность по сравнению с датчиками биметаллического типа и проще по конструкции, чем термопары.
  • Работа реле не зависит от флуктуаций температуры, не использует электрических элементов. У него два положения — включено или выключено.
  • Уменьшает эффекты легкой пульсации от насоса, контактной вибрации, усталости материала, преждевременного износа и других проблем, присущих для всех реле.
  • Максимальный срок службы с гарантией надежности и точной воспроизводимости параметров.Исключительно высокий диапазон регулировки точки срабатывания в одном реле.
  • Исключительно высокий диапазон регулировки точки срабатывания в одном реле.



Уточнить текущую цену и купить реле давления и температуры Вы можете, обратившись к нам по контактным координатам, указанным на странице Контакты или заполнив контактную форму «Написать нам», расположенную справа на текущей странице данного сайта.

Ознакомиться с модельным рядом реле Вы можете на странице реле давления и температуры.

пусковые реле времени

PCG-417

«Звезда- треугольник». Напряжение 230 В; 50 Гц, 24 В AC/DC, Время пуска 1-1000 сек. Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Назначение
Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.

Принцип работы:


Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «ТРЕУГОЛЬНИК».

Напряжение питания: 230 В; 50 Гц, 24 В AC/DC

Максимальный ток катушки контактора: 2 А

Контакт: 2NO/NC

Время пуска в режиме звезда: 1-1000 сек.

Время переключения: 75 мс или 150 мс

Диапазон рабочих температур: от -25°С до +50°С

Потребляемая мощность: 0.6 Вт

Габариты (ШхВхГ): 18х90х65 мм



RV-05

Для автоматического повторного включения в работу пускателей и контакторов. Напряжение питания 80-420 В AC. Коммутируемый ток 16 А.

Назначение
Для автоматического повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время работы АВР или АПВ) исчезновения или просадки напряжения питания 0,4 кВ.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.
— Автоматический перезапуск оборудования при кратковременном отключении или падении напряжения питания при срабатывании автоматики АВР, АПВ, включение нагрузки большой мощности и т.п.;
— Защита сетей питания от больших пусковых токов последовательным подключением нагрузок через установленные выдержки времени.

Принцип работы
При восстановлении питания за промежуток времени меньше заданного («Т3»), если на момент отключения пускатель был включен (на контрольном контакте 6 присутствовало напряжение питания), устройство ожидает появления напряжения на контакте 4 затем начинается отсчет времени восстановления питания («ТАПВ»), по истечении которого производится повторное включение пускателя (кратковременно замыкаются контакты 11–12 на 0,5с). Контакт 4 предназначен для последовательного подключения устройств (каскадного включения нагрузок). Отсчет времени повторного включения осуществляется после подачи напряжения на данный контакт. Если во время отсчета времени АПВ («ТАПВ») сигнал на зажиме исчезнет — повторное включение будет отменено. Повторный пуск не производится если: — перед отключением напряжения питания пускатель был отключен вручную или устройствами защиты; — напряжение питания ниже 0,8Uн; — отключение напряжения питания не привело к отключению пускателя; — отсутствует напряжение на контакте 4. При отключении пускателя кнопкой «СТОП» реле формирует контрольный импульс защиты от дребезга контактов (контакты 11–12 замыкаются на 0,2с).

Особенности
Три номинальных напряжения питания.

Номинальное напряжение питания: 110, 230, 400 В AC

Диапазон питающих напряжений: 80-420 В АС

Номинальный коммутируемый ток:

— АС-1: 16 А

— AC-15: 3 А

Диапазон времени контроля провала напряжения: 0,5-5 с

Диапазон времени повторного включения: 1-40 с

Длительность импульса включения: 0,5 с

Длительность контрольного импульса: 0,2 с

Время выхода на рабочий режим (после отключения устройства на время >T3), не более: 3 с

Индикация: 2 светодиода

Потребляемая мощность, не более: 1,5 Вт

Диапазон рабочих температур: от -25°С до +50°С

Коммутационная износостойкость: 100000 циклов

Степень загрязнения среды: 2

Категория перенапряжения: III

Габариты (ШхВхГ): 18х90х65 мм



Пусковое реле РВП-3

  • Плавный пуск электродвигателей

  • Уменьшение пусковых токов электродвигателей

  • Регулируемое время разгона

  • Переключение со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК» с задержкой 40 или 80мс

  • 5 диапазонов установки времени срабатывания

  • Индикация рабочего состояния реле «ЗВЕЗДА» и «ТРЕУГОЛЬНИК»

  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ

 Реле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.

Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
 Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» — на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
 Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3

Параметр

Ед.изм.

РВП-3 AC230В

РВП-3 AC110В

РВП-3 AC400В

РВП-3 ACDC24В

Напряжение питания

В

АС230 ± 10%

АС110 ± 10%

АС400 ± 10%

АСDC24 ± 10%

Диапазон выдержки времени



0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч

Погрешность установки выдержки времени, не более

%

±5

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальное коммутируемое напряжение

В

400 (AC1/5А)

Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1)

А

16

Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями и контактами реле В AC2000 (50Гц — 1мин)

Потребляемая мощность

Вт

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур

0С

-25. ..+55

ДИАГРАММА РАБОТЫ РЕЛЕ РВП-3

Пусковое реле.

 При подаче питания включается реле «звезда» на время разгона tр, после паузы tп — включается реле «треугольник» до снятия питания.



Реле времени пусковое РВП-4

  • Циклический пуск дизельных и  бензиновых генераторов

  • Регулируемое время пуска и регулируемое время паузы между пусками

  • Количество пусковых циклов — 10

  • Индикатор напряжения питания, индикаторы состояния выходов

  • 2 релейных выхода 16А/250В

  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ

 Пусковое реле времени РВП-4 предназначено для обеспечения пуска двигателя дизель (бензо) генератора и выдачи команды в случае сбоя запуска. Реле имеет два независимых релейных выхода К1 и К2.

РАБОТА РЕЛЕ

 При подаче напряжения питания включается реле К1, контакты 15-18 замыкаются, загорается жёлтый индикатор «К1», начинается отсчёт времени «tи». По окончании времени «tи» контакты 15-18 реле размыкаются, жёлтый индикатор «К1» гаснет, начинается отсчёт времени паузы «tп». По завершении времени паузы цикл повторяется. По окончании десятого отсчёта «tи» происходит включение реле К2, загорается красный индикатор «К2», контакты 25-28 замыкаются и остаются замкнутыми до снятия питания. При этом отсчёт циклов для реле К1 прекращается, контакты 15-16 замкнуты, 15-18 разомкнуты. Напряжение питания DC12В — подаётся на клеммы «+А1» и «А2».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-4

Параметр

Ед. изм.

РВП-4 DC12В

РВП-4 AC230В

Напряжение питания

В

DC9-15

AC170-240

Диапазон выдержки времени команды пуск (tи)

с

1 -10

Диапазон выдержки времени команды пауза (tп

с

5 –50

Погрешность установки выдержки времени

%

±5

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 16

Максимальное коммутируемое напряжение

В

400 (AC1/5А)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями питания и контактами реле В AC2000 (50Гц — 1мин)
Потребляемая мощность, не более ВА 2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов К1



1 переключающая группа

Количество и тип контактов К2



1 переключающая группа

Диапазон рабочих температур

0C

-25 . .. +55

ДИАГРАММЫ РАБОТЫ РЕЛЕ



Блоки реле Астра-823/824

  • Сфера применения

Приемное устройство — радиорасширитель Астра-РИ-М РР поддерживает 2 типа релейных блоков для вызова сработки конкретного выделенногго релейного выхода при сработке конкретного передающего устройства (извещателя, брелока, КТС), или любого из группы передающих устройств:

  — Астра-823 дает возможность коммутации электрических цепей с большими протекающими токами (до 3 А).

Блок  при использовании совместно с ППКОП серии Pro в комбинированных системах ОПС обеспечивает контроль целостности управляемых цепей двумя релейными выходами. Однако при использовании совместно с приемным устройством — радиорасширителем Астра-РИ-М РР в автономном режиме это свойство в настоящей версии ПО расширителя не используется.

  — Астра-824 обеспечивают коммутацию любых сигнальных (100 V / 100 мА) цепей управления (8 выходов).

  • Основные показатели

1. Блоки реле работают с приемным устройством (расширителем Астра-РИ-М РР) на основе регистрации. Регистрация возможна только для шести блоков реле вне зависимости от типа.

2.  Распределение всех релейных выходов зарегистрированных блоков произвольное и задается только программой конфигурирования Pconf-RR. Каких-либо предустановленных заводских значений не предусмотрено. Все настройки распределения релейных выходов и их программ управления хранятся в приемном устройстве (расширителе Астра-РИ-М РР).

3. Количество релейных выходов:

— для блока силовых реле Астра-823

4

— для блока сигнальных реле Астра-824

8

4. При выключении питания информация о состоянии релейных выходов не сохраняется. После возобновления питания блоки по завершении инициализации получают информацию о состоянии выходов вновь.

5. Дальность проводной линии связи интерфейса RS-485 при условии применения кабелей типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5  –  до 1000 м.

  • Конструкция блока реле Астра-823
  • Конструкция блока реле Астра-824
  • Обеспечение электропитанием
Блок реле Астра-823 питается от одного источника постоянного тока в связи с тем, что был разработан ранее срока введения  требования нормативной документации (см. ГОСТ Р 53325-2012) о питании от двух цепей питания.

Ток потребления зависит от количества включенных реле, но не превышает  220 мА.

Внимание!

В отличие от радиорасширителей, пультов контроля и блоков индикации напряжение питания находится в диапазоне от 10,5 до 15,5 V !

Блок реле Астра-824 питается от двух источников постоянного тока (DC) напряжением в диапазоне от 10 до 27 V. Использование двух источников предусмотрено в соответствии с требованиями нормативной документации (см. ГОСТ Р 53325-2012).

Входы питания равноправны, но реальное питание будет осуществляться от того источника, чье напряжение выше.

В случае использования одного резервированного источника питания клеммы питания U1 и U2 допускается замкнуть.

Максимальный ток потребления при напряжении 12 V может достигать 35 мА.

При напряжении питания 24 V ток уменьшается.

В соответствии с требованиями нормативной документации (см. ГОСТ Р 53325-2012) специальный вход Zone с токовым контролем предназначен для контроля исправности источников питания, соответственно применяемые источники должны иметь релейные выходы контроля. Контроль производится по логике:

  — для состояния «Исправен»=>вход должен быть замкнут на резистор 3,9 кОм

  — для состояния «Неисправен»=>вход должен быть либо коротко замкнут, либо «оборван».

При применении двух источников питания оба их выхода должны быть включены к входу Zone.

В случае, если источники не имеют релейных выходов, вход контроля Zone должен быть замкнут на резистор постоянно для исключения появления извещения «неисправность питания» на индикаторе прибора, индикаторах блока индикации и выходах релейных блоков (если настройки это предписывают).

  • Параметры выходов

    Блок реле Астра-823 имеет 2 релейных выхода (реле К1, К2) с контролем целостности цепей управления и 2 релейных переключаемых выхода (реле К3, К4).

Контроль целостности цепи  основан на измерении падения напряжения на встроенном в блок низкоомном шунте, включенном последовательно с цепью нагрузки. Для контроля целостности применяется дополнительное питание, подаваемое на нагрузку с клеммы Vdc, с подключением нагрузки к клеммам «+» и «-» с соблюдением полярности. Однако возможный контроль целостности цепей в настоящем комплекте версий ПО для расширителя Астра-РИ-М РР и конфигуратора Pconf-RR не поддерживается.

Поэтому для первых 2-х выходов блока (реле К1, К2) подключение внешних управляемых цепей нетрадиционно. Релейные выходы обеспечивают простую коммутацию по принципу нормально-разомкнутого ключа. Нагрузка подключается к клеммам «~» (см. главу «Схемы проводных соединений«).

При этом:

— коммутируемое напряжение АС

до 250 V

— коммутируемый  напряжение DС

до 30 V

— коммутируемый максимальный ток АС/DC

3 А

Релейные переключаемые выходы  (реле К3 и К4) без контроля целостности цепи управления работают в качестве переключаемого ключа. Нагрузка подключается к клеммам NO и COM в случае НР ключа либо к клеммам NC и COM в случае НЗ ключа.

При этом:

— коммутируемое напряжение АС

до 250 V

— коммутируемый  напряжение DС

до 30 V

— коммутируемый максимальный ток АС/DC

3 А

Блок реле Астра-824 имеет 8 релейных выхода (Relay 1 — Relay 8).

 При этом обеспечивается простая коммутация по принципу нормально-разомкнутого ключа с возможностями:

— коммутируемое напряжение

100 V

— коммутируемый ток

100 мА

  • Общие параметры входа Zone

Блок реле Астра-824 имеет вход для контроля исправности источников питания (клеммы Zone, GND).

Напряжение в этом входе в дежурном режиме зависит от напряжения питания прибора и может колебаться от 10 до 24 V.

Ток короткого замыкания не превышает 20 мА.

 Сопротивление входа, кОм, в состоянии:

— «Норма»

от 3 до 5

— «Нарушение»

от 0 до 3 или более 5

Минимальное время обнаружения состояния «Нарушение» составляет 70 мс.







Что такое программируемое реле и принцип его действия?

Главная » Все новости

26.04.2021

Программируемое реле времени представляет собой специальное устройство, которое довольно часто применяют в целях реализации различных инженерных заданий. В сегодняшней статье мы более подробно изучим особенности и принцип работы подобного электронного оборудования.

В первую очередь следует разобраться, что же собой представляет программируемое реле. В переводе с французского языка слово «реле» означает «сменить». Само устройство представляет собой специальный электронный либо электрический ключ, при помощи которого можно разомкнуть либо замкнуть определенные участки электроцепи. При поступлении небольшого электрического тока на катушку происходит замыкание либо размыкание электрических контактов.

Программируемое реле времени коммутирует электрическую цепь (замыкает либо размыкает) по четко заданному временному интервалу. Современные модели подобных устройств в своей конструкции имеют микроконтроллер, который отвечает за работу оборудования. Временные реле принято относить к микропроцессорному оборудованию. Подобные устройства широко применяют в бытовых помещениях. С их помощью можно воплотить инновационную систему «умный дом». Также реле времени довольно часто и активно используют в промышленных условиях.

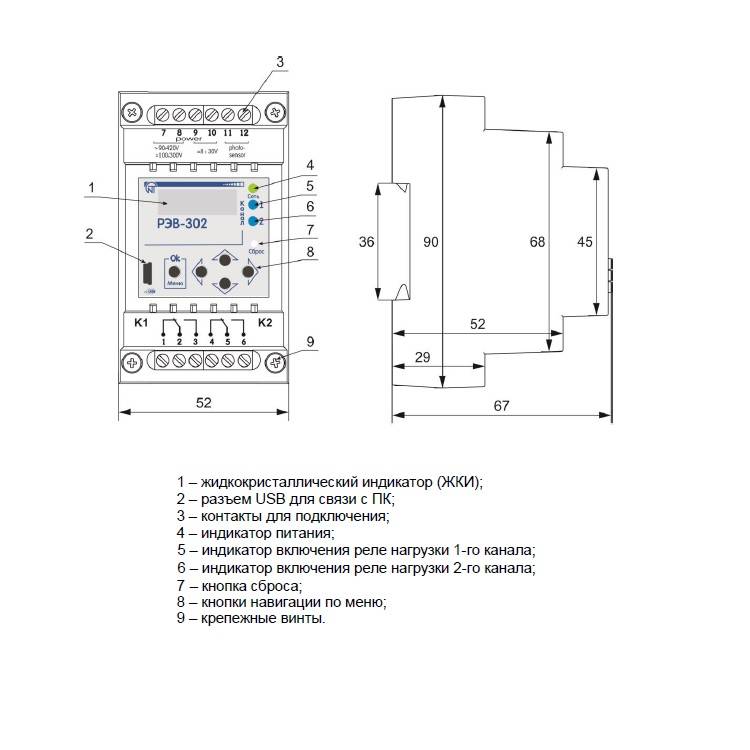

Из каких элементов состоит программируемое реле времени?

Реле времени представляет собой моноблочную конструкцию, на которой присутствует дисплей, разъемы подключения питания, входы, выходы и панель управления. Основным компонентом выступает электромеханическое реле, которое отвечает за коммутацию электроцепи при заданных электрических показателях. Кроме того, в состав реле входит катушка и контакты, которые делятся на два типа:

  • нормально открытые контакты;
  • нормально закрытые контакты.

Управление реле осуществляется при помощи клавиш, которые размещены на лицевой стороне устройства. Наличие дисплея позволяет получить актуальную информацию о работе оборудования.

Принцип работы реле

Подключив устройство к электрической сети, происходит зарядка присутствующего конденсатора. Далее поступает ток, который подается на два резистора и транзистор. На третьем резисторе напряжение начинает снижаться. За счет этого один из транзисторов открывается. Присутствующее электромагнитное реле запускает работу светодиода, за работу которого отвечает четвертый резистор. На данном этапе продолжается зарядка конденсатора, происходит падение заряда тока до тех пор, пока не закроется первый и второй транзистор. Далее происходит размыкание реле, и светодиод тухнет.

Работа программируемого реле времени осуществляется пользователем вручную. На устройстве можно выставить оптимальные параметры, которые подходят для ваших условий использования реле. Коммутация оборудования может происходить через четко выставленное время: по часам, дням недели и т.д. Запрограммированное устройство будет в точно выбранное время запускать различное оборудование: насосы, машины, отдельные механизмы и прочее.

Основные достоинства реле времени

  1. Осуществление оптимизации эксплуатации различных бытовых систем и приборов.
  2. С помощью реле можно воплотить в жизнь систему «умный дом».
  3. Улучшение работы разных производственных систем на крупных предприятиях.
  4. Возможность ручной настройки оборудования, что позволяет задать оптимальное время работы устройств и приборов.
  5. Возможность настройки циклического включения и выключения системы.
  6. Наличие удобного дисплея позволяет получить актуальную информацию о работе реле.
  7. Устройство имеет специальный звуковой сигнал, который звучит при срабатывании реле.

Реле давления усл.№ 304

РЕЛЕ ДАВЛЕНИЯ (ПОВТОРИТЕЛЬ) № 304-002

Реле давления усл.№ 304 устанавливается на подвижном составе, оборудованном несколькими тормозными цилиндрами и является повторителем давления, которое устанавливает в ТЦ воздухораспределитель. Таким образом, реле давления предназначено для наполнения нескольких ТЦ одинаковым давлением за требуемое время. Иными словами, реле давления используется в тех случаях, когда суммарный объем ТЦ превышает нормируемое значение, допускающее возможность обслуживания всех ТЦ одним воздухораспределителем.

Реле давления устанавливают между воздухораспределителем и ТЦ, При этом в процессе торможения воздухораспределитель (или кран вспомогательного локомотивного тормоза) наполняет из ЗР (или из ПМ) управляющую камеру реле (фиктивный объем ТЦ), а реле повторяет это давление в Т,. наполняя его непосредственно из питательной магистрали или из специального питательного резервуара (ПР), связанного с ПМ. Для уменьшения влияния высокого давления питательной магистрали перед реле давления устанавливается клапан максимального давления или редуктор усл.№ 348, отрегулированные на давление 3,8 – 4,5 кгс/см2.

Реле давления усл. № 304 состоит из кронштейна 1, корпуса 2, крышки 3 и цоколя 12 с атмосферными отверстиями. Между корпусом и крышкой установлена резиновая диафрагма 6, на которой закреплен алюминиевый стакан 7. Полость 4 над диафрагмой называется управляющей камерой реле. На дне стакана винтом закреплена резиновая шайба 5, которая является выпускным клапаном. В нижней части корпуса расположен питательный клапан 9 со сквозным осевым каналом диаметром 8 мм. Питательный клапан пружиной 10 прижимается к седлу 8 и в цоколе уплотнен манжетой 11.

При торможении воздухораспределитель наполняет сжатым воздухом управляющую камеру реле. При этом диафрагма 6 прогибается вниз и стакан 7 отжимает от седла питательный клапан 9, который начинает пропускать воздух из питательного резервуара в полость под диафрагмой и далее в канал ТЦ. После стабилизации давления в управляющей камере реле наполнение ТЦ продолжается до момента равновесия на диафрагме 6 усилия сжатого воздуха со стороны ВР и усилия сжатого воздуха со стороны ТЦ и пружины 10. Однако, поскольку сжатый воздух со стороны ТЦ действует не только на диафрагму, но и на сам питательный клапан, давление воздуха в управляющей камере реле будет несколько выше, чем в полости под диафрагмой. Эта разность давлений будет тем больше, чем меньше давление воздуха в управляющей камере реле, и может изменяться в пределах от 0,1 до 0,3 кгс/см2.

При ступенчатом повышении давления в управляющей камере реле давление в ТЦ возрастает также ступенями.

При отпуске воздухораспределитель выпускает воздух из управляющей камеры реле в атмосферу. Давлением ТЦ диафрагма 6 прогибается вверх и выпускной клапан 5 открывает осевой канал в питательном клапане 9, через который сжатый воздух из ТЦ выходит в атмосферу.

Отпуск можно производить как ступенчатый, так и полный, понижая давление воздуха в управляющей камере реле соответственно либо ступенями, либо за один прием до атмосферного давления.

Наряду с реле давления усл.№ 304-002 на подвижном составе в настоящее время применяют реле давления усл.№ 404. Это реле давления имеет увеличенный диаметр осевого канала питательного клапана (11 мм вместо 8 мм ), другую форму посадочной поверхности питательного клапана (треугольник вместо диска) и седла питательного клапана и менее жесткую пружину. Указанные конструктивные изменения позволяют с большей точностью поддерживать в ТЦ требуемое давление во всем рабочем диапазоне давлений (разность давлений в управляющей камере реле и в ТЦ не превышает 0,1 кгс/см2) и ускорить опорожнение ТЦ при отпуске.

Анимация (мультик) по схемам прямодействующего, непрямодействующего тормоза и ЭПТ. Для скачивания проги кликните по картинке

Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением. Для скачивания PDF кликните по картике

Работа реле, типы, символы и характеристики

Реле необходимы для систем автоматизации и управления нагрузками. Кроме того, реле — лучший способ гальванической развязки между высоковольтными и низковольтными участками цепи. Существуют сотни различных типов реле. Давайте сначала выясним, как работает реле.

Основная работа реле

Контакты

Прежде чем перейти к различным типам реле, я сначала объясню, что и как работает базовое реле.Каждое реле имеет внутри две механические части.

Первый контакт(ы) реле. Контакты работают аналогично контактам простого переключателя или кнопки. Вы должны рассматривать контакты как пару металлов, как на следующей схеме:

№ контакта и НЗ

Две клеммы работают как переключатель. Когда контакты находятся в контакте, ток течет от клеммы 1 к клемме 2. Существует два типа контактов: нормально разомкнутые и нормально разомкнутые.

NO означает нормально открытый контакт, а NC означает нормально закрытый контакт. Нормально разомкнутый — это контакт, подобный показанному на предыдущем рисунке. Когда контакт неподвижен, ток через него не течет (потому что это РАЗОМКНУТАЯ цепь).

С другой стороны, нормально замкнутый контакт позволяет току течь, когда контакт неподвижен. Ниже я иллюстрирую оба этих контакта:

Вы можете заметить, что размыкающий контакт перевернут вверх ногами по сравнению с нормально разомкнутым контактом.Это сделано специально. Таким образом, оба контакта (НО и НЗ) изменят свое состояние, если к левой металлической головке будет приложена сила с ВВЕРХ на ВНИЗ.

Следующая анимация показывает, как работает нормально разомкнутый контакт, зажигая лампочку:

Что касается размыкающих контактов, то они работают прямо противоположно нормально разомкнутым контактам. Посмотрите следующую анимацию:

Комбинация контактов

Реле может иметь комбинацию вышеуказанных контактов. Посмотрите на следующую иллюстрацию

.

В этом случае имеется 3-й терминал под названием «ОБЩИЙ».Контакты NO и NC относятся к клемме COMMON. Между НЗ и НО контактом нет контакта в любое время!

Следующая анимация показывает, как работает эта пара:

А кто определяет НОРМАЛЬНОЕ состояние?

OK, у нас есть НОРМАЛЬНО разомкнутый и НОРМАЛЬНО замкнутый контакт. Но какое состояние считается НОРМАЛЬНЫМ? Подойдя на шаг ближе к работе реле, находим пружину.

Эта пружина определяет НОРМАЛЬНОЕ положение ОБЩЕГО контакта.Если вы видите 3 вышеприведенных анимации, вы заметите, что один раз сила F приложена к ОБЩЕМУ терминалу, а другой раз сила не приложена. Ну, это на самом деле неправильно.

Действительно существует другая сила, которая тянет контакт вверх, и эта сила действует ВСЕ время. Эта сила исходит от пружины. Посмотрите на следующее изображение:

Теперь видно, кто постоянно дергает ОБЩИЙ вывод ВВЕРХ. Таким образом, пружина определяет НОРМАЛЬНОЕ состояние и, таким образом, определяет, какой контакт является НОРМАЛЬНО РАЗОМКНУТЫМ, а какой НОРМАЛЬНО ЗАКРЫТЫМ.

Другими словами, НОРМАЛЬНОЕ состояние определяется как состояние, при котором к ОБЩЕЙ клемме НЕ прилагается никакая другая сила, кроме усилия пружины.

Последняя часть – КТО двигает общий контакт реле?

Это последняя часть работы реле. Устройство, которое заставляет терминал двигаться, на самом деле является электромагнитом! Катушка размещается прямо под контактом.

Когда ток проходит через эту катушку, создается магнетизм. Этот магнетизм может преодолеть силу пружины и притянуть контакт к себе, тем самым изменив свое положение! А в связи с тем, что контакт обычно представляет собой небольшой кусок металла, не способный тянуться электромагнитом, к общему присоединяют еще один кусок металла.

Этот кусок металла называется «Арматура». Ниже приведена (наконец) полная иллюстрация базового реле:

.

Теперь представьте, что кто-то хочет управлять нагрузкой 220 Вольт мощностью 1 КВт с помощью команды, поступающей от 5-вольтовой батареи. Для этого приложения следует использовать реле нагрузки.

Катушка реле питается от 5 вольт. Контакты этого реле (НО) будут включены последовательно с питанием нагрузки.

Таким образом, нагрузка будет работать только при срабатывании реле.Наш друг ревом включит электрическую духовку голыми руками!!!

Заглянуть внутрь реле

Я использовал реле восьмеричного типа. Эти реле легко открыть (с помощью винтов или зажимов), и они достаточно большие, чтобы обеспечить хороший обзор. Итак, вот реле открылось:

Хорошо видны общий контакт, замыкающие и размыкающие контакты, а также электромагнитная катушка и возвратная пружина. Якорь представляет собой толстый металл, на котором закреплены общие контакты.

Типы реле

Существует так много разных типов реле, что добавить их в эту статью было бы буквально невозможно.

Таким образом, я буду классифицировать типы реле с точки зрения:

1. Включение/выключение
2. Катушка
3. Контакты

Категория 1. Операция включения/выключения

Обычные реле

В основном в этой категории есть два типа реле. Первый тип – обычное реле включения/выключения.Это реле изменяет состояние, пока электромагнит активируется, и возвращается в состояние расслабления, когда электромагнит больше не активируется.

Это наиболее распространенный тип реле, который широко используется в автоматизации.

Реле переключения

Этот тип реле работает так же, как тумблер-триггер. Когда катушка срабатывает один раз, реле меняет состояние и остается в этом состоянии, даже если катушка больше не срабатывает.

Он снова изменит состояние только при следующем импульсе, который активирует катушку.Это очень удобно в современном домашнем освещении.

Имея это реле вместо выключателя, вы можете включать и выключать свет одной кнопкой. Вы нажимаете кнопку один раз, и свет включается. При следующем нажатии кнопки свет выключается.

Блокирующие реле

Этот тип реле работает точно так же, как триггер R-S. У него две разные катушки вместо одной. Когда срабатывает первая катушка, реле переходит в положение SET и остается в этом положении, независимо от того, удерживается ли эта катушка активированной.Он изменит состояние (в положение RESET) только в том случае, если будет активирована другая катушка.

Этот тип реле широко используется в приложениях, где необходимо сохранить состояние реле как есть, даже после сбоя питания или перезапуска.

Реле защиты

Я разделю этот тип реле на два подтипа. Первый подтип — реле защиты от утечки тока, а другой тип — реле защиты от перегрузки.

а. Реле защиты – токосъемные

Эти реле знают практически все.На самом деле у них нет электромагнитной катушки. Вместо этого они все время остаются вооруженными. Два электромагнита расположены один напротив другого. Между ними находится арматура. Этот якорь намагничивается от обоих электромагнитов.

Первый электромагнит включен последовательно с фазой, а другой последовательно с нейтралью. Если ток, протекающий через оба электромагнита, одинаков, то якорь находится в равновесии.

Но если ток, протекающий через второй электромагнит, меньше тока, протекающего через первый электромагнит, то якорь притягивается к первому электромагниту, обладающему большей магнитной силой! И как это может произойти? Легко, если каким-то образом ток течет на землю установки.

Эти реле можно (и НУЖНО) найти в каждой бытовой электроустановке, сразу после главного выключателя. Посмотрите на следующую иллюстрацию:

Лампочка включена, потому что магнитная сила обеих катушек одинакова. А теперь посмотрите, что произойдет, если «каким-то образом» ток на нейтрали окажется меньше тока на фазе.

Магнитная сила электромагнитов не одинакова, поэтому реле отключит питание и наш друг будет спасен.В целях безопасности, если это произойдет, реле можно восстановить только механически, если кто-то снова потянет рычаг реле вверх:

б. Реле защиты от перегрузки

Очень распространенные реле в двигателях, а также во всех электрических установках. Эти реле не возбуждают электромагнитную катушку для перемещения якоря. Вместо этого у них есть биметаллическая полоса, внутри которой течет ток.

Материал и толщина этой полосы тщательно подобраны таким образом, чтобы она нагревалась (и, таким образом, изгибалась) выше заданного значения тока.

При изгибе биметаллической планки реле отключает питание. Из соображений безопасности реле можно восстановить только механически, переместив рычаг вручную.

Это основная идея реле защиты от перегрузки на рисунке ниже

.

При перегрузке одной линии биметаллическая полоса перегревается и, соответственно, изгибается, нарушая при этом контакт. показано на рисунке ниже

Следует также упомянуть, что существует еще один вид реле защиты от перегрузки, который называется «электромагнитное реле».Оно работает точно так же, как реле защиты от перегрузки, но имеет внутри еще один электромагнит.

Если на этот электромагнит подать питание, то реле будет вынуждено разорвать связь, как будто оно перегрелось. Эта функция позволяет проверить наличие неисправностей и остановить двигатель, чтобы избежать других проблем, даже если сам двигатель не перегрелся.

Реле температуры

Эти реле работают аналогично вышеперечисленным реле защиты от перегрузки. Основное отличие состоит в том, что биметаллическая полоса нагревается не током, протекающим внутри полосы, а внешним фактором.

Этим фактором может быть окружающий воздух, температура воды, температура другой жидкости в холодильнике и т. д. Вы можете знать эти реле под другим названием… термостаты, широко используемые в системах отопления.

Другое отличие от реле защиты состоит в том, что реле температуры обычно не требуют внешнего механического движения для восстановления своего состояния. Процесс выполняется автоматически в зависимости от температуры биметаллической полосы.

Герконовые реле

Герконовое реле можно представить себе как реле без электромагнита.Якорь геркона срабатывает от любого другого внешнего магнитного поля. Герконовые реле можно найти в системах контроля дверей.

Постоянный магнит прикреплен к двери, а геркон находится прямо над магнитом. Если дверь открывается, состояние геркона изменяется. Еще одно распространенное применение герконовых реле — это измерители скорости велосипедов.

К колесу велосипеда прикреплен постоянный магнит, а герконовое реле закреплено на «вилке» велосипеда.Каждый раз, когда колесо вращается и магнит проходит перед герконом, он посылает импульс на микроконтроллер.

Другие реле

Существует много других типов реле, таких как таймеры и функциональные реле, но они используют определенную схему для выполнения различных действий. Я не буду вдаваться в эти категории, так как в этой статье интересны только те реле, в которых не используются другие схемы, а только механические варианты.

Категория 2. Активация катушки

Другим типом классификации реле является катушка.В этой категории я разделяю реле в зависимости от того, как их обмотка получает питание для приведения в действие якоря. Итак имеем:

Реле переменного/постоянного тока

Катушка может работать как с переменным, так и с постоянным напряжением.

Реле нейтрали

Эти реле имеют самую обычную катушку. Якорь срабатывает при протекании тока через катушку независимо от полярности.

Реле смещения

Это вариант реле нейтрали. Такие реле имеют точно такую ​​же катушку, как реле нейтрали, но они несут на якоре постоянный магнит.Поляризация магнитного поля катушки зависит от полярности питания.

Следовательно, якорь срабатывает только в том случае, если полярность магнитного поля катушек противоположна полярности магнитного поля постоянного магнита. Таким образом, реле срабатывает только в том случае, если катушка смещена правильно.

Поляризованные реле

Этот тип реле работает точно так же, как и реле со смещением. Единственная разница в том, что у этих реле нет постоянного магнита, вместо этого у них есть диод, включенный последовательно с катушкой.Если диод смещен правильно, на катушку подается питание, и якорь срабатывает.

Разница, которая отличает эти два типа реле, заключается в том, что реле со смещением позволяют току течь через его катушку, даже если реле смещено в обратном направлении! Очень важно, если кто-то хочет соединить катушки двух или более реле последовательно.

Твердотельные реле (ТТР)

Это современный тип реле. Эти реле не имеют катушки или какой-либо другой движущейся части, поэтому они называются твердотельными.Они используются для быстрого переключения (до нескольких сотен Гц) и для управления нагрузками во взрывоопасных или агрессивных средах.

Они имеют значительно больший срок службы, чем обычные реле, так как их контакты не подвержены коррозии из-за влажности, пыли или других причин. На самом деле у них нет контактов! Вместо этого для имитации контактов используется полевой транзистор или симистор. Самый главный минус это цена…

Категория 3. Контакты

Третья и последняя категория — это контакты реле.

Реле отличаются по трем основным характеристикам:

1. Максимальное напряжение: Эта характеристика определяется зазором между контактами, а также сплавом, из которого изготовлен контакт. Чем больше зазор, тем выше напряжение, которое реле может отключить.

2. Максимальный ток: Эта характеристика определяется толщиной контактов, а также сплавом, из которого изготовлен контакт. Чем толще контакты, тем больший ток может выдержать реле.

3. Частота переключения: Эта характеристика определяется механической конструкцией реле. Чем легче конструкция, тем быстрее переключение.

4. Количество контактов:…Просто количество контактов.

Что касается номера контакта, то реле (как и выключатели) имеют какую-то кодировку. Общая кодовая форма такова:

xPYT

Буква «P» означает «ПОЛЮСЫ». «x» — это количество «ПОЛЮСОВ», которое имеет реле.Таким образом, если реле имеет 1 пару контактов (POLE), код будет SP, как и для Single Pole. Для двух контактных пар это будет DP, как и для двухполюсного. Выше 2 пар контактов x обозначает количество полюсов, например, для 3 полюсов это будет 3P и т. д.

«T» означает «БРОСОК», а «y» — количество «БРОСОВ». ‘y’ может быть Single или Double. Single Throw (ST) означает, что имеется только один замыкающий или размыкающий контакт. Двойной ход (DT) означает, что реле имеет пары замыкающих/размыкающих контактов.

Символы реле

Количество символов реле не ограничено.Каждый производитель может сделать свой символ для конкретного реле, которое имеет разные внутренние соединения и характеристики, выполняя определенную задачу. Я проиллюстрирую самые основные типы реле:

Характеристики реле

Реле характеризует следующее:

Напряжение катушки: это напряжение, при котором катушка может привести в действие якорь. Это значение также должно указывать, является ли ток переменным или постоянным.

Ток катушки: Это значение указывает ток, который потребляет катушка, когда на нее подается указанное напряжение катушки.Очень важная характеристика, которую следует учитывать при проектировании драйвера реле. Ток, проходящий через драйвер, должен быть достаточным для приведения в действие якоря.

Напряжение отключения: Эта характеристика показывает минимальное напряжение, при котором якорь притягивается электромагнитом. Если напряжение упадет ниже этого значения, пружина преодолеет магнитную силу, и реле изменит состояние.

Количество/тип контактов: Это SPST? ДПСТ? ДДДТ? Или что?

Мощность для контактов: Эта характеристика указывает максимальную мощность, которую могут выдержать контакты.Одни производители будут использовать напряжение и ампер, другие – напряжение и киловатты, а третьи будут указывать все три значения.

Рабочая температура: Температура, при которой реле может работать без проблем

Частота коммутации: Максимальная частота включения-выключения

Пакет: Не в последнюю очередь это пакет. Некоторые корпуса (например, восьмеричный тип) поставляются с соответствующим основанием, в то время как другие припаиваются/подключаются непосредственно к печатной плате/электрическому шкафу.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

принципы работы и варианты применения



Что такое реле?
   Реле обычно представляет собой электромеханическое устройство, приводимое в действие электрическим током.Ток, протекающий в одной цепи, вызывает размыкание или замыкание другой цепи. Реле похожи на переключатели дистанционного управления и используются во многих приложениях из-за их относительной простоты. долгий срок службы и доказанная высокая надежность. Реле используются в самых разных областях промышленности, например, в телефонных станциях, цифровых компьютерах и системах автоматизации. Очень сложные реле используются для защиты систем электроснабжения от аварий и отключений электроэнергии, а также для регулирования и контроля производства и распределения электроэнергии.В быту реле используются в холодильниках, стиральных и посудомоечных машинах, элементах управления отоплением и кондиционированием воздуха. Хотя реле обычно связаны с электрическими схемами, существует много других типов, таких как пневматические и гидравлические. Вход может быть электрическим, а выход механическим, или наоборот.

Как работают реле?
Все реле содержат чувствительный элемент, электрическую катушку, которая питается переменным или постоянным током. Когда приложенный ток или напряжение превышают пороговое значение, катушка активирует якорь, который либо замыкает разомкнутые контакты, либо размыкает замкнутые контакты.Когда на катушку подается питание, она создает магнитную силу, которая приводит в действие механизм переключателя. Магнитная сила, по сути, передает действие от одной цепи к другой. Первый контур называется схема управления; вторая называется цепью нагрузки.
    Реле выполняет три основные функции: управление включением/выключением, управление по предельным значениям и логическое управление.
Управление включением/выключением: Пример: Управление кондиционированием воздуха, используемое для ограничения и управления нагрузкой
большой мощности, такой как компрессор. желаемая скорость
Логическая операция: Пример: Тестовое оборудование, используемое для подключения прибора к
контрольным точкам тестируемого устройства
Типы реле
Существует две основные классификации реле: электромеханические и полупроводниковые.Электромеханические реле имеют движущиеся части, тогда как твердотельные реле не имеют движущихся частей. Преимущества электромеханических реле включают более низкую стоимость, не требуется радиатор, доступно несколько полюсов, и они могут с одинаковой легкостью переключать переменный или постоянный ток.

A.) Электромеханические реле
Реле общего назначения: Реле общего назначения оцениваются по величине тока, которую могут выдержать его переключающие контакты. Большинство версий реле общего назначения имеют от одного до восьми полюсов и могут быть одинарными или двойными.Их можно найти в компьютерах, копировальных машинах и другом бытовом электронном оборудовании и приборах. Силовое реле: силовое реле способно выдерживать большие силовые нагрузки 10-50 ампер и более. Как правило, это однополюсные или двухполюсные устройства. Контактор: специальный тип реле большой мощности, оно используется в основном для управления высокими напряжениями и токами в промышленных электрических приложениях. Из-за этих требований к высокой мощности контакторы всегда имеют двойные замыкающие контакты. Реле задержки времени: контакты могут не размыкаться и не замыкаться до тех пор, пока не пройдет некоторое время после подачи питания на катушку.Это называется задержкой при срабатывании. Задержка отпускания означает, что контакты остаются в рабочем положении до тех пор, пока не пройдет некоторое время после отключения питания от катушки. Третья задержка называется интервальной синхронизацией. Контакты возвращаются в свое альтернативное положение через определенный интервал времени после подачи питания на катушку. Время этих действий может быть фиксированным параметром реле, регулироваться ручкой на самом реле или дистанционно регулироваться через внешнюю цепь.

Б.) Твердотельные реле
Эти активные полупроводниковые устройства используют свет вместо магнетизма для приведения в действие переключателя. Свет исходит от светодиода или светоизлучающего диода. При подаче управляющего питания на выход устройства
включается световое реле общего назначения и освещает открытое пространство. Со стороны нагрузки этого пространства часть устройства определяет наличие света и запускает полупроводниковый переключатель, который либо размыкает, либо замыкает контролируемую цепь. Часто твердотельные реле используются там, где управляемая цепь должна быть защищена
от введения электрических помех.Преимущества твердотельных реле включают низкий уровень электромагнитных/радиочастотных помех, длительный срок службы, отсутствие движущихся частей, отсутствие дребезга контактов и быстрое реагирование. Недостатком использования твердотельного реле является то, что оно может выполнять только однополюсное переключение.
Контактная информация
    Контакты являются наиболее важным компонентом реле. На их характеристики существенное влияние оказывают такие факторы, как материал контактов, приложенные к ним значения напряжения и тока (особенно форма напряжения и тока при включении и выключении контактов), тип нагрузки, рабочая частота и дребезг. .Если какой-либо из этих факторов не соответствует заданному значению, могут возникнуть такие проблемы, как деградация металла между контактами, сварка контактов, может произойти износ или быстрое увеличение контактного сопротивления. Количество электрического тока, протекающего через контакты, напрямую влияет на характеристики контактов. Например, когда реле используется для управления индуктивной нагрузкой, такой как двигатель лампы. Контакты будут изнашиваться быстрее, а разложение металла между сопряженными контактами будет происходить чаще по мере увеличения пускового тока на контакты.
    Чтобы продлить срок службы реле, рекомендуется схема защиты контактов. Эта защита подавит шум и предотвратит образование нагара на контактной поверхности при размыкании реле. Примеры этих синергетических компонентов, обеспечивающих защиту контактных цепей, включают резисторные конденсаторы, диоды, стабилитроны и варисторы.
Расположение контактов/полюсов
    Расположение контактов на реле зависит от форм-фактора и количества полюсов. Каждый форм-фактор объясняется ниже.
    Форма A — это нормально разомкнутый (НО) или замыкающий контакт. Он открыт, когда катушка обесточена, и закрыт, когда катушка находится под напряжением. Контакты формы А полезны в приложениях, которые должны переключать один источник питания с большим током из удаленного места. Примером этого является автомобильный гудок, который не может подавать сильный ток непосредственно на рулевое колесо. Реле формы А можно использовать для переключения сильного тока на звуковой сигнал. Форма B — это нормально замкнутый (НЗ) или размыкающий контакт.Он закрыт в обесточенном положении и размыкается, когда катушка находится под напряжением.
    Контакты формы B полезны в тех случаях, когда требуется, чтобы цепь оставалась замкнутой, а при срабатывании реле цепь отключается. Примером этого является двигатель машины, который должен работать все время, но когда двигатель должен быть остановлен, оператор может сделать это, активировав реле формы B и разорвав цепь.
    Форма C представляет собой комбинацию форм A и B, использующих один и тот же подвижный контакт в цепи переключения.Контакт формы C полезен в приложениях, требующих, чтобы одна цепь оставалась разомкнутой; при срабатывании реле первая цепь отключается, а другая включается. Примером этого является часть оборудования, которое работает постоянно: когда реле активировано, оно останавливает эту часть оборудования и открывает вторую. цепи к другому оборудованию.
Замыкающий контакт: схема контактов, в которой часть коммутационной секции является общей для контактов формы A и формы B.Когда реле срабатывает или размыкается, контакт, замыкающий цепь, срабатывает раньше, чем размыкающий контакт. Таким образом, оба контакта мгновенно замыкаются одновременно. Обратным контактом с замыканием перед размыканием является контакт с размыканием перед замыканием. Полюса — это количество отдельных коммутаций цепи внутри реле. Наиболее распространенными версиями являются однополюсные, двухполюсные и четырехполюсные.
Типы нагрузки
    Параметры нагрузки включают максимально допустимое напряжение и максимально допустимую силу тока, которую может выдержать реле, как в вольтах, так и в амперах.Важен как размер груза, так и его тип. Существует четыре типа нагрузок: 1.) резистивная, 2.) индуктивная, 3.) переменный или постоянный ток и 4.) высокий или низкий пусковой ток.
1.) Резистивная нагрузка — это нагрузка, которая в первую очередь оказывает сопротивление протеканию тока. Примеры резистивных нагрузок включают электрические обогреватели, плиты и духовки, тостеры и утюги.
2.) К индуктивным нагрузкам относятся дрели, электрические миксеры, вентиляторы, швейные машины и пылесосы. Реле, которые будут подвергаться высоким пусковым индуктивным нагрузкам, таким как двигатель переменного тока, часто будут рассчитаны в лошадиных силах, а не в вольтах и ​​амперах.Этот рейтинг отражает количество энергии, которую могут выдержать контакты реле в момент включения (или переключения) устройства.
3.) Переменный или постоянный ток Это влияет на цепь контактов реле (из-за ЭДС) и временную последовательность и может привести к проблемам с коммутационной способностью реле для различных типов нагрузки (например, резистивная, индуктивная и т. д.) .
4.) Высокий или низкий пусковой ток — некоторые типы нагрузки потребляют значительно большее количество тока (силу тока) при первом включении, чем когда цепь позже стабилизируется (нагрузки также могут пульсировать, пока цепь продолжает работать, таким образом увеличивая и уменьшая ток) .Примером высокой пусковой нагрузки является лампочка, которая при первом включении может потреблять в 10 и более раз больше своего нормального рабочего тока (некоторые производители называют это ламповой нагрузкой). В дополнение к указанным выше параметрам нагрузки вы Теперь нужно определить, какие параметры задействованы в цепи управления или цепи катушки, как ее иногда называют. К ним могут относиться: Чувствительность: Катушки, которые приводят в действие реле при подаче очень низкого напряжения или тока, называются чувствительными. Чувствительность — это относительный термин, который отличает катушки малой мощности от катушек большой мощности.
Поляризованный: Катушки некоторых реле, которым требуется постоянное напряжение, поляризованы. Это означает, что для питания катушки предусмотрены специальные клеммы для положительного и отрицательного напряжения. Информация о катушке Характеристики катушек следует понимать как часть выбранного реле. Некоторые важные характеристики включают в себя:
Сопротивление катушки: (применимо только к реле с переключением постоянного тока) сопротивление потоку электрического тока. Это сопротивление измеряется при температуре, в зависимости от производителя. Сопротивление катушки
реле переключения переменного тока может быть указано для справки, когда указана индуктивность катушки.
Максимальное напряжение: максимальное значение допустимого перенапряжения при рабочем питании катушки реле.
Номинальное напряжение катушки: эталонное напряжение, подаваемое на катушку, когда реле используется в нормальных рабочих условиях
.
Потребляемая мощность: мощность, потребляемая катушкой при приложении к ней номинального напряжения.
Одностороннее стабильное: контакты переключателя в реле остаются в нормальном или стабильном положении до тех пор, пока на катушку не подается питание. Когда на катушку подается питание, контакты перемещаются в новое положение
, но остаются в этом положении, пока на катушку подается питание.Однообмоточный, с фиксацией: этот тип имеет одну катушку, которая служит как катушкой установки, так и катушкой сброса, в зависимости от направления протекания тока. Когда ток течет через катушку в прямом направлении, она служит установочной катушкой; когда ток течет в обратном направлении, он работает как катушка сброса. Двухобмоточное, с фиксацией: Это реле с фиксацией имеет две катушки: установки и сброса. Он может сохранить ON или OFF состояния даже при подаче пульсирующего напряжения или при снятии напряжения.
  Реле с фиксацией часто имеют один набор клемм, предназначенный для положительного напряжения, а другой — для отрицательного напряжения, используемого для питания катушки. Такая поляризованная катушка позволяет выполнять одно действие, когда напряжение катушки положительное, и противоположное действие, когда напряжение катушки меняется на противоположное. Разница между односторонним стабильным реле и реле с фиксацией аналогична разнице между переключателем мгновенного действия и переключателем с постоянным действием.
Импульсное реле: специальная версия фиксирующего реле.Импульс тока на катушку приводит к изменению положения контакта
. Контакт остается в этом положении до тех пор, пока катушка не получит новый импульс тока, который вернет контакты в исходное положение. Полярность для импульсного реле не важна; следовательно, он может приводиться в действие переменным или постоянным током.
Шаговое реле: каждый раз, когда на катушку реле подается питание, переключатель срабатывает на новый набор контактов. Это похоже на поворотный переключатель.
Внутреннее функционирование механических реле
Стандарт: одностороннее стабильное с любым из следующих трех различных методов замыкания контактов:
1.Тип изгиба: Якорь приводит в действие контактную пружину напрямую, и контакт
переходит в неподвижный контакт, замыкая цепь
2. Тип отрыва: Подвижная деталь приводится в действие якорем, и контакт
замыкается
3. Тип плунжера: Рычажное действие, вызванное подачей питания на якорь, приводит к длинному ходу
. Геркон
: односторонний стабильный контакт с низким контактным давлением и простой точкой контакта. Поляризованный: может быть либо односторонним стабильным, либо двухвитковым. .Постоянный магнит используется для притяжения или отталкивания якоря, управляющего контактом. Катушка реле требует определенной полярности (+ или -). Опция с фиксацией делает поляризованное реле двухобмоточным, что означает, что оно остается в текущем состоянии после обесточивания катушки.
Блоки реле
Пластиковый корпус: Большинство реле заключены в пластиковый корпус. Это не герметичный корпус, а только удерживает случайные пальцы и провода от взаимодействия с релейным механизмом.
Полугерметичный: специальная конструкция предотвращает проникновение флюса в корпус реле.Этот тип реле нельзя очищать погружением.
Уплотнение для легких условий эксплуатации. Это уплотнение, также изготовленное из пластика, используется для реле, которые будут монтироваться на печатных платах. Легкое уплотнение позволяет очищать печатную плату погружением. Этот тип уплотнения не следует рассматривать как постоянное уплотнение, а не защиту от всех загрязнений. Очень маленькие молекулы могут пройти через пластиковый корпус через некоторое время. Герметично запечатанный: этот тип уплотнения защищает почти от всех видов загрязнений.Это всегда металл реле в корпусе. Он используется там, где требуется высокая надежность в суровых условиях и стоит дороже, чем другие пакеты.
Негерметичное: Реле этого типа предназначены для ручной пайки. Не принимаются меры против попадания флюса и чистящего растворителя внутрь реле. Этот тип реле нельзя очищать погружением.

Монтаж реле
Существует несколько типичных способов монтажа и подключения реле.
Гнездо Плоские наконечники реле можно вставить в ответную часть. вкладку или в ответную розетку.Наконечники реле имеют одну сторону клеммы. Сопрягаемая сторона может быть соединена с ответной лапкой
или вставлена ​​в разъем, предназначенный для данного блока реле. Монтаж на печатной плате
. В комплект поставки входят контакты для пайки Wave, которые выступают из внутренней части реле наружу и располагаются на расстоянии (расстоянии и высоте) в соответствии с конструкцией, определенной изготовителем. Штыри реле вставляются через отверстия в печатной плате (PCB), предназначенные для соответствия выводам реле, и припаиваются волной припоя, чтобы прикрепить реле к печатной плате.

Монтаж на шасси Монтажные проушины, выступы или отверстия разработаны как часть механической части реле. В этих местах обычно используются гайки, болты или винты, чтобы прикрепить реле к какому-либо шасси. Это шасси может использоваться только как место для установки или также может использоваться для управления температурным режимом (в приложениях с более высокой мощностью). Реле также может быть закреплено на печатной плате для обеспечения устойчивости.

Как указать реле
1.Каковы требования к переключению: Какое напряжение? Какой ток коммутируется?
2. Напряжение катушки: источник питания переменного или постоянного тока? Какое напряжение доступно для питания катушки?
3. Каково расположение контактов:
— контакты формы A
— контакты формы B
— контакты формы C
4. Сколько требуется полюсов? (количество коммутируемых цепей)
5. Тип монтажа:
— Поверхностный монтаж
— Плата ПК
— Вставная розетка
— Вставная клеммная розетка
— Верхнее крепление
— Верхнее крепление — Печатная плата



Как подключить цифровой магнитный датчик к реле

В некоторых приложениях реле используют выходной сигнал датчика для управления системой. Обратите внимание, что доступны тысячи реле и несколько типов выходов датчиков, поэтому может возникнуть путаница при подключении реле к выходу датчика.

Датчики должны быть сконфигурированы как открытые коллекторы и не иметь внутренних подтяжек/подтягиваний, так как реле будет действовать как подтягивающие/подтягивающие.

Сначала вам нужно определить, имеет ли датчик выход NPN (токоприемник) или PNP (токоотвод):

Если датчик потребляет ток (NPN) : Реле должно быть подключено между источником питания + (Vcc) и выходом (Vout).
Если источник тока датчика (PNP) : Реле должно быть подключено между выходом датчика (Vout) и землей.

Обратите внимание, что рабочее напряжение и ток реле должны быть выбраны для работы с датчиком.

Большинство наших датчиков NPN могут потреблять до 20 мА. Чтобы избежать превышения этого значения, необходимо выбрать реле с сопротивлением катушки/входа, обеспечивающим менее 20 мА и работающим при напряжении датчика Vcc. Для работы на 12 В и датчика, потребляющего 20 мА, реле должно иметь сопротивление катушки/входа более 600 Ом.Если рабочий ток реле превышает рабочее напряжение датчика и потребляемый ток, свяжитесь с нашим инженерным отделом для обсуждения дальнейших возможностей.

Большинство наших датчиков PNP защищены от короткого замыкания и могут выдавать максимум около 50 мА. При напряжении 12 В сопротивление этой катушки должно быть больше 240 Ом.

Поскольку катушка является индуктивной, вероятны индуктивные выбросы, которые превысят абсолютные максимальные номинальные значения датчика, даже если сопротивление катушки достаточно велико, чтобы не превысить максимальные токи в установившемся режиме.На приведенных ниже схемах показаны рекомендуемые внешние защитные устройства, которые можно использовать для защиты датчиков:

Защиту датчика от переходных процессов реле можно добавить, используя приведенную выше схему. Диоды защищают стоковой транзистор датчика от переходных процессов, вызванных переключением реле. RS будет ограничивать ток, который должен потреблять транзистор, который обычно составляет 20 мА. Значения RS должны быть выбраны так, чтобы ограничивать ток в транзисторе сток/исток, но при этом удовлетворять напряжению срабатывания реле.Также следует учитывать мощность RS, чтобы он не перегревался.

Поговорите с одним из наших инженеров. Инженеры компании Sensor Solutions имеют многолетний опыт разработки нестандартных магнитных датчиков для новых приложений, а также для замены OEM. Свяжитесь с инженерным отделом сегодня, чтобы обсудить ваши конкретные потребности и узнать больше о том, как подключить цифровой магнитный датчик к реле.







Нажмите здесь, чтобы вернуться к индексу заметок по применению

Программируемое реле

: работа в прямом и обратном направлении в цепи блокировки | Часто задаваемые вопросы | Австралия

Основное содержание

Вопрос

ZEN Programmable Relays: Когда к цепи блокировки одновременно применяются операции прямого и обратного действия, будут ли и прямое, и обратное включение одновременно?

При использовании следующей лестничной схемы схема блокировки будет работать нормально, если переключатель реверса (или прямого хода) включается во время движения вперед (или назад).Однако операции прямого и обратного хода будут применяться одновременно, если переключатели прямого и обратного хода включаются одновременно. Если это возможно, напишите программу, подобную той, что показана в примере программы 2.

Пример программы 1

Выполнение программы ZEN

ZEN одновременно выполняет всю лестничную диаграмму от первой до последней строки.Каждая ступень выполняется в порядке слева направо, начиная с левой шины. Если I0 (переключатель прямого хода) и I1 (переключатель обратного хода) одновременно включаются в первой входной цепи вышеописанной схемы, размыкающие контакты Q0 и Q1 во второй входной цепи находятся в состоянии ВКЛ, поэтому Q0 (вперед) и Q1 (назад) в первой выходной цепи включаются одновременно.

Выполнение программы программируемого контроллера

ZEN и программируемый контроллер выполняют программы совершенно по-разному.

Программируемый контроллер выполняет схему, начиная слева от шины, а затем перемещается вправо. Затем это повторяется со схемой b. Если I0 (переключатель прямого хода) и I1 (переключатель обратного хода) одновременно включаются, Q0 (переключатель прямого хода) включается в цепи a, а затем выполняется схема b, поэтому Q1 (обратный ход) не включается.

Пример программы 2

Включается только Q0 (вперед), если одновременно применяются операции в прямом и обратном направлениях.

В этой программе I0 (переключатель прямого хода) имеет приоритет, если I0 (переключатель прямого хода) и I1 (переключатель обратного хода) включаются одновременно.

Основной принцип работы реле

Реле

— это переключатель, который обнаруживает неисправность в системе, и как только реле обнаруживает неисправность, оно выдает команду отключения на автоматический выключатель, CB, чтобы изолировать неисправный участок сети от исправного участка.

Реле обнаруживает ненормальное состояние, постоянно отслеживая электрические величины, которые различаются для нормального и неисправного состояния.Электрические величины, которые могут измениться во время неисправности, это напряжение, ток, частота и фазовый угол. Если одна или несколько из вышеперечисленных электрических величин изменяются, это сигнализирует о наличии, типе и местоположении неисправности для Реле. После обнаружения неисправности, срабатывания реле, его контакт изменится с НО на НЗ или наоборот. Таким образом, мы можем подключить определенный тип контакта реле к цепи отключения выключателя. Таким образом, всякий раз, когда реле срабатывает, происходит отключение Размыкателя.

Вы можете прочитать, Почему вторичный трансформатор тока нельзя оставлять открытым?

Упрощенная схема реле показана на рисунке ниже. На рисунке ниже для простоты показана одна из трехфазных систем.

Как показано на рисунке выше, вторичная обмотка трансформатора тока ТТ напрямую соединена с катушкой реле. В нормальных условиях ток через катушку реле недостаточен, чтобы вытянуть плунжер и замкнуть цепь катушки отключения выключателя. Обратите внимание, что за отключение автоматического выключателя отвечает только катушка отключения выключателя.Если отключающая катушка выключателя выйдет из строя, отключения выключателя не произойдет. По этой причине в автоматических выключателях обычно предусмотрены две катушки отключения для обеспечения надежной работы выключателя. В CB предусмотрены не только две катушки отключения, но также используется реле контроля катушки отключения. В случае неисправности, т. е. в случае обрыва цепи в катушке отключения, реле контроля катушки отключения будет помечено, чтобы привлечь внимание оператора.

В случае неисправности ток через вторичную обмотку трансформатора тока увеличится, что приведет к увеличению тока через катушку реле.Если случится так, что ток через катушку реле превысит установленное значение или значение срабатывания, тогда катушка создаст достаточное магнитное притяжение к плунжеру, и, таким образом, плунжер замкнет цепь отключения выключателя. Как только цепь отключения выключателя замкнется, ток начнет течь в катушке отключения, которая, в свою очередь, потянет рычаг, чтобы отключить автоматический выключатель выключателя.

На приведенном выше рисунке показано, что катушка реле непосредственно вытягивает плунжер, чтобы замкнуть цепь катушки отключения выключателя, но на практике катушка реле при поднятии меняет состояние своего контакта.Допустим, нормально разомкнутый (НО) контакт реле подключен к цепи катушки отключения выключателя. Следовательно, когда катушка реле находится в обесточенном состоянии, цепь катушки отключения выключателя не замкнута и, следовательно, выключение выключателя не происходит. Во время неисправности, когда ток через катушку реле превышает значение срабатывания, катушка реле срабатывает, что, в свою очередь, приводит к переключению ее контакта, т. е. нормально замкнутый контакт (НЗ), тем самым замыкая цепь катушки отключения. Разрушителя.



Поскольку цепь катушки отключения выключателя замкнута, через катушку отключения будет протекать ток, что приведет к отключению выключателя.

что такое реле? реле, работающие и используемые с микроконтроллерами

Реле представляет собой электромеханический переключатель, управляемый электрически. Используется для развязки двух цепей с разным рабочим напряжением. Например, мы хотим изолировать источник питания переменного тока 220 вольт от источника постоянного тока 5 вольт, в этом случае для их разделения используется реле.Этот тип реле называется электромагнитным реле (ЭМР).

Применение реле

Во многих промышленных применениях и в диспетчерских, где мы должны управлять несколькими цепями одним сигналом, для этой цели лучше всего использовать реле, поскольку благодаря своей коммутационной способности его можно использовать в различных цепях. По сути, это электрический выключатель. В большинстве случаев они используются для переключения состояния схемы. Он также используется в качестве защиты или изоляции.Иногда он также используется для временной задержки. Они также используются в проектах микроконтроллеров pic .

Компоненты электромагнитного РЕЛЕ

Три наиболее важные части:

  1. Электромагнит

В электромагните находится катушка проводов, намотанная на железный сердечник. Он становится активным при наличии тока или напряжения в катушке.

  1. Контакты

Имеется два контакта NO (нормально разомкнутый) и NC (нормально замкнутый).Когда в катушке нет тока или напряжения, путь NC будет следовать, но когда напряжение или ток проходят через катушку, он будет следовать NO пути.

  1. Пружина

Используется для создания нормально замкнутого и нормально разомкнутого контактов при прохождении тока через катушку.

РАБОТА РЕЛЕ

Цепь переключения реле (катушка) на постоянном или переменном напряжении. Например, когда на катушку подается 6 В, ток начинает течь через нее, подается напряжение и переключается с пути NC на путь NO.Перед подачей питания следует нормально замкнутый путь, но после переключения будет следовать нормально открытый путь. реле

На приведенном выше рисунке 1 и 2 показаны контакты, которые разомкнуты, а 3 и 4 — катушка. Когда на катушку подается напряжение, она замыкается и меняет свое состояние. Как показано на рисунке ниже:

ТИПЫ РЕЛЕ

Реле делятся на три основные категории. Это:

  1. Общего назначения (в которых выполняется простое переключение).
  2. Управление машиной (используется в больших масштабах, например, в промышленности, когда мы имеем дело с большим двигателем с высокими характеристиками).
  3. Reed  (этот тип реле очень быстродействующий и чувствительный. Без влаги и т. д.).

Также используются другие типы реле, известные как твердотельные реле , в которых напряжение постоянного тока используется в качестве входа.

Взаимодействие реле с микроконтроллером

Микроконтроллер не имеет значительного тока для управления реле. Для включения катушки реле требуется ток не менее 10 мА. Но выходной пин микроконтроллера может обеспечить максимальный ток до 1-2мА.Для решения этой проблемы между микроконтроллером и реле

Твердотельные реле

Твердотельные устройства также используются в промышленных приложениях. Твердотельное реле не имеет катушки, контакта и пружины. Он в основном состоит из полупроводниковых материалов. Его скорость переключения намного выше, чем у электромеханических реле, потому что внутри них не происходит никаких механических движений. Срок его службы также больше, чем у ЭМИ. Они могут быть напрямую связаны с микроконтроллерами из-за очень низкого входного тока.Поэтому твердотельные реле являются идеальным выбором для микроконтроллеров и цифровых схем. Они также поставляются с опциями управления фазой. На рынке доступны твердотельные реле с различными токами и напряжениями. Как и 143058CP SSR имеют управляющие напряжения 4-32 вольт постоянного тока и контактный ток 3 ампера.

Об iCloud Private Relay — Служба поддержки Apple

Private Relay предназначен для защиты вашей конфиденциальности в Интернете и обеспечения высокопроизводительного просмотра в Интернете. Некоторым веб-сайтам, сетям или службам может потребоваться обновление для Private Relay, включая сети, которым требуется возможность аудита трафика или выполнение сетевой фильтрации, например, деловые или образовательные сети, или службы, которые полагаются на просмотр ваших действий в Интернете, например родительский контроль или некоторые службы с нулевым рейтингом, которые не учитываются при использовании вами данных.

Кроме того, если вы отправляетесь в путешествие, где частная ретрансляция недоступна, она автоматически выключится и снова включится, когда вы снова войдете в страну или регион, где она поддерживается. Private Relay уведомит вас, когда он будет недоступен и когда снова станет активным.

Если веб-сайт, сеть или служба, которые вы используете, несовместимы с Private Relay, вы можете временно отключить Private Relay в настройках iCloud. Вы также можете отключить частную ретрансляцию только для определенной сети.Если вы отключите частную ретрансляцию, сетевые провайдеры и веб-сайты смогут отслеживать вашу интернет-активность в Safari.

  • На iPhone, iPad или iPod touch вы можете отключить частную ретрансляцию iCloud в меню «Настройки» > [ваше имя] > iCloud > «Частная ретрансляция».
  • На Mac выберите меню Apple  > «Системные настройки», затем нажмите Apple ID. Выберите «iCloud» > «Частная ретрансляция».

Частная ретрансляция может быть включена или выключена только для определенной сети с помощью параметра «Ограничить отслеживание IP-адресов».*

  • На iPhone, iPad или iPod touch выберите «Настройки» > «Wi-Fi», затем нажмите кнопку «Подробнее» рядом с сетью Wi-Fi. Или для сотовых сетей выберите «Настройки» > «Сотовая связь» > «Параметры сотовой связи».
  • На Mac выберите меню Apple  > «Системные настройки», затем нажмите «Сеть» и выберите сеть из списка, чтобы просмотреть дополнительные параметры.

Если приватная ретрансляция была отключена для определенной сети, вы можете попробовать снова включить ее в настройках Wi-Fi, сотовых данных или сети.Если вы регулярно переключаетесь между несколькими сетевыми конфигурациями, такими как две SIM-карты или Wi-Fi и Ethernet, убедитесь, что это предпочтение установлено для каждой сети отдельно.

Если вы отключите частную ретрансляцию для определенной сети, настройки этой сети будут применяться ко всем вашим устройствам, для которых включена частная ретрансляция.

* В более ранних версиях iOS, iPadOS и macOS этот параметр называется iCloud Private Relay.

Добавить комментарий

Ваш адрес email не будет опубликован.
