Прибор для проверки любых транзисторов. Прибор для проверки мощных IGBT и MOSFET транзисторов (n-канал)

При сборке или ремонте усилителей звука довольно часто требуется подобрать идентичные по параметрам пары биполярных транзисторов . Китайские цифровые тестеры могут измерить коэффициент передачи тока базы (в народе — коэффициент усиления) биполярного транзистора, но маломощного. Для входных дифференциальных или двухтактных каскадов подойдёт. А как быть с мощными выходными?

Для этих целей в измерительной лаборатории радиолюбителя, занимающегося конструированием или ремонтом усилителей, должен быть . Он должен измерять коэффициент усиления на больших токах, близких к рабочим.

Для справки: коэффициент усиления транзистора «по научному» называется коэффициентом передачи тока базы в цепь эмиттера, обозначается h31э . Раньше назывался «бэта» и обозначался как β, поэтому иногда радиолюбители старой школы прибор для проверки транзисторов называют «бетник».

В Интернете и радиолюбительской литературе можно найти огромное количество вариантов схем прибора для проверки транзисторов . Как довольно простых, так и сложных, рассчитанных на разные режимы или автоматизацию процесса измерений.

Для самостоятельной сборки решено было выбрать схему попроще, чтобы наши читатели без труда могли сделать прибор для проверки транзисторов своими руками . Заметим сразу, что нам как-то чаще приходится иметь дело с усилителями на биполярных транзисторах , поэтому и получившийся в конце концов прибор предназначен для измерения параметров только биполярных транзисторов .

Для справки: раньше главный редактор РадиоГазеты измерения проводил старым дедовским способом: два мультиметра (в цепь базы и цепь эмиттера) и «многооборотник» для задания тока. Долго, но информативно – можно не просто подобрать транзисторы, но и снять зависимость h31э от тока коллектора. Довольно быстро пришло осознание бесполезности данного занятия: для наших транзисторов снимать такую зависимость – одно расстройство (настолько они кривые), для импортных – пустая трата времени (все графики есть в даташитах).

Включив паяльник, главный редактор принялся собирать прибор для проверки транзисторов своими руками.

Если ноги плохо пахнут, вспомните, откуда они растут.

Немного погуглив, я нашёл

схему прибора для проверки транзисторов , которая растиражирована на довольно приличном количестве сайтов. Простая, портативная… но кроме самого автора её никто не хвалит. Это должно было смутить сразу, но увы.

Итак, исходная схема (с немного упрощенной индикацией и коммутацией):

Увеличение по клику

По замыслу автора здесь операционный усилитель совместно с испытуемым транзистором образуют источник стабильного тока. Ток эмиттера в этой схеме постоянный и определяется величиной эмиттерного резистора. Зная этот ток, нам остаётся только измерить ток базы, а затем путём деления одного на другое получить значение h31э. (в авторском варианте шкала измерительной головки сразу градуировалась в значениях h31э).

Два биполярных транзистора на выходе ОУ служат для увеличения нагрузочной способности микросхемы при измерении на больших токах. Диодный мост включён для того, чтобы исключить необходимость перекоммутации амперметра при переключении с «p-n-p» на «n-p-n» транзисторы. Для повышения точности подбора комплементарных пар биполярных транзисторов требуется отобрать стабилитроны (задающие опорное напряжение) с максимально близкими напряжениями стабилизации.

Меня как-то сразу смутило «не совсем корректное» включение операционного усилителя при однополярном питании. Но макетная плата всё стерпит, поэтому схема была собрана и опробована.

Сразу выявились недостатки. Ток через транзистор сильно зависел от напряжения питания, что ни разу не напоминает генератор стабильного тока . Что там умудрился подбирать автор схемы, питая при этом прибор от аккумулятора, остаётся большой загадкой. По мере разряда аккумулятора «образцовый» ток будет уплывать и довольно заметно. Потом пришлось повозиться в «умощнителем» на выходе ОУ иначе схема неустойчиво работала при измерении транзисторов разной мощности. Потребовалось подобрать значение резистора, а потом я перешёл на более «классический» вариант умощнителя.

А двухполярное (правильное) питание ОУ решило проблему с плавающим током.

В итоге схема приобрела вид:

Увеличение по клику

Но тут выявился ещё один недостаток – если вы перепутаете проводимость биполярного транзистора (включите на приборе «p-n-p», а подключите транзистор «n-p-n»), а при подборе из большого количества транзисторов вы точно рано или поздно забудете переключить прибор, то выходит из строя один из транзисторов «умощнителя» и придётся заниматься ремонтом прибора. Да и к чему нам сложности с двухполярным питанием, операционник, умощнитель и прочее?

Всё гениальное просто!

Я задался целью сделать что-то попроще и понадёжнее. Идея с источником тока мне понравилась, проводя измерения на фиксированном (заранее известном) токе эмиттера, мы можем сократить необходимое количество измерительных приборов (амперметров).

Тут я вспомнил про свою любимую микросхему TL431 . Генератор тока на ней строится всего из 4-х деталей: Учитывая не очень большую нагрузочную способность этой микросхемы (а на радиатор её крепить крайне неудобно), для испытания мощных транзисторов при больших токах воспользуемся идеей господина Дарлингтона :

Теперь загвоздка – ни в одном справочнике нет схемы источника тока на TL431 и транзисторе «p-n-p» структуры. Решить эту проблему помогла идея не менее уважаемого мною господина
Шиклаи
:

Да, пытливый глаз заметит, что через токозадающий резистор здесь протекают токи обоих транзисторов, что вносит некоторую погрешность в измерения. Но, во-первых, при значениях коэффициента передачи тока базы транзистора Т2 выше 20, погрешность составит менее 5% , что для радиолюбительских целей вполне допустимо (мы не Шаттл к Венере запускаем).

Во-вторых, если мы всё же запускаем Шаттл, и нам требуется высокая точность, эту погрешность легко учесть в расчётах. Ток эмиттера транзистора Т1 практически равен току базы транзистора Т2, а его-то мы и будем измерять. В результате, при расчёте h31э (а это очень удобно выполнять в программе Excel) вместо формулы: h31э=Iэ/Iб нужно использовать формулу: h31э=Iэ/Iб-1

Для минимизации данной погрешности, а так же для обеспечения нормальной работы микросхемы TL431 в широком диапазоне токов в качестве транзистора Т1 следует отобрать транзистор с максимальным h31э. Так как это маломощный биполярный транзистор, пока не готов наш прибор, можно воспользоваться китайским мультиметром. Мне удалось всего из 5 штук транзисторов КТ3102 найти экземпляр со значением 250.

Так как сегодня в хозяйстве любого радиолюбителя найдётся китайский мультиметр (а то и не один), его-то мы и будем использовать в качестве измерителя базового тока, что позволит нам не городить коммутацию для разных диапазонов базовых токов (у меня мультиметр с автоматическим выбором предела измерений), а заодно исключить из схемы выпрямительный мост – цифровому мультиметру без разницы направление протекающего тока.

Схема имени меня, Шиклаи и Дарлингтона.

Для объединения вышеприведённых схем в одну добавим немного коммутирующих элементов, источник питания и для большей универсальности расширим диапазон эмиттерных токов. В результате получилась вот такая :

Увеличение по клику

При указанных на схеме номиналах расчетный ток эмиттера обеспечивается уже при +4В питающего напряжения, так что это действительно генератор стабильного тока

. Ради эксперимента я пару раз подключал транзисторы не той структуры. Ничего не сгорело! Хотя может быть стоило ток побольше задать? Скажу честно, испытаний на выносливость этого прибора проведено мало, время покажет, но начало мне нравится.

В принципе, питать прибор можно даже от нестабилизированного источника, так как стабилизация тока в схеме осуществляется в очень широком диапазоне питающих напряжений. Но! Бывают транзисторы (особенно отечественные), у которых коэффициент передачи тока базы сильно зависит от напряжения коллектор-эмиттер . Чтобы устранить погрешности измерений из-за нестабильной сети, в схеме предусмотрен стабилизированный источник питания. Кстати, именно из-за таких «кривых» транзисторов следует проводить измерения минимум при трёх разных значения тока.

Итак, схема прибора для проверки транзисторов получилась очень простой, что позволяет без проблем собрать этот прибор самостоятельно, своими руками. Прибор позволяет измерять коэффициент передачи тока базы маломощных и мощных биполярных транзисторов «p-n-p» и «n-p-n» структуры путём измерения тока базы при фиксированном токе эмиттера.

Для маломощных биполярных транзисторов выбраны значения тока эмиттера: 2мА, 5мА, 10мА.

Для мощных биполярных транзисторов измерения проводятся при токах эмиттера: 50мА, 100мА, 500мА.
Ни кто не запрещает проверять транзисторы средней мощности при токах 10мА, 50мА, 100мА. В общем, вариантов масса.
Значения эмиттерных токов можно изменить на своё усмотрение путём пересчёта соответствующего токозадающего резистора по формуле:

R= Uо/Iэ ,

где Uо — опорное напряжение TL431 (2,5В), Iэ — требуемый ток эмиттера испытуемого транзистора.

ВНИМАНИЕ: В природе встречаются микросхемы TL431 с опорным напряжением 1,2В (не помню как отличается маркировка). В этом случае значения всех токозадающих резисторов, указанных на схеме, необходимо пересчитать!

Конструкция и детали.

Из-за простоты устройства печатная плата не разрабатывалась, все элементы распаиваются на выводах переключателей и разъёмов. Всю конструкцию можно собрать в корпусе небольшого размера, всё будет зависеть от габаритов применённого трансформатора и переключателей.

При испытании мощных биполярных транзисторов на больших токах (100мА и 500мА) их необходимо закрепить на радиаторе ! Если пластинчатый радиатор смонтировать на одной из стенок прибора или сам радиатор использовать в качестве стенки прибора, то это сделает пользование устройством более удобным. Радиатор, который всегда с собой! Это существенно ускорит процесс испытания мощных транзисторов в корпусах ТО220, ТО126, ТОР3, ТО247 и аналогичных.

Микросхему стабилизатора блока питания также необходимо установить на небольшой радиатор. Диодный мост подойдёт любой на ток 1А и выше. В качестве трансформатора можно использовать подходящий малогабаритный, мощностью от 10Вт с напряжением вторичной обмотки 10-14В.

Опционально: в приборе для проверки транзисторов предусмотрены гнёзда для подключения второго мультиметра (включенного в режим измерения постоянного напряжения на предел 2-3В). Подсмотрел эту идею на одном из форумов. Это позволяет измерить Uбэ транзистора (при необходимости вычислить крутизну). Данная функция очень удобна при подборе биполярных транзисторов одной структуры для ПАРАЛЛЕЛЬНОГО включения в одном плече выходного каскада усилителя. Если при одном и том же токе напряжения Uэб отличаются не более чем на 60мВ, то такие транзисторы можно включать параллельно БЕЗ эмиттерных токовыравнивающих резисторов. Теперь вы понимаете, почему усилители фирмы Accuphase, где в выходном каскаде в каждом плече включено параллельно до 16 транзисторов, стоят таких денег?

Перечень используемых элементов:

Резисторы:
R3 — 820 Ом, 0,25Вт,
R4 — 1к2, 0,25Вт,
R5 — 510 Ом, 0,25 Вт,
R6 — 260 Ом, 0,25Вт
R7 — 5,1 Ом, 5Вт (лучше больше),
R8 — 26 Ом, 1 Вт,
R9 — 51 Ом, 0,5Вт,
R10 — 1к8, 0,25 Вт.

Конденсаторы:

С1 — 100nF, 63V,
C2 — 1000uF, 35V,
C3 — 470uF, 25V

Коммутация:

S1 — переключатель типа П2К или галетный на три положения с двумя группами контактов на замыкание,
S2 — переключатель типа П2К, тумблер или галетный с одной группой контактов на переключение,
S3 — переключатель типа П2К или галетный на два положения с четырьмя группами контактов на переключение,
S4 — кнопка без фиксации,
S5 — сетевой выключатель

Активные элементы:

T3 — транзистор типа КТ3102 или любой маломощный n-p-n типа с высоким коэффициентом усиления,
D3 — TL431,
VR1 — интегральный стабилизатор 7812 (КР142ЕН8Б),
LED1 — светодиод зелёного цвета,
BR1 — диодный мост на ток 1А.

Tr1 — трансформатор мощностью от 10Вт, с напряжением вторичной обмотки 10-14В,
F1 — предохранитель на 100mA…250mA,
клеммы (подходящие доступные) для подключения измерительных приборов и испытуемого транзистора.

Работа с прибором для проверки транзисторов.

1. Подключаем к прибору мультиметр, включенный в режим измерения тока. Если нет режима «авто», то выбираем предел в соответствии с типом проверяемых транзисторов. Для маломощных — микроамперы, для мощных биполярных транзисторов — миллиамперы. Если вы не уверены в выборе режима, поставьте сначала миллиамперы, если показания будут низкие, переключите прибор на меньший предел.

2. Если есть необходимость подобрать транзисторы с одинаковым Uбэ, подключаем к соответствующим гнёздам прибора второй мультиметр в режиме измерения напряжения на предел 2-3В.

3. Подключаем прибор к сети и нажимаем кнопку «Вкл» (S5).

4. Переключателем S3 выбираем структуру испытуемого транзистора «p-n-p» или «n-p-n», а переключателем S2 его тип — маломощный или мощный. Переключателем S1 устанавливаем минимальное значение эмиттерного тока.

5. Подключаем к соответствующим гнездам выводы испытуемого транзистора. При этом, если транзистор мощный, его следует закрепить на радиаторе.

6. Нажимаем на 2-3 секунды кнопку S4 «Измерение». Считываем показания мультиметра, заносим их в таблицу.

7. Переключателем S1 устанавливаем следующее значение эмиттерного тока и повторяем пункт 6.

8. По окончании измерений отключаем транзистор от прибора, прибор — от сети. В принципе, парные транзисторы можно отобрать по близким значениям измеренного базового тока. Если требуется рассчитать коэффициент h31э или построить графики, то следует перенести данные в электронную таблицу Excel или аналогичную.

9. Сравниваем полученные данные в таблице и отбираем транзисторы с близкими значениями.

Вместо эпилога.

Немного замечаний по маломощным биполярным транзисторам (не зря же я для них режимы предусмотрел?).
Почему-то радиолюбители наибольшее внимание при построении усилителей на транзисторах уделяют (и то в лучшем случае) подбору идентичных экземпляров для оконечного каскада.

Между тем, на входе усилителя чаще всего используют дифференциальные каскады или реже двухтактные . При этом напрочь забывается, что для получения от диф. каскада как и от двухтактного по максимуму всех его замечательных свойств транзисторы в таком каскаде также должны быть подобраны !

Более того, для обеспечения максимально близкого температурного режима корпуса транзисторов дифкаскада лучше склеить между собой (или прижать друг к другу хомутиком), а не разносить по разным сторонам платы. Применение во входном каскаде интегральных транзисторных сборок устраняет эти проблемы, но такие сборки порой стоят дорого или просто не доступны радиолюбителям.

Поэтому подбор маломощных транзисторов входного каскада остаётся актуальной задачей, и предлагаемый прибор для проверки транзисторов может существенно облегчить этот процесс. Тем более, что один из выбранных для измерения режимов — ток 5мА, чаще всего и является током покоя первого каскада. А на каком токе проводит измерения китайский мультиметр???

Удачного творчества!

Главный редактор «РадиоГазеты».

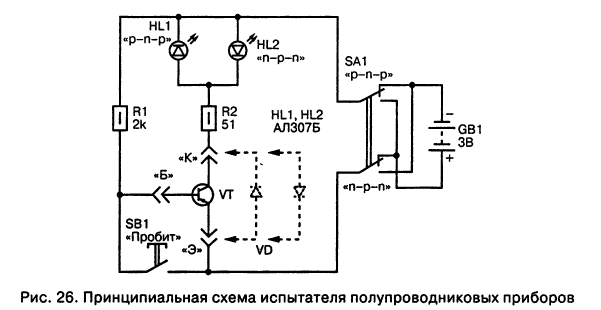

Этот несложный прибор, принципиальную схему которого вы видите на рисунке, предназначен для выявления скрытых дефектов и контроля обратного неуправляемого тока у биполярных и БСИТ транзисторов любой структуры, при рабочем напряжении 30…600 В. Им так же можно проверить обратный ток тринисторов, симисторов, диодов и определить рабочее напряжение газоразрядных ламп, варисторов, стабилитронов.

Известно, что проверка обычным мультиметром полупроводниковых приборов с максимальным рабочим напряжением более 50 В не дает полного представления о исправности детали, поскольку проверка происходит на слишком низком напряжении, что не позволяет однозначно судить о том, как эта деталь поведет себя при работе на номинальном для нее, значительно более высоком, напряжении.

Те, кому когда-нибудь приходилось ремонтировать телевизоры или мониторы, наверняка могут вспомнить случаи, когда совершенно новый мощный высоковольтный транзистор, установленный в модуль строчной развертки или импульсный источник питания, выходил из строя в первые же секунды работы.

Не редкость и «странное» поведение симисторов и тринисторов в фазовых регуляторах мощности, проявляющееся как мерцание подключенных в качестве нагрузки ламп накаливания. При этом, тиристор обычно начинает заметно греться даже при работе с нагрузкой мощностью 40 Вт.

Многочисленные пробники для проверки «низковольтных» биполярных транзисторов мало подходят для тестирования мощных высоковольтных транзисторов. Например, КТ840А, по справочнику, имеет максимальное напряжение 400 В, при сопротивлении резистора 100 Ом, включенного между его выводами базы и эмиттера, обратный ток коллектора при температуре 25°С не должен превышать 0,1.,3mA.

Понятно, что 3 mА, худшее значение, при котором транзистор может считаться условно исправным. Несколько из проверенных транзисторов этого типа вели себя «прилично» только до напряжения Э-К = 200…250 В. При дальнейшем повышении напряжения обратный ток резко увеличивался, превышая допустимый по справочным данным. При попытке установки в импульсный блок питания МП3-3, два таких транзистора вышли из строя в первые секунды работы, унося с собой «в могилу» по тринистору КУ112А.

Немало дефектных деталей встречается и среди диодов, которые тоже хорошо прозваниваются мультиметром, но на деле могут работать только при низком напряжении.

Следует учитывать, что если у проверяемого транзистора начальный неуправляемый ток хуже чем данный в справочнике, или заведомо хуже чем у других транзисторов этого же типа, то перед вами может быть не просто слегка некачественный экземпляр, а так называемый «перетёр» — когда под видом одного транзистора, вы приобретаете в таком же корпусе другой, но «непопулярный», с которого смыли старую маркировку и нанесли новую.

Данное устройство, схему которого легко собрать позволит проверить транзисторы любой проводимости, не выпаивая иx из схемы. Схема прибора, собрана на основе мультивибратора. Как видно из схемы, вместо нагрузочных резисторов в коллекторы транзисторов мультивибратора включены транзисторы противоположной основным транзисторам проводимостью. Таким образом, схема генератора представляет комбинацию мультивибратора и триггера.


Схема простого транзисторного тестора

Как видите схема транзисторного тестора проще некуда. Практически любой биполярный транзистор имеет три вывода, эмиттер-база-коллектор. Для того что бы он заработал, на базу необходимы подать небольшой ток, после этого полупроводник открывается и может пропускать через себя значительно больший ток через эмиттерный и коллекторный переходы.

На транзисторах T1 и T3 собран триггер, кроме того они являются активной нагрузкой транзисторов мультивибратора. Остальная часть схемы это цепи смещения и индикации испытуемого транзистора. Данная схема работает в диапазоне питающих напряжений от 2 до 5 В, а ее ток потребления изменяется от 10 до 50 мА.

Если использовать блок питания на 5 В, то для снижения тока потребления резистора R5 лучше увеличить до 300 Ом. Частота мультивибратора в этой схеме около 1,9 кГц. При этой частоте свечение светодиода выглядит как непрерывное.

Данное устройство для проверки транзисторов просто незаменимо для сервисных инженеров, так как позволяет существенно сократить время поиска неисправности. Если проверяемый биполярный транзистор исправен, то горит один светодиод, в зависимости от его проводимости. Если горят оба светодиода, то это происходит только из-за внутреннего обрыва. Если не горит ни один из них, то значит имеется замыкания внутри транзистора.

Приведенный рисунок печатной платы имеет размерами 60 на 30 мм.

Вместо заложенных в схему транзисторов можно использовать транзисторы КТ315Б, КТ361Б с коэффициентом усиления выше 100. . Диоды абсолютно любые, но кремниевые типа КД102, КД103, КД521. Светодиоды тоже любые.

Внешний вид собранного транзисторного пробника на макетной плате. Его можно разместить в корпусе от сгоревшего китайского тестера, надеюсь, эта конструкция понравится вам своим удобством и функциональностью.

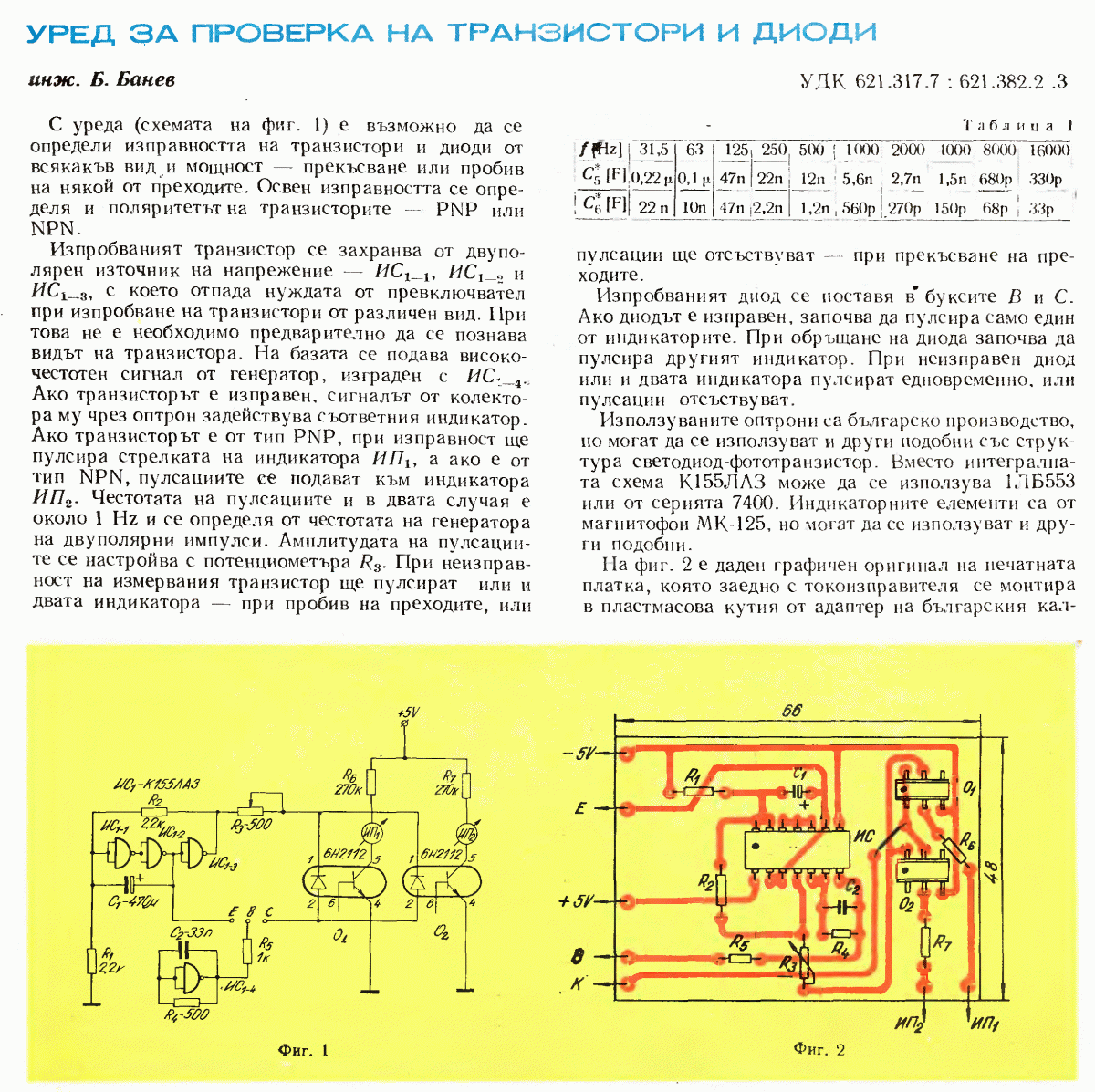

Схема данного пробника достаточно проста для повторения, но будет достаточно полезна при отбраковки биполярных транзисторов.

На элементах ИЛИ-НЕ Д1.1 и Д1.2 выполнен генератор, который управляет работой транзисторного коммутатора. Последний предназначен для изменения полярности питающего напряжения на тестируемом транзисторе. С помощью увеличения сопротивления переменного резистора, добиваются свечения одного из светодиодов.

По цвету светодиода определяют структуру проводимости транзистора. Калибровку шкалы переменного резистора осуществляют с помощью заранее подобранных транзисторов.

Прибор для проверки любых транзисторов

Это очередная статья, посвященная начинающему радиолюбителю. Проверка работоспособности транзисторов пожалуй самое важно дело, поскольку именно нерабочий транзистор является причиной отказа работы всей схемы. Чаще всего у начинающих любителей электроники возникают проблемы с проверкой полевых транзисторов, а если под рукой нет даже мультиметра, то проверить транзистор на работоспособность очень трудно. Предложенное устройство позволяет за несколько секунд проверить любой транзистор, независимо от типа и проводимости.

Устройство очень простое и состоит из трех компонентов. Основная часть — трансформатор. За основу можно взять любой малогабаритный трансформатор от импульсных блоков питания. Трансформатор состоит из двух обмоток. Первичная обмотка состоит из 24 витков с отводом от середины, провод от 0,2 до 0,8 мм.

Вторичная обмотка состоит из 15 витков провода того же диаметра, что и первичка. Обе обмотки мотаются в одинаковом направлении.

Светодиод подключен к вторичной обмотке через ограничительный резистор 100 ом, мощность резистора не важна, полярность светодиода тоже, поскольку на выходе трансформатора образуется переменное напряжение. Присутствует также специальная насадка, в которую вставляется транзистор с соблюдением цоколевки. Для биполярных транзисторов прямой проводимости (типа КТ 818, КТ 814, КТ 816 , КТ 3107 и т. п.) база через базовый резистор 100 ом идет на одну из выводов (левый или правый вывод) трансформатора, средняя точка трансформатора (отвод) подключен к плюсу питания, эмиттер транзистора подключается к минусу питания, а коллектор к свободному выводу первичной обмотки трансформатора.

Для биполярных транзисторов обратной проводимости, нужно всего лишь поменять полярность питания. То же самое и с полевыми транзисторами, важно только не перепутать цоколевку транзистора. Если после подачи питание светодиод начинает светится, значит транзистор рабочий, если же нет, значит бросайте в мусор, поскольку прибор обеспечивает 100% точность проверки транзистора. Эти подключения нужно делать всего один раз, во время сборки прибора, насадка позволяет значительным образом сократить время проверки транзистора, нужно всего лишь вставлять транзистор в нее и подать питание. Устройство по идее является простейшим блокинг — генератором. Питание 3,7 — 6 вольт, отлично подойдет всего один литий — ионный аккумулятор от мобильного телефона, но с аккумулятора заранее нужно выпаять плату, поскольку эта плата отключает питание потребление тока превышает 800 мА, а наша схема может в пиках потреблять такой ток. Готовое устройство получается достаточно компактным, можно поместить в компактный пластмассовый корпус, например от конфет типа тик- так и у вас будет карманный прибор для проверки транзисторов на все случаи жизни.
