Программа расчёта токов короткого замыкания для Android (Страница 1) — Спрашивайте

retriever пишет:

Также вроде нашел эту программу (Short Circuits Calculator (beta), правильно?)
В целом ее дорабатывать и дорабатывать.
Из минусов — не отображаются токи и напряжения на схеме. Результаты расчета программа сохраняет в пдф (куда-то на телефон), его, этот пдф, потом еще искать и искать. (нет даже кнопки открыть этот пдф).
Также несколько непонятно, как собирать схему, так, чтобы она работала. Иногда пишет, что что-то неправильно собрано, что — неясно. Мануал по сборке схемы там бы не помешал.
У меня получилось сделать только какой-то примитив — ЭДС+реактор+шины.
Параметры элемента тоже не отображаются на экране, нужно кликать по нему. Понятно, что мало места, но хоть какая-то превьюшка не помешала бы.

Токи и напряжения не отображаются на схеме, потому что результат по каждому амперметру и вольтметру занимает одну страницу.

PDF файл сохраняется в папку Документы / IEC Results на карте памяти или на встроенной памяти устройства.

Программа не позволяет не верно соединять элементы. Но может указывать на ошибки в схеме, если, например, два параллельных трансформатора имею разные коэффициенты трансформации, разную группу соединения, разные номинальные напряжения. Также, все источники тока и обмотки трансформаторов, подключённые к одной шине (сети), должны иметь одинаковое поминальное напряжение, т.к. номинальное напряжение сети не задаётся, а определяется исходя из номинальных напряжений вышеуказанных элементов. Элементы с нулевым сопротивлением могут иметь любое номинальное напряжение.

Добавлено: 2018-01-12 18:17:32

dev_ekra_ru пишет:

На самом деле автор все сделал правильно. Выложил программу в Google Play и дал ссылку. То, что Android позволяет ставить приложения просто закачав на устройство исполняемый модуль неизвестно каким образом и неизвестно откуда, еще не говорит, что надо так делать. Понятно, что Google Play это не Apple AppStore с его драконовской модерацией, но все же какие-то гарантии безопасности даёт

Я выложил приложение не стороннем ресурсе, а на  Google Play. Два месяца там размещалась альфа-версия, теперь — бета. Если бы по приложению были какие-либо вопросы не только бы приложение удалили, но и аккаунт заблокировали.

Добавлено: 2018-01-12 18:19:46

dev_ekra_ru пишет:

В любом случае, удачи.

Спасибо!

Добавлено: 2018-01-12 18:33:32

Коллеги, дайте, пожалуйста, оценку приложению. Просто посмотреть на скрины — мало. Потрогайте приложение вживую, посмотрите, как выводятся результаты.

Реально со всей душой подходил к созданию приложения. Думаю, даже перфекционист пустит слезу от умиления.

К кому мне больше обращаться за помощью, если не к вам? Не к новозеландцам же….

Программа SICHR для расчета токов короткого замыкания на напряжение до 1000 В

В данной статье я хотел бы Вас познакомить с

программой SICHR версии 16 от компании «OEZ» (Чехия). Отличительной особенностью данной программы от других аналогичных зарубежных программ, является поддержка русского языка, а также имеется руководство пользования программой SICHR. Последнюю версию Вы можете скачать на официальном сайте пройдя по ссылке.

Программа расчета SICHR позволяет рассчитывать токи коротких замыканий в радиальных сетях TN-C, TN-C-S и IT сети во всех обычных низковольтных уровнях, она работает с элементами автоматической защиты и переключения, приборами защитного отключения и разрядниками перенапряжения продукции OEZ.

Базы данных трансформаторов и силовых кабелей можно дополнять и собственными позициями. После легкого составления цепи программа сравнит рассчитанные токи короткого замыкания с предельной отключающей способностью автоматических выключателей и предохранителей, причем она определит значение и величины ограниченных токов за ограничивающими приборами, а результаты использует для оценки возможности взаимного каскадирования отдельных приборов. В ходе расчетов контролируется и правильность защиты от сверхтоков выключателей, приборов защитного выключения и защит от перенапряжения.

Очень полезной функцией программы является оценка правильности расчета и защиты против сверхтоков силовых кабелей как с точки зрения перегрузки, так и на основании энергии пропущенной устройствами в области максимальных токов короткого замыкания. В случае применения параллельных кабелей программа контролирует защиту и одного кабеля, если применяется общий прибор защиты. В случае неудовлетворительного результата программа предупредит о необходимости применения противопожарного покрытия или негорючей перегородки.

При введении величин тока и коэффициентов одновременности SICHR определит значение падения напряжения на трансформаторе и отдельных кабелях, а результирующее напряжение на выводах и шинах сравнит с установленным максимально допустимым падением напряжения.

Оценка селективности между отдельными ступенями защиты производится как на основании сравнения характеристик отключения отдельных устройств в области перегрузки, так и с помощью базы данных проведенных испытаний селективности применяемых устройств в области токов короткого замыкания.

При расчете контуров импеданса принимается в расчет импеданс целой цепи, включая импеданс сети высокого напряжения, причем принимается в расчет и увеличение активного сопротивления кабелей в зависимости от их обогревания протекающим током. В отдельных частях сети, естественно, можно установить различное предписанное время выключения от 30 с в энергетических сетях, включая 5 с в неподвижных частях сети, до 0,4 с в цепях розеток.

Программа работает на основе от Windows XP и выше.

Пароль для действующей версии 16 – Distri.

Источник: https://raschet.info

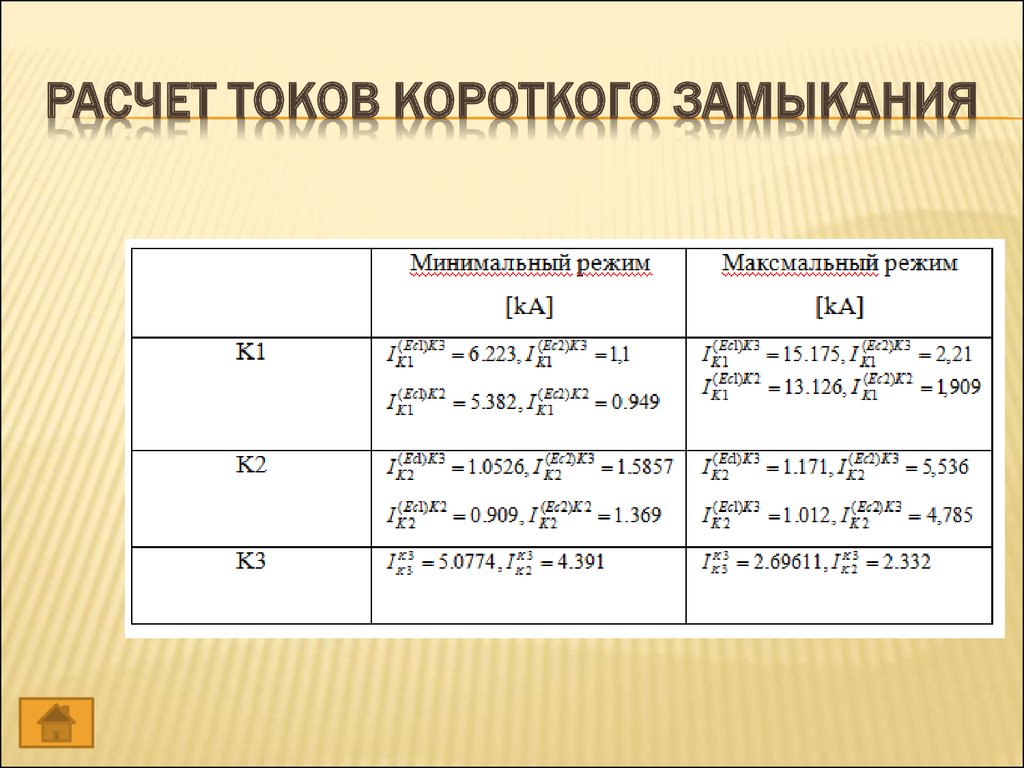

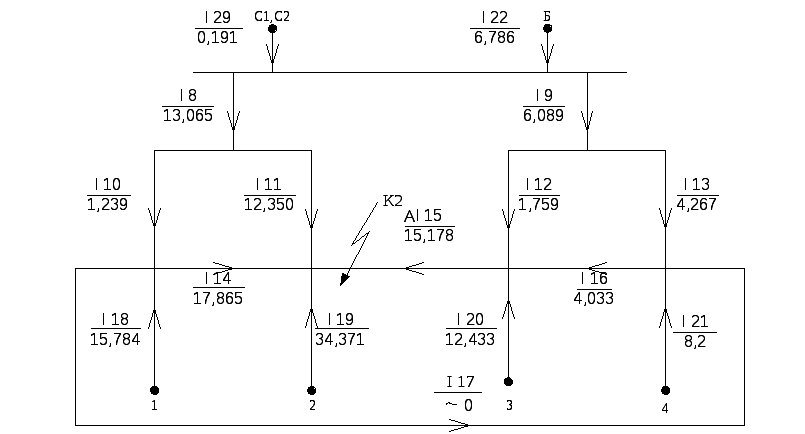

Расчет токов КЗ в программном комплексе АРМ СРЗА ПК Бриз

1. Расчет токов КЗ в программном комплексе АРМ-СРЗА ПК Бриз

Фролова Екатерина Игоревна

2. Объем курса по предмету РТКЗ в ПК АРМ СРЗА

*Практики (8)
2
Подготовка схем и оценка корректности
результатов комплекса электрических величин,
связанных с КЗ
Лабораторные работы(8)
Обучение навыкам работы в
программном комплексе АРМ СРЗА
Система оценки работы студента по курсу:
Практики – 8 баллов;
Лабораторные работы – 16 баллов + 8 баллов;
Контрольные работы – 8 баллов;
РГР – 20 баллов;
Зачет – 40 баллов.

3. Описание и назначение комплекса АРМ СРЗА

3
Данный комплекс программ АРМ СРЗА состоит из 10 приложений:
— Графический редактор схем замещения электрической сети;
— Программа подготовки файла коррекции;
— Программа расчета электрических величин при повреждениях сети;
— Программа расчета ТКЗ по месту повреждения;
— Релейная защита;
— Программа расчета эквивалентов сети;
— Программа создания новой сети на базе эквивалента;
— Программа расчета параметров производной схемы замещения
повреждений любой сложности;
— Программа построения таблиц ОМП;
— Программы определения мест повреждений ОМП.

4. Нормативная литература по расчету токов КЗ

4
1. Руководящие указания по расчету токов короткого замыкания
и выбору электрооборудования. РД 153-34.0-20.527-98.
2. Руководящие указания по релейной защите/ Выпуск 11. Расчет
токов короткого замыкания для релейной защиты и системной
автоматики 110-750 кВ. — М.: Энергия, 1979. — 152 с. ил.
3. Ульянов С. А. Электромагнитные переходные процессы в
электрических системах. М.-Л., издательство “Энергия”. 1964.
702 с. с черт. и ил.
4. Беляев Е. Н. Как рассчитать ток короткого замыкания. – 2-е изд.
перераб. и доп.-М.: Энергоатомиздат, 1983. – 136 с., ил.

5. Принципиальная схема блока генератор – трансформатор мощностью 125 МВА

5
Исходные данные
6

7. Представление объектов ЭС в АРМ-СРЗА

7
.
0
— все ветви с ненулевыми параметрами
Сопротивление линий:
где
— удельное индуктивное сопротивление прямой последовательности, Ом/км;
— удельное активное сопротивление прямой последовательности, Ом/км;
l — длина линии, км.
Сопротивление реактора:
— реактивное
где
f — частота сети, Гц;
L- индуктивность одной фазы реактора, Гн.

8. Представление объектов ЭС в АРМ-СРЗА

8
— активное
где
— потери активной мощности в одной фазе, кВт;
— номинальный ток реактора, А.
1, 101 – ветви с нулевыми параметрами
Это
ветви,
моделирующие
шиносоединительные
нейтралей трансформаторов.
Тип 1 означает нормально включенное состояние ветви.
Тип 101 означает нормально отключенное состояние ветви.
выключатели
и
заземления

9. Представление объектов ЭС в АРМ-СРЗА

3 – трансформаторные ветви
Сопротивление трансформатора:
Напряжения короткого замыкания соответствующих сторон:
где
— мощность короткого замыкания. кВт.
— напряжение короткого замыкания, %;
— номинальное напряжение, кВ;
— номинальная мощность, МВА.
9

10. Представление объектов ЭС в АРМ-СРЗА

4 – генераторные ветви
Сопротивление генератора:
где
— номинальное продольное сверхпереходное сопротивление, о.е;
— номинальное напряжение, кВ;
— номинальная полная мощность, МВА.
Сопротивление двигателей:
где
— сверхпереходное сопротивление двигателя, о.е;
— кратность пускового тока. о.е.
10

11. Представление объектов ЭС в АРМ-СРЗА

,
Сверхпереходная ЭДС генератора / двигателя:
где
— номинальное продольное сверхпереходное сопротивление, Ом;
— номинальное напряжение, кВ;
— номинальная ток, А;
— коэффициент мощности.
Номинальная полная мощность двигателя / номинальный ток:
где
— КПД, %;
— номинальная активная мощность, кВт.
11
Представление объектов ЭС в АРМ-СРЗА
12
5 — Ветви, соединяющие два узла, с продольным сопротивлением
с емкостной проводимостью на землю
Емкостная проводимость линии:
где
— удельная проводимость прямой (нулевой) последовательности, мкСм/км.

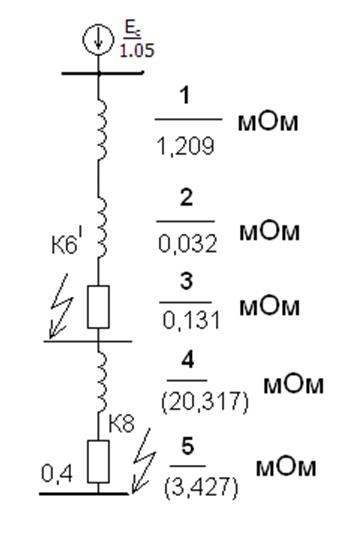

Принципиальная схема замещения блока генератор – 13
трансформатор мощностью 125 МВА
Работа с графическим редактором
Создание математической модели сети:
— вычерчивание сети на экране монитора
Таблица параметров линии
Таблица параметров трансформатора
14
Работа с графическим редактором
Таблица параметров заземления нейтрали трансформатора
Таблица параметров генератора
15
Работа с графическим редактором
— задание информации в табличном виде
16

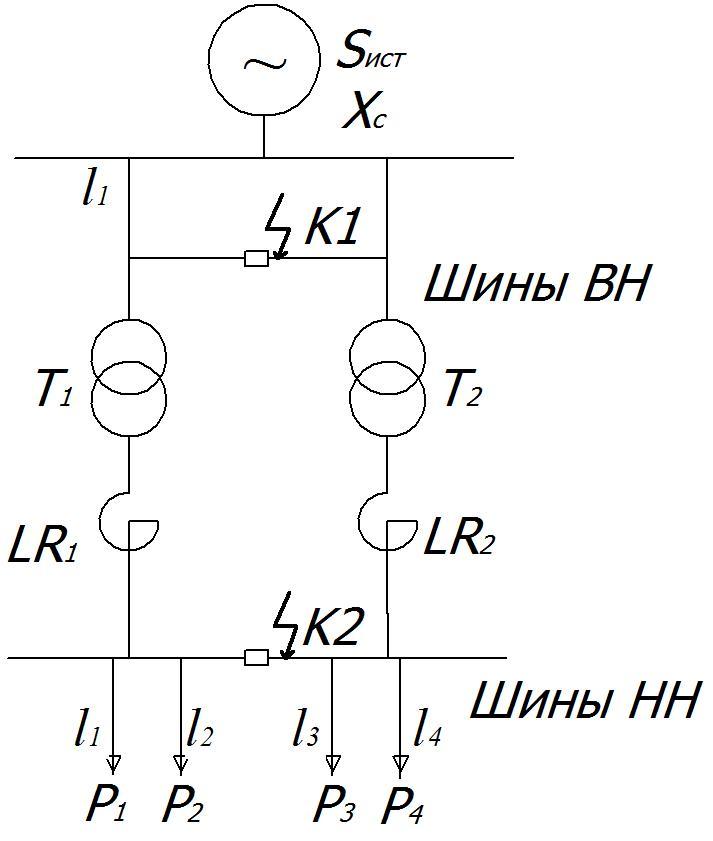

Расчет токов короткого замыкания и выбор электрооборудования

Высшее образование онлайн

Федеральный проект дистанционного образования.

Я б в нефтяники пошел!

Пройди тест, узнай свою будущую профессию и как её получить.

Химия и биотехнологии в РТУ МИРЭА

120 лет опыта подготовки

Международный колледж искусств и коммуникаций

МКИК — современный колледж

Английский язык

Совместно с экспертами Wall Street English мы решили рассказать об английском языке так, чтобы его захотелось выучить.

15 правил безопасного поведения в интернете

Простые, но важные правила безопасного поведения в Сети.

Олимпиады для школьников

Перечень, календарь, уровни, льготы.

Первый экономический

Рассказываем о том, чем живёт и как устроен РЭУ имени Г. В. Плеханова.

Билет в Голландию

Участвуй в конкурсе и выиграй поездку в Голландию на обучение в одной из летних школ Университета Радбауд.

Цифровые герои

Они создают интернет-сервисы, социальные сети, игры и приложения, которыми ежедневно пользуются миллионы людей во всём мире.

Работа будущего

Как новые технологии, научные открытия и инновации изменят ландшафт на рынке труда в ближайшие 20-30 лет

Профессии мечты

Совместно с центром онлайн-обучения Фоксфорд мы решили узнать у школьников, кем они мечтают стать и куда планируют поступать.

Экономическое образование

О том, что собой представляет современная экономика, и какие карьерные перспективы открываются перед будущими экономистами.

Гуманитарная сфера

Разговариваем с экспертами о важности гуманитарного образования и областях его применения на практике.

Молодые инженеры

Инженерные специальности становятся всё более востребованными и перспективными.

Табель о рангах

Что такое гражданская служба, кто такие госслужащие и какое образование является хорошим стартом для будущих чиновников.

Карьера в нефтехимии

Нефтехимия — это инновации, реальное производство продукции, которая есть в каждом доме.

Программное обеспечение тока короткого замыкания

Программное обеспечение и мобильные приложения Short Circuit Analytic (SCA) выполняют доступные расчеты токов короткого замыкания в трехфазных системах электроснабжения, с которыми вы работаете. Программы учитывают все ключевые электрические параметры системы распределения электроэнергии, включая источник питания, кабели, трансформаторы, двигатели и генераторы. Программное обеспечение Short Circuit Analytic и мобильные приложения обеспечивают точные результаты, выполняя всесторонний анализ короткого замыкания и принимая во внимание как активные, так и реактивные части импеданса оборудования.

Программное обеспечение SCA для ПК с ОС Windows

ПРИМЕЧАНИЕ. Количество дочерних элементов для каждого родительского элемента ограничено одним (1) только в бесплатной незарегистрированной версии программы.

Программа

Short Circuit Analytic теперь доступна по почте в формате диска или путем загрузки с нашего веб-сервера. Платежи могут производиться онлайн с помощью кредитной карты Visa или MasterCard, через PayPal или любой другой приемлемой формой оплаты. Установочный пакет и учетные данные для регистрации отдельных продуктов будут отправлены вам в течение 24 часов с момента размещения заказа. Мы предлагаем экономичные пакеты программ. Если вы объедините программу Short Circuit Analytic (SCA V1.0) с программным обеспечением дуговой вспышки ARCAD AFA V5.0, вы заплатите меньше, чем при покупке программ по отдельности.

Мобильный SCA

SCA mobile можно загрузить, установить и использовать бесплатно. Бесплатный SCA mobile для систем под управлением iOS ограничен только системами на 208 В. Количество дочерних элементов для каждого родительского элемента ограничено одним (1) только в бесплатной версии SCA mobile для Android.Существует дополнительная покупка «Pro Upgrade» в приложении за 79,99 долларов США. Обновление снимет вышеупомянутые ограничения.

Особенности и преимущества:

  • Расчет токов трехфазного междуфазного короткого замыкания на каждой шине вашей системы распределения электроэнергии
  • Определите максимально доступный ток короткого замыкания, величину максимального тока короткого замыкания в восходящем направлении и минимально доступный ток короткого замыкания только от одного источника. Для анализа опасности вспышки дуги с использованием методов NFPA 70E и IEEE 1584
  • требуются как доступный ток короткого замыкания (ASCC), так и часть значений тока ASCC через устройство защиты.
  • Расчет вкладов от генераторов и двигателей
  • Добавьте кабели с сечением проводов для Северной Америки, а также кабели международного стандарта
  • .
  • Выполнение комплексного анализа короткого замыкания с учетом как активной, так и реактивной частей импеданса оборудования
  • Определить соотношение отказов X/R на каждой шине
  • Сохранение однолинейных схем и данных оборудования
  • Экспорт, импорт однолинейных схем и всех данных об оборудовании для удобного обмена

Анализ короткого замыкания V1.0 Как сделать

Убедитесь, что экран ввода активен. Экран ввода — это экран с однолинейной схемой системы. На экране ввода щелчок правой кнопкой мыши по любому элементу вызовет диалоговое окно для этого элемента. Когда элемент подключен, он размещается параллельно всем другим дочерним элементам выбранного элемента. Элемент также можно добавить, нажав кнопку на панели палитры, соответствующую добавляемому элементу.

Убедитесь, что экран ввода активен.Экран ввода — это экран с однолинейной схемой системы. Элемент можно удалить, щелкнув его один раз, чтобы выделить его, а затем выбрав Удалить в меню Операции -> Выбранный элемент . Его также можно удалить, щелкнув его правой кнопкой мыши и выбрав Удалить , или выделив его, а затем нажав кнопку Удалить на панели инструментов.

Щелкните меню File , а затем выберите пункт меню Open или нажмите кнопку File Open на панели инструментов.Появится диалоговое окно со списком всех файлов короткого замыкания (*.sca) в активном каталоге. Можно выбрать один из них или изменить каталог/диск, чтобы получить список других доступных файлов анализа короткого замыкания (*.sca).

Чтобы распечатать однолинейную диаграмму, выберите Печать в меню Файл или нажмите кнопку Печать на панели инструментов. Вы можете настроить параметры печати и просмотреть результат, нажав кнопки Настройка печати и Предварительный просмотр на панели инструментов.

Все данные для системы можно сохранить, щелкнув меню Файл и выбрав пункты меню Сохранить или Сохранить как , или нажав кнопку Сохранить на панели инструментов. Файлы однолинейных диаграмм по умолчанию сохраняются с расширением *.sca.

Дополнительная информация о Short Circuit Analytic

Простые расчеты токов короткого замыкания между точками выполняются с использованием закона Ома и значений сопротивления оборудования.Для определения тока короткого замыкания в различных точках энергосистемы используются характеристики системы, такие как доступное значение короткого замыкания на входе в сеть, линейное напряжение, номинал трансформатора в кВА и импеданс в процентах, характеристики проводника.

Расчеты усложняются, когда значения сопротивления заменяются значениями импеданса. Например, отношение реактивного сопротивления трансформатора к сопротивлению (X/R) используется вместе с импедансом трансформатора в процентах для определения значений X и R в пересчете на единицу.Точно так же импеданс проводников в электрической системе также разбивается на X- и R-компоненты импеданса.

Пиковый ток асимметричного замыкания также определяется отношением X/R. Общий асимметричный ток является мерой полной составляющей постоянного тока и симметричной составляющей. Асимметричная составляющая со временем затухает и приводит к тому, что первый цикл тока короткого замыкания будет больше по величине, чем установившийся ток короткого замыкания. Кроме того, затухание составляющей постоянного тока зависит от отношения X/R цепи между источником и неисправностью.

Знание отношения неисправности X/R необходимо при выборе электрического и защитного оборудования. Например, все низковольтные защитные устройства испытываются при заданных соотношениях X/R. Если рассчитанное отношение X/R в любой заданной точке электрической распределительной системы превышает испытанное отношение X/R устройства защиты от перегрузки по току, следует рассмотреть альтернативную передачу с адекватным значением X/R или уменьшить эффективное значение устройства.

Кроме того, электрические двигатели возвращают ток короткого замыкания обратно в систему во время неисправности.Общий вклад двигателя зависит от таких факторов, как FLA двигателя, напряжение, реактивное сопротивление систем в месте неисправности и реактивное сопротивление двигателя.

SCA V1.0 для ПК под управлением Windows — системные требования и устранение неполадок

SCA V1.0 был написан на языке программирования C#, который лучше всего рассматривать как потомка языков C++ и Java. Язык был разработан Microsoft в рамках инициативы .NET и позже утвержден в качестве стандарта ECMA (ECMA-334) и ISO (ISO/IEC 23270:2006). Для запуска SCA V1.0 требуется Microsoft .NET Framework версии 3.5 или выше. Если у вас возникли проблемы с запуском SCA V1.0 после его установки на ПК, проверьте, не установлена ​​ли на вашем ПК .NET Framework версии 3.5 или выше. Чтобы узнать, какие версии установлены, просмотрите каталог %WINDIR%\Microsoft.NET\Framework. (Вы также должны просмотреть каталог Framework 64 на 64-разрядном компьютере, на котором могут быть установлены 32- или 64-разрядные версии.) Каждая версия .NET Framework имеет каталог, и первые две цифры имени каталога определяют .NET Framework версия; например: v1.1.4322 для .NET Framework 1.1, v3.5 для .NET Framework 3.5 и т. д.

Если в вашей системе не установлена ​​платформа Microsoft .NET Framework или установленная версия .NET Framework ниже 3.5, перейдите по ссылке Загрузить .NET Framework версии 3.5, чтобы обновить систему. Если у вас возникнут проблемы с установкой или запуском SCA V1.0, свяжитесь с нами, и мы поможем вам определить и решить проблему.

Элитное программное обеспечение — короткое

Обзор

Программа Elite Software для расчета короткого замыкания на базе DOS представляет собой мощный, но простой в использовании инструмент, который позволяет разработчику быстро получить максимальный потенциальный ток короткого замыкания в каждом узле (шине) радиальной системы распределения электроэнергии, включающей до 2000 компонентов.Любая комбинация двигателей, генераторов и конденсаторных батарей до 1500 также допускается. Данные о сопротивлении и реактивном сопротивлении для всех типов электрических компонентов хранятся на диске и автоматически используются программой по мере необходимости. В частности, значения «X» и «R» включены для медных и алюминиевых кабелей, воздушных кабелей ACSR, шинопроводов, выключателей, автоматических выключателей, трансформаторов тока и напряжения, предохранителей без выдержки времени и двухэлементных предохранителей. Все значения «X» и «R» могут быть просмотрены и отредактированы пользователем. Кроме того, предусмотрен ввод «специальных» компонентов, посредством которых пользователь может определить свои собственные значения «X» и «R» для нестандартного устройства. Возможно, самой уникальной особенностью программы является ее способность точно обрабатывать вклады двигателей и генераторов. Многие программы этого типа, даже некоторые из них, работающие на мейнфреймах, не учитывают должным образом нагрузки двигателя, поскольку они просто требуют, чтобы пользователь добавлял вклад двигателя в значение KVA вспомогательного источника. Короткая программа позволяет размещать двигатели и генераторы в любом месте сети.Вклад каждого двигателя и источника коммунальных услуг векторно суммируется в каждой точке, где они пересекаются. Это обеспечивает чрезвычайно точный анализ максимального тока, которому может подвергаться любой узел. Наконец, тот факт, что Short работает в сочетании с Panel и V-Drop, делает его особенно полезным.

Программный ввод

Программа «Короткое замыкание» использует функции полноэкранного редактирования, которые обеспечивают простую процедуру ввода «заполнить пустое место». Все вводимые данные проверяются во время ввода, чтобы исключить возможность ввода неверных данных.Если у вас есть вопрос о том, что запрашивает программа, введите «?» и программа предложит дополнительные пояснения по запрашиваемым входным данным. По завершении процесса ввода все данные сохраняются на диск и могут быть просмотрены и отредактированы в любое время. Запрашиваются два типа данных: общие данные проекта и данные конкретных электрических компонентов. Общие данные проекта включают название проекта, имя клиента, имя разработчика, базовую KVA, доступную начальную KVA короткого замыкания, начальное отношение X/R и напряжение в первом узле системы.Конкретные данные компонента включают тип компонента (кабель, токопровод, трансформатор, выключатель, автоматический выключатель, предохранитель и т. д.), начальный и конечный номера узлов для каждого компонента, размер компонента, длину, если применимо, и любую другую информацию, необходимую для определения конкретный тип компонента. Входные листы также предусмотрены для легкой организации ваших данных.

Выход программы

Программа «Короткое замыкание» предоставляет два основных типа отчетов, которые можно распечатать либо на экране, либо на принтере.Первый отчет представляет собой красиво оформленное представление всех входных данных, предоставленных для проекта. Во втором отчете перечислены симметричные и асимметричные токи короткого замыкания на каждом узле (шине) в сети. Как трехфазные (замыкания болтами), так и токи между фазой и нейтралью (замыкания на землю) могут быть напечатаны с учетом и без вклада двигателя и генератора. Кроме того, для каждого узла указаны отношение X/R и удельные значения «X» и «R». Эти значения приведены для облегчения ручной проверки токов короткого замыкания.См. примеры отчетов на этой странице.

Метод расчета

Программа Short Circuit использует метод расчета «на единицу», как описано в стандарте IEEE Std 241-1983, озаглавленном «Электроэнергетические системы в коммерческих зданиях», также известном как «Серая книга». Был использован поблочный метод, так что в сети может существовать множество различных напряжений. Этот метод также упрощает учет однофазных и трехфазных систем, работающих на частоте 50 или 60 Гц.Программа Short Circuit поставляется со встроенными значениями «X» и «R» для различных электрических компонентов. Эти значения были взяты из нескольких источников, включая руководство Bussmann под названием «Простой подход к расчетам короткого замыкания», каталог Federal Electric Pacific и справочник GE Industrial Power Systems. Однако эти значения «X» и «R» можно легко изменить на любые значения, которые вы хотите. Помимо проверки существующих значений, программа Short Circuit также позволяет создавать дополнительные файлы таблиц «X» и «R», чтобы можно было ссылаться на множество различных типов данных.Метод расчета программы подробно объясняется в руководстве пользователя, чтобы можно было выполнить точную ручную проверку результатов программы.

Системные требования

Программное приложение Elite для DOS Short совместимо со всеми операционными системами Windows (Windows 95, 98, ME, NT 4. 0, 2000 и XP). Минимальные требования к оборудованию для запуска нашего приложения такие же, как и минимальные требования к оборудованию для запуска операционной системы, на которой установлено приложение.Кроме того, для установки и запуска Short требуется 1 МБ свободного места на жестком диске.

Расчет тока короткого замыкания в Python. Полная версия статьи: https://firsttimeprogrammer.blogspot.it/2016/11/short-circuit-currents-calculation-on.html · GitHub

импортировать matplotlib.pyplot как plt
из scipy.integrate импортировать четырехъядерный
импортировать numpy как np
пл.style.use(«ggplot»)
Vn = 132000 # Номинальное напряжение [В]
E = Vn * np. sqrt(2) / np.sqrt(3) # Пиковое фазное напряжение [В]
l = 80 # Длина линии [км]
L = 0,00048 * л # Индуктивность линии [Гн]
Р = 0.0754 * l# Сопротивление линии [Ом]
F = 50 # Частота [Гц]
w = 2*np.pi*F # Частота [рад/с]
z = np.sqrt(R**2 + (w*L)**2) # Полное сопротивление (величина) [Ом]
tau = L/R # Постоянная времени [с]
альфа_фи = -np.pi/2 # Альфа — фи [рад]. Используйте наихудший сценарий.
N = 10000 # Количество используемых точек
t = np. linspace(0, 8*tau, N) # Время [с]
# Однонаправленная составляющая тока короткого замыкания (a)
по определению однонаправленный (t, alpha_phi = alpha_phi, тау = тау, E = E, z = z):
у = — (np.sqrt(2)*E/z)*np.exp(-t/tau) * np.sin(alpha_phi)
возврат у
# Синусоидальная составляющая тока короткого замыкания (b)
по определению синусоидальный (t, alpha_phi=alpha_phi, E=E, z=z):
y = (np. sqrt(2)*E/z)*np.sin(w*t+alpha_phi)
возврат у
# Ток короткого замыкания = a + b
по определению short_cc_current(t):
y = синусоидальный(t) + однонаправленный(t)
возврат у
# Квадрат тока короткого замыкания
по определению short_cc_current_squared(t):
г = short_cc_current(t)**2
возврат у
# Текущее среднеквадратичное значение
Icc_rms = np. sqrt((1/np.max(t)) * quad(short_cc_current_squared, 0, np.max(t))[0] )
# Ток короткого замыкания
Icc = синусоидальная(t) + однонаправленная(t)
# Распечатать информацию
print(«Тау:», раунд(тау*1000, 5), «мс»)
print(«Alpha — phi:», round(alpha_phi/np.пи*180, 3),»градус»)
print(«Частота:»,F,»Гц»)
print(«Реактивное сопротивление линии:», round(w*L/l, 3),»Ом/км»)
print(«Сопротивление линии:», круг(R/l, 3),»Ом/км»)
print(«Длина строки:»,l,»км»)
print(«Последовательное сопротивление:», round(z, 3),»Ом»)
print(«Угол характеристики импеданса:», round(np. arctan((w*L)/R)*180/np.pi, 3), «градусы»)
print(«Номинальное действующее напряжение:», круглое(Вн/1000, 3), «кВ»)
print(«Эффективное значение фазного напряжения:», round(E/(np.sqrt(2)*1000), 3), «кВ»)
print(«Пиковый положительный ток Icc:», round(np.max(Icc)/1000, 3), «кА»)
print(«Пиковый отрицательный ток Icc:», round(np.min(Icc)/1000, 3), «kA»)
print(«Icc rms», round(Icc_rms/1000, 3), «kA»)
# Данные участка
пл.цифра()
plt. plot(t, Icc, color=’blue’, label = «Ток короткого замыкания»)
plt.plot(t, [np.max(Icc)]*t.shape[0], color=»red», label=»max»)
plt.plot(t, [np.min(Icc)]*t.shape[0], color=»red», label=»min»)
plt.plot(t, однонаправленный(t), цвет = «зеленый», метка = «однонаправленный комп»)
пл.xlim([0, np.max(t)])
plt.ylim([np.min(Icc)-1000, np.max(Icc) + 8500])
табл.название(«Icc»)
табл.легенда()
plt.xlabel(«Время [t]»)
plt. ylabel(«Ток короткого замыкания [A]»)
пл.показать()
################################################## ################################
# ВЫХОД
################################################## ################################
# Тау: 6.36605 мс
#Альфа-фи: -90,0 градусов
#Частота: 50 Гц
# Реактивное сопротивление линии: 0,151 Ом/км
# Сопротивление линии: 0,075 Ом/км
# Длина линии: 80 км
Полное сопротивление серии: 13,488 Ом
# Угол характеристики импеданса: 63. 434 градуса
# Номинальное среднеквадратичное напряжение: 132,0 кВ
# Фазное среднеквадратичное значение напряжения: 76,21 кВ
# Пиковый положительный ток Icc: 13,714 кА
# Пиковый отрицательный ток Icc: -11,28 кА
#Icc действующее значение 8,158 кА

Расчет минимальных уровней тока короткого замыкания

Если защитное устройство в цепи предназначено только для защиты от короткого замыкания, важно, чтобы оно с уверенностью срабатывало при минимально возможном уровне тока короткого замыкания, который может возникнуть в цепи.

Как правило, в цепях низкого напряжения одно защитное устройство защищает от всех уровней тока, от порога перегрузки до максимальной отключающей способности устройства при номинальном токе короткого замыкания. Защитное устройство должно срабатывать в максимальное время, чтобы обеспечить безопасность людей и цепей, для всех токов короткого замыкания или тока неисправности, которые могут возникнуть. Чтобы проверить это поведение, необходимо рассчитать минимальный ток короткого замыкания или тока короткого замыкания.

Кроме того, в некоторых случаях используются устройства защиты от перегрузки и отдельные устройства защиты от короткого замыкания.

Примеры таких механизмов

На рисунках с G43 по На рисунках G45 показаны некоторые общие схемы, в которых защита от перегрузки и короткого замыкания обеспечивается отдельными устройствами.

Рис. G43 – Цепь, защищенная плавкими предохранителями AM

Рис. G44 — Цепь защищена автоматическим выключателем без теплового реле перегрузки

Рис. G45 – Автоматический выключатель D обеспечивает защиту от короткого замыкания, включая нагрузку

Как показано на рис. G43 и рис. G44, наиболее распространены схемы с использованием отдельных устройств управления и защиты двигателей.

Рисунок G45 представляет собой отступление от основных правил защиты и обычно используется в цепях шинопроводов (системы шинопроводов), шинопроводов и т. д.

Преобразователь частоты

На рисунке G46 показаны функции, обеспечиваемые преобразователем частоты, и, при необходимости, некоторые дополнительные функции, обеспечиваемые такими устройствами, как автоматический выключатель, тепловое реле, УЗО.

Рис. G46 – Защита, которая должна быть обеспечена для приводов с регулируемой скоростью

Защита должна быть обеспечена Защита, обычно обеспечиваемая преобразователем частоты Дополнительная защита, если она не обеспечивается преобразователем частоты
Перегрузка кабеля Да CB / Тепловое реле
Перегрузка двигателя Да CB / Тепловое реле
Короткое замыкание на выходе Да
Перегрузка преобразователя частоты Да
Перенапряжение Да
Пониженное напряжение Да
Потеря фазы Да
Короткое замыкание на входе Автоматический выключатель

(отключение при коротком замыкании)

Внутренняя неисправность Автоматический выключатель

(отключение при коротком замыкании и перегрузке)

Замыкание на землю на выходе (косвенный контакт) (самозащита) УЗО ≥ 300 мА или выключатель в системе заземления TN
Неисправность прямого контакта УЗО ≤ 30 мА

Условия, которые необходимо выполнить

Защитное устройство должно соответствовать:

  • уставка мгновенного отключения Im < Isc мин. {2}}}} (действительно для tc < 5 секунд)

    где S — площадь поперечного сечения кабеля, k — коэффициент, зависящий от кабеля материал проводника, материал изоляции и начальная температура.

    Пример: для медного сшитого полиэтилена, начальная температура 90 °C, k = 143 (см. IEC60364-4-43 §434.3.2, таблица 43A и , рисунок G52).

    Сравнение характеристик отключения или плавких предохранителей защитных устройств с предельными кривыми тепловых ограничений для проводника показывает, что это условие выполняется, если:

    • Isc (мин) > Im (уровень тока уставки отключения автоматического выключателя с мгновенной или короткой задержкой), (см. Fig. G47 )
    • Isc (мин) > Ia для защиты предохранителями.Значение тока Ia соответствует точке пересечения кривой плавкого предохранителя и кривой термостойкости кабеля (см. рис. G48 и рис. G49)

    рис.

    Рис. G48 — Защита предохранителями типа АМ

    Рис.  G49 – Защита предохранителями типа gG

    Практический метод расчета Lmax

    На практике это означает, что длина цепи после защитного устройства не должна превышать расчетную максимальную длину: Lmax=0.8 U Sph3ρIm {\ displaystyle L_ {max} = {\ frac {0,8 \ U \ S_ {ph}} {2 \ rho I_ {m}}}}

    Необходимо проверить ограничивающее влияние импеданса длинных проводников на величину токов короткого замыкания и соответственно ограничить длину цепи.

    Для защиты людей (защита от замыканий или непрямые контакты) методы расчета максимальной длины цепи представлены в главе F для систем TN и IT (вторая неисправность).

    Ниже рассматриваются два других случая, для междуфазных и фазных коротких замыканий.

    1 — Расчет L

    max для 3-х фазной 3-х проводной схемы

    Минимальный ток короткого замыкания возникает при коротком замыкании двух фазных проводов на удаленном конце цепи (см. рис. G50).

    Рис. G50 – Определение L для 3-фазной 3-проводной цепи

    При использовании «обычного метода» напряжение в точке защиты P принимается равным 80 % от номинального напряжения при коротком замыкании, так что 0,8 U = Isc Zd, где:

    Zd = полное сопротивление цепи повреждения
    Isc = ток короткого замыкания (фаза/фаза)
    U = междуфазное номинальное напряжение

    Для кабелей ≤ 120 мм 2 реактивным сопротивлением можно пренебречь, так что Zd=ρ2LSph{\displaystyle Zd=\rho {\frac {2L}{Sph}}} [1]

    где:

    ρ = удельное сопротивление материала проводника при средней температуре при коротком замыкании,
    Sph = c. с.а. фазного провода в мм 2
    L = длина в метрах

    Условием защиты кабеля является Im ≤ Isc с Im = током срабатывания, что гарантирует мгновенное срабатывание автоматического выключателя.

    Это приводит к Im≤0,8UZd{\displaystyle Im\leq {\frac {0,8U}{Zd}}} , что дает L≤0,8 U Sph3ρIm{\displaystyle L\leq {\frac {0,8\U\S_{ ph}}{2\rho I_{m}}}}

    Для проводников аналогичного типа U и ρ являются постоянными (U = 400 В для межфазного замыкания, ρ = 0.023 Ом.мм²/м [2] для медных жил), поэтому верхнюю формулу можно записать в виде:

    Lmax = k SphIm {\ displaystyle L_ {max} = {\ frac {k \ S_ {ph}} {I_ {m}}}}

    с Lmax = максимальная длина цепи в метрах

    Для промышленных автоматических выключателей (IEC 60947-2) значение Im дается с допуском ±20 %, поэтому Lmax следует рассчитывать для Im+20 % (наихудший случай).

    Значения коэффициента k приведены в следующей таблице для медных кабелей с учетом этих 20 % и в зависимости от поперечного сечения для Sph > 120 мм² [1]

    Сечение (мм 2 ) ≤ 120 150 185 240 300
    к (для 400 В) 5800 5040 4830 4640 4460

    2 — Расчет L

    max для 3-фазной 4-проводной цепи 230/400 В

    Минимальное значение Isc возникает при коротком замыкании между фазным проводом и нейтралью в конце цепи.

    Требуется расчет, аналогичный приведенному выше в примере 1, но для однофазного замыкания (230 В).

    • Если Sn (нейтральное сечение) = Sph

    Lmax = k Sph / Im с k, рассчитанным для 230 В, как показано в таблице ниже

    Сечение (мм 2 ) ≤ 120 150 185 240 300
    к (для 230 В) 3333 2898 2777 2668 2565
    • Если Sn (нейтральное сечение) < Sph, то (для сечения кабеля ≤ 120 мм 2 )

    Lmax=6666SphIm11+m{\displaystyle L_{max}=66666 {Sph}{Im}}{\frac {1}{1+m}}}

    м = SphSn {\ displaystyle m = {\ frac {Sph} {Sn}}}

    Табличные значения для Lmax

    На основе практического метода расчета, описанного в предыдущем абзаце, можно подготовить предварительно рассчитанные таблицы.

    На практике таблицы Рис. F25 до Рис. F28, уже использованные в главе Защита от поражения электрическим током и возгорания электрическим током для расчета замыкания на землю, также могут быть использованы здесь, но с применением поправочных коэффициентов в Рис. G51 ниже, чтобы получить значение Lmax, относящееся к междуфазным или фазным коротким замыканиям.

    Примечание : для алюминиевых проводников полученную длину необходимо снова умножить на 0,62.

    Рис.G51 — поправочный коэффициент для применения к длинам, полученным от , рис. F25, до , рис. F28, для получения Lmax с учетом междуфазных или фазных коротких замыканий

    Деталь цепи
    3-фазная 3-проводная цепь 400 В или 1-фазная 2-проводная цепь 400 В (без нейтрали) 1,73
    1-фазная 2-проводная (фаза и нейтраль) цепь 230 В 1
    3-фазная 4-проводная цепь 230/400 В или 2-фазная 3-проводная цепь 230/400 В (т. е с нейтралью) Sph/S нейтраль = 1 1
    Sph/S нейтраль = 2 0,67

    Примеры

    Пример 1

    В 3-фазной 3-проводной установке 400 В защита двигателя мощностью 22 кВт (50 А) от короткого замыкания обеспечивается автоматическим выключателем типа GV4L, мгновенная защита от тока короткого замыкания устанавливается на 700 А (точность ±20 %), т. е. в худшем случае для срабатывания потребуется 700 x 1,2 = 840 А.

    Кабель c.s.a. = 10 мм², проводник изготовлен из меди.

    В рис. F25 столбец Im = 700 A пересекает строку c.s.a. = 10 мм² при значении Lmax 48 м. Рис. G51 дает коэффициент 1,73, применяемый к этому значению для 3-фазной 3-проводной цепи (без нейтрали). Таким образом, автоматический выключатель защищает кабель от короткого замыкания при условии, что его длина не превышает 48 x 1,73 = 83 метра.

    Пример 2

    В цепи 3L+N 400 В защита обеспечивается автоматическим выключателем на 220 А типа NSX250N с расцепителем Micrologic 2, имеющим мгновенную защиту от короткого замыкания, установленную на 3000 А (±20 %), т. Удельное сопротивление медных кабелей EPR/XLPE при пропускании тока короткого замыкания, например, для максимальной температуры, которую они могут выдержать = 90°C (см. Рисунок G37).

  • Программное обеспечение CYME Power Engineering — анализ неисправностей

    Анализ неисправностей

    Анализ неисправностей является важным инструментом для определения токов короткого замыкания, возникающих в результате различных явлений, связанных с неисправностями, оценки мест неисправностей, выявления недооцененного оборудования в электроэнергетических системах и определения размеров различных компонентов системы. Программное обеспечение для энергетики CYME имеет комплексный модуль анализа неисправностей, помогающий инженерам оценить влияние коротких замыканий различной степени тяжести на общую надежность системы.

    Особенности


    Знание величины тока короткого замыкания, который может присутствовать в любой точке электрической системы, имеет решающее значение для обеспечения надежности системы. Ненормальный уровень тока, вызванный неисправностями, создает значительную нагрузку на электрическое оборудование, и, если последнее не будет должным образом рассчитано, это может привести к повреждению оборудования, травмам персонала и простою системы.

    Модуль анализа неисправностей программного обеспечения для энергетики CYME представляет собой всеобъемлющий модуль, предлагающий различные виды анализа и функции, помогающие инженерам тщательно оценивать проблемы, связанные с коротким замыканием.

    Особенности модуля:

    • Обычные расчеты на короткое замыкание
    • Расчет короткого замыкания IEC
    • Расчет короткого замыкания ANSI
    • Анализ неисправностей серии
    • Одновременный анализ неисправностей
    • Анализ падения напряжения
    • Определитель места повреждения
    • Анализ верификации рейтинга оборудования

    Обычное короткое замыкание


    Обычный расчет короткого замыкания представляет собой надежный алгоритм расчета, который не следует какому-либо конкретному стандарту. Это предлагает:
    • Расчет последовательности и фазовой области
    • Расчет тока короткого замыкания во всех узлах или расчет влияния короткого замыкания в заданном месте
    • Все типы неисправностей (LLL, LLL-G, LL, LL-G, L-G)
    • Опция скользящего отказа
    • Регулировка допуска импеданса
    • Влияние короткого замыкания в машине

    IEC-60909 короткое замыкание


    Расчет короткого замыкания IEC-60909 соответствует международным рекомендациям IEC-60909 и поддерживает расчет тока короткого замыкания для трехфазных радиальных или смешанных сетей переменного тока.
    • Четыре типа расчета тока короткого замыкания: начальный ток короткого замыкания, максимальный асимметричный или пиковый ток короткого замыкания, ток короткого замыкания при отключении и ток установившегося короткого замыкания
    • Стандартные или определяемые пользователем коэффициенты напряжения
    • Поправочные коэффициенты импеданса для трансформаторов, генераторов, сетевых фидеров и блоков электростанций
    • Отчет о типичных соотношениях X/R для генераторов, двигателей и сетевых фидеров

    ANSI короткое замыкание


    Расчеты короткого замыкания ANSI соответствуют североамериканскому стандарту ANSI C37. 5, стандарты ANSI C37.010, ANSI C37.13, относящиеся к исследованиям короткого замыкания в конкретных режимах работы.
    • Изученные типы режимов работы включают: с выдержкой времени, размыкание контактов, замыкание/блокировку
    • Оценка номинальных характеристик низковольтного автоматического выключателя
    • Автоматический выбор множителей, применяемых к сверхпереходному реактивному сопротивлению двигателя в соответствии со стандартом

    Ошибка серии


    Анализ последовательного замыкания оценивает влияние разомкнутых цепей или условий асимметричного импеданса линии на сеть, которые обычно вызывают значительное увеличение тока нейтрали.

    Типы последовательной неисправности изучены:

    • Однофазный обрыв
    • Двухфазный обрыв
    • Асимметричные импедансы

    Одновременная неисправность


    Анализ одновременных сбоев изучает влияние одновременного наличия сбоев в разных местах сети.
    • Изучение комбинации параллельных и последовательных замыканий
    • Оценка влияния сбоев, происходящих одновременно в двух или более сетевых точках

    Падение напряжения


    Анализ провалов напряжения оценивает влияние внезапного снижения величины напряжения, вызванного сбоями в сети или другими нарушениями, такими как запуск двигателя или перегрузки.
    • Подтверждение достоверности времени срабатывания различных защитных устройств путем определения частоты провисания и расчета продолжительности
    • Определить провал напряжения, вызванный помехой

    Локатор неисправности


    Анализ локатора неисправностей берет короткое замыкание, записанное с помощью измерительного прибора, чтобы определить возможные места повреждения в сети.

    Проверка рейтинга оборудования


    Анализ проверки рейтинга оборудования оценивает устройства, чтобы определить, подходят ли они по размеру для выполнения своих предполагаемых функций, поскольку нагрузка на них увеличивается вместе с растущим спросом на энергию.
    • Определите с помощью анализа короткого замыкания, могут ли сетевые устройства выдерживать токи короткого замыкания в соответствии с требованиями ANSI или IEC
    • Определение с помощью анализа потока мощности перегрузок сетевых устройств или нарушений напряжения в установившихся режимах
    • Подробный отчет и визуализация результатов на однолинейной диаграмме

    Просмотр результатов


    Доступны различные инструменты отчетности, облегчающие визуализацию результатов:
    • Отчеты
      • Подробные отчеты в табличном формате, которые можно экспортировать в формат Microsoft Excel, XML или базу данных
      • Содержимое отчета можно настроить с помощью ключевых слов
    • Отображение однолинейной диаграммы
      • Цветовое кодирование для иллюстрации аномалий в соответствии с заданными пользователем критериями
      • Настраиваемые теги и всплывающие подсказки в определяемых пользователем местах на однолинейной схеме
    Подробный расчет короткого замыкания

    с использованием ETAP » PAC Basics

    Расчет короткого замыкания с помощью ETAP можно выполнить с помощью модуля «Анализ короткого замыкания». Этот модуль позволяет вычислять характеристики отказов в соответствии с серией C37 стандартов ANSI/IEEE и доступен из панели инструментов режима, как показано на рисунке 1.

    Рис. 1. Доступ к режиму анализа короткого замыкания ETAP

    Как и в других режимах исследования в ETAP, к параметрам или предпочтениям режима анализа короткого замыкания можно получить доступ через панель инструментов Study Case, а к различным исследованиям в режиме анализа короткого замыкания можно получить доступ через панель инструментов режима Study.

    Фигура 2.Исследование короткого замыкания Рисунок 3. Панель инструментов Study Case

    Доступны настройки режима анализа короткого замыкания. через панель инструментов Study Case. Начнем с анализа короткого замыкания. Учебный случай должен быть идентифицирован. Кнопка «Новый учебный случай» инициализирует создание нового учебного дела. ETAP делает это, создавая дублирующую копию существующий учебный случай. Если вы сделали это в первый раз, нажмите «Новый пример исследования». кнопка создаст копию учебного случая по умолчанию. После завершения новое исследование случай будет доступен в раскрывающемся меню.

    Вы также можете найти на панели инструментов Study Case список Выходные отчеты, в которых можно просмотреть результаты предыдущих исследований. Отчет Менеджер позволяет сохранять выходные отчеты в определенных форматах.

    Доступ к редактору учебного случая можно получить, нажав кнопку «Редактировать учебный случай». Редактор случаев исследования короткого замыкания содержит предпочтения и параметры, в которых вы можете указать переменные управления решением, выбор неисправной шины, применимые стандарты и другие параметры для выходных отчетов.На вкладке «Стандарт» выберите ANSI, чтобы настроить исследование короткого замыкания на основе серии C37 стандартов ANSI/IEEE.

    Рисунок 4. Редактировать вариант исследования

    В более новых версиях ETAP создание нового учебного случая доступно во всплывающем меню «Редактировать исследовательский случай», как показано на следующем рисунке.

    Рис. 5. Создание нового учебного примера в новых версиях ETAP

    Путем выбора ANSI на вкладке Standard в Study Case панель инструментов, панель инструментов режима обучения настроена на ANSI/IEEE. ANSI/IEEE панель инструментов короткого замыкания позволяет сделать следующее:

    • Выполнение расчетов режима работы 3-фазного устройства на основе Серия ANSI c37
    • Выполнение расчетов режима работы устройства однофазной системы (не доступно в базовой лицензии на программное обеспечение)
    • Рассчитать среднеквадратичное значение ½ периода симметричного короткого замыкания токи
    • Рассчитать 1.5-4 цикла RMS симметричный токи короткого замыкания
    • Рассчитать среднеквадратичное значение 30 циклов симметричного короткого замыкания currents
    • Укажите, что вы хотите отобразить в однострочном диаграмма
    • Открытие окна предупреждений о работе устройства расчет
    • Open Report Manager
    • Open ANSI Short Circuit Analyzer (доступно только версии ETAP 14 и выше)
    Рис. 6. Панель инструментов короткого замыкания

    Пример применения

    В этом руководстве представлен пошаговый подход с использованием минимальные входные данные, необходимые для запуска исследования короткого замыкания в программном обеспечении ETAP.

    Рассмотрим очень простую систему, состоящую из одного вспомогательного источника и одного генераторного источника. Вспомогательный источник представляет собой удаленный источник тока короткого замыкания, а генератор представляет собой локальный источник тока короткого замыкания.

    Рисунок 7. Модельная однолинейная диаграмма

    Параметры модели

    Электросеть

    Для настройки модели Power Grid нужно всего несколько вещей. ID, режим работы, номинальное кВ и параметры короткого замыкания. Дважды щелкните Power Grid, чтобы начать заполнение параметров.

    Рис. 8. Вкладка «Информация о энергосистеме»

    Во вкладке «Информация» вы найдете поле «ID». Введите название Power Grid.

    Перейдите к «Режиму работы» и убедитесь, что «Качание» отмечен. Обратите внимание, что для ETAP требуется по крайней мере один источник колебаний для всех доступные режимы обучения.

    Вкладка «Рейтинг» позволяет ввести «Номинальное значение кВ» и «Категорию генерации» электросети. Здесь нечего делать, кроме как вводить номинальные кВ электросети.

    Рисунок 9.Вкладка «Рейтинг электросети»

    Далее следует вкладка «Короткое замыкание». Вы можете либо

    указать 3-фазное и 1-фазное короткое замыкание кА и X/R в то время как ETAP вычисляет остальные

    ИЛИ

    указать процент сопротивления прямой и нулевой последовательности и реактивное сопротивление на базе 100 МВА, в то время как ETAP рассчитывает остальное.

    Это зависит от того, какие данные вам доступны.

    Рис. 10. Вкладка «Короткое замыкание в электросети»

    Вы закончили настройку модели Power Grid.Нажмите кнопку «ОК», чтобы сохранить настройки.

    Синхронный генератор

    Настройка модели генератора может быть довольно сложной, но снова мы только до минимального входа, необходимого для запуска короткого замыкания изучать. Дважды щелкните синхронный генератор, чтобы начать настройку.

    Пусть вас не пугает количество доступных вкладок настроек. Мы настроим только несколько.

    Рис. 11. Вкладка «Информация о генераторе»

    Как и в случае с полезной моделью, в поле «ID» введите название генератора.В «Режиме работы» вы можете оставить «Напряжение Контроль’. Как уже упоминалось, для работы ETAP требуется только один источник колебаний. запустить любой из режимов обучения.

    Следующая вкладка. ‘Рейтинг’.

    Рис. 12. Вкладка «Номинальные данные генератора»

    Во вкладке «Рейтинг» можно указать номинальную мощность генератора, кВ, коэффициент мощности, КПД и другое. Для этого примера заполните параметры, как показано на рисунке. Эти параметры были определены для удобства и не отражают реальные синхронные генераторы.После ввода этих параметров перейдите на следующую вкладку.

    Рисунок 13. Вкладка Generator Imp/Model

    Последняя вкладка, о которой мы беспокоимся, это «Imp/Model». с таким большим полем для заполнения, но нам не нужно много делать здесь. Просто нажмите на «Типовые данные» и проверьте значения на рисунке. Нажмите кнопку «ОК» для сохранения настроек.

    Далее мы переходим к моделированию нашей линии передачи.

    Линия передачи

    Здесь меньше вкладок по сравнению с синхронным генератор, но установка минимальных входных требований для передачи линейная модель занимает немного больше, чем модель утилиты и синхронного генератора.

    Опять же обо всем по порядку, вкладка «Информация».

    Рис. 14. Вкладка «Информация о линии передачи»

    Введите имя и длину линии передачи в поля «ID» и «Длина» соответственно. Не забудьте установить единицу измерения указанной длины!

    Рис. 15. Вкладка параметров линии передачи

    Вкладка «Параметры» позволяет указать фазный и нулевой проводники. Для этого вы можете ввести имеющиеся у вас параметры проводника или обратиться к библиотеке ETAP и выбрать проводники из списка.

    Рис. 16. Выбор фазного проводника

    Нажмите «Библиотека проводников…» в разделе «Фазовый проводник», чтобы получить доступ к библиотеке быстрого выбора ETAP для линий электропередачи. В этом примере перейдите к «EPRI/M.LAYER» и выберите «Linnet».

    Рис. 17. Выбор заземляющего провода

    Для заземляющего провода вы можете выбрать либо из доступной библиотеки заземляющих проводов, либо из библиотеки проводников. Для этого примера мы выберем заземляющий провод из библиотеки проводников. Нажмите «Conductor Lib…» и перейдите к «EPRI/S.СЛОЙ’. Выберите «Пингвин» из доступного списка.

    Рисунок 18. Конфигурация линии передачи

    Последней настраиваемой вкладкой является вкладка «Конфигурация». В этом на вкладке мы указываем конфигурацию линии передачи, включая интервал и высота. Введите значения, как показано на рисунке. Нажмите кнопку «ОК», чтобы сохранить настройки.

    Учебный случай

    Чтобы получить доступ к модулю короткого замыкания в ETAP, нажмите кнопку «Короткое замыкание», как показано на рисунке.

    Рисунок 19.Доступ к модулю короткого замыкания

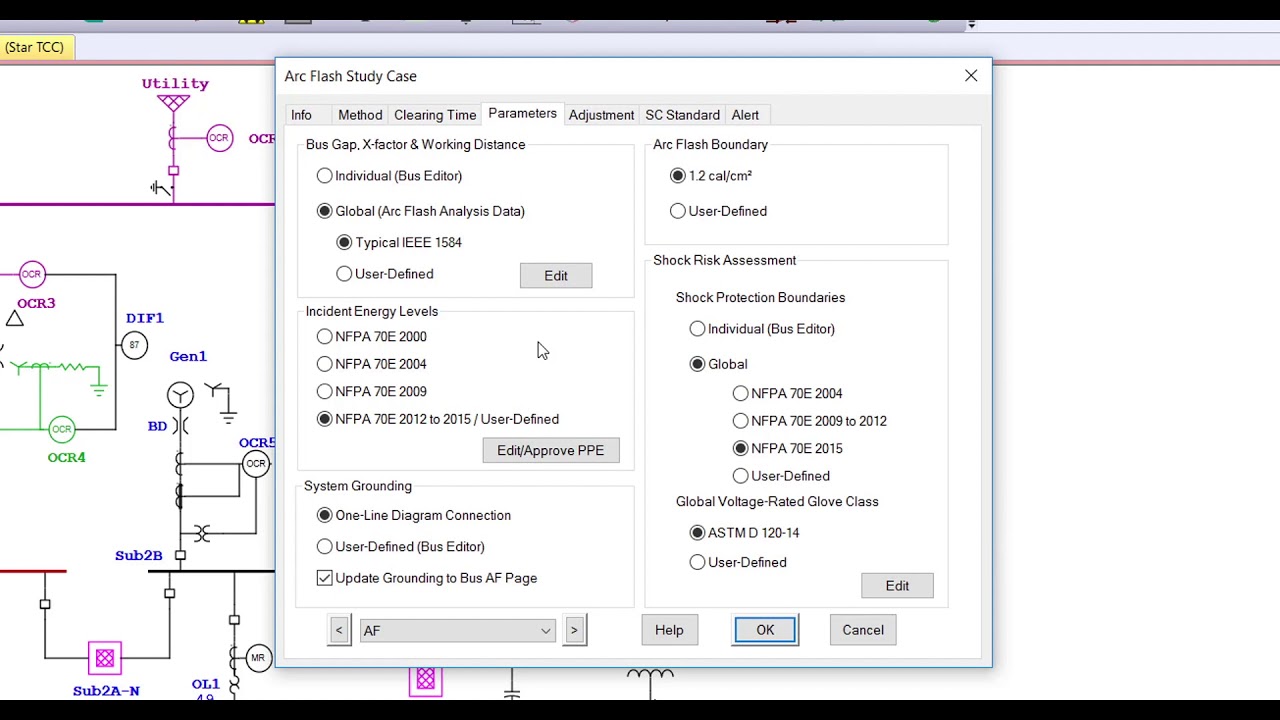

    Перейдите к панели инструментов Study-Case и нажмите кнопку «Edit Study Case». Появится новое окно, в котором вы можете указать предпочтения и параметры исследования, такие как переменные управления решением, выбор неисправной шины, применимые стандарты и другие параметры для выходных отчетов.

    Рис. 20. Вкладка «Информация о случае исследования»

    На вкладке «Информация» выберите шину/шины, которые должны быть неисправны, из списка доступных шин и нажмите кнопку «<< Неисправность».Выбор шины зависит от того, где планируется подключение автоматического выключателя. После выбора шины неисправные шины перемещаются из поля «Не неисправно» в поле «Неисправность» в «Выборе шины».

    Рис. 21. Выбор неисправной шины для учебного примера

    Вы также можете проверить неисправные шины на «однолинейной схеме», поскольку они выделены красным цветом.

    Рисунок 21. Неисправная шина 2

    Затем перейдите на вкладку «Стандарт» в разделе «Исследование короткого замыкания». Для этого примера выберите «ANSI» в поле «Стандарт» и «C37.010 — 1979 и старше» для поля «Device Duty». Выбор «C37.010 — 1979 и старше» позволяет выбрать S-фактор на основе времени размыкания контактов выключателя, как показано в таблице ниже.

    Таблица 1. S-фактор автоматического выключателя (C37.010 – 1979)

    Оставьте для других параметров значения по умолчанию.

    Рис. 22. Вкладка «Настройка варианта исследования»

    Наконец, перейдите на вкладку «Настройка» и снимите все флажки. флажки. Это делается для проверки результатов позже с использованием ручных расчетов для учебные цели.Нажмите кнопку «ОК», чтобы сохранить настройки.

    В реальных проектах рекомендуется проверить все допуски для получения консервативных результатов.

    Режим короткого замыкания ANSI

    После настройки параметров модели и учебного случая вы теперь готовы провести исследование короткого замыкания ANSI.

    Нажмите «ANSI 3-Phase Device Duty (ANSI37)», чтобы начать анализ.

    Рис. 23. Запуск 3-фазного режима работы устройства ANSI (ANSI C37)

    Появится новое окно, требующее указать имя отчета.Введите имя выходного файла отчета и нажмите «ОК».

    Рисунок 24. Имя выходного файла отчета

    После нажатия кнопки «ОК» однолинейная диаграмма должна выглядеть так, как показано на рисунке.

    Рисунок 25. Результаты моделирования на однолинейной диаграмме

    Вы можете изменить то, что отображается на однолинейной схеме, щелкнув «Параметры отображения» на панели инструментов ANSI Short-Circuit.

    Рисунок 26. Доступ к параметрам отображения

    Нажмите «Диспетчер отчетов», чтобы открыть/просмотреть отчет о результатах исследования.

    Рис. 27. Вкладка «Завершение» диспетчера отчетов

    Перемещайтесь по различным вкладкам в «Диспетчере отчетов», чтобы выбрать информацию, которую вы хотите просмотреть.

    Рис. 28. Вкладка «Сводка диспетчера отчетов»

    В этом примере щелкните вкладку «Сводка» и выберите «Сводка». Нажмите «ОК».

    Рис. 29. Сводный отчет о мгновенных нагрузках

    Появится новое окно, содержащее сводку отчета, выбранную в «Диспетчере отчетов».

    Проверьте результаты с помощью ручных вычислений.Нажмите здесь, чтобы получить доступ к пошаговому руководству по выбору автоматических выключателей с использованием ручных расчетов.

    Вы также можете сравнить результаты с помощью нашего калькулятора мощности автоматического выключателя, доступного в разделе «Инструменты».

    Рисунок 30. Сводный отчет по прерыванию работы

    Вы также можете распечатать результаты, нажав кнопку «Печать». Кнопка «Отчет».

    Вот оно.

    Расскажите нам, что вы думаете, разместив свои комментарии ниже.

    Артикул

    Корпоративное решение ETAP для систем электроснабжения Онлайн-справка

    Нравится:

    Нравится Загрузка…

    Как устранить короткое замыкание с помощью метода «точка-точка»

    Введение
    Поточечный метод расчета короткого замыкания является одним из основных методов определения тока короткого замыкания. Прежде чем инженер будет использовать компьютерную программу для определения тока короткого замыкания, рекомендуется, чтобы он понял основной принцип и знал, как выполнять ручной расчет.

    Прежде чем мы начнем анализ короткого замыкания, давайте сначала ознакомимся с важной формулой, а именно:

    1.Ток короткого замыкания на клеммах трансформатора.
    • Ixfr-1p = S / VLL, номинальный ток при полной нагрузке однофазного трансформатора
    • Ixfr-3p = S / (1,73 x VLL), Номинальный ток при полной нагрузке трехфазного трансформатора
    • Ixfr-sc = Ixfr / % Z
    где:
    • Ixfr = Номинальный ток трансформатора (1p для однофазного и 3p для трехфазного)
    • Ixfr-sc = ток короткого замыкания трансформатора на клеммах
    • % Z = полное сопротивление трансформатора в процентах

    2.f — коэффициент (сопротивление кабеля или шины между двумя точками, в которых рассчитывается неисправность)
    • f = 2 x L x Isc-x / (C x n x VLL), для однофазной установки
    • f = 1,73 x L x Isc-x / ( C x n x VLL), для трехфазной установки
    где:
    • f = f — коэффициент
    • L = длина проводника относительно точки замыкания непосредственно выше по течению.
    • Isc-x = ток короткого замыкания в любой точке цепи.
    • C = коэффициент проводника, значения приведены в таблице ниже.
    • n = количество параллельных участков проводника.
    • VLL = Линейное напряжение
    3. М-фактор (Множитель, который следует использовать против значения тока короткого замыкания в непосредственной точке короткого замыкания)

    Рассмотрим эту систему

    Теперь мы выполним расчет короткого замыкания точка-точка на основе диаграммы ниже.

    Рис. 1.Типичная схема загрузки

    Расчет токов повреждения

    Ошибка в точке 1:


    Короткое замыкание, которое можно вычислить в этот момент, исходит только от трансформатора. Ток короткого замыкания, который мы можем получить, представляет собой симметричный трехфазный ток короткого замыкания. Представьте, что мы прикрутим три клеммы вторичных клемм вообще.

    • Ixfr = 500 кВА / (1,73 x 480) = 602,11 Ампер
    • Isc-1 = Ixfr / % Z
    Isc-1 = 602.11 / (0,04 x 0,9) = 16,7 кА
    • В уравнении существует 0,9, поскольку трансформатор имеет допуск +/- 10%, и мы берем отрицательное значение, чтобы можно было принять максимальный ток короткого замыкания. Обратите внимание, что чем меньше импеданс, тем выше ток короткого замыкания.
    • Если допуск составляет +/- 5%, то коэффициент, который появится в нашем уравнении, будет равен 0,95.

    Ошибка в точке 2:



    Точка 2 имеет проводник длиной 400 футов с 2 проводниками на фазу.Мы можем применить формулы номер 3 и 4 в этой точке, таким образом:

    f = 1,73 x L x Isc-x / (C xnx VLL), для трехфазной установки
    В этом случае мы можем использовать коэффициент проводника C = 22, 965 на основе по следующим данным

    • размер проводника 600 kcmil
    • Работает при напряжении 480 В, которое относится к категории 600 В
    • EMT, разновидность стального трубопровода
    • Проводник медный
    (см. таблицу ниже)
    Таблица 1.Таблица коэффициента проводника при расчете короткого замыкания


    Следовательно,
    • f = (1,73 х 400 футов х 16,7 кА) / (22, 965 х 2 х 480) = 0,524
    • М = 1 + (1 + f ) = 1 / 1,524 = 0,66
    • Isc-2 = M x Isc-1 = 0,66 x 16,7 кА
    Isc-2 = 11 кА

    Ошибка в точке 3:
    Мы снова будем использовать тот же процесс и обратимся к приведенной выше таблице для значения коэффициента проводника C.
    • f = (1,73 x 500 футов x 11 кА) / (16, 673 x 1 x 480) = 0,476
    • М = 1/1,476
    • Isc-3 = M x Isc-2 = 0,68 x 11 кА
    Isc-3 = 7,48 кА

    Точка отказа 4:


    В точке неисправности 4 мы можем использовать тот же процесс, но нам нужно добавить ток блокировки ротора (LRA) двигателя во время состояния неисправности.

    Зачем нам нужно добавлять двигатель LRA?

    • Во время неисправности двигатель, будь то синхронный или асинхронный двигатель, подает электрический ток в точку неисправности.
    • Во время неисправности напряжение питания двигателя будет стремиться к нулевому значению, и, поскольку ротор по-прежнему имеет эффект инерции (не останавливается резко), поэтому он будет продолжать вращаться сразу после возникновения неисправности.
    • Мгновенное вращение вместе с индуцированным напряжением, возникающим в роторе непосредственно перед возникновением неисправности , преобразует двигатель в генератор.
    • В случае асинхронных двигателей этот сценарий будет продолжаться до исчезновения магнитного потока в роторе, так как в роторе асинхронного двигателя нет постоянного напряжения питания.
    • Наихудший случай в части синхронного двигателя, так как ротор имеет отдельное и постоянное питание, поэтому эффект преобразования «двигатель в генератор» будет длиться дольше, пока ротор не перестанет вращаться.
    • Значение тока, которое может внести двигатель в состоянии отказа, равно току LRA этого двигателя с заблокированным ротором, который равен от 400% до 600% от тока полной нагрузки этого двигателя.

    В этом случае двигатель имеет мощность 20 л.73 х 480 х 0,85 х 0,8) = 26 Ампер
  • LRA = 26 х 600% = 158 ампер
  • Значение LRA представляет собой долю двигателя в токе неисправности во время неисправности.
  • Влияние LRA во время состояния отказа основано на номинальной мощности двигателя, поэтому мы можем сказать, что большие двигатели оказывают значительное влияние на систему во время состояния отказа.
Рассчитайте ток короткого замыкания в точке 4,
  • f = (1,73 x 200 x 11 кА) / (20, 867 x 1 x 480) = 0.38
  • М = 1 / 1,38 = 0,72
  • I sc-4 = (M x Isc-2) + LRA = (0,72 x 11 кА) + 158 = 8078 Ампер или 8,1 кА
Isc-4 = 8,1 кА


Сводка результатов:

  • Ток короткого замыкания в точке 1 = 16,7 кА
  • Ток короткого замыкания в точке 2 = 11 кА
  • Ток короткого замыкания в точке 3 = 7,48 кА
  • Ток короткого замыкания в точке 4 = 8.41 кА
Эти данные представляют собой трехфазные симметричные значения тока короткого замыкания. Это значение, при котором мы предполагаем, что неисправность возникла из-за того, что все три фазы соединены или скреплены болтами.

Что делать, если возникшая неисправность не является симметричной трехфазной неисправностью (межфазное замыкание)? Мы можем использовать следующее эмпирическое правило для вычисления следующих ошибок:
  • Фаза к Фазе (две линии соединены) = использовать 87% x 3 фазы. симметричный ток короткого замыкания.
  • Фаза к земле (одна линия и земля подключены) = 25% x 3 ф. симметричный ток короткого замыкания.
Таким образом,
Значения тока короткого замыкания между фазами:
  • Ток короткого замыкания в точке 1 = 16,7 кА x 87% = 14,5 кА
  • Ток короткого замыкания в точке 2 = 11 кА x 87% =  9,57 кА
  • Ток короткого замыкания в точке 3 = 7,48 кА x 87% = 6,5 кА
  • Ток короткого замыкания в точке 4 = 8,41 кА x 87% = 7.
