Приспособление для скрутки проводов в распределительной коробке: 2 простых приспособления для быстрых и качественных скруток

Содержание

2 простых приспособления для быстрых и качественных скруток

Из-за неплотной скрутки и плохого лужения провода окисляются и нарушается контакт между ними. Со временем место скрутки начинает постепенно нагреваться, что может привести к возгоранию электропроводки.
Чтобы соединение было долговечным, надежным и безопасным, сделаем несложные лайфхаки, с помощью которых можно выполнить плотную скрутку проводов и качественное лужение, независимо от вашей квалификации, как электрика.

Приспособление для лужения проводов


Обычно для этой операции применяется паяльник, но качественно ее сделать под силу только человеку с опытом. Для изготовления приспособления, посредством которого лужение всегда будет отличным, нам понадобится:
  • стальная шпилька;
  • металлический хомут на болтах;
  • концевой наконечник под опрессовку кабеля;
  • набор гаек;
  • кусочки припоя;
  • канифоль.


В работе над самоделкой мы используем: тиски слесарные, газовую горелку, плоскогубцы, дрель с отрезным диском и гаечный ключ.

Зажимаем шпильку в тиски и нагреваем выступающую часть пламенем газовой горелки до тех пор, пока металл не размягчится.

Затем, не теряя ни секунды, с помощью плоскогубцев сгибаем конец шпильки под 90 градусов.

Укорачиваем шпильку, используя болгарку с отрезным диском. Для дальнейшего применения оставляем часть с отогнутым концом.
Разбираем хомут и оставляем одно полукольцо с наружной гайкой.

Зажимаем его за ушки в тисках и молотком выправляем их, делая продолжением концов полукольца и параллельными друг другу.


Надеваем видоизмененное полукольцо гайкой вниз на конец сопла газовой горелки и закрепляем с помощью болтового соединения.

В наружную гайку полукольца вкручиваем отогнутый конец шпильки и направляем ее стержень вдоль продольной оси сопла горелки.

Навинчиваем на шпильку гайку, затем устанавливаем концевой наконечник и зажимаем его второй гайкой так, чтобы он расположился вертикально, а его цилиндрическая часть находилась примерно на уровне центра сопла газовой горелки.

Подсоединяем к модернизированной газовой горелке баллончик с газом и включаем ее. Когда наконечник достаточно разогреется, опускаем в него кусочки припоя и дожидаемся их расплавления.

Опускаем проволочную скрутку в баночку с канифолью и погружаем в расплавленный припой на несколько секунд. Качество лужения при этом неизменно получается отличным.



Приспособление для скрутки проводов


Для ее сборки нам понадобятся самые простые и вполне доступные изделия:
  • стальной болт;
  • большая плоская шайба;
  • гроверная шайба;
  • самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.
Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.
Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.


В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.

Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.

Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.

Провода, увлекаемые шайбой, скручиваются в плотную «косичку».

Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.




Смотрите видео


Приспособление для спайки скруток проводов

На чтение 3 мин.

Кто хоть раз запаивал скрутки в распределительной коробке у себя дома, прекрасно знает, каково это: стоя на табуретке, паяльником пытаться запаять соединение на высоте.

Обляпать весь пол припоем это ещё пол беды, тут главное не обжечься, так как делать спайку очень неудобно.

Именно для таких целей рекомендую сделать простое приспособление, с помощью которого можно быстро и очень качественно делать спайки скруток на высоте.


Понадобится

Конструкция содержит минимум деталей. Для постройки необходимо взять:

  • Газовая горелка с газовым баллоном.
  • Канцелярский зажим.
  • Шпилька.
  • Четыре гайки под шпильку.
  • Медный наконечник.


Изготовление приспособления для быстрой пайки

Я показываю уже готовый экземпляр и на словах расскажу как его сделать. Повторить его не сложно, поэтому Вы все поймете без труда.

Шпильки в магазинах продаются примерно метровой длины, поэтому необходимо ножовкой отпилить отрезок длиной 15 см.

Далее просверлить отверстие в центре канцелярского зажима по диаметру шпильки.

Согнуть шпильку под углом 90 градусов, для этого удобно использовать тиски. И на один конец навернуть гайку, одеть зажим и зафиксировать ещё одной гайкой сверху.

На другой конец так же навинчиваем гайку, наконечник, гайку.

Одеваем приспособление на сопло газовой горелки, уже с присоединенным газовым баллоном.

Зажигаем горелку и гайками регулируем расстояние наконечника на шпильке, чтобы пламя оптимально упиралось в наконечник на небольшом расстоянии. В процессе работы это расстояние можно регулировать перемещением зажима по соплу газовой горелки.


Паяем скрутки проводов

Берем жидкий флюс. Это может быть ЛТИ-120, спирто-канифольный, или любой другой активный флюс, предназначенный для пайки цветных металлов.

Макаем скрутку в него и 1-2 секунды удерживаем для лучшего проникновения жидкости в щели между проводами.

Далее ждем разогревания наконечника и помещаем в него небольшое количество припоя типа ПОС-61. Я паял приспособлением раньше, поэтому мне нужно дождаться только разогревания.

Как припой начал растекаться, макаем в него скрутку и ждем 1-2 секунды, пока соединение прогреется и произойдет спайка.

В итоге получилось так:

Как Вы можете заметить, края оплетки проводов оплавились. И чтобы этого не происходило, необходимо скрутку удерживать плоскогубцами. Они отлично послужат теплоотводом и такой проблемы в дальнейшем не будет.

А вообще пайка получилась качественная, быстрая. Поэтому я рекомендую повторить данную конструкцию и не мучиться.

По окончанию выключите горелку, но не кладите приспособление. Необходимо поставить или удерживать всю конструкцию вертикально минут 10-15, пока припой не остынет. Иначе он может разлиться.

Так же будьте осторожны: наконечник сильно нагревается — не обожгитесь.

Смотрите видео

Способы соединения проводов в распределительной коробке —

Виды распределительных коробок


Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль

коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.

Принцип классификации распределительных коробок

Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.

Существуют следующие типы данных изделий: открытые и

закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке.

Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.

Материал изготовления распределительных коробок

Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл

.  В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.

Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов. Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.

Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.

Конструктивные особенности распределительных коробок

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода — клеммной колодкой с помощью винтов (фиксаторов).

В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.

Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.

От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.

Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами.  Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.

Габариты распределительных коробок

Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.

Процесс монтажа распределительных коробок

Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий.  Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей. Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика). Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.

Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.

Торговая сеть «Планета Электрика» имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки.

В торгово-выставочных залах «Планета Электрика» Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEKLegrand, Schneider Electric, TDM Electric, DKC и др.

Распределительные коробки: конструкция и виды

Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.

Распределительные коробки для дома

В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.

Зачем нужны

Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов.

Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.

Распределительная коробка для взрывоопасных помещений

Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:

  • она портит интерьер помещения;
  • установка занимает много времени;
  • после установки она возвышается над плоскостью стены.

Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать. Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать здесь.

Классификация распределительных коробок

Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:

  • открытые – монтируются на поверхности стен или потолка;
  • скрытые – устанавливаются в углубления, специально сделанные в стене.

Различные виды распределительных коробок

Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.

Материал изготовления

Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.

Распределительные коробки из металла

Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

  • сварки;
  • спайки;
  • скрутки;
  • при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено. Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.

Процесс монтажа

Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.

Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.

Также можете прочесть: vse-elektrichestvo.ru/rozetki/kabel-dlya-rozetok.html.

Распределительные коробки | Нева контроль



С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).



Происхождение разнообразных названий



Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты



Называемые по-разному распределительные коробки различаются по другим признакам:

1) Размер, форма;

2) Материал изготовления;

3) Предназначение;

4) Способ монтажа относительно скрытой или открытой проводки;

5) Материал стены, в которую монтируется скрытая коробка;

6) Степень электрической защиты по IP;

7) Количество подключаемых кабелей;

8) Наличие встроенных клемм, шин подключения;

9) Характер распределения: вводная, проходная, концевая.

10) Способ монтажа защитной крышки.



Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;

2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;

3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;

4) тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты





Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка



Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.



Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.



Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.



Распредкоробка скрытого типа



Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

Коронка на 60 мм



Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.

Установка коробки распределительной

Виды рапределительных коробок

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.



Распредкоробка с клеммником



Различные виды распредкоробок в зависимости от предназначения:

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото УК2П



Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

Распредкоробка для гипсокартона со специальны прижимными лапками



При монтаже открытой проводки на полу используют напольные распредкоробки:

Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

Распред коробка с люком



Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.



Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками





Водонепроницаемая распред коробка



Взрывозащищенная распределительная коробка





Огнестойкая распределительная коробка

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.



Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !

Виды распределительных коробок для соединения электрической проводки

Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.

Внешний вид коробок распределительных

Виды изделий

Распределительные коробки для электропроводки принято классифицировать по следующим признакам:

  • материалу;
  • способу монтажа;
  • конструкции;
  • степени защиты.

Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 0С до 60 0С без нарушения формы.

Металлическая коробка обязательно подлежит заземлению.

По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.

Подвод проводов к наружной распредкоробке

Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).

Устройство

Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.

Коробка состоит из 2 частей: корпуса и крышки.

Устройство простейшей ответвительной коробки

В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.

В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.

Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.

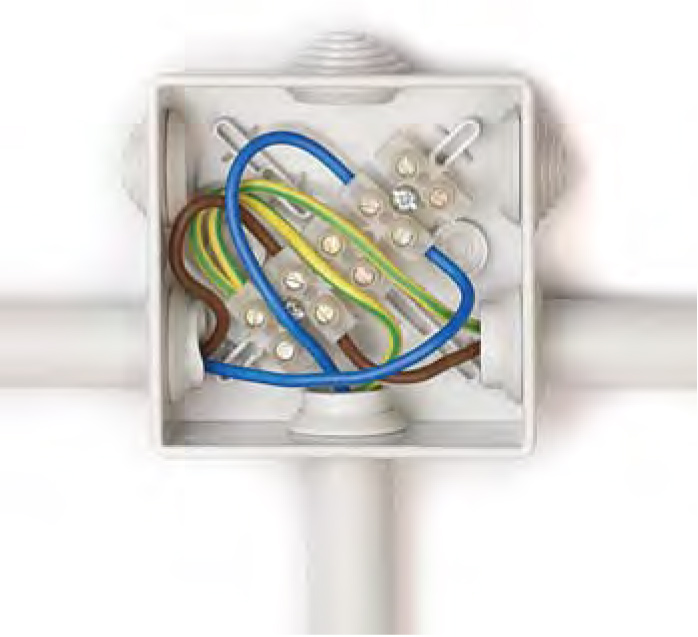

Пример разводки проводов в распределительной коробке

Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.

Преимущества

К основным преимуществам изделий относят:

  • простоту монтажа;
  • многофункциональность;
  • долговечность;
  • быстрый доступ к соединениям;
  • низкую цену.

Монтаж

Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.

Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.

Инструмент

Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:

  • карандаш;
  • линейку;
  • набор отверток;
  • ножницы;
  • дрель или шуруповерт;
  • коронка для выполнения отверстий;
  • отвертку индикаторную или тестер;
  • крепежные изделия;
  • изоляционную ленту;
  • гипс или раствор;
  • кельму.
Открытый способ

Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:

  • отключается подача электроэнергии на объект;
  • размечается место установки изделия;
  • снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
  • срезается изоляция проводов на необходимую длину и заводится в корпус;
  • соединяются проводники выбранным способом, соблюдая цветовую маркировку, т. е. фазу с фазой, нуль с нулем, землю с землей;

Правильная разводка проводов в распредкоробке

  • изолируются места соединений при необходимости;
  • закрывается крышка.

Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.

Закрытый способ

Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.

Установка корпуса распредкоробки в стену

Соединение жил. Видео

О том, как происходит соединение жил в распределительной коробки, повествует это видео.

Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.

Оцените статью:

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

  • простая;
  • скрутка желобком;
  • бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

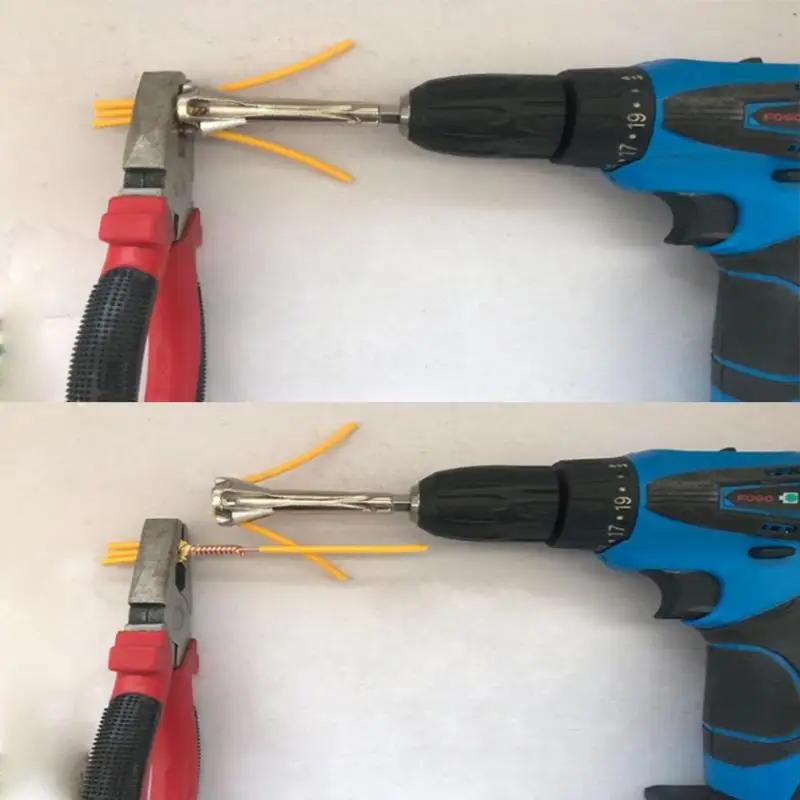

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Распределительная коробка для электропроводки — назначение, обзор видов

Сеть потребления электроэнергии повторяет географию расселения людей. Если там, где энергия вырабатывается, особой замысловатости и многоуровневости в электрических сетях не наблюдается, то там, где электроэнергия обеспечивает нас всем — от работы до отдыха — уж насколько разветвленная сеть, настолько и непредсказуемая. Так как всегда подключаются новые потребители, и старые потребители, как говорится, входят во вкус, и все подключают, подключают и подключают.

И если раньше тянули два провода от столба к столбу, а потом в избу крестьянина — и зажигали лампочку Ильича под потолком, и … народ радовался: «Загудели, заиграли провода, мы такого не видали никогда…», то теперь нужно серьезно думать об электроснабжении и, прежде всего, о надежных соединениях.

Предназначение распределительных коробок

Сеть любого потребителя является разветвленной и состоит из нескольких ветвей, или подсетей потребления. Это связано как с непростой конфигурацией жилого пространства, так и с различным характером потребляющих устройств.

  1. Обязательной всюду является сеть освещения. Она может быть единой (допустим, на дом или квартиру) или тоже состоять из нескольких осветительных подсетей.
  2. Второй сетью является розеточная. Если в сети освещения мощность распределена по точкам более-менее равномерно, то розеточная сеть должна быть готова к включению в нее потребляющих устройств достаточно широкого диапазона мощностей. Розеточная сеть чаще делится на несколько ветвей. Причем, они могут быть и функционально разными, что повлечет за собой и различия в потребляемых сетями мощностях. Например, кухонная сеть розеток должна питать холодильник, плитки, микроволновку, посудомоечную машину и т.д. В то время как сети розеток в жилых комнатах обычно обеспечивают электроэнергией только настольные лампы, телевизоры и вентиляторы.
  3. Кондиционеры часто выделяют в отдельную подсеть. Они работают мощно и в старт-стопном режиме (как и холодильник), поэтому устройства, предъявляющие более высокие требования к стабильности электропитания, лучше размещать не в одной ветке с ними.
  4. Кроме того, есть еще устройства, питание к которым подводится индивидуально. Это водонагревательные баки, мощные электропечи и так далее.
План расположения распредкоробки

Квартира, сданная строителями в эксплуатацию, содержит, разумеется, минимум две подсети — осветительную и розеточную. Иногда еще отдельно делают сеть розеток для кондиционеров. Но когда в квартиру приходит жизнь, вносятся и необходимые коррективы.

На приведенной здесь самой минимальной схеме электропитания квартиры хорошо видны места разветвления подсетей. Обычно проектанты и строители выбирают для ветвления определенные удобные места в квартире: так, чтобы было и доступно, и незаметно, и ставят туда коробки для электропроводки.

Распределительная коробка должна обеспечить надежные и безопасные коммутации всех ветвлений сети. Разветвления есть большие, или главные, а есть местные, небольшие. Для первых важнее доступность, для вторых — скрытность. Если первые легко находятся визуально, то вторые обычно спрятаны под отделкой, и их находят часто методом «простукивания».

Схема проводки в доме

Строители пускают провода по верху стены, отступив от потолка 15 см. По конфигурации квартиры можно найти в углах, обычно где-то над входными дверьми, распределительные коробки, разводящие проводку по разным помещениям. В комнатах коробками полагается обеспечивать все провода, идущие вниз к розеткам и выключателям. Путь провода, проложенного от светильника скрытно в балке перекрытия по полости, может показать наверху стены и эти распределительные коробки.

При изготовлении собственной дополнительной проводки важно, чтобы она вписалась в уже имеющуюся сеть, которая, как мы уверены, делается строителями-электриками с соблюдением всех норм безопасности. Однако наши новые устройства-потребители очень часто перекрывают номиналы мощностей          и токов, на которые рассчитана исходная сеть, поэтому нельзя, не вникая в детали, слепо копировать уже имеющиеся перед нами образцы. Это касается как требования к токам и мощностям оборудования щитков, требований к типам и сечениям проводов, так и к монтажу распределительных коробок. Потому что разветвители в любых электроцепях — это всегда источники неприятностей и точки, требующие особого внимания.

Типы распредкоробок

Распределительные коробки различаются:

  1. Характером проводки.
    • Скрытая проводка предполагает делать отверстия под коробки распределения. Сами отверстия и штрабы в стенах для проводки уже являются средством ее защиты. В них необходимо ее хорошо закрепить и надежно изолировать.
    • Внешняя проводка и коробки должны быть более защищенными.
    • Наружная проводка, прокладываемая вне помещений, должна иметь защиту от пыли и влаги. Это касается и всего оборудования, в том числе коробок.
  2. Материалом.
    • Металлические — стальные, алюминиевые — более защищенные. Предназначены для стен, выполненных из дерева, где недостаток твердости формы в каком-то из направлений компенсируется прочностью металла. Кроме того, это защита при пожаре. Коробка может защитить соединения какое-то время при возгорании, позволив успеть обесточить сеть.
    • Полихлорвиниловые и другие из пластика. Пластиковые коробки, как и все другое электрооборудование, защищены от возгорания и нетоксичны.
  3. Формой.
    • Круглые изготовляются для установки в сверленных отверстиях. Это обычный простой, применяемый для всех отдельных элементов проводки — для розеток, выключателей — промышленный метод монтажа. Минусы — крепление недостаточно удобное, особенно на зажимных лапках, которые легко разбалтываются. Или на единственном центральном дюбеле. Кроме того, ограничен объем и мала внешняя площадь стенок для подвода проводов с разных сторон. Такие коробки хороши для небольших внутренних коммутаций, например, одиночная линия с одним ответвлением. Однако в любом случае каналов для подвода проводки должно быть как минимум три с трех разных сторон.
    • Прямоугольные. В них очень удобно размещать и крепить клеммные колодки на несколько разветвлений. По боковым стенкам располагаются отверстия для вывода проводки — все очень компактно и наглядно.    Прямоугольные коробки выпускаются в гораздо большем разнообразии размеров. От самых маленьких разветкоробок, до таких, которые называются уже распределительные ящики, и которые от щитков питания с коммутационным оборудованием отличаются только тем, что нет надобности в систематическом доступе к их внутренностям. Поэтому передняя сторона выполнена в виде крышки, а не дверки. Чем больше такая коробка, тем труднее бывает подыскать ей место в каких-то стеновых полостях. Ее и монтируют на стену. Тем более что в доме или квартире таких коробок бывает немного.
  4. Размером, объемом и количеством выводных отверстий. Эти характеристики между собой связаны, и это позволяет выбрать распределительную коробку именно в соответствии с поставленной задачей по разводке сети. Есть коробки, на переднюю панель которых выведены, например, розетки.
Кругая распредкоробка Прямоугольная распредкоробка Распредкоробка изнутри Распредкоробка-розетка

Последовательность монтажа распаечных коробок

Подготовка места для установки коробок
  • Делается подвод кабелей по канавкам к коробкам, на которых для них готовятся отверстия. После установки коробок на место отверстия должны быть доступны для ввода кабелей внутрь.
  • Распредкоробка вставляется и закрепляется на своем посадочном месте, используются алебастр или гипс, дюбели. Крепеж не должен быть помехой для электрического монтажа, тем более не должен быть источником опасности возможных КЗ.
  • В коробке устанавливаются необходимые клеммные колодки. Или им отводится место так, чтобы коммутация проводов легко просматривалась. Соединительные коробки, особенно большие, часто комплектуются клеммными колодками и даже DIN-рейками соответствующих размеров.
  • На проводке делается разборка по фазам проводов. Нулевая фаза приходящего токонесущего провода должна быть синей, провод заземления — желто-зеленый полосатый, фазный провод имеет — белый, черный или красный. Если это не соблюдается, нужно проследить провода по пути всей проводки — от одной коробки к другой — и как-то их отметить. Неаккуратные монтажники могли перепутать провода или, например, в скрытой проводке под штукатуркой скрутить два провода разных цветов — не хватило длины одного, добавили другой. Это вполне бывало, когда внутреннюю проводку делали алюминиевой «лапшой». При такой непрофессиональной путанице самое плохое, когда фаза попадает на нулевой провод. Или, что еще хуже, на провод заземления. Поэтому всегда и всюду надо индикатором проверять фазу. А пробником — ноль и землю. И, если цвета проводов нестандартные, отмечать хотя бы колечками изоленты разного цвета.
  • Выполняется коммутация проводов следующими методами: капельной сварки, пропаивания скруток, коммутации с помощью колпачка без пайки или подключения к соответствующим клеммным колодкам. Следует проводить в порядке фаз, а не проводок. Берется фаза (или ноль, земля) из приходящего провода, подключается к тому же клеммнику из первой отходящей, и так далее по всем коммутируемым проводам. Потом берется следующий провод из приходящего жгута (ноль или земля), подключается к другому клеммнику, далее такой же провод из первого отходящего жгута, и так далее. И так по всем фазам и жгутам проводов.
Разделение проводки

Коммутация проводов

Соединение проводов должно быть надежным и безопасным. Ток, протекающий по проводнику, не должен «чувствовать» изменение сопротивления при прохождении через место коммутации. Если место контакта оказывает большее сопротивление, чем остальная проводка, оно будет разогреваться, окисляться, оплавляться. Окись, являясь изолятором, ухудшает контакт, между проводниками образуется небольшой зазор, в котором начинается тление и искрение. Это резко увеличивает температуру стыка, начинает плавиться и окисляться изоляция, провода «ведет», и результатом этого может стать замыкание фаз. В этом случае наилучший вариант — взрыв и срабатывание автомата защиты. Наихудший — оплавление изоляции, материала коробок, клеммников. Загорание обоев или дешевой изоляции. А это ведет уже к пожару.

   Соединение проводов

Чтобы ничего этого не случилось и нужны надежные коммутации проводников.

При хорошей коммутации должно быть соблюдены следующие параметры:

  • площадь контакта в месте коммутации не меньше площади сечения проводов;
  • при тепловом расширении (а оно неизбежно при прохождении тока) проводников контакт не должен ухудшаться;
  • материалы контакта не должны ухудшаться от окисления;
  • не должно быть резкого изменения электрических свойств проводников в месте контакта.

Контакты по типу скрутки самые ненадежные, так как именно они и покрываются со временем окислами, ведущими к непрерывному ухудшению. Когда делается скрутка, изоляция снимается на длине проводника не менее 3–5 см. После чего разобранные, выпрямленные провода, не содержащие заусенцев или мелких проводниковых «ворсинок» — два или более, туго скручиваются пассатижами. Скрутку изолируют изоляционным колпачком или изолентой так, чтобы изоляция заходила на изоляцию проводов на расстояние не менее 1 см., а провода или жилки в скрутке не оторвались и не торчали в стороны.   Скручивание проводов

Кроме этого, контакты могут быть демонтируемыми и недемонтируемыми.


К недемонтируемым относятся коммутации паяные и сварные. При необходимости их демонтажа делают распайку или отрезание провода. Паяные или сваренные контакты — это те же скрутки, но сделанные неразборными и твердыми, с нанесением на них расплавленного металла. При пайке это делается по всей длине скрутки, с затеканием расплавленного припоя между скрученными проводниками, при сварке на конце скрутки делается капля варки. Различные типы контактов Работа с контактами

После пайки или сварки, после остывания места контакта оно изолируется аналогично тому, как это делается при скрутке — изолентой или изолирующим колпачком.

Нанесенная изоляция должна быть твердо фиксирована на месте контакта.

Соединение проводов в распредкоробке

Скрутка может проводиться специальным изолирующим контактным колпачком, имеющим внутри металлический вкладыш с резьбовым конусным отверстием. В этом случае на скрутку (делающуюся достаточно свободно, чтобы была возможность ее стягивания колпачком) надевается колпачок, который на нее закручивается, стягивая провода и надежно фиксируясь на них своей резьбой.

Скрутка и контактный колпачок

Клеммники — это резьбовые соединения проводников, винты с гнездами для вставки проводов, укрепленные на изолирующем основании. Проводники готовятся удалением изоляции на небольшом расстоянии от края, так, чтобы снаружи от контакта неизолированного провода не было вообще. Нужно померить глубину контактного гнезда и снять изоляцию с провода на такую же длину плюс 1 мм. Провод должен быть чистым, цилиндрическим (если многожилка, то все жилки хорошо свернуты и «причесаны» под цилиндр, а диаметр гнезда должен соответствовать сечению провода. Зажимание провода делается при хорошо фиксированном клеммнике, так, чтобы провод точно был зафиксирован и зажат, что дополнительно еще должно быть проверено. Распределительная коробка должна легко вмещать клеммники с проводами.

Клеммники

Зажимные клеммники одноразовые. В них зажимание проводов происходит пружинным способом. В одноразовые зажимные клеммы разделанный провод (как в предыдущем случае) подается в гнездо до упора. Фиксирующие колющие контакты, направленные внутрь, его закрепляют, создавая электрическое соединение. Площадь должна быть достаточной для создания надежного контакта.

Зажимные клеммники Wago

Зажимные клеммники Wago. Представляют собой изолирующий компактный корпус с гнездами для проводов и рычажком из изолятора для зажимания. Такие клеммники делаются на два и больше соединений. Зажимание происходит кулачковым способом, позволяет легко провести демонтаж и использовать повторно.

Похожие статьи: Соединительные коробки

RS Components

Соединительные коробки RS Components

Распределительные коробки

Для чего используются распределительные коробки?

Основная цель распределительных коробок — соединять и защищать проводку, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах. Они используются в промышленных и коммерческих приложениях.

Как работают распределительные коробки?

Распределительная коробка при осмотре предлагает точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения. Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете.После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков . Герметичная крышка коробки или крышка коробки обеспечивают безопасность для всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, мягкая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопластик.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы Распределительные коробки

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блинчики
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Обеспечивается защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

Соединительные коробки

RS Components

Соединительные коробки RS Components

Распределительные коробки

Основное назначение соединительных коробок — соединение и защита проводки, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах. Они используются в промышленных и коммерческих целях.

Как работают распределительные коробки?

Распределительная коробка при осмотре предлагает точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения.Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете. После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков .Герметичная крышка коробки или крышка коробки обеспечивают безопасность для всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, низкоуглеродистая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопласт.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы соединительных коробок

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блин
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Обеспечивается защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас. Вы можете изменить настройки файлов cookie, прочитав нашу политику использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.

Хорошо, я понимаю

Лучшие типы распределительных коробок — Отличные предложения на типы распределительных коробок от глобальных продавцов типов распределительных коробок

Отличные новости !!! Вы попали в нужное место для типов распределительных коробок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти типы распределительных коробок должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои типы распределительных коробок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах распределительных коробок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box types по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие типы распределительных коробок — отличные предложения на типы распределительных коробок от глобальных продавцов распределительных коробок

Отличные новости !!! Вы попали в нужное место для типов распределительных коробок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот тип распределительных коробок должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои типы распределительных коробок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах распределительных коробок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box type по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Распределительная коробка из полиэстера типа 4X

(сплошная и прозрачная крышка) (серия PJU)

Ресурсы для продукта
Ссылки
Поделиться этим продуктом
Приложение
  • Предназначен для использования в качестве приборных корпусов, корпусов электрического, гидравлического или пневматического управления, электрических распределительных коробок или корпусов клеммной проводки.
  • Обеспечивает отличную изоляцию и защиту там, где оборудование может быть промыто из шланга или очень влажно.
  • Идеально подходит для работы в условиях высоких температур или агрессивных сред.
Стандарты
  • UL 508A Тип 1, 2, 3, 4, 4X, 12 и 13
  • CSA типа 1, 2, 3, 4, 4X, 12 и 13
  • Соответствует
    • NEMA Тип 1, 2, 3, 4, 4X, 12 и 13
Строительство
  • Литой корпус из стекловолокна и полиэстера с подходящей крышкой легко пробивается, режется или просверливается.
  • Улучшенные ингибиторы УФ-излучения защищают от атмосферных воздействий на открытом воздухе.
  • Стандартные размеры JIC до 18 x 16 дюймов.
  • Резьбовые латунные вставки предусмотрены для дополнительного монтажа на внутренней панели или в комплекте клемм. Монтажное оборудование входит в комплект.
  • Крышка крепится невыпадающими винтами из нержавеющей стали с резьбовыми латунными вставками.
  • Доступен корпус с прозрачной крышкой из поликарбоната размером до 16 x 20 дюймов.
  • Литая петля со стержнем из нержавеющей стали.
  • Невыпадающая маслостойкая прокладка обеспечивает надежное уплотнение.
  • Доступен с фланцем из поликарбоната или кронштейнами для крепления на лапах для разнонаправленного монтажа.
  • Рабочие температуры от 130 ° C до -40 ° C (от 266 ° F до -40 ° F).
  • Индекс удара 6,78 Дж (5 футов / фунт).
  • Информацию о коррозионной стойкости см. В таблице в разделе «Техническая информация».
Отделка
  • Стекловолокно из полиэстера с серой отделкой.
  • Дополнительные внутренние панели доступны из стали с порошковым покрытием белого цвета, из необработанного алюминия или из стекловолокна.
Принадлежности
Детали детали

Нажмите Деталь № ниже, чтобы получить подробную информацию (например, чертежи продукта, инструкции по сборке, вес груза)

Нужна помощь? Свяжитесь с нами.

Данные могут быть изменены без предварительного уведомления.

Распределительная коробка

— Повторная публикация в Википедии // WIKI 2

Электрические соединения корпуса

Электрическая распределительная коробка — это корпус, в котором размещены электрические соединения для защиты соединений и обеспечения барьера безопасности.

Энциклопедия YouTube
  • 1/3

    Просмотры:

    12 184

    31 910

    154 224

  • D I Y Как установить и использовать электрическую распределительную коробку

  • Восьмиугольный бокс с открытым сращиванием, 4 дюйма, глубина 2-1 / 8 дюйма, 8 боковых прорезей и 4 неметаллических кабельных разъема: 54171-OPR

  • Как подключить распределительную коробку на 30 А (Великобритания)

Содержание

Строительство

Небольшая металлическая или пластиковая распределительная коробка может быть частью системы электропроводки из кабелепровода или кабеля с термопластичной оболочкой (TPS) в здании.Если он предназначен для поверхностного монтажа, он используется в основном на потолках, под полом или скрыт за панелью доступа, особенно в жилых или коммерческих зданиях. Подходящий тип (например, показанный в галерее) может быть закопан в штукатурку стены (хотя полное скрытие больше не допускается современными нормами и стандартами) или залит в бетон, при этом будет видна только крышка.

Иногда включает встроенные клеммы для соединения проводов.

Аналогичный, обычно настенный контейнер, используемый в основном для размещения выключателей, розеток и соответствующей соединительной проводки, называется паттерном.

Термин соединительная коробка может также использоваться для более крупного предмета, такого как предмет уличной мебели. В Великобритании такие предметы часто называют шкафами. См. Корпус (электрический).

Распределительные коробки являются неотъемлемой частью системы защиты цепи, в которой должна быть обеспечена целостность цепи, например, для аварийного освещения или аварийных линий электропередачи или проводки между ядерным реактором и диспетчерской. При такой установке противопожарная защита вокруг входящих или исходящих кабелей также должна быть расширена, чтобы покрыть распределительную коробку, чтобы предотвратить короткое замыкание внутри коробки во время случайного пожара.

  • Распределительная электрическая коробка в процессе монтажа. Электрические кабелепроводы заканчиваются по бокам, а кабели проходят через коробку или соединяются внутри нее.

  • Австралийская внутренняя распределительная коробка для поверхностного монтажа — показаны этапы подключения.

Солнечная панель

Распределительная коробка PV прикреплена к задней части солнечной панели и является ее выходным интерфейсом.

См. Также

Внешние ссылки

Эта страница последний раз была отредактирована 28 октября 2019 в 04:53 .

Соединение проводов в распределительной коробке — обзор способов и их сравнение

Одна из главных сложностей, возникающих в процессе монтажа электрической разводки своими руками – необходимость произвести соединение проводов в распределительной коробке для электропроводки. Для того чтобы не допустить распространенных ошибок, и, как результат, неисправности выключателей или розеток, рассмотрим каждый этап проведения самостоятельных работ.

Распределительная коробка – лучший способ обеспечить работу всех электрических приборов в доме

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

    Но при этом упускаются из виду некоторые вопросы:
  1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления. Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов. Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

    Выбор способа соединения зависит от нескольких факторов:
  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

    При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
  1. необходимость навыков в работе, трудоемкость процесса;
  2. использование специального инструмента;
  3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

    Но есть и отрицательные моменты:
  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

    К недостаткам можно отнести:
  1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  3. невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

    К недостаткам винтовых зажимов можно отнести:
  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

    Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
  1. соединение только двух проводов;
  2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
  3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

    Преимущества клемм WAGO:
  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется. Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики. На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Важно знать

Наиболее простым и быстрым способом решения вопроса о том, как соединить провода, принято считать скрутку, но в тоже время скрученные жилы представляют очень низкую степень надежности контакта. Из-за невысокой надежности она не допустима и согласно главе 2.1. ПУЭ п. 2.1.21 приведены следующие допустимые способы соединений: винтовые или болтовые сжимы (клеммники разных видов), сверка и пайка.

Клеммники и обжимные устройства, повышают надежность монтажа, однако на несколько порядков уступают такому способу соединения, как сварка. При подготовке к электромонтажу, взвешивая все «за» и «против», однозначно стоит отбросить сомнения и отдать предпочтение этому методу.

У людей, не сведущих в вопросах электромонтажа, бытует мнение, что данный способ соединения является недопустимо продвинутым технологическим процессом, требующим высочайшей квалификации исполнителя и использования сверхсложного оборудования. На самом деле, все очень просто и доступно. Произвести сварку проводов своими руками вполне по силам человеку, обладающему простейшими навыками обращения с электросварочным аппаратом в домашних условиях.

Вопрос очень актуальный для нашего времени, начиная с тех пор, как инверторные сварочные аппараты стали доступны для массового приобретения. Инверторный сварочник очень удобен и практичен, он потребляет немного электроэнергии и может работать от сети, к тому же стоимость маломощных моделей лежит в пределах 50-100 долларов. В качестве аппарата можно использовать самодельное устройство, выполненное на базе понижающего трансформатора. Для человека, обладающего знаниями и владеющего навыками в области электротехники, вопрос, как сделать сварочный аппарат своими руками, не представляет большого труда. Электромонтажные предприятия, специализирующиеся на сварке, используют в своей работе специальные сварочные аппараты.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Выбор типа сварочного аппарата

Уже отмечалось, что для качественного выполнения работ в распределительном устройстве подойдёт не любой аппарат. При этом большинство профессионалов отдаёт предпочтение инверторным сварочным устройствам, отличающимся небольшими габаритами и лёгкостью.

Помимо этого многие из промышленных образцов инверторов оснащаются специальным ремнём для переноски, что также обеспечивает удобство работы в данных условиях.

К указанным преимуществам следует добавить, что при работе с инвертором энергопотребление минимально (не более 1 киловатта), а также исключаются перебои в работе из-за непостоянства сети.

Отдельные мастера используют для этих целей обычные понижающие трансформаторы, посредством которых им удаётся сваривать провода переменным током постоянной амплитуды (без регулировки).

За счёт большого личного опыта им удаётся приспосабливаться к режиму работы понижающего трансформатора и постоянно контролировать сварочный процесс.

Для неспециалистов такой прибор для сварки точно не подходит, поскольку экспериментировать по ходу работ и постоянно контролировать дугу способен не каждый.

Вообще говоря, работа на переменном токе (с обычным трансформатором) не обеспечивает требуемое качество сплавления проводов, так что для достижения нужного результата требуется немалое мастерство. По этой причине начинающим сварщикам следует побеспокоиться о приобретении подходящего устройства.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

    Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
  1. рассчитать нагрузку на электросеть;
  2. сечение проводов;
  3. разделить потребителей на группы.
    В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

    Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
  1. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  2. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  3. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  4. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения. Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Меры безопасности

При сварке скруток медных проводов важно соблюдать следующие меры безопасности:

  • требуется выполнять заземление оборудования, находящегося под током;
  • запрещено использовать провода для электродов без качественной изоляции;
  • эксплуатация сварочного оборудования проводится в стандартных режимах, не противоречащих заявленным требованиям изготовителя.

Сваривание выполняется только в защитной среде без прямого контакта с воздухом. Поэтому подойдёт маломощный аппарат, работающий на переменном или постоянном токе.

Сварка скруток своими руками

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

    Есть:
  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.

Основные способы соединения проводов | Petrem.ru

Начинающему электрику приходится искать ответы на множество вопросов, и один из них: как соединить провода в распределительной коробке? На данный момент существует несколько способов соединения проводников. Каждый из способов обладает своими преимуществами и недостатками.

Содержание страницы

От чего зависит выбор метода соединения проводов?

Выбор того или иного метода определяется:

Материалом, из которого изготовлены жилы. Это может быть медь, алюминий или сталь.
Сечением жил. Одни способы позволяют соединять кабеля только с одинаковым сечением проводников, а другие дают возможность совмещать жилы различного диаметра.
Количество соединяемых проводов: два, три или более.
Условия проведения монтажных работ. Чаще всего соединение кабелей проводится в обычных условиях, то есть в помещении со средним уровнем влажности и температурой выше нуля. Но также работы могут выполняться на улице, в воде или земле.

Кроме того, на выбор способа соединения проводников влияет опыт мастера, наличие у него тех или иных навыков и специальных инструментов. Рассмотрим подробнее способы, с помощью которых осуществляется соединение проводов в распределительной коробке.

Соединение проводников методом скручивания

Самый старый и проверенный метод соединения, до сих пор пользующийся большой популярностью в бытовых условиях, – это скрутка проводов. Суть метода состоит в скручивании жил между собой. Они зачищаются от изоляции на длину 4-5 см, а затем скручиваются с помощью пассатижей. Также может использоваться специальное приспособление для скрутки проводов. После этого скрутка изолируется с помощью термоусадочных трубок (кембриков) или изоляционной лент.

Чтобы использовать этот метод, нужно знать, как правильно скручивать провода. Соединение может быть параллельным или последовательным. В первом случае скрепляемые провода располагаются рядом друг с другом (параллельно), а во втором – друг напротив друга, образуя единую линию при соединении.

Как правильно сделать скрутку проводов? Прежде всего, обе жилы нужно зачистить от изоляции примерно на 4-5 см, потом обезжирить оголённые контакты ацетоном и зачистить наждачной бумагой до металлического блеска. Затем производится скручивание одним из следующих методов:

Простой (первый вариант). Края кабеля перекрещиваются так, чтобы их изоляция соприкасалась, а затем при помощи пассатижей вращательными движениями производится взаимное перекручивание концов проводки. Получившаяся скрутка загибается в одну из сторон таким образом, чтобы она располагалась параллельно проводу. После этого выполняется изоляция соединения.
Простой (второй вариант). Оголенные концы жил немного изгибаются посередине и в месте изгиба зацепляются друг за друга. Затем конец одного провода обматывается вокруг другого, аналогичные действия производятся с концом второго провода. Затем конструкция изолируется.
Бандажный. Для работы нужен отрезок зачищенного проводника. Жилы, которые нужно соединить, кладутся параллельно друг другу. При этом оголенные концы должны соприкасаться по всей длине. После этого проводники обматываются дополнительным отрезом, и получается своего рода бандаж.
Желобковый. Из концов проводников формируются небольшие крючки, которые зацепляются друг за друга. После этого один край провода обматывается вокруг другого.

Причина популярности метода скручивания – простота выполнения работ и отсутствие дополнительных денежных затрат. Чаще всего скрутку выполняют при прокладке временной электропроводки. Однако таким способом нельзя соединить алюминиевые и медные жилы. Кроме того, качество крепления оставляют желать лучшего. Данный способ не используется в помещениях с повышенной влажностью и в деревянных домах.

Согласно 2.1.21 Главы 2 ПУЭ (7-е издание) использование скрутки запрещено, так как в процессе эксплуатации такой конструкции образуется зазор между соединенными проводниками. Это приводит к ослаблению контакта.

Скрепление проводов при помощи болта

Простые способы соединения электрических проводов не ограничиваются скручиванием. Существует не менее легкий, но гораздо более эффективный метод скрепления электропроводов – соединение при помощи болта. Мастеру понадобятся болт небольшой длины, гайка и 3 шайбы.

На резьбу болта надевается шайба, затем накручивается предварительно зачищенная жила, устанавливается еще одна шайба и делается накрутка второй жилы. После этого устанавливается третья шайба. В конце этого «слоеного пирога» плотно закручивается гайка. Готовая конструкция тщательно изолируется.

Главные преимущества способа – простота исполнения, отсутствие значительных денежных затрат, возможность соединять жилы, изготовленные из разных материалов. Основные недостатки – не очень высокое качество фиксации, значительный расход изоляционных материалов и невозможность размещения подобной конструкции в маленькой распределительной коробке.

Опрессовка гильзами

Опрессованные гильзы представляют собой особые зажимы для проводов, обеспечивающие качественное соединение изделий. Жилы проводника помещаются в гильзу (специальную металлическую трубку), а затем с усилием обжимаются при помощи пресс-клещей или инструментов для снятия изоляции, оснащенных обжимными устройствами. Также мастеру понадобится труборез, чтобы при необходимости уменьшить длину гильзы. Готовая конструкция тщательно изолируется кембриком или изолентой.

Как правильно соединять провода данным методом? Проводники можно вставить в гильзу с одной стороны или с противоположных сторон. Во втором случае стык проводников должен находиться примерно посередине трубки.

Гильзы отличаются невысокой стоимостью, однако являются одноразовыми изделиями. При выполнении ремонта они срезаются и выбрасываются, заменяются новыми. Кроме того, у мастера могут возникнуть сложности при поиске гильзы, пригодной для соединения алюминиевого и медного проводов. Монтаж при помощи опрессовки считается более трудоемким, чем вышеописанные способы, но более простым, чем сварка и пайка.

Использование сварки или пайки

Сделать надежное соединение проводов в распределительной коробке можно при помощи сварки. Жилы провода соединяются друг с другом методом контактного нагрева концов угольным электродом до формирования контактной точки в форме шарика.

Сварка (как и пайка) относится к числу самых надежных методов крепления проводников. При этом оба способа отличаются трудоемкостью, высокими требованиями к квалификации мастера, а также необходимостью использования специальных инструментов. Кроме того, конструкция, которая получается в результате проведения сварки или пайки, является неразъемной.

Для выполнения сварки мастеру понадобятся сварочный трансформатор мощностью не менее 1 кВт, угольный электрод и специальный флюс. Также не обойтись без кожаных перчаток и очков для сварки. Сначала с провода снимается изоляция на 4-5 см, затем жилы зачищаются до блеска и скручиваются. В углубление электрода насыпается флюс, а затем туда опускается скрутка и крепко прижимается к электроду. После этого сварочный аппарат включается в сеть, концы жил сплавляются в контактную точку. Когда спай затвердевает, электрод отводится. Готовый шарик нужно очистить от флюса при помощи металлической щетки, а затем покрыть специальным лаком. После этого выполняется изоляция соединения.

Как соединять провода при помощи пайки (расплавленного припоя)? Работа начинается с подготовки всего необходимого: оловянно свинцового припоя, канифоли, наждачной бумаги, паяльника и кисточки для нанесения флюса.

Жилы подготавливаются и скручиваются, затем припой подносится к жалу паяльника. Скрутка нагревается, чтобы расплавленный припой мог затекать в пространство между скрученными проводами. Когда пайка затвердеет, ее нужно промыть спиртом и заизолировать.

Чаще всего пайка используется для соединения проводов из меди. Если нужно провести работу с алюминиевыми проводниками, то следует использовать специальный припой. Одним из существенных недостатков метода пайки является неустойчивость спаянных проводников к термическому воздействию (перегреву линий).

Применение клеммных колодок

Клеммы для соединения проводов представляют собой пластиковые колодки, внутри которых расположены латунные втулки. С обеих сторон от каждой втулки расположены закручиваемые винтики. Чтобы соединить друг с другом два проводника, необходимо вставить их края в отверстия колодки, а затем с усилием затянуть винтами.

Чаще всего этот метод соединения используется для подключения люстры, электророзеток и выключателей, а также для скрепления кабелей в распределительных коробках. Клеммники для соединения проводов могут иметь различные входные отверстия, подходящие для жил соответствующего сечения.

Основные достоинства клеммных колодок: низкая стоимость, быстрый и простой монтаж, достаточно высокое качество крепления проводников, возможность использования для соединения друг с другом изделий из различных материалов (алюминия и меди).

Однако есть у подобных конструкций и недостатки. Так, при помощи колодок можно соединить между собой только два проводника. Нередко пластиковые корпуса клеммников имеют низкое качество и ломаются при установке. С помощью колодок нежелательно соединять многожильные кабеля, так как тонкие жилы многожильного провода отличаются хрупкостью и могут повреждаться при затягивании винтов.

Монтаж колпачков СИЗ

Если схема соединения проводов в распределительной коробке предусматривает использование только компактных соединительных конструкций, то идеальным решением станет применение колпачков СИЗ. Аббревиатура расшифровывается как «соединительные изолирующие зажимы». По мнению многих отечественных мастеров, использование колпачков является оптимальным как при подключении освещения, так и при проведении силовых линий.

СИЗ представляет собой пластиковый или капроновый колпачок, внутри которого располагается специальная пружина, удерживающая провода. К его достоинствам можно отнести доступную стоимость и удобство монтажа. Колпачки производятся из негорючих материалов, поэтому самовозгорание проводки в месте скрутки исключено. СИЗы представлены на рынке в большом выборе цветов. Если проводники не имеют цветовой маркировки, то с помощью колпачков можно отметить фазу, ноль и заземление. К недостаткам изделия относятся не очень высокое качество фиксации и изоляции, а также невозможность использования для соединения меди с алюминием.

Применение зажимов типа «орех»

Достаточно надежное соединение электрических проводов обеспечивает зажим «орех», оснащенный двумя специальными металлическими пластинами и четырьмя винтами. Чтобы выполнить скрепление, концы проводов нужно зачистить и зафиксировать на пластине. Особенность данного зажима состоит в том, что жилы контактируют друг с другом только через пластину. Когда проводники зафиксированы, сверху на конструкцию надевается оболочка из карболита.

С помощью этого недорогого зажима можно соединить медные и алюминиевые жилы. Подобные изделия часто используются для соединения магистрального провода из алюминия с медной внутренней разводкой, также с помощью «ореха» можно делать ответвление на линии электропроводки. К преимуществам изделия относятся хорошая изоляция и простота монтажа, к недостаткам – необходимость периодически подтягивать винты и невозможность размещения в небольших распределительных коробках («орех» отличается достаточно крупными размерами).

Использование клемм Wago

Несколько лет назад давно известные способы соединения проводов пополнились еще одним, новым – это метод, реализованный компанией Wago. Разработка данного производителя представляет собой пружинную клемму, которая отличается от классических клеммников тем, что для закрепления электропроводов используются не винты, а специальные механизмы (флажки-фиксаторы).

Рычажки позволяют осторожно фиксировать изделие, не повреждая его. Чтобы присоединить проводник с помощью Wago, достаточно зачистить изоляцию, вставить жилы в отверстия и опустить флажки вниз.

Колодки бывают одноразовыми и многоразовыми, более предпочтительными являются вторые, несмотря на свою более высокую стоимость. При помощи Wago можно объединять медные и алюминиевые проводники, а также одножильные и многожильные изделия. Данная конструкция также пригодна для соединения тонких многожильных проводов.

Еще одно достоинство колодки – компактные размеры, позволяющие устанавливать ее в небольшие распределительные коробки. К недостаткам Wago относятся достаточно большая стоимость и не очень высокая надежность фиксации. Кроме того, пластик, из которого изготовлен корпус изделия, может оплавиться при перегреве проводки.

Способы решения проблем, связанных с соединением проводов

Виды соединения проводов, описанные выше, можно смело применять при скреплении двух одножильных кабелей, изготовленных из одного материала. Но как быть, если у жил разное сечение или они изготовлены из разных металлов? Рассмотрим возможные варианты:

Если нужно одновременно объединить три, четыре или более кабелей, то рекомендуется выполнять монтаж с помощью СИЗов, колодок Wago, опрессовки гильзами, пайки или скручивания.
Для соединения жил различного сечения в распределительных коробках используются клеммные колодки, болтовые соединения, пайка или Wago.
Объединение многожильных и одножильных изделий можно проводить любым вышеописанным способом, но специалисты рекомендуют отдавать предпочтение пайке или Wago.
Соединение медных и алюминиевых проводников напрямую не осуществляется. Во-первых, такое соединение сильно нагревается, во-вторых, в процессе эксплуатации происходит ослабевание контактов. Это объясняется тем, что у алюминия более низкая электропроводность, чем у меди, поэтому при прохождении тока он нагревается сильнее. Кроме того, алюминий больше расширяется при нагреве и отжимает медный провод, делая контакт более слабым. Избежать подобных неприятностей позволяет соединение проводников при помощи классический клеммных колодок и колодок Wago, а также болтовых соединений (в том числе зажимов типа «орех»). Если для соединения используются колодки, то рекомендуется внутрь них поместить пасту, предотвращающую окисление жил.

Нередко электромонтажные работы приходится проводить в нестандартных условиях, например под водой или в земле. Для этих случаев существуют специальные технологии:

Для подводных конструкций (например, для погружного насоса). Концы проводников спаиваются, место пайки изолируется термоклеем, сверху надевается термоусадочная трубка. При правильном выполнении такое соединение получается герметичным, безопасным.
Для подземных конструкций. Концы жил зажимаются с помощью клеммников и помещаются в распаечную коробку. После этого коробка заливается силиконовым герметиком. Затем конструкция помещается в защитную трубу или короб (чтобы избежать повреждения провода грызунами). Для монтажа подземных конструкций также можно использовать способ, предназначенный для электромонтажных работ на подводных объектах.

Знание вышеописанных способов крепления проводников позволит начинающему мастеру выбрать подходящий метод для каждого конкретного случая.


Советы и рекомендации

VOLTCLAW — ПОЛЕЗНЫЕ СОВЕТЫ

Загрузка распределительных коробок с Т-образным пазом
Вставляя провода обратно в распределительные коробки, попробуйте использовать Т-образный паз, чтобы намотать и согнуть провода по кругу. Это помогает эффективно и безопасно упаковать провода.



Два инструмента
Во многих случаях вы можете использовать Voltclaw в каждой руке. Например, в сервисных панелях используйте Voltclaw12 для перемещения жгутов проводов в сторону, а Voltclaw Multi-Gauge — для перемещения провода в выключатель.



Скручивание проводов
Пока вы скручиваете провода с помощью пассатижей, держите основание провода мультикалибером VoltClaw. Это также отлично работает при установке проволочных гаек

.



Большой крюк
Используйте большой крюк на ручке Voltclaw Multi-Gauge для вытягивания проводов большего диаметра из сервисных панелей и распределительных коробок.



Наш любимый совет
Перед работой с электрическими системами убедитесь, что выключатели выключены 🙂



Советы и рекомендации, не относящиеся к Voltclaw



Старый трюк – Гравитация
Когда вы протянете провод через отверстие в верхней пластине стены к распределительной коробке, используйте кусок цепи.Бросьте цепь в отверстие и опустите ее вниз к вырезанному отверстию в стене внизу. Прикрепите провод к цепи и потяните за провод стены.



Удаление заглушек
Заглушки обычно довольно легко удалить, если вы работаете снаружи распределительной коробки. Если вы можете получить доступ к выбивному отверстию только изнутри коробки, вверните самонарезающий винт для листового металла в выбивное отверстие и используйте плоскогубцы, чтобы пошевелить винт вперед-назад, чтобы удалить выбивное отверстие.



Как заменить электрическую розетку (например, розетку)

1) Всегда выключайте автоматический выключатель

2)   Проверьте розетку с помощью звукового устройства или вольтметра, чтобы убедиться, что электричество отключено

3)   Удалите существующую розетку в следующем порядке 1) Удалите цветной провод (Примечание. Цветные провода называются проводами под напряжением. Обычно они окрашены в черный, красный или синий цвет) 2) Удалите белый провод 3) Удалите заземляющий провод

4)   Установите новую розетку в обратном порядке: 1) Установите провод заземления на зеленый винт 2) Установите белый провод на серебряный винт.3) Установите нагревательный провод (черный, красный или синий) на латунный винт

.

5) Убедитесь, что все неиспользуемые винты затянуты.

6) Вставьте провода в коробку с помощью VoltClaw и завинтите розетку

7)   Снова включите выключатель и проверьте его с помощью трехконтактного тестера или вольтметра





Tester_details

Универсальный инструмент для скручивания проволоки и держатель мелких деталей

За эти годы мы нашел много, много применений для этих маленьких инструментов.Вот лишь некоторые из способов, которыми они помогли:

Скрутка проволоки (Процедуру скручивания можно найти здесь)

Есть много случаи, когда провод, который используется для питания освещения, также может быть визуально привлекательным в моделирующей среде. Несколько примеров показаны ниже:

Загрузка шкалы N наверху есть прожектор, установленный на крыше, который питается от скрученные черные провода, проходящие через изоляторы (просверленные сегменты стержень из стирола) крепится к основной двутавровой балке крыши.Скрученные провода были окрашены черный (акрилат Poly Scale) перед продеванием их через изоляторы. Они пройдите через распределительную коробку в верхнем левом углу и за пределами этого маленького диорама к питанию от батареи внутри бутылочки с таблетками, на которой все это установлено. Многие ранние магазины и в зданиях были такие открытые провода до того, как современные строительные нормы запретили такие потенциально опасные электропроводки.



Здесь у нас шкала N 4-сторонний перекресток с мигающими выходами и стоп-сигналами, свисающими с троса подвешен между двумя столбами.Сигнал представляет собой 4 светодиода, соединенных последовательно, с питанием от двух Магнитные провода №38. Чтобы придать воздушному кабелю некоторую реалистичность, мы скрутил каждый из двух проводов #38 вдоль отрезка нашего N2104 (0,004 дюйма) выпрямленная проволока из нержавеющей стали. Провода № 38 имеют медную изоляцию и слишком мягкий, чтобы удерживать форму «прогиба», которая так типична для кабелей между столбы. Мы использовали один из наших инструментов для скручивания, чтобы закрепить два провода в месте их соединения. проволока из нержавеющей стали, они вручную намотали каждую проволоку вдоль стальной проволоки, принудительно провал между полюсами и приклеил их с каждого конца.Полюса прорезаны снаружи длину (используя нашу пилу N4300), а провода №38 вклеиваются в пазы и столбы покрашены. Это крошечная сцена, но она получает много комментариев на шоу поездов.





Держатель деталей

Возможности здесь почти безграничны. Мы использовали их, чтобы держать детали для покраски, продевать проволоку в трубку, удерживая трубку «гусиная шея», пока сохнет эпоксидная смола абажура, они могут зажать в верстачных тисках или прижать прищепкой и отложить на запчасти отверждение или сушка краски.Мягкие кончики обеспечивают амортизацию, но пружина в Клипса достаточно прочная, чтобы прочно удерживать детали. Ниже показан строительный свет мы построили, используя два наших белых светодиода N1021 2×3 мм. Клип помог нам удержать трубки при сборке, разводке и покраске светодиодов.









NTC Voltclaw Инструмент для протягивания и протягивания проводов электрика

Вам когда-нибудь приходилось втыкать металлические острогубцы в распределительную коробку, чтобы добраться до труднодоступного провода? Или пробовали отверткой тянуть провод с обратной стороны сервисной панели? Это не самый безопасный образ действий, но некоторые из нас, вероятно, танцевали с дьяволом хотя бы раз или два.Компания Nonconductive Tool Company решила эту проблему безопасности, выпустив Voltclaw, инструмент из непроводящего нейлона, который позволяет электрикам и домашним мастерам безопасно получать доступ, захватывать, толкать, тянуть и сгибать провода.



Два мнения об этом

Voltclaw выпускается в двух моделях. Один предназначен для использования с проводом калибра 12, а другой — для калибра от 6 до 14. Изготовленный из ударопрочного нейлона, Voltclaw имеет класс непроводимости до 1000 вольт. Voltclaw невероятно легкий, а его гладкие края не повредят изоляцию при сгибании или натяжении проводов.Он также имеет эргономичный дизайн для комфорта, а захваты для пальцев достаточно глубоки, чтобы обеспечить безопасный захват руками в перчатках или жирными руками.

Voltclaw-12 имеет два крючка, Т-образный паз для сгибания провода и V-образный паз для проталкивания проводов обратно в розетки или распределительные коробки. В комплект также входит ключ для ослабления и затягивания накручиваемых разъемов проводов.

Multi-gauge Voltclaw имеет два крюка и V-образную канавку, аналогичную модели 12. Однако он также оснащен скользящим захватом для удерживания практически любого провода, используемого в жилых и коммерческих установках.Это управляется простым движением большого пальца на рукоятке.

Заключительные мысли

Для любых электромонтажных работ иметь под рукой непроводящий инструмент действительно кажется легкой задачей. Voltclaw весит всего несколько унций, а эргономичная рукоятка позволяет удобно держать его и перемещать. Возможность толкать, тянуть и сгибать провода, не подвергаясь воздействию высокой проводимости металла, делает этот предмет выгодным вложением.

Говоря о стоимости, обе модели относительно дешевы – менее 20 долларов за штуку, что кажется небольшой платой за дополнительное спокойствие.Voltclaw определенно представляет собой более безопасную и функциональную альтернативу втыканию отвертки или пальцев в монтажную коробку.

Характеристики и характеристики Voltclaw

  • Доступны две модели: Volclaw-12 и Voltclaw Multigauge
  • Изготовлен из прочного, ударопрочного нейлона
  • Непроводящий ток до 1000 Вольт
  • Гладкие края и эргономичная ручка 5 14,97 долларов США (калибр 12) и 19,97 долларов США (мультикалибр) или 29 долларов США.97 для обоих









Кабельный соединитель Клеммная колодка Инструмент для скручивания проводов Линия для зачистки электродрели Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (время обработки)
  • Мы отправляем ваш заказ
  • (Время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для доставки вашего товара с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Адрес доставки: Доставка из

Этот склад не может доставлять товары к вам.

Способ(ы) доставки Время доставки Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресом доставки в Бразилии.

Как заменить потолочный светильник

Но это не всегда так просто, особенно если у вас дом, построенный до середины 1980-х годов, и вы покупаете светильник для скрытого монтажа, а на обратной стороне обнаруживаете предупреждение: «Риск Пожар. В большинстве домов, построенных до 1985 года, электропроводка рассчитана на 60 градусов [по Цельсию]. Перед установкой проконсультируйтесь с квалифицированным электриком».

История продолжается под рекламой

Дело в том, что ранее электропроводка была рассчитана на температуру только до 140 градусов по Фаренгейту, что эквивалентно 60 градусам по Цельсию.Светильник с лампочками, расположенными близко к потолку, может значительно нагреваться, особенно если в закрытом светильнике используются мощные лампы накаливания. Тепло разрушает изоляцию, обернутую вокруг каждого из проводов внутри кабеля, делая ее хрупкой и рыхлой, что значительно увеличивает риск возгорания. Таким образом, новая проводка рассчитана на работу даже при температуре 90 градусов по Цельсию (194 градуса по Фаренгейту).

Если вы не уверены, какая у вас проводка, проверьте чердак, предполагая, что светильник, который вы хотите заменить, находится на верхнем этаже.Если кабель, питающий эту потолочную коробку, изолирован тканью, это старый стандарт. Если электрокабели заключены в пластиковую оболочку с маркировкой «Тип NM» для неметаллических, то они также изготовлены по старому стандарту. Если написано «Тип NM-B», значит, соответствует новому стандарту.

Если у вас старая электропроводка или вы не знаете ее возраст и ее нелегко проверить, то вы можете подумать, что самым простым решением будет использование светодиодных ламп, которые остаются холоднее, чем лампы накаливания. Но более поздние жильцы могут не осознавать необходимость использования охлаждающих ламп.

История продолжается под рекламой

Во избежание неприятностей в будущем и риска пожара попросите электрика установить распределительную коробку на расстоянии не менее трех футов от потолочной коробки и закончить там старую проводку коротким отрезком кабеля типа NM- B проводка к потолочной коробке. Вам не нужно заменять проводку дальше от потолочного светильника, потому что в этих местах не будет такого сильного нагрева. Но там, где наверху нет чердака, добавление нового ящика потребует вырезания и исправления потолка.

Если вы не хотите модернизировать проводку рядом с источником света, существует множество других вариантов, но все они начинаются с возврата светильника с предупреждением. Если вам нужен светильник, который плотно прилегает к потолку, вы можете приобрести «необслуживаемый» встроенный светильник, оснащенный незаменяемыми светодиодными лампочками. Когда лампочки тускнеют, вы заменяете светильник; это расточительно, но безопасно, а также дешевле, чем нанимать электрика и латать потолок. Вы также можете купить светильник, в котором используется круглая светодиодная лампа или ввинчиваемый тип, которого нет в лампах накаливания, что исключает возможность того, что кто-то может переключиться на лампу, которая перегреется.

Если вам не нужен светильник для скрытого монтажа, возможно, вы вообще сможете избежать проблем с проводкой. Полуутопленные светильники, которые свисают примерно на четыре-шесть дюймов, обладают большей способностью рассеивать тепло от ламп, особенно если лампы экранированы только снизу или вообще не защищены, а не закрыты. Люстры еще лучше отдают тепло.

История продолжается под рекламой

Помимо проблем с проводкой, есть несколько других факторов, которые могут усложнить замену потолочного светильника.Сэкономьте на походах в хозяйственный магазин, осматривая свое старое приспособление перед покупкой. Вам нужно будет отключить питание автоматическим выключателем и достаточно ослабить основание, чтобы увидеть, как оно прикреплено. Некоторые приспособления имеют кольцо с изогнутыми прорезями, а другие имеют стержень или пару стержней, образующих букву X. Некоторые зависят от стержня с резьбой, который висит в центре. Попробуйте найти запасной светильник, который использует ту же систему установки или имеет крепежное оборудование, которое было бы легко установить на потолочный короб.Также учитывайте вес новых и старых светильников. Если новый весит более 50 фунтов, вам может потребоваться заменить потолочную коробку на ту, которая рассчитана на потолочные вентиляторы.

При установке нового приспособления замените монтажное оборудование, если это необходимо. Сделайте временный крючок из металлической вешалки, используя плоскогубцы, чтобы отрезать угловой провод с одной стороны и укоротить другую сторону до 10 дюймов или около того. Согните этот конец в крючок. Затем вы можете зацепить вешалку за монтажное оборудование и использовать крюк, чтобы удерживать основание нового светильника близко к потолку, пока вы прикрепляете провода.

Если у вас нет металлической потолочной коробки, подключенной к заземляющему проводу (оголенный медный провод, обычно закрепленный зеленым винтом), прикрепите оголенный провод осветительного прибора к монтажному оборудованию с помощью специального зеленого винта, предназначенного для этой цели. (Обычный шуруп для дерева не будет достаточно надежно удерживать провод.) Затем прикрепите токоведущий и нейтральный провода прибора, как показано в инструкциях.

Продолжение истории под рекламой

Провода светильника, вероятно, будут многожильными — пучок тонких проводов, заключенных в изоляцию.Используйте инструмент для зачистки проводов, чтобы снять около ¾ дюйма изоляции. Электропроводка дома, вероятно, представляет собой сплошной, более толстый провод.

Добавить комментарий

Ваш адрес email не будет опубликован.
