Повышенное напряжение в сети: опасные последствия

Повышенное напряжение в сети — далеко не редкость и может быть чревато серьезными последствиями для жизни и здоровья человека, а также порчей дорогостоящей техники и оборудования. Поломка приборов, создание аварийной ситуации в жилом доме или производственном помещении — те последствия, которых также стоит опасаться.

Напряжение в сети часто имеет повышенное значение по разным причинам, включая обрыв нулевого провода, быстрое подключение и снятие нагрузки нагрузки, неправильную работу питающего трансформатора, резкие колебания значений мощности, неравномерное подключение нагрузок по фазам. Подобной ситуации трудно предотвратить, а значит нужно позаботиться о возможных последствиях повышенного напряжения и постепенно принять меры для решения проблемы.

Самая главная опасность состоит в перегреве проводниковой изоляции, элементов проводки и электрооборудования. Возможно, высокое напряжение сразу и не испортят вашу технику, но приведет к ее быстрому износу и выходу из строя после непродолжительной эксплуатации.

Подобная ситуация очень опасна для техники, которая оснащена компрессорными установками и электрическими силовыми двигателями. Это холодильное оборудование, сплит-системы, миксеры, кухонные комбайны, пылесосы. Повышение напряжения всегда отрицательно сказывается на их функционировании. Часто техника выходит из строя, что ведет к необходимости осуществления дорогостоящего ремонта.

Электронные платы и схемы управления могут очень серьезно пострадать при высоких показателях напряжения в сети. Их элементы могут быть полностью уничтожены под воздействием повышенного напряжения в электросети.

Взрыв конденсатора, короткое замыкание, перегрев проводников, пожарные ситуации воспламенение оборудования — все это может быть спровоцировано постепенными отклонениями от допустимого сетевого напряжения. Теперь становится понятно, что владелец частного дома, коммерческой или производственной недвижимости должен принять все меры, чтобы обезопасить свою территорию. Как понизить напряжение ?Специалисты рекомендуют установку нормализаторов напряжения, которые помогут справиться с проблемами высокого напряжения в сети, нейтрализуя подобные ситуации. Например, такие нормализаторы производит отечественная фирма «Звезда Электроника», занимающаяся разработкой и изготовлением различных тиристорных преобразователей напряжения и тока: http://www.zvezda-el.ru/articles/stati-ob-elektrotekhnike/tiristorniy-preobrazovatel-kak-sredstvo-modernizacii/ При выборе подобного оборудования следует обратить внимание на его фактическую и номинальную мощность, возможность круглосуточной эксплуатации, надежность и скорость работы. Важно избегать риска повышения сетевого напряжения.


🔌 Каковы причины возникновения перепадов напряжения в сети? 📌 Статьи POWERCOM

Для начала стоит разобраться в том, что же такое скачки напряжение. Если говорить простым языком, то это быстрое изменение напряжения в электрической сети.

Какое напряжение в сети считается нормальным в Украине?

В том случае, когда нам нужно понять, какие существуют допустимые показатели в отклонении, то эксперты всегда приводят такие цифры: если отклонение в сети составляет около 10 процентов от номинального напряжения 220 Вольт, то это вполне приемлемо. А если ток превышает допустимые значения напряжения в сети, то в данном случае необходимо срочно исправлять данную ситуацию. В противном случае есть вероятность того, что можно лишиться не только важной информации на электронных устройствах и носителях, но и вовсе потерять работоспособность устройств.

Что же делать, если в сети высокое напряжение?

На этот вопрос есть несколько точных ответов. Но чтобы разобраться в них, для начала выделим то, какие есть причины в появлении этих самых скачков. Конечно же сразу на ум приходит несколько важных критериев:

  • Выключение от сетевого питания приборов, которые потребляют большое количество энергии.

Проще говоря, если ваша электрическая сеть уже давно не обслуживалась, то скорее всего она уже не поддерживает обеспечение энергией мощные приборы. В следствии чего они не получают достаточного количества питания, и тем самым начинают работать не на полную мощность. Но для многих это не является поводом для того, чтобы разобрать в электропроводке. А зря, ведь во многих случаях плохая электрическая сеть может просто вывести из строя дорогостоящие приборы. Поэтому многие люди и задаются вопросом: как снизить напряжение в сети? На него мы дадим ответ, но после того, как выявим ещё несколько главных критериев в повышении напряжения.

  • Старое оборудование, а также работа подстанций с перебоями

Такое тоже случается, ведь далеко не у всех в сети электропитания стоит дорогостоящее оборудование, которое способно обеспечить работу приборов на максимум. При этом обеспечивая полную их защиту. Но часто перепады напряжения случаются просто из-за плохой работы электрических подстанций, что тоже довольно часто может происходить и раздражать обыкновенных пользователей.

  • Замыкание проводки в электрической сети при плохой погоде.

Погода также может навредить вашей электросети. При сложных внешних обстоятельствах она может просто не выдерживать всей необходимой нагрузки, в следствии чего приборы, которые подключены к ней, могут просто выйти из строя.

Ну и также изменение нуля также может навредить электрической сети. В следствии чего устройства, подключённые к нему, могут пострадать. Обрыв нуля – это крайне опасная поломка, так как при его пропаже в розетках образовывается напряжение. А этом может сказаться на том, что вся техника, которая работает от сети, просто придёт в непригодность.

  • Послабление заземления.

Конечно же не стоит забывать о том, что при нарушении изоляции устройств может случится довольно неприятная ситуация. В таком случае часто напряжение способно просто перейти в сам корпус устройства, что в худшем случае приведёт его к поломке. Поэтому обязательно проверяйте заземление, так как велика вероятность того, что при его плохой установке будет появляется скачок напряжения раз за разом.

  • Перегрузка электрической сети

Довольно логичный критерий, если так посудить. Когда люди задаются вопросом, что делать, если случаются перепады напряжения в сети, они не проверяют систему на перегрузки. А это как раз-таки может быть проблемой в их случае.

  • Домовая разводка выполнена некачественно

Банальный, но довольно очевидный критерий. Конечно же обычный пользователь сразу не сможет догадаться, на сколько качественно мастера выполнили свою работу по домовой разводке. Но со временем при появлении скачков электричества приходится обращаться к другим специалистам с вопросом: «У меня в доме перепады напряжения, что делать?». А на самом деле неопытный мастер, который делал проводку в доме, просто выполнил свою работу недобросовестно либо специально, либо по неопытности. Такое тоже случается.

  • Подключение промышленного оборудования в сеть

Если вы живёте рядом с каким-нибудь большим предприятием, то велика вероятность того, что именно по его вине в сети скачет напряжение. Во время включения мощных электрических двигателей нужен мощный пусковой ток. Поэтому иногда производство берёт энергию из близ лежащих сетей, что и создаёт скачки напряжения.

  • Молния попала в линию электропередач

Также довольно распространённый вариант. В особенности, если вы живёте в квартире на высоком этаже дома. Логично, что при попадании молнии в дом, её мощности хватает, чтобы создать большой перепад напряжения в целой сети.

  • Перепад напряжения во время обрыва проводов на трамвайных и троллейбусных линиях.

Часто из-за плохой погоды или аварии на дорого электрические провода могут просто быть оборваны. В таком случае во многих домах и квартирах случается перепад напряжения в сети.

  • Сварочные работы в непосредственной близости

Конечно же проведение сварочных работ требует большого количества электроэнергии. Если вы заметили, что где-то поблизости происходит работа со сварочными аппаратами, то вполне вероятно, что именно по их вине в вашей сети случаются перепады.

Но далеко не всегда повышенное напряжение может пагубно сказать на подключённых устройствах. Конечно же оно является крайне опасным, ведь при его появлении велика вероятность, что подключённые приборы к питанию могут вовсе перегореть, даже в том случае, если они подключены к розеткам.

В случае пониженного напряжения опасность может появиться у холодильника, насоса или же других двигателей. Очень часто из-за этого они выходят из строя.

Выводы в теме допустимых скачков напряжения:

Для того, чтобы урегулировать напряжение в сети, лучшим вариантом будет покупка UPS линейно-интерактивного форм-фактора. Как мы теперь знаем, он имеет в своём строении стабилизатор напряжения, который как раз-таки будет помогать контролировать вашу электрическую сеть.

Как решить проблему повышенного (пониженного) напряжения в бытовой сети?

Номинальное напряжение однофазной бытовой сети – 220 В. Допускается незначительное отклонение напряжения от номинального значения — +/- 5%. То есть если напряжение в бытовой сети находятся в пределах 210-230 В, то оно считается нормальным и не оказывает негативного влияния на работу бытовых электроприборов, включаемых в сеть. Но если напряжение бытовой сети выходит за эти рамки, то оно считается ненормальным и большинство электроприборов, включаемых в бытовую сеть, в лучшем случае могут работать некорректно, в худшем – могут выйти из строя. Если напряжение в бытовой сети на порядок выше допустимого максимального значения, то оно считается повышенным, если ниже минимально допустимого уровня – соответственно пониженным. Иногда отклонение напряжения в электрической сети может быть обусловлено временным режимом работы электрической сети. Например, на период ремонта одной из понижающих подстанций 10/0,4 кВ, когда значительная часть потребителей была переведена на питание от другой понижающей подстанции, что привело к некоторому снижению напряжения в бытовой сети в связи с тем, что увеличилась суммарная нагрузка на трансформаторы понижающей подстанции. В данном случае пониженное напряжение бытовой сети – это временное явление и после ремонта подстанции и перевода на нее нагрузки, напряжение в сети нормализуется. Если же пониженное (повышенное) напряжение в бытовой сети не обусловлено изменениями режима работы электрической сети, и оно находится в данных пределах достаточно долгое время, то данный вопрос необходимо решать. Как решить проблему пониженного (повышенного) напряжения бытовой сети? Ниже постараемся ответить на данный вопрос.
Для того чтобы решить данный вопрос, необходимо, прежде всего определить причину понижения или повышения напряжения в электрической сети. Для снижения потерь, электрическая энергия передается на высоком напряжении. Далее напряжение понижается до значений, которое является рабочим для тех или иных потребителей. Электрические сети, питающие жилые дома, квартиры, различные учреждения имеют номинальное напряжение 220/380 В. Для того чтобы обеспечить данное значение напряжения в электрической сети, на электрических распределительных подстанциях осуществляется понижение напряжения при помощи понижающих трансформаторов (автотрансформаторов). На подстанциях 110 кВ напряжение понижается до значений 35 или 10 (6) кВ; на подстанциях 35 кВ до значений 10 (6) кВ; и уже на подстанциях 10 (6) кВ напряжение понижается до значений 220/380 В. Для регулировки напряжения на трансформаторах предусматриваются устройства РПН и ПБВ. Переключением данных устройств обеспечивается необходимое значение напряжение в электрической сети того или иного класса напряжения.

Понижение напряжения при помощи понижающих трансформаторов

Понижение напряжения при помощи понижающих трансформаторов Если проблема повышенного (пониженного) напряжения наблюдается на нескольких подстанциях, которые питаются от одного источника, например, районной подстанции, то регулировка напряжения осуществляется на данной подстанции. Если проблема отклонения напряжения от номинальных значений наблюдается на отдельных участках электрической сети, питающихся от одной понижающей подстанции 10 (6)/0,4 кВ, то напряжение необходимо регулировать на данной подстанции. Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию вашего района (РЭС, ПЭС и т.д.). Работники данной организации, осуществляющие оперативное обслуживание понижающих подстанций, должны определить проблему пониженного или повышенного напряжения и устранить ее.

Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию

Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию Возможно, также причиной понижения или повышения напряжения может быть неравномерное распределение нагрузки по фазам электрической сети.
Например, на одной фазе напряжение пониженное, на двух других фазах электрической сети – повышенное. В таком случае решение проблемы несоответствия напряжения сводится к правильному распределению однофазных потребителей по фазам электрической сети. Также одной из наиболее распространенных причин понижения или повышения напряжения бытовой сети является сезонное изменение нагрузки. Например, в период низких температур нагрузка бытовой электрической сети увеличивается, что приводит к падению напряжения в сети. Это особенно актуально для тех районов, где основным источником обогрева жилья в период низких температур являются электрические обогреватели. При этом летом, когда значительно снижается нагрузка бытовых электроприборов (в большей степени за счет отключения электрических обогревателей), напряжение в бытовой сети повышается выше номинального значения. В данном случае для нормализации напряжения, работники энергоснабжающих компаний должны несколько раз в год, в зависимости от сезона, осуществлять регулирования напряжения на трансформаторных подстанциях (при помощи устройств РПН, ПБВ).
Очень часто, когда нагрузка потребителей большая и трансформаторы работают в режиме перегрузки, регулировкой напряжения на трансформаторах не решить проблему. В таком случае проблема решается установкой более мощных трансформаторов на понижающих подстанций или установкой дополнительного трансформатора, на который переключается некоторая часть потребителей в период повышения нагрузки потребителей бытовой электрической сети. Также следует отметить, что значение напряжения зависит от расстояния от источника до потребителя. По мере удаления от источника происходит некоторое падение напряжения. Как правило, напряжение в бытовой электрической сети регулируется таким образом, чтобы обеспечить номинальное значение в средней части электрической сети. Таким образом, в непосредственной близости к источнику (понижающей подстанции) у потребителей наблюдается некоторое повышение напряжение, а в конце линии – уменьшение напряжения. Если длина линий сети 380/220 В сравнительно небольшая, то проблем с регулировкой напряжения не возникает.
Значение напряжения во всех участках электрической сети находятся в пределах допустимых значений. В том случае, если линия бытовой сети протяженная, то у некоторых потребителей: тех, которые находятся близко к источнику питания или наоборот далеко от него, возникает проблема повышенного (пониженного) напряжения бытовой сети. Также следует отметить, что проблема значительного падения напряжения в электрических сетях проявляется из-за неудовлетворительного состояния электрических сетей, простыми словами — изношенность линий электропередач. Для решения данной проблемы в быту применяют стабилизаторы напряжения. Существует достаточно много различных стабилизаторов напряжения, применяемых в быту, которые классифицируются по таким параметрам: диапазон изменения рабочего (входного) напряжения, количество фаз, номинальная мощность подключаемой нагрузки, точность, быстродействие.

Применение стабилизаторов напряжения

Применение стабилизаторов напряжения Следует отметить, что стабилизаторы напряжения, помимо нормализации значения напряжения бытовой сети решают такую проблему, как скачки напряжения, которые также являются признаками некачественного электроснабжения.
Таким образом, стабилизаторы напряжения продлевают срок службы большинства типов ламп, различных электронных устройств и других бытовых электроприборов, для которых скачки напряжения могут привести к выходу их из строя. Стабилизаторы напряжения, по сути, предназначены для нормализации напряжения в случае незначительного отклонения и для сравнительно небольшой нагрузки. Есть также стабилизаторы напряжения, которые характеризуются достаточно широким диапазоном входного напряжения. Но, чем выше данный диапазон и номинальная мощность, тем больше габаритные размеры стабилизатора напряжения и выше его стоимость. Если отклонения значения напряжения существенные и нагрузка подключаемых электроприборов большая, то целесообразнее для нормализации напряжения применять понижающие (повышающие) трансформаторы. Во-первых, они значительно дешевле и имеют меньшие габаритные размеры. Единственный недостаток применения данных трансформаторов – сложность подключения, выбора, расчета требуемых номинальных параметров.
Если стабилизатор напряжения с легкость можно включить в сеть самостоятельно, то для подключения трансформатора не обойтись без специалиста. Следует отметить, что при использовании повышающего (понижающего) трансформатора в быту, необходимо в обязательном порядке предусмотреть защиту от возможных перенапряжений. Для этой цели используются бытовые реле напряжения, устанавливаемые на вводе в электрическом распределительном щитке квартиры. На реле напряжения устанавливается требуемая уставка минимального и максимального напряжения и, в случае ее отклонения, данный защитный аппарат размыкает электрическую цепь, тем самым защищая бытовые электроприборы, включенные в сеть от выхода из строя по причине значительного отклонения напряжения от допустимых значений.

Защита от повышенного напряжения в сети

Величина отклонения величины напряжения в бытовой сети регламентируется ГОСТ 32144-2013. В нем указывается, что повышение или понижение напряжения не должно превышать 10% от номинальной величины. Не соблюдение требований ГОСТ приводит к выходу из строя бытовой техники. Бытовые электроприборы рассчитаны на работу в том диапазоне напряжений питания, которые и упоминаются в ГОСТ. Превышение величиной напряжения порога в 242В заставляет электроприборы работать в критическом режиме, в них происходят перегревы, выходы из строя электронных компонентов, пробои изоляции. Следствие этого – поломка прибора и даже пожар.

Пожар — последствие повышенного напряжения

Признаки повышенного напряжения в сети

  1. Часто выходят из строя лампы.
  2. Лампы накаливания и галогенные лампы светят ярче обычного.
  3. Интенсивность освещения периодически изменяется.
  4. Необычное поведение бытовой техники при работе.
  5. Неожиданные перезагрузки компьютера или его выключение.
  6. Сбои в работе бытовой электроники.

При выходе величины напряжения за допустимые пределы бытовые электроприборы нужно немедленно выключить. Если ситуация регулярно повторяется – обратиться в сбытовую компанию.

Причины повышения напряжения в сети

  1. Перекос фаз. Сети переменного тока выполняются трехфазными. Напряжение между каждой фазой и нулем – 220 В. При проектировании электропроводки дома или дачного поселка потребители (квартиры или частные дома) распределяются по фазам поровну. Но это не значит, что нагрузка разделится одинаково по фазам. Разность в потреблении приводит к перераспределению величин напряжений по фазам: где потребляется меньше – там больше напряжение. Чаще всего этот фактор проявляется в сельской местности.
  2. Обрыв нуля питающей электросети. Это аварийный режим работы сети, который должен немедленно ликвидироваться. В результате аварии с обрывом нуля напряжения перераспределяются еще сильнее, чем при перекосе фаз. Если в первом случае при отсутствии или при минимальной нагрузке одной фазы напряжение на ней повышено, то во втором –приблизится к 380 В! В результате за несколько секунд погибнет вся бытовая техника, которой не посчастливилось работать в момент аварии. Затем начинаются судебные тяжбы с сетевой организацией на предмет возмещения ущерба, ведь ее задача — ревизия контактов и контроль за их состоянием. Сгладить последствия обрыва нуля в сети помогает контур повторного заземления, но чем дальше подстанция от потребителя с контуром – тем менее он эффективен. В черте города же выполнение личного контура заземления невозможно.
  3. Удары молний вблизи от потребителей вызывают кратковременное повышение напряжения в их электропроводке. В современных сетях проектом обязательно предусматривается защита от перенапряжений, но старые сети ее лишены и поэтому – уязвимы.
  4. Ошибки при монтаже или ремонте. Неопытные или невнимательные электрики могут при работах в щитке либо подключить потребителю две фазы (380В), либо забыть подключить на место нулевой провод (случай с обрывом нуля). Поэтому при возникновении сомнений в уровне квалификации электрика – не доверяйте ему работу.

Способы защиты от повышенного напряжения

  • 1. Установка реле контроля напряжения. При повышении напряжения в сети оно отключит электроприборы и спасет их. Когда напряжение нормализуется, реле включит их обратно. Среди реле контроля напряжения выделяются две группы: для подключения в розетку и для установки в распределительный щиток. В первом случае защищается один потребитель, во втором – вся электрика в доме.
Реле напряжения
  • 2. Сетевой фильтр помогает защитить подключенное к нему оборудование: компьютер, телевизор, роутер – от незначительных перенапряжений в сети. Он сглаживает только импульсные воздействия и не изменяет величину напряжения. Помните: не все, что носит название «сетевой фильтр» на самом деле им является, иногда под таким названием продаются обычные удлинители с блоком розеток. В них нет начинки, выполняющей роль защиты от помех, перенапряжений и перегрузок. Приобретайте только сетевые фильтры известных фирм.
Сетевой фильтр
  • 3. Стабилизатор защищает технику без ее отключения от сети. При изменении входного напряжения в рабочем диапазоне он выдает на выходе 220 В. Но при превышении входным напряжением порогового значения, он выключается. Этим дополнительно обеспечивается защита от обрыва нуля. Стабилизатор не защищает от импульсных перенапряжений.
Стабилизатор напряжения
  • 4. Источник бесперебойного питания (ИБП) выполняет все функции стабилизатора и сетевого фильтра, но при отключении напряжения или повышении его величины выше допустимой переходит на питание нагрузки от аккумулятора.
Источник бесперебойного питания
  • 5. УЗИП — устройство защиты от импульсных перенапряжений. Защищает электрооборудование от перенапряжений, вызванных близкими ударами молний.
Устройство защиты от импульсных перенапряжений

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

чем это опасно и куда жаловаться

Куда жаловаться и звонить

Если вы поняли, что никакой проблему нет у вас дома, тогда необходимо начинать действовать.

Сейчас жалобу вы сможете написать в следующие инстанции

Обращаем ваше внимание, начинать нужно только с обслуживающей организации, а далее по списку. Не пытайтесь начинать с конца, только потратите свое время

Итак, куда можно жаловаться:

  1. Изначально стоит написать претензию в обслуживающую организацию.
  2. Если в течение 30-ти дней ничего не произошло, вы можете написать в прокуратуру, которая должна помочь решить такую ситуации.
  3. Затем можно написать в Роспротребнадзор и обратиться в местную администрацию.
  4. Жалобу также принимают в Энергонадзоре и общественной палате.
  5. Самый крайний орган – это суд, сюда вы обращаться, куда есть доказательства. Но, доводить дело до суда, мы не рекомендуем, ведь вам придется потратить большое количество времени и сил.

Обратите внимание! Во многих вышеперечисленных органах есть собственные сайты. С помощью них вы сможете написать жалобу

Это позволит не стоят в очереди и ждать своего часа. А вашу жалобу рассмотрят в любом случае, ведь они обязаны это делать по закону.

А что там свежего в группе ВК СамЭлектрик.ру{q}

Денег, чтобы глобально исправить ситуацию, поменяв питающие линии, как известно, нет. Поэтому каждый выходит из ситуации, как может. А именно, тут есть два выхода:

  1. подключиться и сделать ввод от другой линии, или фазы. Либо проложить отдельный СИП от подстанции. На это не всегда может быть техническая и финансовая возможность.
  2. поставить стабилизатор напряжения, который будет “вытягивать” напряжение до нормы.

В 99% случаев люди идут на 2-й вариант, потому что он проще, быстрее и дешевле.

Кстати, важное замечание! Если стабилизатор ставится на дом, где часто пониженное напряжение, то нужно учитывать то, что ток на его вводе может сильно возрастать, иногда в 2,5 раза! Поэтому сечение вводных проводов должно быть на шаг или два больше, чем выходных. А выходные провода, разумеется, выбираются из нагрузки

А выходные провода, разумеется, выбираются из нагрузки.

В общем, основная идея – прежде, чем устранять последствия пониженного или повышенного напряжения, подумайте о том, чтобы добиться устранения причины.

https://www.youtube.com/watch{q}v=kIGYlRm2ReY

Как защититься от высокого напряжения в сети{q}

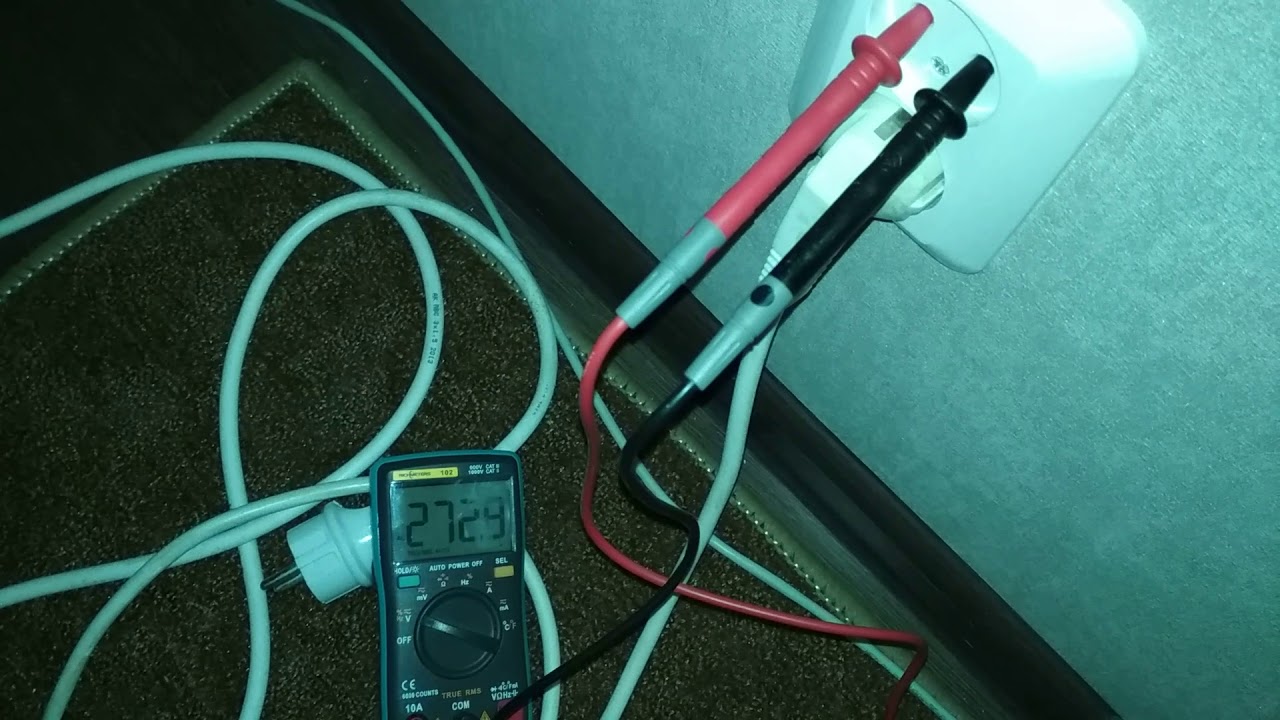

Согласно ГОСТу, «отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения».
Норма качества электроэнергии — 220 вольт. Следовательно, если напряжение в розетке выше 242 вольт, то такая ситуация не является нормальной.
Это проблема, которую нужно решать.

факты о высоком сетевом напряжении
при работе на повышенном напряжении уменьшается рабочий ресурс блоков питания бытовой техники (особенно импортной)
при повышении напряжения до 250 вольт срок службы бытовой техники уменьшается примерно наполовину
значительное превышение уровня входного напряжения приводит к выходу техники из строя, нередко — к возгоранию
наиболее чувствительные к высокому напряжению — электроника и все приборы с электронным управлением
при повышенном сетевом напряжение расход электроэнергии увеличивается

Две основные группы устройств по защите от повышенного напряжения:

реле напряжения. Защищают от скачков напряжения в сети, импульсных, кратковременных и длительных перенапряжений.
Включаются между электросетью и бытовой техникой и отключают нагрузку от сети при появлении любой опасности.
Таким образом, реле не вносят изменения во входное напряжение, а лишь отключают его при превышении заданного уровня.

стабилизаторы напряжения. Защищают технику от скачков напряжения, могут понизить его уровень, в отличии от реле.
Работают в более широком диапазоне напряжений.
Если входное напряжение превысит допустимый уровень, то стабилизатор произведет отключение нагрузки и автоматическое подключение при восстановлении сети.

Если в сети часто бывает повышенное напряжение, то нужно более внимательно подойти к выбору стабилизатора, чем в случае с пониженным напряжением.
Это связано с тем, что высокое напряжение гораздо быстрее выведет электробытовые приборы из строя.
Встроенная защита дешевых китайских стабилизаторов релейного типа может не сработать и произойдет выход из строя или самого стабилизатора или подключенной к нему техники.
Также нередки и случаи их возгорания.

  • Марки стабилизаторов,

рекомендованные для работы в условиях повышенного напряжения

Стабвольт — релейные модели способны эффективно работать при напряжении до 305 вольт.

Бастион — верхняя граница входного напряжения для мощных моделей этой марки — 295 вольт.

Энерготех — модификации HV выдерживают скачки напряжения до 300 вольт

Лидер — серия W-50 с расширенным диапазоном гарантирует работу электроприборов даже при напряжении 320 вольт в розетке.

Мы разобрались, почему возникает повышенное напряжение в электрической сети, но какова его опасность{q} Это явление в сети опасно в первую очередь для бытовой техники. Хоть и в современных приборах устанавливают импульсные источники питания со стабилизированными выходными цепями, но входные их каскады испытывают повышенные нагрузки и могут преждевременно выйти из строя.

https://www.youtube.com/watch{q}v=Uce7wltFkBM

Также влиянию подвержены и нагревательные приборы – котлы, электроплиты, ТЭНы стиральных машин и прочее. Вследствие высокого напряжения через их спирали протекает повышенный ток. Соответственно выделяется большая мощность и срок службы снижается. Особенно опасно это для воздушных ТЭНов, например, нитей конвекторов и спиралей.

Такая неполадка электрической сети неблагоприятна и для техники с двигателями, к таким изделиям относятся компрессора холодильников, кондиционеров, вентиляторы и насосы. Их обмотки будут греться и в итоге могут выйти из строя. Это же применимо и к сетевым трансформаторам.

Что делать, если напряжение понижено.

Пути выхода следующие.1. Вызвать представителя энергоснабжающей организации для проведения контрольных замеров, по итогам которых должен быть составлен акт.По этому акту должны принять меры, либо вы можете отказаться от оплаты за потребленную энергию по причинам неудовлетворительного её качества.

2. Раскидать (переподключить) временно нагрузку со второй фазы на 1 и 3 фазы.

3. Установить стабилизатор напряжения на 2-ю фазу, это понизит напряжение до нормы, и полностью устранит проблему. Более того, это улучшит стабильность напряжения в случае его перепадов на вводе от 130до 270 В.Цена вопроса (минимум) – 14000 за стабилизатор 10 кВт плюс 3000 руб за материалы и работу по установке. Итого – 17 т.р.

4. Игнорировать проблему, выставив макс. предел реле напряжения по 2-й фазе на уровне 257…259 Вольт, чтобы оно часто не срабатывало.

Распределительное устройство и трансформаторы подстанции. Такие устанавливаются на небольшой район.

Ещё вариант – настоять на том, чтобы напряжение на выходе трансформатора подстанции энергетики переключили на более низкое. Но, как уже было сказано, могут страдать жители дальних домов.

Шильдик трансформаторной подстанции

Либо, подключиться к соседней улице, если она питается от другого трансформатора.

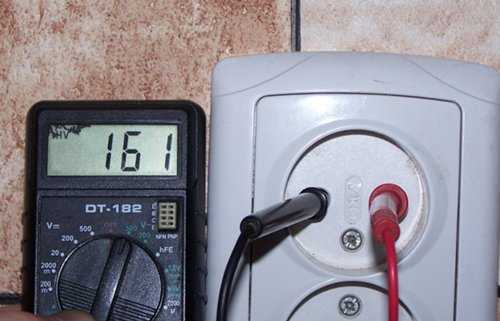

Наиболее часто встречается случай, когда напряжение в доме сильно занижено. Это встречается, в основном, в частном секторе, к домам приходят старые тонкие длинные провода, обладающие значительным сопротивлением.

Если по каким-то причинам коллективное обращение в организацию затруднено, или поставщик электроэнергии игнорирует заявления, не предоставляя качественную энергию, вы можете понизить напряжение в своей квартире или для конкретного прибора.

Высокое сетевое напряжение: причины

Повышенное напряжение в сети может возникнуть по ряду причин, как аварийных, так и технологических, обусловленных особенностями ваших электросетей. Рассмотрим несколько ситуаций подробнее:

  1. Колебания, вызванные разницей потребления в сети днём и ночью. Напряжение повышается ближе к полуночи, когда все жильцы спят, а близлежащие крупные потребители энергии не работают. Днём же напряжение может быть в норме или даже пониженным.
  2. Зимой сеть в норме, а летом вольт в розетке больше нормы. Также связано с разницей в потребляемой мощности. Зимой включают обогреватели, в связи с этим нагрузка возрастает, увеличиваются и просадки на линии.
  3. Отгорание нуля и перекос фаз. Когда неисправен нулевой провод, например, на вводе в дом проблемы с контактом или ноль вовсе отгорел, то напряжение в квартирах, подключенных к одной фазе, будет высоким – до и больше 300 вольт, в зависимости от того, насколько несимметрична нагрузка. Зато в квартирах, подключенных к другим фазам, будет пониженное напряжение. Аналогичная ситуация возникает и при проблемах с нулем во внешних линиях электропередач, тогда проблема будет не только в квартирах, но и целые улицы с частными домами могут пострадать.

Первых две проблемы обусловлены устройством трансформаторной подстанции, они обустраиваются РПН (устройство регулирования под нагрузкой), вольтодобавочными трансформаторами или другими техническими решениями. Таким образом напряжение настраивают для корректного электроснабжения.

https://www.youtube.com/watch{q}v=wXhHUi7CL2s

Но допустим, что есть длинная улица в поселке из частных домов. Тогда подстанция обустраивается так, чтобы обеспечить нормальное питание отдалённых потребителей, тогда у тех потребителей, что расположены ближе к ТП будет высокое напряжение, а в последних домах нормальное или низкое. Особенно остро это проявляется в то время, когда линия сильно нагружена.

3 основные причины появления в сети высокого напряжения, от 240-250 вольт и выше:

неравномерное распределение нагрузки между фазами или «перекос» фаз. При увеличении нагрузки на одной фазе происходит падение напряжения на ней, а на другой фазе напряжение растет
умышленное повышение электриками выходного напряжения электрической подстанции. Делается для того, чтобы повысить напряжение у потребителей, находящихся далеко от линии передач.
В результате у потребителей, находящихся недалеко от трансформаторной подстанции, напряжение будет выше 220 вольт.

аварии на линиях электропередач и внутренних линиях. Происходят из-за обрыва нулевого провода и попадание тока высокого напряжения в бытовые сети 220В.

Возможные последствия

Блок питания телевизора после попадания молнии в ЛЭП

Скачок напряжения означает кратковременное резкое изменения уровня электроэнергии в сети. Для бытовых сетей в 220 Вольт допустимыми пределами являются границы от 198 до 242 Вольт (в пределах 10% от номинального значения). От перепадов «страдают» в первую очередь электроприборы с минимальной или отсутствующей защитой.

Самыми опасными являются перепады от гроз и попадающих в электрические установки молний. Разница в подобных случаях может составить до нескольких киловольт. При большой нагрузке реле и другие приборы не успевают сработать.

Обрыв нуля (контакта) вызывает сгорание бытовых устройств в большинстве случаев. Уровень напряжения достигает 380 Вольт (чаще – 300-320). Такого количества достаточно для вывода техники из строя.

Как повысить напряжение в сети до 220

При наличии внешних причин поднять уровень напряжения можно с помощью стабилизатора. Такое устройство устанавливают на квартиру или дом. Например, надежный стабилизатор напряжения SKAT ST отличается широким диапазоном входного напряжения и мощностью от 3,5 до 12 кВт. Стоимость качественных электронных приборов довольно высока, но это дешевле, чем приобретать новую технику, взамен вышедшей из строя.

Можно установить локальные стабилизаторы для отдельных приборов. В этом случае подойдет модель SKAT ST-2525 мощностью от 1,5 до 3 кВт.

Один из способов решения вопроса – подвод к дому либо квартире трех фаз. Для этого потребуется согласование с энергосбытом, так как нужно знать, где и как отключить напряжение сети от магистральных линий в квартире и частном доме. Затем на вводе ставят переключатель. В процессе энергопотребления используют ту фазу, которая наименее загружена.

Можно повысить напряжение, подключая домашнюю сеть через трансформатор. Способ не совсем удачный, так как может вызвать перенапряжение, что приведет к срабатыванию защиты и отключению бытовой техники.

Куда обращаться для решения проблемы

Вы можете повлиять на ситуацию, но давайте определимся куда жаловаться если в сети высокое напряжения. Нужно узнать у соседей, как обстоят дела у них в домах и квартирах. После того как вы придете к общему мнению, обращайтесь в снабжающую компанию или сетевую организацию, или узнайте кто балансодержатель питающей трансформаторной подстанции.

После этого нужно подавать коллективное заявление от лица жильцов дома или микрорайона. Одного заявления обычно недостаточно, поэтому чем больше повторных обращений, тем скорее устранят проблему! Заявление нужно подавать в двух экземплярах, один остается у заявителей, но в нём организация, в которую обращается заявитель, должна поставить пометку о принятии. В противном случае вы не сможете доказать, что обращались.

Когда энергокомпании оставляют без движения заявления от граждан по поводу падения напряжения, не устанавливают мощный трансформатор и не меняют сечение проводов с учетом уровня потребления, решение приходится принимать самостоятельно.

Одно из решений заключается в обустройстве трехфазной системы электроснабжения, для чего потребуется разрешение от сбытовой компании. После согласования на вводе электричества устанавливается переключатель, что дает возможность использовать наименее загруженную фазу.

Приобретение и установка стабилизатора поможет справиться с задачей, при условии незначительной просадки. Стоит помнить, что стабилизатор стоит недешево, а при использовании аналогичного оборудования соседями могут оказаться бесполезными его функциональные возможности.

Способно обеспечить оптимальные параметры тока и питание любого потребителя при отключении электричества. Суть работы преобразователя похожа на обычное бесперебойное устройство для ПК, однако имеет большую мощность.

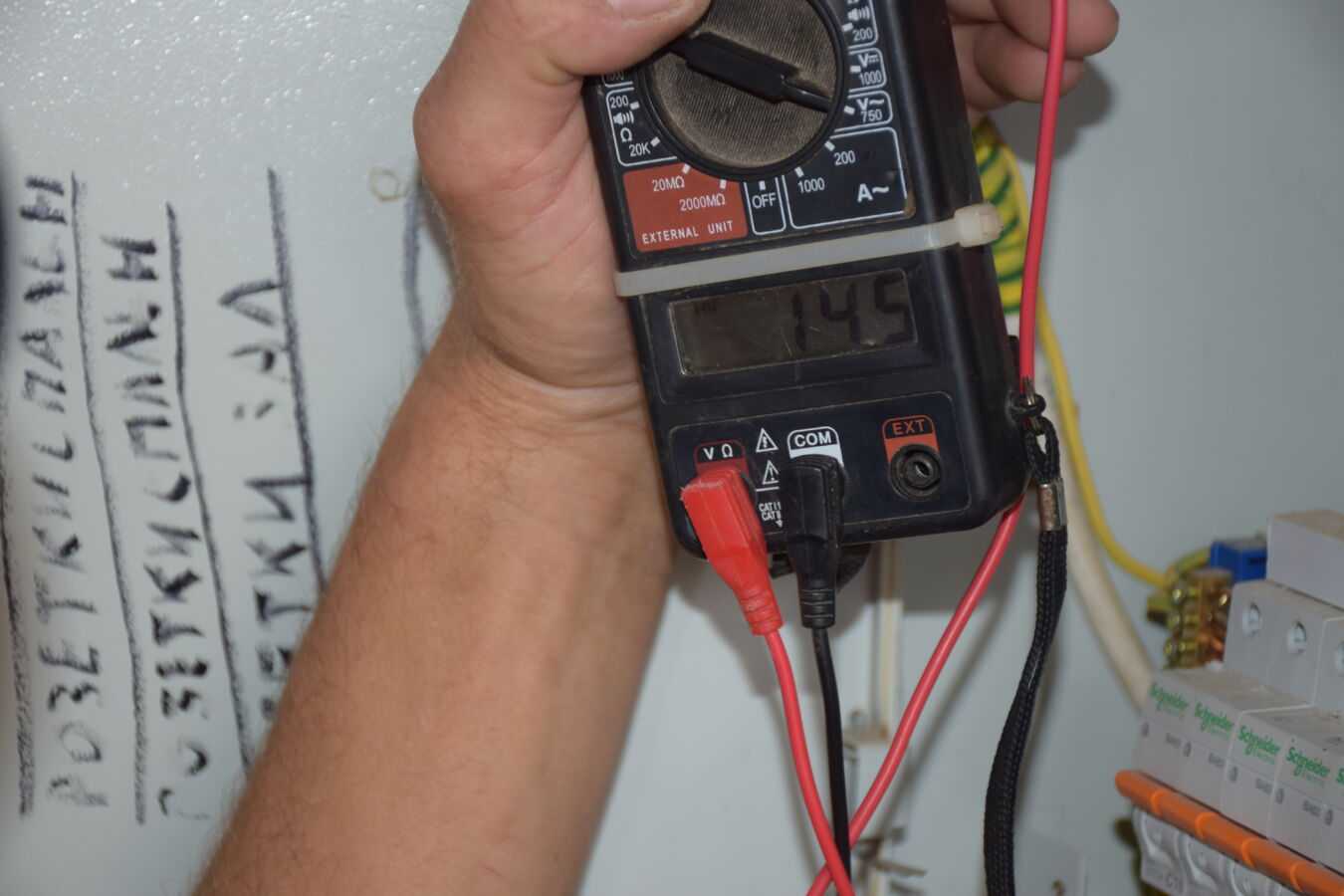

Контроль значений поступающего напряжения можно осуществлять при помощи датчика тока низкого напряжения. У разных устройств имеются отличия в показателях верхнего и нижнего порога, поэтому при выборе конкретной модели стоит учитывать индивидуальные особенности собственной электросети.

Важно помнить, что самостоятельное решение вопроса о понижении напряжения в сети, при условии слабого трансформатора и недостаточного сечения проводов, едва ли возможно. В указанной ситуации лучше действовать вместе (одним подъездом, домом или даже улицей) и обратиться с коллективным заявлением в компанию, занимающуюся поставками электроэнергии

Вопрос о том, что делать при низком напряжении в сети, можно пробовать решать указанными выше способами, при условии, что виновником падения является сам потребитель

В указанной ситуации лучше действовать вместе (одним подъездом, домом или даже улицей) и обратиться с коллективным заявлением в компанию, занимающуюся поставками электроэнергии. Вопрос о том, что делать при низком напряжении в сети, можно пробовать решать указанными выше способами, при условии, что виновником падения является сам потребитель.

Способы решения проблемы

Если проблемы в одной квартире, нужно проверить соединения проводов

Прежде всего необходимо поговорить с соседями, чтобы определить: проблема внешняя или неполадки существуют в квартире, домовладении. В многоэтажке это сделать проще. Частным домовладельцам следует опрашивать соседей, дома которых питаются от тех же линий.

Если перебои в напряжении есть у всех, виновником неполадок является электропоставляющая организация. Если неисправности связаны с доставкой электроэнергии, самостоятельно их устранить невозможно. Ожидание модернизации линий электропередач или трансформаторов может длиться годами.

Если у соседей все в порядке, нужно выключить вводный автомат и измерить напряжение на клеммах. Затем включить несколько приборов. Если напряжение заметно падает при включении, причину следует искать в конкретном помещении.

Чтобы определить, почему просаживается напряжение в квартире, нужно осмотреть все контакты:

  • на входе в распределительный щит;
  • соединение проводов в самом щитке;
  • контакты распределительных коробок и розеток.

Слабое соединение на входе или выходе автоматического выключателя часто приводит к снижению напряжения. Визуально можно обнаружить подгорание и деформацию корпуса. В таком случае прибор необходимо заменить. Установку защитного устройства может выполнять только профессионал с соответствующей группой допуска. Распределительные щиты, рубильники, должны иметь соединение на «землю».

Если автоматический выключатель исправен, все контакты подтянуты, следует проверить на соответствие сечение вводного кабеля, при необходимости провести его замену.

Куда обращаться для решения проблемы

Вы можете повлиять на ситуацию, но давайте определимся куда жаловаться если в сети высокое напряжения. Нужно узнать у соседей, как обстоят дела у них в домах и квартирах. После того как вы придете к общему мнению, обращайтесь в снабжающую компанию или сетевую организацию, или узнайте кто балансодержатель питающей трансформаторной подстанции.

После этого нужно подавать коллективное заявление от лица жильцов дома или микрорайона. Одного заявления обычно недостаточно, поэтому чем больше повторных обращений, тем скорее устранят проблему! Заявление нужно подавать в двух экземплярах, один остается у заявителей, но в нём организация, в которую обращается заявитель, должна поставить пометку о принятии. В противном случае вы не сможете доказать, что обращались.

Если у вас вышла из строя бытовая техника из-за скачков или нестабильной электросети, поступайте также. Подробнее мы этот процесс описали в статье: https://samelectrik.ru/sgorela-bytovaya-texnika-iz-za-skachka-napryazheniya.html.

Причины

Трудности с нормальной подачей тока могут выражаться в перепадах напряжения, периодических перебоях или полном отключении электричества. Причины могут носить объективный или субъективный характер:

  • в первом случае проблемы могут быть обусловлены аварией, стихийным бедствием или естественным износом оборудования;
  • во втором – неправильной эксплуатацией со стороны потребителя, либо недобросовестным исполнением поставщиком услуг своих обязанностей.

Независимо от причин проблем, поставщик обязан обеспечить качество услуг.

Низкое напряжение, скачки и перепады

Причинами таких проблем могут быть:

  • одновременное подключение бытовых приборов высокой мощности;
  • нестабильное функционирование трансформаторного оборудования;
  • сбой или авария в передающей сети;
  • ослабление заземления;
  • общая перегрузка сети;
  • низкое качество монтажа из материалов домашней электрической разводки;
  • подключение оборудования промышленного назначения к смежной сети;
  • неправильная работа регулирующих устройств;
  • попадание молнии;
  • проведение сварочных работ.

Мигание света в квартире

Это может произойти из-за:

  • перегрузки сети;
  • подключения мощных бытовых приборов;
  • естественного износа лампочки;
  • проведение ремонта.

Отключение и перебои

  • Причиной возникновения таких проблем, прежде всего, является проведение ремонтных работ, о чем пользователи должны быть своевременно предупреждены.
  • Отключения и перебои могут возникать также в случаях естественного износа оборудования либо аварии на линии.

Аварии

Проблемы такого характера связаны прежде всего с природными явлениями и стихийными бедствиями, например, попаданием молнии или ураганом, приведшим к обрыву проводов.

Куда звонить?

При возникновении проблем с электричеством сразу следует обращаться в управляющую компанию или другую организацию, с которой жильцы заключили договор об оказании услуги. Но это можно сделать не всегда, поскольку регламент рабочего дня обеспечивающей организации ограничен правилами внутреннего трудового распорядка.

Для решения такой проблемы пользователь может напрямую обратиться в энергосбыт. В экстренных случаях необходимо обращаться в орган по чрезвычайным ситуациям, позвонив по номеру 101 или 112.

В любом случае, при возникновении проблем, следует сразу выключить свет и отключить все электроприборы.

Что делать, если энергосбыт не реагирует на жалобу

В случае, если организация-исполнитель не реагирует на письменное обращение, потребитель имеет право обратиться в такие надзорные организации, как:

  • Роспотребнадзор. Написать жалобу в Роспотребнадзор можно и не дожидаясь ответа от электросетей;
  • пожаловаться на электросети в Прокуратуру;
  • подать иск в суд.

При любых систематических проблемах с подачей электроэнергии, заказчик имеет и моральное, и законное право бороться за свой покой и уют, всеми законными способами. Этим способом, безусловно, является письменное обращение в организацию, поставляющую электричество.

Что такое высокое напряжение в сети?

В любой электрической сети, будь то бытовая, промышленная или высоковольтная, существует установленный уровень – 220В, 380В, 6 – 10кВ и другие. Данные параметры должны находиться в строго установленных рамках, не превышая длительно 5% от нормы и кратковременно 10%. Но на практике случаются ситуации, когда может возникнуть  высокое напряжение в сети, превышающее номинальную величину на 20%, 30% и более. Что создает угрозу для электрических приборов и человека, в случае поломки устройства и перехода потенциала на их корпус. Причиной такого нарастания могут быть разнообразные процессы в сети.

Это интересно: Ограничитель перенапряжения — устройство и принцип работы

Какими законами регулируется подача электроэнергии

Главным нормативно-правовым актом, регулирующим все потребительские права, является Закон №2300-1 от 07.02.1992, в соответствии со статьей №29 которого, потребитель, столкнувшийся с услугой ненадлежащего качества, имеет право:

  • требовать наладить бесперебойное электроснабжение;
  • требовать перерасчет на оказанную услугу;
  • требовать возмещения расходов (например, на ремонт бытовой техники, которая не перенесла скачков напряжения).

Однако, не всегда ясно, что считать ненадлежащей услугой по подаче электроэнергии. В этом потребителю поможет Постановление Правительства РФ №354 от 06.05.2011 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», а также первое приложение к нему.

В соответствии с этим документом, коммунальные услуги должны предоставляться круглые сутки и бесперебойно, в иных случаях абонент имеет право жаловаться. При отклонениях в напряжении, которые не соответствуют нормам 380/220 вольт, стоимость электричества должна снижаться на 0,15% за каждый перебойный час.

Документом, который регулирует понятие «качественная электроэнергия» является ГОСТ №13109-97 «Нормы качества электроэнергии в системах общего электроснабжения», в соответствии с которым, услугу можно признать некачественной, если напряжение:

  • отклоняется от заданных значений;
  • имеет несинусоидальный и несимметричный характер;
  • проваливается, имеет импульсный характер, возникает перенапряжение.

Кроме того, все договорные отношения в сфере электроэнергии регулируются шестым параграфом главы №30 ГК РФ.

Причины

На практике как низкое, так и высокое напряжение в сети имеет ряд негативных последствий для бытовых электроприборов.  Не зависимо от уровня номинального напряжения в сети, повышение может произойти по следующим причинам:

  • Искусственная подстройка выходного уровня при помощи РПН или ПБВ на подстанции или КТП. В связи с частыми жалобами на низкое напряжение электроснабжающая организация повышает выходной параметр. В результате чего в последнем доме, подключенном к линии, входное напряжение будет соответствовать норме, а в первом значительно превышать.
  • Помимо этого высокое напряжение возникает при сезонных перепадах, переходе с дня на ночь, смене циклов работы мощного оборудования и т.д. Когда объем потребляемой электрической энергии существенно отличается на пике циклов. К примеру, в зимний период или перед началом запуска централизованного отопления бытовые электросети страдают от многочисленных обогревательных аппаратов, которые обуславливают пониженное напряжение. Если при этом производится регулировка в большую сторону, то с потеплением на обмотках трансформатора возникнет достаточно большой потенциал.
  • Перекос фаз — обуславливается как повреждением в сети (к примеру, обрывом нулевого провода), так и значительной разницей в подключенной мощности на каждую линию. При этом в какой-то из фаз возрастает переменный ток и снижается напряжение, а в соседних наоборот, появляется высокое напряжение. Рис. 1. перекос фаз
  • Аварийная ситуация – из-за повреждения в сетях, к примеру, попадании фазы на ноль произойдет увеличение разности потенциалов до уровня линейной. То есть вместо 220 В на бытовую технику будет приходить 380 В. Идентично высокое напряжение может возникнуть при пробое изоляции между высокой и низкой стороной, при обрыве одной из фаз и возникновении токов нулевой последовательности.

Причины перепадов в электрической сети

На практике нарушения параметров электрического напряжения могут иметь разную природу. Выделяются следующие основные причины его скачков и перепадов:

  1. Подключения и отключения мощного потребителя электроэнергии, вызывающие переходные процессы в сети. Яркий пример – самодельный сварочный аппарат у соседа.
  2. Обрыв, повреждение нулевого провода в подводящем кабеле, что нарушает равномерное распределение напряжение по фазам. Нарушение может быть вызвано неправильным монтажом сети или механическим повреждением.
  3. Сезонные перегрузки, вызванные подключением многочисленных приборов (обогреватели, кондиционеры и т.п.).
  4. Некачественная, нестабильная работа распределяющего оборудования, автотрансформаторов. Чаще всего, она вызвана его износом.

Значительные кратковременные скачки напряжения часто наблюдаются в жилых районах, непосредственно примыкающих к промпредприятиям. Они вызваны изменением на них электрических нагрузок при включении/отключении трансформаторов, электродвигателей, мощного оборудования.

Короткие замыкания в сети (в соседних квартирах или на улице) способны вызывать существенные всплески или, наоборот, падения напряжения.

Мерцание электроэнергии нередко обусловлено частым срабатыванием регуляторов тока (реле), которые в избытке присутствуют в различных современных, бытовых приборах (бойлеры, котлы, отопительные установки, кондиционеры и т.п.).

Импульсы перенапряжения характерны при разрядах молнии. Серьезное влияние на электрические сети способен оказывать общественный транспорт (троллейбусы, трамваи). Обрыв их контактных проводов может вызвать серьезные проблемы. Наконец, нестабильное напряжение в доме или квартире может объясняться плохой работой снабжающей организации.

Из-за ненадлежащего обслуживания сетей, оборудование и кабели выходят из строя. Нарушение норм может обнаруживаться уже на стадии подачи электроэнергии в сеть. В этих случаях, необходимо принимать соответствующие меры по наказанию виновных.

Как решить проблему

Изначально вы должны проверить, у кого низкое напряжение в сети. Для этого запишите свои данные и сравните их с соседями. Если есть различие, то нужно исправлять проблему. Но, если низкое напряжение в сети одинаковое, тогда – это проблема обслуживающей организации.

Первым делом проверьте правильность подключения автоматического выключателя. Все должно соответствовать, если не разбираетесь, то лучше вызвать электрика или знакомого, который в этом понимает.

Также нужно проверить сечение кабеля расчет, о чем мы уже рассказывали. Проводники должны соответствовать, ведь если сечение будет меньшим, то Вольтаж падает первым делом. Если с сечением все в порядке, тогда нужно смотреть ответвление провода. Также может быть выполнена неправильная скрутка проводов. Это заметить не сложно, место должно нагреваться, от него могут идти искры и корпус или стена станут черными.

Чтобы исправить ситуацию достаточно подключить автомат защиты. Выбрать его поможет наша статья: какие автоматы защиты от перенапряжения бывают. Стоимость таких устройств не высокая, но они станут настоящим спасением в вашем доме.

После этого нужно подавать коллективное заявление от лица жильцов дома или микрорайона. Одного заявления обычно недостаточно, поэтому чем больше повторных обращений, тем скорее устранят проблему! Заявление нужно подавать в двух экземплярах, один остается у заявителей, но в нём организация, в которую обращается заявитель, должна поставить пометку о принятии. В противном случае вы не сможете доказать, что обращались.

Защита от повышенного напряжения в сети


Тут архив со схемами и печатными платами.

Бытовая техника, как правило, имеет внутренний источник питания, который в случае перегрузки выходит из строя. Постоянно контролировать сетевое напряжение невозможно, так как перегрузка при работающей радиоаппаратуре может произойти в любой момент времени.
Предлагаемые ниже устройства позволяют предотвратить повреждение электроприборов и радиоаппаратуры от повышенного или пониженного напряжения.



Данное устройство в качестве коммутатора использует симистор, порог открывания которого устанавливается с помощью резистора R4 на уровне 260V (действующее значение).

Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов).

Устанавливать светодиод HL1 не обязательно, но при его наличии  удобно настраивать устройство (когда управление симистором отключено).

Ток потребления в ждущем режиме не более 3 мА.


АВТОМАТИЧЕСКАЯ ЗАЩИТА.

Схема контролирует состояние сети и в случае несоответствия сетевого напряжения (170…260В) отключает нагрузку.

При нажатии на кнопку ВКЛ (SB1), реле К1 срабатывает с задержкой примерно в 1 секунду и контактами К1.2 блокирует кнопку. Время задержки включения реле зависит от номинала емкости С2 и резистора R7. Выключение реле К1 может производиться кнопкой ОТКЛ (SB2) или от схемы автоматики, когда на выходе появится импульс или лог. «1» (при выходе напряжения за допуск).

Реле К1 с рабочим напряжением 24В.

Если у трансформатора Т1 имеется свободная обмотка на напряжение 6…12 В, то она может быть подключена к цепям 5 и 6 (вместо R1,R3 установить перемычки, а R4 и R10 исключить из схемы).

Схема контроля напряжения состоит из транзисторов, работающих в режиме микротоков. В нормальном состоянии резисторами R12 и R15 устанавливаем на коллекторах VT2 и VT3 лог. «0» и лог. «1» соответственно.

В этом случае транзисторы VT4 и VT5 заперты и на резисторе R19 нет напряжения (при его появлении сработает VS1).

Меняя напряжение, устанавливаем порог срабатывания схемы: резистором R12 при напряжении ниже 170В, а R15 — при превышении 260В.



Устройство аварийной защиты от превышения сетевого напряжения.


Устройство отличается малым потребляемым током в дежурном режиме — около 2 мА.

В исходном состоянии реле К1 выключено и на конденсаторе С1 накапливается энергия за счет его заряда от сети через резистор R2. Стабилитрон VD1 ограничивает величину напряжения на конденсаторе С1 уровнем 33V.

Как только напряжение в сети превысит на резисторе R5 порог открывания стабилитрона VD3 — открываются транзистор VT1 и тиристор VS1. За счет накопленной на конденсаторе С1 энергии срабатывает реле К1.

Группа контактов К1.1 подключает резистор R1 параллельно с R2. Проходящий через него ток удерживает реле во включенном состоянии после срабатывания, когда конденсатор разрядится через обмотку.

Конденсатор С2 предотвращает срабатывание защиты от кратковременных помех в сети.

Индикатором срабатывания защиты является светодиод HL1.

Диод VD8 предохраняет светодиод от воздействия высокого обратного напряжения.  Вернуть схему в исходное состояние можно, нажав на кнопку «сброс» (SB1).

Детали:

R1 типа ПЭВ на 25 Вт, а остальные — постоянные резисторы типа МЛТ соответствующей мощности.

Подстроечный R5 типа СП5-16А-1 Вт.

Диоды VD1, VD2, VD5…VD7 подойдут любые выпрямительные на ток 0,5А и обратное напряжение не менее 400 В. Транзистор VT1 КТ3102 можно заменить на КТ315 или КТ312.

Стабилитрон VD3 любой из серии прецизионных с напряжением стабилизации 6,6…9,1 В, VD4 на КС533А.

Светодиод HL1 из серии КИПД или АЛ310А. Светодиод можно заменить неонкой. Тиристор VS1 из серий Т112 или Т122, например Т122-20-6 (последняя цифра в обозначении указывает класс допустимого обратного напряжения и в данной схеме значения не имеет).

Реле К1 может быть типа ТКЕ54ПОД или из серии РНЕ44. Такие реле допускают коммутацию напряжения 220В и позволяют пропускать через свои контакты ток более 10А.

Уровень повышенного сетевого напряжения, при котором срабатывает защита, устанавливается резистором R5.

Номинал резистора R6 подбирается для получения нужной яркости свечения светодиода HL1.



Реле контроля напряжения «РН»  предназначено для контроля  питающей сети и автоматического отключения участка цепи (нагрузки) при превышении или понижении напряжения питания выше или ниже установленного предела с целью защиты электрооборудования.

Имеет нижний (175 ±5В) и верхний (245 ±5В) пороги включения, ток нагрузки до 40А.


Схема  рис.1

Обозначения элементов на плате:  «L» — клемма «фаза», «N» — клемма «нейтраль».


Элементы C1, R1, D1-D4 и С2 образуют источник постоянного напряжения величиной около 30В, который питает реле К1. Элементы R5, DW1 и С4 образуют источник постоянного напряжения величиной 12В, для питания микросхемы LM324N, содержащей 4 операционных усилителя, которые используются как компараторы. Элементы R6-R9, DW2 используются для формирования опорных напряжений для компараторов (с анода стабилитрона DW2 снимается напряжение около 6,2 В). Опорное напряжение Uoп2, определяющее величину верхнего опорного, поступает на инвертирующий вход компаратора верхнего порога DA2, опорное напряжение Uoп1, определяющее величину нижнего порога, поступает на неинвертирующий вход компаратора нижнего порога DA3. Сетевое напряжение отслеживается посредством цепочки R2;D5;R3;R4;C3.

Постоянное напряжение с плюсового вывода СЗ (величина которого находится в соответствии с напряжением питающей сети) поступает на инвертирующий вход компаратора нижнего порога и неинвертирующий  вход компаратора верхнего порога.

Если напряжение питающей сети ниже нижнего порога, то напряжение на инвертирующем входе компаратора DA3 меньше опорного напряжения Uoп1, соответственно, на его выходе имеем условную лог.»1″ (напряжение, несколько меньшее напряжения питания компараторов). Транзистор Т2 открыт, напряжение на неинвертирующем входе компаратора DA1 близко к нулю, поэтому на его выходе имеем условный лог.»0″ (напряжение, близкое к нулю). Транзистор Т1 закрыт, реле обесточено, нагрузка отключена.

Теперь предположим, что входное сетевое напряжение находится в пределах нормы, т.е. выше нижнего порога и ниже верхнего. При этом напряжение на инвертирующем входе компаратора DA3 превышает опорное напряжение Uоп1, поэтому на его выходе будет условный лог.»0″. В то же время напряжение на неинвертирующем входе компаратора DA2 меньше опорного напряжения Uon2, поэтому но его выходе также будет условный лог.»0″. Транзистор Т2 закрыт, напряжение на неинвертирующем входе компаратора DA1 больше опорного напряжения Uоп2, поэтому условная лог.»1″ на его выходе открывает транзистор Т1, реле К1 через контакты К1.1 подключает нагрузку. Если входное сетевое напряжение станет больше верхнего порога, то напряжение на неинвертирующем входе компаратора DA2 превысит опорное напряжение Uon2, условная лог.»1″ но его выходе откроет транзистор Т2, условный лог.»0″ на выходе компаратора DA1 закроет транзистор T1, реле выключится, нагрузка будет отключена. Индикацию роботы обеспечивает двухцветный светодиод LED. В нормальном режиме, когда нагрузка подключена, лог.»1″ с выхода DA1 зажигает нижний (по схеме) светодиод зеленого цвета свечения. Если нагрузке отключена, питающее напряжение через реле К1 зажигает верхний (по схеме) светодиод красного цвета свечения.

Задержку перед первым и повторным включением (после того, как сетевое напряжение вошло в норму) обеспечивают элементы R14 и С6.

С указанными номиналами обеспечивается задержка около 1,5 мин. Элементы R12, R11, C5 подавляют помехи и импульсы с частотой питающей сети, которые могут иметь место при колебании входного напряжения вблизи верхнего или нижнего порогов.

Резистор R10 обеспечивает гистерезис компаратора DA3.

В процессе эксплуатации было замечено, что при кратковременном пропадании напряжения (<1c), якорь реле успевает отпуститься, а коммутирующий транзистор еще не закрылся и при восстановлении сетевого напряжения конденсатор в БП не может накопить необходимый заряд для повторного включения реле т.к. шунтирован подключенной катушкой силового реле.

Так все и остается, горит светодиод все ОК, а силовое реле не включено.

Проблема исправлена заменой резистора R11 с 100кОм на 2,4кОм, С3 на 10 мкФ и С1 на 470мф. Теперь транзистору Т2 достаточно тока, чтоб успеть разрядить конденсатор С6.  Схема перейдет в аварийный режим, светодиод загорится красным цветом.



Защита от превышения напряжения сети

Устройство весьма экономично, поскольку для управления полевыми транзисторами IRF840, требуется очень небольшая статическая мощность.


Если вероятно появление напряжения до 380В (амплитудное —540В), следует применить полевые транзисторы с большим допустимым напряжением сток—исток.

Узел управления содержит RS-триггер на DD1 — К561ТМ2 и ключ на VT1.

Питают узел управления от выпрямителя на диоде VD3 и параметрического стабилизатора напряжения, собранного на стабилитроне VD6 и гасящем резисторе R6, с фильтрующим конденсатором С2. Диоды VD4, VD5 и резистор R8 защищают выход микросхемы от импульсных сетевых помех.

   Выпрямленное напряжение через резистор R3 поступает на подстроечный резистор R1, а с его движка на последовательно включенные стабилитроны VD1, VD2 и подстроечный резистор R2. Если сетевое напряжение соответствует норме или немного меньше, стабилитроны VD1, VD2 закрыты и напряжение на резисторе R2 равно нулю. Транзистор VT1 закрыт, поэтому конденсатор С1 заряжается через резистор R7, когда напряжение на конденсаторе и, соответственно, на входе S микросхемы DD1 1 достигнет высокого уровня, на выходе триггера также появится высокий уровень. Транзисторы VT2 и VT3 открываются, и сетевое напряжение поступает на нагрузку.

Если сетевое напряжение увеличится, стабилитроны VD1. VD2 начнут открываться. На резисторе R2 появятся импульсы напряжения которые через резистор R4 поступают на вход R триггера, а с движка резистора R2 — на базу транзистора VT1 Транзистор открывается, и конденсатор С1 разряжается, поэтому на входе S триггера присутствует низкий уровень.

При дальнейшем повышении сетевого напряжения амплитуда импульсов на резисторе R2 увеличится. Когда она достигнет высокого логического уровня на входе R, триггер переключится — на его выходе появится низкий уровень. Коммутирующие полевые транзисторы закроются, и нагрузка отключится.

Если теперь сетевое напряжение начнет уменьшаться, амплитуда импульсов на резисторе R2 также будет снижаться и станет меньше высокого логического уровня, но состояние триггера не изменится. При дальнейшем снижении сетевого напряжения амплитуда импульсов уменьшится настолько, что транзистор VT1 открываться не будет и конденсатор С1 вновь начнет заряжаться на входе S триггера DD1.1 и, соответственно, на его выходе появится высокий уровень, полевые транзисторы откроются, и на нагрузку поступит сетевое напряжение.

Стабилитроны KC551A(VD1; VD2) можно заменить одним КС591А; КС600А или тремя включенными последовательно КС527А, 2С530А, 2С536А, диод КД105Б (VD3) — КД105В, КД105Г диоды КД521А (VD4\ VD5) — КД503А. КД510А, КД522Б.

Если ток нагрузки превышает 2А полевые транзисторы необходимо установить на теплоотводы.

Налаживание:

Движок подстроенного резистора R2 устанавливают в верхнее, а резистора R1 — в левое по схеме положение и подают на устройство напряжение, соответствующее порогу отключения, (250В) Медленно перемещая движок резистора R1, добиваются отключения нагрузки.

Затем на входе устройства устанавливают напряжение подключения нагрузки, (230В) и, перемещая движок резистора R2, добиваются ее включения.

Чтобы увеличить гистерезис (разность значений напряжения отключения и подключения), общее напряжение стабилизации последовательно включенных стабилитронов VD1, VD2 следует уменьшить.



Схема представленная ниже, отключит нагрузку, когда напряжение превысит 242В или станет ниже 170В.

В исходном состоянии контакты реле находятся в положении указанном на схеме.


Подключение нагрузки к сети происходит при нажатии на кнопку SB1 «Пуск». Сетевое напряжение через гасящий конденсатор С1 и резистор R10 поступает на выпрямитель на диодах VD9, VD10, и заряжает конденсатор С3. Напряжение на конденсаторе стабилизировано стабилитроном VD11. От этого выпрямителя питается маломощное реле К2, которое управляет работой мощного реле К1.

Через диод VD2 сетевое напряжение поступает на узел включения реле К2.

Если напряжение в сети будет более 170В стабилитрон VD7 откроется, что позволит зарядиться конденсатору С2 до напряжения достаточного для открывания транзистора VT1, который включит реле К2. Параллельно катушке реле К2 включен диод VD8 для защиты транзистора от ЭДС самоиндукции, при выключении реле К2.

Это реле своим контактом К2.1 включит мощное реле К1, а оно своими контактами К1.1…К1.4 подаст сетевое напряжение в нагрузку.

При этом загорается светодиод HL2, сигнализирующий о нормальной работе устройства.  Светодиод HL1 погаснет, устройство вошло в рабочий режим.

Защита от понижения напряжения

Если напряжение сети станет меньше, чем 170В, стабилитрон VD7 закроется, и зарядка конденсатора С2 прекратится. Это приведет к тому, что конденсатор С2 разрядится через резистор R8 и переход база – эмиттер транзистора VT1. Транзистор закроется и промежуточное реле К2 отключится и контактом К2.1 выключит мощное реле К1 – нагрузка обесточена.

Защита от повышенного напряжения

Узел защиты от превышения напряжения собран на тиристоре VS1. Сетевое напряжение, а точнее его положительная полуволна, через диод VD2 поступает на соединенные последовательно стабилитроны VD3… VD6, а через них на резисторы R2 и R3. При повышении сетевого напряжения свыше 242В стабилитроны откроются и на резисторе R3, создастся падение напряжения, величина которого будет достаточна для открытия тиристора VS1.

Открытый тиристор через резистор R5 «посадит» напряжение на конденсаторе С3 реле К2 выключится, а вместе с ним отключится реле К1, и нагрузка будет отключена.

Повторное включение нагрузки можно осуществить лишь нажатием кнопки «Пуск».

Детали: подстроечный резистор типа СП3-3 или СП3-19. Конденсатор С1 типа К73-17 на напряжение не ниже 630v. Диоды VD1, VD2, VD8…VD10 любые маломощные с обратным напряжением не менее 400 В, типа 1N4007.

Транзистор VT1 можно заменить на КТ817Г, КТ603А,Б или КТ630Д.

В качестве мощного реле К1 использовано реле с катушкой на переменное напряжение 220В.

Реле К2 с напряжением срабатывания около 50В и током катушки не более 15 мА.

В качестве VD3… VD6, указанных на схеме, возможно применение стабилитронов КС600А, КС620А, КС630А, КС650А, КС680А.

Налаживание:

Сначала следует настроить верхний порог, подбором стабилитронов VD3…VD6 и резистора R3 добиться отключения прибора при напряжении 242В. Точная настройка осуществляется подбором резистора R3. При настройке вместо него установить переменный резистор сопротивлением около 10 ком, а по окончании настройки заменить его постоянным. Чтобы не происходило срабатывания устройства по нижнему порогу движок резистора R7 установить в верхнее по схеме положение.

После настройки верхнего порога следует с помощью резистора R7 добиться отключения устройства при понижении напряжения до 170В.



Автомат защиты

Отключает нагрузку от сети в случае выхода напряжения за установленные пределы (185…250 В), и обеспечивает 5и минутную задержку включения после нормализации сетевого напряжения.

Схема устройства приведена на рис. 1.

Напряжение питания поступает от однополупериодного выпрямителя на диоде VD3 с гасящим конденсатором С1. Стабилитрон VD2 пропускает положительные полупериоды тока гасящего конденсатора и стабилизирует выходное напряжение в отрицательных полупериодах.

Контроль сетевого напряжения выполнен на сдвоенном ОУ DA1, элементы которого работают в режиме компараторов.

Измерительный выпрямитель на диоде VD1 формирует пропорциональное средневыпрямленному значению переменного сетевого постоянное напряжение. Оно поступает на входы ОУ микросхемы DA1 с движков подстроечных резисторов R2 и R6. Ими регулируют соответственно верхнюю и нижнюю границы допустимого интервала изменения сетевого напряжения.

Специализированная «часовая» микросхема DD1 отсчитывает пятиминутный интервал задержки включения холодильника. Частоту задающего генератора (2,12 кГц) устанавливают подборкой резистора R11. Импульсы этой же частоты использованы для управления симистором VS1. Светодиод HL1, служит индикатором режима работы устройства.

На вторые входы ОУ со стабилитрона VD4 подано образцовое напряжение. Если напряжение в сети вышло за установленные пределы, уровень на одном из выходов DA1 станет высоким (относительно минусового вывода конденсатора СЗ).

Поступив через диод VD5 или VD6 на вход R (выв. 9) счетчика-делителя на 60 микросхемы DD1, этот уровень запрещает работу счетчика, на выходе М которого будет установлен низкий уровень. В результате импульсы с выхода элемента DD2.1 не проходят на выход элемента DD2.2.

Симистор VS1, на управляющий электрод которого не поступают открывающие импульсы, закрыт — нагрузка обесточена. Транзистор VT2 открыт, светодиод HL1 включен и сигнализирует о временной блокировке.

Как только напряжение сети придет в норму, на обоих выходах DA1 будет установлен низкий уровень. Так как конденсатор С5 разряжен, уровень на выходе элемента DD2 4 тоже низкий. Таким же, благодаря связи через резистор R24, станет и уровень на входе R счетчика-делителя на 60. Счетчик заработает и через 5 мин, низкий уровень на его выходе М сменится высоким. Дальнейшее поступление импульсов с выхода S2 микросхемы DD1 на вход С счетчика будет заблокировано открывшимся диодом VD7, и счетчик останется в этом состоянии, пока не будет возвращен в исходное высоким уровнем на входе R.

Высокий уровень на выходе М разрешает прохождение импульсов частотой 2,12 кГц через элемент DD2.2. Продифференцированные цепью C6R22 и усиленные транзистором VT3, эти импульсы открывают симистор VS1 — нагрузка подключена, а светодиод HL1 погашен.

Перемычку S1 устанавливают при налаживании устройства или в случае, если задержка включения нагрузки не требуется. За счет увеличения частоты импульсов, поступающих на счетный вход счетчика-делителя на 60, продолжительность задержки сокращается приблизительно до 20 мс, что равносильно ее отсутствию.

Детали:

Конденсатор С1 — К73-17 на 630v, С4 и С6 — любого типа. Подстроечные резисторы — СПЗ-386. Симистор ВТ137-600 — ТС106-10 на напряжение не ниже 600V.

Вместо К157УД2 подойдет любой сдвоенный ОУ, Стабилитрон КС133Г можно заменить любым на напряжение 3…3,6V.

Налаживание  автомата:

устанавливают требуемую задержку включения холодильника, пороги срабатывания узла контроля сетевого напряжения и время срабатывания токовой защиты.

Для получения пятиминутной задержки частота импульсов на выходе элемента DD2.1 должна быть равна 2,12 кГц. Ее устанавливают подборкой резистора R11.

На время регулировки порогов рекомендуется отключить задержку, установив перемычку S1, как показано на рис. 2 штриховой линией.

Подав на автомат переменное напряжение 185В, установите движок резистора R2 в положение, соответствующее границе включения светодиода HL1.

Затем, увеличив напряжение до 250В повторите процедуру, вращая на этот раз движок резистора R6.

Ложные срабатывания автомата удается устранить увеличением емкости конденсатора С2 до 100…220 мкФ.

Учитывая возможность аварийного повышения напряжения в сети до 380В, следует применять конденсатор С1 на напряжение не менее 1000 В.



ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

     При превышении напряжения выше заданного безопасного уровня, устройство замкнёт сеть и сгорят или выбьют пробки. Напряжение срабатывания защиты примерно 270 В. Резистором R1 можно в небольших пределах изменять напряжение срабатывания. Конденсаторы С1 и С2 образуют с R1 RC-цепочку, которая препятствует срабатыванию устройства при импульсных выбросах в сети.


При напряжении в сети до 270В стабилитроны VD3, VD4 и тиристоры закрыты. При превышении напряжения свыше 270В открываются стабилитроны VD3, VD4, и на управляющие электроды тиристоров поступает открывающее напряжение. В зависимости от полярности полупериода сетевого напряжения, ток проходит либо через тиристор VS1, либо через VS2 которые открываясь — замкнут сеть.

Без конденсаторов С1 и С2 время срабатывания не превышает одного полупериода напряжения сети, но возможны ложные срабатывания.

С конденсаторами С1 и С2 снижается быстродействие устройства, можно сделать и однополупериодную схему с одним тиристором (VS1), удалив VS2, С2, VD1, VD2 и VD6.

Радиолюбитель №9 2006г стр. 9



Устройство защиты аппаратуры от аномального напряжения в сети.


Устройство отключает нагрузку при выходе сетевого напряжения за пределы 180…240В. Когда напряжение сети придет в норму, устройство отрабатывает паузу (10 с) и автоматически подключает нагрузку к сети.

Элемент, коммутирующий переменный ток — пара полевых транзисторов VT2 и VT3 с изолированным затвором, включенных встречно-последовательно.

На ОУ DA1.1 собран компаратор, контролирующий снижение напряжения сети, а на ОУ DA1.2 — повышение.

Резисторы R1—R3 образуют делитель выпрямленного напряжения сети, пульсации которого сглажены конденсатором С1.

На неинвертирующие входы обоих компараторов поступает образцовое напряжение со светодиода HL1, ток через который стабилизирован полевым транзистором VT1.

Логические элементы микросхемы DD1 обрабатывают сигналы компараторов и формируют напряжение затвор-исток транзисторов VT2 и VT3, управляющее их состоянием. Микросхемы DA1 и DD1 получают питание от конденсатора С2, который заряжается импульсами напряжения сети через диод VD1, резистор R4 и встроенный защитный диод транзистора VT2. Напряжение на конденсаторе С2 ограничено с помощью стабилитрона VD2.

Когда напряжение сети упадет ниже 180В, напряжение на движке подстроенного резистора R2 станет меньше образцового, в результате чего на выходе компаратора DA1.1 установится высокий уровень, на выходе элемента DD1.1 — низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет, диод VD3 откроется, конденсатор СЗ быстро зарядится через токоограничительный резистор R6 и диод VD5.

Напряжение с конденсатора СЗ подается на верхний по схеме вход (вывод 1) элемента DD1.2, а с анода диода VD3 — на верхний по схеме вход (вывод 12) элемента DD1.3. RS-триггер, собранный на этих элементах, переключится в состояние низкого уровня на выводе 3 микросхемы DD1. Именно это напряжение подано на затворы транзисторов VT2 и VT3. Эти транзисторы закроются и отключат нагрузку от сети.

Когда напряжение сети превысит 240В, напряжение на резисторе R3 станет больше образцового, в результате чего на выходе компаратора DA1.2 установится низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет. Конденсатор СЗ зарядится, как описано выше. Высокий уровень на выводе 1 микросхемы DD1 и низкий уровень на ее выводе 13 аналогично переключат триггер на элементах DD1.2 и DD1.3, транзисторы VT2 и VT3 закроются и отключат нагрузку от сети. Когда напряжение сети вернется в допустимые пределы, на выходе компаратора DA1.1 установится низкий уровень, а на выходе компаратора DA1.2 — высокий. На выходе элемента DD1.4 установится низкий уровень, включится светодиод HL2 — индикатор допустимого напряжения сети. Но нагрузка включена не будет, пока конденсатор СЗ не разрядится через резисторы R9, R6 и выход элемента DD1.4. Пауза продолжается около 10с из-за большого сопротивления резистора R9. Лишь когда напряжение на конденсаторе СЗ, а значит, и на верхнем по схеме входе элемента DD1.2 будет соответствовать низкому логическому уровню, произойдет переключение триггера в состояние высокого уровня на выводе 3 микросхемы DD1, в результате чего транзисторы VT2 и VT3 откроются и подключат нагрузку к сети.

Если во время паузы напряжение сети выйдет за допустимые пределы, на выходе элемента DD1.4 установится высокий уровень, светодиод HL2 погаснет, конденсатор снова быстро зарядится через резистор R6 и диод VD5. Поэтому, когда напряжение сети войдет в допустимые пределы, пауза будет отработана снова. Благодаря этой паузе нагрузка защищена от колебаний напряжения сети.

Транзисторы VT2 и VT3 должны быть рассчитаны на максимальный ток нагрузки и напряжение не менее 600В, чтобы устройство выдерживало аварийное повышение напряжения сети до 380В.

Если мощность нагрузки не превышает 700 Вт, можно применить транзисторы КП707Б— КП707Г. Если напряжение сети не превышает 350В, можно применить транзисторы из серии IRF840. Транзистор VT1 — из серии КП303 с начальным током стока 1,6—2 мА. Светодиод HL1 — с падением напряжения 1.7…1,9В при указанном выше прямом токе. Светодиод HL2—любой, свечение которого заметно под прямым током около 1 мА. Диод VD1 на прямой ток не менее 100 мА и обратное напряжение не менее 600 В. Стабилитрон VD2 — с напряжением стабилизации 11… 15В при токе 5мА. Диоды VD3— VD5 из серий КД521, КД522. Микросхему LM358N (DA1) можно заменить на КР1040УД1, КР1464УД1Р.

Налаживание:

Резистор R2 устанавливают в верхнее по схеме положение, а R3 — в нижнее. На входе подают напряжение 240В, при этом светодиод HL2 должен быть погашен.  Перемещают движок резистора R3 до включения светодиода HL2. Затем подают напряжение 180В и перемещают движок резистора R2 до гашения светодиода HL2. После этого изменяя напряжение, отслеживают включение и отключение нагрузки, а также длительность паузы, которую можно изменить подбором резистора R9. Для надежности устройства можно измерить сопротивление резистора R3 и обоих участков резистора R2, после чего впаять вместо них постоянные резисторы.



Схема ниже, применяется как защитный элемент электрических цепей с напряжением от 115 до 180V.

Она содержит цепь контроля напряжения на транзисторах VT1;VT2, включенных по лавинно-встречной схеме, простенький усилитель управляющего тока на VT3 и собственно тиристор.

В исходном состоянии тиристор и усилитель выключены, а цепь контроля потребляет ничтожный ток. Цепь контроля сравнивает два напряжения: опорное со стабилитрона VD1 и уменьшенное делителем R1;R2;R3 исходное напряжение. Для предотвращения случайных срабатываний ограничителя при различных помехах, небольших скачках напряжений и т.п. имеется сглаживающий конденсатор C1, причём постоянная времени цепочки R2;R3;C1 выбрана порядка миллисекунд. На транзисторе VT1 происходит собственно сравнение напряжений. В исходном состоянии VT1 и VT2 закрыты. Когда на эмиттере VT1 напряжение становится больше на 0.7V, чем на базе, VT1 открывается. При этом ток через коллектор VT1 поступает в базу VT2, что приводит к его открытию. Открывающийся транзистор VT2 начинает забирать ток из точки опорного напряжения и передавать его для открытия VT3. Уменьшение опорного напряжения приводит к ещё большему открытию VT1, который в свою очередь ещё больше открывает VT2. Через некоторое время оба транзистора оказываются в состоянии насыщения. Поскольку ток с лавинной пары недостаточен для открывания тиристора, имеется усилительный каскад на VT3. Открытый поступающим с VT2 током транзистор VT3 надёжно и уверенно открывает тиристор, и тот начинает шунтировать схему.



Защита от аварийного напряжения сети.

Устройство отключает нагрузку от электросети при снижении или превышении сетевым напряжением заранее установленных значений (195 и 245 В).


Характеристики:

Нижний порог отключения нагрузки,  160…195V Верхний порог отключения нагрузки,  230…260V

Время отключения нагрузки при возникновении аварийной ситуации в сети,    1 …3с

Время включения после восстановления напряжения сети,  30…60с

Схема устройства показана на рис. 1. На диодах VD2, VD3 собран выпрямитель с балластными конденсаторами С5, С6, а на стабилитроне VD6 и транзисторе VT1 — ограничитель выходного напряжения выпрямителя, резистор R1 ограничивает зарядный ток конденсаторов С5, С6 при подключении устройства к сети. Резисторы R6, R8 обеспечивают разрядку конденсаторов С5, С6 при отключении устройства, они включены последовательно, так как большинство резисторов (например, МЛТ, С2-23, Р1-4) имеют рабочее напряжение не более 250 В. На диоде VD1 собран однополупериодный выпрямитель, конденсаторы С2, СЗ — сглаживающие, С1, С4 подавляют высокочастотные помехи. ОУ DA1.1, DA1.2 — компараторы напряжения, светодиод HL1 индицирует включение устройства в сеть, а HL2 — нормальное напряжение сети. Диоды VD4 и VD5 образуют «монтажное ИЛИ», напряжение питания компараторов стабилизировано интегральным стабилизатором на микросхеме DA2, оно использовано и как образцовое.

После подключения устройства к сети на выходе микросхемы DA2 напряжение будет около 12В, на конденсаторах СЗ, С4 — постоянное напряжение, значение которого зависит от сетевого напряжения и сопротивления резисторов R2— R5. При напряжении сети 220 В это напряжение примерно равно 2,5 В. Резисторами R7 и R9 устанавливают верхний и нижний пороги отключения нагрузки. Если напряжение сети в норме, то на выходах ОУ низкий уровень, транзистор VT2 закрыт и начинается зарядка конденсатора С9 через резисторы R13, R14. Через 30…60 с напряжение на конденсаторе С9 становится достаточным для открывания полевого транзистора VT3, а затем и биполярного транзистора VT4. На реле К1 поступает напряжение питания, оно сработает и своими контактами К1.1 подключит нагрузку к сети. Одновременно светит светодиод HL2, сигнализируя, что сетевое напряжение в норме и оно подано на нагрузку.

Если напряжение сети превысит верхний порог отключения, компаратор на ОУ DA1.1 переключится, на его выходе установится высокий уровень, транзистор VT2 откроется и конденсатор С9 быстро разрядится через этот транзистор и резистор R14. Транзисторы VT3, VT4 закроются, светодиод HL2 погаснет и реле отключит нагрузку от сети. При уменьшении напряжения сети до нижнего порога переключится компаратор на ОУ DA1.2, процесс повторится и нагрузка также будет отключена от сети. Длительность временного интервала между моментом возникновения аварийной ситуации и отключением нагрузки (1…3с) зависит от скорости разрядки конденсатора С9 (т. е. от его емкости и сопротивления резистора R14), напряжения открывания транзистора VT3 и постоянной времени цепи выпрямителя (R4, R5, конденсаторы С2, СЗ).

Когда напряжение сети вернется в допустимые пределы, транзистор VT2 закроется, начнется зарядка конденсатора С9 и через 30…60 с реле К1 подключит нагрузку к сети. Время задержки зависит от сопротивления резистора R13, емкости конденсатора С9 и напряжения открывания транзистора VT3.

В устройстве применены конденсаторы С5, С6 — К73-17, оксидные — К50-35, остальные   —   К10-17.   Транзисторы

2N2222 заменимы на КТ3102 с любыми буквенными индексами (VT2) или КТ3117А, КТ815А, КТ815Б, КТ815В (VT1, VT4). Транзистор BS170P можно заменить на КП501А, КП501Б, взамен стабилитрона КС518А можно применить любой маломощный стабилитрон с напряжением стабилизации 15…22 В. Светодиоды допустимы любые в пластмассовом корпусе диаметром 3…5 мм, желательно разного цвета свечения, с рабочим током 5….20 мА. Автор применил многооборотные подстроечные резисторы W3296 (R7, R9), но подойдут СП5-2ВБ, постоянные резисторы — С2-23, МЛТ, реле — TRJ-12VDC, но можно использовать и аналогичные TRIL-12VDC, TRU-12VDC, TRV-12VD с одной группой контактов на замыкание или переключение.

Налаживание:

На выход устройства подают напряжение 220V, светодиод HL1 должен светить, на конденсаторе С11 — напряжение примерно 12V, а на выводах 2 и 5 микросхемы DA1 — около 2,5V. Резистором R7 устанавливают на выводе 6 микросхемы DA1 напряжение 2,9V, что соответствует верхнему порогу отключения (около 245V), а резистором R9 — напряжение 2,2V на выводе 3 микросхемы DA1, что соответствует нижнему порогу отключения (около 195V). После установки напряжений подключают нагрузку, ЛАТРом изменяют напряжение и проверяют напряжения отключения нагрузки. При необходимости их изменяют в нужную сторону резисторами R7 и R9.

Примечание:

Примененные конденсаторы К73-17(С5, С6), хотя и имеют рабочее напряжение 630V, но амплитуда приложенного к ним переменного напряжения не должна превышать 50 % этого значения (315V). Поэтому при сетевом напряжении 230V и более конденсаторы будут работать в запредельном режиме, что снижает надежность устройства. Поэтому лучше использовать конденсаторы К75-10 (2 х 0,47мкФ на 500V или 1 шт. 1мкФ на 500V).



БЛОК ЗАЩИТЫ

Следит за уровнем напряжения в сети, и если его величина выходит за заданные пределы отключает нагрузку.

Включение нагрузки происходит не сразу после прихода напряжения сети в норму, а через несколько секунд после этого. Задержка не дает переходным процессам, возникшим в сети, отрицательно повлиять на оборудование.

Включение и выключение нагрузки осуществляется с помощью реле К1. Схема питаются от трансформаторного источника питания на Т1. Напряжение питания микросхемы D1 поддерживается с помощью стабилизатора А1.

Датчиком величины сетевого напряжения служит выпрямитель на VD4 и СЗ, а так же, R1-R4.

На выходе выпрямителя (VD4-СЗ) будет постоянное напряжение, пропорциональное переменному напряжению в сети. Резисторы R1-R4 представляют собой два подстраиваемых делителя напряжения.

Элементы микросхемы D2 образуют своеобразные усилители сигналов датчика. Резистором R4 выставляют нижний порог напряжения сети, а резистором R3 — верхний. Когда в сети напряжение ниже установленного порога напряжение на входе D2.1 сползает в сторону логического нуля. Напряжение на выходе D2.1 начинает повышаться и элемент D1.1 переключается в нулевое состояние на выходе. Это приводит к переключению элемента D1.2 в единичное состояние.




Конденсатор С4 быстро заряжается через VD5 и R5. На выходе D1.3 возникает ноль. Транзисторы VT1-VT2 выключаются и реле К1 отключает нагрузку. При входе напряжения в норму происходит обратный процесс и на выходе D1.2 устанавливается ноль. При этом разрядка конденсатора С4 происходит через относительное большое сопротивление R8, поэтому на включение нагрузки уходит несколько секунд (пока С4 разряжается до порога логического нуля). Если напряжение в сети превышает установленный резистором R3 максимальный предел, то срабатывает элемент D2.2. На его выходе напряжение снижается и это приводит к переключению элемента D1.2 в состояние единицы на выходе. Дальше все, как и в случае с понижением напряжения.
Детали. Конденсатор С3 должен быть на напряжение не ниже 400V. Трансформатор Т1 – со вторичной обмоткой 9+9V, и током 300mA. Тип реле К1 зависит от максимальной мощности нагрузки.



Устройство защиты.

Работает оно следующим образом:

При выходе напряжения сети за установленные пределы (регулируют нижний R4, верхний — R6) срабатывает таймер DD2 и на его выходе 3 устанавливается низкий уровень, зеленый светодиод VD6 гаснет, семистор ТС 106 отключает нагрузку.

Низкий уровень на выходе 7 таймера DD2 разрешает работу счетчика DD1 К176ИЕ5, который выполняет роль второго таймера, формирующего время задержки на включение нагрузки. Это время зависит от номиналов R14 и С6 и, при указанных на схеме, составляет около 4 минут.

По прошествии 4 минут через дифцепочку С5 R15 и Т2 проходит очень короткий импульс сброса таймера DD2 и, если напряжение в сети нормализовалось, на выводе 3 таймера установится высокий уровень, засветится зеленый светодиод и симистор VD10 ТС106 подключит нагрузку. В противном случае пройдет еще 4 минуты и все повторится, и так будет происходить до тех пор, пока напряжение в сети не нормализуется.

Красный светодиод VD7 индицирует работу таймера на DD1 и, если все нормально, должен мигать каждые 2-3 сек.
Детали: R2 — не менее 1 Вт, СЗ — с малым током утечки. Оптосимистор VD9 МОС 3022 можно заменить на МОС 3020-3062. С1 — не менее чем на 400 В.
Симистор ТС-106 может коммутировать нагрузку до 10А, если необходим больший ток, то нужно заменить его на более мощный (например ТС-132).
Защита предназначена для круглосуточной работы и боится только КЗ на выходе.
При первом включении через защиту нагрузка подключится через 4 минуты, далее — автоматический режим работы.



Схема устройства (рис.3).

На операционном усилителе (ОУ) DA1.1 выполнен компаратор, который опрокидывается в состояние лог.»0″ при достижении напряжения сети 195В, на DA1.2 компаратор, который устанавливается в состояние лог «1» при достижении напряжения сети 200В.

На прямые входы ОУ подается опорное напряжение около 6,2В.

Пороги срабатывания компараторов выставляются переменными резисторами R3 и R4.

Если напряжение в сети, ниже 195В, на выходах обоих компараторов присутствует лог «1». На выходе инвертора DD1.1 – лог «0», который устанавливает RS-триггер на элементах DD1.2, DD1.3 в «единичное» состояние (уровень лог.»0″ на выводе 4 DD1.3). При этом транзисторы VT2 и VT3 закрыты и реле К1 обесточено.

При повышении сетевого напряжения до 195В в состояние отрицательного насыщения перебрасывается компаратор DA1.1, на его выходе устанавливается лог «0» и, соответственно, на входе S RS-триггера — уровень лог «1», и триггер остается в «единичном» состоянии.


Печатная плата показана на рис.4.


При повышении сетевого напряжения до 200В в состояние лог.»0″ переходит и компаратор DA1.2. Уровень лог.»0″ появляется на входе R RS-триггера, и он переключается в «нулевое» состояние. Уровнем лог.»1″ с инверсного выхода RS-триггера открываются транзисторы VT2 и VT3, включается реле К1.

При понижении сетевого напряжения до 200В на выходе компаратора DA1.2 появляется лог»1″, но триггер все равно остается в «нулевом» состоянии, по-прежнему выходное напряжение будет равно сетевому. И только когда сетевое напряжение понизится до 195В, на выходах обоих компараторов появится лог.»1″, на входе S RS-триггера появится лог.»0″, и триггер переходит в «единичное» состояние, реле К1 отпускает. Таким образом, схема не реагирует на повышение напряжения от 195 до 200В и на понижение от 200 до 195В, и «триггерный эффект» в ней отсутствует.

Неиспользуемые выводы (выходы) DA1 и DD1 нужно удалить.



По материалам:
http://www.radioradar.net/
http://elwo.ru/
http://pro-radio.ru/
http://lib.qrz.ru/
http://pro-radio.ru/

Сеть среднего напряжения

Название этой статьи двусмысленно. Для среднего механического напряжения см. люфт

Сети среднего напряжения являются частью электрической сети для распределения электроэнергии на трассах протяженностью от нескольких километров до 100 км в сельской местности. Обычно они работают с высоким напряжением 10 кВ, 20 кВ или 30 кВ. Сеть среднего напряжения обычно используется для снабжения электроэнергией региона, состоящего из нескольких населенных пунктов, а в городах — района.Кроме того, напряжение 15 кВ специальной частотой 16,7 Гц и 25 кВ частотой 50 Гц используются в качестве контактного линейного напряжения в тяговом электроснабжении магистральных железных дорог.

В электроэнергетике под среднего напряжения понимается высокое напряжение в диапазоне от 1 кВ до 52 кВ включительно. Верхний предел четко не определен. [1] Термин среднее напряжение не стандартизирован или не определен точно в установленных пределах. Линии 60 кВ, которые все еще существуют в Шлезвиг-Гольштейне, используются как линии среднего напряжения, [2] [3] в Швейцарии, однако линии 50 кВ используются как линии высокого напряжения.

Структура сети

Питание

Сети среднего напряжения региональных операторов распределительных сетей обычно питаются в трансформаторных подстанциях от высоковольтной сети более высокого уровня, например, уровня 110 кВ уровня сети) и используются для питания распределенных по регионам трансформаторных подстанций, которые снабжают конечными потребителями отдельные сети низкого напряжения. Сети среднего напряжения не обслуживают межрегиональный обмен электроэнергией.Более крупные потребители электроэнергии, такие как промышленные предприятия, больницы, а также более крупные бассейны и более крупные телебашни, обычно имеют свои собственные соединения среднего напряжения со своей собственной подстанцией.

Капитал, необходимый для поставки силовых трансформаторов для energiser, находится в диапазоне от 20 МВА до 60 МВА, конкретные значения сильно зависят от конкретного поставщика услуг. Как правило, эти силовые трансформаторы также являются последним уровнем, на котором колебания напряжения, зависящие от нагрузки, могут быть компенсированы с помощью ступенчатого переключателя.При необходимости можно использовать электронные регуляторы среднего напряжения с большой потребляемой мощностью от децентрализованных регенеративных источников энергии. Это позволяет повышать или понижать напряжение до заданного значения на отдельных участках, удаленных от центральной подстанции. Электронный регулятор среднего напряжения состоит из двух инверторов, которые подключены через промежуточную цепь постоянного напряжения. В зависимости от состояния нагрузки эти колебания напряжения регулируют нагрузку.

Сети среднего напряжения всегда имеют распределительное устройство перед каждой вводной и опорной точкой.Они могут быть спроектированы как система под открытым небом или в виде шкафа.

  • Силовой трансформатор для питания сети среднего напряжения.

  • Электронный регулятор среднего напряжения на 20 кВ

  • Закрытое распределительное устройство на 20 кВ

Безопасность питания

исключительные случаи с изолированной звездой, если пространственное расширение ограничено – это обычно случается с промышленными сетями.Кроме того, для повышения средней надежности электроснабжения воздушных линий можно также использовать так называемые размыкатели. В разветвленной сети среднего напряжения это ограничивает долговременный сбой питания меньшей областью питания. [4]

Топология сети

Сети среднего напряжения в топологии как радиальная сеть или кольцевая сеть выполняются, особенно в городских районах петли распространены. Преимущество кольцевых линий состоит в том, что часть линии может быть отключена, например, из-за обрыва кабеля или работ по техническому обслуживанию, без прерывания питания нижестоящих сетей низкого напряжения.Кроме того, сети среднего напряжения могут питаться из нескольких точек, а небольшие электростанции, такие как ветряные турбины, биогазовые установки и крупные фотоэлектрические системы, питаются от региональных сетей среднего напряжения. [1] [5] Правовая база для этого определена в Германии в директиве по среднему напряжению.

Сигналы управления

На уровне среднего напряжения иногда подаются так называемые импульсные управляющие сигналы, с помощью которых на низком уровне напряжения запускаются различные коммутационные операции, такие как изменение тарифа или включение и выключение уличного освещения .Однако в большинстве случаев эти сигналы в настоящее время передаются с использованием технологии радиочастотного контроля пульсаций.

кабели

Сети среднего напряжения обычно проектируются как подземные кабели в густонаселенных районах. Участки линий, проходящие через леса, также все чаще прокладывают как подземные кабели, чтобы избежать замыканий на землю в случае порыва ветра. В свободных сельских районах линии среднего напряжения проектируются как воздушные, в том числе из соображений экономии. [6] Воздушные линии среднего напряжения устанавливаются на деревянных, бетонных или решетчатых мачтах.Ваши токопроводящие кабели также могут быть размещены на мачтах, которые также несут цепи для более высокого напряжения. Также имеются ВЛ 110 кВ, которые будут работать на среднем напряжении до возможного последующего переключения. Воздушные линии среднего напряжения практически всегда используют одиночные проводники и обычно несут только одну цепь, даже если во многих местах есть линии с 2 (и редко) с еще большим количеством цепей. Заземляющие провода редко встречаются в чисто воздушных линиях среднего напряжения, как и воздушные кабели для передачи данных.ВЛ среднего напряжения имеют множество ответвлений, часто с мачтовыми разделителями, чтобы можно было специально убрать эту линию из сети. Еще одним типичным элементом линий среднего напряжения являются мачтовые трансформаторы для питания более мелких потребителей. В случае с воздушными линиями такие методы, как автоматическое повторное включение, также используются в сети среднего напряжения, поскольку причина неисправности, такая как падение ответвления на воздушную линию, удар молнии и т.п., часто исчезает. само по себе и, таким образом, безопасность поставок может быть повышена.

  • Мачта ВЛ среднего напряжения 20 кВ, распространенная в сельской местности.

  • Преобразователь импульсных сигналов управления

  • Коммутационная ячейка открытого исполнения для среднего напряжения

Подстанции

районы часто реализуются в виде башенных зданий с линиями среднего и низкого напряжения у стены.Современные подстанции, особенно в городах, размещаются в сборно-разборных зданиях контейнерного типа. Подстанции среднего напряжения также могут располагаться в зданиях. Другой конструкцией подстанции является установленный на мачте трансформатор, так называемый мачтовый трансформатор. Подстанции для линий от 30 кВ также могут быть выполнены в виде распределительных устройств ВЛ. Для линий 60 кВ это правило, как и для линий 110 кВ.

Исполнения для отдельных стран

Три автотрансформатора в сети среднего напряжения (25 кВ) в Канаде

В частности, в сельских районах Австралии или Канады большие сети среднего напряжения реализованы как однофазная система с однопроводным заземлением (SWER) по соображениям экономии.Со стороны высокого напряжения прокладывается только одна жила, а заземление используется в качестве рабочего проводника.

Даже сети среднего напряжения, реализованные как трехфазные сети, в этих странах часто бывают настолько просторными, что на линии возникает недопустимо высокое падение напряжения. Чтобы компенсировать это падение напряжения, поэтому пространственно распределенные автотрансформаторы (автотрансформаторы), соединенные последовательно в трубе, показаны на деревянном столбе с тремя отдельными трансформаторами на 14,4 кВ как на иллюстрации в канадском наружном аппарате.Напряжение можно отрегулировать и увеличить до 10% в зависимости от конкретной ситуации нагрузки.

В некоторых районах, например, в Германии в административном округе Мюнстер, есть два уровня среднего напряжения с 30 кВ и 10 кВ параллельно. [7] Первая модель используется для грубого распределения, а вторая – для тонкого распределения.

природный заповедник

31 декабря 2012 года вступил в силу § 41 Федерального закона Германии об охране природы, согласно которому на воздушных линиях сети среднего напряжения с высоким риск для птиц. [8]

литература

  • Рене Флосдорф, Гюнтер Хильгарт: Распределение электроэнергии . 9-е издание. Teubner + Vieweg, 2005, ISBN 978-3-519-36424-5 .

источники

  1. a b Рене Флосдорф, Гюнтер Хилгарт: Распределение электроэнергии . 9-е издание. Teubner + Vieweg, 2005, ISBN 978-3-519-36424-5, глава 1.
  2. ↑ Дополнительные условия для подключения к сети среднего напряжения Шлезвиг-Гольштейн Netz AG ( Память об оригинале от 8 апреля 2016 г. в Интернет-архив ) Информация: Ссылка на архив вставлена ​​автоматически и еще не проверена.Пожалуйста, проверьте исходную и архивную ссылку в соответствии с инструкциями, а затем удалите это уведомление. @[email protected]:Webachiv/IABot/www.sh-netz.com
  3. ↑ Договор об использовании подключения среднего напряжения E-ON Hanse AG
  4. ↑ Дортмундский университет прикладных наук, факультет информации и электротехники. RWE Rhein-Ruhr Netzservice GmbH (ред.): Процедура переключения на паузу в распределительной сети среднего напряжения . Выпуск 5, № 109. ew — журнал для энергетики, 2010, с.36–40 (онлайн [PDF]).
  5. ↑ Association of German Electric Works (ред.): Системы самогенерации в сети среднего напряжения, указания по подключению и параллельной работе . VDEW — eV, 1998 ( svo-netz.de [PDF]). ( Страница больше не доступна , поиск в веб-архивах ) @[email protected]:Toter Link/www.svo-netz.de Информация: Ссылка была автоматически помечена как дефектная. Пожалуйста, проверьте ссылку в соответствии с инструкциями, а затем удалите это уведомление.
  6. ↑ Mittelspannungsnetze (Memento des Originals vom 8. September 2011 im Internet Archive ) Информация: Ссылка на архив была вставлена ​​автоматически и еще не проверена. Пожалуйста, проверьте исходную и архивную ссылку в соответствии с инструкциями, а затем удалите это уведомление. и рабочее напряжение в Salzburg Netz [email protected]@2Vorlage:Webachiv/IABot/www.salzburgnetz.at
  7. ↑ RWE и Westnetz устанавливают новое распределительное устройство для подстанции
  8. ↑ §41 Защита от птиц на воздушных линиях электропередач

Высокая Определение сети напряжения | Law Insider

Относится к

Высоковольтная сеть

Высокое напряжение означает классификацию электрического компонента или цепи, если их рабочее напряжение составляет > 60 В и ≤ 1500 В постоянного тока или > 30 В и ≤ 1000 В переменного тока корень средний квадрат (среднеквадратичное значение).

Высоковольтная шина означает электрическую цепь, включая соединительную систему для зарядки ПЭАС, работающую от высокого напряжения.

низкое напряжение означает набор уровней номинального напряжения, которые используются для распределения электроэнергии и верхним пределом которых обычно считается напряжение переменного тока. напряжением 1000В (или постоянным напряжением 1500В). [SANS 1019]

Полоса пропускания означает определенный допуск дистрибьютора, используемый для пометки данных для дальнейшего изучения на этапе процесса VEE, где текущие показания сравниваются с показаниями за эквивалентный исторический расчетный период.Например, 30-процентная пропускная способность означает, что текущее показание, которое либо на 30 процентов ниже, либо на 30 процентов выше, чем измерение за аналогичный исторический период выставления счетов, будет идентифицировано процессом VEE как требующее дальнейшего изучения и проверки;

Цифровая сеть означает любую прикладную онлайн-службу, веб-сайт или систему, предлагаемую или используемую транспортной сетевой компанией, которая позволяет заранее договариваться о поездках с водителями транспортной сетевой компании.

напряжение означает среднеквадратичное значение электрического потенциала между двумя проводниками.

Коммутатор означает коммутационное устройство, используемое оператором связи в коммутируемой сети общего пользования. Коммутатор включает, помимо прочего, конечные офисные коммутаторы, тандемные коммутаторы, тандемные коммутаторы доступа, удаленные коммутационные модули и пакетные коммутаторы. Коммутаторы могут использоваться как комбинация конечных офисных/тандемных коммутаторов. «Услуга коммутируемого доступа» означает предложение услуг передачи и коммутации операторам межсетевого обмена с целью предоставления или прекращения услуги междугородной телефонной связи.Услуги коммутируемого доступа включают: группу функций A, группу функций B, группу функций D, доступ 8XX и доступ 900 и их преемники или аналогичные услуги коммутируемого доступа. «Трафик с коммутируемым доступом» — это трафик, который исходит от одного из конечных пользователей Стороны и заканчивается в точке присутствия IXC или исходит из точки присутствия IXC и заканчивается у одного из конечных пользователей Стороны, независимо от того, является ли трафик проходит через сеть другой Стороны.

Рентгеновский высоковольтный генератор означает устройство, которое преобразует электрическую энергию от потенциала, подаваемого рентгеновским контролем, в рабочий потенциал трубки.Устройство может также включать средства для преобразования переменного тока в постоянный, накальные трансформаторы для рентгеновской трубки (трубок), высоковольтные переключатели, электрические защитные устройства и другие соответствующие элементы.

Связь означает предоставление системы постоянных обособленных велосипедных дорожек, которая отражает желаемые маршруты между всеми основными пунктами отправления и назначения в городе.

Соединитель означает оборудование, используемое для соединения системы электроснабжения штата с системами электроснабжения за пределами штата;

среднее напряжение означает совокупность уровней номинального напряжения, лежащих выше низкого напряжения и ниже высокого напряжения в диапазоне 1 кВ < Un  44 кВ.[SABS 1019]

Спутник означает любой спутник, принадлежащий Эмитенту или любой из его Ограниченных дочерних компаний, и любой спутник, приобретенный Эмитентом или любой из его Ограниченных дочерних компаний в соответствии с условиями Соглашения о покупке спутника, независимо от того, находится ли такой спутник в процессе изготовления, доставлено для запуска или находится на орбите (независимо от того, находится ли оно в эксплуатации).

Волокно означает стеклянную нить или пряди, которые защищены буферной трубкой с цветовой кодировкой и которые используются для передачи коммуникационного сигнала по стеклянной нити в виде световых импульсов.

Потребитель-производитель означает жилой или коммерческий потребитель, который владеет (или арендует, или заключает договор) и управляет электрогенерирующей установкой, которая: (a) имеет мощность не более 1000 киловатт; (b) использует возобновляемые ресурсы, когенерацию, топливные элементы или микротурбины; (c) находится на территории заказчика; (d) взаимосвязан с передающими и распределительными объектами Электрической компании; и (e) предназначена в первую очередь для компенсации всех или части собственных потребностей потребителя в электроэнергии.

Районная сеть означает место в системе распределения, обслуживаемое несколькими трансформаторами, соединенными в цепь электрической сети.

Открытая беспроводная сеть означает любую сеть или сегмент сети, которые не обозначены Департаментом информационных технологий штата Нью-Гемпшир или делегатом в качестве защищенной сети (разработаны, протестированы и одобрены штатом для передачи) будет считаться открытой сетью и недостаточно безопасной для передачи незашифрованных данных PI, PFI, PHI или конфиденциальных данных DHHS.

Транспондер означает устройство доступа, используемое для доступа на парковку;

Внутри сети означает, что у нас есть договор с этим врачом. Врачи соглашаются с тем, сколько они будут взимать с вас за покрываемые услуги. Эта сумма часто меньше, чем они взимали бы с вас, если бы они не были в нашей сети. В большинстве случаев услуги врачей из нашей сети обходятся вам дешевле. Врачи также соглашаются не выставлять вам счет на сумму, превышающую их ставку по контракту. Все, что вам нужно заплатить, — это совместное страхование или доплаты вместе с любой франшизой.Ваш сетевой врач проведет любую предварительную сертификацию, требуемую вашим планом.

Заказчик присоединения означает Заказчик присоединения генерации и/или Заказчик присоединения передачи.

Комбинированная канализационная система означает систему отвода как хозяйственно-бытовых, так и ливневых стоков.

Вне сети означает любую больницу, детский сад или другое учреждение, не входящее в сеть.

Модуль означает определенную часть Прикладного программного обеспечения, обозначенную как таковая в Документации, предоставленной Заказчику в форме уведомления.

Уровень цифрового сигнала 3 или «DS3» означает сигнал третьего уровня со скоростью 44,736 Мбит/с в иерархии мультиплексирования с временным разделением. В иерархии мультиплексирования с временным разделением телефонной сети DS3 определяется как третий уровень мультиплексирования.

Сеть ACH означает систему перевода средств, регулируемую Правилами NACHA, которая предоставляет услуги по переводу средств участвующим финансовым учреждениям.

Синхронная оптическая сеть (SONET) — это стандарт оптического интерфейса, который позволяет объединять в сеть продукты передачи от нескольких поставщиков.Базовая скорость составляет 51,84 Мбит/с («OC-1/STS-1»), а более высокие скорости прямо кратны базовой скорости, вплоть до 13,22 Гбит/с.

Интеллектуальный счетчик означает счетчик, который сообщает нам, сколько Энергии вы используете без нашего посещения вашего дома, и который позволяет вам видеть, сколько Энергии вы используете;

Растущая сеть линий электропередач сверхвысокого напряжения в Китае столкнулась с изрядной долей проблем — часть первая — IDN-InDepthNews

Е Руолинь и Юань Е *

ШАНХАЙ (IDN | Диалог с Китаем) — Из-за небольшого количества запасов угля, которые можно назвать собственными, и зимних дождей, которые слишком нерегулярны, чтобы полагаться на гидроэнергетику, провинция Хунань в центральном Китае уже давно сталкивалась с частыми отключениями электроэнергии, что раздражало жителей и препятствовало экономическому росту.Так что, когда в 2015 году утвердили линию электропередач сверхвысокого напряжения, надежды были большие.

Новое соединение сверхвысокого напряжения (UHV) будет проходить от богатого энергией региона Цзюцюань на северо-западе провинции Ганьсу и обеспечивать достаточное количество угля, ветра и солнечной энергии, чтобы удовлетворить четверть потребностей Хунани в энергии.

В то время уверенный в себе сотрудник сетевого оператора провинции Хунань сообщил государственному новостному агентству Economic Information Daily, что «после того, как линия будет построена, мы ожидаем, что в Хунани не будет нехватки электроэнергии в течение следующих 10 лет.Линия Цзюцюань-Хунань протяженностью 2383 км стоимостью 26 млрд юаней (3,9 млрд долларов США) была введена в эксплуатацию в 2017 году и стала частью растущей китайской сети сверхвысокого напряжения.

В декабре, когда на часть Китая обрушился холодный фронт, эта уверенность подверглась испытанию. В то время как фабрики уже работали на полную мощность, чтобы компенсировать остановки, связанные с Covid-19, в других странах мира, люди включили отопление, которое в южной части Китая часто работает на электричестве, когда температура упала. Власти провинции Хунань прогнозируют нехватку электроэнергии в размере от 3 до 4 гигаватт, или около 10%, в пик зимнего сезона.Очевидно, не в силах увеличить предложение, они вместо этого сдерживали спрос, отключая термостаты в правительственных учреждениях, выключая уличные фонари и заставляя компании останавливать производство из-за веерных отключений.

В отчете, анализирующем, как можно было избежать такого нормирования электроэнергии, издание China Energy News, курируемое партийной газетой People’s Daily, указало на постоянно неэффективную линию сверхвысокого напряжения Цзюцюань-Хунань. Анонимный эксперт по электроэнергии из провинции Хунань сообщил изданию, что она всегда работала чуть более чем на половину запланированной мощности, что привело их к выводу, что Хунань не может зависеть от других провинций.

«Относительно далеко меньше толку, чем от близкого соседа», — сказал эксперт. «При решении проблемы нехватки энергии вы можете полагаться только на местные источники энергии».

Это было пугающим отказом от амбиций страны в отношении сверхвысокого напряжения, технологии, полной национального потенциала, которой до сих пор препятствовали балканизированная энергосистема, технологическая несовместимость с зеленой энергетикой и вопросы финансовой осуществимости в условиях либерализованного рынка в будущем.

Дорогие и сложные в строительстве линии сверхвысокого напряжения передают энергию при напряжении 800 000 вольт и выше, что вдвое превышает напряжение обычных высоковольтных линий, что позволяет им передавать в пять раз больше электроэнергии при минимальных потерях энергии в пути.Они рассматриваются как ответ на энергетический дисбаланс Китая: в то время как источники энергии, включая ветер и солнечный свет, в основном находятся внутри страны, большая часть населения страны живет ближе к побережью.

Линии сверхвысокого напряжения

также должны позволить Китаю больше полагаться на возобновляемые источники энергии, что необходимо, если страна хочет выполнить обещание президента Си Цзиньпина стать углеродно-нейтральным к 2060 году. Подвод электроэнергии издалека может смягчить непредсказуемость ветровой и солнечной энергии, превращение сверхвысокого вакуума в ключ к борьбе с изменением климата.

Китай уже более десяти лет находится в авангарде технологий сверхвысокого напряжения: его первая такая линия была введена в эксплуатацию в 2009 году, а в настоящее время сеть состоит из 31 линии. Его строительный бум не показывает никаких признаков замедления. В плане, опубликованном 1 марта, крупнейший сетевой оператор страны State Grid заявил, что хочет построить еще семь линий в следующие пять лет.

Но за этим энтузиазмом скрывается постоянное разочарование. По данным China Energy News, многие линии сверхвысокого напряжения работают чуть более чем на 60% от проектной мощности из-за технологических ограничений и конфликта интересов между производителями электроэнергии, сетевыми компаниями и местными органами власти.Эта цифра является бельмом на глазу для центрального правительства. В отчете за отчетом Национальная энергетическая администрация умоляла сетевые компании работать лучше.

Дальний родственник Шанхая

На окраине Шанхая, среди фермерских полей и заболоченных земель, в пределах слышимости моря стоит единственная в городе конвертерная станция сверхвысокого напряжения дальнего действия, представляющая собой набор бесцветных зданий, окруженных постоянно гудящим лесом металлических столбов и катушек. Чжан Дэжень, инженер станции, машет пальцем в сторону проводов, которые тянутся к парящим башням и исчезают в туманной дали.Он объясняет, что они соединяют Шанхай с гидроэлектростанцией Сянцзяба, расположенной в 1900 км в провинции Сычуань на юго-западе Китая.

Линия максимальной мощностью 6,4 ГВт может обеспечить до 40% электроэнергии города. «Это самая важная линия в энергосистеме Шанхая», — говорит Чжан Sixth Tone. По данным State Grid, гидроэнергетика из провинции Сычуань позволяет Шанхаю сжигать на 1,3 млн тонн угля меньше в год, ежегодно экономя около 2,7 млн ​​тонн выбросов углекислого газа.

Но и это можно увеличить. Чжан говорит, что линия Сянцзяба-Шанхай работает на полную мощность только с апреля по ноябрь, в теплые месяцы, когда кондиционеры повышают потребность в энергии. Во время обычно мягких зим в Шанхае Государственная сеть ограничивает количество энергии, которую передает линия сверхвысокого напряжения. «(Мы) должны учитывать стабильность сети сети Шанхая», — говорит Чжан. Если линия сверхвысокого напряжения отвечает за слишком большую часть общего электроснабжения Шанхая, любой сбой — например, повреждение из-за погодных условий в любом месте на траектории провода — может привести к выходу из строя городской сети.«Речь идет о том, чтобы не класть все яйца в одну корзину», — говорит он.

В начале января то же историческое похолодание, которое ранее охватило Хунань, поставило под угрозу стабильность энергосистемы Шанхая. Чжэн Цинжун, директор центра управления спросом в Шанхайской электроэнергетической компании, дочерней компании State Grid, рассказал Sixth Tone, что компания в то время предсказывала, что столкнется с нехваткой электроэнергии, и закупила дополнительную электроэнергию в других провинциях. По его словам, такие покупки иногда имеют наценку.

Городская линия сверхвысокого напряжения также принесла облегчение. «Распределение этой зимой было выше, чем в прошлом году», — говорит Чжан, инженер сверхвысокого вакуума. «В то время местные шанхайские электростанции уже делали все возможное, чтобы производить на полную мощность». Хотя растущий спрос в городе с населением более 24 миллионов человек вызвал некоторые локальные потери электроэнергии из-за перегрузки оборудования, дефицита никогда не было.

Месяц спустя американский штат Техас стал примером того, что может произойти без такой связи.Штат, как известно, управляет собственной сетью, которая не связана с остальной частью страны. По словам Чжэна, когда разразился зимний шторм, потенциально вызванный тем же явлением, связанным с изменением климата, которое вызвало низкие температуры в восточном Китае, невозможность импортировать электроэнергию стала одним из факторов последовавшей катастрофы. Более 4 миллионов человек потеряли электроэнергию, и сотни пострадали от отравления угарным газом, когда пытались согреться, загоняя свои машины в гаражи.

Дальнейшая взаимосвязь между провинциями — это ответ, который поможет китайской электросети справиться с растущими проблемами, связанными с растущим спросом на электроэнергию и непредсказуемым климатом, — говорит Чжэн.В настоящее время провинции подключены к шести региональным сетям и торгуют частью своей электроэнергии, но в основном по среднесрочным и долгосрочным контрактам. Правительство стремится увеличить торговлю электроэнергией и создать национальный рынок. В то же время State Grid стремится подключить больше регионов провинциального уровня к линии сверхвысокого напряжения (в настоящее время шесть не подключены), создавая таким образом общенациональную «суперсеть».

* Первоначально эта статья была опубликована на China Dialogue по лицензии Creative Commons.Но впервые был опубликован на Sixth Tone. Е Руолинь — репортер по науке и технологиям в Sixth Tone. Юань Е, репортер Sixth Tone, пишет о здоровье, образовании и окружающей среде. [IDN-InDepthNews – 2 апреля 2021 г.]

Фото: Линии электропередач на преобразовательной станции Шанхай Фэнсянь в январе 2021 года. Фото: Ву Хуйюань/Sixth Tone.

Поделитесь своим мнением об этой статье: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

IDN является флагманским агентством некоммерческой организации International Press Syndicate.

Посетите нас на Facebook и Twitter.

Эта статья опубликована под лицензией Creative Commons Attribution 4.0 International . Вы можете свободно делиться, микшировать, настраивать и развивать его в некоммерческих целях. Пожалуйста, отдайте должное t China Dialogue/IDN-InDepthNews.

(PDF) Исследование на основе данных условий напряжения в сети низкого напряжения для объектов с распределенными солнечными фотоэлектрическими модулями

в распределительной сети.Удивительно, но такое поведение плохо изучено только во многих сетях

. Прямой контроль сетевыми операторами напряжения

при самом низком уровне напряжения, питающего жилых и других мелких потребителей энергии, ограничен (если вообще имеется). В то время как интервальные счетчики

в помещениях потребителей энергии могут предоставить информацию о напряжении, многие мелкие потребители энергии

имеют только счетчики накопления. Даже при использовании интервальных счетчиков информация о напряжении может быть недоступна.И это несмотря на его потенциальную важность для потребителей с точки зрения безопасности и производительности оборудования. Для небольших потребителей энергии с PV также могут быть прямыми

финансовых интереса, учитывая, что их система требуется для отключения с времен чрезмерного напряжения

, уменьшая энергию генерируемой и отсюда выручки.

Исследование, о котором сообщается в этом документе, направлено на то, чтобы способствовать лучшему пониманию напряжения и

работы фотоэлектрической системы путем анализа набора данных, содержащего подробные и очень частые измерения напряжения, генерации фотоэлектрических

и потребительского спроса для тысяч потребителей по всей Австралии.

Эти данные предоставлены компанией Solar Analytics, которая предоставляет услуги анализа производительности

растущему числу потребителей энергии с фотоэлектрическими системами в Австралии и

по всему миру. Структура работы выглядит следующим образом; Раздел 2 представляет обзор

соответствующей предшествующей работы, Раздел 3 описывает набор данных, изученных в этом исследовании, Раздел 4 представляет

результатов анализа, а Раздел 5 излагает обсуждение и выводы.

2.

Обзор литературы

Управление напряжением в контексте интеграции распределенных фотоэлектрических систем является хорошо зарекомендовавшей себя задачей

для DNSP, и была проделана значительная работа для моделирования того, как солнечные фотоэлектрические системы влияют на

напряжение, а также как это можно управлять (Demirok, Sera et al. 2009). Однако, как отмечалось выше

, была проведена ограниченная оценка фактического рабочего напряжения сети низкого напряжения

в первую очередь из-за ограниченного сбора данных, проводимого сетевыми предприятиями.DNSP

все больше заинтересованы в улучшении видимости условий напряжения в своих сетях, и

DNSP штата Виктория, в частности, используют парк интеллектуальных счетчиков, имеющихся в их сетях

, для отображения условий напряжения. Кроме того, United Energy исследует использование снижения напряжения

для обеспечения реагирования на спрос (United Energy 2017).

В ряде предыдущих исследований также изучались рабочие данные о выработке солнечной фотоэлектрической энергии,

включая оценку выработки по сравнению с ожидаемой по всей Австралии

(Haghdadi, Copper et al.2016) и изучение 10-секундных оперативных данных для оценки краткосрочной

изменчивости поколений в регионе Хантер (Heslop and MacGill 2011). Однако

нехватка данных о напряжении и генерации ограничила оперативный анализ состояния напряжения

с точки зрения инверторов солнечных фотоэлектрических систем.

Несколько исследований, завершенных и проводимых в настоящее время, сосредоточены конкретно на взаимодействии

между фотоэлектрическими солнечными батареями и напряжением местной сети, однако отличаются от этой работы в двух ключевых

отношениях.Во-первых, исследования сосредоточены на разработке механизмов управления напряжением,

, а не на характеристике существующих условий, и, во-вторых, использовались менее географически

разнообразные наборы данных по сравнению с набором данных, проанализированным в этой работе. Например, в американском исследовании

был разработан метод управления напряжением на основе 15-секундных данных, а результаты испытаний

были получены с использованием «выборки дней» для «фидера, расположенного в Северной Вирджинии» (Шибани Гош,

Сайфур Рахман и др.). др.2017). Аналогичным образом, в рамках текущего проекта Networks Renewed

, базирующегося в Австралии, проводятся испытания использования возможностей качества электроэнергии солнечных фотоэлектрических инверторов для реагирования на сетевое напряжение

и управления им (Alexander, Wyndham et al. 2017). Испытания будут проходить в двух местах;

центральное северное побережье Нового Южного Уэльса и пригород Мельбурна.

Высоковольтные соединения постоянного тока

Ниже вы найдете ответы на часто задаваемые вопросы, касающиеся кода сети Высоковольтные соединения постоянного тока.

Сетевой кодекс по высоковольтным соединениям постоянного тока (NC HVDC) будет определять требования к соединениям постоянного тока на большие расстояния, соединениям между различными синхронными зонами и модулям электростанций, подключенным к постоянному току, таким как морские ветряные электростанции, которые становятся все более заметными в Европейская система электроснабжения.

Это относительно новая область, в которой существует меньше стандартов или сетевых кодексов, что делает общеевропейский подход особенно выгодным. Следуя Сетевому кодексу требований к генераторам и Кодексу подключения по требованию, NC HVDC будет строиться на тех же основаниях, чтобы создать согласованный и полный набор кодов подключения.

Загрузить окончательный проект сетевого кодекса для соединений HVDC — октябрь 2015 г.

Последнее обновление статуса (декабрь 2015 г.)

В октябре 2015 г. государства-члены, собравшиеся в комитологии, проголосовали за новый кодекс HVDC. Теперь кодекс будет рассмотрен Европейским парламентом и Советом, и ENTSO-E надеется, что он вступит в силу весной 2016 года.

Проект кодекса и все сопутствующие документы можно загрузить по ссылкам в таблице ниже. Доступен обзор последних разработок для всех сетевых кодов.

Что дальше?

Процесс комитологии далеко не является завершением работы по созданию внутреннего рынка электроэнергии. На самом деле это только начало.

Сетевые коды были разработаны, чтобы помочь реализовать три цели европейской энергетической политики: обеспечение надежности поставок; создание конкурентного Внутреннего рынка электроэнергии; и декарбонизация электроэнергетического сектора. Для этого необходимо внедрить и соблюдать сетевые коды по всей Европе.

Каждая сеть требует выполнения ряда шагов, прежде чем они вступят в силу. Это могут быть национальные решения, заключение региональных соглашений или создание более детальных методологий. Будут задействованы все участники рынка, DSO, TSO и регулирующие органы, и потребуется обширная работа по развитию и консультации.

Сетевые коды, связанные с соединением, используют гибкую структуру, которая позволяет устанавливать некоторые значения на национальной основе в пределах диапазонов, указанных в сетевых кодах, в то время как другие вопросы решаются на общеевропейской основе.Такой подход отражает тот факт, что инфраструктура передачи электроэнергии во многих европейских странах развивалась по-разному.

##Взаимодействие с заинтересованными сторонами Взаимодействие ENTSO-E с заинтересованными сторонами для разработки NC HVDC будет включать открытые семинары для заинтересованных сторон, встречи групп пользователей, а также специальные встречи и обмен мнениями с любой заинтересованной стороной по мере необходимости. Группа пользователей HVDC, которая была создана после открытого конкурса в начале 2013 года, является ключевым форумом для постоянного взаимодействия с заинтересованными сторонами, чтобы гарантировать, что вопросы сообщаются и распределяются эффективным образом в ходе разработки кода HVDC.Все материалы, включая протоколы и презентации совещаний, будут обнародованы.

Группы государственных заинтересованных сторон

Групповые встречи пользователей

Двусторонние заинтересованные завесы

Дата Документы заинтересованных сторон Документы
22/01/14 EURELECTRICAL & VGB Minue

Связанные документы и ссылки

Информационный бюллетень по коду и технологии HVDC

Для получения дополнительной информации о NC HVDC, пожалуйста, свяжитесь с Edwin Haesen

Произошла ошибка при настройке файла cookie пользователя

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера на прием файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Обнаружение повреждений с высоким импедансом в распределительных сетях среднего напряжения с использованием классификаторов на основе вычислительного интеллекта

  • Коста Ф.Б., Соуза Б.А., Брито НСД, Сильва Я.Б.А.Б., Сантос В.К. (2015) Обнаружение переходных процессов в режиме реального времени, вызванных замыканиями с высоким импедансом на основе граничного вейвлет-преобразования.IEEE Trans Ind Appl 51(6):5312–5323

    Google ученый

  • Ван Б., Гэн Дж., Донг Х (2018) Обнаружение высокоимпедансных неисправностей на основе идентификации профиля нелинейной вольтамперной характеристики. IEEE Trans Smart Grid 9(4):3783–3791

    Google ученый

  • Седиги А., Хагифам М., Малик О.П., Гассемиан М. (2005) Обнаружение неисправностей с высоким импедансом на основе вейвлет-преобразования и распознавания статистических образов.IEEE Trans Power Deliv 20(4):2414–2421

    Google ученый

  • Элькалаши Н.И., Лехтонен М., Дарвиш Х.А., Таалаб А.И., Иззулараб М.А. (2008) Обнаружение на основе DWT и локализация на основе направления переходной мощности высокоимпедансных неисправностей из-за наклона деревьев в незаземленных сетях среднего напряжения. IEEE Trans Power Deliv 23(1):94–101

    Google ученый

  • Никандер А., Ярвентауста П. (2017) Выявление высокоимпедансных замыканий на землю в сетях среднего напряжения с изолированной или компенсированной нейтралью.IEEE Trans Power Deliv 32(3):1187–1195

    Google ученый

  • Guardado JL, Torres V, Maximov S, Melgoza E (2018) Аналитический подход к моделированию взаимодействия между системами распределения электроэнергии и высокоомными неисправностями. Генератор передачи ИЭТ 12(9):2190–2198

    Google ученый

  • Никита К., Прити К. (2015) Анализ и моделирование неисправности с высоким импедансом.Int J Electr Electron Eng 2(3):1–5

    Google ученый

  • Бахадор Н., Намдари Ф., Матинфар Х.Р. (2018) Моделирование и обнаружение высокоимпедансных неисправностей, связанных с живыми деревьями, в распределительных системах. IET Gener Transm Distrib 12(3):756–766

    Google ученый

  • Гонсалес С., Тант Дж., Жермен Дж. Г., Де Рибель Т., Дрисен Дж. (2018) Направленное обнаружение неисправностей с высоким импедансом в распределительных сетях с изолированной нейтралью.IEEE Trans Power Deliv 33(5):2474–2483

    Google ученый

  • Танг Т., Хуан С., Хуа Л., Чжу Дж., Чжан З. (2018) Однофазная защита от замыканий с высоким импедансом для заземленной распределительной сети с низким сопротивлением. Генератор передачи ИЭТ 12(10):2462–2470

    Google ученый

  • Лима Э.М., Дос Сантос Жункейра К.М., Брито НСД, Соуза Б.А., Де Алмейда К.Р., Суассуна Г.М., де Медейрос Х. (2018) Метод обнаружения неисправностей с высоким импедансом, основанный на кратковременном преобразовании Фурье.Генератор передачи ИЭТ 12(11):2577–2584

    Google ученый

  • Кави М., Мишра Ю., Вилатгамува М.Д. (2018) Обнаружение и классификация высокоимпедансных неисправностей в распределительных сетях энергосистем с использованием алгоритма морфологического обнаружения неисправностей. Генератор передачи ИЭТ 12(15):3699–3710

    Google ученый

  • Сантос В.К., Лопес Ф.В., Брито НСД, Соуза Б.А. (2017) Идентификация неисправностей с высоким импедансом в распределительных сетях.IEEE Trans Power Deliv 32(1):23–32

    Google ученый

  • Chen J, Phung T, Blackburn T, Ambikairajah E, Zhang D (2016) Обнаружение неисправностей с высоким импедансом с использованием трансформаторов тока для обнаружения и идентификации на основе признаков, извлеченных с помощью вейвлет-преобразования. Генератор передачи ИЭТ 10(12):2990–2998

    Google ученый

  • Асгари Говар С., Хейдари С., Сейеди Х., Гасемзаде С., Поургасем П. (2018) Адаптивная максимальная токовая защита на основе CWT для интеллектуальных распределительных сетей с учетом насыщения трансформаторов тока и высокоимпедансных неисправностей.IET Gener Transm Distrib 12(6):1366–1373

    Google ученый

  • Гадери А., Мохаммадпур Х.А., Джинн Х.Л., Шин Ю. (2015) Обнаружение высокоимпедансных неисправностей в распределительной сети с использованием частотно-временного алгоритма. IEEE Trans Power Deliv 30(3):1260–1268

    Google ученый

  • Baqui I, Zamora I, Mazón J, Buigues G (2011) Методология обнаружения неисправностей с высоким импедансом с использованием вейвлет-преобразования и искусственных нейронных сетей.Электрическая система питания Res 81(7):1325–1333

    Google ученый

  • Милиудис А.Н., Андреу Г.Т., Лабридис Д.П. (2015) Обнаружение и локализация повреждений с высоким импедансом в многопроводных воздушных распределительных линиях с использованием устройств связи по линиям электропередач. IEEE Trans Smart Grid 6(2):894–902

    Google ученый

  • Гюлер И., Юбейли Э. (2005) Адаптивная нейро-нечеткая система вывода для классификации сигналов ЭЭГ с использованием вейвлет-коэффициентов.J Neurosci Methods 148(2):113–121

    Google ученый

  • Yang Z, Wang Y, Ouyang G (2014) Адаптивная нейро-нечеткая система вывода для классификации фоновых сигналов ЭЭГ от пациентов с ESES и контрольной группы. Мир науки J 2014:1–8

    Google ученый

  • Гош С., Бисвас С., Саркар Д., Саркар П.П. (2014) Новый метод нейронечеткой классификации для интеллектуального анализа данных. Египет Inf J 15(3):129–147

    Google ученый

  • Дургадеви С., Умамахесвари М.Г. (2018) Анализ и разработка однофазного корректора коэффициента мощности с генетическим алгоритмом и адаптивным нейро-нечетким контроллером скользящего режима с использованием DC-DC SEPIC.Приложение для нейронных вычислений. https://doi.org/10.1007/s00521-018-3424-2

    Артикул Google ученый

  • Komathi C, Umamaheswari MG (2019) Анализ и разработка стратегии каскадного управления на основе генетического алгоритма для улучшения динамических характеристик преобразователя SEPIC PFC с чередованием постоянного тока. Приложение для нейронных вычислений. https://doi.org/10.1007/s00521-018-3944-9

    Артикул Google ученый

  • Рамеш Бабу Н., Джаган Мохан Б. (2017) Классификация неисправностей в энергосистемах с использованием EMD и SVM.Айн Шамс Eng J 8 (2): 103–111

    Google ученый

  • Тирумала К., Прасад М.С., Джайн Т., Умарикар А.С. (2018) Вейвлет-преобразование Tunable-Q и двойной многоклассовый SVM для автоматического онлайн-обнаружения нарушений качества электроэнергии. IEEE Trans Smart Grid 9(4):3018–3028

    Google ученый

  • Zhi-qiang J, Hang-guang F, Ling-jun LJ (2005) Машина опорных векторов для классификации механических неисправностей.Научно-исследовательский университет Чжэцзян 6:433. https://doi.org/10.1007/BF02839412

    Артикул Google ученый

  • Абдельгайед Т.С., Морси В.Г., Сидху Т.С. (2018) Новый подход к поиску гармонии для оптимальных вейвлетов, примененный к классификации неисправностей. IEEE Trans Smart Grid 9(2):521–529

    Google ученый

  • Кармачарья И.М., Гокараджу Р. (2018) Поиск неисправностей в незаземленной фотоэлектрической системе с использованием вейвлетов и ИНС.IEEE Trans Power Deliv 33(2):549–559

    Google ученый

  • Абдулла А. (2018) Сверхбыстрое обнаружение неисправностей линии передачи с использованием ИНС на основе DWT. IEEE Trans Ind Appl 54(2):1182–1193

    MathSciNet Google ученый

  • Бен Абид Ф., Згарни С., Брахам А. (2018) Обнаружение отчетливых неисправностей подшипников в асинхронном двигателе с помощью гибридного оптимизированного SWPT и SVM aiNet-DAG. IEEE Trans Energy Convers 33(4):1692–1699

    Google ученый

  • Yu JJQ, Hou Y, Lam AYS, Li VOK (2019) Интеллектуальная схема обнаружения неисправностей для микросетей с глубокими нейронными сетями на основе вейвлетов.IEEE Trans Smart Grid 10(2):1694–1703

    Google ученый

  • Моштаг Дж., Рафиния А. (2012) Новый подход к локализации повреждений с высоким импедансом в трехфазной подземной распределительной системе с использованием комбинации нечеткой логики и вейвлет-анализа. В: Материалы международной конференции по окружающей среде и электротехнике, стр. 90–97

  • Yi Z, Etemadi AH (2017) Обнаружение неисправностей в фотоэлектрических системах на основе декомпозиции сигналов с несколькими разрешениями и систем нечеткого вывода.IEEE Trans Smart Grid 8(3):1274–1283

    Google ученый

  • Тонелли-Нето М.С., Деканини Дж.Г.С., Лотуфо А.Д.П., Минусси К.Р. (2017) Сравнение методологий на основе нечетких методов диагностики высокоимпедансных замыканий в радиальных распределительных фидерах. Генератор передачи ИЭТ 11(6):1557–1565

    Google ученый

  • Мустафа М.К., Аллен Т., Аппиа К. (2017) Сравнительный обзор методов динамических нейронных сетей и скрытых марковских моделей для распознавания речи на мобильных устройствах.Приложение нейронных вычислений 12:3. https://doi.org/10.1007/s00521-017-3028-2

    Артикул Google ученый

  • Тахери С., Мамедов М. (2013) Изучение наивного байесовского классификатора с помощью моделей оптимизации. Int J Appl Math Comput Sci 23(4):787–795

    MathSciNet МАТЕМАТИКА Google ученый

  • Penny WD, Roberts SJ (1999) Байесовские нейронные сети для классификации: насколько полезна система доказательств? Нейронная сеть 12:877–889

    Google ученый

  • Кабестани Дж., Прието А., Сандовал Ф. (2005) Вычислительный интеллект и биоинспирированные системы.Springer, Берлин

    Google ученый

  • Боракки Г., Илиадис Л., Джейн С., Ликас А. (2017) Инженерные приложения нейронных сетей. Springer, Берлин

    Google ученый

  • Monsef H, Lotfifard S (2007) Идентификация тока внутреннего замыкания на основе вейвлет-преобразования в силовых трансформаторах. Electr Power Sys Res 77 (2007): 1637–1645

    Google ученый

  • Daubecheis I (1992) Десять лекций по вейвлетам, том 61.СИАМ, Филадельфия

    Google ученый

  • Редди М.Дж.Б., Моханта Д.К. (2008) Оценка эффективности адаптивной сетевой системы нечеткого вывода для определения местоположения неисправностей на линиях электропередачи с использованием моделирования Монте-Карло. IEEE Trans Fuzzy Syst 16(4):909–919

    Google ученый

  • Сильва К.М., Соуза Б.А., Брито НСД (2006) Обнаружение и классификация неисправностей в линиях передачи на основе вейвлет-преобразования и ИНС.IEEE Trans Power Deliv 21(4):2058–2063

    Google ученый

  • Вьяс Б.Ю., Дас Б., Махешвари Р.П. (2016) Улучшенная классификация неисправностей в линии передачи с последовательной компенсацией: сравнительная оценка алгоритмов обучения нейронной сети Чебышева. IEEE Trans Neural Netw Learn Syst 27(8):1631–1642

    MathSciNet Google ученый

  • Джамехбозорг А., Шахрташ С.М. (2010) Основанный на дереве решений метод классификации неисправностей в одноцепных линиях электропередачи.IEEE Trans Power Deliv 25(4):2190–2196

    Google ученый

  • Малик Х., Шарма Р. (2017) Классификация неисправностей линии электропередачи с использованием модифицированного нечеткого обучения Q. Генератор передачи ИЭТ 11(16):4041–4050

    Google ученый

  • Салехи М., Намдари Ф. (2018) Классификация неисправностей и выбор поврежденной фазы для линии передачи с использованием морфологического фильтра обнаружения краев.Генератор передачи ИЭТ 12(7):1595–1605

    Google ученый

  • Махмуд М.Н., Ибрагим М.Н., Осман М.К. (2018) Надежная схема классификации ошибок передачи с использованием функции, зависящей от класса, и двухуровневой многоуровневой сети персептрона. Электр Инж 100:607–623

    Google ученый

  • Alsafasfeh Q, Abdel-Qader I, Harb A (2012) Классификация и локализация неисправностей в энергосистемах с использованием сигнатур неисправностей и анализа основных компонентов.Energy Power Eng 4(6):506–522

    Google ученый

  • Мишра П.К., Ядав А. (2019) Выбор и классификация ошибочных фаз на основе комбинированного ДПФ и нечеткой фазы в линии передачи с последовательной компенсацией. Модель Simul Eng 2019:1–18

    Google ученый

  • Самет Х., Шабанпур-Хагиги А., Ганбари Т. (2017) Метод классификации неисправностей для линий электропередачи с использованием метода усовершенствованных коэффициентов отчуждения.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
