Реле уровня в системах автоматики

При автоматизации различных процессов довольно часто возникает задача управления уровнем жидкости в резервуаре. Как правило, необходимо поддерживать уровень в заданных пределах, управляя включением/выключением насоса или открытием/закрытием клапана подачи или слива. Во всех этих случаях возникает необходимость регистрировать достижение жидкостью заданного уровня. Для этой задачи как нельзя лучше подходит поплавковый датчик уровня.

Поплавковый выключатель (или «реле уровня»)

Поплавковый датчик часто называют «реле уровня». Действительно, принцип действия поплавкового выключателя очень похож на принцип действия электромагнитного реле.

Реле уровня, как и обычное реле, имеет нормально-открытый (НО) и нормально-закрытый(НЗ) контакты, которые меняют свои состояния на противоположные при срабатывании устройства.  Однако, в отличие от электромагнитного реле, срабатывание поплавкового датчика происходит при его «всплывании» (при достижении жидкостью уровня, на котором расположен поплавок).

Основные параметры поплавковых датчиков

При выборе поплавкового датчика для конкретного применения, необходимо ориентироваться на следующие основные параметры:

1. Метод установки датчика

Датчик может устанавливаться на вертикальную (а) или горизонтальную (б) поверхность.

При проектировании места установки необходимо также учитывать длину погружаемой части: она должна быть достаточной для регистрации требуемого уровня жидкости.

2. Для работы в каких средах предназначен датчик

Необходимо также учитывать материал, из которого изготовлен датчик. Он должен быть совместим с рабочей средой. Для работы в бытовых системах в водной среде подойдёт любой датчик, в том числе и пластмассовый. Для агрессивных по химическому составу сред и работы при высоких температурах применяют корозионно- и термо-устойчивые датчики.

3. Длина погружной части

Длинна погружной части определяет, какой максимальный уровень может быть измерен. Этот параметр должен рассматриваться относительно места предполагаемой установки.

4. Максимально коммутируемый ток

Необходимо учитывать, что при использовании поплавкового датчика для включения/выключения силового оборудования (например насоса), через контакты датчика проходит весь питающий ток.

Превышение максимально-допустимого уровня коммутируемого тока приведёт к перегреву и выходу из строя электрической части датчика. Поэтому при выборе реле уровня, необходимо выяснить номинальный ток коммутируемого оборудования.

5. Количество регистрируемых уровней

Один датчик может регистрировать сразу несколько уровней. По сути, это несколько датчиков в одном конструктивном исполнении.

Поплавковый датчик  — выключатель насоса

Классическим применением реле уровня — является управление включением и выключением насосов. На следующем рисунке показаны два способа включения датчика уровня в цепь насоса: для работы на наполнение резервуара и на откачку.

Как уже было сказано, реле уровня имеет НО и НЗ — контакт. На рисунке коричневый и синий провод образуют нормально-открытый контакт, а чёрный и синий — нормально-закрытый.

В первом случае (режим откачки воды) насос запитан через НО-контакт (не замкнут в нижнем положении датчика). Когда уровень жидкости достигнет заданной отметки (датчик всплывёт), его НО-контакт замкнётся, включит насос в работу, и начнётся откачка жидкости. Насос будет работать до тех пор, пока датчик снова не опустится

В случае работы насосы на заполнение — ситуация обратная. Насос запитан через НЗ-контакт датчика. Это означает, что когда датчик находится в нижнем положении, этот контакт замкнут и насос работает, происходит заполнение резервуара жидкостью. Как только датчик всплывёт, его НЗ-контакт разомкнётся и отключит насос.

Регистрация уровня воды в закрытом резервуаре (сигнализатор уровня)

Поплавковые датчики часто используют для сигнализации уровня жидкости в закрытом резервуаре. Контакты датчиков коммутируют сигнальные лампы на шкафу управления. Для этих целей также может быть использован специализированный прибор — сигнализатор уровня. В этом случае сигналы от датчиков заводят на входы прибора. На рисунке приведён пример регистрации уровня воды с помощью сигнализатора уровней САУ-М6 компании «ОВЕН».


ПДУ-В151-120 Поплавковый датчик уровня

Поплавковые датчики уровня серии ПДУ-В151-120 предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленно­сти,  строительства, производства.

Параметр Значение
Рабочее положение Вертикальное
Материал корпуса Нержавеющая сталь
Температура рабочей среды
−30…110°С
Max рабочее давление 1 МПа
Max коммут. мощность 50 Вт
Max коммут. ток ≅0,5 А (при ≅24 В)
Max коммут. напряжение ≅220 В
Присоединение G½» G¾» G1″
Размеры поплавка ∅ 28×26 мм
Размеры погружной части 120 мм
Габаритные размеры 160×40×28 мм 160×43×28 мм 175×53×41 мм
Вес 93 г 131 г 315 г

Габаритные размеры
Размер В151-120-½» В151-120-¾» В151-120-1″
A 40 43 53
B 34 34 47
C 25 30 41
L 160 160 175
G ½» ¾» 1″

Версия: 2016-01-29-КВА

Купить ПДУ-В151-120 Поплавковый датчик уровня цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с ПДУ-В151-120 Поплавковый датчик уровня, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPK» занимается продажей различного оборудования, в том числе и ПДУ-В151-120 Поплавковый датчик уровня, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Мини-поплавковые выключатели | Вертикальные датчики уровня жидкости


Компактные датчики уровня жидкости, предназначенные для одноточечного мониторинга резервуаров, работают на основе технологии бесконтактных магнитных поплавков и герконов. Такая конструкция позволяет с высокой точностью определять уровень различных жидкостей, в том числе кислот и химикатов. Компактный дизайн делает мини-поплавковые выключатели идеальными для ограниченного пространства и небольших резервуаров, уровней и контейнеров. Миниатюрные поплавковые сигнализаторы уровня elobau

изготавливаются из различных материалов для обеспечения совместимости с широким диапазоном жидкостей, температур и давлений.Прочная конструкция и прочный корпус обеспечивают длительный срок службы поплавкового реле уровня даже в тяжелых условиях эксплуатации.

Нажмите на наши миниатюрные поплавковые переключатели ниже, чтобы увидеть нашу продукцию


ИСПОЛЬЗОВАНИЕ Нержавеющей стали и пластиковых мини поплавок выключателей в широком ассортименте приложений, в том числе:

  • Potable Water
  • Wastewwater
  • Chimatics и растворители
  • еда и напитки
  • пивоваренные и виноделии
  • Automotive
  • Оборудование для мытья посуды

Особенности миниатюрных сигнализаторов уровня elobau

Эти универсальные датчики уровня имеют конструкцию с одним поплавком из множества материалов для работы с большинством жидких составов.Отклонение от вертикали может достигать + 30°. Длина хода может достигать 40 мм. Индивидуальные мини-поплавковые выключатели также возможны, просто спросите нас.
  • Материалы: полипропилен, полиамид, нержавеющая сталь, ПВХ
  • Размеры резьбы G 1/8”, G 3/8”, G ¾”, G 1” G 1 ½”, PG 7, 1/8” NPT, ¼” NPT, ½” NPT, ¾” NPT, 1” NPT
  • До IP68
  • НО, НЗ, форма C (однополюсный, на два направления)
  • от -25°C до 150°C
  • Наружная или внутренняя резьба монтаж
  • Боковое крепление
  • Верхнее крепление
  • Доступны кабели различной длины
  • Доступен разъем M12
  • Точки срабатывания с повышением/опусканием

Выбор между пластиковыми или нержавеющими поплавковыми переключателями уровня

Мы разработали . Однако, чтобы продлить срок службы вашего поплавкового реле уровня и обеспечить точные показания, вам необходимо выбрать материал, подходящий для вашей рабочей среды и измеряемой жидкости.
Наши поплавковые сигнализаторы уровня из ПВХ лучше всего подходят для неагрессивных веществ и стандартных рабочих температур. Для высокотемпературных применений и тех, которые связаны с химическими или другими коррозионными веществами, реле уровня из полиамида, полипропилена или нержавеющей стали являются лучшим вариантом. Нержавеющая сталь также соответствует требованиям стерилизации пищевых продуктов, напитков и медицинских изделий.

Надежные решения для высокоточного измерения уровня

Мы создаем датчики уровня жидкости и другие бесконтактные поплавковые датчики уровня для использования во всех отраслях промышленности. Наша компания является лидером в области технологий датчиков уровня и предоставляет индивидуальные решения для удовлетворения ваших потребностей в мониторинге и измерении. Запросите расценки на миниатюрные поплавковые выключатели для вашего приложения или свяжитесь с elobau, чтобы узнать больше.

Датчики уровня

с боковым креплением | Бесконтактные сигнализаторы уровня


Датчики уровня

с боковым креплением работают на основе технологии бесконтактных магнитных поплавков и герконов и приводятся в действие повышением или понижением уровня жидкости.Бесконтактные датчики обеспечивают совместимость с широким спектром жидкостей и идеально подходят для операций, связанных с химическими веществами или высокотемпературными жидкостями. Датчики уровня с боковым креплением, предназначенные для одноточечного контроля резервуара, могут быть установлены как внутри резервуара, так и снаружи резервуара с помощью компрессионной втулки или резьбового отверстия. Эта конструкция подходит для больших и малых резервуаров и емкостей, что позволяет использовать его в широком диапазоне приложений для измерения уровня.

Нажмите на наши датчики уровня с боковым креплением ниже, чтобы увидеть нашу продукцию


Датчики уровня

с боковым креплением, предназначенные для тяжелых условий эксплуатации Датчики уровня

для бокового монтажа компании elobau имеют прочную конструкцию для суровых условий эксплуатации и могут быть изготовлены из полипропилена или полипропилена для совместимости практически с любым типом жидкости. Вариант с резьбовыми или компрессионными втулками также обеспечивает универсальность для различных потребностей монтажа. Поплавок может быть закреплен на петлях или соединен с помощью клапана Teflon® в зависимости от ваших требований. Заслонки Teflon® идеально подходят для жидкостей с твердыми частицами, которые могут препятствовать движению шарнирного поплавка.

Наши решения для измерения уровня применяются в различных областях, от автомойки до гидравлических систем, и зарекомендовали себя как качественные. Мы всегда остаемся на переднем крае технологий, чтобы предоставлять надежные решения даже для самых сложных приложений.

Характеристики боковых датчиков уровня elobau

Эти датчики уровня бокового монтажа поставляются с кабелем или разъемами M12. Также доступны внутренние или внешние монтажные резьбы. Стандартный шарнир предоставляется на сломанном пальце или тефлоне, если на шарнире могут скапливаться материалы. Наши выключатели также могут быть установлены в любом направлении для индикации открытия или закрытия при изменении уровня. Широкий диапазон температур означает, что вы можете без проблем использовать наши датчики на открытом воздухе.
  • Боковое крепление
  • Резьбовая или компрессионная втулка
  • Шарнирный поплавок (стандартный)
  • Поплавок на основе тростника
  • Контакты формы A, B или C
  • Заслонка Teflon® (жидкие твердые частицы)
  • 790 или 690 полиамид 790
  • Полиамид
  • От -25° до +105°C со сломанным пальцем или +100°C для поплавкового типа
  • Доступны кабели различной длины
  • Доступны разъемы M12

Для ваших потребностей в измерении уровня Свяжитесь с elobau сегодня

Мы создаем решения для измерения уровня в различных отраслях промышленности и иметь опыт, который поможет вам справиться с уникальными задачами измерения.Наши переключатели уровня с боковым креплением очень универсальны и рассчитаны на длительный срок службы. Запросите ценовое предложение на боковой датчик уровня для вашего приложения или свяжитесь с elobau, чтобы узнать больше.

Непрерывные поплавковые датчики уровня | Надежность

Наши поплавковые уровнемеры непрерывно измеряют уровень. Существуют две ключевые технологии изготовления поплавковых преобразователей, которые могут повлиять как на цену, так и на производительность в зависимости от области применения. Наши инженеры по применению могут помочь вам понять, какой тип датчика лучше всего подходит для ваших нужд.

Магнитострикционные датчики уровня

Магнитострикционные датчики уровня жидкости состоят из поплавка, который перемещается вверх и вниз по штоку или стержню. Поплавок содержит постоянный магнит, а на штоке находится проволочный волновод.

Положение поплавка можно измерить, поскольку волновод изготовлен из металла с ферромагнитными характеристиками. Это означает, что молекулы в металлическом волноводе выравниваются с магнитными полями. Магнитострикционный преобразователь уровня использует два магнитных поля для выравнивания молекул в разных направлениях, чтобы создать обнаруживаемую точку на проволочном волноводе.

Электрический импульс проходит по волноводу и намагничивает его, выравнивая молекулы в одном направлении. Когда импульс встречается с конкурирующим магнитным полем поплавка, молекулы которого ориентированы в другом направлении, вибрация возвращается к корпусу датчика с известной скоростью. Эта вибрация известна как импульс деформации.

Путем измерения временной задержки между начальным электрическим импульсом и результирующим импульсом деформации расстояние до поплавка может быть определено с высокой степенью точности.

Обеспечивает непрерывное измерение уровня, поскольку датчик посылает импульс по волноводу несколько раз в секунду. Измерение двойного уровня также является опцией, при которой определяется положение двух поплавков. Электрический импульс будет продолжаться вниз по волноводу после удара о первый поплавок, создавая новый импульс напряжения, когда он достигает второго поплавка. Это особенно полезно при измерении границы раздела двух жидкостей, таких как масло и вода.

Магнитострикционные датчики уровня

обеспечивают высокую степень воспроизводимости и являются нашим наиболее точным решением для измерения уровня жидкости с разрешением около 1 мм.Они хороши для парообразных жидкостей или густой пены, где бесконтактные датчики могут иметь трудности. Кроме того, вес поплавка и удельный вес могут быть настроены, если приложение требует этого.

Технология резистивного измерения уровня

Резистивные датчики уровня состоят из поплавка и штока или чувствительного стержня. Поплавок удерживает магнит, а на штоке расположены близко расположенные герконы и резисторы. Поплавок закрывает герконы, перемещаясь вверх и вниз по чувствительному стержню.

Когда поплавок замыкает герконы, общее значение сопротивления цепи изменяется. Весь датчик действует как делитель напряжения для напряжения, подаваемого на датчик, где колебания напряжения в цепи прямо пропорциональны положению поплавка на чувствительном стержне.

Резистивный — это простой, надежный и воспроизводимый способ измерения уровня жидкости. Это еще одна форма непрерывного измерения уровня для данных об уровне в реальном времени. Более тяжелые поплавки, такие как RPM, очень хорошо работают в условиях сильного налипания.RPM также имеет самый толстый шток или чувствительный стержень для приложений с высокой турбулентностью или потоком. Вес поплавка и удельный вес могут быть настроены, если приложение требует этого.

NML — поплавковый датчик уровня

Выберите продуктADI-1 — универсальный входной контроллер со светодиодным дисплеемAUF — компактный локальный электронный дисплейBA — уровнемер буйкового типаBGF — цельнометаллические бронированные расходомерыBGK — цельнометаллический малообъемный расходомер переменного сеченияBGN — цельнометаллические бронированные расходомерыBVB — коллекторные клапаны для расходомеров VKG/VKMBVO — расходомер OEM с переключателемDA — цельнометаллические смотровые индикаторы расхода — заслонка, ротор или капельная индикацияDAA — самоочищающееся смотровое стекло/роторный индикатор расхода, простота обслуживанияDAF — лопастной индикатор расхода для жидкостей — низкий Мин. Индикация расходаDAG-T4 — Универсальный цифровой индикатор/контроллерDAG-Z2 — Счетчик/счетчик с предустановкойDAI — Индикаторы расхода для тяжелых условий эксплуатации — крыльчатые, шаровые, заслонки или цепиDAZ — Индикатор расхода с эталонной заслонкой для жидкостейDF — Лопастной датчик расхода с частотным выходомDF-DL — Цифровой расходомер с контроллером дозирования DF-KL — Цифровой расходомер DF-MA — Датчик расхода с крыльчаткой DF-WM — Датчик расхода с крыльчаткой DF-ZL — Цифровой расходомер с сумматоромDFT — Компактный датчик расхода с крыльчаткойDIG — Индикатор расхода с вращающейся крыльчаткой DIH — Крыльчатые расходомеры DKB — Индикаторы расхода с шаромDKF — Расходомер с крыльчатым колесом для жидкостей РасходомерDOT — Турбинный расходомер/монитор для жидкостей с низкой вязкостьюDPE — Расходомер с крыльчаткойDPF76 — Мембранный манометр из нержавеющей сталиDPL — Полностью пластиковый крыльчатый датчик низкого расходаDPM — Датчик расхода с лопастным колесом DPT — Расходомер целевого типаDRB — Расходомер с крыльчатым колесомDRG — Датчик расхода с крыльчатым колесомDRH — Датчик расхода с крыльчатым колесомDRM — Мембранное уплотнениеDRS — Датчик расхода турбины OEMDRZ — Ротационно-поршневой расходомерDSD — Цифровой манометрDTB — Цифровой термометр с питанием от батареиDTK — Датчик расхода на колесе пелтонаDUC — Быстромонтируемый ультразвуковой расходомер с зажимным приспособлением для жидкостейDUK — Малый встраиваемый ультразвуковой расходомер — Большой динамический диапазонDVE — Вихревой расходомер с многопараметрической погружной конструкциейDVH — Многопараметрический вихревой расходомерDVZ — Вихревой расходомер и переключательDW — Расходомер с лопастным сильфоном DWD — сильфонный расходомер и переключателиDZF26 — манометр из нержавеющей стали с аналоговым выходомEPS — промышленный магнитный расходомер для жидкостей, паст и суспензийFPS — вставной сильфонный расходомер для жидкостейHND-P — цифровые ручные манометрыHND-T — Цифровой ручной термометр HPC — Небольшой компактный кориолисовый массовый расходомер с малым расходом KAH — Датчик скорости воздуха KAL — Tem Компенсирующее тепловое реле расхода для жидкостей на водной основеKAL-A — Тепловой датчик расхода для жидкостей на водной основеKAL-D — Компактное тепловое реле расхода для жидкостей на водной основеKAL-K — Тепловое реле расхода со светодиодной индикацией тренда расхода для жидкостей на водной основеKAL -L — Тепловое реле расхода воздухаKDG / KDF-2 — Микрорасходомер и переключательKDG / KDF-9 — Микрорасходомер и релеKDS — Цельнометаллический малообъемный расходомер переменного сеченияKEC — Расходомер тепловой энергииKEL — Перепад давления для тяжелых условий эксплуатации Расходомер с диафрагмой для жидкостейKFD2-KFA5 — Усилитель с изолирующим переключениемKFF/KFG — Малообъемные расходомеры с вращающейся крыльчаткойKFR — Акриловый расходомер для жидкостей или газовKME — Компактный встроенный расходомерKMT — Тепловой массовый расходомерKP46 — Взрывозащищенный датчик давленияKPA — Промышленное давление/давление OEM ПреобразовательKPG — Высокоточный преобразователь давленияKPH — Компактный датчик давленияKPh400 — Компактный датчик давленияKPK — Компактный прецизионный датчик давленияKPL — Диафрагмы для дифференциального давления Flo w ИзмерениеKPW — Погружной преобразователь давленияKSK — Полностью пластиковый расходомер и реле малого расходаKSM — Полностью пластиковый расходомер и реле малого расхода для жидкостей или газовKSR/SVN — Датчик малого объема для жидкостей или газовKSV — Экономичный микрорасходомер LSP — Датчик расхода воздуха для Воздуховоды HVACM — Магнитные датчики уровня MAN-F — Испытательные манометры с трубкой БурдонаMAN-R — Манометр с трубкой БурдонаMAN-SC/-LC — Цифровой манометрMFR — Магнитный фильтр Стальной магнитный расходомер для жидкостейMIS — Экономичный полнопроходной магнитный расходомер — с фланцем — для жидкостейMM — Датчик уровня с цепочкой герконов MPT — Универсальный панельный дисплей/измеритель скорости MPV — Двухстрочный панельный дисплей MSR — Защита контактов и блокирующее релеNAB — Поплавковый переключатель уровня из полипропиленаNBK — Байпас Индикатор уровняNBK-04 — Индикатор уровня, устанавливаемый на резервуареNBK-M — Индикатор уровня в экономичном режимеNCB — Магнитные поплавковые выключатели с поплавком из NBR etic Поплавковые сигнализаторы уровня NCM — Миниатюрные многоточечные поплавковые сигнализаторы уровня NCP — Магнитные поплавковые сигнализаторы для жидкостей NCS — Магнитные поплавковые сигнализаторы для жидкостей NCW — Емкостные сигнализаторы уровня NDT — Статические сигнализаторы уровня давленияNE — Кондуктивные сигнализаторы уровняNEC — Поплавковые сигнализаторы для тяжелых условий эксплуатацииNEH — Токопроводящие сигнализаторы уровня на тросовой подвескеNEK — Компактный кондуктивный сигнализатор уровняNEO — Ультразвуковой датчик уровняNGM — Волноводный радарный уровнемерNGR — Волноводный радарный уровнемерNGS — Датчик уровня для тяжелых условий эксплуатацииNIR-9 — Датчик уровня с вращающейся крыльчаткой для сыпучих средNK — Ультразвуковой датчик уровняNKP — Датчик уровня бокового монтажаNLP — Датчик уровня гидростатического давленияNMC — Емкостной датчик уровня для жидкостей NMF — Реле уровня для сухих сыпучих сред NML — Поплавковый датчик уровня NML-308 Датчик уровня жидкости NML-310 Датчик уровня жидкости NMT — Магнитострикционный измеритель уровня NRF — Емкостный датчик уровня NRF-1F — Емкостный датчик уровня для жидкостей с низкой диэлектрической проницаемостью NRF-1W — Гибкий Кабельный датчик уровня воды itterNRF-2, NRF-3 — Емкостные датчики уровня и температурыNSC — Емкостные сигнализаторы уровня для сыпучих средNSD — Экономичные оптические сигнализаторы уровняNSE — Поплавковые сигнализаторы уровня из нержавеющей сталиNSM — Полипропиленовые поплавковые сигнализаторы уровняNSP — Полипропиленовые поплавковые сигнализаторы уровняNST — Тефлоновые поплавковые сигнализаторы уровняNSV — Вибрационные сигнализаторы уровня для сыпучих средNTB — Глубоководный датчик уровняNUS-4 — Ультразвуковой датчик уровняNUS-7 — Ультразвуковой датчик уровня жидкостейNV — Датчик уровня бокового монтажаNVI — Вибрационный сигнализатор уровня для порошков и гранулированных сыпучих материаловNVM — Игольчатый клапан из нержавеющей сталиNVN — Жесткое или мягкое седло Игольчатые клапаныNWP — Пластмассовые вибрационные вилочные сигнализаторы уровняNWS — Вибрационные сигнализаторы уровняNZJ — Индикатор уровня с микробайпасомOEM — Сигнализаторы уровняOME — Расходомер с винтовой шестернейOPT — Оптический сигнализатор уровняOVZ — Экономичный расходомер с овальной шестерней для маселPAD — Промышленный преобразователь перепада давления для тяжелых условий эксплуатацииPAS — Для тяжелых условий эксплуатации Промышленный преобразователь давленияPDA — Digital Pressure Tr ansmitterPDD — Цифровой датчик давленияPIT — Погружной магнитный расходомер с дополнительным устройством извлечения и аналоговые выходыPSR/PS — лопастной датчик расходаPUM — манометр с U-образной трубойRCD — встроенный расходомер с диафрагмой для жидкостей с перепадом давленияRCM — встроенный расходомер с перепадом давления — высокие значения расходаREG — автоматический клапан регулирования расходаRFS — датчик уровня, устанавливаемый сбокуRL — блок питания и реле — Цельнометаллический датчик расхода для жидкостей или газовSCH-PSB — Дифференциальный датчик давления для HVACSEN — Преобразователь давления SEN-96 — Экономичный преобразователь давленияSFL — Высокоточный турбинный датчик расходаSM — Цельнометаллический датчик расхода и переключатель высокого давленияSMN — Датчик расхода для жидкостейSV — Поплавковый Расходомеры и переключатели -типаSWK — Компактные расходомеры и переключателиTB S — Биметаллический датчик температурыTDA — Цифровой датчик температурыTDD — Цифровой датчик температурыTIR — Стационарные инфракрасные термометрыTLI — Панельный цифровой гистограммный индикаторTM — Стандартные или широко настраиваемые кориолисовые массовые расходомерыTMU — Высокопроизводительный кориолисовый массовый расходомер TMU-W — Кориолисовый массовый расходомер высокого давления Расходомер для газа/водородаTNF — газонаполненный капиллярный термометрTNK — датчики температуры RTDTNS — газонаполненный термометр с жестким стержнемTSA — резистивный датчик температурыTSH — защитные гильзы для стержневых и капиллярных термометровTSK — расходомер клапанного типаTSP — датчик температуры для трубTSR — датчики температуры RTDTST — встроенный Преобразователь температурыTUR — полностью пластиковый турбинный расходомерTWR — датчик температуры для жидкостейUMR — UXR — URA — расходомер с переменным сечением со стеклянной трубкойURK — расходомер с переменным сечением со стеклянным конусом и фланцевым креплениемURM — расходомер с переменным сечением со стеклянным конусом и резьбовым креплениемUSR — стеклянная трубка Расходомеры с переменным сечением и коллекторными клапанамиUTS — с переменным сечением Расходомер для газовых горелокUVR — UTR — Расходомер переменного сечения со стеклянной трубкой с игольчатым клапаномVKA — Расходомер OEM с компенсацией вязкостиVKG — Расходомер с компенсацией вязкости и переключателемVKM — Цельнометаллический расходомер с компенсацией вязкости и переключателемVKP — Пластиковый расходомер и переключательZDM — Объемный расходомерZED — ЖК-индикатор и контроллерZLS — Многоканальный дисплей регистратора данныхZOE — Дисплей скорости и суммированияZOK — Сумматор-дозатор и электроника монитора

Поплавковые сигнализаторы уровня жидкости

Поплавковые устройства для контроля уровня жидкости и активации контактов переключателя при заданных пороговых значениях уровня жидкости.

Поплавковый датчик уровня жидкости — это прибор для контроля уровня жидкости и отключения электрического контактного выключателя при достижении максимального, минимального или промежуточного уровня. Затем выход реле уровня жидкости может использоваться другими приборами для открытия клапана, включения предупредительной лампы, активации звуковой сигнализации или включения насоса.

Поплавковые датчики уровня жидкости представляют собой устройства отключения с пороговым контактом, которые обычно состоят из компонента плавучести, который обычно представляет собой герметичный полый шар или цилиндр, который будет плавать в жидкости, и либо узла вала для вертикального монтажа, либо шарнирного механизма для горизонтального монтажа.

По мере увеличения и уменьшения уровня поплавок будет подниматься или опускаться. Поплавок может быть соединен с шарниром, который открывается и закрывается или скользит по валу.

Положение поплавка вдоль вала или открытие и закрытие шарнира можно определить различными способами.

Вертикальное скользящее поплавковое реле уровня имеет постоянный магнит, встроенный в поплавок, который скользит вверх и вниз по валу. Магнитный геркон позиционируется вдоль вала до требуемой уставки уровня.Когда поплавок касается геркона, он размыкает или замыкает цепь реле уровня.

Горизонтальное поплавковое реле уровня шарнирного типа включает в себя либо микропереключатель, либо магнитный геркон, который активируется приводом или рычагом, соединенным с поплавком.

Можно установить более одного выключателя на поплавковый выключатель вала и обеспечить контроль уровня жидкости для ряда отдельных процессов, которые активируются на разных уровнях.

Поплавковый датчик уровня имеет прямой контакт с измеряемой жидкостью, поэтому необходимо учитывать совместимость материалов.

Поскольку внутри резервуара нет компонентов, чувствительных к давлению, можно установить поплавковые реле уровня на герметичные резервуары под давлением.

Поплавковые сигнализаторы уровня жидкости

могут устанавливаться сверху, сбоку или снизу резервуара. Поплавковые датчики уровня с боковым вводом имеют шарнирные поплавки, а поплавковые датчики уровня с верхним и нижним вводом имеют скользящие поплавки.

Преимущества

  1. Доступны различные типы для монтажа сверху, сбоку или снизу
  2. Самый дешевый датчик уровня жидкости
  3. Простой дизайн и конструкция
  4. Нечувствителен к изменениям удельного веса и плотности
  5. Для работы некоторых типов не требуется питание
  6. Нарушения поверхности, такие как рябь, пенообразование и пузыри, не влияют на производительность
  7. Диэлектрическая проницаемость или проводимость жидкости не влияют на работу
  8. Можно указать различные материалы для совместимости со средой
  9. Пары, конденсат и туман не влияют на работу
  10. Вакуумный и герметичный бак низкого давления не ухудшают плавучесть поплавка

Недостатки

  1. Движущиеся части, подверженные засорению, износу и повреждению
  2. Загрязнение может привести к ненадежному движению или заклиниванию привода поплавка
  3. Приведение в действие поплавка зависит от контакта с жидкостью
  4. Турбулентность жидкости может привести к перемещению поплавка
  5. Густые или липкие жидкости могут препятствовать движению поплавка
  6. Регулярное техническое обслуживание, чтобы ничто не ограничивало движение поплавка
  7. Одноточечный датчик уровня с боковым вводом
  8. Поплавок в сборе выступает в жидкость, вызывая закупорку, притягивая грязь и вызывая проблемы с гигиенической чистотой

Принцип работы поплавковых и буйковых сигнализаторов уровня и датчиков ~ Изучение приборостроения и техники управления

Поплавковые реле и датчики уровня работают по принципу Архимеда. Кажущийся вес плавучего объекта уменьшается на вес вытесненной жидкости. Принципы Архимеда утверждают, что выталкивающая сила, действующая на объект, равна весу вытесненной жидкости . По мере изменения уровня материалов поплавка и буйка выталкивающая сила изменяется пропорционально и может быть определена как показатель уровня. Поплавки обычно используются для индикации предельного уровня, тогда как буйки могут использоваться как для непрерывной индикации, так и для индикации предельного уровня.

Конструкция поплавковых и буйковых сигнализаторов уровня
Выталкивающая сила, приводимая в действие поплавковым сигнализатором уровня, представляет собой разницу между весом вытесненной жидкости (полная плавучесть) и весом поплавка.

Поплавки и буйки доступны в сферической, цилиндрической и других формах. Стандартные размеры поплавков доступны от 1 до 5 дюймов в диаметре. Нестандартные размеры, формы и материалы поплавков можно заказать у большинства производителей. Они могут быть изготовлены из нержавеющей стали, тефлона, хастеллоя, монеля и различных пластиковых материалов.

Поплавки всегда должны быть легче, чем минимальный ожидаемый удельный вес SG технологической жидкости. Для чистых жидкостей желательна разница в 0,1 SG, а для вязких или загрязненных жидкостей разница не менее 0.Рекомендуется 3 СГ. Этот допуск создает дополнительную силу для преодоления сопротивления трения и налипания материала. В грязных условиях поплавки также должны быть доступны для очистки, чтобы повысить эффективность и действенность поплавкового механизма.

Поплавки могут быть прикреплены к механическим рычагам или рычагам и могут приводить в действие
электрические, пневматические или механические механизмы или переключатели. Выключатель может быть ртутным, с сухим контактом, мгновенного или герконового типа, герметичным или пневматическим.

Как работает поплавковый сигнализатор уровня
Поплавковые сигнализаторы уровня могут быть установлены сбоку, сверху, снизу или в боковой клетке сосуда. Здесь мы описываем принцип работы поплавкового реле уровня с магнитным поршнем, показанного ниже:



Как показано выше, по мере повышения уровня процесса поплавок с притягивающей втулкой поднимается вместе с ним, а магнит поплавка поворачивается вниз, который притягивает магнит переключателя, приводя в действие контакты электрического переключателя в процессе.Когда уровень процесса падает, поплавок и притягивающая втулка падают, а смещающая пружина втягивает магнит, мгновенно отключая электрический переключатель. Этот тип поплавкового реле уровня является полностью герметичным и хорошо подходит для тяжелых промышленных применений с давлением до 900 фунтов на кв.

Эти выключатели могут быть установлены сбоку, сверху или в клетке и могут выполнять как функции сигнализации, так и функции управления на паровых барабанах, нагревателях питательной воды, резервуарах для конденсата, сепараторах газа/масла, приемниках и аккумуляторах.

Как работают буйковые сигнализаторы уровня
В то время как поплавок обычно следует за уровнем жидкости, буйковый уровнемер остается частично или полностью погруженным. Как показано ниже, кажущийся вес буйка уменьшается по мере того, как он покрывается большим количеством жидкости (когда вес падает ниже натяжения пружины), в результате чего притягивающая втулка поднимается в уплотняющую трубку и вызывает притяжение магнита. Как только магнит притягивается, срабатывает электрический микропереключатель. Ниже показана типичная установка буйкового сигнализатора уровня:



Когда уровень жидкости в резервуаре падает, вес вытеснителей увеличивается, и притягивающая втулка вытягивается из уплотнительной трубки.Смещающая пружина мгновенно втягивает магнит, заставляя электрический микропереключатель снова срабатывать. Буйковые поплавковые выключатели используются для обнаружения высоких и низких уровней в емкостях и резервуарах. Буйковые выключатели более надежны, чем обычные поплавки, в турбулентных, пульсирующих, пенистых или пенистых средах. Изменить их настройки легко, поскольку буйки можно перемещать в любом месте по подвесному кабелю. Буйковые выключатели

взаимозаменяемы между резервуарами, поскольку различия в плотности технологического процесса можно компенсировать путем изменения натяжения опорной пружины.

Читайте также: Принцип работы буйковых датчиков уровня для непрерывного измерения уровня

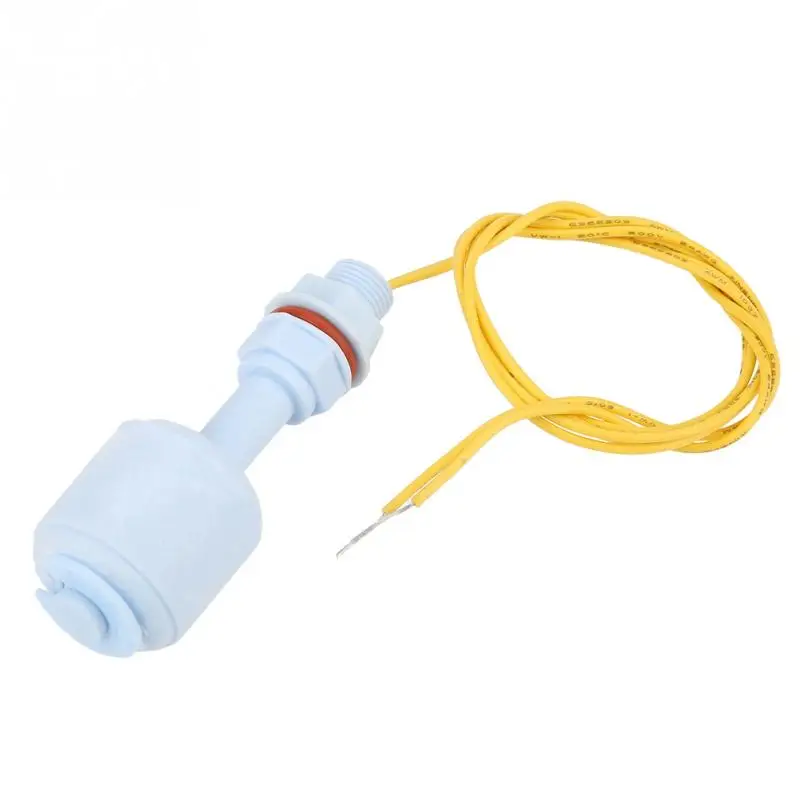

Поплавковый датчик уровня воды или переключатель датчика уровня

Этот поплавковый датчик уровня воды представляет собой датчик, используемый для определения уровня жидкости в резервуаре, он может в дальнейшем срабатывать насос, индикатор, сигнализация или другое устройство. Подключение его к контроллеру, такому как Raspberry Pi или Arduino, позволит расширить возможности применения.

Этот поплавковый датчик уровня воды очень прост в использовании.Действует как механический переключатель или сухой контакт, растянутый на 2 провода. Вокруг датчика имеется подвижный цилиндрический компонент. Когда цилиндр и внизу, переключатель разомкнут. Когда уровень воды поднимается, он толкает цилиндр вверх, и переключатель замыкается. Поскольку выход датчика действует как переключатель, этот датчик совместим с любым микроконтроллером, включая Raspberry Pi, Arduino, micro:bit и другими.



Мы предлагаем объединить это с контроллером, таким как Arduino, или даже с простым релейным модулем для управления высокой нагрузкой, такой как водяной насос или освещение.

Крепежные гайки и шайбы тоже в комплекте, размер монтажного отверстия 10 мм.

Особенности:

  • Простой в использовании датчик уровня воды
  • Выход с сухим контактом, действует как переключатель или геркон.
  • Полностью скрытое исполнение, возможность погружения в воду
  • Датчик уровня жидкости или воды
  • Номер модели: ZP4510
  • Макс. мощность контактов: 10 Вт
  • Макс. напряжение переключения: 220 В пост./перем. тока
  • Макс. Напряжение пробоя: 300 В постоянного/переменного тока
  • Максимальный ток переноса: 1 А
  • Максимальное контактное сопротивление: 100 мОм
  • Температурный диапазон: -10/+85 Цельсия
  • Материал поплавкового шара: P.P
  • Материал корпуса поплавка: PP
  • Диаметр резьбы (приблизительно): 9,5 мм / 0,374 дюйма
  • Размер корпуса переключателя: 23,3 x 57,7 мм / 0,9 дюйма x 2,27 дюйма (макс.
