Плавный пуск галогенных ламп и ламп накаливания. — В домашнюю мастерскую — Практика



Прогресс не стоит на месте и на смену лампам накаливания приходят энергосберегайки и светодиодные лампы. Но полностью отказываться от ламп накаливания и галогенок ещё не стоит, так как их спектр в световом диапазоне гораздо шире и более приятен для глаз, чем у энергосберегаек и светодиодных ламп, и их ещё довольно много используется и в частном секторе и в организациях для освещения рабочих мест, каких либо объектов, площадей, охраняемых территорий.

Предыстория.

Светодиодные лампы, которые сейчас появляются почти в каждом доме и учреждении, обещают нам экологичность и очень долгий срок службы, как бы большую экономию.
То есть, если старые добрые лампы накаливания служили нам, или должны были служить 1000 часов, то светодиодные должны работать не менее 20 тысяч часов – в 20 раз больше (отсюда и вытекает их высокая стоимость).

Но человечество напрасно разочаровалось в лампах накаливания.

В их недолгом сроке службы виновата не технология, а заговор их же производителей.
Как известно из истории, первый сговор между производителями ламп накаливания состоялся в 1924 году. Они решили, что слишком хорошие лампы – это плохо. Лампа будет долго гореть, и новые будут реже покупать.
Поэтому было решено искусственно занизить срок их службы ещё в процессе изготовления. Уменьшили длину спирали, уменьшили диаметр подводящих медных проводников внутри колбы лампы, которые идут от держателей спирали до контактов патрона.
Всё, лампы стали работать с перекалом, часто перегорать от небольшого перепада напряжения, особенно в момент их включения. Очень часто даже перегорал тоненький медный проводник внутри лампы, а сама спираль умудрялась оставаться целой.
Этот заговор, в свою очередь, не только позволил бизнесменам продавать худший продукт, чтобы больше заработать, но и стал основой всей современной экономики потребления.
Поэтому я очень сильно сомневаюсь в том, что светодиодные лампы, как им положено, отработают свои 20 000 часов. Они так же «летят» ничуть не реже своих накальных собратьев, и если с экологией ещё понятно, то какой либо экономией тут и не пахнет.
Но вернёмся к лампам накаливания и к галогенным лампам.

Хорошо известно, что галогенные лампы и лампы накаливания в основном перегорают в момент их включения, когда нихромовая спираль находится в холодном состоянии и имеет наименьшее активное сопротивление. В этот момент через неё будет протекать максимальный ток, особенно тогда, когда включение лампы происходит на пике синусоидальной волны переменного напряжения.
Но можно намного продлить срок службы такой лампы, если нить накаливания разогревать постепенно, в течении нескольких секунд.

Схема.

Предлагаемая схема пуска подает напряжение на лампу с плавным нарастанием в течении 2-3 секунд. Это намного уменьшает вероятность перегорания лампы из-за броска тока через холодную нить. Срок службы галогенных ламп и обычных ламп накаливания, благодаря этой схеме запуска, увеличивается в несколько раз.


В эту схему так же введена задержка выключения нагрузки, обеспечивающая плавное уменьшение яркости свечения до полного погасания в течении 8-12 секунд. То есть при выключении схемы выключателем SA1, яркость свечения ламп начинает плавно убывать до нуля за 8-12 секунд.
Достоинством схемы является ещё и то, что она подсоединяется вместо штатного выключателя или пакетника, нет дефицитных деталей, и для управления лампой (лампами), можно использовать низкоточные малогабаритные выключатели.
Идея собрать такую схему пуска возникла у меня тогда, когда мне надоело довольно часто менять перегоревшие галогенные лампы в люстре. Люстра была рассчитана на шесть маленьких галогенных ламп по 50 Вт каждая.
Копаясь в литературе, наткнулся на статью в ВРЛ про сенсорный выключатель на тиратронах МТХ-90.
Схему решил упростить, в результате чего получилась простая схема, которую Вам и предлагаю.

По прошествии времени, я уже и не помню, когда последний раз менял лампу в люстре. Ещё после выключения света, яркость в люстре убывает постепенно в течении 10-12 сек. Свет выключается плавно, как в театре, что тоже довольно приятно.

Принцип работы.

Схема пуска, каких либо особенностей не имеет. Силовые элементы управляющие пуском ламп — это тиристор и диодный мост.
Тиристор включен в диагональ диодного моста. Импульсное управление тиристором реализовано на генераторе коротких импульсов, который собран на транзисторах VT2, VT3 — аналоге однопереходного (двухбазового) транзистора. Время включения схемы (запуска лампы) зависит от емкости конденсатора С1 и величины резистора R1. После размыкания контактов выключателя S1, заряженный конденсатор С1 разряжается по цепи — резистор R4, переход база-эмиттер VТ1, и резистор R6. Время разряда конденсатора С1 (погасание лампы) составляет 10-12 секунд, уменьшить это время при желании можно, уменьшив сопротивление резистора R4, но я думаю, что в этом нет особой необходимости.

Конструкция и детали.

В первом варианте исполнения схемы запуска, она была собрана на круглой плате, диаметром 50 мм. Плата эта устанавливалась в круглую нишу самого выключателя под ним. Подсоединялась схема на место выключателя, а сам выключатель (его контакты) подсоединялись по схеме на место SA1. То есть сам выключатель исполнял свою же и роль — включал и выключал люстру. Двухамперный диодный мост от компьютерного БП (KBP206), и тиристор Т10-20-У2 установленные на плате без каких либо радиаторов, вот уже несколько лет исправно пашут на люстру, общей мощностью 300 Вт.

Вначале у меня стояли вместо моста просто четыре одноамперных диода, работали на пределе, два из которых потом пробились, ну и видно от них немного поджарилась плата.

Схема не имеет каких либо особо дефицитных деталей. Тиристоры здесь можно ставить любые, соответствующие только необходимой мощности (току) и напряжению, например ВТ-152, Т106-10-4 и др. Стабилитрон можно применить любой на 10-14 Вольт.

Транзисторы так же можно ставить абсолютно любые, лишь бы соответствовали необходимой структуре. Я ставил КТ315 и КТ361, благо ещё имеется их запас.



Мощность схемы, ну и соответственно мощность коммутируемых галогенных ламп, зависит только от примененных в схеме диодного моста и тиристора.
Например, если применить диодный мост на 10 Ампер и тиристор ВТ-152 поставить на небольшой радиатор, то такой схемой запуска можно будет запускать нагрузку до 2-х кВатт, то есть четыре галогенных прожектора по 500 ватт, в несколько раз увеличив ресурс работы их галогенных ламп.
Падение напряжения на самой схеме запуска при выходе её на рабочий режим не превышает единиц Вольт, что абсолютно никак не отражается на яркости ламп, и мощность рассеиваемая на силовых элементах схемы, диодном мосту и тиристоре, будет минимальной.

В следующем варианте схема запуска собрана на плате, размером 40 на 40 мм. Эту плату так же свободно можно устанавливать в нишу обычного выключателя в квартире.


До мощности запускаемых ламп 300-500 Вт, ни тиристор, ни мост нет необходимости ставить на радиатор, так как мощность на них рассеивается только в момент запуска ламп и в момент их выключения. Для запуска нескольких галогенных прожекторов, или галогенного прожектора с лампой мощностью 1000 Вт и более, тиристор и диодный мост нужно выбирать соответствующей мощности, и может быть потребуется установить на небольшой радиатор.

Схема запуска в этом случае подключается, как и было сказано выше, параллельно контактам пакетника, а в качестве выключателя прожекторов можно использовать любой малогабаритный выключатель, устанавливаемый в любое удобное место.

Рисунок печатной платы в формате Sprint-Layout прилагается.

Печатная плата.

Используемая литература;
Д. Приймак. Сенсорный выключатель освещения // В помощь радиолюбителю выпуск 88, с.63.



Плавный пуск ламп накаливания

Плавное включение ламп накаливания

Эта схема- очередное продолжение разговора Как продлить жизнь лампы накаливания Как известно: основная причина перегорания лампы накаливания это тот факт что сопротивление холодной спирали очень низкое и при включении происходит существенный бросок тока.

чтобы лампа накаливания включалась медленноплавное включение лампы накаливания

Схема плавного включения лампы накаливания

 Опробовал множество конструкций устройств плавного включения осветительных ламп накаливания. Одни не устроили меня слишком большими размерами и числом деталей, другие требовали обязательного присоединения к обоим сетевым проводам, что при существующей в квартире электропроводке не совсем удобно. Поэтому я решил самостоятельно разработать простое малогабаритное устройство, которое можно включить в разрыв любого из идущих к осветительным лампам проводов и разместить в установочной коробке стандартного выключателя либо в колпаке люстры. Его схема и изображена на рисунке.

Здесь SA1 — уже имеющийся выключатель, управляющий лампой накаливания EL1. Далее мы будем гово¬рить об одной лампе, не забывая о том, что их может быть и несколько, соединенных параллельно

Важно, чтобы суммарный ток ламп не превышал допустимого для симистора VS1, который, как показано на схеме, включают в разрыв провода, соединяющего лампу с выключателем. Поскольку в момент замыкания контактов выключателя SA1 конденсатор С2 разряжен и напряжение на нем нулевое, близко к нулю и напряжение, приложенное к симметричному динистору VS2. и он закрыт

Закрыт и симистор VS1.В результате зарядки конденсатора С2 напряжение, приложенное к динистору VS2, постепенно увеличивается, и он начинает открываться и открывать симистор VS1 в каждом полупериоде сетевого напряжения на все большее время Яркость свечения лампы постепенно растет. Чтобы замедлить этот процесс, параллельно конденсатору С2 подключен интегратор на транзисторе VT 1, охваченном обратной связью через конденсатор СЗ и резистор R5.При указанных на схеме номиналах элементов яркость лампы достигает максимума через 10 с после замыкания контактов выключателя SA1. Это значение можно изменить, подбирая резистор R5. Резисторы R2 и R3 нужны для разрядки конденсаторов, параллельно которым они подключены, после выключения лампы, что подготавливает устройство к новому включению.Установившееся значение напряжения на лампе около 200 В при напряжении в сети 230 В. Это немного снижает ее яркость, но значительно увеличивает срок службы.

Монтаж по схеме блока защиты лампы накаливания

В чем заключается сложность таких работ? Как сделать плавное включение света?

Подключение устройства в цепь:

  1. Вход УПВЛ подключают от фазы до светильника, он выполняет функцию посредника между проводом, подключающим осветительный прибор.
  2. Выход от него соединяют с другим концом провода, ведущего к лампе.
  3. Контроль работоспособности и правильной настройки устройства заключается в проверке светильника в начале пуска. В течение примерно 3-5 секунд видно, как яркое освещение становится более тусклым — это говорит о правильной работе защитного блока.
  4. При выполнении работ по монтажу необходимо строго соблюдать правила безопасности при эксплуатации и ремонте электрооборудования, а также подобрать мощность прибора, которой будет достаточно для подключения выбранного количества приборов и оборудования.

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В). Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

  • проводник;
  • регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

  • по переднему фронту;
  • по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Схема 2 плавного включения ламп накаливания с эффектом регулирования

Вторая схема имеет возможность регулировки поступающего напряжения на лампу накаливания. В принципе эта также первая схема за исключением того, что в ней применен переменный резистор вместо постоянного. Принцип работы схемы тот же что и в предыдущей схеме.

Схема 2 Плавное регулируемое включение лампы накаливания

Напряжение регулируется в пределах примерно от 120 до 220 вольт. Многие из собиравших жаловались на маленький диапазон регулирования.

Применение радиоэлементов в схеме плавного регулирования света

В схемах возможно применение как отдельных диодов так и сборок диодных мостиков с пропускным током не менее 3 А. Вместо тиристора Т122-25-5-4, возможно применение тиристора Т122-20-11-6 или серии КУ202 с индексом К,Л и М.  В схемах возможно применение конденсатора электролитического или для переменного тока. В случае применения электролитического конденсатора полярность установки производится согласно второй схеме. Рабочее напряжение конденсатора не менее 300 вольт. Применяемые резисторы мощностью не менее 0,25 Вт.

Плавное включение ламп накаливания: обзор видов

Не смотря на широкое распространение компактных люминесцентных ламп существуют помещения, в которых целесообразно применять лампы накаливания. К таким помещениям относятся, прихожие, коридоры, сан узлы, кладовые, где необходимо часто включать и выключать свет. К разновидности ламп накаливания относятся галогенные лампы, которые последнее время нашли широкое применение в современных светильниках. Предложенное устройство постепенно, в течении некоторого времени увеличивает напряжение приложенное к лампе, тем увеличивается ее строк службы.

Несмотря на популяризацию светодиодных ламп, их предшественники с нитью накала по-прежнему продолжают освещать миллионы домов, во многом благодаря более низкой розничной цене.

Готовые решения

Существует масса УПВЛ от российских и зарубежных брендов, которые дают возможность реализовать плавное включение света. Стоимость таких устройств напрямую зависит от их функциональности. Одни модели взаимодействуют исключительно с лампами накаливания, другие дополнительно взаимодействуют с галогенными лампочками. Даже бюджетные модели способны долгое время переносить нагрузку до 300 Вт.

Постепенное включение лампочки можно реализовать также посредством фазового регулятора. Его конструкция схожа с УПВЛ, но система управления сложнее и регулятор способен выдерживать большую нагрузку. Размеры устройства устанавливаются габаритами радиатора, который отводит тепло от силового компонента схемы.

Схема на специализированной микросхеме

Микросхема кр1182пм1 специально разработана для построения всевозможных фазовых регуляторов.

В данном случае, силами самой микросхемы регулируется напряжение на лампочке накаливания мощностью до 150 ватт. Если нужно управление более мощной нагрузкой, большим количеством освитителей одновременно, в цепь управления добавляется силовой симистор. Как это выполнить смотрите на следующем рисунке:

Использование данных устройств плавного включения не ограничиваются только лампами накаливания, их так же рекомендуется устанавливать совместно с галогеновыми на 220 в. Аналогичные по принципу действия устройства устанавливаются в электроинструменты, запускающие плавно якорь двигателя, также продлевая срок службы прибора в несколько раз.

Напоследок рекомендуем просмотреть видео, в котором наглядно рассматривается еще одна популярная схема сборки прибора — на полевых транзисторах:

Самоделка на транзисторах

Схемы

При конструктивном решении используются различные виды полупроводниковых устройств. Тиристорные работают только в одном направлении, у них три вывода: плюс, минус, управляющий контакт. При подаче напряжения принцип проводимости тиристора такой же, как у диода. Характеризуется размером тока удержания, при значениях, ниже указанного показателя, ток через тиристор (или триод) не проходит.

Плавное включение ламп 220 В схема на тиристоре

Принцип защиты спирали накаливания основан на полярности полуволны переменного тока. При минусовой работает диод, положительная направляется на конденсатор, равный по мощности току удержания тиристора. Нагрузка спирали накаливания сокращается вдвое. При полной зарядке конденсатора тиристор тоже начинает проводить заряд, напряжение стабилизируется. Тиристор располагается на диодном плече выпрямителя.

Тиристорный регулятор напряжения.

Плавное включение ламп 220 В схема на симисторе

Использование симистора позволяет уменьшить количество комплектующих, он работает как силовой ключ. Помехи нивелирует дроссель. Схема плавного включения ламп накаливания создана для смещении угла фазы. Минусовая полуволна через диод и резистор направляется на управляющий электрод симистора. Пока заряжается конденсатор, он проводит только однонаправленный полупериод. Когда подключается конденсатор, ток идет по симистору двух направлениях.

Схема УПВЛ с применением симистора.

Плавное включение ламп 220 В схема на ИМС КР1182ПМ1

Микросхема защиты спирали накаливания с двумя тиристорами и симисторе сглаживает процесс нарастания напряжения. Оно постепенно возрастает от 5 до 220 В. Благодаря двум парам: тиристор-резистор, дополнительному конденсатору, симистор открывается постепенно. Время запуска устройства зависит от емкости конденсатора, время гашения спирали накаливания – от размера сопротивления второго тиристора.

Схема и к ней печатная плата.

Плавное включение ламп 12 В

Если подключаются бытовые электроприборы, лампы накаливания 12 В, защитное устройство с рабочим напряжением 220 Вольт устанавливается в электроцепь перед трансформатором, понижающим напряжение. При выборе блока учитывается мощность первичной обмотки трансформатора.

Плавное включение ламп 12 В.

Плавное включение ламп в автомобиле

Фары ближнего и дальнего света работают от постоянного тока, для их защиты используются схемы с линейными или импульсными ШИМ-регуляторами. Готовые автоконтроллеры дополняются различными функциями. Они выпускаются для раздельных ламп и Н4. Обычно используются двухступенчатые схемы: сначала ток пропускает резистор, затем включается реле. При подключении защиты используют прочный провод, надёжную изоляцию.

Доработки и тюнинг ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Схема.

Предлагаемая схема пуска подает напряжение на лампу с плавным нарастанием в течении 2-3 секунд. Это намного уменьшает вероятность перегорания лампы из-за броска тока через холодную нить. Срок службы галогенных ламп и обычных ламп накаливания, благодаря этой схеме запуска, увеличивается в несколько раз.
В эту схему так же введена задержка выключения нагрузки, обеспечивающая плавное уменьшение яркости свечения до полного погасания в течении 8-12 секунд. То есть при выключении схемы выключателем SA1, яркость свечения ламп начинает плавно убывать до нуля за 8-12 секунд.
Достоинством схемы является ещё и то, что она подсоединяется вместо штатного выключателя или пакетника, нет дефицитных деталей, и для управления лампой (лампами), можно использовать низкоточные малогабаритные выключатели.
Идея собрать такую схему пуска возникла у меня тогда, когда мне надоело довольно часто менять перегоревшие галогенные лампы в люстре. Люстра была рассчитана на шесть маленьких галогенных ламп по 50 Вт каждая.
Копаясь в литературе, наткнулся на статью в ВРЛ про сенсорный выключатель на тиратронах МТХ-90.
Схему решил упростить, в результате чего получилась простая схема, которую Вам и предлагаю.

По прошествии времени, я уже и не помню, когда последний раз менял лампу в люстре. Ещё после выключения света, яркость в люстре убывает постепенно в течении 10-12 сек. Свет выключается плавно, как в театре, что тоже довольно приятно.

Как это работает

Если лампа накаливания подключена напрямую к источнику тока, то когда возникает подача электроэнергии, это может привести к тому, что лампа перегорает. Чтобы не происходило таких резких скачков тока, устанавливают блок питания. На фото показан принцип как работает устройство плавного включения ламп.

Но осталось выяснить, как же работает плавное включение ламп? На самом деле очень просто. Спираль быстро достигает приемлемой температуры, и сила тока постепенно растет до нужной отметки. С этим устройством лампа будет светить еще много лет.

Единственный недостаток который возникает при использовании блока питания, это то, что яркость лампочки, будет намного меньше. Поэтому, если выставить отметку 176 В, то свет будет гореть на 2/3, от потенциальной мощности. Но по этой же причине лучше всего применять более мощные лампы.

На сегодняшний день, в специальных магазинах есть блоки плавной подачи электроэнергии. Они бывают разные по своим техническим особенностям. Из этого следует, что перед покупкой такого устройства, лучше проверить насколько оно приспособлено к резкой подачи тока.

Причины преждевременного перегорания

Когда лампы с нитью накала включаются, по закону Ома при высоком сопротивлении холодной спирали пропорционально возрастает сила тока. В стандартной лампочке небольшой мощности в 55 Вт сила тока в доли секунды достигает 60 А. Когда вольфрам разогревается, ток моментально нормализуется. Момент включения – настоящее испытание для спирали накаливания.

Беда в том, что нет идеальных спиралей. В процессе эксплуатации металл выгорает неравномерно. Как следствие, в тонких участках вольфрамовой спирали в момент разогрева мощность тока максимальная, они вспыхивают и рвутся.

Срок эксплуатации спирали накаливания зависит от нескольких факторов:
  1. качество контакта между патроном и цоколем, когда есть подгорания, возрастает риск короткого замыкания;
  2. частое включение/выключение, такой режим эксплуатации не предусмотрен;
  3. нестабильное напряжение, установлено, что изменение напряжения на 1% снижает срок службы спирали накаливания в 7–8 раз;
  4. старые провода, изоляция со временем начинает осыпаться, снижается плотность соединения проводников;
  5. вибрация, высокая влажность окружающей среды.

Чем хорошо плавное включение ламп?

Плавный пуск ламп накаливания в 220 В или 24-вольтового светильника повышает срок эксплуатации спирали, находящейся внутри герметично запаянной колбы из стекла. Чаще всего причиной перегорания становятся:

  • перепады напряжения;
  • вибрации, повреждения и скачки температуры в помещении;
  • высокая частота выключений и включений света.

В выключенном состоянии вольфрамовая спираль внутри лампы остается холодной, поэтому сопротивление понижено более чем в 10 раз. После включения по ней проходит ток и лампа начинает освещать помещение. Плавный пуск также смягчает агрессивное воздействие носителей электрического заряда (квазичастиц) на вольфрамовую нить.

Собственноручное изготовление УПВЛ

Устройства, с помощью которых можно запустить плавное включение, можно изготовить самостоятельно. Для тиристорной схемы в цепь выпрямительного моста включена лампа. Она выполняет роль ограничителя. В плечи выпрямителя сдвигающая цепочка и сам тиристор. Установка диодного моста обязательна.

После того как напряжение было подано на схему, ток, проходя через вольфрамовую спираль и выпрямительный мост, попадает в резистор. Емкость электролита начинает нагреваться. Тиристор открывается и пропускает через себя ток. Вольфрамовая нить плавно нагревается, время нагрева зависит от резистора и конденсатора.

Схема на основе симистора

В схеме плавного включения осветительных приборов симистор выступают в роли силового ключа. Дроссель как основная деталь представляет собой катушку из медных проводков, на сердечник которой намотан магнитопровод. Сила тока в обмотках нарастает постепенно, магнитное поле не способно быстро изменить направление. Симистор (симметричный тиристор) объединяет под корпусом 2 стабилизатора.

В роли ограничителя тока выступает резистор, передающий напряжение на электрический электрод. Цепочка, задающая время, подключена к резистору и емкости электролита. В сравнении с тиристорным прибором симистор имеет несколько недостатков: при работе с индуктивной нагрузкой выбросы напряжения критичны.

Приборы способны быстро переключаться. Надежность устройствам обеспечивает отсутствие механических деталей и контактов. Чтобы увеличить габариты, симистор необходимо соединить с радиатором, чтобы минимизировать степень нагрева электронных ключей. Вентиляторы можно оборудовать дополнительно, они способствуют быстрому охлаждению электронных деталей.

На основе микросхемы

Микросхемы, позволяющие осуществить плавный запуск, были специально разработаны для более быстрого построения регуляторов фазы. Конструкция небольшого размера способна контролировать напряжение, поступающее в лампу (до 150 В). Чтобы увеличить силу тока при наличии нескольких осветительных приборов в одном помещении, к микросхеме подсоединяют симистор.

Приборы можно использовать при плавном запуске не только ламп накаливания, но и галогеновых лампочек. Чтобы продлить срок эксплуатации электроприбора, в них можно установить аналогичные по механизму действия детали.

Внутри большинства микросхем присутствуют детали, отвечающие за усиление сигнала. Нагрузка полностью отключается на нуле. Управляющая цепь замыкается под воздействием конденсатора, который заряжается достаточно быстро. Это позволяет сформировать плавный разгон. Чтобы иметь возможность быстро отключить подачу электроэнергии, целесообразно установить аварийный выключатель.

Симисторная схема

Симисторная схема одержит меньше деталей, благодаря использованию симистора VS1 в качестве силового ключа. Элемент L1 дроссель для подавления помех, возникающих при открывании силового ключа, можно исключить из цепи. Резистор R1 ограничивает ток на управляющий электрод VS1. Время задающая цепочка выполнена на резисторе R2 и емкости C1, которые питаются через диод VD1. Схема работы аналогична предыдущей, при заряде конденсатора до напряжения открывания симистора, он открывается и через него и лампу начинает протекать ток.

На фото ниже предоставлен симисторный регулятор. Он кроме регулирования мощности в нагрузке, также производит плавную подачу тока на лампу накаливания во время включения.

Готовые решения

Приборы, предназначенные для освещения помещений и контроля за подачей напряжения, можно приобрести в специализированном магазине. Стоимость устройств варьируется в зависимости от марки и точек реализации. Популярные модели:

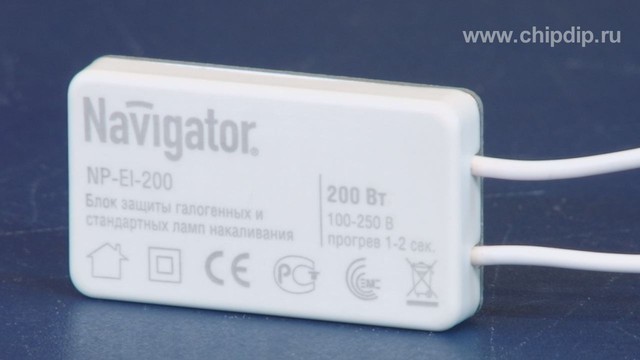

  1. NP-EI-200 (94437). Защитный блок, позволяющий контролировать силу тока. Возможна совместная эксплуатация прибора с галогеновыми лампочками или лампами накаливания. При правильном подключении блок предохраняет осветительное приспособление от перегорания. Процесс износа нитей из вольфрама притормаживается.
  2. KIT BM1043. Прибор необходимо соединить с проводом, идущим от лампы. Со светодиодными лампами не работает. Габариты устройства стандартные, поэтому его можно вмонтировать в подрозетник выключателя.
  3. ARLT_018052. Компактный диммер обеспечивает плавный запуск галогеновых ламп. Светорегулятор помогает контролировать подачу электричества, при необходимости регулируя мощность светового потока.

При покупке важно обратить внимание на технические характеристики прибора. Устройства могут разниться по способу управления и комплектующим деталям. В продаже имеются сенсорные модели

Они просты в эксплуатации, но стоят дороже

В продаже имеются сенсорные модели. Они просты в эксплуатации, но стоят дороже.

Для чего служит устройство плавного пуска галогенных ламп и ламп накаливания.

Устройство плавного включения ламп накаливания на 12 и 220 Вольт представляет собой маленький блочок, размером примерно со спичечный коробок с двумя проводами. Разберёмся, для чего служит блок защитного включения галогенновых ламп и ламп накаливания. Частой и основной причиной перегорания вольфрамовых спиральных ламп является резкое нагревание спирали лампы в момент подачи на неё напряжения. Именно резкий переход из холодного состояния в раскалённое приводит к неисправности ламп перегорания спирали. Для медленного разогрева последней, было изобретено устройство плавного пуска галогенных и ламп накаливания. Схема блока защитного включения позволяет плавно с медленным наростанием подать напряжение на лампы. Самые ходовые устройства бывают на 150, 300, 500, 750 и 1000 Ватт.

При выборе устройства нужно брать его с запасом мощности на 20-30 %. Это связано с непостоянным напряжение в сети. То есть, примером у Вас суммарная мощность ламп составляет 300 Ватт, тогда возьмите лучше на 500. К тому же разница в стоимости обычно не превышает 10-15 грн. Самые распространённые компании-производители данного вида устройства это «Светкомплект» и «Feron». У первого производителя устройство позволяет более плавно включать лампы в отличии от второго. Хотя и то и то выполняет свою поставленную задачу-сохранение долговечности лапмпочек. Сам ставил и те и те, пока работают без проблем, хотя отзывы других хуже о »Feron»е.

Что же касается видов ламп, то к ним относятся: обычные лампы накаливания на резьбовой патрон типа Е14 и Е27 (кроме энергосберегающих), пальчиковые и линейные галогенные, на разъём типа GU5.3 и G10. Также можно и подключать блок защитного включения ламп и через трансформатор с выходом на 12 Вольт. Ниже представлены схемы подключения устройства плавного запуска ламп. Не применяются для люминесцентных ламп, и экономок.


После покупки данного устройства возникает сразу вопрос, как подключить блок защиты галогенных ламп. Можно справиться и самому, не прибегая к услугам электрика. При подключении на 220 Вольт количество ламп не должно превышать по мощности самого блока. Лампа может быть как одна, так и энное количество, подключаемых параллельно, но опять же повторюсь, не более мощности самого блока. Если быть точнее, то блок выбирается после определения общей мощности ламп.

Если использовать схему с трансформатором, то тут уже нужно учесть как мощность последнего, так и мощность блока и ламп. Трансформаторы можно применять как электронные (не всегда), так и обычные с первичной и вторичной обмоткой. Лампы также подключаются параллельно. Если же ламп много, а мощности блока не хватает, то нужно взять несколько блоков и равномерно распределить их на количество ламп. Следует заметить, что уже существуют электронные трансформаторы со встроенным блоком плавного пуска плюс в них уже встроена защита от перегрузки.

Вроде со всем уже разобрались, остался вопрос, куда устанавливается блок защитного включения галогенновых ламп и ламп накаливания. В связи с малыми размерами, можно установить непосредственно в верхний колпак люстры или в коробку, где находится выключатель. Если светильники установлены в гипсокартонный потолок, то это проще простого-он просто ложится на гипсокартон изнутри и подключается в разрыв, желательно фазного провода, ко всем лампам.

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ обязательна.

Плавное включение света в квартире. Устройства плавного включения (УПВЛ) ламп накаливания

Как и свечи, все лампочки в конечном итоге сгорают. Но даже изделия с самым коротким сроком службы должны работать не менее 2000 часов. Поэтому, если изделие перегорает раз в месяц или более, значит, что-то не то с элетропроводкой.

Всем известно, что чаще всего лампочки накаливания сгорают именно в момент включения, и это является одним из их недостатков. В это время мгновенный ток особо вредит лампе. Она быстро выходит из строя, а элемент из вольфрама не выдерживает нагрузки и перегорает. Для того чтобы стабилизировать пусковые токи, нужно производить плавное включение света, что создаст равный температурный режим электротока и нити.

Виды устройств плавного пуска

Для осуществления плавного перепада температурного режима используется особый прибор, который носит название устройство плавного включения лампы. Что же это такое?

Различают несколько видов изделий, которые могут обеспечить плавный пуск:

  • блок питания;
  • устройство плавного включения;
  • диммеры, или светорегуляторы.

БП и устройство имеют одинаковый принцип включения ламп накаливания 220 В, отличаются они лишь габаритами. УПВЛ имеют гораздо меньший размер, в связи с чем легко устанавливается под выключатель, люстру или в распределительную коробку. Они подключают к сети 220 В последовательно на фазный ток, а при напряжении 12/ 24 В – последовательно до трансформатора.

Диммер работает с лампой накаливания, понижая или повышая напряжение, чтобы добиться нужной освещенности. Это простая задача для тех из них, у которых нет электронных элементов. Старые светорегуляторы меняли только сопротивление или напряжение цепи. Современные диммеры этого не делают. Поэтому успешно защищают лампы от кратковременных скачков напряжения.

Принцип работы УПВЛ

Датчик блока позволяет нити разогреться до определенной температуры, поддерживая уровень напряжения, установленного пользователем (примерно 170 В). Работа лампы в щадящем режиме увеличивает ее срок службы. При этом устройство имеет существенный недостаток. При вышеуказанном напряжении освещение уменьшается примерно на две трети. Специалисты советуют устанавливать более мощные лампы в паре с УПВЛ, чтобы избежать этого нежелательного эффекта.

Защитное устройство обеспечивает плавное включение и выключение элемента за счет того, что напряжение подается постепенно за короткий период. Спираль осветительного прибора в начале пуска имеет сопротивление в 10 раз меньшее, поэтому ток для лампы в 100 Вт составляет примерно 8 А. Защитное действие выражается в том, что фазовый угол растет в период запуска, аналогично разогревается и ее спираль. Напряжение увеличивается в ней за доли секунды от 5 В до 230 В. Это позволяет сгладить скачок тока во время пуска.

Принципиальна схема устройства защиты

Схема УПВЛ состоит из следующего:

  • DA1 — регулятор фаз;
  • С1, С2, С3 — конденсаторы;
  • VS1 — симистор;
  • R1 — резистор;
  • SA1 — ключ;
  • VS1 — электрод;
  • EL1 — лампа;
  • ВТА12 — симистор.

Как же создается плавное включение света? DA1 — тиристорная микросхема со схемой управления из С1 и С2, VS1. R1 ограничивает ток через VS1. Устройство работает, когда SA1 разомкнут, С3 заряжается и запускает схему управления тиристорами. На выходе из него ток будет увеличиваться, пока не достигнет своего номинального значения. В EL1 напряжение также растет медленно с 6 В до 230 В. Время до полного включения лампы зависит от С3. При выключении SA1, С3 разряжается на R2, а напряжение постепенно падает от 230 В до 0. Период полного погашения лампы прямо пропорционально зависит от значения R2. С4 и R4 выполняют функцию защиты схемы от помех, а HL1 и R3 выполняют подсветку выключателя.

Значения С3 мкФ и времени срабатывания EL1:

  • 47 мкФ — 1 сек;
  • 100 мкф — 3 сек;
  • 220 мкФ — 7 сек;
  • 470 мкФ — 10 сек.

Место установки защитного блока

Плавное включение света в квартире достигается при правильном выборе места установки. Защиту для каждого светильника устанавливают в зависимости от его места расположения. Если имеется техническая возможность, то лучше поместить его в полость под люстрой. Достоинство устройства — его компактность. Поэтому оно устанавливается в любом доступном месте рядом с осветительным прибором.

С блоком поставляется подробная инструкция. Поэтому его можно установить самостоятельно, не прибегая к услугам электрика. Если позволяет мощность УПВЛ – возможен монтаж для группы из нескольких ламп. В этом случае лучшее место размещения — распределительная коробка. Если в защитной схеме присутствует осветительный трансформатор для понижения мощности, то блок должен находиться первым по ходу тока. Напряжение 220 В должно первым поступать на него, а далее по цепи на всю сеть освещения.

При монтаже устройства плавного включения света необходимо придерживаться строгих правил:

  1. Доступность для ремонта.
  2. Запрещено заклеивать УПВЛ обоями, закрывать гипсокартоном и заделывать штукатуркой.

Монтаж по схеме блока защиты лампы накаливания

В чем заключается сложность таких работ? Как сделать плавное включение света?

Подключение устройства в цепь:

  1. Вход УПВЛ подключают от фазы до светильника, он выполняет функцию посредника между проводом, подключающим осветительный прибор.
  2. Выход от него соединяют с другим концом провода, ведущего к лампе.
  3. Контроль работоспособности и правильной настройки устройства заключается в проверке светильника в начале пуска. В течение примерно 3-5 секунд видно, как яркое освещение становится более тусклым — это говорит о правильной работе защитного блока.
  4. При выполнении работ по монтажу необходимо строго соблюдать правила безопасности при эксплуатации и ремонте электрооборудования, а также подобрать мощность прибора, которой будет достаточно для подключения выбранного количества приборов и оборудования.

Выключатель плавного включения света своими руками

УПВЛ различных модификаций и заводов-изготовителей в достаточном количестве и ассортименте представлены на радиорынках и в магазинах электротоваров в разделах электроосветительной аппаратуры. Но, конечно, дешевле и интереснее изготовить такой прибор из составляющих самостоятельно. В продаже есть недорогой конструктор K134, который позволяет собрать надежно конструкцию и обеспечить плавное включение осветительных приборов (накаливания и галогенных) в сети ~280 В до 100 Вт с отсрочкой включения 0,3 секунды.

Когда он включен, транзисторы Q1 и Q2 закрыты, резистор R3 снижает токовую нагрузку D1. R1, диоды полевых транзисторов заряжают C1. Q1 и Q2 включаются при 5 В, шунтируя R3, лампа накаливания включается в сеть.

Устройство плавного запуска BM071

Регулятор плавного включения света BM071 (K1182ПМ1T) рассчитан на 220 В. При этом подключенная мощность составляет 3 кВт.

Блок универсальный с широким спектром действия, способный функционировать не только с лампами (накаливания и галогенными), но эффективно понижать пусковые мощности нагревателей и других электроприборов в пределах заявленной нагрузки.

Технические характеристики:

  1. Габариты: 7 68*33.
  2. Температура эксплуатации: -30 оС до +55 оС.
  3. Диапазон регулировки нагрузки, %: 0-100.
  4. Диапазон регулировки мощности, Вт: 0-3000.
  5. Комплект: блок BM071, документация.
  6. Функция: плавный запуск электрооборудования.

Схема подключения 6BM071

Плавное включение света 6BM071 производится в разрыв нагрузки и отличается от симисторно-динисторных схем управления, так как функционирует с более низким уровнем помех. Правильная форма синусоиды на выходе устройства позволяет использовать его и с лампами, и с более серьезной техникой — электродвигателями и отопительными приборами. Устройство легко вводится в работу. Для этого необходимо подсоединить его к сети в один из разъемов (XS1 или XS2), а приборы подключить к свободному разъему. Регулировка оборудования производится переменным резистором и зависит от его угла поворота.

Блок защиты «Гранит БЗ»

Устройство плавного включения УПВЛ «Гранит» эффективно выполняет защитные функции от губительных токовых всплесков при подключении к нагрузке. Блок стабилизирует подающее напряжение, которое теперь не зависит от перенапряжения в сети и позволяет увеличить время эксплуатации ламп в 4-6 раз. Устройство обеспечивает реальную экономию средств и снижает затраты потребителей на освещение.

Рабочие параметры блока:

  • напряжение сети до 240 В;
  • максимальная нагрузка до 230 В;
  • рабочая температура -15 оС… +35 оС;
  • «Гранит БЗ» подключается последовательно с лампами 220 В.

Блок защиты Uniel

Плавное включение света Upb-200W-BL гарантирует надежный запуск осветительного прибора (накаливания или галогенного) и стабилизирует напряжение, что также увеличивает срок службы. Блок Uniel рассчитан на мощность ламп от 150 Вт до 1 тыс. Вт и не работает с другими типами светильников, любыми электроприборами, а также с диммерами и трансформаторами.

Перспективы использования ламп

Традиционные лампочки, которые запрещены сегодня к использованию во многих странах, могут вернуться на рынок благодаря технологическому прорыву. Лампы накаливания, разработанные Томасом Эдисоном, дают освещение путем нагревания тонкой вольфрамовой нити до температуры 2700 градусов по Цельсию. Эта раскаленная проволока излучает энергию, известную как излучение черного тела, которая представляет очень широкий спектр света, обеспечивает не просто теплый свет, но и максимально точное воспроизведение всех известных цветов мироздания. Однако они всегда страдали от одной серьезной проблемы: более 95 % энергии, которая поступает в них, тратится впустую в виде тепловой энергии.

Теперь исследователи из Массачусетского технологического института и Университета Пердью, нашли способ вернуть их былую популярность и обещают создать новые лампы MIT с эффективностью светодиода. Она будет работать путем размещения нано-зеркал вокруг обычного элемента, которые будут возвращать потраченное впустую тепло обратно для получения света в диапазоне эффективности светодиодных и флуоресцентных светильников.

Элемент лампы окружен системой нано-фотонных зеркал с холодной стороны, которые пропускают видимый свет. Но отражают тепло от инфракрасного излучения. Это тепло затем поглощается ее элементом, заставляя излучать больше света. Этот оригинальный трюк очень простой и жизнеспособный. Вольфрамовый элемент тоже был изменен — MIT использует ленту вместо нити, что лучше для поглощения отраженного тепла. Эксперимент, который выполнили физики Огнин Илик, Марин Сольячич и Джон Джоаннопулос, уже сумел утроить ее эффективность до 6,6 %.

Ученые уверены, что могут достичь 40 % эффективности, которая находится на верхнем пределе возможности для любого источника света. Современные светодиоды пока достигают уровня 15 %.

И если ученые выполнят свои амбициозные обещания — традиционные лампы заслуженно воспрянут из забытья. Тогда плавное включение и выключение света будет обеспечено их конструкцией.

Светореле цифровое ФБ-3М (бесконтактное 10А/IP56)

Герметичный автомат плавного включения и выключения в сумерки ламп накаливания и галогенок.

ОБЩИЕ СВЕДЕНИЯ

  • Светочувствительное реле предназначено для автоматического включения и отключения только ламп накаливания или галогенных ламп (активной нагрузки) в сумеречное время.
  • Бесконтактное включение нагрузки.
  • Включение освещения осуществляется плавным изменением напряжения на выходе прибора от 0 до 210 вольт. Данный режим позволяет продлить срок службы ламп накаливания за счет исключения их холодного старта с большим потребляемым током
  • Нулевой гистерезис.
  • Индикатор настройки и нагрузки.
  • Регулятор порога срабатывания.
  • Простой способ установки прибора между источником и потребителем электроэнергии.
  • Выключатель вместо сенсора осуществляет плавное включение и отключение световых установок на лампах с нитью накаливания или светодиодных (с возможностью диммирования).
  • Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  1. Напряжение сети — от 30 до 265 В.
  2. Номинальная частота — 50 Гц.
  3. Максимальная мощность активной нагрузки — 2000 Вт (10 А).
  4. Предохранитель — 10 А.
  5. Порог срабатывания — от захода солнца до окончания сумерек.
  6. Мощность потребляемая от сети в выключенном состоянии — не более 5 Вт.
  7. Габаритные размеры — 115 х 157 х 60 мм.
  8. Степень защиты реле — IP 56.
  9. Климатическое исполнение — УХЛ-1.
  10. Масса — 0.225 кг., в упаковке — 0.245 кг.
  11. Условия эксплуатации при температуре окружающей среды от -30 до +40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы в корпусе прибора.
  На плате прибора внутри корпуса расположены:

  • регулятор порога уровня освещенности;
  • индикатор нагрузки;
  • индикатор настройки.

  Настройку реле производить в сумеречное время. На выходе прибора всегда 10 вольт.
  Поверните регулятор в крайнее правое положение и вращайте плавно влево до включения светодиода «настройка». Индикация сигнализирует о затемнении сенсора. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  Задержка включения и выключения 30 секунд.

ПОДКЛЮЧЕНИЯ ПРИБОРА

— Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.

— Снять пластиковую крышку прибора.
— Прикрутить прибор на плоскость между разрезанными проводами.



— Диаметр провода должен быть не больше размера гермоввода.
— Зачистить провод и подключить согласно схемы в паспорте изделия.
— При подключении проводов сечением более 2,5 кв.мм использовать наконечники.
— Установить порог срабатывания.
— Закрыть пластиковую крышку.
— Не допускать прямого попадания управляемого освещения и прочих источников света.
— Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.
— Для включения в более раннее время, поверните сенсор внутрь прибора

.

КОМПЛЕКТ ПОСТАВКИ

  1. Реле — 1 шт.
  2. Гермоввод — 2 шт.
  3. Предохранитель — 1 шт.
  4. Паспорт — 1 шт.
  5.  Упаковка — 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

    Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
    Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
    Кабели и провода должны быть надежно заземлены и защищены от попадания воды. При подключение ламп — мощность не должна превышать 2000 Вт. Категорически не допускается установка перемычки вместо предохранителя.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

  1. Срок гарантийного обслуживания — 24 месяца с момента приобретения.
  2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
  3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
  • По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
  • При подключении нагрузки превышающей допустимую;
  • В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Учебный курс Фрэнка

Галогенные лампочки

Лампочки в целом
Лампочка излучает не только свет, но и много тепла. Только 5% входная энергия используется для излучения света. Остальное тепло. Итак эффективность стандартной лампочки очень низкая.
Чтобы улучшить это энергоэффективность (или, точнее, светящаяся эффективности) промышленность в настоящее время предлагает различные типы луковиц или различные технические решения для производства света (галогенные лампы, энергосберегающие энергосберегающие лампочки, светодиодные лампы, люминесцентные лампы…)

Лампы реагируют как PTC. Это означает, что сопротивление резистора очень низкое. первый момент после включения. За это короткое время лампочка намного больший ток, чем обычно. Вот почему большинство луковиц получают сломался при включении. Дорогие галогенные лампы с электронным регулировка яркости очень часто также имеет функцию плавного пуска, которая ограничивает этот входной импульсный ток.
Ожидаемый срок службы лампочек
Срок службы зависит от напряжения.Чем выше напряжение, тем короче продолжительность жизни. Регионы с большим количеством периодов перенапряжения будут имеют больший расход лампочек.

На диаграмме можно увидеть зависимость от напряжения и срока службы.
При напряжении 100% ожидаемый срок службы также 100% (графики пересечение). Если я увеличу напряжение всего на 10%, продолжительность жизни падает до 1/3 (при 110% напряжении).
Или если бы я мог уменьшить напряжение на 10% лампочка будет жить в 4 раза дольше (400% при 90% напряжении).
Кстати яркость лампочки сильно не изменится. Видеть желтый график.

Галогенная лампа
Преимущества по сравнению с обычной лампой: меньший размер, более высокая эффективность (ярче при меньшей мощности) и более высокая цветовая температура (свет белее), чем обычная лампочка.
Галогенные лампы изготавливаются в основном на 6В, 12В, 24В. Чтобы включить лампы сети нужен трансформатор. Исправление не требуется, потому что лампы работают с переменным и постоянным током. В настоящее время промышленность производит также лампы для 230В прямого использования.
Обычно используются мощности 10 Вт, 20 Вт, 50 Вт и 100 Вт.

В медицинской технике галогенные лампы применяются в микроскопах, щелевых лампах, эндоскопы и спектрометры.
Также возможно наличие галогенных ламп в испарителях. В в этом случае лампочка используется как нагревательный элемент.

Проблемы и решения
Новую лампочку не следует проверять при сетевом напряжении в магазине – только с омметром. Когда лампочка нагрелась, она чувствительна к вибрации.

Любое загрязнение поверхности, особенно отпечатки пальцев, может повредить кварцевая оболочка, когда лампочка нагревается.Загрязнения вызовут горячее пятно на поверхности лампы, когда лампа включена. Эта крайность, локализованное тепло вызывает изменение кварца, что приводит к утечке газа и колбе будет уничтожен.
С галогенными лампами следует обращаться, не касаясь прозрачного кварца, либо используя чистую бумажную салфетку или осторожно удерживая фарфоровую основу. Если кварц загрязнен, его необходимо очистить спиртом и высушить. перед использованием.

Дополнительная проблема может заключаться в соединительных штифтах. Никогда не сгибайте булавки.Они легко тормозят.
Поскольку штифты часто бывают посеребренными, штифты бывших в употреблении и даже новых лампочки очень часто окисляются. Аккуратно протрите штифты стаканом волокнистая щетка или стальная мочалка. Не забывайте очищать поверхность колбы после этой работы.

Рассмотрите возможность снижения напряжения источника питания, если это возможно. Ожидаемая продолжительность жизни увеличится, особенно если вы часто проблемы с перенапряжением.
Снижение напряжения с 12 В до 11,4 В (5%) удвоит ожидаемый срок службы.То потеря яркости почти не видна.

Галогенные лампы MR11 и MR16 — Галогенные лампы — Лампочки

Деталь №: FFTD
Марка:
Feit
Деталь №:
FTD
Тип лампы:
Галогенная
Диммируемая:
Вес (2,90 фунта)
05
Длина:
0 Длина:
1.625 «
Часы жизни:
3000 часов
Wattage:
20 ватт
Напряжение:
12V
Базовый Тип:
Миниатюрный (G4) BI-PIN-код
Форма лампы:
MR11
Угол луча:
35°
Цветовая температура:
3000K
Цвет лампы:
61 Теплый белый
1
Деталь №: FQ35MR16GU10
Бренд:
FEIT
Часть №:
Q35MR16 / GU10
лампы Тип:
Halogen
Dimmable:
Да
Вес (LBS):
0.12
Длина:
Длина:
2 «
2″
Часы жизни
2 000 часов
Wattage:
35 Watt
Напряжение:
120V
База:
GU10
Форма лампы:
MR16
Цветовая температура:
3000K
Цвет лампы:
Теплый белый
№ по каталогу : FQ50MRGU10
Бренд:
FEIT
PATIT NO:
Q50MR16 / GU10
Q50MR16 / GU10
лампы Тип:
Halogen
Dimmable:
Да
Вес (LBS):
0.12
Длина:
2 «
2″
Часы жизни
2 000 часов
Wattage:
50 ватт
Напряжение:
120V
Базовый Тип:
GU10
Форма лампы:
MR16
Цветовая температура:
3000K
Цвет лампы:
Теплый белый
Деталь №: GQ20MR16FL12
Бренд:
GE
Part No:
2 25480
25480
Halogen
Часы жизни:
2000 часов
Wattage:
20 ватт
Напряжение:
12V
Базовый тип:
GX5.3
Форма лампы:
MR16
MR16
Lumens (Paper):
275
Цветная температура:
2900K
Лампочка Цвет:
Теплый белый
Деталь №: GQ20MR16SP12
Бренд:
GE
Part No:
25481
25481
0 Pull Type:
Halogen
Часы жизни:
2 000 часов
Wattage:
20 WATT
Напряжение:
12V
Базовый тип:
GX5.3
Форма лампы:
MR16
MR16
Lumens (Paper):
275
Цветная температура:
2900K
Лампочка Цвет:
Теплый белый
№ по каталогу : GQ50MR16FL12
Бренд:
GE
Part No:
25482
25482
25482
Halogen
Часы жизни:
2000 часов
Wattage:
50 WATT
Напряжение:
12V
Базовый тип:
GX5.3
Форма лампы:
MR16
MR16
Lumens (Paper):
890
Цветовая температура:
2900K
Лампочка Цвет:
Теплый белый
Деталь №: h207152
Бренд:
HALCO
Часть №:
MR16FL20 / L / GU10
Заказать Код:
107152
Лампы Тип:
Halogen
Корпус Количество:
10
Вес (LBS):
0.12
Длина:
Длина:
2.16 «
0 UPC:
80061154171521
Часы работы:
2 000 часов
Wattage:
20 ватт
Напряжение:
120V
База:
GU10
Форма лампы:
MR16
MR16
0 лучей:
30 °
люмен (начальный):
170
Цветовая температура:
2800K
луковица цвета:
теплый белый
Деталь №: h207356
Бренд:
HALCO
Часть №:
MR16EXN / BLK / L
Заказать Код:
107356
Лампы Тип:
Halogen
Корпус Количество:
10
Вес (LBS):
0.09
Длина:
1.77 «
ANSI Код:
EXN
UPC:
807154173563
Часы жизни:
5000 часов
Wattage:
50 WATT
Напряжение:
12V
Base:
ГУ5.3 BI-PIN-код
Форма лампы:
MR16
Угол луча:
36 °
Люмен (начальный):
1350
Цветовая температура:
3050k
Цвет лампы:
Теплый белый
Деталь №: S20MR11TSP10
Бренд:
Sylvania
Часть №:
20MR11 / T / SP10 / C (FTB) 12V
Заказать Код:
55133
Тип лампы:
Halogen
Корпус Количество:
10
Вес (фунты):
0.045
Длина:
1.5 «
upc:
0 UPC:
046135551338
Часы жизни:
4000 часов
Wattage:
20 Watt
Напряжение:
12V
База:
GU4 BI-PIN
Форма лампы:
MR11
Угол луча:
10 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S20MR16BFL35
Бренд:
Sylvania
Часть №:
20MR16 / B / FL35 12V
Заказать Код:
58315
Лампы Тип:
Halod
Корпус Количество:
20
Вес (LBS) :
0.0903
Длина:
1.75 «
UPC:
046135583155
Часы жизни:
4 000 часов
Wattage:
20 Вт
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
Форма лампы:
MR16
Угол луча:
36 ° 60063
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S20MR16IFL35
Бренд:
Sylvania
Часть № 1:
20MR16 / IR / FL35 / C 12V
Заказать Код:
58533
Тип лампы:
Halogen
Корпус Количество:
20
фунтов):
0.096
Длина:
1,75 «
UPC:
046135585333
Часы жизни:
5000 часов
Wattage:
20 ватт
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
40 °
CRI:
100
Цветная температура:
3000K
Оборота лампы:
Теплый белый
Деталь №: S20MR16INFL2
Бренд:
Sylvania
Часть №:
20MR16 / IR / NFL25 / C 12V
Заказать Код:
58532
Лампы Тип:
Halogen
Корпус Количество:
20
фунтов):
0.947
Длина:
1.75 «
UPC:
046135585326 5585326
Часы жизни:
5000 часов
Wattage:
20 WATT
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
24 °
CRI:
100
Цветовая температура:
3000K
Лампа Цвет:
Теплый белый
Деталь №: S20MR16ISP10
Бренд:
Sylvania
Часть №:
20MR16 / IR / SP10 / C 12V
/ C 12V
Заказать Код:
58531
Тип лампы:
Halogen
Корпус Количество:
20
фунтов):
0.096
Длина:
1.75 «
UPC:
046135585319
Часы жизни:
5000 часов
Wattage:
20 Watt
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
Pull Forey:
MR16
Угол луча:
10 ° 60063
CRI:
100
Цветовая температура:
3000K
Оборота лампы:
Теплый белый
Деталь №: S20MR16IWFL6
Бренд:
Sylvania
Часть №:
20MR16 / IR / WFL60 / C 12V
/ C 12V
Заказать Код:
58838
Shumb Type:
Halogen
Корпус Количество:
20
фунтов):
0.096
Длина:
1.75 «
UPC:
046135588389
Часы жизни:
5000 часов
Wattage:
20 Watt
Напряжение:
12V
База:
ГУ5 .3 BI-PIN-код
Форма лампы:
MR16
Угол луча:
60 °
CRI:
100
Цветовая температура:
3000K
Оборота лампы:
Теплый белый
Деталь №: S20MR16TFL35
Brand:
Sylvania
Часть №:
20MR16 / T / FL35 / C (BAB) 12V
Заказать Код:
58301
Pull Type:
Halogen
Корпус Количество:
20
Вес (фунты):
0.09
Длина:
1.75 «
UPC:
0 UPC:
046135583018
Часы жизни:
4 000 часов
Wattage:
20 Watt
Напряжение:
12V
База:
ГУ5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
35 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S35MR11TFL35
Бренд:
Sylvania
Часть №:
0 Часть №:
35MR11 / T / FL35 / C (FTH) 12V
Заказать Код:
55136
Тип лампы:
Halogen
Корпус Количество:
10
Вес (фунты):
0.045
Длина:
1.5 «
upc:
0 UPC:
046135551369
Часы жизни:
4 000 часов
Wattage:
35 WATT
Напряжение:
12V
База:
GU4 BI-PIN
Форма лампы:
MR11
Угол луча:
40 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S35MR16BFL35
Бренд:
Sylvania
Part No:
35MR16 / B / FL35 12V
Заказать Код:
58317
Тип лампы:
Halod
Корпус Количество:
20
Вес (LBS) :
0.091
Длина:
1.75 «
UPC:
046135583179
Часы жизни:
4 000 часов
Wattage:
35 WATT
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
35 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
№ по каталогу : S35MR16FL35C
Бренд:
Sylvania
Часть №:
35MR16 / FL35 / C (FMW) 12V
Заказать Код:
58324
Лампы Тип:
Halogen
Корпус Количество:
20
Вес (фунты):
0.091
Длина:
1.75 «
UPC:
046135583247
Часы работы:
2000 часов
Wattage:
35 WATT
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
60080
MR16
Угол луча:
35 °
CRI:
100
Цветовая температура:
2900K
Лампочка Цвет:
Теплый белый
Деталь №: S35MR16NFL25
Бренд:
Sylvania
Part No:
35MR16 / NFL25 / C 12V
Заказать Код:
58322
Тип лампы:
Halogen
Корпус Количество:
20
Вес (LBS) :
0.091
Длина:
1.75 «
UPC:
046135583223 5583223
Часы жизни:
2 000 часов
Wattage:
35 WATT
Напряжение:
12V
База:
ГУ5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
25 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S35MR16SP10C
бренд:
Sylvania
Часть №:
35MR16 / SP101
35MR16 / SP10 / C (FRB) 12V
Заказать Код:
54307
Pull Type:
Halogen
Корпус Количество:
20
вес (фунты):
0.091
Длина:
1,75 «
UPC:
046135543074
Часы жизни:
2 000 часов
Wattage:
35 WATT
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
Pull Forey:
MR16
Угол луча:
10 °
CRI:
100
Цветная температура:
2900K
Оборота лампы:
Теплый белый
№ по каталогу : S37MR16IRNS
Бренд:
Sylvania
PALLVANIA
0 PATH NO:
37MR16 / IR / SP10-12V
Заказать Код:
58641
58641
Galogene
Dimmable:
NO
Количество корпусов:
20
Вес (фунты):
0.0957
Длина:
1.75 «
UPC:
046135586415
Часы жизни:
5000 часов
Wattage:
37 WATT
Напряжение:
12V
База:
ГУ5 .3 BI-PIN-код
Форма лампы:
MR16
Угол луча:
10 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
№ по каталогу : S37MR16IRWFL
Бренд:
Sylvania
Часть №:
37MR16 / IR / WFL60 / C-12V
/ C-12V
58837
58837
Pull Type:
Галоген
Dimmable:
NO
:
20
Вес (фунты):
0.0979
Длина:
1.75 «
UPC:
046135588372
Часы работы:
5000 часов
Wattage:
37 WATT
Напряжение:
12V
База:
ГУ5 .3 BI-PIN-код
Форма лампы:
MR16
Угол луча:
60 °
CRI:
100
Цветная температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S50MR16BFL
Бренд:
Sylvania
Часть №:
50MR16 / B / FL35 12V
Заказать Код:
58321
Тип лампы:
Halogen
Корпус Количество:
20
Вес (LBS) :
0.0903
Длина:
1.75 «
1.75″
UPC:
046135583216
Часы жизни:
4 000 часов
Wattage:
50 WATT
Напряжение:
12V
База:
GU5 .3 BI-PIN-код
0 Форма лампы:
MR16
Угол луча:
35 °
CRI:
100
Цветовая температура:
3000K
Лампочка Цвет:
Теплый белый
Деталь №: S50MR16IRFL3
Бренд:
Sylvania
PALLVANIA
0 Часть №16 / IR / FL35 / C-12V
Заказать Код:
54173
Лампы Тип:
Halogen
Dimmable:
NO
:
20
Вес (фунты):
0.095
Длина:
1.75 «
UPC:
046135541735
Часы жизни:
5000 часов
Wattage:
50 WATT
Напряжение:
12V
База:
ГУ5 .3 bi-pin
Форма лампы:
MR16
Угол луча:
35 °
CRI:
100
Цветовая температура:
2850K
Лампочка Цвет:
Теплый белый



Отображается: 1 — 24 из 35 Подходящих товаров

электронные трансформаторы — нет минимальной нагрузки для светодиодных и галогенных освещений

TA96WD24LEDB15
TA10W, TU10W & TE10W 10W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы, Светодиодные полосы

TA15W, TU15W и TE15W 15W 120V, 220-240V, 277V AC 24V AC Галоген, Светодиодные лампы и светодиодные полосы
TA20W, TU20W & TE20W 20W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы и светодиодные полосы
TA30W, TU30W & TE30W 30W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы, и светодиодные полосы
TA40W, TU40W и TE40W 40W 120V, 220- 240V, 277V AC 24V AC / DC Галоген, Светодиодные лампы, & Светодиодные полосы
TA45W, TU45W и TE45W 45W 120V, 220-240V, 277V AC 24V AC галоген, светодиодные лампы, и светодиодные полосы
TA50W, TU50W и TE50W 50W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы , & Светодиодные полосы
TA60W, TU60W и TE60W 60W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы и светодиодные полосы
TA60WD * Светодиоды 60W 120V, 220-240V, 277V AC 24V AC / DC Галоген, светодиодные лампы, и светодиодные полосы
TA75W & TU75W 75 Вт 120V, 220-240V AC 24V AC Галоген, светодиодные лампы, и светодиодные полосы
TA80W и TU80W 80W 120V, 220-240V AC 24V AC Галоген , Светодиодные лампы, & светодиодные полосы
TA96W & TU96W 96W 120V, 220-240V AC 24V AC / DC галоген, светодиодные лампы и светодиодные полосы




TA96W65B15 & TU96W65B15

96W 120V, 220-240V AC 24V AC / DC галогенные, светодиодные лампы, и светодиодные полоски

96w 120V AC 120V DC 24V DC Светодиодные лампы, светодиодные полосы, накаливания и галогенные лампы
TA100W и TU100W 1 00w 120V, 220-240V AC 24V AC / DC галоген, светодиодные лампы, и светодиодные полосы

TA100WD24LEDB15

100W 120V AC 24V DC Светодиодные лампы, светодиодные полосы, накаливания и галогенные лампы
Ta105W и TU105W 105W 120V, 220-240V AC 24V AC / DC галоген, светодиодные лампы и светодиодные полосы
TA120W & TU120W 120W 120V, 220-240V AC 24V AC / DC Галоген, Светодиодные лампы, & Светодиодные полосы

TA120WD24LEDB15

9002 120 Вт 120 В перем. тока 24 В пост. тока Светодиодные лампы, светодиодные ленты, лампы накаливания и галогенные лампы
TA150W и TU150W
W
W
W 1
150W 120V, 220-240V AC 24V AC / DC Галоген, светодиодные лампы, & светодиодные полосы
TA150W & TU150W 150W 120V, 220-240V AC 24V AC / DC Галоген, светодиодные лампы, & светодиодные полосы
TA150W * 24LEDB15 150W 120V AC 24V AC / DC Светодиодные лампы, светодиодные полоски , Лампы накаливания и галогены
TA175W & TU175W 175W 120V, 220-240V AC 24V AC / DC галоген, светодиодные лампы и светодиодные полосы
Ta200w & tu200w 200W 120V, 220-240V AC 24V AC / DC Галоген, Светодиодные лампы, & Свидные полосы
TA250W & TU250W 9001 1 250W 120V, 220-240V AC 24V AC / DC Галоген, светодиодные лампы, и светодиодные полосы
TA300W и TU300W 300W 120V, 220-240V AC 24 В переменного/постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты

%PDF-1.3 % 1 0 объект >>> эндообъект 2 0 объект >поток 2012-02-22T14:24:09+01:002012-02-22T14:24:16+01:002012-02-22T14:24:16+01:00Adobe InDesign CS5.5 (7.5)

  • 1JPEG256256/9j/4AAQSkZJRgIABAgEAB /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAg/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALUDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0nDw8Q4lBNFf82z8xv7o8klNbqmXgdKdjNswTecp762eiyrR1dVmQd3qPr/Mqdwkp о431i6PmU02YvTrLX33Pxq6mNxyS9lZudFgv9Ija3s866HUFJSj9Y+gnDb1GrDstxbXPrx7a6Wh2 RK53V11lws3e130mj6J8pSmWL1/o+fa6jp2A/LsAe8CtlIDmV3ZGMXtdZaxsb8fTX85vnCU7Qw8Q gH0KxPYsb/ckpf7Hif6Cv/Mb/ckpX2PE/wBBX/mN/uSUr7Hif6Cv/Mb/AHJKef8Ar9i4zPqd1VzK a2uFGhDQCPc3ySU+IYvT+k247LL77mWOEua2txAPkRWUlJH9P6DWJfl3NB8a3D/0Wkph9k+rn/c6 z/Md/wCk0lK+yfVz/udZ/mO/9JpKV9k+rn/c6z/Md/6TSUr7J9XP+51n+Y7/ANJpKV9k+rn/AHOs /wAx3/pNJSvsn1c/7nWf5jv/AEmkpqdQp6dV6f7PvdfM79zS2IiOWt80lNRJSklPrf8AiTopt6b1 M21teRfXG5oP5h8UlPobsPE+11j0K/5uz8xv71XkkpNh/wBEo/4tn/UhJSsjExso1nIrFhpcX1z+ a5zh2Ej+xY4fNJTVu6B0jIZ6duM0s3m3aC5o3ubscfa4fSB18e6SmTei9LZkOymY7W2PiYkNkFhk MnaD7GyQJMJKRu+rnRHMLPsrWgkk7C5h9zrbHCWOBguvfI4O4pKdFrQ1oa0AACABoAAKpdJSklkS U4n11xMnP+qvUsPDrddfdTtrrYJc47m6BJT5BR0H/GFj0soq6XcGVja2awdB80lIs36r/X3qFba8 npV5a07hDANePFJTT/5hfXL/AMqcn/NH96Slf8wvrl/5U5P+AP70LK/5hfXL/wAqcn/NH96Slf8A ML65f+VOT/mj+9JSv+YX1y/8qcn/ADR/ekpX/ML65f8AlTk/5o/vSUr/AJhfXL/ypyf80f3pKV/z C+uX/lTk/wCaP70lK/5hfXL/AMqcn/NH96Sn03/FJ0Tq3RMDqFXVsWzEfbcxzBYI3ANIJCSnuHf0 ur/i7P8AqqklKw/6JR/xbP8AqQkpMkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJK UkpSSlJKQu/pdX/F2f8AVVJKVh/0Sj/i2f8AUhJSPN6dj55YbtwdWHBrmGCN22f+pSU06/qx0tlV lZa55t3h73EbttjnPeyQ0e0udMJKVl/VjpGY8PfUWbbGXbazsbvrADDtGnthJSPM+qXSc2xllxuB qyTmV7bCA21zi9zh8XOnXjgQNElNqjomHjvbZS61paWn+cLp2kkD3Tpqkp0ElKSUxeXBjiwbnAe0 HQEpKalsT7MLbWOLvWE2h36C4HR7ZcY8CPh5JKcXJy+sV3vZjYAuqH0bPVa2dP3SihH9v6//AOVj f+32IJV9v6//AOVjf+32JKV9v6//AOVjf+32JKV9v6//AOVjf+32JKV9v6//AOVjf+32JKV9v6// AOVjf+32JKV9v6//AOVjf+32JKT4WT1S64szMIY9e0neLWv18IaihvJKUkpu9P8Aov8AiEEpnf0u r/i7P+qqSUrD/olH/Fs/6kJKTJKUkpSSlJKUkpSSlJKYv9SW7ACJ90+HkkpjkMc+lzGiSeAkp57K +qWLmZD8m+pxssguIfA0EePkkpG36l4LXBwpfIMj9J4fNJTrfY8n9z8R/ekpX2PJ/c/Ef3pKV9jy f3PxH96SlfY8n9z8R/ekpX2PJ/c/Ef3pKV9jyf3PxH96SlfY8n9z8R/ekpX2PJ/c/Ef3pKV9jyf3 PxH96Sk/TSx9b31vZY0mA5jg8SNCJaSkpM7+l1f8XZ/1VSSlyf8ARKP+LZ/1ISUmSUpJSklkKSUpJ SklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklIXf0ur/i7P+qqSUrD/olH/Fs/6kJKaXWc vqOL6P7Pfhs3bt/2xxbMbduza4eJlJTm/tX6x/6fo/8A24//AMmkpX7V+sf+n6P/ANuP/wDJpKdz 9pdO/wC5VP8A243+9JSv2l07/uvt/wBuN/vSUr9pdO/7lu/9uN/vSUr9pdO/7lu/9uN/vSUr9pdO /wC5VP8A243+9JTOrMxL3bKL67HRO1j2uMfAFJSZJSklKSUpJSklMh311glzuOw1P3DVJTyOT/jD rqtcyrCJDf8ASWBr9OQWBroPzhJTGj/GXhbgMzEfWJ2l1TxZqQDw9tXikp6DpP1j6P1uW9PyGvsA 3GpwLXgf1XRPySU6aSlJKUkpC7+l1f8AF2f9VUkpWH/RKP8Ai2f9SElOb9YcazI+z+ng0Z23fP2h 4ZsnZ9GeZSU4/wCzcj/yjwP+3h/ekpX7NyP/ACjwP+3h/ekpudN6RiXPeOp9LxMdoA2Gt4fJ7zqk pv8A7A+rv/cSj8P70lK/Yh2d/wC4lh5f3pKXb9Xvq+7RuHQfgJSUy/5t9C/7g0/5qSk2J0jpmDb6 2HjV02EFu5ggwe34JKbiSlJKY2WV1NL7XNY0cucQB95SU4+Z9ZsWmW4zfVcBJc72tAIJB8eySnns /rduUXnIuLWVy0wRtJ9zfa1upny+9JTm23PcTAawATsmGtDht98bS6Z4H5UlMLcn1HOF4bf/ACbm NfyIDWs2w3gQ1g3GElMa6ehZL5yMQVWNdG9ljm1yToYDnNifCWgj3QkpuY/1d6RjWNtY072e5rxa 5olp9rpaW/l+MRCSnt+l5rshhpu0tqEHWZA9sk8TPKSm+kpSSkLv6XV/xdn/AFVSSlYf9Eo/4tn/ AFISU5X1kwxl/Zp6WeqbN/F5o9Odnhzuj8ElOJ+x2/8Azru/9jnf3pKV+x2//Ou7/wBjnf3pKV+x 2/8Azru/9jnf3pKV+x2//Ou7/wBjnf3pKV+x2/8Azru/9jnf3pKbfT683pVjrcD6uOqe9u1x+2bp Ez+fuSU9WkpSSlnOa0FziAByToElPOdR+vvQMIlmPd9ssAJPokFoA77yQD8pSU8pm/Xey+3czFYX QNvq2Oe4gweB6Q1g/KOySnO/50XOsAfjMLAA3Yxzw6ATAHqF/j3CSnSxvs+biMzcbe5rwRA0c1wE ObtDpaPHa4dvGQlNW4Ws8Czdu3t0ZMxu+iIdJ/k6n6RSUj27muNmpcHxrH9ae3DvdLQP3m90lJtp qdB/Ru3DbPsIjbW0fnEa6a7iNJ9phJTY6X1R+Ta7pfSajmZAG+quv2CsEwfUe87Wths+I3RxCSns +hdDzMG05vUckW3uYWNooltFYJnTd7nn+UUlO2kpSSkLv6XV/wAXZ/1VSSlYf9Eo/wCLZ/1ISU5X 1loqv+zeph5WZt3x9lcW7Z2fSjx7JKcT7Djf+VHU/wDtw/3pKdDp2ZZ0ut9eL0fP22HcfUO8zEdy kpt/84M7/wAp8z7gkpX/ADgzv/KfM+4JKbfTup5Gda6u7BvxA1u4PuAAJmIEJKdBJSklKSU819es 7JwOlC5rA7HdvrtcDDmWOb+hfrptmQfiCkp8cc4Bx3kggnTuSRtJjxn/AF8UpMBuE+5oI1P5u06u IEweTqElI/SyXlrWDe98AGsQZ+fP3jxSU9v0LBt6VhfZnkC6x5ssaOGPdAbA7bdoniUlN04gf+kM NcRMkS0gkHUF2o04lJTz+b1XFwniiibLHRtpHvefpw33ETDq9h8nAFJTpdK+pHX+venZ1Vx6Z04n cKgAMh7fYWy2DtP6McwQkp77on1e6T9Xsc4/S6BUHx6jydz3kd3OP5OElOkkpSSlJKQu/pdX/F2f 9VUkpWH/AESj/i2f9SElND6w5ddOKMWyvNeMj/CYDQXs2FjvpE6T/ekp5z9V/wDoj/BJTc6b0zH6 m97G5HW8b0wDOS8Vgz+77Skp0P8AmpV/5ZdR/wC3x/5BJSv+alX/AJZdR/7fH/kElN3pnSWdMNhb lZOT6gAjJs9TbE/R9rY5SU30lKSUpJSLJxqMuh+Nk1ttqsEPY4SCElPkX11+qP8Azasqvpt9TDyL CKWu3TWW+8Mf2jz07pKeXDTWXOECIcIjUQXdu4+P9ySm1hZX2bMPy3sLxRYywtkklrCJbOoJ9o/1 hJT1DvrriWCPRt3kQ6NvYxq7ePyeaSnRxvq79afrKw3WWDo2JZqxrmk2uBI12S0xAiCW/BJT1X1f +pnQvq8xrsWgW5IHuyrQHWE/yezeeySndSUpJSklKSUpJSF39Lq/4uz/AKqpJSsP+iUf8Wz/AKkJ Kcr6y31UfZvUzMrD3b4+ytLt0bPpR4dklOJ9uxv/AC36n/22f7klK+3Y3/lv1P8A7bP9ySlfbsb/ AMt+p/8AbZ/uSUr7djf+W/U/+2z/AHJKdrA+snTSMfCD8i21xZULLKnAucYbucYSU7iSlJKUkpsS mNlddrCy1oe08tcAQfkUlPOdT/xfdA6v1O3quZ65tu27mMsDGDYGt0DWzqG+PwhJTzuV/iiNmW44 3URViOJIYapewGdAd43fSKSnrOhfU/ovQGA49XrZAMnJvAfZMz7TEN/spKdtJSklKSUpJSklKSUp JSF39Lq/4uz/AKqpJSsP+iUf8Wz/AKkJKcr6yZgxPs09UPS9+/ig3+pGzw42z+KSnE/bDf8A56Hf +wLv7klK/bDf/nod/wCwLv7klK/bDf8A56Hf+wLv7klK/bDf/nod/wCwLv7klK/bDf8A56Hf+wLv 7klK/bDf/nod/wCwLv7klPTdFZkjEF1+ceoNviyqw1CqGEfupKdBJTQyzlPzK6qjFYbLveWEkh/g 13G0JKaedl00Yr7K7mbg5n0Mqyx302gw2D+CSnKf1xnuAyjJa4D9NZyXAN/N+5JTZwurV5GTW1uQ HNJBO6+xrYFOsktH534pKdC4vfUfsdrSdzQ4tyX2Bsnky10JKdKt7n11PI1eAXQeJE/NJTkVWZGX kv8AtVu22pzv1NlzqC0TFejWgukDmYPZJSUOtLGn7HkbyfdX69stHiXfQPyckpbGfZj9Rrxqsj1W 2FxfQbXXljNsh+5zNzfcI1dGqSnYSUpJSklIXf0ur/i7P+qqSUrD/olH/Fs/6kJKa/UqOpX+n+z7 aats7/Wr9SZ2xGojukpp/YPrH/3KxP8Atg/+SSUr7B9Y/wDuVif9sH/ySSlfYPrH/wBysT/tg/8A kklK+wfWP/uVif8AbB/8kkpX2D6x/wDcrE/7YP8A5JJTfwcfJrp257qrrdx91bNgjsIMpKbQAAga AJKXSUhtoqucPUYH7YIntykpduPUwy1g+ev5UlLljBEsbr8ElL+mw/mN+7/YkpE7DodE1tdBB1JP BSUm2AgHXTwJHZJTC7FoyGGu9m9p7EnsZ/gkpqt6F0ho2txWAeGsDUGRr5JKbldVdLdlTQ0eX8Ul M0lKSUpJSF39Lq/4uz/qqklKw/6JR/xbP+pCSmp1fqWX070vsuIMv1N26bW07du2PpgzMpKc7/nL 1b/ypb/7F1/+RSU62Bm5ORR6mbiuxLJI9KfV07O3MbCSmz6zPB3+Y7+5JSxvrbAO4bjAlrtTz4JK X9Zng7/Md/ckpXrM8Hf5jv7klK9Zng7/ADHf3JKULWkwA7Xxa4flCskV1rK7mV7Wusu0AJjRoJJ4 KSmGXfZjUG41VmC0RuP5zg39zzSU0besSxwdRU4Bj3QXyPaQONnmkpNT1Ky/I9AU1ybNk754YX/u essmzfc7Gr9a5tYraRuIOoBMTqAkpM0OaGAER5CO3xSUkSUpJSklKSUpJSklIXf0ur/i7P8Aqqkl Kw/6JR/xbP8AqQkpxfrW6lv2X1fR/wAJHrY7sj9z6O36KSnMwemP6ix1mGzBe1h3uLsPZrz+e5qS nqqxkNra2z1C4NAdtFYExrASUy/S/wDC/wDgaSnN67kW4mNVeLPSc24bh31C4Alrxo2r3Ax3SU1c HL6/1Gt1uHl0vY120l2O5msTw97T3SU7g9aBPqT3/m0lK/S/8L/4Gkpk31Nwn1I89kfhqkpC8B/U mMcAR6Lnf9INj8ULIOs+zAtrH0XBpA8Iewf9+SU8raBts+j/ADNvZ37zElOl0hwr6lY/Q7bHHSRx S7xSU9DlUzi3d7DW6HHmYkR4apKSUuDqqXAEBzQR/mpKSpKUkpSSlJKUkpSSkLv6XV/xdn/VVJKV h/0Sj/i2f9SElNPq11+PbRbTjuyfbY0sBYGiTWQ4ixzNdNI80lNRnU8tz2td03aCQC4mmAD30uSU 6cU/vUf5o/8AJpKVFP71H+ap/JpKc/rdTrMVgxnOL/UBP2Q11vja7k2OiElNjAh3HV64ZXYG7XNu DHWe327nuY+CTEpKbEU/vUf5o/8AJpKVFP71H+ap/JpKZVireNrqSf5LQD8vcUlMLprzqbAwuL2P rkR5PjUjmPwSUi6sx7un2uP0zsa0A8S9ndJTzNuNlbbPY7Wq388fvMSU6HSqbW9TPqtO11rhq4GZ pckp2859leHc0tLw5hYHNifd7dQY11SU2A3a1jfDT7gkpmkpSSlJKUkpSSlJKQu/pdX/ABdn/VVJ KVh/0Sj/AItn/UhJSZJSklKSUpJSklKSUpJSklKSU0sjq3SKLTTlZVNdtZkte8BzSR8fApKQv6v0 HIb6T82h5cR7fVGpBBHDvEJKbTunYTgWur0cC0+5w0dz3SUuMDFa4vawhxdvkOcDMbf3vBJTP7NU Ync6CCA57iJBkaFySmewSDroZ5KSmSSlJKUkpSSlJKUkpC7+l1f8XZ/1VSSlYf8ARKP+LZ/1ISUm SUpJSklKSUpJSklKSUpJSklOHn4+S/MsczEwbWkih4WOa86D6QDCkppZWNmNoc4YmJU4RtdjEXvm R+Zb6TYjzSU2elt6teW35me6tjHw6i2prHPaADo5l74mUlNnrVt9eKx3TbX+r6gB9OLTt2un22W1 jmO6SnF+1/WL/S5P/bFX/vWkpv8AT8nrDqLvVJsuDmemMojHbtO7dHo23TwElOhg2Zj3O/aApraA Nhpve8k+e7akpeqzKOW5t3ojFE7HtvebD+7LTp+KSm1ON/pf/BD/AOSSUqcb/S/+CH/ySSnnKs/q g6g1tt9zsf1YI2VgbN0fT+0kxHeElPTUvpeD6LxZHMO3x+JSUxd/S6v+Ls/6qpJSsP8AolH/ABbP +pCSkySlJKUkpSSlJKUkpSSlJKUkpxc6jHfl2Of1TJx3Eiaq76WNboOGvEhJTGungGFFrR1XKe1xb NpyKSWQTEHgbklIvs2J/5dZn/sVR/ckpmKMb0HtHVsstL2E2/aKJaQHw0GI90/gkph9mxP8Ay6zP /Yqj+5JSf6yNbb0xrLGEt9Rpl7DcDofzanSkp5vBxam5uO6pjA8WsLD9kub7twj3OfA+aSnocmjG fkWOf1XKocXEmpuRS0MM/RDTJEJKR/ZsT/y6zP8A2Ko/uSUnw6KBksdV1LKyXN19F19L2ugd2t1S U5GZXS7Ktc/NvpJcZrbdU0N8oMpIdz6vgDGc1tj7mg6WPc15dq785umiSW+7+l1f8XZ/1VSSlYf9 Eo/4tn/UhJSZJSklKSUpJSklKSUpJSklKSU4uf02+/LstZ07CvDiIsuLd7tB9KcZ/wCVJSFvTM5r HVt6ZgBj43tDmgO28SPsmsJKY/sjJ/8AKnp33s/95ElMh0vNDDWOl9PDHEOc3cyCWyASPsnbcUlN jD6JjPa453T8SpwPtFTK7AR5k0MSU3cvp1ebSKL7LQwEEem70zp5sAKSmoz6tYFb2vbZky0gib3k SPIlJTYs6L0217rbcemx7zLnupqLiT3JNaSmP7B6T/3Eo/7Yp/8ASaSklPScDGsF2PTXVYBAfXVW 1wHHLawUlNa36t9MusdbawPe8y5zmVEk/E1JKbmDgUdPrNWPIYeGw0Ac8BjW+KSmbv6XV/xdn/VV JKVh/wBEo/4tn/UhJTm/WDqmX030PstmJX6u/d9sLhO3ZGzYR46pKRep9df9H0777f8AySSlep9d f9F0777f/JJKXxfrEzHFlHW78ZmVXYWluO47Q0AaO9R07plJTdo630/JqtuosFleON1rmubDAZ1P u8ikpB/zo6J/3JZ/nN/8kkpsXdYwcfHry73hlF0enYS2HSJEe7wSUhr+snR7bG1V5DHPeQ1rQ5sk nQD6SSkmT13puFccfKtFVjYJY5zQYOo/OSUpvXOnOxXZrbQcdjvTdbubtDtNPpeaSmWh2nAz3urw ni5zRucGFpgcT9JJTDJ6/wBMw7nY+Tc2q1kbmOc0ESA4fneBSU2zkhtRuLHCsN3l0tjbEz9JJTn/ APOjon/cln+c3/ySSm1Z1TEpxW51rtuO8AttJbtIdx+ckphR1vp+TVbdRYLK8cbrXNc2GAzqfd/J KSmON1/pmXc3Hxrm22vnaxrmkmAXH87wCSL29c6c/K+xNtByA41+kHN3bm6EfS8klMszrGD09zW5 rxQ54loeWiQP7SSkA+s3RXENbksJJgDc3/ySSnUaSRJaW+Rj+BKSkTv6XV/xdn/VVJKVh/0Sj/i2 f9SElNPrGdkYXo+hijK37plzG7Y2/vubzKSmh/zi6p/5XD/t6r/0okpt9P6vk5Ze3KqbiEQKwSLS +ZmPTeeElOX1PH6pkZtlleLmFsw11F4qY4DTcGF2kpKb3Tvt9PTbqrMa5tgDtjLnerZZI/0odA8p SU4/2Dq//cXqP/sWP/JpKdzPwrM+llr7MiiyuuRRjl9YLonaSDEzpKSnMwek5l9jhl/tDDa0S15y HWSZ4itxSU2euYmZddVbjMy7/ZscMew44G06Fwe4STPCSm3ZTf8Asf7O1t3qmsE1jcLd+hLfWLon tKSKfR6cujCubdXfVa5zobe43PI2iNtjXQ3VJTjnB6w4y7F6kT4nMH/k0lO10ivMbgW0ZQyKXPc4 D13OvsDS1oltjXGB4BJTlDpeecv0SzqAo3lv2j7SY2zG/Zu3cdklO3nY9l3T3Yzh4E1sBZ6QfXY8 sGjfUn85JTDpGNbi4v6U3B9ur68jde5saRuBhJSbFvyX2XC7G+zit5bU/Zu9RuvuAYZb8CkpCM3q X270j08ineR9q04/e2btySkeR1HrDbnMr6W69jSQyyWt3Dx2udISUj/aXWv/AClP+dX/AOTSU62D dkZGM23KpOPaZ3VGCWwYGoJGo1SUyd/S6v8Ai7P+qqSUrD/olH/Fs/6kJKVk4eJmsFeXSy5oMgWN DgD80lNX9gdE/wC4OP8A9tt/uSUzq6L0iixt1OHSyxh4Nc1jQQR3BhJTdSUpJSklKSUpJSklKSUp JSklKSUpJSklKSUpJSklKSUpJSklIXf0ur/i7P8AqqklKw/6JR/xbP8AqQkpMkpSSlJKUkpSSlJK UkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKQu/pdX/F2f8AVVJKVh/0Sj/i2f8AUhJSZJSk lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUhd/S6v8Ai7P+qqSUrD/olH/F s/6kJKTJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSkLv6XV/waAXZ/1V SSLYf9Eo/wCLZ/1ISUmSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklIX f0ur/i7P+qqSUrD/AKJR/wAWz/qQkpMkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKQu/pdX/F2f9VUkpWH/AESj/i2f9SElJklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSklKSUpJSF39Lq/4uz/qqklKw/6JR/xbP+pCSmGZ1LA6fs+23so9Sdm8xO2Jj70l NX/nJ0L/ALm1fekpf/nJ0L/udT/nJKb1GRTlUtyMd4sreJa9vB7JKSJKUkpSSlJKUkpSSlJKUkps SlJKUkpSSlJKWc5rRLjAkD5kwElLbm668GD8TH96SmF2Vj49b7brAxlZDXuPAJiB+KSmOLm4maHH FtbaGQHbe0pKXd/S6v8Ai7P+qqSUhw8zEGJQDfX/ADbPz2/ujzSUwzPs+Xs2dQdjbJn0LKxumPpb 2v4hJTW+x1f+XWT/ANu0/wDpFJSvsdX/AJdZP/btP/pFJSvsdX/l1k/9u0/+kUlOi3LxGtDftFZg RJe2T+KSl/tmJ/p6/wDPb/ekpX2zE/09f+e3+9JSvtmJ/p6/89v96SlfbMT/AE9f+e3+9JTR6jj4 nUTWf2ldi+nIjFvbWHTH0uZ4SU0/2Nif+Xmf/wCxbf8AyKSlfsbE/wDLzP8A/Ytv/kUlO19sxP8A T1/57f70lK+2Yn+nr/z2/wB6SlfbMT/T1/57f70lK+2Yn+nr/wA9v96SlfbMT/T1/wCe3+9JSHKz MQ1iL6/5yr89v+kZ5pKUMvE3W/pq/wCdb+ePCvzSU5X1gycZ/S85rbWOJurgBwJ+jT5pKa31Luxq aMljrWN9zI3OA7O8UlO87MxPtdZ9ev8Am7Pz2/vVeaSn/9k=
  • 2JPEG256256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAg/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALUDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0nDw8Q4lBNFf82z8xv7o8klJvseJ/oK/8xv8AckpX2PE/0Ff+Y3+5JSvseJ/oK/8A Mb/ckpX2PE/0Ff8AmN/uSur7Hif6Cv8AzG/3JKV9jxP9BX/mN/uSur7Hif6Cv/Mb/ckpX2PE/wBB X/mN/uSU8/8AX7FxmfU7qrmU1tcKNCGgEe5vkkp8Qxen9Jtx2WX33MscJc1tbiAfIispKSP6f0Gs S/LuaD41uH/otJTD7J9XP+51n+Y7/wBJpKV9k+rn/c6z/Md/6TSUr7J9XP8AudZ/mO/9JpKV9k+r n/c6z/Md/wCk0lK+yfVz/udZ/mO/9JpKV9k+rn/c6z/Md/6TSU1OoU9Oq9P9n3uvmd+5pbERHLW+ aSmokpSSn1v/ABJ0U29N6mba2vIvrjc0H8w+KSn0N2Hifa6x6Ff83Z+Y396rySUmw/6JR/xbP+PC SkySlJKUkpSSlJKUkpSSlJKcT664mTn/AFV6lh5dbrr7qdtdbBLnHc3QJKfIMfoH+MLGpZRV0q4M YIbNYP8AFJSLN+q/196hW2vJ6VeWtO4QwDXjxSU0/wDmF9cv/KnJ/wA0f3pKV/zC+uX/AJU5P+ap 70lK/wCYX1y/8qcn/NH96Slf8wvrl/5U5P8Amj+9JSv+YX1y/wDKnJ/zR/ekpX/ML65f+VOT/mj+ 9JSv+YX1y/8AKnJ/zR/ekpX/ADC+uX/lTk/5o/vSUr/mF9cv/KnJ/wA0f3pKfTf8UnROrdEwOoVd WxbMR9tzHMFgjcA0gkJKe4d/S6v+Ls/6qpJSsP8AolH/ABbP+pCSkySlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpC7+l1f8XZ/1VSSlyf8ARKP+LZ/1ISU0utYfQsoUnrZr AGbhUbbTV9LbuiHsngJKcv8AZP1D/wBJi/8AsWf/AEskpuM+qP1ZtY2yvFD2PAc1zbbCCDqCCLEl NZP/QuldKsdbgUek97drjve6RM/nuckpvpKUkpSSlJKUkpSSlJKUkp4A2/acq/I533PMkRw4jj5J KbLAkphlZ2H09jH5lgqbYS1rnSRIEwkprf8AOLoXh3tn3O/uSU28fIozKBkYzt9TiQ12onaYKSmN jQkpu/Vq30+rGoT+lqcI/qkFJT1iSlJKQu/pdX/F2f8AVVJKVh/0Sj/i2f8AUhJTkfWhtrq8f0m2 uMun0qq7Tw3kW8JKcGtuQyxrrKcqxjXAuYcXHG4A6iQZ1SU7tHW2l1dDenZdTSWsBJDWNHGsWaAJ KdTcz95v/bzklK3M/eb/ANvOSUwD2+q4bmwGtP8APO8XJKcLquT1WrOsbjX5fpaFoorrtYJA0D7C HFJSLEy+s2ZVTLL84Mc9ocbKqWNiddzg4kBJT1FTml4hzT8LS78CkpOkpSSlJKeFLzdk33H/AAlr 3f8ASKSmF2c3HsFTQHOjUkwAkpo5/UGudji5rNvqaGeJHMnwSUjtyunupaG2ss9jgxu8O9QfnaT7 klNjEzxRjitjWhoJgTHdJTZxs2vMDgBtezlvMjxCSnS+r9np9Xa3/S1uZ90O/wC+pKesSUpJSF39 Lq/4uz/qqklKw/6JR/xbP+pCSnE+t5qFWN6pqA3Pj1rLKxw3j0efmkp5nfh/v4n/ALEZX9ySlb8P 9/E/9iMr+5JT31RyHVMdZv3loLtvp7ZjWJ7JKZfpf+F/8DSUwHq+s/8Anfot/wBh5vSU8r9YnUDq lgudQH7WyLrrmP4HLaPYkprdLdinqOMGOxi71G7RXdfY6Z02ts9s/FJT3DPU3e7fH8rZH/R1SUls UpJSLKsFONbafzGOd9wSU8LSfTp9R/5rdx+QSU8t1brFtWUK6IJYN9z3CRLtQ2Akpz7etZN7xXuo L64eyNw+espKZP6t1Xad/pOa/mWgfkAhJS1XXssudU51A2aQGucZ8Akp1uh9TL9bgGXUOHqAcOY/ SR/rykp6vEs9DqWNbwBaAT5O0/ikp7ZJSklIXf0ur/i7P+qqSUrD/olH/Fs/6kJKQdS6fbntrFeS /G2EkmsNJdMfvg+CSmj/AM3sr/yzv/zK/wDyCSmzhdIuxHufZluyg4QG3MbA8xt2pKbf2fyq/wC2 /wDzJJSvs/lV/wBt/wDmSSlhiw8virUAR6fhP8rzSUgzemWZbGtryPspaZLqWNk+R3bklMMLpF2I 9z7Mt2UHCA25jYHmNu1JTdZTsduhn9lkH79xSulSupJTC2pl9T6bRuZY0tcPEEQUlPHdR+qHU8dr /wBnWDLpcCBXY7ZYAe276LvwSU+edQ6P1/Ase7Mw7WOc7cXOaSIJ11GiSnNdjerY4766we0biPKU lJLOn4pqll53OA2kjQk8wNoiPikpHjV2UWF1YZbYRDQ0d/GO5SU7vQ/q/wDWTOyK7acKzbAbY5/6 NpGh5dCSn0bpf1WyG3MyuqWj2EObj1EkSON7zz8Akp6ZJSklIXf0ur/i7P8AqqklKw/6JR/xbP8A qQkpMkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpYgEQRIPYpKal/SolZILcjDosDud1bTP4JKa// ADX+rn/lbjf9ttj8iSm3T07p+Ph3fGprjjYxo/IElNlJSklKSUpJSF39Lq/4uz/qqklKw/6JR/xb P+pCSkySlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpC7+l1f8XZ/1VSS lyf9Eo/4tn/UhJSHqHT7M70/Ty78T090+g4N3TH0pB4hJTT/AGBkf+W2d/nt/wDIJKV+wMj/AMts 7/Pb/wCQSU6tNZqprqL3WFjQ0vfq50CNzvMpKZJKXSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUp JSklKSUhd/S6v+Ls/wCqqSUrD/olH/Fs/wCpCskPUOl4nVGsblh5FZJbse5nP9UjwSU0v+afRv3b v+3rP/JJKV/zT6N+7d/29Z/5JJTqipwAAsdA0H0f/IpKQ5tFluK+tthJfDQHQASSBqWtn7klOFhf VR5uP7RrqFW0waMjILt2kfTgQkp6Kuj0q21MseGsAa0e06AQNS1JS/pv/wBI77m/+RSU0swdZL46 a+lwaSH/AGglp4aRt2Vu8Skps4zMv0Gfa7ALo94qgsn+TuYCkpk9tgcwC13udB0b4OP7vkkpn6b/ APSO+5v/AJFJStjv9I7/AKP/AJFJTNJSklKSUpJSklKSUpJSklIXf0ur/i7P+qqSUrD/AKJR/wAW z/qQkpMkpSSlJKUkphd9Af1mf9UElM0lMSQ6Wg6jmOySl2zGqSmNf07P6w/6lqSl3ODRPMan/UpK YOO51TuBuOn9lySkqSlJKUkpSSlJKUkpSSlJKUkpSSkLv6XV/wAXZ/1VSSlyf9Eo/wCLZ/1ISUMS UpJSklKSUju0ZP8AKb/1QSUvvJeWRwJn/UJKU1kOc796NPgkpmkpDvDDYf5fn+63wSUqm03M3Abf Ig9xM6x4pKZOEOq/rH/qXJKSJKUkpSSlJKUkpSSlJKUkpSSlJKQu/pdX/F2f9VUkpWH/AESj/i2f 9SElJklKSUpJSklI7tWAfymf9UElMg2Hl3j8f70lMklKSUjYA51gOvvH/UTSUyaxrRDdB8UlMX/S q/rf99ckpIkpSSlJKUkpSSlJKUkpSSlJKUkpC7+l1f8AF2f9VUkpWH/RKP8Ai2f9SElOd9Yb76GU mi7JoJLp+y0i4nj6QPCSldGza8mg13vyTbV9K3JYccv3FxG1odGgEaJKZ9YtbVhF+PfayzcAHUfp rPlWXQUlOF9vz/8Aud1P/wBgmpKdPDzRf061ltmX61Mh2r6zU5xc4luyuYcWwkpfpdeXd6eXf1O9 1Undj31MpcYkax7h5pKY4+Nn5LRkN6xbUxzjFT62AgNcRenWNND3GqSk7K77s59jOoWV0VPg0FrS x4n82wnd/ckpF1J9hy66cTMvx/VeQ51LBcwe2uDY55O1JTOyjKZTVjftSx11j3frDWtMDTRzJ2ge ASML6MnEx7h49TtynQTWWMbvYQx+rWMPuPkUlOWzqGa17XPzOpvaCCW/YmiR4SElOzi9axMrIZQ3 HzKy8wh3sexggT7nFySnXSUpJSklKSUpJSklKSUpJSF39Lq/4uz/AKqpJSsP+iUf8Wz/AKkJKTJK eQ6o3E/a1xe7B3+oJFl+SLJ05rZ7J8gkp6yz6df9Y/8AUuSU859ZaaftzLLjiDfWA37RfkVvME8N o9vdJTu1M9PDpYQ0bRWIZO3lvG7X70lNXEFf7bzi0079te4NfYbR7WxvY72N8tqSnCz24h6kS9+C HzXItyMlln0Wcsr9iSmz9Ym4xyKvWdiNO18fabr6nRvfwKNCElN8Cr9gWCafT9Jupss9GNjP8J/O bfPlJSssVfsOsE0+n9lbq6ywUx+ij9I39Jt8DykpqfVoY4us9B2K7Vs/Zrrrj9Gz6Xr8fJJTp5R6 8LnfYm4Zp02es6wPiBM7WkcpKT4J6kWO/aQoa+fZ9nLiI894CSmykpSSlJKUkpSSlJKUkpSSkLv6 XV/xdn/VVJKVh/0Sj/i2f9SElJHMY+N7Q6OJEpKcDNrH7ZbAsFIczdtfQyoQBMh46T4pKdqyinfX +jb9I/mj91ySnG681wyqmU12hoZuJofQwGSdD63u7dklOsKqXY1TjW0bvTPZ3Jb+cOfikpr41Lf2 tlhzHbNrNod6ZZ9ETsa33jz3JKcbLrtGbFbcgM9kCt+M1n0W8NsG9JTY61U8XM9BtwEPn0HUME73 ci8T9ySm4KR+x7CGO9T026j0vUnYz86PTn8ElKyaR+yqyGO9T7ONQahZP6KfcR6c/gkprdCqc613 rstOrY9d1D/zbPo+gPypKbuVk30XOrp6W/IY2IsYawHSAdA4jjhJSfBe7Ja5+RhHEc0wGv2OJ8xs JSU3ElKSUpJSklKSUpJSklKSUhd/S6v+Ls/6qpJSsP8AolH/ABbP+pCSKjml0Q4t+EfxBSU0reid NuuORdRW+1x3F7q2FxPjOxJTbNTiQTY72mR9Hwj93zSU1srpGDm2C3Lqbe8DaHWMY4gAkxqzzSun GOGsbW17msZAa0BoADeAIb5JKYswqa735LPbdaALLA1gc4NECTs7JKa9nQ+m22etbSx9mnvcxhd7 RA1LPJJTPI6Rg5bg/Krbc5sgGxjHEAnd3Z4lJST9n0fZziR+gIDTVtZt2gART28QElKf0/HsoGM8 bqQz0xUWs27REN27Y/NCSmGN0nCwiXYjG0ExJraxsxIEwzzSU2fTf/pHfc3/AMikpWx3+kd/0f8A yKSmaSlJKUkpSSlJKUkpSSlJKQu/pdX/ABdn/VVJKVh/0Sj/AItn/UhJSHqDurN9P9lsofO71PXc 5scbduwHzSU0/V+tn+gwf8+z/wAikpu9Pd1NzHftNlLHz7BQXOEee4BJTbSUpJSklKSUpJSklKSU pJSklKSUpJSklKSUpJSklKSUpJSklIXf0ur/AIuz/qqklKw/6JR/xbP+pCSmbnlrg0AmQTOsaFum gPikpb1Hfu/9V/5FJSvUd+7/ANV/5FJTFl5dI2wQT2dxJA/M8klMvUd+7/1X/kUlK9R37v4O/wDI pKV6jv3f+q/8ikpXqO/d/wCq/wDIpKV6jv3f+q/8ikpm0kiSI+/+ICSl0lKSUpJSklKSUpJSklKS UpJSklKSUhd/S6v+Ls/6qpJSsP8AolH/ABbP+pCskpa0mSAY8fNJS2xn7o+5JStjP3R9ySms40te IDdwcYkT/pPBJStxNrWt2w7sBHH9k9klJiysHaXAHmPb8PBJStlZMBwJ8Pb/AHJKWe0MLYBdJ8B4 /BJSxsYA8+kfYYP0ddBx7klM22Df6YaRpP5v96SkiSlJKUkpSSlJKUkpSSlJKUkpSSlJKQu/pdX/ ABdn/VVJKVh/0Sj/AItn/UhJSZJSklKSUgNbh3AuEwT/AN/SUv6NZsmCNoBEEjuf7klL242PfrdW 2zSPcJ0kGPvCSmAwMJtguFDPUaS4O2iQSSZh4pKSWhx2lpgAiR46hJTXc9m1/ucPVJgiqwwWj+/V JSdjDuFgI27RA2kH8SkpKkpSSlJKUkpSSlJKUkpSSlJKUkpSSkLv6XV/xdn/AFVSSlYf9Eo/4tn/ AFISUMSUpJSklItx3EcR5E93JKR2Sbmg6yB2I0nw5SUl9Cr938SkpXoVfu/iUlMXtrrLSGmSRrz3 SUyN9YDz7v0ejva7wnTTXlJS4tYX7BO6JiDx9ySmaSlJKUkpSSlJKUkpSSlJKUkpSSlJKQu/pdX/ ABdn/VVJKVh/0Sj/AItn/UhJSZJSklKSUxLGEyWgniSElI3VUus94Ht2uA41BmfwSUxuxsPIduua 15jbJPYEOj7wkpi3BwGWi9rGixpJDpOhJJPfzSUlsJO0McORI57hJSFz2bX/AKVo9Qnadp9pbz37 HVJSZlZ3iwOBbtECD98z4JKSpKUkpSSlJKUkpSSlJKUkpSSlJKUkpC7+l1f8XZ/1VSSlYf8ARKP+ LZ/1ISUmSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklIXf0ur/i7P+qq SUrD/olH/Fs/6kJKaXWeo5GB6P2ezFr9Tdu+1Oe2du2Nnptd46pKcz/nD1H/ALkdL/7cu/8ASaSl f84eo/8Acjpf/bl3/pNJTqj6wdHgTl1z3gn+5JS//ODo3/cuv7z/AHJKV/zg6N/3Lr+8/wBySlf8 4Ojf9y6/vP8AckplV1rpV9jaaslj3vO1rRMklJTeSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUhd /S6v+Ls/6qpJSsP+iUf8Wz/qQkp5r69f9of+u/8AopJTzeFjHMy6cUO2es8M3RMbjEwkp6B/1Jcz aDmtlxhoLInxj3+CSmX/ADGs/wC5g/7bP/k0lK/5jWf9zB/22f8AyaSlf8xrP+5g/wC2z/5NJSv+ Y1n/AHMH/bZ/8mkpPgfU9+HmU5Zyg/0Xh+3ZEx57ykp6ZJSklKSUpJSklKSUpJSklKSUpJSklKSU pJSF39Lq/wCLs/6qpJSsP+iUf8Wz/qQkp5r69f8AaH/rv/opJTgdIY2zqmLW8S19rWuHiCulPbNy aSyptdTIxnBtW/cXMLRs/NY6DtJHMPKSizHyw7LfWXPxN2wtJdqASdkROhSUu3qW5u5rWbT33Oj7 xUQkpkyvG6lUzItrLgHbmbidC0xIg8S1JSG/Jz372dPDA2p/pmy1r7dzhqQGsc0wOJk66R3SU2cT Itsc+jJaG3VBrjt+i5r52vAMxq0gjtHflJTZSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUhd/S6v +Ls/6qpJSsP+iUf8Wz/qQkpFndLwOpbPttXq+lOz3ObG6J+iR4JKa9f1b6LU9tteNtewy0h9mhH9 tJTYs6V0+0h2tW8jQFznH8rklMxgYoEBrgB/Lf8A+SSUjPSenuf6jqQX/vEunTznzSUk+w43g7/P f/5JJTOnGpx6/SpBa2XOjc46vJe7knuUlK+z0+uMiD6jWlgdJ4OsRMJKSpKUkpSSlJKUkpSSlJKU kpSSlJKUkpSSlJKQu/pdX/F2f9VUkpWH/RKP+LZ/1ISUmSUpJSklKSUpJSklKSUpJSklKSUpJSkl KSUpJSklKSUpJSklKSUpJSklIXf0ur/i7P8AqqklKw/6JR/xbP8AqQkphmdSwOn7Ptt7KPUnZvMT tiY+9JTV/wCcnQv+5tX3pKX/AOcnQv8AudT/AJySm9RkU5VLcjHELK3iWvbweySkiSlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlnOa0S4wJA+ZMBJS25uuvBg/Ex/ekphdlY+PW+26wMZWQ17jwCYgfi kpji5uJmhxxbW2hkB23tKSl3f0ur/i7P+qqSUhw8zEGJQDfX/Ns/Pb+6PNJTDM+z5ezZ1B2NsmfQ srG6Y+lva/iElNb7HV/5dZP/AG7T/wCkUlK+x1f+XWT/ANu0/wDpFJSvsdX/AJdZP/btP/pFJTot y8RrQ37RWYESXtk/ikpf7Zif6ev/AD2/3pKV9sxP9PX/AJ7f70lK+2Yn+nr/AM9v96SlfbMT/T1/ 57f70lNHqOPidRNZ/aV2L6ciMW9tYdMfS5nhJTT/AGNif+Xmf/7Ft/8AIpKV+xsT/wAvM/8A9i2/ +RSU7X2zE/09f+e3+9JSvtmJ/p6/89v96SlfbMT/AE9f+e3+9JSvtmJ/p6/89v8AekpX2zE/09f+ e3+9JSHKzMQ1iL6/5yr89v8ApGeaSlDLxN1v6av+db+ePCvzSU5X1gycZ/S85rbWOJurgBwJ+jT5 pKa31LuxqaMljrWN9zI3OA7O8UlO87MxPtdZ9ev+bs/Pb+9V5pKf/9k=
  • uuid: 10ae4c09-12ce-453b-864b-4b6bda55d88axmp.сделал:CC7B38E2A532E011B7A1C6929BAED5BAxmp.did:5A63BA7725CADE1187DBB5F85BBE9CA2proof:pdf
  • createdxmp.iid:5A63BA7725CADE1187DBB5F85BBE9CA22009-11-05T16:53:25+01:In2sign20:53:25A+01:
  • сохраненоxmp.iid:A511EA1C2DCADE1187DBB5F85BBE9CA22009-11-05T18:03:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A611EA1C2DCADE1187DBB5F85BBE9CA22009-11-05T18:03:17+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A711EA1C2DCADE1187DBB5F85BBE9CA22009-11-05T18:03:26+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A811EA1C2DCADE1187DBB5F85BBE9CA22009-11-05T18:03:26+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:52050CADE11
    70AE7220A0F2009-11-05T18:26:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:54050CADE11
    70AE7220A0F2009-11-05T19:06:40+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:55050CADE11
    70AE7220A0F2009-11-05T19:07:26+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:57050CADE11
    70AE7220A0F2009-11-06T10:33:06+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:58050CADE11
    70AE7220A0F2009-11-06T10:35:04+01:00Adobe InDesign 6.0/
  • savexmp.iid:55330CADE11
    70AE7220A0F2009-11-06T10:36:05+01:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:5A050CADE11
    70AE7220A0F2009-11-06T10:36:05+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:5B050CADE11
    70AE7220A0F2009-11-06T11:12:45+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1D411F22BDCADE11
    70AE7220A0F2009-11-06T11:14:13+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1E411F22BDCADE11
    70AE7220A0F2009-11-06T11:14:56+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1F411F22BDCADE11
    70AE7220A0F2009-11-06T11:51:15+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:26411F22BDCADE11
    70AE7220A0F2009-11-06T14:31:22+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:27411F22BDCADE11
    70AE7220A0F2009-11-06T14:31:22+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:88A3C9BDD8CADE11
    70AE7220A0F2009-11-06T14:31:51+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:89A3C9BDD8CADE11
    70AE7220A0F2009-11-06T14:32:39+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8AA3C9BDD8CADE11
    70AE7220A0F2009-11-06T15:07:03+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8BA3C9BDD8CADE11
    70AE7220A0F2009-11-06T15:16:04+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DF6233B5DFCADE118A99C751C25F04AA2009-11-06T15:21:43+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E06233B5DFCADE118A99C751C25F04AA2009-11-06T15:38:06+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E16233B5DFCADE118A99C751C25F04AA2009-11-06T15:40:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E26233B5DFCADE118A99C751C25F04AA2009-11-06T15:40:38+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E36233B5DFCADE118A99C751C25F04AA2009-11-06T16:07:27+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F3874BB5E7CADE11BFF9A08FB80234B52009-11-06T16:18:59+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F4874BB5E7CADE11BFF9A08FB80234B52009-11-06T16:18:59+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:8BF31BD210CDDE118FF1C404EDF824D52009-11-09T10:18:19+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8CF31BD210CDDE118FF1C404EDF824D52009-11-09T10:18:19+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:8DF31BD210CDDE118FF1C404EDF824D52009-11-09T10:40:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8EF31BD210CDDE118FF1C404EDF824D52009-11-09T15:01:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8FF31BD210CDDE118FF1C404EDF824D52009-11-09T15:01:21+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:90F31BD210CDDE118FF1C404EDF824D52009-11-09T15:06:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:91F31BD210CDDE118FF1C404EDF824D52009-11-09T15:06:54+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:92F31BD210CDDE118FF1C404EDF824D52009-11-09T16:03:42+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DC95A3704ECDDE118FF1C404EDF824D52009-11-10T11:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DD95A3704ECDDE118FF1C404EDF824D52009-11-10T11:16+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:DE95A3704ECDDE118FF1C404EDF824D52009-11-10T11:16:07+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DF95A3704ECDDE118FF1C404EDF824D52009-11-10T11:37:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:78B4E5ABE5CDDE118FF1C404EDF824D52009-11-10T11:41:58+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D77F0530E6CDDE11A8E4FA75EB53002B2009-11-10T12:45:51+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D87F0530E6CDDE11A8E4FA75EB53002B2009-11-10T12:45:51+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:D97F0530E6CDDE11A8E4FA75EB53002B2009-11-10T12:45:59+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DA7F0530E6CDDE11A8E4FA75EB53002B2009-11-10T12:47:32+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DB7F0530E6CDDE11A8E4FA75EB53002B2009-11-10T13:31+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DC7F0530E6CDDE11A8E4FA75EB53002B2009-11-10T13:41:54+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DD7F0530E6CDDE11A8E4FA75EB53002B2009-11-10T15:00:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C086771803CEDE11A89CCDEC2B78C8232009-11-10T15:12:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C186771803CEDE11A89CCDEC2B78C8232009-11-10T15:14:40+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C286771803CEDE11A89CCDEC2B78C8232009-11-10T15:17:19+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C386771803CEDE11A89CCDEC2B78C8232009-11-10T15:19:39+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C486771803CEDE11A89CCDEC2B78C8232009-11-10T15:20:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C586771803CEDE11A89CCDEC2B78C8232009-11-10T15:20:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C686771803CEDE11A89CCDEC2B78C8232009-11-10T15:42:32+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C786771803CEDE11A89CCDEC2B78C8232009-11-10T15:53:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C886771803CEDE11A89CCDEC2B78C8232009-11-10T15:57:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C986771803CEDE11A89CCDEC2B78C8232009-11-11T10:35:36+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:497BAC26A9CEDE119A93F4E7C4EA3F1E2009-11-11T11:01:16+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:4A7BAC26A9CEDE119A93F4E7C4EA3F1E2009-11-11T11:01:16+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:4B7BAC26A9CEDE119A93F4E7C4EA3F1E2009-11-11T11:01:53+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:472A320E3AD0DE119EDF959945B2282E2009-11-13T16:34:46+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:482A320E3AD0DE119EDF959945B2282E2009-11-13T16:34:46+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:492A320E3AD0DE119EDF959945B2282E2009-11-13T17:22:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EA502C5E99D2DE1197ADC1D8A41BD6A62009-11-16T11:18:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EB502C5E99D2DE1197ADC1D8A41BD6A62009-11-16T11:18:21+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:F2502C5E99D2DE1197ADC1D8A41BD6A62009-11-16T14:35:36+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F3502C5E99D2DE1197ADC1D8A41BD6A62009-11-16T14:35:36+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:8E6CAD14B5D2DE1197ADC1D8A41BD6A62009-11-16T14:36:44+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8F6CAD14B5D2DE1197ADC1D8A41BD6A62009-11-16T14:42:36+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:906CAD14B5D2DE1197ADC1D8A41BD6A62009-11-16T14:43:25+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:916CAD14B5D2DE1197ADC1D8A41BD6A62009-11-16T15:38:15+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:926CAD14B5D2DE1197ADC1D8A41BD6A62009-11-16T16:47:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E767D11E20D4DE11B270BF5C59FCE25F2009-11-18T09:55:28+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E867D11E20D4DE11B270BF5C59FCE25F2009-11-18T09:55:28+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:E967D11E20D4DE11B270BF5C59FCE25F2009-11-18T10:18:59+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:EA67D11E20D4DE11B270BF5C59FCE25F2009-11-18T10:18:59+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:EB67D11E20D4DE11B270BF5C59FCE25F2009-11-18T10:19:47+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:EC67D11E20D4DE11B270BF5C59FCE25F2009-11-18T10:19:47+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:4DDD8E18F7D4DE11BE2D884D307DA8582009-11-19T16:58:45+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4EDD8E18F7D4DE11BE2D884D307DA8582009-11-19T16:58:45+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:4FDD8E18F7D4DE11BE2D884D307DA8582009-11-19T17:02:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:50DD8E18F7D4DE11BE2D884D307DA8582009-11-19T17:23:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3F18C16128D5DE11BE2D884D307DA8582009-11-19T17:27:08+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4018C16128D5DE11BE2D884D307DA8582009-11-19T17:43:39+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4118C16128D5DE11BE2D884D307DA8582009-11-19T17:47:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4218C16128D5DE11BE2D884D307DA8582009-11-19T17:50:51+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4318C16128D5DE11BE2D884D307DA8582009-11-20T16:52:18+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4418C16128D5DE11BE2D884D307DA8582009-11-20T16:52:18+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:4518C16128D5DE11BE2D884D307DA8582009-11-20T16:53:03+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4618C16128D5DE11BE2D884D307DA8582009-11-20T16:53:03+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:4718C16128D5DE11BE2D884D307DA8582009-11-20T16:57:39+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4818C16128D5DE11BE2D884D307DA8582009-11-20T17:11:22+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4918C16128D5DE11BE2D884D307DA8582009-11-20T17:11:45+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:916F2F66EFD5DE11BE2D884D307DA8582009-11-20T17:11:45+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:826D434811D8DE11A2CBBAD3D6367D5F2009-11-23T10:19:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:836D434811D8DE11A2CBBAD3D6367D5F2009-11-23T10:19:20+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:846D434811D8DE11A2CBBAD3D6367D5F2009-11-23T10:21:12+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:856D434811D8DE11A2CBBAD3D6367D5F2009-11-23T10:21:12+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:19D464F219D8DE11A2CBBAD3D6367D5F2009-11-23T13:16:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1AD464F219D8DE11A2CBBAD3D6367D5F2009-11-23T13:16:17+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:1BD464F219D8DE11A2CBBAD3D6367D5F2009-11-23T16:20:23+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1CD464F219D8DE11A2CBBAD3D6367D5F2009-11-23T16:46:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1DD464F219D8DE11A2CBBAD3D6367D5F2009-11-23T16:51:24+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:2DAFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T16:51:24+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:2EAFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T16:52:30+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:2FAFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T16:52:30+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:30AFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T17:31:13+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:31AFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T17:31:13+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:32AFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T17:31:28+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:33AFC20D48D8DE11A2CBBAD3D6367D5F2009-11-23T17:31:28+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:322E6834FBD8DE118EC78B2EE603E02B2009-11-24T14:13:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:332E6834FBD8DE118EC78B2EE603E02B2009-11-24T14:13:49+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:43AA57A923D9DE119B76F837827DF31-11-24T19:03:25+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:44AA57A923D9DE119B76F837827DF31-11-24T19:03:25+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:45AA57A923D9DE119B76F837827DF31-11-24T19:19:51+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A3B0845A26D9DE11AC59845063050A1F2009-11-24T19:22:41+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A4B0845A26D9DE11AC59845063050A1F2009-11-24T19:22:41+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A5B0845A26D9DE11AC59845063050A1F2009-11-24T19:42:26+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A6B0845A26D9DE11AC59845063050A1F2009-11-24T19:46:26+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A7B0845A26D9DE11AC59845063050A1F2009-11-24T19:50:22+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A8B0845A26D9DE11AC59845063050A1F2009-11-24T19:56:07+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A9B0845A26D9DE11AC59845063050A1F2009-11-24T20:17:13+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AAB0845A26D9DE11AC59845063050A1F2009-11-24T20:35:43+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8CD
  • 32D9DE11
    52AE387AE2E2009-11-24T20:48:53+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8DD
  • 32D9DE11
    52AE387AE2E2009-11-24T20:48:53+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:E33C0ED0AFD9DE11936EA8A1FA5EE0412009-11-25T12:02:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E43C0ED0AFD9DE11936EA8A1FA5EE0412009-11-25T12:02:09+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:E53C0ED0AFD9DE11936EA8A1FA5EE0412009-11-25T12:09:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:E63C0ED0AFD9DE11936EA8A1FA5EE0412009-11-25T12:19:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:996980D3F4D9DE11936EA8A1FA5EE0412009-11-25T20:00:41+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9A6980D3F4D9DE11936EA8A1FA5EE0412009-11-25T20:00:41+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:5EC799F56FDADE118257F396A4D77F9C2009-11-26T15:41:05+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5FC799F56FDADE118257F396A4D77F9C2009-11-26T15:41:05+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:BFB8F7C034DBDE11B3BEC20E7EA0DD6F2009-11-27T11:01:56+01:00Adobe InDesign 6.0/
  • savexmp.iid:C0B8F7C034DBDE11B3BEC20E7EA0DD6F2009-11-27T11:01:56+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:CD338C8896DDDE119CE8C4C8940940BD2009-11-30T10:55:47+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CE338C8896DDDE119CE8C4C8940940BD2009-11-30T10:55:47+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:1A7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T09:14:01+01:00Adobe InDesign 6.0/
  • savexmp.iid:1B7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T09:14:01+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:1C7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T09:16:35+01:00Adobe InDesign 6.0/
  • savexmp.iid:1D7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T09:16:35+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:1E7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T11:18:57+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1F7330D0E3DFDE11BE9BC7A8CAF005712009-12-03T11:18:57+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:207330D0E3DFDE11BE9BC7A8CAF005712009-12-03T12:09:25+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:217330D0E3DFDE11BE9BC7A8CAF005712009-12-03T12:09:25+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:227330D0E3DFDE11BE9BC7A8CAF005712009-12-03T13:51:01+01:00Adobe InDesign 6.0/
  • savexmp.iid:237330D0E3DFDE11BE9BC7A8CAF005712009-12-03T13:51:01+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A44198F62BE0DE11BE9BC7A8CAF005712009-12-03T17:50:29+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A54198F62BE0DE11BE9BC7A8CAF005712009-12-03T17:50:29+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A74198F62BE0DE11BE9BC7A8CAF005712009-12-03T19:43:13+01:00Adobe InDesign 6.0/
  • savexmp.iid:A84198F62BE0DE11BE9BC7A8CAF005712009-12-03T19:43:13+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A94198F62BE0DE11BE9BC7A8CAF005712009-12-03T19:44:02+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AA4198F62BE0DE11BE9BC7A8CAF005712009-12-03T19:48:27+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AC4198F62BE0DE11BE9BC7A8CAF005712009-12-04T10:01:04+01:00Adobe InDesign 6.0/
  • savexmp.iid:AD4198F62BE0DE11BE9BC7A8CAF005712009-12-04T10:01:04+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:AE4198F62BE0DE11BE9BC7A8CAF005712009-12-04T12:17:10+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DE8C7994C6E0DE11BE9BC7A8CAF005712009-12-04T12:17:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DF8C7994C6E0DE11BE9BC7A8CAF005712009-12-04T12:17:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A79D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T11:53:48+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A89D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T11:53:48+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A99D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T11:54:39+01:00Adobe InDesign 6.0/
  • savexmp.iid:AA9D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T11:54:39+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:AB9D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T12:01:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AC9D0883E4E3DE11A1CABB3E9FB58B6D2009-12-08T12:01:20+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:51D12B56C8E4DE11BF54A4C834CD22442009-12-09T14:39:55+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:52D12B56C8E4DE11BF54A4C834CD22442009-12-09T14:39:55+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:EAFC0B9468E9DE11935F9E2A120A77D52009-12-15T14:52:54+01:00Adobe InDesign 6.0/
  • savexmp.iid:EBFC0B9468E9DE11935F9E2A120A77D52009-12-15T14:52:54+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A3FEF58682E9DE11935F9E2A120A77D52009-12-15T15:12:47+01:00Adobe InDesign 6.0/
  • savexmp.iid:A4FEF58682E9DE11935F9E2A120A77D52009-12-15T15:12:47+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:8282F25A99E9DE118F8A9E4E0D87CA9D2009-12-15T17:46:13+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8382F25A99E9DE118F8A9E4E0D87CA9D2009-12-15T17:46:13+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:E251B20B2DEADE118B6499C00C99BAA22009-12-16T11:23:25+01:00Adobe InDesign 6.0/
  • savexmp.iid:E351B20B2DEADE118B6499C00C99BAA22009-12-16T11:23:25+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:707C4701F412DF118AE79222C794F3E22010-02-06T08:57:03+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:717C4701F412DF118AE79222C794F3E22010-02-06T08:57:03+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:727C4701F412DF118AE79222C794F3E22010-02-06T08:57:44+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:737C4701F412DF118AE79222C794F3E22010-02-06T08:57:44+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:767C4701F412DF118AE79222C794F3E22010-02-06T14:36:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:777C4701F412DF118AE79222C794F3E22010-02-06T14:36:42+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:D393FA262613DF1192DFCEB52BD2066
    -02-06T14:48:47+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D493FA262613DF1192DFCEB52BD2066
    -02-06T14:48:47+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:F249E3672613DF1192DFCEB52BD2066
    -02-06T15:06:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F349E3672613DF1192DFCEB52BD2066
    -02-06T15:06:49+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:DB74CB282913DF1192DFCEB52BD2066
    -02-06T16:16:14+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:DC74CB282913DF1192DFCEB52BD2066
    -02-06T16:16:14+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:AB8128AE9D14DF1194D88C09BA078
    10-02-08T11:35:30+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AC8128AE9D14DF1194D88C09BA078
    10-02-08T11:35:30+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:AB2B6C30F217DF118947E120966679622010-02-12T17:18:53+01:00Adobe InDesign 6.0/
  • savexmp.iid:AA83DF4FF217DF118947E120966679622010-02-12T17:18:53+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:7A6842F6D22068119109DD588709896
    -02-13T13:47:27+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A2254FD5DC2068119109DD588709896
    -02-13T14:58:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0029F4B9E02068119109DD588709896
    -02-13T15:26:04+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D1964488E22068119109DD588709896
    -02-13T15:38:55+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AF76646BE32068119109DD588709896
    -02-13T15:45:29+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D90B4DD3EA2068119109DD588709896
    -02-13T16:38:24+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A4751070F42068119109DD588709896
    -02-13T17:47:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3080F828F62068119109DD588709896
    -02-13T17:59:26+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1F64C4B70119109F067F414E0EE2010-02-13T18:22:25+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:012587260D2068119109F067F414E0EE2010-02-13T18:45:30+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:64CE
  • 72068119109F067F414E0EE2010-02-13T21:52:23+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:033AC4CEE4226811
  • 0D6A407886A2010-02-22T13:03:41+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2676D0B4EB2268110D6A407886A2010-02-22T13:53:07+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D2555C48ED2268110D6A407886A2010-02-22T14:04:28+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7385E1289D2368110D6A407886A2010-02-23T11:03:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F08E56BEA22368110D6A407886A2010-02-23T11:43:23+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B7EE5153B22368110D6A407886A2010-02-23T13:34:51+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7314FB00C22368110D6A407886A2010-02-23T15:27:08+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:68566F58F
  • 110D6A407886A2010-02-23T22:03:18+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D1D751DAFB2368110D6A407886A2010-02-23T22:21:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F2D8B6D07
  • 110D6A407886A2010-02-24T13:22:52+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CFBE28997B2468110D6A407886A2010-02-24T13:35:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4D6CDCA58C2468110D6A407886A2010-02-24T15:37:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6FE8385C8E2468110D6A407886A2010-02-24T15:50:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AB995FA5332568110D6A407886A2010-02-25T11:56:37+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB4881AC1120681192B0B53F39B012512010-03-03T17:05:14+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FEA37AD2B12068119109CE34FF6FE79B2010-03-04T18:26:23+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4AB374170A2068119109B22B95B3897B2010-03-07T21:14:34+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:4BB374170A2068119109B22B95B3897B2010-03-07T21:14:34+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:88B9C9D3A92ADF119984FF8AC13A210
    -03-08T13:00:22+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:630C47FAD32ADF118993BEA07E9B980-03-08T18:03:08+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:37C41570D82ADF118993BEA07E9B980-03-08T18:31:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6C40FA43E82ADF118993BEA07E9B980-03-08T20:26:04+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:45ECB1004031DF11818EBAAB6CDA902B2010-03-16T22:35:32+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:46ECB1004031DF11818EBAAB6CDA902B2010-03-16T22:37:30+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5FB2A157AAAADF11ABA9A54C8582B7352010-08-18T11:26:40+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:60B2A157AAAADF11ABA9A54C8582B7352010-08-18T11:31:33+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:62B2A157AAAADF11ABA9A54C8582B7352010-08-18T11:34:13+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F195EF500118DF2AA92D725910-09-14T17:13:55+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:F295EF500118DF2AA92D725910-09-14T17:13:55+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:930DA7121118DBBD6A6D79CE7BB2010-09-18T17:19:12+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:940DA7121118DBBD6A6D79CE7BB2010-09-18T17:19:13+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:721D14EF0A2068118DBBE6AC7867F9FC2010-09-19T16:40:05+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:731D14EF0A2068118DBBE6AC7867F9FC2010-09-19T16:40:05+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:5A69F25A0A2068118F62E9924A3B30F82010-09-21T10:52:05+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:5B69F25A0A2068118F62E9924A3B30F82010-09-21T10:52:05+02:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:E801954BA52168118F62E9924A3B30F82010-09-23T11:53:50+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:BC86704EA52168118F62E9924A3B30F82010-09-23T11:53:50+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:02801174072068119109DBFBE354ADA82010-09-23T15:52:10+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:06801174072068119109DBFBE354ADA82010-09-23T15:53:29+02:00Adobe InDesign 6.0/
  • savexmp.iid:EF1ED49F082068119109DBFBE354ADA82010-09-23T16:00:05+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:F01ED49F082068119109DBFBE354ADA82010-09-23T16:00:05+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:9E09BF120C2068119109A72C8073B30-09-26T19:55:16+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:9F09BF120C2068119109A72C8073B30-09-26T19:55:16+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:17D922A5072068118F62C2F7E4CCE7EE2010-09-28T19:33:24+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:18D922A5072068118F62C2F7E4CCE7EE2010-09-28T19:33:24+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:92F0E2D6D62368119109ED97A59F893A2010-10-04T15:27:47+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:93F0E2D6D62368119109ED97A59F893A2010-10-04T15:27:47+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:B4707206811B1A4CDF3333C94BB2010-10-04T18:41:19+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:B5707206811B1A4CDF3333C94BB2010-10-04T18:41:19+02:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:D0E097DB0F206811B1A4CDF3333C94BB2010-10-04T19:41:22+02:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:D1E097DB0F206811B1A4CDF3333C94BB2010-10-04T19:41:23+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:DC6FA6A0C4206811B1A4CDF3333C94BB2010-10-05T17:15:23+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:DD6FA6A0C4206811B1A4CDF3333C94BB2010-10-05T17:15:23+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:420775DFC8206811B1A4CDF3333C94BB2010-10-05T18:59:28+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:02DF092BD3206811B1A4CDF3333C94BB2010-10-05T18:59:28+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:9E03F9DF0A20681191090B925E22010-10-05T19:37:37+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:9F03F9DF0A20681191090B925E22010-10-05T19:37:37+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:832E1194011BB8EB8AA08DBD33B2010-10-06T15:07:21+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:852E1194011BB8EB8AA08DBD33B2010-10-06T15:09:19+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1C2637CF2B206811BB8EB8AA08DBD33B2010-10-06T17:32:52+02:00Adobe InDesign 6.0/
  • savexmp.iid:436054A4072068118F62A031C3AD32C72010-10-15T11:42:03+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:446054A4072068118F62A031C3AD32C72010-10-15T11:42:03+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:73F792D407206811ACAFA1AD8D39A0382010-10-17T17:05:20+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:74F792D407206811ACAFA1AD8D39A0382010-10-17T17:05:20+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:235D358B072068118F62C3BFFB894C952010-10-17T17:54:48+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:245D358B072068118F62C3BFFB894C952010-10-17T17:54:48+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:503DA43B132068118F62C3BFFB894C952010-10-17T19:18:27+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:ECA69EA9CF2068118F62C3BFFB894C952010-10-18T17:47:23+02:00Adobe InDesign 6.0/
  • savexmp.iid:859FC6C7132068118F62E8FBC8711C6C2010-10-23T20:40:37+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:869FC6C7132068118F62E8FBC8711C6C2010-10-23T20:40:37+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:BAF388FA022168119109DA758D8ECD642010-10-28T21:11:08+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DB142B15552368119109DC3C3634EB6A2010-11-06T18:24:39+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B8B19B120F20681197A5E9F04421968A2010-11-08T14:32:41+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CB7B38E2A532E011B7A1C6929BAED5BA2011-02-07T11:36:01+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:CC7B38E2A532E011B7A1C6929BAED5BA2011-02-07T11:36:02+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:CE7B38E2A532E011B7A1C6929BAED5BA2011-02-07T11:39:10+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6D67F524A732E011B7A1C6929BAED5BA2011-02-07T11:46:50+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6E67F524A732E011B7A1C6929BAED5BA2011-02-07T11:48:49+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7E7D5292BA32E011B7A1C6929BAED5BA2011-02-07T14:07:15+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:807D5292BA32E011B7A1C6929BAED5BA2011-02-07T14:09:30+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:837D5292BA32E011B7A1C6929BAED5BA2011-02-07T14:23:31+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:15D9A436BE32E011B7A1C6929BAED5BA2011-02-07T14:29:25+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:47E7CF533B51E011ADC8B27A494CF49F2011-03-18T10:10:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C26AC894E211E111AE809A53A2B8DC1-11-18T13:41:05+01:00Adobe InDesign 7.5/;/метаданные
  • сохраненоxmp.iid:062FCD94E211E111AE809A53A2B8DC1-11-18T13:41:05+01:00Adobe InDesign 7.5/метаданные
  • сохраненоxmp.iid:48811B0A5714E111B44BEA7A1D7D72132011-11-21T16:39:46+01:00Adobe InDesign 7.5/;/метаданные
  • savexmp.iid:934E1FAE8042E1119136DF09DB86B3EF2012-01-19T10:33:44+01:00Adobe InDesign 7.5/;/метаданные
  • сохраненоxmp.iid:51E05BFD3459E11185A5D4135BA1C1232012-02-17T07:59:52+01:00Adobe InDesign 7.5/;/метаданные
  • savexmp.iid:DBF52777585DE11186339C264B50EB752012-02-22T14:23:53+01:00Adobe InDesign 7.5/;/метаданные
  • xmp.iid:CB7B38E2A532E011B7A1C6929BAED5BAxmp.did:869FC6C7132068118F62E8FBC8711C6Cxmp.did:5A63BA7725CADE1187DBB5F85BBE9CA2default26340application/pdfБиблиотека Adobe PDF 9.9False конечный поток эндообъект 3 0 объект > эндообъект 22 0 объект >/Font>/ProcSet[/PDF/Text/ImageB]/Properties>/MC1>/MC10>/MC2>/MC3>/MC4>/MC5>/MC6>/MC7>/MC8>/MC9>>>/ XObject>>>/Thumb 44 0 R/TrimBox[0.0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 23 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB]/Properties>/MC1>>>/XObject>>>/Thumb 52 0 R/TrimBox[0.0 0.0 595,276 841,89]/Type/Page>> эндообъект 45 0 объект >поток HWYo~_я

    Регулируемая электронная нагрузка с использованием ламп накаливания


    Скромная лампочка накаливания больше не пользуется уважением. Находясь на грани исчезновения во многих странах и заменяясь более современными и эффективными альтернативами, такими как светодиоды, эти лампы накаливания в наши дни мало используются.Давний любитель электроники (как и я) часто остается с ящиками, полными лампочек, которым нет очевидной пользы. И все же, несмотря на все свои недостатки и неэффективность, лампы накаливания по-прежнему вызывают ностальгию в сердцах многих любителей электроники, которые до сих пор любят мягкое теплое свечение лампочки. Можем ли мы спасти их от их судьбы и дать им новую жизнь?

    Это история о том, как я спас несколько своих лампочек от вымирания, соорудив из них полезный лабораторный прибор: регулируемую электронную нагрузку.

    Необходимость в регулируемых электронных нагрузках

    Регулируемая электронная (силовая) нагрузка является очень удобным испытательным оборудованием при разработке проектов в области электроники. Например, когда вы строите источник питания, наступит время, когда вам нужно «симулировать» нагрузку, чтобы увидеть, насколько хорошо работает ваша конструкция. Чтобы правильно протестировать источник питания, регулируемая нагрузка — это как раз то, что нужно. Он позволяет измерять ток, который источник питания может обеспечить при заданном выходном и входном напряжении, а также измерять важные параметры, такие как КПД, регулирование и пульсации при различных условиях нагрузки.

    Раньше я иногда использовал лампочку накаливания в качестве грубой силовой нагрузки при тестировании блока питания. Лампочки было легко найти, и они могли потреблять много тока — что на самом деле является преимуществом в этом приложении. Тем не менее, я часто был бы ограничен выбором лампочек, имеющихся под рукой.

    РИСУНОК 1. Лампы накаливания.


    Контроль величины тока, потребляемого тестируемым источником питания, в лучшем случае был методом проб и ошибок.Затем мне пришло в голову: что, если бы я мог сделать что-то вроде «переменной нагрузки постоянного тока накаливания?» Это был бы очень полезный инструмент для меня, и я бы использовал свои давно заброшенные лампы накаливания … беспроигрышный вариант!

    Традиционные и регулируемые нагрузки с ШИМ

    Существует несколько различных способов создания регулируемой электронной нагрузки. Традиционный подход (и тот, который я разработал сам в более раннем проекте [1]) использует один или несколько мощных полевых МОП-транзисторов параллельно в качестве элемента(ов) нагрузки. На верхней диаграмме Рис. 2 показана упрощенная версия этого традиционного устройства.Регулируя напряжение затвора MOSFET (обычно с помощью сигнала постоянного тока), сопротивление MOSFET от стока к истоку изменяется, поэтому вы эффективно получаете регулируемую нагрузку (сопротивление) с точки зрения «ВХОД».

    Обратите внимание, что в этих типах схем полевые МОП-транзисторы рассеивают большую часть мощности и тепла, поэтому они должны быть оснащены соответствующими радиаторами. Возможно, вам даже понадобятся охлаждающие вентиляторы. (В схеме также может потребоваться резистор измерения мощности, если реализована какая-то петля обратной связи или измерение, но для простоты я буду придерживаться стратегии разомкнутой цепи.)

    Нижняя схема в На рис. 2 показана стратегия, которую я использовал вместо этого.

    РИСУНОК 2. Традиционные нагрузки и нагрузки с регулируемой ШИМ.


    Лампы накаливания включены последовательно с полевым МОП-транзистором. Вместо того, чтобы подавать на затвор схему управления постоянным током, я применил ШИМ-сигнал с переменной скважностью. По мере увеличения рабочего цикла увеличивается и средний ток через лампы, так что вы, по сути, получаете «регулируемую нагрузку». Однако эта схема не была бы очень полезной, если бы мы не отфильтровывали резкие изменения тока от нагрузки при включении и выключении полевого МОП-транзистора.Это функция последовательных индуктора и конденсатора на рисунке, которые образуют LC-фильтр нижних частот. Эти компоненты здесь абсолютно необходимы.

    Чтобы проиллюстрировать это, я измерил ток в этой цепи с последовательной катушкой индуктивности и без нее, используя небольшой последовательный измерительный резистор 0,1 Ом и осциллограф (конденсатор остался в цепи). Результаты показаны на рис. 3 . Без катушки индуктивности размах пульсирующего тока составляет более 1 А (одно деление по вертикали в рис. 3 соответствует 1 А).

    РИСУНОК 3. Ток нагрузки с катушкой индуктивности и без нее.


    Как видно из этого рисунка, катушка индуктивности заставляет всю цепь нагрузки вести себя как переменный резистор с точки зрения ВХОДА «испытываемого источника» (помните, что катушки индуктивности имеют тенденцию «противостоять» внезапным изменениям тока). Измеренный входной ток представляет собой сигнал постоянного тока без заметных пульсаций, что и является нашей целью.

    Важно отметить, что, в отличие от традиционного подхода, большая часть тепла в этой схеме рассеивается в лампах накаливания, а не в МОП-транзисторах.Поскольку МОП-транзистор либо выключен (близко к бесконечному сопротивлению), либо включен (близко к нулевому сопротивлению), мощность, рассеиваемая в устройстве, намного ниже, чем в традиционной схеме. Лампы накаливания делают здесь тяжелую работу и рассеивают большую часть тепла. Кроме того, в отличие от МОП-транзисторов, лампам накаливания не нужны большие радиаторы!

    Кроме того, вы получаете визуальную индикацию того, что ток течет через лампы, что, на мой взгляд, является удовлетворительным и полезным для пользователей тестового оборудования такого типа.

    Принципиальная схема

    Рисунок 4 показывает блок-схему цепи, тогда как Рисунок 5 показывает принципиальную схему.

    РИСУНОК 4. Блок-схема .


    Восьмиконтактный микроконтроллер PIC12F683 (U2) используется для подачи ШИМ-сигнала на затвор MOSFET. Внутренний АЦП (аналогово-цифровой преобразователь) считывает напряжение с многооборотного потенциометра (POT) и пропорционально регулирует рабочий цикл ШИМ.Вместо этого вы можете использовать два последовательных потенциометра (один для «грубой» регулировки, а другой для «точной» регулировки), но я считаю, что многооборотный потенциометр обеспечивает лучший пользовательский опыт при практическом использовании.

    Одним из недостатков ламп накаливания является то, что они являются нелинейными устройствами; при изменении тока их сопротивление резко изменяется. Вот почему важно иметь ШИМ-сигнал хорошего разрешения (в данном случае 10-битный) и многооборотный потенциометр, чтобы вы могли точно управлять схемой в широком диапазоне выбираемых токов нагрузки.

    Я также добавил кнопку (SW2), подключенную к микроконтроллеру, которая включает и выключает нагрузку каждый раз, когда пользователь нажимает ее. Микроконтроллер определяет, когда переключатель нажат, и соответствующим образом управляет реле, включенным последовательно с нагрузкой (программное обеспечение по умолчанию отключает нагрузку при первом включении схемы). Эта функция полезна, когда вы хотите быстро отключить нагрузку; скажем, в состоянии перегрузки.

    Поскольку я хотел, чтобы регулируемая нагрузка была портативной, чтобы я мог легко перемещать ее по лабораторному столу, я решил использовать питание от 9-вольтовой батареи.Линейный стабилизатор 78L05 (U1) преобразует напряжение батареи в 5 В, необходимые микроконтроллеру.

    РИСУНОК 5. Принципиальная схема.


    Соответствующая схема моей последней схемы показана на рис. 5 . Я использовал три лампы накаливания, такие же, как в автомобильных стоп-сигналах, и соединил их параллельно (подробнее о выборе ламп позже). Эти лампочки могут выдерживать большие токи и рассчитаны на напряжение около 12 В, хотя я без проблем смог зажечь их с напряжением до 20 В.

    Мощный МОП-транзистор, который я выбрал для этой схемы (Q2), представляет собой IRF540N, который имеет очень низкое сопротивление в открытом состоянии (около 44 мОм), поэтому он рассеивает небольшую мощность при включении. IRF540N имеет пороговое напряжение затвора ниже 4 В, поэтому он может управляться непосредственно микроконтроллером 5 В с помощью только последовательного резистора (R3) для ограничения входного тока и скорости фронта. Подтягивающий резистор R5 гарантирует, что полевой МОП-транзистор по умолчанию выключен.

    Выход GP1 микроконтроллера управляет транзистором 2N2222 (Q1), который, в свою очередь, активирует катушку реле, подключенную к источнику питания 9 В.Он также включает светодиод, сигнализирующий пользователю о подключении нагрузки. Диод D2 защищает транзистор от индуктивных «обратных» напряжений.

    Я использовал три разных конденсатора, включенных параллельно (C5, C6 и C7), чтобы уменьшить эквивалентное последовательное сопротивление (ESR) в широком диапазоне частот. Низкий ESR важен в этом приложении для эффективной фильтрации нижних частот и для уменьшения тепла, рассеиваемого в самих электролитических конденсаторах (что со временем может привести к отказам).

    Цепь демпфера RC, образованная резисторами R6 и C4, уменьшает пики напряжения и шумы, возникающие при включении и выключении полевого МОП-транзистора (см. врезку , RC-демпфер).

    Демпфер RC

    Распространенная проблема при быстром переключении мощного полевого МОП-транзистора заключается в том, что это может привести к значительному шуму и звону, когда МОП-транзистор резко включается и выключается. Это вызвано паразитной индуктивностью и емкостью в цепи, которая образует цепь RLC-бака, которая, по сути, реагирует на «ступенчатый» вход.Чтобы свести к минимуму результирующие пики и колебания напряжения VDS (Drain to Source), можно поместить RC-демпфер между выводами стока и истока MOSFET.

    На рис. A показан скачок I переходного напряжения VDS, измеренный с демпфером RC, образованным R6 и C4, и без него. Хотя здесь еще есть место для оптимизации, вы можете видеть, что пик всплеска напряжения значительно уменьшен, как и колебательное поведение. Резистивно-емкостные демпферы защищают МОП-транзистор от перенапряжения и снижают уровень шума, который в противном случае мог бы возникнуть в чувствительных цепях, подключенных к этой нагрузке.

    Для получения дополнительной информации см. ссылку [2].

    РИСУНОК А.


    Набор ламп накаливания

    В этом проекте я повторно использовал автомобильные стоп-сигналы, которые уже были у меня в корзинах с запчастями. Однако для тех, у кого их еще нет под рукой, эти лампочки легко найти в любом магазине автомобильных запчастей. Лампочки для автомобильных приложений физически малы (по сравнению с мощностью, которую они могут выдержать), а также относительно недороги.Подойдет любая лампочка мощностью 12 В, 20 Вт или 50 Вт. Выбор в основном зависит от максимального тока, необходимого для напряжения питания, которое вы планируете тестировать. Чем выше номинальная мощность лампочки, тем больший ток вы сможете потреблять в своей нагрузке.

    Например, одна лампа мощностью 20 Вт 12 В номинально потребляет около 20/12 = 1,67 А при 12 В. Эта схема позволяет вам потреблять на меньше тока , чем эта, путем регулировки потенциометра, но не на больше тока . Вот почему я запараллелил три лампочки, так как хотел потреблять не менее 4 А максимум при 12 В (и у меня было довольно много неиспользуемых лампочек).Однако, если вам не нужно регулярно тестировать источники питания с таким большим током, вам может понадобиться только одна или две лампочки.

    Вы также должны быть осторожны, чтобы не сжечь лампочки, подавая напряжение выше их номинального (в данном случае выше 12 В) в течение длительных периодов времени при максимальном токе. Вы всегда можете разместить больше лампочек последовательно, если это необходимо для вас, или использовать вместо них лампы на 24 В.

    Предупреждение о безопасности: Лампы накаливания сильно нагреваются и могут обжечь вас! Убедитесь, что вы не прикасаетесь к лампочкам во время работы, и позаботьтесь о том, чтобы закрыть их, чтобы свести к минимуму риск случайного прикосновения.

    Строительство

    Поскольку это относительно простая схема, использующая только сквозные компоненты, я решил построить ее с помощью платы-прототипа (также известной как перфорированная плата). На рис. 6 показан вид сверху на собранную перфорированную плату с выделением основных компонентов. Несмотря на то, что использованный мною полевой МОП-транзистор не рассеивает большую часть мощности (как это делают лампочки), я оснастил его небольшим радиатором, так как он может слегка нагреваться при подаче больших токов (свыше 3 А).

    РИСУНОК 6. Собранная перфорированная плата.


    На рис. 7 показана нижняя сторона платы. Обратите особое внимание на участки цепи, где протекает потенциально высокий ток нагрузки (это часть цепи, представленная в нижней части , рис. 3, ).

    РИСУНОК 7. Задняя часть платы.


    Убедитесь, что калибр провода достаточно толстый, чтобы выдержать ток через эти пути.Это также помогает укрепить (с помощью припоя) пути протекания сильного тока, поскольку это снижает общее электрическое сопротивление. Также старайтесь, чтобы эти соединения были как можно короче.

    На рис. 8 показан ранний прототип, каким он был до того, как я поместил схему в соответствующий корпус.

    РИСУНОК 8. Ранний прототип.


    Здесь вы можете увидеть многооборотный потенциометр и три лампы, подключенные к основной плате.

    На рис. 9 показана схема внутри небольшого пластикового корпуса.Обратите внимание на батарею 9 В, установленную в нижней левой части коробки.

    РИСУНОК 9. Цепь внутри небольшого пластикового корпуса.


    На рис. 10 показана передняя панель конечного продукта и выделены основные элементы управления и индикаторы.

    РИСУНОК 10. Передняя панель с органами управления и индикаторами.


    Программное обеспечение

    PIC запускает программное обеспечение, разработанное с использованием компилятора ME Labs PICBASIC PRO©.Полный код доступен в загрузках. Доступны как исходный код, так и скомпилированные файлы. Если у вас есть программатор PIC и вам не нужно вносить какие-либо изменения в код, вы можете просто запрограммировать PIC с помощью файла .hex без необходимости перекомпилировать код.

    Блок-схема в Рисунок 11 показывает структуру программы. Он начинается с определения некоторых констант и выполнения инициализации на уровне блоков.

    РИСУНОК 11. Блок-схема программы.


    Внутренний АЦП подключен к входу GP4 и настроен на 10-битный режим. ШИМ инициализируется и также устанавливается в 10-битный режим, чтобы его разрешение было максимальным и соответствовало разрешению АЦП. Как отмечалось ранее, это разрешение важно для точного управления в широком диапазоне токов нагрузки. К сожалению, в этом микроконтроллере существует компромисс между разрешением и частотой ШИМ (что не редкость).

    Из-за этого компромисса — хотя я предпочел бы использовать частоту ШИМ выше 40 кГц, поскольку это упростило бы LC-фильтрацию — я в итоге установил ее примерно на 8 кГц.Однако при используемых значениях индуктивности и конденсатора эта скорость переключения достаточно высока для эффективной фильтрации.

    В основной части программы мы входим в основной цикл, который начинается со считывания напряжения АЦП (подключенного к потенциометру). Для чтения АЦП я решил взять восемь выборок и отбросить крайние выборки, чтобы избежать проблем с шумом. Это делается путем сортировки восьми выборок и последующего усреднения только внутренних выборок (это можно назвать «усеченным средним»). Полученное (отфильтрованное) значение затем используется для регулировки рабочего цикла ШИМ пропорционально показанию напряжения потенциометра/АЦП.

    Затем программа опрашивает вход тумблера, чтобы определить, был ли он нажат. Обратите внимание, что здесь выполняется код устранения дребезга, чтобы избежать нестабильности. Если обнаружено нажатие переключателя, релейный выход переключается и нагрузка включается (или выключается).

    Результаты

    С тремя параллельными лампочками, которые я использовал, я смог потреблять более 3 А при напряжении 3,3 В и больше 4 А при входном напряжении 5 В. Этого более чем достаточно для большинства моих применений. Как я объяснил в разделе «Выбор лампы накаливания», максимальный ток , который можно потреблять с этой регулируемой нагрузкой, определяется номинальной мощностью лампочки и изменяется нелинейным образом с напряжением.

    Для справки читателю я построил измеренный график зависимости максимального тока от входного напряжения в Рисунок 12 .

    РИСУНОК 12. Максимальный ток в зависимости от входного напряжения.


    Я наложил линию тренда (используя Microsoft© Excel) и соответствующее уравнение, которое позволяет пользователю оценить максимальный ток для напряжений, отличных от измеренных мной.

    Обратите внимание, что эта кривая была бы другой, если бы использовались разные лампочки, и представляет только максимальный ток, который нагрузка способна потреблять при каждом входном напряжении.Меньшие токи — от нуля до максимума — достигаются простой регулировкой потенциометра.

    Выводы и будущие улучшения

    Хотя я вполне доволен текущей реализацией, и она уже оказалась очень полезной в моем хобби, в любом проекте всегда есть возможности для улучшения. Вот некоторые мысли о будущих улучшениях, которые читатель может рассмотреть:

    Привод затвора — Для работы с высокой мощностью сдвиг уровня привода затвора MOSFET на 9 В приведет к более высокому напряжению VGS, что приведет к снижению сопротивления и, возможно, к еще меньшему рассеиванию мощности в MOSFET.Это следует учитывать, если требуются очень высокие токи нагрузки.

    Частота ШИМ — Если считыватель использует другой микроконтроллер или даже специальную схему ШИМ, вы можете увеличить частоту ШИМ до 40 кГц или выше. Это должно улучшить фильтрацию и/или позволить вам использовать меньшую катушку индуктивности для тех же пульсаций тока.

    Ограничитель пускового тока — Одним из недостатков ламп накаливания является то, что их сопротивление в холодном состоянии намного ниже, чем при «нормальной» работе (часто упоминается десятикратный коэффициент).Это низкое «холодное сопротивление» приводит к всплеску тока (перерегулированию) при первом подключении нагрузки к тестируемому источнику. Хотя это не было серьезной проблемой для моих целей, читатель должен знать об этом, поскольку это может (в некоторых случаях) вызвать срабатывание схем защиты от перегрузки по току в тестируемых источниках питания.

    Добавление небольшого последовательного резистора или даже более сложной схемы ограничения тока при запуске может улучшить эту ситуацию. Например, вы можете добавить еще одно реле, управляемое тем же микроконтроллером, который удерживает последовательный резистор в цепи в течение нескольких миллисекунд после включения нагрузки, а затем закорачивает их для работы в установившемся режиме.

    РИСУНОК 13. Регулируемая нагрузка в действии.


    Этот проект оказался полезным не только потому, что он оказался очень полезным на моем рабочем столе, но и потому, что он позволил мне спасти и перепрофилировать некоторые из моих старых ламп накаливания. Мне нравится видеть визуальную обратную связь, обеспечиваемую световым свечением, когда ток проходит по цепи (см. , рис. 13, ).

    Это несколько уникальная функция, которую вы не получаете с подходами на основе MOSFET; это похоже на сравнение старого доброго лампового усилителя с современным транзисторным усилителем.Надеюсь, вам тоже понравится. НВ


    ПЕРЕЧЕНЬ ДЕТАЛЕЙ

    ПУНКТ ОПИСАНИЕ ИСТОЧНИК
    АКТИВНЫЕ КОМПОНЕНТЫ
    У1 78L05 Линейный регулятор 5 В Цифровой ключ LM78L05ACZFS-ND
    У2 PIC12F683 Микроконтроллер Цифровой ключ PIC12F683-I/P-ND
    2 квартал N-канальный силовой МОП-транзистор Цифровой ключ IRF540NPBF-ND
    1 квартал 2N2222 НПН Транзистор Цифровой ключ PN2222AFS-ND
    Д2 1N4001 Диод Цифровой ключ 641-1310-1-ND
    Д1 Красный светодиод
    РЕЗИСТОРЫ — 1/4 Вт 5% аксиальная углеродная пленка
    Р1 10К
    Р2 4.7К
    Р3 220Р
    Р4 3,3К
    Р5 22К
    Р6 4.7Р
    КОНДЕНСАТОРЫ
    С1 0,1 мкФ / 100 В Керамика
    С2 10 мкФ / 16 В электролитический
    С3 0.1 мкФ / 100 В Керамика
    С4 4,7 нФ / 100 В Пленочный
    С5 470 мкФ / 50 В Электролитический
    С6 680 мкФ / 50 В Электролитический
    С7 0,1 мкФ / 100 В Керамика
    РАЗНОЕ
    Л1 Индуктор с тороидальным сердечником 220 мкГн, 4 А или выше
    РЕЛЕ Реле SPDT 10A Цифровой ключ 255-2065-ND
    РВ1 Многооборотный потенциометр 10K
    Перфорированная доска
    Лампочки (см. текст) Магазин автозапчастей

    Каталожные номера

    [1] Создание регулируемой нагрузки постоянного тока.Пауло Оливейра.
    http://paulorenato.com/index.php/electronics-diy/91-constant-current-load

    [2] AN11160 Проектирование демпферов RC — NXP
    www.nxp.com/documents/application_note/AN11160.pdf


    загрузок

    Что в почтовом индексе?
    Исходный код

    Купить — PAG 9912 Лампа 12В 50Вт

    ——— Популярные ———————— Великобритания ——— ЕВРОПА ——- —————-АвстрияБельгияБолгарияХорватияКипрЧехияДанияЭстонияФинляндияФранцияГерманияГрецияВенгрияИрландияИталияЛатвияЛитваЛюксембургМальтаНидерландыПольшаПортугалияРумынияСловакияСловенияИспанияШвеция——— ОСТАЛЬНЫЙ МИР ——————— — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicChadChileChinaColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuianaGabonGambiaGeor giaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика ofKosovoKuwaitKyrgyzstanLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMount Афон — GreeceMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint LuciaSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyrian Арабские RepublicTa iwanТайвань, Китайская провинцияТайвань, Китайская РеспубликаТаджикистанТанзанияТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыСоединенное КоролевствоСоединенные ШтатыУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

    Пожалуйста, введите почтовый индекс Великобритании или выберите другую страну выше

    Указанные цены являются оценочными, основанными на покупке одного товара, в вашей корзине больше ничего нет. Цены и варианты не включают правила доставки и пошлины, которые будут проверены в процессе оформления заказа.

    В CVP мы всегда стремимся доставить вам ваш заказ как можно быстрее, но в интересах ясности обратите внимание, что следующий день определяется как следующий рабочий день (т. е. исключая выходные, праздничные дни в Великобритании и праздничные дни).

    Заказы, размещенные и прошедшие проверку безопасности до 14:00 по Гринвичу, если все товары есть на складе, обычно отправляются в тот же рабочий день для окончательной доставки в соответствии с выбранным методом доставки.

    Если товар физически отсутствует на складе, фактическое время доставки будет увеличено на время выполнения заказа для данного продукта. Доставка на Нормандские острова, Северную Ирландию, Республику Ирландия и некоторые отдаленные почтовые индексы Великобритании осуществляется не на следующий день, а в течение 2 рабочих дней.

    Все транзакции подлежат проверке безопасности CVP, которая предназначена для нашей взаимной защиты от кражи личных данных и мошенничества.В случае, если потребуются дополнительные проверки, вы будете проинформированы, и время отправки будет увеличено на время, необходимое для решения любых поднятых вопросов. Мы приносим извинения за все возможные неудобства.

    *В связи с непредвиденными обстоятельствами, в некоторых случаях отправка в тот же день может быть невозможна. В этом случае мы всегда будем делать все возможное, чтобы информировать вас о любых задержках.

    Для получения дополнительной информации о доставке, пожалуйста, ознакомьтесь с разделом «Доставка и получение» или с нашими Условиями и положениями

    %PDF-1.3 % 4 0 объект > эндообъект внешняя ссылка 4 89 0000000016 00000 н 0000002373 00000 н 0000002469 00000 н 0000003177 00000 н 0000003360 00000 н 0000003668 00000 н 0000004175 00000 н 0000004541 00000 н 0000004912 00000 н 0000005101 00000 н 0000007376 00000 н 0000009461 00000 н 0000011661 00000 н 0000011806 00000 н 0000013899 00000 н 0000015411 00000 н 0000015658 00000 н 0000015712 00000 н 0000017642 00000 н 0000018757 00000 н 0000019762 00000 н 0000019900 00000 н 0000020013 00000 н 0000020124 00000 н 0000020236 00000 н 0000020305 00000 н 0000020407 00000 н 0000024994 00000 н 0000025293 00000 н 0000025740 00000 н 0000025765 00000 н 0000026361 00000 н 0000027239 00000 н 0000027533 00000 н 0000027837 00000 н 0000030519 00000 н 0000030904 00000 н 0000031249 00000 н 0000031332 00000 н 0000035100 00000 н 0000035544 00000 н 0000036063 00000 н 0000036150 00000 н 0000037623 00000 н 0000037942 00000 н 0000038295 00000 н 0000039133 00000 н 0000039450 00000 н 0000045258 00000 н 0000045543 00000 н 0000045874 00000 н 0000049819 00000 н 0000050105 00000 н 0000050401 00000 н 0000110772 00000 н 0000110809 00000 н 0000168199 00000 н 0000168236 00000 н 0000172490 00000 н 0000172527 00000 н 0000177026 00000 н 0000177063 00000 н 0000238286 00000 н 0000238323 00000 н 0000297416 00000 н 0000297453 00000 н 0000354843 00000 н 0000354880 00000 н 0000416955 00000 н 0000416992 00000 н 0000474382 00000 н 0000474419 00000 н 0000531809 00000 н 0000531846 00000 н 0000589236 00000 н 0000589273 00000 н 0000646262 00000 н 0000646299 00000 н 0000646652 00000 н 0000647004 00000 н 0000647496 00000 н 0000647869 00000 н 0000648261 00000 н 0000648612 00000 н 0000648779 00000 н 0000706420 00000 н 0000706457 00000 н 0000707525 00000 н 0000002076 00000 н трейлер ]/предыдущая 737208>> startxref 0 %%EOF 92 0 объект >поток hb«c`a«[email protected],`1H A1$

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
