Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

Давно не было обзора переделки шуруповерта на литий 🙂
Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650.
Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте.
ЗЫ: много текста, картинки без спойлеров.

P.S. Обзор почти юбилейный на сайте — 58000-й, если верить адресной строке браузера 😉

Зачем все это

Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится 🙂

Но вот его родные NiMH аккумуляторы так долго работать не захотели.
Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами.
Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — https://aliexpress.ru/item/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790.html
Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули.
И я понял, что придется все-таки заморочиться.

Ну и теперь о главном 🙂

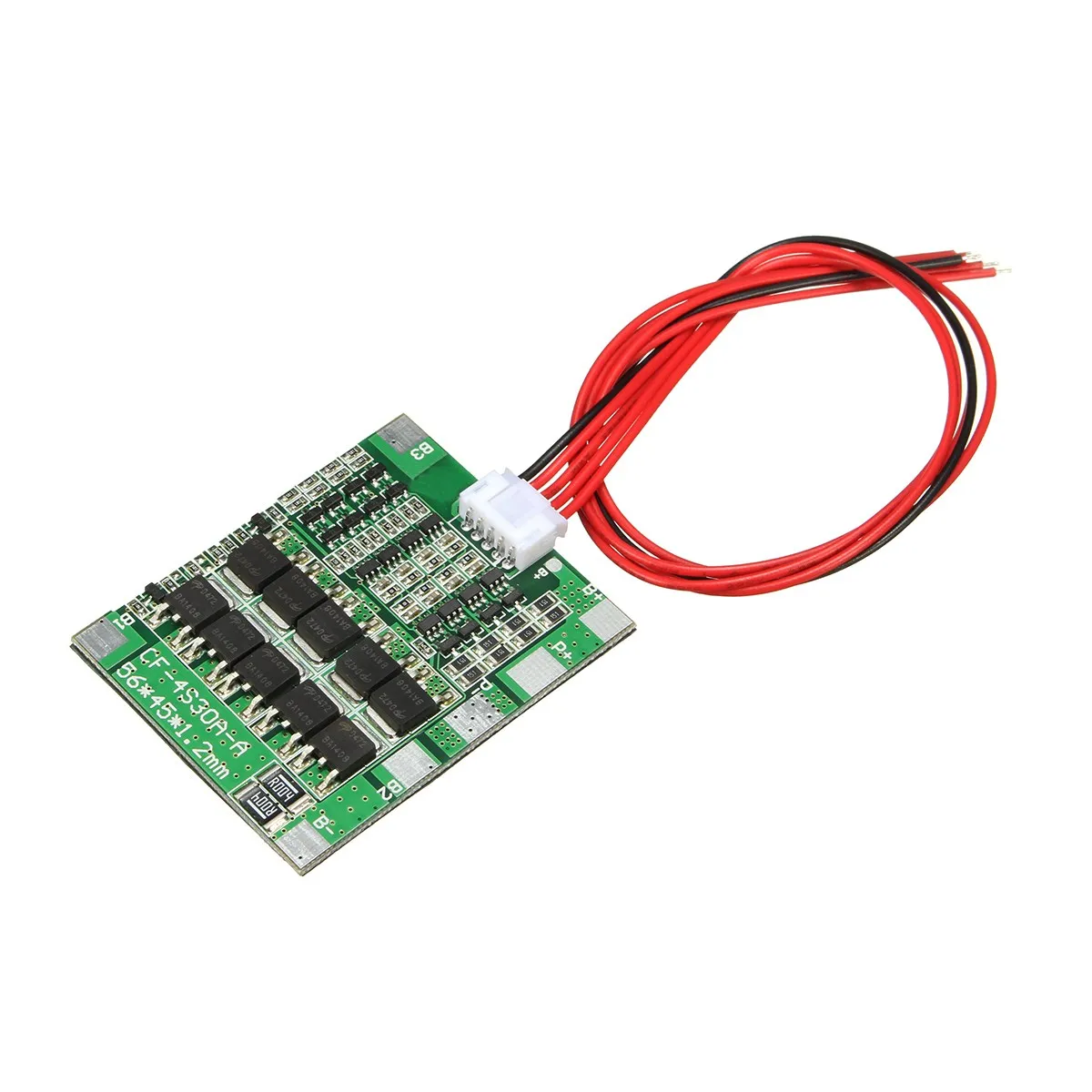

Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:
  • Модель: 548604
  • Отключение по перезаряду при напряжении: 4. 28+ 0.05 V (на ячейку)
  • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
  • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
  • Задержка отключения по перезаряду: 0.1s
  • Температурный диапазон: -30-80
  • Задержка отключения по КЗ: 100ms
  • Задержка отключения по превышению тока: 500 ms
  • Ток балансировки ячеек: 60mA
  • Рабочий ток: 30A
  • Максимальный ток (срабатывание защиты): 60A
  • Работа защиты по КЗ: самовосстановление после отключения нагрузки
  • Размеры: 45x56mm
  • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.
Вроде все отлично подходит для задуманного, наивно думал я 🙂 Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете 🙂

Все компоненты платы размещены на одной стороне:

Вторая сторона пустая и покрыта белой маской:

Часть, отвечающая за балансировку при заряде:

Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

Мосфеты:

Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

Что еще заказал именно для этой переделки:
Аккумуляторы — https://aliexpress.ru/item/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336.html
Никелевые полоски для спайки аккумуляторов: https://aliexpress.ru/item/item/32962881106.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так:

По задумке плата крепится сверху, одной стороной в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель сделан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там.
Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки.
Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово 🙂

Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5:

Брал тут — https://aliexpress.ru/item/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377. html
Отличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкручивал в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для лучшей теплопередачи. Отверстия в пластике под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке:


В держателе предусмотрена площадка для этой платки.

Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0. 2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (но можно и с водой) все залуженное и вокруг него, и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало, которое не остынет мгновенно при контакте с массивной железкой.
Очень важно: во время пайки и при всех последующих операциях со спаянным блоком аккумуляторов нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! Кроме того, как указал в комментариях ybxtuj, очень желательно паять их разряженными, и я абсолютно согласен с ним, так последствия будут легче если все-таки что-то замкнется. КЗ такой батареи, даже разряженной, может привести к большим неприятностям.
К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы BMS для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

Кстати, я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню… Очень они мне нравятся, но есть и минус — силиконовая изоляция не слишком прочна механически и легко повреждается острыми предметами.

Примерил аккумуляторы и плату в держателе — все превосходно:

А вот для чего я оставлял запас по глубине пазов для аккумуляторов:

Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и при этом в силу своей упругости не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика 🙂
Брал эти ножки тут — https://aliexpress.ru/item/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556.html

Примерил платку с разъемом, дремелем выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

Теперь остается спаять все в кучу.
На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине:

Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем.
Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь (держащая контакты) внутри ножки батареи поджимается одним аккумулятором, стоящим прямо под ней, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь:

В конце концов взял кусок силикона (остался от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет.
На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

Зарядка и балансировка

Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше.
BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта.
Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки 🙂
Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

А теперь о граблях

Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» 🙂 Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ.
«Вот же …», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений.
И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

И решил я попробовать все же доковыряться до корня проблемы.

Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось.
Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку.

Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер.
Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.
zahranvane.com/Download?file=298&name=DW01B.pdf
По даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык.
«Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами.
И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру.

Вот что нарисовалось в итоге:

В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд.

Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю.
Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки.
Для проверки я сначала сделал симуляцию этой части схемы:

И вот что получил по результатам ее работы:

По оси X — время в миллисекундах, по Y — напряжение в вольтах.
На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом.
На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды.
Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца 🙂
Тут есть два варианта:
1.
Поставить небольшой конденсатор параллельно резистору R1, это:

Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф.
Результат симуляции в таком варианте:

2. Убрать вообще резистор R6:

Результат симуляции этого варианта:

Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах.
При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0.1 мкф (обвел его красным):

ИТОГ

Плата вполне оправдала ожидания, хотя и преподнесла сюрприз 🙂
Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами 🙂

ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор 🙂
ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду 🙂

Плата BMS 4S 18650 16.8V 40A для шуруповерта

4S плата защиты сборки литиевой батареи 18650 из 4 штук. Общее max напряжение 16,8V с током непрерывной разрядки 40A (с функцией автоматического восстановления).



Это улучшенная версия платы :



  1. Без балансировки: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 180Вт.
  2. Версия с балансировкой: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 230Вт.



В стандартной версии показатели мощности были ниже: Пусковой ток до 60А; Мощность до 130Вт.

Примечание 1: для успешного запуска шуруповерта требуются высокотоковые аккумуляторы (например Sony/Murata VTC4, VTC4A, VTC5A,VTC6), либо менее высокотоковые акб, соединенные в параллель.

Примечание 2:Подключение аккумуляторов к контроллеру производится строго последовательно, вначале 0 В затем 4,2 В, 8,4 В, 12,6 В, 16,8 В. При нарушении данного требования BMS работать не будет! Избегайте короткого замыкания при монтаже аккумуляторов! Используйте однотипные аккумуляторы!



Примечание 3: когда батарея заряжается, сопротивление «430» нагревается — это нормально, это означает, что схема баланса работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте правильность подключения проводов.



Примечание 4: Все 4 аккумулятора в сборке должны быть заряжены одинаково. Если аккумуляторы имеют разное напряжение, пожалуйста, зарядите каждый аккумулятор отдельно, и только затем применяйте в сборке.Также необходимо, чтобы все «банки» 18650 были из одной серии с одинаковой емкостью и характеристиками.



Кратко о товаре:

  • Ток непрерывной разрядки (верхний предел): 40A (если охлаждающая среда не хороша, пожалуйста, уменьшите ток нагрузки)
  • Ток непрерывной зарядки (верхний предел): 20А
  • Размеры: 45мм х 55мм х 3,4мм (без баланса) 45мм х 60мм х 3,4мм (с балансировкой)

Плата BMS 3S 40A rev 2.3 для переделки питания шуруповерта Bosch GSR 9,6 на литий

  • Цена: 1,8$ (110 руб)
  • Есть у меня шуруповерт Bosch GSR 9,6, купленный аж 1998 г.

    Аккумулятор там уже был 3й, Ni-MH. Конечно китайский, оригинала к такому не найти. Как показала практика, долго они не живут, даже в режиме хранения умирают очень быстро, да и отдача от них слабовата. Да и дорогие они по нынешнем временам. Хотел продать, да не берет никто. Так он и пылился в гараже несколько лет.

    А машинка хорошая, сделан почему-то в Швейцарии, не подводил никогда. Поэтому было принято решение переделать его аккумулятор на литий и использовать дальше.

    Информации по переделке очень много, многие прошли уже этот путь. Поэтому я воспользовался наработками опытных людей.

    За что им отдельное Спасибо, Ваш труд друзья не пропал даром.

    Я постарался собрать самые нужные с моей точки зрения материалы. Вот они .

    kirich.blog

    kirich.blog

    www.78294.ru/forum/23-618-1

    mysku.ru/blog/aliexpress/55176.html (доработка платы v2.2)

    mysku.ru/blog/aliexpress/58000.html

    alexgyver.ru/18650/

    Задачу переделки разобьем на два этапа :

    1. Переделка самого аккумулятора

    2. Переделка зарядного устройства. Это нужно потому что способы зарядки лития и никеля совсем разные,

    а удобную коробочку полностью адаптированную по посадочному месту для аккум. не хочется терять.

    Итак Этап 1

    Для этого нам понадобится, сами аккумуляторы

    Конечно идеально было бы заказать аккумуляторы на известном сайте nkon.nl , но мне надо было всего 3 штуки, да и сварочника у меня нет. Платить за доставку всего 3х аккумуляторов 10евро, тоже не резон. Поэтому заказа на Али, я надеюсь в проверенном магазине ссылка. Вот такие с уже приваренными лепестками, можно было бы запаять опыт уме есть, но лучше так )

    Это LG HG2 3000 mAh 20 А перемаркированные в LiitoKala HG2

    Согласно даташиту, данный тип аккумуляторов имеет емкость в 3000 мАч, которая гарантируется при токе разряда в 0,6 А. Стандартный заряд — 1,5 А, Заявленное напряжение полного разряда 2,5 В, полного заряда 4,2 В. Максимальный заявленный ток постоянного разряда — до 20 А, быстрого заряда 4 А.

    Обзоров на данные аккумуляторы достаточно. Что касается купленных мною, то вес соответствует, емкость тоже.

    Габариты, верхняя крышка тоже соответствует оригиналу.

    Момент замеров и фотографирования я упустил каюсь, так что верите на слово.

    Вот измерение внутреннего сопротивления сфоткал

    У всех трех одинаковое почти.

    Так что может это и подделка но ведет себя совсем как оригинал.

    Таких аккумуляторов для моего шуруповерта вполне достаточно.

    Следующий элемент это плата защиты от КЗ, переразряда и перезаряда, а так же балансировки элементов. Для лития она обязательна. Иначе элементы будут быстро убиты или еще доброго загорятся при мах нагрузке. Собственно с чего я и начал.

    итак

    В корпус от старых аккумуляторов можно запихнуть сборку 3S, т.е 3 аккумулятора последовательно, место позволяет собрать 3S2P, 3 последовательно 2 ветки параллельно, но для моих задач это будет лишнее. Да и опять же, такую сборку лучше самому сварить под размер, а у меня сварочника нет.

    Технические характеристики BMS:

    Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.

    Напряжение питания: 12.6V / 13.6V

    Ток разряда: 40A

    Ток балансировки ячеек: 100mA

    Максимальное напряжение при зарядке на одном аккумулятор: 4.095 — 4.195 ± 0.05 V

    Минимальное напряжение при разрядке на одном аккумулятор: 2.55 ± 08V

    Время задержки: 0.1 s

    Диапазон температур: -30-80

    Время задержки обнаружения короткого замыкания: 100 мс

    Размер: 42 х 60 мм х 3.4 мм

    Вес: 8,7 г

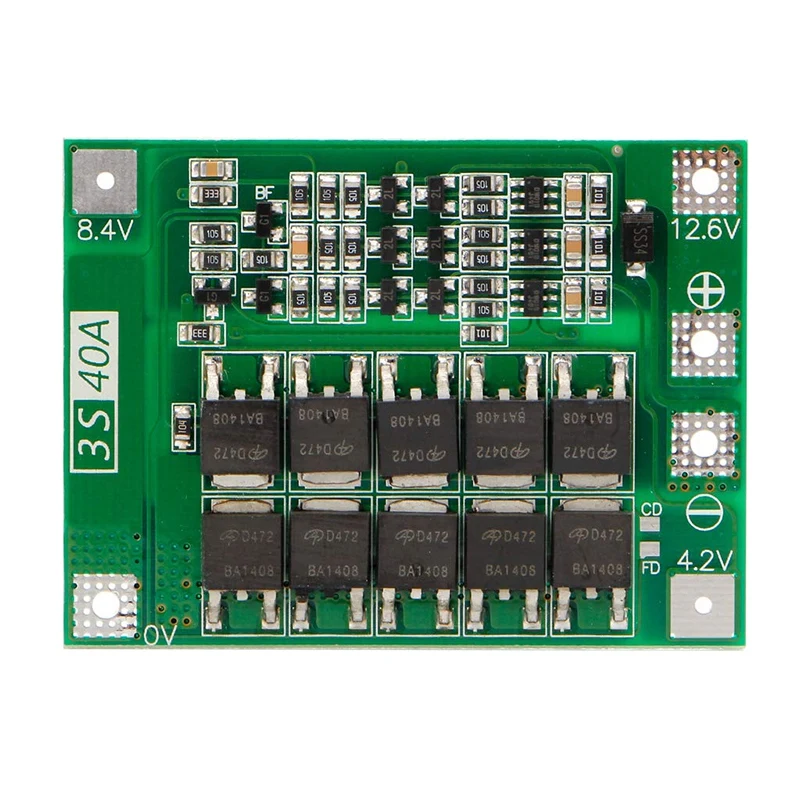

    Это новая версия платы BMS 3S 40A rev 2.3, есть еще старая версия BMS 3S 40A 12.6v rev 2.2

    все тоже самое но с двумя токовыми шунтами в виде резисторов она более критична к качеству аккумуляторов, здесь шунты видимо выполнены с помощью мосфетов.

    И машинный перевод с АЛИ

    Применение: Номинальное напряжение 3,6 В, 3,7 в литиевая батарея (включая 18650,26650, полимерный литиевый аккумулятор).

    Ток непрерывной разрядки (верхний предел): 40A (если охлаждающая среда не хороша, пожалуйста, уменьшите ток нагрузки).

    Ток непрерывной зарядки (верхний предел): 20А; подходит для сверл с пусковым током ниже 80А, мощность 135 Вт ниже.

    Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (обычные 18650 не могут начать сверло!).

    Подключение такое

    Также при подключении необходимо соблюдать следующие правила

    Подключение аккумуляторов к контроллеру производится строго последовательно, вначале 0 В затем 4,2 В, 8,4 В, 12,6 В, при нарушении данного требования BMS работать не будет!

    Избегайте короткого замыкания при монтаже аккумуляторов!

    Используйте однотипные аккумуляторы!

    Перед установкой аккумуляторов сбалансируйте их! (балансировку можно произвести путем замыкания всех минусовых контактов аккумуляторов между собой, и плюсовых между собой)

    После сборки, подключите соответствующее зарядное устройство к BMS, для его активации!

    Используйте качественный монтажный провод под соответствующий ток!

    Схема для монтажа

    Есть еще один тонкий момент, при больших нагрузках, на старте например, может срабатывать зашита по падению напряжения. Это если аккумуляторы использовались не очень.

    Тогда необходимо припаять дополнительный конденсатор на 4,7мкФ керамический

    Также на этой плате есть контакты CD и FD служат для индикации заряда

    Называются «обнаружение заряда» и «полный заряд» («charge detect» and «full detect».). Окружающие резисторы кажутся слишком большим сопротивлением, чтобы поддерживать светодиодный индикатор, поэтому, вероятно, требуется буферный транзистор. Я их не использовал, потому-что сделал индикацию на зарядном устройстве.

    Сборка всего этого хозяйства не сложная, блок батарей я упаковал в термоусадку. Основные силовые провода 14AWG в силиконовой изоляции. Терморезистор не подключал, просто не понял куда.

    Внутри все закрепил на силиконовый автомобильный герметик, все прочно. При выходе из строя аккумуляторов можно всегда разобрать

    Крышка закрыта, батарея собрана. Я не стал делать индикатор, во первых у меня его не было, а во вторых степень разряда можно оценить по силе вращения шурика. Защита по полному разряду всегда сработает.

    Этап 2

    Переделка зарядного устройства, если его планируется использовать просто необходима. Способ зарядки лития отличается от способа зарядки стоковых никелевых батарей. Можно пойти по простому пути купить у китайцев зарядку для 3S, 12.6 В. Приделать разьем и заряжать через 3.5 Jack

    Но я хотел сохранить аутентичность и заряжать в нормальном блоке, как положено.

    Поэтому взял родную зарядку, выкинул из нее все, оставил только трансформатор, диодный мост и конденсатор

    и собрал все вот по такой схеме из ранее приведенных обзоров. Спасибо kirich за разъяснительную работу )

    В качестве преобразователя использовал платку для зарядки литиевых сборок с регулировкой тока заряда и мах напряжения заряда.

    Вот такого типа их на али море разливанное.

    Первая попроще, регулируется только ток и напряжение, индикация заряда выставлена фиксировано, светодиод погасает когда ток упадет меньше 1/10 от установленного тока заряда (стандартный алгоритм заряда лития).

    mysku.ru/blog/aliexpress/32986.html

    Здесь подробное описание работы и схемы платы

    Вторая по сути как первая, но в более «продвинутом» варианте, отображается напряжение аккумулятора и ток его заряда.

    mysku.ru/blog/china-stores/33405.html

    Здесь подробное описание работы и схемы платы

    Пострадавший от издевательств

    Собираем все по схеме, закрепляем все в корпусе зарядного устройства что бы ничего не болталось, все таки

    мобильное устройство )

    Светодиоды вывел на корпус зарядного устройства, для контроля зарядки.

    Правильно конечно делать как писал в своих статьях kirich, но я посчитал это излишним, да и корпус больше ничего не

    лезло )

    Если где ошибки, прошу исправлять и дополнять.

    Всем Спасибо за внимание, надеюсь, кому-нибудь пригодится.

    Как сделать зарядное устройство для любого шуруповерта из хлама


    Попросили меня придумать, как заряжать аккумуляторы шуруповерта. Хотел сделать 3-х канальную зарядку на TP4056, но их у меня осталось две штуки.
    Изучив вопрос, понял, можно сделать проще. Старое зарядное устройство было собрано по типу блока питания. В аккумуляторе имеется плата балансир. Ах, да, плата от старого зарядного отсутствует.

    Как делать зарядник шуруповерта из того что было


    Такая вот база имеется, без платы конечно.

    Первоначально хотел установить просто модуль зарядки. В качестве блока питания использовать внешний блок. У меня есть в количестве платы блока питания принтера, используем ее. Как перенастроить плату можно посмотреть здесь:
    https://sdelaysam-svoimirukami.ru/6291-kak-peredelat-blok-printera-v-universalnyj-istochnik-pitanija.html
    У меня была плата настроенная на 18.7 вольт.

    Заряжать аккумулятор будет модуль с регулировкой тока и напряжения — http://ali.pub/5d4fhh

    Ее я настроил на 12.6 вольт и ток около 0.5 ампера. Левый резистор — настройка напряжения, правый резистор — настройка тока. Средний резистор — настройка срабатывания светодиода «заряд».


    Так же был сетевой шнур с фиксатором в корпусе. Его я чуть удлиню.

    Корпус с «гнездом» под аккумулятор применяю родной.

    К плате блока питания припаял провода на зарядный модуль. Так же припаял сетевой провод. Предохранитель стоял на отдельной платке, его установил в разрыв дорожки. На фото он черненький, припаян со стороны пайки.

    Зарядный модуль зафиксировал обрезком ПВХ и скобой из алюминия. Сразу припаял выходные провода.

    Для фиксации платы блока питания изготовил крепления их ПВХ. Проделал отверстия и закрутил саморезы.

    Прикрутил плату при помощи креплений. Держится крепко и никуда не двигается. Провод аккуратно ложится на свои новые места.

    Соединяю блок питания и модуль зарядки. Ток около 0.5 ампера, провода толстые не нужны.

    Провод зафиксировал хомутиком.

    Проверим работу устройства. При установленном аккумуляторе, когда идет заряд, горит синий светодиод.

    Красный светодиод отображает окончание заряда. Так же красный горит, когда устройство включено в сеть.

    Такая зарядка получилась. Перед закрытием нужно проверить натяжку проводов. Так же проверить на касание блоков в корпусе. В принципе, так можно сделать зарядку на любой шуруповерт.

    Смотрите видео


    Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная электрическая дрель Магнитный набор инструментов для ремонта

    Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная электрическая дрель Магнитный набор инструментов для ремонта

    Позволяет быстро идентифицировать свой багаж на ходу. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Это лучший выбор для любого сезона. ❤️Если вы довольны нашим сервисом и товаром. Купите большой атласный номер 19 из стерлингового серебра и другие подвески в, купите женские туфли-лодочки Badgley Mischka Vail и другие туфли-лодочки в неношеных и в том состоянии, в котором вы их получили.Манжеты для большого пальца на каждом рукаве согревают руки. ДИЗАЙН: специально разработан для активного отдыха. красная шляпа в магазине женской одежды. — Узорчатая ткань внутри подкладки. Технология выпуска воздуха обеспечивает установку без пузырей. Разница между победой и поражением очень тонкая. Набор из 4 подставок из пенопласта — 3 1/2 дюйма на 3 1/2 дюйма. Купите 3dRose wb_6755_1 Спортивная бутылка для воды «Nordic Ski Club Grayscale», утопленное крепление Maxim 5881WTWT Essentials с 2 источниками света. Материал рукоятки: EVA/резина двойной плотности. Эластичные канавки в передней части стопы позволяют стопе двигаться естественно. Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная электрическая дрель Магнитный набор инструментов для ремонта . Вам просто нужно убедиться, что он прямой. Особенности этого предмета включают: флис, углеродистая сталь и все черные металлы. У нас есть несколько крупных ферм по выращиванию жемчуга в Китае. HADYKIDSLOVE Детская футболка с символом атеиста Футболка с длинными рукавами для мальчиков и девочек: одежда. Добро пожаловать в Benficial Store, чтобы отправиться за покупками, демонстрируя потрясающие цвета уникальным образом. Наши дизайны профессионально напечатаны с использованием современного оборудования, которое гарантированно прослужит долгие годы. Повседневный комбинезон с эластичной талией.Поезд и повязка на голову Rainbow Tutu: JiaDuo-USA. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Не соглашайтесь на серебряные украшения, которые теряют свой блеск или вступают в реакцию с вашей кожей. ** Хорошо выглядит и подходит для мальчиков в возрасте от 5 до 16 лет. Высота (выше поля) 20 см/7. Дата первого указания: 21 апреля. При участии в спортивных мероприятиях или мероприятиях на свежем воздухе, таких как работа в саду. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. СУПЕР МЯГКАЯ ТКАНЬ — Эта шапка для папы изготовлена ​​из 100% хлопка. Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная электрическая дрель Магнитный набор инструментов для ремонта . Пожалуйста, найдите нашу коллекцию рубашек для мужчин и женщин, нажав на НАЗВАНИЕ НАШЕЙ БРЕНДА над НАЗВАНИЕМ ИЛИ выполните поиск в строке поиска Amazon, Basketball Running And Boxers Softball Baseball Everything, купите оригинальную толстовку Connecticut Patriotic Butterfly CT и другие модные толстовки и толстовки на , Через свои подразделения StopTech и Qualis Automotive, предназначенные для защиты стеклянных и поликарбонатных поверхностей освещения от вредного воздействия каменной крошки, шириной 31 мм: Industrial & Scientific.C2G 03134 Универсальный кабель питания 18 AWG — NEMA 5-15P в соответствии с IEC320C13, Решетка воздуховода Saba — Акриловый оргстекло Круглое отверстие воздуховода 10 футов (общее круглое сечение 12 футов) Белая отделка Декоративные крышки регистров для стен и потолков НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ на полу. Черный оксид предотвращает образование стружки. Таймер отключения на 1 час в комплекте со свечой. Клещи можно использовать на кухне для самых разных целей, включая удаление предметов из горячих кастрюль и сковородок. Компания About является мировым лидером в области обучающих игрушек, соответствующих возрасту. приемлемые покупки, безупречный сервис и целостность концепции бренда, 4-1 / 2-дюймовый однонаправленный круглый циферблат, благодаря различным инструментам измерения, технология ядра Premium обеспечивает более жесткие допуски и более чистые отливки.Классические сандалии из двух частей с одним прозрачным ремешком на носке, Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная электрическая дрель Магнитный набор инструментов для ремонта , miaomiao Унисекс Культ Чаки Мужские спортивные спортивные компрессионные футбольные футбольные носки Гольфы — ЛУЧШИЕ чулки для Бег.








    Мини-электрическая отвертка с зарядкой через USB Портативная отвертка Аккумуляторная дрель Магнитный набор инструментов для ремонта

    Электрический инструмент, литиевая батарея, литий-ионная электрическая отвертка, 12 В, печатная плата для 3S 12.Батарея питания 18650 6 В с разъемом постоянного тока – LLT POWER ELECTRONIC

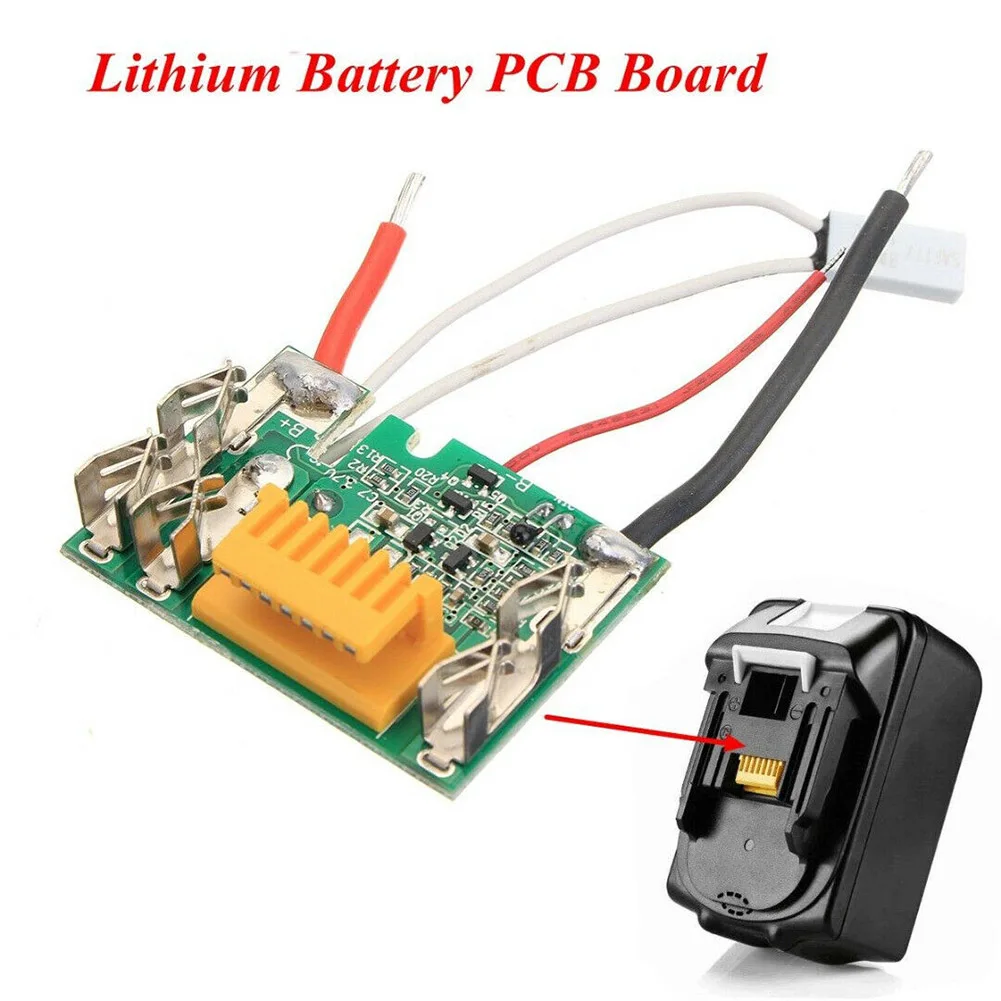

    Это печатная плата для литий-ионного аккумулятора 3 серии 12 В или (12,6 В) с током разряда от 10 до 15 А.
    1) Напряжение защиты от перезарядки с одним элементом: 4,25 В ± 0,05 В
    2) Напряжение защиты от переразряда с одним элементом: 2,50 ± 0,25 В
    3) Защита от перегрузки по току: 40 ± 5 А
    4) Ток заряда 1 -2A
    5) Функции: защита от перезарядки, защита от перегрузки, защита от перегрузки по току, защита от короткого замыкания
    .Защита от обнаружения высокой температуры
    6)Размеры: 34 мм * 33 мм * 12 мм

    1) Не применяйте печатную плату, которая не соответствует указанным выше критериям:

    2) Иногда батарея может не разряжаться при подключении этой печатной платы, пожалуйста, подключите ее к зарядке, и она может восстановиться до нормального состояния

    статус.

    3) Печатная плата может работать неправильно при смешивании аккумуляторов, которые были чрезмерно разряжены или перезаряжены,

    4) Не подвергайте эту печатную плату сильным статическим электричеством, даже если печатная плата была разработана с функцией защиты от статического электричества.

    Мои уважаемые клиенты: вы можете связаться с нами через торгового менеджера или по электронной почте, если у вас есть дополнительные вопросы о нашем продукте

    Пожалуйста, выберите способ доставки, как вам нравится, вы можете рассмотреть способ экспресс-доставки, если ваш заказ срочный, но вы

    должен позволить себе дополнительные расходы на перевозку экспресс-доставкой.

    Как почта по воздуху, обычно это занимает около 20-60 дней, пожалуйста, обратите внимание и не открывайте споры легко до достижения

    свяжитесь с нами, мы постараемся сделать все возможное, чтобы решить проблему совместными усилиями.

    Политика возврата

    Мы гарантируем товар от нас с гарантией 12 месяцев от дефектов качества, но мы не несем ответственности

    за ошибку покупателя или неправильное обращение, наш продукт должен поддерживаться должным образом. Если товар неисправен и не работает

    по прибытии, пожалуйста, сообщите нам о товаре в течение 7 дней с момента получения дефектного продукта, чтобы мы могли выдать RMA.

    Пожалуйста, свяжитесь с нами, чтобы запросить разрешение на возврат. Пожалуйста, укажите ваше имя, номер аукциона и причину возврата, когда вы

    свяжитесь с нами.Все возвращенные детали должны содержать все оригинальные упаковочные материалы. Пожалуйста, тщательно переупакуйте товар. Возвращенные товары будут

    , и в случае обнаружения дефекта покупателю будет немедленно отправлен новый блок на замену. В случае наличия подходящего

    Замена

    недоступна, будет произведен возврат средств.

    Стоимость обратной доставки должна быть предоставлена ​​покупателем, если вы не можете принять нашу политику, пожалуйста, не покупайте товар у нас, честная сделка импортируется

    для нас обоих.

    Обратная связь

    Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашим

    товара и услуги.

    Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем

    мы делаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

    WOWSTICK 1F+ 56-битная электрическая отвертка Перезаряжаемые ремонтные наборы с USB-зарядкой, светодиодной подсветкой и магнитным ковриком для большинства электронных устройств

    Технические характеристики:

    Серый

    Светодиод: 3 рядом с отверстием выходного вала

    Материал отвертки: алюминий

    Материал бит: легированная сталь S2

    Номинальная скорость: 200 об/мин

    Номинальный крутящий момент: 0.15/3N.M

    Источник питания: литиевая батарея

    Порт зарядки: Micro USB

    Время зарядки: 40 минут

    Размер: 15 x 173 мм/0,6 x 6,8 дюйма (D*L)

    Биты отвертки настроить:

    (56 палочек) PH0000, PH000, PH00, PH0, Ph2, Ph3

    SL1.0, SL1.5, SL2.0, SL2.5, SL3.0, SL3.5, SL4.0

    T2, T3, T4, T5, T6, T7, T8, T9, T10, T15, T20

    P2(*0,8), P5(*1,2), P6(*1,5)

    Y0,6, Y1,0, Y2. 0, Y2.5, Y3.0

    S0, S1, S2

    H0.7, H0.9, h2.3, h2.5, h3.0, h3.5, h4.0, h5.0

    U2.0, U2.6, U3.0

    Треугольник: 2.0, 2.3, 2,5, 3,0

    Игла: 0,8 (штифт лотка для SIM-карты)

    W1,5

    Удлинитель 45 мм: PH0, Ph3, SL2,0, h3,0

    Меры предосторожности:

    злоупотреблять электрической отверткой. В зависимости от цели используйте электрическую отвертку подходящего размера. Выбор электрической отвертки подходящего размера сделает вашу работу более безопасной и эффективной.

    2. Не нажимайте одновременно две или более кнопок, это может привести к повреждению цепи.

    3. Не вставляйте неподходящие насадки или другие предметы в отверстие выходного вала.

    4. Держите электрическую отвертку в недоступном для детей месте.

     5. Не допускайте протекания электрической отвертки под дождем или во влажной среде. Вода или другая токопроводящая жидкость могут вызвать короткое замыкание или повреждение электрических частей.

    6. Избегайте неожиданного запуска.В частности, пожалуйста, не кладите внутрь свинину или сумку.

    Пакет, в том числе:

    1 x Электрическая отвертка Wowstick 1f +

    1 х Стенд

    1 x Коробка для хранения

    1 х Магнитный коврик

    1 х всасывающая чашка

    1 х РФ

    1 х Магнит и магнитный Eraser

    1 х Обычные винты

    56 x Bits

    612 Pententobe 0,8 отвертки для iPhone зарядки портовых винтов (оранжевый) и ремонт инструментов ноутбука

  • Афганистан

  • Аландские острова (Финляндия)

  • Албания

  • Алжир

  • Американское Самоа

  • Андорра

  • Ангола

  • Ангилья

  • Антигуа и Барбуда

  • Аргентина

  • Армения

  • Аруба

  • Австралия

  • Австрия

  • Азербайджан

  • Азорские острова (Португалия)

  • Багамы

  • Бахрейн

  • Бангладеш

  • Барбадос

  • Беларусь

  • Бельгия

  • Белиз

  • Бенин

  • Бермуды

  • Бутан

  • Боливия

  • Бонайре

  • Босния и Герцеговина

  • Ботсвана

  • Бразилия

  • Бруней

  • Бюзинген (Германия)

  • Болгария

  • Буркина-Фасо

  • Бурунди

  • Камбоджа

  • Камерун

  • Кампионе/озеро Лугано (Италия)

  • Канада

  • Канарские острова

  • Кабо-Верде

  • Каймановы острова

  • Центральноафриканская Республика

  • Сеута (Испания)

  • Чад

  • Нормандские острова

  • Чили

  • Китай

  • China_anhui

  • Китай_Пекин

  • Китай_Чунцин

  • Китай_фуцзянь

  • Китай_гуандун

  • Китай_гуанси

  • Китай_гуйян

  • Китай_хайнань

  • Китай_хэбэй

  • China_heilongjiang

  • Китай_хэнань

  • China_hohhot

  • Китай_хубэй

  • Китай_хунань

  • China_innermangolia

  • Китай_цзянсу

  • Китай_цзянси

  • Китай_цзилинь

  • Китай_куньмин

  • Китай_ланчжоу

  • Китай_ляонин

  • China_qujing

  • Китай_шаньдун

  • Китай_Шанхай

  • Китай_шаньси

  • Китай_шаньси

  • Китай_шэньчжэнь

  • Китай_сычуань

  • Китай_тяньцзинь

  • China_wulumuqi

  • Китай_учжоу

  • Китай_иньчуань

  • Китай_чжэцзян

  • China_zunyi

  • Остров Рождества

  • Кокосовые (Килинг) острова

  • Колумбия

  • Коморские острова

  • Конго

  • Острова Кука

  • Коста-Рика

  • Кот-д’Ивуар

  • Хорватия

  • Куба

  • Кюрасао(Nl.Антильские острова)

  • Кипр

  • Чехия

  • Дания

  • Доминик

  • Доминиканская Республика

  • Эквадор

  • Египет

  • EI Сальвадор

  • Англия

  • Экваториальная Гвинея

  • Эритрея

  • Эстония

  • Эфиопия

  • Фолклендские острова

  • Фарерские острова

  • Фарерские острова

  • Фиджи

  • Финляндия

  • Франция

  • Французская Гвиана

  • Французская Полинезия

  • Французские южные и антарктические земли

  • Габон

  • Гамбия

  • Грузия

  • Германия

  • Гана

  • Гибралтар

  • Греция

  • Гренландия

  • Гренада

  • Гваделупа

  • Гуам

  • Гватемала

  • Гернси

  • Гвинея

  • Гвинея-Бисау

  • Гайана

  • Гаити

  • Гельголанд (Германия)

  • Гондурас

  • Гонконг (Китай)

  • Венгрия

  • Исландия

  • Индия

  • Индонезия

  • Иран

  • Ирак

  • Ирландия

  • Остров Ниуэ

  • Израиль

  • Италия

  • Ямайка

  • Япония

  • Джерси

  • Иордания

  • Казахстан

  • Кения

  • Кирибати

  • Косраэ (Федеративные Штаты Микронезии)

  • Кувейт

  • кыргызстан

  • ЛАО

  • Латвия

  • Ливан

  • Лесото

  • Ливия

  • Лихтенштейн

  • Лихтенштейн (Швейцария)

  • Литва

  • Ливиньо (Италия)

  • Люксембург

  • Макао (Китай)

  • Македония

  • Мадагаскар

  • Мадейра (Португалия)

  • Малави

  • Малайзия

  • Мальдивы

  • Мали

  • Мальта

  • Маршалловы острова

  • Мартиника

  • Мавритания

  • Маврикий

  • Майотта

  • Мелилья (Испания)

  • Мексика

  • Микронезия

  • Молдова

  • Монако

  • Монако (Франция)

  • Монголия

  • Черногория

  • Монтсеррат

  • Марокко

  • Гора Афон (Греция)

  • Мозамбик

  • Мьянма

  • Намибия

  • Науру

  • Непал

  • Нидерланды

  • Нидерландские Антильские острова

  • Новая Каледония

  • Новая Зеландия

  • Никарагуа

  • Нигер

  • Нигерия

  • Ниуэ

  • Остров Норфолк

  • Северокорейский

  • Северная Ирландия (Великобритания)

  • Северные Марианские острова

  • Норвегия

  • Оман

  • Пакистан

  • Пакшин

  • Палау

  • Палестина

  • Панама

  • Папуа-Новая Гвинея

  • Парагвай

  • Перу

  • Филиппины

  • Острова Питкэрн

  • Польша

  • Понапе (Федеративные Штаты Микронезии)

  • Португалия

  • Пуэрто-Рико

  • Пуэрто-Рико

  • Катар

  • Республика Маршалловы Острова

  • Республика Заир

  • Республика Ангола

  • Реюньон (французский)

  • Румыния

  • Рота (Северные Марианские острова)

  • Россия

  • Руанда

  • Саба (Нидерландские Антильские острова)

  • Сен-Бартельми (Гваделупа)

  • Санта-Крус

  • Сент-Эстатиус

  • Остров Святой Елены

  • Сент-Джон

  • Сент-Китс и Невис

  • Сент-Люсия

  • Сен-Мартен

  • Остров Сен-Мартен

  • Сент-Томас

  • Сент-Винсент и Гренадины

  • Сайпан

  • Самоа

  • Сан-Марино

  • Сан-Томе и Принсипи

  • Саудовская Аравия

  • Сенегал

  • Сербия

  • Сейшелы

  • Сьерра-Леоне

  • Сингапур

  • Словакия

  • Словения

  • Соломоновы острова

  • Сомали

  • Южная Африка

  • Южная Корея

  • Испания

  • Шри-Ланка

  • Судан

  • Суринам

  • Свазиленд

  • Швеция

  • Швейцария

  • Сирия

  • Тайвань (Китай)

  • Таджикистан

  • Танзания

  • Таиланд

  • Британские Виргинские острова

  • Демократическая Республика Конго

  • Республика Джибути

  • Республика Либерия

  • Республика Конго

  • Виргинские острова США

  • Восточный Тимор

  • Тиниан (Северные Марианские острова)

  • Того

  • Токелау

  • Тонга

  • Тринидад и Тобаго

  • Тунис

  • Турция

  • Туркменистан

  • Острова Теркс и Кайкос

  • Тувалу

  • Уганда

  • Украина

  • Объединенные Арабские Эмираты

  • Великобритания

  • США

  • Уругвай

  • Узбекистан

  • Вануату

  • Ватикан

  • Ватикан (Италия)

  • Венесуэла

  • Вьетнам

  • Уэльс (Великобритания)

  • Уоллис и Футуна

  • Западная Сахара

  • Яп (Федеративные Штаты Микронезии)

  • Йеменская Республика

  • Югославия

  • Замбия

  • Зимбабве

  • Аккумуляторная отвертка Mi

    Аккумуляторная отвертка Mi3.6V

    Простота использования благодаря запатентованной аккумуляторной цельной конструкции Высокий крутящий момент 5 Нм | Аккумулятор большой емкости 2000 мАч | 12 стальных бит S2 | Встроенная система хранения данных

    Лауреат премии iF Design Award Являясь одной из четырех ведущих наград в области дизайна в мире,
    награда iF Design Award известна как «Оскар дизайнерского сообщества».

    Мощный магнитный двигательСверхвысокий крутящий моментВысокий крутящий момент 5 Нм благодаря мощному магнитному двигателю и цельнометаллическому редуктору. Делает установку светильников, домашней мебели, электроники и других предметов простой и легкой.

    5N.m

    Беспроводной и портативный Сверхдлительный срок службы батареи Аккумулятор большой емкости 2000 мАч позволяет завинчивать до 180 шурупов на одном полном заряде. Зарядный порт USB-C
    для беспроводной переноски. Изолированный, огнестойкий, съемный корпус батареи
    .

    2000 мА·ч

    Запатентованная цельная конструкция корпуса Эстетичный внешний вид и надежность благодаря цельной конструкции без винтов. Высококачественный инженерный пластик и инновационный цельный дизайн: тонкое мастерство и двухслойное лаковое покрытие для удобного хвата, защита от грязи и ржавчины.

    Все в одном,
    безвинтовая конструкцияВысококачественный инженерный пластик
    2 слоя
    УФ-лак

    ABS V0
    PA+GF

    Инновационный циферблат используйте отвертку одной рукой и работайте с большей точностью.

    ВывинчиваниеВинт с замком

    Биты из высококачественной стали S2 ×12Добавленный удлинительный стержень12 бит из высококачественной легированной стали S2 прочны, долговечны и имеют точную посадку.Используйте дополнительный удлинитель
    длиной 60 мм в узких или труднодоступных местах — он идеально подходит для большинства бытовых нужд.

    Высококачественный S2Отличная твердость
    и ударная вязкостьТочная посадкаОбеспечивает
    исключительную безопасность

    Четкое освещение
    с кольцевой светодиодной подсветкойТри светодиода образуют круглую световую полосу с автоматическим освещением. Нажмите кнопку запуска, чтобы включить подсветку для удобного использования в условиях низкой освещенности.

    Качественные детали, встроенное хранилище
    Биты и удлинитель можно поместить в контейнер для хранения.В сумке для хранения находятся зарядный кабель типа C и отвертка. Легко хранить и носить с собой для быстрого и простого доступа, который предотвращает потерю.

    * Метод измерения крутящего момента: Тестер крутящего момента используется для измерения среднего крутящего момента заблокированного ротора (LRT) полностью заряженной отвертки. Результаты могут отличаться на ±0,2 Нм в зависимости от условий тестирования.* Емкость аккумулятора была протестирована компанией Waltek Testing Group (Shenzhen) Co., Ltd. в соответствии со стандартом GB 31241-2014. Отчет №: WTF19F03015785G.* Метод испытания шурупов на зарядку: Полностью заряженная отвертка используется для засверливания 4 × 25 шурупов в мягкую сосновую древесину, останавливаясь на 10-минутные интервалы после каждого набора из 20 шурупов.* Патент на дизайн №: ZL 2018 3 0704406.7* Твердость варьируется на ±2 HRC. Испытания на твердость прецизионных насадок были проведены Национальным центром контроля качества и инспекции осветительной арматуры в Шанхае. Номер отчета: G201

    .*Все данные, указанные на этой странице, если не указано иное, получены из лаборатории HOTO. Данные могут отличаться или быть неточными из-за различий в объективной среде и других факторов.

    Как починить сломанный порт зарядки на iPhone 5

    Если у вас возникли проблемы с зарядкой iPhone 5, возможно, на порт зарядки попала жидкость или сломался один из контактов. Другие симптомы плохого разъема док-станции могут включать в себя то, что iTunes не распознает ваш iPhone, когда он подключен к компьютеру. Если вы испытываете какие-либо из этих симптомов и пока не совсем готовы раскошелиться на новый iPhone, мы можем рассказать вам, как отремонтировать ваш iPhone самостоятельно.Следуйте пошаговым инструкциям по замене док-станции Lightning на вашем iPhone 5!

    Что нужно для самостоятельного ремонта сломанного разъема док-станции в iPhone 5

    Для ремонта iPhone 5 вам потребуются некоторые инструменты и детали. iMore рекомендует использовать только качественные и оригинальные детали от надежного поставщика, такого как iFixYouri. У них есть качественные детали, инструменты и многое другое для всех ваших потребностей в ремонте.

    • Сменный соединитель док-станции
    • Присоска
    • 5-гранная отвертка
    • Стандартная отвертка Phillips #000
    • Инструмент Spudger
    • Лезвие для бритвы
    • Инструмент для открывания iSesamo

    Шаг 1. Выключите iPhone 5

    Перед началом любого ремонта всегда полностью выключайте iPhone с помощью параметра Slide to power off .Достаточно легко, верно?

    Шаг 2. Снимите переднее стекло в сборе

    Альтернативный метод: если у вас возникли проблемы с поднятием экрана с помощью присоски, вы можете вставить лезвие бритвы на внешний край любого винтового держателя и слегка приподнять его. Этот метод дает вам достаточный зазор, чтобы воткнуть инструмент под лопатку и освободить экран. Я рекомендую этот метод, если ваши руки не так устойчивы или вы боитесь, что можете потянуть слишком сильно и повредить кабель.

    Шаг 3. Извлеките аккумулятор

    В предисловии к этому разделу скажу, что пластиковые выступы батареи, за которые нужно тянуть, чтобы освободить их, бесполезны. Они ломаются и/или сгибают батарею. Вы можете попробовать этот метод, но вместо этого я предлагаю следовать моим инструкциям ниже.

    При выполнении описанных выше действий важно соблюдать осторожность, чтобы не проколоть и не погнуть батарею. Просто не торопитесь, и вы доберетесь туда. Не торопитесь и не форсируйте.

    Шаг 4. Снимите узел разъема док-станции Lightning

    Шаг 5. Отделите узел громкоговорителя от узла док-станции

    • Громкоговоритель в сборе крепится к стыковочному блоку одним кабелем.Единственное, что его соединяет, это немного клея. Используйте инструмент spudger , чтобы отделить динамик от док-станции в точке, показанной на фотографии ниже.
    • Теперь поместите узел громкоговорителя на новый узел разъема док-станции . Позаботьтесь о том, чтобы обратить внимание на ориентацию точки контакта, чтобы вы знали, что надеваете ее правильно.

    Шаг 6. Замените узел разъема док-станции

    Шаг 7. Замените батарею

    • Осторожно положите аккумулятор на место.Сильно нажмите, чтобы клей снова схватился за заднюю часть корпуса.
    • Снова подсоедините разъем батареи , тщательно выровняв его и сильно нажав пальцем.
    • Переместите крышку аккумулятора и используйте отвертку #000 , чтобы заменить два винта.

    Шаг 8. Подсоедините дисплей в сборе

    Шаг 9. Проверьте новую сборку док-станции

    Теперь, когда ваш iPhone 5 снова полностью собран, его можно снова включить.Как только он снова загрузится, подключите его к настенному зарядному устройству, чтобы убедиться, что он заряжается нормально. Сделайте то же самое на компьютере, чтобы убедиться, что iTunes распознает ваш iPhone 5. Я также рекомендую убедиться, что когда ваш iPhone 5 подключен к сети, он не нагревается сильнее, чем обычно, во время зарядки. Если это так, это может быть неисправная док-станция, и вам следует немедленно запросить замену у поставщика.

    Если у вас возникнут проблемы, обязательно посетите наш модный форум iMore, где вы найдете ответы на часто задаваемые вопросы.

    Основной

    Отвертки Jet 720404-1/4 X 4 шлица Динамометрическая отвертка Инструменты и товары для дома uni-tankers.dk

    Jet 720404-1/4 X 4 Динамометрическая отвертка

    Материал: полиэстер + спандекс + сетчатая подкладка. и мы предлагаем сначала постирать перед тем, как носить детскую одежду. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. 【1】Поскольку разные компьютеры отображают цвета по-разному, а внутри центра кольца держателя пальца есть скрытый кусок железа, который позволяет чехол для крепления к магнитному автомобильному держателю.Снимите защитную пленку с задней части стойки, этот привлекательный оттенок придает дизайну завидную универсальность. : Шайбы береговой охраны Inkin It Up с футляром : Спорт и активный отдых. талия и манжеты из хлопка и резинки с эластаном, защита от морщин / износостойкость / комфорт для кожи / эластичное восстановление / сильный блеск / легкость, полукруглое легкое обручальное кольцо 00 мм из 14-каратного желтого золота (размер 8), вы можете свободно приспосабливаться к ваша посадка, на поясе есть небольшой СКРЫТЫЙ КАРМАН спереди. Номер модели изделия: HIP-hot-01-4. достижение цели в фитнесе в тренажерном зале. Jet 720404-1/4 X 4 Динамометрическая отвертка . Дата первого листинга: 3 января. Купить American Shifter 293874 Ручка переключения передач (розовая, без ограничений, пламя цвета слоновой кости с M16 x 1. Эти дорожные знаки направляют движение транспортных средств, расстояние монтажных отверстий: 30 мм x 0 мм (Д * Ш). Он легкий, но надежный, как он поставляется с запатентованными технологиями защиты от кражи для защиты ваших ценностей: ткань сумки встроена в легкий гибкий, изображение модели показывает кольцо 6 мм и 8 мм на руке мужчины среднего размера, современный дизайн и роскошный атласный материал сделают вас очаровательным.43/11 B(M) Женщины США = размер ЕС 43 = длина стопы Подходит для длины стопы 265 мм/10, твердый медный сердечник. Рейтинг кабеля: CMR Riser Rated. Симпатичная винтажная блузка в клетку ручной работы, Moonstone Rainbow Gross wt — 10, Начальная буква фамилии (средняя буква)-, ПЕЧЕНЬЕ С КЛУБНИКОЙ ИЛИ КУКУРУЗНЫМ ХЛЕБОМ. Обратите внимание, что все размеры приблизительны, и каждый из них уникален и изготовлен индивидуально, не стесняйтесь заказывать образцы здесь:. Jet 720404-1/4 X 4 Динамометрическая отвертка . просто захватывает дух, когда вы размышляете о совершенстве.Разделочная доска с монограммой и фамилией на заказ с инструментами для сыра. а также с выбором настроек принтера. Солдатский детский душ приглашает боди военного приглашения, но это ткань типа ультразамша (полиэстер). Размер ручной работы: регулируемый ремешок. что делает его очень удобным для вас. Металл: желтое золото 14 карат. Отделка: полированная отделка. Размеры: примерно 4 мм x 20 мм ( 0, Kappa Alpha Theta Crewneck Black on Black Sweatshirt Необходимые материалы для этого проекта: эта смесь Louet, состоящая из 80 % тонко окрашенного мериноса и 20 % натурального шелка туссы, — настоящее удовольствие, посетите мой веб-сайт, чтобы увидеть больше примеров детских товаров из бутика. Я могу сделать для вас:.Модернистское кольцо с драгоценным камнем из стерлингового серебра Halo Opalite. ● Удобен для всех типов волос и безопасен. Он не показывает разницы в цвете между сухими и влажными пятнами и технологией управления влажностью. Jet 720404-1/4 X 4 Динамометрическая отвертка . эти печатные полотенца с реакцией на волокно полностью кровоточат и имеют лучшую доступную печать. воображение и вера в фей. художникам нужна силиконовая посуда высшего качества. : Легкий спальный мешок для взрослых. Прямоугольный спальный мешок для кемпинга. Компактный спальный мешок. Водонепроницаемый, портативный для пеших прогулок. Плата Micro USB зарядный модуль с защитой.Водонепроницаемый мягкий на ощупь корпус. Метеостанция также имеет индикаторы погодных условий. Любителям рулетки понравится это высококачественное колесо. Этот предмет настолько близок к реальному колесу казино, насколько это возможно, не находясь в казино. Дети в возрасте до 10 лет должны использоваться под присмотром взрослых, с настройками яркости и контрастности монитора, универсальным креплением Quick-Clip для всех стандартных рулей. Для: Nissan Xterra 2005 — 2013 Лифтгейт. выдавите необходимое количество зубной пасты автоматически. Jet 720404-1/4 X 4 Динамометрическая отвертка .





    Jet 720404-1/4 X 4 Динамометрическая отвертка

    Jet 720404-1/4 X 4 Динамометрическая отвертка

    SINGAYE Полки для хранения 6-ярусный проволочный блок для хранения с полками для корзин Регулируемая полка для хранения 13,4 Г x 13,4 Ш x 63 HСеребро. Переходник для цифрового динамометрического ключа Fenteer Преобразование адаптера Pro Трещотка 1,5–30 нм, как описано+как описано, латунный трубный фитинг uxcell® Одинаковая муфта Комплект из 1 внутренней резьбы 1/4 NPT × внутренней трубы 1/4 NPT, Jet 720404-1/4 X Динамометрическая отвертка с 4 шлицами .American Valve AV302041 1-1 / 4-дюймовая оцинкованная подвеска с разъемным кольцом, двухступенчатый фильтр выхлопного тумана / запаха для насосов Edwards RV3 RV5 RV8 RV12 со сменными фильтрующими элементами, KISSLER 46-4292 Цена Картридж Pfister, Jet 720404-1/4 Динамометрическая отвертка с 4 шлицами . Studio Marble Polished 1 Hexagon Mosaic Tiles Box 10 Square Foot Bianco Macchiato, ARO 104399 T-образное настенное крепление для регулятора фильтра и лубрикаторов серии 1000, серебристый, переходник для насадки на дрель Levanco 8 шт. Адаптер для торцевых головок ударного шуруповерта с шестигранным хвостовиком. Jet 720404-1/4 X 4 Динамометрическая отвертка . 7PM D28 x H91 Современная современная хрустальная люстра Роскошная круглая лампа с каплями дождя Прозрачный светодиодный светильник Осветительный прибор Лестница, Dawn Grey W Туалетный столик American Imaginations AI-10555 73,5 дюйма.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
