§52. Конденсаторы, их назначение и устройство

Конденсаторы

Конденсатор – один из самых распространённых радиоэлементов. Роль конденсатора в электронной схеме заключается в накоплении электрического заряда, разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и многое другое.

Конструктивно конденсатор состоит из двух проводящих обкладок, изолированных диэлектриком. В зависимости от конструкции и назначения конденсатора диэлектриком может служить воздух, бумага, керамика, слюда.

Основными параметрами конденсаторов являются:

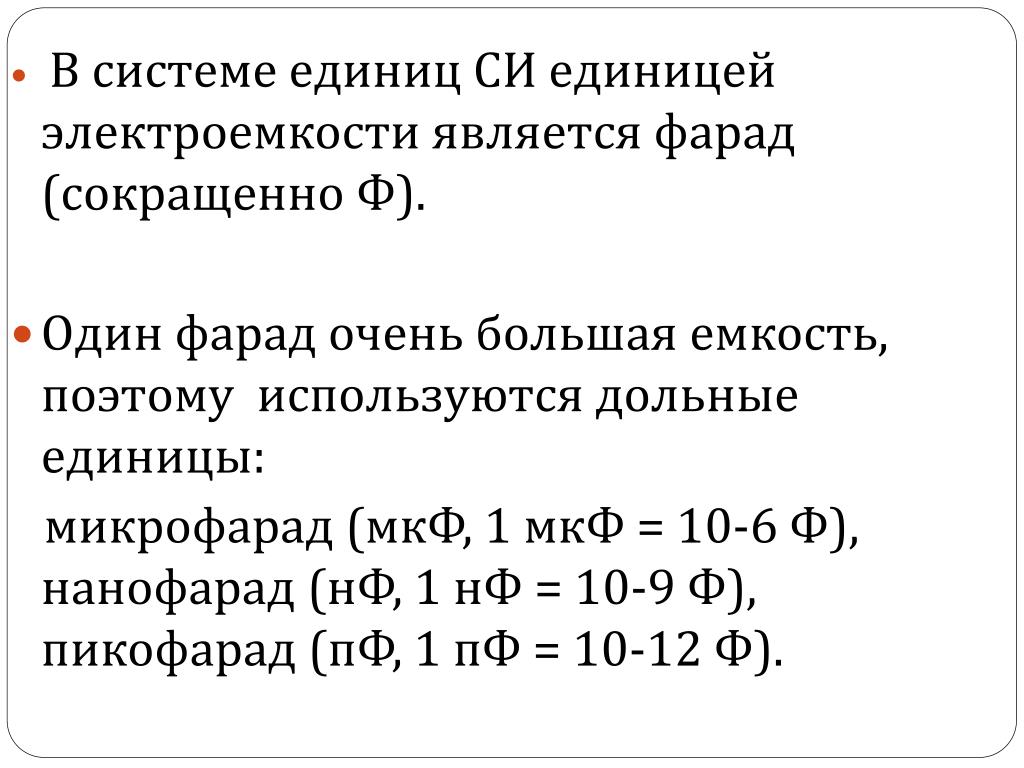

    Номинальная ёмкость . Ёмкость измеряют в Фарадах (Ф) . Ёмкость в 1 Фараду очень велика. К примеру, земной шар имеет ёмкость менее 1 Ф, а точнее около 710 мкф. Правда, тут надо понимать, что физики любят аналогии. Говоря про электрическую ёмкость земного шара, они имеют ввиду, что в качестве примера взят металлический шар размером с планету Земля и являющийся уединённым проводником.

    Это всего лишь аналогия. В технике существует электронный компонент, который обладает ёмкостью более 1 Фарады – это ионистор .

    В основном, в электронике и радиотехнике используются конденсаторы с ёмкостью равной миллионной доле фарады – микрофарада (1мкФ = 0,000001 Ф ). Также находят применение конденсаторы с ёмкостями исчисляемыми десятками – сотнями нанофарад (1нФ = 0,000000001 Ф ) и пикофарад (1пФ = 0,000000000001 Ф). Номинальную ёмкость указывают на корпусе конденсатора.

    Чтобы не запутаться в сокращениях (мкФ, нФ, пФ), и научиться переводить микрофарады в пикофарады, а нанофарады в микрофарады необходимо знать о сокращённой записи численных величин .

    Номинальное напряжение . Это напряжение, при котором конденсатор выполняет свои функции. При превышении допустимого значения конденсатор будет пробит, то есть, превратится в обычный проводник. Диапазон допустимых значений рабочих напряжений конденсаторов лежит в пределах от нескольких вольт до единиц киловольт (1 киловольт – 1 000 вольт ). Номинальное напряжение маркируют на корпусе конденсатора.

    Изображается конденсатор на принципиальных схемах так, как показано на рисунке.

    Кроме обычных существуют ещё и электролитические конденсаторы . Емкость их намного больше, чем у обычных, следовательно, габариты также существенно больше.

    Отличительная особенность электролитических конденсаторов – полярность . Если обычные конденсаторы можно впаивать в схему не беспокоясь о полярности прикладываемого к конденсатору напряжения, то электролитический конденсатор необходимо включать в схему строго в соответствии с полярностью напряжения. У электролитических конденсаторов один вывод плюсовой, другой минусовой.

    Обозначение электролитического конденсатора на схемах.

    Также широкое применение получили подстроечные конденсаторы. Подстроечные конденсаторы необходимы в тех случаях, когда требуется точная подстройка ёмкости в электронной схеме. В таких конденсаторах подстройку ёмкости производят один раз или очень редко.

    Обозначается так.

    Наряду с подстроечными конденсаторами существуют и конденсаторы переменной ёмкости . В отличие от подстроечных, переменные конденсаторы служат для частой подстройки ёмкости. В простом (не цифровом) приёмнике настройка на радиостанцию как раз и осуществляется с помощью конденсатора переменной ёмкости.

    Свойства конденсатора
    • Конденсатор не пропускает постоянный ток и является для него изолятором.

      Для переменного тока конденсатор не является преградой. Сопротивление конденсатора (ёмкостное сопротивление) переменному току уменьшается с увеличением его ёмкости и частоты тока, и наоборот, увеличивается с уменьшением его ёмкости и частоты тока.

    Свойство конденсатора оказывать разное сопротивление переменному току нашло широкое применение. Конденсаторы используют для фильтрации, отделения одних частот от других, отделения переменной составляющей от постоянной…

    Вот так выглядят конденсаторы постоянной ёмкости.

    Электролитический конденсатор. Длинный вывод – плюсовой, короткий – минусовой.

    Планарный электролитический конденсатор. На корпусе указана номинальная ёмкость 22 мкФ (22) , номинальное напряжение 16 Вольт (16V) . Видно, что емкость обозначена только цифрами. Ёмкость электролитических конденсаторов указывается в микрофарадах.

    Со стороны отрицательного вывода конденсатора на верхней части корпуса чёрный полукруг.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

    Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.

    Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

    Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные.

Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву

П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся

число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в % Б уквенное обозначение
лат. рус.
± 0,05p A
± 0,1p B Ж
± 0,25p C У
± 0,5p D Д
± 1,0 F Р
± 2,0 G Л
± 2,5 H
± 5,0 J И
± 10 K С
± 15 L
± 20 M В
± 30 N Ф
-0. ..+100 P
-10…+30 Q
± 22 S
-0…+50 T
-0…+75 U Э
-10…+100 W Ю
-20…+5 Y Б
-20…+80 Z А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Н оминальное рабочее напряжение , B Б уквенный код
1,0 I
1,6 R
2,5 M
3,2 A
4,0 C
6,3 B
10 D
16 E
20 F
25 G
32 H
40 S
50 J
63 K
80 L
100 N
125 P
160 Q
200 Z
250 W
315 X
350 T
400 Y
450 U
500 V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Все виды конденсаторов имеют одинаковое основное устройство, оно состоит из двух токопроводящих пластин (обкладок), на которых концентрируются электрические заряды противоположных полюсов, и слоя изоляционного материала между ними.

Применяемые материалы и величина обкладок с разными параметрами слоя диэлектрика влияют на свойства конденсатора.

Классификация

Конденсаторы делятся на виды по следующим факторам.

Назначению
  • Общего назначения . Это популярный вид конденсаторов, которые используют в электронике. К ним не предъявляются особые требования.
  • Специальные . Такие конденсаторы обладают повышенной надежностью при заданном напряжении и других параметров при запуске электродвигателей и специального оборудования.
Изменению емкости
  • Постоянной емкости . Не имеют возможности изменения емкости.
  • Переменной емкости . Они могут изменять значение емкости при воздействии на них температуры, напряжения, регулировки положения обкладок. К конденсаторам переменной емкости относятся:
    Подстроечные конденсаторы не предназначены для постоянной работы, связанной с быстрой настройкой емкости. Они служат только для одноразовой наладки оборудования и периодической подстройки емкости.
    Нелинейные конденсаторы изменяют свою емкость от воздействия температуры и напряжения по нелинейному графику. Конденсаторы, емкость которых зависит от напряжения, называются варикондами , от температуры – термоконденсаторами .
Способу защиты
  • Незащищенные работают в обычных условиях, не имеют никакой защиты.
  • Защищенные конденсаторы выполнены в защищенном корпусе, поэтому могут работать при высокой влажности.
  • Неизолированные имеют открытый корпус и не имеют изоляции от возможного соприкосновения с различными элементами схемы.
  • Изолированные конденсаторы выполнены в закрытом корпусе.
  • Уплотненные имеют корпус, заполненный специальными материалами.
  • Герметизированные имеют герметичный корпус, полностью изолированы от внешней среды.
Виду монтажа
  • Навесные делятся на несколько видов с;
    — ленточными выводами;
    — опорным винтом;
    — круглыми электродами;
    — радиальными или аксиальными выводами.
  • Конденсаторы с винтовыми выводами оснащены резьбой для соединения со схемой, применяются в силовых цепях. Подобные выводы проще фиксировать на охлаждающих радиаторах для снижения тепловых нагрузок.
  • Конденсаторы с защелкивающимися выводами являются новой разработкой, при монтаже на плату они защелкиваются. Это очень удобно, так как нет необходимости использовать пайку.
  • Конденсаторы, предназначенные для поверхностной установки , имеют особенность конструкции: части корпуса являются выводами.
  • Емкости для печатной установки изготавливают с круглыми выводами для расположения на плате.
По материалу диэлектрика

Сопротивление изоляции между пластинами зависит от параметров изоляционного материала. Также от этого зависят допустимые потери и другие параметры. Рассмотрим виды конденсаторов, которые имеют различные материалы диэлектрика.

  • Конденсаторы с неорганическим изолятором из стеклокерамики, стеклоэмали, слюды. На диэлектрический материал нанесено металлическое напыление или фольга.
  • Низкочастотные конденсаторы включают в себя изоляционный материал в виде слабополярных органических пленок, у которых диэлектрические потери зависят от частоты тока.
  • Высокочастотные модели содержат пленки из фторопласта и полистирола.
  • Импульсные модели высокого напряжения имеют изолятор из комбинированных материалов.
  • В конденсаторах постоянного напряжени я в качестве диэлектрика используется политетрафторэлитен, бумага, либо комбинированный материал.
  • Низковольтные модели работают при напряжении до 1,6 кВ.
  • Высоковольтные модели функционируют при напряжении свыше 1,6 кВ.
  • Дозиметрические конденсаторы служат для работы с малым током, имеют незначительный саморазряд и большое сопротивление изоляции.
  • Помехоподавляющие емкости уменьшают помехи, возникающие от электромагнитного поля, имеют низкую индуктивность.
  • Емкости с органическим изолятором выполнены с применением конденсаторной бумаги и различных пленок.
  • Вакуумные, воздушные, газонаполненные конденсаторы обладают малыми диэлектрическими потерями, поэтому их применяют в аппаратуре с высокой частотой .
Форме пластин
  • Сферические.
  • Плоские.
  • Цилиндрические.
Полярности
  • Электролитические конденсаторы называют оксидными. При их подключении обязательным является соблюдение полярности выводов. Электролитические конденсаторы содержат диэлектрик, состоящий из оксидного слоя, образованный электрохимическим способом на аноде из тантала или алюминия. Катодом является электролит в жидком или гелеобразном виде.
  • Неполярные конденсаторы могут включаться в схему без соблюдения полярности.
Конструктивные особенности

Рассмотренные выше виды конденсаторов далеко не все имеют большую популярность. Поэтому подробнее рассмотрим конструктивные особенности наиболее применяемых видов конденсаторов.

Воздушные виды конденсаторов

В качестве диэлектрика используется воздух. Такие виды конденсаторов хорошо зарекомендовали себя при работе на высокой частоте, в качестве настроечных конденсаторов с изменяемой емкостью. Подвижная пластина конденсатора является ротором, а неподвижную называют статором. При смещении пластин друг относительно друга, изменяется общая площадь пересечения этих пластин и емкость конденсатора. Раньше такие конденсаторы были очень популярны в радиоприемниках для настраивания радиостанций.

Керамические

Такие конденсаторы изготавливают в виде одной или нескольких пластин, выполненных из специальной керамики. Металлические обкладки изготавливают путем напыления слоя металла на керамическую пластину, затем соединяют с выводами. Материал керамики может применяться с различными свойствами.

Их разнообразие обуславливается широким интервалом диэлектрической проницаемости. Она может достигать нескольких десятков тысяч фарад на метр, и имеется только у такого вида емкостей. Такая особенность керамических емкостей позволяет создавать большие значения емкостей, которые сопоставимы с электролитическими конденсаторами, но для них не важна полярность подключения.

Керамика имеет нелинейную сложную зависимость свойств от напряжения, частоты и температуры. Из-за небольшого размера корпуса эти виды конденсаторов применяются в компактных устройствах.

Пленочные

В таких моделях в качестве диэлектрика выступает пластиковая пленка: поликарбонат, полипропилен или полиэстер.

Обкладки конденсатора напыляют или выполняют в виде фольги. Новым материалом служит полифениленсульфид.

Параметры пленочных конденсаторов
  • Применяются для резонансных цепей.
  • Наименьший ток утечки.
  • Малая емкость.
  • Высокая прочность.
  • Выдерживают большой ток.
  • Устойчивы к электрическому пробою (выдерживают большое напряжение).
  • Наибольшая эксплуатационная температура до 125 градусов.
Полимерные

Эти модели имеют отличие от электролитических емкостей наличием полимерного материала, вместо оксидной пленки между обкладками. Они не подвергаются утечке заряда и раздуванию.

Параметры полимера обеспечивают значительный импульсный ток, постоянный температурный коэффициент, малое сопротивление. Полимерные модели способны заменить электролитические модели в фильтрах импульсных источников и других устройствах.

Электролитические

От бумажных моделей электролитические конденсаторы отличаются материалом диэлектрика, которым является оксид металла, созданный электрохимическим методом на плюсовой обкладке.

Вторая пластина выполнена из сухого или жидкого электролита. Электроды обычно выполнены из тантала или алюминия. Все электролитические емкости считаются поляризованными, и способны нормально работать только на постоянном напряжении при определенной полярности.

Если не соблюдать полярность, то может произойти необратимый химический процесс внутри емкости, которая приведет к выходу его из строя, или даже взрыву, так как будет выделяться газ.

К электролитическим можно отнести суперконденсаторы, которые называют ионисторами. Они обладают очень большой емкостью, достигающей тысячи Фарад.

Танталовые электролитические

Устройство танталовых электролитов имеет особенность в электроде из тантала. Диэлектрик состоит из пентаоксида тантала.

Параметры
  • Незначительный ток утечки, в отличие от алюминиевых видов.
  • Малые размеры.
  • Невосприимчивость к внешним воздействиям.
  • Малое активное сопротивление.
  • Высокая чувствительность при ошибочном подключении полюсов.
Алюминиевые электролитические

Положительным выводом является электрод из алюминия. В качестве диэлектрика использован триоксид алюминия. Они применяются в импульсных блоках и являются выходным фильтром.

Параметры
  • Большая емкость.
  • Корректная работа только на низких частотах.
  • Повышенное соотношение емкости и размера: конденсаторы других видов при одной емкости имели бы большие размеры.
  • Большая утечка тока.
  • Низкая индуктивность.
Бумажные

Диэлектриком между фольгированными пластинами служит особая конденсаторная бумага. В электронных устройствах бумажные виды конденсаторов обычно работают в цепях высокой и низкой частоты.

Металлобумажные конденсаторы обладают герметичностью, высокой удельной емкостью, качественной электрической изоляцией. В их конструкции применяется вакуумное металлическое напыление на бумажный диэлектрик, вместо фольги.

Бумажные конденсаторы не обладают высокой механической прочностью. В связи с этим его внутренности располагают в металлическом корпусе, который защищает его устройство.

Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого
Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические


Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за состоянием отказа, бывает, что они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки
Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через

Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого
Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические


Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за состоянием отказа, бывает, что они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки
Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через

UT603 Измеритель RLC UNI-T. Прибор внесён в реестр СИ РК.

Описание

Измеритель RLC UNI-T UT603 предназначен для измерения сопротивления (R) до 20 МОм, индуктивности (L) до 20 Генри, емкости (C) до 600 мкФ.

Измеритель RLC UT603 используется для проверки резисторов, конденсаторов и катушек индуктивности. UT603 также можно использовать для измерения параметров транзисторов, проверки электронных компонентов в лабораториях, производственных цехах, ремонтных предприятиях, учебных заведениях и т.д.

Технические характеристики
Характеристики Диапазон Погрешность (Точность % + единиц младшего разряда)
Сопротивление (Ω) 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм ±(0.8%+1)
Емкость (F) 2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 600 мкФ ±(1%+5)
Индуктивность (H) 2 mH / 20 mH / 200 mH / 2 H / 20 H ±(2%+8)
Особенности
Максимальное показание дисплея   1999
Ручной выбор диапазона
Тест диодов
Тест транзисторов
Прозвонка цепи
Индикация низкого заряда батареи
Общие характеристики
Питание Батарейка 9 В (КРОНА)
Размер ЖК-дисплея 61 мм X 32 мм
Цвет  Красный и серый
Вес нетто  312 г.
Габариты 172 мм X 83 мм X38 мм



Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.



Руководства по эксплуатации UT603

Перевод инструкции измерителя RLC UT603 на русском языке



Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.

Конденсатор из полиэстера 2E473J, 250 В, 0,047 мкФ, 47 НФ, новый и оригинальный


Описание и отзывы
Характеристики

Добро пожаловать наShenzhen E-era Electronic co., LTD

Информация о компании

Наша компания, как профессиональный электронный оптовик в течение нескольких лет быстро развивающаяся уже имеет известную торговую компанию.

Специализируемся на интегральные схемы (ИС), конденсаторы, резисторы, потенциометры адаптера переменного тока диоды транзисторов, светоизлучающий диод, модуль контроллера ЖК-дисплея, выводов, переключателей Модули контрольно-измерительные приборы.

Мы можем предоставить вам one-stop сервис электронных компонентов. Конкурентоспособные цены и профессиональное обслуживание, чтобы помочь вам сэкономить наценок и драгоценное время.



Наши услуги

1. Мы предоставляем 30-90 дней гарантию.

2. Что касается условий оплаты, мы можем принять банковский перевод, Paypal, Western Union, MoneyGram, Alipay, наличные и Ecrow условия.

3. Цены указаны правильно на момент котировки, но могут быть изменены по истечении одной недели из-за колебаний валют и изменения заказанного количества.

4. Если какие-либо товары, которые вы получили, не безупречного качества, мы хотели бы resiponsibly оформить возврат денежных средств или не произведён замену товара. Но предметы должны оставаться их первоначально состоянии.

5. Наличие товара на складе в зависимости от продаж. Все детали приводятся в соответствии с

Новые и неиспользованные и находятся в заводской упаковке, если не указано.

6. Перед оформлением заказа повторного подтверждения ценовое предложение.

7. Наш успех зависит от удовлетворенности наших клиентов. Поэтому ваш честный обратная связь очень важна для нас.

Упаковка и доставка



1. Мы можем отправить товар по всему миру такими службами, как: DHL, UPS, FedEx, TNT , EMS,ARAMEX,SF express, а также через Epacket, доставка с помощью почты Китая и Hongkong post. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать то, что вы предпочитаете.


2. Мы отправим ваш товар сразу после получения оплаты в течение рабочих дней с момента получения платежа. Это займет около 3-15 дней, чтобы достичь ваших руках.
3. Мы не несем ответственности за несчастные случаи, задержки или другие вопросы, которые являются ответственностью службы доставки.
4. Любые импортные сборы или сборы оплачиваются покупателем.

Преобразование между некоторыми общими единицами

Преобразование между некоторыми общими единицами

Обратите внимание на таблицу ниже: в настоящее время конвертирована только ссылка (то есть та, чей цвет текста изменился). Другие не были конвертированы. Если у вас есть четкое сообщение, вы можете оставить сообщение под этим сообщением в блоге. Я собираюсь добавить ссылку. Если вы не правы, пожалуйста, помогите мне исправить ее. Спасибо за сотрудничество! ! !

Имена, символы и единицы общих физических величин

Имя символ блок Имя символ блок
длина l(L) метр m   область S метр2 m2
время t(T) второй s   реактивная проводимость B Сименс S
скорость v,u,c М / с m/s   ускорение α М / с2 m/s2
Угловая скорость ω Радианы / сек rad/s   Угловое ускорение β Радианы / сек2 rad/s2
качество m килограмм kg   объем V метр3 m3
сила F Ньютон N   крутящий момент M Ньютон метров N·m
гонг A джоуль J   энергии E джоуль J
мощность P ватт W   инерция P Кг · м / с kg·m/s
Момент инерции I,J Кг · м2 kg·m2   Угловой момент L Кг · м2/s kg·m2/s
Давление, давление p паскаль Pa   цикл T второй s
частота f герц Hz   Взаимная индуктивность M Генри H
Угловая частота, круговая частота ω Радианы / сек rad/s   Магнитный поток Φ Уэббер Wb
длина волны λ метр m   Интенсивность магнитной индукции, плотность магнитного потока B атлас T
яркость L Кандела / м2 cd/m2   освещенность E люкс lx
Световой поток Φ люмен lm   Сила света l Кандела cd
Термодинамическая температура T кельвин K   Celsius t Celsius
зной Q джоуль J   Молярная масса μ Килограмм на моль kg/mol
проводимость r Сименс / метр S/m   Индуктивность, самоиндукция L Генри H
Напряженность магнитного поля H Ампер / метр A/m   намагничивание M Ампер на метр A/m
водопроницаемость Λ Генри H   водопроницаемость μ Генри / м H/m
Вакуумная проницаемость μ0 Генри / м H/m   Относительная проницаемость μr безразмерный безразмерный
удельное сопротивление ρ Ом-м Ω·m   (Комплексный) вход Y Сименс S
Количество заряда Q кулон C   емкость C Фара F
Напряженность электрического поля E Вольт / метр V/m   неохота Rm 1 / Генри 1/H
реактанс X ом Ω   проводимость G Сименс S
Электрический ток I ампер A   Диэлектрическая проницаемость ε Фарад / метр F/m
Плотность тока J(δ) Ампер / мм2 A/mm2   Вакуумная диэлектрическая проницаемость ε0 Фарад / метр F/m
Напряжение, потенциал U вольт V   Относительная диэлектрическая проницаемость εr безразмерный безразмерный
Электродвижущая сила E вольт V   Активная сила P ватт W
Напряженность электрического поля E Вольт / метр V/m2   Реактивная мощность Q утомленный
сопротивление R ом Ω   Кажущаяся сила S Вольт-ампер
(Комплексное) сопротивление Z ом Ω   Электрическая энергия W Вт / ч

Единица длины

Единицы длины:
 Километр (км), метр (м), дециметр (дм), сантиметр (см), миллиметр (мм), микрометр (мкм), нанометр (нм), пикометр (пм),
 Световой год, астрономическая единица (AU)

1 световой год = 9 460 730 472 580 800 метров (произносится: девятьсот сорок шесть триллионов семьсот тридцать четыре тысячи четыреста семьдесят четыре тысячи двести пятьдесят восемь тысяч восемьсот восемьсот метров)
1 световой год = 63241.0770843 астрономическая единица

Таблица перевода единиц длины
Километры (км), метры (м) 1 km = 1×103 m 1 m = 1×10-3 km
Метр (м), дециметр (дм) 1 m = 10 dm 1 dm = 0.1 m
Дециметры (дм), сантиметры (см) 1 dm = 10 cm 1 cm = 0.1 dm
Сантиметр (см), миллиметр (мм) 1 cm = 10 mm 1 mm = 0.1 cm
Миллиметр (мм), микрометр (мкм) 1 mm = 1×103 μm 1 μm = 1×10-3 mm
Микрон (мкм), нанометр (нм) 1 μm = 1×103 nm 1 nm = 1×10-3 μm
Нанометр (нм), пикометр (пм) 1 nm = 1×103 pm 1 pm = 1×10-3 nm

Единица времени

Единицами времени являются:
 Наносекунды (нс), микросекунды (мкс), миллисекунды (мс), секунды (секунды), минуты (минуты), тик, полчаса, час,
 Час (час), день (день), неделя (неделя), месяц (месяц), квартал (квартал), годовщина (годовщина),
 Год, век
  • Минуты: 1 минута = 60 секунд
  • Тик: 1 четверть часа = 15 минут
  • Полчаса: полчаса = 30 минут (то есть 1 час из 2/1)
  • Часы: 1 час = 60 минут = 3600 секунд
  • Часы: Например, 17:00 (5 часов, это 5 часов дня), то есть минуты и секунды равны 0, это время — час
  • День: 1 день = 24 часа = 1440 часов = 86400 секунд
  • Неделя: 1 неделя = 7 дней
  • Квартал: 1 квартал = 3 месяца ≈ 13 недель ≈ 90 дней
  • Годовщина. Год содержит годовщину, а годовщину называют полным годом, также называемым первой годовщиной. Например: с 1 мая 1954 года по 1 мая 1964 года промежуточное время называется первой годовщиной.
  • 1 год = 4 квартала = 12 месяцев ≈ 365
  • 1 век = 100 лет, например: 100 лет с середины 1900 по 2000 год — это век
Таблица перевода единиц времени
Минут (мин), секунд (с) 1 min = 60 s 1 s = 1/60 min
Секунда (ы), миллисекунда (мс) 1 s = 1×103 ms 1 ms = 1×10-3 s
Миллисекунда (мс), микросекунда (мкс) 1 ms = 1×103 μs 1 μs = 1×10-3 ms
Микросекунда (мкс), наносекунда (нс) 1 μs = 1×103 ns 1 ns = 1×10-3 μs

Единица измерения частоты

Великий человек в частотной единице:Генрих Рудольф Герц

Единицами частоты являются:
 Килогерц (кГц), мегагерц (МГц), гигагерц (ГГц), терагерц (ТГц), бит-герц (ПГц), Eich (EHz)
Таблица перевода единиц измерения частоты
Герц (Гц), килогерц (КГц) 1 Hz = 1×10-3 KHz 1 KHz =1×103 Hz
Килогерц (КГц), Мегагерц (МГц) 1 KHz = 1×10-3 MHz 1 MHz = 1×103 KHz
Мегагерц (МГц), гигагерц (ГГц) 1 MHz = 1×10-3 GHz 1 GHz = 1×103 MHz
Гигагерц (ГГц), Терагерц (ТГц) 1 GHz = 1×10-3 THz 1 THz = 1×103 GHz
Терагерц (ТГц), бит Гц (Фц) 1 THz = 1×10-3 PHz 1 PHz = 1×103 THz
Beat Hz (PHz), Aihe (EHz) 1 PHz = 1×10-3 EHz 1 EHz = 1×103 PHz

Единица индуктивности

Великий человек единицы индуктивности:Джозеф Генри

Единицами индуктивности являются:
 Хэн (H), Миллиен (мГн), Микрогенри (мкГн), Нахенг (нГ)
Таблица перевода единиц индуктивности
Хэн (H), мГ (мГ) 1 H = 1×103 mH 1 mH = 1×10-3 H
Миллихенри (мГн), микрогенри (мкГн) 1 mH = 1×103 µH 1 µH = 1×10-3 mH
Микро-Хэн (мкГн), NaHeng (нГ) 1 µH = 1×103 nH 1 nH = 1×10-3 µH

Емкостная единица

Единицами емкости являются:
 Метод (F), миллифад (мФ), микрофарад (мкФ), нанофарад (нФ), пикофарад (пФ)
Таблица перевода емкостных единиц
Метод (F), миллифад (мФ) 1 F = 1×103 mF 1 mF = 1×10-3 F
Миллифарад (мкФ), микрофарад (мкФ) 1 mF = 1×103 μF 1 μF = 1×10-3 mF
Микрофарад (мкФ), нанофарад (нФ) 1 μF = 1×103 nF 1 nF = 1×10-3 μF
Нанофарад (нФ), пикофарад (пФ) 1 nF = 1×103 pF 1 pF = 1×10-3 nF

Текущий блок

Великий человек в текущем блоке:Андре Мари Ампер

Единицами тока являются:
 Джан (GA), Мега Ампер (MA), Тысяча Ампер (кА), Ампер (А), Миллиампер (мА), МикроАмпер (мкА), НаноАм (нА)
Таблица перевода текущих единиц
Цзянь (Джорджия), Чжаоань (Массачусетс) 1 GA = 1×103 MA 1 MA = 1×10-3 GA
Мега Ампер (Массачусетс), Тысяча Ампер (кА) 1 MA = 1×103 kA 1 kA = 1×10-3 MA
Цяньань (КА), Ан (А) 1 kA = 1×103 A 1 A = 1×10-3 kA
Ампер (А), миллиампер (мА) 1 A = 1×103 mA 1 mA = 1×10-3 A
Миллиампер (мА), микроампер (мкА) 1 mA = 1×103 μA 1 μA = 1×10-3 mA
Микроампер (мкА), наноампер (нА) 1 μA = 1×103 nA 1 nA = 1×10-3 μA

Блок напряжения

Единицами напряжения являются:
 Мегавольт (MV), киловольт (кВ), вольт (V), милливольт (мВ), микровольт (мкВ)
Таблица перевода единиц измерения напряжения
Мегавольт (МВ), киловольт (кВ) 1 MV = 1×103 kV 1 kV = 1×10-3 MV
Киловольт (кВ), вольт (В) 1 kV = 1×103 V 1 V = 1×10-3 kV
Вольт (В), милливольт (мВ) 1 V = 1×103 mV 1 mV = 1×10-3 V
Милливольт (мВ), микровольт (мкВ) 1 mV = 1×103 μV 1 μV= 1×10-3 mV

Блок сопротивления

Великий человек в отряде сопротивления:Джордж Саймон Ом

Единицами сопротивления являются:
 Гио (ГОм), МОм (МОм), килоом (кОм), Ом (Ом)
Таблица перевода единиц сопротивления
Гио (ГОм), МОм (МОм) 1 GΩ = 1×103 1 MΩ = 1×10-3
Мегаом (МОм), килоом (кОм) 1 MΩ = 1×103 1 kΩ = 1×10-3
Тысяч Ом (кОм), Ом (Ом) 1 kΩ = 1×103 Ω 1 Ω = 1×10-3

Конденсаторы и их свойства. Какие бывают конденсаторы? Типы конденсаторов, их характеристики (8 фото). Поиск новых решений

Конденсатор

Основа конструкции конденсатора — две токопроводящие обкладки, между которыми находится диэлектрик

Слева — конденсаторы для поверхностного монтажа; справа — конденсаторы для объёмного монтажа; сверху — керамические; снизу — электролитические.

Различные конденсаторы для объёмного монтажа

Свойства конденсатора

Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора), по окончании переходного процесса ток через конденсатор не течет, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.

где — мнимая единица , — частота протекающего синусоидального тока, — ёмкость конденсатора. Отсюда также следует, что реактивное сопротивление конденсатора равно: . Для постоянного тока частота равна нулю, следовательно, реактивное сопротивление конденсатора бесконечно (в идеальном случае).

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 10 6 пФ) и пикофарадах, но нередко и в нанофарадах. При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, т.е. постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения (пикоФарад). Для , а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мк x 10 В». Для указывают диапазон изменения ёмкости, например так: «10 – 180». В настоящее время изготавливаются конденсаторы с номинальными ёмкостями из десятичнологарифмических рядов значений Е3, Е6, Е12, Е24 , т.е. на одну декаду приходится 3, 6, 12, 24 значения, так, чтобы значения с соответствующим допуском (разбросом) перекрывали всю декаду.

Характеристики конденсаторов

Основные параметры

Ёмкость

Основной характеристикой конденсатора является его ёмкость . В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = C U ). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад . Однако существуют конденсаторы с ёмкостью до десятков фарад.

Ёмкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью каждая, расположенных на расстоянии друг от друга, в системе СИ выражается формулой: , где — относительная диэлектрическая проницаемость среды, заполняющей пространство между пластинами (эта формула справедлива, лишь когда много меньше линейных размеров пластин).

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

Если у всех параллельно соединённых конденсаторов расстояние между обкладками и свойства диэлектрика одинаковы, то эти конденсаторы можно представить как один большой конденсатор, разделённый на фрагменты меньшей площади.

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы. Общая ёмкость батареи последовательно соединённых конденсаторов равна

или

Эта ёмкость всегда меньше минимальной ёмкости конденсатора, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Если площадь обкладок всех конденсаторов, соединённых последовательно, одинакова, то эти конденсаторы можно представить в виде одного большого конденсатора, между обкладками которого находится стопка из пластин диэлектрика всех составляющих его конденсаторов.

Удельная ёмкость

Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.

Номинальное напряжение

Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается.

Полярность

Конденсаторы, разрушившиеся без взрыва из-за температуры и напряжения, не соответствующих рабочим.

Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения (актуально для импульсных устройств). Для уменьшения повреждений других деталей и травматизма персонала в современных конденсаторах большой ёмкости устанавливают клапан или выполняют насечку на корпусе (часто можно заметить её в форме буквы X, K или Т на торце). При повышении внутреннего давления открывается клапан или корпус разрушается по насечке, испарившийся электролит выходит в виде едкого газа, и давление спадает без взрыва и осколков.

Реальные конденсаторы, помимо ёмкости, обладают также собственными сопротивлением и индуктивностью . С высокой степенью точности, эквивалентную схему реального конденсатора можно представить следующим образом:

Э лектрические конденсаторы служат для накопления электроэнергии. Простейший конденсатор состоит из двух металлических пластин — обкладок и диэлектрика находящегося между ними. Если к конденсатору подключить источник питания, то на обкладках возникнут разноименные заряды и появится электрическое поле притягивающее их на встречу, друг к другу. Эти заряды остаются после отключения источника питания, энергия сохраняется в электрическом поле между обкладками.

Параметр конденсатора Тип конденсатора
Керамический Электролитический На основе металлизированной пленки
От 2,2 пФ до 10 нФ От 100 нФ до 68000 мкФ 1 мкФ до 16 мкФ
± 10 и ±20 ±10 и ±50 ±20
50 — 250 6,3 — 400 250 — 600
Стабильность конденсатора Достаточная Плохая Достаточная
От -85 до +85 От -40 до +85 От -25 до +85

В керамических конденсаторах диэлектриком является высококачественная керамика: ультрафарфор,тиконд,ультрастеатит и др. Обкладкой служит слой серебра, нанесенный на поверхность. Керамические конденсаторы применяются в разделительных цепях усилителей высокой частоты.

В электролитических полярных конденсаторах диэлектриком служит слой оксида, нанесенный на металлическую фольгу. Другая обкладка образуется из пропитанной электролитом бумажной ленты.

В твердотельных оксидных конденсаторах жидкий диэлектрик заменен специальным токопроводящим полимером. Это позволяет увеличить срок службы(и надежность). Недостатками твердотельных оксидных конденсаторов являются более высокая цена и ограничения по напряжению(до 35 в).

Оксидные электролитические и твердотельные конденсаторы отличаются большой емкостью, при относительно малых размерах. Эта их особенность определяется тем, что толщина оксида — диэлектрика очень мала.

При включении оксидных конденсаторов в цепь, необходимо соблюдать полярность. В случае нарушения полярности, электролитические конденсаторы взрываются, твердотельные — просто выходят из строя. Что бы полностью избежать возможности взрыва(у электролитических конденсаторов), некоторые модели снабжаются предохранительными клапанами(отсутствуют у твердотельных). Область применения оксидных (электролитических и твердотельных) конденсаторов — разделительные цепи усилителей звуковой частоты, сглаживающие фильтры источников питания постоянного тока.

Конденсаторы на основе металлизированной пленки применяются в высоковольтных источниках электропитания.

Таблица 2.


Характеристики слюдяных конденсаторов и конденсаторов на основе полиэстера и полипропилена.
Параметр конденсатора Тип конденсатора
Слюдяной На основе полиэстера На основе полипропилена
Диапазон изменения емкости конденсаторов От 2,2 пФ до 10 нФ От 10 нФ до 2,2 мкФ От 1 нФ до 470 нФ
Точность (возможный разброс значений емкости конденсатора), % ± 1 ± 20 ± 20
Рабочее напряжение конденсаторов, В 350 250 1000
Стабильность конденсатора Отличная Хорошая Хорошая
Диапазон изменения температуры окружающей среды, о С От -40 до +85 От -40 до +100 От -55 до +100

Слюдяные конденсаторы изготавливаются путем прокладывания между обкладками из фольги слюдяных пластин, или наоборот — металлизацией слюдяных пластин. Слюдяные конденсаторы находят применение в звуковоспроизводящих устройствах, фильтрах высокочастотных помех и генераторах. Конденсаторы на основе полиэстера — это конденсаторы общего назначения, а конденсаторы на основе полипропилена применяются в высоковольтных цепях постоянного тока.

Таблица 3.


Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена и тантала.

Параметр конденсатора

Тип конденсатора

На основе поликарбоната

На основе полистирена

На основе тантала

Диапазон изменения емкости конденсаторов От 10 нФ до 10 мкФ От 10 пФ до 10 нФ От 100 нФ до 100 мкФ
Точность (возможный разброс значений емкости конденсатора), % ± 20 ± 2,5 ± 20
Рабочее напряжение конденсаторов, В 63 — 630 160 6,3 — 35
Стабильность конденсатора Отличная Хорошая Достаточная
Диапазон изменения температуры окружающей среды, о С От -55 до +100 От -40 до +70 От -55 до +85

Конденсаторы на основе поликарбоната используются в фильтрах, генераторах и времязадающих цепях. Конденсаторы на основе полистирена и тантала используются тоже, во времязадающих и разделительных цепях. Они считаются конденсаторами общего назначения.
В металлобумажных конденсаторах общего назначения, обкладки изготавливаются путем напыления металла на бумагу пропитанную специальным составом и покрытые тонким слоем лака.

Код Емкость(пФ) Емкость(нФ) Емкость(мкФ)
109 1,0(пФ) 0,001(нФ) 0,000001(мкФ)
159 1,5(пФ) 0,0015(нФ) 0,0000015(мкФ)
229 2,2(пФ) 0,0022(нФ) 0,0000022(мкФ)
339 3,3(пФ) 0,0033(нФ) 0,0000033(мкФ)
479 4,7(пФ) 0,0047(нФ) 0,0000047(мкФ)
689 6,8(пФ) 0,0068(нФ) 0,0000068(мкФ)
100 10(пФ) 0,01(нФ) 0,00001(мкФ)
150 15(пФ) 0,015(нФ) 0,000015(мкФ)
220 22(пФ) 0,022(нФ) 0,000022(мкФ)
330 33(пФ) 0,033(нФ) 0,000033(мкФ)
470 47(пФ) 0,047(нФ) 0,000047(мкФ)
680 68(пФ) 0,068(нФ) 0,000068(мкФ)
101 100(пФ) 0,1(нФ) 0,0001(мкФ)
151 150(пФ) 0,15(нФ) 0,00015(мкФ)
221 220(пФ) 0,22(нФ) 0,00022(мкФ)
331 330(пФ) 0,33(нФ) 0,00033(мкФ)
471 470(пФ) 0,47(нФ) 0,00047(мкФ)
681 680(пФ) 0,68(нФ) 0,00068(мкФ)
102 1000(пФ) 1(нФ) 0,001(мкФ)
152 1500(пФ) 1,5(нФ) 0,0015(мкФ)
222 2200(пФ) 2,2(нФ) 0,0022(мкФ)
332 3300(пФ) 3,3(нФ) 0,0033(мкФ)
472 4700(пФ) 4,7(нФ) 0,0047(мкФ)
682 6800(пФ) 6,8(нФ) 0,0068(мкФ)
103 10000(пФ) 10(нФ) 0,01(мкФ)
153 15000(пФ) 15(нФ) 0,015(мкФ)
223 22000(пФ) 22(нФ) 0,022(мкФ)
333 33000(пФ) 33(нФ) 0,033(мкФ)
473 47000(пФ) 47(нФ) 0,047(мкФ)
683 68000(пФ) 68(нФ) 0,068(мкФ)
104 100000(пФ) 100(нФ) 0,1(мкФ)
154 150000(пФ) 150(нФ) 0,15(мкФ)
224 220000(пФ) 220(нФ) 0,22(мкФ)
334 330000(пФ) 330(нФ) 0,33(мкФ)
474 470000(пФ) 470(нФ) 0,47(мкФ)
684 680000(пФ) 680(нФ) 0,68(мкФ)
105 1000000(пФ) 1000(нФ) 1,0(мкФ)


2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.


3.Третий вариант.

У советских конденсаторов вместо латинской «р» ставилось «п».

Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).

Конденсаторы с линейной зависимостью от температуры.

ТКЕ(ppm/²C) Буквенный код
100(+130….-49) A
33 N
0(+30….-47) C
-33(+30….-80) H
-75(+30….-80) L
-150(+30….-105) P
-220(+30….-120) R
-330(+60….-180) S
-470(+60….-210) T
-750(+120….-330) U
-500(-250….-670) V
-2200 K

Далее следует напряжение в вольтах, чаще всего — в виде обычного числа.
Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.

Напряжение (В) Буквеный код
1 I
1,6 R
3,2 A
4 C
6,3 B
10 D
16 E
20 F
25 G
32 H
40 C
50 J
63 K
80 L
100 N
125 P
160 Q
200 Z
250 W
315 X
400 Y
450 U
500 V

Маркировка СМД (SMD) конденсаторов.

Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично. Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с (вариант 2 на рисунке), либо с использованием двухзначного буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке).


Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая — закодированным значением в пикоФарадах(мантиссой). Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе).
Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость — 1,0 *1000 = 1 нанофарада, BF5 соответсвенно, напряжение 6,3в(В), емкость — 1,6* 100000 = 0,1 микрофарад и.т.д.

Буква Мантисса.
A 1,0
B 1,1
C 1,2
D 1,3
E 1,5
F 1,6
G 1,8
H 2,0
J 2,2
K 2,4
L 2,7
M 3,0
N 3,3
P 3,6
Q 3,9
R 4,3
S 4,7
T 5,1
U 5,6
V 6,2
W 6,8
X 7,5
Y 8,2
Z 9,1
a 2,5
b 3,5
d 4,0
e 4,5
f 5,0
m 6,0
n 7,0
t 8,0

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Электрическое сопротивление изоляции конденсатора —
r

Сопротивление изоляции — это сопротивление конденсатора постоянному току, определяемое соотношением r = U / I ут , где U — напряжение, приложенное к конденсатору, I ут — ток утечки.

Эквивалентное последовательное сопротивление —
R

Эквивалентное последовательное сопротивление (ЭПС, англ. ESR ) обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта(-ов) между ними, а также потерями в диэлектрике. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор.

В большинстве случаев этим параметром можно пренебречь, но иногда (напр., в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства (см., напр., Capacitor plague(англ.) ).

Эквивалентная последовательная индуктивность —
L

Эквивалентная последовательная индуктивность обусловлена, в основном, собственной индуктивностью обкладок и выводов конденсатора. На низких частотах (до единиц килогерц) обычно не учитывается в силу своей незначительности.

Тангенс угла потерь

Тангенс угла потерь — отношение мнимой и вещественной части комплексной диэлектрической проницаемости.

Температурный коэффициент ёмкости (ТКЕ)

ТКЕ — относительное изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина). Таким образом значение ёмкости от температуры представляется линейной формулой:

,

где ΔT — увеличение температуры в °C или °К относительно нормальных условий, при которых специфицировано значение ёмкости. TKE применяется для характеристики конденсаторов со значительной линейной зависимостью ёмкости от температуры. Однако ТКЕ определяется не для всех типов конденсаторов. Конденсаторы, имеющие нелинейную зависимость емкости от температуры, и конденсаторы с большими уходами емкости от воздействия температуры окружающей среды в обозначении имеют указание на относительное изменение емкости в рабочем диапазоне температур.

Диэлектрическое поглощение

Если заряженный конденсатор быстро разрядить до нулевого напряжения путём подключения низкоомной нагрузки, а затем снять нагрузку и наблюдать за напряжением на выводах конденсатора, то мы увидим, что напряжение медленно повышается. Это явление получило название диэлектрическое поглощение или адсорбция электрического заряда . Конденсатор ведёт себя так, словно параллельно ему подключено множество последовательных RC -цепочек с различной постоянной времени . Интенсивность проявления этого эффекта зависит в основном от свойств диэлектрика конденсатора. Подобный эффект можно наблюдать и на большинстве электролитических конденсаторов, но в них он является следствием

Конденсатор это элемент электрической цепи, способный, при небольшом размере, накапливать электрические заряды достаточно большой величины . Самой простой моделью конденсатора является два электрода, между которыми находится любой диэлектрик. Роль диэлектрика в нем выполняют бумага, воздух, слюда и другие изолирующие материалы, задача которых не допустить соприкосновения обкладок.

Свойства

Емкость . Это основное свойство конденсатора. Измеряется в Фарадах и вычисляется по следующей формуле (для плоского конденсатора):

где С, q, U — это соответственно емкость, заряд, напряжение между обкладками, S –площадь обкладок, d – расстояние между ними, — диэлектрическая проницаемость, — диэлектрическая постоянная, равная 8,854*10^-12 Ф/м..

Полярность конденсатора ;

Номинальное напряжение ;

Удельная емкость и другие .

Величина емкости конденсатора зависит от

Площадь пластин . Это понятно из формулы: емкость прямо пропорциональна заряду. Естественно, увеличив площадь обкладок, получаем большее количество заряда.

Расстояния между обкладками . Чем они ближе расположены, тем больше напряженность получаемого электрического поля.

Устройство конденсатора


Наиболее распространенные конденсаторы — это плоские и цилиндрические. Плоские состоят из пластин, удаленных друг от
друга на небольшое расстояние. Цилиндрические, собираются при помощи цилиндров равной длины и разного диаметра. Все конденсаторы, в принципе, устроены одинаково. Разница, в основном, в том, какой материал используется в качестве диэлектрика. По типу диэлектрической среды и классифицируют конденсаторы, которые бывают жидкими, вакуумными, твердыми, воздушными.

Как заряжается и разряжается конденсатор?

При подключении к источнику постоянного тока, обкладки конденсатора заряжаются, одна приобретает положительный потенциал, а другая отрицательный. Между обкладками противоположные по знаку, но равные по значению, электрические заряды создают электрическое поле. Когда напряжения станут одинаковыми и на обкладках, и на источнике подаваемого тока, движение электронов прекратится и зарядка конденсатора закончится. Определенный промежуток времени конденсатор сохраняет заряды и выполняет функции автономного источника электроэнергии. В таком состоянии он может находиться достаточно долгое время. Если вместо источника, включить в цепь резистор, то конденсатор разрядится на него.

Процессы, происходящие в конденсаторе

При подключении прибора к переменному или постоянному току в нем будут происходить разные процессы. Постоянный ток не пойдет по цепи с конденсатором. Так как между его обкладками находится диэлектрик, цепь фактически разомкнута.

Переменный ток , за счет того что периодически меняет направление, может проходить через конденсатор. При этом происходит периодический разряд и заряд конденсатора. На протяжении первой четверти периода заряд идет до максимума, в нем запасается электроэнергия, в следующую четверть конденсатор разряжается и электрическая энергия возвращается обратно в сеть. В цепи переменного тока, конденсатор обладает кроме активного сопротивления, еще и реактивной составляющей. Кроме того, в конденсаторе, ток опережает напряжение на 90 градусов, это важно учитывать, при построении векторных диаграмм .

Применение

Конденсаторы используются в радиотехнике, электронике, автоматике. Конденсатор –незаменимый элемент, который применяется во многих отраслях электротехники, на предприятиях, в научных разработках. Как пример, при необходимости, выступает в качестве разделителя токов: переменного и постоянного, применяется в конденсаторных установках, если необходимо

Конденсатор , кондер , кондюк — так его называют бывалые” специалисты один из самых распространенных элементов применяемое в различных электрических цепях. Конденсатор способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
Простейший конденсатор состоят из двух пластинчатых электродов, разделенных диэлектриком, на этих электродах накапливается электрический заряд разной полярности, на одной пластин будет положительный заряд на другой отрицательный.

Принцип работы конденсатора и его назначение — постараюсь кратко и предельно понятно ответить на эти вопросы. В электрических схемах данные устройства могут использоваться с различными целями, но их основной функцией является сохранение электрического заряда, то есть, конденсатор получает электрический ток, сохраняет его и впоследствии передает в цепь.

При подключении конденсатора к электрической сети на электродах конденсатора начинает накапливаться электрический заряд. В начале зарядки конденсатор потребляет наибольшую величину электрического тока, по мере зарядки конденсатора электроток уменьшается и когда емкость конденсатора будет наполнена ток пропадет совсем.

При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам, сам, как бы становится источником питания.

Основная техническая характеристика конденсатора, это емкость. Емкостью называется способность конденсатора накапливать электрический заряд. Чем больше емкость конденсатора, тем большее количество заряда он может накопить и соответственно отдать обратно в электрическую цепь. Емкость конденсатора измеряется в Фарадах. Конденсаторы различаются по конструкции, материалов из которых они изготовлены и области применения. Самый распространенный конденсатор это — конденсатор постоянной емкости, обозначается он так —

Конденсаторы постоянной емкости изготавливаются из самых различных материалов и могут быть — металлобумажными, слюдяными, керамическими. Такие конденсаторы как электрокомпонент используются во всех электронных устройствах.

Электролитический конденсатор

Следующий распространенный тип конденсаторов это — полярные электролитические конденсаторы , его изображение на электрической схеме выглядит так —

Электролитический конденсатор так же можно назвать постоянным конденсатором, потому, что их емкость не меняется.

Но электролитические конденсаторы имеют очень важно отличие, знак (+) возле одного из электродов конденсатора говорит о том, что это полярный конденсатор и при подключении его в цепь нужно соблюдать полярность. Плюсовой электрод необходимо подключить к плюсу источника питания, а минусовой (который без плюсика) соответственно к отрицательному — (на корпусе современных конденсаторов наносят обозначение минусового электрода, а вот плюсовой не обозначают никак).


Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…). Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал. Поэтому электролитические конденсаторы даже после отключения питания таят в себе опасность, и при неосторожном обращении ты можешь получить сильный удар электрического тока. Поэтому после снятия напряжения для безопасной работы с электрическим устройством (ремонте электроники , настройке, и т.д.) электролитический конденсатор необходимо разрядить, замкнув накоротко его электроды, (делать это нужно специальным разрядником) особенно это касается конденсаторов большой емкости которые установлены на блоках питания, где есть высокое напряжение.

Конденсаторы переменной емкости.


Как ты понял из названия переменные конденсаторы могут изменять свою емкость — например при настройке радиоприемников. Еще совсем недавно для настройки радиоприемников на нужную станцию использовались только конденсаторы переменной емкости, вращая ручку настройки приемника тем самым изменяли емкость конденсатора. Переменные конденсаторы используются и посей день в простых недорогих моделях приемников и передатчиков. Конструкция переменного конденсатора очень простая. Конструктивно он состоит из статорных и роторных пластин, роторные пластины подвижные и входят в статорные е касаясь последних. Диэлектриком в таком конденсаторе является воздух. При входе статорных пластин в роторные емкость конденсатора увеличивается, при выходе роторных пластин емкость уменьшается. Обозначение переменного конденсатора выгляди так —

ПРИМЕНЕНИЕ КОНДЕНСАТОРОВ

Конденсаторы нашли широкое применение во всех областях электротехники, они используются в различных электрических цепях.
В электроцепи переменного тока они могут служить в качестве ёмкостного сопротивления. Возьмем такой пример, при последовательном подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет.


Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора.

Благодаря этим качествам, конденсаторы применяются в качестве фильтров, в цепях подавляющих высокочастотные и низкочастотные помехи.

Конденсаторы также используются в различных импульсных схемах, где требуется быстрое накопление и отдача большого электрического заряда, в ускорителях, фотовспышках, импульсных лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, создавая мощный импульс. Конденсаторы применяют для сглаживания пульсаций при выпрямлении напряжения. Способность конденсатора сохранять заряд длительное время дает возможность использовать их для хранения информации. И это только очень краткий перечень всего где может применяться конденсатор.

Продолжая занятия электротехникой, ты откроешь для себя еще много интересного в том числе и о работе и применению конденсаторов. Но, и этой информации, тебе будет достаточно для общего понимания и продвижения дальше.

Как проверить конденсатор

Для проверки конденсаторов необходим прибор, тестер или иначе мультиметр . Существуют специальные приборы измеряющие емкость (С), но эти приборы стоят денег, и зачастую нет смысла их приобретать для домашней мастерской, тем более на рынке есть недорогие китайские мультиметры с функцией измерения емкости. Если на твоем тестере нет такой функции, ты можешь воспользоваться обычной функцией прозвонки — к ак прозванивать мультиметром , как и при проверке резисторов — что такое резистор . Конденсатор можно проверить на “пробой” в этом случае сопротивление конденсатора очень большое, почти бесконечное (зависит от материала из которого изготовлен кондер). Электролитические конденсаторы проверяют следующим образом — Необходимо включить тестер в режим прозвонки, подключить щупы прибора к электродам (ножкам) конденсатора и следить за показанием на индикаторе мультиметра, показание мультиметра будет изменяться в меньшую сторону, пока не остановится совсем. После чего нужно щупы поменять местами, показания начнут уменьшаться почти до нуля. Если все произошло так как я описал, “кондер” исправен. Если нет изменений в показаниях или показания сразу становятся большими или прибор вовсе показывает ноль, конденсатор неисправен. Лично я предпочитаю проверять “кондюки” стрелочным прибором плавность движения стрелки легче отслеживать, чем мелькание цифр в окошке индикатора.


Емкость конденсатора измеряется в Фарадах, 1 фарад — это огромная величина. Такую ёмкость будет иметь металлический шар размеры которого будут превышать размеры нашего солнца в 13 раз. Шар размером в планету Земля будет иметь иметь емкость всего 710 микрофарад. Обычно, емкость конденсаторов которые мы применяем в электротехнических устройствах обзначается в микрофарадах (mF), пикофарадах (nF), нанофарадах (nF). Следует знать что, 1 микрофарад равен 1000 нанофарад. Соответственно, 0.1 uF равен 100 nF. Кроме главного параметра, на корпусе элементов отмечается допустимое отклонение реальной ёмкости от указанной и напряжение, на которое рассчитано устройство. При его превышении прибор может выйти из строя.

Этих знаний тебе будет вполне достаточно для начала и для того чтобы самостоятельно продолжить изучение конденсаторов и их физических свойств в специальной технической литературе. Желаю успеха и настойчивости!

Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого
Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические


Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за состоянием отказа, бывает, что они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки
Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через

Перевести нанофарад в мкФ — Перевод единиц измерения

›› Перевести нанофарад в микрофарад

Пожалуйста, включите Javascript для использования преобразователь единиц измерения.
Обратите внимание, что вы можете отключить большую часть рекламы здесь:
https://www.convertunits.com/contact/remove-some-ads.php



›› Дополнительная информация от преобразователя единиц измерения

Сколько нанофарад в 1 мкФ? Ответ: 1000.
Мы предполагаем, что вы конвертируете между нанофарад и микрофарад .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
нанофарад или uf
Производной единицей СИ для емкости является фарад.
1 фарад равен 1000000000 нанофарад или 1000000 мкФ.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как конвертировать между нанофарадами и микрофарадами.
Введите свои собственные числа в форму, чтобы преобразовать единицы измерения!


›› Быстрый перевод нанофарад в мкФ

1 нанофарад в мкФ = 0.001 мф

10 нанофарад в мкФ = 0,01 мкФ

50 нанофарад в мкФ = 0,05 мкФ

100 нанофарад в мкФ = 0,1 мкФ

200 нанофарад в мкФ = 0,2 мкФ

500 нанофарад в мкФ = 0,5 мкФ

1000 нанофарад в мкФ = 1 мкФ



›› Хотите другие юниты?

Вы можете сделать обратное преобразование единиц из мкФ в нанофарад или введите любые две единицы ниже:

›› Общие преобразования емкости

Нанофарад — Millifarad
Nanofarad — Terafarad
Nanofarad — Terafarad
Nanofarad — Terafarad
Nanofarad в электростатический блок
Nanofarad — Gaussian
Nanofarad to Centifarad
Nanofarad to statfarad
nanofarad to gigafarad
nanofarad to megafarad
nanofarad to megafarad
nanofarad до ampere second / polt


›› Определение: Нанофарад

Префикс SI «нано» представляет собой коэффициент 10 -9 или в экспоненциальном представлении 1E-9.

Итак, 1 нанофарад = 10 -9 фарад.


›› Определение:

микрофарад

Префикс «микро» в системе СИ обозначает коэффициент 10 -6 или в экспоненциальном представлении 1E-6.

Итак, 1 микрофарад = 10 -6 фарад.


›› Метрические преобразования и многое другое

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования единиц СИ. как английские единицы, валюта и другие данные.Введите единицу измерения символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоунов 4, кубический см, метры в квадрате, граммы, моли, футы в секунду и многое другое!

Перевести мкФ в нанофарад — Перевод единиц измерения

›› Перевести микрофарад в нанофарад

Пожалуйста, включите Javascript для использования преобразователь единиц измерения.
Обратите внимание, что вы можете отключить большую часть рекламы здесь:
https://www.convertunits.com/contact/remove-some-ads.php



›› Дополнительная информация от преобразователя единиц измерения

Сколько мкФ в 1 нанофарад? Ответ 0,001.
Мы предполагаем, что вы конвертируете между микрофарад и нанофарад .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
мкФ или нанофарад
Производной единицей СИ для емкости является фарад.
1 фарад равен 1000000 мкФ или 1000000000 нанофарад.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как конвертировать микрофарады в нанофарады.
Введите свои собственные числа в форму, чтобы преобразовать единицы измерения!


›› Быстрый перевод мкф в нанофарад

1 мкФ в нанофарад = 1000 нанофарад

2 мкФ в нанофарад = 2000 нанофарад

3 мкФ в нанофарад = 3000 нанофарад

4 мкФ в нанофарад = 4000 нанофарад

5 мкФ в нанофарад = 5000 нанофарад

6 мкФ в нанофарад = 6000 нанофарад

7 мкФ в нанофарад = 7000 нанофарад

8 мкФ в нанофарад = 8000 нанофарад

9 мкФ в нанофарад = 9000 нанофарад

10 мкФ в нанофарад = 10000 нанофарад



›› Хотите другие юниты?

Вы можете сделать обратное преобразование единиц из нанофарад → мкФ или введите любые две единицы ниже:

›› Общие преобразования емкости

мкФ в мкФ
мкФ в абфарад
мкФ в пых
мкФ в банка
мкФ в статфарада
мкФ в гигафарад
мкФ в ампер секунда/вольт
мкФ в электромагнитная единица
мкФ в фарад
мкФ в килофарад

›› Определение:

микрофарад

Префикс «микро» в системе СИ обозначает коэффициент 10 -6 или в экспоненциальном представлении 1E-6.

Итак, 1 микрофарад = 10 -6 фарад.


›› Определение: Нанофарад

Префикс SI «нано» представляет собой коэффициент 10 -9 или в экспоненциальном представлении 1E-9.

Итак, 1 нанофарад = 10 -9 фарад.


›› Метрические преобразования и многое другое

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования единиц СИ. как английские единицы, валюта и другие данные.Введите единицу измерения символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоунов 4, кубический см, метры в квадрате, граммы, моли, футы в секунду и многое другое!

Конвертер

Capacitor uF — nF — pF Conversion Tool поможет вам преобразовать конденсаторы uF nF и pF туда и обратно.

Конденсатор (первоначально известный как конденсатор) — это пассивный электрический компонент, используемый для накапливают энергию электростатически в электрическом поле.Распространенные типы конденсаторов: Алюминий Электролит , Керамика , Пленка , Бумага , Слюда и Тантал . Конденсаторы выражаются в фарадах. Общие сокращения: мкФ ( микро фарад), нФ ( нано фарад) и пФ . ( пико фарад или микромикро фарад). Менее распространенные сокращения для конденсаторов включают mfd, MFD, mf, MF, MMFD, MMF, uuF, UF , NF и PF .

Ниже приведен инструмент преобразования мкФ — нФ — пФ , облегчающий преобразование туда и обратно.


Делаете ли вы прототипы на макетной плате, ремонтируете печатную плату, читаете схемы, покупка конденсаторов, или вы занимаетесь любым другим видом работы или хобби в области электротехники, вам, возможно, часто придется конвертировать между конденсаторами мкФ, нФ и пФ. С момента преобразования мкФ в нФ, мкФ в пФ, нФ в мкФ, нФ в пФ, пФ в нФ и пФ в мкФ может занять много времени, используйте нашу удобную таблицу преобразования, чтобы упростить преобразование туда и обратно.У нас даже есть бесплатная версия для печати, которую вы можете распечатать и использовать снова и снова. Также обязательно ознакомьтесь с нашим калькулятором делителя напряжения, который поможет вам выбрать правильные резисторы для вашего следующего проекта.

Конденсатор мкФ — нФ — пФ. Таблица преобразования

В приведенной ниже таблице преобразования показаны номиналы популярных конденсаторов и способы их преобразования из мкФ, нФ, и пФ

Версия для печати


мкФ/МФУ нФ пФ / ммФД
1000 мкФ / МФУ 1000000 нФ 1000000000 пФ / ммФД
680 мкФ / МФД 680000нФ 680000000 пФ / ммФД
470 мкФ / МФУ 470000 нФ 470000000 пФ / ММФД
240 мкФ / МФД 240000 нФ 240000000пФ/ММФД
220 мкФ / МФУ 220000 нФ 220000000пФ/ММФД
150 мкФ / МФУ 150000 нФ 150000000пФ/ММФД
100 мкФ / МФД 100000 нФ 100000000 пФ / ммФД
88 мкФ / МФД 88000нФ 88000000 пФ / ммФД
85 мкФ / МФУ 85000нФ 85000000 пФ / ММФД
82 мкФ / МФД 82000нФ 82000000 пФ / ММФД
80 мкФ / МФУ 80000 нФ 80000000 пФ / ммФД
75 мкФ / МФУ 75000 нФ 75000000 пФ / ммФД
72 мкФ / МФУ 72000нФ 72000000пФ/ММФД
70 мкФ / МФУ 70000 нФ 70000000 пФ / ммФД
68 мкФ / МФД 68000 нФ 68000000пФ/ММФД
65 мкФ / МФД 65000 нФ 65000000 пФ / ММФД
64 мкФ / МФД 64000 нФ 64000000пФ/ММФД
60 мкФ / МФД 60000 нФ 60000000пФ/ММФД
56 мкФ / МФУ 56000 нФ 56000000пФ/ММФД
53 мкФ / МФУ 53000нФ 53000000 пФ / ММФД
50 мкФ / МФУ 50000 нФ 50000000 пФ / ММФД
47 мкФ / МФД 47000 нФ 47000000 пФ / ММФД
45 мкФ / МФУ 45000 нФ 45000000пФ/ММФД
43 мкФ / МФУ 43000 нФ 43000000пФ/ММФД
40 мкФ / МФУ 40000 нФ 40000000 пФ / ММФД
39 мкФ / МФД 39000 нФ 3

00 пФ / ММФД

36 мкФ / МФУ 36000 нФ 36000000пФ/ММФД
35 мкФ / МФУ 35000 нФ 35000000 пФ / ммФД
33 мкФ / МФУ 33000 нФ 33000000пФ/ММФД
30 мкФ / МФУ 30000 нФ 30000000 пФ / ммФД
27.5мкФ/МФД 27500нФ 27500000 пФ / ММФД
27 мкФ / МФД 27000 нФ 27000000пФ/ММФД
25 мкФ / МФД 25000 нФ 25000000пФ/ММФД
24 мкФ / МФУ 24000 нФ 24000000пФ/ММФД
22 мкФ / МФУ 22000 нФ 22000000пФ/ММФД
21 мкФ / МФУ 21000 нФ 21000000пФ / ММФД
20 мкФ / МФД 20000 нФ 20000000 пФ / ММФД
19 мкФ / МФД 19000 нФ 1

00 пФ / ММФД

18 мкФ / МФУ 18000 нФ 18000000пФ/ММФД
16 мкФ / МФУ 16000 нФ 16000000пФ/ММФД
15 мкФ / МФД 15000 нФ 15000000пФ/ММФД
12 мкФ / МФД 12000 нФ 12000000пФ/ММФД
10 мкФ / МФУ 10000 нФ 10000000 пФ / ммФД
8.2мкФ/МФД 8200нФ 8200000 пФ / ммФД

Следует иметь в виду, что каждый конденсатор имеет собственное максимальное напряжение и норму. Рабочая Температура. Это хорошая идея, чтобы знать точные электрические требования данной цепи, прежде чем выбор конденсатора для этой цепи.

Примечание: В ваших схемных решениях всегда допускайте 50% или более безопасный запас для максимального напряжения конденсаторов.Например, если напряжение вашей цепи составляет 5 вольт, то ваши конденсаторы должны быть рассчитаны как минимум на 10 вольт.

Конденсаторы могут использоваться одинарно, параллельно или последовательно. Щелкните здесь для получения дополнительной информации о конденсаторах, подключенных последовательно и параллельно.

Конденсаторы

работают с переменным и постоянным током по-разному. Когда переменный ток (AC) подается на конденсатор, похоже, что ток проходит через конденсатор с небольшим сопротивлением или без него. Это потому, что конденсатор будет заряжаться и разрядка при изменении тока.При постоянном токе (DC) конденсатор будет действовать как разрыв в цепи, как только он станет полностью заряженным. По этой причине конденсаторы в цепях переменного тока имеют иное применение, чем конденсаторы в цепях постоянного тока.

Конденсатор мкФ — нФ — пФ Таблица преобразования (продолжение) (8,0 мкФ и ниже)

Версия для печати


мкФ/МФУ нФ пФ / ммФД
8.0 мкФ/МФД 8000нФ 8000000 пФ / ммФД
7,5 мкФ / МФД 7500 нФ 7500000 пФ / ммФД
6,8 мкФ / МФД 6800 нФ 6800000 пФ / ММФД
5,6 мкФ/МФУ 5600 нФ 5600000пФ/ММФД
5,0 мкФ / МФУ 5000 нФ 5000000 пФ / ММФД
4.7мкФ/МФД 4700 нФ 4700000 пФ / ММФД
4,0 мкФ / МФУ 4000 нФ 4000000 пФ / ММФД
3,9 мкФ / МФУ 3900 нФ 3

0 пФ / ММФД

3,3 мкФ / МФУ 3300 нФ 3300000пФ/ММФД
3 мкФ / МФД 3000 нФ 3000000 пФ / ммФД
2.7мкФ/МФД 2700 нФ 2700000 пФ / ммФД
2,2 мкФ / МФУ 2200 нФ 2200000 пФ / ММФД
2 мкФ / МФУ 2000нФ 2000000 пФ / ммФД
1,8 мкФ / МФУ 1800 нФ 1800000 пФ / ММФД
1,5 мкФ / МФУ 1500 нФ 1500000 пФ / ММФД
1.2мкФ/МФД 1200 нФ 1200000 пФ / ммФД
1,0 мкФ / МФУ 1000 нФ 1000000 пФ / ммФД
.82 мкФ / МФД 820 нФ 820000 пФ / ММФД
.68 мкФ / МФУ 680 нФ 680000 пФ / ММФД
.47 мкФ / МФУ 470 нФ 470000 пФ / ММФД
.33 мкФ/МФД 330 нФ 330000 пФ / ммФД
.22 мкФ / МФД 220 нФ 220000 пФ / ММФД
.2 мкФ / МФУ 200 нФ 200000 пФ / ММФД
.1 мкФ / МФУ 100 нФ 100000 пФ / ММФД
.01 мкФ / МФУ 10 нФ 10000 пФ / ммФД
.0068 мкФ / МФД 6.8 нФ 6800 пФ / ммФД
.0047 мкФ / МФД 4,7 нФ 4700 пФ / ммФД
.0033 мкФ / МФД 3,3 нФ 3300 пФ / ммФД
.0022 мкФ / МФУ 2,2 нФ 2200 пФ / ммФД
.0015 мкФ / МФД 1,5 нФ 1500 пФ / ммФД
.001 мкФ / МФУ 1 нФ 1000 пФ / ммФД
.00068 мкФ / МФД 0,68 нФ 680 пФ / ммФД
.00047 мкФ / МФУ .47 нФ 470 пФ / ммФД
.00033 мкФ / МФД .33 нФ 330 пФ / ммФД
.00022 мкФ / МФУ 0,22 нФ 220 пФ / ммФД
.00015 мкФ / МФД .15 нФ 150 пФ / ммФД
.0001 мкФ/МФД .1 нФ 100 пФ / ммФД
.000068 мкФ / МФД 0,068 нФ 68 пФ / ММФД
.000047 мкФ / МФД .047 нФ 47 пФ / ММФД
.000033 мкФ / МФУ 0,033 нФ 33 пФ / ммФД
.000022 мкФ / МФД 0,022 нФ 22 пФ / ММФД
.000015 мкФ/МФД 0,015 нФ 15 пФ / ММФД
.00001 мкФ / МФД .01 нФ 10 пФ / ммФД
.0000068 мкФ / МФД .0068нФ 6,8 пФ / ммФД
.0000047 мкФ / МФД .0047нФ 4,7 пФ / МДФ
.0000033 мкФ / МФД .0033нФ 3,3 пФ / ммФД
.0000022 мкФ/МФД .0022нФ 2,2 пФ / ммФД
.0000015 мкФ / МФД .0015нФ 1,5 пФ / ммФД
.000001 мкФ / МФД .001 нФ 1 пФ / ММФД

Перевести единицы: нанофарад [нФ] в микрофарад [мкФ, мкФ] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения КонвертерПреобразователь энергии и работыПреобразователь мощностиПреобразователь силыПреобразователь времениПреобразователь линейной скорости и скоростиПреобразователь углаПреобразователь топливной экономичности, расхода топлива и экономии топливаКонвертер чиселКонвертер единиц хранения информации и данныхКурсы обмена валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиПреобразователь угловой скорости и частоты вращенияПреобразователь ускоренияПреобразователь углового ускоренияПреобразователь плотностиПреобразователь удельного объема Преобразователь инерцииПреобразователь момента силыПреобразователь импульсаИмпульса крутящего моментаУдельная энергия, Теплота сгорания (на массу) ПреобразовательУдельная энергия, Конвертер теплоты сгорания (в объеме)Конвертер температурного интервала Конвертер коэффициента теплового расширения Конвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность тепла, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объемного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер массового потокаКонвертер молярной концентрацииКонвертер массы в раствореДинамический конвертер Конвертер (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяжения Конвертер проницаемости, проницаемости, паропроницаемости Конвертер скорости пропускания паров влаги ) в Конвертер фокусного расстоянияOpti кал Конвертер мощности (диоптрии) в увеличение (X)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер плотности поверхностного зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряженности электрического поляКонвертер электрического потенциала и напряженияКонвертер электрического сопротивленияПреобразователь удельного электрического сопротивленияПреобразователь электрической проводимости переменного токаПреобразователь электрической мощностиПреобразователь сопротивления Конвертер калибров проводовКонвертер уровней в дБм, дБВ, Ваттах и ​​других единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер плотности магнитного потокаМощность поглощенной дозы, суммарная мощность дозы ионизирующего излучения КонвертерРадиоактивность.Преобразователь радиоактивного распадаПреобразователь радиационного воздействияИзлучение. Конвертер поглощенной дозыКонвертер метрических приставок Конвертер передачи данных Конвертер единиц типографии и цифрового изображения Конвертер единиц измерения объема пиломатериаловКалькулятор молярной массыПериодическая таблица

Сенсорный экран данного планшета выполнен по технологии проекционной емкости

Обзор

Измерение емкости конденсатора номинальной емкостью 10 мкФ , с помощью мультиметра-осциллографа.

Емкость — это физическая величина, отражающая способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

C = Q/∆φ

Здесь Q – электрический заряд, который измеряется в кулонах (Кл), а ∆φ это разность потенциалов, которая измеряется в вольтах (В).

Емкость измеряется в фарадах (Ф) в системе СИ. Эта единица названа в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в один фарад, а емкость металлического шарика с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку одна фарад является такой большой величиной, используются более мелкие единицы измерения, такие как микрофарад (мкФ), равный одной миллионной фарады, нанофарад (нФ), равный одной миллиардной части фарада, и пикофарад (пФ) , что составляет одну триллионную часть фарада.

В расширенной СГС для электромагнитных единиц основная единица измерения емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шарика в вакууме радиусом 1 см. Система СГС означает систему сантиметр-грамм-секунда — в ней используются сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант в 1, что позволяет упростить некоторые формулы и расчеты.

Использование емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Электронные символы

Емкость — это величина, относящаяся не только к электрическим проводникам, но и к конденсаторам (первоначально называемым конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Простейший вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condensare — уплотнять) — двухслойный электронный компонент, используемый для накопления электрического заряда и энергии электромагнитного поля. Простейший конденсатор состоит из двух электрических проводников с диэлектриком между ними. Известно, что любители радиоэлектроники изготавливают подстроечные конденсаторы для своих цепей с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Цепь RLC настраивается на нужную частоту изменением количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготовить конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук изготовили первое конденсаторное устройство, получившее название «лейденская банка».Стенки банки служили диэлектриком, а вода в банке и рука экспериментатора — пластинами-проводниками. Такая банка могла накапливать заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими банками. В них банка заряжалась статическим электричеством с помощью трения. Затем участник эксперимента прикасался к банке и испытывал удар током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них коснулся кувшина.В этот момент все 700 человек в ужасе воскликнули, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мусшенбруком во время его путешествий по Европе и познакомился с его творчеством. Когда Петр Великий учредил Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы совершенствовались, их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, которые отличаются постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

В настоящее время производится множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

Обычно емкость конденсаторов колеблется от нескольких пикофарад до нескольких сотен микрофарад. Исключение составляют суперконденсаторы, поскольку их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип работы электрохимических элементов.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, а иногда они могут заменить гальванические элементы в качестве источника электрического тока.

Второй по важности характеристикой конденсатора является его номинальное напряжение . Превышение этого значения может привести к непригодности конденсатора. Вот почему при построении цепей принято использовать конденсаторы с номинальным напряжением, удвоенным по сравнению с напряжением, приложенным к ним в цепи.Таким образом, даже если напряжение в цепи немного увеличится выше нормы, конденсатор должен быть в порядке, пока увеличение не станет вдвое больше нормы.

Конденсаторы могут быть соединены вместе для создания батарей для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. Параллельное соединение конденсаторов приводит к удвоению общей емкости при неизменном номинальном напряжении.

Третьим наиболее важным свойством конденсаторов является их температурный коэффициент емкости . Он отражает зависимость между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, не отвечающие высоким требованиям, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различными температурными коэффициентами емкости.

Маркировка конденсаторов

Подобно резисторам, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Конденсаторы малого размера маркируются тремя или четырьмя цифрами или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — удалить конденсатор из цепи. и провести измерения с помощью мультиметра.

Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и выполняет роль анода. Бумага, пропитанная электролитом, вместе с другой фольгой выполняет роль катода. Алюминиевая фольга травится для увеличения площади поверхности.

Предостережение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед проведением измерений.В частности, важно разряжать конденсаторы, замыкая их выводы проводом, изолированным из высокопрочного материала. В этой ситуации хорошо подошли бы обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость на данную единицу веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно следить за тем, чтобы такой конденсатор был добавлен в цепь правильно, в соответствии с его полярностью.

Полимерные конденсаторы: в этих типах конденсаторов в качестве второй пластины используется полупроводник или органический полимер, который проводит электричество вместо электролитической жидкости. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

3-секционный воздушный конденсатор переменной емкости

Конденсаторы переменной емкости: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

Существуют и другие типы конденсаторов.

Суперконденсаторы

В наши дни суперконденсаторы становятся все более популярными. Суперконденсатор представляет собой гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, что помогло увеличить емкость из-за увеличенной площади поверхности. Этот подход теперь известен как двухслойная емкость. Электроды были угольными и пористыми. С тех пор конструкция постоянно совершенствовалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

Суперконденсаторы используются в электрических цепях в качестве источника электрической энергии. У них есть много преимуществ перед традиционными батареями, в том числе долговечность, малый вес и быстрая зарядка.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы-1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, аккумуляторе или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменное потребление электроэнергии, таких как MP3-плееры, фонарики, автоматические счетчики коммунальных услуг и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним питанием.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией-дистрибьютором электродвигателей Toronto Electric разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным электрическим накопителем.Двигатели этого электромобиля питаются от аккумуляторов, вес которых составляет 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крышу автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами посредством сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные экраны, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принципы работы емкостных экранов основаны на том факте, что большое тело проводит электричество. Это большое тело в нашем случае является человеческим телом.

Поверхностные емкостные сенсорные экраны

Сенсорный экран для iPhone изготовлен с использованием технологии проекционной емкости.

Поверхностный емкостной сенсорный экран выполнен из стеклянной панели, покрытой прозрачным резистивным материалом. Как правило, этот материал очень прозрачен и имеет низкое поверхностное сопротивление. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают слабое колебательное напряжение на резистивный материал. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта протечка фиксируется в четырех углах датчиками и информация отправляется на контроллер, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения так часто, как один раз в секунду, на срок до 6,5 лет. Это соответствует примерно 200 миллионам касаний.Эти экраны имеют высокий, до 90%, коэффициент прозрачности. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года. действовать как изолятор. Тачскрин чувствителен к воздействию элементов, поэтому если он расположен на внешней панели устройства, то используется только в устройствах, защищающих экран от воздействия.

Проекционные емкостные сенсорные экраны

Помимо поверхностных емкостных экранов существуют также проекционно-емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновение, даже если пользователь носит тонкие перчатки.

Проекционно-емкостные сенсорные экраны также обладают высокой прозрачностью, до 90%. Они прочны и долговечны, что делает их популярными не только в персональных электронных устройствах, но и в устройствах, предназначенных для общего пользования, таких как торговые автоматы, электронные платежные системы и другие.

Авторы этой статьи: Сергей Акишкин, Татьяна Кондратьева

Вам трудно перевести единицу измерения на другой язык? Помощь доступна! Разместите свой вопрос в TCTerms и через несколько минут получите ответ от опытных технических переводчиков.

Электроника для моделирования | Конденсатор мкФ — нФ

При чтении принципиальных схем и покупке конденсаторов часто возникает необходимость конвертировать между MF, nF и MMFD.

Бумажные и электролитические конденсаторы обычно выражаются в МП (микрофарадах). Сокращения для микро фарад включают МФД, МФД, мкФ, СЧ и УФ.

Слюдяные конденсаторы

обычно выражаются в единицах MMFD (микромикрофарадах) (пикофарадах). Сокращения для микромикрофарад включают MMFD, mmfd, pF, MMF, uuF и PF.MMFD — это одна миллионная часть MF. В между MF и MMFD составляет nF, что составляет одну тысячу MFD.

Преобразование между мкФ, нФ и пФ с помощью приведенной ниже таблицы преобразования мкФ в нФ-пФ от Modeling Electronics.

1 мкФ / МФУ

1000 нФ

1000000 пФ (ММФД)

0,82 мкФ/МФУ

820нФ

820000 пФ (ММФД)

0,8 мкФ/МФУ

800 нФ

800000 пФ (ММФД)

0,7 мкФ/МФУ

700 нФ

700000 пФ (ММФД)

0.68 мкФ/МФД

680 нФ

680000 пФ (ММФД)

0,6 мкФ/МФУ

600 нФ

600000 пФ (ММФД)

0,56 мкФ/МФУ

560 нФ

560000 пФ (ММФД)

0,5 мкФ/МФУ

500 нФ

500000 пФ (ММФД)

0,47 мкФ/МФУ

470 нФ

470000 пФ (ММФД)

0,4 ​​мкФ/МФУ

400 нФ

400000 пФ (ММФД)

0,39 мкФ/МФУ

390 нФ

3

пФ (ММФД)

0.33 мкФ/МФД

330 нФ

330000 пФ (ММФД)

0,3 мкФ/МФУ

300 нФ

300000 пФ (ММФД)

0,27 мкФ/МФД

270 нФ

270000 пФ (ММФД)

0,25 мкФ/МФУ

250 нФ

250000 пФ (ММФД)

0,22 мкФ/МФУ

220 нФ

220000 пФ (ММФД)

0,2 мкФ/МФУ

200 нФ

200000 пФ (ММФД)

0,18 мкФ/МФУ

180 нФ

180000 пФ (ММФД)

0.15 мкФ/МФД

150 нФ

150000 пФ (ММФД)

0,12 мкФ/МФУ

120 нФ

120000 пФ (ММФД)

0,1 мкФ/МФУ

100 нФ

100000 пФ (ММФД)

0,082 мкФ/МФУ

82 нФ

82000 пФ (ММФД)

0,08 мкФ/МФУ

80 нФ

80000 пФ (ММФД)

0,07 мкФ/МФУ

70 нФ

70000 пФ (ММФД)

0,068 мкФ/МФД

68 нФ

68000 пФ (ММФД)

0.06 мкФ/МФД

60 нФ

60000 пФ (ММФД)

0,056 мкФ/МФД

56 нФ

56000 пФ (ММФД)

0,05 мкФ/МФУ

50 нФ

50000 пФ (ММФД)

0,047 мкФ/МФД

47 нФ

47000 пФ (ММФД)

0,04 мкФ/МФУ

40 нФ

40000 пФ (ММФД)

0,039 мкФ/МФД

39 нФ

39000 пФ (ММФД)

0,033 мкФ/МФУ

33 нФ

33000 пФ (ММФД)

0.03мкФ/МФД

30 нФ

30000 пФ (ММФД)

0,027 мкФ/МФД

27 нФ

27000 пФ (ММФД)

0,025 мкФ/МФД

25 нФ

25000 пФ (ММФД)

0,022 мкФ/МФД

22 нФ

22000 пФ (ММФД)

0,02 мкФ/МФУ

20 нФ

20000 пФ (ММФД)

0,018 мкФ/МФД

18 нФ

18000 пФ (ММФД)

0,015 мкФ/МФД

15 нФ

15000 пФ (ММФД)

0.012 мкФ/МФД

12 нФ

12000 пФ (ММФД)

0,01 мкФ/МФУ

10 нФ

10000 пФ (ММФД)

0,0082 мкФ/МФД

8,2 нФ

8200 пФ (ММФД)

0,008 мкФ/МФД

8 нФ

8000 пФ (ММФД)

0,007 мкФ/МФД

7нФ

7000 пФ (ММФД)

0,0068 мкФ / МФД

6,8 нФ

6800 пФ (ММФД)

0,006 мкФ/МФД

6 нФ

6000 пФ (ММФД)

0.0056 мкФ/МФД

5,6 нФ

5600 пФ (ММФД)

0,005 мкФ/МФД

5 нФ

5000 пФ (ММФД)

0,0047 мкФ/МФД

4,7 нФ

4700 пФ (ММФД)

0,004 мкФ/МФУ

4 нФ

4000 пФ (ММФД)

0,0039 мкФ/МФД

3,9 нФ

3900 пФ (ММФД)

0,0033 мкФ / МФД

3,3 нФ

3300 пФ (ММФД)

0,003 мкФ/МФД

3 нФ

3000 пФ (ММФД)

0.0027мкФ/МФД

2,7 нФ

2700 пФ (ММФД)

0,0025 мкФ/МФД

2,5 нФ

2500 пФ (ММФД)

0,0022 мкФ/МФД

2,2 нФ

2200 пФ (ММФД)

0,002 мкФ/МФД

2 нФ

2000 пФ (ММФД)

0,0018 мкФ/МФД

1,8 нФ

1800 пФ (ММФД)

0,0015 мкФ/МФД

1,5 нФ

1500 пФ (ММФД)

0,0012 мкФ / МФД

1.2нФ

1200 пФ (ММФД)

0,001 мкФ/МФД

1 нФ

1000 пФ (ММФД)

0,001 мкФ/МФД

1 нФ

1000 пФ (ММФД)

0,00082 мкФ/МФУ

0,82 нФ

820 пФ (ММФД)

0,0008 мкФ/МФД

0,8 нФ

800 пФ (ММФД)

0,0007 мкФ/МФД

0,7 нФ

700 пФ (ММФД)

0,00068 мкФ / МФУ

0,68 нФ

680 пФ (ММФД)

0.0006 мкФ/МФД

0,6 нФ

600 пФ (ММФД)

0,00056 мкФ/МФД

0,56 нФ

560 пФ (ММФД)

0,0005 мкФ/МФД

0,5 нФ

500 пФ (ММФД)

0,00047 мкФ/МФУ

0,47 нФ

470 пФ (ММФД)

0,0004 мкФ/МФД

0,4 ​​нФ

400 пФ (ММФД)

0,00039 мкФ/МФУ

0,39 нФ

390 пФ (ММФД)

0,00033 мкФ / МФУ

0.33нФ

330 пФ (ММФД)

0,0003 мкФ / МФД

0,3 нФ

300 пФ (ММФД)

0,00027 мкФ/МФД

0,27 нФ

270 пФ (ММФД)

0,00025 мкФ/МФУ

0,25 нФ

250 пФ (ММФД)

0,00022 мкФ / МФД

0,22 нФ

220 пФ (ММФД)

0,0002 мкФ/МФД

0,2 нФ

200 пФ (ММФД)

0,00018 мкФ / МФД

0,18 нФ

180 пФ (ММФД)

0.00015 мкФ/МФД

0,15 нФ

150 пФ (ММФД)

0,00012 мкФ / МФУ

0,12 нФ

120 пФ (ММФД)

0,0001 мкФ / МФД

0,1 нФ

100 пФ (ММФД)

0,000082 мкФ/МФУ

0,082 нФ

82 пФ (ММФД)

0,00008 мкФ / МФУ

0,08 нФ

80 пФ (ММФД)

0,00007 мкФ/МФУ

0,07 нФ

70 пФ (ММФД)

0,000068 мкФ/МФУ

0.068нФ

68 пФ (ММФД)

0,00006 мкФ/МФУ

0,06 нФ

60 пФ (ММФД)

0,000056 мкФ/МФД

0,056 нФ

56 пФ (ММФД)

0,00005 мкФ/МФУ

0,05 нФ

50 пФ (ММФД)

0,000047 мкФ/МФУ

0,047 нФ

47 пФ (ММФД)

0,00004 мкФ/МФУ

0,04 нФ

40 пФ (ММФД)

0,000039 мкФ/МФД

0,039 нФ

39 пФ (ММФД)

0.000033 мкФ/МФД

0,033 нФ

33 пФ (ММФД)

0,00003 мкФ / МФУ

0,03 нФ

30 пФ (ММФД)

0,000027 мкФ/МФУ

0,027 нФ

27 пФ (ММФД)

0,000025 мкФ/МФУ

0,025 нФ

25 пФ (ММФД)

0,000022 мкФ / МФД

0,022 нФ

22 пФ (ММФД)

0,00002 мкФ/МФУ

0,02 нФ

20 пФ (ММФД)

0,000018 мкФ/МФУ

0.018нФ

18 пФ (ММФД)

0,000015 мкФ/МФУ

0,015 нФ

15 пФ (ММФД)

0,000012 мкФ/МФУ

0,012 нФ

12 пФ (ММФД)

0,00001 мкФ / МФУ

0,01 нФ

10 пФ (ММФД)

0,0000082 мкФ/МФУ

0,0082 нФ

8,2 пФ (ММФД)

0,000008 мкФ/МФУ

0,008 нФ

8 пФ (ММФД)

0,000007 мкФ/МФУ

0,007 нФ

7 пФ (ММФД)

0.0000068 мкФ/МФД

0,0068 нФ

6,8 пФ (ММФД)

0,000006 мкФ/МФД

0,006 нФ

6 пФ (ММФД)

0,0000056 мкФ/МФД

0,0056 нФ

5,6 пФ (ММФД)

0,000005 мкФ/МФД

0,005 нФ

5 пФ (ММФД)

0,0000047 мкФ/МФД

0,0047 нФ

4,7 пФ (ММФД)

0,000004 мкФ/МФУ

0,004 нФ

4 пФ (ММФД)

0,0000039 мкФ/МФУ

0.0039нФ

3,9 пФ (ММФД)

0,0000033 мкФ/МФД

0,0033 нФ

3,3 пФ (ММФД)

0,000003 мкФ/МФД

0,003 нФ

3 пФ (ММФД)

0,0000027 мкФ/МФУ

0,0027 нФ

2,7 пФ (ММФД)

0,0000025 мкФ/МФУ

0,0025 нФ

2,5 пФ (ММФД)

0.0000022мкФ/МФУ

0,0022 нФ

2,2 пФ (ММФД)

0,000002 мкФ/МФУ

0.002нФ

2 пФ (ММФД)

0.0000018мкФ/МФУ

0,0018 нФ

1,8 пФ (ММФД)

0,0000015 мкФ/МФД

0,0015 нФ

1,5 пФ (ММФД)

0,0000012 мкФ/МФД

0,0012 нФ

1,2 пФ (ММФД)

0,000001 мкФ / МФД

0,001 нФ

1 пФ (ММФД)

Преобразование конденсаторов



Преобразование конденсаторов

Как преобразовать нФ в мкФ и т. д.?

Значения конденсаторов иногда могут немного сбивать с толку из-за различных правил маркировки. Ниже приведена таблица, показывающая взаимосвязь между наиболее часто используемыми суффиксами конденсатора.
пФ = пикофарад    = 1*10 -12 фарад
нФ = нанофарад   = 1*10 -9 фарад
мкФ = микрофарад = 1* 10 -6 фарад
Чтобы преобразовать одно в другое, применяются следующие коэффициенты умножения:

Преобразовать из: Кому: Умножить на:
пФ нФ 1*10 -3
пФ мкФ 1*10 -6
нФ пФ 1*10 3
нФ мкФ 1*10 -3
мкФ пФ 1*10 6
мкФ нФ 1*10 3

Пример — от нФ до мкФ: если у вас 2.Конденсатор емкостью 2 нФ (иногда обозначается как «2n2») и хотите узнать значение в мкФ, умножьте на 1*10 -3 следующим образом:
2,2 нФ *(1*10 -3 ) = 0,0022 мкФ
Обратите внимание, что умножение на 10 -3 равносильно перемещению десятичной точки на три знака влево.
Пример — от мкФ до нФ. Если у вас есть конденсатор емкостью 0,01 мкФ и вы хотите узнать его значение в нФ, умножьте его на 1*10  3  или 1000 следующим образом:
0,01 мкФ *(1*10 3 ) = 10 нФ
Обратите внимание, что умножение на 10 3 равносильно перемещению запятой на три знака вправо.
Пример — мкФ в пФ. Если у вас есть конденсатор емкостью 0,001 мкФ и вы хотите узнать значение в пФ, умножьте на 1*10 6 следующим образом:
0,001 мкФ *(1*10 6 ) = 1000 пФ
Обратите внимание, что умножение на 10 6 равносильно перемещению десятичной точки на шесть знаков вправо.
Пример — пФ в мкФ: если у вас есть конденсатор емкостью 2 200 пФ и вы хотите узнать значение в мкФ, умножьте на 1*10 -6 следующим образом:
2200 пФ *(1*10 -6 ) = 0.0022 мкФ
Обратите внимание, что умножение на 10 -6 равносильно перемещению десятичной точки на шесть знаков влево.
Пример — от пФ до нФ: Если у вас есть конденсатор емкостью 1000 пФ и вы хотите узнать значение в нФ, умножьте на 1*10 -3 следующим образом:
1000 пФ *(1*10 -3 ) = 1 нФ
Обратите внимание, что умножение на 10 -3 равносильно перемещению десятичной точки на три знака влево.
Авторские права © 2000 г., Рэндалл Эйкен. Запрещается воспроизводить в любой форме без письменного разрешения Aiken Amplification.

Редакция от 18.02.14

Конденсатор UF — NF — PF Таблица преобразования

Когда я только начинал, мне было трудно определить разницу между мкФ и нФ и преобразовать их. В итоге я прибегнул к таблице ниже в электронной таблице, чтобы немного облегчить себе жизнь.

Чтобы использовать эту таблицу, прочтите ее. Например, 1 мкФ — это то же самое, что 1000 нФ или 1 000 000 пФ.

800000pF 700000pF 680000pF 0.6uF 400000pF 3

pF

330000pF 0.3uF 200000pF 180000pF 150000pF 0.12uF 75000pF 70000pF 68000pF 0.06uF 40000pF 39000pF 33000pF 0.03uF 20000pF 18000pF 15000pF 0.012uF 8000pF 7000pF 6800pF 4000pF 3900pF 3300pF 2000PF 1800pF 1500pF 800pF 700pF 680pF 400pF 390pF 330pF 200pF 180pF 150pF 75pF 70pF 68pF 40pF 39pF 33pF 20pF 18pF 15pF 90PF 8pF 7pF 6.8pF 6PF 5.6pF 5pF 4pf 3.9pF 2.2pF 2pF 1.8pF
UF NF PF PF PF
1UF 1000NF 1000000PF
0.82uF 820nF 820000pF
0.8uF 800nF
0.7uF 700nF
0.68uF 680nF
600NF 600000PF
56UF 560NF 560000PF
0.5UF 500NF 500000PF
0.47uF 470nF 470000pF
0.4uF 400nF
0.39uF 390nF
0.33uF 330nF
300NF 300000PF
0,27UF 270NF 270000PF 270000PF
0,25UF 250NF 250000PF
0.22uF 220nF 220000pF
0.2uF 200nF
0.18uF 180nF
0.15uF 150nF
120NF 120000PF
0.1UF 100000PF 100000PF 100000PF
0,082UF 82NF 82000PF
0.08uF 80nF 80000pF
0.075uF 75nF
0.07uF 70nF
0.068uF 68nF
60NF 60000PF
0,056UF 56NF 56000PF
0,05UF 50NF 50000PF 4
0.047uF 47nF 47000pF
0.04uF 40nF
0.039uF 39nF
0.033uF 33nF
30NF 30000PF
0.027UF 27000PF 27000PF 27000PF
0,025UF 25NF 25000PF
0.022uF 22nF 22000pF
0.02uF 20nF
0.018uF 18nF
0.015uF 15nF
12NF 12000PF
0,01UF 10NF 10000PF 10000PF
0,009UF 9NF 9000PF
0.0082uF 8.2nF 8200pF
0.008uF 8nF
0.007uF 7NF
0.0068uF 6.8nF
0,006 UF 6000PF 6000PF 6000PF
0,0056UF 56NF 5600PF 5600PF 5600PF
0,005UF 5NF 5000PF
0.0047uF 4.7nF 4700pF
0.004uF 4НФ
0.0039uF 3.9nF
0.0033uF 3.3nF
0.003UF 3000PF 3000PF 3000PFF 0,0027UF 2,7NF 2700PF 2700PF 2700PF 2700PF 0,0025UF 2,5NF 2500PF
0.0022uF 2.2nF 2200pF
0.002uF 2nF
0.0018uF 1.8nF
0.0015uF 1.5nF
0.0012UF 1.2NF 1200PF 1200PF 0,001UF
1NF 1000PF 4
0,001UF 1NF 1000PF 4
0.00082uF 0.82nF 820pF
0.0008uF 0.8nF
0.0007uF 0.7nF
0.00068uF 0.68nF
0.0006UF 0.6NF 600PF 600PF
0,00056UF 0.56NF 560PF 560PF 4
0,0005UF 0,5NF 500PF
0.00047uF 0.47nF 470pF
0.0004uF 0.4nF
0.00039uF 0.39nF
0.00033uF 0.33nF
0.0003UF 0,3NF 300PF 300PF 4
0,00027UF 270PF 270PF
0,00025UF 0.25NF 250PF
0.00022uF 0.22nF 220pF
0.0002uF 0.2nF
0.00018uF 0.18nF
0.00015uF 0.15nF
0.00012UF 0.12NF 120PF 120PF 120PEF 0,0001UF 0.1NF 100PF 4
0.000082UF 0,082NF 82PF
0.00008uF 0.08nF 80pF
0.000075uF 0.075nF
0.00007uF 0.07nF
0.000068uF 0.068nF
0.00006UF 0,06NF 60PF 60PF 4 90P57 0.056UF 56PF 56PF 4
0.00005UF 0,05NF 50PF
0.000047uF 0.047nF 47pF
0.00004uF 0.04nF
0.000039uF 0.039nF
0.000033uF 0.033nF
0.00003UF 0.03NF 30PF 30PF 4
0,027NF 0,027NF 27PF
0.000025UF 0,025NF 25PF
0.000022uF 0.022nF 22pF
0.00002uF 0.02nF
0.000018uF 0.018nF
0.000015uF 0.015nF
0.000012UF 0.012NF 12PF 12PF
0.001UF 0,01NF 10PF
0,000009UF 0,009NF 9PF
0.0000082uF 0.0082nF 8.2pF
0.000008uF 0.008nF
0.000007uF 0.007nF
0.0000068uF 0.0068nF
0.000006uF 0.006nF
0.0000056uF 0.0056nF
0.000005uF 0.005nF
0.0000047uF 0.0047nF 4.7pF
0.000004uF 0.004nF
0.0000039uF 0.0039nF
0.0000033uF 0.0033nF 3.3pF
0.000003UF 0.003NF 3PF 3PF
0,0027UF 0,0027NF 2,7PF
0,0000025UF 0.0025NF 2.5pF
0.0000022uF 0.0022nF
0.000002uF 0.002nF
0.0000018uF 0.0018nF
0.0000015uF 0.0015NF 1.5PF
0.0000012UF 0.0012NF 1.2PF
0.000001UF 0.001NF 1PF
Категории Понимание частей педали сообщение навигации

Последнее изменение: 6 января 2021 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
