Паяльник не берет припой: почему он не прилипает к паяльнику и не держится на проводе? Что делать, если чернеет жало паяльника?

Содержание

почему он не прилипает к паяльнику и не держится на проводе? Что делать, если чернеет жало паяльника?

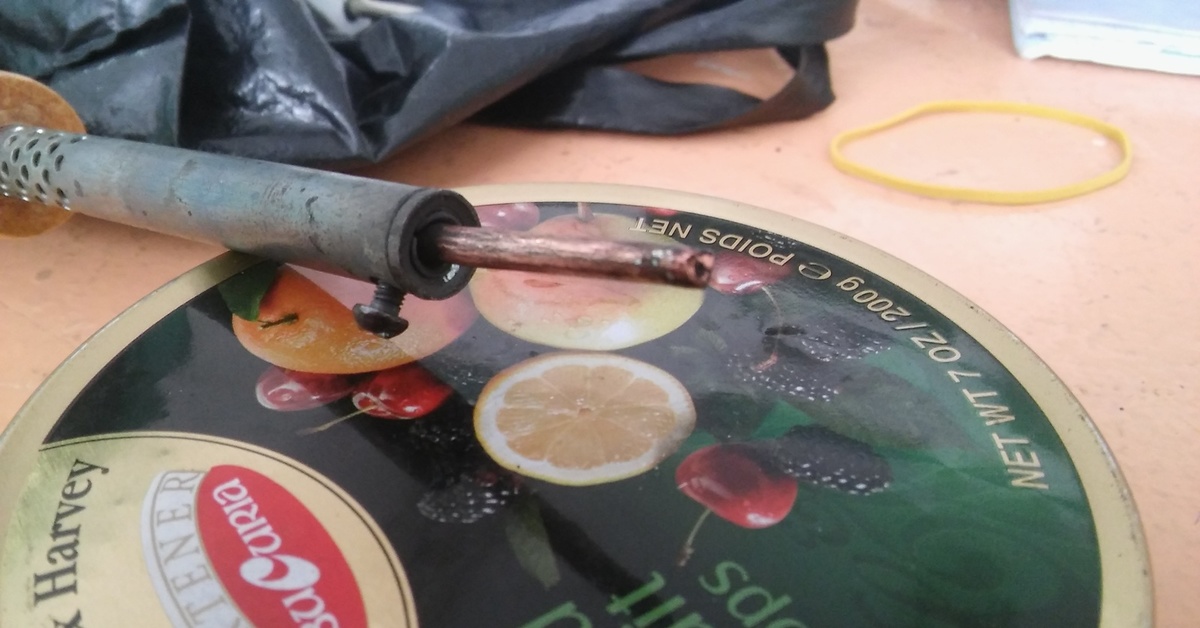

Когда припой не липнет, чернеет жало паяльника, вопрос о том, что делать, начинающие радиолюбители чаще всего адресуют специалистам ремонтных мастерских. На самом деле эта проблема если и не рядовая, то уж точно весьма распространенная. Узнать, почему припой не прилипает к паяльнику, не держится на проводе, поможет более полное рассмотрение всех возможных причин возникновения такого дефекта.

Возможные причины

Соединение металлов методом пайки в некоторых случаях заменяет точечную сварку, помогает обеспечить прочное крепление деталей между собой. Но далеко не всегда процесс идет гладко. Когда припой не прилипает к паяльнику, причину проблем почти всегда стоит искать не в материале, с которым ведется работа, а в нарушении технологии работ.

Плохой уход за прибором приводит к тому, что жало чернеет, покрывается продуктами окисления и не плавит олово.

Кроме того, могут быть нарушены условия проведения работ — на ветру, под открытым небом материал не припаивается куда чаще, чем в оборудованной домашней мастерской.

О том, какие причины приводят к тому, что олово не пристает к проводу, а на плате невозможно зафиксировать соединение, стоит поговорить более подробно. К примеру, если припой не держится на жале при контакте с ним, дело может быть в малой мощности паяльника

или его недостаточном прогреве. Не берет жало олово и по более прозаическим причинам: при попадании загрязнения в зону контакта. Его источником может быть даже канифоль — стоит проверить все материалы, если вдруг к паяльнику неожиданно не липнет припой.

Среди других часто встречающихся и распространенных источников таких проблем можно выделить следующие.

  1. Сплав металла, плохо поддающийся пайке. Такие изделия приходится лудить перед нанесением припоя.
  2. Рабочая часть паяльника нагрета до слишком высокой температуры. Это не позволяет ей правильно разогревать олово.
  3. Некачественный припой. Тоже, вопреки распространенному мнению, встречается довольно часто.
  4. Отказ от использования флюса. В этом качестве выступают вещества, удаляющие следы окисления с поверхностей. На многих сплавах припой просто не будет держаться без флюса. Впрочем, при его использовании тоже можно просто взять недостаточно дополнительного компонента.
  5. Паяльник недостаточно мощный. Он просто не может разогреть металл до нужного состояния.
  6. Используются неподходящие или некачественные материалы.
  7. Металл не прогрет. При работе с электротехническими сталями повышенной твердости это вполне ожидаемо приводит к проблемам.
  8. Случайное прикипание к жалу полимерных материалов. Если работа производится в неподобающих условиях, это вполне может случиться.
  9. Образование на поверхности металла нагара или пленки, образующейся в результате окисления. Они препятствуют удержанию олова.
  10. Низкая концентрация флюса. При самостоятельном приготовлении состава такое случается достаточно часто.

Важно понимать, что если причина в жале паяльника, устранить проблему удается далеко не всегда.

У многих современных вариантов вместо меди здесь используется дополнительное покрытие. Необгораемое жало лучше заменить новым при плохом контакте — заточка и лужение приведут к сокращению срока его службы.

Что делать?

Большая часть проблем с удерживанием олова на жале паяльного инструмента или металлических деталях легко решается путем зачистки. С жала из меди вручную или химическим способом счищается образовавшийся налет. Для работы подходят практически любые абразивные материалы — от наждачной бумаги до напильников.

Нагар можно механически убрать, протерев жало бумагой, ватой, ненужной ветошью, поролоновой губкой. Чтобы жало лучше залудилось, а также для профилактики проблем с налипанием припоя, медный наконечник периодически избавляют от окислов.

Можно использовать средство «Оксидал», в которое помещают нагретое жало.

По завершению чистки останется лишь протереть рабочую поверхность паяльника влажной поролоновой губкой.

В случае с наконечниками из необгораемых материалов механическая чистка противопоказана. Любые абразивы просто сотрут защитный слой покрытия, сократив срок его службы. Но есть другие способы восстановления. Среди них — погружение разогретого паяльника в латунную стружку — такая «ванна» должна повторяться несколько раз.

Кроме того, для удаления окислов выпускаются специальные губки, как раз для необгораемых жал.

Неправильно выбранный температурный режим — перегрев или слишком слабый накал – тоже корректируется. Можно просто выполнять подключение паяльника через лабораторный трансформатор. Кроме того, увеличить или уменьшить нагрев наконечника можно, если использовать сменные наконечники разной длины. Достаточно поэкспериментировать, чтобы найти оптимальный вариант.

Припой не липнет к металлу

Если все действия выполнены, а припой не желает держаться на поверхности соединяемых металлических элементов, причиной может быть неверный выбор флюса и других расходных материалов. Если говорить о самой стали и ее сплавах, то лучше всего пайке поддаются самые мягкие из них. На поверхности такого металла есть неровности, кратеры, облегчающие удерживание расплавленного олова.

С электротехническими марками стали проблемы возникают чаще — они очень твердые и упругие, легкая пайка здесь в основном дело случая и везения.

Если припой не удается закрепить на поверхности металла, понадобится предварительная подготовка.

  1. Зачистка стальной поверхности. Она производится химическим и механическим способом, обеспечивает удаление окислов и других помех для прилипания оловянного припоя.
  2. Прогрев детали до температуры плавления олова (около 232 градусов). После этого на поверхность металла наносится флюс и припой. Некоторое время он остается в текучем состоянии. В качестве флюса используются кислоты — ортофосфорная или любая другая, применяемая в электротехническом деле.

    Лужение металлических контактных участков перед пайкой позволяет решить проблему, если материал в принципе поддается такому соединению. Разогрев стали выполняется при помощи достаточно мощных инструментов. Паяльника будет недостаточно, а вот газовая горелка или строительный фен с задачей справится на 100%.

    Рекомендации

    Для профилактической обработки медного жала после работы можно использовать специальный активатор.

    В его составе нет галогенов и свинца, но присутствуют компоненты, защищающие поверхность, продлевающие срок службы инструмента, восстанавливающие контактную способность при смачивании припоем. На обработанном таким способом жале меньше скапливается нагар, реже появляются вредные окислы.

    Если в припое искусственно завышено количество свинца, нарушена его правильная пропорция, липнуть к паяльнику он не будет. Если на жале нет нагара, стоит попробовать заменить припой.

    По завершении работы нужно обязательно подготовить паяльник к дальнейшей эксплуатации.

    Жало обязательно очищается и залуживается перед отправкой на хранение. Это позволит в любой момент получить инструмент, готовый к работе.

    О том, как залудить паяльник, смотрите далее.

    Пайка электронных компонентов: материалы для пайки и последующей обработки.

    По просьбе подписчика моей группы во вконтакте (

    ) расписываю как паять электронику, чем паять, чем отмывать и как защитить от внешнего воздействия и почему я делаю именно так. Цикл постов начнем с рассмотрения пайки как таковой.

    В целом пайка процесс простой, но очень ответственный. От неправильно проведенной пайки может сдохнуть всё устройство.

    Для пайки нам понадобится некоторое количество материалов и паяльник.

    Припой.

    Во-первых нужен хороший припой. Вот уже несколько лет пользуюсь исключительно припоем 60/40 (состав: олово 60%, свинец 40%) от Asahi Solders.
    По отзывам еще вроде неплохи припои марки Svetozar. Ну и всякие серьезные брэнды типа Multicore Solders и другие промышленные гиганты тоже делают исключительно хорошие припои.

    Всякие «зелёные» бессвинцовые припои имеют более высокую температуру плавления и намного бОльшую ломкость — пайки прошатся, трескаются и вообще они отвратительны.  Даже оловянно-серебряные припои избегаю , хотя катушечка такого припоя от Asahi тоже есть для залуживания износившихся контактов — этот припой практически не окисляется.

    Толщина припоя — 1мм (наиболее универсальная) или 0.8мм и тоньше для пайки мелких деталей.

    Флюс.

    Второй нужный компонент — флюс. Это специальная «субстанция», которая при пайке будет удалять окислы с поверхности спаиваемых деталей, обеспечивая залуживание поверхности. Без флюса пайка возможна, но крайне затруднена.
    Из соображений минимализма последующих действий я пользуюсь только неактивированными или безотмывными флюсами. Из простейших это еловая или сосновая канифоль и паяльный жир (представляет собой смесь жиров и канифоли — он дольше «выгорает» с жала паяльника).

    Для удобства нанесения и дозирования можно растворить толчёную канифоль в спирте, ацетоне или растворителе 646 (предпочитаю вариант с ацетоном). Спирто-, ацетоно- или 646-канифоль удобно держать во флакончике от лака для ногтей. Прямо сразу герметичная емкость и средство нанесения. От лака можно легко отмыть тем же ацетоном или 646м.

    Если надо спаять окисленные детали можно применять активированный флюс ЛТИ-120, представляющий собой жидкость. Это фактически спиртоканифоль + активаторы, улучшающие удаление окислов с поверхности. У него ровно один недостаток: его надо отмывать после пайки. Особенно проблематично это сделать после залуживания многожильных проводов, так как он из-за капиллярного эффекта «затягивается» вглубь проводов. Поэтому залуживаю провода исключительно с паяльным жиром.

    Для пайки плат можно применять смываемый флюс ФТС, который можно отмыть просто горячей водой. Отмывка также обязательна. Применяю только для общего лужения платы после травления, саму пайку выполняю с канифолью или паяльным жиром.

    Для особенно «упорных» поверхностей можно применять активные флюсы и паяльную кислоту. Вот их надо отмывать начисто. Хорошо, что как правило такие поверхности можно вместо применения аццких флюсов просто зачистить и паять себе с канифолью.

    Особняком стоит пайка таких материалов как сталь, нержавеющая сталь и алюминий. Для них применяют специализированные флюсы. Причем, как правило для каждого материала лучше всего подходит флюс именно для этого материала.

    Был у меня флюс для алюминия, который изумительно паял алюминий (насколько это вообще возможно). Я его куда-то задевал, поэтому на радиорынке купил новый, для алюминия и нержавейки. Алюминий он паял, но крайне неохотно.

    Электрокадило.

    В простонародьне называется Паяльник. Уйма вариантов, зависящих от того, что же вы будете паять. Мне вполне для 98% случаев хватает паяльной станции Lukey 852D+, имеющей как традиционный паяльник, так и «фен» для пайки горячим воздухом. Остальные случаи покрывает советских времён 80 Вт паяльник.
    У китайцев сейчас есть недорогие альтернативы паяльным станциям. К примеру вот паяльник с терморегулятором и сменными жалами за 10 долларов:

    http://www.banggood.com/907-Constant-Temperature-Electric-Soldering-Iron-Lead-free-22OV-60W-p-920554.html

    В целом сейчас купить относительно пристойный паяльник не так уж и сложно. Предпочтение я бы все же отдавал моделям с возможностью регулировки температуры мощностью от 50 Вт.

    Как паять.


    Есть два стиля пайки: традиционный, с набором флюса на жало паяльника и современный, ориентированный на современные припои с флюсом внутри.

    Традиционный способ:

    Разогреваем паяльник и пока он греется подготавливаем спаиваемые поверхности, если это не сделано.

    Еще раз напомню, что паять нужно тогда, когда уже есть электрический контакт между деталями. Провода для этого можно скрутить или в крайнем случае крепко прижать друг к другу с приличной площадью соприкосновения.

    Набираем на жало припой.

    Окунаем жало в флюс (жидкий флюс должен быть уже нанесен на детали, макать в него не надо).

    Переносим жало на спаиваемые детали.

    Держим до расплавленя припоя и еще чуть-чуть. Мера придёт со временем. Тут главное не передержать (перегреем детали) и не недодержать (холодная пайка очень непрочная). Немного передержать лучше, чем недодержать.

    Убираем паяльник  и ждем несколько секунд, удерживая детали на месте. Нужно для затвердевания припоя. Необходимо избежать смещения деталей в процессе остывания припоя любой ценой. Конец остывания видно — по поверхности припоя пробегает эдакая «волна» и он меняет свой внешний вид с очень блестящего на менее блестящий.

    Нетрадиционный способ отличается тем, что мы соединяем деталя, подносим к ним паяльник и припой с флюсом внутри и одновременно разогреваем детали и плавим флюс. При этом удаётся точно дозировать количество припоя (увы, только если правильно выбрана толщина припоя и температура паяльника).

    Отмывка флюса.


    Достаточно ответственное действо, так как придаёт изделию профессиональный вид, а также в случае активированных/активных флюсов удаляет остатки злобной химии, способной разъесть пайку, плату или провод.

    Тут также широкий простор для выбора. Отмывать можно спиртом (изопропиловый неплохо работает), ацетоном, 646 растворителем или хитрыми смесями типа спирт+бензин «калоша».


    В основном всё же пользуюсь изопропиловым спиртом. Вспомогательные средства — старая зубная щетка и ушные палочки с ватой. Капаю спирт на плату и разгоняю ватной палочкой, которая же и забирает растворенный флюс. Повторяю quantum satis.

    Особенно упорные «отложения» можно отмывать со щеткой (зубной щеткой, к примеру), собрав размазанный флюс палочками для ушей.

    рассмотрим в одном из следующих постов.

    паяльник, флюс, припой + подарок

    Умение паять – это хороший навык. Он поможет при ремонте домашней техники, электроники. Освоить этот несложный навык довольно просто. Как и в любом деле важна практика. Прежде всего, необходимо обзавестись минимальным набором инструментов и материалов. Перечислим этот нехитрый “наборчик”: Паяльник, флюс и припой.
    Куплено было все в одном магазине, и несмотря на новогодний ажиотаж посылку я сегодня забрал из почты. Заказ был сделан 19 ноября, т.е прошло чуть больше месяца.
    Теперь поподробней о каждом элементе набора.

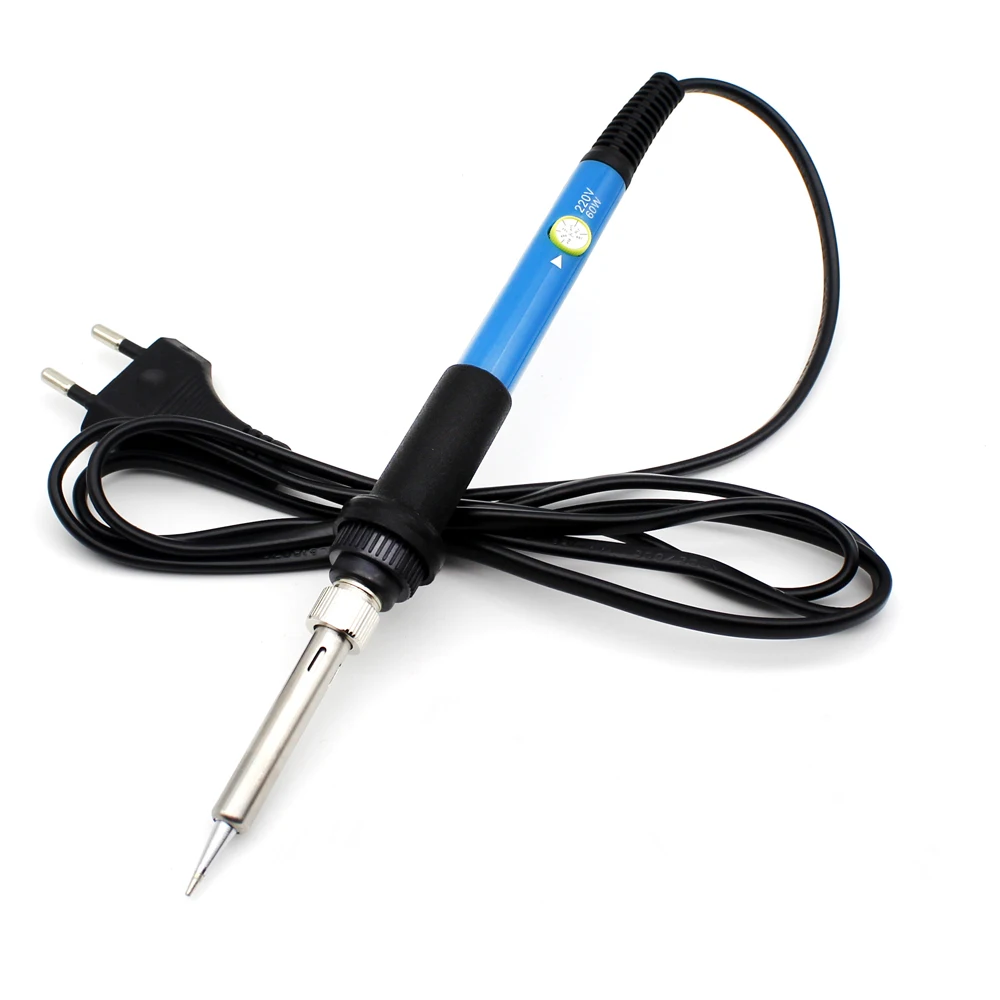

    1) Паяльник — это электрический прибор, состоящий из нагревательного элемента, стержня, изоляционной ручки, электрического шнура и сетевой вилки. Дешёвые паяльники как раз и состоят из этих частей. Под действием электрического тока нагревательный элемент разогревается и тепло передаётся стержню (жалу). Стержень, как правило делают из меди. Температура жала паяльника держится в районе 180-300 С.
    В нашем случае выглядит он вот так.

    Как видим на коробке, существуют паяльники с разной мощностью. В нашем случае — это 40W, что достаточно для домашнего использования. Заявленная мощность соответствует реальной — проверил показания на счетчике, потребляет ровно 40W.

    На коробке написали небольшой мануальчик — как пользоваться паяльником))

    Итак паяльник выглядит неплохо. Материал ручки — прорезиненный пластик. Ручка матовая, нескользящая. Сборка — приемлемая. Указана мощность.

    Вилка под наши розетки, кабель достаточно длинный — 2 метра.

    Жало — тонкое, из какого то светлого металла.

    Пользоваться — удобно. Вес небольшой.

    2)Флюс — вещество, облегчающие пайку и предотвращающие окисление спаиваемых поверхностей. Если не применять флюс, то припой не будет ровно покрывать спаиваемые поверхности проводников. Флюсы нейтрализуют плёнку окисла на поверхности металла.
    Наш флюс пришел в маленькой металлической баночке.

    Баночка оказалась наполовину пустая, хотя вес соответствует заявленному. Скорее всего ее наполняют не полную, а наполовину, а у меня она стеклась в одну сторону и так застыла.

    Флюс — хороший. Со своими функциями отлично справляется.
    3) Припой — легкоплавкий сплав, которым производят пайку. Основным припоем при радиомонтаже является сплав свинца и олова. Можно конечно использовать и чистое олово, но оно дорогое, поэтому применяют оловянно-свинцовые сплавы. По прочности пайки оловянно – свинцовые припои не уступают чистому олову. Наиболее распространены припои ПОС-61 и ПОС-40. Цифры 61 и 40 обозначают процентное содержание олова в сплаве. ПОС-61 содержит 61% олова, в ПОС-40, соответственно 40%. Чем больше в припое свинца, тем он темнее. Естественно, кроме стандартных припоев есть и улучшенные, обладающие тем или иным свойством (легкоплавкостью, прочностью, стойкостью к агрессивным средам).
    Наш припой пришел в небольшой пластиковой колбочке.

    Он намотан в виде пружины, что очень удобно. По мере использования — разматывать по чуть чуть. Хватить должно на долго.

    Вес соответствует заявленному.

    Вот такой наборчик. Сегодня я его получил, сегодня же и испробовал. Провел небольшой так сказать тест драйв:
    В общем есть у меня древний телевизор (с кинескопом) samsug, так вот перестал у него работать пульт

    Разобрав его я увидел такую картину:

    Видно, что отломалась ножка. Не знаю, за что отвечает эта деталь, но припаяв ее на место все стало работать. Паяю я не очень часто, поэтому прошу профессионалов не смеяться с моей «соплей»)) — главное что работает.

    При первом включении паяльник немного подымил, пока все не прогорело. После этого работает — без дыма) Паять ним очень удобно, рад своему приобретению.

    P.S В этой посылке меня еще ждал небольшой сюрприз. Тинидил вложил мне подарок:

    Вещица копеечная и не каждому нужная, но мне пригодиться, отвезу ее на работу. Она помогает при зарядке телефона, если розетки высоко от пола, а рядом нет стола. Требует небольшой доработки, т.к основание куда нужно класть телефон очень скользкое, гладкое. Можно приклеить небольшой резиновый коврик или еще как нибудь сделать менее скользким.

    К жалу паяльника не прилипает припой? Пора залудить паяльник!

    К жалу паяльника не прилипает припой? Пора залудить паяльник!

    Ситуация, когда расплавленный припой не хочет прилипать к жалу паяльника, знакома, пожалуй, каждому начинающему радиолюбителю. Раз за разом непослушный кусочек припоя скатывается с раскалённого жала сразу же после захвата. А о том, чтобы донести его до места пайки на заготовке, не может быть и речи.

    Не понимая причины очередной неудачи, выполнить запланированную операцию просто невозможно. Попытки заменить инструмент так же не всегда приводят к нужному результату. Что же делать? Оказывается, для беспроблемной пайки достаточно правильно обработать паяльник.

    О том, как залудить жало паяльника вы и сможете узнать в данной статье «Сварка и Пайка» svarkapajka.ru

    Почему к паяльнику не прилипает олово?

    Причин скатывания припоя с паяльника немного, а, точнее, их всего две. Первая — грязное жало, вторая — окисная плёнка. Устранение обеих проблем даёт возможность полноценного паяния.

    Самым распространённым для пайки в домашних условиях является оловянно-свинцовый припой (ПОС.) с температурой плавления от 190 до 300°C. Как правило, для паяльных работ этого достаточно. Если допустить более сильный разогрев паяльника, то припой и флюс элементарно сгорят, а продукты горения прилипнут к жалу.

    Чаще всего жало паяльника изготавливается из меди, которая окисляется при повышенных температурах. Именно из-за плёнки оксида меди, покрывающей поверхность жала, к нему и не прилипает припой.

    Как залудить паяльник с медным жалом

    Прежде всего, жало инструмента следует залудить, ведь именно необлуженный металл, покрытый оксидной плёнкой, и не может удержать припой. Что такое лужение, знают все, кто хоть единожды занимался пайкой. Это нанесение на поверхность металла тонкого слоя олова.

    Сначала жало холодного паяльника тщательно очищают от оксида меди, используя напильник или наждачную бумагу. При этом следует удалить даже самые мелкие царапины и бороздки. Затем его поверхность покрывают флюсом. Жидкий состав быстро наносят с помощью кисточки или плоской лопатки.

    Если в качестве флюса используется канифоль, паяльник включается в сеть и медленно погружается в твёрдую канифоль. Чтобы на воздухе опять не произошло окисление, ждать, когда инструмент нагреется не нужно.

    После нагрева паяльника до необходимой температуры, нужно потереть его жало о припой. При этом нельзя допускать, чтобы инструмент перегрелся. Качественно облужённое жало отлично держит припой, который ровным слоем покрывает медный наконечник и свободно перемещается на заготовку во время работы.



    Когда паяльник с «вечным жалом»

    Так называют инструмент с наконечником, который покрыт никелем. Как ни странно, но никелевое покрытие со временем начинает плохо держать припой и его также придётся лудить. Конечно, счищать загрязнения напильником в данном случае не нужно. Нагар снимают с подогретого паяльника влажной, сложенной в несколько слоёв, тканью.

    Затем сразу же опускают наконечник в ёмкость с канифолью, куда предварительно положили припой. Канифоль расплавляют вокруг кусочка припоя, и когда тот утонет в жидком расплавленном составе, к нему прикасаются жалом паяльника. Припой мгновенно покрывает его поверхность.

    Чтобы избежать лишних работ по лужению, специалисты советуют строго следить за температурой нагрева.

    Как паять: зубчатые монтажные отверстия

    Избранное Любимый 17

    Припой!

    Настройте свою станцию ​​

    Создайте рабочую зону вокруг паяльника.

    • Убедитесь, что вокруг нет беспорядка.
    • Мы рекомендуем положить антистатический коврик или другую поверхность, о которой вы не будете беспокоиться, если она сгорит. Идеально то, что не загорится (например, газета — это плохо).
    • Подключите утюг к сети и включите его. Если вы можете отрегулировать температуру, мы рекомендуем около 700°F (370°C).
    • Разложите инструменты поблизости.
    • Если вы используете обычную губку, добавляйте воду, пока она не станет влажной. Выжмите часть лишней воды. Вы хотите, чтобы он был влажным, но не капал.

    Очистите наконечник

    Всегда убедитесь, что вы работаете с чистым жалом паяльника. Если вы заметили, что наконечник утюга почернел, стал комковатым или окислился, вам необходимо его почистить.

    Отвратительный совет!

    Наносите припой непосредственно на жало горячего утюга, пока он не расплавится. В качестве альтернативы вы можете воткнуть утюг в банку с оловом. Припой или олово должны расплавиться и покрыть наконечник. Сотрите излишки припоя или олова влажной губкой или латунной губкой . Ваш кончик должен быть чистым и блестящим! Если нет, повторите процесс.

    Этот наконечник красивый и чистый!

    Добавить припой на одну площадку

    Найдите угловую площадку и добавьте к ней припой. Мы рекомендуем контакт 1 или угловую площадку. Держите кончик утюга прямо на подушечке и подождите 1-2 секунды.

    Медленно подавайте припой в пространство между жалом утюга и контактной площадкой.

    Припой должен расплавиться, и на поверхности площадки останется небольшая кучка припоя. Сначала удалите нить припоя, а затем удалите паяльник.

    Расслабься

    Обильно нанесите флюс на небольшую горку припоя. Помните, что, поскольку мы сожгли флюс в сердцевине припоя, нам нужно добавить больше флюса перед повторным нагревом припоя.Будьте осторожны, так как при слишком сильном давлении на кончик пера из пера может вытечь флюс.

    Прикрепить плату

    Используя свой набор пинцетов, возьмите модуль одной рукой. В другой руке возьмите паяльник. Расположите модуль рядом. Мы собираемся расплавить небольшую горку припоя, а затем вставить плату на место.

    ВАЖНО: Убедитесь, что ваш модуль направлен в правильном направлении или имеет правильную полярность! Вы же не хотите случайно припаять деталь на печатной плате задом наперед.

    Нагрейте горку припоя утюгом, пока он не расплавится.

    Удерживая утюг на насыпи (мы не хотим, чтобы припой затвердел!), аккуратно вставьте модуль на место. Убедитесь, что кончик паяльника касается первого зубчатого переходного отверстия и площадки с расплавленным припоем. Мы хотим, чтобы зубец нагрелся и впитал часть припоя.

    Прежде чем снимать утюг, убедитесь, что зубчатые переходные отверстия на модуле совпадают с основанием. Пока припой все еще расплавлен, вы можете осторожно повернуть и сдвинуть модуль по мере необходимости, чтобы выровнять его.

    Снимите утюг и подождите, пока припой остынет и затвердеет. Не прикасайтесь к плате во время этого процесса, иначе вы испортите хорошую пайку. Осмотрите соединение, чтобы убедиться, что припой пристал к контактной площадке и зубчатому зацеплению.

    Если вы обнаружите, что модуль не выровнен с контактными площадками, добавьте немного флюса на контакт 1, прикоснитесь наконечником утюга к стыку, чтобы расплавить припой, и осторожно переместите модуль пинцетом, чтобы все выровнялось. Это также хорошее время, чтобы проверить зубчатые монтажные отверстия на другой стороне платы, чтобы убедиться, что они выровнены, прежде чем добавлять больше припоя.

    Припаяйте следующий контакт

    На следующей площадке держите кончик утюга так, чтобы он касался зубчатого отверстия и площадки. Подайте припой в соединение (пересечение металлического наконечника, переходного отверстия и контактной площадки). Припой может начать плавиться через некоторое время, так что наберитесь терпения.

    Когда у вас будет достаточно припоя, сначала удалите припой.

    Как только припой исчезнет, ​​уберите утюг. Подождите, пока припой остынет, прежде чем прикасаться к плате. Осмотрите соединение, чтобы убедиться, что припой покрыл переходное отверстие и контактную площадку.

    Припаяйте остальное

    Один за другим припаяйте каждое из зубчатых переходных отверстий к контактным площадкам, пока все переходные отверстия не будут припаяны к контактным площадкам.

    Очистить плату

    В готовой сборке, вероятно, будут остатки флюса на плате или модуле рядом с выводами. Он будет липким и черным или янтарным на вид. Вы захотите очистить это.

    Налейте немного медицинского спирта в миску, окуните в него кисть и протрите ею штифты и подушечки, чтобы удалить остатки.

    Вытрите плату безворсовым полотенцем или бумажными полотенцами. Мы рекомендуем что-то вроде Kimwipes, чтобы не оставлять ворсинок на доске. Для этого также хорошо подходит сжатый или консервированный воздух.

    Осмотрите свою работу! Убедитесь, что все контакты припаяны к соответствующим контактным площадкам, а на плате нет остатков флюса. Возможно, вам придется повторить процесс очистки несколько раз, чтобы полностью избавиться от флюса.


    ← Предыдущая страница
    Необходимые материалы

    Пайка — StewMac

    На этом фото показан неправильный способ подключения гитары! Спасибо Лесу Шаттену за сообщение об этой удивительной аварии с проводкой, случившейся в его магазине в Китченере, Онтарио, Канада.

    Перед тем, как приступить к пайке, нужно ее прочувствовать. Это техника на 85%; 15% материалы и оборудование.

    Вам не нужно тратить кучу денег на паяльное оборудование для успешной работы. Дорогие паяльники предназначены для профессионалов, которые используют их ежедневно. Недорогой паяльник на 40 ватт вполне подойдет. Чем опытнее вы будете обращаться с карандашом для пайки, тем лучше получится ваш проект проводки.

    Не дуйте на припой , чтобы он быстрее затвердел.Это может привести к образованию воздушных карманов в соединении, которые со временем могут разъесть или ослабить его — «соединение холодной пайки».

    Не снимайте слишком много изоляции с провода , если только вы не хотите потенциального кошмара при поиске и устранении неисправностей. Просто оголите достаточно провода для пайки, обычно от 1/16 до 1/8 дюйма. Слишком большой оголенный провод может контактировать с заземляющими проводами, экранированными проводами датчика или «горячими» проводами.

    Используйте припой со смоляным сердечником! Стандартный 60/40 канифольный сердечник лучше всего подходит, и мы предпочитаем меньший размер .Диаметры 032–0,062 дюйма для гитарной проводки.

    Перед пайкой соединения «лужите» провод и точки пайки . Это не означает применение огромного количества припоя; подойдет только очень тонкое предварительное покрытие.

    Сначала нагрейте соединение , затем нанесите припой и дайте ему стечь по соединению. Это также помогает предотвратить холодную пайку.

    Сделать «жесть» новый наконечник. При обкатывании нового паяльника или жала залудите жало, как только оно станет достаточно горячим, чтобы расплавить припой в первый раз.Нанесите припой на контактные поверхности жала и дайте ему застыть примерно на десять секунд. Вытрите излишки на влажную губку и нанесите больше припоя. Повторите этот процесс несколько раз в течение первых нескольких минут жизни, и ваше паяльное жало прослужит дольше и лучше проводит тепло.

    Используйте подставку для пайки , чтобы держать паяльник, чтобы не обжечься или гитару. Паяльная подставка обычно имеет держатель губки для очистки жала.

    Заранее спланируйте проводку , чтобы избежать пайки под существующим проводом.Убедитесь, что длина проводов достаточна для того, чтобы можно было снять накладку или контрольную пластину для осмотра без отпайки.

    Почему ни один из моих припоев не прилипает?

    Цитата:

    Первоначально Послано Спано ➡️

    Итак, я использую очень хороший паяльник, который мне подарил очень милый и удивительный человек. Однако они уехали прежде, чем я смог получить хороший урок пайки.

    Что такое «паяльник»? Вы имеете в виду паяльник? Вы имеете в виду стержень припоя неизвестного состава? (против.с помощью припоя в виде проволоки на катушке)?

    Цитата:

    Я использую бессвинцовый припой, и я действительно ненавижу идею использования бессвинцового припоя только потому, что я боюсь вдохнуть свинец или заболеть… он охлаждает и впитывается через мою кожу, или не дай Бог, он отрывается, пока я мою посуду….

    Ваши опасения почти СОВЕРШЕННО НЕОБОСНОВАННЫ. Ни один паяльник не нагревает свинец настолько сильно, чтобы выделялись свинцовые пары, которые могут быть опасны для вдыхания.Дым/дым, возникающий при пайке, исходит от FLUX, а не от расплавленных металлических сплавов.

    А пары флюса обычно беспокоят только на производственных линиях, где рабочие паяют весь день, каждый день. Объем пайки, которую мы делаем для любительской электроники, был бы смехотворен для специалистов по промышленной гигиене.

    Цитата:

    Мне нравится использовать перчатки, но я не ношу их 100% времени…

    Пока вы моете руки перед едой, значительного риска нет.И вы должны мыть руки перед едой независимо от того, паяете вы или нет. Тебя этому мама не учила?

    Цитата:

    Я использую очень высокую температуру для своего паяльника… кстати, это Hakko.

    Использование надлежащего свинцового припоя избавит вас от необходимости использовать паяльник при «очень высокой температуре». Рекомендуемые.

    Цитата:

    Пожалуйста, помогите мне, я действительно хочу стать лучше в этом!

    Выбросьте бессвинцовый припой. Используйте соответствующий эвтектический электронный припой (64/47).Используйте хорошую марку с хорошим флюсовым сердечником. Узнайте, как паять из одного из многих хороших руководств на YouTube. Возьмите несколько старых выброшенных электронных гаджетов, чтобы попрактиковаться в пайке.

    Цитата:

    О, и кстати, безопасно ли паять в помещении? Должно ли окно быть открытым или должна быть система вытяжки, всасывающая весь пар? Все, кого я вижу в Интернете, похоже, ничего не делают с дымом, даже не надевают респираторы!

    Причина, по которой вы не видите никого в респираторах, заключается в том, что это драматическое излишество по сравнению с низким риском вдыхания чего-либо при пайке на уровне хобби.
    Некоторые люди используют вытяжные устройства промышленного уровня, такие как вентиляторы с угольными фильтрами и т. д. Или воздуховоды для сушки белья на улицу. В то время как другие просто используют небольшой компьютерный вентилятор, чтобы выдуть пары, или просто используют свой рот, чтобы осторожно выдувать дым / дым при пайке соединения.

    Вы сильно преувеличили как «опасность» свинца, так и паяльных газов. Постарайтесь восстановить некоторую перспективу и продолжить свою жизнь.

    Выбор правильной мощности и выбор правильного наконечника

    Выбор правильной мощности и правильный наконечник.

    Как и многие другие вещи, базовая пайка проста: возьмите утюг, расплавьте припой и соедините компоненты.

    Так почему такой большой выбор утюгов, мощности и насадок, если это так просто?

    Сделайте все правильно с первого раза.

    Ассортимент паяльников Weller обширен, и знание того, что и когда использовать, может показаться пугающим, с помощью этих советов, наших новых веб-инструментов и руководств по выбору мы можем помочь избавиться от догадок.

    Передовой практикой всегда является размер наконечника по размеру контактной площадки, что обеспечивает максимальное количество теплопередачи, более быструю теплопередачу, а также меньшую нагрузку на плату и меньшее время воздействия тепла на компоненты и проводку.Это нормально в идеальном мире, но как насчет доступа? не всегда можно вставить большой наконечник. Ну и профиль наконечника потом вступает в игру, если у вас есть хороший доступ, то используйте самый большой плоский тип; плохой ракурс? Тогда может помочь долото или односторонний наконечник (часто под углом 45 или 60 градусов). Конический или закругленный наконечник часто попадает в коннекторы и по-прежнему является хорошим горячим решением.

    Не все задачи по пайке настолько просты; как насчет припаивания радиочастотного экрана или «консервирования» компонента, отличным наконечником для этой задачи является наконечник ножа, его V-образный край позволяет получить доступ к полостям, недоступным для обычного наконечника, наконечник ножа может также можно использовать для компонентов свинца J или для обрезки и герметизации потертых краев на армированной ткани.

    Наконечники для припоя типа «крыло чайки», «ковш» или «перетаскивание» могут быстро справиться с компонентами для поверхностного монтажа, позволяя припаивать несколько контактных площадок, в то время как предварительный нагрев следующей позволяет «перетаскивать» припой через большее количество контактных площадок. Этот же наконечник можно использовать для очистки, так как ведро можно использовать пустым, и оно будет удалять лишний припой с потенциальных перемычек. Любые дополнительные мосты можно удалить с помощью несмачиваемых наконечников, которые не будут прилипать к компонентам.

    Лазерная маркировка Weller на всех паяльных наконечниках, поэтому вы можете быть уверены, что покупаете оригинальные наконечники Weller.

    Те же принципы применимы и к распайке. Теплопередача является ключевым моментом при удалении соединителей или сквозных компонентов, важно убедиться, что все тепло передается всему припою. В этом видео показано, как Weller WP120 использует тепловизионное изображение для передачи тепла компоненту; со 120 Вт он способен очень быстро отдавать тепло, но вы можете видеть, что размер компонента означает, что для полного нагрева все еще требуется время. Попытка удалить этот компонент слишком рано может привести к повреждению компонента или платы, требующей ремонта или даже утилизации.

    Полный каталог продукции можно загрузить здесь вместе с продукцией, доступной на веб-сайте RS.

    http://weller.de/sys/tools/curl_download.php?selected_file=http%3A%2F%2Fmedia-weller.de%2Fweller%2Fdata%2FCMS%2520Bilder%2FParcel%2520stuffer.pdf

     Итак, у нас есть представление о типах наконечников, а как насчет железа?

    Хорошо, давайте поговорим о мощности. Никто не хочет тратить на работу больше времени, чем нужно, десертной ложкой яму не выкопаешь, так зачем использовать маломощный утюг для нагрева большого теплоотводящего разъема.Выбор правильной мощности для большинства ваших работ является обязательным.

    Широкий ассортимент паяльников Weller дает вам выбор и дает вам контроль.

    Требования значительно различаются, поэтому давайте зададим несколько вопросов

    1. Вы всегда используете утюг при температуре выше 380°C?
    2. Ваш утюг когда-нибудь «примерзает» к тому, что вы паяете?
    3. Быстро окисляются или выгорают наконечники?

    Если ваши ответы в основном да, то ваш паяльник может быть недостаточно мощным, и более высокая мощность улучшит ваши процессы.Паяльник с недостаточной мощностью может создавать сухие соединения, а пайка — это не только электрический процесс, но и механический, плохо спаянное соединение раньше выйдет из строя при механическом воздействии без правильно спаянного соединения.

    В Weller мы предлагаем три различных нагревателя с расположением датчиков, подходящим для задач и требований по стоимости.

    Разъемы в пластиковом корпусе и одно- и двухсторонние печатные платы можно припаивать с помощью утюга мощностью 65 Вт или 80 Вт, такого как Weller WP65 (быстродействующая конструкция) и WP80 (silverline). для выполнения более крупных задач размеры наконечников для этих утюгов варьируются от 0.от 1 до 4,6 мм.

     Будете ли вы работать с соединениями аналогичного размера, но с более тяжелыми корпусами или многослойными платами? Затем WP120 (быстродействующий тип) предлагает больший запас мощности и большую массу наконечника в диапазоне от 0,8 до 6 мм. WSP150 и WP200 (быстрое срабатывание) предлагают мощность в изобилии и оснащены наконечниками большой массы, чтобы соответствовать более крупным терминалам с наконечниками до 10 мм.

    Работаете с 0603 и 0402? Микроинструменты, WMRP и WMRT (диапазон WX -WXMP WXMT) будут поддерживать эту функцию с помощью технологии активных наконечников.

    Если требуется помощь, у Weller теперь есть совершенно новые веб-приложения, селектор инструментов Weller и средство поиска приложений Weller, пара интерактивных инструментов, которые помогут вам точно настроить ваши требования.

    И, наконец, работая с RS, мы создали инструмент выбора Weller, в котором содержится отличная сводка размеров паяных металлов и паяных соединений.

    Припой не прилипает к горшку???

    Во-первых, убедитесь, что наконечник вашего утюга очищен и покрыт лужением.Кончик утюга должен быть блестящим. Меньше не получится.

    Подготовьте провода к пайке. Я всегда стараюсь сократить до свежего провода. Но если у вас есть способ удалить старый припой с предварительно установленных проводов, вы можете это сделать. Можно использовать фитиль для припоя или присоску для припоя.

    Используйте свежий припой для лужения проводов. Он должен проникать в провода, но не в изоляцию. Я обычно не флюсую свежую проволоку, чтобы предотвратить попадание флюса внутрь изоляции.

    Отшлифуйте и очистите место на задней стороне горшка, к которому вы собираетесь припаивать.Вам не нужно разрушать всю заднюю часть корпуса потенциометра, достаточно просто положить лужицу припоя, к которой можно прикрепить провода.

    Для кастрюль нужна быстрая передача высокой температуры. Если ваш утюг регулируемый, наберите его на 40-60 Вт.

    С горячим утюгом, Оплавить котел.

    Нанесите небольшое пятно свежего припоя на кончик чистого утюга и прижмите его к задней части кастрюли. Небольшой кусочек свежего припоя действует как тепловой мост, помогая передавать тепло как можно быстрее.Дайте флюсу зашипеть в течение секунды или около того, приложите свежий припой к кастрюле, очень близко, но не касаясь железа.

    Как только он начнет плавиться, подавайте припой к стыку, пока не образуется небольшая лужица припоя размером от 5 до 10 мм или от 1/4 до 3/8 дюйма. Если у вас есть куча проводов для подключения к кастрюле, вы можете выбрать больший конец или наоборот.

    К этому моменту большая часть флюса должна быть сожжена. Вы можете подержать утюг там еще секунду или около того, если вы использовали слишком много.Я использую смываемый флюс на водной основе, поэтому я вытягиваю утюг, когда закончу припой.

    Теперь дайте этому остыть, полностью.

    Чем дольше нагревается, тем глубже уходит тепло в котел. Если вы дадите ему полностью остыть, прежде чем подключать провода, вы с меньшей вероятностью повредите его.

    Когда кастрюля остынет до комнатной температуры, вы можете прикрепить предварительно залуженные провода к предварительно залуженной кастрюле.

    Как и раньше, нанесите немного флюса, но на этот раз убедитесь, что совсем немного.Соединение должно быть довольно чистым, свежий припой и все такое.

    Чистым железным наконечником нанесите каплю свежего припоя на наконечник для теплового моста. Поместите это в центр лужи на горшке. Когда утюг начнет тонуть в луже, слегка прижмите предварительно залуженные провода, чтобы расплавился припой на кастрюле. Когда припой на кастрюле и проводах расплавится, отрегулируйте провода так, как вы хотите. Подержите утюг секунду или две, чтобы убедиться, что все соответствует температуре. Удалите утюг и убедитесь, что провода неподвижны.

    Как уже упоминалось, не дуйте на сустав. Дайте ему остыть естественным путем. Это может потребовать использования пинцета или чего-то еще, чтобы манипулировать проводом, когда вы припаиваете его к кастрюле. На самом деле, эта последняя часть, соединение провода и горшка, должна произойти за 10 секунд или, может быть, за 15 секунд, поэтому провода не должны сильно нагреваться по всей длине.

    В результате должно получиться красивое блестящее соединение, надежное как с механической, так и с электрической точки зрения.

    Почему припой не плавится и не течет? – Случайный ювелир

    Вы расстроены, потому что не можете понять, почему припой не плавится или не течет? Пайка является важной частью кузнечного дела, когда что-то идет не так, ювелирное изделие изготавливается намного дольше, чем планировалось.Умение и уверенность в пайке приходит с опытом, но время от времени все застревают. Это чтение является хорошим напоминанием о том, что нужно улучшить, когда пайка становится кошмаром, мы все были в этом. Припой нуждается в чистых и горячих условиях, чтобы плавиться и течь. Небольшое изменение в ваших привычках пайка может иметь огромное значение в результате.   Прочтите эти важные моменты, которые вы можете проверить, прежде чем продолжить или начать процесс пайки.Мы даем советы по пайке серебра и золота. Если вы хотите узнать, как паять платину, посетите нашу статью «Как паять украшения из платины».



    Чистота

    Начнем с чистоты, которая играет ключевую роль в обеспечении текучести припоя. Припой может легко расплавиться, но если он не течет туда, куда вы хотите, в чем смысл? Ознакомьтесь с этими четырьмя важными факторами, которые можно легко исправить и отметить галочкой в ​​списке, чтобы выяснить, почему припой не работает в соединении.

    Очистить поверхность соединения

    Ключевое значение имеет чистая металлическая поверхность. Например; при соединении кольца следите за тем, чтобы края соединения были чистыми и обезжиренными. Убедитесь, что на металлической поверхности нет наждачной пыли, металлических опилок, смазки для пильных полотен или любых органических веществ, которые могут загрязнить поверхность. Если вам нужна смазка для пильного полотна, прорежьте еще одно соединение новым не содержащим смазки пильным полотном, чтобы выровнять края перед пайкой, или поместите его в ультразвуковую машину, если она у вас есть.Еще один способ очистить соединение — почистить ювелирное изделие зубной щеткой с мягкой щетиной, смоченной горячей водой и смесью моющего средства для мытья посуды. Это удалит любой слой масла. Независимо от того, используете ли вы ультразвуковой метод или метод горячей мыльной воды, после этого промойте чистой водой, чтобы удалить следы мыла.

    Чистый флюс

    Нанесение флюса на ту часть металла, которую вы будете припаивать, является очень важным шагом. Флюс создает более чистую среду, чем раньше, замедляя образование окисленного слоя металла при нагревании.Чистая поверхность с флюсом будет приветствовать стратегически размещенный припой, как только он расплавится, когда металл достигнет температуры пайки. Наносите флюс только на края соединения, где вы хотите, чтобы припой протекал, а не на все ювелирное изделие. Существует тонкая грань между слишком маленьким и слишком большим количеством флюса, нанесите достаточное количество флюса, чтобы смочить между краями, чтобы он не переливался через остальную часть изделия. Важно, чтобы используемый флюс был чистым. Например, если вы продолжите окунать флюсовую щетку в контейнер с жидким флюсом, есть большая вероятность загрязнения всей партии. Налейте немного флюса в небольшой контейнер и используйте его, пока он не закончится, не высохнет или не загрязнится.

    Кисть для чистки флюса

    Виновником может быть флюсовая щетка. При использовании он собирает следы пыли от угольных блоков, припоя и флюса. Тщательно мойте его в чистой воде после каждого использования и храните в вертикальном положении в банке или контейнере с ручкой на дне, это сохранит его в чистоте и хорошем состоянии. Нанесение флюса перед нагревом изделия является идеальным решением, иногда необходимо добавить немного дополнительного флюса, пока украшение горячее.Натуральные щетинки щетки не вызывают проблем, как синтетические версии, они синтетические (нейлон/полиэстер) горят и плавятся при контакте с горячим металлом, оставляя загрязненный беспорядок на соединении, которое вот-вот будет спаяно. Я рекомендую использовать кисть с натуральной щетиной из шерсти животных, таких как барсук или кабан. Эти волокна долговечны при контакте с теплом и влагой и служат годами при правильном уходе.

    Чистый припой

    Да, возможно загрязнен припой.Все маслянистое будет карбонизироваться, когда припой нагревается, препятствуя его течению. Очень надоедливый. Протрите блок припоя или проволоку ацетоном или денатуратом, чтобы удалить следы смазки, если у вас были проблемы с ее течением. Другой возможностью может быть окисленный слой, который накапливается, это то, на что вы можете обратить внимание, когда ничего не помогает. Что оставляет его грязным или окисленным? Постоянное обращение с припоем может привести к скоплению кожного сала, смазки для пильных полотен или инструментального масла. Перед началом пайки вымойте руки.Хранение в небольшом чистом закрывающемся контейнере замедлит окисление и предотвратит загрязнение.

    Температура

    Правильная температура так же важна, как и чистая металлическая поверхность, для беспроблемной пайки. Не все драгоценные металлы справляются с теплом одинаково, некоторые лучше проводят тепло, чем другие. В этой главе мы обсудим температурные тенденции стерлингового серебра и золота.

    Распределение тепла

    Стерлинговое серебро необходимо нагревать иначе, чем золото (желтое, красное и белое), чтобы припой тек.Если тепло распределяется правильно, это решит проблему, недостаток тепла является одной из основных проблем с обеспечением текучести припоя.

    Серебро Серебро

    пробы является отличным проводником тепла, что может затруднить пайку. Тепло должно распределяться правильно. Другими словами, нагревает всю деталь, не сосредотачиваясь только на соединении. Если часть детали частично холодная, припой не будет течь, что приведет к перегреву и сгоранию припоя.Нагрейте серебряную деталь, перемещая горелку круговыми движениями, чтобы равномерно распределить тепло. Явным признаком хорошо нагретого серебряного изделия является ровный вишнево-красный цвет.

    Золото Золото

    является ужасным проводником тепла по сравнению с стерлинговым серебром. Если вы попытаетесь нагреть его, как серебро, вы в конечном итоге расплавите части золотой монеты, если не будете осторожны. Тепло будет накапливаться, не распространяясь по всему изделию. Хитрость заключается в том, чтобы нагреть золотое украшение, , но приложить больше тепла t к областям, где вы хотите, чтобы припой протекал.

    Фокус пламени

    Начните с нагрева ювелирного изделия в самой дальней точке от припоя или соединения, оно потечет, как только раковина (ювелирное изделие) нагреется до нужной температуры. Хитрость заключается в том, чтобы заставить припой течь на более горячий металл под ним. Если припой нагревается до самого большого куска металла, он будет скапливаться, не растекаясь. Перегрев разрушает состав припоя, сжигая его, что делает невозможным его растекание, даже когда в конце концов достигается нужная температура.Даже если тепло распределяется равномерно, но припой слипается и все еще не течет, остановите и уберите пламя с детали; пайка скорее всего сгорела. Даже если раковина такого же размера, как и припой, все равно начните с ее нагревания, это относится к чистому серебру и золоту. Нагревайте раковину (металл), а не припой.

    Размер пламени и смесь

    Чем больше кусок, также известный как раковина, тем больше должно быть пламя.Наконечник горелки должен быть подходящего размера для изделия, но смесь пламени также играет большую роль. Для стерлингового серебра лучше всего подходит мягкое пламя, так как в нем меньше кислорода, это идеально, потому что нужно нагреть все изделие, и это снижает окисление и образование накипи. Золоту нужно более богатое кислородом сфокусированное пламя, чтобы нагреть небольшую площадь. Например; Для большого соединяемого кольца из стерлингового серебра требуется большое пушистое пламя для нагрева всего кольца, тогда как для версии этого кольца из золота требуется небольшое острое пламя только для нагрева области соединения.В большинстве случаев причиной того, что припой не течет, является недостаточный нагрев ювелирного изделия или области соединения.

    Хронометраж и окисление

    Время играет ключевую роль. Чем дольше украшение горячее, тем сложнее все становится. Оксиды образуют грязные слои на поверхности металла соединений при нагревании, что может свести на нет ваши усилия по поддержанию детали в чистоте. Припой не будет плавно течь по окисленному слою. Чем быстрее деталь достигнет температуры пайки, тем лучше.Удобный совет — нагреть деталь или область пайки круговыми движениями, как я упоминал в разделе о распределении тепла. Движение горелки улучшит время реакции вашей руки, чтобы иметь возможность отвести пламя от детали как можно скорее после того, как припой потечет.

    Есть несколько способов защитить очищенный металлический слой от окисления или хотя бы уменьшить его. Ювелиры используют эту технику, чтобы предотвратить появление накипи на ювелирных изделиях из стерлингового серебра.Во-первых, доступны антиокислительные продукты, которые используются путем распыления жидкости на изделие для уменьшения окисления. Я знаком с Stop Ox ll, Firescoff и Cupronil. Во-вторых, вы можете сделать свой собственный ингибитор окисления, смешав борную кислоту с денатуратом, чтобы получилась жидкость густой консистенции. Окуните ювелирное изделие в смесь или нанесите немного ее на место соединения, где вы хотите остановить окисление, с помощью кисти. Поместите часть, где вы собираетесь припаять, и подожгите ее, чтобы сжечь смесь.Оставшийся слой уменьшит окисление при пайке детали.

    Останов, очистка, запуск снова

    Если ваш припой не течет с первого раза, остановитесь. Очистите ювелирное изделие напильником или пропилите соединение, чтобы удалить окисление, или поместите его в травильный раствор на некоторое время. Прежде чем вернуться к настройке припоя, сделайте перерыв и просмотрите возможные причины, обсуждаемые в этой статье, которые мешают припою плавиться или течь.

    Похожие вопросы

    Что такое раковина?

    Раковина – это припаиваемое украшение или кусок металла, который обычно больше, чем кусок припоя.Это та часть, на которой должно быть сосредоточено тепло при пайке, а не на припое.

    Как узнать, что припой расплавился и растекся?

    Легко увидеть, когда припой расплавится, он меняет свою первоначальную форму, сливаясь с поверхностью металла. С другой стороны, увидеть, течет ли припой там, где нужно, сложнее. Это заполнит пробел соединения блестящей линией; хорошо спаянное соединение будет мерцать, как только оно потечет. Поместите украшение в рассол и после этого дважды проверьте соединение.

    Что, если я нанесу припой с помощью паяльника?

    Если вы предпочитаете метод пайки, нет проблем. Единственная разница заключается в размещении припоя на стыке после того, как деталь или область нагреются до нужной температуры. Таким образом, вам не придется беспокоиться о перегреве припоя. Все остальное остается прежним.



    звукоснимателей Fralin: советы и рекомендации по продаже

    Я помню, как учился паять, как будто это было вчера. Что я помню больше всего, так это просто чувство неловкости, похожее на наблюдение за олененком, впервые пытающимся ходить.Пайка — один из самых важных навыков при работе с гитарой. Я всегда слышу, как люди говорят: «Я не умею паять» или «Я никогда не смогу этого сделать». Из-за этого вы видите эти дешевые «пристегивающиеся» жгуты и соединения. Это круто и все такое, но что произойдет, если это соединение прервется?

    Я понимаю, что научиться этому навыку кажется сложным, но это действительно легко, когда вы освоите его. В Fralin Pickups мы паяем весь день, каждый день в магазине. Мы узнали несколько трюков, чтобы помочь вам, так что вот они:


    Используйте правильный паяльник.

    Ага. Это большой. Существует много типов паяльников, и выбор одного из них может быть немного запутанным. У нас в магазине есть несколько разновидностей, но наша основная рабочая лошадка — карандаш Weller® WD-1 и WP-80. Не слишком ли это для домашнего энтузиаста? Определенно. Однако, если вы собираетесь много паять, мы настоятельно рекомендуем эту модель по нескольким причинам: Weller® производит отличные продукты, и эта модель представляет собой паяльную станцию ​​с регулируемой температурой .

    Наличие утюга с регулируемой температурой полезно, потому что вы можете просто присоединить провод к выключателю в одну минуту, а в следующую вы нагреваете основание или заднюю часть кастрюли, что рассеивает больше тепла. Приготовление слишком горячего припоя может повредить детали гитары: припой может стать слишком «водянистым», и если он капает, им легко испортить 5-позиционный переключатель. Если ваш паяльник или карандаш не нагреваются слишком сильно, вы будете вечно ждать, пока приготовится задняя часть кастрюли, и вы можете получить соединение для холодной пайки .

    Полезный совет: НЕ ИСПОЛЬЗУЙТЕ ПАЯЛЬНЫЕ ПИСТОЛЕТЫ ВОКРУГ ЗВУКОВ. Паяльные пистолеты настолько мощные, что вы можете размагничивать или размагничивать магниты в звукоснимателях. Мы никогда не используем их — мы всегда используем паяльник.


    Используйте правильный припой.

    Это снова не проблема. Мы используем освинцованный припой 44 калибра. Свинцовый припой намного легче работать, чем с неэтилированным или серебряным припоем.С ним вы получите более стабильные результаты и надежное электрическое соединение.

    ПРИМЕЧАНИЕ. Всегда мойте руки после пайки свинцовым припоем. Он содержит свинца. Это ядовито, когда вы его глотаете, так что не надо!


    Создание механического соединения.

    Лучшим электрическим соединением является механическое соединение . При пайке выводов к кастрюлям или выключателям убедитесь, что вы поставили провод под углом 90 градусов, прежде чем протягивать его через наконечник.Это гарантирует, что проволока надежна и способна выдержать некоторое натяжение.


    Предварительно залужите потенциальных клиентов и связи. Предварительное лужение

    так же просто, как нанесение припоя на провод и наконечник (или на то, к чему вы припаиваете) перед выполнением соединения. Это простой и легкий способ убедиться, что ваше соединение завершено. Соединение для холодной пайки может выглядеть так, как будто оно подключено, но на самом деле это не так. Возможно, перед соединением на вашем проводе было немного масла или грязи, и припой не все соединяет.

    Предварительное лужение свинца и наконечника переключателя или потенциометра гарантирует, что весь мусор сгорит, а когда вы нагреете соединение, оба спаянных элемента гармонично соединятся друг с другом.


    Плоскогубцы и скотч — ваши друзья.

    Я обжегся бесчисленное количество раз, пытаясь удержать этот провод на месте, пока припой не остынет (сейчас я почти невосприимчив к боли). Не будь как я, будь умным! Используйте плоскогубцы или ленту, чтобы удерживать этот провод на месте, пока припой временно не схватится.Это особенно полезно, когда вы держите заземляющие выводы к задней части кастрюли, где остаточное тепло может на некоторое время удерживать эти лужи припоя жидкими.


    Обеспечьте себе достаточно места и планирования.

    Если вы впервые учитесь паять, я не могу не подчеркнуть, насколько ценно пространство. Наличие достаточного пространства для локтя так важно для чистой работы по установке. Впаивание звукоснимателей в накладку? Отпаяйте массу и горячие соединения к гнезду и работайте на только с накладкой. Уберите все ненужные предметы, чтобы вы могли быстро и аккуратно вставить звукосниматели в гитару без головной боли.

    Планирование не менее важно: убедитесь, что у вас есть схема и все детали под рукой. Сфотографируйте телефоном проводку на случай, если вы забудете, куда идет этот провод. Нарисуйте быстрый набросок, прежде чем погрузиться в работу. Все эти небольшие советы пригодятся, когда вы начнете учиться паять, и значительно облегчат вашу установку или ремонт.Ну, вот оно! Мы надеемся, что это поможет вам немного больше доверять утюгу в руках.

    У вас есть какие-нибудь советы, которыми вы хотели бы поделиться? Добавьте их в комментарии ниже!

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
